WDC10C
InstaShow™
Manuale Utente
V2.02
Copyright
Copyright © 2020 di BenQ Corporation. Tutti i diritti riservati. È severamente vietato riprodurre,
trasmettere, trascrivere, memorizzare in un sistema di recupero o tradurre in qualsiasi lingua o
linguaggio parti della presente pubblicazione, in qualsiasi forma o con qualsiasi mezzo, elettronico,
meccanico, magnetico, ottico, chimico, manuale o altro, senza previa autorizzazione scritta da parte di
BenQ Corporation.
Esclusione di responsabilità
BenQ Corporation non si assume alcuna responsabilità, esplicita o implicita, in merito al contenuto
della presente pubblicazione e nega qualsiasi garanzia di commerciabilità o di utilizzo per scopi
specifici. BenQ Corporation si riserva inoltre il diritto di rivedere la presente pubblicazione e di
apportare di volta in volta modifiche alle informazioni ivi contenute senza l'obbligo da parte di BenQ
Corporation di notificare ad alcuno tali operazioni.
Il presente manuale mira a offrire le informazioni di più aggiornate e precise possibili ai clienti,
pertanto tutti i contenuti possono essere modificati di volta in volta senza alcun preavviso. Per la
versione più recente del presente manuale visitare www.benq.com.
Le illustrazioni e le immagini nel presente manuale sono solo di riferimento.
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of its aspiration
to realize the ideal of the “Bringing Enjoyment 'N Quality to Life” corporate vision with the ultimate
goal to achieve a low-carbon society. Besides meeting international regulatory requirement and
standards pertaining to environmental management, BenQ has spared no efforts in pushing our
initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing,
packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key ecofriendly design highlights of each product, hoping to ensure that consumers make informed green
choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on
BenQ's environmental commitments and achievements.
2
Indice
Copyright ...................................................................................................................................... 2
Esclusione di responsabilità ......................................................................................................2
BenQ ecoFACTS ......................................................................................................................... 2
Introduzione ................................................................................................................................. 5
Funzioni del prodotto ..................................................................................................................................... 5
Contenuto della confezione .......................................................................................................................... 6
Specifiche del prodotto .................................................................................................................................. 7
Panoramica ........................................................................................................................................................ 8
InstaShow Button .......................................................................................................................................................................... 8
InstaShow Host ............................................................................................................................................................................. 8
Indicatori LED di InstaShow Button e InstaShow Host ....................................................................................................... 9
Installazione ................................................................................................................................10
Controllo dell'ambiente ............................................................................................................................................................10
Montaggio di InstaShow Host .....................................................................................................................11
Impostazione di InstaShow Host ................................................................................................................11
Installazione di InstaShow Host sul soffitto .......................................................................................................................... 11
Installazione di InstaShow Host al montaggio a soffitto..................................................................................................... 12
Sistemazione di InstaShow Host su un tavolo .....................................................................................................................12
Installazione di InstaShow Host su una parete o carrello ................................................................................................. 14
Sistemazione delle antenne dell'InstaShow Host ....................................................................................15
Per l'installazione a soffitto ....................................................................................................................................................... 15
Per l'installazione su montaggio a soffitto ............................................................................................................................. 15
Per il posizionamento su un tavolo ........................................................................................................................................16
Collegamento del cavo HDMI e dell'alimentazione ............................................................................... 16
Montaggio dell'adattatore ......................................................................................................................................................... 17
Collegamento del cavo HDMI.................................................................................................................................................. 18
Alimentazione mediante un jack USB di tipo A (5 V/1,5 A) ............................................................................................. 18
Alimentazione mediante un adattatore di alimentazione .................................................................................................. 19
Collegamento LAN .................................................................................................................................................................... 19
Impostazione e alimentazione di InstaShow Button ..............................................................................19
Associazione di InstaShow Button e InstaShow Host ........................................................................... 22
Quando InstaShow Host è posizionato sul tavolo ..............................................................................................................22
Riattivazione di InstaShow Host .................................................................................................................25
Riporre gli InstaShow Button nell'alloggiamento ....................................................................................25
Ripristino di un InstaShow Host ................................................................................................................26
Ripristino di un InstaShow Button .............................................................................................................27
Avvio e interruzione delle presentazioni .............................................................................29
Operazioni preliminari ................................................................................................................................. 29
Avvio della presentazione ............................................................................................................................29
Presentazione inattiva ...................................................................................................................................31
Riproduzione dei video con InstaShow™ ................................................................................................32
Gestione web .............................................................................................................................34
Accesso all'interfaccia di gestione web ..................................................................................................... 34
Accesso all'interfaccia di gestione web tramite la connessione diretta ......................................................................... 34
Accesso all'interfaccia di gestione web tramite LAN .........................................................................................................36
Accesso all'interfaccia di gestione web tramite rete wireless .......................................................................................... 37
Per iniziare .......................................................................................................................................................38
Pulsanti di comando superiori ................................................................................................................................................. 38
3
Colonna principale ..................................................................................................................................................................... 39
Barra delle funzioni ..................................................................................................................................................................... 39
WAN............................................................................................................................................................................................ 41
Rete wireless ............................................................................................................................................................................ 41
Associazione .............................................................................................................................................................................44
Impostazioni avanzate ........................................................................................................................................................47
Pianificazione ...........................................................................................................................................................................53
Strumenti .................................................................................................................................................................................. 54
Annunci legali .......................................................................................................................................................................... 57
Risoluzione dei problemi .........................................................................................................58
4
9/8/20
Introduzione
InstaShow™ è un dispositivo wireless per le sale riunioni aziendali. Gli utenti si aspettano che i
dispositivi rispondano tempestivamente, che sia possibile avviare e controllare le applicazioni con la
punta delle dita, e che le informazioni siano disponibili su richiesta. InstaShow™ baypassa i complicati
passaggi degli indirizzi IP, di installazione dei driver, di esecuzione delle applicazioni, di scelta delle
impostazioni ecc, per offrire una qualità visiva stabile e professionale e che consenta ai team di
collaborare liberamente e in modo confidenziale. InstaShow™ è una soluzione hardware unica che
non presenta le problematiche software di compatibilità universale e flessibilità di visualizzazione.
Un InstaShow™ standard è composto da un InstaShow Host e due InstaShow Button. In relazione al
luogo dove viene acquistato il prodotto, il software dell'unità base può essere diverso. Se necessario
è possibile acquistare altri kit InstaShow Button.
Funzioni del prodotto
InstaShow™ dispone delle seguenti funzioni:
Funzioni Descrizione
Plug & Play reale
Nessun software
InstaVideo
È sufficiente collegare InstaShow™ alla porta USB-C™ e premere il
pulsante per avviare subito la presentazione.
InstaShow™ non richiede l'installazione o l'esecuzione di software. Non
è necessario eseguire l'impostazione, la configurazione o attendere i
pop-up per l'avvio. È sufficiente collegarla al PC o Mac e avviare subito la
presentazione.
Un comodo pulsante che consente di passare alla modalità
Presentazione o Video per una maggiore produttività o video 1080p più
fluidi, solo da BenQ. Consultare Riproduzione dei video con
InstaShow™ a pagina 32 per i dettagli.
5 Introduzione
Funzioni Descrizione
OPEN
LOCK
Selezione automatica
del canale
InstaShow™ seleziona automaticamente il canale wireless migliore sin
dall'avvio, in modo da garantire presentazioni più fluide in qualsiasi
ambiente.
Wireless 802.11ac
Il Wi-Fi 802.11ac più recente garantisce una trasmissione wireless
estremamente fluida senza perdite o buffer.
La porta HDMI di InstaShow™ supporta video 1080p fino a 60 Hz Full
Video e audio
HD e audio stereo senza la seccatura di cavi o complicate selezioni di
driver.
Prestazioni garantite
La tranquillità di prestazioni costanti durante le presentazioni wireless
senza dover contare sul PC.
Mantenere la vista del presentatore, note e dati di backup sullo schermo
Desktop esteso
del laptop mentre si esegue la presentazione su schermi wireless grazie
al desktop esteso disponibile sia per Windows che OS X.
• La distanza di trasmissione dipende dall’ambiente. La distanza dichiarata si basa sulla misurazione senza ostacoli.
Strutture in acciaio, legno, cemento o mattoni possono ridurre la distanza di trasmissione.
• In relazione alle limitazioni normative in diversi paesi del mondo, i canali Wi-Fi non possono essere utilizzati in
paesi diversi dal paese di acquisto.
Contenuto della confezione
InstaShow Button InstaShow Host e coperchio 2 antenne
Alloggiamento Adattatore e prese Cavo: da USB A(M) a
Micro B(M)
Cavo: da HDMI A(M) a A(M) Viti e piedini in gomma Fascetta in velcro
Nastro rotondo di spugna
biadesivo
6 Introduzione
Guida rapida Dichiarazione sulla sicurezza
• Gli accessori disponibili e le immagini mostrate possono differire dai contenuti reali e dal prodotti fornito nella
regione dell'utente.
• Usare accessori originali per garantire la compatibilità.
• Tenere sempre il prodotto e gli accessori fuori dalla portata dei bambini.
Specifiche del prodotto
Caratteristica
Colore Nero
Uscite video HDMI 1.4, conforme con HDCP
Frequenza fotogrammi Supporta fino a 1080p a 60Hz
Timing video: 1280 x 720 (720P), 1920 x 1080 (1080p)
Risoluzione uscita
Risoluzione ingresso Fino a 1920 x 1080
Numero si connessioni contemporanee 16
Audio Stereo, qualità radio 16 bit a 48 KHz
Protocollo trasmissione wireless IEEE 802.11ac, 5 GHz, 2T2R
Frequenza dati wireless Fino a 867 Mbps
Banda di frequenza 5 GHz
Protocollo di autenticazione WPA2 (WPAS-PSK (Chiave pre-condivisa) / WPA2-Enterprise)
Sicurezza (crittografia) AES 128 bit
Piattaforma supportata
Portata Massimo 8 M tra InstaShow Button e InstaShow Host
Intervallo di temperatura
Umidità
InstaShow Button
Cavo USB-C™ Alimentazione CC 5 V ±10%, 0,9 A
Pulsante
Ripristina
Tas to mod al ità 1 Dimensioni 84,5x189,55x19,9 mm
LED
InstaShow Host
Pulsante di
accensione
Ta s to
associazione
LAN 1 (10/100 Mbps) Standby rete: 2 W
Uscita video 1 HDMI 1.4 (video e audio) Standby HDMI: 0,02 W
Jack
alimentazione
CC
LED
Alloggiamento
Dimensioni 85x97,5x170,4 mm Peso 630g
1
Rosso (avvio),
Verde (Wi-Fi connesso),
Blu (presentazione)
1
1
1 (micro USB)
Rosso (avvio),
Verde (pronto per la connessione),
Blu (presentazione)
Timing PC: 800 x 600, 1024 x 768, 1280 x 768, 1280 x 1024,
1280 x 960, 1360 x 768, 1440 x 900, 1400 x 1050, 1680 x 1050
Windows, MAC, Chrome. Qualsiasi sistema operativo che
supporti lo standard HDMI 1.4
Operativa: da 0°C a +40°C (da +32°F a +104°F)
Stoccaggio: da -10°C a +60°C (da +14°F a +140°F)
Stoccaggio: da 5% a 90% di umidità relativa, senza condensa
Operativa: da 10% a 80% di umidità relativa, senza condensa
Consumo energetico Normale: 4,5 W
Peso 95g
Alimentazione CC 5 V ±10%, 1,5 A
Normale: 5 W
Consumo energetico
Dimensioni (L x A x P)
(piedini in gomma non
inclusi)
Peso (inclusa antenna) 150g
110 x 110 x 27 mm
(99 mm con l'antenna)
7 Introduzione
Panoramica
3
1
2
RESET
4
7
6
5
4
3
2
1
1
Foro di allineamento
8
InstaShow Button
1. Tasto presentazione con indicatore LED
Premere per avviare o interrompere la presentazione.
Consultare Indicatori LED di InstaShow Button e
InstaShow Host a pagina 9 per ulteriori informazioni.
2. Ta sto M O DE
Premere per associare InstaShow Host o per passare alla
modalità Video/Presentazione.
3.
Connettore USB-C™
Per il collegamento a un computer o laptop.
4. RESET
Premere il foro RESET per ripristinare il dispositivo in
caso smetta di funzionare. Consultare Ripristino di un
InstaShow Host a pagina 26 per ulteriori informazioni.
InstaShow Host
1. Elementi per l'installazione delle antenne
Consultare Montaggio di InstaShow Host a pagina 11
per ulteriori informazioni.
2. Porta CC 1,5 A
Per il collegamento a un adattatore o schermo
utilizzando un cavo da USB A(M) a Micro B(M).
3. Porta HDMI
Per il collegamento a uno schermo utilizzando un cavo
da HDMI A(M) a A(M).
4. Porta LAN
Cconsente agli utenti di accedere all'interfaccia di
gestione web tramite una connessione di rete o diretta.
5. Ta sto PA I R ING
Premere per associare InstaShow Button.
6. RESET
Premere il foro RESET per ripristinare il dispositivo in
caso smetta di funzionare. Consultare Ripristino di un
InstaShow Button a pagina 27 per ulteriori
informazioni.
7. Pulsante di accensione con indicatore LED
8 Introduzione
Premere per accendere e spegnere InstaShow Host.
8. Coperchio di InstaShow Host
Consultare Installazione di InstaShow Host sul soffitto
a pagina 11 per ulteriori informazioni.
Indicatori LED di InstaShow Button e InstaShow Host
Consultare le tabelle di seguito per le informazioni sull'indicatore e la descrizione dello stato di
InstaShow Button e InstaShow Host.
Indicatore LED su
InstaShow Button
Descrizione stato
Blu fisso Il dispositivo sta eseguendo la presentazione.
Blu lampeggiante
Il dispositivo è in stato di associazione per
10 secondi.
Verde lampeggiante Il dispositivo sta aggiornando il firmware.
Verde fisso
Il dispositivo è connesso e funziona
normalmente.
Il dispositivo sta tentando la connessione a
Rosso lampeggiante
InstaShow Host o ha riscontrato un
problema.
Rosso fisso Il dispositivo si sta avviando.
Disattivo Il dispositivo è spento.
Rosso, lampeggio rapido È in corso il processo di ripristino.
Indicatore LED su
InstaShow Host
Descrizione stato
Blu fisso
Blu lampeggiante
Il dispositivo è connesso, e la presentazione è
in corso.
Il dispositivo è in stato di associazione per
2 minuti.
Verde lampeggiante Il dispositivo sta aggiornando il firmware.
Verde fisso 50% Il dispositivo è in modalità standby di rete.
Verde fisso
Il dispositivo è acceso e pronto per la
connessione.
Rosso lampeggiante Il dispositivo ha riscontrato un problema.
Rosso fisso Il dispositivo si sta avviando.
Disattivo Il dispositivo è spento.
Rosso, lampeggio rapido È in corso il processo di ripristino.
9 Introduzione
Installazione
Questa sezione illustra la procedura di preparazione dell’unità prima dell’uso iniziale.
Controllo dell'ambiente
Prima di installare il kit InstaShow™, verificare le condizioni ambientali.
1. Non installare il dispositivo accanto a sorgenti di calore come termosifoni o la luce diretta del
sole, o in luoghi con polvere o umidità eccessiva.
2. Di seguito sono elencate le condizioni di temperatura ambientale. La temperatura ambientale
massima deve essere +40°C o 104°F. La temperatura ambientale minima deve essere +0°C o
32°F. La temperatura di stoccaggio deve essere da -10°C a +60°C (da 14°F a 140°F).
3. Di seguito sono elencate le condizioni di umidità. Per lo stoccaggio, l'umidità relativa deve essere
da 5% a 90% (senza condensa). Per il funzionamento, l'umidità relativa deve essere da 10% a 80%
(senza condensa).
Poiché InstaShow™ funziona con diversi schermi, i passaggi necessari per completare l'installazione
possono variare in relazione all'ambiente effettivo e alle specifiche dello schermo. Seguire le
procedure di seguito e consultare le sezioni specificate per i dettagli.
1. Montare le antenne su InstaShow Host. Consultare Montaggio di InstaShow Host a pagina 11 per
i dettagli.
2. Collegare correttamente InstaShow Host allo schermo e all'alimentazione. Consultare
Collegamento del cavo HDMI e dell'alimentazione a pagina 16 per i dettagli. Sono disponibili
quattro metodi di installazione.
• Installazione di InstaShow Host sul soffitto
• Installazione di InstaShow Host al montaggio a soffitto
• Sistemazione di InstaShow Host su un tavolo
• Installazione di InstaShow Host su una parete o carrello
3. Collegare InstaShow Button al dispositivo desiderato e applicare l'alimentazione in modo
corretto. Consultare Impostazione e alimentazione di InstaShow Button a pagina 19 per i
dettagli.
4. Assicurarsi che tutti i dispositivi collegati siano accesi. Premere il pulsante sorgente sullo
schermo e assicurarsi che si trasmessa la sorgente HDMI. Consultare Associazione di InstaShow
Button e InstaShow Host a pagina 22 per i dettagli.
10 Installazione
Montaggio di InstaShow Host
open lock
open lock
1
2
34
open lock
Foro di allineamento
Montare le due antenne su InstaShow Host ruotandole in senso orario (verso destra) e in senso
antiorario (verso sinistra) per stringerle.
Impostazione di InstaShow Host
È possibile posizionare InstaShow Host in quattro diversi modi. Il peso totale dell'unità InstaShow
Host è 150g.
Installazione di InstaShow Host sul soffitto
1. Posizionare il coperchio sul soffitto e individuare il foro di allineamento.
2. Usare le viti in dotazione per fissare il coperchio al soffitto.
3. Bloccare il primo foro (1).
4. Seguire le istruzioni nell'illustrazione di seguito per bloccare gli altri fori (2-4).
5. Ruotare InstaShow Host in senso antiorario per fissarlo al coperchio.
• Usare le viti (vite filettante M3*16) in dotazione con il kit per installare InstaShow Host al soffitto.
• Consultare Sistemazione delle antenne dell'InstaShow Host a pagina 15 per le linee guida sul posizionamento
dell'antenna e rendere migliore la ricezione del segnale.
11 Installazione
Installazione di InstaShow Host al montaggio a soffitto
Se lo schermo è montato sul soffitto:
1. Montare InstaShow Host sul montaggio a soffitto utilizzando la fascetta in velcro in dotazione.
2. Fissare InstaShow Host al supporto di montaggio.
3. Usare la fascetta in velcro per fissare il supporto di montaggio e InstaShow Host al montaggio a
soffitto come mostrato nell'illustrazione.
• Usare solo la fascetta in velcro (240 (Lun) mm*25 (Lar) mm) in dotazione con il kit per montare InstaShow
Host sul montaggio a soffitto.
• Consultare Sistemazione delle antenne dell'InstaShow Host a pagina 15 per le linee guida sul posizionamento
dell'antenna e rendere migliore la ricezione del segnale.
Sistemazione di InstaShow Host su un tavolo
Se lo schermo viene posizionato su un tavolo, per prima cosa fissare il coperchio all'InstaShow Host
seguendo le procedure di seguito:
1. Allineare la parte superiore del coperchio alla parte inferiore dell'InstaShow Host in modo che i
fori di allineamento siano rivolti verso la dicitura "Open" sul lato frontale dell'InstaShow Host,
quindi premere il coperchio sull'InstaShow Host.
OPEN
LOCK
12 Installazione
2. Seguire la freccia "Lock" presente sul coperchio e ruotare il coperchio in senso anti-orario.
OPEN LOCK
OPEN
LOCK
3. Ruotare il coperchio fino a bloccarlo in posizione.
4. Inserire i piedini in gomma nelle aperture sul coperchio e posizionare l'InstaShow Host accanto
allo schermo.
• Usare solo il piedino in gomma in dotazione con il kit per fissarlo all'InstaShow Host.
• Consultare Sistemazione delle antenne dell'InstaShow Host a pagina 15 per le linee guida sul posizionamento
delle antenne e rendere migliore la ricezione del segnale.
13 Installazione
Installazione di InstaShow Host su una parete o carrello
Se è necessario installare InstaShow Host accanto allo schermo:
1. Usare il nastro in spugna rotondo biadesivo in dotazione e attaccarlo al coperchio di InstaShow
Host.
2. Fissare InstaShow Host sulla parete accanto allo schermo.
3. Tenere le antenne lontano da oggetti che possono ostacolare il segnale.
È possibile posizionare InstaShow Host su un carrello per schermi. Consultare l'illustrazione.
• Usare il nastro in spugna rotondo biadesivo in dotazione con il kit e attaccarlo al coperchio di InstaShow Host.
• Una volta fissato il nastro in spugna rotondo biadesivo al coperchio dell'InstaShow Host, attendere 24 ore.
14 Installazione
Sistemazione delle antenne dell'InstaShow Host
Una volta installato correttamente l'InstaShow Host, seguire le linee guida per posizionare le antenne
e ottenere una ricezione ottimale del segnale:
Per l'installazione a soffitto
Posizionare le antenne in modo che entrambe siano puntate verso il basso perpendicolarmente al
soffitto:
Per l'installazione su montaggio a soffitto
• Posizionare le antenne in modo che entrambe siano puntate verso l'alto o il basso
perpendicolarmente al montaggio a soffitto:
• In caso di scarsa ricezione del segnale dopo il primo utilizzo dell'InstaShow Host, è possibile
regolare manualmente l'inclinazione delle antenne in modo da migliorare la ricezione del segnale. In
questo caso, evitare di inclinare le antenne verso il montaggio a soffitto:
15 Installazione
• Evitare di posizionare le antenne in orizzontale perché la ricezione del segnale potrebbe essere
3 cm3 cm
scarsa:
• Se l'InstaShow Host è fissato a un montaggio a soffitto in metallo, assicurarsi che le antenne siano
almeno a 3 cm dalla parte in metallo del montaggio a soffitto:
Per il posizionamento su un tavolo
Posizionare le antenne in modo che siano entrambe puntate verso l'alto perpendicolarmente al
tavolo:
Collegamento del cavo HDMI e dell'alimentazione
Una volta posizionato correttamente InstaShow Host accanto allo schermo, collegare il cavo HDMI e
di alimentazione per garantire la trasmissione del segnale.
Per alimentare InstaShow Host, procedere in uno dei seguenti modi.
Montare l'adattatore. Consultare Montaggio dell'adattatore a pagina 17 per i dettagli.
• Alcuni modelli di proiettori BenQ possono essere dotati di un jack USB tipo A (5 V/1,5 A) per
alimentare InstaShow Host. Consultare Alimentazione mediante un jack USB di tipo A (5 V/1,5 A) a
pagina 18 per i dettagli.
16 Installazione
• Per i modelli di schermi senza jack USB di tipo A (5 V/1,5 A), per l'alimentazione consultare
Inglese standard Europea standardAmericana standard
1
2
PUSH
OPEN
LOCK
3
1
OPEN
LOCK
2
Alimentazione mediante un adattatore di alimentazione a pagina 19 per i dettagli.
Montaggio dell'adattatore
Ciascun adattatore InstaShow™ contenuto nella confezione include una spina e prese in relazione
alla regione dove è stato acquistato InstaShow™. Le immagini di seguito rappresentano spine
standard americane, europee e inglesi:
Per collegare la spina scelta, seguire le procedure.
1. Allineare e inserire il gancio inferiore dell'adattatore.
2. Eliminare lo spazio premendo la spina.
3. L'adattatore è montato una volta bloccato in posizione.
Per scollegare la spina, seguire le procedure.
1. Premere il perno nel centro.
2. Tirare indietro per aprire.
17 Installazione
Collegamento del cavo HDMI
HDMI
HDMI
USB
USB
Collegare il cavo HDMI al jack di uscita HDMI di InstaShow Host e al jack di ingresso HDMI del
proiettore.
Alimentazione mediante un jack USB di tipo A (5 V/1,5 A)
Collegare una estremità del cavo USB in dotazione al jack mini USB di InstaShow Host e l’altra
estremità al jack USB tipo A (1,5 A) del proiettore BenQ. Consultare l'illustrazione.
HDMI
USB
HDMI
USB
18 Installazione
Alimentazione mediante un adattatore di alimentazione
HDMI
HDMI
USB
MODE
Collegare l'adattatore di alimentazione USB in dotazione al jack mini USB di InstaShow Host e
collegare l'altra estremità alla presa a parete. L'indicatore LED sul pulsante di accensione di InstaShow
Host si illumina di rosso fisso quando InstaShow Host è collegato all'alimentazione.
Per i prodotti IFP (Interactive Flat Panel) di BenQ, utilizzare un adattatore di alimentazione per alimentare il
dispositivo.
Collegamento LAN
InstaShow Host può essere collegato alla rete locale o direttamente a un laptop. Il collegamento LAN
può essere utilizzato per configurare InstaShow™ e aggiornare il software. Inserire un cavo di rete
con connettori RJ-45 alla porta LAN e collegare l'altra estremità alla LAN.
Impostazione e alimentazione di InstaShow Button
Assicurarsi che il laptop supporti l'uscita video e l'alimentazione mediante la porta USB-C™ (Modalità DisplayPort
alternata su USB-C™).
1. Collegare il jack USB-C™ di InstaShow Button all'ingresso corrispondente sul laptop. Consultare
l'immagine.
USB-C™
19 Installazione
2. L'indicatore LED di InstaShow Button si illumina di colore rosso durante l'avvio di InstaShow
MODE
Button.
3. Una volta che InstaShow Button è pronto per la presentazione, l'indicatore LED diventa verde.
Premere il tasto Presentazione quando l'indicatore LED diventa verde.
• Maneggiare il cavo di InstaShow Button con cura. Una gestione errata può causare difetti.
• Tirare/inserire la spina e non il cavo quando si inseriscono o rimuovono gli InstaShow Button.
Se si acquista un altro InstaShow Button (tramite un kit InstaShow Button), seguire le procedure
descritte di seguito:
1. Collegare il jack USB-C™ di InstaShow Button all'ingresso corrispondente sul laptop. Consultare
l'immagine.
USB-C™
20 Installazione
2. L'indicatore LED di InstaShow Button lampeggia di colore rosso durante l'avvio di InstaShow
Button.
3. Una volta che InstaShow Button è pronto per la presentazione, l'indicatore LED diventa verde.
Premere il tasto Presentazione quando l'indicatore LED diventa verde.
• Maneggiare il cavo di InstaShow Button con cura. Una gestione errata può causare difetti.
• Tirare/inserire la spina e non il cavo quando si inseriscono o rimuovono gli InstaShow Button.
21 Installazione
Associazione di InstaShow Button e InstaShow Host
MODE
Un set InstaShow™ include un InstaShow Host e due InstaShow Button, già associati prima della
spedizione. In questo caso, non è necessario associarli nuovamente. Tuttavia, se si acquistano due o
più set di InstaShow™, e si desidera associare un InstaShow Button con un InstaShow Host diverso, è
necessario seguire le istruzioni di seguito. Se si acquista un kit InstaShow Button, e si desidera
associare i nuovi InstaShow Button con l'InstaShow Host, è necessario seguire le istruzioni di seguito.
Quando InstaShow Host è posizionato sul tavolo
1. Assicurarsi che InstaShow Host sia pronto e alimentato. Collegare il jack USB-C™ di InstaShow
Button all'ingresso corrispondente sul laptop.
USB-C™
2. Quando InstaShow Button è collegato al laptop, l'indicatore LED di InstaShow Button lampeggia
di colore rosso. InstaShow Button è in modalità associazione, attendere che sia eseguita
l'associazione con InstaShow Host.
Se un InstaShow Button vicino è già stato associato con un InstaShow Host, l'indicatore sarà verde fisso.
22 Installazione
3. Premere il tasto PAIRING di InstaShow Host per cinque secondi, l'indicatore LED di InstaShow
Host lampeggia di blu per due minuti, in attesa dell'associazione con InstaShow Button.
00:00:00
PAIRING
00:00:05
Se InstaShow Host è installato a soffitto e quindi non è semplice premere il tasto PAIRING, usare il processo di
associazione nell'interfaccia di gestione web. Consultare Associazione a pagina 44 per informazioni.
23 Installazione
4. Premere il tasto MODE sul lato di InstaShow Button per cinque secondi. L'indicatore LED di
00:00:00
00:00:05
pairing success, sn: WDX10001103G
InstaShow Button lampeggia di blu per circa 10 secondi. Il processo di associazione è in corso.
Sullo schermo viene mostrato il messaggio "associazione in corso".
MODE
pairing...
Le immagini sono solo di riferimento. Ciascun prodotto ha un numero di serie diverso.
24 Installazione
5. L'indicatore LED di InstaShow Button diventa verde fisso quando InstaShow Host e InstaShow
1
2
Button sono associati.
Il numero massimo di InstaShow Button che è possibile associare con un InstaShow Host è 16.
Riattivazione di InstaShow Host
Quando l'indicatore di alimentazione di InstaShow Host diventa di colore verde fisso al 50%, premere
il tasto Presentazione di InstaShow Button per avviare la presentazione, InstaShow Host si riattiva
automaticamente.
Tramite l'interfaccia utente di gestione web è possibile configurare altre modalità standby e opzioni di
riattivazione. Consultare pagina 50 per informazioni.
Riporre gli InstaShow Button nell'alloggiamento
È possibile riporre gli InstaShow Button nell'alloggiamento in due modi. Posizionare gli InstaShow
Button nell'alloggiamento in verticale (1) o in orizzontale (2). Consultare le immagini.
25 Installazione
Ripristino di un InstaShow Host
Il ripristino di un InstaShow Host consente di riportare l'InstaShow Host alle impostazioni originali di
fabbrica. Potrebbe essere necessario ripristinare InstaShow Host per uno dei seguenti motivi:
• Per rimuovere dall'interfaccia di gestione web tutte le modifiche apportate alle configurazioni, ad
esempio le informazioni di associazione, password, SSID, frequenza fotogrammi, ecc e ripristinare
alle impostazioni predefinite. Consultare Gestione web a pagina 34 per ulteriori informazioni.
• Non è possibile accedere all'interfaccia di gestione web (ad esempio a causa di password
manomessa o dimenticata).
Ripristinare InstaShow Host usando le seguenti procedure:
1. Collegare la porta CC/Micro-USB su InstaShow Host a una sorgente di alimentazione e attendere
almeno 30 secondi.
Una volta collegato InstaShow Host a una sorgente di alimentazione per almeno 30 secondi, il LED di InstaShow
Host può indicare uno degli stati descritti in Indicatori LED di InstaShow Button e InstaShow Host. Non appena
collegato InstaShow Host
successivo del processo di ripristino a prescindere dallo stato del LED
2. Premere il foro RESET sul retro di InstaShow Host con uno spillo per almeno 2 secondi.
a una sorgente di alimentazione per almeno 30 secondi, è possibile passare al passaggio
di InstaShow Host.
3. Il LED di InstaShow Host inzia a lampeggiare rapidamente (lampeggia di colore rosso due volte
ogni secondo) per 10 secondi, quindi diventa fisso per 15-20 secondi per indicare che è in corso
il ripristino di InstaShow Host.
4. Una volta che LED di InstaShow Host si illumina di colore verde il processo di ripristino è
completo.
Non scollegare InstaShow Host dalla sorgente di alimentazione durante il processo di ripristino.
26 Installazione
Ripristino di un InstaShow Button
Il ripristino di un InstaShow Button consente di riportare l'InstaShow Button alle impostazioni
originali di fabbrica. Potrebbe essere necessario ripristinare InstaShow Button perché è stato
associato a un InstaShow Host diverso (originariamente incluso nella confezione dell'InstaShow
Button) e associarlo nuovamente all'InstaShow Host originale.
Ripristinare InstaShow Button usando le seguenti procedure:
1. Posizionare l'InstaShow Button a portata dell'InstaShow Host originale e assicurarsi che il LED su
InstaShow Host sia verde fisso.
2. Collegare il connettore USB-C™ sull'InstaShow Button a un laptop acceso e attendere almeno
30 secondi.
Una volta collegato InstaShow Button a un laptop acceso per almeno 30 secondi, il LED di InstaShow Button può
indicare uno degli stati descritti in Indicatori LED di InstaShow Button e InstaShow Host. Non appena collegato
InstaShow Button
processo di ripristino a prescindere dallo stato del LED
3. Premere il foro RESET nella patte inferiore di InstaShow Button con uno spillo per almeno
2 secondi.
a un laptop acceso per almeno 30 secondi, è possibile passare al passaggio successivo del
di InstaShow Button.
4. Il LED di InstaShow Button inizia a lampeggiare rapidamente (lampeggia di colore rosso due volte
ogni secondo) per 10 secondi, quindi diventa fisso per 15-20 secondi per indicare che è in corso
il ripristino di InstaShow Button.
5. Una volta che LED di InstaShow Button si illumina di colore verde il processo di ripristino è
completo.
Potrebbe essere inoltre ripristinare un InstaShow Button nelle seguenti condizioni:
• È stato acquistato un altro InstaShow Button (tramite il kit InstaShow Button) che non è stato
associato a un InstaShow Host.
• Un InstaShow Button contenuto nella confezione originale è stato associato a un InstaShow Host
diverso (originariamente non incluso nella confezione di InstaShow Button), e si desidera associare
nuovamente InstaShow Button all'InstaShow Host originale mentre l'InstaShow Host non è acceso.
27 Installazione
In questo condizioni, dove l'InstaShow Button non è collegato all'InstaShow Host corrispondente e il
LED lampeggia di colore rosso, usare questi passaggi per ripristinare l'InstaShow Button:
1. Collegare il connettore USB-C™ sull'InstaShow Button a un laptop acceso e attendere almeno
30 secondi.
Una volta collegato InstaShow Button a un laptop acceso per almeno 30 secondi, il LED di InstaShow Button può
indicare uno degli stati descritti in Indicatori LED di InstaShow Button e InstaShow Host. Non appena collegato
InstaShow Button
processo di ripristino a prescindere dallo stato del LED
a un laptop acceso per almeno 30 secondi, è possibile passare al passaggio successivo del
di InstaShow Button.
2. Premere il foro RESET nella patte inferiore di InstaShow Button con uno spillo per almeno
2 secondi.
3. Il LED di InstaShow Button inizia a lampeggiare rapidamente (lampeggia di colore rosso due volte
ogni secondo) per 10 secondi, quindi diventa fisso per 15-20 secondi per indicare che è in corso
il ripristino di InstaShow Button.
4. Una volta che LED di InstaShow Button lampeggia di colore rosso il processo di ripristino è
completo.
Non scollegare InstaShow Button dalla sorgente di alimentazione durante il processo di ripristino.
28 Installazione
Avvio e interruzione delle presentazioni
Schermata
di aiuto
Questa sezione illustra il processo di avvio e interruzione della presentazione utilizzando
InstaShow™.
Operazioni preliminari
Assicurarsi che tutti i dispositivi collegati siano alimentati e pronti per la presentazione.
Poiché InstaShow™ può funzionare con diversi proiettori, IFP, TV o monitor con porte HDMI
standard, i passaggi necessari per avviare una presentazione possono variare in relazione all'ambiente
effettivo e alle specifiche dello schermo. Seguire le procedure di seguito e consultare le sezioni
specificate per i dettagli.
1. Per avviare una presentazione, consultare Avvio della presentazione a pagina 29 per i dettagli.
2. Per interrompere una presentazione, consultare Presentazione inattiva a pagina 31 per i dettagli.
3. Per ulteriori informazioni su InstaVideo, consultare Riproduzione dei video con InstaShow™ a
pagina 32 per i dettagli.
Avvio della presentazione
1. Assicurarsi che InstaShow Host sia alimentato. Consultare Collegamento del cavo HDMI e
dell'alimentazione a pagina 16 per ulteriori informazioni.
2. Scegliere la sorgente HDMI corrispondente all'InstaShow Host sullo schermo. Sarà visualizzata la
schermata di aiuto.
In relazione al modello acquistato, su InstaShow Button potrebbero essere disponibili cavi diversi. Collegare il jack
di InstaShow Button all'ingresso corrispondente sul laptop.
29 Avvio e interruzione delle presentazioni
3. Seguire le istruzioni nella Schermata di aiuto per alimentare InstaShow Button. È anche possibile
Schermat
a inattiva
Ta st o
Presentazione
consultare Impostazione e alimentazione di InstaShow Button a pagina 19 per ulteriori
informazioni. L'indicatore LED di InstaShow Button è verde fisso quando InstaShow Button è
collegato e funzionante. Sarà quindi visualizzata la Schermata inattiva.
4. Per avviare la presentazione, premere il tasto Presentazione.
5. Il dispositivo avvia la presentazione, l'indicatore LED di InstaShow Button diventa blu fisso.
• Assicurarsi che la distanza di trasmissione tra InstaShow Button e InstaShow Host sia compresa negli 8M senza
ostacoli.
• InstaShow™ supporta i laptop MacBook e Windows per eseguire il mirroring del desktop esteso.
30 Avvio e interruzione delle presentazioni
Presentazione inattiva
Ta st o
Presentazione
1. Per interrompere la presentazione, premere il tasto Presentazione.
2. Il dispositivo interrompe la presentazione, l'indicatore LED di InstaShow Button diventa verde.
3. Gli utenti possono premere il tasto Presentazione per tornare alla presentazione.
31 Avvio e interruzione delle presentazioni
Riproduzione dei video con InstaShow™
La funzione esclusiva di InstaVideo ottimizza le impostazioni audiovisive di InstaShow™ in modo da
passare automaticamente dalla modalità Presentazione più nitida alla modalità Video più fluida con
audio stereo facendo clic sul pulsante senza richiedere assistenza all'IT, il la seccatura dei cavi o
complesse impostazioni software. La possibilità per i presentatori di personalizzare rapidamente la
proiezione per una maggiore produttività o rendere più fluidi i video 1080p wireless Full HD,
consente agli utenti di fondere testo, grafici, immagini e audio e video multimediali senza problemi per
riunioni più efficaci.
InstaVideo introduce due modalità: modalità Presentazione e modalità Video.
1. La modalità predefinita è la modalità Presentazione. Presenta i file dei documenti in modo
nitido.
2. Per visualizzare in modo fluido i video 1080p Full HD, passare alla modalità Video premendo il
tasto MODE per continuare.
32 Avvio e interruzione delle presentazioni
3. Viene visualizzato il messaggio Video nell'angolo superiore sinistro dello schermo. Ora è
Video
Video
possibile riprodurre in modo fluido i video 1080p Full HD.
InstaShow™ è principalmente per l'uso durante le presentazioni di lavoro con documenti come PowerPoint,
Word, Excel, PDF, e filmati Full HD. Se gli utenti dispongono di uno schermo wireless home theater, contattare
l'agente locale per informazioni sul prodotto BenQ WDP02 per l'uso nell'ambiente domestico.
33 Avvio e interruzione delle presentazioni
Gestione web
InstaShow™ è dotato di interfaccia di gestione web che consente di configurare le funzioni tramite un
browser come Google Chrome (versione 49.0.26), Internet Explorer (versione 8.0), o Firefox
(versione 46.0.1).
Le funzioni variano in relazione alle diverse versioni del firmware.
Accesso all'interfaccia di gestione web
Accesso all'interfaccia di gestione web tramite la connessione diretta
1. Collegare InstaShow Host direttamente al laptop utilizzando un cavo di rete (RJ-45) e alla
sorgente di alimentazione utilizzando un cavo da USB A(M) a micro B(M).
2. Attendere che l'indicatore LED sull'InstaShow Host si illumini di verde fisso.
34 Gestione web
3. L'indirizzo IP predefinito di InstaShow Host è 192.168.20.1. Cambiare l'indirizzo IP del laptop su
192.168.20.x (esempio 192.168.20.100).
4. Sul browser, digitare l'indirizzo IP: 192.168.20.1. Nella pagina di accesso, digitare il nome utente e
la password predefiniti. Il nome utente predefinito è admin mentre la password predefinita è
0000 o l'SSID con il nome “WDC10_xxxxxx” (mostrato nell'angolo superiore destro della
Guida/schermata inattiva).*
*: Per la conformità con i requisiti normativi specifici della regione, la password predefinita di Gestione web varia
in base al prodotto fornito per il Paese.
35 Gestione web
5. Sarà eseguito l'accesso all'interfaccia di gestione web.
Accesso all'interfaccia di gestione web tramite LAN
Se InstaShow Host è collegato alla LAN, è possibile digitare l'indirizzo IP mostrato sullo schermo
tramite il browser web.
In relazione alle impostazioni HTTP tramite SSL da Impostazioni avanzate (vedere pagina 52),
vengono usati protocolli di comunicazione differenti per effettuare l'accesso alla gestione web.
• HTTP tramite SSL è Attivo, immettere https://<InstaShow Host IP indirizzo>. Ignorare il
messaggio di avviso se informa che la connessione non è privata o sicura. La crittografia viene
attivata quando si abilita questa funzione. Il messaggio di avviso viene visualizzato per il browser
attende di ricevere un certificato SSL da alcune autorità per verificare il dispositivo connesso. Il
certificato auto firmato generato InstaShow Host non sono soddisfa la politica predefinita per la
sicurezza.
• HTTP tramite SSL è Disattivo, immettere https://<InstaShow Host IP indirizzo>.
36 Gestione web
Accesso all'interfaccia di gestione web tramite rete wireless
InstaShow™ supporta solo 802.11ac. Se il laptop o dispositivo mobile dispone di funzionalità wireless
802.11ac (5G Wi-Fi), è possibile individuare l'InstaShow Host tramite l'SSID WDC10_xxxxxx
(mostrato nell'angolo superiore destro della schermata di aiuto/inattiva) nel menu rete wireless del
laptop o dispositivo mobile e connettersi. La password predefinita è il nome dell'SSID stesso (ad
esempio, se l'SSID è "WDC10_02A00C", la password sarà "WDC10_02A00C"). Una volta collegato
il dispositivo all'InstaShow Host, inserire l'indirizzo IP, "192.168.168.2" in un browser web, quindi
inserire il nome utente e la password come mostrato nel passaggio 4 di Accesso all'interfaccia di
gestione web tramite la connessione diretta a pagina 34.
Una volta installato correttamente l'InstaShow Host, questo trasmetterà due SSID diversi: uno per l'accesso
all'interfaccia di gestione web (con il nome "WDC10_xxxxxx"), e l'altro utilizzato per il trasferimento dei dati tra
l'InstaShow Host e gli InstaShow Button (con il nome "WHE_AP_5G_xxxxxx"). Per l'accesso all'interfaccia di
gestione web assicurarsi che il laptop o il dispositivo mobile si connettano solamente all'SSID "WDC10_xxxxxx".
Di seguito un esempio di come è possibile accedere all'interfaccia di gestione web dal dispositivo
mobile con IEEE 802.11ac.
1. Andare su Impostazioni > Wi-Fi per visualizzare l'SSID di InstaShow Host: WDC10_02A00C.
2. Digitare la password predefinita "WDC10_02A00C" e premere Connetti.
3. Accedere all'interfaccia di gestione web seguendo i passaggi 4-5 di Accesso all'interfaccia di
gestione web tramite la connessione diretta a pagina 34.
37 Gestione web
Per iniziare
Barra delle
funzioni
Colonna principale
Pulsanti di comando superiori
È ora possibile usare l'interfaccia di gestione web per configurare le varie impostazioni di InstaShow
Host.
Pulsanti di comando superiori
Cambia lingua
1. La lingua predefinita è Inglese. Per cambiare la lingua dell'interfaccia, passare al pannello delle
impostazioni della lingua per visualizzare tutte le lingue disponibili.
2. Fare clic sulla lingua desiderata e impostare la nuova lingua.
3. Una volta impostata la nuova lingua, sia l'interfaccia di gestione web che l'OSD di InstaShow™
avranno la stessa lingua.
Le lingue supportate variano in base al paese/regione di acquisto.
Uscita
1. Fare clic su Esci nell'angolo superiore destro.
38 Gestione web
2. Viene visualizzata la finestra di conferma. Premere Applica per uscire.
Colonna principale
La colonna principale mostra i contenuti dettagliati dalla barra delle funzioni.
Barra delle funzioni
Informazioni
Fare clic su Informazioni, saranno visualizzare le informazioni dettagliate di Informazioni
sistema, WAN, Rete wireless e Messaggio schermo.
39 Gestione web
È possibile cambiare Nome host in Informazioni sistema. Se l'Host rileva informazioni di
risoluzione trasmesse da un computer tramite un Button, le informazioni di risoluzione si trovano
RX Resolution (Risoluzione RX). Se la connessione della sorgente viene eseguita, ma il
dispositivo non si presenta, viene visualizzao Disconnetti in RX Resolution (Risoluzione RX).
È possibile inserire i messaggi in Messaggio schermo. Una volta inserito il messaggio, premere
Applica per continuare. Il messaggio sarà mostrato nell'angolo superiore destro della Schermata
guida/inattiva sopra l'SSID.
Per Messaggio schermo, le righe massime consentite sono 3, mentre il numero massimo di caratteri consentiti
per riga è 19.
40 Gestione web
WAN
Fare clic su WAN, sarà visualizzato l'Indirizzo IP WAN predefinito dell'InstaShow Host. Il tipo di
connessione predefinita è DHCP. Acquisire l'indirizzo IP dal server DHCP della rete. Per cambiare
l'Indirizzo IP WAN, scegliere l'IP statico in WAN Tipo di connessione. È possibile inserire
manualmente il DNS. Se le informazioni in DNS sono 0.0.0.0, questo indica che il sistema ottiene
l'indirizzo IP del DNS IP automaticamente dal server. Premere Applica per continuare.
Rete wireless
Fare clic su Rete wireless, sarà visualizzato il menu Impostazioni e Impostazione radio Wi-Fi
dell'InstaShow Host.
41 Gestione web
È possibile Attiva o Disattiva una connessione Wi-Fi per l'InstaShow Host tramite Attiva. Di
seguito è descritta ciascuna impostazione:
Impostazioni Descrizione
Attiva L'InstaShow Host trasmette il suo SSID che consente agli utenti di
accedere all'interfaccia di gestione web tramite una rete wireless.
Consultare Accesso all'interfaccia di gestione web tramite rete
wireless a pagina 37 per ulteriori informazioni.
Disattiva L'InstaShow Host disattiva il suo SSID che nega agli utenti l'accesso
all'interfaccia di gestione web tramite una rete wireless. Quando Rete
wireless è disattivato, gli utenti saranno in grado di accedere
all'interfaccia di gestione web solo tramite una connessione diretta o
LAN. Consultare Accesso all'interfaccia di gestione web tramite la
connessione diretta a pagina 34 o Accesso all'interfaccia di gestione
web tramite LAN a pagina 36 per ulteriori informazioni.
Quando Rete wireless è disattivato, è possibile rinominare l'SSID del segnale Wi-Fi tramite SSID
Impostazioni.
Per nascondere l'SSID generato dall'Host e usato per il trasferimento dei dati (con il nome di
"WHE_AP_5G_xxxxxx"), impostare Hide Wireless Transmission SSID (Nascondi
trasmissione SSID wireless) su Disattivo.
L'InstaShow Host genera automaticamente l'SSID utilizzato per il trasferimento dati tra InstaShow Host e
InstaShow Button (con il nome "WHE_AP_5G_xxxxxx") che è diverso dall'SSID utilizzato per la connessione
wireless dell'interfaccia di gestione web. Questo SSID non viene visualizzato nel menu Rete wireless poiché non
può essere cambiato o modificato.
Opzioni sicurezza Wi-Fi offre all'utente le opzioni di sicurezza WPA2 e WPA2_Enterprise per
la connessione wireless dell'InstaShow Host quando gli utenti accedono all'interfaccia di gestione web
tramite la rete wireless.
WPA2 attiva WPA2-PSK (chiave pre-condivisa) che utilizza il metodo di crittografia AES (Advanced
Encryption Standard).
42 Gestione web

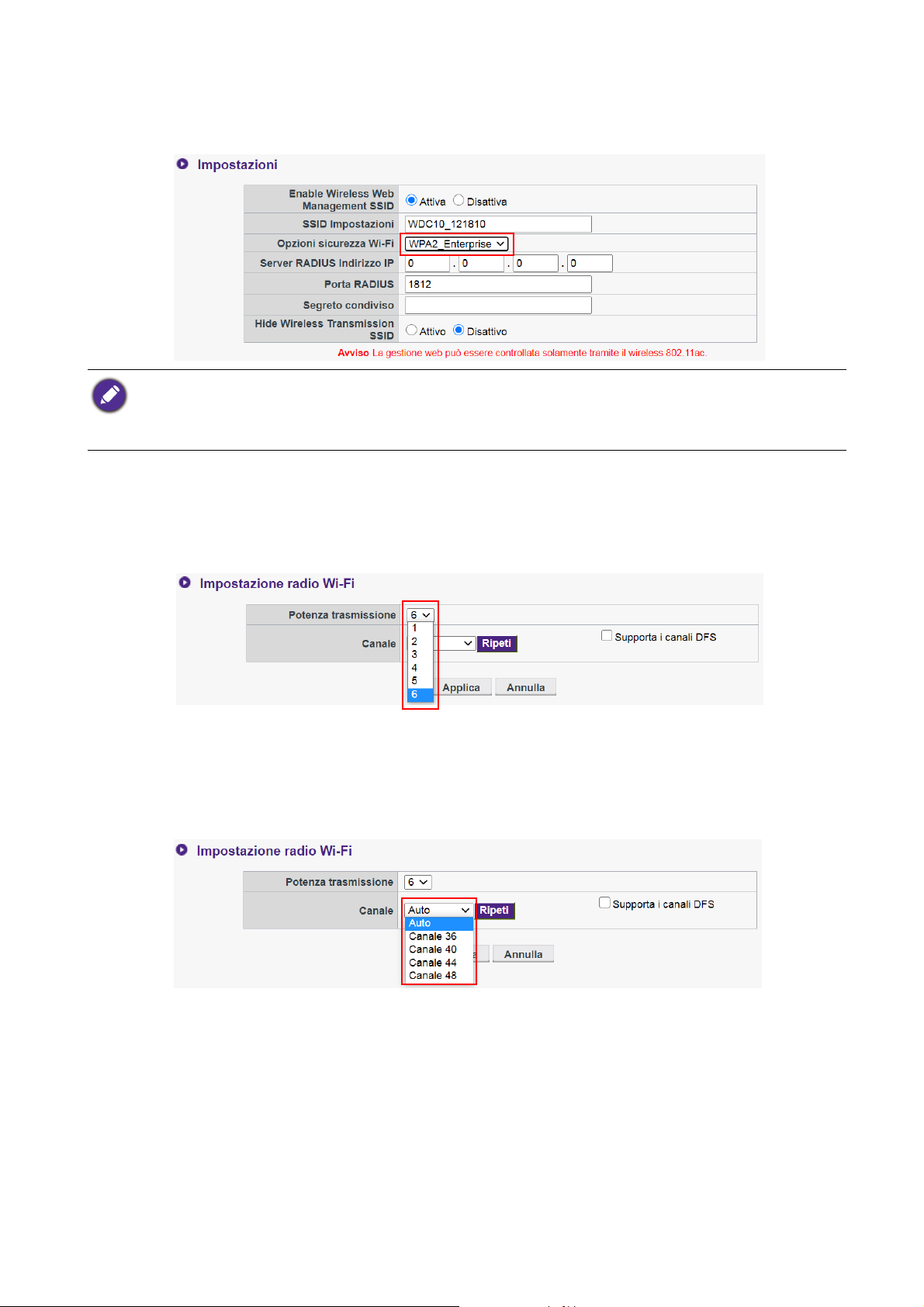

WPA2_Enterprise consente agli utenti di ottenere una chiave univoca per la rete che richiede
l'autenticazione. Per le impostazioni del server RADIUS, contattare il dipartimento IT per le
impostazioni effettive.
Le opzioni di sicurezza Wi-Fi descritte in precedenza si applicano solo alla connessione Wi-Fi utilizzata per
accedere all'interfaccia di gestione web tramite una rete wireless. La connessione Wi-Fi utilizzata per il
trasferimento dei dati tra InstaShow Host e InstaShow Button utilizza un'impostazione di sicurezza WPA2-PSK
fissa che non può essere cambiata.
In Impostazione radio Wi-Fi, è possibile cambiare Potenza trasmissione da 1 a 6 (6 è il più
potente). Nell'ambiente di rete reale, ciascuna scalatura può aumentare l'intensità del segnale di 1-3
dBm. Ad esempio, cambiando Potenza trasmissione da 1 a 2, è possibile aumentare l'intensità del
segnale di circa 2 dBm nella misurazione reale.
In Canale, è possibile configurare InstaShow Host per selezionare automaticamente il canale
wireless con le prestazioni migliori durante la configurazione iniziare dell'InstaShow Host
selezionando Auto, oppure, è possibile selezionare manualmente il canale wireless. L'impostazione
Canale predefinita per l'InstaShow Host è Auto.
Nei casi in cui la trasmissione di una presentazione è instabile o discontinua a causa delle interferenze
con la connessione wireless tra InstaShow Host e InstaShow Button da altri dispositivi wireless vicini,
gli utenti possono cambiare Canale premendo Ripeti ricerca. Premendo Ripeti ricerca,
l'InstaShow Host passa al canale wireless con prestazioni migliori e meno interferenze.
43 Gestione web
In alcune regioni/Paesi, se è possibile usare i canali DFS (solitamente riservati ai radar) per le
trasmissioni wireless in base alle normative regionali, l'opzione Supporta i canali DFS è disponibile
per l'utente. Si noti che anche se questa funzione è supportata e abilitata, la trasmissione si
interrompe se un radar usa lo stesso canale, e l'utente è obbligato a lasciare il canale. Prima di potersi
connettere nuovamente allo stesso canale deve trascorre del tempo. Non si raccomanda di attivare
questa funzione se non si è sicuri in merito ai segnali radar nella stessa area.
• Una volta premito Ripeti ricerca, la trasmissione della presentazione viene interrotta per alcuni secondi e il
LED su InstaShow Host lampeggia di colore rosso, quindi si illumina di verde fisso. Premere il tasto
Presentazione sull'InstaShow Button per riprendere la presentazione.
• I canali wireless supportati elencati possono variare in relazione alle norme wireless del paese/regione.
Una volta configurate tutte le impostazioni Rete wireless, premere Applica per continuare.
Associazione
Fare clic su Associazione, viene visualizzato Associazione e Stato associazione.
Associazione è utilizzato quando l'InstaShow Host è installato a soffitto, poiché non è semplice
premere il tasto PAIRING dell'InstaShow Host quando il dispositivo si trova su soffitti troppo alti.
È possibile associare InstaShow Button e InstaShow Host tramite l'interfaccia di gestione web.
Consultare Impostazioni avanzate a pagina 47 per ulteriori informazioni sullo stato EDID.
44 Gestione web
1. Collegare il jack USB-C™ di InstaShow Button alla porta corrispondente sul laptop.
MODE
USB-C™
2. Quando InstaShow Button è collegato al laptop, l'indicatore LED di InstaShow Button lampeggia
di colore rosso.
3. Assicurarsi che InstaShow Host sia collegato correttamente a una sorgente di alimentazione.
4. Premere avvia associazione per associare InstaShow Host all'InstaShow Button tramite
l'interfacci di gestione web, sarà necessario associare l'InstaShow Button entra due minuti.
45 Gestione web
5. Premere il tasto MODE sul lato di InstaShow Button per cinque secondi. L'indicatore LED di
pairing...
pairing success, sn: WDX10001103G
InstaShow Button lampeggia di blu per circa 10 secondi. Il processo di associazione è in corso.
Sullo schermo viene mostrato il messaggio "associazione in corso".
00:00:00
00:00:05
MODE
6. L'indicatore LED di InstaShow Button diventa verde fisso quando InstaShow Host e InstaShow
Button sono associati.
• Le immagini sono solo di riferimento. Ciascun prodotto ha un numero di serie diverso.
• Il numero massimo di InstaShow Button che è possibile associare con un InstaShow Host è 16.
46 Gestione web
7. È possibile premere arresta associazione in qualsiasi momento per interrompere il processo
di associazione.
Impostazioni avanzate
Fare clic su Impostazioni avanzate per regolare la qualità dell'immagine e le impostazioni di
sicurezza.
47 Gestione web
È possibile passare la modalità su Presentazione, Video e Potenza bassa tramite Modalità
qualità immagine. La modalità predefinita è la modalità Presentazione. Prestare attenzione
perché al termine dell'aggiornamento firmware alla v2.01, la modalità predefinita sarà cambiata nella
modalità Video. La modalità impostata da Modalità qualità immagine nella gestione web sarà la
modalità predefinita la prossima volta che si riavvia InstaShow Host. Per questo motivo, se la modalità
Video viene passata alla modalità Presentazione mediante InstaShow Button durante la
riproduzione dei file, la modalità resterà Video la prossima volta che si riavvia InstaShow Host. Di
seguito una descrizione degli scenari adatti per ciascuna modalità:
Modalità Scenario
Modalità
Presentazione
Per l'uso quando è necessaria una visione molto dettagliata.
Modalità Video Per l'uso quando è necessaria una riproduzione video senza problemi.
Modalità Potenza
bassa
Per l'uso quando è necessario ridurre il consumo energetico, ad
esempio quando il laptop a cui è collegato InstaShow Button dispone
solo di un collegamento USB 2.0 per l'alimentazione. L'uso della
modalità Potenza bassa genera una qualità di visualizzazione ridotta
e un video discontinuo rispetto alla modalità Presentazione e alla
modalità Video.
Quando è selezionata la modalità Potenza bassa, non è possibile cambiare
Modalità qualità immagine tramite il tasto MODE sull'InstaShow Button.
Se l'utente preme il tasto MODE, l'OSD visualizza l'icona di avviso di seguito,
nell'angolo superiore sinistro:
48 Gestione web
Frequenza fotogrammi controlla la fluidità della trasmissione video tramite InstaShow Host.
Quando la modalità Video è selezionata, è possibile cambiare Frequenza fotogrammi per la
trasmissione video su Alto, Medio, o Basso. Una frequenza fotogrammi elevata consente video con
animazioni più fluide, mentre una frequenza fotogrammi bassa genera video con animazione
discontinua.
Frequenza fotogrammi è regolabile solo (il valore predefinito è Alto) quando è selezionata la modalità
Video. Frequenza fotogrammi per la modalità Presentazione e la modalità Potenza bassa sono entrambe
fisse su Basso e non possono essere regolate.
Blocco schermo consente di controllare la disponibilità all'uso di InstaShow Host. Quando è
selezionato Attiva, l'uso di InstaShow Host per eseguire presentazioni non sarà possibile e
InstaShow Host trasmetterà la schermata di blocco (mostrata di seguito), il LED lampeggia di rosso.
Quando è selezionato Disattiva, è possibile usare in modo normale InstaShow Host.
EDID (Extended Display Identification Data) sono i dati forniti dagli schermi digitali (ad esempio
proiettori, TV, ecc) per indicare le funzionalità alla sorgente multimediale.
Quando collegato correttamente, InstaShow™ trasmette i segnali HDMI dalla sorgente video (ad
esempio laptop, ecc.) allo schermo HDMI. Per offrire un audio ottimale e il formato video supportato
da InstaShow Host, InstaShow Button e lo schermo HDMI, l'InstaShow Host legge i dati EDID forniti
dallo schermo HDMI collegato e determina la risoluzione video ottimale e il formato video in base
49 Gestione web
alla risoluzione video e al formato audio supportato da InstaShow™. Una volta che InstaShow Host
decide la risoluzione video ottimale e il formato video, l'EDID revisionato viene inviato all'InstaShow
Button per sostituire l'EDID precedente. La sorgente video (ad esempio un laptop, ecc) trasmette
automaticamente la risoluzione video migliore o consigliata in base all'EDID dello schermo HDMI
collegato.
Per verificare lo stato EDID, InstaShow Host legge l'EDID tutte le volte che lo schermo viene
collegato, scollegato o acceso/spento. Tutte le volte che InstaShow Host rileva che l'EDID dello
schermo collegato viene cambiato (ad esempio quando si verificano modifiche allo schermo), l'EDID
dell'InstaShow Button viene aggiornato quando viene riavviato l'InstaShow Button o l'InstaShow Host.
Si consiglia Gestione EDID su Attivo per sincronizzare l'EDID di InstaShow Button e dello
schermo. Se Gestione EDID su Disattivo, l'EDID non sarà cambiato. Se si dispone di Gestione
EDID Ripristina, l'EDID sarà ripristinato alle impostazioni predefinite di fabbrica.
Impostazioni Descrizione
Attivo (Predefinito) InstaShow™ configura automaticamente l'impostazione della
risoluzione del notebook sorgente in modo da corrispondere al pixel
per pixel del dispositivo di visualizzazione per una qualità nitida
dell'immagine.
Disattivo InstaShow™ non configura l'impostazione della risoluzione del
notebook sorgente in modo da corrispondere al pixel per pixel del
dispositivo di visualizzazione per una qualità nitida dell'immagine.
Ripristina EDID sarà ripristinato alle impostazioni predefinite di fabbrica.
Modalità standby consente di impostare le condizioni per porre InstaShow Host in standby. È
possibile impostare Modalità standby su Disattivo per evitare che InstaShow Host entri in standby
o scegliere tra Modalità standby rete e Modalità standby HDMI.
50 Gestione web
Modalità standby rete disattiva l'uscita HDMI dall'InstaShow Host dopo un periodo di tempo
definito nel quale non viene eseguita alcuna connessione con InstaShow Button. Quando InstaShow
Host è in Modalità standby rete il LED si illumina al 50% di colore verde e il consumo energetico
sarà circa 2 W. Impostare l'orario in base alle opzioni disponibili in Modalità standby.
L'InstaShow Host entra in Modalità standby rete nelle seguenti condizioni:
• L'InstaShow Host trasmette la schermata di aiuto o la schermata inattiva per un dato periodo di
tempo nel campo Modalità standby. In questa situazione lo schermo collegato in genere entra in
modalità standby o risparmio energetico dopo un periodo di tempo definito in base alle
impostazioni configurate per lo schermo.
L'InstaShow Host si riattiva da Modalità standby rete nelle seguenti condizioni:
• Viene stabilita una connessione wireless tra l'InstaShow Host e un InstaShow Button (i LED
sull'InstaShow Host e l'InstaShow Button si illuminano di colore blu fisso).
Modalità standby HDMI, pone l'InstaShow Host in modalità standby se non viene rilevato alcun
segnale/collegamento HDMI sull'InstaShow Host per almeno 10 minuti. Quando l'InstaShow Host è
in Modalità standby HDMI il LED si spegne e il consumo energetico sarà inferiore a 0,5 W.
L'InstaShow Host entra in Modalità standby HDMI in una delle seguenti condizioni:
• Non è stata stabilita una connessione tramite cavo HDMI tra l'InstaShow Host e lo schermo per
almeno 10 minuti.
• Lo schermo collegato all'InstaShow Host è spento per almeno 10 minuti.
L'InstaShow Host si riattiva da Modalità standby HDMI in una delle seguenti condizioni:
• Lo schermo collegato all'InstaShow Host è acceso.
51 Gestione web
• Il pulsante di accensione sull'InstaShow Host è stato premuto.
• Il cavo di alimentazione collegato all'InstaShow Host è stato scollegato e ricollegato.
• Nei casi in cui gli utenti desiderano risparmiare energia, Modalità standby rete è la modalità adatta poiché il
consumo energetico per uno schermo (ad esempio proiettori, TV, monitor ecc) è in genere superiore al
consumo energetico per l'InstaShow Host (5 V/1,5 A).
• Nei casi in cui l'InstaShow Host è installato a soffitto o il pulsante di accensione non può essere raggiunto
dall'utente, Modalità standby HDMI è la modalità adatta poiché consente all'utente di spegnere InstaShow
Host spegnendo lo schermo.
Per aumentare la sicurezza, è possibile selezionare Attivo da HTTP tramite SSL per crittografare
i contenuti trasmessi tra il server e il browser. Ed è possibile nascondere l'SSID e l'IP nella schermata
standby impostando Hide Standby Screen SSID and IP (Nascondi SSID e IP schermata
Standby) su Attivo.
Una volta configurati tutti gli elementi Impostazioni avanzate, premere Applica per continuare.
Per riavviare InstaShow Host, premere Riavvia per visualizzare una finestra. Premere OK per
continuare.
Per spegnere InstaShow Host, premere Spegni per visualizzare una finestra. Premere OK per
continuare.
52 Gestione web
Pianificazione
È possibile cambiare la pianificazione facendo clic su Pianificazione. È possibile impostare Ora
sistema e Riavvio periodico.
È possibile selezionare Fuso orario e Attiva per impostare Ora legale. Selezionare un server
orario dalle opzioni disponibili Server NTP o immetterne uno manualmente per sincornizzare l'ora
du sistema tra Host e browser.
È possibile selezionare Attiva per impostare Riavvio periodico. È inoltre possibile impostare l'ora
e il giorno di riavvio.
53 Gestione web
Una volta configurate tutte le impostazioni Pianificazione, premere Applica per continuare.
Strumenti
Facendo clic su Strumenti, è possibile regolare Impostazione password, Aggiornamento
firmware, Esporta configurazione e Impostazione Log.
• Impostazione password
È possibile cambiare la Password:
1. Inserendo la Password precedente.
2. Inserendo la Nuova password.
3. Inserendo nuovamente la Nuova password per Conferma nuova password.
54 Gestione web
4. Premere Applica per continuare.
1
4
2
3
1
2
• Aggiornamento firmware
Per aggiornare il firmware del prodotto, contattare il servizio clienti BenQ o un partner di servizio
autorizzato per assistenza.
• Esporta configurazione
I file di esportazione della configurazione contengono tutte le impostazioni di configurazione
dell'InstaShow Host tranne il nome host, SSID, la password wireless e lo stato di associazione. In
Esporta configurazione, è possibile scegliere Importa file di configurazione, Esporta file di
configurazione e Predefiniti di fabbrica.
È possibile impostare Importa file di configurazione:
1. Premendo Sfoglia e scegliendo il file da importare.
2. Premere Importa per continuare.
55 Gestione web
È possibile impostare Esporta file di configurazione:
1
2
1. Premendo Esporta.
2. Scegliendo Apri o Salva il file .exp.
3. I seguenti valori di impostazione non vengono esportati:
a. Informazioni: Nome host
b. Rete wireless: impostazione SSID e impostazione password
c. Associazione: Stato associazione
È possibile ripristinare InstaShow Host su Predefiniti di fabbrica premendo Ripristina a
impostazioni predefinite di fabbrica. Una volta premuto il pulsante Ripristina a impostazioni
predefinite di fabbrica, viene visualizzata una finestra di conferma.
Una volta confermato il processo, l'InstaShow Host avvia il ripristino a Predefiniti di fabbrica e il
LED lampeggia rapidamente di colore rosso (lampeggia due volte al secondo di colore rosso), quindi
si riavvia. Una volta che l'InstaShow Host si riavvia, il processo è completo.
56 Gestione web
• Impostazione Log
I logo sono registri di tutte le attività del sistema per l'InstaShow Host e possono essere utilizzati dai
tecnici di assistenza per tenere traccia degli errori e individuare i bug. In Impostazione Log, il log
può essere impostato su Salva su pennetta, Scaricato su PC e Cancella Log.
a. Salva su
pennetta: Attivo
b. Salva su
pennetta:
Disattivo
Consentire a InstaShow Host di salvare il log corrente nella memoria
flash. In altre parole, al riavvio di InstaShow Host sarà conservato
l'ultimo log e potrà essere esportato tramite Scaricato su PC.
Al riavvio di InstaShow Host, l'ultimo log sarà cancellato e solo il log
corrente sarà conservato e potrà essere esportato tramite Scaricato
su PC.
Annunci legali
Per informazioni sulle esclusioni di responsabilità e la politica sulla privacy, premere Annunci legali
per saperne di più.
57 Gestione web
Risoluzione dei problemi
Categoria Problema Causa Soluzione
Gestione web >
La schermata non è
visualizzata sullo
schermo quando
viene premuto
InstaShow Button.
La schermata è nera
o lampeggia quando
InstaShow Host
esegue la
presentazione
(alimentazione
collegata tramite
USB tipo A non
garantita con
5 V 1,5 A).
Il sistema è bloccato.
InstaShow Button si
sta collegando a un
altro InstaShow Host.
Durata della
pressione
insufficiente.
Alimentazione
insufficiente
Impostazioni avanzate >
Blocco schermo > Disattiva
InstaShow Button deve essere
associato nuovamente con
InstaShow Host.
Premere il tasto Presentazione
fino a quando l'indicatore LED
diventa da verde a blu.
Cambiare l'alimentatore di
InstaShow Host e usare un
adattatore di alimentazione.
Schermo
La schermata è
ritardata e l'audio a
volte si interrompe.
Il messaggio "nessun
segnale" da
InstaShow Host
viene mostrato sullo
schermo quando
InstaShow Button
sta eseguendo la
presentazione, o lo
schermo è grigio.
Interferenze Wi-Fi o
attenuazione del
segnale
Connessione lenta
tra il laptop e
InstaShow Button.
Il laptop non riesce a
rilevare il secondo
monitor.
• Assicurarsi che la distanza di
trasmissione sia entro 8M e
senza ostacoli.
• Riavviare InstaShow Host per
cercare nuovamente il canale
Wi-Fi 5G.
• Accedere a Gestione web >
Rete wireless >
Impostazione radio Wi-Fi >
e premere il pulsante Ripeti
ricerca.
Riconnettere il cavo USB-C™ di
InstaShow Button.
• Riconnettere il cavo USB-C™
di InstaShow Button.
• Riavviare il laptop.
58 Risoluzione dei problemi
Categoria Problema Causa Soluzione
Schermo
Viene mostrata la
schermata ma non
viene riprodotto
l'audio sul sistema
audio della sala
riunioni.
Il contenuto viene
rimosso dallo
schermo e
l'indicatore LED di
InstaShow Button
lampeggia di rosso.
Il segnale audio sul
laptop è disattivato.
L'uscita audio del
laptop non è stata
impostata per il
secondo schermo
(BenQ InstaShow™)
dall'EDID di
InstaShow Button.
Connessione wireless
assente tra InstaShow
Button e InstaShow
Host.
Interferenze Wi-Fi o
attenuazione del
segnale
Fare clic con il tasto destro
sull'icona dell'altoparlante e
riattivare l'audio.
Cambiare l'uscita audio
predefinita per il secondo
schermo (BenQ InstaShow™)
sul laptop.
1. InstaShow Host ripristina
automaticamente la
connessione Wi-Fi.
2. In caso di errori, l'indicatore
LED di InstaShow Button
lampeggia di rosso.
3. Scollegare InstaShow Button
dal laptop e riprovare.
Assicurarsi che la distanza di
trasmissione sia entro 8M e
senza ostacoli.
InstaShow Button
L'indicatore LED di
InstaShow Button
lampeggia di rosso
quando è acceso.
L'indicatore LED di
InstaShow Button è
sempre spento.
L'indicatore LED su
InstaShow Button
resta di colore
rosso fisso anche
dopo che è acceso
per 30 secondi.
La funzione di
associazione può
essere eseguita
tramite il tasto
MODE con
InstaShow Button
acceso, il LED inizia
a lampeggiare di
rosso.
InstaShow Host non
è stato acceso.
InstaShow Host non
è stato associato con
InstaShow Button.
Interferenze Wi-Fi o
attenuazione del
segnale
Non è presente
alimentazione.
InstaShow Button
non è stato spento in
modo corretto
durante il processo di
ripristino
Assicurarsi che InstaShow Host
sia acceso.
InstaShow Host deve essere
associato nuovamente con
InstaShow Button.
Assicurarsi che la distanza di
trasmissione sia entro 8M e
senza ostacoli.
Verificare la porta USB-C™ del
laptop. Se la porta non funziona,
provare altre porte USB-C™.
Ripristinare InstaShow Button.
59 Risoluzione dei problemi
Categoria Problema Causa Soluzione
Lo schermo è spento. Accendere lo schermo.
InstaShow Host
Sullo schermo non
viene visualizzato
nulla.
È stato selezionato
l'ingresso errato.
Il cavo dello schermo
non è collegato
correttamente.
Lo schermo non
mostra la risoluzione
di uscita di InstaShow
Host a 720p nella
"Schermata
associazione" o
"Schermata inattiva".
InstaShow Host è in
Modalità standby
rete quando è attiva
la funzione standby di
rete.
InstaShow Host è in
Modalità standby
HDMI quando è
attiva la funzione
standby HDMI.
Selezionare l'ingresso corretto.
Inserire nuovamente il cavo
HDMI tra InstaShow Host e il
dispositivo di visualizzazione.
Sostituire lo schermo con uno in
grado di supportare la
risoluzione di uscita a 720p.
Premere il tasto Presentazione di
InstaShow Button per avviare la
presentazione.
Premere brevemente il pulsante
di accensione su InstaShow Host
o accendere lo schermo
(collegato a InstaShow Host con
un cavo HDMI). InstaShow Host
si riattiva automaticamente.
EDID
L'indicatore LED su
InstaShow Host
resta di colore
rosso fisso anche
dopo che è acceso
per 30 secondi.
Una volta collegato
InstaShow Button al
laptop, il secondo
schermo
(InstaShow™) non
viene rilevato.
InstaShow Host è
spento.
Alimentazione
insufficiente
Premere brevemente il pulsante
di accensione su InstaShow Host.
Cambiare l'alimentatore di
InstaShow Host e usare un
adattatore di alimentazione.
InstaShow Host non
è stato spento in
modo corretto
Ripristinare InstaShow Host.
durante il processo di
ripristino
Connessione lenta
tra il laptop e
InstaShow Button.
Riconnettere il cavo USB-C™ di
InstaShow Button.
Problemi con il laptop Riavviare il laptop.
InstaShow Button è
spento.
Riconnettere il cavo USB di
InstaShow Button.
60 Risoluzione dei problemi
Categoria Problema Causa Soluzione
Associazione
Software
Windows
Sullo schermo viene
visualizzato il
messaggio
"accoppiamento
non riuscita" da
InstaShow Host
durante
l'associazione di
InstaShow Host con
InstaShow Button.
Durante la
presentazione di un
file video con Gom
Media Player,
l'immagine a
schermo interno è
tagliata nella metà
superiore e
inferiore.
1. Errore: 004
2. InstaShow Host ha
raggiunto il numero
massimo di
associazioni.
Interferenze Wi-Fi o
attenuazione del
segnale
InstaShow Button
non è entrato in
modalità
associazione.
Lettore multimediale
Accedere alla Gestione web,
quindi selezionare Stato
associazione > Elimina.
Eliminare le associazioni non
necessarie.
Assicurarsi che la distanza di
trasmissione sia entro 8M e
senza ostacoli.
Quando InstaShow Host entra in
modalità associazione, anche
InstaShow Button deve entrare
in modalità associazione entro
due minuti.
Usare altri lettori multimediali
per riprodurre i file video, ad
esempio Windows Media Player.
Gestione web
Impossibile
accedere
Il laptop non può
connettersi all'SSID
con la password
corretta per il
Wi-Fi.
Account e password
dimenticati.
Il modulo Wi-Fi del
laptop non supporta
802.11 AC.
1. Ripristinare InstaShow Host.
2. L'account di accesso
predefinito è: admin
3. La password di accesso
predefinita è 0000 o l'SSID
con il nome
“WDC10_xxxxxx” (mostrato
nell'angolo superiore destro
della Guida/schermata
inattiva).*
Per la conformità con i requisiti
normativi specifici della regione, la
password predefinita di
web
varia in base al prodotto
fornito per il Paese.
Gestione
Il laptop può connettersi a
InstaShow Host con un cavo
Ethernet invece di una
connessione Wi-Fi.
61 Risoluzione dei problemi
Loading...
