WDC10
InstaShow™

Uživatelská příručka

V2.02

Copyright

Copyright © 2020, BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí
být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění, nebo
překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli
způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoli
jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation.

Prohlášení

Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo implikované, s
ohledem na obsah zde uvedených informací, a specificky se zříká jakýchkoli záruk, obchodovatelnosti
nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje
právo provádět úpravy této publikace, a čas od času provádět změny v jejím obsahu, a to bez
povinnosti ze strany společnosti BenQ Corporation upozorňovat jakoukoli osobu na takovéto úpravy
nebo změny.

Cílem této uživatelské příručky je poskytovat zákazníkům co nejaktuálnější a nejpřesnější informace, a
proto může být veškerý obsah čas od času bez předchozího upozornění aktualizován. Nejnovější verzi
příručky najdete na stránkách www.benq.com.

Ilustrace a obrázky v této příručce mají pouze informativní charakter.

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration
to realize the ideal of the “Bringing Enjoyment 'N Quality to Life” corporate vision with the ultimate
goal to achieve a low-carbon society. Besides meeting international regulatory requirement and
standards pertaining to environmental management, BenQ has spared no efforts in pushing our
initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing,
packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco­friendly design highlights of each product, hoping to ensure that consumers make informed green
choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on
BenQ's environmental commitments and achievements.

2

Obsah

Copyright ...................................................................................................................................... 2

Prohlášení ...................................................................................................................................... 2

BenQ ecoFACTS ......................................................................................................................... 2

Úvod ............................................................................................................................................... 5

Funkce produktu .............................................................................................................................................. 5

Obsah balení ..................................................................................................................................................... 6

Technické parametry výrobku ...................................................................................................................... 7

Přehled ............................................................................................................................................................... 8

InstaShow Button .......................................................................................................................................................................... 8

InstaShow Host ............................................................................................................................................................................. 8

Indikátory LED na InstaShow Button a InstaShow Host ..................................................................................................... 9

Instalace .......................................................................................................................................10

Kontrola prostředí .....................................................................................................................................................................10

Sestavení zařízení InstaShow Host ............................................................................................................ 11

Nastavení zařízení InstaShow Host ...........................................................................................................11

Připevnění zařízení InstaShow Host ke stropu ....................................................................................................................11

Připevnění zařízení InstaShow Host ke stropnímu úchytu................................................................................................ 12

Umístění zařízení InstaShow Host na stole .......................................................................................................................... 12

Instalace InstaShow Host na stěnu nebo stolek................................................................................................................... 14

Umístění antén InstaShow Host .................................................................................................................15

Instalace na strop ........................................................................................................................................................................ 15

Instalace na stropní úchyt ......................................................................................................................................................... 15

Umístění na stůl ...........................................................................................................................................................................16

Připojení kabelu HDMI a napájení ..............................................................................................................16

Sestavení adaptéru ...................................................................................................................................................................... 17

Připojení kabelu HDMI .............................................................................................................................................................. 18

Napájení prostřednictvím konektoru USB typu A (5 V/1,5 A) ........................................................................................ 18

Napájení prostřednictvím napájecího adaptéru ................................................................................................................... 19

Připojení k síti LAN .................................................................................................................................................................... 19

Nastavení a napájení InstaShow Button ....................................................................................................19

Používání kabelu USB A(F) – USB A(M) ...................................................................................................22

Spárování InstaShow Button a InstaShow Host ......................................................................................23

Pokud InstaShow Host položíte na stůl .................................................................................................................................23

Probuzení zařízení InstaShow Host ...........................................................................................................26

Uložení zařízení InstaShow Button do kolébky ......................................................................................26

Resetování zařízení InstaShow Host .........................................................................................................26

Resetování zařízení InstaShow Button ...................................................................................................... 27

Spuštění a zastavení prezentace .............................................................................................30

Příprava ............................................................................................................................................................30

Spuštění prezentace ......................................................................................................................................30

Prezentace při nečinnosti ............................................................................................................................32

Přehrávání videa pomocí systému InstaShow™ .....................................................................................33

Webová správa ..........................................................................................................................35

Přístup na rozhraní webové správy ...........................................................................................................35

Přihlášení se na rozhraní webové správy prostřednictvím přímého připojení ............................................................. 35

Přihlášení na rozhraní webové správy prostřednictvím sítě LAN ...................................................................................37

Přihlášení na rozhraní pro webovou správu prostřednictvím bezdrátové sítě............................................................. 38

Začínáme .........................................................................................................................................................39

3

Horní ovládací tlačítka ............................................................................................................................................................... 39

Hlavní sloupec ............................................................................................................................................................................. 40

Panel funkcí .................................................................................................................................................................................. 40

Informace .................................................................................................................................................................................. 40

WAN.............................................................................................................................................................................................. 42

Bezdrátová síť ........................................................................................................................................................................ 42

Párování .....................................................................................................................................................................................45

Pokročilé nastavení ............................................................................................................................................................. 48

Plánování................................................................................................................................................................................... 54

Nástroj .........................................................................................................................................................................................55

Právní oznámení .................................................................................................................................................................... 58

Odstraňování problémů ..........................................................................................................59

4

9/2/20

Úvod

InstaShow™ je bezdrátové zařízení pro firemní konferenční místnosti. Uživatelé očekávají, že zařízení
reagují okamžitě, že si mohou spouštět a ovládat aplikace podle svých potřeb a že jsou na vyžádání k
dispozici potřebné informace. Systém InstaShow™ umožňuje vynechat složité kroky v podobě IP
adres, instalace ovladačů, spouštění aplikací, výběr nastavení atd., aby bylo možné rychle zajistit
profesionální, stabilní vizuální kvalitu, která týmům umožní volně a diskrétně spolupracovat.
InstaShow™ je jedinečné celohardwarové řešení bez softwarových problémů pro univerzální
kompatibilitu a flexibilitu zobrazení.

Standardní sada InstaShow™ obsahuje jedno zařízení InstaShow Host a dvě zařízení InstaShow
Button. V závislosti na tom, kde produkt koupíte, se může lišit software základní jednotky. V případě
potřeby lze koupit další sadu InstaShow Button.

Funkce produktu

InstaShow™ má tyto funkce:

Funkce Popis

Skutečné Plug & Play

Žádný software

InstaVideo

Automatický výběr
kanálu

Jednoduše zapojte InstaShow™ do portů USB a HDMI, potom
stiskněte tlačítko pro okamžité zahájení prezentace.

InstaShow™ nepotřebuje instalaci ani spouštění softwaru. Není tu
žádné nastavení, konfigurace ani čekání, než se spustí místní okna. Stačí
zapojit do počítače PC nebo Mac a prezentace se okamžitě spustí.

Praktické tlačítko přepíná mezi režimem Prezentace a režimem Video
pro zajištění přesné produktivity nebo hladkého videa 1080p, pouze z
BenQ. Podrobné informace - viz Přehrávání videa pomocí systému

InstaShow™ na straně 33.

Systém InstaShow™ po spuštění automaticky vybere nejlepší
bezdrátový kanál a zajistí hladké prezentace v libovolném prostředí.

5 Úvod

Funkce Popis

Bezdrátová síť

802.11ac

Video a zvuk

Jistý výkon

Nejnovější Wi-Fi 802.11ac zaručuje mimořádně plynulý bezdrátový
datový proud bez prodlev nebo ukládání do vyrovnávací paměti.

Výstup HDMI InstaShow™ podporuje až 60Hz video Full HD 1080p a
stereo zvuk bez změti kabelů nebo složitého výběru ovladačů.

Díky konzistentnímu výkonu zajišťujícímu bezdrátovou prezentaci
můžete být v klidu a nemusíte se spoléhat na počítač.

Nechte si zobrazení pro prezentujícího, poznámky a záložní data na

Rozšířená plocha

obrazovce notebooku a přitom prezentujte na bezdrátovou obrazovku
pomocí rozšířené plochy jak v systému Windows, tak v systému OS X.

• Přenosová vzdálenost závisí na skutečném prostředí. Uvedená vzdálenost vychází z měření bez bariér.
Konstrukční prvky z oceli, dřeva, betonu nebo cihel mohou přenosovou vzdálenost snížit.

• Podle regulačních omezení v různých regionech světa nelze kanály Wi-Fi používat v zemích mimo region
zakoupení.

Obsah balení

LOCK

OPEN

InstaShow Button InstaShow Host a víko 2 antény

Kolébka Adaptér a zástrčky Kabel: USB A(M) – micro B(M)

Kabel: HDMI A(M) – A(M) Kabel: USB A(F) – USB A(M) Šrouby a pryžové patky

Řemínek se suchým zipem Kruhová oboustranná pěnová

páska

• Dostupné příslušenství a obrázky vyobrazené zde se mohou lišit od skutečného obsahu a produktu
dodávaného do vaší oblasti.

• Pro zajištění kompatibility používejte originální příslušenství.

• Produkt i příslušenství vždy uchovávejte mimo dosah dětí.

6 Úvod

Průvodce pro rychlé uvedení do

provozu a Bezpečnostní

informace

Technické parametry výrobku

Funkce

Barva Černá
Výstupy videa HDMI 1.4, odpovídá HDCP
Frekvence snímků Podporuje až 1080p při 60 Hz

Časování videa: 1280 x 720 (720P), 1920 x 1080 (1080p)

Výstupní rozlišení

Rozlišení vstupu Až 1920 x 1080
Počet simultánních připojení 16 ks
Zvuk stereo, rádiová kvalita 16 bitů 48 kHz
Bezdrátový přenosový protokol IEEE 802.11ac, 5 GHz, 2T2R
Rychlost bezdrátového přenosu dat Až 867 Mb/s
Frekvenční pásmo 5 GHz
Ověřovací protokol WPA2 (WPAS-PSK (předsdílený klíč) / WPA2-Enterprise)
Zabezpečení (šifrování) AES 128 bitů
Podporované platformy Windows, MAC, Chrome. Jakýkoli OS podporující standard HDMI 1.4
Dosah Max. 8 m mezi zařízeními InstaShow Button a InstaShow Host

Rozsah teplot

Vlhkost vzduchu

InstaShow Button

Kabel USB Typu A, kabel HDMI Napájení 5 V DC ± 10%, 0,9 A
Tlačítko Resetovat x 1 Příkon Normální: 4,5 W
Tlačítko Režim x 1 Rozměr 84,5*189,55*19,9 mm

Červená (spouštění),

LED

InstaShow Host

Tlačítko napájení x 1 Napájení 5 V DC ± 10%, 1,5 A
Tlačítko Párování x 1
LAN x 1 (10/100 Mb/s) Pohotovostní režim sítě: 2 W

Výstup videa

Napájecí konektor
DC

LED

Kolébka

Rozměr 85*97,5*170,4 mm Hmotnost 630 g

zelená (připojená Wi-Fi),
modrá (prezentace)

x 1 HDMI 1.4 (video a
zvuk)

x 1 (micro USB)

Červená (spouštění),
zelená (připraveno na
připojení), modrá
(prezentace)

Časování PC: 800 x 600, 1024 x 768, 1280 x 768,
1280 x 1024, 1280 x 960, 1360 x 768, 1440 x 900,
1400 x 1050, 1680 x 1050

Provozní: 0°C až +40°C (+32°F až +104°F)
Úložiště: -10°C až +60°C (+14°F až +140°F)
Úložiště: 5 až 90 % relativní vlhkosti bez kondenzace
Provoz: 10 až 80 % relativní vlhkosti bez kondenzace

Hmotnost 100 g

Normální: 5 W

Příkon

Pohotovostní režim HDMI: 0,02 W

Rozměr (ŠxVxH)
(bez pryžových patek)

Hmotnost (včetně antény) 150 g

110 x 110 x 27 mm (99 mm s anténou)

7 Úvod

Přehled

4

3

1

2

RESET

Spodní strana InstaShow Button

5

7

6

5

4

3

2

1

1

Otvor pro zarovnání

Víko InstaShow Host

InstaShow Button

1. Tlačítko Prezentace s indikátorem LED

Stisknutím spustíte nebo zastavíte prezentaci.

2. Tlačítko MODE

Stisknutím spárujete s InstaShow Host nebo
přepnete do režimu Video/Prezentace.

3. Konektor USB 3.0
Slouží k připojení k počítači nebo notebooku.

4. Konektor HDMI 1.4
Slouží k připojení k počítači nebo notebooku.

5. RESET
Pokud zařízení přestane reagovat, píchněte do

otvoru RESET, abyste zařízení resetovali. Více
informací najdete v části Resetování zařízení

InstaShow Host na straně 26.

InstaShow Host

1. Připevňovací části pro antény

Více informací najdete v části Sestavení zařízení

InstaShow Host na straně 11.

2. Port 1,5 A DC
Slouží k připojení adaptéru nebo zobrazovacího

zařízení pomocí kabelu USB A(M) – micro B(M).

3. Port HDM I
Slouží k připojení zobrazovacího zařízení pomocí

kabelu HDMI A(M) – A(M).

4. Port LAN
Umožňuje uživatelům přístup na rozhraní webové

správy prostřednictvím přímého nebo síťového
připojení.

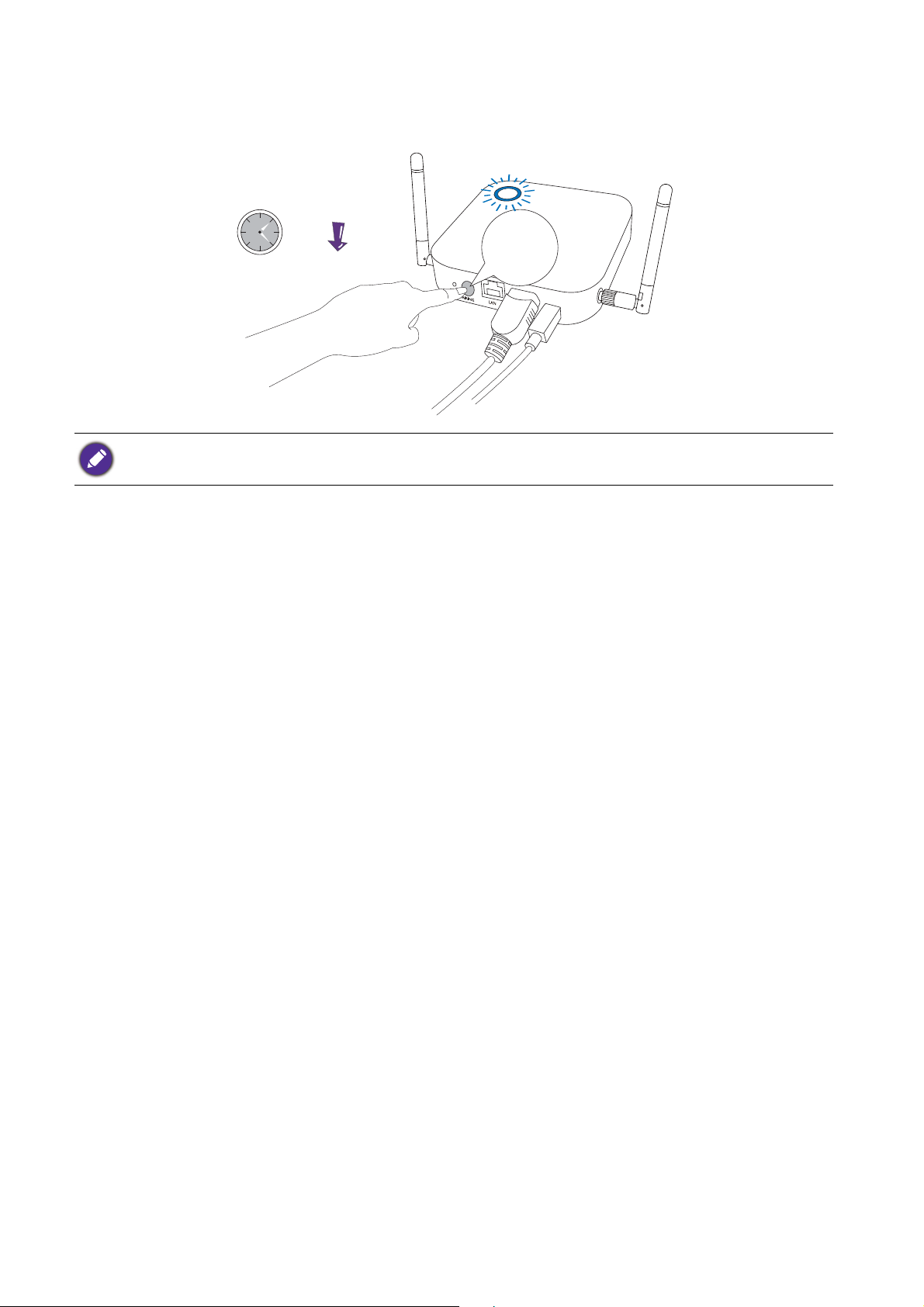

5. Tlačítko PAIRING
Stisknutím spárujete s InstaShow Button.

6. RESET
Pokud zařízení přestane reagovat, píchněte do

otvoru RESET, abyste zařízení resetovali. Více
informací najdete v části Resetování zařízení

InstaShow Button na straně 27.

7. Tlačítko napájení s indikátorem LED

8 Úvod

Stisknutím InstaShow Host zapnete nebo vypnete.

8. Víko
Více informací najdete v části Připevnění zařízení

InstaShow Host ke stropu na straně 11.

Indikátory LED na InstaShow Button a InstaShow Host

Podrobné informace o indikátorech na InstaShow Button a InstaShow Host a jejich stavu najdete v
tabulkách níže.

Indikátor LED na

InstaShow Button

Popis stavu

Svítí modřeZařízení prezentuje.

Bliká modře

Zařízení je ve stavu párování po dobu

10 sekund.
Bliká zeleně Zařízení upgraduje firmware.
Svítí zeleně Zařízení je připojené a pracuje normálně.

Bliká červeně

Zařízení se pokouší o připojení k InstaShow

Host nebo se vyskytl problém.
Svítí červeně Zařízení se spouští.
Vyp. Zařízení je vypnuté.
Rychle bliká červeně Byl spuštěn proces resetování.

Indikátor LED na

InstaShow Host

Popis stavu

Svítí modřePřipojené zařízení prezentuje.

Bliká modře

Zařízení je ve stavu párování po dobu

2 minut.
Bliká zeleně Zařízení upgraduje firmware.
50% svítí zeleně Zařízení je v pohotovostním režimu sítě.
Svítí zeleně Zařízení je zapnuté a připravené na připojení.
Bliká červeně Zařízení má nějaký problém.
Svítí červeně Zařízení se spouští.
Vyp. Zařízení je vypnuté.
Rychle bliká červeně Byl spuštěn proces resetování.

9 Úvod

Instalace

V této části se dozvíte, jak zařízení připravit před prvním použitím.

Kontrola prostředí

Před instalací sady InstaShow™ zkontrolujte podmínky prostředí.

1. Zařízení neinstalujte do blízkosti zdrojů tepla, jako jsou například radiátory nebo přímé sluneční
světlo, ani na místo, kde je nadměrná prašnost nebo vlhkost.

2. Podmínky z hlediska teploty okolí jsou uvedeny níže. Maximální teplota okolí by měla být +40°C
nebo 104°F. Minimální teplota okolí by měla být +0°C nebo 32°F. Skladovací teplota by měla být

-10°C až +60°C (14°F až 140°F).

3. Podmínky z hlediska vlhkosti jsou uvedeny níže. Pro skladování by relativní vlhkost měla být 5%
až 90% (bez kondenzace). Pro provoz by relativní vlhkost měla být 10% až 80% (bez kondenzace).

Vzhledem k tomu, že systém InstaShow™ pracuje s různými zobrazovacími zařízeními, kroky
požadované k dokončení instalace se mohou lišit podle skutečného prostředí a specifikací
zobrazovacího zařízení. Postupujte podle kroků níže a podrobnosti najděte v konkrétních oddílech.

1. Připevněte na InstaShow Host antény. Podrobné informace - viz Sestavení zařízení InstaShow Host

na straně 11.

2. Připojte InstaShow Host k zobrazovacímu zařízení a řádně zapněte. Podrobné informace - viz

Připojení kabelu HDMI a napájení na straně 16. K dispozici jsou čtyři metody instalace.

• Připevnění zařízení InstaShow Host ke stropu

• Připevnění zařízení InstaShow Host ke stropnímu úchytu

• Umístění zařízení InstaShow Host na stole

• Instalace InstaShow Host na stěnu nebo stolek

3. Připojte InstaShow Button k požadovaným zařízením a řádně zapněte. Podrobné informace - viz

Nastavení a napájení InstaShow Button na straně 19.

4. Ujistěte se, že jsou zapnutá všechna připojená zařízení. Stiskněte zdrojové tlačítko zobrazovacího
zařízení a ujistěte se, že se zdroj HDMI vysílá. Podrobné informace - viz Spárování InstaShow

Button a InstaShow Host na straně 23.

10 Instalace

Sestavení zařízení InstaShow Host

open lock

open lock

1

2

34

open lock

Otvor pro zarovnání

Připevněte na InstaShow Host dvě antény tak, že jimi budete otáčet ve směru otáčení hodinových
ručiček (doprava) a proti směru otáčení hodinových ručiček (doleva), abyste je napevno uchytili.

Nastavení zařízení InstaShow Host

Máte čtyři možností, jak umístit InstaShow Host. Celková hmotnost jednotky InstaShow Host je
150 g.

Připevnění zařízení InstaShow Host ke stropu

1. Umístěte víko na strop a určete polohu otvoru pro zarovnání.

2. Pomocí dodaných šroubů připevněte víko ke stropu.

3. Zajistěte první otvor (1).

4. Podle pokynů na obrázku zajistěte další otvory (2-4).

5. Otočením zařízení InstaShow Host proti směru otáčení hodinových ručiček připevněte
InstaShow Host k víku.

• K připevnění zařízení InstaShow Host ke stropu použijte pouze šrouby (M3*16 samořezný šroub) dodané se
sadou.

• V části Umístění antén InstaShow Host na straně 15 najdete pokyny k umístění antény tak, aby měla maximální
příjem signálu.

11 Instalace

Připevnění zařízení InstaShow Host ke stropnímu úchytu

Pokud je zobrazovací zařízení přimontované ke stropu:

1. Připevněte InstaShow Host ke stropnímu úchytu pomocí dodaného řemínku se suchým zipem.

2. Připevněte InstaShow Host k držáku.

3. Pomocí dodaného suchého zipu připevněte držák a InstaShow Host ke stropnímu úchytu, jak
ukazuje obrázek.

• K připevnění zařízení InstaShow Host ke stropnímu úchytu použijte pouze řemínek se suchým zipem
(240 (D) mm*25 (Š) mm) dodaný se sadou.

• V části Umístění antén InstaShow Host na straně 15 najdete pokyny k umístění antény tak, aby měla maximální
příjem signálu.

Umístění zařízení InstaShow Host na stole

Pokud zobrazovací zařízení umístíte na stůl, nejprve připevněte víko zařízení InstaShow Host podle
postupu níže:

1. Zarovnejte horní část víka na spodní část zařízení InstaShow Host tak, aby otvor pro zarovnání
mířil na text „Open“ na přední straně zařízení InstaShow Host, potom víko zatlačte do zařízení
InstaShow Host.

OPEN

LOCK

12 Instalace

2. Podle šipky „Lock“ zobrazené na víku otočte víkem proti směru hodinových ručiček.

OPEN

LOCK

OPEN LOCK

3. Otáčejte víkem, dokud nezaklapne na místo.

4. Připevněte pryžové patky do prohlubní na víku a postavte InstaShow Host hned vedle
zobrazovacího zařízení.

• K připojení k zařízení InstaShow Host použijte pouze pryžové patky dodané se sadou.

• V části Umístění antén InstaShow Host na straně 15 najdete pokyny k umístění antény tak, aby měla maximální
příjem signálu.

13 Instalace

Instalace InstaShow Host na stěnu nebo stolek

Pokud potřebujete nainstalovat InstaShow Host poblíž zobrazovacího zařízení:

1. Kruhovou oboustrannou pěnovou pásku připevněte k víku InstaShow Host.

2. Uchyťte InstaShow Host na stěnu v blízkosti zobrazovacího zařízení.

3. Ujistěte, že v blízkosti antén nejsou žádné překážky signálu.

InstaShow Host můžete také umístit na mobilní stolek na zobrazovací zařízení. Viz obrázek.

• K připevnění k víku InstaShow Host použijte pouze kruhovou oboustrannou pěnovou pásku.

• Po připevnění oboustranné pěnové pásky k víku InstaShow Host počkejte 24 hodin.

14 Instalace

Umístění antén InstaShow Host

Po řádné instalaci zařízení InstaShow Host postupujte podle pokynů níže a umístěte antény pro
zajištění příjmu maximálního signálu:

Instalace na strop

Umístěte antény tak, aby obě mířily dolů přibližně kolmo ke stropu:

Instalace na stropní úchyt

• Umístěte antény tak, aby obě mířily buď nahoru, nebo dolů přibližně rovnoběžně se stropním
úchytem:

• Pokud budete mít slabý příjem signálu po počátečním použití zařízení InstaShow Host, můžete
ručně upravit antény tak, aby se naklonily pod malým úhlem a byl zajištěn maximální příjem signálu.
Přitom antény nenaklánějte směrem ke stropnímu úchytu:

15 Instalace

• Neumísťujte antény vodorovně, protože by to mohlo vést ke slabému příjmu signálu:

3 cm3 cm

• Pokud je zařízení InstaShow Host připojeno ke kovovému stropnímu úchytu, dbejte na to, aby
antény byly vzdáleny nejméně 3 cm od kovové části stropního úchytu:

Umístění na stůl

Umístěte antény tak, aby obě mířily nahoru přibližně kolmo ke stolu:

Připojení kabelu HDMI a napájení

Když InstaShow Host připevníte řádně do blízkosti zobrazovacího zařízení, zapojte kabel HDMI a
napájení pro zajištění přenosu signálu.

Při zajištění napájení InstaShow Host proveďte některou z následujících akcí.

Sestavte adaptér. Podrobné informace - viz Sestavení adaptéru na straně 17.

• Některé modely projektorů BenQ mohou být vybaveny konektorem USB typu A (5 V/1,5 A), takže
mohou InstaShow Host napájet. Podrobné informace - viz Napájení prostřednictvím konektoru USB

typu A (5 V/1,5 A) na straně 18.

• Pokud jde o modely zobrazovacích zařízení bez konektoru USB typu A (5 V/1,5 A) pro napájení,
podrobnosti najdete v části Napájení prostřednictvím napájecího adaptéru na straně 19.

16 Instalace

Sestavení adaptéru

Standardní britská
zástrčka

Standardní evropská
zástrčka

Standardní americká
zástrčka

1

2

PUSH

OPEN

LOCK

3

1

OPEN

LOCK

2

Každý adaptér InstaShow™ dodaný v balení obsahuje zdířku na zástrčku a zástrčky podle regionu, v
němž jste InstaShow™ zakoupili. Níže jsou obrázky standardní americké zástrčky, standardní
evropské zástrčky a standardní britské zástrčky:

Pro připojení vybrané zástrčky postupujte podle kroků níže.

1. Zarovnejte a vložte spodní káček do adaptéru.

2. Zástrčku zatlačte dovnitř.

3. Když zacvakne na místo, je adaptér úspěšně sestavený.

Pokud chcete zástrčku odpojit, postupujte podle kroků níže.

1. Zatlačte páčku doprostřed.

2. Tahem dolů zástrčku oddělte.

17 Instalace

Připojení kabelu HDMI

HDMI

HDMI

USB

USB

Zapojte kabel HDMI do výstupního konektoru HDMI InstaShow Host a vstupního konektoru HDMI
projektoru.

Napájení prostřednictvím konektoru USB typu A (5 V/1,5 A)

Zapojte jeden konec dodaného kabelu USB do konektoru mini USB InstaShow Hosta druhý konec do
konektoru USB typu A (1,5 A) projektoru BenQ. Viz obrázek.

HDMI

USB

HDMI

USB

18 Instalace

Napájení prostřednictvím napájecího adaptéru

HDMI

HDMI

USB

USB

3.0

HDMI

1.4

MODE

Dodaný napájecí adaptér USB zapojte do konektoru mini USB InstaShow Host a druhý konec zapojte
do zásuvky. Indikátor LED na tlačítku napájení InstaShow Host se rozsvítí červeně, když je zařízení
InstaShow Host zapojeno do zásuvky.

V případě produktů BenQ IFP (Interactive Flat Panel) napájejte pomocí napájecích adaptérů.

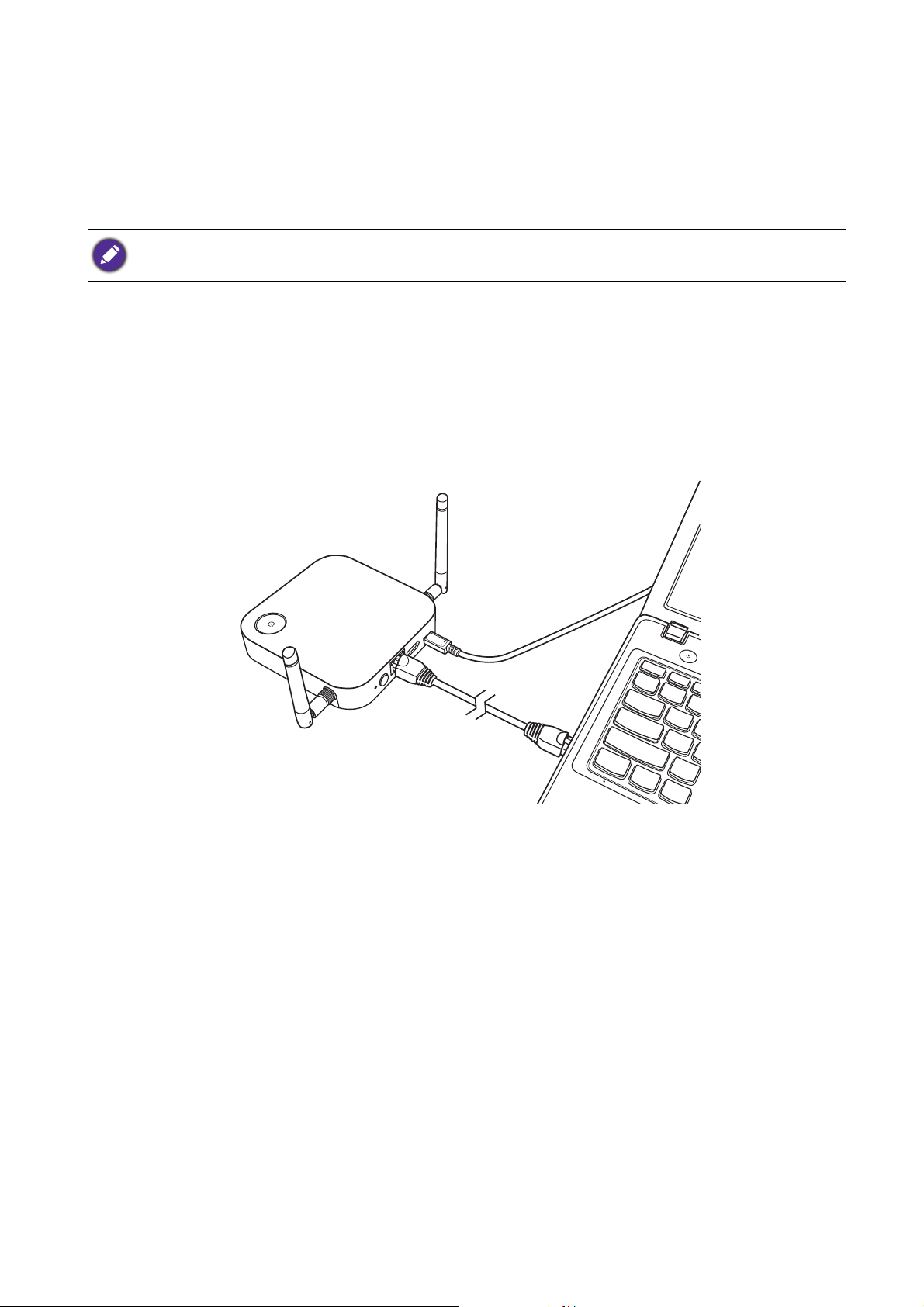

Připojení k síti LAN

Zařízení InstaShow Host lze připojit k místní síti nebo přímo k notebooku. Připojení k síti LAN lze
použít ke konfiguraci InstaShow™ a aktualizaci softwaru. Vložte síťový kabel s konektory RJ-45 do
portu LAN a druhou stranu připojte k síti LAN.

Nastavení a napájení InstaShow Button

1. Zapojte konektory HDMI a USB na InstaShow Button do odpovídajících vstupů na notebooku.
Viz obrázek.

19 Instalace
