TH671ST
Proyektor Digital
Manual Pengguna

V 1.02

Informasi Jaminan dan Hak Cipta

Garansi terbatas

BenQ memberikan garansi bagi produk ini bila ada bahan atau pengerjaannya yang tidak baik apabila
digunakan dan disimpan dalam keadaan normal.

Bukti tanggal pembelian wajib diperlihatkan bila mengajukan klaim garansi. Apabila ternyata ditemukan
bahwa produk ini cacat selama dalam periode jaminan, satu-satunya tanggung jawab BenQ dan ganti rugi
eksklusif Anda adalah penggantian setiap komponen yang cacat (termasuk tenaga). Untuk mendapatkan
layanan garansi, segera beri tahu kepada penyalur di mana Anda membeli produk yang cacat.

Penting: Garansi di atas akan batal jika pelanggan gagal mengoperasikan produk sesuai dengan petunjuk
tertulis BenQ, terutama kelembapan ruangan harus antara 10% hingga 90%, temperatur antara 0°C
hingga 35°C, ketinggian lebih rendah dari 4920 kaki, dan menghindari mengoperasikan proyektor dalam
lingkungan berdebu. Garansi ini memberikan kepada Anda hak hukum spesifik, Anda punya hak lain yang
bervariasi dari satu negara dengan negara lainnya.

Untuk mendapatkan keterangan lain, harap kunjungi www.BenQ.com.

Hak Cipta

Hak Cipta © 2017 oleh BenQ Corporation. Hak Cipta Dilindungi oleh Undang-Undang. Tidak boleh ada
sebagian pun dari penerbitan ini ditiru, dikirimkan, ditranskrip, disimpan pada suatu sistem perolehan
kembali atau diterjemahkan ke dalam bahasa tertentu atau bahasa komputer, dalam bentuk apa pun dan
cara apa pun, elektronik, mekanik, magnetik, optik, kimia, manual atau lainnya, tanpa mendapatkan izin
tertulis terlebih dahulu dari BenQ Corporation.

Penyangkalan

BenQ Corporation tidak punya perwakilan atau garansi, baik yang dikemukakan atau dinyatakan secara
tidak langsung sehubungan dengan isi dan penolakan khusus garansi, mutu atau kondisi yang dapat
diperdagangkan atau kecocokan untuk maksud tertentu. Selanjutnya, BenQ Corporation berhak
merevisi publikasi ini dan membuat perubahan isi dokumen ini dari waktu ke waktu tanpa berkewajiban
untuk melaporkan kepada siapa pun juga mengenai revisi atau perubahan tersebut.

*DLP, Digital Micromirror Device dan DMD adalah merek dagang dari Texas Instruments. Yang lainnya
adalah hak cipta masing-masing perusahaan atau organisasinya.

Hak Paten

Harap pergi ke http://patmarking.benq.com/ untuk mendapatkan rincian cakupan paten proyektor BenQ.

2 Informasi Jaminan dan Hak Cipta

Daftar isi

Informasi Jaminan dan Hak Cipta ....................................................................................... 2

Petunjuk keselamatan penting ............................................................................................ 4

Pendahuluan .......................................................................................................................... 7

Isi pengiriman .............................................................................................................................................. 7

Tampak luar proyektor ............................................................................................................................. 8

Alat kontrol dan fungsi.............................................................................................................................. 9

Menempatkan proyektor Anda ......................................................................................... 12

Memilih lokasi ............................................................................................................................................12

Mendapatkan ukuran gambar diproyeksikan yang diinginkan ......................................................... 13

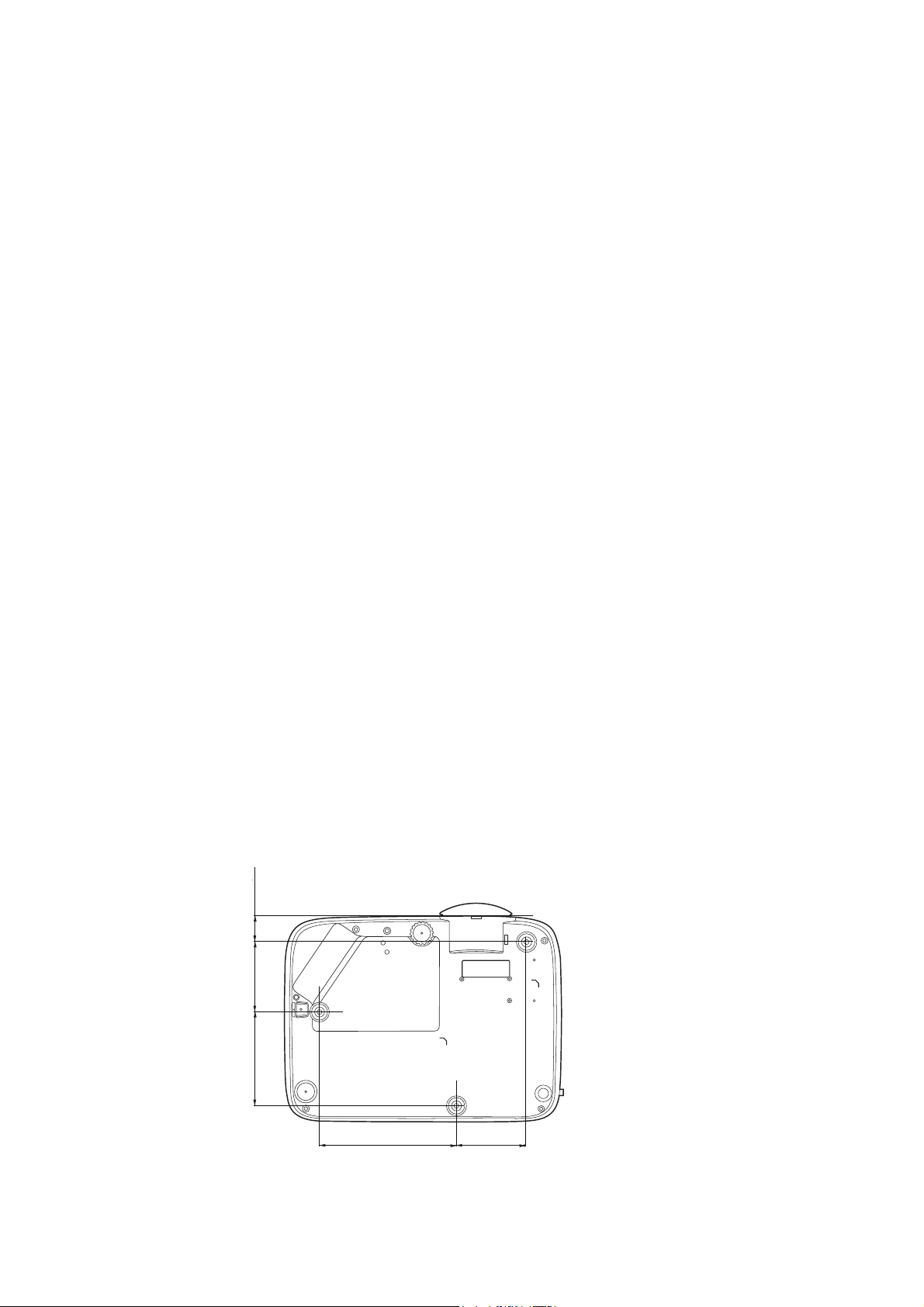

Memasang proyektor............................................................................................................................... 14

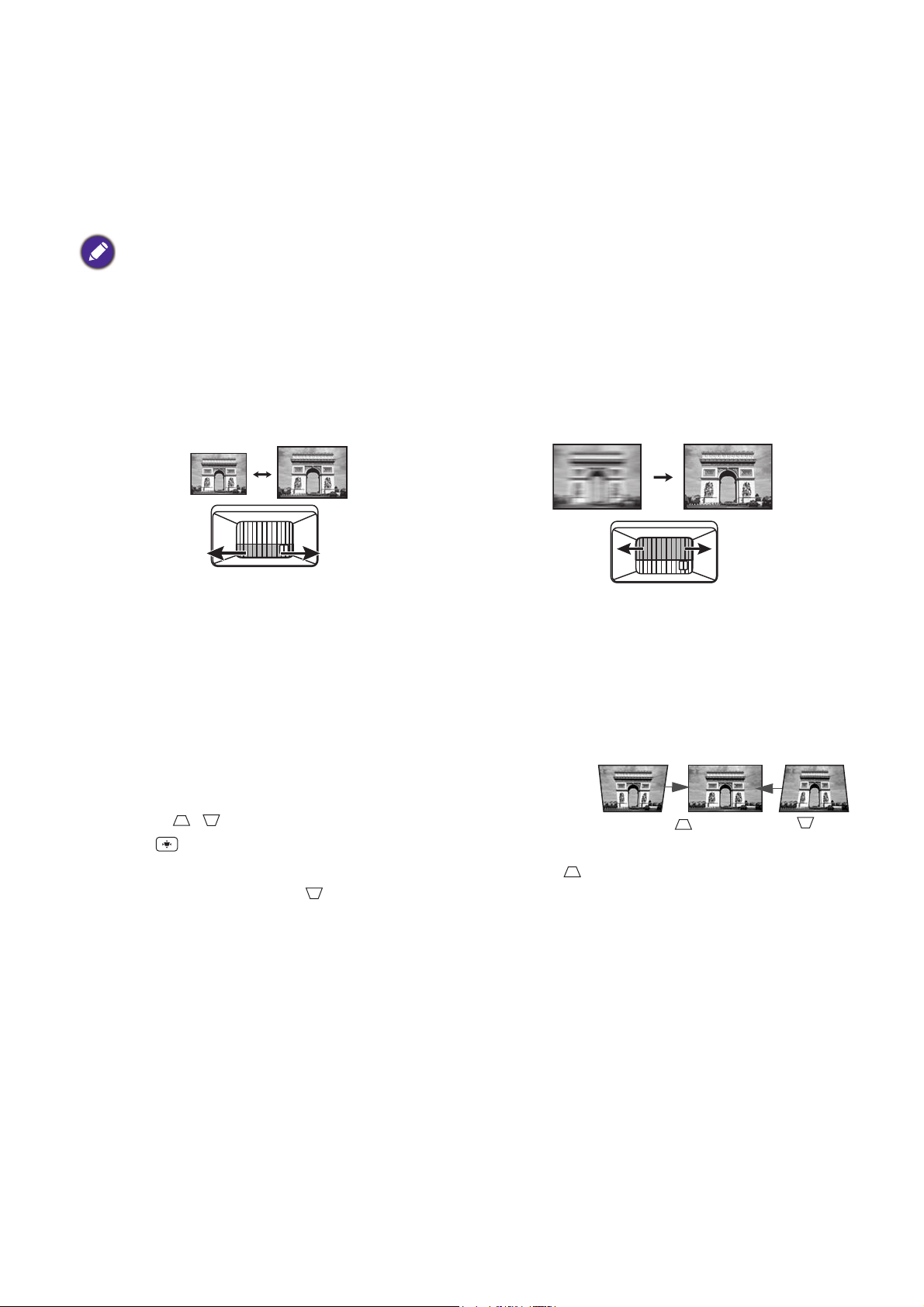

Menyesuaikan gambar yang diproyeksikan .........................................................................................15

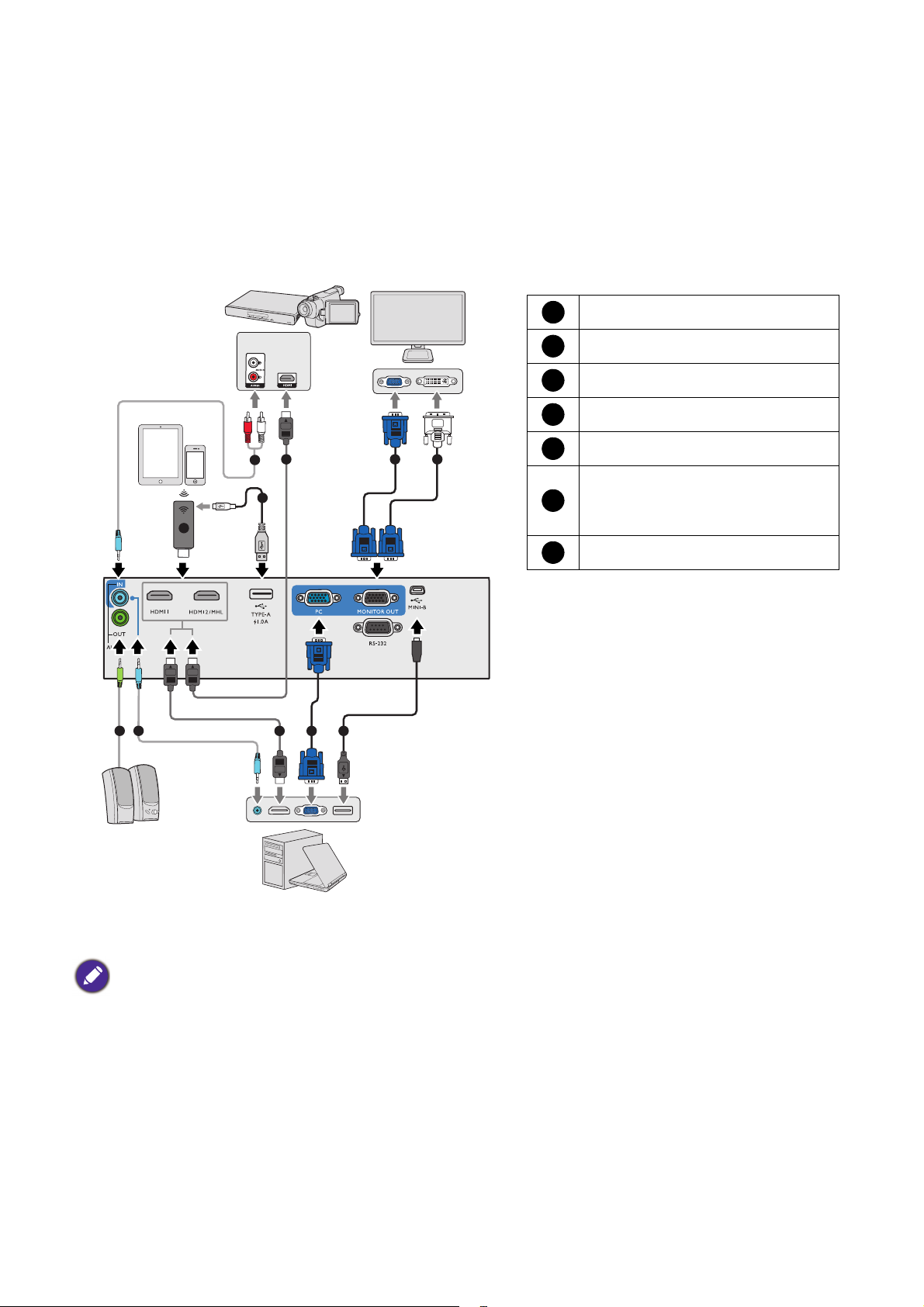

Sambungan .......................................................................................................................... 17

Pengoperasian ..................................................................................................................... 19

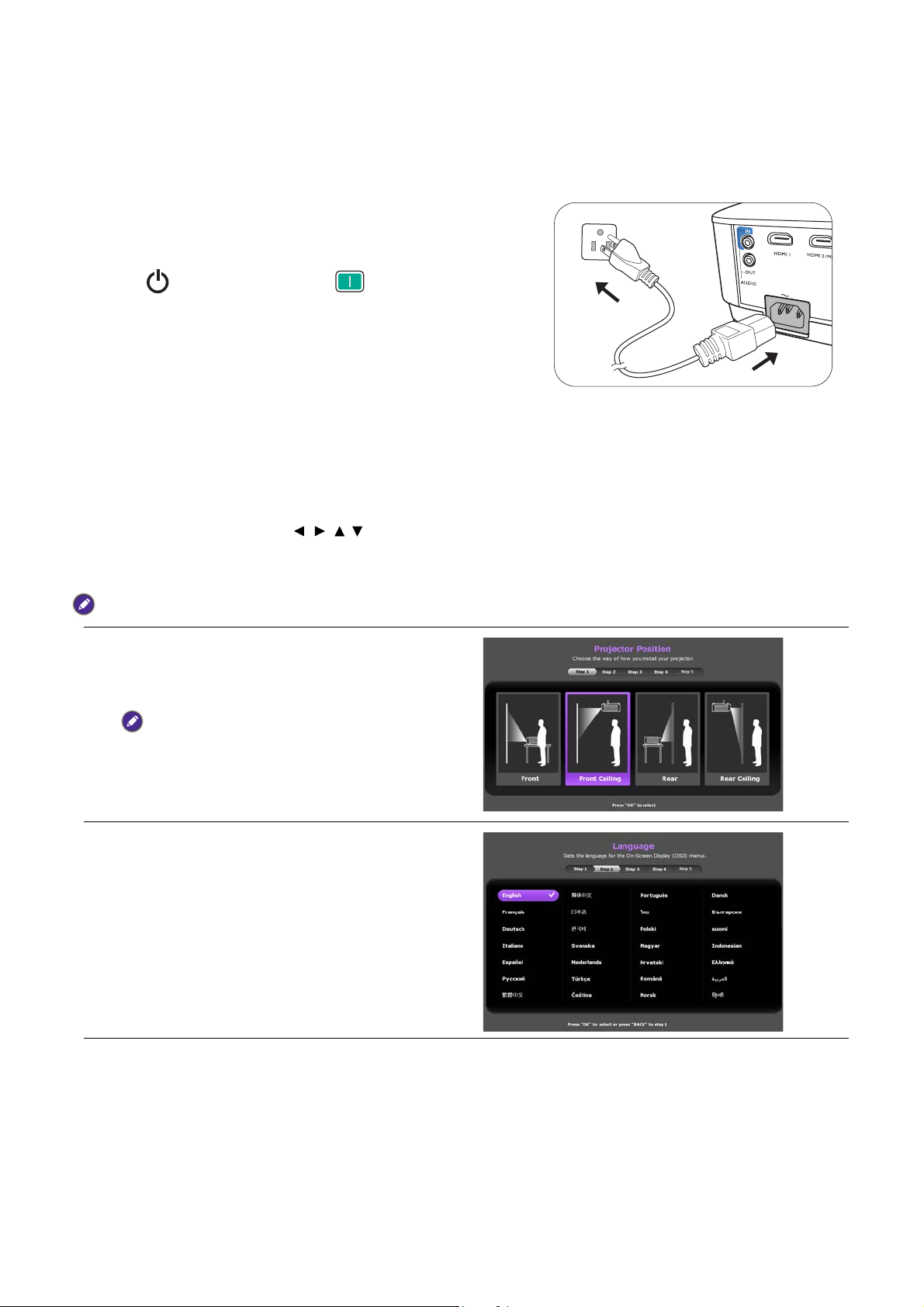

Memulai menyalakan proyektor ............................................................................................................19

Menggunakan menu.................................................................................................................................. 21

Melindungi proyektor .............................................................................................................................. 23

Memindah sinyal input .............................................................................................................................25

Mematikan proyektor.............................................................................................................................. 26

Mematikan langsung ................................................................................................................................. 26

Menu pengoperasian .......................................................................................................... 27

Menu Dasar ..............................................................................................................................................27

Menu Lanjutan........................................................................................................................................ 30

Pemeliharaan ...................................................................................................................... 38

Merawat proyektor .................................................................................................................................38

Informasi lampu ........................................................................................................................................38

Pemecahan Masalah ........................................................................................................... 44

Spesifikasi ............................................................................................................................ 45

Spesifikasi proyektor ...............................................................................................................................45

Dimensi .......................................................................................................................................................46

Bagan pengaturan waktu ......................................................................................................................... 47

3 Daftar isi

Petunjuk keselamatan penting

Proyektor Anda dirancang dan diuji untuk memenuhi standar terbaru untuk keselamatan peralatan
teknologi informasi. Namun, untuk memastikan penggunaan produk secara aman, adalah penting bagi
Anda untuk mengikuti petunjuk yang disebutkan dalam manual ini dan ditandai pada produk.

1. Harap baca pedoman ini sebelum Anda
mengoperasikan proyektor Anda. Simpan
panduan ini untuk referensi di kemudian hari.

2. Jangan melihat langsung ke lensa
proyektor selama pengoperasian. Cahaya
yang sangat kuat dapat menyebabkan
kerusakan pada mata.

3. Serahkan servis kepada teknisi servis
ahli.

4. Selalu buka rana lensa (jika ada) atau

lepas tutup lensa (jika ada) ketika lampu
proyektor menyala.

6. Di beberapa negara voltase arus listrik TIDAK
stabil. Proyektor ini didesain untuk beroperasi
dengan aman dalam voltase listrik antara 100
sampai 240 volt AC, tetapi dapat gagal
beroperasi jika terjadi pemadaman listrik atau
tegangan kejut sebesar ±10 volt. Di daerah

di mana voltase listriknya mungkin
berfluktuasi atau mungkin terjadi
pemadaman, Anda direkomendasikan
untuk menyambungkan proyektor
melalui penstabil daya listrik, pengaman
naik-turunnya voltase atau sumber daya
tidak terganggu (uninterruptible power
supply – UPS).

7. Jangan menghalangi lensa proyeksi dengan
benda apa pun ketika proyektor sedang
beroperasi karena hal ini dapat menyebabkan
benda tersebut menjadi panas dan cacat atau
bahkan dapat menyebabkan kebakaran. Untuk
mematikan lampu sementara, gunakan fungsi
blank.

5. Lampu bisa sangat panas selama digunakan.
Diamkan proyektor melakukan pendinginan
selama sekitar 45 menit sebelum melepas unit
lampu untuk penggantian.

4 Petunjuk keselamatan penting

8. Jangan menggunakan lampu yang melebihi
masa pakai yang sudah ditentukan. Dalam
kasus yang langka, pengoperasian lampu
melebihi masa pakai nominal dapat
menyebabkan lampu pecah.

9. Jangan sekali-kali mengganti unit lampu atau
komponen elektronik apa pun kecuali jika
proyektor tidak terhubung ke stopkontak.

10. Jangan meletakkan produk ini di troli,
penyangga atau meja yang tidak stabil. Produk
ini bisa jatuh, dan akan dapat rusak parah.

11. Jangan berupaya membongkar sendiri
proyektor ini. Ada voltase tinggi berbahaya di
dalamnya yang bisa menyebabkan kematian
jika Anda menyentuh komponen yang masih
beraliran listrik. Komponen yang dapat
diservis oleh pengguna adalah lampu yang
punya tutup yang dapat dilepas.

12. Jangan menghalangi lubang ventilasi.

- Jangan meletakkan proyektor ini di atas selimut, seprei
atau permukaan lembut lainnya.

- Jangan menutup proyektor ini dengan kain atau bahan
lainnya.

- Jangan meletakkan benda yang mudah terbakar di
dekat proyektor.

Jika lubang ventilasi benar-benar terhalang,
panas yang terlalu tinggi di dalamnya dapat
menyebabkan kebakaran.

13. Selalu letakkan proyektor di tempat yang rata,
permukaan horizontal selama
menggunakannya.

- Jangan gunakan jika permukaan miring dengan sudut
lebih dari 10 derajat dari kiri ke kanan, juga jangan
gunakan pada sudut lebih dari 15 derajat dari depan ke
belakang. Menggunakan proyektor dalam posisi yang
tidak benar-benar horizontal dapat menyebabkan tidak
dapat berfungsi sebagaimana mestinya atau rusaknya
lampu.

Dalam keadaan apapun sebaiknya Anda selalu
membuka atau melepaskan tutup lainnya.
Serahkan perbaikan hanya kepada teknisi
servis ahli dan profesional yang tepat.

14. Jangan meletakkan proyektor secara vertikal.
Jika diletakkan secara vertikal, proyektor bisa
jatuh, yang menyebabkan cedera atau
mengakibatkan kerusakan pada proyektor.

5 Petunjuk keselamatan penting

15. Jangan injak proyektor atau meletakkan benda

3000 m

(10000 kaki)

0 m

(0 kaki)

di atasnya. Di samping kemungkinan
menyebabkan kerusakan fisik pada proyektor,
meletakkan secara vertikal dapat
menyebabkan kecelakaan dan kemungkinan
cedera.

16. Ketika proyektor sedang beroperasi, Anda
mungkin merasakan udara dan bau panas dari
kisi-kisi ventilasinya. Hal ini adalah fenomena
normal dan bukan merupakan cacat produk.

17. Jangan sampai ada cairan dekat atau pada
proyektor. Cairan yang tertumpah ke dalam
proyektor dapat menyebabkan proyektor
tidak dapat beroperasi. Jika proyektor basah,
putuskan proyektor dari stopkontak sumber
daya dan hubungi BenQ agar proyektor
diservis.

18. Produk ini dapat menampilkan gambar terbalik
untuk pemasangan di dinding/langit-langit.

19. Peralatan ini harus diardekan.

20. Jangan meletakkan proyektor ini dalam
lingkungan berikut.

- Ruangan dengan ventilasi buruk atau ruangan sempit.
Diperlukan sekurangnya jarak 50 cm dari dinding dan
aliran udara di sekitar proyektor mengalir lancar.

- Tempat di mana temperatur bisa menjadi sangat tinggi,
seperti di dalam mobil dengan semua jendela tertutup.

- Tempat di mana kelembapan, debu, atau asap rokok
yang berlebihan dapat mengotori komponen optik,
memperpendek masa pakai proyektor dan
menggelapkan gambar.

- Tempat di dekat alarm yang memancarkan cahaya.

- Tempat dengan temperatur sekitar di atas 40°C/104°F.

- Tempat dengan ketinggian lebih tinggi dari 3000 m
(10000 kaki).

Lampu Hg mengandung merkuri. Kelola lampu sesuai dengan undang-undang setempat tentang pembuangan. Lihat
www.lamprecycle.org.

6 Petunjuk keselamatan penting

Pendahuluan

Digital Projector

Quick Start Guide

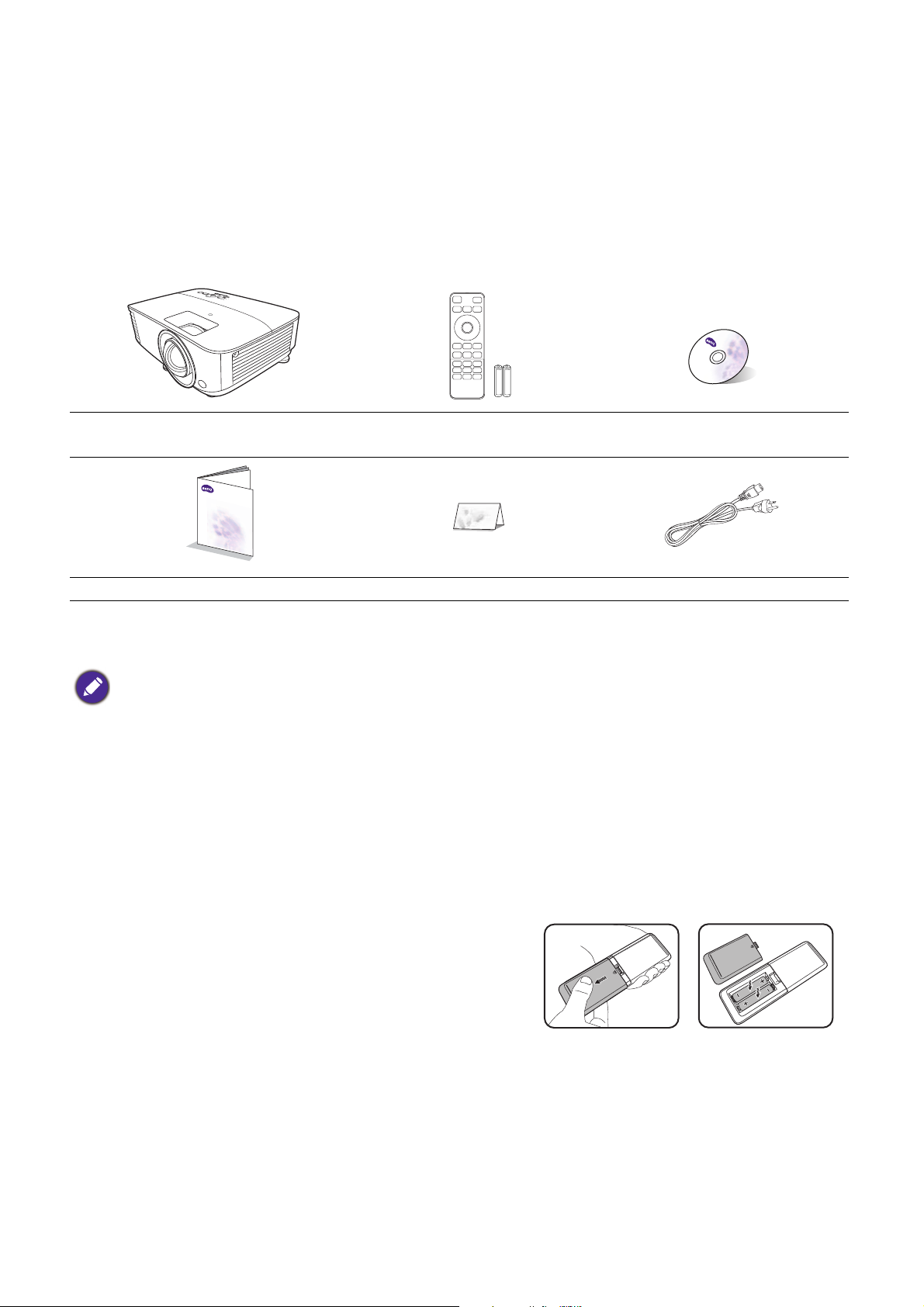

Isi pengiriman

Buka kardus dengan hati-hati dan pastikan bahwa Anda mendapatkan semua item yang ditunjukkan di
bawah ini. Jika ada item berikut ini yang kurang, hubungi tempat pembelian.

Aksesori standar

Proyektor

Panduan ringkas Kartu jaminan* Kabel daya

• Aksesori yang disertakan sesuai dengan wilayah Anda, dan mungkin berbeda dengan aksesori seperti yang tampak
pada gambar.

• *Kartu jaminan hanya disertakan di beberapa wilayah tertentu. Harap cari keterangan dari penyalur Anda untuk
mendapatkan keterangan terinci.

Aksesori opsional

1. Suku cadang unit lampu

2. Kacamata 3D

3. Filter debu

Remote control dengan

baterai

4. Dongle nirkabel (QCast & QCast Mirror)

5. Kit nirkabel (WDP02)

CD pedoman pengguna

Mengganti baterai remote control

1. Tekan dan buka untuk membuka tutup baterai seperti
tampak pada gambar.

2. Ambil baterai lama (jika ada) lalu pasang dua baterai AAA.
Pastikan ujung positif dan negatif dengan posisi yang benar,
seperti dijelaskan pada gambar.

3. Pasang kembali tutup baterai sampai terdengar bunyi klik.

7 Pendahuluan

• Jangan biarkan remote control dan baterai ditempat yang sangat panas atau lembab seperti di dapur, kamar mandi,

7

8

6

18

19

20

20

20

9
3

3

3

3

5

4

1

11

12 14

13 1715

16

2

10

sauna, kamar terkena sinar matahari, atau di mobil yang tertutup.

• Hanya ganti baterai dengan tipe yang sama atau ekuivalen yang dianjurkan oleh pabrikan.

• Buang baterai bekas sesuai dengan petunjuk pabrik baterai dan peraturan lingkungan setempat di area Anda.

• Jangan buang begitu saja baterai ke dalam lokasi api. Akan sangat berbahaya dengan terjadinya letusan.

• Jika baterai mati atau jika remote control tidak akan digunakan dalam waktu yang lama, lepaskan baterainya untuk
menghindari dari kerusakan remote control terhadap kemungkinan bocornya baterai.

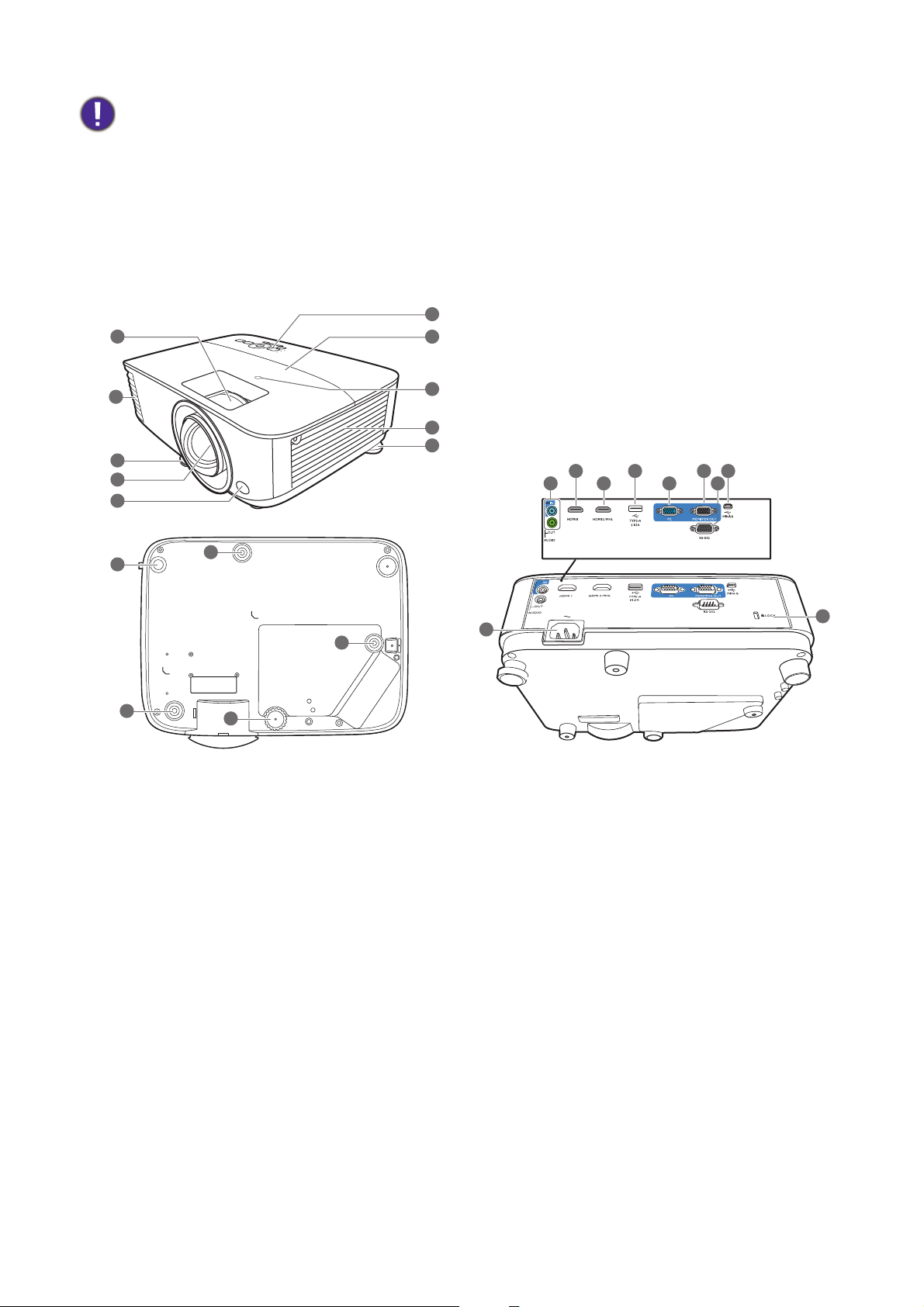

Tampak luar proyektor

1. Cincin fokus dan cincin pembesaran

2. Ventilasi (pembuangan udara panas)

3. Kaki penyesuai

4. Lensa kamera proyeksi

5. Sensor remote Inframerah

6. Panel kontrol eksternal
(Lihat Alat kontrol dan fungsi di halaman 9.)

7. Tutup lampu

8. Sensor Cahaya Sekeliling (ALS)

9. Ventilasi (pemasukan udara)

10. Jack input Audio

13. Port Tipe-A USB

14. Jek input sinyal RGB (PC)

15. Jack output sinyal RGB (PC)

16. Port kontrol RS-232

17. Port Mini-B USB

18. Jack daya AC

19. Slot kunci anti pencurian Kensington

20. Lubang pemasangan di dinding

Jack keluaran Audio

11. Port input HDMI 1

12. Port input HDMI/MHL 2 (untuk dongle
HDMI)

8 Pendahuluan

Alat kontrol dan fungsi

Semua tombol tekan yang dijelaskan di dokumen
ini tersedia di remote control atau proyektor.

1

5

14

11

4

13

8

10

12

16

6

7

17

15

Proyektor & Remote control

1
2

5
6
7

8

3
4

9

10

1. DAYA

Mengganti mode proyektor antara siaga dan
hidup.

ON/ OFF

Mengganti mode proyektor antara siaga dan
hidup.

2. POWER (Cahaya indikator

DAYA)/TEMP (Cahaya peringatan
SUHU)/LAMP (Cahaya indikator
LAMPU)

(Lihat Indikator di halaman 43.)

3. Sensor remote Inframerah

4. BACK

Kembali ke menu OSD sebelumnya, keluar lalu
simpan pengaturan menu.

5. Tombol panah ( , , , )

Bila menu Tampilan Pada Layar (OSD)
diaktifkan, maka semua tombol ini digunakan
sebagai tanda panah arah untuk memilih item
menu yang diinginkan dan membuat
pengaturan.

Tombol Keystone ( , )

Menampilkan halaman perbaikan keystone.

Tombol volume /

Mengurangi atau meningkatkan volume
proyektor.

9 Pendahuluan

6. SOURCE

15. SOUND MODE

Tampilkan bilah pemilihan sumber.

7. ECO BLANK

Digunakan untuk menyembunyikan gambar
layar.

Jangan menghalangi lensa proyeksi sampai
lensa tidak dapat memproyeksikan gambar
karena hal ini dapat menyebabkan benda
yang menghalangi tersebut menjadi panas
dan cacat atau bahkan dapat menyebabkan
kebakaran.

8. OK

Tetapkan item menu Tampilan Pada Layar
(OSD) terpilih.

9. AUTO

Secara otomatis menetapkan pengaturan
waktu gambar terbaik untuk gambar yang
ditampilkan jika sinyal PC (RGB analog) dipilih.

10. MENU

Setel posisi menu Tampilan Pada Layar (OSD).

Memilih mode suara.

16. LUMIEXPERT BOOST

Menampilkan menu Penguatan LumiExpert.

17. Tombol volume /

Menurunkan atau menaikkan volume
proyektor.

11.

Menampilkan menu keystone.

12. PIC MODE

Memilih mode gambar

13.

Hidupkan/matikan audio proyektor antara aktif
dan nonaktif.

14. Zona MHL

Mengontrol pemutaran video atau audio
berdasarkan sumber MHL.

10 Pendahuluan

Mengendalikan perangkat pintar Anda dengan tombol AUTO

S

e

k

i

ta

r

+

3

0

º

S

e

k

i

ta

r

+

3

0

º

Bila proyektor memproyeksikan
kontennya dari perangkat pintar
kompatibel MHL Anda, maka Anda dapat
menggunakan remote control untuk
mengendalikan perangkat pintar.

Untuk masuk ke dalam mode MHL, tekan
dan tahan AUTO pada keypad proyektor
selama 3 detik. Tombol Zona MHL pada
remote control tersedia untuk
mengontrol perangkat pintar Anda.

Ketika proyektor dalam mode MHL, maka keypad di proyektor sebaiknya dengan definisi kunci yang sama seperti
pada remote control.

Jangkauan efektif remote control

Remote control harus dijaga berada pada sudut 30 derajat tegak lurus dengan sensor remote control IR
proyektor untuk dapat berfungsi dengan benar. Jarak antara remote control dengan sensor harus tidak
boleh lebih dari 8 meter (~ 26 kaki).

Pastikan tidak ada sesuatu yang menghalangi antara remote control dengan sensor IR pada proyektor
yang mungkin dapat menghambat sorotan infra-merah.

• Menjalankan proyektor dari depan • Menjalankan proyektor dari atas

11 Pendahuluan

Menempatkan proyektor Anda

Memilih lokasi

Sebelum menentukan lokasi pemasangan proyektor, pertimbangkan dengan teliti beberapa faktor
berikut:

• Ukuran dan posisi layar

• Lokasi stopkontak listrik

• Lokasi dan jarak antara proyektor dengan peralatan lain Anda

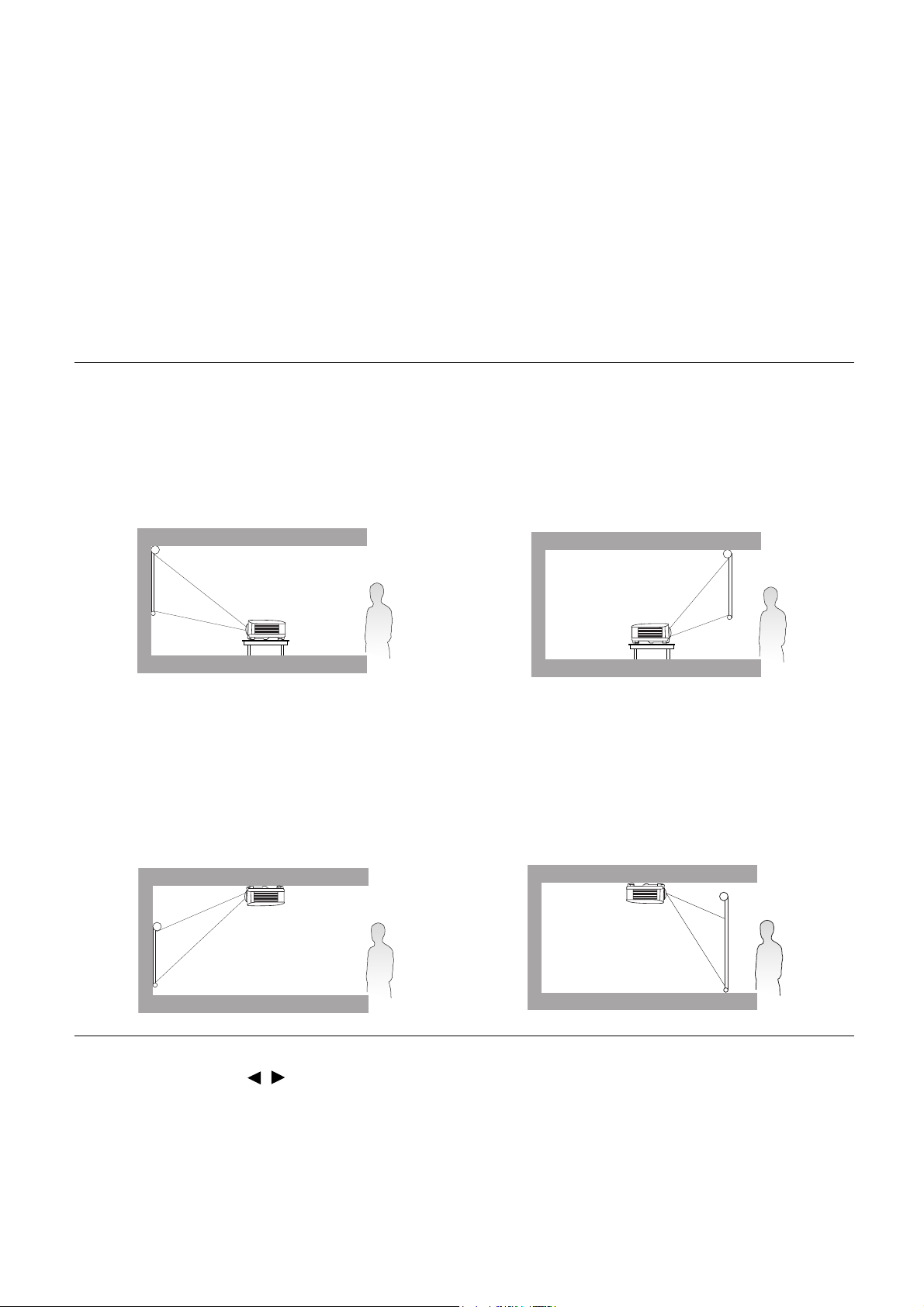

Anda dapat memasang proyektor dengan cara berikut.

1. Depan

Pilih tempat ini dengan proyektor yang diletakkan
di atas meja di depan layar. Letak seperti ini adalah
cara yang paling umum menempatkan proyektor
agar bisa disetel dengan cepat dan demi
kemudahan.

3. Plafon Depan

Pilih tempat ini dengan proyektor yang
digantungkan terbalik di depan layar. Beli Alat
Pemasangan Langit-langit/Dinding Proyektor BenQ
dari penyalur Anda untuk memasang proyektor di
langit-langit.

2. Belakang

Pilih tempat ini dengan proyektor yang diletakkan
di atas meja di belakang layar. Perlu dicatat bahwa
dibutuhkan layar proyeksi belakang yang khusus.

4. Plafon Blkng

Pilih tempat ini dengan proyektor yang
digantungkan terbalik dari belakang layar. Perlu
dicatat bahwa layar proyeksi belakang khusus dan
Alat Pemasangan Langit-langit/Dinding Proyektor
BenQ dibutuhkan untuk lokasi pemasangan ini.

Setelah menyalakan proyektor, buka Menu Lanjutan - PENYETELAN SISTEM : Dasar > Posisi
Proyektor dan tekan / untuk memilih pengaturan.

12 Menempatkan proyektor Anda

Mendapatkan ukuran gambar diproyeksikan yang diinginkan

T

L

Jarak proyeksi

Bagian tengah lensa

Layar

Diagonal layar 16:9

Offset vertikal

Jarak dari lensa kamera proyektor dengan layar, pengaturan pembesaran (jika ada), dan format video
setiap faktor pada ukuran gambar yang diproyeksikan.

Dimensi proyeksi

• Rasio aspek layar adalah 16:9 dan gambar yang diproyeksikan adalah 16:9

Ukuran layar Jarak proyeksi (mm)

Diagonal

Inci mm

60 1524 747 1328 917 1009 1102 19

70 1778 872 1550 1069 1178 1286 22

80 2032 996 1771 1222 1346 1470 25

90 2286 1121 1992 1375 1514 1654 28

100 2540 1245 2214 1528 1682 1837 31

110 2794 1370 2435 1680 1851 2021 34

120 3048 1494 2657 1833 2019 2205 37

140 3556 1743 3099 2139 2355 2572 44

160 4064 1992 3542 2444 2692 2940 50

180 4572 2241 3985 2750 3028 3307 56

T (mm) L (mm)

Jarak min.

(pembesaran

maks.)

Rata-rata

Jarak maks.

(pembesaran

min.)

Ofset posisi lensa

(mm)

Misalnya, jika Anda menggunakan layar 120 inci, jarak proyeksi yang direkomendasikan adalah 2019 mm.

• Jika jarak proyeksi terukur adalah 2300 mm, angka terdekat dalam kolom "Jarak proyeksi (mm)" adalah
2355 mm. Dari baris ini terlihat bahwa layar yang diperlukan adalah 140'' (sekitar 3,6 m).

Semua pengukuran adalah berdasarkan perkiraan dan dapat berbeda dengan ukuran sebenarnya.
BenQ menyarankan jika ingin memasang proyektor secara permanen, Anda harus menguji ukuran dan jarak proyeksi
secara fisik menggunakan proyektor yang sesungguhnya di lokasi sebelum memasangnya secara permanen, sehingga
dapat memberi ruang bagi karakteristik optik proyektor ini. Ini akan membantu Anda menentukan posisi pemasangan
yang tepat yang paling sesuai dengan lokaso pemasangan.

13 Menempatkan proyektor Anda

Memasang proyektor

Sekrup pemasangan di langit-langit/dinding: M4
(Maks L = 25 mm; Min L = 20 mm)

Unit: mm

75146

100

75 27

Jika Anda bermaksud memasang proyektor, kami amat menganjurkan kepada Anda untuk menggunakan
alat pemasang proyektor BenQ dengan kelengkapan yang benar dan Anda pastikan proyektor terpasang
dengan aman dan baik.

Jika Anda gunakan alat pemasang proyektor bukan merek BenQ, maka akan ada risiko keselamatan di
mana ada kemungkinan proyektor bisa jatuh karena alat ikatnya tidak benar ketika menggunakan
pengukur yang salah atau panjang sekrup yang tidak sesuai.

Sebelum memasang proyektor

• Beli alat pemasang proyektor BenQ dari tempat Anda membeli proyektor BenQ.

• BenQ menyarankan Anda juga membeli kabel keamanan kompatibel kunci Kensington yang tersendiri
lalu pasang dengan baik pada slot kunci Kensington di proyektor dan landasan braket pemasangnya.
Kabel keamanan tersebut dapat melakukan tugas sekunder menahan proyektor bila alat ikat braket
pemasangan jadi longgar.

• Mintalah dealer Anda untuk memasang proyektor. Memasang proyektor oleh Anda sendiri bisa
menyebabkan proyektor jatuh dan berakibat cedera.

• Ambil prosedur yang diperlukan untuk mencegah proyektor jatuh misalnya pada saat terjadi gempa
bumi.

• Jaminan ini tidak mencakup rusaknya produk yang disebabkan oleh pemasangan proyektor
menggunakan alat pemasangan proyektor bukan merek BenQ.

• Pertimbangkan suhu sekeliling di mana proyektor terpasang di langit-langit/dinding. Jika menggunakan
alat pemanas, maka suhu di sekitar langit-langit/dinding bisa lebih tinggi daripada yang diperkirakan.

• Baca panduan pengguna alat pemasangan tentang kisaran torsinya. Mengencangkan torsi lebih besar
daripada kisaran yang disarankan dapat menyebabkan rusaknya proyektor dan selanjutnya proyektor
bisa jatuh.

• Pastikan stopkontak dengan ketinggian yang terjangkau sehingga Anda dengan mudah dapat mematikan
proyektor.

Diagram pemasangan di Langit-langit/Dinding

14 Menempatkan proyektor Anda

Menyesuaikan gambar yang diproyeksikan

Mengatur sudut proyeksinya

Jika proyektor tidak diletakkan di atas permukaan
yang datar atau layar dan proyektor tidak saling
tegak lurus, gambar yang diproyeksikan menjadi
berbentuk trapesium. Putar sekrup kaki-kaki
penyesuai untuk menyempurnakan sudut horizontal.

Untuk memasukkan kaki kembali, putar kaki
penyesuai dengan arah terbalik.

Jangan melihat ke lensa ketika lampu menyala. Cahaya lampu yang kuat dapat menyebabkan kerusakan pada mata
Anda.

15 Menempatkan proyektor Anda

Menyesuaikan gambar secara otomatis

Tekan .

Tekan .

Dalam beberapa hal, Anda mungkin harus mengoptimalkan kualitas gambar. Untuk melakukan hal ini,
tekan AUTO. Dalam waktu 3 detik, fungsi Penyesuaian Otomatis Pintar (Intelligent Auto Adjustment)
internal akan menyesuaikan kembali nilai Frekuensi dan Clock untuk memberi kualitas gambar terbaik.

Informasi sumber aktif akan ditampilkan di sudut layar selama 3 detik.

Fungsi ini hanya tersedia apabila sinyal PC (RGB Analog) dipilih.

Menyempurnakan ukuran dan kejernihan gambar

Sesuaikan gambar yang diproyeksikan ke ukuran

Tajamkanlah gambar dengan memutar cincin fokus.
yang Anda perlukan menggunakan cincin
pembesaran.

Memperbaiki keystone

Keystoning merujuk pada keadaan gambar yang diproyeksikan menjadi trapesium karena proyeksi
bersudut.

Untuk mengoreksi hal ini, Anda perlu mengoreksinya secara manual dengan mengikuti semua langkah ini.

1. Lakukan dengan salah satu langkah berikut ini untuk
menampilkan halaman pembetulan keystone.

• Aktifkan / pada proyektor.

• Tekan pada remote control.

2. Setelah halaman pengoreksian Keystone ditampilkan. Tekan untuk memperbaiki keystone di
bagian atas gambar. Tekan untuk memperbaiki keystone di bagian bawah gambar.

16 Menempatkan proyektor Anda

Sambungan

Komputer notebook
atau desktop

Kabel VGA

Kabel VGA ke DVI-A

Kabel USB

Kabel Audio

Kabel HDMI

Kabel USB (tipe A ke Micro B)
menyambungkan ke port daya
dongle nirkabel HDMI

Dongle nirkabel HDMI

1

23456

7

Speaker

Monitor

Perangkat A/V

Perangkat
pintar

Ketika menyambungkan sumber sinyal dengan proyektor, pastikan untuk:

1. Mematikan semua peralatan sebelum membuat sambungan apa saja.

2. Gunakan kabel sinyal yang tepat untuk setiap sumber.

3. Pastikan kabel benar-benar dimasukkan.

4

4

4

7

5

6

1 2

15

3

• Dalam sambungan yang tampak di atas, beberapa kabel mungkin tidak disertakan dengan proyektor (lihat Isi

pengiriman di halaman 7). Kabel tersebut dapat dibeli di toko elektronik.

• Ilustrasi koneksi adalah untuk referensi. Jack sambungan di bagian belakang yang tersedia pada proyektor berbeda
menurut model masing-masing proyektor.

• Banyak notebook tidak mengaktifkan port video eksternalnya ketika disambungkan ke proyektor. Biasanya kombo
tombol seperti tombol FN + tombol fungsi dengan simbol monitor mengaktifkan/menonaktifkan tampilan
eksternal. Tekan tombol FN dan tombol fungsi berlabel tersebut bersama-sama. Lihat dokumentasi notebook
untuk menemukan kombinasi tombol notebook Anda.

• Jika gambar video yang dipilih tidak ditampilkan setelah proyektor dihidupkan dan sumber video yang benar telah
dipilih, pastikan bahwa perangkat sumber video telah dihidupkan dan beroperasi dengan benar. Juga periksa bahwa
kabel sinyal telah disambungkan dengan benar.

17 Sambungan

Anda hanya perlu menyambungkan proyektor ke sebuah perangkat sumber video menggunakan salah
satu metode penyambungan saja, tetapi masing-masing metode tersebut memberi tingkat kualitas video
yang berbeda.

Te r m i n a l Mutu gambar

HDMI/MHL

PC

Lebih baik

Baik

Menyambungkan audio

Proyektor ini mempunyai speaker mono internal yang didesain guna memberi fungsionalitas audio dasar
yang menyertai presentasi data untuk tujuan bisnis saja. Speaker tersebut tidak didesain untuk, dan juga
tidak dimaksudkan untuk pembuatan tiruan audio stereo seperti yang mungkin diharapkan dalam aplikasi
home theater atau home cinema. Input audio stereo apa saja (jika dimasukkan), dicampurkan menjadi
output audio mono biasa melalui speaker proyektor.

Speaker internal akan menjadi senyap apabila jack AUDIO OUT disambungkan.

• Proyektor ini hanya mampu memutar audio mono campuran, meskipun input audio stereo disambungkan.

• Jika gambar video yang dipilih tidak ditampilkan setelah proyektor dihidupkan dan sumber video yang benar telah
dipilih, pastikan bahwa perangkat sumber video telah dihidupkan dan beroperasi dengan benar. Juga periksa bahwa
kabel sinyal telah disambungkan dengan benar.

18 Sambungan

Pengoperasian

Memulai menyalakan proyektor

1. Colokkan kabel daya. Nyalakan sakelar stopkontak (jika
dipasang). Indikator daya pada proyektor menyala oranye
setelah diberi daya.

2. Tekan pada proyektor atau di remote control
untuk mulai menyalakan proyektor. Indikator daya

berkedip hijau dan tetap hijau ketika proyektor menyala.

Prosedur pengawalan memerlukan waktu sekitar 30 detik.
Dalam tahap pengawalan berikutnya, logo pembukaan
diproyeksikan.

(Jika perlu) Putar cincin fokus untuk menyesuaikan kejelasan gambar.

3. Jika hal ini untuk pertama kalinya Anda nyalakan proyektor, wisaya penyetelan muncul untuk
memandu Anda melalui pengaturan proyektor. Jika hal ini sudah pernah dilakukan, lewati langkah ini
lalu pindah ke langkah 5.

• Gunakan anak panah arah ( ///) pada proyektor atau remote control untuk pindah melalui beberapa item
menu.

• Gunakan OK untuk konfirmasi item menu terpilih.

Tangkapan Wisaya Penyetelan di bawah ini hanya untuk referensi, dan mungkin berbeda dengan desain yang sesungguhnya.

Langkah 1:

Tetapkan Posisi Proyektor.

Untuk mendapatkan keterangan lebih
banyak mengenai posisi proyektor, lihat

Memilih lokasi.

Langkah 2:

Te t ap ka n OS D Bahasa.

19 Pengoperasian

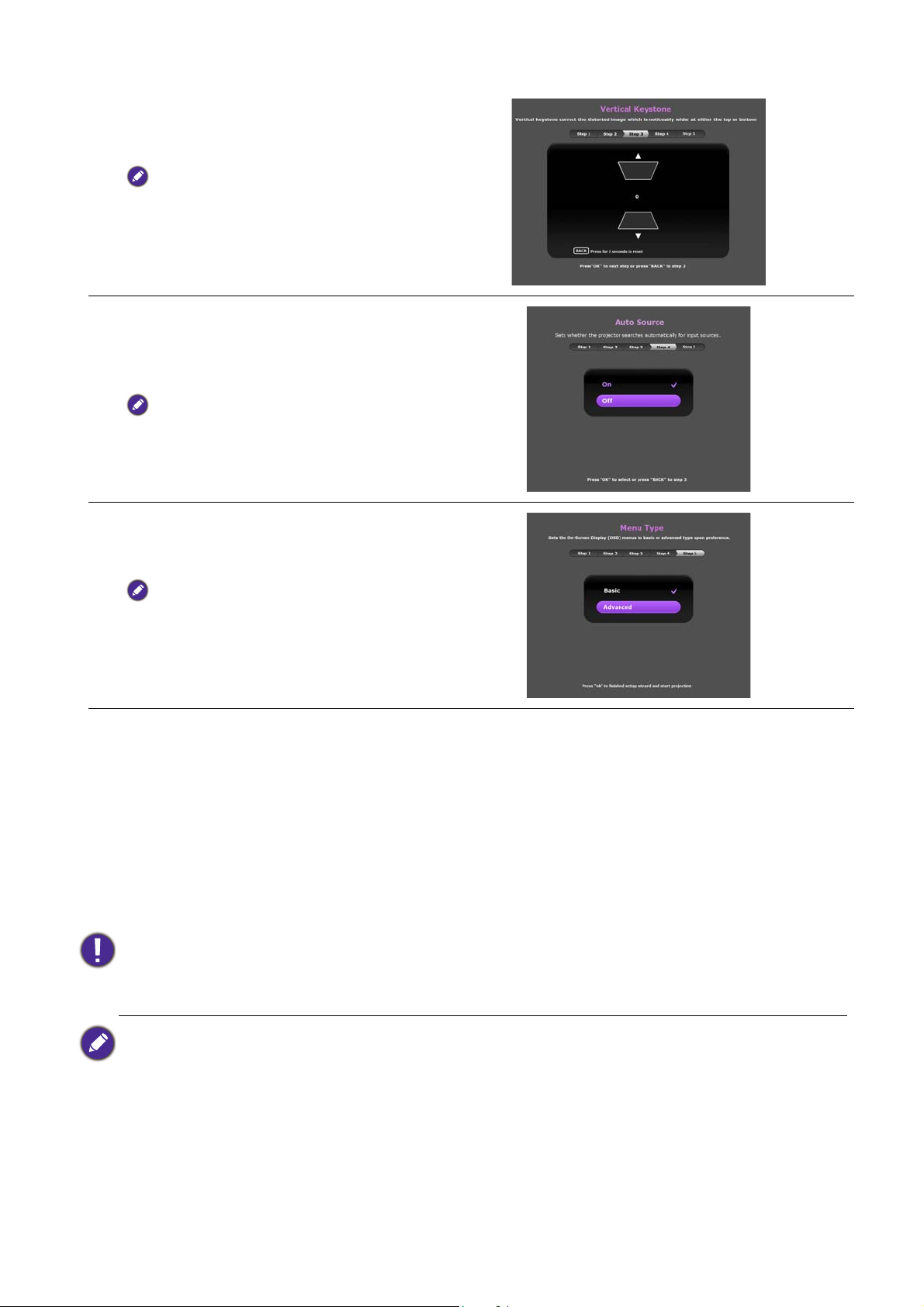

Langkah 3:

Tetapkan Keystone Vertika l.

Untuk mendapatkan keterangan lebih
banyak mengenai keystone vertikal, lihat

Memperbaiki keystone.

Langkah 4:

Tetapkan Cari Sumber Auto.

Pilih Hidup jika Anda ingin proyektor secara
otomatis mencari sinyal tersebut ketika
proyektor nyala.

Langkah 5:

Tetapkan Tipe Menu.

Untuk mendapatkan keterangan lebih
banyak mengenai tipe menu, lihat

Menggunakan menu.

Sekarang Anda sudah menyelesaikan penyetelan awal.

4. Jika Anda diberikan sandi, tekan tombol anak panah untuk memasukkan sandi 6 digit. Lihat

Memanfaatkan fungsi sandi di halaman 23.

5. Hidupkan semua peralatan yang tersambung.

6. Proyektor akan mulai mencari sinyal input. Sinyal input arus yang sedang dipindai muncul. Jika
proyektor tidak mendeteksi sinyal input yang valid, maka pesan "Tidak Ada Sinyal" akan terus
ditampilkan sampai ditemukan sinyal.

Anda bisa menekan SOURCE untuk memilih sinyal input yang diinginkan. Lihat Memindah sinyal

input di halaman 25.

• Harap gunakan aksesoris asli (misalnya, kabel daya) untuk mencegah kemungkinan timbulnya bahaya seperti
kejutan listrik dan kebakaran.

• Jika proyektor masih panas karena aktivitas sebelumnya, maka proyektor akan menjalankan fan pendingin selama
sekitar 90 detik sebelum memberi energi pada lampu.

• Tangkapan Wisaya Penyetelan ini hanya untuk referensi, dan mungkin berbeda dengan desain yang sesungguhnya.

• Jika frekuensi/resolusi sinyal input lebih dari jangkauan pengoperasian proyektor, Anda akan menerima pesan "Di
luar Jangkauan" yang ditampilkan pada layar kosong. Gantilah ke sinyal input yang kompatibel dengan resolusi
proyektor atau setel sinyal input ke pengaturan yang lebih rendah. Lihat Bagan pengaturan waktu di halaman 47.

• Jika tidak ada sinyal terdeteksi selama 3 menit, proyektor dengan otomatis masuk ke mode hemat.

20 Pengoperasian

Menggunakan menu

Mode Gambar

Vivid TV

Mode Suara

Standar

Volume

10

Senyap

Mati

Mode 3D

3D Mti

Balikn Sink 3D

Tkn OK

Pgaturan

Tkn OK

Mode Cepat

Mati

Warna Dinding

Mati

Cari Sumber Auto

Mati

Reset Timer Lmpu

Posisi Proyektor

Depan

Tipe Menu

Dasar

Stl Ulng Sma Pgtrn

Mati

Jangkauan HDMI

Otomatis

Informasi

Mode Gambar

Atur Mode Pengguna

Kecerahan

Kontras

Semburat

Ketajaman

GAMBAR

7

PC

Vivid TV

Keluar

Sumber masukan kini

Ikon menu utama

Nama menu utama

Submenu

Tekan BACK untuk kembali
ke jendela sebelumnya atau
keluar.

Status

50

50

50

50

Warna

Lanjutan…

Reset Mode Gambar Kini

Bilah pemilihan

Proyektor ini dilengkapi dengan 2 jenis menu Tampilan Pada Layar (OSD) untuk membuat berbagai
penyesuaian dan pengaturan.

• Menu OSD Dasar: memberikan fungsi menu primer. (Lihat Menu Dasar di halaman 27)

• Menu OSD Lanjutan: memberikan fungsi menu penuh. (Lihat Menu Lanjutan di halaman 30)

Untuk mengakses menu OSD, tekan MENU pada proyektor atau remote control.

• Gunakan anak panah arah ( / / / ) pada proyektor atau remote control untuk pindah melalui
beberapa item menu.

• Gunakan OK di proyektor atau remote control untuk konfirmasi item menu terpilih.

Pertama kali Anda menggunakan proyektor (setelah selesai penyiapan awal), menu OSD Dasar
ditampilkan.

Tangkapan layar OSD di bawah ini hanya untuk referensi, dan mungkin berbeda dengan desain yang sesungguhnya.

Dibawah ini adalah ikhtisar menu OSD Dasar.

• Sinyal masukan terhubung • Tidak ada sinyal masukan terhubung

Jika Anda ingin mengalihkan dari menu OSD Dasar ke menu OSD Lanjutan, ikuti petunjuk dibawah:

1. Buka Menu Dasar - Pgaturan > Tipe Menu dan tekan OK.

2. Tekan / untuk memilih Lanjutan lalu tekan OK. Proyektor akan berpindah ke menu OSD

Lanjutan.

Dibawah ini adalah ikhtisar menu OSD Lanjutan.

21 Pengoperasian

Dan juga, jika Anda ingin mengalihkan dari menu OSD Lanjutan ke menu OSD Dasar, ikuti petunjuk di
bawah ini:

1. Buka Menu Lanjutan - PENYETELAN SISTEM : Dasar > Pengaturan Menu dan tekan OK.

2. Soroti Tipe Menu dan tekan / untuk memilih Dasar. Proyektor akan berpindah ke menu OSD
Dasar.

22 Pengoperasian

Melindungi proyektor

MASUKKAN SANDI BARU

Belakang

Sandi Salah
Coba lagi.

Sandi Salah

Coba lagi.

Menggunakan kunci kabel pengaman

Proyektor harus dipasang di tempat yang baik untuk mencegah terjadi pencurian. Kalau tidak, beli kunci,
seperti kunci Kensington untuk mengamankan proyektor. Anda dapat menemukan slot kunci Kensington
di bagian belakang proyektor. Lihat item 19 di halaman 8.

Kunci kabel pengaman Kensington biasanya merupakan kombinasi tombol dan kuncinya. Lihat
dokumentasi kunci tersebut untuk menemukan cara menggunakannya.

Memanfaatkan fungsi sandi

Mengatur sandi

1. Buka Menu Lanjutan - PENYETELAN SISTEM : Tingkat Lanjut > Sandi. Tekan OK.
Halaman Sandi ditampilkan.

2. Soroti Ganti sandi dan tekan OK.

3. Ada empat tombol anak panah ( , , , ) yang masing-masing
menyatakan 4 digit (1, 2, 3, 4). Sesuai dengan sandi yang ingin
Anda atur, tekan tombol panah guna memasukkan enam digit
untuk sandi.

4. Konfirmasi sandi baru dengan memasukkan sandi baru lagi.
Setelah sandi diatur, menu OSD kembali ke halaman Sandi.

5. Untuk mengaktifkan fungsi Pengunci Sistem, tekan / untuk
menyoroti Pengunci Sistem dan tekan / untuk memilih
Hidup. Masukkan lagi sandi.

• Digit yang dimasukkan akan muncul di layar berupa tanda bintang. Tulis terlebih dahulu sandi terpilih dan pastikan
berada di lokasi yang aman atau tepat setelah sandi dimasukkan sehingga siap untuk Anda gunakan bila Anda lupa.

• Setelah sandi diatur dan pengunci sistem diaktifkan, maka proyektor tidak dapat digunakan kecuali jika dimasukkan
sandi yang benar setiap kali proyektor mulai dinyalakan.

Jika Anda lupa dengan sandi

Jika sandi yang Anda masukkan salah, pesan kesalahan akan tampil, dan disusul pesan Masukkan Sandi
Aktif. Jika Anda benar-benar tidak ingat kata sandinya, Anda dapat gunakan prosedur mengingat sandi.
Lihat Prosedur memasukkan pengingat sandi di halaman 24.

• Pada menu OSD Lanjutan • Pada menu OSD Dasar

Jika Anda memasukkan sandi salah sebanyak 5 kali, proyektor otomatis dalam waktu singkat akan mati.

23 Pengoperasian

Prosedur memasukkan pengingat sandi

Tulis kode pengembalian dan
hubungi Pusat
Layanan Pelanggan BenQ.

Kode Pengembalian:

XXX XXX XXX XXX

KEMBALIKAN SANDI

Keluar

KEMBALIKAN SANDI

XXX XXX XXX XXX

Tulis kode pengembalian, dan hubungi Layan an
Pelanggan BenQ.

Kode Pengembalian:

1. Tekan dan tahan AUTO selama 3 detik. Proyektor akan menampilkan nomor berkode di layar.

• Pada menu OSD Lanjutan • Pada menu OSD Dasar

2. Catat nomornya lalu matikan proyektor Anda.

3. Mintalah bantuan dari pusat layanan BenQ setempat untuk memberikan informasi nomor kode.
Anda kemungkinan diharuskan memberikan bukti dokumen pembelian untuk memverifikasi Anda
adalah pengguna yang sah proyektor tersebut.

Mengganti sandi

1. Buka Menu Lanjutan - PENYETELAN SISTEM : Tingkat Lanjut > Sandi. Tekan OK.
Halaman Sandi ditampilkan.

2. Soroti Ganti sandi dan tekan OK. Pesan "Masukkan Sandi Aktif" muncul.

3. Masukkan sandi lama.

• Jika sandi benar, muncul pesan lain "MASUKKAN SANDI BARU".

• Jika sandi salah, pesan kesalahan sandi muncul, dan pesan "Masukkan Sandi Aktif" muncul lalu Anda dapat mencoba
lagi. Anda dapat menekan BACK untuk membatalkan perubahan atau mencoba sandi lain.

4. Masukkan sandi baru.

5. Konfirmasi sandi baru dengan memasukkan sandi baru lagi.

Menonaktifkan fungsi sandi

Untuk menonaktifkan perlindungan kata sandi, buka Menu Lanjutan - PENYETELAN SISTEM :

Tingkat Lanjut > Sandi > Pengunci Sistem dan tekan / untuk memilih Mati. Pesan
"Masukkan Sandi Aktif" muncul. Masukkan sandi kini.

• Jika sandi benar, menu OSD kembali ke halaman Pengaturan Keamanan. Anda tidak harus memasukkan sandi setiap
kali menyalakan proyektor.

• Jika sandi salah, pesan kesalahan sandi muncul, dan pesan "Masukkan Sandi Aktif" muncul lalu Anda dapat mencoba
lagi. Anda dapat menekan BACK untuk membatalkan perubahan atau mencoba sandi lain.

Meskipun fungsi sandi dinonaktifkan, Anda harus menyimpan sandi yang lama seandainya Anda perlu mengaktifkan
kembali fungsi sandi dengan memasukkan sandi yang lama.

24 Pengoperasian

Memindah sinyal input

HDMI1

HDMI2/MHL

PC

Sumber

Proyektor ini dapat disambungkan ke beberapa perangkat sekaligus. Tetapi,
proyektor hanya dapat menampilkan satu layar penuh satu per satu. Ketika
mulai dinyalakan, proyektor secara otomatis mencari sinyal yang tersedia.

Pastikan Menu Lanjutan - PENYETELAN SISTEM : Dasar > Cari
Sumber Auto Hidup jika Anda ingin proyektor secara otomatis
mencari sinyal tersebut.

Untuk memilih sumber:

1. Tekan SOURCE. Tampilan bilah pemilihan sumber.

2. Tekan / sampai sinyal yang diinginkan terpilih lalu tekan OK.

Setelah terdeteksi, informasi sumber yang dipilih akan tampil di sudut layar selama beberapa detik.
Jika ada beberapa peralatan yang disambungkan ke proyektor, ulangi langkah 1-2 untuk mencari sinyal
lainnya.

• Tingkat kecerahan gambar yang diproyeksikan akan berubah ketika Anda berpindah di antara sinyal input yang
berbeda.

• Untuk hasil gambar tampilan terbaik, Anda seharusnya memilih dan menggunakan sinyal input yang menghasilkan
output pada resolusi asli proyektor ini. Resolusi lainnya akan diubah ukurannya oleh proyektor bergantung pada
pengaturan "rasio aspek", yang dapat menyebabkan suatu perubahan gambar atau hilangnya kejernihan gambar.
Lihat Rasio Aspek di halaman 34.

25 Pengoperasian

Mematikan proyektor

1. Tekan di proyektor atau di remote control dan
pesan konfirmasi akan muncul memberi tahu Anda. Jika
Anda tidak memberi respons dalam beberapa detik, pesan

tersebut akan hilang.

2. Tekan atau untuk kedua kalinya. Indikator daya
berkedip oranye, lampu proyeksi mati, dan kipas akan
terus berjalan selama sekitar 90 detik untuk

mendinginkan proyektor.

3. Setelah proses pendinginan selesai, indikator daya menjadi
tetap oranye lalu kipas berhenti bekerja. Putuskan
koneksi kabel daya dari stopkontak.

• Untuk melindungi lampu, proyektor tidak akan menanggapi perintah apa pun selama proses pendinginan.

• Untuk mempersingkat waktu pendinginan, Anda juga dapat mengaktifkan fungsi Pendinginan Cepat. Lihat

Pendinginan Cepat di halaman 36.

• Jangan dengan segera menyalakan proyektor setelah baru saja mematikannya karena panas berlebih bisa
memperpendek usia lampu.

• Lama masa pakai lampu akan sangat bergantung pada kondisi lingkungan dan penggunaan.

Mematikan langsung

Kabel daya AC dapat dicabut segera setelah proyektor dimatikan. Untuk melindungi lampu, tunggu
sekitar 10 menit sebelum menyalakan proyektor kembali. Jika Anda mencoba menyalakan ulang
proyektor, kipas mungkin berjalan selama beberapa menit untuk melakukan pendinginan. Dalam hal itu,

tekan atau lagi untuk menyalakan proyektor setelah kipas berhenti dan indikator daya berubah
menjadi oranye.

26 Pengoperasian

Menu pengoperasian

Harap perhatikan bahwa menu tampilan pada layar (OSD) berbeda-beda sesuai dengan jenis sinyal yang
Anda pilih dan model proyektor yang Anda gunakan.

Item menu tersedia bila proyektor mendeteksi sedikitnya ada satu sinyal sah. Jika tidak ada peralatan
terhubung dengan proyektor atau tidak ada sinyal terdeteksi, maka item menu terbatas dapat diakses.

Menu Dasar

Proyektor ini sudah disetel sebelumnya dengan beberapa mode gambar yang sudah
ditentukan sebelumnya sehingga Anda dapat memilih salah satunya guna
menyesuaikan lingkungan pengoperasian dan jenis gambar sinyal input.

• Bright: Memaksimalkan kecerahan gambar yang diproyeksikan. Mode ini cocok
untuk tempat yang membutuhkan kecerahan sangat tinggi, seperti menggunakan
proyektor dalam ruangan yang terangnya cukup baik.

• Vivid TV: Mode ini agak lebih terang daripada mode Sinema, dan sesuai untuk
digunakan memutar film dalam ruangan dimana cahaya sekeliling cukup kecil, misal
ruang duduk Anda.

Mode Gambar

• Cinema: Dengan kejenuhan dan kontras warna yang seimbang cukup baik pada
tingkat kecerahan rendah, maka hal ini akan paling cocok untuk menikmati film di
tempat yang benar-benar gelap (seperti keadaan di bioskop).

• Sport: Mode ini paling baik untuk menonton acara olahraga dalam ruangan
dimana cahaya sekeliling cukup kecil, misal ruang duduk Anda.

• Game: Mode ini paling baik untuk memutar game video dalam ruangan dimana
cahaya sekeliling cukup kecil, misal ruang duduk Anda.

• User 1/User 2: Mengembalikan pengaturan yang dipersonalisasikan berdasarkan
pada mode gambar aktif yang tersedia. Lihat Atur Mode Pengguna di halaman 30.

Fungsi Mode Suara memanfaatkan teknologi penambahan suara MaxxAudio, yang
memasukkan algoritma Waves untuk memberikan efek hebat pada bas dan trebel
dan memberikan kepada Anda dengan pengalaman audio sinematik imersif.

Mode Suara

Volume Atur tingginya suara.

Senyap Matikan suara untuk sementara.

Mode Cepat Pilih untuk memilih Mode Cepat Hidup atau Mati.

Diberikan mode suara setelan awal berikut ini: Standar, Sinema, Musik,
Permainan, Olahraga, dan Pgna.

Jika fungsi Senyap diaktifkan, pengaturan Mode Suara akan menonaktifkan fungsi Senyap.

27 Menu pengoperasian

Mode 3D

Proyektor ini mendukung isi playing three-dimensional (3D) yang dipindahkan
melalui perangkat dan isi video 3D kompatibel, misalnya konsol PlayStation (dengan
disk game 3D), pemutar 3D Blu-ray 3D (dengan disk 3D Blu-ray), 3D TV (dengan
saluran 3D), dan sebagainya. Setelah Anda sambungkan perangkat video 3D ke
proyektor, pakailah kaca 3D BenQ dan pastikan dayanya nyala untuk melihat isi 3D.

Ketika menonton isi 3D,

• gambarnya mungkin tidak tepat letaknya, namun hal ini bukan merupakan kesalahan produk.

• hentikan proyektor ketika menonton isi 3D.

• hentikan menonton isi 3D jika Anda merasa lelah atau merasa tidak nyaman.

• jarak dari layar kira-kira tiga kali dari tinggi efektif layar ketika menonton isi 3D.

• anak-anak dan orang dewasa dengan riwayat yang mudah merasa sakit terhadap cahaya atau
masalah jantung atau kondisi medis lainnya sebaiknya menahan diri jangan menonton isi 3D.

Setelan bakunya adalah Otomatis lalu proyektor dengan otomatis memilih format
3D yang sesuai ketika mendeteksi isi 3D. Jika proyektor tidak dapat mengenali
format 3D, tentukan dengan manual mode 3D sesuai dengan keinginan Anda.

Bila fungsi ini diaktifkan:

• Tingkat kecerahan gambar yang diproyeksikan akan berkurang.

• Mode Gambar tidak bisa diatur.

• Keystone Vertikal hanya bisa diatur dalam derajat terbatas.

Fungsi ini dapat diakses melalui remote control.

Balikn Sink 3D

Pgaturan

•

Warna
Dinding

•

Posisi
Proyektor

•

Pola Tes

•

Cari Sumber

Auto

Bila gambar 3D Anda berubah, Anda dapat mengaktifkan fungsi ini agar dapat
beralih untuk menoleh ke kiri dan kanan gambar supaya dapat melihat 3D lebih
nyaman.

Fungsi ini dapat diakses melalui remote control.

Te k a n OK untuk memasukkan submenunya.

Te k a n BACK untuk menyimpan perubahan Anda lalu keluar.

Lihat di bawah ini untuk detailnya.

Aktifkan fungsi ini untuk membantu memperbaiki warna gambar yang diproyeksikan
apabila permukaan proyeksi bukan putih. Anda bisa menentukan warna yang sama
dengan permukaan proyeksi dari opsi ini: Kuning Muda, Merah Muda, Hijau
Muda, atau Biru.

Proyektor bisa dipasang di langit-langit atau di belakang layar atau dengan lebih dari
satu cermin. Lihat Memilih lokasi untuk rinciannya.

Aktifkan fungsi ini untuk menampilkan pola tes kisi yang membantu Anda mengatur
ukuran dan fokus gambar agar dapat mengecek gambar yang diproyeksikan tidak
ada perubahan.

Setel untuk mengetahui proyektor dapat mencari otomatis sumber masukan. Pilih
Hidup untuk mengaktifkan proyektor yang akan memindai sumber masukan
sampai memperoleh sinyal. Jika fungsi tersebut disetel pada Mati, maka proyektor
dapat memilih sumber masukan yang digunakan terakhir.

•

Tipe Menu Alihkan ke menu OSD Lanjutan.

28 Menu pengoperasian

•

Jangkauan
HDMI

Mengatur Jangkauan HDMI ke Otomatis, Penuh, atau Terbatas.

•

Reset Timer
Lmpu

• Stl Ulng Sma
Pgtrn

•

Informasi

Aktifkan fungsi ini hanya setelah lampu baru terpasang. Bila Anda pilih Setel ulang,
maka pesan "Setel Ulang Berhasil" muncul untuk memberitahukan bahwa waktu
lampu telah disetel ulang menjadi "0".

Kembalikan semua pengaturan ke nilai pengaturan awal pabrik.

Setelan berikut akan tetap ada: GAMBAR, Keystone, Bahasa, Posisi Proyektor, Tipe
Menu, Sandi, Kunci Tombol, Reset Timer Lmpu, dan Mode Ketinggian Tinggi.

Tampilkan informasi berikut ini mengenai proyektor Anda.

• Sumber: Tampilkan sumber sinyal kini.

• Mode Gambar: Tampilkan Mode Gambar kini.

• Resolusi: Tampilkan resolusi asli sumber masukan.

• Sistem Warna: Tampilkan format sistem masukan.

• Waktu Pemakaian Lampu: Tampilkan lamanya dalam jam lampu digunakan.

• Format 3D: Tampilkan mode 3D kini.

Format 3D hanya ada bila Mode 3D diaktifkan.

• Versi Firmware: Tampilkan versi perangkat tegar proyektor Anda.

Ada beberapa informasi diberikan hanya bila sumber masukan tertentu digunakan.

29 Menu pengoperasian

Menu Lanjutan

GAMBAR

Proyektor ini sudah disetel sebelumnya dengan beberapa mode gambar yang sudah
ditentukan sebelumnya sehingga Anda dapat memilih salah satunya guna
menyesuaikan lingkungan pengoperasian dan jenis gambar sinyal input.

• Bright: Memaksimalkan kecerahan gambar yang diproyeksikan. Mode ini cocok
untuk tempat yang membutuhkan kecerahan sangat tinggi, seperti menggunakan
proyektor dalam ruangan yang terangnya cukup baik.

• Vivid TV: Mode ini agak lebih terang daripada mode Sinema, dan sesuai untuk
digunakan memutar film dalam ruangan dimana cahaya sekeliling cukup kecil, misal
ruang duduk Anda.

Mode Gambar

• Cinema: Dengan kejenuhan dan kontras warna yang seimbang cukup baik pada
tingkat kecerahan rendah, maka hal ini akan paling cocok untuk menikmati film di
tempat yang benar-benar gelap (seperti keadaan di bioskop).

• Sport: Mode ini paling baik untuk menonton acara olahraga dalam ruangan dimana
cahaya sekeliling cukup kecil, misal ruang duduk Anda.

• Game: Mode ini paling baik untuk memutar game video dalam ruangan dimana
cahaya sekeliling cukup kecil, misal ruang duduk Anda.

Atur Mode
Pengguna

• User 1/User 2: Mengembalikan pengaturan yang dipersonalisasikan berdasarkan
pada mode gambar aktif yang tersedia. Lihat Atur Mode Pengguna di halaman 30.

Terdapat 2 mode yang dapat ditentukan pengguna jika mode gambar aktif yang
tersedia tidak cocok dengan kebutuhan Anda. Anda dapat menggunakan salah satu
mode gambar tersebut (kecuali Pengguna 1/Pengguna 2) sebagai titik awal dan
memersonalisasikan pengaturan.

1. Buka GAMBAR > Mode Gambar.

2. Tekan / untuk memilih Pengguna 1 atau Pengguna 2.

3. Tekan untuk menyorot Atur Mode Pengguna lalu tekan OK.

4. Sorot Muat Pgaturan Dri dan tekan OK.

5. Tekan untuk memilih mode gambar yang paling mendekati kebutuhan Anda.

6. Bila sudah selesai, tekan OK dan BACK untuk kembali ke menu GAMBAR.

Tekan untuk memilih submenu lain yang Anda ingin buat perubahannya lalu

7.

gunakan / untuk mengatur nilainya. Pengaturan ini menetapkan mode
pengguna terpilih.

30 Menu pengoperasian

Atur Mode

Kecerahan Tinggi

Kontras Rendah

Kecerahan Rendah

Kontras Tinggi

1,6

1,8 2,0 2,1 2,2 2,3 2,4 2,6 2,8

Pengguna

Kecerahan

Kontras

Warna

• GN Mode Pengguna

Pilih ganti nama sesuai mode gambar (Pengguna 1 atau Pengg u na 2).

1. Pergi ke menu GAMBAR > Mode Gambar, pilih Pengguna 1 atau
Pengguna 2.

2. Tekan untuk memilih Atur Mode Pengguna.

3. Di jendela Atur Mode Pengguna, pilih GN Mode Pengguna lalu tekan OK.

4. Pada jendela GN Mode Pengguna, gunakan / / / untuk memilih
karakter yang diinginkan untuk mode terpilih.

5. Bila sudah selesai, tekan OK lalu BACK keluar.

Semakin tinggi nilainya, semakin cerah gambarnya. Sesuaikan kontrol ini agar area
hitam pada gambar juga tampak hitam sehingga detail area gelap tersebut terlihat
jelas.

Dengan nilai yang lebih tinggi, maka lebih kontras. Gunakan ini untuk mengatur
tingkat warna putih tertinggi setelah Anda menyesuaikan pengaturan Kecerahan
guna menyesuaikan pilihan input dan lingkungan di mana Anda melihat.

Pengaturan yang lebih rendah menghasilkan warna yang kurang jenuh. Jika
pengaturan terlalu tinggi, warna di gambar akan berlebihan yang membuat gambar
menjadi tidak realistik.

Semburat

Semakin tinggi nilainya, gambar akan menjadi semakin kehijau-hijauan. Semakin
rendah nilainya, gambar akan menjadi semakin kemerah-merahan.

Ketajaman Dengan nilai yang lebih tinggi, maka gambar akan lebih tajam.

Pilihan Gama

Gamma merujuk pada hubungan antara sumber masukan dengan kecerahan gambar.

• 1,6/1,8/2,0/2,1: Pilih nilai ini sesuai dengan yang Anda sukai.

• 2,2/2,3: Naikkan kecerahan rata-rata gambar. Terbaik untuk tempat yang terang, ruang
pertemuan atau ruang keluarga.

• 2,4: Terbaik untuk melihat film di tempat gelap.

• 2,6/2,8: Terbaik untuk melihat film yang umumnya terdiri dari suasana di malam hari.

Lanjutan…

Temperatur Warna

Ada tersedia beberapa pengaturan awal penyetelan suhu warna. Sewtelan yang
tersedia bervariasi sesuai dengan tipe sinyal dipilih.

• Lampu Asli: Dengan temperatur warna asli dan kecerahan lebih tinggi pada lampu. Setelan ini
cocok untuk lingkungan di mana dibutuhkan kecerahan yang tinggi, seperti memproyeksikan
gambar dalam ruangan yang terangnya cukup baik.

• Hangat: Membuat gambar tampak putih kemerahan.

• Normal: Mempertahankan pewarnaan normal untuk putih.

• Sejuk: Membuat gambar tampak putih kebiruan.

31 Menu pengoperasian

Lanjutan…

MERAH

BIRU

HIJAU

Kuning

Biru

kehijauan

Jingga

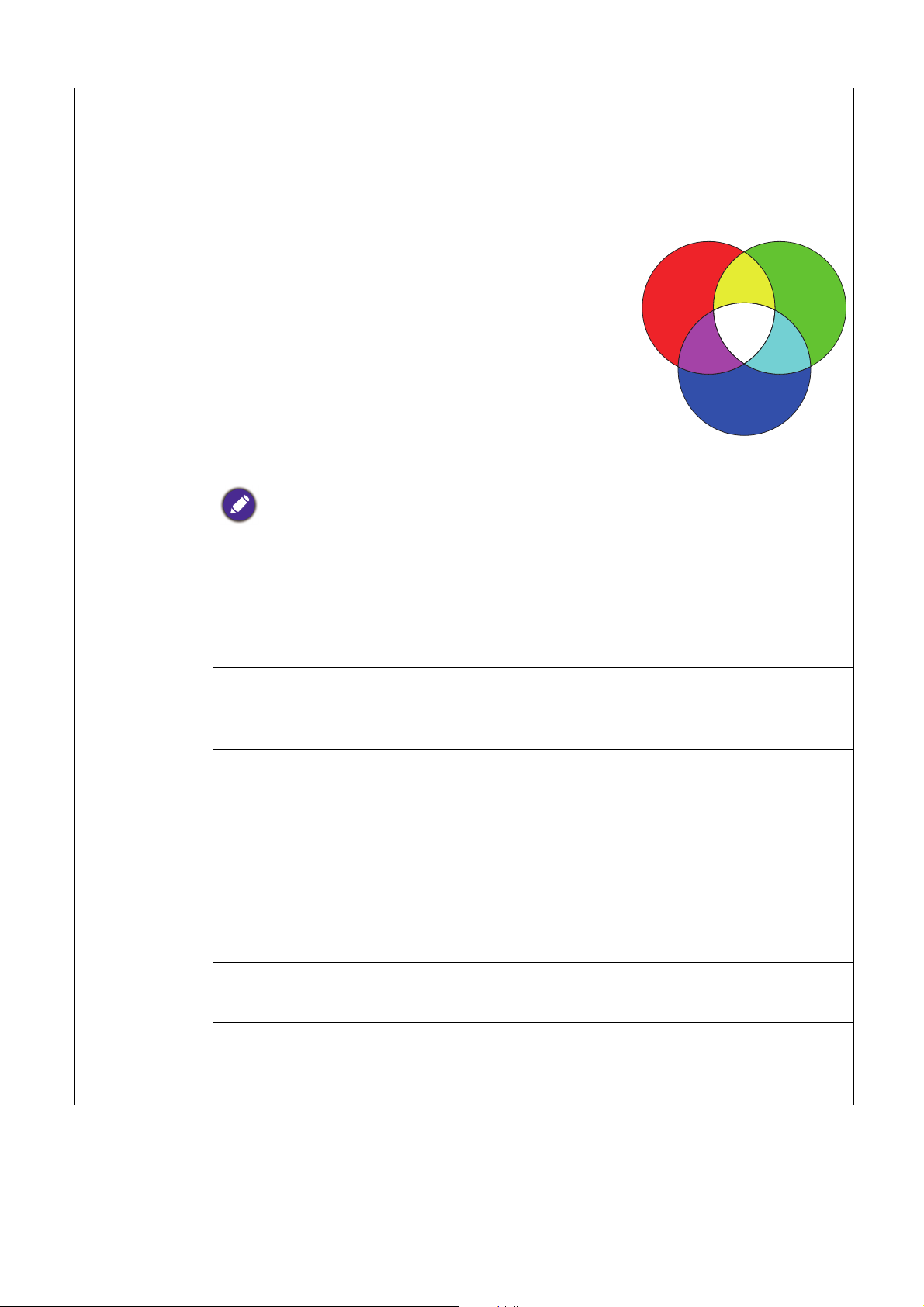

Manajemen Warna

Fungsi ini memberi enam set warna (RGBCMY) untuk disesuaikan. Ketika Anda
memilih masing-masing warna, Anda dapat mengatur rentang dan kejenuhannya
secara terpisah sesuai dengan pilihan Anda.

• Warna primer: Memilih warna dari R (Merah), G (Hijau), B (Biru), C (Sian), M (Magenta),
atau Y (Kuning).

• Corak Warna: Naikkan kisaran tersebut yang mencakup
warna yang lebih sebanding pada dua warna yang
bersebelahan. Harap lihat pada gambar untuk mengetahui
cara warna berhubungan dengan lainnya.
Misalnya, jika Anda memilih Merah dan mengatur
rentangnya pada 0, maka hanya merah murni yang dipilih.
Meningkatkan rentangnya akan memasukkan merah
mendekat ke kuning dan merah mendekat ke jingga.

• Kejenuhan: Menyesuaikan nilai preferensi Anda. Setiap
penyesuaian yang dibuat dengan segera akan dicerminkan
pada gambar. Misalnya, jika Anda memilih Merah dan
mengatur nilainya pada 0, maka hanya kejenuhan merah
murni yang akan terpengaruh.

Kejenuhan adalah banyaknya warna pada suatu gambar video. Dengan mengurangi pengaturan maka
warna jenuh akan berkurang; suatu pengaturan sebesar "0" dapat melepaskan warna tersebut dari
seluruh gambar. Jika keadaan jenuh terlalu tinggi, maka warna tersebut akan berlebihan yang
membuat gambar menjadi tidak realistik.

• Penerimaan: Menyesuaikan nilai preferensi Anda. Tingkat kontras pada warna primer yang
Anda pilih akan dipengaruhi. Setiap penyesuaian yang dibuat dengan segera akan dicerminkan
pada gambar.

Reduksi Bising

Kurangi bising gambar listrik yang disebabkan oleh pemutar media yang lain. Dengan
setelan yang lebih tinggi, maka bisingnya akan berkurang.

Warna Cemerlang

Fitur ini memanfaatkan algoritma pemrosesan warna baru dan penambahan tingkat
sistem yang memungkinkan kecerahan tinggi sambil memberikan gambar asli dan
warna lebih terang. Fitur ini memungkinkan peningkatan kecerahan lebih dari 50%
pada gambar nada tengah, yang umum pada video dan warna alami, sehingga
proyektor mereproduksi gambar dalam warna yang realistis dan nyata. Jika Anda
lebih menyukai gambar dengan kualitas itu, pilih Hidup. Dengan memilih Mati
nonaktifkan Warna Cemerlang, dan Temperatur Warna akan menjadi tidak
tersedia untuk mengakses pada waktu yang sama.

Mode Cepat

Pilih untuk memilih Mode Cepat Hidup atau Mati.

Mode Terang

Pilih Mode Terang. Opsinya adalah Normal, Ekonomis, SmartEco dan
LampSave.

32 Menu pengoperasian

Lanjutan…

LumiExpert

Fungsi ini menyesuaikan tingkat Gamma secara otomatis berdasarkan cahaya
sekeliling yang terdeteksi melalui ALS. Anda juga dapat menyesesuaikan nilainya
dengan preferensi Anda secara manual.

• LumiExpert: Pilih untuk memilih Hidup atau Mati.

• Level: Dengan LumiExpert yang dipilih ke Hidup, sesuaikan Level dari -3
(gelap) sampai 3 (terang).

Reset Mode
Gambar Kini

Stl Audio

Mode Suara

Mengembalikan semua penyesuaian yang sudah dibuat untuk menu GAMBAR ke
nilai prasetel pabrik.

Mode Efek

Fungsi Mode Suara memanfaatkan teknologi penambahan suara MaxxAudio, yang
memasukkan algoritma Waves untuk memberikan efek hebat pada bas dan trebel
dan memberikan kepada Anda dengan pengalaman audio sinematik imersif.
Diberikan mode suara setelan awal berikut ini: Standar, Sinema, Musik,
Permainan, Olahraga, dan Pgna.

Mode Pgna memungkinkan Anda memberiksan sifat pribadi pada setelan suara.
Ketika memilih mode Pgna, Anda dapat membuat pengaturan manual dengan fungsi
EQ Pgna.

Jika fungsi Senyap diaktifkan, pengaturan Mode Suara akan menonaktifkan fungsi Senyap.

EQ Pgna

Pilih gelombang frekuensi yang diinginkan (100 Hz, 300 Hz,1k Hz, 3k Hz, dasn 10k
Hz) untuk mengatur tingkatnya yang sesuai dengan keinginan Anda. Setelan yang
dibuat disini menetapkan mode Pgna.

Senyap Matikan suara untuk sementara.

Volume Atur tingginya suara.

Nada Dering

Setel nada dering proyektor Hidup atau Mati.

Sistem
Hidup/Mati

Reset
Pgaturan

Semua pengaturan yang sudah dilakukan pada menu Stl Audio kembali ke nilai

setelan awal pabrikan.

Audio

33 Menu pengoperasian

Layar

Gambar 15:9

Gambar 4:3

Gambar 16:9

Gambar 4:3

Gambar 16:9

Gambar format
Kotak Surat

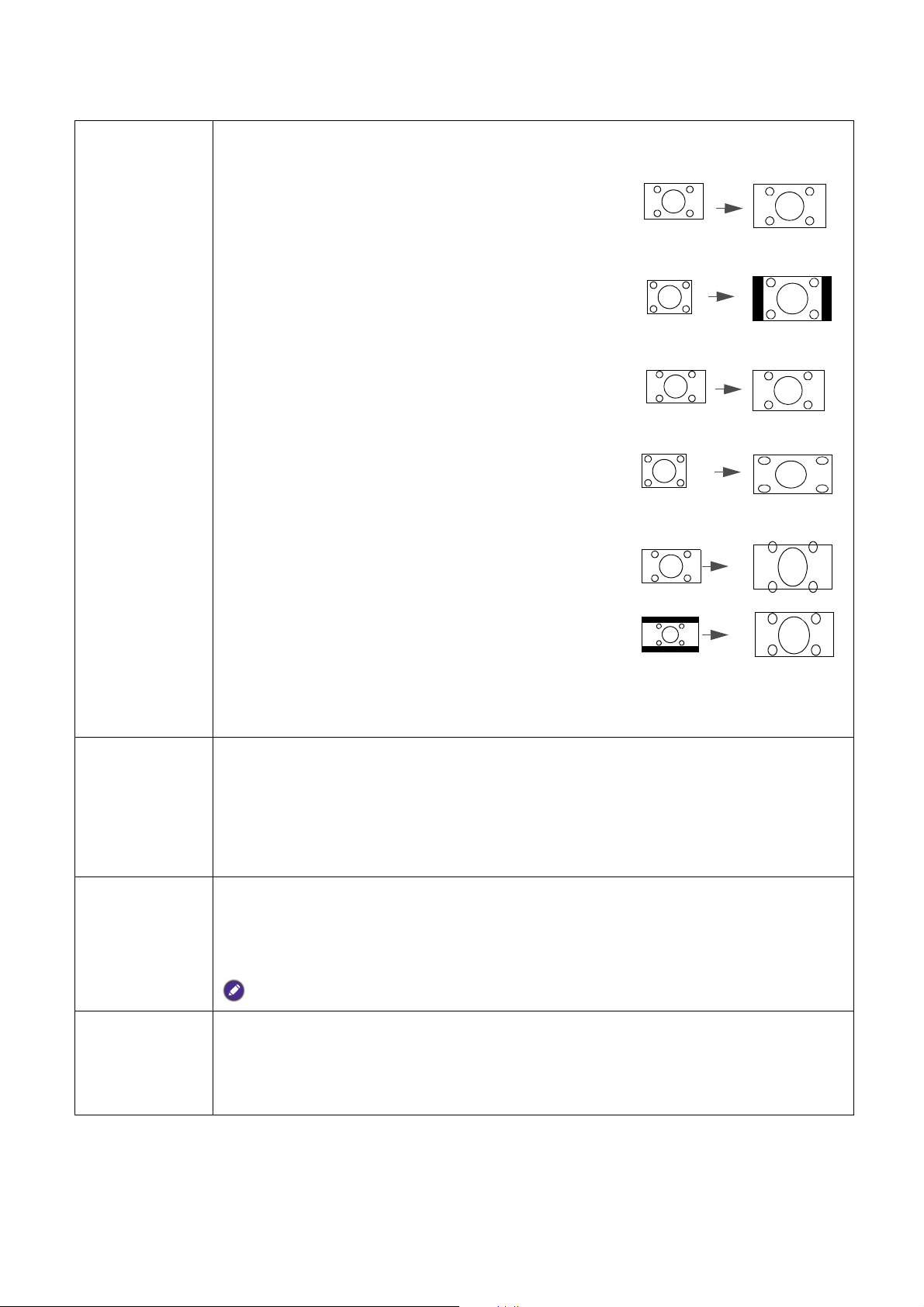

Rasio Aspek

Ada beberapa opsi untuk menyetel rasio aspek gambar bergantung pada sumber
sinyal input Anda.

• Otomatis: Mengubah ukuran gambar secara
proporsional untuk menyesuaikan resolusi asli
proyektor dalam hal lebar horizontal dan vertikalnya.

• 4:3: Menentukan tingkatan suatu gambar sehingga
dapat ditampilkan di bagian tengah layar dengan rasio
aspek 4:3.

• 16:9: Menskala gambar sehingga gambar ditampilkan
di tengah layar dengan rasio aspek 16:9.

• Luas: Memperbesar gambar dengan arah horizontal
yang sesuai dengan lebar layar. Proyektor tidak
merubah tinggi gambar.

• Kotak Surat: Menentukan tingkatan suatu gambar
yang sesuai dengan resolusi asli proyektor dengan
lebar hortizontalnya dan mengukur kembali tinggi
gambar menjadi 3/4 lebar yang diproyeksikan. Hal ini
membuat gambar lebih besar daripada tinggi layar. Sisi
atas dan bawah tampilan gambar terpotong.
Proyektor ini cocok untuk memperlihatkan film yang
disajikan dalam format kotak surat (dengan bilah
hitam di atas dan bawahnya).

Warna
Dinding

Posisi Gambar

Penyesuaian
Pindai Lebih

Mengoreksi warna gambar yang diproyeksikan bila permukaan proyeksi seperti
dinding yang dicat yang mungkin bukan putih, fitur Warna Dinding dapat membantu
memperbaiki warna gambar yang diproyeksikan guna mencegah kemungkinan
perbedaan warna antara gambar sumber dan yang diproyeksikan. Ada beberapa
pilihan warna yang dapat dipilih yang sudah dikalibrasikan sebelumnya: Kuning
Muda, Merah Muda, Hijau Muda, dan Biru.

Menampilkan jendela Posisi Gambar. Anda bisa menggunakan tombol anak panah
penunjuk arah di proyektor atau remote control untuk mengatur posisi gambar yang
diproyeksikan.

Nilainya ditunjukkan pada posisi bawah jendela yang berubah setiap kali tombol ditekan.

Fungsi ini hanya tersedia bila PC sinyal terpilih.

Sembunyikan mutu gambar buruk dalam empat tepi.

Dengan lebih besar nilainya, maka lebih banyak bagian pada gambar yang akan
disembunyikan ketika layar tetap diisi dan secara geometris akurat. Setelan 0 berarti
gambar diperlihatkan 100%.

34 Menu pengoperasian

Penyetelan
PC &
Komponen
YPbPr

3D

• Fase: Menyesuaikan fase clock untuk memperkecil
perubahan gambar. Fungsi ini hanya tersedia jika sinyal
PC (RGB analog) atau sinyal YPbPr dipilih.

• Ukuran H.: Menyesuaikan lebar horizontal gambar.
Fungsi ini hanya tersedia jika sinyal PC (RGB analog) dipilih.

• Otomatis: Atur fase tersebut dan frekuensi dengan otomatis.

Proyektor ini mengutamakan fungsi 3D yang memungkinkan Anda menyukai film 3D,
video dan acara olahraga dengan cara lebih realistik yang disajikan dengan gambar
yang pekat. Anda harus memakai sepasang kacamata 3D untuk melihat gambar 3D.

• Mode 3D: Pengaturan default adalah Mati. Jika Anda proyektor secara otomatis
memilih format 3D yang tepat ketika mendeteksi konten 3D, pilih Otomatis. Jika
proyektor tidak dapat mengenali format 3D, tekan / untuk memilih mode 3D
Atas-Bawah, Urutan Bingkai, Kemasan Rangka dan Berdampingan.

Jika fungsi 3D diaktifkan:

• Tingkat kecerahan gambar yang diproyeksikan akan berkurang.

• Pengaturan berikut tidak bisa diatur: Mode Gambar, Mode Referensi.

• Keystone hanya bisa diatur dalam derajat terbatas.

• Balikn Sink 3D: Apabila gambar menjadi tidak pekat, aktifkan fungsi ini untuk
memperbaiki masalahnya.

PENYETELAN SISTEM : Dasar

Bahasa Setel bahasa untuk menu Tampilan Pada Layar (OSD).

Warna Latar
Belakang

Layar
Pembuka

Posisi
Proyektor

Oto Ntif

Menghidupkan
Langsung

Menyetel warna latar belakang untuk proyektor.

Memungkinkan Anda memilih layar logo yang akan tampil selama proyektor start.

Lihat Memilih lokasi di halaman 12.

Memungkinkan proyektor mati secara otomatis jika tidak ada sinyal masuk yang
terdeteksi setelah periode waktu yang ditetapkan untuk mencegah masa pakai
lampu yang sia-sia.

Memungkinkan proyektor menyala secara otomatis setelah daya dimasukkan
melalui kabel daya.

• Tipe Menu: Mengalihkan ke menu OSD Dasar.

Pengaturan
Menu

• Posisi menu: Setel posisi menu OSD.

• Waktu tampilan menu: Setel lamanya waktu OSD akan tetap aktif setelah
tekanan tombol terakhir Anda.

• Pesan Peringatan Kosong: Setel untuk mengetahui pesan peringatan
ditampilkan oleh proyektor ketika gambar disembunyikan.

35 Menu pengoperasian

Ganti nama sumber masukan kini dengan nama yang Anda inginkan.

GN Sumber

Di jendela GN Sumber, gunakan / / / untuk menentukan karakter yang
diinginkan bagi item sumber terpilih.

Bila sudah selesai, tekan OK untuk menyimpan perubahan.

Cari Sumber

Memungkinkan proyektor secara otomatis mencari sinyal.

Auto

PENYETELAN SISTEM : Tingkat Lanjut

Pengaturan
Lampu

Pengaturan
HDMI

Kecepatan
Transfer Data

Pola Tes

• Reset Timer Lmpu: Lihat Kemudian setel kembali timer lampu di halaman 42.

• Pengatur Waktu Lampu: Tampilkan lamanya dalam jam lampu digunakan.

• Jangkauan HDMI: Mengatur Jangkauan HDMI ke Otomatis, Penuh,
atauTerbatas.

Memilih baud rate yang identik dengan komputer Anda sehingga Anda dapat
menyambungkan proyektor menggunakan kabel RS-232 yang sesuai dan
memutakhirkan atau mengunduh peranti tegar proyektor. Fungsi ini dimaksudkan
untuk digunakan oleh personil pelayanan berpengalaman.

Menyesuaikan ukuran dan fokus gambar dan
memeriksa untuk mengetahui gambar yang
diproyeksikan tidak ada perubahan.

Pendinginan
Cepat

Mode
Ketinggian
Tinggi

Pilih Hidup mengaktifkan fungsi ini dan waktu pendinginan proyektor akan
dipersingkat dari durasi normal selama 90 detik menjadi sekitar 15 detik.

Kami merekomendasikan Anda untuk menggunakan Mode Ketinggian Tinggi di
antara 1500 m–3000 m di atas laut, dan temperatur ruangan antara 0°C–30°C.

Pengoperasian pada "Mode Ketinggian Tinggi" dapat menyebabkan tingkat derau
pengoperasian dengan desibel yang lebih tinggi karena peningkatan kecepatan kipas
yang diperlukan untuk memperbaiki keseluruhan sistem pendingin dan kinerja.

Jika Anda gunakan proyektor pada keadaan ekstrim lain selain yang disebutkan di
atas, maka ada kemungkinan menampilkan gejala mati otomatis yang dirancang untuk
melindungi proyektor dari panas yang terlalu tinggi. Jika terjadi hal yang demikian,
Anda harus berpindah ke Mode Ketinggian Tinggi sebagai solusi bagi gejala ini. Akan
tetapi, hal ini tidak menyatakan proyektor bisa berjalan pada keadaan tertentu dan
semuanya kasar atau ekstrim.

Jangan menggunakan Mode Ketinggian Tinggi jika ketinggian Anda berada di antara 0 m hingga
1500 m dengan temperatur ruangan di antara 0°C hingga 35°C. Proyektor akan menjadi terlalu
dingin, jika Anda mengaktifkan mode tersebut pada kondisi seperti itu.

36 Menu pengoperasian

Untuk tujuan pengamanan dan membantu mencegah penggunaan yang tidak
semestinya, pada proyektor ini terdapat pilihan untuk menyetel pengaman sandi.
Lihat Memanfaatkan fungsi sandi untuk rinciannya.

Sandi

Kunci Tombol

Indikator LED

Stl Ulng Sma
Pgtrn

• Ubah sandi

Anda akan diminta untuk memasukkan sandi aktif sebelum berganti ke sandi baru.

• Pengunci Sistem

Batas penggunaan proyektor hanya bagi yang tahu kata sandi yang benar.

Dengan tombol kontrol pada proyektor yang terkunci, Anda dapat mencegah agar
pengaturan proyektor tidak diubah secara tidak sengaja (oleh anak-anak, misalnya).

Bila Anda pilih Hidup untuk mengaktifkan fungsi ini, maka tidak ada tombol kontrol
di proyektor yang akan berjalan, kecuali DAYA.

Untuk membuka tombol, tekan agak lama pada proyektor selama 3 detik.

Bila Anda pilih Hidup, semua indikator LED di proyektor akan berfungsi dengan
normal. Lihat Indikator untuk rinciannya.

Bila Anda pilih Mati, indikator LED mati setelah Anda menyalakan proyektor dan
tampilan layar pembuka muncul. Akan tetapi, jika proyektor tidak berfungsi dengan
benar, lampu atau noda indikator LED akan mengingatkan Anda bahwa terjadi suatu
masalah. Lihat Indikator untuk rinciannya.

Kembalikan semua pengaturan ke nilai pengaturan awal pabrik.

Setelan berikut akan tetap ada: GAMBAR, Keystone, Bahasa, Posisi Proyektor, Tipe

Menu, Sandi, Kunci Tombol, Reset Timer Lmpu, dan Mode Ketinggian Tinggi.

Informasi

Informasi

• Sumber: Menunjukkan sumber sinyal kini.

• Mode Gambar: Menampilkan mode yang dipilih dalam menu GAMBAR.

• Resolusi: Tampilkan resolusi asli sumber masukan.

• Sistem Warna: Memperlihatkan format sistem input.

• Waktu Pemakaian Lampu: Menampilkan jumlah jam lampu telah digunakan.

• Format 3D: Menunjukkan mode 3D terkini.

• Versi Firmware: Menunjukkan versi peranti tegar proyektor Anda.

37 Menu pengoperasian

Pemeliharaan

Merawat proyektor

Membersihkan lensa

Bersihkan lensa bila Anda perhatikan ada kotoran atau debu di bagian luarnya. Pastikan untuk mematikan
proyektor dan biarkan proyektor benar-benar dingin sebelum membersihkan lensa.

• Gunakan masker bertekanan udara ketika membuang debu.

• Jika kotor atau tercoreng, gunakan kertas pembersih lensa atau lembabkan kain lembut dengan
pembersih lensa lalu sekalah permukaan lensa pelan-pelan.

• Jangan gunakan karet busa kasar, pembersih alkali/asam, bubuk penggosok, atau pelarut mudah
menguap, seperti alkohol, benzena, tiner atau insektisida. Dengan menggunakan bahan seperti
disebutkan atau terus dalam waktu lama kontak dengan bahan karet atau vinil bisa merusak bagian
permukaan dan bahan kabinet proyektor.

Membersihkan casing proyektor

Sebelum Anda membersihkan casing, matikan proyektor dengan prosedur mematikan yang benar seperti
diuraikan dalam Mematikan proyektor di halaman 26 dan cabut kabel daya.

• Untuk membersihkan kotoran atau debu, sekalah dengan kain lembut dan tanpa serat.

• Untuk membersihkan kotoran atau noda membandel, lembabkan kain lembut dengan air dan detergen
pH netral. Kemudian seka casing proyektor tersebut.

Jangan gunakan lilin, alkohol, benzena, tiner atau deterjen kimia lainnya. Bahan-bahan tersebut bisa merusak casing
proyektor.

Menyimpan proyektor

Jika Anda harus menyimpan proyektor untuk waktu yang lama, harap ikuti petunjuk berikut:

• Pastikan kisaran suhu dan kelembaban di area penyimpanan sesuai yang dianjurkan untuk proyektor
tersebut. Lihat Spesifikasi di halaman 45 atau tanyakan tentang jangkauan ini kepada dealer Anda.

• Menarik kaki pengatur.

• Lepaskan baterai dari remote control.

• Kemas proyektor ini sesuai dengan kotak kemasan asli atau yang mirip.

Mengangkut proyektor

Dianjurkan agar Anda mengangkut proyektor dengan kotak kemasan aslinya atau yang mirip.

Informasi lampu

Mengetahui jam lampu

Bila proyektor sedang berjalan, durasi (dalam jam) pemakaian lampu dengan otomatis dihitung oleh
timer internal. Cara menghitung masa aktif lampu ekuivalen adalah sebagai berikut:

Masa aktif lampu (ekuivalen) total = (jam yang digunakan dalam mode Normal) + (jam yang digunakan
dalam mode Ekonomis) + (jam yang digunakan dalam mode SmartEco) + (jam yang digunakan dalam
mode LampSave)

38 Pemeliharaan

Masa aktif lampu (ekuivalen) total = 3,75 x (jam yang digunakan dalam mode Normal) + 1,5 x (jam yang
digunakan dalam mode Ekonomis) + 1,5 x (jam yang digunakan dalam mode SmartEco) + 1 x (jam
yang digunakan dalam mode LampSave)

Untuk mendapatkan keterangan masa aktif lampu:

1. Buka Menu Lanjutan - PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Lampu dan
tekan OK. Halaman Pengaturan Lampu ditampilkan.

2. Tekan untuk memilih Pengatur Waktu Lampu dan tekan OK. Informasi Pengatur Waktu
Lampu muncul.

Anda juga dapat memperoleh informasi jam lampu di menu Informasi.

Memperpanjang masa pakai lampu

• Menyetel Mode Terang

1. Buka Menu Lanjutan - GAMBAR > Lanjutan… > Mode Terang dan tekan OK. Halaman
Daya Lampu muncul.

2. Pilih daya lampu yang sesuai dari antara mode yang diberikan.

Mengatur proyektor pada mode Ekonomis, SmartEco atau LampSave untuk memperpanjang usia
lampu.

Mode lampu Penjelasan

Normal Memberikan kecerahan penuh lampu
Ekonomis Kurangi kecerahan untuk memperpanjang usia lampu serta mengurangi bising fan

SmartEco

LampSave

Menyesuaikan daya lampu secara otomatis bergantung pada tingkat kecerahan konten saat
mengoptimalkan tampilan

Menyesuaikan daya lampu secara otomatis bergantung pada tingkat kecerahan konten
sekaligus memberikan masa pakai lampu yabf lebih lama

• Pengaturan Oto Ntif

Fungsi ini memungkinkan proyektor mati secara otomatis jika tidak ada sinyal masuk yang terdeteksi
setelah periode waktu yang ditetapkan untuk mencegah masa pakai lampu yang sia-sia.

Untuk mengatur Oto Ntif, buka Menu Lanjutan - PENYETELAN SISTEM : Dasar > Oto Ntif
dan tekan / .

Pengaturan waktu untuk mengganti lampu

Apabila Indikator lampu menyala atau muncul pesan yang menyarankan sudah waktunya untuk
mengganti lampu, harap tanyakan kepada dealer Anda atau kunjungi http://www.BenQ.com sebelum
memasang lampu baru. Lampu yang lama ada kemungkinan bisa menyebabkan tidak bisa berfungsi dengan
baik pada proyektor dan ada beberapa contoh lampunya tiba-tiba putus.

• Kecerahan kentara dari gambar yang diproyeksikan akan bervariasi bergantung pada kondisi pencahayaan
sekitarnya, sinyal input yang dipilih, pengaturan kontras/kecerahan, dan secara langsung berbanding lurus dengan
jarak proyeksi.

• Tingkat terangnya lampu akan menurun dari waktu ke waktu dan mungkin bervariasi sesuai spesifikasi pabrikan
lampu. Ini adalah normal dan merupakan perilaku yang sudah diduga.

• LAMP (Cahaya indikator LAMPU) dan TEMP (Cahaya peringatan SUHU) akan menyala jika lampu
menjadi terlalu panas. Matikan daya listrik dan biarkan proyekor mendingin selama 45 menit. Jika indikator Lamp
atau Temp masih menyala setelah menyalakan kembali dayanya, hubungi penyalur Anda. Lihat Indikator di halaman

43.

39 Pemeliharaan

Peringatan Lampu berikut ini muncul yang akan mengingatkan kepada Anda untuk mengganti lampunya.

Pesan Lampu Pengganti

Lampu>XXXX Jam

Pesan lampu baru www.BenQ.com

OK

OK

Ganti lampu segera

Lampu>XXXX Jam

Pesan lampu baru www.BenQ.com

OK

Waktu pemakaian lampu habis

Ganti lampu (lihat panduan pengguna)

Lalu setel ulang pengatur waktu lampu

Pesan lampu baru www.BenQ.com

OK

Ganti lampu sekarang

Lampu>XXXX Jam

Pesan lampu baru www.BenQ.com

Waktu pemakaian lampu telah terlampaui

Pasang lampu baru untuk mendapatkan kinerja yang optimal.

OK untuk menghapus pesan tersebut.

Te k a n

Anda sangat dianjurkan untuk mengganti lampu pada tahap ini.
Lampu proyeksi adalah suatu barang yang lama-kelamaan dapat
mati. Kecerahan lampu bisa berkurang ketika digunakan. Hal
demikian adalah normal bagi lampu. Anda bisa mengganti lampu
bila Anda perhatikan tingkat kecerahan berkurang dengan cukup
besar.

OK untuk menghapus pesan tersebut.

Te k a n

Lampu HARUS diganti supaya proyektor bisa bekerja dengan
normal.
Te k a n

OK untuk menghapus pesan tersebut.

"XXXX" yang ditunjukkan pada pesan di atas adalah nomor yang bervariasi bergantung pada model yang
berbeda-beda.

Mengganti lampu

• Untuk mengurangi risiko kejutan listrik, selalu matikan proyektor dan cabut kabel daya sebelum mengganti lampu.

• Untuk mengurangi resiko lampu putus, berikan waktu bagi proyektor untuk mendingin paling tidak selama 45 menit
sebelum mengganti lampunya.

• Untuk mengurangi resiko cedera pada jari dan kerusakan komponen internal, berhati-hatilah ketika melepaskan
kaca lampu yang bisa pecah menjadi potongan-potongan tajam.

• Untuk mengurangi resiko cedera pada jari dan/atau merusak mutu gambar dengan menyentuh lensa, jangan sentuh
tempat lampu kosong ketika lampu sudah dilepaskan.

• Lampu tersebut terdapat air raksa. Cari keterangan peraturan sampah berbahaya di tempat Anda untuk dapat
membuang lampu tersebut dengan cara yang tepat.

• Untuk menjamin kinerja proyektor yang optimal, Anda direkomendasikan untuk membeli lampu proyektor yang
berkualitas bagus sebagai lampu pengganti.

• Jika penggantian lampu dilakukan ketika proyektor digantung terbalik, pastikan bahwa tidak ada orang di bawah
soket lampu untuk menghindari kemungkinan cedera atau kerusakan pada mata manusia yang disebabkan oleh
pecahan lampu.

• Pastikan ventilasi dalam keadaan baik ketika lampu putus. Kami merekomendasikan Anda menggunakan alat
pernapasan, kaca pengaman, kacamata pengaman atau pelindung muka dan pakaian pelindung aus misalnya sarung
tangan.

1. Matikan daya listrik lalu lepaskan proyektor dari stopkontak. Jika lampu masih panas, hindari jangan
sampai terluka dengan menunggu dahulu lampu mendingin selama kira-kira 45 menit.

40 Pemeliharaan

2. Kendurkan sekrup yang mengencangkan tutup lampu

4

5

6

4

8

8

9

pada samping proyektor.

3. Lepaskan tutup lampu dari proyektornya.

• Jangan menghidupkan daya ketika tutup lampu terbuka.

• Jangan masukkan jari di antara lampu dengan proyektornya.
Bagian pinggir yang tajam di dalam proyektor dapat
menyebabkan cedera

4. Lepaskan konektor lampu.

5. Kendurkan sekrup yang mengencangkan lampu dalam.

6. Angkat gagangnya sehingga proyektor dapat berdiri.

7. Gunakan gagang untuk menarik pelan lampu keluar dari
proyektor.

• Dengan menariknya terlalu cepat bisa menyebabkan lampu
pecah dan beling kaca yang pecah hancur berantakan di dalam
proyektor.

• Jangan letakkan lampu di lokasi dimana ada air kemungkinan
memercik di atasnya, bisa terjangkau oleh anak-anak, dekat
atau di atas sumber panas atau dekat bahan yang mudah
terbakar.

• Jangan julurkan tangan Anda ke dalam proyektor ketika lampu
sudah diambil. Bagian pinggir yang tajam di dalam proyektor
dapat menyebabkan luka-luka. Jika Anda sentuh komponen
optik di dalamnya, maka dapat menyebabkan warnanya
menjadi tidak sama dan terjadi perubahan gambar yang
diproyeksikan.

8. Seperti diperlihatkan pada gambar, masukkan lampu
barunya. Arahkan lurus konektor lampu dengan 2 lokasi
tajam di proyektor lalu sedikit menekan lampu ke posisi
terkuncinya.

9. Masukkan konektor lampu.

41 Pemeliharaan

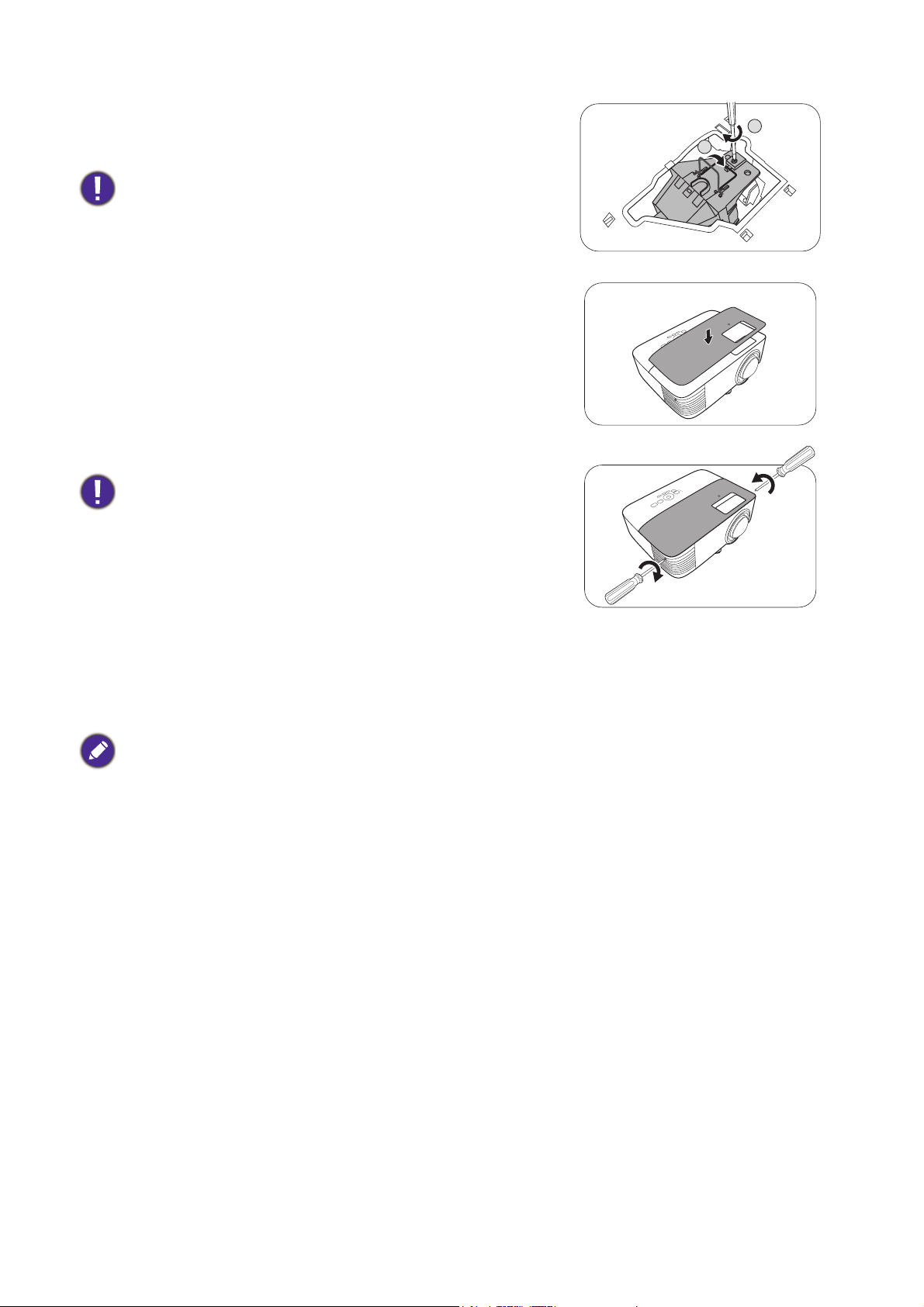

10. Kencangkan sekrup yang mengencangkan lampu.

10

11

11. Pastikan gagang terpasang rata dan terkunci dengan benar
di tempatnya.

• Sekrup longgar dapat menyebabkan koneksi yang buruk,
yang dapat menyebabkan malfungsi.

• Jangan mengencangkan scrup terlalu kencang.

12. Ganti tutup lampu proyektor.

13. Kencangkan sekrup yang mengencangkan tutup lampu.

• Sekrup longgar dapat menyebabkan koneksi yang buruk,
yang dapat menyebabkan malfungsi.

• Jangan mengencangkan scrup terlalu kencang.

14. Sambungkan dayan lalu hidupkan proyektor kembali.

Kemudian setel kembali timer lampu

15. Setelah logo pembukaan, buka menu Tampilan Pada Layar
(OSD). Buka Menu Lanjutan - PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan
Lampu dan tekan OK. Halaman Pengaturan Lampu ditampilkan. Sorot Reset Timer Lmpu
dan tekan OK. Pesan peringatan tampil menanyakan apakah Anda ingin menyetel ulang pengatur
waktu lampu. Sorot Setel ulang dan tekan OK. Waktu lampu akan disetel ulang ke "0".

Jangan setel ulang jika lampu bukan baru atau tidak diganti karena hal ini dapat menyebabkan kerusakan.

42 Pemeliharaan

Indikator

Menyala

Status & Penjelasan

Keadaan daya

Mode siaga

Menaikkan daya

Operasi normal

Pendinginan normal dengan pengurangan pemakaian listrik

Unduh

CW mulai gagal

Pengukur gagal mati

Keadaan Penyesuaian

Penyesuaian AKTIF

Penyesuaian NONAKTIF

Keadaan lampu

: Mati

Lampu salah dalam operasi normalnya

Lampu tidak menyala

Keadaan termal

Kesalahan kipas Fan 1 (kecepatan kipas aktual di luar kecepatan
yang diinginkan)

Kesalahan kipas Fan 2 (kecepatan kipas aktual di luar kecepatan
yang diinginkan)

Suhu 1 salah (lebih dari suhu terbatas)

: Oranye Aktif : Hijau Atif : Merah Aktif

: Oranye Berkedip : Hijau Berkedip : Merah Berkedip

43 Pemeliharaan

Pemecahan Masalah

Proyektor tidak menyala.

Penyebab Perba i ka n

Colokkan kabel daya ke jack daya AC pada proyektor, lalu

Tidak ada daya di kabel daya.

Berupaya menyalakan lagi proyektor selama
proses pendinginan.

Tidak ada gambar

Penyebab Pe rbaikan

Sumber video tidak dinyalakan atau terpasang
dengan benar.

Proyektor tidak disambungkan dengan benar ke
perangkat sinyal input.

Sinyal input belum dipilih dengan benar.

Penutup lensa masih tertutup. Buka penutup lensa.

colokkan kabel daya ke dalam stopkontak. Jika stop kontak
punya sakelar, pastikan sakelarnya diputar nyala.

Tunggu sampai proses pendinginan selesai.

Nyalakan sumber video lalu cek kabel sinyal agar
tersambung dengan benar.

Periksa koneksi.

Pilih sinyal input yang benar menggunakan tombol

SOURCE.

Gambar kabur

Penyebab Per b a i k a n

Lensa proyeksi tidak difokuskan dengan benar. Atur fokus pada lensa menggunakan gelang fokus.
Proyektor dan layar tidak diluruskan dengan

benar.
Penutup lensa masih tertutup. Buka penutup lensa.

Remote control tidak berfungsi.

Penyebab Perbaikan

Baterai habis dayanya. Ganti ke dua baterai dengan yang baru.
Ada hambatan antara remote control dengan

proyektor.
Anda berada terlalu jauh dari proyektor. Berdirilah dalam jarak 8 meter (26 kaki) dari proyektor.

Sandi salah.

Penyebab Perb a ikan

Anda lupa sandi. Lihat Prosedur memasukkan pengingat sandi di halaman 24.

Sesuaikan sudut dan arah proyeksi serta ketinggian
proyektor jika perlu.

Singkirkan hambatannya.

44 Pemecahan Masalah

Spesifikasi

Spesifikasi proyektor

Semua spesifikasi dapat berubah tanpa pemberitahuan.

Optik

Resolusi

1920 (H) x 1080 (V)

Menampilkan sistem

1-CHIP DMD

Lensa

F = 2,6 ~ 2,78, f = 10,2 ~ 12,24 mm

Lampu

Lampu 240 W

Listrik

Catu daya

AC100–240 V, 3,5 A, 50–60 Hz (Otomatis)

Pemakaian daya

320 W (Maks); < 0,5 W (Siaga)

Mekanis

Berat

2,7 Kg (5,95 pon)

Terminal keluar

Output RGB

D-Sub 15-pin (konektor lubang) x 1

Speaker

5 watt x 1

Sinyal audio keluar

Jack audio PC x 1

Kontrol

USB

Catu daya Tipe A 5 V / 1,0 A x 1 (Opsional untuk
Dongle Nirkabel HDMI QCast Mirror); Mini-B x 1

Kontrol seri RS-232

9 pin x 1

IR reseiver x 2

Te r m i n a l m a s u k

Input komputer

Input RGB

D-Sub 15-pin (konektor lubang) x 1

Input sinyal video

Input sinyal SD/HDTV

Digital - HDMI x 1;

HDMI/MHL x 1

Input sinyal audio

Audio in

Jack audio PC x 1

Persyaratan Lingkungan

Suhu Operasi

0°C–40°C pada permukaan laut

Kelembaban relatif operasi

10%–90% (tanpa kondensasi)

Ketinggian operasi

0–1499 m pada 0°C–35°C
1500–3000 m pada 0°C–30°C (dengan
Mode Ketinggian Tinggi aktif)

Suhu penyimpanan

-20°C–60°C pada permukaan laut

Kelembaban penyimpanan

10%–90% RH (tanpa kondensasi)

Ketinggian penyimpanan

30°C@ 0~12.200 m di atas permukaan laut

Mengangkut

Kemasan asil atau yang setara disarankan

Memperbaiki

Kunjungi situs web di bawah ini dan pilih negara Anda
untuk menemukan jendela kontak Anda.
http://www.benq.com/welcome

45 Spesifikasi

Dimensi

296

224

120

Unit: mm

296 mm (L) x 120 mm (T) x 224 mm (D)

46 Spesifikasi

Bagan pengaturan waktu

Pewaktuan yang didukung untuk input PC

Resolusi Mode

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V
1280 x 768 1280 x 768_60 59,87 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V
1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V
1600 x 1200 UXGA 60,000 75,000 162,000 V V
1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

640 x 480@67 Hz MAC13 66,667 35,000 30,240

832 x 624@75 Hz MAC16 74,546 49,722 57,280
1024 x 768@75 Hz MAC19 74,93 60,241 80,000
1152 x 870@75 Hz MAC21 75,060 68,680 100,000

1920 x 1200

VGA_72 72,809 37,861 31,500
VGA_75 75,000 37,500 31,500
VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V
SVGA_72 72,188 48,077 50,000
SVGA_75 75,000 46,875 49,500
SVGA_85 85,061 53,674 56,250

SVGA_120

(Reduce Blanking)

XGA_60 60,004 48,363 65,000 V V V
XGA_70 70,069 56,476 75,000
XGA_75 75,029 60,023 78,750
XGA_85 84,997 68,667 94,500

XGA_120

(Reduce Blanking)

BenQ

Notebook_timing

BenQ

Notebook_timing

WXGA_60 59,810 49,702 83,500 V V V
WXGA_75 74,934 62,795 106,500
WXGA_85 84,880 71,554 122,500

WXGA_120

(Reduce Blanking)

SXGA_60 60,020 63,981 108,000 V V
SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500
1280 x 960_60 60,000 60,000 108,000 V V
1280 x 960_85 85,002 85,938 148,500

1920 x 1200_60

(Reduce Blanking)

Frekuensi

Ver t ika l (Hz )

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25 V

59,950 74,038 154,0000 V V

Frekuensi

Horizontal

(kHz)

Frekuensi

Piksel

(MHz)

Format 3D didukung
Urutan
Bingkai

Atas-Bawah

Berdamp-

ingan

Pewaktuan yang ditampilkan di atas mungkin tidak didukung karena keterbatasan file EDID dan kartu grafis VGA.
Beberapa pewaktuan mungkin tidak dapat dipilih.

47 Spesifikasi

Pewaktuan yang didukung untuk input HDMI (HDCP)

• Pengaturan waktu PC

Frekuensi

Resolusi Mode

Ver ti kal

(Hz)

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576@60 Hz

1024 x 600@65 Hz

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V
1280 x 768 1280 x 768_60 59,870 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V
1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V
1600 x 1200 UXGA 60,000 75,000 162,000 V V
1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

640 x 480@67 Hz MAC13 66,667 35,000 30,240
832 x 624@75 Hz MAC16 74,546 49,722 57,280

1024 x 768@75 Hz MAC19 75,020 60,241 80,000

1152 x 870@75 Hz MAC21 75,06 68,68 100,00

1920 x 1080@60 Hz 1920 x 1080_60 60 67,5 148,5 V V

1920 x 1200

VGA_72 72,809 37,861 31,500
VGA_75 75,000 37,500 31,500
VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V
SVGA_72 72,188 48,077 50,000
SVGA_75 75,000 46,875 49,500
SVGA_85 85,061 53,674 56,250

SVGA_120

(Reduce Blanking)

XGA_60 60,004 48,363 65,000 V V V
XGA_70 70,069 56,476 75,000
XGA_75 75,029 60,023 78,750
XGA_85 84,997 68,667 94,500

XGA_120

(Reduce Blanking)

BenQ Notebook

Timing

BenQ Notebook

Timing

WXGA_60 59,810 49,702 83,500 V V V
WXGA_75 74,934 62,795 106,500
WXGA_85 84,880 71,554 122,500

WXGA_120

(Reduce Blanking)

SXGA_60 60,020 63,981 108,000 V V
SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500
1280 x 960_60 60,000 60,000 108 V V
1280 x 960_85 85,002 85,938 148,500

1920 x 1200_60

(Reduce Blanking)

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25 V

59,950 74,038 154,0000 V V

Frekuensi

Horizontal

(kHz)

Frekuensi

Piksel

(MHz)

Format 3D didukung

Urutan

Bingkai

Atas-Bawah

Berdamp-

ingan

Pewaktuan yang ditampilkan di atas mungkin tidak didukung karena keterbatasan file EDID dan kartu grafis VGA.
Beberapa pewaktuan mungkin tidak dapat dipilih.

48 Spesifikasi

• Pengaturan waktu video

Frekuensi

Pew a ktuan Resolusi

Ver ti kal

(Hz)

480i 720 x 480 59,94 15,73 27 V

480p 720 x 480 59,94 31,47 27 V

576i 720 x 576 50 15,63 27

576p 720 x 576 50 31,25 27
720/50p 1280 x 720 50 37,5 74,25 V V V
720/60p 1280 x 720 60 45,00 74,25 V V V V
1080/50i 1920 x 1080 50 28,13 74,25 V
1080/60i 1920 x 1080 60 33,75 74,25 V

1080/24P 1920 x 1080 24 27 74,25 V V V
1080/25P 1920 x 1080 25 28,13 74,25
1080/30P 1920 x 1080 30 33,75 74,25
1080/50P 1920 x 1080 50 56,25 148,5 V V
1080/60P 1920 x 1080 60 67,5 148,5 V V

Frekuensi

Horizontal

(kHz)

Frekuensi

Piksel

(MHz)

Urutan

Bingkai

Format 3D didukung

Kemasan

Rangka

Atas-Bawah

Berdamp-

Pewaktuan yang didukung untuk input MHL

Pew a ktuan Resolusi

480i 720 (1440) x 480 59,94 15,73 27

480p 720 x 480 59,94 31,47 27

576i 720 (1440) x 576 50 15,63 27

576p 720 x 576 50 31,25 27
720/50p 1280 x 720 50 37,5 74,25
720/60p 1280 x 720 60 45,00 74,25

1080/24P 1920 x 1080 24 27 74,25
1080/25P 1920 x 1080 25 28,13 74,25
1080/30P 1920 x 1080 30 33,75 74,25

1080/50i 1920 x 1080 50 28,13 74,25
1080/60i 1920 x 1080 60 33,75 74,25

1080/50p 1920 x 1080 50 56,25 148,5
1080/60p 1920 x 1080 60 67,5 148,5

Frekuensi Vertikal

(Hz)

Frekuensi

Horizontal (kHz)

Frekuensi Piksel

(MHz)

ingan

49 Spesifikasi
