TH670/TH670s

Dijital Projektör

ullanıcı Kılavuz

İçindekiler

Önemli güvenlik

talimatları...................... 3

Giriş ..............................7

Projektörün özellikleri..................... 7

Ambalaj içeriği................................ 8

Projektörün dışarıdan görüntüsü.. 10

Kumandalar ve işlevleri................ 11

Projektörünüzü

yerleştirme .................16

Bir konum seçilmesi ..................... 16

Tercih edilen görüntü boyutunu elde

etme ............................................. 17

kişiselleştirme .............................. 44

Lamba tasarruf modunu seçin. .... 44

Projektörün kapatılması ............... 45

Menü İşletimi................................ 46

Bakım..........................61

Projektörün bakımı....................... 61

Lamba bilgileri.............................. 62

Sorun Giderme...........70

Teknik Özellikler ........71

Boyutlar........................................ 72

Tavana montaj ............................. 72

Zamanlama çizelgesi ................... 73

Bağlantı ...................... 19

Bir bilgisayar bağlanması ............. 20

Video kaynağı cihazlarının

bağlanması .................................. 21

Çalıştırma ................... 24

Projektörün açılması .................... 24

Yansıtılan görüntünün ayarlanması .

..................................................... 25

Menülerin kullanımı...................... 28

Projektörü koruma........................ 31

Giriş sinyalinin değiştirilmesi ........ 33

En/boy oranı seçilmesi................. 34

Görüntünün optimum hale getirilmesi

..................................................... 36

Gelişmiş resim kalitesi kontrolleri. 39

Görüntünün gizlenmesi ................ 42

Yüksek rakımlı bir ortamda çalıştırma

..................................................... 42

Sesi ayarlama .............................. 43

Kumanda düğmelerini kilitleme .... 43

Projektör menü göstergesini

Garanti ve Telif Hakkı

Bilgileri........................77

Ýçindekiler2

Önemli güvenlik talimatları

Projektörünüz, en son bilgi teknolojisi donanımı güvenlik standartlarını karşılayacak şekilde tasarlanmış ve test edilmiştir. Ancak, bu ürünün güvenli kullanıldığından emin

olmak için, bu kullanma kılavuzunda ve ürün üzerindeki işaretlerde söz edilen talimatları izlemek önemlidir.

Güvenlik Talimatları

1. Lütfen projektörünüzü

çalıştırmadan önce bu kullanma kılavuzunu okuyun. İleride

kullanmak üzere onu saklayınız.

2. Projektör çalışırken doğrudan

lensine bakmayın. Yoğun ışık huzmesi gözlerinize zarar verebilir.

4. Projektör lambası açıkken, daima

lens objektif kapağını açın veya lens kapağını kaldırın.

5. Bazı ülkelerde şebeke gerilimi dengeli DEĞİLDİR. Bu projektör, 100 - 240 volt AC arasındaki şebeke geriliminde güvenli bir şekilde çalışmak üzere tasarlanmıştır ancak elektrik kesintileri veya ±10 voltluk dalgalanmalar meydana gelirse arıza yapabilir. Şebeke geriliminin

dalgalanabileceği veya kesilebileceği bölgelerde projektörünüzü bir güç dengeleyicisi, dalgalanma koruyucusu veya kesintisiz güç kaynağı (UPS) üzerinden bağlamanız tavsiye edilir.

3. Bakım için yetkili bakım

personeline başvurun.

6. Projektör çalışırken projeksiyon lensini herhangi bir nesneyle engellemeyin; çünkü bu, söz konusu nesnelerin ısınarak biçiminin bozulmasına ve hatta yangına neden olabilir.

Önemli güvenlik talimatları 3

Güvenlik Talimatları (Devamı)

7. Lamba çalışırken aşırı derecede

ısınır. Lamba aksamını

değiştirmeden önce, projektörü yaklaşık 45 dakika soğumaya bırakın.

10. Bu ürünü, dengesiz bir tekerlekli sehpa, tezgah veya masaya koymayın. Ürün düşerek ciddi şekilde hasar görebilir.

8. Lambaları, nominal lamba

ömrünün ötesinde çalıştırmayın. Lambaların belirtilen kullanım ömrünün üzerinde kullanılması, nadiren de olsa kırılmalarına yol açabilir.

9. Lamba grubunu veya herhangi bir

elektronik parçayı, projektörü fişten çıkarmadan kesinlikle değiştirmeyin.

11. Bu projektörü parçalarına ayırmaya çalış açık parçalar ile temas ettiğiniz taktirde ölüme neden olabilecek olan tehlikeli ölçüde yüksek voltaj bulunmaktadır. Hiçbir koşulda diğer kapakları açmaya veya çıkarmaya çalışmayınız. Servis için yalnızca gerekli vasıfları taşıyan profesyonel servis personeline baş vurun.

12. Projektör çalışırken, havalandırma ızgaralarından ısı ve biraz da koku geldiğini algılayabilirsiniz. Bu ürün kusuru değil normal bir durumdur.

mayın. İç kısımda,

Önemli güvenlik talimatları4

Güvenlik Talimatları (Devamı)

13. Bu projektörü aşağıdaki ortamlara yerleştirmeyin.

- Havalandırması yetersiz veya kapalı alanlar. Duvarlardan en az 50 cm açıklık bırakın ve projektör etrafında serbest hava dolaşımı olmasını sağlayın.

- Tüm camları kapalı, bir otomobilin içi gibi sıcaklığın aşırı derecede yüksek olabileceği yerler.

- Aşırı nem, toz veya sigara dumanının optik parçaları kirleterek projektörün hizmet ömrünü kısalttığı ve görüntüyü kararttığı yerler.

14. Havalandırma deliklerini kapatmayın.

- Bu projektörü battaniye, yatak veya

diğer yumuşak yüzeylere koymayın.

- Bu projektörü bez veya başka

herhangi bir maddeyle örtmeyin.

- Projektörün yakınında yanıcı maddeler bulundurmayın.

Havalandırma delikleri ciddi iyice kapatılırsa, projektör içerisindeki aşırı ısınma yangına yol açabilir.

15. Projektörü çalışması sırasında daima düz, yatay bir zemine yerleştirin.

- Soldan sağa 10 dereceden, önden arkaya 15 dereceden fazla eğildiği açılarda kullanmayın. Projektörün tamamen yatay konumda olmadan kullanılması, lambanın yanlış çalış

masına veya arızalanmasına yol

açabilir.

- Yangın alarmlarına yakın

- Ortam s

- Denizden yüksekliği 3000 m'den

3000 m

(10000

feet)

0 m

(0 feet)

ıcaklığı 40°C / 104°F'ın

üzerinde olan yerler

(10000 feet) fazla olan yerler.

Önemli güvenlik talimatları 5

Güvenlik Talimatları (Devamı)

16. Projektörü bir kenarı üzerinde dik tutmayın. Aksi takdirde projektör düşerek yaralanmaya yol açabilir veya hasar görebilir.

17. Projektörün üzerine basmayın veya üstüne herhangi bir eşya koymayın. Projektörün görebileceği olası fiziksel hasarların yanı sıra, bu şekilde davranılması kazalara veya olası yaralanmalara da yol açabilir.

18. Projektörün yakınına veya üzerine sıvı koymayın. Projektörün üzerine dökülen sıvılar, arızalanmasına neden olabilir. Projektör ıslanırsa, fişi prizden çekin ve projektöre bakım yapması için BenQ'i arayın.

19. Bu ürün, tavana montajında ters görüntü verme özelliğine sahiptir.

Projektörü tavana monte etmek için yalnızca BenQ'in Tavan Montaj Kitini kullanın ve güvenli bir şekilde takıldı olun.

ğından emin

Önemli güvenlik talimatları6

Giriş

Projektörün özellikleri

Bu model, dünyadaki mevcut en iyi projektörlerden biridir. Her türlü olasılığı gerçekleştirmek için bilgisayar, dizüstü bilgisayar, DVD ve VCR ile döküman kamerası gibi çeşitli aygıtlarda en iyi video kalitesinin keyfini çıkrabilirsiniz.

Projektör aşağıdaki özellikleri sunmaktadır:

• Seçiminize yönelik Temel ve Gelişmiş menü türleri.

• USB A, USB şarj etmeyi destekler (USB okumayı desteklemez)

• Birçok önceden tanımlı renk yüzeyleri üzerine yansıtmaya olanak veren duvar renk düzeltimi

• Sinyal algılama işlemini hızlandıran otomatik kaynak

• Zevkinize uygun renk ayarlamalarına olanak tanıyan renk yönetimi

• Seçilebilir hızlı soğutma fonksiyonu projektörün daha kısa sürede soğumasını sağlar

• En iyi resim kalitesini görüntülemek için tek tuşla otomatik ayarlama

• Komponent HDTV uyumluluğu (YP

• Bekleme modunda 0,5 W'tan az güç tüketimi

• Futbol resim modu futbol taraftarları kontrollü ortam ışığı veya karanlık bir odada oturma odasında futbol oyunları inceleyen mümkün olan en iyi deneyimi yaşamasını sağlar. Gerçek yaşamdaki futbolcuların çim ve cilt tonunu rengini yapar. (TH670s uygulanabilir)

•Yansıtılan görüntünün görünür parlaklığı; ortamın aydınlatma koşullarına, seçilen giriş sinyali kaynağının zıtlık/parlaklık ayarlarına bağlı olarak değişir ve projeksiyon mesafesiyle orantılıdır.

• Lamba parlaklığı zamanla azalacaktır ve azalma süresi lamba üreticilerinin teknik özellikleri dahilinde farklılık gösterebilir. Bu normal ve beklenen bir durumdur.

bPr)

Bağlantı 7

Ambalaj içeriği

Paketi dikkatli bir şekilde açın ve aşağıda gösterilen tüm parçaların bulunduğundan emin olun. Bu öğelerden herhangi birinin eksik olması halinde, lütfen satın aldığınız yere başvurun.

Standart aksesuarlar

Paket içindeki parçalar bölgenize uyumludur ve resimlerde gösterilenlerden farklı olabilir.

*Garanti kartı sadece bazı bölgelerde sunulmaktadır. Lütfen ayrıntılı bilgiler için bayinizle temasa geçin.

Projektör Uzaktan kumanda & pil

Güç kablosu Garanti kartı*

Hızlı Başlatma Kılavuzu Kullanım kılavuzu CD'si

Projektörünüzü yerleştirme8

İsteğe bağlı aksesuarlar

1. Yedek lamba kiti

2. Tavan montaj kiti

3. taşıma çantası

4. 3D gözlük

Bağlantı 9

Projektörün dışarıdan görüntüsü

1. Harici kumanda panosu

Ön/üst taraf

Gerçek/alt taraf

24 23

(Ayrıntılı bilgi için bkz.

"Projektör" sayfa 11.)

2. Lamba kapağı

3. Netleme halkası

4. Hızlı açma düğmesi

5. Mercek kapağı

6. Projeksiyon lensi

7. Ön IR uzaktan kumanda sensörü

8. Güvenlik çubuğu

9. Havalandırma delikleri (giriş)

10. Hoparlör

11. Zoom halkası

12. Ses çıkış jakı

13. Ses giriş jakı

14. Ses (L/R) giriş jakı

15. RGB (PC)/Komponent video (YPbPr/ YCbCr) sinyali giriş jakı

16. HDMI giriş jakı

17. RS-232 denetim bağlantı noktası

18. USB A/1,5A tipi jak

19. USB mini B jakı

20. Kensington hırsızlık-önleyici kilit yuvası

21. Havalandırma delikleri (çıkış)

22. Gerçek ayarlayıcı ayak

23. Kolay açılır ayarlayıc

24. Tavan montaj delikleri

25. AC güç kablosu girişi

26. Video giriş jakı

27. Mikrofon giriş jak

ı ayak

Projektörünüzü yerleştirme10

Kumandalar ve işlevleri

Projektör

1 2

1. Netleme halkası

Yans ıtılan görüntünün odağını ayarlar.

2. Zoom halkası

Görüntünün boyutunu ayarlar.

3. SICAKLIK gösterge ışığı

Projektörün sıcaklığı çok yükseldiğinde kırmızı ışık yanar. Daha fazla bilgi için bkz

"Göstergeler" sayfa 68.

4. SOURCE

Kaynak seçimi çubuğunu görüntüler. Daha fazla bilgi için bkz "Giriş

sinyalinin değiştirilmesi" sayfa 33.

5. POWER/POWER gösterge ışığı

Projektörün durumunu bekleme modu ile açık arasında değiştirir. Daha fazla bilgi için bkz "Projektörün

açılması" sayfa 24.

Projektör çalışır haldeyken yanar veya yanıp söner. Ayrıntılar için, bkz.

"Göstergeler" sayfa 68.

6. BACK

Önceki ekran menüsüne döner, en üst düzeydeyken projektör ekran menüsünü kapatır.

7. Çarpıklık/Ok tuşları (/Yukarı, /Aşağı)

Çarpıklık sayfasını gösterir ve dikey çarpıklık değerlerini ayarlar. Daha fazla bilgi için bkz "Çarpıklık

değerinin düzeltilmesi" sayfa 26.

8. OK/MODE

Seçili olan Ekran Üstü Kumanda (OSD) menüsü öğesini etkinleştirir. Daha fazla bilgi için bkz "Menülerin

kullanımı" sayfa 28.

Kullanılabilir bir görüntü kurulum modunu seçer. Daha fazla bilgi için bkz "Bir resim modunun seçilmesi"

sayfa 36.

9. MENU

Ekran menüsünü açar veya kapatır.

10. Ses seviyesi /Ok tuşları (/

Sol, / Sağ)

Ses seviyesini ayarlar. Ekran (OSD) menüsü

etkinleştirildiğinde, #7 ve #10 tuşları istenilen menü öğelerini seçmek ve ayarları yapmak için yön okları olarak kullanılı

r. Daha fazla bilgi için

bkz "Menülerin kullanımı" sayfa 28.

11. AUTO

Görüntülenen görüntü için en iyi resim zamanlamalarını otomatik olarak belirler. Daha fazla bilgi için bkz "Otomatik görüntü ayarlama"

sayfa 26.

12. LAMBA gösterge ışığı

Lambanın durumunu gösterir. Lambada bir sorun meydana geldiğinde ışık yanar veya yanıp söner. Daha fazla bilgi için bkz

"Göstergeler" sayfa 68.

Bağlantı 11

Projektörün monte edilmesi

BenQ projektörünüzü kullanırken hoş bir deneyim yaşamanızı istiyoruz, bu yüzden size ya da malzemelerinize olası bir zarar gelememesi için bu güvenlik konusunu dikkatinize sunuyoruz. Eğer projektörünüzü tavana veya duvara monte etmek istiyorsanız, doğru boyda BenQ projektör tavan montaj kitini veya duvar montaj kitini kullanmanızı, kitin dikkatli ve güvenli bir şekilde takıldığından emin olmanızı önemle tavsiye ediyoruz. Eğer BenQ haricinde bir markanın projektör montaj kitini kullanıyorsanız, yanlış ebat ya da vida boyu yüzünden doğacak bağlantı hataları projektörün tavandan veya duvardan düşme riskine ve güvenlik problemlerine yol açacaktır. BenQ projektörünüzü satın aldığınız yerden bir BenQ projektörü tavan veya duvar montaj kiti satın alabilirsiniz. BenQ ayrıca, Kensington kilit uyumlu güvenlik kablosu satın almanızı ve projektördeki Kensington kilit yuvasına ve montaj desteği altlığına sağlam bir Bu güvenlik kablosu, eğer projektör montaj desteğinin bağlantısı gevşerse, projektörü tutmada ikincil rol üstlenecektir.

şekilde takmanızı önerir.

Projektörünüzü yerleştirme12

Uzaktan kumanda

1. ON

Projektörü çalıştırır.

2. OFF

Projektörü kapatır.

3. 3D

3D ekran menüsü öğesini etkinleştirir.

4. PIP/SWAP

Bu projektörde çalışmaz.

5. INVERT

3D modu etkinleştirildiğinde sağ/sol göz resmini çevirir.

6. Ok tuşları (Yukarı, Aşağı, Sol, Sağ)

Ekran menüsü etkinleştirildiğinde, tuşlar, istenilen menü öğelerini seçmek ve ayarları yapmak için yön okları olarak kullanılır.

7. OK

Seçili olan Ekran Üstü Kumanda (OSD) menüsü öğesini etkinleştirir.

8. MENU

Ekran menüsünü açar veya kapatır.

9. BACK

Önceki ekran menüsüne döner, en üst düzeydeyken projektör ekran menüsünü kapatır.

10. Sessiz ( )

Projektör sesini açar veya kapatır.

11. Oynatma düğmeleri ( Önceki,

Geri Sar, Oynat/Duraklat,

Durdur, Sonraki, İleri Sar)

Bu projektörde çalışmaz.

12. KEYSTONE

Çarpıklık sayfasını görüntüler.

13. CONTRAST

Karşıtlık ayar çubuğunu görüntüler.

14. GAMMA

Bir gama değeri seçer.

15. LIGHT

Uzaktan kumanda düğmelerinin arka ışık işlevlerini etkinleştirir.

16. AUTO

Görüntülenen görüntü için en iyi resim zamanlamalarını otomatik olarak belirler.

17. ECO BLANK

%70'e kadar lambadan elektrik tasarrufu sağlamak üzere görüntüyü bir süre kapatmak için ECO BLANK düğmesine basın. Görüntüyü eski haline getirmek için tekrar basın.

Bağlantı 13

18. SOURCE

Kaynak seçimi çubuğunu görüntüler.

19. Ses Seviyesi ( / )

Ses seviyesini ayarlar.

20. BRIGHT

Parlaklık ayar çubuğunu görüntüler.

21. MODE

23. COLOR TEMP

Renk sıcaklığı ayar çubuğunu görüntüler.

24. SHARP

Keskinlik ayar çubuğunu görüntüler.

25. COLOR MANAGE

Renk yönetimi ayar çubuğunu görüntüler.

Kullanılabilir bir görüntü kurulum modunu seçer.

22. FINE TUNE

Renk Sıcaklığı İ

nce Ayarı ayar

çubuğunu görüntüler.

Kızılötesi (IR) uzaktan kumanda sensörü projektörün ön kısmındadır. Uzaktan kumanda, doğru çalışması için projektörün IR uzaktan kumanda algılayıcılarına 30 dereceyi aşmayan bir açıyla doğrultulmalıdır. Uzaktan kumanda ile sensör arasındaki düz çizgi mesafesi 8 metreyi (~26 ayak) aşmamalıdır.

Uzaktan kumandayla projektördeki IR (Kızılötesi) sensörü arasında kızılötesi ışının önünü kesebilecek herhangi bir engel olmadığından emin olun.

• Projektörü ön taraftan kullanma

Projektörünüzü yerleştirme14

Uzaktan kumandaya pil yerleştirme

1. Pil kapağını açmak için, uzaktan kumandanın arkasını çevirin, kapaktaki parmak kavrama yerini resimde gösterildiği gibi bastırarak ok yönünde kaydırın. Kapak çıkacaktır.

2. Mevcut pilleri (gerekirse) çıkarın ve pil bölmesinin tabanında gösterildiği gibi pil kutuplarına dikkat ederek iki adet AAA pil takın. Artı (+) artıya ve eksi (-) eksiye gelecek şekilde yerleştirin.

3. Altlıkla hizalayarak ve konumuna geri kaydırarak kapağı yeniden takın. Yerine oturduğunda durun.

•Aşırı sıcaklık ve nemden koruyun.

• Pil yanlış yerleştirilmişse, hasar görebilir.

• Sadece pil üreticisi tarafından tavsiye edilen pillerle veya eşdeğerleriyle

değiştiriniz.

•Kullanılmış pillerin atım işlemini üreticinin talimatlarına göre yapın.

• Pili kesinlikle ateşe atmayın. Patlama tehlikesi olabilir.

•Eğer pil bitmişse ya da uzaktan kumandayı uzun bir süre kullanmayacaksanız,

pilin akmasına karşı oluşabilecek hasarları önlemek için pili çıkartın.

Bağlantı 15

Projektörünüzü yerleştirme

Bir konum seçilmesi

Oda yerleşiminiz veya kişisel tercihiniz, hangi kurulum konumunu seçeceğinizi belirleyecektir. Perdenizin boyutunu ve konumunu, uygun prizlerin konumunu ve ayrıca projektör ile donanımınızın diğer elemanları arasındaki mesafeyi dikkate alın.

Projektörünüz burada gösterilen dört kurulum konumundan birine kurulabilecek şekilde tasarlanmıştır:

1. Ön Tablo

Projektör perdenin önünde zemine yakın bir şekilde yerleştirildiğinde bu konumu seçin. Bu, hızlı kurulum ve taşınabilirlik itibariyle en sık kullanılan projektör yerleştirme yöntemidir.

2. Ön Tavan

Bu konumu, projektör perdenin önünde tavandan baş aşağı asılı olarak yerleştirildiğinde seçin.

Projektörünüzü tavana monte etmek için yetkili satıcınızdan BenQ Projektör Tavan Montaj Kitini satın alınız.

Projektörü açtıktan sonra Ön Tavan

Konumu* menüsünde yapın.

3. Arka Tablo

Bu konumu, projektörün perdenin arkasında yere yakın yerleştirildiği durumlarda seçin.

Özel bir arkadan projeksiyon perdesi gerekmektedir.

Projektörü açtıktan sonra Arka Tablo ayarını Projektör

Konumu* menüsünde yapın.

4. Arka Tavan

Bu konumu, projektör perdenin arkasında tavandan baş aşağı asılı olarak yerleştirildiğinde seçin.

Bu kurulum konumu için özel bir arkadan projeksiyon perdesi ve BenQ Tavan Montaj Kiti gerekmektedir.

Projektörü açtıktan sonra Arka Tavan ayarını Projektör Konumu* menüsünde yapın.

ayarını Projektör

*Seçiminiz için iki menü türü vardır. Biri Temel, diğeri de Gelişmiş şeklindedir. Temel menü kısmından, projektörde giriş sinyali olmadığında Projektör Konumu seçimini yapabilirsiniz. Gelişmiş menü kısmından, Sistem Kurulumu: Basit menüsünde Projektör Konumu seçimini yapabilirsiniz. Daha fazla bilgi için bkz

"Menülerin kullanımı" sayfa 28.

Projektörünüzü yerleştirme16

Tercih edilen görüntü boyutunu elde etme

Projektör lensinden, perdeye uzaklık, yakınlaştırma ayarı (varsa) ve video formatı her biri yansıtılmış görüntü boyutunu etkiler.

Projektör her zaman yatay olarak düz bir şekilde yerleştirilmeli (masa üzerindeki gibi düz) ve perdenin yatay merkezine doğrudan dik olarak (90° dik açılı kare) konumlandırılmalıdır. Bu, açılı projeksiyonlardan (ya da açılı yüzeyler üzerine yapılan projeksiyonlardan) kaynaklı görüntü bozulmasını engeller.

Eğer projektör tavana monte edilecekse, hafifçe aşağı doğru bir açıyla yansıtabilecek şekilde baş aşağı şekilde monte edilmelidir.

Sayfa 18'deki diyagramda görebileceğiniz gibi,bu tip yansıtma, yansıtılan görüntünün alt kenarını yapmasına neden olur. Tavana monte edildiğinde, bu, yansıtılan görüntünün üst kenarına karşılık gelmektedir.

Projektör perdeden uzaklaştırıldıkça görüntü büyür, yansıtılan görüntünün boyutu büyür ve bununla orantılı olarak dikey sapma da artar.

Perde ve projektörün konumu belirlerken, hem yansıtılacak görüntünün boyutunu hem de dikey sapma miktarını dikkate almanız gerekir, bunların ikisi de projeksiyon mesafesi ile orantılıdır.

BenQ, projektörünüz için ideal yeri belirlemenize yardımcı olmak amacıyla perde boyutları için bir tablo sunmuştur. Göz önünde bulundurmanız gereken iki boyut vardır; perdenin merkezinden dikine yatay mesafe (projeksiyon mesafesi) ve projektörün, perdenin yatay kenarından dikey sapma yüksekliği (sapma).

n, projektörün yatay düzleminden dikey sapma

Bağlantı 17

Projeksiyon boyutları

Uygun konumu hesaplamadan önce bu projektörün lens merkezi boyutları için

"Boyutlar" sayfa 72bölümüne bakın.

16:9 Ekran köşegeni

Perde

Lens merkezi

Ekran boyutu Ekran mesafesi (mm)

Köşegen

İnç mm

30 762 664 374 994 1097 1200 60 40 1016 886 498 1325 1463 1600 80 60 1524 1328 747 1988 2194 2400 120

80 2032 1771 996 2651 2926 3200 159 100 2540 2214 1245 3313 3657 4000 199 120 3048 2657 1494 3976 4388 4800 239 150 3810 3321 1868 4970 5485 6000 299 200 5080 4428 2491 6627 7314 8000 399 250 6350 5535 3113 8283 9142 10000 498 300 7620 6642 3736 9940 10970 12000 598

(mm)Y(mm)

Dikey sapma

Min uzunluk

(maks.

yakınlaştırma)

Projeksiyon mesafesi

Maks. uzunluk

Ortalama

yakınlaştırma)

(min

Dikey

sapma

(mm)

Örneğin, 60 inç ekran kullanıyorsanız, yansıtma mesafesi 2194 mm ve dikey sapma 120 mm'dir.

Ölçtüğünüz projeksiyon mesafesi 5,5 m (5500 mm) ise, "Ekran mesafesi (mm)" sütunundaki en yakın değer 5485 mm'dir. Bu satıra bakıldığında 150 inç (yaklaşık 3810 mm) ekran gerektiğini gösterir.

Tüm ölçümler yaklaşıktır ve gerçek boyutlardan farklı olabilir. BenQ, bu projektörü kalıcı olarak kurmak istiyorsanız, projektörün optik özelliklerini değerlendirmeniz için, kurulumu yapmadan önce projektörü yerinde kullanarak projeksiyon boyutunu ve mesafesini fiziksel olarak test etmenizi önerir. Yapacağınız testler size projektörünüz için en iyi kurulum yerini tespit etmeniz için kesin montaj konumunu belirlemenizde yardımcı olacaktır.

Projektörünüzü yerleştirme18

Bağlantı

Projektöre bir sinyal kaynağı bağlarken aşağıdakileri yaptığınızdan emin olun:

1. Herhangi bir bağlantı yapmadan önce tüm donanımları kapatın.

2. Her bir kaynak için doğru sinyal kablolarını kullanın.

3. Kabloların sıkıca takılı olup olmadığını kontrol edin.

•Aşağıda gösterilen bağlantılarda, bazı kablolar projektörle birlikte verilmemiş olabilir (bkz. "Ambalaj içeriği" sayfa 8). Bunları elektronik eşya mağazalarından temin edebilirsiniz.

•Ayrıntılı bağlantı yöntemleri için, bkz. sayfa 20-23.

HDMI

USB

HDMI

USB

Bağlantı 19

1. Ses kablosu 6. Şarj için USB bağlantı noktası

2. Mikrofon 3,5 mini jak kablosu 7. Komponent Video - VGA (DSub) adaptör kablosu

3. HDMI kablosu 8. Video kablosu

4. VGA kablosu 9. Ses Sol/Sağ kablosu

5. USB kablo (mini-B - A tipi)

Bir bilgisayar bağlanması

Projektör, hem IBM® uyumlu bilgisayarlara hem de Macintosh® bilgisayarlara bağlanabilir. Eski model bir Macintosh bilgisayarına bağlanıyorsanız bir Mac adaptörü gerekmektedir.

Projektörün dizüstü ya da masaüstü bilgisayara bağlanması (VGA ile):

1. Paketin içinden çıkan VGA kablosunu alıp bir ucunu bilgisayarınızın D-

Sub çıkışına takın.

2. VGA kablosunun diğer ucunu projektördeki PC-1 veya PC-2 sinyal giriş jakına bağlayın.

3. Sunumlarınızda projektör hoparlörlerini kullanmak isterseniz, uygun bir ses kablosu alın ve kablonun bir ucunu bilgisayarın ses çıkış jakına ve diğer ucunu projektörün AUDIO IN jakına bağlayın. Bir bilgisayardan ses çıkış sinyali bağladığınızda, en iyi ses efekti elde etmek için lütfen ses seviyesi denetim çubuğunu dengeleyin.

4. İsterseniz, başka bir uygun ses kablosu kullanabilir ve kablonun bir ucunu projektörün AUDIO OUT jakına ve diğer ucunu harici hoparlörlere (ürünle verilmez) bağlayabilirsiniz.

Bağlandığ menülerinden denetleyebilirsiniz. Daha fazla bilgi için bkz "Ses Ayarı"

sayfa 49.

AUDIO OUT jakı bağlandığında dahili hoparlörün sesi kesilir.

ında, sesi projektörün Ekran Üstü Kumanda (OSD)

Projektörün dizüstü ya da masaüstü bilgisayara bağlanması (HDMI ile):

1. HDMI kablosunu alıp bir ucunu bilgisayarın HDMI jakına bağlayın.

2. Kablonun diğer ucunu projektördeki HDMI jakına bağlayın.

Dizüstü bilgisayarların çoğu, bir projektöre bağlandığında harici video portlarını açmazlar. Harici ekranı açıp kapatmak için genellikle FN + F3 veya CRT/LCD gibi tuş kombinasyonları kullanılır. Dizüstü bilgisayar üzerinde CRT/LCD etiketli fonksiyon tuşunu veya üzerinde monitör simgesi olan fonksiyon tuşunu bulun. Aynı anda FN ve etiketli fonksiyon tuşuna basın. Dizüstü bilgisayarınızın tuş kombinasyonunu bulmak için bilgisayarınızın belgelerine bakın.

Projektörünüzü yerleştirme20

Video kaynağı cihazlarının bağlanması

Projektörü bir Video kaynağına sadece yukarıdaki yollarla bağlayabilirsiniz, ancak her biri farklı görüntü kalitesi sunar. Seçeceğiniz yöntem, çoğunlukla aşağıda belirtildiği gibi projektör ve görüntü kaynağının eşleşen terminallerinin varlığına bağlı olacaktır:

Terminal adı

HDMI

Komponent Video

Video

Terminal

görünümü

HDMII

PC-1/PC-2

VIDEO "Bir karma kaynak aygıtı

Referans

"HDMI kaynak aygıtını

bağlama" sayfa 21

"Bir Komponent Video

kaynağı cihazının

bağlanması" sayfa 22

bağlama" sayfa 23

Resim

kalitesi

En iyi

Daha İyi

HDMI kaynak aygıtını bağlama

Projektörde, DVD oynatıcı, DTV alıcısı, ekran veya dizüstü bilgisayar gibi HDMI kaynağı aygıtına bağlamanızı sağlayan HDMI giriş jakı bulunur.

HDMI (Yüksek Tanımlamalı Multimedya Arabirimi), DTV alıcısı, DVD oynatıcısı ve monitör gibi uyumlu aygıtlar arasında tek kablo üzerinden sıkıştırılmamış video verilerinin iletimini destekler. Saf dijital görüntü ve ses deneyimi sağlar.

Video kaynağı aygıtınızda kullanılmayan HDMI çıkış jaklarının olup olmadığını kontrol edin:

•Eğer varsa, bu işleme devam edebilirsiniz.

•Eğer yoksa, cihaza bağlanmak için hangi yöntemi kullanacağınızı

yeniden gözden geçirmelisiniz.

İyi

Projektörü HDMI kaynağı aygıtına bağlamak için:

1. HDMI kablosu alın ve ucun birini HDMI kaynağı aygıtının HDMI çıkış jakına bağlayın.

2. Kablonun diğer ucunu projektördeki HDMI sinyali giriş jakına bağlayın. Bağlandığında, sesi projektörün Ekran Üstü Kumanda (OSD) menülerinden denetleyebilirsiniz. Daha fazla bilgi için bkz "Ses Ayarı"

sayfa 49.

• Projektör açıldıktan ve görüntü kaynağı seçildikten sonra eğer görüntü

gelmemişse, Video kaynağı cihazının açık olduğundan ve düzgün çalıştığından emin olun. Ayrıca, sinyal kablolarının doğru bir şekilde bağlı olup olmadığını kontrol edin.

Bağlantı 21

• Projektörü DVD oynatıcıya projektörün HDMI girişi üzerinden bağladığınızda ve

gösterilen resmin renkleri yanlış olduğunda, lütfen renk alanını YUV olarak değiştirin.

Bir Komponent Video kaynağı cihazının bağlanması

Video kaynağı aygıtınızda kullanılmayan Komponent Video çıkış jaklarının olup olmadığını kontrol edin:

•Eğer varsa, bu işleme devam edebilirsiniz.

•Eğer yoksa, cihaza bağlanmak için hangi yöntemi kullanacağınızı

yeniden gözden geçirmelisiniz.

Projektörü, bir Komponent Video cihazına bağlamak için:

1. Komponent Video - VGA (D-Sub) adaptör kablosu alın ve 3 adet RCA tipi konnektörün bulunduğu ucu Video kaynağı aygıtının Komponent Video çıkış jaklarına bağlayın. Fiş renklerini jakların renklerine uydurun; yeşil yeşile, mavi maviye ve kırmızı kırmızıya.

2. (D-Sub tipi konektörlü) Komponent Video - VGA (D-Sub) adaptör kablosunun diğer ucunu, projektördeki PC-1 veya PC-2 jakına bağlayın.

3. Sunumlarınızda projektör hoparlörlerini kullanmak isterseniz, uygun bir ses kablosu alın ve kablonun bir ucunu aygıtın ses çıkış jakına ve diğer ucunu projektörün AUDIO (L/R) jakına bağlayın.

4. İsterseniz, başka bir uygun ses kablosu kullanabilir ve kablonun bir ucunu projektörün AUDIO OUT jakı verilmez) bağlayabilirsiniz.

Bağlandığında, sesi projektörün Ekran Üstü Kumanda (OSD) menülerinden denetleyebilirsiniz. Daha fazla bilgi için bkz "Ses Ayarı"

sayfa 49.

AUDIO OUT jakı bağlandığında dahili hoparlörün sesi kesilir.

Projektör açıldıktan ve görüntü kaynağı seçildikten sonra eğer görüntü gelmemişse, Video kaynağı cihazının açık olduğundan ve düzgün çalıştığından emin olun. Ayrıca, sinyal kablolarının doğru bir şekilde bağlı olup olmadığını kontrol edin.

na ve diğer ucunu harici hoparlörlere (ürünle

Projektörünüzü yerleştirme22

Bir karma kaynak aygıtı bağlama

Kullanılmayan bir karma çıkış jakı olup olmadığını belirlemek için Video kaynağı aygıtınızı inceleyin:

•Eğer varsa, bu işleme devam edebilirsiniz.

•Eğer yoksa, cihaza bağlanmak için hangi yöntemi kullanacağınızı

yeniden gözden geçirmelisiniz.

Projektörü bir Video kaynağı aygıtına bağlamak için:

1. Video kablosunu alın ve bir ucunu Video kaynağı aygıtının Video çıkış jakına bağlayın.

2. Video kablosunun diğer ucunu projektördeki VIDEO jakına bağlayın.

4. İsterseniz, başka bir uygun ses kablosu kullanabilir ve kablonun bir ucunu projektörün AUDIO OUT jakına ve diğer ucunu harici hoparlörlere (ürünle verilmez) bağlayabilirsiniz.

Bağlandığında, sesi projektörün Ekran Üstü Kumanda (OSD) menülerinden denetleyebilirsiniz. Daha fazla bilgi için bkz "Ses Ayarı"

sayfa 49.

AUDIO OUT jakı bağlandığ

ında dahili hoparlörün sesi kesilir.

Bağlantı 23

Çalıştırma

Projektörün açılması

1. Güç kablosunu projektöre ve prize takın. Projektör açıldıktan sonra projektördeki GÜÇ göstergesi ışığı lambasının turuncu yanıp yanmadığını kontrol edin.

• Elektrik çarpması ve yangın gibi muhtemel

tehlikeleri önlemek için aygıtla birlikte lütfen orijinal aksesuarları (örn. elektrik kablosu) kullanın.

•Doğrudan Güç Açma işlevi (Gelişmiş menü > Sistem Kurulumu: Basit

menüsünde)* etkinleştirilirse, güç kablosu bağlandıktan ve güç verildikten sonra projektör otomatik olarak açılacaktır. Daha fazla bilgi için bkz "Doğrudan

Güç Açma" sayfa 57.

• *Seçiminiz için iki menü türü vardır. Biri Temel, diğeri de Gelişmiş şeklindedir.

Temel menü kısmından, projektörde giriş sinyali olmadığında Menü Türü seçimini yapabilirsiniz. Gelişmiş menü kısmından, Sistem Kurulumu: Basit > Menü Ayarları menüsünde Menü Türü seçimini yapabilirsiniz. Daha fazla bilgi için bkz "Menülerin kullanımı" sayfa 28.

2. Lens kapağının açık olduğundan emin olun. Eğer kapalıysa, projeksiyon/ yansıtma lambasının oluşturduğu ısı nedeniyle deforme olmuş olabilir.

3. Projektörü çalıştırmak için uzaktan kumanda veya projektördeki

POWER

tuşuna veya uzaktan kumandadaki ON düğmesine basın. Projektör açıldığında

GĞÇ göstergesi ışığı

yeşil renkte yanıp söner ve yeşil olarak sabit kalır. Çalıştırma prosedürü yaklaşık 10-20 saniye sürmektedir. Açılma sürecinin sonuna doğru, bir açılış logosu yansıtılır. (Gerekirse) görüntü netliğini ayarlamak için odaklama halkasını kullanın.

Projektör önceki kullanımlardan dolayı hala sıcaksa, lamba çalışmadan önce yaklaşık 90 saniye süreyle soğutma fanını çalıştırır.

4. Projektör ilk kez etkinleştiriliyorsa, ayarı tamamlamak için ekrandaki

talimatları izleyin.

5. Şifre istenirse, altı haneli bir şifre girmek için ok tuşlarına basın. Daha fazla bilgi için bkz "Şifre fonksiyonunun kullanımı" sayfa 31.

6. Takılı tüm ekipmanları çalıştırın.

Çalıştırma

7. Projektör, giriş sinyallerini aramaya başlayacaktır. O anda taranan giriş sinyali ekranda gösterilir. Eğer projektör geçerli bir sinyal saptamaz ise, bir giriş sinyali bulunana kadar 'Sinyal Yok' ibaresi görüntülenmeye devam edecektir. Ayrıca, istediğiniz giriş sinyalini seçmek için uzaktan kumandadaki SOURCE tuşuna da basabilirsiniz. Daha fazla bilgi için bkz "Giriş

sinyalinin değiştirilmesi" sayfa 33.

• 3 dakika içinde sinyal algılanmazsa, projektör otomatik olarak EKO KARARMA

moduna geçer.

Yansıtılan görüntünün ayarlanması

Yansıtma açısının ayarlanması

Projektör, 1 kolay açılan ayarlayıcı ayak ve 1 arka ayarlayıcı ayağı ile donatılmıştır. Bu ayarlayıcılar görüntü yüksekliğini ve yansıtma açısını değiştirirler. Projektörü ayarlamak için:

1. Hızlı açma düğmesine basıp projektörün önünü kaldırın. Görüntü istediğiniz yere yansıtıldığında, ayak pozisyonunu kilitlemek için hızlı açma düğmesini bırakın.

2. Yatay açıyı hassas olarak ayarlamak

için arka ayarlayıcı ayağı.sıkıştırın.

ğı geri çekmek için hızlı açma

Aya düğmesine basarken projektörü kaldırın, sonra yavaşça projektörü indirin. Arka ayarlayıcı ayağını ters yöne çevirin.

Projektör düz bir zemine yerleştirilmezse ve perde ve projektör birbirine dik değilse, yansıtılan görüntü yamuk şeklinde olabilir. Bu durumu düzeltme ile ilgili daha fazla bilgi için bkz "Çarpıklık değerinin düzeltilmesi" sayfa 26.

• Lamba açıkken lensin içine bakmayın. Lambanın güçlü ışığı gözlerinize zarar

verebilir.

•Sıcak havanın geldiği hava çıkış menfezine yakın olduğundan ayarlayıcı

düğmesine basarken dikkatli olun.

Çalıştırma 25

Otomatik görüntü ayarlama

Bazı durumlarda, resim kalitesini optimize etmeniz gerekebilir. Bunu yapmak için projektör veya uzaktan kumanda üzerindeki AUTO düğmesine basın. 5 saniye içinde, yerleşik Akıllı Otomatik Ayarlama fonksiyonu, Frekans ve Saat değerlerini en iyi resim kalitesini verecek şekilde yeniden ayarlayacaktır.

• AUTO devredeyken ekranda

"Otomatik" gösterilir.

•Bu işlev sadece bilgisayar sinyali (analog RGB) seçildiğinde kullanılabilir.

Çarpıklık değerinin düzeltilmesi

Çarpıklık, yansıtılan görüntünün üstte veya altta fark edilebilir ölçüde geniş olduğu durumları ifade eder. Projektörün perdeye dik konumda olmadığı durumlarda meydana gelir.

Bunu düzeltmek için aşağıdaki adımlardan birini izleyebilirsiniz.

• Otomatik Dikey Çarpıklık ayarı

1. Çarpıklık sayfasını görüntülemek için uzaktan kumandada / veya KEYSTONE düğmesine basın.

2. Otomatik Dikey Çarpıklık özelliğini etkinleştirmek için OK düğmesine 2 saniye basın.

• Manüel Dikey Çarpıklık ayarı

1. Çarpıklık sayfasını görüntülemek için uzaktan kumandada / veya KEYSTONE düğmesine basın.

2. / düğmesine basarak Dikey Çarpıklık özelliğini manüel olarak ayarlayın.

Çalıştırma

Görüntü boyutu ve netliğin ince ayarının yapılması

1. Yakınlaştırma kaydırma kolunu kullanarak yansıtılan görüntüyü ihtiyaç duyduğunuz boyuta ayarlayın.

2. Daha sonra, odaklama halkasını kullanarak görüntüyü netleştirin.

Çalıştırma 27

Menülerin kullanımı

Projektörün, çeşitli ayarların yapılmasını sağlayan Ekrandan Kumanda (OSD) menüleri vardır. Seçiminiz için iki menü türü vardır. Biri Tem el, diğeri de Gelişmiş şeklindedir.

Aşağıda Temel menü genel bakışı verilmektedir -- giriş sinyalsiz.

İşaretleme

Menü öğesi

Aşağıdaki örnekte Temel menü kısmındaki ekran menüsünün nasıl ayarlandığı açıklanmaktadır.

1. Ekran menüsünü açmak için MENU düğmesine basın.

2. İstediğiniz öğeyi seçmek için / / / düğmelerini kullanıp, seçimi onaylamak için OK düğmesine basın.

3. Ayarlarınızı seçmek için ekrandaki talimatları izleyin.

ı kaydedip çıkmak için MENU düğmesine basın.

Çalıştırma

4. Ayarlar

Aşağıda Temel menü genel bakışı verilmektedir -- giriş sinyalli.

İşaretleme

Menü öğesi

Aşağıdaki örnekte Temel menü kısmındaki ekran menüsünün nasıl ayarlandığı açıklanmaktadır.

1. Ekran menüsünü açmak için MENU düğmesine basın.

2. İstediğiniz öğeyi seçmek için / düğmelerini kullanıp, ayarlarınızı seçmek için ekrandaki talimatları izleyin.

3. Ayarları kaydedip çıkmak için MENU düğmesine basın.

Çalıştırma 29

Aşağıda Gelişmiş menü genel bakışı verilmektedir.

Ana menü simgesi

Ana menü

Vurgulayın (seçili)

Alt menü

Geçerli giriş

sinyali

Durum

Bir önceki sayfaya gitmek veya çıkmak için MENU düğmesine basın.

Aşağıdaki örnekte OSD menüsünün nasıl ayarlandığı açıklanmaktadır.

1. Ekran menüsünü açmak için

MENU düğmesine basın.

2. Sistem Kurulumu: Basit

menüsünü seçmek için / tuşunu kullanın.

3. düğmesine basarak Arka Plan Rengi öğesini seçin ve / düğmesine basarak arka alan rengini seçin.

4. Ayarları kaydedip çıkmak için MENU düğmesine basın.

Çalıştırma

Projektörü koruma

Güvenlik kablosu kilidinin kullanılması

Çalınmasını engellemek için projektör güvenli bir yere kurulmalıdır. Ya da projektörünüzü korumak için Kensington kilidi gibi bir kilit satın alın. Kensington kilidi yuvası, projektörün arka tarafındadır. Ayrıntılar için bkz. sayfa 10 öğe 20.

Kensington güvenlik kablosu kilidi genellikle bir anahtar(lar) ve kilit kombinasyonudur. Nasıl kullanılacağını öğrenmek için kilitle ilgili dokümanlara bakın.

Şifre fonksiyonunun kullanımı

Güvenlik gerekçesiyle ve yetkisiz kullanımları önlemek için, projektör, bir şifre güvenliği ayarlama fonksiyonuyla donatılmıştır. Şifre, Ekrandan Kumanda (OSD) menüsü ile ayarlanabilir.

UYARI: Güç açma kilidi işlevini etkinleştirir ve ardından parolayı unutursanız zor durumda kalırsınız. Bu kullanma kılavuzunun bir çıktısını alın (gerekiyorsa), kullandığınız şifreyi kılavuza yazın ve daha sonra kullanmak üzere kılavuzu güvenli bir yere saklayın.

Şifre ayarlama

Bir şifre belirlendikten sonra projektör, her çalıştırıldığında doğru şifre girilmesi gerekecektir aksi takdirde kullanılamaz.

1. Ekran menüsünü açın ve Menü Türü ayarının Gelişmiş şeklinde

olduğundan emin olun. Daha fazla bilgi için bkz "Menülerin kullanımı"

sayfa 28.

2. Sistem Kurulumu: Gelişmiş > Şifre > Şifre Değiştir menüsüne gidin ve

projektörde veya uzaktan kumandada OK düğmesine basın.

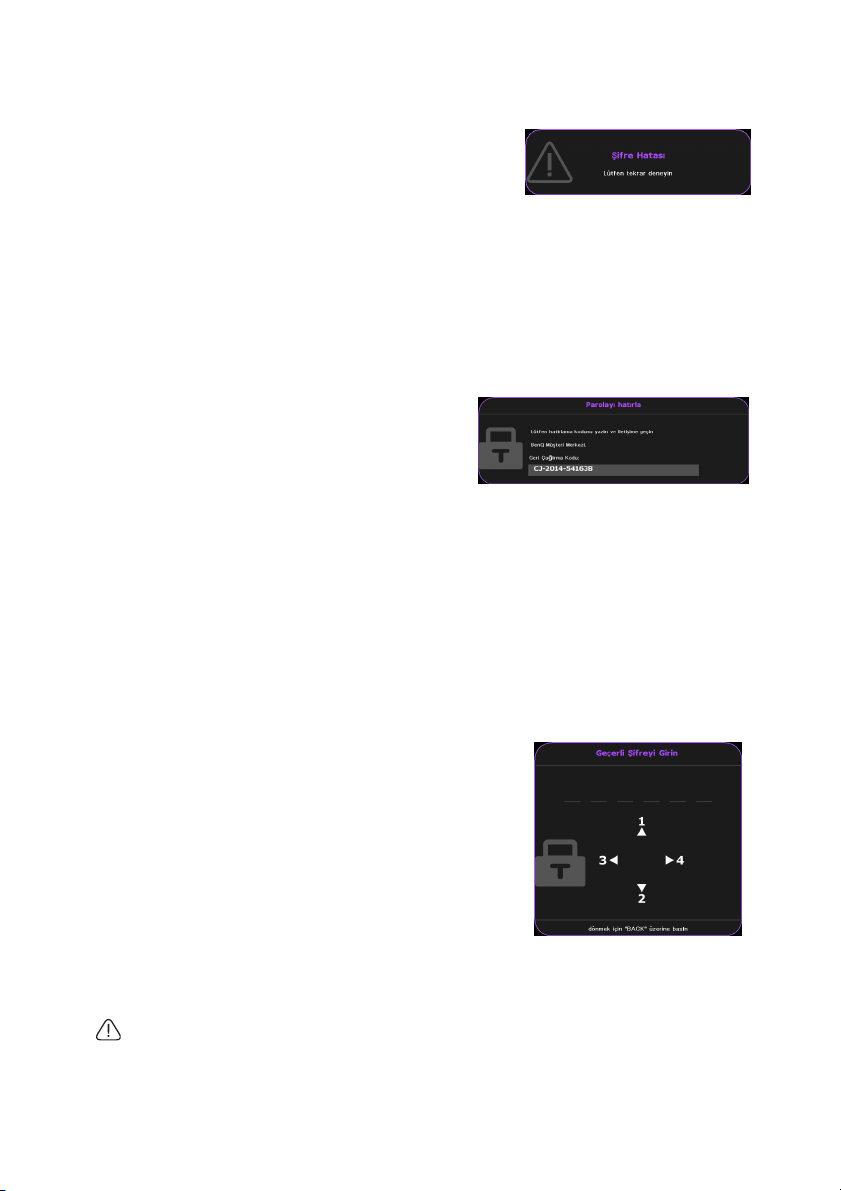

3. Yeni veya geçerli parolayı girin. Sağda da gösterildiği gibi, dört ok düğmesi ( , ,

, ) sırasıyla 4 haneyi (1, 2, 3, 4) temsil

eder. Belirlemek istediğiniz şifreye göre, şifre için altı hane girmek için ok tuşlarına basın.

4. Yeni şifreyi tekrar girerek doğrulayın. Şifre belirlendikten sonra OSD menüsü, Şifre sayfasına döner.

ÖNEMLİ: Girilen rakamlar ekranda yıldız olarak gösterilecektir. Şifrenizi unuttuğunuzda tekrar görebilmeniz için önceden veya

şifreyi girdikten hemen sonra bu kılavuza yazın.

Şifre: __ __ __ __ __ __

Bu kılavuzu güvenli bir yerde saklayın.

5. düğmesine basarak Açılış Kilidi öğesini seçin ve / düğmesine basarak Açık öğesini seçin.

6. Ekran menüsünden çıkmak için projektörde veya uzaktan kumandada MENU düğmesine basın.

Çalıştırma 31

Şifreyi unutursanız

Şifre fonksiyonu etkinleştirilmişse, projektörü her açtığınızda altı haneli şifreyi girmeniz istenecektir. Yanlış şifre girerseniz, üç saniye boyunca sürekli olarak sağdaki resimde gösterildiği şekilde hatalı şifre mesajı ve ardından 'Geçerli Şifreyi Girin' iletisi görüntülenir. Başka bir altı haneli şifre girerek tekrar deneyebilir veya şifreyi bu kılavuza yazmamış ve hatırlayamamanız durumunda şifre geri çağırma prosedürünü uygulayabilirsiniz. Ayrıntılar için, bkz. "Şifre geri çağırma prosedürüne giriş" sayfa 32.

Art arda 5 kez yanlış şifre girerseniz, projektör kısa sürede otomatik olarak kapanacaktır.

Şifre geri çağırma prosedürüne giriş

1. 3 saniye süreyle projektör veya uzaktan kumandadaki AUTO düğmesine basın. Projektör ekranda kodlanmış bir sayı gösterir.

2. Numarayı yazın ve projektörü kapatın.

3. Yerel BenQ servis merkezinden numara kodunu çözmek için yardım isteyin. Projektörü kullanmaya yetkili olduğunuzun doğrulanabilmesi için ürünü satın aldığınıza dair belgeyi göstermeniz talep edilebilir.

Şifre değiştirme

1. Ekran menüsünü açın ve Menü Türü ayarının Gelişmiş şeklinde olduğundan emin olun. Daha fazla bilgi için bkz "Menülerin kullanımı"

sayfa 28.

2. Sistem Kurulumu: Gelişmiş > Şifre > Şifre Değiştir menüsüne gidin ve projektörde veya uzaktan kumandada OK düğmesine basın.

3. 'Geçerli Şifreyi Girin' iletisi görüntülenir.

4. Eski şifreyi girin.

• Şifre doğruysa, başka bir Yeni Şifreyi

Girin’ mesajı görünür.

• Şifre yanlışsa, üç saniye boyunca sürekli

olarak şifre hatası mesajı görünür ve ardından yeniden denemeniz için ‘Geçerli Şifreyi Girin’ mesajı görünür. Değişikliği iptal etmek veya başka bir şifre denemek için projektörde ya da uzaktan kumandada BACK düğmesine basabilirsiniz.

5. Yeni bir şifre girin.

ÖNEMLİ: Girilen rakamlar ekranda yıldız olarak gösterilecektir. Şifrenizi unuttuğunuzda tekrar görebilmeniz için önceden veya şifreyi girdikten hemen sonra bu kılavuza yazın.

Şifre: __ __ __ __ __ __

Çalıştırma

Bu kılavuzu güvenli bir yerde saklayın.

6. Yeni şifreyi tekrar girerek doğrulayın.

7. Projektöre başarıyla yeni bir şifre atadınız. Projektör bir sonraki açıldığında yeni şifreyi girmeyi unutmayın.

8. Ekran menüsünden çıkmak için projektörde veya uzaktan kumandada MENU düğmesine basın.

Şifre fonksiyonunun iptal edilmesi

Şifre korumasını devre dışı bırakmak için, Sistem Kurulumu: Gelişmiş > Şifre > Açılış Kilidi menüsüne geri dönün ve projektörde veya uzaktan

kumandada OK düğmesine basın. 'ŞİFRE GİR' iletisi görüntülenir. Geçerli şifreyi girin.

• Şifre doğruysa, ekran menüsü Kapalı ayarı vurgulanmış olarak Açılış

Kilidi kısmına döner.

• Şifre yanlışsa, üç saniye boyunca sürekli olarak şifre hatası mesajı

görünür ve ardından yeniden denemeniz için ‘ŞİFRE GİR’ mesajı görünür. Değişikliği iptal etmek veya başka bir şifre denemek için projektörde ya da uzaktan kumandada BACK düğmesine basabilirsiniz.

Unutmayın, şifre işlevi devre dışı olmasına rağmen, eski şifreyi girerek şifre işlevini yeniden etkinleştirmeniz gerekebileceğinden eski şifreyi kaybetmemeniz gerekir.

Giriş sinyalinin değiştirilmesi

Projektör aynı anda birden fazla cihaza bağlanabilir. Ancak, bir kerede sadece bir tanesinden tam ekran alınabilir. Başlatılırken, projektör kullanılabilir sinyalleri otomatik olarak arar.

Projektörün sinyalleri otomatik olarak aramasını isterseniz, Oto Kaynak* işlevinin Açık şeklinde ayarlı olduğundan (bu projektörün varsayılan ayarı) emin olun.

* Oto Kaynak işlevini, projektörde giriş sinyali olmadığında Temel menü kısmında veya Gelişmiş menü > Sistem Kurulumu: Basit menüsünde ayarlayabilirsiniz.

Ayrıca mevcut giriş kaynakları arasında manuel olarak da geçiş yapabilirsiniz.

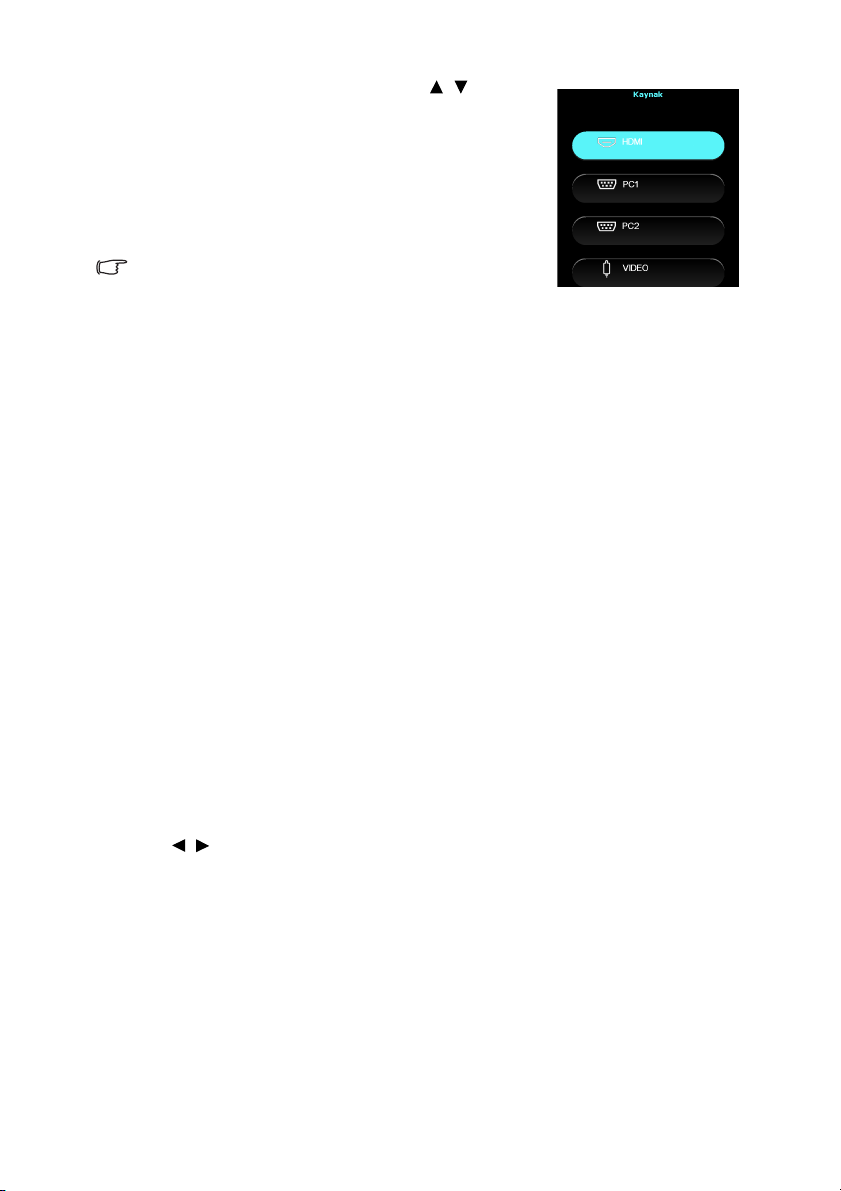

1. Projektör veya uzaktan kumandada SOURCE düğmesine basın Bir kaynak seçimi çubuğu görünür.

Çalıştırma 33

2. İstediğiniz sinyal seçilene kadar / düğmelerine, ardından da projektörde veya uzaktan kumandada OK düğmesine basın. Seçilen bilgi kaynağı algılandıktan sonra, birkaç saniye ekranda görüntülenir. Projektöre birden fazla donanım bağlıysa, diğer sinyalleri aratmak için adım 1-2'yi tekrar edin.

•Yansıyan görüntünün parlaklık seviyesi siz giriş

sinyallerini değiştirdikçe değişir. Daha çok statik görüntüler kullanan Data (grafik) "PC" sunumları, genelde daha çok hareketli görüntüler (filmler) kullanan ’Video’ sunumlarından daha parlaktır.

•Giriş sinyali tipi, Resim Modu için mevcut olan seçenekleri etkiler. Daha fazla

bilgi için bkz "Bir resim modunun seçilmesi" sayfa 36.

• Yerel görüntüleme çözünürlüğü 16:9 en/boy oranındadır. En iyi ekran

görüntüleri elde etmek için bu çözünürlükte çıkış gönderen bir giriş kaynağı seçmeniz ve kullanmanız gerekir. Diğer çözünürlük değerleri projektör tarafından ’en/boy oranı’ ayarına bağlı olarak ölçeklendirilecektir ve bu durum görüntüde bazı bozulmalara ve resim netliğinin ortadan kalkmasına neden olabilir. Daha fazla bilgi için bkz "En/boy oranı seçilmesi" sayfa 34.

En/boy oranı seçilmesi

En/boy oranı, görüntü genişliği ile görüntü yüksekliğinin oranını ifade eder. Dijital sinyal işleminin geldiği noktaya göre, bu projektör gibi dijital ekranlı

cihazlar, görüntü çıktısını dinamik olarak görüntü giriş sinyalinin oranından farklı bir en/boy oranına genişletebilir ve ölçeklendirebilir.

Yan sıtılan resmin oranını değiştirmek için (kaynağın en/boy oranı ne olursa olsun):

1. Ekran menüsünü açın ve Menü Türü ayarının Gelişmiş şeklinde olduğundan emin olun. Daha fazla bilgi için bkz "Menülerin kullanımı"

sayfa 28.

2. Ekran > En/Boy Oranı menüsüne gidin.

3. / düğmesine basarak video sinyal formatına ve görüntüleme ihtiyaçlarınıza uygun bir en/boy oran

ı seçin.

Çalıştırma

En/boy oranı hakkında

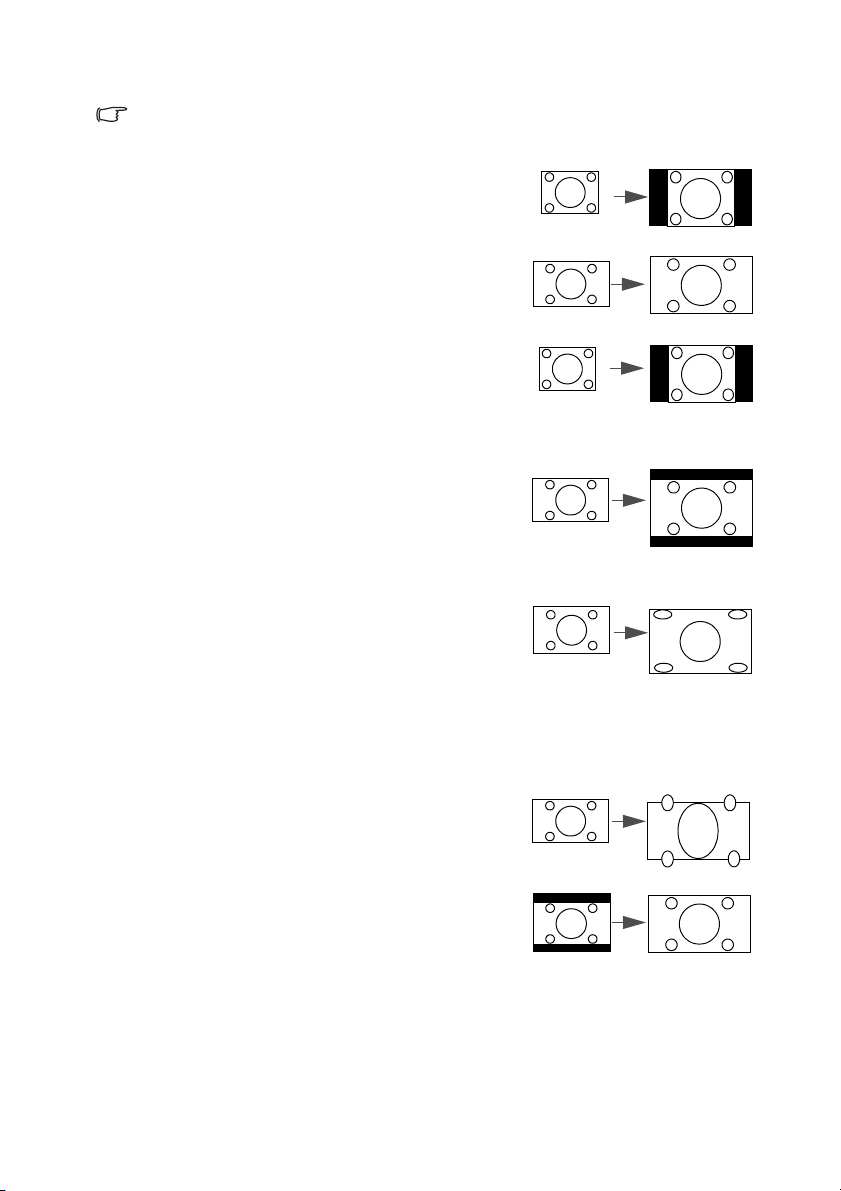

Aşağıdaki resimde, siyah kısımlar etkisiz, beyaz kısımlarsa etkili alanlardır. OSD menüleri kullanılmayan siyah alanlarda görüntülenebilir.

1. Otomatik: Görüntüyü projektörün doğal çözünürlüğünü yatay veya dikey genişliğine sığdırmak üzere orantılı olarak ölçeklendirir. Bu, 4:3 veya 16:9 en/boy oranına sahip olan ve görüntünün oranını değiştirmeksizin ekranı daha çok kullanışlı kılmak istediğiniz gelen görüntü için uygundur.

2. 4:3: Bir resmi, ekranın ortasında 4:3 en/boy oranıyla görüntülenecek şekilde ölçeklendirir. Bu, en/boy oranı değişikliği olmadan görüntüleyeceğinden, bilgisayar monitörleri, standart çözünürlüklü televizyon ve 4:3 en/boy oranlı DVD filmleri gibi 4:3 en/boy oranlı resimler için en uygun olanıdır.

3. 16:9: Ekranın ortasında 16:9 en/boy oranında görünecek şekilde görüntüyü derecelendirir. Bu, görünüm değişikliği olmaksızın görüntüleme sağlayacağından, high definition TV gibi halihazırda 16:9 en boy oranlı görüntüler için en uygun olanıdır.

4. Geniş: Resmi doğrusal olmayan bir yolla yatay olarak uzatır; yani resmin orta kısmında bozulmayı önlemek için resmin kenarları ortasından daha fazla uzatılır. Bu, 4:3 en/boy oranlı resmin genişliğini 16:9 en/boy oranlı bir ekranın genişliğine uzatmak istediğiniz durumlar için uygundur. Yüksekliği değiştirmez. Bazı geniş ekran filmler, genişlikleri 4:3 en/boy oranına bastırılmış olarak üretilmiştir ve bu ayar kullanılarak orijinal genişliklerine geri uzatıldıklarında en iyi şekilde görüntülenirler.

5. Mektup kutusu (LB): Bir resmi, yatay genişliğinde projektörün doğal çözünürlüğüne sığdırmak ve resmin yüksekliğini yans

ıtma

genişliğinin 3/4 oranına yeniden boyutlandırmak için ölçeklendirir. Bu, yükseklik açısından görüntülenebilenden daha büyük bir resim üretebileceğinden, yansıtmanın üst ve alt kenarları boyunca resim parçasında kayıp olur (görüntülenmez). Bu, mektup kutusu biçiminde (üst ve altta siyah çubuklarla) gösterilen filmlerin görüntülenmesi için uygundur.

4:3 resim

16:9 resim

4:3 resim

16:9 resim

4:3 resim

16:9 resim

Mektup Kutusu biçimli resim

Çalıştırma 35

Görüntünün optimum hale getirilmesi

Bir resim modunun seçilmesi

Projektörde sizin kullanım çevrenize ve görüntü sinyal kaynağı tipinize göre önceden belirlenmiş bazı resim modları vardır.

İhtiyaçlarınıza uygun düşen bir işletim modu seçmek için, aşağıdaki adımlardan birini takip edebilirsiniz.

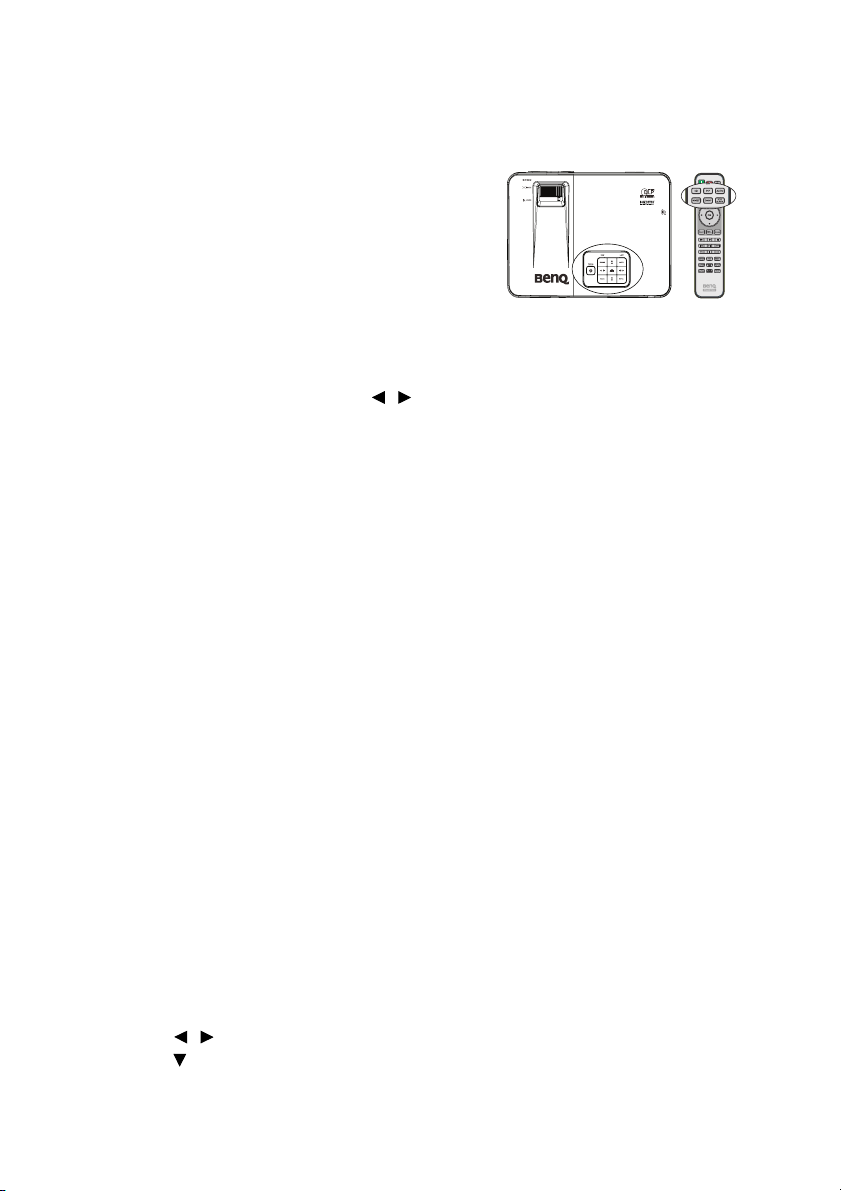

• İstediğiniz mod seçilene kadar

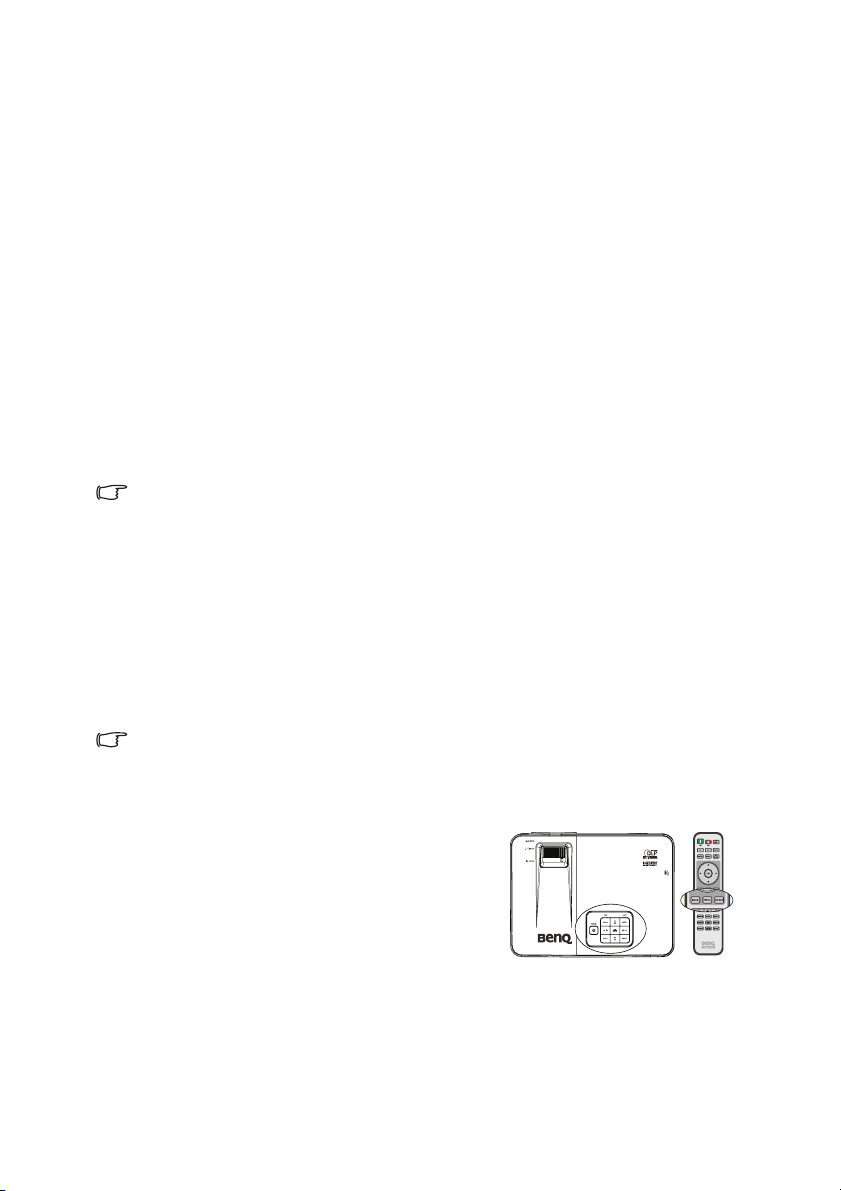

projektörde veya uzaktan kumandada MODE düğmesine basın.

• Resim Modu menüsüne gidin (projektörde giriş sinyali olduğunda Temel

menü kısmında veya Gelişmiş menü > Resim menüsünde bulunur) ve istenen modu seçmek için / düğmelerine basın.

Resim modları aşağıda listelenmektedir.

1. Parlakmodu: Yansıtılan görüntünün parlaklığını maksimize eder. Bu mod çok yüksek parlaklıkların gerektiği ortamlara uygundur, mesela projektörü aydınlık odalarda kullanırken.

2. Vivid modu (Varsayılan): Sunumlar için tasarlanmıştır. Bu modda parlaklık vurgulanır. (TH670s uygulanabilir) Futbol modu: Futbol resim modu futbol taraftarları kontrollü ortam ışığı veya karanlık bir odada oturma odasında futbol oyunları inceleyen mümkün olan en iyi deneyimi yaşamasını sağlar. Gerçek yaşamdaki futbolcuların çim ve cilt tonunu rengini yapar.

3. Sinemamodu: Ayrıca karanlık (az ışıklı) ortamlarda, en iyi görüntüleme için, dijital kamera ya da DV’lerden PC yoluyla renkli film, video klip oynatmak için uygundur.

4. Oyunmodu: Oyun oynamak için uygundur. (TH670s uygulanabilir) Futbol (Parlak) modu: Futbol ile karşılaştır futbol (parlak) özellikle tam ışıklar-on ya da arka bahçesinde gündüz oturma odası olarak çok parlak ortamlarda futbol oyunları izlemek için tasarlanmıştır.

5. Kullanıcı 1/Kullanıcı 2 modu: Mevcut geçerli resim modları temelinde özeleştirilmiş ayarları geri çağırır. Daha fazla bilgi için bkz "Kullanıcı 1/

Kullanıcı 2 modunu ayarlama" sayfa 36.

ın,

Kullanıcı 1/Kullanıcı 2 modunu ayarlama

Mevcut geçerli resim modları ihtiyaçlarınıza uygun değilse kullanıcı tarafından tanımlanabilir iki adet mod bulunmaktadır. Resim modlarından birini (Kullanıcı 1/Kullanıcı 2 hariç) bir başlangıç noktası olarak kullanabilir ve ayarları özelleştirebilirsiniz.

1. Ekran menüsünü açıp Resim Modu işlevine gidin.

2. / düğmelerine basarak Kullanıcı 1 veya Kullanıcı 2 öğesini seçin.

3. düğmelerine basarak Kul. Mod. Yönetimi öğesini seçin.

Çalıştırma

Bu fonksiyon yalnızca Kullanıcı 1, ve Kullanıcı 2 modu Resim Modu alt menü öğesinde seçili olduğunda kullanılabilir.

4. İhtiyaçlarınıza en yakın resim modunu seçmek için / tuşuna basın.

5. Değiştirilecek alt menü öğesini seçmek için düğmesine basın ve değeri

/ düğmesi ile ayarlayın. Daha fazla bilgi için aşağıdaki "Görüntü

kalitesinin ince ayarı" bölümüne bakın.

6. Ayarlar seçildiğinde kaydedilecektir.

Kullanıcı modlarını yeniden adlandırma

Kullanıcı 1 ve Kullanıcı 2 modlarını, bu projektörün kullanıcıları tarafından tanınması veya anlaşılması kolay adlara değiştirebilirsiniz. Yeni ad, İngilizce harfleri (A-Z, a-z), rakamları (0-9) ve boşluğu (_) içermek üzere 12 karakter uzunluğuna sahip olabilir.

Kullanıcı modlarını yeniden adlandırmak için:

1. Menü Türü öğesinin Gelişmiş olduğundan emin olun. Daha fazla bilgi için bkz "Menülerin kullanımı" sayfa 28.

2. Resim > Resim Modu > Kullanıcı 1 veya Kullanıcı 2 menüsüne gidin.

3. Kul. Mod. Yönetimi > Kul. Mod. Ad Ver menüsüne gidin ve projektörde veya uzaktan kumandada OK düğmesine basın.

4. Yeniden adlandırmak istediğiniz öğeyi seçmek için / düğmelerine, ardından da projektörde veya uzaktan kumandada OK düğmesine basın. İlk harf bir beyaz kutuyla vurgulanacaktır.

5. İlk karakteri seçmek için / düğmelerine basın.

6. Yeni ad ayarlanana kadar ilerlemek için düğmesine, ardından da onaylamak için projektörde veya uzaktan kumandada OK düğmesine basın.

7. Diğer adları değiştirmek isterseniz 4-6 adımlar

ını yineleyin.

Geçerli resim modunu sıfırlayın

Gelişmiş menü > Resim menüsünde yaptığınız ayarlamaların tümü (Resim

Modu

dışında), Sıfırla seçiminde tuşa basılarak ön ayarlı fabrika değerlerine geri

döndürülebilir. Resim modunu ön ayarlı fabrika değerlerine sıfırlamak için:

Resim menüsünden Resim Modu öğesini seçip, sıfırlamak istediğiniz resim

modunu ( basın.

Mevcut Resim Modunu Sıfırla seçimini yapmak için düğmesine,

ardından da projektörde veya uzaktan kumandada Onay iletisi görüntülenir.

Sıfırla seçimini yapmak için / düğmelerine, ardından da projektörde

3. veya uzaktan kumandada fabrika ayarlarına dönecektir.

4. Diğer resim modlarını sıfırlamak isterseniz 1-3 adımlarını yineleyin.

Buradaki Mevcut Resim Modunu Sıfırla işlevini Tüm Ayarları Sıfırla işleviyle (projektörde giriş sinyali olmadığında Temel menü kısmında veya Gelişmiş menü > Sistem Kurulumu: Gelişmiş menüsünde bulunan) karıştırmayın. Tüm Ayarları Sıfırla işlevi, ayarların pek çoğunu sistem çapında ön ayarlı fabrika değerlerine döndürür. Daha fazla bilgi için bkz "Tüm Ayarları Sıfırla" sayfa 59.

Kullanıcı 1 veya Kullanıcı 2 dâhil) seçmek için / düğmelerine

OK düğmesine basın.

OK düğmesine basın. Resim modu, ön ayarlı

Duvar Rengi Düzeltme Kullanımı

Çalıştırma 37

Beyaz dışında bir renkle boyanmış olan bir duvara yansıtma yapmanız durumunda Duvar Rengi Düzeltme özelliği kaynak ve yansıtılan görüntü arasındaki olası renk farkını önleyerek yansıtılan görüntünün rengini düzeltmenize yardımcı olabilir.

Bu fonksiyonu kullanmak için, Gelişmiş menü > Ekran > Duvar Rengi Düzeltme menüsüne gidin ve yansıtma yüzeyininkine en yakın düşen bir rengi seçmek üzere / tuşlarına basın. Arasından seçim yapabileceğiniz çok sayıda önceden kalibre edilmiş renk bulunmaktadır: Açık Sarı, Pembe, Açık Yeşil ve Mavi.

Görüntü kalitesinin ince ayarı

Saptanan sinyal tipine göre, Kullanıcı 1 veya Kullanıcı 2 seçildiğinde kullanıcı tarafından tanımlanabilen birkaç fonksiyon vardır. Gereksinimlerinize göre, seçip projektör veya uzaktan kumanda üzerindeki / tuşuna basarak bu işlevleri ayarlayabilirsiniz

Parlaklık ayarlanması

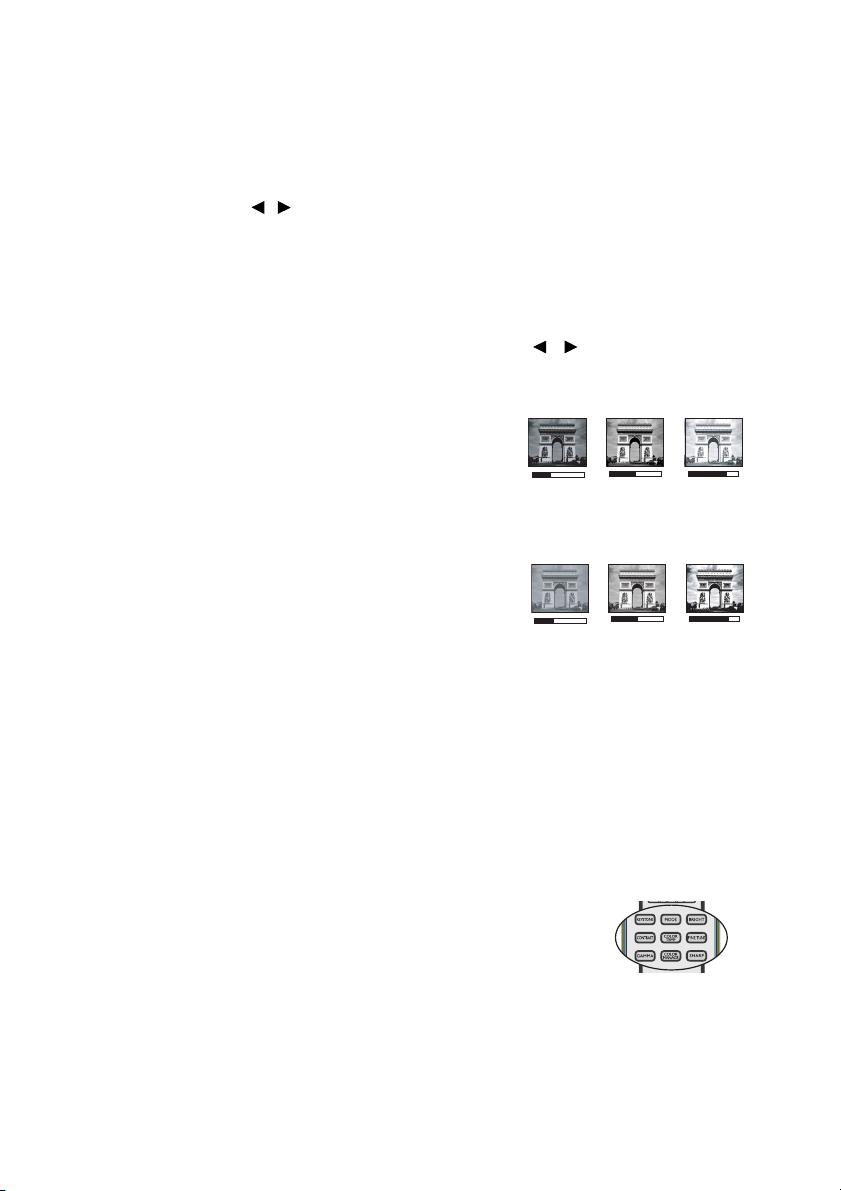

Değer ne kadar yüksekse, görüntü de o kadar parlaktır. Ve, ayar ne kadar düşükse, görüntü o kadar karanlık olur. Bu kumandayı, görüntünün siyah alanlarının sadece siyah olarak

+30

görünmesini ve koyu alanlardaki ayrıntıların görünür kılınmasını sağlayacak şekilde ayarlayın.

Zıtlık ayarlanması

Değer ne kadar büyük olursa zıtlık o kadar fazla olur. Bu fonksiyonu, Parlaklık ayarını, seçtiğiniz giriş ve seyretme ortamına göre ayarladıktan sonra beyaz seviyesinin doruğunu belirlemek

-30

için kullanın.

Renk ayarlanması

Düşük ayar düşük doygunluktaki renklere neden olur. Ayar çok yüksekse, görüntüdeki renkler görüntünün gerçeküstü görünmesini sağlayacak şekilde aşırı baskın olur.

Ton ayarlanması

Değer ne kadar yüksekse, resim de o kadar kırmızılaşır. Değer ne kadar düşükse resim de o kadar yeşilleşir.

Netlik ayarlanması

Değer ne kadar yüksekse, resim de o kadar netleşir. Değer ne kadar düşükse, resim de o kadar bulanıklaşır.

Uzaktan kumandadaki BRIGHT, CONTRAST veya

SHARP düğmelerini kullanarak Parlaklık, Zıtlık ya da Netlik ayarını da yapabilirsiniz.

+50

+70

+30

Çalıştırma

Gelişmiş resim kalitesi kontrolleri

Gelişmiş menü > Resim > Gelişmiş… menüsünde, tercihlerinize göre

ayarlanacak daha gelişmiş işlevler vardır. Ayarları kaydetmek amacıyla, ekran menüsünden çıkmak için MENU düğmesine basmanız yeterlidir.

Siyah Seviyesini Ayarlama

Siyah Seviyesi öğesini seçip, 0 IRE ya da 7,5 IRE seçimini yapmak için

projektörde veya uzaktan kumandada / düğmesine basın. Gri tonlama video sinyali IRE birimleriyle ölçülür. NTSC TV standardını kullanan

bazı bölgelerde, gri tonlama 7.5 IRE (siyah) ila 100 IRE (beyaz) arasında ölçülür ancak PAL ekipmanının veya Japon NTSC standartlarının kullanıldığı diğer bölgelerde 0 IRE (siyah) ila 100 IRE (beyaz) arasında ölçülür. 0 IRE veya 7,5 IRE değeriyle başlayıp başlamadığını görmek için giriş kaynağını kontrol etmenizi, ardından buna göre seçim yapmanızı öneririz.

Bir Gama Seçimi Yapma

Gelişmiş menü > Resim > Gelişmiş… menüsünde Gamma Seçimi seçimini

yapıp, projektörde veya uzaktan kumandada / düğmelerine basarak modları seçin.

1.6/1.8/2.0/2.2/2.4/2.5/2.6/2.8/BenQ arasından tercih ettiğiniz bir gama modunu

seçin. Gama Düzeltme, kaynağı daha uygun biçimde vermek için bir görüntünün ışık

yoğunluğunda (parlaklık) ayar yapmayı sağlar.

Brilliant Color ayarlanması

Gelişmiş menü > Resim > Gelişmiş… menüsünde Brilliant Color seçimini yapıp,

projektörde veya uzaktan kumandada / düğmelerine basarak modları seçin. Bu özellik, görüntüde daha gerçekçi ve canlı renkler sağlarken yüksek parlaklığa

imkan vermek için yeni bir renk işleme algoritması ve sistem düzeyi geliştirmeler kullanmaktadır. Video ve doğal çekimlerde yaygın olan orta tonlu görüntülerde %50’den fazla bir parlaklık artışı sağlar, böylelikle projektör daha gerçekçi ve özgün renklerde görüntü yeniden üretimi sağlar. Bu kalitede görüntüler tercih ediyorsanız

Açık öğesini seçin. Değilse Kapalı öğesini seçin.

Renk Sıcaklığı seçme

Gelişmiş menü > Resim > Gelişmiş… menüsünde Renk Sıcaklığı seçimini

yapıp, projektörde veya uzaktan kumandada / düğmelerine basarak değerleri ayarlayın.

Kullanılabilir çeşitli renk sıcaklığı ayarı vardır.

1. Lamba Doğal: Lambanın orijinal renk sıcaklığı ve daha yüksek parlaklıkla. Bu ayar, iyi aydınlatılmış odalarda yansıtmak gibi yüksek parlaklık gerektiren ortamlar için uygundur.

2. Sıcak: Resimlerin kırmızımsı beyaz görünmesini sağlar.

3. Normal: Beyaz için normal renklenmeyi korur.

4. Soğuk: Resimlerin mavimsi beyaz görünmesini sağlar.

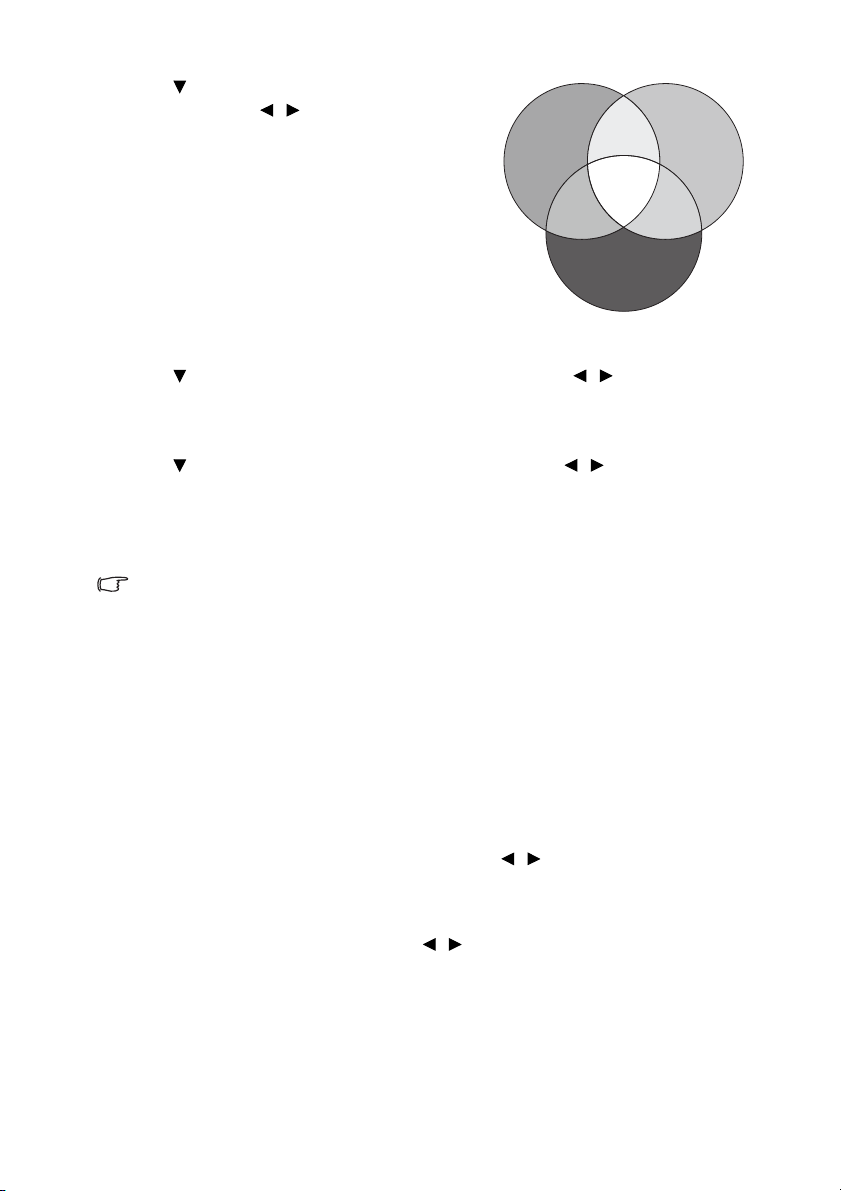

*Renk sıcaklıkları hakkında:

Çeşitli amaçlar doğrultusunda "beyaz" kabul edilen birçok farklı ton vardır. Beyaz rengi temsil etmeye dönük yaygın yöntemlerden biri de “renk sıcaklığı” olarak bilinmektedir. Düşük bir renk sıcaklığına sahip bir beyaz, kırmızımsı bir beyaz olarak görünür. Yüksek renk sı mavi içeriyormuş gibi görünür.

caklığına sahip beyaz renk, daha fazla

Çalıştırma 39

Tercih edilen renk sıcaklığını ayarlama

Gelişmiş menü > Resim > Gelişmiş… menüsünde Renk Sıcaklığı İnce Ayarı seçimini yapıp, projektörde veya uzaktan kumandada OK düğmesine

basın.

1. Renk Sıcaklığı öğesini seçin ve projektör veya uzaktan kumandada

/ düğmesine basarak Soğuk, Normal, Lamba Doğal veya Sıcak

öğesini seçin.

2. Gelişmiş… > Renk Sıcaklığı İnce Ayarı menüsüne gidin ve projektörde veya uzaktan kumandada OK düğmesine basın.

3. Değiştirmek istediğiniz öğeyi seçmek için / düğmesine bas

/ düğmesine basarak değerleri ayarlayın.

•Kırmızı Kazanımı/Yeşil Kazanımı/Mavi kazanımı: Kırmızı, Yeşil ve Mavi

kontrast seviyelerini ayarlar.

•Kırmızı ofset/Yeşil ofset/Mavi ofset: Kırmızı, Yeşil ve Mavi parlaklık

seviyelerini ayarlar.

4. Ayarları kaydedip çıkmak için projektörde veya uzaktan kumandada

MENU düğmesine basın.

ın ve

Renk Yönetimi

Işığın açık kaldığı veya bina dış pencerelerinin odaya gün ışığı girişine izin verdiği sınıf, toplantı odası veya oturma odası gibi çoğu kurulum durumunda renk yönetimi gerekmeyecektir.

Kurul odaları, anfiler veya ev sinemaları gibi kontrollü aydınlatma seviyelerine sahip sabit kurulumlarda renk yönetimi değerlendirilmelidir. Renk yönetimi, ihtiyacınız olması halinde daha doğru renk üretimine olanak tanıyan hassas renk kontrolü ayarları sağlar.

Uygun renk yönetimine yalnızca kontrollü ve yeniden üretilebilir izleme koşullarında ulaşılabilir. Renk yeniden üretimini ölçmek için bir kolorimetre (renk ışığı ölçer) kullanmanız ve uygun bir kaynak resimler grubu sağlamanız gerekecektir. Bu aletler projektörle birlikte sağlanmamaktadır ancak projektör satıcınız size uygun montajcıya yönlendirebilmelidir.

Renk Yönetimi ayarlanacak altı renk grubu (RGBCMY) sağlar. Her bir rengi seçtiğinizde, tercihinize göre aralığını ve doygunluğunu bağımsız olarak ayarlayabilirsiniz.

Çeşitli renk test desenleri içeren ve monitörler, TV’ler, projektörler, vb.’de renk sunumunu test etmek için kullanılabilen bir test diski satın aldıysanız Diskten herhangi bir görüntüyü ekrana yansıtabilir ve Renk Yönetimi menüsüne girerek ayarlar yapabilirsiniz.

Ayarları yapmak için:

1. Gelişmiş menü > Resim >Gelişmiş… menüsüne gidin ve Renk Yönetimi öğesini seçin.

2. Projektör veya uzaktan kumandada OK düğmesine bastığınızda Renk Yönetimi sayfası görünür.

3. Birincil Renk öğesini seçin ve / tuşlarına basarak Kırmızı, Sarı Yeşil, Cam Göbeği, Mavi veya Macenta renklerinden birini seçin.

şekilde yol gösterebilmeli ve hatta sizi deneyimli bir uzman

Çalıştırma

4. düğmesine basarak Renk tonu öğesini ve / düğmesine basarak aralığını seçin. Aralığın arttırılması bitişiğindeki iki renkten daha fazla

KIRMIZI

Sarı

YEŞİL

oranlarda içeren renkleri kapsayacaktır. Renklerin birbiriyle nasıl ilişkilendiğini görmek için lütfen

Macenta

Menekşe

sağ taraftaki resme bakın. Örneğin, Kırmızıyı seçip aralığını 0 olarak ayarlarsanız, yansıtılan resimde

MAVİ

yalnızca saf kırmızı seçilecektir. Aralığının arttırılması sarı

ya yakın bir

kırmızı ve mora yakın bir kırmızıyı içerecektir.

5. düğmesine basarak Kazanım öğesini seçin ve / tuşlarını kullanarak tercihinize göre değerleri ayarlayın. Seçmiş olduğunuz birincil rengin zıtlık seviyesi etkilenecektir. Yapılan her ayarlama hemen resme yansıtılacaktır.

6. tuşuna basarak Doygunluk öğesine seçin ve / tuşlarını kullanarak tercihinize göre değerleri ayarlayın. Yapılan her ayarlama hemen resme yansıtılacaktır. Örneğin, Kırmızıyı seçip aralığını

0 olarak ayarlarsanız, sadece saf

kırmızının doygunluğu etkilenecektir.

• Doygunluk, o rengin video resmindeki miktarıdır. Düşük ayarlar daha düşük

doygunlukta renkler ortaya çıkarır; “0” ayarı görüntüden o rengi tamamen kaldırır. Doygunluk çok yüksekse, o renk çok kuvvetli ve gerçekdışı olur.

7. Diğer renk ayarları için adım 3 -6'yı tekrarlayın.

8. İstediğiniz ayarların tümünü yaptığınızdan emin olun.

9. Ayarları kaydedip çıkmak için projektörde veya uzaktan kumandada

MENU düğmesine basın.

Parazit azaltma

Farklı ortam yürütücülerinin neden olduğu elektrik görüntü parazitini azaltır. Ayar ne kadar yüksek olursa, gürültü o kadar az olur.

Gelişmiş menü > Resim > Gelişmiş… menüsünde Parazit azaltma seçimini yapıp, değeri 0 ila 31 arasında ayarlamak için / düğmelerine basın.

Bir Film Modu Seçme

Gelişmiş menü > Resim > Gelişmiş… menüsünde Film Modu seçimini yapıp,

projektörde veya uzaktan kumandada / düğmelerine basarak seçin.

Açık bu projektör için varsayılan ve önerilen seçimdir. Kapalı seçildiğinde Film Modu fonksiyonu mevcut değildir.

Bu işlev yalnızca NTSC sistemine sahip Video veya S-Video seçildiğinde kullanılabilir.

Çalıştırma 41

Görüntünün gizlenmesi

%70'e kadar lamba gücü tasarrufuyla görüntüyü bir süre kapatmak için uzaktan kumandada ECO BLANK düğmesine basın. Görüntüyü geri yüklemek için, projektör yada uzaktan kumandadaki herhangi bir tuşa basın.

Görüntü gizlendiğinde ekranda "Eco Ekran Karartma" sözcüğü görünür. Bu işlev bir ses girişi bağlıyken etkinleştirildiğinde, ses yine de duyulabilir.

‘Eco Ekran Karartma: Lambanızın harcadığı güçten %70'e kadar tasarruf edin. Gezegeni kurtarmak için siz de bir adım atın.’

Ekran kaynağı olmadan üç dakikadan daha fazla süreyle projektör açık kalırsa Eco Ekran Karartma moduna otomatik geçiş yapılır böylece gereksiz enerji sarfiyatının

önüne geçilir ve projektör lambasının ömrü uzar.

Yüksek rakımlı bir ortamda çalıştırma

Bulunduğunuz ortam deniz seviyesinden 1500 m - 3000 m yüksekteyse ve ortam sıcaklığı 0°C–35°C arasındaysa Yüksek Yer Modu'nu kullanmanızı öneririz.

Bulunduğunuz irtifa 0 m ve 1500 m arasındaysa ve ortam sıcaklığı 0°C–35°C arasındaysa projektör aşırı soğutulacaktır.

Yüksek Yer Modu özelliğini etkinleştirmek için:

1. Ekran menüsünü açın ve Menü Türü ayarının Gelişmiş şeklinde

2. Sistem Kurulumu: Gelişmiş > Yüksek Yer Modu menüsüne gidin ve

3. Evet seçimini yapıp, projektörde veya uzaktan kumandada OK

Yüksek Yer Modu altındaki işlemler genel sistem soğutması ve performansını iyileştirmek için gerekli olan yüksek fan hızı nedeniyle daha yüksek desibelde çalışma gürültüsüne yol açabilir.

Bu projektörü yukarıdakiler dışında başka zorlayıcı ortamlarda kullanırsanız, projektörünüzü aşırı ısınmaya karşı korumak için tasarlanmış olan kendi kendine kapanma belirtileri gösterebilir. Böyle durumlarda bu belirtileri ortadan kaldırmak için Yüksek Yer Modu ayarına geçmelisiniz. Ancak bu, projektörün herhangi veya tüm kötü veya zorlayıcı koşullarda çalışabileceği anlamına gelmemektedir.

Yüksek Yer Modunu kullanmayın. Bu koşullarda modu açarsanız

olduğundan emin olun.

Açık ayarını seçmek için / düğmelerine basın. Bir onay mesajı görüntülenir.

düğmesine basın.

Çalıştırma

Sesi ayarlama

Aşağıdaki gibi yapılan ses ayarları projektör hoparlörleri üzerinde etkili olacaktır. Projektör ses girişine doğru bağlantı yaptığınızdan emin olun. Ses girişi bağlantısının yapılmasıyla ilgili bkz. "Bağlantı" sayfa 19.

Sesi kesme

Ses seviyesini ayarlamak için uzaktan kumandada

tuşuna basın ya da:

1. Ekran menüsünü açıp Ses Ayarı menüsüne gidin (Temel menü veya Gelişmiş menü > Ses Ayarı menüsünde).

2. Sessiz öğesini ve Açık öğesini seçin.

Ses seviyesini ayarlama

Ses seviyesini ayarlamak için uzaktan kumandada

/ tuşuna basın ya da:

1. Yukarıdaki adım 1'yi tekrarlayın.

2. Ses Seviyesi öğesini seçin ve istenilen ses seviyesini seçin.

Açýlýþ/kapanýþ sesi Kapatma

Zil sesini kapatmak için:

1. Gelişmiş menü > Ses Ayarı menüsüne gidin.

2. Açılış/kapanış sesi öğesini ve Kapalı öğesini seçin.

Açılış/kapanış sesi ayarını değiştirmenin tek yolu burada Açık veya Kapalı ayarını yapmaktır. Sesi sessiz olarak ayarlamak veya ses seviyesini değiştirmek Güç açık/ kapalı zil sesini etkilemez.

Mikrofonun ses seviyesini ayarlama

Ses düzeyini ayarlama:

1. Gelişmiş menü > Ses Ayarı menüsüne gidin.

2. Mikrofon Sesi öğesini seçin ve istenilen ses seviyesini seçin.

Sessiz etkinleştirilse bile mikrofon sesi çalışmaya devam edecektir.

Kumanda düğmelerini kilitleme

Uzaktan kumanda ve projektördeki kumanda tuşları kilitli hâldeyken, projektör ayarlarınızın (örneğin çocuklar tarafından) yanlışlıkla değiştirilmesini

önleyebilirsiniz. Tuş Kilidi özelliği Açık ayarındayken, POWER ve dışında, uzaktan kumanda ve projektördeki hiçbir kontrol tuşu çalışmayacaktır.

Tuşları kilitlemek için:

1. OSD menüsünü açın ve

Tuş Kilidi

2. / düğmelerine basarak Açık öğesini seçin. Bir uyarı iletisi görünür. Evet seçimini yapıp, projektörde veya uzaktan kumandada OK

düğmesine basın. Kontrol tuşları kilitlenir. Tuşların kilidini açmak için, projektör ya da uzaktan kumandadaki

düğmesine 3 saniye basın.

menüsüne gidin.

Gelişmiş menü

Sistem Kurulumu: Gelişmiş

Çalıştırma 43

Projektör menü göstergesini kişiselleştirme

Ekran görüntüsü (OSD) menüleri tercihleriniz doğrultusunda ayarlanabilir. Aşağıdaki ayarlar projeksiyon ayarlarını, çalışmasını veya performansını etkilemez.

• Dil öğesini Gelişmiş menü > Sistem Kurulumu: Basit menüsünden

ayarlayarak Ekranda Kumanda (OSD) Menüleri için bildiğiniz dili ayarlayabilirsiniz. Dil sayfasını görüntülemek için projektörde veya uzaktan kumandada OK düğmesine basın. Dilinizi seçmek için projektörde veya uzaktan kumandada / / / ve OK düğmelerine basın.

• Temel menü kısmındaki veya Gelişmiş menü > Sistem Kurulumu: Basit

> Menü Ayarları menüsündeki Menü Türü özelliği menü türünü ayarlar.

/ düğmelerini kullanarak tercih ettiğiniz türü seçin.

• Menü Konumu öğesini Gelişmiş menü > Sistem Kurulumu: Basit >

Menü Ayarları menüsünden ayarlayarak OSD menüsünün beş konumda görüntülenmesini sağlayabilirsiniz. / düğmelerini kullanarak tercih ettiğiniz konumu seçin.

• Menü Gösterim Süresi Son tuşa basışınızdan sonra OSD menüsünün

aktif kalacağı süreyi belirleyen ayarını Gelişmiş menü > Sistem Kurulumu: Basit > Menü Ayarları menüsünden yapabilirsiniz. Zaman aralıkları 5 ila 20 saniye arasında 5 saniyelik artma-azalma miktarlarıyla değişir. / düğmelerini kullanarak uygun bir zaman seçin.

• Gelişmiş menü > Sistem Kurulumu: Basit > Menü Ayarları

menüsündeki Boşluk Hatırlatma Mesajı ekranda hatırlatıcı mesajların gösterilip gösterilmemesini belirler. İstediğiniz ayarı seçmek için / tuşunu kullanın. Anlık Görüntü öğesini Gelişmiş menü > Sistem Kurulumu: Basit

•

menüsünden ayarlayarak projektör açılırken görüntülenecek tercih ettiğiniz logo ekranını belirleyebilirsiniz. / tuşlarını kullanarak bir ekran seçin.

Lamba tasarruf modunu seçin.

1. OSD menüsünü açın ve Gelişmiş menü > Resim > Lamba gücü menüsüne gidin.

2. / düğmelerine basarak Normal/Ekonomik/SmartEco öğesini seçin. Lamba parlaklık seviyesi farklı lamba modundan değişiklik gösterebilir, aşağıdaki tablodaki açıklama tablosuna bkz.

Lamba gücü Açıklama

Normal Tam ampul parlaklığı sağlar

Ekonomik

SmartEco

Ekonomik mod veya SmartEco modu seçildiğinde, projeksiyon ışığı çıkışı azalır ve sonuç olarak yansıyan resimler daha karanlık görünür.

Çalıştırma

Ampul ömrünü uzatmak ve fan gürültüsünü azaltmak amacıyla parlaklığı azaltın

Ampul gücünü içeriğin parlaklık seviyesine göre otomatik olarak ayarlar

Projektörün kapatılması

1. Projektörde POWER düğmesine basın. Bir onay mesajı gösterilir. Birkaç saniye içinde yanıt vermezseniz, mesaj kaybolur. Uzaktan kumanda kullanıyorsanız, projektörü kapatmak için OFF düğmesine basın.

2. Projektördeki POWER düğmesine ikinci defa basın. GÜÇ göstergesi ışığı turuncu renkte yanıp söner ve projeksiyon lambası kapanır, fanlar ise projektörü soğutmak için çalışmaya devam eder.

•Lambayı korumak için, projektör soğutma

işlemi sırasında hiçbir komuta cevap vermez.

•Soğutma süresini kısaltmak için, Gelişmiş menü > Sistem Kurulumu: Gelişmiş

menüsündeki Hızlı Soğutma işlevini de etkinleştirebilirsiniz. Daha fazla bilgi için bkz "Hızlı Soğutma" sayfa 59. Hızlı Soğutma işlevini etkinleştirmenin lamba ömrünü etkileyeceğine dikkat edin.

3. Soğutma işlemi tamamlandığında, GÜÇ göstergesi ışığı turuncu yanar ve fan durur.

4. Projektör uzun süre kullanılmayacaksa, güç kablosunu prizden çekin.

• Projektör düzgün kapatılmazsa, lambayı korumak için projektörü yeniden

çalıştırdığınızda soğutma için fanlar birkaç dakika çalışır. Fanlar durduktan ve POWER göstergesi ışığı turuncu renge döndükten sonra projektörü başlatmak için tekrar projektördeki POWER düğmesine veya uzaktan kumandada ON düğmesine basın.

• Gerçek lamba kullanım ömrü farklı ortam koşulları ve kullanıma göre

değişebilir.

• Projektör düzgün biçimde kapatılmazsa lambaya zarar verecek, lamba ömrü ve

parlaklığını etkileyecektir.

Çalıştırma 45

Menü İşletimi

Menü sistemi

OSD (Ekrandan Kumanda) menüleri seçilen giriş sinyali tipine göre değişmektedir.

Temel menü Alt menü Seçenekler

Sinyalsiz

Duvar Rengi Düzeltme

Projektör Konumu

Test Deseni Kapalı/Açık Oto Kaynak Açık/Kapalı Menü Türü Temel/Gelişmiş

HDMI Formatı

Lamba Zamanlayıcıyı Sıfırla

Tüm Ayarları Sıfırla

Bilgi

Kapalı/Açık Sarı/Pembe/

Açık Yeşil/Mavi Ön/Ön Tavan/Arka/Arka

Ta va n

Otomatik/PC Sinyali/ Video Sinyali

Sıfırla/İptal

Kaynak Resim Modu Çözünürlük Renk Sistemi Lamba Kullanım Süresi 3D Biçimi Donanım Yazılımı

Sürümü

Çalıştırma

Sinyalle

Parlak/Vivid/Sinema/ Oyun/Kullanıcı 1/Kullanıcı

Resim Modu

2 (TH670) Parlak/Futbal/Sinema/

Futbal (Parlak)/Kullanıcı 1/Kullanıcı 2 (TH670s)

Ses Seviyesi Sessiz Kapalı/Açık

Otomatik/3D Kapalı/

3D Modu

Çerçeve Sırası/Frame Packing/Üst-Alt/Yan Yana

3D Senk Ters Cevir

Ayarlar

Devre Dışı

Yukarıdaki sinyalsiz menülerine başvurun.

/Ters Cevir

Çalıştırma 47

Her Gelişmiş menü kısmında desteklenen işlevler farklı giriş kaynaklarına göre değişir. Desteklenmeyen işlevler kullanılamaz olacaktır.

Gelişmiş

menü

Resim

Resim Modu

Kul. Mod. Yönetimi

Parlaklık Zıtlık Renk Renk Tonu Netlik

Renk Sıcaklığı

Lamba gücü

Gelişmiş…

Mevcut Resim Modunu Sıfırla

Alt menü Seçenekler

Parlak/Vivid/Sinema/ Oyun/Kullanıcı 1/Kullanıcı 2 (TH670)

Parlak/Futbal/Sinema/ Futbal (Parlak)/Kullanıcı 1/Kullanıcı 2 (TH670s)

Parlak/Vivid/Sinema/

Ayarları Yükleyeceğiniz Yer

Oyun (TH670) Parlak/Futbal/Sinema/

Futbal (Parlak) (TH670s)

Kul. Mod. Ad Ver

Sıcak/Normal/Soğuk/ Lamba Doğal

Normal/Ekonomik/ SmartEco

Siyah Seviyesi 0 IRE/7,5 IRE

Gamma Seçimi

1,6/ 1,8/ 2,0/ 2,1/ 2,2/2,3/ 2,4/ 2,6/ 2,8/BenQ

Brilliant Color Açık/Kapalı

Kırmızı Kazanımı/Yeşil

Renk Sıcaklığı İnce Ayarı

Kazanımı/Mavi kazanımı/ Kırmızı ofset/Yeşil ofset/ Mavi ofset

Birincil Renk

Renk Yönetimi

Renk tonu Kazanım Doygunluk

Parazit azaltma

Film Modu

Açık/Kapalı

Sıfırla/İptal

Çalıştırma

Ses Ayarı

Ekran

Sessiz Kapalı/Açık Ses Seviyesi Mikrofon Sesi Açılış/kapanış

sesi Ses Ayarlarını

Sıfırla

En/Boy Oranı

Duvar Rengi Düzeltme

Açık/Kapalı

Sıfırla/İptal

Otomatik /4:3 /16:9/ Geniş/Mektup kutusu

Kapalı/Açık Sarı/Pembe/

Açık Yeşil/Mavi

Görüntü Konumu

Fazla tarama Ayarı

H. Boyut

Bilgisyr. ve Komponent YPbPr Ayarl.

Faz Otomatik (Yalnızca

RGBHD PC Zamanlama için)

Otomatik/3D Kapalı/

3D Modu

Çerçeve Sırası/Frame Packing/Üst-Alt/Yan Yana

3D Senk Ters Cevir Devre Dışı

/Ters Cevir

Çalıştırma 49

Dil

Sistem

Kurulumu:

Basit

Arka Plan Rengi

Anlık Görüntü BenQ/Siyah/Mavi Projektör

Konumu

Otomatik Kapanma

Doğrudan Güç Açma

Menü Türü Temel/Gelişmiş

Menü Konumu

Menü Ayarları

Kaynğ. Ad Ver Oto Kaynak Kapalı/Açık

Menü Gösterim Süresi

Boşluk Hatırlatma Mesajı

Siyah/Mavi/Mor

Ön/Ön Tavan/Arka/Arka

Tavan Devre Dışı/5 dak./10 dak./

15 dak./20 dak./25 dak./ 30 dak.

Kapalı/Açık

Orta/Üst Sol/Üst Sağ/Alt

Sağ/Alt Sol Hep Açık/5 sn./10 sn./15 sn./

20 sn.

Kapalı/Açık

Çalıştırma

Lamba

Lamba Ayarları

HDMI Formatı

Veri İletişim Hızı

Sistem

Kurulumu:

Gelişmiş

Bilgi

Menü öğelerinin projektör en az bir geçerli sinyal algılarsa kullanılabilir. Projektöre bağlı bir donanım yoksa veya hiç sinyal algılanmışsa, sınırlı menü öğesine erişilebilir.

Test Deseni Kapalı/Açık

Kapalı Altyazı

Hızlı Soğutma Kapalı/Açık Yüksek Yer

Modu

Şifre

Tuş Kilidi Kapalı/AçıkEvet/No Tüm Ayarları

Sıfırla Kaynak Resim Modu Çözünürlük Renk Sistemi Lamba Kullanım Süresi 3D Biçimi Donanım Yazılımı Sürümü

Zamanlayıcıyı Sıfırla

Lamba Zamanlayıcı

Altyazı

Kapalı Etkin

Altyazı Sürümü CC1/CC2/CC3/CC4

Açık/Kapalı Evet/No

Şifre Değiştir Açılış Kilidi Açık/Kapalı

Evet/No

Lamba Kullanım Süresi Eşdeğer Lamba Saati Otomatik/PC Sinyali/Video

Sinyali 2400/4800/9600/14400/

19200/38400/57600/115200

Açık/Kapalı

Sıfırla/İptal

Çalıştırma 51

Menülerin açıklamaları

• Bu el kitabında listelenen varsayılan değerler, özellikle 52-60 sayfalardaki,

yalnızca referans içindir. Ürünlerin sürekli olarak gelişmesi nedeniyle projektörler arasında farklılık gösterebilirler.

FONKSİYON AÇIKLAMA

Duvar Rengi

Düzeltme

Projektör

Konumu

Test Deseni

Oto Kaynak

Menü Türü

HDMI Formatı

Temel menü (Sinyalsiz)

Lamba

Zamanlayıcıyı

Sıfırla

Tüm Ayarları

Sıfırla

Bilgi

Yan sıtma yüzeyi beyaz olmadığında yansıtılmış görüntünün rengini düzeltir. Daha fazla bilgi için bkz "Duvar Rengi

Düzeltme Kullanımı" sayfa 37.

Projektör, bir tavana veya bir perde arkasına ya da bir veya iki aynayla birlikte kurulabilir. Daha fazla bilgi için bkz "Bir

konum seçilmesi" sayfa 16.

Açık seçimi fonksiyonu etkinleştirir ve projektör test desenini görüntüler. Resim boyutunu ayarlamanıza ve yansıtılan resimde bozukluk olup olmadığını kontrol etmenize olanak tanır.

Daha fazla bilgi için bkz "Giriş sinyalinin değiştirilmesi" sayfa

33.

Bir Tem el veya Gelişmiş menü türü seçer.

Uygun bir HDMI biçimini otomatik veya manüel olarak seçer.

Daha fazla bilgi için bkz "Lamba kullanım süresinin

sıfırlanması" sayfa 67.

Tüm ayarları, fabrika ayarlarına döndürür.

Aşağıdaki ayarlar sabit kalacaktır: Kul. Mod. Ad Ver, Dil, Projektör Konumu, Kaynğ. Ad Ver, Test Deseni, Yüksek Yer Modu, Şifre ve Tuş Kilidi.

Kaynak

Geçerli sinyal kaynağını gösterir.

Resim Modu Resim menüsünde seçilmiş modu gösterir.

Çözünürlük

Giriş sinyal çözünürlüğünün normal ayarını gösterir.

Renk Sistemi

Giriş sistemi formatını gösterir; NTSC, PAL, SECAM veya RGB.

Lamba Kullanım Süresi

Lambanın toplam kaç saat kullanıldığını görüntüler.

3D Biçimi

O anki 3D modunu gösterir.

Donanım Yazılımı Sürümü

Donanım Yazılımı Sürümünü gösterir.

Çalıştırma

FONKSİYON AÇIKLAMA

Projektörünüzün resim ayarlarını program tipinize uyacak

Resim Modu

şekilde optimize edebilmeniz için önceden belirlenmiş resim modları sunulmuştur. Daha fazla bilgi için bkz "Bir resim

modunun seçilmesi" sayfa 36.

Daha fazla bilgi için bkz "Sesi ayarlama" sayfa 43.

Daha fazla bilgi için bkz "Sesi kesme" sayfa 43.

Temel menü (Sinyalle)

Ses Seviyesi

Sessiz

Bu projektör, görüntü derinliğini göstererek 3B filmler, videolar ve spor etkinliklerinin keyfini daha gerçekçi biçimde çıkarmanızı sağlayan 3B işlevi özelliğine sahiptir. 3B görüntüleri izlemek için 3B gözlük takmalısınız. Ayrıntılar

3D Modu

için 3D Kullanım Kılavuzuna bakın.

3D Modu işlevi etkinleştirildiğinde:

• Yansıtılan görüntünün parlaklık düzeyi düşer.

• Resim Modu ayarlanamaz.

3D Senk Ters

Cevir

Ayarlar

3D görüntünüz bozulduğunda, daha rahat 3D izleme deneyimi için sol ve sağ göze yönelik görüntüler arasında geçiş yapmak için bu işlevi etkinleştirebilirsiniz.

Daha fazla bilgi için bkz "Temel menü (Sinyalsiz)" sayfa 52.

Çalıştırma 53

FONKSİYON AÇIKLAMA

Projektörünüzün resim ayarlarını program tipinize uyacak

Resim Modu

Kul. Mod.

Yönetimi

Parlaklık

Zıtlık

Renk

Gelişmiş menü: Resim

Renk Tonu

Netlik

Renk Sıcaklığı

Lamba gücü

Gelişmiş…

Mevcut Resim

Modunu Sıfırla

şekilde optimize edebilmeniz için önceden belirlenmiş resim modları sunulmuştur. Daha fazla bilgi için bkz "Bir resim

modunun seçilmesi" sayfa 36.

Görüntü kalitesi için ihtiyacınıza en uygun resim modunu seçer ve görüntüyü aşağıda aynı sayfada listelenen seçimlere göre görüntüye ince ayar yapar. Daha fazla bilgi için bkz "Kullanıcı 1/

Kullanıcı 2 modunu ayarlama" sayfa 36.

Görüntünün parlaklığını ayarlar. Daha fazla bilgi için bkz

"Parlaklık ayarlanması" sayfa 38.

Görüntü içindeki aydınlık ve karanlık arasındaki farkın derecesini ayarlar. Daha fazla bilgi için bkz "Zıtlık ayarlanması"

sayfa 38.

Renk doygunluğu düzeyini ayarlar -- video görüntüsündeki her bir rengin miktarı. Daha fazla bilgi için bkz "Renk ayarlanması"

sayfa 38.

Görüntünün kırmızı ve yeşil tonlarını ayarlar. Daha fazla bilgi için bkz "Ton ayarlanması" sayfa 38.

Görüntüyü daha keskin veya daha yumuşak hale gelecek şekilde ayarlar. Daha fazla bilgi için bkz "Netlik ayarlanması"

sayfa 38.

Daha fazla bilgi için bkz "Renk Sıcaklığı seçme" sayfa 39.

Daha fazla bilgi için bkz "Lamba gücü ayarı" sayfa 62.

Siyah Seviyesi

Daha fazla bilgi için bkz "Siyah Seviyesini Ayarlama" sayfa 39.

Gamma Seçimi

Daha fazla bilgi için bkz "Bir Gama Seçimi Yapma" sayfa 39.

Brilliant Color

Daha fazla bilgi için bkz "Brilliant Color ayarlanması" sayfa 39.

Renk Sıcaklığı İnce Ayarı

Daha fazla bilgi için bkz "Tercih edilen renk sıcaklığını

ayarlama" sayfa 40.

Renk Yönetimi

Daha fazla bilgi için bkz "Renk Yönetimi" sayfa 40.

Parazit azaltma

Daha fazla bilgi için bkz "Parazit azaltma" sayfa 41.

Film Modu

Daha fazla bilgi için bkz "Bir Film Modu Seçme" sayfa 41. Daha fazla bilgi için bkz "Geçerli resim modunu sıfırlayın" sayfa

37.

Bu işlev yalnızca Kullanıcı 1 veya Kullanıcı 2 seçildiğinde kullanılabilir.

Çalıştırma

FONKSİYON AÇIKLAMA

Daha fazla bilgi için bkz "Sesi kesme" sayfa 43.

Daha fazla bilgi için bkz "Sesi ayarlama" sayfa 43.

Daha fazla bilgi için bkz "Mikrofonun ses seviyesini

ayarlama" sayfa 43.

Ses Ayarı özelliğini ön ayarlı fabrika değerlerine döndürür.

Gelişmiş menü: Ses Ayarı

Ses Seviyesi

Mikrofon Sesi

Açılış/kapanış

Ses Ayarlarını

Sessiz

sesi

Sıfırla

Çalıştırma 55

FONKSİYON AÇIKLAMA

Giriş sinyali kaynağınıza göre dört adet en/boy oranı

En/Boy Oranı

ayarlama seçeneği vardır. Daha fazla bilgi için bkz "En/boy

oranı seçilmesi" sayfa 34.

Duvar Rengi

Düzeltme

Yan sıtma yüzeyi beyaz olmadığında yansıtılmış görüntünün rengini düzeltir. Daha fazla bilgi için bkz "Duvar Rengi

Düzeltme Kullanımı" sayfa 37.

Konum ayarlama sayfasını görüntüler. Yansıtılan görüntüyü hareket ettirmek için yön belirten ok düğmelerini kullanın.

Görüntü

Konumu

Sayfanın alt konumunda gösterilen değerler maksimum veya minimum sayılarına ulaşana kadar tuşa her bastığınızda değişir.

Gelişmiş menü: Ekran

Fazla tarama

Ayarı

Bilgisyr. ve Komponent

YPbPr Ayarl.

Bir video görüntüsündeki paraziti giderir. Video kaynağının kenarındaki video kodlama parazitini gidermek için görüntüde aşırı tarama yapar.

Ekran veri frekansını, fazı, görüntünün konumunu düzeltir ve tercih edilen SOG düzeyini otomatik veya manüel olarak seçer.

3D Modu

3D Senk Ters Cevir

3D görüntünüz bozulduğunda, daha rahat 3D izleme deneyimi için sol ve sağ göze yönelik görüntüler arasında geçiş yapmak için bu işlevi etkinleştirebilirsiniz.

Bu işlev yalnızca PC sinyali (analog RGB) seçildiğinde kullanılabilir.

3D Modu işlevi etkinleştirildiğinde:

• Yansıtılan görüntünün parlaklık düzeyi düşer.

• Resim Modu ayarlanamaz.

Çalıştırma

FONKSİYON AÇIKLAMA

Dil

Arka Plan

Rengi

Ekrandan Kumanda (OSD) menülerinin dilini belirler.

Projektöre sinyal girişi olmadığı zaman gösterilecek arkaplan rengini seçmenizi sağlar. Dört seçenek bulunmaktadır: Siyah, Mavi veya Mor.

Projektör açılırken hangi logo ekranının geleceğini

Anlık Görüntü

ayarlamanızı sağlar. Dört seçenek bulunmaktadır: BenQ logosu, Siyah veya Mavi.

Gelişmiş menü: Sistem Kurulumu: Basit

Projektör

Konumu

Otomatik Kapanma

Doğrudan Güç Açma

Projektör, bir tavana veya bir perde arkasına ya da bir veya iki aynayla birlikte kurulabilir. Daha fazla bilgi için bkz "Bir

konum seçilmesi" sayfa 16.

Belirlenen süre içerisinde, giriş sinyali gelmemesi durumunda projektörün otomatik olarak kapanmasını sağlar. Daha fazla bilgi için bkz "Otomatik Kapanma Ayarı" sayfa 63.

Açık seçimi fonksiyonu etkinleştirir. Daha fazla bilgi için bkz

"Projektörün açılması" sayfa 24.

Menü Türü

Tercih edilen bir menü türünü seçer.

Menü Konumu

Ekrandan Kumanda (OSD) menüsü konumunu belirler.

Menü Ayarları

Menü Gösterim Süresi

En son tuşa basışınızdan sonra OSD’nin ne süreyle etkin kalacağ saniyelik artma-azalma miktarlarıyla değişir.

Boşluk Hatırlatma Mesajı

Hatırlatıcı mesajın gösterilip gösterilmeyeceğini belirler.

Kaynğ. Ad Ver

Oto Kaynak

Daha fazla bilgi için bkz "Kullanıcı modlarını yeniden adlandırma"

sayfa 37.

Daha fazla bilgi için bkz "Giriş sinyalinin değiştirilmesi" sayfa 33.

ını belirler. Aralıklar 5 ila 20 saniye arasında 5

Çalıştırma 57

FONKSİYON AÇIKLAMA

Lamba Zamanlayıcıyı Sıfırla

Daha fazla bilgi için bkz "Lamba kullanım süresinin

Lamba Ayarları

Gelişmiş menü: Sistem Kurulumu: Gelişmiş

HDMI Formatı

Veri İletişim

Hızı

sıfırlanması" sayfa 67.

Lamba Zamanlayıcı

Toplam lamba saatinin nasıl hesaplandığı hakkında ayrıntı bilgi için bkz. "Lamba süresini tanıma" sayfa 62.

Uygun HDMI biçimini otomatik veya manüel olarak seçer.

Projektörü uygun RS-232 kabloyla bağlayabilmeniz için bilgisayarınızla aynı veri iletişim hızını seçer. Bu işlev yetkili servis personeli içindir.

Açık seçimi fonksiyonu etkinleştirir ve projektör test

Test Deseni

desenini görüntüler. Resim boyutunu ayarlamanıza ve yansıtılan resimde bozukluk olup olmadığını kontrol etmenize olanak tanır.

Kapalı Altyazı Etkin

Seçilen giriş sinyali kapalı altyazılar taşıdığında, Açık seçimi fonksiyonu etkinleştirir.

• Kapalı Altyazılar: Kapalı altyazılı TV programları ve

Kapalı Altyazı

Altyazı Sürümü

Tercih edilen kapalı altyazı modunu seçer. Altyazıları görüntülemek için, CC1, CC2, CC3 veya CC4 seçeneğini seçin (CC1 altyazıları bölgenizdeki birinci dilde görüntüler).

videoların diyalog, anlatı

m ve ses efektlerinin ekranda

görüntülenmesi (genellikle TV listelerinde "CC" olarak işaretlenir).

En iyi Kapalı Altyazı performansını elde etmek için ekranınızın en/boy oranını 4:3 olarak ayarlayın.

Çalıştırma

FONKSİYON AÇIKLAMA

Açık seçimi fonksiyonu etkinleştirir ve projektör soğutma

Gelişmiş menü: Sistem Kurulumu: Gelişmiş

süresi birkaç saniye kısalır.

Hızlı Soğutma

Yüksek Yer

Modu

Yüksek yerde çalıştırmaya dönük bir moddur. Daha fazla bilgi için bkz "Yüksek rakımlı bir ortamda çalıştırma" sayfa

42.

Şifre Değiştir

Yeni şifreye geçmeden önce mevcut şifreyi girmeniz

Şifre

istenecektir.

Açılış Kilidi

Daha fazla bilgi için bkz "Projektörü koruma" sayfa 31. Projektör üzerindeki Power düğmesi ve uzaktan kumanda

Tuş Kilidi

üzerindeki düğmeler dışında tüm panel düğmelerinin işlevlerini devre dışı bırakır veya etkinleştirir.

Tüm ayarları, fabrika ayarlarına döndürür.

Tüm Ayarları

Sıfırla

Hızlı soğutma işleminin hemen ardından projektörü yeniden başlatmaya çalışırsanız, başarıyla açılmayabilir ve soğutma fanları yeniden çalışır.

Aşağıdaki ayarlar sabit kalacaktır: Kul. Mod. Ad Ver, Dil, Projektör Konumu, Kaynğ. Ad Ver, Test Deseni, Yüksek Yer Modu, Şifre ve Tuş Kilidi.

Çalıştırma 59

FONKSİYON AÇIKLAMA

Kaynak

Resim Modu

Gelişmiş menü: Bilgi

Çözünürlük

Renk Sistemi

Lamba

Kullanım

Süresi

3D Biçimi

Donanım

Yazılımı

Sürümü

Geçerli sinyal kaynağını gösterir.

Resim menüsünde seçilmiş modu gösterir.

Giriş sinyal çözünürlüğünün normal ayarını gösterir.

Giriş sistemi formatını gösterir; NTSC, PAL, SECAM veya RGB.

Lambanın toplam kaç saat kullanıldığını görüntüler.

O anki 3D modunu gösterir.

Donanım Yazılımı Sürümünü gösterir.

Çalıştırma

Bakım

Projektörün bakımı

Projektörünüz çok az bakım gerektirir. Düzenli olarak yapmanız gereken tek şey, lensini ve kılıfını temiz tutmaktır.

Projektörün, lamba dışında hiçbir parçasını sökmeyin. Diğer parçaların değişmesi gerektiğinde yetkili satıcınızla temas kurun.

Lensin temizlenmesi

Lensi, yüzeyinde her kir veya toz gördüğünüzde temizleyiniz.

• Tozu temizlemek için basınçlı hava spreyi kullanınız.

• Kir veya leke varsa, lens temizleme kağıdı kullanarak veya yumuşak bir bezi lens temizleyicisiyle nemlendirerek lens yüzeyini yavaşça silin.

•Aşındırıcı ped, alkalin/asitli temizleyici, ovalama tozu veya alkol, benzen, tiner ya da böcek ilacı gibi uçucu solvent maddeleri kesinlikle kullanmayın. Bu tür malzemelerin kullanıldığında ya da kauçuk veya vinil malzeme ile uzun süre temas halinde bakım yapıldığında projektör yüzeyi ve kutu malzemesi zarar görebilir.

Lensi kesinlikle aşındırıcı maddelerle silmeyin.

Projektör kasasının temizlenmesi

Projektör kasasını temizlemeden önce "Projektörün kapatılması" sayfa 45’de belirtilen projektörün doğru kapatılması prosedürünü uygulayın ve fişini çekin.

• Kir veya tozu temizlemek için, yumuşak tüysüz bir bezle kasayı silin.

• İnatçı kir veya lekeleri temizlemek için yumuşak bir bezi su ve nötr pH’lı bir deterjanla nemlendirin. Ardından kasayı silin.

Kesinlikle parafin, alkol, benzen, tiner veya diğer kimyasal deterjanları kullanmayın. Bunlar kasaya zarar verebilir.

Projektörün saklanması

Projektörünüzün uzun bir süre saklayacak olmanız halinde lütfen aşağıdaki talimatları izleyin.

• Saklama alanının nem ve sıcaklığının projektör için önerilen aralık dahilinde olduğundan emin olun. Önerilen sıcaklık aralığı için bkz. "Teknik Özellikler"

sayfa 71 ya da bayinize başvurun.

•Ayarlayıcı ayağını geri çekin.

• Uzaktan kumandanın pillerini çıkartın.

• Projektörü, orijinal ambalajına veya eşdeğeri bir ambalaja yerleştirin.

Projektörün taşınması

Projektörünüzü orijinal ambalajında veya eşdeğeri bir ambalajda taşımanız önerilir.

Bakım61

Lamba bilgileri

Lamba süresini tanıma

Projektör kullanım durumundayken, lambanın kullanım süresi (saat olarak) entegre bir zamanlayıcı tarafından otomatik olarak hesaplanır. Eşdeğer lamba süresi hesaplama yöntemi aşağıdaki gibidir:

Toplam (eşdeğer) lamba kullanma süresi = 1 (Ekonomik modunda kullanım süresi) + 4/3 (normal modda kullanım süresi)

Aşağıda yer alan "Lamba gücü ayarı" bölümünde Ekonomik modu hakkında daha fazla bilgi edinebilirsiniz.

Ekonomik moddaki lamba saati, Normal moddakinin 3/4’ü olarak hesaplanır. Yani projektörü Ekonomik modda kullanmak lamba saatini 1/3 oranında uzatmaya yardımcı olur.

Lamba kullanım süresi bilgilerini edinmek için:

1. OSD menüsünü açın ve Gelişmiş menü > Sistem Kurulumu: Gelişmiş

> Lamba Ayarları menüsüne gidin. Projektör veya uzaktan kumandada OK düğmesine basın.

2. Lamba Zamanlayıcı seçimini yapıp, projektörde veya uzaktan

kumandada OK düğmesine basın.

3. Menüde görüntülenen Eşdeğer Lamba Saati bilgilerini göreceksiniz.

4. Menüden çıkmak için projektörde veya uzaktan kumandada MENU

düğmesine basın.

Lamba saati bilgilerine Bilgi menüsünden de ulaşabilirsiniz.

Lamba ömrünün uzatılması

Projeksiyon lambası, sarf malzemedir. Lamba ömrünü olabildiğince uzun tutabilmek için OSD menüsünden veya uzaktan kumandadan aşağıdaki ayarları yapabilirsiniz.

Lamba gücü ayarı

Ekonomik/SmartEco modunun kullanılması sistem sesini ve güç tüketimini

azaltır. Ekonomik/SmartEco modu seçilince projeksiyon ışığının çıkışı azalır ve sonuç olarak yansıyan resimler daha karanlık görünür ve projektör daha uzun kullanım ömrü için korunmuş olur.

Projektörün Ekonomik/SmartEco moda ayarlanması lambanın kullanım ömrünü de uzatır. Ekonomik/SmartEco modunu ayarlamak için Gelişmiş menü > Resim > Lamba gücü menüsüne gidin ve / düğmelerine basın.

Lamba modları aşağıdaki tabloda tanımlanmıştır:

Lamba gücü

Normal Tam ampul parlaklığı sağlar

Ekonomik

SmartEco

Açıklama

Ampul ömrünü uzatmak ve fan gürültüsünü azaltmak amacıyla parlaklığı azaltın

Ampul gücünü içeriğin parlaklık seviyesine göre otomatik olarak ayarlar

Bakım

Otomatik Kapanma Ayarı

Bu fonksiyon, belirli bir süre sonunda hiçbir giriş kaynağı saptanmaması halinde, lamba kullanım süresinin gereksiz harcanmasını önlemek için, projektörün otomatik olarak kapanmasını sağlar.

Otomatik Kapanma özelliğini ayarlamak için Gelişmiş menü > Sistem Kurulumu: Basit > Otomatik Kapanma menüsüne gidin ve /

düğmelerine basın. Sürenin uzunluğu, 5 ila 30 dakika arasında 5 dakikalık artışlarla ayarlanabilir. Önceden ayarlanmış süre canlandırmanız için uygun değilse, Devre Dışı öğesini seçin. Projektör belirli bir süre otomatik olarak kapanmayacaktır.

Bakım63

Lamba değiştirme zamanı

Lamba Göstergesi kırmızı yanarsa ve lambayı değiştirme zamanının geldiğini gösteren bir mesaj görünürse lütfen yeni bir lamba takın veya yetkili satıcınızla temasa geçin. Eski bir lamba, projektörde arızaya neden olabilir ve bazı durumlarda lamba patlayabilir.

Lamba çok ısındığında lamba gösterge ışığı ve sıcaklık uyarı ışığı yanacaktır. Daha fazla bilgi için bkz "Göstergeler" sayfa 68.

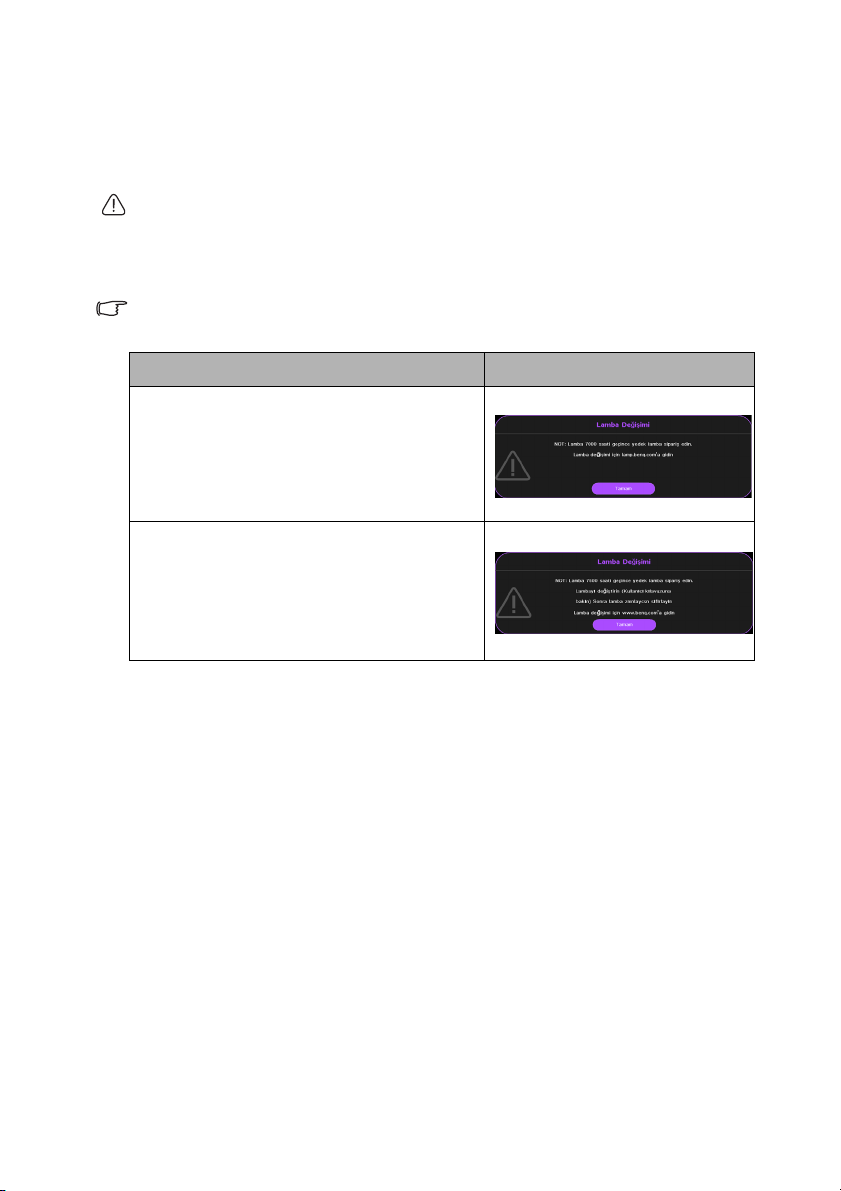

Aşağıdaki lamba uyarı ekranları, lambayı değiştirmeniz gerektiğini hatırlatacaktır.

Aşağıdaki uyarı iletileri yalnızca referans içindir. Lütfen lambayı hazırlamak ve değiştirmek için gerçek ekran talimatlarını uygulayın.

Durum Mesaj

Lambayı bu aşamada kesinlikle değiştirmeniz önerilir. Lamba tükenen bir parçadır. Lamba parlaklığı kullanıldıkça azalır. Bu normal bir durumdur. Parlaklık seviyesinin belirgin biçimde düştüğünü farkettiğinizde lambayı değiştirebilirsiniz.

Projektörün normal şekilde çalışabilmesi için lambanın değiştirilmesi GEREKLİDİR.

Bakım

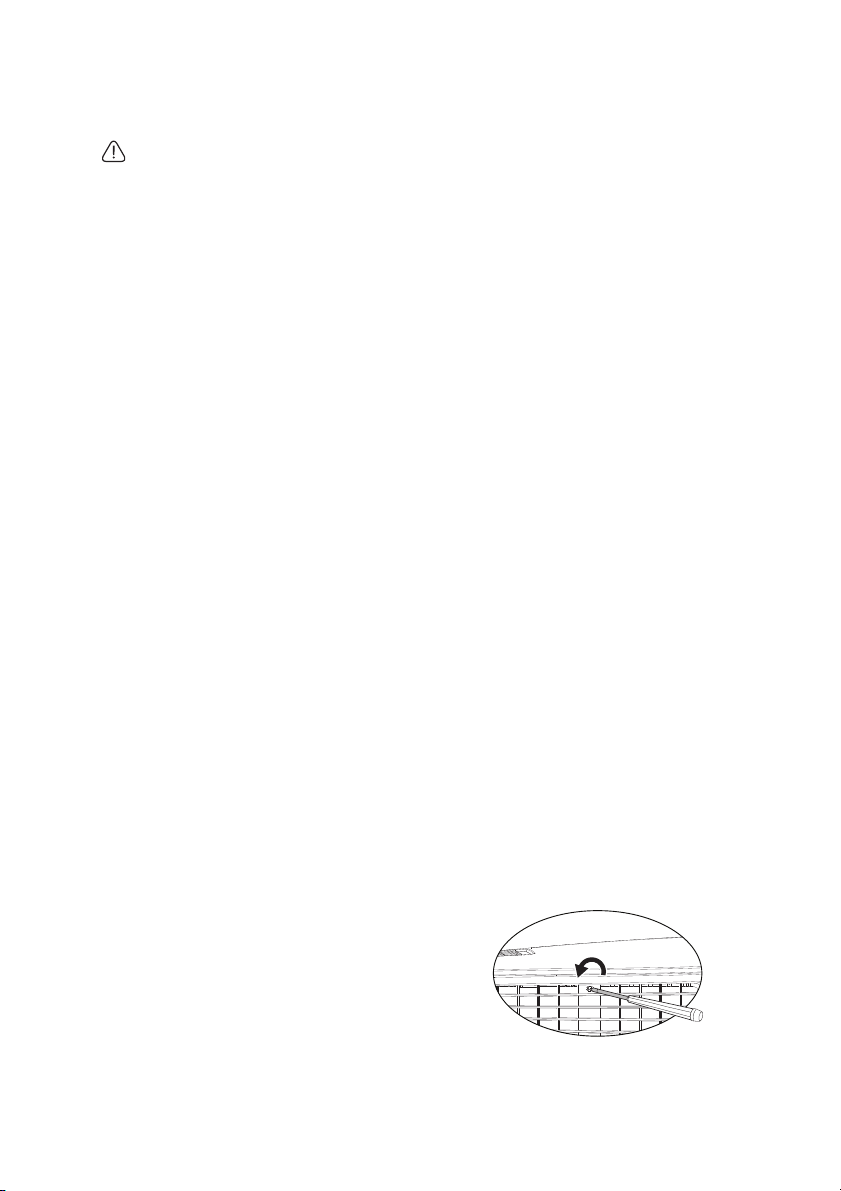

Lambayı değiştirme (YALNIZCA SERVİS PERSONELİ İÇİN)

• Hg - Lamba cıva içermektedir. Yerel çöp yasalarına uyun. Bkz. www.lamprecycle.org.

• Projektör tavandan üst tarafı aşağı bakacak biçimde asılıyken lamba değiştirilirse, kırılan lambadan olası yaralanma ve gözlerin zarar görmesini önlemek için lamba soketinin altında kimsenin olmadığından emin olun.

• Elektrik çarpması riskini azaltmak için lambayı değiştirmeden önce projektörü daima kapatın ve elektrik kablosunu çıkartın.

• Ciddi yanık riskini azaltmak için lambayı değiştirmeden önce en az 45 dakika projektörün soğumasını bekleyin.

• Parmaklarınızın yaralanma ve cihaz iç bileşenlerinin hasar görme riskini azaltmak için keskin parçalar halinde kırılmış lamba camını çıkartırken dikkatli olun.

• Lense dokunarak parmaklarınızı yaralama ve/veya görüntü kalitesini bozma riskini azaltmak için, lamba çıkartı bölmesine dokunmayın.

•Bu lamba cıva içermektedir. Bu lambayı uygun şekilde atmak için yerel tehlikeli atık yönetmeliğine başvurun.

• Projektörün en üst düzeyde performans vermesi için, yedek lamba olarak bir BenQ projektör lambası kullanmanız önerilmektedir.

lmışken boş lamba

•Kırılmış lambalara işlem yaparken havalandırmanın iyi olduğundan emin olun. Solunum cihazı, koruyucu gözlük, iş gözlüğü ve yüz koruyucu kullanmanızı ve eldiven gibi koruyucu giysiler giymenizi öneririz.

1. Projektörü kapatın ve fişini prizden çekin. Lamba sıcaksa,

lambanın soğuması için 45 dakika bekleyerek yanık riskini önleyin.

2. Lamba kapağındaki vidayı

gevşetin.

Bakım65

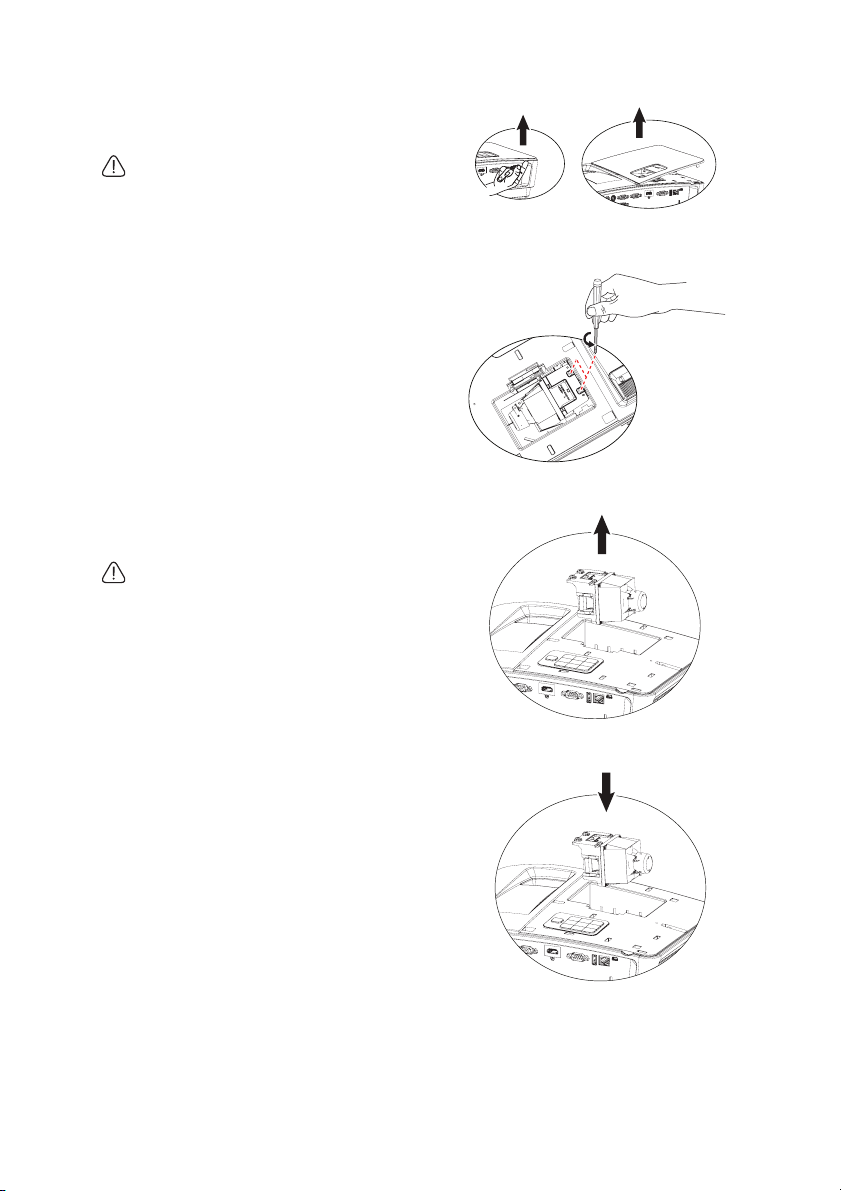

3. Lamba kapağını yukarı doğru itip

(b) kaldırarak lamba kapağını (a) yerinden çıkarın.

• Lamba kapağı çıkarılmış durumdayken gücü açmayın.

• Lamba ve projektör arasına parmağınızı sokmayın. Projektörün içerisindeki keskin yerler yaralanmalara neden olabilir.

4. Lambayı tutan vidaları gevşetin.

5. Kolu dik duracak şekilde kaldırın.

Kolu kullanarak lambayı yavaşça projektörden çekin.

•Hızlı çekilmesi lambanın kırılmasına ve kırılan camın projektörün içine saçılması

na yol

açabilir.

(a)

(b)

•Lambayı, üzerine su sıçrayabilecek, çocukların erişebileceği veya yanıcı maddelere yakın yerlere koymayın.

•Lamba çıkarıldıktan sonra ellerinizi projektörün içine sokmayın. İçerideki optik bileşenlere dokunmanız halinde yansıtılan görüntülerde renk eşitsizliği veya bozulma meydana gelebilir.

6. Yeni lambayı lamba bölmesine

yerleştirin ve projektöre uyduğundan emin olun.

Bakım

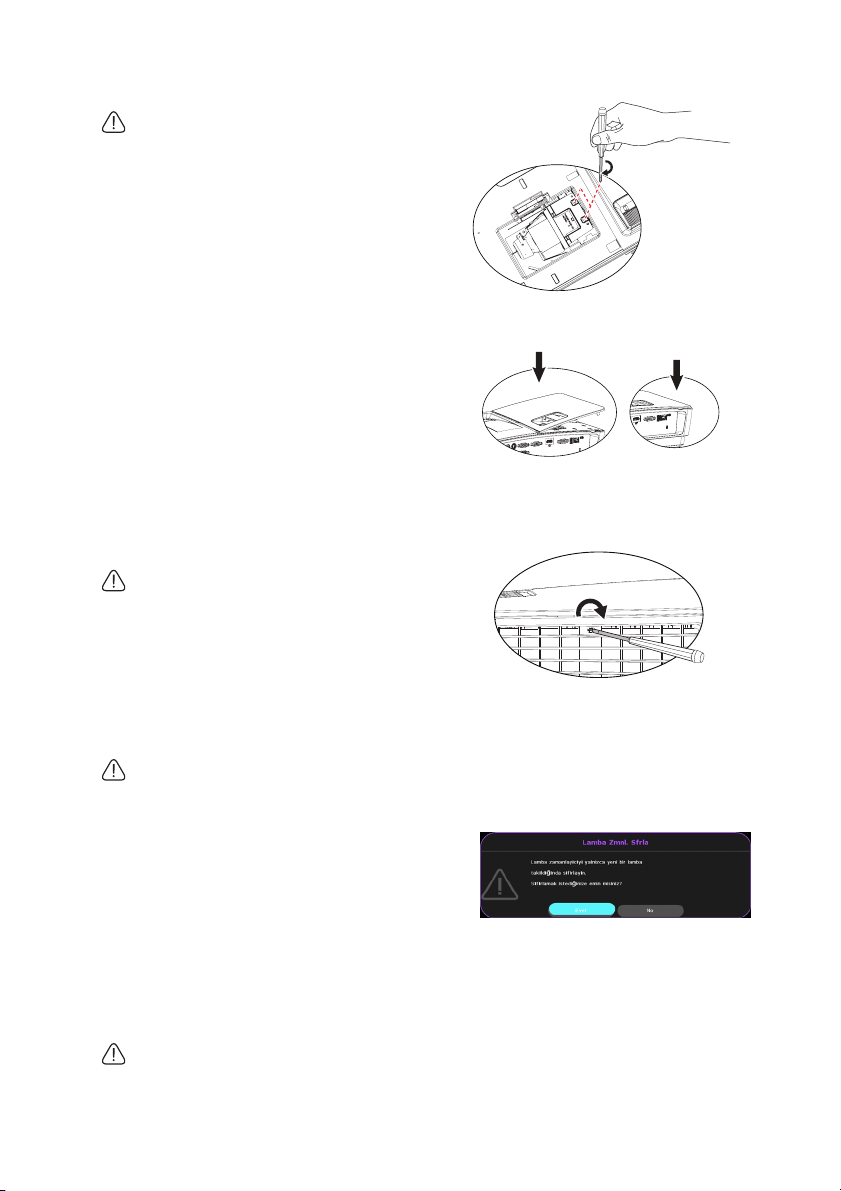

7. Lambayı tutan vidaları sıkıştırın.

•Gevşek bir vida, arızaya yol açacak şekilde kötü bir bağlantıya neden olabilir.

•Vidaları çok fazla sıkmayın.

8. Kolun düzgünce yerleştiğinden ve

yerine oturduğundan emin olun.

9. Lamba kapağını yerine kaydırarak

yerleştirin.

(a)

(b)

10. Lamba kapağını tutan vidaları

sıkıştırın.

•Gevşek bir vida, arızaya yol açacak şekilde kötü bir bağlantıya neden olabilir.

•Vidayı çok fazla sıkmayın.

11. Projektörü yeniden başlatın.

Lamba kapağı çıkarılmış durumdayken gücü açmayın.

Lamba kullanım süresinin sıfırlanması

12. Başlangıç logosundan sonra,

Ekrandan Kumanda (OSD) menüsünü açın. Gelişmiş menü >

Sistem Kurulumu: Gelişmiş > Lamba Ayarları > Lamba Zamanlayıcıyı Sıfırla menüsüne

gidin ve projektörde veya uzaktan kumandada OK düğmesine basın. Lamba kullanım saatini sıfırlamak isteyip istemediğinizi soran bir uyarı mesajı görüntülenir. Sıfırla seçimini yapıp, projektörde veya uzaktan kumandada OK düğmesine basın. Lamba saati '0' olur.

Lamba yeni değilse ve değiştirilmemişse sıfırlamayın, bu projektöre zarar verebilir.

Bakım67

Göstergeler

Işık

POWER TEMP LAMBA

Turuncu Kapalı Kapalı

Yeşil

Yanıp

Sönen

Yeşil Kapalı Kapalı

Turuncu

Yanıp

Sönen

Kırmızı

Yanıp

Sönme

Yeşil Kapalı Kırmızı

Kırmızı

Yanıp

Sönme

Yeşil Kapalı Kapalı Yeşil Yeşil Yeşil

Kapalı Kapalı Kırmızı

Kapalı Kapalı

Kırmızı Kırmızı Kapalı

Kırmızı

Kırmızı Yeşil Kapalı

Kırmızı

Yeşil Kırmızı Kapalı

Yeşil

Kapalı Kapalı

Kırmızı

Yanıp

Sönme

Kapalı Kapalı

Kırmızı

Yanıp

Sönme

Yeşil

Yanıp

Sönen

Kırmızı

Yanıp

Sönme

Durum & Tanımı

Güç kaynağı vakaları

Bekleme

Güç açık.

Normal işletim.

Normal güç kapatma soğutması

Kırmızı

Yanıp

Sönme

İndir

CW başlatma arızası

Ölçek kapatma arızası (veri yanaştırma)

Çalışmaya hazırlama iletisi

Yaz ma AÇIK Yaz ma KAPALI

Lamba arızası iletileri

Normal çalışmada Lamba1 hatası

Kırmızı

Yanıp

Sönme

Lamba yanmıyor

Termal arıza iletileri

Fan 1 arızası (gerçek fan hızı ±%25 istenilen hız dışında)

Kapalı

Fan 2 arızası (gerçek fan hızı ±%25 istenilen hız dışında)

Fan 3 arızası (gerçek fan hızı ±%25 istenilen hız dışında)

Kapalı

Fan 4 arızası (gerçek fan hızı ±%25 istenilen hız dışında)

Sıcaklık 1 hatası (sınır sıcaklığın üzerinde)

Kapalı

Isıl Sensör 1 açık hatası

Bakım

Yeşil Yeşil Kapalı

Yeşil

Yanıp

Sönen

Kapalı

Isıl Sensör 1 kısa devre hatası

Isıl IC #1 I2C Bağlantı hatası

Bakım69

Sorun Giderme

Projektör açılmıyor

Nedeni Düzeltici İşlem

Güç kablosundan güç gelmiyor.

Soğutma işlemi sırasında projektörün tekrar açılmaya çalışılması.

Resim yok

Nedeni Düzeltici İşlem

Video kaynağı açılmamış veya doğru bağlanmamış.

Projektör bir giriş sinyal aygıtına doğru bağlanmadı.

Giriş sinyali doğru seçilmemiş.

Lens kapağı açık değil. Lens kapağını açın.

Bulanık görüntü

Nedeni Düzeltici İşlem

Projeksiyon lensi doğru bir şekilde odaklanmamıştır.

Projektör ve perde uygun şekilde hizalanmamış.

Lens kapağı açık değil. Lens kapağını açın.

Elektrik kablosunu projektördeki AC girişine, diğer ucunuysa duvar prizine takın. Duvar prizinde şalter varsa, açık olduğundan emin olun.

Soğutma işlemi tamamlanana kadar bekleyin.

Video kaynağını açın ve sinyal kablosunun doğru bağlı olup olmadığını kontrol edin.

Bağlantıyı kontrol edin.

Projektördeki veya uzaktan kumandadaki SOURCE tuşuyla doğru giriş sinyalini seçin.

Lensin odağını, netleme halkası ile ayarlayın.

Projeksiyon açısını ve yönünü ve ayrıca gerekirse ünitenin yüksekliğini ayarlayın.

Uzaktan kumanda çalışmıyor

Nedeni Düzeltici İşlem

Pil boşalmış. Pili yenisiyle değiştirin. Uzaktan kumanda ile projektör

arasında bir engel vardır.

Projektörden çok uzaksınızdır.

Engeli kaldırın.

Projektörün 12 metre (39 feet) uzağında durun.

Şifre hatalı

Nedeni Düzeltici İşlem

Şifreyi hatırlamıyorsunuz.

Bakım

Daha ayrıntılı bilgi için lütfen bkz. "Şifre

geri çağırma prosedürüne giriş" sayfa 32.

Teknik Özellikler

Tüm teknik özellikler, bilgi verilmeden değiştirilebilir.

Optik

Çözünürlük

1920x1080, 1080p

Görüntü sistemi

1-CHIP DMD

Lens F/Numarası

F= 2,55~2,76 f= 22,3 mm~26,76 mm

Sapma

116%

Yak ınlaştırma oranı

1,2X

Lamba

210W

Elektrik

Güç kaynağı

AC100-240V, 2,90 A, 50-60 Hz (Otomatik)

Güç tüketimi

280 W (Maks.); < 0,5 W (Bekleme)

Mekanik

Ağırlık

2,8 kg (6,2 lbs.)

Çıkış terminalleri

Hoparlör

(Stereo) 10 vat x 1

Ses sinyali çıkışı

Bilgisayar sesi jakı x 1

Denetim

IR alıcısı x 1 (ön) RS-232 seri kumanda

9 pim x 1

USB

Mini B Donanım yazılımı yükseltmesini destekler Tip A 1,5A çıkış

Giriş terminalleri

Bilgisayar girişi

RGB girişi

D-Sub 15-pimli (dişi) x 2

Video sinyali girişi

VIDEO

RCA jak x 1

SD/HDTV sinyal girişi

Analog - Komponent RCA jak x 3 (RGB girişinden) Dijital-HDMI x 1

Ses sinyali girişi

Ses girişi için PC ses jakı x 1 Mikrofon ses girişi için PC ses jakı x 1 RCA ses jakı (L/R) x 2

Çevresel Gereklilikler

İşletim sıcaklığı

Deniz seviyesinde 0°C-40°C

Çalışma bağıl nemi

%10-%90 (yoğuşmasız)

Çalışma rakımı

0°C-35°C'de 0-1499 m 0°C-30°C (Yüksek Yer Modu açık) 1500-3000 m

Lamba ömrü sonuçları çevresel koşullara ve kullanıma bağlı olarak değişebilir.

Bakım71

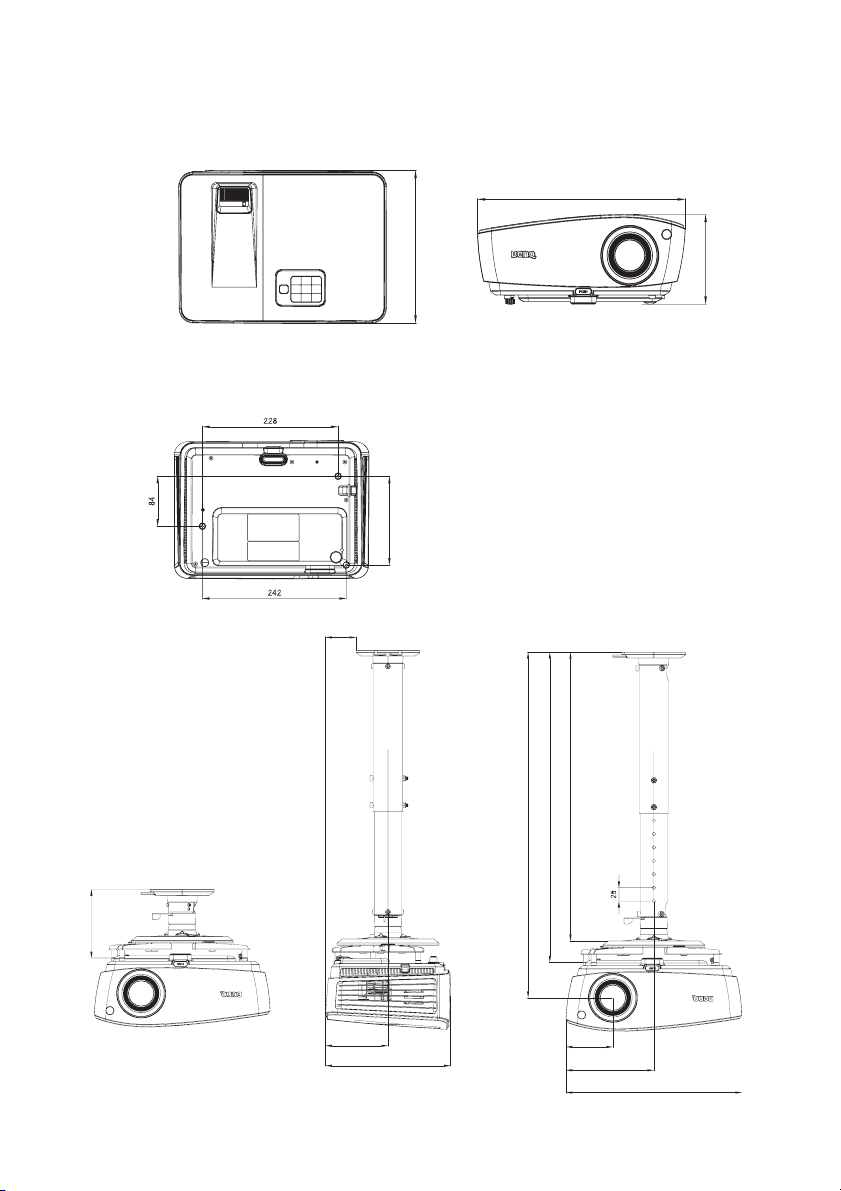

Boyutlar

327,3 mm (G) x 136,7 mm (Y) x 232,8 mm (D)

327,3

Tavana montaj

232,8

136,7

Tavan montaj vidası: M4 (Maks L = 25 mm; Min L = 20 mm)

Birim: mm

149,5

56,9

537,9

577,7

643,8

127,7

Bakım

116,4

232,8

87,5

163,7

327,3

Zamanlama çizelgesi

D-Sub girişi (bilgisayar sinyali) için desteklenen zamanlama

Çözünürlük Zamanlama

Yatay

Frekans

(kHz)

Dikey

Frekans

(Hz)

Piksel

Frekansı

(MHz)

3D Alan Ardışık

3D Yan Yana

3D Üst-Alt

640 x 480

720 x 400

800 x 600

1024 x 768

1152 x 864

1024 x 576

1024 x 600

1280 x 720

1280 x 768

1280 x 800

1280 x 1024

VGA_60 59,94 31,469 25,175 VGA_72 72,809 37,861 31,500 VGA_75 75 37,5 31,500 VGA_85 85,008 43,269 36,000

720 x

400_70 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120 (Kararmayı

Azaltma) XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Kararmayı

Azaltma)

115 2 x

864_75

BenQ

Notebook

Zamanlama

sı

BenQ

Notebook

Zamanlama

sı

1280 x

720_60

1280 x

720_120

1280 x

768_60

WXGA_60 59,81 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,88 71,554 122,500

WXGA_120

(Kararmayı

Azaltma) SXGA_60 60,02 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

70,087 31,469 28,3221

119,854 77,425 83,000

119,989 97,551 115,5

75 67,5 108

60 35,82 46,966

64,995 41,467 51,419

60 45 74,250

120 90,000 148,500

59,87 47,776 79,5

119,909 101,563 146,25

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎

◎◎

Bakım73

1280 x

1280 x 960

1360 x 768

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60 75 162,000

1680 x 1050

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

960_60

1280 x

960_85

1360 x

768_60

1680 x

1050_60

MAC13 66,667 35 30,240

MAC16 74,546 49,722 57,280

MAC19 75,02 60,241 80,000

MAC21 75,06 68,68 100,000

60 60 108,000

85,002 85,938 148,500

60,015 47,712 85,5

59,954 65,29 146,25

•Yukarı da belirtilen zamanlamalar, EDID dosyası ve VGA grafik kartı sınırlamaları nedeniyle desteklenmiyor olabilir. Bazı zamanlamalar seçilemeyebilir.

HDMI (HDCP) girişi (bilgisayar sinyali) için desteklenen zamanlama

3D Alan Ardışık

Çözünürlük Zamanlama

Yatay

Frekans

(kHz)

Dikey

Frekans

(Hz)

Piksel

Frekansı

(MHz)

◎◎

◎◎ ◎◎ ◎◎

◎◎

3D Yan Ya na

3D Üst-Alt

640 x 480

720 x 400

800 x 600

1024 x 768

1152 x 864

1024 x 576

Bakım

VGA_60 59,94 31,469 25,175 VGA_72 72,809 37,861 31,500 VGA_75 75 37,5 31,500 VGA_85 85,008 43,269 36,000

720 x

400_70 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120 (Kararmayı

Azaltma) XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Kararmayı

Azaltma)

1152 x

864_75

BenQ

Notebook

Zamanlama

sı

70,087 31,469 28,3221

119,854 77,425 83,000

119,989 97,551 115,5

75 67,5 108

60 35,82 46,966

◎◎◎

◎

◎◎◎

◎

BenQ

1024 x 600

1280 x 720

1280 x 768

1280 x 800

1280 x 1024

1280 x 960

1360 x 768

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60 75 162,000

1680 x 1050

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

1920 x 1080

1920 x 1200

Notebook

Zamanlama

sı

1280 x

720_60

1280 x

768_60 WXGA_60 59,81 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,88 71,554 122,500

WXGA_120

(Kararmayı

Azaltma) SXGA_60 60,02 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x

960_60

1280 x

960_85

1360 x

768_60

1680 x

1050_60

MAC13 66,667 35 30,240

MAC16 74,546 49,722 57,280

MAC19 75,02 60,241 80,000

MAC21 75,06 68,68 100,000

1080_60

(Kararmayı

Azaltma)

1920 x

1200_60

(Kararmayı

Azaltma)

64,995 41,467 51,419

60 45 74,250

59,87 47,776 79,5

119,909 101,563 146,25

60 60 108,000

85,002 85,938 148,500

60,015 47,712 85,5

59,954 65,29 146,25

67,5 60 148,5

59,95 74,038 154,000

◎◎◎

◎

Yukarıda belirtilen zamanlamalar, EDID dosyası ve VGA grafik kartı sınırlamaları nedeniyle desteklenmiyor olabilir. Bazı zamanlamalar seçilemeyebilir.

◎◎

◎◎ ◎◎ ◎◎

◎◎

HDMI (HDCP) girişi (video sinyali) için desteklenen zamanlama

3D Alan Ardışık

Çözünürlük Zamanlama

720 (1440) x

480

720 x 480 480p 31,47 59,94 27

480i 15,73 59,94 27

Yatay

Frekans

(kHz)

Dikey

Frekans

(Hz)

Piksel

Frekansı

(MHz)

◎

3D Kare Paketleme/

3D Üst-Alt

Bakım75

3D Yan Yana

720 (1440) x

576

720 x 576 576p 31,25 50 27 1280 x 720 720/50p 37,5 50 74,25 1280 x 720 720/60p 45,00 60 74,25

1920 x 1080 1080/24p 27 24 74,25 1920 x 1080 1080/25p 28,13 25 74,25 1920 x 1080 1080/30p 33,75 30 74,25 1920 x 1080 1080/50i 28,13 50 74,25 1920 x 1080 1080/60i 33,75 60 74,25 1920 x 1080 1080/50p 56,25 50 148,5 1920 x 1080 1080/60p 67,5 60 148,5

576i 15,63 50 27

◎◎◎

◎◎◎◎

◎◎◎

Video girişi için desteklenen 3D sinyali

Video modu

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 veya 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Yatay Frekans

(kHz)

Dikey Frekans

(Hz)

Renk alt

taşıyıcı

Frekansı (MHz)

3D Alan Ardışık

Komponent-YPbPr girişi için desteklenen zamanlama

Zamanlama Çözünürlük

480i 720 x 480 15,73 59,94 13,5 480p 720 x 480 31,47 59,94 27 576i 720 x 576 15,63 50 13,5

576p 720 x 576 31,25 50 27 720/50p 1280 x 720 37,5 50 74,25 720/60p 1280 x 720 45,00 60 74,25

1080/50i 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25 1080/24P 1920 x 1080 27 24 74,25 1080/25P 1920 x 1080 28,13 25 74,25 1080/30P 1920 x 1080 33,75 30 74,25 1080/50P 1920 x 1080 56,25 50 148,5 1080/60P 1920 x 1080 67,5 60 148,5

Yatay

Frekans

(kHz)

Dikey

Frekans

(Hz)

Piksel

Frekansı

(MHz)

◎◎ ◎◎

◎

3D Alan

Ardışık

◎ ◎

◎

◎ ◎

Bakım

Garanti ve Telif Hakkı Bilgileri

Patentler

BenQ projektörü patent kapsamı hakkında ayrıntılı bilgi için lütfen

http://patmarking.benq.com/ adresini ziyaret edin.

Sınırlı Garanti

BenQ, normal kullanım ve saklama koşulları altında bu ürün için, her türden malzeme ve işçilik kusuruna karşı garanti vermektedir.

Herhangi bir garanti talebinde, satın alındığı günün kanıtlanması gerekecektir. Bu ürünün garanti dönemi içerisinde kusurlu olduğu görülürse BenQ için tek yükümlülük ve sizin için tek düzeltici işlem kusurlu tüm parçaların değiştirilmesi olacaktır (işçilik dahildir). Garanti hizmetinden yararlanmak için, tüm kusurları ürünü satın aldığınız yetkili satıcıya hemen bildiriniz.

Önemli: Yukarıdaki garanti, müşterinin, cihazı BenQ’in yazılı talimatları doğrultusunda kullanmaması halinde geçersiz olacaktır; özellikle ortam nemi %10 ila %90, sıcaklığı 0°C ila 35°C ise rakım en fazla 4920 feet olmalı ve projektörün tozlu bir ortamda çalıştırılması özel kanuni haklar tanımaktadır ve ayrıca ülkeden ülkeye değişen başka haklara da sahipsinizdir.

Daha fazla bilgi için lütfen www.BenQ.com internet adresini ziyaret edin.

Telif Hakkı

Telif Hakkı 2015, BenQ Corporation. Tüm hakları saklıdır. Bu yayının hiçbir bölümü, BenQ Corporation'ın önceden yazılı izni olmadan hiçbir şekilde ve hiçbir koşulda elektronik, mekanik, manyetik, optik, kimyasal, manüel veya başka herhangi bir yöntemle bir bilgi erişim sisteminde çoğaltılamaz, iletilemez, kopyalanamaz ve saklanamaz veya herhangi bir dile ya da bilgisayar diline çevrilemez.

ndan kaçınılmalıdır. Bu garanti size,

Feragat

BenQ Corporation, burada yer alan bilgiler itibariyle doğrudan veya dolaylı hiçbir garanti sunmaz ve tüm garantilerden, ticari elverişlilikten veya herhangi bir amaca uygunluktan feragat eder. Ayrıca, BenQ Corporation, zaman bu yayını revize etme ve içeriğinde değişiklikler yapma hakkını, herhangi bir kişiyi bu tür bir revizyon veya değişiklikten haberdar etme yükümlülüğü taşımaksızın saklı tutar.

*DLP, Digital Micromirror Device ve DMD, Texas Instruments'ın ticari markalarıdır. Diğer ticari markaların telif hakları, kendi ilgili şirketlerine veya organizasyonlarına aittir.

Garanti ve Telif Hakkı Bilgileri 77

Benq TH670, TH670s User Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İçindekiler

Önemli güvenlik talimatları

Giriş

Projektörün özellikleri

Ambalaj içeriği

Standart aksesuarlar

İsteğe bağlı aksesuarlar

Projektörün dışarıdan görüntüsü

Kumandalar ve işlevleri

Projektör

Uzaktan kumanda

Projektörünüzü yerleştirme

Bir konum seçilmesi

Tercih edilen görüntü boyutunu elde etme

Bağlantı

Bir bilgisayar bağlanması

Video kaynağı cihazlarının bağlanması

HDMI kaynak aygıtını bağlama

Bir karma kaynak aygıtı bağlama

Çalıştırma

Projektörün açılması

Yansıtılan görüntünün ayarlanması

Yansıtma açısının ayarlanması

Otomatik görüntü ayarlama

Çarpıklık değerinin düzeltilmesi

Menülerin kullanımı

Projektörü koruma

Güvenlik kablosu kilidinin kullanılması

Şifre fonksiyonunun kullanımı

Şifre ayarlama

Şifreyi unutursanız

Şifre geri çağırma prosedürüne giriş

Şifre değiştirme

Şifre fonksiyonunun iptal edilmesi

En/boy oranı seçilmesi

Görüntünün optimum hale getirilmesi

Bir resim modunun seçilmesi

Geçerli resim modunu sıfırlayın

Duvar Rengi Düzeltme Kullanımı

Görüntü kalitesinin ince ayarı

Gelişmiş resim kalitesi kontrolleri

Siyah Seviyesini Ayarlama

Bir Gama Seçimi Yapma

Brilliant Color ayarlanması

Renk Sıcaklığı seçme

Tercih edilen renk sıcaklığını ayarlama

Renk Yönetimi

Parazit azaltma

Bir Film Modu Seçme

Görüntünün gizlenmesi

Yüksek rakımlı bir ortamda çalıştırma

Sesi ayarlama

Kumanda düğmelerini kilitleme

Projektör menü göstergesini kişiselleştirme

Lamba tasarruf modunu seçin.

Projektörün kapatılması

Menü İşletimi

Menü sistemi

Menülerin açıklamaları

Bakım

Projektörün bakımı

Lensin temizlenmesi

Projektör kasasının temizlenmesi

Projektörün saklanması

Projektörün taşınması

Lamba bilgileri

Lamba süresini tanıma

Lamba ömrünün uzatılması

Lamba değiştirme zamanı

Göstergeler

Sorun Giderme

Teknik Özellikler

Boyutlar

Tavana montaj

Zamanlama çizelgesi

Garanti ve Telif Hakkı Bilgileri
