TH670/TH670s

Användarhandbok

Digital projektor

Innehåll

Viktiga säkerhetsanvisningar ... 3

Introduktion ................. 7

Projektorns funktioner ............................7

Innehåll.........................................................8

Projektorns utsida...................................10

Kontroller och funktioner ....................11

Projektorunderhåll ................................. 60

Lampinformation..................................... 61

Felsökning................... 68

Specifikationer ........... 69

Mått............................................................70

Takmontering..........................................70

Frekvenstabell..........................................71

Placering av projektorn.

..................................... 16

Välja en plats ............................................16

Ställa in önskad bildstorlek ...................17

Anslutning................... 19

Ansluta en dator......................................20

Ansluta videokällenheter.......................21

Användning................. 24

Starta projektorn ....................................24

Justera den projicerade bilden.............25

Använda menyerna .................................28

Säkra projektorn .....................................31

Byta ingångssignal....................................33

Välja bildförhållande................................34

Optimera bilden ......................................36

Avancerade kontroller för bildkvalitet39

Dölja bilden ..............................................42

Användning på hög höjd ........................42

Justera ljudet ............................................43

Låsa kontrolltangenter ...........................43

Anpassa projektorns menyvisning.......44

Välj lampsparläge .....................................44

Stänga av projektorn ..............................45

Använda menyerna .................................46

Information om garanti

och upphovsrätt ......... 75

Underhåll .................... 60

Innehåll2

Viktiga säkerhetsanvisningar

Projektorn är utformad och testad för att uppfylla de senaste normerna för säkerhet för informationsteknisk utrustning. För att garantera att den här produkten används på ett säkert sätt är det dock viktigt att följa de instruktioner som nämns i denna handbok och som markerats på produkten.

Säkerhetsinstruktioner

1. Läs igenom den här handboken

innan du använder projektorn.

Spara den för framtida behov.

2. Titta aldrig rakt in i

projektorns objektiv när den är igång. Det intensiva ljuset kan

skada ögonen.

3. Överlåt allt underhåll till

behörig servicepersonal.

4. Öppna alltid objektivslutaren

eller ta bort objektivskyddet när projektorlampan är på.

5. I vissa länder är nätspänningen INTE stabil. Den här projektorn har utformats för att fungera säkert med nätspänningar på mellan 100 och 240 V växelström, men den kan sluta fungera vid elavbrott eller strömrusningar på ±10 volt.

I områden där nätspänningen varierar eller där det förekommer elavbrott bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS).

6. Blockera inte projektorobjektivet med något föremål när projektorn används. Det kan leda till att föremålet överhettas och deformeras eller t.o.m. orsaka eldsvåda.

Viktiga säkerhetsanvisningar 3

Säkerhetsinstruktioner (forts.)

7. Lampan blir mycket varm under drift. Låt projektorn kylas av i ungefär 45 minuter innan du tar bort lampmodulen för att byta lampa.

8. Använd inte lampan längre än angiven livslängd. Om lampan används längre än den angivna livslängden finns det en viss risk att den kan gå sönder.

10. Placera inte produkten på ostadig vagn, ställning eller bord. Då kan den falla i golvet och gå sönder.

11. Försök inte plocka isär projektorn. På insidan finns höga spänningar som kan vara livsfarliga om du kommer i kontakt med ledande delar. Du får inte på några villkor lossa eller ta bort några andra höljen. Hänvisa allt servicearbete till behörig servicepersonal.

9. Byt aldrig ut lampmodulen eller elektroniska komponenter när projektorn är ansluten.

Viktiga säkerhetsanvisningar4

12. När projektorn är igång kan det komma varmluft och lukter från ventilationsgallret. Det är normalt och innebär inte att det är fel på projektorn.

Säkerhetsinstruktioner (forts.)

13. Placera inte projektorn i någon av följande miljöer.

- I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn.

- På platser där det kan bli mycket varmt, t.ex. i en bil med stängda rutor.

- På platser med fukt, damm eller cigarettrök, som kan förstöra de optiska komponenterna, förkorta projektorns livslängd och göra bilden mörkare.

- Nära ett brandlarm

- På platser med en omgivande temperatur över 40°C / 104°F

- På högre höjd än 3000 m (10000 fot)

14. Blockera inte ventilationshålen.

- Placera inte projektorn på en filt, ett täcke eller annan mjuk yta.

- Täck inte över projektorn med en duk eller andra föremål.

- Placera inga lättantändliga föremål i närheten av projektorn.

Om ventilationshålen är blockerade kan överhettning inuti projektorn orsaka brand.

15. Placera alltid projektorn på en plan, horisontell yta vid användning.

- Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. Om projektorn inte står helt plant vid drift kan det hända att lampan inte fungerar som den ska eller skadas.

3000 m

(10000 fot)

0 m

(0 fot)

Viktiga säkerhetsanvisningar 5

Säkerhetsinstruktioner (forts.)

16. Ställ inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller skador på projektorn.

17. Kliv inte på projektorn och placera inte några föremål ovanpå den. Förutom skador på projektorn kan det också leda till olyckor och kroppsskada.

18. Placera inga vätskor i närheten av eller ovanpå projektorn. Om du spiller vätska i projektorn kan den sluta att fungera. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ som kan utföra underhåll.

19. Med den här projektorn kan du visa omvända bilder för takmontering.

Använd endast BenQ:s takmonteringssats och se till att projektorn är fast och säkert installerad.

Viktiga säkerhetsanvisningar6

Introduktion

Projektorns funktioner

Denna model är en av de bästa projektorerna som finns tillgängliga i världen. Du kan njuta av den bästa videokvaliteten över olika enheter såsom dator, bärbar dator, DVD och videokamera VCR även dokumentkamera för att ta fram alla möjligheter.

Projektorn har följande funktioner:

• Val av enkel och avancerad meny.

• USB A stöder USB-laddning (ej stöd för USB-läsare)

• Väggfärgskorrigering möjliggör projicering på ytor med flera fördefinierade färger

• Automatisk källa snabbar upp processen för signalupptäckt

• Färghantering så att du kan göra färgjusteringar efter önskemål

• Valfri snabbkylningsfunktion gör att projektorn svalnar på kortare tid

• Automatisk justering med en enda knapp för bästa bildkvalitet

• Kompatibilitet för komponent-HDTV (YP

• Mindre än 0,5 W strömförbrukning i viloläge

• Fotbollsbildläget kan fotbollsfans njuta av den bästa möjliga upplevelsen av att se fotbollsmatcher i vardagsrummet med styrd omgivande ljus eller mörkt rum. Det gör färgen på gräset och hudton av fotbollsspelare verklighetstrogna. (gäller TH670s)

• Den projicerade bildens ljusstyrka varierar beroende på den omgivande belysningen och kontrast och ljusstyrkeinställningar för vald ingångssignal, och den står i proportion till projektionsavståndet.

bPr)

• Lampans ljusstyrka försvagas med tiden och kan variera inom lamptillverkarens specifikationer. Detta är normalt och förväntat beteende.

Anslutning 7

Innehåll

Packa försiktigt upp och bekräfta att alla nedanstående föremål medföljer. Om något av dessa föremål saknas, kontakta inköpsstället.

Standardtillbehör

De medföljande tillbehören är anpassade till din region och kan skilja sig från de som visas här.

*Garantikortet medföljer endast i vissa regioner. Kontakta försäljaren för mer detaljerad information.

Projektor Fjärrkontroll & batterier

Nätsladd Garantikort*

Snabbstartguide Bruksanvisning på CD

Positionera projektorn8

Valfria tillbehör

1. Reservlampsats

2. Takmonteringssats

3. bärväska

4. 3D-glasögon

Anslutning 9

Projektorns utsida

Framsida/ovansida

Verklig/undersida

1. Extern kontrollpanel (Se "Projektor" på sid. 11 för ytterligare detaljer.)

2. Lamphölje

3. Fokuseringsring

4. Snabbfrigöringsknapp

5. Linsskydd

6. Projektionsobjektiv

7. Främre IR-fjärrsensor

8. Säkerhetsstång

9. Ventilationshål (intag)

10. Högtalare

11. Zoomring

12. Ljudutgång

13. Ljudingång

14. Ljudingång (V/H)

15. Signalingång för RGB (PC)/ komponentvideo (YPbPr/ YCbCr)

16. HDMI-ingång

17. RS-232-kontrollport

18. USB typ A/1,5 A-kontakt

19. USB mini-B-kontakt

20. Fäste för Kensington antistöldlås

21. Ventilationshål (utblås)

22. Bakre justerfot

23. Justeringsfot med snabbkoppling

24. Takmonteringshål

25. Strömkontakt

26. Videoingång

27. Mikrofoningång

24 23

Positionera projektorn10

Kontroller och funktioner

Projektor

8. OK/MODE

1 2

1. Fokuseringsring

Justera bildskärpan.

2. Zoomring

Justerar bildens storlek.

3. TEMP (Temperaturindikatorlampa)

Lyser rött om projektorns temperatur blir för hög. Se "Indikatorer" på sid. 67 för ytterligare detaljer.

4. SOURCE

Visar stapel för val av källa. Se "Byta

ingångssignal" på sid. 33 för ytterligare

detaljer.

5. POWER/STRÖM-indikator

Växla mellan standbyläge och påläge för projektorn. Se "Starta projektorn" på

sid. 24 för ytterligare detaljer.

Tänds eller blinkar när projektorn är igång. Se "Indikatorer" på sid. 67 för ytterligare detaljer.

6. BACK

Går tillbaka till föregående skärmmeny och stänger projektorns skärmmeny när den är på den översta nivån.

7. Knapparna Keystone/pil ( / upp,

/ned)

Visar keystone-sida och justerar de vertikala keystone-värdena. Se

"Korrigera keystone" på sid. 26 för

ytterligare detaljer.

9. MENU

10. Volym /Piltangenter ( /

11. AUTO

12. Indikator för LAMPA

Aktiverar markerat skärmmenyalternativ (OSD). Se

"Använda menyerna" på sid. 28 för

ytterligare detaljer. Väljer tillgängligt bildinställningsläge. Se

"Välja bildläge" på sid. 36 för ytterligare

detaljer.

Öppnar/stänger skärmmenyn.

vänster, / höger)

Justerar ljudnivån. När skärmmenyn (OSD) är aktiverad,

används tangenterna #7 och #10 som riktningspilar för att välja önskade menyalternativ och göra justeringar. Se

"Använda menyerna" på sid. 28 för

ytterligare detaljer.

Avgör automatiskt de bästa tidsinställningarna för den visade bilden. Se "Automatisk justering av

bilden" på sid. 26 för ytterligare

detaljer.

Lampstatusindikator. Tänds eller blinkar när lampproblem uppstår. Se

"Indikatorer" på sid. 67 för ytterligare

detaljer.

Anslutning 11

Montera projektorn

Eftersom vi vill att du ska få en behaglig upplevelse med din BenQ-projektor måste vi göra dig uppmärksam på denna säkerhetsfråga för att förebygga möjliga person- och egendomsskador. Om du tänker montera projektorn i taket eller på väggen rekommenderar vi starkt att du använder en tak- eller väggmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt. Om du använder en tak- eller väggmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket eller väggen pga. olämplig fastsättning med fel mått eller skruvlängd. Du kan köpa en tak- eller väggmonteringssats av märket BenQ från samma handlare som sålde dig din BenQ-projektor. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till tak- eller väggmonteringsfästets bottenplatta. Detta fyller en extra säkerhetsroll eftersom det håller projektorn om den skulle lossna från monteringsfästet.

Positionera projektorn12

Fjärrkontroll

1. ON

Startar projektorn.

2. OFF

Stänger av projektorn.

3. 3D

Aktiverar 3D-skärmmenyalternativ (OSD).

4. PIP/SWAP

Fungerar inte på denna projektor.

5. INVERT

Inverterar höger/vänster öga-bild när 3D-läge aktiveras.

6. Pilknappar ( Upp, Ned, Vänster, Höger)

När skärmmenyn är aktiverad kan du använda knapparna som riktningsknappar för att välja menyalternativ och göra justeringar.

7. OK

Aktiverar markerat skärmmenyalternativ (OSD).

8. MENU

Öppnar/stänger skärmmenyn.

9. BACK

Går tillbaka till föregående skärmmeny och stänger projektorns skärmmeny

när den är på den översta nivån.

10. Tyst ( )

Växlar mellan av och på för projektorn.

11. Uppspelningsknappar

( Föregående, Spola tillbaka,

Spela upp/pausa, Stopp, Nästa, Spola framåt)

Fungerar inte på denna projektor.

12. KEYSTONE

Visar keystone-sida.

13. CONTRAST

Visar inställningsfältet för kontrast.

14. GAMMA

Väljer ett gammavärde.

15. LIGHT

Möjliggör bakgrundsbelysningsfunktioner för fjärrkontrollens knappar.

16. AUTO

Avgör automatiskt de bästa tidsinställningarna för den visade bilden.

17. ECO BLANK

Tryck på knappen ECO BLANK för att stänga av bilden under en tidsperiod med upp till 70 % lampenergibesparing. Tryck en gång till för att återställa bilden.

Anslutning 13

18. SOURCE

Visar stapel för val av källa.

19. Volym ( / )

Justerar ljudnivån.

20. BRIGHT

Visar inställningsfältet för ljusstyrka.

21. MODE

Väljer tillgängligt bildinställningsläge.

23. COLOR TEMP

Visar inställningsfältet för färgtemperatur.

24. SHARP

Visar inställningsfältet för skärpa.

25. COLOR MANAGE

Visar inställningsfältet för färghantering.

22. FINE TUNE

Visar inställningsfältet för finjustering av färgtemperatur.

Den infraröda (IR) fjärkontrollsensorn sitter på projektorns framsida. Fjärrkontrollen måste hållas inom en vinkel på 30 grader från projektorns fjärrkontrollssensor för att fungera ordentligt. Avståndet i en rak linje mellan fjärrkontrollen och sensorn bör inte överstiga 8 meter.

Se till att inga hinder ligger mellan fjärrkontroll och projektorns IR-sensor som kan hindra den infraröda ljusstrålen.

• Styra projektorn från framsidan

Positionera projektorn14

Byta fjärrkontrollens batterier

1. Öppna batteriluckan genom att vända på fjärrkontrollen, trycka på fingergreppet på locket och skjuta det i pilens riktning enligt illustrationen. Locket glider av.

2. Ta bort batterierna (om så behövs) och sätt i två AAA-batterier. Var noga med att batteripolerna överensstämmer med markeringarna i batteriutrymmet. Positiv (+) mot positiv och negativ (-) mot negativ.

3. Sätt tillbaka locket genom att rikta in det mot basen och trycka det på plats. Sluta när det klickar i läge.

• Undvik överdriven hetta och luftfuktighet.

• Batterierna kan skadas om de sätts i på fel sätt.

• Byt endast ut mot samma eller motsvarande typ som rekommenderas av

tillverkaren.

• Kassera använda batterier enligt batteritillverkarens instruktioner.

• Kasta aldrig ett batteri i öppen eld. Det finns en risk att det kan explodera.

• Om batteriet är dött eller om du inte kommer att använda fjärrkontrollen under

en längre period, ta bort batteriet för att förhindra att fjärrkontrollen skadas genom att batterisyra läcker ut i batterifacket.

Anslutning 15

Placering av projektorn

Välja en plats

Vilken plats du väljer beror på rumsplanen eller dina egna preferenser. Ta med filmdukens storlek och placering, tillgången till eluttag och placering och avstånd mellan projektorn och resten av utrustningen i beräkningarna.

Projektorn är avsedd att installeras i en av fyra möjliga positioner:

1. Bordspl. fram.

Välj den här platsen med projektorn placerad nära golvet och framför duken. Detta är den vanligaste sättet att placera projektorn på för snabb installation och bärbarhet.

2. Takmont fram.

Välj den här platsen för att hänga projektorn upp och ner i taket framför duken.

Köp en takmonteringssats för BenQ-projektorer hos din försäljare för takmontering av projektorn.

Ställ in Tak m o n t f r a m . i menyn

Projektorplacering* efter att du har satt på projektorn.

3. Bordspl. bakom

Välj den här platsen med projektorn placerad nära golvet och bakom duken.

Lägg märke till att en speciell duk för bakprojektion behövs.

Ställ in Bordspl. bakom i menyn

Projektorplacering* efter att du har satt på projektorn.

4. Takmont bak

Välj den här platsen för att hänga projektorn upp och ner i taket bakom duken.

Lägg märke till att denna installation kräver en speciell duk för bakprojektion och en takmonteringssats för BenQ-projektorer.

Ställ in Tak m o n t b a k i menyn Projektorplacering* efter att du har satt på projektorn.

* Det finns två menytyper att välja mellan. En är Grund och den andra är Avanc.. Från Grundmenyn kan du välja Projektorplacering när projektorn saknar insignal. Från Menyn Avancerat kan du välja Projektorplacering i menyn Systeminställning: Enkel. Se "Använda menyerna" på sid. 28 för ytterligare detaljer.

Positionera projektorn16

Ställa in önskad bildstorlek

Avståndet från projektorns objektiv till duken, zoominställningen (om sådan finns) och videoformat påverkar storleken på den projicerade bilden.

Projektorn bör alltid förvaras horisontalt (t.ex. platt på ett bord) och vinkelrätt (90° rät vinkel) gentemot skärmens horisontala mitt. Detta förhindrar bildförvrängning orsakad av vinkelprojektion (eller projektion på vinklade ytor).

Om projektorn monteras i taket måste den monteras upp och ner så att bilden projiceras ifrån en aningen nedåtriktad vinkel.

Som du kan se i tabellen på sid. 18 innebär den här typen av projektion att den nedre kanten av den projicerade bilden blir förskjuten i höjdled ifrån projektorns horisontalplan. Vid takmontering hänvisar detta till den övre kanten på den projicerade bilden.

Om projektorn placeras längre ifrån duken ökar storleken på den projicerade bilden och förskjutningen i höjdled proportionerligt.

När du avgör placeringen av duken och projektorn måste du räkna med både storleken på den projicerade bilden och förskjutningen i höjdled, som står i proportion till projektionsavståndet.

BenQ har inkluderat en tabell med dukstorlekar för att hjälpa dig bestämma projektorns placering. Två dimensioner måste tas med i beräkningen: det vinkelräta avståndet i sidled från dukens mitt (projektionsavståndet) och projektorns förskjutningshöjd i höjdled från den horisontella kanten på duken (förskjutning).

Anslutning 17

Projektionsmått

Se "Mått" på sid. 70 för måtten för objektivets mittpunkt för den här projektorn innan du beräknar lämplig placering.

16:9 skärmdiagonal

Skärm

Objektivets mittpunkt

Förskjutning i

höjdled

Projektionsavstånd

Dukstorlek Avstånd från duken (mm)

Diagonal

Tu m mm

30 762 664 374 994 1097 1200 60 40 1016 886 498 1325 1463 1600 80 60 1524 1328 747 1988 2194 2400 120

80 2032 1771 996 2651 2926 3200 159 100 2540 2214 1245 3313 3657 4000 199 120 3048 2657 1494 3976 4388 4800 239 150 3810 3321 1868 4970 5485 6000 299 200 5080 4428 2491 6627 7314 8000 399 250 6350 5535 3113 8283 9142 10000 498 300 7620 6642 3736 9940 10970 12000 598

(mm)H(mm)

Minsta

längd

(max.

zoom)

Genomsnitt

Maxlängd

(min.

zoom)

Förskjutning i höjdled (mm)

Till exempel, om du använder en 60-tums skärm är projektionsavståndet 2194 mm med en vertikal förskjutning på 120 mm.

Om ditt uppmätta projektionsavstånd var 5,5 m (5500 mm) är närmaste träff i

"Avstånd från duken (mm)" kolumnen 5485 mm. Ser du på raden så visar den att en

150-tums (ca 3810 mm) skärm krävs.

Alla mått är ungefärliga och kan variera från den verkliga storleken. BenQ rekommenderar att o du avser att montera projektorn permanent bör du först testa projektionsstorleken och avståndet med projektorn på plats innan den installeras permanent för att lämna utrymme för projektorns optiska karakteristika. Detta hjälper dig att avgöra den exakta monteringsplacering som är bäst lämpad för din situation.

Positionera projektorn18

Anslutning

När du ansluter en signalkälla till projektorn, se till att:

1. stänga av all utrustning innan anslutningen görs.

2. använda rätt signalkablar för varje källa.

3. kontrollera att kablarna är ordentligt anslutna.

• Vissa av kablarna i de anslutningar som visas nedan medföljde kanske inte projektorn (se "Innehåll" på sid. 8). De kan inhandlas i elektronikaffärer.

• För detaljer om anslutningsmetoder, se sid. 20-23.

HDMI

USB

HDMI

USB

HDMI

Anslutning 19

1. Ljudkabel 6. USB-port för laddning

2. Mikrofon 3,5 minikontaktkabel 7. Adapterkabel för komponentvideo till VGA (D-Sub)

3. HDMI-kabel 8. Videokabel

4. VGA-kabel 9. Ljudkabel V/H

5. USB-kabel (mini-B-typ till typ A)

Ansluta en dator

Denna projektor kan anslutas både till datorer som är IBM®-kompatibla och Macintosh

dator.

Ansluta projektorn till en bärbar eller stationär dator (via VGA):

1. Anslut ena änden av den medföljande VGA-kabeln till datorns D-Sub-kontakt.

2. Anslut den andra änden av VGA-kabeln till signalingången PC-1 eller PC-2 på

3. Om du vill använda projektorns högtalare vid dina presentationer, anslut ena

4. Du kan även använda en annan lämplig ljudkabel och ansluta ena änden till

-datorer. En Mac-adapter behövs om du ansluter en äldre Macintosh-

projektorn.

änden av en lämplig ljudkabel till datorns ljudutgång och den andra änden till LJUDINGÅNG-kontakten på projektorn. När ansluter en utgående signal från en dator, balansera volymkontrollstapeln så att du optimerar ljudeffekterna.

projektorns LJUDUTGÅNG-kontakt och den andra änden till dina externa högtalare (medföljer ej).

När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudkonfig." på sid. 48 för ytterligare detaljer. Den inbyggda högtalaren stängs av när LJUDUTGÅNG-kontakten är ansluten.

Ansluta projektorn till en bärbar eller stationär dator (via HDMI):

1. Anslut ena änden på en HDMI-kabel till HDMI-kontakten på datorn.

2. Anslut kabelns andra ände till projektorns HDMI-kontakt.

På många bärbara datorer startas inte de externa videoportarna när de ansluts till en projektor. En tangentkombination som t.ex.Fn + F3 eller CRT/LCD startar eller stänger ofta av den externa bildskärmen. Leta rätt på en funktionstangent kallad CRT/LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck på Fn och den märkta funktionstangenten samtidigt. Se dokumentationen för den bärbara datorn för att hitta tangentkombinationen för din dator.

Positionera projektorn20

Ansluta videokällenheter

Du behöver bara ansluta projektorn till en videokällenhet med en av de ovanstående anslutningsmetoderna, men varje metod ger olika videokvalitet. Vilken metod du väljer beror med största sannolikhet på vilka terminaler som finns på både projektorn och videokällenheten som beskrivs nedan:

Kontaktnamn

HDMI

Komponentvideo

Video

Te r m i n a l e n s

utseende

HDMI

PC-1/PC-2

VIDEO "Ansluta en

Referens Bildkvalitet

"Ansluta en HDMI-

källenhet" på sid. 21

"Ansluta en

komponentvideokäl

lenhet" på sid. 22

kompositkällenhet"

på sid. 23

Bästa

Bättre

Bra

Ansluta en HDMI-källenhet

Projektorn har en HDMI-ingång som låter dig ansluta den till en HDMI-källenhet, t.ex. en DVD-spelare, DTV-tuner eller en bärbar dator.

HDMI (High-Definition Multimedia Interface) stöder okomprimerad överföring av videodata mellan kompatibla enheter som t.ex. DTV-tuners, DVD-spelare och bildskärmar över en enda kabel. Det ger en ren digital betraktelse- och lyssningsupplevelse.

Undersök din videokälla för att se efter om den har en uppsättning oanvända HDMIutgångar lediga:

• Har den det kan du fortsätta med den här proceduren.

• Har den inte det måste du omvärdera vilken metod du ska använda för att ansluta enheten.

För att ansluta en projektor till en HDMI-källenhet:

1. anslut ena änden av en HDMI-kabel till HDMI-utgången på HDMI-källenheten.

2. Anslut den andra änden till HDMI-ingången på projektorn. När anslutningen är

gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudkonfig." på

sid. 48 för ytterligare detaljer.

• Om vald videobild inte visas när projektorn startas trots att korrekt videokälla valts, kontrollera att videokällan har startas och att den fungerar ordentligt. Kontrollera också att signalkablarna är korrekt anslutna.

Anslutning 21

• Om du mot all förmodan ansluter projektorn till en DVD-spelare via projektorns HDMI-ingång och den projicerade bilden visar fel färger, byt färgutrymme till YUV.

Ansluta en komponentvideokällenhet

Undersök din videokällenhet för att se efter om den har en uppsättning oanvända komponentvideoutgångar lediga:

• Har den det kan du fortsätta med den här proceduren.

• Har den inte det måste du omvärdera vilken metod du ska använda för att ansluta enheten.

För att ansluta projektorn till en komponentvideokällenhet:

1. Med en komponentvideo-till-VGA (D-Sub)-adapterkabel, anslut änden med tre

RCA-kontakter till komponentvideoutgångarna på videokällenheten. Para ihop färgerna på kontakterna på sladden med färgerna på enhetens kontakter: grön till grön, blå till blå och röd till röd.

2. Anslut den andra änden av adapterkabeln för komponentvideo till VGA (med en

kontakt av typen D-Sub) till PC-1 eller PC-2 på projektorn.

3. Om du vill använda projektorns högtalare i dina presentationer, anslut ena änden

av en lämplig ljudkabel till datorns ljuduttag och den andra änden till projektorns AUDIO (L/R)-uttag.

4. Du kan även använda en annan lämplig ljudkabel och ansluta ena änden till

projektorns LJUDUTGÅNG-kontakt och den andra änden till dina externa högtalare (medföljer ej).

Om vald videobild inte visas när projektorn startas trots att korrekt videokälla valts, kontrollera att videokällan har startas och att den fungerar ordentligt. Kontrollera också att signalkablarna är korrekt anslutna.

Positionera projektorn22

Ansluta en kompositkällenhet

Undersök din videokällenhet för att se efter om den har en uppsättning oanvända kompositutgångar lediga:

• Har den det kan du fortsätta med den här proceduren.

• Har den inte det måste du omvärdera vilken metod du ska använda för att ansluta enheten.

För att ansluta en projektor till en videokällenhet:

1. Anslut ena änden av en videokabel till videokontakten på videokällan.

2. Anslut videokabelns andra ände till uttaget VIDEO på projektorn.

3. Om du vill använda projektorns högtalare i dina presentationer, anslut ena änden

av en lämplig ljudkabel till datorns ljuduttag och den andra änden till projektorns AUDIO (L/R)-uttag.

4. Du kan även använda en annan lämplig ljudkabel och ansluta ena änden till

projektorns LJUDUTGÅNG-kontakt och den andra änden till dina externa högtalare (medföljer ej).

När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudkonfig." på sid. 48 för ytterligare detaljer.

Den inbyggda högtalaren stängs av när LJUDUTGÅNG-kontakten är ansluten.

Anslutning 23

Användning

Starta projektorn

1. Sätt i nätsladden i projektorn och i ett

vägguttag. När du har slagit på strömmen kontrollerar du att projektorns

strömindikatorl lyser orange.

• Använd endast originaltillbehör (t.ex. nätsladd) med enheten för att undvika eventuella faror såsom elektriska stötar och brand.

• Om funktionen Direkt påslagning (i Menyn Avancerat > Systeminställning: Enkel)* aktiverats, startas projektorn automatiskt när nätsladden har anslutits och strömsatts. Se "Direkt påslagning" på sid. 56 för ytterligare detaljer.

• * Det finns två menytyper att välja mellan. En är Grund och den andra är Avancerad. Från Grundmenyn kan du välja Menytyp när projektorn saknar insignal. Från Menyn Avancerat kan du välja Menytyp i menyn Systeminställning: Enkel > Menyinställningar. Se "Använda menyerna" på sid. 28 för ytterligare detaljer.

2. Se till att linsskyddet är öppet. Om du inte

tar bort det kan det bli deformerat av värmen från projektionslampan.

3. Tryck på POWER på projektorn eller

ON på fjärrkontrollen för att starta projektorn. Strömindikatorlampan blinkar och fortsätter sedan att lysa konstant grönt när projektorn är på. Startproceduren tar 10-20 sekunder. Mot slutet av startproceduren visas en startlogga. Om det behövs, vrid på fokuseringsringen för att ställa in skärpan i bilden.

Om projektorn fortfarande är varm sedan du använde den sist går fläkten i ca 90 sekunder innan lampan tänds.

4. Om projektorn aktiveras för första gången, följ instruktionerna på skärmen för

att slutföra installationen.

5. Om du uppmanas ange ett lösenord använder du pilknapparna till att ange ett

sexsiffrigt lösenord. Se "Använda lösenordsfunktionen" på sid. 31 för ytterligare detaljer.

6. Starta all ansluten utrustning.

Användning

7. Projektorn börjar söka efter ingångssignaler. Den ingångssignal som för tillfället

skannas visas på bildskärmen. Om projektorn inte känner av någon giltig signal visas meddelandet 'Ingen signal' tills en ingångssignal hittas. Du kan också välja önskad ingångssignal genom att trycka på SOURCE på projektorn eller fjärrkontrollen. Se "Byta ingångssignal" på sid. 33 för ytterligare detaljer.

• Om ingen signal upptäcks inom 3 minuter kommer projektorn autoamtiskt att gå in i ECO BLANK läge.

Justera den projicerade bilden

Justera projektionsvinkeln

Projektorn är utrustad med en justerbar fot med snabbfrikoppling på framsidan och en på baksidan. Med hjälp av dessa kan du ändra bildhöjd och projektionsvinkel. Så här justerar du projektorn:

1. Tryck på snabbfrikopplingsknappen och

lyft upp fronten på projektorn. När bilden är positionerad där du vill ha den släpper du snabbspärren så låses foten i det läget.

2. Skruva den bakre justeringsfoten för

fininställning av den horisontella vinkeln.

Fäll in foten genom att hålla upp projektorn samtidigt som du trycker på frikopplingsknappen. Sätt sedan sakta ned projektorn. Skruva på den bakre foten i motsatt riktning.

Om projektorn inte står på en plan yta eller om skärmen inte står vinkelrätt mot projektorn blir den projicerade bilden trapetsformad. Information om hur du åtgärdar detta finns i "Korrigera keystone" på sid. 26.

• Titta inte in i objektivet när lampan är på. Det starka ljuset från lampan kan skada ögonen.

• Var försiktig när du trycker på justeringsknappen eftersom den sitter nära ventilationsgallret där det kommer ut varmluft.

Användning 25

Automatisk justering av bilden

I vissa fall behöver bildkvaliteten optimeras. Det gör du genom att trycka på AUTO på projektorn eller fjärrkontrollen. Inom 5 sekunder kommer den inbyggda intelligenta autojusteringsfunktionen att ställa om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet.

• Skärmen visar "Autojustering ..." medan AUTO används.

• Den här funktionen är endast tillgänglig när datorsignal (analog RGB) valts.

Korrigera keystone

Keystone innebär att den projicerade bilden är märkbart bredare upptill eller nertill. Det inträffar när projektorn inte står vinkelrätt i förhållande till skärmen.

För att korrigera detta kan du följa ett av dessa steg.

• Auto V-Keystone-korrigering

1. Tryck på / eller KEYSTONE på

fjärrkontrollen för att visa sidan Keystone.

2. Tryck på OK i 2 sekunder för att aktivera

automatisk V-Keystone.

• Manuell V-Keystone-korrigering

1. Tryck på / eller KEYSTONE på

fjärrkontrollen för att visa sidan Keystone.

2. Tryck på / för att justera V-keystone

manuellt.

Användning

Finjustera bildstorlek och skärpa

1. Ställ in den storlek som du vill ha på den

projicerade bilden med hjälp av zoomskjutreglaget.

2. Sedan ställer du in skärpan genom att

använda på fokusringen.

Användning 27

Använda menyerna

Projektorn är utrustad med skärmmenyer (OSD) för olika inställningar och justeringar. Det finns två menytyper att välja mellan. En är Grund och den andra är Avanc..

Nedan är en översikt över Grundmenyn -- utan insignal.

Markering

Menyalternativ

Följande exempel beskriver hur du ställer in skärmmenyn i Grundmenyn.

1. Tryck på MENU för att öppna skärmmenyn.

2. Använd /// för att välja önskat alternativ och tryck på OK för att

bekräfta valet.

3. Följ instruktionerna på skärmen för att välja inställningar.

4. Avsluta och spara inställningarna genom att trycka på MENU.

Användning

Nedan är en översikt över Grundmenyn -- med insignal.

Markering

Menyalternativ

Följande exempel beskriver hur du ställer in skärmmenyn i Grundmenyn.

1. Tryck på MENU för att öppna skärmmenyn.

2. Använd / för att välja önskat alternativ och följ instruktionerna på skärmen

för att välja inställningar.

3. Avsluta och spara inställningarna genom att trycka på MENU.

Användning 29

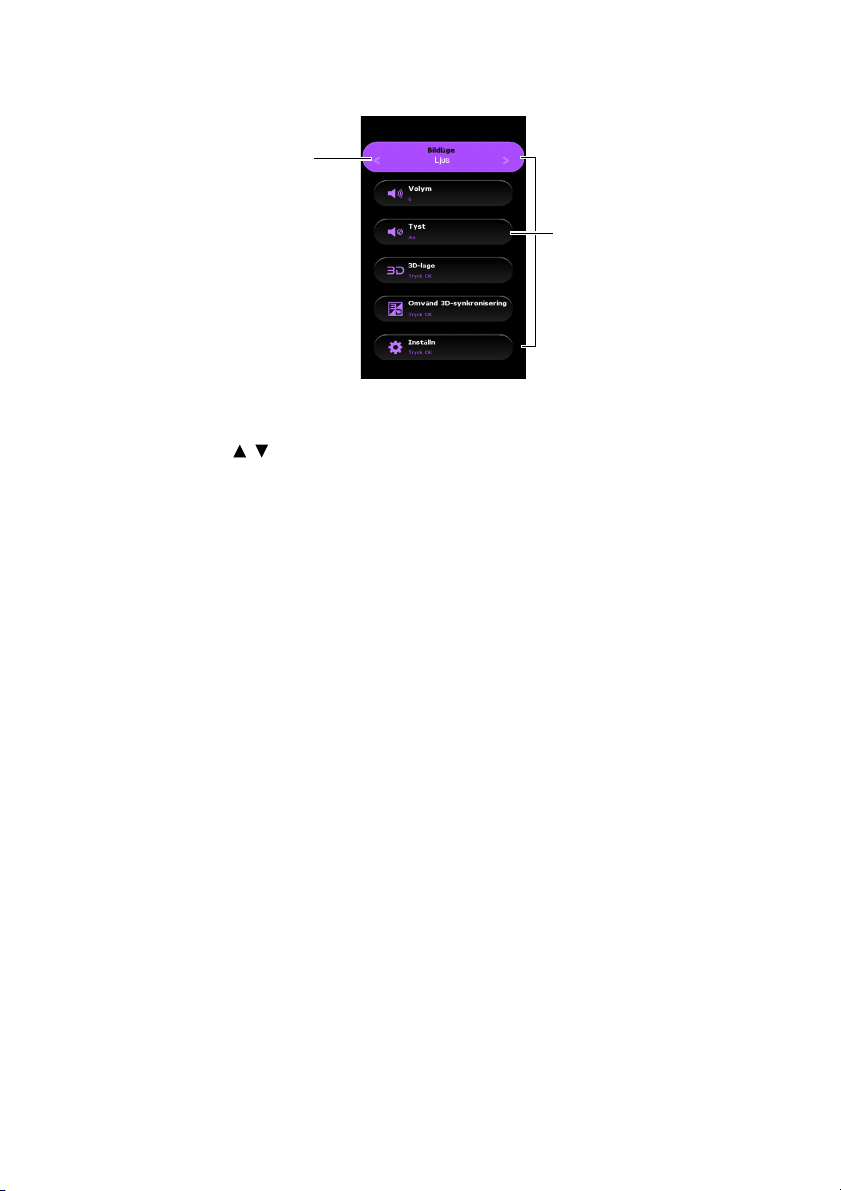

Nedan visas en översikt av Menyn Avancerat.

Huvudmenyns ikon

Huvudmeny

Markerat (valt)

Delmeny

Aktuell ingångssignal

Följande exempel beskriver hur man ställer in OSD-menyn.

Status

Gå till föregående sida eller avsluta genom att trycka på MENU.

1. Tryck på MENU för att öppna skärmmenyn.

2. Använd / för att markera menyn Systeminställning: Enkel.

3. Tryck på för att välja Bakgrundsfärg och tryck på / för att välja en bakgrundsfärg.

4. Avsluta och spara inställningarna genom att trycka på MENU.

Användning

Säkra projektorn

Med ett säkerhetslås med kabel

Projektorn måste installeras på en säker plats för att förhindra stöld. Köp annars ett lås, t.ex. ett Kensington lås, för att säkra projektorn. Du hittar en öppning för ett Kensington-lås på bakre sidan av projektorn. Se artikel 20 på sid. 10 för detaljer.

Ett Kensington-kabellås är vanligtvis en kombination av nyckel och lås. Se låsets dokumentation för information om hur det ska användas.

Använda lösenordsfunktionen

Av säkerhetsskäl och för att förhindra olovlig användning finns det en möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet via OSD-menyn.

VARNING: Det blir problematiskt om du aktiverar strömbrytarlåset och sedan glömmer lösenordet. Skriv ut den här handboken (om nödvändigt) och skriv ned lösenordet i den. Förvara den sedan på säker plats för senare bruk.

Ställa in ett lösenord

Om du ställer in ett lösenord måste du ange det varje gång du startar projektorn. I annat fall går den inte att använda.

1. Öppna skärmmenyn och kontrollera att Menytyp är Avanc.. Se "Använda

menyerna" på sid. 28 för ytterligare detaljer.

2. Gå till menyn Systeminställning: Avancerad > Lösenord >Ändra lösenord och tryck på OK på projektorn eller fjärrkontrollen.

3. Ange det nya eller befintliga lösenordet. Som bilden till höger visar motsvarar de fyra pilknapparna ( , , , ) fyra siffror (1, 2, 3, 4). Ange lösenordet med hjälp av pilknapparna.

4. Bekräfta det nya lösenordet genom att ange det igen. När du har angett lösenordet visas

Lösenord-sidan igen.

VIKTIGT: De inmatade siffrorna visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller när du angett det så att du har det till hands om du skulle glömma det.

Lösenord: __ __ __ __ __ __

Förvara handboken på ett säkert ställe.

5. Tryck på för att välja Strömbrytarlås och välj På genom att trycka på

6. Lämna skärmmenyn genom att trycka på MENU på projektorn eller fjärrkontrollen.

Användning 31

Om du glömmer bort lösenordet

Om lösenordsfunktionen är aktiverad visas en uppmaning att ange det sexsiffriga lösenordet varje gång du startar projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord (se bilden till höger) i tre sekunder, följt av meddelandet 'Ange Aktuellt Lösenord'. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg det kan det återställas. Se "Procedur för återställning av lösenordet" på sid. 32 för detaljer.

Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund.

Procedur för återställning av lösenordet

1. Håll ned AUTO på projektorn eller fjärrkontrollen i tre sekunder. Projektorn visar ett kodat nummer på skärmen.

2. Skriv ned numret och stäng av projektorn.

3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp inköpskvittot på projektorn som bevis på att det är du som är ägaren.

Ändra lösenordet

1. Öppna skärmmenyn och kontrollera att Menytyp är Avanc.. Se "Använda

menyerna" på sid. 28 för ytterligare detaljer.

2. Gå till menyn Systeminställning: Avancerad > Lösenord >Ändra lösenord och tryck på OK på projektorn eller fjärrkontrollen.

3. Meddelandet 'Ange Aktuellt Lösenord' visas.

4. Ange det gamla lösenordet.

• Om lösenordet stämmer visas

meddelandet 'Ange Nytt Lösenord'.

• Om lösenordet inte stämmer visas ett

felmeddelande i tre sekunder och meddelandet Ange Aktuellt Lösenord' uppmanar dig att försöka igen. Du kan trycka på BACK på projektorn eller fjärrkontrollen för att avbryta ändringen eller prova ett annat lösenord.

5. Ange ett nytt lösenord.

VIKTIGT: De inmatade siffrorna visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller när du angett det så att du har det till hands om du skulle glömma det.

Lösenord: __ __ __ __ __ __

Användning

Förvara handboken på ett säkert ställe.

6. Bekräfta det nya lösenordet genom att ange det igen.

7. Du har nu angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn.

8. Lämna skärmmenyn genom att trycka på MENU på projektorn eller fjärrkontrollen.

Inaktivera lösenordsfunktionen

För att inaktivera lösenordsskyddet, gå tillbaka till menyn Systeminställning: Avancerad > Lösenord > Strömbrytarlås och tryck på OK på projektorn eller

fjärrkontrollen. Meddelandet 'ANGE LÖSENORD' visas. Ange det aktuella lösenordet.

• Om lösenordet är korrekt återgår skärmmenyn till Strömbrytarlås med Av

markerat.

• Om lösenordet inte stämmer visas ett felmeddelande i tre sekunder och

meddelandet ANGE LÖSENORD' uppmanar dig att försöka igen. Du kan trycka på BACK på projektorn eller fjärrkontrollen för att avbryta ändringen eller prova ett annat lösenord.

Även om du inaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera funktionen igen genom att ange det gamla lösenordet.

Byta ingångssignal

Projektorn kan anslutas till flera enheter samtidigt. Den kan emellertid endast visa en helskärm åt gången. Vid uppstart söker projektorn automatiskt efter tillgängliga signaler.

Om du vill att projektorn automatiskt ska söka efter signalerna kontrollerar du att funktionen Autom.källa* är På (standard för denna projektor).

*Du kan ställa in funktionen Autom.källa i Grundmenyn när projektorn saknar insignal eller i menyn Menyn Avancerat > Systeminställning: Enkel.

Du kan även växla mellan tillgängliga ingångssignaler manuellt.

1. Tryck på SOURCE på projektorn eller på fjärrkontrollen. Ett fält för val av källa visas.

Användning 33

2. Tryck på / tills den önskade signalen är markerad och tryck sedan på OK på projektorn eller fjärrkontrollen. När källan hittats visas information om den valda källan på skärmen i sekunder. Om det finns flera anslutna enheter kan du söka efter en annan signal genom att upprepa stegen 1-2.

• Den projicerade bildens ljusstyrka ändras också

när du byter ingångssignal. ”PC”, dvs. datapresentationer (grafik) från en dator som använder mest stillbilder är generellt sett ljusare än ”Video” som visar mest rörliga bilder (filmer).

• Typen av ingångssignal påverkar också vilka alternativ som är tillgängliga i

Bildläge. Se "Välja bildläge" på sid. 36 för ytterligare detaljer.

• Den ursprungliga bildupplösningen är i bildförhållandet 16:9. Du bör välja och

använda en ingångssignal som matar ut med den här upplösningen för att få bästa resultat vid bildvisning. Alla andra upplösningar skalförändras av projektorn beroende på vilket bildförhållande som ställts in, vilket kan orsaka bildförvrängning eller sämre bildskärpa. Se "Välja bildförhållande" på sid. 34 för ytterligare detaljer.

Välja bildförhållande

Bildförhållandet är förhållandet mellan bildens bredd och höjd. Eftersom digitala signaler blir allt vanligare kan digitala visningsenheter som den här

projektorn dynamiskt sträcka ut och skalförändra bilden till ett annat förhållande än det som kommer från ingångssignalen.

För att ändra bildförhållandet på den projicerade bilden (oavsett källans bildförhållande):

1. Öppna skärmmenyn och kontrollera att Menytyp är Avanc.. Se "Använda

menyerna" på sid. 28 för ytterligare detaljer.

2. Gå till Visning > Bildförhållande-menyn.

3. Tryck på / för att välja det bildförhållande som passar för videosignalens format och dina visningskrav.

Användning

Om bildförhållandet

På bilderna nedan är inaktiva områden svarta och aktiva vita. OSD-menyer kan visas på de oanvända svarta områdena.

1. Auto: Skalförändrar en bild så att den passar projektorns upplösning i sin horisontella eller vertikala bredd. Det är lämpligt när den inkommande bilden varken har bildförhållandet 4:3 eller 16:9 och du vill utnyttja så mycket som möjligt av skärmen utan att ändra bildförhållandet.

2. 4:3: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 4:3. Det här passar bäst för bilder i 4:3-format, till exempel datorskärmar, standard-tv-filmer och dvd-filmer i 4:3-format, eftersom bilden då visas utan förändring av bildförhållandet.

3. 16:9: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 16:9. Det här passar bäst för bilder som redan har bildförhållandet 16:9, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet.

4. Vidvinkel: Sträcker ut bilden horisontellt på ett icke-linjärt sätt, det vill säga bildens kanter sträcks mer än mitten av bilden för att undvika snedvridning av den centrala delen av bilden. Detta lämpar sig för tillfällen då du vill sträcka ut bredden på en 4:3-bild till bredden på en 16:9-skärm. Det ändrar inte höjden. Vissa bredbildsfilmer har producerats med bredden nerklämd till bredden av bildförhållandet 4:3 och visas bäst när den dras tillbaka till sin ursprungliga bredd med denna inställning.

5. Brevlåda (LB): Skalar bilden så att den passar med projektorns naturliga upplösning i sin horisontella bredd och ändrar storlek på bildens höjd till 3/4 av den projicerade bredden. Detta kan ge en bild större höjd än vad som kan visas och en del av bilden förloras (visas inte) längs övre och nedre kanten av projektionen. Detta lämpar sig för visning av filmer som presenteras i letterboxformat (med svarta fält längst upp och längst ned).

4:3-bild

16:9-bild

4:3-bild

16:9-bild

4:3-bild

16:9-bild

Bild i letterboxformat

Användning 35

Optimera bilden

Välja bildläge

Projektorn levereras med ett flertal fabriksinställda programlägen så du kan välja ett som passar ditt rum och typ av ingångssignal.

Välj ett användningsläge som passar dina behov genom att följa något av följande steg.

• Tryck på MODE på projektorn eller

fjärrkontrollen upprepade gånger tills önskat läge är valt.

• Gå till menyn Bildläge (som är i Grundmenyn när projektorn har insignal eller i

menyn Menyn Avancerat > Bildinställningar) och tryck sedan på / för att välja önskat läge.

Bildlägena visas nedan.

1. Ljus läge: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum.

2. Vivid läge (standard): Avsett för presentationer. Ljusstyrkan betonas i detta läge. Fotboll läge (gäller TH670s): Fotbollsbildläget kan fotbollsfans njuta av den bästa möjliga upplevelsen av att se fotbollsmatcher i vardagsrummet med styrd omgivande ljus eller mörkt rum. Det gör färgen på gräset och hudton av fotbollsspelare verklighetstrogna.

3. Bio läge: Detta lämpar sig för att se färgrika filmer, videoklipp från digitalkameror eller digital video från datoringången i ett mörkt (nedsläckt) rum.

4. Spel läge: Är lämpligt för att spela spel. Fotboll (Ljus) läge (gäller TH670s): Jämför med fotboll är fotboll (ljus) speciellt utformad för att visa fotbollsmatcher i mycket ljusare miljöer såsom vardagsrum med fullt ljus-på eller dagtid i trädgården.

5. Användare 1/Användare 2 läge: Återkallar de inställningar som anpassats baserat på aktuella, tillgängliga bildlägen. Se "Ställa in läget Användare 1/

Användare 2" på sid. 36 för ytterligare detaljer.

Ställa in läget Användare 1/Användare 2

Du kan välja mellan två användardefinierade lägen om de aktuella bildlägena inte motsvarar dina behov. Du kan använda ett av bildlägena (utom Användare 1/ Användare 2) som startpunkt och anpassa inställningarna.

1. Öppna OSD-menyn och gå till alternativet Bildläge.

2. Tryck på / för att välja Användare 1 eller Användare 2.

3. Tryck på för att välja Hantera användarläge.

Denna funktion är endast tillgänglig när Användare 1 eller Användare 2-läget väljs i delmenyposten Bildläge.

4. Tryck på / så att ett bildläge som motsvarar dina behov väljs.

Användning

5. Tryck på för att välja en delmenypost som ska ändras och justera värdet med

/. Se "Finjustera bildkvalitet" nedan för ytterligare information.

6. Inställningarna sparas när de väljs.

Byta namn på användarlägen

Du kan ändra namn på Användare 1 och Användare 2 till något som lättare kan identifieras eller uppfattas av användarna av denna projektor. Det nya namnet kan vara upp till 12 tecken inklusive engelska bokstäver (A-Z, a-z), siffror (0-9), och understreck (_).

För att ändra namn på användarlägen:

1. Kontrollera att Menytyp är Avanc.. Se "Använda menyerna" på sid. 28 för ytterligare detaljer.

2. Gå till Bildinställningar > Bildläge > Användare 1 eller Användare 2menyn.

3. Gå till Hantera användarläge > Byt användarlägenamn och tryck på OK på projektorn eller fjärrkontrollen.

4. Tryck på / för att välja det alternativ du vill ändra namn på och tryck sedan på OK på projektorn eller fjärrkontrollen. Den första bokstaven markeras med en vit ruta.

5. Tryck / för att välja det första tecknet.

6. Tryck på för att flytta framåt tills det nya namnet är inställt och tryck sedan på OK på projektorn eller fjärrkontrollen för att bekräfta.

7. Upprepa steg 4-6 om du vill ändra andra namn.

Återställa aktuellt bildläge

Alla justeringar som du har gjort i menyn Menyn Avancerat>Bildinställningar (med undantag för

Återst.

För att återställa bildläget till fabriksinställningar:

1. I menyn

2. Tryck på för att välja

3. Tryck på / för att välja

4. Upprepa steg 1-3 om du vill återställa andra bildlägen.

Förväxla inte funktionen Återst. aktuellt bildläge med Återst. alla inst. (som är i Grundmenyn när projektorn saknar insignal eller i menyn Menyn Avancerat > Systeminställning: Avancerad). Funktionen Återst. alla inst. återställer till fabriksinställningar i hela systemet. Se "Återst. alla inst." på sid. 58 för ytterligare detaljer.

Bildläge) kan återställas till fabriksinställningar med ett tryck på alternativet

Bildinställningar väljer du Bildläge och trycker på / för att välja

bildläge (inklusive

projektorn eller fjärrkontrollen

fjärrkontrollen. Bildläget återgår till fabriksinställningar.

Användare 1 eller Användare 2) som du vill återställa.

Återst. aktuellt bildläge och tryck sedan på OK på

. Ett bekräftelsemeddelande visas.

Återst och tryck sedan på OK på projektorn eller

Använda väggfärgkorrigering

I en situation när du projicerar på en färgad yta, till exempel en målad vägg som kanske inte är vit, kan funktionen Väggfärgskorrigering korrigera den projicerade bildens färg för att förhindra eventuella färgskillnader mellan källan och de projicerade bilderna.

Användning 37

Om du vill använda den här funktionen går du till menyn Menyn Avancerat > Visning > Väggfärgskorrigering och trycker på / för att välja en färg som bäst motsvarar projiceringsytans färg. Det finns flera förkalibrerade färger att välja mellan: Ljusgul, Rosa, Ljusgrön och Blå.

Finjustera bildkvalitet

Beroende på vilken signaltyp som upptäckts finns det några användardefinierade funktioner tillgängliga när Användare 1 eller Användare 2 valts. Baserat efter dina behov, du kan göra justeringar av dessa funktioner genom att markera dem och trycka

/ på projektorn eller fjärrkontrollen

Justera Ljusstyrka

Ju högre värdet är, desto ljusare blir bilden. Ju lägre inställning, desto mörkare bild. Justera kontrollen så att svarta områden i bilden ser svarta ut och så att du kan se detaljer i de mörka områdena.

+30

Justera Kontrast

Ju högre värdet är, desto större blir kontrasten. Använd denna för att ställa in nivån av vita nyanser när du justerat Ljusstyrka inställningen för att passa din input och visningsområde.

-30

Justera Färg

Med en lägre inställning blir färgerna mindre mättade. Om inställningen är för hög blir färgerna i bilden för intensiva och bilden ser orealistisk ut.

Justera Färgton

Ju högre värde, desto rödare blir bilden. Ju lägre värde, desto grönare blir bilden.

Justera Skärpa

Ju högre värde, desto skarpare blir bilden. Ju lägre värde, desto mjukare blir bilden. Du kan även justera Ljusstyrka, Kontrast eller Skärpa

genom att använda knappen BRIGHT, CONTRAST eller SHARP på fjärrkontrollen.

+50

+70

+30

Användning

Avancerade kontroller för bildkvalitet

Det finns fler avancerade alternativ i menyn Menyn Avancerat > Bildinställningar > Avancerat.. för anpassning efter dina önskemål. För att spara inställningar, tryck på MENU för att lämna OSD-menyn.

Ställa in Svartnivå

Markera Svartnivå och tryck sedan på / på projektorn eller fjärrkontrollen för att välja 0 IRE eller 7,5 IRE.

Videosignalens gråskala mäts i IRE-enheter. I vissa områden som använder NTSC TVstandard är gråskala mätt från 7,5 IRE (svart) till 100 IRE (vit), men i andra områden där PAL eller japanska NTSC-standarder används mäts gråskala från 0 IRE (svart) till 100 IRE (vit). Vi föreslår att du kontrollerar källan för att se om den är med 0 IRE eller 7,5 IRE och välj därefter.

Välja gammavärde

Välj Val av gamma i menyn Menyn Avancerat > Bildinställningar > Avancerat.. och välj lägena genom att trycka på / på projektorn eller fjärrkontrollen.

Välj ett önskat gammaläge mellan 1,6/1,8/2,0/2,2/2,4/2,5/2,6/2,8/BenQ. Gammakorrigering möjliggör justering av skärmens ljusstyrka i bilden för att matcha den

källan bättre.

Justera Brilliant Color

Välj Brilliant Color i menyn Menyn Avancerat > Bildinställningar > Avancerat.. och välj lägena genom att trycka på / på projektorn eller fjärrkontrollen.

Denna funktion använder sig av en ny färgbehandlingsalgoritm och förbättringar i systemnivå för att möjliggöra högre ljusstyrka samtidigt som färgerna blir verkligare och mer vibrerande. Det möjliggör en mer än 50 % ljusstyrkeökning i mellantonsbilder, som är vanliga i video- och naturscener, så att projektorn återger realistiska bilder med äkta färger. Om du föredrar bilder med den kvaliteten väljer du På. Om du inte behöver det väljer du

Av.

Välja Färgtemperatur

Välj Färgtemperatur i menyn Menyn Avancerat > Bildinställningar > Avancerat.. och justera lägena genom att trycka på / på projektorn eller

fjärrkontrollen. Det finns flera olika inställningar för färgtemperatur tillgängliga.

1. Inbyggd lampa: Med lampans ursprungliga färgtemperatur och högre ljusstyrka. Den här inställningen passar omgivningar där hög ljusstyrka krävs, t.ex. när du projicerar bilder i välupplysta rum.

2. Varm: Ger en rödaktig bild.

3. Normal: Bibehåller normala nyanser för vit.

4. Sval: Ger en blåaktig bild.

*Om färgtemperaturer:

Det finns många olika toner som av olika anledningar benämns som "vita". Färgtemperatur är en vanlig metod för visning av vita nyanser. Vitt med låg färgtemperatur blir rödaktigt. Vitt med hög färgtemperatur ser ut att ha mera blått i sig.

Användning 39

Inställning av önskad färgtemperatur

Välj Finjustering av färgtemperatur i menyn Menyn Avancerat > Bildinställningar > Avancerat.. och tryck på OK på projektorn eller

fjärrkontrollen.

1. Markera Färgtemperatur och välj Sval, Normal, Inbyggd lampa eller Varm genom att trycka på / på projektorn eller fjärrkontrollen.

2. Gå till Avancerat.. > Finjustering av färgtemperatur och tryck på OK på projektorn eller fjärrkontrollen.

3. Tryck på / för att markera den post som du vill ändra och justera värdena genom att trycka på / .

• Röd gain/Grön gain/Blå gain: Justerar konstrastnivåerna för röd, grön och

blå.

• Röd-förskjutning/Grön-förskjutning/Blå-förskjutning: Justerar nivån på

ljusstyrkan röd, grön och blå.

4. Tryck på MENU på projektorn eller fjärrkontrollen för att spara och avsluta inställningarna.

Färghantering

I de flesta installationssituationer är inte färghantering nödvändig, t.ex. i klassrum, sammanträdesrum eller sällskapsrum där ljuset förblir tänt, eller där det kommer in dagsljus genom fönstren.

Färghantering bör endast användas vid permanenta installationer med styrda ljusnivåer, t.ex. i styrelserum, föreläsningssalar eller hemmabioanläggningar. Med färghantering kan du finjustera så att färgåtergivningen blir tydligare.

Riktig färghantering kan endast uppnås vid kontrollerade och upprepbara visningsförhållanden. Du måste använda en kulörmätare och ange ett antal passande källbilder för att mäta färgåtergivningen. Dessa verktyg medföljer inte projektorn, men återförsäljaren av projektorn eller en kvalificerad installatör bör kunna hjälpa dig.

Färghantering har sex uppsättningar (RGBCMY) färger som ska justeras. När du väljer färg kan du dess intervall och mättnad justeras oberoende enligt dina önskemål.

Om du har köpt en testskiva med olika färgtestmönster som kan användas för att testa färgpresentationen på tv-apparater, projektorer etc. Du kan projicera bilder på skivan på skärmen och ange menyn Färghantering för att göra justeringar.

Så här justerar du inställningarna:

1. Gå till menyn Menyn Avancerat > Bildinställningar >Avancerat.. och markera Färghantering.

2. Tryck på OK på projektorn eller fjärrkontrollen och sidan Färghantering visas.

3. Markera Primär färg och tryck på / för att välja en av färgerna röd, gul, grön, cyan, blå eller magenta.

Användning

4. Tryck på för att markera Nyans och tryck sedan på / för att välja dess omfånget. En ökning av omfånget inkluderar färger som består av fler

RÖD

Gul

GRÖN

proportioner av dess två angränsande färger. Se bilden till höger för information om hur färgerna förhåller sig till varandra.

Magenta

Cyan

Om du exempelvis väljer röd och ställer in dess intervall på 0 väljs endast rent röd färg i den projicerade bilden. Om du ökar

BLÅ

omfånget inkluderas röd färg som ligger nära gult och rött som ligger nära magenta.

5. Tryck på för att markera Gain och justera dess värden enligt önskemål genom att trycka på / . Kontrastnivån för vald primärfärg påverkas. Varje justering som görs återspeglas omedelbart i bilden.

6. Tryck på för att markera Mättnad och justera dess värden efter önskemål genom att trycka på / . Varje justering som görs återspeglas omedelbart i bilden. Om du exempelvis väljer Röd och ställer in dess värde till 0 påverkas endast rent röd färg.

• Mättnad är mängden av denna färg i en videobild. Lägre inställningar ger mindre mättade

färger; en inställning på “0” tar helt bort färgen från bilden. Om färgrenheten är för hög blir färgen överväldigande och orealistisk.

7. Upprepa steg 3 till 6 för andra färgjusteringar.

8. Kontrollera att du gjort alla önskade justeringar.

9. Tryck på MENU på projektorn eller fjärrkontrollen för att spara och avsluta inställningarna.

Reducing Noise Reduction

Reducerar elektriska störningar som orsakas av olika mediaspelare. Ju högre värde desto mindre störningar.

Välj Brusreducering i menyn Menyn Avancerat > Bildinställningar >

Avancerat.. och tryck sedan på / för att ändra värdet från 0 till 31.

Välja ett filmläge

Välj Filmläge i menyn Menyn Avancerat > Bildinställningar > Avancerat.. och välj genom att trycka på / på projektorn eller fjärrkontrollen.

På är standardinställningen och rekommenderas för den här projektorn. När Av valts är inte funktionen Filmläge tillgänglig.

Funktionen är endast tillgänglig när Video eller S-Video med NTSC-system valts.

Användning 41

Dölja bilden

Tryck på knappen ECO BLANK på fjärrkontrollen för att stänga av bilden under en tidsperiod med upp till 70 % besparing av lampans strömförbrukning. Tryck på någon knapp på projektorn eller fjärrkontrollen igen för att återställa bilden.

Ordet "Eko Tom" visas på skärmen när bilden är dold. När denna funktion är aktiverad och en ljudingångskälla ansluten, kan du fortfarande höra ljudet.

‘Eko Tom: Spara upp till 70% lampenergi. Dags att bidra till att värna vår planet.’

När projektorn inte känner av en signalkälla på tre minuter slår den automatiskt om till Eko Tom och eliminerar därmed onödig energiförbrukning och förlänger projektorlampans livslängd.

Användning på hög höjd

Vi rekommenderar att du använder Höghöjdsläge när du befinner dig mellan 1500 m –3000 m över havet, och rumstemperaturen är mellan 0-35°C.

Använd inte Höghöjdsläge om din altitud är mellan 0 m and 1500 m och rumstemperaturen är mellan 0-35°C. Projektorn blir för kall om du slår på detta läge under sådant villkor.

Aktivera Höghöjdsläge:

1. Öppna skärmmenyn och kontrollera att Menytyp är Avanc..

2. Gå till Systeminställning: Avancerad > Höghöjdsläge och tryck på / för att välja På. Ett bekräftelsemeddelande visas.

3. Välj Ja och tryck på OK på projektorn eller på fjärrkontrollen.

Hantering i "Höghöjdsläge" kan orsaka högre brusnivåer eftersom ökad fläkthastighet krävs för att förbättra systemavkylningen och prestandan.

Om du använder den här projektorn under andra extrema förhållanden (förutom ovanstående) kan den automatiska avstängningen aktiveras, vilket skyddar projektorn mot överhettning. I så fall löser du problemet genom att växla till Höghöjdsläge. Detta innebär emellertid inte att projektorn kan fungera under alla tänkbara svåra och extrema förhållanden.

Användning

Justera ljudet

Ljudjusteringarna som utförs nedan påverkar projektorns högtalare. Se till att du har utfört en korrekt anslutning till projektorns ljudingång. Se "Anslutning" på sid. 19 för anslutning av ljudingång.

Stänga av ljudet

För att justera ljudnivån, tryck på på fjärrkontrollen, eller:

1. Öppna skärmmenyn och gå till Ljudkonfig. (som är i menyn Grundmenyn eller Menyn Avancerat > Ljudkonfig.).

2. Markera Ty s t och välj På.

Justera ljudnivån

För att justera ljudnivån, tryck på / på fjärrkontrollen, eller:

1. Upprepa steg 1 ovan.

2. Markera Vol ym och välj önskad ljudnivå.

Stänga av Signal för påslagning/avstängning

Stänga av signalen:

1. Gå till Menyn Avancerat > Ljudkonfig.-menyn.

2. Markera Signal för påslagning/avstängning och välj Av.

Det enda sättet att ändra Signal för påslagning/avstängning är att ställa in På eller Av här. Inställningen ändras inte av att ljudet stängs av eller att ljudnivån ändras.

Justera mikrofonens ljudnivå

Justera ljudnivån:

1. Gå till Menyn Avancerat > Ljudkonfig.-menyn.

2. Markera Mikorofonvolym och välj önskad ljudnivå.

Mikrofonljudet fortsätter att fungera även om Tyst aktiverats.

Låsa kontrolltangenter

Genom att låsa kontrollknapparna på projektorn kan du förebygga att projektorns inställningar ändras oavsiktligt (av t.ex. barn). När Knapplås är På, fungerar inga knappar

på fjärrkontrollen och projektorn förutom POWER och . För att låsa knapparna:

1. Öppna OSD-menyn och gå till Menyn Avancerat > Systeminställning: Avancerad > Knapplås.

2. Tryck på / för att välja På. Ett varningsmeddelande visas. Välj Ja och tryck på OK på projektorn eller på fjärrkontrollen. Kontrollknapparna är nu låsta.

Håll ned på projektorn eller fjärrkontrollen i 3 sekunder för att låsa upp knapparna.

Användning 43

Anpassa projektorns menyvisning

OSD-menyerna kan ställas in enligt dina önskemål. Följande inställningar påverkar inte projektorns inställningar, drift eller prestanda.

• Språk i menyn Menyn Avancerat > Systeminställning: Enkel ställer in ditt

språk för skärmvisningsmenyerna (OSD). Tryck på OK på projektorn eller fjärrkontrollen för att visa sidan för val av språk. Använd / / / och OK på projektorn eller fjärrkontrollen för att välja språk.

• Menytyp i Grundmenyn eller i menyn Menyn Avancerat >

Systeminställning: Enkel > Menyinställningar ställer in menytyp. Använd /

för att välja önskad typ.

• Menyplacering i menyn Menyn Avancerat > Systeminställning: Enkel >

Menyinställningar ställer in skärvisningens position på fem platser. Använd /

för att välja önskad position.

• Tid för menyvisning på menyn Menyn Avancerat > Systeminställning:

Enkel > Menyinställningar ställer in tidslängden som skärmvisningsmenyn kommer att vara aktiv efter din sista knapptryckning. Du kan ange en tidsperiod på mellan 5 och 20 sekunder i steg om 5 sekunder. Använd / för att välja en lämplig tid.

• Tomt påminnelsemeddelande i Menyn Avancerat > Systeminställning:

Enkel > Menyinställningar-menyn ställer in om påminnelsemeddelanden ska visas på skärmen. Använd / för att välja önskad inställning.

• Välkomstskärm i menyn Menyn Avancerat > Systeminställning: Enkel

ställer in en föredragen logotypskärm som visas under projektorns uppstartning. Använd / för att välja skärm.

Välj lampsparläge

1. Öppna OSD-menyn och gå till Menyn Avancerat > Bildinställningar > Lampa på/av-menyn.

2. Tryck på / för att välja Normal/Ekonomiläge/SmartEco. Lampans ljusstyrka varierar mellan de olika lamplägena. Se beskrivningen i nedanstående tabell.

Lampa på/av Beskrivning

Normal Ger full ljusstyrka i lampan

Ekonomiläge

SmartEco

Om Ekonomiläge läge eller SmartEco-läge valts reduceras ljusstyrkan och den projicerade bilden mörkare.

Sänk ljusstyrkan för att förlänga lampans livslängd och minska fläktljudet

Justerar lampans effekt automatiskt beroende på ljusstyrkan i innehållet

Användning

Stänga av projektorn

1. Tryck på POWER på projektorn. Ett bekräftelsemeddelande visas. Om du inte svarar inom några sekunder stängs meddelandet. Om du använder fjärrkontrollen, tryck på OFF för att stänga av projektorn.

2. Tryck på POWER på projektorn en gång till. Strömindikatorlampan blinkar med orangefärgat sken, projektorlampan slocknar och fläktarna fortsätter att gå för att kyla ned projektorn.

• Det går inte att utföra några kommandon på

projektorn medan den svalnar. Detta är till för att skydda lampan.

• För att förkorta tiden för kylning kan du även aktivera funktionen Snabbkylning i

menyn Menyn Avancerat > Systeminställning: Avancerad. Se "Snabbkylning" på

sid. 58 för ytterligare detaljer. Vara medveten om att aktivering av funktionen

Snabbkylning påverkar lampans livslängd.

3. När nedkylningen är klar lyser Strömindikatorlampan med fast orange sken och fläktarna stannar.

4. Dra ut nätsladden ur vägguttaget om projektorn inte kommer användas under en längre tidsperiod.

• Om projektorn inte stängs av ordentligt kommer fläktarna köras i några

minuter för kylning för att skydda lampan när du försöker starta projektorn igen . Tryck på POWER på projektorn igen eller ON på fjärrkontrollen för att starta projektorn efter att fläktarna stannar och Strömindikatorlampan lyser orange.

• Verkligt lampliv kan variera beroende på miljöfaktorer och användning.

• Om projektorn inte är ordentligt nedstängd skadar det lampan och påverkar

lampans livslängd och ljusstyrka.

Användning 45

Använda menyerna

Menysystem

Observera att OSD-menyn varierar beroende på vilken signaltyp som är vald.

Grundmenyn Delmeny Alternativ

Väggfärgskorrigering Av/Ljusgul/Rosa/Ljusgrön/Blå

Fram/Takmont fram./Bak/

Takmont b a k

Källa Bildläge Upplösning Färgsystem Lampans användningstid 3D-format Fast programversion

Ljus/Vivid/Bio/Spel/Användare 1/ Användare 2 (TH670)

Fotboll/Bio/Fotboll(Ljus)/

Ljus/ Användare 1/Användare 2 (TH670s)

Auto/3D av/Bildruteväxling/ Frame Packing/Överst-Nederst/ Sida vid sida

Avaktivera

Utan signal

Med signal

Projektorplacering

Te s t m ö n s t e r A v /På Autom.källa På/Av Menytyp Grund/Avanc. HDMI-format Auto/PC-signal/Videosignal Återställa lamptimer Återst/Avbryt Återst. alla inst. Återst/Avbryt

Information

Bildläge

Voly m Ty s t A v /På

3D-läge

Omvänd 3Dsynkronisering

Inställn Se utan signalmenyerna ovan.

/Omvänd

Användning

Funktioner som stöds i varje Avancerad meny varierar med olika indatakällor. Funktioner som ej stöds är gråmarkerade.

Menyn Avancerat Delmeny Alternativ

Ljus/Vivid/Bio/ Spel/Användare 1/ Användare 2 (TH670)

Bildläge

Fotboll/Bio/

Ljus/

Fotboll(Ljus)/

Användare 1/ Användare 2 (TH670s)

Ljus/Vivid/Bio/Spel (TH670)

Hantera användarläge

Läs in inst. fr.

Bildinställningar

Byt användarlägenamn

Ljusstyrka Kontrast Färg Färgton Skärpa

Färgtemperatur

Lampa på/av

Ljus/

Fotboll/Bio/

Fotboll(Ljus)

(TH670s)

Varm/Normal/Sval/ Inbyggd lampa

Normal/ Ekonomiläge/ SmartEco

Användning 47

Bildinställningar

Ljudkonfig.

Visning

Svartnivå 0 IRE/7,5 IRE

Val av gamma

Brilliant Color På/Av

Finjustering av

Avancerat..

Återst. aktuellt bildläge Återst/Avbryt Ty s t A v /På Voly m Mikorofonvolym Signal för påslagning/

avstängning Återst. ljudinställn Återst/Avbryt

Bildförhållande

Väggfärgskorrigering

Bildposition Justering av

överskanning

Tuning dator och komponent

färgtemperatur

Färghantering

Brusreducering Filmläge På/Av

3D-läge

Omvänd 3Dsynkronisering

1,6/ 1,8/ 2,0/ 2,1/ 2,2/2,3/ 2,4/ 2,6/ 2,8/BenQ

Röd gain/Grön gain/Blå gain/ Röd-förskjutning/ Grön-förskjutning/ Blå-förskjutning

Primär färg Nyans Gain Mättnad

På/Av

Auto /4:3 /16:9/ Vidvinkel/ Brevlåda

Av/Ljusgul/Rosa/

Ljusgrön/Blå

H- Storlek Fas Auto (Endast för

RGBHD PC Timing)

Auto/3D av/ Bildruteväxling/ Frame Packing/ Överst-Nederst/ Sida vid sida

Avaktivera

Omvänd

Användning

Systeminställning:

Enkel

Systeminställning:

Avancerad

Språk

Bakgrundsfärg Svart/Blå/Lila Välkomstskärm BenQ/Svart/Blå

Projektorplacering

Auto. avstängning

Direkt påslagning Av/På

Menytyp Grund/Avanc.

Menyplacering

Menyinställningar

Byt källnamn Autom.källa Av/På

Lampinställningar

HDMI-format Auto/PC-signal/Videosignal Dataöverförings-

hastighet Te s t m ö n s t e r A v /På

Textning

Snabbkylning Av/På Höghöjdsläge På/Av Ja/Nej

Lösenord

Knapplås Av/På Ja/Nej Återst. alla inst. Återst/Avbryt

Tid för menyvisning

To m t påminnelsemeddelande

Återställa lamptimer

Lamptimer

Aktivera textning På/Av Textningsversion CC1/CC2/CC3/CC4

Ändra lösenord Strömbrytarlås På/Av

Fram/Takmont fram./Bak/

Takmont bak Avaktivera/5 min/10 min/

15 min/20 min/25 min/ 30 min

I mitten/Överst till vänster/ Överst till höger/Nederst till höger/Nederst till vänster

Alltid på/5 sek/10 sek/ 15 sek/20 sek

Av/På

Ja/Nej

Lampans användningstid Motsvarande

lamptimmar

2400/4800/9600/14400/ 19200/38400/57600/115200

Användning 49

Källa Bildläge Upplösning

Information

Färgsystem Lampans användningstid 3D-format Fast programversion

Menyalternativen är tillgängliga när det finns minst en giltig signal till projektorn. Om ingen utrustning är ansluten till projektorn eller om ingen signal upptäcks är ett begränsat antal menyalternativ tillgängliga.

Användning

Beskrivning av varje meny

• Standardvärden som listas i denna manual, speciellt på sida 51-59, ges endast i

referenssyfte. De kan variera mellan projektorerna på grund av produkternas kontinuerliga förbättring.

FUNKTION BESKRIVNING

Väggfärgskorrigering

Projektorplacering

Te s t m ö n s t e r

Autom.källa

Menytyp

Grundmenyn (Utan signal)

HDMI-format

Återställa lamptimer

Återst. alla inst.

Information

Korrigerar den projicerade bildens färg när projiceringsytan inte är vit. Se "Använda väggfärgkorrigering" på sid. 37 för ytterligare detaljer.

Du kan installera projektorn i taket eller bakom en skärm, eller med en eller flera speglar. Se "Välja en plats" på sid. 16 för ytterligare detaljer.

Om du väljer På aktiveras funktionen och projektorn visar ruttestmönstret. Det hjälper dig att justera bildens storlek och fokus, och kontrollera att den projicerade bilden inte förvrängs.

Se "Byta ingångssignal" på sid. 33 för ytterligare detaljer. Väljer menytyp Grund eller Avanc..

Väljer lämpligt HDMI-format automatiskt eller manuellt.

Se "Återställa lamptimern" på sid. 66 för ytterligare detaljer. Återställ alla inställningar till fabriksinställda värden.

Följande inställningar ändras inte: Byt användarlägenamn, Språk, Projektorplacering, Byt källnamn, Testmönster, Höghöjdsläge, Lösenord och Knapplås.

Källa

Här visas den aktuella signalkällan.

Bildläge

Här visas det läge som du har valt på Bildinställningar- menyn.

Upplösning

Här visas ingångssignalens upplösning.

Färgsystem

Visar systemformat för indata: NTSC, PAL, SECAM eller RGB.

Lampans användningstid

Här visas hur många timmar lampan har använts.

3D-format

Visar nuvarande 3D-läge.

Fast programversion

Visar version på den fasta programvaran.

Användning 51

FUNKTION BESKRIVNING

Förinställda bildlägen som du kan använda till att optimera

Bildläge

inställningarna för den projicerade bilden utifrån programtyp. Se

"Välja bildläge" på sid. 36 för ytterligare detaljer.

Grundmenyn (Med signal)

Voly m

Ty s t

Se "Justera ljudet" på sid. 43 för ytterligare detaljer. Se "Stänga av ljudet" på sid. 43 för ytterligare detaljer. Den här projektorn har en 3D-funktion som gör att du kan se på

3D-filmer, videor och sportevenemang på ett mer realistiskt sätt genom att djupet i bilderna visas. Du måste ta på dig ett par 3Dglasögon för att kunna se bilder i 3D. Se 3D-bruksanvisning för

3D-läge

mer information.

När 3D-läge-funktionen är aktiverad:

• Ljusstyrkenivån i den projicerade bilden minskar.

• Bildläget kan inte justeras.

Omvänd 3D-

synkronisering

Inställn

När 3D-bilden är förvrängd kan du aktivera den här funktionen om du vill växla mellan bilden för vänster öga och höger öga för bekvämare 3D-visning.

Se "Grundmenyn (Utan signal)" på sid. 51 för ytterligare detaljer.

Användning

FUNKTION BESKRIVNING

Bildläge

Hantera

användarläge

Ljusstyrka

Kontrast

Menyn Avancerat: Bildinställningar

Färgton

Skärpa

Färgtemperatur

Lampa på/av

Avancerat..

Återst. aktuellt

bildläge

Färg

Förinställda bildlägen som du kan använda till att optimera inställningarna för den projicerade bilden utifrån programtyp. Se

"Välja bildläge" på sid. 36 för ytterligare detaljer.

Välj det bildläge som bäst passar dina behov för bildkvalitet och fortsatt fininställning baserat på de val som anges längre ned på denna sida. Se "Ställa in läget Användare 1/Användare 2" på sid. 36 för ytterligare detaljer.

Denna funktion är endast tillgänglig när Användare 1 eller Användare 2 valts.

Justerar bildens ljusstyrka. Se "Justera Ljusstyrka" på sid. 38 för ytterligare detaljer.

Justerar skillnaden mellan ljus och mörker i bilden. Se "Justera

Kontrast" på sid. 38 för ytterligare detaljer.

Används för justering av färgmättnad - mängden färg för varje färg i en videobild. Se "Justera Färg" på sid. 38 för ytterligare detaljer.

Används för justering av de röda och gröna färgtonerna i bilden. Se "Justera Färgton" på sid. 38 för ytterligare detaljer.

Justerar bilden så att den ser skarpare eller mjukare ut. Se

"Justera Skärpa" på sid. 38 för ytterligare detaljer.

Se "Välja Färgtemperatur" på sid. 39 för ytterligare detaljer.

Se "Inställning Lampa på/av" på sid. 61 för ytterligare detaljer.

Svartnivå

Se "Ställa in Svartnivå" på sid. 39 för ytterligare detaljer.

Val av gamma

Se "Välja gammavärde" på sid. 39 för ytterligare detaljer.

Brilliant Color

Se "Justera Brilliant Color" på sid. 39 för ytterligare detaljer.

Finjustering av färgtemperatur

Se "Inställning av önskad färgtemperatur" på sid. 40 för ytterligare detaljer.

Färghantering

Se "Färghantering" på sid. 40 för ytterligare detaljer.

Brusreducering

Se "Reducing Noise Reduction" på sid. 41 för ytterligare detaljer.

Filmläge

Se "Välja ett filmläge" på sid. 41 för ytterligare detaljer.

Se "Återställa aktuellt bildläge" på sid. 37 för ytterligare detaljer.

Användning 53

FUNKTION BESKRIVNING

Ty s t

Menyn Avancerat: Ljudkonfig.

Voly m

Mikorofonvolym

Signal för

påslagning/

avstängning

Se "Stänga av ljudet" på sid. 43 för ytterligare detaljer.

Se "Justera ljudet" på sid. 43 för ytterligare detaljer.

Se "Justera mikrofonens ljudnivå" på sid. 43 för ytterligare detaljer.

Återställer menyn Ljudkonfig. till fabriksinställda värden.

Återst.

ljudinställn

Användning

FUNKTION BESKRIVNING

Du kan välja mellan fyra alternativ för att ange

Bildförhållande

bildförhållandet beroende på ingångskällan. Se "Välja

bildförhållande" på sid. 34 för ytterligare detaljer.

Korrigerar den projicerade bildens färg när projiceringsytan

Väggfärgskorrigering

inte är vit. Se "Använda väggfärgkorrigering" på sid. 37 för ytterligare detaljer.

Sidan för justering av position visas. Du kan flytta den projicerade bilden med hjälp av riktningsknapparna. De värden som visas längst ned på skärmen ändras varje gång

Bildposition

du trycker på en knapp tills ett största eller minsta värde nås.

Menyn Avancerat: Visning

Justering av

överskanning

Tuning dator och

komponent

Tar bort brus i en videobild. Använder overscan i bilden för att ta bort videokodningsbrus på kanten av videokällan.

Korrigerar visad datafrekvens, fas, bildens läge och väljer önskad SOG-nivå automatiskt eller manuellt.

3D-läge

Den här projektorn har en 3D-funktion som gör att du kan se på 3D-filmer, videor och sportevenemang på ett mer realistiskt sätt genom att djupet i bilderna visas. Du måste ta på dig ett par 3D-glasögon för att kunna se bilder i 3D. Se 3D-bruksanvisning för mer information.

Omvänd 3D-synkronisering

När 3D-bilden är förvrängd kan du aktivera den här funktionen om du vill växla mellan bilden för vänster öga och höger öga för bekvämare 3D-visning.

Denna funktion är endast tillgänglig när en PCsignal (analog RGB) valts.

När 3D-läge-funktionen är aktiverad:

• Ljusstyrkenivån i den projicerade bilden minskar.

• Bildläget kan inte justeras.

Användning 55

FUNKTION BESKRIVNING

Språk

Används för att ange språket för OSD-menyerna. Gör att du kan välja vilken bakgrundsfärg som ska visas när

Bakgrundsfärg

ingen signal matas in i projektorn. Det finns fyra alternativ: Svart, Blå eller Lila.

Här väljer du vilken skärmbild som ska visas när projektorn

Välkomstskärm

Menyn Avancerat: Systeminställning: Enkel

Projektorplacering

sätts på. Det finns fyra alternativ: BenQ-logotyp, Svart, eller Blå.

Du kan installera projektorn i taket eller bakom en skärm, eller med en eller flera speglar. Se "Välja en plats" på sid. 16 för ytterligare detaljer.

Låter projektorn stängas av automatiskt om den inte känner

Auto. avstängning

av någon insignal under en viss tidsperiod. Se "Inställningen

Auto. avstängning" på sid. 62 för ytterligare detaljer.

Direkt påslagning

Om du väljer På aktiveras funktionen. Se "Starta projektorn"

på sid. 24 för ytterligare detaljer.

Menytyp

Väljer en önskad menytyp.

Menyplacering

Används för att ange OSD-menyns placering.

Menyinställningar

Tid för menyvisning

Används för att ställa in hur länge OSD-menyn ska vara aktiv när du har tryckt på en knapp. Du kan ange en tidsperiod på mellan 5 och 20 sekunder i steg om 5 sekunder.

Tomt påminnelsemeddelande

Ställ in om ett påminnelsemeddelande ska visas.

Byt källnamn

Autom.källa

Se "Byta namn på användarlägen" på sid. 37 för ytterligare detaljer.

Se "Byta ingångssignal" på sid. 33 för ytterligare detaljer.

Användning

FUNKTION BESKRIVNING

Återställa lamptimer

Se "Återställa lamptimern" på sid. 66 för ytterligare

Lampinställningar

detaljer.

Lamptimer

Menyn Avancerat: Systeminställning: Avancerad

HDMI-format

Se "Förstå lamptimmar" på sid. 61 för mer information om hur den totala lamptiden beräknas.

Väljer lämpligt HDMI-format automatiskt eller manuellt.

Väljer en baudhastighet som är identiskt med datorns

Dataöverföringshastighet

så att du kan ansluta projektorn med en lämplig RS232-kabel. Den här funktionen är avsedd för behörig servicepersonal.

Om du väljer På aktiveras funktionen och projektorn

Testmönster

visar ruttestmönstret. Det hjälper dig att justera bildens storlek och fokus, och kontrollera att den projicerade bilden inte förvrängs.

Aktivera textning

Aktiverar funktionen genom att välja På när den valda insignalen har slutna bildtexter.

• Bildtext: En skärm för dialogen, berättandet och ljudeffekterna i TV-program och videofilmer som har slutna bildtexter (vanligen markerat som "CC"

Textning

i TV-tablåer).

Textningsversion

Väljer ett läge för sluten bildtext. Du kan se bildtexter genom att välja CC1, CC2, CC3 eller CC4 (CC1 visar bildtexter på det primära språk som talas där du bor).

För att uppnå bästa prestanda för Textning, ställ in bildförhållandet till 4:3.

Användning 57

FUNKTION BESKRIVNING

Menyn Avancerat: Systeminställning: Avancerad

Snabbkylning

Höghöjdsläge

Om du väljer På aktiveras funktionen och projektorns avkylningstid förkortas till några sekunder.

Ett läge för drift i områden på hög höjd. Se "Användning på hög

höjd" på sid. 42 för ytterligare detaljer.

Ändra lösenord

Du måste ange det aktuella lösenordet innan du kan ändra till ett

Lösenord

nytt.

Strömbrytarlås

Se "Säkra projektorn" på sid. 31 för ytterligare detaljer.

Knapplås

Inaktiverar eller aktiverar alla paneltangenternas funktioner utom Ström på projektorn och knapparna på fjärrkontrollen.

Återställ alla inställningar till fabriksinställda värden.

Återst. alla inst.

Om du försöker starta projektorn direkt efter snabbkylningen startar den eventuellt inte utan kör avkylningsfläktarna på nytt.

Följande inställningar ändras inte: Byt användarlägenamn, Språk, Projektorplacering, Byt källnamn, Testmönster, Höghöjdsläge, Lösenord och Knapplås.

Användning

FUNKTION BESKRIVNING

Här visas den aktuella signalkällan. Här visas det läge som du har valt på Bildinställningar-menyn. Här visas ingångssignalens upplösning. Visar systemformat för indata: NTSC, PAL, SECAM eller RGB. Här visas hur många timmar lampan har använts.

Visar nuvarande 3D-läge.

Menyn Avancerat: Information

Upplösning

Färgsystem

användningstid

3D-format

Källa

Bildläge

Lampans

Visar version på den fasta programvaran.

Fast

programversion

Användning 59

Underhåll

Projektorunderhåll

Projektorn behöver inte mycket underhåll. Det enda du behöver göra regelbundet är att hålla objektivet och höljet rent.

Ta aldrig bort några delar från projektorn, förutom lampan. Kontakta återförsäljaren om andra delar behöver bytas ut.

Rengöra objektivlinsen

Rengör objektivets lins när du upptäcker smuts eller damm på dess yta.

• Använd komprimerad luft på burk för att ta bort damm.

• Om den är smutsig, använd linsrengöringspapper eller fukta en mjuk trasa med linsrengöring och torka försiktigt linsytan.

• Använd aldrig grova rengöringskuddar, alkaliska/sura rengöringsmedel, skurpulver eller lättflyktiga vätskor, t.ex. alkohol, bensen, tinner eller insektsmedel. Användning av sådana material eller långvarig kontakt med gummi eller vinylmaterial kan resultera i att projektorns yta och höljets material förstörs.

Gnid aldrig på linsen med grova material.

Rengöra projektorhöljet

Innan du rengör höljet, stäng av projektorn med den korrekta avstängningsproceduren som beskrivs i "Stänga av projektorn" på sid. 45 och dra ur nätsladden.

• Ta bort smuts eller damm genom att torka höljet med torr dammfri trasa.

• Ta bort envisa fläckar eller smuts genom att fukta en mjuk trasa med vatten och ett rengöringsmedel med neutralt pH-värde. Torka sedan av höljet.

Använd aldrig vax, alkohol, bensen, tinner eller andra kemiska rengöringsmedel. De kan skada höljet.

Förvara projektorn

Om du måste förvara projektorn för en längre tid, följ nedanstående instruktioner:

• Se till att temperatur och luftfuktighet i förvaringsutrymmet ligger inom rekommenderade värden för projektorn. Se "Specifikationer" på sid. 69 eller rådfråga återförsäljaren om värdena.

• Dra in justerfötterna.

• Ta ut batteriet ur fjärrkontrollen.

• Lägg tillbaka projektorn i sin ursprungliga eller motsvarande förpackning.

Transportera projektorn

Det är rekommenderat att du transporterar projektorn i dess ursprungliga eller motsvarande förpackning.

Underhåll

Lampinformation

Förstå lamptimmar

När projektorn är i drift beräknas varaktigheten (antalet timmar) som lampan används automatiskt av den inbyggda timern. Metoden för beräkning av motsvarande lamptimmar är som följer:

Sammanlagt antal (motsvarande) lamptimmar = 1 (timme använd i ekonomiläge) + 4/3 (timmar använd i normalläge)

Se "Inställning Lampa på/av" nedan för ytterligare information om ekonomilägeläget.

Antalet lamptimmar i ekonomiläge beräknas som 3/4 av antalet i normalläge. Med andra ord, om projektorn används i ekonomiläge hjälper det till att förlänga antalet lamptimmar med 1/3.

Hämta information om antalet lamptimmar:

1. Öppna OSD-menyn och gå till Menyn Avancerat > Systeminställning:

Avancerad > Lampinställningar-menyn. Tryck på OK på projektorn eller på fjärrkontrollen.

2. Välj Lamptimer och tryck på OK på projektorn eller på fjärrkontrollen.

3. Du kommer att se Motsvarande lamptimmar-information visas i menyn.

4. Det gör du genom att trycka på MENU på projektorn eller fjärrkontrollen.

Du kan också få information om antalet lamptimmar i Information-menyn.

Förlängd lamplivslängd

Projektionslampan är en förbrukningsartikel. För att förlänga lampans livslängd så långt som möjligt, gör följande inställningar via OSD-menyn eller fjärrkontrollen.

Inställning Lampa på/av

I läget Ekonomiläge/SmartEco minskas systembrus och strömförbrukning. Om du väljer Ekonomiläge/SmartEco-läge sänks ljusstyrkan och den projicerade bilden mörkare så att projektor skyddas och får längre livslängd.

Om projektorn ställs in i Ekonomiläge/SmartEco-läge förlängs även lampans drifttid. För att ställa in Ekonomiläge/SmartEco-läge, gå till menyn Menyn Avancerat > Bildinställningar > Lampa på/av och tryck på / .

Lamplägena definieras enligt nedanstående tabell:

Lampa på/av Normal Ger full ljusstyrka i lampan

Ekonomiläge

SmartEco

Beskrivning

Sänk ljusstyrkan för att förlänga lampans livslängd och minska fläktljudet

Justerar lampans effekt automatiskt beroende på ljusstyrkan i innehållet

Underhåll 61

Inställningen Auto. avstängning

Med den här funktionen stängs projektorn av automatiskt om den inte känner av någon ingångskälla under en viss tidsperiod för att förhindra onödigt slöseri av lamptid.

För att ställa in Auto. avstängning, gå till menyn Menyn Avancerat > Systeminställning: Enkel > Auto. avstängning och tryck på / . Du kan ange en tidsperiod på mellan 5 och 30 minuter i steg om 5 minuter. Om du inte vill använda de förhandsinställda tidsperioderna väljer du Avaktivera. Projektorn stängs inte av automatiskt efter en viss tidsperiod.

Underhåll

Tid för byte av lampan

När lampindikatorn lyser rött eller ett meddelande visar att det är dags att byta ut lampan, ska du sätta i en ny lampa eller kontakta din återförsäljare. Gamla lampor kan orsaka felfunktion i projektorn, och i vissa fall kan lampan explodera.

Om lampan blir för varm lyser lamp- och temperaturindikatorerna. Se

"Indikatorer" på sid. 67 för ytterligare detaljer.

Följande varningslampa är en påminnelse att du bör byta ut lampan.

Varningsmeddelanden nedan ges endast i referenssyfte. Följ instruktionerna på bildskärmen för att förbereda och byta ut lampan.

Status Meddelande

Vi rekommenderar starkt att du byter ut lampan i det här läget. Lampan är en förbrukningsartikel. Lampans ljusstyrka minskar ju längre den används. Det är normalt för en lampa. Du kan byta ut lampan när du lägger märke till att ljusstyrkan har försämrats påtagligt.

Lampan MÅSTE bytas ut för att det ska gå att använda projektorn som vanligt.

Underhåll 63

Byte av lampan (ENDAST FÖR SERVICEPERSONAL)

• Hg - lampan innehåller kvicksilver. Hantera i enlighet med lokala kasseringsregler. Se www.lamprecycle.org.

• Om lampbyte utförs när projektorn hänger upp och ner i taket, se till att ingen vistas under lampsockel för att undvika eventuella ögonskador från en trasig lampa.

• För att minska risken för el-stötar ska du alltid stänga av projektorn och dra ur nätsladden innan du byter lampa.

• För att minska risken för allvarliga brännskador bör du låta projektorn svalna i minst 45 minuter innan du byter ut lampan.

• För att du inte ska skära dig i fingrarna eller skada interna komponenter bör du vara försiktig när du tar bort skarpt glassplitter från en trasig lampa.

• För att minska risken för skador på fingrar och/eller sämre bildkvalitet på grund av att du har vidrört linsen ska du inte röra vid det tomma lamputrymmet när lampan är borttagen.

• Den här lampan innehåller kvicksilver. Läs igenom de lokala bestämmelserna för farligt avfall för information om hur du kasserar lampan på rätt sätt.

• För att garantera optimal prestanda från projektorn rekommenderar vi att du köper en BenQ-projektorlampa för utbyte.

• Se till att det finns god ventilation när du ska hantera trasiga lampor. Vi rekommenderar att du använder andningsskydd, skyddsglasögon eller visir samt skyddande kläder som t.ex. handskar.

1. Stäng av projektorn och dra ut sladden ur vägguttaget. Om

lampan är varm ska du vänta i ungefär 45 minuter tills den har svalnat för att undvika brännskador.

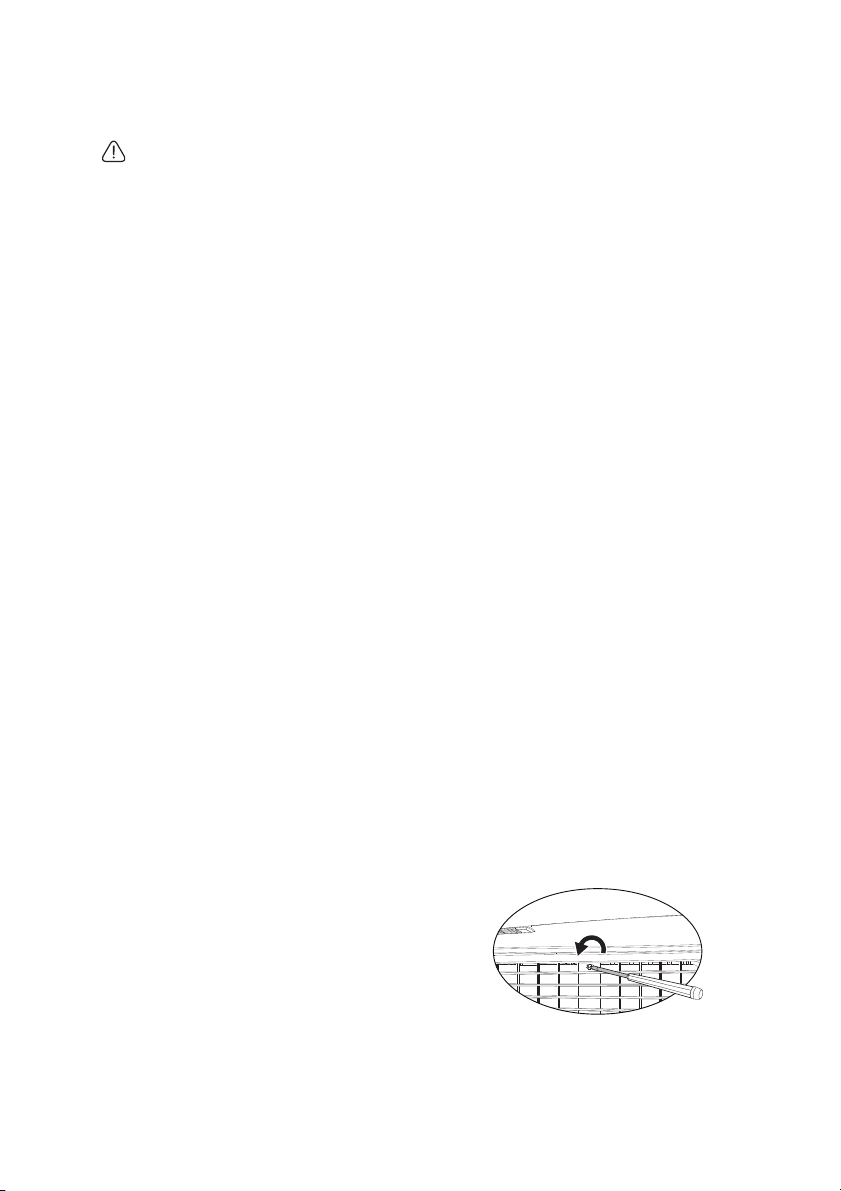

2. Lossa skruven på lampans hölje.

Underhåll

3. Ta bort lamphöljet genom att (a) skjuta lamphöljet uppåt och (b) lyfta bort det.

•Slå inte på strömmen när

lamplocket är borttaget.

• Stick inte in fingrarna mellan

lampan och projektorn. De vassa kanterna inuti projektorn kan orsaka skador.

4. Lossa skruvarna som håller fast lampan.

5. Lyft handtaget så det pekar uppåt. Dra försiktigt ut lampan ur projektorn med hjälp av handtaget.

• Om du drar ut den för snabbt

kan den gå sönder och då kan det komma glassplitter i projektorn.

• Lägg inte ifrån dig lampan på ett

ställe där den kan komma i kontakt med vatten eller lättantändliga material eller där barn kan komma åt den.

(a)

(b)

• Stoppa inte in handen i

projektorn när du har tagit bort lampan. Om du kommer åt de optiska komponenterna inuti kan du orsaka färgojämnheter och förvrängning i den projicerade bilden.

6. Sätt in den nya lampan i dess utrymme och se till att den passar till projektorn.

Underhåll 65

7. Dra åt skruvarna som håller fast lampan.

• Om skruven sitter löst kan den

orsaka glappkontakt, vilket kan leda till att projektorn inte fungerar som den ska.

• Dra inte åt skruvarna för hårt.

8. Kontrollera att handtaget ligger ned och är fixerat i läge.

9. Sätt tillbaka lamplocket genom att skjuta det på plats.

(a)

(b)

10. Dra åt skruven som håller fast locket.

• Om skruven sitter löst kan den

orsaka glappkontakt, vilket kan leda till att projektorn inte fungerar som den ska.

• Dra inte åt skruven för hårt.

11. Sätt på projektorn igen.

Slå inte på strömmen när lamplocket är borttaget.

Återställa lamptimern

12. När välkomstbilden visas, öppna OSDmenyn. Gå till menyn Menyn

Avancerat>Systeminställning: Avancerad>Lampinställningar>Åt erställa lamptimer och tryck på OK

på projektorn eller fjärrkontrollen. Ett varningsmeddelande visas med en uppmaning att ange om du vill återställa lamptimern. Välj Återst och tryck på OK på projektorn eller på fjärrkontrollen. Lamptiden återställs till '0'.

Återställ inte räknaren om du inte har bytt ut lampan eftersom det kan orsaka fel.

Underhåll

Indikatorer

Ljus

POWER TEMP LAMPA1

Orange Av Av

Grön

Blinkande

Grön Av Av

Orange

Blinkande

Blinkar

rött

Grön Av Röd

Blinkar

rött

Grön Av Av Grön Grön Grön

Av Av Röd

Av Av

Röd Röd Av

Röd

Röd Grön Av

Röd

Grön Röd Av

Grön

Grön Grön Av

Grön

Av Av

Blinkar

rött

Av Av

Blinkar

rött

Grön

Blinkande

Blinkar

rött

Grön

Blinkande

Status och beskrivning

Strömhändelser

Standby

Uppstart

Normal drift

Normal avstängningskylning

Blinkar

rött

Ladda ned

CW startfel

Skalning avstängningsfel (dataavbrott)

Inkörningsmeddelande

Inkörning PÅ Inkörning AV

Lampfelmeddelanden

Lamp1 fel vid normal drift

Blinkar

rött

Meddelanden om värmefel

Lampan lyser inte

Fläkt 1 fel (den verkliga fläkthastigheten är ±25 % utanför önskad hastighet)

Fläkt 2 fel (den verkliga fläkthastigheten är ±25 % utanför önskad hastighet)

Fläkt 3 fel (den verkliga fläkthastigheten är ±25 % utanför önskad hastighet)

Fläkt 4 fel (den verkliga fläkthastigheten är ±25 % utanför önskad hastighet)

Temperatur 1 fel (över begränsad temperatur)

Termisk Sensor 1 öppen fel.

Termisk sensor 1 kort fel

Termisk IC #1 I2C anslutningsfel

Underhåll 67

Felsökning

Det går inte att starta projektorn.

Orsak Lösning

Det kommer ingen ström via nätsladden.

Du försöker att starta projektorn medan den håller på att svalna.

Ingen bild

Orsak Lösning

Videokällan är inte på eller har anslutits på fel sätt.

Projektorn är inte ansluten på rätt sätt till ingångssignalen.

Fel ingångssignalen har valts.

Linsskyddet är stängt. Öppna linsskyddet.

Suddig bild

Orsak Lösning

Projektorobjektivet är inte rätt fokuserat.

Projektorn och skärmen är inte rätt inriktade mot varandra.

Linsskyddet är stängt. Öppna linsskyddet.

Anslut nätsladden till nätingången på projektorns baksida och sätt den sedan i vägguttaget. Om det finns en strömbrytare på vägguttaget, se till att den är påslagen.

Vänta tills den har svalnat.

Starta videokällan och kontrollera att signalkabeln är ansluten på rätt sätt.

Kontrollera anslutningen.

Välj rätt ingångssignal med hjälp av SOURCE-tangenten på projektorn eller fjärrkontrollen.

Justera skärpan med hjälp av fokuseringsringen.

Justera projektionsvinkel och riktning samt projektorns höjd om det behövs.

Fjärrkontrollen fungerar inte

Orsak Lösning

Batteriet är slut. Byt ut batteriet mot ett nytt. Någonting blockerar utrymmet

mellan fjärrkontrollen och projektorn.

Du befinner dig för långt från projektorn.

Ta bort hindret.

Flytta dig så att du befinner dig inom 12 meter (39 fot) från projektorn.

Felaktigt lösenord

Orsak Lösning

Du har glömt lösenordet.

Underhåll

Mer information finns i "Procedur för

återställning av lösenordet" på sid. 32.

Specifikationer

Alla specifikationer kan komma att ändras utan föregående meddelande

Optik

Upplösning

1920x1080, 1080p

Visningssystem

1-CHIP DMD

Linsens f-nummer

F= 2,55~2,76 f= 22,3mm~26,76mm

Förskjutning

116%

Zoomförhållande

1,2X

Lampa

210W

Strömförsörjning

100-240V växelström, 2,90 A, 50-60 Hz (Automatiskt)

Strömförbrukning

280 W (Max); < 0,5 W (Viloläge)

Mekanik

Vikt

2,8 kg (6,2 lbs.)

Utgångsterminaler

Högtalare

(Stereo) 10 watt x 1

Ljudutgång

PC-ljudkontakt x 1

Kontroll

IR-mottagare x 1 (fram) RS-232-seriekontroll

9 stift x 1

USB

Mini B Stöder uppgradering av inbyggd programvara Typ A 1,5 A-utmatning

Ingångsterminaler

Datoringång

RGB-ingång

D-Sub 15 stift (hona) x 2

Videosignalingång

VIDEO

RCA-kontakt x 1

SD/HDTV-signalingång

Analog - Komponent RCA-kontakt x 3 (via RGB-ingång) Digital-HDMI x 1

Ljudingång

PC-ljudkontakt x 1 för ljudinmatning PC-ljudkontakt x 1 för mikrofonljudinmatning RCA-ljudkontakt (V/H) x 2

Miljökrav

Driftstemperatur

0°C-40°C vid havsytan

Relativ luftfuktighet vid drift

10-90 % (utan kondensation)

Driftshöjd

0-1499 m vid 0°C-35°C 1500-3000 m vid 0°C-30°C (med höghöjdsläge på)

Lamplivslängden varierar beroende på omgivningsförhållanden och användning.

Underhåll 69

Mått

327,3 mm (B) x 136,7 mm (H) x 232,8 mm (D)

327,3

Takmontering

232,8

136,7

Takmonteringsskruvar: M4 (Max L = 25 mm; Min L = 20 mm)

Enhet: mm

149,5

56,9

537,9

577,7

643,8

127,7

Underhåll

116,4

232,8

87,5

163,7

327,3

Frekvenstabell

Stöd för D-Sub-inmatning (PC-signal)

3D Överst-Nederst

3D Fältfrekvens

3D Sida vid sida

Horisontell

Upplösning Synkronisering

VGA_60 59,94 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

1280 x 720

1280 x 768 1280 x 768_60 59,87 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60 75 162,000

VGA_72 72,809 37,861 31,500 VGA_75 75 37,5 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(Reducerar

släckning)

XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Reducerar

släckning)

BenQ Notebook

Timing

BenQ Notebook

Timing

1280 x 720_60 60 45 74,250

1280 x 720_120 120 90,000 148,500

WXGA_60 59,81 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,88 71,554 122,500

WXGA_120

(Reducerar

släckning) SXGA_60 60,02 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60 60 60 108,000 1280 x 960_85 85,002 85,938 148,500

frekvens

(kHz)

119,854 77,425 83,000

119,989 97,551 115,5

60 35,82 46,966

64,995 41,467 51,419

119,909 101,563 146,25

Ve rt ik al

frekvens (Hz)

Pixelfrekvens

(MHz)

◎◎◎

◎

◎◎◎

◎

◎◎◎ ◎ ◎◎◎ ◎◎◎

◎

◎◎

◎◎ ◎◎ ◎◎ ◎◎

Underhåll 71

1680 x 1050 1680 x 1050_60 59,954 65,29 146,25

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

MAC13 66,667 35 30,240

MAC16 74,546 49,722 57,280

MAC19 75,02 60,241 80,000

MAC21 75,06 68,68 100,000

• Ovanstående frekvenser kanske inte stöds på grund av begränsningar för EDID-fil och VGA-grafikkort. Det är möjligt att vissa frekvenser inte kan väljas.

Timing som stöds för HDMI (HDCP)-inmatning (PCsignal)

3D Fältfrekvens

◎◎

3D Överst-Nederst

3D Sida vid sida

Horisontell

Upplösning Synkronisering

VGA_60 59,94 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45 74,250 1280 x 768 1280 x 768_60 59,87 47,776 79,5

VGA_72 72,809 37,861 31,500 VGA_75 75 37,5 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120 (Reducerar

släckning)

XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Reducerar

släckning)

BenQ Notebook

Timing

BenQ Notebook

Timing

frekvens

(kHz)

119,854 77,425 83,000

119,989 97,551 115,5

60 35,82 46,966

64,995 41,467 51,419

Ve rt ik al

frekvens

(Hz)

Pixelfrekvens

(MHz)

◎◎◎

◎

◎◎◎

◎

◎◎◎ ◎◎◎

Underhåll

WXGA_60 59,81 49,702 83,500 WXGA_75 74,934 62,795 106,500

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60 75 162,000 1680 x 1050 1680 x 1050_60 59,954 65,29 146,25

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

1920 x 1080

1920 x 1200

WXGA_85 84,88 71,554 122,500

WXGA_120

(Reducerar

släckning) SXGA_60 60,02 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60 60 60 108,000 1280 x 960_85 85,002 85,938 148,500

MAC13 66,667 35 30,240

MAC16 74,546 49,722 57,280

MAC19 75,02 60,241 80,000

MAC21 75,06 68,68 100,000

1080_60

(Reducerar

släckning)

1920 x 1200_60

(Reducerar

släckning)

119,909 101,563 146,25

67,5 60 148,5

59,95 74,038 154,000

◎◎◎

◎

Ovanstående frekvenser kanske inte stöds på grund av begränsningar för EDID-fil och VGA-grafikkort. Det är möjligt att vissa frekvenser inte kan väljas.

◎◎

◎◎ ◎◎ ◎◎ ◎◎ ◎◎

◎◎

Timing som stöds för HDMI (HDCP)-inmatning (videosignal)

Horisontell

Upplösning Synkronisering

720 (1440) x

480

720 x 480 480p 31,47 59,94 27

720 (1440) x

576

720 x 576 576p 31,25 50 27 1280 x 720 720/50p 37,5 50 74,25 1280 x 720 720/60p 45,00 60 74,25

1920 x 1080 1080/24p 27 24 74,25 1920 x 1080 1080/25p 28,13 25 74,25

480i 15,73 59,94 27

576i 15,63 50 27

frekvens

(kHz)

Ve rt ik al

frekvens

(Hz)

Pixelfrek

vens

(MHz)

3D Överst-Nederst

3D Frame Packing/

3D Fältfrekvens

◎

◎◎◎

◎◎◎◎

◎◎◎

3D Sida vid sida

Underhåll 73

1920 x 1080 1080/30p 33,75 30 74,25 1920 x 1080 1080/50i 28,13 50 74,25 1920 x 1080 1080/60i 33,75 60 74,25 1920 x 1080 1080/50p 56,25 50 148,5 1920 x 1080 1080/60p 67,5 60 148,5

Stöder 3D-signal för videoinmatning

Videoläge

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 eller 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58 PAL-60 15,73 60 4,43

NTSC 4,43 15,73 60 4,43

Horisontell frekvens

(kHz)

Vertikal frekvens

(Hz)

Färgbärvågsfrekvens

Frekvenser för komponent-YPbPr-ingång

Synkronisering Upplösning

480i 720 x 480 15,73 59,94 13,5

480p 720 x 480 31,47 59,94 27

576i 720 x 576 15,63 50 13,5

576p 720 x 576 31,25 50 27 720/50p 1280 x 720 37,5 50 74,25 720/60p 1280 x 720 45,00 60 74,25

1080/50i 1920 x 1080 28,13 50 74,25 1080/60i 1920 x 1080 33,75 60 74,25 1080/24P 1920 x 1080 27 24 74,25 1080/25P 1920 x 1080 28,13 25 74,25 1080/30P 1920 x 1080 33,75 30 74,25 1080/50P 1920 x 1080 56,25 50 148,5 1080/60P 1920 x 1080 67,5 60 148,5

Horisontell

frekvens

(kHz)

Ve rt ik a l

frekvens (Hz)

Pixelfrekvens

(MHz)

◎

◎◎

Fältfrekvens

◎

3D Fältfrekvens

◎

Underhåll

Information om garanti och upphovsrätt

Patent

Gå till http://patmarking.benq.com/ för mer information om vad patentet för BenQprojektorn täcker.

Begränsad garanti

BenQ garanterar att denna produkt, vid normal användning och förvaring, är fri från material- och tillverkningsfel.

Bevis på inköpsdatum krävs vid alla garantianspråk. Om det inom garantiperioden visar sig att produkten har defekter är BenQ:s enda åtagande, och kundens enda kompensation, att felaktiga delar byts ut (inklusive arbete). Vid behov av garantiservice skall återförsäljaren från vilken produkten köptes omedelbart meddelas om aktuella fel.

Viktigt: Ovanstående garanti upphävs om kunden underlåter att använda produkten i enlighet med BenQ:s skriftliga anvisningar. I synnerhet måste luftfuktigheten vara mellan 10% och 90%, temperaturen mellan 0°C och och 35ºC och höjden över havet lägre än 4920 fot. Denna garanti ger dig specifika juridiska rättigheter. Du kan också ha andra rättigheter som varierar mellan olika länder.

Mer information finns på www.BenQ.com.

Upphovsrätt

Upphovsrätt 2015 för BenQ Corporation. Alla rättigheter förbehålles. Ingen del av den här publikationen får återskapas, överföras, transkriberas, lagras i söksystem eller översättas till annat språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från BenQ Corporation.

Ansvarsfriskrivning

BenQ Corporation ger inga utfästelser eller garantier, vare sig uttryckliga eller underförstådda, med hänseende till innehållet häri, och friskriver sig uttryckligen från garantier, säljbarhet eller lämplighet för specifika syften. Vidare förbehåller sig BenQ Corporation rätten att revidera denna publikation och att när som helst ändra dess innehåll utan krav på att meddela någon om sådana revideringar eller ändringar.

*DLP, Digital Micromirror Device och DMD är varumärken som tillhör Texas Instruments. Övriga varumärken tillhör respektive företag eller organisation.

Information om garanti och upphovsrätt 75

Benq TH670, TH670s User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Innehåll

Viktiga säkerhetsanvisningar

Introduktion

Projektorns funktioner

Innehåll

Standardtillbehör

Valfria tillbehör

Projektorns utsida

Kontroller och funktioner

Projektor

Fjärrkontroll

Placering av projektorn

Välja en plats

Ställa in önskad bildstorlek

Projektionsmått

Anslutning

Ansluta en dator

Ansluta videokällenheter

Ansluta en HDMI-källenhet

Ansluta en komponentvideokällenhet

Ansluta en kompositkällenhet

Användning

Starta projektorn

Justera den projicerade bilden

Justera projektionsvinkeln

Automatisk justering av bilden

Korrigera keystone

Finjustera bildstorlek och skärpa

Använda menyerna

Säkra projektorn

Med ett säkerhetslås med kabel

Använda lösenordsfunktionen

Ställa in ett lösenord

Om du glömmer bort lösenordet

Procedur för återställning av lösenordet

Ändra lösenordet

Inaktivera lösenordsfunktionen

Byta ingångssignal

Välja bildförhållande

Optimera bilden

Välja bildläge

Byta namn på användarlägen

Återställa aktuellt bildläge

Använda väggfärgkorrigering

Finjustera bildkvalitet

Avancerade kontroller för bildkvalitet

Ställa in Svartnivå

Välja gammavärde

Justera Brilliant Color

Välja Färgtemperatur

Inställning av önskad färgtemperatur

Färghantering

Reducing Noise Reduction

Välja ett filmläge

Dölja bilden

Användning på hög höjd

Justera ljudet

Låsa kontrolltangenter

Anpassa projektorns menyvisning

Välj lampsparläge

Stänga av projektorn

Använda menyerna

Menysystem

Beskrivning av varje meny

Underhåll

Projektorunderhåll

Rengöra objektivlinsen

Rengöra projektorhöljet

Förvara projektorn

Transportera projektorn

Lampinformation

Förstå lamptimmar

Förlängd lamplivslängd

Tid för byte av lampan

Byte av lampan (ENDAST FÖR SERVICEPERSONAL)

Indikatorer
