Benq SL705X, SL705S User Manual [fr]

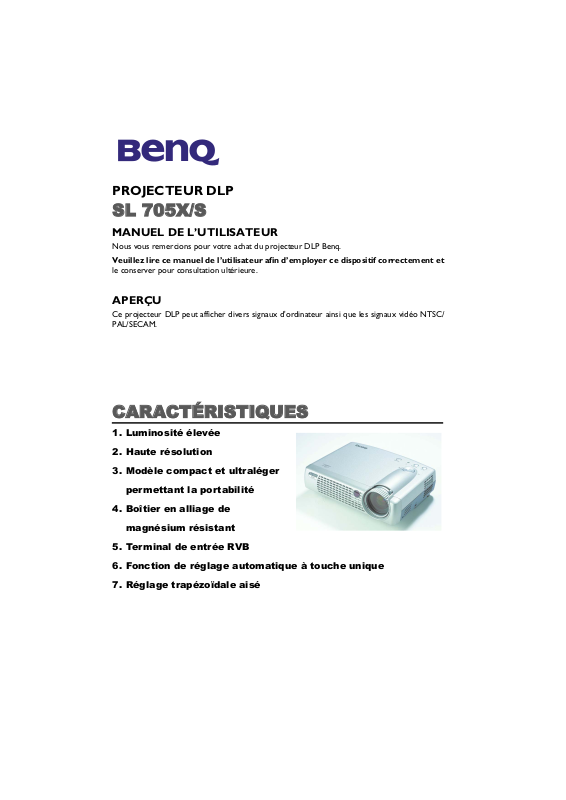

PROJECTEUR DLP

SL 705X/S

MANUEL DE L’UTILISATEUR

Nous vous remercions pour votre achat du projecteur DLP Benq.

Veuillez lire ce manuel de l’utilisateur afin d’employer ce dispositif correctement et

le conserver pour consultation ultérieure.

APERÇU

Ce projecteur DLP peut afficher divers signaux d'ordinateur ainsi que les signaux vidéo NTSC/
PAL/SECAM.

CARACTÉRISTIQUES

1. Luminosité élevée

2. Haute résolution

3. Modèle compact et ultraléger

permettant la portabilité

4. Boîtier en alliage de

magnésium résistant

5. Terminal de entrée RVB

6. Fonction de réglage automatique à touche unique

7. Réglage trapézoïdale aisé

Benq Corporation

Copyright

Copyright © 2002 par Benq Corporation (anciennement Acer Communications & Multimedia Inc.).
Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise,
transcrite, stockée dans un système d’extraction ou traduite en aucune langue ou langage de
programmation que ce soit, à quelque fin ou par quelque moyen que ce soit, électronique,
mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation préalable écrite de
Benq Corporation.

Exclusion de responsabilité

Benq Corporation ne donne aucune garantie, expresse ou implicite, en ce qui concerne le contenu
dudit document et exclut tout particulièrement toute garantie de qualité et d'adaptation à un usage
particulier. De plus, Benq Corporation se réserve le droit de réviser cette publication et de réaliser
des modifications du contenu dudit document de temps en temps sans obligation de la part d’Benq
Corporation d'informer quelque personne que ce soit de telles révisions ou modifications.

À compléter !!

Pour faciliter l’entretien du produit, entrez les informations suivantes requises dans l'espace ci­dessous. Le numéro de série figure sur le dos du produit.

Informations relatives au projecteur

Nom du produit : SL 705X/S

Numéro de série :

Date d'achat :

Informations relatives au revendeur

Revendeur :

Numéro de
téléphone :

Adresse :

ii

Copyright

Table des matières

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Garantie limitée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Contenu de livraison du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Accessoires en option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Description du projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Tableau de commande externe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Pied de réglage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Caractéristiques du projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

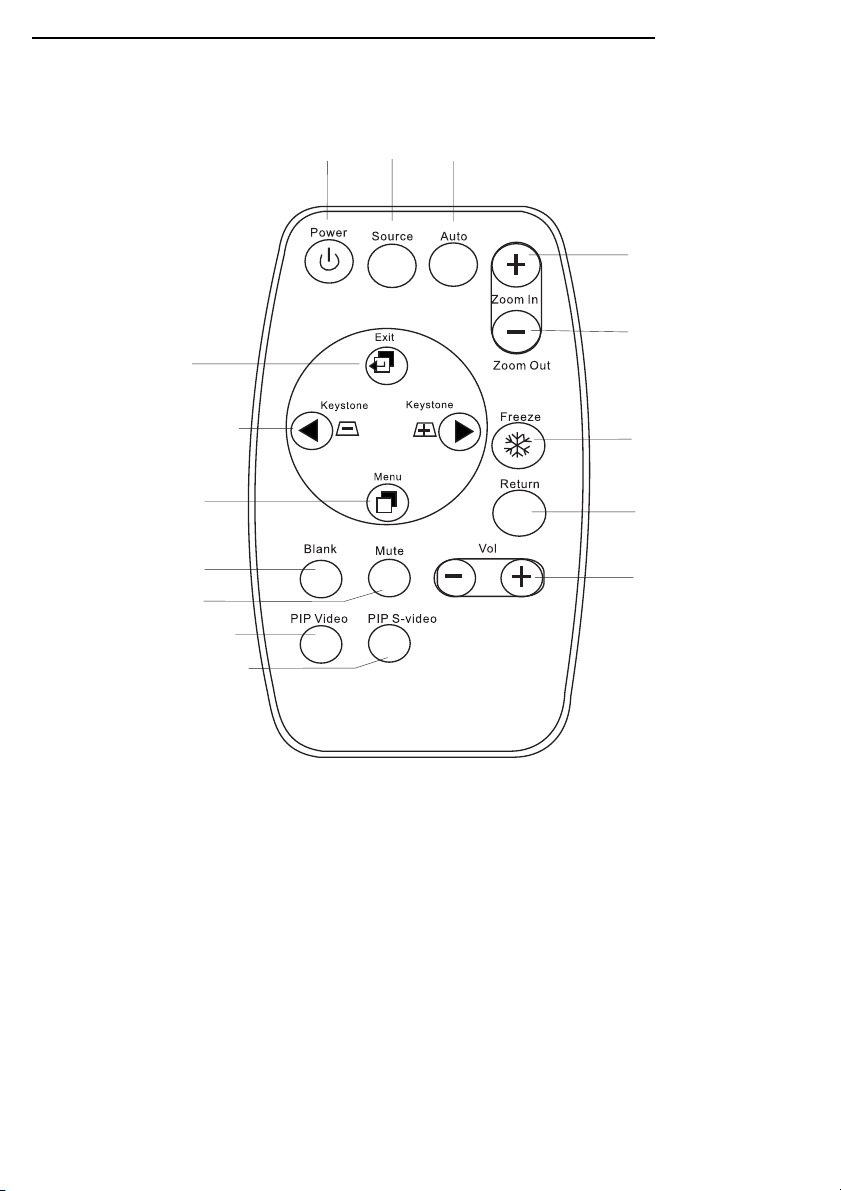

Description de la télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Caractéristiques de la télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

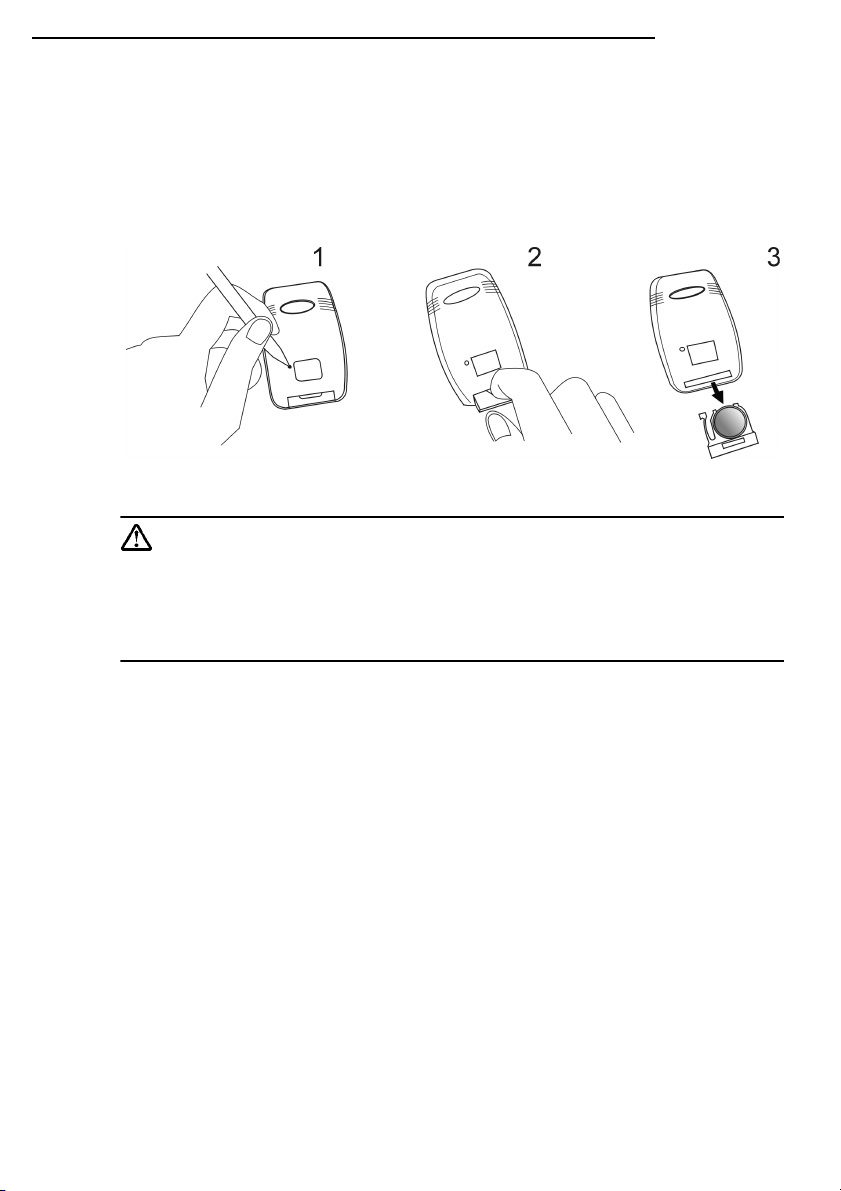

Installation ou remplacement des piles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

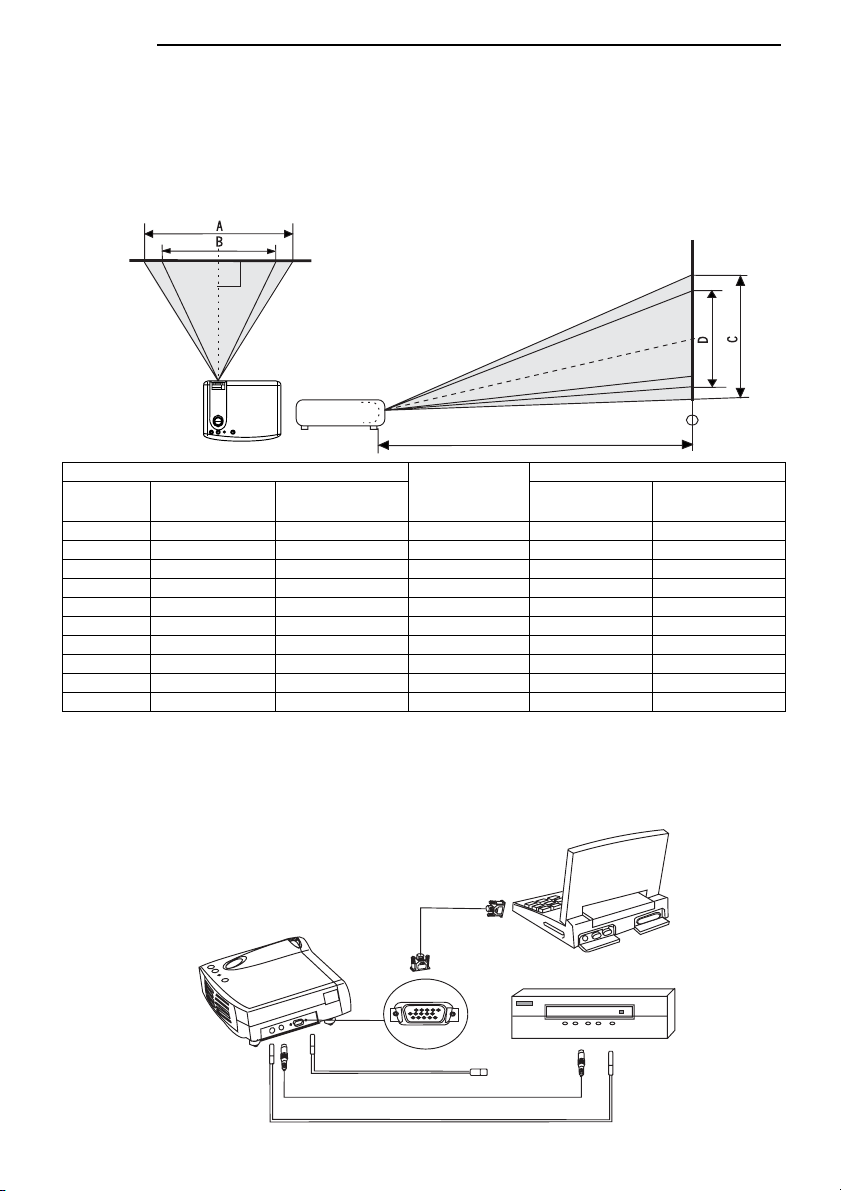

Taille de l'écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Branchement à divers appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Mise en route . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

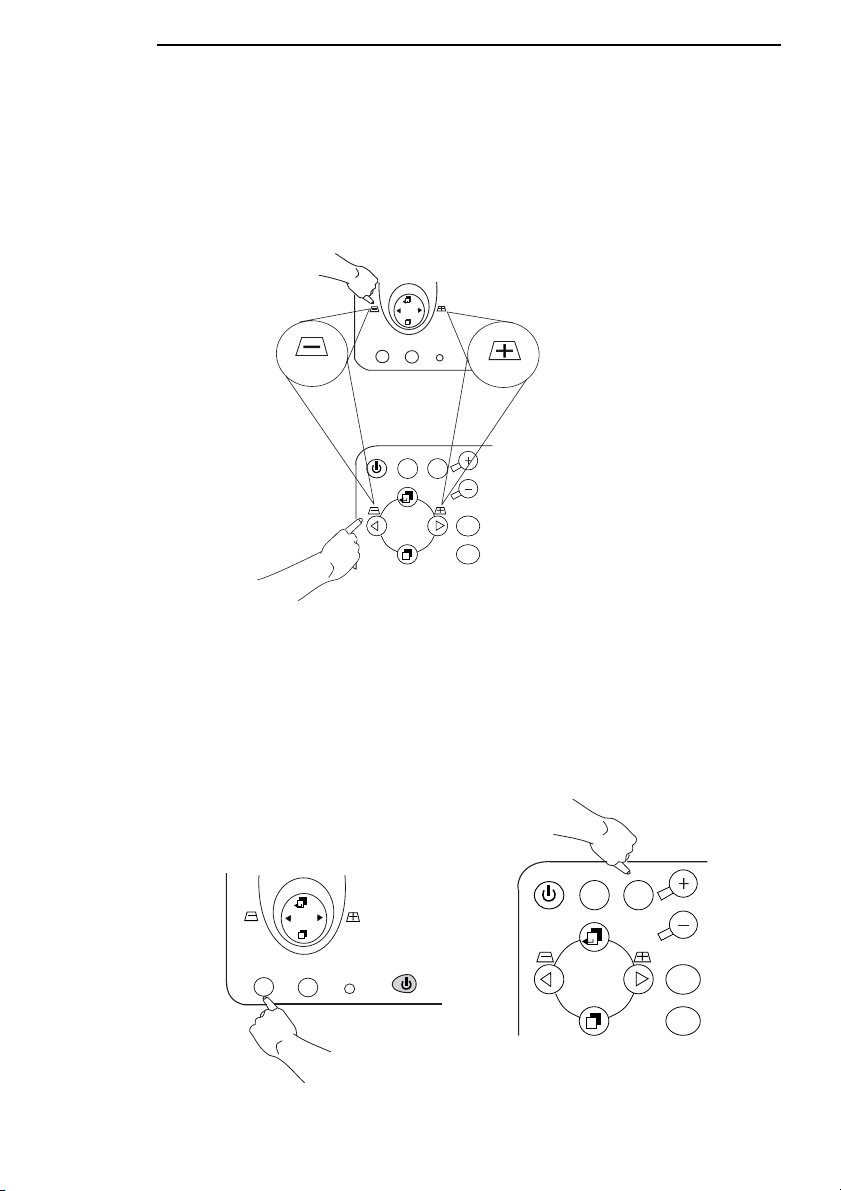

Correction trapézoïdale numérique . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Réglage automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Sélection de la source . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

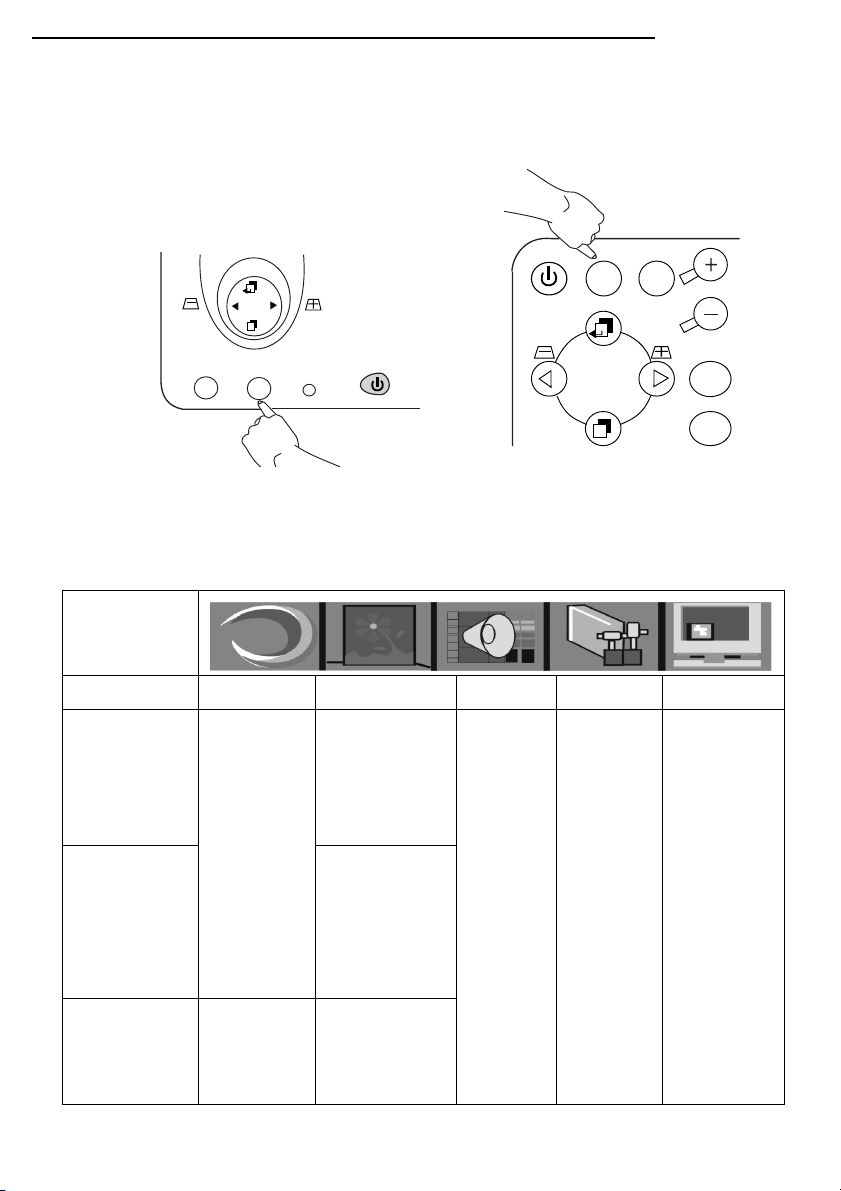

Système de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

1. Menu Affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

2. Menu Image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

3. Menu Source . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

4.Menu Contrôle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5. Menu PIP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

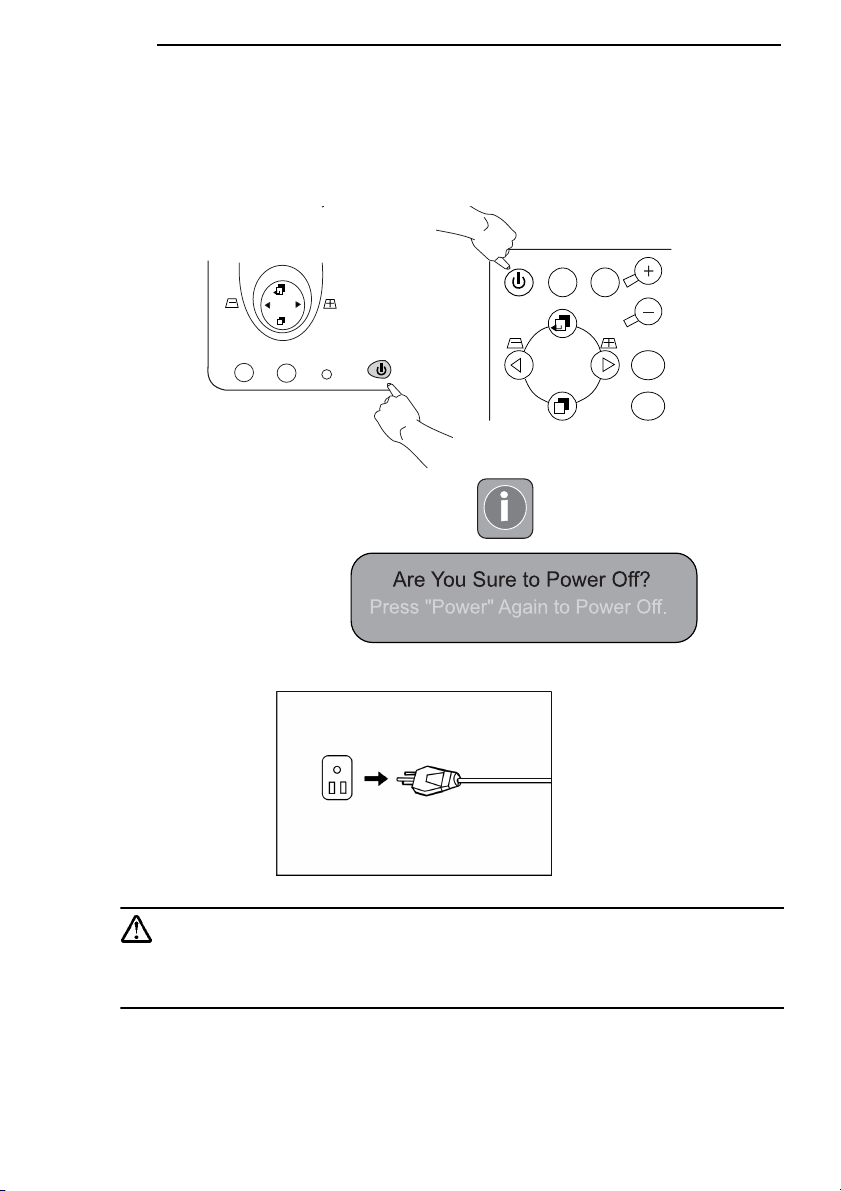

Mise hors tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Informations relatives à la lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Utilisation et remplacement de la lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Voyants DEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

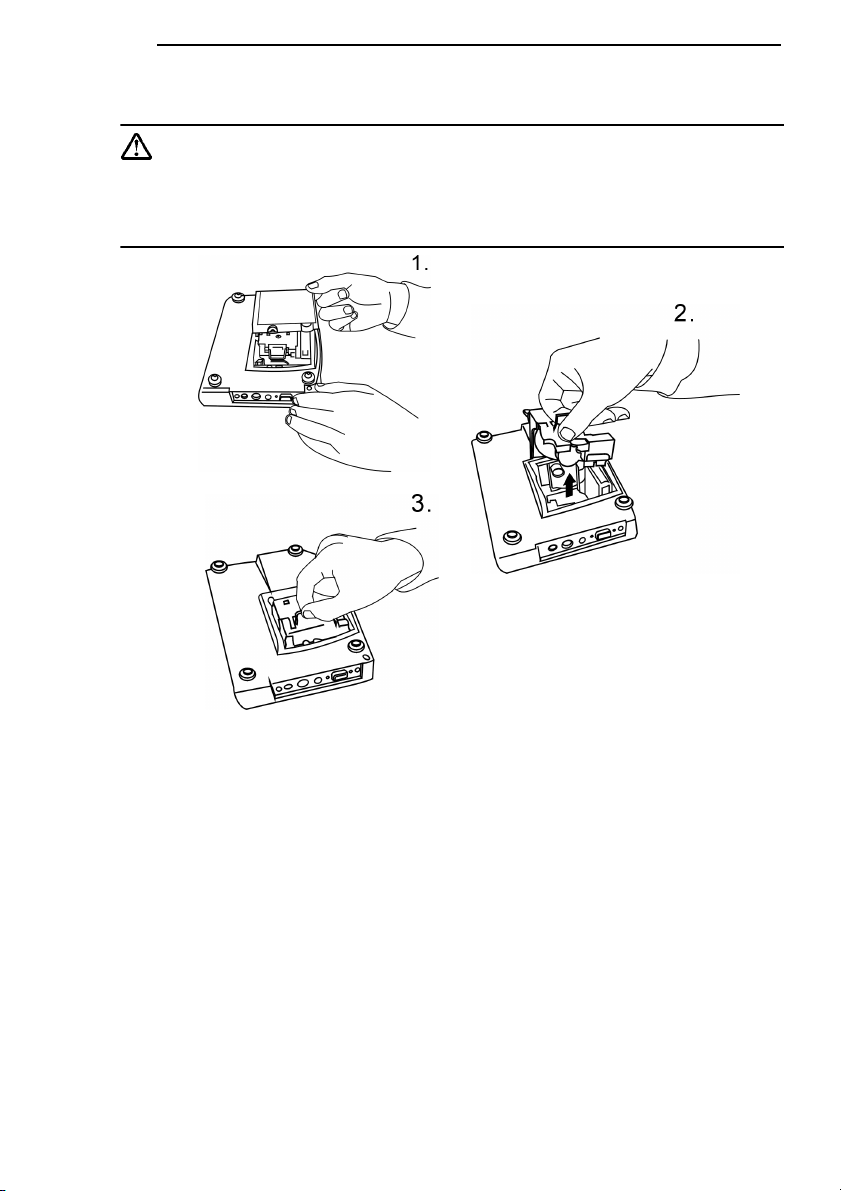

Remplacement de la lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

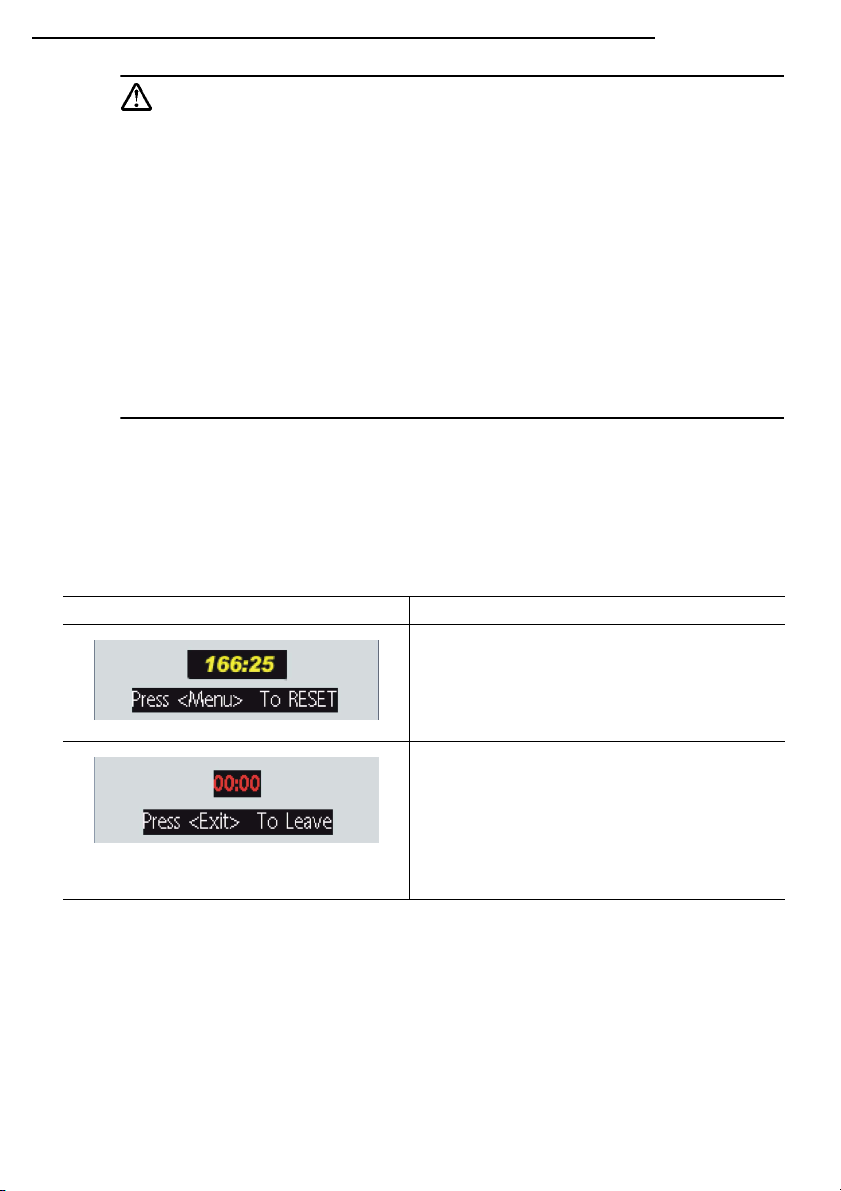

Réinitialisation de l'indicateur de durée d’utilisation de la lampe . . . .21

Informations nécessaires pour tout service . . . . . . . . . . . . . . . . . . . . . .22

Accessoires (livrés avec le produit standard) . . . . . . . . . . . . . . . . . . . . . . . . .22

Description des numéros de pièce (non inclus dans la livraison standard) . .22

Commande de pièces ou demande d’informations . . . . . . . . . . . . . . . . . . . . .22

Benq Corporation

Table des matières

iii

Benq Corporation

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Messages d’état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Spécifications du projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Chronogramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

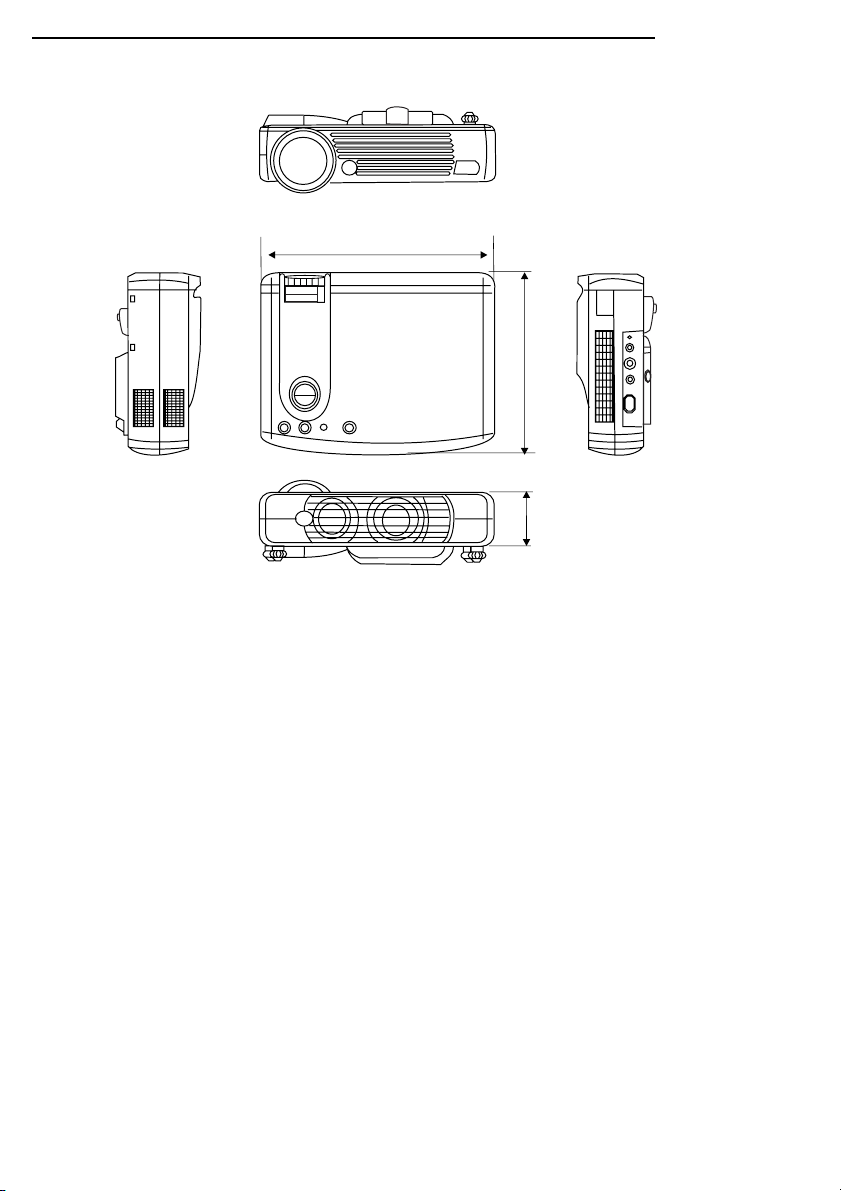

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

iv

Table des matières

INTRODUCTION

Attention

POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N'OUVREZ EN AUCUN CAS LE
BOÎTIER. IL NE CONTIENT AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE
RÉPARÉE PAR L’UTILISATEUR. CONFIEZ LA RÉPARATION DU PRODUIT
AU PERSONNEL D'ENTRETIEN QUALIFIÉ. VEUILLEZ LIRE CE MANUEL
DE L’UTILISATEUR AVANT D'UTILISER VOTRE PROJECTEUR ET
CONSERVEZ-LE POUR CONSULTATION ULTÉRIEURE.

Consignes de sécurité

1. Lisez ce manuel de l’utilisateur avant d'utiliser le projecteur et conservez-le pour
consultation ultérieure.

2. La lampe devient extrêmement chaude lorsque l'appareil est en marche. Attendez que
le projecteur se refroidisse pendant approximativement 45 minutes avant de retirer
l'ensemble d'éclairage pour le remplacer. N'utilisez pas les lampes au-delà de leur
durée de vie prévue. Une utilisation excessive des lampes au-delà de leur durée de vie
nominale peut provoquer leur éclatement dans certains cas rares.

3. Ne remettez jamais en place l’ensemble d’éclairage ni aucun composant électronique
tant que le projecteur n’est pas débranché.

4. Pour réduire le risque de décharge électrique, ne démontez pas cet appareil. Pour
tout entretien ou toute réparation, confiez l’appareil à un technicien qualifié. Un
remontage incorrect peut en effet être à l’origine d’une décharge électrique lors d’une
utilisation ultérieure de l’appareil.

5. Ne placez pas ce produit sur un chariot, un stand ou une table instable. Le produit
risque de tomber et d'être sérieusement endommagé.

6. Ce produit peut afficher des images renversées pour des montages au plafond. Nous
vous prions d'utiliser le matériel approprié pour monter l'appareil et de vous assurer
qu'il est solidement installé.

Benq Corporation

Attention

• N'oubliez pas d’ouvrir l'obturateur ou de retirer le bouchon d'objectif,

lorsque la lampe du projecteur est allumée.

• Ne regardez pas directement la lentille de projection lors du

fonctionnement de l'appareil, le faisceau lumineux intense pouvant en effet
provoquer des lésions oculaires.

• Dans certains pays, la tension d'alimentation n'est PAS stable. Ce

projecteur a été conçu pour fonctionner sans risque sur une bande passante
de 110 à 230 volts, mais risque de tomber en panne en cas de chutes ou de
sautes de courant de ± 10 volts. Dans les pays à haut risque, nous
recommandons d'installer un stabilisateur de puissance.

Introduction

1

Benq Corporation

Conservez ce manuel de l’utilisateur : les informations contenues dans ce manuel ont
pour objet de faciliter l’utilisation et l’entretien de votre Personal Projector.

Garantie

Garantie limitée

Benq garantit ce produit contre tout vice de matière et de fabrication, dans des conditions
d’usage et de stockage normales.

Exclusion de la garantie : les lampes sont considérées comme des articles consommables et
sont garanties pendant un délai de 90 jours ou 500 heures, le premier des deux prévalant.
Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date
d'achat. Au cas où ce produit s’avère défectueux pendant la période de garantie, la seule
obligation d'Benq et votre unique recours seront le remplacement de toutes les pièces
défectueuses et la main-d’œuvre nécessaire. Pour bénéficier des services de la garantie, il
convient d’informer immédiatement le revendeur auprès duquel vous avez acheté le produit
défectueux.

Attention : la garantie ci-dessus s’annulera dès que l’usager manquera d’employer le produit
conformément aux consignes écrites fournies par Benq. Cette garantie vous confère des
droits spécifiques, auxquels peuvent s’ajouter d’autres droits qui varient d’un pays à l’autre.

DÉCLARATION FCC DE CLASSE A : du fait qu’il génère, utilise et peut émettre des
fréquences radio, cet équipement peut causer des interférences nuisibles aux
communications radio, s'il n'est pas installé et employé conformément aux instructions
contenues dans ce manuel. Il a été testé et déclaré conforme aux limites des dispositifs de
calcul de classe A, définies dans la sous-partie B de la partie 15 des règles FCC, dont l’objet
est de fournir une protection suffisante contre de telles interférences lors de l’utilisation de
l’appareil dans un environnement commercial. L'utilisation de ce matériel dans une zone
résidentielle étant susceptible de provoquer des interférences, l'usager devra, le cas
échéant, prendre toutes les mesures nécessaires pour les éliminer, et ce à ses frais.

DÉCLARATION FCC DE CLASSE B : du fait qu’il génère, utilise et peut émettre des
fréquences radio, cet équipement peut causer des interférences nuisibles aux
communications radio, s'il n'est pas installé et employé conformément aux instructions.
L'absence d'interférences n'est toutefois pas garantie dans certaines installations. Si ce
matériel provoque un brouillage nuisible à la réception radio ou télévision, ce qui peut se
déterminer en éteignant l'équipement et en le rallumant, nous conseillons à l'utilisateur
d'essayer de corriger le brouillage de l'une des façons suivantes :

Déclaration CEE : ce dispositif a été testé et déclaré conforme aux exigences de
compatibilité électromagnétique (EMC) de 89/336/EEC (Communauté Economique
Européenne).

— Réorientez ou changez l'emplacement de l'antenne de réception.
— Éloignez le matériel du récepteur.
— Raccordez le matériel à une prise se trouvant sur un circuit différent de celui

auquel le récepteur est relié.

— Consultez votre revendeur ou un technicien radio-télévision expérimenté.

2

Introduction

Contenu de livraison du produit

Le projecteur est livré avec les câbles nécessaires à des branchements PC ou d’ordinateur
portable standard. Déballez le colis avec précaution et vérifiez qu'il contient tous les
éléments mentionnés ci-dessous. Si l’un de ces éléments s’avère manquant, veuillez vous
adresser à votre revendeur.

Télécommande

Projecteur

Manuel de l’utilisateur

Guide de Mise

en route

Benq Corporation

Piles

Convertisseur 3-2

Câble audio

Câble S-Video

Câble vidéo

Accessoires en option

1. Trousse de lampe de rechange

2. Mac Adapter

220 V

Cordon d'alimentation

240 V

Mallette de transport
souple de luxe

110 V

Câble VGA

Introduction

3

Benq Corporation

Description du projecteur

Projecteur

1. Tableau de commande externe (voir page suivante)

2. Lentille de projection

3. Pied de réglage avant

4. Télécapteur IR

5. Grille de ventilation

6. Verrou Kensington

7. Entrée de cordon d'alimentation

8. Connecteur S-Video

9. Connecteur vidéo

10. Connecteur sub-D (pour ordinateur/entrée)

11. Entrée audio

12. Pied de réglage arrière

13. Volet d'accès à la lampe (sous l'appareil)

4

12

5

Introduction

Tableau de commande externe

Trapèze/Gauche

Menu

Benq Corporation

Sortie
Trapèze/Droite

Auto Source

Indicateur de fonctionnement de la lampe

Power

•Le récepteur télécommande à infrarouge (visible à l’avant et à l’arrière du
projecteur) permet au projecteur de recevoir des signaux émis par la télé-

commande. Pour un fonctionnement optimal, veillez à diriger la télécommande vers ce
capteur à une distance maximale de 6 mètres, libre de tout obstacle.

• Le bouton

Menu

permet d’afficher les menus à l’écran. En appuyant à nouveau sur

Menu, vous accédez aux sous-menus. Les boutons Gauche et Droite vous
permettent de naviguer entre les différents choix et configurations des menus et sous­menus. Toutefois, lorsqu’aucun menu à l'écran n’est actif, les boutons

Gauche

et

Droite font office de touches de commande Trapèze +/-.

• Le bouton

Sortie

vous permet de revenir au menu principal. En appuyant de nouveau

sur Sortie, vous quittez le système de menus.

•Le voyant de la lampe clignote ou s’éclaire lorsque la lampe a besoin d’être réparée,
de refroidir ou d’être remplacée. Reportez-vous à la section Informations relatives à la
lampeVoir « Informations relatives à la lampe » à la page 19. pour de plus amples
informations.

• Lorsque vous allumez le projecteur, la touche

lumineuse d’alimentation

se met à
clignoter pendant le préchauffage, puis reste verte et cesse de clignoter pour indiquer
que le projecteur est prêt à fonctionner.

• Appuyez sur la touche d’alimentation pendant environ une seconde pour allumer

ou éteindre le projecteur.

•Touche Auto : elle optimise automatiquement la qualité de l'image pour les signaux

reçus.

•Touche

Source

: elle permet de sélectionner les sources de signaux PC, vidéo,

S-Video et Y-Pb-Pr.

Introduction

5

Benq Corporation

Pied de réglage

Le projecteur est équipé d'une touche et d’un pied de réglage à déclenchement rapide
destinés à régler l'angle d'inclinaison.

1. Soulevez le projecteur, puis appuyez sur la touche de réglage pour dégager le pied de réglage.

2. Le pied de réglage se met alors en position et se bloque.

Caractéristiques du projecteur

Le projecteur allie convivialité et rendement élevé de la projection à moteur optique qui
ont pour effet d'améliorer la qualité et de faciliter la projection des images.

Le projecteur présente les caractéristiques suivantes :

• Appareil portatif compact

• Télécommande pour toutes les fonctions

• Zoom manuel

• Réglage automatique à touche unique permettant d’optimiser la qualité de l'image

• Touches de commande de correction trapézoïdale numérique d’emploi aisé pour
redonner aux images obliques un aspect normal

• Commande de réglage de balance des couleurs pour données/vidéo

• Lampe de projection à ultra-haute luminosité

• Capacité d’affichage de haute qualité de 16,7 millions de couleurs

• Menus à l'écran en 7 langues : anglais, français, allemand, italien, espagnol, chinois
simplifié et traditionnel

• Fonction AV puissante offrant une grande capacité AV

• Compatibilité TVHD (Y-Pb-Pr)

Remarque : la luminosité de votre appareil dépend des conditions ambiantes de
la pièce et des réglages de contraste et de luminosité.

6

Introduction

Description de la télécommande

Benq Corporation

Sortie

Trapèze

Menu

Vide

Sourdine

Vidéo PIP (incrustation

d’image)

S-Video PIP

Alimentation

Source

Auto

Zoom avant

Zoom arrière

Figer

Retour

Volume +/-

Caractéristiques de la télécommande

Les télécapteurs se situent à l’avant et au dos du projecteur. La distance entre la
télécommande et le télécapteur doit être inférieure à six mètres.

Introduction

7

Benq Corporation

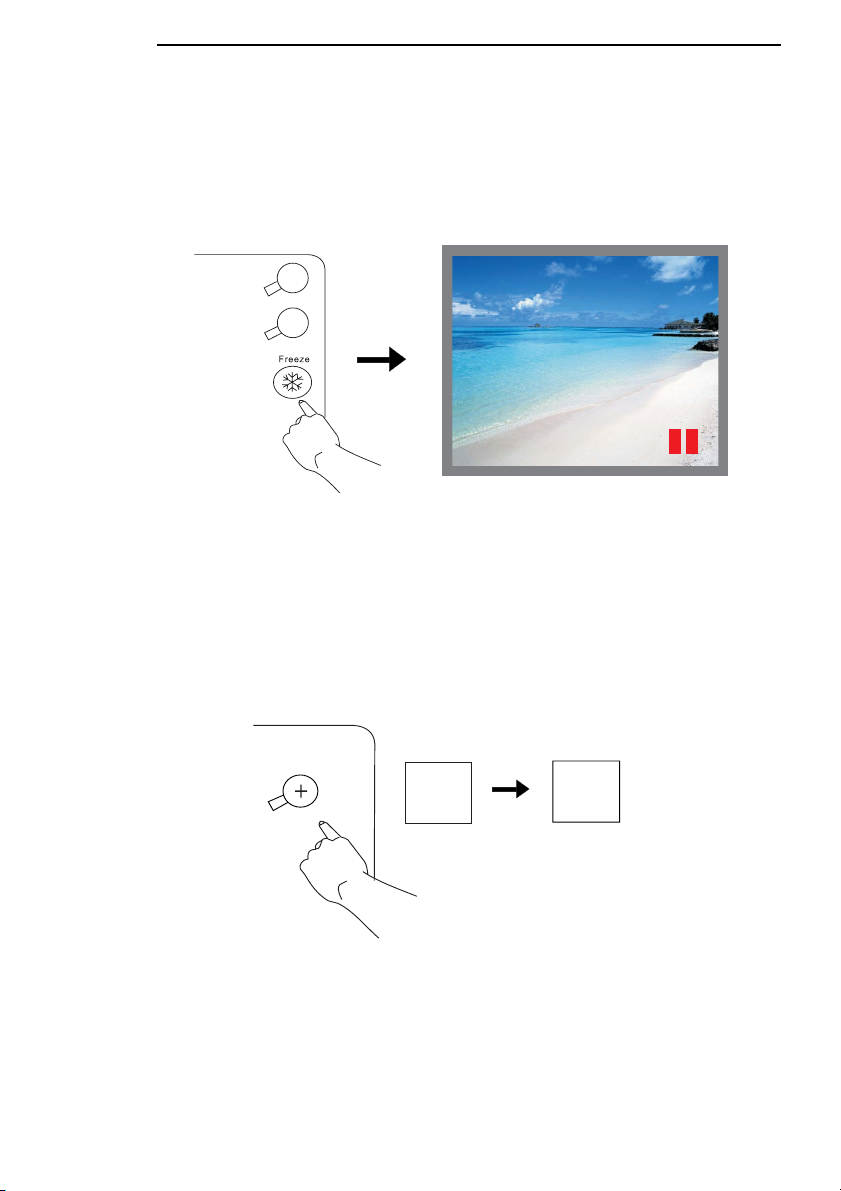

Freeze (Figer)

Vous pouvez figer l'image en appuyant sur le bouton Freeze (Figer). L’icône « Pause »
s’affiche alors en bas à droite de l’écran pendant trois secondes. Pour désactiver la fonction
Freeze (Figer), appuyez de nouveau sur le bouton Freeze, le bouton Return (Retour) ou le
bouton Source (quand la source d'entrée est modifiée pendant l’affichage). L’icône «
Lecture » s’affiche en bas à droite de l’écran pendant trois secondes, lorsque la fonction
Figer est désactivée.

Zoom In/Out (Zoom avant/arrière)

Le bouton Zoom In + (Zoom avant +) permet d’agrandir le centre de l'image. En appuyant
de nouveau sur le bouton + , vous agrandissez davantage l’image (jusqu'à quatre fois sa taille
d’origine). Le bouton Zoom Out - (Zoom arrière -) permet de réduire la taille de l'image.
En appuyant de nouveau sur le bouton - , vous réduisez davantage la taille de l’image jusqu'à
ce qu’elle retrouve sa taille d’origine. Pour revenir au mode d’affichage normal, appuyez sur
le bouton Return (Retour) - cette fonction peut être utilisée conjointement avec la
fonction Freeze (Figer).

8

Introduction

Zoom In

A

A

Benq Corporation

Installation ou remplacement des piles

• Appuyez sur le couvercle du compartiment de la pile et faites-le glisser dans le sens
indiqué.

• Installez les piles selon les indications du diagramme se trouvant dans le compartiment
des piles.

• Replacez le couvercle jusqu'à ce que se produise un déclic.

Attention

Évitez toute chaleur et humidité excessives. Il y a danger d'explosion si la pile
n’est pas correctement remplacée. Ne la remplacez que par le même type de
pile ou un type équivalent recommandé par le fabricant. Mettez au rebus les
piles usagées selon les instructions du fabricant.

Introduction

9

Benq Corporation

INSTALLATION

Taille de l'écran

Placez le projecteur à la distance requise par rapport à l’écran selon la dimension de l’image
que vous souhaitez obtenir (voir le tableau ci-dessous).

Distance de projection L

DiagonaleA. Largeur

30,4 61,8 46,3 100 50,7 38
60,8 123,65 92,7 200 101,3 76

91,2 185,3 138,9 300 151,9 113,9
121,5 247 185,2 400 202,5 151,9
151,9 308,7 231,6 500 253,2 189,9
182,3 370,5 277,9 600 303,8 227,9
213,1 432,2 324,18 700 354,4 266,2
243,1 494 370,5 800 405,1 303,8
273,5 555,7 416,7 900 455,7 341,8
303,9 617,5 463,11 1000 506,3 379,8

Taille de l'écran (max.) Distance de

(en cm)

C. Hauteur (en

cm)

projection L

(en cm)

Taille de l'écran (min.)

B. Largeur

(en cm)

D. Hauteur (en

Branchement à divers appareils

Le branchement de votre projecteur à votre ordinateur ou portable, magnétoscope ou à
d'autres systèmes s’effectue en quelques secondes seulement. Un adaptateur Mac
(accessoire en option) est toutefois nécessaire pour les utilisateurs de Macintosh.

Ordinateur/
TVHD

cm)

S-Video
Vidéo

10

Audio

Vidéo

S-Video

Installation

UTILISATION

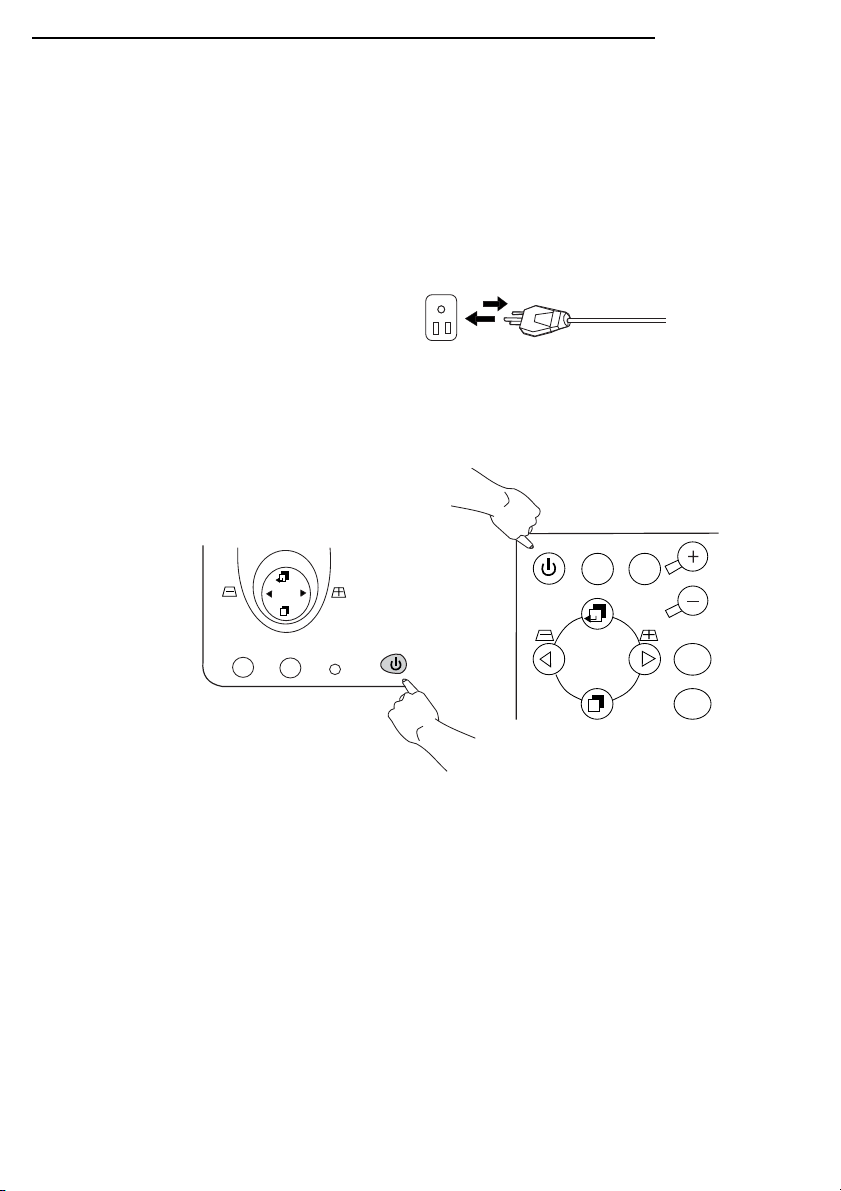

Mise en route

1. Branchez le cordon d'alimentation dans une prise murale.

2. Appuyez sur la touche d’alimentation pendant une seconde.

Benq Corporation

Projecteur

Power

Télécommande

Power

• La touche lumineuse d’alimentation maintenant verte, se met à clignoter, puis reste
éclairée une fois l’appareil allumé.
(Une fois l’appareil mis hors tension, une période de refroidissement de 60 secondes
est nécessaire avant qu’il soit possible de rallumer le projecteur.)

3. Allumez tous les appareils branchés.

Utilisation

11

Benq Corporation

Correction trapézoïdale numérique

La distorsion trapézoïdale a pour effet l’élargissement sensible du bas ou du haut d’une
image projetée. Pour corriger cet effet, appuyez sur la touche de commande Trapèze +/­sur le tableau de commande du projecteur ou sur la télécommande (Keystone +/-) , puis
réglez la barre coulissante intitulée Trapèze comme vous le souhaitez. Le bouton + sert à
corriger la distorsion trapézoïdale en haut de l'image et le bouton - à corriger la distorsion
trapézoïdale au bas de l'image.

Auto Source

Projecteur

Télécommande

Réglage automatique

Vous devrez parfois optimiser la qualité de l'image manuellement. La touche Auto du
tableau de commande du projecteur ou de la télécommande vous permettra de le faire. En
seulement 3 secondes, la fonction de réglage automatique intelligente intégrée fait
apparaître la meilleure qualité d'image.

12

Utilisation

Projecteur

Auto Source

Télécommande

Auto

Sélection de la source

Chaque fois que plusieurs sources d'entrée sont disponibles, vous pouvez en sélectionner une
en appuyant sur la touche Source du tableau de commande ou de la télécommande.

Projecteur

Télécommande

Benq Corporation

Source

Auto Source

Power

Power

Système de menus

Appuyez sur la touche Menu pour afficher le menu principal, puis appuyez sur 3ou

4

pour sélectionner un sous-menu de votre choix. En appuyant à nouveau sur Menu,

vous pouvez sélectionner un élément du sous-menu.

Barre de

menus

Sous-menu Affichage Image Source Contrôle PIP

PC

Y-Pb-Pr

Vidéo

Trapèze
Luminosité
Contraste
Phase
Taille
horizontale

Trapèze
Luminosité
Contraste
Couleur
Teinte

Dimensionnement
automatique
Position
horizontale

Position verticale
Température de

couleur
Informations

Dimensionnement
automatique

Position
horizontale
Position verticale

Couleur
Teinte
Température de

couleur
Ratio

Système
Netteté
Température de
couleur
Informations

Miroir
Source
Volume
Aigus
Graves
Muet

Langue
OSD
Durée
d’activité
OSD
Arrêt
automatique
Redémarrer
Heures
d’utilisation
de la lampe

Page
principale :

Source PIP
Taille de PIP
Position PIP
Position

horizontale
Position

verticale
Autres options

Sous-page :

Luminosité
Contraste
Couleur
Teinte
Netteté
Système

Utilisation

13

Benq Corporation

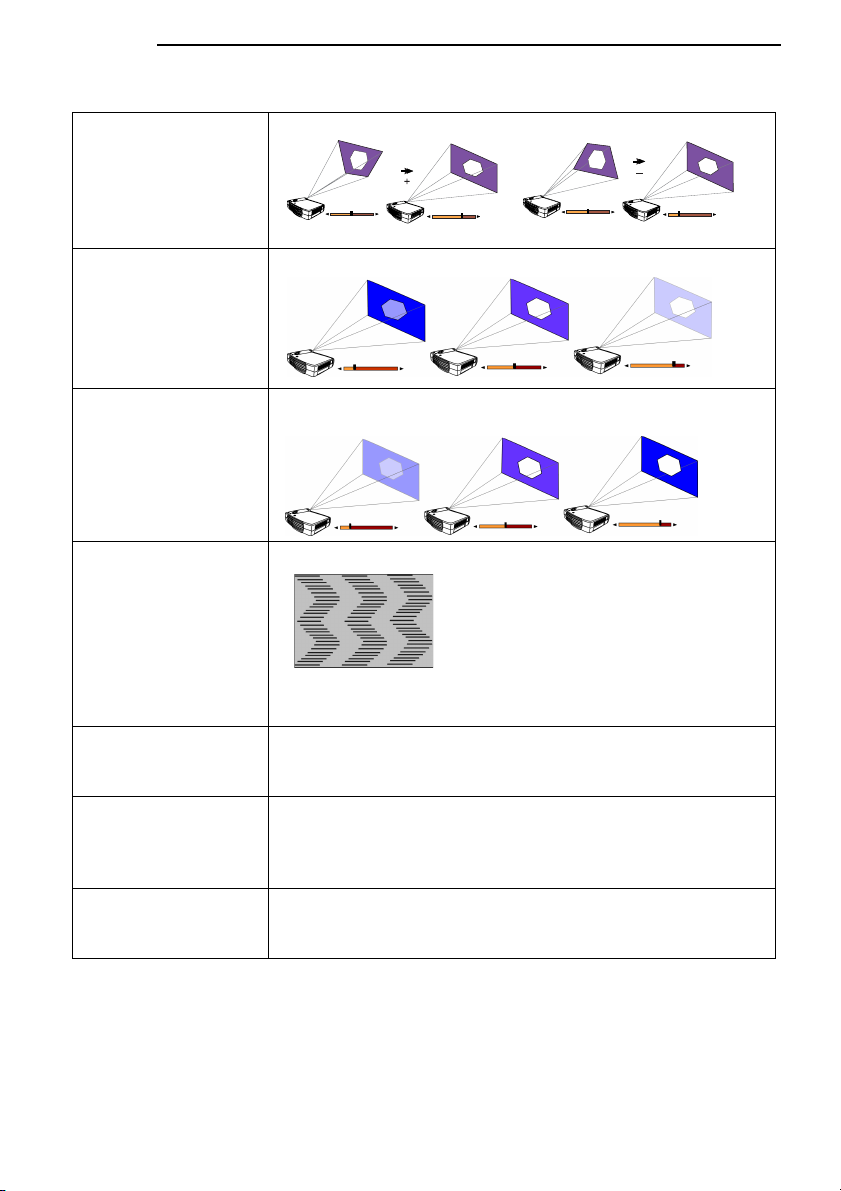

1. Menu Affichage

Luminosité

Contraste

Sert à corriger la distorsion trapézoïdale de l’image.

Trapèze

Régle la luminosité de l’image.

Permet de régler l'opposition entre les couleurs sombres et les
couleurs claires de l’image apparaissant à l'écran.

Permet d’obtenir la taille de l’image désirée.

Taille horizontale

14

Utilisation

Phase

Couleur

Teinte

*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type vidéo ou S-Video.

Permet d’éviter le papillotement de l’image.

*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type vidéo ou S-Video.

Permet d’intensifier plus ou moins les couleurs (R, V, B) de
l’image.

*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type PC.

Permet d’intensifier la teinte rouge ou bleu de l’image.

*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type PC.

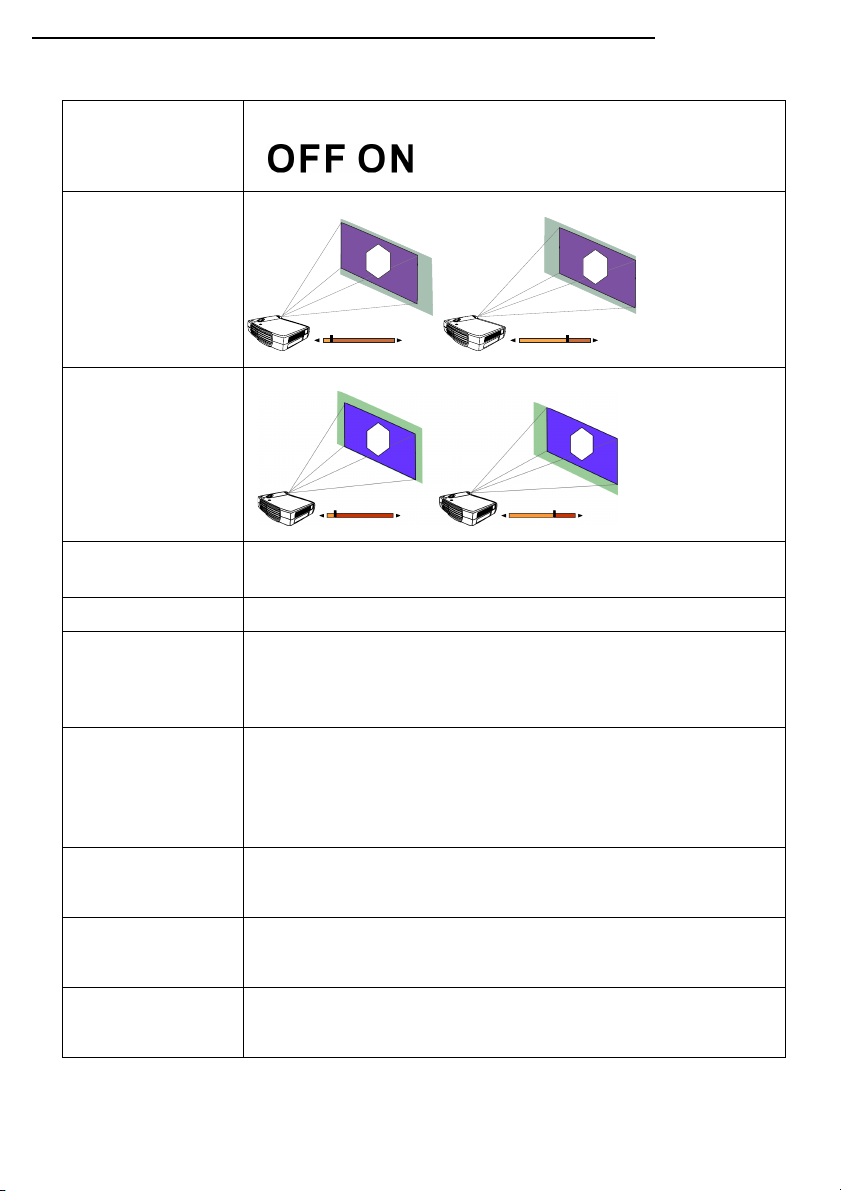

2. Menu Image

Benq Corporation

Dimensionnement

automatique

Position

horizontale

Position verticale

Température de

couleur

Informations

Ratio

Système

Netteté

Couleur

Teinte

Permet le meilleur ajustement de l’image à l’écran.

Permet de régler la position horizontale de l’image.

Permet de régler la position verticale de l’image.

Permet de choisir la température de couleur de votre choix.

Affiche la résolution en cours de l’écran.

Les utilisateurs disposent de 2 options quant au ratio de l'image.

1. 4:3 (Normal) 2. 16:9 (Large)

*Cette fonction n’est pas disponible lorsque le mode d’entrée est de type
PC ou Y-Pb-Pr.

Il est possible de sélectionner 4 modes.

1. Auto 2. PAL-M 3. PAL-N 4.SECAM

*Le réglage par défaut du système est Auto.

*Cette fonction n’est pas disponible lorsque le mode d’entrée est de type
PC ou Y-Pb-Pr.

Permet de rendre l’image plus ou moins nette.

*Cette fonction n’est pas disponible lorsque le mode d’entrée est de type
PC ou Y-Pb-Pr.

Permet d’intensifier plus ou moins les couleurs (R, V, B) de l’image.

*Cette fonction n’est pas disponible lorsque le mode d’entrée est de type
PC.

Permet d’intensifier la teinte rouge ou bleu de l’image.

*Cette fonction n’est pas disponible lorsque le mode d’entrée est de type
PC.

Utilisation

15

Benq Corporation

e

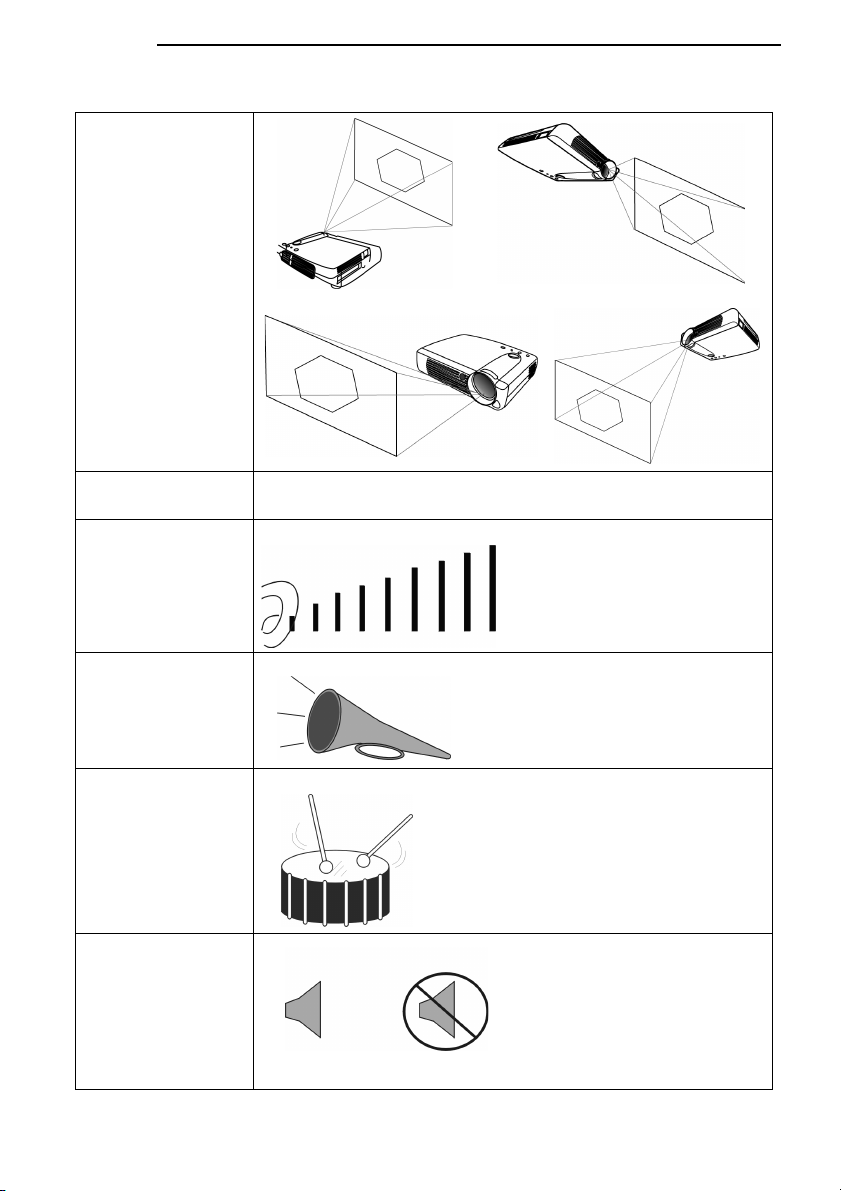

3. Menu Source

Miroir

1. Projection par défaut

2. Projection en cas de montage au plafond

3. Projection par transparence

4. Projection par transparence et en cas de montage au plafond

Source

Volume

1.

3.

2.

4.

Elle permet de sélectionner les sources PC, vidéo, S-Video ou Y-Pb­Pr.

Permet de régler le volume.

Permet de régler les aigus.

16

Aigus

Graves

Muet

Utilisation

Permet de régler les graves.

Arrêt

March

Benq Corporation

4.Menu Contrôle

Langue permet de configurer l’affichage OSD dans l’une des 7
langues.

Langue

OSD

Durée d’activité OSD

Arrêt automatique

Redémarrer

Heures d'utilisation de la

lampe

La touche 3 / 4 vous permet de faire votre choix parmi les
langues suivantes : anglais, français, allemand, italien, espagnol,
chinois simplifié et traditionnel.

Permet de sélectionner une position OSD de votre choix.

Définit la durée pendant laquelle les menus OSD restent actifs
après que vous avez appuyé sur un bouton. Cette durée varie de
5 à 60 secondes et se règle par incréments de 5 secondes.

Définit la durée après laquelle le système s’éteint lorsqu’aucune
entrée n’a été détectée.

Ramène l’ensemble des paramètres à leur valeur usine par défaut.

Affiche le nombre d’heures d'utilisation de la lampe.

5. Menu PIP

Ces fonctions ne sont valables que si les modes d’entrée sont PC et la source PIP est vidéo
ou S-Video.

Source PIP

Taille de PIP

Position PIP

Position horizontale

Position verticale

Autres options

Luminosité

Contraste

Couleur

Teinte

Netteté

Système

Permet de sélectionner la source dont est issue l’image PIP.

Les touches 3 / 4 vous permettent de naviguer entre les 4
choix suivants : Arrêt, Petit, Moyen et Grand.

Permet de sélectionner une position PIP de votre choix.

Permet de régler la position horizontale de l’image PIP.

Permet de régler la position verticale de l’image PIP.

Les touches 3 / 4 permettent de sélectionner des fonctions PIP
supplémentaires, y compris Luminosité, Contraste, Couleur,
Teinte, Netteté et Système.

Permet de régler la luminosité de l’image PIP.

Permet de régler l'opposition entre les couleurs sombres et les
couleurs claires de l’image PIP.

Permet d’intensifier plus ou moins les couleurs (R, V, B) de
l’image.

Permet d’intensifier la teinte rouge ou bleu de l’image.

Permet de rendre l’image plus ou moins nette.

Permet de sélectionner les système de l’image PIP : Auto, NTSC,
PAL ou SECAM

Utilisation

17

Benq Corporation

Mise hors tension

1. Appuyez sur la touche d'alimentation (POWER) ; un message d'avertissement

s'affiche. Pour mettre le projecteur hors tension, appuyez une nouvelle fois sur la
touche d'alimentation.

2. Le ventilateur continuera à tourner pendant environ 60 secondes.

TélécommandeProjecteur

Power

Power

18

3. Débranchez le cordon d'alimentation de la prise murale.

Attention

Ne débranchez le cordon d'alimentation de l’appareil qu’après avoir mis
l’appareil hors tension et l’avoir laissé refroidir pendant 60 secondes.

Utilisation

ENTRETIEN

Informations relatives à la lampe

Utilisation et remplacement de la lampe

Lorsque le voyant de la lampe est rouge ou qu’un message s'affiche pour signaler quand il
faudra remplacer la lampe, veuillez changer la lampe sans tarder ou vous renseigner auprès
de votre revendeur. Une lampe usagée risque d’éclater ou de provoquer un défaut de
fonctionnement du projecteur.

Voyants DEL

Benq Corporation

Voyant de la durée de vie de
la lampe

REMPLACEZ LA LAMPE,
PUIS RÉINITIALISEZ LA
MINUTERIE DE LA LAMPE

REMPLACEZ LA LAMPE ;
L’ALIMENTATION SERA
COUPÉE APRÈS 20 HEURES
D’UTILISATION

REMPLACEZ LA LAMPE ! La lampe a fonctionné pendant plus de 1 500 heures. Le

La lampe n'est pas installée
correctement.

La température est trop
élevée

Si le voyant DEL est continuellement rouge, cela signifie que
la lampe a fonctionné plus de 1 500 heures. Il est donc
nécessaire de remplacer la lampe de projection
immédiatement.

La lampe a fonctionné pendant 1 400 heures. Remplacez la
lampe pour assurer un rendement optimal.

La lampe a fonctionné pendant 1 480 heures, et l'alimentation
sera coupée après 20 heures d’utilisation supplémentaires.

message d'avertissement s'affichera pendant 30 secondes
toutes les 5 minutes après la mise en route du projecteur, et
l'alimentation sera automatiquement coupée dans 10 minutes.

Le voyant DEL clignote rapidement.

Si la température interne du projecteur est trop élevée pour
un fonctionnement en toute sécurité, le voyant DEL se met à
clignoter lentement pendant une minute, puis la lampe s'éteint
automatiquement.

Si le voyant DEL est éteint, cela signifie que les conditions de
fonctionnement de la lampe et la température du projecteur
sont normales.

Attention

Le voyant de la lampe s'allume aussitôt que la lampe est trop chaude. Coupez
le courant et laissez refroidir le projecteur pendant 45 minutes. Si le voyant de
la lampe est encore rouge, lorsque vous mettez l’appareil sous tension, veuillez
prendre contact avec votre revendeur.

Entretien

19

Benq Corporation

Remplacement de la lampe

Attention

Pour réduire le risque de décharge électrique, veillez à toujours éteindre le
projecteur et à débrancher le cordon d'alimentation avant de remplacer la
lampe.

20

1. Appuyez sur le bouton d’alimentation pour éteindre le projecteur. Débranchez le

cordon d'alimentation de la prise murale et du projecteur.

2. Desserrez la vis du couvercle, puis retirez-le. Si la lampe est chaude, attendez qu'elle
refroidisse pendant 45 minutes pour éviter toute brûlure.

3. Desserrer les 3 vis (nous vous conseillons fortement d’utiliser un tournevis à tête
magnétique). Retirez le boîtier de la lampe à l’aide de la poignée. Si les vis ne sont pas
complètement desserrées, vous risquez de vous blesser. N'introduisez en aucune
circonstance la main dans le boîtier après avoir retiré la lampe. Le contact des doigts
avec certaines pièces d’optique se trouvant à l'intérieur du boîtier peut entraîner
l’inconstance des couleurs.

4. Remplacez la lampe. Montez-la dans le projecteur et resserrez fermement les vis. Les
vis lâches peuvent entraîner une mauvaise connexion, qui risque à son tour de
provoquer un défaut de fonctionnement de l'appareil.

5. Remontez le couvercle de la lampe, puis resserrez la vis. N'allumez pas le courant
lorsque le couvercle de la lampe a été ôté.Chaque fois que vous remplacez la
lampe, remettez à zéro la durée totale de fonctionnement de la lampe. Ne réinitialisez
pas la durée si la lampe n'a pas été remplacée, cela risquant de provoquer son
éclatement.

Entretien

Benq Corporation

Attention

Pour réduire le risque de brûlures graves, ne remplacez la lampe qu’après avoir
attendu pendant au moins 45 minutes que le projecteur se soit refroidi.

Pour limiter le risque de blessures aux doigts et de dommages des composants
internes, procédez avec prudence pour retirer les débris de verre provenant de
l’éclatement du panneau vitré de la lampe.

Pour réduire le risque de blessures aux doigts et/ou de diminution de la qualité
d’image suite à un contact avec la lentille, évitez de toucher le compartiment
vide une fois que la lampe a été démontée.

Cette lampe contient du mercure. Consultez les règlements sur les déchets
dangereux en vigueur pour éliminer cette lampe comme il convient.

Réinitialisation de l'indicateur de durée d’utilisation de la lampe

Si vous remplacez la lampe après 1 500 heures de fonctionnement, veuillez effectuer les
opérations suivantes dans les 10 minutes qui suivent la mise sous tension.

OSD Fonction

Appuyez sur le bouton Sortie du projecteur
pendant 3 secondes pour afficher la durée
d'utilisation totale de la lampe.

• Appuyez sur le bouton Menu du projecteur
lorsque l’indicateur d’heures de la lampe
est affiché. Un message vous invite alors à
procéder au réglage.

• Appuyez sur W ou X pour remettre à zéro
l'indicateur d'heures de lampe, ou appuyez
sur SORTIE pour quitter.

Entretien

21

Benq Corporation

Informations nécessaires pour tout service

Accessoires (livrés avec le produit standard)

Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Numéro de pièce

Cordon d'alimentation (Eur) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.01218.191

Cordon d'alimentation (USA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.01118.131

Cordon d'alimentation (R.-U.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.02718.201

Câble d'interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J0508.502

Câble vidéo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J1303.501

Câble S-Video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.72920.011

PC - Câble audio PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.74405.501

Audio - Câble audio PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J0705.501

Mallette de transport souple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98.J1302.001

Couvre-objectif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J1334.001

Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98.J2406.001

Convertisseur 3-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22.91007.001

Description des numéros de pièce (non inclus dans la livraison standard)

Description des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . Numéro de pièce

Adaptateur Mac (modifiable) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20.20118.A15

Module de lampe 120 W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J1322.001

Câble TVHD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J2401.001

Malette en cuir compacte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98.J1904.001

Commande de pièces ou demande d’informations

Pour obtenir des informations sur un produit ou toute assistance technique, des
informations en matière de services ou pour commander des accessoires, veuillez prendre
contact avec Benq Corporation sur leur site

.

22

http://www.benq.com

Entretien

DéPANNAGE

Problèmes courants et solutions

PROBLÈMES SOLUTIONS

• Branchez le cordon d'alimentation sur la prise secteur.

AUCUNE

ALIMENTATION

ÉLECTRIQUE

AUCUNE IMAGE

AFFICHAGE

D’UNE IMAGE

TRAPÉZOÏDALE

COULEUR PÂLE


BROUILLÉE

LA

TÉLÉCOMMAND

E NE

FONCTIONNE

PAS

• Branchez le cordon d'alimentation dans la prise électrique de
l'appareil.

• Attendez deux minutes avant de rallumer le projecteur si vous
venez de l’éteindre.

• Vérifiez si vous avez choisi la bonne source d'entrée.

• Assurez-vous que tous les câbles sont correctement raccordés.

• Réglez la luminosité et le contraste.

• Retirez le couvercle de l'objectif.

• Repositionnez l'appareil pour améliorer son angle par rapport à
l’écran.

• Utilisez la touche de fonction de correction Trapèze sur le
tableau de commande du projecteur ou sur la télécommande
(Keystone).

• Sélectionnez le système vidéo approprié.

• Réglez la luminosité, le contraste ou la saturation.

• Appuyez sur la touche Auto du tableau de commande du
projecteur ou de la télécommande pour obtenir une meilleure
qualité d'image.

• Réglez la mise au point.

• Repositionnez l'appareil pour améliorer son angle par rapport à
l’écran.

• Vérifiez que la distance entre l'appareil et l’écran figure bien dans la
plage de réglage de l'objectif.

• Remplacez les piles.

• Assurez-vous qu’il n’y a aucun obstacle entre la télécommande et
l'appareil.

• Tenez-vous à moins de 4 mètres de l'appareil.

• Vérifiez que rien ne bloque l’accès à l’avant et à l’arrière du
récepteur.

Benq Corporation

Dépannage

23

Benq Corporation

Messages d’état

Messages à l’écran Description

RECHERCHE

SIGNAL D'ENTRÉE

DÉTECTÉ,

ACTIVATION AUTO-


SYNC. HORS DE

PORTÉE

REMPLACEZ LA LAMPE,

PUIS RÉINITIALISEZ LA

MINUTERIE DE LA

LAMPE

REMPLACEZ LA LAMPE

; L’ALIMENTATION

SERA COUPÉE APRÈS

20 HEURES

D’UTILISATION

REMPLACEZ LA LAMPE

!

Le projecteur recherche l’entrée.

Le projecteur a identifié le signal d'entrée et est en train
d’effectuer le réglage automatique d'image.

La fréquence du signal d'entrée dépasse celle du projecteur.

La lampe a fonctionné pendant 1400 heures. Nous vous
recommandons de la remplacer.

La lampe a fonctionné pendant 1 480 heures, et l'alimentation
sera coupée après 20 heures d’utilisation supplémentaires.
Remplacez la lampe aussitôt que possible.

La lampe a fonctionné pendant plus de 1 500 heures, et
l'alimentation sera automatiquement coupée dans 10 minutes.
Remplacez la lampe immédiatement.

24

Dépannage

SPéCIFICATIONS

Spécifications du projecteur

Spécifications techniques

Remarque : toutes les spécifications peuvent faire l’objet de modifications sans
préavis.

Données générales

Nom du produit Personal Projector
Nom du modèle SL705X 1024X768 XGA
SL705S 800X600 SVGA

Spécifications optiques

Système d’affichage 1-CHIP DMD
Lentille F/Numéro F/2.6
Lampe lamp VIP 120 W

Spécifications électriques

Alimentation AC100 ~ 240 V, 2,3 A, 50/60 Hz (automatique)
Consommation électrique 185 W (max.)

Spécifications mécaniques

Dimensions 220 mm (l) x 52 mm (H) x 175 mm (P)
Plage de température
de fonctionnement 10°C ~ 40 °C

Weight 1,69 kg

Benq Corporation

Terminal d’entrée

Entrée ordinateur
Entrée RVB/TVHD Sub-D à 15 broches (femelle)
Entrée de signal vidéo
S-Video Terminal à 4 broches Mini DIN 4
Vidéo Terminal de prise RCA
Entrée de signal audio
Audio Terminal mini-prise stéréo

Sortie

Haut-parleur 1 watt x 1

Spécifications

25

Benq Corporation

Chronogramme

Résolution Synchro H (kHz) Synchro V (Hz) Remarque

640 x 350 31,5 70,1 640 x 400 37,9 85,1 VESA 720 x 400 31,5 70,0 720 x 400 37,9 85,1 VESA 640 x 480 31,5 60,0 VESA 640 x 480 37,9 72,8 VESA 640 x 480 35,0 66,7 Macintosh 640 x 480 43,3 85,0 VESA 800 x 600 35,2 56,3 VESA 800 x 600 37,9 60,3 VESA 800 x 600 46,9 75,0 VESA 800 x 600 48,1 72,2 VESA 800 x 600 53,7 85,1 VESA

832 x 624 49,7 74,5 Macintosh 1024 x 768 48,4 60,0 VESA 1024 x 768 56,5 70,1 VESA 1024 x 768 60,0 75,0 VESA 1024 x 768 68,7 85,0 VESA

1280 x 1024 64,0 60,0 VESA

26

Spécifications

DIMENSIONS

Benq Corporation

220 mm

175 mm

52 mm

Dimensions

27
