RM5502K/RM6502K/

RM7502K/RM8602K Interaktiivinen litteä paneeli Käyttöohje

Vastuuvapautuslauseke

BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä. BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa kenellekään henkilölle tällaisista korjauksista tai muutoksista.

Tekijänoikeus

Copyright 2019 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa.

Tuotetuki 3

Tuotetuki

Tämän asiakirjan tavoitteena on tarjota asiakkaille päivitetyimmät ja tarkimmat tiedot, joten kaikkia sisältöjä voidaan muuttaa ajoittain ilman erillistä ilmoitusta. Käy verkkosivustolla saadaksesi uusimman version tästä asiakirjasta ja muista tuotetiedoista. Saatavilla olevat tiedostot vaihtelevat mallin mukaan.

1.Varmista, että tietokoneesi on yhdistetty internetiin.

2.Käy alueesi verkkosivulla osoitteessa www.BenQ.com. Websivun ulkoasu ja sisältö voivat vaihdella alueittain/maittain.

-Käyttöohje ja siihen liittyvä asiakirja: www.BenQ.com > Business (Yrityksille) >

SUPPORT (TUKI) > Downloads (Lataukset) > mallin nimi > User Manual

(Käyttöohje)

-(Vain EU) Purkutiedot: Saatavilla käyttöohjeen lataussivulla. Tämä asiakirja toimitetaan asetuksen (EU) 2019/2021 mukaisesti laitteesi korjaamista tai kierrättämistä varten. Ota aina yhteyttä lähimpään asiakaspalveluun saadaksesi korjauksen takuuajan sisällä. Jos haluat korjauttaa tuotteen takuun umpeutumisen jälkeen, suosittelemme kääntymään pätevän huoltohenkilöstön puoleen tai hankkimaan varaosia BenQ:lta yhteensopivuuden varmistamiseksi. Älä pura laitetta, ellet tiedä sen seurauksia. Jos et löydä purkamista koskevia tietoja laitteestasi, ota yhteyttä alueesi asiakaspalveluun.

4	Sisällysluettelo
	Sisällysluettelo
	Tuotetuki ...............................................................................	3
	Turvallisuusvaroitukset ja varotoimet .............................	6
	Tärkeitä turvallisuusohjeita ...............................................	7
	Huomattavaa tästä näytöstä .........................................................	7
	Huomattavaa tämän näytön LCD-paneelista............................	7
	Kaukosäätimen turvallisuushuomautus ......................................	8
	Paristojen turvaohje .......................................................................	8
	BenQ ecoFACTS ............................................................................	9
	Pakkauksen sisältö.............................................................	10
	Näytön asetukset...............................................................	11
	Näytön asentaminen ....................................................................	11
	Näytön osat ja niiden toiminnot ....................................	13
	Etu/takapaneeli...............................................................................	13
	Tulo/lähtökontaktit.......................................................................	14
	Kaukosäädin ...................................................................................	16
	Kaukosäätimen käyttö .................................................................	17
	Liitäntä..................................................................................	19
	VGA-tulon liittäminen..................................................................	19
	Kosketusmoduulin liittäminen....................................................	19
	Digitaalitulojen liittäminen ..........................................................	20
	Videolähdön yhdistäminen..........................................................	21
	Sarjaporttiin yhdistäminen ..........................................................	22
	Virran kytkeminen ........................................................................	23
	Perustoiminnot...................................................................	24
	Kytke näyttö päälle tai pois ........................................................	24
	Alkuasetukset.................................................................................	25
	OSD-asetus ....................................................................................	25
	Tulosignaalin vaihto.......................................................................	29
	Ohjelmiston lataaminen...............................................................	30
	Internet-yhteyksien muodostaminen........................................	30
	Ohjelmiston päivitys.....................................................................	32
	Äänenvoimakkuuden tason säätö säätää .................................	32

Sisällysluettelo	5

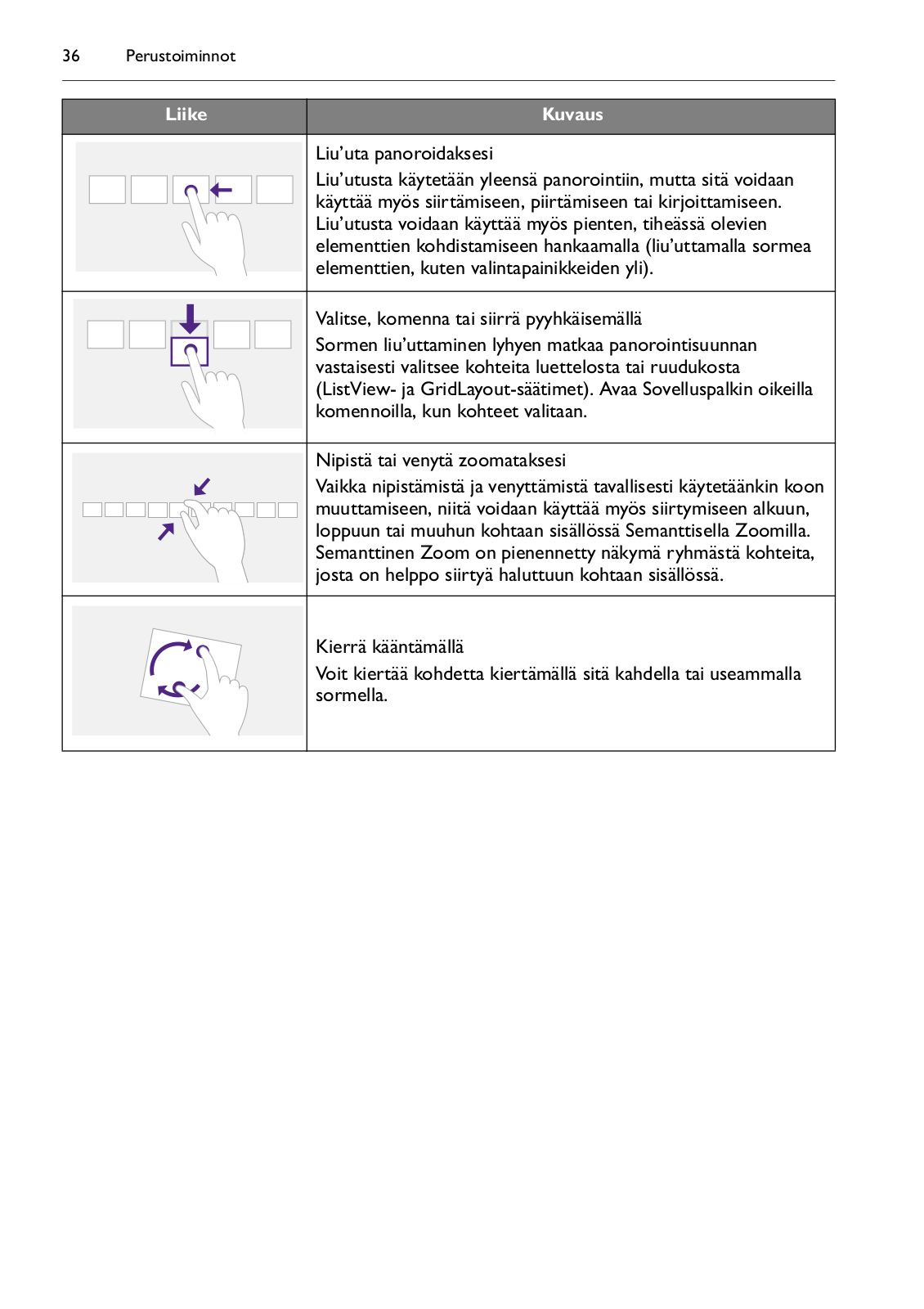

Tärkeitä ohjeita kosketusnäytön käyttämisen ........................	37
Valikkotoiminnot................................................................	38
Yhden kosketuksen valikkotoiminto ........................................	38
Asetusvalikko.................................................................................	38
Järjestelmäasetukset.....................................................................	44

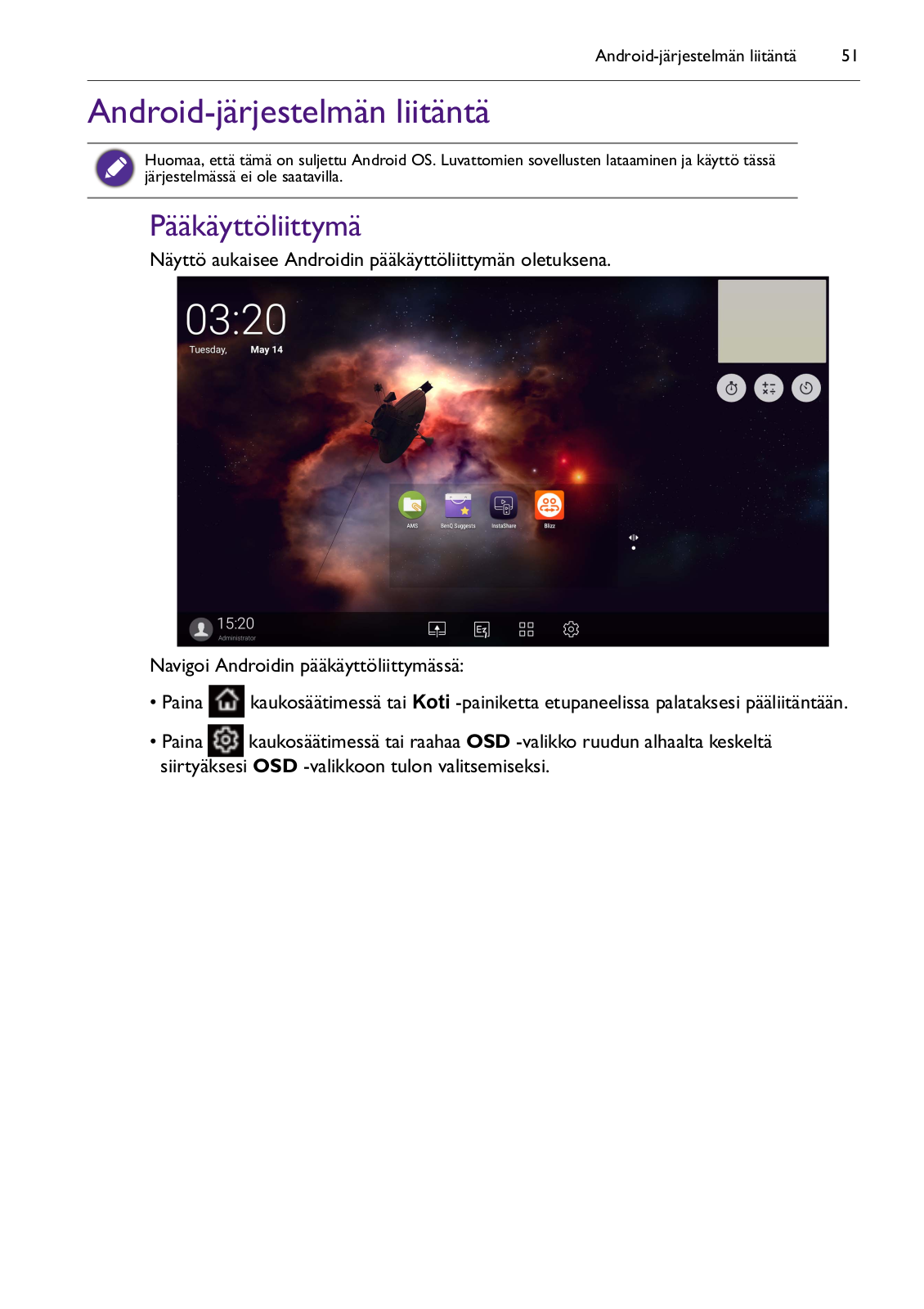

Android-järjestelmän liitäntä...........................................	51
Pääkäyttöliittymä...........................................................................	51
SOVELLUKSET...................................................................	60
BenQ Suggests ........................................................................	60
InstaShare...................................................................................	61
InstaQPrint..................................................................................	62
WPS Office..................................................................................	63
Sähköposti..................................................................................	65
Sivutyökalupalkki....................................................................	66
Blizz................................................................................................	67
Saffi ................................................................................................	68
Tuotteen tiedot ..................................................................	70
Tekniset tiedot..............................................................................	70
Mitat (RM5502K)..........................................................................	72
Mitat (RM6502K)..........................................................................	73
Mitat (RM7502K)..........................................................................	74
Mitat (RM8602K)..........................................................................	75
Tuettu tulosignaalin resoluutio ..................................................	76
Vianetsintä ...........................................................................	78

12/21/20

6 Turvallisuusvaroitukset ja varotoimet

Turvallisuusvaroitukset ja varotoimet

Tasapäisen kolmion sisällä olevan nuolipäisen salaman tarkoituksena on varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka voi olla suuruudeltaan riittävä aiheuttamaan sähköiskuvaaran ihmisille.

Tasasivuisessa kolmiossa olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana toimitettuihin käyttöja kunnossapito-ohjeisiin.

LAITE TÄYTYY MAADOITTAA

Varmistaaksesi laitteen turvallisen toiminnan, kolmipinninen pistoke tulee asettaa vain kolmipinniseen standardipistorasiaan, joka on tehokkaasti maadoitettu normaalin kotitalousjohdotusten kautta. Laitteiston kanssa käytetyissä jatkojohdoissa täytyy olla kolme ydintä, ja ne tulee johdottaa oikein niin, että niillä on yhteys maahan. Väärin vedetyt jatkojohdot ovat suuri syy onnettomuuksien sattumiseen.

Vaikka laitteisto toimisikin tyydyttävästi, se ei tarkoita, että virtalähde on maadoitettu tai että asennus on täydellisen turvallinen. Oman turvallisuutesi vuoksi, jos epäilet virtalähteen toimivaa maadoitusta, ota yhteyttä asiantuntevaan sähköasentajaan.

•Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta.

•Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille.

•Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa veden on mahdollista roiskua tai suihkuta näyttöpaneelille.

•Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun.

•Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin.

•Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat ovat riittävän vahvoja kannattamaan näytön painon.

•Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole käyttäjän huollettavia osia. Käänny huoltoasioissa pätevän huoltoammattilaisen puoleen.

•Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.

Tärkeitä turvallisuusohjeita

7

Tärkeitä turvallisuusohjeita

1.Lue nämä ohjeet.

2.Säilytä nämä ohjeet.

3.Huomioi kaikki varoitukset.

4.Noudata kaikkia ohjeita.

5.Älä käytä tätä laitetta veden läheisyydessä.

6.Puhdista vain kuivalla kankaalla.

7.Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti.

8.Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä.

9.Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle.

10.Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten.

11.Käytä vain valmistajan hyväksymiä lisälaitteita.

12.Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja,

jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa.

13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa irrottaa verkkojännitteestä.

14.Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai jos se on pudonnut.

Huomattavaa tästä näytöstä

•Vammautumisen vaaran estämiseksi älä yritä nostaa näyttöä yksin.

•Varmista, että apunasi on neljä tai useampi henkilö, jotka auttavat nostamaan tai kärräämään näytön sen lopulliseen paikkaan.

•Pidä näyttö mahdollisimman vaakatasossa.

•Tyhjennä lattia ennen purkamista.

•Tätä näyttöä ei ole tarkoitettu henkilökohtaiseen käyttöön.

Huomattavaa tämän näytön LCD-paneelista

•Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai äärimmäisistä lämpötiloista. Käsittele laitetta varoen.

•LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta.

8Tärkeitä turvallisuusohjeita

•Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista koteloa, ja kirkas valo tekee näytön katselusta vaikeaa.

•LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01% pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan. Tämä on LCD-tekniikassa oleva rajoitus eikä vika.

•Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) - näytöt, ovat myös herkkiä 'näytön palamiselle' tai 'haamukuvalle', joita voi havaita näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai kuvakkeita) 30 minuuttia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä kuvia 16:9-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita jälkiä kahden pystysuuntaisen viivan muodossa.

Huomaa: Joissakin olosuhteissa kansilasin sisäpuolella voi ilmetä kondensoitumista. Se on luonnollinen ilmiö, eikä vaikuta näytön toimintaan. Kondensoituminen yleensä häviää n. 2 tunnin normaalin käytön jälkeen.

•RM-sarja ei tarjoa kuvanpalamistoimintoa. Katso lisätietoja asennusoppaasta. Jos näytöllä täytyy näyttää pysäytyskuva, suositellaan, että Pikselin siirto-toiminto on käytössä. Katso lisätietoja Lisää asetuksia sivulla 42.

•RM-sarja ei tue käyttöä pystysuunnassa; pystykäyttö voi aiheuttaa näytön vaurioitumisen. BenQ:n takuu ei kata väärää käyttöä.

Kaukosäätimen turvallisuushuomautus

•Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle.

•Älä pudota kaukosäädintä.

•Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi olla toimintahäiriö.

•Varmista, ettei kaukosäätimen ja kaukosäätimen vastaanottimen välissä ole mitään esteitä.

•Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot.

Paristojen turvaohje

Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen. Huomaa seuraava:

•Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan suuntaan paristolokeroon merkityllä tavalla.

•Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä.

•Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa.

•Kun paristot lakkaavat toimimasta, vaihda ne välittömästi.

•Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin mahdollista.

•Tuotteen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun pystyt ensimmäisen käytön jälkeen.

Tärkeitä turvallisuusohjeita

9

•Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita.

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the “Bringing Enjoyment 'N Quality to Life” corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key ecofriendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on BenQ's environmental commitments and achievements.

10 Pakkauksen sisältö

Pakkauksen sisältö

Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunut, ota välittömästi yhteyttä laitteen myyjään.

Virtajohto

D-Sub

LCD-näyttö

(15-pinninen)

Pikaopas

(Alueittain)

kaapeli x 1

	USB-kaapeli x 1	AAA-paristo x 2	2,4 GHz:n	HDMI-kaapeli x 1
			kaukosäädin

Seinäkiinnike

Kosketuskynä x 2

• Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta.

• Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään.

•Hävitä pakkausmateriaalit asianmukaisesti. Pahvilaatikon voi kierrättää. Harkitse myös paketin säästämistä näytön tulevaa kuljetusta varten.

•Älä jätä muovikääreitä pienten lasten ulottuville.

Näytön asetukset

11

Näytön asetukset

Näytön asentaminen

Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana:

•Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin.

•Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön putoamiseen tai vikatilaan.

Näytön asentaminen seinälle

1.Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö.

2.Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin.

3.Poista pöytätelineet näytöstä jos ne on asennettu.

4.Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään.

RM5502K	*Ruuvityyppi: M8*25L
		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
	:$// 02817 6&5(: 7+5($'
	'(37+ 0 /
RM7502K	*Ruuvityyppi: M8*25L

		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
	:$// 02817 6&5(: 7+5($'
	'(37+ 0 /

RM6502K		*Ruuvityyppi: M8*25L
		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
	:$// 02817 6&5(: 7+5($'
	'(37+ 0 /
RM8602K		*Ruuvityyppi: M8*25L
		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
	:$// 02817
	6&5(: 7+5($'
	'(37+ 0 /

12Näytön asetukset

5.Asenna seinäkiinnike näyttöön ja

	liitä näyttö seinään
	seinäkiinnikkeiden ohjeiden		Seinäkiinnikkeen
	mukaisesti. Ruuvin pituus tulisi	LCD-näyttö
			paksuus
	olla vähintään 25 mm pidempi
	kuin seinäkiinnikkeen paksuus.
	Varmista, että kaikki ruuvit ovat
	kiristetty ja kiinni kunnolla.		25 mm
	(Suositeltava vääntömomentti:
			(0,39")
	470 - 635N•cm).
	Asennusvälineiden tulisi olla
	riittävän vahvoja kannattamaan
	näytön painon.
	• Riittävän ilmanvaihdon takaamiseksi pidä vähintään		10mm
	10 mm tyhjää tilaa näytön takaosasta seinään.		(0.39")

•Ota yhteyttä ammattiasentajaan seinäkiinnittämistä varten. Valmistaja ei ota mitään vastuuta asennuksista, joita ei ole tehnyt ammattiasentaja.

Näytön osat ja niiden toiminnot

13

Näytön osat ja niiden toiminnot

Etu/takapaneeli

Nro.	Nimi	Kuvaus
		Käytetään eristämään virransyöttö järjestelmästä.
	Virtakytkin	• Kun kytkin on asetettu PÄÄLLE (I), järjestelmä siirtyy
1		automaattisesti valmiustilaan.

•Kun kytkin on asetettu POIS PÄÄLTÄ (O), tämä katkaisee virransyötön kokonaan.

	2	Virtatulo	Yhdistetään mukana tulevalla virtajohdolla.
	3	Valikko	Paina avataksesi tai sulkeaksesi sivupalkin valikon.
	4	Ympäröivän valon	Havaitsee ympäröivän tilan valo-olosuhteet automaattisesti
		anturi	säätääkseen taustavalon kirkkautta.
	5	Kaukosäätimen	Vastaanottaa signaalin kaukosäätimeltä.
		anturi
	6	Virta	Paina kytkeäksesi näytön päälle tai pois päältä.

14 Näytön osat ja niiden toiminnot

Tulo/lähtökontaktit

7

8

	17
15	16

	Nro.	Nimi	Kuvaus
	1	HDMI OUT	Yhdistää näyttölaitteet HDMI-tuloon ( (HDMI 1, HDMI 2,
			HDMI 3 tai OPS -tuloon).
	2	3.0	Siirtyy USB-muistin multimediatiedostoihin suoraan.
	3	3.0/1.5A	Siirtyy USB-muistin multimediatiedostoihin suoraan.
	4	3.0	Siirtyy USB-muistin multimediatiedostoihin suoraan.
			Ulkoinen tietokoneen kosketussignaalin tulo. Ulkoista
			tietokonetta yhdistettäessä ulkoisen tietokoneen VGA:n ja
	5	TOUCH 1	äänisignaalien yhdistämisen lisäksi ulkoien tietokoneen USB-
			portit täytyy yhdistää vastaavaan ryhmään. Jos ajuri on asennettu,
			ulkoista tietokonetta voidaan hallita kosketuksella laitteen kautta
			(kosketustoiminto toimii VGAja HDMI-kanavalla oletuksena).
	6	HDMI IN 1	Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta.
	7	HDMI IN 2	Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta.
	8	HDMI IN 3	Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta.
	9	TOUCH 2	Katso TOUCH 1.
	10	2.0	Siirtyy USB-muistin multimediatiedostoihin suoraan.
	11	LAN	10/100 LAN-rajapinta, yhdistää RJ45-liittimet.

Näytön osat ja niiden toiminnot

15

Yhdistää ulkoisen äänilaitteen (esim. kaiuttimen,

12 AUDIO OUT stereojärjestelmän tai kuulokkeen) toistaakseen ääntä, joka tulee videolähteestä.

	13	RS232	Sarjarajapinta, käytetään tiedon molemminpuoliseen siirtoon
			laitteiden välillä.
	14	SPDIF	Liittää SPDIF-kaapelin ulkoisista laitteista näyttöön äänilähtöä
			varten.
	15	AUDIO IN/MIC IN	• AUDIO IN: Vastaanottaa audiosignaaleja ulkoiselta laitteelta.
			• MIC IN: Yhdistyy mikrofoniin.
	16	VGA	Vastaanottaa RGB-signaaleja ulkoiselta laitteelta (kuten
			tietokoneelta).
	17	2.0/1.5A	Avaa kansi päästäksesi WiFi-tikun USB-porttiin.
		• USB 2.0= 5 V	500 mA / USB 3.0= 5 V	900 mA

• : Tasavirta / DC

• : Vaihtovirta/AC

• USB-aukkojen kanssa käytettävien kaapelien maksimipituus on 5 m (USB 2.0) ja 3 m (USB 3.0).

16 Näytön osat ja niiden toiminnot

Kaukosäädin

16

1											2
										4
3
5
				OK
6												8
7													9
10														11
																12
															14

13

15

17

1

Kytke näytön päälle tai pois.

2

Osoitinnäppäin. Paina kohdevalon tai osoitintoiminnon aktivoimiskesi ja noudata ruudun ohjeita.

3

Paina avataksesi SwitchQ:n, tehtävänvaihdon vaihtuu nykyisten sovellusten ja tulolähteiden välillä.

4

Paina OSD-valikon avaamiseksi tai sulkemiseksi.

5

Suuntanäppäin. Paina valitaksesi ylöspäin.

6

Suuntanäppäin. Paina valitaksesi vasemmalle.

7

Jatka painamalla.

8

Suuntanäppäin. Paina valitaksesi oikealle.

9

Suuntanäppäin. Paina valitaksesi alaspäin.

10

Android-järjestelmän päänäytön näppäin.

11

Palautusnäppäin.

12

Äänikomennon näppäin. Paina aktivoidaksesi Saffin (BenQ:n ääniavustin), pidä painiketta painettuna kahden sekunnin ajan ja sano komento, jota voit käyttää. Vapauta painike, kunnes lopetat komennon.

Puhu suoraan mikrofiinin, joka on rakennettu kaukosäätimen yläosaan. Sijoita mikrofoni lähemmäksi suutasi tai puhu kovalla ja selkeällä äänellä.

13

Äänenvoimakkuus ylös/alas.

14

Pysäytä näyttö.

15

Yksi näppäin tyhjälle näytölle.

16

Mikrofoni.

17

Mukana tuleva tikku yhdistetään kaukosäätimeen. Lue lisätietoja Kaukosäätimen tärkeä huomautus sivulla 17.

Näytön osat ja niiden toiminnot

17

Kaukosäätimen tärkeä huomautus

1.Tämä kaukosäädin koskee vain tiettyjä malleja ja/tai käyttöjärjestelmiä. Ota yhteyttä jälleenmyyjään, jos sinulla on kysyttävää.

2.Funktionäppäimet toimivat vain, kun mukana tuleva tikku on liitettynä BenQ IFP:iin.

3.Kaukosäädin ja mukana tuleva tikku on yhdistetty oletuksena.

Tikku

Kaukosäätimen käyttö

Kaukosäätimen paristojen asentaminen

1. Avaa kaukosäätimen paristokotelon kansi.

2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä.

Mukana tulevat paristot helpottavat niin, että voit käyttää näyttöä heti. Vaihda ne niin pian kuin mahdollista.

3. Laita paristokotelon kansi takaisinpaikalleen.

18 Näytön osat ja niiden toiminnot

BenQ IFP:n käyttö kaukosäätimellä käyttö

1.Liitä mukana tuleva tikku BenQ IFP:n USB-porttiin.

2.Voit aktivoida toiminnot ruudulla sitten, kun kaukosäädin on liitetty sen mukana tulevaan tikkuun, joka toimii vastaanottimena.

3.Saat tarkemmat tiedot jokaisen painikkeen toiminnosta kohdasta Kaukosäädin sivulla 16.

Kauko säätimen liittäminen ja mukana tuleva tikku

Jos sinulla on ongelmia kaukosäätimen funktionäppäimen käytössä, noudata alla olevia ohjeita ja yhdistä kaukosäädin uudelleen ongelman ratkaisemiseksi:

1.Liitä mukana tuleva tikku IFP:n USB-porttiin ja aseta kaukosäädin sen lähelle.

2.Paina ja samanaikaisesti, ja merkkivalo alkaa välkkyä.

3.Yhdistäminen on valmis, kun merkkivalo lakkaa välkkymästä.

Vinkkejä kaukosäätimen käyttöön

•Kytke näytön virta päälle/pois, kohdista kaukosäätimen yläosa suoraan näytön kaukosäätimen yläosan ikkunaan, kun painat painikkeita.

•Vältä kaukosäätimen kastumista tai säilyttämistä kosteassa (kuten kylpyhuoneessa).

•Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä.

Tikku

Liitäntä 19

Liitäntä

VGA-tulon liittäminen

1.Liitä näytön VGA liitin näyttöön tietokoneen VGA -lähtöliitäntään D-Sub (15-pinninen) -kaapelilla.

2.Liitä tietokoneen äänilähtöliitin näytön AUDIO IN/MIC IN-liitäntään käyttäen sopivaa äänikaapelia.

Kosketusmoduulin liittäminen

Liitä mukana toimitetun USB-kaapelin B-liitin näytön TOUCH -liittimeen ja toinen pää tietokoneen USB-porttiin. Näytön kosketusmoduuli tukee helppoja Plug-and-Play- toimintoja. Tietokoneelle ei tarvitse asentaa muita laiteohjaimia.

HDMI-

kaapeli USB-kaapeli

Tietokone

Äänikaapeli				D-Sub (15-pinninen)
				kaapeli

• Älä koske kosketusnäytön kehykseen (siihen, missä anturit sijaitsevat) kosketusmoduulin käyttöönoton aikana.

•Suosittelemme, että liität näytön suoraan PC-tietokoneeseen tai kannettavaan. Älä asenna näyttöön mitään sen pintaan tulevaa lisälaitetta, joka saattaa häiritä kosketustoimintoja.

•Jos kuvassa näkyy haamukuvia, irrota kaikki USB-kaapelit ja liitä ne uudelleen paikalleen. Jos kuva ei vieläkään ole hyvä, käytä toista B:stä A:han -tyypin USB-kaapelia.

•TOUCH 2 Portti täytyy liittää HDMI IN 3:lla tai VGA.

20 Liitäntä

Digitaalitulojen liittäminen

1.Liitä tietokoneen tai A/V-laitteen (kuten videonauhuri tai DVD-soitin) HDMIlähtöliitin näytön HDMI -tuloliittimeen HDMI-kaapelilla.

2. Katsellaksesi kuvia tästä tulosta, paina

-painiketta kaukosäätimessä vaihtaaksesi

tulolähteen.

HDMI-kaapeli

DVD-soitin

Tietokone

• Tämä kaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

• Näytössä on kaksoisnäytön tilan valinta.

• TOUCH 1 portti täyttyy liittää HDMI IN 1 tai HDMI IN 2.

Liitäntä 21

Videolähdön yhdistäminen

Tietokoneeseen:

1.Käytä HDMI-kaapelia yhdistääksesi HDMI OUT:sta laitteiden vastaaviin liitäntöihin.

2.Kytke virtajohto ja kytke sitten virta päälle.

3.Paina kaukosäätimessä kytkeäksesi näytön päälle.

HDMI OUT

Projektori

22 Liitäntä

Sarjaporttiin yhdistäminen

Yhdistä tietokone suoraan RS232 -portteihin tulo/lähtöliittimissä.

RS-232C kaapeli

Tietokone

• Tämä kaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

• Tämä kytkentä on mahdollinen vain suoraan RS-232C-kaapeliin.

•Kun sarjaporttiliitäntää on käytetty keskushallintalaitteiden ja koneen yhdistämiseksi, koneen tiettyjä toimintoja voidaan hallita keskitetyllä hallintalaitteistolla, esim: kone päällä/pois, ja äänenvoimakkuuden säätö jne.

Liitäntä 23

Virran kytkeminen

Liitä virtajohdon toinen pää näytön Virta -liitäntään ja toinen pää sopivaan virtalähteeseen (jos virtalähde on kytkimellä varustetta, laita kytkin päälle).

AC IN

• Mukana tuleva virtajohto sopii käytettäväksi vain 100-240V AC virran kanssa.

• Kuvassa oleva virtajohto ja -lähde voivat erota niistä joita alueellasi käytetään.

•Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä.

•Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa.

•Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen kuin siirrät näyttöä.

•Kuva on vain viitteellinen.

24 Perustoiminnot

Perustoiminnot

Kytke näyttö päälle tai pois

1.Seuraa Virran kytkeminen sivulla 23 ohjeita.

2.Ennen kuin kytket näyttöä päälle, varmista, että virtakytkin on PÄÄLLÄ. Järjestelmä siirtyy valmiustilaan.

Virtakytkin AC IN

•Kytke näyttö päälle painamalla Virta painiketta ohjauspaneelissa tai kaukosäätimessä.

•Kytke näyttö pois päältä painamalla Virta painiketta ohjauspaneelissa tai kaukosäätimessä. Järjestelmä siirtyy automaattisesti valmiustilaan.

•Kytke näyttö päälle painamalla PÄÄLLÄ/ POIS -painiketta ohjauspaneelissa tai kaukosäätimessä.

• Kytke näyttö pois päältä painamalla
PÄÄLLÄ/POIS -painiketta	IR-vastaanotin

	ohjauspaneelissa tai kaukosäätimessä.
	Järjestelmä siirtyy automaattisesti	Virtapainike
	valmiustilaan.

OK

Näytön valmiustila käyttää yhä virtaa. Katkaistaksesi virransyötön kokonaan, aseta virtakytkin POIS PÄÄLTÄ (O) -asentoon ja irrota sitten virtajohto virtalähteestä.
