RL-serien Användarhandbok

Page 2

Copyright

Copyright © 2018 av BenQ Corporation. Alla rättigheter förbehållna. Ingen del av denna publikation får reproduceras, spridas, skrivas av, lagras i ett inhämtningssystem eller översättas till något annat språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från BenQ Corporation.

Friskrivningsklausul

BenQ Corporation ger inga utfästelser eller garantier, varken uttryckta eller underförstådda, när det gäller innehållet häri och avsäger sig specifikt alla eventuella garantier om säljbarhet och lämplighet för ett speciellt syfte. Dessutom förbehåller sig BenQ Corporation rätten att revidera denna publikation och göra ändringar i innehållet i denna då och då utan att BenQ Corporation har någon skyldighet att meddela någon om en sådan revidering eller ändring.

Flimmerfri synkronisering kan påverkas av externa faktorer som dålig kabelkvalitet, instabilt nätaggregat, signalinterferens eller otillräcklig jordning och andra externa faktorer än de ovannämnda. (Gäller endast flimmerfria modeller.)

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at

http://csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Page 3

Elsäkerhet

0~3000 m10~90 %0~40 C 0~12000 m10~60 %-20~60 C

Följ dessa säkerhetsinstruktioner för bästa möjliga prestanda och längsta möjliga livstid för din bildskärm.

• AC-kontakten isolerar utrustningen från AC-strömförsörjningen.

• Strömkabeln används för avstängning av strömmen för utrustning med sladdar. Eluttaget som används bör vara placerat i närheten av utrustningen och vara lättåtkomligt.

• Denna produkt måste användas med ström av den typ som indikeras på produkten. Om du inte är säker på vilken typ av ström som finns tillgänglig, hör med din återförsäljare eller det lokala elbolaget.

• Klass 1 elanslutningsbar anslutning av typ A måste vara ansluten till skyddsjord.

• En godkänd strömkabel som är bättre än eller likvärdig med H03VV-F eller H05VV-F, 2G eller 3G, 0,75mm2 måste användas.

• (Om en fjärrkontroll ingår) EXPLOSIONSRISK OM BATTERIET BYTS MOT ETT AV FELAKTIG TYP. HANTERA UTTJÄNTA BATTERIER ENLIGT ANVISNINGARNA.

För modeller med adapter:

• Använd endast nätadaptern som medföljer din LCD-skärm. Användning av en annan typ av nätadapter leder till felfunktion och/eller fara.

• Se till att det finns tillräcklig ventilation runt adaptern när du använder den för att driva enheten eller ladda batteriet. Täck inte nätadaptern med papper eller andra föremål som minskar kylningen. Använd inte nätadaptern när den ligger i en väska.

• Anslut nätadaptern till en ordentlig strömkälla.

• Försök inte utföra service på nätadaptern. Det finns inga delar inuti som det gå att utföra service på. Byt ut enheten om den är skadad eller utsatts för mycket fukt.

Skötsel och rengöring

• Placera inte bildskärmen med framsidan nedåt direkt på golvet eller på en skrivbordsyta. Annars kan det bli repor på panelytan.

• Utrustningen ska fästas i byggnadsstrukturen före användning.

• (För modeller som stöder vägg- eller takmontering)

• Installera skärmen och skärmens monteringssats på en plan vägg.

• Försäkra dig om att väggmaterialet och väggmonteringshållaren av standardtyp (köps separat) är stabila nog för att bära upp bildskärmens vikt.

• Stäng av skärmen och strömmen innan du kopplar bort kablarna från LCD-skärmen.

Page 4

• Koppla alltid bort produkten från eluttaget innan rengöring. Rengör LCD-skärmens yta med en luddfri trasa som inte repar. Undvik att använda vätska, aerosol och glasrengörare.

• Springorna och hålen på höljets baksida och ovansida är till för ventilation. Dessa får ej blockeras eller övertäckas. Din bildskärm bör aldrig placeras i närheten av eller ovanpå värmeelement eller värmekällor, eller i en inbyggd installation om inte lämplig ventilation finns.

• Placera inte tunga föremål ovanpå bildskärmen för att undvika risk för skada på person eller bildskärm.

• Överväg att spara kartongen och förpackningen för att kunna använda dessa i framtiden om du behöver transportera bildskärmen.

• Se produktetiketten för information om spänningskrav, tillverkningsdatum och identifieringsmarkeringar.

Service

• Försök aldrig att laga denna produkt på egen hand, då du kan utsättas för farlig spänning eller annan risk om du öppnar eller tar bort skärmens hölje. Om något av ovanstående eller någon annan olyckshändelse, som att du t.ex. tappar skärmen, skulle inträffa, kontakta behörig servicepersonal för service.

• Kontakta inköpsstället eller besök den lokala webbplatsen för www.BenQ.com för ytterligare support.

Varning

• Bildskärmen ska vara på 50 - 70 cm (20 - 28 tums) avstånd från ögonen.

• Att betrakta skärmen under längre perioder anstränger ögonen och kan leda till försämrad syn. Vila ögonen i 5 - 10 minuter per timmes användningstid.

• Minska ögonansträngningen genom att fokusera på föremål som är långt borta.

• Att blinka ofta och göra ögonövningar förebygger att ögonen torkar ut.

Page 5

Innehåll

Copyright ...................................................................................................................................... 2

Komma igång ................................................................................................................................7

Lär känna din bildskärm .............................................................................................................9

Bildskärmen framifrån (för modeller som saknar höjdjusteringsstativ) ......................................... 9

Bildskärmen bakifrån (för modeller som saknar höjdjusteringsstativ)........................................... 9

Bildskärmen framifrån (för modeller med höjdjusteringsstativ).................................................... 10

Bildskärmen bakifrån (för modeller med höjdjusteringsstativ)...................................................... 10

Ingångs- och utgångsportar ....................................................................................................................11

Hur man monterar bildskärmen (för modeller som saknar höjdjusteringsstativ) .....12

Placera konsolkontrollen på bildskärmsfoten.................................................................................... 16

Hur man tar loss stativet ........................................................................................................................17

Använda skärmens väggmonteringssats ..............................................................................................19

Montera din bildskärm med ett höjdjusteringsstativ ........................................................20

Hur man sätter fast bildskärmens fot .................................................................................................. 20

Hur man tar loss foten ............................................................................................................................23

Justera bildskärmens höjd ......................................................................................................................24

Rotera bildskärmen ..................................................................................................................................25

Justering av tittvinkel ............................................................................................................................... 26

Använda skärmens väggmonteringssats ..............................................................................................27

Få ut mesta möjliga av din BenQ bildskärm ........................................................................28

Hur man installerar bildskärmen på en ny dator ..............................................................................29

Hur man uppgraderar bildskärmen på en existerande dator .........................................................30

Hur man installerar på Windows 10-system .....................................................................................31

Hur man installerar på Windows 8 (8.1)-system ..............................................................................32

Hur man installerar på Windows 7-system .......................................................................................33

Hur man justerar bildskärmen ...............................................................................................34

Kontrollpanelen ....................................................................................................................................... 34

Grundläggande användning av menyerna............................................................................................ 35

Bildoptimering ...........................................................................................................................................37

Personanpassa snabbtangenterna.......................................................................................................... 37

Konfigurerar ditt eget spelläge.............................................................................................................. 37

Justera visningsläge................................................................................................................................... 38

Använda Smart skala................................................................................................................................ 38

Navigera i huvudmenyn ...........................................................................................................39

Skärmmeny ................................................................................................................................................40

Menyn Bild .................................................................................................................................................42

Menyn Avancerad bild .............................................................................................................................45

Spara menyn Inställningar .......................................................................................................................49

Ljudmeny ....................................................................................................................................................50

Page 6

Systemmeny .............................................................................................................................................. 51

Felsökning ................................................................................................................................... 54

Vanliga frågor och svar............................................................................................................................ 54

Behöver du mer hjälp? ............................................................................................................................ 56

11/13/18

Page 7

Komma igång

När du packar upp bildskärmen, se till att följande finns med i förpackningen. Om något saknas eller är skadat, kontakta inköpsstället för att byta ut artikeln ifråga.

BenQ LCD-bildskärm (för modeller som saknar

höjdjusteringsstativ)

(för modeller med höjdjusteringsstativ)

Skärmstativ (för modeller som saknar höjdjusteringsstativ)

Bildskärmens fot (för modeller som saknar höjdjusteringsstativ)

Bildskärmens fot (för modeller med höjdjusteringsstativ)

Snabbstartguide

7 Komma igång

Page 8

CD-ROM

Strömkabel (Bilden kan skilja sig något från den produkt som säljs i din region.)

Videokabel: D-Sub (Valfritt tillbehör, säljs separat)

Videokabel: DVI-D (Valfritt tillbehör, säljs separat)

Videokabel: HDMI

Ljudkabel

Hörlurshängare (för modeller med höjdjusteringsstativ)

• Tillgängliga tillbehör och bilderna som visas här kan skilja sig från det verkliga innehållet och produkten som tillhandahålls där du bor. Och förpackningens innehåll kan komma att ändras utan föregående meddelande. De kablar som inte medföljer produkten kan du köpa separat.

• Överväg att spara kartongen och förpackningen för att kunna använda dessa i framtiden om du behöver transportera bildskärmen. Den anpassade skumplastförpackningen är idealisk för att skydda bildskärmen under transport.

Håll alltid produkten och tillbehören utom räckhåll för små barn.

8 Komma igång

Page 9

Lär känna din bildskärm

Bildskärmen framifrån (för modeller som saknar höjdjusteringsstativ)

1. Kontrollknappar

2. Av/på-knapp

Bildskärmen bakifrån (för modeller som saknar höjdjusteringsstativ)

3. Kabelklämma

4. Ingångs- och utgångsportar (varierar mellan modeller, se

"Ingångs- och utgångsportar" på sidan 11)

5. Skåra för Kensingtonlås

6. Lossa stativet

7. Hål för väggmontering

8. Hörlurshängare

• Ovanstående diagram kan variera beroende på modell.

• Bilden kan skilja sig något från den produkt som säljs i din region.

9 Lär känna din bildskärm

Page 10

Bildskärmen framifrån (för modeller med höjdjusteringsstativ)

1. Kontrollknappar

2. Av/på-knapp

Bildskärmen bakifrån (för modeller med höjdjusteringsstativ)

3. Hörlurshängare

4. Kabelhanteringshål

• Ovanstående diagram kan variera beroende på modell.

• Bilden kan skilja sig något från den produkt som säljs i din region.

5. Ingångs- och utgångsportar (varierar mellan modeller, se

"Ingångs- och utgångsportar" på sidan 11)

6. Skåra för Kensingtonlås

7. Hål för väggmontering

8. Hörlurshängare

10 Lär känna din bildskärm

Page 11

Ingångs- och utgångsportar

1456723

Tillgängliga ingångs- och utgångsportar varierar beroende på vilken modell du köpt. Se dokumentet Specifikation på den medföljande cd-skivan för mer information.

1. Ingång för strömkabel

2. Ljudingång

3. Hörlursuttag

4. HDMI-ingång

5. HDMI-ingång

6. DVI-D-ingång

7. D-Sub-ingång

11 Lär känna din bildskärm

Page 12

Hur man monterar bildskärmen (för modeller som saknar höjdjusteringsstativ)

• Om din modell har ett höjdjusteringsstativ, se "Montera din bildskärm med ett höjdjusteringsstativ" på sidan 20 för mer information om installation av hårdvaran.

• Om datorn är på måste du stänga av den innan du fortsätter. Sätt inte i strömkabeln eller sätt på strömmen till bildskärmen förrän du instrueras att göra detta.

• Följande illustrationer är endast avsedda i referenssyfte. Tillgängliga ingångs- och utgångsjack kan variera beroende på vilken modell du köpt.

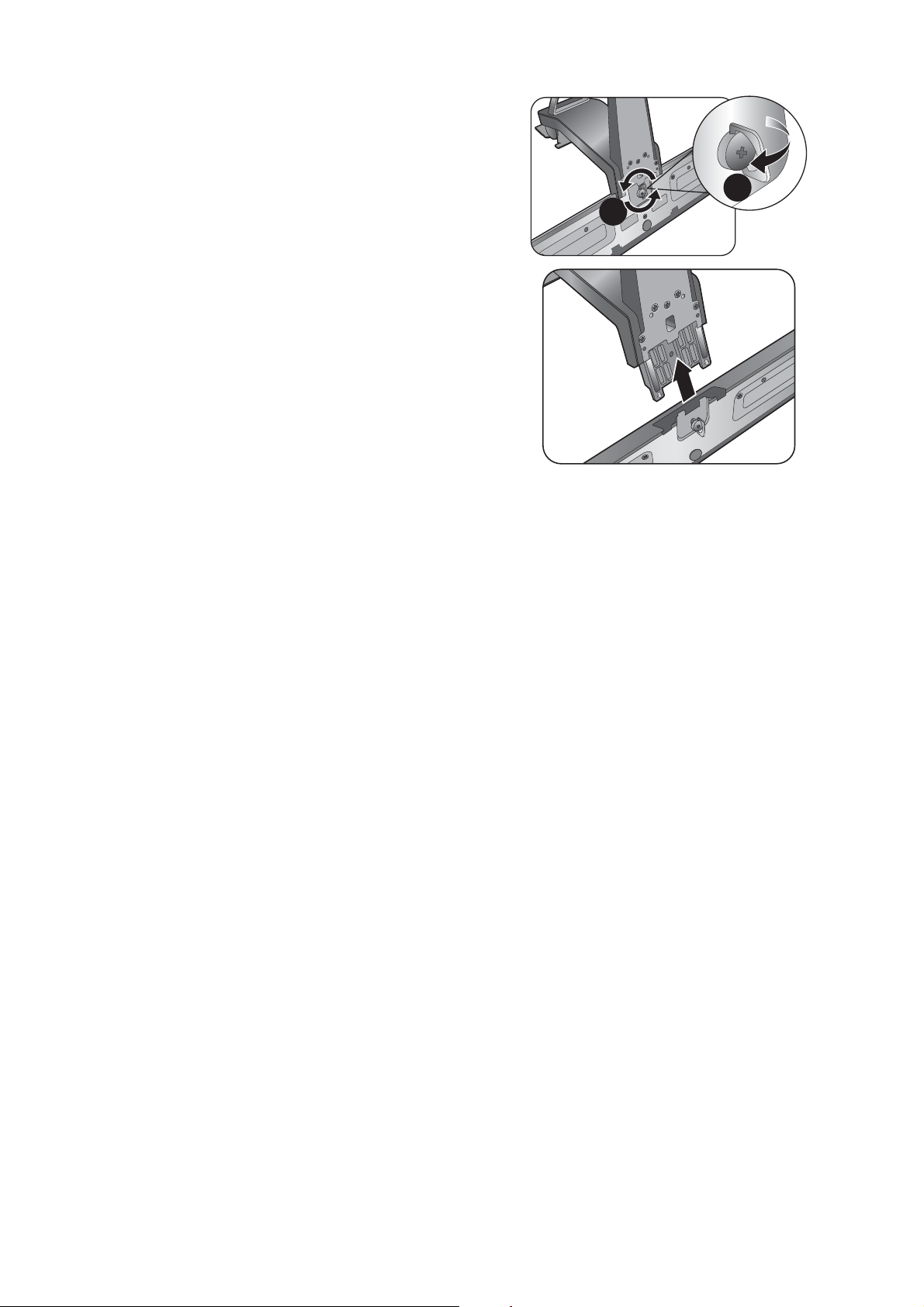

1. Sätt fast skärmstativet.

Var försiktig så att du inte skadar bildskärmen. Om bildskärmens yta placeras på ett föremål som t.ex. en häftapparat eller en mus, kan glaset gå sönder eller LCD-substratet skadas, vilket upphäver garantin. Att släpa runt bildskärmen på skrivbordet kan repa eller skada bildskärmens hölje och kontroller.

Skydda bildskärmen genom att rensa en plan, öppen plats på ditt skrivbord och lägga något mjukt på skrivbordet, som t.ex. bildskärmens förpackningspåse, för att skydda skärmen.

Lägg ner bildskärmen försiktigt med skärmen nedåt på den ren och plan, skyddad yta.

Sätt fast skärmstativet i bildskärmens fot som på bilden tills de låser fast.

Dra åt skruven på undersidan av skärmens fot som på bilden.

12 Hur man monterar bildskärmen (för modeller som saknar höjdjusteringsstativ)

Page 13

Ställ in och justera skärmstativets arm ens med bildskärmen och för dem sedan samman tills de klickar och låser på plats.

Spänn åt skruven som håller fast stativet i skärmen.

Prova att försiktigt dra isär delarna igen för att kontrollera att de har satts ihop ordentligt.

Lyft försiktigt på bildskärmen, vänd på den och sätt den upprätt på sitt stativ på en jämn och plan yta.

Du bör placera bildskärmen och vinkla den så att reflexer från andra ljuskällor minimeras.

13 Hur man monterar bildskärmen (för modeller som saknar höjdjusteringsstativ)

Page 14

2. Anslut datorns videokabel.

Antingen

Eller

För att ansluta D-Sub-kabeln Anslut D-Sub-kabelns kontakt (vid änden utan

ferritfilter) till bildskärmens videoingång. Anslut den andra änden av kabeln (vid änden med ferritfilter) till datorns videoingång.

Dra åt alla fingerskruvar för att hindra att kontakterna ramlar ur under användning.

För att ansluta DVI-D-kabeln Anslut DVI-D-kabelns kontakt (vid änden utan

ferritfilter) till bildskärmens videoingång. Anslut den andra änden av kabeln (vid änden med ferritfilter) till datorns videoingång.

Dra åt alla fingerskruvar för att hindra att kontakterna ramlar ur under användning.

För att ansluta HDMI-kabeln Anslut kontaktdonet på HDMI-kabeln till HDMI-porten

på bildskärmen. Ansluta den andra änden av kabeln till HDMI-porten på en digital utenhet.

Om det finns mer än en videoöverföringsmetod tillgänglig vill du kanske överväga bildkvaliteten för varje videokabel innan du gör anslutningen.

- Bättre kvalitet: HDMI / DVI-D

- Bra kvalitet: D-Sub

Videokablarna som medföljer i förpackningen och illustrationerna till höger kan variera beroende på vilken produkt som tillhandahålls i din region.

3. Anslut ljudkabeln (för modeller med högtalare).

Anslut ljudkabeln mellan uttaget på bildskärmens baksida (Linjeingång) och datorns ljudutgång.

14 Hur man monterar bildskärmen (för modeller som saknar höjdjusteringsstativ)

Page 15

Du kan ansluta hörlurar till hörlursuttaget som finns på bildskärmens vänstra sida.

4. Använda hörlurshängaren.

Dra ut hörlurshängaren som sitter på bildskärmens baksida.

Häng försiktigt upp headsetet på hörlurshängaren vid behov.

Högsta tillåtna vikt som hörlurshängaren kan bära är 400g. Bruka inte överdrivet våld när du drar ut hängaren.

5. Anslut strömkabeln till bildskärmen.

Sätt i ena änden av strömkabeln i det uttag som är betecknat' på bildskärmens baksida. Anslut inte den

andra änden till eluttag riktigt ännu.

6. Anslut till och sätt på strömmen.

Sätt in den andra änden av strömkabeln i ett eluttag och sätt på bildskärmen.

Bilden kan skilja sig något från den produkt som säljs i din region.

15 Hur man monterar bildskärmen (för modeller som saknar höjdjusteringsstativ)

Page 16

Slå på bildskärmen genom att trycka på av/på-knappen på bildskärmen.

Sätt på datorn också och följ instruktionerna i "Få ut

mesta möjliga av din BenQ bildskärm" på sidan 28 för att

installera programvaran för bildskärmen.

För att förlänga produktens livslängd rekommenderar vi att du använder datorns strömhanteringsfunktion.

Placera konsolkontrollen på bildskärmsfoten

Foten är konstruerad för att hålla kontrollen. Du kan placera kontrollen på foten när den inte används.

16 Hur man monterar bildskärmen (för modeller som saknar höjdjusteringsstativ)

Page 17

Hur man tar loss stativet

1. Förbered bildskärmen och platsen omkring denna.

Stäng av bildskärmen och strömmen innan du drar ut strömkabeln. Stäng av datorn innan du drar ut bildskärmens signalkabel.

Skydda skärmen genom att rensa en plan, öppen plats på ditt skrivbord och lägga något mjukt som t.ex. en handduk på skrivbordet för att skydda skärmen, innan du lägger ned denna med skärmen nedåt på en ren och plan, skyddad yta.

2. Ta bort bildskärmens stativ.

Använd en krysskruvmejsel för att lossa skruvarna som håller ihop skärmstativet och skärmen.

Dra sedan skärmstativet bakåt från skärmen.

17 Hur man monterar bildskärmen (för modeller som saknar höjdjusteringsstativ)

Page 18

3. Ta bort bildskärmens fot.

Skruva loss tumskruven under skärmens fot och ta bort skärmens fot som på bilden.

18 Hur man monterar bildskärmen (för modeller som saknar höjdjusteringsstativ)

Page 19

Använda skärmens väggmonteringssats

På baksidan av LCD-skärmen finns ett VESA-standardfäste med 100 mm-mönster som möjliggör installation av en väggmonteringshållare. Läs säkerhetsanvisningar noggrant innan du börjar installera väggmonteringssatsen.

Säkerhetsanvisningar

• Installera skärmen och skärmens monteringssats på en plan vägg.

• Försäkra dig om att väggmaterialet och väggmonteringshållaren av standardtyp (köps separat) är stabila nog för att bära upp bildskärmens vikt. Se produktspecifikationerna för mer information om vikt.

• Stäng av skärmen och strömmen innan du kopplar bort kablarna från LCD-skärmen.

1. Ta bort skärmens stativ.

Lägg skärmen med framsidan nedåt på en ren yta med mjukt underlag.

Ta bort skärmens fot enligt anvisningar i "Hur man

tar loss stativet" på sidan 17.

2. Följ anvisningarna för väggmonteringshållaren för att slutföra installationen.

Använd fyra M4 x 10 mm skruvar för att fästa en väggmonteringshållare av VESA-standard i bildskärmen. Kontrollera att alla skruvar är åtdragna och sitter ordentligt fast. Kontakta en yrkestekniker eller BenQ kundtjänst angående väggmonterad installation och förebyggande säkerhetsåtgärder.

19 Hur man monterar bildskärmen

Page 20

Montera din bildskärm med ett höjdjusteringsstativ

LOC

OPEN

Hur man sätter fast bildskärmens fot

• Om datorn är på måste du stänga av den innan du fortsätter. Sätt inte i strömkabeln eller sätt på strömmen till bildskärmen förrän du instrueras att göra detta.

• Följande illustrationer är endast avsedda i referenssyfte. Tillgängliga ingångs- och utgångsjack kan variera beroende på vilken modell du köpt.

Skydda bildskärmen genom att rensa en plan, öppen plats på ditt skrivbord och lägga något mjukt på skrivbordet, som t.ex. bildskärmens förpackningspåse, för att skydda skärmen.

Lägg ner bildskärmen försiktigt med skärmen nedåt på den ren och plan, skyddad yta.

Samtidigt som du håller bildskärmen stadigt mot skrivbordet, dra upp skärmstativets arm, utan att låta denna gå emot skärmen.

Rikta in sockeln på skärmfoten mot armens ände och tryck sedan ihop dem mot varandra. Dra åt tumskruven på undersidan av skärmens fot som på bilden.

Dra åt tumskruven på undersidan av skärmens fot som på bilden.

OPEN

LOC

20 Montera din bildskärm med ett höjdjusteringsstativ

Page 21

Prova att försiktigt dra isär delarna igen för att

LOCK

OPEN

-90°

kontrollera att de har satts ihop ordentligt.

Lyft försiktigt på bildskärmen, vänd på den och sätt den upprätt på sitt stativ på en jämn och plan yta.

Dra ut bildskärmen till maximalt utdraget läge. Luta sedan bildskärmen. Vrid skärmen 90 grader moturs enligt bilden.

Om du vill hänga upp dina hörlurar kan du montera fast hörlurshängaren. Den är lämplig att hänga upp hörlurarna på när de inte används.

Ställ in och justera hörlurshängaren med hålet i bildskärmsstativet och fäst kroken i hålet ( ).

Vrid kroken medurs tills det inte går längre ( ). Nu är hörlurshängaren färdig att användas.

Det kan vara klokt att justera höjden på bildskärmsfoten. Se

"Justera bildskärmens höjd" på

sidan 24 för mer information.

21 Montera din bildskärm med ett höjdjusteringsstativ

Page 22

Du bör placera bildskärmen och vinkla den så att reflexer från andra ljuskällor minimeras.

22 Montera din bildskärm med ett höjdjusteringsstativ

Page 23

Hur man tar loss foten

LOCK

OPEN

LOCK

OPE

För att flytta bildskärmen på korrekt sätt ska du dra ut bildskärmen till dess maxhöjd och sedan fatta bildskärmens överdel med den handen stativets nederdel med den andra handen, som på bilden.

1. Förbered bildskärmen och platsen omkring denna.

Stäng av bildskärmen och strömmen innan du drar ut strömkabeln. Stäng av datorn innan du drar ut bildskärmens signalkabel.

Lyft försiktigt upp skärmen och dra ut stället till högsta möjliga position.

2. Skruva loss tumskruven under skärmens fot och ta bort skärmens fot som på bilden.

3. Ta bort bildskärmens fot.

C O L

23 Montera din bildskärm med ett höjdjusteringsstativ

Page 24

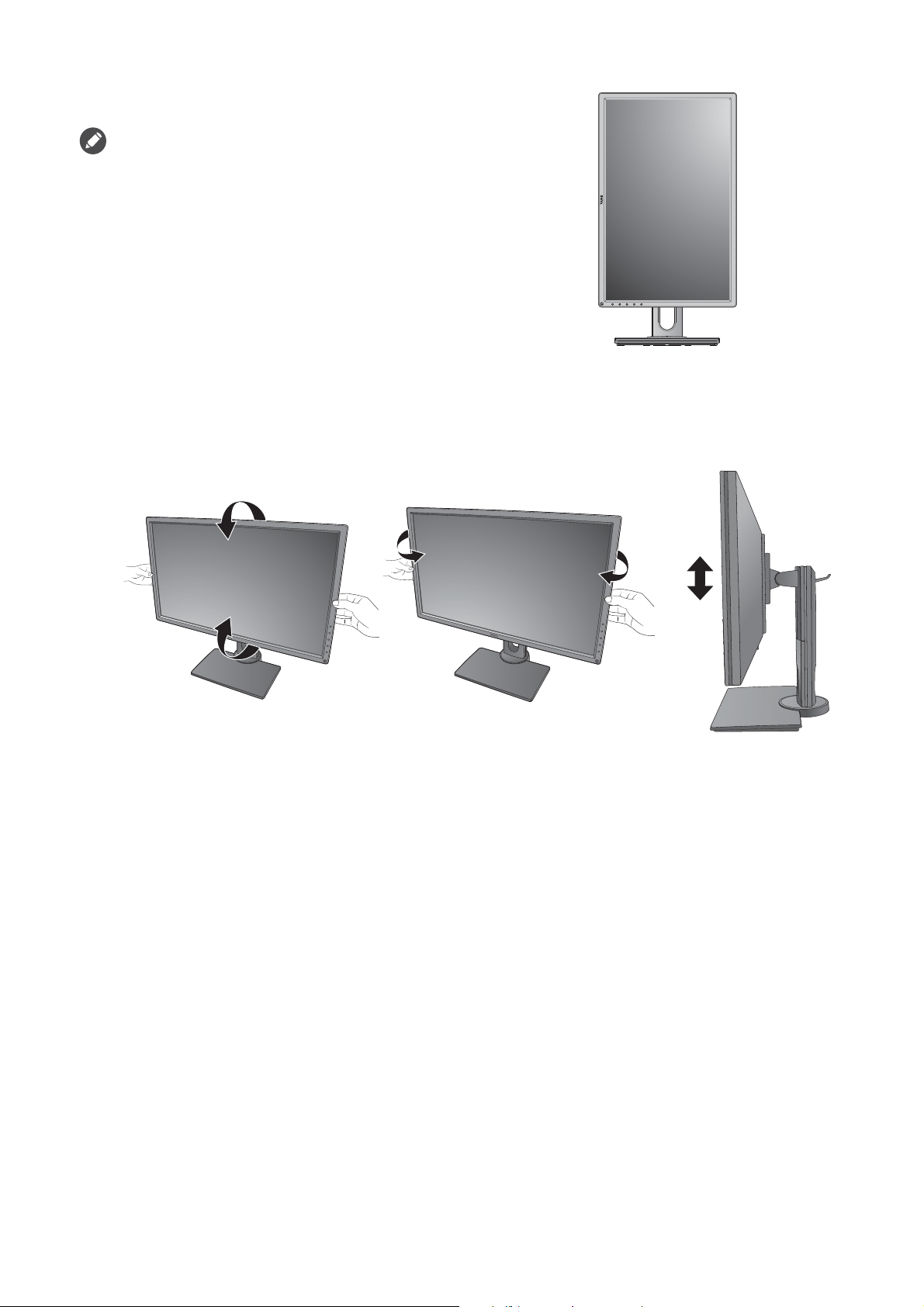

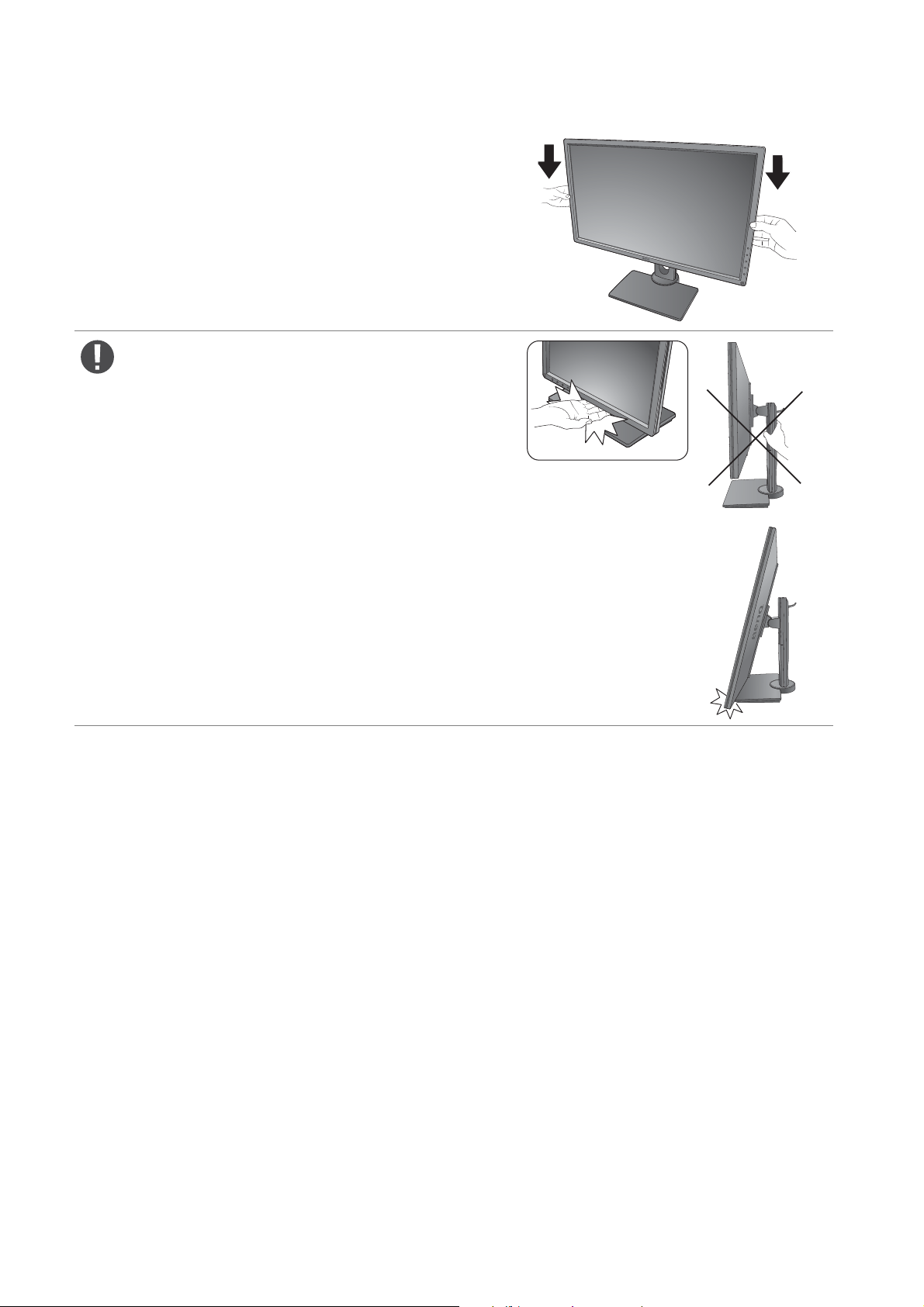

Justera bildskärmens höjd

Justera bildskärmens höjd genom att fatta tag i både vänster och höger sida av bildskärmen för att sänka eller höja bildskärmen till önskad höjd.

• Undvik att sätta händerna på den övre eller nedre delen av det på höjden justerbara stativet eller längst ner på bildskärmen eftersom du kan skada dig när du höjer eller sänker bildskärmen. Håll bildskärmen utom räckhåll för barn när du utför den här åtgärden.

• Om bildskärmen har roterats till stående läge och du vill justera dess höjd, tänk på att skärmens bredd medför att den inte kan justeras ned till sitt lägsta läge.

24 Montera din bildskärm med ett höjdjusteringsstativ

Page 25

Rotera bildskärmen

1. Pivotera skärmen.

Innan du roterar skärmen med en portätt orientering, ska skärmen roteras 90 grader.

Högerklicka på skrivbordet och välj Skärmupplösning från popupmenyn. Välj Stående i Orientering och verkställ inställningen.

Beroende på vilket operativsystem du har på datorn ska olika procedurer följas för att justera skärmens orientering. Se hjälpdokumentet till ditt operativsystem för mer information.

2. Dra ut bildskärmen hela vägen och luta den.

Lyft försiktigt upp skärmen och dra ut den till högsta möjliga position. Luta sedan bildskärmen.

Skärmen ska dras ut vertikalt så att den kan vridas från liggande till stående läge.

3. Vrid bildskärmen 90 grader medurs som på bilden.

För att undvika att kanten på lcd-skärmen slår i bildskärmens fotyta när den roteras bör du luta bildskärmen och dra ut den till högsta position innan du börjar rotera bildskärmen. Se också till att det inte förekommer hinder runt bildskärmen och att det finns tillräckligt utrymme för kablar. Kablarna kan behöva dras om igen via kabelklämman efter att ha roterat.

90°

25 Montera din bildskärm med ett höjdjusteringsstativ

Page 26

4. Justera bildskärmen till önskad tittvinkel.

Innan du roterar monitorn måste du fälla in hörlurshängaren

som sitter på bildskärmen. Använd inte hörlurshängaren när monitorn är roterad 90 grader.

Justering av tittvinkel

Du kan placera skärmen i önskad vinkel med skärmens justeringsfunktioner för lutning i djupled, vridbarhetsgrad och höjd.

110 mm

26 Montera din bildskärm med ett höjdjusteringsstativ

Page 27

Använda skärmens väggmonteringssats

LOCK

OPEN

Säkerhetsanvisningar:

• Installera skärmen och skärmens monteringssats på en plan vägg.

• Stäng av skärmen och strömmen innan du kopplar bort kablarna från LCD-skärmen.

1. Ta bort skärmens stativ.

Lägg skärmen med framsidan nedåt på en ren yta med mjukt underlag.

Använd en krysskruvmejsel för att lossa skruvarna som håller ihop skärmstativet och skärmen. Användning av en magnetskruvmejsel rekommenderas för att undvika att tappa bort skruvarna.

Dra sedan skärmstativet bakåt från skärmen.

Om du tänker använda skärmen på stativet i framtiden förvarar du skärmens fot, stativ och skruvar på en säker plats för framtida användning.

2. Följ anvisningarna för väggmonteringshållaren för att slutföra installationen.

27 Montera din bildskärm med ett höjdjusteringsstativ

Page 28

Få ut mesta möjliga av din BenQ bildskärm

För att få ut mesta möjliga av dina nya BenQ LCD-bildskärm i färg, bör du installera den anpassade drivrutinsprogramvaran för BenQ LCD-bildskärmen som finns på CD-ROM-skivan för BenQ LCD-bildskärmen.

De omständigheter under vilka du ansluter och installerar din BenQ LCD-bildskärm kommer att avgöra vilken process du behöver följa för att installera drivrutinsprogramvaran för BenQ LCD-bildskärmen. Dessa omständigheter beror på vilken version av Microsoft Windows som du använder, och om du ansluter bildskärmen och installerar programvaran på en ny dator (utan existerande drivrutinsprogramvara för bildskärm), eller om du uppgraderar en existerande installation (som redan har en existerande drivrutinsprogramvara för bildskärm) med en nyare bildskärm.

I vilket som helst av dessa fall, varje gång efter att du sätter på datorn (efter att du anslutit bildskärmen till din dator), kommer Windows automatiskt att känna igen den nya (eller annorlunda) maskinvaran, och kommer att starta guiden för denna.

Följ guidens instruktioner tills den ber dig att välja en bildskärmsmodell. Klicka då på knappen

Har disk, sätt i CD-ROM-skivan för BenQ LCD-bildskärmen och välj lämplig bildskärmsmodell.

Om du vill ha mer information och stegvisa anvisningar för en automatisk (ny) installation eller en uppgraderingsinstallation (befintlig), se:

Installera drivrutiner för maskinvara

• "Hur man installerar bildskärmen på en ny dator" på sidan 29.

• "Hur man uppgraderar bildskärmen på en existerande dator" på sidan 30.

• Om du behöver ett användarnamn och ett lösenord för att logga in på din Windows-dator, måste du vara inloggad som administratör eller medlem av administratörens grupp för att kunna installera drivrutinsprogramvaran för bildskärmen. Dessutom, om din dator är ansluten till ett nätverk som kräver säker anslutning, kan policyinställningar för nätverket hindra dig från att installera programvaran på din dator.

• För att kontrollera namnet på den inköpta modellen, se specifikationsetiketten på bildskärmens baksida.

28 Få ut mesta möjliga av din BenQ bildskärm

Page 29

Hur man installerar bildskärmen på en ny dator

Denna instruktion ger dig detaljer för hur man väljer och installerar drivrutinsprogramvaran för BenQ LCD-bildskärmen på en ny dator som aldrig tidigare har haft en bildskärmsdrivrutin installerad. Denna instruktion är endast lämplig för datorer som inte har använts förut och för vilka BenQ LCD-bildskärmen är den första bildskärmen någonsin som ansluts.

Om du lägger till BenQ LCD-bildskärmen till en existerande dator som redan har haft en annan bildskärm ansluten till denna (och som har en drivrutinsprogramvara installerad), bör du inte följa dessa instruktioner. Du ska istället följa instruktionerna för Hur man uppgraderar bildskärmen på en existerande dator.

1. Följ instruktionerna i "Hur man monterar bildskärmen (för modeller som saknar

höjdjusteringsstativ)" på sidan 12 eller "Montera din bildskärm med ett höjdjusteringsstativ" på sidan 20.

När Windows startas, kommer systemet automatiskt att detektera den nya bildskärmen och starta

Guiden Ny maskinvara har hittats. Följ uppmaningarna tills alternativet Installera drivrutiner för maskinvara visas.

2. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet.

3. Kryssa för alternativet Sök efter en lämplig drivrutin för min enhet och klicka på Nästa.

4. Kryssa för alternativet CD-ROM-enheter (avmarkera alla andra alternativ) och klicka på

Nästa.

5. Se efter så att guiden har valt korrekt namn för din bildskärm och klicka på Nästa.

6. Klicka på Slutför.

7. Starta om datorn.

Följande tabell visar vilken drivrutinsfil som lämpar sig för den modell du har köpt.

Drivrutinsfiler För dessa modeller

RL2755 RL2755HM RL2755-Z RL2755 / RL2755T

29 Få ut mesta möjliga av din BenQ bildskärm

Page 30

Hur man uppgraderar bildskärmen på en existerande dator

Denna instruktion ger dig detaljer för hur man manuellt uppgraderar den existerande drivrutinsprogramvaran för bildskärmen på din Microsoft Windows-dator. I skrivande stund har den testats för att vara kompatibel med operativsystemen Windows 10, Windows 8 (8.1) och Windows 7.

Drivrutinen för BenQ LCD-bildskärmen för din modell kan mycket väl fungera perfekt med andra versioner av Windows; BenQ har emellertid inte, i skrivande stund, testat denna drivrutin på andra versioner av Windows och kan inte garantera att den fungerar på dessa system.

Att installera drivrutinsprogramvaran för bildskärmen involverar att välja lämplig informationsfil (.inf) på CD-ROM-skivan för BenQ LCD-bildskärmen för den specifika bildskärmsmodell som är ansluten och låta Windows installera motsvarande drivrutinsfiler från CD-skivan. Du behöver bara styra Windows i rätt riktning. Windows har en guide för uppgradering av drivrutiner för att automatisera denna uppgift och guida dig genom filval och installationsprocessen.

Se:

• "Hur man installerar på Windows 10-system" på sidan 31.

• "Hur man installerar på Windows 8 (8.1)-system" på sidan 32.

• "Hur man installerar på Windows 7-system" på sidan 33.

30 Få ut mesta möjliga av din BenQ bildskärm

Page 31

Hur man installerar på Windows 10-system

1. Öppna Egenskaper för bildskärm.

Gå till Start, Inställningar, Enheter, Enheter och skrivare och högerklicka på din bildskärms namn i menyn.

2. Välj Egenskaper från menyn.

3. Klicka på fliken Maskinvara.

4. Klicka på Allmän PnP-bildskärm och sedan på knappen Egenskaper.

5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin.

6. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet.

7. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter

drivrutinsprogramvara i min dator

8. Klicka på

Bläddra och navigera till följande katalog: d:\Gaming_LCD\Drivrutin\ (där d är

den bokstav som står för CD-ROM-enheten).

Den bokstav som betecknar din CD-enhet kan skilja sig från den i exemplet ovan beroende på ditt system – det kan vara ‘D:’ eller ‘E:’ eller ‘F:’ etc.

9. Välj korrekt mappnamn för din bildskärm bland de som finns med på listan över

drivrutiner, och klicka på

Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator.

Nästa.

10. Klicka på Stäng.

Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts.

31 Få ut mesta möjliga av din BenQ bildskärm

Page 32

Hur man installerar på Windows 8 (8.1)-system

1. Öppna Egenskaper för bildskärm.

Flytta markören till skärmens nedre del till höger eller tryck på Windows + C-knapparna på tangentbordet för att öppna Charm (amulett)-fältet. Gå till Inställningar, Kontrollpanelen, Enheter och skrivare och högerklicka på din bildskärms namn i menyn.

Alternativt kan du högerklicka på skrivbordet och välja Anpassa, Bildskärm, Enheter och skrivare och högerklicka på din bildskärms namn i menyn.

2. Välj Egenskaper från menyn.

3. Klicka på fliken Maskinvara.

4. Klicka på Allmän PnP-bildskärm och sedan på knappen Egenskaper.

5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin.

6. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet.

7. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter

drivrutinsprogramvara i min dator

8. Klicka på Bläddra och navigera till följande katalog: d:\Gaming_LCD\Drivrutin\ (där d är den bokstav som står för CD-ROM-enheten).

Den bokstav som betecknar din CD-enhet kan skilja sig från den i exemplet ovan beroende på ditt system – det kan vara ‘D:’ eller ‘E:’ eller ‘F:’ etc.

9. Välj korrekt mappnamn för din bildskärm bland de som finns med på listan över drivrutiner, och klicka på Nästa.

Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator.

10. Klicka på Stäng.

Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts.

32 Få ut mesta möjliga av din BenQ bildskärm

Page 33

Hur man installerar på Windows 7-system

1. Öppna Egenskaper för bildskärm.

Gå till Start, Kontrollpanelen, Maskinvara och ljud, Enheter och skrivare och högerklicka på din bildskärms namn i menyn.

Alternativt kan du högerklicka på skrivbordet och välja Anpassa, Bildskärm, Enheter och skrivare och högerklicka på din bildskärms namn i menyn.

2. Välj Egenskaper från menyn.

3. Klicka på fliken Maskinvara.

4. Klicka på Allmän PnP-bildskärm och sedan på knappen Egenskaper.

5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin.

6. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet.

7. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter

drivrutinsprogramvara i min dator

8. Klicka på Bläddra och navigera till följande katalog: d:\Gaming_LCD\Drivrutin\ (där d är den bokstav som står för CD-ROM-enheten).

Den bokstav som betecknar din CD-enhet kan skilja sig från den i exemplet ovan beroende på ditt system – det kan vara ‘D:’ eller ‘E:’ eller ‘F:’ etc.

9. Välj korrekt mappnamn för din bildskärm bland de som finns med på listan över drivrutiner, och klicka på Nästa.

Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator.

10. Klicka på Stäng.

Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts.

33 Få ut mesta möjliga av din BenQ bildskärm

Page 34

Hur man justerar bildskärmen

Kontrollpanelen

Nr. Namn Beskrivning

1. Kontrollknappar Ger åtkomst till funktionerna eller menyalternativen som visas på skärmen, till höger bredvid varje knapp.

2. Av/på-knapp Sätta på eller stänga av strömmen.

34 Hur man justerar bildskärmen

Page 35

Grundläggande användning av menyerna

Input

Picture Mode

Black eQualizer

Exit

Input

Picture Mode

Black eQualizer

Exit

1 2

Alla OSD-menyer kan öppnas med kontrollknapparna. Du kan använda OSD-menyn för att justera alla inställningar för din bildskärm.

1. Tryck på någon av kontrollknapparna.

2. Snabbtangentsmenyn visas. De översta tre kontrollerna är anpassade knappar och är avsedda för särskilda funktioner.

3. Välj Meny för att öppna huvudmenyn.

4. På huvudmenyn följer du ikonerna bredvid kontrollknapparna för att göra justeringar eller val. Se "Navigera i huvudmenyn" på sidan 39 för information om menyalternativen.

Nr.

snabbtangentsmeny

OSD i

Anpassad knapp 1

OSD-ikon i

huvudmenyn

Funktion

• Denna knapp är som standard snabbknapp för

Ingång. För att ändra standardinställningarna,

se "Personanpassa snabbtangenterna" på sidan 37.

• För justering uppåt/öka.

35 Hur man justerar bildskärmen

Page 36

Nr.

snabbtangentsmeny

OSD i

OSD-ikon i

huvudmenyn

Funktion

Anpassad knapp 2

• Denna knapp är som standard snabbknapp för

Bildläge. För att ändra standardinställningarna,

se "Personanpassa snabbtangenterna" på sidan 37.

• För justering nedåt/minska.

Anpassad knapp 3

• Denna knapp är som standard snabbknapp för

Black eQualizer. För att ändra

standardinställningarna, se "Personanpassa

snabbtangenterna" på sidan 37.

• Öppnar undermenyer.

• Väljer menyposter.

MENY • Aktiverar huvudmenyn.

• Går tillbaka till föregående meny.

Avsluta Avslutar OSD-menyn.

• OSD = On Screen Display. Snabbknapparna fungerar bara när huvudmenyn inte visas. Det som visas när man trycker på en snabbknapp kommer att försvinna efter några sekunder om inga knappar används.

• Lås upp OSD-kontrollerna genom att hålla in valfri tangent i tio sekunder.

36 Hur man justerar bildskärmen

Page 37

Bildoptimering

Standardbildläget är FPS, som är utformat för FPS-spel. Om du föredrar andra bildlägen går du till Avancerad


och ändrar inställning i Bildläge.

Det enklaste sättet att uppnå en optimal bild från en analog (D-Sub) ingång är att använda funktionen Autojustering. Gå till Visa och Autojustering för att optimera den bild som för närvarande visas på skärmen.

När du ansluter en digital videoutgång genom att använda en digital (DVI eller HDMI) kabel till din bildskärm, kommer funktionen möjliga bild.

Se till att det anslutna grafikkortet på din dator är inställt på den ursprungliga upplösningen för bildskärmen när du använder funktionen

Om du vill kan du alltid justera bildskärmens geometriska inställningar manuellt genom att använda menyalternativen för geometri. För att hjälpa dig med denna uppgift erbjuder BenQ ett verktyg för bildtest som du kan använda för att kontrollera bildens färg, gråskala och linjeövertoning.

1. Kör auto.exe för testprogrammet från CD-ROM-skivan. Du kan också använda någon

annan bild, som t.ex. skrivbordet för ditt operativsystem. Vi rekommenderar emellertid att du använder auto.exe. När du kör auto.exe kommer ett testmönster att visas på bilden.

Autojustering att inaktiveras eftersom bildskärmen då automatiskt kommer att visa bästa

Autojustering.

2. Tryck på någon av kontrollknapparna för att öppna snabbtangentsmenyn. Välj Meny för att

öppna huvudmenyn.

3. Gå till Visa och Autojustering.

4. Om du lägger märke till en vertikal störning (som skimrande vertikala linjer), välj

Pixelklocka och justera bildskärmen tills störningen försvinner.

5. Om du lägger märke till en horisontell störning, välj Fasning och justera bildskärmen tills

störningen försvinner.

Personanpassa snabbtangenterna

De översta kontrollknapparna (även kallade anpassade knappar) fungerar som snabbtangenter för att ge direkt åtkomst till fördefinierade funktioner. Du kan ändra standardinställningen och ge andra funktioner åt dessa knappar.

1. Tryck på någon av kontrollknapparna för att öppna snabbtangentsmenyn och tryck på

för att öppna huvudmenyn.

2. Gå till System.

3. Välj den anpassade knapp du vill ändra.

4. I undermenyn väljer du en funktion som går att nå med knappen. Ett pop-up-meddelande

öppnas och visar att inställningen är klar.

Meny

Konfigurerar ditt eget spelläge

Det finns flera förinställda bildlägen på bildskärmen som är lämpliga för spel. Du kan ändra och spara relaterade visningsinställningar så att det passar dina behov bättre och enkelt byta till ditt eget spelläge.

1. Justera relaterade visningsinställningar i olika OSD-menyer.

37 Hur man justerar bildskärmen

Page 38

2. När alla inställningar gjorts går du till Spara Inställn. och sparar som något av spellägena.

3. Om du vill byta till ditt spelläge när som helst går du till Avancerad bild och Bildläge, och väljer spelläget du sparade i Steg 2. Din egna visningsinställningar gäller direkt.

Justera visningsläge

Om du vill visa bilder med ett annat bildförhållande än 16:9 och en annan storlek än 27" kan du justera visningsläget på bildskärmen.

1. Tryck på någon av kontrollknapparna för att öppna snabbtangentsmenyn och tryck på Meny för att öppna huvudmenyn.

2. Gå till Avancerad bild och Bildvisningsläge.

3. Välj ett lämpligt visningsläge. Inställningarna kommer att börja gälla omedelbart.

Byt till önskat visningsläge först och följ instruktionerna i "Använda Smart skala" på sidan 38 för att justera bildstorleken exakt så att den passar dina behov.

Använda Smart skala

Du kan byta storlek på din skärm med Smart skala.

1. Gå till Avancerad bild och Smart skala.

2. Justera värdet.

• Om någon av de anpassade knapparna är förinställd för Smart skala kan du trycka på den anpassade knappen och justera värdet direkt.

• Visningsområdet kan tillfälligt bli instabilt efter att visningsstorleken har ändrats. Det är ett normalt fenomen och ska inte betraktas som en tillverkningsdefekt.

• Mer information om

Smart skala finns i "Smart skala" på sidan 47.

38 Hur man justerar bildskärmen

Page 39

Navigera i huvudmenyn

Du kan använda OSD-menyn för att justera alla inställningar för din bildskärm. Tryck på någon av kontrollknapparna för att öppna snabbtangentsmenyn och tryck på Meny för att öppna huvudmenyn. Se "Grundläggande användning av menyerna" på sidan 35 för mer information.

Vilka menyalternativ som är tillgängliga varierar beroende på de aktuella ingångskällorna, funktionerna och inställningarna. Menyalternativ som inte är tillgängliga blir gråtonade. Och tangenter som inte är tillgängliga avaktiveras och motsvarande skärmikoner försvinner. Om vissa funktioner saknas i en modell visas inte deras inställningar eller objekt i menyn.

OSD-menyns språk kan skilja sig från den produkt som säljs i din region, se "Språk" på sidan 52 under System och

OSD Inställning för mer information.

För mer information om varje meny, se följande sidor:

• "Skärmmeny" på sidan 40

• "Menyn Bild" på sidan 42

• "Menyn Avancerad bild" på sidan 45

• "Spara menyn Inställningar" på sidan 49

• "Ljudmeny" på sidan 50

• "Systemmeny" på sidan 51

39 Navigera i huvudmenyn

Page 40

Skärmmeny

Auto Adjustment

H.Position

V.Postion

Pixel Clock

Phase

Mode: Standard

Display


Picture Advanced

Save Settings

Audio

System

1. Välj Meny ur snabbtangentsmenyn.

2. Använd eller för att välja Visa.

3. Välj för att gå till en undermeny och använd sedan eller för att välja ett menyobjekt.

4. Använd eller för att göra justeringar eller använd för att göra ett val.

5. För att gå tillbaka till föregående meny, välj .

6. För att gå ur menyn, välj .

Alternativ Funktion Inställningsområde

Autojustering

Optimerar och justerar bildskärmsinställningarna automatiskt för dig.

Gäller inte för digital ingångssignal.

H. Position

Justerar den horisontella positionen för skärmens

0 till 100

bild.

40 Navigera i huvudmenyn

V. Position

Justerar den vertikala positionen för skärmens bild. 0 till 100

Page 41

Alternativ Funktion Inställningsområde

Pixelklocka

Fasning

Justerar pixelklockans frekvens för att synkronisera denna med videosignalen för den analoga ingången. Se även: "Bildoptimering" på sidan 37.

Gäller inte för digital ingångssignal.

Justerar tidsinställning av pixelklockans fasläge för att synkronisera denna med videosignalen för den analoga ingången. Se även: "Bildoptimering" på sidan 37.

Gäller inte för digital ingångssignal.

0 till 100

0 till 63

41 Navigera i huvudmenyn

Page 42

Menyn Bild

Display


Picture Advanced

Save Settings

Audio

System

Normal

Bluish

Reddish

User Mode

Brightness

Contrast

Sharpness

Color Vibrance

Black eQualizer

Low Blue Light

Gamma

Color Temperature

Mode: Photo

100 100

100

1. Välj Meny ur snabbtangentsmenyn.

2. Använd eller för att välja Bild.

3. Välj för att gå till en undermeny och använd sedan eller för att välja ett menyobjekt.

4. Använd eller för att göra justeringar eller använd för att göra ett val.

5. För att gå tillbaka till föregående meny, välj .

6. För att gå ur menyn, välj .

Alternativ Funktion Inställningsområde

Ljusstyrka

Kontrast

Skärpa

Color Vibrance

Justerar balansen mellan ljusa och mörka nyanser. 0 till 100 Justerar graden av skillnad mellan mörker och ljus. 0 till 100 Justerar skärpa och synlighet för kanterna på föremålen

på bilden Erbjuder olika uppsättningar färginställningar. När de

har verkställts kan du justera några av färginställningarna i motsvarande menyer.

1 till 10

0 till 20

42 Navigera i huvudmenyn

Page 43

Alternativ Funktion Inställningsområde

Black eQualizer

Low Blue Light

Gamma

Färgtemperatur

Tar bort de mörka skuggorna genom att öka ljusstyrkan utan att ändra dem för de ljusa skuggorna.

Om bilden är för ljus eller knappt innehåller några mörka skuggor ändras bilden inte mycket om värdet för

eQualizer

justeras.

Black

Minskar det blå ljuset från skärmen för att minska risken att ögonen utsätts för blått ljus.

Ju högre värde i det här fältet, desto större ökning av blått ljus.

Justerar färgtonens luminans. Standardvärdet är 3 (standardvärde för Windows).

Normal

Tillåter visning av video och stillbilder med naturliga färger. Detta är den fabriksinställda färgen.

0 till 20

0 till 10

• Gamma 1

• Gamma 2

• Gamma 3

• Gamma 4

• Gamma 5

Färgton

Direktläge

Blåaktig

Ger bilden en kall färg och är fabriksinställd på datorbranschens vita standardfärg.

Rödaktig

Ger bilden en varm färg och är fabriksinställd på tidningspapprens vita standardfärg.

Anv.läge

Blandningen av röda, gröna och blå färger kan ändras för att uppnå önskad färgnyans för bilden. Gå till menyerna

G (grön) och B (blå) för att ändra

R (röd),

• R (0 till 100)

• G (0 till 100)

• B (0 till 100)

inställningarna. Om du minskar på en eller flera av färgerna kommer dess respektive påverkan på bildens färgnyans att minskas. (t.ex. minskar bildens blå nivå kommer bilden gradvis att bli mer gulaktig. Om du minskar på grönt,

kommer bilden att få en mer rosaaktig ton.) Justerar graden av hur vi uppfattar färger. 0 till 100 Justerar bildbehandlingen för att minska fördröjning i

inmatningen. Du kan få en realtidsupplevelse när du

• PÅ

• AV

spelar spel.

Om du vill optimera bildkvaliteten kan du inaktivera

Direktläge om källan är sammanflätad (interlaced) video.

Kontrollera videokällans upplösning genom att gå till och Information på bildskärmen.

System

43 Navigera i huvudmenyn

Page 44

Alternativ Funktion Inställningsområde

AMA

Återställ färg

Förbättrar responstiden för grånivån för LCD-panelen. • Premium

• Hög

• AV

Återställer anpassade färginställningar till fabriksinställningar.

• JA

• NEJ

44 Navigera i huvudmenyn

Page 45

Menyn Avancerad bild

Mode: FPS

Display


Picture Advanced

Save Settings

Audio

System

Picture Mode

Senseye Demo

Dynamic Contrast

Overscan

Display Mode

Smart Scaling

Color Format

HDMI RGB PC Range

Standard

Movie


sRGB

Eco

FPS

Fighting

RTS 1

1. Välj Meny ur snabbtangentsmenyn.

2. Använd eller för att välja Avancerad bild.

3. Välj för att gå till en undermeny och använd sedan eller för att välja ett menyobjekt.

4. Använd eller för att göra justeringar eller använd för att göra ett val.

5. För att gå tillbaka till föregående meny, välj .

6. För att gå ur menyn, välj .

Alternativ Funktion Inställningsområde

Bildläge

Välj ett bildläge som passar bäst för den typ av bilder som visas på bildskärmen.

Standardinställningen är FPS. Ändra inställningen vid behov.

Standard

Film

Foto

sRGB

För vanlig PC-applikation. För visning av videor. För visning av stillbilder. För bättre färgmatchning med

kringutrustning, som t.ex. skrivare, digitalkameror, etc.

45 Navigera i huvudmenyn

Page 46

Alternativ Funktion Inställningsområde

Senseye Demo läge

Eko

Avsett för att spara el med låg energiförbrukning genom att använda lägsta möjliga ljusstyrkeinställningar för alla program som körs.

FPS För att spela FPS-spel

(Förstapersonsskjutspel).

Strid För att spela stridspel.

RTS 1

RTS 2 För att spela DOTA2-spel.

Spelare1

Spelare2

Spelare3

För att spela RTS-spel (realtidsstrategi).

Använder anpassade visningsinställningar.

För information om att konfigurera ett spelläge, se "Konfigurerar ditt eget spelläge" på sidan 37.

Visar en förhandsgranskning av bilden med det läge som valts i Bildläge. Bilden kommer att delas in i två fönster; det vänstra fönstret visar bilden med standardläget medan den högra visar bilden med det läge som specificerats.

• PÅ

• AV

Dynamisk kontrast

Overscan

Bildvisningsläge

Denna funktion detekterar automatiskt fördelningen av en visuell signal och skapar sedan optimal kontrast för denna.

Förstorar bilden något. Använd denna funktion för att dölja irriterande kanter som visas runt bilden.

Endast tillgänglig när ingångskällan kommer från en HDMI- eller D-Sub-källa (VGA konverterad från Komponent).

Denna funktion erbjuds för att göra det möjligt att visa andra bildförhållanden än 16:9 utan geometrisk distorsion.

Alternativen under Bildvisningsläge kommer att vara olika beroende på källan för ingångssignalen.

Beroende på ditt val av

Bildvisningsläge in. Ändra inställningen vid behov.

Hel

Förminskar bilden för att fylla hela

Bildläge ställs ett annat

bildskärmen. Idealiskt för bilder med förhållandet 16:9.

Bildförhållande

Bilden visas utan geometrisk distorsion och fyller så mycket som möjligt av bildskärmen.

0 till 5

• PÅ

• AV

46 Navigera i huvudmenyn

1:1

17" (4:3)

Visar bilden med sin ursprungliga upplösning utan att förminska eller förstora den.

Visar inmatningsbilden som om på en 17" bildskärm med bildförhållandet 4:3.

Page 47

Alternativ Funktion Inställningsområde

Smart skala

19" (4:3)

Visar inmatningsbilden som om på en 19" bildskärm med bildförhållandet 4:3.

19" (5:4)

Visar inmatningsbilden som om på en 19" bildskärm med bildförhållandet 5:4.

19"W (16:10)

21,5" (16:9)

22"W (16:10)

23"W (16:9)

23,6"W (16:9)

24"W (16:9)

Visar inmatningsbilden som om på en 19"W bildskärm med bildförhållandet 16:10.

Visar inmatningsbilden som om på en 21,5" bildskärm med bildförhållandet 16:9.

Visar inmatningsbilden som om på en 22"W bildskärm med bildförhållandet 16:10.

Visar inmatningsbilden som om på en 23"W bildskärm med bildförhållandet 16:9.

Visar inmatningsbilden som om på en 23,6"W bildskärm med bildförhållandet 16:9.

Visar inmatningsbilden som om på en 24"W bildskärm med bildförhållandet 16:9.

Justerar bildvisningsstorleken så att det bäst passar dina behov.

0 till 100

Färgformat

Inte tillgängligt när Bildvisningsläge är inställt på Hel eller

Bildförhållande. För andra lägen (undantaget 1:1), kan varje läge

med sin senaste skalningsinställning sparas för snabb åtkomst.

Bildvisningsläge är ställt på 1:1 (och upplösningen hos

ingångskällan är lägre än 1920 x 1080) kommer de senaste 3 skalningsinställningarna (för olika upplösningar på ingångskällan) sparas för snabb åtkomst.

Avgör färgrymd (RGB eller YUV) baserat på följande upptäckta videosignal.

Om färgerna som visas på bildskärmen inte visas korrekt kan du behöva ställa in

Om ingångskällan är HDMI kan färgformat inte väljas. Med andra ord ställs videokällan.

RGB

Färgformat manuellt.

Färgformat in automatiskt beroende på den ingående

• För D-Sub (VGA) ingångskälla från dator.

• För DVI-inmatningskälla.

YUV

För D-Sub (komponent konverterad från VGA) ingångskälla från en videoenhet.

47 Navigera i huvudmenyn

Page 48

Alternativ Funktion Inställningsområde

HDMI RGB PC-område

Smart fokus

Avgör färgskalornas omfång. Ställ in ett alternativ som överensstämmer med inställningen för RGB-område på den anslutna HDMI-enheten.

Den här funktionen ger ett markerat område för att fokusera på visst innehåll, t.ex. en YouTube-video eller ett onlinespel.

Storlek

H. Position

Avgör storleken på det markerade området. • Liten

Justerar det markerade områdets horisontella läge.

V. Position

Justerar det markerade områdets vertikala läge.

Skalning

Anpassar det markerade området. 0 till 100

• RGB (0 till 255)

• RGB (16 till 235)

• Stor

• AV 0 till 100

0 till 100

48 Navigera i huvudmenyn

Page 49

Spara menyn Inställningar

Display


Picture Advanced

Save Settings

Audio

System

Mode: FPS

Gamer 1

Gamer 2

Gamer 3

1. Välj Meny ur snabbtangentsmenyn.

2. Använd eller för att välja Spara Inställn.

3. Välj för att gå till en undermeny och använd sedan eller för att välja ett menyobjekt.

4. Använd för att göra ett val.

5. För att gå tillbaka till föregående meny, välj .

6. För att gå ur menyn, välj .

Alternativ Funktion Inställningsområde

Spelare 1

Spelare 2

Spelare 3

Sparar en ny uppsättning anpassade skärminställningar.

Se "Konfigurerar ditt eget spelläge" på sidan 37 för mer information om att använda spelläget.

49 Navigera i huvudmenyn

Page 50

Ljudmeny

Mode: Standard

Display


Picture Advanced

Save Settings

Audio

System

Volume

Mute

Audio Select

1. Välj Meny ur snabbtangentsmenyn.

2. Använd eller för att välja Ljud.

3. Välj för att gå till en undermeny och använd sedan eller för att välja ett menyobjekt.

4. Använd eller för att göra justeringar eller använd för att göra ett val.

5. För att gå tillbaka till föregående meny, välj .

6. För att gå ur menyn, välj .

Alternativ Funktion Inställningsområde

Volym

Tyst

Ljudval

(för modeller med mer än 2 ljudkällor)

50 Navigera i huvudmenyn

Justerar ljudvolymen. 0 till 100 Stänger av ljudet. • PÅ

• AV

Låt användaren välja ljudkälla eller låt bildskärmen detektera denna automatiskt.

• PC-ljud

• HDMI-ljud

• Autodetektering

Page 51

Systemmeny

Display


Picture Advanced

Save Settings

Audio

System

D-Sub

DVI

HDMI1

HDMI2

Mode: Standard

Input

OSD Settings

Custom Key 1

Custom Key 2

Custom Key 3

Auto Power Off

DDC/CI

HDMI Auto Switch

1. Välj Meny ur snabbtangentsmenyn.

2. Använd eller för att välja System.

3. Välj för att gå till en undermeny och använd sedan eller för att välja ett menyobjekt.

4. Använd eller för att göra justeringar eller använd för att göra ett val.

5. För att gå tillbaka till föregående meny, välj .

6. För att gå ur menyn, välj .

Alternativ Funktion Inställningsområde

Ingång

Använd detta för att ändra ingången till den som lämpar sig för din typ av videokabelanslutning.

• D-Sub

• DVI

• HDMI1

• HDMI2

51 Navigera i huvudmenyn

Page 52

Alternativ Funktion Inställningsområde

OSD Inställning

Språk

Ställer in menyspråk för OSD.

De språkalternativ som visas på din OSD kan

skilja sig från de som visas till höger, beroende på den produkt som säljs i din region.

• English

• Français

• Deutsch

• Italiano

• Español

• Polski

• Česky

• Magyar

• Serbo-croatia

• Română

• Nederlands

• Русский

• Svenska

• Português

•

• 日本語

Visningstid

OSD-lås

• 한국어

• 繁體中文

• 简体中文

Justerar OSD-menyns visningstid. • 5 sek.

• 10 sek.

• 15 sek.

• 20 sek.

• 25 sek.

• 30 sek.

Hindrar att bildskärmsinställningarna råkar ändras oavsiktligt. När denna funktion är aktiverad kommer OSD-kontroller och snabbknappkommandon att inaktiveras.

Lås upp OSD-kontrollerna genom att hålla in

valfri tangent i tio sekunder.

52 Navigera i huvudmenyn

Page 53

Alternativ Funktion Inställningsområde

Anpassad knapp 1

Anpassad knapp 2

Anpassad knapp 3

Auto Power off

Anger funktionen som du når via den anpassade knappen 1.• Bildläge

• Bildvisningsläge

Anger funktionen som du når via den anpassade knappen

2. Anger funktionen som du når via den anpassade knappen

• Smart skala

• Ljusstyrka

• Kontrast

• Smart fokus

• Volym

• Tyst

• Ingång

• Black eQualizer

• Low Blue Light

• Color Vibrance

Ställer in en tid då bildskärmen ska stängas av automatiskt i strömsparläge.

• AV

• 10 min.

• 20 min.

• 30 min.

DDC/CI

HDMIautoväxling

Upplösningsvarning

Information

Gör det möjligt att göra inställningar för bildskärmen genom programvaran på datorn.

DDC/CI, förkortning för Display Data Channel/Command

Interface, som utvecklats av Video Electronics Standards Association (VESA). DDC/CI-kapacitet tillåter att bildskärmskontroller skickas via programvaran för fjärrdiagnostik.

När denna funktion är aktiverad kommer HDMI-porten att finnas med bland de ingångar som kan väljas automatiskt. Om funktionen inte är aktiverad kan HDMI endast väljas genom att välja motsvarande ingång eller snabbknapp.

Ställer in om meddelandet om upplösning ska visas för rekommenderad upplösning när en ny ingångskälla identifieras av bildskärmen.

Visar nuvarande inställningar för egenskaper för bildskärm.

• PÅ

• AV

• PÅ

• AV

• PÅ

• AV

• Ingång

• Aktuell

upplösning

Återställ allt

Återställer alla inställningar för läge, färg och geometri till fabriksinställningar.

• Optimal

upplösning

(bäst

med bildskärmen)

• Modellnamn

• JA

• NEJ

53 Navigera i huvudmenyn

Page 54

Felsökning

Vanliga frågor och svar


Bilden har felaktig färgsättning.

• Standardbildläget är FPS, som är utformat för FPS-spel. Om du föredrar andra bildlägen går du till Bild och ändrar inställning i Bildläge.

• Om bilden har en gul, blå eller rosa framtoning går du till Bild och Återställ färg och väljer sedan JA för att återställa färginställningarna till fabriksinställningar.

Om bilden fortfarande inte är korrekt och OSD också har felaktig färgsättning, betyder det att en av de tre huvudfärgerna saknas i insignalen. Kontrollera nu signalkabelns kontakt. Om något av stiften är böjt eller av, kontakta din återförsäljare för support.

Bilden är suddig.

• Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner.

• Om en VGA-förlängningskabel används ska du ta bort förlängningskabeln vid testet. Är bilden skarp nu? Om inte, optimera bilden genom att gå igenom instruktionerna i avsnittet "Justera

uppdateringsfrekvensen

att bilden blir suddig på grund av överföringsförlust vid användning av förlängningskablar. Du kan minimera denna förlust genom att använda en förlängningskabel med bättre överföringskvalitet eller med en inbyggd booster.

Blir bilden bara suddig vid upplösningar som är lägre än den ursprungliga (maximala) upplösningen?

Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n. Välj den ursprungliga upplösningen.

Pixelfel ses på bilden. En eller flera pixlar är permanent svart(a), en eller flera pixlar är permanent vit(a), eller flera

pixlar är permanent röd(a), grön(a), blå eller någon annan färg.

• Gör rent LCD-skärmen.

• Stäng av skärmen och sätt på den igen.

• Detta är pixlar som permanent är på eller av och är en naturligt defekt som inträffar med LCD-teknologi.

" i länken "Justera bildskärmens upplösning". Det är normalt

Bilden är förvanskad, blixtrar eller flimrar.

Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner.

54 Felsökning

Page 55

Du kör bildskärmen med dess ursprungliga upplösning, men bilden är ändå förvanskad.

Bilder från olika ingångskällor kan visas förvanskade eller utdragna på bildskärmen när denna körs med dess ursprungliga upplösning. För attt få optimal bildvisningsprestanda för varje typ av ingångskälla kan du använda funktionen Bildvisningsläge för att ställa in lämpligt bildförhållande för ingångskällorna. Se Bildvisningsläge på sidan 46 för mer information.

Bilden är förskjuten i en riktning.

Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner.

En stillbild med en svag skugga syns på bildskärmen.

• Aktivera strömhanteringsfunktionen för att låta din dator och bildskärm gå till läget för låg strömförbrukning ("sleep") när dessa inte används aktivt.

• Använd skärmsläckare för att hindra att bilden hålls kvar.

Vad är det för skillnad mellan Bildläge FPS, RTS 1 och RTS 2?

Din spelmonitor erbjuder bildlägen som är bäst anpassade för specifika speltyper. FPS är utformat för FPS-spel (Förstapersonsskjutspel). RTS 1 är avsett för RTS-spel (realtidsstrategi).

RTS 2 är också avsett för RTS-spel, särskilt för DOTA2-spel.

Strömindikator (LED)

LED-indikatorn är grön eller orange.

• Om LED-lamporna lyser fast grönt när strömmen är påslagen.

• Om LED är upplyst i grönt och meddelandet betyder detta att du använder ett bildvisningsläge som denna bildskärm inte har stöd för. Ändra inställningen till något av de lägen som stöds. Läs avsnittet "Förinställda

bildvisningslägen"

• Om LED är upplyst i orange är strömhanteringsläget aktivt. Tryck på vilken knapp som helst på datorns tangentbord eller flytta på musen. Om detta inte hjälper, kontrollera signalkabelns kontakt. Om något av stiften är böjt eller av, kontakta din återförsäljare för support.

• Om LED-indikatorn är släckt, kontrollera eluttaget, den externa strömförsörjningen och strömknappen.

från länken "Justera bildskärmens upplösning".

Signal utanför intervall visas på bildskärmen,

OSD-kontroller

OSD-kontrollerna går ej att komma åt.

För att låsa upp OSD-kontrollerna när den är förinställd på att vara låst, trycker du och håller in valfri tangent i tio sekunder.

55 Felsökning

Page 56

OSD-meddelanden

Meddelandet Signal utanför intervall visas på skärmen under datorns startsekvens.

Om meddelandet Signal utanför intervall visas på skärmen under datorns startsekvens har det med datorkompatibiliteten att göra, och beror på operativsystemet eller grafikkortet. Systemet kommer att justera uppdateringsfrekvensen automatiskt. Du behöver bara vänta tills operativsystemet startas.

Ljud

Inget ljud hörs från de inbyggda högtalarna.

• Kontrollera att linjeingången är korrekt ansluten.

• Höj volymen (volymen kan vara avstängd eller för låg).

• Koppla från eventuella hörlurar och/eller externa högtalare. (Om de är anslutna till bildskärmen så stängs ljudet från de inbyggda högtalarna av automatiskt.)

Det hörs inget ljud från de anslutna externa högtalarna.

• Koppla från eventuella hörlurar (om hörlurarna är anslutna till bildskärmen).

• Kontrollera att linjeutgången är korrekt ansluten.

• Om de externa högtalarna får ström via USB-anslutningen kontrollerar du att USB-anslutningen är korrekt.

• Höj volymen (volymen kan vara avstängd eller för låg) på de externa högtalarna.

Behöver du mer hjälp?

Om problemen kvarstår efter att du har läst denna handbok ska du ta kontakt med inköpsstället eller besöka den lokala webbplatsen från www.BenQ.com för vidare support och lokal kundtjänst.

56 Felsökning
