RL sorozat
Felhasználói kézikönyv
Szerzői jog
Copyright © 2016 by BenQ Corporation. Minden jog fenntartva. A BenQ Corporation
előzetes írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható,
nem adható tovább, nem átírható, nem tartható visszakeresési rendszerben és nem
fordíható más nyelvekre semmilyen formában és módon, sem elektronikus,
mechanikus, mágneses, optikai, kémiai, kézi úton.
Felelősséget kizáró nyilatkozat
A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát,
legyen az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást,
kereskedelmi vagy egyéb speciális célnak való megfelelőséget. Továbbá, a BenQ
Corporation fenntartja magának a jogot, hogy jelen kiadványt felülvizsgálja és annak
tartalmát időnként módosítsa, arra való kötelezettség nélkül, hogy ezen
felülvizsgálatokról vagy módosításokról bármely személyt figyelmeztessen.
A villogásmentesség teljesítményére hatással lehetnek bizonyos külső tényezők,
például a gyenge minőségű kábelek, az instabil energiaellátás, a jelek interferenciája,
vagy a gyenge földelés, de nem kizárólag ezek a tényezők korlátozhatják a
villogásmentesség teljesítményét. (Csak villogásmentes modellek esetén érhető el.)
Elektromos árammal kapcsolatos biztonsági előírások
A legjobb teljesítmény elérése és a monitor élettartamának növelése érdekében kérjük, tartsa be az
alábbi biztonsági előírásokat.
• A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC
áramforrástól.
• A tápkábel az áramra csatlakoztatható berendezések számára árammegszakítóként
szolgál. A csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az
könnyen hozzáférhető legyen.
• Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos
abban, hogy milyen típusú áram áll rendelkezésére kérjen tanácsot a helyi
energiaellátást biztosító cégtől vagy képviselettől.
• Jóváhagyott, legalább a H03VV-F, a H05VV-F, a 2G vagy a 3G szabványnak
megfelelő, 0,75 mm2-es tápkábelt használjon.
Karbantartás és tisztítás
• Tisztítás. Tisztítás előtt mindig húzza ki a monitort a fali csatlakozóból. Az LCD-t
(folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon
karcolást. Ne használjon folyékony, emulzifikáló vagy üvegtisztító szereket.
2
• A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak.
Ezeket tilos betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy
más hősugárzóra, illetve beépített berendezésbe is csak akkor, ha megfelelő
szellőzést tud biztosítani.
• Soha helyezzen tárgyakat és ne öntsön folyadékot a készülékbe.
Javítás, szervíz
Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy
eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki
magát. Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a
monitor rossz kiszolgálása - bekövetkezne, annak kijavítása érdekében vegye fel a
kapcsolatot képzett személyzettel.
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of
its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate
vision with the ultimate goal to achieve a low-carbon society. Besides meeting
international regulatory requirement and standards pertaining to environmental
management, BenQ has spared no efforts in pushing our initiatives further to
incorporate life cycle design in the aspects of material selection, manufacturing,
packaging, transportation, using and disposal of the products. BenQ ecoFACTS label
lists key eco-friendly design highlights of each product, hoping to ensure that
consumers make informed green choices at purchase. Check out BenQ's CSR Website
at http://csr.BenQ.com/ for more details on BenQ's environmental commitments and
achievements.
3
Tartalomjegyzék
Szerzői jog ...................................................................................................... 2
Kezdeti lépések .............................................................................................. 6
A monitor megismerése .................................................................................. 8
Elölnézet ..................................................................................................................... 8
Hátulnézet................................................................................................................... 8
Bemeneti és kimeneti csatlakozó portok .....................................................................9
A monitor hardverjének telepítése (RL2450H / RL2455HM) ........................ 10
A monitortalp leszerelése ..........................................................................................14
A monitor szerelőkészletének használata .................................................................15
A monitor összeszerelése az állítható magasságú állvánnyal (RL2450HT) . 16
A monitor talpának felszerelése................................................................................ 16
A talp leszerelése ...................................................................................................... 18
A monitor magasságának beállítása .........................................................................19

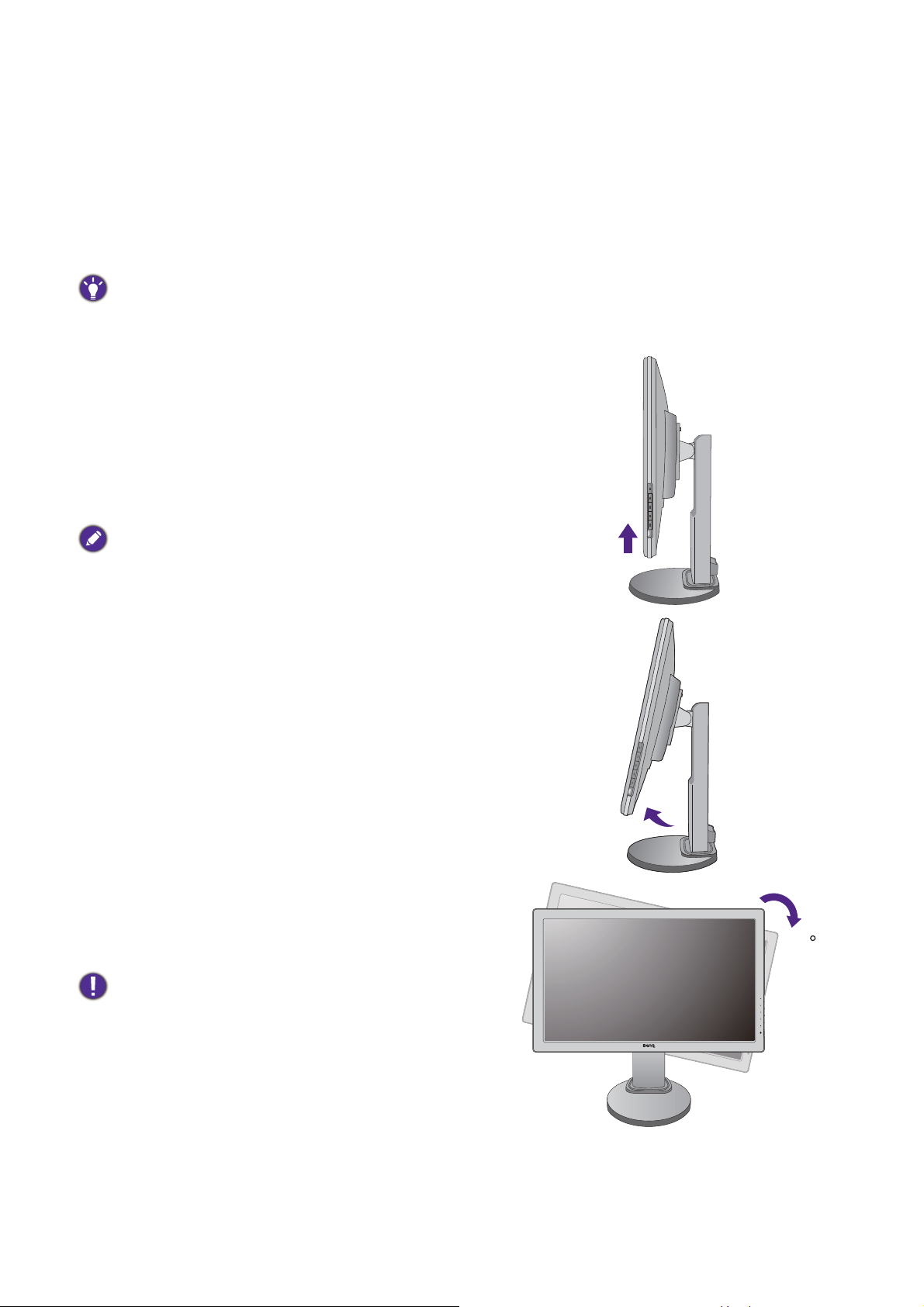

A monitor forgatása ................................................................................................... 20
A dőlésszög beállítása .............................................................................................. 21
A monitor szerelőkészletének használata .................................................................22
Hozza ki a legtöbbet BenQ monitorjából ...................................................... 23
A monitor telepítése új számítógépre ........................................................................24
A monitor telepítése már használatban levő számítógépre ......................................25
Telepítés Windows 10 operációs rendszerre (csak választott modellek esetében) ..26
Telepítés Windows 8 operációs rendszerre (csak választott modellek esetében) ....27
Telepítés Windows 7 operációs rendszerre ..............................................................28
A monitor beállítása ...................................................................................... 29
A kezelőpanel............................................................................................................ 29
Alap menü-működés ................................................................................................. 30
Képoptimalizálás .......................................................................................................32
A gyorsbillentyűk testreszabása................................................................................ 32
A saját játék mód beállítása ...................................................................................... 33
A megjelenítés módjának beállítása ......................................................................... 33
Intelligens méretezés használata.............................................................................. 34
Navigálás a főmenüben ................................................................................ 35
Megjelenítési menü ...................................................................................................36
Kép menü .................................................................................................................. 38
Kép speciális menü ...................................................................................................40
Beállításmentés menü ............................................................................................... 44
Hang menü ................................................................................................................45
Rendszer menü ......................................................................................................... 46
4
Hibaelhárítás .................................................................................................50
Gyakori kérdések ...................................................................................................... 50
További segítségnyújtás ........................................................................................... 52
5
Kezdeti lépések
Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi komponensek.
Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot
viszonteladójával, ahonnan az árucikket vásárolta.
BenQ LCD Monitor RL2450H / RL2455HM
RL2450HT
Monitor állvány
(RL2450H / RL2455HM esetében)
Monitortalp
(RL2450H / RL2455HM esetében)
Monitortalp
(RL2450HT esetében)
Az első lépések útmutató
6 Kezdeti lépések
CD-ROM
Tápkábel
(A képen látható termék különbözhet az
ön lakóhelyén forgalmazottól.)
Videokábel: D-Sub
Videokábel: DVI-D
(Opcionális tartozék, külön vásárolható)
Videokábel: HDMI
(Opcionális tartozék, külön vásárolható)
Hangkábel
(Opcionális tartozék, külön vásárolható)
• Az itt látható elérhető tartozékok és képek eltérhetnek az Ön országában forgalmazott tényleges
tartalmaktól és termékektől. Azok a kábelek, amelyek az Ön termékéhez nem jártak, külön
kaphatóak.
• Fontolja meg a doboz és a csomagolás megőrzését; lehetséges, hogy a későbbiek során még
szüksége lesz rájuk a monitor szállításához. A formázott habszivacs szállítás közben kiváló védelmet
nyújt a monitornak.
A terméket és a kiegészítőket mindig gyermekektől elzárva tartsa.
7 Kezdeti lépések
A monitor megismerése
1
2
4
5
6
3
Elölnézet
Hátulnézet
1. Vezérlőgombok
2. Bekapcsoló gomb
3. Bemeneti és kimeneti
csatlakozó portok
(modellenként eltérő, lásd
"Bemeneti és kimeneti
csatlakozó portok" a 9.
oldalon)
4. Kensington záraljzat
5. Kioldógomb
6. Fali csatlakozó furatok
• A fenti ábra típustól függően változhat.
• A képen látható termék különbözhet az ön lakóhelyén forgalmazottól.
8 A monitor megismerése
Bemeneti és kimeneti csatlakozó portok
1456723
13567
A rendelkezésre álló bemeneti és kimeneti csatlakozó portok a vásárolt modelltől
függenek. A részleteket tekintse meg a mellékelt CD-n lévő Specifikációk
dokumentumban.
RL2455HM 1. Tápbemeneti csatlakozó
2. Audio line-in
3. Fülhallgatóaljzat
RL2450H / RL2450HT
4. HDMI csatlakozó
5. HDMI csatlakozó
6. DVI-D csatlakozó
7. D-Sub csatlakozó
9 A monitor megismerése
A monitor hardverjének telepítése (RL2450H / RL2455HM)
• Amennyiben a model állítható magasságú állvánnyal (HAS) rendelkezik, a hardver telepítésének
részleteiért lásd "A monitor összeszerelése az állítható magasságú állvánnyal (RL2450HT)" a 16.
oldalon.
• Ha a számítógép be van kapcsolva, a folytatás előtt most ki kell kapcsolni.
Addig ne dugja be a tápkábelt, és ne kapcsolja be a monitort, ameddig nincs erre a leírásban
határozott utasítás.
• A következő illusztrációk csak referenciaként szolgálnak. A rendelkezésre álló bemeneti és kimeneti
jack csatlakozók a vásárolt modelltől függenek.
1. Szerelje fel az alaplemezt.
Óvatosan dolgozzon, nehogy megsérüljön a monitor.
Ha a képernyő felülete egy tárgyhoz például
tűzőgéphez vagy egérhez nyomódik, akkor
megrepedhet az üveg, illetve megsérülhet az LCD
kristály, és ilyen sérülésre nem érvényes a garancia.
Vigyázni kell, ne csússzon a monitor az asztalon, mert
megkarcolódik vagy megsérül az éle vagy a
kezelőelemei.
A monitor és a képernyő védelme érdekében a
munkához biztosítson elegendő szabad teret az
asztalon, és terítsen az asztalra valamilyen puha
ruhát, például a monitor csomagolásából a zsákot.
Fektesse a képernyővel lefelé egy egyenes,
alápárnázott felületre.
Csatlakoztassa a monitor állványt a monitor
talpához az ábrázolt módon, amíg be nem kattan a
helyére.
Óvatosan széthúzva ellenőrizze, hogy tényleg
összekapcsolódtak-e.
Illessze az állvány karját a monitorba, majd nyomja
be addig, amíg be nem kattan és záródik a helyére.
10 A monitor hardverjének telepítése (RL2450H / RL2455HM)
Óvatosan széthúzva ellenőrizze, hogy tényleg
-5
O
~ +15
O
Válas
összekapcsolódtak-e.
Ha ez megvan, óvatosan emelje meg a monitort,
fordítsa meg, és tegye álló helyzetben egy
vízszintes, sima felületre.
Úgy kell elhelyezni a monitort és beállítani a
dőlésszöget, hogy a legkevesebb legyen a zavaró
fényvisszaverődés.
-5
O
~ +15
O
2. Csatlakoztassa a számítógép
videokábelét.
Ugyanazzal a számítógéppel ne használjon egyszerre
DVI-D és D-Sub kábelt is. Az egyetlen eset, amikor
mindkét kábel használata megengedett az, ha két
különböző számítógéphez csatlakoznak, amelyek
megfelelő videorendszerrel rendelkeznek.
A D-Sub kábel csatlakoztatása
Csatlakoztassa a D-Sub kábelt (a vasmagos szűrő
nélküli végét) a monitor videoaljzatához. A kábel
másik végét (a vasmagos szurovel ellátottat)
csatlakoztassa a számítógép videoaljzatához.
Húzza meg a szárnyas csavarokat, ezzel
megakadályozhatja, hogy használat közben
véletlenül kicsússzanak a csatlakozók a helyükrol.
11 A monitor hardverjének telepítése (RL2450H / RL2455HM)
A DVI-D kábel csatlakoztatása
Vagy
Vagy
Csatlakoztassa a DVI-D kábelt (a vasmagos szuro
nélküli végét) a monitor videoaljzatához. A kábel
másik végét (a vasmagos szurovel ellátottat)
csatlakoztassa a számítógép videoaljzatához.
Húzza meg a szárnyas csavarokat, ezzel
megakadályozhatja, hogy használat közben
véletlenül kicsússzanak a csatlakozók a helyükrol.
A HDMI-kábel csatlakoztatása
Csatlakoztassa a HDMI-kábelt a monitor HDMI
portjához. A HDMI-kábel másik végét
csatlakoztassa a digitális jelet adó készülékhez.
Ha egynél több videojel-átviteli mód áll rendelkezésére,
akkor a csatlakozásnál figyelembe veheti az egyes
videokábelek által eredményezett képminőséget.
- Jobb minoség: HDMI / DVI-D
- Jó minoség: D-Sub
A csomagban található videokábelek és a jobb oldali
ábrán látható aljzatok kialakítása az ön régiójában
értékesítésre kerülő készülék típusától függően
változhat.
3. Csatlakoztassa a hangkábelt
(hangszóróval szerelt modellekhez).
Csatlakoztassa a hangkábelt a monitor hátoldalán
található aljzatba (Vonali bemenet) és a
számítógép hangkimeneti csatlakozójához.
A monitor bal oldalán található aljzatba fejhallgató
csatlakoztatható.
12 A monitor hardverjének telepítése (RL2450H / RL2455HM)
4. Csatlakoztassa a monitorhoz a
tápkábelt.
A tápkábel másik végét dugja a monitor hátulján
lévo foglalatba. A tápkábel másik végét
egyelőre még ne dugja be a konnektorba.
5. Csatlakoztassa a tápkábelt az
elektromos hálózatba.
Dugja a tápkábel másik végét egy működő
konnektorba.
A képen látható termék különbözhet az ön lakóhelyén
forgalmazottól.
A monitor bekapcsoló gombjával kapcsolja be a
monitort.
Kapcsolja be a számítógépet is, és a "Hozza ki a
legtöbbet BenQ monitorjából" a 23. oldalon
utasításait követve telepítse a monitorhoz a
szoftvert.
A készülék élettartamának meghosszabbítása
érdekében javasoljuk a számítógép
energiagazdálkodási funkcióinak használatát.
13 A monitor hardverjének telepítése (RL2450H / RL2455HM)
A monitortalp leszerelése
1
2
1
2
Kioldógomb
1. Készítse elő a monitort és a
környezetét.
Először kapcsolja ki a monitort és az áramot,
azután húzza ki a tápkábelt. Kapcsolja ki a
monitort, majd húzza ki a videojelkábelt.
A monitor és a képernyő védelme érdekében a
munkához biztosítson elegendő szabad teret az
asztalon, és terítsen az asztalra valamilyen puha
ruhát, például a monitor csomagolásából a zsákot,
majd fektesse a képernyővel lefelé az egyenes,
alápárnázott felületre.
Óvatosan dolgozzon, nehogy megsérüljön a monitor.
Ha a képernyő felülete egy tárgyhoz például
tűzőgéphez vagy egérhez nyomódik, akkor
megrepedhet az üveg, illetve megsérülhet az LCD
kristály, és ilyen sérülésre nem érvényes a garancia.
Vigyázni kell, ne csússzon a monitor az asztalon, mert
megkarcolódik vagy megsérül az éle vagy a
kezelőelemei.
2. Nyomja a rögzítő klipszeket felfelé a
monitor talpának monitor állvány
karjáról való leválasztásához.
A rögzítőklipszek felfelé nyomása közben, vegye le
az állvány talpát az állvány karjáról.
3. Távolítsa el a monitor tartókarját.
Helyezzen egy hegyes tárgyat, pl. csavarhúzót
a monitor állvány karja fölötti lyukba, majd
nyomja a csavarhúzót a kioldó gombnak a
lyukon belül. Ez után húzza le a tartókart a
monitorról.
14 A monitor hardverjének telepítése (RL2450H / RL2455HM)
A monitor szerelőkészletének használata
1
2
Kioldógomb
Az LCD monitor hátoldala a VESA szabványnak megfelelő, 100 mm-es kiosztású
rögzítőfelülettel rendelkezik, amely lehetővé teszi a monitor fali tartókarra szerelését.
Kérjük olvassa el figyelmesen a biztonsági előírásokat a monitor szerelőkészletének
telepítése előtt!
Biztonsági előírások
• Sima felületű falra telepítse a monitort és a felszerelő készletet.
•Győződjön meg róla, hogy a fal anyaga, és a szabványos fali konzol (külön
megvásárolt) elég stabilak ahhoz, hogy megtartsák a monitor súlyát. A termék
súlyáról a további információkat lásd a műszaki leírásban.
• Kapcsolja ki a monitort és az áramellátást, mielőtt lehúzná a kábeleket az LCD
monitorról.
1. Távolítsa el a monitor tartókarját.
Képernyővel lefelé fektesse a monitort valamilyen
puha és tiszta felületre.
"A monitortalp leszerelése" a 14. oldalon című
részben szereplő útmutatást követve távolítsa el a
monitor talpát.
2. A fali tartókar kézikönyvében található
útmutatást követve fejezze be a
szerelést.
Használjon négy M4 x 10 mm csavart, hogy a VESA
szabványos fali konzolt a monitorhoz rögzítése.
Győződjön meg arról, hogy minden csavar meg van
húzva és megfelelően rögzítve van. Kérje ki szakember
vagy a BenQ szerviz véleményét a fali konzol
telepítéséhez és a biztonsági intézkedésekhez.
15 A monitor hardverjének telepítése (RL2450H)
A monitor összeszerelése az állítható magasságú állvánnyal (RL2450HT)
A monitor talpának felszerelése
• Ha a számítógép be van kapcsolva, a folytatás előtt most ki kell kapcsolni.
Addig ne dugja be a tápkábelt, és ne kapcsolja be a monitort, ameddig nincs erre a leírásban
határozott utasítás.
• A következő illusztrációk csak referenciaként szolgálnak. A rendelkezésre álló bemeneti és kimeneti
jack csatlakozók a vásárolt modelltől függenek.
Óvatosan dolgozzon, nehogy megsérüljön a monitor.
Ha a képernyő felülete egy tárgyhoz például
tűzőgéphez vagy egérhez nyomódik, akkor
megrepedhet az üveg, illetve megsérülhet az LCD
kristály, és ilyen sérülésre nem érvényes a garancia.
Vigyázni kell, ne csússzon a monitor az asztalon, mert
megkarcolódik vagy megsérül az éle vagy a
kezelőelemei.
A monitor és a képernyő védelme érdekében a
munkához biztosítson elegendő szabad teret az
asztalon, és terítsen az asztalra valamilyen puha
ruhát, például a monitor csomagolásából a zsákot.
Fektesse a képernyővel lefelé egy egyenes,
alápárnázott felületre.
Meg kell tartani a monitort az asztalon, hogy ne
mozogjon, és felfelé le kell húzni róla a monitortalp
tartókarját.
Igazítsa a talp foglalatát az állvány végére, majd
nyomra össze a két alkatrészt. Az ábrán látható
módon húzza meg a talpon található
szárnyascsavart.
2
3
1
16 A monitor összeszerelése az állítható magasságú állvánnyal (RL2450HT)
Loading...
