Page 1

MX763/MX764 Proyektor Digital Manual Pengguna

Selamat Datang

Page 2

Daftar isi

Petunjuk keamanan

penting ................................3

Pendahuluan .......................7

Fitur proyektor ...................................... 7

Isi pengiriman........................................ 8

Tampak eksterior proyektor ................. 9

Kontrol dan Fungsi ............................. 10

Menempatkan proyektor .14

Memilih tempat................................... 14

Memperoleh ukuran favorit

gambar yang diproyeksikan ................ 15

Sambungan .......................17

Menyambungkan perangkat

sumber video ....................................... 18

Memutar suara melalui proyektor...... 19

Pengoperasian...................21

Memulai menyalakan proyektor ........ 21

Menyesuaikan gambar yang

diproyeksikan ...................................... 22

Menggunakan menu ........................... 24

Mengamankan proyektor ................... 25

Memindah sinyal input....................... 28

Memperbesar dan mencari detail....... 29

Memilih rasio aspek ............................ 29

Mengoptimalkan gambar.................... 31

Menyetel pengatur waktu presentasi.. 34 Pengoperasian perpindahan

halaman dari jauh................................ 35

Mendiamkan gambar.......................... 36

Menyembunyikan gambar.................. 36

Mengunci tombol kontrol .................. 36

Pengoperasian dalam lingkungan

dengan ketinggian tinggi .....................37

Membuat layar pembukaan

Anda sendiri .........................................37

Menyesuaikan suara.............................38

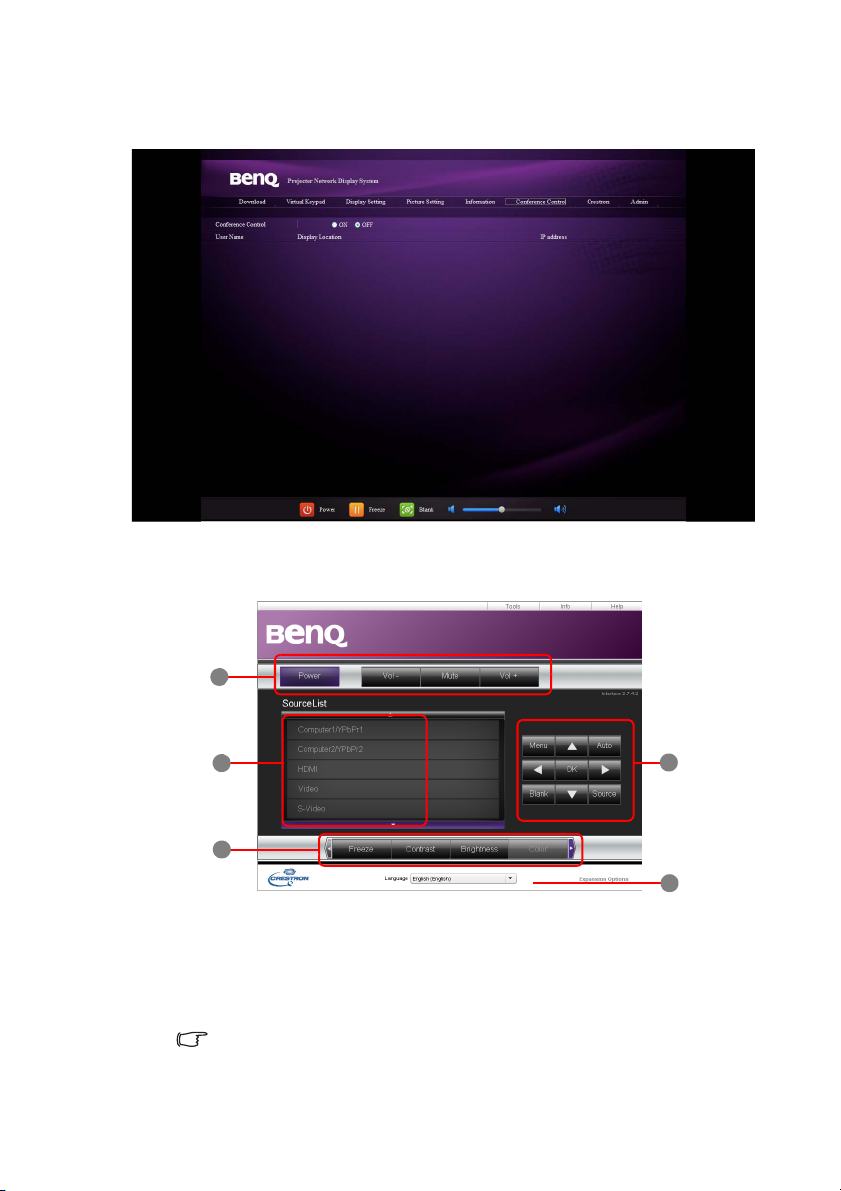

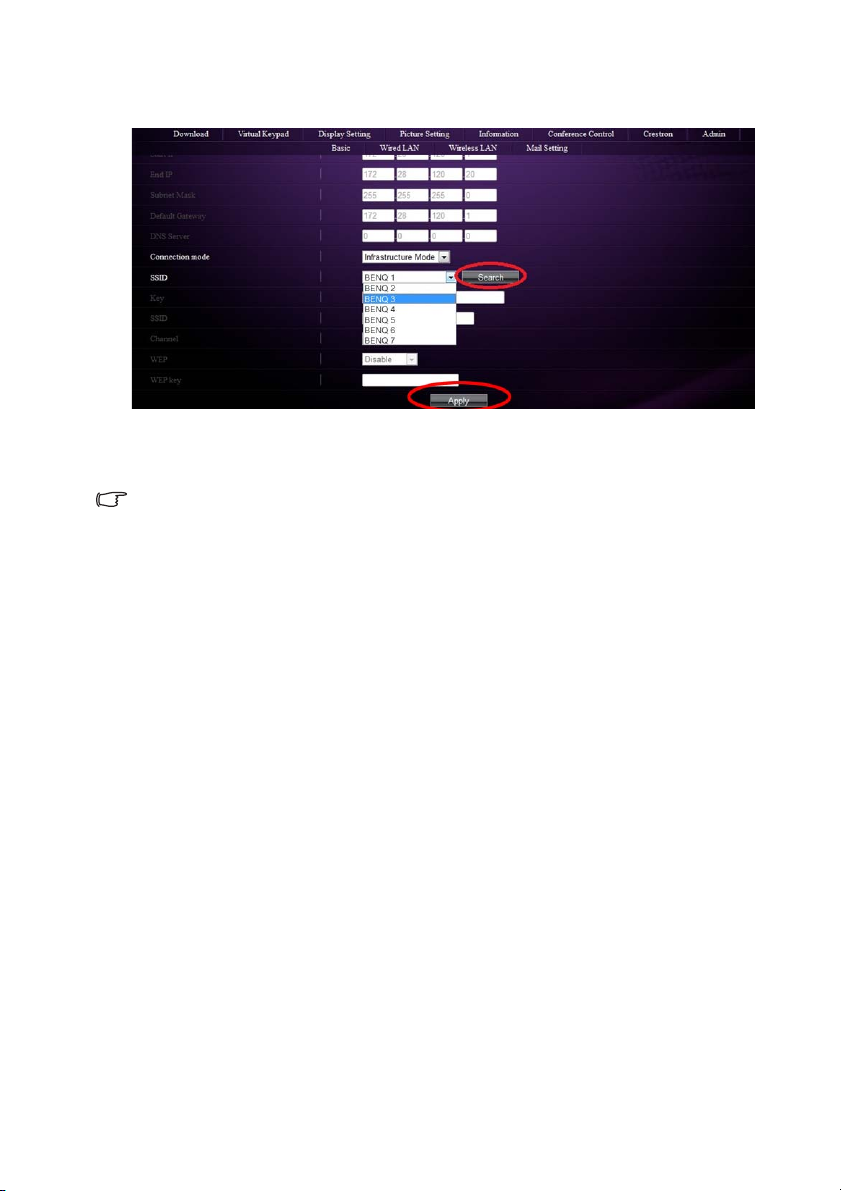

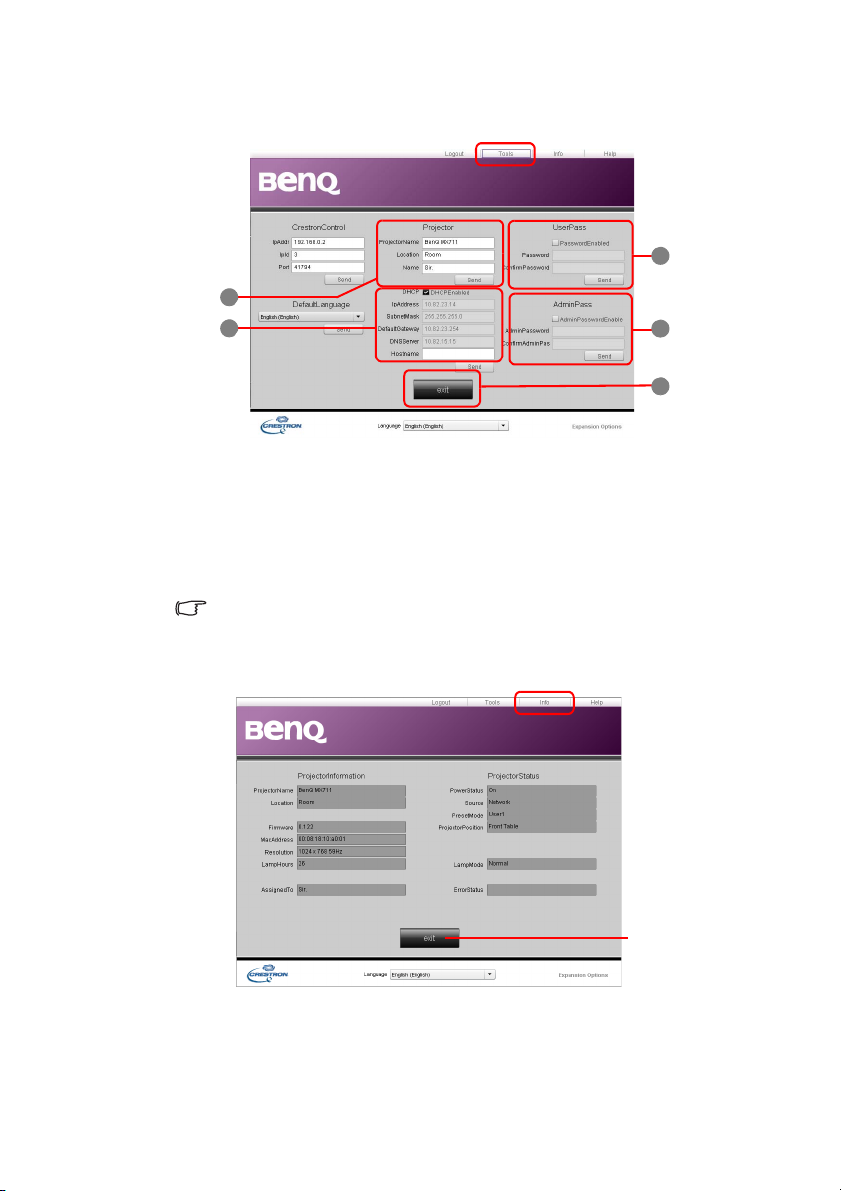

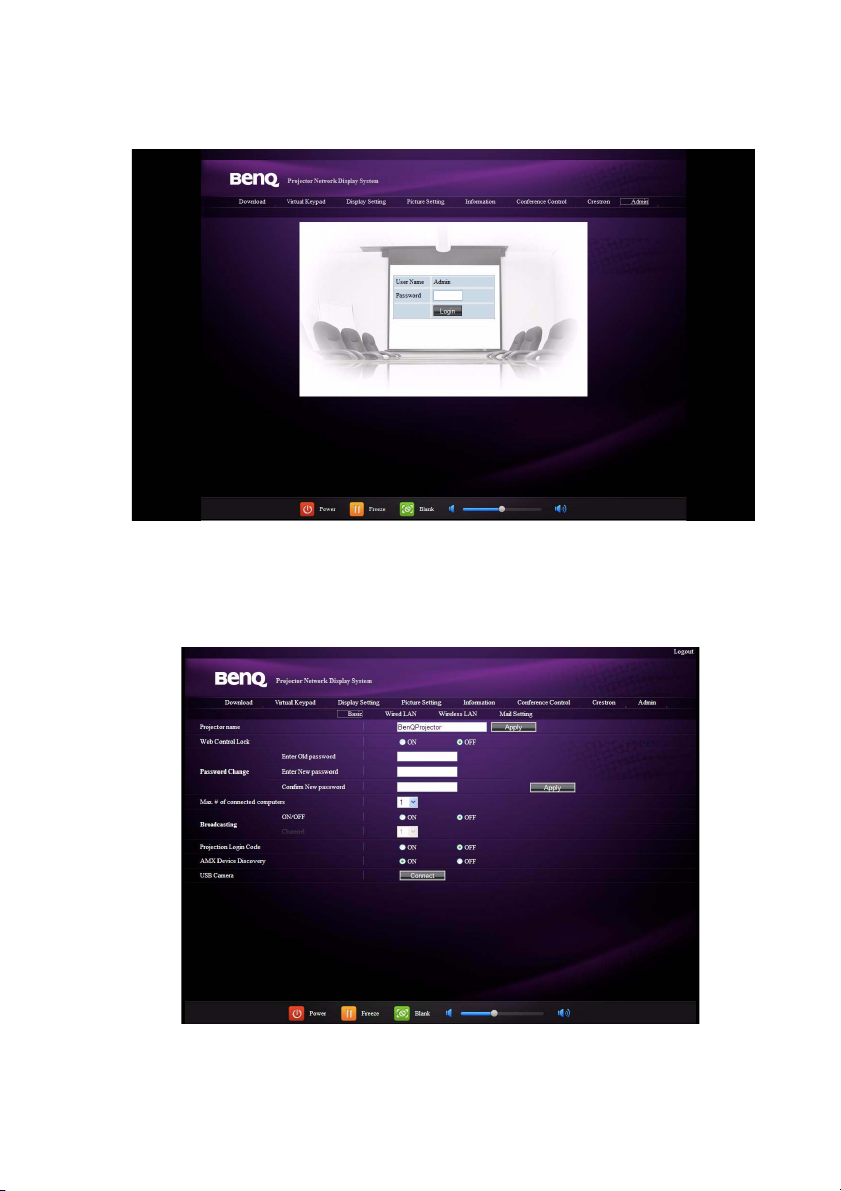

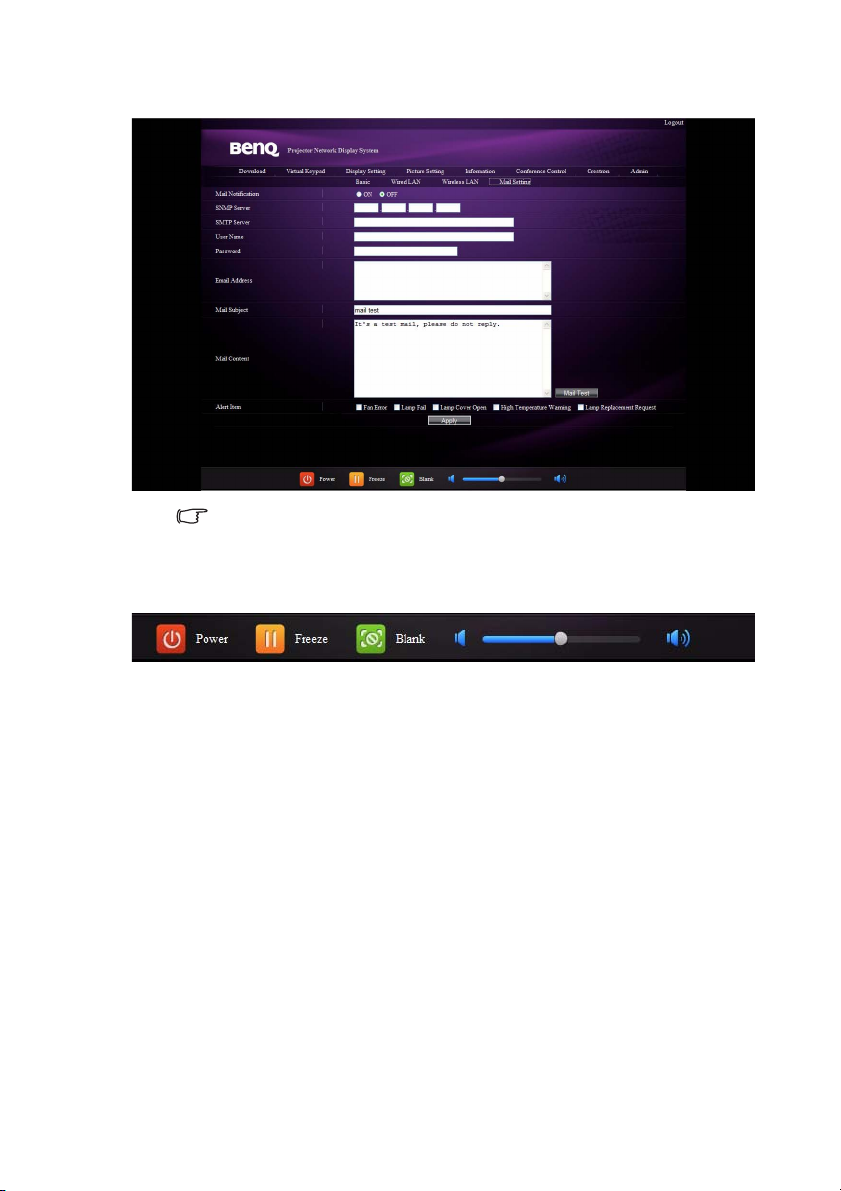

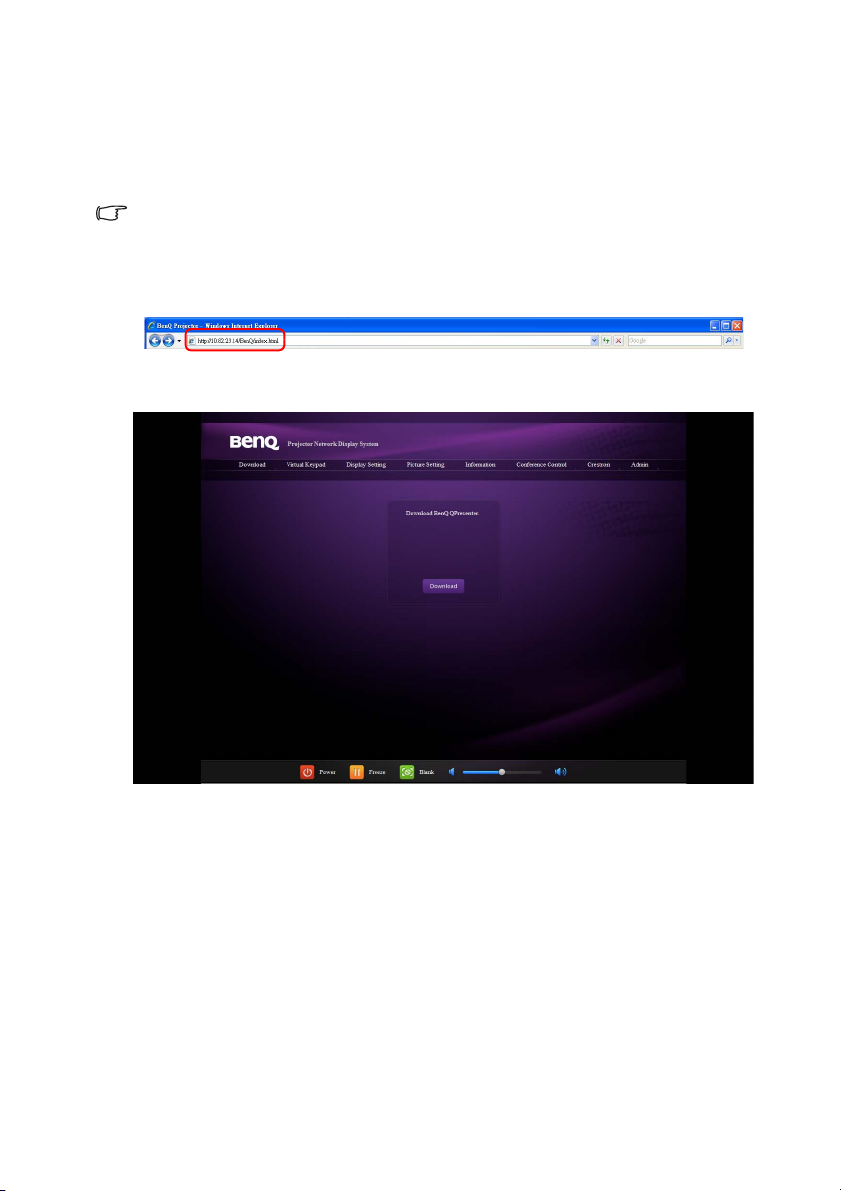

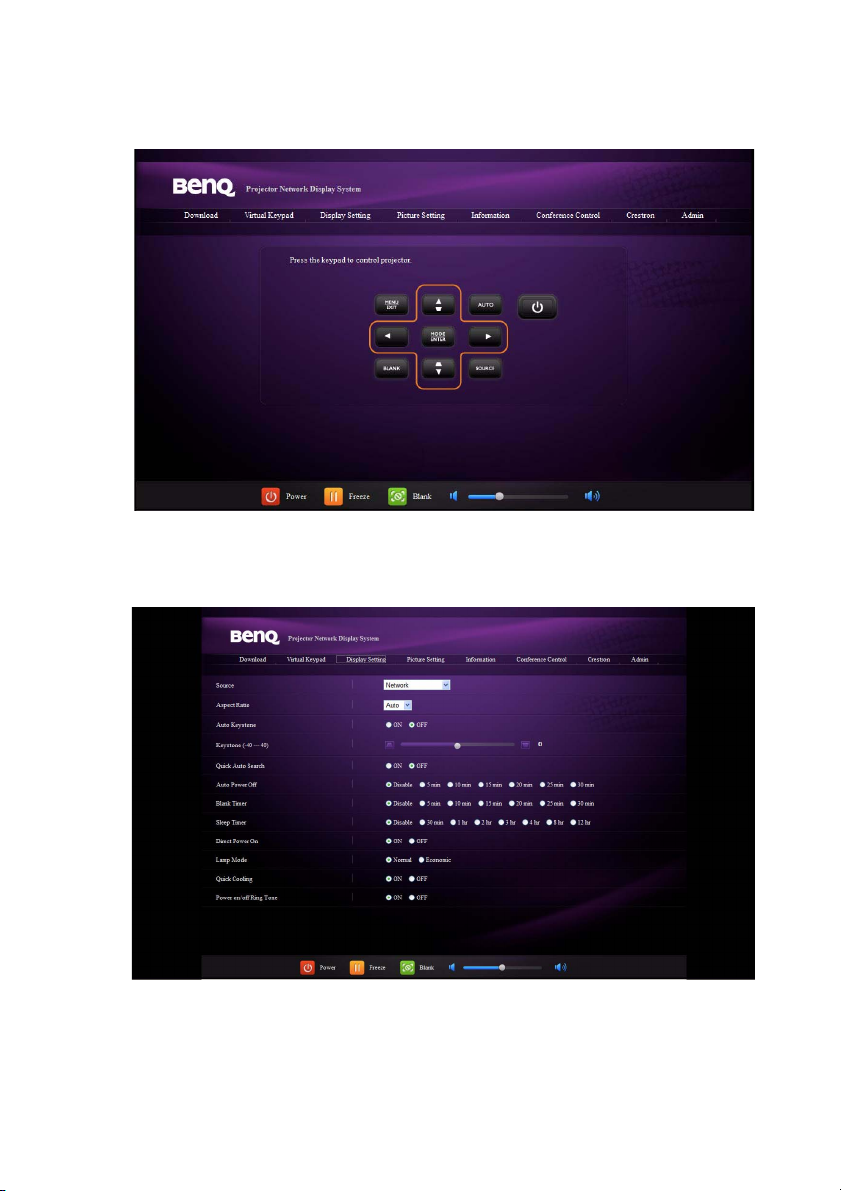

Mengontrol proyektor melalui

lingkungan LAN...................................39

Menggunakan kabel USB untuk

menampilkan isi komputer .................54

Melakukan Presentasi dari

Pembaca USB .......................................54

Menggunakan Kamera USB ................55

Mematikan proyektor..........................56

Mematikan langsung ...........................56

Pengoperasian menu............................57

Pemeliharaan ....................68

Perawatan proyektor............................68

Informasi lampu ..................................69

Pemecahan Masalah .........75

Spesifikasi ..........................76

Spesifikasi proyektor............................76

Dimensi ................................................77

Pemasangan di langit-langit ................77

Diagram pengaturan waktu.................78

Informasi Jaminan dan

Hak Cipta ..........................81

Daftar isi2

Page 3

Petunjuk keamanan penting

Proyektor Anda didesain dan diuji untuk memenuhi standar terbaru bagi keamanan peralatan teknologi informasi. Tetapi, guna memastikan keamanan dalam penggunaan produk ini, penting bagi Anda untuk mematuhi petunjuk yang disebutkan dalam manual ini dan yang ditandai pada produk.

Petunjuk Keamanan

1. Harap baca manual ini sebelum Anda mengoperasikan proyektor Anda. Simpanlah manual ini untuk referensi di kemudian hari.

2. Jangan melihat langsung ke lensa proyektor selama pengoperasiannya. Cahaya yang sangat kuat dapat menyebabkan kerusakan pada mata.

5. Di beberapa negara voltase arus listrik TIDAK stabil. Proyektor ini didesain untuk beroperasi dengan aman dalam voltase listrik antara 100 sampai 240 volt AC, tetapi dapat gagal beroperasi jika terjadi pemadaman listrik atau tegangan kejut sebesar ±10 volt. Di daerah di mana voltase listriknya mungkin berfluktuasi atau mungkin terjadi pemadaman, Anda direkomendasikan untuk menyambungkan proyektor melalui penstabil daya listrik, pengaman naik-turunnya voltase atau sumber daya tidak terganggu (uninterruptible power supply – UPS).

3. Serahkan perbaikan kepada teknisi servis ahli.

4. Selalu buka rana lensa (jika ada) atau lepas tutup lensa (jika ada) ketika lampu proyektor menyala.

6. Jangan menghalangi lensa proyeksi dengan benda apa pun ketika proyektor sedang beroperasi karena hal ini dapat menyebabkan benda tersebut menjadi panas dan cacat atau bahkan dapat menyebabkan kebakaran. Untuk mematikan lampu selama sementara waktu, tekan BLANK pada proyektor atau remote control.

Petunjuk keamanan penting 3

Page 4

Petunjuk Keamanan (Lanjutan)

7. Lampu menjadi sangat panas selama pengoperasian. Diamkan proyektor melakukan pendinginan selama sekitar 45 menit sebelum melepas unit lampu untuk penggantian.

10. Jangan meletakkan produk ini di troli, penyangga atau meja yang tidak stabil. Produk ini bisa jatuh, dan akan dapat rusak parah.

8. Jangan menggunakan lampu yang sudah melebihi masa pakai yang sudah ditentukan. Pengoperasian lampu yang sudah melampaui batas masa pakai lampu yang ditentukan dalam kejadian yang amat jarang dapat menyebabkan lampu pecah.

9. Jangan sekali-kali mengganti rakitan lampu atau komponen elektronik apa pun kecuali jika proyektor tidak terhubung ke stopkontak.

11. Jangan mencoba membongkar proyektor ini. Di dalamnya terdapat voltase tinggi berbahaya yang dapat menyebabkan kematian jika Anda kontak dengan komponen beraliran listrik. Satu-satunya komponen yang dapat diperbaiki oleh pengguna adalah lampu yang tutupnya sendiri dapat dilepas.

Apa pun yang terjadi pengguna dilarang membuka atau melepas tutup lainnya. Serahkan perbaikan hanya kepada teknisi servis profesional.

12. Ketika proyektor sedang beroperasi, Anda mungkin merasakan udara dan bau panas dari kisi-kisi ventilasinya. Hal ini adalah fenomena normal dan bukan merupakan cacat produk.

Petunjuk keamanan penting4

Page 5

Petunjuk Keamanan (Lanjutan)

3.000 m (10.000

kaki)

0 m

(0 kaki)

13. Jangan meletakkan proyektor ini dalam lingkungan berikut:

- Ruangan dengan ventilasi buruk

atau ruangan sempit. Diperlukan sekurangnya jarak 50 cm dari dinding dan aliran udara di sekitar proyektor mengalir lancar.

- Tempat di mana temperatur bisa

menjadi sangat tinggi, seperti di dalam mobil dengan semua jendela tertutup.

- Tempat di mana kelembapan, debu,

atau asap rokok yang berlebihan dapat mengotori komponen optik, memperpendek masa pakai proyektor dan menggelapkan gambar.

- Tempat di dekat alarm yang

memancarkan cahaya

- Tempat dengan temperatur ruangan

di atas 40°C/104°F

- Tempat dengan ketinggian lebih

tinggi dari 3.000 m (10.000 kaki)

14. Jangan menghalangi lubang ventilasi.

- Jangan meletakkan proyektor ini di atas selimut, seprei atau permukaan lembut lainnya.

- Jangan menutup proyektor ini dengan kain atau bahan lainnya.

- Jangan meletakkan benda yang mudah terbakar di dekat proyektor.

Jika lubang ventilasi benar-benar terhalang, panas yang terlalu tinggi di dalamnya dapat menyebabkan kebakaran.

15. Selama pengoperasian, selalu letakkan proyektor pada permukaan horizontal yang rata.

- Jangan gunakan jika permukaan miring

dengan sudut lebih dari 10 derajat dari kiri ke kanan, juga jangan gunakan pada sudut lebih dari 15 derajat dari depan ke belakang. Menggunakan proyektor dalam posisi yang tidak benar-benar horizontal dapat menyebabkan tidak dapat berfungsi sebagaimana mestinya atau rusaknya lampu.

16. Jangan meletakkan proyektor secara vertikal. Jika diletakkan secara vertikal, proyektor bisa jatuh, yang menyebabkan cedera atau mengakibatkan kerusakan pada proyektor.

Petunjuk keamanan penting 5

Page 6

Petunjuk Keamanan (Lanjutan)

17. Jangan menginjak proyektor atau meletakkan benda di atasnya. Di samping kemungkinan menyebabkan kerusakan fisik pada proyektor, meletakkan secara vertikal dapat menyebabkan kecelakaan dan kemungkinan cedera.

18. Jangan meletakkan benda cair di dekat atau di atas proyektor. Cairan yang tertumpah ke dalam proyektor dapat menyebabkan proyektor tidak dapat beroperasi. Jika proyektor basah, putuskan proyektor dari stopkontak sumber daya dan hubungi BenQ agar proyektor diservis.

19. Produk ini dapat menampilkan gambar terbalik untuk pemasangan di langitlangit.

Hanya gunakan Alat Pemasangan di Langit-langit BenQ untuk memasang proyektor dan pastikan proyektor dipasang dengan kuat.

20. Peralatan ini harus diardekan.

Memasang proyektor di langit-langit

Kami ingin Anda mendapat pengalaman menyenangkan ketika menggunakan proyektor BenQ Anda, sehingga kami mohon Anda memperhatikan masalah keamanan ini guna mencegah kemungkinan kerugian pada orang dan properti.

Jika Anda ingin memasang proyektor Anda di langit-langit, kami sangat menganjurkan Anda untuk menggunakan alat pemasangan langitlangit proyektor BenQ yang tepat dan bahwa Anda memastikan proyektor dipasang dengan kuat dan aman.

Jika Anda menggunakan alat pemasangan proyektor di langit-langit selain dari merek BenQ, ada risiko keamanan bahwa proyektor tersebut mungkin jatuh dari langit-langit karena pemasangan yang tidak tepat sebab dilakukan dengan penggunaan ukuran dan panjang sekrup yang salah.

Anda dapat membeli alat pemasangan proyektor di langit-langit BenQ di tempat Anda membeli proyektor BenQ Anda. BenQ merekomendasikan Anda juga membeli kunci Kensington atau kabel keamanan yang kompatibel yang dijual terpisah dan memasangnya dengan kuat di slot kun ci Kensingto n di proyektor dan alas braket pemasangan langit-langit. Kunci ini akan melakukan peran sekunder menahan proyektor seandainya pemasangannya ke braket pemasangan menjadi longgar.

Lampu Hg mengandung merkuri. Kelola lampu sesuai dengan undang-undang setempat tentang pembuangan. Lihat www.lamprecycle.org.

Petunjuk keamanan penting6

Page 7

Pendahuluan

Fitur proyektor

Proyektor ini memadukan proyeksi mesin optik yang mempunyai kinerja tinggi dan desain yang ramah pengguna untuk menghasilkan keandalan tingkat tinggi dan kemudahan penggunaan.

Proyektor ini menyajikan fitur-fitur berikut:

• Pengaturan Jaringan yang memungkinkan pengelolaan status proyektor dari komputer menggunakan browser web.

• Jack mikrofon untuk menghasilkan output suara melalui speaker proyektor.

• Jack USB MINI-B untuk menampilkan sinyal komputer melalui kabel USB

• Jack USB TYPE-A untuk menampilkan gambar yang disimpan di flash drive USB

• Fungsi 3D untuk menikmati film, video, dan tayangan olahraga 3D dengan cara yang lebih realistik dengan menampilkan kepekatan gambar

• Desain tanpa filter untuk menurunkan biaya pemeliharaan dan pengoperasian

• Fungsi keystone otomatis untuk mengoreksi keystone gambar secara otomatis

• Warna cemerlang/VIDI untuk memberi warna yang lebih nyata, lebih cerah pada gambar

• Pemberian judul pendek untuk menampilkan dialog, narasi, dan efek suara tayangan TV dan video

• Output audio bervariasi

• Perbaikan warna dinding yang memungkinkan proyeksi pada permukaan beberapa warna yang telah ditetapkan sebelumnya

• Pencarian otomatis cepat yang mempercepat proses pendeteksian sinyal

• Fungsi yang diproteksi sandi yang dapat dipilih

• Manajemen warna 3D yang memungkinkan penyetelan warna sesuai dengan kesukaan Anda

• Fungsi pendinginan cepat yang dapat dipilih yang membuat proyektor dingin dalam waktu yang lebih singkat

• FAQ untuk memecahkan masalah pengoperasian dengan satu penekanan tombol cepat

• Pengatur waktu presentasi untuk kontrol waktu yang lebih baik selama presentasi

• Penyetelan otomatis dengan satu tombol untuk menampilkan kualitas gambar terbaik

• Perbaikan keystone digital untuk membetulkan gambar yang berubah

• Kontrol keseimbangan warna yang dapat diatur untuk tampilan data/video

• Sanggup untuk menampilkan 1,07 juta warna

• Menu Tampilan Pada Layar (OSD) multi-bahasa

• Mode normal dan ekonomis yang dapat dipilih untuk mengurangi konsumsi daya

• Speaker internal yang memberi audio mono campuran apabila input audio disambungkan

• Kompatibilitas Component HDTV (YP

• Kecerahan kentara dari gambar yang diproyeksikan akan bervariasi bergantung pada kondisi pencahayaan sekitarnya, sinyal input yang dipilih, pengaturan kontras/kecerahan, dan secara langsung berbanding lurus dengan jarak proyeksi.

• Tingkat terangnya lampu akan menurun dari waktu ke waktu dan mungkin bervariasi sesuai spesifikasi pabrikan lampu. Ini adalah normal dan merupakan perilaku yang sudah diduga.

bPr)

Pendahuluan 7

Page 8

Isi pengiriman

1. Unit lampu cadangan

2. Alat pemasangan di langit-langit

3. Kabel RS232

Buka kardus dengan hati-hati dan pastikan bahwa Anda mempunyai semua item yang ditunjukkan di bawah ini. Jika ada item berikut ini yang kurang, hubungi tempat pembelian.

Aksesori standar

Aksesori yang disertakan sesuai dengan wilayah Anda, dan mungkin berbeda dengan aksesori sepeti yang tampak pada gambar.

*Kartu jaminan hanya disertakan di beberapa wilayah tertentu. Harap hubungi dealer Anda untuk memperoleh informasi rinci.

Proyektor Kabel daya Kabel VGA

Panduan ringkas CD manual pengguna Kartu jaminan*

Remote control dengan baterai Tas jinjing proyektor

Aksesori opsional

Pendahuluan8

Page 9

Tampak eksterior proyektor

Sisi depan/atas

Sisi belakang/bawah

10 11

14 15 16 18 19 20

1. Panel kontrol eksternal (Lihat "Kontrol dan Fungsi" pada

halaman 10 untuk mendapatkan

rinciannya.)

2. Tutup lampu

3. Ventilasi (pembuangan udara panas)

4. Tutup lensa

5. Cincin Fokus dan Pembesaran

6. Ventilasi (pemasukan udara dingin)

7. Sensor remote Inframerah depan

8. Lensa proyeksi

9. Jack daya AC

10. Slot kunci anti maling Kensington

11. Kaki penyesuai belakang

12. Lubang pemasangan di langit-langit

13. Kaki penyesuai depan

14. Jack input LAN RJ45

15. Port Mini-B USB

16. Port kontrol RS232

17. Port Type-A USB

18. Port input HDMI

19. Jack output sinyal RGB

20. Jack input sinyal RGB (PC)/

Component Video (YPbPr/YCbCr)

21. Jack input S-Video Jack input Video

22. Jack input Audio (Kiri/Kanan)

23. Jack input Audio Jack output Audio Jack Mikrofon

24. Terminal output DC 12V Digunakan untuk memulai perangkat eksternal seperti layar elektrik atau kontrol cahaya, dsb. Tanyakan tentang cara menyambungkan perangkatperangkat ini kepada dealer Anda.

Pendahuluan 9

Page 10

Kontrol dan Fungsi

Proyektor

1 2 3 4

1. Cincin fokus

Menyesuaikan fokus gambar yang diproyeksikan.

2. Cincin Pembesaran

Menyesuaikan ukuran gambar.

3. Lampu Indikator POWER

Menyala atau berkedip ketika proyektor sedang beroperasi.

4. Sensor remote Inframerah atas

5. MENU/EXIT

Mengaktifkan menu Tampilan Pada Layar (OSD). Kembali ke menu OSD sebelumnya, keluar dan menyimpan pengaturan menu.

6. DAYA

Dwiarah proyektor antara mode siaga dan menyala.

7. Kiri/

Memperkecil volume proyektor.

8. BLANK

Digunakan untuk menyembunyikan gambar layar.

9. Lampu peringatan TEMPeratur

Menyala merah jika temperatur proyektor menjadi terlalu tinggi.

10. Lampu indikator LAMPU

11 12 13 14 15

Menunjukkan status lampu. Menyala atau berkedip apabila terjadi masalah dengan lampu.

11. AUTO

Secara otomatis menentukan pengaturan waktu gambar terbaik untuk gambar yang ditampilkan.

12. Tombol Keystone/Panah ( / Naik, / Turun)

Secara manual memperbaiki gambar yang berubah disebabkan oleh proyeksi bersudut.

13. Kanan/

Memperbesar volume proyektor.

Apabila menu Tampilan Pada Layar (OSD) diaktifkan, tombol #7, #12, dan #13 digunakan sebagai panah arah untuk memilih item menu yang diinginkan dan membuat penyesuaian.

14. MODE/ENTER

Memilih mode pengesetan gambar yang tersedia.

Mengaktifkan item menu Tampilan Pada Layar (OSD) yang dipilih.

15. SOURCE

Menampilkan bilah pemilihan sumber.

Pendahuluan10

Page 11

13 14

22 23

Remote control

7. LASER

Mengeluarkankan sinar penunjuk laser yang dapat dilihat untuk tujuan presentasi.

8. PAGE UP/PAGE DOWN

Mengoperasikan program perangkat lunak tampilan Anda (pada PC yang disambungkan) yang merespons perintah halaman naik/turun (seperti Microsoft PowerPoint).

9. FREEZE

Mendiamkan gambar yang diproyeksikan.

10. NETWORK SETTING

Masuk ke pengaturan jaringan secara langsung.

11. TEST

Menampilkan pola tes.

12. NETWORK

Mencari sinyal jaringan dan memproyeksikannya dalam beberapa

1. ON/OFF

Dwiarah proyektor antara mode siaga dan menyala.

2. Tombol pemilihan sumber (COMPUTER-1, COMPUTER-2,

Memilih sumber input untuk tampilan.

3. MENU/EXIT

Mengaktifkan menu Tampilan Pada Layar (OSD). Kembali ke menu OSD sebelumnya, keluar dan menyimpan pengaturan menu.

4. BLANK

Digunakan untuk menyembunyikan gambar layar.

5. Kiri

6. MODE/ENTER

Memilih mode pengesetan gambar yang tersedia.

Mengaktifkan item menu Tampilan Pada Layar (OSD) yang dipilih.

VIDEO, S-VIDEO)

detik setelah tersedia.

13. SOURCE

Menampilkan bilah pemilihan sumber.

14. AUTO

Secara otomatis menentukan pengaturan waktu gambar terbaik untuk gambar yang ditampilkan.

15. Tombol Keystone/Panah ( / Naik,

/ Turun)

Secara manual memperbaiki gambar yang berubah disebabkan oleh proyeksi bersudut.

16. Kanan

Apabila menu Tampilan Pada Layar (OSD) diaktifkan, tombol #5, #15 dan #16 digunakan sebagai panah arah untuk memilih item menu yang diinginkan dan membuat penyesuaian.

Pendahuluan 11

Page 12

17. ZOOM+/ZOOM-

Memperbesar dan mengurangi ukuran gambar yang diproyeksikan.

18. VOLUME+/VOLUME-

Menyesuaikan besarnya suara.

19. MUTE

Dwiarah audio proyektor antara hidup dan mati.

20. ASPECT

Memilih rasio aspek tampilan.

21. MIC/VOL +/-

Menyesuaikan besarnya suara mikrofon.

22. CAPTURE

Ambil gambar yang diproyeksikan dan simpan sebagai layar pembukaan Anda.

23. Tombol numerik

Masukkan angka dalam pengaturan jaringan.

Tombol numerik 1, 2, 3, 4 tidak dapat ditekan bila diminta untuk memasukkan sandi.

Mengoperasikan penunjuk LASER

Penunjuk Laser adalah alat bantu presentasi bagi para profesional. Alat bantu ini mengeluarkankan sinar berwarna merah bila Anda menekannya.

Sinar laser dapat dilihat. Bila diperlukan, tekan terus LASER untuk output yang terus menerus.

Jangan melihat ke dalam jendela sinar laser atau menyorotkan cahaya sinar laser

ke diri Anda sendiri atau orang lain. Lihat pesan peringatan di bagian belakang remote control sebelum menggunakannya.

Penunjuk laser bukan mainan. Orang tua harus memperhatikan bahaya energi laser dan menjauhkan remote control ini dari jangkauan anak-anak.

Pendahuluan12

Page 13

Jangkauan efektif remote control

• Mengoperasikan proyektor dari depan

• Mengoperasikan proyektor dari atas

Sensor inframerah (IR) remote control terletak di bagian depan dan bagian atas proyektor. Agar berfungsi dengan benar, remote control harus dipegang dalam sudut 30 derajat tegak lurus ke arah sensor infra merah (IR) remote control proyektor. Jarak antara remote control dan sensor tidak boleh lebih dari 8 meter (~26 kaki).

Pastikan tidak ada penghalang antara remote control dan sensor IR pada proyektor yang mungkin menghambat sinar inframerah.

Mengganti baterai remote control

1. Untuk membuka tutup baterai, balik remote control untuk melihat bagian belakangnya, dorong tutup tersebut dengan jari dan geser tutup itu ke arah panah seperti tampak pada gambar. Tutup tersebut akan lepas.

2. Lepaskan baterai yang ada (jika perlu) dan pasanglah dua baterai AAA dengan memperhatikan kutub baterai seperti yang ditunjukkan di dasar ruang baterai. Positif (+) ke arah positif dan negatif (-) ke arah negatif.

3. Pasang kembali tutup tersebut dengan meluruskannya dengan alas dan menggesernya kembali ke posisinya. Hentikan bila sudah terpasang dengan benar.

• Hindari meninggalkan remote control dan baterai di lingkungan dengan panas atau

kelembapan yang berlebihan seperti dapur, kamar mandi, sauna, ruangan dengan jendelajendela besar agar sinar matahari masuk (sunroom) atau dalam mobil tertutup.

• Hanya ganti baterai dengan tipe yang sama atau yang setara yang direkomendasikan oleh

pabrikan baterai.

• Buang baterai bekas sesuai dengan petunjuk pabrikan dan peraturan lingkungan

setempat untuk wilayah Anda.

• Jangan sekali-kali membuang baterai ke dalam api. Hal ini berbahaya, baterai dapat

meledak.

• Jika baterai sudah mati atau jika Anda tidak akan menggunakan remote control selama

periode waktu yang lama, lepaskan baterai untuk menghindari kerusakan pada remote control karena baterai yang mungkin bocor.

Pendahuluan 13

Page 14

Menempatkan proyektor

Memilih tempat

Proyektor Anda didesain untuk dipasang di salah satu dari empat kemungkinan tempat pemasangan:

1. Meja Depan Pilih tempat ini dengan proyektor yang

diletakkan di atas meja di depan layar. Ini adalah cara yang paling umum untuk menempatkan proyektor untuk pengesetan yang cepat dan mudh untuk dibawa.

2. Langit-langit Depan Pilih tempat ini dengan proyektor yang

digantungkan terbalik pada langit-langit di depan layar.

Belilah Alat Pemasangan Proyektor di Langit-Langit BenQ dari dealer Anda untuk memasang proyektor Anda di langit-langit.

Setel Langit-langit Depan di menu PENYETELAN SISTEM : Dasar > Posisi Proyektor setelah Anda menyalakan proyektor.

3. Langit-Langit Belakang Pilih tempat ini dengan proyektor yang

digantungkan terbalik pada langit-langit di belakang layar.

Perhatikan bahwa diperlukan layar proyeksi belakang khusus dan Alat Pemasangan Proyektor di Langit-Langit BenQ untuk pemasangan di tempat ini.

Setel Langit-langit Belakang di menu PENYETELAN SISTEM : Dasar > Posisi Proyektor setelah Anda menyalakan proyektor.

4. Meja Belakang Pilih tempat ini dengan proyektor yang

diletakkan di atas meja di belakang layar.

Perhatikan bahwa untuk ini diperlukan layar proyeksi belakang khusus.

Setel Meja Belakang di menu PENYETELAN SISTEM : Dasar > Posisi Proyektor setelah Anda menyalakan proyektor.

Tata letak ruangan atau preferensi pribadi Anda akan menentukan tempat pemasangan mana yang Anda pilih. Pertimbangkan ukuran dan posisi layar Anda, tempat stopkontak yang sesuai, serta tempat dan jarak antara proyektor dan peralatan Anda lainnya.

Menempatkan proyektor14

Page 15

Memperoleh ukuran favorit gambar yang

Pembesaran maksimum

Pembesaran minimum

Jarak proyeksi

Pusat lensa

Layar

Ofset Vertikal

diproyeksikan

Jarak dari lensa proyektor ke layar, pengaturan pembesaran, dan format video masingmasing menentukan ukuran gambar yang diproyeksikan.

Dimensi proyeksi

Lihat "Dimensi" pada halaman 77 untuk mengetahui pusat dimensi lensa proyektor ini sebelum menghitung posisi yang tepat.

Misalnya, jika Anda menggunakan layar 120 inci, jarak proyeksi yang direkomendasikan adalah 4.457 mm dan offset vertikal 91 mm – 274 mm.

Jika jarak proyeksi terukur adalah 5,0 m (5.000 mm), angka terdekat dalam kolom "Jarak

dari layar (mm)" adalah 4.457 mm atau 5.571 mm. Dari baris ini terlihat bahwa layar yang

diperlukan adalah 120" (sekitar 3,0 m) atau 150" (sekitar 3,8 m).

Terdapat toleransi 3% di antara angka-angka ini karena adanya perbedaan tipe komponen optik. BenQ merekomendasikan bahwa jika Anda bermaksud memasang proyektor secara permanen, Anda seharusnya menguji ukuran dan jarak proyeksi secara fisik menggunakan proyektor yang sesungguhnya berada di tempat itu sebelum Anda memasangnya secara permanen, untuk mempertimbangkan karakteristik optik proyektor ini. Hal ini akan membantu Anda menentukan posisi pemasangan yang tepat sehingga proyektor sangat sesuai dengan tempat pemasangan Anda.

Ukuran layar Jarak dari layar (mm)

Diagonal

Inci mm

40 1016 813 610 1143 1486 1829 30 91 50 1270 1016 762 1429 1857 2286 38 114 60 1524 1219 914 1714 2229 2743 46 137

80 2032 1626 1219 2286 2971 3657 61 183 100 2540 2032 1524 2857 3714 4571 76 229 120 3048 2438 1829 3429 4457 5486 91 274 150 3810 3048 2286 4286 5571 6857 114 343 200 5080 4064 3048 5714 7429 9143 152 457 220 5588 4470 3353 6286 8171 10057 168 503 250 6350 5080 3810 7143 9286 11429 191 572 300 7620 6096 4572 8571 11143 13714 229 686

(mm)T (mm)

Panjang min.

(pembesaran

maks.)

Rata-

rata

Panjang

maks.

(pembesaran

min.)

Ofset Vertikal

(mm)

(min.) (maks.)

Menempatkan proyektor 15

Page 16

Menggeser lensa proyeksi

Pusat lensa

100%

10%

30%

Alat kontrol penggeser lensa memberi fleksibilitas untuk memasang proyektor Anda. Dengan alat kontrol penggeser lensa ini, proyektor dapat ditempatkan jauh dari pusat layar.

Pergeseran lensa dinyatakan sebagai persentase tinggi atau lebar gambar yang diproyeksikan. Ini diukur sebagai keseimbangan dari pusat vertikal atau horizontal gambar yang diproyeksikan. Anda dapat menggunakan obeng untuk menggeser lensa proyeksi dalam rentang yang diperbolehkan bergantung pada posisi gambar yang Anda inginkan.

Untuk menggeser lensa proyeksi, buka kelopak penutup di bagian samping proyektor untuk membuka jalan masuk (lubang dalam) ke perangkat penggeser lensa. Masukkan obeng untuk menyentuh perangkat tersebut, lalu putar obeng searah jarum jam atau berlawanan arah jarum jam sampai posisi layar sesuai dengan keinginan Anda.

• Apabila posisi layar tetap

• Apabila posisi proyektor tetap

• Untuk menghindari kerusakan pada perangkat penggeser lensa, putar obeng dengan pelan dan lembut.

• Penyesuaian pergeseran lensa tidak akan mengakibatkan penurunan kualitas gambar. Meski kemungkinannya sangat kecil namun jika terjadi perubahan gambar, lihat

"Memperbaiki keystone" pada halaman 23 untuk detailnya.

Menempatkan proyektor16

Page 17

Sambungan

Komputer notebook atau desktop

Speaker

atau

Perangkat A/V

Monitor

(DVI)

(VGA)

Mikrofon

atau

Ketika menyambungkan sumber sinyal ke proyektor, pastikan untuk:

1. Mematikan semua peralatan sebelum membuat sambungan apa saja.

2. Gunakan kabel sinyal yang tepat untuk setiap sumber.

3. Pastikan kabel benar-benar dimasukkan.

• Dalam sambungan yang tampak di bawah, beberapa kabel mungkin tidak disertakan dengan proyektor (lihat "Isi pengiriman" pada halaman 8). Kabel tersebut dapat dibeli di toko elektronik.

• Ilustrasi sambungan di bawah ini hanya untuk referensi. Jack sambungan di bagian belakang yang tersedia pada proyektor berbeda menurut model masing-masing proyektor.

1. Kabel VGA

2. Kabel VGA ke DVI-A

3. Kabel USB

4. Kabel adaptor Component Video ke VGA (D-Su b)

5. Kabel S-Video

6. Kabel Video

7. Kabel Audio Kiri/Kanan

8. Kabel Audio

9. Mikrofon

10. Flash drive USB/dongle nirkabel USB

11. Kabel HDMI

Sambungan 17

Page 18

• Banyak notebook tidak mengaktifkan port video eksternalnya ketika disambungkan ke proyektor. Biasanya kombo tombol seperti tombol FN + F3 atau CRT/LCD mengaktifkan/ menonaktifkan tampilan eksternal. Temukan tombol fungsi yang berlabel CRT/LCD atau tombol fungsi dengan simbol monitor di notebook. Tekan tombol FN dan tombol fungsi berlabel tersebut bersama-sama. Lihat dokumentasi notebook untuk menemukan kombinasi tombol notebook Anda.

• Output D-Sub hanya berfungsi apabila input D-Sub yang tepat dibuat ke jack COMPUTER 1.

• Jika Anda ingin membuat metode sambungan ini ketika proyektor berada dalam mode siaga, pastikanlah bahwa fungsi Monitor Out diaktifkan dalam menu PENYETELAN SISTEM : Tingkat Lanjut. Lihat "Pengaturan Siaga" pada halaman 66 untuk detailnya.

Menyambungkan perangkat sumber video

Anda hanya perlu menyambungkan proyektor ke sebuah perangkat sumber video menggunakan salah satu metode penyambungan saja, tetapi masing-masing metode tersebut memberi tingkat kualitas video yang berbeda. Metode yang Anda pilih akan sangat bergantung pada ketersediaan terminal yang cocok pada proyektor dan pada perangkat sumber video seperti yang diterangkan di bawah ini:

Nama terminal Penampilan terminal Kualitas gambar

HDMI

Component Video

S-Video

Video

Terbaik

Lebih baik

Baik

Normal

Menyambungkan audio

Proyektor ini mempunyai dua speaker mono internal yang didesain guna memberi fungsionalitas audio dasar yang menyertai presentasi data untuk tujuan bisnis saja. Speaker tersebut tidak didesain untuk, dan juga tidak dimaksudkan untuk pembuatan tiruan audio stereo seperti yang mungkin diharapkan dalam aplikasi home theater atau home cinema. Input audio stereo apa saja (jika dimasukkan), dicampurkan menjadi output audio mono biasa melalui speaker proyektor.

Speaker internal akan tidak bersuara apabila jack AUDIO OUT sudah disambungkan.

• Meski kemungkinannya sangat kecil namun jika Anda menyambungkan proyektor ke pemutar DVD melalui input HDMI proyektor dan gambar yang diproyeksikan menampilkan warna yang salah, harap ubah ruang warna ke YUV. Lihat "Mengubah Ruang Warna" pada

halaman 28 untuk detailnya.

• Proyektor ini hanya mampu memutar audio mono campuran, meskipun input audio stereo disambungkan. Lihat "Menyambungkan audio" pada halaman 18 untuk detailnya.

• Jika gambar video yang dipilih tidak ditampilkan setelah proyektor dinyalakan dan sumber video yang dipilih sudah benar, periksa untuk mengetahui perangkat sumber video sudah dihidupkan dan beroperasi dengan benar. Periksa juga untuk mengetahui kabel sinyal sudah disambungkan dengan benar.

Sambungan18

Page 19

Memutar suara melalui proyektor

Anda dapat memanfaatkan speaker proyektor (mono campuran) dalam presentasi Anda, dan juga menyambungkan speaker yang menggunakan amplifier terpisah ke soket AUDIO OUT proyektor.

Jika Anda mempunyai sistem suara terpisah, hampir bisa dipastikan Anda ingin menyambungkan output audio perangkat sumber Video Anda ke sistem suara itu, bukannya ke proyektor audio mono.

Anda juga dapat menggunakan mikrofon untuk menghasilkan output suara melalui speaker proyektor.

Setelah tersambung, audio dapat dikontrol dengan menu Tampilan Pada Layar (OSD) proyektor. Lihat "Pengaturan Audio" pada halaman 65 untuk detailnya.

Tabel di bawah ini menerangkan metode penyambungan untuk berbagai perangkat, dan asal suara itu.

Perangkat

Port input Audio

Proyektor dapat

memutar

suara dari...

Port output Audio

Pilihan sinyal input menentukan suara mana yang akan diputar oleh speaker proyektor, dan suara mana yang akan menjadi output dari proyektor apabila AUDIO OUT disambungkan. Jika Anda memilih KOMPUTER 1/YPbPr 1 sinyal PC, proyektor dapat memutar suara yang diterima dari AUDIO IN 1/MIC. Jika Anda memilih KOMPUTER 2/YPbPr 2 sinyal PC, proyektor dapat memutar suara yang diterima dari AUDIO IN 2/MIC.

Projector dapat memutar suara apabila kabel RJ45 atau kabel USB dapat menyediakan sinyal audio. Tidak perlu dilakukan penyambungan kabel audio bila Layar USB atau Layar Jaringan sumber sudah dipilih.

Tentang input mikrofon

• Jika Anda ingin menggunakan mikrofon, sambungkan kabel jack mini mikrofon 3,5 ke proyektor.

• Anda dapat menggunakan mikrofon nirkabel jika modul nirkabel dipasang ke jack input mikrofon proyektor dan modul tersebut berfungsi baik dengan perangkat terkait. Untuk memastikan penggunaan mikrofon nirkabel yang sangat baik, Anda direkomendasikan menggunakan mikrofon yang sesuai dengan spesifikasi yang tercantum dalam tabel di bawah ini.

Sinyal Parameter Min Jenis Maks

Mikrofon

PC/Component Video Video/S-Video Mikrofon

AUDIO IN 1/

AUDIO IN 2

AUDIO IN 1/

AUDIO IN 2/MIC

AUDIO OUT AUDIO OUT AUDIO OUT

AUDIO (L/R)

AUDIO (L/R)/MIC

•MIC

• AUDIO IN 1/MIC

• AUDIO IN 2 (L/R)/ MIC

Prinsip Transducer Dinamis

Impedansi 300 1K ohm

Respon frekuensi 600 16k Hz

MIC

Sambungan 19

Page 20

• Ada dua cara untuk menyesuaikan besarnya volume mikrofon.

• Setel besarnya volume mikrofon secara langsung di menu PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Audio > Volume mikrofon.

•Tekan MIC/VOL tombol (+/-) pada remote control.

• Untuk membuat input mikrofon tersedia ketika proyektor dalam mode siaga, aktifkan menu PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Siaga > Mikrofon.

• Jika mikrofon tidak berfungsi, periksa pengaturan besarnya volume dan sambungan kabel.

• Anda mungkin mendapatkan derau (noise) umpan balik dari mikrofon apabila Anda terlalu dekat dengan speaker proyektor. Jauhkan mikrofon dari speaker proyektor. Semakin besar volume yang Anda perlukan, semakin jauh jarak yang Anda perlukan dari speaker guna mencegah derau.

Sambungan20

Page 21

Pengoperasian

Memulai menyalakan proyektor

1. Colokkan kabel daya ke proyektor dan ke

stopkontak. Nyalakan sakelar stopkontak (jika dipasang). Periksa apakah Lampu Indikator POWER pada proyektor menyala oranye setelah diberi daya.

Harap hanya gunakan aksesori (misalnya kabel daya) yang asli dengan perangkat ini untuk menghindari kemungkinan bahaya seperti kejutan listrik atau kebakaran.

2. Tekan DAYA pada proyektor atau ON remote control untuk mulai menyalakan

proyektor. Segera setelah lampu menyala, "Nada Dering Sistem Hidup" akan terdengar. Lampu Indikator POWER berkedip hijau dan tetap menyala hijau ketika proyektor menyala.

Prosedur pengawalan memerlukan waktu sekitar 30 detik. Dalam tahap pengawalan berikutnya, logo pembukaan diproyeksikan.

(Jika perlu) Putar cincin fokus untuk menyesuaikan kejelasan gambar.

Untuk menonaktifkan nada dering, lihat "Menonaktifkan Nada Dering Sistem Hidup/

Mati" pada halaman 38 untuk detailnya.

Jika proyektor masih panas karena aktivitas sebelumnya, maka proyektor akan menjalankan kipas pendingin selama sekitar 90 detik sebelum memberi energi pada lampu.

3. Jika proyektor diaktifkan untuk pertama

kalinya, pilih bahasa OSD dengan mengikuti petunjuk pada layar.

4. Jika Anda diminta untuk memberi kata sandi,

tekan tombol panah untuk memasukkan sandi yang terdiri dari enam digit. Lihat

"Memanfaatkan fungsi sandi" pada halaman 25

untuk detailnya.

5. Hidupkan semua peralatan yang tersambung.

6. Proyektor akan mulai mencari sinyal input.

Sinyal input aktif yang dipindai tampil di sudut kiri atas layar. Jika proyektor tidak mendeteksi sinyal input yang valid, maka pesan “Tidak Ada Sinyal” akan terus ditampilkan sampai ditemukan sinyal.

Anda juga dapat menekan SOURCE pada proyektor atau remote control untuk memilih sinyal input yang dikehendaki. Lihat "Memindah sinyal input" pada halaman

28 untuk detailnya.

Jika frekuensi/resolusi sinyal input tidak berada di jangkauan pengoperasian proyektor, Anda akan menerima pesan “Di luar Jangkauan” yang ditampilkan pada layar kosong. Gantilah ke sinyal input yang kompatibel dengan resolusi proyektor atau setel sinyal input ke setelan yang lebih rendah. Lihat "Diagram pengaturan waktu" pada halaman 78 untuk detailnya.

Pengoperasian 21

Page 22

Menyesuaikan gambar yang diproyeksikan

Jangan melihat ke lensa ketika lampu menyala. Cahaya lampu yang kuat dapat menyebabkan kerusakan pada mata Anda.

Hati-hati ketika Anda menekan tombol pengeluar penyangga secara cepat karena tombol itu berada di dekat ventilasi pembuangan udara panas.

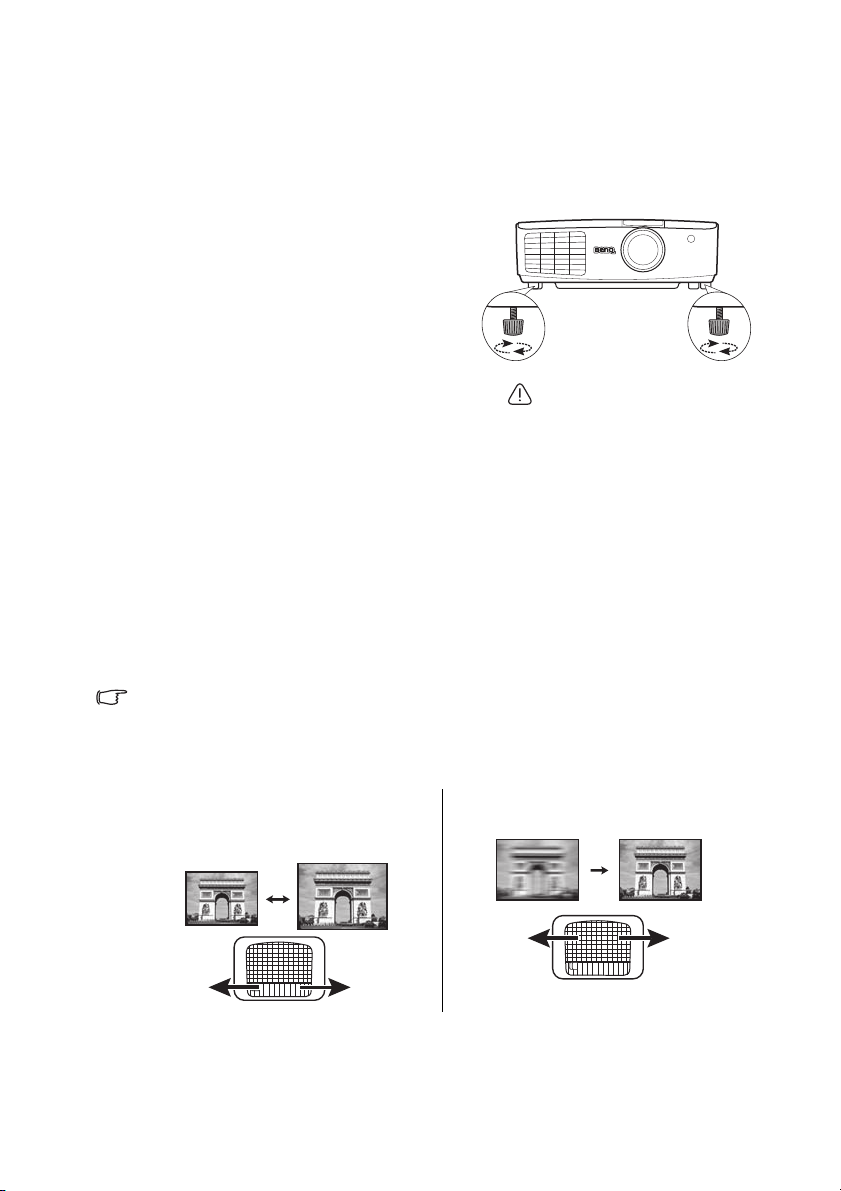

Menyesuaikan sudut proyeksi

Proyektor ini dilengkapi dengan 4 kaki penyesuai. Kaki penyesuai ini mengubah ketinggian gambar dan sudut proyeksi. Untuk menyesuaikan proyektor:

Putar sekrup kaki-kaki penyesuai belakang untuk menyesuaikan sudut horizontal dengan lembut.

Untuk memasukkan kaki kembali, putar kaki penyesuai belakang dengan arah terbalik.

Jika proyektor tidak diletakkan di atas permukaan yang datar atau layar dan proyektor tidak saling tegak lurus, gambar yang diproyeksikan menjadi berbentuk trapesium. Untuk memperbaiki situasi ini, lihat

"Memperbaiki keystone" pada halaman 23 untuk

detailnya.

Menyesuaikan gambar secara otomatis

Dalam beberapa hal, Anda mungkin harus mengoptimalkan kualitas gambar. Untuk melakukan hal ini, tekan AUTO pada proyektor atau remote control. Dalam waktu 3 detik, fungsi Penyesuaian Otomatis Pintar (Intelligent Auto Adjustment) internal akan menyesuaikan kembali nilai Frekuensi dan Clock untuk memberi kualitas gambar terbaik.

Informasi sumber aktif akan ditampilkan di sudut layar selama 3 detik.

Fungsi ini hanya tersedia apabila sinyal PC (RGB Analog) dipilih.

Menyesuaikan ukuran dan kejelasan gambar dengan mulus

1. Sesuaikan gambar yang diproyeksikan ke ukuran yang Anda perlukan menggunakan cincin pembesaran.

Pengoperasian22

2. Tajamkanlah gambar dengan memutar cincin fokus.

Page 23

Memperbaiki keystone

Tek an /.

Tekan /.

Keystone merujuk pada situasi di mana gambar yang diproyeksikan kelihatan jelas lebih lebar mungkin di bagian atas atau mungkin di bagian bawah. Situasi ini terjadi apabila proyektor tidak tegak lurus dengan layar.

Untuk memperbaiki hal ini, di samping menyesuaikan ketinggian proyektor, jika Anda menginginkan proyektor memperbaiki keystone gambar secara otomatis, pastikan fungsi Keystone Otomatis di menu TAMPILAN adalah Hidup.

Atau Anda perlu memperbaikinya secara manual mengikuti SALAH SATU langkah ini:

• Menggunakan remote control Tekan / pada proyektor atau remote control

untuk menampilkan halaman perbaikan Keystone. Tekan untuk memperbaiki keystone di bagian

atas gambar. Tekan untuk memperbaiki keystone di bagian bawah gambar.

• Menggunakan menu OSD

1. Tekan MENU/EXIT lalu tekan / sampai menu TAMPILAN disoroti.

2. Tekan untuk menyoroti Keystone dan tekan MODE/ENTER. Halaman Keystone perbaikan ditampilkan.

3. Tekan untuk memperbaiki keystone di bagian atas gambar. Tekan untuk memperbaiki keystone di bagian bawah gambar.

Pengoperasian 23

Page 24

Menggunakan menu

Sinyal input aktif

Ikon menu utama

Menu utama

Sub-menu

Disorot

Te ka n MENU/EXIT ke halaman sebelumnya atau keluar.

Status

TAMPILAN

Warna Dinding

Rasio Aspek

Keystone

Posisi

Fase

Ukuran H.

Pembesaran Digital

Mati

Otomatis

ENTER

MENU Keluar

RGB Analog

Keystone Otomatis

Hidup

Penyelarasan 3D

Mati

Pembalikan Penyelarasan 3D

Nonaktifkan

Templat Pengajaran

TAMPILAN

Warna Dinding Rasio Aspek

Posisi Fase Ukuran H. Pembesaran Digital

Keystone

RGB Analog

Mati

Otomatis

0 0

MENU Keluar

Keystone Otomatis

Mati

Penyelarasan 3D Mati Pembalikan Penyelarasan 3D

Nonaktifkan

Templat Pengajaran

PENYETELAN SISTEM : Dasar

Pengatur Waktu Presentasi

IndonesiaBahasa

Posisi Proyektor

Pengaturan Pengoperasian

Kunci Tombol Panel

Layar Pembuka

Warna Latar Belakang

My Screen

RGB Analog

MENU Keluar

Meja Depan

Mati BenQ BenQ

Pengaturan Menu

Depan+Atas

Penerima Jarak Jauh

PENYETELAN SISTEM : Dasar

Pengatur Waktu Presentasi

Indonesia

Bahasa Posisi Proyektor

Pengaturan Pengoperasian

Kunci Tombol Panel

Layar Pembuka

Warna Latar Belakang

My Screen

RGB Analog

MENU Keluar

Meja Depan

Mati

BenQ BenQ

Pengaturan Menu

Depan+Atas

Penerima Jarak Jauh

Proyektor ini dilengkapi dengan menu Tampilan Pada Layar (OSD) untuk membuat berbagai penyesuaian dan pengaturan.

Di bawah ini adalah sekilas tentang menu OSD.

Contoh berikut menerangkan cara menyetel bahasa OSD.

1. Tekan MENU/EXIT pada proyektor atau

2. Gunakan / untuk menyoroti menu

Pengoperasian24

remote control untuk mengaktifkan menu OSD.

PENYETELAN SISTEM : Dasar.

3. Tekan untuk menyoroti Bahasa dan tekan / untuk

memilih pilihan bahasa.

4. Tekan MENU/EXIT dua kali* pada proyektor atau remote control untuk keluar dan menyimpan pengaturan.

*Penekanan yang pertama membawa Anda kembali ke menu utama dan penekanan kedua menutup menu OSD.

Page 25

Mengamankan proyektor

MASUKKAN SANDI BARU

KembaMENU

Pengunci sistem dan Layar Pembuka menggunakan sandi yang sama.

Menggunakan kunci kabel keamanan

Proyektor harus dipasang di tempat yang aman guna mencegah pencurian. Jika tidak, belilah kunci, seperti kunci Kensington, untuk mengamankan proyektor. Anda dapat menemukan slot kunci Kensington pada proyektor.

Kunci kabel keamanan Kensington biasanya merupakan kombinasi tombol dan kunci. Lihat dokumentasi kunci tersebut untuk menemukan cara menggunakannya.

Memanfaatkan fungsi sandi

Untuk tujuan keamanan dan membantu mencegah penggunaan yang tidak diizinkan, proyektor ini dilengkapi dengan opsi untuk mengatur keamanan sandi. Sandi tersebut dapat diatur melalui menu Tampilan Pada Layar (OSD).

PERINGATAN: Anda akan mendapat kesulitan jika Anda mengaktifkan fungsionalitas sandi dan setelah itu lupa dengan sandi tersebut. Cetaklah manual ini (jika perlu) dan tulislah sandi yang Anda gunakan di manual ini, lalu simpanlah manual ini di tempat yang aman untuk mengingat sandi tersebut agar dapat digunakan di kemudian hari.

Mengatur sandi

Setelah sandi diatur dan pengunci sistem diaktifkan, maka proyektor tidak dapat digunakan kecuali jika dimasukkan sandi yang benar setiap kali proyektor mulai dinyalakan.

1. Buka menu OSD dan pergi ke menu PENYETELAN SISTEM : Tingkat Lanjut >

2. Soroti Ubah Pengaturan Keamanan dan tekan MODE/ENTER.

3. Seperti tampak pada gambar di sebelah kanan,

4. Konfirmasikan sandi baru dengan memasukkan

5. Untuk mengaktifkan Pengunci Sistem fungsi, tekan / untuk menyoroti Pengunci

6. Untuk mengaktifkan Kunci Layar Pembuka fungsi, tekan / untuk menyoroti

PENTING: Digit yang dimasukkan akan tampil sebagai tanda bintang di layar. Tulislah sandi yang dipilih di sini di manual ini sebelum atau segera setelah sandi dimasukkan sehingga Anda bisa mendapatkan sandi tersebut seandainya Anda lupa.

Sandi: __ __ __ __ __ __

Simpan manual ini di tempat aman.

7. Untuk keluar dari menu OSD, tekan MENU/EXIT.

Pengaturan Keamanan. Tekan MODE/ENTER. Halaman Pengaturan Keamanan ditampilkan.

keempat tombol panah ( , , , ) masingmasing mewakili 4 digit (1, 2, 3, 4). Sesuai dengan sandi yang ingin Anda atur, tekan tombol panah guna memasukkan enam digit untuk sandi.

kembali sandi baru.

Setelah sandi diatur, menu OSD kembali ke halaman Pengaturan Keamanan.

Sistem dan tekan / untuk memilih Hidup.

Kunci Layar Pembuka dan tekan / untuk memilih Hidup.

Apabila Kunci Layar Pembuka aktif, maka My Screen fungsi di menu PENYETELAN SISTEM : Dasar akan dilindungi kata sandi.

Pengoperasian 25

Page 26

Sandi Salah

Coba lagi

Tulis kode pengembalian dan hubungi Pusat Layanan Pelanggan BenQ.

Kode Pengembalian:

0 2 1 2

KEMBALIKAN SANDI

Keluar

Jika Anda lupa dengan sandi

Jika fungsi sandi diaktifkan, Anda akan diminta memasukkan sandi yang terdiri dari enam digit setiap kali Anda menyalakan proyektor. Jika sandi yang Anda masukkan salah, pesan kesalahan seperti tampak pada gambar di sebelah kanan tampil selama 3 detik, dan disusul pesan MASUKKAN SANDI. Anda dapat mencoba lagi memasukkan sandi lainnya yang terdiri dari enam digit, atau jika Anda tidak mencatat sandi tersebut dalam manual ini, dan Anda sama sekali tidak ingat sandi tersebut, Anda dapat menggunakan prosedur mengingat sandi. Lihat "Masuk ke prosedur mengingat sandi" pada halaman 26 untuk detailnya.

Jika Anda memasukkan sandi yang salah sebanyak 5 kali berturut-turut, proyektor akan mati secara otomatis dalam waktu yang singkat.

Masuk ke prosedur mengingat sandi

1. Tekan dan tahan AUTO pada proyektor atau remote control selama 3 detik. Proyektor akan menampilkan angka berkode pada layar.

2. Tulislah angka tersebut dan matikan proyektor Anda.

3. Carilah bantuan dari pusat layanan BenQ setempat untuk membaca kode sandi angka tersebut. Anda mungkin harus memberi dokumentasi bukti pembelian untuk memverifikasi bahwa Anda merupakan pengguna sah proyektor tersebut.

Mengubah sandi

1. Buka menu OSD dan pergi ke menu PENYETELAN SISTEM : Tingkat Lanjut> Pengaturan Keamanan > Ubah sandi.

2. Tekan MODE/ENTER. Pesan “MASUKKAN SANDI AKTIF” ditampilkan.

3. Masukkan sandi lama.

i. Jika sandi benar, muncul pesan lain “MASUKKAN SANDI BARU”.

ii. Jika sandi salah, pesan kesalahan sandi tampil selama tiga detik, dan pesan

“MASUKKAN SANDI AKTIF” ditampilkan sehingga Anda dapat mencoba lagi. Anda dapat menekan MENU/EXIT untuk membatalkan perubahan atau mencoba sandi lainnya.

4. Masukkan sandi baru.

Sandi: __ __ __ __ __ __

Simpan manual ini di tempat aman.

5. Konfirmasikan sandi baru dengan memasukkan kembali sandi baru.

6. Anda sudah berhasil memberi sandi baru untuk proyektor ini. Ingatlah untuk memasukkan sandi baru tersebut ketika menyalakan proyektor pada kesempatan berikutnya.

7. Untuk keluar dari menu OSD, tekan MENU/EXIT.

Pengoperasian26

Page 27

Menonaktifkan fungsi sandi

Untuk menonaktifkan proteksi sandi, kembalilah ke menu PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Keamanan > Ubah Pengaturan Keamanan setelah membuka sistem menu OSD. Tekan MODE/ENTER. Pesan “MASUKKAN SANDI” ditampilkan. Masukkan sandi aktif.

i. Jika sandi benar, menu OSD kembali ke halaman Pengaturan Keamanan.

Tekan untuk menyoroti Pengunci Sistem dan tekan / untuk memilih Mati. Anda tidak perlu lagi memasukkan sandi ketika menyalakan proyektor pada kesempatan berikutnya.

Tekan untuk menyoroti Kunci Layar Pembuka dan tekan / untuk memilih Mati. Fungsi Layar Pembuka di menu PENYETELAN SISTEM : Dasar akan ada untuk melakukan perubahan Anda.

ii. Jika sandi salah, pesan kesalahan sandi tampil selama tiga detik, dan pesan

“MASUKKAN SANDI AKTIF” ditampilkan sehingga Anda dapat mencoba lagi. Anda dapat menekan MENU/EXIT untuk membatalkan perubahan atau mencoba sandi lainnya.

Meskipun fungsi sandi dinonaktifkan, Anda harus menyimpan sandi yang lama seandainya Anda perlu mengaktifkan kembali fungsi sandi dengan memasukkan sandi yang lama.

Pengoperasian 27

Page 28

Memindah sinyal input

Computer1/YPbPr1

Computer2/YPbPr2

HDMI

Video

S-Video

Layar Jaringan

Layar USB

Pembaca USB

Proyektor ini dapat disambungkan ke beberapa perangkat sekaligus. Tetapi, proyektor hanya dapat menampilkan satu layar penuh satu per satu. Ketika mulai dinyalakan, proyektor secara otomatis mencari sinyal yang tersedia.

Pastikan fungsi Pencarian Otomatis Cepat di menu SUMBER adalah Hidup jika Anda ingin proyektor secara otomatis mencari sinyal tersebut.

Untuk memilih sumber:

1. Tekan SOURCE pada proyektor atau remote control. Bilah pilihan sumber ditampilkan.

2. Tekan / sampai sinyal pilihan Anda dipilih dan tekan MODE/ENTER.

Jika tersedia, Anda bisa juga memilih sumbernya dengan menekan salah satu tombol Sumber yang ada di remote control.

Setelah terdeteksi, informasi sumber yang dipilih akan tampil di sudut layar selama beberapa detik. Jika ada beberapa peralatan yang disambungkan ke proyektor, ulangi langkah 1-2 untuk mencari sinyal lainnya.

• Tingkat kecerahan gambar yang diproyeksikan akan

berubah ketika Anda berpindah di antara sinyal input yang berbeda. Presentasi data (grafis) "PC" yang kebanyakan menggunakan gambar statis pada umumnya lebih cerah daripada “Video” yang kebanyakan menggunakan gambar bergerak (film).

• Resolusi tampilan asli proyektor ini adalah dalam rasio aspek 4:3. Untuk hasil gambar

tampilan terbaik, Anda seharusnya memilih sinyal input yang menghasilkan output pada resolusi ini. Resolusi lainnya akan diubah ukurannya oleh proyektor bergantung pada pengaturan “rasio aspek”, yang dapat menyebabkan suatu perubahan gambar atau hilangnya kejernihan gambar. Lihat "Memilih rasio aspek" pada halaman 29 untuk detailnya.

• Firewall (tembok api) ndi PC harus dinonaktifkan untuk memungkinkan QPresenter dan

Layar USB berfungsi.

Mengubah Ruang Warna

Meski kemungkinannya sangat kecil namun jika Anda menyambungkan proyektor ke pemutar DVD melalui input HDMI proyektor dan gambar yang diproyeksikan menampilkan warna yang salah, harap ubah ruang warna ke YUV.

Untuk melakukan hal ini:

1. Tekan MENU/EXIT lalu tekan / sampai menu SUMBER disoroti.

2. Tekan untuk menyoroti Konversi Ruang Warna dan tekan / untuk memilih ruang warna yang sesuai.

Fungsi ini hanya tersedia ketika port HDMI-input sedang dipakai.

Pengoperasian28

Page 29

Memperbesar dan mencari detail

Jika Anda harus menemukan detail gambar yang diproyeksikan, maka perbesar gambar tersebut. Gunakan tombol panah arah untuk melakukan navigasi pada gambar.

• Menggunakan remote control

1. Tekan ZOOM+/ZOOM- untuk menampilkan bilah Pembesaran. Tekan ZOOM+ untuk memperbesar pusat gambar. Tekan tombol tersebut berkali-kali sampai ukuran gambar sesuai dengan kebutuhan Anda.

2. Gunakan panah arah ( , , , ) pada proyektor atau remote control untuk melakukan navigasi pada gambar.

3. Untuk memulihkan gambar ke ukuran semula, tekan AUTO. Anda juga dapat menekan ZOOM-. Apabila tombol tersebut ditekan lagi, gambar tersebut akan semakin diperkecil sampai gambar dikembalikan ke ukuran semula.

• Menggunakan menu OSD

Te k a n MENU/EXIT lalu tekan / sampai menu TAMPILAN disoroti.

2. Tekan untuk menyoroti Pembesaran Digital dan tekan MODE/ENTER. Bilah Pembesaran ditampilkan.

3. Tekan berkali-kali untuk memperbesar gambar ke ukuran yang diinginkan.

4. Untuk melakukan navigasi pada gambar, tekan MODE/ENTER untuk berpindah ke mode sorotan kamera mengikuti gerak obyek dan tekan panah arah ( , , , )

pada proyektor atau remote control untuk melakukan navigasi pada gambar.

5. Untuk memperkecil ukuran gambar, tekan MODE/ENTER untuk berpindah kembali ke fungsi pembesaran/pengecilan, dan tekan AUTO untuk memulihkan gambar ke ukuran semula. Anda juga dapat menekan berkali-kali sampai gambar dipulihkan ke ukuran semula.

Navigasi pada gambar hanya dapat dilakukan setelah gambar diperbesar. Anda dapat semakin memperbesar gambar ketika mencari detil.

Memilih rasio aspek

“Rasio Aspek” adalah rasio lebar gambar dengan tinggi gambar. Kebanyakan TV analog dan sebagian komputer mempunyai rasio aspek 4:3, dan rasio aspek TV digital serta DVD biasanya adalah 16:9.

Dengan datangnya pemrosesan sinyal digital, perangkat tampilan digital seperti proyektor ini secara dinamis dapat melebar dan mengubah ukuran output gambar ke aspek berbeda dengan aspek sinyal input gambar.

Untuk mengubah rasio gambar yang diproyeksikan (berapa pun rasio aspek sumbernya):

• Menggunakan remote control

1. Tekan ASPECT untuk menunjukkan pengaturan aktif.

2. Tekan ASPECT berkali-kali untuk memilih rasio aspek yang sesuai dengan format sinyal video dan persyaratan tampilan Anda.

• Menggunakan menu OSD

Te k a n MENU/EXIT lalu tekan / sampai menu TAMPILAN disoroti.

2. Tekan untuk menyoroti Rasio Aspek.

3. Tekan / untuk memilih rasio aspek yang sesuai dengan format sinyal video dan persyaratan tampilan Anda.

Pengoperasian 29

Page 30

Tentang rasio aspek

Gambar 15:9

Gambar 16:9

Gambar 4:3

Gambar 16:9

Gambar 16:10

Gambar 4:3

• Pada gambar di bawah ini, bagian yang gelap adalah daerah yang tidak aktif dan bagian

berwarna putih adalah bagian yang aktif.

• Menu OSD dapat ditampilkan pada daerah berwarna hitam yang tidak digunakan tersebut.

1. Otomatis: Mengubah ukuran gambar secara

proporsional untuk menyesuaikan resolusi asli proyektor dalam hal lebar horizontal dan vertikalnya. Ini cocok untuk gambar yang akan masuk yang bukan 4:3 dan juga bukan 16:9 serta Anda ingin memanfaatkan layar dengan sebaik-baiknya tanpa mengganti rasio aspek gambar.

4. 16:9: Mengubah ukuran gambar sehingga gambar ditampilkan di pusat layar dengan rasio aspek 16:9. Ini paling cocok untuk gambar yang sudah dalam aspek 16:9, seperti TV definisi tinggi, karena rasio aspek ini menampilkan gambar tersebut tanpa perubahan aspek.

2. Nyata

: Gambar diproyeksikan sebagaimana

resolusi aslinya, dan diubah ukurannya agar sesuai di dalam area tampilan. Untuk sinyal input dengan resolusi rendah, gambar yang diproyeksikan akan ditampilkan lebih kecil daripada jika diubah ukurannya ke layar penuh. Anda dapat menyesuaikan pengaturan pembesaran atau memindahkan proyektor menuju layar untuk memperbesar ukuran gambar jika perlu. Anda mungkin juga harus memfokuskan proyektor kembali setelah membuat penyesuaian ini.

3. 4:3: Ubah ukuran gambar sehingga gambar ditampilkan di pusat layar dengan rasio aspek 4:3. Ini paling cocok untuk gambar 4:3 seperti sebagian monitor komputer, TV definisi standar dan film DVD dengan rasio aspek 4:3, karena rasio aspek ini menampilkan gambar tersebut tanpa perubahan aspek.

5. 16:10: Mengubah ukuran gambar sehingga gambar ditampilkan di pusat layar dengan rasio aspek 16:10. Ini paling cocok untuk gambar yang sudah dalam aspek 16:10, karena rasio aspek ini menampilkan gambar tersebut tanpa perubahan aspek.

Pengoperasian30

Page 31

Mengoptimalkan gambar

Menggunakan Warna Dinding

Dalam situasi di mana Anda memproyeksikan gambar pada permukaan berwarna seperti dinding yang dicat yang mungkin bukan putih, fitur Warna Dinding dapat membantu memperbaiki warna gambar yang diproyeksikan guna mencegah kemungkinan perbedaan warna antara gambar sumber dan yang diproyeksikan.

Untuk menggunakan fungsi ini, pergi ke menu TAMPILAN > Warna Dinding dan tekan

/ untuk memilih warna terdekat dengan warna permukaan proyeksi. Ada beberapa pilihan warna yang dapat dipilih yang sudah dikalibrasikan sebelumnya: Kuning Muda, Merah Muda, Hijau Muda, Biru, dan Papan tulis hitam.

Memilih mode gambar

Proyektor ini sudah disetel sebelumnya dengan beberapa mode gambar yang sudah ditentukan sebelumnya sehingga Anda dapat memilih salah satunya guna menyesuaikan lingkungan pengoperasian dan jenis gambar sinyal input.

Untuk memilih mode pengoperasian yang sesuai dengan kebutuhan Anda, Anda dapat mengikuti salah satu langkah berikut.

• Tekan MODE/ENTER pada proyektor atau remote control berkali-kali sampai mode

yang diinginkan terpilih.

• Pergi ke menu GAMBAR > Mode Gambar dan tekan / untuk memilih mode yang

diinginkan.

1. Mode Dinamis: Memaksimalkan kecerahan gambar yang diproyeksikan. Mode ini

cocok untuk lingkungan yang memerlukan kecerahan ekstra tinggi, seperti menggunakan proyektor di ruangan dengan lampu yang terang.

2. Mode Presentasi: Didesain untuk presentasi. Kecerahan ditekankan dalam mode ini

untuk menyesuaikan pewarnaan PC dan notebook.

3. Mode sRGB: Memaksimalkan kejernihan warna RGB untuk memberi gambar yang

realistis apa pun pengaturan kecerahannya. Mode ini paling cocok untuk melihat foto yang diambil dengan kamera yang kompatibel dengan sRGB dan dikalibrasi dengan tepat, serta untuk melihat aplikasi grafis dan menggambar di PC, seperti AutoCAD.

4. Mode Sinema: Cocok untuk memutar film berwarna, klip video dari kamera digital

atau DV melalui input PC untuk memperoleh pengalaman melihat yang terbaik di lingkungan gelap (sedikit cahaya).

5. Mode Pengguna 1/Mode Pengguna 2: Mengembalikan pengaturan yang

dipersonalisasikan berdasarkan pada mode gambar aktif yang tersedia. Lihat

"Menyetel mode Pengguna 1/Pengguna 2" pada halaman 31 untuk detailnya.

Menyetel mode Pengguna 1/Pengguna 2

Terdapat dua mode yang dapat ditentukan pengguna jika mode gambar aktif yang tersedia tidak cocok dengan kebutuhan Anda. Anda dapat menggunakan salah satu mode gambar tersebut (kecuali Pengguna 1/2) sebagai titik awal dan memersonalisasikan pengaturan.

1. Tekan MENU/EXIT untuk membuka menu Tampilan Pada Layar (OSD).

2. Pergi ke menu GAMBAR > Mode Gambar.

3. Tekan / untuk memilih Pengguna 1 atau Pengguna 2.

4. Tekan untuk menyoroti Mode Referensi.

Fungsi ini hanya tersedia apabila mode Pengguna 1 atau Pengguna 2 dipilih dalam item submenu Mode Gambar.

Pengoperasian 31

Page 32

5. Tekan / untuk memilih mode gambar yang paling mendekati kebutuhan Anda.

+50

+30

+70

6. Tekan untuk memilih item menu yang akan diubah dan sesuaikan nilai tersebut

dengan / . Lihat "Menyesuaikan kualitas gambar dalam mode pengguna dengan

mulus" di bawah ini untuk detailnya.

7. Apabila semua pengaturan telah dilakukan, soroti Simpan Pengaturan dan tekan

MODE/ENTER untuk menyimpan pengaturan tersebut.

8. Pesan konfirmasi “Pengaturan Disimpan” ditampilkan.

Menyesuaikan kualitas gambar dalam mode pengguna dengan mulus

Menurut jenis sinyal yang terdeteksi, terdapat beberapa fungsi yang tersedia yang dapat ditentukan pengguna apabila Pengguna 1 atau Pengguna 2 dipilih. Berdasarkan kebutuhan Anda, Anda dapat membuat penyesuaian untuk fungsi ini dengan menyoroti fungsi tersebut

dan menekan / pada proyektor atau remote control.

Menyesuaikan Kecerahan

Semakin tinggi nilainya, semakin cerah gambarnya. Dan semakin rendah pengaturannya, semakin gelap gambarnya. Sesuaikan kontrol ini agar area hitam pada gambar juga tampak hitam sehingga detail area gelap tersebut terlihat jelas.

Menyesuaikan Kontras

Semakin tinggi nilainya, semakin besar kontrasnya. Gunakan ini untuk mengatur tingkat warna putih tertinggi setelah Anda menyesuaikan pengaturan Kecerahan guna menyesuaikan pilihan input dan

-30

lingkungan di mana Anda melihat.

Menyesuaikan Warna

Pengaturan yang lebih rendah menghasilkan warna yang kurang jenuh. Jika pengaturannya terlalu tinggi, warna pada gambar akan menjadi sangat kuat, yang membuat gambar tidak realistis.

Menyesuaikan Semburat

Semakin tinggi nilainya, gambar menjadi semakin kemerah-merahan. Semakin rendah nilainya, gambar menjadi semakin kehijau-hijauan.

Menyesuaikan Ketajaman

Semakin tinggi nilainya, gambar menjadi semakin tajam. Semakin rendah nilainya, gambar menjadi semakin lembut.

Menyesuaikan Warna Cemerlang

Fitur ini menggunakan algoritma pemrosesan warna dan penambahan tingkat sistem baru untuk memungkinkan kecerahan yang lebih tinggi sambil memberi warna yang lebih nyata dan lebih cerah pada gambar. Fitur ini memungkinkan peningkatan kecerahan lebih dari 50% pada gambar nada tengah, yang umum pada video dan warna alam, sehingga proyektor mereproduksi gambar dalam warna yang realistis dan nyata. Jika Anda lebih menyukai gambar dengan kualitas itu, pilih Hidup. Jika Anda tidak menyukainya, pilih Mati.

Apabila Mati dipilih, maka fungsi Temperatur Warna tidak tersedia.

+30

Pengoperasian32

Page 33

Memilih temperatur warna

Opsi yang tersedia untuk pengaturan temperatur warna* bervariasi sesuai dengan jenis sinyal warna yang dipilih.

1. Sejuk: Membuat gambar tampak putih kebiruan.

2. Normal: Mempertahankan pewarnaan normal untuk putih.

3. Hangat: Membuat gambar tampak putih kemerahan. *Tentang temperatur warna:

Ada banyak bayang-bayang berbeda yang dianggap “putih” untuk berbagai tujuan. Salah satu cara paling umum menggambarkan warna putih dikenal dengan istilah “temperatur warna”. Warna putih dengan temperatur warna rendah tampak sebagai putih kemerahmerahan. Warna putih dengan temperatur warna tinggi tampak mempunyai lebih banyak biru di dalamnya.

Manajemen Warna 3D

Dalam sebagian besar situasi pemasangan, manajemen warna tidaklah perlu, seperti situasi di ruang kelas, ruang pertemuan, atau ruangan santai di mana lampu tetap menyala, atau di mana jendela luar bangunan memungkinkan masuknya cahaya siang hari ke dalam ruangan.

Manajemen warna seharusnya hanya dipertimbangkan dalam pemasangan permanen dengan tingkat pencahayaan terkontrol seperti di ruang rapat, aula kuliah atau home teater. Manajemen warna memberi penyesuaian warna yang halus untuk memungkinkan tiruan warna yang lebih akurat, seandainya Anda memerlukannya.

Manajemen warna yang tepat hanya dapat dicapai pada kondisi melihat yang terkontrol dan konsisten. Anda akan memerlukan colorimeter (alat pengukur warna), dan memberi satu set gambar sumber yang sesuai untuk mengukur tiruan warna. Tetapi, alat ini tidak disertakan bersama proyektor, pemasok proyektor Anda seharusnya dapat menyediakan bimbingan yang tepat, atau bahkan pemasang yang profesional dan berpengalaman.

Manajemen Warna memberi enam set warna (RGBCMY) untuk disesuaikan. Ketika Anda memilih masing-masing warna, Anda dapat mengatur rentang dan kejenuhannya secara terpisah sesuai dengan pilihan Anda.

Jika Anda sudah membeli disk percobaan yang berisi berbagai pola tes warna dan dapat digunakan untuk menguji presentasi warna pada monitor, TV, proyektor, dsb, Anda dapat memproyeksikan gambar apa saja dari disk tersebut pada layar dan masuk ke menu Manajemen Warna 3D untuk membuat penyesuaian.

Untuk menyesuaikan pengaturan:

1. Pergi ke menu GAMBAR dan soroti Manajemen Warna 3D.

2. Tekan MODE/ENTER pada proyektor atau remote control dan halaman Manajemen

Warna 3D ditampilkan.

3. Soroti Warna primer dan tekan / untuk memilih sebuah warna antara Merah,

Kuning, Hijau, Biru kehijauan, Biru, atau Jingga.

4. Tekan untuk menyoroti Corak Warna dan tekan / untuk memilih

rentangnya. Peningkatan rentang tersebut akan memasukkan warna yang terdiri dari lebih banyak proporsi dari dua warna yang berdekatan.

Pengoperasian 33

Page 34

Lihat ilustrasi di sebelah kanan untuk

MERAH

BIRU

HIJAU

Kuning

Biru

kehijauan

Jingga

mengetahui cara warna-warna tersebut saling terkait.

Misalnya, jika Anda memilih Merah dan mengatur rentangnya pada 0, maka hanya merah murni yang dipilih. Meningkatkan rentangnya akan memasukkan merah mendekat ke kuning dan merah mendekat ke jingga.

5. Tekan untuk menyoroti Kejenuhan dan

sesuaikan nilainya dengan pilihan Anda dengan menekan / . Setiap penyesuaian

yang dibuat akan segera direfleksikan ke gambar.

Misalnya, jika Anda memilih Merah dan mengatur nilainya pada 0, maka hanya kejenuhan merah murni yang akan terpengaruh.

Kejenuhan adalah jumlah warna itu dalam sebuah gambar video. Pengaturan yang lebih rendah menghasilkan warna yang kurang jenuh; pengaturan “0” menghapuskan warna itu dari gambar secara keseluruhan. Jika kejenuhan terlalu tinggi, warna itu akan menjadi terlalu kuat dan tidak realistis.

6. Tekan untuk menyoroti Penerimaan dan sesuaikan nilainya dengan pilihan Anda

dengan menekan / . Tingkat kontras warna primer yang Anda pilih akan terpengaruh. Setiap penyesuaian yang dibuat akan segera direfleksikan ke gambar.

7. Ulangi langkah 3 sampai 6 untuk penyesuaian warna lainnya.

8. Pastikan Anda telah membuat semua penyesuaian yang diinginkan.

9. Tekan MENU/EXIT untuk keluar dan menyimpan pengaturan.

Menyetel pengatur waktu presentasi

Pengatur waktu presentasi dapat menunjukkan waktu presentasi pada layar untuk membantu Anda mencapai manajemen waktu yang lebih baik ketika memberi presentasi. Ikuti langkah ini untuk menggunakan fungsi ini:

1. Pergi ke menu PENYETELAN SISTEM : Dasar > Pengatur Waktu Presentasi dan

tekan MODE/ENTER untuk menampilkan halaman Pengatur Waktu Presentasi.

2. Soroti Periode pengatur waktu dan tentukan periode pengatur waktu dengan

menekan / . Lama waktu dapat disetel dari 1 sampai 5 menit dengan kenaikan waktu 1 menit dan 5 sampai 240 menit dengan kenaikan waktu 5 menit.

Jika pengatur waktu sudah aktif, pengatur waktu tersebut akan diaktifkan kembali apabila Periode Pengatur Waktu disetel ulang.

3. Tekan untuk menyoroti Tampilan pengatur waktu dan pilih jika Anda ingin

pengatur waktu tersebut tampil di layar dengan menekan /

Pilihan Keterangan

Menampilkan pengatur waktu pada layar di sepanjang waktu presentasi. Menampilkan pengatur waktu pada layar dalam 1/2/3 menit terakhir. Menyembunyikan pengatur waktu di sepanjang waktu presentasi.

Selalu

1 mnt/2 mnt/3 mnt

Tidak Pernah

Pengoperasian34

Page 35

4. Tekan untuk menyoroti Posisi pengatur waktu dan atur posisi pengatur waktu

dengan menekan /

Kiri Atas Kiri Bawah Kanan Atas Kanan Bawah

5. Tekan untuk menyoroti Arah penghitungan pengatur waktu dan pilih arah

penghitungan yang Anda kehendaki dengan menekan / .

Pilihan Keterangan

Hitung Maju Maju dari 0 ke waktu prasetel. Hitung Mundur Mundur dari waktu prasetel ke 0.

6. Tekan untuk menyoroti Pengingat Bersuara dan tentukan apakah Anda ingin

mengaktifkan pengingat bersuara dengan menekan / . Jika Anda memilih Hidup, maka akan terdengar suara beep dua kali pada 30 detik terakhir waktu penghitungan mundur/maju, dan terdengar suara beeb tiga kali ketika waktu habis.

7. Untuk mengaktifkan pengatur waktu presentasi, tekan dan tekan / untuk

menyoroti Hidup dan tekan MODE/ENTER.

8. Pesan konfirmasi ditampilkan. Soroti Ya dan tekan MODE/ENTER pada proyektor

atau remote control untuk mengonfirmasi. Anda akan melihat pesan “Pengatur Wakt u A ktif ” yang tampil di layar. Pengatur waktu mulai menghitung ketika pengatur waktu aktif.

Untuk membatalkan pengatur waktu, lakukan langkah berikut:

1. Pergi ke menu PENYETELAN SISTEM : Dasar > Pengatur Waktu Presentasi dan

soroti Mati. Tekan MODE/ENTER. Pesan konfirmasi ditampilkan.

2. Soroti Ya dan tekan MODE/ENTER untuk mengonfirmasi. Anda akan melihat pesan

“Pengatur Waktu Tidak Akt if ” yang tampil di layar.

Pengoperasian perpindahan halaman dari jauh

Sambungkan proyektor ke PC atau notebook dengan kabel USB sebelum menggunakan fungsi perpindahan halaman.

Anda dapat mengoperasikan program perangkat lunak tampilan (pada PC yang disambungkan) yang merespons perintah halaman naik/turun (seperti Microsoft PowerPoint) dengan menekan PAGE UP/PAGE DOWN pada remote control.

Jika fungsi perpindahan halaman tidak berfungsi, periksa untuk mengetahui sambungan USB sudah benar dan driver mouse pada komputer Anda sudah diperbarui dengan versi terbaru.

Fungsi perpindahan halaman tidak dapat berfungsi dengan sistem operasi Microsoft® Windows®98. Direkomendasikan menggunakan sistem operasi Windows®XP atau yang lebih tinggi.

Lihat "Sambungan" pada halaman 17 untuk detailnya.

Pengoperasian 35

Page 36

Mendiamkan gambar

Te k a n FREEZE pada remote control untuk mendiamkan gambar. Kata “FREEZE” akan ditampilkan di sudut kiri atas layar. Untuk menyudahi fungsi tersebut, tekan sembarang tombol pada proyektor atau remote control.

Jika remote control Anda punya kunci berikut ini, harap dicatat kesemuanya tidak bisa ditekan untuk memperlihatkan kegunaannya: LASER, #1, #4, PAGE UP/PAGE DOWN.

Meskipun gambar pada layar didiamkan, gambar pada video atau perangkat lainnya berjalan. Jika perangkat yang disambungkan mempunyai output audio aktif, Anda masih dapat mendengar audio tersebut sekalipun gambar pada layar didiamkan.

Menyembunyikan gambar

Untuk menarik perhatian penuh hadirin pada penyaji, Anda dapat menggunakan BLANK pada proyektor atau remote control untuk menyembunyikan gambar layar. Kata “BLANK” ditampilkan di sudut layar ketika gambar disembunyikan. Apabila fungsi ini diaktifkan dengan input audio tersambung, maka audio masih dapat terdengar.

Anda dapat mengatur waktu kosong tersebut dalam menu PENYETELAN SISTEM : Dasar > Pengaturan Pengoperasian > Pengatur Waktu Kosong proyektor mengembalikan gambar secara otomatis setelah satu periode waktu apabila tidak ada tindakan yang diambil pada layar kosong tersebut. Lama waktu tersebut dapat disetel mulai dari 5 sampai 30 menit dengan kenaikan waktu 5 menit.

Jika rentang waktu prastel tersebut tidak cocok untuk presentasi Anda, pilihlah Nonaktifkan.

Tidak penting apakah Pengatur Waktu Kosong diaktifkan atau tidak, Anda dapat menekan sebagian besar tombol proyektor atau remote control untuk memulihkan gambar.

Jangan menghalangi lensa proyeksi sampai lensa tidak dapat memproyeksikan gambar karena hal ini dapat menyebabkan benda yang menghalangi tersebut menjadi panas dan cacat atau bahkan dapat menyebabkan kebakaran.

untuk membiarkan

Mengunci tombol kontrol

Dengan tombol kontrol pada proyektor yang terkunci, Anda dapat mencegah agar pengaturan proyektor tidak diubah secara tidak sengaja (oleh anak-anak, misalnya). Apabila Kunci Tombol Panel aktif, maka tidak ada tombol kontrol yang akan beroperasi kecuali

DAYA.

1. Pergi ke menu PENYETELAN SISTEM : Dasar > Kunci Tombol Panel, dan pilih

Hidup dengan menekan / pada proyektor atau remote control. Pesan konfirmasi ditampilkan.

2. Soroti Ya dan tekan MODE/ENTER untuk mengonfirmasi. Anda juga dapat menggunakan remote control untuk masuk ke menu

SISTEM : Dasar >

• Tombol pada remote control masih aktif ketika kunci tombol panel diaktifkan.

• Jika Anda menekan DAYA untuk mematikan proyektor tanpa menonaktifkan kunci

tombol panel, status proyektor masih akan tetap terkunci saat proyektor dinyalakan pada kesempatan berikutnya.

Pengoperasian36

Kunci Tombol Panel dan tekan / untuk memilih Mati.

PENYETELAN

Page 37

Pengoperasian dalam lingkungan dengan ketinggian tinggi

Kami merekomendasikan Anda untuk menggunakan Mode Ketinggian Tinggi apabila lingkungan Anda berada di antara 1500 m –3000 m di atas laut, dan temperatur ruangan antara 0°C–35°C.

Jangan menggunakan Mode Ketinggian Tinggi jika ketinggian Anda berada di antara 0 m dan 1500 m dengan temperatur ruangan di antara 0°C dan 35°C. Proyektor akan menjadi terlalu dingin, jika Anda mengaktifkan mode tersebut pada kondisi seperti itu.

Untuk mengaktifkan Mode Ketinggian Tinggi:

1. Tekan MENU/EXIT lalu tekan / sampai menu PENYETELAN SISTEM : Tingkat

Lanjut disoroti.

2. Tekan untuk menyoroti Mode Ketinggian Tinggi dan tekan / untuk memilih

Hidup. Pesan konfirmasi ditampilkan.

3. Soroti Ya dan tekan MODE/ENTER. Pengoperasian pada "Mode Ketinggian Tinggi" dapat menyebabkan tingkat derau

pengoperasian dengan desibel yang lebih tinggi karena peningkatan kecepatan kipas yang diperlukan untuk memperbaiki keseluruhan sistem pendingin dan kinerja.

Jika Anda menggunakan proyektor ini pada kondisi terlalu berlebihan lainnya di luar kondisi di atas, proyektor ini mungkin menampilkan gejala mati secara otomatis, yang didesain untuk melindungi proyektor Anda agar tidak menjadi terlalu panas. Jika terjadi hal yang demikian, Anda harus berpindah ke mode Ketinggian Tinggi sebagai solusi bagi gejala ini. Tetapi, ini tidak untuk menyatakan bahwa proyektor ini dapat beroperasi pada segala dan semua kondisi keras dan yang terlalu berlebihan.

Membuat layar pembukaan Anda sendiri

Di samping dapat memilih layar pembukaan prasetel dari proyektor ini mulai dari logo BenQ, layar Hitam atau Biru, Anda juga dapat membuat layar pembukaan Anda sendiri yaitu gambar yang diproyeksikan dari sumber komputer atau video Anda.

Untuk membuat layar pembukaan Anda sendiri, proyeksikan gambar yang ingin Anda gunakan sebagai layar pembukaan Anda dari sumber komputer atau video. Langkah selanjutnya adalah sebagai berikut.

• Menggunakan remote control

1. Tekan CAPTURE pada remote control.

2. Pesan konfirmasi ditampilkan. Tekan CAPTURE atau MODE/ENTER lagi.

3. Pesan 'Pengambilan Layar...' tampil pada saat proyektor sedang memproses gambar

tersebut. Harap tunggu.

4. Jika tindakan ini berhasil, Anda akan melihat pesan 'Pengambilan Berhasil' pada layar.

Gambar yang diambil tersebut disimpan sebagai My Screen.

5. Untuk melihat gambar yang diambil yang ditampilkan sebagai layar pembukaan, atur

My Screen pada menu PENYETELAN SISTEM : Dasar > Layar Pembuka dan hidupkan ulang proyektor.

• Menggunakan menu OSD

1. Tekan MENU/EXIT lalu tekan / sampai menu PENYETELAN SISTEM : Dasar

disoroti.

2. Tekan untuk menyoroti My Screen dan tekan MODE/ENTER.

Pengoperasian 37

Page 38

3. Ulangi langkah 2-5 di "Menggunakan remote control" bagian untuk mengambil dan

melihat gambar yang diambil.

Meski kemungkinannya sangat kecil namun jika tindakan pengambilan gagal, gantilah gambar target Anda.

Menyesuaikan suara

Penyesuaian suara yang dilakukan di bawah ini akan berpengaruh pada speaker proyektor. Pastikan Anda sudah melakukan sambungan yang benar ke input audio proyektor. Lihat

"Sambungan" pada halaman 17 untuk mengetahui cara input audio disambungkan.

Mendiamkan suara

Untuk mematikan suara selama sementara waktu:

1. Tekan MENU/EXIT lalu tekan / sampai menu PENYETELAN SISTEM : Tingkat

Lanjut disoroti.

2. Tekan untuk menyoroti Pengaturan Audio dan tekan MODE/ENTER. Halaman

Pengaturan Audio ditampilkan.

3. Soroti Senyap dan tekan / untuk memilih Hidup.

Ijika tersedia, Anda bisa juga menekan MUTE pada remote control untuk menghidupkan/ mematikan audio proyektor menjadi aktif / nonaktif.

Menyesuaikan besarnya suara

Untuk menyesuaikan besarnya suara, tekan VOLUME+/VOLUME- pada remote control, atau:

1. Ulangi langkah 1-2 di atas.

2. Tekan untuk menyoroti Volume dan tekan / untuk memilih besarnya suara

yang diinginkan.

Menyesuaikan volume mikrofon

Untuk menyesuaikan besarnya suara mikrofon, tekan tombol MIC/VOL (+/-) pada remote control, atau:

1. Ulangi langkah 1-2 di atas.

2. Tekan untuk menyoroti Volume mikrofon dan tekan / untuk memilih

besarnya suara yang diinginkan.

Menonaktifkan Nada Dering Sistem Hidup/Mati

Untuk menonaktifkan nada dering:

1. Ulangi langkah 1-2 di atas.

2. Tekan untuk menyoroti Nada Dering Sistem Hidup/Mati dan tekan / untuk

memilih Mati.

Satu-satunya cara untuk mengubah Nada Dering Sistem Hidup/Mati adalah dengan mengatur Hidup atau Mati di sini. Menyetel suara menjadi diam atau mengubah besarnya suara tidak akan mempengaruhi Nada Dering Sistem Hidup/Mati.

Pengoperasian38

Page 39

Mengontrol proyektor melalui lingkungan LAN

Kabel/ modem ADSL

Internet

Anda dapat mengelola dan mengontrol proyektor lebih dari satu komputer jarak jauh apabila komputer tersebut disambungkan dengan tepat ke jaringan area lokal (LAN) yang sama.

Sambungan kabel

Jika Anda berada dalam lingkungan DHCP:

1. Ambil kabel RJ45 dan sambungkan salah satu ujung ke jack input LAN RJ45 proyektor

dan ujung lainnya ke port RJ45 pada Ethernet atau router.

2. Lakukan salah satu hal berikut:

•Tekan NETWORK SETTING pada remote control. Halaman Pengaturan Jaringan ditampilkan.

•Tekan MENU/EXIT lalu tekan / sampai menu PENYETELAN SISTEM : Tingkat Lanjut disoroti. Tekan untuk menyoroti Pengaturan Jaringan dan

tekan MODE/ENTER. Halaman Pengaturan Jaringan ditampilkan.

3. Soroti LAN berkabel dan tekan MODE/ENTER.

4. Pastikan Status adalah Hubungkan.

5. Tekan untuk menyoroti DHCP dan tekan / untuk memilih Hidup.

6. Tekan untuk menyoroti Terapkan dan tekan MODE/ENTER.

7. Masuk kembali ke halaman Pengaturan Jaringan > LAN berkabel. Pengaturan Alamat IP, Subnet Mask, Gateway Default, dan DNS akan ditampilkan. Catatlah alamat IP yang ditampilkan di baris Alamat IP.

Jika Alamat IP masih belum muncul, hubungi administrator ITS Anda.

Jika Anda berada dalam lingkungan non-DHCP:

1. Ulangi langkah 1-4 di atas.

2. Tekan untuk menyoroti DHCP dan tekan / untuk memilih Mati.

3. Hubungi administrator ITS Anda untuk memperoleh informasi tentang pengaturan Alamat IP, Subnet Mask, Gateway Default, dan DNS.

4. Tekan untuk memilih item yang ingin Anda ubah dan tekan MODE/ENTER.

5. Tekan / untuk memindahkan kursor dan tekan / untuk memasukkan nilai.

6. Untuk menyimpan pengaturan tersebut, tekan MODE/ENTER. Jika Anda tidak ingin menyimpan pengaturan tersebut, tekan MENU/EXIT.

7. Tekan untuk menyoroti Terapkan dan tekan MODE/ENTER.

Pengoperasian 39

Page 40

Sambungan nirkabel

Untuk tersambung ke proyektor secara nirkabel, Anda harus mencolokkan dongle nirkabel BenQ (opsional) ke konektor USB Type A pada proyektor, lalu hanya diperlukan beberapa langkah konfigurasi OSD.

1. Pastikan proyektor dinyalakan.

2. Lakukan salah satu hal berikut:

•Tekan NETWORK SETTING pada remote control. Halaman Pengaturan

Jaringan ditampilkan.

•Tekan MENU/EXIT lalu tekan / sampai menu PENYETELAN SISTEM :

Tingkat Lanjut disoroti. Tekan untuk menyoroti Pengaturan Jaringan dan tekan MODE/ENTER. Halaman Pengaturan Jaringan ditampilkan.

3. Soroti LAN nirkabel dan tekan MODE/ENTER.

4. Pastikan Status adalah Hubungkan.

5. Pastikan informasi SSID ditampilkan.

6. Tekan untuk menyoroti Mode Sambungan dan tekan / untuk memilih AP atau Infrastruktur. Pada mode AP, Anda harus menggunakan utilitas sambungan nirkabel komputer untuk mencari SSID proyektor dan menyambungkan ke proyektor. Kemudian Anda dapat mencari proyektor dengan QPresenter.

Menyetel mode Infrastruktur

1. Sambungkan kabel RJ45 dan dongle nirkabel ke port USB di proyekor.

2. Masuklah ke halaman Admin Sistem Layar Jaringan Proyektor.

Lihat "Mengontrol proyektor dari jarak jauh dengan browser web" pada halaman 42 untuk mengetahui cara menggunakan Sistem Layar Jaringan Proyektor.

3. Pergi ke halaman LAN Nirkabel dan ubah mode Sambungan menjadi mode Infrastruktur.

Pengoperasian40

Page 41

4. Klik Cari di baris SSID untuk mendaftarkan semua titik akses nirkabel yang ada. Klik SSID yang dinginkan dalam daftar hasil Pencarian, dan klik Terapkan.

5. Cabut kabel RJ45 dari komputer.

6. Cabut SSID yang sama dari komputer.

7. Buka QPresenter dan cari proyektor yang tepat dan klik Hubungkan.

• Lihat "Menggunakan QPresenter" pada halaman 50 untuk mengetahui cara

menyambungkan proyektor.

• Ada beberapa pengaturan nirkabel yang tersedia di halaman Sistem Layar Jaringan

Proyektor > Admin > LAN Nirkabel.

• Jika Anda memerlukan informasi selengkapnya tentang mode AP dan Infrastruktur, harap

lihat dokumentasi pengguna untuk Router Nirkabel yang biasanya tersedia di toko-toko 3C.

Pengoperasian 41

Page 42

Mengontrol proyektor dari jarak jauh dengan browser web

Setelah Anda mempunyai alamat IP yang benar untuk proyektor dan proyektor menyala atau dalam mode siaga, Anda dapat menggunakan komputer mana saja yang berada dalam jaringan area lokal (LAN) yang sama untuk mengontrol proyektor.

• Jika Anda menggunakan Microsoft Internet Explorer, pastikan versinya adalah 7.0 atau

yang lebih tinggi.

• Tangkapan layar dalam manual ini hanya untuk referensi, dan mungkin berbeda dengan

desain yang sesungguhnya.

1. Masukkan alamat proyektor dalam bilah alamat browser Anda dan tekan Enter.

2. Halaman utama Sistem Layar Jaringan Proyektor muncul. Halaman web ini memberi akses ke beragam fungsi cukup dengan satu klik mudah.

3. Klik Download untuk menyimpan perangkat lunak QPresenter ke komputer Anda. Lihat "Menampilkan gambar melalui QPresenter" pada halaman 50 untuk detailnya.

Pengoperasian42

Page 43

4. Halaman Keypad Virtual menampilkan keypad virtual yang dapat Anda gunakan untuk mengontrol proyektor seakan-akan menggunakan keypad fisik pada proyektor. Lihat "Proyektor" pada halaman 10 untuk mengetahui cara mengoperasikannya.

5. Halaman Pengaturan Tampilan memberi beberapa item menu OSD pilihan yang diperlukan untuk mengontrol atau menyesuaikan gambar yang diproyeksikan. Lihat bab "Pengoperasian menu" untuk mengetahui cara menggunakannya.

Pengoperasian 43

Page 44

6. Halaman Pengaturan Gambar memberi semua item menu OSD pada menu GAMBAR untuk mengatur gambar yang diproyeksikan. Lihat "2. Menu GAMBAR" pada

halaman 62 untuk mengetahui cara menggunakannya.

7. Halaman Informasi menampilkan informasi tentang status proyektor, status jaringan.

Pengoperasian44

Page 45

8. Halaman Kontrol Konferensi memungkinkan Anda mengontrol lokasi tampilan pada

iii

alamat IP yang sama ketika terdapat beberapa pengguna yang tersambung ke proyektor.

9. Halaman Crestron (eControl) menampilkan antarmuka pengguna eControl Crestron. Halaman eControl tersebut memberi berbagai tombol virtual untuk mengontrol proyektor atau menyesuaikan gambar yang diproyeksikan.

i. Tombol ini berfungsi sama dengan tombol pada menu OSD atau remote control.

Lihat "2. Menu GAMBAR" pada halaman 62 dan "Remote control" pada halaman

11 untuk detailnya.

ii. Untuk memindah sumber input, klik sinyal yang Anda inginkan. iii. Perangkat lunak tersebut tersedia dalam beberapa bahasa.

Tombol Menu juga dapat digunakan untuk kembali ke menu OSD sebelumnya, keluar dan menyimpan pengaturan menu.

Pengoperasian 45

Page 46

Halaman alat memungkinkan Anda mengelola proyektor, mengonfigurasikan

iii

Te ka n Keluar untuk kembali ke halaman pengoperasian jaringan jarak jauh.

pengaturan kontrol LAN dan mengamankan akses pengoperasian jaringan jarak jauh pada proyektor ini.

i. Anda dapat menamai proyektor ini, mencatat lokasinya dan orang yang

bertanggung jawab pada proyektor. ii. Anda dapat menyetel Pengaturan Jaringan. iii. Setelah disetel, akses ke pengoperasian jaringan jarak jauh pada proyektor ini

diproteksi dengan sandi. iv. Setelah disetel, akses ke halaman alat diproteksi dengan sandi.

Setelah melakukan penyetelan tersebut, tekan tombol Kirim dan data akan disimpan pada proyektor.

v. Teka n Kelua r untuk kembali ke halaman pengoperasian jaringan jarak jauh.

Halaman info menampilkan informasi dan status proyektor ini.

Untuk informasi selanjutnya, kunjungi http://www.crestron.com &

www.crestron.com/getroomview.

Pengoperasian46

Page 47

10. Untuk mempunyai akses ke halaman Admin Anda harus memasukkan sandi. Halaman tersebut memberi lebih banyak jaringan pengaturan. Sandi default adalah “0000”. Jika Anda ingin mengganti sandi tersebut, masuklah ke halaman Dasar.

Halaman Dasar memungkinkan Anda mengganti sandi dan menyetel jumlah maksimum komputer yang tersambung. Jumlah komputer yang tersambung mungkin mempengaruhi kinerja layar jaringan. Anda dapat juga mengatur Penyiaran, Kode Masuk Proyeksi, Penemuan Perangkat AMX dan penyesuaian USB Camera (Kamera USB) disini.

Pengoperasian 47

Page 48

Halaman LAN berkabel memungkinkan Anda menyetel pengaturan LAN berkabel.

Halaman LAN nirkabel memungkinkan Anda menyetel pengaturan LAN nirkabel.

Panjang maksimum SSID adalah 16 byte. Gunakanlah SSID yang berbeda ketika terdapat lebih dari dua proyektor yang tersambung melalui LAN nirkabel.

Pengoperasian48

Page 49

Halaman Email memungkinkan Anda mengirimkan e-mail pemberitahuan ke administrator ITS Anda.

Anda dapat mencoba fungsi Tes Email untuk memeriksa untuk mengetahui Email Pembertahuan berfungsi.

11. Tombol-tombol cepat ini selalu diberikan pada halaman web sehingga Anda dapat mengoperasikan proyektor.

Menggunakan kunci kontrol web

Fungsi ini didesain untuk mencegah orang tidak berwenang yang bermaksud jahat mengganti pengaturan proyektor melalui Sistem Layar Jaringan Proyektor.

Untuk mengaktifkan fungsinya:

1. Setelah komputer Anda tersambung ke proyektor, masukkan alamat proyektor dalam bilah alamat browser Anda dan tekan Enter.

2. Pergi ke halaman Admin Sistem Layar Jaringan Proyektor.

3. Masukkan sandi aktif.

4. Tekan HIDUP di baris Kunci Kontrol Web.

Bila nantinya ada orang yang tersambung dengan proyektor ini, maka halaman Sistem Layar Jaringan Proyektor akan memberikan fungsi yang terbatas.

Untuk mengnonaktifkan fungsinya:

1. Pergi ke halaman Admin Sistem Layar Jaringan Proyektor.

2. Masukkan sandi aktif.

3. Klik MATI di baris Kunci Kontrol Web.

Anda juga dapat menggunakan menu OSD untuk menghidupkan/mematikan fungsi ini:

1. Perhi ke menu PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Keamanan > Ubah Pengaturan Keamanan setelah membuka sistem menu OSD. Tekan MODE/ ENTER. Pesan “MASUKKAN SANDI” ditampilkan. Masukkan sandi aktif.

Pengoperasian 49

Page 50

2. Jika sandi benar, menu OSD kembali ke halaman Pengaturan Keamanan. Tekan

2 5

untuk menyoroti Kunci Kontrol Web dan tekan / untuk memilih Hidup atau Mati.

Menampilkan gambar melalui QPresenter

Mendownload dan menginstal QPresenter

QPresenter adalah sebuah aplikasi yang berjalan di PC host. Aplikasi ini membantu menyambungkan komputer Anda ke proyektor jaringan yang tersedia dan mentransfer isi desktop ke jaringan melalui sambungan jaringan lokal.

Proyektor juga memberikan QPresenter untuk komputer Mac. Jika Anda menggunakan komputer Mac, proyektor dengan otomatis memberikan versi Mac pada Qpresenter agar Anda dapat mendownload.

1. Masuklah ke halaman utama Sistem Layar Jaringan Proyektor. Lihat langkah 1-2 di halaman 42 untuk detailnya.

2. Klik ikon Download.

3. Apabila download sudah selesai, instal perangkat lunak tersebut ke komputer Anda dengan mengklik file exe. Ikuti petunjuk pada layar untuk menyelesaikan instalasi.

4. Luncurkan QPresenter.

Menggunakan QPresenter

1. Halaman Pencarian memungkinkan Anda mencari dan menyambung ke proyektor.

• Untuk tersambung ke proyektor, ketik alamat IP proyektor tersebut dan klik

Hubungkan.

Pengoperasian50

Page 51

• Untuk mencari proyektor, cukup klik Pencarian untuk mencantumkan semua

proyektor pada jaringan area lokal (LAN) yang sama. Klik proyektor yang dinginkan dalam daftar hasil Pencarian, dan klik Hubungkan. Anda juga dapat mengetik nama proyektor yang diinginkan dan klik Pencarian.

2. Halaman Fitur Khusus memberi beberapa fungsi tingkat lanjut untuk mengelola gambar yang diproyeksikan.

• Untuk menampilkan layar penuh, klik Layar Penuh.

• Untuk menampilkan sebagian layar, klik Pilihan. Sebuah bujur sangkar muncul

di layar Anda. Anda dapat menyesuaikan ukurannya dan menempatkannya di tempat yang Anda inginkan.

•Untuk menjeda proyeksi, klik Jeda.

• Jika terdapat beberapa komputer yang tersambung ke proyektor, Anda dapat

menentukan lokasi tampilan dengan mengklik 1, 2, 3, 4, Kiri, Kanan, atau Layar Penu h.

3. Halaman Pengaturan Dasar memungkinkan Anda mengonfigurasikan QPresenter.

Pengoperasian 51

Page 52

• Untuk mengaktifkan fungsi Desktop Jarak Jauh, klik Ya. Ketik nama dan sandi

untuk komputer Anda. Pergi ke menu OSD proyektor PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Jaringan > Desktop Jarak jauh, dan masukkan Akun (nama untuk komputer Anda) dan Sandi, dan soroti Hubungkan, tekan MODE/ENTER.

• QPresenter hanya menerima sampai 8 karakter yang terdiri dari huruf yang

dipakai dalam bahasa Inggris dengan huruf besar dan digit 0-9 untuk nama, 6 digit lengkap yang terdiri dari 1 sampai 4 untuk sandi.

• Untuk mengganti bahasa antarmuka QPresenter, klik panah turun untuk

membuka daftar jatuh turun dan pilih bahasa yang diinginkan. Klik Terapkan.

• Agar pesan notifikasi dapat muncul, klik Ya. Klik Terapkan.

• Untuk menampilkan layar komputer Anda pada beberapa proyektor, klik

Aktifkan Tampilan 1:N Klik Terapkan. Ini dapat menampilkan sampai 8 proyektor pada saat yang sama.

4. Halaman Pengaturan Tingkat Lanjut memungkinkan Anda mengonfigurasikan QPresenter.

• Untuk menampilkan gambar diam, klik panah turun untuk membuka daftar

menurun dan pilih Grafis. Klik Terapkan. Untuk menampilkan klip video, klik panah turun untuk membuka daftar menurun dan pilih Video. Klik Terapkan. Mode Grafis: kualitas gambar lebih buruk tetapi kecepatan transmisi lebih cepat. Mode Video: kualitas gambar lebih baik tetapi kecepatan transmisi lebih lambat. Tetapi, kecepatan transmisi yang sesungguhnya ditentukan oleh lalu lintas jaringan pada saat itu.

• Untuk menyesuaikan tingkat pengambilan, gerakkan bilah geser. Lebar

gelombang (bandwidth) jaringan juga dapat mempengaruhi kinerja.

• Untuk meluncurkan QPresenter ketika sistem operasi komputer Anda mulai

dijalankan, klik Ya untuk Boot dan luncurkan. Klik Terapkan.

• Untuk menautkan halaman web Sistem Layar Jaringan Proyektor, klik Tautan.

5. Putuskan

Untuk memutuskan sambungkan dari proyektor, klik ikon Putuskan.

Pengoperasian52

Page 53

• Pastikan untuk menonaktifkan program kontrol jaringan virtual lainnya sebelum

menggunakan QPresenter.

• Firewall (tembok api) di PC harus dinonaktifkan untuk memungkinkan QPresenter dan

Layar USB berfungsi.

• Mouse keyboard kombo nirkabel saat ini tidak didukung oleh Pixelworks.

Menggunakan fungsi siaran program radio atau televisi

Bila berada di Tampilan LAN 1:N, ada dua cara untuk menjalankan fungsi ini:

1. Dengan TCP/IP (dapat mendukung hingga 8 proyektor dengan desain asli)

2. Dengan Multicast (dapat mendukung hingga 255 proyektor dengan desain baru)

Anda dapat memilih saluran 1, 2, 3, 4, 5, 6... 25 dengan memperlihatkan IP penulis (gray out). Ada 1 - 25 saluran (25 IP) agar Anda dapat bebas memilihnya:

239.192.19.21~239.192.19.45

Jika saluran tersebut tetap pada saluran darurat ketika proyektor mendeteksi gambar yang berasal dari saluran ini, maka akan memproyeksikan gambar dengan otomatis. Tidak perlu mengalihkan sumber dengan manual.

Untuk mengaktifkan fungsi ini:

Fungsi ini butuh versi khusus QPresenter. Harap download dari CD Manual Pengguna Anda.

1. Pergi ke menu PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Jaringan setelah membuka sistem menu OSD. Tekan MODE/ENTER.

2. Tekan untuk menyoroti Penyiaran dan tekan / untuk memilih Hidup.

3. Buka halaman Pengaturan Tingkat Lanjut pada QPresenter.

4. Klik Ya di baris Aktifkan Siaran Radio dan Televisi dan klik Te r a p k a n .

Atau

1. Buka Sistem Layar Jaringan Proyektor dan perhi ke halaman Dasar.

2. Klik HIDUP di baris Penyiaran dan pilih saluran yang menggunakan daftar menurun.

3. Buka halaman Pengaturan Tingkat Lanjut pada QPresenter.

4. Klik Ya di baris Aktifkan Siaran Radio dan Televisi dan klik Te r a p k a n .

• Fungsi ini hanya tersedia apabila sumber Layar Jaringan dipilih.

• Persyaratan sistem minimum untuk komputer Anda adalah Intel Core 2 Duo 2,4GHz CPU,

2G DDR.

Menggunakan Kode Masuk Proyeksi

Fungsi ini didesain untuk menjamin layar jaringan dengan proyektor yang benar. Untuk menghidupkan/mematikan fungsi ini:

1. Pergi ke menu PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Jaringan setelah membuka sistem menu OSD. Tekan MODE/ENTER.

2. Tekan untuk menyoroti Kode Masuk Proyeksi dan tekan / untuk memilih Hidup atau Mati.

Bila fungsi ini aktif, proyektor dapat menghasilkan kode 4-digit di sudut kanan atas ketika Anda mengalihkan sumber ke Layar Jaringan. Anda perlu tombol dengan kode 4-digit pada Qpresenter ketika menyambung dengan proyektor.

Pengoperasian 53

Page 54

Menggunakan kabel USB untuk menampilkan isi komputer

1. Ambil kabel USB dan sambungkan salah satu ujung kekomputer Anda dan ujung lainnya ke port B min USB pada proyektor.

2. Tekan SOURCE adan pilih Layar USB pada bilah sumber.

3. Pergi ke Komputer Saya di PC Anda dan klik dua kali ikon Qpresenter BenQ.

4. Proyektor secara otomatis menampilkan isinya di komputer Anda.

Melakukan Presentasi dari Pembaca USB

Fitur ini menampilkan tayangan slide gambar yang disimpan pada flash drive USB yang disambungkan ke proyektor. Dengan fitur ini kebutuhan sumber komputer dapat ditiadakan.

Format gambar yang didukung:

• JPEG(JPG) • PNG • TIFF

• BMP • GIF • PDF

• Sebuah kotak bujur sangkar akan tampil pada nama file untuk karakter yang tidak dikenali.

• Nama file bahasa Thailand tidak didukung.

• File dalam format GIF, TIFF, PNG dan BMP hanya dapat ditampilkan untuk ukuran file yang

lebih kecil dari WXGA (1280 x 800).

• Jika sebuah folder terdiri dari lebih dari 200 foto, hanya 200 foto pertama yang dapat

ditampilkan.

Untuk melihat gambar Anda sebagai tayangan slide, ikuti langkah ini:

1. Colokkan flash drive USB ke jack USB TYPE-A pada proyektor.

2. Proyektor secara otomatis menampilkan gambar kecil (thumbnail). Atau Anda dapat memilih Pembaca USB secara manual dari bilah pilihan sumber.

Ketika melihat gambar kecil

Untuk Tekan

membuka folder Enter menggulir di antara gambar kecil empat tombol panah kembali ke halaman sebelumnya Auto (Otomatis) keluar dari Pembaca USB Exit (Keluar) berpindah ke halaman yang berbeda kembali ke halaman pertama folder itu Back (Belakang)

memulai tayangan slide

menyetel pengaturan Pembaca USB Setting (Pengaturan)

Pengoperasian54

Slideshow (Tayangan slide) ketika sebuah gambar disoroti.

Page 55

Selama tayangan slide

Untuk Tekan

kembali ke gambar sebelumnya atau berikutnya

memutar gambar 90 derajat searah jarum jam/berlawanan arah jarum jam

kembali ke halaman sebelumnya Auto (Otomatis) Memulai/menghentikan tayangan slide Enter

/ (Rotasi bersifat sementara, gambar kembali ke orientasi aslinya ketika Anda kembali ke gambar kecil)

Mengatur halaman

Anda dapat menyetel pengaturan urutan file dan Tayangan slide Apabila Anda sudah selesai, tekan OK untuk menyimpan pengaturan atau tekan Batalkan untuk mengabaikan perubahan.

Menggunakan Kamera USB

1. Colokkan kamera USB ke port Type A USB proyektor. Untuk memperoleh daftar kamera USB yang didukung, kunjungi http://www.ideasonboard.org/uvc/#footnote-1.

2. Masuklah ke halaman Sistem Layar Jaringan Proyektor.

Pengoperasian 55

Page 56

3. Pergi ke halaman Dasar dan klik Hubungkan di baris Kamera USB. Gambar yang ditangkap oleh kamera USB akan muncul di halaman pop out.

Mematikan proyektor

1. Tekan DAYA di proyektor atau OFF di remote control dan pesain konfirmasi akan muncul memberitahukan Anda.

Jika Anda tidak memberi respons dalam beberapa detik, pesan tersebut akan hilang.

2. Tekan DAYA untuk kedua kalinya. Lampu Indikator POWER berkedip oranye, lampu proyeksi mati, dan kipas akan terus berjalan selama sekitar 90 detik untuk mendinginkan proyektor.

Untuk melindungi lampu, proyektor tidak akan merespons perintah apa pun selama proses pendinginan.

Untuk mempersingkat waktu pendinginan, Anda juga dapat mengaktifkan fungsi Pendinginan Cepat. Lihat "Pendinginan Cepat" pada halaman 64 untuk detailnya.

3. Setelah proses pendinginan selesai, "Nada Dering Sistem Mati" akan terdengar. Lampu Indikator POWER tetap berwarna oranye dan kipas berhenti. Cabut kabel daya dari stopkontak.

• Untuk menonaktifkan nada dering, lihat "Menonaktifkan

Nada Dering Sistem Hidup/Mati" pada halaman 38 untuk

detailnya.

• Jika proyektor tidak dimatikan dengan benar, untuk

melindungi lampu, ketika Anda mencoba menyalakan ulang proyektor, maka kipas akan berjalan selama beberapa menit untuk melakukan pendinginan. Tekan

DAYA lagi untuk menyalakan proyektor setelah

kipas berhenti dan Lampu Indikator POWER berubah menjadi oranye.

• Lama masa pakai lampu akan sangat bergantung pada kondisi lingkungan dan

penggunaan.

Mematikan langsung

Kabel daya AC dapat dicabut segera setelah proyektor dimatikan. Untuk melindungi lampu, tunggu sekitar 10 menit sebelum menyalakan proyektor kembali. (Ketika Anda mencoba menyalakan ulang proyektor, kipas mungkin berjalan selama beberapa menit untuk

melakukan pendinginan). Dalam hal itu, tekan DAYA lagi untuk menyalakan proyektor setelah kipas berhenti dan Lampu Indikator POWER berubah menjadi oranye.

Pengoperasian56

Page 57

Pengoperasian menu

Sistem menu

Harap perhatikan bahwa tampilan pada layar (OSD) berbeda-beda sesuai dengan jenis sinyal yang Anda pilih dan model proyektor yang Anda gunakan.

Menu utama

1. TAMPILAN

2. GAMBAR

3. SUMBER

Sub-menu Opsi

Warna Dinding

Rasio Aspek Otomatis/Nyata/4:3/16:9/16:10 Keystone Otomatis Keystone Posisi Fase Ukuran H. Pembesaran Digital Penyelarasan 3D Pembalikan Penyelarasan 3D

Papan tulis Templat Pengajaran

Mode Gambar

Mode Referensi Dinamis/Presentasi/sRGB/Sinema Kecerahan Kontras Warna Semburat Ketajaman Warna Cemerlang Temperatur Warna Sejuk/Normal/Hangat

Manajemen Warna 3D

Simpan Pengaturan Pencarian Otomatis Cepat Hidup/Mati

Konversi Ruang Warna Otomatis/RGB/YUV

hitam

Papan tulis

putih

Dinamis/Presentasi/sRGB/Sinema/Pengguna 1/

Pengguna 2

Warna primer R/G/B/C/M/Y

Corak Warna

Kejenuhan

Penerimaan

Mati/Kuning Muda/Merah Muda/ Hijau Muda/Biru/Papan tulis hitam

Mati/Frame Sequential/ Top-Bottom

Nonaktifkan/Balikkan

Mati/Buku Halus/Lembar kerja/ Buku Kotak-kotak Mati/Buku Halus/Lembar kerja/ Buku Kotak-kotak

Hidup/Mati

Pengoperasian 57

Page 58

Menu utama

4. PENYETEL AN SISTEM : Dasar

Sub-menu Opsi

Periode

pengatur waktu

Tampilan

pengatur waktu

Posisi pengatur Pengatur Waktu Presentasi

Bahasa

Posisi Proyektor

Pengaturan Menu

Pengaturan Pengoperasian

Penerima Jarak Jauh Depan+Atas/Depan/Atas Kunci Tombol Panel Warna Latar Belakang Hitam/Biru/Ungu/BenQ Layar Pembuka Hitam/Biru/BenQ/ My Screen

waktu

Arah

penghitungan

pengatur waktu

Pengingat

Bersuara

Hidup/Mati

Waktu tampilan

Posisi menu

Pesan

Pengingat

Menghidupkan

Langsung

Sinyal

Penyalaan

Mati Otomatis

Pendinginan

Cepat

Mulai Kembali

Seketika

Pengatur Waktu

Kosong

Pengatur Waktu

Tidur

1~240 menit

Selalu/1 mnt/2 mnt/3 mnt/ Tidak Pernah Kiri Atas/Kiri Bawah/Kanan Atas/ Kanan Bawah

Hitung Mundur/Hitung Maju

Hidup/Mati

Meja Depan/Meja Belakang/ Langit-langit Belakang/ Langit-langit Depan 5 dtk/10 dtk/15 dtk/20 dtk/25 dtk/ 30 dtk Pusat/Kiri Atas/Kanan Atas/ Kanan Bawah/Kiri Bawah

Hidup/Mati

Nonaktifkan/5 mnt/10 mnt/15 mnt/ 20 mnt/25 mnt/30 mnt

Hidup/Mati

Nonaktifkan/5 mnt/10 mnt/15 mnt/ 20 mnt/25 mnt/30 mnt Nonaktifkan/30 mnt/1 jam/2 jam/ 3 jam/4 jam/8 jam/12 jam

Hidup/Mati

My Screen

Pengoperasian58

Page 59

Menu utama

5. PENYETEL AN SISTEM : Tingkat Lanjut

Sub-menu Opsi

Mode Ketinggian Tinggi Hidup/Mati

Senyap Hidup/Mati

Volume Pengaturan Audio

Pengaturan Lampu

Pengaturan Keamanan

Kecepatan Transfer Data Pola Tes Hidup/Mati

Caption Tertutup

Pengaturan Siaga

Pengaturan Jaringan

Setel Ulang Semua Pengaturan

Volume mikrofon

Nada Dering

Sistem Hidup/

Mati

Mode Lampu Normal/Ekonomis

Setel ulang pengatur waktu lampu

Jam Lampu Terpakai

Ubah sandi

Ubah Pengaturan

Keamanan

Caption Tertutup

Aktif

Versi Caption CC1/CC2/CC3/CC4

Jaringan Hidup/Mati

Mikrofon Hidup/Mati

Monitor Out Hidup/Mati

Pemintasan

Audio

LAN berkabel

LAN nirkabel

Desktop Jarak

jauh

Kode Masuk

Proyeksi

Penyiaran

Penemuan

Perangkat AMX

Alamat MAC

Hidup/Mati

Pengunci Sistem Kunci Layar Pembuka Kunci Kontrol Web 2400/4800/9600/14400/19200/ 38400/57600/115200

Hidup/Mati

Status DHCP Alamat IP Subnet Mask Gateway Default Server DNS Terapkan Status SSID Alamat IP Mode Sambungan Akun Sandi Hubungkan

Hidup/Mati

Pengoperasian 59

Page 60

Sub-menu Opsi

utama

• Sumber

• Mode Gambar

6. INFORMASI

Status Sistem Sekarang

Perhatikan bahwa item menu tersedia apabila proyektor mendeteksi setidaknya satu sinyal yang valid. Jika tidak ada peralatan yang tersambung ke proyektor atau tidak ada sinyal yang terdeteksi, item menu yang dapat diakses terbatas.

• Resolusi

• Sistem Warna

• Jam Lampu Terpakai

• Versi Firmware

Pengoperasian60

Page 61

Keterangan masing-masing menu

1. Menu TAMPILAN

Fungsi Keterangan

Warna Dinding

Rasio Aspek

Keystone Otomatis

Keystone

Posisi

Fase

Ukuran H.

Memperbaiki warna gambar yang diproyeksikan apabila permukaan proyeksi bukan putih. Lihat "Menggunakan Warna Dinding" pada

halaman 31 untuk detailnya.

Ada beberapa opsi untuk menyetel rasio aspek gambar bergantung pada sumber sinyal input Anda. Lihat "Memilih rasio aspek" pada halaman

29 untuk detailnya.

Secara otomatis memperbaiki keystone gambar. Lihat "Memperbaiki

keystone" pada halaman 23 untuk detailnya.

Memperbaiki keystone gambar. Lihat "Memperbaiki keystone" pada

halaman 23 untuk detailnya.

Menampilkan halaman penyesuaian posisi. Untuk memindahkan gambar yang diproyeksikan, gunakan tombol panah arah. Nilai yang ditampilkan pada posisi bawah halaman berubah setiap kali Anda menekan tombol sampai nilai tersebut mencapai maksimum atau minimum.

Fungsi ini hanya tersedia apabila sinyal PC (RGB Analog) dipilih.

Menyesuaikan fase clock untuk memperkecil perubahan gambar.

Fungsi ini hanya tersedia apabila sinyal PC (RGB Analog) dipilih.

Menyesuaikan lebar horizontal gambar.

Fungsi ini hanya tersedia apabila sinyal PC (RGB Analog) dipilih.

Pembesaran Digital

Penyelarasan 3D

Memperbesar atau memperkecil gambar yang diproyeksikan. Lihat

"Memperbesar dan mencari detail" pada halaman 29 untuk detailnya.

Proyektor ini dilengkapi dengan fungsi 3D yang memungkinkan Anda menikmati film, video, dan tayangan olahraga 3D secara lebih realistis dengan menampilkan gambar yang pekat. Anda harus mengenakan kacamata 3D untuk melihat gambar 3D.

Pengaturan waktu Video: 480i

Pengaturan waktu PC: hingga 1280x800@120Hz untuk Frame Sequential

Pengaturan waktu PC: hingga 1280x800@60Hz untuk Frame Sequential

Pengaturan waktu PC: hingga SXGA+@60Hz untuk Top-Bottom

Apabila fungsi Penyelarasan 3D Hidup:

• Tingkat kecerahan gambar yang diproyeksikan akan berkurang.

• Mode Gambar tidak dapat disesuaikan.

• Keystone hanya dapat disesuaikan dalam derajat yang terbatas.

Pengoperasian 61

Page 62

Fungsi Keterangan

1. Menu TAMPILAN

2. Menu GAMBAR

Pembalikan Penyelarasan 3D

Templat Pengajaran

Mode Gambar

Mode Referensi

Kecerahan

Kontras

Warna

Semburat

Ketajaman

Warna Cemerlang

Apabila gambar menjadi tidak pekat, aktifkan fungsi ini untuk memperbaiki masalahnya.

Menyediakan beberapa pola prasetel untuk berbagai tujuan pengajaran.

Pilihlah Papan tulis hitam atau Papan tulis putih terlebih dulu dengan menekan / dan tekan / untuk memilih pola yang Anda perlukan. Tekan MODE/ENTER untuk menampilkan pola yang dipilih.

Disediakan beberapa mode gambar yang ditetapkan sebelumnya sehingga Anda dapat mengoptimalkan penyetelan gambar proyektor untuk menyesuaikan jenis program. Lihat "Memilih mode gambar"

pada halaman 31 untuk detailnya.

Memilih mode gambar yang paling sesuai dengan kebutuhan Anda akan kualitas gambar dan setelan mulus gambar lebih lanjut berdasarkan pilihan yang tercantum pada gambar di bawah ini. Lihat "Menyetel

mode Pengguna 1/Pengguna 2" pada halaman 31 untuk detailnya.

Menyesuaikan kecerahan gambar. Lihat "Menyesuaikan Kecerahan"

pada halaman 32 untuk detailnya.

Menyesuaikan tingkat perbedaan antara gelap dan terang pada gambar. Lihat "Menyesuaikan Kontras" pada halaman 32 untuk detailnya.

Menyesuaikan tingkat kejenuhan warna – jumlah masing-masing warna pada gambar video. Lihat "Menyesuaikan Warna" pada halaman 32 untuk detailnya.

Fungsi ini hanya tersedia apabila sinyal Video, S-Video atau Component Video dipilih.

Menyesuaikan nada merah dan hijau pada gambar. Lihat

"Menyesuaikan Semburat" pada halaman 32 untuk detailnya.

Fungsi ini hanya tersedia apabila sinyal Video atau S-Video dipilih dan format sistem adalah NTSC.

Menyesuaikan gambar untuk membuatnya kelihatan lebih tajam atau lebih lembut. Lihat "Menyesuaikan Ketajaman" pada halaman 32 untuk detailnya.

Fungsi ini hanya tersedia apabila sinyal Video, S-Video atau Component Video dipilih.

Lihat "Menyesuaikan Warna Cemerlang" pada halaman 32 untuk detailnya.

Pengoperasian62

Page 63

Fungsi Keterangan

2. Menu GAMBAR

3. Menu SUMBER

4. Menu PENYETELAN SISTEM

Temperatur Warna

Manajemen Warna 3D

Simpan Pengaturan

Pencarian Otomatis Cepat

Konversi Ruang Warna

Pengatur Waktu Presentasi

Bahasa

Posisi Proyektor

Terdapat empat pengaturan temperatur warna yang tersedia. Lihat

"Memilih temperatur warna" pada halaman 33 untuk detailnya.

Lihat "Manajemen Warna 3D" pada halaman 33 untuk detailnya.

Menyimpan pengaturan yang dibuat untuk mode Pengguna 1 atau Pengguna 2.

Lihat "Memindah sinyal input" pada halaman 28 untuk detailnya.

Lihat "Mengubah Ruang Warna" pada halaman 28 untuk detailnya.

Mengingatkan penyaji untuk menyelesaikan presentasi dalam batas waktu tertentu. Lihat "Menyetel pengatur waktu presentasi" pada

halaman 34 untuk detailnya.

Menyetel bahasa untuk menu Tampilan Pada Layar (OSD). Lihat

"Menggunakan menu" pada halaman 24 untuk detailnya.

Proyektor ini dapat dipasang di langit-langit atau di balik layar, atau dengan satu atau beberapa cermin. Lihat "Memilih tempat" pada

halaman 14 untuk detailnya.

Pengoperasian 63

Page 64

4. Menu PENYETELAN SISTEM

Fungsi Keterangan

Menghidupkan Langsung Memungkinkan proyektor menyala secara otomatis setelah daya

dimasukkan melalui kabel daya.

Sinyal Penyalaan Setel untuk mengetahui proyektor menyala langsung tanpa menekan

tombol DAYA di proyektor atau ON di remote control ketika proyektor sedang dalam mode siaga dan sinyal dimasukkan lewat kabel VGA .

Mati Otomatis Memungkinkan proyektor mati secara otomatis jika tidak ada sinyal

input yang terdeteksi setelah periode waktu yang ditetapkan. Lihat

"Pengaturan Mati Otomatis" pada halaman 69 untuk detailnya.

Pendinginan Cepat

Pengaturan Pengoperasian

Penerima Jarak Jauh

Mengaktifkan atau menonaktifkan fungsi Pendinginan Cepat. Memilih Hidup mengaktifkan fungsi ini dan waktu pendinginan proyektor akan dipersingkat dari durasi normal selama 90 detik menjadi sekitar 30 detik.

Fungsi ini hanya tersedia apabila sinyal Mulai Kembali Seketika mati.

Mulai Kembali Seketika Pilih Hidup yang akan memungkinkan Anda menstart ulang proyektor

dalam waktu 90 detik setelah daya dimatikan.

Fungsi ini hanya tersedia apabila sinyal Pendinginan Cepat mati.

Pengatur Waktu Kosong Menyetel waktu kosong gambar ketika fitur Kosong diaktifkan, setelah

waktu itu berlalu, gambar akan kembali ke layar. Lihat

"Menyembunyikan gambar" pada halaman 36 untuk detailnya.

Pengatur Waktu Tidur Menyetel pengatur waktu mati otomatis. Pengatur waktu dapat disetel ke

nilai antara 30 menit sampai 12 jam.

Memungkinkan Anda mengaktifkan semua penerima jarak jauh atau satu penerima jarak jauh tertentu pada proyektor.

Pengoperasian64

Page 65

Fungsi Keterangan

4. Menu PENYETELAN SISTEM

5. Menu PENYETELAN SISTEM : Tingkat Lanjut

Kunci Tombol Panel

Warna Latar Belakang

Layar Pembuka

My Screen

Menonaktifkan atau mengaktifkan semua fungsi tombol panel kecuali

DAYA pada proyektor dan tombol pada remote control. Lihat

"Mengunci tombol kontrol" pada halaman 36 untuk detailnya.

Menyetel warna latar belakang untuk proyektor.

Memungkinkan Anda memilih layar logo mana yang akan tampil selama pengawalan proyektor. Tersedia opsi berikut: Logo BenQ, My Screen, layar Hitam, layar Biru.

Mengambil dan menyimpan gambar yang diproyeksikan sebagai My Screen. Lihat "Membuat layar pembukaan Anda sendiri" pada halaman

37 untuk detailnya.

Meski kemungkinannya sangat kecil namun jika tindakan pengambilan gagal, gantilah gambar target Anda.

Mode Ketinggian Tinggi

Pengaturan Audio

Pengaturan Lampu

Sebuah mode untuk pengoperasian di daerah dengan ketinggian tinggi. Lihat "Pengoperasian dalam lingkungan dengan ketinggian tinggi" pada

halaman 37 untuk detailnya.

Senyap Volume Volume mikrofon Nada Dering Sistem Hidup/Mati

Lihat "Menyesuaikan suara" pada halaman 38 untuk detailnya.

Mode Lampu Lihat "Menyetel Mode Lampu sebagai Ekonomis" pada halaman 69

untuk detailnya.

Setel ulang pengatur waktu lampu Lihat "Menyetel ulang pengatur waktu lampu" pada halaman 73 untuk

detailnya.

Jam Lampu Terpakai Lihat "Mengenali jam lampu" pada halaman 69 untuk detail mengenai

cara penghitungan jam lampu.

Pengoperasian 65

Page 66

5. Menu PENYETELAN SISTEM : Tingkat Lanjut

Fungsi Keterangan

Jaringan Memilih Hidup mengaktifkan fungsi ini. Proyektor ini dapat memberi fungsi jaringan ketika proyektor dalam mode siaga. Mikrofon Memilih Hidup mengaktifkan fungsi ini. Proyektor ini dapat mengeluarkan output sinyal mikrofon ketika proyektor dalam mode siaga dan semua peralatan yang diperlukan disambungkan dengan benar. Lihat "Memutar suara melalui proyektor" pada halaman 19 untuk detailnya.

Pengaturan Siaga

Pengaturan Keamanan

Kecepatan Transfer Data

Pola Tes

Monitor Out Memilih Hidup mengaktifkan fungsi ini. Proyektor ini dapat

mengeluarkan output sinyal VGA ketika proyektor dalam mode siaga dan jack COMPUTER 1 disambungkan dengan benar ke perangkat. Lihat "Sambungan" pada halaman 17 untuk mengetahui cara membuat sambungan itu.

Pemintasan Audio Memilih Hidup mengaktifkan fungsi ini. Proyektor ini dapat memutar

suara ketika proyektor dalam mode siaga. Sambungkan kabel sinyal yang benar dan sambungkan kabel audio ke AUDIO IN jack. Lihat

"Sambungan" pada halaman 17 untuk mengetahui cara membuat

sambungan itu.

Mengaktifkan fungsi ini sedikit meningkatkan konsumsi daya siaga.

Ubah sandi Anda akan diminta untuk memasukkan sandi aktif sebelum berganti ke

sandi baru. Lihat "Memanfaatkan fungsi sandi" pada halaman 25 untuk detailnya.

Ubah Pengaturan Keamanan Pengunci Sistem Kunci Layar Pembuka

Lihat "Memanfaatkan fungsi sandi" pada halaman 25 untuk detailnya.

Kunci Kontrol Web Lihat "Menggunakan kunci kontrol web" pada halaman 49 untuk

detailnya.

Memilih kecepatan transfer data yang identik dengan kecepatan komputer Anda sehingga dapat menyambungkan proyektor menggunakan kabel RS-232 yang tepat dan memperbarui atau mendownload perangkat tegar (firmware) proyektor. Fungsi ini dimaksudkan untuk teknisi servis ahli.

Memilih Hidup memungkinkan fungsi ini dan proyektor menampilkan pola tes kotak-kotak. Ini membantu Anda menyesuaikan ukuran dan fokus gambar dan memeriksa untuk mengetahui gambar tidak ada perubahan.

Pengoperasian66

Page 67

5. Menu PENYETELAN SISTEM : Tingkat Lanjut

6. Menu INFORMASI

Fungsi Keterangan

Caption Tertutup Aktif Mengaktifkan fungsi ini dengan memilih Hidup apabila sinyal input

yang dipilih memberikan judul pendek.

Caption Tertutup

Pengaturan Jaringan

Setel Ulang Semua Pengaturan

Status Sistem Sekarang

• Judul: Tampilan pada layar dari dialog, narasi, dan efek suara tayangan TV dan video yang merupakan judul pendek (biasanya ditandai dengan "CC" pada listing TV).

Versi Caption Memilih pilihan mode pemberian judul pendek. Untuk melihat judul,

pilih CC1, CC2, CC3, atau CC4 (CC1 menampilkan judul dalam bahasa utama di wilayah Anda).

LAN berkabel LAN nirkabel Desktop Jarak jauh Kode Masuk Proyeksi Penyiaran Lihat "Menggunakan fungsi siaran program radio atau televisi" pada

halaman 53 untuk detailnya.

Penemuan Perangkat AMX Bila Penemuan Perangkat AMX is Hidup, proyektor bisa dideteksi oleh

pengendali AMX.

Alamat MAC Menampilkan alamat mac untuk proyektor ini.

Batasan sistem audio 1:1 audio adalah Intel Pentium 4, 3,0G CPU, 1G RAM.

Mengembalikan semua pengaturan ke nilai prasetel pabrik.

Pengaturan berikut tidak akan berubah: Fase, Ukuran H., Pengguna 1, Pengguna 2, Konversi Ruang Warna, Bahasa, Posisi Proyektor, Mode Ketinggian Tinggi, Pengaturan Keamanan, DHCP, SSID, Desktop Jarak jauh dan Kecepatan Transfer Data.

Sumber Menampilkan sumber sinyal aktif.

Mode Gambar Menampilkan mode yang dipilih dalam menu GAMBAR.

Resolusi Menampilkan resolusi asli sinyal input.

Sistem Warna Menampilkan format sistem input. NTSC, PAL, SECAM, YUV, atau

RGB.

Jam Lampu Terpakai Menampilkan lama waktu lampu sudah dipakai dalam jam.

Versi Firmware Menampilkan versi firmware proyektor Anda.

Pengoperasian 67

Page 68

Pemeliharaan

Perawatan proyektor

Proyektor Anda memerlukan sedikit pemeliharaan. Satu-satunya hal yang perlu Anda lakukan secara teratur adalah menjaga kebersihan lensa dan casingnya.

Jangan sekali-kali melepas komponen proyektor kecuali lampu. Hubungi dealer Anda jika komponen lainnya perlu diganti.

Membersihkan lensa

Bersihkan lensa bila Anda melihat kotoran atau debu pada permukaannya.

• Gunakan kaleng udara yang dimampatkan untuk membersihkan debu.

• Jika kotor atau tercoreng, gunakan kertas pembersih lensa atau lembabkan kain lembut dengan pembersih lensa lalu sekalah permukaan lensa pelan-pelan.

• Jangan sekali-kali menggunakan segala jenis bantalan yang bersifat abrasi, pembersih yang bersifat alkali/asam, bubuk gosok, atau pelarut asiri, seperti alkohol, bensin, thinner, atau insektisida. Menggunakan bahan-bahan tersebut atau kontak yang lama dengan bahan yang terbuat dari karet atau vinil dapat mengakibatkan kerusakan pada permukaan proyektor dan bahan kabinet.

Membersihkan casing proyektor

Sebelum Anda membersihkan casing, matikan proyektor dengan prosedur mematikan yang benar seperti diuraikan dalam "Mematikan proyektor" pada halaman 56 dan cabut kabel daya.

• Untuk membersihkan debu, sekalah dengan kain lembut dan tanpa serat.

• Untuk membersihkan kotoran atau noda membandel, lembabkan kain lembut dengan air dan detergen pH netral. Kemudian sekalah casingnya.

Jangan sekali-kali menggunakan lilin, alkohol, bensin, thinner atau detergen kimia. Bahan-bahan ini dapat merusak casing.

Menyimpan proyektor

Jika Anda harus menyimpan proyektor untuk waktu yang lama, harap ikuti petunjuk berikut:

• Pastikanlah temperatur dan kelembapan tempat penyimpanan berada dalam rentang yang direkomendasikan untuk proyektor ini. Lihat "Spesifikasi" pada halaman 76 atau tanyakan tentang rentang ini kepada dealer Anda.

• Masukkan kembali kaki-kaki penyesuai.

• Lepaskan baterai dari remote control.

• Masukkan proyektor ke dalam kardus aslinya atau yang serupa.

Mengangkut proyektor

Anda dianjurkan untuk mengirimkan proyektor ini dalam kardus aslinya atau yang serupa. Apabila Anda membawa proyektor ini sendiri, harap gunakan kardus aslinya atau tas proyektor yang disertakan.

Pemeliharaan68

Page 69

Informasi lampu

Mengenali jam lampu

Ketika proyektor sedang beroperasi, durasi pemakaian lampu (dalam jam) dihitung secara otomatis oleh pengatur waktu internal.

Lihat "Menyetel Mode Lampu sebagai Ekonomis" di bawah untuk informasi selengkapnya mengenai mode Ekonomis.

Untuk memperoleh informasi jam lampu:

1. Tekan MENU/EXIT lalu tekan / untuk menyoroti menu PENYETELAN SISTEM

: Tingkat Lanjut.

2. Tekan untuk menyoroti Pengaturan Lampu dan tekan MODE/ENTER. Halaman

Pengaturan Lampu ditampilkan.

3. Anda akan melihat informasi Jam Lampu Terpakai yang tampil pada menu.

4. Untuk keluar dari menu, tekan MENU/EXIT.

Anda juga dapat memperoleh informasi jam lampu di menu INFORMASI.

Memperpanjang masa pakai lampu

Lampu proyeksi adalah item yang dapat habis karena pemakaian yang secara normal bertahan sampai 3.000-4.000 jam dengan pemakaian yang tepat. Untuk mempertahankan masa pakai lampu selama mungkin, Anda dapat melakukan pengaturan berikut melalui menu OSD.

• Menyetel Mode Lampu sebagai Ekonomis

Menggunakan mode Ekonomis mengurangi derau sistem dan konsumsi daya sebesar 20%. Jika mode Ekonomis dipilih, output lampu akan dikurangi dan menyebabkan gambar yang diproyeksikan lebih gelap.

Menyetel proyektor dalam mode Ekonomis juga memperpanjang masa pengoperasian lampu. Untuk menyetel mode Ekonomis, pergi ke menu PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Lampu > Mode Lampu dan tekan / .

• Pengaturan Mati Otomatis

Fungsi ini memungkinkan proyektor mati secara otomatis jika tidak ada sinyal yang terdeteksi setelah periode waktu yang ditetapkan untuk mencegah masa pakai lampu yang sia-sia.

Untuk menyetel menu Mati Otomatis, pergi ke PENYETELAN SISTEM : Dasar > Pengaturan Pengoperasian > Mati Otomatis dan tekan / . Periode waktu tersebut dapat diatur mulai dari 5 sampai 30 menit dengan kenaikan waktu 5 menit. Jika lama waktu prastel tersebut tidak cocok untuk presentasi Anda, pilihlah Nonaktifkan. Proyektor ini tidak akan mati secara otomatis dalam periode waktu tertentu.

Pemeliharaan 69

Page 70

Pengaturan waktu mengganti lampu

Pesan Lampu Pengganti

Lampu > XXXX jam

Pesan lampu baru di lamp.benq.com

Pemberitahuan

Ganti Lampu segera

Lampu > XXXX jam

Pesan lampu baru di lamp.benq.com

Pemberitahuan

Ganti Lampu Sekarang

Lampu > XXXX jam

Pesan lampu baru di lamp.benq.com

Waktu Pemakaian Lampu Habis

Ganti lampu (Lihat Pandua n Pengguna) Lalu setel ulang pengatur waktu lampu

Pesan lampu baru di lamp.benq.com

PERINGATAN

Apabila Indikator lampu menyala merah atau muncul pesan yang menyarankan sudah waktunya untuk mengganti lampu, harap pasang lampu yang baru atau tanyakan kepada dealer Anda. Lampu yang sudah lama dapat menyebabkan tidak dapat berfungsi dengan baik pada proyektor dan dalam beberapa kejadian lampu dapat meledak.

Pergi ke http://lamp.benq.com untuk memperoleh lampu pengganti.

Lampu indikator LAMPU dan Lampu peringatan TEMPeratur akan menyala jika lampu menjadi terlalu panas. Matikan daya dan biarkan proyektor mendingin selama 45 menit. Jika indikator Lampu atau Temperatur menyala setelah menghidupkan daya kembali, harap hubungi dealer Anda. Lihat "Indikator" pada halaman 74 untuk detailnya.

Tampilan peringatan lampu berikut akan mengingatkan Anda untuk mengganti lampu.

Status Pesan

Pasang lampu baru untuk memperoleh kinerja optimal. Jika proyektor dijalankan secara normal dengan Ekonomis dipilih (Lihat "Mengenali jam

lampu" pada halaman 69), Anda dapat

melanjutkan mengoperasikan proyektor sampai muncul peringatan jam lampu berikutnya.

Te k a n ENTER untuk menghilangkan pesan tersebut.

Anda sangat dianjurkan untuk mengganti lampu pada tahap ini. Lampu adalah item yang dapat habis karena pemakaian. Tingkat terangnya lampu berkurang sejalan dengan penggunaan. Hal ini merupakan perilaku lampu yang normal. Anda dapat mengganti lampu sewaktu-waktu Anda memperhatikan bahwa tingkat terangnya lampu sudah sangat berkurang.

Te k a n ENTER untuk menghilangkan pesan tersebut.

Pemeliharaan70

Lampu HARUS diganti agar proyektor dapat beroperasi secara normal.

Te k a n ENTER untuk menghilangkan pesan tersebut.

"XXXX" yang tampil di atas pesan adalah angka yang berbeda-beda bergantung model.

Page 71

Mengganti Lampu

• Untuk mengurangi risiko kejutan listrik, selalu matikan proyektor dan cabut kabel daya sebelum mengganti lampu.

• Untuk mengurangi risiko luka bakar yang parah, biarkan proyektor mendingin selama sekitar 45 menit sebelum mengganti lampu.

• Untuk mengurangi risiko cedera pada jari dan kerusakan komponen internal, hati-hati ketika membuang kaca lampu yang sudah hancur menjadi kepingan-kepingan tajam.

• Untuk mengurangi risiko cedera pada jari dan/atau mengurangi kualitas gambar dengan menyentuh lensa, jangan sentuh ruang lampu yang kosong ketika lampu dilepas.

• Lampu ini mengandung merkuri. Pertimbangkan peraturan limbah berbahaya setempat untuk membuang lampu ini dengan cara yang tepat.

• Untuk menjamin kinerja proyektor yang optimal, Anda direkomendasikan untuk membeli lampu proyektor yang berkualitas bagus sebagai lampu pengganti.

• Jika penggantian lampu dilakukan ketika proyektor digantung terbalik pada langit-langit, pastikan bahwa tidak ada orang di bawah soket lampu untuk menghindari kemungkinan cedera atau kerusakan pada mata manusia yang disebabkan oleh pecahan lampu.

1. Matikan proyektor dan cabut proyektor dari stopkontak. Jika lampu panas, hindari luka bakar dengan menunggu selama sekitar 45 menit sampai lampu telah dingin.

2. Kendurkan sekrup yang mengencangkan tutup lampu di bagian sisi proyektor sampai tutup lampu longgar.

3. Lepaskan tutup lampu tersebut dari proyektor.

4. Lepaskan dan buang lapisan tipis pelindung lampu tersebut.

• Jangan menghidupkan daya dengan tutup

lampu yang dilepas.

• Jangan memasukkan jari Anda di antara

lampu dan proyektor. Tepi yang tajam di dalam proyektor dapat menyebabkan cedera.

5. Cabut konektor lampu dari proyektor seperti tampak pada gambar.

6. Kendurkan sekrup yang mengencangkan lampu.

Pemeliharaan 71

Page 72

7. Angkat pegangan sehingga pegangan itu berdiri. Gunakan pegangan tersebut untuk menarik lampu dengan perlahan-lahan dari proyektor.

• Menariknya dengan cepat dapat menyebabkan

lampu pecah dan pecahan lampu berserakan di dalam proyektor.

• Jangan meletakkan lampu di tempat di mana

kemungkinan ada percikan air, dapat dijangkau anak-anak, atau dekat bahan yang mudah terbakar.

• Jangan memasukkan tangan Anda ke dalam

proyektor setelah lampu dilepas. Jika Anda menyentuh komponen optik di bagian dalam, hal itu dapat menyebabkan ketidakseimbangan warna dan terjadi perubahan gambar yang diproyeksikan.

8. Seperti tampak dalam gambar, turunkan lampu baru terlebih dahulu ke konektor pada proyektor dan sambungkan kembali konektor lampu.

9. Kencangkan sekrup yang mengencangkan lampu.

• Sekrup yang longgar dapat menyebabkan

sambungan yang jelek, yang dapat menyebabkan tidak dapat berfungsi dengan semestinya.

• Jangan memutar sekrup terlalu kencang.

10. Pastikan pegangan benar-benar diletakkan rata dan terpasang dengan benar di tempatnya.

11. Letakkan lapisan tipis pelindung lampu yang disertakan bersama lampu baru tersebut pada ruang lampu.

12. Ganti tutup lampu pada proyektor.

Pemeliharaan72

Page 73

13. Kencangkan sekrup yang mengencangkan tutup lampu.

• Sekrup yang longgar dapat menyebabkan

sambungan yang jelek, yang dapat menyebabkan tidak dapat berfungsi dengan semestinya.

• Jangan memutar sekrup terlalu kencang.

14. Hubungkan kabel daya dan nyalakan proyektor kembali.

Jangan menghidupkan daya dengan tutup lampu yang dilepas.

Menyetel ulang pengatur waktu lampu

15. Setelah logo pembukaan, buka menu Tampilan Pada Layar (OSD). Pergi ke menu PENYETELAN SISTEM : Tingkat Lanjut > Pengaturan Lampu. Tekan MODE/ ENTER. Halaman Pengaturan Lampu ditampilkan. Soroti Setel ulang pengatur waktu lampu. Pesan peringatan tampil menanyakan apakah Anda ingin menyetel ulang pengatur waktu lampu. Soroti Setel ulang dan tekan MODE/ENTER. Waktu lampu akan disetel ulang ke “0”.

Jangan setel ulang jika lampu bukan baru atau tidak diganti karena hal ini dapat menyebabkan kerusakan.

Pemeliharaan 73

Page 74

Indikator

Lampu Status & Keterangan

Oranye Mati Mati

Hijau

Berkedip

Hijau Mati Mati

Oranye

Berkedip

Oranye

Berkedip

Mati Mati Merah

Mati Merah Mati Mati Merah Merah Mati Merah Hijau

Mati Merah Oranye Merah Merah Merah Merah Merah Hijau Merah Merah Oranye

Hijau Merah Merah Hijau Merah Hijau

Hijau Merah Oranye Oranye Merah Merah Oranye Merah Hijau Oranye Merah Oranye

Mati Hijau Merah Mati Hijau Hijau

Mati Mati

Mati Merah

Keadaan daya

Mode siaga.

Sedang menghidupkan.

Operasi normal.

• Proyektor perlu 90 detik untuk melakukan pendinginan bila proyektor tidak dimatikan secara normal tanpa proses pendinginan normal.

• Proyektor perlu melakukan pendinginan selama 90 detik setelah daya dimatikan.

• Proyektor sudah mati secara otomatis. Jika Anda mencoba menyalakan proyektor kembali, proyektor akan mati lagi. Harap hubungi dealer Anda untuk meminta bantuan.

Keadaan lampu

Proyektor sudah mati secara otomatis. Jika Anda mencoba menyalakan proyektor kembali, proyektor akan mati lagi. Harap hubungi dealer Anda untuk meminta bantuan.

1. Proyektor perlu melakukan pendinginan selama 90 detik.

Atau

2. Harap hubungi dealer Anda untuk meminta bantuan.

Keadaan termal

Proyektor sudah mati secara otomatis. Jika Anda mencoba menyalakan proyektor kembali, proyektor akan mati lagi. Harap hubungi dealer Anda untuk meminta bantuan.

Pemeliharaan74

Page 75

Pemecahan Masalah

Proyektor tidak menyala.

Penyebab Perbaikan

Tidak ada daya dari kabel daya.

Usahakan menyalakan proyektor lagi selama proses pendinginan.

Tidak ada gambar

Penyebab Perbaikan

Sumber video tidak dihidupkan atau disambungkan dengan benar.

Proyektor tidak disambungkan dengan benar ke perangkat sinyal input. Sinyal input belum dipilih dengan benar. Tutup lensa masih tertutup. Buka tutup lensa.

Gambar kabur

Penyebab Perbaikan

Lensa proyeksi tidak difokuskan dengan benar. Proyektor dan layar tidak diluruskan dengan benar. Tutup lensa masih tertutup. Buka tutup lensa.

Remote control tidak berfungsi

Penyebab Perbaikan

Daya baterai habis. Ganti baterai dengan baterai baru. Ada penghalang di antara remote control dan proyektor.

Anda terlalu jauh dari proyektor.

Sandi salah

Penyebab Perbaikan

Anda lupa sandi.

Colokkan kabel daya ke jack daya AC pada proyektor, dan ke stopkontak. Jika terdapat sakelar pada stopkontak, pastikan sakelar tersebut dinyalakan.

Tunggu sampai proses pendinginan selesai.

Hidupkan sumber video dan periksa untuk mengetahui kabel sinyal disambungkan dengan benar.

Periksa sambungan.

Pilih sinyal input yang benar dengan tombol SOURCE pada proyektor atau remote control.

Sesuaikan fokus lensa menggunakan cincin fokus. Sesuaikan sudut dan arah proyeksi serta ketinggian proyektor jika perlu.

Singkirkan penghalang tersebut.

Berdirilah dalam jarak 8 meter (26 kaki) dari proyektor.

Harap lihat "Masuk ke prosedur mengingat

sandi" pada halaman 26 untuk detailnya.

Pemecahan Masalah 75

Page 76

Spesifikasi

Spesifikasi proyektor

Semua spesifikasi bisa berubah tanpa pemberitahuan sebelumnya.

Optik

Resolusi

1024 x 768 XGA

Sistem tampilan

1-CHIP DMD

Lensa F/Nomor

F = 2,45

Lampu

Lampu 300 W

Kelistrikan

Sumber daya

AC100–240V, 4,88 A, 50-60 Hz (Otomatis)

Konsumsi daya

488 W (Maks); < 0,5 W (Siaga)

Mekanis

Berat

7,3 pon (3,3 Kg)

Term i n a l output

Output RGB

D-Sub 15-pin (betina) x 1

Speaker

(Stereo) 10 watt x 2

Output sinyal audio

Jack audio PC x 1

Kontrol

Kontrol seri RS-232

9 pin x 1

Kontrol LAN

RJ45 x 1

Penerima Inframerah (IR) x 2

Alat mulai 12 V x 1 (Maks. 1A)

Terminal input

Input komputer

Input RGB

D-Sub 15-pin (betina) x 2

Input sinyal video

S-VIDEO

Port DIN 4-pin mini x 1

VIDEO

Jack RCA x 1

Input sinyal SD/HDTV

Jack RCA Analog - Component x 3

(melalui input RGB)

Digital - HDMI V1.3 x 1

Input sinyal audio

Audio in

Jack audio PC x 1 Jack RCA audio (Kiri/Kanan) x 2 Mikrofon x 1

Port USB (Type-A x 1; Mini-B x 1)

Persyaratan Lingkungan

Temperatur pengoperasian

0°C–40°C pada permukaan laut

Kelembapan relatif pengoperasian

10%–90% (tanpa kondensasi)

Ketinggian pengoperasian

0–1499 m pada 0°C–35°C 1500–3000 m pada 0°C–30°C (dengan Mode Ketinggian Tinggi hidup)

Spesifikasi76

Page 77

Dimensi

339

252

120,5

50,5

Sekrup Pemasangan di Langit-langit: M4 x 8 (Maks L = 8 mm)

Unit: mm

339 mm (P) x 120,5 mm (T) x 252 mm (L)

Pemasangan di langit-langit

149.50

242.04

228

448

397.40

364.40

130

191

339

133

237.4

Spesifikasi 77

Page 78

Diagram pengaturan waktu

Pengaturan waktu untuk input PC didukung

Resolusi Mode

VGA_60* 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108 1280 x 768 1280 x 768_60 59,87 47,776 79,5

1024 x 576

1024 x 600

1280 x 800

1280 x 1024

1280 x 960

1440 x 900 WXGA+_60*** 59,887 55,935 106,500 1400 x 1050 SXGA+_60* ** 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000 1680 x 1050 1680x10 50_60 59,954 65,29 146,25

640 x 480@67Hz MAC13 66,667 35,000 30,240

832 x 624@75Hz MAC16 74,546 49,722 57,280 1024 x 768@75Hz MAC19 75,020 60,241 80,000 1152 x 870@75Hz MAC21 75,06 68,68 100,00

*Pewaktuan yang didukung untuk sinyal non-3D dan 3D dengan format Frame Sequential dan Top-Bottom.

**Pewaktuan yang didukung untuk sinyal non-3D dan 3D dengan format Frame Sequential. ***Pewaktuan yang didukung untuk sinyal non-3D dan 3D dengan format Top-Bottom.

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_56 56,25 35,156 36

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120**

(Reduce Blanking)

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120** (Reduce

Blanking)

BenQ Notebook

Timing

BenQ Notebook

Timing

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120**

(Reduce Blanking)

SXGA_60*** 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60*** 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

Frekuensi

Vertikal (Hz)

119,854 77,425 83,000

119,989 97,551 115,5

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25

Frekuensi Horizontal

(kHz)

Frekuensi

Piksel

(MHz)

Spesifikasi78

Page 79

Pengaturan waktu untuk input HDMI (HDCP) didukung

Resolusi Mode

VGA_60* 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108 1280 x 768 1280 x 768_60 59,87 47,776 79,5

1024 x 576@60Hz

1024 x 600@65Hz

1280 x 800

1280 x 1024

1280 x 960 1360 x 768 1360 x 768_60*** 60,015 47,712 85,500

1440 x 900 WXGA+_60*** 59,887 55,935 106,500 1400 x 1050 SXGA+_60*** 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000 1680 x 1050 1680x1050_60 59,954 65,290 146,250

640 x 480@67Hz MAC13 66,667 35,000 30,240

832 x 624@75Hz MAC16 74,546 49,722 57,280 1024 x 768@75Hz MAC19 75,020 60,241 80,000 1152 x 870@75Hz MAC21 75,06 68,68 100,00

*Pewaktuan yang didukung untuk sinyal non-3D dan 3D dengan format Frame Sequential dan

Top-Bottom.

**Pewaktuan yang didukung untuk sinyal non-3D dan 3D dengan format Frame Sequential.

***Pewaktuan yang didukung untuk sinyal non-3D dan 3D dengan format Top-Bottom.

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120**

(Reduce Blanking)

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120**

(Reduce Blanking)

BenQ Notebook

Timing

BenQ Notebook

Timing

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120**

(Reduce Blanking)

SXGA_60*** 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60*** 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

Frekuensi

Vertikal (Hz)

119,854 77,425 83,000

119,989 97,551 115,5

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25

Frekuensi

Horizontal (kHz)

Frekuensi

Piksel

(MHz)

Spesifikasi 79

Page 80

Pengaturan

waktu

480i** 720 x 480 59,94 15,73 27 Hanya HDMI

480p 720 x 480 59,94 31,47 27 Hanya HDMI

576i 720 x 576 50 15,63 27 HDMI/DVI

576p 720 x 576 50 31,25 27 HDMI/DVI 720/50p 1280 x 720 50 37,5 74,25 HDMI/DVI 720/60p 1280 x 720 60 45,00 74,25 HDMI/DVI

1080/50i 1920 x 1080 50 28,13 74,25 HDMI/DVI

1080/60i 1920 x 1080 60 33,75 74,25 HDMI/DVI 1080/24P 1920 x 1080 24 27 74,25 HDMI/DVI 1080/25P 1920 x 1080 25 28,13 74,25 HDMI/DVI 1080/30P 1920 x 1080 30 33,75 74,25 HDMI/DVI 1080/50P 1920 x 1080 50 56,25 148,5 HDMI/DVI 1080/60P 1920 x 1080 60 67,5 148,5 HDMI/DVI

Menampilkan sinyal 1080i(1125i)@60Hz atau 1080i(1125i)@50Hz dapat menyebabkan sedikit vibrasi gambar.

**Pewaktuan yang didukung untuk sinyal non-3D dan 3D dengan format Frame Sequential.

Resolusi

Frekuensi

Vertikal (Hz)

Frekuensi Horizontal

(kHz)

Frekuensi

Piksel

(MHz)

Catatan

Pewaktuan untuk input Component-YPbPr didukung

Pengaturan

waktu

480i** 720 x 480 59,94 15,73 13,5

480p 720 x 480 59,94 31,47 27

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25 1080/50i 1920 x 1080 50 28,13 74,25 1080/60i 1920 x 1080 60 33,75 74,25

1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5

Menampilkan sinyal 1080i(1125i)@60Hz atau 1080i(1125i)@50Hz dapat menyebabkan sedikit vibrasi gambar.

**Pewaktuan yang didukung untuk sinyal non-3D dan 3D dengan format Frame Sequential.

Resolusi

Frekuensi

Vertikal (Hz)

Frekuensi

Horizontal (kHz)

Frekuensi Piksel

(MHz)

Pewaktuan untuk input Video dan S-Video didukung

Mode Video

NTSC** 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 atau 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4,43 15,73 60 4,43

**Pewaktuan yang didukung untuk sinyal non-3D dan 3D dengan format Frame Sequential.

Frekuensi

Horizontal (kHz)

Frekuensi Vertikal

(Hz)

Spesifikasi80

Frekuensi

sub-pembawa

warna (MHz)

Page 81

Informasi Jaminan dan Hak Cipta

Jaminan terbatas

BenQ menjamin produk ini dari setiap cacat fisik dan proses pengerjaan, pada pemakaian dan penyimpanan normal.

Bukti tanggal pembelian akan diperlukan dalam setiap klaim jaminan. Apabila ternyata ditemukan bahwa produk ini cacat selama dalam periode jaminan, satu-satunya tanggung jawab BenQ dan ganti rugi eksklusif Anda adalah penggantian setiap komponen yang cacat (termasuk tenaga). Untuk memperoleh layanan jaminan, segera beri tahu produk yang cacat pada dealer tempat Anda membeli.

Penting: Jaminan di atas akan batal jika pelanggan gagal mengoperasikan produk sesuai dengan petunjuk tertulis BenQ, terutama kelembapan ruangan harus antara 10% hingga 90%, temperatur antara 0°C hingga 35°C, ketinggian lebih rendah dari 4.920 kaki, dan menghindari mengoperasikan proyektor dalam lingkungan berdebu. Jaminan ini memberi Anda hak-hak hukum spesifik, dan Anda mungkin mempunyai hak-hak lain, yang berbeda dari negara satu dengan negara lainnya.

Untuk informasi lainnya, harap kunjungi www.BenQ.com.

Hak Cipta

Hak cipta 2011 oleh BenQ Corporation. Semua hak cipta dilindungi undang-undang. Dilarang meniru, mentransmisikan, mentranskripsikan, menyimpan dalam sistem pengambilan atau menerjemahkan ke bahasa apa pun atau bahasa komputer bagian mana pun dari publikasi ini, dalam bentuk apa pun atau cara apa pun, elektronik, mekanis, magnetis, optis, kimia, manual atau sebaliknya, tanpa izin tertulis sebelumnya dari BenQ Corporation.

Penafian

BenQ Corporation tidak membuat pernyataan atau jaminan, baik tersurat atau tersirat, berkenaan dengan isi dalam dokumen ini dan khususnya menyangkal jaminan pada jaminan layak jual atau kesesuaian untuk tujuan tertentu. Selanjutnya, BenQ Corporation berhak merevisi publikasi ini dan membuat perubahan isi dokumen ini dari waktu ke waktu tanpa berkewajiban untuk melaporkan kepada siapa pun juga mengenai revisi atau perubahan tersebut.

*DLP, Digital Micromirror Device dan DMD adalah merek dagang dari Texas Instruments. Yang lainnya adalah hak cipta masing-masing perusahaan atau organisasinya.

Hak Paten

Proyektor BenQ ini dilindungi oleh hak paten berikut:

Hak paten A.S. 6,837,608; 7,275,834; 7,181,318. Hak Paten Taiwan 202690; 205470; I228635; I259932.

Hak paten Cina ( 中国发明专利 ) ZL01143168.7; ZL03119907.0; ZL200510051609.2.

Informasi Jaminan dan Hak Cipta 81
