MX731/MW732/MH733 Proyector digital Manual del usuario

V 1.02

Información de garantía y copyright

Garantía limitada

BenQ garantiza este producto frente a cualquier defecto de materiales y fabricación en condiciones de almacenamiento y utilización normales.

Para efectuar cualquier reclamación en garantía se exigirá una prueba de la fecha de compra. En caso de que este producto presente algún defecto dentro del período de garantía, la única responsabilidad de BenQ y su única compensación será la sustitución de las piezas defectuosas (mano de obra incluida). Para hacer uso del servicio de garantía, notifique inmediatamente cualquier defecto al proveedor al que haya adquirido el producto.

Importante: La garantía anterior se anulará si el cliente no utiliza el producto según las instrucciones escritas y facilitadas por BenQ. Es imprescindible que los valores de humedad ambiente oscilen entre el 10% y el 90%, que la temperatura se encuentre entre 0°C y 35°C, que la altitud no supere los 4920 pies y que se evite la entrada de polvo en el proyector. Esta garantía le concede derechos legales específicos, y es posible que disponga de otros derechos que pueden variar según el país.

Para más información, visite: www.BenQ.com.

Copyright © 2017 de BenQ Corporation. Todos los derechos reservados. Ninguna parte de esta publicación se podrá reproducir, transmitir, transcribir, almacenar en un sistema de recuperación ni traducir a ningún idioma o lenguaje informático de forma alguna o mediante ningún medio, ya sea electrónico, mecánico, magnético, óptico, químico, manual o de cualquier otro tipo, sin el consentimiento previo y por escrito de BenQ Corporation.

Descargo de responsabilidad

BenQ Corporation no realizará aseveración ni garantía alguna, explícita ni implícita, con respecto al contenido de la presente publicación y renuncia específicamente a toda garantía de comerciabilidad o adecuación para un fin concreto. Asimismo, BenQ Corporation se reserva el derecho de revisar esta publicación y de realizar cambios ocasionales en el contenido de la misma, sin ninguna obligación por parte de esta empresa de notificar a persona alguna sobre dicha revisión o cambio(s).

*DLP, Digital Micromirror Device y DMD son marcas comerciales de Texas Instruments. Otras marcas cuentan con los derechos de autor de sus respectivas empresas u organizaciones.

Patentes

Por favor, consulte http://patmarking.benq.com/ para obtener información sobre la patente del proyector BenQ.

2 Información de garantía y copyright

Contenido

Información de garantía y copyright .................................................................................. 2

Instrucciones de seguridad importantes ............................................................................ 4

Introducción .......................................................................................................................... 7

Contenido del paquete .............................................................................................................................7

Vista exterior del proyector.................................................................................................................... 8

Controles y funciones ............................................................................................................................... 9

Colocación del proyector .................................................................................................. 12

Elección de una ubicación ......................................................................................................................12

Obtención del tamaño de imagen proyectada preferido................................................................ 13

Instalación del proyector ........................................................................................................................16

Ajuste de la imagen proyectada ............................................................................................................17

Conexión ............................................................................................................................. 20

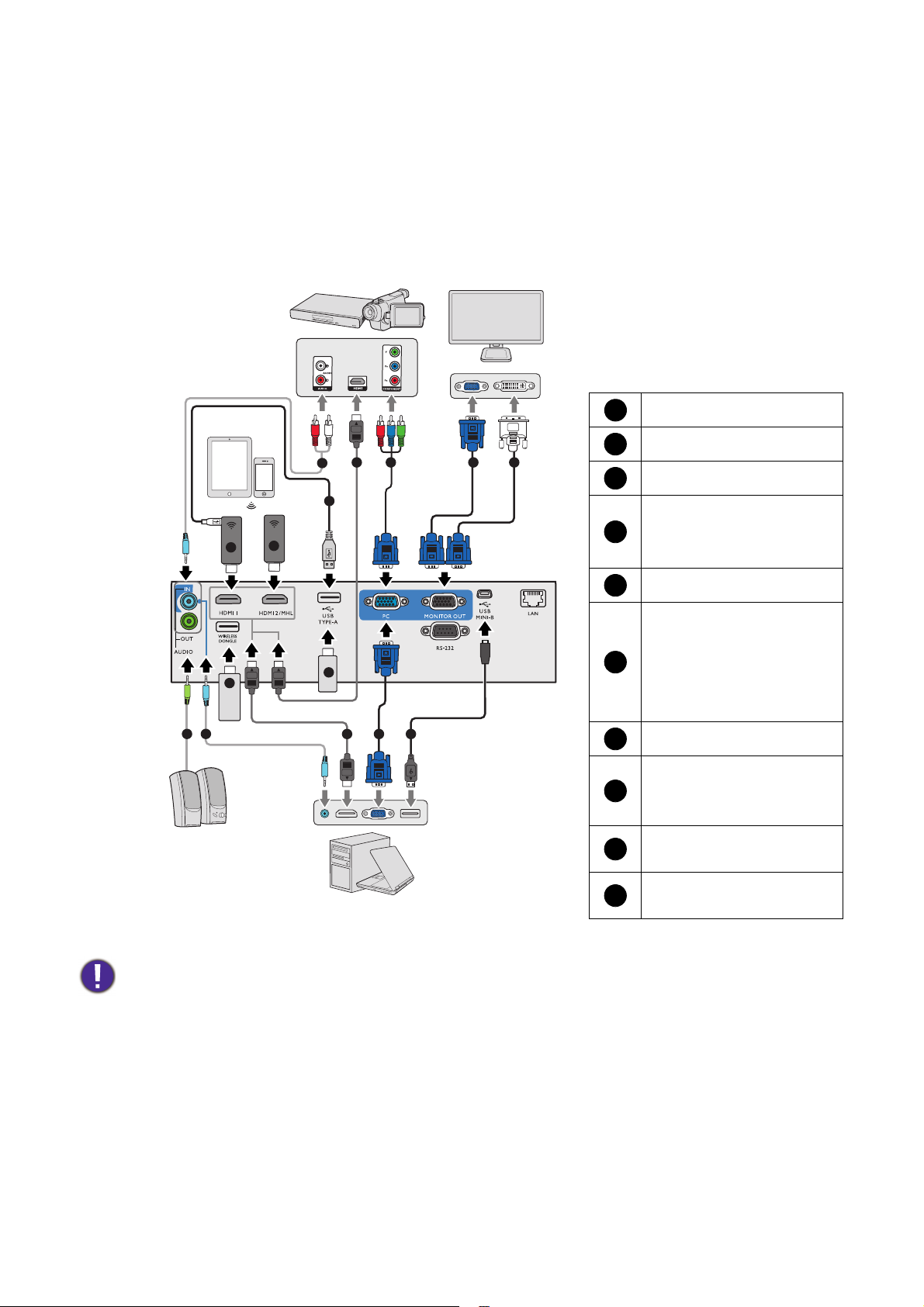

Conexión de dispositivos de fuente de vídeo ................................................................................... 21

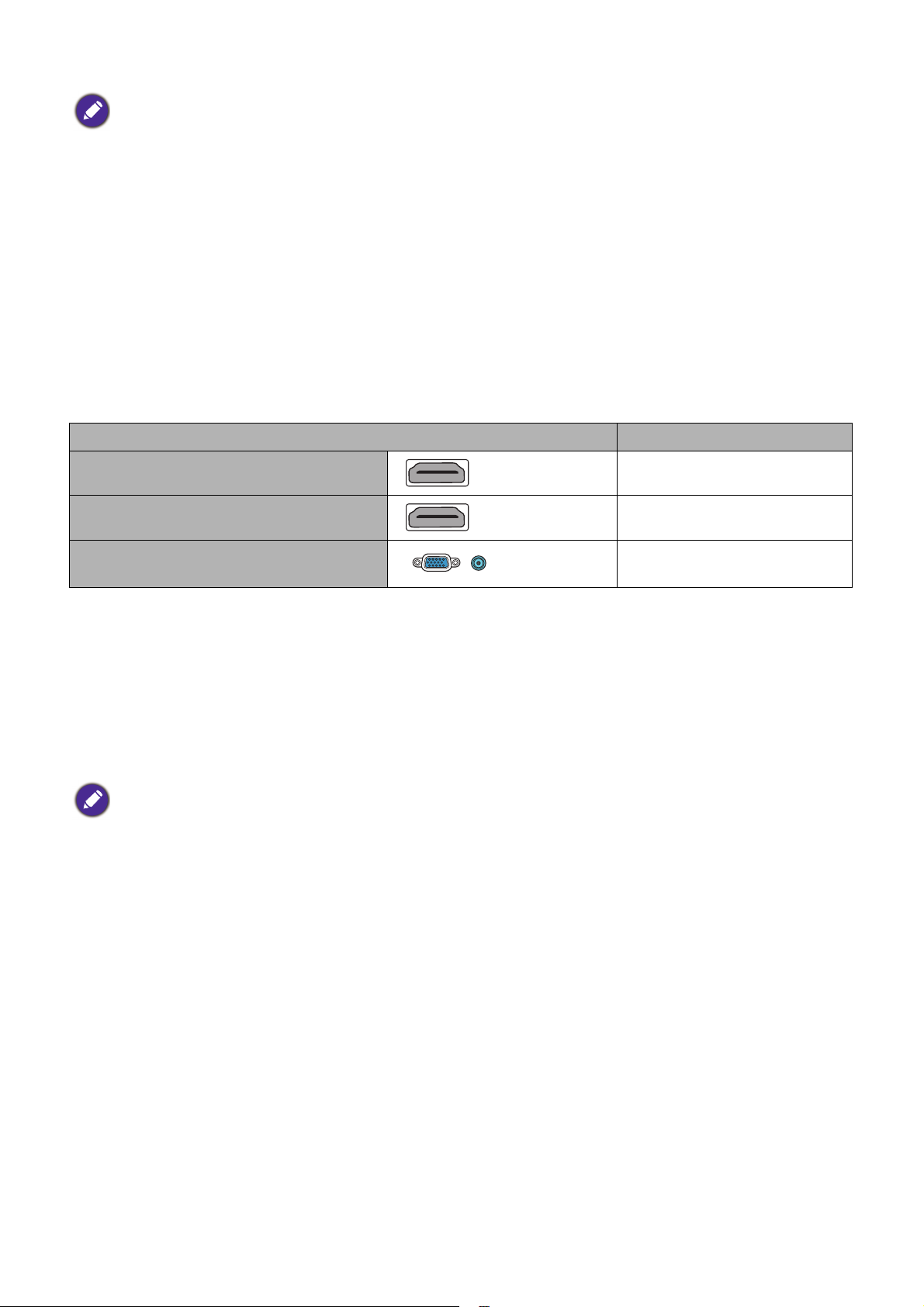

Conexión de dispositivos inteligentes................................................................................................. 22

Conectar una unidad flash USB .............................................................................................................23

Funcionamiento .................................................................................................................. 24

Encendido del proyector ........................................................................................................................24

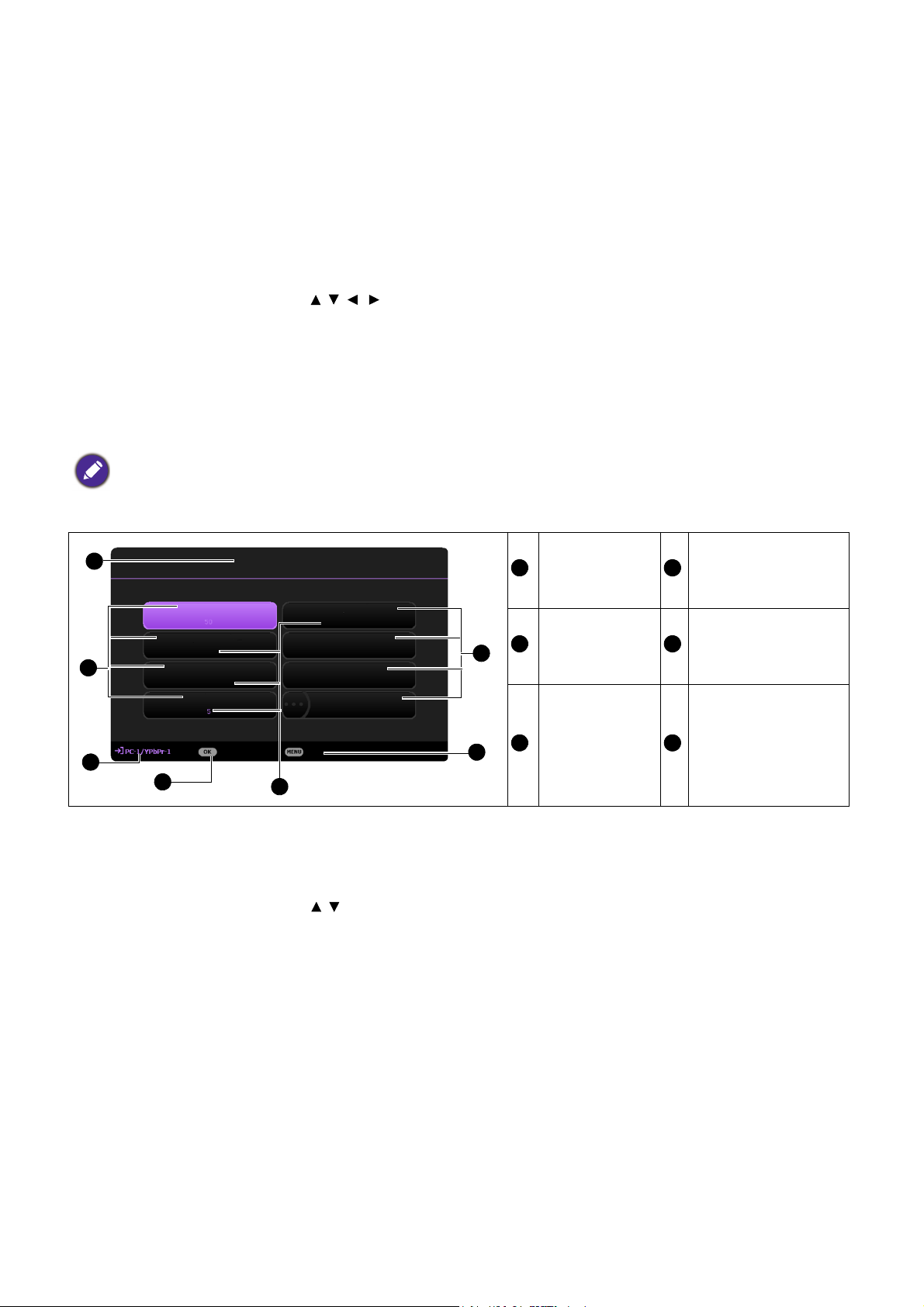

Utilización de los menús......................................................................................................................... 25

Protección del proyector .......................................................................................................................26

Cambio de la señal de entrada ..............................................................................................................28

Control del proyector a través del entorno LAN ...........................................................................28

Utilizar el bloqueo de control web ......................................................................................................29

Visualizar la imagen a través de la aplicación QCast en un entorno LAN ..................................29

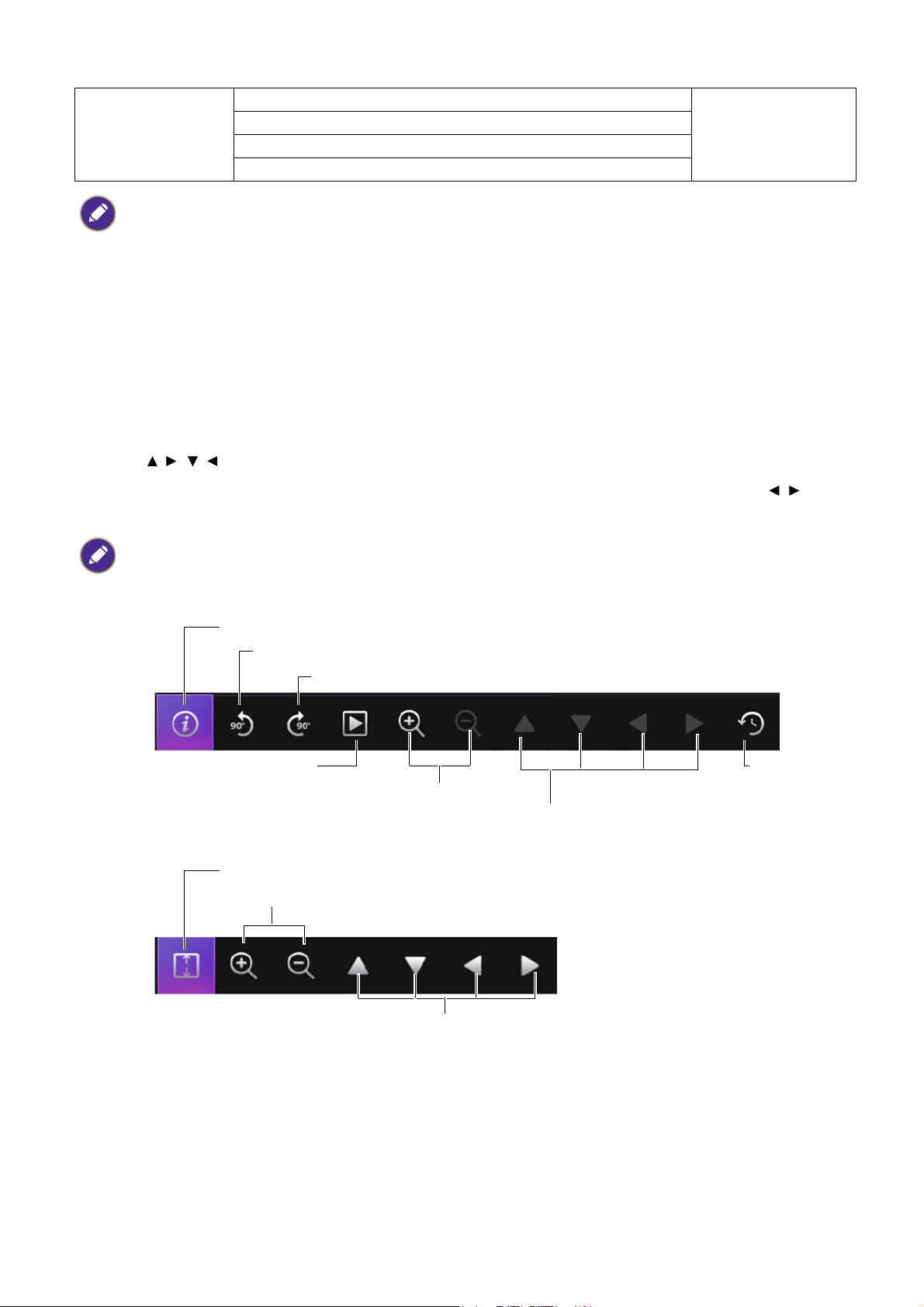

Presentación a partir de un Lector USB .............................................................................................29

Apagado del proyector ...........................................................................................................................31

Desconexión directa ............................................................................................................................... 31

Funcionamiento del menú ................................................................................................. 32

Menú Básico ............................................................................................................................................32

Menú Avanzado ..................................................................................................................................... 34

Mantenimiento .................................................................................................................... 44

Cuidados del proyector ..........................................................................................................................44

Información sobre la lámpara ................................................................................................................44

Solución de problemas ....................................................................................................... 50

Especificaciones .................................................................................................................. 51

Especificaciones del proyector ..............................................................................................................51

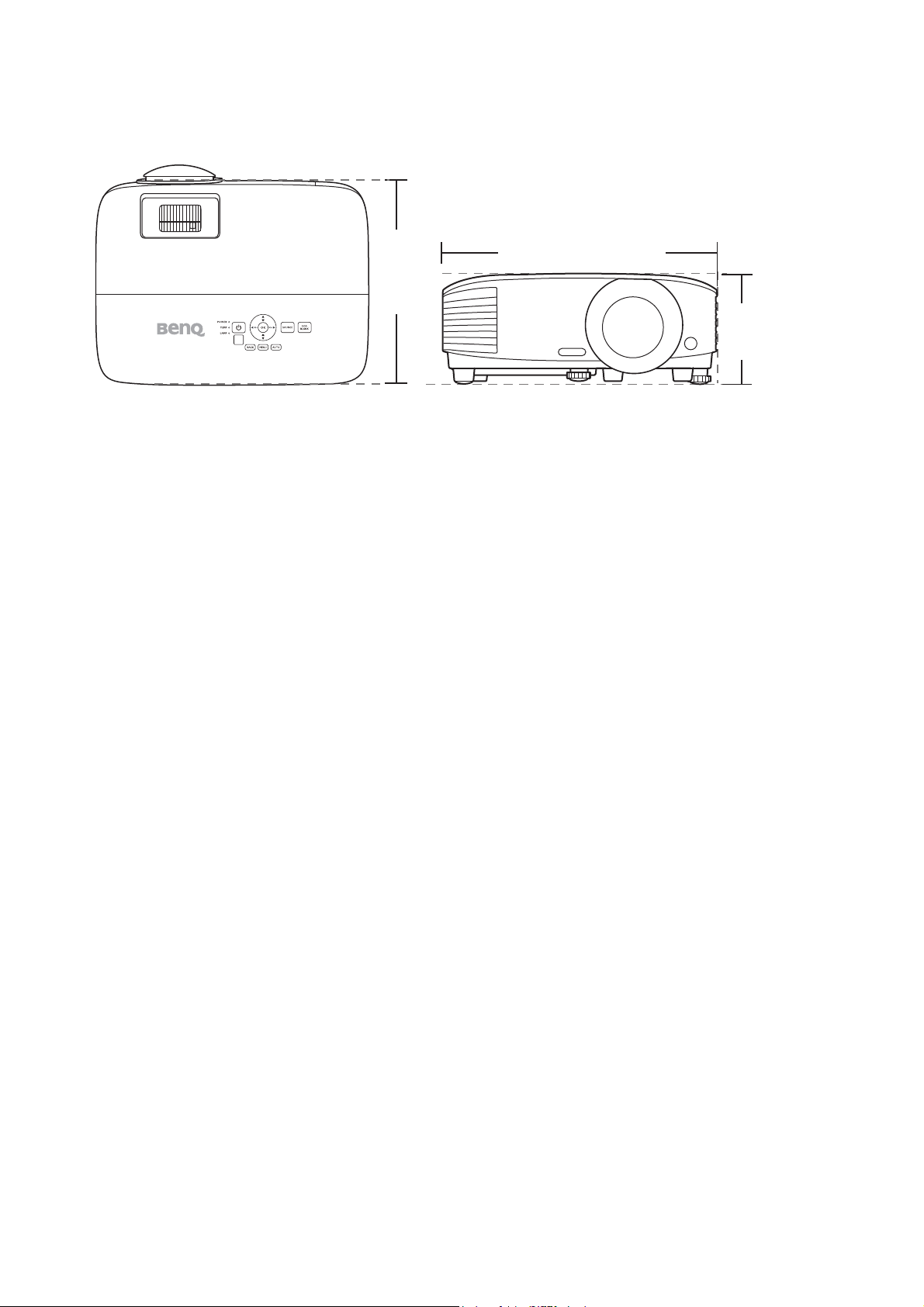

Dimensiones ..............................................................................................................................................52

Diagrama de temporización................................................................................................................... 53

3 Contenido

Instrucciones de seguridad importantes

El proyector está diseñado y probado para cumplir con los últimos estándares de seguridad para equipos de tecnología de la información. Sin embargo, para garantizar un uso seguro de este producto, es importante que siga las instrucciones descritas en este manual e impresas en el producto.

1. Antes de utilizar el proyector, lea detenidamente este manual. Guárdelo para consultas futuras.

2. No mire directamente a la lente del

proyector mientras está en funcionamiento. La intensidad del rayo de

luz le podría dañar la vista.

3. Para cualquier operación de

mantenimiento o reparación, acuda a personal cualificado.

6. En algunos países el voltaje NO es estable. Este proyector está diseñado para funcionar de forma segura con un voltaje de entre 100 y 240 V de CA, pero puede fallar si la alimentación se interrumpe o al producirse subidas o bajadas de tensión de ±10 voltios.

En las áreas en las que el voltaje puede variar o interrumpirse, se recomienda que conecte el proyector a través de una unidad de estabilización de alimentación, un protector de sobretensión o un sistema de alimentación sin interrupciones (SAI).

7. No obstruya la lente de proyección con ningún objeto cuando el proyector esté en funcionamiento, ya que los objetos podrían sobrecalentarse o resultar dañados e incluso provocar un incendio. Para desactivar la lámpara temporalmente, utilice la función en blanco.

4. Mientras la lámpara está encendida,

abra siempre el obturador de la lente (si existe) o retire la cubierta de la lente (si existe).

5. Durante el funcionamiento, la lámpara alcanza temperaturas extremadamente altas. Deje que el proyector se caliente durante unos 45 minutos antes de retirar el conjunto de la lámpara para su sustitución.

4 Instrucciones de seguridad importantes

8. No haga funcionar la lámpara más allá su vida útil. Si las lámparas se utilizan durante más tiempo del indicado, en circunstancias excepcionales podrían romperse.

9. No sustituya la lámpara ni ningún componente electrónico sin desenchufar previamente el proyector.

10. No coloque este producto sobre una mesa, superficie o carro inestable. Se podría caer y dañar seriamente.

11. No intente desmontar este proyector. En su interior hay piezas de alto voltaje que pueden causar la muerte si las toca mientras están en funcionamiento. La única pieza que puede reparar el usuario es la lámpara, que tiene su propia cubierta extraíble.

12. No obstruya los orificios de ventilación.

- No coloque este proyector sobre una manta, otro tipo de ropa de cama o cualquier otra superficie blanda.

- No cubra este proyector con un paño ni con ningún otro artículo.

- No coloque productos inflamables cerca del proyector.

Si los orificios de ventilación están completamente obstruidos, el recalentamiento del proyector puede provocar un incendio.

13. Coloque siempre el proyector sobre una superficie nivelada y horizontal mientras esté en funcionamiento.

- No lo utilice si se encuentra inclinado de izquierda a derecha en un ángulo de más de 10 grados, o de delante hacia atrás en un ángulo de más de 15 grados. El uso del proyector cuando no se encuentra en una posición totalmente horizontal puede hacer que la lámpara no funcione correctamente o que resulte dañada.

No manipule ni retire el resto de cubiertas bajo ningún concepto. Para cualquier operación de mantenimiento o reparación, diríjase a personal cualificado.

14. No coloque el proyector en vertical sobre uno de sus laterales. De lo contrario, podría caerse y dañarse o provocar lesiones.

5 Instrucciones de seguridad importantes

15. No pise el proyector ni coloque ningún

3000 m

(10000

pies)

0 m

(0 pies)

objeto sobre él. De lo contrario, se puede dañar la unidad, además de provocar accidentes y posibles lesiones.

16. Cuando el proyector esté en funcionamiento, se puede percibir aire caliente y olores procedentes de la rejilla de ventilación. Se trata de un fenómeno normal y no debe entenderse como un defecto del producto.

17. No coloque productos líquidos sobre el proyector ni cerca del mismo. Si se derrama algún líquido en el interior del proyector puede que deje de funcionar. Si el proyector se moja, desconéctelo de la toma de corriente y póngase en contacto con BenQ para su reparación.

20. No coloque este proyector en ninguno de los entornos siguientes.

- Espacios reducidos o con una ventilación insuficiente. Deje un espacio de 50 cm como mínimo entre la unidad y la pared y, permita que haya suficiente ventilación alrededor del proyector.

- Lugares en los que se alcancen temperaturas excesivamente altas, como en el interior de un automóvil con las ventanillas cerradas.

- Lugares con una humedad excesiva, polvo o humo de tabaco, ya que se pueden contaminar los componentes ópticos, acortando la vida útil del proyector y oscureciendo la imagen.

- Lugares cercanos a alarmas de incendios.

- Lugares con una temperatura ambiente superior a 40°C/104°F.

- Lugares en los que la altitud supere los 3000 metros (10000 pies).

18. Este producto es capaz de visualizar imágenes invertidas para una instalación suspendida en el techo o en la pared.

19. Este aparato debe estar conectado a tierra.

La lámpara contiene mercurio (Hg). Manipular de acuerdo con las leyes de eliminación vigentes en su localidad. Consulte: www.lamprecycle.org.

6 Instrucciones de seguridad importantes

Introducción

Contenido del paquete

Saque con cuidado el contenido y compruebe que tiene todos los artículos indicados a continuación. Si falta alguno de ellos, póngase en contacto con su proveedor.

Accesorios estándar

Digital Projector

Quick Start Guide

Proyector

Tarjeta de garantía*

• Los accesorios que se facilitan corresponden al país donde reside, pudiendo diferir de los mostrados.

• *La tarjeta de garantía solo se facilita en algunas regiones concretas. Por favor, póngase en contacto con su proveedor para obtener más información al respecto.

Mando a distancia

con pilas

Cable de

alimentación

Accesorios opcionales

1. Kit de lámpara de repuesto

2. Gafas 3D

Sustitución de las pilas del mando a distancia

CD del manual del

usuario

Guía de inicio rápido

Cable VGA

3. Unidad de conexión inalámbrica: unidad de conexión USB WDRT8192, QCast (QP01), QCast Mirror (QP20)

4. Filtro de polvo

1. Pulse y deslice hacia abajo la tapa de las pilas, como se indica.

2. Retire las pilas usadas (si procede) e instale dos pilas de tipo AAA. Asegúrese de que los extremos positivo y negativo se posicionan correctamente, como se indica.

3. Deslice la tapa de las pilas de nuevo a su posición, hasta que escuche un clic.

• No deje el mando a distancia ni las pilas en un lugar con mucha humedad o con una temperatura muy elevada, como la cocina, el baño, una sauna, una terraza o un vehículo cerrado.

• Sustitúyala por un pila de un tipo idéntico o equivalente al recomendado por el fabricante.

• Siga las instrucciones del fabricante y la normativa medioambiental de su país para desechar las pilas usadas.

• Nunca arroje las pilas al fuego. Puede existir riesgo de explosión.

• Si las pilas están gastadas o si no va a utilizar el mando a distancia durante un largo período de tiempo, extraiga las pilas para evitar daños por fugas.

7 Introducción

Vista exterior del proyector

9 4

11 13

15 19

16 18

1. Anillo de enfoque

2. Rejilla de ventilación (salida de aire)

3. Lente de proyección

4. Ajuste las bases

12. Puerto USB Tipo A (para unidad de conexión inalámbrica USB)

13. Puerto de entrada-HDMI/MHL

14. Puerto USB Tipo A (para unidad flash USB / alimentación para unidad de conexión HDMI)

5. Tapa de la lente

15. Clavijas de entrada de señal RGB (PC)

6. Sensor de infrarrojos del mando a distancia

16. Clavija de salida de señal RGB (PC)

7. Panel de control externo (Consulte "Controles y funciones" en la página

9).

8. Cubierta de la lámpara

9. Rejilla de ventilación (entrada de aire)

10. Clavijas de entrada de audio Clavija de salida de audio

11. Puerto de entrada HDMI

17. Puerto de control RS-232

18. Puerto USB Mini-B

19. Clavija de entrada LAN RJ-45

20. Clavija de corriente alterna (CA)

21. Ranura para cierre antirrobo Kensington

22. Agujeros de acople al techo

8 Introducción

Controles y funciones

3 4

• Todas las pulsaciones de teclas que se describen en este documento están disponibles en el mando a distancia o en el proyector.

• El mando a distancia es sin puntero láser en Japón.

19 20

INFO

Proyector y mando a distancia

1. ENCENDIDO

Activa o desactiva el modo en espera del proyector.

ON/ Off

Activa o desactiva el modo en espera del proyector.

2. POWER (Luz indicadora de

encendido/apagado)/TEMP (Luz de advertencia de temperatura)/LAMP (Luz indicadora de la lámpara)

(Consulte "Indicadores" en la página 49).

3. Sensor de infrarrojos del mando a distancia

4. BACK

Vuelve al menú OSD anterior, sale y guarda la configuración del menú.

5. Teclas de flecha ( , , , ) Cuando el menú de visualización en pantalla

(OSD) está activado, estas teclas se utilizan como flechas de dirección para seleccionar los elementos de menú deseados y realizar los ajustes.

Teclas de Deformación trapez. ( , ) Muestra la página de corrección de

deformación trapezoidal.

Teclas de volumen / Disminuye o aumenta el volumen del

proyector.

9 Introducción

6. SOURCE

16. PAG E /PAG E

Muestra la barra de selección de fuente.

7. ECO BLANK

Permite ocultar la imagen en pantalla.

No bloquee la lente de forma que interrumpa la proyección, ya que podría provocar que se deforme o sobrecaliente el objeto del bloqueo o incluso provocar un incendio.

8. OK

Confirma el elemento seleccionado en el menú de visualización en pantalla (OSD).

9. AUTO

Determina automáticamente la mejor sincronización de la imagen mostrada cuando se selecciona la señal PC (RGB analógico).

10. MENU

Activa el menú de visualización en pantalla (OSD).

11. Botones de selección de fuente: PC 1,

VIDEO, HDMI 1, MHL/HDMI 2, NETWORK

Permiten desplazarse por un programa de software de visualización (en un PC conectado) que responda a los comandos de avanzar y retroceder página (como Microsoft PowerPoint).

17. INFO

Muestra la información del proyector.

18. FREEZE

Congela la imagen proyectada.

19. ASPECT

Selecciona la relación de aspecto de la pantalla.

20. MODE

Selecciona un modo de configuración de imagen disponible.

21. SMART ECO Muestra el menú Modo de lámpara para

seleccionar un modo operativo de lámpara adecuado.

22. QUICK INSTALL

Selecciona una fuente de entrada para la visualización.

12. Activa y desactiva el sonido del proyector.

13. Botones de control MHL ( Anterior, Reproducir/Pausa,

Siguiente, Rebobinar, Detener,

Avanzar rápidamente)

Retrocede al archivo anterior/Reproduce/Pausa/Avanza al siguiente archivo/Rebobina/Se detiene/Avanza rápidamente durante la reproducción de medios.

Disponible solo al controlar su dispositivo inteligente en el modo MHL.

14. LASER Emite una luz de puntero láser visible para

utilizar en presentaciones.

Selecciona rápidamente varias funciones para ajustar la imagen proyectada y muestra el patrón de prueba.

Funcionamiento del puntero LÁSER

El puntero láser es una ayuda para presentaciones profesionales. Emite una luz roja al pulsarlo. El haz láser es visible. Es necesario mantener pulsado LASER para lograr una salida continua.

El puntero láser no es un juguete. Los padres deben ser conscientes del peligro de la energía láser y mantener este mando a distancia fuera del alcance de los niños.

No mire directamente a la ventana o al haz de la luz láser ni apunte con él a otras personas. Consulte los mensajes de advertencia en la parte posterior del mando a distancia antes de utilizarlo.

15. ZOOM+/ZOOM- Le permiten ampliar o reducir el tamaño de la

imagen proyectada.

10 Introducción

Control de su dispositivo inteligente con el mando a distancia

Cuando el proyector proyecta el contenido de su dispositivo inteligente compatible con MHL, puede utilizar el mando a distancia para controlar dicho dispositivo.

Para acceder al modo MHL, pulse durante 3 segundos en AUTO. Los siguientes botones están disponibles para controlar su dispositivo inteligente:

Teclas de flecha ( , , , ), MENU, BACK, OK, botones de control MHL.

Para salir del modo MHL, pulse durante 3 segundos AUTO.

Cuando el proyector se encuentra en el modo MHL, el teclado del proyector debe presentar la misma definición que las teclas del mando a distancia.

Alcance eficaz del mando a distancia

El mando a distancia debe mantenerse en un ángulo de 30 grados perpendicular a los sensores de infrarrojos del proyector para que funcione correctamente. La distancia entre el mando a distancia y los sensores debe ser inferior a 8 metros (aprox. 26 pies).

Asegúrese de que no haya ningún obstáculo entre el mando a distancia y los sensores de infrarrojos que pueda obstruir la trayectoria del haz de infrarrojos.

• Control del proyector desde la parte delantera • Control del proyector desde la parte superior

11 Introducción

Colocación del proyector

Elección de una ubicación

Antes de elegir un lugar para la instalación del proyector, tenga en cuenta los siguientes factores:

• Tamaño y posición de la pantalla

• Ubicación de la toma eléctrica

• Ubicación y distancia entre el proyector y el resto de su equipo Puede instalar su proyector de las siguientes maneras.

1. Frontal mesa

Seleccione esta ubicación con el proyector colocado en la mesa en frente de la pantalla. Se trata de la forma más habitual de instalar el proyector para una configuración rápida y un transporte fácil de la unidad.

3. Frontal techo

Seleccione esta ubicación para colgar el proyector del techo en posición invertida y en frente de la pantalla. Adquiera el kit de montaje en el techo para proyectores BenQ para instalar el proyector en el techo.

2. Posterior mesa Seleccione esta ubicación con el proyector

colocado en la mesa detrás de la pantalla. Necesita una pantalla especial de retroproyección.

4. Posterior techo Seleccione esta ubicación para colgar el proyector

del techo en posición invertida y detrás de la pantalla. Necesitará una pantalla especial de retroproyección y el kit de montaje en el techo para proyectores BenQ.

Tras encender el proyector, vaya al menú Avanzado - Ajustes > Instalación del proyector > Instalación del proyector y pulse / para seleccionar un ajuste.

También puede usar QUICK INSTALL en el mando a distancia para acceder a este menú.

12 Colocación del proyector

Obtención del tamaño de imagen proyectada preferido

Al.

An.

Distancia de proyección

Centro de la lente

Pantalla

4:3 Pantalla en diagonal

Desviación

La distancia desde la lente del proyector hasta la pantalla, la configuración del zoom (si está disponible) y el formato de vídeo son factores que influyen en el tamaño de la imagen proyectada.

Dimensiones de proyección

MX731

• La relación de aspecto de la pantalla es de 4:3 y la imagen proyectada tiene una relación de aspecto de 4:3

Tamaño de la pantalla Distancia de proyección (mm)

Diagonal

Pulgadas m (zoom máx.) (zoom mín.)

30 762 457 610 920 1061 1201 34

35 889 533 711 1074 1237 1401 40

40 1016 610 813 1227 1414 1601 46

50 1270 762 1016 1534 1768 2002 57

60 1524 914 1219 1841 2121 2402 69

70 1778 1067 1422 2148 2475 2802 80

80 2032 1219 1626 2455 2829 3202 91

90 2286 1372 1829 2761 3182 3603 103

100 2540 1524 2032 3068 3536 4003 114

110 2794 1676 2235 3375 3889 4403 126

120 3048 1829 2438 3682 4243 4804 137

130 3302 1981 2642 3989 4596 5204 149

140 3556 2134 2845 4296 4950 5604 160

150 3810 2286 3048 4602 5304 6005 171

160 4064 2438 3251 4909 5657 6405 183

170 4318 2591 3454 5216 6011 6805 194

180 4572 2743 3658 5523 6364 7205 206

200 5080 3048 4064 6137 7071 8006 229

250 6350 3810 5080 7671 8839 10008 286

300 7620 4572 6096 9205 10607 12009 343

Al. (mm) An. (mm)

Distancia

mín.

Media

Distancia

máx.

Desviación

(mm)

Por ejemplo, si está utilizando una pantalla de 120 pulgadas, la distancia de proyección recomendada es de 4243 mm.

Si la distancia de proyección era de 5000 mm el valor más cercano de la columna "Distancia de

proyección (mm)" es 4950 mm. Si seguimos esa misma fila, vemos que se necesita una pantalla de 140

pulgadas (aprox. 3,6 m).

13 Colocación del proyector

Para optimizar la calidad de la proyección, le sugerimos que realice la proyección dentro del área que no es gris.

Al.

An.

Distancia de proyección

Centro de la lente

Pantalla

16:10 Pantalla en diagonal

Desviación

Todas las medidas son aproximadas y pueden variar respecto a los tamaños reales. BenQ recomienda que, si va a instalar el proyector de manera permanente, antes de hacerlo, pruebe físicamente el tamaño y la distancia de proyección utilizando el proyector real en el lugar donde vaya a instalarlo a fin de dejar espacio suficiente para adaptarse a las características ópticas del mismo. Esto ayudará a determinar la posición de montaje exacta que mejor se ajuste a la ubicación de instalación.

MW732

• La relación de aspecto de la pantalla es 16:10 y la imagen proyectada tiene una relación de aspecto de 16:10

Tamaño de la pantalla Distancia de proyección (mm)

Diagonal

Al. (mm) An. (mm)

Distancia

mín.

Media

Distancia

máx.

Pulgadas mm (zoom máx.) (zoom mín.)

30 762 404 646 782 898 1014 40

35 889 471 754 912 1048 118 4 47

40 1016 538 862 1042 1198 1353 54

50 1270 673 1077 1303 1497 1691 67

60 1524 808 1292 1564 1796 2029 81

70 1778 942 1508 1824 2096 2367 94

80 2032 1077 1723 2085 2395 2705 108

90 2286 1212 1939 2346 2695 3043 121

100 2540 1346 2154 2606 2994 3382 135

110 2794 1481 2369 2867 3293 3720 148

120 3048 1615 2585 3127 3593 4058 162

130 3302 1750 2800 3388 3892 4396 175

140 3556 1885 3015 3649 4192 4734 188

150 3810 2019 3231 3909 4491 5072 202

160 4064 2154 3446 4170 4790 5411 215

170 4318 2289 3662 4431 5090 5749 229

180 4572 2423 3877 4691 5389 6087 242

200 5080 2692 4308 5212 5988 6763 269

250 6350 3365 5385 6516 7485 8454 337

300 7620 4039 6462 7819 8982 10145 404

Desviación

(mm)

Por ejemplo, si está utilizando una pantalla de 120 pulgadas, la distancia de proyección recomendada es de 3593 mm.

Si la distancia de proyección era de 5000 mm, el valor más cercano de la columna "Distancia de

proyección (mm)" es 5090 mm. Si seguimos esa misma fila, vemos que se necesita una pantalla de 170

pulgadas (aprox. 4,3 m).

14 Colocación del proyector

Para optimizar la calidad de la proyección, le sugerimos que realice la proyección dentro del área que no es gris.

Al.

An.

Distancia de proyección

Centro de la lente

Pantalla

16:9 Pantalla en diagonal

Desviación

MH733

• La relación de aspecto de la pantalla es de 16:9 y la imagen proyectada tiene una relación de aspecto de 16:9

Tamaño de la pantalla Distancia de proyección (mm)

Diagonal

Al. (mm) An. (mm)

Distancia

mín.

Media

Distancia

máx.

Pulgadas mm (zoom máx.) (zoom mín.)

30 762 374 664 764 880 996 19

35 889 436 775 891 1027 1162 22

40 1016 498 886 1018 1173 1328 25

50 1270 623 11 07 1273 1467 1660 31

60 1524 747 1328 1528 1760 1992 37

70 1778 872 1550 1782 2053 2324 44

80 2032 996 1771 2037 2347 2657 50

90 2286 1121 1992 2291 2640 2989 56

100 2540 1245 2214 2546 2933 3321 62

110 2794 1370 2435 2800 3227 3653 68

120 3048 1494 2657 3055 3520 3985 75

130 3302 1619 2878 3310 3813 4317 81

140 3556 1743 3099 3564 4107 4649 87

150 3810 1868 3321 3819 4400 4981 93

160 4064 1992 3542 4073 4693 5313 100

170 4318 2117 3763 4328 4987 5645 106

180 4572 2241 3985 4583 5280 5977 112

200 5080 2491 4428 5092 5867 6641 125

250 6350 3113 5535 6365 7333 8302 156

300 7620 3736 6641 7638 8800 9962 187

Desviación

(mm)

Por ejemplo, si está utilizando una pantalla de 120 pulgadas, la distancia de proyección recomendada es de 3520 mm.

Si la distancia de proyección era de 5000 mm el valor más cercano de la columna "Distancia de

proyección (mm)" es 4987 mm. Si seguimos esa misma fila, vemos que se necesita una pantalla de 170

pulgadas (aprox. 4,3 m).

15 Colocación del proyector

Para optimizar la calidad de la proyección, le sugerimos que realice la proyección dentro del área que no es gris.

Instalación del proyector

Si va a montar el proyector, recomendamos que utilice el kit de montaje para proyectores BenQ de tal modo que se ajuste correctamente para garantizar la instalación segura del mismo.

Si utiliza un kit de montaje de una marca diferente a BenQ, existe el riesgo de que el proyector se caiga debido a un montaje inadecuado por el uso de una guía o tornillos de longitud incorrectos.

Antes de instalar el proyector

• Compre un kit de montaje para proyectores BenQ en el mismo sitio donde adquirió el proyector BenQ.

• BenQ recomienda que adquiera un cable de seguridad compatible con el cierre Kensington y lo conecte de forma segura a la ranura de cierre Kensington del proyector y a la base de la abrazadera de montaje. La función de este cable es secundaria, pero sujetará el proyector si el ajuste a la abrazadera de montaje en el techo se afloja.

• Póngase en contacto con su distribuidor para solicitarle la instalación del proyector. Si instala el proyector sin ayuda este podría caerse y provocar lesiones.

• Realice los procedimientos necesarios para evitar que el proyector se caiga, por ejemplo, durante un terremoto.

• La garantía no cubre los daños en el producto provocados por la instalación del proyector con un kit de montaje de otra marca que no sea BenQ.

• Tenga en cuenta la temperatura ambiente del techo/pared en el/la que está instalado el proyector. Si se utiliza un calefactor, la temperatura del techo podría ser superior a la prevista.

• Lea el manual del usuario del kit de montaje para obtener información sobre el rango del par de torsión. Un par de torsión superior al rango recomendado podría provocar daños en el proyector, por lo que podría caerse.

• Asegúrese de que la toma de corriente se encuentre a una altura accesible de modo que pueda apagar fácilmente el proyector.

16 Colocación del proyector

Diagrama de instalación de montaje en techo/pared

Tornillo para montaje en techo/pared: M4 (Long. máx. = 25 mm; Long. mín. = 20 mm)

Unidad: mm

75 27

100

75146

Ajuste de la imagen proyectada

Ajuste del ángulo de proyección

Si el proyector no se coloca sobre una superficie plana o si la pantalla y el proyector no están perpendiculares entre sí la imagen proyectada aparece con deformación trapezoidal. Puede enroscar las bases de ajuste para ajustar el ángulo horizontal.

Para retraer el pie, enrosque la base de ajuste en la dirección inversa.

No mire a la lente cuando la lámpara esté encendida. La intensidad de la luz de la lámpara le podría dañar la vista.

Ajuste automático de la imagen

En algunos casos, puede que necesite optimizar la calidad de la imagen. Para ello, pulse AUTO. En 3 segundos, la función inteligente de ajuste automático incorporada volverá a ajustar los valores Frecuencia y Reloj para proporcionar la mejor calidad de imagen.

La información de la fuente actual se mostrará en una de las esquinas de la pantalla durante 3 segundos.

Esta función solo está disponible cuando se selecciona la señal de PC (RGB analógica).

17 Colocación del proyector

Ajuste del tamaño y claridad de la imagen

Pulse . Pulse .

Pulse .

Ajuste la imagen proyectada al tamaño necesario

Centre la imagen girando el anillo de enfoque.

mediante el anillo de zoom.

Corrección de la deformación trapezoidal

Esta función no está disponible cuando no hay ninguna señal de entrada. Si desea utilizar esta función cuando no hay señal de entrada, active Patrón de prueba en primer lugar.

La deformación trapezoidal hace referencia a la situación en la que la imagen proyectada se convierte en un trapecio debido a la proyección en ángulo.

Para corregirlo, deberá realizar la corrección de forma manual, siguiendo estos pasos.

1. Efectúe uno de los pasos indicados a continuación para mostrar

la página de corrección de deformación trapezoidal.

• Pulse / en el proyector o en el mando a distancia.

• Pulse QUICK INSTALL en el mando a distancia. Pulse para resaltar Def. trapez. 2D y después pulse OK.

• Vaya al menú Avanzado - Pantalla > Def. trapez. 2D y pulse OK.

2. Después se mostrará la página de corrección Def. trapez. 2D. Pulse para corregir la deformación trapezoidal en la parte superior de la imagen. Pulse

para corregir la deformación trapezoidal en la parte inferior de la imagen. Pulse en el proyector para corregir la deformación trapezoidal del lado derecho de la imagen. Pulse en el proyector

para corregir la deformación trapezoidal en el lado izquierdo de la imagen.

3. Cuando aparezca la página de corrección Def. trapez. 2D, también puede realizar los siguientes ajustes:

• Pulse AUTO para restablecer los valores de deformación trapezoidal.

• Pulse / para deshabilitar la función de deformación trapezoidal vertical automática.

Función de Deformación trapezoidal vertical automática

• Vaya al menú Avanzado - Pantalla > Def. trapez. vert. auto y pulse OK para activar la

función de deformación trapezoidal vertical automática. Se corrige automáticamente la deformación trapezoidal de la imagen y se muestra el valor de deformación trapezoidal.

• Pulse / para deshabilitar la función.

18 Colocación del proyector

Ajuste de Ajustar esquina

Esta función no está disponible cuando no hay ninguna señal de entrada. Si desea utilizar esta función cuando no hay señal de entrada, active Patrón de prueba en primer lugar.

Puede ajustar manualmente las cuatro esquinas de la imagen ajustando los valores horizontales y verticales.

1. Efectúe uno de los pasos indicados a continuación para mostrar la página de corrección de ajustar esquina.

• Pulse QUICK INSTALL en el mando a distancia. Pulse para resaltar Ajuste esquina y después pulse OK.

• Vaya al menú Avanzado - Pantalla > Ajuste esquina y pulse OK.

2. Pulse / / / para seleccionar una esquina y pulse OK.

3. Pulse / para ajustar los valores verticales.

4. Pulse / para ajustar los valores horizontales.

19 Colocación del proyector

Conexión

Ordenador portátil o de sobremesa

Cable VGA

Cable de VGA a DVI-A

Cable USB Cable adaptador de

Componente de vídeo a VGA (D-Sub)

Cable de audio Cable USB (tipo A a

micro B) conectable a unidad de conexión

HDMI para el suministro de energía

Cable HDMI Unidad de conexión

HDMI (QCast, QCast Mirror, etc.) Unidad de conexión inalámbrica USB Unidad de memoria flash USB

23456

789

Altavoces

Monitor

Dispositivo inteligente

Dispositivo de A/V

Cuando conecte una fuente de señal al proyector, asegúrese de:

1. Apagar todo el equipo antes de realizar cualquier conexión.

2. Utilice los cables de señal correctos para cada fuente.

3. Insertar los cables firmemente.

• Para garantizar un suministro de alimentación estable, no conecte los dos puertos USB Tipo A al mismo tiempo.

• El puerto HDMI2/MHL y el puerto USB TYPE-A no pueden suministrar alimentación al mismo tiempo. La salida de alimentación se realiza a través del puerto HDMI2/MHL o del puerto USB TYPE-A. Recuerde que la salida de alimentación predeterminada se realiza a través del puerto USB TYPE-A. Al conectar con el puerto HDMI2/MHL, ajuste Botón de alimentación MHL en Activado en el menú OSD para asegurarse de que la unidad de conexión recibe alimentación (consulte "Botón de alimentación MHL" en la página 42). Después, al conectar con el puerto USB TYPE-A (incluyendo WIRELESS DONGLE), recuerde ajustar la opción Botón de alimentación MHL en Desactivado en el menú OSD.

20 Conexión

• En las conexiones mostradas anteriormente, algunos de los cables no se incluyen con el proyector (consulte

"Contenido del paquete" en la página 7). Se pueden adquirir en tiendas de electrónica.

• Las ilustraciones de conexión se facilitan solo a modo de referencia. Las clavijas de conexión traseras disponibles en el proyector varían según el modelo de proyector adquirido.

• Muchos ordenadores portátiles no activan el puerto de vídeo externo al conectarlos a un proyector. Se suele utilizar una combinación de teclas (como FN + tecla de función con el símbolo de un monitor) para activar o desactivar la visualización externa. Pulse FN y la tecla de función a la vez. Consulte la documentación del ordenador portátil para conocer la combinación de teclas correspondiente.

• Si la imagen de vídeo seleccionada no se muestra después de encender el proyector y se ha seleccionado la fuente de vídeo correcta, compruebe que el dispositivo de la fuente de vídeo está conectado y funciona correctamente. Compruebe también que los cables de señal se han conectado correctamente.

Conexión de dispositivos de fuente de vídeo

Debe conectar el proyector a un dispositivo de fuente de vídeo utilizando solo uno de los métodos de conexión; sin embargo, cada método ofrece un nivel diferente de calidad de vídeo.

Te r m i n a l Calidad de la imagen

HDMI

HDMI2/MHL

Componente de vídeo (a través de

entrada RGB)

Óptimo

Mejor

Conexión de audio

El proyector cuenta con dos altavoces mono incorporados diseñados para ofrecer una funcionalidad de audio básico para acompañar a presentaciones con fines comerciales únicamente. No están diseñados ni dirigidos para el uso de reproducciones de audio estéreo, como se puede esperar de aplicaciones de cine en casa. Cualquier entrada de audio estéreo (de existir), se mezcla en una salida de audio mono a través de los altavoces del proyector.

El altavoz incorporado estará en silencio cuando la clavija AUDIO OUT esté conectada.

• El proyector sólo puede reproducir audio mono mezclado, incluso si se conecta una entrada de audio estéreo.

21 Conexión

Conexión de dispositivos inteligentes

El proyector puede proyectar el contenido directamente desde un dispositivo inteligente utilizando una unidad de conexión inalámbrica.

Unidad de conexión inalámbrica HDMI (p. ej., BenQ QCast Mirror, QCast)

• Conecte la unidad de conexión a los puertos HDMI y USB TYPE-A del proyector y cambie la señal de entrada a HDMI-1.

• Conecte la unidad de conexión al puerto HDMI2/MHL del proyector y cambie la señal de entrada a HDMI-2/MHL.

Ajuste Botón de alimentación MHL en Activado en el menú OSD para asegurarse de que la unidad de conexión recibe alimentación (consulte "Botón de alimentación MHL" en la página 42).

Unidad de conexión inalámbrica USB (p. ej., unidad de conexión USB WDRT8192)

Conecte la unidad de conexión inalámbrica USB al puerto WIRELESS DONGLE en el proyector y cambie la señal de entrada a Network Display.

Para más información, consulte la Guía de funcionamiento del Proyector de red BenQ, que se puede descargar de la página web de productos BenQ.

22 Conexión

Conectar una unidad flash USB

1. Conecte la unidad flash USB al puerto USB TYPE-A del proyector.

2. Aparece un cuadro de diálogo para cambiar rápidamente de fuente. Seleccione Sí para acceder a la fuente USB Reader. O bien puede seleccionar manualmente USB Reader en la barra de selección de fuente.

Para obtener más información, consulte "Presentación a partir de un Lector USB" en la página 29.

23 Conexión

Funcionamiento

Encendido del proyector

1. Enchufe el cable de alimentación. Encienda el interruptor de la toma de corriente (donde corresponda). Compruebe que el indicador de encendido del proyector se ilumine en naranja tras conectar la unidad.

2. Pulse en el proyector o en el mando a distancia para poner en marcha el proyector. El indicador de

encendido parpadeará en verde y una vez encendido el proyector, permanecerá iluminado en ese mismo color.

El procedimiento de encendido tarda unos 30 segundos. Tras el procedimiento de encendido aparece un logotipo de encendido.

Gire el anillo de enfoque hasta ajustar la nitidez de la imagen (si fuera necesario).

3. Si es la primera vez que se activa el proyector, seleccione el idioma de visualización en pantalla (OSD) siguiendo las instrucciones en pantalla.

4. Si le pide que introduzca una contraseña, pulse las flechas de dirección para introducir una contraseña de 6 dígitos. Consulte "Uso de la función de contraseña" en la página

26.

5. Encienda todo el equipo conectado.

6. El proyector buscará señales de entrada. Aparecerá la señal de entrada que se está explorando actualmente. Si el proyector no detecta una señal válida, el mensaje "Sin señal" continuará mostrándose hasta que se encuentre una señal de entrada.

También puede pulsar SOURCE para seleccionar la señal de entrada que desee. Consulte "Cambio

de la señal de entrada" en la página 28.

• Utilice los accesorios originales (por ejemplo, el cable de alimentación) para evitar posibles daños, como una descarga eléctrica e incendio.

• Si el proyector continúa estando caliente por la actividad anterior, pondrá en funcionamiento el ventilador de refrigeración durante aproximadamente 90 segundos antes de encender la lámpara.

• Las capturas de pantalla del Asistente de configuración sirven solo para fines de referencia y pueden diferir del diseño real.

• Si la frecuencia o resolución de la señal de entrada excede el alcance de funcionamiento del proyector, aparecerá el mensaje "Fuera de rango" en la pantalla de fondo. Cambie a una señal de entrada que sea compatible con la resolución del proyector o establezca la señal de entrada en una configuración menor. Consulte "Diagrama de

temporización" en la página 53.

• Si no se detecta señal en 3 minutos, el proyector accede automáticamente al modo de ahorro de energía.

24 Funcionamiento

Utilización de los menús

Menú Básico

LAN inalámbrica

Brillo

Relación de aspecto

Modo de lámpara

Modo de imagen

Volumen

Información

Tipo de menú

Auto

Presentación

Eco inteligente

Intro

Salir

253

El proyector está equipado con dos tipos de menús de visualización en pantalla (OSD) para realizar diferentes ajustes y configuraciones.

• Menú OSD Básico: ofrece funciones de menú primarias. (Consulte "Menú Básico" en la página 32).

• Menú OSD Avanzado: ofrece funciones de menú secundarias. (Consulte "Menú Avanzado" en la

página 34).

Para acceder al menú OSD, pulse MENU en el proyector o mando a distancia.

• Utilice las teclas de dirección ( / / / ) del proyector o del mando a distancia para moverse por los elementos del menú.

• Utilice OK en el proyector o en el mando a distancia para confirmar el elemento del menú seleccionado.

La primera vez que utiliza el proyector (tras completar la configuración inicial), se muestra el menú OSD Básico.

Las siguientes capturas de pantalla de la OSD sirven solo para fines de referencia y pueden diferir del diseño real.

A continuación, se incluye un resumen del menú OSD Básico.

Tipo de menú

Pulse OK para entrar en el menú.

Menú principal Estado

Señal de entrada actual

Pulse MENU para ir a la página anterior o para salir.

Si quiere cambiar del menú OSD Básico al menú OSD Avanzado, siga las indicaciones facilitadas a continuación:

1. Vaya al menú Básico > Tipo de menú.

2. Pulse OK y, a continuación, / para seleccionar Avanzado. La siguiente vez que encienda el

proyector, puede acceder al menú OSD Avanzado pulsando MENU.

25 Funcionamiento

A continuación, se incluye un resumen del menú OSD Avanzado.

Imagen

Modo de imagen

Brillo

Contraste

Color

Tono

Nitidez

Desactivado

Modo de referencia

Brilliant Color

Ajustes de color avanzados

Pantalla

Red

Ajustes

Información

Intro Salir

Retorno

Presentación

Restablecer imagen

Sistema

15263

Menú principal e icono del menú

Pulse BACK para volver a la página anterior.

principal

Pulse MENU para

Submenú

ir a la página anterior o para

salir. Señal de entrada

Estado actual Pulse OK para entrar en el menú.

Asimismo, cuando quiera cambiar del menú OSD Avanzado al menú OSD Básico, siga las instrucciones citadas a continuación:

1. Vaya al menú Avanzado - Sistema > Ajustes de menú y pulse OK.

2. Seleccione Tipo de menú y OK.

3. Pulse / para seleccionar Básico. La siguiente vez que encienda el proyector, puede acceder al menú OSD Básico pulsando MENU.

Protección del proyector

Uso de un cierre de seguridad para el cable

El proyector debe instalarse en un lugar seguro para evitar su robo. En caso contrario, compre un sistema de bloqueo como el cierre Kensington, para garantizar la seguridad del proyector. En la parte trasera del proyector, se dispone una ranura para colocar el cierre Kensington. Consulte el elemento 21 en página 8.

Un cierre de seguridad para el cable Kensington normalmente está compuesto por varias llaves y el candado. Consulte la documentación del cierre para saber cómo utilizarlo.

Uso de la función de contraseña

Configurar la contraseña

1. Vaya al menú Avanzado - Ajustes > Ajustes de seguridad. Pulse OK. Aparecerá la página Ajustes de seguridad.

2. Resalte Cambiar contraseña y pulse OK.

26 Funcionamiento

3. Las cuatro teclas de flecha ( , , , ) representan

Intro. nueva cont.

Retorno

Error de contraseña

Inténtelo de nuevo.

Anote el código de recuperación y póngase en contacto con el centro de atención al cliente de BenQ.

Código de recuperació n:

Recup. contraseña

Retorno

respectivamente 4 dígitos (1, 2, 3, 4). De acuerdo con la contraseña que quiera configurar, pulse las teclas de flecha para introducir los seis dígitos de la contraseña.

4. Confirme la nueva contraseña volviendo a introducirla. Una vez que se ha configurado la contraseña, el menú OSD vuelve a la página Ajustes de seguridad.

5. Para activar la función Bloqueo de encendido, pulse

/ para resaltar Bloqueo de encendido y pulse /

para seleccionar Activado. Vuelva a introducir la contraseña.

• Los dígitos que se introducen aparecerán a modo de asteriscos en la pantalla. Anote la contraseña seleccionada y guárdela en un lugar seguro antes o después de introducirla para que siempre la tenga a mano por si alguna vez la olvidara.

• Una vez establecida la contraseña y activado el bloqueo de inicio, el proyector no se podrá utilizar a menos que se introduzca la contraseña correcta cada vez que se inicie.

Si olvida la contraseña

Si introduce una contraseña incorrecta, aparecerá un mensaje de error de contraseña, seguido del mensaje Introducir contraseña actual. Si no consigue recordar la contraseña, puede utilizar el procedimiento de recuperación de contraseña. Consulte "Acceso al proceso de recuperación de

contraseña" en la página 27.

Si introduce una contraseña incorrecta 5 veces seguidas, el proyector se apagará automáticamente.

Acceso al proceso de recuperación de contraseña

1. Mantenga pulsado AUTO durante 3 segundos. El

proyector mostrará un número codificado en la pantalla.

2. Anote el número y apague el proyector.

3. Póngase en contacto con el centro local de asistencia técnica de BenQ para que le ayuden a descodificar el número. Es posible que deba presentar el justificante de compra del proyector para verificar que es un usuario autorizado.

Cambio de la contraseña

1. Vaya al menú Avanzado - Ajustes > Ajustes de seguridad > Cambiar contraseña.

2. Pulse OK. Se mostrará el mensaje "Introducir contraseña actual".

3. Introduzca la contraseña antigua.

• Si la contraseña es correcta, aparecerá el mensaje "Intro. nueva cont.".

• Si la contraseña es incorrecta, aparece el mensaje de error de contraseña y se muestra el mensaje

"Introducir contraseña actual" para que vuelva a intentarlo. Puede pulsar BACK para cancelar el cambio o introducir otra contraseña.

4. Introduzca una nueva contraseña.

5. Confirme la nueva contraseña volviendo a introducirla.

27 Funcionamiento

Desactivación de la función de contraseña

Para desactivar la protección mediante contraseña, vaya al menú Avanzado - Ajustes > Ajustes de seguridad > Bloqueo de encendido y pulse / para seleccionar Desactivado. Se mostrará el mensaje "Introducir contraseña actual". Introduzca la contraseña actual.

• Si la contraseña es correcta, el menú OSD volverá a la página Ajustes de seguridad. No tendrá

que introducir la contraseña la próxima vez que encienda el proyector.

• Si la contraseña es incorrecta, aparece el mensaje de error de contraseña y se muestra el mensaje

"Introducir contraseña actual" para que vuelva a intentarlo. Puede pulsar BACK para cancelar el cambio o introducir otra contraseña.

Aunque esté desactivada la función de contraseña, tendrá que guardar la contraseña antigua por si alguna vez necesita volver a activar la función introduciendo la contraseña antigua.

Cambio de la señal de entrada

El proyector se puede conectar a múltiples dispositivos a la vez. Sin embargo, solo puede mostrar una pantalla completa en cada momento. Al encenderlo, el proyector busca automáticamente las señales disponibles.

Asegúrese de que el menú Avanzado - Ajustes > Búsqueda auto. de fuente esté ajustado en Activado si desea que el proyector busque automáticamente señales.

Para seleccionar la fuente:

1. Pulse SOURCE. Aparecerá una barra de selección de fuente.

2. Pulse / hasta que haya seleccionado la señal deseada y pulse OK.

Una vez detectada, se mostrará durante unos segundos la información de la fuente seleccionada en una de las esquinas de la pantalla. Si hay varios equipos conectados al proyector, repita los pasos 1-2 para buscar otra señal.

• El nivel de brillo de la imagen proyectada cambiará según corresponda cuando cambie de señal de entrada.

• Para obtener mejores resultados de visualización de imágenes, debe seleccionar y utilizar una señal de entrada adecuada para la resolución nativa del proyector. El proyector modificará el resto de resoluciones de acuerdo con la configuración de la "relación de aspecto", lo que podría causar distorsión o pérdida de la claridad de la imagen. Consulte "Relación de aspecto" en la página 32.

Control del proyector a través del entorno LAN

Puede controlar de forma remota el proyector desde un ordenador utilizando un explorador web cuando el ordenador y el proyector estén correctamente conectados a la misma red de área local (LAN). Existen 2 formas de conexión: con cable e inalámbrica. Vaya al menú Avanzado - Ajustes de Red para LAN.

Una vez que el proyector y su ordenador estén en la misma red de área local, puede acceder al "Sistema de control de proyector BenQ" a través del navegador web y empezar a controlar el proyector. Consulte Guía de funcionamiento del Proyector de red BenQ para más información.

La Guía de funcionamiento del Proyector de red BenQ se puede descargar de la página web de productos BenQ.

28 Funcionamiento

Utilizar el bloqueo de control web

Esta función está pensada para evitar que personas no autorizadas cambien de forma malintencionada los ajustes del proyector a través del navegador web.

Vaya al menú Avanzado - Ajustes > Ajustes de seguridad > Bloqueo de control web, y pulse

/ para seleccionar Activado. Una vez habilitado, es necesario introducir la Cuenta/Contraseña

correctas para cambiar la configuración del proyector a través del "Sistema de control del proyector BenQ" mediante un navegador web.

Por razones de seguridad, esta opción no se puede ajustar después de configurarla en Activado. La única forma de deshabilitarla es accediendo al "Sistema de control del proyector BenQ" mediante un navegador web y ajustando

Bloqueo de control web en Desactivado.

Visualizar la imagen a través de la aplicación QCast en un entorno LAN

QCast es una aplicación que funciona en el ordenador o en su dispositivo inteligente. Le ayuda a visualizar su contenido en el proyector a través de una conexión de red local. Consulte la Guía de

funcionamiento del Proyector de red BenQ para más información.

La Guía de funcionamiento del Proyector de red BenQ se puede descargar de la página web de productos BenQ.

Presentación a partir de un Lector USB

Esta función le permite examinar los archivos de documentos e imágenes guardados en una unidad flash USB conectada al proyector. Esta opción puede eliminar la necesidad de una fuente de ordenador.

Formatos de archivo compatibles

• Foto

Formato de imagen Límite de tamaño

JPEG 8000 x 6000

• La resolución BMP admite hasta 1600 x 1200 (3,2 segundos).

• La resolución progresiva JPEG admite hasta 1600 x 120.

• Los archivos con formato BMP y JPEG progresivo (decodificación de software) solo se mostrarán con un icono.

• Los archivos BMP y JPGE no compatibles aparecerán con un icono de no compatible.

• Documento

Formato de

imagen

Adobe PDF

MS Word

MS Excel

PDF 1.3 PDF 1.4 PDF 1.5 PDF 1.6 Word 97, 2000, 2002, 2003. Word 2007 (.docx), 2010 (.docx) Excel 97, 2000, 2002, 2003. Excel 2007 (.xlsx), 2010 (.xlsx).

Versión compatible Límite de tamaño

Hasta 75 MB

Hasta 100 MB

Hasta 15 MB

29 Funcionamiento

British PowerPoint 97.

Muestra la información del tamaño, el nombre y el tipo de foto

Rota el archivo 90 grados en sentido contrario a las agujas del reloj

Rota el archivo 90 grados en el sentido de las agujas del reloj

Inicia la presentación

Acerca/aleja el archivo para ver más detalles

Se desplaza por el archivo una vez que está ampliado

Recarga el archivo

Ajusta la anchura/altura de la página con la pantalla

Acerca/aleja el archivo para ver más detalles

Se desplaza por el archivo una vez que está ampliado

MS PowerPoint

PowerPoint 2000, 2002, 2003. PowerPoint 2007 (.pptx).

Hasta 19 MB

PowerPoint 2010 (.pptx).

• MS Word no admite el texto en negrita en la fuente de Chino simplificado.

• MS Excel no admite las hojas protegidas con contraseña.

• MS PowerPoint no admite el orden de Presentación.

Visualización de los archivos

1. Conecte la unidad flash USB al puerto USB TYPE-A del proyector.

2. Aparece un cuadro de diálogo para cambiar rápidamente de fuente. Seleccione Sí para acceder a la fuente USB Reader.

3. Aparecerá el menú principal. Los almacenamientos se clasifica en Foto y Documento.

4. Elija Foto o Documento y pulse OK para ver los archivos o carpetas.

5. Pulse / / / para seleccionar y pulse OK para acceder a la subcarpeta y visualizar un archivo.

6. Cuando se muestre un archivo, pulse OK para abrir la barra de funciones. Puede pulsar / , seleccionar la función y pulsar OK para activar el elemento seleccionado de la barra de funciones.

El límite de almacenamiento en la unidad flash USB es de 64 GB.

• Barra de funciones para ver fotos

• Barra de funciones para ver documentos

30 Funcionamiento

Apagado del proyector

1. Pulse en el proyector o en el mando a distancia y aparecerá un mensaje de confirmación. Si no responde en unos segundos, el mensaje desaparecerá.

2. Pulse o por segunda vez. El indicador de encendido parpadeará en naranja, la lámpara de

proyección se apagará y los ventiladores continuarán funcionando durante aproximadamente 90 segundos para enfriar el proyector.

3. En cuanto finalice el proceso de enfriamiento, el indicador de encendido permanecerá encendido en color naranja y los ventiladores se detendrán. Desenchufe el cable de alimentación de la toma de corriente.

• Para proteger la lámpara, el proyector no responderá a ninguna orden durante el proceso de enfriamiento.

• Para disminuir el tiempo de enfriamiento, también puede activar la función de refrigeración rápida. Consulte

"Refrigeración rápida" en la página 40.

• Evite encender el proyector inmediatamente después de apagarlo, ya que el calor excesivo puede acortar la duración de la lámpara.

• La vida útil de la lámpara variará en función de las condiciones medioambientales y el uso.

Desconexión directa

Puede tirarse del cable de alimentación de CA justo después de apagar el proyector. Para proteger la lámpara, espere unos 10 minutos antes de reiniciar el proyector. Si intenta volver a encender el

proyector, los ventiladores funcionarán durante algunos minutos para enfriarlo. En tales casos, pulse o de nuevo para iniciar el proyector una vez que se hayan detenido los ventiladores y que el

indicador de encendido se ilumine en color naranja.

31 Funcionamiento

Funcionamiento del menú

Imagen de 16:9

(MX731)

(MW732) (MH733)

Imagen de 4:3

Imagen de 16:9

Imagen de 4:3 Imagen de 16:9

Imagen de 16:10

Tenga en cuenta que los menús que aparecen en pantalla (OSD) varían según el tipo de señal seleccionada y el modelo de proyecto que utiliza.

Los elementos del menú están disponibles cuando el proyector detecta al menos una señal válida. Si no hay ningún equipo conectado al proyector o si no se detecta ninguna señal, solo podrá acceder a algunos elementos del menú.

Menú Básico

Cuanto más alto sea el valor, más brillante será la imagen. Ajuste este control de

Brillo

modo que las áreas oscuras de la imagen aparezcan en negro y que los detalles en estas áreas sean visibles.

Existen varias opciones para definir la relación de aspecto de la imagen según la fuente de la señal de entrada.

• Auto: Cambia la escala de una

imagen de manera proporcional para ajustarla a la resolución original del proyector en su ancho horizontal o vertical.

Relación de aspecto

• Real: Proyecta una imagen con su

resolución original y le cambia el tamaño para ajustarla a la zona de visualización. En el caso de señales de entrada con resoluciones más bajas, la imagen proyectada se mostrará en su tamaño original.

• 4:3: Ajusta la imagen para

mostrarla en el centro de la pantalla con una relación de aspecto 4:3.

• 16:9: Ajusta la imagen para

mostrarla en el centro de la pantalla con una relación de aspecto 16:9.

• 16:10: Ajusta la imagen para

mostrarla en el centro de la pantalla con una relación de aspecto 16:10.

32 Funcionamiento del menú

Modo de imagen

El proyector está configurado con varios modos de imagen para que pueda elegir el que mejor se ajuste al entorno de funcionamiento y al tipo de imagen de la señal de entrada.

• Brillante: maximiza el brillo de la imagen proyectada. Este modo es adecuado para entornos en los que se necesita un brillo realmente alto, por ejemplo, si se utiliza el proyector en habitaciones con buena iluminación.

• Presentación: está diseñado para presentaciones. En este modo, el brillo se enfatiza para que coincida con los colores del ordenador de escritorio y portátil.

• sRGB: maximiza la pureza de los colores básicos (rojo, verde y azul) para lograr unas imágenes más realistas, independientemente de la iluminación del entorno. Es el modo más adecuado para ver fotografías realizadas con una cámara compatible con sRGB correctamente calibrada y para ver aplicaciones gráficas y de diseño para ordenador, como AutoCAD.

• Infografía: esta opción es perfecta para presentaciones con una mezcla de texto y gráficos debido a su alto brillo de color y a una mejor gradación del color para ver los detalles claramente.

• 3D: es idóneo para reproducir imágenes 3D y clips de vídeo 3D.

• Usuario 1/Usuario 2: utiliza la configuración personalizada basándose en los modos de imagen disponibles actualmente. Consulte "Modo de referencia" en la

página 34.

Volumen Ajusta el nivel de sonido.

Modo de

Consulte "Ajuste Modo de lámpara" en la página 45.

lámpara

LAN inalámbrica

Consulte la Guía de funcionamiento del Proyector de red BenQ, que se puede descargar de la página web de productos BenQ.

• Resolución nativa: muestra la resolución nativa del proyector.

• Resolución detectada: muestra la resolución original de la señal de entrada.

• Fuente: muestra la fuente de señal actual.

• Modo de imagen: muestra el modo seleccionado en el menú Imagen.

• Modo de lámpara: muestra el modo seleccionado en el menú Ajustes de

Información

lámpara.

• Formato 3D: muestra el modo 3D actual.

• Sistema de color: muestra el formato del sistema de entrada.

• Tiempo de uso de lámpara: muestra el número de horas que se ha utilizado la lámpara.

• Versión de firmware: muestra la versión de firmware de su proyector.

Tipo de menú

Cambia al menú OSD Avanzado. Consulte "Utilización de los menús" en la página

25.

33 Funcionamiento del menú

Menú Avanzado

Imagen

El proyector está configurado con varios modos de imagen para que pueda elegir el que mejor se ajuste al entorno de funcionamiento y al tipo de imagen de la señal de entrada.

• Presentación: está diseñado para presentaciones. En este modo, el brillo se enfatiza para que coincida con los colores del ordenador de escritorio y portátil.

• sRGB: maximiza la pureza de los colores básicos (rojo, verde y azul) para lograr

Modo de imagen

unas imágenes más realistas, independientemente de la iluminación del entorno. Es el modo más adecuado para ver fotografías realizadas con una cámara compatible con sRGB correctamente calibrada y para ver aplicaciones gráficas y de diseño para ordenador, como AutoCAD.

• Infografía: esta opción es perfecta para presentaciones con una mezcla de texto y gráficos debido a su alto brillo de color y a una mejor gradación del color para ver los detalles claramente.

Modo de referencia

Brillo

Contraste

• 3D: es idóneo para reproducir imágenes 3D y clips de vídeo 3D.

• Usuario 1/Usuario 2: utiliza la configuración personalizada basándose en los modos de imagen disponibles actualmente. Consulte "Modo de referencia" en la

página 34.

Si los modos de imagen actualmente disponibles no se ajustan a sus necesidades, dispone de dos modos que pueden ser definidos por el usuario. Puede utilizar cualquiera de los modos de imagen (excepto Usuario 1/Usuario 2) como punto de partida y personalizar la configuración.

1. Vaya a Imagen > Modo de imagen.

2. Pulse / para seleccionar Usuario 1 o Usuario 2.

3. Pulse para resaltar Modo de referencia y pulse / para seleccionar un

modo de imagen que se aproxime a sus necesidades.

4. Pulse para seleccionar el elemento de menú que desee cambiar y ajuste el

valor. Los ajustes definen el modo de usuario seleccionado.

Cuanto más alto sea el valor, más brillante será la imagen. Ajuste este control de modo que las áreas oscuras de la imagen aparezcan en negro y que los detalles en estas áreas sean visibles.

Cuanto más alto sea el valor opción para definir el nivel de blanco máximo una vez que haya ajustado el ajuste de brillo según la entrada seleccionada y el entorno de visualización.

, mayor será el contraste de la imagen. Utilice esta

Color

Nitidez Cuanto mayor sea el valor, más nítida será la imagen.

34 Funcionamiento del menú

Un ajuste bajo genera colores menos saturados. Si el ajuste es demasiado alto, los colores de la imagen se exageran y la imagen carece de realismo.

Brilliant Color

Esta característica utiliza un nuevo algoritmo para procesar el color y mejoras en el nivel del sistema que permiten ajustar un brillo mayor a la vez que se ofrecen imágenes con colores más vivos y reales. Ofrece un aumento del 50% del brillo en las imágenes de tonos medios, comunes en escenas de vídeo y naturales, para que el proyector reproduzca imágenes con colores más realistas. Si desea ver las imágenes con esta calidad, seleccione Activado. Si Desactivado está seleccionado, la función Temperatura de color no estará disponible.

Temperatura de color

Se dispone de diversas opciones de temperatura de color predeterminadas. Las opciones disponibles pueden variar según el tipo de señal seleccionada.

• Normal: el blanco mantiene su coloración normal.

• Frío: el blanco de la imagen adopta tonos azulados.

Ajustes de color avanzados

• Cálido: el blanco de la imagen adopta tonos rojizos.

Ajuste de temperatura de color

También puede establecer la temperatura de color que prefiera ajustando las siguientes opciones.

• Ganancia R/Ganancia G/Ganancia B: ajusta los niveles de contraste del

rojo, verde y azul.

• Compensación R/Compensación G/Compensación B: ajusta los niveles

de brillo del rojo, verde y azul.

35 Funcionamiento del menú

Ajustes de

ROJO

AZUL

VERDE

Amarillo

Cian

Magenta

color avanzados

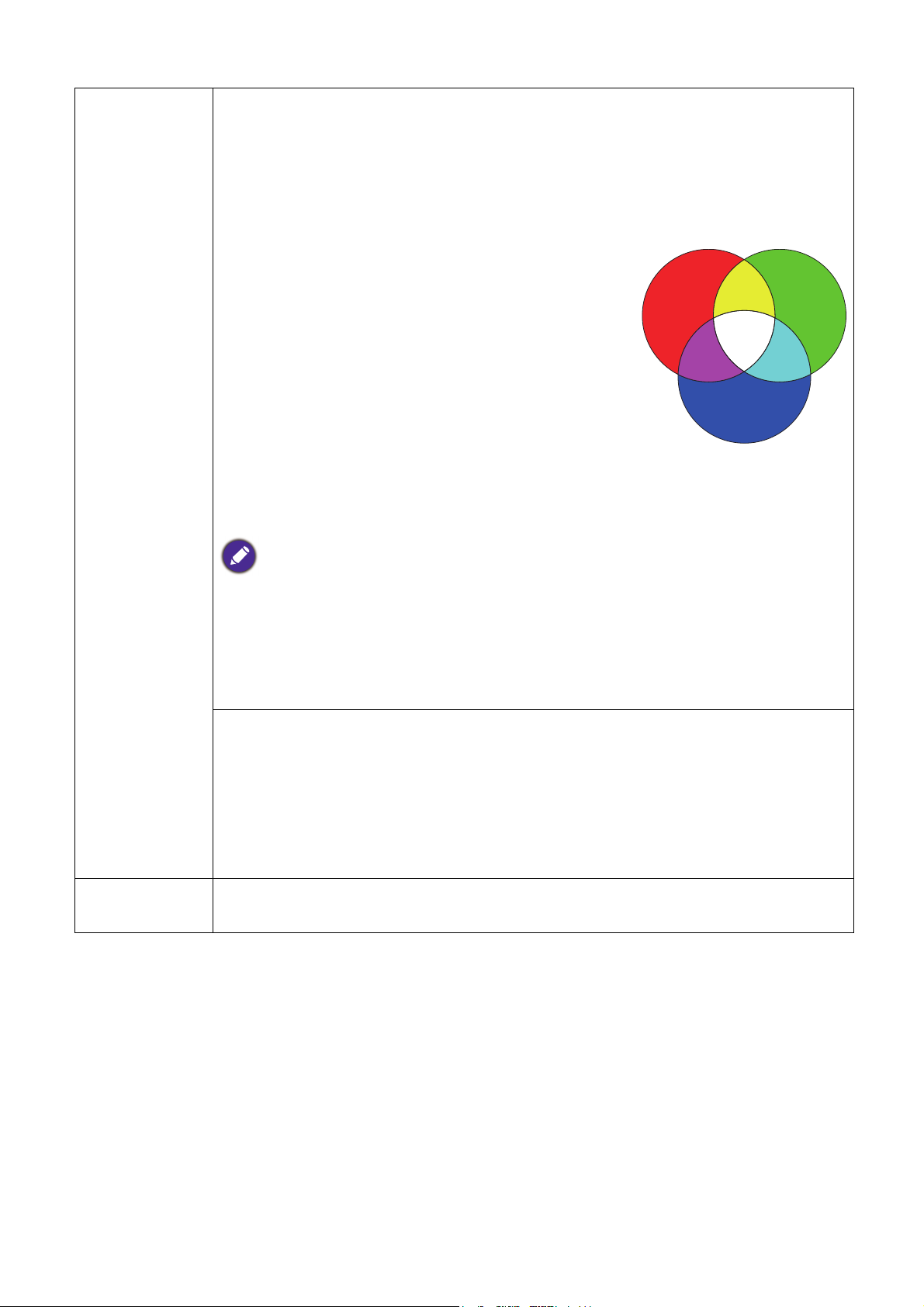

Gestión del color

Esta función dispone de seis conjuntos (RGBCMY) de colores que se pueden ajustar. Al seleccionar cada color, puede ajustar la gama y la saturación de forma independiente de acuerdo con sus preferencias.

• Color primario: seleccione un color entre R (rojo), G (verde), B (azul), C (cian), M (magenta) o Y (amarillo).

• Matiz: si aumenta la gama se incluirán colores con una proporción mayor de los dos colores adyacentes. Fíjese en la ilustración donde se detalla cómo se relacionan los colores. Por ejemplo, si selecciona Rojo y configura su gama en 0, en la imagen proyectada solo se seleccionará el rojo puro. Si aumenta la gama, se incluirá el rojo cercano al amarillo y el rojo cercano al magenta.

• Saturación: ajusta los valores según sus preferencias. Cada ajuste realizado se reflejará de inmediato en la imagen. Por ejemplo, si selecciona Rojo y configura su valor en 0, solo se verá afectada la saturación del rojo puro.

Restablecer imagen

Saturación es la cantidad de ese color en una imagen de vídeo. Los ajustes más bajos producen

colores menos saturados; el ajuste "0" elimina completamente ese color de la imagen. Si la saturación es demasiado alta, el color será exagerado y poco realista.

• Ganancia: ajusta los valores según sus preferencias. El nivel de contraste de los colores primarios seleccionados se verá afectado. Cada ajuste realizado se reflejará de inmediato en la imagen.

Color de la pared

Corrige el color de la imagen proyectada cuando la superficie de proyección no sea blanca (por ejemplo, una pared pintada): la característica Color de la pared le puede ayudar a corregir los colores de la imagen proyectada para evitar posibles diferencias de color entre la fuente y las imágenes proyectadas. Puede elegir entre varios colores predeterminados: Amarillo claro, Rosa, Verde claro, Azul y Pizarra.

Devuelve todos los ajustes realizados en el menú Imagen a los valores predeterminados de fábrica.

36 Funcionamiento del menú

Pantalla

Imagen de 16:9

(MX731)

(MW732) (MH733)

Imagen de 4:3

Imagen de 16:9

Imagen de 4:3 Imagen de 16:9

Imagen de 16:10

Relación de aspecto

Existen varias opciones para definir la relación de aspecto de la imagen según la fuente de la señal de entrada.

• Auto: Cambia la escala de una

imagen de manera proporcional para ajustarla a la resolución original del proyector en su ancho horizontal o vertical.

• Real: Proyecta una imagen con su

• 4:3: Ajusta la imagen para

mostrarla en el centro de la pantalla con una relación de aspecto 4:3.

Def. trapez. 2D

Def. trapez. vert. auto

Ajuste esquina

Patrón de prueba

• 16:9: Ajusta la imagen para

mostrarla en el centro de la pantalla con una relación de aspecto 16:9.

• 16:10: Ajusta la imagen para

mostrarla en el centro de la pantalla con una relación de aspecto 16:10.

Consulte "Corrección de la deformación trapezoidal" en la página 18.

Consulte "Ajuste de Ajustar esquina" en la página 19.

Ajusta el tamaño de la imagen, enfoca y comprueba que la imagen proyectada no aparece distorsionada.

Ajuste de PC e YPbPr por componentes

• Fase: ajusta la fase del reloj para reducir la distorsión

de la imagen. Esta función solo está disponible cuando se selecciona una señal de PC (RGB analógica) o YPbPr.

• Tamaño H.: ajusta el ancho horizontal de la imagen. Esta función solo está

disponible cuando se selecciona una señal de PC (RGB analógica).

37 Funcionamiento del menú

Posición

Muestra la página de ajuste de posición. Para mover la imagen proyectada, pulse las flechas de dirección. Esta función solo está disponible cuando se selecciona una señal de PC (RGB analógica).

Este proyector incluye una función 3D que le permite disfrutar de películas, vídeos y eventos deportivos en 3D de una forma real al presentar la profundidad de las imágenes. Deberá llevar una gafas 3D para poder ver imágenes en 3D.

• Modo 3D: el valor predeterminado es Desactivado. Si desea que el proyector

elija automáticamente un formato 3D adecuado cuando detecte contenido 3D, seleccione Auto. Si el proyector no reconoce el formato 3D, pulse / para elegir un modo 3D entre De arriba a abajo, Tramas secuenciales, Paquetes de tramas y Lado a lado.

Cuando la función 3D esté activada:

• El nivel de brillo de la imagen proyectada disminuirá.

• Los siguientes ajustes no se pueden modificar: Modo de imagen, Modo de referencia.

• El Def. trapez. 2D solo puede ajustarse dentro de los grados limitados.

• Invertir sincronización 3D: cuando descubra la inversión de la profundidad de

la imagen, habilite esta función para corregir el problema.

Formato HDMI

• Aplicar ajustes 3D: una vez guardados los ajustes 3D, puede decidir si desea

aplicarlos eligiendo un conjunto de ajustes 3D que haya guardado. Una vez aplicados, el proyector reproducirá automáticamente el contenido 3D entrante si este coincide con los ajustes 3D guardados.

Sólo está disponible el conjunto o los conjuntos de ajustes 3D con datos memorizados.

• Guardar ajustes 3D: cuando haya visualizado correctamente el contenido 3D

después de realizar los ajustes adecuados, podrá habilitar esta función y elegir un conjunto de ajustes 3D para memorizar los ajustes 3D actuales.

Selecciona un formato de color adecuado para optimizar la calidad de la pantalla.

• Auto: selecciona automáticamente un espacio de color y un nivel de grises

adecuados para la señal HDMI entrante.

• RGB limitado: permite utilizar el rango Limitada RGB 16-235.

• RGB completo: permite utilizar el rango Completa RGB 0-255.

• YUV limitado: permite utilizar el rango YUV limitado 16-235.

• YUV completo: permite utilizar el rango YUV completo 0-255.

38 Funcionamiento del menú

Amplía o reduce la imagen proyectada.

1. Una vez que aparezca la barra de Zoom, pulse varias veces para ampliar la imagen al tamaño deseado.

2. Pulse OK para cambiar al modo de ampliación y las flechas de dirección ( , ,

, ) en el proyector o en el mando a distancia para navegar por la imagen.

Zoom digital

Restablecer pantalla

Red

LAN inalámbrica

LAN con cable

Detección de dispositivo AMX

Dirección MAC (inalámbrica)

Dirección MAC (con cable)

3. Para reducir el tamaño de una imagen, pulse OK a fin de volver a la función de zoom y AUTO para restaurar el tamaño original de la imagen. También puede pulsar repetidamente hasta que recupere su tamaño original.

Solo podrá navegar por la imagen una vez que la haya ampliado. Puede ampliar la imagen para buscar detalles.

Devuelve todos los ajustes realizados en el menú Pantalla a los valores predeterminados de fábrica.

Consulte la Guía de funcionamiento del Proyector de red BenQ, que se puede descargar de la página web de productos BenQ.

Cuando esta función esté ajustada en Activado, el proyector se podrá detectar mediante el controlador AMX.

Muestra la dirección MAC de este proyector.

Ajustes

Instalación del proyector

Receptor mando

Búsqueda auto. de fuente

El proyector se puede instalar en el techo o detrás de la pantalla, o bien con uno o más espejos. Consulte "Elección de una ubicación" en la página 12.

Le permite habilitar todos los receptores remotos o un receptor remoto determinado del proyector.

• Permite que el proyector busque automáticamente una señal.

La(s) siguiente(s) fuente(s) de señal no será(n) detectada(n) automáticamente por el proyector y tendrá que seleccionarla(s) manualmente desde la barra de selección de fuente: Network Display, USB Reader.

39 Funcionamiento del menú

Ajuste de señal automático

• Activado: permite que el proyector determine automáticamente la mejor

sincronización de la imagen mostrada cuando se selecciona la señal PC (RGB analógico) y se pulsa AUTO.

• Desactivado: el proyector no responderá al pulsar AUTO.

• Modo de lámpara: consulte "Ajuste Modo de lámpara" en la página 45.

Ajustes de lámpara

Ajustes de funcionamiento

• Restablecer temporizador de lámpara: consulte "Restablecimiento del

temporizador de lámpara." en la página 48.

• Temporizador lámpara: muestra el número de horas que se ha utilizado la

lámpara.

Refrigeración rápida:

Si selecciona Activado se activa la función y el tiempo de enfriamiento del proyector disminuirá de 90 segundos a aproximadamente 15 segundos.

Temporizador en blanco

Establece el tiempo en blanco de la imagen cuando no se realiza ninguna acción. Cuando haya transcurrido dicho tiempo, la imagen volverá a aparecer en pantalla. Si los intervalos de tiempo predeterminados no se ajustan a sus necesidades, seleccione Desactivar. Independientemente de que Temporizador en blanco esté activado o no, puede pulsar la mayoría de las teclas del proyector o del mando a distancia para restaurar la imagen.

Mensaje de recordatorio

Permite activar o desactivar los mensajes de recordatorio.

Modo altitud elevada

Se recomienda utilizar Modo altitud elevada cuando se encuentre en un lugar entre 1500 - 3000 m sobre el nivel del mar y si la temperatura ambiente oscila entre 0ºC - 30ºC.

El funcionamiento en "Modo altitud elevada" puede incrementar el nivel de decibelios ya que aumenta la velocidad del ventilador necesaria para mejorar el enfriamiento general del sistema y su rendimiento.

Si utiliza este proyector en otros entornos extremos distintos a los citados anteriormente, puede que se apague automáticamente para evitar el sobrecalentamiento. Para solucionar esto, active el Modo altitud elevada. Sin embargo, esto no significa que este proyector funcione en cualquier condición extrema o peligrosa.

No utilice el Modo altitud elevada entre 0 y 1500 m o con una temperatura ambiente entre 0ºC y 35ºC. Si lo hace, el proyector se enfriará demasiado.

40 Funcionamiento del menú

Ajustes de funcionamiento

Ajustes de encendido/apagado

• Encendido directo: permite encender automáticamente el proyector cuando se

suministra alimentación a través del cable de alimentación.

• Señal de encendido: establece si activar el proyector directamente sin pulsar la

tecla ENCENDIDO o ON cuando el proyector está en el modo en espera y detecta una señal VGA.

• Apagado automático: permite que el proyector se apague automáticamente si

no se detecta una señal de entrada durante un período de tiempo establecido para evitar el desgaste innecesario de la duración de la lámpara.

• Temporizador de apagado: ajusta el temporizador de desconexión

automática.

Reinicio inmediato

Le permite reiniciar el proyector inmediatamente en 90 segundos después de desactivarlo.

Bloqueo de teclas del panel

Bloqueando la teclas de control del proyector, puede evitar que alguien (niños, por ejemplo) cambie la configuración del proyector accidentalmente. Cuando Bloqueo

de teclas del panel esté activado, no funcionará ninguna tecla del proyector

Ajustes de seguridad

Tasa en baudios

excepto la tecla ENCENDIDO. Para desactivar el bloqueo de las teclas del panel, mantenga pulsado (la tecla

derecha) durante 3 segundos en el proyector o desactive la función en el mando a distancia.

Si apaga el proyector sin desactivar el bloqueo de teclas del panel, el proyector seguirá en estado de bloqueo cuando lo vuelva a encender.

Cambiar contraseña

Consulte "Uso de la función de contraseña" en la página 26.

Bloqueo de encendido

Consulte "Uso de la función de contraseña" en la página 26.

Bloqueo de control web

Consulte "Utilizar el bloqueo de control web" en la página 29. Selecciona una tasa de baudios que sea idéntica a la de su ordenador, para que

pueda conectar el proyector mediante un cable RS-232 adecuado y actualizar o descargar el firmware del proyector. Esta función está destinada al personal de asistencia cualificado.

Ecualizador de HDMI

Ajusta la configuración de ganancia del ecualizador para una señal HDMI. Cuanto mayor sea el ajuste, más potente será el valor de ganancia. Si hay más de un puerto HDMI en el proyector, seleccione primero el puerto HDMI antes de ajustar el valor.

41 Funcionamiento del menú

Botón de

Activar modo de espera de red

Permite al proyector facilitar una función de red en modo en espera cuando se activa Salida de monitor o

Pasarela de audio.

Cambiar a modo de espera normal

permite que el proyector deshabilite la función de red después de un periodo de tiempo determinado desde que entrara en el modo de espera. Por ejemplo, si se selecciona 20 minutos, el proyector es capaz de proporcionar la función de red durante 20 minutos después de que accede al modo de espera. Una vez trascurridos los 20 minutos, el proyector se posiciona en el modo en espera.

alimentación MHL

Deshabilita o habilita la salida de alimentación de 5 V para el puerto HDMI2/MHL. Al seleccionar Desactivado, el proyector suministra alimentación de 5 V a través del puerto USB TYPE-A.

Restablecer ajustes

Devuelve todos los ajustes realizados en el menú Ajustes a los valores predeterminados de fábrica.

Sistema

Idioma Establece el idioma de los menús de visualización en pantalla (OSD).

• Red: le permite realizar los siguientes ajustes:

Ajustes de espera

• Salida de monitor: permite al proyector emitir una señal VGA cuando está en el modo en espera y la clavija PC 1 y la clavija MONITOR OUT están conectadas correctamente a los dispositivos.

Ajustes de fondo

Ajustes de menú

Ajustes de audio

42 Funcionamiento del menú

• Pasarela de audio: el proyector puede reproducir sonido cuando está en el modo en espera y las clavijas correspondientes están conectadas correctamente a los dispositivos. Pulse / para elegir la fuente que desea utilizar. Consulte

"Conexión" en la página 20 para ver cómo se realiza la conexión.

• Fondo: establece el color de fondo para el proyector.

• Pantalla de bienvenida: permite seleccionar la pantalla de logotipo que se muestra durante el inicio del proyector.

• Tipo de menú: cambia al menú OSD Básico.

• Tiempo de visualización de menús: establece el período de tiempo que la OSD permanece activa desde la última vez que se pulsó una tecla.

• Silencio: desactiva temporalmente el sonido.

• Volumen: ajusta el nivel de sonido.

• Tono de encendido/apagado: desactiva el tono durante el proceso de encendido y apagado del proyector.

El único modo de cambiar Tono de encendido/apagado es seleccionando Activado o

Desactivado aquí. Desactivar o cambiar el nivel de sonido no afectará a Tono de encendido/apagado.

Valores de fábrica

Restablece todos los valores predeterminados de fábrica.

Se conservarán los siguientes ajustes: Def. trapez. 2D, Def. trapez. vert. auto, Ajuste

esquina, LAN inalámbrica, LAN con cable, Instalación del proyector, Temporizador lámpara, Modo altitud elevada, Ajustes de seguridad, Tasa en baudios.

Restablecer sistema

Información

Devuelve todos los ajustes realizados en el menú Sistema a los valores predeterminados de fábrica.

• Resolución nativa: muestra la resolución nativa del proyector.

• Resolución detectada: muestra la resolución original de la señal de entrada.

• Fuente: muestra la fuente de señal actual.

• Modo de imagen: muestra el modo seleccionado en el menú Imagen.

• Modo de lámpara: muestra el modo seleccionado en el menú Ajustes de lámpara.

• Formato 3D: muestra el modo 3D actual.

• Sistema de color: muestra el formato del sistema de entrada.

• Tiempo de uso de lámpara: muestra el número de horas que se ha utilizado la lámpara.

• Versión de firmware: muestra la versión de firmware de su proyector.

43 Funcionamiento del menú

Mantenimiento

Cuidados del proyector

Limpieza de la lente

Limpie la lente cada vez que observe que hay suciedad o polvo en la superficie. Asegúrese de apagar el proyector y dejar que se enfríe por completo antes de limpiar la lente.

• Utilice un bote de aire comprimido para retirar el polvo.

• Si hay suciedad o manchas, utilice papel limpiador de lente o humedezca un paño con un producto de limpieza para lentes y páselo con suavidad por la superficie de la misma.

• Nunca utilice productos abrasivos, limpiadores ácidos o alcalinos, polvos desengrasantes o disolventes volátiles, como alcohol, benceno, diluyente o insecticida. El uso de dichos materiales o un contacto prolongado con materiales de vinilo o caucho puede ocasionar daños en la superficie del proyector y en el material del alojamiento.

Limpieza de la carcasa del proyector

Antes de limpiar la carcasa, apague el proyector mediante el procedimiento de apagado correcto, según lo descrito en "Apagado del proyector" en la página 31 y desconecte el cable de alimentación.

• Para eliminar suciedad o polvo, pase un paño suave, que no suelte pelusa por la carcasa.

• Para limpiar suciedad difícil de eliminar o manchas, humedezca un paño suave con agua y un detergente con pH neutro. A continuación, pase el paño por la carcasa.

Nunca utilice cera, alcohol, benceno, disolvente u otros detergentes químicos. Estos pueden dañar la carcasa.

Almacenamiento del proyector

Si necesita guardar el proyector durante un largo período de tiempo, siga las instrucciones descritas a continuación:

• Asegúrese de que la temperatura y la humedad del área de almacenamiento se encuentran dentro de los valores recomendados para el proyector. Consulte "Especificaciones" en la página 51 o póngase en contacto con su proveedor para conocer estos valores.

• Haga retroceder el pie de ajuste.

• Extraiga la pila del mando a distancia.

• Guarde el proyector en el embalaje original o en uno equivalente.

Transporte del proyector

Se recomienda transportar el proyector en el embalaje original o en uno equivalente.

Información sobre la lámpara

Cómo conocer las horas de uso de la lámpara

Cuando el proyector está en funcionamiento, el temporizador incorporado calcula de forma automática la duración (en horas) de uso de la lámpara. El método de cálculo de la duración de lámpara es el siguiente:

44 Mantenimiento

Tiempo de uso de lámpara = (horas usada en modo Normal) + (horas usada en modo Económico) + (horas usada en modo Eco inteligente) + (horas usada en modo LampSave)

Total de horas de lámpara (equivalente) = 3,75 x (horas usada en modo Normal) + 1,875 x (horas usada en modo Económico) + 1,875 x (horas usada en modo Eco inteligente) + 1 x (horas usada en modo LampSave)

Para obtener información sobre las horas de la lámpara:

1. Vaya al menú Avanzado - Ajustes > Ajustes de lámpara y pulse OK. Aparecerá la página Ajustes de lámpara.

2. Pulse para seleccionar Temporizador lámpara y pulse OK. Aparecerá la información de Temporizador lámpara.

También puede obtener la información sobre las horas de la lámpara en el menú Información.

Aumentar la duración de la lámpara

• Ajuste Modo de lámpara

Vaya al menú Avanzado - Ajustes > Ajustes de lámpara > Modo de lámpara y seleccione una potencia de lámpara adecuada entre los modos proporcionados.

Si establece el proyector en modo Económico, Eco inteligente o LampSave, aumenta la duración de la lámpara.

Modo lámpara Descripción

Normal Ofrece todo el brillo de la lámpara Económico Reduce el brillo para ampliar la duración de la lámpara y reduce el ruido del ventilador

Eco inteligente

LampSave

Ajusta automáticamente la energía de la lámpara dependiendo del nivel de brillo del contenido, además de optimizar la calidad de visualización

Ajusta automáticamente la energía de la lámpara dependiendo del nivel de brillo del contenido, además de aumentar la duración de la lámpara

• Ajuste Apagado automático

Esta función permite que el proyector se apague automáticamente si no se detecta una señal de entrada durante un período de tiempo establecido para evitar el desgaste innecesario de la duración de la lámpara.

Para configurar Apagado automático, vaya al menú Avanzado - Ajustes > Ajustes de encendido/apagado > Apagado automático y pulse / .

Cuándo debe sustituir la lámpara

Cuando el Indicador de la lámpara se ilumine o cuando aparezca un mensaje donde se sugiera la sustitución de la misma, consulte a su distribuidor o vaya a la página http://www.BenQ.com antes de instalar una lámpara nueva. Una lámpara antigua puede hacer que el proyector no funcione correctamente y, en circunstancias excepcionales, la lámpara puede incluso explotar.

• El brillo aparente de la imagen proyectada puede variar según las condiciones ambientales de iluminación y la configuración de contraste/brillo de la fuente de entrada seleccionada; de igual modo, es directamente proporcional a la distancia de proyección.

• El brillo de la lámpara disminuirá con el tiempo y puede variar según las especificaciones indicadas por los fabricantes, lo cual entra dentro del funcionamiento normal y esperado del dispositivo.

• La LAMP (Luz indicadora de la lámpara) y la TEMP (Luz de advertencia de temperatura) se iluminarán cuando la temperatura de la lámpara sea demasiado alta. Apague el proyector y deje que se enfríe durante 45 minutos. Si el indicador de la Lamp (Luz indicadora de la lámpara) o el de Temp (Luz de advertencia de temperatura) siguen iluminados al volver a encender el proyector, póngase en contacto con su proveedor. Consulte "Indicadores" en la página 49.

45 Mantenimiento

El siguiente mensaje de advertencia sobre la lámpara le recordará la necesidad de cambiarla.

Solicitar un cambio de lámpara

Horas de lámpara equivalentes > XXXX horas

Solicite una lámpara nueva en www.BenQ.com

Aviso

Cambie la lámpara pronto

Horas de lámpara equivalentes > XXXX horas

Solicite una lámpara nueva en www.BenQ.com

Aviso

Fuera del tiempo de uso de la lámpara

Cambiar lámpara (consulte el manual de usuario) y restablezca el temporizador de la lámpara

Solicite una lámpara nueva en www.BenQ.com

Aviso

Cambie la lámpara ahora

Horas de lámpara equivalentes > XXXX horas

Solicite una lámpara nueva en www.BenQ.com

Aviso

Instale una nueva lámpara para obtener un rendimiento óptimo. Pulse

OK para cerrar el mensaje.

Se recomienda que sustituya la lámpara en este momento. La lámpara es un artículo consumible. El brillo de la lámpara disminuye con el uso. Es algo normal. Puede sustituir la lámpara siempre que vea que el nivel de brillo ha disminuido considerablemente.

OK para cerrar el mensaje.

Pulse

DEBE sustituir la lámpara para que el proyector funcione con normalidad.

OK para cerrar el mensaje.

Pulse

"XXXX" mostrado en los mensajes anteriores indica los números que pueden variar según los diferentes modelos.

Sustitución de la lámpara

• Para reducir el riesgo de descargas eléctricas, no se olvide de apagar el proyector y desenchufar el cable de alimentación antes de cambiar la lámpara.

• Para reducir el riesgo de quemaduras graves, deje que se enfríe el proyector durante al menos 45 minutos antes de sustituir la lámpara.

• Para evitar lesiones en los dedos o dañar los componentes internos del proyector, tenga cuidado al retirar los cristales de una lámpara rota.

• Para evitar lesiones en los dedos o que la calidad de la imagen resulte afectada al tocar la lente, no toque el compartimento vacío de la lámpara cuando esta se haya retirado.

• Esta lámpara contiene mercurio. Consulte la normativa sobre residuos peligrosos de su zona con el fin de desechar la lámpara de la forma más adecuada.

• Para garantizar un funcionamiento óptimo del proyector, se recomienda adquirir una lámpara para proyectores adecuada cuando deba sustituirla.

• Si sustituye la lámpara en un proyector instalado boca abajo en el techo, asegúrese de que no hay nadie debajo de la toma de la lámpara para evitar posibles daños oculares causados por la rotura de la lámpara.

• Garantiza una ventilación adecuada al manipular las lámparas rotas. Le recomendamos que utilice respiradores, gafas de seguridad, así como visores y protectores faciales y que lleve ropa de protección adecuada como guantes.

1. Apague el proyector y desconéctelo de la toma de corriente. Si la temperatura de la lámpara es demasiado elevada, espere unos 45 minutos hasta que se enfríe para evitar quemaduras.

46 Mantenimiento

2. Afloje los tornillos que fijan la cubierta de la lámpara a

ambos lados del proyector hasta que dicha cubierta se suelte.

3. Retire la cubierta de la lámpara del proyector.

• No encienda la unidad con la cubierta de la lámpara abierta.

• No introduzca la mano entre la lámpara y el proyector. Los bordes afilados del interior del proyector podrían causarle lesiones.

4. Desconecte el conector de la lámpara.

5. Afloje los tornillos que sujetan la lámpara.

6. Levante la palanca para que quede en posición vertical.

7. Utilice la palanca para retirar la lámpara del proyector lentamente.

• Si lo hace demasiado rápido puede que se rompa la lámpara y salten cristales en el proyector.

• No coloque la lámpara en lugares donde pueda salpicarle el agua, que estén al alcance de los niños o cerca de materiales inflamables.

• No introduzca las manos en el proyector después de retirar la lámpara. Los bordes afilados del interior del proyector podrían causarle lesiones. Si toca los componentes ópticos del interior, se podrían producir irregularidades en el color y distorsiones en las imágenes proyectadas.

8. Como se muestra en la figura, inserte la lámpara nueva. Alinee el conector de la lámpara y los dos puntos afilados con el proyector, para después empujar la lámpara ligeramente hacia la posición de bloqueo.

9. Inserte el conector de la lámpara.

10. Apriete los tornillos que sujetan la lámpara.

11. Asegúrese de que la palanca está completamente plana y encajada en su sitio.

• Si el tornillo queda suelto, es posible que la conexión no se realice de forma adecuada y el funcionamiento de la unidad no sea correcto.

• No apriete el tornillo demasiado.

47 Mantenimiento

12. Vuelva a colocar la cubierta de la lámpara en el proyector.

13. Apriete el tornillo que sujeta la cubierta de la lámpara.

• Si el tornillo queda suelto, es posible que la conexión no se realice de forma adecuada y el funcionamiento de la unidad no sea correcto.

• No apriete el tornillo demasiado.

14. Conecte la corriente y reinicie el proyector.

Restablecimiento del temporizador de lámpara.

15. Cuando desaparezca el logotipo de inicio, abra el menú de visualización en pantalla (OSD). Vaya al

menú Avanzado - Ajustes > Ajustes de lámpara y pulse OK. Aparecerá la página Ajustes de lámpara. Resalte Restablecer temporizador de lámpara y pulse OK. Aparece un

mensaje de advertencia preguntándole si desea restablecer el temporizador de la lámpara. Resalte Restablecer y pulse OK. La duración de la lámpara se ajustará a "0".

No restablezca el tiempo si la lámpara no es nueva o si no la ha sustituido, ya que podrían producirse daños.

48 Mantenimiento

Indicadores

Luz

Estado y descripción

Situaciones relacionadas con la alimentación

Modo de espera

En proceso de encendido

Funcionamiento normal

Proceso de enfriamiento normal

Descargar

Error en inicio CW

Situaciones relacionadas con la lámpara

Error de lámpara en funcionamiento normal

La lámpara no está encendida

Vida útil de la lámpara agotada

Situaciones relacionadas con la temperatura

Error de ventilador 1 (la velocidad real del ventilador excede la velocidad deseada) Error de ventilador 2 (la velocidad real del ventilador excede la velocidad deseada) Error de ventilador 3 (la velocidad real del ventilador excede la velocidad deseada)

Error de temperatura 1 (exceso de temperatura)

Error de apertura de sensor térmico 1

Error de cortocircuito de sensor térmico

Error de conexión térmica IC #1 12C

Error de conexión térmica IC #2 12C

Error de interrupción térmica

Temperatura ambiente superior a 40ºC

*Cuando la temperatura del entorno supere los 40 grados, el proyector pondrá en marcha un mecanismo de seguridad automático desde el modo de espera con alimentación completa al modo de espera de bajo consumo. Tenga en cuenta que la función Wake On LAN del proyector puede estar limitada. Le recomendamos que, si lo necesita, encienda el proyector manualmente.

: Des-

activado

: naranja encendido : verde encendido : rojo encendido

: naranja parpadeante : verde parpadeante : rojo parpadeante

49 Mantenimiento

Solución de problemas

El proyector no se enciende.

Causa Solución

Enchufe el cable de alimentación a la clavija de CA del

No se recibe corriente del cable de alimentación.

Ha intentado encender el proyector durante el proceso de enfriamiento.

No hay imagen

Causa Solución

proyector y el cable de alimentación a la toma de corriente. Si la toma de alimentación dispone de un interruptor, compruebe que está encendido.

Espere a que finalice el proceso de enfriamiento.

La fuente de vídeo no está encendida o conectada correctamente.

El proyector no está correctamente conectado al dispositivo de señal de entrada.

No se ha seleccionado la señal de entrada correcta.

No ha retirado la cubierta de la lente. Retire la cubierta de la lente.

Imagen borrosa

Causa Solución

La lente de proyección no está correctamente enfocada.

El proyector y la pantalla no están correctamente alineados.

No ha retirado la cubierta de la lente. Retire la cubierta de la lente.

El mando a distancia no funciona.

Causa Solución

Las pilas se han agotado. Sustituya las dos pilas por otras nuevas. Hay un obstáculo entre el mando a distancia y el

proyector. Está demasiado alejado del proyector. Sitúese a menos de 8 metros (26 pies) del proyector.

Active la fuente de vídeo y compruebe que el cable de señal está conectado correctamente.

Compruebe la conexión.

Seleccione la señal de entrada correcta con la tecla SOURCE.

Ajuste el enfoque de la lente mediante el anillo de enfoque.

Ajuste el ángulo de proyección y la dirección, así como la altura del proyector si fuera necesario.

Elimine el obstáculo.

La contraseña no es correcta.

Causa Solución

Ha olvidado la contraseña.

50 Solución de problemas

Consulte "Acceso al proceso de recuperación de

contraseña" en la página 27.

Especificaciones

Especificaciones del proyector

Todas las especificaciones están sujetas a cambio sin previo aviso.

Óptico

Resolución

1024 x 768 XGA (MX731) 1280 x 800 WXGA (MW732) 1920 (H) x 1080 (V) (MH733)

Sistema óptico

1 CHIP DMD

Lente

F = 2,59 ~ 2,87, f = 16,88 ~ 21,88 mm

Lámpara

Lámpara de 240 W

Características eléctricas

Fuente de alimentación

100–240 V de CA, 3,5 A, 50–60 Hz (automático)

Consumo eléctrico

355 W (máx.); < 0,5 W (modo de espera); < 2 W (cuando la función de Red en los Ajustes de espera se encuentra activada)

Características mecánicas

Peso

2,5 kg +

100 g

Terminales de salida

Salida RGB

D-Sub de 15 patillas (hembra) x 1

Altavoz

10 vatios x 1

Salida de señal de audio

Clavija de audio de PC x 1

Control

Control de serie RS-232

9 patillas x 1

Control de LAN

RJ45 x 1

Receptor de infrarrojos (IR) x 2

Terminales de entrada

Entrada de ordenador

Entrada RGB

D-Sub de 15 patillas (hembra) x 1

Entrada de señal de vídeo

Entrada de señal de SD/HDTV

Analógica-componentes

(a través de entrada RGB)

Digital - HDMI x 1;

HDMI/MHL x 1

Entrada de señal de audio

Entrada de audio

Clavija de audio de PC x 1

USB

Mini B x 1 Tipo A x 1 (opcional para unidad de conexión inalámbrica USB) Tipo A (suministro de alimentación de 5 V/1 A, opcional para unidad flash USB)

Requisitos medioambientales

Temperatura operativa

0°C–40°C al nivel del mar

Humedad relativa operativa

10%–90% (sin condensación)

Altitud de funcionamiento

0–1499 m a 0°C–35°C 1500–3000 m a 0°C–30°C (con el Modo altitud elevada activado)

Temperatura de almacenamiento

-20°C–60°C al nivel del mar

Humedad de almacenamiento

10%–90% HR (sin condensación)

Altitud de almacenamiento

30°C a 0-12.200 m por encima del nivel del mar

Transporte

Se recomienda usar el embalaje original o uno equivalente

Reparación

Visite el sitio web indicado a continuación y seleccione su país para consultar los datos de contacto del servicio técnico: http://www.benq.com/welcome

51 Especificaciones

Dimensiones

296

221

120

Unidad: mm

296 mm (An.) x 120 mm (Al.) x 221 mm (Pr.)

52 Especificaciones

Diagrama de temporización

Tiempos admitidos para entrada de PC

Resolución Modo

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V 1280 x 768 1280 x 768_60 59,87 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5 V V

1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V 1600 x 1200 UXGA 60,000 75,000 162,000 V V 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

640 x 480@67 Hz MAC13 66,667 35,000 30,240

832 x 624@75 Hz MAC16 74,546 49,722 57,280 1024 x 768@75 Hz MAC19 74,93 60,241 80,000 1152 x 870@75 Hz MAC21 75,060 68,680 100,000

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(Reduce Blanking)

XGA_60 60,004 48,363 65,000 V V V XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120 (Reduce

Blanking)

BenQ

Notebook_timing

BenQ

Notebook_timing

WXGA_60 59,810 49,702 83,500 V V V WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(Reduce Blanking)

SXGA_60 60,020 63,981 108,000 V V SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 108,000 V V 1280 x 960_85 85,002 85,938 148,500

Frecuencia

vertical (Hz)

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25 V

Frecuencia

horizontal

(kHz)

Frecuencia

de píxeles

(MHz)

Formato 3D admitido

Tramas

secuenciales

De arriba

a abajo

Lado a

lado

Puede que los intervalos anteriores no sean compatibles debido a las limitaciones del archivo EDID y la tarjeta gráfica VGA. Es posible que no se puedan elegir algunos intervalos.

53 Especificaciones

Tiempos admitidos para la entrada de HDMI (HDCP)

• Tiempos de PC

Frecuencia

Resolución Modo

vertical

(Hz)

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108 1280 x 768 1280 x 768_60 59,87 47,776 79,5

1024 x 576@60 Hz

1024 x 600@65 Hz

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V 1280 x 768 1280 x 768_60 59,870 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V 1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V 1600 x 1200 UXGA 60,000 75,000 162,000 V V 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

1920 x 1080@60 Hz 1920 x 1080_60 60 67,5 148,5 V V

1920 x 1200

640 x 480@67 Hz MAC13 66,667 35,000 30,240 832 x 624@75 Hz MAC16 74,546 49,722 57,280

1024 x 768@75 Hz MAC19 75,020 60,241 80,000

1152 x 870@75 Hz MAC21 75,06 68,68 100,00

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120 (Reduce

Blanking)

XGA_60 60,004 48,363 65,000 V V V XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120 (Reduce

Blanking)

BenQ Notebook

Timing

BenQ Notebook

Timing

WXGA_60 59,810 49,702 83,500 V V V WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(Reduce Blanking)

SXGA_60 60,020 63,981 108,000 V V SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 108 V V 1280 x 960_85 85,002 85,938 148,500

1920 x 1200_60

(Reduce Blanking)

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25 V

59,950 74,038 154,0000 V V

Frecuencia

horizontal

(kHz)

Frecuencia

de píxeles

(MHz)

Formato 3D admitido

Tramas

De arriba

secuenciales

a abajo

Lado a

lado

Puede que los intervalos anteriores no sean compatibles debido a las limitaciones del archivo EDID y la tarjeta gráfica VGA. Es posible que no se puedan elegir algunos intervalos.

54 Especificaciones

• Tiempos de vídeo

Tiempos Resolución

480i 720 x 480 59,94 15,73 27 V

480p 720 x 480 59,94 31,47 27 V

576i 720 x 576 50 15,63 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 V V V 720/60p 1280 x 720 60 45,00 74,25 V V V V

1080/50i 1920 x 1080 50 28,13 74,25 V

1080/60i 1920 x 1080 60 33,75 74,25 V 1080/24P 1920 x 1080 24 27 74,25 V V V 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 V V 1080/60P 1920 x 1080 60 67,5 148,5 V V

Frecuencia

vertical (Hz)

Frecuencia

horizontal

(kHz)

Frecuencia

de píxel

(MHz)

Tramas

secuenciales

Formato 3D admitido

Paquetes

de tramas

De arriba

a abajo

Tiempos admitidos para entrada MHL

Tiempos Resolución

480i 720 (1440) x 480 59,94 15,73 27

480p 720 x 480 59,94 31,47 27

576i 720 (1440) x 576 50 15,63 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25

1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25

1080/50i 1920 x 1080 50 28,13 74,25 1080/60i 1920 x 1080 60 33,75 74,25

1080/50p 1920 x 1080 50 56,25 148,5 1080/60p 1920 x 1080 60 67,5 148,5

Frecuencia vertical

(Hz)

Frecuencia

horizontal (kHz)

Frecuencia de

píxeles

(MHz)

Lado a

lado

Tiempos admitidos en la entrada de componente-YPbPr

Tiempos Resolución

480i 720 x 480 59,94 15,73 13,5 V

480p 720 x 480 59,94 31,47 27 V

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25 V

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5

Frecuencia vertical

(Hz)

Mostrando una señal de 1080i(1125i)@60 Hz o bien 1080i(1125i)@50 Hz puede originar una leve vibración de la imagen.

Frecuencia horizontal

(kHz)

Frecuencia de

píxel (MHz)

Formato 3D

admitido

Tramas

secuenciales

55 Especificaciones

Benq MX731, MW732, MH733 User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Información de garantía y copyright

Instrucciones de seguridad importantes

Introducción

Contenido del paquete

Vista exterior del proyector

Controles y funciones

Colocación del proyector

Elección de una ubicación

Obtención del tamaño de imagen proyectada preferido

Instalación del proyector

Ajuste de la imagen proyectada

Conexión

Conexión de dispositivos de fuente de vídeo

Conexión de dispositivos inteligentes

Conectar una unidad flash USB

Funcionamiento

Encendido del proyector

Utilización de los menús

Protección del proyector

Cambio de la señal de entrada

Control del proyector a través del entorno LAN

Utilizar el bloqueo de control web

Visualizar la imagen a través de la aplicación QCast en un entorno LAN

Presentación a partir de un Lector USB

Apagado del proyector

Desconexión directa

Funcionamiento del menú

Menú Básico

Menú Avanzado

Mantenimiento

Cuidados del proyector

Información sobre la lámpara

Solución de problemas

Especificaciones

Especificaciones del proyector

Dimensiones

Diagrama de temporización
