MX501/MS500/MX501-V/MS500-V Digitalni projektor Korisnički priručnik

Dobro došli

Sadržaj

Važne sigurnosne

upute..................................3

Uvod ..................................7

Značajke projektora..............................7

Isporučene komponente .......................8

Vanjski izgled projektora.....................9

Kontrole i funkcije ............................. 10

Postavljanje

projektora.......................13

Odabir lokacije................................... 13

Postizanje željene veličine projicirane

slike .................................................... 14

Povezivanje.....................15

Povezivanje uređaja video izvora ......16

Korištenje........................17

Uključivanje projektora .....................17

Prilagođavanje projicirane slike......... 18

Korištenje izbornika........................... 20

Osiguravanje projektora.....................21

Prebacivanje ulaznog signala............. 24

Uvećavanje i pretraživanje za

detaljima.............................................25

Odabir razmjera proporcija ................ 25

Optimiziranje slike............................. 27

Postavljanje vremenskog mjerača

prezentacije ........................................ 30

Daljinsko okretanje stranica............... 31

Zamrzavanje slike .............................. 31

Skrivanje slike.................................... 31

Zaključavanje kontrolnih tipki ........... 32

Korištenje na velikim nadmorskim

visinama .............................................32

Izrada vlastitog pozdravnog zaslona

(samo za MX501/MX501-V) ............ 33

Prilagođavanje zvuka......................... 33

Isključivanje projektora ..................... 34

Izravno isključivanje napajanja ......... 34

Korištenje izbornika .......................... 35

Održavanje .....................44

Održavanje projektora ....................... 44

Informacije o žarulji .......................... 45

Uklanjanje problema.....51

Specifikacije....................52

Specifikacije projektora..................... 52

Dimenzije........................................... 53

Nosač za stropnu ugradnju ................ 53

Tablica vremena ................................ 54

Informacije o jamstvu

i autorskim pravima ......56

Sadržaj2

Važne sigurnosne upute

Vaš je projektor dizajniran i ispitan kako bi zadovoljio najnovije standarde za sigurnost informatičke opreme. Pa ipak, kako bi se zajamčila sigurna upotreba ovog proizvoda, važno je da slijedite upute navedene u ovom priručniku i upute koje se nalaze na samom proizvodu.

Sigurnosne upute

1. Pročitajte ovaj priručnik prije prve upotrebe vašeg projektora. Čuvajte

ga za kasnije potrebe.

2. Ne gledajte izravno u leću projektora tijekom njegovog rada. Snažno svjetlo može oštetiti vaš vid.

3. Servisiranje prepustite kvalificiranom servisnom osoblju.

5. Napon gradske mreže u nekim zemljama NIJE stabilan. Ovaj projektor je dizajniran za siguran rad pri izmjeničnom naponu od 100 do 240 volti, ali mogao bi prestati s radom u slučaju pada ili udara napona od ±10 volti. U područjima

gdje električno napajanje može oscilirati ili biti prekinuto preporučuje se da napajanje projektora izvedete putem stabilizatora napajanja, zaštite od izboja ili besprekidnog izvora napajanja (UPS).

6. Tijekom korištenja projektora leću ne blokirajte nikakvim predmetima jer time možete prouzrokovati zagrijavanje objekta i njegovo deformiranje, a vjerojatno i njegovo zapaljivanje. Za privremeno isključivanje žarulje pritisnite tipku BLANK (Prazno) na projektoru ili daljinskom upravljaču.

4. Blendu leće ili poklopac leće, ako

postoji, uvijek uklonite dok je žarulja projektora uključena.

Važne sigurnosne upute 3

Sigurnosne upute (nastavak)

7. Žarulja postaje izuzetno vrućom tijekom rada. Prije uklanjanja sklopa žarulje dopustite da se projektor ohladi približno 45 minuta.

10. Ovaj proizvod ne postavljajte na nestabilna kolica, nosač ili stol. Proizvod bi mogao pasti i pretrpjeti ozbiljna oštećenja.

8. Žarulje ne koristite nakon isteka deklariranog radnog vijeka za žarulju. Korištenje žarulja dulje od deklariranog radnog vijeka može u rijetkim slučajevima prouzrokovati njihovo pucanje.

9. Nikad ne rastavljajte sklop žarulje ili bilo koju elektroničku komponentu ako kabel napajanja projektora nije odvojen od utičnice električnog napajanja.

11. Ne pokušavajte rastavljati ovaj projektor. Na određenim komponentama u unutrašnjosti projektora prisutni su opasni visoki naponi koji u slučaju dodirivanja mogu izazvati smrt. Jedina komponenta koju korisnik može servisirati je žarulja, a koja ima vlastiti poklopac.

Ni pod kojim okolnostima nikad ne smijete otvarati ili uklanjati bilo koje druge poklopce. Servisiranje prepustite isključivo odgovarajuće kvalificiranom servisnom osoblju.

12. Dok je projektor u upotrebi, mogli biste uočiti da iz otvora za prozračivanje projektora izlazi ugrijani zrak i dopire miris. Ovo je normalna pojava i nije u pitanju neispravnost proizvoda.

Važne sigurnosne upute4

3.000 m (10.000

stopa)

0 m

(0 stopa)

Sigurnosne upute (nastavak)

13. Ovaj projektor ne postavljajte unutar bilo kojeg od sljedećih vrsta prostora:

- Slabo prozračivan ili zatvoreni prostor.

Omogućite najmanje 50 cm slobodnog prostora od zidova i slobodan protok zraka oko projektora.

- Lokacije na kojima bi temperature

mogle postati pretjerano visokim, kao što je unutrašnjost automobila sa zatvorenim prozorima.

- Lokacije na kojima bi pretjerana

vlažnost, prašina ili dim cigareta mogli onečistiti optičke komponente, skraćujući na taj način vijek trajnosti projektora i zatamniti sliku.

- Lokacije u blizini protupožarnih alarma.

- Lokacije u kojima je ambijentalna

temperatura viša od 40°C.

- Lokacije na nadmorskim visinama višim

od 3.000 m.

14. Ne blokirajte otvore za prozračivanje.

- Ovaj projektor ne postavljajte na deke, posteljinu ili bilo kakvu mekanu površinu.

- Ovaj projektor ne prekrivajte tkaninom ili bilo kakvim drugim predmetom.

- U blizini projektora ne postavljajte zapaljive predmete.

Ako su otvori za prozračivanje krajnje zapriječeni, pregrijavanje unutar projektora može rezultirati požarom.

15. Projektor tijekom rada uvijek postavite na ravnu i horizontalnu površinu.

- Projektor ne koristite ako je nagnut

ulijevo ili udesno za kut veći od 10° ili ako je nagnut prema naprijed ili prema natrag za kut veći od 15°. Korištenje projektora dok nije postavljen u horizontalnom položaju može prouzrokovati kvar ili oštećivanje žarulje.

16. Projektor ne postavljajte uspravno na neku od bočnih strana. Projektor bi mogao pasti u stranu i prouzrokovati osobne ozljede ili oštećenje projektora.

Važne sigurnosne upute 5

Sigurnosne upute (nastavak)

17. Na projektor nemojte ugaziti nogom i na njega ne postavljajte nikakve predmete. Pored vjerojatnog fizičkog oštećivanja projektora, ovime možete izazvati nezgode ili ozljede.

18. U blizini projektora ili na njega ne postavljajte posude s tekućinama. Tek ućine izlivene u projektor mogu izazvati njegov kvar. Ako projektor postane mokar, odvojite ga iz električnog napajanja i kontaktirajte zastupnika tvrtke BenQ radi servisiranja projektora.

19. Ovaj proizvod ima mogućnost prikazivanja obrnute slike za potrebe stropnih ugradnji.

Tijekom stropne ugradnje koristite isključivo komplet za stropnu ugradnju tvrtke BenQ, te provjerite je li komplet čvrsto ugrađen.

Stropna ugradnja projektora

Kako je naš cilj da uživate u iskustvu korištenja vašeg BenQ projektora, željeli bismo vam skrenuti pažnju na sigurnosne informacije kako bi se spriječile moguće osobne ozljede ioštećenja imovine.

Ako projektor namjeravate ugraditi na strop, snažno preporučujemo pravilno postavljanje kompleta za stropnu ugradnju tvrtke BenQ i provjeru je li komplet čvrsto i sigurno postavljen.

Ako koristite komplet za stropnu ugradnju koji nije proizvod tvrtke BenQ, postoji rizik od pada projektora sa stropa uslijed nepravilnog postavljanja zbog vijaka pogrešnih promjera ili duljina.

Komplet za stropnu ugradnju tvrtke BenQ možete kupiti na istom mjestu gdje ste kupili i vaš BenQ projektor. Tvrtke BenQ također preporučuje kupnju posebnog sigurnosnog kabela kompatibilnog s Kensington bravom i njegovo priključivanje u utor za Kensington bravu na projektoru i na podlogu stropnog nosača. Ovaj kabel imat će pomoćnu ulogu zadržavanja projektora ako njegov spoj s ugradbenim nosačem postane labav.

Hg - žarulja sadrži živu. Rukujte sukladno lokalnim propisima o odbacivanju. Posjetite www.lamprecycle.org.

20. Ovaj uređaj mora biti uzemljen.

Važne sigurnosne upute6

Uvod

Značajke projektora

Projektor integrira projekciju optičkim pogonom vrhunskih performansi s korisnički prilagođenim dizajnom kako bi pružio visoku pouzdanost i jednostavnost upotrebe.

Ovaj projektor nudi sljedeće značajke:

• 3D funkcija za uživanje u 3D filmovima, videozapisima i sportskim događajima na realističniji način, predstavljajući dubinu slika.

• Dizajn bez filtra za smanjene troškove održavanja i upotrebe.

• Blistava boja / VIDI za pružanje istinskih i živopisnijih boja u slici.

• Posebni tekstovi za prikazivanje dijaloga, naracije i zvučnih efekata TV programa i video sadržaja.

• Korekcija boje zida kojom se omogućuje projiciranje na obojene površine, u skladu s unaprijed definiranim postavkama.

• Brzo automatsko pretraživanje koje ubrzava postupak otkrivanja signala.

• Funkcija odabira zaštite lozinkom.

• 3D upravljanje bojama koje omogućuje prilagođavanje boja sukladno željama.

• Odabir funkcija brzog hlađenja koje omogućuju hlađenje projektora u kraćem vremenu.

• Vremenski mjerač prezentacije za bolju kontrolu vremena tijekom prezentacije.

• Automatsko prilagođavanje putem jedne tipke za prikazivanje slike najbolje kvalitete.

• Digitalna korekcija trapezoidnosti za ispravljanje izobličenih slika.

• Kontrola za prilagođavanje balansa boja za prikazivanje podataka i videa.

• Mogućnost prikazivanje 16,7 milijuna boja.

• Višejezični izbornici s prikazom na zaslonu (OSD).

• Prebacivanje između normalnog i ekonomičnog načina rada radi uštede električne energije.

• Ugrađeni zvučnici pružaju miješani jednokanalni zvuk iz priključenog audio ulaza.

• Kompatibilnost s HDTV komponentnim signalom (YP

• Prividna svjetlina projicirane slike varirat će u ovisnosti o ambijentalnom osvjetljenju, postavkama kontrasta i svjetline odabranog ulaznog signala, te je izravno proporcionalna udaljenosti projiciranja.

• Svjetlina žarulje opadat će s vremenom i može varirati unutar specifikacija proizvođača žarulje. Ovo je normalno i očekivano ponašanje.

bPr).

Uvod 7

Isporučene komponente

1. Komplet sa zamjenskom žaruljom

2. Komplet za stropnu ugradnju

3. RS232 kabel

Pažljivo raspakirajte i provjerite imate li sve komponente prikazane na donjem crtežu. Ako bilo koja stavka nedostaje, kontaktirajte trgovinu u kojoj ste kupili projektor.

Standardni dodaci

Isporučeni dodaci bit će prilagođeni za vašu regiju i mogu se razlikovati od ovdje prikazanih. * Jamstveni list isporučuje se samo unutar nekih određenih regija. Za detaljne informacije

kontaktirajte svog prodavača.

Projektor Kabel napajanja VGA kabel

Vodič za brzi uvod CD medij

Daljinski upravljač s baterijama

Povucite jezičak prije korištenja daljinskog upravljača.

Opcionalni dodaci

Uvod8

Jamstveni list*

s korisničkim

priručnikom

Vanjski izgled projektora

Prednja/gornja strana

Stražnja/donja strana

1. Vanjska kontrolna ploča (Za detalje pogledajte "Kontrole

i funkcije" na stranici 10.)

2. Poklopac žarulje

3. Prozračivanje (izlaz toplog zraka)

4. Tipka za brzo otvaranje

5. Prsten fokusiranja i zumiranja

6. Prozračivanje (ulaz hladnog zraka)

7. Mrežica zvučnika

8. Prednji IC senzor daljinskog upravljanja

9. Projekcijska leća

10. Utičnica izmjeničnog napajanja

11. USB priključnica

12. Utičnica izlaza za RGB signal

13. Utičnica ulaza za signale RGB (PC) / komponentni video (YPbPr/ YCbCr)

14. Priključnica za RS232 kontrolu

15. Utičnica ulaza za S-Video signal Utičnica video ulaza

16. Utičnica audio ulaza Utičnica audio izlaza

17. Otvori za stropnu ugradnju

18. Prednja nožica za prilagođavanje

19. Stražnja nožica za prilagođavanje

20. Utor za Kensington bravu protiv krađe

Uvod 9

Kontrole i funkcije

Projektor

1. Prsten fokusiranja

Prilagođavanje fokusa projicirane slike.

2. Prsten zumiranja

Prilagođavanje veličine slike.

3. Svjetlo pokazivača LAMP (Žarulja)

Naznačuje stanje žarulje. Uključuje se ili trepće u slučaju problema sa žaruljom.

4. MENU/EXIT (Izbornik/Izlazak)

Uključivanje izbornika s prikazom na zaslonu (OSD). Povratak na prethodni OSD izbornik, napuštanje i spremanje postavki izbornika.

5. Lijevo/

Smanjivanje glasnoće projektora.

6. MODE/ENTER (Način rada/Unos)

Odabir raspoloživog načina postavljanja slike.

Aktiviranje odabrane stavke izbornika s prikazom na zaslonu (OSD).

7. BLANK (Prazno)

Skrivanje slike zaslona.

8. Svjetlo upozorenja TEMP (Temperatura)

Svijetli crvenom bojom ako temperatura projektora postane previsoka.

9. Svjetlo pokazivača POWER (Napajanje)

Svijetli ili trepće dok je projektor u upotrebi.

10. AUTO (Automatski)

Automatski određuje najbolja vremena slike za prikazanu sliku.

11. Tipke trapezoidnosti/strelica ( / Gore, / Dolje)

Ručno ispravljanje izobličenja slike uslijed projiciranja pod kutom.

12. POWER (Napajanje) Prebacivanje projektora između pasivnog

i uključenog stanja.¨

13. Desno/

Povećavanje glasnoće projektora. Kad je aktiviran izbornik s prikazom na

zaslonu (OSD), tipke #5, #11 i #12 koriste se kao tipke smjera za odabir željenih stavki izbornika i izvođenje prilagođavanja.

14. SOURCE (Izvor)

Prikaz trake s odabirom izvora.

Uvod10

Daljinski upravljač

1. POWER (Napajanje)

Prebacuje projektor između načina rada mirovanja i uključenosti.

2. Freeze (Zamrznuto)

Zaleđuje projiciranu sliku.

3. Lijevo

4. BLANK (Prazno)

Koristi se za skrivanje zaslonske slike.

5. Digital Zoom (Digitalni zum) (+, -)

Povećava i smanjuje veličinu projicirane slike.

6. Volume (Głośność) +/-

Podešava razinu zvuka.

7. MENU/EXIT (Izbornik/Izlazak)

Uključuje izbornik zaslonskog prikaza (OSD). Vraća se na prethodni izbornik OSD, izlazi iz postavki izbornika i sprema ih.

8. Osnovne tipke/tipke sa strelicama (/ gore, / dolje)

Ručno korigira iskrivljene slike koje nastaju iz kutne projekcije.

9. AUTO (Automatski)

Automatski utvrđuje najbolje trenutke za prikazanu sliku.

10. Desno

Kad je aktiviran izbornik zaslonskog prikaza (OSD), tipke #3, #8, i #10 se koriste kao strelice za usmjeravanje pri odabiru željenih stavki izbornika i za podešavanje.

11. SOURCE (Izvor)

Prikazuje vrpcu odabira izvora.

12. MODE/ENTER (Način rada/Unos)

Odabire dostupni način rada za postavljanje slike.

Aktivira odabranu stavku izbornika zaslonskog prikaza (OSD).

13. Timer On (Uključenje mjerača vremena)

Aktivira ili prikazuje zaslonski mjerač vremena koji se temelji na Vašim vlastitim postavkama za mjerač vremena.

14. Timer Set up (Postavljanje mjerača vremena)

Otvara izravno postavke mjerača vremena prezentacije.

15. PAGE UP/PAGE DOWN (Stranica gore/dolje)

Pokreće Vaš program za prikaz (na priključenom računalu), koji odgovara naredbama stranica iznad/ispod (kao Microsoft PowerPoint).

Uvod 11

Učinkoviti domet daljinskog upravljača

• Upravljanje projektorom s prednje strane

Infracrveni (IC) senzor daljinskog upravljača nalazi se s prednje strane projektora. Kako bi pravilno funkcionira, daljinski upravljač mora se držati unutar kuta od 30° u odnosu na IC senzor projektora. Udaljenost između daljinskog upravljača i senzora ne smije biti veća od 8 metara.

Osigurajte da između daljinskog upravljača i IC senzora na projektoru ne postoje objekti koje bi mogli prepriječiti infracrvenu zraku.

Zamjena baterije u daljinskom upravljaču

1. Izvucite držač baterije..

Slijedite ilustrirane upute. Pritisnite i držite ručicu za zaključavanje dok izvlačite držač baterije.

2. Umetnite novu bateriju u držač. Imajte na umu da pozitivni pol mora gledati prema gore. dodatniego powinien być skierowany na zewnątrz.

3. Pritisnite držač u daljinski upravljač.

• Izbjegavajte jaku toplinu i vlagu.

• Ako se baterije pravilno ne postave, može doći do

oštećenja.

• Zamijenite samo istim ili sličnim tipom baterija koje

preporučuje proizvođač.

• Rabljene baterije odlažite u skladu s uputama

proizvođača baterija.

• Baterije nikad ne bacajte u vatru. Postoji opasnost od eksplozije.

• Ako je baterija istrošena ili ako daljinski upravljač nećete koristiti dulje vrijeme, izvadite

bateriju kako biste spriječili oštećivanje daljinskog upravljača zbog mogućeg curenja iz baterije.

Uvod12

Postavljanje projektora

Odabir lokacije

Vaš projektor dizajniran je za ugradnju na jedan od sljedeća četiri načina smještanja:

1. Ploča naprijed

Odaberite ovaj način smještanja, pri čemu je projektor na stolu i ispred zaslona. Ovo je najuobičajeniji način smještanja projektora za potrebe brzog postavljanja i prenosivosti.

2. Strop naprijed

Odaberite ovaj način smještanja, pri čemu je projektor naglavce ovješen ispod stropa i ispred zaslona.

Kako biste projektor ugradili ispod stropa, kod vašeg prodavača kupite komplet za stropnu ugradnju tvrtke BenQ.

Nakon uključivanja projektora postavite opciju Strop naprijed u izborniku

POSTAVKA SUSTAVA : Osnovna > Položaj projektora.

3. Strop nazad

Odaberite ovaj način smještanja, pri čemu je projektor naglavce ovješen ispod stropa i sa stražnje strane zaslona.

Za ovaj način projiciranja potreban je poseban zaslon za stražnje projekcije i komplet za stropnu ugradnju tvrtke BenQ.

Nakon uključivanja projektora postavite opciju Strop nazad u izborniku

POSTAVKA SUSTAVA : Osnovna > Položaj projektora.

4. Ploča nazad

Odaberite ovaj način smještanja, pri čemu je projektor na stolu i sa stražnje strane zaslona.

Za ovaj način projiciranja potreban je poseban zaslon za stražnje projekcije.

Nakon uključivanja projektora postavite opciju Ploča nazad u izborniku

POSTAVKA SUSTAVA : Osnovna > Položaj projektora.

Oblik prostorije ili osobne želje uvjetovat će odabir lokacije ugradnje. Uzmite u obzir veličinu i položaj zaslona, smještaj pogodne utičnice napajanja, kao i smještaj i udaljenost između projektora i ostatka opreme.

Postavljanje projektora 13

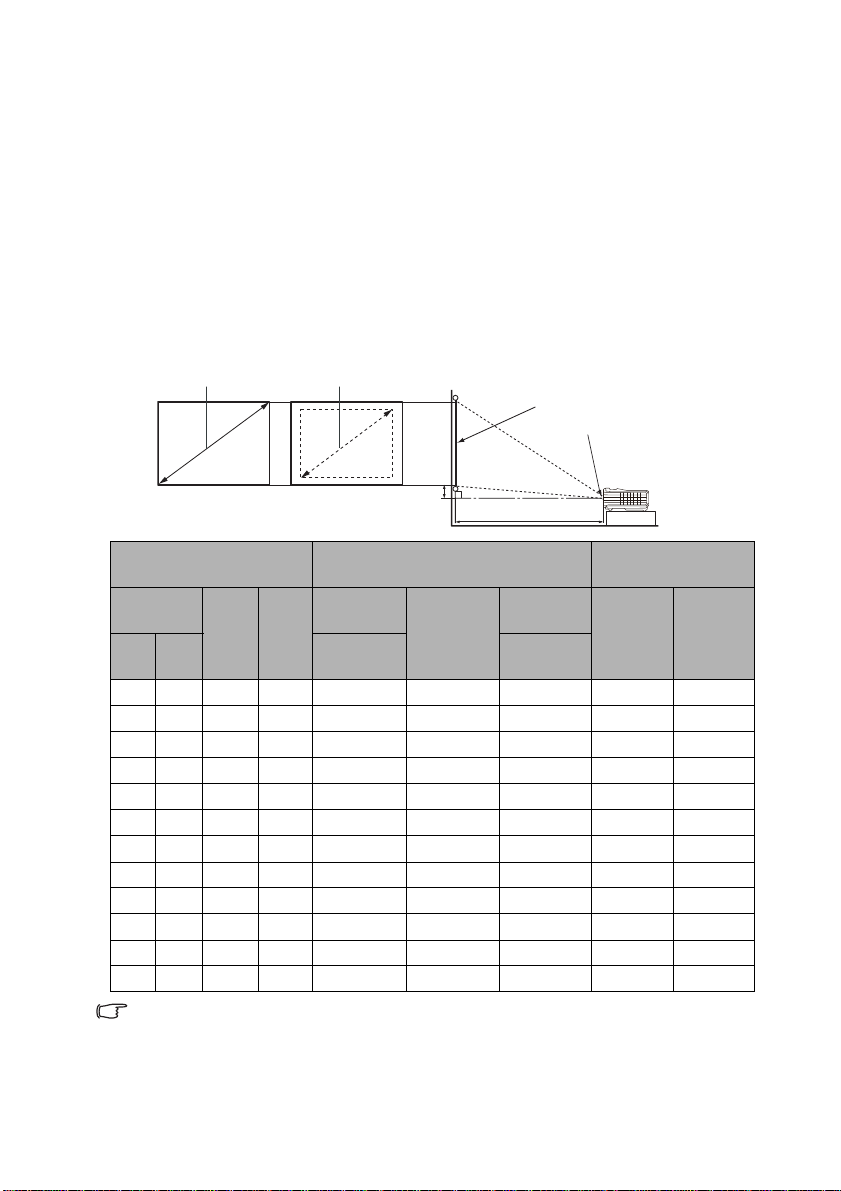

Postizanje željene veličine projicirane slike

Najveće uvećanje Najmanje uvećanje

Udaljenost projiciranja

Središte leće

Zaslon

Vertikalni odmak

Na veličinu projicirane slike utječu udaljenost od leće projektora do zaslona, postavka uvećanja i oblik video zapisa.

Na primjer, ako koristite zaslon dijagonale 120 inča, preporučena udaljenost projiciranja je

4.755 mm uz vertikalan odmak od 91 mm ili 183 mm.

Ako je vaša izmjerena udaljenost 6,0 m (6.000 mm), najbliža vrijednost u stupcu

"Udaljenost od zaslona (mm)" je 5.943 mm. U ovom retku možete pronaći kako je potreban

zaslon dijagonale 150 inča (približno 3,8 m).

Dimenzije projekcije

Prije izračunavanja odgovarajućeg položaja pogledajte "Dimenzije" na stranici 53, kako biste odredili središte dimenzija leće ovog projektora.

Veličina zaslona Udaljenost od zaslona (mm)

Dijagonala

Inči mm

30 762 610 457 1132 1189 1245 23 46

40 1016 813 610 1509 1585 1660 30 61

50 1270 1016 762 1887 1981 2075 38 76

60 1524 1219 914 2264 2377 2491 46 91

80 2032 1626 1219 3019 3170 3321 61 122

100 2540 2032 1524 3774 3962 4151 76 152

120 3048 2438 1829 4528 4755 4981 91 183

150 3810 3048 2286 5660 5943 6226 114 229

200 5080 4064 3048 7547 7925 8302 152 305

220 5588 4470 3353 8302 8717 9132 168 335

250 6350 5080 3810 9434 9906 10377 191 381

300 7620 6096 4572 11321 11887 12453 229 457

Uslijed varijacija u optičkim komponentama, u ovim iznosima postoji tolerancija od 3%. Tvrtka BenQ preporučuje da u slučaju trajne ugradnje projektora izvedete provjeru veličinu i udaljenost projiciranja korištenjem projektora na odabranoj lokaciji prije same ugradnje, kako biste ustanovili toleranciju za ovu optičku karakteristiku projektora. Ovo vam može pomoći pri određivanju točnog položaja postavljanja, kako bi najbolje odgovarao vašoj lokaciji ugradnje.

(mm)V (mm)

Najmanja

udaljenost

(najv.

zum)

Prosječno

Najveća

udaljenost

(najm.

zum)

Vertikalni odmak

(mm)

• MS500/ MS500-V

• MX501/ MX501-V

Postavljanje projektora14

Povezivanje

Prijenosno ili stolno računalo

Zvučnici

ili

A/V uređaj

Monitor

(DVI)

(VGA)

ili

Tijekom povezivanja izvora signala na projektor:

1. Isključite napajanje sve opreme prije bilo kakvog povezivanja.

2. Za svaki izvor upotrijebite pravilan signalni kabel.

3. Provjerite jesu li kabeli čvrsto priključeni.

• Neki kabeli na dolje prikazanim povezivanjima nisu isporučeni uz projektor (pogledajte

"Isporučene komponente" na stranici 8). Te kabele možete kupiti u trgovinama

s elektroničkom robom.

• Donji crtež povezivanja služi samo kao referenca. Utičnice na stražnjoj strani projektora

variraju između modela.

1. VGA kabel

2. VGA-na-DVI-D kabel

3. USB kabel

4. Prilagodni kabel za komponentni

• Velik broj prijenosnih računala tijekom priključivanja projektora ne uključuje svoj vanjski

5. S-Video kabel

6. Video kabel

7. Audio kabel

video na VGA (D-Sub)

video priključak. Vanjski prikaz često se uključuje i isključuje kombinacijom tipki FN + F3 ili CRT/LCD. Na prijenosnom računalu potražite funkcijsku tipku označenu CRT/LCD ili funkcijsku tipku s oznakom monitora. Istovremeno pritisnite tipku FN i označenu tipku. Za točnu kombinaciju tipki pogledajte dokumentaciju vašeg prijenosnog računala.

Povezivanje 15

• D-Sub izlaz funkcionira samo kad se na utičnicu COMPUTER 1 (Računalo 1) dovede

odgovarajući D-Sub ulazni signal.

• Ako želite koristiti ovu metodu povezivanja dok je projektor u pasivnom načinu, provjerite

je li funkcija Izlaz na ekran uključena u izborniku POSTAVKA SUSTAVA : Napredno. Za detalje pogledajte "Postavke mirovanja" na stranici 42.

Povezivanje uređaja video izvora

Projektor i uređaj video izvora dovoljno je povezati putem samo jedne od metoda povezivanja. Međutim, svaka od njih pruža različite razine kvalitete video signala. Metoda koju odaberete najvjerojatnije će ovisiti o dostupnosti odgovarajućih priključaka na projektoru i video uređaju, kako je opisano u daljnjem tekstu.

Naziv priključka Izgled priključka Kvaliteta slike

Komponentni video

S-Video

Video

Bolje

Dobro

Normalno

Povezivanje zvuka

Projektor raspolaže s dva ugrađena jednokanalna zvučnika dizajnirana kako bi se pružila osnovna audio funkcionalnost praćenja prezentacije podataka isključivo za poslovne namjene. Oni nisu dizajnirani niti namijenjeni reprodukciji stereo zvuka kakav se može očekivati u kućnim kinima. Bilo kakav stereo audio ulaz (ako je doveden) miješa se u zajednički jednokanalni audio izlaz na zvučnicima projektora.

Ugrađeni zvučnik bit će utišan nakon povezivanja utičnice AUDIO OUT (Audio izlaz).

• Projektor ima mogućnost reprodukcije isključivo miješanog jednokanalnog zvuka, čak

i ako je priključen stereo audio ulaz. Za detalje pogledajte "Povezivanje zvuka" na stranici

16.

• Ako se odabrani video signal ne prikazuje nakon uključivanja projektora iako je odabran

pravilan izvor video signal, provjerite je li video uređaj uključen i funkcionira li pravilno. Također provjerite jesu li kabeli pravilno priključeni.

Povezivanje16

Korištenje

ili

Uključivanje projektora

1. Kabel napajanja priključite u projektor i u električnu utičnicu. Uključite prekidač napajanja utičnice (ako je ugrađen). Provjerite svijetli li Svjetlo pokazivača POWER (Napajanje) na projektoru narančastom bojom nakon što se uključi napajanje.

S uređajem koristite samo originalnu dodatnu opremu (na primjer, kabel napajanja) kako biste izbjegli moguće opasnosti poput strujnog udara i požara.

2. Da biste uključili projektor pritisnite tipku POWER (Napajanje) na projektoru ili tipku ON (Uključeno) daljinskom upravljaču. Odmah nakon uključivanje žarulje

začut će se zvučni signal "Zvuk uključivanja". Svjetlo pokazivača POWER (Napajanje) trepće zelenom bojom i ostaje u zelenoj boji dok je projektor uključen.

Postupak pokretanja traje približno 30 sekundi. Kasnije tijekom pokretanja projicira se logotip.

Po potrebi zakrenite prsten fokusiranja kako biste prilagodili oštrinu slike. Za detalje o isključivanju zvučnog signala pogledajte "Isključivanje značajke Zvuk

uključivanja/isključivanja" na stranici 33.

Ako je projektor još vruć od prethodnog korištenja, prije uključivanja žarulje bit će pokrenut ventilator za hlađenje koji će raditi približno 90 sekundi.

3. Ako je projektor uključen po prvi put, pratite upute na zaslonu kako biste odabrali jezik OSD izbornika.

4. Ako se pojavit upit za lozinkom, pritisnite tipke strelica i unesite šesteroznamenkastu lozinku. Za detalje pogledajte "Korištenje lozinke" na stranici

21.

5. Uključite svu priključenu opremu.

6. Projektor će započeti s traženjem ulaznih signala. Trenutno pretraživani ulazni signal prikazan je u gornjem desnom kutu zaslona. Ako projektor ne otkrije valjani signal, poruka "Nema signala" bit će prikazana sve dok se ulazni signal ne pronađe.

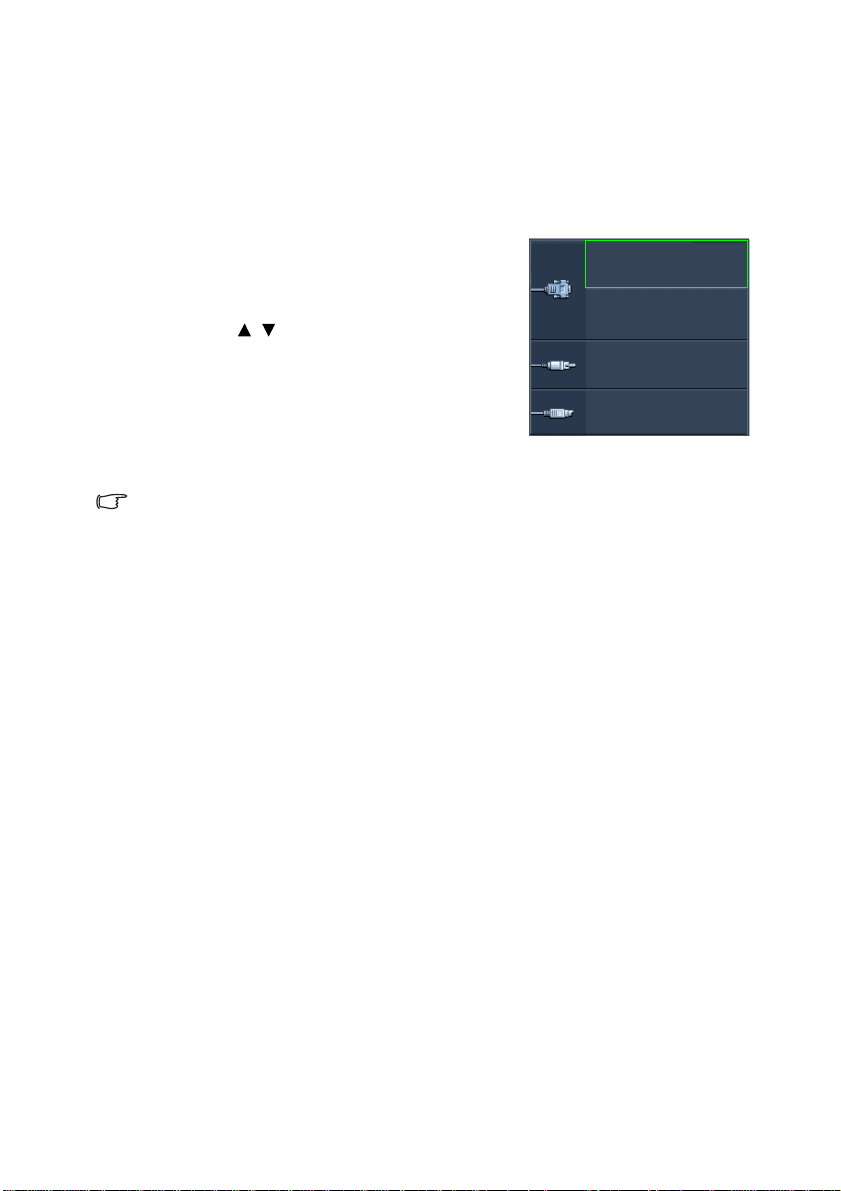

Željeni ulazni signal možete odabrati i pritiskom tipke SOURCE (Izvor) na projektoru ili daljinskom upravljaču. Za detalje pogledajte

"Prebacivanje ulaznog signala" na stranici 24.

Ako frekvencija/razlučivost ulaznog signala nadmašuje radni opseg projektora, na praznom zaslonu bit će prikazana poruka "Izvan opsega". Promijenite u ulazni signal koji je kompatibilan s razlučivošću projektora ili smanjite postavke ulaznog signala. Za detalje pogledajte

"Tablica vremena" na stranici 54.

Korištenje 17

Prilagođavanje projicirane slike

Ne gledajte u leću dok je žarulja uključena. Snažno svijetlo žarulje može izazvati oštećenje vida.

Budite pažljivi tijekom upotrebe tipke nožice za brzo prilagođavanje jer se ona nalazi u blizini otvora za prozračivanje iz kojeg izlazi vruć zrak.

1. Projiciranu sliku možete prilagoditi željenoj veličini pomoću prstena za zumiranje.

2. Sliku izoštrite okretanjem prstena za fokusiranje.

Prilagođavanje kuta projiciranja

Projektor je opremljen jednom nožicom za brzo prilagođavanje i jednom stražnjom nožicom za prilagođavanje. Pomoću njih se može prilagoditi visina slike i kut projiciranja slike. Kako biste prilagodili projektor:

1. Pritisnite tipku nožice za brzo prilagođavanje i podignite prednji dio projektora. Nakon što sliku namjestite u željeni položaj, otpustite tipku kako biste nožice za brzo prilagođavanje zabravili u njezinom položaju.

2. Uvijanjem stražnje nožice za prilagođavanje možete fino prilagoditi vodoravan kut.

Kako biste uvukli nožicu, podignite projektor dok pritišćete tipku nožice za brzo prilagođavanje, a zatim polagano spustite projektor. Stražnju nožicu za prilagođavanje uvijte u suprotnom smjeru.

Ako projektor nije postavljen na ravnu površinu ili ako ravnine projektora i zaslona nisu međusobno okomite, projicirana slika bit će trapezoidna. Za detalje o ispravljanju ove situacije pogledajte

"Prebacivanje ulaznog signala" na stranici 24.

Automatsko prilagođavanje slike

U nekim slučajevima potrebno je optimizirati kvalitetu slike. Kako biste ovo uradili, pritisnite tipku AUTO (Automatski) na projektoru ili daljinskom upravljaču. Unutar 3 sekunde, ugrađena funkcija inteligentnog automatskog prilagođavanja će prilagoditi vrijednosti Frekvencija i Sat kako bi se pružila najbolja kvaliteta slike.

Informacije o trenutnom izvoru bit će prikazane u kutu zaslona tijekom 3 sekunde.

Ova je funkcija dostupna samo kad je odabran računalni signal (analogni RGB).

Fino prilagođavanje veličine i oštrine slike

Korištenje18

Ispravljanje trapezoidnosti

Pritisnite tipku

Trapezoidnost se odnosi na situaciju u kojoj je projicirana slika uočljivo šira pri vrhu ili pri dnu. Pojavljuje se kad ravnina projektora nije okomita na ravninu zaslona.

Da biste to ispravili, potrebno je ispraviti ručno, slijedeći JEDAN od ovih koraka.

• Korištenjem daljinskog upravljača

Da biste prikazali stranicu za ispravljanje trapezoidnost, pritišćite / na projektoru ili daljinskom upravljaču. Pritisnite kako biste ispravili trapezoidnost pri vrhu slike. Pritisnite

kako biste ispravili trapezoidnost pri dnu slike.

• Korištenjem OSD izbornika

1. Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke / dok se ne istakne izbornik PRIKAZ.

2. Pritisnite tipku kako biste istaknuli Osnovni položaj, a zatim pritisnite tipku

MODE/ENTER (Način rada/Unos). Prikazuje se stranica ispravljanja Osnovni položaj.

3. Pritisnite kako biste ispravili trapezoidnost pri vrhu slike. Pritisnite kako biste ispravili trapezoidnost pri dnu slike.

Korištenje 19

Korištenje izbornika

Pravilan ulazni signal

Ikona glavnog izbornika

Glavni izbornik

Pod-izbornik

Isticanje

Pritisnite

MENU/EXIT (Izbornik/ Izlazak) kako

biste se vratili natrag ili napustili izbornik.

Stanje

PRIKAZ

Boja zida Očekivani omjer Osnovni položaj

Položaj

Faza Vodoravno Digitalni zoom

Isklj.

Automatski

0 0

UNOS

IZBORNIK

Izlazak

Analogni RGB

3D sink

Uklj.

3D sink obrni

Onemogući

Obrazovni predložak

PRIKAZ

Boja zida Očekivani omjer

Položaj Faza Vodoravno Digitalni zoom

Osnovni položaj

Analogni RGB

Isklj.

Automatski

0 0

IZBORNIK

Izlazak

3D sink

Uklj.

3D sink obrni

Onemogući

Obrazovni predložak

POSTAVKA SUSTAVA : Osnovna

Mjerač vremena prezentacije

Hrvatski

Jezik

Položaj projektora

Postavke upotrebe

Zaklj. tipki upravljačke ploče

Početni zaslon pri pokre tanju

Boja pozadine

My Screen

Analogni RGB

IZBORNIK

Izlazak

Ploča naprijed

Isklj. BenQ BenQ

Postavke izborni ka

Udaljeni prijamnik

Sprijeda+Gore

POSTAVKA SUSTAVA : Osnovna

Mjerač vremena prezentaci je

Hrvatski

Jezik Položaj projektora

Postavke upotrebe

Zaklj. tipki upravljačke ploče

Početni zaslon pri pokretanju

Boja pozadine

My Screen

Analogni RGB

IZBORNIK

Izlazak

Ploča naprijed

Isklj.

BenQ BenQ

Postavke izbornika

Udaljeni prijamnik

Sprijeda+Gore

Projektor je opremljen izbornikom s prikazom na zaslonu (OSD) kojim se mogu izvoditi različita prilagođavanja i izmjene postavki.

Slike OSD u ovom priručniku služe samo kao referenca i mogu se razlikovati od stvarnog dizajna.

U daljnjem tekstu je pregled OSD izbornika.

Sljedeći postupak opisuje način postavljanja jezika OSD izbornika.

1. Za prikazivanje OSD izbornika pritisnite

tipku MENU/EXIT (Izbornik/Izlazak) na projektoru ili daljinskom upravljaču.

3. Pritisnite tipku kako biste

istaknuli Jezik, a zatim pritišćite tipke / kako biste odabrali

željeni jezik.

2. Pomoću / istaknite izbornik

Korištenje20

POSTAVKA SUSTAVA : Osnovna.

4. Kako biste napustili izbornik i spremili postavke dvaput pritisnite tipku MENU/EXIT (Izbornik/Izlazak) na projektoru ili daljinskom upravljaču.

* Prvi pritisak vraća vas na glavni izbornik, a drugim pritiskom zatvarate OSD izbornik.

Osiguravanje projektora

UNESITE NOVU LOZINKU

Natrag

IZBORNIK

Blokada uključivanja i blokada počet. zaslona pri pokret. koriste istu lozinku.

Korištenje sigurnosnog kabela s bravom

Projektor je potrebno ugraditi u sigurnom prostoru, kao bi se spriječila krađa. U protivnom kupite bravu za osiguravanje projektora, kao što je Kensington brava. Utor za Kensington bravu nalazi se sa stražnje strane projektora. Za detalje pogledajte stavku 20 na stranici 9.

Sigurnosni kabel s bravom Kensington često je izveden kao kombinacija ključeva i brave. Za načine korištenje pogledajte dokumentaciju brave.

Korištenje lozinke

U svrhu pružanja sigurnosti i kako bi se spriječilo neovlašteno korištenje, ovaj projektor sadrži mogućnost postavljanja sigurnosne lozinke. Ova lozinka može se postaviti putem izbornika s prikazom na zaslonu (OSD).

UPOZORENJE: Mogli biste imati poteškoće ako aktivirate funkciju zaštite lozinkom, a potom zaboravite lozinku. Ako je potrebno ispišite ovaj priručnik na pisaču i lozinku zapišite u njemu, a priručnik čuvajte na sigurnom mjestu.

Postavljanje lozinke

Nakon postavljanja lozinke i aktiviranja funkcije zaključavanja uključivanja, projektor se može koristiti samo ako se tijekom svakog uključivanja unese pravilna lozinka.

1. Pokrenite OSD izbornik i krenite na izbornik POSTAVKA SUSTAVA : Napredno

2. Istaknite Promijenite sigurnosne postavke i pritisnite tipku MODE/ENTER (Način

3. Kao što je prikazano na slici desno, četiri tipke

4. Ponovo unesite lozinku kako biste je potvrdili.

5. Za aktiviranje funkcije Blokada uključivanja

6. Za aktiviranje funkcije Blokada poč. zaslona pri pokr. pritišćite / kako biste

VAŽNO: Unesene znamenke bit će prikazane na zaslonu kao zvjezdice. Odabranu lozinku zapišite u ovaj priručnik prije ili odmah nakon njezinog unosa, kako bi vam uvijek bila dostupna ako je zaboravite.

Lozinka: __ __ __ __ __ __ Ovaj priručnik čuvajte na sigurnom mjestu.

7. Za napuštanje OSD izbornika pritisnite MENU/EXIT (Izbornik/Izlazak).

> Sigurnosne postavke. Pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se stranica Sigurnosne postavke.

rada/Unos).

strelica ( , , , ) predstavljaju 4 znamenke (1, 2, 3, 4). U skladu s lozinkom koju želite postaviti, pritišćite tipke sa strelicama kako biste unijeli šest znamenki za lozinku.

Nakon postavljanja lozinke OSD izbornik vraća se na stranicu Sigurnosne postavke.

pritišćite / kako biste istaknuli Blokada uključivanja, a zatim pritišćite / kako biste odabrali Uklj..

istaknuli Blokada poč. zaslona pri pokr., a zatim pritišćite / kako biste odabrali Uklj..

Kad je aktivirana funkcija Blokada poč. zaslona pri pokr., funkcija MyScreen u izborniku POSTAVKA SUSTAVA : Osnovna bit će zaštićena lozinkom.

Korištenje 21

Ako zaboravite lozinku

Pogrešna lozinka

Pokušajte ponovno.

Zapišite kod za pozivanje, i obratite se u BenQ službu za korisnike.

Kod za pozivanje:

0 2 1 2

POZIVANJE LOZINKE

Izlazak

IZBORNIK

Ako je aktivirana funkcija zaštite lozinkom, tijekom svakog pokretanja projektora od vas će biti zatražen unos pravilne lozinke. Ako unesete pogrešnu lozinku, tijekom 3 sekunde prikazuje se poruka sa slike desno, a zatim se prikazuje poruka za unos lozinke "ULAZNA LOZINKA". Možete ponovo pokušati s unosom šesteroznamenkaste lozinke, a ako lozinku niste zapisali u priručniku i nikako se ne možete dosjetiti lozinke, možete primijeniti postupak opoziva lozinke. Za detalje pogledajte "Pristupanje postupku opoziva lozinke" na

stranici 22.

Ako 5 puta za redom unesete netočno lozinku, projektor će se automatski isključiti.

Pristupanje postupku opoziva lozinke

1. Pritisnite i 3 sekunde držite pritisnutom

tipku AUTO (Automatski) na projektoru ili daljinskom upravljaču. Projektor će na zaslonu prikazati kodirani broj.

2. Zapišite broj i isključite projektor.

3. Kontaktirajte lokalni servis tvrtke BenQ kako bi vam dekodirali broj. Od vas bi moglo biti zatraženo da predočite dokumentaciju kupnji kako bi se provjerilo jeste li vi ovlašteni korisnik projektora.

Korištenje22

Promjena lozinke

1. Pokrenite OSD izbornik i krenite na izbornik POSTAVKA SUSTAVA : Napredno> Sigurnosne postavke > Promjena lozinke.

2. Pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se poruka "UNESITE POSTOJEĆU LOZINKU".

3. Unesite staru lozinku.

i. Ako je lozinka ispravna, prikazuje se poruka "UNESITE NOVU LOZINKU".

ii. Ako lozinka nije ispravna, tijekom tri sekunde prikazuje se poruka o pogrešnoj

lozinci, a zatim se prikazuje poruka "UNESITE POSTOJEĆU LOZINKU". Možete pritisnuti MENU/EXIT (Izbornik/Izlazak) kako biste odustali i pokušali s unosom druge lozinke.

4. Unesite novu lozinku.

Lozinka: __ __ __ __ __ __ Ovaj priručnik čuvajte na sigurnom mjestu.

5. Ponovo unesite lozinku kako biste je potvrdili.

6. Projektoru ste uspješno dodijelili novu lozinku. Ne zaboravite tijekom sljedećeg pokretanja projektora unijeti novu lozinku.

7. Za napuštanje OSD izbornika pritisnite MENU/EXIT (Izbornik/Izlazak).

Onemogućavanje lozinke

Kako biste onemogućili zaštitu lozinkom, nakon prikazivanja OSD izbornika vratite se na izbornik POSTAVKA SUSTAVA : Napredno > Sigurnosne postavke > Promijenite sigurnosne postavke. Pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se poruka za unos lozinke "ULAZNA LOZINKA". Unesite trenutnu lozinku.

i. Ako je lozinka ispravna, OSD izbornik vraća se na stranicu Sigurnosne

postavke. Pritisnite da biste označili Blokada uključivanja i pritisnite / da biste

odabrali Isklj.. Tijekom sljedećeg uključivanja projektora neće biti potrebno unijeti lozinku..

Pritisnite da biste označili Blokada poč. zaslona pri pokr. i pritisnite / da biste odabrali Isklj.. Funkcija Početni zaslon pri pokretanju na izborniku POSTAVKA SUSTAVA : Osnovna bit će vam dostupna za mijenjanje.

ii. Ako lozinka nije ispravna, tijekom tri sekunde prikazuje se poruka o pogrešnoj

lozinci, a zatim se prikazuje poruka za unos lozinke "ULAZNA LOZINKA". Možete pritisnuti MENU/EXIT (Izbornik/Izlazak) kako biste odustali i pokušali s unosom druge lozinke.

Iako je funkcija zaštite lozinkom onemogućena, staru lozinku držite pri ruci ako se ikad ukaže potreba za ponovnim aktiviranjem zaštite lozinkom putem unosa stare lozinke.

Korištenje 23

Prebacivanje ulaznog signala

Computer1/YPbPr1

Computer2/YPbPr2

Video

S-Video

Projektor se istovremeno može povezati s nekoliko uređaja. Međutim, u određenom trenutku može prikazati samo jednu sliku. Projektor tijekom pokretanja automatski pretražuje za dostupnim signalima.

Ako želite da projektor automatski pretražuje za signalima, provjerite je li funkcija Brzo automatsko traženje na izborniku IZVOR postavljena na Uklj..

Odabir izvora:

1. Pritisnite tipku SOURCE (Izvor) na projektoru ili daljinskom upravljaču. Prikazuje se traka za odabir izvora.

2. Pritišćite / dok ne odaberete željeni signal, a zatim pritisnite MODE/ENTER (Način rada/ Unos).

Nakon što je otkriven, informacije odabranog izvora bit će na nekoliko sekundi prikazane u kutu zaslona. Ako je na projektor priključen veći broj opreme, ponovite korake 1-2 kako biste pretražili za drugim signalom.

• Razine svjetline projicirane slike mijenjat će se u skladu s prebacivanjem između različitih

ulaznih signala. Podatkovne (grafičke) računalne prezentacije koje se uglavnom sastoje od statičkih slika općenito su svjetlije od video prezentacija koje uglavnom koriste pokretne slike (filmove).

• Temeljna postavka omjera slike za ovaj projektor je 4:3. Za najbolje rezultate prikazivanja

potrebno je odabrati i koristiti ulazni signal koji pruža takvu razlučivost. Projektor će umanjiti sve ostale razlučivosti ovisno o postavci razmjera proporcija, što može prouzrokovati određena izobličavanja slike ili gubitak oštrine slike. Za detalje pogledajte

"Odabir razmjera proporcija" na stranici 25.

Korištenje24

Uvećavanje i pretraživanje za detaljima

Uvećajte projiciranu sliku ako na njoj morate potražiti detalje. Za pomicanje slike upotrijebite tipke strelica.

• Korištenjem daljinskog upravljača

1. Pritisnite Digital Zoom (Digitalni zum)+/- kako biste prikazali traku zumiranja. Pritisnite Digital Zoom (Digitalni zum)+ kako biste uvećali središte slike. Tipku nastavite pritiskati dok ne dobijete sliku željene veličine.

2. Za pomicanje slike koristite tipke strelica ( , , , ) na projektoru ili daljinskom upravljaču.

3. Za vraćanje slike u njezinu izvornu veličinu pritisnite AUTO (Automatski). Također možete pritisnuti Digital Zoom (Digitalni zum)-. Ponovnim pritiskom tipke slika se dodatno smanjuje, sve dok se ne vrati u izvornu veličinu.

• Korištenjem OSD izbornika

1. Pritisnite MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite / dok se ne istakne izbornik PRIKAZ.

2. Pritisnite (Način rada/Unos). Prikazuje se traka za zumiranje.

3. Uzastopno pritišćite tipku kako biste sliku uvećali na željenu veličinu.

4. Za pomicanje slike pritisnite MODE/ENTER (Način rada/Unos) kako biste prebacili u način pomicanja, a zatim pritiskanjem tipki strelica ( , , , ) na

projektoru ili daljinskom upravljaču pomičite sliku.

5. Kako biste smanjili veličinu slike, pritisnite MODE/ENTER (Način rada/Unos) za povratak u funkciju zumiranja, a zatim pritisnite AUTO (Automatski) kako biste obnovili izvornu veličinu slike. Sliku možete vratiti u izvornu veličinu i uzastopnim pritiskanjem .

Sliku se može pomicati tek nakon njezinog uvećavanja. Sliku možete dodatno uvećavati tijekom pretraživanja za detaljima.

kako biste istaknuli Digitalni zoom, a zatim pritisnite MODE/ENTER

Odabir razmjera proporcija

Razmjer proporcija je omjer širine i visine slike. Većina analognih TV uređaja i neka računala imaju razmjer slike 4:3, a digitalni TV i DVD uređaji uobičajeno imaju razmjer 16:9.

Zahvaljujući napretku u digitalnom obrađivanju signala, digitalni uređaji poput ovog projektora mogu dinamički razvlačiti i mijenjati veličinu slike i prilagoditi je proporcijama koji se razlikuje od slike ulaznog signala.

Kako biste promijenili razmjer projicirane slike (bez obzira na proporcije izvora):

1. Pritisnite MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite / dok se ne istakne izbornik PRIKAZ.

2. Pritisnite tipku

3. Pritisnite tipke / kako biste odabrali razmjer proporcija koji odgovara obliku video signala i zahtjevima vašeg zaslona.

kako biste istaknuli Očekivani omjer.

Korištenje 25

O razmjeru proporcija

Slika 15:9

Slika 16:9

Slika 4:3

Slika 16:9

Slika 16:10

Slika 4:3

• Crna područja na donjim crtežima su neaktivna područja, a bijela područja su aktivna.

• OSD izbornici mogu se prikazati u ovim neiskorištenim crnim područjima.

1. Automatski: Proporcionalna promjena

veličine slike kako bi odgovarala izvornoj razlučivosti projektora u njegovoj vodoravnoj ili uspravnoj ravnini. Ovo je pogodan odabir za ulazne signale koji nisu proporcija 4:3 ili 16:9, a želite iskoristiti što veću površinu zaslona bez izmjene razmjera proporcija slike.

4. 16:9: Prilagođavanje veličine

slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 16:9. Ovo je najpogodniji odabir za slike koju su već u razmjeru 16:9, kao što je TV visoke definiranosti, jer se slika prikazuje bez izmjene proporcija.

2. Stvarno

: Slika se projicira u izabranoj

razlučivosti i njezina veličina se mijenja kako bi ispunila područje prikazivanja. Kod ulaznih signala koji imaju niže razlučivosti, projicirana slika bit će manja od pune veličine zaslona. Ako je potrebno prilagoditi veličinu slike, možete prilagoditi postavku uvećanja ili projektor približiti zaslonu. Nakon ovih prilagođavanja moglo bi biti potrebno prilagoditi i fokus projektora.

3. 4:3: Prilagođavanje veličine slike kako bi

bila prikazana u središtu zaslona s razmjerom proporcija 4:3. Ovo je najpogodniji odabir za slike razmjera 4:3, kao što su neki monitori računala, standardni TV uređaji i DVD filmovi proporcija 4:3 jer se slika prikazuje bez izmjene proporcija.

5. 16:10: Prilagođavanje veličine

slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 16:10. Ovo je najpogodniji odabir za slike koju su već u razmjeru 16:10 jer se slika prikazuje bez izmjene proporcija.

Korištenje26

Optimiziranje slike

Korištenje mogućnosti "Boja zida"

U situacijama kad projicirate na obojenu površinu, kao što je zid obojen u boju koja nije bijela, značajka "Boja zida" može pomoći u ispravljanju boje projicirane slike kako bi se spriječile moguće razlike u boji između izvora i projiciranih slika.

Kako biste upotrijebili ovu funkciju, krenite na izbornik PRIKAZ > Boja zida i pritišćite

/ kako biste odabrali boju koja je najviše odgovara boji na površini projiciranja.

Moguć je odabir između nekoliko unaprijed kalibriranih boja: Svijetlo žuto, Ružičasto,

Svijetlo zeleno, Plavo i Crna ploča.

Odabir načina prikazivanja slike

Projektor raspolaže s nekoliko unaprijed definiranih načina prikazivanja slike, kako biste mogli odabrati način koji najbolje odgovara okruženju projiciranja i vrsti ulaznog signala.

Za odabir načina rada koji odgovara vašim potrebama možete pratiti jedan od sljedećih postupaka.

• Uzastopno pritisnite MODE/ENTER (Način rada/Unos) na projektoru ili daljinskom

upravljaču dok ne odaberete željeni način rada.

• Krenite na izbornik SLIKA > Slika i pritišćite / kako biste odabrali željeni način

rada.

1. Dinamički način rada: Najveće pojačavanje svjetline projicirane slike. Ovaj način pogodan je za okruženja u kojima je potrebna dodatna svjetlina, kao što su prostorije s jakim osvjetljenjem.

2. Prezentacija način rada: Dizajniran za prezentacije. U ovom načinu svjetlina je naglašena kako bi odgovarala bojama prijenosnog i stolnog računala.

3. sRGB način rada: Najveće pojačavanje čistoće RGB boja kako bi se pružile živopisne slike bez obzira na postavku svjetline. Ovaj način je najpogodniji za prikazivanje fotografija snimljenih RGB-kompatibilnom i pravilno kalibriranom kamerom, kao i za pregledavanje grafike i crteža iz računalnih aplikacija, kao što je AutoCAD.

4. Kino način rada: Pogodan za prikazivanje filmova s jakim bojama, video isječaka iz digitalnih kamera ili digitalnih video zapisa iz računalnog ulaza. Najpogodniji način za prikazivanje u zamračenim (slabo osvijetljenim) prostorima.

5. Korisnik 1/Korisnik 2 način rada: Poziva prilagođ trenutno dostupnim načinima prikazivanja slike. Za detalje pogledajte "Postavljanje

načina Korisnik 1/Korisnik 2" na stranici 27.

Postavljanje načina Korisnik 1/Korisnik 2

Ako trenutno dostupni načini prikazivanja slike nisu pogodni za vaše potrebe, dostupna su dva korisnički definirana načina. Za početnu točku možete uzeti jedan od načina prikazivanja slike (izuzev Korisnik 1/2) i prilagoditi postavke.

1. Pritisnite MENU/EXIT (Izbornik/Izlazak) kako biste prikazali izbornik s prikazom na zaslonu (OSD).

2. Krenite na izbornik SLIKA > Slika.

3. Pritišćite / kako biste odabrali Korisnik 1 ili Korisnik 2.

4. Pritisnite tipku kako biste istaknuli Referenca.

Ova funkcija dostupna je samo kad je odabran način prikazivanja Korisnik 1 ili Korisnik 2 u pod-izborniku Slika.

5. Pritišćite / kako biste odabrali način prikazivanja koji je najbliži vašim potrebama.

6. Pritisnite kako biste odabrali stavku izbornika koju je potrebno promijeniti, a vrijednost promijenite pomoću tipki / . Za detalje pogledajte "Fino

prilagođavanje kvalitete slike u korisničkom načinu".

ene postavke zasnovane na

Korištenje 27

7. Kad dovršite sve postavke, istaknite Spremi postavke i pritisnite MODE/ENTER

+50

+30

+70

-30

+30

(Način rada/Unos) kako biste spremili postavke.

8. Prikazuje se poruka potvrde "Postavka spremljena".

Fino prilagođavanje kvalitete slike u korisničkom načinu

Sukladno otkrivenoj vrsti signala, tijekom odabira Korisnik 1 ili Korisnik 2 dostupne su neke korisnički definirane funkcije. Sukladno vašim potrebama, prilagođavanja ovih

funkcija možete izvesti njihovim isticanjem i pritiskanjem / na projektoru ili daljinskom upravljaču.

Prilagođavanje vrijednosti Svjetlina

Viša vrijednost podrazumijeva svjetliju sliku. Niža vrijednost podrazumijeva tamniju sliku. Prilagodite ovu kontrolu na način da crna područja slike potpuno crno, ali da su detalji u tamnim područjima vidljivi.

Prilagođavanje vrijednosti Kontrast

Viša vrijednost podrazumijeva veći kontrast. Pomoću ove kontrole postavite vršnu razinu bijele boje nakon što ste prethodno prilagodili postavku svjetline, kako bi odgovarala odabranom ulazu i okruženju gledanja.

Prilagođavanje vrijednosti Boja zida

Niže vrijednosti proizvest će niže zasićenje bojama. Ako je postavka previsoka, boje na slici mogle bi postati presnažne i sliku učiniti nerealnom.

Prilagođavanje vrijednosti Nijansa

Viša vrijednost podrazumijeva veće crvenilo slike. Niža vrijednost podrazumijeva veće zelenilo slike.

Prilagođavanje vrijednosti Oštrina

Viša vrijednost podrazumijeva veću oštrinu slike. Viša vrijednost podrazumijeva mekšu sliku.

Prilagođavanje vrijednosti Brilliant Color

Ova značajka koristi novi algoritam obrade boja i poboljšanja na razini sustava, kako bi se omogućila veća svjetlina uz pružanje stvarnijih i življih boja u slici. Omogućuje povećanje svjetline veće od 50 % u slikama srednjih tonova, koje su uobičajene u video snimkama i kadrovima prirode, pa projektor reproducira slike u realističnim i stvarnim bojama. Ako preferirate slike s ovakvom kvalitetom, odaberite Uklj.. Ako vam nije potrebno, odaberite Isklj..

Kad je odabrano Isklj., funkcija Toplina boje nije dostupna.

Odabir temperature boje

Opcije dostupne za postavku temperaturu boje* ovise o odabranoj vrsti signala.

1. Hladno: Slika je u crvenkasto-bijelim tonovima.

2. Normalno: Održava normalno bojanje bijele boje.

3. Toplo: Slika je u plavkasto-bijelim tonovima.

* O temperaturama boje:

Postoje različite nijanse koje se za različite namjene mogu smatrati "bijelom" bojom. Jedna od najuobičajenih metoda predstavljanja bijele boje poznata pod nazivom "temperatura boje". Bijela boja s niskom temperaturom boje izgleda crvenkasto-bijela. Bijela boja s visokom temperaturom boje izgleda kao da u sebi sadrži više plave boje.

Korištenje28

CRVENA

PLAVA

ZELENA

Žuta

Cijan

Magenta

3D upravljanje bojama

Upravljanje bojama neće biti potrebno u većini slučajeva postavljanja, kao što je unutar učinioca, soba za sastanke ili dvorana u kojima svjetlo ostaje uključeno, ili u objektima gdje vanjski prozori omogućuju ulazak dnevnog svjetla u prostoriju.

Samo kod trajnih ugradnji s kontroliranjem razine rasvjete, kao što su stanovi, dvorane za predavanja ili kućna kina, potrebno je razmotriti upravljanje bojama. Upravljanje bojama nudi fino prilagođavanje boja, kako bi se po potrebi omogućilo točnije reproduciranje boja.

Pravilno upravljanje bojama moguće je postići isključivo u kontroliranim i ponovno ostvarivim uvjetima gledanja. Bit će vam potreban kolorimetar (instrument za mjerenje obojenog svjetla) i komplet prigodnih slika za mjerenje reproduciranja boje. Ovi alati ne isporučuju se uz projektor, ali vaš dobavljač projektora mogao bi vam pružiti odgovarajuće naputke ili omogućiti iskusnog instalatera.

Upravljanje bojama pruža šest kompleta boja (RGBCMY) za prilagođavanje. Kad odaberete pojedinu boju, možete neovisno prilagoditi njezin raspon i zasićenje u skladu s vašim željama.

Ako ste kupili ispitni disk koji sadrži različite ispitne uzorke i koji se može upotrijebiti za ispitivanje reprodukcije boja na monitorima, TV uređajima, projektorima itd., bilo koju sliku s diska možete projicirati na zaslon i pristupiti izborniku Upravljanje 3D bojom kako biste izveli prilagođavanja.

Kako biste prilagodili postavke:

1. Krenite na izbornik SLIKA i istaknite Upravljanje 3D bojom.

2. Pritisnite tipku MODE/ENTER (Način rada/Unos) na projektoru ili daljinskom upravljaču i prikazat će se stranica Upravljanje 3D bojom.

3. Istaknite Primarna boja i pritišćite / kako biste odabrali jednu od boja: Crvena, Žuta, Zelena, Cijan, Plava ili Magenta.

4. Pritisnite kako biste istaknuli Nijanse, a zatim pritišćite / kako biste odabrali njezin raspon. Povećavanje raspona obuhvatit će boje koje sadrže veći udio susjednih dviju boja.

Za odnos između boja pogledajte ilustraciju desno.

Na primjer, ako odaberete Crvena i njezin raspon postavite na "0", na projiciranoj slici bit će odabrana samo čisto crvena boja. Povećavanje njezinog raspona obuhvatit će crvenu boju u blizini žute i u blizini magente.

5. Pritisnite kako biste istaknuli Zasićenost boje, a zatim pritiskom / prilagodite

vrijednosti. Svaka izmjena trenutačno će se odraziti na slici.

Na primjer, ako odaberete Crvena i njezinu vrijednost postavite na "0", utjecaj će biti prisutan samo na čisto crvenoj boji.

Zasićenost boje je količina odabrane boje u video slici. Niže postavke proizvode manje zasićene boje, a postavka "0" u cijelosti uklanja odabranu boju iz slike. Ako je zasićenje previsoko, odabrana boja bit će presnažna i nerealna.

6. Pritisnite kako biste istaknuli Pojačanje, a zatim pritiskom / prilagodite vrijednosti. Bit će promijenjena razina kontrasta primarne odabrane boje. Svaka izmjena trenutačno će se odraziti na slici.

7. Ponovite korake 3-6 kako biste prilagodili ostale boje.

8. Provjerite jeste li izveli sva potrebna prilagođavanja.

Korištenje 29

9. Pritisnite MENU/EXIT (Izbornik/Izlazak) kako biste napustili izbornik i spremili postavke.

Postavljanje vremenskog mjerača prezentacije

Vremenski mjerač prezentacije može na zaslonu prikazati vrijeme prezentacije kako bi vam pomogao u ostvarivanju boljeg upravljanja vremenom tijekom prezentiranja. Za korištenje ove funkcije pratite sljedeće korake:

1. Krenite na izbornik POSTAVKA SUSTAVA : Osnovna > Mjerač vremena prezentacije i pritisnite tipku MODE/ENTER (Način rada/Unos) kako biste prikazali stranicu Mjerač vremena prezentacije.

2. Istaknite stavku Razdoblje mjerača vremena i pritišćite / kako biste odabrali vremensko razdoblje. Vremensko razdoblje može se postaviti u rasponu od 1 do 5 minuta, u koracima od jedne minute, i u rasponu od 5 do 240 minuta, u koracima od5 minuta.

Ako je vremenski mjerač već uključen, mjerač će se ponovo pokrenuti pri svakom poništavanju mogućnosti Razdoblje mjerača vremena.

3. Pritisnite kako biste istaknuli Prikaz mjerača vremena, a zatim pritiskanjem

/ odaberite želite li da se mjerač prikazuje na zaslonu

Odabir Opis

Uvijek

1 min / 2 min / 3 min

Nikad Vremenski mjerač nije prikazan na zaslonu tijekom prezentacije.

Vremenski mjerač prikazan je na zaslonu tijekom cjelokupne prezentacije. Vremenski mjerač prikazan je na zaslonu tijekom posljednje 1, 2 ili 3 minute.

4. Pritisnite kako biste istaknuli Položaj mjerača vremena, a zatim pritiskanjem

/ postavite položaj prikazivanja vremenskog mjerača.

Gore-lijevo Dolje-lijevo Gore-desno Dolje-desno

5. Pritisnite kako biste istaknuli Način odbrojav. mjerača vremena, a zatim pritiskom / odaberite željeni smjer odbrojavanja.

Odabir Opis

Odbroj. od manjeg Povećava se od nule do postavljenog vremena. Odbroj. prema

ništici

Smanjuje se od postavljenog vremena do nule.

6. Pritisnite kako biste istaknuli Zvučni podsjetnik, a zatim pritišćite / ako želite uključiti zvučno upozorenje. Ako odaberete Uklj., tijekom posljednjih 30 sekundi brojanja/odbrojavanja začut će se dvostruki zvučni signal, a po isteku vremena začut će se trostruki zvučni signal.

7. Za aktiviranje prezentacijskog mjerača pritisnite , a zatim pritišćite / kako biste istaknuli Uklj. i pritisnite MODE/ENTER (Način rada/Unos).

8. Prikazuje se poruka potvrde. Istaknite Da i pritisnite tipku MODE/ENTER (Način rada/Unos) na projektoru ili daljinskom upravljaču kako biste potvrdili odabir. Na zaslonu će se prikazati poruka "Mjerač vremena je uključen". Vremenski mjerač započinje odbrojavanje u trenutku kad je mjerač uključen.

Za prekidanje vremenskog mjerača slijedite donje korake:

Korištenje30

1. Krenite na izbornik POSTAVKA SUSTAVA : Osnovna > Mjerač vremena prezentacije i istaknite Isklj.. Pritisnite MODE/ENTER (Način rada/Unos).

Prikazuje se poruka potvrde.

2. Pritisnite Da i MODE/ENTER (Način rada/Unos) kako biste potvrdili odabir. Na zaslonu će se prikazati poruka "Mjerač vremena je isključen".

Daljinsko okretanje stranica

Prije korištenja funkcije okretanja stranica, projektor povežite sa stolnim ili prijenosnim računalom pomoću USB kabela. Za detalje pogledajte "Povezivanje" na stranici 15.

Upravljanje softverskim programom za prikazivanje (na priključenom računalu) koji odgovara na naredbe stranica naprijed / stranica natrag (primjerice Microsoft PowerPoint) možete izvesti pomoću tipke PAGE UP/PAGE DOWN (Stranica gore/dolje) na daljinskom upravljaču.

Ako funkcija daljinskog okretanja stranica ne radi, provjerite je li USB veza pravilno izvedena i je li na vašem računalu instalirana najnovija verzija upravljačkog programa za miš.

Funkcija daljinskog okretanja stranica ne može raditi na operacijskom sustavu Microsoft® Windows®98. Preporučuje se operacijski sustav Windows®XP ili noviji.

Zamrzavanje slike

Pritisnite tipku FREEZE (Zamrzni) na daljinskom upravljaču kako biste zamrznuli sliku. U gornjem desnom kutu zaslona bit će prikazana poruka "FREEZE". Za oslobađanje funkcije pritisnite bilo koju tipku na projektoru ili daljinskom upravljaču.

Ako vaš daljinski upravljač ima sljedeće tipke, napominjemo da se one ne mogu pritisnuti za oslobađanje funkcije: LASER, #1, #4, PAGE UP/PAGE DOWN (Stranica gore/dolje).

Iako je slika na zaslonu zamrznuta, slike se i dalje izmjenjuju na video uređaju ili drugom uređaju. Ako priključeni uređaj ima aktivan zvučni izlaz, zvuk će i dalje biti prisutan iako je slika na zaslonu zamrznuta.

Skrivanje slike

Kako biste privukli potpunu pažnju publike na predavača, možete upotrijebiti funkciju BLANK (Prazno) na projektoru ili daljinskom upravljaču kako biste sakrili sliku zaslona. Dok je slika skrivena, u kutu zaslona prikazuje se poruka "BLANK". Ako se ova funkcija aktivira uz priključeni zvučni ulaz, zvuk će i dalje biti prisutan.

Vrijeme praznog prikaza možete postaviti na izborniku POSTAVKA SUSTAVA : Osnovna > Postavke rada > Mjerač vremena praznine, kako biste projektoru dopustili automatsko vraćanje slike nakon određenog razdoblja u slučaju neaktivnosti tijekom prikaza praznog zaslona. Vremensko razdoblje može se postaviti u rasponu od 5 do 30 minuta, u koracima od 5 minuta.

Ako unaprijed određene postavke nisu pogodne za vašu prezentaciju, odaberite Onemoguci. Bez obzira je li funkcija Mjerač vremena praznine uključena ili isključena, za obnavljanje

slike možete pritisnuti većinu tipki na daljinskom upravljaču ili projektoru.

Projiciranje ne prekidajte blokiranjem leće projektora jer time možete prouzrokovati zagrijavanje predmeta i njegovo deformiranje, a vjerojatno prouzrokovati i požar.

Korištenje 31

Zaključavanje kontrolnih tipki

Zaključavanjem tipki na projektoru možete spriječiti slučajnu promjenu postavki projektora (npr. od djece). Dok je značajka Zaklj. tipki upravljačke ploče uključena, nijedna tipka na

projektoru neće funkcionirati osim tipke POWER (Napajanje).

1. Krenite na izbornik POSTAVKA SUSTAVA : Osnovna > Zaklj. tipki upravljačke ploče i odaberite Uklj. pritiskom / na projektoru ili daljinskom upravljaču.

Prikazuje se poruka potvrde.

2. Pritisnite Da i MODE/ENTER (Način rada/Unos) kako biste potvrdili odabir.

Da biste isključili zaključavanje tipki, pomoću daljinskog upravljača krenite na izbornik POSTAVKA SUSTAVA : Osnovna > Zaklj. tipki upravljačke ploče i pritisnuti /

kako biste odabrali Isključeno.

• Tipke na daljinskom upravljaču mogu se koristiti dok su tipke na projektoru zaključane.

• Ako pritisnite POWER (Napajanje) kako biste isključili projektor bez prethodnog

onemogućavanja zaključanosti tipki, projektor će pri sljedećem uključivanju biti uzaključanom stanju.

Korištenje na velikim nadmorskim visinama

Korištenje značajke Rad na velikoj visini preporučujemo kad je vaše okruženje na nadmorskoj visini od 1.500 do 3.000 m i kad je temperatura između 0 °C i 35 °C.

Ne koristite značajku Rad na velikoj visini ako je nadmorska visina vašeg okruženja između 0 m i 1.500 m i ako je temperatura između 0 °C i 35 °C. Projektor će biti pretjerano hlađen ako ovaj način rada uključite u takvim uvjetima.

Kako biste aktivirali značajku Rad na velikoj visini:

1. Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke / dok se ne istakne izbornik POSTAVKA SUSTAVA : Napredno.

2. Pritisnite kako biste istaknuli Rad na velikoj visini, a zatim pritišćite / kako biste odabrali Uklj.. Prikazuje se poruka potvrde.

3. Istaknite Da i pritisnite MODE/ENTER (Način rada/Unos).

Korištenje uz uključenu značajku "Rad na velikoj visini" može prouzrokovati višu razinu buke uslijed ubrzanog rada ventilatora koja je potrebna za poboljšanje ukupnog hlađenja sustava i karakteristika.

Ako ovaj projektor koristite u drugim ekstremnim okolnostima, isključujući prethodno navedene, projektor bi mogao pokazat simptome automatskog isključivanja koji su dizajnirani kako bi ga zaštitili od pregrijavanja. U ovakvim slučajevima potrebno je uključiti značajku Načina rada za velike nadmorske visine, kako biste riješili ove simptome. Međutim, ovo nije stanje u kojem ovaj projektor može raditi u bilo kakvim neprimjerenim ili ekstremnim uvjetima.

Korištenje32

Izrada vlastitog pozdravnog zaslona (samo za MX501/MX501-V)

Pored mogućnosti odabira između unaprijed postavljenih pozdravnih zaslona - BenQ logotip, Crno ili Plavo - možete izraditi vlastiti pozdravni zaslon od slike projicirane iz računala ili video uređaja.

Kako biste izradili vlastiti pozdravni zaslon, sliku koju želite koristiti kao pozdravni zaslon projicirajte iz računalnog ili video izvora. Zatim slijedite donje korake.

1. Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke / dok se ne istakne izbornik POSTAVKA SUSTAVA : Osnovna.

2. Pritisnite tipku kako biste istaknuli MyScreen, a zatim pritisnite tipku MODE/ ENTER (Način rada/Unos).

3. Prikazuje se poruka potvrde. Ponovo pritisnite MODE/ENTER (Način rada/Unos).

4. Dok projektor obrađuje sliku prikazuje se poruka Snimka zaslona.... Pričekajte.

5. Ako je postupak bio uspješan, na zaslonu će se prikazati poruka Snimka uspjela. Snimljena slika sprema se kao My Screen.

6. Za prikazivanje snimljene slike kao pozdravnog zaslona, postavite My Screen na izborniku POSTAVKA SUSTAVA : Osnovna > Početni zaslon pri pokretanju i ponovo pokrenite projektor.

U malo vjerojatnom slučaju da snimanje ne uspije, promijenite ciljanu sliku. Snimanje slika koje su velikih veličina možda neće uspjeti. U tom slučaju odaberite manju sliku i ponovo pokušajte.

Prilagođavanje zvuka

Prilagođavanja zvuka izvedena na način opisan u daljnjem tekstu imat će utjecaj na zvučnike projektora. Provjerite jeste zvuk li pravilno priključili na audio ulaz projektora. Za priključivanje audio ulaza pogledajte "Povezivanje" na stranici 15.

Privremeno isključivanje zvuka

Kako biste zvuk privremeno isključili:

1. Pritisnite MENU/EXIT (Izbornik/Izlazak), a zatim pritisnite / dok se ne istakne izbornik POSTAVKA SUSTAVA : Napredno.

2. Pritisnite kako biste istaknuli Audio postavke, a zatim pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se stranica Audio postavke.

3. Istaknite Utišaj i pritišćite tipke / kako biste odabrali Uklj..

Prilagođavanje razine zvuka

Za prilagođavanje glasnoće pritisnite VOLUME+ (Glasnoća+)/VOLUME- (Glasnoća-)

ili / , ili:

1. Ponovite korake 1-2 u gornjem odjeljku.

2. Pritisnite kako biste istaknuli Glasnoća, a zatim pritisnite / kako biste odabrali željenu razinu zvuka.

Isključivanje značajke Zvuk uključivanja/isključivanja

Kako biste isključili zvučni signal:

1. Ponovite korake 1-2 u gornjem odjeljku.

2. Pritisnite kako biste istaknuli Zvuk uključivanja/isključivanja, a zatim pritisnite

/ kako biste odabrali Isklj..

Jedini način promjene značajke Zvuk uključivanja/isključivanja je postavka Uključeno ili Isključeno na ovom mjestu. Privremeno isključivanje zvuka ili promjena razine zvuka neće utjecati na Zvuk uključivanja/isključivanja.

Korištenje 33

Isključivanje projektora

1. Pritisnite POWER (Napajanje) i prikazat će se poruka koja traži potvrđivanje. Poruka će nestati ako ne odgovorite unutar nekoliko sekundi.

2. Ponovo pritisnite POWER (Napajanje). Svjetlo pokazivača POWER (Napajanje) treptat će narančastom bojom, projekcijska žarulja se isključuje i ventilatori će nastaviti s radom tijekom približno 90 sekundi kako bi se projektor ohladio.

Kako bi se zaštitila žarulja, projektor tijekom postupka hlađenja neće reagirati na nikakve naredbe.

Kako biste skratili vrijeme hlađenja, možete aktivirati funkciju Brzo hlađenje. Za detalje pogledajte "Brzo hlađenje" na stranici 40.

3. Nakon dovršetka postupka hlađenja začut će se zvučni signal "Zvuk isključivanja". Svjetlo pokazivača POWER (Napajanje) svijetlit će stalnom narančastom bojom i ventilatori se zaustavljaju. Utikač kabela napajanja odvojite od električne utičnice.

• Za upute o isključivanju zvučnog signala pogledajte

"Isključivanje značajke Zvuk uključivanja/isključivanja" na stranici 33.

• Ako se projektor ne isključi na pravilan način, kako bi se

pružila zaštita za žarulju, kad pokušate ponovo pokrenuti projektor ventilatori će raditi nekoliko minuta

kako bi snizili temperaturu. Ponovo pritisnite POWER (Napajanje) kako biste pokrenuli projektor nakon zaustavljanja ventilatora i promjene boje Svjetlo pokazivača POWER (Napajanje) u narančastu.

• Trajnost žarulje ovisit će o uvjetima okruženja i upotrebi.

Izravno isključivanje napajanja

Kabel AC napajanja može se izvući odmah nakon isključivanja projektora. Da biste zaštitili žarulju, pričekajte približno 10 minuta prije ponovnog pokretanja projektora. (Kad projektor pokušate ponovo pokrenuti, ventilatori će raditi nekoliko minuta kako bi snizili

temperaturu.) U tom slučaju, ponovo pritisnite POWER (Napajanje) kako biste pokrenuli projektor nakon zaustavljanja ventilatora i promjene boje Svjetlo pokazivača POWER (Napajanje) u narančastu.

Korištenje34

Korištenje izbornika

Sustav izbornika

Molimo vas da uočite kako sadržaj izbornika s prikazom na zaslonu (OSD) može varirati ovisno o odabranoj vrsti signala i modelu projektora koji koristite.

Glavni izbornik

1. PRIKAZ

2. SLIKA

3. IZVOR

Pod-izbornik Mogućnosti

Boja zida

Očekivani omjer

Osnovni položaj Položaj Faza Vodoravno Digitalni zoom

3D sink Frame Sequential/Isklj. 3D sink obrni Onemogući/Obrni

Obrazovni

predložak (samo

za MX501/ MX501-V)

Slika

Referenca Dinamički/Prezentacija/sRGB/Kino

Svjetlina Kontrast Boja zida Nijansa Oštrina Brilliant Color Uklj./Isklj.

Toplina boje Hladno/Normalno/Toplo

Upravljanje 3D bojom

Spremi postavke

Brzo automatsko traženje Uklj./Isklj.

Crna ploča

Bijela ploča

Dinamički/Prezentacija/sRGB/Kino/Korisnik 1/

Korisnik 2

Primarna boja R/G/B/C/M/Y

Nijanse Zasićenost boje Pojačanje

Isklj./Svijetlo žuto/Ružičasto/ Svijetlo zeleno/Plavo/Crna ploča Automatski/Stvarno/4:3/16:9/

16:10

Isklj./Oblik pisma/Radni list/

Koordinatna tablica

Isklj./Oblik pisma/Radni list/

Koordinatna tablica

Korištenje 35

MX501/MX501-V:

MS500/MS500-V:

ili

Glavni izbornik

4. POSTAVKA SUSTAVA : Osnovna

Korištenje36

Pod-izbornik Mogućnosti

Razdoblje mjerača vremena

Prikaz mjerača

Mjerač vremena prezentacije

Jezik

Položaj projektora

Postavke izbornika

Postavke rada

Zaklj. tipki upravljačke ploče Uklj./Isklj. Boja pozadine Crna/Plava/Ljubičasta/BenQ Početni zaslon pri pokretanju Crno/Plavo/BenQ/My Screen MyScreen (samo za MX501/MX501-V)

vremena Položaj mjerača

vremena Način odbrojav.

mjerača vremena

Zvučni podsjetnik Uklj./Isklj. Uklj./Isklj.

Isporučeni jezici na MS500/MS500-V mogu se razlikovati ovisno o regiji. Za dodatne informacije kontaktirajte vašeg prodavača.

Vrijeme prikaza izbornika

Položaj izbornika

Poruka podsjetnika

Izravno napajanje uklj.

Automatsko isključivanje

Brzo hlađenje Uklj./Isklj.

Mjerač vremena praznine

Mjerač vremena mirovanja

1~240 minuta

Uvijek/1 min/2 min/3 min/Nikad

Gore-lijevo/Dolje-lijevo/Goredesno/Dolje-desno

Odbroj. prema ništici/Odbroj. od manjeg

Ploča naprijed/Ploča nazad/ Strop nazad/Strop naprijed

5 s/10 s/15 s/20 s/25 s/30 s

Sredina/Gore-lijevo/Gore-desno/ Dolje-desno/Dolje-lijevo

Uklj./Isklj.

Onemogući/5 min/10 min/ 15 min/20 min/25 min/30 min

Onemogući/30 min/1 sat/2 sata/ 3 sata/4 sata/8 sata/12 sata

Glavni

Pod-izbornik Mogućnosti

izbornik

Rad na velikoj visini Uklj./Isklj.

Utišaj Uklj./Isklj. Glasnoća

Audio postavke

Postavke žarulje

POSTAVKA SUSTAVA :

Sigurnosne postavke

Napredno

Brzina prijenosa

Ispitni uzorak Uklj./Isklj.

Zatvorena snimka

Postavke mirovanja

Poništi sve postavke

INFORMACIJE

Napominjemo da su stavke izbornika dostupne kad projektor otkrije najmanje jedan valjani signal. Ako je na projektor nije priključena nikakva oprema ili signal nije otkriven, dostupan je ograničeni broj stavki izbornika.

Trenutno stanje sustava

Zvuk uključivanja/ isključivanja Rad žarulje Normalno/Ekonomično Poništi mjerač vremena žarulje

Sati istovjetne žarulje Promjena lozinke Promijenite sigurnosne postavke

Zatvorena snimka omogućena Inačica snimke CC1/CC2/CC3/CC4

Izlaz na ekran Uklj./Isklj. Zvučni propusni filtar

Uklj./Isklj.

Blokada uključivanja

Blokada poč. zaslona pri pokr.

2400/4800/9600/14400/19200/ 38400/57600/115200

Uklj./Isklj.

• Izvor

• Slika

• Razlučivost

• Sustav boja

• Sati istovjetne žarulje

• Firmware inačica

Korištenje 37

1. Izbornik PRIKAZ

Opis pojedinih izbornika

Funkcija Opis

Korekcija boje projicirane slike kad površina na koju se projicira nije

Boja zida

Očekivani omjer

Osnovni položaj

Položaj

Faza

Vodoravno

Digitalni zoom

3D sink

3D sink obrni

bijele boje. Za detalje pogledajte "Korištenje mogućnosti "Boja zida""

na stranici 27.

Dostupno je nekoliko mogućnosti postavljanja razmjera proporcija slike, ovisno o izvoru ulaznog signala. Za detalje pogledajte "Odabir

razmjera proporcija" na stranici 25.

Korekcija trapezoidnosti slike. Za detalje pogledajte "Prebacivanje

ulaznog signala" na stranici 24.

Prikaz stranice za prilagođavanje položaja. Za pomicanje projicirane slike koristite tipke strelica. Vrijednosti prikazane u donjem dijelu stranice mijenjaju se nakon svakog pritiska tipke, dok ne dostignete najveću ili najmanju vrijednost.

Ova je funkcija dostupna samo kad je odabran računalni signal (analogni RGB).

Prilagođavanje faze sata kako bi se smanjilo izobličenje slike.

Ova je funkcija dostupna samo kad je odabran računalni signal (analogni RGB).

Prilagođavanje horizontalne širine slike.

Ova je funkcija dostupna samo kad je odabran računalni signal (analogni RGB).

Povećavanje ili smanjivanje projicirane slike. Za detalje pogledajte

"Uvećavanje i pretraživanje za detaljima" na stranici 25.

Ovaj projektor sadrži 3D funkciju koja vam omogućuje uživanje u 3D filmovima, videozapisima i sportskim događajima na realističniji način, predstavljajući dubinu slika. Da biste vidjeli 3D slike, potrebne su vam 3D naočale.

• Samo za računalni signal: Kad je okomita frekvencija 120 Hz i projicirani je sadržaj napravljen

3D tehnologijom, kad odaberete Frame Sequential (Slijedne sličice) prikazat će se 3D slike.

Kad je funkcija 3D sink postavljena na Uklj.:

• Razina svjetline projicirane slike smanjit će se.

• Opciju Slika nije moguće prilagoditi.

• Opcija Osnovni položaj može se prilagoditi unutar samo nekoliko stupnjeva.

Kad otkrijete inverziju dubine slike, omogućite ovu funkciju kako biste riješili problem.

Korištenje38

Funkcija Opis

1. Izbornik PRIKAZ

2. Izbornik SLIKA

Obrazovni predložak (samo za MX501/ MX501-V)

Slika

Referenca

Svjetlina

Kontrast

Boja zida

Nijansa

Oštrina

Brilliant Color Toplina boje

Upravljanje 3D bojom

Spremi postavke

Pruža nekoliko pripremljenih uzoraka za različite obrazovne namjene.

Prvo odaberite Crna ploča ili Bijela ploča pritiskanjem / , a zatim pritišćite / da biste odabrali uzorak koji vam je potreban. Pritisnite MODE/ENTER (Način rada/Unos) za aktiviranje uzorka.

Unaprijed definirani načini prikazivanja slike koji pružaju mogućnost optimiziranje postavki slike, kako biste je prilagodili svojoj vrsti programa. Za detalje pogledajte "Odabir načina prikazivanja slike" na

stranici 27.

Odabire način prikazivanja slike koji najbolje odgovara vašim potrebama za kvalitetom slike i dodatno fino ugađanje slike na osnovu odabira pri dnu iste stranice. Za detalje pogledajte "Postavljanje načina

Korisnik 1/Korisnik 2" na stranici 27.

Prilagođavanje svjetline slike. Za detalje pogledajte "Prilagođavanje

vrijednosti Svjetlina" na stranici 28.

Prilagođavanje stupnja razlike između zatamnjenih i osvijetljenih dijelova slike. Za detalje pogledajte "Prilagođavanje vrijednosti

Kontrast" na stranici 28.

Prilagođavanje razine zasićenja boje, tj. količine svake boje u video slici. Za detalje pogledajte "Prilagođavanje vrijednosti Boja zida" na

stranici 28.

Ova je funkcija dostupna samo kad je odabran Video, S-Video ili komponentni signal.

Prilagođavanje tonova crvene i zelene boje u slici. Za detalje pogledajte "Prilagođavanje vrijednosti Nijansa" na stranici 28.

Ova je funkcija dostupna samo kad je odabran Video ili S-Video signal i sustav je u obliku NTSC.

Prilagođavanje slike kako bi izgledala oštrijom ili mekšom. Za detalje pogledajte "Prilagođavanje vrijednosti Oštrina" na stranici 28.

Ova je funkcija dostupna samo kad je odabran Video, S-Video ili komponentni signal.

Za detalje pogledajte "Prilagođavanje vrijednosti Brilliant Color" na

stranici 28.

Za detalje pogledajte "Odabir temperature boje" na stranici 28.

Za detalje pogledajte "3D upravljanje bojama" na stranici 29.

Spremanje postavki za načine Korisnik 1 ili Korisnik 2.

Korištenje 39

Funkcija Opis

3. Izbornik IZVOR

4. Izbornik POSTAVKA SUSTAVA : Osnovna

Brzo automatsko

Za detalje pogledajte "Prebacivanje ulaznog signala" na stranici 24.

traženje

Mjerač vremena prezentacije

Jezik

Položaj projektora

Postavke izbornika

Postavke rada

Podsjetnik za predavača o potrebi za dovršavanjem prezentacije unutar određenog vremenskog razdoblja. Za detalje pogledajte "Postavljanje

vremenskog mjerača prezentacije" na stranici 30.

Postavljanje jezika izbornika s prikazom na zaslonu (OSD). Za detalje pogledajte "Korištenje izbornika" na stranici 20.

Projektor se može stropno ugraditi s prednje ili stražnje strane zaslona, ili s jednim ili više zrcala. Za detalje pogledajte "Odabir lokacije" na

stranici 13.

Vrijeme prikaza izbornika

Postavljanje vremena tijekom kojeg će OSD ostati aktivan nakon pritiska posljednje tipke. Može se postaviti u rasponu od 5 do 30 sekundi, u koracima od 5 sekundi.

Položaj izbornika

Određivanje položaja izbornika s prikazom na zaslonu (OSD).

Poruka podsjetnika

Uključuje ili isključuje poruke upozorenja.

Izravno napajanje uklj.

Omogućuje projektoru da se automatski uključi nakon priključivanja kabela s napajanjem.

Automatsko isključivanje

Automatsko isključivanje projektora ako se nakon određenog razdoblja ne odabere nijedan ulazni signal. Za detalje pogledajte "Postavljanje

Automatsko isključivanje" na stranici 45.

Brzo hlađenje

Omogućavanje ili onemogućavanje funkcije Brzo hlađenje. Odabir postavke On (Uključeno) omogućuje funkciju, a vrijeme hlađenje projektora bit će skraćeno s uobičajenih 90 sekundi na približno 30 sekundi.

Mjerač vremena praznine

Postavljanje vremena za prazni prikaz kad je aktivirana značajka Prazno. Nakon isteka vremena slika se vraća na zaslon. Za detalje pogledajte "Skrivanje slike" na stranici 31.

Mjerač vremena mirovanja

Postavljanje vremenskog mjerača za automatsko isključivanje. Vrijednost mjerača može se prilagoditi u rasponu od 30 minuta do 12 sati.

Korištenje40

Funkcija Opis

4. Izbornik POSTAVKA SUSTAVA :

Osnovna

5. Izbornik POSTAVKA SUSTAVA : Napredno

Zaklj. tipki upravljačke ploče

Boja pozadine

Onemogućavanje ili omogućavanje svih funkcija tipki kontrolne ploče

projektora, osim tipke POWER (Napajanje) i tipki na daljinskom upravljaču. Za detalje pogledajte "Zaključavanje kontrolnih tipki" na

stranici 32.

Postavljanje pozadinske boje za projektor.

Početni zaslon pri pokretanju

MyScreen (samo za MX501/ MX501-V)

Rad na velikoj visini

Audio postavke

Postavke žarulje

Sigurnosne postavke

Odabir pozdravnog zaslona koji će biti prikazan tijekom uključivanja projektora. Dostupne su sljedeće opcije: BenQ logotip, zaslon My Screen, crni zaslon, plavi zaslon.

Snimanje i spremanje projicirane slike za mogućnost My Screen. Za detalje pogledajte "Izrada vlastitog pozdravnog zaslona (samo za

MX501/MX501-V)" na stranici 33.

U neizvjesnom događaju u kojem ne uspije akcija sakupljanja, mijenja se ciljna slika.

Način rada namijenjen korištenju projektora na velikim nadmorskim visinama. Za detalje pogledajte "Korištenje na velikim nadmorskim

visinama" na stranici 32.

Utišaj Glasnoća Zvuk uključivanja/isključivanja

Za detalje pogledajte "Prilagođavanje zvuka" na stranici 33.

Rad žarulje

Za detalje pogledajte "Postavljanje Rad žarulje u Ekonomično" na

stranici 45.

Poništi mjerač vremena žarulje

Za detalje pogledajte "Poništavanje vremenskog mjerača žarulje" na

stranici 49.

Sati istovjetne žarulje

Za detalje o načinu izračunavanja ukupnih radnih sati žarulje pogledajte

"Provjera radnih sati žarulje" na stranici 45.

Promjena lozinke

Prije unosa nove lozinke od vas će biti zatraženo da unesete trenutnu lozinku. Za detalje pogledajte "Korištenje lozinke" na stranici 21.

Promijenite sigurnosne postavke Blokada uključivanja Blokada poč. zaslona pri pokr.

Za detalje pogledajte "Korištenje lozinke" na stranici 21.

Korištenje 41

5. Izbornik POSTAVKA SUSTAVA : Napredno

Funkcija Opis

Brzina prijenosa

Ispitni uzorak

Zatvorena snimka

Postavke mirovanja

Poništi sve postavke

Odaberite brzinu prijenosa koja je identična postavki na računalu, kako biste projektor mogli povezati korištenjem odgovarajućeg RS-232 kabela i ažurirali firmver projektora. Ova funkcija namijenjena je kvalificiranom servisnom osoblju.

Odabir Uklj. omogućuje funkciju i projektor prikazuje ispitni uzorak u obliku mreže. Služi kao pomoć tijekom prilagođavanja veličine slike i oštrine, kako biste osigurali da nisu prisutna nikakva izobličenja slike.

Zatvorena snimka omogućena

Funkciju uključite odabirom Uklj. dok odabrani ulazni signal prenosi posebne tekstove.

• Tekstovi: Prikaz dijaloga, naracije i zvučnih efekata TV programa i video zapisa koji sadrže posebne tekstove ili podnaslove (na TV popisu uobičajeno označeni s "CC").

Inačica snimke

Odabir preferiranog načina posebnih tekstova. Za prikaz tekstova odaberite CC1, CC2, CC3 ili CC4 (CC1 prikazuje tekstove na primarnom jeziku u vašem području).

Izlaz na ekran

Odabir Uklj. omogućuje funkciju. Projektor može pružiti izlaz VGA signala kad je u pasivnom načinu rada i kad je priključnica COMPUTER 1 (Računalo 1) pravilno povezana s uređajima. Za izvođenje priključivanja pogledajte "Povezivanje" na stranici 15.

Zvučni propusni filtar

Odabir Uklj. omogućuje funkciju. Projektor može pružiti izlaz audio signala kad je u pasivnom načinu rada i kad je priključnica AUDIO IN (Audio ulaz) pravilno povezana s uređajima. Pogledajte "Povezivanje"

na stranici 15 za detalje o povezivanju.

Omogućavanje ove funkcije u manjoj mjeri povećava potrošnju električne energije u pasivnom načinu rada.

Povratak svih postavki na tvornički zadane vrijednosti.

Sljedeće postavke i dalje ostaju: Faza, Vodoravno, Korisnik 1, Korisnik 2, Jezik, Položaj projektora, Rad na velikoj visini, Sigurnosne postavke i Brzina prijenosa.

Korištenje42

Funkcija Opis

6. Izbornik INFORMACIJE

Izvor

Prikaz trenutnog izvora signala.

Slika Prikaz načina koji je odabran u izborniku SLIKA.

Trenutno stanje sustava

Razlučivost

Prikaz temeljne razlučivosti ulaznog signala.

Sustav boja

Prikazuje oblik ulaznog sustava: NTSC, PAL, SECAM, YUV ili RGB.

Sati istovjetne žarulje

Prikaz radnih sati žarulje.

Firmware inačica

Prikaz verzije firmvera vašeg projektora.

Korištenje 43

Održavanje

Održavanje projektora

Vaš projektor zahtjeva malo održavanja. Jedino što morate redovno činiti je održavanje leće i kućišta čistima.

Nikad ne uklanjajte bilo koje dijelove projektora osim žarulje. Kontaktirajte prodavača ako je potrebna zamjena drugih dijelova.

Čišćenje leće

Leću očistite svaki put kad na njezinoj površini uočite nečistoće ili prašinu.

• Za uklanjanje prašine koristite spremnik sa stlačenim zrakom.

• Ako su prisutne nečistoće ili tragovi, površinu leće pažljivo očistite papirom za čišćenje leća ili mekanom krpom i sredstvom za čišćenje leća.

• Nikad ne upotrebljavajte nikakvu vrstu abrazivne površine, alkalnog/kiselog sredstva za čišćenje, praha za čišćenje ili nepostojane otopine, kao što su alkohol, benzin, razrjeđivač ili insekticid. Primjena takvih materijala ili njihov produljeni kontakt s gumom ili polivinilom može rezultirati oštećivanjem površine projektora i materijala police.

Čišćenje kućišta projektora

Prije čišćenja kućišta, projektor isključite u skladu s postupkom opisanim u stavci

"Isključivanje projektora" na stranici 34 i odvojite kabel napajanja.

• Kako biste uklonili prašinu i nečistoće, kućište obrišite mekanom krpom koja ne ostavlja vlakna.

• Za uklanjanje tvrdokornih nečistoća ili mrlja, mekanu krpu navlažite vodom i sredstvom za čišćenje koje ima neutralan pH, Nakon toga obrišite kućište.

Nikad ne upotrebljavajte vosak, alkohol, benzin, razrjeđivač ili druga kemijska sredstva za čišćenje jer ona mogu oštetiti kućište.

Skladištenje projektora

Ako projektor morate spremiti na dulje vrijeme, slijedite donje upute:

• Provjerite je li temperatura i vlažnost prostora za skladištenje unutar raspon preporučenih vrijednosti za projektor. Za raspon vrijednosti pogledajte "Specifikacije"

na stranici 52 ili kontaktirajte vašeg prodavača.

• Uvucite stopice za podešavanje.

• Uklonite baterije iz daljinskog upravljača.

• Projektor zapakirajte u originalnom ili sličnom pakiranju.

Prijenos projektora

Preporučuje se da projektor tijekom slanja zapakirate u originalnom ili sličnom pakiranju.

Održavanje44

Informacije o žarulji

Provjera radnih sati žarulje

Kad je projektor u upotrebu, ugrađeni vremenski mjerač automatski izračunava vrijeme rada žarulje u satima.

Za dodatne informacije o načinu Ekonomično pogledajte "Postavljanje Rad žarulje

uEkonomično" u daljnjem tekstu.

Kako biste saznali radne sate žarulje:

1. Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke / kako

biste istaknuli izbornik POSTAVKA SUSTAVA : Napredno.

2. Pritisnite tipku kako biste istaknuli Postavke žarulje, a zatim pritisnite tipku

MODE/ENTER (Način rada/Unos). Prikazuje se stranica Postavke žarulje.

3. Na izborniku će se prikazati informacija Sati istovjetne žarulje.

4. Za napuštanje izbornika pritisnite MENU/EXIT (Izbornik/Izlazak).

Radne sate žarulje možete saznati i putem izbornika INFORMACIJE.

Produljivanje vijeka trajnosti žarulje

Projekcijska žarulja je potrošni materijal i tijekom normalne upotreba može raditi 3.000 -

4.000 sati. Kako biste vijek trajnosti žarulje održali što duljim, putem OSD izbornika

možete učiniti donje postavke.

• Postavljanje Rad žarulje u Ekonomično

Korištenje načina Ekonomično smanjuje buku sustava i potrošnju električne energije za 20%. Ako je odabran način Ekonomično, jačina svjetla bit će smanjena i projicirana slika bit će tamnija.

Postavljanje projektora u način rada Ekonomično također produljuje vijek trajnosti žarulje. Kako biste postavili način Ekonomično, krenite na izbornik POSTAVKA SUSTAVA :

Napredno > Postavke žarulje > Rad žarulje i pritisnite / .

• Postavljanje Automatsko isključivanje

Ova funkcija omogućuje automatsko isključivanje projektora ako se nakon određenog razdoblja ne odabere nijedan ulazni signal, kako bi se spriječilo nepotrebno trošenje žarulje.

Da biste postavili način Automatsko isključivanje, krenite na izbornik POSTAVKA SUSTAVA : Osnovna > Postavke rada > Automatsko isključivanje i pritisnite / . Vremensko razdoblje može se postaviti u rasponu od 5 do 30 minuta, u koracima od 5 minuta. Ako unaprijed određene postavke vremena nisu pogodne za vašu prezentaciju, odaberite Onemogući. Projektor se neće automatski isključiti nakon određenog razdoblja.

Održavanje 45

Najbolje vrijeme za zamjenu žarulje

U redu

Naručite zamjensku žarulju

Žarulja>XXXX sati

Žarulju naručite na lamp.benq.com

Napomena

U redu

Uskoro zamijenite žarulju

Žarulja>XXXX sati

Žarulju naručite na lamp.benq.com

Napomena

U redu

Zamijenite odmah žarulju

Žarulja>XXXX sati

Žarulju naručite na lamp.benq.com

Napomena

U redu

Vrijeme uporabe bez žarulje

Zamijenite žarulju (vidi korisn. orir.) Zatim poništite mjerač vremena Žarulju naručite na lamp.benq.com

UPOZORENJE

Kad svjetlo pokazivača Žarulja zasvijetli crvenom bojom ili se prikazuje poruka koja predlaže zamjenu žarulje, namjestite novu žarulju ili kontaktirajte prodavača. Stara žarulja može prouzrokovati neispravnost projektora i u nekim slučajevima može eksplodirati.

Za zamjenske žarulje posjetite http://lamp.benq.com.

Ako se žarulja previše ugrije, zasvijetlit će Svjetlo pokazivača LAMP (Žarulja) i Svjetlo upozorenja TEMP (Temperatura). Isključite napajanje projektora i dopustite mu da se ohladi tijekom 45 minuta. Ako su pokazivači Žarulja ili Temperatura uključeni i nakon ponovnog uključivanja projektora, kontaktirajte svog prodavača. Za detalje pogledajte "Pokazivači" na

stranici 50.

Sljedeći zasloni s upozorenjem žarulje podsjećat će vas kako je potrebna zamjena žarulje.

Stanje Poruka

Postavite novu žarulju kako bi zadržali optimalne performanse. Ako se projektor normalno koristi uz odabrani način Ekonomično (pogledajte

"Provjera radnih sati žarulje" na stranici 45),

možete nastaviti s korištenjem projektora dok se ne prikaže sljedeće upozorenje o radnim satima žarulje.

Pritisnite tipku ENTER (Unos) kako biste uklonili poruku.

Snažno se preporučuje da u ovom trenutku zamijenite žarulju. Žarulja je potrošni materijal. Svjetlina žarulje opada s korištenjem. Ovo je normalno ponašanje žarulje. Žarulju možete zamijeniti kad god primijetite značajno padanje njezine svjetlosne razine.

Pritisnite tipku ENTER (Unos) kako biste uklonili poruku.

Žarulju se MORA zamijeniti kako bi projektor mogao normalno funkcionirati.

Pritisnite tipku ENTER (Unos) kako biste uklonili poruku.

"XXXX" u gornjoj poruci su brojke koje variraju ovisno o modelu projektora.

Održavanje46

Zamjena žarulje

• Kako bi se smanjila opasnost od udara električne energije, prije zamjene žarulje uvijek isključite projektor i odvojite kabel napajanja.

• Kako bi se smanjila opasnost od ozbiljnih opekotina, prije zamjene žarulje dopustite projektoru da se ohladi tijekom najmanje 45 minuta.

• Kako bi se smanjila opasnost od ozljeda prstiju ili oštećenja internih komponenti, budite pažljivi tijekom uklanjanja oštrih komadića stakla razbijene žarulje.

• Kako bi se smanjila opasnost od ozljeda prstiju i/ili ugrožavanja kvalitete slike uslijed dodirivanja leće, nakon uklanjanja žarulje ne dodirujte prazan prostor za žarulju.

• Ova žarulja sadrži živu. Proučite vaše lokalne propise o odbacivanju opasnog otpada, kako biste ovu žarulju odbacili na pravilan način.

• Kako biste osigurali optimalne performanse projektora, preporučujemo da kao zamjensku žarulju nabavite odobrene projekcijske žarulje.

• Ako se zamjena žarulje izvodi dok je projektor podvješen pod strop, pobrinite se da nitko ne stoji ispod grla žarulje kako bi se izbjegle moguće ozljede ili oštećenja vida koje može prouzrokovati napuknuta žarulja.

1. Isključite napajanje projektora i kabel napajanja izvucite iz utičnice. Ako je žarulja vruća, kako bi izbjegli moguće opekotine pričekajte približno 45 minuta da se žarulja ohladi.

2. Olabavite vijak koji osigurava poklopac žarulje na bočnoj strani projektora dok se poklopac žarulje ne oslobodi.

3. Poklopac prostora za žarulje uklonite sprojektora.

• Ne uključujte napajanje dok je poklopac

uklonjen.

• Između žarulje i projektora ne ulazite rukama.

Oštri rubovi unutar projektora mogu izazvati ozljede.

4. Uklonite i odbacite zaštitni film.

5. Priključnicu žarulje odvojite od projektora.

6. Olabavite vijke koji pridržavaju žarulju.

7. Ručicu podignite u uspravan položaj.

Održavanje 47

8. Držanjem za ručicu, žarulju polako izvucite iz

projektora.

• Prebrzo povlačenje može prouzrokovati lom žarulje, pri čemu će se polomljeno staklo razasuti u unutrašnjosti projektora.

• Žarulju ne stavljajte na mjesta gdje bi na nju mogla dospjeti voda, u blizini zapaljivih materijala ili u dosegu djece.

• Nakon uklanjanja žarulje ne ulazite rukama u projektor. Ako dodirnete optičke komponente u unutrašnjosti, možete prouzrokovati neujednačenost boje i izobličenje projicirane slike.

9. Postavite novu žarulju, kako je prikazano na

slici.

10. Priključnicu žarulje ponovo priključite na

projektor.

11. Pritegnite vijke koji pridržavaju žarulju.

12. Pobrinite se da je ručica u cijelosti položena

i zabravljena u svom ležištu.

• Slabo pritegnuti vijci mogu prouzrokovati loš spoj koji može rezultirati neispravnošću.

• Vijke ne pritežite prejako.

13. Postavite novi zaštitni film koji je isporučen

uz novu žarulju.

14. Poklopac prostora za žarulje postavite na

projektor.¨

15. Pritegnite vijke koji pridržavaju poklopac

žarulje.

• Slabo pritegnuti vijci mogu prouzrokovati loš spoj koji može rezultirati neispravnošću.

• Vijke ne pritežite prejako.

Održavanje48

16. Priključite napajanje i ponovo pokrenite projektor.

Ne uključujte napajanje dok je poklopac uklonjen.

Poništavanje vremenskog mjerača žarulje

17. Nakon prikazivanja pozdravnog zaslona pristupite izborniku s prikazom na zaslonu

(OSD). Krenite na izbornik POSTAVKA SUSTAVA : Napredno > Postavke žarulje. Pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se stranica "Postavke žarulje". Istaknite Poništi mjerač vremena žarulje. Prikazuje se poruka upozorenja koja vas pita želite li poništiti vremenski mjerač žarulje. Istaknite Poništi i pritisnite tipku MODE/ENTER (Način rada/Unos). Vrijeme korištenja žarulje bit će postavljeno na "0".

Mjerač ne poništavajte ako žarulja nije nova ili ako nije zamijenjena jer time možete izazvati oštećenja.

Održavanje 49

Pokazivači

Svjetlosni

Isklj. Isklj. Narančasta

Isklj. Isklj.

Isklj. Isklj. Zelena

Isklj. Isklj.

Crvena Isklj.

Crvena Isklj. Isklj.

Isklj. Crvena Isklj.

Crvena Crvena Isklj.

Zelena Crvena Isklj.

Narančasta Crvena Isklj.

Crvena Crvena Crvena

Zelena Crvena Crvena

Narančasta Crvena Crvena

Crvena Crvena Zelena

Zelena Crvena Zelena

Narančasta Crvena Zelena

Crvena Crvena Narančasta

Zelena Crvena Narančasta

Narančasta Crvena Narančasta

Crvena Zelena Isklj.

Zelena Zelena Isklj.

Zelena

Treptanje

Narančasta

Treptanje

Narančasta

Treptanje

Stanje i opis

Stanja napajanja

Pasivan način rada.

Uključivanje.

Normalan rad.

• Projektoru je potrebno 90 sekundi za hlađenje jer je nepravilno isključen bez izvođenje normalnog postupka hlađenja.

• Projektoru je potrebno 90 sekundi za hlađenje nakon isključivanja napajanja.

• Projektor se automatski isključio. Ako pokušate ponovo pokrenuti projektor, on će se ponovno isključiti. Zatražite pomoć svog prodavača.

Stanja žarulje

Projektor se automatski isključio. Ako pokušate ponovo pokrenuti projektor, on će se ponovno isključiti. Zatražite pomoć svog prodavača.

1. Projektoru je potrebno 90 sekundi za hlađenje. Ili

2. Zatražite pomoć svog prodavača.

Stanja temperature

Projektor se automatski isključio. Ako pokušate ponovo pokrenuti projektor, on će se ponovno isključiti. Zatražite pomoć svog prodavača.

Održavanje50

Uklanjanje problema

Projektor se ne uključuje.

Uzrok Otklanjanje

Kabel napajanja ne dovodi napajanje.

Pokušaj ponovnog uključivanja projektora tijekom izvođenja postupka hlađenja.

Nema slike.

Uzrok Otklanjanje

Izvor video signala nije uključen ili nije pravilno priključen.

Projektor nije pravilno priključen na uređaj ulaznog signala.

Ulazni signal nije pravilno odabran.

Poklopac leće i dalje je zatvoren. Otvorite poklopac leće.

Zamućena slika.

Uzrok Otklanjanje

Projekcijska leća nije pravilno fokusirana. Projektor i zaslon nisu pravilno poravnati. Poklopac leće i dalje je zatvoren. Otvorite poklopac leće.

Daljinski upravljač ne funkcionira.

Uzrok Otklanjanje

Baterije su prazne. Baterije zamijenite novima. Između daljinskog upravljača i projektora postoji prepreka.

Suviše ste daleko od projektora.

Lozinka je netočna.

Uzrok Otklanjanje

Zaboravili ste lozinku.

Jedan kraj kabela napajanja priključite uutičnicu izmjenične struje na projektoru, a drugi kraj u električnu utičnicu. Ako je električna utičnica opremljena prekidačem, provjerite je li prekidač uključen.

Pričekajte da postupak hlađenja završi.

Uključite izvor video signala i provjerite je li signalni kable pravilno priključen.

Provjerite priključivanje.

Pomoći tipke SOURCE (Izvor) na projektoru ili daljinskom upravljaču odaberite pravilan ulazni signal.

Pomoću prstena za fokusiranje prilagodite fokus leće. Prilagodite kut i smjer projiciranja, a po potrebi i visinu projektora.

Uklonite prepreku.

Stanite na udaljenosti manjoj od 8 metara od projektora.

Za detalje pogledajte "Pristupanje postupku

opoziva lozinke" na stranici 22.

Uklanjanje problema 51

Specifikacije

Specifikacije projektora

Sve specifikacije podložne su izmjenama bez prethodnog upozorenja.

Optičke specifikacije

Razlučivost (MX501/MX501-V)

1024 x 768 XGA

(MS500/MS500-V)

800 x 600 SVGA

Sustav prikazivanja

1-CHIP DMD

Leća F/broj

F = 2,56-2,8

Žarulja

Žarulja 220 W

Električne specifikacije

Napajanje

Izmjenično 100-240 VAC, 3,2 A, 50-60 Hz (automatski)

Potrošnja

322 W (najviše); < 1 W (pasivno)

Mehaničke specifikacije

Težina

2,4 kg

Izlazni priključci

RGB izlaz

D-Sub 15-pinski (ženski) x 1

Zvučnik

(Stereo) 2 W x 1

Izlaz za audio signal

PC audio utičnica x 1

Specifikacije kontrola

RS-232 serijska kontrola

9-pinski x 1

IC prijemnik x 1

Ulazni priključci

Računalni ulaz

RGB ulaz

D-Sub 15-pinski (ženski) x 2

Ulaz video signala

S-VIDEO

Mini DIN 4-pinska utičnica x 1

VIDEO

RCA utičnica x 1

SD/HDTV ulaz signala

Analogni - komponentna RCA utičnica x 3

(kroz RGB ulaz)

Ulaz za audio signal

Audio ulaz

PC audio utičnica x 1

USB utičnice (Mini-B x 1)

Zahtjevi radnog okruženja

Radna temperatura

0 °C – 40 °C na razini mora

Radna relativna vlažnost

10%–90% (bez kondenzacija)

Radna nadmorska visina

0–1499 m pri 0 °C–35 °C 1500–3000 m pri 0 °C–30 °C (uz uključeni način rada za velike nadmorske visine)

Specifikacije52

Dimenzije

287,3

232,6

100,4

445.95

397.90

364.40

83.38

141.88

232.6

123.0

287.3

207.6

76.5

34.5

199.6

Vijak za stropnu ugradnju: M4 x 8 (najv. L = 8 mm)

Jedinica: mm

287,3 mm (Š) x 100,4 mm (V) x 232,6 mm (D)

Nosač za stropnu ugradnju

Specifikacije 53

Tablica vremena

Podržana vremena za PC ulaz

Ver tikalna

Razlučivost Način rada

frekvencija

(Hz)

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108 1024 x 576

1024 x 600 1280 x 768 1280 x 768_60 59,87 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960 1360 x 768 1360 x 768_60 60,015 47,712 85,5

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000 1680 x 1050 1680x1050_60 59,954 65,29 146,25

640 x 480@67Hz MAC13 66,667 35,000 30,240

832 x 624@75Hz MAC16 74,546 49,722 57,280 1024 x 768@75Hz MAC19 75,020 60,241 80,000 1152 x 870@75Hz MAC21 75,060 68,680 100,000

*Podržana vremena za 3D signal sa slijednim oblikom sličica.

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_56 56,25 35,156 36 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120* (Reduce

Blanking)

XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120* (Reduce

Blanking)

BenQ

Notebook_timing

BenQ

Notebook_timing

WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120*

(Reduce Blanking)

SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 108,000 1280 x 960_85 85,005 85,938 148,500

119,854 77,425 83,000

119,989 97,551 115,5

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25

Horizontalna

frekvencija

(kHz)

Frekvencija

piksela

(MHz)

Specifikacije54

Podržana vremena za komponentni ulaz YPbPr

Vremena Razlučivost

480i 720 x 480 59,94 15,73 13,5

480p 720 x 480 59,94 31,47 27

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5

• Prikazivanje signal 1080i (1125i) pri 60 Hz ili 1080i (1125i) pri 50 Hz može rezultirati manjim podrhtavanjem slike.

Vertikalna

frekvencija (Hz)

Horizontalna

frekvencija (kHz)

Frekvencija

piksela (MHz)

Podržana vremena za ulaze Video i S-Video

Video način rada

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 ili 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58

PAL - 60 15,73 60 4,43

NTSC4,43 15,73 60 4,43

Horizontalna

frekvencija (kHz)

Vertikalna

frekvencija (Hz)

Frekvencija

nosioca boje (MHz)

Specifikacije 55

Informacije o jamstvu i autorskim pravima

Ograničeno jamstvo

Tvrtka BenQ jamči za ovaj proizvod po pitanju bilo kakvih nedostataka u materijalu ili izradi, pod normalnim uvjetima korištenja i skladištenja.

Uz bilo kakvo jamstveno potraživanje bit će potrebno predočiti dokaz o datumu kupnje. Ako se ustanovi neispravnost ovog proizvoda unutar jamstvenog razdoblja, jedina obveza tvrtka BenQ i vaše izričito pravo bit će zamjena bilo kakvih neispravnih dijelova (uključujući rad). Kako biste ostvarili servisiranje unutar jamstva, o bilo kakvim neispravnostima smjesta obavijestite trgovca kod kojeg ste kupili ovaj proizvod.

Važno: Gornje jamstvo bit će poništeno ako korisnik ne koristi ovaj proizvod u skladu s pisanim uputama tvrtke BenQ, a posebno je potrebno pridržavati se ograničenja ambijentalne vlažnosti u rasponu od 10% do 90%, temperature u rasponu od 0 °C do 35 °C, nadmorske visine do 1500 metara, kao i izbjegavati korištenje projektora u prašnjavim okruženjima. Ovo jamstvo daje vam specifična zakonska prava, a mogli biste imati i druga prava koja ovise od države do države.

Za dodatne informacije posjetite web-lokaciju www.BenQ.com.

Autorska prava

Autorska prava 2011., tvrtka BenQ Corporation. Sva prava pridržana. Nijedan dio ove publikacije ne smije se reproducirati, odašiljati, prepisivati, spremati na medijima s kojih je moguće preuzimanje ili prevoditi na bilo koji jezik ili u bilo kojem računalnom jeziku, u bilo kojem obliku ili bilo kojim načinom, elektroničkim, mehaničkim, magnetski, optičkim, kemijskim, ručnim ili drugim bez prethodnog pismenog dopuštenja tvrtke BenQ Corporation.

Izjava o odricanju odgovornosti

Tvrtka BenQ Corporation ne daje nikakve reprezentacije ili jamstva, bilo pismena ili implicirana, u odnosu na ovdje izneseno i posebno se odriče bilo kakvih jamstava, mogućnosti prodaje ili prikladnosti za bilo kakvu određenu svrhu. Dodatno, tvrtka BenQ Corporation zadržava pravo na unošenje revizija u ovoj publikaciji i uvođenje povremenih izmjena u ovdje iznesenom bez obveze da bilo koju osobu obavijesti o takvim revizijama ili izmjenama.

* DLP, Digital Micromirror Device i DMD zaštićeni su znaci tvrtke Texas Instruments. Ostali nazivi zaštićeni su autorskim pravima pripadajućih tvrtki ili organizacija.

Patenti

Ovaj BenQ projektor pokriven je sljedećim patentima:

Američki patenti 6,837,608; 7,275,834; 7,181,318. Tajvanski patenti 202690; 205470; I228635; I259932.

Kineski patenti ( 中国发脋专利 ) ZL01143168.7; ZL03119907.0; ZL200510051609.2

Informacije o jamstvu i autorskim pravima56

BenQ MX501, MS500, MX501-V, MS500-V User Manual [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sadržaj

Važne sigurnosne upute

Uvod

Značajke projektora

Isporučene komponente

Standardni dodaci

Opcionalni dodaci

Vanjski izgled projektora

Kontrole i funkcije

Projektor

Daljinski upravljač

Postavljanje projektora

Odabir lokacije

Postizanje željene veličine projicirane slike

Dimenzije projekcije

Povezivanje

Povezivanje uređaja video izvora

Korištenje

Uključivanje projektora

Prilagođavanje projicirane slike

Prilagođavanje kuta projiciranja

Automatsko prilagođavanje slike

Fino prilagođavanje veličine i oštrine slike

Ispravljanje trapezoidnosti

Korištenje izbornika

Osiguravanje projektora

Korištenje sigurnosnog kabela s bravom

Korištenje lozinke

Prebacivanje ulaznog signala

Uvećavanje i pretraživanje za detaljima

Odabir razmjera proporcija

Optimiziranje slike

Korištenje mogućnosti "Boja zida"

Odabir načina prikazivanja slike

Fino prilagođavanje kvalitete slike u korisničkom načinu

Postavljanje vremenskog mjerača prezentacije

Daljinsko okretanje stranica

Zamrzavanje slike

Skrivanje slike

Zaključavanje kontrolnih tipki

Korištenje na velikim nadmorskim visinama

Prilagođavanje zvuka

Isključivanje projektora

Izravno isključivanje napajanja

Korištenje izbornika

Sustav izbornika

Opis pojedinih izbornika

Održavanje

Održavanje projektora

Prijenos projektora

Informacije o žarulji

Provjera radnih sati žarulje

Produljivanje vijeka trajnosti žarulje

Najbolje vrijeme za zamjenu žarulje

Zamjena žarulje

Pokazivači

Uklanjanje problema

Specifikacije

Specifikacije projektora

Dimenzije

Nosač za stropnu ugradnju

Tablica vremena

Informacije o jamstvu i autorskim pravima
