V 1.00

MW855UST+ / MH856UST+

Digitaalinen projektori

Käyttöohje

Sisällysluettelo

Tärkeitä

turvallisuusohjeita........ 3

Johdanto........................ 7

Projektorin ominaisuudet........................7

Paketin sisältö ............................................8

Projektorin ulkonäkymä ..........................9

Ohjaimet ja toiminnot............................11

Projektorin sijoittaminen

paikalleen.................... 15

Pika-asennuksen käyttö..........................15

Halutun kuvan koon saaminen.............16

Projektorin kiinnittäminen ....................20

Mitat ...........................................................22

Liitäntä........................ 23

Videolähdelaitteiden liittäminen...........24

Älylaitteiden liittäminen .........................24

Äänentoisto projektorin kautta...........25

Käyttö.......................... 26

Projektorin käynnistys ...........................26

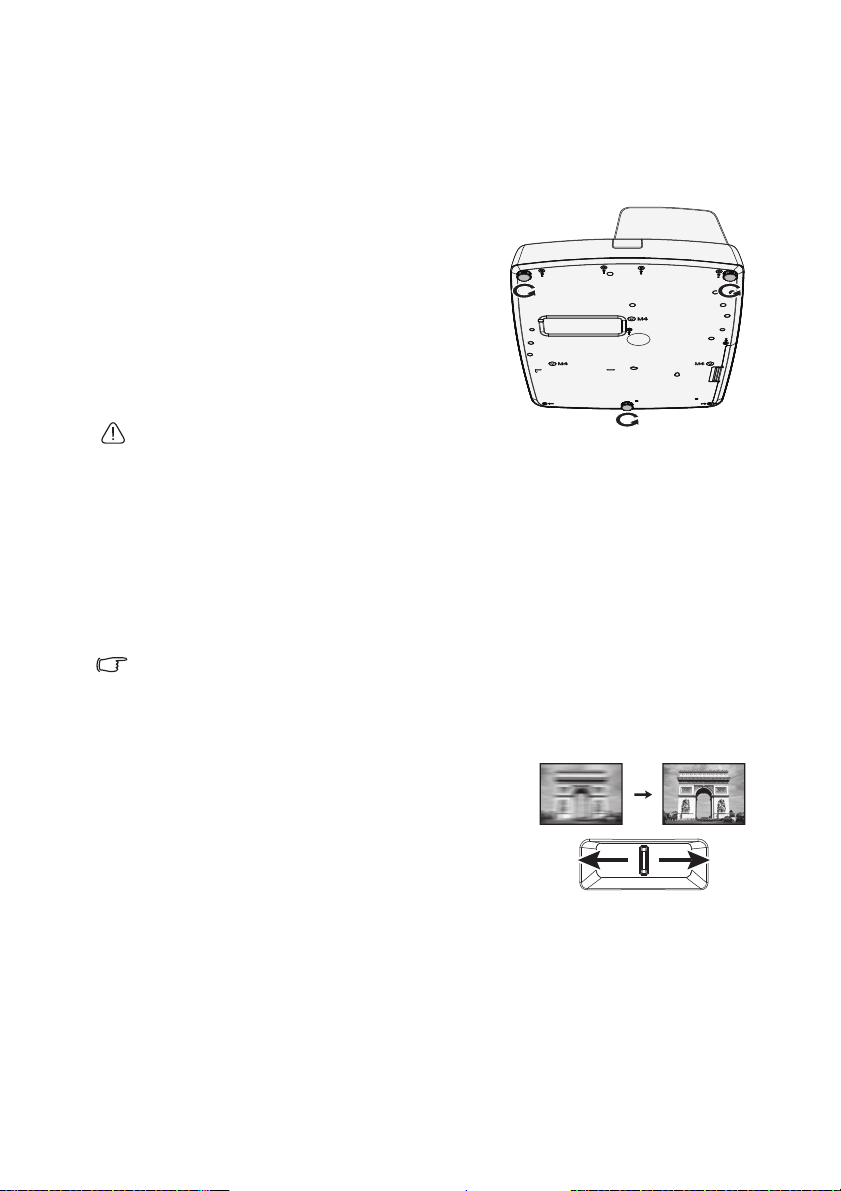

Projisoidun kuvan säätäminen ..............27

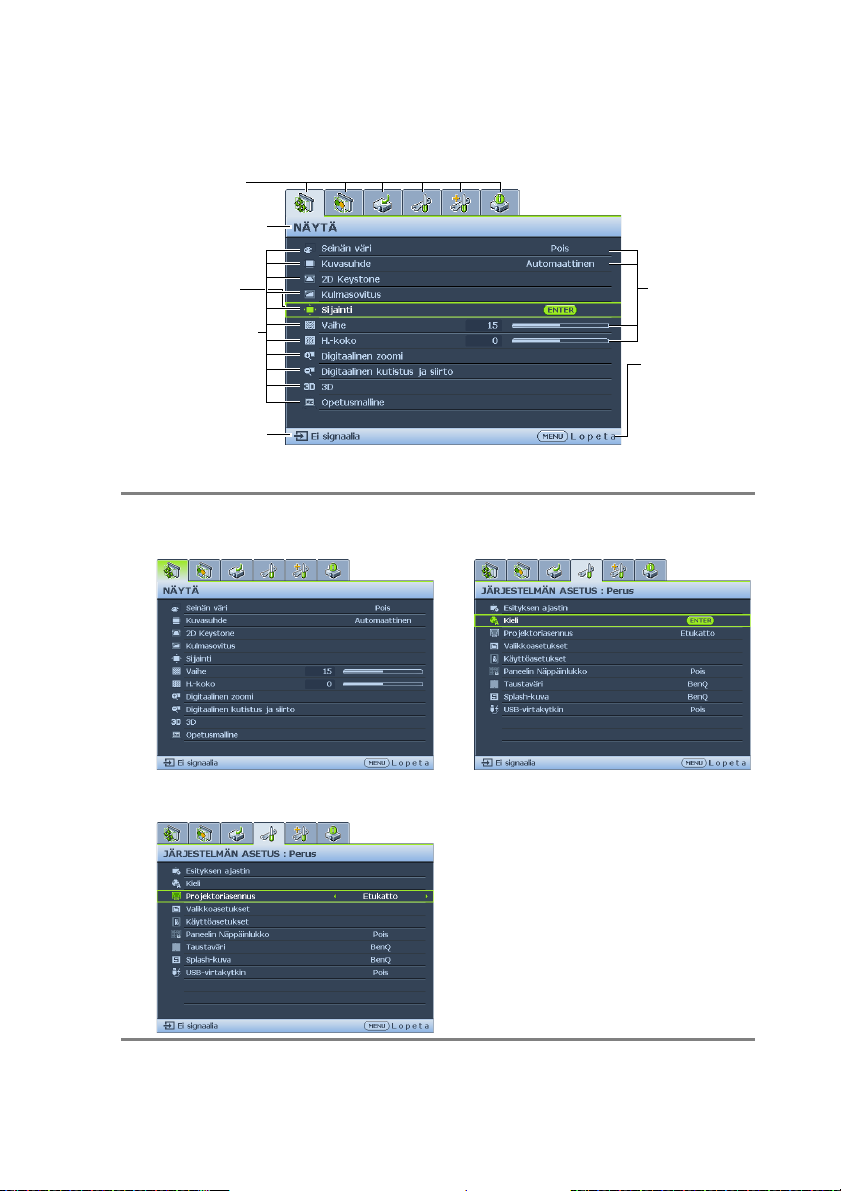

Valikoiden käyttö ....................................30

Projektorin lukitseminen .......................31

Salasanatoiminnon hyödyntäminen .....31

Tulosignaalin kytkeminen ......................33

Yksityiskohtien suurentaminen ja

etsiminen...................................................34

Kuvasuhteen valinta................................35

Kuvan optimointi.....................................37

Esitysajastimen asettaminen..................41

Kaukohakutoiminnot..............................42

Kuvan pysäyttäminen..............................42

Kuvan kätkeminen .................................. 42

Ohjauspainikkeiden lukitseminen........ 43

Käyttö korkeissa ympäristöissä...........43

Äänen säätäminen................................... 44

Testikuvion käyttö.................................. 45

Opetusmallien käyttö ............................ 45

Projektorin ohjaus johdollisella LAN-

ympäristöllä.............................................. 46

PointWrite-moduulin asentaminen projektoriin vuorovaikutteisen

toiminnon käyttämiseksi ....................... 51

Projektorin sammutus ........................... 52

Valikon käyttö ......................................... 53

Huolto ......................... 66

Projektorin hoito.................................... 66

Lampputiedot ..........................................67

Vianetsintä.................. 74

Tekniset tiedot........... 75

Projektorin tiedot................................... 75

Ajastuskaavio ........................................... 76

Takuu ja

tekijänoikeustiedot .... 82

Sisällysluettelo 2

Tärkeitä turvallisuusohjeita

Projektorisi on suunniteltu ja testattu uusimpien tietoteknisten laitteiden turvallisuusstandardien mukaisesti. Varmistaaksesi tuotteen turvallisen käytön, on kuitenkin tärkeää, että noudatat tässä ohjeessa olevia sekä tuotteeseen merkittyjä ohjeita.

Turvallisuusohjeet

1. Lue tämä käyttöopas ennen projektorin käyttöä. Säilytä se

tulevaa käyttöä varten.

2. Älä katso suoraan projektorin linssiin käytön aikana. Voimakas valonsäde saattaa vahingoittaa silmiä.

4. Joissakin maissa verkkojännite EI ole vakaa. Tämä projektori on suunniteltu toimimaan turvallisesti, kun verkkojännite on 100 - 240 VAC, mutta häiriöitä saattaa tulla, jos ±10 V sähkökatkoksia tai syöksyaaltoja.

Alueilla, joilla verkkojännite saattaa heilahdella tai katketa, suositellaan, että kytket projektorin jännitestabilisaattorin, syöksyaaltosuojaimen tai katkottoman teholähteen (UPS) kautta.

3. Käänny huoltoasioissa pätevän huoltoammattilaisen puoleen.

Tärkeitä turvallisuusohjeita3

5. Älä peitä projektorin linssiä millään esineellä projektorin ollessa käynnissä, koska tämä voisi aiheuttaa kohteen lämpenemistä ja muodon muuttumista tai jopa aiheuttaa tulipalon. Sammuttaaksesi lampun hetkellisesti, paina kaukosäätimen

ECO TYHJÄ-painiketta,

Turvallisuusohjeet (jatkoa)

6. Lamppu kuumenee äärimmäisen kuumaksi käytön aikana. Anna projektorin jäähtyä noin 45 minuutin ajan ennen kuin poistat lamppuasennelman vaihtamista varten.

9. Älä laita tätä tuotetta epävakaaseen kärryyn, jalustalle tai pöydälle. Laite saattaa pudota, jolloin seurauksena on suuri vaurio.

7. Älä käytä lamppuja lampun nimelliskestoiän yli. Lamppujen käyttäminen niiden nimelliskestoiän yli saattaa joskus johtaa niiden rikkoutumiseen.

8. Älä milloinkaan vaihda lamppuasennelmaa tai mitään elektroniikkakomponenteista, ellei projektorin pistoke ole irrotettuna.

10. Älä yritä purkaa tätä projektoria. Sen sisällä on vaarallisia jännitteitä, jotka voivat aiheuttaa kuoleman, jos kosketat jännitteisiä osia. Ainut käyttäjän huollettavissa oleva osa on lamppu, jolla on oma irrotettava suojansa.

Älä poista muita suojuksia missään tapauksissa. Turvaudu huollossa vain sopivan koulutuksen saaneeseen ammattihenkilöstöön.

11. Projektorin ollessa käytössä saatetaan aistia ilmastointiritilästä tulevaa kuumaa ilmaa tai sen hajua. Se on normaalia, eikä se ole laitevika.

Tärkeitä turvallisuusohjeita 4

Turvallisuusohjeet (jatkoa)

3000 m (10000 jalkaa)

0 m (0 jalkaa)

12. Älä sijoita tätä projektoria mihinkään seuraavista ympäristöistä.

- Huonosti ilmastoituun tai suljettuun tilaan. Projektorin ja seinien välissä täytyy olla vähintään 50 cm tilaa ja ilman tulee virrata vapaasti sen ympärillä.

- Paikat, missä lämpötilat voivat tulla liian korkeiksi, kuten auton sisällä kaikkien ikkunoiden ollessa suljettuina.

- Paikat, joissa liiallinen kosteus, pöly tai tupakansavu voi liata optisia komponentteja, lyhentää kestoikää ja himmentää kuvaa.

- Paikat, jotka ovat lähellä palohälyttimiä

- Paikat, joiden ympäristölämpötila on yli 40°C / 104°F

- Paikkoihin, jotka ovat yli 3000 m (10000 jalkaa) korkealla.

13. Älä tuki ilmastointiaukkoja.

- Älä aseta tätä projektoria huovan, sängyn tai muun pehmeän pinnan päälle.

- Älä peitä tätä projektoria kankaalla tai muulla vastaavalla.

- Älä aseta mitään syttyvää projektorin lähelle.

Jos ilmastointiaukot ovat hyvin tukossa, projektorin sisäosat saattavat syttyä palamaan.

14. Aseta projektori aina tasaiselle vaakapinnalle käytön aikana.

- Älä käytä laitetta, jos se on kallistuneena vasemmalle tai oikealle yli 10 astetta, tai eteen- tai taaksepäin yli 15 astetta. Projektorin käyttäminen silloin, kun se ei ole täysin vaakatasossa, saattaa aiheuttaa lampun toimintahäiriön tai vioittumisen.

Tärkeitä turvallisuusohjeita5

Turvallisuusohjeet (jatkoa)

15. Älä aseta projektoria pystyyn. Projektori voi sen seurauksena kaatua ja aiheuttaa vamman tai projektori voi vahingoittua.

16. Älä astu projektorin päälle tai laita mitään esineitä sen päälle. Projektoriin mahdollisten fyysisten vaurioiden lisäksi siitä voi aiheutua tapaturmia ja mahdollinen vamma.

17. Älä aseta nesteitä projektorin lähelle tai sen päälle. Nesteiden pääseminen projektorin sisään saattaa aiheuttaa sen epäkuntoon joutumisen. Jos projektori kastuu, irrota se virtalähteestä ja ota BenQ:iin projektorin korjausta varten.

18. Tämä laite pystyy näyttämään kattoasennuksessa käännettyjä kuvia.

Käytä ainoastaan BenQ:n kattokiinnityssarjaa projektorin asentamiseen, ja varmista, että se on tiukasti asennettu.

Projektorin seinäkiinnitys

Toivomme, että BenQ:n projektorista on sinulle iloa, ja että kiinnität tähän turvallisuusasiaan huomiota henkilöihin ja omaisuudelle aiheutuvien vahinkojen välttämiseksi. Jos aiot kiinnittää projektorin seinään, on vahvasti suositeltavaa käyttää asianmukaista BenQ-projektorin seinäkiinnityssarjaa, ja varmistaa, että se on asennettu pitävästi ja turvallisesti. Jos käytät muuta kuin BenQprojektorin kattokiinnityssarjaa, on olemassa vaara, että projektori putoaa katosta väärän kiinnityksen vuoksi johtuen väärän mallisista tai pituisista ruuveista.

Voit hankkia BenQ-projektorin kattokiinnityssarjan samasta paikasta, josta hankit BenQ-projektorin. BenQ suosittelee, että hankit erillisen Kensington-lukon kanssa yhteensopivan turvakaapelin ja liität sen pitävästi sekä projektorin Kensington-lukon aukkoon että kattokiinnityskannattimen alustaan. Tämä toimii toisena projektorin pitimenä, jos sen kiinnike irtoa kiinnitystelineestä.

Hg - lamppu sisältää elohopeaa. Toimi

paikallisten jätehuoltomääräysten

mukaisesti. Katso web-sivulta

www.lamprecycle.org.

Tärkeitä turvallisuusohjeita 6

Johdanto

Projektorin ominaisuudet

Projektorissa on seuraavat ominaisuudet

• SmartEco™ käynnistää dynaamisen tehonsäästön

SmartEco™-tekniikka tarjoaa uuden tavan projektorilamppujärjestelmän käyttöön, ja säästää lampun tehoa jopa 30 % riippuen sisällön kirkkaustasosta.

• Vuorovaikutteisuus

Laajenna vuorovaikutteista toimintoa valinnaisella PointWrite-moduulilla.

• Pystysuuntainen 2 % linssinsiirto (ei käytettävissä mallissa MH856UST+)

Optimoi asennusjoustavuus.

• Nurkkakiinnitys

Korjaa kukin vääristynyt kulma saadaksesi täydellisen suorakulmaisen kuvan.

• Ilman suodatinta

Ilman suodatinta oleva muotoilu alentaa huolto- ja käyttökustannuksia.

• Verkko-ohjaus

Integroitu RJ45-liitäntä langallista verkko-ohjausta varten. Se mahdollistaa projektorin tilan hallinnan tietokoneesta web-selainta käyttämällä. Ota käyttöön Verkon valmiustila <2 W.

• Crestron RoomView

Projektori tukee Crestron eControl -, RoomView- ja AMX-ominaisuuksia, jotka mahdollistavat laitteen hallinnan etätietokoneesta LAN-yhteydellä.

• Yhden näppäimen automaattisäätö Painamalla AUTOMAATTINEN näppäimistöllä tai kaukosäätimessä näet parhaan kuvanlaadun heti.

• Sisäänrakennetut 10 W x 2 kaiuttimet Sisäänrakennetut 10 W x 2 kaiuttimet tuottavat stereoääntä, kun äänitulo on kytketty.

• Pikajäähdytys, Automaattinen sammutus, Signaalikäynnistys, Suora

käynnistys Pikajäähdytys-toiminto nopeuttaa jäähdytystä, kun projektori sammutetaan. Automaattinen sammutus mahdollistaa projektorin kytkeytymisen pois päältä

automaattisesti, jos tulosignaalia ei havaita asetetun ajan jälkeen. Signaalikäynnistys- toiminto kytkee projektorin päälle automaattisesti, kun se tunnistaa signaalitulon ja

Suora käynnistys käynnistää koneen automaattisesti uudelleen, kun virta liitetään.

• Näkyvän, projisoidun kuvan kirkkaus vaihtelee ympäristön valoisuusolosuhteista, valitun sisääntulosignaalin kontrasti-/kirkkausasetuksesta riippuen, ja on suoraan suhteessa projisointietäisyyteen.

• Lampun kirkkaus heikkenee ajan myötä, ja saattaa muuttua lampun valmistajan teknisten tietojen rajoissa. Tämä on normaalia ja sellaista on odotettavissakin.

ja AMX tuettuja

Johdanto7

Paketin sisältö

Quic

k S

rt G

ide

ital P

roject

o r

8 5

5 U

S T +

/ MH

8 5 6

U ST +

Pura varovasti pakkauksesta ja tarkista, että siinä ovat kaikki alla esitetyt osat. Jos joitakin osia puuttuu, ota yhteyttä ostopaikkaan.

Normaalit lisävarusteet

Toimitetut varusteet ovat alueellesi sopivia, ja ne saattavat poiketa kuvatuista.

Projektori, jossa seinäkiinnityslevy Kaukosäädin paristoineen**

Virtajohto VGA-kaapeli Seinäkiinnityssarja (WM04G4) ja käyttöopas

Kuusiokoloavain

(2,5 mm)***

Pikakäynnistysopas Takuukortti* Seinäkiinnityksen

asennuskaavio

Valinnaiset lisävarusteet

1. Varalamppupaketti

2. 3D-lasit

3. Langaton käyttöavain QCastMirror (QP20)

* Takuukortti toimitetaan vain joillakin alueilla. Kysy lisätietoja myyjältä.

**Japanin alueella kaukosäätimessä ei ole lasertoimintoa.

***Kuusiokoloavain ei ole käytettävissä MH856UST+-mallissa.

Johdanto 8

4. PointWrite-sarja (PW30U)

5. PointWrite-kosketusmoduuli (PT20)

Projektorin ulkonäkymä

Etusivu / yläpuoli

Ta k a - / a l a o s a

16 18

13 1711 12 14

23 20252627 24

21 19

1. PointWrite-kansi (valinnainen PointWrite-sarja)

2. Peili

3. Lamppuosaston kansi

4. Tarkennusrengas

5. Ulkoinen hallintapaneeli (katso yksityiskohtia "Projektori"

sivulla 11.)

6. Tuuletusaukko (jäähdytysilman otto)

7. Linssinsiirto (ei käytettävissä mallissa MH856UST+)

8. Projisointilinssi

9. Etusäätöjalka

10. Edessä oleva IR-kaukosäätimen anturi

11. HDMI-1-tuloliitin

12. HDMI-2-tuloliitin

13. RGB-signaalin lähtöliitin

14. PC-tuloliitin

15. VIDEO-tuloliitin

16. USB Type A -portti

17. RJ45 LAN -tuloliitin

18. PointWrite-portti (PointWritesarja vaaditaan)

19. Etusäätöjalka

20. Kensingtonvarkaudenestolukituksen aukko

21. USB Type B -portti (huoltolatausta varten)

22. Audio (V/O) -tuloliitin

23. RS-232-ohjausportti

24. Takasäätöjalka

25. Audiotuloliitin

26. Audiolähtöliitin

27. AC-virtajohtotulo

Asettaaksesi PointWrite-sarjan projektoriisi, hae PointWrite-käyttöopas ostoksesi pakkauksesta.

Johdanto9

28. Kattokiinnityslevy

Alapuoli

1919

Johdanto 10

Ohjaimet ja toiminnot

13 14

10 11

Projektori

8. TILA/ENTER

Valitsee käytettävissä olevan kuvan asetustilan. Ks. lisätietoja "Kuvatilan

valinta" sivulla 37.

Aktivoi valitun kuvaruutunäyttö (OSD) valikon kohteen. Katso yksityiskohtia

"Valikoiden käyttö" sivulla 30.

9. ► Oikea/ Lisää äänenvoimakkuuden tasoa

Lisää äänenvoimakkuutta. Ks. lisätietoja

"Äänitason säätäminen" sivulla 44.

Kun kuvaruutunäyttö (OSD) -valikko on aktivoitu, käytetään näppäimiä #4, #6, #9

ja #11 suuntanuolina halutun valikon

1. TARKENNUSRENGAS

Käytetään projisoidun kuvan tarkennuksen säätämiseen. Ks. lisätietoja "Kuvan koon ja

selkeyden hienosäätö" sivulla 27.

2. inssinsiirto

Käytä kuusiokoloavainta linssinsiirtotoiminnon käyttämiseen.

3. VALIKKO/LOPETA

Kytkee päälle ruutunäyttö (OSD) -valikon. Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa valikon asetukset.

Katso lisätietoja

kohdasta "Valikoiden käyttö" sivulla 30.

4. Keystone/Nuoli-näppäimet ( /▲ Ylös)

Korjaa vääristyneet kuvat manuaalisesti, jotka johtuvat kulmikkaasta projisoinnista.

5. LÄHDE

Näyttää lähteen valintapalkin. Ks. lisätietoja

"Tulosignaalin kytkeminen" sivulla 33.

6. ◄ Vasen/ Vähennä äänenvoimakkuuden tasoa

Vähentää äänenvoimakkuutta. Ks. lisätietoja "Äänitason säätäminen" sivulla

44.

7. POWER (Virta-ilmaisimen valo)

Syttyy tai välkkyy, kun projektori on toiminnassa. Ks. lisätietoja "Merkkivalot"

sivulla 73.

Johdanto11

valitsemiseksi ja säätöjen tekemiseksi. Ks. lisätietoja "Valikoiden käyttö" sivulla 30.

10. AUTOMAATTINEN

Määrittää automaattisesti parhaat kuvien ajoitukset näytetylle kuvalle. Ks. lisätietoja "Kuvan automaattinen säätö"

sivulla 27.

11. Keystone/Nuoli-näppäimet /▼ Alas)

Korjaa vääristyneet kuvat manuaalisesti, jotka johtuvat kulmikkaasta projisoinnista.

12. POWER

Vaihtaa projektoria valmiustilan ja päällätilan välillä.

Katso lisätietoja kohdasta "Projektorin

käynnistys" sivulla 26 ja "Projektorin sammutus" sivulla 52.

13. LAMP (Lamppu-ilmaisimen valo)

Osoittaa lampun tilan. Syttyy tai välkkyy, jos lampussa on ongelmiaa. Ks. lisätietoja

"Merkkivalot" sivulla 73.

14. LÄMPÖTILAN merkkivalo

Syttyy punaiseksi, jos projektorin lämpötila nousee liian korkeaksi. Ks. lisätietoja "Merkkivalot" sivulla 73.

Kaukosäädin

17 18

7. LASER (ei käytettävissä Japanissa)

Säteilee näkyvää laserosoitinvaloa esitystarkoituksiin.

8. MHL-ohjauspainikkeet (Ei käytettävissä tässä mallissa)

9. ZOOM+/ZOOM-

Suurentaa tai pienentää projisoidun kuvan kokoa.

10. ASPECT

Valitsee näytön kuvasuhteen.

11. FREEZE

Pysäyttää projisoidun kuvan.

12. VERKKOASETUS

Näyttää Ver kko as et uk se t-OSDvalikon.

13. Numeropainikkeet

Numeroiden syöttämiseen verkkoasetuksissa.

Numeropainikkeita 1, 2, 3, 4 ei voi painaa, kun pyydetään syöttämään salasana.

14. VERKKO

Valitsee Verkkonäytön tulosignaalilähteeksi.

15. AUTOMAATTINEN

1. PÄÄLLE / POIS

Vaihtaa projektoria valmiustilan ja päällätilan välillä.

2. Lähdevalintapainikkeet (Tietokone 2, S-Video ja Verkko eivät ole käytettävissä tässä mallissa)

Valitsee näytölle tulolähteen.

3. Keystone/Nuoli-näppäimet ( /▲ Ylös /▼ Alas)

Korjaa vääristyneet kuvat manuaalisesti, jotka johtuvat kulmikkaasta projisoinnista.

4. VALIKKO/LOPETA

Kytkee päälle ruutunäyttö (OSD) -valikon. Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa valikon asetukset.

5. ◄ Vasen/

Äänenvoimakkuuden hiljentäminen.

6. ECO BLANK

Käytetään piilottamaan ruudun kuva.

Määrittää automaattisesti parhaat kuvien ajoitukset näytetylle kuvalle.

16. ► Oikea/

Lisää projektorin äänenvoimakkuutta. Kun kuvaruutu (OSD) -valikko on

aktivoitu, käytetään näppäimiä #3, #5 ja #16 suuntanuolina halutun valikon valitsemiseksi ja säätöjen tekemiseksi.

17. TILA/ENTER

Valitsee käytettävissä olevan kuvan asetustilan. Aktivoi valitun ruutunäyttö (OSD) -valikon kohteen.

Johdanto 12

18. LÄHDE

Näyttää lähteen valintapalkin.

19. SIVU + / SIVU -

Käytä näyttösi ohjelmiston ohjelmaa (liitetyllä PC:llä), mikä vastaa sivu ylös/alas

-komennolle (kuten Microsoft PowerPoint).

20. MIC/VOL + / MIC/VOL -

Toiminto ei ole käytettävissä tässä projektorissa.

21. MYKISTÄ

Vaihtaa projektorin ääntä päälle ja pois.

22. SMART ECO

Vaihda valotila vaihtoehtojen Eco/ Normaali ja SmartEco välillä.

23. PIKA-ASENNUS Näyttää Pika-asennus-OSD-valikon.

LASER-osoittimen käyttö

Laser-osoitin on esitysapuväline ammattilaisille. Se lähettää punaisen valonsäteen, kun painat sitä.

Lasersäde on näkyvä Jatkuvan säteen ylläpitämiseksi LASERpainiketta on pidettävä jatkuvasti painettuna.

Älä katso laservaloikkunaan tai osoita laservalonsädettä itseesi tai muihin. Katso kaukosäätimen takana olevat varoitusviestit ennen sen käyttöä.

Laser-osoitin ei ole lelu. Vanhempien tule tiedostaa laser-energian vaarat ja pitää tämä kaukosäädin lasten ulottumattomissa.

Johdanto13

Kaukosäätimen paristojen vaihtaminen

1. Pariston kannen avaamiseksi käännä kaukosäädin ympäri nähdäksesi sen takaosan, työnnä sormiotteella kantta ja liu’uta sitä nuolen suuntaan kuvauksen mukaisesti. Kansi liukuu pois.

2. Poista kaikki olemassa olevat paristot (tarvittaessa) ja asenna kaksi AAA-paristoa huomioiden paristojen napaisuudet kuten paristolokeron pohjassa osoitetaan. Positiivinen (+) menee positiiviseen ja negatiivinen (-) menee negatiiviseen.

3. Sovita kansi takaisin kohdistamalla ja liu’uttamalla se takaisin alas paikalleen. Pysäytä kun se napsahtaa paikalleen.

• Vältä liiallista kuumuutta ja kosteutta.

• Akku voi vahingoittua, jos se vaihdetaan väärin.

• Vaihda vain saman tyyppiseen tai vastaavaan paristoon valmistajan suositusten mukaisesti.

• Hävitä käytetty akku akun valmistajan ohjeiden mukaisesti.

• Älä koskaan heitä paristoja tuleen. Ne voivat räjähtää.

• Jos akku on kulunut loppuun, tai et käytä kaukosäädintä pitkään aikaan, poista akku

välttääksesi mahdollisen akun vuodon aiheuttaman kaukosäätimen vahingoittumisen.

Kaukosäätimen vaikutusalue

Infrapuna (IR) -kaukosäädinanturi sijaitsee projektorin edessä. Kaukosäädintä täytyy pitää kulmassa, joka on 30 astetta projektorin infrapunakaukosäädinantureita kohden, jotta se toimii oikein. Etäisyys kaukosäätimen ja anturien välillä ei saa olla yli 8 metriä.

Varmista, ettei kaukosäätimen ja projektorin IRanturin välissä ole esteitä, jotka voisivat estää infrapunasädettä.

Johdanto 14

Projektorin sijoittaminen paikalleen

Pika-asennuksen käyttö

Projektorissa on pikanäppäin Projektoriasennuksen, Te s t i m a l l i n ja Keystonen asettamiseksi nopeasti.

Paina kaukosäätimen Pika-asennus-painiketta ja valitse painamalla ▲/ ▼-painikkeita:

• Projektoriasennus: Katso

• Testimalli: Katso

• Keystone: Katso

"Testikuvion käyttö" sivulla 45 "2D Keystone -korjaus" sivulla 28

"Projektorin sijoittaminen paikalleen" sivulla 15

1. Sijainnin valinta

Projektori on suunniteltu asennettavaksi yhteen neljästä mahdollisesta asennuspaikasta:

Etuseinä Takapöytä Etupöytä Takaseinä

2. Testimallin käyttö

3. Korjaa kuva

2D Keystone -korjaus

Corner fit -korjaus

Projektorin sijoittaminen paikalleen15

Digitaalinen kutistus ja siirto

Aseta näyttö kaukosäätimen Pika-asennus-pikanäppäimellä. Voit myös siirtyä JÄRJESTELMÄN ASETUS: Perus > Projektoriasennus -valikkoon käynnistettyäsi projektorin.

Huonejärjestelyt tai henkilökohtainen mieltymys sanelevat valittavan asennuspaikan. Ota huomioon valkokankaan koko ja sijainti, sopivan pistorasian sijaintipaikka, sekä myös projektorin ja muun laitteiston välinen sijainti sekä etäisyys.

Halutun kuvan koon saaminen

1. Seinäkiinnitys

2. Mitat (sisältäen projektorin ja seinäkiinnityksen)

Projektorin sijoittaminen paikalleen 16

Projisointimitat

Katso tämän projektorin linssikokojen keskikohta "Mitat" sivulla 22 ennen oikean sijaintipaikan arviointia.

Asentaaksesi PointWrite-kosketusmoduulin, lataa ”installation guide for PointWrite Touch module”-tiedosto BenQ-web-sivustolta.

MW855UST+

Näytön kuvasuhde on 16:10 ja projisoidun kuvan kuvasuhde on 16:10.

WXGA

Näytön koko

(diagonaalinen)

tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm mm

80 2032 67 1723 42 1077 11,40 289,0 11,80 300,0 505 274,7

85 2159 71 1831 45 1144 12,90 326,9 12,40 314,3 540 289,0

87 2210 73 1874 46 1171 13,50 341,9 12,60 320,2 555 294,9

90 2286 76 1939 47 1212 14,40 364,7 13,00 328,9 580 303,6

92 2337 77 1982 48 1239 15,00 379,7 13,20 334,4 595 309,1

95 2413 80 2046 50 1279 15,80 402,1 13,50 343,0 615 317,7

97 2464 81 2089 51 1306 16,40 417,2 13,70 348,9 630 323,6

100 2540 85 2154 53 1346 17,30 439,9 14,00 356,9 655 331,6

Näytön leveys

(W)

Näytön

korkeus (h)

Projisointietäi

syys (D)

Poi kke am a

(H)

Asteikkop

arametri

Seinälevyn ja

projisointinäy

tön välinen

etäisyys (V)

Projektorin sijoittaminen paikalleen17

MH856UST+

Näytön kuvasuhde on 16:9 ja projisoitu kuva on 16:9 -kuvasuhteessa.

1080P

Näytön koko

(diagonaalinen)

tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm mm

89 2258 77,5 1968 43,6 1107 13,20 335,4 13,00 331,2 550 305,9

90 2286 78,4 1991 44,1 1120 13,50 343,0 13,20 334,5 560 309,2

95 2413 82,8 2103 46,6 1183 14,96 380,0 13,80 350,5 595 325,2

97 2464 84,5 2148 47,6 1208 15,55 395,0 14,00 356,7 610 331,4

100 2540 87,1 2213 49,0 1245 16,39 416,3 14,40 366,2 630 340,9

102 2594 89,1 2262 50,1 1272 17,03 432,5 14,70 373,3 645 348

Näytön leveys

(W)

Näillä luvuilla on 5 % toleranssi optisten osien vaihteluiden vuoksi. BenQ suosittelee, että jos projektori on tarkoitus asentaa pysyvästi, projisointikoko ja etäisyys testataan fyysisesti käyttämällä projektoria itse paikalla ennen sen asentamista pysyvästi paikalleen, jotta tämän projektorin optiset ominaisuudet saadaan esiin. Tällä edesautetaan tarkan asennuspaikan määrittämistä, jotta se sopisi parhaiten valitsemaasi asennuspaikkaan.

Tarkennuksen säätö on suositeltavaa tehdä15 minuuttia käynnistyksen jälkeen linssin vähäisen siirtymisen vuoksi lämpötilan muuttuessa.

Näytön

korkeus (h)

Projisointietäis

yys (D)

Poikkeama

(H)

Asteikkop

arametri

Seinälevyn ja

projisointinäy

tön välinen

etäisyys (V)

Projektorin sijoittaminen paikalleen 18

Rajoitetun linssinsiirron tekniset tiedot (ei käytettävissä mallissa MH856UST+)

Siirtääksesi projisoitua kuvaa ylöspäin, kierrä

säädintä vastapäivään.

Projektorin sijoittaminen paikalleen19

Siirtääksesi projisoitua kuvaa alaspäin, kierrä

säädintä myötäpäivään.

Projektorin kiinnittäminen

Jos aiot käyttää projektorin kiinnitystä, on vahvasti suositeltavaa käyttää asianmukaista BenQ-projektorin kiinnityssarjaa, ja varmistaa, että se on varmasti sekä turvallisesti asennettu.

Jos käytät muuta kuin BenQ:n asennussarjaa, on olemassa vaara, että projektori putoaa väärän kiinnityksen vuoksi johtuen väärän kokoisista ja pituisista ruuveista.

Ennen projektorin kiinnittämistä

• Käytä toimitukseen kuuluvaa BenQ-projektorin seinäkiinnityssarjaa. Katso

asennusohjeet seinäkiinnityssarjan pakkauksessa olevasta käyttöoppaasta.

• BenQ suosittelee, että hankit erillisen Kensington-lukon kanssa yhteensopivan

turvakaapelin ja kiinnität sen lujasti sekä Kensington-lukon aukkoon projektorissa että kiinnityskannakkeen alustaan. Tämä toimii toisena projektorin pitimenä, jos sen kiinnike irtoa kiinnitystelineestä.

• Pyydä jälleenmyyjää asentamaan projektori puolestasi. Projektorin kiinnittäminen itse

voi johtaa sen putoamiseen ja vammaan.

• Tee välttämättömät toimenpiteet projektorin putoamisen ehkäisemiseksi tilanteissa,

kun maanjäristys.

• Takuu ei kata mitään tuotevahinkoja, jotka aiheutuvat projektorin kiinnittämisestä

muulla kuin BenQ:n projektorin kiinnityssarjalla.

• Ota huomioon lämpötila ympäristössä jossa projektori kiinnitetään kattoon tai seinään.

Jos käytetään lämmitintä, kattokiinnityksen ympärillä oleva lämpötila voi olla odotettua korkeampi.

• Katso kiinnityssarjan käyttöoppaasta tiedot vääntömomenttialueesta. Kiristäminen

suositellun alueen ylittävällä alueella voi vahingoittaa projektoria ja aiheuttaa sen putoamisen.

• Varmista, että pistorasia on tavoitettavissa olevalla korkeudella, jotta voit sammuttaa

projektorin helposti.

Asenna projektori projektorin seinäkiinnitykseen

1. Liu'uta projektori seinäkiinnitykseen.

Projektorin sijoittaminen paikalleen 20

2. Säädä pystykallistus / vaakapyörintä / vaakakierto säätääksesi näytön kohdistusta ja

Säätösuunnat

Säätöpainikkeet

kuvan sijaintia.

3. Säädä Eteenpäin/Taaksepäin-liukusäädintä pienentääksesi/suurentaaksesi kuvaa.

Projektorin sijoittaminen paikalleen21

Mitat

233,8

130,2

373,3

Seinäkiinnitysasennus

Yksikkö: mm

287,5

206,9

287,5 mm (L) x 206,9 mm (K) x 373,3 mm (S)

Projektorin sijoittaminen paikalleen 22

Liitäntä

Kannettava tai pöytätietokone

A/V-laite

Kaiuttimet

Näyttö

(VGA) (DVI)tai

PointWrite-sarja

Kosketu s moduuli

Älylaitteet

Kun liität signaalilähteen projektoriin, varmista:

1. Sammuta kaikki laitteet ennen liitäntöjen tekemistä.

2. Käytä oikeita signaalikaapeleita kullekin lähteelle.

3. Varmista, että kaapelit on laitettu tiukkaan.

Alla esitetyissä liitännöissä jotkut kaapelit eivät ehkä kuuluu projektorin toimitukseen (katso

"Paketin sisältö" sivulla 8). Niitä voidaan ostaa sähköliikkeistä.

1. VGA-kaapeli

2. VGA DVI-A-kaapeliin

3. HDMI-kaapeli

4. Komponenttivideo VGA (D-Sub) adapterikaapeliin

5. Äänikaapeli

6. Videokaapeli

7. Audio V/O -kaapeli

8. USB-kaapeli

9. USB-kaapeli (B - A -tyyppi)

10. USB-kaapeli (A - micro B -tyyppi) Liitä PointWrite-kosketusmoduuliin tai liitä HDMI-käyttöavaimeen virran syöttämiseksi

11. HDMI-käyttöavain (QCast Mirror jne.)

Monet kannettavat tietokoneet eivät käynnistä ulkoisia videoporttejaan, kun ne liitetään projektoriin. Useimmiten näppäinyhdistelmä, kuten FN + F3 tai CRT/LCD, käynnistää ja sammuttaa ulkoisen näytön. Etsi kannettavasta tietokoneestasi toimintonäppäin, jossa on CRT/ LCD-merkintä tai toimintonäppäin, jossa on näytön symboli. Paina FN-näppäintä ja merkittyä toimintonäppäintä samanaikaisesti. Katso kannettavan tietokoneesi asiakirjoista kannettavan tietokoneesi näppäinyhdistelmä.

Liitäntä23

Videolähdelaitteiden liittäminen

Kytke projektori videolähdelaitteeseen käyttämällä vain yhtä liitäntämenetelmää, mutta kussakin on eri laatutason videon ominaisuudet. Valitsemasi menetelmä todennäköisimmin riippuu sekä projektoriin että videolähdelaitteeseen saatavissa olevista sopivista liittimistä sekä projektorissa että videolähdelaitteessa, kuten alla kuvataan:

Liittimen nimi Liittimen ulkonäkö Kuvan laatu

HDMI Paras

Component Video Parempi

Video Normaali

Audion liittäminen

Projektorissa on kaksi sisäänrakennettua kaiutinta, jotka on suunniteltu tarjoamaan perusäänitoiminnallisuuden täydentämään dataesityksiä vain liiketoimintatarkoituksiin. Niitä ei ole suunniteltu, tai tarkoitettu stereoäänen toistamiseen kotiteattereissa.

Sisäänrakennetut kaiuttimet mykistetään, kun AUDIO OUT -liitin on kytketty.

Jos valittua videokuvaa ei näytetä projektorin käynnistämisen jälkeen ja oikea videolähde on valittu, tarkasta, että videolähdelaite on kytketty päälle ja toimii oikein. Tarkasta myös signaalikaapelien oikea asennus.

Älylaitteiden liittäminen

Projektori pystyy projisoimaan sisältöä suoraan älylaitteesta käyttämällä langatonta käyttöavainta.

Langaton HDMI -käyttöavain (esim. BenQ QCastMirror)

• Liitä käyttöavain projektorin HDMI 1 - tai HDMI 2 - ja USB TYPE-A -portteihin ja vaihda tulosignaaliksi HDMI 1 tai HDMI 2.

Liitäntä 24

Äänentoisto projektorin kautta

Voit käyttää projektorin kaiutinta esityksissäsi ja myös liittää erilliset aktiivikaiuttimet projektorin AUDIO OUT -liitäntään.

Jos sinulla on erillinen äänentoistojärjestelmä, haluat todennäköisesti liittää videolähdelaitteen audiolähdön kyseiseen äänentoistojärjestelmään audioprojektorin asemesta.

Kun se on liitetty, audiota voi ohjata projektorin On-Screen Display (OSD) -valikoilla.

Alla olevassa taulukossa kuvataan liitäntätavat eri laitteille, ja mistä ääni on peräisin.

Laite Computer/PC Komponentti/Video HDMI

Audiotuloportti AUDIO IN (miniliitin) AUDIO (V/O) HDMI

Projektori voi toistaa ääntä

kohteista...

Audiolähtöportti AUDIO OUT AUDIO OUT AUDIO OUT

Valittu tulosignaali määrittää, mitä ääntä toistetaan projektorin kaiuttimesta, ja mitkä ääntä

toistetaan projektorista, kun AUDIO OUT on liitetty. Jos valitset COMPUTER/PC-signaalin,

projektori voi toistaa ääntä, jota vastaanotetaan AUDIO IN -miniliittimestä. Jos valitset

COMPONENT/VIDEO-signaalin, projektori voi toistaa ääntä, jota vastaanotetaan AUDIO (V/O) -

AUDIO IN (miniliitin) AUDIO (V/O) HDMI

liittimestä.

Liitäntä25

Käyttö

Projektorin käynnistys

1. Kytke virtajohto projektoriin ja pistorasiaan.

Kytke pistorasian kytkin päälle (jos sellainen on). Tarkista, että projektorin POWER (Virta- ilmaisimen valo) palaa oranssina, kun virta on päällä.

Käytä laitteen kanssa ainoastaan alkuperäisiä lisävarusteita (esim. virtajohto) välttääksesi mahdollisia vaaratilanteita, esim. sähköiskuja tai tulipaloa.

2. Paina POWER projektorissa tai kaukosäätimessä käynnistääksesi

projektorin ja käynnistyksen äänimerkit. POWER (Virta-ilmaisimen valo) välkkyy vihreänä ja jää palamaan vihreäksi kun projektori on päällä. Käynnistysprosessi kestää noin 30 sekuntia. Käynnistyksen myöhemmässä vaiheessa käynnistyksen logo tulee esiin.

Kierrä (tarvittaessa) tarkennusrengasta kuvan selvyyden säätämiseksi.

Sammuta ääni, ks. lisätietoja "Virta päälle/pois -soittoäänen kytkeminen pois päältä" sivulla

44.

Jos projektori on yhä kuuma edellisestä toiminnasta, sen jäähdytystuuletin käy noin 90 sekunnin ajan ennen lampun sytyttämistä.

3. Käyttääksesi OSD-valikoita, aseta ne ensin

omalle kielellesi.

4. Jos sinulta kysytään salasanaa, syötä

viisinumeroinen salasana nuolinäppäimillä. Ks. lisätietoja "Salasanatoiminnon

hyödyntäminen" sivulla 31.

5. Kytke kaikki liitetyt laitteet päälle.

6. Projektori alkaa etsiä tulosignaaleja.

Skannattava tulosignaali näkyy näytön vasemmassa yläkulmassa. Jos projektori ei havaitse kelpaavaa signaalia, näytetään ilmoitusta "Ei signaalia" kunnes tulosignaali löytyy.

Voit myös valita haluamasi tulosignaalin painamalla SOURCE -painiketta projektorissa tai kaukosäätimessä. Ks. lisätietoja "Tulosignaalin kytkeminen" sivulla 33.

Jos tulosignaalin taajuus/resoluutio ylittää projektorin käyttöalueen, tyhjässä näytössä näkyy viesti 'Alueen ulkopuolella' . Vaihda tulosignaaliin, joka on yhteensopiva projektorin resoluution kanssa, tai aseta tulosignaali alemmalle tasolle. Ks. lisätietoja "Ajastuskaavio" sivulla 76.

Lamppukeston ylläpitämiseksi, odota projektorin käynnistettyäsi vähintään 5 minuuttia ennen kuin kytket sen pois päältä.

Käyttö 26

Projisoidun kuvan säätäminen

Projisointikulman säätäminen

Projektorissa on 3 säätöjalkaa. Näillä säätimillä muutetaan kuvan korkeutta ja projisointikulmaa. Kun säädät projektoria:

Kierrä säätöjalka hienosäätääksesi vaakakulmaa.

Lakeaksesi jalkaa, pidä kiinni projektorista ja laske sitä sitten hitaasti. Kierrä säätöjalkaa vastakkaiseen suuntaan.

Jos projektoria ei ole asetettu tasaiselle pinnalle tai valkokangas ja projektori eivät ole kohtisuorassa toisiinsa nähden, projisoidusta kuvasta tulee puolisuunnikkaan näköinen. Katso lähemmin tämän tilanteen korjaamiseksi kohtaa "2D Keystone -

korjaus" sivulla 28.

• Älä katso linssiin, kun lamppu on päällä. Lampun voimakas valo voi vahingoittaa silmiäsi.

• Ole varovainen painaessasi säätöpainiketta, koska se on lähellä poistoaukkoa, josta tulee kuumaa ilmaa.

Kuvan automaattinen säätö

Joissakin tapauksissa kuvan laatua joudutaan tarkentamaan. Tee tämä painamalla projektorissa tai kaukosäätimessä AUTO. 3 sekunnin aikana sisäänrakennettu älykäs automaattinen säätötoiminto säätää automaattisesti taajuuden ja kellon arvoja parhaan kuvan laadun saamiseksi.

Nykyisen tulolähteen tiedot näytetään näytön vasemmassa yläkulmassa 3 sekunnin ajan.

• Näyttö on tyhjä, kun AUTO on toiminnassa.

• Tämä toiminto on käytettävissä vain silloin, kun PC-signaali (analoginen RGB) on valittuna.

Kuvan koon ja selkeyden hienosäätö

Tarkenna kuvaa kiertämällä tarkennusrengasta.

Käyttö27

2D Keystone -korjaus

2D Keystone -toiminto ottaa käyttöön laajemman projektorin asennusalueen verrattuna perinteisiin projektoreihin, joilla on rajoitettu sijainti näytön edessä.

Tämän korjaamiseksi se täytyy korjata manuaalisesti noudattamalla yhtä näistä vaiheista.

• Käyttämällä projektoria tai kaukosäädintä

Paina projektorin tai kaukosäätimen / painiketta tuodaksesi 2D Keystone -sivun näkyviin. Paina ▲/▼ säätääksesi pystyarvoja välillä -15 - 15. Paina ◄/► säätääksesi vaaka-arvoja välillä -15 - 15.

• OSD-valikon käyttäminen

1. Paina VALIKKO/LOPETA ja paina

sitten ◄/► kunnes korostettu.

2. Paina ▼ korostaaksesi kohdan 2D

Keystone ja paina TILA/ENTER. 2D Keystone -sivu tulee näkyviin.

3. Paina ▲, ▼, ◄, ► säätääksesi

trapetsikorjausarvoja.

Näytä-valikko on

• PIKA-ASENNUS -näppäimen käyttö

1. Paina kaukosäätimen PIKA-ASENNUS-näppäintä.

2. Paina ▼ korostaaksesi kohdan 2D

Keystone ja paina TILA/ENTER. 2D Keystone -sivu tulee näkyviin.

3. Paina ▲, ▼, ◄, ► säätääksesi

trapetsikorjausarvoja.

Käyttö 28

Corner Fit -korjaus

Säädä manuaalisesti kuvan neljää kulmaa asettamalla vaaka- ja pystyarvot.

• OSD-valikon käyttäminen

1. Paina VALIKKO/LOPETA ja paina

sitten ◄/► kunnes korostettu.

2. Paina▼ korostaaksesi kohdan Corner

Fit ja paina TILA/ENTER. Corner Fit

-sivu tulee näkyviin.

3. Paina ▲, ▼, ◄, ► valitaksesi yhden

neljästä kulmasta ja paina TILA/ENTER.

4. Paina ◄/► säätääksesi pystyarvoja välillä 0–60.

5. Paina ▲/▼ säätääksesi vaaka-arvoja välillä 0–60.

Näytä-valikko on

Corner Fit - ja 2D Keystone -säätöhuomautus

Corner fit -toiminto muistuttaa läheisesti 2D keystone -toimintoa, koska molempia käytetään kuvan vääristymän korjaamiseen. Sen vuoksi kuvan vääristymää korjattaessa sekä Corner fit - että 2D keystone -toimintoja tulee käyttää yhdessä parhaan kuvamuodon saavuttamiseksi.

Parhaan kuvamuodon saavuttaminen:

• Kun asennat projektorin, kohdista projektorin näytön suhteen iin, että ne ovat mahdollisimman kohtisuorassa toisiinsa nähden kuvan vääristymisen minimoimiksesi.

• Jos haluttua vaikutusta ei saavuteta Corner fit -säädöillä, säädä 2D keystone -arvoa ja yritä uudelleen.

• Jos haluttua vaikutusta ei saavuteta 2D keystone -säädöillä, säädä Corner fit -arvoa ja yritä uudelleen.

Käyttö29

Valikoiden käyttö

Nykyinen tulosignaali

Päävalikon kuvake

Päävalikko

Alivalikko

Korosta

Paina

VALIKKO/ LOPETA

jolloin mennään edelliselle sivulle tai poistutaan.

Tila

Projektorissa on näyttöruudun (OSD) valikot erilaisten säätöjen ja asetusten tekemiseksi.

Alla on yleiskuva OSD-valikosta.

Käyttääksesi OSD-valikoita, aseta ne ensin omalle kielellesi.

1. Paina TILA/ENTER projektorissa tai

kaukosäätimessä OSD-valikon kytkemiseksi päälle.

2. Paina ◄/► korostaaksesi Järjestelmän asetus: Perus -valikon.

Käyttö 30

3. Paina ▼ korostaaksesi kohdan

Kieli ja paina ◄/► valitaksesi halutun kielen.

4. Paina kahdesti* TILA/ENTER -

painiketta poistuaksesi ja tallentaaksesi asetukset.

*Ensimmäinen painallus vie sinut takaisin päävalikkoon ja toinen painallus sulkee OSD-valikon.

Projektorin lukitseminen

Turvakaapelilukon käyttö

Projektori tulee asentaa turvalliseen paikkaan sen varastamisen estämiseksi. Muutoin hanki lukko, kuten Kensington-lukko, kiinnittääksesi projektorin. Löydät Kensington-lukon aukon projektorin vasemmalta puolelta. Ks. lisätietoja "Kensington-varkaudenestolukituksen

aukko" sivulla 9.

Kensington-turvakaapelilukko on yleensä yhdistelmä näppäimiä ja lukkoja. Katso tietoja lukon asiakirjoista sen käytöstä.

Salasanatoiminnon hyödyntäminen

Turvallisuussyistä ja auttamaan estämään luvattoman käytön projektori sisältää valinnan salasanaturvan asettamiseksi. Salasana voidaan asettaa ruutunäyttö (OSD) –valikon kautta.

VAROITUS: Seurauksena on hankaluuksia, jos aktivoit käynnistä lukitus- toiminnallisuuden ja myöhemmin unohdat salasanan. Tulosta tämä ohjekirja (tarvittaessa) ja kirjoita salasana, jota käytit tässä käsikirjassa, ja säilytä turvallisessa paikassa, jos tarvitset salasanaa myöhemmin.

Salasanan asetus

Kun salasana on asetettu, projektoria ei ovi käyttää, ellei oikeaa salasanaa syötetä joka kerta, kun projektori käynnistetään.

1. Avaa OSD-valikko ja mene Järjestelmän asetus: Kehittynyt > Turvallisuusasetukset -valikkoon. Paina TILA/ENTER. Turvallisuus-asetukset sivu tulee

näkyviin.

2. Korosta Muuta suojausasetuksia ja paina TILA/ENTER.

3. Kuten kuvattu oikealle neljä nuolinäppäintä (▲/▼/ ◄/►) vastaavasti edustavat 4 numeroa (1, 2, 3, 4). Salasanan mukaan, jonka haluat asettaa, paina nuolinäppäimiä antaaksesi viisi numeroa salasanalle.

4. Vahvista uusi salasana syöttämällä uuden salasanan uudestaan. Kun salasana on asetettu, OSD-valikko palaa Turvallisuus-asetukset -sivulle.

5. Aktivoidaksesi Käynnistä lukitus-toiminnon, paina ▲/▼ korostaaksesi kohdan Käynnistä lukitus ja paina ◄/► valitaksesi Päällä.

6. Aktivoidaksesi Web-ohjauksen lukitus -toiminnon, paina ▲/▼ korostaaksesi kohdan Web-ohjauksen lukitus ja paina◄/► valitaksesi Päällä. KunWeb-ohjauksen lukitus on aktivoitu, sinun on syötettävä oikea salasana muuttaaksesi projektorin asetuksia Projektorin verkkonäyttöjärjestelmän kautta.

Syötettävänä olevat numerot näkyvät tähtinä näyttöruudulla. Kirjoita valitsemasi salasana tässä ylös tähän käyttäjän käsikirjaan etukäteen tai heti syötettyäsi salasanan niin, että se on käytettävissäsi, jos joskus unohdat sen.

Salasana: __ __ __ __ __ Säilytä tämä ohjekirja turvallisessa paikassa.

7. OSD-valikosta poistutaan painamalla VALIKKO/LOPETA.

Käyttö31

Jos unohdat salasanan

Jos salasanatoiminto aktivoidaan, sinua pyydetään syöttämään viisinumeroisen salasanan joka kerta käynnistäessäsi projektorin. Jos syötät väärän salasanan, kuvan mukainen salasanan virheviesti tulee näkyviin oikealla kolmeksi sekunniksi ja'SYÖTÄ SALASANA'viesti tulee näkyviin. Voit yrittää uudestaan syöttämällä toisen viisinumeroisen salasanan, tai jos et tallentanut salasanaa tähän käyttöoppaaseen, etkä mitenkään muista salasanaasi, voit käyttää salasanan palautusprosessia. Ks. lisätietoja

"Salasanan palautustoimintoon siirtyminen" sivulla 32.

Jos syötät virheellisen salasanan 5 kerta peräkkäin, projektori pysäytetään automaattisesti lyhyessä ajassa.

Salasanan palautustoimintoon siirtyminen

1. Paina ja pidä AUTO projektorilla tai kaukosäätimellä 3 sekunnin ajan. Projektori näyttää koodatun numeron näytöllä.

2. Kirjoita ylös numero ja sammuta projektori.

3. Hae apua paikallisesta BenQasiakaspalvelusta purkaaksesi numeron. Sinulta voidaan kysyä todistetta hankintaasiakirjoista varmistaaksesi, että olet projektorin valtuutettu käyttäjä.

Salasanan muuttaminen

1. Avaa OSD-valikko ja mene Järjestelmän asetus: Kehittynyt > Turvallisuusasetukset > Muuta salasana -valikkoon.

2. Paina TILA/ENTER. Viesti 'SYÖTÄ NYKYINEN SALASANA”' tulee näkyviin.

3. Syötä vanha salasana.

• Jos salasana on oikein, toinen viesti 'SYÖTÄ UUSI SALASANA”' tulee

näkyviin.

• Jos salasana on väärä, salasana-virheviesti tulee näkyviin kolmeksi sekunniksi ja

'SYÖTÄ NYKYINEN SALASANA'-viesti kehottaa yrittämään uudelleen. Voit painaa VALIKKO/LOPETA peruuttaaksesi muutoksen tai kokeillaksesi toista salasanaa.

4. Anna uusi salasana.

Salasana: __ __ __ __ __ Säilytä tämä ohjekirja turvallisessa paikassa.

5. Vahvista uusi salasana syöttämällä uuden salasanan uudestaan.

6. Olet onnistuneesti kiinnittänyt uuden salasanan projektoriin. Muista syöttää uusi salasana, kun projektori seuraavan kerran käynnistetään.

7. OSD-valikosta poistutaan painamalla VALIKKO/

LOPETA.

Käyttö 32

Salasanatoiminnon poisto käytöstä

Poistaaksesi salasanasuojauksen käytöstä siirry takaisin Järjestelmän asetus: Kehittynyt > Turvallisuus-asetukset > Muuta Turvallisuusasetuksia -valikkoon avattuasi OSD- valikkojärjestelmän. Paina TILA/ENTER. "SYÖTÄ SALASANA"-viesti tulee näkyviin. Anna nykyinen salasana.

1. Jos salasana on oikein, OSD-valikko palaa Turvallisuus-asetukset -sivulle. Paina ▼ korosta Käynnistä lukitus ja paina ◄/► valitaksesi Pois. Sinun ei tarvitse syöttää salasanaa seuraavalla kerralla, kun käynnistät projektorin. Paina ▼ korostaaksesi Web-ohjauksen lukitus ja paina ◄/► valitaksesi Pois. Web-ohjauksen lukitus -toiminto vapautetaan ja projektorin asetuksia voi muuttaa Projektorin verkkojärjestelmässä.

2. Jos salasana on väärä, salasana-virheviesti tulee näkyviin kolmeksi sekunniksi ja

'ANNA SALASANA'-viesti kehottaa yrittämään uudelleen. Voit painaa VALIKKO/LOPETA peruuttaaksesi muutoksen tai kokeillaksesi toista salasanaa.

Vaikka salasanatoiminto on poistettu käytöstä, sinun tarvitsee säilyttää käsillä vanha salasana, jos joskus sinun tarvitsee aktivoida uudestaan salasanatoiminto syöttämällä vanhan salasanan.

Tulosignaalin kytkeminen

Projektori voidaan liittää moniin laitteisiin samalla kertaa. Voidaan kuitenkin näyttää vain yksi kokoruutunäyttö kerrallaan.

Varmista, että Nopea automaattihaku -toiminto Lähde-valikossa on Päälle (joka on tämän projektorin oletus), jos haluat projektorin automaattisesti hakevan signaalit.

Voit myös kierrättää manuaalisesti käytettävissä olevien tulosignaalien läpi.

1. Paina projektorin SOURCE-painiketta tai paina tulolähdettä suoraan kaukosäätimestä. Lähteen valintapalkki tulee näkyviin.

2. Paina ▲/▼, kunnes haluttu signaali on valittu, ja paina TILA/ENTER. Kun signaali on tunnistettu, valitut lähdetiedot näkyvät näytössä muutaman sekunnin

ajan. Jos projektoriin on liitettynä useita laitteita, toista vaiheet 1-2 toisen signaalin etsimiseksi.

• Projisoidun kuvan kirkkaustaso muuttuu sen mukaan, kuinka vaihdat eri tulosignaalien

välillä. Datan (graafinen esitys) "PC"-esitykset, joissa käytetään useimmiten pysyviä kuvia, ovat yleensä kirkkaampia kuin käytettäessä "Video"-toimintoa, joka käyttää useimmiten liikkuvia kuvia (elokuvia).

• Parhaiden kuvannäyttötulosten saamiseksi valitse ja käytä tulosignaalia, joka tuottaa tämän

resoluution. Muut resoluutiot projektori skaalaa riippuen "kuvasuhde"-asetuksesta, joka saattaa aiheuttaa kuvan vääristymiä tai kuvan selkeyden heikkenemistä. Ks. lisätietoja

"Kuvasuhteen valinta" sivulla 35.

Käyttö33

Väriavaruuden vaihtaminen

Vaikka on epätodennäköistä, että liität projektorin DVD-soitimeen projektorin HDMI tulon kautta ja heijastettu kuva näyttää värit väärin, vaihda väriavaruutta.

Te h dä ks e si t äm ä n:

1. Paina VALIK KO/LOPETA ja paina sitten ◄/► kunnes SOURCE-valikko on korostettu.

2. Paina ▼ korostaaksesi kohdan Väriavaruuden muunnos ja paina ◄/► valitaksesi asetuksen.

Tämä toiminto on käytettävissä vain kun HDMI-tuloportti on käytössä.

Yksityiskohtien suurentaminen ja etsiminen

Jos haluat löytää projisoidun kuvan yksityiskohtia, suurenna kuvaa. Käytä kuvassa navigointiin suuntapainikkeita.

• Kaukosäätimen käyttö

1. Paina Digitaalinen zoomi+/- näyttääksesi Zoomauspalkin. Paina Digitaalinen zoomi+ suurentaaksesi kuvan keskikohtaa. Paina näppäintä toistuvasti, kunnes kuvan koko halutunlainen.

2. Käytä projektorin tai kaukosäätimen suuntanuolia (▲/▼/◄/►) kuvassa navigoimiseen.

3. Kuva palautetaan sen alkuperäiseen kokoonsa painamalla AUTO. Voit myös painaa Digitaalinen zoomi-. Painiketta jälleen painettaessa kuvaa edelleen pienennetään, kunnes se palautuu alkuperäiseen kokoonsa.

• OSD-valikon käyttäminen

1. Paina VALIKKO/LOPETA ja paina sitten ◄/► kunnes Näytä-valikko on korostettu.

2. Paina

3. Paina projektorissa toistuvasti ▼ suurentaaksesi kuvaa halutun kokoiseksi.

4. Navigoidaksesi kuvassa, paina TILA/ENTER vaihtaaksesi panorointitilaan ja paina

5. Pienentääksesi kuvan kokoa, paina TILA/ENTER kytkeäksesi takaisin lähennys/

Kuvassa voidaan navigoida vasta sen jälkeen, kun se on suurennettu. Voit suurentaa edelleen kuvaa yksityiskohtia etsiessäsi.

▼ korostaaksesi kohdan Digitaalinen zoomi ja paina TILA/ENTER.

Zoomauspalkki tulee näkyviin.

suuntanuolia (▲/▼/◄/►) navigoidaksesi kuvassa.

loitonnus-toimintoon ja paina AUTO palauttaaksesi kuvan alkuperäiseen kokoonsa. Voit myös painaa toistuvasti ▼, kunnes kuva palautuu alkuperäiseen kokoonsa.

Käyttö 34

Kuvasuhteen valinta

"Kuvasuhde" on kuvan leveyden suhde kuvan korkeuteen. Useimpien analogisten TVvastaanottimien ja tietokoneiden kuvasuhteena on 4:3, ja digitaalisten TV-vastaanottimien ja DVD-laitteiden kuvasuhteena on tavallisesti 16:9.

Digitaalisen signaalin tullessa digitaalisten näyttölaitteet, kuten tämä projektori, voivat muuttaa ja skaalata dynaamisesti kuvan ulostulon eri kuvakokoon kuin mitä kuvan tulosignaali on.

Projisoidun kuvasuhteen muuttaminen (riippumatta siitä, mikä on lähteen kuvasuhde):

• Kaukosäätimen käyttö

1. Paina Kuvasuhde näyttääksesi nykyisen asetuksen.

2. Paina toistuvasti Kuvasuhde-painiketta valitaksesi kuvakoon, joka sopii videosignaalimuotoon ja näytön vaatimuksiin.

• OSD-valikon käyttäminen

1. Paina VALIKKO/LOPETA ja paina sitten ◄/► kunnes Näytä-valikko on korostettu.

2. Paina

3. Paina ◄/► valitaksesi kuvasuhteen, joka sopii videosignaalimuodolle ja on näytön

▼ korostaaksesi kohdan Kuvasuhde.

vaatimusten mukainen.

Käyttö35

Tietoja kuvasuhteesta

15:9 kuva

4:3 kuva

16:9 kuva

4:3 kuva 16:9 kuva

16:9 kuva

Kuvasuhteena 16:10

Alla olevissa kuvissa mustat osat ovat inaktiivisia alueita ja valkoiset osat aktiivisia alueita. OSDvalikot voidaan näyttää noilla käyttämättömillä mustilla alueilla.

1. Automaattinen: Skaalaa kuvaan

niin, että se sopii vaakaleveydeltään projektorin natiiiviresoluutioon. Tämä on sopiva tulevaan kuvaan, joka ei ole suhteessa 4:3 eikä 16:9, mutta haluat käyttää hyväksi koko valkokankaan muuttamatta kuvasuhdetta.

2. Todellinen: Kuva projisoidaan sen

alkuperäisessä resoluutiossa ja kuvakokoa muutetaan näyttöalueelle sopivaksi. Pienemmän resoluution omaavien tulosignaalien kohdalla projisoitu kuva näytetään pienempänä kuin täyteen näyttökokoon muutettuna. Voit siirtää projektorin etäämmälle näytöstä kuvakoon kasvattamiseksi, jos on tarpeen. Saattaa olla tarpeen tarkentaa projektoria uudelleen näiden säätöjen jälkeen.

4. 16:6: Skaalaa kuvan siten, että se

näkyy valkokankaan keskellä kuvasuhteen ollessa 16:6. (käytettävissä mallissa MH856UST+)

5. 16:9: Skaalaa kuvan siten, että se

näkyy valkokankaan keskellä kuvasuhteen ollessa 16:9. Tämä on sopivin kuville, joiden kuvasuhteena jo on 16:9, kuten teräväpiirtotelevisio, koska ne näkyvät kuvakokoa muuttamatta.

6. 16:10: Skaalaa kuvan siten, että se

näkyy näyttöruudun keskellä kuvasuhteen ollessa 16:10. Tämä on sopivin kuville, jotka jo ovat 16:10kuvasuhteessa, koska se näyttää ne ilman kuvasuhteen muutosta.

Käyttö 36

3. 4:3: Skaalaa kuvan siten, että se näkyy

valkokankaan keskellä kuvasuhteen ollessa 4:3. Tämä on sopivin kuvasuhteen 4:3 kuville, kuten tietokoneen näytössä, vakio TVvastaanottimissa ja kuvakoon 4:3 DVD-elokuvissa, koska ne näkyvät kuvasuhteen muuttumatta.

Kuvan optimointi

Seinän värin käyttö

Tilanteessa, jossa projisoit värilliselle pinnalle, kuten maalattu seinä, joka ei ehkä ole valkoinen Seinän väri -ominaisuus voi olla avuksi projisoidun kuvan värin korjaamiseksi lähteen ja projisoitujen kuvien välisen mahdollisen värieron välttämiseksi.

Käyttääksesi tätä toimintoa, siirry Näytä > Seinän väri -valikkoon ja paina ◄/► valitaksesi värin, joka on lähinnä projektiopinnan väriä. Valittavana on useita esikalibroituja värejä: Vaalean keltainen, Vaalean punainen, Vaalean vihreä, Sin., ja Blackboard.

Kuvatilan valinta

Projektoriin on esiasetettuna useita esiasetettuja kuvatiloja, jolloin voit valita jonkun, joka sopii toimintaympäristöön ja kuvan tulosignaalin tyyppiin.

Valitse tarpeisiisi sopiva toimintatila ja noudata jotakin seuraavista vaiheista.

• Paina toistuvasti projektorin TILA/ENTER-painiketta, kunnes haluamasi tila on valittu.

• Siirry Kuva > Kuva-tila -valikkoon ja paina ◄/► valitaksesi halutun tilan.

1. Kirkas-tila: Maksimoi projisoidun kuvan kirkkauden. Tämä tila sopii ympäristöön, jossa tarvitaan erityisen suurta kirkkautta, kuten projektorin käyttö hyvin valaistuissa tiloissa.

2. Esitystila: On suunniteltu esityksille. Kirkkautta korostetaan tässä tilassa vastaamaan tietokoneen ja kannettavan väritystä.

3. sRGB-tila: Maksimoi RGB-värien puhtauden tarjoten todentuntuiset kuvat kirkkausasetuksesta huolimatta. Se sopii parhaiten sRGB-yhteensopivalla ja oikein kalibroidulla kameralla otettujen kuvien katseluun sekä PC-grafiikan ja piirtosovellusten katseluun, esim. AutoCAD.

4. Eloisa-tila: Tämä o sopiva värikkäiden videoiden ja kuvien näyttämiseen hyvin tasapainotetulla värikylläisyydellä ja korkealla värikirkkaudella.

5. Infograpgic-tila: Täydellinen esityksille, joka on sekoitus tekstiä ja grafiikkaa, johtuen sen korkeasta värikirkkaudesta ja paremmasta värien gradaatiosta yksityiskohtien näkymiseksi selvemmin.

6. 3D-tila: Sopii 3D-kuvien ja videoklippien toistamiseen.

7. Käyttäjä 1 /Käyttäjä 2 tila: Hakee takaisin mukautetut asetukset, jotka perustuvat sillä hetkellä käytettävissä oleviin kuvatiloihin. Ks. lisätietoja "Käyttäjä 1 /Käyttäjä 2 -

tilan asettaminen" sivulla 38.

Käyttö37

Käyttäjä 1 /Käyttäjä 2 -tilan asettaminen

On kaksi käyttäjän määritettävissä olevaa tilaa, jos nykyiset kuvatilat eivät sovellu tarpeisiisi. Voit käyttää kuvatiloista yhtä (paitsi Käyttäjä 1 /Käyttäjä 2 ) lähtökohtana ja mukauttaa asetukset.

1. Näyttöruudun (OSD) -valikko avataan painamalla VALIKKO/LOPETA.

2. Mene Kuva > Kuva-tila -valikkoon.

3. Paina ◄/► valitaksesi väliltä Käyttäjä 1 - Käyttäjä 2 .

4. Paina ▼ korostaaksesi kohdan Referenssi-tila.

Tämä toiminto on saatavilla vain, kun Käyttäjä 1 tai Käyttäjä 2 -tila on valittu Kuva-tila alivalikkokohdassa.

5. Paina ◄/► valitaksesi kuvatilan, joka on lähinnä tarpeitasi.

6. Paina ▼ valitaksesi muutettavan alivalikon kohteen ja säätääksesi arvoa ◄/►- näppäimillä. Katso lisätietoja kohdasta "Kuvan laadun hienosäätö käyttäjätiloissa" alla.

Kuvan laadun hienosäätö käyttäjätiloissa

Tunnistetun signaalityypin ja valitun kuvatilan mukaisesti jotkut alla olevista toiminnoista eivät ehkä ole käytettävissä. Tarpeisiisi perustuen voit tehdä säätöjä näihin toimintoihin korostamalla niitä ja painamalla projektorin tai kaukosäätimen ◄/►-painikkeita.

Säätö Kirkkaus

Mitä suurempi arvo, sitä kirkkaampi kuva. Ja mitä pienempi arvo, sitä tummempi kuva. Säädä tämä ohjain siten, että kuvan mustat alueet pysyvät yhtä mustina ja yksityiskohdat näkyvät pimeillä alueilla.

Säätö Kontrasti

Mitä suurempi arvo, sitä suurempi on kontrasti. Käytä tätä valkoisen huipputason asettamiseksi sen jälkeen, kun olet aikaisemmin säätänyt Kirkkaus-asetuksen valitsemaasi tuloon ja katseluympäristöön sopivaksi.

Säätö Väri

Alemmat säätöarvot tuottavat vähäkylläisempiä värejä. Jos asetus on liian korkea, kuvan värit ovat hallitsevat, joka tekee kuvasta epärealistisen.

Säätö Sävy

Mitä korkeampi arvo, sitä punaisemmaksi kuva muuttuu. Mitä alempi arvo, sitä vihreämmäksi kuva muuttuu.

Säätö Terävyys

Mitä suurempi arvo, sitä terävämmäksi kuva tulee. Mitä alempi arvo, sitä pehmeämmäksi kuva muuttuu.

Säätö Brilliant Color

Tämä toiminto käyttää uutta värinkäsittelyalgoritmiä ja järjestelmän tason parannusta, joka ottaa käyttöön suuremman kirkkauden tarjoten todemmantuntuiset, eloisammat värit kuvassa. Se mahdollistaa suuremman kuin 50% kirkkauden lisäyksen keskisävyn kuvissa, jotka ovat yleisiä videoissa ja luonnollisissa näkymissä, joten projektori tuottaa kuvia realistisissa ja todellisissa väreissä. Jos haluat sen laatuisia kuvia, valitse Päälle. Ellet tarvitse sitä, valitse Pois.

Kun Pois on valittuna, Värilämpötila -toiminto ei ole saatavilla.

Käyttö 38

Valittaessa Värilämpötila

Valinnat, jotka ovat käytössä värilämpötilan* asetuksiin, vaihtelevat valitun signaalityypin mukaan.

1. Viileämpi: saa kuvan näyttämään sinertävän valkoiselta.

2. Normaali:: Säilyttää normaalit värit valkoiselle.

3. Lämmin: Saa kuvat näyttämään punertavan valkoiselta.

*Värilämpötiloista:

On monia vivahteita, joita voidaan pitää "valkoisina" erilaisiin tarkoituksiin. Yksi yleisistä valkoisen värin esitystavoista on "värilämpötila". Valkoinen väri, jolla on matala värilämpötila, vaikuttaa punertavan valkoiselta. Valkoinen väri, jolla on korkea värilämpötila, näyttää enemmän siniseltä.

Halutun värilämpötilan asettaminen

Aseta haluttu värilämpötila:

1. Korosta Värilämpötila ja valitse Lämmin, Normaali tai Viileä painamalla projektorin tai kaukosäätimen ◄/►-painikkeita.

2. Paina ▼ korostaaksesi kohdan Värilämpötilan hienosäätö ja paina TILA/ ENTER. Värilämpötilan hienosäätö -sivu tulee näkyviin.

3. Paina ▲/▼ korostaaksesi kohteen, jonka haluat muuttaa, ja säädä arvoja painamalla ◄/►-painikkkeita.

• R-vahvistus/G-vahvistus/B-vahvistus: Säätää punaisen, vihreän ja sinisen

kontrastitasoja.

• R-poikkeama/G-poikkeama/B-poikkeama: Säätää punaisen, vihreän ja

sinisen kirkkaustasoja.

4. Poistu painamalla VALIKKO/LOPETA ja tallenna asetukset.

Käyttö39

PUNAINEN

SININEN

VIHREÄ

Kelt ain en

Sinv.

Anilliinin punainen

3D-värihallinta

Useimmissa asennustilanteissa värin hallinta ei ole tarpeen, kuten luokkatilassa, kokoustilassa tai oleskelutilassa, jos valo jää päällä tai jos rakennuksen ulkoikkunoista tulee päivänvaloa huoneeseen.

Värihallinta tulee huomioida vain pysyvissä asennuksissa ohjatuilla valaistustasoilla, kuten kokoushuoneet, luentosalit, tai kotiteatterit. Värihallinta tarjoaa tarkan värin ohjauksen asettamisen sallimaan tarkemman värin toisinnon, mikäli tarvitset sitä.

Hyvä värinhallinta voidaan saavuttaa hallituilla ja toistettavissa olevilla katseluolosuhteilla. Käytä värin valon mittaria ja tarjoa sopivia lähdekuvia, joilla mittaat värin toistettavuutta. Nämä työkalut eivät tule projektorin mukana, projektorisi toimittajan tulisi kuitenkin voida antaa neuvoja tai lähettää ammattimaisen, kokeneen asentajan luoksesi.

Värihallinta tarjoaa kuusi sarjaa (RGBCMY) säädettäviä värejä. Kun valitset kunkin värin, voit säätää sen aluetta ja kylläisyyttä haluamasi mukana.

Jos olet ostanut testilevyn, joka sisältää erilaisia väritestimalleja, ja sitä voidaan käyttää testaamaan väriesitystä näytöillä, TVssä, projektoreissa, jne., voit heijastaa minkä tahansa kuvan levyltä näyttöruudulle ja mennä 3D-värihallinta -valikkoon tekemään asetuksia.

Asetusten muuttaminen:

1. Mene Kuva -valikkoon ja korosta 3D-värihallinta.

2. Paina TILA/ENTER , 3D-värihallinta-sivu tulee näkyviin.

3. Korosta Ensisijainen väri ja paina ◄/► valitaksesi värin vaihtoehdoista Punainen, Vihreä, Sininen, Syaani, Magenta ja Keltainen.

4. Paina ▼ korostaaksesi Värisävy ja paina ◄/► valitaksesi sen alueen. Alueen lisäys sisältää värejä, jotka koostuvat useammista sen kahden vierekkäisen värin suhteesta.

Katso oikealla olevaa piirrosta kuinka värit liittyvät toisiinsa.

Jos esimerkiksi valitset Punainen, ja asetat sen alueen arvossa 0, heijastetussa kuvassa valitaan vain puhdas punainen. Sen alueen lisääminen sisältää punaisen lähellä keltaista ja punaisen lähellä anilliininpunainen.

5. Paina ▼ korostaaksesi kohdan Värikylläisyys ja säätääksesi sen arvoja haluamasi mukaan painamalla ◄/►. Jokainen tehty asetus heijastuu kuvaan välittömästi. Jos esimerkiksi valitset Punaisen, ja asetat sen alueen arvossa 0, vain puhtaan punaisen kyllästymiseen vaikutetaan.

Värikylläisyys on tuon määrä videokuvassa. Alemmat asetukset tuottavat vähemmän kyllästettyjä värejä; arvon “0” asetus poistaa tuon värin kokonaan kuvasta. Jos kylläisyys on liian suuri, väri on vallitseva ja epärealistinen.

6. Paina ▼ korostaaksesi kohdan Vahvistus ja aseta sen alueet mieleiseksesi painamalla◄/► Valitsemaasi päävärin kontrastitasoon vaikutetaan. Jokainen tehty asetus heijastuu kuvaan välittömästi.

7. Toista vaiheet 3 - 6 muille väriasetuksille.

8. Varmista, että olet tehnyt kaikki halutut asetukset.

9. Poistu painamalla VALIKKO/LOPETA ja tallenna asetukset.

Käyttö 40

Nykyisen tai kaikkien kuvatilojen nollaus

1. Siirry Kuva -valikkoon ja korosta Nollaa Kuva-asetukset.

2. Paina TILA/ENTER ja paina ◄/► valitaksesi Nykyinen tai Kaikki.

• Nykyinen: palauttaa nykyisen kuvatilan tehdasasetuksiin.

• Kaikki: palauttaa kaikki asetukset, paitsi Käyttäjä 1 / Käyttäjä 2 Kuva-

valikossa tehtaan esiasetettuihin asetuksiin.

Esitysajastimen asettaminen

Esitysajastin voi osoittaa esitysajan näyttöruudulla auttamaan sinua saavuttamaan paremman ajanhallinnan esitelmiä antaessasi. Käytä tätä toimintoa näitä vaiheita noudattamalla:

1. Siirry Järjestelmän asetus: Perus > Esitysajastin -valikkoon ja paina TILA/ ENTER näyttääksesi Esitysajastin-sivun.

2. Korosta Ajastinjakso ja päätä aikajakso painamalla ◄/►. Ajan pituus voidaan asettaa välillä 1 - 5 minuuttia 1-minuutin portain ja 5 - 240 minuuttia 5-minuutin portain.

Jos ajastin on jo päällä, ajastin käynnistyy uudestaan aina kun Ajanjakso nollataan.

3. Paina ▼ korostaaksesi kohdan Ajastinnäyttö ja valitse, jos haluat ajastimen näkyvän näyttöruudulla painamalla ◄/►.

Valinta Kuvaus

Aina Näyttää ajastimen näyttöruudulla koko esityksen ajan. 3 min/2 min/1 min Näyttää ajastimen näyttöruudulla loput 3/2/1 minuuttia. Ei milloinkaan Piilottaa ajastimen koko esityksen ajaksi.

4. Paina ▼ korostaaksesi kohdan Ajastimen paikka ja aseta ajastimen sijainti painamalla ◄/►.

5. Paina ▼ korostaaksesi kohdan Ajastimen laskentasuunta ja valitse haluamasi laskentasuunta painamalla ◄/►.

Valinta Kuvaus

Laske ylös Lisääntyy arvosta 0 esiasetettuun aikaan. Laske alas Pienenee esiasetetusta ajasta arvoon 0.

6. Paina ▼ korostaaksesi kohdan Äänimuistuttaja ja päätä, haluatko aktivoida äänimuistuttajan painamalla ◄/► Jos valitset Päällä, kaksoispiippausääni kuullaan vähintään 30 sekuntia laskemisesta alaspäin/ylöspäin, ja kolmoispiippausääni tuotetaan ajastimen ollessa ylhäällä.

7. Aktivoidaksesi esitysajastimen paina ▼ ja paina ◄/► korostaaksesi Päällä ja paina TILA/ENTER.

8. Vahvistusviesti tulee näkyviin. Korosta Ky llä ja paina TILA/ENTER projektorissa tai kaukosäätimessä vahvistaaksesi valintasi. Näet viestin ”Ajastin on päällä” näyttöruudulla. Ajastin käynnistää laskemisen ajastimen ollessa päällä.

Jos Esitysaika on aktiivinen, "Päällä" muuttuu tilaan "Nollaa".

Käyttö41

Ajastimen peruuttamiseksi suorita seuraavat vaiheet:

1. Siirry Järjestelmän asetus: Perus > Esityksen ajastin -valikkoon ja korosta Poi s. Paina TILA/ENTER. Vahvistusviesti tulee näkyviin.

2. Korosta Kyl lä ja paina TILA/ENTER vahvistaaksesi valinnan. Näet viestin ”Ajastin on pois päältä” näyttöruudulla.

Kaukohakutoiminnot

Yhdistä projektori tietokoneeseesi tai kannettavaan USB-kaapelilla ennen hakutoiminnon käyttöä. Ks. lisätietoja

Voit käyttää näytön ohjelmistoa (liitetyllä tietokoneella), joka vastaa sivu ylös/alaskomentoihin (kuten Microsoft PowerPoint) painamalla kaukosäätimen SIVU +/SIVU - - painiketta.

Jos kaukohakutoiminto ei toimi, tarksita, onko USB-liitäntä tehty oikein ja onko hiiren ajuri tietokoneellasi päivitetty uusimpaan versioon.

Kaukoshakutoiminto ei voi toimia Microsoft Windows

XP-käyttöjärjestelmää tai uudempaa suositellaan.

"Liitäntä" sivulla 23

Windows®98 -käyttöjärjestelmän kanssa.

Kuvan pysäyttäminen

Paina kaukosäätimen FREEZE-painiketta pysäyttääksesi kuvan. Sana 'FREEZE' tulee näkyviin näyttöön. Toiminto vapautetaan painamalla jotakin projektorin tai kaukosäätimen painiketta.

Jos kaukosäätimessäsi on seuraavat painikkeet, huomaa, että niitä ei voi painaa toiminnon vapauttamiseksi: LASER, #2, #5, SIVU +/SIVU -.

Vaikka kuva pysähtyy valkokankaalla, kuvat kulkevat videossa tai muussa laitteessa. Jos liitetyillä laitteilla on aktiivinen äänen ulostulo, kuulet vielä äänen, vaikka kuva valkokankaalla on pysäytetty.

Kuvan kätkeminen

Yleisön huomion kiinnittämiseksi täysin esittäjään voidaan käyttää projektorin toimintoa ECO BLANK projektorissa tai kaukosäätimessä valkokankaan kuvan kätkemiseksi. Kun tämä toiminto on aktivoitu ja audiotulo on kytketty, ääni voidaan edelleen kuulla.

Voit asettaa sammutusajan

Tyhjä ajastin

ajanjakson jälkeen, kun sammutetulla ruudulla ei ole toimintaa. Ajan pituuden voi asettaa välillä 5–30 minuuttia 5-minuutin lisäyksin.

Jos nykyiset aikapituudet eivät sovi esitykseen, valitse Poista käytöstä.

Tyhjä ajastin aktivoitu tai poistettu käytöstä, voit painaa useimpia näppäimiä

projektorissa tai kaukosäätimessä palauttaaksesi kuvan.

Älä estä projektiolinssiä projisoimasta, sillä siitä voi aiheutua estävän kohteen kuumeneminen ja vaurioituminen tai se saattaa syttyä palamaan.

Käyttö 42

-valikossa antaaksesi projektorin palauttaa kuvan automaattisesti

Järjestelmän asetus: Perus > Käyttöasetukset >

Ohjauspainikkeiden lukitseminen

Projektorin hallintanäppäimien ollessa lukittuina voit estää projektorin asetusten vaihtumista vahingossa (esim. lapset). Kun Paneelin Näppäinlukko on päällä, mitkään

projektorin ohjauspainikkeet eivät toimi, paitsi VIRTA.

1. Siirry Järjestelmän asetus: Perus > Paneelin Näppäinlukko -valikkoon ja valitse Päällä painamalla ◄/► projektorissa tai kaukosäätimessä. Vahvistusviesti tulee näkyviin.

2. Korosta Kyl lä ja paina TILA/ENTER vahvistaaksesi valinnan.

Vapauta paneelin näppäinlukko käyttämällä kaukosäädintä siirtyäksesi Järjestelmän

asetus: Perus > Panel Key Lock-valikkoon ja paina ◄/► valitaksesi Poi s.

• Kaukosäätimen painikkeet ovat yhä toiminnassa, kun paneelin näppäinlukko otetaan

käyttöön.

• Jos painat projektorin VIRTA-painiketta sammuttaaksesi projektorin painamatta

paneelin näppäinlukkoa, projektori on edelleen lukitussa tilassa seuraavan kerran, kun se kytketään päälle.

Käyttö korkeissa ympäristöissä

On suositeltavaa käyttää Korkean paikan tila-ominaisuutta, kun käyttöympäristö on 1 500 – 3 000 m merenpinnan yläpuolella ja lämpötilan ollessa 0–30 °C.

Älä käytä toimintoa Korkean paikan tila, jos korkeus on välillä 0 – 1 500 m ja lämpötila 0–35 °C. Projektori alijäähtyy, jos kytket tilan päälle sellaisissa olosuhteissa.

Aktivoi Korkean paikan tila -toiminto:

1. Paina VALIKKO/LOPETA ja paina sitten ◄/► kunnes Järjestelmän asetus: Kehittynyt-valikko on korostettu.

2. Paina ▼ korostaaksesi Korkean paikan tila ja paina ◄/► valitaksesi Päälle. Vahvistusviesti tulee näkyviin.

3. Korosta Kyllä ja paina TILA/ENTER.

Käyttö toiminnossa "Korkean paikan tila" saattaa aiheuttaa korkeamman desibelin äänenvoimakkuuden tuulettimen nopeuden lisääntymisen takia, mitä tarvitaan koko järjestelmän jäähdyttämisen ja tehon parantamiseen.

Jos käytät projektoria äärimmäisissä olosuhteissa yllä mainitut poislukien, se voi näyttää automaattisen sammutuksen merkkejä, jotka on suunniteltu suojaamaan projektoriasi ylikuumenemiselta. Näissä tapauksissa vaihda Korkean paikan tilaan ratkaistaksesi nämä oireet. Tämä ei kuitenkaan määrää, että projektori toimisi kaikissa tai kaikissa vaikeissa, äärimmäisissä olosuhteissa.

Käyttö43

Äänen säätäminen

Alla kuvatun laiset äänen säädöt vaikuttavat projektorin kaiuttimiin. Varmista, että olet tehnyt oikean liitännän projektorin äänen tuloon. Katso äänen tuloliitäntää varten

sivulla 23

TULOLÄHDE AUDIO IN AUDIO OUT

Tietokone miniliitin miniliitin

HDMI HDMI miniliitin

VIDEO RCA miniliitin

Äänen mykistäminen

Äänen kytkeminen väliaikaisesti pois päältä,

• Kaukosäätimen käyttö

Paina MYKISTÄ kytkeäksesi äänen väliaikaisesti pois päältä, Kun ääni on pois päältä, näytön oikeassa yläkulmassa näkyy .

Palauttaaksesi äänen, paina MYKISTÄ-painiketta uudelleen.

• OSD-valikon käyttäminen

1. Paina VALIK KO/LOPETA ja paina sitten ◄/► kunnes Järjestelmän asetus: Kehittynyt-valikko on korostettu.

2. Paina ▼ korostaaksesi Ääniasetukset ja paina TILA/ENTER. Ääniasetukset sivu tulee näkyviin.

3. Korosta Mykistä ja paina ◄/► valitaksesi Päällä.

4. Palauttaaksesi äänen, toista vaiheet 1–3 ja paina ◄/► valitaksesi Pois.

Äänitason säätäminen

Äänitason säätäminen,

• Kaukosäätimen käyttö

Valitse tai ja valitse haluttu äänen taso.

• OSD-valikon käyttäminen

1. Toista yllä olevat vaiheet 1–2.

2. Paina ▼ korostaaksesi kohdan Äänenvoimakkuus ja paina ◄/► valitaksesi halutun äänentason.

"Liitäntä"

Virta päälle/pois -soittoäänen kytkeminen pois päältä

1. Toista yllä olevat vaiheet 1–2.

2. Paina ▼ korosta Virta päälle/pois -soittoääni ja paina ◄/► valitaksesi Po is.

Ainoa tapa muuttaa Virta päälle/pois -soittoääntä on asettaa Päälle tai Pois tässä. Äänen mykistys tai äänitason säätäminen eivät vaikuta Virta päälle/pois -soittoääneen.

Käyttö 44

Testikuvion käyttö

Projektori pystyy näyttämään ruudukkotestikuvion. Sitä voi käyttää apuna kuvan koon ja tarkennuksen säätämisessä ja varmistamaan, ettei projisoidussa kuvassa ole vääristymää.

Näytä testikuvio avaamalla OSD-valikko ja siirry kohtaan Järjestelmän asetus: Kehittynyt > Testikuvio ja paina ▼ valitaksesi Päällä.

Opetusmallien käyttö

Projektorissa on useita esiasetettuja kuvioita eri opetustarkoituksiin. Aktivoi kuvio:

1. Avaa OSD-valikko ja siirry kohtaan Näytä > Opetusmalli ja paina ▲/▼ valitaksesi Blackboard tai Kirjoistustaulu.

2. Paina ◄/► valitaksesi tarvitsemasi kuvion.

3. Aktivoi kuvio painamalla TILA/ENTER.

Opetusmal li

Kirjasinmuotoil

Laskentatauluk

Koordinaattika

avio

Kirjoitustaulu Blackboard

Käyttö45

Projektorin ohjaus johdollisella LAN-ympäristöllä

Langallinen LAN mahdollistaa projektorin hallitsemisen tietokoneen web-selaimella, kun tietokone ja projektori on liitetty oikein samaan lähiverkkoon.

Langallisen LAN-verkon määrittäminen

Jos käyttö tapahtuu DHCP-ympäristössä:

1. Liitä RJ45-kaapelin toinen pää projektorin RJ45 LAN -tuloliitäntään ja toinen pää RJ45-porttiin.

Kun liität RJ45-kaapelin, vältä kaapelin kelausta ja vääntämistä, se voi aiheuttaa kaapelissa signaalikohinaa tai häiriötä.

2. Paina TILA/ENTER ja paina sitten ◄/► kunnes Järjestelmäasetus: Lisäasetukset-valikko on korostettu.

3. Paina ▼ korostaaksesi Ver kk oa se tu ks et ja paina TILA/ENTER. Verkkoasetukset-sivu tulee näkyviin.

4. Paina ▼ korostaaksesi Johdollinen LAN ja paina TILA/ENTER. Johdollinen LAN -sivu tulee näkyviin.

5. Paina ▼ korostaaksesi kohdan DHCP ja paina ◄/► valitaksesi Päällä.

6. Odota 15–20 sekuntia ja siirry sitten uudelleen Johdollinen LAN -sivulle.

7. Asetukset IP-osoite, Aliverkon peite, Oletusyhdyskäytävä ja DNS-palvelin tulevat näkyviin. Kirjoita näytössä näkyvä IP-osoite muistiin IP-osoite-riville.

Jos IP-osoitetta ei näy, ota yhteyttä IT-järjestelmänvalvojaasi.

8. Siirry takaisin Järjestelmäasetukset: Lisäasetukset > Verkkoasetukset -sivulle.

9. Paina ▼ korostaaksesi kohdan AMX-laitteen havaitseminen a paina ◄/► valitaksesi Päällä tai Pois .

Kun AMX-laitteen havaitseminen on Päällä, AMX-ohjaus voi tunnistaa projektorin.

Käyttö 46

Jos käyttö tapahtuu muussa kuin DHCP-ympäristössä:

1. Toista yllä olevat vaiheet 1-4.

2. Paina ▼ korostaaksesi kohdan DHCP ja paina ◄/► valitaksesi Pois.

3. Ota yhteyttä IT-järjestelmänvalvojaasi saadaksesi IP-osoite-, Aliverkon peite -, Oletusyhdyskäytävä- ja DNS-palvelin-asetustiedot.

4. Paina ▼ valitaksesi kohteen, jota haluat muokata ja paina TILA/ENTER.

5. Paina ◄/► siirtääksesi kohdistinta ja paina sitten ▲/▼ syöttääksesi arvon.

6. Tallentaaksesi asetuksen, paina TILA/ENTER. Jos et halua tallentaa asetusta, paina VALIKKO/LOPETA.

7. Paina ▼ korostaaksesi Käytä ja paina TILA/ENTER.

8. Paina VALIK KO/LOPETA palataksesi Verkkoasetukset-sivulle, paina ▼ korostaaksesi kohdan AMX-laitteen havaitseminen ja paina ◄/► valitaksesi Päällä tai Poi s.

9. Paina VALIK KO/LOPETA poistuaksesi valikosta.

Käyttö47

Projektorin etäohjaaminen web-selaimella

Kun sinulla on projektorin oikea IP-osoite ja projektori on päällä tai valmiustilassa, voit käyttää mitä tahansa samassa lähiverkossa olevaa tietokonetta projektorin ohjaamiseen.

1. Syötä projektorin osoite selaimen osoiteruutuun ja napsauta Siirry.

2. Etäverkkokäyttösivu avautuu. Tämä sivu (Crestron eControl) mahdollistaa projektorin käyttämisen aivan kuin käyttäisit kaukosäädintä tai projektorin ohjauspaneelia.

Vaihtaaksesi tulolähdettä, napsauta haluttua signaalia.

Lähdeluettelo vaihtelee projektorin käytettävissä olevien liitäntöjen mukaan. ''Video'' tarkoittaa videosignaalia.

Valik ko

Automaattinen PC Ty h jä Tu l o

▲ ( ) ▼ ( )

◄ ()

► ()

OK Aktivoi valitun ruutunäyttö (OSD) -valikon kohteen.

Ks. lisätietoja "Kaukosäädin" sivulla 12.

Käyttö 48

Työkalut-sivu mahdollistaa projektorin hallitsemisen, LAN-ohjausasetusten määrittämisen

ja etäverkkotoiminnan turvallisen käyttämisen tällä projektorilla.

1. Voit nimetä projektorin, jäljittää sen sijainnin ja henkilön, joka on siitä vastuussa.

2. Voit säätää LAN-ohjausasetuksia.

3. Kun ne on asetettu, tämän projektorin etäverkkotoiminnan käyttö on salasanasuojattu.

4. Kun ne on asetettu, Työkalut-sivu on salasanasuojattu.

5. Paina Lopeta siirtyäksesi takaisin etäverkkotoimintasivulle.

Tehtyäsi säädöt, paina Lähetä-painiketta, jolloin tiedot tallennettaan projektoriin.

Kiinnitä huomiota syötön pituusrajoitukseen (mukaan lukien välilyönti ja muut välimerkkipainikkeet) alla olevassa luettelossa:

Luokan kohde Syötön pituus

Crestron Control IP-osoite 15

Projektori Projektorin nimi 22

Verkkomääritys DHCP (käytössä) 15

Käyttäjäsalasana Käytössä Ei sovellu

Järjestelmänvalvojan

salasana

Käyttö49

Merkkien enimmäismäärä

IP-tunnus 4

Portti 5

Sijainti 22

Kenelle luovutettu Ei sovellu

IP-osoite 15

Lähiverkon peite 15

Oletusyhdyskäytävä 15

DNS-palvelin Ei sovellu

Uusi salasana 15

Vahvis ta 15

Käytössä Ei sovellu

Uusi salasana 15

Vahvis ta 15

Info-sivu näyttää tämän projektorin tiedot ja tilan.

Paina Lopeta siirtyäksesi takaisin etäverkkotoiminta sivulle.

Saadaksesi lisätietoja siirry osoitteeseen http://www.crestron.com ja www.crestron.com/

getroomview.

Käyttö 50

PointWrite-moduulin asentaminen projektoriin vuorovaikutteisen toiminnon käyttämiseksi

Voit asentaa projektoriin PointWrite-moduulin (PW30U, erikseen myytävä valinnainen lisävaruste) käynnistääksesi vuorovaikutteisen toiminnon.

Kameran asentaminen projektoriin

Varmista, että PointWrite-kamera on asennettu oikein ennen kuin aktivoit vuorovaikutteisen toiminnon.

Liitä projektori tietokoneeseen USB-kaapelilla. Liitä kaapelin USB mini-B -pää projektoriin ja USB type-A -pää tietokoneeseen.

Käyttö51

Tarkista tietokoneen Laitehallinta varmistaaksesi, että tietokone on tunnistanut PointWrite-laitteen.

Kun PointWrite-moduulin asentaminen on valmis, katso lisäohjeita PW30U:n käyttöoppaasta.

Projektorin sammutus

1. Paina VIRTA tai Po is, vahvistuksen kehotusviesti tulee näkyviin. Ellet vastaa muutamassa sekunnissa, viesti poistuu näkyvistä.

2. Paina uudelleen VIRTA tai POIS. VIRRAN merkkivalo vilkkuu oranssina, projektorilamppu sammuu ja tuulettimet jatkavat projektorin jäähdyttämistä noin 90 sekunnin ajan.

Projektori ei reagoi lampun suojaamiseksi mihinkään käskyyn jäähdyttämisen aikana. Jäähdytysajan lyhentämiseksi voi myös aktivoida pikajäähdytystoiminnon. Ks. lisätietoja

"Pikajäähdytys" sivulla 62.

3. Kun jäähdytysprosessi loppuu, "Virta pois ääni" kuuluu. VIRRAN merkkivalo palaa

oranssina ja tuulettimet pysähtyvät. Irrota virtajohto virtalähteestä.

• Sammuta ääni, ks. lisätietoja "Virta päälle/pois -

soittoäänen kytkeminen pois päältä" sivulla 44.

• Jos projektoria ei ole pysäytetty asianmukaisesti

lampun suojaamiseksi, kun projektoria yritetään käynnistää uudelleen, tuulettimet jäähdyttävät

muutaman minuutin. Paina projektorin, kun tuulettimet ovat pysähtyneet ja VIRRAN merkkivalo muuttuu oranssiksi.

• Lampun käyttöiän tulokset vaihtelevat riippuen ympäristöolosuhteista ja käytöstä.

VIRTA tai PÄÄLLÄ uudelleen käynnistääksesi

Käyttö 52

Valikon käyttö

Valikkojärjestelmä

Huomaa, että on-screen display (OSD) -valikot vaihtelevat valitun signaalityypin mukaan.

Päävalikko Alivalikko Valinnat

Pois / Vaalean keltainen /

Seinän väri

Kuvasuhde

2D Keystone

Corner Fit

Sijainti Vaihe V. k ok o Digitaalinen zoomi PC:1.0X~2.0X; Video: 1.0X~1.8X Digitaalinen

kutistus ja siirto

Näytä

Opetusmalli

*16:6: Käytettävissä mallissa MH856UST+.

3D-tila

3D-synkronointi käännä

Tallenna 3Dasetukset

Käytä 3D-asetuksia

Blackboard

Kirjoitustaulu

Vaaleanpunainen / Vaalean vihreä / Sininen / Blackboard

Automaattinen/Todellinen/4:3/ *16:6/16:9/16:10

Ylhäällä-vasen/ylhäällä-oikea/ alhaalla-vasen/alhaalla-oikea

Digitaalinen kutistus/Digitaalinen kuvansiirto

Automaattinen/Pois/Frame Sequential/Frame Packing/Top Bottom/Side by Side

Pois käytöstä / Käännä

3D-asetukset 1 / 3D-asetukset 2 / 3D-asetukset 3

3D-asetukset 1 / 3D-asetukset 2 / 3D-asetukset 3 / Pois

Pois/Kirjasinmuodostus/ Laskentataulukko/ Koordinaattikaavio

Käyttö53

Päävalikko Alivalikko Valinnat

Kirkas/Esitys/sRGB/Eloisa/

2. Kuva

3. Lähde

Kuva-tila

Referenssi-tila

Kirkkaus Kontra sti Väri Sävy Terävyys Brilliant Color Päälle/Pois Värilämpötila Viileä/Normaali/Lämmin

Värilämpötilan hienosäätö

Ensisijainen väri R/G/B/C/M/Y

3D-värihallinta

Nollaa kuvaasetukset

Nopea automaattihaku

HDMI-muoto

HDMI EDID HDMI -1/HDMI -2 Parannettu / Vakio

HDMI-tasain HDMI -1/HDMI -2

Värisävy Värikylläisyys Vahvis tus

Infograpgic/(3D)/Käyttäjä 1/ Käyttäjä 2

Kirkas/Esitys/sRGB/Eloisa/ Infograpgic/(3D)

R-vahvistus/G-vahvistus/Bvahvistus/R-poikkeama/ G-poikkeama/B-poikkeama

Nykyinen/Kaikki/Peruuta

Päälle/Pois

Automaattinen / RGB rajoitettu / RGB täysi / YUV rajoitettu / YUV täysi

Automaattinen/Matalampi/Matala/ Keski/ Korkea/Kor keampi

Käyttö 54

Päävalikko Alivalikko Valinnat

Ajastinjakso 1–240 minuuttia

Aina / 1 min / 2 min / 3 min / Ei koskaan

Ylhäällä-vasen/Alhaalla vasen/ Ylhäällä oikeaa/Alhaalla oikea

Laske alas / Laske ylös

Esityksen ajastin

Kieli

Ajastimen näyttö

Ajastimen paikka

Ajastimen laskentasuunta

Äänimuistuttaja Päälle/Pois Päällä (Nollaa) Kyllä/Ei Pois Kyllä/Ei

4. Järjestelmän asetus: Perus

Projektoriasennus

Valikon näyttöaika 5 s/10 s/20 s/30 s/Aina

Valikkoasetukset

Käyttöasetus

Paneelin Näppäinlukko

Taustaväri BenQ/Musta/Sininen/Purppura Splash-kuva BenQ/Musta/Sininen USB-virtakytkin Päälle/Pois

Valikon sijainti

Muistutusviesti Päälle/Pois Suora Virta Päälle Päälle/Pois Signaalivirta päälle Tietokone/HDMI Automaattinen

sammutus Pikajäähdytys Päälle/Pois Kiireellinen

uudelleenkäynnistys

Tyhjä ajastin

Uniajastin

Etupöytä/Takapöytä/Takakatto/ Etukatto

Keski/Ylhäällä-vasen/Ylhäällä oikea/ Alhaalla oikea/Alhaalla vasen

Pois käytöstä / 3 min / 10 min / 15 min / 20 min / 25 min / 30 min

Päälle/Pois

Pois käytöstä / 5 min / 10 min / 15 min / 20 min / 25 min / 30 min

Pois käytöstä / 30 min / 1 h / 2 h / 3 h / 4 h /8 h / 12 h

Päälle/Pois

Käyttö55

Päävalikko Alivalikko Valinnat

Korkean paikan tila Päälle/Pois

Mykistä Päälle/Pois Äänenvoimakkuus Virta päälle/pois -

soitto

Valotila

Nollaa valoajastin Nollaa / Peruuta

Valonkäyttöaika

Muuta salasana Muuta Turvallisuus-

asetuksia

Suljetun kaappauksen ottaminen käyttöön

Kaappaus-versio CC1/CC2/CC3/CC4

Ve rk ko

Näytön lähtö Päälle/Pois

Äänen läpikulku

Johdollinen LAN

MX-laitteen havaitseminen

Mac-osoite

Päälle/Pois

Normaali/Virransäästö/SmartEco/ LampSave

Lampun käyttöaika (Normaalitila, Virransäästötila, SmartEco-tila, LampSave-tila) / Vastaava valolähteen aika

Käynnistä lukitus

2400/4800/9600/14400/19200/ 38400/57600/115200

Päälle/Pois

Ota käyttöön Verkon valmiustila / Vaihda Normaaliin valmiustilaan

Pois/AUDIO IN/AUDIO VO/ HDMI 1/HDMI 2

Tila DHCP IP-osoite Lähiverkon peite Oletusyhdyskäytävä DNS-palvelin Käytä

Päälle/Pois

Nollaa / Peruuta

5. Järjestelmän asetus: Kehittynyt

Ääniasetukset

Valoas etukse t

Turvallisuus-asetus

Tiedonsiirtonopeu s

Testimalli Päälle/Pois

Suljettu kaappaus

Valmiusasetukset

Ve rk ko as et uk se t

Resetoi kaikki asetukset

Käyttö 56

Päävalikko Alivalikko Valinnat

• Natiiviresoluutio

•Lähde

• Kuva-tila

6. Tietoja

Nykyinen järjestelmän tila

Huomaa, että valikkokohdat ovat käytettävissä silloin, kun projektori havaitsee vähintään yhden kelpaavan signaalin. Ellei projektoriin ole liitettynä mitään laitteistoa eikä havaita mitään signaalia, pääsy on vain rajallisiin valikkokohtiin.

•Valotila

•Resoluutio

• 3D-formaatti

• Värijärjestelmä

• Valonkäyttöaika

• Firmware Version

Käyttö57

Kunkin valikon kuvaus

TOIMINTO KUVAUS

Seinän väri

Kuvasuhde

2D Keystone

Corner Fit

Sijainti

1. Näytä -valikko Vaihe

V. ko k o

Digitaalinen zoomi

Digitaalinen kutistus ja siirto

Korjaa projisoidun kuvan värin, kun projektiopinta ei ole valkoinen. Ks. lisätietoja "Seinän värin käyttö" sivulla 37.

Kuvan kokosuhteen asettamiseksi on useita vaihtoehtoja tulosignaalin lähteestä riippuen. Ks. lisätietoja "Kuvasuhteen valinta"

sivulla 35.

Säätää projisoidun kuvan muotoa kaikkien neljän kulman suorien viivojen varmistamiseksi. Ks. lisätietoja "2D Keystone -korjaus"

sivulla 28.

Säätää projisoidun kuvan muotoa määrätyn kulman suorakulmaisuuden varmistamiseksi. Ks. lisätietoja "Corner Fit -

korjaus" sivulla 29.

Näyttää paikansäätösivun. Projisoitua kuvaa siirretään käyttämällä suuntanuolipainikkeita. Sivun alakohdassa olevat arvot muuttuvat aina kun painiketta painetaan, kunnes ne saavuttavat maksiminsa tai miniminsä.

Tämä toiminto on käytettävissä vain, kun PC-signaali (analoginen RGB) on valittu.

Säätää kellovaiheen kuvan vääristymän vähentämiseksi.

Tämä toiminto on käytettävissä vain, kun PCsignaali (analoginen RGB) on valittu.

Säätää kuvan vaakaleveyttä. Tämä toiminto on käytettävissä vain silloin, kun PC-signaali (analoginen RGB) on valittuna.

Suurentaa tai pienentää projisoitua kuvaa. Ks. lisätietoja

"Yksityiskohtien suurentaminen ja etsiminen" sivulla 34.

Digitaalinen kutistus

Kutistaa kuvan keskikohta kiinnitettynä.

1. Paina VALIKKO/LOPETA ja paina sitten ◄/►, kunnes

NÄYTTÖ -valikko on valittu. Paina ▼ valitaksesi kohdan Digitaalinen kutistus ja siirto ja paina TILA/ENTER.

2. Valitse Digitaalinen kutistus ja paina TILA/ENTER.

3. Paina ◄/► pienentääksesi kuvan haluttuun kokoon.

4. Paina AUTOMAATTINEN palauttaaksesi kuvan

alkuperäiseen muotoonsa.

Digitaalinen kuvansiirto

Kun digitaalinen siirtotoiminto on aktivoitu,

1. Paina ▼ valitaksesi kohdan Digitaalinen kuvansiirto ja paina TILA/ENTER.

2. Paina suuntanuolia kuvan siirtämiseksi.

3. Paina AUTOMAATTINEN palauttaaksesi kuvan alkuperäiseen sijaintiinsa.

Käyttö 58

TOIMINTO KUVAUS

Tämän projektorin ominaisuutena on 3D-toiminto, mikä mahdollistaa sinulle nauttimisen 3D-elokuvista, videoista, ja urheilutapahtumista realistisemmalla tavalla esittämällä kuvien syvyyden. Sinun tarvitsee pitää 3D-laseja 3D-kuvien näkemiseksi.

3D-tila

Oletusasetus on Automaattinen ja projektori valitsee automaattisesti sopivan 3D-muodon tunnistaessaan 3D-sisältöä. Jos projektori ei tunnista 3D-muotoa, paina ◄/► valitaksesi 3D-tilan.

1. Näytä -valikko

Kun havaitset kuvasyvyyden kääntymisen, ota käyttöön tämä toiminto ongelman korjaamiseksi.

Tallenna 3D-asetukset

Kun olet onnistuneesti näyttänyt 3D-sisältöä sopivien säätöjen tekemisen jälkeen, voit ottaa tämän tominnon käyttöön ja valita sarjan 3D-asetuskia muistaaksesi nykyiset 3D-asetukset.

Ota 3D-asetukset käyttöön

Kun 3D-asetukset on tallennettu, voit päättää, haluatko ottaa ne käyttöön valitsemalla sarjan 3D-asetuksia, jotka olet tallentanut. Kun ne ovat käytössä, projektori toistaa automaattisesti tulevaa 3Dsisältöä jos se sopii tallennettuihin 3D-asetuksiin.

Opetusmalli

Ks. lisätietoja "Opetusmallien käyttö" sivulla 45.

Kun 3D-toiminto on päällä:

• Heijastetun kuvan kirkkaustaso laskee.

• Seuraavia asetuksia ei voi säätää: Kuvatila, Referenssi-tila.

• Keystone-vääristymää voi säätää vain rajoitetusti.

3D-synkronointi käännä

Vain 3D-asetusten sarjat muistissa olevine tietoineen ovat käytettävissä.

Käyttö59

TOIMINTO KUVAUS

Käytettävissä ovat esimääritetyt kuvatilat, joten voit optimoida

Kuva-tila

Referenssi-tila

Kirkkaus

Kontrasti

Väri

2. Kuva -valikko

Sävy

Terävyys

Brilliant Color

Värilämpötila Värilämpötilan

projektorin kuvan asetuksen ohjelmatyyppiin sopivaksi. Katso yksityiskohtia "Kuvatilan valinta" sivulla 37.

Valitsee kuvatilan, joka vastaa parhaiten haluamaasi kuvanlaatua ja kuvan lisähienosäätöä perustuen alla olevaan saman sivun valintaluetteloon. Katso yksityiskohtia "Käyttäjä 1 /Käyttäjä 2 -tilan asettaminen" sivulla

38.

Säätää kuvan kirkkautta. Katso yksityiskohtia "Säätö Kirkkaus" sivulla 38.

Säätää asteen koskien tummuus- ja valoisuuseroa kuvassa. Ks. lisätietoja "Säätö Kontrasti" sivulla 38.

Säätää värin kylläisyystason – kunkin värin määrän videokuvassa. Ks. lisätietoja "Säätö Väri" sivulla 38.

Säätää kuvan punaisen ja vihreän värin sävyt. Katso yksityiskohtia "Säätö Sävy" sivulla 38.

Säätää kuvan sen saamiseksi näyttämään terävämmältä tai pehmeämmältä. Katso yksityiskohtia "Säätö Terävyys" sivulla 38.

Säätää valkoisen huippuarvon oikean värien esityksen säilyttäen. Ks. lisätietoja "Säätö Brilliant Color" sivulla 38.

Ks. lisätietoja "Valittaessa Värilämpötila" sivulla 39.

Ks. lisätietoja "Halutun värilämpötilan asettaminen" sivulla 39.

hienosäätö 3D-värihallinta Nollaa kuva-

Ks. lisätietoja "3D-värihallinta" sivulla 40.

Ks. lisätietoja "Nykyisen tai kaikkien kuvatilojen nollaus" sivulla 41.

asetukset

Tämä toiminto on käytettävissä vain, kun Komponentti, Video tai S-Video ja NTSC-järjestelmä on valittu.

Tämä toiminto on käytettävissä vain, kun Video ja NTSCjärjestelmä on valittu.

Tämä toiminto on käytettävissä vain, kun Komponentti, Video tai S-Video ja NTSC-järjestelmä on valittu.

Käyttö 60

TOIMINTO KUVAUS Nopea

Ks. lisätietoja "Tulosignaalin kytkeminen" sivulla 33.

automaattihak u

Valitsee sopivan värimuodon näytön laadun optimoimiseksi.

Automaattinen

Valitsee automaattisesti sopivan väriavaruuden ja harmaan tason saapuvalle HDMI-signaalille.

3. Lähde -valikko HDMI-muoto

HDMI EDID

HDMI-tasain

4. Järjestelmän asetus: Perus -valikko Esityksen

ajastin

Kieli

Projektoriasen nus

Valikkoasetuks et

RGB Täysi

Hyödyntää Täyden alueen RGB:tä 0–255.

RGB Rajoitettu

Hyödyntää Rajoitetun alueen RGB:tä 16–235.

YUV Täysi

Hyödyntää Täyden alueen YUV:ia 0–255.

YUV Rajoitettu

Hyödyntää Rajoitetun alueen YUV:ia 16–235. Vaihda HDMI EDID HDMI 1.4:n tai HDMI 2.0:n välillä ratkaistaksesi

yhteensopivuusongelman joissakin vanhoissa soittimissa.

Paranna: Parannettu tila voi vaihtaa HDMI 2.0 EDID -versioon

Vakio: Vakiotila voi vaihtaa HDMI 1.4 EDID -versioon Säätää tasaimen vahvistusasetuksia HDMI-signaalille. Mitä suurempi

asetus, sen suurempi vahvistusarvo. Jos projektorissa on useampia kuin yksi HDMI-portti, valitse ensin HDMI-portti ennen arvon säätämistä.

Muistuttaa esittäjää esityksen lopettamisesta tietyn aikavälin sisällä. Ks. lisätietoja

Asettaa kielen ruutunäytön (OSD) valikot. Katso yksityiskohtia "Valikoiden käyttö" sivulla 30.

Projektori voidaan asentaa kattoon tai näytön taakse yhdellä tai useammalla peilillä.

Valikon näyttöaika

Asettaa ajan, jonka OSD on aktiivinen viimeisen näppäimen painalluksen jälkeen. Ajan pituuden voi valita välillä 5–30 sekuntia 5 sekunnin lisäyksin.

Valikon sijainti

Asettaa ruutunäyttö (OSD) -valikon paikan.

Muistutusviesti

Ota käyttöön tai pois käytöstä muistutusviestinäytöt.

"Esitysajastimen asettaminen" sivulla 41

Käyttö61

TOIMINTO KUVAUS

Suora Virta Päälle

Käynnistää projektorin automaattisesti, kun virtakaapeli on liitetty.

Signaalivirta päälle

Asettaa, kytketäänkö projektori suoraan päälle painamatta VIRTA- tai PÄÄLLÄ-painiketta, kun projektori on valmiustilassa ja signaali syötetään VGA-kaapelin kautta.

Automaattinen sammutus

Mahdollistaa projektorin kytkeytymisen pois päältä automaattisesti, ellei tulosignaalia havaita asetetun ajan jälkeen. Katso yksityiskohtia "Asetus Automaattinen sammutus" sivulla 68.

4. Järjestelmän asetus: Perus -valikko

Käyttöasetus

Paneelin Näppäinlukko

Ta u s t a vä r i

Splash-kuva

USBvirtakytkin

Pikajäähdytys

Ottaa pikajäähdytys-toiminnon käyttöön tai pois käytöstä. Valitsemalla Päälle otat toiminnon käyttöön ja projektorin jäähdytysaika lyhenee normaalista 90 sekunnin kestosta n. 2 sekuntiin.

Kiireellinen uudelleenkäynnistys

Valitsemalla Päällä voit käynnistää projektorin välittömästi 90 sekuntia sen sammuttamisen jälkeen.

Tyhjä ajastin

Asettaa tyhjän kuvan ajan, kun Blank-ominaisuus aktivoidaan, ja kun se on kulunut umpeen, kuva palautuu valkokankaalle. Ks. lisätietoja

"Kuvan kätkeminen" sivulla 42.

Uniajastin

Asettaa automaattipysäytyksen ajastimen. Ajastimen voi asettaa arvoon välillä 30 minuuttia - 12 tuntia.

Poistaa käytöstä tai ottaa käyttöön kaikki paneelin painiketoiminnot, paitsi projektorin VIRTA-painikkeen ja kaukosäätimen

painikkeet. Ks. lisätietoja Valitsee taustan ulkoasun, kun signaalia ei ole.

Mahdollistaa valinnan, mikä logonäyttö tulee näyttöön projektorin käynnistyessä.

Ottaa käyttöön tai pois käytöstä ”Type A -liitin” 5 V -virtalähdön. Valitse vahingon estämiseksi Pois, kun PointWrite-kosketusmoduuli ei ole käytössä

Jos yrität käynnistää projektorin uudelleen pikajäähdytysprosessin jälkeen, sen käynnistys ei ehkä onnistu, vaan jäähdytystuulettimet käynnistyvät uudelleen.

"Ohjauspainikkeiden lukitseminen" sivulla 43

Käyttö 62

TOIMINTO KUVAUS Korkean paikan

tila Ääniasetukset

Valoasetukset

5. Järjestelmän asetus: Kehittynyt -valikko

Turvallisuusasetus

Tiedonsiirtono peus

Testimalli

Suljettu

Korkeilla alueilla tapahtuvan käytön tila. Katso yksityiskohtia "Käyttö korkeissa ympäristöissä" sivulla 43.

Ks. lisätietoja "Äänen säätäminen" sivulla 44.

Valotila

Ks. lisätietoja "Kohteen Valotila asettaminen Taloudellinen- tai

SmartEco-tilaan" sivulla 68.

Nollaa valoajastin

Ks. lisätietoja "Lampun ajastimen nollaaminen" sivulla 72.

Valonkäyttöaika

Katso kokonaistuntimäärä lasketaan.

Muuta salasana

Sinua pyydetään syöttämään nykyinen salasanan ennen vaihtamista uuteen. Katso yksityiskohtia "Salasanatoiminnon hyödyntäminen" sivulla 31.

Muuta Turvallisuus-asetuksia

Syötä oikea salasana aktivoidaksesi Käynnistä lukitus -toiminnon.

Käynnistä lukitus

Kun Käynnistä lukitus on aktivoitu, sinua pyydetään syöttämään nykyinen salasana ennen projektorin käynnistämistä.

Jos syötät virheellisen salasanan 5 kerta peräkkäin, projektori sammutetaan automaattisesti lyhyessä ajassa.

Valitsee tiedonsiirtonopeuden, joka sopii tietokoneeseesi, niin, että voit liittää projektorin sopivalla RS-232-kaapelilla ja päivittää tai ladata projektorin laiteohjelmiston. Tämä toiminto on tarkoitettu pätevälle huoltohenkilölle.

Päälle-valinnan valitseminen ottaa käyttöön toiminnon ja projektori näyttää ristikkotestikuvion. Se auttaa kuvan koon ja tarkennuksen säätämisessä ja tarkastamaan, että projisoitu kuva ei ole vääristynyt.

Suljetun kaappauksen ottaminen käyttöön

Aktivoi toiminnon valitsemalla Päällä, kun valitun tulosignaalin mukana on suljettuja kaappauksia.

• Kuvatekstit: Ruudulla näkyvä keskustelu, kuvailu ja TV-ohjelmien

kaappaus

Kaappaus-versio

Valitsee halutun tekstitystilan. Valitse kuvatekstien katselemiseksi CC1, CC2, CC3 tai CC4 (CC1 näyttää alueella ensimmäiseksi kieleksi valitulla kielellä).

"Lampun käyttöikätiedot" sivulla 67lisätietoja, kuinka lampun

ääniefektit, ja videot, joissa on tekstitykset (yleensä merkitty "CC" ohjelmissa).

Käyttö63

TOIMINTO KUVAUS

Ve rk ko

Ota käyttöön Verkon valmiustila

Ottaaksesi käyttöön verkon valmiustilan, kun projektori on kytketty automaattisesti tai manuaalisesti pois päältä.

• Päällä: Projektori pysyy verkon valmiustilassa alle 2 W:n

• Pois: Projektori pysyy normaalissa valmiustilassa alle 0,5 W:n

Vaihda normaaliin valmiustilaan

5. Järjestelmän asetus: Kehittynyt -valikko

Valmiusasetuks

Ottaaksesi käyttöön tai pois käytöstä automaattisen vaihdon verkon valmiustilasta ei-verkon valmiustilaan määrätyn ajan kuluttua. (Tämän asetuksen tulisi näkyä himmennettynä, kun Ota verkkovalmiustila käyttöön on pois päältä.)

• Pois: Automaattisen vaihtotoiminnon pois päältä ottamiseen.

• 20 min / 1 h / 3 h / 6 h: Projektori vaihdetaan ei-verkon

Näytön lähtö

Päällä-valinta ottaa toiminnon käyttöön. Projektori voi tuottaa VGAsignaalia valmiustilassa COMPUTER 1 -liittimen ollessa oikein kytketty laitteisiin. Katso liitäntöjen tekeminen

Äänen läpikulku

Projektori voi lähettää toistaa ääntä, kun se on valmiustilassa, ja vastaavat liittimet on liitetty oikein laitteisiin. Paina ◄/► valitaksesi lähteen, jota haluat käyttää. Katso liitäntöjen tekeminen

sivulla 23

Johdollinen LAN MX-laitteen havaitseminen

Ver kk oa set uk s et

Kun AMX-laitteen havaitseminen on Päällä, AMX-ohjaus voi tunnistaa projektorin.

MAC-osoite

Näyttää tämän projektorin mac-osoitteen. Palauttaa kaikki asetukset tehdasasetuksiin.

Resetoi kaikki asetukset

virrankulutuksella.

Projektori pysyy verkon valmiustilassa alle 2 W:n virrankulutuksella.

valmiustilaan 20 minuutin / 1 tunnin / 3 tunnin / 6 tunnin kuluttua

"Liitäntä" sivulla 23

Tämän toiminnon ottaminen käyttöön lisää hieman valmiustilan virrankulutusta.

Seuraavat asetukset jäävät voimaan: Sijainti, Vaihe, H.-koko, Projektoriasennus, Kieli, Korkean paikan tila, Turvallisuusasetukset, Tiedonsiirtonopeus.

"Liitäntä"

Käyttö 64

TOIMINTO KUVAUS

Natiiviresoluutio

Näyttää natiiviresoluution.

Lähde

Näyttää nykyisen signaalilähteen.

Kuva-tila

6. Tietoja -valikko

Nykyinen järjestelmän tila

Tietoja-valikko näyttää projektorin nykyisen käyttötilan.

Näyttää valitun tilan Kuva -valikossa.

Valotila

Näyttää nykyisen lampputilan.

Resoluutio

Näyttää tulosignaalin alkuperäisen resoluution.

3D-formaatti

Näyttää nykyisen 3D-tilan.

Värijärjestelmä

Näyttää tulojärjestelmämuodon, NTSC, PAL, SECAM, YUV tai RGB.

Valonkäyttöaika

Näyttää tuntimäärän miten kauan lamppua on käytetty.

Firmware Version

Näyttää projektorin laiteohjelmistoversion.

Käyttö65

Huolto

Projektorin hoito

Projektori tarvitsee hieman huoltoa. Ainoastaan linssin puhtaanapidosta tulee huolehtia säännöllisin väliajoin.

Älä koskaan poista projektorista muita osia kuin lamppu. Ota yhteyttä myyjään, jos muita osia on vaihdettava.

Projektorin peilin puhdistaminen

Poista pöly kameraliikkeistä saatavalla ilmapumpulla estääksesi peilin naarmuuntumisen jatkuvan pyyhkimisen vuoksi.

Linssin puhdistus

Puhdista linssi aina, kun huomaat pinnalla likaa tai pölyä.

• Käytä paineilmaa pölyn poistamiseen.

• Jos linssissä on likaa, käytä linssinpuhdistuspaperia tai kostuta kangas linssinpuhdistusaineella ja pyyhi linssin pinta varovasti.

Älä koskaan käytä hankaavia aineita, emäksiä/happoja sisältäviä aineita, hankauspulveria tai syttyvää nestettä, kuten alkoholia, bentseeniä, tinneriä tai hyönteismyrkkyä. Sellaisten materiaalien käyttö tai pidennetyn kontaktin jatkaminen kumi- tai vinyylimateriaalien kanssa voi vaurioittaa projektorin pintaa ja kotelon materiaalia.

Projektorin kotelon puhdistus

Ennen kuin puhdistat kotelon, kytke projektori pois päältä käyttäen asianmukaista pysäytystoimenpidettä, joka on kuvattu kohdassa "Projektorin sammutus" sivulla 52 ja irrota virtajohto.

• Poista lika tai pöly pyyhkimällä koteloa pehmeällä, nukkaantumattomalla kankaalla.

• Poista tiukassa oleva lika tai tahra kastamalla kangas veteen ja neutraalin pH:n pesuaineeseen. Pyyhi sitten kotelo.

Älä koskaan käytä vahaa, alkoholia, bentseeniä, tinneriä tai muita kemiallisia puhdistusaineita. Ne voivat vahingoittaa koteloa.

Projektorin säilytys

Jos projektoria on säilytettävä pitempiä aikoja, noudata alla olevia ohjeita:

• Varmista, että säilytysalueen lämpötila ja kosteus ovat suositellun alueen sisällä. Katso kohta "Tekniset tiedot" sivulla 75 tai kysy myyjältäsi alueesta.

• Vedä säätöjalat kokoon.

• Poista paristo kaukosäätimestä.

• Pakkaa projektorin alkuperäispakkaukseensa tai vastaavaan.

Projektorin kuljetus

On suositeltavaa, että lähetät projektorin alkuperäispakkauksessaan tai vastaavassa. Kun kuljetat projektoria, käytä alkuperäistä laatikkoa tai sopivaa pehmeää kantokoteloa.

Huolto 66

Lampputiedot

Lampun käyttöikätiedot

Kun projektori on käytössä, lampun käytön kesto (tunteina) lasketaan automaattisesti sisäänrakennetulla ajastimella. Vastaavat lampputunnit lasketaan seuraavalla kaavalla:

1. Lampun käyttöaika = (x+y+z+a) tuntia, jos

Käytetty aika normaalitilassa = x tuntia Käytetty aika virransäästötilassa = y tuntia Käytetty aika SmartEco-tilassa = z tuntia Käytetty aika LampSave-tilassa = a tuntia

2. Vastaavat lampputunnit = α tuntia

α = x(A’ / X) + y(A’ / Y) + z(A’ / Z) + a(A’ / A), jos X= lamppukeston tekninen tieto normaalitilassa Y= lamppukeston tekninen tieto virransäästötilassa Z= lamppukeston tekninen tieto SmartEco-tilassa A= lamppukeston tekninen tieto LampSave-tilassa A' on pisin lamppukeston tekninen tieto joukossa X, Y, Z, A

OSD-valikossa näkyvä kussakin lampputilassa käytetty aika:

• Käytetty aika kerrytetään ja pyöristetään alaspäin kokonaisluvuksi kohdassa Tunnit.

• Kun käytetty aika on alle 1 tunti, se näkyy 0 tuntina.

Kun lasket Vastaavan valolähteen tuntimäärän manuaalisesti, se luultavasti poikkeaa OSDvalikossa näkyvästä arvosta, koska projektorin järjestelmä laskee kunkin lampputilan ajan minuuteissa ja pyöristää sitten arvon OSD-näytössä näkyväksi kokonaisluvuksi.

Katso alla olevasta kohdasta "Kohteen Valotila asettaminen Taloudellinen- tai SmartEco-tilaan" lisätietoja Taloudellinen-tilasta.

Lampun käytön tietojen saaminen:

1. Paina VALIKKO/LOPETA ja paina sitten ◄/► kunnes JÄRJESTELMÄN

ASETUS: Kehittynyt-valikko on korostettu.

2. Paina ▼ korostaaksesi Valoasetukset ja paina TILA/ENTER. Valoasetukset

sivu tulee näkyviin.

3. Näet Valoajastin-tiedot valikossa.

4. Valikosta poistutaan painamalla VALIKKO/LOPETA.

Voit saada lampun käyttötuntitiedot TIETOJA-valikosta.

Huolto67

Lampun käyttöiän pidentäminen

Projektorin lamppu on kulutusosa. Lampun kestoiän pitämiseksi mahdollisimman pitkänä OSD-valikossa voidaan tehdä seuraavia asetuksia.

Kohteen Valotila asettaminen Taloudellinen- tai SmartEco-tilaan

Käyttö Taloudellinen -tilassa vähentää järjestelmän kohinaa ja virrankulutusta 15 %. SmartEco-tilan käyttö vähentää järjestelmän kohinaa ja lampun virrankulutusta jopa 30 %.

Jos Taloudellinen- tai SmartEco-tila on valittu, valon tehoa vähennetään, mikä johtaa tummempiin projisoituihin kuviin.

Myös projektorin asettaminen Taloudellinen tai SmartEco-tilaan pidentää lampun käyttöikää. Taloudellinen tai SmartEco-tilan asettamiseksi, siirry JÄRJESTELMÄN ASETUS: Kehittynyt > Valoasetukset > Valotila -valikkoon ja paina ◄/►, kunnes haluttu tila on valittu.

Valotila Kuvaus

Normaali 100 % lampun kirkkaus Taloudellinen Säästää 15 % lampun virrankulutusta

SmartEco

LampSave

Valotilan ilmentymien mukaan esiintyy viivettä.

Asetus Automaattinen sammutus

Tämä toiminto mahdollistaa projektorin kytkeytymisen automaattisesti pois päältä, jos tulolähdettä ei tunnisteta asetetun ajan jälkeen lamppukeston turhan kulumisen estämiseksi.

Asettaaksesi Automaattinen sammutus-tilan, siirry JÄRJESTELMÄN ASETUS: Perus > Automaattinen sammutus -valikkoon ja paina ◄/►. Aikajakson voi asettaa välillä 5–30 minuuttia 5-minuutin lisäyksin. Jos nykyiset aikapituudet eivät sovi esitykseen, valitse Poista käytöstä. Projektori ei pysähdy automaattisesti tietyssä ajassa.

Säästää jopa 30 % lampun virrankulutusta sisällön kirkkaustason mukaan.

Säätää lampun tehoa automaattisesti 80 %:sta 30 %:in kirkkausasetuksen mukaan.

Huolto 68

Lampun vaihdon ajastus

Kun Lampun merkkivalo syttyy punaisena ja viesti tulee näkyviin ehdottaen, että on aika vaihtaa lamppu, asenna uusi lamppu tai ota yhteyttä jälleenmyyjään. Vanha lamppu voi aiheuttaa vikatoiminnon projektorissa ja joissakin tilanteissa lamppu voi räjähtää.

Siirry osoitteeseen http://www.benq.com tilataksesi vaihtolampun.

Lampun merkkivalo ja lämpötilan varoitusvalo syttyvät, jos lamppu kuumenee liikaa. Kytke projektori pois päältä ja anna projektorin jäähtyä 45 minuuttia. Jos Lamp (lampun) - tai Temp (lämpötilan) -merkkivalo edelleen syttyy sen jälkeen, kun olet kytkenyt virran takaisin päälle, ota yhteyttä myyjään. Ks. lisätietoja "Merkkivalot" sivulla 73.

Seuraavat lampun varoitusilmoitukset muistuttavat lampun vaihtamisesta.

Alla olevat varoitusviestit ovat vain viitteeksi. Toimi todellisten näytön ohjeiden mukaisesti lampun valmistelemiseksi ja vaihtamiseksi.

Tila Viesti

Asenna uusi lamppu optimaalisen suorituskyvyn varmistamiseksi. Jos projektori toimii normaalisti, kun Taloudellinen on valittuna (katso "Kohteen Valotila asettaminen

Taloudellinen- tai SmartEco-tilaan" sivulla 68),

voit jatkaa projektorin käyttämistä, kunnes seuraava lamppuvaroitus ilmestyy.

Suositellaan kovasti, että vaihdat lampun tässä vaiheessa. Lamppu on kuluva osa. Lampun kirkkaus vähenee käytön myötä. Tämä on lampun normaalia toimintaa. Voit vaihtaa lampun aina kun huomaat, että kirkkauden taso on heikentynyt huomattavasti.

Paina TILA/ENTER kuitataksesi viestin.

Lamppu ON vaihdettava ennen projektorin normaalia käyttämistä.

Paina TILA/ENTER kuitataksesi viestin.

Huolto69

Lampun vaihtaminen

• Jos lamppu vaihdetaan kun projektori on ripustettu ylösalaisin katosta, varmista, että kukaan ei ole lampun istukan alla välttääksesi mahdollisia vahinkoja ja vammoja ihmisten silmille rikkoutuneesta lampusta johtuen.

• Sähköiskun vaaran välttämiseksi tulee projektori aina kytkeä pois päältä ja irrottaa virtajohto ennen lampun vaihtamista.

• Vähennä vakavien palovammojen vaara antamalla projektorin jäähtyä vähintään 45 minuuttia ennen lampun vaihtoa.

• Vähennä sormien vammautumisen vaaraa sekä vahinkoja sisäisille komponenteille olemalla varovainen poistaessasi lampun lasia, joka on hajonnut palasiksi.

• Vähennä sormien vammautumisen vaaraa ja/tai kuvan laadun riskeeraamista koskettamalla linssiä, älä kosketa tyhjää lampun koteloa, kun lamppu on poistettu.

• Lamppu sisältää elohopeaa. Selvitä ongelmajätteen käsittely hävittääksesi lampun oikein.

• Varmistaaksesi projektorin optimaalisen suorituskyvyn, on suositeltavaa, että hankit BenQprojektorilampun vaihtoa varten.

• Varmista hyvä ilmanvaihto käsiteltäessä rikkoutuneita lamppuja. Suosittelemme, että käytät hengityssuojaimia, suojalaseja tai kasvosuojaimia ja pidät suojavaatteita, kuten esim. käsineitä.

1. Kytke virta pois päältä ja irrota projektori pistorasiasta. Jos lamppu on kuuma, vältä

palovammoja odottamalla n. 45 minuuttia, kunnes lamppu on jäähtynyt.

2. Löysää ruuvi oikealta puolelta.

3. Irrota lamppuosaston kansi, kuten

kuvassa.

4. Löysää kaksi lampun kiinnitysruuvia.

• Älä kytke virtaa päälle, kun lampun suojus on poistettu.

• Älä laita sormia lampun ja projektorin väliin. Projektorin sisällä olevat terävät reunat saattavat aiheuttaa vammoja.

Huolto 70

5. Nosta kahvaa niin, että se nousee

pystyyn. Käytä kahvaa vetääksesi lampun hitaasti pois projektorista.

• Jos vedät sen ulos liian nopeasti, se voi rikkoa lampun ja hajottaa lasin projektoriin.

• Älä aseta lamppua paikkoihin, joissa sen päälle voi roiskua vettä, lapset voivat ylettyä siihen tai lähelle syttyviä materiaaleja.

• Älä laita käsiäsi projektorin sisään sen jälkeen, kun lamppu on poistettu. Jos kosketat optisia komponentteja sisällä, se voi aiheuttaa värin epätasaisuutta ja projisoitujen kuvien vääristymää.

6. Liitä uusi lamppu lamppulokeroon ja

varmista, että se kiinnittyy projektoriin.

• Varmista, että liittimet on kohdistettu.

• Jos tuntuu vastusta, nosta lamppua ja aloita alusta.

7. Kiristä lamppua pitävä ruuvi.

8. Varmista, että kahva on tasainen ja

lukittu paikoilleen.

• Irrallinen ruuvi voi aiheuttaa väärän liitännän, joka voi johtaa vikaantumiseen.

• Älä kiristä ruuvia liikaa.

9. Aseta lamppuosaston kansi takaisin

projektoriin ja kiristä ruuvi.

10. Käynnistä projektori uudelleen.

Älä kytke virtaa päälle, kun lampun suojus on poistettu.

Huolto71

Lampun ajastimen nollaaminen

11. Avaa käynnistyslogon jälkeen näyttöruudun (OSD) valikko. Mene JÄRJESTELMÄN

ASETUS: Kehittynyt > Valoasetukset -valikkoon. Paina TILA/ENTER. Valoasetukset sivu tulee näkyviin. Korosta Nollaa valoajastin. Näkyviin tulevassa

varoitusilmoituksessa kysytään, haluatko nollata lampun ajastimen. Korosta Nollaa ja paina TILA/ENTER. Lampun ajastin asetetaan arvoon "0".

Älä tee nollausta, jos lamppu ei ole uusi tai vaihdettu, koska se voi aiheuttaa vahingon.

Projektorin peilin puhdistaminen

Poista pöly kameraliikkeistä saatavalla ilmapumpulla estääksesi peilin naarmuuntumisen jatkuvan pyyhkimisen vuoksi.

• Kytke ennen puhdistusta projektori pois päältä ja anna sen jäähtyä vähintään 30 minuuttia.

• Älä koskaan kosketa projektorin peiliä tai linssi suoraan käsin.

Huolto 72

Merkkivalot

Valo

Tila ja kuvaus

Virta Lämpötila Lamppu Järjestelmäviestit

Oranssi Pois Pois Valmiustila

Vaalean vihreä

Välkkyvä

Vaalean vihreä Pois Pois Normaali käyttö

Oranssi

Välkkyvä

Pun. Välkkyvä Pun. Välkkyvä Pun. Välkkyvä Lataa

Vaalean vihreä Pois Pun. CW käynnistys epäonnistui

Pun. Välkkyvä Pois Pois

Pois Pun. Pois LAN-latauksen epäonnistuminen Pois Vaalean vihreä Pois LAN-latauksen käsittely

Vaalean vihreä Pois Oranssi Lamppukesto lopussa

Pois Vaalean vihreä Pun. Lamppuluukku auki

Pois Pois Virran kytkeminen päälle

Pois Pois Normaali virransammutuksen jäähdytys

Skaalauksen sammutuksen epäonnistuminen (tietojen keskeytys)

Haamukuvaviestit

Vaalean vihreä Pois Pois Vanhennus PÄÄLLÄ Vaalean vihreä Vaalean vihreä Vaalean vihreä Vanhennus POIS

Lamppuvirheviestit

Pois Pois Pun. Lamppu1 virhe normaalissa käytössä

Pois Pois

Oranssi

Välkkyvä

Lamppu ei syty

Järjestelmätapahtumat

Pun. Pun. Pois

Pun. Pun. Välkkyvä Pois

Pun. Vaalean vihreä Pois

Pun.

Vaalean vihreä Pun. Pois Lämpötila 1 virhe (rajoitetun lämpötilan yli) Vaalean vihreä Pun. Välkkyvä Pois Lämpöanturi 1 auki -virhe Vaalean vihreä Vaalean vihreä Pois Lämpöanturi 1 lyhyt -virhe

Vaalean vihreä

Vaalean vihreä Pun. Pun. Lämpökatkaisuvirhe

Vaalean vihreä

Välkkyvä

Vaalean vihreä

Välkkyvä

Pois

Pois Lämpö-IC #1 I2C -yhteysvirhe

Tuuletin 1 virhe (todellinen tuulettimen nopeus on halutun nopeuden ulkopuolella)

Tuuletin 2 virhe (todellinen tuulettimen nopeus on halutun nopeuden ulkopuolella)

Tuuletin 3 virhe (todellinen tuulettimen nopeus on halutun nopeuden ulkopuolella)

Tuuletin 4 virhe (todellinen tuulettimen nopeus on halutun nopeuden ulkopuolella)

Huolto73

Vianetsintä

Projektori ei mene päälle.

Syy Korjaus

Virtakaapelista ei tule virtaa.

Yritä kytkeä projektori uudelleen päälle jäähdytysprosessin aikana.

Ei kuvaa

Syy Korjaus

Videolähde ei mene päälle tai ei kytkeydy oikein.

Projektori ei ole kytketty oikein tulosignaalilaitteeseen.

Tulosignaalia ei ole valittu oikein.

Hämärä kuva

Syy Korjaus

Projisointilinssi ei ole oikein kohdistettu.

Projektori ja näyttö eivät ole oikeassa linjassa.

Kytke virtajohto projektorin AC-virtaliittimeen ja kytke virtajohto virtapistorasiaan. Jos virtalähteessä on kytkin, varmista, että se on kytketty päälle.

Odota, kunnes jäähdytysprosessi on valmis.

Kytke videolähde päälle ja tarkista, että signaalikaapeli on oikein kytketty.

Tarkasta liitäntä.

Valitse oikea tulosignaali projektorin tai kaukosäätimen SOURCE -painikkeella.

Säädä linssin tarkennusta tarkennusrengasta käyttämällä.

Säädä laitteen projisointikulmaa ja suuntaa sekä laitteen korkeutta tarvittaessa.

Kaukosäädin ei toimi

Syy Korjaus

Paristossa ei ole virtaa. Vaihda paristo uuteen. Kaukosäätimen ja projektorin välissä on

este. Olet liian kaukana projektorista. Pysyttele enintään 7 metrin päässä projektorista.

Poista este.

Salasana on väärä

Syy Korjaus

Et muista salasanaa.

Vianetsintä 74

Katso lisätietoja "Salasanan palautustoimintoon

siirtyminen" sivulla 32.

Tekniset tiedot

Projektorin tiedot

Kaikki tiedot voivat muuttua ilman erillistä ilmoitusta.

Optinen

Resoluutio

MW855UST+

1280 x 800 WXGA

MH856UST+

1920 x 1080 1080p

Näyttöjärjestelmä

Single-chip DLP™ -järjestelmä

Linssi F/Numero

F = 2.5, f = 5.1 mm

Lamppu

240 W:n lamppu

Sähkö

Virtalähde

AC 100–240 V, 3,8 A 50–60 Hz (Automaattinen)

Tehon kulutus

350 W (Maks); < 0,5 W (Valmiustila)

Mekaaninen

Paino

5 kg

Lähtöliitännät

Kaiutin

10 wattia x 2

Audiosignaalin lähtö

PC äänijakki x 1

Näytön lähtö

D-Sub 15-nastainen (naaras) x 1

Hallinta

USB

Type-B mini USB (valinnainen PointWrite-sarjalle) Type-A-virransyöttö 1,5 A

RS-232-sarjahallinta

9 pin x 1 IR-vastaanotin x 1 LAN-ohjaus

RJ45 x 1

Tuloliittimet

Tietokonetulo

RGB-tulo

D-Sub 15-pin (naaras) x 1

Videosignaalitulo

VIDEO

RCA-liitin x 1

SD/HDTV-signaalitulo

Analoginen - Komponentti (RGB-tulon kautta) Digitaalinen - HDMI x 2

Äänisignaalin tulo

Ääni sisään

PC äänijakki x 1 RCA-audioliitin (V/O) x 1

Ympäristöön liittyvät vaatimukset

Lämpötila

Käyttö: 0–40 °C merenpinnan tasolla

Säilytys: -20–60 °C merenpinnantasolla Suhteellinen kosteus

Käyttö: 10–90 % (kondensoitumaton)

Säilytys: 10–90 % (ilman kondensaatiota) Kuljetus

Alkuperäisen pakkauksen tai vastaavan

käyttö suositeltavaa. Korjaus

Siirry seuraava verkko-osoitteeseen ja

valitse maasi löytääksesi

yhteystietoikkunan.

http://www.benq.com/welcome

Tekniset tiedot75

Ajastuskaavio

Tuettu ajastus PC-tulolle

Resoluutio Tila Virkistyst

aajuus

Vaakataaj uus (kHz)

(Hz)

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1280 x 720 1280 x 720_60 60 45,000 74,250

1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120

(Reduce

Blanking)

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

XGA_120

(Reduce

Blanking)

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120

(Reduce

Blanking)

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

119,854 77,425 83,000

119,989 97,551 115,500

119,909 101,563 146,25

Kello (MHz)

3D Field Sequential

3D Over-

3D Side by Side

under

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎

◎◎

Tekniset tiedot 76

Resoluutio Tila Virkistyst

aajuus

Vaakataaj uus (kHz)

(Hz)

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x 1050 SXGA+_60 59,978 65,317 121,750

1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60 59,954 65,290 146,250

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

1920 x 1080

@ 60 Hz

1920 x 1200

3D-ajoitus on EDID-tiedoston ja VGA-näytönohjaimen mukainen. On mahdollista, ettei käyttäjä voi valita yllä mainittuja 3D-ajoituksia VGA-näytönohjaimella.

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 74,93 60,241 80,000

MAC21 75,06 68,68 100,00

1920 x 1080_60 60 67,5 148,5

1920x1200_60

(Reduce

Blanking)

59,950 74,038 154,000

Kello (MHz)

3D Field Sequential

3D Overunder

3D Side by Side

◎◎

Tekniset tiedot77

Tuettu ajoitus Komponentti-YPbPr-tulolle

Ajoitus Resoluutio Vaakataajuus

(kHz)

480i 720 x 480 15,73 59,94 13,50

480p 720 x 480 31,47 59,94 27,00

576i 720 x 576 15,63 50 13,50

576p 720 x 576 31,25 50 27,00

720/50p 1280 x 720 37,50 50 74,25

720/60p 1280 x 720 45,00 60 74,25

1080/50i 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25

1080/24P 1920 x 1080 27,00 24 74,25

1080/25p 1920 x 1080 28,13 25 74,25

1080/30p 1920 x 1080 33,75 30 74,25

1080/50p 1920 x 1080 56,25 50 148,50

1080/60p 1920 x 1080 67,50 60 148,50

Pystytaajuus (Hz) Pistekellotaajuus

(MHz)

Tuettu ajoitus videotulolle

Videotila Vaakataajuus (kHz) Pystytaajuus (Hz) Apukantoaaltotaajuus

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 tai 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL -6 0 1 5,73 6 0 4,4 3

NTSC4,43 15,73 60 4,43

(MHz)

3D Field Sequential

◎

3D Field Sequential

◎

Tekniset tiedot 78

Tuettu ajoitus HDMI:n (HDCP) tulolle

Resoluutio Tila Virkistyst

aajuus

Vaakataaj uus (kHz)

(Hz)

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1280 x 720 1280 x 720_60 60 45,000 74,250

1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120

(Reduce

Blanking)

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

XGA_120

(Reduce

Blanking)

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120

(Reduce

Blanking)

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

119,854 77,425 83,000

119,989 97,551 115,500

119,909 101,563 146,25

Kello (MHz)

3D Field Sequential

3D Over-

3D Side by Side

under

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎

◎◎

Tekniset tiedot79

Resoluutio Tila Virkistyst

aajuus

Vaakataaj uus (kHz)

(Hz)

1400 x 1050 SXGA+_60 59,978 65,317 121,750

1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60 59,954 65,290 146,250

1920 x 1080

@60Hz

1920 x 1200

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

3840 x 2160

3840 x 2160 3840 x 2160_60 60 135 594

1920 x 1080_60 60 67,5 148,5

1920 x 1200_60

(Reduce

Blanking)

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 75,020 60,241 80,000

MAC21 75,06 68,68 100,00

3840 x 2160_30

4K2K-mallille

59,950 74,038 154,000

30 67,5 297

Kello (MHz)

3D Field Sequential

3D Overunder

Tuettu audio:

1. HDMI-tila

• Tuki LPCM:lle, kaksi audiokanavaa

• Tuettu audionäytteenottotaajuus: 32 kHz, 44,1 kHz, 48 kHz

• Tuettu audiobittinopeus 16 bittiä, 20 bittiä, 24 bittiä

2. DVI-tila: Analoginen audio on tuettu PC:n audiotulopäätteiden kautta.

3D-ajoitus on EDID-tiedoston ja VGA-näytönohjaimen mukainen. On mahdollista, ettei käyttäjä voi valita yllä mainittuja ajoituksia VGA-näytönohjaimella.

3D Side by Side

◎◎

Tekniset tiedot 80

Tuettu ajoitus HDMI-videotulolle

Ajoitus Resoluutio Vaakataaju

us (kHz)

720 (1440) x

480i

480p 720 x 480 31,47 59,94 27

576i

576p 720 x 576 31,25 50 27

720/50p 1280 x 720 37,50 50 74,25

720/60p 1280 x 720 45,00 60 74,25

1080/24P 1920 x 1080 27,00 24 74,25

1080/25p 1920 x 1080 28,13 25 74,25

1080/30p 1920 x 1080 33,75 30 74,25

1080/50i 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25

1080/50p 1920 x 1080 56,25 50 148,5

1080/60p 1920 x 1080 67,50 60 148,5

2160/24P 3840 x 2160 54,00 24 297

2160/25p 3840 x 2160 56,25 25 297

2160/30p 3840 x 2160 67,50 30 297

2160/50p 3840 x 2160 112,50 50 594

2160/60p 3840 x 2160 135,00 60 594

480

720 (1440) x

576

15,73 59,94 27

15,63 50 27

Pystytaaju us (Hz)

Pistekellot aajuus (MHz)

3D Side

3D Field Sequential

3D Ruudun pakkau

3D Overunder

by Side

◎

◎◎◎

◎◎◎◎

◎◎◎

◎

◎◎

Tekniset tiedot81

Takuu ja tekijänoikeustiedot

Rajoitettu takuu

BenQ takaa tämän tuotteen sen varalta, että sen materiaaleissa ja työn jäljessä ilmenee vikoja normaalissa käytössä ja säilytyksessä.

Todiste hankinta-ajankohdasta pyydetään kaikissa takuuvaatimuksissa. Jos tuotteen havaitaan olevan viallinen takuuajan sisällä, BenQ:n ainoa velvoite ja ainoa korvauksesi on viallisten osien vaihto (työt mukaan lukien). Takuuhuollon saamiseksi ilmoita vioista laitteen myyjälle, jolta hankit tuotteen.

Tärkeää: Yllä oleva takuu voi mitätöityä, jos asiakas ei käytä tuotetta BenQ:n kirjallisten ohjeiden mukaisesti, erityisesti ympäröivän kosteuden tulee olla välillä 10–90 % ja lämpötilan 0–35°C, korkeuden alle 1500 m ja välttäen käyttöä pölyisissä ympäristöissä. Tämä takuu tarjoaa sinulle erityisiä laillisia oikeuksia, ja sinulla voi olla muita oikeuksia, jotka vaihtelevat maasta riippuen.

Lisätietoja osoitteesta www.BenQ.com.

Te k i j ä n o i k e u s

Copyright 2011 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa.

Vastuuvapauslauseke

BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. Lisäksi BenQ Corporation varaa oikeuden tarkistaa tämän julkaisun ja tehdä aika ajoin muutoksia tähän sisältöön antamatta niistä ennakkoilmoitusta.

*DLP, Digital Micromirror Device (DMD) ovat Texas Instrumentsin tavaramerkkejä. Muut tekijänoikeudet kuuluvat vastaaville yrityksille tai organisaatioille.

Patentit

Siirry osoitteeseen http://patmarking.benq.com/ katsomaan tarkempia tietoja BenQ:n projektorin patentin kattavuudesta.

Takuu ja tekijänoikeustiedot 82

Benq MW855UST, MH856UST User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisällysluettelo

Tärkeitä turvallisuusohjeita

Johdanto

Projektorin ominaisuudet

Paketin sisältö

Normaalit lisävarusteet

Valinnaiset lisävarusteet

Projektorin ulkonäkymä

Ohjaimet ja toiminnot

Projektori

Kaukosäädin

Projektorin sijoittaminen paikalleen

Pika-asennuksen käyttö

Halutun kuvan koon saaminen

Projisointimitat

Rajoitetun linssinsiirron tekniset tiedot (ei käytettävissä mallissa MH856UST+)

Projektorin kiinnittäminen

Ennen projektorin kiinnittämistä

Asenna projektori projektorin seinäkiinnitykseen

Mitat

Liitäntä

Videolähdelaitteiden liittäminen

Audion liittäminen

Älylaitteiden liittäminen

Äänentoisto projektorin kautta

Käyttö

Projektorin käynnistys

Projisoidun kuvan säätäminen

Projisointikulman säätäminen

Kuvan automaattinen säätö

Kuvan koon ja selkeyden hienosäätö

2D Keystone -korjaus

Corner Fit -korjaus

Corner Fit - ja 2D Keystone -säätöhuomautus

Valikoiden käyttö

Projektorin lukitseminen

Turvakaapelilukon käyttö

Salasanatoiminnon hyödyntäminen

Salasanan asetus

Jos unohdat salasanan

Salasanan palautustoimintoon siirtyminen

Salasanan muuttaminen

Salasanatoiminnon poisto käytöstä

Tulosignaalin kytkeminen

Väriavaruuden vaihtaminen

Yksityiskohtien suurentaminen ja etsiminen

Kuvasuhteen valinta

Kuvan optimointi

Seinän värin käyttö

Kuvatilan valinta

Kuvan laadun hienosäätö käyttäjätiloissa

Esitysajastimen asettaminen

Kaukohakutoiminnot

Kuvan pysäyttäminen

Kuvan kätkeminen

Ohjauspainikkeiden lukitseminen

Käyttö korkeissa ympäristöissä

Äänen säätäminen

Virta päälle/pois -soittoäänen kytkeminen pois päältä

Testikuvion käyttö

Opetusmallien käyttö

Projektorin ohjaus johdollisella LAN-ympäristöllä

PointWrite-moduulin asentaminen projektoriin vuorovaikutteisen toiminnon käyttämiseksi

Projektorin sammutus

Valikon käyttö

Valikkojärjestelmä

Kunkin valikon kuvaus

Huolto

Projektorin hoito

Projektorin peilin puhdistaminen

Linssin puhdistus

Projektorin kotelon puhdistus

Projektorin säilytys

Projektorin kuljetus

Lampputiedot

Lampun käyttöikätiedot
