MS619ST/MX620ST/MW621ST
Dijital Projektör
Kullanıcı Kılavuzu
İçindekiler
Önemli güvenlik
talimatları .......................3
Giriş ...............................7
Projektörün özellikleri..................... 7
Ambalaj içeriği................................ 8
Projektör dış görünümü.................. 9
Kumandalar ve işlevleri................ 10
Projektörünüzü
yerleştirme...................13
Konum seçimi .............................. 13

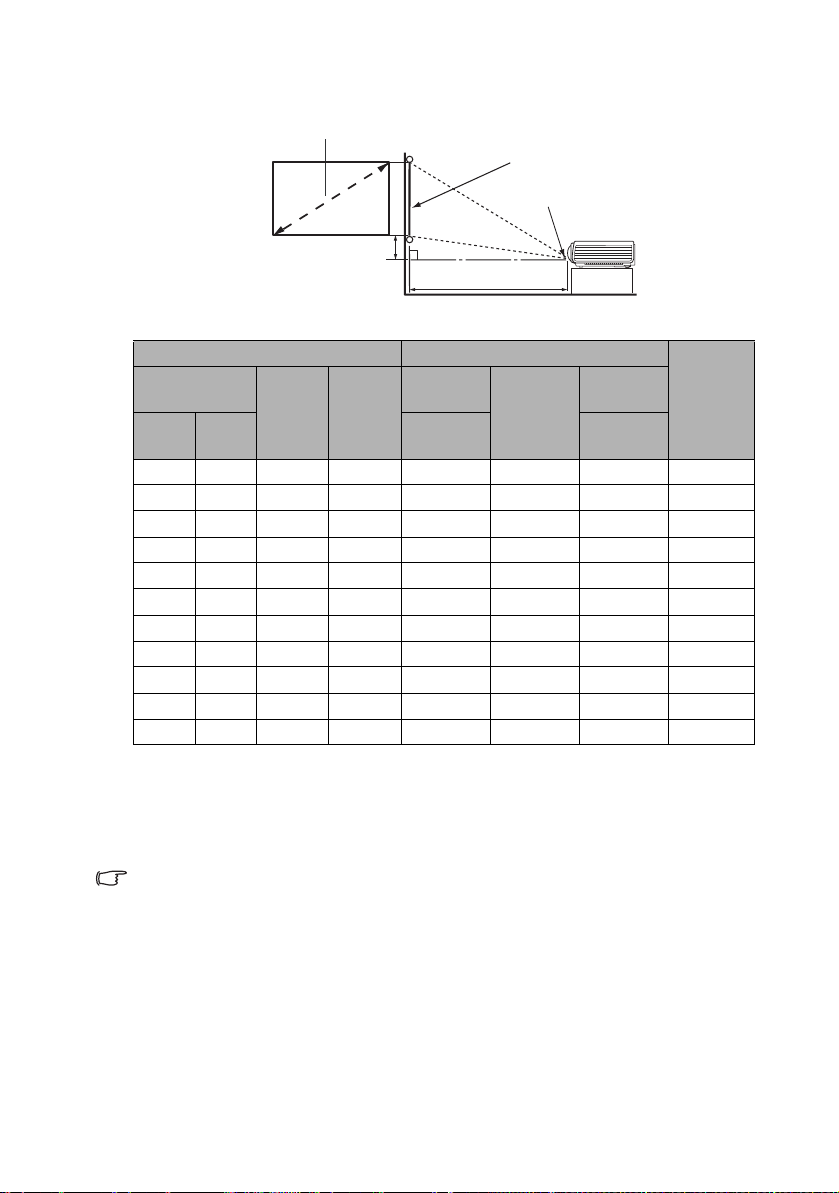

Tercih edilen görüntü
boyutunu elde etme ..................... 14

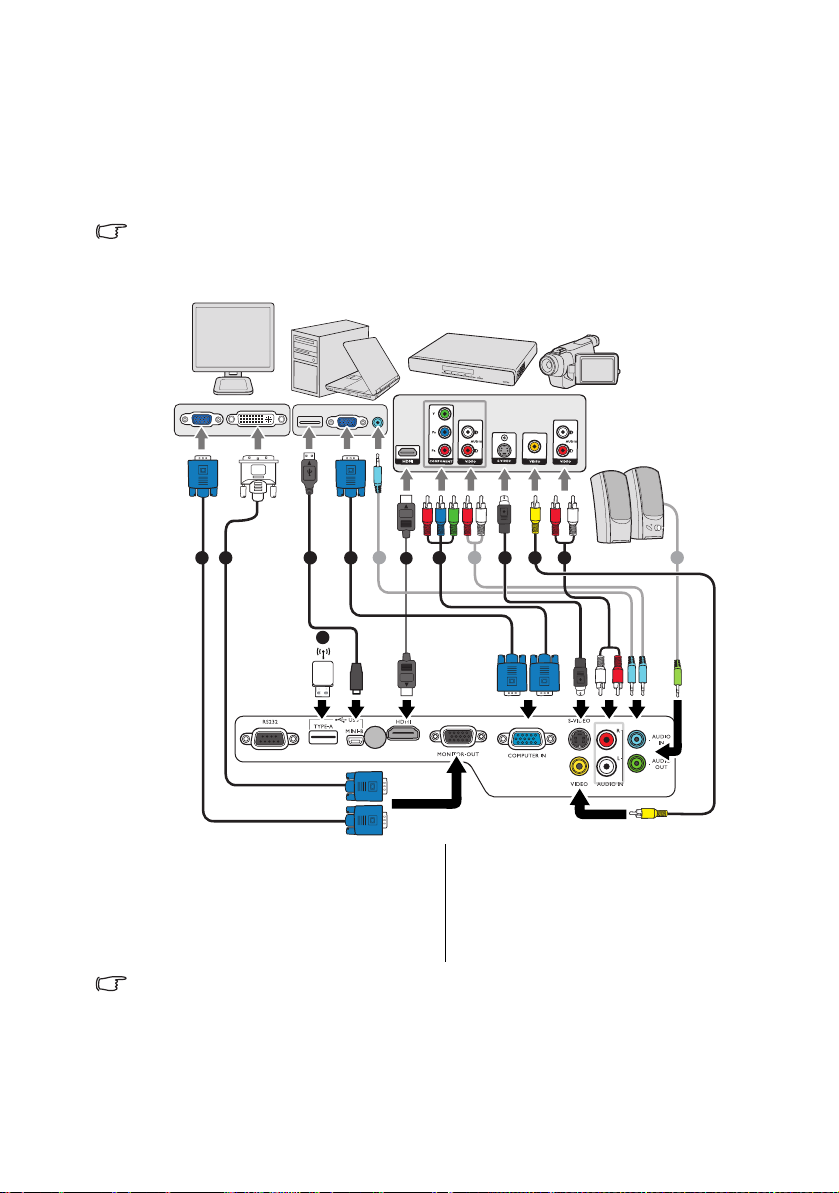

Bağlantı ....................... 16
Video kaynak cihazlarının
bağlanması .................................. 17
İşletim ..........................18

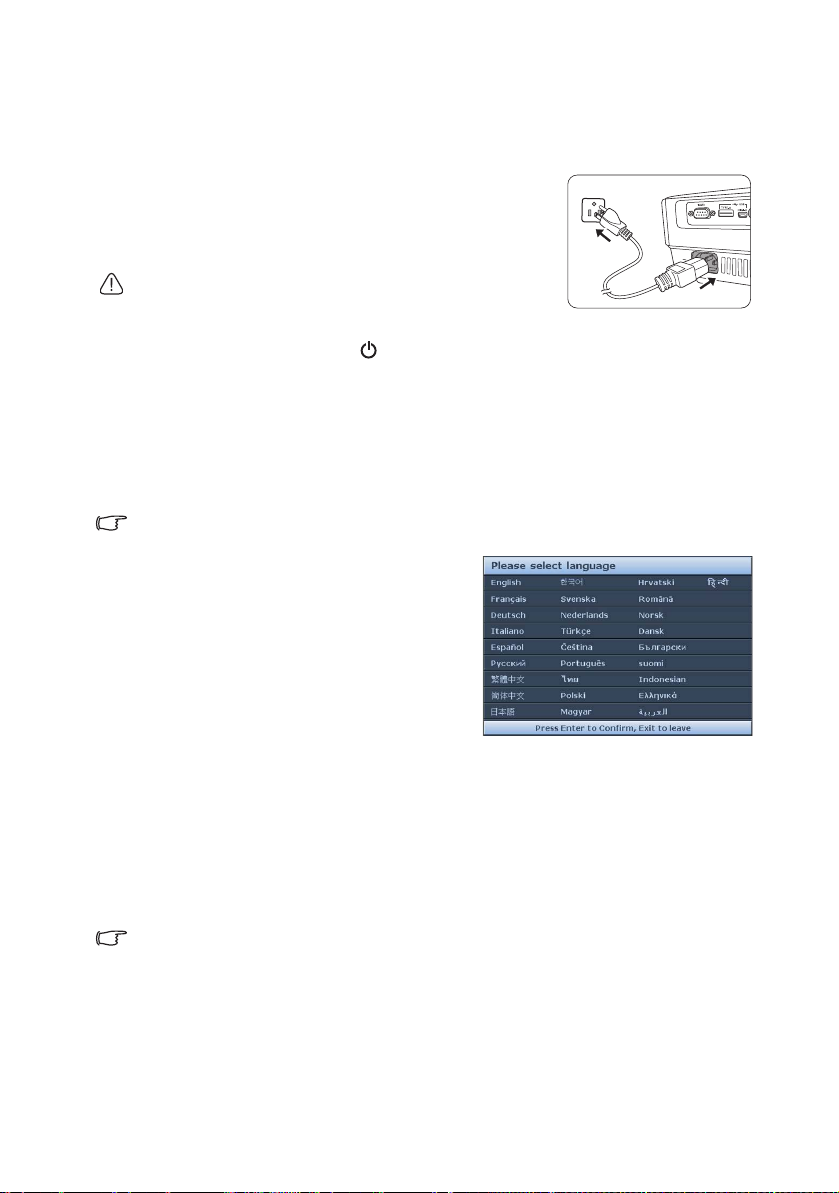

Projektörün açılması .................... 18
Yansıtılan görüntünün
ayarlanması ................................. 19
Menülerin kullanılması ................. 21
Projektörün güvenliğini
sağlama ....................................... 22
Giriş sinyalinin değiştirilmesi ........ 24
Ayrıntıların büyütülmesi
ve aranması ................................. 25
En/boy oranının seçilmesi............ 25
Görüntünün optimum hale
getirilmesi..................................... 28
Sunum zamanlayıcısının
ayarlanması ................................. 31
Uzaktan sayfa kumanda
operasyonları ............................... 32
Görüntünün dondurulması ........... 32
Görüntünün gizlenmesi................ 33
Kumanda düğmelerini kilitleme.... 33
Yüksek bir yerde çalıştırma ......... 34
Sesi ayarlama .............................. 34
Test desenini kullanma ................ 35
Öğretim şablonlarının
kullanılması .................................. 35
Bir USB Okuyucudan
Sunum Yapma ............................. 36
Projektörün kapatılması ............... 37
Doğ
rudan kapatma ...................... 37
Menü işletimi................................ 38
Bakım...........................47
Projektörün bakımı....................... 47
Lamba bilgileri.............................. 48
Sorun Giderme ............54
Teknik Özellikler ..........55
Projektör teknik özellikleri ............ 55
Boyutlar........................................ 56
Tavana montaj ............................. 56
Zamanlama çizelgesi ................... 57
Garanti ve Telif
Bilgileri .........................60
İçindekiler2
Önemli güvenlik talimatları
Projektörünüz, en son bilgi teknolojisi donanımı güvenlik standartlarını karşılayacak
şekilde tasarlanmış ve test edilmiştir. Ancak, bu ürünün güvenli kullanıldığından emin
olmak için, bu kullanma kılavuzunda ve ürün üzerindeki işaretlerde söz edilen talimatları
izlemek önemlidir.

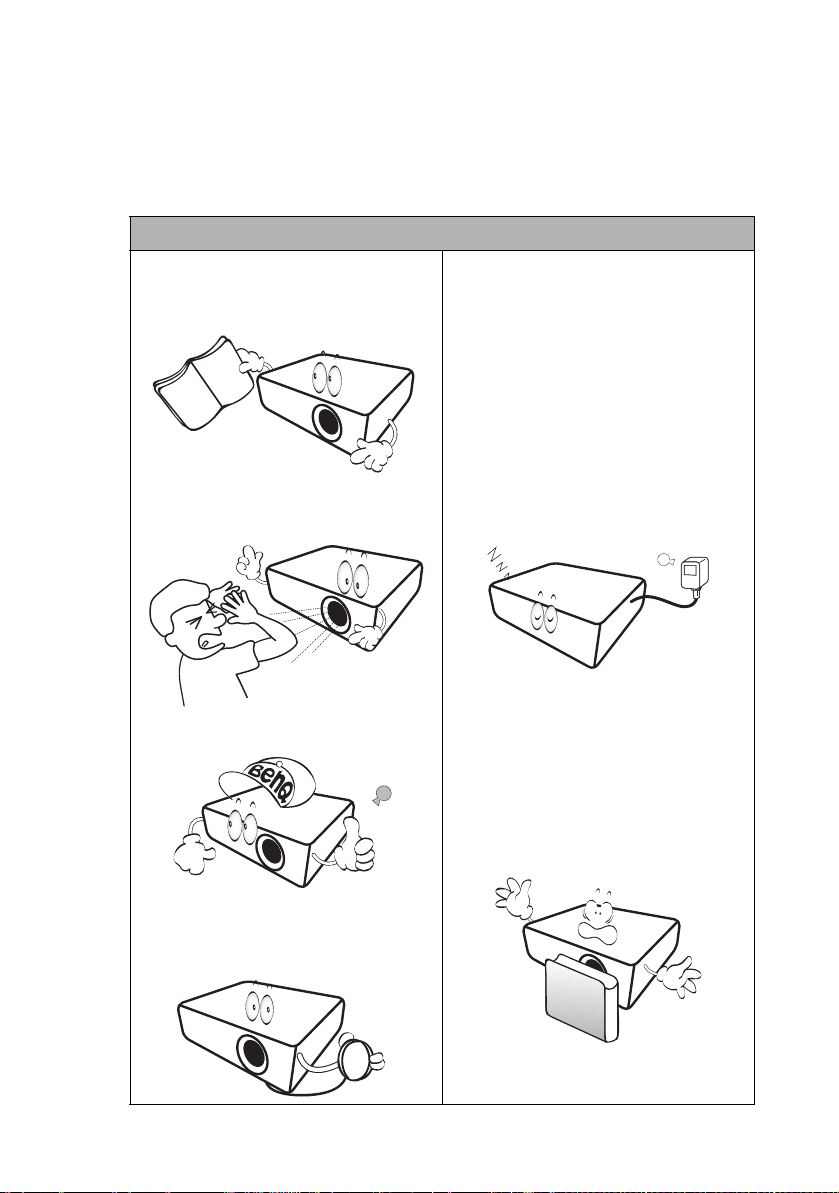

Güvenlik Talimatları
1. Lütfen projektörünüzü
çalıştırmadan önce bu kullanma
kılavuzunu okuyun. İleride
kullanmak üzere onu saklayın.
2. Projektör çalışırken doğrudan
lensine bakmayın. Yoğun ışık
huzmesi gözlerinize zarar verebilir.
5. Bazı ülkelerde şebeke gerilimi
dengeli DEĞİLDİR. Bu projektör
100 ila 240 volt arası şebeke
geriliminde güvenlik bir şekilde
çalışmak üzere tasarlanmıştır ancak
elektrik kesintileri veya ±10 voltluk
dalgalanmalar meydana gelirse
arıza yapabilir. Şebeke geriliminin
dalgalanabileceği veya
kesilebileceği bölgelerde
projektörünüzü bir güç
dengeleyicisi, dalgalanma
koruyucusu veya kesintisiz güç
kaynağı (UPS) üzerinden
bağlamanız tavsiye edilir.
3. Bakım için yetkili bakım
personeline başvurun.
4. Projektör lambası açıkken, daima
lens objektif kapağını (varsa) açın
veya lens kapağını (varsa)
kaldırın.
6. Projektör çalışırken projeksiyon
lensini herhangi bir nesneyle
engellemeyin; çünkü bu, söz konusu
nesnelerin ısınarak biçiminin
bozulmasına ve hatta yangına neden
olabilir. Lambayı geçici olarak
kapamak için, projektör veya
uzaktan kumanda üzerindeki
ECO BLANK (ECO EKRAN
KARARTMA) tuşuna basın.
Önemli güvenlik talimatları 3

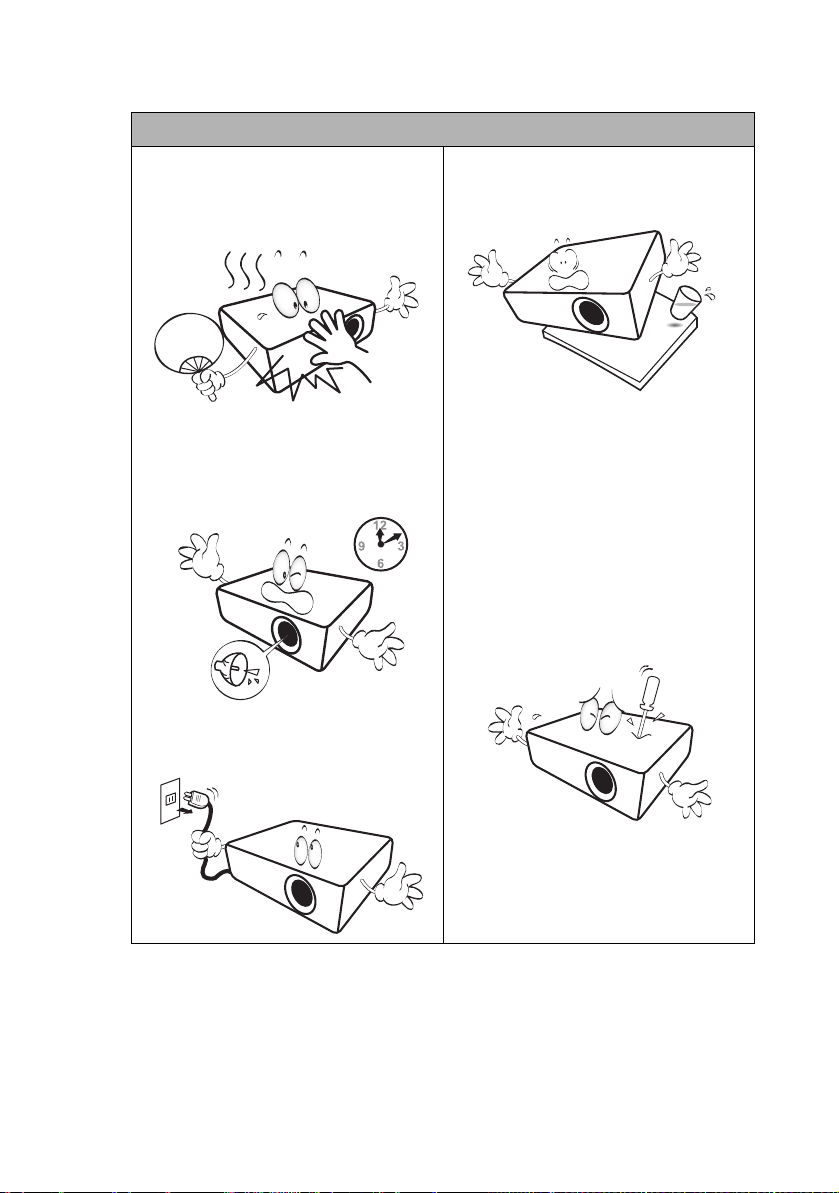

Güvenlik Talimatları (Devamı)
7. Lamba çalışırken aşırı derecede
ısınır. Lamba aksamını
değiştirmeden önce, projektörü
yaklaşık 45 dakika soğumaya
bırakın.
10. Bu ürünü, dengesiz bir tekerlekli
sehpa, tezgah veya masaya
koymayın. Ürün düşerek ciddi
şekilde hasar görebilir.
8. Lambaları, nominal lamba ömrünün
ötesinde çalıştırmayın. Lambaların
belirtilen kullanım ömrünün üzerinde
kullanılması, nadiren de olsa
kırılmalarına yol açabilir.
9. Lamba grubunu veya herhangi bir
elektronik parçayı, projektörü fişten
çıkarmadan kesinlikle değiştirmeyin.
11. Bu projektörü parçalarına ayırmaya
çalışmayın. İçinde parçalarla temas
etmeniz halinde ölüme neden
olabilecek tehlikeli gerilimler vard
Bakımı kullanıcı tarafından
yapılabilecek tek parça, kendi
çıkarılabilir kapağına sahip olan
lambadır.
Hiçbir koşulda diğer kapakları
açmaya veya çıkarmaya çalışmayın.
Bakım için yalnızca uygun şekilde
yetkili olan profesyonel bir bakım
personeline başvurun.
12. Projektör çalışırken, havalandırma
ızgaralarından ısı ve biraz da koku
geldiğini algılayabilirsiniz. Bu ürün
kusuru değil normal bir durumdur.
ır.
Önemli güvenlik talimatları4
Güvenlik Talimatları (Devamı)
3,000 m
(10000 feet)
0 m
(0.00 cm)

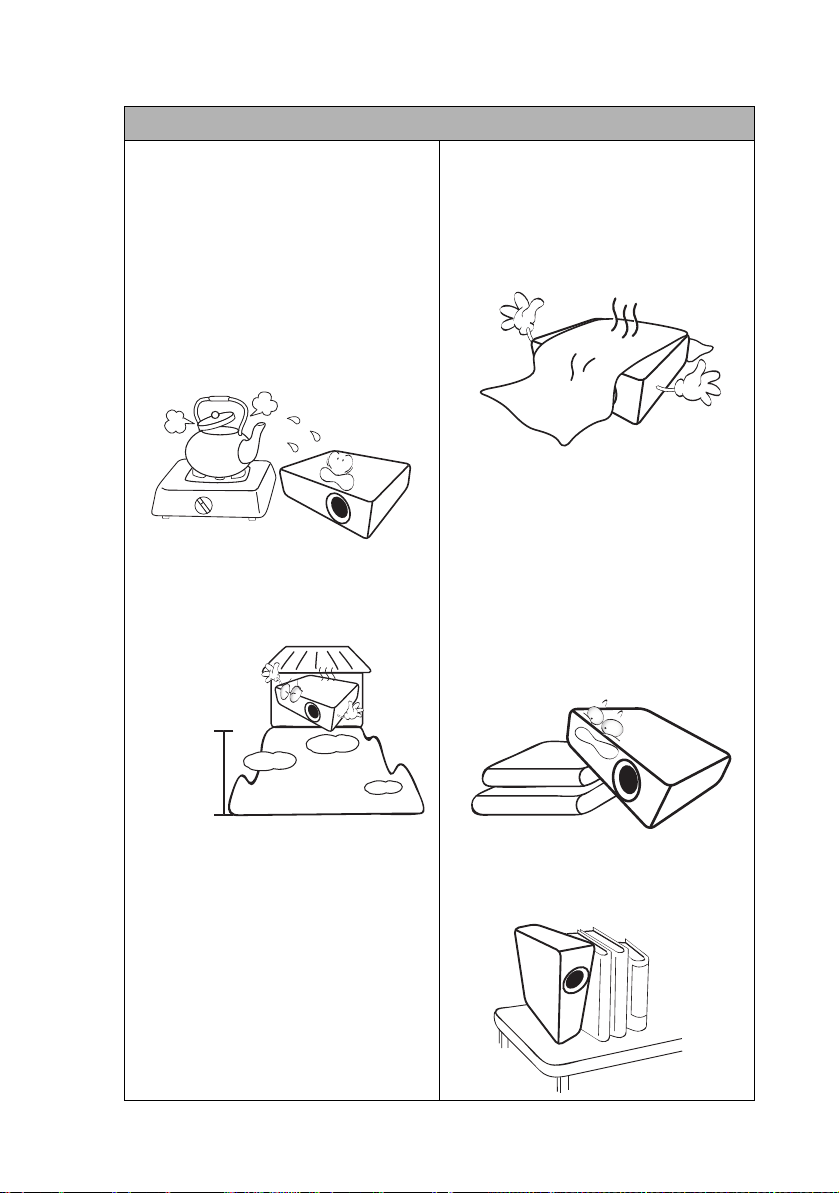

13. Bu projektörü aşağıdaki koşullardan
hiçbirine bırakmayın.
- Havalandırması yetersiz veya dar olan
alanlar. Duvarlardan en az 50 cm
açıklık bırakın ve projektör etrafında
serbest hava dolaşımı olmasını
sağlayın.
- Tüm camları kapalı bir otomobilin içi
gibi sıcaklığın aşırı derecede yüksek
olabileceği yerler.
- Aşırı nem, toz veya sigara dumanının
optik parçaları kirleterek projektörün
hizmet ömrünü kısalttığı ve görüntüyü
kararttığı yerler.
- Yangın alarmlarına yakın yerler
- 40°C / 104°F üzerinde bir ortam
sıcaklığına sahip yerler
- Denizden yüksekliği 3000 m'den
(10000 feet) fazla olan yerler.
14. Havalandırma deliklerini
engellemeyin.
- Bu projektörü battaniye, yatak veya
diğer yumuşak yüzeylere koymayın.
- Bu projektörü bez veya başka herhangi
bir maddeyle örtmeyin.
- Projektörün yakınında yanıcı maddeler
bulundurmayın.
Havalandırma delikleri ciddi bir
şekilde engellenirse projektör
içerisindeki aşırı ısınma yangına yol
açabilir.
15. Projektörü çalışması sırasında daima
düz, yatay bir yüzeye yerleştirin.
- Sola veya sağa 10 dereceden, öne
veya arkaya 15 dereceden fazla
eğildiği açılarda kullanmayın.
Projektörün tamamen yatay konumda
değilken kullanılması, lambanın yanlış
çalışmasına veya arızalanmasına yol
açabilir.
16. Projektörü bir kenarı üzerinde dik
tutmayın. Aksi takdirde projektör
düşerek yaralanmaya yol açabilir veya
hasar görebilir.
Önemli güvenlik talimatları 5

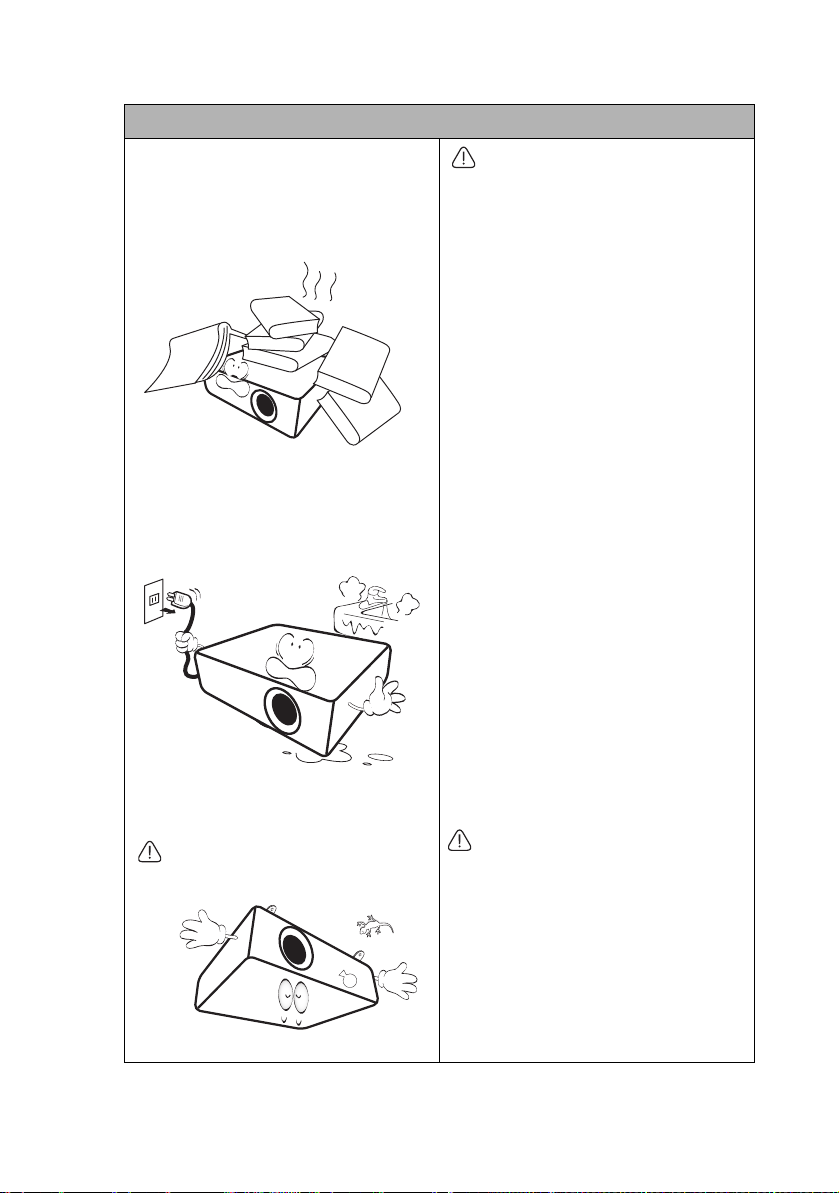

Güvenlik Talimatları (Devamı)
17. Projektörün üzerine basmayın veya
herhangi bir nesne koymayın.
Projektörün görebileceği olası
hasarların yanı sıra, bu şekilde
davranılması kazalara veya olası
yaralanmalara da yol açabilir.
18. Projektörün yakınına veya üzerine sıvı
koymayın. Projektörün üzerine
dökülen sıvılar, arızalanmasına neden
olabilir. Projektör ıslanırsa, fişi prizden
çekin ve projektöre bakım yapması
için BenQ'yu arayın.
19. Bu ürün, tavana monte edilen tesisat
için ters görüntü çıkışı yeteneğine
sahiptir.
Projektörü tavana monte etmek için
yalnızca BenQ'nun Tavan Montaj Kitini
kullanın ve güvenli bir şekilde
takıldığından emin olun.
Projektörün tavana monte
edilmesi
BenQ projektörünüzü kullanırken hoş
bir deneyim yaşamanızı istiyoruz, bu
yüzden size ya da malzemelerinize
olası bir zarar gelmemesi için bu
güvenlik konusunu dikkatinize
sunuyoruz.
Eğer projektörünüzü tavana
yerleştirmek istiyorsanız, doğru boyda
BenQ projektör tavan montaj kitini
kullanmanızı, kitin dikkatli ve güvenli
bir şekilde takıldığından emin
olmanızı tavsiye ediyoruz.
Eğer BenQ haricinde bir markanın
projektör tavan montaj kitini
kullanıyorsanız, yanlış ebat ya da vida
boyu yüzünden doğacak bağlantı
hataları projektörün tavandan düşme
riskine ve güvenlik problemlerine yol
açacaktır.
BenQ projektörünüzü aldığınız
yerden, BenQ projektör tavan montaj
kitini de temin edebilirsiniz. BenQ
ayrıca, ek olarak Kensington kilit
uyumlu güvenlik kablosu almanızı ve
hem Kensington kilit slotuna hem de
tavan montaj kiti desteğine dikkatlice
takmanı
zı tavsiye eder. Bu, eğer
projektör bağlantı kiti gevşerse,
tutmada ikinci bir rol üstlenecektir.
Hg - Lamba cıva içermektedir. Yerel imha
kanunlarına göre işlem yapın. Bkz.
www.lamprecycle.org.
20. Bu aparat topraklanmalıdır.
Önemli güvenlik talimatları6
Giriş
Projektörün özellikleri
Projektör aşağıdaki özellikleri sunmaktadır
• SmartEco™ dinamik güç tasarrufuna başlamanızı sağlar
SmartEco™ teknolojisi projektör lambası sistemini çalıştırmaya yönelik yeni bir
yöntem sunar ve içeriğin parlaklık düzeyine bağlı olarak lamba gücünden tasarruf
sağlar.
• SmartEco™ teknolojisiyle en uzun lamba ömrü
SmartEco™ teknolojisi güç tüketimini azaltır ve lamba ömrünü uzatır.
• ECO BLANK lambanızın gücünde tasarruf sağlar
Görüntüyü gizlemek için ECO BLANK (ECO EKRAN KARARTMA) düğmesine
bastığınızda, aynı anda lamba gücü de anında azaltılır.
• Bekleme modunda 0.5W'tan daha az.
Bekleme modunda 0.5W'tan daha az güç tüketimi.
• Filtresiz.
Bakım ve kullanım maliyetlerini azaltmak için filtresiz tasarım.
• Ağ Kontrolü
Kablosuz ağ kontrolü web tarayıcı kullanarak bir bilgisayardan projektör durumunun
yönetilmesine olanak tanı
• Tek tuşla otomatik ayarlama.
Anında en iyi resim kalitesini göstermek için klavyede veya uzaktan kumandada
bulunan AUTO (OTOMATİK) tuşuna basma.
• Dahili 10W hoparlör(ler)
Ses girişi bağlantısı yapıldığında karışık mono ses sağlayan dahili 10W hoparlör(ler).
• Hızlı Soğutma, Otomatik Kapanma, Sinyal Gelince Açılma, Doğrudan Açılış
Hızlı Soğutma işlevi, projektörü kapatırken soğutma sürecini hızlandırır. Otomatik
Kapanma fonksiyonu, belirlenen bir süre içerisinde giriş sinyali gelmemesi
durumunda projektörün otomatik olarak kapanmasını sağlar. Doğrudan Açılış güç
bağlandığ
• 3D Fonksiyonu desteklenir
Çeşitli 3D formatları, 3D fonksiyonunu daha esnek hale getirir. Görüntülerin
derinliğini sunarak, 3D filmlerin, videoların ve spor etkinliklerinin daha gerçekçi bir
şekilde tadını çıkarmak için BenQ 3D gözlüklerinizi takabilirsiniz.
• Yansıtılan görüntünün görünür parlaklığı; ortamın aydınlatma koşullarına, seçilen giriş sinyali
kaynağının kontrast/parlaklık ayarlarına bağlı olarak değişir ve projeksiyon mesafesiyle doğru
orantılıdır.
• Lamba parlaklığı zamanla azalacaktır ve azalma süresi lamba üreticilerinin teknik özellikleri
dahilinde farklılık gösterebilir. Bu normal ve beklenen bir durumdur.
ında projektörü otomatik olarak çalıştırır.
r.
Giriş 7
Ambalaj içeriği
1. Yedek lamba kiti
2. Tavan montaj kiti
3. RS232 kablosu
4. Taşıma çantası
Paketi dikkatli bir şekilde açın ve aşağıda gösterilen tüm parçaların bulunduğundan emin
olun. Bu öğelerden herhangi birinin eksik olması halinde, lütfen satın aldığınız yere
başvurun.
Standart aksesuarlar
Paket içindeki parçalar bölgenize uyumludur ve resimlerde gösterilenlerden farklı olabilir.
*Garanti kartı sadece bazı bölgelerde sunulmaktadır. Lütfen ayrıntılı bilgiler için bayinizle temasa
geçin.
Projektör Güç kablosu VGA kablosu
Digital Projector
Quick Start Guide
Hızlı başlangıç kılavuzu Kullanım kılavuzu CD'si Garanti kartı*
Opsiyonel aksesuarlar
Giriş8

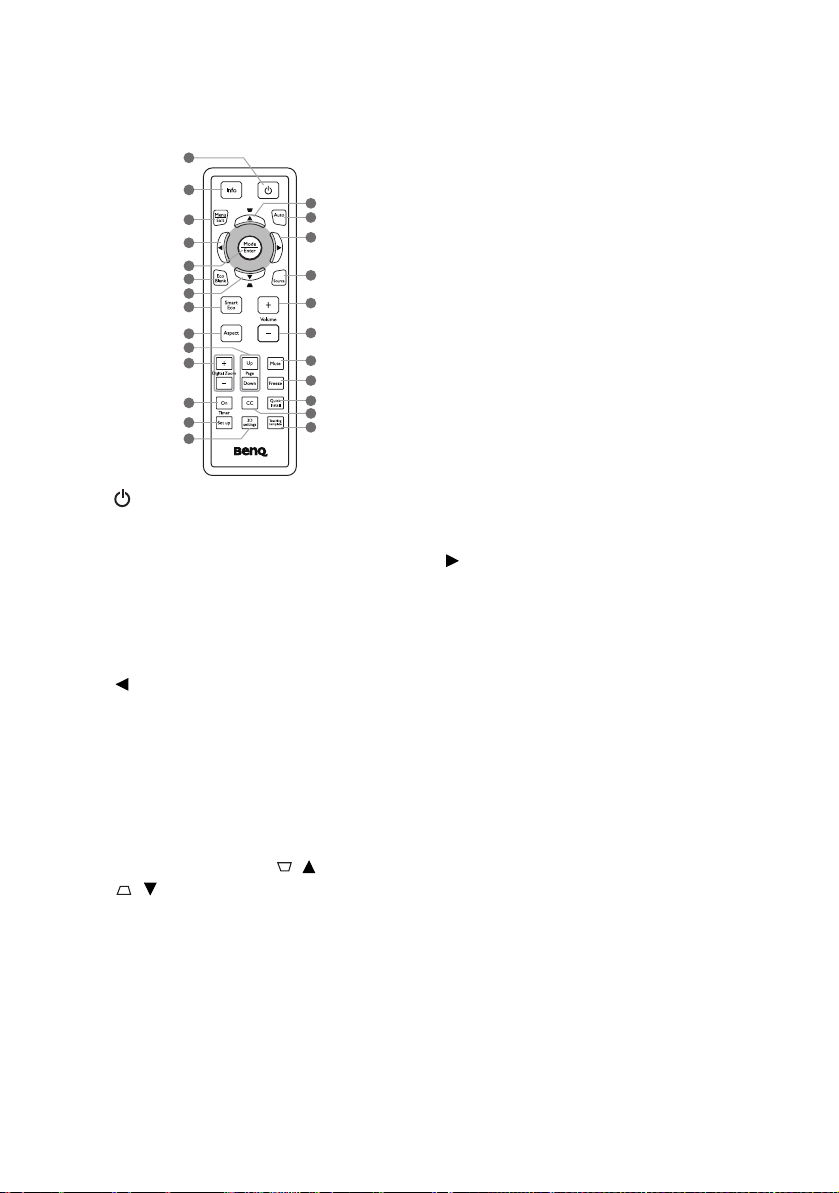

Uzaktan kumanda ve piller
Projektör dış görünümü
2
1
3
4
6
7
9
10
5
8
Ön/üst taraf
12 13 14 15 16
17
18 19
20 21
22
11
23
24
25
25
25
27
26
Arka/alt taraf
1. Harici kontrol paneli
(Daha fazla bilgi için bkz. "Kumandalar
ve işlevleri" sayfa 10.)
2. Lamba kapağı
3. Havalandırma deliği (sıcak hava çıkışı)
4. Hızlı açma düğmesi
5. Odak ve Yakınlaştırma halkası
6. Havalandırma deliği (soğuk hava girişi)
7. Hoparlör ızgarası
8. Ön IR uzak sensörü
9. Projeksiyon lensi
10. Lens kapağı
11. AC elektrik jakı
12. RS232 kontrol portu
13. USB Tip-A portu
14. USB Mini-B portu
15. Arka IR uzaktan kumanda sensörü
16. HDMI-giriş portu
17. RGB sinyal çıkış jakı
18. RGB (PC)/Komponent Video
(YPbPr/ YCbCr) sinyal giriş jakı
19. S-Video girişi jakı
Video girişi jakı
20. Ses (sol/sağ) girişi jakları
21. Ses girişi jakı
Ses çıkışı jak
22. Kensington hırsızlık önleyici kilit slotu
23. Arka ayarlayıcı ayağı
24. Ön ayarlayıcı ayağı
25. Tavan montaj delikleri
26. PointWrite modülü montaj deliği
27. Güvenlik çubuğu
ı
Giriş 9
Kumandalar ve işlevleri
Projektör
1
2
3
4
5
6
7
8
1. Odak halkası
Yansıtılan görüntünün odağını ayarlar.
2. Yakınlaştırma halkası
Görüntünün boyutunu ayarlar.
3. LAMP (LAMBA) göstergesi ışığı
Lambanın durumunu gösterir. Lambada
bir sorun meydana geldiğinde ışık yanar
veya yanıp söner.
4. MENU/EXIT (MENÜ/ÇIKIŞ)
Ekrandan kumanda (OSD) menüsünü
açar. Önceki OSD menüsüne geri döner,
menü ayarlarından çıkar ve kaydeder.
5. Sol/
Projektör ses düzeyini düşürür.
6. MODE/ENTER (MOD/GİRİŞ)
Kullanılabilir bir görüntü kurulum modunu
seçer.
Seçilen ekrandan kumanda (OSD) menü
ögesini etkinleştirir.
7. ECO BLANK (ECO EKRAN
KARARTMA)
Perdedeki resmi saklamak için kullanılır.
8. Çarpıklık/Ok tuşları ( / Yukarı,
/Aşağı)
Açılı yerleştirme yüzünden meydana
gelen görüntü bozulmalarını manüel
olarak düzeltmek için kullanılır.
9. TEMP (SICAKLIK) uyarı lambası
Projektörün sıcaklığı çok yükseldiğinde
yanar.
10. POWER (GÜÇ) göstergesi ışığı
Projektör çalışır haldeyken yanar veya
yanıp söner.
9
10
11
8
12
13
14
11. AUTO (OTOMATİK)
Görüntülenen resim için en iyi resim
zamanlamalarını otomatik olarak belirler.
12. POWER (GÜÇ)
Projektörün durumunu bekleme modu ile
açık arasında değiştirir.
13. Sağ/
Projektör ses düzeyini yükseltir.
Ekrandan Kumanda (OSD) menüsü
etkinleştirildiğinde, #5, #8 ve #13
düğmeleri istenen menü ögelerini
seçmek ve ayar yapmak için yönlü oklar
olarak kullanılır.
14. SOURCE (KAYNAK)
Kaynak seçimi çubuğunu görüntüler.
Giriş10
Uzaktan kumanda
2
3
4
8
9
11
12
13
15
17
19
20
21
23
22
16
14
10
6
5
7
7
1
18
18
10. PAGE UP/PAGE DOWN (SAYFA YUKARI/
SAYFA AŞAĞI)
Sayfa yukarı/aş
PowerPoint gibi) yanıt veren görüntü yazılım
programını (bağlı PC'de) çalıştırır.
11. Digital Zoom (Dijital Zoom) (+, -)
Yan sıtılan resmin boyutunu büyütür veya
küçültür.
12. Timer On (Zamanlayıcı Açık)
Sizin kendi zamanlayıcı ayarınıza göre ekran
üzerinde bir zamanlayıcıyı etkinleştirir ya da
görüntüler.
13. Timer Set up (Zamanlayıcı Kurulumu)
Sunum zamanlayıcısı ayarını doğrudan girer.
14. 3D settings (3D ayarları)
3D ayarını doğrudan girer.
1. POWER (GÜÇ)
Projektörün durumunu bekleme modu
ile açık arasında değiştirir.
2. Info (Bilgi)
Projektörün durum bilgisini gösterir.
3. MENU/EXIT (MENÜ/ÇIKIŞ)
Ekrandan kumanda (OSD) menüsünü
açar. Önceki OSD menüsüne geri döner,
çıkar ve menü ayarlarını kaydeder.
4. Sol
5. MODE/ENTER (MOD/GİRİŞ)
Kullanılabilir bir görüntü kurulum
modunu seçer.
Seçilen ekrandan kumanda (OSD)
menü öğesini etkinleştirir.
6. ECO BLANK (ECO EKRAN
KARARTMA)
Perdedeki resmi saklamak için kullanılır.
7. Keystone/Ok tuşları ( / Yukarı,
/Aşağı)
Açılı yerleştirme yüzünden meydana
gelen görüntü bozulmalarını manuel
olarak düzeltmek için kullanılır.
8. SmartEco
Lamba modu seçimi çubuğunu
görüntüler.
9. Aspect (En/Boy)
Görüntü en/boy oranını seçer.
15. AUTO (OTOMATİK)
Görüntülenen resim için en iyi resim
zamanlamalarını otomatik olarak belirler.
16. Sağ
Ekrandan Kumanda (OSD) menüsü
etkinleştirildiğinde, #4, #7 ve #16 tuşları;
istenen menü öğelerini seçmek ve
ayarlamaları yapmak için yön okları olarak
kullanılırlar.
17. SOURCE (KAYNAK)
Kaynak seçimi çubuğunu görüntüler.
18. Volume (Ses Seviyesi) +/-
Ses seviyesini ayarlar.
19. Mute (Sessiz)
Projektörün ses seviyesini açar, kapatır.
20. Freeze (Dondurma)
Yan sıtılan görüntüyü dondurur.
21. Hızlı Kurulum
Yan sıtılan görüntünün çeşitli özelliklerini
hızlıca seçer ve bir test deseni gösterir.
22. CC
İşitme zorluğu çeken izleyiciler için
sağlanmış olan, ekran üzerinde video süresi
tanımını gösterir.
23. Teaching template (Öğretme şablonu)
Teaching template (Öğretme şablonu)
ayarını doğrudan girer.
ağı komutlarına (Microsoft
Giriş 11
Uzaktan kumanda etki aralığı
• Projektörü önden kumanda etme
Y
a
k
l
a
ş
ı
k
+
3
0
ş
• Projektörü arkadan kumanda etme
Y
a
k
l
a
ş
ı
k
+
3
0
ş
Uzaktan kumanda, doğru çalışması için projektörün IR uzaktan kumanda algılayıcılarına
30 dereceyi aşmayan bir açıyla doğrultulmalıdır. Uzaktan kumanda ile sensörler
arasındaki mesafe 8 metreyi (~792.48 cm) aşmamalıdır.
Uzaktan kumandayla projektördeki IR (Kızılötesi) sensörü arasında kızılötesi ışının
önünü kesebilecek herhangi bir engel olmadığından emin olun.
Uzaktan kumandanın pillerinin değiştirilmesi
1. Şekilde gösterildiği gibi pil kapağını açın.
2. Var olan pilleri (gerekirse) çıkarın ve pil bölmesinin tabanında gösterildiği şekilde
pil kutuplarına dikkat ederek iki adet AAA pil takın. Pozitif (+) pozitife ve negatif (-)
negatife gider.
3. Kapağı taban ile hizalayarak yerleştirin ve kaydırarak yerine oturtun. Bir 'klik'
sesiyle yerine oturduktan sonra durun.
• Uzaktan kumanda ve pilleri, mutfak, banyo, sauna, güneş odası veya kapalı bir otomobil gibi aşırı
sıcak veya nemli ortamlarda bırakmaktan kaçının.
• Sadece pil üreticisi tarafından tavsiye edilen pillerle veya eşdeğerleriyle değiştirin.
• Kullanılmış pili, üreticinin talimatlarına ve bölgeniz için geçerli olan yerel çevre düzenlemelerine
göre atın.
• Pilleri kesinlikle ateşe atmayın. Patlama tehlikesi olabilir.
• Eğer piller bitmişse ya da uzaktan kumandayı uzun bir süre kullanmayacaksanız, pilin akması
durumunda olabilecek hasarları önlemek için pilleri çıkartın.
Giriş12
Projektörünüzü yerleştirme
Konum seçimi
Projektörünüz burada gösterilen dört kurulum konumundan birine kurulabilecek şekilde
tasarlanmıştır:
1. Ön Masa
Projektör perdenin önünde masaya
yerleştirildiğinde bu konumu seçin. Bu,
hızlı kurulum ve taşınabilirlik itibariyle en
sık kullanılan projektör yerleştirme
yöntemidir.
2. Ön Tavan
Bu konumu, projektör perdenin önünde
tavandan baş aşağı asılı olarak
yerleştirildiğinde seçin.
Projektörünüzü tavana monte etmek için
yetkili satıcınızdan BenQ Projektör Tavan
Montaj Kitini satın alın.
Projektörü açtıktan sonra Ön Tavan
ayarını SİSTEM KURULUMU: Basit >
Projektör Konumu menüsünden yapın.
3. Arkada Tavan
Bu konumu, projektör perdenin arkasında
tavandan baş aşağı asılı olarak
yerleştirildiğinde seçin.
Bu kurulum yeri için özel bir arkadan
projeksiyon perdesi ve BenQ Projektör
Tavan Montaj Kiti gereklidir.
Projektörünüzü açtıktan sonra Arka
Tavan seçeneğini SİSTEM KURULUMU:
Basit > Projektör Konumu menüden
seçin.
4. Arka Masa
Bu konumu, projektörün perdenin
arkasında masaya yerleştirildiği
durumlarda seçin.
Özel arkadan projeksiyon perdesi
gereklidir.
Projektörünüzü açtıktan sonra Arka Masa
seçeneğini SİSTEM KURULUMU: Basit >
Projektör Konumu menüden seçin.
Oda yerleşiminiz veya kişisel tercihleriniz hangi kurulum konumunu seçeceğinizi
belirleyecektir. Perdenizin boyutu ve konumu, uygun prizin yeri ve diğer donanımların
konumu ve projektöre mesafesini dikkate alın.
Projektörünüzü yerleştirme 13
Tercih edilen görüntü boyutunu elde etme
H
W
Projeksiyon mesafesi
Lens merkezi
Perde
Dikey çıkıntı
4:3 perde diyagonal
Projektör camından perdeye mesafe, zoom ayarı ve video formatı seçeneklerinin her biri
yansıtılan görüntünün boyutuna etki eden faktörlerdir.
Projeksiyon boyutları
Uygun konumu hesaplamadan önce bu projektörün lens merkezi boyutları için "Boyutlar"
sayfa 56 bölümüne bakın.
MS619ST/MX620ST
Ekran boyutu Perdeden uzaklık (mm)
Diyagonal
G (mm) Y (mm)
inç mm
40 1016 813 610 734 807 881 30
50 1270 1016 762 917 1009 1101 38
60 1524 1219 914 1101 1211 1321 46
80 2032 1626 1219 1468 1615 1761 61
100 2540 2032 1524 1835 2018 2202 76
120 3048 2438 1829 2202 2422 2642 91
150 3810 3048 2286 2752 3028 3303 114
200 5080 4064 3048 3670 4037 4404 152
220 5588 4470 3353 4037 4440 4844 168
250 6350 5080 3810 4587 5046 5505 191
300 7620 6096 4572 5505 6055 6606 229
Örneğin, 120 inçlik bir perde kullanıyorsanız, tavsiye edilen projeksiyon mesafesi
2422 mm'dir ve dikey çıkıntı 91 mm'dir.
Ölçtüğünüz projeksiyon mesafesi 3,0 m (3000 mm) ise, "Perdeden uzaklık (mm)"
sütunundaki en yakın eşleşme 3028 mm'dir. Bu satır boyunca baktığınızda, 150 inçlik
(yaklaşık 3,8 m) bir perdenin gerektiğini göreceksiniz.
Min.
mesafe
(maks.
zoom)
Ortalama
Maks
uzunluk
(min.
zoom)
Dikey
çıkıntı
(mm)
Projektörünüzü yerleştirme14
MW621ST
H
W
Projeksiyon mesafesi
Lens merkezi
Perde
Dikey
çıkıntı
16:10 Çapraz perde
Perdenin en/boy oranı 16:9, yansıtılan görüntünün oranı ise 16:10'dur
Ekran boyutu Perdeye uzaklık (mm)
Diyagonal
inç mm
G (mm) Y (mm)
Min.
mesafe
(maks.
zoom)
Ortalama
Maks
uzunluk
(min.
zoom)
40 1016 862 538 625 688 750 13
60 1524 1292 808 938 1031 1125 20
80 2032 1723 1077 1250 1375 1500 27
100 2540 2154 1346 1563 1719 1875 34
120 3048 2585 1615 1875 2063 2250 40
140 3556 3015 1885 2188 2406 2625 47
160 4064 3446 2154 2500 2750 3000 54
180 4572 3877 2423 2813 3094 3375 61
200 5080 4308 2692 3125 3438 3750 67
250 6350 5385 3365 3906 4297 4688 84
300 7620 6462 4039 4688 5156 5625 101
Örneğin, 120 inçlik bir perde kullanıyorsanız, tavsiye edilen projeksiyon mesafesi 2063
mm'dir ve dikey çıkıntı 40 mm'dir.
Ölçtüğünüz projeksiyon mesafesi 3,0 m (3000 mm) ise, "Perdeden uzaklık (mm)"
sütunundaki en yakın eşleşme 3094 mm'dir. Bu satır boyunca baktığınızda 180
inçlik (yaklaşık 4,6 m) bir perdenin gerektiğini göreceksiniz.
Tüm ölçümler yaklatyktyr ve gerçek boyutlardan farkly olabilirler.
BenQ, projektörü kalıcı olarak kurmak istiyorsanız bu projektörün optik karakteristiklerini hesaba
katmak için, projektörü asıl yerinde kullanarak projeksiyon boyutunu ve mesafesini fiziksel olarak test
etmenizi önerir. Bu, projektörün kurulum yerine en iyi şekilde uyması için tam montaj konumunu
belirlemenize yardımcı olur.
Dikey
çıkıntı
(mm)
Projektörünüzü yerleştirme 15
Bağlantı
Dizüstü ya da masaüstü bilgisayar
Hoparlörler
A/V aygıt
Monitör
(DVI)
(VGA)
veya
veya
Projektöre bir sinyal kaynağı bağlarken aşağıdakileri yaptığınızdan emin olun:
1. Herhangi bir bağlantı yapmadan önce tüm donanımları kapatın.
2. Her bir kaynak için doğru sinyal kablolarını kullanın.
3. Kabloların sıkıca takılı olup olmadığını kontrol edin.
• Aşağıda gösterilen bağlantılarda, bazı kablolar projektörle birlikte verilmeyebilir (bkz. "Ambalaj
içeriği" sayfa 8) Bunları elektronik eşya mağazalarından temin edebilirsiniz.
• Aşağıdaki bağlantı resimleri sadece referans amaçlıdır. Projektörde bulunan arka bağlantı jakları,
her bir projektörde farklılık gösterir.
1
2 1 63
1. VGA kablosu
9
10
2. VGA - DVI-A kablosu
3. USB kablosu
4. Komponent Video - VGA (D-Sub)
adaptör kablosu
5. S-Video kablosu
• Dizüstü bilgisayarların çoğu, bir projektöre bağlandığında harici video portlarını açmazlar. Harici
ekranı açıp kapatmak için genellikle FN + F3 veya CRT/LCD gibi tuş kombinasyonları gereklidir.
Dizüstü bilgisayar üzerinde CRT/LCD etiketli işlev tuşunu veya üzerinde monitör simgesi olan
tuşu bulunuz. Aynı anda FN ve etiketli fonksiyon tuşuna basın. Dizüstü bilgisayarınızın tuş
kombinasyonunu bulmak için bilgisayarınız
• D-Sub çıkışı sadece COMPUTER (BİLGİSAYAR) jakına uygun bir D-Sub girişi bağlandığında
çalışır.
Bağlantı16
ın belgelerine bakın.
5
6. Video kablosu
7. Sağ/Sol ses kablosu
8. Ses kablosu
9. USB flash bellek/USB kablosuz
donanım kilidi
10. HDMI Kablosu
78 8 84
• Projektör bekleme modundayken bu bağlantı yöntemini kullanmak isterseniz, SİSTEM
KURULUMU: Gelişmiş’de Monitör Çıkışı fonksiyonunun açık olduğundan emin olun. Ayrıntılar
için bkz. "Bekleme Ayarları" sayfa 46.
Video kaynak cihazlarının bağlanması
Projektörü bir video kaynağına sadece bağlantı yöntemlerinden birisi ile bağlayabilirsiniz,
ancak her biri farklı video kalitesi sunar. Seçeceğiniz yöntem çoğunlukla aşağıda
belirtildiği gibi projektör ve video kaynağının terminallerinin uyuşma yeteneğine bağlıdır:

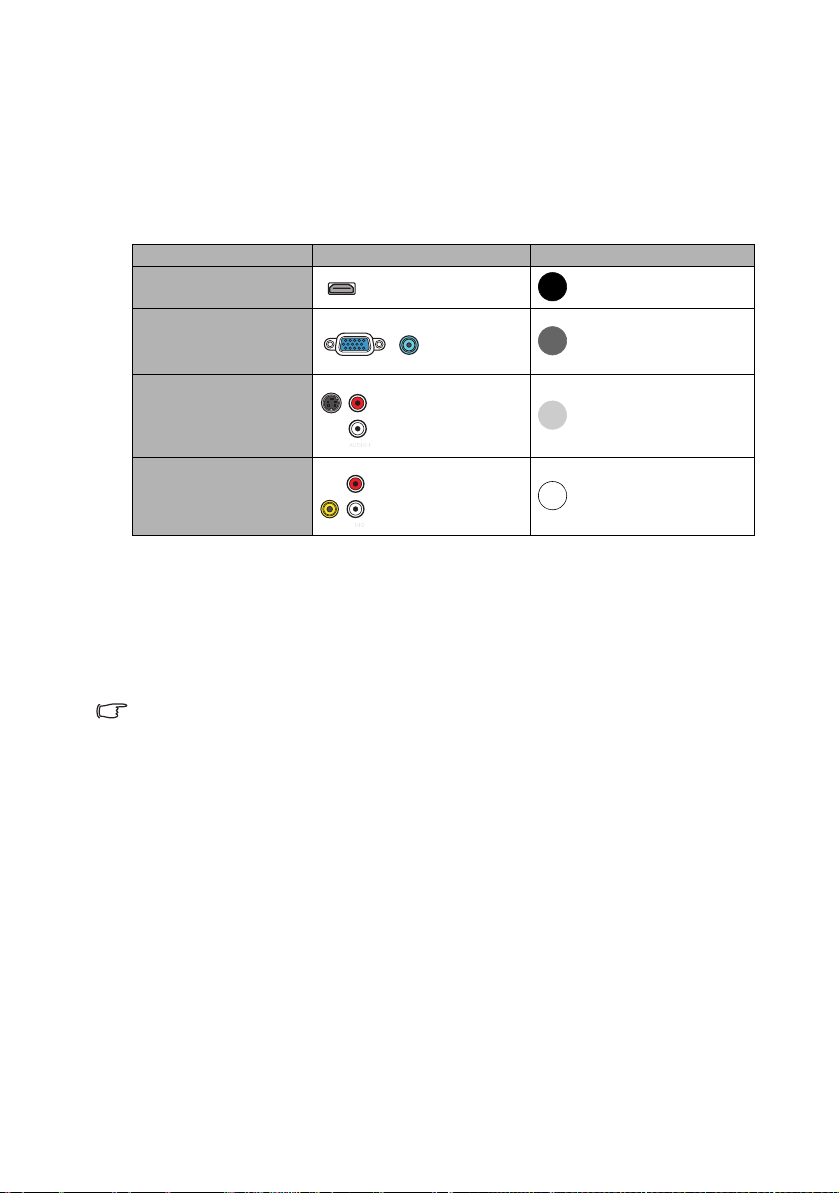

Terminal adı Terminal görünümü Görüntü kalitesi
HDMI
En iyi
Bileşen Video
S-Video
Video
Daha iyi
İyi
Normal
Ses bağlantısı
Projektör, yalnızca iş amaçlı veri sunumlarına eşlik eden temel ses fonksiyonelliği
sağlaması için tasarlanmış olan mono hoparlör(ler) içine yerleştirilmiştir. Bu hoparlörler,
ev sinema sistemlerinden beklenecek stereo ses çıkışı vermesi düşünülerek
tasarlanmamıştır. Herhangi bir stereo ses çıkışı (eğer varsa) projektör hoparlör çıkışı
tarafından karışık mono sese dönüştürülür.
SES ÇIKIŞI jakı bağlandığında entegre hoparlörün sesi kapanacaktır.
• Projektör, stereo ses girişi yapılmışsa bile sadece karışık mono ses verir. Daha fazla bilgi için
bkz."Ses bağlantısı" sayfa 17.
• Projektör açıldıktan ve görüntü kaynağı seçildikten sonra eğer görüntü gelmemişse, video
kaynağı cihazının açık olduğundan ve düzgün çalıştığından emin olun. Ayrıca, sinyal kablolarının
doğru bir şekilde bağlı olup olmadığını kontrol edin.
Bağlantı 17
İşletim
Projektörün açılması
1. Elektrik kablosunu projektöre ve prize takın. Priz
şalterini (varsa) açın. Projektör açıldıktan sonra
projektördeki POWER (GÜÇ) göstergesi ışığı
lambasının turuncu yanıp yanmadığını kontrol
edin.
Elektrik çarpması ve yangın gibi olası tehlikeleri önlemek için
lütfen cihazla birlikte sadece orijinal aksesuarlar (örn. güç
kablosu) kullanın.
2. Projektörü çalıştırmak için POWER (GÜÇ) düğmesine basın. Lamba
yandığında, "Güç Açık" tonu duyulacaktır. POWER (GÜÇ) göstergesi ışığı renkte
yanıp söner ve projektör açık kaldığı sürece yeşil renkte kalır.
Çalıştırma prosedürü yaklaşık 30 saniye sürmektedir. İlk çalıştırmanın ileriki
aşamasında, bir ilk çalıştırma logosu yansıtılır.
(Eğer gerekirse) görüntü netliğini ayarlamak için odak halkasını döndürün.
Halka sesini kapatmak için, bkz. "Öğesinin kapatılması Açılış/kapanış
34.
Projektör önceki çalışmadan kaynaklı hala sıcaksa, lamba çalışmadan önce yaklaşık 90 saniye
süreyle soğutma fanını çalıştırır.
3. Projektör ilk kez çalıştırılıyorsa, ekran
kumanda (OSD) menüsü talimatlarını
izleyerek dilinizi seçin.
4. Şifre istenmişse, altı haneli bir şifre
girmek için ok tuşlarına basın. Daha fazla
bilgi için bkz."Şifre fonksiyonunun
kullanımı" sayfa 22.
5. Bağlı tüm donanımı açın/çalıştırın.
6. Projektör, giriş sinyalleri aramaya başlar.
Taranan geçerli giriş sinyali, ekranın sol
üst köşesinde görünür. Eğer projektör
geçerli bir sinyal saptamaz ise, bir giriş
sinyali bulunana kadar 'Sinyal Yok' ibaresi
görüntülenmeye devam edecektir.
Ayrıca, istediğiniz giriş sinyalini seçmek
için uzaktan kumandadaki SOURCE
(KAYNAK) tuşuna da basabilirsiniz. Daha
fazla bilgi için bkz."Giriş sinyalinin
iştirilmesi" sayfa 24.
değ
• Giriş sinyalinin frekansı/çözünürlüğü projektörün işletim aralığını aşarsa, boş ekranda 'Aralık Dışı'
mesajının görüntülendiğini göreceksiniz. Lütfen projektörün çözünürlüğü ile uyumlu bir giriş
sinyaline değiştirin ya da giriş sinyalini daha düşük bir ayara getirin. Daha fazla bilgi için
bkz."Zamanlama çizelgesi" sayfa 57.
• 3 dakika içinde hiçbir sinyal tespit edilmezse, projektör otomatik olarak ECO BLANK moduna
geçer.
sesi" sayfa
İşletim18
Loading...
