Правила техники безопасности

Данный проектор разработан и протестирован в соответствии с последними стандартами по безопасности оборудования для информационных технологий. Тем не менее, для безопасного использования этого аппарата необходимо выполнять все инструкции, указанные в данном руководстве и на самом проекторе.

Правила техники безопасности

1. Перед работой с проектором обязательно прочтите данное руководство пользователя.

Сохраните его для справки в дальнейшем.

2. Запрещается смотреть вобъектив во время работы проектора. Интенсивный луч

света опасен для зрения.

3. Для проведения технического

обслуживания необходимо обращаться только кквалифицированным специалистам.

4. При включении лампы проектора обязательно открывайте затвор (если есть) или снимайте объектива (если есть).

крышку

5. В некоторых странах напряжение сети нестабильно. Проектор рассчитан на безопасную работу при напряжении в сети от 100 до 240 В переменного тока, но отключение питания или скачки напряжения ± 10 В могут привести к его неисправности. Поэтому при

опасности сбоев питания или скачков напряжения рекомендуется подключать проектор через напряжения, фильтр для защиты от перенапряжении или источник бесперебойного питания (UPS).

6. Во время работы проектора запрещается закрывать проекционный объектив какимлибо предметами - это может привести к нагреванию и деформированию этих предметов или даже стать причиной возгорания. Для временного выключения лампы нажмите кнопку ECO BLANK (Экон. - пустой экран) на проекторе или на пульте

стабилизатор

ДУ.

Правила техники безопасности 3

Правила техники безопасности (продолжение)

7. В процессе работы лампа проектора сильно нагревается. Перед заменой лампы необходимо дать проектору остыть в течение приблизительно

45 минут.

8. Не используйте лампы сверх

установленного срока службы. При работе сверх установленного срока службы лампа может разбиться, хотя и в достаточно редких случаях.

9. Запрещается выполнять замену лампы и других электронных компонентов, пока питания проектора не вынута из розетки.

вилка шнура

10. Не устанавливайте проектор на

неустойчивую тележку, стойку или стол. Падение проектора может причинить серьезный ущерб.

11. Не пытайтесь самостоятельно разбирать проектор. Внутри проектора имеется опасное высокое напряжение, которое может стать причиной смерти при случайном контакте с деталями, находящимися под напряжением. Единственным элементом, обслуживание которого может осуществляться пользователем, является лампа, имеющая отдельную съемную крышку.

Ни при каких обстоятельствах не следует отвинчивать или снимать никакие другие крышки. Для выполнения обслуживания обращайтесь исключительно к квалифицированным специалистам.

12. Во время работы проектора вы можете ощутить поток теплого воздуха со специфическим запахом из вентиляционной решетки проектора. Это - обычное явление неисправностью устройства.

Правила техники безопасности4

ине является

3000 м (10000 футов)

0 м

(0 футов)

Правила техники безопасности (продолжение)

13. Не устанавливайте проектор вследующих местах:

- В местах с плохой вентиляцией или

ограниченном пространстве. Расстояние от стен должно быть не менее 50 см, а вокруг проектора должна обеспечиваться свободная циркуляция воздуха.

- В местах с повышенной температурой,

например, в автомобиле с закрытыми окнами.

- В местах с повышенной влажностью,

запыленностью или задымленностью, где возможно загрязнение оптических компонентов, которое приведет к сокращению срока службы проектора и затемнению изображения.

- Рядом с автоматической

противопожарной системой.

- В местах с температурой окружающего

воздуха выше 40°C

- В местах, где высота над уровнем моря

превышает 3000 м.

14. Не закрывайте вентиляционные отверстия.

- Не устанавливайте проектор на одеяло

и другую мягкую поверхность.

- Не накрывайте проектор тканью и т.д.

- Не размещайте рядом с проектором

легковоспламеняющиеся предметы.

Закрывание вентиляционных отверстий может привести к перегреванию устройства ивозникновению пожара.

15. Во время работы проектор должен быть установлен на ровной горизонтальной поверхности.

- Наклон влево или вправо не должен

превышать 10 градусов, а вперед иназад - 15 градусов. Работа проектора в наклонном положении может привести к нарушению работы или повреждению лампы.

16. Не устанавливайте проектор ввертикальном положении на торце. Это может привести к падению проектора и его повреждению или выходу из строя.

Правила техники безопасности 5

Правила техники безопасности (продолжение)

17. Запрещается вставать на проектор иразмещать на нем какие-либо предметы. Помимо опасности повреждения самого проектора, это может привести к несчастному случаю и травме.

18. Не ставьте емкости с жидкостью на проектор или рядом с ним. Попадание жидкости внутрь корпуса может привести к выходу проектора из строя. В случае попадания жидкости, выньте

вилку шнура питания из розетки иобратитесь в сервисный центр

BenQ для обслуживания проектора.

19. Данный проектор предусматривает

возможность зеркального отображения при креплении кпотолку.

Для монтажа проектора под потолком и проверки надежности крепежа пользуйтесь только комплектом BenQ для потолочного монтажа.

Монтаж проектора под потолком

Мы желаем вам многих часов приятной работы с проектором BenQ. Поэтому, во избежание травм и повреждения оборудования, просим вас соблюдать следующие правила техники безопасности.

При необходимости монтажа проектора под потолком настоятельно рекомендуется пользоваться правильно подобранным комплектом для потолочного монтажа проектора BenQ, а также проверять безопасность инадежность установки. Использование комплектов для потолочного монтажа других производителей повышает опасность падения проектора спотолка вследствие неправильного крепления или применения болтов неподходящего диаметра или длины.

Комплект BenQ для потолочного монтажа проектора можно приобрести там же, где был приобретен проектор BenQ. Компания BenQ рекомендует также отдельно приобрести защитный кабель, совместимый с замком типа Kensington, и надежно прикрепить его к предусмотренному на проекторе разъему для Kensington икоснованию монтажного кронштейна. Это позволит предотвратить падение проектора вслучае его отсоединения от монтажного кронштейна.

замка

20. Данное устройство нуждается взаземлении.

Правила техники безопасности6

Лампа содержит ртуть. Утилизацию лампы следует осуществлять в соответствии с местным законодательством. См.

www.lamprecycle.org.

Введение

Функциональные возможности проектора

Проектор имеет следующие функции:

• SmartEco™ – начало динамической экономии электроэнергии

Технология SmartEco™ – это новый способ управления системой лампы проектора. Она позволяет экономить до 70 % мощности лампы в зависимости от уровня яркости содержимого.

• Более продолжительный срок службы лампы благодаря технологии

SmartEco™

Технология SmartEco™ снижает потребление энергии и увеличивает срок службы лампы, если выбран режим SmartEco.

• ECO BLANK экономит до

При нажатии кнопки ECO BLANK (Экон. - пустой экран) изображение немедленно пропадает и одновременно снижается потребление энергии лампой на 70%.

• Менее 0.5Вт в режиме ожидания

Менее 0.5Вт энергии потребляется в режиме ожидания

• Бесфильтровая конструкция

Бесфильтровая конструкция снижает затраты на эксплуатацию иобслуживание.

• Управление Сетью - Network Control

Управление беспроводной сетью, обеспечивающее возможность управления состоянием проектора с

• Автонастройка одной кнопкой

Нажатием AUTO (АВТО) на кнопочной панели или пульте дистанционного управления незамедлительно выводится изображение в наилучшем доступном качестве.

• Встроенный (-е) динамик (-и) 10Вт

Моно- и стереофоническое звучание встроенного динамика при подключении источника звука

• Быстрое охлаждение, Автоотключение, Прямое включение питания

Функция Быстрое охлаждение ускоряет процесс проектора. При использовании функции Автоотключение происходит автоматическое выключение проектора при отсутствии входного сигнала втечение заданного периода времени. Прямое включение питания автоматически включает питание проектора при подключении к источнику питания.

• Поддержка функции 3D

Разнообразие форматов 3D делает применение функции 3D более гибким. Наслаждайтесь просмотром объемного и более реалистичного изображения, просматривая фильмы,

• Видимая яркость проецируемого изображения может различаться в зависимости от освещения, настройки контрастности/яркости источника входного сигнала, и прямо пропорциональна расстоянию проецирования.

• Яркость лампы со временем уменьшается и может изменяться в пределах характеристик, указанных ее изготовителем. Это не является неисправностью.

70% энергии, потребляемой лампой

компьютера с помощью веб-обозревателя

охлаждения при выключении

видеоролики и спорт в 3D с помощью 3D-очков BenQ.

Введение 7

Комплект поставки

Digital Projector

Quick Start Guide

1. Комплект запасной лампы

2. Комплект для крепления под

потолком

3. Кабель RS232

4. Сумка для переноски

Аккуратно распакуйте комплект и убедитесь в наличии всех перечисленных ниже деталей. В случае отсутствия каких-либо из указанных деталей обратитесь по месту приобретения комплекта.

Стандартные принадлежности

Состав комплекта принадлежностей соответствует вашему региону, поэтому некоторые принадлежности могут отличать ся от приведенных на иллюстрациях.

*Гарантийный талон прилагается только для некоторых регионов. Для получения более подробной информации обратитесь к дистрибьютору.

Проектор Шнур питания Кабель VGA

Краткое руководство Руководство

Пульт ДУ с батарейками

Дополнительные принадлежности

Введение8

пользователя

Гарантийный талон*

на компакт-диске

Внешний вид проектора

Вид спереди/сверху

Вид снизу/сбоку

11 12 1413

16 18 20

17 19

1. Внешняя панель управления (Подробную информацию см.

"Элементы управления ифункции" на стр. 10.)

2. Крышка лампы

3. Вентиляционное отверстие (выпуск нагретого воздуха)

4. Кнопка быстро выпускающегося

регулятора

5. Крышка объектива

6. Регулятор фокуса и масштаба

7. Вентиляционное отверстие (впуск охлаждающего воздуха)

8. Решетка динамика

9. Передний инфракрасный датчик ДУ

10. Проекционный объектив

11. Гнездо управления RS232

12. Гнезд USB, тип A

13. Порт USB Mini-B

14.

Входной порт HDMI

15. Гнездо выходного сигнала RGB

16. Гнездо входного сигнала RGB (ПК)/ компонентного видео (YPbPr/YCbCr)

17. Входное гнездо S-Video Гнездо видеовхода

18. Входные гнезда аудиосигнала (Л/П)

19. Входные гнезда аудиосигнала

20. Гнездо аудиовыхода

21. Гнездо питания перем. тока

22. Задняя ножка регулятора наклона

23. Отверстия для потолочного монтажа

24. Разъем для замка Kensington (защита

от кражи)

Введение 9

Элементы управления ифункции

Проектор

1 2

4 5

6 7 8

1. Кольцо фокусировки

Регулирует фокусное расстояние объектива для проецируемого изображения.

2. Регулятор масштаба

Регулирует размер изображения.

3. Инфракрасный датчик ДУ на верхней панели

4. Индикатор лампы LAMP

Показывает состояние лампы. Горит или мигает в случае нарушения нормальной работы лампы.

5. MENU/EXIT (МЕНЮ ВЫХОД)

Включает экранное меню управления. Переход к предыдущему экранному меню и выход с сохранением настроек меню.

6. Влево/

Уменьшение уровня громкости проектора.

7. MODE/ENTER (РЕЖИМ/ВВОД)

Выбор доступного режима настройки изображения. Активация выбранного пункта экранного меню.

8. ECO BLANK (ЭКОН. - ПУСТОЙ ЭК Р А Н )

Скрывает изображение на экране.

9. Индикатор питания POWER

Горит или мигает во время работы проектора.

10. Сигнальная лампа температуры

TEMP

Загорается красным цветом при перегреве проектора.

11. A UT O ( АВТО)

Автоматически выбирает оптимальные изображения.

12. Кнопки коррекции трапеции/ перемещения (/Вверх,

/ Вниз)

Ручная коррекция искажений изображения в результате проекции под углом.

13. POWER (ПИТАНИЕ)

Переключает проектор между режимами ожидания и включения.

14. Вправо/

Увеличе ние уровня громкости проектора. При активном экранном меню кнопки № 6,

кнопки со стрелками направления для выбора пунктов меню и настроек

15. SOURCE (ИСТОЧНИК)

Выводит панель выбора источника сигнала.

9 10 11

12 13

15 16

параметры

№ 12 и № 14 используются как

Введение10

Пульт дистанционного управления

9. Aspect (Формат)

Выбор формата изображения.

10. PAGE UP/PAGE DOWN (СТР. ВВЕРХ/СТР. ВНИЗ)

С помощью этих кнопок можно осуществлять управление программой отображения (на подключенном ПК), поддерживающей команды перелистывания вверх/вниз (например,

Microsoft PowerPoint).

11. Кнопки Digital Zoom (Цифровое масштабирование) (+, -)

Увеличе ние или уменьшение размера проецируемого изображения.

12. Timer On (Включение

Включает или показывает на экране таймер, в зависимости от установленной настройки таймера.

1. POWER (ПИТАНИЕ)

Переключает проектор между режимами ожидания и работы.

2. Info (Инфо)

Показывает информацию осостоянии проектора.

3. MENU/EXIT (МЕНЮ ВЫХОД)

Включает экранное меню управления (OSD). Переход к предыдущему

экранному меню и выход с сохранением настроек меню.

4. Влево

5. MODE/ENTER (РЕЖИМ/ВВОД)

Выбор доступного режима настройки изображения. Активация выбранного пункта экранного меню.

6. ECO BLANK (ЭКОН. - ПУСТОЙ ЭК Р А Н )

Используется для того, чтобы скрыть изображение на экране.

7. Кнопки коррекции трапеции/ перемещения (/Вверх,

/ Вниз)

Ручная коррекция искажений изображения в результате проекции под

углом.

8. SmartEco (Интел. Экон.)

Выводит панель выбора режима лампы (Обычный/Экономичный/

SmartEco).

13. Timer Set up (Настройка таймера)

Напрямую вводит настройки таймера презентации.

14. 3D settings (Настройки 3D)

Напрямую вводит настройки 3D.

15. AUTO (АВТО)

Автоматически выбирает оптимальные параметры изображения.

16. Вправо

При активном экранном меню (ОSD) кнопки № 4, № 7 и № 16 используются как кнопки со стрелками направления для выбора пунктов меню и настроек.

17. SOURCE (ИСТОЧНИК)

Выводит панель выбора источника сигнала.

18. Volume (Громкость) +/-

Регулирует громкость звука.

19. Mute (Отключение звука)

Включает и выключает звук проектора.

20. Freeze (Стоп-кадр)

Останавливает проецируемое изображение.

21. Test (Тест)

Показывает тестовый шаблон.

22. CC

Выводит на экран описание видео для слабослышащих зрителей.

23. Teaching template (Обучающий шаблон)

Напрямую вводит настройки Teaching template (Обучающий шаблон).

таймера)

Введение 11

Рабочий диапазон пульта ДУ

• Управление проектором спереди

• Управление проектором сверху

Для обеспечения правильной работы устройства пульт ДУ необходимо держать перпендикулярно под углом 30 градусов по отношению к датчикам проектора. Расстояние между пультом и датчиками не должно превышать 8 метров (~ 26 футов).

Следите за тем, чтобы между пультом ДУ и инфракрасными датчиками проектора не было препятствий, мешающих прохождению инфракрасного луча.

Замена элементов питания пульта ДУ

1. Откройте крышку батарейного отсека, как показано на рисунке.

2. Извлеките имеющиеся элементы питания (при необходимости) и установите

два элемента AAA, соблюдая полярность элементов, как показано на основании отсек а элементов. Положительный полюс элемента (+) направлен к положительному, а отрицательный (-) направлен к отрицательному.

3. Уст ан ов ит е крышку на место. Для этого совместите ее с корпусом иплавно задвиньте в прежнее положение. заняла свое место.

Задвиньте крышку, до щелчка - крышка

• Старайтесь не оставлять пульт ДУ и элементы питания в условиях повышенной

температуры или влажности - например, на кухне, в ванной, сауне, солярии или в автомобиле с закрытыми стеклами.

• Для замены обязательно используйте элементы питания рекомендованного изготовителем

типа или аналогичные.

• Утилизируйте использованные элементы питания в соответствии с инструкцией

изготовителя и местными экологическими

• Запрещается сжигать элементы питания. Это может привести к взрыву.

• Для предотвращения утечки содержимого следует вынимать использованные элементы

питания, а также извлекать элементы питания при длительном перерыве виспользовании пульта ДУ.

Введение12

нормами.

Расположение проектора

Выбор местоположения

Проектор рассчитан на установку в одном из следующих четырех положений:

1. Спер. - стол

Проектор располагается на полу или на столе перед распространенный способ расположения проектора, обеспечивающий быструю установку имобильность.

2. Спер. - потолок

При данном способе расположения проектор подвешивается в перевернутом положении под потолком перед экраном.

Для монтажа проектора под потолком необходимо приобрести у поставщика комплект BenQ для потолочного монтажа.

После включения проектора выберите

Спер. - потолок в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Положение проектора.

экраном. Это наиболее

3. Сзади на потолке

При данном способе расположения проектор подвешивается в перевернутом положении под потолком за экраном.

Для установки в этом положении требуется специальный экран для проецирования сзади и комплект для потолочного монтажа производства

BenQ.

После включения проектора выберите

Сзади на потол в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Положение проектора.

4. Сзади на столе

Выберите это местоположение, если проектор располагается на столе сзади экрана.

Для установки в этом положении требуется специальный экран для проецирования сзади.

После включения проектора выберите

Сзади на столе в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Положение проектора.

Выбор положения при установке зависит от конкретного помещения ипредпочтений пользователя. Следует учитывать размер и расположение экрана, местоположение подходящей сетевой розетки, а также расположение остального оборудования и расстояние от него до проектора.

Расположение проектора 13

Выбор размера проецируемого

Макс. масштаб Мин. масштаб

Расстояние проецирования

Центр объектива

Экран

Вертикальное смещение

изображения

Размер проецируемого изображения зависит от расстояния между объективом проектора иэкраном, настройки масштабирования и видеоформата.

Размеры проецируемого изображения

Для расчета нужного положения центра объектива см. "Габаритные размеры" на

стр. 55.

Размер экрана Расстояние до экрана в мм

Диагональ

Дюймы мм

40 1016 813 610 734 807 881 30

50 1270 1016 762 917 1009 1101 38

60 1524 1219 914 1101 1211 1321 46

80 2032 1626 1219 1468 1615 1761 61

100 2540 2032 1524 1835 2018 2202 76

120 3048 2438 1829 2202 2422 2642 91

150 3810 3048 2286 2752 3028 3303 114

200 5080 4064 3048 3670 4037 4404 152

220 5588 4470 3353 4037 4440 4844 168

250 6350 5080 3810 4587 5046 5505 191

300 7620 6096 4572 5505 6055 6606 229

Например, при 120-дюймовом экране рекомендуемое расстояние проецирования составляет 2422 мм, а вертикальное смещение составляет 91 мм.

Если полученное расстояние проецирования составляет 3,0 м (3000 мм), наиболее близким значением в столбце "Расстояние до экрана в мм" является 3028 мм. В той же строке указано

Все измерения являются приблизительными и могут отличаться от фактических размеров. В случае стационарной установки проектора BenQ рекомендует до окончательной установки проектора физически измерить размер проецируемого изображения и расстояние проектора после установки проектора на место, чтобы внести поправку на оптические характеристики проектора. Это позволит определить точное расположение проектора, являющееся оптимальным для выбранного места установки

Верти-

(мм)В (мм)

Мин. длина

(макс.

увеличение)

Среднее

значение

Макс. длина

(мин.

уменьшение)

кальное

смещение

вмм

, что требуется экран с диагональю 150 дюймов (около 3,8 м).

Расположение проектора14

Подключение

Портативный или настольный компьютер

Динамики

Уст ро йс тво аудио/видео

Монитор

(DVI)

(VGA)

или

Микрофон

или

При подключении источника сигнала к проектору обеспечьте выполнение следующих условий:

1. Перед выполнением любых подключений обязательно выключите все оборудование.

2. Для каждого источника сигнала используйте соответствующий кабель.

3. Кабели должны быть плотно вставлены в разъемы.

• Из представленных на рисунках кабелей некоторые могут не входить в комплект поставки

проектора (см. раздел "Комплект поставки" на стр. 8). Они доступны для приобретения в магазинах электронных товаров.

• Иллюстрации подключения приводятся исключительно в качестве примера. Задние

разъемы на проекторе могут различаться, в зависимости от модели.

1. Кабель VGA

2. Кабель подключения VGA к DVI-A

3. Кабель USB

4. Переходной кабель с компонентного видео на VGA (D-sub)

5. Кабель S-Video

• В большинстве портативных компьютеров не

внешних видеопортов при подключении проектора. Обычно включение/выключение внешнего дисплея осуществляется с помощью комбинации кнопок FN + F3 или CRT/LCD. Найдите на портативном компьютере функциональную клавишу CRT/LCD или клавишу ссимволом монитора. Нажмите одновременно клавишу FN и соответствующую функциональную клавишу. Сведения о комбинациях клавиш см. в инструкции кпортативному компьютеру.

• Выход D-Sub функционирует только в том случае, соответствующий входной сигнал формата D-Sub.

6. Кабель видео

7. Аудиокабель (Л/П)

8. Аудиокабель

9. USB-накопитель/ беспроводной адаптер USB

10. Кабель HDMI

предусмотрено автоматическое включение

если к разъему КОМПЬЮТЕР подключен

Подключение 15

• Чтобы воспользоваться этим методом подключения, когда проектор находится врежиме

ожидания, убедитесь в том, что включена функция Выход монитора вменю НАСТРОЙКИ СИСТЕМЫ: Дополнит.. Подробную информацию см. в разделе "Настройка режима

ожидания" на стр. 45.

Подключение источников видеосигнала

Проектор требуется подключать к источнику видеосигнала только одним из описанных выше способов; тем не менее, все способы подключения обеспечивают различное качество видеосигнала. Наиболее вероятно, что выбранный способ подключения будет зависеть от наличия соответствующих разъемов на стороне проектора и на стороне источника видеосигнала (см. ниже):

Название разъема Внешний вид разъема Качество изображения

HDMI

Оптимальное

Компонентное видео

S-Video

Видео

Очень хорошее

Хорошее

Нормальное

Подключение источников аудиосигнала

Проектор оснащен встроенным(-и) динамиком(-ами), которые обеспечивают основные аудио-функции для презентации данных в бизнес целях. В отличие от систем домашнего кинотеатра и домашнего видео, эти динамики не предназначены для воспроизведения стереофонического звукового сигнала. При подключении любого входного стереосигнала на выход (на динамики проектора) подается обычный монофонический звуковой сигнал.

При

подключении разъема AUDIO OUT (Аудиовыход) звук встроенного

громкоговорителя будет отключен.

• Проектор воспроизводит только монофонический звук даже в случае подключения стереофонического сигнала. Подробнее см. "Подключение источников аудиосигнала" на

стр. 16.

• Если после включения проектора и выбора соответствующего источника видеосигнала воспроизведение видео не происходит, проверьте включение иисправность источника сигнала. Кроме того, проверьте правильность подключения кабелей видеосигнала.

Подключение16

Порядок работы

Включение проектора

1. Подсоедините шнур питания к проектору

ивставьте вилку в розетку. Включите розетку (если она свыключателем). Убедитесь, что при включении питания индикатор Индикатор питания POWER на проекторе горит оранжевым светом.

Во избежание несчастных случаев, таких как поражение электрическим током или пожар, используйте оригинальные дополнительные принадлежности (например, шнур питания) только для данного устройства.

2. Нажмите на кнопку POWER (ПИТАНИЕ) чтобы включить проектор. Как

только загорится лампа, вы услышите сигнал "Включения питания". Индикатор питания POWER будет гореть зеленым светом во время работы проектора.

Процедура подготовки проектора к работе занимает около 30 секунд. В конце процедуры включения появляется логотип включения.

При необходимости поверните кольцо фокусировки для регулировки четкости изображения.

Чтобы включить звук, см. "Отключение функции Звук вкл./выкл. пит." на стр. 34.

Если проектор еще слишком горячий после предыдущего использования, в течение приблизительно 90 секунд перед включением лампы будет работать охлаждающий вентилятор.

3. При первом включении проектора

необходимо выбрать язык экранного меню с помощью инструкций на экране.

4. При получении запроса на ввод пароля

введите шестизначный пароль с помощью кнопок перемещения. Подробнее см."Защита паролем" на

стр. 21.

5. Включите все подключенное

оборудование.

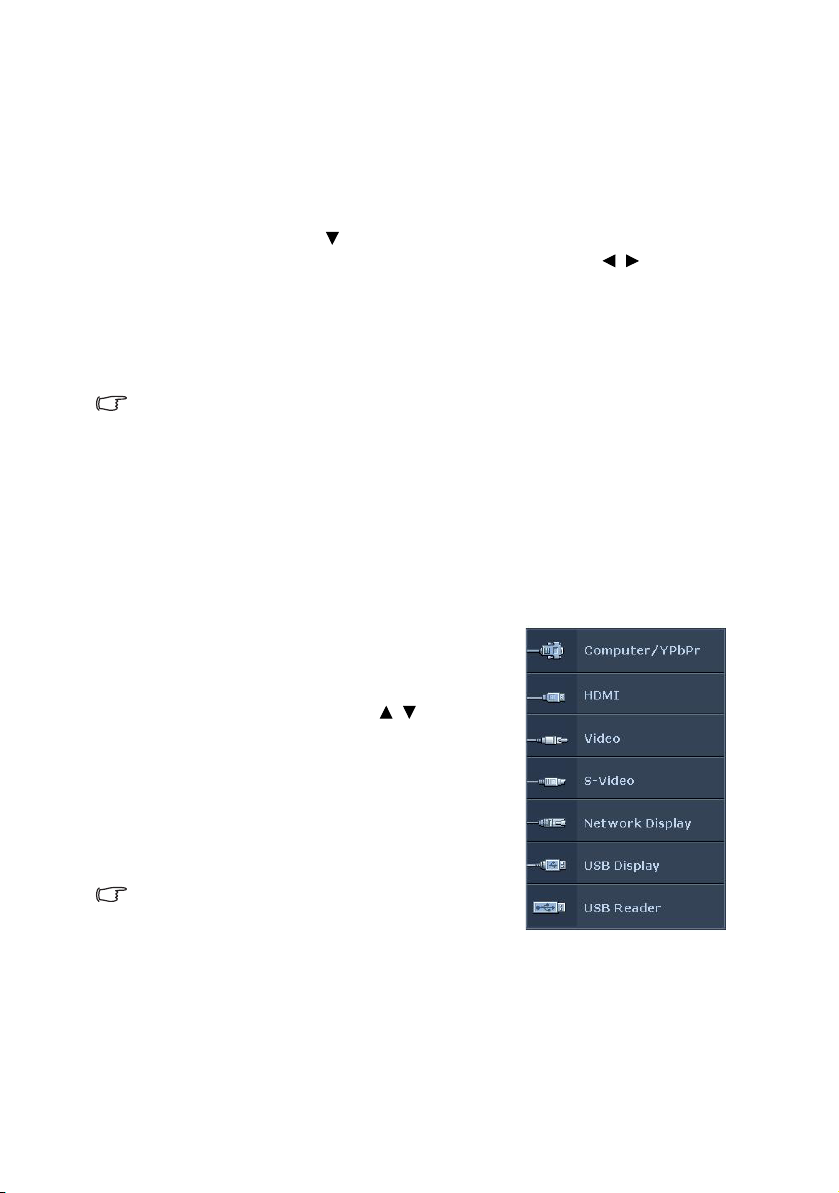

6. Проектор начинает поиск входных сигналов. Текущий сканируемый входной

сигнал отображается в левом обнаружить входной сигнал, на экране будет отображаться сообщение "Нет сигнала" до тех пор, пока он не будет найден.

Выбор источника входного сигнала осуществляется также нажатием кнопки SOURCE (ИСТОЧНИК) на проекторе или на пульте ДУ. Подробнее см."Выбор

входного сигнала" на стр. 23.

• Если частота / разрешение входного сигнала превышает рабочий диапазон проектора, то на пустом экране появляется сообщение: Вне диапазона. Установите входной сигнал, совместимый с разрешением проектора, или установите для него меньшее значение. Подробнее см."Таблица синхронизации" на стр. 56.

• Если в течение 3 минут не поступает сигнал, проектор автоматически переходит в режим ECO BLANK (Экон. -

пустой экран).

верхнем углу экрана. Если проектор не может

Порядок работы 17

Настройка проецируемого изображения

При включенной лампе вобъектив смотреть запрещается. Интенсивный луч света от лампы может повредить глаза.

Будьте осторожны при нажатии кнопки регулятора, так как она расположена близко котверстию для отвода горячего воздуха.

1. Отрегулируйте размер

проецируемого изображения с помощью регулятора масштаба.

2. Затем сфокусируйте

изображение регулятором фокуса.

Настройка угла проецирования

Проектор оснащен 1 быстро выпускающейся ножкой регулятора и 1 задней ножкой. Спомощью этих ножек осуществляется регулировка линии проецирования по высоте иуглу. Для регулировки проектора:

1. Нажимая кнопку регулятора наклона,

поднимайте переднюю часть проектора. После того, как изображение будет расположено должным образом, отпустите кнопку регулятора наклона, чтобы заблокировать ножку регулятора вэтом положении.

2. Для точной

угла проецирования используйте заднюю

ножку регулятора. Чтобы убрать ножку, удерживая поднятый проектор, нажмите кнопку регулятора наклона, затем медленно опустите проектор. Заверните ножку заднего регулятора наклона в обратном направлении.

Если проектор установлен на наклонной поверхности или если экран и луч проектора не перпендикулярны друг другу, проецируемое изображение принимает трапециевидную форму. Для коррекции этого искажения см. раздел "Коррекция трапецеидального искажения" на стр. 19.

Автоматическая настройка изображения

В некоторых случаях может возникнуть необходимость оптимизации качества изображения. Для этого нажмите кнопку AUTO (АВТО) на проекторе или на пульте ДУ. Втечение 3 секунд встроенная функция интеллектуальной автоматической настройки выполнит перенастройку частоты и фазы синхронизации для обеспечения наилучшего качества изображения.

В углу экрана в течение 3 секунд будут показаны сведения о текущем источнике сигнала.

• Данная функция доступна только при выбранном сигнале ПК (аналоговый RGB).

регулировки горизонтального

Точная настройка размера и резкости изображения

Порядок работы18

Коррекция трапецеидального искажения

Нажмите

Трапецеидальность выражается в заметном увеличении ширины верхней или нижней части проецируемого изображения. Это происходит, когда проектор не перпендикулярен экрану.

Чтобы исправить это, вам нужно вручную выполнить корректировку ОДНИМ из предложенных ниже способов.

• С помощью пульта дистанционного управления Для отображения страницы корректировки параметра "Трапецеидальность" нажмите /

на проекторе или на пульте ДУ.

для коррекции трапеции в верхней части

изображения. Нажмите для коррекции трапеции в нижней части изображения.

• Экранное меню

1. Нажмите кнопку MENU/EXIT (МЕНЮ ВЫХОД), а затем нажимайте кнопки

/ до тех пор, пока не будет выбрано меню ДИСПЛЕЙ.

2. Нажмите , чтобы выделить Трапецеидальность, а затем нажмите MODE/

ENTER (РЕЖИМ/ВВОД). На экране

параметра Трапецеидальность.

3. Нажмите для коррекции трапеции в верхней части изображения.

Нажмите для коррекции трапеции в нижней части изображения.

Нажмите

появится страница корректировки

Порядок работы 19

Порядок работы сменю

Тек ущий входной сигнал

Значок главного меню

Главно е меню

Подменю

Выделение

Для возврата на предыдущую страницу или для выхода нажмите кнопку

MENU/EXIT (МЕНЮ ВЫХОД).

Состояние

ДИСПЛЕЙ

Цвет стены Формат

Трапецеидальность

Положение

Фаза Размер по горизонт. Цифровое увеличение

Выкл.

Авто

ENTER

МЕНЮ

Выход

Analog RGB

Синхр. 3D Синхр. 3D - Инвертировать

Выкл.

Отключено

Обучающий шаблон

ДИСПЛЕЙ

Цвет стены Формат

Положение

Фаза Размер по горизонт. Цифровое увеличение

Трапецеидальность

Выкл.

Авто

0 0

Синхр. 3D Выкл. Синхр. 3D - Инвертировать

Отключено

Обучающий шаблон

МЕНЮ

Выход

Analog RGB

НАСТРОЙКИ СИСТЕМЫ: Основные

Таймер презентации

Русский

Язык

Положение проектора

Настройки рабочего режима

Блокировка клавиш панели

Начальный экран

Цвет фона

Спер. - стол

Выкл.

BenQ BenQ

Настройки меню

Удаленный приемник

Спереди+Сверху

Автогашение Вкл.

МЕНЮ

Выход

Analog RGB

НАСТРОЙКИ СИСТЕМЫ: Основные

Таймер презентации

РусскийЯзык

Положение проектора

Настройки рабочего режима

Блокировка клавиш панели

Начальный экран

Цвет фона

Спер. - стол

Выкл.

BenQ BenQ

Настройки меню

Удаленный приемник

Спереди+Сверху

Автогашение

Вкл.

МЕНЮ

Выход

Analog RGB

Проектор оснащен системой экранных меню для выполнения различных настроек и регулировок.

Скриншоты экранного меню ниже представлены только как образец и могут отличаться от действительного изображения.

Ниже приводится краткий обзор экранного меню.

В следующем примере показывается, как выбрать язык экранного меню.

1. Для вывода экранного меню нажмите

кнопку MENU/EXIT (МЕНЮ ВЫХОД) на проекторе или на пульте ДУ.

3. Нажмите кнопку , чтобы

выделить Язык и нажмите

MODE/ENTER (РЕЖИМ/ ВВОД).

4. Нажмите

// / для

выбора языка.

2. Воспользуйтесь кнопкой / для

выбора меню НАСТРОЙКИ СИСТЕМЫ: Основные.

Порядок работы20

5. Для выхода с сохранением

настроек дважды* нажмите кнопку MENU/EXIT (МЕНЮ ВЫХОД) на проекторе или на пульте ДУ.

*При первом нажатии выполняется возврат в главное меню, при втором - закрытие экранного меню.

Защита проектора

ВВЕДИТЕ НОВЫЙ ПАРОЛЬ

НазадМЕНЮ

Использование троса безопасности сзамком

Во избежание хищения необходимо устанавливать проектор в безопасном месте. Кроме того, для защиты проектора можно приобрести замок Kensington. Разъем для замка Kensington находится на задней части проектора. Подробнее см. пункт

23 на стр. 9.

Трос безопасности с замком Kensington обычно представляет собой замок сключом. Инструкции по эксплуатации можно найти в сопроводительной документации к замку.

Защита паролем

В целях защиты доступа и предотвращения несанкционированного использования в проекторе предусмотрена функция установки пароля. Пароль можно установить с помощью экранного меню.

ПРЕДУПРЕЖДЕНИЕ: Если вы намерены использовать функцию защиты паролем, то следует предпринять меры по сохранению пароля. Распечатайте данное руководство (при необходимости), запишите в нем используемый пароль и положите руководство в надежное место для использования в будущем.

Установка пароля

После установки пароля при включении и его активизации включение проектора производится только после ввода правильного пароля.

1. Откройте экранное меню и перейдите к меню НАСТРОЙКИ СИСТЕМЫ:

2. Выделите пункт Изменить параметры безопасности и нажмите кнопку

3. Как показано на рисунке справа, четыре

4. Повторно введите новый пароль для

5. Для включения функции Блокировка при включении нажмите / чтобы

ВНИМАНИЕ! Во время ввода символы отображаются на экране в виде звездочек. Запишите выбранный пароль в этом месте руководства до ввода или сразу после ввода пароля на случай, если вы его забудете.

Пароль: __ __ __ __ __ __

Храните данное руководство в надежном месте.

6. Чтобы выйти из системы экранного меню, нажмите MENU/EXIT (МЕНЮ

Дополнит. > Настройки безопасн.. Нажмите кнопку MODE/ENTER (РЕЖИМ/ ВВОД). На экране появится страница Настройки безопасн..

MODE/ENTER (РЕЖИМ/ВВОД).

кнопки со стрелками ( , , , ) соответствуют 4 цифрам (1, 2, 3, 4). В зависимости от того хотите установить, нажимайте кнопки со стрелками для ввода шестизначного пароля.

подтверждения. После установки пароля экранное меню вернется на страницу Настройки

безопасн..

выделить пункт Блокировка при включении, и с помощью / выберите Вкл..

ВЫХОД).

, какой пароль Вы

Порядок работы 21

Если вы забыли пароль

Неверный пароль

Повторите попытку

Запишите код отзыва и свяжитесь с центром обслуживания BenQ.

Код восстановления:

255 255 255 255

ВОССТАНОВИТЬ ПАРОЛЬ

Выход

МЕНЮ

Если включена функция парольной защиты, при каждом включении проектора выводится запрос на ввод шестизначного пароля. В случае неправильного ввода пароля в течение трех секунд будет отображаться сообщение об ошибке ввода пароля, аналогичное показанному на рисунке справа, а затем появится сообщение ВВЕДИТЕ ПАРОЛЬ. Можно повторить попытку, указав другой шестизначный пароль, или, если можно воспользоваться процедурой восстановления пароля. Подробнее см."Процедура восстановления пароля" на стр. 22.

При вводе неверного пароля 5 раз подряд проектор автоматически выключается.

Процедура восстановления пароля

1. Нажмите и удерживайте в течение

2. Запишите это число и выключите

3. Для раскодирования этого числа

Изменение пароля

1. Откройте экранное меню и перейдите в меню НАСТРОЙКИ СИСТЕМЫ:

2. Нажмите кнопку MODE/ENTER (РЕЖИМ/ВВОД). Появится сообщение

3. Введите текущий пароль.

4. Введите новый пароль.

Пароль: __ __ __ __ __ __

Храните данное руководство в надежном месте.

5. Повторно введите новый пароль для подтверждения.

6. Для проектора был успешно установлен новый пароль. Не забудьте ввести

7. Чтобы выйти из системы экранного меню, нажмите MENU/EXIT (МЕНЮ

вы не записали пароль в данном руководстве и не помните его,

3 секунд кнопку AUTO (АВТО) на

проекторе или на пульте ДУ. На экране проектора появится закодированное число.

проектор.

обратитесь в местный сервисный центр BenQ. Для подтверждения права владения проектором может потребоваться предоставление документа о его покупке.

Дополнит. > Настройки безопасн. > Изменить пароль.

'ВВЕДИТЕ ТЕКУЩИЙ ПАРОЛЬ'.

i. При правильном воде пароля отобразится следующее сообщение:

'ВВЕДИТЕ НОВЫЙ ПАРОЛЬ'.

ii. Если пароль указан неправильно, в течение трех секунд будет

отображаться сообщение об ошибке ввода пароля, а затем появится сообщение 'ВВЕДИТЕ ТЕКУЩИЙ ПАРОЛЬ', после чего вы сможете повторить попытку. Для отмены изменений или ввода другого пароля нажмите кнопку MENU/EXIT (МЕНЮ ВЫХОД).

новый пароль в следующий раз при запуске проектора.

ВЫХОД).

Порядок работы22

Отключение функции защиты паролем

Для отключения функции защиты паролем, откройте систему экранных меню и вернитесь в меню НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Настройки безопасн.

> Изменить параметры безопасности. Нажмите кнопку MODE/ENTER (РЕЖИМ/ ВВОД). Появится сообщение 'ВВЕДИТЕ ПАРОЛЬ'. Введите текущий пароль.

i. При правильном вводе пароля экранное меню вернется на страницу

Настройки безопасн.. Нажмите кнопку для выбора пункта

Блокировка при включении,

азатем выберите значение Выкл. с помощью кнопки /. В следующий раз при включении проектора вам не потребуется вводить пароль.

ii. Если пароль указан неправильно, в течение трех секунд будет

отображаться сообщение об ошибке ввода пароля, а затем появится сообщение 'ВВЕДИТЕ ПАРОЛЬ', после чего вы сможете повторить попытку. Для

отмены изменений или ввода другого пароля нажмите

кнопку MENU/EXIT (МЕНЮ ВЫХОД).

Обратите внимание, что несмотря на то, что функция парольной защиты отключена, необходимо сохранить старый пароль на тот случай, если понадобится снова включить ее при этом потребуется указать старый пароль.

Выбор входного сигнала

Проектор можно одновременно подключать к нескольким устройствам. Тем не менее, одновременно возможно воспроизведение полноэкранного изображения только от одного источника. При включении проектор автоматически начинает поиск доступных входных сигналов.

Убедитесь в том, что Быстрый автопоиск функция в ИСТОЧНИК меню Вкл. если хотите, чтобы проектор автоматически выполнял поиск сигналов.

Для выбора источника:

1. Нажмите кнопку SOURCE (ИСТОЧНИК) на

проекторе или на пульте ДУ. Отобразится строка выбора источника.

2. Последовательно нажимайте / до тех пор, пока не будет выбран нужный сигнал, азатем нажмите MODE/ENTER (РЕЖИМ/ВВОД). После того, как сигнал будет найден, в углу

экрана в течение нескольких секунд будет отображаться информация о выбранном источнике подключены разные устройства, повторите шаги 1-2 для поиска другого сигнала.

• Ур овень яркости проецируемого изображения при

переключении изменяется всоответствии с выбранным источником видеосигнала. Презентации данных (графики) врежиме ПК обычно включают в себя статичные изображения. В этом случае устанавливается повышенная яркость по сравнению с режимом "Video", который обычно используется для просмотра движущихся изображений (фильмов).

• Собственное разрешение дисплея проектора соответствует формату 4:3. Для получения

лучшего качества изображения соответствующий данному разрешению. Масштаб для других разрешений будет изменяться проектором в зависимости от настройки формата, что может привести к искажению или снижению четкости изображения. Подробнее см."Выбор формата

изображения" на стр. 25.

сигнала. Если к проектору

необходимо выбрать и использовать входной сигнал,

Порядок работы 23

Изменение цветового пространства

В том маловероятном случае, если при подключении проектора к проигрывателю DVD через вход HDMI цвета будут отображаться неправильно, установите для цветового пространства значение YUV.

Для этого выполните следующие действия:

1. Нажмите кнопку MENU/EXIT (МЕНЮ/ВЫХОД), а затем нажимайте кнопки /

до тех пор, пока не будет выбрано меню ИСТОЧНИК.

2. Нажмите , чтобы выделить Передача цветового пространства а затем

нажмите /, чтобы выделить нужное цветовое пространство.

Данная функция доступна только при использовании входа HDMI.

Увеличение и поиск деталей

Чтобы посмотреть детали на проецируемом изображении, увеличьте его. Для перемещения по изображению воспользуйтесь кнопками перемещения.

• С помощью пульта дистанционного управления

1. Нажмите Цифровое увеличение +/- для отображения панели

масштабирования . Нажмите Цифровое увеличение + для увеличения центра изображения. Последовательно нажимайте эту кнопку до тех пор, пока не получите нужный размер.

2. Для перемещения ( , , , ) на проекторе или на пульте ДУ.

3. Для возврата к исходному размеру изображения нажмите кнопку AUTO

(АВТО). Можно также воспользоваться для этого кнопкой Цифровое увеличение -. При следующем нажатии изображение уменьшается еще

больше до первоначального размера.

• Экранное меню

1. Нажмите кнопку MENU/EXIT (МЕНЮ ВЫХОД), а

/ выберите меню ДИСПЛЕЙ.

2. Нажмите , чтобы выделить Цифровое увеличение, а затем нажмите MODE/ENTER (РЕЖИМ/ВВОД). Появится панель увеличения.

3. Последовательно нажимайте для увеличения изображения до нужного размера.

4. Чтобы перемещаться по изображению, нажмите MODE/ENTER (РЕЖИМ/

ВВОД) для переключения в режим окон, а затем нажимайте кнопки со стрелками ( , , , ) на

5. Чтобы уменьшить размер изображения, нажмите кнопку MODE/ENTER (РЕЖИМ/ВВОД) для возврата к функции увеличения/уменьшения, а затем

нажмите кнопку AUTO (АВТО) для возврата к исходному размеру. Для возврата к исходному размеру можно также воспользоваться

последовательным нажатием кнопки .

Перемещение по изображению возможно только после его увеличения. Во время поиска деталей возможно дальнейшее увеличение изображения.

по изображению воспользуйтесь стрелками перемещения

затем с помощью кнопок

проекторе или на пульте ДУ.

Порядок работы24

Выбор формата изображения

Формат - это соотношение ширины изображения и его высоты. Большинство аналоговых телевизоров и компьютеров имеют формат 4:3, а цифровые телевизоры и проигрыватели DVD обычно имеют формат 16:9.

Устройства с цифровым дисплеем, к которым относится данный проектор, благодаря цифровой обработке сигнала могут динамически растягивать и масштабировать выходное изображение так, чтобы его формат отличался от формата изображения входного

Чтобы изменить формат проецируемого изображения (независимо от формата входного сигнала):

• С помощью пульта дистанционного управления

1. Нажмите кнопку Aspect (Формат) для отображения текущих настроек.

2. Последовательно нажимайте кнопку Aspect (Формат) для выбора формата, соответствующего формату входного видеосигнала и параметрам экрана.

• Экранное меню

1. Нажмите кнопку MENU/EXIT (МЕНЮ/ВЫХОД), а затем с

/ выберите меню ДИСПЛЕЙ.

2. С помощью выделите Формат.

3. Нажимайте кнопки / для выбора формата, соответствующего формату входного видеосигнала и параметрам экрана.

сигнала.

помощью кнопок

Порядок работы 25

Формат изображения

Изображение 15:9


16:9


4:3


16:9


16:10


4:3

• На рисунках ниже черные участки обозначают неактивную область, а белые участки -

активную область.

• Экранные меню могут отображаться на незанятых черных областях.

1. Авто: Пропорционально изменяет масштаб

изображения в соответствии с исходным разрешением проектора (ширина по горизонтали или по вертикали). Данная функция полезна, если изображение на входе имеет формат 4:3 или 16:9 и его требуется изменить таким образом, чтобы максимально использовать площадь экрана, не изменяя при этом формата изображения.

4. 16:9: Масштабирование изображения производится таким образом

, что оно воспроизводится вцентре экрана в формате 16:9. Это больше всего подходит для изображений в формате 16:9, например, для телевизоров свысоким разрешением, так как вэтом случае формат не

меняется.

2. Реальн.: Изображение проецируется

с исходным разрешением, а его размер изменяется в соответствии с областью отображения. Если входной сигнал имеет меньшее разрешение, размер проецируемого изображения меньше полного размера экрана. Для увеличения размера изображения можно также отрегулировать настройки масштаба или передвинуть проектор ближе к экрану. После этого может также потребоваться

настройка фокуса проектора.

3. 4:3: Масштабирование изображения производится таким образом, что оно воспроизводится в центре экрана в формате 4:3. Это больше всего подходит для изображений с форматом 4:3 (например, мониторы компьютеров, стандартные телевизоры и фильмы DVD с форматом 4:3), так как в этом случае

изменение формата не требуется.

окажется

5. 16:10: Масштабирование изображения производится таким образом, что оно воспроизводится вцентре экрана в формате 16:10. Это лучше всего подходит для изображений, формат который уже

составляет 16:10, поскольку

он отображает из без изменения формата.

Порядок работы26

Оптимизация качества изображения

Цвет стены

В тех случаях, когда изображение проецируется на цветную поверхность (например, окрашенную стену), с помощью функции "Цвет стены" можно скорректировать цвет проецируемого изображения.

Чтобы воспользоваться этой функцией, перейдите в меню ДИСПЛЕЙ > Цвет стены испомощью кнопок / выберите цвет, наиболее близкий к цвету

поверхности проецирования. Можно выбрать один из предварительно откалиброванных цветов: светло- и Школьная доска.

Выбор режима изображения

В проекторе предусмотрено несколько заранее настроенных режимов изображения, позволяющих выбрать наиболее подходящий из них для работы или используемого источника видеосигнала.

Для выбора нужного режима необходимо выполнить следующие шаги:

• Нажимайте MODE/ENTER (РЕЖИМ/ВВОД) на пульте ДУ или на проекторе до

тех пор, пока не будет выбран нужный режим.

• Перейдите в меню нужный режим с помощью кнопок /.

1. Режим Динамический: устанавливает максимальную яркость проецируемого

изображения. Данный режим удобен, если требуется повышенная яркость изображения, например, при работе с проектором в хорошо освещенном помещении.

2. Режим Презентация: предназначен для демонстрации презентаций. В этом

режиме яркость подбирается таким образом, чтобы обеспечить цветопередачу изображения, передаваемого с ПК или портативного компьютера.

3. Режим sRGB: устанавливает максимальную чистоту цветов RGB для

обеспечения максимально корректной передачи изображений вне зависимости от настроек яркости. Этот режим наиболее пригоден для просмотра фотографий, снятых правильно откалиброванной камерой, поддерживающей цветовое пространство sRGB, а также для просмотра ПКграфики и документов, созданных в

4. Режим Кино: подходит для просмотра цветных фильмов, видеоклипов,

снятых цифровой камерой, а также цифрового видео с выхода ПК в помещении с малой освещенностью (в темноте).

5. Режим Пользовательский 1/Пользовательский 2: активизирует

индивидуальные настройки на основании текущих доступных режимов изображения. Подробнее см."Настройка режима Пользовательский 1/

Пользовательский 2" на стр. 27.

Настройка режима Пользовательский 1/Пользовательский 2

В проекторе предусмотрено два пользовательских режима, которые могут использоваться вслучае, если текущие доступные режимы изображений не удовлетворяют потребности пользователя. В качестве начальной точки для индивидуальной настройки можно выбрать один из режимов изображения (за исключением Пользовательский 1/2).

1. Нажмите MENU/EXIT (МЕНЮ ВЫХОД), чтобы открыть экранное меню.

2. Перейдите в меню ИЗОБРАЖЕНИЕ > Режим изображения.

3. С помощью кнопок

Пользовательский 2

ИЗОБРАЖЕНИЕ > Режим изображения и выберите

желтый, Розовый, Светло-зеленый, Синий

таких приложениях, как AutoCAD.

выберите

Пользовательский 1 или

Порядок работы 27

корректную

4. С помощью выделите Режим справки.

-30

+30

Данная функция доступна только в том случае, если выбран режим Пользовательский 1 или Пользовательский 2 в пункте подменю Режим изображения.

5. Воспользуйтесь кнопками / для выбора наиболее подходящего режима изображения.

6. С помощью кнопки выберите пункт меню, который вы хотите изменить, и отрегулируйте значение с помощью кнопок / . Подробнее см. "Точная

настройка качества изображения в пользовательских режимах".

Точная настройка качества изображения в пользовательских режимах

В зависимости от обнаруженного типа сигнала и выбранного режима изображения, некоторые из приведенных внизу функций могут быть недоступны. В зависимости от ваших потребностей, можно отрегулировать эти функции, выделив их и нажав

/ на проекторе или на пульте ДУ.

Регулировка параметра Яркость

Чем больше значение, тем больше яркость изображения. Чем меньше значение - тем темнее изображение. Отрегулируйте данную настройку так, чтобы темная область изображения была

+30

черного цвета и были видны детали в этой области.

Регулировка параметра Контрастность

Чем больше значение, тем выше контрастность. Данный параметр используется для установки максимального уровня белого цвета после регулировки уровня яркости в соответствии с выбранным источником видеосигнала иусловиями просмотра.

Регулировка параметра Цвет

Меньшие значения соответствуют менее насыщенным цветам. При установке слишком высокого значения цвета в изображении будут слишком яркими, а изображение -- нереалистичным.

Регулировка параметра Оттенок

Чем выше значение, тем больше красного цвета в изображении. Чем ниже значение, тем больше красного цвета в изображении.

Регулировка параметра Резкость

Чем больше значение, тем выше резкость изображения. Чем меньше значение, тем ниже уровень резкости изображения.

Регулировка параметра Brilliant Color

Данная функция использует новый алгоритм обработки цвета и улучшения на уровне системы для повышения яркости, одновременно обеспечивая более яркие и реалистичные цвета. Она позволяет увеличить яркость для полутонов более чем 50%, обеспечивая, таким образом, более реалистичное воспроизведение цвета. Для получения качественного изображения, выберите Вкл.. Если качество не требуется, выберите Выкл..

При выборе Выкл. функция Цветовая температура становится недоступной.

Выбор цветовой температуры изображения

+50

+70

Порядок работы28

Настройки цветовой температуры* могут различаться, в зависимости от выбранного типа сигнала.

1. T1:С максимальной цветовой температурой, изображение с максимальным количеством голубого в белом цвете, по сравнению с другими настройками.

2. T2:Увеличивает количество голубого в белом цвете.

3. T3:Стандартная настройка оттенков белого.

4. T4:Увеличивает количество красного в белом цвете.

Информация о цветовой температуре:

Для различных целей "белыми" могут считаться разные оттенки. Один из распространенных методов представления белого цвета известен как "цветовая температура". Белый цвет с низкой цветовой температурой выглядит красноватобелым. Белый цвет с высокой цветовой температурой выглядит синевато-белым.

3D управление цветом

В большинстве случаев управление цветом не требуется - например, в классе, в переговорной комнате или в гостиной, где свет не выключается, или там, где через окно проникает дневной свет.

Функция управления цветом может понадобиться только в случае постоянной установки с регулируемым уровнем освещения - например, в помещении для заседаний, лекционных залах или домашних кинотеатрах. Функция цветом обеспечивает возможность тонкой регулировки для более точного воспроизведения цвета, в случае необходимости.

Правильная настройка цвета может быть обеспечена только в условиях регулируемого освещения. Для этого понадобится колориметр (измеритель цветового излучения) и комплект подходящих изображений для оценки воспроизведения цвета. Эти инструменты не входят в комплект поставки проектора, но у поставщика рекомендации или даже воспользоваться услугами специалиста по настройке.

Функция управления цветом обеспечивает возможность настройки шести диапазонов цветов (RGBCMY). При выборе каждого цвета, можно отдельно отрегулировать его диапазон и насыщенность в соответствии со своими предпочтениями.

При наличии проверочного диска, на котором записаны несколько шаблонов проверки воспроизведения цвета для можно спроецировать любое из этих изображений на экран и войти в меню 3D управление цветом для настройки параметров.

проектора вместе можно получить необходимые

мониторов, телевизоров, проекторов и т.д.,

управления

Порядок работы 29

Для регулировки настроек:

КРАСНЫЙ

СИНИЙ

ЗЕЛЕНЫЙ

Желтый

Голуб ой

Пурпурный

1. Перейдите в меню ИЗОБРАЖЕНИЕ и выделите 3D управление цветом.

2. Нажмите кнопку MODE/ENTER (РЕЖИМ/ВВОД) на проекторе или на пульте ДУ для вывода на экран страницы 3D управление цветом.

3. Выделите Основной цвет и с помощью кнопок / выберите нужный цвет: Красный, Желтый, Зеленый, Голуб ой , Синий или Пурпурный.

4. Нажатием выделите Оттенок и укажите диапазон с помощью кнопок

/. При увеличении диапазона в него добавляются цвета, включающие

большую пропорцию двух соседних цветов. Чтобы получить представление о том, как цвета соотносятся друг с другом, см. рисунок справа. Например, при выборе красного цвета и установке его диапазона на 0, на проецируемом изображении будет выбран

только чистый красный. При увеличении диапазона, в него будет также включен красный с оттенками желтого и с оттенками пурпурного.

5. С помощью кнопки выделите пункт

Насыщенность и установите нужные значения с помощью кнопок /.

Любое изменение вступит в силу незамедлительно. Например, при выборе красного цвета и установке его значения на 0, это изменение

Насыщенность - это количество данного цвета в изображении. Меньшие значения соответствуют менее насыщенным цветам; при установке значения “0” этот цвет полностью удаляется из изображения. При очень высоком уровне насыщенности этот цвет будет преобладать и выглядеть неестественно.

затронет только чистый красный цвет.

6. С помощью кнопки выделите пункт Усиление и установите нужные

значения спомощью кнопок /. Это изменение затронет уровень контрастности выбранного основного цвета. Любое изменение вступит в силу незамедлительно.

7. Повторите шаги 3 - 6 для регулировки других цветов.

8. Убедитесь в том, что вы сделали все необходимые изменения.

9. Для выхода с сохранением настроек нажмите кнопку MENU/EXIT (

МЕНЮ

ВЫХОД).

Порядок работы30

Настройка таймера презентации

Тайм ер презентации показывает на экране время, оставшееся до конца презентации, чтобы помочь вам следить за временем, проводя презентацию. Для использования этой функции выполните следующее:

1. Перейдите в НАСТРОЙКИ СИСТЕМЫ: Основные > Таймер презентации меню и нажмите MODE/ENTER (РЕЖИМ/ВВОД) для отображения страницы

Таймер презентации.

2. Выделите пункт Интервал таймера и установите период

кнопок /. Можно установить любой промежуток времени продолжительностью 1-5 минут с приращением 1 мин. и продолжительностью 5 - 240 минут с приращением 5 мин.

Если таймер уже включен, он будет перезагружаться каждый раз при изменении параметра Интервал таймера.

3. Нажмите кнопку , чтобы выделить Дисплей таймера и укажите, хотите ли вы, чтобы таймер появлялся на экране при нажатии кнопок /.

Выбор Описание

Всегда

3 Мин/2 Мин/1 Мин Показывает таймер на экране в последние 3/2/1 минуты. Никогда Скрывает таймер во время презентации.

4. Нажмите , чтобы выделить Положение таймера, и установите положение таймера с помощью кнопок /.

Слева сверху Слева снизу Справа сверху Справа снизу

5. Нажмите , чтобы выделить Способ отсчета таймера, а затем выделите нужный способ отсчета таймера с помощью кнопок /.

Выбор Описание

Вперед Увеличение от 0 до установленного времени. Назад Уменьшение от установленного времени до 0.

Показывает таймер на экране на протяжении всего времени презентации.

таймера нажатием

6. Нажмите , чтобы выделить Звуковое напоминание, и укажите, следует ли

включать функцию звукового напоминания с помощью кнопок /. Если вы выберите Вкл., Вы услышите двойной звуковой сигнал, который будет звучать втечение последних 30 секунд обратного отсчета, а по завершении вы услышите тройной звуковой сигнал.

7. Чтобы включить таймер презентации, нажмите кнопку , а затем с помощью кнопок / выделите Вкл. и нажмите кнопку MODE/ENTER (РЕЖИМ/

ВВОД).

8. Появится сообщение с подтверждением. Выделите Да и нажмите MODE/

ENTER (РЕЖИМ/ВВОД) на проекторе или на пульте ДУ для подтверждения. На экране появится сообщение “Таймер включен”. Таймер начнет отсчет времени до включения.

Для сброса таймера необходимо выполнить следующие действия:

1. Перейдите в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Таймер презентации и выделите Выкл.. Нажмите кнопку MODE/ENTER (РЕЖИМ/ ВВОД). Появится подтверждение.

2. Выделите Да и нажмите MODE/ENTER (РЕЖИМ/ВВОД). На экране появится сообщение “Таймер выключен”.

Порядок работы 31

Постраничное пролистывание изображения

10cm

Перед использованием функции перелистывания подключите проектор к ПК или портативному компьютеру с помощью кабеля USB.Подробнее см. "Подключение"

на стр. 15.

Нажав PAGE UP/PAGE DOWN (СТР. ВВЕРХ/СТР. ВНИЗ) на пульте ДУ можно осуществлять управление программой отображения (на подключенном ПК), поддерживающей команды перелистывания вверх/вниз (например, Microsoft

PowerPoint).

Если функция постраничного пролистывания изображения не работает, подключение USB и убедитесь в том, что на вашем компьютере установлена последняя версия драйверов для мыши..

Функция постраничного пролистывания не работает с операционной системой Microsoft®

Windows позднюю.

98. Рекомендуется использовать операционную систему Windows®XP или более

проверьте

Фиксация изображения

Для остановки кадра нажмите Freeze (Стоп-кадр) на пульте ДУ. В левом верхнем углу экрана появится слово FREEZE. Для отмены функции нажмите любую кнопку на проекторе или на пульте ДУ.

Если на вашем пульту ДУ есть следующие кнопки обращаем ваше внимание на то, что на них нельзя нажимать, чтобы отменить функцию: LASER (ЛАЗЕР), #1, #4, PAGE UP/PAGE DOWN

(СТР. ВВЕРХ/СТР. ВНИЗ).

Даже если изображение на экране остановлено, его воспроизведение продолжается на видеоустройстве или другом устройстве. Поэтому даже при остановленном изображении продолжается воспроизведение звука, если подключено устройство с активным аудиовыходом.

Скрывание изображения

Во время презентации, чтобы привлечь внимание аудитории, можно скрыть изображение на экране с помощью кнопки ECO BLANK (Экон. - пустой экран) на проекторе или на пульте ДУ. Если данная функция активируется при подключенном входном аудиосигнале, воспроизведение звука продолжается.

В меню НАСТРОЙКИ СИСТЕМЫ: Основные > Настройки рабочего режима > Таймер пустого экрана можно задать по истечении которого проектор автоматически включает изображение при отсутствия воздействия пользователя на элементы управления проектора или пульта ДУ. Продолжительность этого промежутка времени можно установить вдиапазоне от 5 до 30 минут с интервалом в 5 минут.

Если стандартные варианты продолжительности не подходят, нажмите Отключено. Независимо от того, включена ли функция Таймер

нажимать большинство кнопок на проекторе или на пульте ДУ, чтобы восстановить изображение.

Для быстрого и удобно скрыть на время изображение на экране, в проекторе предусмотреть датчик обнаружения объекта, приближающегося к линзе проектора, при приближении объекта под углом 30 градусов кдатчкику и на расстоянии 10 см от датчика, проектор автоматически всостояние автогашения. При удалении объекта на расстояние эффективного

не надолго переходит

продолжительность промежутка времени,

пустого экрана, вы можете

Порядок работы32

радиуса действия, через несколько секунд проектор возвращается в нормальный режим работы.

Убедитесь в том, что НАСТРОЙКИ СИСТЕМЫ: Основные > Автогашение выбрано Вкл..

Эффективный радиус действия датчика может меняться в зависимости от материала ицвета объекта блокиро вки .

Блокировка кнопок управления

С помощью блокировки кнопок управления на проекторе можно предотвратить случайное изменение настроек проектора (например, детьми). При включенной функции Блокировка клавиш панели никакие кнопки управления на проекторе не

работают, за исключением кнопки POWER (ПИТАНИЕ).

1. Перейдите в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Блокировка клавиш панели, а затем выберите Вкл. с помощью кнопок / на

проекторе или на пульте ДУ. Появится подтверждение.

2. Выделите Да и нажмите MODE/ENTER (РЕЖИМ/ВВОД).

Чтобы снять блокировк у клавиш панели используйте пульт дистанционного управления для входа в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Блокировка

клавиш панели, а затем с помощью кнопок / выбрать Выкл..

• При заблокированных кнопках проектора кнопки пульта ДУ остаются включенными.

• При нажатии POWER (ПИТАНИЕ) для выключения проектора без разблокирования его

кнопок, проектор при следующем включении останется с заблокированными кнопками.

Эксплуатация в условиях большой высоты

При работе на высоте 1500-3000 м над уровнем моря и при температуре 0°C–35°C рекомендуется использовать Режим высокогорья.

Не используйте Режим высокогорья на высоте 0 - 1500 метров и при температуре 0 - 35°C. Включение данного режима в подобных условиях приведет к переохлаждению проектора.

Чтобы включить Режим высокогорья:

1. Нажмите кнопку MENU/EXIT (МЕНЮ ВЫХОД), а затем нажимайте кнопки

/ до тех пор, пока не будет выбрано меню НАСТРОЙКИ СИСТЕМЫ:

Дополнит..

2. Нажмите , чтобы выделить Режим высокогорья, а затем нажмите /, чтобы выбрать Вкл.. Появится подтверждение.

3. Выделите Даи нажмите MODE/ENTER (РЕЖИМ/ВВОД).

При эксплуатации в режиме рабочего шума, связанное с увеличением оборотов вентилятора для обеспечения надлежащего охлаждения и функционирования системы.

При эксплуатации проектора в других сложных условиях (отличных от вышеуказанных) возможно автоматическое отключение проектора, обеспечивающее его защиту от перегрева. В этом случае следует переключить проектор в "Режим большой высоты" для предотвращения отключения не означает, что данный проектор можно эксплуатировать абсолютно в любых жестких условиях окружающей среды.

Режим высокогорья возможно повышение уровня

. Однако это

Порядок работы 33

Регулировка звука

Следующая регулировка звука выполняется для динамиков проектора. Убедитесь в правильности подключения через аудиовход проектора. Подробнее оподключении через аудиовход см. "Подключение" на стр. 15.

Отключение звука

Для временного отключения звука:

1. Нажмите кнопку MENU/EXIT (МЕНЮ ВЫХОД), а затем с помощью кнопок

/ выберите меню НАСТРОЙКИ СИСТЕМЫ: Дополнит..

2. Нажмите , чтобы выделить Настройки звука, а затем нажмите MODE/ ENTER (РЕЖИМ/ВВОД). На экране появится страница Настройки звука.

3. Выделите Отключение звука и с помощью кнопок / выберите Вкл..

Если есть, вы также можете нажать кнопку Mute (Отключение звука) на пульте ДУ для включения и выключения аудио проектора.

Регулировка громкости звука

Для регулировки уровня звука нажмите VOLUME- (УМЕНЬШЕНИЕ ГРОМКОСТИ-)/

VOLUME+ (УВЕЛИЧЕНИЕ ГРОМКОСТИ+)

1. Повторите шаги 1-2 выше.

2. С помощью кнопки выделите пункт Громкость и выберите нужный уровень

громкости с помощью кнопок /.

Отключение функции Звук вкл./выкл. пит.

Для отключения звука при включении/выключении питания:

1. Повторите шаги 1-2 выше.

2. Нажмите , чтобы выделить Звук вкл./выкл. пит., а затем нажмите /,

чтобы выделить Выкл..

В данном случае изменить Звук вкл./выкл. пит. можно только путем установки значения Вкл. или Выкл. Отключение звука или изменение уровня громкости не влияет на Звук вкл./выкл.

пит..

или / , или:

Использование тестового шаблона

Прожектор может выводить решетку тестового образца. С помощью этого шаблона можно проверить и отрегулировать размер ифокус изображения и избежать искажений.

Для вывода тестового образца откройте экранное меню (OSD) и перейдите к НАСТРОЙКИ СИСТЕМЫ: Дополнит. >

Тестовый образец и нажмите / для выбора Вкл..

Порядок работы34

Использование обучающих шаблонов

Проектор предлагает несколько предустановленных шаблонов для разных обучающих целей. Для активации шаблона:

1. Откройте экранное меню (OSD) и перейдите к ДИСПЛЕЙ > Обучающий шаблон и нажмите / для выбора Школьная доска или Белая доска.

2. С помощью кнопок / выберите нужный пункт.

3. Нажмите кнопку MODE/ENTER (РЕЖИМ/ВВОД), чтобы включить шаблон.

Обучающий шаблон

Составление письма

Рабочий лист

Белая доска Школьная доска

Координатная сетка

Порядок работы 35

Презентации с USB ридера

Это функция отображает слайд-шоу изображений, сохраненных на USB флэшнакопителе, подключенном к проектору. Это может исключить необходимость в использования компьютера как источнике.

Поддерживаемые форматы изображений:

• JPEG(JPG) • PNG • TIFF

• BMP • GIF

• В названии файла отображаются квадратики для символов, которые не определяются.

• Не поддерживаются названия файлов на тайском языке.

• Файлы в форматах GIF, TIFF, PNG и BMP могут отображаться, если их размер

не превышает WXGA (1280 x 800).

• Если в папке находится более 200 фотографий отображаться будут только первые 200

фотографий.

Для просмотра свои фотографий в виде слайд-шоу выполните следующие операции:

1. Вставьте USB флэш накопитель в USB разъем типа А проектора.

2. Проектор автоматически отобразит эскизы. или вы можете вручную выбрать

USB ридер в строке выбора источника.

При просмотре эскизов

к Нажмите

для открытия папки Enter (Ввод) пройти по эскизам четыре кнопки со стрелками вернуться к предыдущей странице Auto (Авто) Выйти из USB ридера Exit (Выход) перейти к другой странице вернуться к первой странице папки Back (Назад)

начать слайд-шоу

выполните настройки USB ридера Setting (Настройка)

Во время слайд-шоу

к Нажмите

переход к предыдущему или следующему изображению

поворот изображения на 90 градусов по/против часовой стрелки

вернуться к предыдущей странице Auto (Авто) начать/закончить слайд-шоу Enter (Ввод)

Страница настроек

Вы можете настроить порядок файла и выполнить настройки слайд-шоу. Когда вы закончите выполнение настроек нажмите ОК для сохранения настроек и нажмите Отмена для отмены изменений.

Slideshow (Слайд-шоу) когда выделено изображение.

(Вращение временное; изображение

возвращается к оригинальной ориентации когда возвращается ксостояние эскиза)

Порядок работы36

Выключение проектора

1. Нажмите кнопку POWER (ПИТАНИЕ), после чего появится запрос на подтверждение. При отсутствии реакции пользователя в течение нескольких секунд сообщение исчезает.

2. Нажмите кнопку Индикатор питания POWER мигает оранжевым светом и лампа проектора выключается, а вентиляторы продолжают работать в течение примерно 90 секунд для охлаждения проектора.

В целях защиты лампы, проектор не реагирует на команды во время охлаждения.

Чтобы сократить время охлаждения, можно включить функцию быстрого охлаждения. Подробнее см. "Быстрое охлаждение" на стр. 44.

3. По окончании охлаждения слышится "Звук вкл./выкл. питания". Индикатор питания

POWER перестает мигать, а вентиляторы выключаются. Выньте вилку шнура питания из розетки.

• Чтобы отк лючить звук включения/выключения питания,

см. "Отключение функции Звук вкл./выкл. пит." на стр. 34.

• Если проектор выключен неправильно, то при его

повторном включении включаются вентиляторы охлаждения, работающие в течение нескольких минут.

Снова нажмите кнопку POWER (ПИТАНИЕ), чтобы включить проектор после того, как вентиляторы остановятся, и Индикатор питания POWER оранжевым.

• Срок службы лампы зависит от условий освещения

иэксплуатации.

POWER (ПИТАНИЕ) еще раз. Индикатор питания

станет

Выключение напрямую

Сетевой кабель можно отключить сразу после выключения проектора. Чтобы защитить лампу подождите приблизительно 10 минут прежде чем перезапустить проектор. (При попытке перезапустить проектор вентилятор может работать несколько минут для охлаждения. В таких случаях снова нажмите кнопку

POWER (ПИТАНИЕ), чтобы включить проектор после того, как вентиляторы

остановятся, и Индикатор питания POWER станет оранжевым.

Порядок работы 37

Работа с меню

Система меню

Обратите внимание, что функции экранных меню зависят от типа выбранного входного сигнала и модели проектора.

Главное меню

1. ДИСПЛЕЙ


3. ИСТОЧНИК

Подменю Параметры

Цвет стены

Формат Авто/Реальн./4:3/16:9/16:10 Трапецеидальность Положение Фаза Размер по горизонт. Цифровое увеличение

Синхр. 3D

Синхр. 3D - Инвертировать Отключено/Инвертировать

Обучающий шаблон

Режим изображения Режим справки Динамический/Презентация/sRGB/Кино Яркость Контрастность Цвет Оттенок Резкость Brilliant Color Вкл./Выкл.

Цветовая температура

3D управление цветом

Сохранить настройки Быстрый автопоиск Вкл./Выкл. Передача цветового

пространства

Школьная доска

Белая доска

Динамический/Презентация/sRGB/Кино/ Пользовательский 1/Пользовательский 2

Основной цвет R/G/B/C/M/Y Оттенок Насыщенность Усиление

Выкл./светло-желтый/Розовый/ Светло-зеленый/Синий/Школьная доска

Авто/Top-Bottom/Frame

Sequential/nVIDIA 3D (только для MS616ST)

Выкл./Составление письма/ Рабочий лист/Координатная сетка Выкл./Составление письма/ Рабочий лист/Координатная сетка

T1/T2/T3/T4

Авто/RGB/YUV

Порядок работы38

Главное меню

Подменю Параметры

Интервал таймера 1~240 минут

Всегда/3 Мин/2 Мин/1 Мин/ Никогда

Слева сверху/Слева снизу/ Справа сверху/Справа снизу

Назад/Вперед

Вкл./Выкл.

Таймер презентации

Язык

Дисплей таймера

Положение таймера

Способ отсчета таймера

Звуковое напоминание

Вкл./Выкл.

НАСТРОЙКИ СИСТЕМЫ: Основные

Положение проектора

Время вывода меню 5 с/10 с/15 с/20 с/25 с/30

Настройки меню

Настройки рабочего режима

Удаленный Блокировка клавиш панели Вкл./Выкл.

Цвет фона

Начальный экран Черный/Синий/BenQ Автогашение Вкл./Выкл.

Положение меню

Напоминающее сообщение

Прямое включение питания

Автоотключение

Таймер пустого экрана

Таймер сна

приемник Спереди и сзади/Спереди/Сзади

Спер. - стол/Сзади на столе/ Сзади на потол/Спер. - потолок

В центре/Слева сверху/Справа сверху/Справа снизу/Слева снизу

Вкл./Выкл.

Отключено/5 Мин/10 Мин/15 Мин/ 20 Мин/25 Мин/30 Мин

Отключено/30 мин/1 час/2 час/ 3 час/4 час/8 час/12 час

Черный/Синий/Фиолетовый/

BenQ

Порядок работы 39

Главное

Подменю Параметры

меню

Быстрое охлаждение Вкл./Выкл. Режим высокогорья Вкл./Выкл.

Настройки звука

Настройки лампы

Настройки

НАСТРОЙКИ СИСТЕМЫ: Дополнит.

ИНФОРМАЦИЯ

безопасн.

Скорость передачи

Тестовый образец Вкл./Выкл.

Субтитры (СТ)

Настройка режима ожидания

Настройки сети

Сброс всех настроек

Текущее состояние системы

Обратите внимание, что эти пункты меню доступны только в том случае, если проектором обнаружен по крайней мере один действительный сигнал. Если к проектору не подключено оборудование или сигнал не обнаружен, доступны лишь некоторые пункты меню.

Отключение звука Вкл./Выкл. Громкость Звук вкл./выкл. пит. Вкл./Выкл.

Режим лампы

Сброс таймера лампы Эквив. Ресурс Лампы Изменить пароль Изменить

параметры безопасности

Включить СТ Вкл./Выкл. Версия СТ CC1/CC2/CC3/CC4 Сеть Вкл./Выкл.

Выход монитора Вкл./Выкл.

Проводная локальная сеть

Пароль для проецирования

Обычный/Экономичный/

SmartEco

Блокировка при включении

2400/4800/9600/14400/19200/38400/ 57600/115200

Состояние

SSID IP адрес

Режим соединения

Вкл./Выкл.

• Источник

• Режим изображения

• Разрешение

• Система цвета

• Эквив. ресурс лампы

• Версия встроенного ПО

Порядок работы40

1. Меню ДИСПЛЕЙ

Описание каждого меню

Функция Описание

Корректировка цвета проецируемого изображения в тех случаях,

Цвет стены

Формат

Трапецеидальн ость

Положение

Фаза

Размер по горизонт.

Цифровое увеличение

Синхр. 3D

Синхр. 3D - Инвертировать

Обучающий шаблон

когда поверхность отображения не является белой. Подробнее см.

"Цвет стены" на стр. 27.

Имеется несколько вариантов установки формата изображения в зависимости от источника входного сигнала. Подробнее см.

"Выбор формата изображения" на стр. 25.

Коррекция любого трапецеидального искажения изображения. Подробнее см. "Коррекция трапецеидального искажения" на стр. 19.

Отображение страницы настройки положения. Для перемещения проецируемого изображения воспользуйтесь кнопками перемещения. Значения, отображаемые в нижней части страницы, изменяются при каждом нажатии кнопки до достижения максимального или минимального соответствующего значения.

Данная функция доступна только при выбранном сигнале ПК (аналоговый RGB).

Регулировка фазы синхронизации для уменьшения искажения изображения.

Данная функция доступна только при выбранном сигнале ПК (аналоговый RGB).

Настройка ширины изображения по горизонтали.

Данная функция доступна только при выбранном сигнале ПК (аналоговый RGB).

Увел ичение или уменьшение размера проецируемого изображения. Подробнее см. "Увеличение и поиск деталей" на стр. 24.

Данный проектор оснащен функцией 3D,которая позволяет наслаждаться фильмами и видео 3D в более реалистичном формате за счет повышенной глубины изображения. Для просмотра изображений 3D необходимо использовать специальные очки.

• Для сигнала ПК Если частота вертикальной развертки составляет 60 или 120 Гц, исодержимое создано с использованием технологии 3D, выбор Выкл./Top-Bottom/Frame Sequential позволит воспроизводить изображения в формате 3D.

• Для видеосигнала Если проецируемое изображение создано с использованием технологии

3D, для его просмотра следует установить значени Вкл..

• nVIDIA 3D (только для MS616ST)

Выберите этот элемент, если используют 3D очки nVIDIA, ИК излучатель, графическая карта nVIDIA и совместимые с nVIDIA 3D игры или 3D фильмы с соответствующим программным проигрывателем. Проверить подробную конфигурацию системы можно на веб-сайте nVIDIA.

Если функция 3D включена:

• Ур овен ь яркости проецируемого изображения уменьшится.

• Режим изображения настроить нельзя.

При наличии инвертированной глубины изображения, воспользуйтесь этой функцией для устранения проблемы.

Подробнее см. "Использование обучающих шаблонов" на стр. 35 .

Порядок работы 41

Функция Описание

2. ИЗОБРАЖЕНИЕ меню

Режим изображения

Режим справки

Яркость

Контрастность

Цвет

Оттенок

Резкость

Brilliant Color

Цветовая температура

3D управление цветом

Сохранить настройки

Стандартные режимы изображения позволяют оптимизировать настройку изображения в соответствии с типом программы. Подробнее см. "Выбор режима изображения" на стр. 27.

Выбор режима изображения, наиболее подходящего по качеству изображения, и дальнейшая тонкая настройка изображения путем установки параметров, отображаемых ниже на этой странице. Подробнее см. "Настройка режима

Пользовательский 1/Пользовательский 2" на стр. 27.

Настройка яркости изображения. Подробнее см. "Регулировка

параметра Яркость" на стр. 28.

Настройка степени различия между темными и светлыми цветами изображения. Подробнее см. "Регулировка параметра

Контрастность" на стр. 28.

Регулирование уровня насыщенности цвета -- количества каждого цвета в изображении. Подробнее см. "Регулировка

параметра Цвет" на стр. 28.

Эти функции доступны только при выборе сигналов Video, S-Video или Component Video.

Настройка красного и зеленого цветового оттенка изображения. Подробнее см. "Регулировка параметра Оттенок" на стр. 28.

Эта функция доступна только когда выбран сигнал видео или S-видео и система имеет формат NTSC.

Регулировка резкости изображения. Подробнее см.

"Регулировка параметра Резкость" на стр. 28.

Эти функции доступны только при выборе сигналов Video, S-Video или Component Video.

Подробнее см. "Регулировка параметра Brilliant Color" на стр. 28.

Подробнее см. "Выбор цветовой температуры изображения" на

стр. 28.

Подробнее см. "3D управление цветом" на стр. 29.

Сохранение настроек для режима Пользовательский 1 или

Пользовательский 2.

Порядок работы42

3. Меню

ИСТОЧНИК

4. Меню НАСТРОЙКИ СИСТЕМЫ: Основные

Функция Описание

Быстрый автопоиск

Передача цветового пространства

Таймер презентации

Язык

Положение проектора

Настройки меню

Настройки рабочего режима

Удаленный приемник

Блокировка клавиш панели

Цвет фона

Начальный экран

Автогашение

Подробнее см. "Выбор входного сигнала" на стр. 23.

Подробнее см. "Изменение цветового пространства" на стр. 24.

Функция напоминания выступающему о времени окончания презентации. Подробнее см. "Настройка таймера презентации"

на стр. 31.

Выбор языка экранных меню. Подробнее см. "Порядок работы

сменю" на стр. 20.

Проектор можно установить под потолком или сзади проектора, а также с одним или несколькими зеркалами. Подробнее см.

"Выбор местоположения" на стр. 13.

Время вывода меню

Выбор времени отображения экранного меню после последнего нажатия кнопки.

Положение меню

Определяет положение экранного меню.

Напоминающее сообщение

Настройте включение или отключение показа сообщенийнапоминаний.

Прямое включение питания

Дайте возможность проектору автоматически включиться после того, как по кабелю пойдет питание.

Автоотключение

Автоматическое выключение проектора при отсутствии входного сигнала в течение заданного периода времени. Подробнее см.

"Настройка Автоотключение" на стр. 47.

Таймер пустого экрана

Задание времени отображения пустого экрана после включения функции пустого экрана; по истечении указанного времени снова выводится изображение. Подробнее см. "Скрывание

изображения" на стр. 32.

Таймер сна

Настройка таймера автоматического выключения проектора.

Это позволяет вам задействовать все удаленные ресиверы или один конкретный удаленный ресивер на проекторе.

Блокирует или активирует все кнопки на пульте проектора, кроме кнопки POWER (ПИТАНИЕ) на проекторе и кнопок на пульте ДУ.

Подробнее см. "Блокировка кнопок управления" на стр. 33.

Уст ан овите цвет фоновой подсветки для проектора.

Выбор заставки при включении проектора.

Подробнее см. "Скрывание изображения" на стр. 32.

Порядок работы 43

Функция Описание

5. Меню НАСТРОЙКИ СИСТЕМЫ: Дополнит.

Используется для включения и выключения функции быстрого

Быстрое охлаждение

Режим высокогорья

Настройки звука

Настройки лампы

Настройки безопасн.

Скорость передачи

Тестовый образец

Субтитры (СТ)

охлаждения. При установке значения On (Вкл.) функция активна, и время охлаждения проектора сокращается приблизительно до 30 секунд по сравнению с нормальным временем охлаждения, равным 90 секундам.

Режи м для работы на большой высоте. Подробнее см.

"Эксплуатация вусловиях большой высоты" на стр. 33.

Отключение звука Громкость Звук вкл./выкл. пит.

Подробнее см. "Регулировк а звука" на стр. 34.

Режим лампы

Подробнее см. "Переключение в Экономичный режим работы

лампыили SmartEco" на стр. 47.

Сброс таймера лампы

Подробнее см. "Сброс таймера лампы" на стр. 51.

Эквив. Ресурс Лампы

Подробную информацию о расчете времени работы лампы см. вразделе "Данные о времени работы лампы" на стр. 47.

Изменить пароль

Перед изменением производится запрос действующего пароля. Подробнее см. "Защита паролем" на стр. 21.

Изменить параметры безопасности Блокировка при включении

Подробнее см. "Защита паролем" на стр. 21. Выберите скорость передачи, соответствующую параметрам

вашего компьютера, для подключения проектора с помощью кабеля RS-232 или загрузки микропрограммного обеспечения проектора. Эта функция может использоваться только квалифицированными специалистами по обслуживанию.

Подробнее см. "Использование тестового шаблона" на стр. 34.

Включить СТ

Для включения функции выберите Вкл. при передаче субтитров выбранным входным сигналом.

• Субтитры: Отображение на экране диалога, монолога извуковых эффектов телевизионных программ и видео с субтитрами (обычно имеют отметку "CC" в ТВ программах).

Версия СТ

Выбор предпочитаемого режима субтитров. Для просмотра субтитров выберите CC1, CC2, CC3 или CC4 (CC1 показывает субтитры на официальном языке вашего региона).

Порядок работы44

Функция Описание

5. Меню НАСТРОЙКИ СИСТЕМЫ: Дополнит.

6. Меню ИНФОРМАЦИЯ

Сеть Выберите Вкл. для включения этой функции. Этот проектор

Настройка режима ожидания

Настройки сети

Сброс всех настроек

Текущее состояние системы

может предложить сетевую функцию в режиме ожидания.

Выход монитора

Для включения этой функции выберите Вкл.. Проектор может выводить сигнал VGA, когда он находится в режиме ожидания, аразъем КОМПЬЮТЕР подключен к соответствующим устройствам. Для рекомендаций по установлению соединения см. "Подключение" на стр. 15.

Проводная локальная сеть Пароль для проецирования

Подробную информацию см. в Руководство по эксплуатации

сетевого проектора BenQ.

Возврат к исходным заводским настройкам.

Сброс следующих настроек не производится: Положение, Фаза,

Размер по горизонт., Положение проектора, Передача цветового пространства, Режим высокогорья, Настройки безопасн., Скорость передачи и Настройки сети.

Источник

Показывает текущий источник сигнала.

Режим изображения Показывает режим, выбранный в меню ИЗОБРАЖЕНИЕ.

Разрешение

Показывает исходное разрешение входного сигнала.

Система цвета

Показывает входной формат системы: NTSC, PAL, SECAM, YUV, или RGB.

Эквив. ресурс лампы

Показывает наработку лампы в часах.

Версия встроенного ПО

Показывает версию микропрограммного обеспечения проектора.

Порядок работы 45

Обслуживание

Уход за проектором

Данный проектор не требует значительного обслуживания. Единственное, что необходимо регулярно выполнять - это чистка объектива и корпуса.

Запрещается снимать какие-либо детали проектора, кроме лампы. При необходимости замены других частей обращайтесь к поставщику.

Чистка объектива

В случае появления на поверхности объектива пыли или грязи выполните чистку. Перед очисткой объектива обязательно выключите проектор и дайте ему полностью остыть.

• Для очистки от пыли используйте сжатый воздух.

• В случае появления грязи или пятен очистите поверхность с помощью бумаги

для чистки объектива и аккуратно протрите мягкой тканью, смоченной чистящим

• Никогда не используйте абразивные материалы, щелочные или кислотные очистители, абразивную пасту или такие летучие растворители как спирт, бензин или инсектициды. Использование таких материалов или продолжительный контакт с резиной или винилом может привести к повреждению поверхности проектора и материала корпуса.

Чистка корпуса проектора

Перед очисткой корпуса необходимо выключить проектор, следуя процедуре отключения, описанной в разделе "Выключение проектора" на стр. 37, и вынуть штепсельную вилку из розетки.

• Для удаления грязи или пыли протрите корпус мягкой тканью без пуха.

• Для очистки от присохшей грязи или пятен смочите мягкую ткань водой или

нейтральным (pH) растворителем и протрите

Запрещается использовать воск, спирт, бензин, растворитель и другие химические моющие средства. Это может привести к повреждению корпуса.

средством для объектива.

корпус.

Хранение проектора

При необходимости длительного хранения проектора, соблюдайте следующие правила:

• Убедитесь, что температура и влажность в месте хранения соответствуют рекомендациям для данного проектора. Информацию о диапазоне температур можно найти в разделе "Техниче ские характеристики" на стр. 54 или получить у поставщика.

• Уберите ножки регулятора наклона.

• Извлеките элементы питания из пульта ДУ.

• Упакуйте

проектор в оригинальную или аналогичную упаковку.

Транспортировка проектора

Рекомендуется осуществлять транспортировку проектора в оригинальной заводской или аналогичной упаковке.

Обслуживание46

Сведения о лампе

Данные о времени работы лампы

Во время работы проектора продолжительность наработки лампы (в часах) автоматически рассчитывается с помощью встроенного таймера.

См. раздел "Переключение в Экономичный режим работы лампыили SmartEco" для получения дополнительной информации о режиме Экономичный.

Для получения данных о времени работы лампы (в часах):

1. Нажмите MENU/EXIT (МЕНЮ ВЫХОД), а затем нажмите /, чтобы

выделить меню НАСТРОЙКИ СИСТЕМЫ: Дополнит..

2. Нажмите , чтобы выделить Настройки лампы, а затем нажмите MODE/

ENTER (РЕЖИМ/ВВОД). На экране появится страница Настройки лампы.

3. В меню отобразится информация Эквив. Ресурс Лампы.

4. Чтобы выйти

Сведения о времени наработки лампы можно также найти в меню ИНФОРМАЦИЯ.

Увеличение времени работы лампы

Проекционная лампа является расходным материалом, и при правильной эксплуатации ее срок службы составляет до 3000-4000 часов. Чтобы максимально продлить срок службы лампы, можно выполнить следующие настройки в экранном меню.

• Переключение в Экономичный режим работы лампыили SmartEco

Работа в режиме Экономичный позволяет снизить уровень шумов в системе и сократить энергопотребление на 30%. Работа в режиме снизить уровень шумов в системе и сократить энергопотребление на 70%. Врежимах Экономичный или SmartEco уменьшается мощность светового потока, что приводит к снижению яркости проецируемого изображения.

Устан ов ка режимов Экономичный или SmartEco для проектора позволяет увеличить срок службы лампы. Чтобы установить режим Экономичный, перейдите в меню НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Настройки лампы >

Режим лампы и нажмите /.

Режим лампы Описание Обычный 100% яркости лампы Экономичный Экономит до 30% потребляемой лампой энергии

SmartEco

• Настройка Автоотключение

При использовании данной функции происходит автоматическое выключение проектора при отсутствии входного сигнала в течение заданного периода времени во избежание сокращения срока службы лампы.

Для установки режима Автоотключение перейдите в меню НАСТРОЙКИ

СИСТЕМЫ: Основные > Настройки рабочего режима > Автоотключение

инажмите /. Продолжительность этого промежутка времени можно установить вдиапазоне продолжительности не подходят, выберите вариант Отключено. По истечении определенного промежутка времени проектор автоматически выключится.

из меню, нажмите MENU/EXIT (МЕНЮ ВЫХОД).

SmartEco позволяет

Экономит до 70% потребляемой лампой энергии, взависимости от яркости восроизводимого материала

от 5 до 30 минут с интервалом в 5 минут. Если стандартные варианты

Обслуживание 47

Срок замены лампы

Закажите лампу на замену

Лампа>XXXX час

Закажите лампу на lamp.benq.com

Уведомление

Скоро потребуется замена лампы

Лампа>XXXX час

Закажите лампу на lamp.benq.com

Уведомление

Замените лампу сейчас

Лампа>XXXX час Превышен срок службы лампы

Закажите лампу на lamp.benq.com

Уведомление

Срок эксплуатации лампы закончился

Замените лампу (см. рук-во польз.) Затем сбросьте таймер лампы

Закажите лампу на lamp.benq.com

ПРЕДУПРЕЖДЕНИЕ

Если индикатор лампы загорелся красным цветом, или появилось сообщение о рекомендуемом времени замены лампы, необходимо установить новую лампу или обратиться к поставщику. Использование старой лампы может вызвать нарушение нормальной работы проектора, кроме того, хотя и в достаточно редких случаях, это может привести к взрыву лампы.

При необходимости замены лампы, посетите веб-сайт

В случае перегревания лампы, загораются индикаторы Индикатор лампы LAMP и Сигнальная лампа температуры TEMP. Выключите проектор и оставьте для охлаждения втечение 45 минут. Если после включения питания индикатор лампы или температуры попрежнему горит, обратитесь к поставщику. Подробнее см. "Индикаторы" на стр. 52.

О замене лампы напоминают следующие предупреждения.

Состояние Сообщение

Для обеспечения оптимальной работы установите новую лампу. Если в предустановленном режиме Экономичный (см. раздел "Данные о времени работы

лампы" на стр. 47) проектор работает

нормально, то можно продолжать работу до появления предупреждения о времени работы лампы.

Чтобы скрыть сообщение, нажмите ENTER. Настоятельно рекомендуется заменить

лампу на этом этапе. Лампа является расходным временем уменьшается. Это нормальное явление. В случае значительного снижения яркости лампу можно заменить.

Чтобы скрыть сообщение, нажмите ENTER.

материалом. Яркость лампы со

http://lamp.benq.com.

Обслуживание48

Для продолжения нормальной работы проектора данную лампу НЕОБХОДИМО заменить.

Чтобы скрыть сообщение, нажмите ENTER.

"XXXX" показанные в указанных выше сообщениях 0 это цифры, которые меняются в зависимости от модели.

Замена лампы

• Во избежание поражения электрическим током, перед заменой лампы обязательно выключите проектор и отсоедините шнур питания.

• Перед заменой лампы для предотвращения ожога дайте проектору остыть в течение примерно 45 минут.

• Во избежание порезов, а также во избежание повреждения внутренних деталей проектора, соблюдайте предельную осторожность, удаляя острые осколки стекла разбившейся лампы.

избежание травм и для предотвращения ухудшения качества изображения, не

• Во прикасайтесь к пустому отсеку лампы, когда лампа извлечена, чтобы не задеть объектив.

• Лампа содержит ртуть. Ознакомьтесь с местными правилами утилизации опасных отходов и соблюдайте их при утилизации использованных ламп.

• Для бесперебойной работы проектора рекомендуется приобрести соответствующую запасную лампу для замены.

• При замене лампы на проекторе, установленном под потолком, во избежание травмы

врезультате попадания осколков лампы в глаза, убедитесь в том, что никто не находится внизу.

1. Выключите проектор и выньте вилку шнура питания из розетки. Если лампа горячая, то во избежание ожогов подождите приблизительно 45 минут, пока лампа остынет.

2. Ослабьте винты, крепящие крышку лампы с двух сторон проектора, до тех пор, пока крышка лампы не ослабнет.

3. Снимите крышку лампы с проектора.

• Не включайте питание при снятой крышке

лампы.

• Не просовывайте пальцы между лампой

и проектором. Острые углы внутри проектора могут причинить повреждения.

4. Ослабьте винт крепления лампы.

5. Поднимите ручку в вертикальное положение.

Обслуживание 49

6. С помощью ручки медленно извлеките

лампу из проектора.

• При слишком быстром извлечении лампа может разбиться, и осколки попадут внутрь проектора.

• Не оставляйте лампу в местах возможного

попадания воды или доступных детям, атакже рядом с легко воспламеняющимися материалами.

• После извлечения лампы не касайтесь внутренних деталей проектора. Прикосновение коптическим компонентам внутри проектора может привести к появлению цветных пятен и искажению проецируемого

изображения.

7. Как показано на рисунке опустите новую

лампу.

8. Затяните винт крепления лампы.

9. Убедитесь, что ручка находится

полностью в горизонтальном положении и зафиксирована на месте.

• Незатянутый винт - это ненадежное соединение, которое может привести к нарушению нормальной работы проектора.

• Не затягивайте винт слишком сильно.

10. Устан овите крышку лампы на проектор.

11. Затяните винт крепления крышки лампы.

• Незатянутый винт - это ненадежное соединение,

которое может привести к нарушению нормальной работы проектора.

• Не затягивайте винт слишком сильно.

12. Подключите питание и перезапустите проектор.

Не включайте питание при снятой крышке лампы.

Обслуживание50

Сброс таймера лампы

13. После появления начального экрана войдите в экранное меню. Перейдите

вменю НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Настройки лампы. Нажмите кнопку MODE/ENTER (РЕЖИМ/ВВОД). Откроется страница Настройки лампы. Выделите Сброс таймера лампы. Появляется предупреждающее сообщение о подтверждении сброса таймера лампы. Выделите Сброс и нажмите MODE/ENTER (РЕЖИМ/ВВОД). Счетчик лампы сбрасывается на

"0".

Не следует выполнять сброс показаний счетчика, если лампа не новая или не была заменена это может привести к повреждению.

Обслуживание 51

Индикаторы

Световой индикатор Состояние и описание

Индикация питания

Оранжевый Выкл. Выкл.

Зеленый

мигающий

Зеленый Выкл. Выкл.

Оранжевый

мигающий

Выкл. Выкл.

Индикация лампы

Выкл. Выкл. Красный

Оранжевый

мигающий

Выкл. Красный

Индикация температуры

Выкл. Красный Выкл.

Выкл. Красный Красный

Выкл. Красный Зеленый

Выкл. Красный Оранжевый

Оранжевый Красный Красный

Красный Красный Красный Зеленый Красный Красный

Выкл. Зеленый Красный

Оранжевый Красный Зеленый

Красный Красный Зеленый Зеленый Красный Зеленый

Выкл. Зеленый Оранжевый

Выкл. Красный Выкл.

Режи м ожидания

Включение питания

Нормальная работа Обычное охлаждение при выключении

питания

Ошибка лампы1 при обычном режиме работы

Лампа не загорается

Ошибка вентилятора 1 (скорость вращения вентилятора +

Ошибка вентилятора 2 (скорость вращения вентилятора +25% от требуемой скорости).

Ошибка вентилятора 3 (скорость вращения вентилятора +25% от требуемой скорости).

Ошибка вентилятора 4 (скорость вращения вентилятора +25 % от требуемой скорости).

Ошибка температуры 1 (превышение предельной температуры)

Ошибка термодатчика 1, откр. Ошибка термодатчика 1, коротк. Ошибка соединения IC #1 I2C, вентилятор Ошибка температуры 2 (превышение

предельной температуры) Ошибка термодатчика 2, откр. Ошибка термодатчика 2, коротк. Ошибка соединения IC #2 I2C, вентилятор Вентиляторы не начинают вращение во время

подачи питания

25% от требуемой скорости).

Обслуживание52

Поиск и устранение неисправностей

Проектор не включается.

Причина Способ устранения

Подключите шнур питания к разъему

Питание от сети не поступает.

Попытка включения проектора во время охлаждения.

Отсутствует изображение.

Причина Способ устранения

Источник видеосигнала не включен или подключен неверно.

Неправильное подключение проектора к источнику входного сигнала.

Неверно выбран входной сигнал.

Крышка объектива закрыта. Откройте крышку объектива.

Размытое изображение.

Причина Способ устранения

Неправильно сфокусирован объектив проектора.

Неправильное взаимное расположение проектора и экрана.

Крышка объектива закрыта. Откройте крышку объектива.

Не работает пульт ДУ.

Причина Способ устранения

Разряжены элементы питания. Замените элементы питания. Между пультом ДУ и проектором

имеется препятствие. Вы находитесь далеко от

проектора.

Неправильно указан пароль.

Причина Способ устранения

Вы забыли пароль.

питания на проекторе и вставьте штепсельную вилку в розетку. Если розетка оснащена выключателем, убедитесь в том, что он включен.

Дождитесь окончания процесса охлаждения.

Включите источник видеосигнала и проверьте подключение сигнального кабеля.

Проверьте подключение.

Выберите входной сигнал с помощью кнопки SOURCE (ИСТОЧНИК) на проекторе или на пульте ДУ.

Настройте фокус объектива регулятором фокуса.

Отрегулируйте угол и направление проецирования, а также высоту, при необходимости.

Уберите препятствие.

Встаньте на расстоянии не более 8 метров от проектора.

Подробнее см. раздел "Процедура

восстановления пароля" на стр. 22.

Поиск и устранение неисправностей 53

Технические характеристики

Характеристики проектора

Все характеристики могут изменяться без уведомления.

Оптические характеристики

Разрешение

800 x 600 SVGA (MS616ST) 1024 x 768 XGA (MX618ST)

Проекционная система

Однокристальное цифровое микрозеркальное устройство (DMD)

Объектив, фокусное расстояние

F = 2,6 ~ 2,78, f = 10,2 ~ 12,24 мм

Лампа

Лампа 190 Вт (MS616ST) Лампа 210 Вт (MS618ST)

Электрические характеристики

Питание

100 – 240 В, 3,2 A, 50-60 Гц перем. тока (автомат) (MS616ST) 100 – 240 В, 3,5 A, 50-60 Гц перем. тока (автомат) (MS618ST)

Энергопотребление

275 Вт (макс.); 0,5 Вт (в режиме ожидания) (MS616ST) 295 Вт (макс.); 0,5 Вт (в режиме ожидания) (MS618ST)

Механические характеристики

Вес

2,75 кг (6,06 фунта)

Выходы

Выход RGB

15-контактный D-sub (гнездо) x 1

Динамик

(стерео) 10 Вт x 1

Аудиовыход

Разъем аудио ПК x 1

Управление

Управление через последовательный порт RS-232

9 контактов x 1

ИК-приемник x 2

Входы

Вход компьютера

Вход RGB

15-контактный D-sub (гнездо) x 1

Вход видеосигнала

S-VIDEO

4-контактный разъем Mini DIN x 1

VIDEO

Разъем RCA x 1

Вход сигнала SD/HDTV

Аналоговый - компонентный вход RCA x 3 (через ввод RGB) Цифровой- HDMI x 1

Вход аудиосигнала

Аудио вход

Аудиовыход RCA (Л/П) x 2 Разъем аудио ПК x 2

USB порты (Тип-A x 1; Мини-B x 1)

Требования к окружающей среде

Рабочая температура

0°C–40°C на уровне моря

Отн. влажность при эксплуатации

10% - 90% (при отсутствии

конденсации)

Высота над уровнем моря при эксплуатации

0–1499 м при температуре 0°C–35°C 1500-3000 м при 0-30°C (при включенном режиме высокогорья)

Технические характеристики54

Габаритные размеры

312

244

104

Винт для потолочной установки: M4 x 8 (макс. длина = 8 мм)

Ед. изм.: мм

312 мм (Ш) x 104 мм (В) x 244 мм (Г)

Установка для потолочного монтажа

Технические характеристики 55

Таблица синхронизации

Поддерживаемые режимы синхронизации для входа ПК

Разрешение Режим

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60* 60 45,000 74,250 1280 x 768 1280 x 768_60* 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60*** 60,015 47,712 85,5 1440 x 900 WXGA+_60*** 59,887 55,935 106,500

1400 x 1050 SXGA+_60*** 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60 59,954 65,290 146,25 640 x 480@67Hz MAC13 66,667 35,000 30,240 832 x 624@75Hz MAC16 74,546 49,722 57,280

1024 x 768@75Hz MAC19 75,020 60,241 80,000

1152 x 870@75Hz MAC21 75,060 68,680 100,000

• *Поддерживается синхронизация для 3D сигнала с форматами Frame Sequential (последовательных кадров) и Top-Bottom (верх-низ). **Поддерживается синхронизация для 3D сигнала с форматом Frame Sequential (последовательных кадров). ***Поддерживается синхронизация для 3D сигнала с форматами Top-Bottom (верх-низ).

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_56 56,250 35,156 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120**

(Снижение гашения)

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120**

(Снижение гашения)

Синхронизация

сноутбуком BenQ

Синхронизация

сноутбуком BenQ

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120**

(Снижение гашения)

SXGA_60*** 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60*** 60,000 60,000 108,000

1280 x 960_85 85,002 85,938 148,500

Частота по

вертикали (Гц)

119,854 77,425 83,000

119,989 97,551 115,5

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25

Частота по

горизонтали (кГц)

пикселей (МГц)

Частота

Технические характеристики56

• Режи мы, приведенные выше, могут не поддерживаться вследствие ограничений файла EDID и

графической карты VGA. Возможно, некоторые режимы будет невозможно выбрать.

Поддержка синхронизации для входа HDMI (HDCP)

Разрешение Режим

Частота по

вертикали (Гц)

VGA_60 59,940 31,469 25,175

640 x 480

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

720 x 400 720 x 400_70 70,087 31,469 28,3221

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

800 x 600

SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120**

(Снижение гашения)

119,854 77,425 83,000

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

1024 x 768

XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120**

(Снижение гашения)

119,989 97,551 115,5

1152 x 864 1 152 x 864_75 75 67,5 108

1024 x 576@60Hz

1024 x 600@65Hz

Синхронизация

сноутбуком BenQ

Синхронизация

сноутбуком BenQ

60,00 35,820 46,996

64,995 41,467 51,419

1280 x 720 1280 x 720_60* 60 45,000 74,250 1280 x 768 1280 x 768_60* 59,870 47,776 79,5

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

1280 x 800

WXGA_85 84,880 71,554 122,500

WXGA_120**

(Снижение гашения)

119,909 101,563 146,25

SXGA_60*** 60,020 63,981 108,000

1280 x 1024

SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960

1280 x 960_60*** 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500 1360 x 768 1360 x 768_60*** 60,015 47,712 85,500 1440 x 900 WXGA+_60*** 59,887 55,935 106,500

1400 x 1050 SXGA+_60*** 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 640 x 480@67Hz MAC13 66,667 35,000 30,240 832 x 624@75Hz MAC16 74,546 49,722 57,280 1024 x 768@75Hz MAC19 75,020 60,241 80,000 1152 x 870@75Hz MAC21 75,06 68,68 100,00

• *Поддерживается синхронизация для 3D сигнала с форматами Frame Sequential

(последовательных кадров) и Top-Bottom (верх-низ). **Поддерживается синхронизация для 3D сигнала с форматом Frame Sequential (последовательных кадров). ***Поддерживается синхронизация для 3D сигнала с форматами Top-Bottom (верх-низ).

Частота по

горизонтали (кГц)

Частота

пикселей (МГц)

Технические характеристики 57

• Ре жим ы, приведенные выше, могут не поддерживаться вследствие ограничений файла

EDID и графической карты VGA. Возможно, некоторые режимы будет невозможно выбрать.

Синхронизация Разрешение

Частота по

вертикали

(Гц)

Частота по

горизонтали

(кГц)

Частота

пикселей

(МГц)

Примечание

480i* 720 x 480 59,94 15,73 27 Тольк о HDMI 480p 720 x 480 59,94 31,47 27 Тол ько HDMI

576i 720 x 576 50 15,63 27 HDMI/DVI

576p 720 x 576 50 31,25 27 HDMI/DVI 720/50p 1280 x 720 50 37,5 74,25 HDMI/DVI 720/60p 1280 x 720 60 45,00 74,25 HDMI/DVI

1080/50i 1920 x 1080 50 28,13 74,25 HDMI/DVI

1080/60i 1920 x 1080 60 33,75 74,25 HDMI/DVI 1080/24P 1920 x 1080 24 27 74,25 HDMI/DVI 1080/25P 1920 x 1080 25 28,13 74,25 HDMI/DVI 1080/30P 1920 x 1080 30 33,75 74,25 HDMI/DVI 1080/50P 1920 x 1080 50 56,25 148,5 HDMI/DVI 1080/60P 1920 x 1080 60 67,5 148,5 HDMI/DVI

*Поддерживается синхронизация для 3D сигнала с форматом Frame Sequential (последовательных кадров).

Поддержка синхронизации для входа Component-YPbPr

Синхронизация Разрешение

Частота по

вертикали (Гц)

480i* 720 x 480 59,94 15,73 13,5 480p 720 x 480 59,94 31,47 27

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5

• *Поддерживается синхронизация для 3D сигнала с форматом Frame Sequential (последовательных кадров).

• Воспроизведение сигнала 1080i(1125i)@60Гц или 1080i(1125i)@50Гц может вызывать незначительную вибрацию изображения.

Частота по

горизонтали (кГц)

Частота

пикселей (МГц)

Технические характеристики58

Поддерживаемые режимы синхронизации для входов Video и S-Video

Режим Video

NTSC* 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 или 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4,43 15,73 60 4,43

*Поддерживается синхронизация для 3D сигнала с форматом Frame Sequential (последовательных кадров).

Частота по

горизонтали (кГц)

Частота по

вертикали (Гц)

Несущая частота

(МГц)

Технические характеристики 59

Гарантия и авторские права

Ограниченная гарантия

Корпорация BenQ гарантирует отсутствие в данном изделии дефектов материалов и изготовления при условии соблюдения правил эксплуатации и хранения.

Любая гарантийная рекламация должна сопровождаться подтверждением даты покупки. Вслучае обнаружения дефектов данного изделия в течение гарантийного срока единственным обязательством корпорации BenQ и единственным способом возмещения ущерба является замена любой неисправной детали (включая дефекты изготовления). Для получения гарантийного сообщите обо всех дефектах поставщику, у которого было приобретено данное изделие.

Внимание! Данное гарантийное обязательство аннулируется в случае нарушения покупателем установленных компанией BenQ письменных инструкций, в частности влажность окружающей среды должна быть в пределах от 10% до 90%, температура от 0°C до 35°C, высота над уровнем моря ниже 4920 футов, в также следует избегать обязательство предоставляет вам определенные юридические права, наряду скоторыми возможно существование других прав, различающихся для каждой конкретной страны.

Для получения дополнительной информации см. сайт www.BenQ.com.

Авторские права

Copyright 2012 BenQ Corporation. Все права сохранены. Воспроизведение, передача, перезапись, хранение в информационно-поисковых системах, а также перевод на любой язык (в том числе компьютерный) в любой форме и любым способом (электронным, механическим, магнитным, оптическим, химическим, ручным и пр.) любой части данного документа без предварительного письменного разрешения корпорации BenQ запрещены.

работы проектора в запыленной среде. Данное гарантийное

обслуживания немедленно

Ограничение ответственности

Корпорация BenQ не дает никаких обещаний или гарантий, как явных, так и подразумеваемых, гарантии коммерческой пригодности или соответствия определенной цели. Кроме того, корпорация BenQ оставляет за собой право на периодическое обновление и изменение данного документа без обязательного уведомления кого-либо о таковых изменениях.

*DLP, Digital Micromirror Device и DMD являются товарными знаками компании Texas Instruments. Другие товарные знаки защищены авторскими правами соответствующих компаний и организаций.

относительно содержания данного документа, включая любые

Патенты

Данный проектор BenQ защищен следующими патентами:

Патенты США 6,837,608; 7,275,834; 7,181,318. TW патенты 202690; 205470;

I228635; I259932.

Китайские патенты (

Гарантия и авторские права60

中国发脋专利) ZL01143168.7; ZL03119907.0; ZL200510051609.2

Benq MS616ST User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Содержание

Правила техники безопасности

Введение

Функциональные возможности проектора

Комплект поставки

Стандартные принадлежности

Дополнительные принадлежности

Внешний вид проектора

Элементы управления ифункции

Проектор

Пульт дистанционного управления

Расположение проектора

Выбор местоположения

Размеры проецируемого изображения

Подключение

Подключение источников видеосигнала

Порядок работы

Включение проектора

Настройка проецируемого изображения

Настройка угла проецирования

Автоматическая настройка изображения

Точная настройка размера и резкости изображения

Коррекция трапецеидального искажения

Порядок работы сменю

Защита проектора

Использование троса безопасности сзамком

Защита паролем

Выбор входного сигнала

Увеличение и поиск деталей

Выбор формата изображения

Оптимизация качества изображения

Цвет стены

Выбор режима изображения

Точная настройка качества изображения в пользовательских режимах

Настройка таймера презентации

Постраничное пролистывание изображения

Фиксация изображения

Скрывание изображения

Блокировка кнопок управления

Эксплуатация в условиях большой высоты

Регулировка звука

Использование тестового шаблона

Использование обучающих шаблонов

Презентации с USB ридера

Выключение проектора

Выключение напрямую

Работа с меню

Система меню

Описание каждого меню

Обслуживание

Уход за проектором

Чистка объектива

Чистка корпуса проектора

Хранение проектора

Транспортировка проектора

Сведения о лампе

Данные о времени работы лампы

Увеличение времени работы лампы

Срок замены лампы

Замена лампы

Индикаторы

Поиск и устранение неисправностей

Технические характеристики

Характеристики проектора

Габаритные размеры

Установка для потолочного монтажа

Таблица синхронизации

Гарантия и авторские права
