Benq MS550, MX550, MW550, MH550, TH550 User Manual [tr]

MS550/MX550/MW550/
MH550/TH550

Dijital Projektör
Kullanıcı Kılavuzu

V 1.01

Garanti ve Telif Hakkı Bilgileri

Sınırlı garanti

BenQ, normal kullanım ve saklama koşulları altında bu ürün için, her türden malzeme ve işçilik
kusuruna karşı garanti vermektedir.

Herhangi bir garanti talebinde, satın alındığı günün kanıtlanması gerekecektir. Bu ürünün
garanti dönemi içerisinde kusurlu olduğu görülürse BenQ için tek yükümlülük ve sizin için tek
düzeltici işlem kusurlu tüm parçaların değiştirilmesi olacaktır (işçilik dahildir). Garanti
hizmetinden yararlanmak için, tüm kusurları ürünü satın aldığınız yetkili satıcıya hemen
bildiriniz.

Önemli: Yukarıdaki garanti, müşterinin, cihazı BenQ'nun yazılı talimatları doğrultusunda
işletmemesi halinde geçersizleşecektir; özellikle ortam nemi %10 ila %90, sıcaklığı 0°C ila 35°C
rakım ise en fazla 4920 feet olmalı ve projektörün tozlu bir ortamda işletilmesinden
kaçınılmalıdır. Bu garanti size, özel kanuni haklar tanımaktadır ve ayrıca ülkeden ülkeye
değişen başka haklara da sahipsinizdir.

Daha fazla bilgi için lütfen www.BenQ.com internet adresini ziyaret edin.

Telif Hakkı

Telif Hakkı © 2018, BenQ Corporation. Tüm hakları saklıdır. Bu yayının hiçbir bölümü, BenQ
Corporation'ın önceden yazılı izni olmadan hiçbir şekilde ve hiçbir koşulda elektronik, mekanik,
manyetik, optik, kimyasal, manüel veya başka herhangi bir yöntemle bir bilgi erişim sisteminde
çoğaltılamaz, iletilemez, kopyalanamaz ve saklanamaz veya herhangi bir dile ya da bilgisayar
diline çevrilemez.

Feragat

BenQ Corporation burada yer alan içerikle ilgili olarak açıkça yada örtük olarak hiçbir taahhütte
bulunmaz yada garanti vermez ve de özel olarak; garanti, satılabilirlik yada belirli özel bir
amaca uygunluk hak iddialarını kabul etmez. Ayrıca, BenQ Corporation, zaman zaman bu
yayını revize etme ve içeriğinde değişiklikler yapma hakkını, herhangi bir kişiyi bu tür bir
revizyon veya değişiklikten haberdar etme yükümlülüğü taşımaksızın saklı tutar.

*DLP, Digital Micromirror Device ve DMD, Texas Instruments'ın ticari markalarıdır. Diğer ticari
markaların telif hakları, kendi ilgili şirketlerine veya organizasyonlarına aittir.

Patentler

BenQ projektör patenti kapsamı hakkında detaylı bilgiler için http://patmarking.benq.com/
adresini ziyaret edin.

2 Garanti ve Telif Hakkı Bilgileri

İçindekiler

Garanti ve Telif Hakkı Bilgileri ..........................................................................................2

Önemli güvenlik talimatları ...............................................................................................4

Giriş ....................................................................................................................................7

Ambalaj içeriği .............................................................................................................7

Projektörün dış görünümü ........................................................................................... 8

Kumandalar ve işlevleri............................................................................................... 9

Projektörünüzün yerleştirilmesi .....................................................................................11

Konum seçimi ........................................................................................................... 11

İstenen görüntü boyutunun elde edilmesi ................................................................. 12

Projektörün montajı................................................................................................... 15

Yansıtılan görüntünün ayarlanması ..........................................................................16

Bağlantı ............................................................................................................................ 18

Çalıştırma ......................................................................................................................... 20

Projektörün çalıştırılması ....................................

Menülerin Kullanımı .................................................................................................. 21

Projektörün güvenliğini sağlama ............................................................................... 23

Giriş sinyalinin değiştirilmesi ..................................................................................... 24

Projektörün kapatılması ............................................................................................ 25

Doğrudan kapatma ...................................................................................................25

......................................................20

Menünün çalışması .........................................................................................................26

Temel menüsü ..........................................................................................................26

Gelişmiş menüsü ..................................................................................................... 28

Bakım ................................................................................................................................36

Projektörün bakımı ....................................................................................................36

Lamba bilgileri........................................................................................................... 37

Sorun Giderme .................................................................................................................43

Teknik Özellikler .............................................................................................................. 44

Projektörün teknik özellikleri ..................................................................................... 44

Boyutlar .....................................................................................................................45

Zamanlama çizelgesi ................................................................................................ 46

3 İçindekiler

Önemli güvenlik talimatları

Projektörünüz, en son bilgi teknolojisi donanımı güvenlik standartlarını karşılayacak şekilde
tasarlanmış ve test edilmiştir. Ancak, bu ürünün güvenli kullanıldığından emin olmak için, bu
kullanma kılavuzunda ve ürün üzerindeki işaretlerde söz edilen talimatları izlemek önemlidir.

1. Lütfen projektörünüzü çalıştırmadan

önce bu kullanma kılavuzunu okuyun.

İleride kullanmak üzere saklayın.

2. Projektör çalışırken doğrudan lensine
bakmayın. Yoğun ışık huzmesi
gözlerinize zarar verebilir.

3. Bakım için yetkili bakım personeline
başvurun.

6. Bazı ülkelerde şebeke gerilimi dengeli
DEĞİLDİR. Bu projektör 100-240 volt AC
şebeke geriliminde güvenlik bir şekilde
çalışmak üzere tasarlanmıştır ancak
elektrik kesintileri veya ±10 voltluk
dalgalanmalar meydana gelirse arıza
yapabilir. Şebeke geriliminin

dalgalanabileceği veya kesilebileceği
bölgelerde projektörünüzü bir güç
dengeleyicisi, dalgalanma koruyucusu
veya kesintisiz güç kaynağı (UPS)
üzerinden bağlamanız tavsiye edilir.

7. Projektör çalışırken projeksiyon lensini
herhangi bir nesneyle engellemeyin;
çünkü bu, söz konusu nesnelerin ısınarak
biçiminin bozulmasına ve hatta yangına
neden olabilir. Lambayı geçici olarak
kapatmak için Blank (Ekran Karartma)
fonksiyonunu kullanın.

4. Projektör lambası açıkken, daima lens

objektif kapağını (varsa) açın veya lens
kapağını (varsa) kaldırın.

5. Lamba çalışırken çok sıcak hale
gelmektedir. Lamba aksamını
değiştirmeden önce, projektörü yaklaşık
45 dakika soğumaya bırakın.

8. Lambaları, nominal lamba ömrünün
ötesinde çalıştırmayın. Lambaların
belirtilen kullanım ömrünün üzerinde
kullanılması, nadiren de olsa kırılmalarına
yol açabilir.

4 Önemli güvenlik talimatları

9. Lamba grubunu veya herhangi bir
elektronik parçayı, projektörü fişten
çıkarmadan kesinlikle değiştirmeyin.

10. Bu ürünü, dengesiz bir tekerlekli sehpa,
tezgah veya masaya koymayın. Ürün
düşerek ciddi şekilde hasar görebilir.

11. Bu projektörü parçalarına ayırmaya
çalışmayın. Projektörün içerisinde elektrik
yüklü parçalarıyla temas etmeniz halinde,
ölüme neden olabilecek yüksek gerilime
maruz kalabilirsiniz. Bakımı kullanıcı
tarafından yapılabilecek tek parça, kendi
çıkarılabilir kapağına sahip olan lambadır.

Hiçbir koşulda diğer kapakları açmaya
veya çıkarmaya çalışmayın. Servis için
yalnızca uygun kalifiye profesyonel servis
personeline baş vurun.

Havalandırma delikleri ciddi bir şekilde
engellenirse projektör içerisindeki aşırı
ısınma yangına yol açabilir.

13. Projektörü çalışması sırasında daima düz,
yatay bir yüzeye yerleştirin.

- Sola veya sağa 10 dereceden, öne veya arkaya
15 dereceden fazla eğildiği açılarda kullanmayın.
Projektörün tamamen yatay konumda değilken
kullanılması, lambanın yanlış çalışmasına veya
arızalanmasına yol açabilir.

14. Projektörü bir kenarı üzerinde dik
tutmayın. Aksi takdirde projektör düşerek
yaralanmaya yol açabilir veya hasar
görebilir.

15. Projektörün üzerine basmayın veya
herhangi bir nesne koymayın. Projektörün
görebileceği olası hasarların yanı sıra, bu
şekilde davranılması kazalara veya olası
yaralanmalara da yol açabilir.

12. Havalandırma deliklerini engellemeyin.

- Bu projektörü battaniye, yatak veya diğer
yumuşak yüzeylere koymayın.

- Bu projektörü bez veya başka herhangi bir
maddeyle örtmeyin.

- Projektörün yakınında yanıcı maddeler
bulundurmayın.

16. Projektör çalışırken, havalandırma
ızgaralarından ısı ve biraz da koku
geldiğini algılayabilirsiniz. Bu ürün kusuru
değil normal bir durumdur.

5 Önemli güvenlik talimatları

17. Projektörün yakınına veya üzerine sıvı

3,000 m

(10000 feet)

0 m

(0 cm)

koymayın. Projektörün üzerine dökülen
sıvılar, arızalanmasına neden olabilir.
Projektör ıslanırsa, fişi prizden çekin ve
projektöre bakım yapması için BenQ'yu
arayın.

18. Bu ürün, tavana/duvara monte edilen
tesisat için ters görüntü çıkışı özelliğine
sahiptir.

20. Bu projektörü aşağıdaki koşullardan
hiçbirine bırakmayın.

- Havalandırması yetersiz veya dar olan alanlar.
Duvarlardan en az 50 cm açıklık bırakın ve
projektör etrafında serbest hava dolaşımı
olmasını sağlayın.

- Tüm camları kapalı, bir otomobilin içi gibi
sıcaklığın aşırı derecede yüksek olabileceği
yerler.

- Aşırı nem, toz veya sigara dumanının optik
parçaları kirleterek projektörün hizmet ömrünü
kısalttığı ve görüntüyü kararttığı yerler.

- Yangın alarmlarına yakın yerler

- 40°C / 104°F üzerinde bir ortam sıcaklığına sahip
yerler

- Denizden yüksekliği 3000 m'den (10000 fit) fazla
olan yerler.

19. Bu aparat topraklanmalıdır.

Hg - Lamba cıva içermektedir. Yerel imha kanunlarına göre işlem yapın. Bkz. www.lamprecycle.org.

6 Önemli güvenlik talimatları

Giriş

Digital Projector

Quick Start Guide

Ambalaj içeriği

Paketi dikkatli bir şekilde açın ve aşağıda gösterilen tüm parçaları içerdiğinden emin olun.
Bu öğelerden herhangi birinin eksik olması halinde, lütfen satın aldığınız yere başvurun.

Standart aksesuarlar

Projektör Uzaktan kumanda ve piller VGA kablosu

Hızlı başlangıç kılavuzu Garanti kartı* Güç kablosu

• Paket içindeki parçalar bölgenize uyumludur ve resimlerde gösterilenlerden farklı olabilir.

• *Garanti kartı sadece bazı bölgelerde sunulmaktadır. Lütfen ayrıntılı bilgiler için bayiinizle temasa geçin.

Opsiyonel aksesuarlar

1. Yedek lamba kiti

2. 3D gözlük

3. Toz filtresi

Uzaktan kumandanın pillerinin değiştirilmesi

1. Pil kapağına gösterildiği gibi basın ve açın.

2. Eski pilleri çıkartın (mevcut ise) ve iki adet AAA pili
yerleştirin. Gösterildiği gibi pozitif ve negatif
kutupların doğru konumlandırıldığından emin olun.

3. Yerine oturuncaya kadar pil kapağını ilerletin.

• Uzaktan kumanda ve pilleri, mutfak, banyo, sauna, güneş odası veya kapalı bir otomobil gibi aşırı sıcak
veya nemli ortamlarda bırakmaktan kaçının.

• Sadece pil üreticisi tarafından tavsiye edilen pillerle veya eşdeğerleriyle değiştirin.

• Kullanılmış pili, üreticinin talimatlarına ve bölgeniz için geçerli olan yerel çevre düzenlemelerine göre atın.

• Pilleri kesinlikle ateşe atmayın. Patlama tehlikesi olabilir.

• Eğer piller bitmişse ya da uzaktan kumandayı uzun bir süre kullanmayacaksanız, pilin akması
durumunda olabilecek hasarları önlemek için pilleri çıkartın.

7 Giriş

Projektörün dış görünümü

7

6

18

19

20

20

20

8
3

3

3

3

5

4

1

10

11 12

1513

16

17

14

2

9

1. Odak halkası ve Yakınlaştırma halkası

2. Havalandırma deliği (hava çıkışı)

3. Ayarlama Ayağı

4. Projeksiyon lensi

5. IR uzak sensörü

6. Harici kontrol paneli
(Bkz. Kumandalar ve işlevleri, sayfa 9.)

7. Lamba kapağı

8. Havalandırma deliği (hava girişi)

12. RGB (PC) sinyal giriş jakı

13. RGB (PC) sinyal çıkış jakları

14. RS-232 kontrol portu

15. USB Mini-B portu

16. S-Video girişi jakı

17. Video girişi jakı

18. AC elektrik jakı

19. Kensington hırsızlık önleyici kilit slotu

20. Duvar montaj delikleri

9. Ses girişi jakı
Ses çıkışı jakı

10. HDMI 1 giriş portu

11. HDMI 2 giriş portu

8 Giriş

Kumandalar ve işlevleri

Bu belgede bahsedilen tüm düğmeler uzaktan
kumanda veya projektör üzerinde mevcuttur.

Projektör & Uzaktan kumanda

1
2

5
6
7

8

3
4

9

10

1

11

12

5

6

8

4

10

7

9
15
16
17

13

14

18

19

20

1. POWER (GÜÇ)

Projektörün durumunu bekleme modu ile
açık arasında değiştirir.

ON (AÇIK)/ OFF (KAPALI)

Projektörün durumunu bekleme modu ile
açık arasında değiştirir.

2. POWER (GÜÇ) göstergesi ışığı/TEMP

(SICAKLIK) uyarı lambası/LAMP
(LAMBA) göstergesi ışığı

(Bkz. Göstergeler, sayfa 42.)

3. IR uzak sensörü

4. BACK (GERİ)

Önceki OSD menüsüne geri döner, menü
ayarlarından çıkar ve kaydeder.

5. Ok tuşları ( , , , )
Ekrandan kumanda (OSD) menüsü

etkinleştirildiğinde bu tuşlar, istenen menü
öğelerini seçmek ve ayarlama yapmak için
yönlü oklar olarak kullanılır.

Çarpıklık tuşları ( , )
Çarpıklık düzeltme sayfası görüntülenir.

Ses ayarı tuşları /
Projektör ses düzeyini artırır veya azaltır.

9 Giriş

6. SOURCE (KAYNAK)

Y

a

k

l

a

ş

ı

k

+

3

0

º

Y

a

k

l

a

ş

ı

k

+

3

0

º

14. SMART ECO (AKILLI ECO)

Kaynak seçimi çubuğunu görüntüler.

7. ECO BLANK (ECO BOŞ)

Perdedeki resmi saklamak için kullanılır.

Projeksiyon lensinin önünü kapatmayın
çünkü lensin önündeki obje ısınabilir,
deforme olabilir ve hatta tutuşup
yangına yol açabilir.

8. OK (TAMAM)

Seçilen ekrandan kumanda (OSD) menü
ögesini onaylar.

9. AUTO (OTOMATİK)

PC sinyali (analog RGB) seçildiğinde
görüntülenen resim için en iyi resim
zamanlamalarını otomatik olarak belirler.

10. MENU (MENÜ)

Ekrandan kumanda (OSD) menüsünü
açar.

11. Kaynak seçim düğmesi: PC 1
Gösterim için PC 1 giriş kaynağını seçer.

Uygun bir lamba çalışma modu seçmek
için Lamba Modu menüsünü görüntüler.

15. FREEZE (DONDUR)

Yansıtılan görüntüyü dondurur.

16. ASPECT (EN/BOY)

Görüntü en/boy oranını seçer.

17. Ses ayarı tuşları /
Projektör ses düzeyini artırır veya azaltır.

18. ZOOM+ (YAKINLAŞTIRMA+)/ZOOM-

(YAKINLAŞTIRMA-)

Yansıtılan resmin boyutunu büyütür veya
küçültür.

19. QUICK INSTALL (HIZLI YÜKLE)
Yansıtılan görüntünün çeşitli özelliklerini

hızlıca seçer ve bir test deseni gösterir.

20.
Projektörün ses seviyesini açar, kapatır.

12. Kaynak seçim düğmesi: HDMI
Gösterim için HDMI giriş kaynağını seçer.

13. PAGE (SAYFA)+/PAGE (SAYFA)-
Sayfa yukarı/aşağı komutlarına (Microsoft

PowerPoint gibi) yanıt veren görüntü
yazılım programını (bağlı PC'de) çalıştırır.

Uzaktan kumanda etki mesafesi

Uzaktan kumanda, doğru çalışması için projektörün IR uzaktan kumanda algılayıcılara
30 dereceyi aşmayan bir açıyla doğrultulmalıdır. Uzaktan kumanda ile sensör arasındaki
mesafe 8 metreyi (~ 26 fit) aşmamalıdır.

Uzaktan kumandayla projektör deki IR (Kızılötesi) senatörü arasında kızılötesi ışının önünü
kesebilecek herhangi bir engel olmadığından emin olun.

• Projektörü önden kumanda etme • Projektörü üstten kumanda etme

10 Giriş

Projektörünüzün yerleştirilmesi

Konum seçimi

Projektörünüz için bir kurulum alanı belirlemeden önce, aşağıdaki faktörleri dikkate alın:

• Perdenizin boyutu ve posizyonu

• Elektrik prizi konumu

• Projektör ve geri kalan ekipmanlarınız arasındaki konum ve mesafe
Projektörünüzü aşağıdaki yöntemler ile kurabilirsiniz.

1. Ön Masa
Projektör perdenin önünde masaya

yerleştirildiğinde bu konumu seçin. Bu, hızlı
kurulum ve taşınabilirlik itibariyle en sık
kullanılan projektör yerleştirme yöntemidir.

3. Ön Tavan
Bu konumu, projektör perdenin önünde baş

aşağı asılı olarak yerleştirildiğinde seçin.
Projektörünüzü monte etmek için yetkili
satıcınızdan BenQ Projektör Tavan/Duvar
Montaj Kitini satın alın.

2. Arka Masa
Bu konumu, projektörün perdenin arkasında

masaya yerleştirildiği durumlarda seçin. Özel
arkadan yansıtma ekranı gereklidir.

4. Arka Tavan
Bu konumu projektör perdenin arkasında baş

aşağı asılı olarak yerleştirildiğinde seçin. Bu
kurulum konumu için özel bir arkadan
yansıtma ekranı ve BenQ Projektör
Tavan/Duvar Montaj Kiti gereklidir.

Projektörü açtıktan sonra Gelişmiş Menu - Ayarlar > Projektör Kurulumu > Projektör
Kurulumu bölümlerine gidin ve bir ayar seçmek için / tuşuna basın.

Bu menüye erişmek için uzaktan kumanda üzerindeki QUICK INSTALL (HIZLI YÜKLE)
düğmesini de kullanabilirsiniz.

11 Projektörünüzün yerleştirilmesi

İstenen görüntü boyutunun elde edilmesi

Y

G

Projeksiyon mesafesi

Lens merkezi

Ekran

4:3 perde diyagonal

Sapma

Projektör merceğinden, perdeye uzaklık, büyültme ayarı (varsa) ve video formatı her biri
yansıtılmış görüntü boyutunu etkiler.

Projeksiyon boyutları

MS550/MX550

• Perdenin en/boy oranı 4:3, yansıtılan görüntünün oranı ise 4:3'tür.

Ekran boyutu Projeksiyon mesafesi (mm)

Diyagonal

inç mm

30 762 457 610 1195 1253 1311 45
40 1016 610 813 1593 1670 1748 61
50 1270 762 1016 1991 2088 2184 76
60 1524 914 1219 2390 2505 2621 91
70 1778 1067 1422 2788 2923 3058 107
80 2032 1219 1626 3186 3341 3495 122

90 2286 1372 1829 3584 3758 3932 137
100 2540 1524 2032 3983 4176 4369 152
110 2794 1676 2235 4381 4593 4806 168
120 3048 1829 2438 4779 5011 5243 183
130 3302 1981 2642 5178 5428 5679 198
140 3556 2134 2845 5576 5846 6116 213
150 3810 2286 3048 5974 6264 6553 229
160 4064 2438 3251 6372 6681 6990 244
170 4318 2591 3454 6771 7099 7427 259
180 4572 2743 3658 7169 7516 7864 274
190 4826 2896 3861 7567 7934 8301 290
200 5080 3048 4064 7965 8352 8738 305
250 6350 3810 5080 9957 10439 10922 381
300 7620 4572 6096 11948 12527 13106 457

Y (mm) G (mm)

Min mesafe

(maks.

yakınlaştırma)

Ortalama

Maks mesafe

(min.

yakınlaştırma)

Ofset (mm)

Örneğin, 120 inçlik bir perde kullanıyorsanız, önerilen projeksiyon mesafesi 5011 mm'dir.
Ölçtüğünüz projeksiyon mesafesi 6200 mm ise, "Projeksiyon mesafesi (mm)" sütunundaki en

yakın eşleşme 6264 mm'dir. Bu satır boyunca baktığınızda 150 inçlik (yaklaşık 3,8 m) bir
perdenin gerektiğini göreceksiniz.

12 Projektörünüzün yerleştirilmesi

Yansıtılan görüntünün kalitesini en iyi hale getirmek için gri olmayan alan dahilinde yansıtmanızı öneririz.

Y

G

Projeksiyon mesafesi

Lens merkezi

Ekran

16:10 Çapraz perde

Sapma

Tüm ölçüler yaklaşık değerler olarak verilmiştir ve gerçek boyutlardan farklı olabilir.
BenQ, projektörü kalıcı olarak kurmak istiyorsanız bu projektörün optik karakteristiklerini hesaba katmak
için, projektörü asıl yerinde kullanarak projeksiyon boyutunu ve mesafesini fiziksel olarak test etmenizi
önerir. Bu, projektörün kurulum yerine en iyi şekilde uyması için tam montaj konumunu belirlemenize
yardımcı olur.

MW550

• Perdenin en/boy oranı 16:10, yansıtılan görüntünün oranı ise 16:10'dur

Ekran boyutu Projeksiyon mesafesi (mm)

Diyagonal

inç mm

30 762 406 646 1002 1050 1098 0
40 1016 538 862 1335 1400 1465 0
50 1270 673 1077 1669 1750 1831 0
60 1524 808 1292 2003 2100 2197 0
70 1778 942 1508 2337 2450 2563 0
80 2032 1007 1723 2671 2800 2929 0

90 2286 1212 1939 3005 3150 3295 0
100 2540 1346 2154 3339 3500 3662 0
110 2794 1481 2369 3672 3850 4028 0
120 3048 1615 2585 4006 4200 4394 0
130 3302 1750 2800 4340 4550 4760 0
140 3556 1885 3015 4676 4900 5126 0
150 3810 2019 3231 5008 5250 5492 0
160 4064 2154 3446 5342 5600 5859 0
170 4318 2289 3662 5676 5950 6225 0
180 4572 2423 3877 6009 6300 6591 0
190 4826 2558 4092 6343 6650 6957 0
200 5080 2692 4308 6677 7000 7323 0
250 6350 3365 5385 8346 8750 9154 0
300 7620 4039 6462 10016 10500 10985 0

Y (mm) G (mm)

Min mesafe

(maks.

yakınlaştırma)

Ortalama

Maks mesafe

(min.

yakınlaştırma)

Ofset (mm)

Örneğin, 120 inçlik bir perde kullanıyorsanız, önerilen projeksiyon mesafesi 4200 mm'dir.

• Ölçtüğünüz projeksiyon mesafesi 5200 mm ise, "Projeksiyon mesafesi (mm)" sütunundaki en
yakın eşleşme 5250 mm'dir. Bu satır boyunca baktığınızda 150 inçlik (yaklaşık 3,8 m) bir
perdenin gerektiğini göreceksiniz.

Yansıtılan görüntünün kalitesini en iyi hale getirmek için gri olmayan alan dahilinde yansıtmanızı öneririz.
Tüm ölçüler yaklaşık değerler olarak verilmiştir ve gerçek boyutlardan farklı olabilir.

BenQ, projektörü kalıcı olarak kurmak istiyorsanız bu projektörün optik karakteristiklerini hesaba katmak
için, projektörü asıl yerinde kullanarak projeksiyon boyutunu ve mesafesini fiziksel olarak test etmenizi
önerir. Bu, projektörün kurulum yerine en iyi şekilde uyması için tam montaj konumunu belirlemenize
yardımcı olur.

13 Projektörünüzün yerleştirilmesi

MH550/TH550

Y

G

Projeksiyon mesafesi

Lens merkezi

Ekran

16:9 perde diyagonal

Sapma

• Perdenin en/boy oranı 16:9, yansıtılan görüntünün oranı ise 16:9'tür.

Ekran boyutu Projeksiyon mesafesi (mm)

Diyagonal

inç mm

30 762 374 664 990 1039 1089 30
40 1016 498 886 1319 1386 1452 40
50 1270 623 1107 1649 1732 1815 50
60 1524 747 1328 1979 2079 2178 60
70 1778 872 1550 2309 2425 2541 70
80 2032 996 1771 2639 2772 2905 80

90 2286 1121 1992 2969 3118 3268 90
100 2540 1245 2214 3299 3465 3631 100
110 2794 1370 2435 3628 3811 3994 110
120 3048 1494 2657 3958 4158 4357 120
130 3302 1619 2878 4288 4504 4720 130
140 3556 1743 3099 4618 4850 5083 139
150 3810 1868 3321 4948 5197 5446 149
160 4064 1992 3542 5278 5543 5809 159
170 4318 2117 3763 5608 5890 6172 169
180 4572 2241 3985 5937 6236 6535 179
190 4826 2366 4206 6267 6583 6898 189
200 5080 2491 4428 6597 6929 7261 199
250 6350 3113 5535 8246 8661 9077 249
300 7620 3736 6641 9896 10394 10892 299

Y (mm) G (mm)

Min mesafe

(maks.

yakınlaştırma)

Ortalama

Maks mesafe

(min.

yakınlaştırma)

Ofset (mm)

Örneğin, 120 inçlik bir perde kullanıyorsanız, önerilen projeksiyon mesafesi 4158 mm'dir.
Ölçtüğünüz projeksiyon mesafesi 5200 mm ise, "Projeksiyon mesafesi (mm)" sütunundaki en

yakın eşleşme 5197 mm'dir. Bu satır boyunca baktığınızda 150 inçlik (yaklaşık 3,8 m) bir
perdenin gerektiğini göreceksiniz.

Yansıtılan görüntünün kalitesini en iyi hale getirmek için gri olmayan alan dahilinde yansıtmanızı öneririz.
Tüm ölçüler yaklaşık değerler olarak verilmiştir ve gerçek boyutlardan farklı olabilir.

BenQ, projektörü kalıcı olarak kurmak istiyorsanız bu projektörün optik karakteristiklerini hesaba katmak
için, projektörü asıl yerinde kullanarak projeksiyon boyutunu ve mesafesini fiziksel olarak test etmenizi
önerir. Bu, projektörün kurulum yerine en iyi şekilde uyması için tam montaj konumunu belirlemenize
yardımcı olur.

14 Projektörünüzün yerleştirilmesi

Projektörün montajı

Tavan/Duvar montaj vidası: M4
(Maks L = 25 mm; Min L = 20 mm)

Birim: mm

75146

100

75 27

Eğer projektörünüzü tavana monte etmek istiyorsanız, doğru boyda BenQ projektör tavan
montaj kitini kullanmanızı, kitin dikkatli ve güvenli bir şekilde takıldığından emin olmanızı
tavsiye ediyoruz.

BenQ haricinde bir markanın projektör tavan montaj kitini kullanıyorsanız, yanlış ebat ya da
vida boyu yüzünden doğacak bağlantı hataları projektörün tavandan düşmesi riskine ve
güvenlik problemlerine yol açacaktır.

Projektörü monte etmeden önce

• BenQ projektörünüzü aldığınız yerden, bir BenQ Projektör Montaj Kiti temin edin.

• BenQ ayrıca, ek olarak Kensington kilit uyumlu güvenlik kablosu almanızı ve hem Kensington
kilit yuvasına hem de montaj kiti desteğine dikkatlice takmanızı tavsiye eder. Bu, eğer
projektör bağlantı kiti gevşerse, tutmada ikinci bir rol üstlenecektir.

• Bayinizden projektörü sizin için kurmasını rica edin. Kendi başınıza kurarken projektör
düşebilir ve yaralanmaya neden olabilir.

• Örneğin deprem gibi beklenmedik durumlarda projektörün düşmesini önlemek için gerekli
tedbirleri alın.

• Projektörün BenQ haricinde bir markanın montaj kitiyle monte edilmesi sonucu oluşan
hasarlar garanti kapsamı haricindedir.

• Projektörün tavana/duvara monte edildiği yerdeki ortam sıcaklığını göz önünde bulundurun.
Bir ısıtıcı kullanılıyorsa tavan/duvar etrafındaki sıcaklık beklenenden sıcak olabilir.

• Tork aralığıyla ilgili montaj kiti kullanım kılavuzunu okuyun. Önerilen aralık harici torkla
sıkılması projektörün hasar görmesine ve nihayetinde düşmesine neden olabilir.

• Prizin projektörü kolayca kapatabileceğiniz şekilde erişilebilir bir konumda olduğundan emin
olun.

Tavana/Duvara montaj kurulum çizimi

15 Projektörünüzün yerleştirilmesi

Yansıtılan görüntünün ayarlanması

Yansıtma açısının ayarlanması

Projektör düz bir zemine yerleştirilmezse ve
perde ve projektör birbirine dik değilse,
yansıtılan görüntü yamuk şeklinde olabilir. Yatay
açının ince ayarlaması için ayarlayıcı ayaklarını
çevirebilirsiniz.

Ayakları geri çekmek için, ayarlayıcı ayakları
ters yönde çevirin.

Lamba açıkken lensin içine bakmayın. Lambanın güçlü ışığı gözlerinize zarar verebilir.

Görüntüyü otomatik olarak ayarlama

Bazı durumlarda, resim kalitesini optimize etmeniz gerekebilir. Bu işlem için AUTO
(OTOMATİK) düğmesine basın. 3 saniye içinde, yerleşik Akıllı Otomatik Ayarlama fonksiyonu,
Frekans ve Saat değerlerini en iyi resim kalitesini verecek şekilde yeniden ayarlayacaktır.

Geçerli kaynak bilgileri, ekranın köşesinde 3 saniye süreyle görüntülenecektir.

Bu fonksiyon, sadece PC sinyali (analog RGB) seçili olduğunda kullanılabilir.

Görüntü boyutu ve netliğin hassas olarak ayarlanması

Yakınlaştırma halkasını kullanarak yansıtılan
görüntüyü ihtiyaç duyduğunuz boyuta
ayarlayın.

Odak ayar halkasını çevirerek görüntüyü
netleştirin.

16 Projektörünüzün yerleştirilmesi

Çarpıklığın düzeltilmesi

tuşuna

basın.

tuşuna

basın.

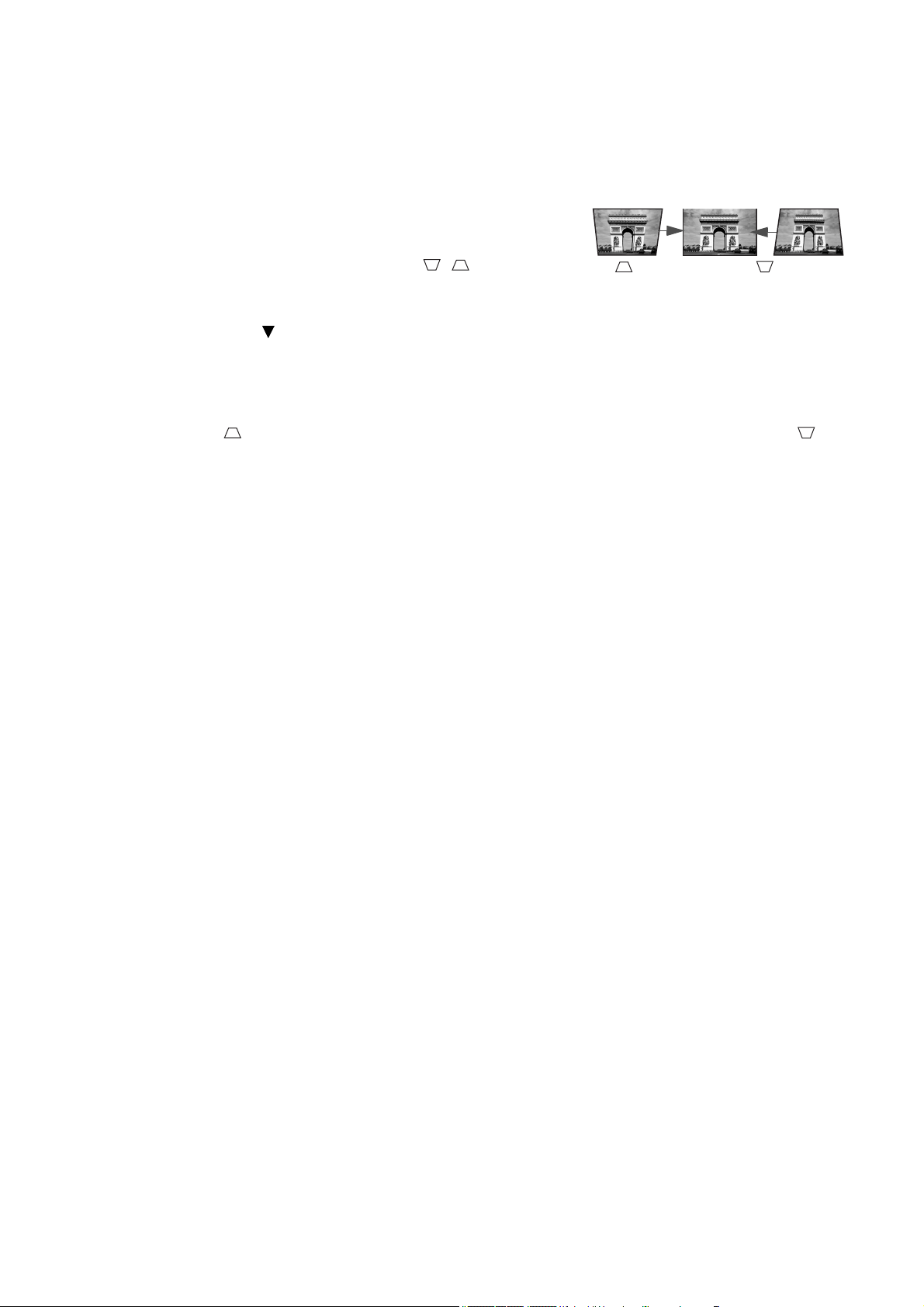

Çarpıklığı düzeltme, yansıtılan görüntünün açılı bir yansıtma nedeniyle yamuk hale gelmesi
durumudur.

Bunu düzeltmek için aşağıdaki adımları takip ederek elle düzeltmeniz gerekecektir.

1. Ayrıca, istediğiniz giriş sinyalini seçmek için uzaktan

kumandadaki tuşuna da basabilirsiniz.

• Projektör veya uzaktan kumandadaki / tuşuna
basın.

• Uzaktan kumandadaki QUICK INSTALL (HIZLI YÜKLE)
düğmesine basın. düğmesine basarak Düzeltme
ögesini vurgulayın ve OK (TAMAM) düğmesine basın.

• Gelişmiş Menu - Ekran > Düzeltme öğesine gidin ve OK (TAMAM) tuşuna basın.

2. Düzeltme düzeltme sayfası açıldıktan sonra. Görüntünün üst kısmındaki çarpıklığı

düzeltmek için tuşuna basın. Görüntünün alt kısmındaki çarpıklığı düzeltmek için
tuşuna basın.

17 Projektörünüzün yerleştirilmesi

Bağlantı

VGA kablosu

VGA - DVI-A kablosu

USB kablosu
Komponent Video - VGA

(D-Sub)
adaptör kablosu

S-Video kablosu

Video kablosu

Ses kablosu

Sağ/Sol ses kablosu

HDMI kablosu

1

2

34567

8

9

2

7

8

1

1

9

9

5

6

3

7

4

Dizüstü ya da
masaüstü bilgisayar

Hoparlörler

Monitör

A/V aygıtı

Projektöre bir sinyal kaynağı bağlarken aşağıdakileri yaptığınızdan emin olun:

1. Herhangi bir bağlantı yapmadan önce tüm donanımları kapatın.

2. Her bir kaynak için doğru sinyal kablolarını kullanın.

3. Kabloların sıkıca takılı olup olmadığını kontrol edin.

• Yukarıdaki bağlantılarda, bazı kablolar projektörle birlikte verilmeyebilir (bkz. Ambalaj içeriği, sayfa 7).
Bunları elektronik eşya mağazalarından temin edebilirsiniz.

• Bağlantı resimleri sadece referans amaçlıdır. Projektörde bulunan arka bağlantı jakları, her bir projektörde
farklılık gösterir.

• Dizüstü bilgisayarların çoğu, bir projektöre bağlandığında harici video portlarını açmazlar. Harici ekranı
açıp/kapatmak için genellikle bir monitör simgesine sahip FN + fonksiyon tuşu gibi bir tuş kombinasyonu
gereklidir. Aynı anda FN ve etiketli fonksiyon tuşuna basın. Dizüstü bilgisayarınızın tuş kombinasyonunu
bulmak için bilgisayarınızın belgelerine bakın.

• Projektör açıldıktan ve görüntü kaynağı seçildikten sonra eğer görüntü gelmemişse, video kaynağı
cihazının açık olduğundan ve düzgün çalıştığından emin olun. Ayrıca, sinyal kablolarının doğru bir şekilde
bağlı olup olmadığını kontrol edin.

18 Bağlantı

Projektörü bir video kaynağına sadece bağlantı yöntemlerinden birisi ile bağlayabilirsiniz, ancak
her biri farklı video kalitesi sunar.

Terminal Görüntü kalitesi

HDMI

Komponent Video (RGB girişi

üzerinden)

S-Video

Video

En iyi

Daha iyi

İyi

Normal

Ses bağlantısı

Projektör, sadece iş amaçlı veri sunumlarına eşlik etmede temel ses işlevlerini sağlamak için
tasarlanmış dahili mono hoparlör(ler)e sahiptir. Bu hoparlörler, ev sinema sistemlerinden
beklenecek stereo ses çıkışı vermesi düşünülerek tasarlanmamıştır. Herhangi bir stereo ses
çıkışı (eğer mümkünse) projektör hoparlör çıkışı tarafından karışık mono sese dönüştürülür.

SES ÇIKIŞI jakına bağlantı yapıldığında dahili hoparlörler kapanacaktır.

• Projektör, stereo ses girişi yapılmışsa bile sadece karışık mono ses verir.

• Projektör açıldıktan ve görüntü kaynağı seçildikten sonra eğer görüntü gelmemişse, video kaynağı
cihazının açık olduğundan ve düzgün çalıştığından emin olun. Ayrıca, sinyal kablolarının doğru bir
şekilde bağlı olup olmadığını kontrol edin.

19 Bağlantı

Çalıştırma

Projektörün çalıştırılması

1. Güç kablosunun fişini takın. Priz şalterini (varsa)
açın. Güç sağlandığı zaman projektör üzerindeki güç
göstergesi turuncu renkte yanar.

2. Projektörü çalıştırmak için projektör üzerindeki
tuşuna veya uzaktan kumanda üzerindeki

tuşuna basın. Cihaz açıldığında güç gösterge ışığı
yeşil renkte yanıp söner ve yanmaya devam eder.

Çalıştırma prosedürü yaklaşık 30 saniye
sürmektedir. İlk çalıştırmanın sonraki aşamasında,
bir ilk çalıştırma logosu yansıtılır.

(Eğer gerekirse) Görüntü netliğini ayarlamak için netleme halkasını döndürün.

3. Projektör ilk kez çalıştırılıyorsa, ekran kumanda
(OSD) menüsü talimatlarını izleyerek dilinizi seçin.

4. Şifre istenmişse, 6 haneli bir şifre girmek için ok
tuşlarına basın. Bkz. Şifre fonksiyonunun kullanımı,

sayfa 23.

5. Bağlı tüm donanımları açın/çalıştırın.

6. Projektör, giriş sinyallerini arar. Taranan doğru giriş
sinyali belirir. Eğer projektör geçerli bir sinyal tespit
edemezse, bir giriş sinyali bulunana kadar 'Sinyal
Yok' ibaresi görüntülenmeye devam edecektir.

İstediğiniz giriş sinyalini seçmek için SOURCE (KAYNAK) tuşuna da basabilirsiniz.
Bkz. Giriş sinyalinin değiştirilmesi, sayfa 24.

• Elektrik çarpması ve yangın gibi olası tehlikeleri önlemek için lütfen orijinal aksesuarları (örn. güç
kablosu) kullanın.

• Projektör önceki çalışmadan kaynaklı hala sıcaksa, lamba çalışmadan önce yaklaşık 90 saniye süreyle
soğutma fanını çalıştırır.

• Kurulum Sihirbazı ekran görüntüleri yalnızca referans amaçlıdır ve gerçek tasarıma göre farklılık
gösterebilir.

• Giriş sinyalinin frekansı/çözünürlüğü projektörün işletim aralığını aşarsa, arkaplan ekranda 'Aralık Dışı'
mesajının görüntülendiğini göreceksiniz. Lütfen projektörün çözünürlüğü ile uyumlu bir giriş sinyaline
değiştirin ya da giriş sinyalini daha düşük bir ayara getirin. Bkz. Zamanlama çizelgesi, sayfa 46.

• 3 dakika içinde hiçbir sinyal tespit edilmezse, projektör otomatik olarak koruma moduna geçer.

20 Çalıştırma

Menülerin Kullanımı

Temel Menü

Parlaklık

En-Boy Oranı

2

1

2

6

Lamba Modu

Resim Modu

Ses ayarı

Bilgi

Menü Türü

Otomatik

Sunum

Akıllı Eko

Gir

Çıkış

5

3

4

Kablosuz LAN

1

4

253

6

Projektör, çeşitli ayarların yapılmasını sağlayan 2 tip ekrandan kumanda (OSD) menüsüyle
donatılmıştır.

• Temel OSD menüsü: birincil menü fonksiyonlarını sunar. (Bkz. Temel menüsü, sayfa 26)

• Gelişmiş OSD menüsü: tüm menü fonksiyonlarını sunar. (Bkz. Gelişmiş menüsü, sayfa 28)
OSD menüsüne girmek için projektör veya uzaktan kumanda üzerindeki MENU (MENÜ) tuşuna

basın.

• Menü öğeleri arasında gezinmek için projektör veya uzaktan kumanda üzerindeki ok tuşlarını
( / / / ) kullanın.

• Seçilen menü öğesini onaylamak için projektör veya kumanda üzerindeki OK (TAMAM)
düğmesine basın.

Projektör ilk kez çalıştırıldığında (başlangıç menüsü tamamlandıktan sonra) Temel OSD
menüsü görüntülenir.

Aşağıdaki OSD ekran görüntüleri yalnızca referans amaçlıdır ve gerçek tasarıma göre farklılık gösterebilir.

Aşağıda Temel OSD menülerinin bir tanıtımı yer almaktadır.

Menüye girmek

Menü Türü

için OK (TAMAM)
düğmesine basın.

Ana menü Durum

Geçerli giriş
sinyali

Çıkmak için MENU
(MENÜ) tuşuna
basın.

Temel OSD menüsünden Gelişmiş OSD menüsüne geçmek istediğinizde, aşağıda verilen
talimatları izleyin:

1. Temel Menu > Menü Türü öğesine gidin.

2. OK (TAMAM) öğesini seçin ve / tuşuna basarak Gelişmiş öğesini seçin. Projektörü bir

sonraki açışınızda, MENU (MENÜ) tuşuna basarak Gelişmiş OSD menüsüne girebilirsiniz.

21 Çalıştırma

Aşağıda Gelişmiş OSD menülerinin bir tanıtımı yer almaktadır.

Resim

Resim Modu

Parlaklık

Zıtlık

Renk

Renk Tonu
Netlik

Kapalı

Referans Modu

1

7

6

Brilliant Color

Gelişmiş Renk Ayarları

Ekran

Ayarlar

Bilgi

Enter Exit

Geri Dön

Sunum

Sunum

Resmi Sıfırla

Sistem

2

3

4

5

1

5

2

6

374

Ana menü
ve Ana
menü
simgesi

Önceki sayfaya
geçmek için
BACK (GERİ)
tuşuna basın.

Çıkmak için

Alt menü

MENU (MENÜ)
tuşuna basın.

Geçerli
giriş sinyali

Durum

Menüye
girmek için

OK
(TAMAM)

düğmesine
basın.

Aynı şekilde, Gelişmiş OSD menüsünden Temel OSD menüsüne geçmek istediğinizde,
aşağıda verilen talimatları izleyin:

1. Gelişmiş Menu - Sistem > Menü Ayarları öğesine gidin ve OK (TAMAM) tuşuna basın.

2. Menü Türü ve OK (TAMAM) öğelerini seçin.

3. / tuşuna basarak Temel öğesini seçin. Projektörü bir sonraki açışınızda, Temel OSD
menüsüne girmek için MENU (MENÜ) tuşuna basabilirsiniz.

22 Çalıştırma

Projektörün güvenliğini sağlama

Yeni parolayi gir

Geri Dön

Parola Hatası

Lütfen yeniden deneyin.

Lütfen yeniden arama kodunu yazın,
ve BenQ ile temasa geçin
Müşteri Merkezi.

Yeniden Arama Kodu:

Parolayı Anımsa

Geri Dön

Bir güvenlik kablosu kilidi kullanma

Projektör, çalınmasını önlemek için güvenli bir yere yerleştirilmelidir. Aksi durumlarda,
projektörün güvenliğini sağlamak için Kensington kilidi gibi bir kilit satın alın. Projektörün arka
kısmında bir Kensington kilidi yuvası bulunmaktadır. Bkz. 19 öğesi sayfa 8.

Kensington güvenlik kablosu kilidi genellikle tuş ya da tuşlar ve kilit kombinasyonundan
oluşmaktadır. Kilidin nasıl kullanılacağıyla ilgili olarak belgelerine bakın.

Şifre fonksiyonunun kullanımı

Şifre ayarlama

1. Gelişmiş Menu - Ayarlar > Güvenlik Ayarları öğesine gidin. OK (TAMAM) tuşuna basın.
Güvenlik Ayarları sayfası görünür.

2. Parolayı değiştirin öğesini vurgulayın ve OK (TAMAM) tuşuna basın.

3. Dört ok tuşu ( , , , ) sırasıyla 4 rakamı (1, 2, 3,

4) temsil eder. Belirlemek istediğiniz şifreye göre,
şifre için altı hane girmek için ok tuşlarına basın.

4. Yeni şifreyi tekrar girerek doğrulayın.
Şifre belirlendikten sonra OSD menüsü, Güvenlik
Ayarları sayfasına döner.

5. Güç Açma Kilidi fonksiyonunu etkinleştirmek için,

/ düğmesine basarak Güç Açma Kilidi ögesini

vurgulayın ve / düğmesine basarak Açık ögesini
seçin. Şifreyi yeniden girin.

• Girilen rakamlar, ekranda yıldızlarla gösterilir. Seçtiğiniz şifreyi unutmamak için önceden veya şifreyi
girdikten hemen sonra bu kılavuza yazın ve onu güvenli bir yerde muhafaza edin.

• Bir şifre ayarlandıktan ve açma kilidi etkinleştirildikten sonra projektör, her çalıştırıldığında doğru şifre
girilmeden kullanılamaz.

Şifreyi unutursanız

Yanlış şifre girerseniz, şifre hatası mesajı görünür ve
ardından Geçerli parolayi gir mesajı görüntülenir.
Şifreyi kesinlikle hatırlamıyorsanız şifre geri çağırma
prosedürünü kullanabilirsiniz. Bkz. Şifre geri çağırma

prosedürüne giriş, sayfa 23.

Art arda 5 kez yanlış şifre girerseniz, projektör kısa
sürede otomatik olarak kapanacaktır.

Şifre geri çağırma prosedürüne giriş

1. AUTO (OTOMATİK) tuşuna basın ve 3 saniye

süreyle basılı tutun. Projektör, ekranda kodlu bir
numara görüntüleyecektir.

2. Numarayı yazın ve projektörü kapatın.

3. Yerel BenQ servis merkezinden numara kodunu
çözmek için yardım isteyin. Projektörü kullanmaya
yetkili olduğunuzun doğrulanabilmesi için ürünü
satın aldığınıza dair belgeyi göstermeniz talep
edilebilir.

23 Çalıştırma

Şifre değiştirme

1. Gelişmiş Menü - Ayarlar > Güvenlik Ayarları > Parolayı değiştirin öğesine gidin.

2. OK (TAMAM) tuşuna basın. "Şifre Gir" mesajı görüntülenir.

3. Eski şifreyi girin.

• Şifre doğruysa, başka bir "Yeni parolayi gir" mesajı görünür.

• Şifre yanlışsa, şifre hatası mesajı görünür ve ardından yeniden denemeniz için "Şifre Gir"
mesajı görünür. Değişimi iptal etmek veya başka bir şifre denemek için BACK (GERİ)
düğmesine basabilirsiniz.

4. Yeni bir şifre girin.

5. Yeni şifreyi tekrar girerek doğrulayın.

Şifre fonksiyonunun iptal edilmesi

Şifre korumasını devre dışı bırakmak için Gelişmiş Menu - Ayarlar > Güvenlik Ayarları > Güç
Açma Kilidi öğelerine gidin ve / tuşlarına basarak Kapalı öğesini seçin. "Şifre Gir" mesajı
görüntülenir. Geçerli parolayı girin.

• Şifre doğruysa, OSD menüsü, Güvenlik Ayarları sayfasına döner. Projektörü sonraki
açışınızda şifre girmeniz gerekmez.

• Şifre yanlışsa, şifre hatası mesajı görünür ve ardından yeniden denemeniz için "Şifre Gir"
mesajı görünür. Değişimi iptal etmek veya başka bir şifre denemek için BACK (GERİ)
düğmesine basabilirsiniz.

Unutmayın, şifre işlevi devre dışı olmasına rağmen, eski şifreyi girerek şifre işlevini yeniden etkinleştirmeniz
gerekebileceğinden eski şifreyi kaybetmemeniz gerekir.

Giriş sinyalinin değiştirilmesi

Projektör aynı anda birden fazla cihaza bağlanabilir. Ancak, bir
kerede sadece bir tanesinden tam görüntü alınabilir. Projektör,
çalıştırıldığında otomatik olarak mevcut sinyalleri arar.

Projektörün sinyalleri otomatik aramasını istiyorsanız Gelişmiş
Menu - Ayarlar > Oto Kaynak Ara menüsünün Açık
konumunda olduğundan emin olun.

Kaynağı seçmek için:

1. SOURCE (KAYNAK) tuşuna basın. Bir kaynak seçim çubuğu görünür.

2. İstediğiniz sinyal seçilene kadar / düğmelerine basın ve ardından OK (TAMAM)

düğmesine basın.
Algılandıktan sonra, seçilen kaynak bilgileri ekranın köşesinde birkaç saniye süreyle

görüntülenir. Projektöre birden fazla donanım bağlıysa, diğer sinyalleri aratmak için 1-2
adımlarını tekrar edin.

• Yansıyan görüntünün parlaklık seviyesi siz giriş sinyallerini değiştirdikçe değişir.

• En iyi ekran görüntüsü elde etmek için projektörün doğal çözünürlüğünde çıkış gönderen bir giriş sinyali
seçmeniz ve kullanmanız gerekir. Diğer çözünürlük değerleri projektör tarafından 'en/boy oranı' ayarına
bağlı olarak ölçeklendirilecektir ve bu durum görüntüde bazı bozulmalara ve resim netliğinin ortadan
kalkmasına neden olabilir. Bkz. En-Boy Oranı, sayfa 26.

24 Çalıştırma

Projektörün kapatılması

1. Projektördeki veya uzaktan kumandadaki
düğmesine basın, sizi uyaran bir onay mesajı
görüntülenecektir. Birkaç saniye içinde yanıt

vermezseniz, mesaj kaybolur.

2. İkinci kez veya tuşuna basın. Güç gösterge
ışığı turuncu renkte yanıp söner, projeksiyon
lambası kapanır, fanlar ise projektörü soğutmak için

yaklaşık 90 saniye daha çalışmaya devam eder.

3. Soğutma işlemi bittiğinde, güç göstergesi turuncu
renkte sürekli yanmaya devam eder ve fanlar durur.
Güç kablosunu prizden çıkarın.

• Lambayı korumak için, projektör soğutma işlemi sırasında hiçbir komuta cevap vermez.

• Soğutma süresini kısaltmak için, Hızlı soğutma fonksiyonunu da etkinleştirebilirsiniz. Bkz. Hızlı Soğutma,

sayfa 33.

• Projektörü kapattıktan hemen sonra açmayın, çünkü; aşırı ısı lambanın ömrünü kısaltabilir.

• Lamba ömrüyle ilgili sonuçlar çevre koşulları ve kullanıma bağlı olarak değişir.

Doğrudan kapatma

Projektör kapatıldıktan sonra AC güç kablosu çekilebilir. Lambayı korumak için projektörü
yeniden çalıştırmadan önce yaklaşık 10 dakika bekleyin. Projektörü yeniden çalıştırmayı
denediğinizde fanlar soğutma amaçlı bir kaç dakika çalışabilir. Bu gibi durumlarda, fanlar

durduktan ve güç göstergesi turuncuya döndükten sonra projektörü tekrar çalıştırmak için
veya düğmesine tekrar basın.

25 Çalıştırma

Menünün çalışması

15:9 resim

(MS550/
MX550)

(MW550)

(MH550/
TH550)

4:3 resim

16:9 resim

4:3 resim
16:9 resim
16:10 resim

OSD (Ekrandan Kumanda) menüleri seçilen sinyali tipine ve kullandığınız projektör modeline
göre değişmektedir.

Menü öğeleri, projektör en az bir geçerli sinyal algıladığında mevcuttur. Projektöre bağlı bir
donanım yoksa veya hiç sinyal algılanmışsa, sınırlı menü öğesine erişilebilir.

Temel menüsü

Değer ne kadar yüksekse, görüntü de o kadar parlaktır. Bu kumandayı,

Parlaklık

görüntünün siyah alanlarının sadece siyah olarak görünmesini ve koyu
alanlardaki ayrıntıların görünür kılınmasını sağlayacak şekilde ayarlayın.

Giriş sinyali kaynağınıza göre birkaç tane görüntü oranı ayarlama seçeneği
vardır.

• Otomatik: Projektörün yerel

çözünürlüğü ile yatay veya
dikey genişlik bakımında
orantılı bir görüntü ölçeklendirir.

En-Boy Oranı

• Gerçek: Görüntüyü kendi

orijinal çözünürlüğünde yansıtır
ve boyutu perde yüzeyine
uyacak şekilde yeniden
belirlenir. Daha düşük
çözünürlüklü giriş sinyalleri için
yansıtılan görüntü orijinal
boyutunda görüntülenir.

• 4:3: En/boy oranı yalnızca 4:3

görüntü sinyali ile beslenirken
Komponent Video girişi
üzerinden kaynak alır.

• 16:9: En/boy oranı yalnızca

16:9 görüntü sinyali ile
beslenirken Komponent Video
girişi üzerinden kaynak alır.

• 16:10: Bir görüntünün boyutunu

16:10 en/boy oranındaki bir
perdenin merkezinde
görüntülenecek şekilde belirler.

26 Menünün çalışması

Projektörde sizin kullanım çevrenize ve görüntü sinyal kaynağı tipinize göre
önceden belirlenmiş bazı resim modları vardır.

• En Parlak: Yansıtılan görüntünün parlaklığını maksimize eder. Bu mod çok

yüksek parlaklıkların gerektiği ortamlara uygundur, mesela projektörü
aydınlık odalarda kullanırken.

• Sunum: Sunumlar için tasarlanmıştır. Bu modda, PC ve dizüstü bilgisayar

renklerine uyum sağlamak amacıyla parlaklık vurgulanır.

• sRGB: Parlaklık seçimini göz ardı edip RGB renklerinin saflığını

Resim Modu

maksimuma çıkartır. sRGB uyumlu ve uygun kalibre edilmiş kameralarla
çekilmiş fotoğrafları ve AutoCAD gibi programlarla çizilmiş çizimleri sunmak
için kullanılır.

• Bilgi grafiği: Ayrıntıları belirgin biçimde görmeyi sağlayan yüksek renk

parlaklığı ve daha iyi renk geçişi sayesinde metin ve grafik karışımı bulunan
sunumlar için mükemmeldir.

• 3D: 3D görüntüleri ve 3D video klipleri oynatmaya uygundur.

• Kullanıcı 1/Kullanıcı 2: Mevcut geçerli resim modları temelinde

özelleştirilmiş ayarları geri çağırır. Bkz. Referans Modu, sayfa 28.

Ses ayarı Ses seviyesini ayarlar.
Lamba Modu Bkz. Lamba Modu ayarlama, sayfa 38.

• Asıl Çözünürlük: Projektörün asıl çözünürlüğünü gösterir.

• Algılanan Çözünürlük: Giriş sinyal çözünürlüğünün normal ayarını

gösterir.

• Kaynak: Geçerli sinyal kaynağını gösterir.

• Resim Modu: Resim menüsünde seçilen modu gösterir.

Bilgi

• Lamba Modu: Lamba Ayarları menüsünde seçilen modu gösterir.

• 3D Biçimi: Mevcut 3D modunu gösterir.

• Renk Sistemi: Giriş sistemi formatını gösterir:

• Lamba Kullanım Süresi: Lambanın kullanıldığı toplam saati gösterir.

• Aygıt Yazılımı Sürümü: Projektörünüzün donanım yazılımı sürümünü

gösterir.

Menü Türü Gelişmiş OSD menüsüne geçiş yapar. Bkz. Menülerin Kullanımı, sayfa 21.

27 Menünün çalışması

Gelişmiş menüsü

Resim

Projektörde sizin kullanım çevrenize ve görüntü sinyal kaynağı tipinize göre
önceden belirlenmiş bazı resim modları vardır.

• En Parlak: Yansıtılan görüntünün parlaklığını maksimize eder. Bu mod çok

yüksek parlaklıkların gerektiği ortamlara uygundur, mesela projektörü
aydınlık odalarda kullanırken.

• Sunum: Sunumlar için tasarlanmıştır. Bu modda, PC ve dizüstü bilgisayar

renklerine uyum sağlamak amacıyla parlaklık vurgulanır.

• sRGB: Parlaklık seçimini göz ardı edip RGB renklerinin saflığını

Resim Modu

maksimuma çıkartır. sRGB uyumlu ve uygun kalibre edilmiş kameralarla
çekilmiş fotoğrafları ve AutoCAD gibi programlarla çizilmiş çizimleri sunmak
için kullanılır.

• Bilgi grafiği: Ayrıntıları belirgin biçimde görmeyi sağlayan yüksek renk

parlaklığı ve daha iyi renk geçişi sayesinde metin ve grafik karışımı bulunan
sunumlar için mükemmeldir.

• 3D: 3D görüntüleri ve 3D video klipleri oynatmaya uygundur.

Referans
Modu

Parlaklık

Kontrast

• Kullanıcı 1/Kullanıcı 2: Mevcut geçerli resim modları temelinde

özelleştirilmiş ayarları geri çağırır. Bkz. Referans Modu, sayfa 28.

Mevcut geçerli resim modları ihtiyaçlarınıza uygun değilse kullanıcı
tarafından tanımlanabilir 2 mod bulunmaktadır. Resim modlarından birini
Kullanıcı 1/Kullanıcı 2 hariç) bir başlangıç noktası olarak kullanabilir ve
ayarları özelleştirebilirsiniz.

1. Resim > Resim Modu öğesine gidin.

2. Kullanıcı 1 veya Kullanıcı 2 seçmek için / düğmesine basın.

3. düğmesine basarak Referans Modu öğesini seçin ve ihtiyaçlarınıza

en yakın resim modunu seçmek için / tuşlarına basın.

4. Değiştirilecek menü öğesini seçmek için tuşuna basın ve ilgili değeri
ayarlayın. Ayarlamalar, seçili kullanıcı modunu tanımlar.

Değer ne kadar yüksekse, görüntü de o kadar parlaktır. Bu kumandayı,
görüntünün siyah alanlarının sadece siyah olarak görünmesini ve koyu
alanlardaki ayrıntıların görünür kılınmasını sağlayacak şekilde ayarlayın.

Değer ne kadar büyük olursa zıtlık o kadar fazla olur. Bu fonks
Parlaklık ayarını, seçtiğiniz giriş ve seyretme ortamına göre ayarladıktan
sonra beyaz seviyesinin doruğunu belirlemek için kullanın.

iyonu,

Düşük ayar düşük doygunluktaki renklere neden olur. Ayar çok yüksekse,

Renk

Ton Ayarı

Netlik Değer ne kadar yüksekse, resim de o kadar netleşir.

28 Menünün çalışması

görüntüdeki renkler görüntünün gerçeküstü görünmesini sağlayacak şekilde
aşırı baskın olur.

Değer ne kadar yüksekse resim de o kadar yeşilleşir. Değer ne kadar
düşükse, resim de o kadar kırmızılaşır.

Brilliant Color

KIRMIZI

MAVİ

YEŞİL

Sarı

Menekşe

Macenta

Bu özellik, görüntüde daha gerçekçi ve canlı renkler sağlarken yüksek
parlaklığa imkan vermek için yeni bir renk işleme algoritması ve sistem
düzeyi geliştirmeler kullanmaktadır. Video ve doğal çekimlerde yaygın olan
orta tonlu görüntülerde %50'den fazla bir parlaklık artışı sağlar, böylelikle
projektör daha gerçekçi ve özgün renklerde görüntü yeniden üretimi sağlar.
Bu kalitede görüntüler tercih ediyorsanız Açık öğesini seçin.

Kapalı seçili olduğunda Renk Sıcaklığı özelliği kullanılamaz.

Renk Sıcaklığı

Çok sayıda renk sıcaklığı ön ayar seçeneği bulunmaktadır. Mevcut ayarlar
seçilen giriş sinyali tipine göre değişmektedir.

• Normal: Beyaz için normal renklenmeyi korur.

• Serin: Görüntülerin mavimsi beyaz görünmesini sağlar.

• Sıcak: Görüntülerin kırmızımsı beyaz görünmesini sağlar.

Renk Sıcaklığı Ayarı

Tercih edilen renk sıcaklığını aşağıdaki seçenekleri ayarlayarak da
belirleyebilirsiniz.

• R Kazanımı/G Kazanımı/B Kazanımı: Kırmızı, Yeşil ve Mavinin zıtlık

seviyelerini ayarlar.

• R Ofseti/G Ofseti/B Ofseti: Kırmızı, Yeşil ve Mavinin parlaklık

seviyelerini ayarlar.

Gelişmiş
Renk Ayarları

Renk Yönetimi

Bu fonksiyon ayarlanabilir olan altı renk grubu (RGBCMY) sağlar. Her bir
rengi seçtiğinizde, tercihinize göre aralığını ve doygunluğunu bağımsız
olarak ayarlayabilirsiniz.

• Birincil Renk: R (Kırmızı), G (Yeşil), B (Mavi), C (Menekşe), M (Mor)
veya Y (Sarı) arasından bir renk seçer.

• Renk Tonu: Aralığın arttırılması bitişiğindeki
iki renkten daha fazla oranlarda içeren
renkleri kapsayacaktır. Renklerin birbiriyle
nasıl ilişkili olduğunu görmek için lütfen
resme bakın.
Örneğin, Kırmızıyı seçip aralığını 0 olarak
ayarlarsanız, yansıtılan görüntüde yalnızca
saf kırmızı seçilecektir. Aralığının arttırılması
sarıya yakın bir kırmızı ve macentaya yakın
bir kırmızıyı içerecektir.

• Doygunluk: Değerleri sizin tercihlerinize ayarlar. Yapılan her ayarlama
hemen resme yansıtılacaktır. Örneğin, Kırmızıyı seçip aralığını 0 olarak
ayarlarsanız, sadece saf kırmızının doygunluğu etkilenecektir.

Doygunluk o rengin video resmindeki miktarıdır. Düşük ayarlar daha düşük doygunlukta
renkler ortaya çıkarır; “0” değeri o rengi resimden tümüyle çıkartır. Doygunluk çok yüksekse,
o renk aşırı güçlü olacak ve gerçekçiliğini kaybedecektir.

• Kazanç: Değerleri sizin tercihlerinize ayarlar. Seçmiş olduğunuz birincil
rengin zıtlık seviyesi etkilenecektir. Yapılan her ayarlama hemen resme
yansıtılacaktır.

29 Menünün çalışması

Gelişmiş

15:9 resim

(MS550/
MX550)

(MW550)

(MH550/
TH550)

4:3 resim

16:9 resim

4:3 resim
16:9 resim
16:10 resim

Renk Ayarları

Duvar Rengi

Beyaz dışında bir renkle boyanmış olan bir duvara yansıtma yapmanız
gerektiğinde Duvar Rengi özelliği kaynak ve yansıtılan görüntü arasındaki
olası renk farkını önleyerek yansıtılan görüntünün rengini düzeltmenize
yardımcı olabilir. Arasından seçim yapabileceğiniz çok sayıda önceden
kalibre edilmiş renk bulunmaktadır:Açık Sarı, Pembe, Açık Yeşil, Mavi ve

Karatahta.

Resmi Sıfırla

Ekran

En-Boy Oranı

Resim menüsü için yaptığınız ayarlamaların tümünü fabrika ön ayarlarına

geri döndürür.

Giriş sinyali kaynağınıza göre birkaç tane görüntü oranı ayarlama seçeneği
vardır.

• Otomatik: Projektörün yerel

çözünürlüğü ile yatay veya
dikey genişlik bakımında
orantılı bir görüntü ölçeklendirir.

• Gerçek: Görüntüyü kendi

orijinal çözünürlüğünde yansıtır
ve boyutu perde yüzeyine
uyacak şekilde yeniden
belirlenir. Daha düşük
çözünürlüklü giriş sinyalleri için
yansıtılan görüntü orijinal
boyutunda görüntülenir.

• 4:3: En/boy oranı yalnızca 4:3

görüntü sinyali ile beslenirken
Komponent Video girişi
üzerinden kaynak alır.

• 16:9: En/boy oranı yalnızca

16:9 görüntü sinyali ile
beslenirken Komponent Video
girişi üzerinden kaynak alır.

• 16:10: Bir görüntünün boyutunu

16:10 en/boy oranındaki bir
perdenin merkezinde
görüntülenecek şekilde belirler.

Düzeltme Görüntünün çarpıklığını düzeltir. Bkz. Çarpıklığın düzeltilmesi, sayfa 17.

Resim boyutunu ve odağını ayarlar ve yansıtılan
resimde bozukluk olup olmadığını kontrol eder.

Test Deseni

30 Menünün çalışması

PC ve
Komponent
YPbPr
Ayarlaması

Konum

• Faz: Görüntü bozulmasını azaltmak için saat

fazını ayarlar. Bu fonksiyon, sadece bir PC sinyali
(analog RGB) veya YPbPr sinyali seçili olduğunda
kullanılabilir.

• H. Boyut: Görüntünün yatay genişliğini ayarlar. Bu fonksiyon, sadece PC

sinyali (analog RGB) seçili olduğunda kullanılabilir.

Konum ayarlama sayfasını görüntüler. Yansıtılan görüntüyü hareket ettirmek
için yön belirten ok düğmelerini kullanın. Bu fonksiyon, sadece PC sinyali
(analog RGB) seçili olduğunda kullanılabilir.

Bu projektör 3D filmleri, videoları ve spor karşılaşmalarını resimlerin
derinliklerini sunarak daha gerçekçi ve keyifli bir şekilde izlemenizi sağlayan
bir 3D fonksiyonuna sahiptir. 3D resimleri izlemek için bir 3D gözlük takmanız
gerekir.

• 3D Modu: Varsayılan ayar Kapalı şeklindedir. Projektörün 3D içerikleri
algılarken uygun bir 3D biçimini otomatik seçmesini istiyorsanız Otomatik
öğesini seçin. Projektör 3D formatı tanıyamazsa, / tuşuna basarak Üst
Alt, Kare Sıralı Kare Paketleme ve Yan Yana arasından bir 3D modu
seçin.

3D

3D fonksiyonu etkinleştirildiğinde:

• Yansıtılan görüntünün parlaklık seviyesi azalır.

• Aşağıdaki seçenekler ayarlanamaz: Resim Modu, Referans Modu.

• Düzeltme yalnızca sınırlı derecede ayarlanabilir.

• 3D Senk Tersine: Resim derinliğinde terslik bulduğunuzda, sorunu
düzeltmek için bu fonksiyonu etkinleştirin.

• 3D Ayarlarını Uygula: 3D ayarları kaydedildikten sonra, kaydettiğiniz 3D
seçeneklerinden bir set seçerek bu ayarları uygulamak isteyip istemediğine
karar verebilirsiniz. Ayarlar uygulandığında, projektör gelen 3D içerik 3D
ayarlarıyla uyumluysa içeriği otomatik olarak oynatmaya başlayacaktır.

Sadece hafızaya alınan 3D ayarlarının set(ler)i mevcuttur.

• 3D Ayarlarını Kaydet: Uygun ayarlamaları yaptıktan sonra 3D içeriği
başarıyla görüntülediğinizde, bu özelliği etkinleştirebilirsiniz ve mevcut 3D
ayarlarını hafızaya alma için 3D ayarları seti seçebilirsiniz.

Görüntü kalitesini optimize etmek için uygun bir renk biçimi seçer.

• Otomatik: Gelen HDMI sinyali için uygun bir renk boşluğu ve gri seviyesini
otomatik seçer.

HDMI Formatı

• RGB Sınırlı: RGB 16-235 Sınırlı aralığı kullanır.

• RGB Tam: RGB 0-255 Tam aralığı kullanır.

• YUV Sınırlı: YUV 16-235 Sınırlı aralığı kullanır.

• YUV Tam: YUV 0-255 Tam aralığı kullanır.

31 Menünün çalışması

Dijital
Yakınlaştırma

Yansıtılan görüntü boyutunu büyültür veya küçültür. Dijital Yakınlaştırma
sayfası görüntülendikten sonra resmi istediğiniz boyuta büyütmek veya
küçültmek için ZOOM+ (YAKINLAŞTIRMA+)/ZOOM- (YAKINLAŞTIRMA-)
düğmesine basın. Görüntü üzerinde gezinmek için projektör veya uzaktan
kumandadaki ok tuşlarına ( , , , ) basın.

Görüntüde yalnızca görüntü büyütüldükten sonra dolaşılabilir. Detayları ararken resimde
ilave büyütme yapabilirsiniz.

Ekranı Sıfırla

Ayarlar

Projektör
Kurulumu

Uzaktan Alıcı

Oto Kaynak
Ara

Oto Sinyal
Ayarı

Lamba
Ayarları

Ekran menüsü için yaptığınız ayarlamaların tümünü fabrika ön ayarlarına

geri döndürür.

Bkz. Konum seçimi, sayfa 11.

Tüm uzak alıcıları veya projektör üzerindeki özel uzak alıcıyı
etkinleştirmenize olanak tanır.

Projektörün bir sinyali otomatik olarak arayacak şekilde ayarlar.

• Açık: PC sinyali (analog RGB) seçildiğinde ve AUTO (OTOMATİK) tuşuna

basıldığında projektörün görüntülenen resim için en iyi resim
zamanlamalarını otomatik olarak belirlemesini sağlar.

• Kapalı: AUTO (OTOMATİK) tuşuna basıldığında projektör yanıt vermez.

• Lamba Modu: Bkz. Lamba Modu ayarlama, sayfa 38.

• Lamba Zamanlayıcısını Sıfırla: Bkz. Lamba kullanım süresinin

sıfırlanması, sayfa 41.

• Lamba Zamanlayıcı: Lambanın kullanıldığı toplam saati görüntüler.

32 Menünün çalışması

Hızlı Soğutma

Açık konumuna getirirseniz, projektör soğuma süresi 90 saniyelik normal

süreden yaklaşık 15 saniyeye düşer.

Boş Zamanlayıcı

Boş ekranda herhangi bir işlem gerçekleştirilmediğinde ekranın boş kalacağı
süreyi belirler; ilgili süre geçtikten sonra görüntü ekrana geri dönecektir.
Önceden belirlenmiş süre sizin için uygun değilse, Devre Dışı öğesini seçin.
Boş Zamanlayıcı özelliğinin etkin olup olmaması fark etmeksizin, görüntüyü
geri döndürmek için projektör üzerindeki veya uzaktan kumandadaki çoğu
düğmeye basabilirsiniz.

Hatırlatıcı Mesaj

Hatırlatma mesajını açar veya kapatır.

Yüksek Rakım Modu

Ortam deniz seviyesinin 1500 m – 3000 m üzerinde iken ve ortam sıcaklığı
0°C–30°C arasındaki iken Yüksek Rakım Modu seçeneğini kullanmanızı
tavsiye ederiz.

"Yüksek Rakım Modu" altındaki işlemler genel sistem soğutması ve
performansını iyileştirmek için gerekli olan yüksek fan hızı nedeniyle daha
yüksek desibelde bir çalışma gürültüsüne yol açabilir.

Çalışma
Ayarları

Bu projektörü yukarıdakiler dışında başka zorlayıcı ortamlarda kullanırsanız,
projektörünüzü aşırı ısınmaya karşı korumak için tasarlanmış olan kendi
kendine kapanma belirtileri gösterebilir. Bu tür durumlarda, bu belirtiyi
ortadan kaldırmak için Yüksek Yer moduna geçmelisiniz. Ancak bu,
projektörün herhangi veya tüm kötü veya zorlayıcı koşullarda çalışabileceği
anlamına gelmemektedir.

Yüksek Rakım Modu seçeneğini rakımın 0 m ve 1500 m arasında ve ortam sıcaklığının
0°C ve 35°C arasında olduğu yerlerde kullanmayın. Projektörü bu modda çalıştırmanız
durumunda aşırı soğuma durumuna maruz kalacaktır.

Güç Açma/Kapama Ayarları

• Doğrudan Güç Aç: Elektrik kablosundan güç beslemesi yapıldığında
projektörün otomatik olarak açılmasını sağlar.

• Sinyal Gücü Aç: Projektör bekleme modundayken 5V güç ile VGA veya
HDMI sinyali aldığında, projektörün, direkt olarak POWER (Güç) veya

ON (AÇIK) tuşuna basmaksızın doğrudan açılıp açılmayacağını

ayarlar.

• Otomatik Kapat: Bu, belirli bir süre sonunda hiçbir giriş sinyali
saptanmaması halinde, lamba ömrünün gereksiz harcanmasını önlemek
için, projektörün otomatik olarak kapanmasını sağlar.

• Zamanlayıcı Gücü Kapat: Otomatik kapanma zamanlayıcısını ayarlar.

Anında Yeniden Başlat

Projektör kapatıldıktan sonra 90 saniye içinde hemen yeniden başlatılır.

33 Menünün çalışması

Güvenlik
Ayarları

Baud Oranı

Bkz. Şifre fonksiyonunun kullanımı, sayfa 23.

Uygun bir RS-232 kablo kullanarak projektörün donanımını güncellemek
veya yüklemek için projektörü bağlamak üzere bilgisayarınızınki ile eş bir
veri iletişim hızı seçer. Bu fonksiyon, kalifiye servis personeli içindir.

HDMI
Ekolayzeri

Ayarları Sıfırla

Bir HDMI sinyali için düzenleyici kazanım ayarlarını yapar. Ayar ne kadar
yüksekse, kazanım değeri de o kadar net güçlüdür. Projektörde birden fazla
HDMI portu varsa değeri ayarlamadan önce ilgili HDMI portunu seçin.

Ayarlar menüsü için yaptığınız ayarlamaların tümünü fabrika ön ayarlarına
geri döndürür.

Sistem

Dil Ekrandan Kumanda (OSD) menülerinin dilini belirler.

• Monitör Çıkışı: Projektör bekleme modundayken ve PC jakı ve MONİTÖR
ÇIKIŞI jakı cihazlara doğru şekilde bağlıyken projektörün bir VGA sinyali

Bekleme
Ayarları

Arkaplan
Ayarları

vermesini sağlar.

• Ses Geçişi: Projektör,bekleme modundayken ve ilgili jaklar cihazlara doğru
şekilde bağlıyken sesleri çalabilir. Kullanmak istediğiniz kaynağı seçmek
için / düğmesine basın. Bağlantının nasıl yapılacağına dair ayrıntılar
için, bkz. Bağlantı, sayfa 18.

• Arka plan: Projektörün arka plan rengini ayarlar.

• Bölmeli Ekran: Projektör açılırken hangi logo ekranının görüntüleneceğini
ayarlamanızı sağlar.

Menü Ayarları

Ses Ayarları

Kapalı Altyazı

• Menü Türü: Temel OSD menüsüne geçiş yapar.

• Menü Ekranı Süresi: Tuşa son basışınızdan sonra OSD'nin ne kadar
süreyle etkin kalacağını belirler.

• Sessiz: Sesi geçici olarak kapatır.

• Ses ayarı: Ses seviyesini ayarlar.

• Güç Açma/Kapama Zil Sesi: Projektör başlatma ve kapatma sürecinde
olduğunda uyarı sesini açar veya kapatır.

Güç Açma/Kapama Zil Sesi seçeneğini değiştirmenin tek yolu burada Açık veya Kapalı
ayarıdır. Sesi kapatmak veya ses seviyesini değiştirmek Güç Açma/Kapama Zil Sesi
üzerinde bir etki etmez.

• Kapalı Altyazı Etkin: Seçilen giriş sinyali kapalı alt yazıya sahip olduğunda
Açık öğesini seçerek fonksiyonu etkinleştirir.

Alt yazılar: Kapalı alt yazısı olan TV programlarının ve videoların (TV rehberlerinde
genellikle "CC" işaretlidir) konuşma, anlatım ve ses efektlerinin ekran üzerinde
görüntülenmesi.

• Altyazı Sürümü: Tercih edilen bir kapalı alt yazı modunu seçer. Alt yazıları
görmek için CC1, CC2, CC3 veya CC4 seçin (CC1 bölgenizdeki en çok
kullanılan dildeki alt yazıları gösterir).

34 Menünün çalışması

Fabrika
Varsayılanı

Tüm ayarları fabrikada önceden ayarlanmış değerlerine döndürür.

Sadece aşağıdaki seçenekler kalır: Düzeltme, Projektör Kurulumu, Lamba Zamanlayıcı,

Yüksek Rakım Modu, Güvenlik Ayarları, Baud Oranı, HDMI Ekolayzeri.

Sistemi Sıfırla

Bilgi

Bilgi

Sistem menüsü için yaptığınız ayarlamaların tümünü fabrika ön ayarlarına

geri döndürür.

• Asıl Çözünürlük: Projektörün asıl çözünürlüğünü gösterir.

• Algılanan Çözünürlük: Giriş sinyal çözünürlüğünün normal ayarını

gösterir.

• Kaynak: Geçerli sinyal kaynağını gösterir.

• Resim Modu: Resim menüsünde seçilen modu gösterir.

• Lamba Modu: Lamba Ayarları menüsünde seçilen modu gösterir.

• 3D Biçimi: Mevcut 3D modunu gösterir.

• Renk Sistemi: Giriş sistemi formatını gösterir:

• Lamba Kullanım Süresi: Lambanın kullanıldığı toplam saati gösterir.

• Aygıt Yazılımı Sürümü: Projektörünüzün donanım yazılımı sürümünü

gösterir.

35 Menünün çalışması

Bakım

Projektörün bakımı

Lensin temizlenmesi

Lensi, yüzeyinde her kir veya toz gördüğünüzde temizleyiniz. Lensi temizlemeden önce, lütfen
projektörü kapattığınızdan ve tamamen soğuduğundan emin olun.

• Tozu temizlemek için basınçlı hava spreyi kullanınız.

• Kir veya leke varsa, lens temizleme kağıdı kullanarak veya yumuşak bir bezi lens
temizleyicisiyle nemlendirerek lens yüzeyini nazikçe silin.

• Kesinlikle aşındırıcı bez, alkalin/asitli temizleyici, ovma tozları veya alkol, benzin, tiner veya
böcek ilacı gibi uçucu çözeltiler kullanmayın. Bu tip malzemelerin kullanılması veya lastik ya
da vinil malzemelerle uzun süre temas etmesi, projektör yüzeyinde ve dolap malzemesinde
hasara neden olacaktır.

Projektör kasasının temizlenmesi

Projektör kasasını temizlemeden önce projektörü düzgün kapatma prosedürünü kullanın bkz.

Projektörün kapatılması, sayfa 25 ve fişini çekin.

• Kir veya tozu temizlemek için, yumuşak tüysüz bir bezle kasayı silin.

• İnatçı kir veya lekeleri temizlemek için yumuşak bir bezi su ve nötr ph'lı bir deterjanla
nemlendirin. Ardından kasayı silin.

Kesinlikle parafin, alkol, benzen, tiner veya diğer kimyasal deterjanları kullanmayın. Bunlar kasaya zarar
verebilir.

Projektörün saklanması

Projektörünüzün uzun bir süre saklayacak olmanız halinde lütfen aşağıdaki talimatları izleyin.

• Saklama alanının nem ve sıcaklığının projektör için önerilen aralık dahilinde olduğundan emin
olun. Önerilen sıcaklık aralığı için bkz. Teknik Özellikler, sayfa 44 ya da bayinize başvurun.

• Ayarlayıcı ayağını geri çekin.

• Uzaktan kumandanın pillerini çıkartın.

• Projektörü, orijinal ambalajına veya eşdeğeri bir ambalaja yerleştirin.

Projektörün taşınması

Projektörünüzü orijinal ambalajında veya eşdeğeri bir ambalajda taşımanız önerilir.

36 Bakım

Lamba bilgileri



α

A'

X

----

xχ

A'

Y

----

xy

A'

Z

----

xz

A'

A

----

xa+++=

Lambanızın saatini öğrenme

Projektör çalışma süresi (saat olarak) ankastre süre ölçer tarafından otomatik olarak
hesaplanır. Lamba kullanım süresi aşağıdaki şekilde hesaplanır:

1. Lamba Kullanım Süresi = (x+y+z+a) saat, eğer:
Normal modda kullanıldığında süre = x saat
Eco modunda kullanıldığında süre = y saat
SmartEco modunda kullanıldığında süre = z saat
LampSave modunda kullanıldığında süre = a saat

2. Eşdeğer Lamba Saati = saat

, eğer
X= Normal modda kullanıldığında lamba ömrü özellikleri
Y= Eco modunda kullanıldığında lamba ömrü özellikleri
Z= SmartEco modunda kullanıldığında lamba ömrü özellikleri
A= LampSave modunda kullanıldığında lamba ömrü özellikleri
X, Y, Z, A içerisinde en uzun ömürlü lamba özelliği A’dır

Her bir lamba modu için kullanılan süre OSD menüsünde gösterilmektedir:

• Toplam kullanılan süre bir tam sayıya yuvarlanır ve saat cinsinden gösterilir.

• Kullanılan süre 1 saatten azsa 0 saat olarak gösterilir.

Eşdeğer Lamba saatini manuel olarak hesapladığınızda, OSD menüsünde gösterilen değerden sapma
olacaktır, çünkü projektör sistemi her lamba modu için kullanılan zamanı “Dakika” olarak hesaplar ve sonra
OSD'de saat cinsinden bir tam sayıya yuvarlar.

Lamba süresi bilgilerini edinmek için:

1. Gelişmiş Menu - Ayarlar > Lamba Ayarları öğesine gidin ve OK (TAMAM) tuşuna basın.
Lamba Ayarları sayfası görünür.

2. düğmesine basarak Lamba Zamanlayıcı öğesini seçin ve OK tuşuna basın. Lamba
Zamanlayıcı bilgisi görüntülenir.

Lamba süre bilgisini Bilgi menüsünden de alabilirsiniz.

37 Bakım

Lamba ömrünün uzatılması

• Lamba Modu ayarlama
Gelişmiş Menu - Ayarlar > Lamba Ayarları > Lamba Modu öğesine gidin ve mevcut modlar

arasından uygun bir lamba gücü seçin.
Projektörün, Ekonomik, Akıllı Eko veya LampSave moda ayarlanması lamba ömrünü uzatır.

Lamba Modu Bilgiler

Normal Tam ampul parlaklığı sağlar
Ekonomik Lamba ömrünü uzatmak için parlaklığı düşürür ve fan sesini azaltır

Akıllı Eko

LampSave

• Otomatik Kapat seçeneğinin ayarlanması
Bu fonksiyon, belirli bir süre sonunda hiçbir giriş sinyali saptanmaması halinde, lamba ömrünün

gereksiz harcanmasını önlemek için, projektörün otomatik olarak kapanmasını sağlar.

Otomatik Kapat ayarı için Gelişmiş Menu - Ayarlar > Güç Açma/Kapama Ayarları >
Otomatik Kapat öğesine gidin ve / tuşuna basın.

Bir yandan resim kalitesini en iyi hale getirirken içeriğin parlaklık seviyesine bağlı
olarak lambanın gücünü otomatik olarak ayarlar

Bir yandan daha uzun bir lamba ömrü sunarken içeriğin parlaklık seviyesine bağlı
olarak lambanın gücünü otomatik olarak ayarlar

38 Bakım

Lamba değiştirme zamanı

Bir yedek lamba siparişi ver

Dengi Lamba Saati >XXXX saat

Lamba değişimi için www.BenQ.com'a gidin

Bildirim

Lambayı yakında değiştir

Dengi Lamba Saati >XXXX saat

Lamba değişimi için www.BenQ.com'a gidin

Bildirim

Lamba kullanım süresi doldu

Lambayı değiştirin (Kullanım kılavuzuna bakın)
ardından lamba zamanlayıcısını sıfırlayın

Lamba değişimi için www.BenQ.com'a gidin

Bildirim

Lambayı şimdi değiştir

Dengi Lamba Saati > XXXX saat

Lamba değişimi için www.BenQ.com'a gidin

Bildirim

Lamba ışığı kırmızı yandığında veya lambanın değiştirilme zamanı geldiğini belirten bir mesaj

çıktığında, lütfen satıcınıza danışın veya yeni lambayı takmadan önce http://www.BenQ.com
adresini ziyaret edin. Eski bir lamba, projektörde arızaya neden olabilir ve bazı durumlarda
lamba patlayabilir.

• Yansıtılan görüntünün görünür parlaklığı; ortamın aydınlatma koşullarına, seçilen giriş sinyali kaynağının
kontrast/parlaklık ayarlarına bağlı olarak değişir ve projeksiyon mesafesiyle doğru orantılıdır.

• Lamba parlaklığı zamanla azalacaktır ve azalma süresi lamba üreticilerinin teknik özellikleri dahilinde
farklılık gösterebilir. Bu normal ve beklenen bir durumdur.

• Lamba fazla ısınırsa LAMP (LAMBA) göstergesi ışığı ve TEMP (SICAKLIK) uyarı lambası yanacaktır.
Gücü kapatın ve projektörün soğuması için 45 dakika bekleyin. Lamba veya Sıcaklık göstergesi gücü
tekrar açtıktan sonra hala yanıyorsa lütfen yetkili satıcınızla temas kurun. Bkz. Göstergeler, sayfa 42.

Aşağıdaki Lamba uyarı ekranları, lambayı değiştirmeniz gerektiğini hatırlatacaktır.

Optimum performans için yeni bir lamba takın. Mesajı
kapatmak için OK (TAMAM) düğmesine basın.

Lambayı bu aşamada değiştirmeniz kesinlikle önerilir.
Lamba bir sarf malzemesidir. Lamba parlaklığı
kullanıldıkça azalır. Bu normal bir durumdur. Parlaklığın
belirgin biçimde düştüğünü gördüğünüzde lambayı
değiştirebilirsiniz.
Mesajı kapatmak için OK (TAMAM) düğmesine basın.

Projektörün normal şekilde çalışabilmesi için lambanın
değiştirilmesi GEREKLİDİR.
Mesajı kapatmak için OK (TAMAM) düğmesine basın.

Yukarıdaki mesajlarda gösterilen "XXXX" farklı modellere göre değişen sayılardır.

39 Bakım

Lambanın değiştirilmesi (YALNIZCA SERVİS PERSONELİ İÇİN)

4

5

6

4

• Elektrik çarpması riskini azaltmak için lambayı değiştirmeden önce projektörü daima kapatın ve elektrik

kablosunu çıkartın.

• Ciddi yanık riskini azaltmak için lambayı değiştirmeden önce en az 45 dakika projektörün soğumasını

bekleyin.

• Parmaklarınızın yaralanma ve cihaz iç bileşenlerinin hasar görme riskini azaltmak için keskin parçalar
halinde kırılmış lamba camını çıkartırken dikkatli olun.

• Lense dokunarak parmaklarınızı yaralama ve/veya görüntü kalitesini bozma riskini azaltmak için, lamba
çıkartılmışken boş lamba bölmesine Dokunmayın.

• Bu lamba cıva içermektedir. Bu lambayı uygun şekilde atmak için yerel tehlikeli atık yönetmeliğine
başvurun.

• Projektörün en üst düzeyde performans vermesi için, yedek lamba olarak uygun bir projektör lambası
kullanmanız önerilmektedir.

• Eğer lamba değiştirme işlemi projektör baş aşağı sarkıtıldığında gerçekleştirilirse lambanın kırılması
sonucunda doğabilecek herhangi bir hasar veya yaralanması önlemek için lamba soketinin altında hiç
kimse bulunmadığından emin olun.

• Kırık lambalarla uğraşırken iyi bir havalandırma sağlayın. Solunum cihazları, güvenlik gözlükleri,
koruyucu gözlükler veya yüz koruyucusu kullanmanızı ve eldivenler gibi koruyucu elbiseler kullanmanızı
öneriyoruz.

1. Projektörü kapatıp fişini çekin. Lamba sıcaksa, lambanın soğuması için 45 dakika

bekleyerek yanık riskini önleyin.

2. Lamba örtüsü gevşeyinceye kadar projektörün

yanındaki lamba örtüsünü sabitleyen vidaları
gevşetin.

3. Lamba kapağını projektörün üzerinden alın.

• Lamba kapağı açık konumdayken cihazı açmayın.

• Lamba ve projektör arasına parmağınızı sokmayın.
Projektörün içerisindeki keskin yerler yaralanmalara
neden olabilir

4. Lamba konnektörünü ayırın.

5. İç lambayı tutan vidaları gevşetin.

6. Kolu dik duracak şekilde kaldırın.

40 Bakım

7. Kolu kullanarak lambayı yavaşça projektörden çekin.

8

8

9

10

11

• Hızlı çekilmesi lambanın kırılmasına ve kırılan camın
projektörün içine saçılmasına yol açabilir.

• Lambayı, üzerine su sıçrayabilecek, çocukların
erişebileceği veya yanıcı maddelere yakın yerlere
koymayın.

• Lamba çıkarıldıktan sonra ellerinizi projektörün içine
sokmayın. Projektörün içerisindeki keskin yerler
yaralanmalara neden olabilir. İçerdeki optik
komponentlere Dokunmanız halinde yansıtılan
görüntülerde renk eşitsizliği veya bozulma meydana
gelebilir.

8. Şekilde gösterildiği gibi, yeni lambayı takın. Lamba
konnektörünü ve 2 keskin noktayı projektöre uygun
konuma getirin ve lambayı biraz bastırarak kilitleyin.

9. Lamba konnektörünü yeniden bağlayın.

10. Lambayı tutan vidayı/vidaları sıkın.

11. Kulpun düzgünce yerleştiğinden ve yerine
oturduğundan emin olun.

• Gevşek bir vida, arızaya yol açacak şekilde hatalı
bağlantıya neden olabilir.

• Vidayı çok fazla sıkmayın.

12. Projektör üzerindeki lamba kapağını değiştirin.

13. Lamba örtüsünü tutan vidaları sıkıştırın.

• Gevşek bir vida, arızaya yol açacak şekilde hatalı
bağlantıya neden olabilir.

• Vidayı çok fazla sıkmayın.

14. Gücü bağlayıp projektörü yeniden çalıştırın.

Lamba kullanım süresinin sıfırlanması

15. Başlangıç logosundan sonra, Ekrandan Kumanda

(OSD) menüsünü açın. Gelişmiş Menu - Ayarlar > Lamba Ayarları öğesine gidin ve OK
(TAMAM) tuşuna basın. Lamba Ayarları sayfası görünür. Lamba Zamanlayıcısını Sıfırla
öğesini vurgulayın ve OK (TAMAM) düğmesine basın. Lamba kullanım saatini sıfırlamak
isteyip istemediğinizi soran bir uyarı mesajı görüntülenir. Sıfırla öğesini vurgulayın ve OK
(TAMAM) düğmesine basın. Lamba kullanım saati "0"a sıfırlanır.

Lamba yeni değilse ve değiştirilmemişse sıfırlamayın, bu projektöre
zarar verebilir.

41 Bakım

Göstergeler

Işık

Durum & Tanımı

Güç durumları

Bekleme modu

Açılıyor

Normal çalışma

Normal güç kapalı soğutma

Yükle

CW başlatılamadı

Lamba durumları

Normal çalışma sırasında lamba hatası

Lamba yanmıyor

Lamba ömrü azaldı

Termal durumlar

: Kapalı

Fan 1 hatası (gerçek fan hızı, istenilen hızın dışında)

Fan 2 hatası (gerçek fan hızı, istenilen hızın dışında)

Sıcaklık 1 hatası (belirlenmiş sıcaklığın üzerinde)

: Turuncu Yanıyor : Yeşil Yanıyor : Kırmızı Yanıyor

: Turuncu Yanıp

Sönüyor

: Yeşil Yanıp

Sönüyor

: Kırmızı Yanıp

Sönüyor

42 Bakım

Sorun Giderme

Projektör açılmıyor.

Nedeni Düzeltici İşlem

Elektrik kablosundan elektrik gelmiyor.

Soğutma işlemi sırasında projektörün tekrar
açılmaya çalışılması.

Resim yok

Nedeni Düzeltici İşlem

Elektrik kablosunu projektördeki AC giriş jakına
bağlayın ve diğer ucunu duvar prizine takın. Güç
çıkışında anahtar varsa, anahtarın açık olduğundan
emin olun.

Soğutma işlemi tamamlanana kadar bekleyin.

Video kaynağı açılmamış veya doğru
bağlanmamış.

Projektör, giriş sinyali cihazına doğru
bağlanmamıştır.

Giriş sinyali düzgün bir şekilde seçilmemiş.

Lens kapağı açık değil. Lens kapağını açın.

Bozuk görüntü

Nedeni Düzeltici İşlem

Projektörün lensi düzgün bir şekilde
odaklanmamış.

Projektör ve perde düzgün bir şekilde
hizalanmamış.

Lens kapağı açık değil. Lens kapağını açın.

Uzaktan kumanda çalışmıyor.

Nedeni Düzeltici İşlem

Piller bitmiştir. Pilleri yenileri ile değiştirin.
Uzaktan kumanda ile projektör arasında bir

engel var.
Projektörün çok uzağındasınız. Projektörün 8 metre (26 feet) uzağında durun.

Video kaynağını açın ve sinyal kablosunun doğru
şekilde bağlanıp bağlanmadığını kontrol edin.

Bağlantıyı kontrol edin.

SOURCE (KAYNAK) tuşunu kullanarak doğru giriş
sinyalini seçin.

Odak halkasını kullanarak lensin odağını ayarlayın.

Projeksiyon açısını ve yönünü ve ayrıca gerekirse
ünitenin yüksekliğini ayarlayın.

Engeli kaldırın.

Şifre yanlış.

Nedeni Düzeltici İşlem

Şifreyi hatırlamıyorsunuz. Bkz. Şifre geri çağırma prosedürüne giriş, sayfa 23.

43 Sorun Giderme

Teknik Özellikler

Projektörün teknik özellikleri

Tüm teknik özellikler, haber verilmeden değiştirilebilir.

Optik

Çözünürlük

800 x 600 SVGA (MS550)
1024 x 768 XGA (MX550)
1280 x 800 WXGA (MW550)
1920 (H) x 1080 (V) (MH550/TH550)

Görüntü sistemi

1-CHIP DMD

Lens

F = 2,56 ~ 2,68, f = 22 ~ 24,1 mm

Lamba

200 W lamba

Elektrik

Güç kaynağı

AC100–240V, 3.2 A, 50-60 Hz (Otomatik)

Güç tüketimi

280 W (Maks.); <0,5 W (Bekleme)

Mekanik

Ağırlık

2,3 Kg (5,1 lbs)

Çıkış terminalleri

RGB çıkışı

D-Sub 15-pin (dişi) x 1

Hoparlör

2 watt x 1

Ses sinyal çıkışı

PC ses jakı x 1

Kumanda

USB

Mini-B x 1

RS-232 seri kumanda

9 pin x 1

IR alıcısı x 2

Giriş terminalleri

Bilgisayar girişi

RGB girişi

D-Sub 15-pin (dişi) x 1

Video sinyali girişi

S-VIDEO

Mini DIN 4-pin x 1

VİDEO

RCA jakı x 1

SD/HDTV sinyal girişi

Analog - Bileşen

(RGB girişi üzerinden)

Dijital - HDMI x 2

Ses sinyali girişi

Ses girişi

PC ses jakı x 1

Çevresel Gereklilikler

Çalışma sıcaklığı

Deniz seviyesinde 0°C–40°C

Çalışma bağıl nemi

%10 - %90 (yoğunlaşmasız)

Çalışma rakımı

0°C–35°C'de 0–1499 m
0°C–30°C'de 1500–3000 m
(Yüksek Yer Modu açık olarak)

Depolama sıcaklığı

Deniz seviyesinde -20°C–60°C

Depolama nemi

%10 - %90 Bağıl Nem (yoğunlaşmasız)

Depolama rakımı

30°C@ 0~12.200m deniz seviyesinin üzerinde

Taş ım a

Orijinal ambalaj veya eşdeğeri önerilir

Onarım

Lütfen servis iletişim pencerenizi bulmak için
aşağıdaki web sitesini ziyaret edin ve ülkenizi seçin.
http://www.benq.com/welcome

44 Teknik Özellikler

Boyutlar

296

221

120

Birim: mm

296 mm (G) x 120 mm (U) x 221 mm (D)

45 Teknik Özellikler

Zamanlama çizelgesi

Bilgisayar girişi için desteklenen zamanlama

Dikey

Çözünürlük Mod

Frekans

(Hz)

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V
1280 x 768 1280 x 768_60 59,87 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V
1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V
1600 x 1200 UXGA 60,000 75,000 162,000 V V
1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

640 x 480@67Hz MAC13 66,667 35,000 30,240

832 x 624@75Hz MAC16 74,546 49,722 57,280
1024 x 768@75Hz MAC19 74,93 60,241 80,000
1152 x 870@75Hz MAC21 75,060 68,680 100,000

VGA_72 72,809 37,861 31,500
VGA_75 75,000 37,500 31,500
VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V
SVGA_72 72,188 48,077 50,000
SVGA_75 75,000 46,875 49,500
SVGA_85 85,061 53,674 56,250

SVGA_120

(Boşluğu Azalt)

XGA_60 60,004 48,363 65,000 V V V
XGA_70 70,069 56,476 75,000
XGA_75 75,029 60,023 78,750
XGA_85 84,997 68,667 94,500

XGA_120

(Boşluğu Azalt)

BenQ

Notebook_timing

BenQ

Notebook_timing

WXGA_60 59,810 49,702 83,500 V V V
WXGA_75 74,934 62,795 106,500
WXGA_85 84,880 71,554 122,500

WXGA_120

(Boşluğu Azalt)

SXGA_60 60,020 63,981 108,000 V V
SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500
1280 x 960_60 60,000 60,000 108,000 V V
1280 x 960_85 85,002 85,938 148,500

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25 V

Yatay

Frekans

(kHz)

Piksel

Frekansı

(MHz)

Desteklenen 3D formatı

Kare Sıralı Üst Alt Yan Yana

Yukarıda gösterilen zamanlamalar EDID dosyasına ve VGA grafik kartı sınırlamalarına bağlı olarak
desteklenemiyor. Bazı zamanlamaların seçilememesi mümkündür.

46 Teknik Özellikler

HDMI (HDCP) girişi için desteklenen zamanlama

• Bilgisayar zamanlamaları

Dikey

Çözünürlük Mod

Frekans

(Hz)

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576@60Hz

1024 x 600@65Hz

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V
1280 x 768 1280 x 768_60 59,870 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V
1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V
1600 x 1200 UXGA 60,000 75,000 162,000 V V
1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

640 x 480@67Hz MAC13 66,667 35,000 30,240
832 x 624@75Hz MAC16 74,546 49,722 57,280

1024 x 768@75Hz MAC19 75,020 60,241 80,000

1152 x 870@75Hz MAC21 75,06 68,68 100,00

1920 x 1080@60Hz 1920 x 1080_60 60 67,5 148,5 V V

1920 x 1200

VGA_72 72,809 37,861 31,500
VGA_75 75,000 37,500 31,500
VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V
SVGA_72 72,188 48,077 50,000
SVGA_75 75,000 46,875 49,500
SVGA_85 85,061 53,674 56,250

SVGA_120

(Boşluğu Azalt)

XGA_60 60,004 48,363 65,000 V V V
XGA_70 70,069 56,476 75,000
XGA_75 75,029 60,023 78,750
XGA_85 84,997 68,667 94,500

XGA_120

(Boşluğu Azalt)

BenQ Notebook

Zamanlaması

BenQ Notebook

Zamanlaması

WXGA_60 59,810 49,702 83,500 V V V
WXGA_75 74,934 62,795 106,500
WXGA_85 84,880 71,554 122,500

WXGA_120

(Boşluğu Azalt)

SXGA_60 60,020 63,981 108,000 V V
SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500
1280 x 960_60 60,000 60,000 108 V V
1280 x 960_85 85,002 85,938 148,500

1920 x 1200_60

(Boşluğu Azalt)

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25 V

59,950 74,038 154,0000 V V

Yatay

Frekans

(kHz)

Piksel

Frekansı

(MHz)

Desteklenen 3D formatı

Kare Sıralı Üst Alt Yan Yana

Yukarıda gösterilen zamanlamalar EDID dosyasına ve VGA grafik kartı sınırlamalarına bağlı olarak
desteklenemiyor. Bazı zamanlamaların seçilememesi mümkündür.

47 Teknik Özellikler

• Video zamanlamaları

Dikey

Zamanlama Çözünürlük

Frekans

(Hz)

480i 720 x 480 59,94 15,73 27 V

480p 720 x 480 59,94 31,47 27 V

576i 720 x 576 50 15,63 27

576p 720 x 576 50 31,25 27
720/50p 1280 x 720 50 37,5 74,25 V V V
720/60p 1280 x 720 60 45,00 74,25 V V V V

1080/50i 1920 x 1080 50 28,13 74,25 V

1080/60i 1920 x 1080 60 33,75 74,25 V
1080/24P 1920 x 1080 24 27 74,25 V V V
1080/25P 1920 x 1080 25 28,13 74,25
1080/30P 1920 x 1080 30 33,75 74,25
1080/50P 1920 x 1080 50 56,25 148,5 V V
1080/60P 1920 x 1080 60 67,5 148,5 V V

Yatay

Frekans

(kHz)

Piksel

Frekansı

(MHz)

Desteklenen 3D formatı

Kare

Sıralı

Kare

Paketleme

Üst Alt Yan Yana

Komponent-YPbPr girişi için desteklenen zamanlama

Zamanlama Çözünürlük

480i 720 x 480 59,94 15,73 13,5 V

480p 720 x 480 59,94 31,47 27 V

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27
720/50p 1280 x 720 50 37,5 74,25
720/60p 1280 x 720 60 45,00 74,25 V
1080/50i 1920 x 1080 50 28,13 74,25
1080/60i 1920 x 1080 60 33,75 74,25

1080/24P 1920 x 1080 24 27 74,25
1080/25P 1920 x 1080 25 28,13 74,25
1080/30P 1920 x 1080 30 33,75 74,25
1080/50P 1920 x 1080 50 56,25 148,5
1080/60P 1920 x 1080 60 67,5 148,5

Dikey Frekans

(Hz)

Yatay Frekans

(kHz)

Piksel Frekansı

(MHz)

Desteklenen 3D

formatı

Kare Sıralı

60Hz'de 1080i (1125i) veya 50Hz'de 1080i (1125i) sinyal görüntülenmesi, hafif bir görüntü titreşimine
neden olabilir.

Video ve S-Video girişleri için desteklenen zaman ayarları

Video modu Yatay Frekans (kHz) Dikey Frekans (Hz)

NTSC 15,73 60 3,58 V

PAL 15,63 50 4,43

SECAM 15,63 50 4.25 veya 4.41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4,43 15,73 60 4,43

Renk alt taşıyıcı

Frekansı (MHz)

Desteklenen 3D

formatı

Kare Sıralı

48 Teknik Özellikler
