Projektörünüz, en son bilgi teknolojisi donanımı güvenlik standartlarını karşılayacak şekilde tasarlanmış ve test edilmiştir. Ancak, bu ürünün güvenli kullanıldığından emin
olmak için, bu kullanma kılavuzunda ve ürün üzerindeki işaretlerde söz edilen talimatları
izlemek önemlidir.
Güvenlik Talimatları
1.Lütfen projektörünüzü
çalıştırmadan önce bu kullanma
kılavuzunu okuyun. İleride
kullanmak üzere onu saklayın.
2.Projektör çalışırken doğrudan
lensine bakmayın. Yoğun ışık
huzmesi gözlerinize zarar verebilir.
5.Bazı ülkelerde şebeke gerilimi
dengeli DEĞİLDİR. Bu projektör 100
ila 240 volt arası şebeke geriliminde
güvenlik bir şekilde çalışmak üzere
tasarlanmıştır ancak elektrik
kesintileri veya 10 voltluk
dalgalanmalar meydana gelirse
arıza yapabilir. Şebeke geriliminin
dalgalanabileceği veya
kesilebileceği bölgelerde
projektörünüzü bir güç
dengeleyicisi, dalgalanma
koruyucusu veya kesintisiz güç
kaynağı (UPS) üzerinden
bağlamanız tavsiye edilir.
3.Bakım için yetkili bakım
personeline başvurun.
4.Projektör lambası açıkken, daima
lens objektif kapağını (varsa) açın
veya lens kapağını (varsa)
kaldırın.
6.Projektör çalışırken projeksiyon
lensini herhangi bir nesneyle
engellemeyin; çünkü bu, söz konusu
nesnelerin ısınarak biçiminin
bozulmasına ve hatta yangına neden
olabilir. Lambayı geçici olarak
kapamak için, projektör veya
uzaktan kumanda üzerindeki
ECO BLANK (ECO EKRAN
KARARTMA) tuşuna basın.
Önemli güvenlik talimatları3
Güvenlik Talimatları (Devamı)
7.Lamba çalışırken aşırı derecede
ısınır. Lamba aksamını
değiştirmeden önce, projektörü
yaklaşık 45 dakika soğumaya
bırakın.
10. Bu ürünü, dengesiz bir tekerlekli
sehpa, tezgah veya masaya
koymayın. Ürün düşerek ciddi
şekilde hasar görebilir.
8.Lambaları, nominal lamba ömrünün
ötesinde çalıştırmayın. Lambaların
belirtilen kullanım ömrünün üzerinde
kullanılması, nadiren de olsa
kırılmalarına yol açabilir.
9.Lamba grubunu veya herhangi bir
elektronik parçayı, projektörü fişten
çıkarmadan kesinlikle değiştirmeyin.
11. Bu projektörü parçalarına ayırmaya
çalışmayın. İçinde parçalarla temas
etmeniz halinde ölüme neden
olabilecek tehlikeli gerilimler vard
Bakımı kullanıcı tarafından
yapılabilecek tek parça, kendi
çıkarılabilir kapağına sahip olan
lambadır.
Hiçbir koşulda diğer kapakları
açmaya veya çıkarmaya çalışmayın.
Bakım için yalnızca uygun şekilde
yetkili olan profesyonel bir bakım
personeline başvurun.
12. Projektör çalışırken, havalandırma ızgaralarından ısı ve biraz da koku
geldiğini algılayabilirsiniz. Bu ürün
kusuru değil normal bir durumdur.
ır.
Önemli güvenlik talimatları4
Güvenlik Talimatları (Devamı)
3,000 m
(10000 feet)
0 m
(0.00 cm)
13. Bu projektörü aşağıdaki koşullardan
hiçbirine bırakmayın.
- Havalandırması yetersiz veya dar olan
alanlar. Duvarlardan en az 50 cm
açıklık bırakın ve projektör etrafında
serbest hava dolaşımı olmasını
sağlayın.
- Tüm camları kapalı bir otomobilin içi
gibi sıcaklığın aşırı derecede yüksek
olabileceği yerler.
- Aşırı nem, toz veya sigara dumanının
optik parçaları kirleterek projektörün
hizmet ömrünü kısalttığı ve görüntüyü
kararttığı yerler.
- Yangın alarmlarına yakın yerler
- 40°C / 104°F üzerinde bir ortam
sıcaklığına sahip yerler
- Denizden yüksekliği 3000 m'den
(10000 feet) fazla olan yerler.
14. Havalandırma deliklerini
engellemeyin.
- Bu projektörü battaniye, yatak veya
diğer yumuşak yüzeylere koymayın.
- Bu projektörü bez veya başka herhangi
bir maddeyle örtmeyin.
- Projektörün yakınında yanıcı maddeler
bulundurmayın.
Havalandırma delikleri ciddi bir
şekilde engellenirse projektör
içerisindeki aşırı ısınma yangına yol
açabilir.
15. Projektörü çalışması sırasında daima
düz, yatay bir yüzeye yerleştirin.
- Sola veya sağa 10 dereceden, öne
veya arkaya 15 dereceden fazla
eğildiği açılarda kullanmayın.
Projektörün tamamen yatay konumda
değilken kullanılması, lambanın yanlış
çalışmasına veya arızalanmasına yol
açabilir.
16. Projektörü bir kenarı üzerinde dik
tutmayın. Aksi takdirde projektör
düşerek yaralanmaya yol açabilir veya
hasar görebilir.
Önemli güvenlik talimatları5
Güvenlik Talimatları (Devamı)
17. Projektörün üzerine basmayın veya
herhangi bir nesne koymayın.
Projektörün görebileceği olası
hasarların yanı sıra, bu şekilde
davranılması kazalara veya olası
yaralanmalara da yol açabilir.
18. Projektörün yakınına veya üzerine sıvı
koymayın. Projektörün üzerine
dökülen sıvılar, arızalanmasına neden
olabilir. Projektör ıslanırsa, fişi prizden
çekin ve projektöre bakım yapması
için BenQ'yu arayın.
19. Bu ürün, tavana monte edilen tesisat
için ters görüntü çıkışı yeteneğine
sahiptir.
Projektörü tavana monte etmek için
yalnızca BenQ'nun Tavan Montaj Kitini
kullanın ve güvenli bir şekilde
takıldığından emin olun.
Projektörün tavana monte
edilmesi
BenQ projektörünüzü kullanırken hoş
bir deneyim yaşamanızı istiyoruz, bu
yüzden size ya da malzemelerinize
olası bir zarar gelmemesi için bu
güvenlik konusunu dikkatinize
sunuyoruz.
Eğer projektörünüzü tavana
yerleştirmek istiyorsanız, doğru boyda
BenQ projektör tavan montaj kitini
kullanmanızı, kitin dikkatli ve güvenli
bir şekilde takıldığından emin
olmanızı tavsiye ediyoruz.
Eğer BenQ haricinde bir markanın
projektör tavan montaj kitini
kullanıyorsanız, yanlış ebat ya da vida
boyu yüzünden doğacak bağlantı
hataları projektörün tavandan düşme
riskine ve güvenlik problemlerine yol
açacaktır.
BenQ projektörünüzü aldığınız
yerden, BenQ projektör tavan montaj
kitini de temin edebilirsiniz. BenQ
ayrıca, ek olarak Kensington kilit
uyumlu güvenlik kablosu almanızı ve
hem Kensington kilit slotuna hem de
tavan montaj kiti desteğine dikkatlice
takmanı
zı tavsiye eder. Bu, eğer
projektör bağlantı kiti gevşerse,
tutmada ikinci bir rol üstlenecektir.
Hg - Lamba cıva içermektedir. Yerel imha
kanunlarına göre işlem yapın. Bkz.
www.lamprecycle.org.
20. Bu aparat topraklanmalıdır.
Önemli güvenlik talimatları6
Giriş
Projektörün özellikleri
Projektör aşağıdaki özellikleri sunmaktadır
• SmartEco™, dinamik enerji tasarruflu.
SmartEco™ teknolojisi projektör lambası sistemini çalıştırmaya yönelik yeni bir
yöntem sunar ve içeriğin parlaklık düzeyine bağlı olarak lamba gücünden tasarruf
sağlar.
• SmartEco™ teknolojisiyle en uzun lamba ömrü.
SmartEco™ teknolojisi güç tüketimini azaltır ve lamba ömrünü uzatır.
• ECO BLANK lambanızın gücünde tasarruf sağlar.
Görüntüyü gizlemek için ECO BLANK düğmesine bastığınızda, aynı anda lamba
gücü de anında azaltılır.
• Bekleme modunda 0.5W'tan daha az.
Bekleme modunda 0.5W'tan daha az güç tüketimi.
• Filtresiz.
Bakım ve kullanım maliyetlerini azaltmak için filtresiz tasarım.
• Tek tuşla otomatik ayarlama.
Anında en iyi resim kalitesini göstermek için klavyede veya uzaktan kumandada
bulunan AUTO (OTOMATİK) tuşuna basma.
• Dahili hoparlör(ler)
Ses girişi bağlantıs
• Hızlı Soğutma, Otomatik Kapanma, Sinyal Gelince Açılma, Doğrudan Açılış
Hızlı Soğutma işlevi, projektörü kapatırken soğutma sürecini hızlandırır. Otomatik
Kapanma fonksiyonu, belirlenen bir süre içerisinde giriş sinyali gelmemesi
durumunda projektörün otomatik olarak kapanmasını sağlar. Sinyal Gelince Açılma
işlevi, sinyal girişini tespit ettiğinde otomatik olarak projektörünüzü açar ve güç
sağlandığında Doğrudan Açılış, projektörünüzü açar.
• Hemen Tekrar Başlatma
Seçilebilir Hemen Tekrar Başlatma fonksiyonu, projektörü kapattıktan sonra
90 saniye içinde hemen yeniden başlatmanızı sağlar.
• 3D Fonksiyonu desteklenir
Çeşitli 3D formatları, 3D fonksiyonunu daha esnek hale getirir. Görüntülerin
derinliğini sunarak, 3D filmlerin, videoların ve spor etkinliklerinin daha gerçekçi bir
şekilde tadını çıkarmak için BenQ 3D gözlüklerinizi takabilirsiniz.
• Yansıtılan görüntünün görünür parlaklığı; ortamın aydınlatma koşullarına, seçilen giriş sinyali
kaynağının kontrast/parlaklık ayarlarına bağlı olarak değişir ve projeksiyon mesafesiyle doğru
orantılıdır.
• Lamba parlaklığı zamanla azalacaktır ve azalma süresi lamba üreticilerinin teknik özellikleri
dahilinde farklılık gösterebilir. Bu normal ve beklenen bir durumdur.
ı yapıldığında karışık mono ses sağlayan dahili hoparlör(ler).
Giriş7
Ambalaj içeriği
Q
1.Yedek lamba kiti
2.Tavan montaj kiti
3.3D gözlükler
4.Taşıma çantası
Paketi dikkatli bir şekilde açın ve aşağıda gösterilen tüm parçaların bulunduğundan emin
olun. Bu öğelerden herhangi birinin eksik olması halinde, lütfen satın aldığınız yere
başvurun.
Standart aksesuarlar
Paket içindeki parçalar bölgenize uyumludur ve resimlerde gösterilenlerden farklı olabilir.
*Garanti kartı sadece bazı bölgelerde sunulmaktadır. Lütfen ayrıntılı bilgiler için bayinizle temasa
geçin.
ProjektörGüç kablosuVGA kablosu
Digital Projector
uick Start Guide
Quick Start Guide
Skrócona instrukcja obsługi
Hızlı başlangıç kılavuzu
Guide de démarrage rapide
Průvodce rychlým používáním
Kurzanleitung
Guida rapida
⿒怆ὦ䔏㋮⌾
Guía de inicio rápido
Guia de iniciação rápida
ڽବ҅ܶԧ
Snabbstartsguide
クイックスタートガイド
Краткое руководство
Snelgids
BenQ.com
Opsiyonel aksesuarlar
Giriş8
Hızlı başlangıç kılavuzuKullanım kılavuzu
CD'si
Uzaktan kumanda ve piller
Garanti kartı*
Projektör dış görünümü
4
5
6
7
8
1
2
3
Ön/üst taraf
Arka/alt taraf
9
1017111213 141615
1.Harici kontrol paneli
(Ayrıntılar için bkz. "Kumandalar ve
işlevleri" sayfa 10.)
2.Havalandırma deliği (sıcak hava çıkışı)
3.Ayarlama ayağı
4.Odak ve Yakınlaştırma halkası
5.Havalandırma deliği (soğuk hava girişi)
6.Hoparlör ızgarası
7.Ön IR uzak sensörü
8.Projeksiyon lensi
9.AC elektrik jakı
10. Ses girişi jakı
Ses çıkışı jakı
11. HDMI-giriş portu
12. RGB (PC)/Komponent video (YPbPr/
YCbCr) sinyal giriş jakı
13. RGB sinyal çıkış jakı
14. USB portu
15. RS232 kontrol portu
16. Tavan montaj delikleri
17. Kensington hırsızlık önleyici kilit slotu
Giriş9
Kumandalar ve işlevleri
1
2
3
4
5
7
8
9
7
6
11
12
13
14
10
Projektör
1.Odak halkası
Yansıtılan görüntünün odağını ayarlar.
2.Yakınlaştırma çemberi
Görüntünün boyutunu ayarlar.
3.TEMP (SICAKLIK) uyarı lambası
Projektörün sıcaklığı çok yükseldiğinde
yanar.
4.MENU/EXIT (MENÜ/ÇIKIŞ)
Ekrandan kumanda (OSD) menüsünü
açar. Önceki OSD menüsüne geri döner,
menü ayarlarından çıkar ve kaydeder.
5. Sol/
Projektör ses düzeyini düşürür.
6.ECO BLANK (ECO EKRAN
KARARTMA)
Perdedeki resmi saklamak için kullanılır.
7.Çarpıklık/Ok tuşları (/ Sol,
/Sağ)
Açılı yerleştirme yüzünden meydana
gelen görüntü bozulmalarını ayarlamak
için kullanılır.
8.LAMP (LAMBA) göstergesi ışığı
Lambanın durumunu gösterir. Lambada
bir sorun meydana geldiğinde ışık yanar
veya yan
ıp söner.
9.AUTO (OTOMATİK)
Görüntülenen resim için en iyi resim
zamanlamalarını otomatik olarak belirler.
10. POWER (GÜÇ) göstergesi ışığı
Projektör çalışır haldeyken yanar veya
yanıp söner.
11.POWER (GÜÇ)
Projektörün durumunu bekleme modu ile
açık arasında değiştirir.
12.Sağ/
Projektör ses düzeyini artırır.
Ekrandan Kumanda (OSD) menüsü
etkinleştirildiğinde, #5, #7 , ve #12
düğmeleri; istenen menü ögelerini
seçmek ve ayarlamaları yapmak için yön
okları olarak kullanılırlar.
13. SOURCE (KAYNAK)
Kaynak seçimi çubuğunu görüntüler.
14. MODE/ENTER (MOD/GİRİŞ)
Kullanılabilir bir görüntü kurulum modunu
seçer.
Seçilen ekrandan kumanda (OSD) menü
öğesini etkinleştirir.
Giriş10
Uzaktan kumanda
2
3
4
8
9
11
12
13
15
17
19
20
21
23
22
16
14
10
6
5
7
7
1
18
18
9.Aspect (En/Boy)
Görüntü en/boy oranını seçer.
10. Page Up/Page Down (Sayfa yukarı/Sayfa
aşağı)
Sayfa yukarı
/aşağı komutlarına (
PowerPoint gibi) yanıt veren görüntü yazılım
programını (bağlı PC'de) çalıştırır.
11. Digital Zoom (Dijital Zoom) (+, -)
Yan sıtılan resmin boyutunu büyütür veya
küçültür.
12. Timer On (Zamanlayıcı Açık)
Sizin kendi zamanlayıcı ayarınıza göre ekran
üzerinde bir zamanlayıcıyı etkinleştirir ya da
görüntüler.
13. Timer Set up (Zamanlayıcı Kurulumu)
Sunum zamanlayıcısı ayarını doğrudan girer.
1.POWER (GÜÇ)
Projektörün durumunu bekleme modu
ile açık arasında değiştirir.
2.Info (Bilgi)
Projektörün durum bilgisini gösterir.
3.MENU/EXIT (MENÜ/ÇIKIŞ)
Ekrandan kumanda (OSD) menüsünü
açar. Önceki OSD menüsüne geri
döner, çıkar ve menü ayarlarını
kaydeder.
4.Sol
5.MODE/ENTER (MOD/GİRİŞ)
Kullanılabilir bir görüntü kurulum
modunu seçer.
Seçilen ekrandan kumanda (OSD)
menü öğesini etkinleştirir.
6.ECO BLANK (ECO EKRAN
KARARTMA)
Perdedeki resmi saklamak için kullanılır.
7.Keystone/Ok tuşları (/ Yukarı,
/Aşağı)
Açılı yerleştirme yüzünden meydana
gelen görüntü bozulmalarını manuel
olarak düzeltmek için kullanılır.
8.SmartEco
Lamba modu seçimi çubuğunu
görüntüler.
14. 3D settings (3D ayarları)
3D ayarını doğrudan girer.
15. AUTO (OTOMATİK)
Görüntülenen resim için en iyi resim
zamanlamalarını otomatik olarak belirler.
16.Sağ
dan Kumanda (OSD) menüsü
Ekran
etkinleştirildiğinde, #4, #7 ve #16 tuşları;
istenen menü öğelerini seçmek ve
ayarlamaları yapmak için yön okları olarak
kullanılırlar.
17. SOURCE (KAYNAK)
Kaynak seçimi çubuğunu görüntüler.
18. Volume (Ses Seviyesi) +/-
Ses seviyesini ayarlar.
19. Mute (Sessiz)
Projektörün ses seviyesini açar, kapatır.
20. Freeze (Dondurma)
Yan sıtılan görüntüyü dondurur.
21. Quick Install
Yan sıtılan görüntünün çeşitli özelliklerini
hızlıca seçer ve bir test deseni gösterir.
Uzaktan kumanda, doğru çalışması için projektörün IR uzaktan kumanda algılayıcılarına
30 dereceyi aşmayan bir açıyla doğrultulmalıdır. Uzaktan kumanda ile sensörler
arasındaki mesafe 8 metreyi (~792.48 cm) aşmamalıdır.
Uzaktan kumandayla projektördeki IR (Kızılötesi) sensörü arasında kızılötesi ışının
önünü kesebilecek herhangi bir engel olmadığından emin olun.
Uzaktan kumandanın pillerinin değiştirilmesi
1.Pil kapağını açmak için, uzaktan kumandayı ters döndürün, kapaktaki parmak
tutamağına bastırın ve resimde gösterildiği şekilde ok yönünde yukarı kaydırın.
Kapak açılacaktır.
2.Var olan pilleri (gerekirse) çıkarın ve pil bölmesinin tabanında gösterildiği şekilde
pil kutuplarına dikkat ederek iki adet AAA pil takın. Pozitif (+) pozitife ve negatif (-)
negatife gider.
3.Kapağı taban ile hizalayarak yerleştirin ve kaydırarak yerine oturtun. Bir 'klik'
sesiyle yerine oturduktan sonra durun.
• Uzaktan kumanda ve pilleri, mutfak, banyo, sauna, güneş odası veya kapalı bir otomobil gibi aşırı
sıcak veya nemli ortamlarda bırakmaktan kaçının.
• Sadece pil üreticisi tarafından tavsiye edilen pillerle veya eşdeğerleriyle değiştirin.
• Kullanılmış pili, üreticinin talimatlarına ve bölgeniz için geçerli olan yerel çevre düzenlemelerine
göre atın.
• Pilleri kesinlikle ateşe atmayın. Patlama tehlikesi olabilir.
• Eğer piller bitmişse ya da uzaktan kumandayı uzun bir süre kullanmayacaksanız, pilin akması
durumunda olabilecek hasarları önlemek için pilleri çıkartın.
Giriş12
Projektörünüzü yerleştirme
Konum seçimi
Projektörünüz burada gösterilen dört kurulum konumundan birine kurulabilecek şekilde
tasarlanmıştır:
1.Ön Masa
Projektör perdenin önünde masaya
yerleştirildiğinde bu konumu seçin. Bu,
hızlı kurulum ve taşınabilirlik itibariyle en
sık kullanılan projektör yerleştirme
yöntemidir.
2.Ön Tavan
Bu konumu, projektör perdenin önünde
tavandan baş aşağı asılı olarak
yerleştirildiğinde seçin.
Projektörünüzü tavana monte etmek için
yetkili satıcınızdan BenQ Projektör Tavan
Montaj Kitini satın alın.
Projektörünüzü açtıktan sonra Ön Tavan
seçeneğini SİSTEM KURULUMU: Basit >
Projektör Kurulumu menüden seçin.
3.Arkada Tavan
Bu konumu, projektör perdenin arkasında
tavandan baş aşağı asılı olarak
yerleştirildiğinde seçin.
Bu kurulum yeri için özel bir arkadan
projeksiyon perdesi ve BenQ Projektör
Tavan Montaj Kiti gereklidir.
Projektörünüzü açtıktan sonra Arka
Tavan seçeneğini SİSTEM KURULUMU:
Basit > Projektör Kurulumu menüden
seçin.
4.Arka Masa
Bu konumu, projektörün perdenin
arkasında masaya yerleştirildiği
durumlarda seçin.
Özel arkadan projeksiyon perdesi
gereklidir.
Projektörünüzü açtıktan sonra Arka Masa
seçeneğini SİSTEM KURULUMU: Basit >
Projektör Kurulumu menüden seçin.
Oda yerleşiminiz veya kişisel tercihleriniz hangi kurulum konumunu seçeceğinizi
belirleyecektir. Perdenizin boyutu ve konumu, uygun prizin yeri ve diğer donanımların
konumu ve projektöre mesafesini dikkate alın.
Projektörünüzü yerleştirme13
Tercih edilen görüntü boyutunu elde etme
Y
G
Projeksiyon mesafesi
Lens merkezi
Ekran
Dikey
çıkıntı
4:3 perde diyagonal
Projektör camından perdeye mesafe, zoom ayarı ve video formatı seçeneklerinin her biri
yansıtılan görüntünün boyutuna etki eden faktörlerdir.
Projeksiyon boyutları
Uygun konumu hesaplamadan önce bu projektörün lens merkezi boyutları için "Boyutlar"
sayfa 54 bölümüne bakın.
Ekranın en/boy oranı 4:3, yansıtılan resim 4:3'tür
Örneğin, 120 inçlik bir perde kullanıyorsanız, tavsiye edilen projeksiyon mesafesi
5011 mm'dir ve dikey çıkıntı 183 mm'dir.
Ölçtüğünüz projeksiyon mesafesi 6,2 m (6200 mm) ise, "Perdeden uzaklık (mm)"
sütunundaki en yakın eşleşme 6264 mm'dir. Bu satır boyunca baktığınızda, 150 inçlik
(yaklaşık 3,8 m) bir perdenin gerektiğini göreceksiniz.
Tüm ölçümler yaklatyktyr ve gerçek boyutlardan farkly olabilirler.
BenQ, projektörü kalıcı olarak kurmak istiyorsanız bu projektörün optik karakteristiklerini hesaba
katmak için, projektörü asıl yerinde kullanarak projeksiyon boyutunu ve mesafesini fiziksel olarak test
etmenizi önerir. Bu, projektörün kurulum yerine en iyi şekilde uyması için tam montaj konumunu
belirlemenize yardımcı olur.
Projektörünüzü yerleştirme14
Maks
uzunluk
(min. zoom)
Dikey
çıkıntı
(mm)
Bağlantı
Dizüstü ya da
masaüstü bilgisayar
Hoparlörler
A/V aygıt
Monitör
(DVI)
(VGA)
veya
veya
Projektöre bir sinyal kaynağı bağlarken aşağıdakileri yaptığınızdan emin olun:
1.Herhangi bir bağlantı yapmadan önce tüm donanımları kapatın.
2.Her bir kaynak için doğru sinyal kablolarını kullanın.
3.Kabloların sıkıca takılı olup olmadığını kontrol edin.
• Aşağıda gösterilen bağlantılarda, bazı kablolar projektörle birlikte verilmeyebilir (bkz. "Ambalaj
içeriği" sayfa 8) Bunları elektronik eşya mağazalarından temin edebilirsiniz.
• Aşağıdaki bağlantı resimleri sadece referans amaçlıdır. Projektörde bulunan arka bağlantı jakları,
her bir projektörde farklılık gösterir.
5
5
1.VGA kablosu
2.VGA - DVI-A kablosu
3.USB kablosu
4.Komponent Video - VGA (D-Sub)
6
4
5.Ses kablosu
6.HDMI kablosu
1
3
5
12
adaptör kablosu
• Dizüstü bilgisayarların çoğu, bir projektöre bağlandığında harici video portlarını açmazlar. Harici
ekranı açıp kapatmak için genellikle FN + F3 veya CRT/LCD gibi tuş kombinasyonları gereklidir.
Dizüstü bilgisayar üzerinde CRT/LCD etiketli işlev tuşunu veya üzerinde monitör simgesi olan
tuşu bulunuz. Aynı anda FN ve etiketli fonksiyon tuşuna basın. Dizüstü bilgisayarınızın tuş
kombinasyonunu bulmak için bilgisayarınızın
• D-Sub çıkışı sadece COMPUTER1 (BİLGİSAYAR1) jakına uygun bir D-Sub girişi bağlandığında
çalışır.
belgelerine bakın.
Bağlantı15
• Projektör bekleme modundayken bu bağlantı yöntemini kullanmak isterseniz, SİSTEM
KURULUMU: Gelişmiş’de Monitör Çıkışı fonksiyonunun açık olduğundan emin olun. Ayrıntılar
için bkz. "Bekleme Ayarları" sayfa 43.
Video kaynak cihazlarının bağlanması
Projektörü bir video kaynağına sadece bağlantı yöntemlerinden birisi ile bağlayabilirsiniz,
ancak her biri farklı video kalitesi sunar. Seçeceğiniz yöntem çoğunlukla aşağıda
belirtildiği gibi projektör ve video kaynağının terminallerinin uyuşma yeteneğine bağlıdır:
Terminal adıTerminal görünümüGörüntü kalitesi
HDMI
En iyi
Bileşen Video
Daha iyi
Ses bağlantısı
Projektör, yalnızca iş amaçlı veri sunumlarına eşlik eden temel ses fonksiyonelliği
sağlaması için tasarlanmış olan mono hoparlör(ler) içine yerleştirilmiştir. Bu hoparlörler,
ev sinema sistemlerinden beklenecek stereo ses çıkışı vermesi düşünülerek
tasarlanmamıştır. Herhangi bir stereo ses çıkışı (eğer varsa) projektör hoparlör çıkışı
tarafından karışık mono sese dönüştürülür.
SES ÇIKIŞI jakına bağlantı yapıldığında dahili hoparlörler kapanacaktır.
• Projektör, stereo ses girişi yapılmışsa bile sadece karışık mono ses verir. Daha fazla bilgi için
bkz."Ses bağlantısı" sayfa 16.
• Projektör açıldıktan ve görüntü kaynağı seçildikten sonra eğer görüntü gelmemişse, video
kaynağı cihazının açık olduğundan ve düzgün çalıştığından emin olun. Ayrıca, sinyal kablolarının
doğru bir şekilde bağlı olup olmadığını kontrol edin.
Bağlantı16
İşletim
Projektörün açılması
1.Elektrik kablosunu projektöre ve prize takın. Priz
şalterini (varsa) açın. Projektör açıldıktan sonra
projektördeki POWER (GÜÇ) göstergesi ışığı
lambasının turuncu yanıp yanmadığını kontrol
edin.
Elektrik çarpması ve yangın gibi olası tehlikeleri önlemek için
lütfen cihazla birlikte sadece orijinal aksesuarlar (örn. güç
kablosu) kullanın.
2.Projektörü çalıştırmak için POWER (GÜÇ) düğmesine basın. Lamba
yandığında, "Güç Açık" tonu duyulacaktır. POWER (GÜÇ) göstergesi ışığı renkte
yanıp söner ve projektör açık kaldığı sürece yeşil renkte kalır.
Çalıştırma prosedürü yaklaşık 30 saniye sürmektedir. İlk çalıştırmanın ileriki
aşamasında, bir ilk çalıştırma logosu yansıtılır.
(Eğer gerekirse) görüntü netliğini ayarlamak için odak halkasını döndürün.
Halka sesini kapatmak için, bkz. "Öğesinin kapatılması Açılış/kapanış
32.
Projektör önceki çalışmadan kaynaklı hala sıcaksa, lamba çalışmadan önce yaklaşık 90 saniye
süreyle soğutma fanını çalıştırır.
girmek için ok tuşlarına basın. Daha fazla
bilgi için bkz."Şifre fonksiyonunun
kullanımı" sayfa 21.
5.Bağlı tüm donanımı açın/çalıştırın.
6.Projektör, giriş sinyalleri aramaya başlar.
Taranan geçerli giriş sinyali, ekranın sol
üst köşesinde görünür. Eğer projektör
geçerli bir sinyal saptamaz ise, bir giriş
sinyali bulunana kadar 'Sinyal Yok' ibaresi
görüntülenmeye devam edecektir.
Ayrıca, istediğiniz giriş sinyalini seçmek
için uzaktan kumandadaki SOURCE (KAYNAK) tuşuna da basabilirsiniz. Daha
fazla bilgi için bkz."Giriş sinyalinin
iştirilmesi" sayfa 23.
değ
• Giriş sinyalinin frekansı/çözünürlüğü projektörün işletim aralığını aşarsa, boş ekranda 'Aralık Dışı'
mesajının görüntülendiğini göreceksiniz. Lütfen projektörün çözünürlüğü ile uyumlu bir giriş
sinyaline değiştirin ya da giriş sinyalini daha düşük bir ayara getirin. Daha fazla bilgi için
bkz."Zamanlama çizelgesi" sayfa 55.
• 3 dakika içinde hiçbir sinyal tespit edilmezse, projektör otomatik olarak koruma moduna geçer.
sesi" sayfa
İşletim17
Yansıtılan görüntünün ayarlanması
Lamba açıkken lensin içine
bakmayın. Lambanın güçlü ışığı
gözlerinize zarar verebilir.
Sıcak havanın geldiği hava çıkış
menfezine yakın olduğundan hızlı
açma düğmesine basarken
dikkatli olun.
1.Yakınlaştırma halkasını kullanarak
yansıtılan görüntüyü ihtiyaç
duyduğunuz boyuta ayarlayın.
2.Odak ayar halkasını çevirerek
görüntüyü netleştirin.
Yansıtma açısının ayarlanması
Projektör 1 adet ayarlayıcı ayağı ile donatılmıştır.
Görüntü yüksekliğini ve yansıtma açısını değiştirir.
Projektörü ayarlamak amacıyla yatay açıyı hassas
bir şekilde ayarlamak için ayarlayıcı ayağını
çevirin.
Ayağı geri çekmek için, ayarlayıcı ayağı ters yönde
çevirin.
Projektör düz bir zemine yerleştirilmezse ve perde
ve projektör birbirine dik değilse, yansıtılan görüntü
yamuk şeklinde olabilir. Bu durumu düzeltme ile
ilgili daha fazla bilgi için bkz. "Çarpıklığın
düzeltmesi" sayfa 19.
Otomatik görüntü ayarlama
Bazı durumlarda, resim kalitesini optimize etmeniz gerekebilir. Bunu yapmak için
projektör veya uzaktan kumanda üzerindeki AUTO (OTOMATİK) düğmesine basın.
3 saniye içinde, yerleşik Akıllı Otomatik Ayarlama fonksiyonu, Frekans ve Saat
değerlerini en iyi resim kalitesini verecek şekilde yeniden ayarlayacaktır.
Geçerli kaynak bilgileri, ekranın köşesinde 3 saniye süreyle görüntülenecektir.
• Bu fonksiyon, sadece PC sinyali (analog RGB) seçili olduğunda kullanılabilir.
Görüntü netliğinin hassas olarak ayarlanması
İşletim18
Çarpıklığın düzeltmesi
/
düğmesine
basın.
/
düğmesine
basın.
Ekran yerleşiminin düzeltilmesi, yansıtılan görüntünün üstte veya altta belirgin oranda
geniş olduğu durumlara işaret etmektedir. Projektörün perdeye dikey olmadığı hallerde
meydana gelir.
Bunu gidermek için aşağıdaki adımlardan BİRİSİNİ takip ederek elle düzeltmeniz
gerekecektir.
• Çarpıklık düzeltme sayfasını görüntülemek
için projektör veya uzaktan kumanda
üzerindeki / tuşlarına basın.
Görüntünün üst kısmındaki çarpıklığı
düzeltmek için tuşuna basın. Görüntünün
alt kısmındaki çarpıklığı düzeltmek için
tuşuna basın.
• OSD menüsünün kullanımı
1.MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine / EKRAN menüsü vurgulanana kadar
basın.
2. düğmesine basarak Çarpıklık öğesine gelin ve MODE/ENTER (MOD/GİRİŞ)
3. tuşlarını kullanarak Dil
öğesine gelin ve MODE/ENTER (MOD/GİRİŞ) tuşuna basın.
2./ tuşlarını kullanarak SİSTEM
İşletim20
KURULUMU: Basit menüsüne gelin.
4.Tercih ettiğiniz dili seçmek için
// / düğmesine
sonrasında MODE/ENTER (MOD/GİRİŞ) düğmesine basın.
5.Ayarları kaydedip çıkmak için
projektör veya uzaktan
kumandadaki MENU/EXIT (MENÜ/ÇIKIŞ) tuşuna basın.
Projektörün güvenliğini sağlama
YENİ ŞİFREYİ GİRİN
GeriMENÜ
Bir güvenlik kablosu kilidi kullanma
Projektör, çalınmasını önlemek için güvenli bir yere yerleştirilmelidir. Aksi durumlarda,
projektörün güvenliğini sağlamak için Kensington kilidi gibi bir kilit satın alın. Projektörün
arka kısmında bir Kensington kilidi yuvası bulunmaktadır. Daha fazla bilgi için bkz.
madde 17, sayfa 9.
Kensington güvenlik kilidi kablosu genellikle anahtar(lar) ve kilitten oluşmaktadır. Kilidin
nasıl kullanılacağıyla ilgili olarak belgelerine bakın.
Şifre fonksiyonunun kullanımı
Güvenlik gerekçesiyle ve yetkisiz kullanımları önlemek için, projektör, bir şifre güvenliği
ayarlama fonksiyonuyla donatılmıştır. Şifre, Ekrandan Kumanda (OSD) menüsü ile
ayarlanabilir.
UYARI: Şifre fonksiyonunu etkinleştirir ve daha sonra şifreyi unutursanız zor durumda kalabilirsiniz.
Bu kullanma kılavuzunun bir çıktısını alın (eğer gerekiyorsa), kullandığınız şifreyi kılavuza yazın ve
daha sonra kullanmak üzere kılavuzu güvenli bir yere saklayın.
Şifre ayarlama
Bir şifre ayarlandıktan ve açma kilidi etkinleştirildikten sonra projektör, her çalıştırıldığında doğru şifre
girilmeden kullanılamaz.
1.OSD menüsünü açın ve SİSTEM KURULUMU: Gelişmiş > Güvenlik Ayarları
menüsüne gidin. MODE/ENTER (MOD/GİRİŞ) düğmesine basın. Güvenlik Ayarları sayfası görüntülenir.
2.Güvenlik Ayarlarını Değiştir öğesini seçin ve MODE/ENTER (MOD/GİRİŞ)
tuşlarına basın.
3.Sağda da gösterildiği gibi, dört ok düğmesi
( , , , ) sırasıyla 4 haneyi (1, 2, 3, 4)
temsil eder. Belirlemek istediğiniz şifreye göre,
şifre için altı hane girmek için ok tuşlarına
basın.
4.Yeni şifreyi tekrar girerek doğrulayın.
Şifre belirlendikten sonra OSD menüsü,
Güvenlik Ayarları sayfasına döner.
5.Açı
ÖNEMLİ: Girilen rakamlar, ekranda yıldızlarla gösterilir. Seçtiğiniz şifreyi unutmamak için önceden
veya şifreyi girdikten hemen sonra bu kılavuza yazın.
Şifre: __ __ __ __ __ __
Bu kılavuzu güvenli bir yerde saklayın.
6.OSD menüsünden çıkmak için MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine basın.
lış Kilidi fonksiyonunu etkinleştirmek için,
/ tuşuna basarak Açılış Kilidi öğesine
gelin ve / tuşuna basarak Açık olarak ayarlayın.
İşletim21
Şifreyi unutursanız
Şifre Hatası
Lütfen tekrar deneyin.
Lütfen geri çağırma kodunu girin
ve BenQ Müşteri Hizmetleri ile
temasa geçin.
Geri Çağırma Kodu:
255 255 255 255
ŞİFREYİ GERİ ÇAĞIR
Çıkış
MENÜ
Şifre fonksiyonu etkinleştirilmişse, Projektörü her
açtığınızda altı haneli şifreyi girmeniz istenecektir.
Yanlış şifre girerseniz, sağdaki resimde gösterildiği
şekilde şifre hatası mesajı görünür ve ardından ŞİFRE GİR mesajı görünür. Başka bir altı haneli şifre
girerek tekrar deneyebilir veya şifreyi bu kılavuza
yazmamış ve kesinlikle hatırlamıyor olmanız halinde
şifre geri çağırma prosedürünü uygulayabilirsiniz. Daha fazla bilgi için bkz."Şifre geri
çağırma prosedürüne giriş" sayfa 22.
Art arda 5 kez yanlış şifre girerseniz, projektör kısa sürede otomatik olarak kapanacaktır.
Şifre geri çağırma prosedürüne giriş
1.3 saniye süreyle projektör veya uzaktan
kumandadaki AUTO (OTOMATİK)düğmesine basın. Projektör,
ekranda kodlu bir numara
görüntüleyecektir.
2.Numarayı yazın ve projektörü kapatın.
3.Yerel BenQ servis merkezinden numara
kodunu çözmek için yardım isteyin.
Projektörü kullanmaya yetkili olduğunuzun
doğrulanabilmesi için ürünü satın
aldığınıza dair belgeyi göstermeniz talep
edilebilir.
Şifre değiştirme
1.OSD menüsünü açın ve SİSTEM KURULUMU: Gelişmiş > Güvenlik Ayarları >
Şifre Değiştir menüsüne gidin.
2.MODE/ENTER (MOD/GİRİŞ) düğmesine basın. 'GEÇERLİ ŞİFREYİ GİRİN'
mesajı görünür.
3.Eski şifreyi girin.
i. Şifre doğruysa, başka bir "YENİ ŞİFREYİ GİRİN" mesajı görünür.
ii. Şifre yanlışsa, şifre hatası mesajı görünür ve ardından yeniden denemeniz için
"GEÇERLİ ŞİFREYİ GİRİN" mesajı görünür. Değiş
için MENU/EXIT (MENÜ/ÇIKIŞ) tuşuna basabilir veya başka bir şifre
deneyebilirsiniz.
4.Yeni bir şifre girin.
ÖNEMLİ: Girilen rakamlar, ekranda yıldızlarla gösterilir. Seçtiğiniz şifreyi unutmamak için önceden
veya şifreyi girdikten hemen sonra bu kılavuza yazın.
Şifre: __ __ __ __ __ __
Bu kılavuzu güvenli bir yerde saklayın.
5.Yeni şifreyi tekrar girerek doğrulayın.
6.Projektöre başarıyla yeni bir şifre atadınız. Projektör bir sonraki açıldığında yeni
şifreyi girmeyi unutmayın.
7.OSD menüsünden çıkmak için MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine basın.
tirme işlemini iptal etmek
Şifre fonksiyonunun iptal edilmesi
Şifre koruma işlemini iptal etmek için, OSD menü sistemi açıldıktan sonra SİSTEM
KURULUMU: Gelişmiş > Güvenlik Ayarları > Güvenlik Ayarlarını Değiştir menüsüne
geri dönün. MODE/ENTER (MOD/GİRİŞ) düğmesine basın. "ŞİFRE GİR" mesajı
görünür. Geçerli şifreyi girin.
İşletim22
i. Şifre doğruysa OSD menüsü, Güvenlik Ayarları sayfasına döner.
Computer1/YPbPr1
Computer2/YPbPr2
Video
S-Video
HDMI
tuşuna basarak Açılış Kilidi öğesine gidin ve / tuşuna basarak Kapalı
seçeneğini seçin. Projektörü bir sonraki açışınızda şifre girmeniz gerekmez.
ii. Şifre yanlışsa, şifre hatası mesajı görünür ve ardından yeniden denemeniz için
"ŞİFRE GİR" mesajı görünür. Değiştirme işlemini iptal etmek için MENU/EXIT
(MENÜ/ÇIKIŞ) tuşuna basabilir veya başka bir şifre deneyebilirsiniz.
Unutmayın, şifre işlevi devre dışı olmasına rağmen, eski şifreyi girerek şifre işlevini yeniden
etkinleştirmeniz gerekebileceğinden eski şifreyi kaybetmemeniz gerekir.
Giriş sinyalinin değiştirilmesi
Projektör aynı anda birden fazla cihaza bağlanabilir. Ancak, bir kerede sadece bir
tanesinden tam görüntü alınabilir. Projektör, çalıştırıldığında otomatik olarak mevcut
sinyalleri arar.
Projektörün otomatik olarak sinyalleri aramasını istiyorsanız Hızlı Otomatik Arama
fonksiyonunun yer aldığı KAYNAK menünün Açık öğesinde olduğundan emin olun.
Kaynağı seçmek için:
1.Projektör veya uzaktan kumandadaki SOURCE (KAYNAK) tuşuna basın. Bir kaynak seçimi
çubuğu görünür.
2.İstediğiniz sinyal seçilene kadar artarda /
düğmelerine basın ve ardından MODE/ENTER (MOD/GİRİŞ) düğmesine basın.
Algılandıktan sonra, seçilen giriş kaynağı bilgileri
ekranın köşesinde birkaç saniye süreyle
görüntülenir. Projektöre birden fazla donanım
bağlıysa, diğer sinyalleri aratmak için 1-2
adımlarını tekrar edin.
• Yansıyan görüntünün parlaklık seviyesi siz giriş sinyallerini
değiştirdikçe değişir. Daha çok statik görüntüler kullanan
Data (grafik) "PC" sunumları, genelde daha çok hareketli
görüntüler (filmler) kullanan 'Video' sunumlarından daha
parlaktır.
• Projektörün doğal ekran çözünürlüğü 4:3 en/boy oranıdır. En iyi ekran görüntüleri elde etmek için
bu çözünürlükte çıkış gönderen bir giriş kaynağı seçmeniz ve kullanmanız gerekir. Diğer
çözünürlük değerleri projektör tarafından 'en/boy oranı' ayarına bağlı olarak ölçeklendirilecektir ve
bu durum görüntüde bazı bozulmalara ve resim netliğinin ortadan kalkmasına neden olabilir.
Daha fazla bilgi için bkz."En/boy oranının seçilmesi" sayfa 24.
Renk Boşluğunun Değiştirilmesi
Projektörü yanlışlıkla bir DVD oynatıcıya projektörün HDMI girişi yoluyla bağlamanız ve
yansıtılan görüntünün yanlış renklerde gösterilmesi durumunda, lütfen renk boşluğunu
YUV olarak değiştirin.
Bunu yapmak için:
1.MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine / KAYNAK menüsü vurgulanana
kadar basın.
2. düğmesine basarak Renk Alanı Transferi öğesine gelin ve / düğmelerine
basarak uygun bir renk alanı seçin.
Bu fonksiyon yalnızca HDMI giriş portu kullanılırken mevcuttur.
İşletim23
Ayrıntıların büyütülmesi ve aranması
Yansıtılan resimdeki detayları bulmanız gerekiyorsa, resmi büyütün. Resimde dolaşmak
için ok tuşlarını kullanın.
• Uzaktan kumanda kullanılarak
1.Zoom çubuğunu görüntülemek için Dijital Zoom +/- düğmesine basın. Görüntünün
merkezini büyütmek için Dijital Zoom + düğmesine basınç. Resmin boyutu
ihtiyaçlarınıza uygun hale gelene kadar tuşa art arda basın.
2.Görüntü üzerinde gezinmek için projektör veya uzaktan kumandadaki yönlü tuşları
( , , , ) kullanın.
3.Resmi orijinal büyüklüğüne geri almak için, AUTO (OTOMATİK) tuşuna basın.
Ayrıca Dijital Zoom - tuşuna da basabilirsiniz. Düğmeye tekrar bası ldığında, resim
orijinal boyutuna ulaşana kadar daha da küçülür.
• OSD menüsünün kullanımı
1.MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine basın ve ard
basarak EKRAN menüsünü seçin.
2. düğmesine basarak Dijital Zoom öğesine gelin ve MODE/ENTER (MOD/GİRİŞ) düğmesine basın. Yakınlaştırma çubuğu görüntülenir.
3.Dijital Zoom+ düğmesine tekrar tekrar basarak resmi istediğiniz boyuta büyütün.
4.Görüntü üzerinde gezinmek için MODE/ENTER (MOD/GİRİŞ) tuşuna basarak
kaydırma moduna geçin ve görüntü üstünde gezinmek için projektörde veya
uzaktan kumandadaki ( , , , ) yön oklarına basın.
5.Görüntü boyutunu küçültmek için, AUTO (OTOMATİK) düğmesine basarak orijinal
boyutuna döndürebilirsiniz. Resim orijinal boyutuna geri dönene kadar Dijital Zoom - tuşuna sürekli olarak basabilirsiniz.
Resimde yalnızca resim büyütüldükten sonra dolaşılabilir. Detayları ararken resimde ilave büyütme
yapabilirsiniz.
ından /düğmelerine
En/boy oranının seçilmesi
"En/boy oranı", görüntü genişliği ile görüntü yüksekliğinin oranını ifade eder. Analog
TV'lerin çoğu ve bazı bilgisayarlar 4:3 oranında, dijital TV ve DVD'ler ise genellikle 16:9
oranındadır.
Dijital sinyal işleminin geldiği noktaya göre, bu projektör gibi dijital ekranlı cihazlar,
görüntü çıktısını dinamik olarak görüntü giriş sinyalinin oranından farklı bir en/boy
oranına genişletebilir ve ölçeklendirebilir.
Yansıtılan resmin oranını değiştirmek için (kaynağın en/boy oranı ne olursa olsun):
• Uzaktan kumanda kullanılarak
1.Aspect (En/Boy) düğmesine basarak geçerli ayarı görüntüleyin.
2.Aspect (En/Boy) düğmesine artarda basarak video sinyal formatına ve
görüntüleme ihtiyaçlarınıza uygun bir en/boy oranı seçin.
3. düğmelerine basarak video sinyal formatına ve görüntüleme ihtiyaçlarınıza
uygun bir en/boy oranı seçin.
Ş) düğmesine basın ve ardından /düğmelerine
İşletim24
15:9 resim
4:3 resim
16:9 resim
4:3 resim
16:9 resim
16:10 resim
En/boy oranı hakkında
• Aşağıdaki resimde, siyah kısımlar etkisiz, beyaz kısımlarsa etkili alanlardır.
• OSD menüleri kullanılmayan siyah alanlarda görüntülenebilir.
1.Otomatik: Projektörün yerel
çözünürlüğü ile yatay veya dikey
genişlik bakımından orantılı bir
görüntü ölçeklendirir. Bu, 4:3 veya
16:9 en/boy oranına sahip olan ve
görüntünün oranını değiştirmeksizin
ekranı daha çok kullanışlı kılmak
istediğiniz gelen görüntü için
uygundur.
2.Gerçek: Görüntü kendi orijinal
çözünürlüğünde yansıtılır ve boyutu
perde yüzeyine uyacak şekilde
yeniden belirlenir. Düşük çözünürlüklü
giriş sinyallerinde yansıyan görüntü,
tam ekran görüntüsünden daha küçük
görünür. Eğer gerekirse yakınlaştırma
ayarıyla ya da projektörü
yakınlaştırarak görüntünün boyutu
ayarlanabilir. Bu ayarlamaları
yaparsanız projektörün odak ayarını
da yeniden yapmanız gerekebilir.
4:3: Bir görüntünün boyutunu 4:3 en/
3.
boy oranındaki bir perdenin
merkezinde görüntülenecek şekilde
belirler. Bu, görünüm değişikliği
olmaksızın görüntüleme
sağlayacağından, bazı bilgisayar
monitörleri, standart çözünürlükte TV
ve 4:3 en/boy oranlı DVD filmleri gibi
halihazırda 4:3 en/boy oranlı
görüntüler için en uygun olanıdır.
4.16:9: Bir görüntünün boyutunu 16:9
en/boy oranındaki bir perdenin
merkezinde görüntülenecek şekilde
belirler. Bu, görünüm değişikliği
olmaksızın görüntüleme
sağlayacağından, yüksek
çözünülürlüklü TV gibi halihazırda 16:9
en boy oranlı görüntüler için en uygun
olanıdır.
5.16:10: Bir görüntünün boyutunu 16:10
en/boy oranındaki bir perdenin
merkezinde görüntülenecek şekilde
belirler. Bu, görünüm değişikliği
olmaksızın görüntüleme
sa
ğlayacağından halihazırda 16:10 en
boy oranlı görüntüler için en uygun
olanıdır.
İşletim25
Görüntünün optimum hale getirilmesi
Duvar Rengi Özelliğinin Kullanılması
Beyaz dışında bir renkle boyanmış olan bir duvara yansıtma yapmanız durumunda
Duvar Rengi özelliği kaynak ve yansıtılan görüntü arasındaki olası renk farkını önleyerek
yansıtılan görüntünün rengini düzeltmenize yardımcı olabilir.
Bu fonksiyonu kullanmak için, EKRAN > Duvar Rengi menüsüne gidin ve yansıtma
yüzeyininkine en yakın düşen bir rengi seçmek üzere / tuşlarına basın. Arasından
seçim yapabileceğiniz çok sayıda önceden kalibre edilmiş renk bulunmaktadır: Açık Sarı, Pembe, Açık Yeşil, Mavi ve Karatahta.
Görüntü modu seçimi
Projektörde sizin kullanım çevrenize ve görüntü sinyal kaynağı tipinize göre önceden
belirlenmiş bazı resim modları vardır.
İhtiyaçlarınıza uygun düşen bir işletim modu seçmek için, aşağıdaki adımlardan birini
takip edebilirsiniz.
• İstediğiniz mod seçilene kadar uzaktan kumanda veya projektördeki MODE/ENTER
(MOD/GİRİŞ) düğmesine basın.
• İstenilen bir modu seçmek için RESİM > Resim Modu menüsüne gidip /
tuşlarına basın.
1.Parlak modu: Yansıtılan görüntünün parlaklığını maksimize eder. Bu mod çok
yüksek parlaklıkların gerektiği ortamlara uygundur, mesela projektörü aydınlık
odalarda kullanırken.
2.Sunum modu: Sunumlar için tasarlanmıştır. Bu modda, PC ve dizüstü bilgisayar
renklerine uyum sağ
3.sRGB modu: Parlaklık seçimini göz ardı edip RGB renklerinin saflığını
maksimuma çıkartır. sRGB uyumlu ve uygun kalibre edilmiş kameralarla çekilmiş
fotoğrafları ve AutoCAD gibi programlarla çizilmiş çizimleri sunmak için kullanılır.
4.Sinema modu: Ayrıca karanlık (az ışıklı) ortamlarda, en iyi görüntüleme için, dijital
kamera ya da DV'lerden film, video klip oynatmak için uygundur.
5.3D modu: 3D görüntüleri ve 3D video klipleri oynatmaya uygundur.
6.Kullanıcı 1/Kullanıcı 2 modu: Mevcut geçerli resim modları temelinde
özelleştirilmiş ayarları geri çağırır. Daha fazla bilgi için bkz."Kullanıcı 1/Kullanıcı 2
modunu ayarlama" sayfa 26.
Kullanıcı 1/Kullanıcı 2 modunu ayarlama
Mevcut geçerli resim modları ihtiyaçlarınıza uygun değilse kullanıcı tarafından
tanımlanabilir iki adet mod bulunmaktadır. Resim modlarından birini (Kullanıcı 1/2 hariç)
bir başlangıç noktası olarak kullanabilir ve ayarları özelleştirebilirsiniz.
1.Ekrandan Kumanda (OSD) menüsünü açmak için MENU/EXIT (MENÜ/ÇIKIŞ)
tuşuna basın.
2.RESİM > Resim Modu menüsüne gidin.
3./ düğmelerine basarak Kullanıcı 1 veya Kullanıcı 2 öğesini seçin.
4. düğmesine basarak Referans Modu öğesine gelin.
Bu fonksiyon yalnızca Kullanıcı 1 veya Kullanıcı 2 modu Resim Modu alt menü öğesinde seçili
olduğunda kullanılabilir.
5.İhtiyaçlarınıza en yakın resim modunu seçmek için / tuşlarına basın.
6.Değiştirilecek menü öğesini seçmek için tuşuna basın ve / tuşları ile
ayarları yapın. Daha fazla bilgi için aşağıdaki "Kullanıcı modlarında görüntü
kalitesinin ince ayarı" bölümüne bakın.
lamak amacıyla parlaklık vurgulanır.
İşletim26

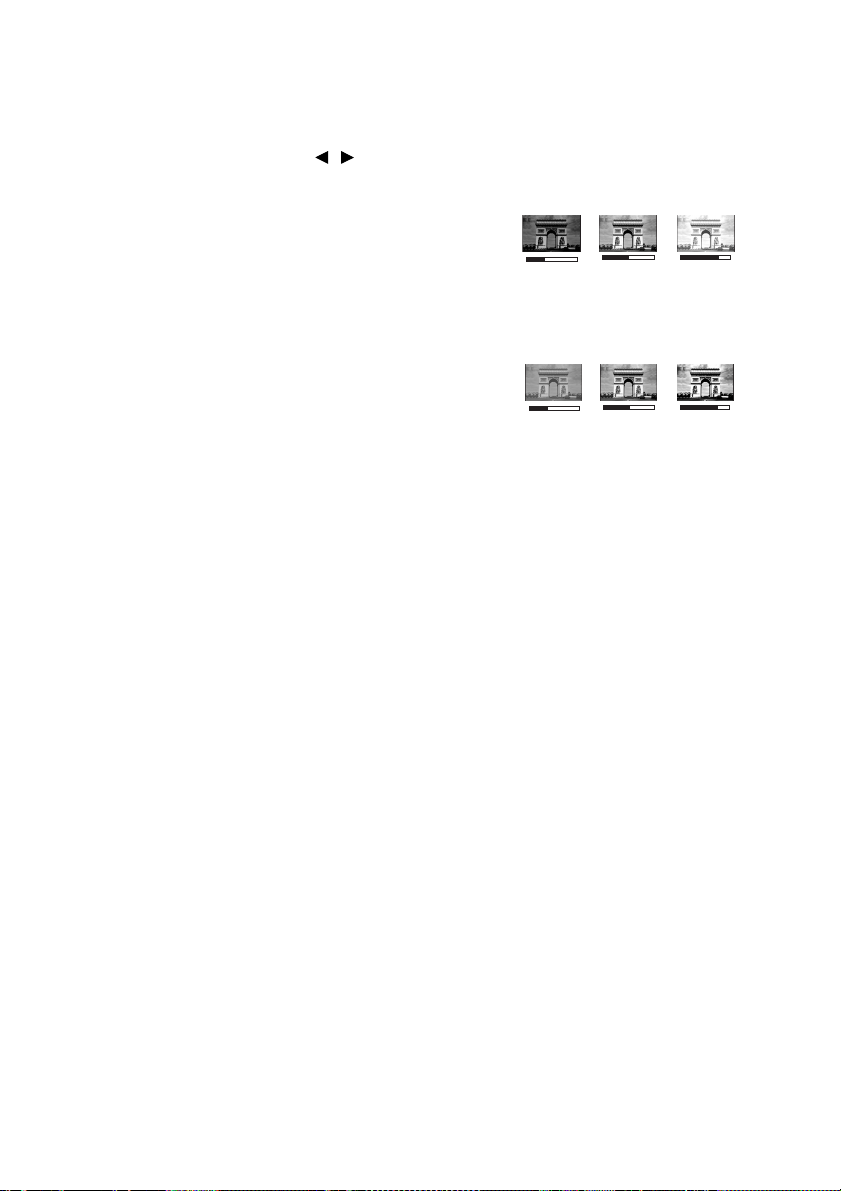

Kullanıcı modlarında görüntü kalitesinin ince ayarı
0
-30
+30
Tespit edilen sinyal türüne ve seçilen resim moduna bağlı olarak, aşağıdaki
fonksiyonların bazıları mevcut olmayabilir. İhtiyaçlarınıza göre üzerlerine gelip projektör
veya uzaktan kumandada / tuşuna basarak bu fonksiyonlarda ayar yapabilirsiniz.
Ayarlama Parlaklık
Değer ne kadar yüksekse, görüntü de o kadar
parlaktır. Ve değer ne kadar düşükse görüntü de
o kadar koyudur. Bu kumandayı, görüntünün siyah
alanlarının sadece siyah olarak görünmesini ve koyu
+30
alanlardaki ayrıntıların görünür kılınmasını
sağlayacak şekilde ayarlayın.
Ayarlama Zıtlık
Değer ne kadar büyük olursa kontrast o kadar fazla
olur. Bu fonksiyonu, Parlaklık ayarını, seçtiğiniz giriş
ve seyretme ortamına göre ayarladıktan sonra beyaz
seviyesinin doruğunu belirlemek için kullanın.
Ayarlama Netlik
Değer ne kadar yüksekse, resim de o kadar netleşir. Değer ne kadar düşükse, resim de
o kadar bulanıklaşır.
Ayarlama Brilliant Color
Bu özellik, görüntüde daha gerçekçi ve canlı renkler sağlarken yüksek parlaklığa imkan
vermek için yeni bir renk işleme algoritması ve sistem düzeyi geliştirmeler
kullanmaktadır. Video ve doğal çekimlerde yaygın olan orta tonlu görüntülerde %50'den
fazla bir parlaklık artışı sağlar, böylelikle projektör daha gerçekçi ve özgün renklerde
görüntü yeniden üretimi sağlar. Bu kalitede görüntüler tercih ediyorsanız Açık öğesini
seçin. İhtiyaç duymuyorsanız Kapalı öğesini seçin.
Kapalı seçildiğinde Renk Sıcaklığı fonksiyonu mevcut değildir.
Renk sıcaklığı seçimi
Renk sıcaklığı* için mevcut seçenekler, seçilen sinyal tipine göre değişir.
1.Soğuk: Görüntülerin mavimsi beyaz görünmesini sağlar.
2.Normal: Beyaz için normal renklenmeyi korur.
3.Sıcak: Görüntülerin kırmızımsı beyaz görünmesini sağlar.
*Renk sıcaklıkları hakkında:
Çeşitli amaçlar doğrultusunda "beyaz" kabul edilen birçok farklı ton vardır. Beyaz rengi
temsil etmeye dönük yaygın yöntemlerden biri de “renk sıcaklığı” olarak bilinmektedir.
Düşük bir renk sıcaklığına sahip bir beyaz, kırmızımsı bir beyaz olarak görünür. Yüksek
renk ısısına sahip beyaz renk, daha fazla mavi içeriyormuş gibi görünür.
+50
+70
İşletim27
Tercih edilen renk sıcaklığının ayarlanması
Tercih edilen bir renk sıcaklığı ayarlamak için:
1.Renk Sıcaklığı öğesine gelin ve projektördeki veya uzaktan kumandadaki /
öğesine basarak Sıcak, Normal veya Soğuk seçeneklerinden istediğinizi seçin.
2. düğmesine basarak Renk Sıcaklığı İnce Ayarı öğesine gelin ve MODE/ENTER
(MOD/GİRİŞ) tuşuna basın. Renk Sıcaklığı İnce Ayarı sayfası görüntülenir.
•R Ofseti/G Ofseti/B Ofseti: Kırmızı, Yeşil ve Mavinin parlaklık seviyelerini
ayarlar.
4.Ayarları kaydedip çıkmak için MENU/EXIT (MENÜ/ÇIKIŞ) tuşlarına basın.
/B Kazanımı: Kırmızı, Yeşil ve Mavinin zıtlık
3D Renk Yönetimi
Işığın açık kaldığı veya bina dış pencerelerinin odaya gün ışığı girişine izin verdiği sınıf,
toplantı odası veya oturma odası gibi çoğu kurulum durumunda renk yönetimi
gerekmeyecektir.
Kurul odaları, amfiler veya ev sinemaları gibi kontrollü aydınlatma seviyelerine sahip
sabit kurulumlarda renk yönetimi değerlendirilmelidir. Renk yönetimi, ihtiyacınız olması
halinde daha doğru renk üretimine olanak tanıyan hassas renk kontrolü ayarları sağlar.
Uygun renk yönetimine yalnızca kontrollü ve yeniden üretilebilir izleme koşullarında
ulaşılabilir. Renk yeniden üretimini ölçmek için bir kolorimetre (renk ışığı ölçer)
kullanmanız ve uygun bir kaynak resimler grubu sağlamanız gerekecektir. Bu aletler
projektörle birlikte sağlanmamaktadır ancak projektör satıcınız size uygun
gösterebilmeli ve hatta sizi deneyimli bir uzman montajcıya yönlendirebilmelidir.
Renk Yönetimi ayarlanacak altı renk grubu (RGBCMY) sağlar. Her bir rengi seçtiğinizde,
tercihinize göre aralığını ve doygunluğunu bağımsız olarak ayarlayabilirsiniz.
Çeşitli renk testi modelleri içeren bir test diski satın aldıysanız, bu diski monitörler, TV'ler,
projektörler vb. üzerindeki renkli sunumları test etmek için kullanabilirsiniz. Diskten
istediğiniz resmi ekrana yansıtabilir ve ayarlamaları yapmak için 3B Renk Yönetimi
menüsüne girebilirsiniz.
Ayarları yapmak için:
1.RESİM menüsüne gidin ve 3B Renk Yönetimi öğesini vurgulayın.
2.Projektör veya uzaktan kumandadaki MODE/ENTER (MOD/GİRİŞ) tuşuna basın
ve 3B Renk Yönetimi öğesi görüntülenir.
3.Birincil Renk öğesine gelin ve / tuşlarına basarak Kırmızı, Sarı, Yeşil, Cam
Göbeği, Mavi veya Macenta seçeneklerinden birini seçin.
4. düğmesine basarak Renk tonu öğesine gelin ve aralığını seçmek için /
düğmelerine basın. Aralığın arttırılması bitişiğindeki iki renkten daha fazla
oranlarda içeren renkleri kapsayacaktır.
şekilde yol
İşletim28

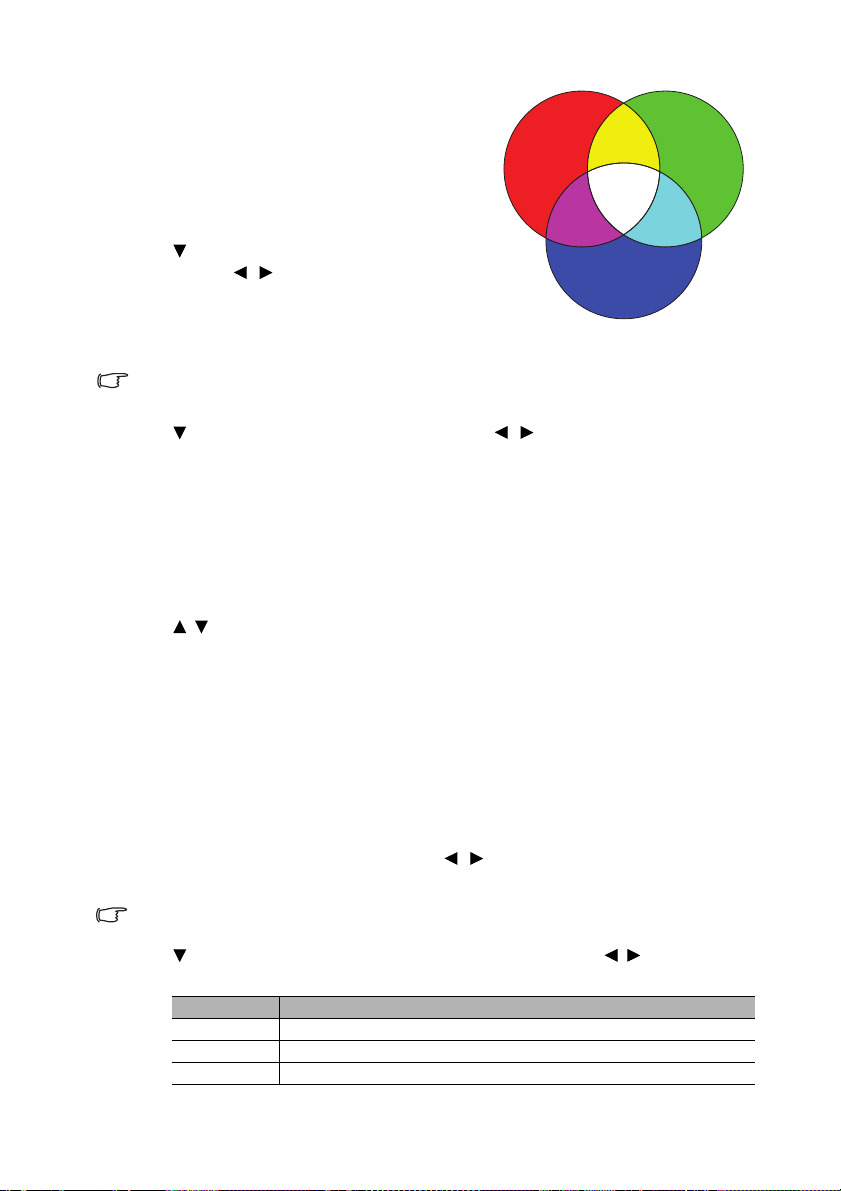

Renklerin birbiriyle nasıl ilişkilendiğini
KIRMIZI
MAVİ
YEŞİL
Sarı
Menekşe
Macenta
görmek için lütfen sağ taraftaki resme
bakın.
Örneğin, Kırmızıyı seçip aralığını 0 olarak
ayarlarsanız, yansıtılan resimde yalnızca
saf kırmızı seçilecektir. Aralığının
arttırılması sarıya yakın bir kırmızı ve
macentaya yakın bir kırmızıyı içerecektir.
5. tuşuna basarak Doygunluk öğesine
gelin ve / tuşlarını kullanarak
tercihinize göre değerleri ayarlayın. Yap
ılan
her ayarlama hemen resme yansıtılacaktır.
Örneğin, Kırmızıyı seçip aralığını 0 olarak
ayarlarsanız, sadece saf kırmızının doygunluğu etkilenecektir.
Doygunluk, o rengin video resmindeki miktarıdır. Düşük ayarlar daha düşük doygunlukta renkler
ortaya çıkarır; “0” değeri o rengi resimden tümüyle çıkartır. Doygunluk çok yüksekse, o renk aşırı
güçlü olacak ve gerçekçiliğini kaybedecektir.
6. tuşuna basarak Kazanım öğesine gelin ve / tuşlarını kullanarak tercihinize
göre değerleri ayarlayın. Seçmiş olduğunuz birincil rengin zıtlık seviyesi
etkilenecektir. Yapılan her ayarlama hemen resme yansıtılacaktır.
7.3 ila 6. adımları tekrar ederek diğer renk ayarları da yapın.
9.Ayarları kaydedip çıkmak için MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine basın.
Mevcut veya tüm resim modlarını sıfırlama
1.RESİM menüsüne gidin ve Resim ayarlarını sıfırla'yı seçin.
2.MODE/ENTER (MOD/GİRİŞ)'e basın ve Geçerli veya Tümü'ni seçmek için
/'e basın.
•Geçerli: mevcut resim modunu fabrika ön ayarlarına döndürür.
•Tümü: tüm görüntü modlarını fabrika ön ayarlarına döndürür.
Sunum zamanlayıcısının ayarlanması
Sunum zamanlayıcısı, sunum yapıyorken zamanın daha iyi yönetmenize yardımcı olmak
üzere mevcut sunum süresini gösterebilir. Bu fonksiyonu kullanmak için bu adımları takip
edin:
1.SİSTEM KURULUMU: Basit > Sunum Zamanlayıcısı menüsüne gidip MODE/ENTER (MOD/GİRİŞ) tuşuna basarak Sunum Zamanlayıcısı sayfasını
görüntüleyin.
2.Zamanlayıcı Aralığı öğesine gelin ve / tuşlarına basarak zaman periyodunu
belirleyin. Bu süre 1 ila 5 dakika arasında 1 dakikalık artımlarla ve 5 ila 240 dakika
arasında 5 dakikalık artımlarla ayarlanabilir.
Eğer zamanlayıcı zaten açık ise, Zamanlayıcı Aralığı her yeniden ayarladığında, zamanlayıcı yeniden
çalışmaya başlayacaktır.
3. tuşuna basarak Zamanlayıcı Gösterimi öğesine gelin ve / düğmelerine
basarak zamanlayıcının ekranda gösterilmesini isteyip istemediğinizi seçin.
SeçimTan ım
Her ZamanSunum zamanı boyunca zamanlayıcıyı ekran üzerinde görüntüler.
3dk /2dk /1dk Zamanlayıcıyı son 3/2/1 dakika içinde ekran üzerinde görüntüler.
AslaSunum zamanı boyunca zamanlayıcıyı gizler.
İşletim29
4. tuşuna basarak Zamanlayıcı Konumu öğesine gelin ve / tuşlarına
basarak zamanlayıcı konumunu belirleyin.
Üst-SolAlt-SolÜst-SağAlt-Sağ
5. tuşuna basarak Zamanlayıcı Sayma Yöntemi öğesine gelin ve / tuşlarına
basarak dilediğiniz sayma yönünü seçin.
SeçimTan ım
İleri0'dan ön ayarlı süreye kadar artırır.
GeriÖnayarlı süreyi 0'a kadar azaltır.
6. tuşuna basarak Sesli Hatırlatma öğesine gelin / tuşlarına basarak sesli
hatırlatıcıyı etkinleştirip etkinleştirmeyeceğinize karar verin. Eğer Açık seçimini
yaparsanız, aşağı yukarı sayımın son 30 saniyesinde bir çift bip sesi, zamanlayıcı
sona erdiğinde ise üçlü bir bip sesi duyulacaktır.
7.Sunum zamanlayı
basarak Açık öğesine gelin ve MODE/ENTER (MOD/GİRİŞ) düğmesine basın.
8.Bir doğrulama mesajı görüntülenir. Evet öğesini vurgulayın ve onaylamak için
projektör veya uzaktan kumandadaki MODE/ENTER (MOD/GİRİŞ) tuşuna basın.
Ekranda “Sunum Zamanlayıcı Açık” ibaresi görüntülenecektir. Zamanlayıcı,
zamanlayıcı açık olduğunda saymaya başlayacaktır.
cısını etkinleştirmek için, tuşuna basın ve / tuşuna
Zamanlayıcıyı iptal etmek için, aşağıdaki adımları uygulayın.
1.SİSTEM KURULUMU: Basit > Sunum Zamanlayıcısı menüsüne gidin ve Kapalı
öğesini vurgulayın. MODE/ENTER (MOD/GİRİŞ) düğmesine basın. Bir doğrulama
mesajı görüntülenir.
2.Evet öğesine gelin ve onaylamak için MODE/ENTER (MOD/GİRİŞ) tuşuna basın.
Ekranda “Sunum Zamanlayıcı Kapalı” ibaresi görüntülenecektir.
Uzaktan sayfa kumanda operasyonları
Bu sayfa kumanda fonksiyonunu kullanmadan önce projektörü, bir USB kablo yardımıyla
PC'nize veya dizüstü bilgisayarınıza bağlayın. Daha fazla bilgi için bkz. "Bağlantı" sayfa 15.
Uzaktan kumandanın Page Up/Page Down (Sayfa yukarı/Sayfa aşağı) düğmelerine
basarak (Microsoft PowerPoint gibi) görüntü yazılım programlarınızın (PC ile bağlıyken)
sayfa yukarı/aşağı özelliğini kullanabilirsiniz.
Uzaktan sayfa kumanda fonksiyonu çalışmıyorsa, USB bağlantısının doğru yapılıp
yapılmadığını ve bilgisayarınızdaki fare sürücüsünün en son sürüme güncellenip
güncellenmediğini kontrol edin.
Uzaktan sayfa kumanda özelliği Microsoft® Windows®98 işletim sistemiyle çalışmaz. Windows®XP
veya üzeri işletim sistemleri tavsiye edilir.
Görüntünün dondurulması
Görüntüyü dondurmak için uzaktan kumandadaki Freeze (Dondurma) düğmesine
basın. Ekranın sol üst köşesinde "FREEZE" ibaresi görüntülenecektir. Fonksiyonu
serbest bırakmak için, projektör veya uzaktan kumandadaki herhangi bir tuşa basın.
Uzaktan kumandanızda aşağıdaki düğmeler varsa, işlevi etkinleştirmek için düğmeye basılamadığını
unutmayın: LASER (LAZER), #1, #4, Page Up/Page Down (Sayfa yukarı/Sayfa aşağı), NETWORK
(AĞ), NETWORK SETTING (AĞ AYARLARI).
Bir görüntü ekranda dondurulmuş olsa bile video veya diğer cihazlardaki görüntüler
çalışmaya devam etmektedir. Bağlı cihazlarda etkin ses çıkışı bulunması halinde,
ekrandaki görüntü dondurulmuş olsa bile ses duymaya devam edersiniz.
İşletim30
Görüntünün gizlenmesi
İzleyicilerin tüm dikkatini sunumu yapan kişiye çekmek için projektör veya uzaktan
kumandadaki ECO BLANK (ECO EKRAN KARARTMA) tuşunu kullanarak ekrandaki
görüntüyü gizleyebilirsiniz. Bu fonksiyon çalıştırıldığında ses girişi bağlantısının sesi yine
de duyulur.
Boş ekranda herhangi bir işlem yapmadığınızda belirli bir sürenin ardından projektörün
otomatik olarak görüntüye geri dönmesini sağlamak için SİSTEM KURULUMU: Basit > Çalıştırma Ayarları > Kapanma Zamanlayıcı menüsünde
ayarlayabilirsiniz.
Önceden ayarlanmış süre canlandırmanız için uygun değilse Devre Dışı seçeneğini
belirleyin.
Kapanma Zamanlayıcı özelliğini etkinleştirilmiş olup olmadığından bağımsız olarak
resmi geri yüklemek istediğiniz anda projektör veya uzaktan kumandadaki tuşların
çoğuna basabilirsiniz.
Projeksiyon lensinin önünü kapatmayın çünkü lensin önündeki obje ısınabilir, deforme olabilir ve hatta
tutuşup yangına yol açabilir.
POWER (GÜÇ) dışında projektörün üzerindeki hiçbir kumanda düğmesi
çalışmayacaktır.
1.Projektör veya uzaktan kumanda üzerindeki SİSTEM KURULUMU: Basit > Panel Tuş Kilidi menüsüne gidin ve / öğesine basarak Açık konumunu seçin. Bir
doğrulama mesajı görüntülenir.
2.Evet öğesine gelin ve onaylamak için MODE/ENTER (MOD/GİRİŞ) tuşuna basın.
Panel tuş kilidini bırakmak için, uzaktan kumandayı kullanarak SİSTEM KURULUMU: Basit > Panel Tuş Kilidi menüsüne girin ve Kapalı konumunu seçmek için /
öğesine basın.
• Uzaktan kumanda üzerindeki düğmeler, panel tuş kilidi etkinleştirildiğinde de aktiftir.
• Eğer panel tuş kilidini devre dışı bırakmadan projektörü kapatırsanız, projektör, bir sonraki
açılışında da hala kilitli durumda olacaktır.
Yüksek bir yerde çalıştırma
Ortam deniz seviyesinin 1500 m –3000 m üzerinde iken ve ortam sıcaklığı 0°C–30°C
arasındaki iken Yüksek Yer Modu seçeneğini kullanmanızı tavsiye ederiz.
Yüksek Yer Modu seçeneğini rakımın 0 m ve 1500 m arasında ve ortam sıcaklığının 0°C ve 35°C
arasında olduğu yerlerde kullanmayın. Projektörü bu modda çalıştırmanız durumunda aşırı soğuma
durumuna maruz kalacaktır.
Yüksek Yer Modu özelliğini etkinleştirmek için:
1.MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine / SİSTEM KURULUMU: Gelişmiş
menüsü vurgulanana kadar basın.
2. tuşuna basarak Yüksek Yer Modu öğesine gelin ve / düğmelerine
basarak Açık seçeneğini seçin. Bir doğrulama mesajı görüntülenir.
3.Evet seçimini yapın ve MODE/ENTER (MOD/GİRİŞ) düğmesine basın.
"Yüksek Yer Modu" altındaki işlemler genel sistem soğutması ve performansını
iyileştirmek için gerekli olan yüksek fan hızı nedeniyle daha yüksek desibelde bir çalışma
gürültüsüne yol açabilir.
İşletim31
Bu projektörü yukarıdakiler dışında başka zorlayıcı ortamlarda kullanırsanız,
projektörünüzü aşırı ısınmaya karşı korumak için tasarlanmış olan kendi kendine
kapanma belirtileri gösterebilir. Bu tür durumlarda, bu belirtiyi ortadan kaldırmak için
Yüksek Yer moduna geçmelisiniz. Ancak bu, projektörün herhangi veya tüm kötü veya
zorlayıcı koşullarda çalışabileceği anlamına gelmemektedir.
Sesi ayarlama
Aşağıdakine benzer ses ayarları projektör hoparlörlerini etkileyecektir. Projektörün ses
girişine doğru bir bağlantı yaptığınızdan emin olun. Ses girişinin nasıl bağlandığına dair
ayrıntılar için, bkz. "Bağlantı" sayfa 15.
Sesi kapatma
Sesi geçici olarak kapatmak için;
1.MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine basın ve / düğmesine SİSTEM KURULUMU: Gelişmiş menüsü vurgulanana kadar basmaya devam edin.
2. düğmesine basarak Ses Ayarları öğesine gelin ve MODE/ENTER (MOD/GİRİŞ) düğmesine basın. Ses Ayarları sayfası görüntülenir.
3.Sessiz öğesine gelin ve / tuşlarına basarak Açık öğesini seçin.
Olması halinde, projektör sesini açıp kapamak için uzaktan kumandadaki Mute (Sessiz) düğmesine
de basabilirsiniz.
Ses seviyesinin ayarlanması
Ses seviyesini ayarlamak için, VOLUME- (SES SEVİYESİ-)/VOLUME+ (SES SEVİYESİ+) veya / tuşlarına basın, ya da aşağıdaki adımları gerçekleştirin:
1.Yukarıdaki adımları 1-2 tekrarlayın.
2. tuşuna basarak Ses Seviyesi öğesine gelin ve / tuşları ile istediğiniz ses
seviyesini ayarlayın.
Öğesinin kapatılması Açılış/kapanış sesi
Alarm sesini kapatmak için:
1.Yukarıdaki adımları 1-2 tekrarlayın.
2. düğmesine basarak Açılış/kapanış sesi öğesine gelin ve / düğmelerine
basarak Kapalı seçimini yapın.
Açılış/kapanış sesi öğesini değiştirmenin tek yolu burada Açık veya Kapalı olarak ayarlamaktır. Sesi
sessize ayarlamak veya ses seviyesini değiştirmek Açılış/kapanış sesi öğesini etkilemez.
İşletim32
Test desenini kullanma
Projektör, sistem test desenini görüntüleyebilir.
Resim boyutunu ve odağını ayarlamanıza ve
yansıtılan resimde bozukluk olup olmadığını
kontrol etmenize olanak tanır.
Test desenini görüntülemek için, OSD menüsünü
açın ve SİSTEM KURULUMU: Gelişmiş > Test
Deseni ve Açık seçmek için / 'e basın.
Öğretim şablonlarının kullanılması
Projektör, çeşitli öğretim amaçları için birçok ön ayarlı desenler sağlar. Deseni aktif hale
getirmek için:
1.OSD menüsünü açın ve EKRAN > Öğretme Şablonu öğesine gidin ve Karatahta
veya Beyaz Tahta arasında seçim yapmak için /'e basın.
2.İhtiyacınız olan deseni seçmek için / 'e basın.
3.Deseni etkinleştirmek için MODE/ENTER (MOD/GİRİŞ) tuşuna basın.
Öğretme
Şablonu
Harf Düzeni
Çalışma sayfası
Koordinat
Grafiği
Beyaz TahtaKaratahta
İşletim33
Projektörün kapatılması
1.POWER (GÜÇ) tuşuna bastığınızda sizden cevaplamanızı isteyen bir
doğrulama mesajı görünür.
Birkaç saniye içinde yanıt vermezseniz, mesaj kaybolur.
2.POWER (GÜÇ) düğmesine ikinci kez basın. POWER (GÜÇ) göstergesi ışığı
turuncu renkte yanıp söner ve projeksiyon lambası kapanır, fanlar ise projektörü
soğutmak için yaklaşık 90 saniye daha çalışmaya devam eder.
Lambayı korumak için, projektör soğutma işlemi sırasında hiçbir komuta cevap vermez.
Soğutma süresini kısaltmak için, Hızlı soğutma fonksiyonunu da etkinleştirebilirsiniz. Daha fazla bilgi
için bkz. "Hızlı Soğutma" sayfa 41.
3.Soğutma işlemi tamamlandıktan sonra, bir "Açılış/
Kapanış Sesi" duyulacaktır. POWER (GÜÇ)
göstergesi ışığı sabit turuncudur ve fanlar durur.
Güç kablosunu prizden çıkarın.
• Güç alarm sesini kapatmak için, bkz. "Öğesinin kapatılması
Açılış/kapanış sesi" sayfa 32.
• Projektör doğru bir şekilde kapatılmamışsa, projektörü birkaç
saat dahilinde yeniden başlatmaya çalıştığınızda, lambayı
korumak için fanlar, soğutma amacıyla birkaç dakika
çalışacaktır. Fanlar durduktan ve POWER (GÜÇ) göstergesi ışığı turuncu renge döndükten sonra projektörü çalıştırmak
için POWER (GÜÇ) tuşuna yeniden basın.
• Lamba ömrüyle ilgili sonuçlar çevre koşulları ve kullanıma
bağlı olarak değişir.
Doğrudan kapatma
Projektör kapatıldıktan sonra AC güç kablosu çekilebilir. Lambayı korumak için
projektörü yeniden çalıştırmadan önce yaklaşık 10 dakika bekleyin. (Projektörü yeniden
çalıştırmaya çalıştığınızda soğutma için fanlar bir kaç dakika çalışabilir. Bu gibi
durumlarda, fanlar durduktan sonra projektörü yeniden başlatmak için POWER (GÜÇ)
tuşuna POWER (GÜÇ) göstergesi ışığı turuncuya döndüğünde basın.
İşletim34
Menü işletimi
Menü sistemi
OSD (Ekrandan Kumanda) menüleri seçilen sinyali tipine ve kullandığınız projektör
modeline göre değişmektedir.
Ana menüAlt menüSeçenekler
Kapalı/Açık Sarı/Pembe/Açık Yeşil/Mavi/
Karatahta
Otomatik/Üst-Alt/Sıralı Çerçeve/Side by
Side/Kapalı
Devre Dışı/Ters Cevir
3D Ayarları 1/3D Ayarları 2/3D Ayarları 3
3D Ayarları 1/3D Ayarları 2/3D Ayarları 3/
Kapalı
Kapalı/Harf Düzeni/Çalışma sayfası/
Koordinat Grafiği
Kapalı/Harf Düzeni/Çalışma sayfası/
Koordinat Grafiği
R Kazanımı/G Kazanımı/
B Kazanımı/R Ofseti/G Ofseti/
B Ofseti
1. EKRAN
2. RESİM
3. KAYNAK
Duvar Rengi
En/Boy OranıOtomatik/Gerçek/4:3/16:9/16:10
Çarpıklık
Konum
Faz
H. Boyut
Dijital Zoom
3D Modu
3D Senk Ters
3D
Öğretme
Şablonu
Resim Modu
Referans Modu
Parlaklık
Zıtlık
Netlik
Brilliant ColorAçık/Kapalı
Renk SıcaklığıSoğuk/Normal/Sıcak
Renk Sıcaklığı İnce Ayarı
3B Renk
Yönetimi
Resim ayarlarını sıfırlaGeçerli/Tümü/İptal
Hızlı Otomatik AramaAçık/Kapalı
Renk Alanı TransferiOtomatik/RGB/YUV
Birincil RenkR/G/B/C/M/Y
Renk tonu
Doygunluk
Kazanım
İşletim35
Ana menüAlt menüSeçenekler
Zamanlayıcı Aralığı 1~240 dakika
Sunum
Zamanlayıcısı
Dil
Zamanlayıcı
Gösterimi
Zamanlayıcı
Konumu
Zamanlayıcı
Sayma Yöntemi
Sesli HatırlatmaAçık/Kapalı
Açık/Kapalı
Her zaman/3 Dak/2 Dak/1 Dak/
Asla
Üst Sol/Alt Sol/Üst Sağ/Alt Sağ
Geri/İleri
4.
SİSTEM
KURULUMU:
Basit
Projektör Kurulumu
Menü Gösterim
Süresi
Menü Ayarları
Çalıştırma
Ayarları
Panel Tuş KilidiAçık/Kapalı
Arka Plan RengiSiyah/Mavi/Mor/BenQ
Anlık GörüntüSiyah/Mavi/BenQ
Menü Konumu
Hatırlatma Mesajı Açık/Kapalı
Doğrudan AçılışAçık/Kapalı
Sinyal Gelince
Açılma
Otomatik Kapanma
Hızlı SoğutmaAçık/Kapalı
Hemen Tekrar
Başlatma
Kapanma
Zamanlayıcı
Uyku
Zamanlayıcısı
Ön Masa/Arka Masa/Arka Tavan/
Ön Tavan
5 sn./10 sn./20 sn./30 sn./
Her zaman
Orta/Üst Sol/Üst Sağ/Alt Sağ/Alt
Sol
Açık/Kapalı
Devre Dışı/5 Dak/10 Dak/15 Dak/
20 Dak/25 Dak/30 Dak
Açık/Kapalı
Devre Dışı/5 Dak/10 Dak/15 Dak/
20 Dak/25 Dak/30 Dak
Devre Dışı/30 dk/1 saat/2 saat/
3 saat/4 saat/8 saat/12 saat
İşletim36
Ana menüAlt menüSeçenekler
Yüksek Yer ModuAçık/Kapalı
SessizAçık/Kapalı
Ses Ayarları
Lamba Ayarları
5.
SİSTEM
KURULUMU:
Gelişmiş
6. BİLGİ
Menü öğelerinin, projektör en az bir geçerli sinyal algıladığında kullanılabilir olduğunu
unutmayın. Projektöre bağlı bir donanım yoksa veya hiç sinyal algılanmışsa, sınırlı menü
öğesine erişilebilir.
Güvenlik Ayarları
Veri İletişim Hızı
Test DeseniAçık/Kapalı
Bekleme Ayarları
Tüm Ayarları Sıfırla
Geçerli Sistem Durumu
Ses Seviyesi
Açılış/kapanış sesi Açık/Kapalı
Lamba Modu
Lamba Zamanlayıcıyı Sıfırla
Lamba ZamanlayıcıŞifre Değiştir
Güvenlik Ayarlarını
Değiştir
Açılış Kilidi
Monitör ÇıkışıAçık/Kapalı
Ses GeçişiKapalı/Ses Girişi/HDMI
Normal/Ekonomik/SmartEco/
LampSave
Açık/Kapalı
2400/4800/9600/14400/19200/
38400/57600/115200
• Kaynak
• Resim Modu
• Lamba Modu
• Çözünürlük
• 3D Biçimi
• Renk Sistemi
• Lamba Kullanım Zamanı
• Donanım Yazılımı Sürümü
İşletim37
Bütün menülerin tanımı
1. EKRAN menüsü
FonksiyonTanım
Yansıtma yüzeyi beyaz olmadığında yansıtılmış görüntünün rengini
Duvar Rengi
En/Boy Oranı
Çarpıklık
Konum
Faz
H. Boyut
Dijital Zoom
düzeltir. Daha fazla bilgi için bkz. "Duvar Rengi Özelliğinin
Kullanılması" sayfa 26.
Giriş sinyali kaynağınıza göre birkaç tane görüntü oranı ayarlama
seçeneği vardır. Daha fazla bilgi için bkz. "En/boy oranının
seçilmesi" sayfa 24.
Görüntünün ekrana yerleşme hatalarını düzeltir. Daha fazla bilgi için
bkz. "Çarpıklığın düzeltmesi" sayfa 19.
Konum ayarlama sayfasını görüntüler. Yansıtılan görüntüyü hareket
ettirmek için yön belirten ok düğmelerini kullanın. Sayfanın alt
konumunda gösterilen değerler maksimum veya minimum sayılarına
ulaşana kadar tuşa her bastığınızda değişir.
Bu fonksiyon, sadece PC sinyali (analog RGB) seçili olduğunda
kullanılabilir.
Görüntü bozulmasını azaltmak için saat fazını
ayarlar.
Bu fonksiyon, sadece PC sinyali (analog
RGB) seçili olduğunda kullanılabilir.
Görüntünün yatay genişliğini ayarlar.
Bu fonksiyon, sadece PC sinyali (analog RGB) seçili olduğunda
kullanılabilir.
Yansıtılan görüntüyü büyültür veya küçültür. Daha fazla bilgi için bkz.
"Ayrıntıların büyütülmesi ve aranması" sayfa 24.
İşletim38
FonksiyonTanım
1. EKRAN menüsü
Bu projektör 3D filmleri, videoları ve spor karşılaşmalarını resimlerin
derinliklerini sunarak daha gerçekçi ve keyifli bir şekilde izlemenizi
sağlayan bir 3D fonksiyonuna sahiptir. 3D resimleri izlemek için bir
3D gözlük takmanız gerekir.
3D Modu
Var sayılan ayar Otomatikşeklindedir ve projektör 3D içeriği
tespit ederken uygun bir 3D formatı otomatik olarak seçer.
Projektör 3D formatı tanıyamazsa, 3D modunu seçmek için /
3D
basın/seçin
3D Senk Ters Cevir
Resim derinliğinde terslik bulduğunuzda, sorunu düzeltmek için bu
fonksiyonu etkinleştirin.
3D Ayarlarını Kaydet
Uygun ayarlamaları yaptıktan sonra 3D içeriği başarıyla
görüntülediğinizde, bu özelliği etkinleştirebilirsiniz ve mevcut 3D
ayarlarını hafızaya alma için 3D ayarları seti seçebilirsiniz.
3D Ayarlarını Uygula
3D ayarları kaydedildikten sonra, kaydettiğiniz 3D seçeneklerinden
bir set seçerek bu ayarları uygulamak isteyip istemediğine karar
verebilirsiniz. Ayarlar uygulandığında, projektör gelen 3D içerik 3D
ayarlarıyla uyumluysa içeriği otomatik olarak oynatmaya
başlayacaktır.
Sadece hafızaya alınan 3D ayarlarının set(ler)i mevcuttur.
Öğretme
Şablonu
Daha fazla bilgi için bkz. "Öğretim şablonlarının kullanılması" sayfa
33.
İşletim39
FonksiyonTanım
2. RESİM menüsü
3. KAYNAK
menüsü
Projektörünüzün resim ayarlarını program tipinize uyacak şekilde
Resim Modu
Referans
Modu
Parlaklık
Zıtlık
Netlik
Brilliant Color
Renk Sıcaklığı
optimize edebilmeniz için önceden belirlenmiş resim modları
sunulmuştur. Daha fazla bilgi için bkz. "Görüntü modu seçimi" sayfa
26.
Aşağıdaki ile aynı sayfada belirtilen seçimlere dayanarak görüntü
kalitesi ve görüntünün ince ayarı için ihtiyaçlarınıza en uygun resim
modunu seçer. Daha fazla bilgi için bkz. "Kullanıcı 1/Kullanıcı 2
modunu ayarlama" sayfa 26.
Görüntünün parlaklığını ayarlar. Daha fazla bilgi için bkz. "Ayarlama
Parlaklık" sayfa 27.
Görüntü içindeki aydınlık ve karanlık arasındaki farkın derecesini
ayarlar. Daha fazla bilgi için bkz. "Ayarlama Zıtlık" sayfa 27.
Görüntüyü daha keskin veya daha yumuşak hale gelecek şekilde
ayarlar. Daha fazla bilgi için bkz. "Ayarlama Netlik" sayfa 27.
Bu fonksiyon, sadece bir Video, S-Video veya Komponent Video
sinyali seçili olduğunda kullanılabilir.
Daha fazla bilgi için bkz. "Ayarlama Brilliant Color" sayfa 27.
Daha fazla bilgi için bkz. "Renk sıcaklığı seçimi" sayfa 27.
Renk Sıcaklığı
İnce Ayarı
3B Renk
Yönetimi
Resim
ayarlarını
sıfırla
Hızlı Otomatik
Arama
Renk Alanı
Transferi
Daha fazla bilgi için bkz. "Tercih edilen renk sıcaklığının
ayarlanması" sayfa 28.
Daha fazla bilgi için bkz. "3D Renk Yönetimi" sayfa 28.
Daha fazla bilgi için bkz. "Mevcut veya tüm resim modlarını
sıfırlama" sayfa 29.
Daha fazla bilgi için bkz. "Giriş sinyalinin değiştirilmesi" sayfa 23.
Daha fazla bilgi için bkz. "Giriş sinyalinin değiştirilmesi" sayfa 23.
İşletim40
FonksiyonTanım
4. SİSTEM KURULUMU: Basit menüsü
Sunum
Zamanlayıcısı
Dil
Projektör
Kurulumu
Menü
Ayarları
Çalıştırma
Ayarları
Belirli bir zaman dilimi içinde sunumu bitirmesi için sunumu yapan
kişiye hatırlatmada bulunur. Daha fazla bilgi için bkz. "Sunum
zamanlayıcısının ayarlanması" sayfa 29.
Ekrandan Kumanda (OSD) menülerinin dilini belirler. Daha fazla bilgi
için bkz. "Menülerin kullanılması" sayfa 20.
Projektör, bir tavana veya bir perde arkasına ya da bir veya iki
aynayla birlikte kurulabilir. Daha fazla bilgi için bkz. "Konum seçimi"
sayfa 13.
Menü Gösterim Süresi
En son tuşa basışınızdan sonra OSD'nin ne süreyle etkin kalacağını
belirler.
Menü Konumu
Ekrandan Kumanda (OSD) menüsü konumunu belirler.
Hatırlatma Mesajı
Hatırlatma mesajını açar veya kapatır.
Doğrudan Açılış
Elektrik kablosundan güç beslemesi yapıldığında projektörün
otomatik olarak açılmasını sağlar.
Sinyal Gelince Açılma
Projektör bekleme modundayken VGA kablosuyla sinyal beslemesi
alındığında, projektörün, projektör üzerindeki POWER (GÜÇ) veya
ON (AÇIK) tuşuna basmaksızın doğrudan açılıp açılmayacağını
ayarlar.
Hızlı Soğutma
Hızlı Soğutma işlevini açar ya da kapatır. On (Açık) konumuna
getirirseniz, projektör soğuma süresi normal 90 saniyeden, yaklaşık
15 saniyeye düşer.
Bu fonksiyon, yalnızca Hemen Tekrar Başlatma kapalı olduğunda
uygulanabilir.
Hemen Tekrar Başlatma
Projektörü kapattıktan sonra, Açık düğmesine basmanız, hemen
90 saniye içinde tekrar başlatmanızı sağlar.
Kapanma Zamanlayıcı
Boşluk özelliği etkinleştirildiğinde ekranın boş kalacağı süreyi
belirler; ilgili süre geçtikten sonra görüntü ekrana geri dönecektir.
Daha fazla bilgi için bkz. "Görüntünün gizlenmesi" sayfa 31.
Uyku Zamanlayıcısı
Otomatik kapanma zamanlayıcısını ayarlar. Zamanlayıcı 30 dakika
ila 12 saat arasında bir değere ayarlanabilir.
İşletim41
FonksiyonTanım
4. SİSTEM KURULUMU:
Basit menüsü
5. SİSTEM KURULUMU: Gelişmiş menüsü
Panel Tuş
Kilidi
Arka Plan
Rengi
Anlık
Görüntü
Yüksek Yer
Modu
Ses Ayarları
Lamba
Ayarları
Güvenlik
Ayarları
Veri İletişim
Hızı
Test Deseni
Projektör üzerindeki POWER (GÜÇ) dışında bütün panel tuşu
fonksiyonlarını ve uzaktan kumandadaki tuşları devre dışı bırakır
veya etkinleştirir. Daha fazla bilgi için bkz. "Kumanda düğmelerini
kilitleme" sayfa 31.
Projektörün arka plan rengini ayarlar.
Projektör açılırken hangi logo ekranının geleceğini ayarlamanızı
sağlar.
Yüksek yerde çalıştırmaya dönük bir moddur. Daha fazla bilgi için
bkz. "Yüksek bir yerde çalıştırma" sayfa 31.
Daha fazla bilgi için bkz. "Sesi ayarlama" sayfa 32.
Lamba Modu
Daha fazla bilgi için bkz. "Lamba Modunun Seçilmesi" sayfa 46.
Lamba Zamanlayıcıyı Sıfırla
Daha fazla bilgi için bkz. "Lamba kullanım süresinin sıfırlanması"
sayfa 49.
Lamba Zamanlayıcı
Toplam lamba saatinin nasıl hesaplandığı hakkında ayrıntı bilgi için
bkz., "Lamba süresini öğrenme" sayfa 46.
Daha fazla bilgi için bkz. "Şifre fonksiyonunun kullanımı" sayfa 21.
Uygun bir RS-232 kablo kullanarak projektörün donanımını
güncellemek veya yüklemek için projektörü bağlamak üzere
bilgisayarınızınki ile eş bir veri iletişim hızı seçer. Bu fonksiyon,
kalifiye servis personeli içindir.
Daha fazla bilgi için bkz. "Test desenini kullanma" sayfa 33.
İşletim42
FonksiyonTanım
5. SİSTEM KURULUMU: Gelişmiş
Monitör Çıkışı
Açık seçeneğinin seçilmesi fonksiyonu etkinleştirir. Projektör
bekleme modundayken ve COMPUTER1 (BİLGİSAYAR1) jakı
cihazlara doğru şekilde bağlıyken projektör VGA sinyali verebilir.
Bağlantının nasıl yapılacağına dair ayrıntılar için, bkz. "Bağlantı"
sayfa 15.
Bekleme
Ayarları
Tüm Ayarları
Sıfırla
Ses Geçişi
Kullanım modunda kullanmak istediğiniz kaynağı seçmek için /
düğmesine basın. Bağlantının nasıl yapıldığına dair bilgi için
"Bağlantı" sayfa 15 bölümüne bakın. İlgili jaklar cihaza doğru şekilde
bağlandığında, projektör bekleme modunda olduğunda harici
hoparlöre bir ses sinyali gönderir. Bekleme modunda dahili
hoparlörler çalışmayacaktır.
Bu fonksiyonun etkinleştirilmesi, bekleme güç tüketimini biraz arttırır.
Tüm ayarları, fabrikada önceden ayarlanmış değerlerine döndürür.
Sadece şu seçenekler kalır: Çarpıklık, Kullanıcı 1, Kullanıcı 2,
Referans Modu, 3B Renk Yönetimi, Resim ayarlarını sıfırla,
Projektör Kurulumu, Dil, Yüksek Yer Modu, Güvenlik Ayarları, Veri
İletişim Hızı, Tüm Ayarları Sıfırla ve Geçerli Sistem Durumu.
İşletim43
FonksiyonTanım
6. BİLGİ menüsü
Kaynak
Geçerli sinyal kaynağını gösterir.
Resim Modu
RESİM menüsünde seçilen modu gösterir.
Lamba Modu
Geçerli lamba modunu gösterir.
Geçerli
Sistem
Durumu
Çözünürlük
Giriş sinyal çözünürlüğünün normal ayarını gösterir.
3D Biçimi
Mevcut 3D modunu gösterir.
Renk Sistemi
Giriş sistemi formatını gösterir: NTSC, PAL, SECAM, YUV veya RGB.
Lamba Kullanım Zamanı
Lambanın kullanıldığı toplam saati görüntüler.
Donanım Yazılımı Sürümü
Projektörünüzün donanım yazılımı sürümünü gösterir.
İşletim44
Bakım
Projektörün bakımı
Projektörünüz çok az bakım gerektirir. Düzenli olarak yapmanız gereken tek şey lensi ve
mahfazayı temiz tutmaktır.
Projektörün hiçbir parçasını sökmeyin. Diğer parçaların değişmesi gerektiğinde yetkili
satıcınızla temas kurun.
Lensin temizlenmesi
Lensi, yüzeyinde her kir veya toz gördüğünüzde temizleyiniz. Lensi temizlemeden önce,
lütfen projektörü kapattığınızdan ve tamamen soğuduğundan emin olun.
• Tozu temizlemek için basınçlı hava spreyi kullanınız.
• Kir veya leke varsa, lens temizleme kağıdı kullanarak veya yumuşak bir bezi lens
tiner veya böcek ilacı gibi uçucu çözeltiler kullanmayın. Bu tip malzemelerin
kullanılması veya lastik ya da vinil malzemelerle uzun süre temas etmesi, projektör
yüzeyinde ve dolap malzemesinde hasara neden olacaktır.
Projektör kasasının temizlenmesi
Projektör kasasını temizlemeden önce "Projektörün kapatılması" sayfa 34'de belirtilen
projektörü düzgün kapatma prosedürünü kullanın ve fişini çekin.
• Kir veya tozu temizlemek için, yumuşak tüysüz bir bezle kasayı silin.
• İnatçı kir veya lekeleri temizlemek için yumuşak bir bezi su ve nötr ph'lı bir deterjanla
nemlendirin. Ardından kasayı silin.
Kesinlikle parafin, alkol, benzen, tiner veya diğer kimyasal deterjanları kullanmayın. Bunlar kasaya
zarar verebilir.
Projektörün saklanması
Projektörünüzün uzun bir süre saklayacak olmanız halinde lütfen aşağıdaki talimatları
izleyin.
• Saklama alanının nem ve sıcaklığının projektör için önerilen aralık dahilinde
olduğundan emin olun. Önerilen sıcaklık aralığı için bkz. "Teknik Özellikler" sayfa 53
ya da bayiinize başvurun.
• Ayarlayıcı ayağını geri çekin.
• Uzaktan kumandanın pillerini çıkartın.
• Projektörü, orijinal ambalajına veya eşdeğeri bir ambalaja yerleştirin.
Projektörün taşınması
Projektörünüzü orijinal ambalajında veya eşdeğeri bir ambalajda taşımanız önerilir.
Bakım45
Lamba bilgileri
Lamba süresini öğrenme
Projektör çalışma süresi (saat olarak) ankastre süre ölçer tarafından otomatik olarak
hesaplanır.
Toplam (eşdeğer) lamba ömrü= 2,22 x (Normal modda ev içi kullanım) + 1,67 x
(Ekonomik modunda ev içi kullanım) + 1,54 x (SmartEco modunda ev içi kullanım) +
1,00 x (LampSave modunda ev içi kullanım).
Lamba süresi bilgilerini edinmek için:
1.MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine basın ve ardından / düğmelerine
basarak SİSTEM KURULUMU: Gelişmiş menüsünü seçin.
2. düğmesine basarak Lamba Ayarları öğesine gelin ve MODE/ENTER (MOD/GİRİŞ) düğmesine basın. Lamba Ayarları sayfası görüntülenir.
3.Menüde görüntülenen
4.Menüden çıkmak için MENU/EXIT (MENÜ/ÇIKIŞ) düğmesine basın.
Lamba saati bilgisini BİLGİ menüsünden de alabilirsiniz.
Lamba ömrünün uzatılması
Projeksiyon lambası bir sarf malzemesidir ve normal koşullarda normal kullanımda 30004000 saat dayanır. Lamba ömrünü olabildiğince uzun tutabilmek için OSD menüsünden
aşağıdaki ayarları yapabilirsiniz.
• Lamba Modunun Seçilmesi
Projektörün Ekonomik, SmartEco veya LampSave moduna ayarlanması lamba
çalışma ömrünü de uzatır. Ekonomik, SmartEco veya LampSave moduna geçmek için
SİSTEM KURULUMU: Gelişmiş > Lamba Ayarları > Lamba Modu (Gelişmiş > Lamba
Ayarları > Lamba Modu) menüsüne giderek / tuşuna basın.
Lamba ModuAçyklama
Normal
Ekonomik
SmartEco
LampSave
• Ayarlar Otomatik Kapanma
Bu fonksiyon, belirli bir süre sonunda hiçbir giriş sinyali saptanmaması halinde, lamba
ömrünün gereksiz harcanmasını önlemek için, projektörün otomatik olarak kapanmasını
sağlar.
Otomatik Kapanma modunu ayarlamak için SİSTEM KURULUMU: Basit > Çalıştırma
Ayarları > Otomatik Kapanma menüsüne gidin ve / düğmelerine basın. Önce
ayarlanmış süre canlandırmanız için uygun değilse, Devre Dışı öğesini seçin. Projektör
belirli bir zaman süresinde otomatik olarak kapanmaz.
Lamba Zamanlayıcı bilgisini görürsünüz.
Tam lamba parlaklığı sağlar
Lamba ömrünü uzatmak için parlaklığı azaltır ve fan
gürültüsünü düşürürİçeriğin parlaklık seviyesine bağlı olarak lambanın enerji
tüketimini ayarlar
Lambanın enerji tüketimini ayarlar ve lamba ömrünü uzatmak
için parlaklığı azaltır
den
Bakım46
Lamba değiştirme zamanı
Tam am
Yedek Lamba Sipariş Edin
Lamba>XXXX Saat
Lamba değişimi için www.BenQ.com'a gidin
Uyarı
Tam am
Lambayı En Kısa Sürede Değiştir
Lamba>XXXX Saat
Lamba değişimi için www.BenQ.com'a gidin
Uyarı
Tam am
Lambayı Hemen Değiştirin
Lamba>XXXX Saat
Lamba kullanım süresi aşıldı
Lamba değişimi için www.BenQ.com'a gidin
Uyarı
Tam am
Lamba Kullanım Süresi Doldu
Lambayı değiştirin (Kullanıcı kılavuzuna
bakın) Sonra lamba zmnlaycsn sıfırlayın
Lamba değişimi için www.BenQ.com'a g idin
UYARI
Lamba ışığı kırmızı yandığında veya lambanın değiştirilme zamanı geldiğini
belirten bir mesaj çıktığında, lütfen satıcınıza danışın veya yeni lambayı takmadan önce
http://www.BenQ.com adresini ziyaret edin.
Lamba çok ısındığında lamba LAMP (LAMBA) göstergesi ışığı ve TEMP (SICAKLIK) uyarı lambası yanacaktır. Gücü kapatın ve projektörün soğuması için 45 dakika bekleyin. Lamba veya
Sıcaklık göstergesi gücü tekrar açtıktan sonra hala yanıyorsa lütfen yetkili satıcınızla temas kurun.
Daha fazla bilgi için bkz. "Göstergeler" sayfa 51.
Aşağıdaki Lamba uyarı ekranları, lambayı değiştirmeniz gerektiğini hatırlatacaktır.
DurumMesaj
Optimum performans için yeni bir lamba takın.
Eğer projektör, normal koşullarda Ekonomik
seçili olarak çalıştırılırsa, (Bkz. "Lamba süresini
öğrenme" sayfa 46), Projektörü sonraki saat
lamba uyarısı belirene kadar çalıştırma devam
edebilirsiniz.
Mesajı kapatmak için MODE/ENTER (MOD/GİRİŞ) düğmesine basın.
Lambayı bu aşamada değiştirmeniz kesinlikle
önerilir. Lamba bir sarf malzemesidir. Lamba
parlaklığı kullanıldıkça azalır. Bu normal bir
durumdur. Parlaklığın belirgin biçimde
düştüğünü gördüğünüzde lambayı
değiştirebilirsiniz.
Mesajı kapatmak için MODE/ENTER (MOD/GİRİŞ) düğmesine bas
ın.
Projektörün normal şekilde çalışabilmesi için
lambanın değiştirilmesi GEREKLİDİR.
Mesajı kapatmak için MODE/ENTER (MOD/GİRİŞ) düğmesine basın.
Yukarıdaki mesajlarda gösterilen "XXXX" farklı modellere göre değişen sayılardır.
Bakım47
Lambanın değiştirilmesi (YALNIZCA SERVİS
3
2
1
4
PERSONELİ İÇİN)
• Elektrik çarpması riskini azaltmak için lambayı değiştirmeden önce projektörü
daima kapatın ve elektrik kablosunu çıkartın.
• Ciddi yanık riskini azaltmak için lambayı değiştirmeden önce en az 45 dakika projektörün
soğumasını bekleyin.
• Parmaklarınızın yaralanma ve cihaz iç komponentlerinin hasar görme riskini azaltmak için keskin
parçalar halinde kırılmış lamba camını çıkartırken dikkatli olun.
• Lense dokunarak parmaklarınızı yaralama ve/veya görüntü kalitesini bozma riskini azaltmak için,
lamba çıkartılmışken boş lamba bölmesine dokunmayın.
• Bu lamba cıva içermektedir. Bu lambayı uygun şekilde atmak için yerel tehlikeli atık
yönetmeliğine başvurun.
• Projektörün en üst düzeyde performans vermesi için, yedek lamba olarak uygun bir projektör
lambası kullanmanız önerilmektedir.
• Eğer lamba değiştirme işlemi projektör tavandan ters şekilde sarkıtıldığında gerçekleştirilirse
lambanın kırılması sonucunda doğabilecek herhangi bir hasar veya yaralanması önlemek için
lamba soketinin altında hiç kimse bulunmadığından emin olun.
• Kırık lambalarla uğraşırken iyi bir havalandırma sağlayın. Solunum cihazları, güvenlik gözlükleri,
koruyucu gözlükler veya yüz koruyucusu kullanmanızı ve eldivenler gibi koruyucu elbiseler
kullanmanızı öneriyoruz.
• Lamba ve projektör arasına parmağınızı sokmayın.
Projektörün içerisindeki keskin yerler
yaralanmalara neden olabilir.
5.Lamba konektörünü gösterilen şekilde
projektörden ayırın.
6.Lambayı tutan vidaları gevşetin.
7.Kolu dik duracak şekilde kaldırın.
Bakım48
8.Kolu kullanarak lambayı yavaşça projektörden
1
3
2
çekin.
• Hızlı çekilmesi lambanın kırılmasına ve kırılan camın
projektörün içine saçılmasına yol açabilir.
• Lambayı, üzerine su sıçrayabilecek, çocukların
erişebileceği veya yanıcı maddelere yakın yerlere
koymayın.
• Lamba çıkarıldıktan sonra ellerinizi projektörün içine
sokmayın. İçerdeki optik komponentlere dokunmanız
halinde yansıtılan görüntülerde renk eşitsizliği veya
bozulma meydana gelebilir.
9.Şekilde gösterildiği gibi, yeni lambayı indirin.
10. Lambayı tutan vidayı sıkıştırın.
11. Kulpun düzgünce yerleştiğinden ve yerine
oturduğundan emin olun.
12. Lamba konnektörünü yeniden bağlayın.
• Gevşek bir vida, arızaya yol açacak şekilde kötü bir
bağlantıya neden olabilir.
• Vidayı çok fazla sıkmayın.
13. Lamba örtüsünü projektörün üzerine yerleştirin.
14. Lamba kapağını kapatın.
15. Lamba örtüsünü tutan vida(lar)ı sıkıştırın.
•Gevşek bir vida, arızaya yol açacak şekilde kötü bir
bağlantıya neden olabilir.
• Vidayı çok fazla sıkmayın.
2
1
16. Gücü bağlayıp projektörü yeniden çalıştırın.
Lamba kapağı çıkarılmış durumdayken gücü açmayın.
Lamba kullanım süresinin sıfırlanması
Bakım49
17. Başlangıç logosundan sonra, Ekrandan Kumanda (OSD) menüsünü açın. SİSTEM
KURULUMU: Gelişmiş > Lamba Ayarları menüsüne gidin. MODE/ENTER
(MOD/GİRİŞ) düğmesine basın. Lamba Ayarları sayfası görünür. Lamba
Zamanlayıcıyı Sıfırla öğesini seçin. Lamba kullanım saatini sıfırlamak isteyip istemediğinizi soran bir uyarı mesajı görüntülenir. Sıfırla öğesine gelin ve MODE/
ENTER (MOD/GİRİŞ) düğmesine basın. Lamba kullanım saati "0" a sıfırlanır.
Lamba yeni değilse ve değiştirilmemişse sıfırlamayın, bu projektöre zarar verebilir.
Bakım50
Göstergeler
IşıkDurum & Tanımı
Güç durumları
TuruncuKapalıKapalıBekleme modu
Yeşil Yanıp
Sönüyor
YeşilKapalıKapalıNormal çalışma
Tur unc u
Yanıp Sönüyor
KırmızıKapalıKapalıİndir
YeşilKapalıKırmızıCW başlatılamadı
Kırmızı Yanıp
Sönüyor
YeşilKapalıKapalıIsı
YeşilYeşilYeşilIsınma KAPALI
KapalıKapalıKırmızıNormal çalışma sırasında Lamba1 hatası
KapalıKapalı
KırmızıKırmızıKapalı
Kırmızı
YeşilKırmızı Kapalı
KapalıKapalıAçılıyor
KapalıKapalıNormal güç kapalı soğutma
KapalıKapalıGösterge kapatılamadı (veri iptal)
nma AÇIK
Lamba durumları
Tur uncu Yanıp
Sönüyor
Lamba yanmıyor
Termal durumlar
Fan 1 hatası (gerçek fan hızı, istenilen
hızın dışında)
Kırmızı Yanıp
Sönüyor
Kapalı
Fan 2 hatası (gerçek fan hızı, istenilen
hızın dışında)
Sıcaklık 1 hatası (belirlenmiş sıcaklığın
üzerinde)
Bakım51
Sorun Giderme
Projektör açılmıyor.
NedeniDüzeltici İşlem
Elektrik kablosundan elektrik gelmiyor.
Soğutma işlemi sırasında projektörün
tekrar açılmaya çalışılması.
Resim yok.
NedeniDüzeltici İşlem
Video kaynağı açılmamış veya doğru
bağlanmamış.
Projektör, giriş sinyali cihazına doğru
bağlanmamıştır.
Giriş sinyali doğru seçilmemiş.
Lens kapağı açık değil.Lens kapağını açın.
Bulanık görüntü.
NedeniDüzeltici İşlem
Projeksiyon lensi doğru bir şekilde
odaklanmamış.
Projektör ve perde uygun şekilde
hizalanmamış.
Lens kapağı açık değil.Lens kapağını açın.
Uzaktan kumanda çalışmıyor.
NedeniDüzeltici İşlem
Piller bitmiştir.Pilleri yenileri ile değiştirin.
Uzaktan kumanda ile projektör
arasında bir engel vardır.
Projektörden çok uzakta olabilirsiniz.Projektörün 8 metre (26 feet) uzağında durun.
Şifre hatalı.
Elektrik kablosunu projektördeki AC giriş
jakına bağlayın ve diğer ucunu duvar prizine
takın. Duvar prizinde şalter varsa, açık
olduğundan emin olun.
Soğutma işlemi tamamlanana kadar bekleyin.
Video kaynağını açın ve sinyal kablosunun
doğru şekilde bağlanıp bağlanmadığını
kontrol edin.
Bağlantıyı kontrol edin.
Projektör veya uzaktan kumandadaki
SOURCE (KAYNAK) düğmesiyle doğru giriş
sinyalini seçin.
Lensin odağını, odak halkası ile ayarlayın.
Projeksiyon açısını ve yönünü ve ayrıca
gerekirse ünitenin yüksekliğini ayarlayın.
Engeli kaldırın.
NedeniDüzeltici İşlem
Şifreyi hatırlamıyorsunuz.
Sorun Giderme52
Daha ayrıntılı bilgi için bkz. "Şifre geri çağırma
prosedürüne giriş" sayfa 22.
Teknik Özellikler
Projektör teknik özellikleri
Tüm spesifikasyonlar, haber verilmeden değiştirilebilir.
Optik
Çözünürlük
MS527P: 800 x 600 SVGA
MX528P: 1024 x 768 XGA
Görüntü sistemi
1-CHIP DMD
Lens F/Numarası
F = 2,56 – 2,68, f = 22,04 – 24,14 mm
Temiz odak aralığı
2,38–7,15 m @ Geniş,
2,62–7,87 m @ Tele
Lamba
190 W lamba
Elektrik
Güç kaynağı
AC100–240V, 2,7 A, 50–60 Hz (Otomatik)
Güç tüketimi
280 W (Maks.); < 0,5 W (Bekleme)
Mekanik
Ağırlık
1,9 Kg (4,19 lb)
Çıkış terminalleri
RGB çıkışı
D-Sub 15-pin (dişi) x 1
Hoparlör
(Stereo) 2 watt x 1
Ses sinyal çıkışı
PC ses jakı x 1
Kumanda
RS-232 seri kumanda
9 pin x 1
IR alıcısı x 1
Giriş terminalleri
Bilgisayar girişi
RGB girişi
D-Sub 15-pin (dişi) x 2
Video sinyali girişi
SD/HDTV sinyal girişi
Analog - Komponent RCA jakı x3
(RGB girişi üzerinden)
Dijital - HDMI x 1
Ses sinyali girişi
Ses girişi
PC ses jakı x 1
USB portu (Mini-B x 1)
Çevresel Gereklilikler
Çalışma sıcaklığı
Deniz seviyesinde 0°C–40°C
Çalışma bağıl nemi
%10–%90 (yoğunlaşmasız)
Çalışma rakımı
0°C–35°C'de 0–1499 m
0°C–30°C'de (Yüksek Yerde
Çalıştırma Modu açıkken)
1500–3000 m
1280 x 7201280 x 720_60*6045.00074.250
1280 x 7681280 x 768_60*59.8747.77679.5
1280 x 800
1280 x 1024
1280 x 960
1360 x 7681360 x 768_60***60.01547.71285.5
1440 x 900WXGA+_60***59.88755.935106.500
1400 x 1050SXGA+_60***59.97865.317121.750
1600 x 1200UXGA***60.00075.000162.000
1680 x 10501680x1050_60***59.95465.29146.25
640 x 480@67HzMAC1366.66735.00030.240
832 x 624@75HzMAC1674.54649.72257.280
1024 x 768@75HzMAC1974.9360.24180.000
1152 x 870@75HzMAC2175.06068.680100.000
• *Sıralı Çerçeve, Üst-Alt ve Side by Side formatıyla 3B sinyali için desteklenen zaman ayarı.
**Sıralı Çerçeve formatıyla 3B sinyali için desteklenen zaman ayarı.
***Üst-Alt ve Side by Side formatıyla 3B sinyali için desteklenen zaman ayarı.
• Yukarıda gösterilen zamanlamalar EDID dosyasına ve VGA grafik kartı sınırlamalarına bağlı
olarak desteklenemiyor. Bazı zamanlamaların seçilememesi mümkündür.
1152 x 8641152 x 864_757567.5108
1280 x 7681280 x 768_60*59.8747.77679.5
1024 x 576@60Hz
1024 x 600@65Hz
1280 x 7201280 x 720_60*6045.00074.250
1280 x 7681280 x 768_60*59.87047.77679.5
1280 x 800
1280 x 1024
1280 x 960
1360 x 7681360 x 768_60***60.01547.71285.500
1440 x 900WXGA+_60***59.88755.935106.500
1400 x 1050SXGA+_60***59.97865.317121.750
1600 x 1200UXGA***60.00075.000 162.000
1680 x 10501680 x 1050_60*** 59.95465.290146.250
640 x 480@67HzMAC1366.66735.00030.240
832 x 624@75HzMAC1674.54649.72257.280
1024 x 768@75HzMAC1974.9360.24180.000
1152 x 870@75HzMAC2175.0668.68100.00
• *Sıralı Çerçeve, Üst-Alt ve Side by Side formatlı 3D sinyali için desteklenen zamanlama.
**Sıralı Çerçeve formatlı 3D sinyali için desteklenen zamanlama
***Üst-Alt ve Side by Side formatlı 3D sinyali için desteklenen zamanlama.
• Yukarıda gösterilen zamanlamalar EDID dosyasına ve VGA grafik kartı sınırlamalarına bağlı
olarak desteklenemiyor. Bazı zamanlamaların seçilememesi mümkündür.
720/60p***1280 x 7206045.0074.25
1080/50i****1920 x 10805028.1374.25
1080/60i****1920 x 10806033.7574.25
1080/24P**1920 x 1080242774.25
1080/25P1920 x 10802528.1374.25
1080/30P1920 x 10803033.7574.25
1080/50P*****1920 x 10805056.25148.5
1080/60P*****1920 x 1080 6067.5148.5
*Sıralı Çerçeve formatlı 3D sinyali için desteklenen zamanlama.
**Frame Packing, Üst-Alt ve Side by Side formatlı 3D sinyali için desteklenen zamanlama.
***Sıralı Çerçeve, Frame Packing, Üst-Alt ve Side by Side formatlı 3D sinyali için desteklenen
zamanlama.
****Side by Side formatlı 3D sinyali için desteklenen zamanlama.
*****Üst-Alt ve Side by Side formatlı 3D sinyali için desteklenen zamanlama.
Dikey Frekans
(Hz)
Yatay Frekans
(kHz)
Piksel Frekansı
(MHz)
Komponent-YPbPr girişi için desteklenen zamanlama
ZamanlamaÇözünürlük
480i*720 x 48059.9415.7313.5
480p*720 x 48059.9431.4727
576i720 x 5765015.6313.5
576p720 x 5765031.2527
720/50p1280 x 7205037.574.25
720/60p*1280 x 7206045.0074.25
1080/50i1920 x 10805028.1374.25
1080/60i1920 x 10806033.7574.25
1080/24P1920 x 1080242774.25
1080/25P1920 x 10802528.1374.25
1080/30P1920 x 10803033.7574.25
1080/50P1920 x 10805056.25148.5
1080/60P1920 x 10806067.5148.5
• *Sıralı Çerçeve formatıyla 3B sinyali için desteklenen zaman ayarı.
• Bir 1080i(1125i)@60Hz veya 1080i(1125i)@50Hz sinyali hafif görüntü titremesine yol açabilir.
Dikey Frekans
(Hz)
Yatay Frekans
(kHz)
Piksel Frekansı
(MHz)
Teknik Özellikler57
Garanti ve Telif Bilgileri
Sınırlı garanti
BenQ, normal kullanım ve saklama koşulları altında bu ürün için, her türden malzeme ve
işçilik kusuruna karşı garanti vermektedir.
Herhangi bir garanti talebinde, satın alındığı günün kanıtlanması gerekecektir. Bu
ürünün garanti dönemi içerisinde kusurlu olduğu görülürse BenQ için tek yükümlülük ve
sizin için tek düzeltici işlem kusurlu tüm parçaların değiştirilmesi olacaktır (işçilik
dahildir). Garanti hizmetinden yararlanmak için, tüm kusurları ürünü satın aldığınız yetkili
satıcıya hemen bildiriniz.
Önemli: Yukarıdaki garanti, müşterinin, cihazı BenQ'nun yazılı talimatları doğrultusunda
işletmemesi halinde geçersizleşecektir; özellikle ortam nemi %10 ila %90, sıcaklığı 0°C
ila 35°C rakım ise en fazla 4920 feet olmalı ve projektörün tozlu bir ortamda
işletilmesinden kaçınılmalıdı
ülkeden ülkeye değişen başka haklara da sahipsinizdir.
Daha fazla bilgi için lütfen www.BenQ.com internet adresini ziyaret edin.
Telif Hakkı
Telif H akkı 2016, BenQ Corporation. Tüm hakları saklıdır. Bu yayının hiçbir bölümü,
BenQ Corporation'ın önceden yazılı izni olmadan hiçbir şekilde ve hiçbir koşulda
elektronik, mekanik, manyetik, optik, kimyasal, manuel veya başka herhangi bir
yöntemle bir bilgi erişim sisteminde çoğaltılamaz, iletilemez, kopyalanamaz ve
saklanamaz veya herhangi bir dile ya da bilgisayar diline çevrilemez.
Feragat
BenQ Corporation, burada yer alan bilgiler itibariyle açık veya dolaylı hiçbir temsiliyet
taşımaz veya garanti sunmaz ve tüm garantilerden, satılabilirlikten veya herhangi bir
amaca uygunluktan feragat eder. Ayrıca, BenQ Corporation, zaman zaman bu yayını
revize etme ve içeriğinde değişiklikler yapma hakkını, herhangi bir kişiyi bu tür bir
revizyon veya değişiklikten haberdar etme yükümlülüğü taşımaksızın saklı tutar.
*DLP, Digital Micromirror Device ve DMD, Texas Instruments'ın ticari markalarıdır.
Diğerleri, kendi ilgili şirketlerinin veya organizasyonlarının telif haklarıdır.
r. Bu garanti size, özel kanuni haklar tanımaktadır ve ayrıca
Patentler
BenQ projektör patenti kapsamı hakkında detaylı bilgiler için http://patmarking.benq.com/
adresini ziyaret edin.
Garanti ve Telif Bilgileri58
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
