MP770 digital projektor Mainstream-serien Användarhandbok

Välkommen

Copyright

Copyright 2006 för BenQ Corporation. Med ensamrätt. Ingen del av den här publikationen får återskapas, överföras, skrivas om eller lagras i elektronisk form, eller översättas till något språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från BenQ Corporation.

Ansvarsfriskrivning

BenQ Corporation ger inga utfästelser eller garantier, vare sig uttryckliga eller underförstådda, med hänseende till innehållet, och reserverar sig uttryckligen för garantier, säljbarhet eller lämplighet för specifika syften. Vidare förbehåller sig BenQ Corporation rätten att revidera publikationen och att när som helst ändra dess innehåll utan krav på att meddela någon om sådana revideringar eller ändringar.

*DLP, Digital Micromirror Device och DMD är varumärken som tillhör Texas Instruments. Övriga varumärken tillhör respektive företag eller organisation.

Innehåll

Viktiga säkerhetsanvisningar..................................... 5

Introduktion............................................................... 9

Projektorns funktioner ........................................................ 9

Förpackningens innehåll.................................................... 10

Projektorns utsida .............................................................. 11

Kontroller och funktioner.................................................. 12

Installera projektorn ................................................ 18

Välja placering ................................................................... 18

Säkerhetsinstruktioner för takmontering av projektorn . 19

Ställa in önskad storlek på den projicerade bilden ........... 20

Anslutning ................................................................ 23

Trådlös anslutning (tillval) ............................................... 23

Göra anslutningar .............................................................. 23

Användning.............................................................. 32

Starta .................................................................................. 32

Använda lösenordsfunktionen .......................................... 33

Byta ingångssignal ............................................................. 35

Justera den projicerade bilden .......................................... 35

Välja bildförhållande.......................................................... 38

Optimera bilden ................................................................. 39

Användning vid hög höjd ................................................. 41

Dölja bilden ........................................................................ 41

Använda PIP (Picture In Picture) ..................................... 42

Fjärrbläddring..................................................................... 43

Frysa bilden ........................................................................ 43

Skapa en egen startskärmbild ............................................ 43

Anpassa projektorns menyvisning..................................... 44

Stänga av projektorn ......................................................... 44

Använda menyerna ............................................................ 45

Innehåll 3

Underhåll.................................................................. 54

Skötsel .................................................................................54

Information om lampan.....................................................57

Felsökning................................................................. 63

Specifikationer.......................................................... 65

Projektorspecifikationer ....................................................65

Frekvenstabell......................................................................66

Mått......................................................................................67

Garanti ...................................................................... 68

Begränsad garanti ...............................................................68

Information om bestämmelser................................ 69

FCC-information ...............................................................69

EEG-information ...............................................................69

MIC-information ...............................................................69

WEEE-direktiv ...................................................................69

Innehåll4

Viktiga säkerhetsanvisningar

Din BenQ-projektor har utformats och testats för att uppfylla kraven i aktuella standarder beträffande säkerhet hos informationsteknikutrustning. För att du ska kunna använda produkten på ett säkert sätt är det dock viktigt att du följer instruktionerna i den här handboken samt dem som finns angivna på produkten.

Säkerhetsinstruktioner

1. Läs den här handboken innan du använder projektorn. Spara den för framtida behov.

2. Titta aldrig rakt in i projektorns lins medan den används. Det intensiva ljuset kan skada ögonen.

4. Glöm inte bort att alltid öppna linsslutaren eller ta bort linsskyddet när projektorlampan lyser.

5. I vissa länder är inte nätspänningen stabil. Den här projektorn har utformats för att fungera säkert med nätspänningar på mellan 100 och 240 V växelström, men den kan sluta fungera vid elavbrott eller strömpulser på ±10 volt. I områden där nätspänningen varierar eller där det förekommer elavbrott bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS).

3. Överlåt allt underhåll till kvalificerad servicepersonal.

6. Blockera inte projektorlinsen med något föremål när projektorn används. Det kan leda till att föremålet överhettas och deformeras eller t.o.m. orsakar eldsvåda. Om du vill stänga av lampan tillfälligt trycker du på BLANK (tom) på projektorn eller fjärrkontrollen.

Viktiga säkerhetsanvisningar 5

Säkerhetsinstruktioner (forts.)

7. Lampan blir mycket varm när projektorn används. Låt projektorn kylas av under cirka 45 minuter innan du tar bort lampmonteringen för att byta lampa.

8. Du bör inte använda lampan längre än angiven livslängd. Om du använder lampan längre än den angivna livslängden finns det en viss risk att den exploderar.

10. Placera inte produkten på ostadigt underlag. Då kan den falla i golvet och gå sönder.

11. Försök inte plocka isär projektorn. På insidan finns högspänning som är livsfarlig om du råkar beröra ledande delar. Den enda del som användaren får byta ut är lampan som har ett eget avtagbart hölje. Du får inte på några villkor lossa eller ta bort några andra höljen. Servicearbete får endast utföras av därtill kvalificerad servicepersonal.

9. Byt aldrig ut lampmonteringen eller elektroniska komponenter när projektorn är ansluten.

Viktiga säkerhetsanvisningar6

Säkerhetsinstruktioner (forts.)

12. Placera inte projektorn i någon av följande miljöer.

- I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn.

- På platser där det kan bli mycket varmt, t.ex. i en bil med stängda rutor.

- På platser med fukt, damm eller cigarettrök, som kan förstöra de optiska komponenterna, förkorta projektorns livslängd och göra visningen mörkare.

- Nära ett brandlarm

- På platser med en omgivande temperatur över 40 °C

- På högre höjd än 3 000 m.

13. Blockera inte ventilationshålen.

- Placera inte projektorn på en filt, ett täcke eller någon annan mjuk yta.

- Täck inte över projektorn med tyg eller annat material.

- Placera ingenting lättantändligt i närheten av projektorn.

Om ventilationshålen är blockerade kan överhettning inuti projektorn orsaka brand.

14. Placera alltid projektorn på en plan yta när du använder den.

- Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. Om projektorn inte står helt plant när du använder den kan det hända att lampan inte fungerar som den ska eller skadas.

3 000 meter

15. Ställ inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller skador på projektorn.

Viktiga säkerhetsanvisningar 7

Säkerhetsinstruktioner (forts.)

16. Kliv inte på projektorn och placera inte några föremål ovanpå den. Förutom skador på projektorn kan det leda till olyckor och kroppsskada.

17. Placera inte vätska i närheten av projektorn. Om du spiller vätska i projektorn kan den gå sönder. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ som kan utföra underhåll.

18. Med den här projektorn kan du visa omvända bilder för takmontering.

Om du vill montera projektorn i taket bör du använda en takmonteringssats från BenQ och kontrollera att projektorn sitter ordentligt fast.

19. När projektorn är i gång kan det komma varmluft och lukter från ventilationsgallret. Det är normalt och innebär inte att det är fel på projektorn.

Viktiga säkerhetsanvisningar8

Introduktion

Projektorns funktioner

I den här projektorn förenas högkvalitativ optisk visning och en användarvänlig utformning som gör den pålitlig och lättanvänd.

Projektorn har följande funktioner:

• Valfri funktion för lösenordsskydd

• Genom en särskild funktion kan du dra ur projektorns kontakt så snart den är avstängd

• Upp till 11 olika programlägen som passar för olika projiceringsändamål

• Trådlös modul som tillval så att flera datorer kan dela på en projektor via kabelanslutning eller trådlös anslutning

• Lins av hög kvalitet med manuell zoom

• Automatisk justering med en enda knapp för bästa bildkvalitet

• Digital tvåvägs-keystone-korrigering av förvrängda bilder

• Justerbar färgbalans för data-/videovisning

• Projektionslampa med ultrahög ljusstyrka

• Visar 16,7 miljoner färger

•Skärmmenyer på flera språk

• Möjlighet att växla mellan normalt läge och ekonomiläge för minskad strömförbrukning

• Inbyggd högtalare som ger blandat monoljud när en ljudkälla är inkopplad

• Kraftfull AV-funktion som ger en videobild med hög kvalitet

• Komponent-HDTV-kompatibel (YP

•Utbytbart dammfilter

• Den synbara ljusstyrkan i den projicerade bilden varierar beroende på ljusförhållandena och inställningarna för kontrast/ljusstyrka, och ljusstyrkan är proportionerlig till projektionsavståndet.

• Lampans ljusstyrka minskar med tiden och kan variera inom lamptillverkarens specifikation. Detta är normalt och förväntat.

bPr)

Introduktion 9

Förpackningens innehåll

Projektorn levereras med de kablar som behövs för anslutning till dator eller videoutrustning. Packa försiktigt upp innehållet och kontrollera att du har allt som visas nedan. Om något saknas kontaktar du återförsäljaren.

Standardtillbehör

De medföljande tillbehören har anpassats för ditt geografiska område och kan skilja sig från de på bilden.

Projektor Mjuk bärväska Fjärrkontroll med batterier

Snabbstarts-

Introduktion10

Cd-skiva med

guide

VGA-kabel USB-kabel Nätsladd

Datorljudsladd Adapterkabel för komponentvideo

användar-

handbok

Användarhandbok Extra filter

till VGA (D-Sub)

Valfria tillbehör

1. Macintosh-adapter

2. Paket med reservlampa

3. Takmonteringssats

Projektorns utsida

Framsida/ovansida

2 3

Baksida

Se "Anslutning" på sidan 23 för mer information.

4. RS232-anslutning

5. Trådlös modul

1. Utvändig kontrollpanel (mer information finns i "Projektor"

på sidan 12.)

2. Ventilation (varmluftsutblås)

3. Projektorlins

4. Justeringsknapp

5. Linsskydd

6. Fokusring och zoomningsring

7. IR-sensor för fjärrkontroll (framsida)

11 12 13 14 15 16 17 18

8. Fot för justering bak

9. Anslutning för nätsladd

10. Filterfack

11. IR-sensor för fjärrkontroll (baksida)

12. USB-uttag

13. RS232-kontrollport

14. Utsignalsuttag för RGB

19 20

15. Insignalsuttag för RGB (dator)/ komponentvideo (YPbPr/YCbCr)

16. Insignalsuttag för DVI-I

17. Videoingångsuttag

18. S-videoingångsuttag

19. Ljudingångsuttag

20. Ljudutgångsuttag

21. Högtalargaller

Introduktion 11

Undersida/sidovy

Kontroller och funktioner

Projektor

1. Fokusring Justerar den projicerade bildens

skärpa. Se "Finjustera bildstorlek och

skärpa" på sidan 36 för mer

information.

2. Zoomring Justerar bildstorleken. Se "Finjustera

bildstorlek och skärpa" på sidan 36 för

mer information.

3. Strömindikatorlampa Tänds eller blinkar när projektorn är i

gång. Se "Indikatorer" på sidan 61 för mer information.

22. Justerbar fot

23. Lamphölje

24. Fot för justering bak

25. Fäste för kensingtonlås

1 2

4 5

6 7

8 9

4. MENU/BACK (meny/tillbaka) Aktiverar skärmvisningsmenyn Menyinställningarna avslutas och sparas

och föregående skärm visas igen. Se "Använda menyerna" på sidan 47 för mer information.

5. Ström Slå på projektorn eller sätt den i viloläge.

När projektorn är i viloläge trycker du en gång på knappen så sätts projektorn på.

När projektorn är på trycker du två gånger på knappen så sätts den i viloläge.

Mer information finns i "Starta" på sidan 32 och "Stänga av projektorn" på sidan 44.

10 11

Introduktion12

6. Keystone-/pilknappar ( / upp, / vänster, / ned, / höger)

Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln.

När skärmmenyn är aktiverad kan du använda knapparna som riktningstangenter till att välja menyalternativ och göra justeringar.

Se "Korrigera keystone" på sidan 36 och "Använda menyerna" på sidan 47 för mer information.

7. MODE (läge)

Ett bildinställningsalternativ väljs, beroende på vilken ingångssignal du har valt. Se "Programläge" på sidan 49 för mer information.

Om du installerar en trådlös modul och menyn Trådlös anslutning visas kan du använda den här knappen till att växla mellan LAN, IEEE 802.11 a och IEEE 802.11 b/g. (Trådlösa moduler finns att köpa hos BenQåterförsäljare.)

8. BLANK (tom)

Används för att dölja skärmbilden. Återställ bilden genom att trycka på valfri knapp (inte LASER) på projektorn eller fjärrkontrollen. Se

"Dölja bilden" på sidan 41 för mer

information.

9. ENTER Utför det menyalternativ som du har valt på skärmvisningsmenyn. Se

"Använda menyerna" på sidan 47 för

mer information.

10. Temperaturvarningslampa Lyser rött eller blinkar om projektorn blir för varm. Se "Indikatorer" på

sidan 61 för mer information.

11. Lampindikator Anger lampans status. Tänds eller

blinkar när det är problem med lampan. Se "Indikatorer" på sidan 61 för mer information.

12. AUTO Använd automatiskt bästa

uppdateringsfrekvens för den bild som visas. Se "Automatisk justering av

bilden" på sidan 36 för mer

information. Om du installerar en trådlös modul och väljer IEEE 802.11a på menyn Trådlös anslutning kan du använda den här knappen till att söka efter en kanal. (Trådlösa moduler finns att köpa hos BenQ-återförsäljare.)

13. SOURCE (källa) Väljer ingångssignal stegvis mellan

D-Sub (Analog RGB), Comp. (YPbPr), DVI-A, DVI-D, Video och S-Video. Se "Byta ingångssignal" på

sidan 35 för mer information.

Introduktion 13

Fjärrkontroll:

3 4

1. Ström Slå på projektorn eller sätt den i viloläge. När projektorn är i viloläge trycker du en

gång på knappen så sätts projektorn på. När projektorn är på trycker du två

gånger på knappen så sätts den i viloläge. Mer information finns i "Starta" på sidan

32 och "Stänga av projektorn" på sidan 44 .

2. ASPECT (bildförhållande)

12 13

Väljer det bildförhållande som ska användas för visning. Se "Välja

bildförhållande" på sidan 38 för mer

information.

3. WIRELESS (trådlöst) Aktiverar eller avaktiverar menyn för

trådlös anslutning. Mer information finns i

"Trådlös anslutning (tillval)" på sidan 23.

4. Keystone-/pilknappar ( / upp, /

vänster, / ned, / höger)

Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. När skärmmenyn är aktiverad kan du

använda knapparna som riktningstangenter till att välja menyalternativ och göra justeringar.

Se "Korrigera keystone" på sidan 36 och

"Använda menyerna" på sidan 47 för

mer information.

5. MENU/BACK (meny/tillbaka)

Aktiverar skärmvisningsmenyn Menyinställningarna avslutas och sparas och föregående skärm visas igen. Se "Använda menyerna" på sidan 47 för mer information.

6. BLANK (tom) Används för att dölja skärmbilden.

Återställ bilden genom att trycka på valfri knapp (inte LASER) på projektorn eller fjärrkontrollen. Se "Dölja bilden" på

sidan 41 för mer information.

7. ENTER Utför det menyalternativ som du har valt på skärmvisningsmenyn. Se "Använda

menyerna" på sidan 47 för mer

information.

8. CONTRAST (kontrast) Kontrastjusteringsfältet visas. Justera

värdet genom att trycka på riktningsknapparna på projektorn eller fjärrkontrollen.

Introduktion14

9. BRIGHTNESS (ljusstyrka) Justeringsfältet för ljusstyrka visas. Justera

värdet genom att trycka på riktningsknapparna på projektorn eller fjärrkontrollen.

10. CAPTURE (fånga) Den projicerade bilden sparas som startskärmbild. Se "Skapa en egen

startskärmbild" på sidan 43 för mer

information.

11. PIP (bild i bild) Aktiverar eller avaktiverar PIP-fönstret. Se "Använda PIP (Picture In Picture)"

på sidan 42 för mer information.

12. Lysdiodindikator Lyser rött när en knapp på fjärrkontrollen

trycks ned.

13. MODE (läge) Ett bildinställningsalternativ väljs,

beroende på vilken ingångssignal du har valt. Se "Programläge" på sidan 49 för mer information. Om du installerar en trådlös modul och menyn Trådlös anslutning visas kan du använda den här knappen till att växla mellan LAN, IEEE 802.11 a och IEEE

802.11 b/g. (Trådlösa moduler finns att köpa hos BenQ-återförsäljare.)

14. FREEZE (frys)

Bilden fryses när frysknappen trycks ned. Avaktivera funktionen genom att trycka på valfri knapp (inte LASER) på projektorn eller fjärrkontrollen. Se "Frysa

bilden" på sidan 43 för mer information.

15. MUTE (tyst) Slår av och på projektorns ljud.

16. AUTO Använd automatiskt bästa

uppdateringsfrekvens för den bild som visas. Se "Automatisk justering av bilden"

på sidan 36 för mer information.

Om du installerar en trådlös modul och väljer IEEE 802.11a på menyn Trådlös anslutning kan du använda den här knappen till att söka efter en kanal. (Trådlösa moduler finns att köpa hos BenQ-återförsäljare.)

17. SOURCE (källa) Väljer ingångssignal stegvis mellan D-Sub (Analog RGB), Comp. (YPbPr), DVI-A, DVI-D, Video och S-Video. Se "Byta

ingångssignal" på sidan 35 för mer

information.

18. LASER Skickar ut en synlig laserpekarljusstråle

för till exempel presentationer. Laserpekaren är ett

presentationshjälpmedel för professionella användare. Den skickar ut en röd ljusstråle när du trycker på den och lysdioden lyser rött.

Varning: Titta inte in i laserljusfönstret och

rikta inte laserstrålen mot dig själv eller andra. Läs varningsmeddelandena på baksidan av fjärrkontrollen och den bifogade användarinformationen innan du använder den.

19. DIGITAL ZOOM (+, -) (knappar för digital zoom) Förstorar eller förminskar den projicerade bilden.

20. PAGE UP (sida upp) och PAGE DOWN (sida ned)

Du kan styra visningsprogrammet (på en ansluten dator) om det har funktioner för att bläddra till nästa/föregående sida (till exempel Microsoft PowerPoint). Mer information finns i "Fjärrbläddring" på

sidan 43.

Introduktion 15

Varningsmeddelanden på baksidan av fjärrkontrollen

Laserstrålen är synlig. Du måste hålla LASER nedtryckt för att laserljusstrålen ska sändas ut.

Laserpekaren är ingen leksak. Om du är förälder bör du tänka på de faror som laserenergi medför och förvara fjärrkontrollen utom räckhåll för barn.

På varningsetiketterna på baksidan av fjärrkontrollen finns anvisningar för säker användning av laserpekaren.

Fjärrkontrollens effektiva räckvidd

Infraröda (IR) sensorer för fjärrkontroll är placerade på projektorns fram- och baksida. Du måste hålla fjärrkontrollen i en vinkel inom 30 grader vinkelrätt mot projektorns IR-sensorer för att den ska fungera. Avståndet mellan fjärrkontrollen och sensorerna bör inte överstiga 6 meter.

Kontrollera att det inte finns någonting mellan fjärrkontrollen och IR-sensorerna på projektorn som kan blockera den infraröda strålen.

• Kontrollera projektorn från framsidan

• Kontrollera projektorn från baksidan

Batterier till fjärrkontrollen

1. Öppna batteriluckan genom att vända fjärrkontrollen upp och ned, trycka ned luckan vid fingerförsänkningen och skjuta upp i pilens riktning som bilden visar. Luckan skjuts av.

2. Ta bort de gamla batterierna (om det satt några i) och sätt in två nya AAA-batterier. Lägg märke till batteripolerna, som det finns instruktioner för i botten av batterifacket. Positiv pol (+) ska kopplas till positiv och negativ pol (-) till negativ.

3. Sätt tillbaka luckan genom att rikta in den mot facket och skjuta tillbaka den i läge. När du hör ett klickljud sitter den på plats.

Introduktion16

• Låt aldrig fjärrkontrollen och batterierna ligga i varma eller fuktiga miljöer, som kök, badrum, bastu, solarium eller i stängda bilar.

• Byt endast ut batteriet mot den typ eller motsvarande typ av batteri som rekommenderats av batteritillverkaren.

• Släng de använda batterierna i enlighet med batteritillverkarens instruktioner och med lokala miljö- och återvinningsföreskrifter.

• Kasta aldrig batterierna i öppen eld. Det finns risk att det kan explodera.

• Om batterierna är slut eller om du inte kommer att använda fjärrkontrollen på länge tar du ut batterierna för att förhindra batteriläckage som kan skada fjärrkontrollen.

Introduktion 17

Installera projektorn

Välja placering

Projektorn är utformad för att installeras på något av följande fyra sätt:

1. På ett bord, framför skärmen.

2. I taket, framför skärmen.

3. På ett bord, bakom skärmen.

4. I taket, bakom skärmen.

1. Bordsplacering fram Om du väljer den här placeringen ställer du

projektorn på t.ex. ett bord framför skärmen. Det här är den vanligaste placeringen, och den gör att det går snabbt att installera och plocka undan projektorn.

2. Takmontering fram Om du väljer den här placeringen är projektorn fäst i

taket, upp-och-ned, framför skärmen.

Om du vill fästa projektorn i taket kan du köpa en takmonteringssats från BenQ hos en återförsäljare.

Ange

Takmontering fram på menyn

Systeminställning: Enkel > Projektorplacering efter att du satt på projektorn.

3. Bordsplacering bakom Om du väljer den här placeringen ställer du projektorn

på t.ex. ett bord bakom skärmen.

Då behöver du en särskild skärm för bakprojicering.

Ange Bordsplacering bakom på menyn Systeminställning: Enkel > Projektorplacering efter att du satt på projektorn.

4. Takmontering bakom Om du väljer den här placeringen är projektorn fäst i

taket, upp-och-ned, bakom skärmen.

För den här installationen behöver du en särskild skärm för bakprojicering och en takmonteringssats från BenQ.

Ange Takmontering bakom på menyn Systeminställning: Enkel > Projektorplacering efter att du satt på projektorn.

Det är du själv eller storleken och formen på rummet som avgör vilken installation du väljer. Tänk på skärmens storlek och placering, var det finns ett lämpligt eluttag samt avståndet mellan projektorn och övrig utrustning.

Installera projektorn18

Om du använder projektorn med trådlös funktion behöver du inte tänka på kabelanslutningar. På så sätt kan du placera projektorn var som helst i rummet på upp till 20 m avstånd från den bärbara datorn och växla mellan presentationer på olika bärbara datorer direkt utan att behöva krångla med sladdar.

Om du vill kunna använda den trådlösa funktionen måste du ansluta en trådlös modul från BenQ till projektorn och aktivera funktionen för trådlös anslutning på datorn. Se "Trådlös

anslutning (tillval)" på sidan 23 för mer information.

Säkerhetsinstruktioner för takmontering av projektorn

Eftersom vi vill att du ska ha mycket nöje av din BenQ-projektor vill vi ta upp följande säkerhetsfråga för att undvika skada på personer och egendom.

Om du tänker montera projektorn i taket rekommenderar vi starkt att du använder en takmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt.

Om du använder en takmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket pga. olämplig fastsättning med fel mått eller skruvlängd.

Du kan köpa en takmonteringssats av märket BenQ från samma handlare som sålde dig din BenQ-projektor. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till takmonteringsfästets bottenplatta. Detta fungerar då även som en hållare för projektorn om den skulle lossna från takfästet.

Installera projektorn 19

Ställa in önskad storlek på den projicerade bilden

Storleken på den projicerade bilden påverkas av avståndet mellan projektorlinsen och skärmen, zoominställningen och videoformatet.

Projektorns maximala (ursprungsläge) upplösning är 1 024 x 768 pixlar, vilket ger ett bildförhållande på 4 mot 3 (skrivs som 4:3). För att kunna visa ett bildförhållande på 16:9 (bredbild) ändrar projektorn storleken och skalan på bilden så den passar projektorns upplösning. Detta resulterar i aningen mindre bildhöjd motsvarande ungefär 75 % av projektorns ursprungliga bildhöjd.

Storleksförhållande 4:3 i ett 4:3

visningsområde

Därmed kommer en bild på 16:9 att lämna 25 % av höjden på en 4:3-bild outnyttjad när du använder den här projektorn. Den delen kommer att visas som mörka (obelysta) fält upptill och nedtill (12,5 % av bildhöjden vardera) i 4:3-visningsområdet om en skalförändrad 16:9bild visas i det vertikala mittområdet i ett 4:3-projektionsområde.

När du bestämmer var du ska placera projektorn bör du beakta dess tänkta användning och ingångsignalernas bildförhållande. Alla ingångssignaler (förutom kompositvideo som sänds i 16:9-format) visas med bildformatet 4:3 (och kommer att kräva 33 % mer bildhöjd än en skalförändrad 16:9-visningsbild).

VIKTIGT: Välj inte en permanent placering av projektorn baserat på bildvisningsformatet 16:9 om du någonsin kommer att behöva en annan ingångssignal (utöver kompositvideo som sänds i 16:9-format).

Projektorn bör alltid förvaras horisontalt (t.ex. platt på ett bord) och vinkelrätt (90° rät vinkel) gentemot skärmens horisontala mitt. Detta förhindrar att bilden blir skev från vinklad projektion (eller projektion mot en vinklad yta).

En modern digital projektor projekterar inte rakt framåt (som gamla tiders filmprojektorer gjorde). Istället har digitala projektorer designats att projektera bilden i en något uppåtgående vinkel ovanför projektorns horisontella placering. På det viset kan de placeras på ett bord och projekterar framåt och uppåt på en skärm som är placerad på så sätt att skärmens nedre kant är ovanför bordets nivå (och alla i rummet kan se skärmbilden).

Om projektorn monteras i taket måste den monteras upp-och-ned så att den projekterar i en något nedåtgående vinkel.

Med den här typen av projektion blir den projicerade bildens nedre kant vertikalt förskjuten från projektorns horisontala plan. (Se sidan 22.) Ifall den är monterad i taket, gäller detta den projekterade bildens övre kant.

Om projektorn flyttas längre bort från skärmen ökar den projekterade bildens storlek och den vertikala förskjutningen ökar också proportionerligt.

När du avgör var du ska placera skärm och projektor måste du beakta både den projekterade bildstorleken och den vertikala förskjutningen, som är proportionerlig till projektionsavståndet.

BenQ har inkluderat en tabell över skärmstorlekar i 4:3-bildförhållande som en hjälp för att hitta den idealiska placeringen för din projektor. Det finns två dimensioner som måste tas i beaktning, det vinkelräta horisontella avståndet från skärmens mitt (projiceringsavstånd) och den vertikala förskjutningen på höjden från skärmens horisontella kant (förskjutning).

Installera projektorn20

Storleksförhållande 16:9 i ett 4:3

visningsområde

Hur du avgör projektorns placering för en given skärmstorlek

1. Välj skärmstorlek.

2. Gå till tabellen och hitta den skärmstorlek som ligger närmast din egen i den vänstra

kolumnen med namnet "4:3 Skärmdiagonal". När du hittat ditt värde söker du till höger på samma rad och hittar motsvarande genomsnittliga avstånd till skärmen i kolumnen benämnd "Medel". Detta är projiceringsavståndet.

3. På samma rad tittar du till höger och noterar motsvarande värde i kolumnen "Vertikal

förskjutning i mm". Detta avgör projektorns slutgiltiga förskjutningsplacering i relation till skärmkanten.

4. Projektorns rekommenderade placering är vinkelrätt mot skärmens horisontella mitt

med det avstånd som bestäms i steg 2 ovan och förskjutet enligt värdet från steg 3 ovan.

Exempel: Om du har en skärmstorlek på 120 tum är det genomsnittliga projiceringsavståndet 4 432 mm och du får en vertikal förskjutning på 302 mm.

Om du placerar projektorn i en annan position (än den rekommenderade) måste du luta den uppåt eller nedåt för att centrera bilden på skärmen. I sådana situationer uppstår bildförvrängning. Korrigera förvrängningen med hjälp av keystone-funktionen. Se

"Korrigera keystone" på sidan 36 för mer information.

Hur du avgör rekommenderad skärmstorlek för ett givet avstånd

Du kan använda den här metoden om du har köpt projektorn och skulle vilja veta vilken skärmstorlek som skulle passa för ditt rum.

Den maximala skärmstorleken begränsas av det fysiska utrymmet i rummet.

1. Mät upp avståndet mellan projektorn och den plats du vill ha skärmen. Detta är

projiceringsavståndet.

2. Titta i tabellen och hitta det närmast matchande avståndet i kolumnen "Medel" för

medelavstånd till skärmen. Kontrollera att ditt uppmätta avstånd också är inom de minsta och maximala avstånden som är listade på medelavståndets vardera sida.

3. Använd det här värdet och titta till vänster på samma rad så hittar du motsvarande

skärmdiagonal. Detta är den projicerade bildens storlek när projektorn är på det avståndet.

4. På samma rad tittar du till höger och noterar motsvarande värde i kolumnen "Vertikal

förskjutning i mm". Detta avgör skärmens slutgiltiga placering i förhållande till projektorns horisontala nivå.

Exempel: Om ditt uppmätta projiceringsavstånd var 4,8 m (4 800 mm) är det närmsta matchande avståndet i Medel-kolumnen 5 089 mm. Om du sedan tittar till höger på raden ser du att du behöver en skärm på 3 500 mm (3,5 m). Om du endast har tillgång till skärmar med engelska mått kan du se att skärmstorlekarna runt om 3,5-metersskärmen är på 10 eller 12 fot.

Om du kontrollerar de minsta och maximala projiceringsavstånden för de skärmstorlekarna ser du att det uppmätta projiceringsavståndet på 4,8 m måste minskas för att passa 10fotsskärmen eller ökas för att passa 12-fotsskärmen. Projektorn kan justeras (med zoomverktyget) till att visa olika skärmstorlekar på de avstånden. Var medveten om att dessa olika skärmstorlekar har olika förskjutningsvärden.

Installera projektorn 21

Projektormått

Läs i "Mått" på sidan 67 för måtten för linsens mitt för den här projektorn innan du beräknar rätt placering.

Maximal zoomning

4:3 Skärmdiagonal Avstånd från skärmen i mm Ve rt ik a l f ör s kj ut n in g

Fot Tum mm Min. avstånd

4 48 1 219 1 652 1 773 1 893 121

1 500 2 033 2 181 2 329 149 5 60 1 524 2 065 2 216 2 367 151 6 72 1 829 2 479 2 659 2 840 181

2 000 2 710 2 908 3 106 198 7 84 2 134 2 892 3 102 3 313 211 8 96 2 438 3 305 3 546 3 787 241

2 500 3 389 3 635 3 882 248 9 108 2 743 3 718 3 989 4 260 272

3 000 4 066 4 362 4 659 297

10 120 3 048 4 131 4 432 4 733 302

3 500 4 743 5 089 5 435 347

12 144 3 658 4 957 5 318 5 680 362

4 000 5 421 5 816 6 212 396

15 180 4 572 6 196 6 648 7 100 453

5 000 6 776 7 270 7 765 495

18 216 5 486 7 436 7 978 8 520 543

6 000 8 132 8 725 9 317 594

25 300 7 620 10 327 11 080 11 833 754

På grund av variationer hos optiska komponenter finns det en marginal på 3 % för de här värdena. Om du tänker installera projektorn permanent bör du fysiskt testa projiceringsstorleken och -avståndet för projektorn på plats innan du installerar den permanent, så att du kan göra anpassningar enligt projektorns optiska egenskaper. På så sätt kan du välja det bästa monteringsläget i relation till installationsplatsen.

Minimal zoomning

Förskjutning

Medel Max. avstånd (med maximal zoom)

Skärm

Linsens mitt

Projiceringsavstånd

i mm

(med minimal zoom)

Installera projektorn22

Anslutning

När du ansluter en signalkälla till projektorn måste du se till att:

1. Stänga av all utrustning innan du gör några anslutningar.

2. Använda rätt signalkabel för respektive källa.

3. Se till att alla sladdar sitter i ordentligt.

För anslutningarna nedan är det vissa kablar som inte levereras med projektorn (se "Förpackningens innehåll" på sidan 10). De finns att köpa i butiker som säljer elektronikutrustning.

Trådlös anslutning (tillval)

Modulen för trådlös anslutning gör det möjligt att samtidigt ansluta flera datorer som har funktioner för trådlös användning trådlöst. Det innebär att du inte behöver flytta datakablar mellan projektorn och olika datorer under en presentation. Trådlös anslutning kommer till störst nytta i situationer där flera presentatörer med separata bärbara datorer vill kunna göra enskilda presentationer med smidiga övergångar mellan varandra, till exempel på möten, konferenser, föreläsningar och i klassrum.

Du fäster den trådlösa modulen på projektorns baksida via DVI-I-uttaget.

När modulen för trådlös anslutning är ansluten till projektorn kan du inte använda DVI-Iuttaget för DVI-kabelanslutningar.

Även om projektorn har en trådlös anslutning krävs det fortfarande en fysisk anslutning till ett eluttag via nätsladden.

Trådlösa BenQ-moduler finns att köpa hos BenQ-återförsäljare. Anslut den trådlösa modulen till projektorn innan du ansluter några andra sladdar. Anslutnings- och användningsanvisningar finns i användarhandboken som medföljer modulen för trådlös anslutning.

Projektor med trådlös modul

Göra anslutningar

Ansluta en dator eller bildskärm

Ansluta en dator

Projektorn har VGA- och DVI-ingångsuttag som gör det möjligt att ansluta den till både Windows- och Mac OS-datorer. Om du vill ansluta till en Mac OS-dator av äldre modell behöver du en särskild adapter (medföljer inte).

Dessutom kan du ansluta datorn till projektorn med en USB-kabel och göra förflytta dig mellan sidor i programmet på datorn. (Mer information finns i "Fjärrbläddring" på sidan 43).

Anslutning 23

Så här ansluter du projektorn till en bärbar eller stationär dator (antingen med en VGA-kabel eller en VGA-DVI-A-kabel):

•Med VGA-kabel: •Med VGA-DVI-A-kabel:

1. Anslut ena änden på den medföljande VGA-kabeln till D-Sub-kontakten på datorn.

2. Anslut den andra änden av VGAkabeln till insignalsuttaget D-SUB/ COMP. IN på projektorn.

3. Om du vill använda funktionen för sidbläddring med fjärrkontrollen (se

"Fjärrbläddring" på sidan 43) ansluter du den medföljande USB-kabelns större ände

till en USB-port på datorn och den mindre änden till projektorns USB-kontakt.

4. Om du vill använda projektorns högtalare (blandad mono) vid en presentation ansluter du ena änden av en lämplig ljudkabel till datorns ljudutgångsuttag och den andra änden till projektorns AUDIO IN-uttag.

5. Om du vill kan du ansluta ena änden av en lämplig ljudkabel till AUDIO OUTuttaget på projektorn och den andra änden till dina externa högtalare (medföljer inte).

Ljudet är en blandad monosignal. När anslutningen är gjord kan du kontrollera ljudet med fjärrkontrollen (MUTE, tyst) eller skärmmenyerna på projektorn. Se

"Ljud-inställningar" på sidan 51 för mer information.

Uppkopplingen kommer att se ut som följande diagram:

1. Ta en VGA-DVI-kabel och anslut VGA-änden till D-Sub-kontakten på datorn.

2. Anslut DVI-änden på VGA-DVIkabeln till DVI-I-uttaget på projektorn.

bärbar eller stationär dator

Högtalare

Ljudsladd

USB-kabel

• En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du använda tangentkombinationen Fn + F3 eller CRT/LCD för att aktivera/avaktivera den externa skärmen. Leta upp en funktionstangent med texten CRT/ LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Mer information om den bärbara datorns tangentkombinationer finns i dokumentationen till datorn.

VGAkabel

eller

VGA-tillDVI-Akabel

Ljudsladd

Anslutning24

Ansluta en bildskärm

Om du vill titta på din presentation på nära håll via en bildskärm, samtidigt som den visas på skärmen, kan du ansluta projektorns D-SUB OUT-utgång till en extern bildskärm med hjälp av en VGA- eller VGA-DVI-A-kabel enligt följande anvisningar.

Ansluta projektorn till en skärm (med VGA-kabel eller VGA-DVI-A-kabel):

•Med VGA-kabel: •Med VGA-DVI-A-kabel:

Obs! Skärmen måste vara utrustad med ett

DVI-insignalsuttag.

1. Anslut projektorn till en dator enligt instruktionerna i "Ansluta en dator" på sidan 23. Utsignalen för D-SUB fungerar endast om projektorn har en lämplig insignal för

D-SUB. Kontrollera att du har anslutit projektorn till datorn via D-SUB IN-uttaget och inte via DVI-I-uttaget.

2. Anslut ena änden av en lämplig VGAkabel (endast en medföljer) till bildskärmens D-Sub-ingång.

3. Anslut den andra änden till uttaget märkt D-SUB OUT på projektorn.

Uppkopplingen kommer att se ut som följande diagram:

(DVI)

eller

(VGA)

2. Anslut DVI-änden av en VGA-DVIA-kabel till DVI-insignalsuttaget på bildskärmen.

3. Anslut VGA-änden av kabeln till D-SUB OUT-uttaget på projektorn.

bärbar eller stationär dator

VGA-kabelVGA-till-DVI-A-kabel

VGA-kabel

Anslutning 25

Ansluta videokällor

I det här avsnittet beskrivs hur du ansluter projektorn till videokällor med hjälp av videokablar. Anslutningar med videokablar rekommenderas för videopresentationer.

Projektorn har även funktioner för trådlös datoranslutning (grafisk anslutning). Trådlös anslutning rekommenderas inte för videopresentationer. Se "Trådlös anslutning (tillval)"

på sidan 23.

Din projektor kan anslutas till olika videokällor som har en av följande utgångskontakter:

•DVI

•Komponentvideo

•S-video

•Kompositvideo Det räcker om du kopplar projektorn till videokällan med ett av alternativen ovan, men de

olika alternativen har olika bildkvalitet. Den metod du väljer kommer antagligen att bero på möjligheten att matcha terminalerna på projektorn och videokällan enligt vad som beskrivs nedan:

Bäst bildkvalitet

Den bästa videoanslutningsmetoden är DVI, om din källutrustning har ett DVI-uttag. Beroende på vilken typ av DVI-kontakt du har kan du njuta av en digital eller en högklassig analog videokvalitet.

Mer information om hur du bl.a. ansluter projektorn till en DVI-källa finns i "Ansluta

DVI-källor" på sidan 27.

Om du inte har tillgång till någon DVI-källa får du den näst bästa videosignalen genom att ansluta din källenhet till projektorn med en komponentvideokabel (ska inte förväxlas med kompositvideokabel). Digitala tv-mottagare och DVD-spelare har ursprungligen en komponentvideosignal, så om dina enheter har den möjligheten är det att föredra framför S-video eller kompositvideo.

Mer information om hur du kopplar projektorn till en komponentvideoenhet finns i

"Ansluta en komponentvideokälla" på sidan 28.

Bättre bildkvalitet

S-video har en bättre analog bildkvalitet än vanlig kompositvideo. Om du har uttag för både kompositvideo och S-video på din videokälla bör du välja S-video.

Mer information om hur man kopplar projektorn till en S-video-enhet finns i "Ansluta en S-

videoenhet" på sidan 30.

Bra bildkvalitet

Kompositvideo är en analog videosignal som ger en acceptabel bild, men är inte det bästa din projektor kan åstadkomma. Det är den lägsta bildkvaliteten av de alternativ som beskrivs här.

Mer information om hur du kopplar projektorn till en kompositvideoenhet finns i "Ansluta

en kompositvideokälla" på sidan 31.

Anslutning26

Ansluta ljud

Projektorn har en inbyggd monohögtalare endast avsedd som grundläggande ljudfunktion för företagspresentationer av datafiler. Den är inte utformad eller tänkt som det stereoljud som man skulle förvänta sig i en hemmabiouppsättning. Allt stereoljud (om det finns) som tillförs kommer att blandas till ett monoljud i projektorns högtalare.

Om du vill kan du använda projektorns högtalare (blandad mono) vid presentationer och du kan även ansluta separata högtalare med förstärkare till Audio Out-uttaget på projektorn. Ljudutgången är en blandad monosignal som du kontrollerar med projektorns inställningar för Volym och Tyst.

Om du har en stereoanläggning kommer du troligtvis få ett bättre resultat om du ansluter videokällans ljudsignal till stereoanläggningen hellre än till projektorns monohögtalare.

Ljudanslutningarna som beskrivs i följande avsnitt har endast informativt syfte. Du behöver inte koppla ljudet till projektorn om det finns ett annat ljudsystem tillgängligt eller om ljud inte behövs.

Ansluta DVI-källor

Projektorn har ett DVI-I-uttag där du kan ansluta en DVI-källa som t.ex. en DVD-spelare, eller en VGA-enhet som t.ex. en bärbar eller stationär dator.

Det finns tre typer av DVI-kontakter: DVI-A, DVI-D och DVI-I. DVI-I-uttaget är en integrerad kontakt som fungerar för båda formaten DVI-A och DVI-D.

DVI-A-formatet används till att överföra DVI-signaler till en analog skärm (VGA) eller tvärtom. Även om en viss del av signalkvaliteten går förlorad i konverteringen överförs den ändå med högre bildkvalitet än i vanliga VGA-anslutningar.

DVI-D-formatet används till att överföra digitala signaler direkt till en digital skärm utan konvertering av signalen. Den rent digitala anslutningen ger snabbare och högre bildkvalitet än en analog anslutning, tack vare det digitala formatets egenskaper.

Formaten DVI-A och DVI-D är inte kompatibla. Det går inte att ansluta DVI-D-utrustning till en DVI-A-kontakt. Kontrollera vilket format du ska ha innan du köper en kabel. Du kan också välja att köpa en DVI-I-kabel, som kan användas för alla typer av DVI-anslutningar.

Kontrollera om källenheten har ett oanvänt DVI- eller VGA-uttag (D-Sub):

• Om den har det kan du fortsätta.

• Om inte måste du se över vilken metod som ska användas till att ansluta enheten.

Anslutning 27

Så här ansluter du projektorn till en DVI-källa eller dator:

Information om hur du ansluter en DVI-källa till en dator med en VGA-DVI-A-kabel finns i

"Ansluta en dator" på sidan 23.

1. Anslut den ena änden av DVI-kabeln (DVI-D or DVI-I) till DVI-uttaget på DVI-källan.

2. Anslut den andra änden till DVI-I-uttaget på projektorn.

3. Om du vill använda projektorns högtalare (blandad mono) ansluter du ena änden av en lämplig ljudkabel till videoenhetens ljudutgångsuttag och den andra änden till AUDIO IN-uttaget på projektorn.

4. Om du vill kan du ansluta ena änden av en lämplig ljudkabel till AUDIO OUT-uttaget på projektorn och den andra änden till dina externa högtalare (medföljer inte). Ljudet är en blandad monosignal. När anslutningen är gjord kan du kontrollera ljudet med fjärrkontrollen (MUTE, tyst) eller skärmmenyerna på projektorn. Se "Ljud-

inställningar" på sidan 51 för mer information.

AV-enhet

Ljudsladd

DVI-D eller DVI-I-kabel

Den här modellen stöder inte HDCP. När projektorn ansluts till en HDCP-kompatibel digital enhet (t.ex. en DVD-spelare) via DVI-ingången kan det hända att bilden inte visas, eller att ett meddelande om inkompatibilitet visas istället. I sådana fall kan du behöva använda en analog ingång istället (t.ex. komponentvideo, kompositvideo eller S-video) för att visa bilden.

Ljudsladd

Ansluta en komponentvideokälla

Kontrollera att videokällan har en ledig uppsättning komponentvideoutgångar:

• Om den har det kan du fortsätta.

• Om inte måste du se över vilken metod som ska användas till att ansluta enheten.

Så här ansluter du projektorn till en komponentvideokälla med en adapterkabel för komponentvideo till VGA (D-SUB):

1. Ta den ände av adapterkabeln för komponentvideo till VGA (D-Sub) som har tre RCA-kontakter och anslut den till komponentvideoutgångarna på videokällan. Matcha kontakternas färger till de på uttagen: grönt till grönt, blått till blått och rött till rött.

2. Anslut den andra änden av adapterkabeln för komponentvideon till VGA (D-Sub) (med en D-Sub-kontakt) till D-SUB/COMP. IN-uttaget på projektorn.

Anslutning28

4. Om du vill kan du ansluta ena änden av en lämplig ljudkabel till AUDIO OUT-uttaget på projektorn och den andra änden till dina externa högtalare (medföljer inte).

Ljudet är en blandad monosignal. När anslutningen är gjord kan du kontrollera ljudet med fjärrkontrollen (MUTE, tyst) eller skärmmenyerna på projektorn. Se "Ljud-

inställningar" på sidan 51 för mer information.

Uppkopplingen kommer att se ut som följande diagram:

AV-enhet

Högtalare

Ljudsladd Ljudsladd

Adapterkabel för komponentvideo till VGA (D-Sub)

Följande standarder stöds om du kopplar projektorn till en kanalväljare för High Definition TV (HDTV):

• 480i • 480p

• 576i • 576p

• 720p (50/60 Hz) • 1080i (50/60 Hz)

• Projektorn kan endast spela upp mixat monoljud, även om stereoljud kopplas in. Se

"Ansluta ljud" på sidan 27 för mer information.

• Komponentvideo är den enda videosignalen som ger ett ursprungligt bildförhållande på

16:9.

• Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt

videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt.

Anslutning 29

Ansluta en S-videoenhet

Kontrollera att videokällan har en ledig S-videoutgång:

• Om den har det kan du fortsätta.

• Om inte måste du se över vilken metod som ska användas till att ansluta enheten.

Ansluta projektorn till en S-videoenhet:

1. Anslut ena änden av en S-videokabel till S-videokontakten på videokällan.

2. Anslut S-videokabelns andra ände till uttaget märkt S-VIDEO på projektorn.

inställningar" på sidan 51 för mer information.

Uppkopplingen kommer att se ut som följande diagram:

AV-enhet

S-videokabel

• Projektorn kan endast spela upp mixat monoljud, även om stereoljud kopplas in.

Se "Ansluta ljud" på sidan 27 för mer information.

• Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt

videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt.

• Om du redan har gjort en komponentvideoanslutning mellan projektorn och S-videokällan

med komponentvideokablar behöver du inte ansluta enheten med en S-videokabel eftersom det skulle utgöra en överflödig andra anslutning av sämre bildkvalitet. Se

"Ansluta videokällor" på sidan 26 för mer information.

Ljudkablar

Anslutning30

Ansluta en kompositvideokälla

Kontrollera att videokällan har en ledig uppsättning kompositvideoutgångar:

• Om den har det kan du fortsätta.

• Om inte måste du se över vilken metod som ska användas till att ansluta enheten.

Ansluta projektorn till en kompositvideoenhet:

1. Anslut ena änden av videokabeln till kompositvideokontakten på videokällan.

2. Anslut videokabelns andra ände till uttaget märkt VIDEO på projektorn.

Uppkopplingen kommer att se ut som följande diagram:

Ljud-/videoenhet

Videokabel Ljudkablar

• Projektorn kan endast spela upp mixat monoljud, även om stereoljud kopplas in. Se

"Ansluta ljud" på sidan 27 för mer information.

• Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt

videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt.

• Du behöver bara ansluta enheten med kompositvideokablar om komponentvideo- eller

S-videoanslutningar inte fanns tillgängliga. Se "Ansluta videokällor" på sidan 26 för mer information.

Anslutning 31

Användning

Starta

1. Anslut nätsladden till projektorn och till ett vägguttag. Slå på vägguttaget (i tillämpliga fall). När du har satt på strömmen kontrollerar du att projektorns strömindikatorlampa lyser orange.

2. Ta bort linsskyddet. Om du inte tar bort det kan det bli deformerat av värmen från projektionslampan.

3. Håll ned strömbrytaren på projektorn eller fjärrkontrollen (i 2 sekunder) så startar

projektorn. Strömindikatorlampan blinkar grönt och lyser med ett konstant grönt sken när projektorn är på.

Startproceduren tar ca 30 sekunder efter att du

har tryckt på strömbrytaren. Mot slutet av startproceduren visas BenQ:s logotyp. Om det behövs kan du vrida på fokusringen

och ställa in skärpan i bilden.

Om projektorn fortfarande är varm sedan du använde den sist går fläkten i ca 90 sekunder innan lampan tänds.

4. Om du får en uppmaning att ange ett lösenord använder du pilknapparna till att skriva ett sexsiffrigt lösenord. Se "Använda lösenordsfunktionen" på sidan 33 för mer information.

5. Slå på all ansluten utrustning.

6. Projektorn börjar söka efter ingångssignaler. Den ingångskälla som söks visas i längst upp till vänster på skärmen. Om projektorn inte känner av någon giltig signal visas sökmeddelandet tills en källsignal hittas.

Du kan också välja önskad ingångssignal genom att trycka på SOURCE (källa) på projektorn eller fjärrkontrollen. Se "Byta ingångssignal" på sidan 35 för mer information.

Om frekvensen/upplösningen för ingångssignalen överstiger projektorns funktionsvidd visas meddelandet Utom räckhåll på en tom skärm. Byt till en insignal som är kompatibel med projektorns upplösning eller ange en insignal med en lägre inställning. Se "Frekvenstabell" på

sidan 66 för mer information.

Användning32

Använda lösenordsfunktionen

Av säkerhetsskäl och för att förhindra olovlig användning finns det möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet på skärmmenyn. Mer information om hur du använder skärmmenyerna finns i "Använda menyerna" på sidan 47.

VARNING: Det blir problem om du aktiverar lösenordsfunktionen och sedan glömmer bort lösenordet. Skriv ut den här handboken (om du inte har den utskriven) och skriv ned lösenordet i handboken. Förvara sedan handboken på ett särskilt ställe om du skulle behöva den.

Ställa in ett lösenord

Om du anger lösenord väl måste du ange det varje gång du sätter på projektorn. I annat fall går det inte att använda projektorn.

1. Öppna skärmmenyn och gå till SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställning. Tryck på ENTER. Markera Lösenord och välj På genom att

trycka på vänster eller höger.

2. Ett meddelande visas på skärmen.

3. Som bilden till höger visar motsvarar de fyra pilknapparna ( upp, höger, ned,

vänster) fyra siffror (1, 2, 3, 4). Ange

lösenordet med hjälp av pilknapparna. När du har angett lösenordet visas sidan

Säkerhetsinställning igen.

VIKTIGT: De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det.

Lösenord: __ __ __ __ __ __

Förvara handboken på ett säkert ställe.

4. Tryck på MENY/tillbaka så att skärmmenyn stängs.

Ange lösenord

Bakåt

Om du glömmer bort lösenordet

Om lösenordsfunktionen är aktiverad kommer en uppmaning om att ange det sexsiffriga lösenordet att visas varje gång du sätter på projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord (se bilden till höger) i tre sekunder följt av meddelandet Ange lösenord. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg det kan du återställa lösenordet. Se

"Procedur för återställning av lösenordet" på sidan 34 för mer information.

Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund.

Lösenordsfel

Försök igen.

Användning 33

Procedur för återställning av lösenordet

Håll ned AUTO på projektorn eller fjärrkontrollen i tre sekunder. Projektorn kommer att visa ett kodat nummer på skärmen. Skriv ned numret och stäng av projektorn. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp köpekvittot på projektorn som bevis på att det är du som är ägaren.

ÅTERSTÄLLA LÖSENORD

Skriv ned återställningskoden och kontakta din lokala BenQ-kundtjänst.

Återställningskod:

Ändra lösenordet

1. Öppna skärmmenyn och gå till SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställning > Ändra lösenord.

2. Tryck på ENTER. Meddelandet ANGE AKTUELLT LÖSENORD visas.

3. Ange det gamla lösenordet.

i. Om lösenordet stämmer visas meddelandet ANGE NYTT LÖSENORD.

ii. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder

följt av meddelandet ANGE AKTUELLT LÖSENORD och du kan försöka igen. Du kan avbryta ändringen genom att trycka på MENY/tillbaka eller göra ett nytt försök.

3. Ange ett nytt lösenord.

VIKTIGT: De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det.

Lösenord: __ __ __ __ __ __

Förvara handboken på ett säkert ställe.

4. Bekräfta det nya lösenordet genom att ange det igen.

5. Nu har du angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn.

6. Tryck på MENY/tillbaka så att skärmmenyn stängs.

0 2 1 2

Avsluta

Lösenord ändrat

Avaktivera lösenordsfunktionen

Om du vill avaktivera lösenordsfunktionen går du tillbaka till menyn SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställning > Lösenord när du öppnat

skärmmenysystemet. Välj Av genom att trycka på vänster eller höger. Meddelandet ANGE LÖSENORD visas. Ange det aktuella lösenordet.

i. Om lösenordet stämmer visas sidan Säkerhetsinställning igen och Av visas i raden

för lösenord. Du behöver inte ange lösenordet nästa gång du sätter på projektorn.

ii. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder

följt av meddelandet ANGE LÖSENORD och du kan försöka igen. Du kan avbryta ändringen genom att trycka på MENY/tillbaka eller göra ett nytt försök.

Även om du avaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera lösenordsfunktionen igen genom att ange det gamla lösenordet.

Användning34

Byta ingångssignal

Projektorn kan anslutas till flera enheter samtidigt. Den kan emellertid endast visa en helskärm åt gången. Du kan växla mellan ingångskällorna genom att trycka på SOURCE (källa) på projektorn eller fjärrkontrollen. Ett fält för val av källa visas. Du kan välja signal manuellt genom att trycka på SOURCE (källa) upprepade gånger eller låta projektorn automatiskt söka efter tillgänglig signal. När källan hittats visas information för den valda källan längst upp till vänster i tre sekunder. Om det finns flera anslutna enheter kan du söka efter en till signal genom att trycka på knappen.

Om du vill att projektorn automatiskt ska söka efter signalerna kontrollerar du att funktionen Autokälldetektering på menyn KÄLLA. Se "Auto-käll-detektering" på sidan 50 för mer information.

Projektorn har en PIP-funktion som gör att två olika signaler kan visas samtidigt. Se "Använda PIP (Picture In Picture)" på sidan 42 för mer information.

Den projicerade bildens ljusstyrka ändras också när du byter ingångskälla. "PC", dvs. datapresentationer (grafik) från en dator som använder mest stillbilder är generellt ljusare än "Video" som visar mest rörliga bilder (filmer).

Typen av ingångssignal påverkar också vilka inställningar som är möjliga i programläget. Se "Välj programläge" på sidan 39 för mer information.

Justera den projicerade bilden

Justera projiceringsvinkeln

Projektorn är utrustad med en justerbar fot på framsidan och en på baksidan. Med hjälp av dessa kan du ändra bildhöjd och projiceringsvinkel. Så här justerar du projektorn:

1. Tryck på justeringsknappen och lyft den främre delen av projektorn. När bilden är positionerad där du vill ha den släpper du justeringsknappen så låses foten i det läget.

Titta inte in i linsen när lampan är på. Det starka ljuset från lampan kan skada ögonen.

Var försiktig när du trycker på justeringsknappen, eftersom den sitter nära ventilationsgallret där det kommer ut varm luft.

2. Finjustera den horisontella vinkeln genom att skruva på den bakre justeringsfoten.

Fäll in foten genom att hålla upp projektorn samtidigt som du trycker på justeringsknappen. Sätt sedan sakta ned projektorn. Skruva på den bakre foten i motsatt riktning.

Om projektorn inte står på en plan yta eller om skärmen inte står vinkelrätt mot projektorn blir den projicerade bilden trapetsformad. Du kan åtgärda det genom att justera värdet för Keystone på menyn VISNING, på projektorns kontrollpanel eller på fjärrkontrollen. Se

"Korrigera keystone" på sidan 36 för mer information.

Användning 35

Automatisk justering av bilden

I vissa fall kan du behöva justera för att få fram en optimal bildkvalitet. Det gör du genom att trycka på AUTO på projektorn eller fjärrkontrollen. Inom tre sekunder kommer den inbyggda intelligenta autojusteringsfunktionen att ställa om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet.

Aktuell information om källan visas längst upp till vänster på skärmen i tre sekunder.

Medan autojusteringsfunktionen körs är skärmen tom.

Finjustera bildstorlek och skärpa

1. Ställ in den storlek som du vill ha på

den projicerade bilden med hjälp av zoomningsringen.

2. Sedan ställer du in skärpan genom att vrida på fokusringen.

Söka efter detaljer i den projicerade bilden

Om du vill söka efter detaljer i den projicerade bilden trycker du på D. ZOOM + på fjärrkontrollen. Den mittersta delen av bilden förstoras. Om du trycker på knappen + igen förstoras bilden ytterligare. Förflytta dig bilden med hjälp av pilknapparna ( , ,

, ) på projektorn eller fjärrkontrollen. Om du trycker på D. ZOOM - minskas storleken på bilden. Om du trycker på knappen igen förminskas bilden ytterligare tills den har återställts till ursprunglig storlek.

På menyn VISNING finns även funktionerna Digital zoom och Panorering.

Korrigera keystone

Keystone-förvrängning innebär att den projicerade bilden visas på något av följande sätt. Det inträffar när projektorn inte står vinkelrätt i förhållande till skärmen.

• Två parallella sidor (vänster och höger eller överkant och nederkant) men en sida av

bilden är märkbart bredare än den andra.

• Inga parallella sidor. Korrigera bildens form med hjälp av följande anvisningar.

1. Justera projiceringsvinkeln. Placera projektorn mitt framför skärmen med undersidan

av objektivet i nivå med den övre eller nedre kanten på skärmen.

Användning36

2. Om bilden fortfarande är förvrängd, eller om du inte kan placera projektorn enligt beskrivningen ovan, kan du korrigera bilden manuellt genom att utföra ETT av följande steg.

• Tryck på en av keystone-/pilknapparna ( / , / , / , / ) på

projektorn eller fjärrkontrollen så visas sidan för keystone-korrigering. Tryck på den knapp vars keystone-ikon liknar den projicerade bildens form. Fortsätt trycka på samma knapp eller tryck på andra knappar tills du är nöjd med formen.

• Tryck på knappen MENU/BACK (meny/tillbaka))

på projektorn eller fjärrkontrollen. Öppna menyn

KEYSTONE

VISNING > Key stone och tryck på ENTER så visas sidan för keystone-korrigering. Tryck på den av

keystone-/pilknapparna ( / , / , / ,

/ ), på projektorn eller fjärrkontrollen, vars keystone-ikon liknar den projicerade bildens form. Fortsätt trycka på samma knapp eller tryck på andra knappar tills du är nöjd med formen.

Bakåt

Värdena längst ned på sidan ändras när du trycker på knapparna. När du når de största eller minsta värdena avbryts justeringen av bildens form. Du kan inte justera bilden mer i den riktningen.

• Två parallella sidor (vänster och höger eller överkant och nederkant) men en sida av bilden är märkbart bredare än den andra

• Tryck på / eller

• Öppna menyn VISNING > Keystone. Öppna sidan för keystonekorrigering och tryck på

/ upprepade

gånger tills bilden blir kvadratisk.

• Inga parallella sidor

1. Tryck på / eller

2. Öppna menyn Visning >

Keystone. Öppna sidan för keystone-korrigering och

tryck på / .

3. Tryck på

upprepade gånger tills bilden blir kvadratisk.

• Tryck på

• Öppna menyn Visning > Keystone. Öppna sidan för keystonekorrigering och tryck på

/ eller

/ upprepade

gånger tills bilden blir kvadratisk.

4. Tryck på MENY/tillbaka när

du vill avsluta och spara inställningarna.

Användning 37

Välja bildförhållande

Bildförhållandet är förhållandet mellan bildbredd och -höjd. De flesta analoga tv-apparater och datorer har bildförhållandet 4:3, vilket är standard för den här projektorn, och digitaltv-apparater och dvd-spelare har vanligtvis bildförhållandet 16:9.

Eftersom digitala signaler blir allt vanligare kan digitala visningsenheter som den här projektorn dynamiskt sträcka ut och skalförändra bilden till ett annat förhållande än det som kommer från indatakällan.

Du kan ändra bildförhållandet (oberoende av källans bildförhållande) genom att trycka på ASPECT (bildförhållande) på fjärrkontrollen eller på menyn VISNING > Bildförhållande. Välj det bildförhållande som passar för videoinsignalens format och dina visningskrav. Det finns fyra olika bildförhållanden:

På bilderna nedan är inaktiva områden svarta och aktiva vita.

1. Auto: Anpassar en bild proportionellt efter projektorns

ursprungliga upplösning i horisontell bredd. Det är lämpligt när den inkommande bilden varken har bildförhållandet 4:3 eller 16:9 och du vill utnyttja så mycket som möjligt av skärmen utan att ändra bildförhållandet för

2. Faktisk storlek: Bilden visas med den ursprungliga upplösningen,

utan konvertering. Ingångssignaler med lägre upplösning kommer att projiceras i en mindre bild än om den hade förstorats till att fylla skärmen. Du kan också justera zoomen eller flytta projektorn närmare skärmen för att öka storleken om det är nödvändigt. Du kan behöva korrigera projektorns fokusering efter sådana justeringar.

3. 4:3: skalförändrar en bild så att den visas mitt på skärmen med bildförhållandet 4:3. Det här passar bäst för bilder i 4:3-format, till exempel datorskärmar, standard-tv-filmer och dvd-filmer i 4:3format, eftersom bilden då visas utan förändring av bildförhållandet.

4. 16:9: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 16:9. Det här passar bäst för bilder som redan har bildförhållandet 16:9, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet.

Bildförhållandet 16:9 kan bara tas från en komponentvideokälla som sänder en riktig 16:9-signal. Se "Ansluta en komponentvideokälla" på sidan 28 och

"Ställa in önskad storlek på den projicerade bilden" på sidan 20 för mer information.

bilden.

Användning38

Optimera bilden

Välj programläge

Projektorn kommer med ett flertal fabriksinställda programlägen så du kan välja ett som passar ditt rum och typ av videokälla. Välj ett användningsläge genom att trycka på MODE upprepade gånger tills det läge du vill använda är markerat. De tillgängliga bildlägena för olika typer av signaler visas nedan.

Insignal från dator/DVI-A/DVI-D

1. Presentationsläge (standard): Utformat för presentationer. Här har tonvikt lagts på ljusstyrkan så den ska matcha färgåtergivningen på dataskärmar eller bärbara datorer.

2. Max ljusstyrka: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum.

3. sRGB/Fotoläge: Maximerar renheten hos RGB-färgerna och ger bilderna liv oavsett ljusstyrka. Det passar bäst till att se på bilder tagna med en sRGB-kompatibel och riktigt kalibrerad kamera, och på datagrafikprogram som t.ex. AutoCAD.

4. Spelläge: Passar för dataspel i ett ljust rum.

5. Videoläge: Lämpligt för att se på filmer, videofilm från videokameror eller digital video från dator, i ett mörkt (nedsläckt) rum.

6. Användare 1/Användare 2: Kommer ihåg de inställningar som anpassats baserat aktuella tillgängliga programlägen. Se "Ställa in läget Användare 1/Användare 2" på

sidan 39 för mer information.

7. Minnesläge: Kommer ihåg inställningar som görs via knapparna BRIGHTNESS (ljusstyrka) och CONTRAST (kontrast) på fjärrkontrollen. Oavsett vilken justering du gör med hjälp av knapparna BRIGHTNESS och CONTRAST så ändras det aktuella programläget till Minnesläge.

Insignal från YPbPr/S-Video/video

1. Bioläge: Passar för dvd-filmer som bäst ses i ett nedsläckt hemmabio- eller vardagsrum (ett rum med väldigt lite ljus).

2. Filmläge (standard): Passar för att se på färgstarka filmer och tv-program i ett halvmörkt (inte ljust) vardagsrum hemma.

3. Spelläge: Passar för spelkonsolbaserade dataspel i en normalt upplyst miljö.

4. Fotoläge: Är perfekt för digitala bilder tagna i dagsljus med en sRGB-kompatibel rätt kalibrerad kamera, och för att titta på foto-CD-skivor. Färgmättnad och ljusstyrka är väl balanserade.

5. Användare 1/Användare 2: Kommer ihåg de inställningar som anpassats baserat aktuella tillgängliga programlägen. Se "Ställa in läget Användare 1/Användare 2" på

sidan 39 för mer information.

Ställa in läget Användare 1/Användare 2

Du kan välja mellan två användardefinierade lägen om de aktuella programlägena inte motsvarar dina behov. Du kan använda något av programlägena (utom Användare 1/2) som startpunkt och anpassa inställningarna.

Användning 39

1. Tryck på MENY/tillbaka så skärmmenyn öppnas.

2. Öppna menyn BILDINSTÄLLNINGAR > Programläge.

3. Tryck på vänster/ höger och välj Användare 1 eller Användare 2.

4. Tryck på ned så att Referensläge väljs.

5. Tryck på vänster/ höger så att ett programläge som motsvarar dina behov väljs.

6. Tryck på ned så att det menyalternativ du vill ändra väljs och justera sedan värdet med hjälp av vänster/ höger. Mer information finns i ”Finjustera bildkvaliteten i

användarlägen” nedan.

7. När du är klar med alla inställningar väljer du Spara inställningar och trycker på ENTER så sparas inställningarna.

8. Bekräftelsemeddelandet Inställning sparad visas.

Finjustera bildkvaliteten i användarlägen

Beroende på vilken signaltyp som upptäckts finns det några användardefinierade funktioner tillgängliga när något av lägena Användare 1 eller Användare 2 är valt. Du kan justera de här funktionerna.

Justera ljusstyrka

Justera värdena genom att trycka på vänster/ höger på projektorn eller fjärrkontrollen.

Ju högre värdet är, desto ljusare blir bilden. Ju lägre värdet är, desto mörkare blir bilden. Justera kontrollen så att svarta områden i bilden ser svarta ut och så att du kan se detaljer i de mörka områdena.

-30

+70

Justera kontrast

Justera värdena genom att trycka på vänster/ höger på projektorn eller fjärrkontrollen.

Ju högre värdet är, desto större blir kontrasten. Använd den här inställningen till att ställa in de vita nyanserna, men gör det efter att du har justerat ljusstyrkan efter din källa och omgivning.

-30

+70

Välja färgtemperatur

Justera värdena genom att trycka på vänster/ höger på projektorn eller fjärrkontrollen.

Det finns fyra möjliga inställningar för färgtemperatur*.

1. T1: I den högsta inställningen på färgtemperatur gör T1 att bilden verkar mer blåaktigt vit än de andra inställningarna.

2. T2: Ger en blåaktig bild.

3. T3: Bibehåller normala nyanser för vit.

4. T4: Ger en rödaktig bild.

Användning40

*Om färgtemperaturer:

Det finns många olika toner som av olika anledningar benämns som "vita". En vanlig benämning för vita nyanser är "färgtemperatur". En vit nyans med låg färgtemperatur blir rödaktig. En vit nyans med hög färgtemperatur ser ut att ha mera blått i sig.

4. Övriga justeringar

Det finns fler alternativ för finjustering av bildkvaliteten på menyn BILDINSTÄLLNINGAR. Se "Menyn Bildinställningar" på sidan 49 för mer information.

Användning vid hög höjd

Du bör aktivera höghöjdsläget om du befinner dig på mer än 900 meter över havet eller om det är varmare än 40 (>10 timmar) utan att stängas av.

Om du vill aktivera höghöjdsläget går du till

Höghöjdsläge

fjärrkontrollen. En bekräftelse visas. Välj Ja och tryck på ENTER.

°C eller om projektorn kommer att användas under långa perioder

SYSTEMINSTÄLLNING: Avancerad >

och väljer På genom att trycka på vänster/ höger på projektorn eller

VARNING

Höghöjdsläget används när du befinner dig högre upp än 900 meter, eller när temperaturen överstiger 40 °C.

Vill du aktivera höghöjdsläget?

Nej

Vid användning i höghöjdsläget kan driftsljudet bli högre eftersom det krävs en ökad fläkthastighet för att öka nedkylningen och förbättra systemets prestanda.

Om du använder den här projektorn under andra extrema förhållanden (förutom ovanstående) kan den automatiska avstängningen aktiveras, vilket skyddar projektorn mot överhettning. I så fall löser du problemet genom att växla till höghöjdsläget. Detta innebär emellertid inte att projektorn kan fungera under alla tänkbara svåra och extrema förhållanden.

Dölja bilden

För att dra publikens fulla uppmärksamhet till presentatören kan du dölja skärmbilden med hjälp av knappen BLANK (tom) på projektorn eller fjärrkontrollen. Återställ bilden genom att trycka på valfri knapp (inte LASER) på projektorn eller fjärrkontrollen. Medan bilden är dold visas ordet BLANK (tom) längst ned till höger på skärmen. Om du aktiverar den här funktionen när en ljudkälla är ansluten kan du fortfarande höra ljudet.

Du kan ange en tidsperiod på menyn

SYSTEMINSTÄLLNING: Enkel > Timer för tomutrymme om du vill stänga av

projektorn när den tidsperioden förflutit och projektorn eller fjärrkontrollen inte har använts. Du kan ange en tidsperiod på mellan 5 och 30 minuter i steg om 5 minuter.

Om du inte vill använda de förinställda tidsperioderna väljer du Avaktivera. Oavsett om Timer för tomutrymme är aktiverat eller avaktiverat kan du återställa bilden genom att trycka på valfri knapp (utom LASER).

Användning 41

Blockera inte projektorns lins eftersom detta kan göra så att de blockerande föremålen blir överhettade, deformerade eller till och med börjar brinna.

Använda PIP (Picture In Picture)

Projektorn kan visa bilder från två olika källor samtidigt. Den här funktionen kan du använda till att förhöja din presentation på ett intressant sätt.

PIP-funktionerna är tillgängliga endast när indatakällan är PC och PIP-källan är video eller s-video.

1. Kontrollera att både dator- och video- eller s-videosignalerna är anslutna till projektorn.

2. Visa datorbilden (analog RGB) på skärmen.

3. Om du vill visa PIP-fönstret trycker du på PIP på fjärrkontrollen eller öppnar menyn VISNING > PIP-inställningar > PIP och väljer På med hjälp av vänster/ höger.

4. Välj en PIP-källa som du vill visa genom att öppna menyn VISNING > PIPinställningar > Källa och trycka på vänster/ höger.

5. Om du vill ändra positionen för PIP-bilden trycker du på vänster/ höger upprepade gånger på menyn VISNING > PIP-inställningar > Position tills en lämplig position markeras.

6. Om du vill ändra storlek på PIP-bilden trycker du på vänster/ höger en eller två gånger på menyn VISNING > PIP-inställningar > Storlek för att ange liten respektive stor PIP-storlek.

7. Om du vill justera PIP-bildkvaliteten kan du trycka på vänster/ höger på menyn VISNING > PIP-inställningar > Mättnad eller Nyans.

8. Tryck på MENY/tillbaka så att skärmmenyn stängs.

Användning42

Fjärrbläddring

Anslut projektorn till din bärbara eller stationära dator med en USBkabel innan du använder funktionen för sidbläddring.

Du kan styra ditt visningsprogram (på en ansluten dator) om det har en funktion för att bläddra till nästa/föregående sida (till exempel Microsoft PowerPoint) genom att trycka på knapparna Page Up (sida upp) och Page Down (sida ned) på fjärrkontrollen. Se "Ansluta en

dator" på sidan 23 för mer information.

Om funktionen för sidbläddring med fjärrkontrollen inte fungerar kontrollerar du att USB-anslutningen och att musdrivrutinen på datorn är uppdaterad till den senaste versionen.

Frysa bilden

Frys bilden genom att trycka på frysknappen på fjärrkontrollen. FREEZE (frys) kommer att visas i skärmens övre högra hörn. Avaktivera funktionen genom att trycka på valfri knapp (inte LASER) på projektorn eller fjärrkontrollen.

Även om bilden på skärmen är frusen så fortsätter filmen på videokällan att rulla. Om den inkopplade enheten även sänder ut ljud kommer ljudet att höras även om bilden är frusen på skärmen.

Skapa en egen startskärmbild

Som alternativ till att använda BenQ-logotypen eller en svart eller blå skärm som startskärmbild kan du skapa en egen startskärmbild som är en projicerad bild från datorn eller en videokälla.

1. Projicera den bild du vill använda som startskärmbild från datorn eller en videokälla.

2. Tryck på CAPTURE (fånga) på fjärrkontrollen eller öppna menyn SYSTEMINSTÄLLNING: Enkel > Min startbild och tryck på ENTER.

3. En bekräftelse visas. Tryck på CAPTURE (fånga) eller ENTER igen.

4. Ett meddelande om att skärmbilden fångas visas medan bilden bearbetas. Vänta.

5. När åtgärden är slutförd visas ett meddelande om det på skärmen. Bilden sparas som Min startbild.

6. Om du vill att den fångade bilden ska visas som startskärmbild väljer du Min startbild på menyn SYSTEMINSTÄLLNING: Avancerad > Välkomstskärm och startar om projektorn.

Om det inte går att slutföra åtgärden ändrar du målbild .

Användning 43

Anpassa projektorns menyvisning

Skärmvisningsmenyerna kan ställas in enligt dina önskemål. Följande inställningar påverkar inte projektorns inställningar, drift eller prestanda.

•Med Menyvisning - tid på menyn SYSTEMINSTÄLLNING: Enkel > Menyinställningar anger du hur länge skärmvisningen ska vara aktiv efter det att du har tryckt på en knapp. Du kan ange en tidsperiod på mellan 5 och 30 sekunder i steg

om 5 sekunder. Ange tidsperiod med hjälp av vänster/ höger.

•Med Menyplacering på menyn SYSTEMINSTÄLLNING: Enkel > Menyinställningar kan du välja mellan fem olika positioner för skärmmenyn. Välj position med hjälp av

vänster/ höger.

•Med Språk på menyn SYSTEMINSTÄLLNING: Enkel anger du språk för skärmmenyerna. Välj språk med hjälp av vänster/ höger.

•Med Välkomstskärm på menyn SYSTEMINSTÄLLNING: Enkel anger du vad som ska visas på skärmen när projektorn startas. Välj en skärmbild med hjälp av vänster/

höger.

Stänga av projektorn

1. Tryck på strömbrytaren så visas ett

bekräftelsemeddelande. Om du inte svarar inom några sekunder

stängs meddelandet.

2. Tryck på strömbrytaren en gång till.

Strömindikatorlampan blinkar orange, projektorlampan slocknar och fläkten fortsätter att gå under ca 90 sekunder för att kyla ned projektorn.

Det går inte att utföra några kommandon på projektorn medan den svalnar. Detta är till för att skydda lampan.

3. Strömindikatorlampan lyser med fast sken när nedkylningen är klar och fläkten

stannar.

4. Ta ut nätsladden ur vägguttaget.

För att spara tid kan du dra ur projektorns kontakt så snart den är avstängd utan att vänta på att den ska svalna. Projektorn kommer fortsätta att svalna också när kontakten är ur så du kan packa ihop den och gå. Om projektorn håller på att svalna utan att vara inkopplad kan du inte starta om den.

Användning44

Använda menyerna

Menysystem

Observera att menyerna för skärmvisning varierar beroende på vilken signaltyp som är vald.

Huvudmeny Undermeny Alternativ

Bildförhållande Auto/Faktisk storlek/4:3/16:9 Keystone Position Fas H- storlek Digital zoom Panorering

VISNING

BILDINSTÄLLNINGAR

PIP-inställningar

Programläge

Referens

Ljusstyrka Kontrast Mättnad Nyans Skärpa Brilliant Color Färgtemperatur T1/T2/T3/T4

Gamma

Spara inställningar

PIP (bild i bild)

Källa S-Video/Video

Position

Storlek Liten/Stor Mättnad Nyans

Av/på

Nederst till höger/Nederst till vänster/Överst till vänster/ Överst till höger

Datorkälla: Max. ljusstyrka/ Presentation/sRGB/Foto/Spel/ Video/Användare 1/Användare 2/Minne Videokälla: Bio/Film/Spel/Foto/ Användare 1/Användare 2

Datorkälla: Max. ljusstyrka/ Presentation/sRGB/Foto/Spel/ Video Videokälla: Bio/Film/Spel/Foto

Gamma 1/Gamma 2/Gamma 3/ Gamma 4/Gamma 5/Gamma 6/ Gamma 7/Gamma 8/Gamma 9

Användning 45

KÄLLA

SYSTEM-INSTÄLLNINGAR: Grundläggande

SYSTEMINSTÄLLNINGAR: Avancerade

Information

Autokälldetektering Av/på Nätverk

Engelska, franska, tyska, italienska, spanska, ryska, traditionell kinesiska,

Språk

Projektorplacering

Auto. avstängning

Timer för tomutrymme

Välkomstskärm BenQ/Min startbild/svart/blå Min startbild

Ljudinställningar

Menyinställningar

Snabbkylning Av/på Höghöjdsläge Av/på

Lampinställningar

Säkerhetsinställn.

Återst. alla inst. Källa Programläge Upplösning Färgsystem Lamptimer

Tyst Av/på Volym Tid för

menyvisning

Menyplacering

Lampläge Normal-/ekonomiläge Återställa

lamptimer Lamptimer Lösenord Av/på Ändra lösenord

förenklad kinesiska, japanska, koreanska, svenska, holländska, turkiska, tjeckiska, portugisiska, thailändska, polska

Bordsplacering fram/ Bordsplacering bakom/ Takmontering bakom/ Takmontering fram

Avaktivera/5 min/10 min/15 min/20 min/25 min/30 min

5 sek/10 sek/15 sek/20 sek/ 25 sek/30 sek

I mitten/Överst till vänster/ Överst till höger/Nederst till höger/Nederst till vänster

Återställ/Avbryt

Menyalternativen är tillgängliga när det finns en giltig signal till projektorn. Om ingen utrustning är ansluten till projektorn eller om ingen signal upptäcks är ett begränsat antal menyalternativ tillgängliga.

Användning46

Använda menyerna

Projektorn är utrustad med skärmvisningsmenyer för inställning och justering.

Det finns 17 olika menyspråk. Se "Menyn SYSTEMINSTÄLLNING: Enkel" på sidan 51 för mer information.

Nedan visas en översikt av skärmmenyn.

Ikon på huvudmenyn

Huvudmeny

Markering

Undermeny

Aktuell ingångssignal

I exemplet nedan beskrivs hur du justerar keystone-värdet med hjälp av skärmmenyerna. De justeringsmetoderna som beskrivs nedan gäller oavsett vilket språk du har angett.

1. Öppna skärmmenyn genom att trycka på MENU/back (meny/tillbaka) på projektorn eller fjärrkontrollen.

2. Öppna sidan för keystonekorrigering genom att trycka på ENTER.

KEYSTONE

Status

Gå till föregående sida eller avsluta genom att trycka på MENY/tillbaka.

3. Välj menyn VISNING med hjälp av vänster/ höger.

4. Välj Keys tone med hjälp av upp/ ned.

Back

5. Baserat på den form bilden har på skärmen justerar du bilden så den blir rektangulär eller kvadratisk med hjälp av keystone-knapparna

(/upp, /vänster, /

ned, / höger).

6. Stäng menyn och spara inställningarna genom att trycka två gånger* på MENU/back (meny/tillbaka) på projektorn eller fjärrkontrollen.

*Första gången du trycker kommer du tillbaka till huvudmenyn och andra gången stängs skärmmenyn.

Användning 47

Menyn Display (visning)

FUNKTION

(fabriksinställning/ värde)

Bildförhållande

(Auto)

Keystone

(0)

Position

(0)

Fas

(beroende på den valda ingångskällan)

H- storlek

(beroende på den valda ingångskällan)

Digital zoom

(100 %)

Panorering

PIPinställningar

BESKRIVNING (fabriksinställning/värde)

Du kan välja mellan fyra alternativ för att ange bildförhållandet beroende på ingångskällan.

Se "Välja bildförhållande" på sidan 38 för mer information. Korrigerar eventuell keystone-förvrängning i bilden. Mer

information finns i "Korrigera keystone" på sidan 36.

Sidan för justering av position visas. Du kan flytta den projicerade bilden med hjälp av riktningsknapparna. De värden som visas längst ned på skärmen ändras varje gång du trycker på en knapp tills ett största eller minsta värde nås.

Med den här funktionen kan du justera klockfrekvensen för att minska bildförvrängningen.

Justerar bildens horisontella bredd.

Förstorar eller förminskar den projicerade bilden. Se "Söka efter

detaljer i den projicerade bilden" på sidan 36 för mer information.

Panoreringssidan visas. Med hjälp av den kan du kan söka efter detaljer i den projicerade bilden när den är förstorad med hjälp av pilknapparna på projektorn eller fjärrkontrollen.

PIP (Av)

Används till att aktivera eller avaktivera PIP-fönstret.

Källa (Video)

Används till att välja källa för PIP.

Position (Överst till vänster)

Används till att välja position för PIP.

Storlek (Stor)

Används till att välja en lämplig storlek för PIP.

Mättnad (0)

Används för justering av färgmättnad.

Nyans (0)

Används för justering av färgtonerna i bilden.

Mer information finns i "Mättnad" på sidan 49, "Nyans" på sidan 49,

"Använda PIP (Picture In Picture)" på sidan 42.

Användning48

Menyn Bildinställningar

En del bildjusteringar kan endast göras när vissa ingångskällor används. De justeringar som inte kan göras visas inte på skärmen.

FUNKTION

(fabriksinställning/ värde)

Programläge

(

Dator/DVI-A/DVI-D: Presentation; YPbPr/S-video/ Video: Film)

Referens

Ljusstyrka

(50)

Kontrast

(0)

Mättnad

(0)

Nyans

(0)

Skärpa

(16)

Billiant Color

(10)

Färgtemperat ur

(T3)

BESKRIVNING

Förinställda lägen som du kan använda till att optimera inställningarna för den projicerade bilden utifrån programtyp. Se "Välj programläge" på

sidan 39 för mer information.

Ett programläge som bäst passar för dina behov vad gäller bildkvalitet används och bilden finjusteras ytterligare baserat på inställningarna på samma sida, som beskrivs nedan.

Justerar bildens ljusstyrka.

Se "Justera ljusstyrka" på sidan 40 för mer information. Justerar kontrasten mellan ljus och mörker i bilden.

Se "Justera kontrast" på sidan 40 för mer information. Används för justering av färgmättnad - mängden färg för varje färg i en

videobild. Med en lägre inställning blir färgerna mindre mättade och med det lägsta värdet blir bilden svartvit. Om inställningen är för hög blir färgerna i bilden för intensiva och bilden ser orealistisk ut.

Används för justering av färgtonerna i bilden. Ju högre värdet är, desto grönare blir bilden. Ju lägre värdet är, desto rödare blir bilden.

Justerar bilden så att den ser skarpare eller mjukare ut.

Den här funktionen använder en ny färgbehandlingsalgoritm och förbättringar försystemnivå för att möjliggöra högre ljusstyrka och äktare, mersystemnivå för att möjliggöra högre ljusstyrka och äktare, mer levande färger i bilden. Det möjliggör en ökning som är större än 50 % för

mellantonsbilder, som är vanliga för video och naturliga scener, såatt projektorn återskapar bilder med verklighetstrogna och äkta färger. Värdet är från "0" till "10". Om du föredrar en bild som är mer förbättrad justerar du mot den maximala inställningen. För en jämnare, naturligare bild justerar du mot den minsta inställningen. Vid värdet "0" är Brilliant ColorTM avaktiverat.

Det finns fyra inställningar för färgtemperatur.

Se "Välja färgtemperatur" på sidan 40 för mer information.

Användning 49

Gamma

(Gamma 2)

Spara inställningar

3. Menyn Källa

Relationen mellan ingångssignal och bildens ljusstyrka. Ju lägre siffran är desto mer svarta detaljer syns.

• Gamma 1, 4 och 8 Ökar bildens genomsnittliga ljusstyrka. Passar bäst i upplysta miljöer, mötesrum eller vardagsrum.

• Gamma 2: Gammakurva 2,5 Simulerar datorskärmens standard.

• Gamma 3, 6 och 9: Gammakurva 2,2 (videostandard) Passar bäst för filmvisning i en nedsläckt miljö

• Gamma 5 och 7: Gammakurva 1,8 Svarta detaljer betonas. Den bästa inställningen för filmvisning med mycket mörka detaljer, skuggor etc.

Används till att spara inställningar som gjorts för läget Användare 1 eller Användare 2.

FUNKTION

(fabriksinställning/ värde)

Auto-källdetektering

(På)

Nätverk

BESKRIVNING

Anger om projektorn automatiskt ska söka efter indatasignaler. När funktionen källsökning är På söker projektorn tills den tar emot en ingångssignal. Om funktionen inte är aktiverad används den senast använda ingångssignalen. Standardinställningen är RGB.

Menyn för trådlös anslutning visas.

Användning50

Menyn SYSTEMINSTÄLLNING: Enkel

FUNKTION

(fabriksinställning/ värde)

Språk

(engelska)

Projektorplacering

(Bordsplacering fram)

Auto. avstängning

(Avaktivera)

Timer för tomutrymme

(Avaktivera)

Välkomstskärm

(BenQ-logotyp)

Min startbild

Ljudinställningar

Menyinställningar

BESKRIVNING

Används till att ange språket för skärmmenyerna.

Välj språk med hjälp av vänster/ höger på projektorn eller fjärrkontrollen. Det finns 17 språk att välja mellan: engelska (standard), franska, tyska, italienska, spanska, ryska, traditionell kinesiska, förenklad kinesiska, japanska, koreanska, svenska, nederländska, turkiska, tjeckiska, portugisiska, thailändska och polska.

Du kan installera projektorn i taket eller bakom en skärm, eller med en eller flera speglar. Om du vill installera projektorn i taket kan du införskaffa en takmonteringssats (medföljer inte) från din återförsäljare. Se "Välja placering" på sidan 18 för mer information.

Med den här funktionen stängs projektorn av automatiskt om den inte känner av någon insignal under en viss tidsperiod. Tryck på vänster/

höger på projektorn eller fjärrkontrollen när du vill ställa in tiden tills

projektorn stängs av.

Du kan ange en tidsperiod på mellan 5 och 30 minuter i steg om 5 minuter. Om du inte vill använda de förinställda tidsperioderna väljer du Avaktivera. Projektorn stängs inte av automatiskt efter en viss tidsperiod.

Ställer in tiden för tom bild när Blank (tom)-funktionen är aktiverad. När tiden har gått ut stängs projektorn av. Se "Dölja bilden" på sidan 41 för mer information.

Här väljer du vilken skärmbild som ska visas när projektorn sätts på. Det finns fyra alternativ: BenQ-logotypen, Min startbild, svart skärm och blå skärm.

Fångar och lagrar den projicerade bilden som startbild. Se "Skapa en egen

startskärmbild" på sidan 43 för mer information.

Tyst (Av)

Används till att sätta på och stänga av ljudet på projektorn.

Vo l y m (5)

Justerar ljudvolymen.

Tid för menyvisning (15 sek)

Används för att ställa in hur länge skärmvisningen ska vara aktiv efter det att du har tryckt på en knapp. Du kan ange en tidsperiod på mellan 5 och 30 sekunder i steg om 5 sekunder.

Menyplacering (Center)

Används till att ange skärmmenyns placering

Användning 51

Menyn SYSTEMINSTÄLLNING: Avancerad

FUNKTION

(fabriksinställning/ värde)

Snabbkylning

(Av)

Höghöjdsläge

(Av)

Lampinställningar

Säkerhetsinställningar

Återställ alla inställningar

BESKRIVNING

Slår av och på snabbkylningsfunktionen. Om du sätter den till På aktiveras funktionen och avkylningstiden kortas ned från de normala 90 sekunderna till ungefär 30 sekunder.

Ett läge för användning vid hög höjd eller hög temperatur.

Se "Användning vid hög höjd" på sidan 41 för mer information.

Lampläge (Normal)

Används till att växla mellan normalt läge och ekonomiläge för projektorlampan. I ekonomiläget minskas systembrus och strömförbrukning med 20 %. Om du väljer ekonomiläge blir ljusstyrkan mindre och den projicerade bilden mörkare.

I ekonomiläget förlängs även lamptimerns automatiska avstängningsfunktion. Mer information om hur den totala lamptiden beräknas finns i "Beräkna lamptid" på sidan 57.

Återställa lamptimer

När du byter ut lampan återställer du lamptimern till "0" genom att trycka på Återställ.

Lösenord (Av)

Endast de personer som känner till lösenordet kan använda projektorn. Första gången du aktiverar funktionen måste du ställa in ett lösenord. Se "Använda lösenordsfunktionen" på sidan 33 för mer information. När lösenordet är inställt och funktionen aktiverad är projektorn lösenordsskyddad. Användare som inte vet det rätta lösenordet kan inte använda projektorn.

Du kan ange lösenordet genom att använda knapparna på projektorn eller fjärrkontrollen.

Om du aktiverar lösenordsfunktionen och sedan glömmer bort lösenordet går det inte att använda projektorn.

Skriv ut den här handboken (om du inte har den utskriven) och skriv ned lösenordet i handboken. Förvara sedan handboken på ett särskilt ställe om du skulle behöva den.

Lösenordet visas som asterisker på skärmen när du anger det.

Ändra lösenord

Du måste ange det aktuella lösenordet innan du kan ändra till ett nytt. Se

"Använda lösenordsfunktionen" på sidan 33 för mer information.

Återställ alla inställningar till fabriksinställda värden.

Följande inställningar återställs inte: Keystone, Position, Fas, Projektorplacering, Höghöjdsläge, Lampinställningar och

Säkerhetsinställningar.

Användning52

Menyn Information

I den här menyn visas projektorns aktuella driftstatus.

En del bildjusteringar kan endast göras när vissa ingångskällor används. De justeringar som inte kan göras visas inte på skärmen.

FUNKTION BESKRIVNING

Källa

Programläge

Upplösning

Färgsystem

Lamptimer

Här visas den aktuella signalkällan.

Här visas det läge som du har valt på menyn Bildinställningar.

Här visas ingångssignalens upplösning.

Visar systemformat för indata: NTSC, PAL, SECAM eller RGB.

Här visas hur många timmar lampan har använts.

Användning 53

Underhåll

Skötsel

Den här projektorn kräver inte mycket underhåll. Det enda du behöver göra regelbundet är att hålla linsen ren och rengöra dammfiltret för att undvika överhettning.

Mer information finns i ”Rengöra linsen” och ”Rengöra och byta dammfilter” nedan.

Ta aldrig bort någon annan av projektorns delar än lampan och dammfiltret. Om någon del ska bytas ut kontaktar du återförsäljaren.

Rengöra linsen

Du bör rengöra linsen när du märker att det finns smuts eller damm på den.

• Ta bort damm med hjälp av tryckluft.

• Om det finns smuts eller fingeravtryck på linsen torkar du försiktigt av den med linsrengöringspapper eller en mjuk trasa fuktad med linsrengöringsvätska.

Torka aldrig av linsen med något strävt eller slipande material.

Rengöra höljet

Innan du rengör höljet stänger du av projektorn enligt anvisningarna i "Stänga av

projektorn" på sidan 44 och drar ut nätsladden.

• Torka bort damm och smuts från höljet med en mjuk, torr, luddfri trasa.

• Om det rör sig om svårare fläckar kan du fukta en mjuk trasa med vatten och ett milt rengöringsmedel med neutralt pH-värde. Torka sedan av höljet.

Använd aldrig vax, alkohol, bensin, thinner eller andra lösningsmedel. Det kan skada höljet.

Förvaring

Om projektorn ska förvaras under en längre tid följer du nedanstående instruktioner:

• Se till att temperaturen och fuktigheten där du förvarar projektorn ligger inom rekommenderade gränser. För mer information om de gränserna, se "Specifikationer"

på sidan 65 eller fråga din försäljare.

• Fäll in justeringsfoten.

• Ta ur batterierna ur fjärrkontrollen.

• Packa ned projektorn i originalförpackningen eller motsvarande.

Transport

Om du vill frakta projektorn någonstans rekommenderar vi att du använder originalförpackningen eller motsvarande. När du bär med dig projektorn använder du lådan den kom i eller den mjuka bärväska som medföljde.

Rengöra och byta dammfilter

Dammfiltret måste rengöras regelbundet. Om filtret inte har rengjorts kan det bli igensatt med damm vilket förhindrar ventilationen. Det kan orsaka överhettning och medföra att projektorn inte fungerar på rätt sätt.

Underhåll54

Ett varningsmeddelande som det som visas här till höger visas i 10 sekunder var 500:e driftstimme som en påminnelse om att rengöra filtret. Stäng meddelandet genom att trycka på ENTER på projektorn eller fjärrkontrollen.

Så här rengör du filtret:

1. Stäng av projektorn och vänta tills fläkten slutar gå.

2. Koppla bort alla kablar från projektorn.

3. Leta rätt på filterfacket på baksidan av projektorn.

4. Ta ut facket ur projektorn genom att trycka lätt på det en gång och släppa. Facket frigörs.

5. Dra ut facket.

Rengör luftfiltret

Luftfiltret bör rengöras var 500:e driftstimme.

Om det inte har gjorts, rengör eller byt ut filtret.

filterfack

6. Använd en liten dammsugare för datorer och annan kontorsutrustning till att rengöra filtret. Du kan också försiktigt borsta bort dammet från filtret med en mjuk borste (t.ex. en ren målarpensel). Om det är svårt att få bort all smuts eller om filtret är trasigt byter du ut det mot det extrafilter som medföljer. Mer information finns i ”Byta filter” på nästa sida.

Underhåll 55

7. Sätt tillbaka filterfacket genom att föra in det i öppningen på projektorn.

8. Tryck in facket tills du hör ett klickande ljud.

9. Sätt på projektorn igen.

Om facket inte sitter på rätt sätt visas ett meddelande (se bilden till höger) var tredje minut på skärmen.

Om du inte åtgärdar problemet visas meddelandet tre gånger under tio sekunder åt gången.

Sedan visas ett till meddelande (se bilden till höger) med en varning om att projektorn kommer att stängas av om en minut.

Du kan sätta tillbaka facket på rätt sätt innan projektorn stängs av. Det innebär att du har 10-

VARNING

Kontrollera luftfiltret

Luftfiltret är inte ordentligt isatt. Försök igen.

Avstängning

Luftfiltret är inte ordentligt isatt. Försök igen.

Annars stängs projektorn av om 60 sek.

11 minuter på dig att sätta tillbaka det efter att det första meddelandet visas första gången. Projektorn återgår till normal drift.

Byta filter

Om det är svårt att få bort smutsen eller om filtret är trasigt byter du ut det.

1. Ta försiktigt bort filtret från filterfacket. Utmed kanterna finns små plastpiggar som håller filtret på plats. Lyft filtret över piggarna och var försiktig så att de inte går av.

2. Sätt fast det nya filtret i filterfacket. Se till att fästa filtret vid de små plastpiggarna.

Plastpiggar

Underhåll56

Information om lampan

Beräkna lamptid

När projektorn används beräknas den tid (i timmar) som den används automatiskt med hjälp av en inbyggd timer. Beräkningen av motsvarande lamptid beräknas på följande sätt:

Total (motsvarande) lamptid

3/4 (timmar i ekonomiläge) + 1 (timmar i normalläge)

Se "Lampläge (Normal)" på sidan 52 för mer information om ekonomiläge.

Lamptid i ekonomiläge beräknas som tre fjärdedelar av tiden i normalläge. Det betyder att lamptiden förlängs med en tredjedel när projektorn används i ekonomiläge.

Varningsmeddelande

När lampindikatorn lyser rött, eller ett meddelande visas om att det är dags att byta ut lampan, ska du installera en ny lampa eller kontakta din återförsäljare. Om en för gammal lampa används kan projektorn sluta fungera, och i vissa fall kan lampan explodera.

Om lampan blir för varm lyser lamp- och temperaturindikatorerna. Stäng av strömmen och låt projektorn svalna i 45 minuter. Om lamp- och temperaturindikatorerna fortfarande lyser efter att du har satt på strömmen igen, bör du kontakta din återförsäljare. Se "Indikatorer"

på sidan 61 för mer information.

Följande varningslampa visar att du bör byta ut lampan.

Meddelande Status

VARNING

Sätt i lampan igen

Lampans livslängd är över 2 800 timmar. Om den projicerade bilden blir allt mörkare bör du byta ut lampan.

Lampan har använts i 2 800 timmar. Installera en ny lampa för optimal prestanda. Om projektorn vanligtvis används i "ekonomiläge" (se "Lampläge

(Normal)" på sidan 52) kan du fortsätta att

använda projektorn tills varningen för användning i 2 950 timmar visas.

VARNING

Byt lampa omedelbart

Lampans livslängd är över 2 950 timmar. Byt lampa och återställ lamptimern.

Lampanvändningstid slut

Projektorn stängs av automatiskt av säkerhetsskäl. Byt ut lampan så snart som möjligt.

Lampan har använts i 2 950 timmar. En ny lampa bör installeras för att undvika problem när lamptiden är slut.

Vi rekommenderar starkt att du byter ut lampan i det här läget. Lampan är en förbrukningsartikel. När användningstiden ökar försämras lampans ljusstyrka gradvis. Det är normalt för en lampa. Du kan byta ut lampan när du lägger märke till att ljusstyrkan har försämrats påtagligt. Om lampan inte byts ut tidigare så måste den ersättas efter 2 950 timmars användning.

Om det här varningsmeddelandet visas kommer projektorn att stängas av inom 40 sekunder. Lampan MÅSTE bytas ut för att det ska gå att använda projektorn som vanligt.

Underhåll 57

Byta lampa

• För att undvika stötar ska du alltid stänga av projektorn och dra ur nätsladden innan du

byter lampa.

• För att minska risken för allvarliga brännskador bör du låta projektorn svalna i minst 45

minuter innan du byter ut lampan.

• För att du inte ska skära dig i fingrarna eller skada interna komponenter bör du vara

försiktig när du tar bort glassplitter från en trasig lampa.

• För att minska risken för skador på fingrar och/eller sämre bildkvalitet på grund av att du

har vidrört linsen ska du inte röra vid det tomma lamputrymmet när lampan är borttagen.

• Den här lampan innehåller kvicksilver. I de lokala bestämmelserna för farligt avfall finns

information om hur du kasserar lampan på rätt sätt.

1. Stäng av projektorn och dra ut sladden ur vägguttaget. Om lampan är varm ska du vänta i ungefär 45 minuter tills den har svalnat för att undvika brännskador.

2. Vänd på projektorn. Lossa skruven på lamplocket.

3. Ta bort projektorns lamplock.

Slå inte på strömmen när lamplocket är borttaget.

4. Dra ur projektorns lampkontakt.

Underhåll58

5. Lossa skruven som håller fast lampan.

6. Lyft handtaget så det pekar uppåt. Dra lampan försiktigt ur projektorn med hjälp av handtaget.

• Om du lyfter ur den för snabbt kan lampan gå

sönder och då kan det komma glassplitter i projektorn.

• Lägg inte ifrån dig lampan på ett ställe där den

kan komma i kontakt med vatten eller lättantändliga material eller där barn kan komma åt den.

• Stoppa inte in handen i projektorn efter att du

har tagit bort lampan. Om du kommer åt de optiska komponenterna inuti kan du orsaka färgojämnheter och förvrängning i den projicerade bilden.

7. Håll den nya lampan som bilden visar och rikta in de båda pinnarna på lampan mot hålen i projektorn. För sedan in lampan hela vägen in i projektorn.

8. Sätt i lampkontakten i projektorn.

9. Dra åt skruven som håller fast lampan.

• Om skruven sitter löst kan den orsaka glapp,

vilket kan leda till att projektorn inte fungerar som den ska.

• Dra inte åt skruven för hårt.

10. Kontrollera att handtaget ligger ned och är fixerat i läge.

Underhåll 59

11. Sätt tillbaka projektorns lamplucka.

12. Dra åt skruven på lamplocket.

• Om skruven sitter löst kan den orsaka glapp, vilket kan leda till att projektorn inte fungerar som den ska.

• Dra inte åt skruven för hårt.

13. Sätt på projektorn igen.

Slå inte på strömmen när lamplocket är borttaget.

14. När välkomstbilden visas öppnar du skärmmenyn. Öppna menyn SYSTEMINSTÄLLNING: Avancerad > Lampinställningar. Tryck på ENTER. Sidan Lampinställningar visas. Välj Återställa

VARNING

Återställa lamptimer?

Återställ

lamptimer. Ett varningsmeddelande visas där du får en uppmaning om att ange om du vill återställa lamptimern. Välj Återställ och tryck på ENTER. Lamptiden återställs till "0".

Återställ inte räknaren om du inte har bytt ut lampan. Det kan orsaka fel.

Avbryt

Information om temperatur

Om temperaturvarningslampan lyser betyder det att du har något av följande problem:

1. Temperaturen i projektorn är för hög.

2. Fläktarna fungerar inte.

Stäng av projektorn och ta kontakt med kvalificerad servicepersonal. Mer information finns på sidan"Indikatorer" på sidan 61.

Underhåll60

Indikatorer

Teckenförklaring

• Tom -: Lampan SLÄCKT

•: Blinkande ljus

• : Lampan TÄND

Ljus Status och beskrivning

Ström Temp. Lampa

Strömhändelser

O O O

Lamphändelser

Projektorn har anslutits till en strömkälla.

Viloläge.

Projektorn startas.

Normal drift.

1. Projektorn behöver 90 sekunder för att svalna eftersom den inte stängdes av på rätt sätt och inte fick svalna som den skulle. eller

2. Projektorn behöver svalna under 90 sekunder efter det att du har stängt av den.

Projektorn har stängts av automatiskt. Om du försöker starta om projektorn kommer den att stängas av igen. Be återförsäljaren om hjälp.

Projektorn har stängts av automatiskt. Om du försöker starta om projektorn kommer den att stängas av igen. Be

återförsäljaren om hjälp.

1. Projektorn behöver 90 sekunder för att svalna. eller

2. Be återförsäljaren om hjälp.

O: Orangefärgat ljus

•

• R: Rött ljus

• G: Grönt ljus

Underhåll 61

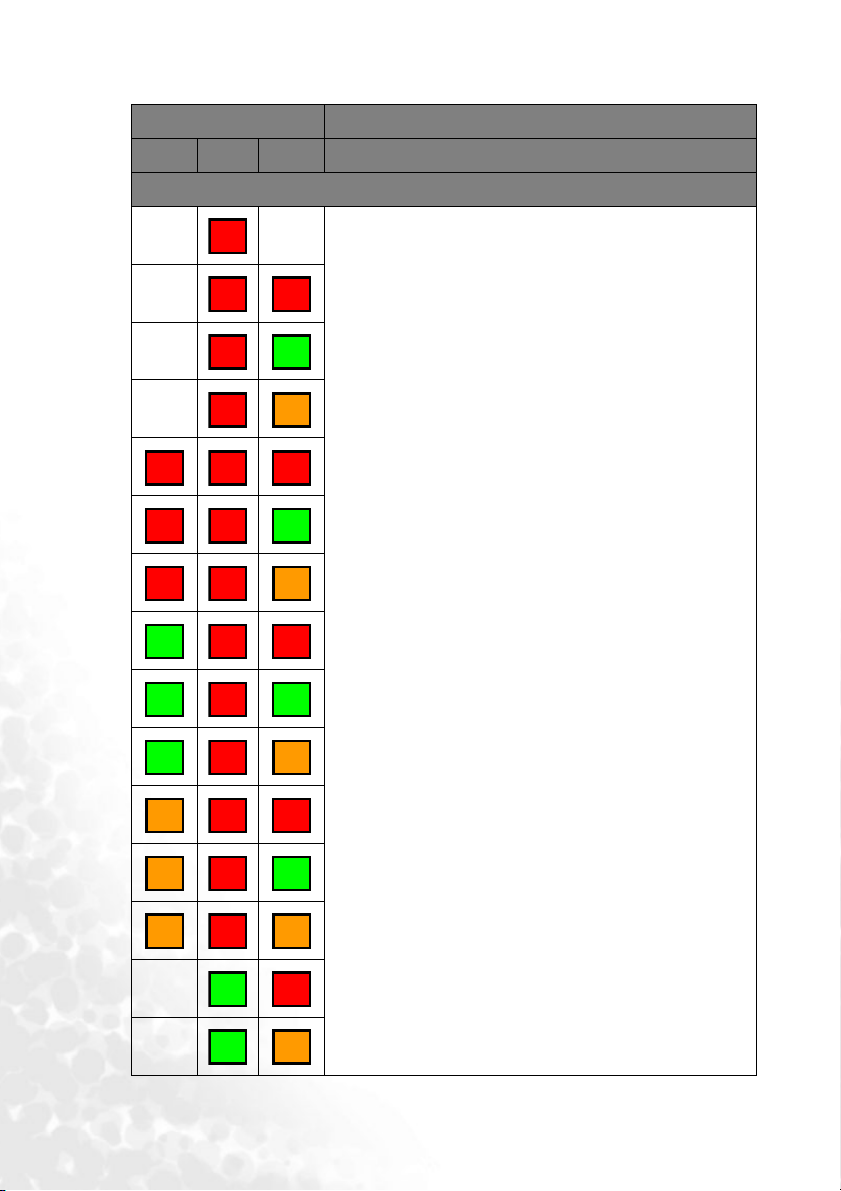

Ljus Status och beskrivning

Ström Temp. Lampa

Temperaturhändelser

R R

R G

R O

R R

R G

R O

Projektorn har stängts av automatiskt. Om du försöker

R R

R G

R O

R R

R G

R O

G R

G O

starta om projektorn kommer den att stängas av igen. Be återförsäljaren om hjälp.

Underhåll62

Felsökning

Det går inte att sätta på projektorn.

Orsak Lösning

Anslut strömsladden till nätingången på Det kommer ingen ström via strömsladden.

Du försöker sätta på projektorn medan den håller på att svalna.

Ingen bild

Orsak Lösning

Videokällan är inte på eller har inte anslutits på rätt sätt.

Projektorn är inte ansluten på rätt sätt till ingångskällan.

Ingångssignalen har inte valts på rätt sätt.

Du har inte tagit bort linsskyddet. Ta bort linsskyddet. Den digitala videokällan som är

ansluten till DVI-ingången kan vara HDCP-kompatibel.

Suddig bild

Orsak Lösning

Projektorlinsen är inte rätt fokuserad.

Projektorn och skärmen är inte rätt inriktade.

Du har inte tagit bort linsskyddet. Ta bort linsskyddet.

Fjärrkontrollen fungerar inte

Orsak Lösning

Batterierna är slut. Byt ut batterierna mot nya. Någonting blockerar vägen mellan

fjärrkontrollen och projektorn. Du befinner dig för långt från

projektorn.

projektorns baksida och sätt den sedan i

vägguttaget. Om det finns en strömbrytare på

vägguttaget ser du till att den är påslagen.

Vänta tills den har svalnat.

Slå på videokällan och kontrollera att

signalkabeln är ansluten på rätt sätt.

Kontrollera anslutningen.

Välj rätt ingångssignal med hjälp av knappen

Source (källa) på projektorn eller

fjärrkontrollen.

Anslut med en analog ingång istället, t.ex.

komponentvideo, S-video eller kompositvideo.

Justera linsens skärpa med hjälp av

fokusringen.

Justera projiceringsvinkel och riktning samt

projektorns höjd om det behövs.

Ta bort det som blockerar strålen.

Flytta dig så att du befinner dig inom 6 meter

från projektorn.

Felsökning 63

Den datorprojicerade bilden är för stor för skärmen eller verkar vara avkapad

Orsak Lösning

Datorupplösningen överensstämmer inte med projektorupplösningen.

Inställningen för datorns externa bildskärm är låst i 640 x 480.

1. Kontrollera att rätt inställningarna för H-läge och V-läge på bildmenyn används.

2. Konfigurera datorns externa visningsupplösning så att den överrensstämmer med projektorns ursprungliga upplösning (1 024 x 768 för MP770). Om det här alternativet inte är tillgängligt väljer du något av de kompatibla alternativen som anges i

"Giltig datorfrekvens (inklusive DVI-I) för indata" på sidan 66.

3. Kontrollera om presentationsfilerna har skapats för en annan upplösning.

Programmet Windows Media Player fungerar på rätt sätt på datorn men på projektorn är filmfönstret mörkt samtidigt som Media Player-verktygen visas.

Orsak Lösning

Ändra visningsinställningarna. Klicka på Start och välj Kontrollpanelen > Bildskärm >

Inställningar > Avancerat > Bildskärm. Om du Datorns externa bildskärm har konfigurerats som en sekundär bildskärm.

inte kan hitta bildskärmsinställningarna med

hjälp av anvisningarna ovan läser du i

dokumentationen för datorn. Ange Primär för

Bildskärm och Sekundär för Panel.

Filmfönstret visas som projektorbild medan

panelfilmfönstret är mörkt.

Fjärrmusen fungerar inte.

Orsak Lösning

Kontrollera anslutningen. Se "Ansluta en

USB-kabeln är inte ansluten på rätt sätt till projektorn eller datorn.

dator" på sidan 23 för mer information.

Om den fortfarande inte fungerar kontrollerar

du musdrivrutinen. Mer information finns i

dokumentationen för musen.

Felsökning64

Specifikationer

Projektorspecifikationer

Alla specifikationer kan ändras utan föregående meddelande.

Optik

Upplösning 1 024 x 768 XGA Visningssystem 1-CHIP DMD Linsens f-nummer F=2,6 till 2,77, f= 20,4 till 23,5 mm Lampa 220 W-lampa

Strömtillförsel AC100–240V, 1,5A–3,2A, 50/60 Hz (automatisk) Strömförbrukning 320 W (max.), 15 W (viloläge)

Mekanik

Vikt 2,99 kg

Ingångskontakter

Datoringång RGB-ingång D-Sub (hona) med 15 stift x 1 DVI-I-ingång (med DVI-A-signal) Videosignalingång S-VIDEO 4-stifts mini-DIN-port x 1 VIDEO RCA-jack x 1 SD/HDTV-signalingång Analogt: D-Sub-till-komponent-RCA-kontakt x 3

Ljudsignalingång Ljudingång Stereominijack x 1

Utgångar

RGB-utgång 15-stifts D-Sub (hona) x 1 Ljudsignalsutgång Minijackstereoport Högtalare (blandad mono) 2 W x 1

Kontroll

USB-muskontroll A/B-serie x 1 RS-232-seriekontroll Mini-DIN med 9 stift x 1

Miljökrav

Driftstemperatur 0-40 °C (på havsnivå) Relativ driftsfuktighet 10 - 90 % (icke-kondenserande) Driftshöjd 0 – 900 meter vid 0 – 40 °C

(med RGB-ingång)

Digitalt: DVI (endast HDTV)

900 – 1 800 meter vid 0 – 30 °C

1 800 – 3 000 meter vid 0 – 23 °C

Specifikationer 65

Frekvenstabell

Giltig datorfrekvens (inklusive DVI-I) för indata

Horisontell

Upplösning

frekvens (kHz)

640 x 400 31,47 70,089 25,176 640 x 400_70

31,469 59,940 25,175 VGA_60

640 x 480

800 x 600

1024 x 768

1280 x 1024 63,981 60,020 108,000 SXGA_60

37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85 37,879 60,317 40,000 SVGA_60 48,077 72,188 50,000 SVGA_72 46,875 75,000 49,500 SVGA_75 53,674 85,061 56,250 SVGA_85 48,363 60,004 65,000 XGA_60 56,476 70,069 75,000 XGA_70 60,023 75,029 78,750 XGA_75 68,667 84,997 94,500 XGA_85

Vertikal frekvens (Hz)

Pixelfrekvens (MHz)

Läge

Giltig frekvens för komponent-YP

Signalformat

480i (525i) vid 60 Hz 15,73 59,94

480p (525p) vid 60 Hz 31,47 59,94

576i (625i) vid 50 Hz 15,63 50,00 576p (625p) vid 50 Hz 31,25 50,00 720p (750p) vid 60 Hz 45,00 60,00 720p (750p) vid 50 Hz 37,50 50,00

1080i (1125i) vid 60 Hz 33,75 60,00 1080i (1125i) vid 50 Hz 28,13 50,00

Horisontell frekvens (kHz)

bPr -indata

Vertikal frekvens (Hz)

Giltig frekvens för video och S-video-indata

Videoläge

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 eller 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58 PAL-60 15,73 60 4,43

NTSC4,43 15,73 60 4,43

Specifikationer66

Horisontell frekvens (kHz)

Vertikal frekvens (Hz)

Färgbärvågsfrekvens (MHz)

Mått

298 x 94 x 230 mm (b x h x d)

Enhet: mm

298

230

Specifikationer 67

Garanti

Begränsad garanti

BenQ garanterar att denna produkt är fri från material- och tillverkningsfel under normal användning och förvaring.

Eventuella garantianspråk skall medföljas av bevis på inköpsdatum. Om det visar sig inom garantiperioden att produkten har defekter är BenQ:s enda åtagande, och kundens enda kompensation, att felaktiga delar byts ut (inklusive arbete). Vid behov av garantiservice skall återförsäljaren från vilken produkten köptes omedelbart meddelas om aktuella fel.

Viktigt! Ovanstående garanti upphävs om kunden underlåter att använda produkten i enlighet med BenQ:s skriftliga anvisningar. I synnerhet måste luftfuktigheten vara mellan 10 och 90 %, temperaturen mellan 0 och 40 °C och höjden över havet lägre än 3 000 meter. Projektorn bör inte användas i dammiga miljöer. Genom denna garanti fastställs särskilda juridiska rättigheter. I respektive land kan också finnas andra rättigheter.

Mer information finns på support.BenQ.com

Garanti68

Information om bestämmelser

FCC-information

KLASS B: Utrustningen genererar, använder och kan utstråla energi i form av radiovågor och kan, om den inte installeras enligt instruktionerna, störa annan radioutrustning. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss installation. Om utrustningen skulle orsaka störningar i tv- eller radiomottagningen, vilket du kan kontrollera genom att man slå av och på utrustningen, rekommenderar vi att du försöker lösa problemet med någon eller några av följande åtgärder:

— Ändra mottagningsantennens riktning eller placering. — Öka avståndet mellan utrustningen och mottagaren. — Anslut utrustningen till ett uttag som hör till en annan krets än den som mottagaren

är ansluten till.

— Rådfråga återförsäljaren eller en erfaren radio- och tv-tekniker om du behöver hjälp.

EEG-information

Den här apparaten har testats utifrån, och uppfyller kraven i, 89/336/EEG, europeiska ekonomiska gemenskapens direktiv om elektromagnetisk kompatibilitet.

MIC-information

Utrustning av klass B (informations- och telekommunikationsutrustning för hemmet)

Den här utrustningen är EMC-registrerad för hushållsbruk och kan användas överallt, inklusive i bostadsområden.

WEEE-direktiv

Riktlinjer för kassering av avfall som utgörs av eller innehåller elektriska eller elektroniska produkter, gällande hushåll i EU.

Den här symbolen kan finnas på produkten eller på förpackningen och betyder att produkten inte kan kasseras som vanligt hushållsavfall. När du vill kassera produkten måste du lämna in den på det ställe som avses för återvinning av elektriska eller elektroniska produkter. Om du vill ha mer information om återvinning av den här typen av utrustning kan du vända dig till din kommun, ditt inköpsställe eller till den lokala sophämtningen. Genom att återvinna materialet i produkten kan vi spara på naturtillgångarna och försäkra oss om att produkten återvinns på ett sätt som skyddar människors hälsa och miljön.

Information om bestämmelser 69

Benq MP770 User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Copyright

Innehåll

Viktiga säkerhetsanvisningar

Introduktion

Projektorns funktioner

Förpackningens innehåll

Standardtillbehör

Valfria tillbehör

Projektorns utsida

Framsida/ovansida

Baksida

Undersida/sidovy

Kontroller och funktioner

Projektor

Fjärrkontroll:

Fjärrkontrollens effektiva räckvidd

Batterier till fjärrkontrollen

Installera projektorn

Välja placering

Säkerhetsinstruktioner för takmontering av projektorn

Ställa in önskad storlek på den projicerade bilden

Hur du avgör projektorns placering för en given skärmstorlek

Hur du avgör rekommenderad skärmstorlek för ett givet avstånd

Projektormått

Anslutning

Trådlös anslutning (tillval)

Göra anslutningar

Ansluta en dator eller bildskärm

Ansluta videokällor

Användning

Starta

Använda lösenordsfunktionen

Ställa in ett lösenord

Om du glömmer bort lösenordet

Procedur för återställning av lösenordet

Ändra lösenordet

Avaktivera lösenordsfunktionen

Byta ingångssignal

Justera den projicerade bilden

Justera projiceringsvinkeln

Automatisk justering av bilden

Finjustera bildstorlek och skärpa

Söka efter detaljer i den projicerade bilden

Korrigera keystone

Välja bildförhållande

Optimera bilden

Välj programläge

Finjustera bildkvaliteten i användarlägen

Användning vid hög höjd

Dölja bilden

Använda PIP (Picture In Picture)

Fjärrbläddring

Frysa bilden

Skapa en egen startskärmbild

Anpassa projektorns menyvisning

Stänga av projektorn

Använda menyerna

Menysystem

Använda menyerna

Menyn Display (visning)

Menyn Bildinställningar

3. Menyn Källa

Menyn SYSTEMINSTÄLLNING: Enkel

Menyn SYSTEMINSTÄLLNING: Avancerad

Menyn Information

Underhåll

Skötsel

Rengöra linsen

Rengöra höljet

Förvaring

Transport

Rengöra och byta dammfilter

Information om lampan

Beräkna lamptid

Varningsmeddelande

Byta lampa
