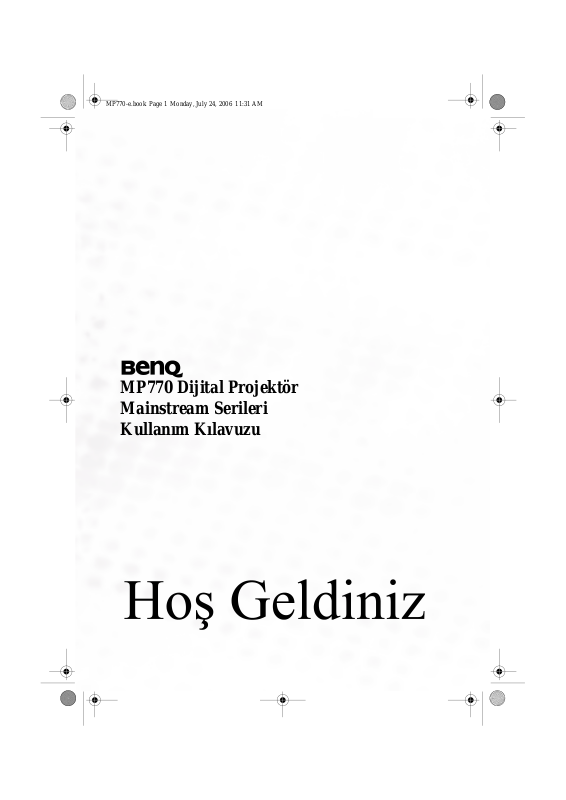

MP770 Dijital Projektör
Mainstream Serileri
Kullanım Kılavuzu
Telif Hakkı
Telif Hakkı 2006, BenQ Corporation. Tüm Hakları Saklıdır. Bu yayının hiçbir bölümü, BenQ Corporation'ın önceden yazılı izni olmadan hiçbir şekilde ve hiçbir koşulda elektronik, mekanik, manyetik, optik, kimyasal, manüel veya ba şka herhangi bir yöntemle bir bilgi eri şim sisteminde
çoğaltılamaz, iletilemez, kopyalanamaz ve saklanamaz veya herhangi bir dile ya da bilgisayar diline çevrilemez.
Tekzip
BenQ Corporation, burada yer alan bilgiler itibariyle açık veya dolaylı hiçbir temsiliyet ta şımaz veya garanti sunmaz ve tüm garantilerden, satılabilirlikten veya herhangi bir amaca uygunluktan feragat eder. Ayrıca, BENQ Corporation, zaman zaman bu yayını revize etme ve içeriğinde değişiklikler yapma hakkını, herhangi bir kişiyi bu tür bir revizyon veya de ğişiklikten haberdar etme yükümlülü ğü taşımaksızın saklı tutar.
*DLP, Digital Micromirror Device ve DMD, Texas Instruments'ın tescilli markalarıdır. Diğer üzürlerin telif hakları da kendi şirket ve organizasyonlarına aittir.
İçindekiler |
|
Önemli güvenlik talimatları ..................................... |
5 |
Giriş .......................................................................... |
9 |
Projektörün özellikleri ...................................................... |
9 |
Ambalaj içeriği ................................................................ |
10 |
Projektörün dı şardan görünümü ...................................... |
11 |
Kumandalar ve fonksiyonlar............................................ |
12 |
Projektörünüzü yerle ştirme .................................... |
17 |
Bir yer seçimi .................................................................. |
17 |
Projektörün tavana yerle ştirmesi için güvenlik bilgileri . 18 |
|
Tercih edilen yansıtılmış görüntü boyutu elde edilmesi.. |
19 |
Bağlantı .................................................................. |
22 |
Kablosuz bağlantı (isteğe bağlı) ..................................... |
22 |
Kablo bağlantısı .............................................................. |
22 |
İşletim .................................................................... |
31 |
Çalı ştırılması ................................................................... |
31 |
Şifre fonksiyonunun kullanımı ........................................ |
32 |
Giriş sinyalinin değiştirilmesi......................................... |
34 |
Yansıtılan görüntünün ayarlanması ................................ |
34 |
Görüntü oranının seçilmesi.............................................. |
37 |
Görüntünün optimize edilmesi ........................................ |
38 |
Yüksek rakımlı bir ortamda çalı ştırma ........................... |
40 |
Görüntünün gizlenmesi................................................... |
40 |
PIP (Resim İçinde Resim) işlemi .................................... |
41 |
Uzaktan sayfa kumanda operasyonları ............................ |
42 |
Görüntünün dondurulması .............................................. |
42 |
Kendi başlangıç ekranınızı oluşturma ............................ |
42 |
Projektör menü göstergesini ki şiselleştirme .................... |
43 |
Projektörün kapatılması .................................................. |
43 |
Menü i şletimi ................................................................... |
44 |
Bakım ..................................................................... |
53 |
Projektör bakımı ............................................................. |
53 |
İçindekiler 3
Lamba bilgileri ................................................................. |
56 |
Arıza Giderme....................................................... |
62 |
Spesifikasyonlar .................................................... |
64 |
Projektör spesifikasyonları .............................................. |
64 |
Zamanlama çizelgesi ........................................................ |
65 |
Boyutlar............................................................................ |
66 |
Garanti ................................................................... |
67 |
Sınırlı garanti ................................................................... |
67 |
Yönetmelik beyanatları ......................................... |
68 |
FCC beyanatı ................................................................... |
68 |
EEC beyanatı ................................................................... |
68 |
MIC beyanatı ................................................................... |
68 |
WEEE direktifi................................................................ |
68 |
4 İçindekiler
Önemli güvenlik talimatları
BenQ projektörünüz, bili şim teknolojisi donanımlarının güvenli ğine dönük en yeni standartları karşılayacak şekilde tasarlanmış ve test edilmiştir. Ancak, bu ürünü güvenli bir şekilde kullandığınızdan emin olmak için bu kılavuzda ve ürünün üzerinde yer alan talimatlara uymanız önemlidir.
Güvenlik Talimatları
1. Lütfen projektörünüzü çalı ştırmadan
önce bu kullanma kılavuzunu okuyun.
Gelecekte yararlanmak üzere saklayın.
2.Projektör çalı şırken doğrudan lensine bakmayın. Yoğun ışık huzmesi gözlerinize zarar verebilir.
3.Bakım için yetkili bakım personeline başvurun.
4.Projektör lambası yanıkken lens
obtüratörünü açın veya lens kapa ğını
çıkartın.
5.Bazı ülkelerde şebeke gerilimi dengeli DEĞİLDİR. Bu projektör 100 ila 240 volt AC arasındaki şebeke geriliminde güvenlik bir şekilde çalışmak üzere
tasarlanmıştır ancak elektrik kesintileri veya ± 10 voltluk dalgalanmalar meydana gelirse arıza yapabilir. Şebeke geriliminin dalgalanabileceği veya kesilebileceği bölgelerde
projektörünüzü bir güç dengeleyicisi, dalgalanma koruyucusu veya kesintisiz güç kayna ğı (UPS) üzerinden ba ğlamanız tavsiye edilir.
6.Projektör çalı şırken projeksiyon lensini herhangi bir nesneyle engellemeyin; çünkü bu, söz konusu nesnelerin ısınarak biçiminin bozulmasına ve hatta yangına neden olabilir. Lambayı geçici olarak kapatmak için, projektör veya uzaktan kumandadaki BLANK tuşuna basın.
Önemli güvenlik talimatları |
5 |
Güvenlik Talimatları (Devamı)
7.Cihaz çalışırken lamba çok ısınır. Değiştirme amacıyla lamba grubunu sökmeden önce yakla şık 45 dakika projektörün so ğumasını bekleyin.
8.Lambaları, nominal lamba ömrünün ötesinde çalı ştırmayın. Lambaların nominal lamba ömrünü a şacak şekilde çalıştırılması nadiren de olsa kırılmalarına neden olabilir.
9.Lamba grubunu veya herhangi bir elektronik parçayı, projektörü fi şten çıkarmadan kesinlikle değiştirmeyin.
10.Bu ürünü, dengesiz bir tekerlekli sehpa, tezgah veya masaya koymayın. Ürün dü şerek ciddi şekilde hasar görebilir.
11.Bu projektörü parçalarına ayırmaya çalışmayın. İç kısımda, açık parçalar ile temas ettiğiniz taktirde ölüme neden olabilecek olan tehlikeli ölçüde yüksek voltaj bulunmaktadır. Bakımı kullanıcı tarafından yapılabilecek tek parça, kendi çıkarılabilir kapa ğına sahip olan lambadır.
Hiçbir koşulda diğer kapakları açmaya veya çıkarmaya çalı şmayınız. Bakım için yalnızca uygun şekilde yetkili olan profesyonel bir bakım personeline başvurun.
6 Önemli güvenlik talimatları
Güvenlik Talimatları (Devamı)
12.Bu projektörü a şağıdaki ortamlardan hiçbirine yerleştirmeyin:
-Havalandırması yetersiz veya dar olan alanlar. Duvarlara en az 50 cm mesafe
bırakın ve projektör etrafında serbest hava akışına olanak tanıyın.
-Tüm camları kapalı, otomobil içi gibi, sıcaklığın aşırı derecede yüksek olabileceği yerler.
-Aşırı nem, toz veya sigara dumanının
optik parçaları kirleterek projektörün hizmet ömrünü kısalttı ğı ve görüntüyü kararttığı yerler.
-Yangın alarmlarına yakın yerler;
-40°C / 104°F'ın üzerinde bir ortam sıcaklığına sahip yerler
-Rakımın 10000 feetten yüksek oldu ğu yerler.
10000 feet
13.Havalandırma deliklerini engellemeyin.
-Bu projektörü battaniye, yatak veya di ğer yumuşak yüzeylere koymayın.
-Bu projektörü bez veya ba şka herhangi bir maddeyle örtmeyin.
-Projektörün yakınında yanıcı maddeler bulundurmayın.
Havalandırma delikleri ciddi bir şekilde engellenirse projektör içerisindeki a şırı ısınma yangına yol açabilir.
14.Projektörü çalı şması sırasında daima düz, yatay bir yüzeye yerle ştirin.
-Sola veya sağa 10 dereceden, öne veya arkaya 15 dereceden fazla eğildiği
açılarda kullanmayın. Projektörün tamamen yatay konumda değilken kullanılması, lambanın yanlış çalışmasına veya arızalanmasına yol açabilir.
15.Projektörü bir kenarı üzerinde dik tutmayın. Aksi takdirde projektör dü şerek yaralanmaya yol açabilir veya hasar görebilir.
Önemli güvenlik talimatları |
7 |
Güvenlik Talimatları (Devamı)
16.Projektörün üzerine basmayın veya herhangi bir nesne koymayın. Projektörün görebilece ği olası hasarların yanı sıra, bu şekilde davranılması kazalara veya olası yaralanmalara da yol açabilir.
17.Projektörün yakınına veya üzerine sıvı koymayın. Projektörün üzerine dökülen sıvılar, arızalanmasına neden olabilir.
Projektör ıslanırsa, fi şi prizden çekin ve projektöre bakım yapması için BenQ'i arayın.
18.Bu ürün, tavana monte edilen tesisat için ters görüntü çıkı şı yeteneğine sahiptir.
Projektörü tavana monte etmek için yalnızca BenQ'in Tavan Montaj Kitini kullanın ve güvenli bir şekilde takıldığından emin olun.
19.Projektör çalı şırken, havalandırma ızgarasından biraz ısınmış hava veya koku geldiğini duyabilirsiniz. Bu ürün kusuru değil normal bir durumdur.
8 Önemli güvenlik talimatları
Giriş
Projektörün Özellikleri
Projektör, yüksek performanslı, optik motorlu projeksiyonla, kullanıcı dostu bir tasarımı birleştirerek, yüksek güvenilirlik ve kullanım kolaylı ğı sunmaktadır.
Projektör a şağıdaki özellikleri sunmaktadır:
•Seçilebilir şifreli koruma fonksiyonu
•Sunumu yapan kişinin, kapadıktan hemen sonra projektörün fi şini prizden çekmesine imkan veren Off and Go (Kapa ve Git) fonksiyonu
•Farklı yansıtmalar nedeniyle çeşitli seçimler sunan 11 adede kadar uygulama modu grubu
•Birden fazla bilgisayarın, kablolu veya kablosuz bağlantı ile bir projektörü payla şmasını sağlayan, isteğe bağlı kablosuz modül
•Yüksek kaliteli, manüel yakınla ştırmalı lens
•En iyi resim kalitesini görüntülemek için tek tu şla otomatik ayarlama
• |
Bozuk görüntüleri düzeltmek için iki yönlü dijital ekran yerle şimi düzeltmesi |
•Veri/görüntü ekranı için ayarlanabilir renk dengesi kumandası
•Ultra-yüksek parlaklıkta projeksiyon lambası
•16.7 milyon renk görüntüleme yetene ği
•Çok dilli ekrandan kumanda (OSD) menüleri
•Enerji tüketimini azaltmak için de ğiştirilebilir Normal ve Ekonomik mod
• Ses girişi bağlantısı yapıldığında ankastre hoparlörden karı şık mono ses
•Yüksek kalitede video görüntüsü sunmak için güçlü AV fonksiyonu
•Bileşen HDTV uyumluluğu bPr)
•Değiştirilebilir toz filtresi
• Yansıtılan görüntünün görünür parlaklı ğı ortamın aydınlatma koşullarına, seçilen giri ş sinyali kaynağının kontrast/parlaklık ayarlarına bağlı olarak değişir, ve projeksiyon mesafesiyle doğru orantılıdır.
•Lamba parlaklığı zamanla azalacaktır ve lamba üreticilerinin teknik özellikleri dahilinde farklılık gösterebilir. Bu normal ve beklenen bir durumdur.
Giriş 9
Ambalaj içeriği
Projektör, PC veya video donanımına ba ğlanması için gerekli kablolarla birlikte gelmektedir. Paketi dikkatli bir şekilde açın ve aşağıda gösterilen tüm parçaların bulundu ğundan emin olun. Bu parçalardan herhangi biri eksikse lütfen cihazı satın aldı ğınız yere başvurun.
Standart aksesuarlar
Paket içindeki parçalar bölgenize uyumludur ve resimlerde gösterilenlerden farklı olabilir.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Projektör |
Yumu şak taşıma çantası |
Uzaktan kumanda ve piller |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hızlı başlangıç |
|
Kullanım |
Kullanım kılavuzu |
Değiştirme filtresi |
||||||||||||||
|
kılavuzu |
kılavuzu CD'si |
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VGA kablosu |
USB kablosu |
Elektrik kablosu |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PC ses kablosu |
Bileşen Video - VGA (D-sub) adaptör |
|
kablosu |
|
|
Opsiyonel donanım
1. |
Macintosh adaptörü |
4. |
RS232 konnektörü |
2. |
Yedek lamba kiti |
5. |
Kablosuz modülü |
3.Tavan montaj kiti
10 Giriş
Projektörün dı şardan görünümü
Ön / üst taraf
1
2
3
4
5
1.Harici kumanda panosu
(Ayrıntılı bilgi için bkz., "Projektör" sayfa 12)
62. Havalandırma (sıcak hava çıkışı)
3.Projeksiyon lensi
74. Hızlı açma dü ğmesi
5.Lens kapağı
6.Odak halkası ve yakınlaştırma halkası
7.Ön IR uzaktan kumanda sensörü
Arka taraf
Daha fazla bilgi için bkz., "Bağlantı" sayfa 22.
|
11 12 |
13 |
14 |
15 |
16 |
17 |
18 19 |
20 |
|
10 |
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
21 |
|
8 |
|
|
|
|
|
|
|
8. |
Arka ayarlayıcı ayağı |
|
15. |
RGB (PC) / Bileşen video (YPbPr/ |
||||
9. |
AC elektrik kablosu girişi |
|
|
YCbCr) sinyal girişi soketi |
||||
10. |
Filtre mahfazası |
|
|
16. |
DVI-I sinyal çıkışı soketi |
|||
11. |
Arka IR uzaktan kumanda sensörü |
17. |
Video girişi soketi |
|
||||
12. |
USB soketi |
|
|
18. |
S-Video girişi soketi |
|
||
13. |
RS232 kontrol portu |
|
19. |
Ses girişi soketi |
|
|||
14. |
RGB sinyal çıkış soketi |
|
20. |
Ses çıkışı soketi |
|
|||
|
|
|
|
21. |
Hoparlör ızgarası |
|
||
Alt/yan görünüm
22
23 |
25 |
22. Kolay açılır ayak
23. Lamba örtüsü
24. Arka ayarlayıcı ayağı
24 25. Kensington hırsızlık-önleyici kilit slotu
Giriş 11
Kumandalar ve fonksiyonlar
Projektör
1
2
3 |
10 |
|
11 |
4 |
6 |
5 |
12 |
6 |
6 |
7 |
13 |
8 |
6 |
9 |
|
1.Odak halkası
Yansıtılan görüntünün oda ğını ayarlar. Daha fazla bilgi için bkz., "Görüntü boyutu ve netliğin hassas olarak ayarlanması" sayfa 35 .
2.Yakınlaştırma halkası
Görüntünün boyutunu ayarlar. Daha fazla bilgi için bkz., "Görüntü boyutu ve netli ğin hassas olarak ayarlanması" sayfa 35 .
3.Güç göstergesi ı şığı
Projektör çalı şır haldeyken yanar veya yanıp söner. Daha fazla bilgi için bkz., "Göstergeler" sayfa 60 .
4.MENU/BACK (MENÜ/GER İ)
Ekrandan kumanda (OSD) menüsünü açar. Önceki OSD menüsüne geri döner, menü ayarlarından çıkar ve kaydeder.
Daha fazla bilgi için bkz., "Menülerin kullanımı" sayfa 46.
5. |
II |
Power (Güç) |
Projektörün durumunu bekleme modu ile açık arasında değiştirir.
Projektör beklemedeyken, projektörü açmak için bir kez basın.
Projektör açıkken, projektörü bekleme durumuna almak için iki kez çevirin. Ayrıntılar için bkz., "Çalı ştırılması" sayfa 31 ve "Projektörün kapatılması" sayfa 43 .
6.Keystone/Ok tuşları (
/
Yukarı,
/
Sol,
/
Aşağı,
/
Sağ)
Projeksiyon açısından kaynaklanan görüntü bozulmasını manüel olarak düzeltmenize sağlar.
Ekrandan kumanda (OSD) menüsü etkinleştirildiğinde dü ğmeler, istenen menü ö ğelerini seçmek için yönlü oklar olarak kullanılır.
Ayrıntılar için bkz., "Görüntü biçimlendirme düzeltmesi" sayfa 35 ve "Menülerin kullanımı" sayfa 46 .
12 Giriş
7.MODE (MOD)
Hangi giriş sinyalinin seçildiğine bağlı olarak, kullanılabilir bir görüntü kurulum modunu seçer. Daha fazla bilgi için bkz., "Uygulama Modu" sayfa 48.
Kablosuz bir modül yüklendi ğinde ve Kablosuz Bağlantı menüsü görüntülendi ğinde, LAN, IEEE 802.11
a ve IEEE 802.11 b/g'den birini seçmek için bu dü ğmeye basın. (Kablosuz modül BenQ satıcılarından edinilebilir.)
8.BLANK (BOŞ)
Perdedeki görüntüyü saklamak için kullanılır. Görüntüyü geri getirmek için projektördeki veya uzaktan kumandadaki herhangi bir dü ğmeye (LASER hariç ) basın. Daha fazla bilgi için bkz., "Görüntünün gizlenmesi" sayfa 40 .
9.ENTER (GİRİŞ)
Seçilen ekrandan kumanda (OSD) menü ö ğesini etkinleştirir. Daha fazla bilgi için bkz., "Menülerin kullanımı" sayfa 46 .
10.Sıcaklık uyarı lambası
Projektörün sıcaklı ğı çok yükseldi ğinde yanar. Daha fazla bilgi için bkz., "Göstergeler" sayfa 60 .
11.Lamba gösterge ı şığı
Lambanın durumunu gösterir. Lambada bir sorun meydana geldiğinde ışık yanar veya yanıp söner. Daha fazla bilgi için bkz., "Göstergeler" sayfa 60 .
12.AUTO (OTOMATİK)
Görüntülenen görüntü için en iyi resim zamanlamalarını otomatik olarak belirler. Daha fazla bilgi için bkz., "Görüntünün otomatik olarak ayarlanması" sayfa 35 .
Kablosuz bir modül takıldı ğında, Kablosuz Bağlantı menüsü görüntülenir ve IEEE 802.11 a seçilir, güvenilir bir kanal aramak için bu dü ğmeye basın. (Kablosuz modül BenQ perakende satıcılarında bulunabilir.)
13.SOURCE (KAYNAK)
Sırayla D-Sub (Analog RGB), Bileşen (YPbPr), DVI-A, DVI-D, Video veya S- Video giriş sinyalini seçer. Daha fazla bilgi için bkz., "Giriş sinyalinin değiştirilmesi" sayfa 34 .
Giriş 13
Uzaktan Kumanda
1
2
3
4
5
4
6
7
8
9
10
11
1.
12
13
14
15
16
4
17
4
18
19
20
II Power (Güç)
Projektörün durumunu bekleme modu ile açık arasında değiştirir.
Projektör beklemedeyken, projektörü açmak için bir kez basın.
Projektör açıkken, projektörü bekleme durumuna almak için iki kez çevirin. Daha fazla bilgi için bkz., "Çalı ştırılması" sayfa 31 ve "Projektörün kapatılması" sayfa 43 .
2.ASPECT (GÖRÜNTÜ ORANI)
Görüntü oranını seçer. Daha fazla bilgi için bkz., "Görüntü oranının seçilmesi" sayfa 37
.
3.WIRELESS (KABLOSUZ)
Kablosuz bağlantı menüsü açar veya kapatır. Daha fazla bilgi için bkz., "Kablosuz bağlantı (isteğe bağlı)" sayfa 22
.
4. |
Görüntü Biçimlendirme/Ok tu |
şları |
|||||||
|
( |
|
|
/ Yukarı, |
|
/ Sol, |
|
/ Aşağı, |
|
|
|
|
|
||||||
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
/ |
Sağ) |
|
||||
|
|
|
|||||||
Projeksiyon açısından kaynaklanan görüntü bozulmasını manüel olarak düzeltmenize sağlar.
Ekrandan kumanda (OSD) menüsü etkinleştirildiğinde dü ğmeler, istenen menü
öğelerini seçmek için yönlü oklar olarak kullanılır.
Ayrıntılar için bkz., "Görüntü biçimlendirme düzeltmesi" sayfa 35 ve "Menülerin kullanımı" sayfa 46 .
5.MENU/BACK (MENÜ/GER İ)
Ekrandan kumanda (OSD) menüsünü açar. Önceki OSD menüsüne geri döner, menü ayarlarından çıkar ve kaydeder.
Daha fazla bilgi için bkz., "Menülerin kullanımı" sayfa 46.
6.BLANK (BOŞ)
Perdedeki görüntüyü saklamak için kullanılır. Görüntüyü geri getirmek için projektördeki veya uzaktan kumandadaki herhangi bir dü ğmeye (LASER hariç ) basın. Daha fazla bilgi için bkz., "Görüntünün gizlenmesi" sayfa 40 .
7.ENTER (GİRİŞ)
Seçilen ekrandan kumanda (OSD) menü
öğesini etkinleştirir. Daha fazla bilgi için bkz., "Menülerin kullanımı" sayfa 46 .
8.CONTRAST (KONTRAST)
Kontrast ayarlama çubuğunu gösterir. Değeri ayarlamak için, projektör veya uzaktan kumandadaki yönlü ok tu şlarına basın.
14 Giriş
9.BRIGHTNESS (PARLAKLIK)
Parlaklık ayarlama çubuğunu gösterir. Değeri ayarlamak için, projektör veya uzaktan kumandadaki yönlü ok tu şlarına basın.
10.CAPTURE (ÇEK İM)
Yansıtılan görüntünün foto ğrafını çeker ve başlangıç ekranınız olarak kaydeder. Daha fazla bilgi için bkz., "Kendi başlangıç ekranınızı oluşturma" sayfa 42 .
11.PIP
Resim İçinde Resim (PIP) penceresini açar veya kapatır. Daha fazla bilgi için bkz., "PIP (Resim İçinde Resim) işlemi" sayfa 40 .
12.LED gösterge ı şığı
Uzaktan kumandadaki herhangi bir dü ğmeye basıldığında kırmızı yanar.
13.MODE (MOD)
Hangi giriş sinyalinin seçildiğine bağlı olarak, kullanılabilir bir görüntü kurulum modunu seçer. Daha fazla bilgi için bkz., "Uygulama Modu" sayfa 48.
Kablosuz bir modül yüklendi ğinde ve Kablosuz Bağlantı menüsü
görüntülendi ğinde, LAN, IEEE 802.11 a ve IEEE 802.11 b/g'den birini seçmek için bu dü ğmeye basın. (Kablosuz modül BenQ satıcılarından edinilebilir.)
14.FREEZE (DONDUR)
FREEZE tuşuna basıldığında görüntü dondurulur. Fonksiyonu açmak için projektördeki veya uzaktan kumandadaki herhangi bir dü ğmeye (LASER hariç ) basın. Daha fazla bilgi için bkz., "Görüntünün dondurulması" sayfa 42 .
15.MUTE (SESSİZ)
Projektörün ses seviyesini açar, kapatır.
16.AUTO (OTOMATİK)
Görüntülenen görüntü için en iyi resim zamanlamalarını otomatik olarak belirler. Daha fazla bilgi için bkz., "Görüntünün otomatik olarak ayarlanması" sayfa 35 . Kablosuz bir modül takıldı ğında, Kablosuz Bağlantı menüsü görüntülenir ve IEEE 802.11 a seçilir, güvenilir bir kanal aramak için bu dü ğmeye basın. (Kablosuz modül BenQ perakende satıcılarında bulunabilir.)
17.SOURCE (KAYNAK)
Sırayla D-Sub (Analog RGB), Bileşen (YPbPr), DVI-A, DVI-D, Video veya S- Video giriş sinyalini seçer. Daha fazla bilgi için bkz., "Giriş sinyalinin değiştirilmesi" sayfa 34 .
18.LASER (LAZER)
Sunum amacıyla lazer gösterge ı şığını yayar.
Lazer Göstergesi profesyoneller için bir sunum aracıdır. Basıldığında kırmızı renkli bir ışık yayar ve LED gösterge ı şığı kırmızı yanar.
UYARI: Lazer ışığı penceresine bakmayın
ve lazer ışığı huzmesini kendinizin veya bir başkasının üzerine tutmayın. Kullanmadan
önce uzaktan kumandanın arkasındaki ve ekteki 'Kullanıcı Bilgileri'' bölümüne bakın.
19.DİJİTAL YAKINLAŞTIRMA dü ğmeleri
(+, -)
Yansıtılan görüntü boyutunu büyültür veya küçültür.
20.PAGE UP (SAYFA YUKARI) ve PAGE DOWN (SAYFA AŞAĞI)
Sayfa yukarı/aşağı komutlarına (Microsoft PowerPoint gibi) yanıt veren görüntü yazılım programını (bağlı PC'de) çalıştırır. Daha fazla bilgi için bkz., "Uzaktan sayfa kumanda operasyonları" sayfa 42 .
Uzaktan kumandanın arkasındaki uyarı mesajları
Lazer huzmesi görünürdür. Devamlı yayılması için LASER dü ğmesine basılmalı ve basılı tutulmalıdır.
Lazer göstergesi bir oyuncak de ğildir. Ebeveynlerin, lazer enerjisinin zararını
önemsemeleri ve bu uzaktan kumandayı çocukların ula şamayacağı yerlerde saklamaları gerekir.
Lazer göstergesini güvenli şekilde kullanmak için uzaktan kumandanın arkasındaki uyarı etiketlerine bakın.
Giriş 15
Uzaktan kumanda etki aralığı
Projektörün önünde ve arkasında kızılötesi (IR) uzaktan kumanda sensörleri bulunmaktadır. Uzaktan kumanda, doğru çalışması için projektörün IR uzaktan kumanda sensörlerine 30 dereceyi aşmayan bir açıyla doğrultulmalıdır. Uzaktan kumanda ile sensörler arasındaki mesafe 6 metreyi (~20 feet) aşmamalıdır.
Uzaktan kumanda ile projektördeki IR (Kızılötesi) sensörü arasında kızılötesi ı şının önünü kesebilecek herhangi bir engel olmadığından emin olun.
• |
Projektörü önden kumanda etme |
• |
Projektörü arkadan kumanda etme |
|
|
|
|
|
|
° |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
° |
|
|
|
|
|
ık |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
||
|
|
|
ş |
|
|
|
|
|
|
ık |
1 |
|
|
|
|
la |
|
|
|
|
|
|
|
|
|
||
|
k |
|
|
|
|
|
|
|
ş |
|
|
||
a |
|
|
|
|
|
|
|
la |
|
|
|
||
Y |
|
|
|
|
|
|
|
k |
|
|
|
|
|
|
|
|
|
|
|
|
a |
|
|
|
|
|
|
|
|
|
|
|
|
|
Y |
|
|
|
|
|
|
Uzaktan kumanda pilleri
1.Pil kapağını açmak için, uzaktan kumandayı ters döndürün, kapaktaki parmak tutama ğına bastırın ve resimde gösterildi ği şekilde ok yönünde yukarı kaydırın. Kapak açılacaktır.
2.Varolan pilleri (gerekirse) çıkarın ve pil bölmesinin tabanında gösterildi ği şekilde pil kutuplarına dikkat ederek iki adet AAA pil takın. Pozitif (+) pozitife ve negatif (-) negatife gider.
3.Kapağı taban ile hizalayarak yerleştirin ve kaydırarak yerine oturtun. Bir 'klik' sesiyle yerine oturduktan sonra durun.
1 |
2 |
3 |
•Uzaktan kumanda ve pilleri, mutfak, banyo, sauna, güne ş odası veya kapalı bir otomobil gibi aşırı sıcak veya nemli ortamlarda bırakmaktan kaçının.
•Sadece üretici tarafından tavsiye edilen pillerle veya e ş değerleriyle değiştirin.
•Kullanılmış pili, üreticinin talimatlarına ve bölgeniz için geçerli olan yerel çevre düzenlemelerine göre atın.
•Pillleri kesinlikle ateşe atmayın.Patlama tehlikesi olabilir.
•Eğer piller bitmişse ya da uzaktan kumandayı uzun bir süre kullanmayacaksanız, pilin akması durumunda olabilecek hasarları önlemek için pilleri çıkartın.
16 Giriş
Projektörünüzü yerle ştirme
Bir yer seçme
Projektörünüz, burada gösterilen dört kurulum konumundan birine kurulabilecek şekilde tasarlanmıştır:
1.Perde önünde masa üzerine;
2.Perde önünde tavana;
3.Perde arkasında masa üzerine;
4.Perde arkasında tavana.
1.Önde Masada
Projektör perdenin önünde zemine yakın bir şekilde yerleştirildiğinde bu konumu seçin. Bu, hızlı kurulum ve taşınabilirlik itibariyle en sık kullanılan projektör yerleştirme yöntemidir.
2.Önde Tavanda
Bu konumu, projektör perdenin önünde tavandan ba ş aşağı asılı olarak yerleştirildiğinde seçin.
Projektörünüzü tavana monte etmek için yetkili satıcınızdan BenQ Projektör Tavan Montaj Kitini satın alın.
Sistem Kurulumunda Önde Tavanda modunu ayarlayın: Projektörü açtıktan sonra Temel > Projektör Konumu menüsünü açın.
3. Arkada Masada
Projektör perdenin arkasında zemine yakın bir şekilde yerleştirildiğinde bu konumu seçin.
Özel arkadan projeksiyon perdesi gereklidir.
Sistem Kurulumunda Arkada Masada modunu ayarlayın: Projektörü açtıktan sonra Temel > Projektör Konumu menüsünü açın.
4.Arkada Tavanda
Bu konumu, projektör perdenin arkasında tavandan ba ş aşağı asılı olarak yerleştirildiğinde seçin.
Bu kurulum yeri için özel bir arkadan projeksiyon perdesi ve BenQ Projektör Tavan Montaj Kiti gereklidir.
Sistem Kurulumunda Arkada Tavanda modunu ayarlayın: Projektörü açtıktan sonra Temel > Projektör Konumu menüsünü açın.
Oda yerleşiminiz veya kişisel tercihleriniz kurulum yeri seçiminizi belirleyecektir. Perdenizin boyutu ve konumu, uygun prizin yeri ve diğer donanımların konumu ve projektöre mesafesini dikkate alın.
Projektörünüzü yerle ştirme |
17 |
Kablosuz fonksiyonuna sahip bir projektör kullanıyorsanız, veri kabloları hakkında kaygılanmanıza gerek yoktur.Bu fonksiyon size, projektörünüzü bilgisayardan 20 m uzaklık aralığına kadar odada herhangi bir yere yerleştirme ve kablolarla uğraşmaksızın anında farklı bilgisayarlardaki sunumlar arasında geçiş yapma esnekliğini sağlar
Kablosuz fonksiyonunu kullanmak için, projektöre bir BenQ kablosuz modülü takmanız ve kablosuz bağlantılı dizüstü/masaüstü PC'nizi etkinle ştirmeniz gerekir. Daha fazla bilgi için bkz., "Kablosuz bağlantı (isteğe bağlı)" sayfa 22
Projektörün tavana yerle ştirmesi için güvenlik
bilgileri
BenQ projektörünüzü kullanırken ho ş bir deneyim yaşamanızı istiyoruz, bu yüzden size ya da malzemelerinize zarar gelememesi için bu güvenlik konusunu dikkatinize sunuyoruz.
Eğer projektörünüzü tavana yerle ştirmek istiyorsanız, şiddetle doğru boyda BenQ projektör tavan montaj kitini kullanmanızı, kitin dikkatli ve güvenli bir şekilde takıldığından emin olmanızı tavsiye ediyoruz.
Eğer BenQ haricinde bir markanın projektör tavan montaj kitini kullanıyorsanız, yanlı ş ebat ya da vida boyu yüzünden do ğacak bağlantı hataları projektörün tavandan dü şme riskine ve güvenlik problemlerine yol açacaktır.
BenQ projektörünüzü aldı ğınız yerden, BenQ projektör tavan montaj kitini de temin edebilirsiniz. BenQ ayrıca, ek olarak Kensington kilit uyumlu güvenlik kablosu almanızı ve hem Kensington kilit slotuna hem de tavan montaj kiti desteğine dikkatlice takmanızı tavsiye eder Bu, eğer projektör ba ğlantı kiti gevşerse, tutmada ikinci bir rol üstlenecektir.
18 Projektörünüzü yerle ştirme
Tercih edilen bir yansıtılmış görüntü boyutu elde edilmesi
Projektörün ekranla arasındaki mesafe, yakınlık ayarı ve görüntü formatı yansıyan görüntünün boyutunu etkiler.
Projektörün maksimum (normal ayar) çözünürlü ğü 1024 x 768 pikseldir, yani 4/3 en boy oranına (4:3 olarak ifade edilmektedir) karşılık gelir. Tam bir 16:9 (geniş ekran) en boy oranında görüntü yansıtabilmek için, projektör, geni ş ekranlı bir görüntüyü kendi görüntü geni şliğine göre yeniden boyutlandırabilir ve ölçeklendirebilir. Bu ayar, orantısal olarak daha küçük ve projektörün kendi görüntü yüksekli ğinin %75'ine eşit bir yükseklik olu şturur.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4:3 görüntü oranı 4:3 görüntü oranlı ekran |
16:9 görüntü oranı 4:3 görüntü oranlı ekran |
||||
|
alanında |
|
alanında |
||
Bu yüzden 16:9 görüntü oranı 4:3 görüntü oranı alanını yüksekli ğinin %25'ini kullanmaz. Bu, ölçeklendirilmi ş 16:9 en boy oranında bir görüntüyü 4:3 projeksiyon ekran alanının dikey merkezinde görüntülerken 4:3 projeksiyon ekran alanının üst ve alt kısmı boyunca (sırasıyla dikey yönde %12,5 yükseklik) koyu (karanlık) çubuklar halinde görünecektir.
Projektörünüzün yerini belirlerken, kullanım amacını ve giri ş sinyalinin en boy oranlarını göz önünde bulundurmalısınız. Bütün giri şler (bir 16:9 en boy oranı sinyali beslenen bileşik Video dışında) 4:3 en boy oranında görüntülenir (ve ölçeklendirilmi ş 16:9 en boy oranlı görüntü projeksiyon alanından %33 daha fazla bir görüntü yüksekli ğine ihtiyaç duyulur).
ÖNEML İ: Eğer farklı (16:9 görüntü oranı sinyali beslenen bile şik Video haricinde) bir giriş seçmeniz gerekecekse 16:9 oranındaki projeksiyonu temel alan daimi bir projektör konumu seçmeyin .
Projektör her zaman yatay olarak düz bir şekilde yerleştirilmeli (masa üzerine düz olarak yerleştirildiğinde olduğu gibi) ve perdenin yatay merkezine doğrudan dik olarak (90° dik açılı kare) konumlandırılmalıdır. Bu, açılı projeksiyonlardan (ya da açılı yüzeyler üzerine yapılan projeksiyonlardan) kaynaklı görüntü bozulmasını engeller.
Modern dijital projektörler, görüntüyü (eski model makaradan makaraya film projektörlerinin yaptığı gibi) doğrudan ileriye yansıtmaz. Onun yerine, dijital projektörler görüntüyü hafif yukarı doğru açılı yansıtır. Bu sayede masa üzerine konulunca, görüntü ileride belirdi ğinde, projektör ve masa, görüntünün orta hizasında de ğil, alt orta bölümünde kalır (ve odadaki herkes ekranı görebilir)
Eğer projektör tavana monte edilecekse, hafifçe a şağı doğru bir açıyla yansıtabilecek şekilde baş aşağı şekilde monte edilmelidir.
Sayfa 21'deki diyagramda görebilece ğiniz gibi,bu tip projeksiyon, yansıtılan görüntünün alt kenarının, projektörün yatay düzleminden dikey olarak çıkıntı yapmasına neden olur. Tavana yerleştirildiğinde, bu yansıtılan görüntünün üst kenarına kar şılık gelmektedir.
Projektör perdeden daha uza ğa yerleştirilirse, yansıtılan görüntünün boyutu artar ve dikey çıkıntıda orantılı olarak büyür.
Perde ve projektörün yerini belirlerken, hem yansıtılacak görüntünün boyutunu hem de dikey eksen çıkıntı boyutunu dikkate almanız gerekir, bunların ikisi de projeksiyon mesafesi ile doğru orantılıdır.
BenQ, projektörünüz için en uygun yeri belirlemenize yardımcı olmak amacıyla 4:3 görüntü oranlı perde boyutlarını gösteren bir tablo sunmaktadır. Göz önünde bulundurmanız gereken iki boyut vardır; perdenin merkezinden dikine yatay mesafe (projeksiyon mesafesi) ve projektörün, perdenin yatay kenarından dikey çıkıntı yüksekli ği (çıkıntı).
Projektörünüzü yerle ştirme |
19 |
Belirli ekran boyutlarına göre projektör pozisyonunu belirleme:
1.Perde boyutunuzu seçin.
2.Tablodan faydalanıp, soldaki '4:3 Ekran Çapı' sütunundan ekran boyutunuza en yakın değeri seçebilirsiniz. Bu değer hizasından sağa kayıp 'Ortalama' sütunu hizasındaki de ğerle, ekranınızla, projektör arasındaki ortalama mesafeyi bulabilirsiniz. Bu, projeksiyon mesafesidir.
3.Aynı satırda, sağ sütuna do ğru bakın ve dikey Çıkıntı de ğerini not edin. Bu değer projektörün ekranın kenarı arasındaki yükseklik farkını verir.
4.Projektör için tavsiye edilen konum, yukarıda 2. adımda belirlenen ekran mesafesinde ve 3.
adımda belirlenen değerdeki çıkıntıda ekranın yatay merkezine dik olarak hizalanmaktadır.
Örne ğin 120 inçlik bir perde kullanıyorsanız, ortalama projeksiyon mesafesi 4432 mm'dir ve dikey çıkıntı 302 mm'dir.
Eğer projektörü farklı bir konumda yerle ştirirseniz (tavsiye edilen dışında), görüntüyü ekranın ortasına getirmek için projektörü yukarı ya da a şağı eğmeniz gerecektir. Bu tür durumlarda bazı görüntü bozulmaları meydana gelecektir. Bozulmayı düzeltmek için Görüntü Biçimlendirme fonksiyonunu kullanın. Daha fazla bilgi için bkz., "Görüntü biçimlendirme düzeltmesi" sayfa 35 .
Belirli bir mesafe için tavsiye edilen perde boyutunun belirlenmesi
Bu yöntem, projektör satın alırken, odanızda hangi boyutta ekran kullanaca ğınıza karar verirken kullanılabilir.
Ekranın maksimum boyutu odanızın genişliğiyle sınırlıdır.
1.Projektörle ekranı yerle ştirmek istediğiniz yer arasındaki mesafeyi ölçün. Bu, projeksiyon mesafesidir.
2.Tabloya bakın ve 'Ortalama' etiketi ile belirtilmiş sütunda ölçümünüze en uygun ortalama perde mesafesini bulun. Elinizdeki mesafenin, ortalama mesafe değerinin verildiği sütunun yanındaki minimum ve maksimum değerler arasında olup olmadığını kontrol edin.
3.Bu değeri kullanarak, o satır boyunca sola doğru bakarak o satırda yer alan ilgili perde çapını bulun. Bu değer, o projeksiyon mesafesinde, projektörün yansıtılan görüntü boyutudur.
4.Aynı satırda, sağ sütuna do ğru bakın ve dikey Çıkıntı de ğerini not edin. Bu değer ekranın yatay durumuna göre, projektörün son yerini belirler.
Örne ğin, ölçtü ğünüz projeksiyon mesafesi 4,8m (4800mm) ise, Ortalama sütunundaki en yakın eşleşme 5089mm'dir. Bu satır boyunca baktığınızda 3500mm'lik (3,5m) bir perdenin gerektiğini göreceksiniz. E ğer sadece İngiliz ölçü standartlarında ekran temin edebiliyorsanız, 3,5m'lik ekranın her iki yanında 10' ve 12' ekran boyutu görürsünüz.
Minimum ve maksimum projeksiyon mesafesinin kontrol edilmesi, 4,8 m olarak ölçülen projeksiyon mesafesinin, 10' boyutlu ekrana uyacak şekilde küçültülmesi gerekti ğini veya 12' boyutlu ekrana uyacak şekilde büyültülmesi gerekti ğini gösterir. Bu projeksiyon mesafelerinde görüntünün belirtilen ekranlara sı ğması için, projektör görüntüsü ayarlanabilir (yakınla ştırma komutuyla). Bu perde boyutlarının farklı dikey çıkıntı değerlerine sahip olacağını unutmayın.
20 Projektörünüzü yerle ştirme
Projeksiyon boyutları
Uygun konumu hesaplamadan önce, bu projektörün mercek merkezinin boyutları için sayfa 66’daki “Boyutlar” bölümünü okuyun.
Maksimum yakınlaştırma Minimum yakınlaştırma
Perde
Lens merkezi
Çıkıntı
|
|
|
|
|
Projeksiyon mesafesi |
|
|
|
|
|
|||
4:3 Ekran Kö şegeni |
Ekran mesafesi, mm olarak |
Dikey Çıkıntı, mm |
||||
Feet |
inç |
mm |
Min. mesafe |
Orta- |
Mak. mesafe |
olarak |
|
|
|
(Maks. |
lama |
(Min. |
|
|
|
|
yakınlaştırma) |
|
yakınlaştırma) |
|
4 |
48 |
1219 |
1652 |
1773 |
1893 |
121 |
|
|
1500 |
2033 |
2181 |
2329 |
149 |
5 |
60 |
1524 |
2065 |
2216 |
2367 |
151 |
6 |
72 |
1829 |
2479 |
2659 |
2840 |
181 |
|
|
2000 |
2710 |
2908 |
3106 |
198 |
7 |
84 |
2134 |
2892 |
3102 |
3313 |
211 |
8 |
96 |
2438 |
3305 |
3546 |
3787 |
241 |
|
|
2500 |
3389 |
3635 |
3882 |
248 |
9 |
108 |
2743 |
3718 |
3989 |
4260 |
272 |
|
|
3000 |
4066 |
4362 |
4659 |
297 |
10 |
120 |
3048 |
4131 |
4432 |
4733 |
302 |
|
|
3500 |
4743 |
5089 |
5435 |
347 |
12 |
144 |
3658 |
4957 |
5318 |
5680 |
362 |
|
|
4000 |
5421 |
5816 |
6212 |
396 |
15 |
180 |
4572 |
6196 |
6648 |
7100 |
453 |
|
|
5000 |
6776 |
7270 |
7765 |
495 |
18 |
216 |
5486 |
7436 |
7978 |
8520 |
543 |
|
|
6000 |
8132 |
8725 |
9317 |
594 |
25 |
300 |
7620 |
10327 |
11080 |
11833 |
754 |
|
|
|
|
|
|
|
Optik bileşen çe şitliliği nedeniyle bu rakamlar arasında %3 tolerans olabilir.BenQ, projektörü kalıcı olarak kurmak istiyorsanız bu projektörün optik karakteristiklerini hesaba katmak için, projektörü asıl yerinde kullanarak projeksiyon boyutunu ve mesafesini fiziksel olarak test etmenizi önerir. Bu, projektörün kurulum yerine en iyi şekilde uyması için tam montaj konumunu belirlemenize yardımcı olur.
Projektörünüzü yerle ştirme |
21 |
Loading...
