Digitální projektor MP721/MP721c Řada Mainstream Návod k obsluze

Vítejte

Autorská práva

Copyright 2006 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, manuálním nebo jakkoliv jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation.

Omezení odpovědnosti

Společnost BenQ Corporation neposkytuje žádné záruky,ať užvyjádřené,nebo vyplývající, týkající se obsahu informací uvedených v tomto dokumentu a výslovně se zříká jakýchkoli záruk, záruk obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace a čas od času provádětzměnyvjejím obsahu, a to bez povinnosti ze strany této společnosti upozorňovat jakoukoli osobu na takovéto úpravy nebo změny.

*DLP, D igital Micromirror D evice a DMD jsou registrované obchodní značky společnosti Texas Instruments. Ostatní jsou autorská práva příslušných společností nebo organizací.

Obsah

Důležité bezpečnostní pokyny................................. 1

Úvod......................................................................... 5

Přednosti projektoru .......................................................... 5

Obsah balení při dodávce................................................... 6

Vnější vzhled projektoru.................................................... 7

Ovládací prvky a funkce.................................................... 8

Umístění projektoru............................................... 12

Volba umístění ................................................................ 12

Bezpečnostní pokyny pro montáž projektoru pod

strop ................................................................................. 13

Určení požadované velikosti promítaného obrazu .......... 14

Připojení................................................................. 17

Bezdrátové připojení (volitelné) ..................................... 17

Kabelové připojení .......................................................... 17

Ovládání................................................................. 25

Uvedení do provozu ........................................................ 25

Využití funkce hesla .......................................................26

Přepínání vstupního signálu............................................. 28

Přizpůsobení promítaného obrazu .................................. 28

Výběr poměru stran ........................................................ 30

Výběr režimu zobrazení .................................................. 31

Skrytí obrazu....................................................................32

Vytvoření vlastní úvodní obrazovky - funkce

MyScreen ........................................................................32

Uzamknutí tlačítek na ovládacím panelu ........................ 34

Nastavení časovače prezentace........................................ 35

Zastavení obrazu .............................................................35

Použití funkce FAQ .........................................................36

Vypnutí projektoru .......................................................... 36

Ovládání nabídek............................................................. 37

Obsah iii

Údržba................................................................... 46

Péče o projektor ...............................................................46

Informace o lampě............................................................47

Odstraňování problémů......................................... 53

Technické údaje .................................................... 54

Technické údaje projektoru .............................................54

Tabulka časování..............................................................55

Rozměry...........................................................................56

Záruka ................................................................... 57

Omezená záruka ..............................................................57

Prohlášení regulátorů ............................................ 58

Prohlášení FCC ...............................................................58

Prohlášení EEC ...............................................................58

Prohlášení MIC ...............................................................58

Směrnice WEEE ..............................................................58

Obsahiv

Důležité bezpečnostní pokyny

Tentoprojektor BenQ je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro zajištění bezpečného používání výrobku je však důležité, a byste dodržovali pokyny uvedené v tomto návodu a vyznačené na výrobku.

Bezpečnostní pokyny

1. Přečtěte si prosím tento návod kobsluzepředtím, než začnete projektor používat. Uschovejte jej

pro pozdější použití.

2. Při provozu projektoru se nedívejte

přímodoobjektivuprojektoru.

Intenzivní světelný paprsek může poškodit váš zrak.

4. Během doby, kdy je lampa

projektoru zapnutá, musí být vždy otevřena závěrka objektivu nebo odstraněna krytka objektivu.

5. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby bezpečně pracoval přisíťovém napětí v rozmezí 100 až 240 V (stř.); pokud však dojde k výpadků m nebo rázůmnapětí ±10 V, nemusí projektor pracovat správně. V oblastech, kde může

docházet ke kolísání nebo výpadkůmsíťového napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí k zařízení pro ochranupřed napěťovými špičkami nebo ke zdroji stálého napájení (UPS).

3. Svěřte servis kvalifikovaným servisním technikům.

6. Neblokujte b ěhem provozu objektiv projektoru žádnými předměty,protože to může způsobit deformaci těchto předmětů nebo dokonce vznik požáru. Chcete-li lampu dočasně vypnout, stiskněte na projektoru nebo dálkovém ovladačitlačítko „BLANK (Zhasnutí obrazu)”.

Důležité bezpečnostní pokyny 1

Bezpečnostní pokyny (pokračování)

7. Během provozu je lampa velmi horká. Př ed demontáží celku projekční lampy za účelem výměny lampy počkejte přibližně 45 minut, než projektor vychladne.

10. Nestavte tento výrobek na nestabilní vozík, podstavec nebo stolek. Mohlobydojítkpádunebo převrhnutí projektoru, což by mohlo způsobit j eho vážné poškození.

8. Nepoužívejte lampu po uplynutí její jmenovité životnosti. Př i nadměrném používání l ampy po uplynutí její životnosti může ve výjimečných případech dojít k prasknutí lampy.

9. Nikdy neprovádějte výměnu celku projekční lampy nebo jakýchkoli elektronických součástí, pokud není projektor odpojen ze sítě.

11. Nepokoušejte se projektor demontovat. Uvnitř př ístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Jedinou součástí, kterou mohou uživatelé vyměňovat, je lampa, která j e opatřena vlastním snímatelným krytem.

Za žádných okolností nikdy neodstraňujte žádné jiné kryty. Svěřte servis výhradně profesionálním servisním technikůmspříslušnou kvalifikací.

Důležité bezpečnostní pokyny2

Bezpečnostní pokyny (pokračování)

12. Neinstalujte tento projektor do žádného z následujících prostředí:

- Nedostatečně odvětraná nebo stísněná místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn, a také, aby bylo zajištěno volné proudění vzduchu kolem projektoru.

- Místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se všemi zataženými okny).

- Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu.

- Místa v blízkosti požárních hlásičů.

- Místa, kde okolní teplota přesahuje 40 °C.

- Místa s nadmořskou výškou přesahující 3048 m.

13. Neblokujte ventilační otvory.

-Neumísťujte tento projektor na pokrývky, ložní povlečení nebo na jakýkoli jiný měkký povrch.

- Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty.

- Do blízkosti projektoru neumísťujte žádné hořlavé nebo vznětlivé předměty.

Jestliže dojde k vážnému poškození ventilačních otvorů,může vlivem nárůstu teploty uvnitř přístroje dojít k požáru.

14. Během provozu musí projektor stát na vodorovné ploše bez nerovností.

- Nepoužívejte přístroj v případě,žeje nakloněný zleva doprava pod úhlem přesahujícím 10 stupňů nebo zepředu dozadu pod úhlem přesahujícím 15 stupňů. Používání projektoru, který není ve zcela vodorovné poloze, může způsobit selhání funkce nebo poškození lampy.

3048

15. Nestavte projektor do svislé polohy. V takovém případě by mohlo dojít k převrhnutí projektoru, což by mohlo mít za následek zranění osob nebo poškození přístroje.

Důležité bezpečnostní pokyny 3

Bezpečnostní pokyny (pokračování)

16. Na projektor nestoupejte ani na něj nestavte žádné předměty. Kromě pravděpodobnéhopoškození projektoru může dojít i k jiným nehodám a možnému zranění.

17. Do blízkosti projektoru ani na projektor neumisťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Jestliže se do projektoru dostane nějaká tekutina, odpojte jej z e síťové zásuvky a požádejte společnost BenQ o provedení servisní opravy.

18. Projektor umí zobrazovat obrácený obraz, který se využívá při instalaci pod strop.

Při montáži projektoru používejte výhradně sadu BenQ pro montáž projektoru pod strop a zajistěte, aby byla instalace bezpečná.

19. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu přístroje.

Důležité bezpečnostní pokyny4

Úvod

Přednosti projektoru

Váš projektor je vysoce výkonné optické projekční zařízení s uživatelsky přívětivým designem, které se vyznačuje vysokou spolehlivostí a snadnou obsluhou.

Projektor má následující vlastnosti:

• Volitelná funkce ochrany heslem.

• Kompaktní a přenosný přístroj.

• Vysoce kvalitní objektiv s manuálním nastavením zvětšení/zmenšení.

• Automatické přizpůsobení jediným tlačítkem pro dosažení nejlepší kvality obrazu.

• Digitální korekce lichoběžníkového nastavení pro opravu zkresleného obrazu.

• Nastavitelné vyvážení barev pro zobrazení dat/obrazu.

•Projekční lampa s mimořádně vysokým jasem.

• Schopnost zobrazení 16,7 milionů barev.

• Vícejazyčně nabídky na projekční ploše (OSD).

• Možnost přepnutí mezi normálním a ekonomickým režimem pro snížení příkonu.

•Je-lipřipojen audio vstup, reprodukuje vestavěný reproduktor konvertovaný mono zvuk.

• Výkonná AV funkce zajišťující vysoce kvalitní AV obraz.

• Podpora komponentního HDTV signálu (YP

• Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách, nastavení kontrastu/jasu vybraného zdroje vstupního signálu a je přímo úměrný projekční vzdálenosti.

• Jas lampy se časem snižuje a může se měnit podle technických parametrů výrobce. To je normální a očekávané chování.

bPr).

Úvod 5

Obsah balení při dodávce

Projektor se dodává s kabely, které jsou zapotřebí pro připojení projektoru k PC a video zařízení. Pečlivě všechno vybalte a podle následujícího seznamu zkontrolujte, zda některá z položek nechybí. Pokud nějaká položka chybí, obra˙te se na svého prodejce v místě, kde jste projektor zakoupili.

Standardní příslušenství

Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství.

Projektor Přepravní pouzdro Průvodce pro

Návod k obsluze Dálkový ovladač včetně baterie

Kabel VGA Sí˙ový kabel Video kabel

Doplňkové příslušenství

1. Náhradní modul lampy

2. Sada pro montáž pod strop

3. Presentation Plus (dálkové ovládání prezentací USB)

rychlé uvedení

do provozu

Před použitím dálkového

ovladače vytáhněte pásek.

4. Kabel HDTV (Y/b/Pr)

5. Kabel RS232

6. Bezdrátový modul

CD s návodem

k obsluze

Úvod6

Vnější vzhled projektoru

Přední/horní strana

1 2

3 4

Zadní strana

Pro podrobnosti viz „Připojení” na straně 17.

14 15

1. Vnější ovládací panel (Viz „Projektor” na straně 8, kde

6 7

jsou uvedeny podrobné informace.)

2. Ventilační otvor (odvod teplého vzduchu)

3. Projekční objektiv

4. Tlačítko pro rychlé odjištění nastavitelné nožky

5. Krytka objektivu

6. Kroužek pro zaostřování a zvětšení/ zmenšení

7. Přední senzor infračerveného dálkového ovladače

8. Zadní nastavitelná nožka

9. Otvor pro zámek Kensington (ochrana proti odcizení)

10. Konektor pro připojení síťového kabelu

11. Zadní senzor infračerveného dálkového ovladače

12. Konektor USB

13. Ovládací port RS232

14. Výstupní konektor signálu RGB

15. Vstupní konektor signálu RGB (PC)/ komponentní video (YPbPr/YCbCr)

16. Vstupní konektor signálu DVI-I

17. Vstupní konektor Video

18. Vstupní konektor S-Video

19. Audio konektor

Pohled zespodu/ze strany

20. Snadno nastavitelná nožka

21. Kryt lampy

22. Mřížka reproduktoru

23. Zadní nastavitelná nožka

Úvod 7

Ovládací prvky a funkce

Projektor

13 14

1. Power (Napájení) (další informace viz „Uvedení do provozu” na straně 25 a „Vypnutí projektoru” na straně 36.)

Pro zapnutí a vypnutí projektoru.

2. Blank/Q? (Zhasnutí obrazu/Q?) Power (Napájení) (další informace viz „Skrytí

obrazu” na straně 32 a „Použití funkce FAQ” na straně 36.)

Používá se pro skrytí obrazu zobrazeného na projekční ploše. Zobrazení obrazu můžete obnovit stisknutím jakéhokoliv tlačítka na ovládacím panelu. Pro spuštění funkce FAQ podržte tlačítko stisknuté na 3 sekundy.

3. Mode (Režim) (další informace viz „Výběr režimu zobrazení” na straně 31.)

Postupný výběrpřednastavených parametrů obrazu pro každý vstup. Pokud je nainstalován bezdrátový modul a zobrazena nabídka pro bezdrátové připojení, stiskněte toto tlačítko pro přepínání mezi režimem LAN a Wi-Fi standardy IEEE 802.11a a IEEE 802.11 b/g. (Bezdrátový modul je k dostání u prodejců BenQ.)

4. Source (Zdroj) (další informace viz „Přepínání vstupního signálu” na straně 28.)

Postupná volba vstupního signálu RGB, komponentní Video, S-Video, Video nebo DVI-I.

5. Auto (automaticky) (další informace viz „Automatické nastavení obrazu” na

straně 29.)

Automatické určení nejlepšího časování obrazu pro vybraný vstup. Pokud je nainstalován bezdrátový modul, zobrazí se nabídka pro bezdrátové připojení a vybere se standard IEEE 802.11a. Stiskněte toto tlačítko pro vyhledání bezpečného kanálu. (Bezdrátový modul je k dostání u prodejců BenQ.)

6. Indikátor Lamp (Lampa) (další informace viz „Kontrolky” na straně 51.)

Indikuje stav lampy. Svítí nebo bliká, když se objeví problém s lampou.

7. Temperature (Varovný indikátor teploty) (Viz „Kontrolky” na straně 51, kde jsou uvedeny d alší informace.)

Jestliže teplota projektoru stoupne na příliš vysokou hodnotu, začne červeně blikat.

Úvod8

8. Indikátor Power (Napájení) (další informace viz „Kontrolky” na straně 51.)

Během provozu projektoru svítí nebo bliká.

9. 3 Doleva

10. Doprava 4(další informace viz „Korekce lichoběžníkového nastavení” na straně

29.)

Není-li aktivována OSD nabídka, slouží tlačítka #9 a #10 jako horká tlačítka

„Keystone -/+” (Korekce lichoběžníkového zkreslení).

11. 6Menu (další informace viz „Používání nabídek” na straně 38.)

Pro zobrazení OSD nabídky ovládání.

12. 5Exit (Ukončení)

Pro ukončení a uložení nastavení nabídky. Když je aktivována OSD nabídka, používají se tlačítka #9 až #12 jako směrová tlačítka pro výběr požadovaných položek nabídky a pro úpravu nastavení.

13. Zaostřovací kroužek (další informace viz „Jemné dolaďování velikosti obrazu

asvětlosti” na straně 29.)

Pro přizpůsobení zaostření promítaného obrazu.

14. Kroužek zoomu (další informace viz „Jemné dolaďování velikosti obrazu

asvětlosti” na straně 29.)

Pro přizpůsobení velikosti obrazu. Otáčením ve směru hodinových ručiček lze obraz zvětšit nebo otáčením proti směru hodinových ručiček jej lze zmenšit.

Dálkový ovladač

8 9

5 3

11 12

1. Power (Napájení) (další informace viz „Uvedení do provozu” na straně 25 a „Vypnutí projektoru” na straně 36.)

Pro zapnutí a vypnutí projektoru.

2. Freeze (Zastavení obrazu)

Po stisknutí tlačítka Freeze se obraz zastaví („zmrazí”). V pravém dolním rohu plátna se zobrazí ikona „ “. Pro vypnutí funkce znovu stiskněte tlačítko „Freeze

(Zastavení obrazu)”.

Úvod 9

3. 5Nahoru, 6dolů

4. 3Doleva, doprava4

Když je aktivována OSD nabídka, používají se tlačítka 5nahoru, 6dolů, 3doleva a doprava4 jako směrové šipky pro výběr požadovaných položek nabídky a pro provádění nastavení.

5. Menu (nabídka) (další informace viz „Používání nabídek” na straně 38.)

Zobrazení nebo skrytí systému nabídek (OSD) na projekční ploše.

6. Keystone (korekce lichoběžníkového zkreslení) (další informace viz

„Korekce lichoběžníkového nastavení” na straně 29.)

Manuální korekce zkreslení obrazu, které vzniká vlivem projekce pod úhlem.

7. Timer On/Show (Časovač zapnutí/zobrazení) (další informace viz „Nastavení

časovače prezentace” na straně 35.)

Multifunkční tlačítko, které aktivuje, zobrazuje nebo skrývá časovač nastavený podle vašich požadavk ů .

8. LAN/Wireless (Síťové/bezdrátové připojení) (další informace viz „Bezdrátové

připojení (volitelné)” na straně 17 .)

Když je nainstalován bezdrátový modul a zobrazena nabídka Bezdrátové připojení, stiskněte toto tlačítko pro př epnutí mezi režimy připojení LAN nebo Bezdrátové připojení. (Bezdrátový modul je k dostání u prodejců BenQ.)

9. SWAP (přepnout) (další informace viz „Bezdrátové připojení (volitelné)” na

straně 17.)

Když je nainstalován bezdrátový modul a zobrazena nabídka Bezdrátové připojení, stiskněte toto tlačítko pro změnu režimu bezdrátového připojení mezi IEEE 802.11 a IEEE 802.11 b/g. (Bezdrátový modul je k dostání u prodejců BenQ.)

10. Timer Setup (Časovač nastavení) (další informace viz „Nastavení časovače

prezentace” na straně 35.)

Přímé nastavení časovače prezentace.

11. Auto (automaticky) (další informace viz „Automatické nastavení obrazu” na

straně 29.)

Automatické určení nejlepšího nastavení obrazu pro aktuálně zobrazený obraz.

12. Source (Zdroj) (další informace viz „Přepínání vstupního signálu” na straně 28.)

Postupná volba vstupního signálu RGB, komponentní Video, S-Video, Video nebo DVI-I.

13. Blank (Vypnutý obraz) (další informace viz „Skrytí obrazu” na straně 32.)

Používá se pro skrytí obrazu zobrazeného na projekční ploše. Zobrazení obrazu můžete obnovit stisknutím jakéhokoliv tlačítka dálkového ovladače.

14. Mode (Režim) (další informace viz „Výběr režimu zobrazení” na straně 31.)

Postupný výběrpřednastavených parametrů obrazu pro každý vstup.

Úvod10

Dosah dálkového ovladače

Senzory infračerveného dálkového ovládání (IR) jsou umístěny v přední a zadní části projektoru. Aby dálkový ovladač pracoval správně, je třeba jej držet kolmo v úhlu do +/-30 stupňů vůči senzorům infračerveného dálkového ovladače na projektoru. Vzdálenost mezi dálkovým ovladačem a senzory by neměla přesáhnout 6 metrů.

Mezi dálkovým ovladačem a senzory infračerveného signálu na projektoru nesmí být žádné překážky, které by mohly překážet infračervenému paprsku.

• Ovládání projektoru zepředu

• Ovládání projektoru zezadu

Výměna baterie v dálkovém ovladači

1. Vytáhněte držák baterie.

Postupujte podle pokynů na obrázku. Zatlačte adržte západku a vytáhněte držák baterie.

2. Vložte do držáku baterie novou baterii.

Kladný pól by měl být obrácen směrem ven.

3. Zatlačte držák do dálkového ovladače.

• Vyvarujte se nadměrného horka a vlhkosti.

•V případě nesprávné výměny baterie může

dojít k poškození baterie.

• Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce

baterie.

• Použitou baterii zlikvidujte v souladu s pokyny výrobce.

• Nikdy neházejte baterii do ohně, jinak hrozí nebezpečí výbuchu.

• Jestliže je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterie.

Úvod 11

Umístění projektoru

Volba umístění

Váš projektor je zkonstruován tak, aby mohl být nainstalován ve 4 možných umístěních:

1. Na stůlpřed projekční plátno.

2. Pod strop před projekční plátno.

3. Na stůlzaprojekční plátno.

4. Pod strop za projekční plátno.

1. Na stole před projekčním plátnem

Zvolte toto umístění, chcete-li mít projektor postaven v blízkosti podlahy př ed projekčním plátnem. Toto je nejběžnější způsob umístění projektoru z důvodu rychlého nastavení a přenosnosti.

2. Pod stropem před projekčním plátnem

Zvolte toto nastavení, chcete-li mít projektor zavěšen obráceně pod stropem před projekčním plátnem.

Pro montáž projektoru pod strop si u svého prodejce pořiďte sadu BenQ pro montáž projektoru pod strop (Ceiling Mounting Kit).

Po zapnutí projektoru nastavte v nabídce

Rozšířené nastavení > Zrcadlové zobrazení.

3. Na stole za projekčním plátnem

Zvolte toto umístění, chcete-li mít projektor postaven v blízkosti podlahy za p rojekčním plátnem.

Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci.

Po zapnutí projektoru nastavte v nabídce

Rozšířené nastavení > Zrcadlové zobrazení.

4. Pod stropem za projekčním plátnem

Zvolte toto umístění, chcete-li mít projektor zavě šen obráceně pod stropem za projekčním plátnem.

Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci a sadu BenQ pro montáž projektoru pod strop (Ceiling Mounting Kit).

Po zapnutí projektoru nastavte v nabídce Rozšířené nastavení > Zrcadlové zobrazení.

V závislosti na uspořádání místnosti nebo osobních preferencí se rozhodněte, které umístění instalace si vyberete. Vezměte v úvahu velikost a polohu projekčního plátna, umístění vhodné síťové zásuvky, stejně jako umístění a vzdálenost mezi projektorem a dalšími zařízeními.

Umístění projektoru12

Bezpečnostní pokyny pro montáž projektoru pod strop

Protože chceme, abyste byli s vaším projektorem BenQ spokojeni, musíme vás upozornit na některé bezpečnostní aspekty, jejichž cílem je zabránit poranění osob nebo poškození majetku.

Pokud se rozhodnete namontovat projektor pod strop, důrazně vám doporučujeme použít vhodnou sadu BenQ pro montáž projektoru pod strop a také vás prosíme o zajištění řádné a b ezpečné instalace.

Jestliže použijete sadu pro montáž projektoru pod strop od jiného výrobce, než je BenQ, vystavujete se nebezpečí pádu projektoru ze stropu na zem v důsledku nevhodného připevnění vlivem použití nesprávného typu nebo délky šroubků .

Sadu BenQ pro montáž projektoru pod strop můžete získat v místě, kde jste zakoupili svůj projektor BenQ. BenQ rovněž doporučuje, abyste si zakoupili samostatný bezpečnostní kabel kompatibilní se zámkem Kensington a pevně jej připevnili k otvoru pro zámek Kensington na projektoru a k základně konzoly pro montáž pod strop. Toto opat ření slouží jako sekundární zabezpečení projektoru pro případ,žebysejehopřipevnění k montážní konzole uvolnilo.

Umístění projektoru 13

Určení požadované velikosti promítaného obrazu

Vzdálenost od objektivu projektoru k projekčnímu plátnu, nastavení zoomu a formát videosignálu jsou faktory, které ovlivňují velikost promítaného obrazu.

Maximální (přirozené) rozlišení projektoru je 1280 x 768 pixelů, čemuž odpovídá poměr stran 4 ku 3 (uváděn jako 4:3). Aby bylo možno promítat celý obraz s poměrem stran 16:9 (širokoúhlý obraz), umožňuje projektor změnu velikosti a měřítka širokoúhlého obrazu na šířku obrazu s nativním poměrem stran. Výsledkem je proporcionálně menší výška ekvivalentní 75 % výšky obrazu projektoru při přirozeném poměru stran.

Obraz s pom

zobrazovací plochy s poměrem stran 4:3

Při tomto způsobu zobrazení se u obrazu s poměrem stran 16:9 nevyužije 25 % výšky obrazu, která by byla zobrazovaná projektorem při poměru stran 4:3. Nevyužitá část se zobrazí jako tmavé (neosvětlené) pruhy podél horní a dolní (vždy 12,5 % výšky ve svislém směru) části zobrazovací plochy pro projekci s poměrem stran 4:3 kdykoliv, když je obraz spoměrem stran 16:9 se změněným měřítkem zobrazen ve svislém středu zobrazovací plochy pro projekci s poměrem stran 4:3.

Při určování polohy projektoru byste měli vzít v úvahu zamýšlené použití a poměry stran vstupního signálu. Všechny vstupy (jiné než kompozitní video, při kterém je na vstupu signál s poměrem stran 16:9) budou zobrazovat obraz v poměru stran 4:3 (a budou vyžadovat dalších 33 % výšky zobrazení ve srovnání se zobrazovací plochou obrazu pro projekci s poměrem stran 16:9 se změněným měřítkem).

DŮLEŽITÉ UPOZORNĚNÍ: Nevolte neměnnou polohu projektoru přizpůsobenou projekci spoměrem stran 16:9 v případě, že někdy budete potřebovat změnit vstup (zvolit jiný vstup, než je kompozitní video, při kterém je přiváděn signál s poměrem stran 16:9).

Projektor by měl být vždy umístěn tak, aby byl ve vodorovném směru rovně (např. na stůl) a aby byl kolmý (90°) k vodorovnému středu projekčního plátna. To zabraňuje zkreslení obrazu způsobenému projekcí pod úhlem (nebo projekcí na povrchy pod úhlem).

Moderní digitální projektory nepromítají přímo vpřed (jako tomu bylo např. u starších kotoučových filmových projektorů). Namísto toho jsou digitální projektory zkonstruovány tak, aby promítaly pod nepatrným úhlem směřujícím nahoru nad vodorovnou rovinou projektoru. Je tomu tak proto, aby mohl být projektor pohotově postaven na stůl a promítat přímo vzhůru na projekční plátno umístěné tak, že dolní okraj projekčního plátna je nad úrovní stolu (a každý v místnosti bude díky tomu na projekční plátno vidět).

Pokud je projektor namontován pod strop, musí být obrácen naopak tak, aby promítal pod nepatrným úhlem směřujícím dolů.

Z obrázku na straně 16 je patrné, že tento typ projekce způsobuje svislé posunutí spodního okraje promítaného obrazu vzhledem k vodorovné rovině projektoru. Při montáži pod strop se to týká horního okraje promítaného obrazu.

Při přesouvání projektoru do větší vzdálenosti od projekčního plátna velikost promítaného obrazu vzrůstá a úměrně se zvětšuje také svislé posunutí.

ěrem stran 4:3 uvnitř

Obraz s poměrem stran 16:9 se změněným

měřítkem uvnitř zobrazovací plochy

spoměrem stran 4:3

Umístění projektoru14

Přiurčování polohy projekčního plátna a projektoru musíte počítat jak s velikostí promítaného obrazu, tak i se svislým posunutím, které jsou přímo úměrné projekční vzdálenosti.

Společnost BenQ sestavila tabulku pro různé velikosti projekčních pláten s poměrem stran 4:3, která vám pomůže určit ideální umístění projektoru. Je nutno se zamyslet nad dvěma rozměry - kolmou vodorovnou vzdáleností od st ředu projekčního plátna (projekční vzdálenost) a výškou svislého posunutí projektoru od vodorovného okraje projekčního plátna (offset).

Jak určit polohu projektoru pro danou velikost projekčního plátna

1. Vyberte velikost projekčního plátna.

2. Podívejte s e do tabulky a v levém sloupci s označením „Úhlopříčka projekčního

plátna 4:3“ najděte nejbližší hodnotu, která odpovídá velikosti vašeho projekčního plátna. Pomocí této hodnoty najděte vpravo na daném řádku ve sloupci „Průměr“ odpovídající hodnotu průměrné vzdálenosti od projekčního plátna. Toto je projekční vzdálenost.

3. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu

svislého posunutí. Tím určíte finální svislé posunutí umístění projektoru vzhledem k okraji projekčního plátna.

4. Doporučená poloha projektoru je kolmo k vodorovnému středu projekčního plátna ve

vzdálenosti od projekčního plátna určené ve výše uvedeném kroku 2 a s posunutím o hodnotu ur čenou ve výše uvedeném kroku 3.

Pokud například používáte 120palcové projekční plátno, je průměrná projekční vzdálenost 4467 mm a svislé posunutí je 183 mm.

Pokud postavíte projektor na jiné místo (než doporučené), budete jej muset naklonit dolů nebo nahoru, abyste posunuli obraz na projekčním plátně doprostřed. V takových situacích nastane určité zkreslení obrazu. Toto zkreslení můžete odstranit pomocí funkce Korekce lichoběžník. nast. Pro podrobnosti viz „Korekce lichoběžníkového nastavení” na straně 29.

Jak určit doporučenou velikost projekčního plátna pro danou vzdálenost

Tuto metodu můžete použít v situaci, kdy jste si koupili projektor a rádi byste věděli, jaká velikost projekčního plátna je vhodná pro vaši místnost.

Maximální velikost projekčního plátna je omezena fyzickým prostorem dostupným v místnosti.

1. Změřte vzdálenost mezi projektorem a místem, kde chcete umístit projekční plátno.

Totoje projekční vzdálenost.

2. Podívejte s e do tabulky a najděte ve sloupci s pr ů měrnou vzdáleností od projekčního

plátna označeném jako „Průměr“ nejbližší hodnotu, která odpovídá vašemu měření. Zkontrolujte, zda je naměřená vzdálenost v rozmezí min. a max. vzdáleností uvedených po obou stranách průměrné hodnoty vzdálenosti.

3. S využitím této hodnoty se podívejte na daném řádku doleva a najděte odpovídající

úhlopříčku projekčního plátna. Je to velikost obrazu promítaného projektorem při dané projekční vzdálenosti.

4. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu

svislého posunutí. Tím určíte finální umístění projekčního plátna vzhledem k vodorovné rovině projektoru.

Umístění projektoru 15

Příklad: Pokud je projekční vzdálenost 4,5 m (4500 mm), nejbližší hodnota ve sloupci „Průměr” je 4593 mm. Této hodnotě odpovídá úhlopříčka projekčního plátna 3000 mm (3 m). Jestliže máte možnost získat pouze projekční plátna britských rozměrů,jsoujako velikosti projekčních pláten po obou stranách 3 m projekčního plátna uvedena 9” a 10” projekční plátna.

V t akovém případě je třeba umístit projektor do vzdálenosti menší než 4,5 m, aby velikost obrazu odpovídala 9” projekčnímu plátnu, nebo do větší vzdálenosti, aby velikost obrazu odpovídala 10” projekčnímu plátnu. Projektor lze seřídit (prostřednictvím nastavení zoomu) pro zobrazení u t ěchto různých velikostí projekčního plátna přidanéprojekční vzdálenosti. Uvědomte si prosím, že různá projekční plátna mají různé hodnoty svislého posunutí.

Maximálnízvětšení (zoom)

Minimální zvětšení (zoom)

Projekční plátno

Střed objektivu

Posunutí

Projekční vzdálenost

Úhlopříčkaprojekčního

plátna 4:3

Stop Palců mm Min. délka

4 48 1219 1778 1867 1956 73

5 60 1524 2222 2333 2444 91 6 72 1829 2667 2800 2933 110

7 84 2134 3111 3267 3422 128 8 96 2438 3556 3733 3911 146

9 108 2743 4000 4200 4400 165

10 120 3048 4444 4667 4889 183

12 144 3658 5334 5601 5867 219

15 180 4572 6667 7000 7333 274

18 216 5486 7999 8399 8799 329

25 300 7620 11111 11667 12222 457

Zdůvodu odchylek optických komponentů existuje mezi těmito hodnotami tolerance 3 %. BenQ doporučuje: Pokud chcete instalovat projektor na stálé místo, ověřte si nejprve zkouškou požadovanou velikost obrazu a vzdálenost projektoru. To vám umožní správně určit správné místo pro instalaci projektoru.

Vzdálenost od projekčního plátna v mm Svislé posunutí

vmm

Průměr Max. délka

(max. zoom)

1500 2187 2297 2406 90

2000 2916 3062 3208 120

2500 3645 3828 4010 150

3000 4347 4593 4812 180

3500 5104 5359 5614 210

4000 5833 6124 6416 240

5000 7291 7655 8020 300

6000 8749 9186 9624 360

(min. zoom)

Umístění projektoru16

Připojení

Připřipojování zdroje signálu k projektoru nezapomeňte:

1. Před vytvořením jakéhokoliv spojení vypnout všechna zařízení.

2. Použít pro každý zdroj signálu správné signálové kabely.

3. Zajistit pevné připojení kabelů.

Podle obrázku zapojení nemusí být standardně s projektorem dodávány některé propojovací kabely (viz „Obsah balení při dodávce” na straně 6). Kabely jsou kdostánívběžných prodejnách s elektrotechnickým zbožím.

Bezdrátové připojení (volitelné)

Bezdrátový modul umožňuje současné bezdrátové připojení k několika počítačům, u kterých je aktivováno bezdrátové připojení (Wi-Fi). Díky tomu nemusíte během prezentace vym ěňovat datové kabely mezi projektorem a různými počítači. Bezdrátové připojení najde největší uplatnění v situacích, kdy má několik přednášejících s vlastními přenosnými počítači p lynule provádět samostatné prezentace (např.naschůzích, konferencích, př ednáškách a ve třídách).

I když není k projektoru připojen bezdrátový modul, zobrazí se při každém zapnutí projektoru stav bezdrátového připojení při vyhledávání vstupních signálů během spouštěcího procesu.

Bezdrátový modul se připojuje a připevňuje k zadní části projektoru prostřednictvím konektoru DVI-I.

Když je bezdrátový modul připevněn k projektoru, nelze používat konektor DVI-I pro připojení DVI kabelem.

Ikdyžmůže projektor používat bezdrátové datové připojení, stále vyžaduje fyzické připojení ksíťové zásuvce pomocí napájecího kabelu.

Bezdrátový modul BenQ si můžete zakoupit u prodejců BenQ. Bezdrátový modul byste měli připojit k projektoru předtím, než připojíte jakékoliv jiné kabely. Podrobné informace o připojení a ovládání najdete v uživatelské příručce bezdrátového modulu.

Projektor s bezdrátovým modulem

Kabelové připojení

Připojení počítače nebo monitoru

Připojení počítače

Projektor je vybaven vstupními konektory VGA a DVI, které umožňují připojení projektoru kpřenosnému nebo stolnímu počítači.

Připojení 17

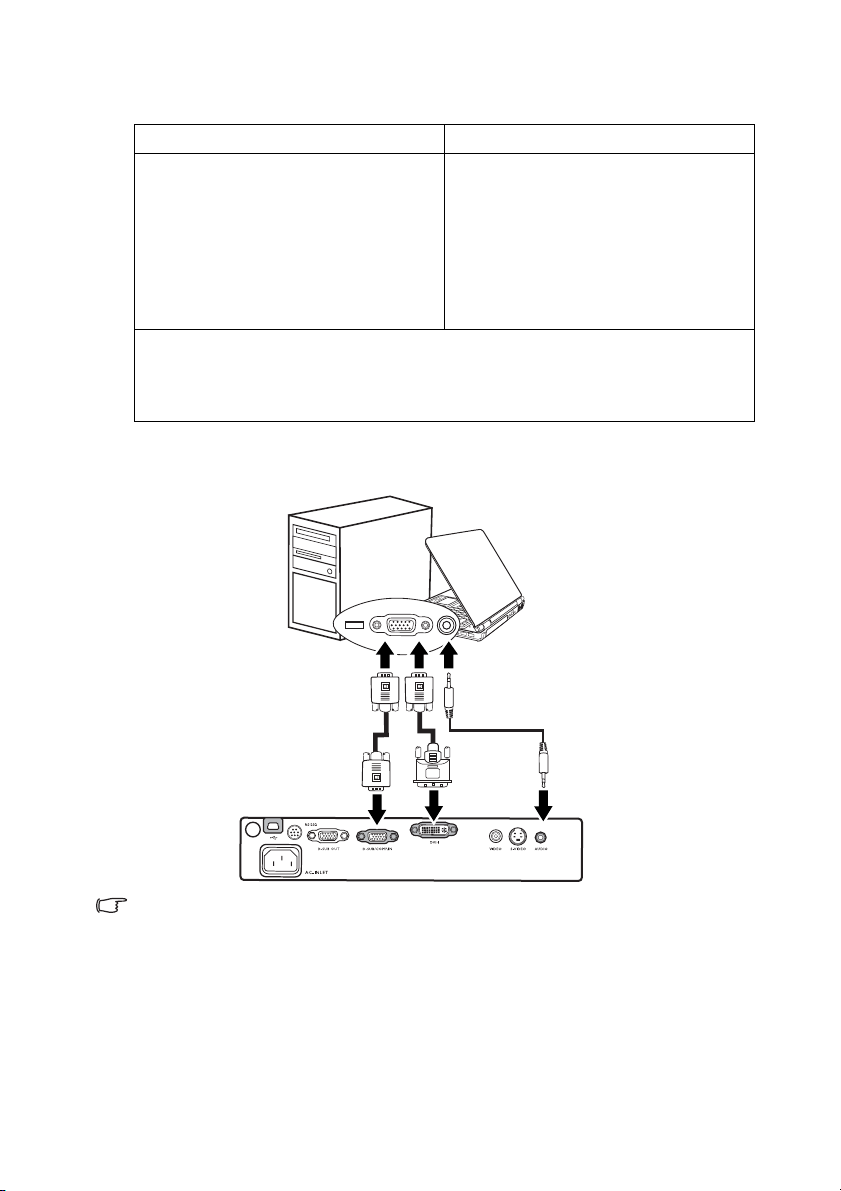

Pro připojení projektoru k přenosnému nebo stolnímu počítači (pomocí VGA kabelu nebo VGA -> DVI-A kabelu):

• Pomocí VGA kabelu: • Pomocí VGA -> DVI-A kabelu:

1. Najděte dodávaný VGA kabel

apřipojte jeden konec tohoto kabelu k výstupnímu konektoru D-Sub na počítači.

2. Druhý konec VGA kabelu připojte

k signálovému vstupnímu konektoru D-SUB/COMP. IN na projektoru.

3. Pokud si přejete využívat reproduktor projektoru (konvertované mono), najděte

vhodný audio kabel a připojte jeden konec tohoto kabelu ke konektoru audio výstupu na počítači a druhý konec tohoto kabelu připojte ke konektoru Audio na projektoru.

Finální připojení by mělo vypadat jako na následujícím obrázku:

Přenosný nebo stolní počítač

1. Najděte VGA -> DVI-A kabel apřipojte VGA konec tohoto kabelu k výstupnímu konektoru D-Sub na počítači.

2. Připojte DVI konec tohoto VGA -> DVI-A kabelu k signálovému vstupnímu konektoru DVI-I na projektoru.

Audio kabel

nebo

Kabel VGA -> DVI-A

Kabel VGA

Velké množství přenosných počítačů nezapne po připojení k projektoru své externí video porty. Pro zapnutí/vypnutí externího zobrazení se obvykle používá skupina tlačítek, např. FN + F3 nebo CRT/LCD. Vyhledejte na přenosném počítači funkční tlačítko označené CRT/LCD nebo funkční tlačítko se symbolem monitoru. Stiskněte současně FN a označené funkční tlačítko. Informace o kombinacích kláves přenosného počítače najdete v dokumentaci kpřenosnému počítači.

Připojení18

Připojení monitoru

Budete-li chtít zobrazovat svou prezentaci kromě projekčního plátna rovněž zblízka na obrazovce monitoru, mů žete následujícím způsobem prostřednictvím VGA kabelu připojit konektor signálového výstupu RGB na projektoru k externímu monitoru.

1. Připojte projektor k počítači podle popisu v „Připojení počítače” na straně 17.

2. Najděte vhodný VGA kabel (pouze ten, který je součástí dodávaného příslušenství) apřipojte jeden konec tohoto kabelu ke vstupnímu konektoru D-Sub na monitoru.

3. Opačný konec tohoto kabelu připojte ke konektoru D-SUB OUT na projektoru.

Finální připojení by mělo vypadat následovně:

Přenosný nebo stolní počítač

Kabel VGA

Výstup D-Sub je funkční pouze tehdy, když je k projektoru připojen vhodný vstup D-Sub.

Připojení 19

Připojení zařízení s video signálem

Vtétočásti je popsán způsob připojení projektoru ke zdroji video signálu pomocí video kabelů.Připojení video kabely jsou doporučena pro video prezentace.

Tento projektor rovněž podporuje datové (grafické) připojení k „PC” pomocí bezdrátového připojení. Bezdrátové připojení se nedoporučuje pro video prezentace. Viz „Bezdrátové

připojení (volitelné)” na straně 17.

Váš projektor můžete připojit k různým zařízením, která jsou zdrojem video signálu a která disponují kterýmkoliv z následujících výstupních konektorů:

•DVI

• Komponentní video

•S-Video

• Video (kompozitní) Projektor stačípřipojit k zařízení s video signálem pouze jedním z výše uvedených způsobů

připojení; každé připojení však poskytuje rozdílnou kvalitu obrazu. Způsob, který zvolíte, bude nejpravděpodobněji záviset na dostupnosti vhodných konektorů jak na projektoru, tak inazařízení, které je zdrojem video signálu - viz následující popis:

Nejlepší kvalita obrazu

Nejlepší metoda připojeníjeDVI.Vpřípadě, že je zdroj signálu vybaven zásuvkou DVI, stejného typu jako máte DVI konektor, můžete si užívat obraz v digitální nebo špičkové analogové kvalitě.

Způsob připojení projektoru ke zdrojovému DVI zařízení a další podrobnosti viz „Připojení

zařízení s komponentním video signálem” na straně 21.

Není-li dostupný zdroj signálu s DVI připojením, nejbližší výbornou kvalitu video signálu poskytuje komponentní video výstup (nezaměňujte s kompozitním videosignálem). Digitální televizní tunery a DVD přehrávače normálně disponují výstupem komponentního videosignálu, takže pokud je takový signál na vašem zařízení k dispozici, měli byste tento způsob připojení využít p řednostně před připojením S-Video nebo (kompozitní) video.

Postup, jak připojit projektor k zařízení s komponentním video výstupem, viz „Připojení

zařízení s komponentním video signálem” na straně 21.

Lepší kvalita obrazu

Způsob připojení pomocí signálu S-Video zajišťuje analogový obraz vyšší kvality, než je tomu u standardního kompozitního video signálu. Pokud zařízení, které je zdrojem video signálu, disponuje jak výstupním konektorem Video, tak i konektorem S-Video, měli byste zvolit S-Video.

Postup, jak připojit projektor k zařízení s S-Video výstupem, viz „Připojení zařízení se

signálem S-Video” na straně 23.

Nejméně kvalitní obraz

Kompozitní video je analogový video signál, jehož použití skýtá naprosto přijatelné výsledky, avšak z projektoru lze získat i optimálnější obraz. Připřipojení prostřednictvím tohoto s ignálu je kvalita obrazu a zvuku nejhorší ze všech zde popsaných dostupných způsobů.

Postup, jak připojit projektor k zařízení s kompozitním video výstupem, viz „Připojení

zařízení s kompozitním video signálem” na straně 24.

Připojení zvuku

Projektor je vybaven vestavěným mono reproduktorem, jehož úkolem je zajišťovat základní zvukové funkce při datových prezentacích pro obchodní účely. Není určen k reprodukci stereo zvuku, kterou byste oč ekávali u domácího kina. Jakýkoliv stereo zvukový vstup (pokud jej použijete) je konvertován na běžný mono zvukový výstup prostřednictvím reproduktoru projektoru.

Připojení20

Pokud vlastníte samostatný zvukový systém, budete pravděpodobně připojovat zvukový výstup zař ízení, které je zdrojem video signálu, k tomuto zvukovému systému namísto připojení k projektoru s mono reprodukcí. Připojení zvukového signálu zobrazené na následujících obrázcích je uvedeno pouze pro informaci. Pokud máte k dispozici jiný zvukový systém nebo pokud není reprodukce zvuku vyžadována, nemusíte zvukový signál k p rojektoru p řipojovat.

Připojení zařízení s komponentním video signálem

Zjistěte, zda na zařízení, které je zdrojem video signálu, není k dispozici sada nepoužitých konektorů komponentního video výstupu:

• Pokud ano, pokračujte v tomto postupu.

• Pokud ne, budete muset znovu vyhodnotit, který způsoblzepropřipojení zařízení

použít.

Pro připojení projektoru ke zdroji komponentního video signálu (pomocí adaptérového kabelu komponentní video -> VGA (D-Sub):

• Pomocí adaptérového kabelu Komponentní video - VGA (D-sub)

1. Najděte adaptérový komponentní

video kabel - VGA (D-Sub) (doplňkové příslušenství) a připojte konec se 3 konektory typu RCA k výstupním komponentním video konektorůmnazařízení, které je zdrojem video signálu. Barva zástrček musí odpovídat barvě konektorů; zelená na zelenou, modrá na modrou a červená na červenou.

2. Druhý konec adaptérového

komponentního video kabelu VGA (D-Sub) (s konektorem typu D-Sub) připojte ke konektoru D-SUB/COMP IN na projektoru.

3. Pokud si přejete využívat reproduktor projektoru (konvertované mono), najděte

vhodný audio kabel a připojte jeden konec tohoto kabelu ke konektoru audio výstupu na počítači a druhý konec tohoto kabelu připojte ke konektoru audio na projektoru.

• Pomocí DVI kabelu:

1. Najděte DVI kabel a připojte jeden konec tohoto kabelu k výstupnímu konektoru DVI na zařízení, které je zdrojem video signálu.

2. Opačný konec tohoto kabelu připojte ke konektoru D VI-I na

projektoru.

Připojení 21

Finální připojení by mělo vypadat následovně:

A/V zařízení

Kabely audio

Adaptérový komponentní video kabel -> VGA (D-sub)

• Projektor je schopen přehrávat pouze konvertovaný mono zvuk, a to i v případě,žeje připojen stereo zvukový vstup. Pro podrobnosti viz „Připojení zvuku” na straně 20.

• Komponentní video je jediný video výstup, který dodává přirozený obraz s poměrem stran 16:9.

DVI kabely

Vpřípadě připojení projektoru k tuneru High Definition TV (HDTV) jsou podporovány následující normy:

• 480i • 480p

• 576i • 576p

• 720p (50/60 Hz) • 1080i (50/60 Hz)

Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda funguje správně. Zkontrolujte rovněž, zda byly správně připojeny signálové kabely.

Připojení22

Připojení zařízení se signálem S-Video

Zjistěte, zda na zařízení, které je zdrojem video signálu, není k dispozici výstupní konektor S-Video:

• Pokud ano, pokračujte v tomto postupu.

• Pokud ne, budete muset znovu vyhodnotit, který způsoblzepropřipojení zařízení použít.

Postup připojení projektoru k zařízení, které je zdrojem signálu S-video

1. Najděte kabel S-Video (doplňkové příslušenství) a připojte jeden jeho konec

k výstupnímu konektoru S-Video na zařízení, které je zdrojem video signálu.

2. Opačný konec kabelu S-Video připojte ke konektoru S-VIDEO na projektoru.

3. Pokud si přejete využívat reproduktor projektoru (konvertované mono), najděte

vhodný audio kabel a připojte jeden konec tohoto kabelu ke konektoru audio výstupu na počítači a druhý konec tohoto kabelu připojte ke konektoru audio na projektoru.

Finální připojení by mělo vypadat následovně:

A/V zařízení

Kabely audio

Kabel S-Video

• Projektor je schopen přehrávat pouze konvertovaný mono zvuk, a to i v případě,žeje připojen stereo zvukový vstup. Pro podrobnosti viz „Připojení zvuku” na straně 20.

• Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadovaný obraz, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda pracuje správně. Zkontrolujte rovněž, zda byly správně připojeny signálové kabely.

• Pokud jste mezi projektorem a zařízením, které je zdrojem signálu S-Video, již vytvořili připojení prostřednictvím komponentního video signálu, nemusíte toto zařízení připojovat prostřednictvím signálu S-Video, protože byste tím zbytečné vytvořili druhé připojení s nižší kvalitou obrazu a zvuku. Pro podrobnosti viz „Připojení zařízení s video

signálem” na straně 20.

Připojení 23

Připojení zařízení s kompozitním video signálem

Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici sada nepoužitých konektorů kompozitního video výstupu:

• Pokud ano, pokračujte v tomto postupu.

• Pokud ne, budete muset znovu vyhodnotit, který způsoblzepropřipojení zařízení použít.

Postup připojeníprojektorukzařízení, které je zdrojem signálu kompozitní video:

1. Najděte kabel Video (doplňkové příslušenství) a připojte jeden jeho konec ke

konektoru kompozitního video výstupu na zařízení, které je zdrojem video signálu.

2. Opačný konec video kabelu připojte ke konektoru VIDEO na projektoru.

3. Pokud si přejete využívat reproduktor projektoru (konvertované mono), najděte

vhodný audio kabel a připojte jeden konec tohoto kabelu ke konektoru audio výstupu na počítači a druhý konec tohoto kabelu připojte ke konektoru Audio na projektoru.

Finální připojení by mělo vypadat následovně:

A/V zařízení

Kabely audio

Video kabel

• Projektor je schopen přehrávat pouze konvertovaný mono zvuk, a to i v případě,žeje připojen stereo zvukový vstup. Pro podrobnosti viz „Připojení zvuku” na straně 20.

• Pokud nejsou k dispozici komponentní video a S-Video vstupy, stačí provést připojení k danému zařízení prostřednictvím kompozitního video signálu. Pro podrobnosti viz

„Připojení zařízení s video signálem” na straně 20.

Připojení24

Ovládání

Uvedení do provozu

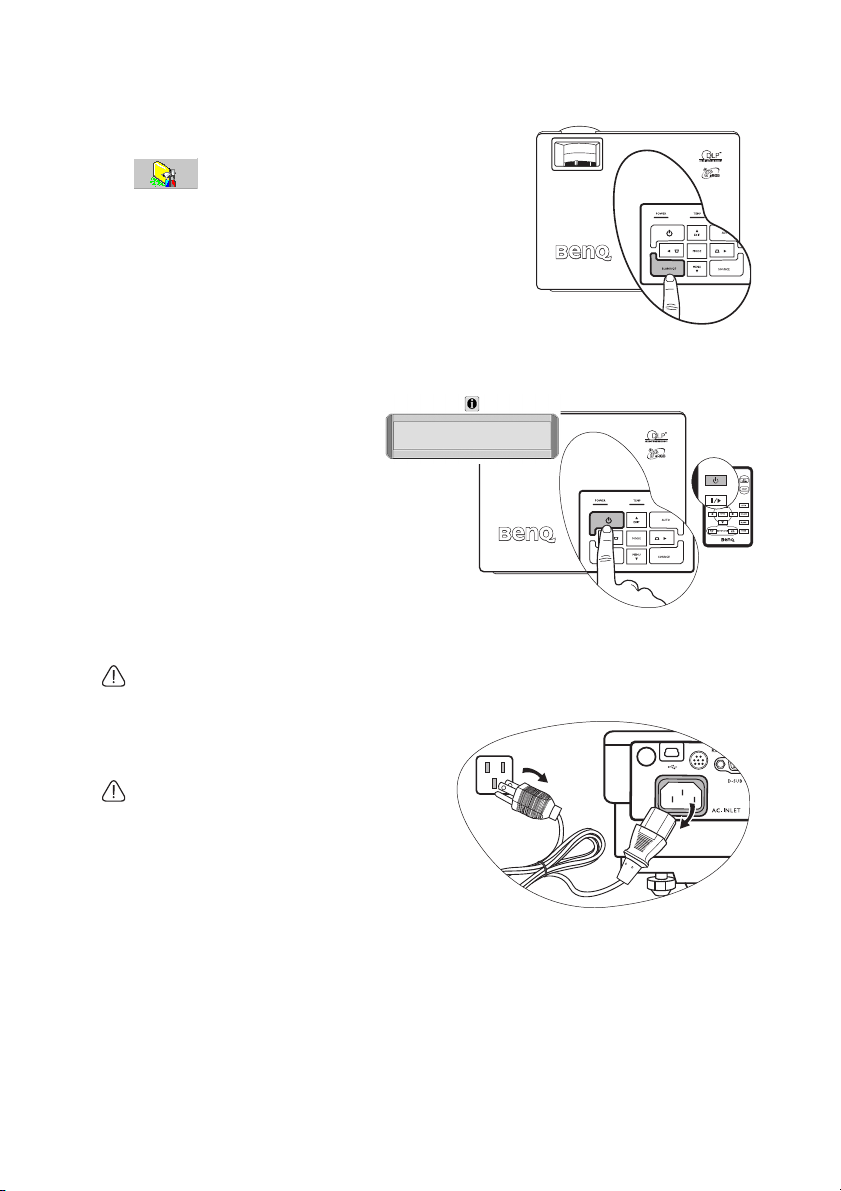

1. Připojte síťový kabel do projektoru a do zásuvky. Zapněte vypínač síťové zásuvky (pokud se používá). Zkontrolujte, zda se po připojení napájení rozsvítí kontrolka „Power (Napájení)” na projektoru oranžovou barvou.

2. Odstraňte krytku objektivu. Pokud zůstane krytka nasazená, mohla by se vlivem tepla generovaného projek ční lampou zdeformovat.

3. Pro zapnutí projektoru držte na 2 s ekundy stisknuté tla čítko

„Power”(Napájení) na dálkovém ovladači nebo projektoru. Jakmile se

rozsvítí kontrolka, uslyšíte „ Zvuk

zapnutí”. Kontrolka „Power (Napájení)” bude blikat zelenou barvou

a po zapnutí projektoru bude zeleně svítit.

Procedura spouštění trvá přibližně 30 sekund. V pozdější fázi spouštění se zobrazí logo BenQ. Vpřípadě potřeby upravte čistotu obrazu otočením zaostřovacího prstence.

• Pokud nechcete, aby se při zapnutí/vypnutí ozýval zvukový signál, můžete tuto funkci

vypnout v OSD nabídce. Pro podrobnosti viz „Němý (vypnuto)” na straně 42.

• Je-li projektor po předchozím použití stále horký, bude přibližně 90 sekund před dodáním

energie lampě běžet chladicí ventilátor.

4. Pokud jste vyzváni k vložení hesla, zadejte čtyřciferné heslo pomocí tlačítek se šipkami. Pro podrobnosti viz „Využití funkce hesla” na straně 26.

5. Zapněte všechna připojená zařízení. Projektor začne vyhledávat vstupní signály. Aktuální vyhledávaný zdroj vstupního signálu se zobrazí uprostřed projekčního plátna. Zpráva o vyhledávání se bude

zobrazovat tak dlouho, než bude nalezen nějaký zdroj vstupního signálu. Požadovaný vstupní signál můžete rovněž vybrat stisknutím tlačítka „SOURCE (Zdroj)” na projektoru nebo dálkovém ovladači. Pro podrobnosti viz „Přepínání

vstupního signálu” na straně 28.

Ovládání 25

•Vpřípadě, že projektor detekuje, že rozlišení vstupního signálu není XGA, zobrazí se zpráva „Připomenutí k rozlišení”.

• Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na prázdné projekční ploše zpráva „Mimo rozsah”.

Využití funkce hesla

Zbezpečnostních důvodů azdůvodů zamezení neoprávněnému použití projektoru obsahuje projektor volbu nastavení zabezpečení heslem. Heslo lze nastavit v nabídkách na projekční ploše (OSD). Podrobnosti o ovládání nabídky na obrazovce viz „Používání nabídek” na

straně 38.

VAROVÁNÍ: V případě, že aktivujete funkci hesla a následně heslo zapomenete, nevyhnete se potížím. Vytiskněte si tento návod k obsluze (v případě potřeby), zapište si do něj nastavené heslo a uschovejte jej na bezpečném místě pro pozdější použití.

Nastavení hesla

Jakmile jednou nastavíte a aktivujete heslo, nebudete moci po zapnutí projektor použít, aniž byste zadali správné heslo.

1. Zobrazte OSD nabídku Nastavení > Heslo. Stisknutím tlačítka doleva 3

nebo doprava 4 vyberte Zapnuto .

2. Při první aktivaci této funkce se na projekční ploše zobrazí výzva k nastavení hesla.

3. Jak je zobrazeno na obrázku vpravo, čtyři

tlačítka se šipkami (nahoru 5, doprava 4 , dolů 6, doleva 3)představují 4 číslice (1, 2, 3, 4). Pomocí tlačítek se šipkami zadejte čtyřciferné heslo.

4. Poté, co zadáte všechny číslice hesla, potvrďte

heslo stiskem tlačítka AUTO.

DŮLEŽITÉ UPOZORNĚNÍ: Vkládané číslice se budou zobrazovat jako symbol hvězdičky. Napište si heslo do tohoto návodu před nebo po zadání hesla, abyste jej zjistili, pokud heslo zapomenete.

Heslo: __ __ __ __ Uschovejte příručku na bezpečném místě.

5. Znovu zadejte heslo.

6. Proveďte některý z následujících 3 kroků:

i. Stiskněte AUTO pro pokračování. Po zobrazení zprávy „Nastavení změny hesla

dokončeno” je nastavování dokončeno.

ii. Stisknutím tlačítka nahoru 5 vymažte heslo a znovu zadejte čtyři číslice. iii. Pro zrušení nastavování hesla a návrat do OSD nabídky stiskněte tlačítko dolů 6.

Zadejte heslo

Potvrdit Vymazat

Zrušit

Auto-

Pro zrušení této funkce zobrazte nabídku

„Nastavení” > „Heslo”. Stisknutím

tlačítka doleva3 nebo doprava4 vyberte možnost Vypnuto. Potvrďte stisknutím tlačítka dolů6 nebo zrušte tlačítkem nahoru5.

Pokud je funkce hesla vypnutá, měli byste staré heslo uschovat, protože bude potřeba pro případnou změnu hesla.

Ovládání26

Jestliže své heslo zapomenete

Po každém zapnutí projektoru budete požádáni o zadání čtyřciferného hesla. V případě,že zadáte nesprávné heslo, se zobrazí chybová zpráva. Můžete to zkusit znovu po stisku tlačítka nahoru5, nebo pokud jste si heslo nezapsali a nemůžete si na n ěj vzpomenout, můžete použít postup pro obnovu hesla.

Zapomněli jste heslo, použijte průvodce uživatele.

Chyba hesla

Zkuste znovu

Použití postupu pro obnovu hesla

Držte stisknuté tlačítko doprava4 na projektoru asi 3 sekundy.Projektor zobrazí na plátně číselný kód. Zapište si toto číslo a vypněte projektor. Místní servisní středisko společnosti BenQ vám pomůže toto číslo dekódovat. V souvislosti s tím můžete být požádáni opředložení dokladu o zakoupení projektoru za účelem prokázání toho, že jste oprávněným uživatelem projektoru.

Změna hesla

1. Zobrazte OSD nabídku Nastavení > Změna hesla.

2. Stiskněte tlačítko doleva3 nebo doprava4.

3. Zadejte staré heslo. i. Je-li heslo správné, můžete pokračovat zadáním nového hesla.

ii. Pokud není heslo správné, zobrazí se zpráva „Špatné heslo”. Po stisknutí tlačítka

nahoru5 opakujte postup znovu nebo stisknutím tlačítka dolů6 zrušte zadávání hesla.

4 Zadejte nové heslo.

Heslo: __ __ __ __ Uschovejte příručku na bezpečném místě.

5. Proveďte některý z následujících 3 kroků:

i. Potvrďte stisknutím AUTO (Automaticky). ii. Stiskněte tlačítko nahoru5, pokud chcete provést nový pokus. iii. Pro zrušení nastavování a návrat do obrazové nabídky stiskněte tlačítko dolů 6.

6 Pro potvrzení nového hesla jej znovu zadejte.

7. Proveďte některý z následujících 3 kroků:

i. Dokončete postup s tiskem AUTO. ii. Stiskněte tlačítko nahoru5, pokud chcete provést nový pokus. iii. Pro zrušení nastavování a návrat do obrazové nabídky stiskněte tlačítko dolů 6.

Ovládání 27

Přepínání vstupního signálu

Projektor lze připojit k několika zařízením současně.Současně lze však zobrazit signál pouze z jednoho zařízení.

Po stisknutí tlačítka SOURCE (Zdroj) na ovládacím panelu projektoru nebo na dálkovém ovladači se v pravém dolním rohu projekč ního plátna zobrazí informace o zdroji vstupního signálu a rozlišení. Dalším stisknutím tlačítka SOURCE (Zdroj) zobrazte lištu pro výběr zdroje vstupního signálu. Můžete opakovaně stisknout tlačítko SOURCE (Zdroj), dokud nebude vybrán požadovaný zdroj vstupního signálu, nebo nechat projektor automaticky vyhledat dostupné signály.

Po nalezení signálu se na 3 sekundy zobrazí informace o zdroji vstupního signálu v pravém dolním rohu projekčního plátna. Pokud je k p rojektoru připojeno více zařízení, můžete opětovným stisknutím tohoto tlačítka vyhledat další signál.

Pokud chcete nechat projektor vyhledat dostupné signály, ujistěte se, že je aktivována funkce Najít zdroj vnabídceRozšířené nastavení. P ro podrobnosti viz „Najít zdroj

(zapnuto)” n a stran ě 43.

Vpřípadě, že není po dvojím automatickém vyhledávání nalezen žádný vstup, zobrazí se na obrazovce zpráva „ Žádný signál”.

Úroveň jasu promítaného obrazu se bude připřepínání mezi různými vstupními signály odpovídajícím způsobem měnit. Datové (grafické) prezentace z PC používají většinou statické snímky a jsou obecně jasnější než videozáznamy, při kterých se používají většinou pohyblivé snímky (filmy).

Typ vstupu ovlivňuje možnosti dostupné v aplikačním režimu. Pro podrobnosti viz „Výběr

režimu zobrazení” na straně 31.

Přizpůsobení promítaného obrazu

Přizpůsobení úhlu projekce

Projektor je vybaven jednou nastavitelnou nožkou s rychlým odjištěním a jednou zadní nastavitelnou nožkou. Tyto nastavitelné nožky mění výšku obrazu a projekční úhel. Postup při nastavení polohy projektoru:

1. Nadzvedněte projektor a stiskněte tlačítko nastavitelné nožky, aby se odjistila. Nastavitelná nožka se nastaví do příslušné polohy a zajistí se.

Během doby, kdy je lampa zapnutá, se nedívejte do projektoru. Silné světlo lampy by mohlo poškodit váš zrak.

2. Šroubováním zadní nastavitelné nožky jemně dolaďte vodorovný úhel.

Pokud si přejete nastavovací nožku zasunout, nadzvedněte projektor, stiskněte tlačítko pro rychlé odjištění a opatrně nastavte projektor do požadované nižší polohy. Zašroubujte zadní nastavitelnou nožku zpě t v opačném směru.

Ovládání28

Pokud není projekční plocha vůči projektoru kolmá, bude mít promítaný obraz svisle lichoběžníkový tvar. Abyste tuto situaci napravili, proveďte přizpůsobení hodnoty Korekce lichoběžník. nast. v nabídce Obraz na ovládacím panelu projektoru nebo na dálkovém ovladači. Pro podrobnosti viz „Korekce lichoběžníkového nastavení” na straně 29.

Automatické nastavení obrazu

Vněkterých případech můžete potřebovat optimalizovat kvalitu obrazu. Stiskněte tlačítko „AUTO” (Automaticky) na projektoru nebo dálkovém ovladači. Během 3 sekund provede vestavěná inteligentní funkce automatického nastavení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu.

Informace o zvoleném zdroji budou zobrazeny na 3 sekundy v pravém dolním rohu projekčního plátna.

Vprůběhu automatického nastavení se na projekční ploše nebude nic zobrazovat.

Jemné dolaďování velikosti obrazu a světlosti

1. Pomocí kroužku zoomu (zvětšení/ zmenšení) nastavte promítaný obraz na požadovanou velikost.

2. Potom zaostřete obraz otá čením kroužku pro zaostřování.

Korekce lichoběžníkového nastavení

Lichoběžníkové zkreslení se vyznačuje tím, že promítaný obraz je v horní nebo dolní části znatelně širší. Tato situace nastane v případě, že projektor není kolmý vůčiprojekční ploše.

Pro odstranění tohoto stavu musíte kromě přizpůsobení výšky projektoru provést manuální korekci prostřednictvím JEDNOHO z následujících kroků:

1. Stisknutím tlačítka doleva3/doprava4 na ovládacím panelu projektoru zobrazte stavovou lištu s názvem Korekce lichoběžník. nast. Stisknutím tlačítka doleva3 opravte lichoběžníkové zkreslení v horní části obrazu. Stisknutím tlačítka doprava4 opravte lichoběžníkové zkreslení v dolní části obrazu.

2. Stisknutím tlačítka / na dálkovém ovladači zobrazte stavový pruh s názvem Korekce lichoběžník. nast. a pak stiskněte pro opravu lichoběžníkového nastavení

v horní části obrazu nebo pro opravu lichoběžníkového nastavení v dolní části obrazu.

Ovládání 29

3. Stiskněte tlačítko 6Menu (Nabídka) na projektoru nebo tlačítko Menu (Nabídka) na

dálkovém ovladači. Zobrazte nabídku

nast.

a upravte hodnoty stisknutím tlačítka doleva 3/doprava4 na projektoru nebo

Pro-Picture > Korekce lichoběžník.

tlačítka doleva 3/doprava4 na dálkovém ovladači.

Například:

1. Stiskněte tlačítko doleva3 na projektoru, nebo

2. stiskněte tlačítko na dálkovém ovladači, nebo

3. stiskněte tlačítko doleva3 na projektoru nebo tlačítko 3 na dálkovém ovladači,

Keystone

jestliže se nacházíte v nabídce Obraz -->

Korekce lichoběžník. nast.

1. Stiskněte tlačítko doprava4 na projektoru, nebo

2. stiskněte tlačítko na dálkovém ovladači, nebo

3. stiskněte tlačítko doprava4 na projektoru nebo tlačítko 4 na dálkovém ovladači v okamžiku, kdy se nacházíte v nabídce

Obraz --> Korekce lichoběžník. nast.

Keystone

Výběr poměru stran

„Poměr stran“ je poměr šířky obrazu k jeho výšce. Většina analogových televizorů apočítačů má poměr stran 4:3, což je výchozí nastavení tohoto projektoru, a digitální televizory mají poměr stran obvykle 16:9.

Díky zpracování digitálního signálu umožňují digitální zobrazovací zařízení, jako je tento projektor, dynamicky roztáhnout a zobrazit obraz v jiném poměru stran, než má původní obraz.

Poměr stran promítaného obrazu lze změnit (nezaleží na typu zdroje vstupního signálu)

v nabídce

odpovídá formátu video signálu a vašim požadavkům na zobrazení. K dispozici jsou tři poměry stran:

Na níže uvedených obrázcích představují černé oblasti nezobrazované části obrazu a bílé oblasti jsou zobrazované části obrazu.

1. Přirozený: Obraz je promítán v jeho původním rozlišení, bez

konverze pixelů. U vstupních signálů s nižším rozlišením se bude promítaný obraz zobrazovat jako menší než v případě změny jeho velikosti pro zobrazení na celou projekční plochu. V případě potřeby můžete zvětšit velikost obrazu nastavením zoomu nebo posunutím projektoru blíže k projekční ploše. Po provedení takových nastavení budete možná muset projektor znovu zaostřit.

2. 4:3: Změní měřítko obrazu tak, že obraz je zobrazen uprostřed

projekční plochy s poměrem stran 4:3. Toto nastavení je nejvhodnější pro obraz s poměrem stran 4:3 (např. monitory počítačů, televizory se standardním rozlišením a DVD filmy s poměrem stran 4:3), protože obraz se zobrazuje bez nutnosti změnit poměr stran.

„Pro-Picture” > „Poměr stran”. Vyberte poměr stran, který

-6

Ovládání30

3. 16:9:Změní měřítko obrazu tak, že obraz je zobrazen uprostřed

projekční plochy s poměrem stran 16:9. Toto nastavení je nejvhodnější pro obraz, který již má poměr stran 16:9 (např. televize s vysokým rozlišením HDTV), protože obraz se zobrazuje bez nutnosti změnit poměrstran.

Zdrojem obrazu s poměrem stran 16:9 je pouze komponentní video vstup, je-li připojen vhodný signál. Pro podrobnosti viz „Připojení zařízení s komponentním video signálem” na

straně 21 a „Určení požadované velikosti promítaného obrazu” na straně 14.

Výběr režimu zobrazení

V projektoru je přednastaveno několik aplikačních režimů,zekterýchsimůžete vybrat ten, který nejlépe vyhovuje provoznímu prostředí a typu obrazu zdroje vstupního signálu. Pro výb ěr požadovaného režimu opakovaně stiskněte tlačítko „MODE (Režim)” na dálkovém ovladači. K dispozici je několik níže uvedených zobrazovacích režimů pro různé druhy signálů.

Vstup signálu z PC

1. Dynamický režim (výchozí):

Maximalizuje jas promítaného obrazu. Tento režim je vhodný v prostředí, kde je vyžadován velmi vysoký jas - např.při použití projektoru v dobřeosvětlených místnostech.

2. Režim prezentace: Je určený pro prezentace. V tomto režimu je zvýrazněnjas,abyse

dosáhlo sladění s barvami PC a notebooku.

3. Režim sRGB: Maximalizace čistoty RGB barev pro zajištění věrných obrazů bez

ohledu na nastavení jasu. Nejvhodnější režim pro prohlížení fotografií pořízených správně zkalibrovaným fotoaparátem kompatibilním s s RGB a pro prohlížení počítačové grafiky a výkresových aplikací, jako je např. AutoCAD.

4. Režim Kino: Je vhodný pro s ledování barevných filmů, videoklipů z digitálních

fotoaparátů nebo DV prostřednictvím vstupu PC pro zajištění nejlepšího obrazu vtemnějším (méně osvětleném) prostředí.

5. Režim Tabule: Tento režim je vhodný pro účely vzdělávání. Obrázky lze promítat na

tmavé pozadí, jako je např. školní tabule. Je vhodný zejména pro dobřeosvětlené prostředí s tmavým pozadím pro promítání.

Vstup signálu YPbPr/S-video/Video

1. Režim Dynamický: Vhodný pro hraní videoher typu gamebox v prostředí běžně

osvětleného obývacího pokoje.

2. Režim Standardní (Výchozí): Je vhodný pro sledování barevných filmů, videoklipů

z digitálních fotoaparátů nebo DV.

3. Režim Kino: Vhodný pro sledování filmů odehrávajících se v tmavém prostředí nebo

filmů na DVD nejlépe v prostř edí temného (málo osvětleného) obývacího pokoje.

4. Režim Tabule: Tento režim je vhodný pro účely vzdělávání. Obrázky lze promítat na

tmavé pozadí, jako je např. školní tabule. Je vhodný zejména pro dobřeosvětlené prostředí s tmavým pozadím pro promítání.

Ovládání 31

Skrytí obrazu

Aby bylo možno obrátit pozornost diváků sledujících prezentaci na přednášejícího, lze použít tlačítko BLANK pro skrytí obrazu zobrazeného na projekční ploše. Zobrazení obrazu m ůžete obnovit stisknutím jakéhokoliv tlačítka ovládacího panelu.

Během doby, kdy je obraz skrytý, se v pravém dolním rohu projekčního plátna zobrazí nápis „Prázdná obrazovka” . Je-li tato funkce aktivována během doby, kdy je připojen signál Video/ S-Video, budete i nadále slyšet na pozadí zvuk.

V nabídce

Prázdný čas

obrazu, která zajistí automatické obnovení obrazu po uplynutí stanovené časové periody v případě,že uživatel neprovede žádnou operaci.

Uvědomte si, že po stisknutí tla čítka BLANK (Zhasnutí obrazu) přejde projektor automaticky do „Ekonomického režimu”.

Neblokujte projekci projekčního objektivu - objekt zakrývající projekci by se mohl zahřát a zdeformovat, nebo dokonce způsobit požár.

Rozšířené nastavení -->

můžete nastavit dobu vypnutí

Vytvoření vlastní úvodní obrazovky - funkce MyScreen

K základním režimům úvodní obrazovky (BenQ logo, černá nebo modrá obrazovka) můžete navíc vytvořit vlastní úvodní obrazovku stažením obrázků z vašeho počítačedo projektoru.

1. Pomocí kabelu RS232 (doplň kové příslušenství) připojte projektor ke stolnímu počítači. Viz „Připojení počítače” na straně 17.

2. Před spuštěním stahování se ujistěte, že je projektor v pohotovostním režimu. Podle níže uvedených pokynů přepněte projektor do pohotovostního režimu:

i. Připojte síťový kabel, LED kontrolky POWER (Napájení), TEMP (Teplota)

a LAMP (Lampa) na projektoru budou blikat oranžově a potom současně zhasnou.

ii. Kontrolka POWER (Napájení) se potom rozsvítí oranžově.

3. Vložte příslušné CD do mechaniky CD-ROM na vašem počítači. Klepněte na Install MyScreen Wizard (Průvodce instalací MyScreen) a postupujte podle pokynů na obrazovce.

•Ujistěte se, že máte oprávnění k instalaci softwaru.

• Funkce MyScreen nemusí být kompatibilní se systémem Windows 98/ME nebo Windows

2000. Doporučujeme používat tuto funkci se systémem Windows XP.

Ovládání32

4. Aktivace funkce MyScreen: i. Po úspěšném dokončení instalace se

na ploše vytvoří ikona .

Klepněte na tuto ikonu nebo ji vyberte ve složce Program Files.>

ii. Klepněte na tlačítko Další.

Průvodce MyScreen vás vítá!

Tento průvodce vám umožní vytvořit vaši vlastní

uvítací obrazovku.

Pro pokračování klepněte na tlačítko „Další”.

Další

iii. Klepněte na tlačítko Další.

iv. Klepnutím na tlačítko Procházet

vyberte požadovaný obrázek a potom klepněte na tlačítko Další.

v. Klepnutím na tlačítko MyScreen

spusťte stahování.

Nejdříve musíte připojit počítač k vašemu projektoru BenQ.

Připojte váš projektor BenQ do sériového konektoru na vašem počítači a ujistěte se, že je projektor v pohotovostním režimu.

Nakonektoru COM1byl rozpoznán „projektor BenQ”.

Konfigurace nastavení sériového konektoru...

Pro pokračování klepněte na tlačítko „Další”.

Vyberte obrázek, který chcete stáhnout do projektoru BenQ.

Probíhá stahování do projektoru BenQ.

Chcete nastavit nový obrázek jako uvítací obrazovku?

Pro pokračování klepněte na tlačítko „MyScreen”.

MyScreen

Procházet...

ZpětDalší

DalšíZpět

Zpět

Další

Ovládání 33

vi. Jakmile se zobrazí níže uvedené

okno, klepněte na Zavřít.

Stahování obrázku MyScreen je dokončeno!

Zapněteprosímprojektor a nastavte „MyScreen”

jako výchozí uvítací obrazovku.

Zavřít

• Pro tuto funkci nelze použít všechny formáty obrázkových souborů.Formáty *.bmp/*.jpg/*.png/*.gif jsou kompatibilní, přesto však není zaručeno úspěšné stažení daného souboru. Závisí to na velikosti souboru a barevné formě.

• Pokud je obrázek příliš velký, viz vpravo, zobrazí se po spuštění stahování varovná zpráva. Klepněte na tlačítko Zpět pro výběr jiného obrázku a opakujte postup.

•Během stahování obrázku neodpojujte kabel RS232 ani nezavírejte okno MyScreen Wizard (Průvodce MyScreen). V takovém případě se projektor ihned vypne a zavřeseokno MyScreen. Odpojte a znovu připojte síťový kabel, aby bylo možné znovu provést proces stahování.

Vyberte obrázek, který chcete stáhnout do projektoru BenQ.

Chyba: Obrázek je příliš velký.

1. Uložte prosím soubor do formátu *.bmp.

2. Velikost obrázku menší než 500 kB.

Uzamknutí tlačítek na ovládacím panelu

Abyste zabránili nechtěným změnám v nastavení nebo náhodnému stisknutí tlačítek, lze pomocí této funkce uzamknout všechna tlačítka kromě tlačítka POWER (Napájení).

Zobrazte nabídku doleva3/doprava4 na projektoru nebo na dálkovém ovladači vyberte možnost Zapnuto.

Zobrazí se potvrzovací zpráva. Potvrďte stisknutím tlačítka dolů6 nebo zrušte tlačítkem nahoru5.

Pro odemknutí tla čítek na ovládacím panelu podržte stisknuté tlačítko MENU (Nabídka)6 na projektoru asi na 5 sekund nebo pomocí tlačítek na dálkovém ovladači zobrazte nabídku

Nastavení > Zámek kláves panelu

a stisknutím tlačítka doleva3/doprava4 vyberte možnost Vypnuto. Zobrazí se potvrzovací zpráva. Potvrďte stisknutím tlačítka dolů6 nebo zrušte tlačítkem nahoru5.

•Tlačítka na dálkovém ovladači lze používat, i pokud jsou tlačítka na ovládacím panelu uzamknuta.

• Pokud stisknutím tlačítka POWER (Napájení) vypnete projektor s aktivovanou funkcí uzamknutí tlačítek, zůstane tato funkce aktivní i po opětovném zapnutí projektoru.

Nastavení > Zámek kláves panelu a stisknutím tlačítka

Procházet...

Zpět

Další

Ovládání34

Nastavení časovače prezentace

Časovač prezentace zobrazuje zbývající čas prezentace na plátně, abyste měli lepší přehled o délce prezentace. Pro aktivaci této funkce postupujte podle následujících pokynů:

1. Zobrazte nabídku

prezentace

(Nastavení časovače) na dálkovém ovladačipřímo zobrazte

nastavení časovače.

2. Stisknutím tlačítka doleva3/doprava4 vyberte Zapnuto.

Zobrazí se potvrzovací zpráva. Potvrďte stisknutím tlačítka dolů6 nebo zrušte tlačítkem nahoru5.

3. Stisknutím tlačítka 6dolů přejděte na následující položku a s tisknutím tlačítka doleva3/doprava4 nastavte interval časovače.

4. Stiskněte tlačítko 6dolů a stisknutím tlačítka doleva3/ doprava4 vyberte, zda chcete zobrazit časovač na plátně.

5. Pokud vyberete a s tisknutím tla čítka doleva3/doprava4 vyberte, zda se má časovač zobrazit v levém horním rohu, pravém horním rohu, levém dolním rohu nebo pravém dolním rohu.

6. Stiskněte tlačítko 6dolů a stisknutím tlačítka doleva3/doprava4 vyberte požadovaný směr odpočítávání.

7. Stiskněte tlačítko 6dolů a stisknutím tlačítka doleva3/doprava4 vyberte, zda chcete aktivovat připomínací zvukový signál. Pokud vyberete uplynutím nastaveného času dvakrát zazní zvukový signál a po vypršení nastaveného času zazní tento signál třikrát.

Tlačítko TIMER On/Show (Zapnutí časovače/zobrazení) na dálkovém ovladači je multifunkční tlačítko. Pokud je časovač prezentace vypnutý, jedním stisknutím tohoto tlačítka aktivujete časovač prezentace a dalším stisknutím zobrazíte časovač na plátně. Pokud je časovač zapnutý, stisknutím tohoto tlačítka jej zobrazíte na plátně.

• Časovač se na plátně zobrazuje podle provedeného nastavení.

Pokud např. nastavíte stálé zobrazení časovače, zůstane časovač po prvním stisknutí tlačítka zobrazen na obrazovce. Pokud nastavíte, aby se časovač nezobrazoval vůbec, zobrazí se na plátně pouze na 5 sekund a potom zmizí. Uvědomte si prosím, že odpočívání probíhá, i pokud je časovač skrytý.

• Pokud je již č asovač nastaven, musíte jej vždy po nastavení nového časového intervalu

vypnout a znovu aktivovat.

nebo stisknutím tlačítka TIMER SETUP

Ano, stisknutím tlačítka 6 dolů přejděte na následující položku

Nastavení > Časovač

Ano, 30 sekund před

Zastavení obrazu

Stisknutím tlačítka FREEZE (Zastavení obrazu) na dálkovém ovladačimůžete zastavit obraz. V pravém dolním rohu plátna se

zobrazí ikona „ “. Pro deaktivaci této funkce stiskněte tlačítko

Freeze (Zastavení obrazu) na dálkovém ovladačinebotlačítko Source (Zdroj) na ovládacím panelu projektoru. Uvědomte si

prosím, že stisknutím tlačítka Source (Zdroj) se rovněžzmění zdroj vstupního signálu.

I když je obraz na plátně zastavený, obrázky se na video zařízení nebo jiném zařízení přehrávají. Pokud mají připojená zařízení aktivní audio výstup, bude se zvuk měnit navzdory tomu, že je obraz zmrazený.

Ovládání 35

Použití funkce FAQ

Držte stisknuté tlačítko BLANK/Q? (Zhasnutí obrazu/ Q?) na projektoru asi 3 sekundy nebo zobrazte nabídku

Rozšířené nastavení > FAQ. V této položce

jsou k dispozici možná řešení problémů týkající se kvality obrazu, instalace, speciální funkce a informace o servisu. Pomocí tlačítka MENU6/EXIT5 (Nabídka/ukončení) vyberte jednu z těchto čtyř kategorií. Stisknutím tlačítka doleva3/doprava4 zobrazte více podrobnějších otázek. Potom stisknutím tlačítka 3doleva/4doprava zobrazte možná řešení. Pro ukončení stiskněte tlačítko EXIT5

(Ukončení).

Vypnutí projektoru

1. Stiskněte tlačítko Power (Napájení) - zobrazí se varovná zpráva. Vypněte projektor druhým stisknutím tlačítka Power (Napájení).

2. Kontrolka Power (Napájení) začne blikat oranžovou barvou a lampa se vypne, avšak ventilátory budou pokračovat v chodu ještě přibližně dalších 30 sekund, aby se projektor ochladil.

Z důvodu ochrany lampy nebude projektor během procesu ochlazování reagovat na žádné příkazy.

3. Po ukončení procesu ochlazování zazní zvukový signál. Odpojte sí˙ový kabel ze zásuvky.

• Neodpojujte sí˙ový kabel před

dokončením vypínacího cyklu projektoru nebo v průběhu 30sekundového procesu ochlazování.

• Pokud projektor není řádně vypnut,

budou ventilátory kvůli ochraně lampy pokračovat v chodu ještě několik minut, aby se projektor ochladil. Po zastavení ventilátorů zapněte projektor opětovným stisknutím tlačítka Power (Napájení). Kontrolka Power (Napájení) se rozsvítí oranžovou barvou.

Opravdu chcete vypnout napájení?

Pro vypnutí napájení znovu stiskněte

tlačítko Power (Napájení).

Ovládání36

Ovládání nabídek

Systém nabídek

Všimněte si prosím, že obrazovkové nabídky (OSD) se mění podle vybraného druhu signálu.

Dostupné funkce připříjmu rů zných druhů signálů

Vedlejší nabídka

Obraz

Pro-Picture

Nastavení

Rozšířené nastavení

Informace

PC Video/S-video

Režim zobrazení Teplota barev Jas Kontrast

Korekce lichoběžník. nast. Automatické nastavení velikosti Poměrstran Horizontální pozice Vertikální pozice Fáze Horizontální velikost

Němý Hlasitost Doba zobrazení OSD Prázdný čas Rychlé chlazení Zámek kláves panelu Heslo Změna hesla Reset

Zrcadlové zobrazení Najít zdroj Jazyk Skvrnitý obraz Režim velké nadmořské výšky Automatické vypnutí Ekonomický režim Časovač prezentace Funkce Q

Zdroj Rozlišení Režim zobrazení Ekvivalentní počet hodin provozu lampy

Režim zobrazení Teplota barev Jas Kontrast Barva Odstín* Ostrost

Korekce lichoběžník. nast. Automatické nastavení velikosti Poměrstran

Zdroj Systém Režim zobrazení Ekvivalentní počet hodin provozu lampy

Komponentní video

Zdroj Rozlišení Režim zobrazení Ekvivalentní počet hodin provozu lampy

*Připřipojení signálu Video nebo S-Video je tato funkce k dispozici pouze se zvoleným systémem NTSC.

Ovládání 37

Používání nabídek

Tentoprojektor je vybaven nabídkami zobrazovanými na projekční ploše (OSD), umožňujícími různá seřízení a nastavení.

Nabídky jsou dostupné v 17 různých jazycích. (Další podrobnosti naleznete v „Nabídka

Rozšířenénastavení”nastraně 43.)

Následující příklad popisuje nastavení korekce lichoběžníkového nastavení.

1. Stisknutím tlačítka Menu6 (Nabídka) na projektoru nebo Menu (Nabídka) na dálkovém ovladači zobrazte OSD nabídku.

Automatické nastavení velikosti Poměrstran

Korekce lichoběžník. nast.

Horizontální pozice Vertikální pozice

Fáze Horizontální velikost

Zapnuto.

2. Pomocí tlačítka doleva3/doprava4 na projektoru nebo doleva3/ doprava4na dálkovém ovladači

vyberte nabídku


Pro-

3. Stisknutímtlačítka EXIT5 (Ukončení) nebo MENU6 (Nabídka) na projektoru nebo 6/5 na dálkovém ovladači vyberte Korekce lichoběžník.

nast.

Automatické nastavení velikosti Poměrstran

Korekce lichoběžník. nast.

Horizontální pozice Vertikální pozice Fáze Horizontální velikost

Zapnuto

4. Stisknutím tlačítka doleva3 / doprava4 na projektoru nebo doleva3/doprava4 na

dálkovém ovladačinastavte hodnotu korekce lichoběžníkového nastavení.

Automatické nastavení velikosti Poměrstran

Korekce lichoběžník. nast.

Horizontální pozice Vertikální pozice Fáze

Horizontální velikost

Zapnuto.

5. Stisknutím tlačítka Exit5 (Ukončení) na projektoru nebo

dvojím stisknutím tlačítka MENU* (Nabídka) na dálkovém ovladačiuložte a ukončete nastavení.

*První stisknutí vás vrátí zpětdo vedlejší nabídky a druhé stisknutí skryje zobrazenou OSD nabídku.

Ovládání38

Nabídka „Obraz”

Některé úpravy obrazu jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Možnosti, které nelze nastavit, se na projekčním plátně nezobrazují.

FUNKCE (výchozí nastavení/ hodnota)

Režim zobrazení

(PC: Dynamický;

YPbPr/ S-Video/ Video: Standardní)

Teplota barev (závisí na zvoleném aplikačním režimu)

Jas (závisí na vybraném zdroji vstupního signálu)

POPIS

Přednastavené aplikační režimy jsou určeny k optimalizaci nastavení obrazu projektoru tak, aby odpovídal typu programu.

Přednastavený aplikační režim můžete vybrat tlačítkem Mode (Režim) na dálkovém ovladači. Pro podrobnosti viz „Výběrrežimu

zobrazení” na straně 31.

K dispozici jsou 4 nastavení teploty barev*:

1. T1: Nastavení nejvyšší teploty barev T1 zobrazuje barvy

s nejsilnějším modrobílým nádechem.

2. T2: Bílá barva se zobrazuje do modra.

3. T3: Zachovává normální zobrazení bílé barvy.

4. T4: Bílá barva se zobrazuje do červena.

*Teplota barev:

Existuje mnoho různých odstínů, které jsou pro různé účely považovány za „bílou”. Jeden z běžných způsobů vyjádření bílé barvy je znám jako „teplota barev”. Bílá barva s nízkou teplotou barev vypadá jako načervenalá bílá. Bílá barva s vysokou teplotou barev obsahuje více modré.

Slouží k nastavení jasu obrazu. Čím vyšší je tato hodnota, tím jasnější je obraz. A naopak - čím nižší je tato hodnota, tím tmavší je obraz. Tento parametr nastavte tak, aby se černé oblasti obrazu jevily jako černéaaby zůstaly viditelné podrobnosti v tmavých oblastech.

-30

+70

Ovládání 39

Kontrast

(závisí na vybraném zdroji vstupního signálu)

Barva (závisí na vybraném zdroji vstupního signálu)

Odstín (50)

Ostrost (15)

Přizpůsobení míry rozdílu mezi tmavou a světlou barvou v obrazu. Čím vyšší je tato hodnota, tím vyšší je kontrast. Použijte tuto položku pro nastavení m aximální úrovně bílé po předchozím nastavení položky Jas tak, aby se obraz přizpůsobil vybranému vstupu a prostředí pro sledování.

-30

Zvýšení nebo snížení intenzity barev obrazu.

Pro přizpůsobení barevných tónů obrazu. Čím vyšší je hodnota této položky,tím více je obraz do červena. Čím nižší je hodnota této položky, tím více je obraz do zelena.

Připřipojení signálu Video nebo S-Video je tato funkce k dispozici

pouze u zvoleného systému NTSC.

Nastavení obrazu tak, aby vypadal ostřejší nebo jemnější.

+70

Ovládání40

Nabídka „Pro-Picture”

Některé úpravy obrazu jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Možnosti, které nelze nastavit, se na projekčním plátně nezobrazují.

FUNKCE (výchozí nastavení/ hodnota)

Korekce lichoběžník. nast. (0)

Automatické nastavení velikosti (zapnuto)

Poměr stran (přirozený)

Horizontální pozice (0)

Vertikální pozice (0)

POPIS

Korekce lichoběžníkového nastavení obrazu. Další informace viz

„Korekce lichoběžníkového nastavení” na straně 29.

Automatická změna velikosti rozlišení pixelů vstupního signálu na přirozené rozlišení projektoru.

Zapnuto: Rozlišení pixelů vstupního signálu je konvertováno na přirozené rozlišení projektoru (1280 x 768). U vstupních signálů s nižším rozlišením jsou mezery v pixelech před projekcí automaticky interpolovány na obraz. Tím se může zhoršit světlost obrazu.

Vypnuto: Obraz je promítán v jeho původním rozlišení, bez konverze pixelů. U vstupních signálů s nižším rozlišením se bude promítaný obraz zobrazovat jako menší než v případě změny jeho velikosti pro zobrazení na celé plátno. V případě potřeby můžete zvětšit velikost obrazu nastavením zoomu nebo posunutím projektoru blíže k projekčnímu plátnu. Po provedení takových nastavení budete možná muset projektor znovu zaostřit.

Podle zdroje vstupního signálu lze nastavit jeden ze tří režimů poměru stran obrazu.

Pro podrobnosti viz „Výběr poměru stran” na straně 30.

Nastavení polohy promítaného obrazu ve vodorovném směru.

-30 +30

Nastavení polohy promítaného obrazu ve svislém směru.

Fáze (závisí na vybraném zdroji vstupního signálu)

Tato funkce umožňuje nastavení fáze hodin pro snížení zkreslení obrazu.

-30

+30

Ovládání 41

Horizontální

Nastavení vodorovné šířky obrazu.

velikost (0)

Nabídka Nastavení

FUNKCE (výchozí nastavení/ hodnota)

Němý (vypnuto)

Hlasitost (5)

Doba zobrazení OSD (20)

POPIS

Zapnutí a vypnutí zvuků projektoru. Pro vypnutí zvuku projektoru při zapnutí/vypnutí zobrazte nabídku

Potom stisknutím tlačítka dolů 6 vyberte Zvuk při zapnutí/vypnutí a stisknutím tlačítka doleva3/doprava4 vyberte možnost Vypnuto.

Nastavení úrovně hlasitosti.

Nastavení doby, po kterou zůstane OSD nabídka aktivní po posledním stisknutí tlačítka. Rozsah je možno nastavit od 5 do 100 sekund.

Nastavení > Němý a stiskněte tlačítko doleva3/doprava4.

Prázdný čas (20)

Rychlé chlazení (zapnuto)

Zámek kláves panelu (vypnuto)

Ovládání42

Nastavení doby vypnutí obrazu, pokud je aktivována funkce Zhasnutí obrazu. Po uplynutí této doby se obnoví normální zobrazení.

Aktivace nebo deaktivace funkce rychlé chlazení. Výběrem Zapnuto tuto funkci aktivujete a doba chlazení se zkrátí z běžně používaných 90 sekund na přibližně 30 sekund.

Zamknutí nebo odemknutí všech tlačítek na ovládacím panelu projektoru kromě tlačítka POWER (Napájení) a tlačítek na dálkovém ovladači.

Toto je volitelná funkce. Výběrem Zapnuto omezíte použití projektoru pouze na osoby, které znají správné heslo. Při první aktivaci této funkce musíte nastavit heslo. Další informace viz „Využití funkce hesla” na

straně 26. Po zadání hesla a aktivaci této funkce je projektor chráněn

heslem. U živatelé, kteří neznají správné heslo, nebudou moci projektor používat.

Heslo (vypnuto)

Změna hesla

Reset (Ne)

VAROVÁNÍ: V případě, že aktivujete funkci hesla a následně heslo zapomenete, nevyhnete se potížím. Vytiskněte si tento návod k obsluze (v případě potřeby), zapište si do

něj nastavené heslo a uschovejte jej na bezpečném místě pro pozdější použití.

Heslo lze zadat buď pomocí tlačítek na projektoru, nebo na dálkovém ovladači.

Vkládané číslice se budou zobrazovat jako symbol hvězdičky.

Před změnou hesla budete požádáni o zadání platného hesla. Další informace viz „Využití funkce hesla” na straně 26.

Návrat všech nastavení na přednastavené tovární hodnoty.

Následující nastavení však zůstane zachováno: Zrcadlové zobrazení, Jazyk, Heslo, Režim velké nadmořské výšky, Fáze a Horizontální

pozice.

Nabídka Rozšířené nastavení

FUNKCE (výchozí nastavení/ hodnota)

Zrcadlové zobrazení(na podlaze před plátnem)

Najít zdroj (zapnuto)

Jazyk (Anglicky)

Skvrnitý obraz (logo BenQ)

POPIS

Projektor lze nainstalovat pod strop, za projekční plátno nebo s jedním či více zrcadly. Pokud chcete instalovat projektor pod strop, požádejte svého prodejce o dodání konzoly pro montáž pod strop (doplňkové příslušenství). Další informace viz „Volba umístění”nastraně 12.

Zde se nastavuje, zda bude projektor automaticky vyhledávat vstupní signály. Jestliže je vyhledávání zdrojů Zapnuto, bude projektor vyhledávat vstupní signály tak dlouho, dokud nenalezne nějaký signál. Pokud tato funkce není aktivována, projektor vybere naposledy použitý vstupní signál. Výchozí hodnota je 'RGB'.

Nastavení jazyka pro ovládací OSD nabídky. Pomocí tlačítka doleva3/doprava4 na projektoru nebo na dálkovém

ovladači vyberte požadovaný jazyk. Umožňuje vybrat, které logo se bude zobrazovat během s pouštění

projektoru. K dispozici jsou 4 možnosti: Logo BenQ, černá obrazovka, modrá obrazovka nebo obrazovka MyScreen.

Ovládání 43

Režim velké nadmořské výšky (vypnuto)

Automatické vypnutí

Ekonomický režim (vypnuto)

Časovač prezentace

FAQ

Režim pro provoz v oblastech, j ako jsou např. místa s velkou nadmořskou výškou nebo místa s vysokými teplotami. Doporučujeme používat režim velké nadmořské výšky všude tam, kde nadmořská výška přesahuje 914 m, kde je teplota vyšší než 40

°C nebo kdekoliv při dlouhodobém

používání projektoru (>10 hodin) bez vypnutí. Pro aktivaci režimu velkých nadmořských výšek vyberte pomocí tlačítka

doleva3/doprava4 na projektoru nebo na dálkovém ovladači možnost Zapnuto. Zobrazí se potvrzovací zpráva. Stiskněte tlačítko 6 .

Doporučujeme použít režim velké nadmořské výšky výběrem možnosti

vždy,když je prostředí ve výšce nad 1500 m.

Chcete zapnout režim velké nadmořské výšky?

Zapnuto

Ano

6 Ne 5

Po dalším zapnutí projektoru se zobrazí níže uvedená zpráva jako připomínka během s pouštění.

Současný stav

Tentorežim se používá pro ochranu projektoru před extrémním prostředím a může

Režim velké nadmořské výšky Zapnuto

způsobit, že se ventilátor bude otáčet vysokou rychlostí.

Provoz v režimu velké nadmořské výšky může způsobovat větší hluk zdůvodu zvýšené rychlosti ventilátorů, nutné pro zlepšení celkového chlazení a výkonu systému.

Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V takových případech byste měli pro vyřešení těchto problémů přepnout režim na velké nadmořské výšky. Neznamená to však, že projektor mů že pracovat za jakýchkoliv drsných nebo extrémních podmínek.

Tatofunkce umožňuje automaticky vypnout projektor v případě,že během nastavené doby není detekován žádný vstupní signál. Stisknutím tlačítka doleva3/doprava4 na projektoru nebo na dálkovém ovladači nastavte čas, který má uplynout před vypnutím projektoru.

Použijte tento režim pro snížení šumu systému a snížení příkonuo20%. Pokud je tento režim aktivován, sníží se světelný výkon a promítané obrazy budou tmavší.

Nastavením projektoru do ekonomického režimu se prodlouží funkce časovače lampy pro automatické vypnutí. Více informací o způsobu počítání celkové provozní doby lampy viz „Výpočet provozní doby

lampy” na straně 47.

Pomáhá přednášejícímu dokončit prezentaci v požadovaném časovém limitu. Další informace viz „Nastavení časovače prezentace” na straně 35.

Zobrazuje možná řešení případných problém ů.

Ovládání44

Nabídka „Informace”

Tatonabídka zobrazuje aktuální provozní stav projektoru.

Některé úpravy obrazu jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Možnosti, které nelze nastavit, se na projekčním plátně nezobrazují.

FUNKCE POPIS

Zdroj Rozlišení

Zobrazení aktuálního zdroje signálu.

Zobrazuje přirozené rozlišení vstupního signálu.

Režim zobrazení

Ekvivalentní

počet hodin provozu lampy

Systém

Zobrazuje režim vybraný v n abídce Obraz.

Zobrazení ekvivalentního počtu hodin provozu lampy vypo čítaného integrovaným časovačem.

Zobrazuje formát systému na video vstupu: NTSC, SECAM nebo PAL.

Ovládání 45

Údržba

Péče o projektor

Váš projektor vyžaduje minimální údržbu. Jediná věc, kterou je nutno provádět pravidelně, je čištění objektivu.

Nikdy neprovádějte demontáž žádných částí projektoru kromě lampy. Pokud je třeba vyměnit jiné součásti projektoru, obraťte se na svého prodejce.

Čištění objektivu

Jakmile si všimnete, že je povrch objektivu znečištěný nebo zaprášený, očistěte jej.

• Pro odstranění prachu používejte nádobku se stlačeným vzduchem.

• Jestliže se na objektivu objeví nečistoty nebo šmouhy, použijte papír na čištění objektivů nebo jemný had řík navlh čenývprostředku pro čištění objektivů ajemně otřete povrch objektivu.

Povrch objektivu nikdy nečistěte materiály s brusným účinkem.

Čištění pouzdra projektoru

Před čistěním skříně projektoru jej vypněte správným postupem vypínání popsaným v části

„Vypnutí projektoru” na straně 36 a odpojte napájecí kabel.

• Pro odstranění nečistot nebo prachu očistěte pouzdro jemným hadříkem.

• Pro odstranění odolných nečistot nebo skvrn navlhčete jemný hadřík vodou a čisticím prostředkem s neutrálním pH. Pak pouzdro očistěte.

Nikdy nepoužívejte vosk, líh, benzin, ředidlo nebo jiné chemické čisticí prostředky. Tytočisticí prostředky mohou poškodit skříň přístroje.

Skladování projektoru

Jestliže potřebujete projektor na delší dobu uložit, postupujte prosím podle následujících pokynů:

•Ujistěte se, že teplota a vlhkost místa, kde hodláte projektor uložit, je v doporučeném rozsahu p ro projektor. Podívejte se prosím do „Technické údaje” na straně 54 nebo konzultujte rozsah s prodejcem.

•Zasuňte nastavitelnou nožku.

•Vyjměte z dálkového ovladače baterie.

• Zabalte projektor do původního nebo ekvivalentního obalu.

Přeprava projektoru

Doporučujeme používat připřepravě projektoru původní nebo ekvivalentní obal. Pokud převážíte projektor sami, použijte prosím p ů vodní krabici nebo dodávané ochranné pouzdro.

Údržba46

Informace o lampě

Výpočet provozní doby lampy

Během provozu projektoru s e pomocí vestav ěného časovače automaticky počítá doba provozu lampy (v hodinách). Způsob výpočtu ekvivalentní provozní doby lampy je následující:

Celková (ekvivalentní) provozní doba lampy = (hodiny při použití v ekonomickém režimu) + 4/3 (hodiny při použití v normálním

režimu)

Více informací o ekonomickém režimu viz „Ekonomický režim (vypnuto)” na straně 44.

Provozní doba lampy v ekonomickém režimu se počítá jako 2/3 provozní doby v normálním režimu.Toznamená,žepři použití projektoru v ekonomickém režimu se o 1/3 zvyšuje provozní doba lampy.

Varovné zprávy

Když se kontrolka Lamp (Lampa) rozsvítí červenou barvou nebo když se zobrazí zpráva informující o potřeb ě vyměnit lampu, vyměňte prosím lampu nebo požádejte o radu svého prodejce. Stará lampa může způsobit poruchu funkce projektoru a v ojedinělých případech může dokonce vybuchnout.

Podrobnější informace o varovných zprávách projektoru najdete v části „Kontrolky” na

straně 51.

Kontrolka Lamp (Lampa) a výstražná kontrolka Temp (Teplota) se rozsvítí v případě,žeje lampa příliš horká. Vypněte napájení a nechte projektor 45 minut vychladnout. Jestliže po opětovném zapnutí napájení projektoru stále svítí kontrolka lampy nebo teploty, obraťte se prosím na svého prodejce.

Následující výstražné zprávy týkající se provozu lampy vám připomenou, že je potřeba vyměnit lampu.

Zpráva Stav

Celkový (ekvivalentní) počet hodin provozu lampy dosáhl 3000 hodin. Chcete-li, aby výkon zůstal

Upozornění: Objednejte náhradní lampu

Lampa > 3000 hodin

Při 4000 se projektor vypne a přestane pracovat

optimální, nainstalujte novou lampu.

Celkový (ekvivalentní) počet hodin provozu lampy dosáhl 3950 hodin. Jestliže se chcete vyhnout

Upozornění: V nejbližší době vyměňte lampu

Lampa > 3950 hodin

Při 4000 se projektor vypne a přestane pracovat

problémům, které nastanou po uplynutí povolené doby provozu l ampy, nainstalujte novou lampu.

Údržba 47

Celkový (ekvivalentní) počet hodin provozu lampy dosáhl 4000 hodin. Tato zpráva bude blikat uprostřed

Upozornění: Ihned vyměňte lampu

Lampa > 4000 hodin

Doba použití lampy je překročena

plátna po dobu přibližně 30 sekund současně s červenou kontrolkou Lamp svítící po dobu 40 sekund.

Důrazně doporučujeme v této situaci vyměnit lampu. Lampajespotřební položka. S rostoucí dobou používání lampy její jas postupn ě klesá. Toto chování lampy je zcela normální. Lampu můžete vyměnit vždy,když si všimnete podstatného zhoršení jejího jasu. Pokud lampu nevyměníte dříve, MUSÍTE ji vyměnit po 4000 hodinách provozu.

Pokud se zobrazí tato varovná zpráva, projektor se během 40 sekund vypne. Aby byl obnoven normální

Doba použití lampy je překročena

Vyměňte lampu (viz návod k obsluze)

Poté vynulujte počítadlo provozní doby lampy

provoz projektoru, MUSÍTE lampu vymě nit.

Výměna lampy

• Abyste předešli nebezpečí zasažení elektrickým proudem, vždy před výměnou lampy

vypněte projektor a odpojte síťový kabel ze zásuvky.

• Abyste předešli vážným popáleninám, nechejte projektor před výměnou lampy alespoň

45 minut vychladnout.

• Abyste předešli poranění prstů a poškození vnitřních součástí projektoru, buďte velmi

opatrní, pokud odstraňujete ostré kousky rozbitého skla lampy.

• Abyste snížili riziko poranění prstů anebo zhoršení kvality zobrazení dotykem objektivu,

nedotýkejte se prázdného prostoru pro lampu v případě, že je lampa vyjmuta.

•Tatoprojekční lampa obsahuje rtuť.Při likvidaci lampy postupujte podle místních

předpisů pro likvidaci nebezpečného odpadu a zlikvidujte lampu odpovídajícím způsobem.

1. Vypněte napájení a vytáhněte síťový kabel projektoru ze síťové zásuvky. Pokud je

lampa horká, počkejte přibližně 45 minut, než lampa dostatečně vychladne, abyste předešli popálení.

2. Obraťte projektor spodní stranou vzhůru. Pak

uvolněte šroubky na krytu lampy.

Údržba48

3. Odstraňte kryt lampy z projektoru.

Nezapínejte projektor, není-li na svém místě kryt lampy.

4. Odstraňte kabely lampy ze slotů.

5. Odpojte konektor lampy zatlačením proti projektoru a vytažením nahoru.

6. Uvolněte šroubek, který zajišťuje lampu.

7. Zvedněte rukojeť do svislé polohy. Pomocí rukojeti pomalu vytáhně te lampu z projektoru.

•Připříliš rychlém vysunutí může dojít

kprasknutílampy,přičemž střepiny se mohou rozlétnout do vnitřku projektoru.

• Nepokládejte lampu na místa, kde by mohla být

postříkána vodou, kde by ji mohly najít děti nebo do blízkosti hořlavých materiálů.

•Během doby, kdy je lampa vyjmuta

z projektoru, nevkládejte ruce do skříňky projektoru. Pokud byste se dotkli optických součástí uvnitř projektoru, mohlo by to mít za následek nepravidelnosti v barevném podání a zkreslení promítaného obrazu.

8. Způsobem zobrazeným na obrázku uchopte novou lampu a nastavte dva montážní otvory na lampě nad otvory v projektoru.

Údržba 49

9. Dotáhněte šroubek, který zajišťuje lampu.

•Uvolněný šroubek se může stát příčinou nekvalitního spojení, které může způsobit poruchu projektoru.

• Šroubek nedotahujte příliš velkou silou.

10. Připojte konektor lampy k projektoru.

11. Kabely lampy př ipojte zp ětdoslotů.

12. Znovu na projektor umístěte kryt lampy.

13. Dotáhněte šroubek, který zajišťuje kryt

lampy.

•Uvolněný šroubek se může stát příčinou nekvalitního spojení, které může způsobit poruchu projektoru.

• Šroubek nedotahujte příliš velkou silou.

14. Zapněte projektor.

Nezapínejte projektor, není-li na svém místě kryt lampy.

15. Nulování počitadla lampy.

Neprovádějte nulování provozní doby lampy, jestliže jste ji nevyměnili, protože to můžemítzanásledekjejí poškození.

i. Stisknutím a podržením tlačítka Exit 5

(Ukončení) na projektoru po dobu 5 sekund

Vynulování hodnot provozu lampy.

0 hodin

Stiskněte tlačítko „Auto

(Automaticky)” pro reset hodnot.

zobrazte celkovou dobu provozu lampy.

ii. Stiskněte na projektoru nebo dálkovém ovladačitlačítko Auto (Automaticky)

pro vynulování počítadla provozní doby lampy.

iii. Počkejte přibližně 5 sekund, než OSD nabídka zmizí.

Informace o teplotě

Jestliže svítí výstražná kontrolka Temp (Teplota), indikuje to následující možné problémy:

1. Vnitřní teplota je příliš vysoká.

2. Ventilátory nepracují.

Vypněte projektor a požádejte o pomoc autorizované servisní středisko. Podrobnější informace najdete v kapitole „Kontrolky” na straně 51.

Údržba50

Kontrolky

Obrázky

• Prázdné -:Nesvítí

• : Bliká

•:Svítí

Kontrolka Stav a popis Napá-

jení

Teplota Lampa

Události týkající se napájení

Projektor byl právě připojen do síťové zásuvky.

Pohotovostní režim.

Spouštění projektoru.

Normální provoz.

1. Projektor potřebuje 90 sekund na vychladnutí, protože byl nestandardně vypnutý, aniž by proběhl proces normálního ochlazení. Nebo

2. Projektor potřebuje po vypnutí napájení k ochlazení 90 sekund.

Projektor s e automaticky vypnul. Pokud se pokusíte projektor znovu spustit, opět se vypne. Obraťte se prosím na vašeho prodejce se žádostí o pomoc.

Události týkající se lampy

Projektor s e automaticky vypnul. Pokud se pokusíte

projektor znovu spustit, opět se vypne. Obraťte se prosím

na vašeho prodejce se žádostí o pomoc.

1. Projektor potřebuje 90 sekund na vychladnutí. Nebo

2. Obraťte se prosím na vašeho prodejce se žádostí

o pomoc.

•

O : Oranžové světlo

• R : Červené světlo

• G :Zelenésvětlo

Údržba 51

Kontrolka Stav a popis Napá-

jení

Teplota Lampa

Události týkající se teploty

Projektor se automaticky vypnul. Pokud se pokusíte projektor znovu spustit, opě t se vypne. Obraťte se prosím

na vašeho prodejce se žádostí o pomoc.

Údržba52

Odstraňování problémů

PROJEKTOR SE NEZAPNE.

Příčina Náprava

Připojte síťový kabel do síťového konektoru

Síťový kabel nepřivádí žádné napětí.

Pokoušíteseoopětovné zapnutí projektoru ve chvíli, kdy probíhá jeho ochlazování.

NEZOBRAZUJE SE ŽÁDNÝ OBRAZ

Příčina Náprava

Zdroj videosignálu není zapnutý nebo správně připojený.

Projektor není správně připojen kzařízení se vstupním signálem.

Vstupní signál nebyl správně zvolen.

Krytka objektivu zůstala připevněná k objektivu.

ROZMAZANÝ OBRAZ

Příčina Náprava

Objektiv projektoru není správně zaostřen.

Projektor a projekční plocha nejsou ve správné rovině.

Krytka objektivu zůstala připevněná k objektivu.

na projektoru a do síťové zásuvky. Pokud je síťová zásuvka spínaná, ujistěte se, že je zapnutá.

Počkejte, než proces ochlazování projektoru skončí.

Zapněte zdroj videosignálu a zkontrolujte, zda je signálový kabel správně připojen.

Zkontrolujte připojení. Zvolte správný vstupní signál tlačítkem

Source (Zdroj) na projektoru nebo na dálkovém ovladači.

Odstraňte krytku objektivu.

Nastavte správné zaostření pomocí zaostřovacího kroužku.

Proveďte přizpůsobení úhlu a směru projekce avpřípadě potřeby také výšky přístroje.

Odstraňte krytku objektivu.

DÁLKOVÝ OVLADAČ NEPRACUJE

Příčina Náprava

Baterie je vybitá. Vyměňte baterii za novou. Mezi dálkovým ovladačem

a projektorem existují překážky. Jste příliš vzdáleni od projektoru.

Odstraňte překážky. Postavte se do vzdálenosti max. 6 metrů od

projektoru.

ŠPATNÉ HESLO

Příčina Náprava

Nezapamatovali jste si vaše heslo.

Pro podrobnosti viz „Použití postupu pro

obnovu hesla” na straně 27.

Odstraňování problémů 53

Technické údaje

Technické údaje projektoru

Veškeré technické údaje se mohou změnit bez předchozího upozornění.

Všeobecné údaje

Název výrobku Digitální projektor Název modelu MP721/MP721c

Optické parametry

Rozlišení 1024 x 768 XGA Systém zobrazování 1čipový DMD obvod Clonové číslo objektivu F = 2,6 až 2,77, f = 20,4 až 23,5 mm Lampa 200 W

Elektrické parametry

Napájení 100–240V stř., 4,0A, 50–60 Hz (automaticky) Příkon 285 W (maximální)

Mechanické parametry

Rozměry 278 mm (š) x 100,3 mm (v) x 220,2 mm (h) Hmotnost 2,67 kg

Vstupní konektory

Počítačový vstup Vstup RGB D-sub 15pólový (zásuvkový typ) x 1 Vstup DVI-I (používá signál DVI-A) Vstupní video signál S-VIDEO Mini DIN 4pólový konektor x 1 VIDEO Konektor RCA 1 x Vstup signálu HDTV Konektor D-sub <--> Komponentní RCA x 3, přes vstup

Vstupní audio signál Audio vstup Stereo mini konektor (jack)

Výstup

RGB výstup D-sub 15pólový (zásuvkový typ) x 1 Konektor pro USB myš Série A/B x 1 Reproduktor (konvertovaný mono) 2 W x 1

Požadavky na prostředí

Provozní teplota 0 °C – 40 °C na úrovni hladiny moře Provozní relativní vlhkost 10 % – 90 % (bez kondenzace) Provozní nadmořská výška • 0 – 1499 m při 0 °C – 35 °C

RGB

• 1500 – 3000 m při 0° C–30 °C

Technické údaje54

Tabulka časování

Podporované časování pro vstup signálu z PC

Horizontální

Rozlišení

frekvence (kHz)

31,469 59,940 25,175 VGA_60

640 x 480

720 x 400 31,469 70,087 28,3221 720 x 400_70

800 x 600

1024 x 768

1280 x 768 47,77 60,09 80,768 SXGA_60 1280 x 800 49,65 59,96 83,458 SXGA_60

1280 x 1024 63,981 60,020 108,000 SXGA_60

37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85

37,879 60,317 40,000 SVGA_60 48,077 72,188 50,000 SVGA_72 46,875 75,000 49,500 SVGA_75 53,674 85,061 56,250 SVGA_85 48,363 60,004 65,000 XGA_60 56,476 70,069 75,000 XGA_70 60,023 75,029 78,750 XGA_75 68,667 84,997 94,500 XGA_85

Vertikální frekvence (Hz)

Frekvence pixelů (MHz)

Režim

Podporované časování pro komponentní vstup - YP

Formát signálu

480i(525i) při 60 Hz 15,73 59,94

480p(525p) při 60 Hz 31,47 59,94

576i(625i) při 50 Hz 15,63 50,00 576p(625p) při 50 Hz 31,25 50,00 720p(750p) při 60 Hz 45,00 60,00 720p(750p) při 50 Hz 37,50 50,00

1080i(1125i) při 60 Hz 33,75 60,00 1080i(1125i) při 50 Hz 28,13 50,00

Horizontální frekvence (kHz)

Vertikální frekvence (Hz)

bPr

Podporované časování pro vstupní signál Video a S-Video

Horizontální

Režim Video

frekvence (kHz)

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 nebo 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Vertikální frekvence (Hz)

Frekvence pomocné barvonosné vlny (MHz)

Technické údaje 55

Rozměry

278 mm (š) x 94 mm (v) x 219,5 mm (h)

219,5

278

Jednotky: mm

64,3

Technické údaje56

Záruka

Omezená záruka

Společnost BenQ poskytuje záruku na jakoukoli závadu v materiálu a dílenském zpracování při normálních podmínkách používání a skladování.

Při uplatňování jakýchkoli z áručních nároků je vyžadován doklad o zakoupení. V případě, že se na výrobku v průběhu záruční doby vyskytne závada, je jediným závazkem společnosti BenQ a vaší náhradou výměna jakýchkoli vadných součástek (včetně práce). Pokud požadujete servisní zásah v rámci záruky, obraťte se ihned na prodejce, od kterého jste přístroj vykazující vady zakoupili.

Důležité upozornění: Výše uvedená záruka pozbývá platnosti, jestliže zákazník při obsluze přístroje nepostupuje v souladu s psanými pokyny společnosti BenQ, zvláště pokud se to týká okolní vlhkosti, která musí být mezi 10 % a 90 %, teploty, která musí být mezi 0 °C a 40 °C, nadmořské výšky, která nesmí v běžném režimu přesáhnout 3048 m a provozování projektoru v prašném prostředí. Kromě konkrétních zákonných práv, které vám poskytuje tato záruka, můžete mít v závislosti na zákonech země,vekteréžijete,ještě další práva.

Další informace najdete na internetové stránce support.BenQ.com

Záruka 57

Prohlášení regulátorů

Prohlášení FCC

TŘÍDA B :Totozařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat nežádoucí rušení rádiové komunikace. Neexistuje však žádná záruka, že při konkrétní instalaci nebude k rušení docházet. Pokud zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, které mů že být potvrzeno vypnutím a zapnutím přístroje, může se uživatel pokusit napravit toto rušení některým z následujících opatření:

—Změnou orientace nebo přemístěním přijímací antény. —Zvětšením vzdálenosti mezi zařízením a přijímačem. —Připojením zařízení do zásuvky v okruhu, který je odlišný od okruhu, ke kterému je

připojen přijímač.

— Konzultací problému s prodejcem nebo zkušeným opravářem radiopřijímačů/

televizorů.

Prohlášení EEC

Tento přístroj byl testován podle požadavků normy 89/336/EEC (Evropské hospodářské společenství) z hlediska EMC (Elektromagnetická kompatibilita) a bylo zjištěno, že vyhovuje uvedeným požadavkům.

Prohlášení MIC

Zařízení třídy B (Informační/telekomunikační zařízení pro domácí použití)

Toto zařízení prošlo registrací EMC pro použití v domácnostech a lze jej používat v jakémkoliv prostředí, včetně obytných budov.

Směrnice WEEE

Likvidace vyřazených elektrických a elektronických zařízení v domácnostech uživatelů v Evropské unii.

Tentosymbol na výrobku nebo na jeho obalu indikuje, že dané zařízení nelze vyhodit do běžného domovního odpadu. Vyřazené elektrické nebo elektronické zařízení je nutno zlikvidovat odevzdáním k recyklaci v souladu s platným plánem recyklace. Další informace o recyklaci tohoto zařízení získáte u místních úřadů, v obchodě, kde jste výrobek zakoupili, n ebo u společnosti, která se zabývá likvidací domovního odpadu. Recyklace materiálů pomáhá chránit přírodní zdroje a zaručuje likvidaci výrobku způsobem, který je šetrný k lidskému zdraví a životnímu prostředí.

Prohlášení regulátorů58

BenQ MP721, MP721c User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Autorská práva

Obsah

Důležité bezpečnostní pokyny

Úvod

Přednosti projektoru

Obsah balení při dodávce

Standardní příslušenství

Doplňkové příslušenství

Vnější vzhled projektoru

Přední/horní strana

Zadní strana

Pohled zespodu/ze strany

Ovládací prvky a funkce

Projektor

Dálkový ovladač

Dosah dálkového ovladače

Výměna baterie v dálkovém ovladači

Umístění projektoru

Volba umístění

Bezpečnostní pokyny pro montáž projektoru pod strop

Určení požadované velikosti promítaného obrazu

Jak určit polohu projektoru pro danou velikost projekčního plátna

Jak určit doporučenou velikost projekčního plátna pro danou vzdálenost

Připojení

Bezdrátové připojení (volitelné)

Kabelové připojení

Připojení počítače nebo monitoru

Připojení zařízení s video signálem

Ovládání

Uvedení do provozu

Využití funkce hesla

Nastavení hesla

Jestliže své heslo zapomenete

Použití postupu pro obnovu hesla

Změna hesla

Přepínání vstupního signálu

Přizpůsobení promítaného obrazu

Přizpůsobení úhlu projekce

Automatické nastavení obrazu

Jemné dolaďování velikosti obrazu a světlosti

Korekce lichoběžníkového nastavení

Výběr poměru stran

Výběr režimu zobrazení

Skrytí obrazu

Vytvoření vlastní úvodní obrazovky - funkce MyScreen

Uzamknutí tlačítek na ovládacím panelu

Nastavení časovače prezentace

Zastavení obrazu

Použití funkce FAQ

Vypnutí projektoru

Ovládání nabídek

Systém nabídek

Používání nabídek

Nabídka „Obraz”

Nabídka „Pro-Picture”

Nabídka Nastavení

Nabídka Rozšířené nastavení

Nabídka „Informace”

Údržba

Péče o projektor

Čištění objektivu

Čištění pouzdra projektoru

Skladování projektoru

Přeprava projektoru

Informace o lampě

Výpočet provozní doby lampy

Varovné zprávy

Výměna lampy

Informace o teplotě

Kontrolky

Odstraňování problémů

Technické údaje

Technické údaje projektoru

Tabulka časování

Podporované časování pro vstup signálu z PC

Podporované časování pro vstupní signál Video a S-Video
