MP620/MP720/MP720p digitális projektor Általános sorozat Felhasználói leírás

Üdvözöljük!

Szerzõi jog

A szerzõi jogokat a BenQ Corporation gyakorolhtja. Minden jog fenntartva. A leírás részben vagy egészben történõ másolása, továbbítása, átírása, tárolása, fordítása, visszafejtése elekrtonikus, mechankus, mágneses, optikai, kémiai, manuális vagy egyéb módon a BenQ Corporation írásbeli engedélye nélkül szigorúan tilos.

Jogi nyilatkozat

A BenQ Corporation nem vállal felelösséget vagy garanciát, sem határozott sem pedig vélelmezett ügyben. Az alább leírt tartalom nem befolyásolja az alkalmasságot és az eladhatóságot. Tovbbiakban a BenQ Corporation fenntartja a jogot a kiadvány részének vagy egészének - elõzetes figyelmeztetés nélküli - módosítására.

*DLP, Digital Micromirror Device és DMD a Texas Instruments bejegyzett védjegyei. A leírásban szereplõ további védjegyek a képviselõ cégek vagy szervezetek tulajdonát képezik.

Tartalomjegyzék

Fontos biztonsági utasítások .................................... 1

Bemutatkozás........................................................... 5

A projektor jellemzõi ........................................................ 5

Mi van a dobozban?...........................................................6

Opcionális kiegészítõk ................................................................................6

Külsõ nézet ........................................................................7

Elöl- / felsõ nézet ........................................................................................7

Hátulnézet ...................................................................................................7

Oldalnézet ...................................................................................................8

Alulnézet .....................................................................................................8

Vezérlõk és funkciók ......................................................... 9

Külsõ vezérlõpanel .....................................................................................9

Távirányító ................................................................................................10

Távirányító rálátás ....................................................................................12

Elemcsere a távirányítóban .......................................................................12

A projektor elhelyezése.......................................... 13

Helyválasztás .................................................................. 13

Képméret helyes beállítása .............................................. 15

Hogyan állítható be a projektor helyzete az igényelt képmérethez: .........15

Hogyan határozható meg a távolságból a képméret .................................16

Csatlakoztatás ........................................................ 18

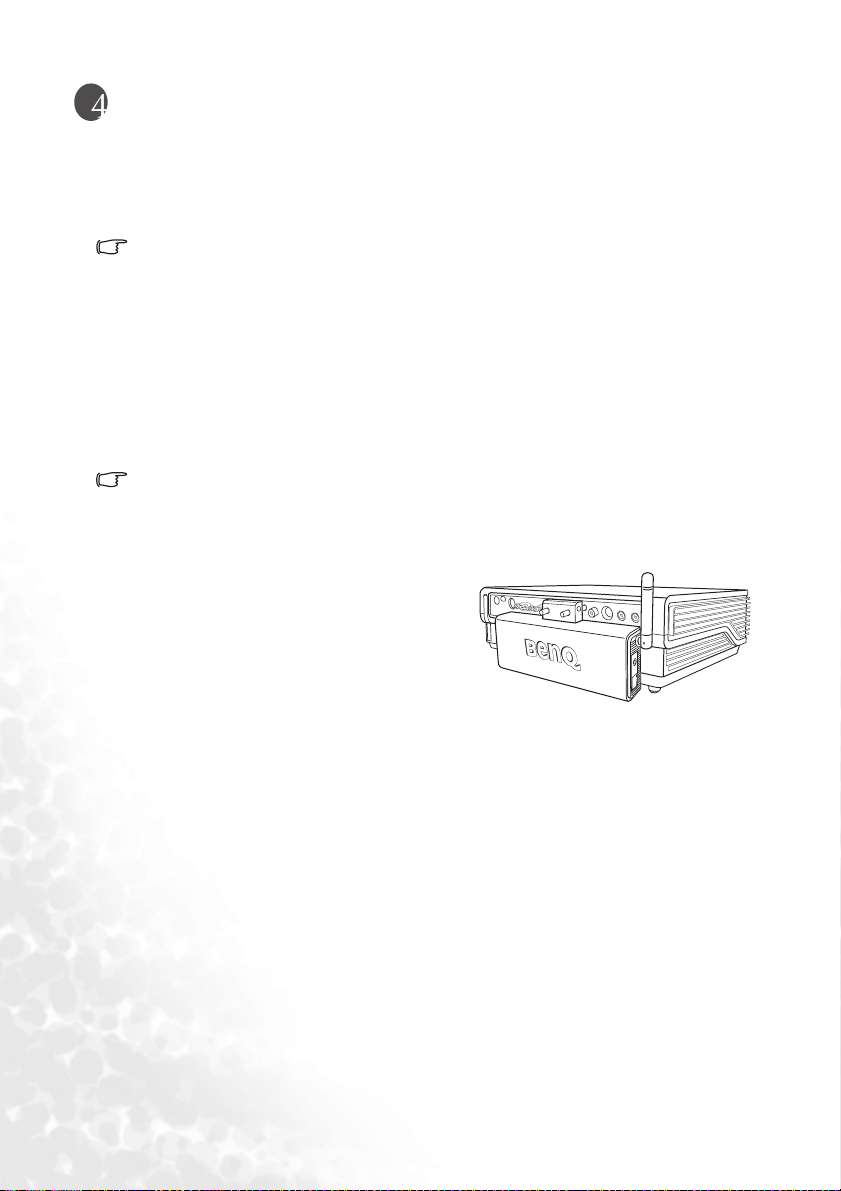

Vezeték nélküli csatlakozás (opcionális) ........................ 18

Kábeles csatlakozás ........................................................ 18

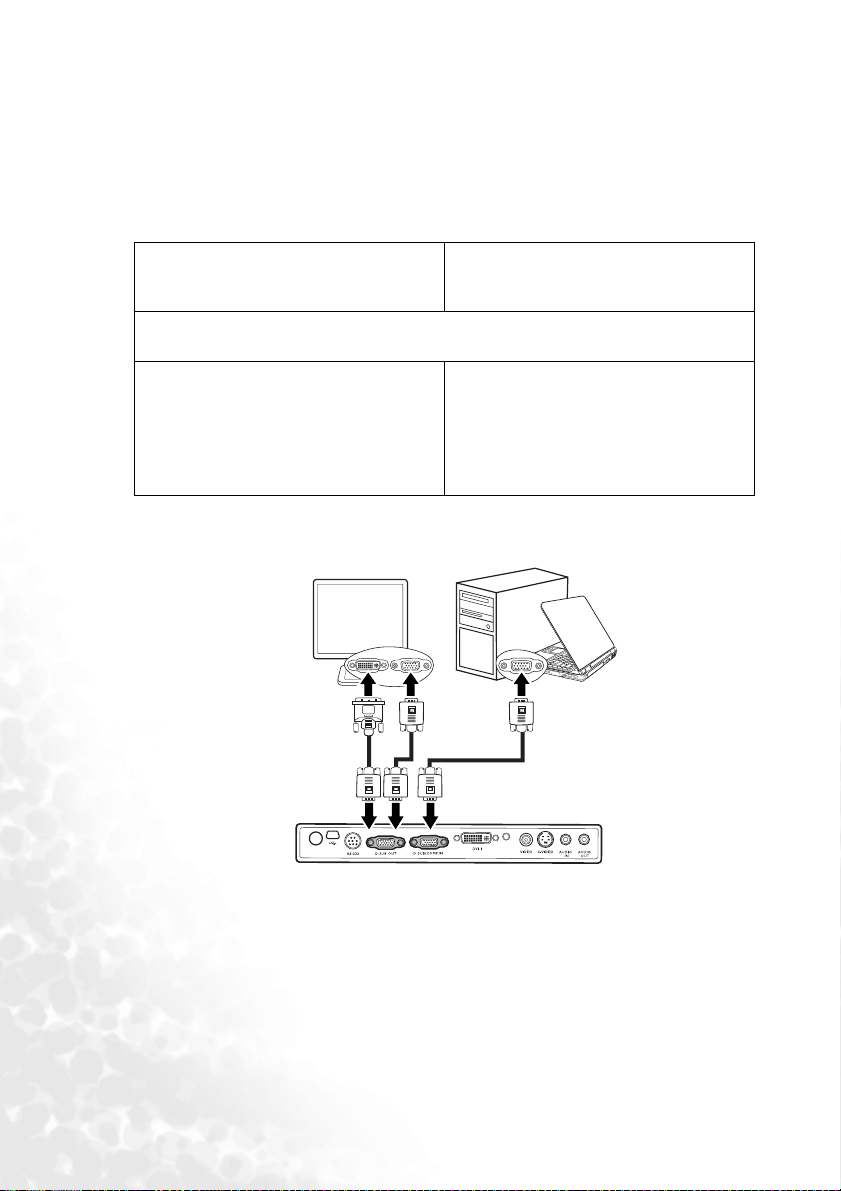

Számítógép vagy monitor csatlakoztatása ................................................18

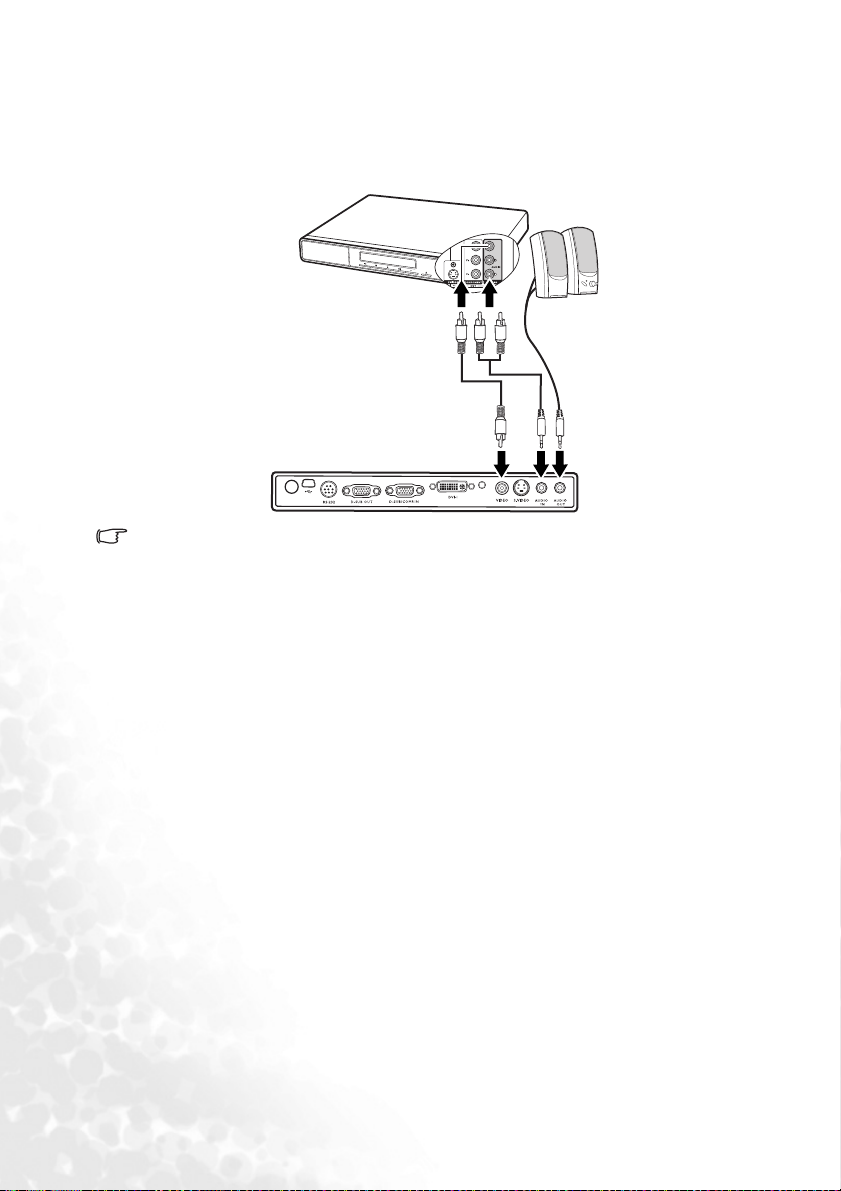

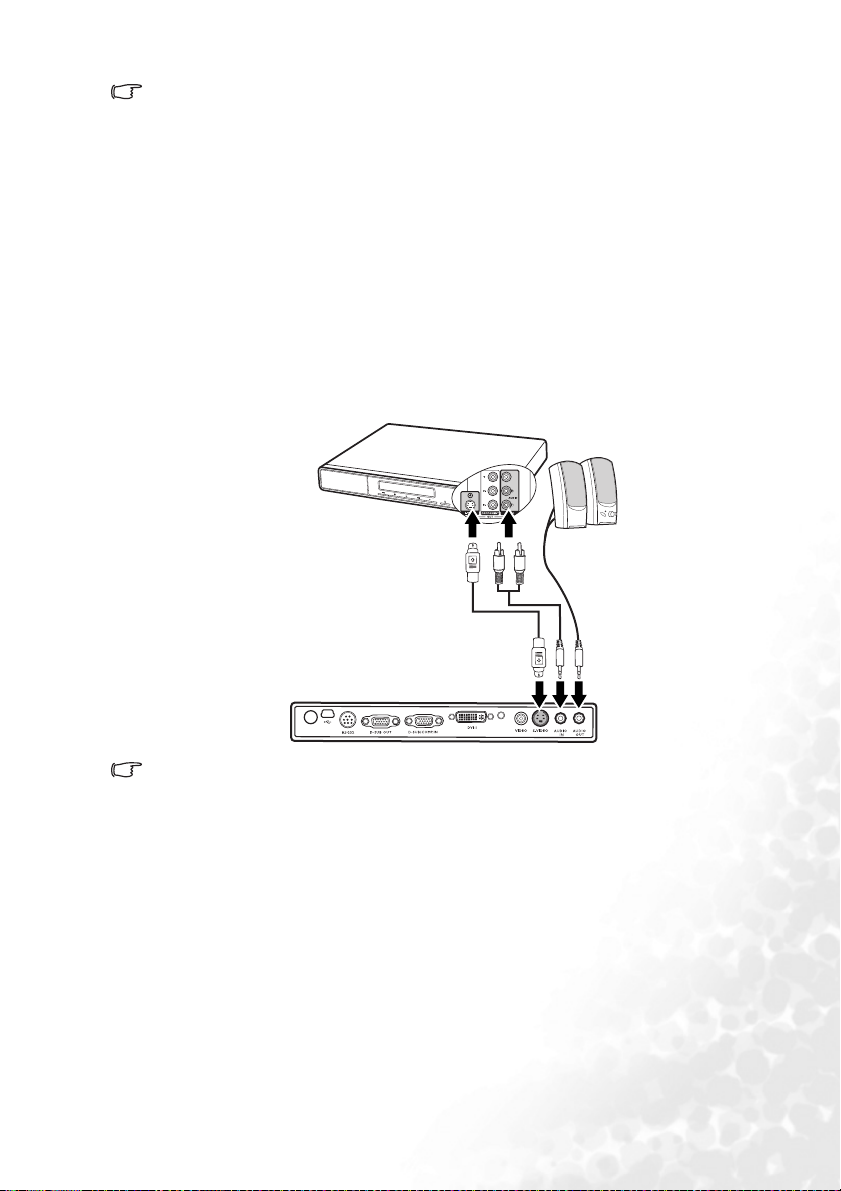

Videó berendezések csatlakoztatása .........................................................21

Mûködés................................................................. 25

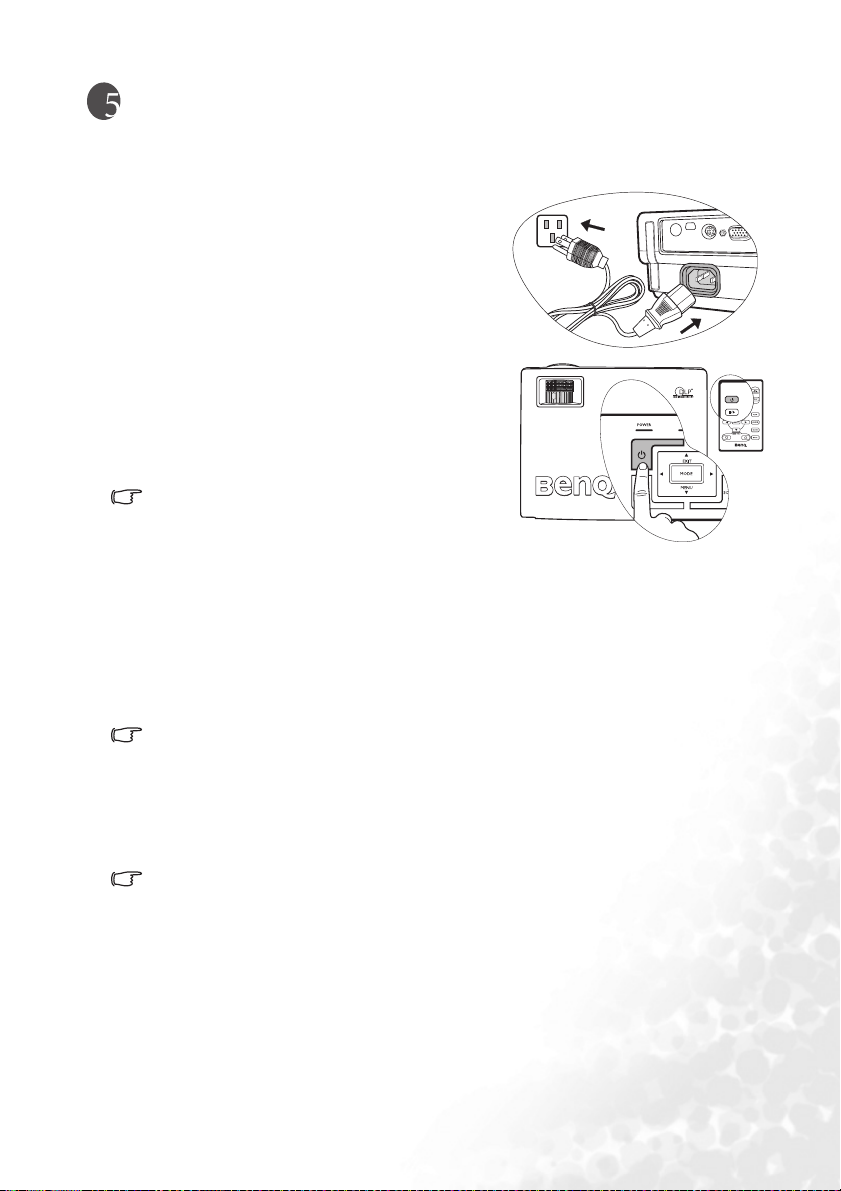

Elsõ bekapcsolás ............................................................. 25

A jelszó használata ......................................................... 25

A jelszó beállítása .....................................................................................26

Ha elfelejtette a jelszót: ............................................................................26

Jelszóemlékeztetõ: ....................................................................................26

Jelszóváltoztatás: ......................................................................................26

Magasságállítás ............................................................... 27

Automatikus képbeállítás ................................................ 27

A kép finomhangolása: méret, élesség ...........................28

Tartalomjegyzék iii

Trapézkorrekció ..............................................................28

Alkalmazásmódok kiválasztása .......................................29

Választás a bemenetek között .........................................29

Kép elsötétítés .................................................................29

Távirányított lapozás........................................................30

Képfagyasztás .................................................................30

Kikapcsolás .....................................................................30

Menü ................................................................................31

Menürendszer ........................................................................................... 31

A menü használata ................................................................................... 33

1. Kép menü ............................................................................................. 34

2. Pro-kép menü ....................................................................................... 35

3. Beállítások menü .................................................................................. 37

4. További beállítások menü .................................................................... 38

5. Információs menü ................................................................................. 40

Karbantartás .......................................................... 41

A projektor megóvása .....................................................41

A lencsék tisztítása ................................................................................... 41

A projektor tisztítása ................................................................................ 41

A projektor tárolása .................................................................................. 41

A projektor szállítása ............................................................................... 41

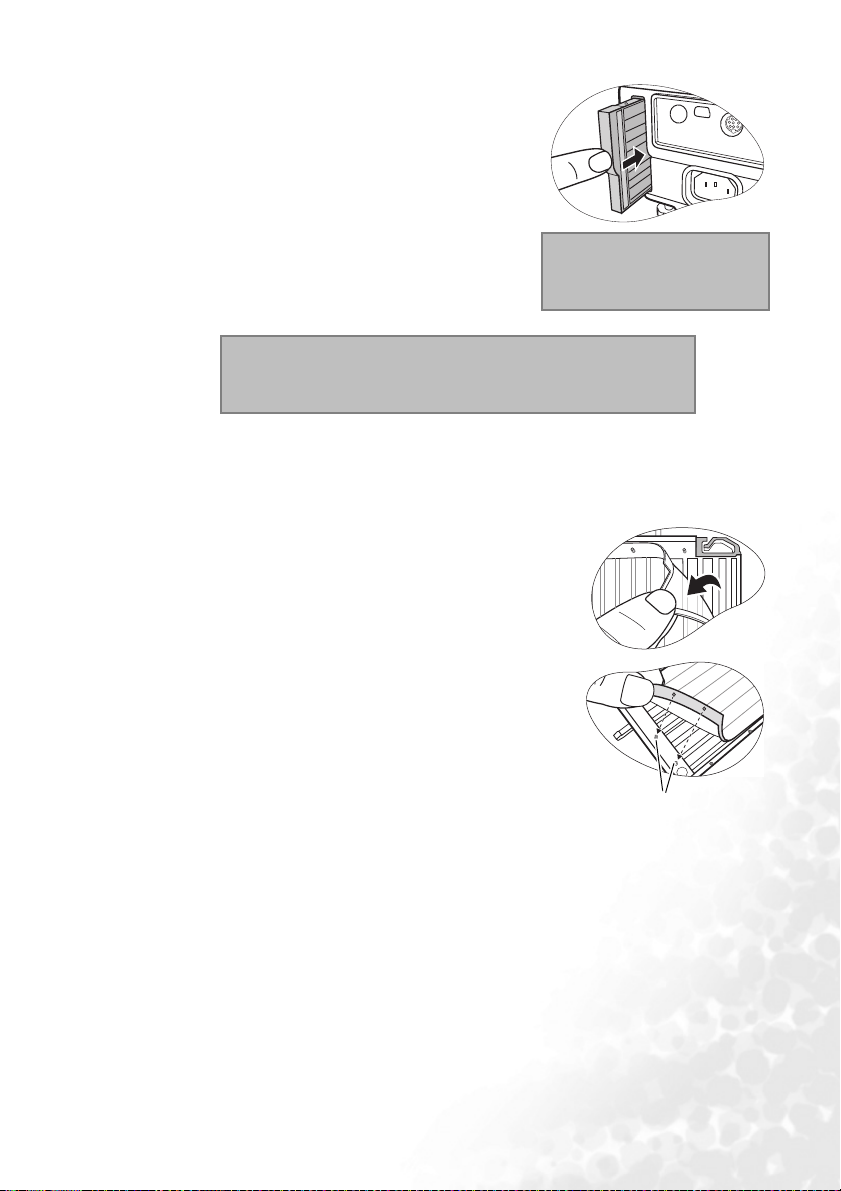

A porszûrõ tisztítása és cseréje ................................................................ 41

Izzó-információk..............................................................44

Élettartam kalkuláció ............................................................................... 44

Figyelmeztetõ üzenet ............................................................................... 44

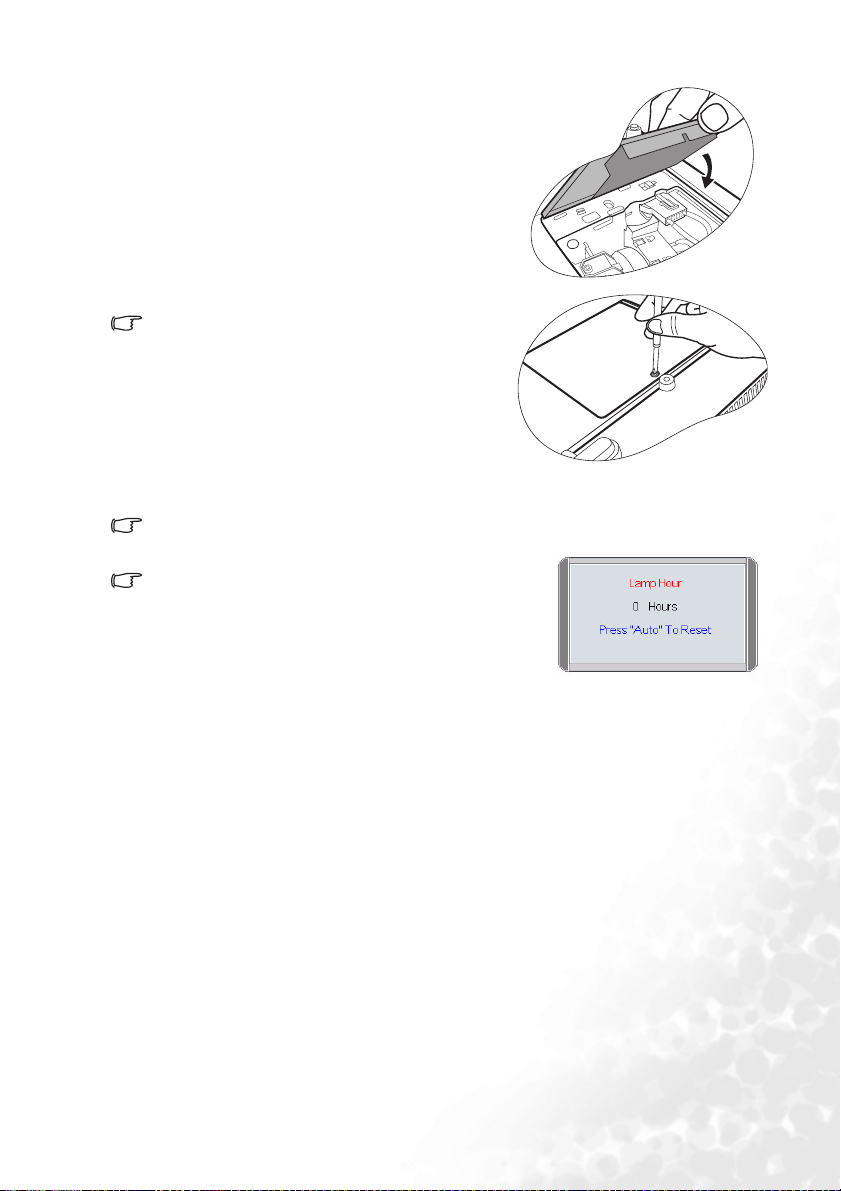

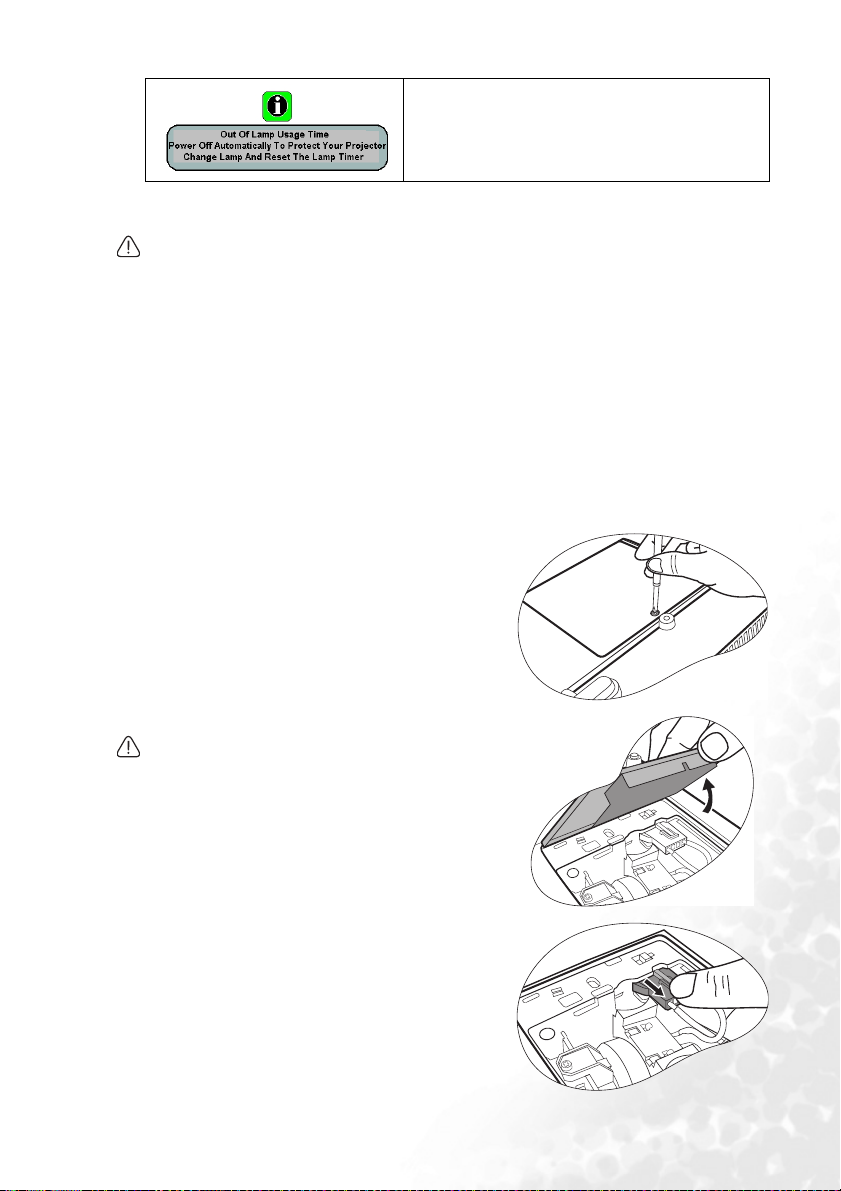

Az izzó cseréje ......................................................................................... 45

Hõmérséklet információk ......................................................................... 47

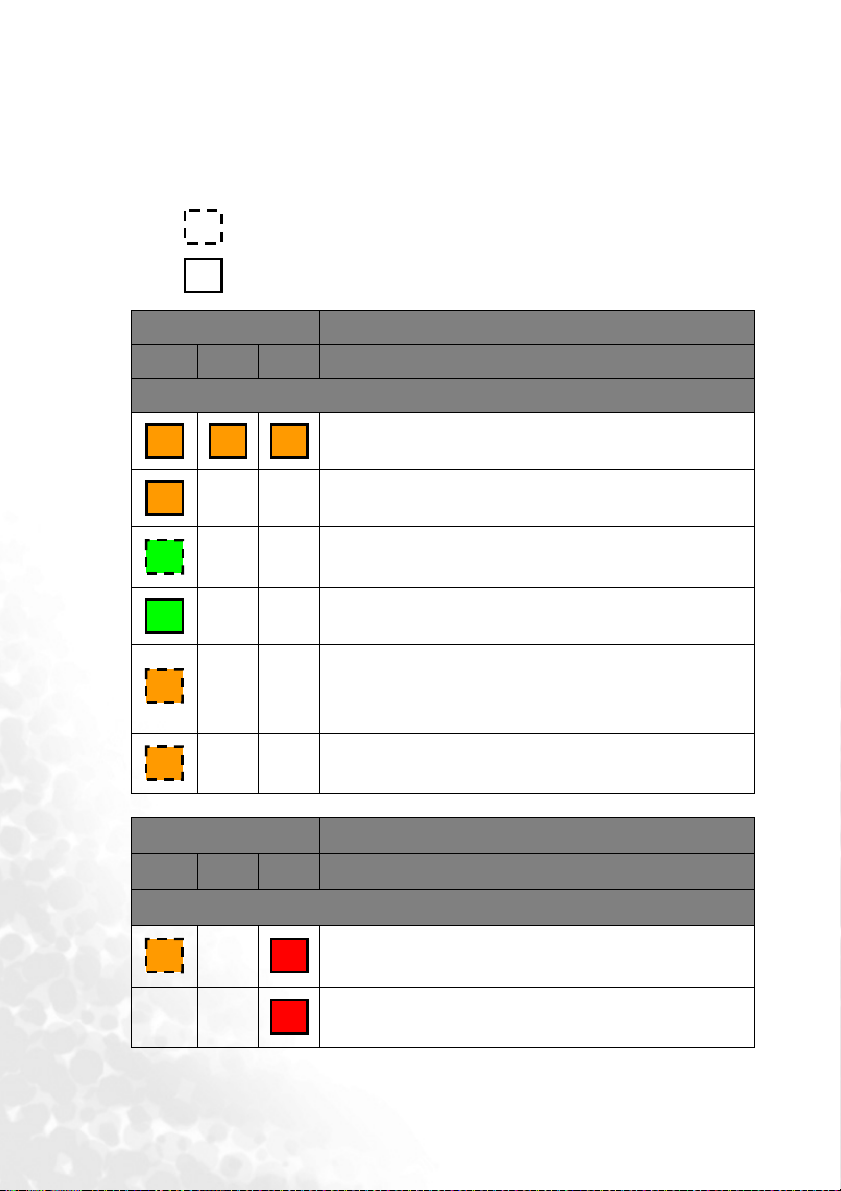

Visszajelzõ fények .................................................................................... 48

Biztonsági elõírások a mennyezetre szereléséhez..................................... 50

Problémamegoldás................................................ 51

Jellemzõk .............................................................. 52

A projektor jellemzõi ......................................................52

Idõzítõ táblázat.................................................................53

Támogatott idõzítések a PC bemeneten ................................................... 53

Támogatott idõzíések a komponens-YPbPr bemeneten .......................... 53

Támogatott idõzíések a Videó és S-Videó bemeneten ............................ 53

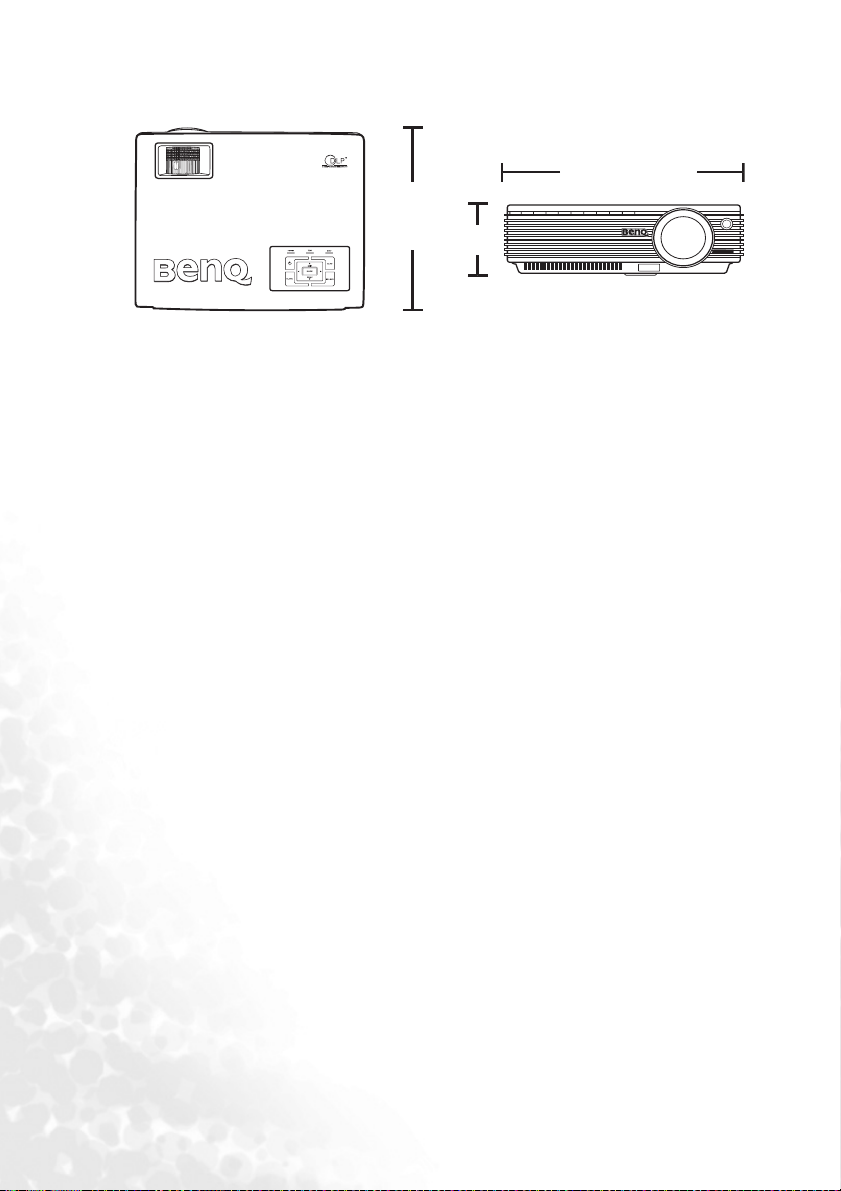

Méretek ...........................................................................54

Garancia ................................................................ 55

Korlátozott garancia ........................................................55

Tartalomjegyzékiv

Szabvány nyilatkozatok ......................................... 56

FCC szabvány ................................................................. 56

EEC szabvány ................................................................. 56

MIC szabvány ................................................................. 56

WEEE directive .............................................................. 56

Tartalomjegyzék v

<Memo>

Tartalomjegyzékvi

Fontos biztonsági utasítások

Az Ön BenQ projektorát a legújabb információs technológiai szabványok alapján tervezték és tesztelték. Ezek ellenére, a biztonságos használathoz kérjük kövesse és tartsa be az utasításokat, melyeket ebben a leírásban illetve a készüléken talál..

Figyelmeztetés

• Az áramütés elkerülése érdekében ne nyissa ki a készüék házát. Az

alkatrészek a felhasználó által nem javíthatók.

• Kérjük olvassa el figyelmesen ezt a használati útmutatót. Tar tsa meg a leírást, hogy késõbb is igénybe tudja venni.

• Mûködés közben ne nézzen a projektor lencséjébe. Az intenzív fény károsodást okozhat a szemben.

• Javítását bízza minõsített szervizmérnökre..

• A projektor bekapcsolása elött

mindig távolítsa el a lencsevédõ kupakot.

• Néhány országban nem megfelelõen stabil a hálózati feszültség. A projektor 100 és 240 V közötti tartományban mûködik megfelelõen. ±10 V változás esetén a mûködésben hiba léphet fel.

Azokon a helyeken, ahol a hálózati feszültség idönként kimarad javasoljuk, hogy használjon feszültségstabilizátort, villámvédõt vagy szünetmentes tápegységet. (UPS).

Fontos biztonsági utasítások 1

Biztonsági utasítások

1. A készülék izzója különösen magas hõmérsékletet ér el mûködés közben. Az izzócsere elött várjon legalább 45 percet, hogy teljesen kihüljön.

2. Ne használja az izzót a meghatározott élettartam után. A megadott idõn túli használat -ritkán elõforduló esetekben - a lámpa töréséhez vezethet.

4. Ne helyezze a készüléket instabil kocsira, állványra vagy asztalra. A projektor leeshet és komoly sérüléseket szenvedhet.

5. Az áramütés elkerülése érdekében nem szerelje szét a készüléket. Hívjon minõsített szakembert, ha beavatkozás szükséges. Helytelen szereléskor hibás mûködés vagy áramütés veszélye áll fenn.

3. Izzócserénél vagy egyéb csatlakoztatáskor mindig húzza ki a projektor tápvezetékét a hálózatból.

Fontos biztonsági utasítások2

Biztonsági utasítások (folytatás)

6. Ne állítsa a projektort olyan környezetbe:

- ahol a szellõztetés nem megoldott. Hagyjon legalább 50 cm távolságot a faltól és a projektor körül a szabad áramlás biztosítására.

- ahol a hõmérséklet igen magas lehet, mint például egy autóban, felhúzott ablakok mellett.

- ahol a levegõ magas páratartalmú, poros, doányfüstös. Sérülhetnek az optikai részegységek, csökkenhet az izzó élettartama és sötétedhet a vetített kép..

7. Ne takarja el a ventilációs réseket.

- Ne helyeze a készüléket ágyra vagy egyéb puha felületre.

- Ne takarja le a készüléket ruhával vagy egyéb anyaggal.

- Ne helyezzen éghetõ anyagot a projektor közelébe.

Ha a ventilációs réseket letakarja, túlhevülhet a készülék, mely tüzet is okozhat.

8. Mindig vízszintes, kiegyensúlyozott felületre helyezze a készüléket.

- Ne használja a készüléket, ha a dõlésszöge 10 foknál nagyobb, illetve víszintestõl való eltérése több mint 15 fok. A nem teljesen vízszintes használat hibákat okozhat és tönkreteheti az izzót.

- tûzjelzõ közelébe

- 40°C / 104°F- nál magasabb hõmérsékletû helyre

- 10000 lábnál magasabb helyre

9. Ne állítsa a készüléket vertikálisan az oldalára. Leeshet és sérüléseket szenvedhet illetve tönkreteheti a készüléket.

Fontos biztonsági utasítások 3

Biztonsági utasítások (folytatás)

10. Ne lépjen rá a projektorra és ne helyezzen el rajta semmilyen tárgyat. A fizikai káron kívül baleset és sérülés is keletkezhet...

11. Ne blokkolja a lencsét semmilyen tárggyal, mivel az felmelegedhet, deformálódhat illetve tüzet is okozhat. Ha idõnként ki szeretné kapcsolni a projektort, használja a távirányító Blank gombját.

12. Ne helyezzen folyadékot a projektorra vagy a közelébe. A fröccsenõ folyadék a készülébe kerülve hibát okozhat. Ha a projektor nedves lett, azonnal húzza ki a fali konnektorból és értesítse a BenQ szervizét a javítás megkezdéséhez.

13. A készülék lehetõvé teszi, hogy fordított képet vetítsen, opcionális mennyezeti tartó telepítésével.

Kérjük hogy csak a BenQ által kínált mennyezeti tartót használja a biztonságos telepítés érdekében.

14. A projektor mûködése közben meleg levegõt áramoltat a ventilációs réseken keresztül. Ez a normál mûködés része, nem jelent hibát.

Fontos biztonsági utasítások4

Bemutatkozás

A projektor jellemzõi

A projektor nagyteljesítményû optikai vetítõredszerrel és felhasználóbarát dizájnnal rendelkezik. Így biztosítva a megbízhatóságot és a könnyû használhatóságot.

A projektor a következõ jellemzõkkel bír:

• Választható jelszóvédelem

• Választható gyors hûtés, mely csökkenti a hûtési idõt

• Opcionális vezeték nélküli modul, hogy több számítógép között is megosztható legyen a projektor

• Kompakt és hordozható kivitel

• Magas minõségû manuális zoom lencsék

• Egygombos automatikus beállítás a legjobb képminõség elérése érdekében

• Digitális trapézkorrekció a torzulásmentes kép megjelenítésére

• Állítható színegyensúly az adat/videó képhez

• Utra-magas fényerejû projektor izzó

• 16,7 millió szín jeleníthetõ meg

• Többnyelvû OSD menü

• Kapcsolható normál és gazdaságos üzemmód, az energiafelhasználás csökkentése érdekében

• Beépített hangszóró, ami lekevert mono hangot közvetít, ha az audió bemenet csatlakoztatva van

• Erõteljes AV funkciók, a jobb minõségû AV megjelenítésére

• Komponens HDTV komaptibilis (YPbPr)

• A látszólagos fényerõ nagyban függ a vetített kép fényerejétõl, a külsõ megvilágítástól a választott bemenet kontraszt/fényerõ beállításaitól és a vetítési távolságtól.

• Az izzó fényereje az idõ elõrehaladtával csökkenhet. Ez egy természetes és várható következmény.

Bemutatkozás 5

Mi van a dobozban?

A projektor dobozában megtalálhatja azokat a kábeleket, amikkel PC-t vagy egyéb videó eszközt tud csatlakoztatni. Óvatosan bontsa ki a dobozt és ellenõrizze, hogy minden megtalálható-e a következõk közül. Ha bármi hiányozna, vegye fel a kapcsolatot az eladójával.

A mellékelt kiegészítõk az Ön régiójában használatosak, így eltérhetnek a képen láthatóktól.

Projektor Hordtáska Leírás Leírás CD

lemezen

Gyors útmu-

tató

VGA kábel USB kábel Tápkábel

Távirányító,

elemmel

Tisztítókendõ cserélhetõ szûrõ

Opcionális kiegészítõk

1. Macintosh adapter

2. 200W izzó modul

3. Mennyezeti tartó

Húzza ki a cimkét, mielött

használná a távirányítót.

4. Komponens Videó - VGA (D-sub) adapter kábel

5. RS232 konnektor

6. Vezeték nélküli modul

Bemutatkozás6

Külsõ nézet

Elöl- / felsõ nézet

2 3 4

Hátulnézet

További információért olvassa el a "Csatlakoztatás" fejezetet a 18. oldalon

1. Külsõ vezérlõ panel (Lásd a

"Külsõ vezérlõpanel" fejezetet a 9.

oldalon)

2. Ventilációs rés

3. Projektor lencse

4. Elsõ állítható láb

5. Lencsevédõ kupak

6. Fókusz gyûrû és zoom gyûrû

7. Elülsõ IR távirányító érzékelõ

11 12 13 14 15 16 17 18

8. Hátsó állítható láb

9. AC tápkábel aljzat

10. Szûrõ ház

11. IR távirányító érzékelõ

12. USB aljzat

13. RS232 vezérlõ aljzat

14. RGB kimenet

19 20

15. RGB (PC) / Komponens videó (YPbPr/ YCbCr) bemeneti aljzat

16. DVI-I bemenet

17. Video aljzat

18. S-Video aljzat

19. Audió bemenet

20. Audio kimenet

21. Hangszóró

Bemutatkozás 7

Oldalnézet

Alulnézet

22. Kensington lopásgátló rés

23. Elülsõ állíthatõ láb

24. Izzófedél

25. Hátsó állítható láb

Bemutatkozás8

Vezérlõk és funkciók

Külsõ vezérlõpanel

13 14

8 7 12 6

1. Fõkapcsoló (További információért olvassa el az "Elsõ bekapcsolás"

fejezetet a 25. oldalon és a "Kikapcsolás" fejezetet a 30. oldalon )

Be- illetve kikapcsolja a projektort.

2. Blank (További információért olvassa el a "Képelsötétítés" fejezetet a 29. oldalon )

A kép elsötétítésre használhatja. Bármely más gomb megnyomásakor a kép visszatér.

3. Mode (További információért olvassa el az "Application Mode/Alkalmazás

mód" fejezetet a 34. oldalon )

Attól függõen, hogy mely bemenet van kiválasztva, többféle képbeállítási lehetõség közül választhat. Ha a vezeték nélküli modul csatlakoztatva van, akkor a Wireless Connection menü jelenik meg, melyben kiválaszthatja, hogy LAN, IEEE 802.11 a vagy IEEE 802.11 b/ g szabvány szerint csatlakozik a hálózathoz. (A vezeték nélküli modul a BenQ viszonteladóknál vásárolható meg.)

4. Source (További információért olvassa el a "Választás a bemenetek között"

fejezetet a 29. oldalon )

Kiválaszthatja a bemeneti jel forrását, rendre: RGB, komponens videó, S-videó vagy videó.

5. Auto (További információért olvassa el az "Automatikus képbeállítás" fejezetet

a 27. oldalon )

A készülék automatikusan állítja be a megjelenített képet. Ha a vezeték nélküli modul csatlakoztatva van, akkor Wireless Connection menü

jelenik meg és alapértelmezésként a IEEE 802.11 a van kiválasztva. Nyomja meg ezt a gombot, hogy használható csatornát keressen a készülék. (A vezeték nélküli modul a BenQ viszonteladóknál vásárolható meg.)

6. Izzó kijelzõ fény (További információért olvassa el a "Visszajelzõ fények"

fejezetet a 48. oldalon )

Az izzó állapotát mutatja. Hiba esetén villog, egyébként folyamatosan világít.

411

Bemutatkozás 9

7. Hõmérséklet figyelmeztetõ fény (További információért olvassa el a "Visszajelzõ

fények" fejezetet a 48. oldalon )

Pirosan villog, ha a projektor belsõ hõmérséklete túl magas.

8. Üzemben visszajelzõ fény (További információért olvassa el a "Visszajelzõ

fények" fejezetet a 48. oldalon )

Világít vagy villog, amikor a projektor mûködik.

9. 3 Balra

10. Jobbra 4(További információért olvassa el a "Trapézkorrekció" fejezetet a 28.

oldalon )

Ha a menü nem aktív, akkor a 9 és 10 gombok a digitális trapézkorrekciót változtatják. Egyéb esetben -/+ gombok forróbillentyûkként üzemelnek.

11. 6Menu (További információért olvassa el "A menü használata" fejezetet a 33.

oldalon )

Aktiválja az OSD menüt.

12. 5Exit

Kilép és elmenti az aktuális menü beállításokat. Ha a menü aktív, akkor a 9 és 12 gombokkal navigálhat a menüben.

13. Fókusz gyûrû (További információért olvassa el "A kép finomhangolása: méret,

élesség" fejezetet a 28. oldalon )

A vetített kép fókuszát szabályozza.

14. Zoom gyûrû (További információért olvassa el "A kép finomhangolása: méret,

élesség" fejezetet a 28. oldalon )

A vetített kép méretét állíthatja be.

Távirányító

7 8

3 4

11 5 3

12 13

1. Fõkapcsoló (További információért olvassa el az "Elsõ bekapcsolás"

fejezetet a 25. oldalon és a "Kikapcsolás" fejezetet a 30. oldalon )

Be- illetve kikapcsolja a projektort.

Bemutatkozás10

2. Fagyasztás

A kép kimerevedik, ha megnyomja a FREEZE gombot. Az " " ikon jelenik meg a jobb felsõ sarokban. A feloldáshoz nyomja meg újra a FREEZE gombot.

3. 5Fel, 6 Le

4. 3Balra, Jobbra4

Ha az OSD menü aktív, akkor a 5Fel, 6 Le, 3Balra és Jobbra4gombok navigálásra és változtatásra használhatóak.

5. Menu (További információért olvassa el "A menü használata" fejezetet a 33.

oldalon )

A menü valamely elemének kiválasztásához használható. Kilépéshez és a beállítások elmentéséhez is használható (Nyomja meg a 5Fel

gombot, amivel szintén kiléphet és elmentheti a beállításokat.)

6. Trapézkorrekció (További információért olvassa el a

"Trapézkorrekció" fejezetet a 28. oldalon )

Manuálisan változtathatja a kép trapézbeállítását.

7. LAN/Wireless (További információért olvassa el az "Vezeték nélküli csatlakozás

(opcionális)" fejezetet a 18. oldalon )

Ha a vezeték nélküli modul csatlakoztatva van, akkor Wireless Connection menü jelenik meg. Nyomja meg ezt a gombot, ha választani szeretne a LAN vagy a vezeték nélküli hálózat között. (A vezeték nélküli modul a BenQ viszonteladóknál vásárolható meg.)

8. Oldal fel/le (További információért olvassa el a "Távirányított lapozás" fejezetet

a 30. oldalon )

Egy csatlakoztatott PC segítségével az oldal fel/le billentyûk egész oldalakat mozgatnak fel illetve le. (Pl. a Microsoft PowerPointban).

9. Csere (További információért olvassa el a "Vezeték nélküli csatlakozás

(opcionális)" fejezetet a 18. oldalon )

Ha a vezeték nélküli modul csatlakoztatva van, akkor Wireless Connection menü jelenik meg. Nyomja meg ezt a gombot, ha választani szeretne az IEEE 802.11 a és az IEEE 802.11 b/g közül. (A vezeték nélküli modul a BenQ viszonteladóknál vásárolható meg.)

10. Auto (További információért olvassa el az "Automatikus képbeállítás" fejezetet

a 27. oldalon )

Automatikusan, a megjelenített képhez állítja be a paramétereket. Ha a vezeték nélküli modul csatlakoztatva van, akkor Wireless Connection menü

jelenik meg és az IEEE 802.11 van kiválasztva. Nyomja meg ezt a gombot, hogy használható csatornát keressen a készülék. (A vezeték nélküli modul a BenQ viszonteladóknál vásárolható meg.)

11. Source (További információért olvassa el a "Választás a bemenetek között"

fejezetet a 29. oldalon )

Kiválaszthatja a bemeneti jel forrását, rendre: RGB, komponens videó, videó.

12. Blank (További információért olvassa el a "Képelsötétítés" fejezetet a 29. oldalon )

A kép elsötétítésére használhatja. Bármely más gomb megnyomásakor a kép visszatér.

S-videó vagy

Bemutatkozás 11

13. Mode (További információért olvassa el az "Application Mode/Alkalmazás

mód" fejezetet a 34. oldalon )

Attól függõen, hogy mely bemenet van kiválasztva, többféle képbeállítási lehetõség közül választhat.

Távirányító rálátás

Az infra-vörös (IR) távirányító érzékelõi a projektor elején és hátulján találhatóak. A távirányítót úgy kell a készülék felé tartani, hogy 30 foknál kisebb szögben látszódjék az érzékelõ.. A maximális hatótávolság kb. 6 méter.

• A távirányító használata szembõl

Kb.. 15°

Gyõzõdjön meg arról, hogy a táviránító és az érzékelõ között semmilyen akadály ne legyen, mivel az gátolja az érzékelõt az infra-vörös jel érzékelésében.

• A távirányító használata hátulról

Kb.. 15°

Elemcsere a távirányítóban

1. Húzza ki az elemtartót.

2. Helyezzen be egy új elemet a tartóba. Ügyeljen a helyes polaritásra.

3. Nyomja vissza a tartót a távirányítóba.

• Kerülje a magas hõmérsékletet és

páratartalmat. A helytelen behelyezés kárt okozhat az elemben.

• Csak olyan elemet használjon, ami azonos

vagy hasonló típusú az elem gyártója által javasolttal.

• A haszált elemet a helyi hulladékkezelési elõíársoknak megfelelõen semmisítse meg.

• Soha ne dobja az elemet tûzbe. Lehetséges, hogy felrobban.

• Ha az elem kimerült vagy hosszabb ideig nem használja a távirányítót, akkor vegye ki az

elemet, az esetleges sérülések vagy elemfolyások elkerülése érdekében.

Bemutatkozás12

A projektor elhelyezése

Helyválasztás

A projektort négy különbözõ helyzetben használhatja:

1. Talpon a vászonnal szemben;

2. Mennyezeten a vászonnal szemben;

3. Talpon a vászon mögött;

4. Mennyezeten a vászon mögött. A szoba felépítése vagy a személyes igény befolyásolja a projektor elhelyezését. Úgy

válassza meg a vetíendõ kép méretét és elhelyezkedését, a használható fali konnektort és a csatlakoztatandó eszközöket, hogy minden elvárásnak megfeleljen.

Ha a vezeték nélküli csatlakozást használja, nem kell aggódnia a kábelek csatlakozása miatt. Ez lehetõséget ad, hogy 20 méteren belül bárhova elhelyezze a projektorát és akár gyorsan és egyszerûen válthasson másik notebookra a prezentáció alatt.

A fenti modul használatához telepítenie kell a BenQ vezeték nélküli modult, valamint a notebookot is megfelelõen kell beállítani.További információért olvassa el a "Vezeték nélküli

csatlakozás (opcionális)" fejezetet a 18. oldalon.

A projektor elhelyezése 13

I. Talpon, szemben

A legáltalánosabb elhelyezési módszer, könnyen telepíthetõ asztalon vagy állványon a vászonnal szemben.

Állítsa a projektort a vászonnal szemben, megfelelõ magasságban.

II. Mennyezeten, szemben

Szerezen be BenQ mennyezeti tartó készletet, hogy fel tudja szerelni a projektort a mennyezetre. Ebben az esetben a projektor a vászonnal szemben, fejjel lefelé helyezkedik el.

Állítsa be az Advance menüben > Mirror almenüt, miután bekapcsolta a projektort.

III. Talpon, hátul

Ilyen esetben a projektor a vászon mögött áll, talpon egy állványon vagy asztalon.

Ez a beállítás speciális vásznat igényel.

Állítsa be az Advance menüben > Mirror almenüt, miután bekapcsolta a projektort.

IV. Mennyezeten, hátul

Ebben az esetben a projektor fejjel lefelé, a vászon mögött helyezkedik el.

Ehhez a beállításhoz a speciális vásznon kívül szükség van egy külön beszerezhetõ BenQ mennyezeti tartó készletre is.

Állítsa be az Advance menüben > Mirror almenüt, miután bekapcsolta a projektort.

A projektor elhelyezése14

Képméret helyes beállítása

A kép méretét befolyásolja a lencsék és a vászon távolsága, a zoom beállítás illetve a bemeneti videójel.

A maximális (natív) felbontása ennek a projekotrnak 1024 x 768 pixel, ami 4:3 aránynak felel meg. Ahhoz, hogy egy 16:9 arányú képet megjeleníthessen, a projektor átméretezi (átmérõben és arányaiban) a képet. Ezzel a kép magassága 75%-a lesz a natív felbontásnak.

4:3 képarány in 4:3 vetített terület

Így a 16:9 képaránnyal a vetített 4:3 felület magasságának 25%-a nem használható. Ezért egy fekete csík látható a kép alsó illetve felsõ részén (2x12,5% magasságban). A 16:9 vetített kép pedig arányaiban középre kerül a 4:3 valódi vetített képen belül. Amikor kiválasztja a projektor helyét fontos eldöntenie, hogy milyen formátumú bemenet áll rendelkezésre. A bemenetek mindegyike (kivéve a kompozit videót, ami 16:9) a 4:3 szabványt támogatják. Így 33% több felületre lesz szüksége a 16:9 képarányú vetítéssel szemben.

FONTOS: A projektor elhelyezésénél ne a 16:9 képarányhoz szükséges vetíési felületet vegye alapul.

A projektort mindig vízszintes felületre helyezze (asztal vagy állvány) pontosan szemben a vászonnal. Így kivédheti a kép torzulását, ami a szögben történõ vetítéskor fordul elõ.

A modern digitális projektorok nem pontosan egyenesen vetítenek (mint pl. a régi filmvetítõk). Úgy tervezték a projektorokat, hogy kevéssel a projektor vízszintje fölé vetítsék a képeket. Így a vetítéskor a vászon alsó vonala valamivel magasabbra kell, hogy kerüljön a projektor síkjánál. Ezzel a megoldással az asztalról vetítehet úgy, hogy mindenki látja a vásznat és a projektor nem takar be a látótérbe.

Ha a projektort mennyezetre szerelik, akkor fejjel lefelé néz, tehát kevéssel lefelé vetíti a képeket.

A diagramon látható (17 oldal), hogy a kép alsó vonala és a projektor lencsének magassága között távolság keletkezik. A mennyezetre szerelt projektornál ez a távolság a kép felsõ vonala és a lencsék között keletkezik.

Ha növeli a távoságot a projektor és a vászon között, akkor a vízszintes (un. offszet) távolság is nöni fog.

Ha kiválasztotta a vászon és projektor helyét, számoljon azzal, hogy a vetített kép mérete és a vízszintes offszet méretei közvetlenül kapcsolatba vannak a vetítési távolsággal.

Az alábbiakban találhat egy táblázatot, ahol a BenQ bemutatja, hogy a 4:3 képarány esetén hova helyezheti a projektort. Két fontos adatot kell leolvasnia; az egyik a vászon közepének vízszintes távolsága (vetítési távolság), a második pedig a vászon vízszntes offszet magassága az alsó illetve felsõ vonalától mért távolsága.

16:9 képarány (átméretezett) to 4:3 vetített

terület

Hogyan állítható be a projektor helyzete az igényelt képmérethez:

1. Válassza ki a kép méretét.

A projektor elhelyezése 15

2. Keresse ki a táblázatból a választott értékhez legközelebb esõ számot (a ’4:3 kép átló’). Ezzel a számmal egy sorban találja a távolságadatot (’Átlag). Ez a vetítési távolság.

3. Ugyanebben a sorban, átellenben a jobb oldalon találja vertikális offszet értékét. Ez az érték szabja meg a vászon alsó vonalának magasságát.

4. A legmegfelelöbb elhelyezkedéskor a projektor pontosan a vászonnal szemben áll, a második illetve a harmadik pontnak megfelelõ távolságra illetve magasságban.

Például, ha egy 120” átlójú képet szeretne vetíteni, akkor az áltagos távolság 4691mm, illetve a vertikális offszet pedig 46mm.

Ha másképp helyezi el a projekrort, mint ahogyan javasoljuk, akkor felfelé vagy lefelé döntenie kell a készüléket. Ez a kép torzulásával jár együtt. Használja a trapézkorrekciót, hogy javítson a kép torzulásán. Bõvebb információért olvassa el a "Trapézkorrekció"

fejezetet a 28. oldalon.

Hogyan határozható meg a távolságból a képméret:

Ezzel a metódussal kiszámítható, hogy mekkora az a képméret, amelyik még éppen megfelelõ a szoba méreteihez.

A maximális képméretet a szoba fizikai méretei korlátozzák:

1. Mérje meg a távolságot a projektor és a vászon között. Ez a veítési távolság.

2. Keresse ki a táblázatból a választott értékhez legközelebb esõ számot (’Átlag oszlopban). Ellenõrizze, hogy a kapott érték benne van-e az átlag minimuma és maximuma közé esõ tartományban.

3. Ezzel az értékkel számolva, nézze meg a sorban bal oldalon található értéket. Az lesz a vetített kép mérete, a kiszámolt vetítési távolságra.

4. Ugyanebben a sorban, átellenben a jobb oldalon találja vertikális offszet értékét. Ez az érték szabja meg a vászon alsó vonalának magasságát.

Például, ha a vetítési távolság 4,5m - amihez a legközelebb esõ átlag 4617mm. A sorban megtalálható, hogy 3000mm képméret lehetséges. Amennyiben csak olyan vásznat tud beszerezni, ami elõre gyártott méretû, akkor a 9’ és 10’ méret felel meg a legjobban.

A minimális és maximális érték ellenõrzése után látható, hogy ezek a vásznak használhatók a legjobban, 4,5m távolságból. A projektor zoom funkciójával korrigálhatja a kép méretét, viszont ügyeljen arra, hogy ilyenkor változik az offszet értéke is.

A projektor elhelyezése16

Maximum zoom

Minimum zoom

Vászon

Lencseközép

Offset

Vetítési távolság

4:3 képátló A vászon távolsága mm-ben Vertikális Offszet

Láb Incs mm Min. távolság

(max. zoom)

4 48 1219 1745 1876 2007 18

1500 2148 2199 2250 23 5 60 1524 2182 2345 2509 23 6 72 1829 2618 2815 3011 27

2000 2863 3078 3293 30 7 84 2134 3055 3284 3513 32 8 96 2438 3491 3753 4015 36

2500 3579 3848 4116 38 9 108 2743 3927 4222 4516 41

3000 4295 4617 4939 45

10 120 3048 4364 4691 5018 46

3500 5011 5387 5763 53

12 144 3658 5236 5629 6022 55

4000 5727 6157 6586 60

15 180 4572 6545 7036 7527 69

5000 7158 7695 8232 75

18 216 5436 7855 8444 9033 82

6000 8590 9234 9878 90

25 300 7620 10909 11727 12545 114

Átlag Max. távolság

(min. zoom)

mm-ben

3% eltérés lehetséges, az optikai összetevõk eltérésébõl adódóan.

A projektor elhelyezése 17

Csatlakoztatás

Ha a bemenetek valamelyikére eszközt csatlakoztat, kérjük ügyeljen az alábbiakra:

1. Kapcsolja ki mindegyik eszközt, mielött csatlakoztatná azokat.

2. Csak megfelelõ kábeleket használjon.

3. Gyõzõdjön meg arról, hogy a kábelek tökéletesen csatlakoztatva vannak-e.

A csatlakozásokhoz - amiket a továbbiakban bemutatunk - szükséges kábelek egy része tartozék (lásd "Mi van a dobozban?" fejezetet a 6. oldalon). A többi kábel bármely szaküzletben beszerezhetõ.

Vezeték nélküli csatlakozás (opcionális)

A vezeték nélküli csatlakozás lehetõvé teszi több, Wi-Fi kompatibilis notebook csatlakoztatását a projektorra. Ezzel a lehetõséggel megszûnik a kábelek cserélgetése a prezentció alatt. A Wi-Fi kapcsolódással több elõadó, különbözõ notebookokkal könnyedén tarthatnak saját elõadást (mint például találkozások, konferenciák, elõadásokon, osztályokban).

A vezeték nélküli modult a készülék hátsó részére lehet csatlakoztatni, a DVI-I aljzatba.

Amíg a vezeték nélüli modult használja, addig nem tudja a DVI-I aljzatot DVI kábel csatlakoztatására használni.

Annak ellenére, hogy a projektor vezeték nélküli adatkapcsolatot folytat, a tápellátáshoz szükége van vezetékes kapcsolódásra a fali konnektorba.

A vezeték nélküli modul a BenQ viszonteladóknál vásárolható meg. A vezeték nélküli modult a többi kábel csatlakoztatása elött telepítenie kell. További információért olvassa el a vezeték nélküli modul használati utasítását.

Projektor vezeték nélküli modullal

Kábeles csatlakozás

Számítógép vagy monitor csatlakoztatása

Számítógép csatlakoztatása

A projektoron elhelyeztek VGA és DVI bemeneteket, amire notebookot vagy asztali számítógépet is csatlakoztathat.

Ezen kívül az USB felületen is csatlakoztathatja a számítógépet és így a lapozás megoldható a projektor távirányítójával is. (Lásd a "Távirányított lapozás" fejezetet a 30. oldalon).

Csatlakoztatás18

Asztali számítógép vagy notebook csatlakoztatása: (VGA vagy VGA-DVI kábellel):

• VGA kábellel: • VGA-DVI kábellel:

1. Válassza ki a mellékelt VGA kábelt és csatlakoztassa a számítógép kimenetéhez.

2. A kábel másik végét pedig csatlakoztassa a D-SUB/COMP IN bemenetre a projektoron

3. Amennyiben szükség van lapozásra is, akkor csatlakoztassa a mellékelt USB kábelt is (Lásd a "Távirányított lapozás" fejezetet a 30. oldalon). A szélesebb végét a számítógép USB aljzatába, a kisbbet pedig a projektor megfelelõ aljzatába tudja csatlakoztatni.

4. Válasszon egy megfelelõ audió káblet is és csatlakoztassa az egyik végét a projektorhoz, másk végét pedig a számítógép audió kimenetére.

5. Ha igény merülne fel külsõ hangszóró csatlakoztatására, akkor válasszon egy audió kábelt, aminek az egyik végét a projektor Audio OUT* aljzatába, a másikat pedig a külsõ hangszóró megfelelõ bemenetére csatlakoztassa.

*Az audió kiement kevert mono hangot ad és a projektor hangerõszabályozója vezérli.

A végleges csatlakoztatási ábra az alábbi lehet:

1. Válassza ki a mellékelt VGA-DVI kábelt és csatlakoztassa a számítógép kimenetéhez.

2. A kábel másik végét pedig csatlakoztassa a DVI-I bemenetre a projektoron

notebook vagy asztali PC

Hangszóró

Audió kábel

USB kábel

• Amennyiben Macintosh gépet csatlakoztat, akkor szüksége lesz egy opcionálisan beszerezhetõ átlakítóra.

• A legtöbb notebook nem kacsolja be a külsõ monitor csatlakozóját akkor, amikor a projektort rácsatlakoztatja. Általában az FN + F3 billentyûkombinációval kapcsolhatja be. Keresse meg a a CRT/LCD feliratú gombot és nyomja le az FN gombbal egyidejüleg. Ha nehézségei támadnának, akkor olvassa el a notebook kezelési utasítását.

VGA kábel

VGA-DVI

kábel

Audió kábel

Csatlakoztatás 19

Monitor csatlakoztatása

Amennyiben külõ monitoron is szeretné nyomon követni az elõadását, akkor csatlakoztassa a projektor RBG kimenetét egy VGA kábel segítségével a monitorhoz és kövesse az alábbi utasításokat:

Megjegyzés: A D-SUB kimenet csak abban az esetben mûködik, ha a projektor D-SUB kábellel

van csatlakoztatva a számítógéphez.

A monitor csatlakoztatása (VGA vagy VGA-DVI kábellel):

• VGA kábellel: • VGA-DVI kábellel:

Megjegyzés: A monitornak is rendelkeznie

kell DVI bemenettel.

1. Csatlakoztassa a projektort a számítógéphez. További információért olvassa el a

"Számítógép csatlakoztatása" fejezetet a 18. oldalon.

2. Válasszon egy VGA kábelt (1 darab

alaptartozék) és csatlakoztassa a monitor D-Sub bemenetére.

3. A kábel másik végét csatlakoztassa

a projektor D-SUB OUT aljzatába.

A végleges csatlakoztatási ábra az alábbi lehet:

2. Válasszon egy VGA-DVI kábelt és csatlakoztassa a monitor DVI bemenetére.

3. A kábel VGA felét pedig csatlakoztassa a projektor D-SUB OUT kimenetére.

notebook vagy asztali PC

(DVI)

VGA kábelVGA-DVI kábel

(VGA)

VGA kábel

Csatlakoztatás20

Videó berendezések csatlakoztatása

Ez a fejezetet bemutatja, hogyan is lehet videó berendezéseket a projektorhoz csatlakoztatni. A videókábeles csatlakoztatás a videó vetítésekhez javasolt.

A projektor lehetõvé teszi adat (grafikus) “PC” kapcsolatot, Wi-Fi-n kresztül. Ez a kapcsolódás nem javasolt videóprezentációkhoz. Lásd a "Vezeték nélküli csatlakozás (opcionális)"

fejezetet a 18. oldalon.

A projektorhoz többféle videó berendezés csatlakoztatható. Az alábbi kimenetek valamelyikével rendelkeznie kell az eszköznek:

• Komponens Videó

•S-Videó

• Videó (kompozit) A fentiek közül egyszerre csak egy csatlakoztatás szükséges, azonban a különbözõ

csatlakozások különbözõ képminõséget adnak. A csatlakoztatáshoz elengedhetetlen, hogy mind a videó eszközön mind pedig a projektoron azonos felületet használjon.

A legjobb videóminõség

A legjobb minõségû videó csatlakozás a komponens videó (nem keverendõ a kompozit videóval). A digitáis TV tuneren és DVD lejátszón megtalálható a komponens videó kimenet, így ez a legjobb választás a kompozit videóval szemben.

Lásd a "Komponens videó eszköz csatlakoztatása" fejezetet a 21. oldalon.

Jó videó minõség

Az S-Videó jobb képminõséget kínál, mint a kompozit videó. Ha mindkettõ rendelkezésre áll, válassza inkább az S-Videó megoldást.

Lásd az "S-Videó eszköz csatlakoztatása" fejezetet a 23. oldalon.

Megfelelõ videó minõség

A kompozit videó egy analóg jel, ami tökéletesen megfelelõ képet ad, azonban a fent leírtaknál és a projektor minõségét tekintve a leggyengébb csatlakoztatási metódus.

Lásd a "Kompozit videó csatlakoztatása" fejezetet a 23. oldalon.

Audió csatlakoztatása

A projektort felszerelték egy beépített mono hangszóróval, mely alap audió megszólaltatására elégséges (üzleti prezentációkhoz). A hangszóró nem az otthoni többcsatornás hangrendszer helyettesítésére szolgál, hanem a sztereó jelet monóra keveri le.

Amennyiben különálló audió rendszerrel rendelkezik, akkor javasoljuk annak csatlakoztatását, a mono hangszóró helyett.

A következõkben az audió csatlakoztatásokat mutatjuk be. A projektor mûködéséhez nem szükséges az audió jel csatlakoztatása.

Komponens videó eszköz csatlakoztatása

Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad komponens videó kimenettel:

• Ha igen, akkor folytassa a lépéseket.

• Ha nem, akkor egyéb csatlakoztatási módot kell választania.

Csatlakoztatás 21

Komponens videó jel csatlakoztatása (Komponens Videó-VGA adapter kábelellel vagy DVI kábellel):

• Komponens Videó - VGA (D-Sub) átalakító kábellel:

1. Válasszon egy opcionális

komponens videó és VGA (D-Sub) átalakító kábelt, majd csatlakoztassa a 3 RCA típusú csatlakozót a videó eszköz komponens videó kimeneteihez. A színeknek megfelelõen csatlakoztassa a kábelt (zöld a zöldhöz, kék a kéhez, piros a piroshoz).

2. Csatlakoztassa a komponens videó

kábel VGA (D-Sub) végét a projektor D-SUB/COMP IN aljzatába.

3. Lehetõsége van külsõ audió csatlakoztatására is. Válasszon még egy audió kábelt

és az egyik végét csatlakoztassa a projektor AUDIO OUT kimenetére, a másik végét pedig a külsõ hangszórókhoz.

A végleges csatlakoztatási ábra az alábbi lehet:

A/V eszköz

• DVI kábellel:

1. Válassszon egy DVI kábelt és csatlakoztassa a videó berendezés DVI aljzatába.

2. A kábel másik végét pedig a projektor DVI-I aljzatába csatlakoztassa.

Hangszóró

Audio kábel

Komponens Videó VGA (D-Sub) átalakító kábel

• A projektor csak kevert mono hangot képes lejátszani akkor is, ha sztereó jelet észlel. Lásd az "Audió csatlakoztatása" fejezetet a 21. oldalon.

• A komponens videó jel az egyedüli, ami képes 16:9 videó formátumot natívan közvetíteni.

DVI kábel

Audio kábel

Ha egy High Definition TV (HDTV) tunerhez csatlakoztatja a projektort, a következõ standardok támogatottak

• 480i • 480p

• 576i • 576p

• 720p (50/ 60 Hz) • 1080i (50/ 60 Hz)

Csatlakoztatás22

Ha a projektoron nem jelenik meg a komponens videó képe, akkor ellenõrizze, hogy a projektor be van-e kapcsolva és a megfelelõ bemenet van-e kiválasztva. Valamint vizsgálja meg a kábelek csatlakoztatását is.

S-Videó eszköz csatlakoztatása

Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad S-videó kimenettel:

• Ha igen, akkor folytassa a lépéseket.

• Ha nem, akkor egyéb csatlakoztatási módot kell választania.

S-videó jel csatlakoztatása:

1. Válasszon egy opcionális S-videó kábelt, majd csatlakoztassa a videó eszköz S-videó kimenetéhez.

2. Csatlakoztassa az S-videó kábelt a projektor S-VIDEO aljzatába.

3. Lehetõsége van külsõ audió csatlakoztatására is. Válasszon még egy audió kábelt és az egyik végét csatlakoztassa a projektor AUDIO OUT kimenetére, a másik végét pedig a külsõ hangszórókhoz.

A végleges csatlakoztatási ábra az alábbi lehet:

A/V eszköz

S-Videó kábel

• A projektor csak kevert mono hangot képes lejátszani akkor is, ha sztereó jelet észlel.

Lásd az "Audió csatlakoztatása" fejezetet a 21. oldalon.

• Ha a projektoron nem jelenik meg az S-Videó képe, akkor ellenõrizze, hogy a projektor be

van-e kapcsolva és a megfelelõ bemenet van-e kiválasztva. Valamint vizsgálja meg a kábelek csatlakoztatását is.

• Ha már a komponens videó bemenet is csatlakoztatva van, az S-Videó mellett, akkor az

S-Videó csatlakoztatás már nem szükséges. Lásd a "Videó berendezések

csatlakoztatása" fejezetet a 21. oldalon.

Audio kábel

Kompozit videó csatlakoztatása

Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad kompozit videó kimenettel:

• Ha igen, akkor folytassa a lépéseket.

• Ha nem, akkor egyéb csatlakoztatási módot kell választania.

Kompozit videó jel csatlakoztatása:

1. Válasszon egy opcionális videó kábelt, majd csatlakoztassa a videó eszköz videó kimenetéhez.

Csatlakoztatás 23

2. Csatlakoztassa a videó kábelt a projektor VIDEO aljzatába.

A végleges csatlakoztatási ábra az alábbi lehet:

A/V eszköz

Video kábel

Audio kábel

• A projektor csak kevert mono hangot képes lejátszani akkor is, ha sztereó jelet észlel.

Lásd a "Audió csatlakoztatása" fejezetet a 21. oldalon.

• Ha a projektoron nem jelenik meg a komponens videó képe, akkor ellenõrizze, hogy a

projektor be van-e kapcsolva és a megfelelõ bemenet van-e kiválasztva. Valamint vizsgálja meg a kábelek csatlakoztatását is.

• Ha már a komponens videó bemenet is csatlakoztatva van, a kompozit Videó mellett,

akkor a kompozit Videó csatlakoztatás már nem szükséges. Lásd a "Videó berendezések

csatlakoztatása" fejezetet a 21. oldalon.

Csatlakoztatás24

Mûködés

Elsõ bekapcsolás

1. Csatlakoztassa a tápkábelt a fali aljzatba. Ellenõrizze, hogy a visszajelzõ fény narancssárgán világít-e.

2. Vegye le a lencsevédõ kupakot. Ha a helyén marad, eldeformálódhat a hõtõl.

3. Nyomja le és tartsa lenyomva 2 másodpercig a Fõkapcsolót a projektoron vagy a távirányítón. A visszajelzõ fény zölden világít.

Az indulási folyamat kb. 30 másodpercig tart. Alapállapotban a BenQ logó jelenik meg a vásznon.

Ha a projektor még mindig meleg, a hûtés nagyjából 90 másodpercig mûködik, mielött elindulna az izzó begyújtása.

4. Ha a készülék jelszót kér, válassza ki a négy számjegyû jelszót és nyomja meg az Auto gombot. További információért olvassa el

"A jelszó használata" fejezetet a 25. oldalon.

5. Kapcsolja be az összes csatlakoztatott eszközt.

6. A projektor elkezdi keresni a bemeneti jelet. A kép közepén megjelenik az éppen vizsgált bemenet neve.

A Source gomb megnyomásával ön is kiválaszthatja a megfelelõ bemenetet. További információért olvassa el a "Választás a bemenetek között" fejezetet a 29. oldalon.

Ha a bemeneti frekvencia/felbontįs kķvül esik a projektor mūködési jellemzõin, akkor az “Out of Range” felirat jelenik meg.

A jelszó használata

A projektor biztonsági jelszóval is rendelkezik, mely növeli a biztonságot valamint segít megakadályozni az illetéktelen használatot. A jelszót az OSD menü segítségével tudja beállítani. További információért olvassa el "A menü használata" fejezetet a 33. oldalon.

Megjegyzés: Amennyiben elfelejté a jelszót, akkor projektort nem lehet bekapcsolni. Segítségül nyomtassa ki ezt a leírást és jegyezze fel a jelszót, majd helyezze biztonságba az illetéktelen hozzáférés elerülése érdekében.

Mûködés 25

A jelszó beállítása:

Figyelem: Miután a jelszót beállította, a projektort nem lehet a helyes jelszó nélkül bekapcsolni. A projektor minden bekapcsoláskor kérni fogja azt.

1. Nyissa meg az OSD menüt és lépjen a Setting > Password almenüre.

Válassza az On beállítást a Bal 3vagy Jobb4gombokkal.

2. Elsõ beállításkor rögtön be kell írni a jelszót a

Fel 5 vagy Le 6 gombokkal. Használja a Bal 3 vagy Jobb4 gombokat a kurzor

mozgatásához.

3. Ha az összes számot beálította, nyomja meg az

Auto gombot a jóváhagyáshoz. Egy elfogadó

Enter Password

Press Auto to Confirm Press 5 or 6 to change number Press 3 or 4to move

üzenet jelenik meg.

• A jelszó megjelenik a gépeléskor az OSD-n.

• FONTOS: Írja ide a bellított jelszót és így nem tudja elfelejteni.

Jelszó: __ __ __ __ Tartsa a leírást biztonságos helyen.

4. A következõ 3 lépés egyikét kövesse:.

i. Nyomja meg az Auto gombot a folytatáshoz. A beállítás véget ért, ha a

“Password setup completed” felirat jelenik meg.

ii. Nyomja meg a Fel 5 gombot,

hogy visszatérjen az elõzõ képre, hogy újraírhassa a számokat.

iii. Nyomja meg a Le 6 gombot,

Do you want to use 0 0 0 0 as your password?

Yes Auto No 5 Cancel 6

hogy törölje a folyamatot és visszalépjen az elõzõ menübe.

Password Setup

Ha elfelejtette a jelszót:

Minden bekapcsoláskor a projektor kéri a jelszót. Ha rosszul írta be a jelszót, akkor hibaüzenet jelenik meg. Úgy próbálkozhat újra, hogy kikapcsolja a projektort, majd újra be. Ha egyáltalán nem emlékszik a jelszóra, akkor hívja elõ a jelszóemlékeztetõt.

Jelszóemlékeztetõ:

Nyomja meg és tartsa lenyomva a Jobb4 gombot 5 másodpercig. A projektor egy kódsorozatot jelenít meg. Keresse fel a helyi BenQ szerviz központot, hogy dekódolják a számot. A szerviz ellenõrizheti, hogy a projektor valóban az ön tulajdonában van-e (számlát, garancia jegyet kérhet).

Jelszóváltoztatás:

1. Nyissa meg az OSD menüt és lépjen be Setting > Change Password almenübe.

2. Nyomja meg a Bal 3 vagy Jobb4gombot. A “Password Change” üzenet jelenik meg.

3. Írja be a régi jelszót.

i. Ha helyes a jelszó, akkor folytathatja az új jelszó beírását.

FONTOS: Írja ide a bellított jelszót és így nem tudja elfelejteni. Jelszó: __ __ __ __ Tartsa a leírást biztonságos helyen.

Mûködés26

ii. Ha hibás a jelszó a “Password Error” felirat jelenik meg. Nyomja meg a Fel 5

gombot és próbálja újra vagy nyomja meg a Le 6 gombot a folyamat leállításához.

4. Ellenõrizze az új jelszót

i. Nyomja meg az Auto gombot a folyamat véglegesítésére. ii. Nyomja meg a Fel 5 gombot, hogy újra próbálhassa. iii. Nyomja meg a Le 6 gombot, hogy leállítsa a folyamatot és visszalépjen a

menübe.

Magasságállítás

A projektornak egy gyors oldású állítható elülsõ lába és egy hátsó állítható lába van. Ezekkel a lábakkal módosíthatja a magasságot és a vetítési szöget.

1. Emelje fel a projektort és nyomja meg a szabályozó gombot. Az állítható láb a megfelelõ pozícióba ugrik.

Ne nézzen a lencsébe, ha az izzó világít. Az erõs fény szemkárosodást okozhat.

Legye óvatos! A ventilációs réseken keresztül forró levegõ áramlik ki.

2. A lábak csavarásával finomhangolhatja a vízszintes beállítást.

A láb visszaállításához nyomja meg a láb elötti gombot és lassan engedje rá a projektort. A hátsó lábat pedig az ellenkezõ irányba csavarja, így alaphelyzetbe kerül.

Ha a projektor és a vászon nincs teljesen egymással szemben, akkor a kép vertikálisan trapéztorzított lesz. A kép módosításához használja a trapézkorrekciót a menüben, a projektor külsõ vezérlõegységén vagy a távirányítón. További információért olvassa el a

"Trapézkorrekció" fejezetet a 28. oldalon.

Automatikus képbeállítás

Néhány esetben szükség van a kép minõségének optimalizálására. Ehhez nyomja meg az Auto gombot a vezérlõpulton vagy a távirányítón. 3 másodpercen belül beállítja a frekvenciát és az idõzítést, hogy a megjelenített kép a lehetõ legjobb minõségben látszódjék.

A jelenlegi beállítások a kép jobb alsó sarkában jelennek meg.

A kép teljesen fekete addig, amíg az automatikus beállítás végig nem fut.

Mûködés 27

A kép finomhangolása: méret, élesség

1. A kép méretének változtatásához használja a zoom gyûrût.

2. A kép élességének beállításához használja a fókusz gyûrût.

Trapézkorrekció

A trapéztorzítás annyit jelent, hogy a kép alsó vagy felsõ része szélesebb mint az ellenoldali. Ez a probléma akkor merül fel, ha a projektor és a vászon nincs teljesen egymással szemben.

Megoldás lehet, hogy változtat a projektor magasságán vagy manuálisan módosítja a kép jellemzõit a következõ lépések valamelyikével:.

1. Nyomja meg a 3 Bal/ Jobb 4 gombot a vezérlõpulton, - Keystone felirat jelenik meg. Nyomja meg a Bal 3gombot, hogy a kép felsõ részén vagy a Jobb4 gombot, hogy a kép alsó részén változtassa a trapéztorzítást.

2. Nyomja meg a / gombok valamelyikét a távirányítón, - Keystone felirat jelenik meg - majd

nyomja meg a gombot, hogy a kép felsõ részén vagy a gombot, hogy a kép alsó részén változtassa a trapéztorzítást.

3. Nyomja le a 6 Menu gombot a projektoron vagy a Menu gombot a távirányítón. Lépjen

be a valamelyikével módosítsa a trapéztorzítást. A távirányítón is ugyanezen gombok

segítségével módosíthatja a trapéztorzítást. Például,

Keystone

Picture --> Keystone almenübe, majd a Bal 3/ Jobb 4 gombok

1. Nyomja meg a Bal 3 gombot a projektoron vagy

2. a gombot a távirányítón vagy

3. a Bal 3gombot a projektoron vagy 3 gombot a távirányítón, így a Picture --> Keystone menübe lép.

1. Nyomja meg a Jobb 4 gombot a projektoron vagy

2. A gombot a távirányítón vagy

3. A Jobb gombot a távirányítón, így a Picture --> Keystone menübe lép.

4 gombot a projektoron vagy a 4

Keystone

-6

Mûködés28

Alkalmazásmódok kiválasztása

A projektor többféle, elõre rögzített alkalmazásmódokat kínál. Így beállíthatja a környezetnek és a futó alkalmazásoknak a legmegfelelõbb képtípust. Kiválasztáshoz nyomja meg a Mode gombot. Az elérhetõ beállításokat alább mutatjuk be. További információért olvassa el az "Application Mode/

Alkalmazás mód" fejezetet a 34. oldalon.

PC bemenet

Fényerõ Presentation/

Prezentáció

(default/alap)

sRGB/Photo

sRGB/Fotó

YPbPr / S-Video / Video bemenetek

Movie/Film (default/alap) Cinema/Mozi Gaming/Játék Photo/Fotó

Választás a bemenetek között

A projektorhoz egyszerre többféle eszköz is csatlakoztatható. Ennek ellenére, egyszerre csak egy jeleníthetõ meg közülük. A Source gomb lenyomásával cilikusan kapcsolgathat a bemenetek között. A kiválasztott bemenet neve a kép közepén jelenik meg..

A vetített kép fényereje annak függvényében változik, hogy éppen mely bemenetet jeleníti meg a projektor. Az adat (grafikus) “PC” prezetációk fényesebbek, mint a gyors mozgású “Video” filmek.

A bementi típusok különféle beállításokat tesznek lehetõvé. További információért olvassa el az

"Alkalmazásmódok kiválasztása" fejezetet a 29. oldalon.

Gaming/Játék Video/Videó

Képelsötétítés

A közönség teljes figyelmének megszerzése érdekében a képet idõnként el kell sötétíteni. Ehhez használja a Blank gombot. Bármely gomb megnyomásával az eddig vetített kép jelenik meg a vásznon. Az elsötétítés alatt “BLANK” szó látható a kép jobb alsó sarkában. Amennyiben videó vagy Svideó jelet csatlakoztatott, az elsötétítés ideje alatt a hang továbbra is hallható marad.

Beállíthatja az elsötétítés idejét a

Advance --> Blank Time

projektor egy bizonyos idõ után - automatikusan - megjelenítse a képet.

Ne blokkolja a lencsét semmilyen tárggyal, mivel az felmelegedhet, deformálódhat illetve tüzet is okozhat.

menüben, hogy a

Mûködés 29

Távirányított lapozás

Egy csatlakoztatott PC segítségével a lapozás billentyûk egész oldalakat mozgatnak fel illetve le. (Például a Microsoft PowerPointban) információért olvassa el a "Számítógép csatlakoztatása" fejezetet a 18.

oldalon.

A funkció használatához mindeképpen USB-n keresztül is csatlakoztatnia kell a PC-t vagy a notebokot.

. További

Képfagyasztás

Nyomja meg a Freeze gombot a távirányítón, hogy kimerevítse a képet. Az ikon jelenik meg a kép jobb alsó sarkában. A feloldáshoz nyomja

meg a Freeze gombot ismét vagy a Source gombot a vezérlõpulton. Ügyeljen arra, hogy a Source gomb megnyomásával változik a megjelenített bemenet is.

Annak ellenére, hogy a kép kimerevítve látható, a videón vagy egyéb eszközön a film fut tovább. Ha a csatlkoztatott eszköz audió kimenete is aktív, akkor a hang is folyamatosan hallatszik.

Kikapcsolás

1. Nyomja meg a Power gombot és

egy üzenet jelenik meg. Nyomja meg még egyszer, hogy a projektor kikapcsolódjon.

2. A visszajelzõ fény naracssárgán villogni kezd és a ventiátorok nagyjából 90 másodpercig még hûtik a projektort.

• Az projektor nem reagál semmilyen

parancsra a hûtési folyamat alatt.

• A hûtési idõ csökkentéséhez bekapcsolhatja a gyors hûtést. További információért

olvassa el a "Quick Cooling (off)/Gyors hûtés (ki)" fejezetet a 37. oldalon.

3. Húzza ki a tápkábelt a fali csatlakozóból.

• Ne húzza ki a tápkábelt a 90 másodperces hûtési

folyamat alatt.

• Ha a projektort nem megfelelõen lett leállítva és

újra feszültség alá helyezi, a ventilátorok tovább hûtik az izzót. Nyomja meg újra a fõkapcsolót, miután a ventilátorok megálltak.

SWAP

Mûködés30

Menü

Menürendszer

A megjelenõ menürendszer felépítése attól függ, hogy melyik bemenetet választotta ki.

Különbözõ bemeneteknél elérhetõ funkciók...

Almenü PC / DVI-A

Application Mode/Alkalmazás mód Keystone/Trapézkorrekció Color Temp/Színhõmérséklet Brightness/Fényerõ Contrast/Kontrasztt

Picture/Kép

Auto Resize/ Auto méretezés Aspect Ratio/ Auto képarány H Position/H

ProPicture/ Pro-kép

Setting/ Beállítások

Advance/ További beállítások

pozíció V Position/V pozíció Phase/Fázis H. Size/H méret

Mute/Némítás Volume/Hangerõ OSD Time/OSD idõ Quick Cooling/Gyors hûtés Password/Jelszó Change Password/Jelszó változtatás Reset/Nullázás

Mirror/Tükrözés Blank Time/Elsötétítési idõ Source Scan/Bemenetválasztás Language/Nyelv Splash Screen/Logo megjelenítés High Altitude Mode/Magassági üzemmód Auto Off/Auto kikapcsolás Economic Mode/Eco mód

Vezeték nélküi / DVI-D

Auto Resize/ Auto méretezés (nem elérhetõ vezeték nélküli módban) Aspect Ratio/ Képarány

Videó / SVideó

Application Mode/Alkalmazás mód Keystone/Trapézkorrekció Color Temp/Színhõmérséklet Brightness/Fényerõ Contrast/Kontrasztt Color/Szín Tint*/Tinta*

Auto Resize/ Auto méretezés Aspect Ratio/ Képarány Sharpness/ Élesség

Komponens Videó

Mûködés 31

Source/Bemenet Resolution/ Felbontás Application Mode/ Alkalmazás mód Equivalent Lamp Hour/Felhasznált idõ

Information /Információ

Source/Bemenet Resolution/Felbontás Application Mode/Alkalmazás mód Equivalent Lamp Hour/Felhasznált idõ

Source/Bemenet System/ Rendszer /Alkalmazás mód Equivalent Lamp Hour/Felhasznált idõ

*Ha a videó vagy S-Videó jelet csatlakoztat, akkor ez a funkció csak NTSC rendszer mellett mûködik.

Mûködés32

A menü használata

A projektor a képen megjelenõ un. OSD menüvel rendelkezik, ahol különféle beállításokat és értékeket válatoztathat.

Összesen 17 különbözõ nyelven érhetõ el a menü. (További információért olvassa el a "4.

További beállítások menü" fejezetet a 38. oldalon.)

A következõ példa megmutatja, hogyan is változtatható a trapézkorrekció.

1. Nyomja meg a 6 Menu gombot a

projektoron vagy a távirányítón, hogy megjelenjen az OSD menü.

2. Használja a 3 Bal/ Jobb 4 gombot a

projektoron vagy a távirányítón és

válassza a Picture menüt.

3. Nyomja meg az 5Exit vagy a 6Menu gombot a projektoron vagy a 6 / 5 gombot a távirányítón a Keystone kiválasztásához.

4. Változtassa a trapézkorrekció

értékét a Bal 3/ Jobb 4gombbal a projektoron vagy a táviráyítón.

5. Nyomja meg az 5Exit gombot

a projektoron vagy nyomja meg kétszer a Menu gombot a távirányító, hogy elmentse a beállítást és kilépjen a menübõl.

Mûködés 33

1. Kép menü

Néhány képbeállítás csak bizonyos bemenetnél érhetõ el. Csak ezek a menüpontok jelennek meg a képernyõn.

FUNKCIÓ (alap / érték)

Application Mode/ Alkalmazás mód

(PC: Legfényesebb;

YPbPr/ SVideó/ Videó: film)

Keystone/ Trapézkorrek ció (0)

LEÍRÁS

Az elõre meghatározott alkalmazásmódokkal könnyedén kivlasztatja a projektor képbeállításait ahhoz a programhoz, amit éppen használ.

A távirányító ’Mode” gombjával is kiválaszthatja az alkalmazásmódokat. További információért olvassa el az "Alkalmazásmódok

kiválasztása" fejezetet a 29. oldalon.

PC bemenet

1. Brightest Mode/Legfényesebb: A fényerõt maximumra állítja.

Ez az üzemmód akkor használható, ha a projektort egy igen világos szobában használjuk.

2. Presentation Mode (Default)/Prezentációs (alap):

Prezentációkhoz javasolt. A fényerõ a PC vagy notebook színeihez alkalmazkodik.

3. sRGB/Photo Mode/sRGB/Fotó: Maximalizálja az RGB színek

telítettségét, hogy azok a valós színekhez jobban hasonlítsanak. Használatát fotók vetítésekor javasoljuk, amiket olyan digitális fényképezõgéppel készítettek, ami sRGB kompatibilis és jó a kalibrációja is. Ez a beállítás PC grafika megjelenítésekor is alkalmazható, mint pl. AutoCAD-nél.

4. Gaming Mode/Játék: PC alapú játékok használatához

alkalmazható.

5. Video Mode/Videó: Videók, filmek lejátszásakor alkalmazható,

kevésbbé világos szobában. Mûködhet digitális kameráról, DV kameráról, stb. a PC bemeneten keresztül.

YPbPr/ S-Videó/ Videó bemenet:

1. Movie Mode (Default)/Film (alap): Filmek és TV nézéséhez

alkalmazható sötétített fényviszonyok mellett.

2. Cinema Mode/Mozi: DVD filmek nézéséhez alkalmazható

sötétített otthoni moziszobában.

3. Gaming Mode/Játék: Játék konzolok használatakor

alkalmazható normál fényviszonyok mellett.

4. Photo Mode/Fotó: Kiválóan alkalmas sRGB kompatibilis

kamerával rögzített fotók megjelenítésére vagy fotó CD kivetítésére. A színtelítettség és a fényerõ egyensúlya tökéletesen be van állítva.

A trapéztorzítás beállítására szolgál. További információért olvassa el a

"Trapézkorrekció" fejezetet a 28. oldalon

Mûködés34

Color Temp / Színhõm. ( alkalm. módtól függõen)

Brightness / Fényerõ (bementtõl függõen)

Négy színhõmérséklet* beállítás érhetõ el.

1. T1: A legmagasabb színhõmérséklettel a kép fehér részei

kékebbek lesznek.

2. T2: A kép fehér színe kékbe fordul.

3. T3: Normál színezésû fehér szín.

4. T4: A kép fehér színe pirosba fordul.

*A színhõmérsékletrõl:

Sokféle megközelítése van a “fehér” színnek. A legelterjedtebb metódussal a fehér szín az alap “színhõmérsékletet” jelenti. Ha csökkentjük ezt az értéket, akkor a pirosas-fehér, ha pedig növeljük, akkor pedig több kék jelenik meg a fehérben.

A kép fényerejének szabályozásához használható. A magasabb érték világosítja, az alacsonyabb pedig sötétíti a képet. Úgy állítsa be az értéket, hogy a feketék még feketék maradjanak és a sötétebb részek pedig még láthatóak legyenek.

Contrast/ Kontraszt (bementtõl függõen)

Color/Szín (bementtõl függõen)

Tint/Tinta (50)

-30

A sötét és a világos részek közötti különbség szabályozására használható. A magasabb érték növeli a kontrasztot. Miután beállította a fényerõt, növelje a kontrasztot addig, amíg a fehérek el nem érik a legvilágosabb tartományt.

-30

Növeli vagy csökkenti a kép színintenzitását.

A szín tónusának változtatására használható. Az érték növelésekor több piros kerül a képre, alacsonyabb beállításnál pedig zöldes lesz a kép.

Ha a videó vagy S-Videó jelet csatlakoztat, akkor ez a funkció csak

NTSC rendszer mellett mûködik.

+70

Mûködés 35

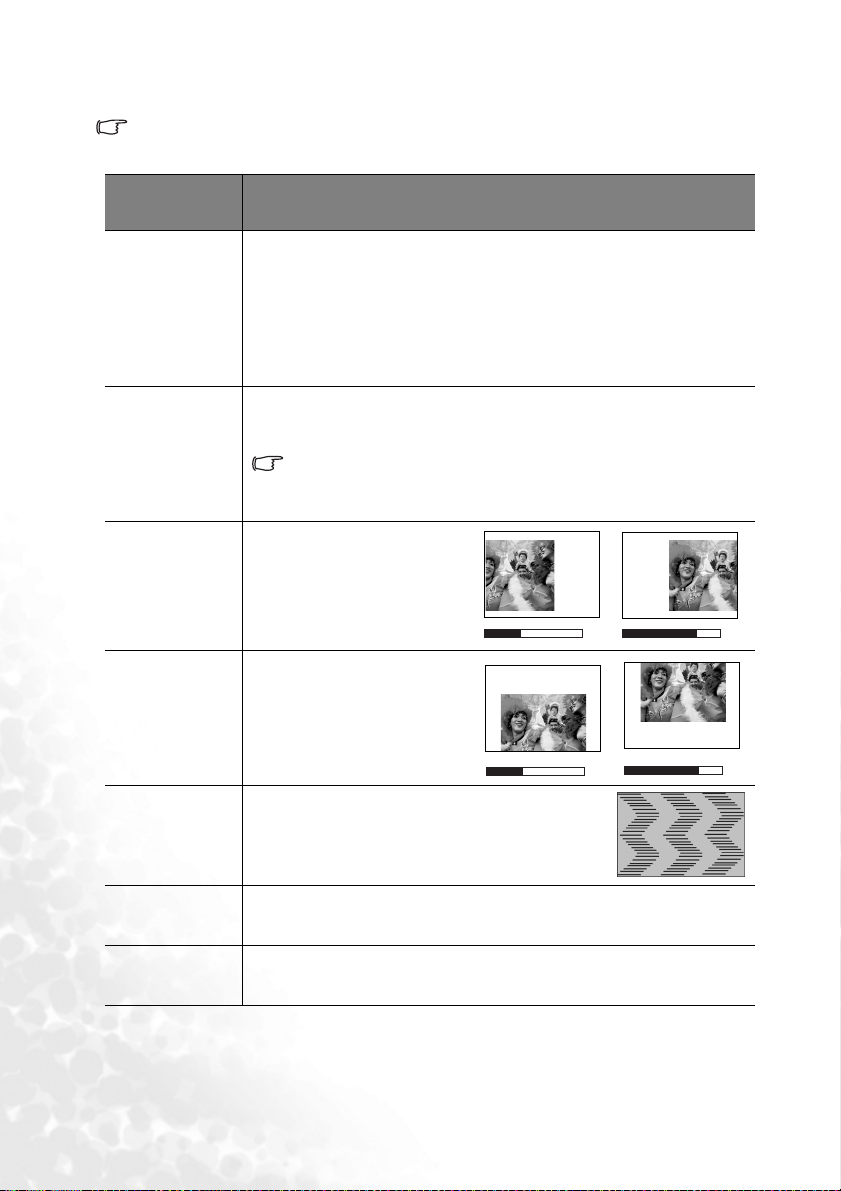

2. Pro-kép menü

Néhány képbeállítás csak bizonyos bemenetnél érhetõ el. Csak ezek a menüpontok jelennek meg a képernyõn.

FUNKCIÓ (alap/érték)

Auto Resize (on)/Auto méretezés (be)

Aspect Ratio/ Képarány (4:3)

H Position/H. pozíció (0)

V Position/ V.pozíció (0)

Phase /Fázis (bemenettõl függõen)

LEÍRÁS

Automatikusan átméretezi a bementi felbontást a natív felbontásra. On: A bemeneti felbontás konvertálódik a projektor natív (1024x768)

felbontásra. Kisebb felbontás esetén a réseket automatikus interpolálással jeleníti meg. Így csökkenhet a kép tisztasága.

Off: A vetített kép eredeti felbontásban kerül feldolgozásra. Kisebb felbontás esetén a kép kisebb felületen jelenik meg. A zoom állításával vagy a projektor közelebb helyezésével növelheti a kép méretét. A fókusz állítása is szükségessé válhat.

Két beállítás lehetséges.

1. 4:3 (standard vászon) 2. 16:9 (széles vászon)

A komponens videó jel az egyedüli, ami képes 16:9 videó formátumot natívan közvetíteni. További információért olvassa el a "Komponens

videó eszköz csatlakoztatása" fejezetet a 21. oldalon és a "Képméret helyes beállítása" fejezetet a 15. oldalon.

A vetített kép horizontális elhelyezkedését szabályozza.

-30 +30

A vetített kép vertikális elhelyezkedését szabályozza.

-30

Ez a funkció a kép fázisát állítja be, megakadályozva ezzel a kép torzulását..

+30

H Size/H. méret (0)

Sharpness/ Élesség (15)

Mûködés36

A kép méretét állítja be.

A kép élességét szabályozza.

3. Beállítások menü

FUNKCIÓ (alap / érték)

Mute (off)/ Némítás (ki)

Volume/ Hangerõ (5)

OSD Time/ OSD idõ (10)

Quick Cooling (off)/ Gyors hûtés (ki)

Password (off)/Jelszó (ki)

LEÍRÁS

Ki- illetve beapcsolja a projektor hangszóróját.

A hangerõt szabályozza.

Az OSD megjelenítésének hosszát állítja be. Az érték 5 és 100 másodperc közötti lehet.

Engedélyezi vagy tiltja a gyors hûtés funkciót. Ha bekapcsolja ezt a funkciót, akkor a normál 90 másodperces hûtési idõ 30 másodpercre rövidül.

Ezzel a választható funkcióval beállíthat egy jelszót. Így csak azok használhatják a projektort, akik ismerik azt. Ha elsõ alkalomal használja, be kell állítania egy jelszót. Ehhez olvassa el "A jelszó használata"

fejezetet a 25. oldalon. Továbbiakban nem szükséges új jelszó megadása a

beállításkor.

Megjegyzés: Amennyiben elfelejté a jelszót a projektort nem lehet bekapcsolni. Segítségül nyomtassa ki ezt a leírást és jegyezze fel a

jelszót, majd helyezze biztonságba az illetéktelen hozzáférés elkerülése érdekében.

A jelszót a projektoron illetve a távirányító lévõ gombok segítségével írhatja be.

Change Password/ Jelszó változtatás

Reset/ Nullázás

A jelszó megjelenik a gépeléskor az OSD-n.

A projektor megkérdezi a jelenlegi jelszót, mielött beállíthatná az újat. További információért olvassa el "A jelszó használata" fejezetet a 25.

oldalon.

A gyári beállítások visszaállítása.

A következõ beállítások nem változnak: tükrözés, nyelv, jelszó, magassági üzemód, fázis és H. pozíció.

Mûködés 37

4. További beállítások menü

FUNKCIÓ (alap / érték)

Mirror (Floor front)/ Tükrözés (talpon szemben)

Blank Time/ Sötétíési idõ (20)

Source Scan (on)/Bemenet választás (be)

Language (English)/ Nyelv (angol)

Splash Screen (BenQ logo)/ Logó kijelzés (BenQ logó)

LEÍRÁS

A projektor felszerelhetõ mennyezetre vagy a vászon mögé is. Lépjen kapcsolatba az eladójával, hogy mennyezeti tartót tudjon beszerezni. További információért olvassa el a "Helyválasztás" fejezetet a 13. oldalon

Beállíthatja, hogy az elsötétitett kép mennyi idõ múlva álljon vissza a normál vetített képre.

A projektor automatikusan észlelheti a bemeneteken érkezõ jeleket. Ha bekapcsolja, akkor a projektor ellenõrzi, mely bemenetére érkezik jel. Ha nincs bekapcsolva, akkor a legutóbb használt bemenetre áll rá (RGB).

Az OSD menü nyelvét változtatja meg. Használja a Bal 3/ Jobb 4gombokat a projektoron vagy a távirányítón,

hogy kiválaszthassa a megfelelõ nyelvet.

Lehetõség van az induláskor megjelenõ BenQ logót sötét vagy kék képre cserélni.

Mûködés38

High Altitude Mode (off)/ Magassági üzemmód (ki)

Auto Off (off)/ Auto kikapcsolás (ki)

Economic Mode (off)/ Eco mód (ki)

Bekapcsoláshoz válassza az On almenüt, a Bal 3/ Jobb 4gombokkal a projektoron vagy a távirányítón. Jóváhagyó üzenet jelenik meg, majd nyomja meg az Auto gombot.

We recommend you use the High Altitude Mode by selecting On

when your environment is higher than 3000 feet, or is hotter than 40°C.

Do you want to turn on High Altitude Mode?

Yes Auto No 5

A következõ bekapcsoláskor a projektor egy üzenettel emlékezteti önt, hogy a magassági üzemmód aktív.

Current Status

This mode is used for protecting projector from extreme environment and may cause high

High Altitude Mode On

fan speed.

Ehhez az üzemmódhoz magasabb zajhatás párosul, mivel a ventilátoroknak magasabb fordulatszámra van szükségük a megfelelõ hûtés eléréshez.

Ha extrém környezetben használja a projektort (kivéve a fent említettet) lehetséges, hogy automatikusan kikapcsol, megvédve a készüléket a túlhevüléstõl. Ilyen esetben alkalmazza a magassági üzemódot. Ennek ellenére ez a funkció sem jelenti azt, hogy a projektor bármilyen körülmények között mûködõképes marad.

Lehetõség van automatikus kikapcsolásra akkor, ha nincs bementi jel a projektoron. Nyomja meg a Bal 3/ Jobb 4gombot a projektoron vagy a távirányítón, hogy beállítsa a kikapcsolásig rendelkezésre álló idõt. Off állásba a funkció inaktív.

A funkcióval csendesebbé és energiatakarékosabbá teheti a projektort (20%). Ha a beállítás aktív, a vetített kép sötétebb, a projektor fénye gyengébb.

Ez a beállítás növeli az izzó élettartamát. További információkért

olvassa el az "Élettartam kalkuláció" fejezetet a 44. oldalon.

Mûködés 39

5. Információs menü

Ez a menü a projektor státuszát mutatja meg.

Néhány beállítás csak bizonyos bemenetnél érhetõ el. Csak ezek a menüpontok jelennek meg a képernyõn

FUNKCIÓ LEÍRÁS

Source/ Bemenet

Resolution/ Felbontás

A jelenlegi bemenet nevét mutatja meg.

A natív felbontás látható a jelenlegi bemeneten.

Application Mode/ Alkalmazás mód

Equivalent Lamp Hour/ Felhasznált idõ

System/ Rendszer

Megmutatja a kiválasztott alkalmazás módot a Picture menüben.

Az izzó élettartamából eddig felhasznált idõt mutatja.

A jelenlegi videó bemenet rendszerforátumát mutatja meg: NTSC, SECAM vagy PAL.

Mûködés40

Karbantartás

A projektor megóvása

A projektornak szüksége van kisebb karbantartásra. A legfontosabb mûvelet a lencsék tisztán tartása.

Soha ne szerelejen ki alkatrészt a projektorból, kivéve az izzót. Lépjen kapcsolatba az eladóval, ha alkatrészre van szüksége.

A lencsék tisztítása

Tisztítsa meg a lencsét, ha piszok vagy por került rá.

• A port nagynyomású levegõs kefével távolítsa el.

• Ha piszkos a lencse, akkor lencsetisztító papírral vagy puha ruhával és lencsetisztító folyadékkal óvatosan törölje meg.

Soha ne használjon durva anyagokat. Megkarcolhatják a lencse felületét.

A projektor tisztítása

Mielött megtisztítaná a projektort, kapcsolja ki, várja meg a hûtési folyamat végét (ehhez olvassa el a "Kikapcsolás" fejezetet a 30. oldalon ), majd húzza ki a konnektorból.

• A port a mellékelt tisztító kendõvel el tudja távolítani.

• Makacsabb szennyezõdéshez használjon enyhén nedves ruhát, pH neutrális tisztítófolyadékkal.

Soha ne használjon viaszt, alkoholt, benzínt vagy egyéb maró anyagot, mert a készülék háza megsérülhet.

A projektor tárolása

Amennyiben hosszabb ideig nem használja a projektort, kérjük tartsa be az alábbiakat:

• Gyõzõdjön meg arról, hogy a hõmérséklet és a páratartalom a tûrésatáron beül van-e. Olvassa el a "Jellemzõk" fejezetet a 52. oldalon vagy lépjen kapcsolatba az eladóval a pontos értékek miatt.

• Állítsa vissza az állítható lábakat.

• Vegye ki az elemet a távirányítóból.

• Csomagolja vissza a projektort az eredeti vagy ahhoz hasonló dobozba.

A projektor szállítása

Elõfordulhat, hogy szállítani is szükséges a projektort. Ehhez az eredeti vagy ahhoz hasonló dobozt célszerû használni. Amikor elõadásra viszi, akkor használja a mellékelt puha hordtáskát.

A porszûrõ tisztítása és cseréje

A porszûrõ cseréjét idõközönként el kell végezni. Ha a szûrõt nem tisztítják, megtelik porral és gyengíti a ventilációt. Ez túlmelegedéshez és hibás mûködéshez vezethet.

Karbantartás 41

Az ábrán látható figyelmeztetõ üzenet jelenik meg, minden 500 üzemóra eltelte után. 10 másodpercig látható a kijelzõn, ha ki akar lépni, nyomja meg az Exit gombot a projektoron vagy a távirányítón.

Please check if the filter is clean

Clean the filter or replace with a new one

Press “Exit” to leave

A szûrõ tisztítása:

1. Kapcsolja ki a projektort és várja meg míg a ventilátorok megállnak.

2. Húzzon ki minden kábelt a projektorból.

3. Keresse meg a szûrõ házát a projektor hátsó részén.

filter case

4. Vegye ki a szûrõt úgy, hogy enyhén befelé nyomja azt. Elengedve a szûrõ kiugrik a helyérõl.

5. Húzza ki a szûrõt.

6. Használjon kis méretû porszívót vagy egyéb irodában használatos eszközt, hogy kitisztítsa a szûrõt. Használhat puha ecsetet is. Ezzel gyengéden söröpje le a port a szûrõrõl.

Ha a szennyezõdést nem lehet eltávolítani vagy ha szivacs elszakadt, akkor ki kell cserélni. Olvassa el a "Hogyan kell a szivacsot kicserélni:"fejezetet.

Karbantartás42

7. Helyezze vissza a szûrõt a projektor hátsó részé lévõ nyílásba.

8. Nyomja meg befelé és a szûrõ a helyére ugrik.

9. Kapcsolja be a projektort.

Amennyiben a szûrõ nincs teljesen a helyén, a mellékelt üzenet jelenik meg, 3 percenkén, 10 másodperc hosszan. . A második üzenet figyelmeztet, hogy ha 1 percen

Please check

Filter not well attached

belül nem helyezi be újra a szûrõt, a projektor kikapcsol..

Please re-attach the filter cap

Otherwise, Power is going to shut down in 1 minute

Bármikor újra behelyezheti a szûrõt, míg a projektor üzemel. (Ez azt jelenti, hogy 1011 perc áll rendelkezésre a szûrõ újra-behelyezéséhez.

Hogyan kell a szivacsot kicserélni:

Ha a szennyezõdés annyira makacs, hogy nem lehet eltávolítani, cserélje ki a szivacsot.

1. Óvatosan húzza le a szivacsot a szûrõ keretérõl. Láthatja, hogy három mûanyag tû segíti a helyes elhelyezést. Emelje át a tûkön a szûrõt, a törés elkerülése érdekében.

2. Helyezze el a mellékelt új szûrõt a szûrõkeretre. Ellenõrizze, hogy a mûanyag tûk a szivacs megfelelõ résein átnyúlnak-e.

Plastic

Karbantartás 43

Izzóinformációk

Élettartam kalkuláció

A projektor használata során az izzó élettartma folyamatosan kalkulálódik a beépített idõzítõ segítségével. A kalkuláció a következõk szerint történik:

Összes (maximális) használati idõ = 3/4 (Eco mód ideje) + 1 (normál használat ideje)

Olvassa el az "Economic Mode (off)/Eco mód (ki)" fejezetet a 39. oldalon.

Az Eco módban az izzó élettartama 1/3-al növekedik. A számításban az Eco mód használati ideje 3/4 része a normálnak.

Figyelmeztetõ üzenet

Amikor az izzó visszajelzõ lámpa pirosan világít vagy a figyelmeztetõ üzenet jelenik meg, akkor az izzó cserére szorul. Lépjen kapcsolatba az eladóval helyettesítõ izzó vásárlásával kapcsolatosan. Az elhasználódott izzó hibákat okozhat és lehetséges, hogy felrobban és kárt okoz a készülékben.

További információért olvassa el a "Visszajelzõ fények" fejezetet a 48. oldalon.

Ha az izzó visszajelzõ és a hõmérséklet visszajelzõ fény világít, akkor az izzó túlmelegedett. Kapcsolja ki a projektort és hagyja hülni 45 precig. Kapcsolja be újra és ha nem történik változás, lépjen kapcsolatba az eladóval.

A következõ figyelmeztetõ üzenetek jelenhetnek meg, hogy emlékeztessék önt az izzócserére.

Üzenet Státusz

Az izzó túl van 2800 üzemórán. Helyezzen be új izzót a tökéletes mûködéshez. Ha a továbbiakban Eco módban használja a készüléket (olvassa el a

"Economic Mode (off)/Eco mód (ki)" fejezetet a 39. oldalon), akkor tovább használhatja a projektort a

2950 üzemórás figyelmeztetõ üzenetig.

Az izzó túl van 2950 üzemórán. Új izzó behelyezése javasolt, mivel az izzó könnyedén túllépheti a maximált üzemórát.

Az izzó elérte a 3000 üzemórát. A figyelmeztetõ üzenet a kép közepén 30 másodpercig villog, az izzó visszajelzõ fénye pedig 40 másodpercig pirosan villog.

Erõsen javasolt az izzó cseréje. Az izzó elhasználódó alkatrész. Ha tovább használja a fényerõ drasztikusan csökken. Ez normális viselkedés.

Karbantartás44

Ha a mellékelt üzenet jelenik meg a projektor 40 másodperc múlva kikapcsol. A normál mûködés érdekében MINDEKÉPPEN cserélje ki az izzót.

Az izzó cseréje

• Az áramütés elkerülése érdekében kapcsolja ki és válassza le a hálóztaról a projektort.

• Égési sérülések elkerülése érdekében várjon legalább 45 percig, mielött elkezdné az izzó

cseréjét.

• Sérülések elkerülése és a belsõ alkatrészek megóvása érdekében óvatosan vegye ki a

széttört izzót és annak üvegdarabjait.

• Az ujjak és/vagy a képminõség megörzése érdekében ne érintse meg az izzót az ujjával,

mivel az minõségromlást eredményezhet.

• Az izzó higanyt tartalmaz, ezért veszélyes hulladék. Vegye fel a kapcsolatot a helyi

elszállítás ügyében.

1. Kapcsolja ki a projektort és válassza le a hálózatról. Ha az izzó forró várjon legalább 45 percig, hogy teljesen kihülhessen..

2. Fordítsa fejjel lefelé a projektort. Csavarozza ki az izzófedél csavarját.

3. Vegye le a takarólemezt a projektorról.

Ne kapcsolja be az áramellátást, amíg az izzó fedele nincs a helyén.

4. Húzza le az izzó csatalkozóját a projektorról.

Karbantartás 45

5. Engedje ki az izzó tartócsavarját.

6. Húzza ki az izzót a projektorból.

• Ha gyorsan emeli ki eltörhet az izzó és az üvegdarabok beeshetnek a projektor belsejébe.

• Ne helyezze olyan helyre az izzót, ahol víz fröccsenhet rá, gyerekek érhetik el vagy gyúlékony anyagok vannak a környezetében.

• Ne nyúljon a projektor belsejébe, amíg az izzó nincs a helyén. Ha megérinti a projektor optikai részeit, akkor torzulhat a vetített kép.

7. Fogja meg az új izzót és helyezze a projektorba

úgy, hogy a két tató láb a helyére kerüljön (a mellékelt ábra is mutatja).

8. Csatlakoztassa az izzó kábelét a projektorhoz.

9. Húzza meg az izzó rögzítõcsavarját.

• Gyengén meghúzott csavar hibás mûködést okozhat.

• Ne húzza túl a csavart.

Karbantartás46

10. Helyezze vissza az izzó takarófedelét a projektorra.

11. Húzza meg az izzó fedelén lévõ csavart.

• Gyengén meghúzott csavar hibás mûködést

okozhat.

• Ne húzza túl a csavart.

12. Indítsa újra a projektort.

Ne kapcsolja be a projektort addig, amíg a fedél nincs a helyén.

13. Nullázza a számlálót.

Ne nullázza a számlálót anélkül, hogy kicserélte volna az izzót. Ilyen esetben komoly kár keletkezhet a készülékben.

i. Nyomja meg az Exit 5 gombot a projektoron

5 másodpercig, hogy megjelenjen az eddig eltelt üzemidõ.

ii. Nyomja meg az Auto gombot a projektoron

vagy a távirányítón, hogy lenullázza a számlálót.

iii. Várjon 5 másodpercet, amig az OSD el nem tûnik.

Hõmérséklet információk

Ha a hõméréklet visszajelzõ fény világít, a következõ problémák valamelyike történhetett:

1. A belsõ hõmérséklet túl magas.

2. A ventilátorok nem mûködnek.

Kapcsolja ki a projektort és lépjen kapcsolatba egy minõsített szervizmérnökkel a javítás elkezdéséhez. További információért olvassa el a "Visszajelzõ fények" fejezetet a 48.

oldalon.

Karbantartás 47

Visszajelzõ fények

O O O

Megjelenítés

• Blank - : Fény kikapcsolva

• : Villogó fény

• : Fény világít

Fény Státsuz és leírás

Üzem. Hõm. Fény

Üzemi történés

A projektort éppen a hálózatra csatlakoztatták.

•

• R : Piros fény

• G : Zöld fény

Készenléti üzemmód.

Az üzemi visszajelzõ fény villog, a bekapcsolás ideje alatt.

Normál mûködés.

1. A projektornak 90 másodperces hûtésre van szüksége,

mivel abnormális kikapcsolás történt, hûtés nélkül. Vagy

2. A projektornak 90 másodperces hûtésre van szükséges, kikapcsolás után.

A projektor automatikusan leáll. Ha újra bekapcsolja, ismét le fog állni. Lépjen kapcsolatba az eladóval.

O : Narancssárga fény

Fény Státusz és leírás

Üzem. Hõm. Fény

Üzemi történések

Karbantartás48

A projektor automatikusan leáll. Ha újra bekapcsolja, ismét le fog állni. Lépjen kapcsolatba az eladóval.

1. A projektornak 90 másodperces hûtés szükséges. Vagy

2. Lépjen kapcsolatba az eladóval.

Hõmérséklet viszajelzések

A projektor automatikusan leáll. Ha újra bekapcsolja, ismét le

fog állni. Lépjen kapcsolatba az eladóval.

Karbantartás 49

Biztonsági elõírások a mennyezetre szereléséhez

Kívánjuk, hogy ön hosszú távon élvezze a BenQ projektorát. Ehhez szeretnénk néhány biztonsági tanácsot megosztani önnel, a készülék károsodása és személyi sérülés elkerülése érdekében.

Ha mennyzetre szereli a projektort, használjon BenQ projektor mennyezeti tartó szettet, amit könnyedén és biztonságosan tud rögzíteni a mennyezetre.

Ha nem BenQ márkájú mennyezeti tartót használ, akkor lehetésges, hogy a projektor leesik a mennyezetrõl a nem megfelelõ hosszúságú csavarok és az elégtelen teherbírás miatt.

A BenQ mennyezeti tartót be tudja szerezni ott, ahol a projektort vásárolta. Javasoljuk még, hogy vásároljon egy Kensignton kábelt is és rögzítse a projektor megfelelõ aljzatába valamint a mennyezeti tartóra. Ezzel megakadályozhatja az eltulajdonítást és ha kioldódik a tartókosár, a projektor akkor sem esik le a helyérõl.

Karbantartás50

Problémamegoldás

A PROJEKTOR NEM KAPCSOL BE

Ok Javaslat

Ismét csatlakoztassa a tápkábelt a fali

Nincs feszültség a tápkábelben.

A hûtési folyamat még tart.

NINCS KÉP

Ok Javaslat

A forrás berendezés nincs bekacsolva vagy nincs rendesen csatlakozva.

A projektor nincs rendesen csatlakoztatva a videó eszközhöz.

A bemeneti jel nincs jól megválasztva.

A lencsevédõ kupak rajt maradt a lencsén.

ELMOSÓDOTT A KÉP

Ok Javaslat

A projektor lencséjének fókusza nincs jól beállítva.

A projektor és a vászon nincs megfelelõen elhelyezve.

A lencsvédõ kupak a lencsén maradt. Vegye le a lencsevédõ kupakot.

csatlakozóba és a projektorba. Ha a fali konnektor kapcsolóval is rendelkezik, kapcsolja be azt is.

Várjon addig, amíg a hûtési folyamat véget nem ér.

Kapcsolja be a forrás berendezést és ellenõrizze a kábelek csatlakozásait.

Ellenõrizze a csatlakozókat.

Válassza ki a megfelelõ bemeneti jelet a Source gomb megnyomásával a projektoron vagy a távirányítón.

Vegye le a lencsevédõ kupakot.

A fókusz változtatásához forgassa a fókusz gyûrût.

Módosítsa a vetítési szöget és irányt, változtassa meg a készülék elhelyezkedését.

A TÁVIRÁNYÍTÓ NEM MÛKÖDIK

Ok Javaslat

Az elem kimerült Cserélje ki az elemet. Egy tárgy áll a projektor és a távirnyító

között. Túl messze áll a projektortól. Álljon 6 méternél közelebre a projektortól.

Távolítsa el a tárgyat az útból.

Problémamegoldás 51

Jellemzõk

A projektor jellemzõi

A projektor jellemzõi elõzetes figyelmeztetés nélkül változhatnak.

Általnos

Termék neve Digitális Projektor Modell neve MP620 / MP720 / MP720p

Optika

Felbontás 1024 x 768 XGA Megjelenítési rendszer 1-CHIP DMD Lencse F/szám F=2.6 - 2.77, f= 20.4 - 23.5 mm Izzó MP620 / MP720 230W izzó

MP720p 220W izzó

Elektromos

Tápegység AC100–240V, 1.5A–3.2A, 50/60 Hz (automatikus) Energiafelhasználás 305W (Max); 10W (készenlét)

Mechanikus

Méretek 238 mm (Sz) x 94 mm (Ma) x 291 mm (Mé) Súly 2.99 Kg

Bemenetek

Számítógép bemenet RGB bemenet D-sub 15-tûs (anya) x 1

DVI-I x 1

Videó bemenet S-VIDEO Mini DIN 4-tûs x 1 VIDEO RCA jack x1 HDTV bemenet D-sub <--> Komponens RCA jack x 3, RGB- keresztül Audió bemenet Audió be Mini jack sztereó

Kimenet

RGB kimenet D-sub 15-pin (anya) x 1 USB egér kontrol A/B sorozat x 1 Hangszóró (mono) 2 watt x 1

Környezeti feltételek

Üzemi hõmérséklet 0°C ~ 40°C tengerszinten Üzemi relatív páratratalom 10% ~ 90% (kondenzáció néküli) Üzemi magasság • 0–3000 láb 0°C–40°C

• 3000–6000 láb 0°C–30°C

• 6000–10000 láb 0°C–23°C

Jellemzõk52

Idõzítõ táblázat

Támogatott idõzítések a PC bemeneten

Vízszintes

Felbontás

frekvencia (kHz)

640 x 400 31.47 70.089 25.176 640 x 400_70

640 x 480

800 x 600

1024 x 768

1280 x 1024 63.981 60.020 108.000 SXGA_60

31.469 59.940 25.175 VGA_60

37.861 72.809 31.500 VGA_72

37.500 75.000 31.500 VGA_75

43.269 85.008 36.000 VGA_85

37.879 60.317 40.000 SVGA_60

48.077 72.188 50.000 SVGA_72

46.875 75.000 49.500 SVGA_75

53.674 85.061 56.250 SVGA_85

48.363 60.004 65.000 XGA_60

56.476 70.069 75.000 XGA_70

60.023 75.029 78.750 XGA_75

68.667 84.997 94.500 XGA_85

Függ.-s frekvencia (Hz)

Pixel frekvencia (MHz)

Mód

Támogatott idõzíések a komponens-YP

Jelformátum

480i(525i)@60Hz 15.73 59.94

480p(525p)@60Hz 31.47 59.94

576i(625i)@50Hz 15.63 50.00 576p(625p)@50Hz 31.25 50.00 720p(750p)@60Hz 45.00 60.00 720p(750p)@50Hz 37.50 50.00

1080i(1125i)@60Hz 33.75 60.00 1080i(1125i)@50Hz 28.13 50.00

Vízszintes frekvencia (kHz)

bPr bemeneten

Függõleges frekvencia (Hz)

Támogatott idõzíések a Videó és S-Videó bemeneten

Vízszintes

Videó módok

frekvencia (kHz)

NTSC 15.73 60 3.58

PAL 15.63 50 4.43

SECAM 15.63 50 4.25 or 4.41

PAL-M 15.73 60 3.58

PAL-N 15.63 50 3.58

PAL-60 15.73 60 4.43

NTSC4.43 15.73 60 4.43

Függõleges frekvencia (Hz)

Színvivõ frekvencia (MHz)

Jellemzõk 53

Méretek

291

238

Mértékegység: mm

Jellemzõk54

Garancia

Korlátozott garancia

A BenQ garanciát ad erre a termékre, a gyártás során elõforduló hibás alkatrészek és emberi munkából adódó meghibásodásra; normál használat mellett. A vásárlás dátuma minden esetben szükséges a garancia érvényesítéshez. Amennyiben a készülékben meghibásodást tapasztal a garancia idõn belül kizárólag a BenQ jogosult javítani azt. A garanciális javítás megkezdéséhez haladéktalanul értesítse az eladóját a hibáról. Fontos: A fenti garancia csak abban az esetben érvényes, ha a felhasználó a BenQ írott feltételeit betartotta az üzemeltetés során: a relatív páratartalom 10% és 90% közötti, a hõmérséklet 0

nem használták poros, piszkos környezetben. Ez a garancia felruházza önt speciális jogokkal. Ezen kívül további jogai is vannak, amik országról-országra változhatnak.

További információért látogasson el a www.BenQ.com oldalra.

°C és 40°C közötti valamint a magasság nem haladta meg a 10000 lábat és

Garancia 55

Szabvány nyilatkozatok

FCC szabvány

CLASS B: Ez az eszköz elõállít, használ és sugároz rádiófrekvenicás energiát és ha nem megfelelõen használják interferenciás zavarokat is okozhat. Nem garantálható az sem, hogy a helyes telepítés ellenére nem zavarja a rádióadást. Ha a TV vagy rádióadást zavaró készüléket be lehet azonosítani úgy, hogy a készüléket ki- majd bekapcsolják, akkor felhasználónak az alábbi lehetõségei vannak a zavarás kiszûrésére:

— Változtassa meg az antenna elhelyezkedését és tájolását. — Növelje meg a távolságot a készülék és a vevõ között. — Csatlakoztassa egy külön - a vevõ áramkörétõl független - áramkörre az

eszközt.

— Forduljon tanácsért egy rádió/TV szerelõ szakemberhez.

EEC szabvány

Ezt a készüléket alávetettük a 89/336/EEC (European Economic Community) tesztelésnek valamint a EMC (Electronic Magnetic Compatibility) szabványnak. A készülék mindkét esetben megfelelt az elvárásoknak.

MIC szabvány

B osztályû eszöz (Háztartásoknak szánva, információs/telekommunikációs eszköz)

Az eszköz EMC regisztrált, azzal a céllal, hogy háztartásokban használják. Megfelelve az elvárásoknak a készülék bárhol használható, ideértve a lakohelyet is.

WEEE directive

Az elektromos és elektronikus hulladék rendelkezése a privát hátzartásokban az Európai Unió területén.

Ez a szimbólum - amit a készüléken vagy a dobozán találhat meg - annyit jelent, hogy a készülék nem kezelhetõ háztartási hulladékként. A visszavétel folyamatáról önek kell gondokodnia, szem elött tartva az elektromos és elektronikus eszközök recirkulációját. További információval a helyi városi iroda, a bolt ahol vásárolta vagy a háztartási szemétszállító tud felvilágosítást adni. Az újrafeldolgozás segít megvédeni a természetes erõforrásokat. A módszer biztosít afelöl is, hogy megvédi az emberi egészséget és környezetet.

Szabvány nyilatkozatok56

BenQ MP720 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Szerzõi jog

Jogi nyilatkozat

Tartalomjegyzék

Fontos biztonsági utasítások

Bemutatkozás

A projektor jellemzõi

Mi van a dobozban?

Opcionális kiegészítõk

Külsõ nézet

Elöl- / felsõ nézet

Hátulnézet

Oldalnézet

Alulnézet

Vezérlõk és funkciók

Külsõ vezérlõpanel

Távirányító

Távirányító rálátás

Elemcsere a távirányítóban

A projektor elhelyezése

Helyválasztás

Képméret helyes beállítása

Hogyan állítható be a projektor helyzete az igényelt képmérethez:

Hogyan határozható meg a távolságból a képméret:

Csatlakoztatás

Vezeték nélküli csatlakozás (opcionális)

Kábeles csatlakozás

Számítógép vagy monitor csatlakoztatása

Videó berendezések csatlakoztatása

Mûködés

Elsõ bekapcsolás

A jelszó használata

A jelszó beállítása:

Ha elfelejtette a jelszót:

Jelszóemlékeztetõ:

Jelszóváltoztatás:

Magasságállítás

Automatikus képbeállítás

A kép finomhangolása: méret, élesség

Trapézkorrekció

Alkalmazásmódok kiválasztása

Választás a bemenetek között

Képelsötétítés

Távirányított lapozás

Képfagyasztás

Kikapcsolás

Menü

Menürendszer

A menü használata

1. Kép menü

2. Pro-kép menü

3. Beállítások menü

4. További beállítások menü

5. Információs menü

Karbantartás

A projektor megóvása

A lencsék tisztítása

A projektor tisztítása

A projektor tárolása

A projektor szállítása

A porszûrõ tisztítása és cseréje

Izzóinformációk

Élettartam kalkuláció

Figyelmeztetõ üzenet

Az izzó cseréje

Hõmérséklet információk

Visszajelzõ fények

Biztonsági elõírások a mennyezetre szereléséhez

Problémamegoldás

Jellemzõk

A projektor jellemzõi

Idõzítõ táblázat

Támogatott idõzítések a PC bemeneten

Támogatott idõzíések a Videó és S-Videó bemeneten

Méretek

Garancia

Korlátozott garancia
