BenQ MP623, MP624 User Manual [it]

MP623/MP624
Proiettore digitale
Manuale Utente

Benvenuti

Sommario

Importanti istruzioni

sulla sicurezza......................3

Introduzione .......................7

Caratteristiche del proiettore................ 7

Contenuto della confezione.................. 8

Vista dall'esterno del proiettore............ 9

Comandi e funzioni............................. 10

Collocazione del

proiettore ..........................15

Scelta della posizione........................... 15

Scelta delle dimensioni desiderate

per l'immagine proiettata.................... 16

Collegamento....................19

Collegamento di un computer

o di un monitor ................................... 19

Collegamento di dispositivi

di sorgente video.................................. 21

Funzionamento.................26

Avvio del proiettore............................. 26

Uso dei menu....................................... 27

Utilizzo della funzione

di protezione mediante password....... 28

Commutazione del segnale di input... 30
Regolazione dell'immagine

proiettata.............................................. 31

Ingrandire e cercare dettagli ............... 33

Selezione del rapporto......................... 33

Ottimizzazione dell'immagine............ 35

Impostazione del timer

presentazione....................................... 39

Immagine nascosta.............................. 41

Blocco dei tasti di comando................ 41

Blocco dell'immagine...........................42

Utilizzo della funzione FAQ................42

Funzionamento del proiettore ad

altitudini elevate...................................42

Regolazione dell’audio.........................43

Personalizzazione della schermata

menu del proiettore .............................43

Spegnimento del proiettore.................44

Funzionamento dei menu ...................45

Manutenzione...................54

Manutenzione del proiettore...............54

Informazioni sulla lampada.................55

Risoluzione dei

problemi............................61

Specifiche tecniche............62

Specifiche del proiettore ......................62

Dimensioni...........................................63

Tabella dei tempi..................................63

Garanzia e informazioni

sul copyright......................66

Dichiarazione di

conformità.........................67

Sommario2

Importanti istruzioni sulla sicurezza

Questo proiettore è stato progettato e sottoposto a test per soddisfare i più recenti standard
di sicurezza previsti per le apparecchiature informatiche. Tuttavia, per un utilizzo sicuro del
prodotto, è importante seguire le istruzioni riportate nel presente manuale e indicate sul
prodotto stesso.

Istruzioni sulla sicurezza

1. Leggere il presente manuale prima di
utilizzare il proiettore. Conservarlo
per poterlo consultare in seguito.

2. Durante l'uso, non guardare
direttamente nell'obiettivo del
proiettore. L'intenso raggio luminoso
potrebbe provocare danni alla vista.

4. Aprire sempre l’otturatore
dell’obiettivo o rimuovere il coperchio
dell’obiettivo quando la lampada del
proiettore è accesa.

5. In alcuni Paesi, la tensione di linea
NON è stabile. Questo proiettore è
stato progettato per funzionare
conformemente agli standard di
sicurezza a una tensione compresa tra
100 e 240 VCA; tuttavia, potrebbero
verificarsi guasti in caso di
interruzioni o variazioni di tensione di
±10 volt. Nelle zone soggette a
variazioni o cadute di tensione, si
consiglia di collegare il proiettore
tramite uno stabilizzatore di tensione,
un limitatore di sovratensione o un
gruppo di continuità (UPS).

3. Per la manutenzione rivolgersi a
personale tecnico qualificato.

6. Non bloccare l'obiettivo di proiezione
con oggetti durante il funzionamento
del proiettore per evitare il rischio che
gli oggetti si surriscaldino, si
deformino o che si sviluppino incendi.
Per spegnere temporaneamente la
lampada, premere BLANK sul
proiettore o sul telecomando.

Importanti istruzioni sulla sicurezza 3

Istruzioni sulla sicurezza (Continua)

7. Durante il funzionamento
dell'apparecchio, la lampada
raggiunge temperature elevate.
Lasciare raffreddare il proiettore per
circa 45 minuti prima di rimuovere
il complesso lampada per la
sostituzione.

8. Non utilizzare lampade oltre il
periodo di durata nominale. perché
potrebbero, in rari casi,
danneggiarsi.

9. Non sostituire il complesso lampada
o qualsiasi altro componente
elettronico quando il proiettore è
collegato alla presa di alimentazione.

10. Non collocare il prodotto su tavoli,
sostegni o carrelli non stabili. Il
prodotto potrebbe cadere e riportare
seri danni.

11. Non tentare di smontare il
proiettore. L'alta tensione presente
all'interno del dispositivo potrebbe
essere letale in caso si venisse a
contatto con parti scoperte. L'unica
parte riparabile dall'utente è la
lampada, dotata di un coperchio
estraibile.

Non smontare né estrarre in nessun
caso altri coperchi. Per la
manutenzione rivolgersi
unicamente a personale tecnico
qualificato.

12. Quando il proiettore è in funzione
dalla griglia di ventilazione possono
fuoriuscire odore e aria calda.
Questo è un fenomeno normale e
non un difetto del prodotto.

Importanti istruzioni sulla sicurezza4

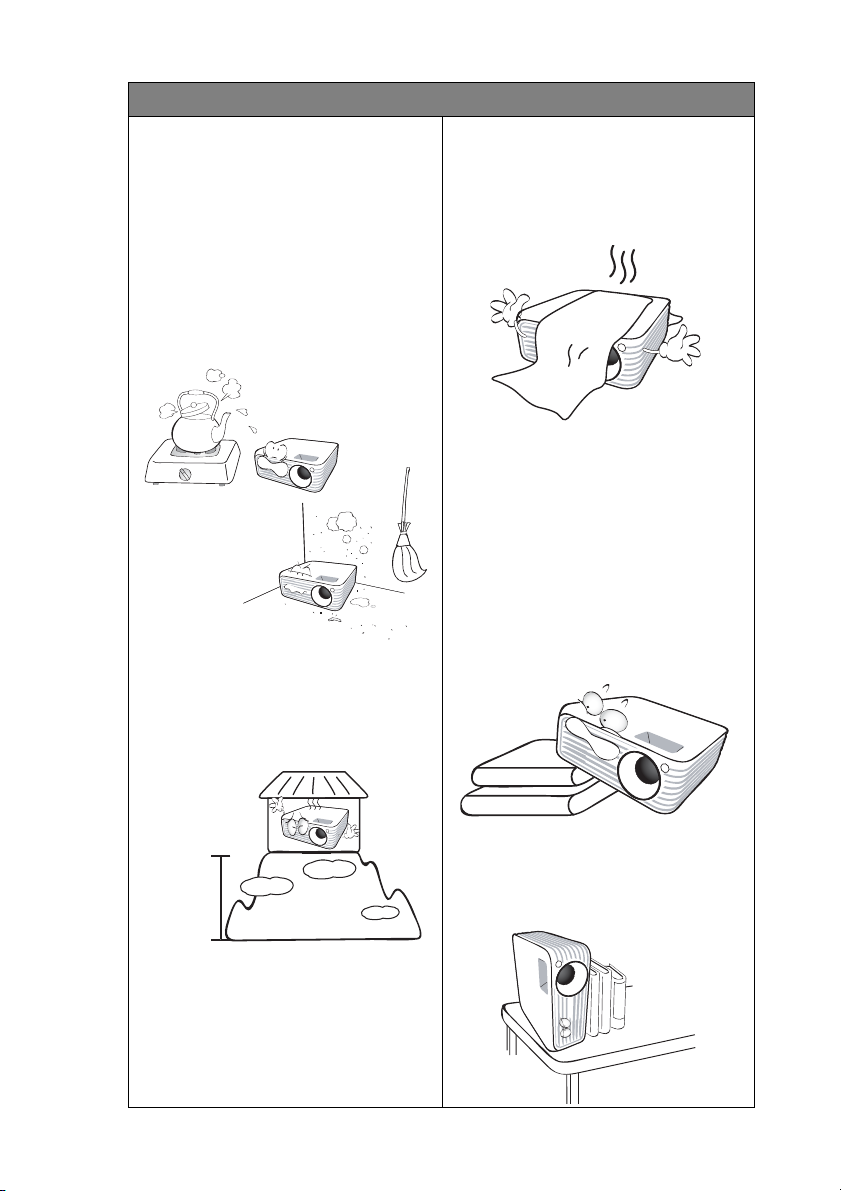

Istruzioni sulla sicurezza (Continua)

13. Non collocare il proiettore in ambienti
con le seguenti caratteristiche.

- Spazi poco ventilati o chiusi. Posizionare il
proiettore a una distanza di almeno 50 cm
dalle pareti e lasciare uno spazio
sufficiente per assicurare un'adeguata
ventilazione intorno all'unità.

- Ambienti con temperature eccessivamente
elevate, ad esempio l'interno di
un'automobile con i finestrini chiusi.

- Ambienti eccessivamente umidi, polverosi
o fumosi che possono contaminare i
componenti ottici, riducendo la vita utile
del proiettore e oscurandone lo schermo.

- Luoghi posti nelle vicinanze di allarmi
antincendio.

- Ambienti con temperature superiori a
40°C / 104°F.

- Luoghi la cui altitudine superiora i 3000 m
(10000 piedi).

14. Non ostruire i fori di ventilazione.

- Non collocare il proiettore su coperte,
lenzuola o altre superfici morbide.

- Non coprire il proiettore con un panno o
altri oggetti.

- Non collocare materiali infiammabili
vicino al proiettore.

Se i fori di ventilazione sono ostruiti, il
surriscaldamento del proiettore può
provocare un incendio.

15. Durante il funzionamento, collocare il
proiettore su una superficie piana
orizzontale.

- Non posizionare l'unità con il lato sinistro
inclinato di oltre 10 gradi rispetto a
quello destro o il lato anteriore inclinato
di oltre 15 gradi rispetto a quello
posteriore. L'utilizzo del proiettore su un
piano non completamente orizzontale
potrebbe causare il malfunzionamento
della lampada, nonché danneggiarla.

3000 metri
(10000
piedi)

0 metri
(0 piedi)

16. Non collocare l'unità in posizione
verticale. Così facendo si può causare la
caduta dell’apparecchio, che
provocherebbe lesioni all'operatore o
danni all’apparecchio stesso.

Importanti istruzioni sulla sicurezza 5

Istruzioni sulla sicurezza (Continua)

17. Non calpestare il proiettore, né
collocare oggetti sopra di esso. Oltre ai
danni fisici al proiettore, potrebbero
infatti verificarsi incidenti, con
pericolo di lesioni.

18. Non collocare liquidi accanto o sopra
al proiettore. Eventuali infiltrazioni di
sostanze liquide possono danneggiare
il proiettore. In tal caso, scollegare il
cavo di alimentazione dalla presa a
muro e contattare BenQ per richiedere
la riparazione del proiettore.

19. Questo prodotto è in grado di
riprodurre immagini invertite per le
installazioni a soffitto.

Per installare il proiettore ed
assicurare che sia saldamente fissato,
utilizzare il kit di installazione a
soffitto di BenQ.

Montaggio a soffitto del
proiettore

BenQ desidera garantire ai propri
clienti le massime prestazioni del
proiettore, a tal fine, è importante
evidenziare alcuni problemi di
sicurezza onde evitare eventuali danni
a persone e proprietà.

Se si desidera installare il proiettore al
soffitto, si consiglia vivamente di
utilizzare il kit di installazione a soffitto
BenQ adatto al proiettore scelto e
verificare che sia installato
correttamente e in totale sicurezza.

Utilizzando un kit di installazione a
so ffitt o di un 'al tra ma rca , l'ap pare cch io
potrebbe cadere a causa di un
montaggio errato mediante l'uso di viti
di lunghezza e diametro non adeguati,
provocando pertanto seri danni.
È possibile acquistare il kit di
installazione a soffitto del proiettore
direttamente presso il rivenditore
BenQ. BenQ consiglia inoltre di
acquistare un cavo di sicurezza
compatibile con il blocco Kensington e
collegarlo saldamente sia allo slot del
blocco Kensington sul proiettore che
alla base della staffa di installazione a
soffitto. In questo modo, il proiettore
rimane assicurato al soffitto anche nel
caso il relativo attacco alla staffa di
montaggio si allenti.

Avvertimento

• QUESTO APPARECCHIO DEVE ESSERE
MESSO A TERRA.

• Durante l’installazione dell’apparecchio,
incorporate un dispositivo di
scollegamento facilmente accessibile nel
cablaggio fisso o collegate la spina di
alimentazione a una presa di corrente
vicino all'apparecchio. Se dovesse
verificarsi un guasto durante il
funzionamento dell’apparecchio, utilizzate
il dispositivo di scollegamento per
disattivare l’alimentazione o scollegate la
spina di alimentazione.

Importanti istruzioni sulla sicurezza6

Introduzione

Caratteristiche del proiettore

Il proiettore integra un sistema di proiezione ottico ad alte prestazioni e un design intuitivo,
che garantisce estrema affidabilità e facilità d'uso.

Il proiettore presenta le seguenti caratteristiche.

• Correzione del colore della parete per consentire la proiezione su superfici di vari colori
predefiniti

• Ricerca automatica rapida che velocizza il processo di rilevamento del segnale

• Selezione della funzione di protezione mediante password

• Fino a 11 serie di modalità di immagine, che offrono diverse opzioni per vari tipi di
proiezione

• Gestione colori 3D che consente la gestione dei colori secondo i propri gusti

• Funzione selezionabile di raffreddamento rapido che consente il raffreddamento del
proiettore in un tempo più breve

• Timer presentazione per un migliore controllo della durata della presentazione

• Regolazione automatica per visualizzare la risoluzione ottimale delle immagini

• Correzione digitale della distorsione trapezoidale per la correzione delle immagini
distorte

• Controllo del bilanciamento del colore regolabile per dati/video

• Lampada di proiezione a luminosità ultra-elevata

• Capacità di visualizzare 16,7 milioni di colori

• Menu OSD (On-Screen Display) multilingue

• Selezione della modalità risparmio per ridurre il consumo di energia elettrica

• Compatibilità con Component HDTV (YP

bPr)

• La luminosità apparente dell'immagine proiettata varia in base alle condizioni di
illuminazione ambientale e alle impostazioni di contrasto/luminosità del segnale di input
selezionato, ed è direttamente proporzionale alla distanza di proiezione.

• La luminosità della lampada diminuisce nel tempo e può variare a seconda delle
specifiche del produttore della lampada. Si tratta di un fatto normale e previsto.

Introduzione 7

Contenuto della confezione

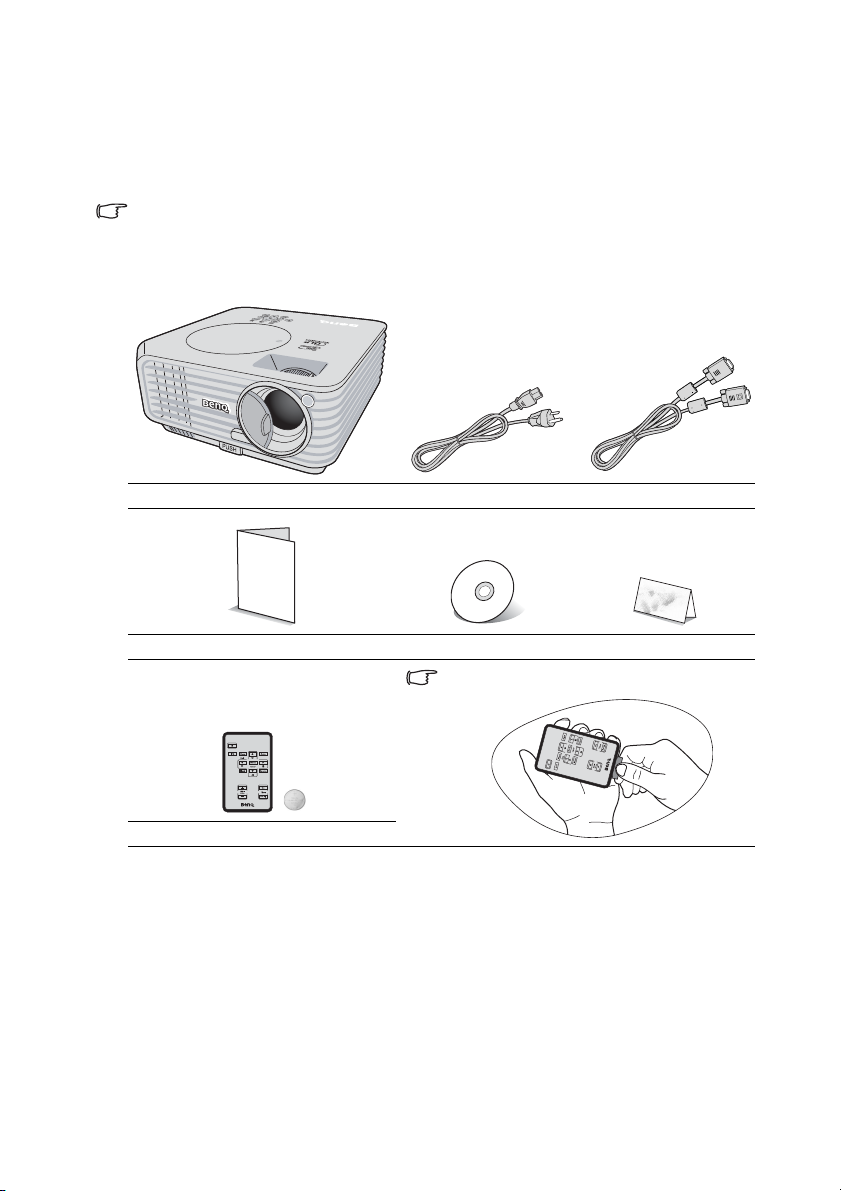

Disimballare con cura e verificare la presenza di tutti gli articoli elencati di seguito. Qualora
uno o più articoli risultino mancanti, rivolgersi al rivenditore.

Accessori standard

Gli accessori vengono forniti in base al paese in cui il proiettore viene utilizzato e possono
differire da quelli illustrati.

*La garanzia limitata viene fornita solo in paesi specifici. Rivolgersi al rivenditore per ottenere
informazioni dettagliate.

Proiettore Cavo di alimentazione Cavo VGA

Guida rapida CD del Manuale Utente Garanzia*

Rimuovere l’etichetta prima di utilizzare il
telecomando.

Telecomando con batteria

Accessori opzionali

1. Kit lampada di ricambio

2. Kit per il montaggio a soffitto

Introduzione8

3. Presentation Plus

4. Cavo RS-232

Vista dall'esterno del proiettore

Lato anteriore/superiore

1

2

3

4

5

1. Pannello di controllo esterno

2. Coperchio lampada

3. Apertura (fuoriuscita dell'aria

4. Coperchio dell'obiettivo

5. Tasto di sgancio rapido

6. Anello di messa a fuoco e anello

7. Sensore remoto a infrarossi

6

7

8. Obiettivo di proiezione

8

(Per ulteriori informazioni vedere

"Proiettore" a pagina 10.)

calda)

zoom

anteriore

Lato posteriore/inferiore

13

11

12

10

9

20

21

15

14

17

16 18

9. Presa del cavo CA

10. Sensore remoto a infrarossi
posteriore

19

11. Porta di controllo RS-232

12. Presa di ingresso HDMI

13. Presa di uscita segnale RGB

14. Presa di ingresso segnale RGB (PC)/
Video Component (YPbPr/ YCbCr)

15. Presa di ingresso video

16. Presa di ingresso S-Video

17. Presa di ingresso segnale audio

18. Slot per blocco antifurto Kensington

19. Piedino di regolazione posteriore

20. Griglia altoparlante

21. Piedino di sgancio rapido

Introduzione 9

Comandi e funzioni

I

I

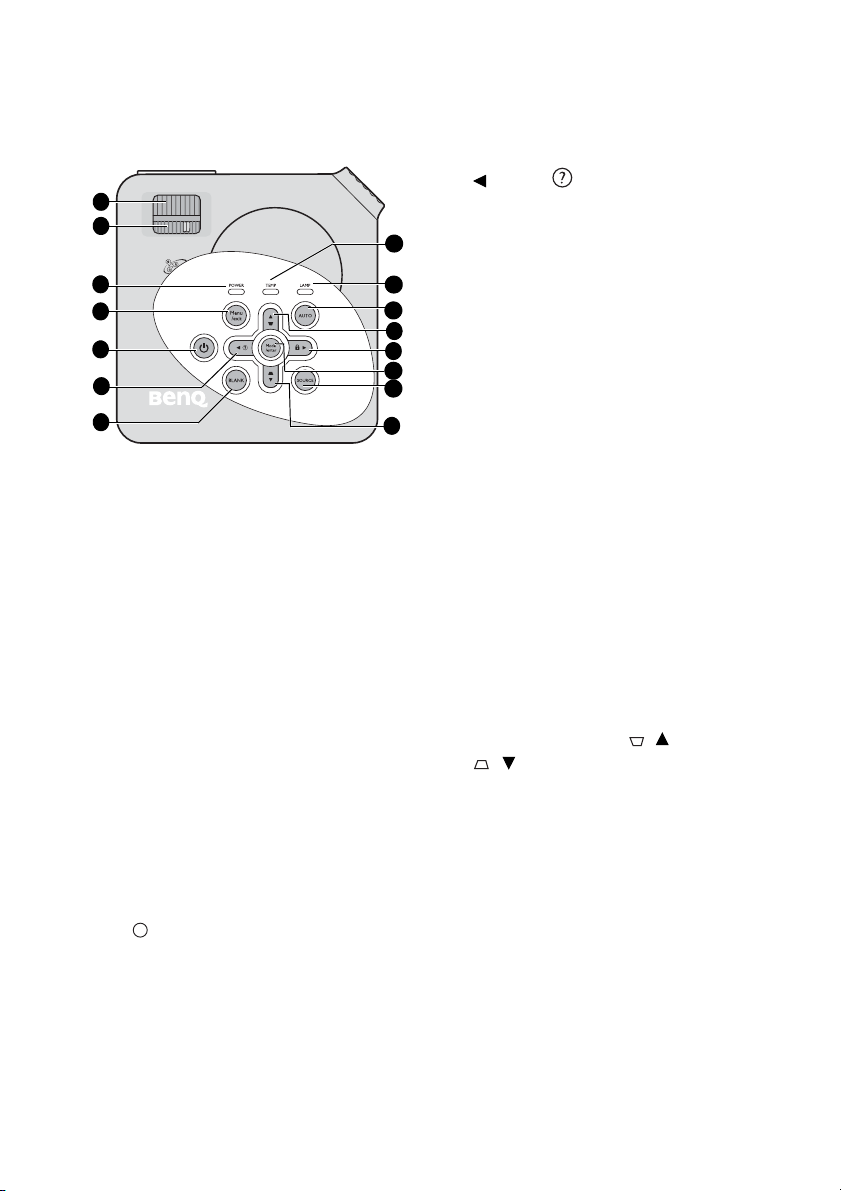

Proiettore

1

2

3

4

5 12

6

7

1. Anello di messa a fuoco
Consente di regolare la messa a fuoco

dell'immagine proiettata. Per ulteriori
informazioni, vedere "Regolazione della

nitidezza dell'immagine" a pagina 32.

2. Anello zoom
Consente di regolare le dimensioni
dell'immagine. Per ulteriori informazioni,
vedere "Regolazione della nitidezza

dell'immagine" a pagina 32.

3. POWER (spia alimentazione)
Si illumina o lampeggia quando il

proiettore è in funzione. Per ulteriori
informazioni, vedere "Indicatori" a pagina

60.

4. Menu/exit

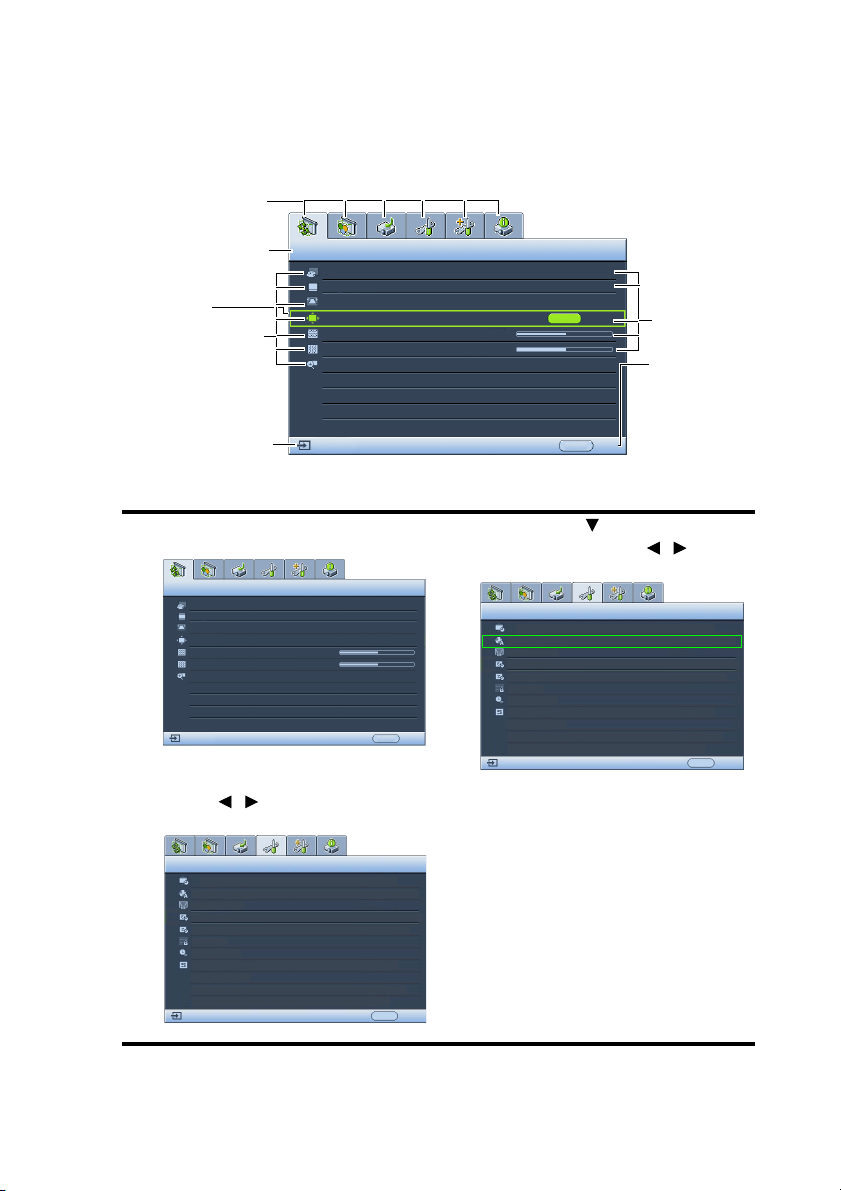

Attivare il menu OSD (On-Screen

Display).Tornare la menu OSD precedente,
uscire e salvare le impostazioni del menu.
Per ulteriori informazioni, vedere "Uso dei

menu" a pagina 27.

5. Alimentazione
Consente di accendere il proiettore e di

passare alla modalità standby. Per maggiori
informazioni vedere "Avvio del proiettore"

a pagina 26 e "Spegnimento del proiettore"
a pagina 44.

6. Sinistra/
Avvia la funzione FAQ. Per ulteriori

informazioni, vedere "Utilizzo della

8

funzione FAQ" a pagina 42.

7. BLANK

9

10

11

13

14

11

Consente di nascondere l'immagine
visualizzata sullo schermo. Per ulteriori
informazioni, vedere "Immagine

nascosta" a pagina 41.

8. TEMP (Indicatore della Temperatura)
Si illumina in rosso se la temperatura del
proiettore diventa troppo elevata. Per
ulteriori informazioni, vedere "Indicatori"

a pagina 60.

9. LAMP (Spia lampada)
Indica lo stato della lampada. Si illumina

o lampeggia se si verifica un problema
con la lampada. Per ulteriori
informazioni, vedere "Indicatori" a pagina

60.

10. AUTO
Determina automaticamente le

impostazioni temporali per l'immagine
visualizzata. Per ulteriori informazioni,
vedere "Regolazione automatica

dell'immagine" a pagina 31.

11. Trapezio/Tasti freccia ( / Su,

/Giù)

Consente di correggere manualmente la
distorsione delle immagini causata
dall'angolatura della proiezione. Per
ulteriori informazioni, vedere

"Correzione della distorsione
trapezoidale" a pagina 32.

Introduzione10

12. Destra/
Attivazione del blocco dei tasti del
pannello. Per ulteriori informazioni, vedere

"Blocco dei tasti di comando" a pagina 41.

Quando il menu OSD (On-Screen Display)
è attivo, i tasti #6, #11, e #12 vengono
utilizzati come tasti di direzione per
selezionare le voci di menu ed effettuare le
modifiche desiderate. Per ulteriori
informazioni, vedere "Uso dei menu" a

pagina 27.

13. Mode/enter
Consente di selezionare un'opzione di

impostazione dell'immagine disponibile.
Per ulteriori informazioni, vedere

"Selezione di una modalità immagine" a
pagina 35.

Consente di eseguire la voce del menu OSD
(On-Screen Display) selezionata. Per
ulteriori informazioni vedere "Uso dei

menu" a pagina 27.

14. SOURCE
Consente di visualizzare la barra per la
selezione della sorgente. Per ulteriori
informazioni, vedere "Commutazione del

segnale di input" a pagina 30.

Introduzione 11

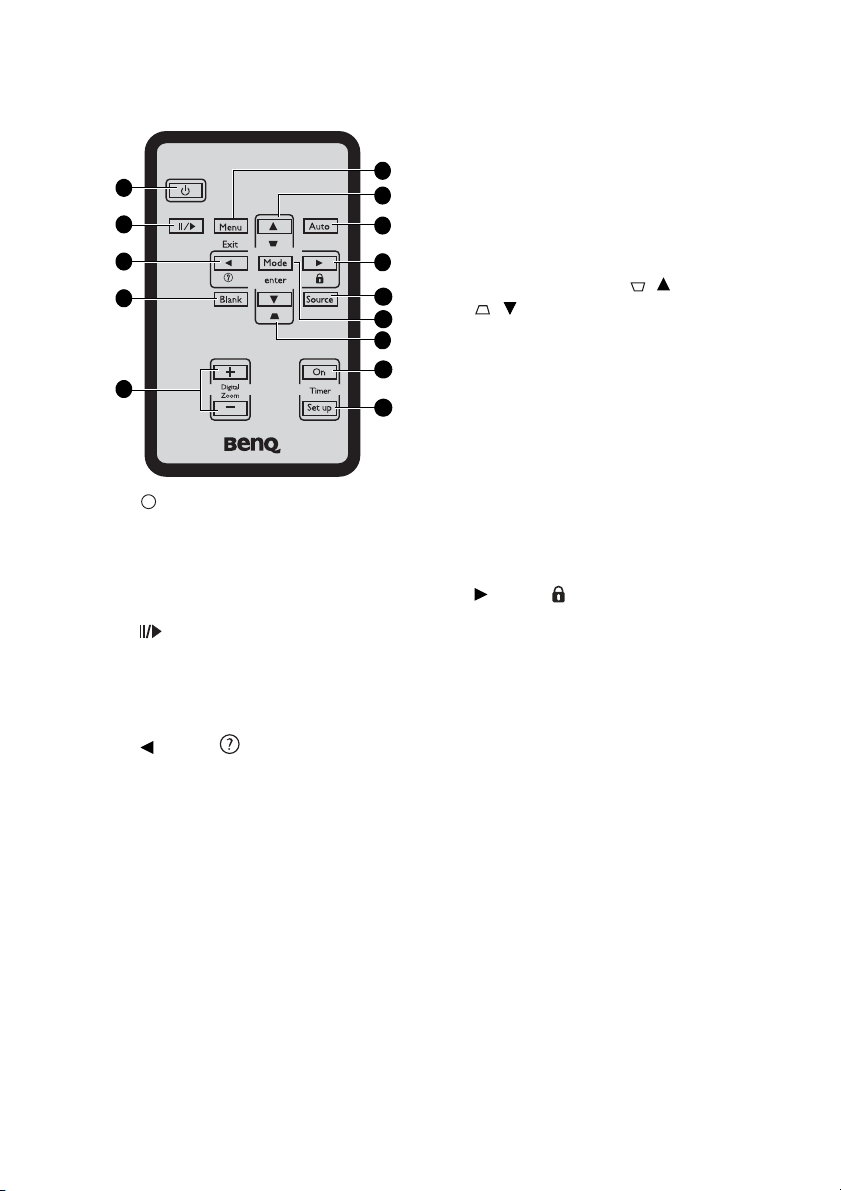

Telecomando

I

I

1

2

3

4

5

1. Alimentazione
Consente di accendere il proiettore e di

passare alla modalità standby. Per
maggiori informazioni vedere "Avvio del

proiettore" a pagina 26 e "Spegnimento del
proiettore" a pagina 44.

2. Fermo immagine
Consente di fermare l'immagine

proiettata. Per ulteriori informazioni,
vedere "Blocco dell'immagine" a pagina

42.

3. Sinistra/
Avvia la funzione FAQ. Per ulteriori

informazioni, vedere "Utilizzo della

funzione FAQ" a pagina 42.

4. Blank
Consente di nascondere l'immagine
visualizzata sullo schermo. Per ulteriori
informazioni, vedere "Immagine nascosta"

a pagina 41.

5. Tasti Digital Zoom (+, -)
Consentono di aumentare o ridurre le

dimensioni delle immagini proiettate. Per
ulteriori informazioni, vedere "Ingrandire

e cercare dettagli" a pagina 33.

6. Menu/Exit
Consente di attivare il menu OSD (On-

6

7

8

9

10

11

7

12

13

screen display). Consente di tornare al
precedente menu OSD, di uscire e di
salvare le impostazioni.

Per ulteriori informazioni, vedere "Uso

dei menu" a pagina 27.

7. Trapezio/Tasti freccia ( / Su,

/Giù)
Consente di correggere manualmente la
distorsione delle immagini causata
dall'angolatura della proiezione. Per
ulteriori informazioni, vedere

"Correzione della distorsione
trapezoidale" a pagina 32.

8. Auto
Determina automaticamente le

impostazioni temporali per l'immagine
visualizzata. Per ulteriori informazioni,
vedere "Regolazione automatica

dell'immagine" a pagina 31.

9. Destra/
Attivazione del blocco dei tasti del

pannello. Per ulteriori informazioni,
vedere "Blocco dei tasti di comando" a

pagina 41.

Quando il menu OSD (On-Screen
Display) è attivo, i tasti #3, #7 e #9
vengono utilizzati come tasti di direzione
per selezionare le voci di menu ed
effettuare le modifiche desiderate. Per
ulteriori informazioni, vedere "Uso dei

menu" a pagina 27.

10. Source
Consente di visualizzare la barra per la

selezione della sorgente. Per ulteriori
informazioni, vedere "Commutazione del

segnale di input" a pagina 30.

Introduzione12

11. Mode/enter
A seconda del segnale di input selezionato,

consente di selezionare un'opzione di
impostazione dell’immagine disponibile.
Per ulteriori informazioni, vedere

"Selezione di una modalità immagine" a
pagina 35.

Consente di eseguire la voce del menu
OSD (On-Screen Display) selezionata. Per
ulteriori informazioni vedere "Uso dei

menu" a pagina 27.

12. Timer On
Consente di attivare o visualizzare il timer

sullo schermo in base alle impostazioni del
timer. Per ulteriori informazioni, vedere

"Impostazione del timer presentazione" a
pagina 39.

13. Timer Setup
Consente di immettere direttamente il
timer della presentazione. Per ulteriori
informazioni, vedere "Impostazione del

timer presentazione" a pagina 39.

Introduzione 13

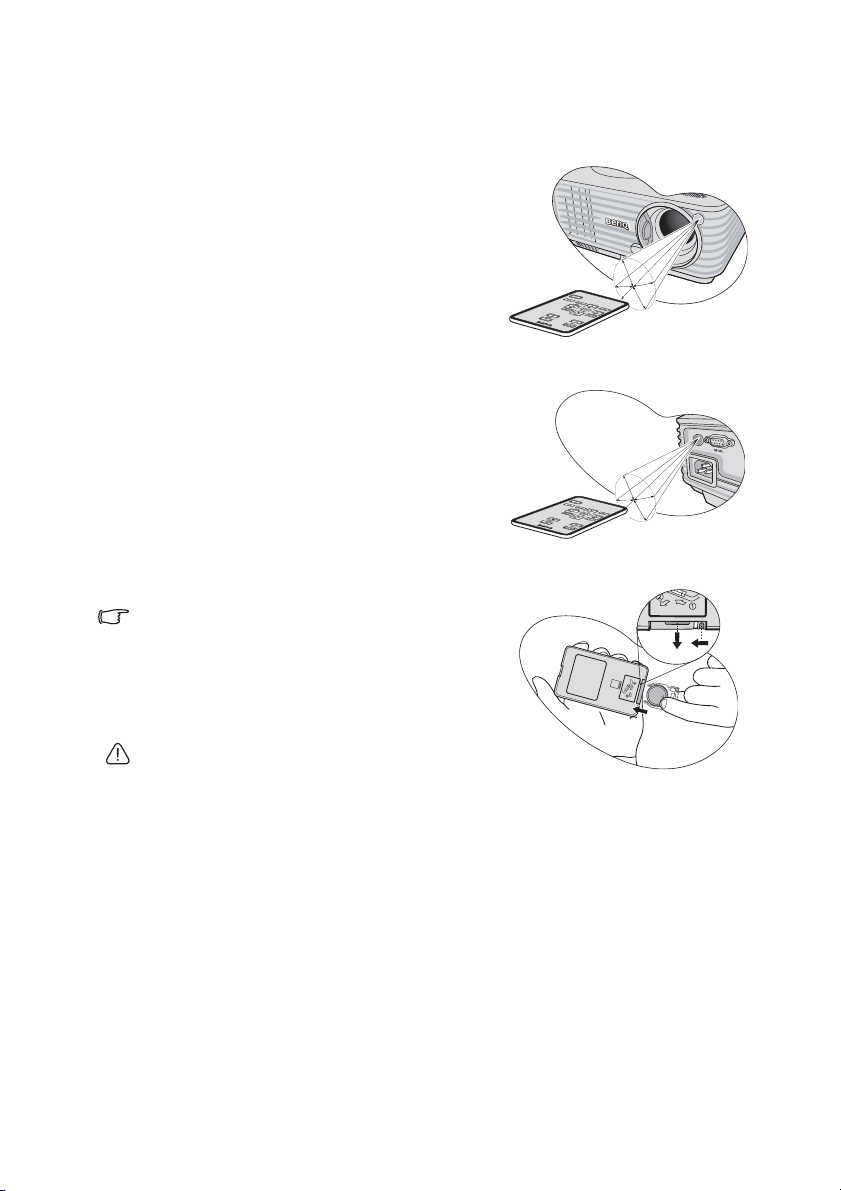

Campo d'azione effettivo del telecomando

I sensori a infrarossi (IR) del telecomando si trovano
nella parte anteriore e posteriore del proiettore.
Affinché il telecomando funzioni correttamente,
tenerlo con un'angolazione massima di 30 gradi
rispetto al sensore IR del proiettore. La distanza tra il
telecomando e il sensore non dovrebbe superare gli 8
metri (~ 26 piedi).

Accertarsi che tra il telecomando e il sensore IR sul
proiettore non sia posizionato alcun oggetto che
possa ostacolare i raggi infrarossi.

• Funzionamento del proiettore
dalla parte anteriore

C

i

r

c

a

15

°

• Funzionamento del proiettore
dalla parte posteriore

C

i

r

c

a

15

°

Sostituzione della batteria del telecomando

1. Estrarre il portabatteria.

Seguire le istruzioni illustrate. Tenere premuto il
braccio di blocco mentre si estrae il portabatteria.

2. Inserire la nuova batteria nel portabatteria.
La polarità positiva deve essere rivolta verso
l'esterno.

3. Spingere il portabatteria nel telecomando.

• Evitare l'esposizione a calore e umidità eccessivi.

• La batteria si danneggia se non viene collocata

correttamente.

• Utilizzare solo batterie del tipo consigliato dal produttore o di tipo equivalente.

• Smaltire la batteria utilizzata seguendo le istruzioni del produttore.

• Non gettare una batteria tra le fiamme, poiché potrebbero verificarsi delle esplosioni.

• Se le batterie sono esaurite o si prevede di non utilizzare il telecomando per un periodo di

tempo prolungato, rimuovere la batteria onde evitare danni causati da un'eventuale
fuoriuscita di liquidi da questa.

Introduzione14

Collocazione del proiettore

Scelta della posizione

La scelta della posizione di installazione dipende dalle preferenze personali e dalla
disposizione della stanza. ma anche da altri fattori come: le dimensioni e la posizione dello
schermo, la posizione di una presa di corrente adatta, nonché la posizione e la distanza tra il
proiettore e le altre apparecchiature.

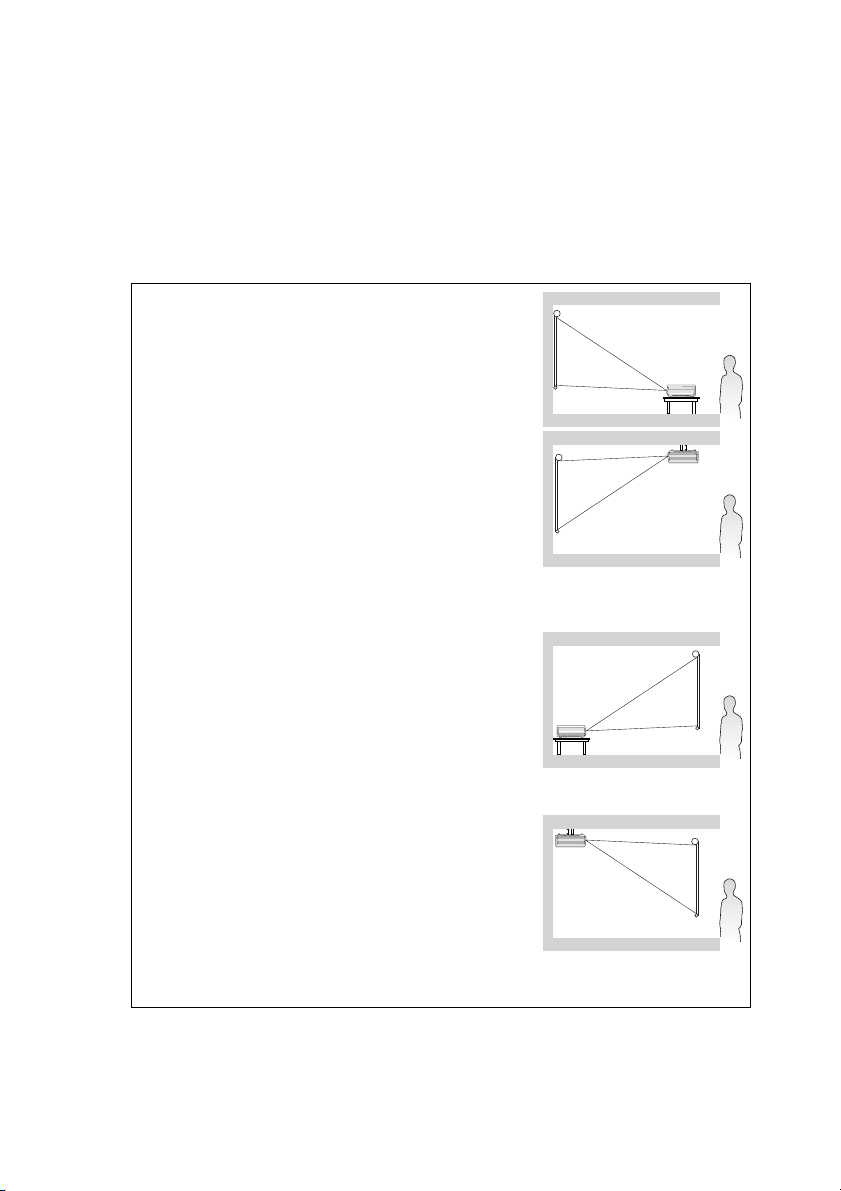

Il proiettore può essere installato in una delle quattro posizioni illustrate di seguito:

1. Anteriore tavolo
Scegliere questa posizione quando il proiettore è

appoggiato sul pavimento e si trova di fronte allo
schermo. Questa è la posizione più semplice del
proiettore e consente una rapida configurazione e una
migliore portabilità.

2. Anteriore soffitto
Scegliere questa posizione quando il proiettore è montato

capovolto sul soffitto e si trova di fronte allo schermo.

Se si sceglie un montaggio a soffitto, acquistare il kit di
installazione a soffitto del proiettore BenQ presso il
rivenditore.

Impostare Anteriore soffitto nel menu CONFIGURAZ.
SISTEMA: Di base > Posizione proiettore dopo aver
acceso il proiettore.

3. Posteriore tavolo
Scegliere questa posizione quando il proiettore è

appoggiato sul pavimento e si trova dietro lo schermo.

In questo caso, è necessario utilizzare un apposito
schermo per retroproiezione.

Impostare Posteriore tavolo nel menu CONFIGURAZ.
SISTEMA: Di base > Posizione proiettore dopo aver
acceso il proiettore.

4. Posteriore soffitto
Scegliere questa posizione quando il proiettore è montato

capovolto sul soffitto e si trova dietro lo schermo.

In questo caso, è necessario utilizzare un apposito
schermo per retroproiezione e il kit di installazione a
soffitto del proiettore BenQ.

Impostare Posteriore soffitto nel menu CONFIGURAZ.
SISTEMA: Di base > Posizione proiettore dopo aver
acceso il proiettore.

Collocazione del proiettore 15

Scelta delle dimensioni desiderate per l'immagine proiettata

La distanza dall'obiettivo del proiettore allo schermo, l'impostazione dello zoom
(se disponibile) e il formato video influiscono sulle dimensioni dell'immagine proiettata.

Il formato originale del proiettore è 4:3. Per poter proiettare un'immagine di formato 16:9
completa (Widescreen), è necessario modificare proporzionalmente le dimensioni di
un'immagine widescreen adattandole alla larghezza del formato nativo del proiettore. In
proporzione, l'altezza dell'immagine risulterà inferiore del 75% rispetto all'altezza del
formato nativo del proiettore.

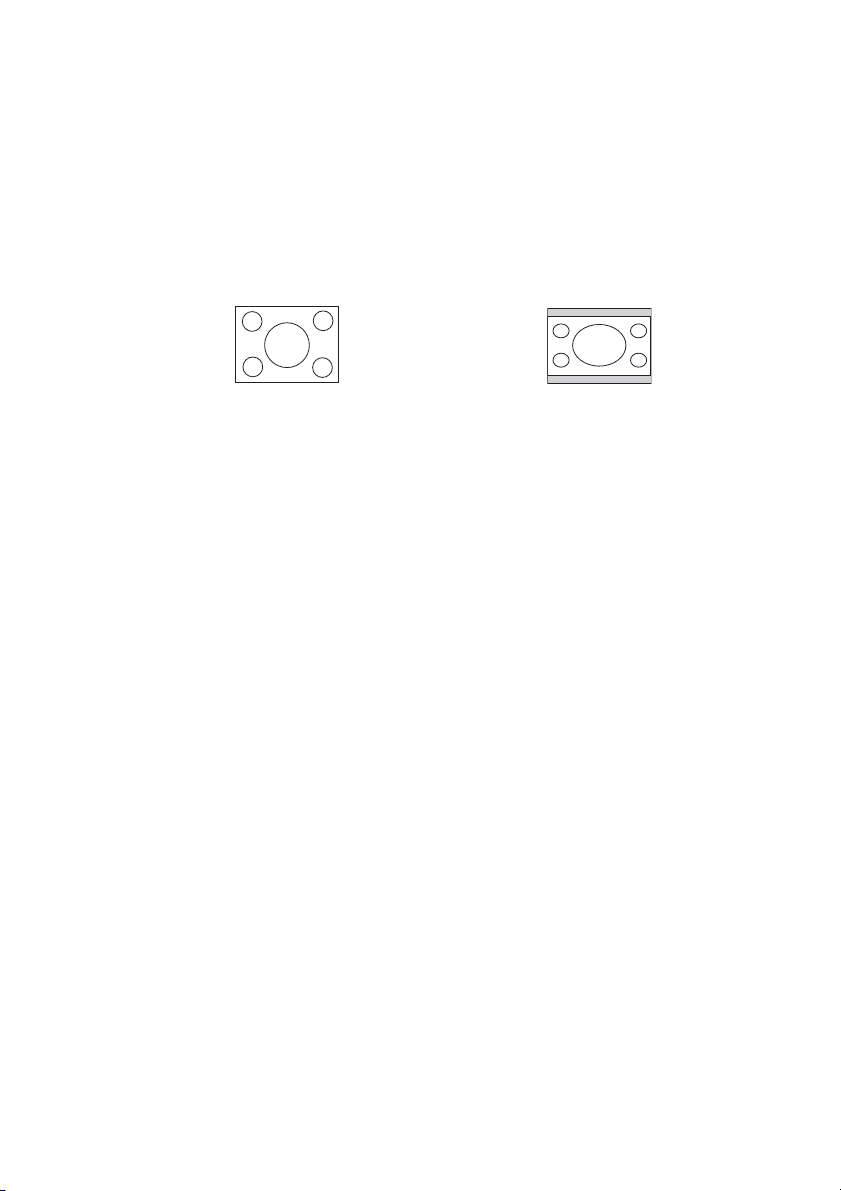

Formato 4:3 in area

di visualizzazione 4:3

Pertanto, un'immagine 16:9 non utilizzerà il 25% dell'altezza di un'immagine 4:3 riprodotta
da questo proiettore. Ogni volta che si visualizzano immagini adattate al formato 16:9 nel
centro verticale dell'area di proiezione con formato 4:3, sulla parte superiore e inferiore della
stessa (rispettivamente 12,5% di altezza verticale), vengono visualizzate delle barre scure
(non illuminate).

Collocare sempre il proiettore su una superficie orizzontale (ad esempio un tavolo) e
perpendicolarmente (formando un angolo retto di 90°) al centro orizzontale dello schermo.
In questo modo è possibile ridurre l'eventuale distorsione dell'immagine causata
dall'angolatura delle proiezioni o dalla proiezione su superfici angolari.

Diversamente dagli ormai obsoleti sistemi con pellicola su bobina, i proiettori digitali
attualmente sul mercato non proiettano l'immagine direttamente in avanti. Al contrario, i
proiettori digitali, sono ideati per proiettare su un angolo leggermente rialzato sopra il piano
di appoggio orizzontale del proiettore. Ciò consente di collocare facilmente i proiettori su un
tavolo e proiettare l'immagine in avanti o verso l'alto su uno schermo posizionato in modo
che il bordo inferiore dello schermo si trovi sopra la superficie del tavolo, consentendo a
tutti i presenti nella sala di vedere lo schermo.

Se il proiettore è installato sul soffitto, verificare che sia montato capovolto affinché le
immagini vengano proiettate leggermente verso il basso.

Come si può osservare nel diagramma a pagina 18, con questo tipo di proiezione il bordo
inferiore dell'immagine proiettata viene spostato verticalmente rispetto alla superficie
orizzontale su cui si trova il proiettore. Nell'attacco a soffitto, si fa riferimento al bordo
superiore dell'immagine proiettata.

Se il proiettore si trova distante dallo schermo, le dimensioni dell'immagine proiettata e
l'offset verticale aumentano proporzionalmente.

Per stabilire il punto in cui collocare lo schermo e il proiettore, è necessario considerare le
dimensioni dell'immagine proiettata e la grandezza dell'offset verticale, che sono
direttamente proporzionali alla distanza di proiezione.

BenQ ha creato una tabella di dimensioni dello schermo con rapporto di formato 4:3 utili
per determinare la posizione ideale in cui collocare il proiettore. Occorre considerare due
dimensioni: la distanza orizzontale perpendicolare dal centro dello schermo (distanza di
proiezione) e l'altezza dell'offset verticale del proiettore dal bordo orizzontale dello schermo
(offset).

Immagine in formato 16:9 ridimensionata

in un’area di proiezione in formato 4:3

Collocazione del proiettore16

Come determinare la posizione del proiettore relativamente a specifiche dimensioni dello schermo

1. Selezionare le dimensioni dello schermo desiderate.

2. Consultare la tabella e, nella colonna di sinistra denominata, ricercare il valore più
simile alle dimensioni dello schermo in uso "Diagonale schermo 4:3". Partendo da
questo valore, scorrere la riga verso destra per individuare il valore della distanza
media dallo schermo nella colonna denominata "Media". Questo valore corrisponde
alla distanza di proiezione.

3. Sulla stessa riga, spostarsi nella colonna di destra e annotare il valore di Offset "Offset

verticale espresso in mm" verticale. Ciò consente di stabilire la posizione finale

dell'offset verticale del proiettore rispetto al bordo dello schermo.

4. Si consiglia, pertanto, di posizionare il proiettore in senso perpendicolare rispetto al
centro orizzontale dello schermo, alla distanza dallo schermo precedentemente
indicata al punto 2 e in base al valore di offset calcolato al punto 3.

Ad esempio, se si utilizza uno schermo da 120 pollici, la distanza media di proiezione è pari
a 4,667 mm, con un valore di offset verticale pari a 183 mm.

Se il proiettore viene collocato in una posizione diversa (da quella consigliata), sarà necessario
inclinarlo in modo da adattare l'immagine al centro dello schermo. In questi casi l'immagine
potrebbe risultare distorta. Utilizzare la funzione Trapezio per correggere la distorsione. Per
ulteriori informazioni, vedere "Correzione della distorsione trapezoidale" a pagina 32.

Come determinare le dimensioni dello schermo consigliate rispetto a una distanza specifica

Questo metodo è utile in fase di acquisto del proiettore per scegliere le dimensioni dello
schermo più adatte alla propria stanza.

Le dimensioni massime dello schermo dipendono dallo spazio fisico disponibile all'interno
della stanza.

1. Calcolare la distanza tra il proiettore e il punto in cui si vuole posizionare lo schermo.
Questo valore corrisponde alla distanza di proiezione.

2. Nella tabella di riferimento, individuare il valore corrispondente più simile al calcolo
della distanza media dallo schermo indicato nella colonna "Media".

3. Partendo da questo valore, scorrere la riga verso sinistra per determinare la diagonale
dello schermo corrispondente elencato nella stessa riga. Tale valore indica la
dimensione dell'immagine proiettata dal proiettore alla distanza di proiezione.

4. Sulla stessa riga, spostarsi nella colonna di destra e annotare il valore di Offset "Offset

verticale espresso in mm" verticale. Ciò consente di stabilire la posizione finale dello

schermo rispetto al piano orizzontale del proiettore.

Ad esempio, se la distanza di proiezione calcolata è pari a 4,5 m (4,500 mm), il valore
corrispondente più simile, indicato nella colonna "Media", sarà pari a 4,593 mm. Secondo i
valori riportati su questa riga, è necessario utilizzare uno schermo di 3,000 mm (3 m). Se si
dispone solo di schermi in dimensioni imperiali, su entrambi i lati dello schermo da 3 m
verranno elencate le dimensioni 9 e 10 pollici.

Considerando i valori minimi e massimi della distanza di proiezione per queste dimensioni
dello schermo, è necessario diminuire la distanza di proiezione calcolata di 4,5 m per
adattarla a schermi di 9 pollici oppure aumentarla per adattarla a schermi di 10 pollici. È
possibile regolare il proiettore (mediante lo zoom) per consentire la visualizzazione su
queste diverse dimensioni dello schermo a tali distanze di proiezione. È importante
ricordare che tali schermi possiedono diversi valori di offset verticale.

Collocazione del proiettore 17

Dimensioni di proiezione

Fare riferimento a "Dimensioni" a pagina 63 per il centro delle dimensioni dell’obiettivo del
proiettore prima di calcolare la posizione corretta.

Zoom massimo

Diagonale schermo 4:3 Distanza dello schermo espressa in mm Offset verticale
piedi pollici mm Lunghezza

4 48 1219 1778 1867 1956 73

5 60 1524 2222 2333 2444 91
6 72 1829 2667 2800 2933 110

7 84 2134 3111 3267 3422 128
8 96 2438 3556 3733 3911 146

9 108 2743 4000 4200 4400 165

10 120 3048 4444 4667 4889 183

12 144 3658 5334 5601 5867 219

15 180 4572 6667 7000 7333 274

18 216 5486 7999 8399 8799 329

25 300 7620 11111 11667 12222 457

Zoom minimo

Schermo

Centro dell'obiettivo

Offset verticale

Distanza di proiezione

Media Lunghezza

minima (con

zoom massimo)

1500 2187 2297 2406 90

2000 2916 3062 3208 120

2500 3645 3828 4010 150

3000 4347 4593 4812 180

3500 5104 5359 5614 210

4000 5833 6124 6416 240

5000 7291 7655 8020 300

6000 8749 9186 9624 360

massima (con

zoom minimo)

espresso in mm

Su questi valori è prevista una tolleranza del 3%, a causa delle variazioni dei componenti
ottici. Se si desidera installare in modo permanente il proiettore, BenQ consiglia di controllare
fisicamente le dimensioni delle immagini proiettate e la distanza utilizzando il proiettore sul
posto prima di procedere all'operazione, in modo da valutare le caratteristiche ottiche del
dispositivo. In questo modo è possibile determinare la posizione di montaggio più adatta
all'installazione.

Collocazione del proiettore18

Collegamento

Quando si collega qualsiasi sorgente di segnale al proiettore, effettuare le seguenti
operazioni:

1. Spegnere l'apparecchiatura prima di effettuare qualsiasi collegamento.

2. Utilizzare i cavi di segnale corretti per ciascuna origine.

3. Inserire saldamente i cavi.

Nei collegamenti mostrati qui sotto, alcuni cavi possono non essere stati inclusi col proiettore
(vedere "Contenuto della confezione" a pagina 8). È possibile acquistare tali cavi nei negozi di
elettronica.

Collegamento di un computer o di un monitor

Collegamento di un computer

Il proiettore è dotato di una presa di ingresso VGA che consente il collegamento a computer
IBM® compatibili e Macintosh®. Per il collegamento ai computer Macintosh, è necessario
disporre di un adattatore Mac.

Per collegare il proiettore a un computer notebook o desktop:

1. Collegare un'estremità del cavo VGA in dotazione a una presa di uscita D-Sub del
computer,

2. Collegare l'altra estremità del cavo VGA alla presa di ingresso D-SUB IN del segnale
del proiettore.

3. Se si desidera utilizzare l'altoparlante (mono misto) del proiettore durante le
presentazioni, collegare un'estremità del cavo audio compatibile alla presa di uscita
audio del dispositivo e l'altra estremità alla presa AUDIO del proiettore.
Dopo aver collegato il cavo, l'audio può essere regolato tramite i menu OSD (On­screen display) del proiettore. Per ulteriori informazioni, vedere "Regolazione

dell’audio" a pagina 43.

Nel diagramma riportato di seguito viene mostrato il percorso di collegamento finale:

Computer notebook
o desktop

Molti notebook non attivano le porte video esterne quando vengono collegati a un proiettore.
Di solito una combinazione di tasti, ad esempio FN + F3 o CRT/LCD, attiva o disattiva lo
schermo esterno. Individuare il tasto funzione con l'etichetta CRT/LCD o il simbolo del
monitor sul notebook. Premere contemporaneamente questo tasto e il tasto FN. Per
informazioni sulle combinazioni dei tasti del notebook, consultare la relativa documentazione.

Cavo VGA

Cavo
audio

Collegamento 19

Collegamento di un monitor

Se si desidera visualizzare la presentazione su un monitor oppure su uno schermo, è
possibile collegare la presa di uscita del segnale D-SUB OUT sul proiettore a un monitor
esterno mediante un cavo VGA attenendosi alle istruzioni riportate di seguito.

Collegare il proiettore a un monitor:

1. Collegare il proiettore a un computer come indicato in "Collegamento di un

computer" a pagina 19.

2. Collegare un'estremità del cavo VGA (solo uno in dotazione) alla presa di ingresso
D-Sub del monitor video,
Oppure se il monitor è dotato di presa di ingresso DVI, prendere un cavo da VGA a
DVI-A e collegare l’estremità DVI alla presa di ingresso DVI del monitor video.

3. Collegare l'altra estremità del cavo alla presa D-SUB OUT sul proiettore.

Nel diagramma riportato di seguito viene mostrato il percorso di collegamento finale:

Cavo VGA

Computer notebook
o desktop

Cavo VGA a DVI

Cavo VGA

• Nota: l'uscita D-Sub funziona solo se il proiettore è dotato di un ingresso D-Sub

appropriato.

• Se si desidera usare questo tipo di connessione quando il proiettore è in modalità

standby, verificare che la funzione Uscita D-Sub standby sia attiva all’interno del menu
CONFIGURAZ. SISTEMA: Avanzata. Per ulteriori informazioni, vedere "Uscita D-Sub

standby" a pagina 51.

Collegamento20

Collegamento di dispositivi di sorgente video

È possibile collegare il proiettore a vari dispositivi sorgente dotati di una delle seguenti prese
di uscita:

•HDMI

• Component Video

•S-Video

•Video (composite)

È sufficiente collegare il proiettore al dispositivo della sorgente video utilizzando uno dei
metodi sopra indicati. Tuttavia, ciascuno di essi offre un livello di qualità video diverso.
La scelta del metodo dipende essenzialmente dalla presenza dei terminali corrispondenti sul
proiettore e sul dispositivo sorgente, come descritto di seguito:

Qualità video ottimale

Il metodo migliore di connessione disponibile è HDMI. HDMI (High-Definition
Multimedia Interface) supporta la trasmissione di dati video non compressi tra dispositivi
compatibili come sintonizzatori DTV, lettori DVD e schermi su un unico cavo. Fornisce una
visualizzazione digitale pura.

Per informazioni su come collegare il proiettore a un dispositivo HDMI, vedere

"Collegamento a un dispositivo HDMI" a pagina 22.

Se non è disponibile nessuna sorgente HDMI, un altro metodo di connessione video di
buona qualità è Component Video (da non confondere con Video composite). Se sui
dispositivi in uso sono disponibili terminali Component Video nativi per uscite di lettori
DVD e sintonizzatori TV digitali, questo metodo di collegamento è sicuramente migliore
rispetto al metodo Video (composite).

Per informazioni su come collegare il proiettore a un dispositivo Component Video, vedere

"Collegamento di un dispositivo di sorgente Component Video" a pagina 23.

Qualità video migliore

Il metodo S-Video garantisce una migliore qualità del segnale video analogico rispetto al
metodo Video Composite standard. Se il dispositivo della sorgente video dispone di
entrambi i terminali di output Video Composite e S-Video, si consiglia di utilizzare
l'opzione S-Video.

Per informazioni su come collegare il proiettore a un dispositivo S-Video, vedere

"Collegamento di un dispositivo di sorgente S-Video" a pagina 24.

Minima qualità video

Rappresentando il livello minimo di qualità video tra i metodi descritti all'interno di questo
manuale, Composite Video è un metodo video analogico che consente di ottenere proiezioni
accettabili ma non ottimali.

Per informazioni su come collegare il proiettore a un dispositivo Component Video, vedere

"Collegamento di un dispositivo di sorgente Video Composite" a pagina 25.

Collegamento dell'audio

Il proiettore è dotato di un altoparlante mono incorporato progettato per fornire
funzionalità audio di base, di supporto alle presentazioni di dati ad uso esclusivamente
commerciale. Non è stato progettato né può essere utilizzato per la riproduzione audio
stereo come avviene nelle applicazioni Home Theatre o Home Cinema. L'ingresso audio
stereo (se disponibile) viene unito all'uscita audio mono comune mediante l'altoparlante del
proiettore.

Collegamento 21

Collegamento a un dispositivo HDMI

E' necessario utilizzare un cavo HDMI quando si effettua il collegamento tra il proiettore e i
dispositivi HDMI.

Per collegare il proiettore a un dispositivo HDMI:

1. Prendere un cavo HDMI e collegare un'estremità alla presa di uscita HDMI del
dispositivo video.

2. Collegare l'altra estremità del cavo alla presa di ingresso HDMI sul proiettore.

3. Se si desidera utilizzare gli altoparlanti (mono misto) del proiettore, collegare
un'estremità di un cavo audio compatibile alle prese di uscita audio del dispositivo
video e l'altra estremità alla presa AUDIO del proiettore.
Dopo aver collegato il cavo, l'audio può essere regolato tramite i menu OSD (On­screen display) del proiettore. Per ulteriori informazioni, vedere "Regolazione

dell’audio" a pagina 43.

Dispositivo AV

Cavo HDMI Cavo audio

• Anche se è collegato un ingresso audio stereo, il proiettore può eseguire solo la

riproduzione in audio mono misto. Per ulteriori informazioni vedere "Collegamento

dell'audio" a pagina 21.

• Nel caso in cui collegando il proiettore a un lettore DVD tramite l’ingresso HDMI del

proiettore le immagini vengano visualizzate con i colori errati, cambiare lo spazio colore
su YUV. Per ulteriori informazioni, vedere "Modifica dello spazio colore" a pagina 30.

• Se non viene rilevato nessun segnale dopo aver stabilito la connessione, disattivare la

funzione Quick Auto Search nel menu SOURCE. Per ulteriori informazioni, vedere

"Commutazione del segnale di input" a pagina 30.

Collegamento22

Collegamento di un dispositivo di sorgente Component Video

Controllare se il dispositivo della sorgente video dispone di prese di uscita Component
Video inutilizzate:

• In questo caso, è possibile attenersi alla procedura riportata di seguito.

• In caso contrario, è necessario riconsiderare il metodo da utilizzare per collegare il

dispositivo.

Per collegare il proiettore a un dispositivo di sorgente Component Video:

1. Collegare un'estremità del cavo adattatore Component Video-VGA (D-Sub) con 3
connettori di tipo RCA alle prese di uscita Component Video del dispositivo di
sorgente video. Inserire le spine nelle prese di colore corrispondente; verde con verde,
blu con blu e rosso con rosso.

2. Collegare l'altra estremità del cavo adattatore Component Video-VGA (D-Sub), con
un connettore di tipo D-Sub, alla presa D-SUB IN del proiettore.

3. Se si desidera utilizzare l'altoparlante (mono misto) del proiettore durante le
presentazioni, collegare un'estremità del cavo audio compatibile alla presa di uscita
audio del dispositivo e l'altra estremità alla presa AUDIO del proiettore.

Dopo aver collegato il cavo, l'audio può essere regolato tramite i menu OSD (On­screen display) del proiettore. Per ulteriori informazioni, vedere "Regolazione

dell’audio" a pagina 43.

Nel diagramma riportato di seguito viene mostrato il percorso di collegamento finale:

Cavo adattatore Video
Component-VGA (D-sub)

Dispositivo AV

• Anche se è collegato un ingresso audio stereo, il proiettore può eseguire solo la

riproduzione in audio mono misto. Per ulteriori informazioni vedere "Collegamento

dell'audio" a pagina 21.

• Se l'immagine video selezionata non viene visualizzata dopo l'accensione del proiettore

pur avendo selezionato la sorgente video corretta, verificare che il dispositivo sorgente
sia acceso e funzioni correttamente. Verificare inoltre che i cavi di segnale siano stati
collegati correttamente.

Cavo
audio

Collegamento 23

Collegamento di un dispositivo di sorgente S-Video

Controllare se il dispositivo di sorgente Video dispone di una presa di uscita S-Video
inutilizzata:

• In questo caso, è possibile attenersi alla procedura riportata di seguito.

• In caso contrario, è necessario riconsiderare il metodo da utilizzare per collegare il

dispositivo.

Per collegare il proiettore a un dispositivo di sorgente S-Video:

1. Collegare un'estremità del cavo S-Video alla presa di uscita S-Video del dispositivo di
sorgente video.

2. Quindi collegare l'altra estremità del cavo alla presa S-VIDEO sul proiettore.

3. Se si desidera utilizzare l'altoparlante (mono misto) del proiettore durante le
presentazioni, collegare un'estremità del cavo audio compatibile alla presa di uscita
audio del dispositivo e l'altra estremità alla presa AUDIO del proiettore.
Dopo aver collegato il cavo, l'audio può essere regolato tramite i menu OSD (On­screen display) del proiettore. Per ulteriori informazioni, vedere "Regolazione

dell’audio" a pagina 43.

Nel diagramma riportato di seguito viene mostrato il percorso di collegamento finale:

Cavo audio

Cavo S-Video

Dispositivo AV

• Anche se è collegato un ingresso audio stereo, il proiettore può eseguire solo la

riproduzione in audio mono misto. Per ulteriori informazioni vedere "Collegamento

dell'audio" a pagina 21.

• Se l'immagine video selezionata non viene visualizzata dopo l'accensione del proiettore

pur avendo selezionato la sorgente video corretta, verificare che il dispositivo sorgente
sia acceso e funzioni correttamente. Verificare inoltre che i cavi di segnale siano stati
collegati correttamente.

• Se è già stato stabilito un collegamento Component Video tra il proiettore e questo

dispositivo di sorgente S-Video mediante collegamenti Component Video, non è
necessario collegare il dispositivo utilizzando un collegamento S-Video in quanto si
tratterebbe di una seconda connessione non necessaria e con immagini di qualità
scadente. Per ulteriori informazioni vedere "Collegamento di dispositivi di sorgente video"

a pagina 21.

Collegamento24

Collegamento di un dispositivo di sorgente Video Composite

Controllare il dispositivo della sorgente video per determinare se dispone di prese di uscita
Video Composite inutilizzate:

• In questo caso, è possibile attenersi alla procedura riportata di seguito.

• In caso contrario, è necessario riconsiderare il metodo da utilizzare per collegare il

dispositivo.

Per collegare il proiettore a un dispositivo di sorgente Video composite:

1. Collegare un'estremità del cavo Video alla presa di uscita Video del dispositivo di
sorgente video.

2. Quindi collegare l'altra estremità del cavo alla presa VIDEO sul proiettore.

3. Se si desidera utilizzare l'altoparlante (mono misto) del proiettore durante le
presentazioni, collegare un'estremità del cavo audio compatibile alla presa di uscita
audio del dispositivo e l'altra estremità alla presa AUDIO del proiettore.
Dopo aver collegato il cavo, l'audio può essere regolato tramite i menu OSD (On­screen display) del proiettore. Per ulteriori informazioni, vedere "Regolazione

dell’audio" a pagina 43.

Nel diagramma riportato di seguito viene mostrato il percorso di collegamento finale:

Dispositivo AV

Cavo audio

Cavo video

• Anche se è collegato un ingresso audio stereo, il proiettore può eseguire solo la

riproduzione in audio mono misto. Per ulteriori informazioni vedere "Collegamento

dell'audio" a pagina 21.

• Se l'immagine video selezionata non viene visualizzata dopo l'accensione del proiettore

pur avendo selezionato la sorgente video corretta, verificare che il dispositivo sorgente
sia acceso e funzioni correttamente. Verificare inoltre che i cavi di segnale siano stati
collegati correttamente.

• Se non è possibile utilizzare ingressi Video Component e S-Video, è sufficiente collegare il

dispositivo utilizzando un collegamento video Composite. Vedere "Collegamento di

dispositivi di sorgente video" a pagina 21 per ulteriori dettagli.

Collegamento 25

Funzionamento

I

I

Avvio del proiettore

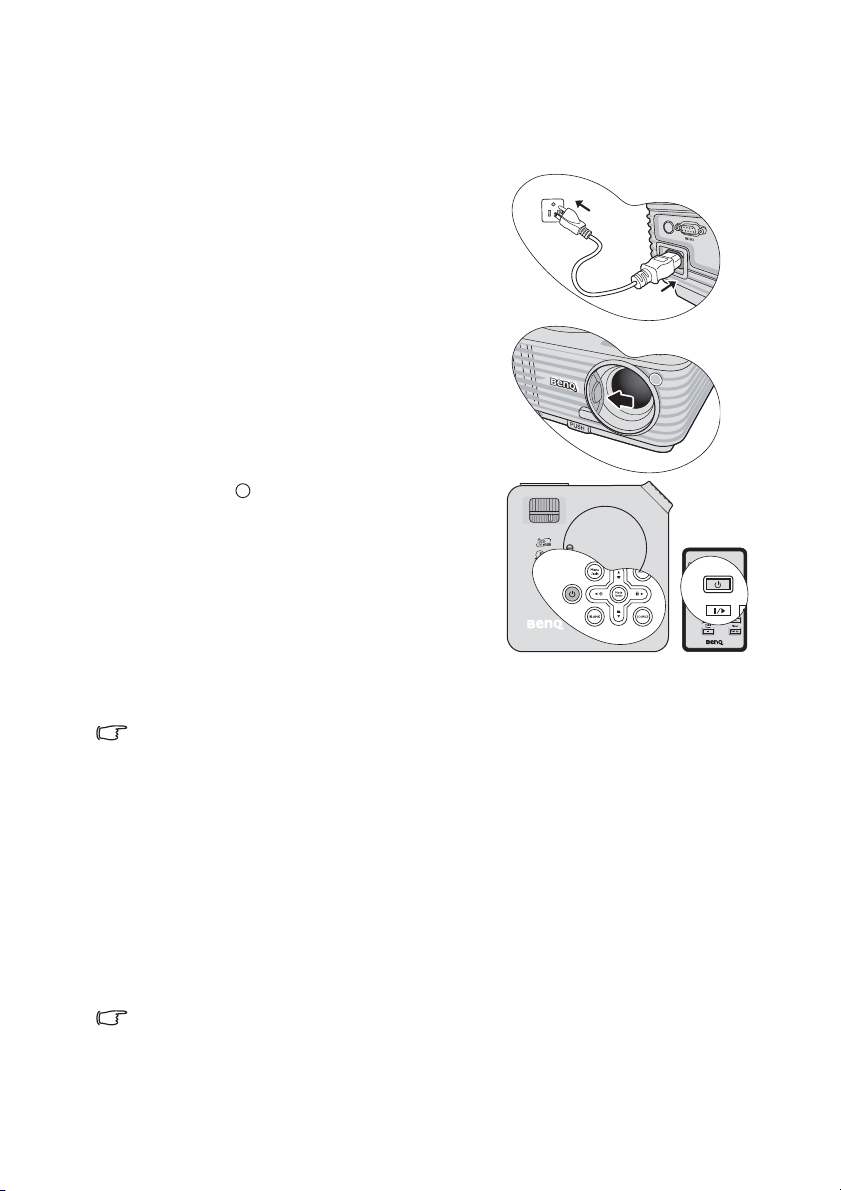

1. Inserire un'estremità del cavo di alimentazione
nel proiettore e l'altra in una presa a parete.
Premere l'interruttore per attivare la presa sulla
parete (dove applicabile). Verificare che POWER
(spia alimentazione) sul proiettore lampeggi in
arancione dopo che è stata applicata
l’alimentazione.

2. Aprire il coperchio dell’obiettivo. Se il
coperchio non viene rimosso, potrebbe
deformarsi per effetto del calore prodotto dalla
lampada del proiettore.

3. Premere Alimentazione sul proiettore o sul
telecomando per avviare il proiettore. Non
appena la lampada si accende, si sente il
"Segnale acustico di accensione". POWER (spia
alimentazione) lampeggia di verde e resta verde
quando il proiettore è acceso.

La procedura di avvio dura circa 30 secondi.
Nell’ultima fase di avvio, viene proiettata una
schermata di avvio.

Se necessario, ruotare l'anello di messa a fuoco per regolare la nitidezza dell'immagine.
Per attivare il segnale acustico, vedere "Disattivare Tono on/off " a pagina 43.

Se il proiettore è ancora caldo a causa di un'attività precedente, viene attivata la ventola di
raffreddamento per circa 90 secondi prima dell'accensione della lampada.

4. Se viene richiesta una password, premere i tasti freccia per immettere una password a
sei cifre. Per ulteriori informazioni, vedere "Utilizzo della funzione di protezione

mediante password" a pagina 28.

5. Accendere tutte le apparecchiature collegate.

6. Il proiettore avvia la ricerca dei segnali di input. Nell'angolo superiore sinistro dello
schermo viene visualizzato il segnale di input corrente sottoposto a scansione. Se il
proiettore non rileva un segnale valido, il messaggio Nessun segnale rimane
visualizzato finché il proiettore non rileva un segnale di input.

È inoltre possibile premere il tasto Source sul proiettore o sul telecomando per
selezionare il segnale di input desiderato. Per ulteriori informazioni, vedere

"Commutazione del segnale di input" a pagina 30.

Se la frequenza/risoluzione del segnale di input supera il campo d'azione del proiettore, viene
visualizzato il messaggio 'Fuori campo' sullo schermo. Passare a un segnale di input
compatibile con la risoluzione del proiettore oppure impostare un valore più basso per il
segnale di input. Per ulteriori informazioni, vedere "Tabella dei tempi" a pagina 63.

Funzionamento26

Uso dei menu

Il proiettore è dotato di menu OSD (On-Screen Display) che consentono di effettuare
regolazioni e selezionare varie impostazioni.

Qui sotto trovate una panoramica del menu OSD.

Icona menu
principale

Menu principale

Evidenziare

Sottomenu

Segnale video
attuale

Per usare i menu OSD, per prima cosa impostare la lingua.

DISPLAY

Colore parete

Rapporto
Trapezio

Pos.

Fase

Dimens orizzontali
Zoom digitale

Analog RGB

Off

Auto

ENTER

16

0

MENU Esci

Stato

Premere
Menu/Exit
per tornare
alla pagina
precedente o
uscire.

1. Premere Menu/Exit sul proiettore o sul
telecomando per attivare il menu OSD.

DISPLAY

Colore parete
Rapporto
Trapezio

Pos.
Fase
Dimens orizzontali
Zoom digitale

Analog RGB

Off

Auto

16

0

MENU Esci

2. Usare / per evidenziare il menu
CONFIGURAZ. SISTEMA: Di base.

CONFIGURAZ. SISTEMA: Di base

Timer presentazione
Lingua

Posizione proiettore
Auto spegnimento
Timer inattività
Blocco tasti pannello
Timer pausa
Splash Screen

Analog RGB

Italiano

Anteriore tavolo

Disattiva
Disattiva

Off

Disattiva

BenQ

MENU Esci

3. Premere per evidenziare
Lingua e premere / per

selezionare la lingua preferita.

CONFIGURAZ. SISTEMA: Di base

Timer presentazione

Lingua

Posizione proiettore
Auto spegnimento
Timer inattività
Blocco tasti pannello
Timer pausa
Splash Screen

Analog RGB

Italiano

Anteriore tavolo

Disattiva
Disattiva

Off

Disattiva

BenQ

MENU Esci

4. Premere due volte* Menu/Exit
sul proiettore o sul telecomando
per uscire e salvare le
impostazioni.

*Premendo il pulsante una volta
si torna al menu principale, due
volte chiude il menu OSD.

Funzionamento 27

Utilizzo della funzione di protezione mediante password

Per motivi di sicurezza e per impedire l'uso agli utenti non autorizzati, è possibile impostare
una password di sicurezza. È possibile configurare la password dal menu OSD (On-Screen
Display). Per informazioni sull'uso del menu OSD (On-Screen Display), vedere "Uso dei

menu" a pagina 27.

Se si attiva la funzione di blocco accensione, dimenticarsi la password rappresenta un
problema. Se necessario, stampare questo manuale, scrivere la password utilizzata al suo
interno e conservarlo in un luogo sicuro nel caso sia necessario controllare la password in
futuro.

Impostazione della password

Dopo aver impostato la password, è necessario inserirla ogni volta che si desidera utilizzare il
proiettore.

1. Aprire il menu OSD ed andare al menu CONFIGURAZ. SISTEMA: Avanzata >
Impostaz. protezione. Premete Mode/Enter. Viene visualizzata la pagina Impostaz.
protezione.

2. Evidenziare Blocco accensione e selezionare On premendo / .

3. Come indicato nella figura a destra, i quattro
tasti freccia ( , , ) rappresentano

rispettivamente 4 cifre (1, 2, 3, 4). Premere i tasti
freccia per immettere la password a sei cifre
desiderata.

4. Immettere nuovamente la password per
confermare.
Dopo l'impostazione, il menu OSD torna alla
pagina Impostaz. protezione.

Le cifre inserite vengono visualizzate sullo schermo come asterischi. Assicurarsi di annotare
la password scelta in modo da averla disponibile qualora si dovesse dimenticare.

Password: __ __ __ __ __ __
Conservare questo manuale in un posto sicuro.

5. Per uscire da menu OSD, premere Menu/Exit.

INSERISCI NUOVA PASSWORD

MENU

Indietro

Se si è dimenticata la password

Se è stata attivata la funzione password, verrà chiesto di
inserire la password di sei cifre ogni volta che si accende
il proiettore. Se viene inserita la password errata, viene
visualizzato per tre secondi un messaggio di errore
simile a quello riportato nella figura a destra e,
successivamente, il messaggio 'INPUT PASSWORD'. È
possibile effettuare un secondo tentativo inserendo
un'altra password a sei cifre oppure, se la password non è stata registrata ed è stata
dimenticata, è possibile effettuare la procedura di richiamo della password. Per ulteriori
informazioni, vedere "Procedura di richiamo della password" a pagina 29.

Se si inserisce una password errata 5 volte di seguito, il proiettore si spegne
automaticamente.

Funzionamento28

Password errata

Riprovare.

Procedura di richiamo della password

1. Tenere premuto per 3 secondi il pulsante AUTO
sul proiettore o sul telecomando. Il proiettore
visualizza un numero codificato sullo schermo.

2. Annotare il numero e spegnere il proiettore.

3. Rivolgersi al centro di assistenza BenQ più vicino
per decodificare il numero. È possibile che venga
richiesta la documentazione relativa all'acquisto
per verificare che non si tratti di utenti non
autorizzati.

RICHIAMA PASSWORD

Annotare il codice di richiamo e
contattare il Servizio clienti di
Centro Clienti.

Codice di richiamo:

0 2 1 2

Modifica della password

1. Aprire il menu OSD ed andare al menu CONFIGURAZ. SISTEMA: Avanzata >
Impostaz. protezione > Modifica password menu.

2. Premete Mode/Enter. Viene visualizzato il messaggio 'INSERISCI PASSWORD
AT TU AL E '.

3. Inserire la vecchia password.

• Se la password è corretta, viene visualizzato un altro messaggio 'INSERISCI

NUOVA PASSWORD'.

• Se la password non è corretta, viene visualizzato per tre secondi un messaggio di

errore, quindi viene visualizzato il messaggio 'INSERISCI PASSWORD ATTUALE'
per un secondo tentativo. Premere il pulsante Menu/Exit per annullare la modifica
o inserire un'altra password.

4. Inserire una nuova password.

Le cifre inserite vengono visualizzate sullo schermo come asterischi. Assicurarsi di annotare
la password scelta in modo da averla disponibile qualora si dovesse dimenticare.

Password: __ __ __ __ __ __
Conservare questo manuale in un posto sicuro.

5. Immettere nuovamente la password per confermare.

6. L'assegnazione della nuova password al proiettore
è riuscita. Alla successiva accensione del
proiettore, inserire la nuova password.

7. Per uscire da menu OSD, premere Menu/Exit.

Password modificata

EsciMENU

Disattivazione della funzione password

Per disattivare la protezione con password, andare al menu CONFIGURAZ. SISTEMA:
Avanzata > Impostaz. protezione > Blocco accensione dopo aver aperto il menu OSD.

Selezionare Off premendo / . Viene visualizzato il messaggio 'INPUT PASSWORD'.
Inserire la password attuale.

• Se la password è corretta, il menu OSD torna alla pagina Impostaz. protezione con

'Off' visualizzato nella riga di Blocco accensione. Alla successiva accensione del
proiettore, non è necessario inserire la password.

Funzionamento 29

• Se la password non è corretta, viene visualizzato per tre secondi un messaggio di

errore, quindi viene visualizzato il messaggio 'INPUT PASSWORD' per un
secondo tentativo. Premere il pulsante Menu/Exit per annullare la modifica o
inserire un'altra password.

Anche se la funzione della password è disattivata, è necessario conservare la vecchia
password se si desidera riattivare la funzione tramite l'inserimento della vecchia password.

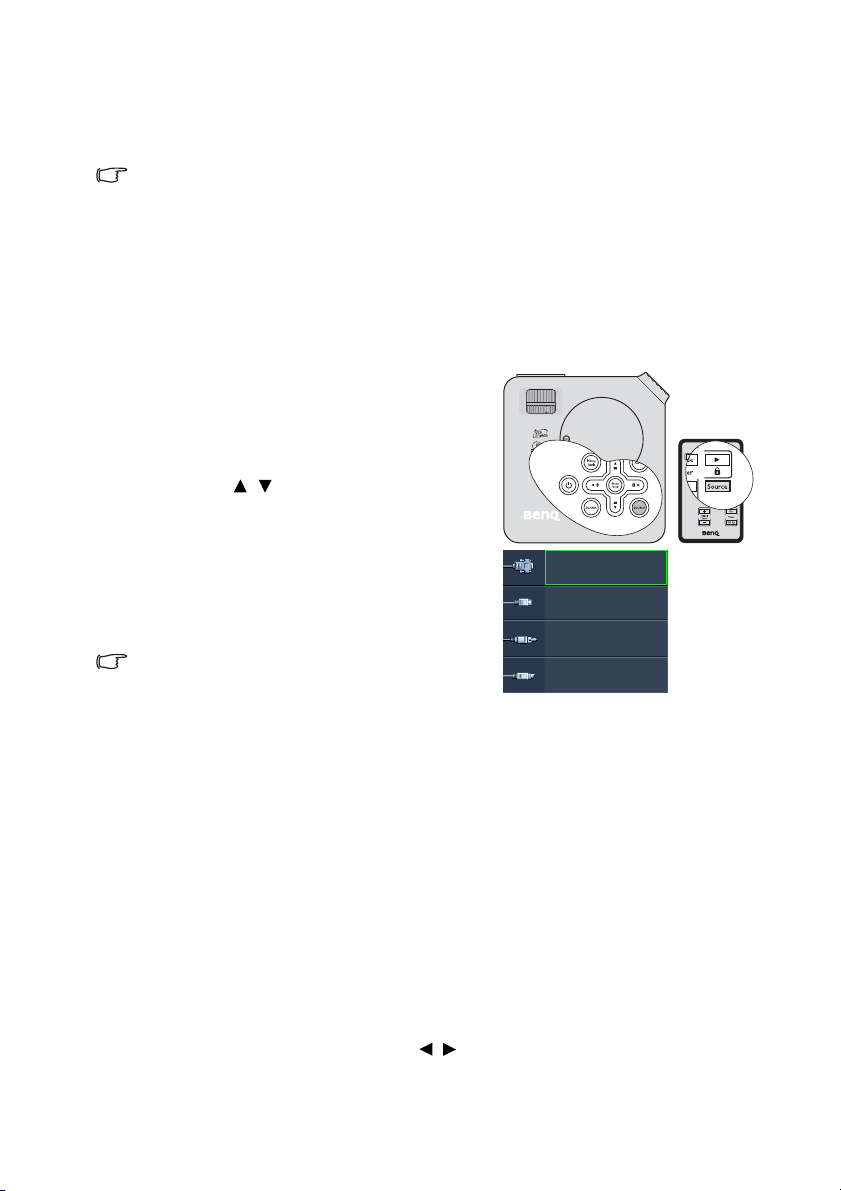

Commutazione del segnale di input

Il proiettore può essere collegato contemporaneamente a più apparecchiature. Tuttavia, è
possibile visualizzare solo un'apparecchiatura alla volta.

Assicurarsi che la funzione Ricerca automatica veloce nel menu SORGENTE sia su On
(impostazione predefinita per il proiettore) se si desidera che il proiettore esegua la ricerca
del segnale automaticamente.

È anche possibile scorrere manualmente i segnali in
ingresso disponibili.

1. Premere Source sul proiettore o sul
telecomando. Viene visualizzata la barra per la
selezione della sorgente.

2. Premere / finché non viene selezionato il
segnale desiderato e premere Mode/Enter.
Una volta rilevato il segnale, le informazioni
sulla sorgente selezionata vengono visualizzate
sullo schermo per pochi secondi. Se più di un
apparecchiatura è collegata con il proiettore,
ripetere le operazioni 1-2 per cercare un nuovo
segnale.

• Il livello di luminosità dell'immagine proiettata

cambia di conseguenza quando si passa da un
segnale di input all'altro. In genere, le
presentazioni di dati "PC" (grafica), che utilizzano
principalmente immagini statiche, sono più
luminose rispetto alle presentazioni "Video"
che utilizzano immagini in movimento (filmati).

• Il tipo di segnale di input influisce sulle opzioni disponibili di Modal. immagine. Per

ulteriori informazioni vedere "Selezione di una modalità immagine" a pagina 35.

• La risoluzione di visualizzazione originale di questo proiettore è in formato 4:3. Per

ottenere i migliori risultati di visualizzazione dell’immagine, si deve selezionare ed
utilizzare un segnale di input che trasmette a questa risoluzione. Le altre risoluzioni
saranno adattate dal proiettore a seconda dell’impostazione ‘rapporto’, che potrebbe
provocare la distorsione dell’immagine o perdita di nitidezza. Per ulteriori informazioni,
vedere "Selezione del rapporto" a pagina 33.

Modifica dello spazio colore

Nel caso in cui collegando il proiettore a un lettore DVD tramite l’ingresso HDMI del
proiettore le immagini vengano visualizzate con i colori errati, cambiare lo spazio colore.

A tale scopo:

1. Premere Menu/Exit quindi premere / finché non viene evidenziato il menu
SORGENTE.

D-Sub / Comp.

HDMI

Video

S-Video

Funzionamento30

2. Premere per evidenziare Trasf. Spazio colore e premere / per selezionare uno
spazio colore adatto. Le impostazioni selezionabili variano a seconda del tempismo del
segnale di ingresso rilevato.

Questa funzione è disponibile solamente quando è in uso l’ingresso HDMI.

Regolazione dell'immagine proiettata

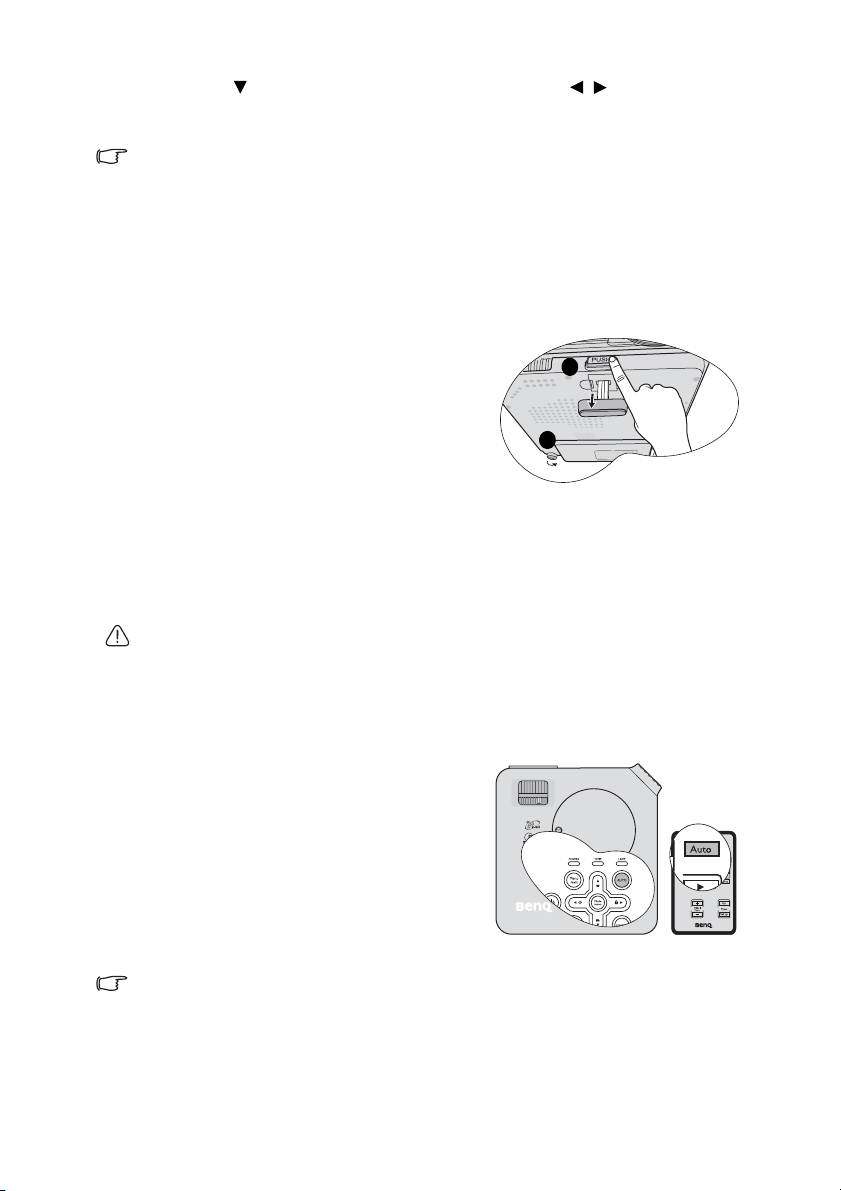

Regolazione dell'angolo di proiezione

Il proiettore è dotato di 1 piedino di regolazione a sgancio rapido e 1 piedino di regolazione
posteriore. che consentono di regolare l'altezza dell'immagine e l'angolo di proiezione. Per
regolare il proiettore, eseguire le operazioni riportate di seguito.

1. Premere il tasto di sgancio rapido e sollevare
la parte anteriore del proiettore. Quando
l'immagine si trova nella posizione desiderata,
rilasciare il tasto di sgancio rapido per
bloccare il piedino.

2. Ruotare il piedino di regolazione per definire
con precisione l'angolo orizzontale.

Per ritrarre il piedino, sorreggere il proiettore e
premere il tasto di sgancio rapido, quindi abbassare lentamente il proiettore. Serrare il
supporto di regolazione posteriore in direzione opposta.

Se il proiettore non è collocato su una superficie piana oppure lo schermo e il proiettore non
sono perpendicolari l'uno all'altro, l'immagine proiettata assume una forma trapezoidale.
Per risolvere questo problema, vedere "Correzione della distorsione trapezoidale" a pagina

32 per maggiori informazioni.

• Non guardare nell'obiettivo del proiettore quando la lampada è accesa. La luce della

lampada può provocare danni alla vista.

• Fare attenzione quando si preme il pulsante di regolazione poiché chiude l'apertura da cui

fuoriesce l'aria calda.

1

2

Regolazione automatica dell'immagine

In alcuni casi, potrebbe essere necessario
ottimizzare manualmente la qualità
dell'immagine. A tale scopo, premere AUTO sul
proiettore o sul telecomando. Entro 3 secondi, la
funzione di regolazione automatica intelligente
incorporata modifica le impostazioni di frequenza
e clock per garantire una qualità ottimale
dell'immagine.

Le informazioni sulla sorgente in uso vengono
visualizzate nell'angolo superiore sinistro dello
schermo per 3 secondi.

• Quando si utilizza la funzione AUTO, lo schermo è vuoto.

• Questa funzione è disponibile solamente quando viene selezionato il segnale PC (RGB

analogico).

Funzionamento 31

Regolazione della nitidezza dell'immagine

Ruotando l'anello di messa a fuoco, è possibile rendere più nitida l'immagine.

1. L'anello di zoom dell'obiettivo
consente di regolare le dimensioni
dell'immagine proiettata.

2. Ruotando l'anello di messa a fuoco, è
possibile rendere più nitida
l'immagine.

Correzione della distorsione trapezoidale

Per distorsione trapezoidale si intende la situazione in cui l'immagine proiettata è
visibilmente più larga nella parte superiore o inferiore. Ciò si verifica quando il proiettore
non è perpendicolare allo schermo.

Per eliminare il problema, oltre a regolare l'altezza del proiettore, è necessario correggerla
manualmente seguendo uno dei passaggi indicati di seguito.

•Usando il telecomando
Premere / sul proiettore o sul telecomando

per visualizzare la pagina di correzione Trapezio.
Premere per correggere la distorsione
trapezoidale nella parte superiore dell’immagine.
Premere per correggere la distorsione
trapezoidale nella parte inferiore dell’immagine.

•Usando il menu OSD

1. Premere Menu/Exit quindi premere /
finché non viene evidenziato il menu

DISPLAY.

2. Premere per evidenziare Trapezio e
premere Mode/Enter. Viene visualizzata la
pagina correzione Trapezio.

3. Premere per correggere la distorsione
trapezoidale nella parte superiore
dell’immagine o premere per correggere la
distorsione trapezoidale nella parte inferiore
dell’immagine.

Premere /.

Premere /.

Funzionamento32

Ingrandire e cercare dettagli

Se è necessario cercare i dettagli dell’immagine proiettata, ingrandire l’immagine. Usare i
tasti freccia per navigare nell’immagine.

•Usando il telecomando

1. Premere Digital Zoom +/- per visualizzare la
barra di zoom.

2. Premere Digital Zoom + per ingrandire il
centro dell’immagine. Premere il tasto
ripetutamente finché non si raggiungono le
dimensioni desiderate.

3. Utilizzare i tasti freccia ( , , , ) sul
proiettore o sul telecomando per navigare
nell’immagine.

4. Per ripristinare le dimensioni originali dell’immagine, premere AUTO. Si può anche
premere il pulsante Digital Zoom -. Premendo nuovamente il tasto -, l'immagine viene
ulteriormente ridotta fino a tornare alle dimensioni originali.

•Usando il menu OSD

1. Premere Menu/Exit quindi premere / finché non viene evidenziato il menu
DISPLAY.

2. Premere

3. Ripetere le operazioni 2-4 nella sezione "Usando il telecomando". Oppure se si sta

4. Premere ripetutamente sul proiettore per ingrandire l’immagine alla dimensione

5. Per scorrere l’immagine, premere Mode/Enter per passare alla modalità pan e premere

6. Utilizzare i tasti freccia ( , , , ) sul proiettore o sul telecomando per navigare

7. Per ridurre le dimensioni dell’immagine, premere Mode/Enter per tornare alla

Si può navigare nell’immagine solo dopo aver ingrandito l’immagine. Si può ingrandire
ulteriormente l’immagine mentre si cercano i dettagli.

per evidenziare Zoom digitale e premere Mode/Enter. Viene visualizzata la

barra dello zoom.

utilizzando il pannello di controllo del proiettore, continuare con le operazioni
seguenti.

desiderata.

le frecce direzionali ( , , , ) per sfogliare l’immagine.

nell’immagine.

funzionalità zoom +/-, e premere AUTO tper ripristinare le dimensioni originali
dell’immagine. Si può anche premere ripetutamente finché non vengono
ripristinate le dimensioni originali dell’immagine.

Selezione del rapporto

Per "rapporto" si intende il rapporto tra larghezza e altezza dell'immagine. La maggior parte
dei televisori e dei computer presentano un'impostazione predefinita del rapporto di 4:3,
mentre per i televisori digitali e i DVD generalmente il rapporto è 16:9.

Con l'avvento dell'elaborazione del segnale digitale, i dispositivi di visualizzazione digitale
come questo proiettore possono estendere e modificare l'uscita dell'immagine assegnandole
proporzioni diverse rispetto al segnale dell'immagine.

Funzionamento 33

Per cambiare il rapporto dell’immagine proiettata (indipendentemente dal formato della
sorgete):

1. Premere Menu/Exit quindi premere / finché non viene evidenziato il menu
DISPLAY.

2. Premere per evidenziare Rapporto.

3. Premere / per selezionare un rapporto adatto al formato del segnale video e ai
requisiti di visualizzazione.

Informazioni sul rapporto

Nelle immagini sottostanti, le porzioni nere rappresentano le aree inattive mentre quelle
bianche le aree attive. Il menu OSD può essere visualizzato in quest’area scura non utilizzata.

1. Auto: consente di modificare le proporzioni
dell'immagine per adattarla alla larghezza
orizzontale della risoluzione originale. Questa
opzione è adatta se il rapporto delle immagini è
diverso da 4:3 e 16:9 e se si desidera utilizzare la
maggior parte dello schermo senza alterare il
rapporto dell'immagine.

2.

Reale: L’immagine viene proiettata nella sua

risoluzione originale, e ridimensionata per adattarsi
all’area di visualizzazione. Per i segnali di input con
risoluzioni inferiori, le dimensioni dell'immagine
proiettata saranno inferiori rispetto a un'immagine
ridimensionata a schermo intero. Se necessario,
avvicinare il proiettore allo schermo per aumentare
le dimensioni dell'immagine. Una volta completate
queste regolazioni, potrebbe essere necessario
reimpostare la messa a fuoco del proiettore.

3. 4:3: consente di adattare l'immagine per poterla
visualizzare nel centro dello schermo con un
rapporto di 4:3. Questa impostazione è
particolarmente adatta per le immagini in formato
4:3, ad esempio TV a definizione standard e DVD in
formato 4:3, poiché vengono visualizzate senza
alterarne le proporzioni.

4. 16:9: consente di adattare l'immagine per poterla
visualizzare nel centro dello schermo con un
rapporto di 16:9. Questa impostazione è
particolarmente adatta per le immagini già in
formato 16:9, ad esempio TV ad alta definizione
(HDTV), poiché vengono visualizzate senza
alterarne le proporzioni.

Immagine 16:10

Immagini 15:9

Immagini 4:3

Immagini 16:9

Immagini 4:3

Immagini 16:9

Funzionamento34

Ottimizzazione dell'immagine

Selezione di una modalità immagine

Il proiettore dispone di varie modalità applicazioni
che è possibile selezionare in base all'ambiente
operativo in uso e al tipo di immagine del segnale
di input.

Per selezionare la modalità di funzionamento
desiderata, seguire una delle procedure indicate di
seguito.

• Premere ripetutamente Mode/Enter sul

proiettore o sul telecomando fini a quando non
viene selezionata la modalità desiderata.

•Andare al menu IMMAGINE > Picture mode e

premere / per selezionare la modalità desiderata.

Modalità immagine per i diversi tipi di segnale

Di seguito vengono riportate le modalità di immagine disponibili per i diversi tipi di segnali.

Segnali di ingresso PC: D-Sub / Comp. (RGB analogico)

1. Modalità Dinamico (predefinita): Consente di ottimizzare la luminosità
dell'immagine proiettata. Questa modalità è ideale per ambienti in cui è necessario un
livello di luminosità elevato, ad esempio quando si utilizza il proiettore in stanze ben
illuminate.

2. Modalità Presentazione: Specifica per le presentazioni. In questa modalità, la
luminosità è particolarmente curata per soddisfare le colorazioni su PC e notebook.

3. Modalità sRGB: Consente di aumentare al massimo la purezza dei colori RGB per
ottenere immagini reali indipendentemente dall'impostazione della luminosità. È la
modalità più adatta per la visualizzazione di foto scattate con una fotocamera
compatibile RGB e adeguatamente calibrata, nonché per visualizzare applicazioni
grafiche e di disegno per computer, ad esempio AutoCAD.

4. Cinema modalità: È appropriata per la riproduzione di filmati e videoclip a colori da
fotocamere digitali o video digitali tramite il computer, questa modalità consente una
visualizzazione ottimale anche in ambienti scarsamente illuminati.

5. Uten 1/Modalità Uten 2: Richiama le impostazioni personalizzate basate sulle
modalità immagine attualmente disponibili. Per ulteriori informazioni, vedere

"Impostazione della modalità Uten 1/Uten 2" a pagina 36.

Segnali di ingresso Video: S-Video, Video, D-Sub / Comp. (YPbPr), HDMI

1. Dinamico modalità: Modalità: appropriata per la riproduzione di videogiochi su
console in ambienti con livelli di illuminazione normali.

2. Standard modalità (predefinita): adatta per visualizzare film, videoclip da fotocamere
digitali o video digitali a colori.

3. Modalità Cinema: Appropriata per la riproduzione e la visualizzazione di DVD in
ambienti scarsamente illuminati, come home cinema o salotti.

4. Uten 1/Modalità Uten 2: Richiama le impostazioni personalizzate basate sulle
modalità immagine attualmente disponibili. Per ulteriori informazioni, vedere

"Impostazione della modalità Uten 1/Uten 2" a pagina 36.

Funzionamento 35

Impostazione della modalità Uten 1/Uten 2

Se le modalità immagine correnti disponibili non soddisfano le proprie esigenze, vi sono
due modalità definibili dall'utente. È possibile utilizzare una delle modalità immagine (ad
eccezione di Uten 1/Uten 2) come punto di partenza e personalizzare le impostazioni.

1. Premere Menu/Exit per aprire il menu OSD (On-screen display).

2. Selezionare il menu IMMAGINE > Picture mode.

3. Premere / per selezionare Uten 1 su Uten 2.

4. Premere per evidenziare Modalità riferimento.

Questa funzione è disponibile solamente quando la modalità Uten 1, o Uten 2 viene
selezionata nel sottomenu Picture mode.

5. Premere / per selezionare la modalità immagine più adatta alle proprie necessità.

6. Premere per selezionare la voce di menu da modificare e regolare il valore con

/ . Per ulteriori informazioni, vedere "Regolazione della qualità dell'immagine

nelle modalità utente" qui sotto.

7. Eseguite tutte le impostazioni, evidenziare Salva impostazioni e premere Mode/Enter
per salvare le impostazioni.

8. Viene visualizzato il messaggio di conferma 'Impostazione salvata'.

Utilizzo del Colore parete

Nel caso in cui la proiezione avvenga su una superficie colorata come una parete tinteggiata
che potrebbe non essere bianca, la funzione Colore parete corregge i colori dell’immagine
proiettata per evitare possibili differenze cromatiche fra la sorgete e le immagini proiettate.

Per utilizzare questa funzione, andare al menu DISPLAY > Colore parete e premere /
per selezionare il colore più simile al colore della superficie di proiezione. Sono disponibili
diversi colori precalibrati fra cui scegliere: Giallo chiaro, Rosa, Verde chiaro, Blu, e Lavagna.

Regolazione della qualità dell'immagine nelle modalità utente

In base al tipo di segnale rilevato, dopo aver selezionato la modalità Uten 1 o Uten 2, sono
disponibili altre funzioni definibili dall'utente. È possibile regolare queste funzioni in base
alle proprie esigenze.

Regolazione Luminosità

Evidenziare Luminosità nel menu IMMAGINE e regolare i valori premendo / sul
proiettore o sul telecomando.

Aumentando il valore, l'immagine risulta più chiara,
diminuendolo, l'immagine risulta più scura. Regolare
questa impostazione in modo che le aree scure
dell'immagine appaiano nere e i dettagli in tali aree

+30

siano visibili.

Regolazione Contrasto

Evidenziare Contrasto nel menu IMMAGINE e regolare i valori premendo / sul
proiettore o sul telecomando.

Aumentando il valore, si ottiene un contrasto maggiore.
Utilizzare questa impostazione per impostare il livello
massimo dei bianchi dopo aver regolato l'impostazione
della uminosità uppercase per adattarla all'ambiente di
visualizzazione e al segnale di input selezionati.

+30

+50

+50

+70

+70

Funzionamento36

Regolazione Colori

Evidenziare Colori nel menu IMMAGINE e regolare i valori premendo / sul proiettore
o sul telecomando.

Impostando un valore più basso si ottengono colori meno saturi. Se si imposta un valore
troppo alto, i colori dell'immagine saranno molto forti e ciò renderà l'immagine poco
realistica.

Regolazione Tinta

Evidenziare Tinta nel menu IMMAGINE e regolare i valori premendo / sul proiettore
o sul telecomando.

Aumentando il valore, l'immagine assume una tonalità tendente al rosso. Diminuendo il
valore, l'immagine assume una tonalità tendente al verde.

Regolazione Nitidezza

Evidenziare Nitidezza nel menu IMMAGINE e regolare i valori premendo / sul
proiettore o sul telecomando.

Aumentando il valore, l'immagine risulta più nitida. Diminuendo il valore, l'immagine
risulta meno nitida.

Regolazione Colori brillanti

Evidenziare Colori brillanti nel menu IMMAGINE e selezionare premendo / sul
proiettore o sul telecomando.

Questa funzione utilizza un nuovo algoritmo di elaborazione del colore e ottimizzazione dei
livelli di sistema per consentire una maggiore luminosità insieme a colori più vivaci
nell’immagine. Permette un miglioramento della luminosità del 50% nelle immagini a
mezzi toni, che si trovano di solito in video e scene naturali, consentendo al proiettore di
riprodurre colori più relaistici. Se si deisdera riprodurre immagini con questa qualità,
selezionare On. Altrimenti selezionare Off.

On è l’impostazione predefinita e consigliata per questo proiettore. Quando viene
selezionato Off, la funzione Temperatura colore non è disponibile.

Selezione della Temperatura colore

Evidenziare Temperatura colore nel menu IMMAGINE e regolare i valori premendo

/ sul proiettore o sul telecomando.

Le opzioni disponibili per le impostazioni della temperatura del colore* variano a seconda
del tipo di segnale selezionato.

1. T1: Funziona alle temperature di colore più elevate e conferisce all'immagine una
tonalità ancora più bluastra rispetto alle altre impostazioni.

2. T2: Conferisce al bianco una tonalità bluastra.

3. T3: Mantiene le colorazioni normali del bianco.

4. T4: Conferisce al bianco una tonalità rossastra.

*Informazioni sulla temperatura del colore:

Numerose tonalità differenti vengono considerate "bianche" per vari motivi. Uno dei metodi
di rappresentazione del colore bianco più comuni è la cosiddetta "temperatura di colore".
Un colore bianco con una temperatura di colore bassa assume una tonalità rossastra. Un
colore bianco con una temperatura di colore alta assume una tonalità bluastra.

Funzionamento 37

Gestione colori 3D

In molti tipi di installazione, come ad esempio lezioni, meeting, o salotto dove la luce
rimane spenta, o in edifici dove le finestre esterne permettono alla luce solare di entrare nelle
stanze, non è necessario eseguire la gestione colore.

La gestione del colore deve essere considerata solo in istallazioni permanenti con livelli di
illuminazione controllati come ad esempio sale riunioni, sale per conferenze, ambienti
domestici. La gestione del colore fornisce la regolazione del controllo della qualità del colore
per consentire una riproduzione accurata del colore, come richiesto.

Una gestione del colore appropriata può essere realizzata solamente in condizioni di
visualizzazione controllate e riproducibili. È necessario utilizzare un colorimetro
(misuratore del colore della luce), e provvedere una serie di immagini sorgente adatte per
misurare la riproduzione del colore. Questi strumenti non sono forniti con il proiettore,
inoltre, il fornitore del proiettore deve essere in grado di fornire una guida adatta, o un
installatore professionale.

Per la regolazione, Gestione colore è dotato di sei impostazioni (RGBCMY) dei colori.
Quando viene selezionato il colore, è possibile regolare indipendentemente l’intervallo e la
saturazione del colore in relazione alle proprie preferenze.

Se è stato acquistato un disco test contenente vari modelli di colore di prova che può essere
usato per provare la presentazione del colore su monitor, TV, proiettori, ecc. È possibile
proiettare qualsiasi immagine dal disco sullo schermo e accedere al menu Gestione colori 3D
per eseguire le regolazioni.

Per regolare le impostazioni:

1. Andare al menu IMMAGINE e evidenziare Gestione colori 3D.

2. Premere Mode/Enter e viene visualizzata la pagina Gestione colori 3D.

3. Evidenziare Colori primari e premere / per selezionare un colore tra Rosso,
Giallo, Verde, Ciano, Blu, o Magenta.

4. Premere per evidenziare Tonalità e premere / per selezionare l’intervallo.
Aumenti nella gamma comprendono colori composti da proporzioni variabili dei due
colori adiacenti.

Fare riferimento all’illustrazione sulla destra
per vedere come i colori si relazionano tra di
loro.
Ad esempio, se si seleziona Rosso e si imposta

ROSSO

l’intervallo su 0, nell’immagine proiettata
viene selezionato solamente il rosso puro.
Aumentando l’intervallo verrà incluso il rosso
vicino al giallo e rosso vicino al magenta.

5. Premere per evidenziare Saturazione e
regolare il valore premendo / . Ogni

regolazione apportata si rifletterà
immediatamente sull’immagine.
Ad esempio, se si seleziona Rosso e si imposta l’intervallo su 0, solamente la
saturazione del rosso puro avrà effetto.

Magenta

Giallo

BLU

VERDE

Ciano

Funzionamento38

6. Premere per evidenziare Guadagno e regolare il valore premendo / . Ciò avrà
effetto sul livello di contrasto selezionato per il colore primario. Ogni regolazione
apportata si rifletterà immediatamente sull’immagine.

7. Ripetere le operazioni da 3 a 6 per eseguire la regolazione di altri colori.

8. Assicurarsi di aver eseguito tutte le regolazioni desiderate.

9. Premere Menu/Exit per uscire salvando le impostazioni.

Saturazione è la quantità di colore presente nell’immagine video. Impostando un valore più
basso si ottengono colori meno saturi; impostando “0” l'immagine viene visualizzata in
bianco e nero. Se la saturazione è troppo alta, i colori dell'immagine saranno molto forti e ciò
renderà l'immagine poco realistica.

Impostazione del timer presentazione

Il timer presentazione può indicare il tempo di
presentazione residuo sullo schermo per riuscire a
gestire il tempo in modo ottimale nel corso di una
presentazione. Seguire i passaggi descritti di seguito per
utilizzare questa funzione:

1. Premere Timer Setup sul telecomando o andare
al menu CONFIGURAZ. SISTEMA: Di base >
Timer presentazione e premere Mode/Enter per
visualizzare la pagina Timer presentazione.

2. Premere per evidenziare Intervallo timer e
impostare la posizione premendo / . La

durata dell’intervallo può essere impostata da 1 a
5 minuti con incrementi da 1 minuto e da 5 a 240
minuti con incrementi da 5 minuti.

Se il timer è già attivo, questo ricomincerà da capo ogni
volta che l’Intervallo timer viene reimpostato Intervallo timer.

3. Premere per evidenziare Visualizza timer e scegliere se si desidera visualizzare
l’intervallo sullo schermo premen

do / .

Timer presentazione

Intervallo timer

Visualizza timer
Posizione timer
Metodo conteggio timer
Promemoria audio

On

15

Sempre

In alto a sinistra

Indietro

Off

Indietro

MENU

Selezione Descrizione

Sempre

1 min/2 min/3 min

Mai

Consente di visualizzare il timer sullo schermo per l'intera durata
della presentazione.

Consente di visualizzare il timer sullo schermo negli ultimi 1/2/3
minuti.

Consente di nascondere il timer per l'intera durata della presen­tazione.

4. Premere per evidenziare Posizione timer e
impostare la posizione premendo /

.

In alto a sinistra In basso a sinistra In
alto a destra In basso a destra

5 min

5 min

5 min

5 min

Funzionamento 39

5. Premere per evidenziare Metodo conteggio timer e selezionare il metodo
desiderato premendo /

.

Selezione Descrizione

Avanti Aumenta da 0 al tempo predefinito.
Indietro Diminuisce dal tempo predefinito a 0.

6. Premere per evidenziare Promemoria audio e decidere se attivare il promemoria
acustico premendo / . Se si seleziona On un doppio bip verrà emesso durante gli

ultimi 30 secondi di conteggio in qualsiasi modalità, ed un triplo bip verrà emesso
quando il timer è terminato.

7. Per attivare il timer presentazione, premere e
premere / per selzionare On e premere

Mode/Enter.

Avviso

Si è sicuri di voler attivare
il timer presentazione?

8. Appare un messaggio di conferma. Premere Sì e
premere Mode/Enter per confermare. Vedrete il

Sì

No

messaggio “Timer attivo” apparire sullo schermo.
Il timer inizia il conteggio una volta attivato.

Per annullare il timer eseguire le seguenti operazioni.

1. Tornare alla pagina Timer presentazione.

2. Premere e premere / per evidenziare Off e premere Mode/Enter. Appare un
messaggio di conferma.

3. Premere Sì e premere Mode/Enter per confermare. Vedrete il messaggio “Timer
disattivo” apparire sullo schermo.

Come usare il tasto Timer On?

Timer On È un tasto multifunzione.

• Se il timer di presentazione non è attivo,

premendo questo tasto viene visualizzato un
messaggio di conferma. A questo punto, è
possibile attivare il timer seguendo le istruzioni
su schermo.

• Se il timer di presentazione non è attivo,

premendo questo tasto viene visualizzato un
messaggio di conferma. A questo punto, è
possibile riavviare, far proseguire o disattivare il timer
seguendo le istruzioni su schermo.

Funzionamento40

Immagine nascosta

Per ottenere la completa attenzione del pubblico, è
possibile utilizzare il tasto BLANK sul proiettore o sul
telecomando per nascondere l'immagine. Per
ripristinare l'immagine, premere un tasto qualsiasi sul
proiettore o sul telecomando. Il termine 'BLANK'
viene visualizzato nell'angolo inferiore destro dello
schermo quando l'immagine è nascosta.

È possibile impostare il tempo di schermo vuoto nel
menu

CONFIGURAZ. SISTEMA: Di base > Timer

inattività

automaticamente all’immagine dopo un intervallo di
tempo in cui non si agisce sullo schermo vuoto.

Dopo aver premuto BLANK , il proiettore entra automaticamente in modalità Risparmio.

Non bloccare l'obiettivo di proiezione con oggetti durante il funzionamento del proiettore per
evitare il rischio che gli oggetti si surriscaldino e si deformino o che si sviluppino incendi.

perché il proiettore ritorni

Blocco dei tasti di comando

Con i tasti di comando del proiettore bloccati, è possibile evitare che le impostazioni
vengano cambiate accidentalemente (ad esempio da parte dei bambini). Quando Blocco
tasti pannello è su on, nessun tasto del proiettore funziona ad eccezione di Alimentazione.

1. Premere / sul proiettore o sul
telecomando o andare al menu

CONFIGURAZ. SISTEMA: Di base > Blocco
tasti pannello

/ sul proiettore o sul telecomando.

2. Appare un messaggio di conferma. Selezionare
Sì per confermare.

Per sbloccare i tasti, tenere premuto / sul
pannello di controllo o sul telecomando per 3
secondi.

È anche possibile utilizzare il telecomando per accedere al menu CONFIGURAZ. SISTEMA:
Di base > Blocco tasti pannello e premere / per selezionare Off.

• I tasti sul telecomando sono utilizzabili se la funzione di blocco dei tasti del pannello di

controllo è abilitata.

• Se si preme Alimentazione per spegnere il proiettore senza disabilitare la funzione di

blocco dei tasti, il proiettore permane nello stato bloccato alla successiva accensione.

, e selezionare On premendo

Funzionamento 41

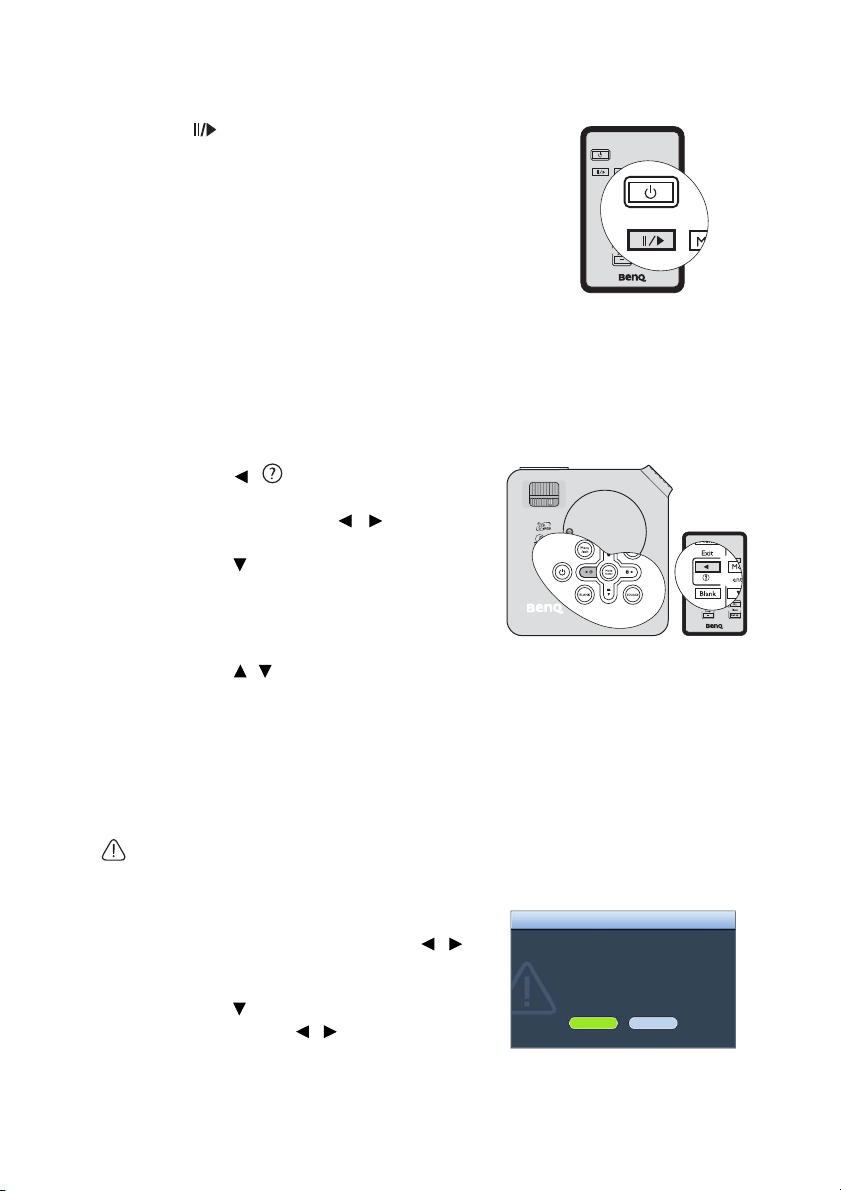

Blocco dell'immagine

Premere sul telecomando per bloccare
l'immagine. La parola 'FREEZE' verrà visualizzata
nell’angolo superiore sinistro dello schermo. Per
disattivare la funzione, premere un tasto qualsiasi sul
proiettore o sul telecomando.

Anche se l'immagine è bloccata sullo schermo, le
immagini scorrono sul video o su un altro dispositivo.
Se i dispositivi collegati dispongono di output audio, è
possibile ascoltare il suono anche se l'immagine è
ferma.

Utilizzo della funzione FAQ

Nel menu INFORMAZIONI sono disponibili informazioni relative a come risolvere
problemi incontrati dall’utente e che riguardano la qualità dell'immagine, l'installazione,
l'uso delle funzioni speciali e l'assistenza.

Visualizzare le FAQ:

1. Premere / sul proiettore o sul
telecomando o premere Menu/Exit per aprire

il menu OSD e premere / per
evidenziare il menu INFORMAZIONI.

2. Premere per evidenziare FAQ - Immagini e
Installazione o FAQ - Funzioni e Servizi in
relazione alle informazioni che si desidera
conoscere.

3. Premete Mode/Enter.

4. Premere / per selezioanre il problema e premere Mode/Enter per le possibili
soluzioni.

5. Premere Menu/Exit per uscire dall’OSD.

Per uscire da menu OSD, premere Menu/Exit.

Funzionamento del proiettore ad altitudini elevate.

Si consiglia di utilizzare Modalità altitudine elevata quando l’ambiente è a 1500 m –3000 m
sul lilvello del mare, e la temperatura è compresa tra 0°C–35°C.

Non utilizzare Modalità altitudine elevata se il proiettore viene usato in ambienti fra 0 e 1500 m
e temperature fra 0°C 35°C. Il proiettore verrà raffreddato eccessivamente se si imposta
questa modalità in tali condizioni.

Per attivare Modalità altitudine elevata:

1. Premere Menu/Exit quindi premere /
finché non viene evidenziato il menu
CONFIGURAZ. SISTEMA: Avanzata.

2. Premere per evidenziare Modalità altitudine
elevata e premere / per selezionare On.

Appare un messaggio di conferma.

3. Evidenziare Sì e premere Mode/Enter.

Funzionamento42

AVVERTENZA

Si consiglia di utilizzare la modalità
Altitudine elevata se ci si trova a più di
1500 m.

Attivare la modalità Altitudine elevata?

Sì

No

Quando si utilizza il proiettore in "Modalità altitudine elevata", il livello di rumore può
aumentare poiché la ventola funziona a maggiore velocità per migliorare il sistema di
raffreddamento e le prestazioni generali.

Se si utilizza il proiettore in condizioni estreme diverse da quelle descritte sopra, il sistema
potrebbe spegnersi automaticamente per evitare che il proiettore si surriscaldi. In questi
casi, è necessario passare a Modalità altitudine elevata per ovviare a questi fenomeni.
Tuttavia, il proiettore non è adatto al funzionamento in qualsiasi condizione estrema.

Regolazione dell’audio

Le regolazioni apportate all’audio hanno effetto sull’altoparlante del proiettore. Assicurarsi
di avere un collegamento corretto con l’ingresso audio del proiettore. Vedere

"Collegamento" a pagina 19 per conoscere come collegare l’ingresso audio.

Disattivazione dell’audio

Per disattivare temporaneamente l’audio,

1. Premere Menu/Exit quindi premere / finché non viene evidenziato il menu
CONFIGURAZ. SISTEMA: Avanzata.

2. Premere per evidenziare Impostazioni audio e premere Mode/Enter. Viene
visualizzata la pagina Impostazioni audio.

3. Evidenziare Mute e premere / per selezionare On.

Regolazione del livello dell’audio

Per regolare il livello dell’audio:

1. Ripetere le operazioni 1-2.

2. Premere per evidenziare Volume e premere / per selezionare il livello
desiderato.

Disattivare Tono on/off

Per disattivare il segnale acustico,

1. Ripetere le operazioni 1-2.

2. Premere per evidenziare Tono on/off e premere / per selezionare Off.

Il solo modo per cambiare Tono on/off è impostarelo su On o Off. La disattivazione dell’audio
o il cambiamento del linìvello dell’audio non hanno effetto su Tono on/off.

Personalizzazione della schermata menu del proiettore

È possibile impostare i menu OSD (On-Screen Display) in base alle proprie preferenze. Le
seguenti impostazioni non influiscono sulle impostazioni di proiezione, sul funzionamento
o sulle prestazioni.

• Tempo visualizz. menu nel menu CONFIGURAZ. SISTEMA: Avanzata > Impostazioni

Menu consente di impostare il tempo in cui il menu OSD resta attivo dopo l’ultima
pressione di un tasto. È possibile impostare un intervallo compreso tra 5 e 30 secondi,

con incrementi di 5 secondi. Utilizzare / per selezionare l'intervallo adatto.

• Posizione menu nel menu CONFIGURAZ. SISTEMA: Avanzata > Impostazioni Menu

consente di impostare la posizione del menu OSD in 5 posizioni diverse. Utilizzare

/ per selezionare la posizione desiderata.

Funzionamento 43

• Lingua nel menu CONFIGURAZ. SISTEMA: Di base consente di impostare la lingua

I

I

I

I

desiderata per i menu OSD (On-Screen Display). Utilizzare / per selezionare la
lingua desiderata.

• Splash Screen nel menu CONFIGURAZ. SISTEMA: Di base consente di impostare la

schermata preferita da visualizzare durante l’avvio del proiettore. Utilizzare / per
selezionare una schermata.

Spegnimento del proiettore

1. Premere Alimentazione sullo schermo viene
visualizzato un messaggio di richiesta
conferma.

Se non risponde entro qualche secondo, il
messaggio scompare.

2. Premere nuovamente Alimentazione.
POWER (spia alimentazione) lampeggia in
arancione, la lampada di proiezione si spegne
mentre le ventole continuano a girare per circa
90 secondi per raffreddare il proiettore.

3. Una volta terminato il processo di
raffreddamento, viene emesso un "segnale
acustico di spegnimento". POWER (spia
alimentazione) è a luce fissa arancione e le
ventole si fermano.

4. Scollegare il cavo di alimentazione dalla presa a
parete se il proiettore non viene utilizzato per
un periodo di tempo prolungato.

• Per disattivare il segnale acustico, vedere "Disattivare Tono on/off" a pagina 43.

• Per evitare che la lampada possa danneggiarsi, durante il processo di raffreddamento il

proiettore non risponde a nessun comando.

• Rendere più breve il tempo di raffreddamento, è possibile attivare la funzione

Raffreddamento rapido. Per ulteriori informazioni, vedere "Raffreddamento rapido" a

pagina 51.

• Non scollegare il cavo prima del termine della sequenza di chiusura del proiettore o

durante il processo di raffreddamento, della durata di circa 90 secondi.

• Se il proiettore non viene spento correttamente, le ventole gireranno per alcuni minuti per

raffreddare il proiettore e proteggere la lampada al successivo riavvio. Premere
nuovamente Alimentazione per avviare il proiettore dopo che le ventole si sono arrestate e
POWER (spia alimentazione) diventa arancione.

Funzionamento44

Funzionamento dei menu

Menu

I menu dell'OSD (On-Screen Display) variano a seconda del tipo di segnale selezionato e il
modello di proiettore che si sta usando.

Le voci dei menu sono disponibili quando il proiettore rileva almeno un segnale valido. Se
non ci sono apparecchiature collegate al proiettore o non viene rilevato alcun segnale è
possibile accedere solo ad alcune voci di menu.

Menu prin­cipale

1.

DISPLAY

2.

IMMAGINE

3.

SORGENTE

Sottomenu Opzioni

Colore parete

Rapporto Auto/Reale/4:3/16:9
Trapezio
Pos.
Fase
Dimens orizzontali
Zoom digitale

Sorgente PC: Dinamico/Presentazione/sRGB/

Picture mode

Modalità riferi­mento

Luminosità
Contrasto
Colori
Tinta
Nitidezza
Colori brillanti On/Off
Temperatura

colore

Gestione colori
3D

Salva impostazioni
Ricerca automatica veloce On/Off

Trasf. Spazio colore RGB/YUV/Auto

Cinema/Uten 1/Uten 2
Sorgente video: Dinamico/Standard/Cinema/
Uten 1/Uten 2

Sorgente PC: Dinamico/Presentazione/sRGB/
Cinema
Sorgente video: Dinamico/Standard/Cinema

Colori primari R/G/B/Y/C/M
Tonalità
Saturazione
Guadagno

Off/Giallo chiaro/Rosa/Verde
chiaro/Blu/Lavagna

T1/T2/T3/T4

Funzionamento 45

Timer pre­sentazione

Intervallo timer 1~240 min.
Visualizza timer Sempre/1 min/2 min/3 min/Mai

In alto a sinistra/In basso a

Posizione timer

Metodo conteggio
timer

Promemoria audio On/Off
On/Off

sinistra/In alto a destra/
In basso a destra

Indietro/Avanti

4.
CONFIGURAZ.
SISTEMA: Di
base

Lingua

Anteriore tavolo /Posteriore

Posizione proiettore

Auto spegnimento

Timer inattività

Blocco tasti pannello On/Off

Timer pausa

Splash
Screen

tavolo /Posteriore soffitto/
Anteriore soffitto

Disattiva/5 min/10 min/

15 min/20 min/25 min/30 min
Disattiva/5 min/10 min/

15 min/20 min/25 min/30 min

Disattiva/30 min/1 ora/2 ora/
3 ora/4 ora/8 ora/12 ora

Nero/Blu/BenQ

Funzionamento46

5.
CONFIGURAZ.
SISTEMA:
Avanzata

6.
INFORMAZIONI

Raffreddamento rapido On/Off
Modalità altitudine elevata On/Off

Impostazi­oni audio

Impostazi­oni Menu

Uscita D-Sub standby On/Off

Impostazi­oni lampada

Impostaz.
protezione

Baud rate

Test formato On/Off

Sottotitoli
chiusi

Riprist. tutte imp.
FAQ - Immagini e Installazione
FAQ - Funzioni e Servizi

Stato corrente del sistema

Mute On/Off
Volume
Tono on/off On/Off
Tempo visualizz.

menu

Posizione menu

Modalità Lampada Normale/Risparmio
Ripristina timer

lampada
Ore equivalente lampada
Modifica password
Blocco accen-

sione

Attiva sottotitoli
chiusi

Versione sottoti­toli

5 sec/10 sec/15 sec/20 sec/
25 sec/30 sec

Al centro/In alto a sinistra/
In alto a destra/In basso a
destra/In basso a sinistra

On/Off

2400/4800/9600/14400/19200/
38400/57600/115200

On/Off

CC1/CC2/CC3/CC4

• Sorgente

• Picture mode

• Risoluzione

• Sistema di colore

• Ore equivalente lampada

Funzionamento 47

Descrizione dei menu

FUNZIONE

(valore/
impostazione
predefinito)

Colore parete

(Off)

Rapporto

(Auto)

Trapezio

1. Menu DISPLAY 2. Menu IMMAGINE

(0)

Pos.

(0)

Fase

(varia in base al
segnale di input
selezionato)

Dimens oriz­zontali

(0)

Zoom digitale

(1.0X)

Picture mode

(Sorgente PC:
Dinamico;
Sorgente video:

Standard)

Modalità riferi­mento

(Dinamico)

Luminosità

(50)

Contrasto

(0)

Colori

(0)

DESCRIZIONE (impostazione predefinita/valore)

Consente di correggere il colore dell’immagine proiettata se la
superficie di proiezione non è bianca. Per ulteriori informazioni, vedere

"Utilizzo del Colore parete" a pagina 36.

Per impostare le proporzioni dell'immagine è necessario selezionare
quattro opzioni che dipendono dalla sorgente del segnale di input. Per
ulteriori informazioni, vedere "Selezione del rapporto" a pagina 33.

Corregge la distorsione trapezoidale dell'immagine. Per ulteriori
informazioni, vedere "Correzione della distorsione trapezoidale" a

pagina 32.

Consente di visualizzare la pagina di regolazione della posizione. Per
spostare l'immagine proiettata, utilizzare i tasti freccia. I valori
visualizzati nella parte inferiore della pagina cambiano ogni volta che
viene premuto un tasto, fino a raggiungere il valore massimo o minimo.

Regola la fase di clock per ridurre la distorsione
dell'immagine.

Regola la dimensione orizzontale dell'immagine.

Consente di aumentare o ridurre le dimensioni dell'immagine
proiettata. Per ulteriori informazioni, vedere "Ingrandire e cercare

dettagli" a pagina 33.

Le modalità applicazioni predefinite consentono di ottimizzare
l'impostazione dell'immagine del proiettore per adattarla al tipo di
programma in uso. Per ulteriori informazioni, vedere "Selezione di una

modalità immagine" a pagina 35.

Consente di selezionare la modalità di applicazione più adatta alle
proprie esigenze di qualità dell'immagine e consente di regolare
ulteriormente l'immagine a seconda delle selezioni elencate in basso.
Per ulteriori informazioni, vedere "Impostazione della modalità Uten 1/

Uten 2" a pagina 36.

Regola la luminosità dell'immagine. Per ulteriori informazioni, vedere

"Regolazione Luminosità" a pagina 36.

Regola il grado di differenza tra l'intensità e la luminosità
dell'immagine. Per ulteriori informazioni, vedere "Regolazione

Contrasto" a pagina 36.

Regola il livello di saturazione del colore, ovvero la quantità di ciascun
colore in un'immagine video. Per ulteriori informazioni, vedere

"Regolazione Colori" a pagina 37.

Funzionamento48

FUNZIONE

(valore/
impostazione
predefinito)

Tinta

(0)

2. Menu IMMAGINE

Nitidezza

(15)

Colori brillanti

(On)

Temperatura
colore

(T1)

DESCRIZIONE (impostazione predefinita/valore)

Consente di regolare i toni dei colori rosso e verde dell'immagine.
Per ulteriori informazioni, vedere "Regolazione Tinta" a pagina 37.

La funzione è disponibile solamente quando è selezioanto
Video o S-Video con sistema NTSC.

Regola l'immagine in modo che appaia più o meno nitida. Per
ulteriori informazioni, vedere "Regolazione Nitidezza" a pagina 37.

Consente di regolare il valore massimo del bianco mantenendo
una presentazione colori corretta. Per ulteriori informazioni,
vedere "Regolazione Colori brillanti" a pagina 37.

Sono disponibili quattro impostazioni di temperatura colore. Per
ulteriori informazioni, vedere "Selezione della Temperatura colore"

a pagina 37.

Gestione colori
3D

Salva
impostazioni

Ricerca auto-

SORGENTE

matica veloce

3. Menu

(On)

Trasf. Spazio
colore

(varia in base al
segnale di input
selezionato)

Per ulteriori informazioni, vedere "Gestione colori 3D" a pagina

38.

Salvare le impostazioni adottate per la modalità Uten 1 o Uten 2.

Per ulteriori informazioni, vedere "Commutazione del segnale di

input" a pagina 30.

Per ulteriori informazioni, vedere "Modifica dello spazio colore" a

pagina 30.

Funzionamento 49

FUNZIONE

I

I

(valore/
impostazione
predefinito)

DESCRIZIONE (impostazione predefinita/valore)

Timer presen­tazione

(Off)

4. Menu CONFIGURAZ. SISTEMA: Di base
Lingua

(English)

Posizione proi­ettore

(Anteriore tavolo )

Auto spegni­mento

(Disattiva)

Timer inattività

(Disattiva)

Blocco tasti
pannello

(Off)

Timer pausa

(Disattiva)

Splash Screen

(Logo BenQ)

Fornisce un promemoria per terminare la presentazione entro un
determinato periodo di tempo. Per ulteriori informazioni, vedere

"Impostazione del timer presentazione" a pagina 39.

Consente di impostare la lingua desiderata per i menu OSD (On­Screen Display). Per ulteriori informazioni, vedere "Uso dei menu" a

pagina 27.

Il proiettore può essere installato sul soffitto, dietro uno schermo o
con uno o più specchi. Per ulteriori informazioni, vedere "Scelta

della posizione" a pagina 15.

Consente di spegnere automaticamente il proiettore se non si rileva
alcun segnale di input dopo un intervallo di tempo prestabilito. Per
ulteriori informazioni, vedere "Impostando Auto spegnimento" a

pagina 55.

Consente di impostare il tempo di attesa dell'immagine quando è
azionata la funzione di inattività. Una volta trascorso questo
intervallo di tempo, viene nuovamente visualizzata l'immagine. Per
ulteriori informazioni, vedere "Immagine nascosta" a pagina 41.

Consente di attivare o disattivare le funzioni dei tasti del pannello ad
eccezione di Alimentazione sul proiettore e i tasti sul

telecomando. Per ulteriori informazioni, vedere "Blocco dei tasti di

comando" a pagina 41.

Imposta il timer per lo spegnimento automatico. Il timer può essere
impostato con un valore fra 30 minuti e 12 ore.

Consente di selezionare il logo da visualizzare sullo schermo
all'accensione del proiettore. Sono disponibili tre opzioni: logo
BenQ, schermata nera o schermata blu.

Funzionamento50

FUNZIONE

(valore/
impostazione
predefinito)

Raffredda­mento rapido

(Off)

5. Menu CONFIGURAZ. SISTEMA: Avanzata

Modalità alti­tudine elevata

(Off)

Impostazioni
audio

Impostazioni
Menu

Uscita D-Sub
standby

(Off)

DESCRIZIONE (impostazione predefinita/valore)

Selezionando On si attiva la funzione il periodo di raffreddamento del
proiettore si riduce a pochi secondi.

Se si tenta di riavviare il proiettore dopo il processo rapido di
raffreddamento, questo potrebbe non avviarsi correttamente e
verranno riavviate le ventole di raffreddamento.

Questa modalità consente il funzionamento ad altitudini elevate. Per
ulteriori informazioni, vedere "Funzionamento del proiettore ad

altitudini elevate." a pagina 42.

Mute (Off)
Volume (5)
Tono on/off (On)

Per ulteriori informazioni, vedere "Regolazione dell’audio" a pagina 43.

Tempo visualizz. menu(15 sec)

Consente di impostare il tempo in cui l'OSD rimane attivo da quando
viene premuto il tasto. L'intervallo è compreso tra 5 e 30 secondi, con
incrementi di 5 secondi.

Posizione menu(Centro)

Consente di impostare la posizione del menu OSD (On-Screen
Display).

Selezionando On si attiva la funzione. Il proiettore è in grado di inviare
un segnale VGA quando è in modalità standby e le prese
D-SUB IN e D-SUB OUT sono collegate correttamente al dispositivo.
Ve d e r e "Collegamento di un monitor" a pagina 20 per conoscere come
eseguire il collegamento.

Attivando questa funzione aumenta sensibilmente il consumo di
energia.

Funzionamento 51

FUNZIONE

(valore/
impostazione
predefinito)

Impostazioni
lampada

5. Menu CONFIGURAZ. SISTEMA: Avanzata

Impostaz.
protezione

Baud rate

(115200)

Test formato

(Off)

Sottotitoli
chiusi

Riprist. tutte
imp.

DESCRIZIONE (impostazione predefinita/valore)

Modalità Lampada (Normale)

Per ulteriori informazioni, vedere "Impostare Modalità Lampada su

Risparmio" a pagina 55.

Ripristina timer lampada

Per ulteriori informazioni, vedere "Ripristino del timer della lampada"

a pagina 59.

Ore equivalente lampada

Per ulteriori informazioni su come calcolare il tempo di utilizzo totale
della lampada, vedere

"Visualizzazione delle ore di utilizzo della

lampada" a pagina 55.

Modifica password

Viene richiesto di inserire la password corrente prima di inserirne una
nuova.

Blocco accensione (Off)

Per ulteriori informazioni, vedere "Utilizzo della funzione di

protezione mediante password" a pagina 28.

Seleziona un baud rate identico a quello delcomputer in modo da
poter collegare i proiettore utilizzando un cavo RS-232 adfatto e e
scaricare o aggiornare il firmware del proiettore. Questa funzione deve
essere utilizzata solamente da personale qualificato.

Selezionando On si attiva la funzione e il proiettore visualizza la
pagina di correzione del trapezio. Aiuta a regolare le dimensioni
dell’immagine e la messa a fuoco e verifica che l’immagine sia
proiettata senza distorsione.

Attiva sottotitoli chiusi (Off)

Attivare la funzione selezionando On quando il segnale in ingresso
selezionato contiene sottotitoli chiusi.

• Sottotitoli: Visualizzazione su schermo di dialoghi, commenti, e
effetti sonori dei programmi TV e video che contengono
sottotitoli chiusi (in genere indicati con "CC" nell’elenco
programmi TV).

Impostare il formato dello schermo su 4:3. Questa funzione non
è disponibile quando il formato è “16:9” o “Reale”.

Versione sottotitoli (CC1)

Selezionare la modalità sottotitoli chiusi preferita. Per visualizzare i
sottotitoli, selezionare CC1, CC2, CC3, o CC4 (CC1 visualizza i
sottotitoli nella lingua principale della propria zona).

Ripristina tutte le impostazioni sui valori predefiniti.

Vengono mantenute tutte le seguenti impostazioni: Pos., Fase,
Dimens orizzontali, Uten 1, Uten 2, Lingua, Posizione proiettore,
Modalità altitudine elevata, Impostaz. protezione.

Funzionamento52

FUNZIONE

(valore/impostazione
predefinito)

FAQ - Immagini e
Installazione

FAQ - Funzioni e

6. Menu INFORMAZIONI

Servizi

Stato corrente del
sistema

DESCRIZIONE (impostazione predefinita/valore)

Consente di visualizzare possibili soluzioni ai problemi che
possono verificarsi.

Sorgente

Visualizza l'origine del segnale corrente.

Picture mode

Consente di visualizzare la modalità selezionata nel menu
IMMAGINE.

Risoluzione

Indica la risoluzione originale del segnale di input.

Sistema di colore

Visualizza il formato di input del sistema: NTSC, PAL, SECAM
o RGB.

Ore equivalente lampada

Visualizza il numero di ore in cui la lampada è stata utilizzata.

Funzionamento 53

Manutenzione

Manutenzione del proiettore

Il proiettore richiede poche operazioni di manutenzione. L'unico intervento da eseguire
regolarmente è la pulizia dell'obiettivo.

Non rimuovere i componenti del proiettore, a eccezione della lampada. Per la sostituzione di
parti diverse dalla lampada, contattare il rivenditore.

Pulizia dell'obiettivo

Pulire l'obiettivo ogni volta che vi si deposita dello sporco o della polvere.

• Rimuovere la polvere utilizzando una bomboletta di aria compressa.

• Per rimuovere lo sporco o eventuali macchie, utilizzare un panno specifico per la pulizia
delle lenti o inumidire un panno morbido con un detergente per lenti e pulire
delicatamente la superficie dell'obiettivo.

Non utilizzare materiali abrasivi per pulire l'obiettivo.

Pulizia della parte esterna del proiettore

Prima di pulire la parte esterna, spegnere il proiettore utilizzando la procedura di
spegnimento appropriata descritta in "Spegnimento del proiettore" a pagina 44, quindi
scollegare il cavo di alimentazione.

• Per rimuovere lo sporco o la polvere, utilizzare un panno morbido che non lascia residui.

• Per rimuovere lo sporco più resistente o eventuali macchie, inumidire un panno
morbido con acqua e del detergente a PH neutro e passarlo sulle parti esterne.

Non utilizzare mai cera, alcol, benzene, solventi o altri detergenti chimici, poiché potrebbero
danneggiare il proiettore.

Conservazione del proiettore

Se si prevede di non utilizzare il proiettore per un periodo di tempo prolungato, conservarlo
secondo le istruzioni riportate di seguito:

• Assicurarsi che la temperatura e l'umidità del luogo di conservazione rientrino nei limiti
indicati per il proiettore. Per informazioni su tali limiti, vedere "Specifiche tecniche" a

pagina 62 o contattare il rivenditore.

• Ritrarre i piedini di regolazione.

• Rimuovere la batteria dal telecomando.

• Riporre il proiettore nella confezione originale o in una confezione analoga.

Trasporto del proiettore

Si raccomanda di spedire il proiettore riponendolo nella confezione originale o in una
analoga.

Manutenzione54

Informazioni sulla lampada

Visualizzazione delle ore di utilizzo della lampada

Quando il proiettore è in funzione, il tempo di utilizzo della lampada espresso in ore viene
calcolato automaticamente dal timer incorporato. Per calcolare le ore lampada equivalenti,
seguire il metodo riportato di seguito:

Ore lampada totali (equivalenti)
= 1 (ore di utilizzo in modalità risparmio) + 4/3 (ore di utilizzo in modalità normale)

Per ulteriori informazioni vedere "Impostare Modalità Lampada su Risparmio" nella modalità
Risparmio.

Il tempo di utilizzo calcolato in modalità Risparmio è pari ai 3/4 del tempo calcolato in
modalità Normale. In questo modo, se si utilizza il proiettore in modalità Risparmio è
possibile aumentare di 1/3 il tempo di utilizzo della lampada.

Per visualizzare le informazioni sulle ore di utilizzo della lampada:

1. Premere Menu/Exit quindi premere / finché non viene evidenziato il menu

CONFIGURAZ. SISTEMA: Avanzata.

2. Premere per evidenziare Impostazioni lampada e premere Mode/Enter. Viene

visualizzata la pagina Impostazioni lampada.

3. Nel menu verranno visualizzate le informazioni su Ore equivalente lampada.

4. Per uscire da menu, premere Menu/Exit.

È anche possibile visualizzare queste impostazioni nel menu INFORMAZIONI.

Aumentare la durata della lampada

La lampada di proiezione è un oggetto di consumo che di norma ha una autonomia di 3000­4000 ore. Per rendere più lunga la durata della lampada, è possibile eseguire le seguenti
impostazioni all’interno del menu OSD.

Impostare Modalità Lampada su Risparmio

Tramite la modalità Risparmio è possibile ridurre il rumore di sistema e il consumo
energetico del 20%. Se si seleziona la modalità Risparmio, il livello di luminosità sarà
inferiore e le immagini proiettate risulteranno più scure.

Impostando il proiettore in modalità Risparmio è possibile prolungare la durata di
funzionamento della lampada. Per impostare la modalità Risparmio, andare al menu
CONFIGURAZ. SISTEMA: Avanzata > Impostazioni lampada > Modalità Lampada e
premere / .

Impostando Auto spegnimento

Questa funzione consente di spegnere automaticamente il proiettore se non si rileva alcuna
sorgente di input dopo un intervallo di tempo prestabilito per evitare il consumo della
lampada.

Per impostare la modalità Auto spegnimento, andare al menu CONFIGURAZ. SISTEMA:
Di base > Auto spegnimento e premere / . È possibile impostare un intervallo compreso
tra 5 e 30 minuti, con incrementi di 5 secondi. Se gli intervalli di tempo predefiniti non sono
disponibili per la personalizzazione, selezionare Disattiva. Il proiettore non effettuerà lo
spegnimento automatico per un dato intervallo di tempo.

Manutenzione 55

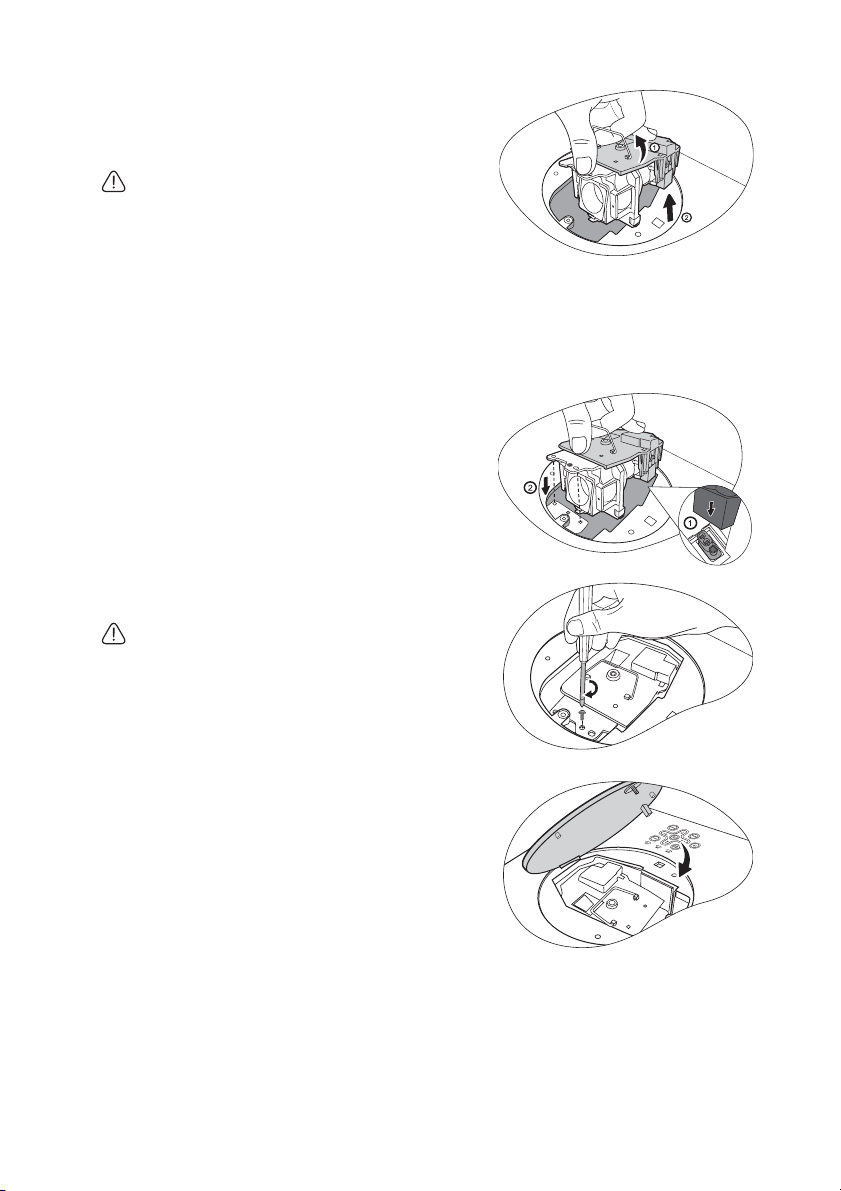

Sostituzione della lampada

Quando l'LAMP (indicatore della lampada) si illumina in rosso o viene visualizzato un
messaggio nel quale viene richiesto di sostituire la lampada, provvedere alla sostituzione o
contattare il rivenditore. L'uso di una lampada usurata può causare malfunzionamenti e, in
alcuni casi, rischi di esplosione della lampada stessa.

Le spie relative alla lampada e alla temperatura si illuminano se la temperatura della lampada
diventa troppo elevata. Spegnere il proiettore e lasciarlo raffreddare per 45 minuti. Se quando
viene riattivata l'alimentazione, l'indicatore della lampada o quello della temperatura si
riaccende, rivolgersi al locale rivenditore. Per ulteriori informazioni, vedere "Indicatori" a

pagina 60.

I seguenti messaggi di avviso indicano che è necessario sostituire la lampada.

Stato Messaggio

La lampada è stata utilizzata per 3000 ore.
Installare una nuova lampada per prestazioni
ottimali. Se il proiettore funziona generalmente in
modalità Risparmio selezionata (vedere

"Impostare Modalità Lampada su Risparmio" a
pagina 55), è possibile continuare a utilizzare il

proiettore finché non viene visualizzato il
messaggio di avviso relativo al funzionamento per
3950 ore.

Avviso

Ordina lampada di
ricambio

Lampada > 3000 ore

OK

La lampada è stata utilizzata per 3950 ore.
Installare una nuova lampada per evitare che il
proiettore si spenga al termine del ciclo di vita
della lampada.

La lampada è stata utilizzata per 4000 ore.

A questo punto è necessario sostituire la lampada.
La lampada è un oggetto di consumo. La
luminosità della lampada diminuisce con l’uso. Si
tratta di una condizione normale. È possibile
sostituire la lampada in qualsiasi momento si noti
una notevole diminuzione del livello di
luminosità. Se la lampada non viene sostituita in
anticipo, è necessario farlo dopo 4000 ore di uso.

È NECESSARIO sostituire la lampada prima di
poter utilizzare il proiettore normalmente.

Avviso

Sostituire lampada a breve

Lampada > 3950 ore

OK

Avviso

Sostituire lampada ora

Lampada > 4000 ore

Vita utile della lampada supe rata

OK

Avviso

Vita utile della lampada
superata

Sostituire lampada (Fare riferimento al
manuale utente)

Quindi ripristinare il timer della lampa da.

OK

Manutenzione56

Sostituzione della lampada

• Se la sostituzione della lampada viene eseguita mentre il proiettore è montato capovolto
sul soffitto, assicurarsi che nessuno si trovi sotto la lampada per evitare il pericolo di
lesioni o danni agli occhi causati dalla lampada rotta.

• Per ridurre il rischio di scossa elettrica, spegnere sempre il proiettore e scollegare il cavo
di alimentazione prima di cambiare la lampada.

• Per evitare gravi ustioni, lasciare raffreddare il proiettore per almeno 45 minuti prima di
sostituire la lampada.

• Per ridurre il rischio di lesioni alle dita e di danni ai componenti interni, rimuovere con
attenzione i frammenti della lampada in caso di rottura.

• Per evitare lesioni alle mani e/o non compromettere la qualità dell'immagine, non toccare
lo scomparto vuoto della lampada dopo averla rimossa.

• Questa lampada contiene mercurio. Per lo smaltimento della lampada, consultare le
normative locali relative allo smaltimento di rifiuti pericolosi.

• Perché il proiettore assicuri prestazioni ottimali, si raccomanda di acquista una lampada
per proiettori BenQ per effettuare la sostituzione.

• Se la sostituzione della lampada viene eseguita quando il proiettore è montato capovolto
sul soffitto, assicurarsi che non ci sia nessuno al di sotto della lampada per evitare
possibili lesioni e danni agli occhi causati dalla lampada rotta.

1. Spegnere il proiettore e scollegarlo dalla presa a

muro. Se la lampada è calda, attendere circa 45
minuti per il raffreddamento per evitare di
scottarsi.

2. Allentare la vite sul coperchio della lampada

con un giravite piatto.

3. Rimuovere il coperchio della lampada dal

proiettore.

• Non accendere il proiettore se il coperchio della
lampada è stato rimosso.

• Non mettete le dita fra la lampada e il proiettore.
Gli spigoli taglienti all’interno del proiettore
possono causare lesioni.

4. Allentare la vite di fissaggio del coperchio della

lampada,

Manutenzione 57

5. Sollevare la maniglia per posizionare il

proiettore verticalmente. Utilizzare la maniglia
per estrarre lentamente la lampada dal
proiettore.

• Se la lampada viene estratta troppo velocemente,
potrebbe rompersi e i frammenti di vetro
potrebbero finire nel proiettore.

• Posizionare la lampada lontano dall'acqua, da
materiali infiammabili e tenerla fuori dalla portata
dei bambini.

• Non introdurre le mani nel proiettore dopo
l'estrazione della lampada. Non toccare i
componenti ottici interni onde evitare
disomogeneità nei colori ed eventuali distorsioni
delle immagini proiettate.

6. Come mostrato in figura, per prima cosa far

scendere la nuova lampada all’interno del
connettore sul proiettore e allineare i due fori
sulla lampada con quelli posizionati sul
proiettore.

7. Stringere la vite di fissaggio del coperchio della

lampada.

• La vite allentata potrebbe rendere instabile il
collegamento, con conseguente
malfunzionamento del sistema.

• Non stringere eccessivamente la vite.

8. Assicurarsi che la maniglia sia in posizione

perfettamente piana e ben fissata.

9. Sostituire il coperchio della lampada sul

proiettore.

Manutenzione58

10. Stringere la vite di fissaggio del coperchio della

lampada.

• La vite allentata potrebbe rendere instabile il
collegamento, con conseguente
malfunzionamento del sistema.

• Non stringere eccessivamente la vite.

11. Riavviare il proiettore.

Non accendere il proiettore se il coperchio della lampada è stato rimosso.

Ripristino del timer della lampada

12. Dopo la visualizzazione della schermata di

avvio contenente il logo, aprire il menu OSD
(On-Screen Display). Selezionare il menu
CONFIGURAZ. SISTEMA: Avanzata >
Impostazioni lampada. Premete Mode/Enter.

Avviso

Azzerare il timer?

Ripristina

Annulla

Viene visualizzata la pagina Impostazioni
lampada. Premere per evidenziare Ripristina timer lampada e premere Mode/Enter.
Viene visualizzato un messaggio di avviso con la richiesta di ripristinare il timer della
lampada. Evidenziare Ripristina e premere Mode/Enter. Il timer della lampada viene
ripristinato su "0".

Per evitare danni alla lampada, eseguire questa operazione solo in caso di sostituzione.

Manutenzione 59

Indicatori

Luce Stato e descrizione

Alimentazione

Eventi relativi all'alimentazione

Arancione Arancione Arancione
Arancione Off Off

Verde

Lampeggiante

Verde Off Off

Arancione

Lampeggiante

Arancione

Lampeggiante

Eventi relativi alla lampada

Arancione

Lampeggiante

Off Off Rosso

Eventi relativi alla temperatura

Off Rosso Off
Off Rosso Rosso
Off Rosso Verde

Off Rosso Arancione
Rosso Rosso Rosso
Rosso Rosso Verde
Rosso Rosso Arancione

Verde Rosso Rosso
Verde Rosso Verde

Verde Rosso Arancione
Arancione Rosso Rosso
Arancione Rosso Verde
Arancione Rosso Arancione

Off Verde Rosso
Off Verde Verde

Tempe r­atura

Off Off

Off Off

Off Off

Off Rosso

Lampada

Il proiettore è stato collegato alla presa di alimentazione.
Modalità standby.

Accensione.

Funzionamento normale

1. È necessario attendere 90 secondi prima che il
proiettore si raffreddi poiché è stato spento senza
che venisse eseguito il normale processo di
raffreddamento. Oppure

2. È necessario far raffreddare il proiettore per 90
secondi dopo lo spegnimento.

Il proiettore si è spento automaticamente. Se si tenta di
riavviare il proiettore, questo si spegnerà nuovamente.
Contattare il rivenditore per l'assistenza.

Il proiettore si è spento automaticamente. Se si tenta di
riavviare il proiettore, questo si spegnerà nuovamente.
Contattare il rivenditore per l'assistenza.

1. È necessario attendere 90 secondi prima che il
proiettore si raffreddi. Oppure

2. Contattare il rivenditore per l'assistenza.

Il proiettore si è spento automaticamente. Se si tenta di
riavviare il proiettore, questo si spegnerà nuovamente.
Contattare il rivenditore per l'assistenza.

Manutenzione60

Risoluzione dei problemi

Il proiettore non si accende.

Causa Soluzione

Il proiettore non riceve alimentazione
dall'apposito cavo.

Si è tentato di accendere il proiettore
durante il processo di raffreddamento.

Nessuna immagine

Causa Soluzione

La sorgente video non è accesa o non
è collegata correttamente.

Il proiettore non è collegato
correttamente al dispositivo del
segnale di input.

Il segnale di input non è stato
selezionato correttamente.

Il coperchio dell’obiettivo non è stato
tolto.

Immagine sfuocata

Causa Soluzione

La messa a fuoco dell'obiettivo di
proiezione non è corretta.
Il proiettore e lo schermo non sono
allineati correttamente.
Il coperchio dell’obiettivo non è stato
tolto.

Il telecomando non funziona

Causa Soluzione

La batteria è esaurita. Sostituire con una batteria nuova.
Un ostacolo è frapposto tra il
telecomando e il proiettore.

La distanza dal proiettore è eccessiva.

La password non è corretta

Causa Soluzione

La password è stata dimenticata.

Inserire il cavo di alimentazione nella presa
CA sul proiettore e nella presa di
alimentazione. Se la presa di alimentazione è
dotata di un interruttore, verificare che questo
si trovi nella posizione di accensione.

Attendere il completamento del processo di
raffreddamento.

Accendere la sorgente video e verificare che il
cavo di segnale sia collegato correttamente.

Controllare il collegamento.

Selezionare il segnale di input corretto
utilizzando il tasto Source sul proiettore o sul
telecomando.

Rimuovere il coperchio dell’obiettivo.

Regolare la messa a fuoco dell'obiettivo
mediante l'anello di messa a fuoco.
Regolare l'angolo di proiezione, la direzione e
l'altezza del proiettore se necessario.

Rimuovere il coperchio dell’obiettivo.

Rimuovere l'ostacolo.

Non posizionarsi a più di 8 metri (26 piedi) dal
proiettore.

Per ulteriori informazioni, vedere "Procedura

di richiamo della password" a pagina 29.

Risoluzione dei problemi 61

Specifiche tecniche

Specifiche del proiettore

Tutte le specifiche sono soggette a modifiche senza preavviso.

Informazioni generali

Nome prodotto Proiettore digitale
Nome modello MP623/MP624

Parte ottica

Risoluzione 1024 x 768 XGA
Sistema di visualizzazione 1-CHIP DMD
Numero/F dell'obiettivo F=da 2,4 a 2,6, f=20,7 ~ 22,8 mm
Lampada Lampada da 200 W

Parte elettrica

Alimentazione CA 100–240V, 3,1 A, 50/60 Hz (Automatico)
Consumo energetico 285 W (Max)

Parte meccanica

Dimensioni 239 mm (L) x 95 mm (A) x 245,5 mm (P)
Peso Circa 5,51 lbs (2,5 Kg)

Terminale di input

Input da computer
Input RGB D-Sub da 15-pin (femmina) x 1
Input da segnale video
S-VIDEO Porta mini DIN a 4 pin x 1
VIDEO Jack RCA x 1
Input segnale SD/HDTV Jack Analogico – D-Sub <–> Component RCA x 3

(tramite input RGB)

Digitale - HDMI V1.2 x 1

Input segnale audio mini jack stereo 3,5 mm

Terminale output

Uscita RGB D-Sub da 15-pin (femmina) x 1
Altoparlante 2 watt x 1

Terminale controllo

Controllo seriale RS-232 9 pin x 1

Requisiti ambientali

Temperatura operativa 0°C–40°C sul livello del mare
Umidità relativa operativa 10%–90% (senza condensa)
Altitudine operativa • 0–1,499 m a 0°C–35°C

• 1500–3000 m a 0°C–30°C (con Modalità altitudine
elevata attiva)

Specifiche tecniche62

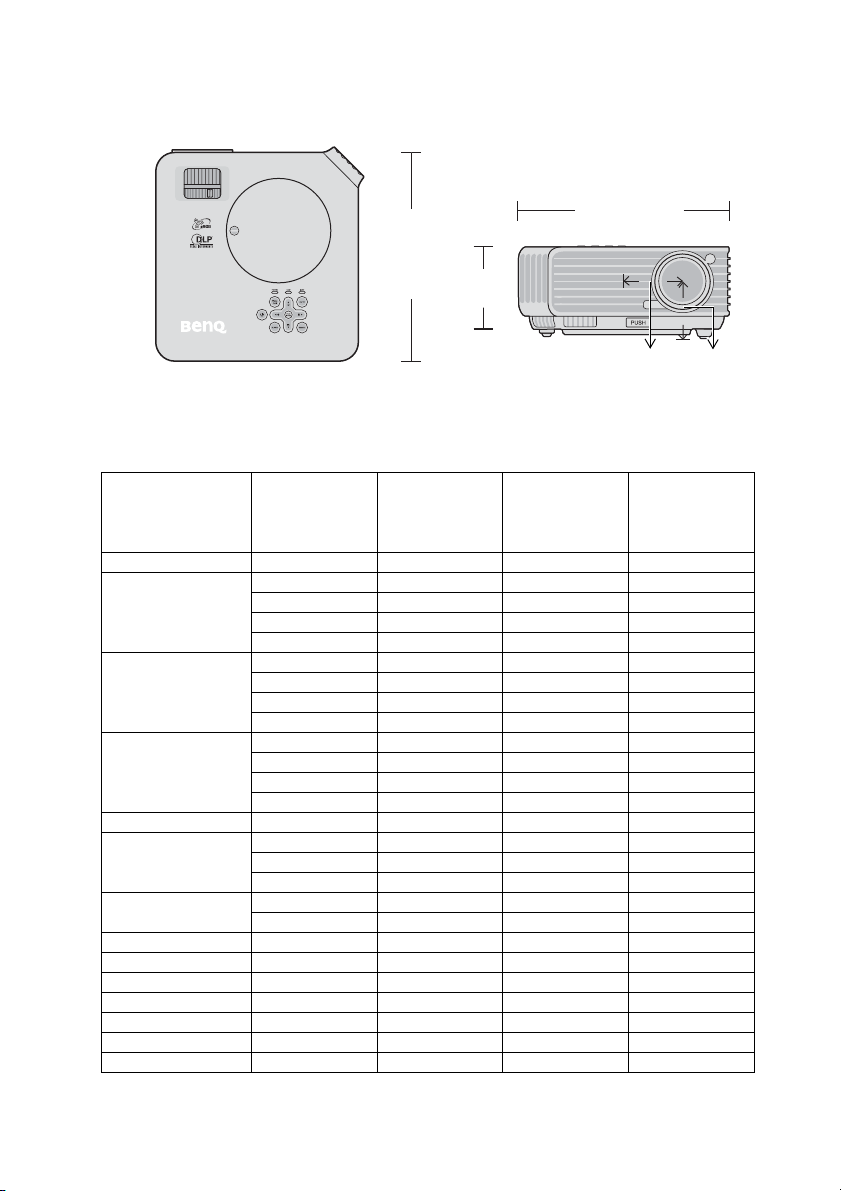

Dimensioni

239 mm (L) x 95 mm (A) x 245,5 mm (P)

239

245,5

95

64,5

Tabella dei tempi

Frequenze supportate per ingressi PC

Frequenza

Risoluzione Modalità

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

1280 x 800 SXGA_60 59,96 49,65 83,458

1280 x 1024

1280 x 960

1440 x 900 WXGA+_60 59,887 55,935 106,50
1400 x 1050 SXGA+_60 59,978 65,317 121,75
1600 x 1200 UXGA 60,000 75,000 162,00

640 x 480@67Hz MAC13 66,667 35,000 30,240

832 x 624@75Hz MAC16 74,546 49,722 57,280
1024 x 768@75Hz MAC19 75,020 60,241 80,000
1152 x 870@75Hz MAC21 74,959 68,587 100,00

VGA_72 72,809 37,861 31,500
VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000
SVGA_60 60,317 37,879 40,000
SVGA_72 72,188 48,077 50,000
SVGA_75 75,000 46,875 49,500
SVGA_85 85,061 53,674 56,250

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

SXGA_60 60,020 63,981 108,000
SXGA_75 75,025 79,976 135,000
SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108
1280 x 960_85 85,002 85,938 148,50

aggiornament

o

(Hz)

Frequenza
orizzontale

(kHz)

66,3

Clock

(MHz)

Specifiche tecniche 63

Intervallo supportato per ingresso HDMI (HDCP)

Frequenza

Risoluzione Modalità

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

1280 x 800 WXGA_60 59,96 49,65 83,458

1280 x 960

1280 x 1024

640 x 480@67Hz MAC13 66,667 35,000 30,240

832 x 624@75 MAC16 74,546 49,722 57,280
1024 x 768@75Hz MAC19 75,020 60,241 80,000
1152 x 870@75Hz MAC21 74,959 68,587 100,00

1440 x 900 WXGA+_60 59,887 55,935 106,50
1400 x 1050 SXGA+_60 59,978 65,317 121,75
1600 x 1200 UXGA 60,000 75,000 162,00

Video (HDCP)

VGA_72 72,809 37,861 31,500
VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000
SVGA_60 60,317 37,879 40,000
SVGA_72 72,188 48,077 50,000
SVGA_75 75,000 46,875 49,500
SVGA_85 85,061 53,674 56,250

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

1280 x 960_60 60,000 60,000 108,000
1280 x 960_85 85,002 85,938 148,500

SXGA_60 60,020 63,981 108,000
SXGA_75 75,025 79,976 135,000

480p 60 31,47 27

576p 50 31,25 27,000
720p_50 50 37,50 74,25
720P_60 60 45,00 74,25

1080i_50 50 28,13 74,25
1080i_60 60 33,75 74,25

1080p 50 56,25 148,5
1080p 60 67,5 148,5

aggiornamento

(Hz)

Frequenza

orizzontale

(kHz)

Clock

(MHz)

Intervallo supportato per input Video e S-Video

Modalità video

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 o 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4,43 15,73 60 4,43

Frequenza

orizzontale (kHz)

Specifiche tecniche64

Frequenza

verticale (Hz)

Frequenza sub-

portante per il

colore (MHz)

Frequenze supportate per input Component (YPbPr)

Formato segnale

480i(525i)@60Hz 15,73 59,94

480p(525p)@60Hz 31,47 59,94

576i(625i)@50Hz 15,63 50,00
576p(625p)@50Hz 31,25 50,00
720p(750p)@60Hz 45,00 60,00
720p(750p)@50Hz 37,50 50,00

1080i(1125i)@60Hz 33,75 60,00
1080i(1125i)@50Hz 28,13 50,00

1080p@50Hz 56,25 50
1080p@60Hz 67,5 60

La visualizzazione di un segnale 1080i(1125i)@60Hz or 1080i(1125i)@50Hz può causare una
leggera vibrazione dell'immagine.

Frequenza orizzontale

(kHz)

Frequenza verticale (Hz)

Specifiche tecniche 65

Garanzia e informazioni sul copyright

Garanzia limitata

BenQ garantisce questo prodotto contro qualsiasi difetto nei materiali e nella lavorazione, in
condizioni normali di utilizzo e di conservazione.

Ad ogni richiesta di applicazione della garanzia, sarà necessario allegare una prova della data
di acquisto. Nel caso questo prodotto si riveli difettoso entro il periodo coperto da garanzia,
l'unico obbligo di BenQ e il rimedio esclusivo per l'utente sarà la sostituzione delle eventuali
parti difettose (manodopera inclusa). Per ottenere assistenza in garanzia, avvisare
immediatamente del difetto il rivenditore presso il quale il prodotto è stato acquistato.

IMPORTANTE: La garanzia di cui sopra sarà invalida in caso di utilizzo del prodotto
diversamente da quanto indicato nelle istruzioni di BenQ, in particolar modo l'umidità
ambientale deve essere compresa tra 10% e 90%, la temperatura tra 0°C e 35°C, l'altitudine
deve essere inferiore a 4920 piedi ed è necessario evitare l'uso del proiettore in un ambiente
polveroso. Oltre ai diritti legali specifici stabiliti dalla presente garanzia, l'utente può godere
di altri diritti concessi dalla giurisdizione di appartenenza.

Per ulteriori informazioni, visitare il sito Web support.BenQ.com

Copyright

Copyright 2008 di BenQ Corporation. Tutti i diritti riservati. È severamente vietato
riprodurre, trasmettere, trascrivere, memorizzare in un sistema di recupero o tradurre in
qualsiasi lingua o linguaggio parti della presente pubblicazione, in qualsiasi forma o con
qualsiasi mezzo, elettronico, meccanico, magnetico, ottico, chimico, manuale o altro, senza
previa autorizzazione scritta da parte di BenQ Corporation.

Esclusione di responsabilità

BENQ Corporation non si assume alcuna responsabilità, esplicita o implicita, in merito al
contenuto della presente pubblicazione e nega qualsiasi garanzia di commerciabilità o di
utilizzo per scopi specifici. BenQ Corporation si riserva inoltre il diritto di rivedere la
presente pubblicazione e di apportare di volta in volta modifiche alle informazioni ivi
contenute senza l'obbligo di notificare ad alcuno tali operazioni.

*DLP, Digital Micromirror Device e DMD sono marchi di Texas Instruments. Altri diritti di
copyright appartengono alle rispettive aziende od organizzazioni.

Garanzia e informazioni sul copyright66

Dichiarazione di conformità

Dichiarazione FCC

CLASSE B: Questa apparecchiatura genera, utilizza e può irradiare energia in
radiofrequenza e, se non viene installata o utilizzata conformemente alle istruzioni, può
causare interferenze dannose alle comunicazioni radio. Non si garantisce, tuttavia, in alcun
modo che tali interferenze non possano verificarsi in un'installazione specifica. Se questa
apparecchiatura causa interferenze dannose che disturbano la ricezione radiotelevisiva (per
accertarsene, è sufficiente spegnere e riaccendere l'apparecchiatura), si consiglia di tentare di
eliminare le interferenze adottando una o alcune delle misure riportate di seguito:

— Riorientare o riposizionare l'antenna ricevente.
— Aumentare la distanza tra l'apparecchiatura e il ricevitore.
— Collegare l’antenna ad una presa su un circuito diverso da quello cui il ricevitore è

collegato.

— Rivolgersi al rivenditore o a un tecnico radiotelevisivo esperto.

Normative CE

Questo dispositivo è stato sottoposto a test in base alla normativa 89/336/CEE (Comunità
Economica Europea) relativamente alla compatibilità elettromagnetica EMC (Electronic
Magnetic Compatibility) e soddisfa tali requisiti.

Direttiva WEEE

Smaltimento di apparecchi elettrici ed elettronici nell'Unione Europea da parte di
utenti privati.

Questo simbolo sul prodotto o sulla confezione indica che esso non può
essere smaltito come rifiuto domestico. È necessario smaltirlo
restituendolo secondo lo schema di raccolta per il riciclaggio degli
apparecchi elettrici ed elettronici. Per ulteriori informazioni sul
riciclaggio di questo apparecchio, contattare l’ente della propria città, il
negozio dove è stato acquistato l’apparecchio o il proprio servizio di
smaltimento rifiuti domestici. Il riciclaggio dei materiali aiuterà a
conservare le risorse naturali ed assicurare che il prodotto sia riciclato in
un modo che protegga la salute umana e l'ambiente.

Dichiarazione di conformità 67
