MP612/MP612c/MP622/MP622c Digitální projektor Řada Mainstream Návodkobsluze

Obsah

Důležité bezpečnostní pokyny ................................ 5

Úvod........................................................................ 9

Umístění projektoru .............................................. 16

Připojení................................................................ 20

Přednosti projektoru ..........................................................9

Obsah balení při dodávce.................................................10

Standardní příslušenství ........................................................................... 10

Volitelné příslušenství ............................................................................. 10

Vnější vzhled projektoru..................................................11

Přední/horní strana ................................................................................... 11

Zadní strana .............................................................................................. 11

Pohled zespodu ........................................................................................ 11

Ovládací prvky a funkce ..................................................12

Projektor ................................................................................................... 12

Dálkový ovladač ....................................................................................... 14

Volba umístění ................................................................16

Získání požadované velikosti promítaného obrazu..........17

Jak určit polohu projektoru pro danou velikost projekčního plátna ........ 18

Jak určit doporučenou velikost projekčního plátna pro danou

vzdálenost ................................................................................................ 18

Připojení počítače nebo monitoru ...................................20

Připojení počítače ..................................................................................... 20

Připojení monitoru ...................................................................................21

Připojení zařízení s video signálem..................................22

Připojení zařízení s komponentním video signálem ................................. 23

Připojení zařízení se signálem S-Video.................................................... 24

Připojení zařízení s kompozitním video signálem.................................... 25

Provoz ................................................................... 26

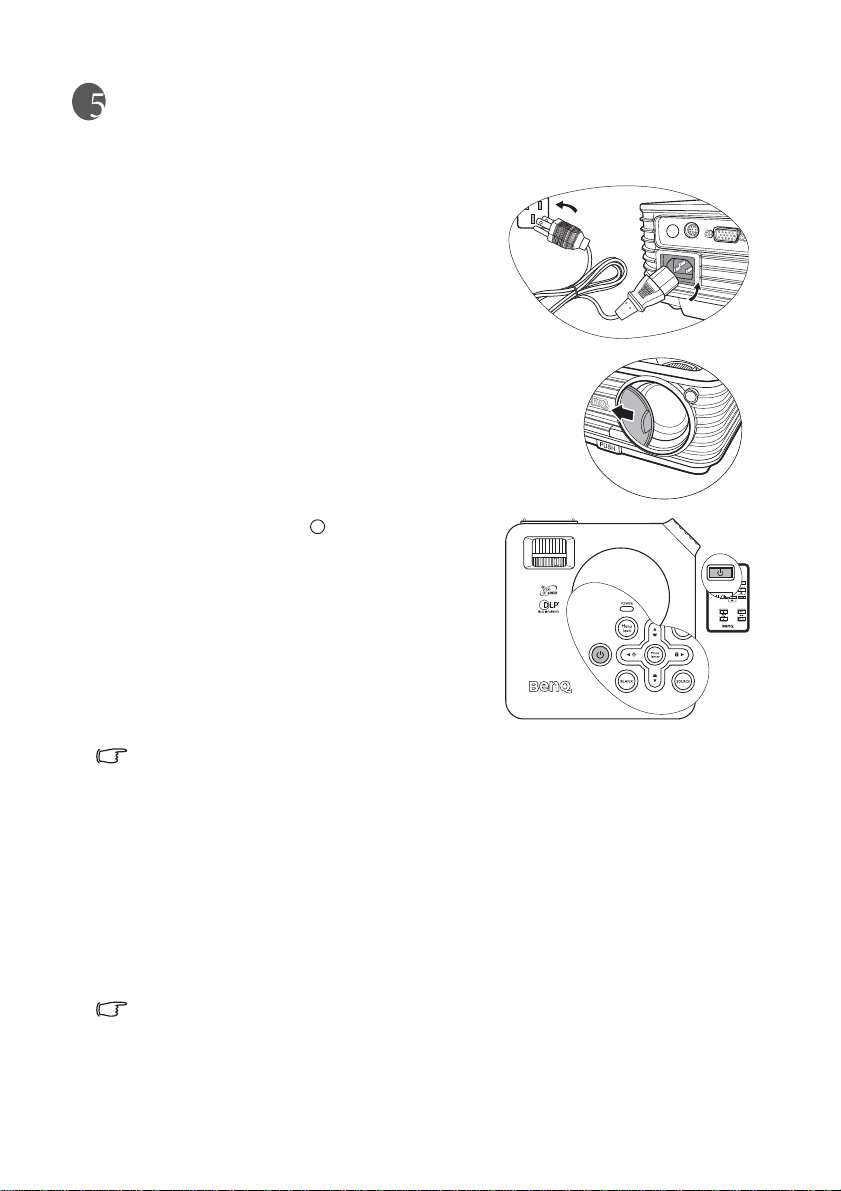

Zapnutí projektoru ...........................................................26

Používání funkce „Zámek napájení”................................27

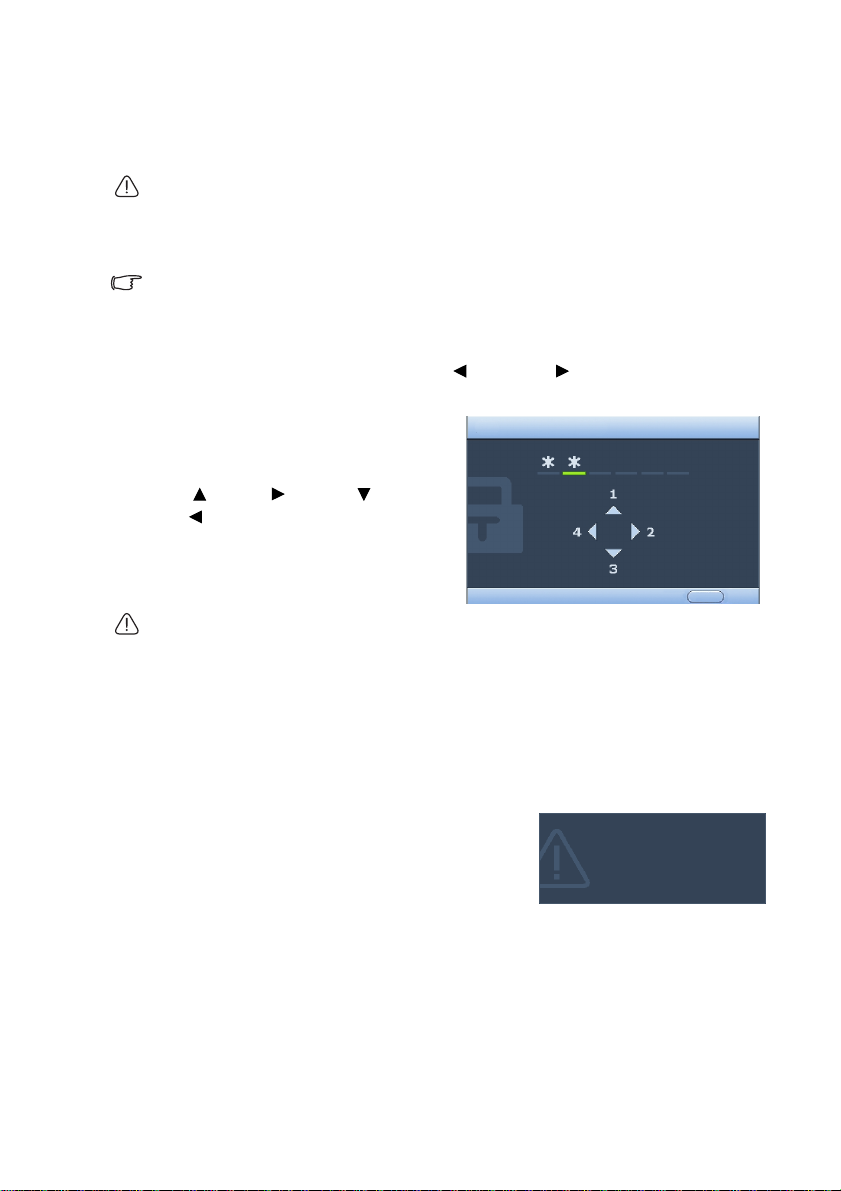

Nastavení hesla ........................................................................................ 27

Jestliže své heslo zapomenete .................................................................. 27

Použití postupu pro obnovu hesla............................................................. 28

Změna hesla .............................................................................................28

Deaktivace funkce „Zámek napájení” ..................................................... 28

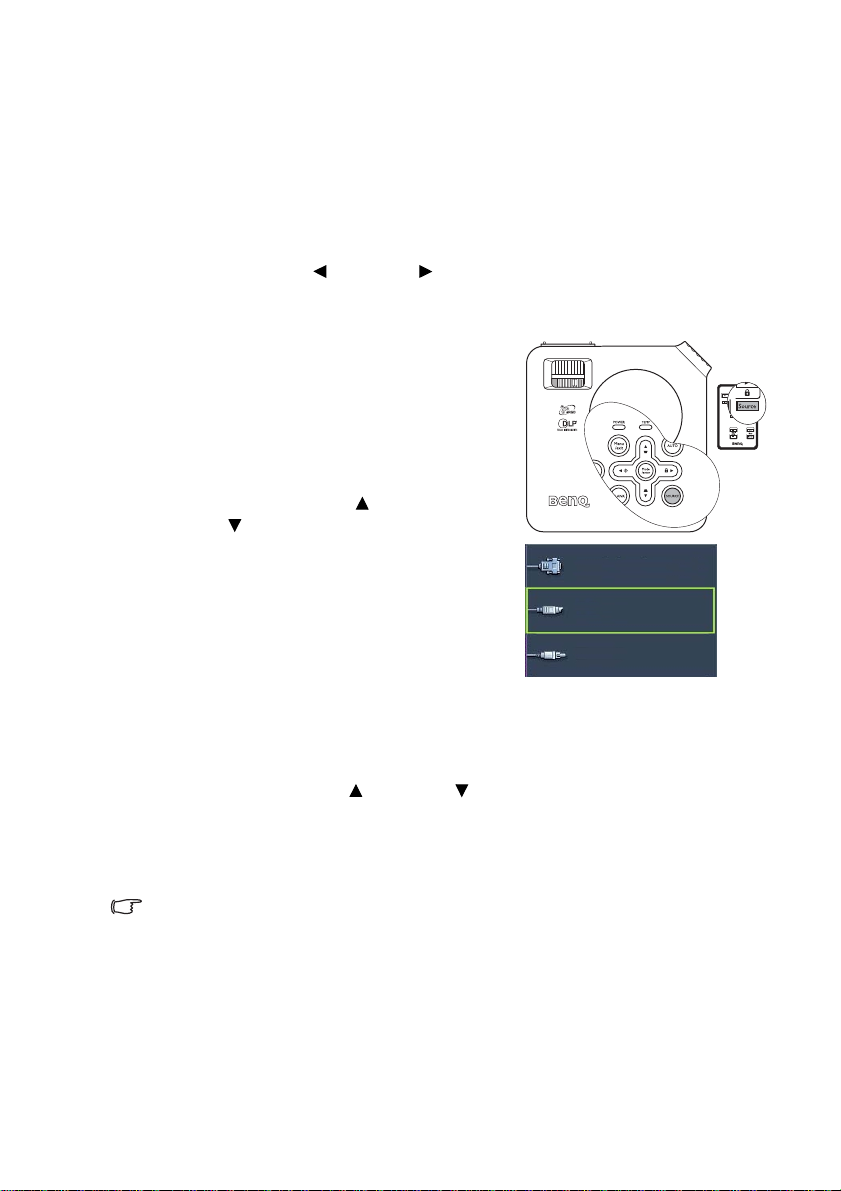

Přepínání vstupního signálu ............................................29

Obsah2

Nastavení promítaného obrazu........................................ 30

Nastavení úhlu projekce ...........................................................................30

Automatické nastavení obrazu ..................................................................30

Jemné doladění velikosti a čistoty obrazu ................................................30

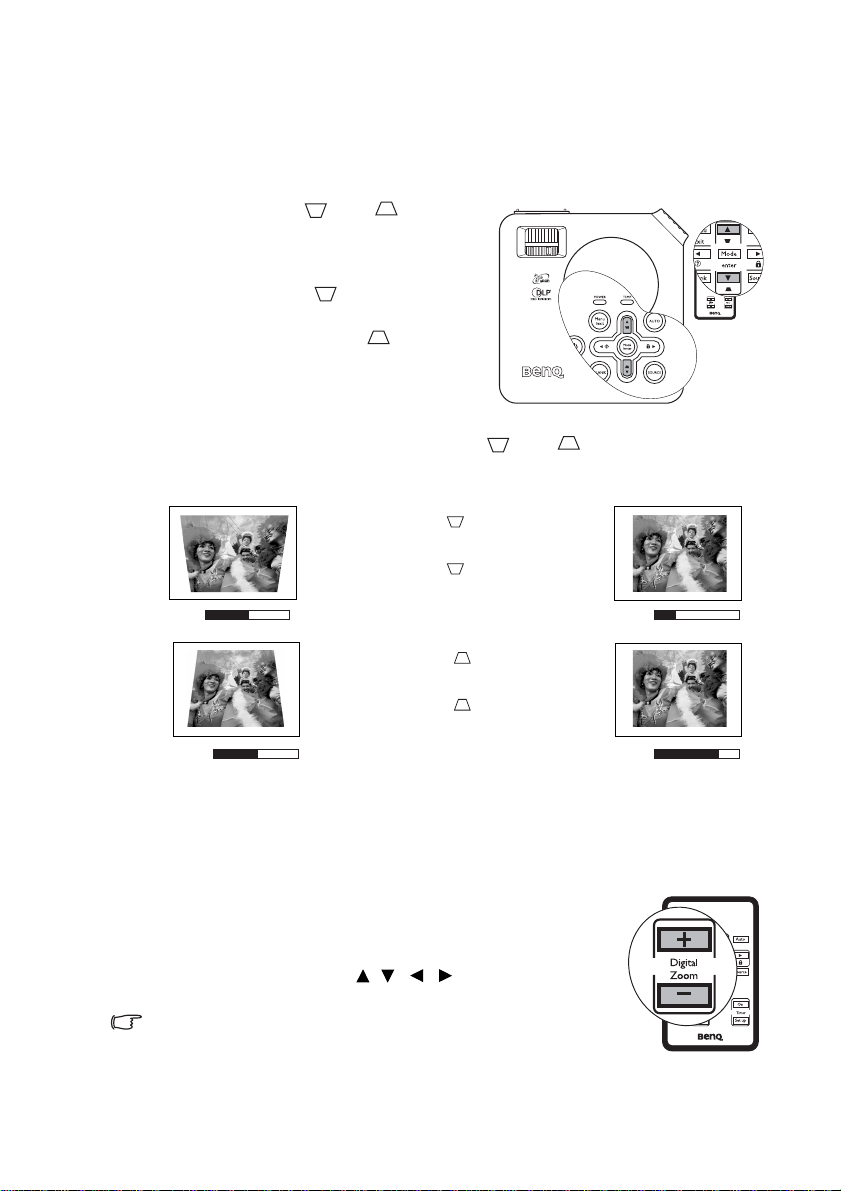

Korekce lichoběžníkového zkreslení ........................................................31

Zvětšování a hledání detailů v promítaném obrazu ........ 31

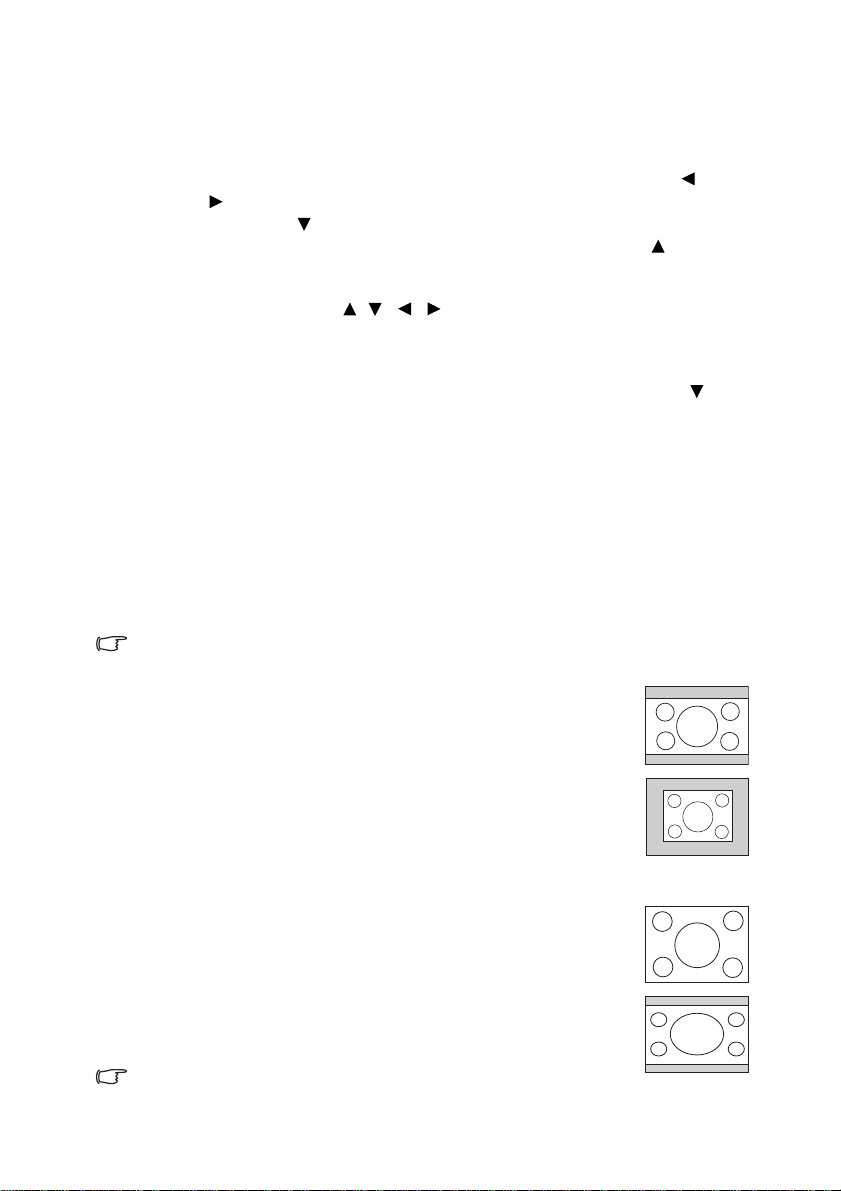

Výběr poměru stran ........................................................32

Optimalizace obrazu ........................................................ 33

Výběr režimu zobrazení ............................................................................33

Používání funkce „Barva stěny” ...............................................................34

Jemné doladění kvality obrazu v uživatelských režimech ........................34

Nastavení časovače prezentace ....................................... 36

Skrytí obrazu....................................................................38

Uzamknutí ovládacích tlačítek ....................................... 38

Zastavení obrazu ............................................................. 38

Použití funkce FAQ ........................................................ 39

Provoz ve velkých nadmořských výškách ...................... 39

Přizpůsobení zobrazení nabídek projektoru..................... 40

Vypnutí projektoru .......................................................... 40

Ovládání nabídek.............................................................41

Systém nabídek .........................................................................................41

Používání nabídek......................................................................................44

Nabídka „Zobrazení”.................................................................................45

Nabídka „Obrázek”....................................................................................46

Nabídka „Zdroj” ........................................................................................47

Nabídka „Nastavení systému: Základní” ..................................................47

Nabídka „Nastavení systému: Pokročilé” .................................................48

Nabídka „Informace”.................................................................................50

Údržba.................................................................... 51

Péče o projektor .............................................................. 51

Čištění objektivu .......................................................................................51

Čištění skříňky projektoru ........................................................................51

Skladování projektoru ...............................................................................51

Přeprava projektoru ..................................................................................51

Informace o lampě ...........................................................52

Výpočet provozní doby lampy .................................................................52

Varovná zpráva .........................................................................................52

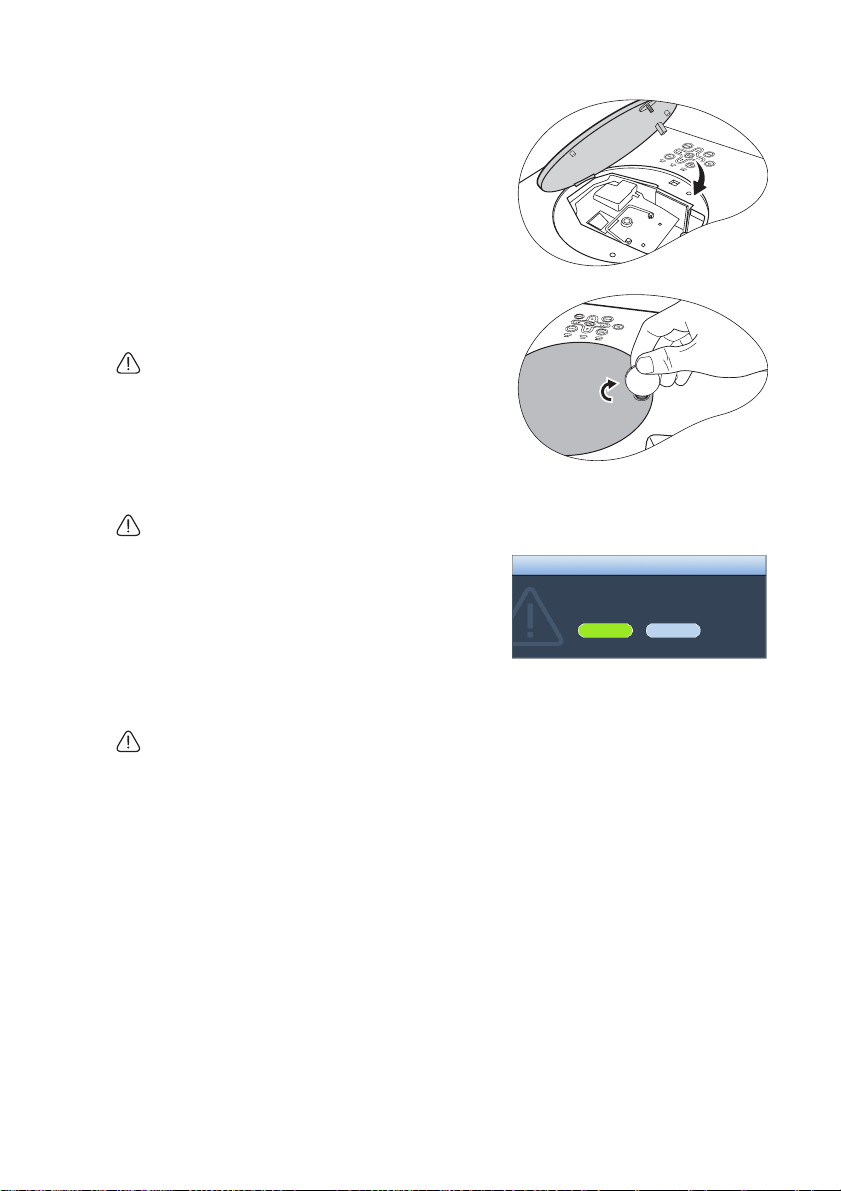

Výměna lampy ..........................................................................................53

Informace o teplotě ...................................................................................55

Kontrolky...................................................................................................56

Odstraňování problémů.......................................... 58

Obsah 3

Technické údaje .................................................... 59

Technické údaje projektoru .............................................59

Rozměry...........................................................................60

Tabulka časování..............................................................61

Záruka a autorská práva........................................ 62

Prohlášení regulátorů ............................................ 63

Obsah4

Důležité bezpečnostní pokyny

Tentoprojektor BenQ je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro zajištění bezpečného používání výrobku je však důležité, abyste dodržovali pokyny uvedené v tomto návodu k obsluze a vyznačené na výrobku.

Bezpečnostní pokyny

1. Přečtěte si prosím tento návod kobsluzepředtím, než začnete projektor používat. Uschovejte jej pro

pozdější použití.

2. Při provozu projektoru se nedívejte

přímo do objektivu projektoru.

Intenzívní světelný paprsek může poškodit váš zrak.

4. Ve chvílích, kdy je lampa projektoru

zapnutá, vždy otevřete závěrku objektivu nebo sundejte krytku objektivu.

5. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby bezpečně pracoval přisíťovém napětí v rozmezí 100 až 240 V střídavých. Pokud však dojde k výpadkům nebo rázůmnapětí ±10 V, nemusí projektor pracovat správně. V oblastech, kde může

docházet ke kolísání nebo výpadkům napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napěťovými špičkami nebo zdroje stálého napájení (UPS).

3. Servis svěřte kvalifikovaným servisním technikům.

6. Během provozu neblokujte objektiv projektoru žádnými předměty,protože to může způsobit deformaci těchto předmětů nebo dokonce vznik požáru. Chcete-li lampu dočasně vypnout, stiskněte na projektoru nebo na dálkovém ovladačitlačítko „BLANK (Vypnutí obrazu)”.

Důležité bezpečnostní pokyny 5

Bezpečnostní pokyny (pokračování)

7. Během provozu je lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny lampy počkejte přibližně 45 minut, než projektor vychladne.

10. Neumísťujte tento výrobek na nestabilní vozík, podstavec nebo stolek. Mohlo by dojít k pádu nebo převrhnutí projektoru, což by mohlo způsobit jeho vážné poškození.

8. Nepoužívejte lampy, jejichž provozní životnost přesáhla předpokládanou hodnotu. Přinadměrném používání lampy po uplynutí její životnosti může ve výjimečných případech dojít k prasknutí lampy.

9. Nikdy nevyměňujte celek projekční lampy ani žádné jiné elektronické součásti, aniž byste předtím odpojili projektor od sítě.

11. Nepokoušejte se tento projektor demontovat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součástí pod napětím, způsobit smrtelné zranění. Jedinou součástí, kterou mohou uživatelé vyměňovat, je lampa, která je opatřena vlastním odnímatelným krytem.

Za žádných okolností neotevírejte nebo nedemontujte žádné jiné kryty. Servis svěřte výhradně profesionálním servisním technikům spříslušnou kvalifikací.

Důležité bezpečnostní pokyny6

Bezpečnostní pokyny (pokračování)

12. Neumísťujte tento projektor do žádného z následujících prostředí.

- Nedostatečně odvětrávaná nebo stísněná místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a aby bylo umožněno volné proudění vzduchu kolem projektoru.

- Místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se zavřenými okny).

- Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické součásti a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu.

- Místa poblíž hlásičů požáru.

- Místa, kde okolní teplota přesahuje 40 °C.

- Místa s nadmořskou výškou přesahující 3 000 m.

13. Neblokujte větrací otvory.

- Neumís ujte tento projektor na pokrývky, ložní povlečení nebo na jakýkoli jiný měkký povrch.

- Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty.

- Do blízkosti projektoru neumís ujte žádné hořlavé nebo vznětlivé předměty.

Pokudbyvětrací otvory byly do značné míry zablokovány, může dojít k přehřátí vnitřku projektoru a následnému vzniku požáru.

14. Během provozu musí projektor stát na vodorovné ploše bez nerovností.

- Používání projektoru, který není ve zcela vodorovné poloze, může způsobit selhání funkce nebo poškození lampy.

3 000 m

15. Nestavte projektor do svislé polohy. V takovém případě by mohlo dojít kpřevrhnutí projektoru,což by mohlo mít za následek zranění osob nebo poškození přístroje.

Důležité bezpečnostní pokyny 7

Bezpečnostní pokyny (pokračování)

16. Nestoupejte na projektor ani na něj nestavte žádné předměty. Kromě pravděpodobného poškození projektoru může dojít i k jiným nehodám a možnému zranění.

17. Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Jestliže se do projektoru dostane jakákoliv tekutina, odpojte jej od síťové zásuvky a požádejte společnost BenQ o provedení servisní opravy.

18. Projektor umí zobrazovat obrácený obraz, který se využívá při instalaci projektoru pod strop.

Při montáži projektoru používejte výhradně sadu BenQ pro montáž projektoru pod strop a zajistěte, aby byla instalace bezpečná.

Montáž projektoru pod strop

Protože chceme, abyste byli s vaším projektorem BenQ maximálně spokojeni, musíme vás upozornit na některé bezpečnostní aspekty, jejichž cílem je předejít zranění osob a poškození majetku. Pokud se rozhodnete namontovat projektor pod strop, důrazně vám doporučujeme použít vhodnou sadu BenQ pro montáž projektoru pod strop atakévásprosímeozajištění řádné a bezpečné instalace. Jestliže použijete sadu pro montáž projektoru pod strop od jiného výrobce než BenQ, vystavujete se nebezpečípádu projektoru ze stropu na zem v důsledku nevhodného připevnění vlivem použití nesprávného typu nebo délky šroubků. Sadu BenQ pro montáž projektoru pod stop obdržíte v obchodě,vekterémjste zakoupili váš projektor BenQ. BenQ rovněž doporučuje, abyste si zakoupili samostatný bezpečnostní kabel kompatibilní se zámkem Kensington apevně jej připevnili k otvoru pro zámek Kensington na projektoru a k základně konzoly pro montáž pod strop. Toto opatřenísloužíjakosekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzole uvolnilo.

19. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu přístroje.

Důležité bezpečnostní pokyny8

Úvod

Přednosti projektoru

Váš projektor je vysoce výkonné optické projekční zařízení s uživatelsky přívětivým designem, které se vyznačuje vysokou spolehlivostí a snadnou obsluhou.

Projektor má následující přednosti:

• Korekce barvy stěny umožňuje projekci na plochy v několika předem definovaných barvách.

• Rychlé automatické hledání zrychlující proces detekce signálu.

• Volitelná funkce ochrany heslem.

• Až 11 režimů zobrazení poskytujících rozsáhlý výběrprorůzné účely projekce.

• Vysocekvalitní objektiv s ručním zvětšením/zmenšením (zoom).

• Automatické nastavení jediným tlačítkem pro zobrazení obrazu v nejlepší kvalitě.

• Digitální korekce lichoběžníkového zkreslení pro opravu zkresleného obrazu.

• Nastavitelné vyvážení barev pro zobrazení datových prezentací/video obrazu.

•Projekční lampa s vysokým jasem.

• Schopnost zobrazit 16,7 milionů barev.

• Vícejazyčně nabídky na projekční ploše (OSD).

• Možnost přepnutí mezi normálním a úsporným režimem pro snížení příkonu.

• Vestavěnýreproduktor umožňující poslech mono zvuku přes audio vstup.

• Výkonná AV funkce zajišťující vysoce kvalitní AVobraz.

• Podpora komponentního HDTV signálu (YP

• Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách a nastavení kontrastu/jasu vybraného zdroje vstupního signálu a je přímo úměrný projekční vzdálenosti.

• Jas lampy se bude časem snižovat a může se měnit podle technických parametrů výrobce.Tojenormálníaočekávané chování.

bPr).

Úvod 9

Obsah balení při dodávce

Projektor se dodává s kabely, které jsou zapotřebí pro připojení projektoru k PC nebo k video zařízení. Jednotlivé součásti balení pečlivě vybalte a zkontrolujte, zda máte všechny vyobrazené položky. Pokud některá položka chybí, obraťte se na vašeho prodejce v místě, kde jste projektor zakoupili.

Standardní příslušenství

Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od vyobrazeného příslušenství.

Projektor Přepravní pouzdro Dálkový ovladač

včetně baterie

Průvodce pro rychlé uvedení do provozu

Síťový kabel VGA kabel

*Záruční list a bezpečnostní příručka se dodávají jen v některých regionech. Požádejte prosím o podrobné informace vašeho prodejce.

CD s návodem

k obsluze

Záruční list* Bezpečnostní

příručka*

Volitelné příslušenství

1. Náhradní modul lampy

2. Sada pro montáž pod strop

Úvod10

3. Presentation Plus

4. Kabel RS232

Vnější vzhled projektoru

Přední/horní strana

1 2

Zadní strana

Podrobné informace - viz „Připojení” na straně 20.

11 12

1. Externí ovládácí panel (Podrobné informace - viz „Projektor” na

straně 12.)

2. Kryt lampy

3. Ventilační otvor (odvod horkého vzduchu)

4. Krytka objektivu

5. Tlačítko pro rychlé odjištění nastavitelné

7 8

nožky

6. Prstenec ostření a prstenec zoomu

7. Přední snímač IR signálu dálkového ovladače

8. Projekční objektiv

9. Konektor pro připojení síťového kabelu

10. Zadní snímač IR signálu dálkového ovladače

11. Ovládací konektor RS232

12. Výstupní konektor signálu RGB

13. Vstupní konektor signálu RGB (PC)/ komponentní video (YPbPr/YCbCr)

Pohled zespodu

14. Vstupní video konektor

15. Vstupní S-Video konektor

16. Audio konektor

17. Otvor pro zámek Kensington (ochrana proti odcizení)

18. Zadní nastavitelná nožka

19. Snadno nastavitelná nožka

20. Mřížka reproduktoru

21. Zadní nastavitelná nožka

Úvod 11

Ovládací prvky a funkce

Projektor

1 2

10 11

12 9

1. Prstenec ostření

Slouží pro nastavení zaostření promítaného obrazu. Podrobné informace - viz „Jemné

doladění velikosti a čistoty obrazu” na straně 30.

2. Prstenec zoomu

Slouží pro nastavení velikosti obrazu. Podrobné informace - viz „Jemné doladění

velikosti a čistoty obrazu” na straně 30.

3. Kontrolka „POWER (Napájení)”

Během provozu projektoru svítí nebo bliká. Podrobné informace - viz „Kontrolky” na

straně 56.

4. „Menu/exit (Nabídka/ukončení)”

Slouží pro zobrazení OSD nabídky. Slouží pro návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky. Podrobné informace - viz „Používání

nabídek” na straně 44.

5. „ Power (Napájení)”

Slouží pro zapnutí nebo vypnutí projektoru. Podrobné informace - viz „Zapnutí

projektoru”nastraně 26 a „Vypnutí projektoru”nastraně 40.

6. „BLANK (Vypnutíobrazu)”

Slouží pro vypnutí promítaného obrazu. Zobrazení obrazu můžete obnovit stisknutím jakéhokoliv tlačítka na projektoru nebo na dálkovém ovladači. Podrobné informace - viz „Skrytí obrazu”

na straně 38.

7. Šipka doleva/

Slouží pro spuštění funkce FAQ(časté dotazy). Podrobné informace- viz „Vypnutí

projektoru” na straně 40.

8. Korekce lichoběž. zkreslení/tlačítka se šipkami ( / nahoru, / dolů)

Slouží pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace - viz „Korekce

lichoběžníkového zkreslení” na straně 31.

9. Šipka doprava/

Slouží pro aktivaci zámku kláves panelu. Podrobné informace - viz „Zámek kláves

panelu” na straně 48.

Pokudjenaprojekční ploše zobrazena OSD nabídka, slouží tlačítka7a9jakosměrové šipky pro výběr požadované položky nabídky a pro provedení nastavení. Podrobné informace - viz „Používání

nabídek” na straně 44.

Úvod12

10. Kontrolka „TEMP (Teplota)”

Jestliže teplotaprojektoru stoupne napříliš vysokou hodnotu, rozsvítí se červenou barvou. Podrobné informace - viz

„Kontrolky” na straně 56.

11. Kontrolka „LAMP (Lampa)”

Indikuje stav lampy. Svítí nebo bliká, pokud se objeví problém s lampou. Podrobné informace - viz „Kontrolky” na

straně 56.

12. „AUTO (Automaticky)”

Slouží pro automatické určení nejlepšího časování obrazu pro zobrazený obraz.

Podrobné informace - viz „Automatické

nastavení obrazu” na straně 30.

13. „SOURCE (Zdroj)”

Slouží pro postupný výběr vstupního signálu D-Sub/Comp. (komponentní video), video nebo S-video. Podrobné informace - viz „Přepínání vstupního

signálu” na straně 29.

14. „MODE/enter (Režim/potvrzení)”

Podle typu vybraného vstupního signálu slouží pro výběr dostupného režimu nastavení obrazu. Podrobné informace viz „Výběr režimu zobrazení” na straně

33.

Slouží pro aktivaci vybrané položky OSD nabídky. Podrobné informace - viz

„Používání nabídek” na straně 44.

Úvod 13

Dálkový ovladač

1. „ Power (Napájení)”

2. „ Freeze(Zastavení obrazu)”

3. Šipka doleva/

4. „BLANK (Vypnutí obrazu)”

5. Tlačítka „DIGITAL ZOOM (+, -) (Digitální

6. „MENU/exit (Nabídka/ukončení)”

Slouží pro zapnutí nebo vypnutí projektoru. Podrobné informace - viz „Zapnutí projektoru”

na straně 26 a „Vypnutí projektoru” na straně 40.

Slouží pro zastavení promítaného obrazu. Podrobné informace - viz „Zastavení obrazu” na

straně 38.

Pro spuštění funkce FAQ (časté dotazy). Podrobné informace - viz „Použití funkce FAQ”

na straně 39.

Slouží pro vypnutí promítaného obrazu. Zobrazení obrazu můžete obnovit stisknutím jakéhokoliv tlačítka na projektoru nebo na dálkovém ovladači. Podrobné informace - viz

„Skrytí obrazu” na straně 38.

zoom)”

Slouží pro zvětšení nebo zmenšení velikosti promítaného obrazu. Podrobné informace - viz

„Zvětšování a hledání detailů v promítaném obrazu” na straně 31.

Slouží pro zobrazení OSD nabídky. Slouží pro návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky.

6 7 8

Podrobné informace - viz „Používání nabídek”

na straně 44.

7. Korekcelichoběž. zkreslení/tlačítka se šipkami ( / nahoru, / dolů)

Slouží pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace - viz „Korekce lichoběžníkového

zkreslení” na straně 31.

8. „AUTO(Automaticky)”

Slouží pro automatické určení nejlepšího časování obrazu pro zobrazený obraz. Podrobné

informace - viz „Automatické nastavení

obrazu” na straně 30.

9. Šipka doprava/

Aktivuje zámek kláves panelu. Podrobné informace - viz „Zámek kláves panelu” na

straně 48.

Pokud je na projekční ploše zobrazena OSD nabídka, slouží tlačítka3,7a9jakosměrové šipky pro výběr požadované položky nabídky a pro provedení nastavení. Podrobné informace viz „Používání nabídek” na straně 44.

10. „SOURCE (Zdroj)”

Pro postupný výběr vstupního signálu D-Sub/ Comp. (komponentní video), video nebo Svideo. Podrobné informace - viz „Př epínání

vstupního signálu” na straně 29.

11. „MODE/enter (Režim/potvrzení)”

Podle typu vybraného vstupního signálu slouží pro výběr dostupného režimu nastavení obrazu. Podrobné informace - viz „Výběrrežimu

zobrazení” na straně 33.

Slouží pro aktivaci vybrané položky OSD nabídky. Podrobné informace - viz „Používání

nabídek” na straně 44.

12. „TimerOn (Zapnutí časovače)”

Slouží pro aktivaci nebo zobrazení časovačena projekční ploše podle nastavení vašeho

časovače. Podrobné informace - viz „Nastavení

časovače prezentace” na straně 36.

13. „Timer Setup (Nastavení časovače)”

Slouží pro přímé nastaveníčasovače prezentace. Podrobné informace - viz „Nastavení časovače

prezentace” na straně 36.

Úvod14

Dosah dálkového ovladače

Snímačeinfračerveného (IR) signálu dálkového ovladače jsou umístěnyvpřední a zadní části projektoru. Aby dálkový ovladač pracoval správně,jetřeba jej držet kolmo v úhlu do +/- 30 stupňů vůčisnímačům infračerveného signálu dálkového ovladače na projektoru. Vzdálenost mezi dálkovým ovladačem a snímačibyneměla přesáhnout 8 metrů.

Mezi dálkovým ovladačem a snímači IR signálu na projektoru nesmí být žádné překážky, které by mohly bránit přenosu infračerveného signálu.

• Ovládání projektoru zepředu

• Ovládání projektoru zezadu

liž

Výměna baterie v dálkovém ovladači

1. Vytáhněte držák baterie.

Postupujte podle pokynů na obrázku. Zatlačte a podržte západku a současně vytáhněte držák baterie.

2. Vložte do držáku baterie novou baterii. Kladný pól by mělsměřovat nahoru.

3. Zatlačte držák do dálkového ovladače.

• Neponechávejte dálkový ovladač a baterii

na místech s vysokou teplotou nebo vlhkostí.

•Vpřípadě nesprávné výměny baterie může dojít k poškození baterie.

• Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce

baterie.

• Použitou baterii zlikvidujte v souladu s pokyny výrobce.

• Nikdy neházejte baterii do ohně.Vopačném případě hrozí nebezpečí výbuchu.

• Jestliže je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat,

vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu zbaterie.

Úvod 15

Umístění projektoru

Volba umístění

Váš projektor je zkonstruován tak, aby jej bylo možno nainstalovat jedním ze čtyř možných způsobů:

1. Na stůlpřed projekční plátno.

2. Pod strop před projekční plátno.

3. Na stůlzaprojekční plátno.

4. Pod strop za projekční plátno.

1. Na stole před projekčním plátnem

Toto umístění vyberte, chcete-li mít projektor postaven v blízkosti podlahy před projekčním plátnem. Toto je nejběžnější způsob umístění projektoru z důvodu rychlého nastavení a přenosnosti.

2. Pod stropem před projekčním plátnem

Toto umístění vyberte, chcete-li mít projektor zavěšen obráceně pod stropem před projekčním plátnem.

Před montáží projektoru pod strop si u svého prodejce objednejte sadu BenQ pro montáž projektoru pod strop.

Po zapnutí projektoru vyberte položku „Strop vpředu” v nabídce „Nastavení systému: Základní” >

„Umístění projektoru”.

3. Na stole za projekčním plátnem

Toto umístění vyberte, chcete-li mít projektor postaven v blízkosti podlahy za projekčním plátnem.

Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci.

Po zapnutí projektoru vyberte položku „Stolek vzadu” v nabídce „Nastavení systému: Základní” >

„Umístění projektoru”.

4. Pod stropem za projekčním plátnem

Toto umístění vyberte, chcete-li mít projektor zavěšen obráceně pod stropem za projekčním plátnem.

Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci a sadu BenQ pro montáž projektoru pod strop.

Po zapnutí projektoru vyberte položku „Strop vzadu” v nabídce „Nastavení systému: Základní” > „Umístění projektoru”.

V závislosti na uspořádání místnosti nebo osobních preferencích se rozhodněte, které umístění projektoru si vyberete. Vezmětev úvahu velikost a polohu projekčního plátna, umístění vhodné síťové zásuvky, stejně jako umístění a vzdálenost mezi projektorem a dalšími zařízeními.

Umístění projektoru16

Získání požadované velikosti promítaného obrazu

Vzdálenost od objektivu projektoru k projekčnímu plátnu, nastavení zoomu a formát video signálu jsou faktory, které ovlivňují velikost promítaného obrazu.

Nativní poměr stran obrazu tohoto projektoru je 4:3. Aby bylo možno promítat celý obraz spoměrem stran 16:9 (širokoúhlý obraz), umožňuje projektor změnu velikosti a měřítka širokoúhlého obrazu na šířku obrazu s nativním poměrem stran. Výsledkem je proporcionálně menší výška ekvivalentní 75 % výšky obrazu přinativnímpoměru stran.

Obraz s poměrem stran 4:3 na zobrazovací

ploše s poměrem stran 4:3

Přitomtozpůsobu zobrazení se u obrazu s poměrem stran 16:9 nevyužije 25 % výšky obrazu, která by byla zobrazována projektorem připoměru stran 4:3. Nevyužitá část se zobrazí jako tmavé (neosvětlené) pruhy podél horní a dolní (vždy 12,5 % výšky ve svislém směru) části projekční plochy s poměrem stran 4:3 kdykoliv, když je obraz s poměrem stran 16:9 se změněným měřítkem zobrazen ve svislém středu projekční plochy s poměrem stran 4:3.

Přiurčování polohy projektoru byste měli brát v úvahu poměr stran obrazu používaný příslušným vstupem. Všechny vstupy (jiné než kompozitní video, přikterémjenavstupu signál s poměrem stran 16:9) budou zobrazovat obraz v poměru stran 4:3 (a budou vyžadovat dalších 33 % výšky zobrazení ve srovnání s projekční plochou pro projekci s poměrem stran 16:9 se změněným měřítkem).

DŮLEŽITÉ UPOZORNĚNÍ: Nevybírejte neměnnou polohu projektoru přizpůsobenou projekci s poměrem stran 16:9 v případě,ženěkdy budete potřebovat změnit vstup (vybrat jiný vstup, než je kompozitní video, přikterémjepřiváděn signál s poměrem stran 16:9).

Projektor by měl být vždy umístěn tak, aby byl ve vodorovném směru rovný (např.nastůl) a aby byl kolmý (90° pravoúhlý čtverec) k vodorovnému středu projekčního plátna. To zabraňuje zkreslení obrazu způsobenému projekcí pod úhlem (nebo projekcí na povrchy pod úhlem).

Moderní digitální projektory nepromítají přímo vpřed (jako tomu bylo např. u starších kotoučových filmových projektorů). Namísto toho jsou digitální projektory zkonstruovány tak, aby promítaly pod nepatrným úhlem směřujícím nahoru nad vodorovnou rovinu projektoru. Je tomu tak proto, aby mohl být projektor pohotově postaven na stůl a promítat přímo vzhůru na projekční plátno umístěné tak, že dolní okraj projekčního plátna je nad úrovní stolu (a každý v místnosti bude díky tomu na projekční plátno vidět).

Pokud je projektor namontován pod strop, musí být obrácen vzhůru nohama tak, aby promítal pod nepatrným úhlem směřujícím dolů.

Z obrázku na straně 19 je patrné, že tento typ projekce způsobuje svislé posunutí spodního okraje promítaného obrazu vzhledem k vodorovné rovině projektoru. Při montáži pod strop se to týká horního okraje promítaného obrazu.

Připřesouvání projektoru do větší vzdálenosti od projekčního plátna vzrůstá velikost promítaného obrazu a úměrně se zvětšuje také svislé posunutí.

Přiurčování polohy projekčního plátna a projektoru je potřeba počítat současně s velikostí promítaného obrazu a svislým posunutím, které jsou v přímém poměru k projekční vzdálenosti.

Společnost BenQ sestavila tabulku pro různé velikosti projekčních pláten s poměrem stran 4:3, která vám pomůže určit ideální umístění projektoru. Je nutno se zamyslet nad dvěma rozměry kolmou vodorovnou vzdáleností od středu projekčního plátna (projekční vzdálenost) a výškou svislého posunutí projektoru od vodorovného okraje projekčního plátna (offset).

Obraz s poměrem stran 16:9 se změněným

měřítkem na zobrazovací ploše s poměrem

stran 4:3

Umístění projektoru 17

Jak určit polohu projektoru pro danou velikost projekčního plátna

1. Vyberte velikost projekčního plátna.

2. Podívejte se do tabulky a v levém sloupci s označením „Úhlopříčka projekčního plátna 4:3“ najděte nejbližší hodnotu, která odpovídá velikosti vašeho projekčního plátna. Pomocí této hodnoty vyhledejte na daném řádku v pravé části tabulky ve sloupci s označ ením „Průměr“ příslušnou hodnotu průměrné vzdálenosti od projekčního plátna. Toto je projekční vzdálenost.

3. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu ve sloupci „Vertical Offset (Svislé posunutí)”. Tím určíte finální svislé posunutí umístění projektoru vzhledem k okraji projekčního plátna.

4. Doporučená poloha projektoru je kolmo k vodorovnému středu projekčního plátna ve vzdálenosti od projekčního plátna určené ve výše uvedeném kroku 2 a s posunutím o hodnotu určenou ve výše uvedeném kroku 3.

Pokud například používáte 120palcové projekční plátno, je průměrná projekční vzdálenost 4 667 mm a svislé posunutí je 183 mm.

Pokud umístíte projektor do odlišné polohy, než je doporučená poloha, budete jej muset naklonit nahoru nebo dolů, aby se obraz na projekčním plátně vycentroval. V takových situacích dojde k určitému zkreslení obrazu. Toto zkreslení můžete odstranit pomocí funkce „Keystone (Lichoběž. zkreslení)”. Podrobné informace - viz „Korekce lichoběžníkového

zkreslení” na straně 31.

Jak určit doporučenou velikost projekčního plátna pro danou vzdálenost

Tuto metodu můžete použít v situaci, kdy jste si koupili projektor a rádi byste věděli, jaká velikost projekčního plátna je vhodná pro vaši místnost.

Maximální velikost projekčního plátna je omezena fyzickým prostoremdostupným v místnosti.

1. Změřte vzdálenost mezi projektorem a místem, kde chcete umístit projekční plátno. Totoje projekční vzdálenost.

2. Podívejte se do tabulky a najděte ve sloupci s průměrnou vzdáleností od projekčního plátna označeném jako „Průměr“ nejbližší hodnotu, která odpovídá vašemu měření. Zkontrolujte, zdajenaměřenávzdálenost v rozmezí min. a max. vzdáleností uvedených po obou stranách průměrné hodnoty vzdálenosti.

3. S využitím této hodnoty se podívejte na daném řádku doleva a najděte odpovídající úhlopříčku projekčního plátna. Tato hodnota představuje velikost obrazu promítaného projektorem na určenou projekční vzdálenost.

4. Ve stejném řádku se podívejte na sloupec umístěný vpravo a zapište si hodnotu ve sloupci „Vertical Offset (Svislé posunutí)”. Tím určíte finální umístění projekčního plátna vzhledem k horizontální rovině projektoru.

Pokud jste například naměřili projekční vzdálenost 4,5 m (4 500 mm), je nejbližší hodnotou ve sloupci „Průměr” hodnota 4 593 mm. Vyhledáním údajů na tomto řádkuzjistíte,žejezapotřebí projekční plátno o velikosti 3 000 mm (3 m). Jestliže máte možnost získat pouze projekční plátna britských rozměrů, jsou jako velikosti projekčních pláten u plátna 3 m uvedena 9” a 10” projekční plátna.

V takovém případě je třeba umístit projektor do vzdálenosti menší než 4,5 m, aby velikost obrazu odpovídala 9” projekčnímu plátnu, nebo do větší vzdálenosti, aby velikost obrazu odpovídala 10” projekčnímu plátnu. Projektor lze seřídit (prostřednictvím nastavení zoomu) tak, aby zobrazoval obraz i na tato projekční plátna s odlišnou velikostí přidanéprojekční vzdálenosti. Vezměte na vědomí, že pro různou velikost projekčního plátna je potřebná jiná hodnota svislého posunutí.

Umístění projektoru18

Maximální zvětšení

Minimální zvětšení

Projekční plátno

Střed objektivu

Posunutí

Projekční vzdálenost

Úhlopříčka

projekčního plátna 4:3

Stop Palců mm Min. délka

Vzdálenost od projekčního plátna v mm Svislé posunutí

vmm

Průměr Max. délka

(max. zvětšení)

(min. zvětšení)

4 48 1 219 1 778 1 867 1 956 73

1 500 2 187 2297 2 406 90 5 60 1 524 2 222 2 333 2 444 91 6 72 1 829 2667 2 800 2 933 110

2 000 2 916 3062 3 208 120 7 84 2 134 3 111 3 267 3 422 128 8 96 2 438 3556 3 733 3 911 146

2 500 3 645 3828 4 010 150 9 108 2 743 4 000 4 200 4 400 165

3 000 4 347 4593 4 812 180

10 120 3 048 4 444 4 667 4 889 183

3 500 5 104 5359 5 614 210

12 144 3 658 5 334 5 601 5 867 219

4 000 5 833 6124 6 416 240

15 180 4 572 6 667 7 000 7 333 274

5 000 7 291 7655 8 020 300

18 216 5 486 7 999 8 399 8 799 329

6 000 8 749 9186 9 624 360

25 300 7 620 11 111 11 667 12 222 457

Zdůvodu odchylek optických zařízení existuje mezi těmito hodnotami tolerance 3 %. Společnost BenQ doporučuje, abyste si v případě, že chcete instalovat projektor na stálé místo, nejprve zkouškou ověřili velikost obrazu a vzdálenost projektoru (z důvodu tolerance optických vlastností projektoru). To vám umožní správně určit správné místo pro instalaci projektoru.

Umístění projektoru 19

Připojení

Připřipojování zdroje signálu k projektoru se ujistěte, že:

1. Jsou všechna zařízení vypnuta.

2. Používáte pro jednotlivé zdroje správné signálové kabely.

3. Jsou kabely pevně zasunuty.

V níže uvedených příkladech připojení nemusí být některé propojovací kabely dodány společně s projektorem (viz „Obsah balení při dodávce” na straně 10). Kabely jsou k dostání vběžných prodejnách s elektrotechnickým zbožím.

Připojení počítače nebo monitoru

Připojení počítače

Projektor je vybaven vstupním konektorem VGA, který umožňuje připojení projektoru kpřenosnému nebo stolnímu počítači.

Připojení projektoru k přenosnému nebo stolnímu počítači:

1. Použijte dodaný VGA kabel a připojte jeden konec tohoto kabelu k výstupnímu konektoru D-Sub na počítači.

2. Druhý konec VGA kabelu připojte ke vstupnímu konektoru D-SUB/COMP IN na projektoru.

3. Pokud si přejete využívat reproduktor projektoru (konvertované mono), najděte vhodný audio kabel a připojte jeden konec tohoto kabelu k audio výstupu na počítači a druhý konec tohoto kabelu připojte k audio konektoru na projektoru.

Finální připojení by mělo vypadat následovně:

Přenosný nebo stolní počítač

Audio kabel

VGA kabel

Velké množství přenosných počítačů nezapne po připojení k projektoru externí video konektory. Pro zapnutí/vypnutí externího zobrazení se obvykle používá skupina tlačítek jako např.FN+F3neboCRT/LCD.Vyhledejtenapřenosném počítačifunkční tlačítko označené jako CRT/LCD nebo funkční tlačítko se symbolem monitoru. Stiskněte současně tlačítko FN aoznačené funkční tlačítko. Informace o kombinacích tlačítek přenosného počítačenajdete v dokumentaci k přenosnému počítači.

Připojení20

Připojení monitoru

Budete-li chtít zobrazovat svou prezentaci kromě projekční plochy rovněž zblízka na obrazovce monitoru, můžete následujícím způsobem prostřednictvím VGA kabelu připojit konektor signálového výstupu RGB na projektoru k externímu monitoru.

1. Připojte projektor k počítačizpůsobem popsaným v části „Připojení počítače” na straně 20.

2. Najděte vhodný VGA kabel (pouze ten, který je součástí dodávaného příslušenství) apřipojte jeden konec tohoto kabelu ke vstupnímu konektoru D-Sub na monitoru.

3. Opačný konec tohoto kabelu připojte ke konektoru D-SUB OUT na projektoru.

Finální připojení by mělo vypadat následovně:

Přenosný nebo stolní počítač

VGA kabel

Výstup D-Sub pracuje pouze tehdy, pokud je k projektoru připojen odpovídající vstup D-Sub.

Připojení 21

Připojení zařízení s video signálem

Váš projektor můžete připojit k různým zařízením, která jsou zdrojem video signálu a která disponují kterýmkoliv z následujících výstupních konektorů:

• Komponentní video

• S-Video

• Video (kompozitní)

Projektor stačípřipojit k zařízení, které je zdrojem video signálu, pouze pomocí jednoho z výše uvedených způsobů připojení. Každý z těchto způsobů však zajišťuje rozdílnou kvalitu obrazu a zvuku. Způsob, který zvolíte, bude pravděpodobně záviset na dostupnosti vhodných konektorů jak na projektoru, tak i na zařízení, které je zdrojem video signálu - viz následující popis:

Nejlepší kvalita obrazu

Nejlepší dostupný způsob připojení video signálu je přes komponentní video konektor (nezaměňujte za kompozitní video). Protože u digitálních TV tunerů aDVDpřehrávačů je komponentní video výstup přirozený, měli byste tento způsob připojení (pokud je u vašeho zařízení k dispozici) používat přednostně namísto připojení pomocí video (kompozitního) signálu.

Viz „Připojení zařízení s komponentním video signálem” na straně 23, kde najdete informace opřipojení projektoru k zařízení s komponentním video signálem.

Lepší kvalita obrazu

Způsob připojení pomocí signálu S-Video zajišťuje analogové video vyšší kvality, než je tomu u standardního kompozitního video signálu. Pokud zařízení, které je zdrojem video signálu, disponuje jak výstupním video konektorem, tak i konektorem S-Video, měli byste zvolit S-Video.

Viz „Připojení zařízení se signálem S-Video” na straně 24, kde najdete informace o připojení projektoru k zařízení se signálem S-Video.

Nejméně kvalitní obraz

Kompozitní video je analogový video signál, jehož použití skýtá naprosto přijatelné výsledky, avšak z projektoru lze získat i optimálnější obraz. Připřipojení prostřednictvím tohoto signálu je kvalita obrazu a zvuku nejhorší ze všech zde popsaných dostupných způsobů.

Viz „Připojení zařízení s kompozitním video signálem” na straně 25, kde najdete informace opřipojení zařízení s video signálem.

Připojení zvuku

Projektor je vybaven vestavěným monofonním reproduktorem, jehož úkolem je zajišťovat základní zvukové funkce při datových prezentacích pro obchodní účely. Není určen k reprodukci stereo zvuku, kterou byste očekávali u domácího kina. Jakýkoliv stereo zvukový vstup (pokud jej použijete) je konvertován na běžný mono zvukový výstup prostřednictvím reproduktoru projektoru.

Pokud vlastníte samostatný zvukový systém, budete pravděpodobně připojovat zvukový výstup zařízení, které je zdrojem video signálu, k tomuto zvukovému systému namísto připojení k projektoru s mono reprodukcí. Připojení zvukového signálu zobrazené na následujících obrázcích je uvedeno pouze pro informaci. Pokud máte k dispozici jiný zvukový systém nebo pokud není reprodukce zvuku vyžadována, nemusíte zvukový signál k projektoru připojovat.

Připojení22

Připojení zařízení s komponentním video signálem

Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici sada nepoužitých konektorů komponentního video výstupu:

• Pokud ano, pokračujte v tomto postupu.

• Pokud ne, budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít.

Postup připojení projektoru k za ř ízení, které je zdrojem komponentního video signálu:

1. Najděte adaptérový kabel komponentní video - VGA (D-Sub) a připojte konec se 3 konektory typu RCA k výstupním komponentním video konektorůmnazařízení, které je zdrojem video signálu. Barva zástrček musí opět odpovídat barvě konektorů;zelenána zelenou, modrá na modrou a červená na červenou.

2. Druhý konec adaptérového kabelu komponentní video - VGA (D-Sub) (s konektorem typu D-Sub) připojte ke konektoru D-SUB/COMP IN na projektoru.

Finální připojení by mělo vypadat následovně:

A/V zařízení

Audio kabely

Adaptérový kabel komponentní video VGA (D-sub)

Vpřípadě připojení projektoru k tuneru High Definition TV (HDTV) j sou podporovány následující normy:

• 480i • 480p

• 576i • 576p

• 720p (50/60 Hz) • 1080i (50/60 Hz)

• Projektor je schopen přehrávat pouze konvertovaný mono zvuk, a to i v případě,žeje

připojen stereo zvukový vstup. Podrobné informace - viz „Připojení zvuku” na straně 22.

• Komponentní video je jediný video výstup, který dodává přirozený obraz s poměrem stran

16:9.

• Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí

požadovaný obraz, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda pracuje správně. Zkontrolujte rovněž, zda byly správně připojeny signálové kabely.

Připojení 23

Připojení zařízení se signálem S-Video

Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici výstupní konektor S-video:

• Pokud ano, pokračujte v tomto postupu.

• Pokud ne, budete muset znovu vyhodnotit, který způsoblzepropřipojení zařízení použít.

Postup připojení projektoru k zařízení, které je zdrojem signálu S-video

1. Najděte kabel S-Video a připojte jeden konec tohoto kabelu k výstupnímu konektoru S- Video na zařízení, které je zdrojem video signálu.

2. Opačný konec kabelu S-video připojte ke konektoru S-VIDEO na projektoru.

Finální připojení by mělo vypadat následovně:

A/V zařízení

Audio kabely

S-video kabel

• Projektor je schopen přehrávat pouze konvertovaný mono zvuk, a to i v případě,žeje

připojen stereo zvukový vstup. Podrobné informace - viz „Připojení zvuku” na straně 22.

• Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí

požadovaný obraz, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda pracuje správně. Zkontrolujte rovněž, zda byly správně připojeny signálové kabely.

• Pokud jste mezi projektorem a zařízením, které je zdrojem signálu S-video, již vytvořili

připojení prostřednictvím komponentního video signálu, nemusíte toto zařízení připojovat prostřednictvím signálu S-Video - vytvořili byste tím zbytečné druhé připojení s nižší kvalitou obrazu a zvuku. Podrobné informace - viz „Připojení zařízení s video signálem” na

straně 22.

Připojení24

Připojení zařízení s kompozitním video signálem

Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici sada nepoužitých konektorů kompozitního video výstupu:

• Pokud ano, pokračujte v tomto postupu.

• Pokud ne, budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít.

Postup připojení projektoru k za ř ízení, které je zdrojem kompozitního video signálu:

1. Najděte video kabel a připojte jeden jeho konec k výstupnímu kompozitnímu video konektoru na zařízení, které je zdrojem video signálu.

2. Opačný konec video kabelu připojte ke konektoru VIDEO na projektoru.

Finální připojení by mělo vypadat následovně:

A/V zařízení

Audio kabely

Video kabel

• Projektor je schopen přehrávat pouze konvertovaný mono zvuk, a to i v případě,žeje

připojen stereo zvukový vstup. Podrobné informace - viz „Připojení zvuku” na straně 22.

• Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí

požadovaný obraz, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda pracuje správně. Zkontrolujte rovněž, zda byly správně připojeny signálové kabely.

•Připojení prostřednictvím kompozitních video konektorů musíte provést pouze tehdy, pokud

nejsou k dispozici komponentní video vstupy a vstup S-video. Podrobné informace -

viz „Připojení zařízení s video signálem” na straně 22.

Připojení 25

Provoz

Zapnutí projektoru

1. Připojte síťový kabel k projektoru a do síťové zásuvky.Zapněte vypínač síťové zásuvky (pokud je k dispozici). Zkontrolujte, zda se po připojení napájení rozsvítí kontrolka „POWER (Napájení)” na projektoru oranžovou barvou.

2. Odsuňte krytku objektivu. Pokud zůstane krytka uzavřená, mohla by se vlivem tepla generovaného projekční lampou zdeformovat.

3. Stisknutím tlačítka „ Power(Napájení)” na projektoru nebo na dálkovém ovladačizapněte

projektor. Jakmile se rozsvítí kontrolka a pokud je položka „Zapnout/vypnout tón” zapnutá, uslyšíte zvuk zapnutí. Kontrolka „POWER (Napájení)” bude blikat zelenou barvou a po zapnutí projektoru bude zeleně svítit.

Procedura spouštění trvá přibližně 30 sekund. Vpozdější fázi spouštění se zobrazí logo BenQ. Vpřípadě potřeby upravte otáčením prstence ostření ostrost obrazu.

Je-li projektor po předchozím použití stále horký, bude přibližně 90 sekund před dodáním energie lampě běžet chladicí ventilátor.

4. Pokud jste vyzváni k zadání hesla, zadejte pomocí tlačítek se šipkami šesticiferné heslo. Podrobné informace - viz „Používání funkce „Zámek napájení”” na straně 27.

5. Zapněte všechna připojená zařízení.

6. Projektor začne vyhledávat vstupní signály. Aktuálně vyhledávaný zdroj vstupního signálu se zobrazí v levém horním rohu projekční plochy. Pokud projektor nenajde žádný platný signál, bude se zpráva „Žádný signál” zobrazovat tak dlouho, dokud nebude nalezen zdroj vstupního signálu.

Požadovaný vstupní signál můžete rovněž vybrat stisknutím tlačítka „SOURCE (Zdroj)” na projektoru nebo na dálkovém ovladači. Podrobné informace - viz „Přepínání

vstupního signálu” na straně 29.

Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na prázdné projekční ploše zpráva „Mimo rozsah”. Přepněte projektor na vstupní signál, který je kompatibilní s rozlišením projektoru, nebo nastavte vstupní signál na nižší hodnoty. Podrobné informace - viz „Tabulka časování” na straně 61.

Provoz26

Používání funkce „Zámek napájení”

Z bezpečnostních důvodů a pro zabránění neoprávněného použití projektoru obsahuje projektor možnost nastavení ochrany heslem. Heslo lze nastavit v OSD nabídkách. Podrobné informace o ovládání OSD nabídek - viz „Používání nabídek” na straně 44.

VAROVÁNÍ: V případě, že aktivujete funkci „Zámek napájení” a následně heslo zapomenete, nevyhnete se potížím. Vytiskněte si tento návod k obsluze (v případě potřeby), zapište si do něj nastavené heslo a uschovejte jej na bezpečném místě pro pozdější použití.

Nastavení hesla

Jakmile jednou nastavíte heslo, nebudete moci projektor po zapnutí použít, aniž byste zadali správné heslo.

1. Zobrazte OSD nabídku „NASTAVENÍ SYSTÉMU: Pokročilé” > „Bezpečnostní nastav.”.Stiskněte tlačítko „MODE/Enter (Režim/potvrzení)”. Zvýrazněte položku

„Zámek napájení” a stisknutím tlačítka doleva nebo doprava vyberte možnost „Zapnuto”.

2. Na projekční ploše se zobrazí výzva k zadání hesla.

3. Jak vyplývá z obrázku vpravo, představují čtyřitlačítka se šipkami

( nahoru, doprava, dolů,

doleva)4číslice(1,2,3,4).

Požadované šesticiferné heslo zadejte stisknutím odpovídajících šipek.

Po zadání hesla se opět zobrazí nabídka „Bezpečnostní nastav.”.

DŮLEŽITÉ UPOZORNĚNÍ: Vkládané číslice se budou zobrazovat jako symboly hvězdičky. Napište si heslo do tohoto návodu před nebo po zadání hesla, abyste jej zjistili, pokud heslo zapomenete.

Heslo: __ __ __ __ __ __ Uschovejte tento návod na bezpečném místě.

4. Pro skrytí OSD nabídky stiskněte tlačítko „MENU/Exit (Nabídka/ukončení)”.

ZADEJTE HESLO

ZpětMENU

Jestliže své heslo zapomenete

Pokud je aktivována funkce ochrany heslem, budete vyzváni k zadání šesticiferného hesla po každém zapnutí projektoru. Pokud zadáte chybné heslo, zobrazí se na 3 sekundy zpráva o chybném zadání hesla (viz obrázek vpravo) a pak se zobrazí zpráva „ZADEJTE HESLO”. Můžete se pokusit zadat heslo znovu nebo pokud jste si heslo nezapsali a nemůžete si na nějvůbec vzpomenout, můžete použít postup pro obnovu hesla. Podrobné informace - viz „Použití postupu pro obnovu

hesla” na straně 28.

Pokud zadáte chybné heslo pětkrát za sebou, projektor se automaticky vypne.

Chyba hesla

Opakujte akci později.

Provoz 27

Použití postupu pro obnovu hesla

Držte stisknuté tlačítko „AUTO (Automaticky)” na projektoru nebo na dálkovém ovladači3 sekundy. Projektor zobrazí na projekční ploše zakódované číslo. Zapište si toto číslo a vypněte projektor. Místní servisní středisko společnosti BenQ vám pomůže toto číslo dekódovat. Současně můžete být požádáni o předložení dokladu o zakoupení projektoru za účelem prokázání toho, že jste oprávněným uživatelem projektoru.

VYVOLAT HESLO

Zapište si vyvolávací kód a kontaktujte zákaznické středisko BenQ.

Vyvolávací kód:

0212

Změna hesla

1. Zobrazte OSD nabídku a vyberte „NASTAVENÍSYSTÉMU: Pokročilé” > Bezpečnostní nastav.” > „Změnit heslo”.

2. Stiskněte tlačítko „MODE/Enter (Režim/potvrzení)”. Zobrazí se zpráva „ZADEJTE AKTUÁLNÍ HESLO“.

3. Zadejte staré heslo.

i. Pokud je heslo správné, zobrazí se další zpráva „ZADEJTE NOVÉ HESLO“.

ii. Pokud je heslo chybné, zobrazí se na 3 sekundy zpráva o chybném zadání hesla a pak

se zobrazí zpráva „ZADEJTE AKTUÁLNÍ HESLO“ pro nový pokus. Můžete stisknout tlačítko „MENU/Exit (Nabídka/ukončení)” pro zrušení změny nebo zkusit zadat jiné heslo.

4. Zadejte nové heslo.

Heslo: __ __ __ __ __ __ Uschovejte tento návod na bezpečném místě.

5. Pro potvrzení nového hesla jej znovu zadejte.

6. Úspěšně jste nastavili nové heslo. Nezapomeňte heslo zadat přidalšímspuštění projektoru.

7. Pro skrytí OSD nabídky stiskněte tlačítko „MENU/ Exit (Nabídka/ukončení)”.

Heslo bylo změněno

Konec

Deaktivace funkce „Zámek napájení”

Pro zrušení této funkce zobrazte nabídku „NASTAVENÍSYSTÉMU: Pokročilé” >

„Bezpečnostní nastav.” > „Zámek napájení”. Stisknutím tlačítka doleva nebo

doprava vyberte možnost „Vypnuto”. Zobrazí se zpráva „ZADEJTE HESLO“. Zadejte

aktuální heslo.

i. Pokud je heslo správné, vrátí se OSD nabídka na stránku „Bezpečnostní nastav.”,

přičemžjenařádku „Heslo” zobrazena možnost „Vypnuto”.Přidalšímzapnutí projektoru nebudete muset zadávat heslo.

ii. Pokud je heslo chybné, zobrazí se na 3 sekundy zpráva o chybném zadání hesla a pak

se zobrazí zpráva „ZADEJTE HESLO“ pro nový pokus. Můžete stisknout tlačítko „MENU/Exit (Nabídka/ukončení)” pro zrušení změny nebo zkusit zadat jiné heslo.

Přestože je funkce ochrany heslem vypnutá, měli byste si staré heslo zapamatovat, protože jej budete potřebovat v případě opětovné aktivace ochrany heslem, při které musíte vložit staré heslo.

Provoz28

Přepínání vstupního signálu

Projektor lze připojit k několika zařízením současně. V jednom okamžiku lze však na celé projekční ploše zobrazit pouze signál z jednoho zařízení.

Rozhodněte se prosím, zda chcete provedením následujících kroků aktivovat funkci rychlého automatického hledání.

1. Stisknutím tlačítka „MENU/Exit (Nabídka/ukončení)” na projektoru nebo na dálkovém

ovladači zobrazte OSD nabídku.

2. Vyberte nabídku „ZDROJ” > „Rychlé automatické hledání”.

3. Stisknutím tlačítka doleva nebo doprava na projektoru nebo na dálkovém ovladači vyberte možnost „Zapnuto” nebo „Vypnuto”.

4. Stiskněte tlačítko „MENU/Exit (Nabídka/ukončení)” pro ukončení a uložení nastavení.

• Po aktivaci funkce „Rychlé automatické hledání”

bude projektor po stisknutí tlačítka „SOURCE (Zdroj)” na projektoru nebo na dálkovém ovladači automaticky hledat zdroj signálu.

i. Stiskněte tlačítko „SOURCE (Zdroj)”

na projektoru nebo na dálkovém ovladači. Zobrazí se lišta pro výběr zdroje vstupního signálu.

ii. Stisknutím tlačítka nahoru nebo

dolů vyberte požadovaný signál a potom stiskněte tlačítko „MODE/ Enter (Režim/potvrzení)”.

iii. Projektor spustí automatické hledání

zdroje signálu tak, že bude nejprve vyhledávat vámi vybraný signál.

iv. V levém horním rohu projekční plochy

se na 2 sekundy zobrazí informace o prvním vyhledaném zdroji signálu.

• Pokud funkci „Rychlé automatické hledání” vypnete, můžete provedením následujících kroků ručně procházet dostupnými zdroji vstupního signálu.

i. Stiskněte tlačítko

„SOURCE (Zdroj)”

na projektoru nebo na dálkovém ovladači.

Zobrazí se lišta pro výběr zdroje vstupního signálu.

nahoru

nebo

dolů

ii. Stisknutím tlačítka

stiskněte tlačítko

„MODE/Enter (Režim/potvrzení)”

vyberte požadovaný signál a potom

iii. Po nalezení signálu se v levém horním rohu projekční plochy na 2 sekundy zobrazí

informace o vybraném zdroji vstupního signálu. Pokud je k projektoru připojeno více zařízení, můžete opětovným stisknutím tohoto tlačítka vyhledat další signál.

•Úroveň jasu promítaného obrazu se bude připřepínání mezi různými vstupními signály odpovídajícím způsobem měnit. Datové (grafické) prezentace z PC používají většinou statické snímky a jsou obecně jasnější než video obraz, u kterého se používají většinou pohyblivé snímky (filmy).

Typ vstupního signálu ovlivňuje možnosti dostupné pro položku „Režim zobrazení”. Podrobné informace - viz „Výběr režimu zobrazení” na straně 33.

•Nativnípoměr stran obrazu tohoto projektoru je 4:3. Aby byl zobrazený obraz co nejlepší, měli byste vybrat a používat zdroj vstupního signálu, který má signál s tímto rozlišením. Jakákoliv jiná rozlišení budou projektorem upravena v závislosti na nastavení poměru stran, což může způsobit určité zkreslení obrazu nebo ztrátu světlosti obrazu. Podrobné informace - viz „Výběrpoměru stran” na straně 32.

D-Sub/Comp.

Video

S-Video

Provoz 29

Nastavení promítaného obrazu

Nastavení úhlu projekce

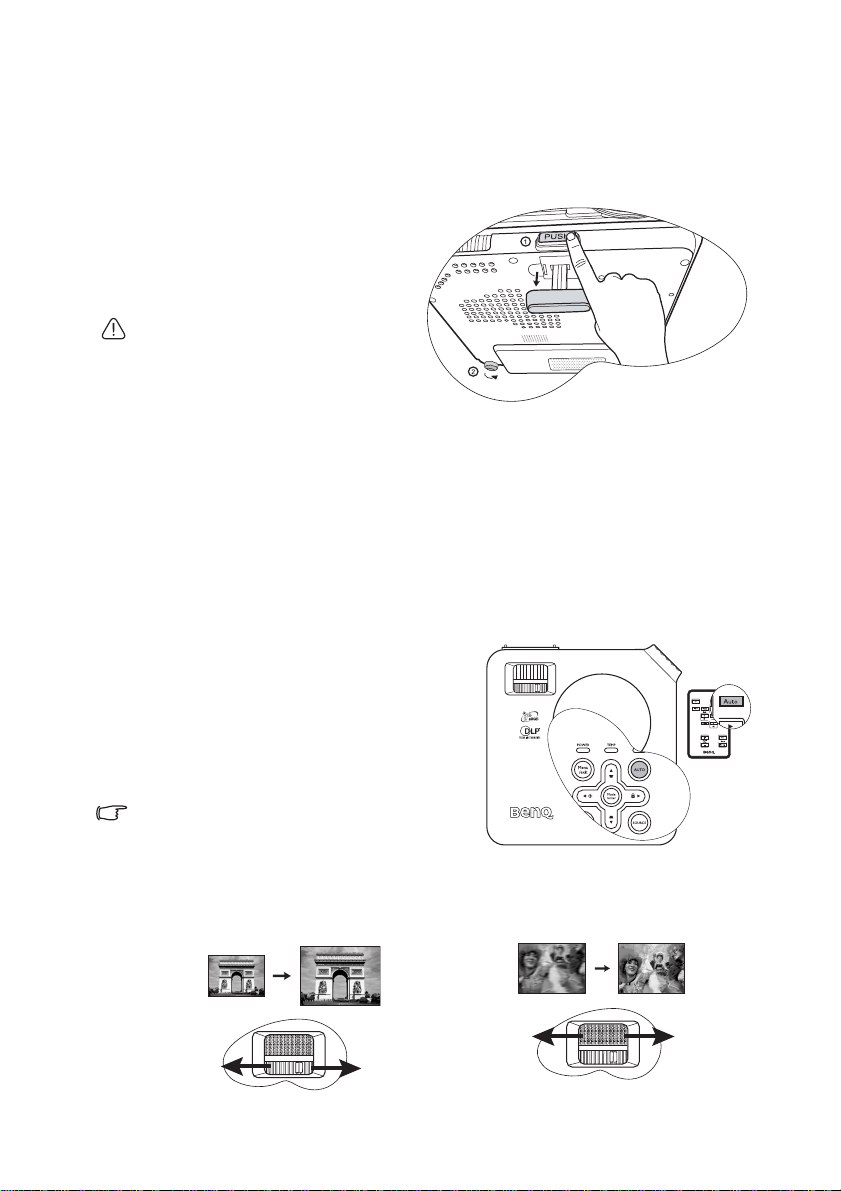

Projektor je vybaven jednou nastavitelnou nožkou s rychlým odjištěním a jednou zadní nastavitelnou nožkou. Tyto nastavitelné nožky mění výšku obrazu a projekční úhel.

1. Stiskněte tlačítko pro rychlé odjištění a zvedněte přední část projektoru. Po nastavení obrazu do požadované polohy uvolněte tlačítko pro rychlé odjištění pro zablokování nožky v nastavené poloze.

Pokud je lampa zapnutá, nedívejte se do objektivu. Silné světlo lampy by mohlo poškodit váš zrak.

Přistisknutítlačítka nastavitelné nožky buďte opatrní, protože se toto tlačítko nachází v blízkosti otvorů, ze kterých vystupuje horký vzduch.

2. Šroubováním zadní nastavitelné nožky jemně dolaďte vodorovný úhel.

Pokud si přejete nastavovací nožku zasunout, nadzvedněte projektor, stiskněte tlačítko pro rychlé odjištění a opatrně nastavte projektor do požadované nižší polohy. Zašroubujte zadní nastavitelnou nožku opačným směrem.

Pokud není projektor umístěn na rovný povrch nebo pokud není projekční plocha kolmo vůči projektoru, bude mít promítaný obraz lichoběžníkový tvar.Pro nápravu této situace nastavte pomocí ovládacího panelu projektoru nebo dálkového ovladače hodnotu „Lichoběž. zkreslení” v nabídce

„ZOBRAZENÍ”

Automatické nastavení obrazu

Vněkterých případech je třeba optimalizovat kvalitu obrazu. Stiskněte tlačítko „AUTO (Automaticky)” na projektoru nebo na dálkovém ovladači. Během 3 sekund nastaví inteligentní funkce „Automatické nastavení” hodnoty frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu.

Informace o zvoleném zdroji se na 3 sekundy zobrazí v levém horním rohu projekční plochy.

Vprůběhu funkce automatického nastavování bude projekční plocha prázdná.

. Podrobné informace - viz „Korekce lichoběžníkového zkreslení” na straně 31.

Jemné doladění velikosti a čistoty obrazu

1. Pomocí prstence zoomu nastavte požadovanou velikost promítaného obrazu.

Provoz30

2. Potom zaostřete obraz otáčením prstence ostření.

Korekce lichoběžníkového zkreslení

Lichoběžníkové zkreslení se vyznačuje tím, že je promítaný obraz v horní nebo dolní části znatelně širší. Tato situace nastane, pokud není projektor kolmo vůčiprojekční ploše.

Pro korekci tohoto jevu je třeba kromě nastavení výšky projektoru ručně provést JEDEN z následujících kroků.

1. Stiskněte tlačítko nebo na ovládacím panelu projektoru nebo na dálkovém ovladači pro zobrazení stavového pruhu s názvem „Lichoběž. zkreslení”. Stisknutím tlačítka opravte lichoběžníkové zkreslení v horní části obrazu. Stisknutím tlačítka opravte lichoběžníkové zkreslení v dolní části obrazu.

2. Stiskněte tlačítko „MENU/Exit (Nabídka/ ukončení)” na projektoru nebo na dálkovém ovladači. Vyberte nabídku „ZOBRAZENÍ”

> „Lichoběž. zkreslení” a stisknutím tlačítka nebo na projektoru nebo na

dálkovém ovladači upravte hodnoty.

Například:

•Stiskněte tlačítko na projektoru nebo na dálkovém ovladači.

•Stiskněte tlačítko na projektoru nebo na dálkovém ovladačiběhem doby, kdy

Keystone

jste v nabídce „Obrázek” > „Lichoběž.

zkreslení”.

• Stiskněte tlačítko na projektoru nebo

na dálkovém ovladači.

• Stiskněte tlačítko na projektoru nebo na dálkovém ovladačiběhem doby, kdy jste v nabídce „Obrázek” > „Lichoběž. zkreslení”.

Keystone

-6

Zvětšování a hledání detailů v promítaném obrazu

Pokud si potřebujete prohlédnout detaily v zobrazeném obrazu, zvětšete jej. Pro posouvání obrazu použijte tlačítka se šipkami.

• Používání dálkového ovladače

1. Stiskněte tlačítko „D. ZOOM + (Digitální zoom)” pro zobrazení

pruhu s názvem „Zvětšení”. Po dalším stisknutí tohoto tlačítka se střed obrazu zvětší. Opakovaným stisknutím tlačítka zvětšete obraz do požadované velikosti.

2. Pomocí směrových šipek ( , , , ) na projektoru nebo na dálkovém ovladačimůžete obraz posouvat.

Obraz lze posouvat, pouze pokud je zvětšený. Během vyhledávání detailů můžete obraz dále zvětšovat.

Provoz 31

3. Pro obnovení původní velikosti obrazu stiskněte tlačítko „AUTO (Automaticky)”.Můžete rovněž stisknout tlačítko „D. ZOOM - (Digitální zoom)”. Po dalším stisknutí tohoto tlačítka se obraz dále zmenšuje a nakonec se zobrazí opětvpůvodní velikosti.

• Pomocí OSD nabídky

1. Stiskněte tlačítko „MENU/Exit (Nabídka/ukončení)” a pak stisknutím tlačítka doleva nebo dopravazvýrazněte nabídku „Zobrazení”.

2. Stisknutím tlačítka dolů zvýrazněte položku „Digitální zoom”.

3. Stiskněte tlačítko „MODE/Enter (Režim/potvrzení)” astiskněte tlačítko nahoru pro zvětšení obrazu na požadovanou velikost.

4. Stiskněte tlačítko „MODE/Enter (Režim/potvrzení)” pro aktivaci funkce „Výseč”.

5. Pomocí směrových šipek ( , , , ) na projektoru nebo na dálkovém ovladači můžete obraz posouvat.

6. Pro zmenšení velikosti obrazu stiskněte tlačítko „MODE/Enter (Režim/potvrzení)” pro přepnutí zpět na funkci zvětšení/zmenšení a stiskněte tlačítko „AUTO (Automaticky)” pro

obnovení původní velikosti obrazu. Můžete rovněž opakovaně stisknout tlačítko dolů, dokud se neobnoví původní velikost obrazu.

Výběr poměru stran

„Poměr stran“ je poměršířky obrazu k jeho výšce. Většina analogových televizorů apočítačů má poměr stran 4:3, což je výchozí nastavení tohoto projektoru, a digitální televizory a DVD zařízení mají poměr stran obvykle 16:9.

Díky možnostem digitálního zpracování signálu dokážou digitální zobrazovací zařízení, jako je např. tento projektor, dynamicky roztáhnout a zobrazit obrazový výstup v jiném poměru stran, než má původní zdroj obrazového signálu.

Poměr stran promítaného obrazu můžete změnit (bez ohledu na to, jaký je poměrstran u zdrojového signálu) pomocí nabídky odpovídá formátu video signálu a vašim požadavkům na zobrazení. K dispozici jsou 4 poměry stran:

Na níže uvedených obrázcích představují černé oblasti nezobrazované části obrazu a bílé oblasti jsou zobrazované části obrazu.

1. „Automaticky”:Změní měřítko obrazu tak, aby proporcionálně odpovídal nativnímu rozlišení projektoru v horizontální šířce. Toto nastavení je vhodné pro obraz s poměrem stran 4:3 nebo 16:9, pokud chcete využít co největší část projekční plochy bez nutnosti změnit poměrstran.

„Skutečné”: Obraz je promítán v původním rozlišení a jeho velikost

je změněna tak, aby byl zobrazen na celou projekční plochu. U vstupních signálů s nižším rozlišením se bude promítaný obraz zobrazovat jako menší než v případě změny jeho velikosti pro zobrazení na celou projekční plochu. V případě potřeby můžete zvětšit velikost obrazu nastavením zoomu nebo posunutím projektoru blíže k projekční ploše. Po provedení takových nastavení bud

3. „4:3”:Změní měřítko obrazu tak, že je obraz zobrazen uprostřed projekční plochy s poměrem stran 4:3. Toto nastavení je nejvhodnější pro obraz s poměrem stran 4:3 (např. monitory počítačů, televizory se standardním rozlišením a DVD filmy s poměrem stran 4:3), protože se obraz zobrazuje bez změny poměru stran.

4. „16:9”:Změní měřítko obrazu tak, že je obraz zobrazen uprostřed projekční plochy s poměrem stran 16:9. Toto nastavení je vhodné pro obraz s poměrem stran 16:9, jako např. u televizorů s vysokým rozlišením (HDTV), protože obraz není zkreslený.

Zdrojem obrazu s poměrem stran 16:9 je pouze komponentní video vstup, je-li připojen vhodný signál. Podrobné informace - viz „Připojení zařízení s komponentním video

signálem” na straně 23 a „Získání požadované velikosti promítaného obrazu” na straně 17.

Provoz32

„ZOBRAZENÍ”>„Poměrstran”

ete možná muset projektor znovu zaostřit.

. Vybertepoměrstran,který

Optimalizace obrazu

Výběr režimu zobrazení

V projektoru je přednastaveno několik režimů zobrazení, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provoznímu prostředí a typu obrazu zdroje vstupního signálu.

Pro volbu provozního režimu, který vyhovuje vašim potřebám, můžete provést některý z níže uvedených kroků.

• Opakovaným stisknutím tlačítka „MODE/Enter (Režim/potvrzení)” na dálkovém ovladačinebona projektoru vyberte požadovaný režim.

• Vybertenabídku „Obrázek” > „Režim zobrazení” astiskněte tlačítko doleva/ doprava pro výběr

požadovaného režimu.

K dispozici je několik níže uvedených zobrazovacích režimů pro různé druhy signálů.

Vstup signálu z PC

1. Režim „Dynamický” (výchozí): Maximalizuje jas promítaného obrazu. Tento režim je

vhodný v prostředí, kde je vyžadován velmi vysoký jas, např.při použití projektoru v dobře osvětlených místnostech.

2. Režim „Prezentace”: Tento režim je určený pro prezentace. V tomto režimu je zvýrazněn

jas, aby se dosáhlo sladění s barvami PC a notebooku.

3. Režim „sRGB/Foto”: Maximalizuje čistotu RGB barev pro zajištění věrného obrazu bez

ohledu na nastavení jasu.

4. Režim „Kino”: Tento režim je vhodný pro sledování barevných filmů, videoklipů

z digitálních fotoaparátů nebo DV zařízení prostřednictvím vstupu PC pro zajiště ní nejlepšího obrazu v temnějším (méně osvětleném) prostředí.

5. Režim „Uživatel 1”/„Uživatel 2”: Vyvolání uživatelského nastavení podle aktuálně

dostupných režimů zobrazení. Podrobné informace - viz „Nastavení režimu „Uživatel 1”/

„Uživatel 2”” na straně 33.

Vstup signálu YPbPr/S-Video/Video

1. Režim „Dynamický”: Tento režim je vhodný pro hraní videoher v prostředí obývacího

pokoje s normálním osvětlením.

2. Režim „Standardní” (výchozí): Tento režim je vhodný pro sledování barevných filmů,

videoklipů z digitálních fotoaparátů nebo DV zařízení.

3. Režim „Kino”: Tento režim je vhodný pro sledování filmů odehrávajících se v tmavém

prostředí nebo filmů na DVD nejlépe v prostředí temného (málo osvětleného) domácího kina nebo obývacího pokoje.

4. Režim „Uživatel 1”/„Uživatel 2”: Vyvolání uživatelského nastavení podle aktuálně

dostupných režimů zobrazení. Podrobné informace - viz „Nastavení režimu „Uživatel 1”/

„Uživatel 2”” na straně 33.

Nastavení režimu „Uživatel 1”/„Uživatel 2”

Pokud vám dostupné režimy zobrazení nevyhovují, máte k dispozici dva uživatelsky nastavitelné režimy. Jako výchozí režim pro přizpůsobení nastavení můžete použít jakýkoliv zrežimů zobrazení (kromě režimu „Uživatel 1/2”).

1. Stiskněte tlačítko „MENU/Exit (Nabídka/ukončení)” pro zobrazení OSD nabídky.

2. Vyberte nabídku „OBRÁZEK” > „Režim zobrazení”.

Provoz 33

3. Pomocí tlačítka doleva/ doprava vyberte „Uživatel 1” nebo „Uživatel 2”.

4. Stiskněte tlačítko dolů pro označení položky „Referenční režim”.

5. Stiskněte tlačítko doleva/ doprava pro výběr režimu zobrazení, který nejvíce

odpovídá vašim požadavkům.

6. Stiskněte tlačítko dolů pro výběr položky nabídky, kterou chcete změnit a pomocí tlačítka doleva/ doprava nastavte požadovanou hodnotu. Podrobné informace - viz

„Jemné doladění kvality obrazu v uživatelských režimech” níže.

7. Po provedení všech nastavení zvýrazněte položku „Uložit nastavení” astiskněte tlačítko „MODE/Enter (Režim/potvrzení)” pro uložení nastavení.

8. Zobrazí se potvrzovací zpráva „Nastavení uloženo”.

Používání funkce „Barva stěny”

V situaci, kdy promítáte na barevný povrch (např. namalovanou stěnu), který nemusí být bílý, vám funkce „Barva stěny” pomůže upravit barvy promítaného obrazu tak, aby se zabránilo případným barevným odlišnostem mezi zdrojem signálu a promítaným obrazem.

Budete-li chtít tuto funkci použít, vyberte nabídku „ZOBRAZENÍ” > „Barva stěny” astiskněte tlačítko doleva/ doprava pro výběr barvy, která se nejvíce blíží barvě

povrchu, na který se promítá. Pro výběr je k dispozici několik předem zkalibrovaných barev: „Světle žlutá”, „Růžová”, „Světle zelená”, „Modrá” a „Tabule”.

Jemné doladění kvality obrazu v uživatelských režimech

Podle typu vyhledaného signálu je k dispozici několik uživatelsky nastavitelných funkcí, pokud je vybrán režim „Uživatel 1” nebo „Uživatel 2”. Tytofunkce můžete nastavit podle vašich požadavků.

1. Nastavení jasu

Nastavte hodnotu pomocí tlačítka Čím vyšší je hodnota této položky, tím je obraz jasnější. A čím nižší je hodnota této položky,

tím je obraz temnější. Tuto položku nastavte tak, aby se černé oblasti obrazu jevily jako černé aabyzůstaly viditelné podrobnosti v tmavých oblastech.

doleva/doprava

na projektoru nebo na dálkovém ovladači.

-30

+70

2. Nastavení kontrastu

Nastavte hodnotu pomocí tlačítka Čím vyšší je tato hodnota, tím vyšší je kontrast. Tuto položku použijte pro nastavení maximální

úrovně bílé po předchozím nastavení položky „Jas” tak, aby se obraz přizpůsobil vybranému vstupu a prostředí pro sledování.

doleva/doprava

-30

na projektoru nebo na dálkovém ovladači.

+70

3. Výbě rteplotybarev

Nastavte hodnotu pomocí tlačítka doleva/ doprava na projektoru nebo na dálkovém ovladači.

K dispozici jsou 4 nastavení teploty barev*:

Provoz34

1. „T1”: Nejteplejší teplota barev. Nastavení T1 zobrazuje barvy s nejsilnějším modrobílým

nádechem.

2. „T2”: Bílá barva se zobrazuje do modra.

3. „T3”: Zachovává normální zobrazení bílé barvy.

4. „T4”: Bílá barva se zobrazuje do červena.

*Teplota barev:

Existuje mnoho různých odstínů,kteréjsouprorůzné účely považovány za „bílou”. Jeden zběžných způsobů vyjádření bílé barvy je znám jako „teplota barev“. Bílá barva s nízkou teplotou barev obsahuje více červené. Bílá barva s vysokou teplotou barev obsahuje více modré.

4. 3D správa barev

Ve většině prostředí pro instalaci nebudete muset správu barev používat, např.vetřídách, zasedacích místnostech nebo obývacích pokojích, kde zůstává zapnuté osvětlení nebo kde do místnosti dopadá okny denní světlo.

Nad správou barev byste se měli zamyslet pouze u trvalých instalací v prostředí s řízenou úrovní osvětlení - např. v zasedacích síních, přednáškovýchsálechneboudomácíhokina. Správa barev umožňuje (v případě potřeby) jemnou změnu nastavení barev,aby bylo dosaženo přesnější reprodukce barev.

Správnou správu barev lze používat pouze v řízeném a reprodukovatelném projekčním prostředí. Budete muset použít kolorimetr (měřidlo intenzity barev) a poskytnout sadu vhodných zdrojových obrázků pro změření reprodukce barev. Tyto nástroje nejsou součástí příslušenství projektoru, prodejce vašeho projektoru by vám však měl být schopen poradit nebo dokonce zajistit zkušeného instalačního technika.

Správa barev umožňuje upravit nastavení 6 sad barev (RGBCMY). Po výběru jednotlivých barev můžete podle svých preferencí nezávisle nastavit jejich rozsah a sytost.

Pokud jste si zakoupili zkušební disk, který obsahuje různé barevné testovací vzory a který lze použít k testování barevných prezentací na monitorech, televizorech, projektorech atd., můžete promítnout obraz z disku na projekční plochu a v položce „3D správa barev” provést požadovaná nastavení.

Postup při nastavování:

1. Vyberte nabídku „OBRÁZEK” a zvýrazněte položku „3D správa barev”.

2. Stiskněte tlačítko „MODE/Enter (Režim/potvrzení)”. Zobrazí se okno „3D správa

barev”.

3. Zvýrazněte „Primární barva” astiskněte tlačítko doleva nebo doprava pro výběr

barvy „Červená”, „Žlutá”, „Zelená”, „Cyan”, „Modrá” nebo „Magenta”.

4. Stiskněte tlačítko  pro zvýraznění položky „Odstín” astiskněte tlačítkodoleva nebo doprava pro výběr jejího rozsahu. Zvýšením hodnoty bude do příslušné barvy přidán větší podíl sousedních barev.

Informace o skladbě barev - viz obrázek vpravo. Pokud například vyberete barvu „Červená” a nastavíte její rozsah na 0, bude v promítaném obrazu vybrána pouze čistěčervená. Zvýšením rozsahu této barvy zahrnete do červené žlutou barvu a barvu magenta.

5. Stiskněte tlačítko  pro zvýraznění položky

„Sytost” a pomocí tlačítka doleva nebo doprava upravte její hodnoty. Každé

provedené nastavení se okamžitě projeví v obrazu.

ČERVENÁ

MAGENTA

ŽLUTÁ

MODRÁ

ZELENÁ

CYAN

Provoz 35

Pokud například vyberete barvu „Červená” a nastavíte její hodnotu na 0, bude ovlivněna pouze sytost čistěčervené.

6. Stiskněte tlačítko  pro zvýraznění položky „Zesílení” a pomocí tlačítka doleva nebo doprava upravte její hodnoty. Bude upravena kontrastní úroveň vámi vybrané primární barvy. Každé provedené nastavení se okamžitě projeví v obrazu.

7. Opakováním kroků 3 až 6 upravte další barvy.

8. Proveďte všechna požadovaná nastavení.

9. Stisknutím tlačítka „Menu/exit (Nabídka/ukončení)” ukončeteauložtenastavení.

5. Další nastavení

Další funkce pro jemné doladění kvality obrazu najdete rovněž v nabídce „OBRÁZEK”. Podrobné informace - viz „Nabídka „Obrázek”” na straně 46.

Nastavení časovače prezentace

Časovač prezentace umožňuje zobrazit na projekční ploše čas prezentace, abyste měli lepší přehled o délce prezentace. Pro aktivaci této funkce postupujte podle následujících pokynů:

1. Stiskněte tlačítko „Timer Set up (Nastavení časovače)” na dálkovém ovladači nebo vyberte nabídku „NASTAVENÍ SYSTÉMU: Základní” > „Časovač prezentace” astiskněte tlačítko „MODE/Enter (Režim/potvrzení)” pro zobrazení okna „Časovač prezentace”.

Časovač prezentace

Interval časovače Zobrazení časovače Pozice časovače Metoda počítání časovače Zvukové připomenutí

Zapnuto Vypnuto

2. Stiskněte tlačítko dolů pro zvýraznění položky „Interval časovače” a stisknutím tlačítka doleva/ doprava určete interval časovače. Délku času lze nastavit v rozsahu

1 až 5 minut s krokem 1 minuta a 5 až 240 minut s krokem 5 minut.

Pokud je časovač již zapnutý, restartuje se časovač po každém resetu položky „Interval časovače”.

3. Stiskněte tlačítko dolů pro zvýraznění položky „Zobrazení časovače” a stisknutím tlačítka doleva/ doprava vyberte, zda se má časovač zobrazovat na projekční ploše.

Vždy

Nahoře-vlevo

Zpět

Vypnuto

Zpět

Výběr Popis

„Vždy” „1 min”/„2 min”/„3

min”

Časovač se bude na projekční ploše zobrazovat v průběhu celé prezentace.

Časovač se na projekční ploše bude zobrazovat poslední 1/2/3 minuty.

„Nikdy” Časovač bude v průběhu celé prezentace skrytý.

Provoz36

4. Stiskněte tlačítko dolů pro zvýraznění položky „Pozice časovače” a stisknutím tlačítka doleva/ doprava nastavte

5min

pozici časovače.

Vlevo nahoře vlevo dole vpravo nahoře vpravo dole

5min

5. Stiskněte tlačítko dolů pro zvýraznění položky „Metoda počítání časovače” a stisknutím tlačítka doleva/ doprava vyberte požadovaný směrpočítání.

Výběr Popis

„Vpřed” Hodnota se zvyšuje od 0 do přednastavené doby. „Zpět” Hodnota se snižuje od přednastavené doby do 0.

6. Stiskněte tlačítko dolů a stisknutím tlačítka doleva/ doprava vyberte, zda chcete aktivovat připomínací zvukový signál. Pokud vyberete

možnost „Ano”, 30 sekund před

uplynutím nastaveného času dvakrát zazní zvukový signál a po vypršení nastaveného času zazní tento signál třikrát.

7. Stiskněte tlačítko dolů a stisknutím tlačítka doleva/ doprava vyberte

možnost „Zapnuto”.Stiskněte tlačítko

UPOZORNĚNÍ

Opravdu chcete zapnout

„MODE/Enter (Režim/potvrzení)” pro potvrzení.

8. Zobrazí se potvrzovací zpráva. Zvýrazněte možnost „Ano” astiskněte tlačítko

časovač prezentace?

Ano

„MODE/Enter (Režim/potvrzení)” pro potvrzení. Na projekční ploše se zobrazí zpráva „Časovač je zapnutý” . Časovač zahájí odpočítávání.

Chcete-li časovač zrušit, postupujte následovně.

1. Vyberte nabídku „NASTAVENÍ SYSTÉMU: Základní” > „Časovač prezentace” a vyberte možnost „Vypnuto”.Stiskněte tlačítko „MODE/Enter (Režim/potvrzení)” pro potvrzení.

2. Zobrazí se potvrzovací zpráva. Zvýrazněte možnost „Ano” astiskněte tlačítko „MODE/

Enter (Režim/potvrzení)” pro potvrzení. Na projekční ploše se zobrazí zpráva „Časovač je vypnutý”.

Jak používat tlačítko „TIMER On (Zapnutí časovače)”?

Toto tlačítko je multifunkční.

• Pokud je časovač prezentace vypnutý, zobrazí se po stisknutí tohoto

tlačítka potvrzující z práva. Podle pokynů na projekční ploše se můžete rozhodnout, zda chcete časovač aktivovat nebo nikoli.

• Pokud je časovač již zapnutý, zobrazí se po stisknutí tohoto tlačítka

potvrzovací zpráva. Podle pokynů na projekční ploše se můžete rozhodnout, zda chcete časovač restartovat, pokračovat v jeho používání nebo jej vypnout.

Provoz 37

Skrytí obrazu

Aby bylo možné obrátit pozornost diváků sledujících prezentaci na přednášejícího, lze stisknutím tlačítka „BLANK (Vypnutíobrazu)” na projektoru nebo na dálkovém ovladači skrýt promítaný obraz. Pro obnovení obrazu stiskněte jakékoliv tlačítko na projektoru nebo na dálkovém ovladači. Během doby, kdy je obraz skrytý, se v pravém spodním rohu projekční plochy zobrazí nápis „Prázdná obrazovka”. Je-li tato funkce aktivována během doby, kdy je připojen audio vstup, budete i nadále slyšet na pozadí zvuk.

Vnabídce„NASTAVENÍ SYSTÉMU: Základní” > „Časovač prázdné obr.”můžete nastavit časový interval, který umožní projektoru po určité době, kdy na prázdné obrazovce neprovedete žádnou akci, automaticky obnovit zobrazení.

Po stisknutí tlačítka „BLANK (Vypnutí obrazu)” přejde projektor automaticky do úsporného režimu.

Neblokujte projekční objektiv. Objekt zakrývající projekci by se mohl zahřát a zdeformovat nebo dokonce způsobit požár.

Uzamknutí ovládacích tlačítek

Abyste zabránili nechtěným změnám v nastavení nebo náhodnému stisknutí tlačítek, lze pomocí této funkce uzamknout všechna tlačítka kromě tlačítka „POWER (Napájení)”.

1. Stiskněte tlačítko na dálkovém ovladači nebo vyberte nabídku

„NASTAVENÍ SYSTÉMU: Základní” > „Zámek kláves panelu”

doleva/doprava

ovladači vyberte možnost

2. Zobrazí se potvrzovací zpráva. Vyberte potvrzení.

Chcete-li zámek kláves panelu uvolnit, stiskněteana3 sekundy podržte tlačítko doprava/ na projektoru

nebo na dálkovém ovladači. Pro výběrnabídky

můžete rovněž použít dálkový ovladač a stisknutím tlačítka doleva/ doprava vyberte

možnost „Vypnuto”

•Tlačítka na dálkovém ovladači lze používat, i pokud jsou tlačítka na ovládacím panelu uzamknuta.

• Pokud stisknutím tlačítka „POWER (Napájení)” vypnete projektor s aktivovanou funkcí uzamknutí

tlačítek panelu, zůstane tato funkce aktivní i po opětovném zapnutí projektoru.

doprava/

na projektoru nebo na dálkovém

na projektoru nebo

a stisknutím tlačítka

„Zapnuto”

„Ano”

pro

„NASTAVENÍ SYSTÉMU: Základní” > „Zámek kláves panelu”

. Zobrazí se potvrzovací zpráva. Vyberte„Ano” pro potvrzení.

Zastavení obrazu

Stisknutím tlačítka „FREEZE (Zastavení obrazu)” na dálkovém ovladačimůžete zastavit obraz. V levém horním rohu projekční plochy se zobrazí nápis „Zastavení obrazu”. Pro zrušení této funkce stiskněte libovolné tlačítko na projektoru nebo na dálkovém ovladači.

I když je obraz na projekční ploše zastavený, bude se obraz na video zařízení nebo jiném zařízení přehrávat. Pokud mají připojená zařízení aktivní audio výstup, bude se zvuk přehrávat, přestože je obraz zastavený.

Provoz38

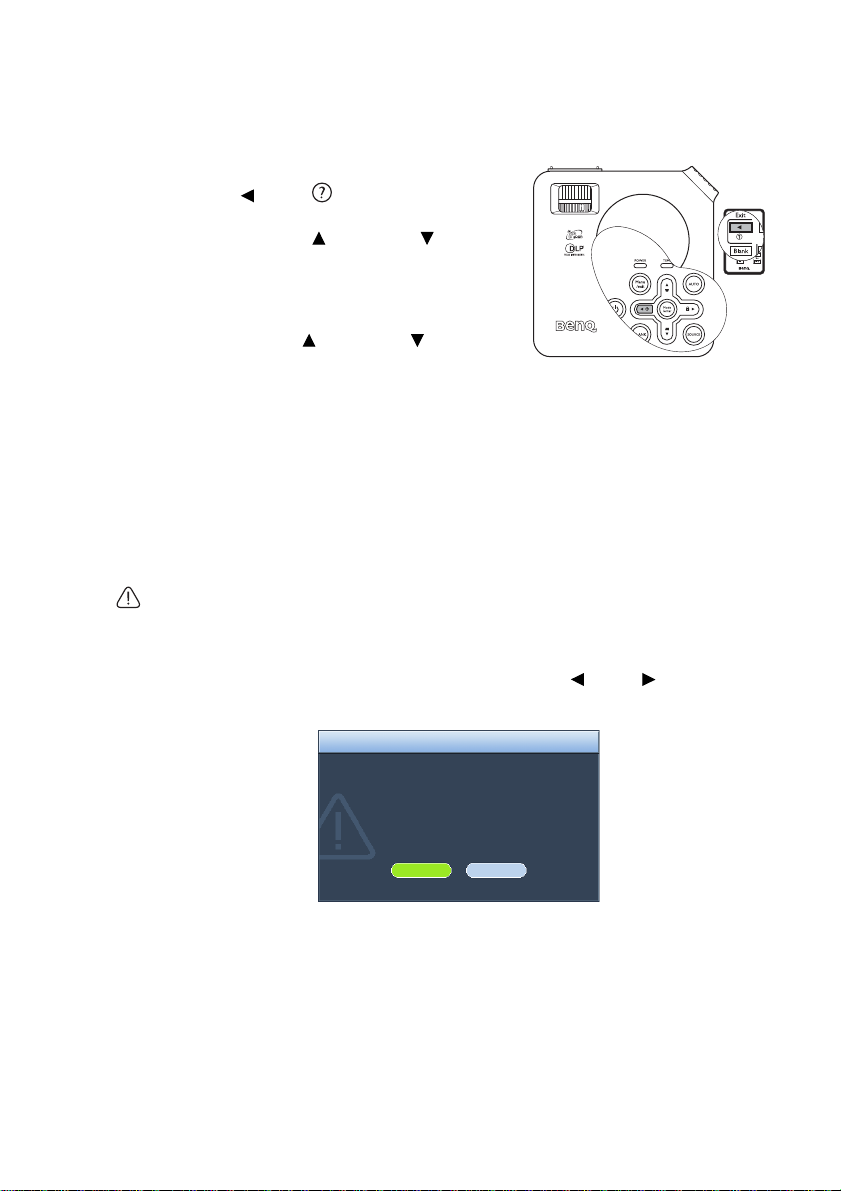

Použití funkce FAQ

Nabídka „Informace” obsahuje možná řešení problémů týkající se kvality obrazu, instalace, používání speciálních funkcí a také informace o servisu.

1. Pro zobrazení nabídky „Informace” stiskněte

tlačítko doleva/ na projektoru nebo na dálkovém ovladači.

2. Stisknutím tlačítka nahoru nebo dolů vyberte „Časté dotazy - Obraz a instalace” nebo „Časté dotazy - Vlastnosti a služby”.

3. Stiskněte tlačítko „MODE/Enter (Režim/ potvrzení)”.

4. Stiskněte tlačítko nahoru nebo dolů pro výběr problému a potom tlačítko „MODE/Enter (Režim/potvrzení)” pro zobrazení možných řešení.

5. Stiskněte tlačítko „MENU/Exit (Nabídka/ukončení)” pro ukončení OSD nabídky.

Můžete rovněž stisknout tlačítko „MENU/Exit (Nabídka/ukončení)” pro zobrazení OSD nabídky a vybrat nabídku „Informace” > „Časté dotazy - Obraz a instalace” nebo „Informace” > „Časté dotazy - Vlastnosti a služby”.

Provoz ve velkých nadmořských výškách

Pokud budete projektor používat v prostředí s nadmořskou výškou 1 500 m – 3 000 m a s teplotou v rozmezí 0 °C – 35 °C, doporučujeme vám, abyste použili režim velké nadmořské výšky.

Nepoužívejte režim velké nadmořské výšky v případě, že se nacházíte ve výšce 0 m až 1 500 m a teplota je v rozmezí 0 °C až 35 °C. Pokud byste v takové situaci tento režim zapnuli, projektor by se nadměrně ochlazoval.

Pro aktivaci režimu velké nadmořské výšky vyberte nabídku „NASTAVENÍ SYSTÉMU:

Pokročilé” > „Režim velké nadm. výš.” a

projektoru nebo na dálkovém ovladačivybertemožnost„Zapnuto”. Zobrazí se potvrzovací zpráva. Zvýrazněte možnost „Ano” astiskněte tlačítko

VAROVÁNÍ

Doporučujeme použít režim velké nadmořské výšky vždy, když je prostředí ve výšce nad 1 500 m.

Chcete zapnout režim velké nadmořské výšky?

pomocí tlačítka doleva/ doprava na

„MODE/Enter (Režim/potvrzení)”.

Ano

Provoz v režimu velké nadmořské výšky může způsobovat větší hluk z důvodu zvýšené rychlosti ventilátorů, nutné pro zlepšení celkového chlazení a výkonu systému.

Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V takových případech byste měli pro vyřešení těchto problémů zapnout režim velké nadmořské výšky. Neznamená to však, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek.

Provoz 39

Přizpůsobení zobrazení nabídek projektoru

Nabídky na projekční ploše (OSD) můžete nastavit podle vašich požadavků. Následující nastavení nemají žádný vliv na nastavení, provoz nebo výkon projektoru.

• V položce „Čas zobrazení nabíd.“ v nabídce „NASTAVENÍ SYSTÉMU: Pokročilé” > „Nastavení nabídky” můžete nastavit dobu zobrazení OSD nabídky po posledním stisknutí jakéhokoliv tlačítka. Čas lze nastavit v rozmezí 5 až 30 sekund v krocích 5 sekund. Pomocí

tlačítka doleva/ doprava vyberte požadovaný čas.

• V položce „Pozice nabídky” v nabídce „NASTAVENÍ SYSTÉMU: Pokročilé” > „Nastavení

nabídky” lze nastavit některou z pěti nabízených pozic OSD nabídky. Pomocí tlačítka

doleva/ doprava vyberte požadovanou pozici.

• V položce „Jazyk” v nabídce „NASTAVENÍ SYSTÉMU: Základní” lze vybrat požadovaný jazyk pro nabídky na projekční ploše (OSD). Pomocí tlačítka doleva/ doprava vyberte

požadovaný jazyk.

• V položce „Úvodní obrazovka” v nabídce „NASTAVENÍ SYSTÉMU: Základní” lze vybrat požadované logo, které se bude zobrazovat při spouštění projektoru. Pomocí tlačítka doleva/

doprava vyberte požadovanou obrazovku.

Vypnutí projektoru

1. Stiskněte tlačítko „ Power

(Napájení)”. Zobrazí se potvrzovací zpráva.

Pokud během několika sekund nestisknete žádné tlačítko, zpráva zmizí.

VYPNUTÍ

Stiskněte znovu tlačítko pro vypnutí.

Zrušte stisknutím jiného tlačítka

2. Znovu stiskněte tlačítko „

Power (Napájení)”. Kontrolka „POWER (Napájení)” začne

blikat oranžovou barvou a lampa se vypne, avšak ventilátory budou pokračovat v chodu ještě přibližně dalších 90 sekund, aby se projektor ochladil.

Z důvodu ochrany lampy nebude projektor během procesu ochlazování reagovat na žádné příkazy.

3. Po ukončení procesu ochlazování zazní zvukový

signál. Kontrolka „POWER (Napájení)” bude svítit oranžově a ventilátory se zastaví. Odpojte síťový kabel ze síťové zásuvky.

• Neodpojujte síťový kabel před dokončením procesu vypnutí projektoru nebo během 90sekundového ochlazování projektoru.

• Pokud projektor není řádně vypnut, budou ventilátory kvůli ochraně lampy pokračovat v chodu ještě několik minut, aby se projektor ochladil. Po zastavení ventilátorů zapněte projektor opětovným stisknutím tlačítka „POWER (Napájení)”. Kontrolka „POWER (Napájení)” se rozsvítí oranžovou barvou.

Provoz40

Ovládání nabídek

Systém nabídek

Všimněte si prosím, že OSD nabídky se mění podle vybraného typu signálu.

Hlavní nabídka

ZOBRAZENÍ

OBRÁZEK

ZDROJ

Vedlejší nabídka Možnosti

Barva stěny Poměr stran Automaticky/Skutečné/4:3/16:9

Lichoběž. zkreslení

Pozice Fáze Horizont. velikost Digitální zoom

Režim zobrazení

Referenční režim

Jas Kontrast Barva Odstín Ostrost Brilantní barvy B1/B2 Teplota barev T1/T2/T3/T4

Primární barva R/G/B/C/M/Y

3D správa barev

Uložit nastavení Rychlé automatické hledání Zapnuto/Vypnuto

Odstín Sytost Zesílení

Vypnuto/Světle žlutá/Růžová/ Světle zelená/Modrá/Tabule

Zdroj - PC: Dynamický/ Prezentace/sRGB/Kino/Uživatel 1/Uživatel 2

Zdroj - video zařízení:

Dynamický/Standardní/Kino/ Uživatel 1/Uživatel 2

Zdroj - PC: Dynamický/ Prezentace/sRGB/Kino

Zdroj - video zařízení:

Dynamický/Standardní/Kino

Provoz 41

Časovač prezentace

Interval časovače 1~240 minut Zobrazení

časovače Pozice časovače Metoda počítání

časovače Zvukové

upozornění časovače

Zapnuto/Vypnuto

Vždy/1 min/2 min/3 min/Nikdy Dole-vpravo/Nahoře-vpravo/

Dole-vlevo/Nahoře-vlevo Zpět/Vpřed

Zapnuto/Vypnuto

NASTAVENÍ SYSTÉMU: Základní

Jazyk

Umístění projektoru Automatické

vypnutí Časovač prázdné

obr. Zámek kláves

panelu

Časovač

Úvodní obrazovka

Stolek vpředu/Stolek vzadu/ Strop vzadu/Strop vpředu

Vypnout/5 min/10 min/15 min/20 min/25 min/30 min

Zapnuto/Vypnuto Vypnout/30 min/1 hodina/2

hodiny/3 hodiny/4 hodiny/8 hodin/12 hodin

Černá/Modrá/BenQ

Provoz42

Rychlé chlazení Vypnuto/Zapnuto Režim velké nadm. výš. Vypnuto/Zapnuto

Němý Vypnuto/Zapnuto

Nastavení zvuku

NASTAVENÍ SYSTÉMU:

Nastavení nabídky

Pokročilé

Nastavení lampy

Bezpečnostní nastav.

Obnov.všechna nast.

Časté dotazy - Obraz a instalace Časté dotazy - Vlastnosti a služby

Aktuální stav systému

INFORMACE

Všimněte si, že položky nabídky jsou dostupné, pokud projektor vyhledá aspoň jeden vstupní signál. Pokud není k projektoru připojeno žádné zařízení nebo není nalezen žádný signál, jsou dostupné pouze některé položky nabídky.

• Zdroj

• Režim zobrazení

• Rozlišení

• Systém barev

• Ekvivalentní hodiny lampy

Hlasitost Zapnout/vypnout

tón Čas zobrazení

nabíd. Pozice nabídky Režim lampy Normální/Úsporný

Vynul. počít. lampy Ekvivalentní hodiny lampy Změnit heslo Zámek napájení Zapnuto/Vypnuto

Vypnuto/Zapnuto

5s/10s/15s/20s/25s/30s Střed/Nahoře-vlevo/Nahoře-

vpravo/Dole-vpravo/Dole-vlevo

Provoz 43

Používání nabídek

Tentoprojektor je vybaven nabídkami zobrazovanými na projekční ploše (OSD) umožňujícími různá seřízení a nastavení.

Nabídky jsou dostupné v 17 různých jazycích. Podrobné informace - viz „Nabídka „Nastavení

systému: Základní”” na straně 47.

Naobrázkunížejeuvedenpřehled OSD nabídky.

Ikona hlavní nabídky

Hlavní nabídka

Zvýrazněná položka

Vedlejší nabídka

Aktuální vstupní signál

Následující příklad popisuje nastavení položky „Lichoběž. zkreslení”.

1. Stiskněte tlačítko

ukončení)”

ovladači pro zobrazení OSD nabídky.

ZOBRAZENÍ

Barva stěny

Poměrstran Lichoběž. zkreslení

Pozice

Fáze Horizont. velikost

Digitální zoom

ZOBRAZENÍ

Barva stěny Poměrstran Lichoběž. zkreslení Pozice Fáze Horizont. velikost

Digitální zoom

S-VIDEO

„MENU/Exit (Nabídka/

na projektoru nebo na dálkovém

Vypnout Automaticky

50 50

Vypnout Automaticky

Konec

Stav

Stiskněte tlačítko

„MENU/Exit (Nabídka/ ukončení)”

zobrazení předchozí stránky nebo ukončení nabídky.

ENTER

50 50

4. Stiskněte tlačítko „MODE/Enter (Režim/potvrzení)” pro

zobrazení okna pro korekci lichoběžníkového zkreslení.

LICHOBĚŽ. ZKRESLENÍ

pro

S-VIDEO

2. Pomocí tlačítka doleva/ doprava vyberte nabídku „ZOBRAZENÍ”.

3. Stisknutím tlačítka nahoru/ dolů vyberte „Lichoběž. zkreslení”.

ZOBRAZENÍ

Barva stěny Poměrstran Lichoběž. zkreslení Pozice

Fáze Horizont. velikost

Digitální zoom

S-VIDEO

Vypnout Automaticky

ENTER

Provoz44

Konec

Zpět

5. Podle tvaru obrazu zobrazeného na projekční ploše stiskněte tlačítka pro korekci lichoběžníkového zkreslení ( /

nahoru, / dolů)pro

úpravu obrazu do tvaru obdélníku nebo čtverce.

6. Stiskněte tlačítko „MENU/Exit (Nabídka/ukončení)” na projektoru nebo na dálkovém ovladači pro ukončení a uložení nastavení.

Nabídka „Zobrazení”

FUNKCE

(výchozí nastavení/ hodnota)

Barva stěny

(Vypnuto)

Poměrstran

(Automaticky)

Lichoběž. zkreslení

(0)

Pozice

(0)

Fáze

(závisí na vybraném zdroji vstupního signálu)

POPIS (výchozí nastavení/hodnota)

Upravení barvy projekční plochy, pokud její povrch není bílý.

Podle zdroje vstupního signálu lze nastavit jeden ze čtyř režimů poměru stran obrazu.

Podrobné informace - viz „Výběr režimu zobrazení” na straně 33. Korekce lichoběžníkového zkreslení obrazu. Podrobné informace - viz

„Korekce lichoběžníkového zkreslení” na straně 31.

Zobrazení okna pro nastavení pozice. Pomocí tlačítek se šipkami můžete obrazem posouvat. Hodnoty zobrazené ve spodní části okna se mění po každém stisknutí tlačítka, dokud nedosáhnou svého maxima nebo minima.

Nastavení fáze časování pro omezení zkreslení obrazu.

Horizont. velikost

(závisí na vybraném zdroji vstupního signálu)

Digitální zoom

(100%)

Nastavení horizontální šířky obrazu.

Zvětšení nebo zmenšení velikosti promítaného obrazu. Po zvětšení obrazu můžete stisknout tlačítko „MODE/Enter (Režim/

potvrzení)” pro aktivací funkce „Výseč”zaúčelem vyhledávání detailů v promítaném obrazu pomocí tlačítek se šipkami na projektoru nebo na dálkovém ovladači.

Podrobné informace - viz „Zvětšování a hledání detailů vpromítaném

obrazu” na straně 31.

Provoz 45

Nabídka „Obrázek”

Některé úpravy obrazu jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Nastavení, která není možno provádět, nejsou v nabídce zobrazena.

FUNKCE

(výchozí nastavení/ hodnota)

Režim zobrazení

(PC: Dynamický; YPbPr/ S-Video/ Video: Standardní)

Referenční režim

Jas

Kontrast

Barva

(0)

Odstín

(0)

Ostrost

(15)

Brilantní barvy

(B2)

Teplota barev

3D správa barev

Uložit nastavení

POPIS

Přednastavené režimy zobrazení jsou určeny k optimalizaci nastavení obrazu projektoru tak, aby odpovídal vašemu typu programu. Podrobné informace - viz „Výběr režimu zobrazení” na straně 33.

Výběr režimu zobrazení podle vašich požadavků na kvalitu obrazu a následné jemné doladění obrazu pomocí níže uvedených položek na této straně.

Nastavení jasu obrazu. Podrobné informace - viz „1. Nastavení jasu” na straně 34.

Nastavení míry rozdílu mezi tmavou a světlou barvou v obrazu. Podrobné informace - viz „2. Nastavení kontrastu” na straně 34. Nastavení úrovně sytosti barev - množství každé barvy v obrazu. Nižší

hodnota nastavení znamená méně syté barvy; při nastavení hodnoty na minimum se zobrazí černobílý obraz. Pokud je nastavena příliš vysoká hodnota, budou barvy obrazu přesycené a obraz nebude realistický.

Nastavení červených a zelených odstínů obrazu. Čím vyšší je hodnota této položky, tím více je obraz do zelena. Čím nižší je tato hodnota, tím bude obraz zabarven více do červena.

Nastavení obrazu tak, aby vypadal ostřejší nebo jemnější.

Úprava nastavení max. úrovně bílé, přičemž zůstává zachována správná prezentace barev.

Pokud je položka „Brilantní barvy” nastavena na „B1”, nebude

funkce nastavení teploty barev pracovat.

K dispozici jsou 4 nastavení teploty barev. Podrobné informace - viz „3. Výběr teploty barev” na straně 34.

Podrobné informace - viz „4. 3D správa barev” na straně 35.

Uložení provedených nastavení do režimu „Uživatel 1” nebo „Uživatel 2”.

Provoz46

Nabídka „Zdroj”

FUNKCE

(výchozí nastavení/ hodnota)

Rychlé

POPIS

Podrobné informace - viz „Přepínání vstupního signálu” na straně 29.

automatické hledání

(Zapnuto)

Nabídka „Nastavení systému: Základní”

FUNKCE

(výchozí nastavení/ hodnota)

Časovač prezentace

(Vypnuto)

Jazyk

Umístění projektoru

(Stolek vpředu)

POPIS

Připomíná přednášejícímu, aby ukončil prezentaci během určité doby . Podrobné informace - viz „Nastavení časovače prezentace” na straně 36.

Interval časovače (15 min.)

Nastavení požadované délky časového intervalu pro prezentaci.

Zobrazení časovače (Vždy)

Nastavení, zda se má časovač zobrazovat na projekční ploše.

Pozice časovače (Nahoře-vlevo)

Nastavení pozice, kde se bude časovač zobrazovat na projekční ploše.

Metoda počítání časovače (Zpět)

Nastavení směru počítání časovače.

Zvukové upozornění časovače (Vypnuto)

Nastavení, zda má po uplynutí časového intervalu zaznít zvukový signál. Nastavení jazyka pro OSD nabídky.

Pomocí tlačítek doleva/ doprava na projektoru nebo na dálkovém ovladači vyberte požadovaný jazyk. K dispozici je 17 jazyků:Angličtina (výchozí), francouzština, němčina, italština, španělština, ruština, tradiční čínština, zjednodušená čínština, japonština, korejština, švédština, holandština, turečtina, čeština, portugalština, thajština a polština.

Projektor lze nainstalovat pod strop, za projekční plátno nebo s jedním či více zrcadly. Pokud chcete instalovat projektor pod strop, požádejte svého prodejce o dodání konzoly pro montáž pod strop (volitelné příslušenství). Podrobné informace - viz „Volba umístění”nastraně 16.

Provoz 47

Tato funkce umožňuje automaticky vypnout projektor v případě,žeběhem

Automatické vypnutí

(Vypnout)

Časovač prázdné obr.

(Vypnout)

Časovač

(Vypnout)

Zámek kláves

nastavené doby není rozpoznán žádný vstupní signál. Pomocí tlačítka

doleva/ doprava na projektoru nebo na dálkovém ovladačinastavte

čas, který má uplynout před vypnutím projektoru.

Rozsah nastavení je 5 až 30 minut v krocích 5 minut. Pokud vám rozsah nastavení nevyhovuje, vyberte „Vypnout”. Projektor se tak po určité době automaticky nevypne.

Nastavení doby vypnutí obrazu, pokud je aktivována funkce „Blank (Vypnutí obrazu)”. Po uplynutí této doby se obnoví normální zobrazení. Podrobné informace - viz „Skrytí obrazu” na straně 38.

Nastavení časovače automatického vypnutí. Časovač lzenastavitnahodnotu v rozmezí 30 minut až 12 hodin.

Zamknutí nebo odemknutí všech tlačítek na ovládacím panelu projektoru kromě tlačítka „POWER (Napájení)” atlačítek na dálkovém ovladači. Podrobné informace - viz „Uzamknutí ovládacích tlačítek”nastraně 38.

panelu

(Vypnout)

Úvodní obrazovka

(Logo BenQ)

Umožňuje vám vybrat, které logo se bude zobrazovat během spouštění projektoru. K dispozici jsou možnosti: logo BenQ, Černá nebo Modrá obrazovka

Nabídka „Nastavení systému: Pokročilé”

FUNKCE

(výchozí nastavení/ hodnota)

Rychlé chlazení

(Zapnuto)

Režim velké nadm. výš.

(Vypnuto)

Nastavení zvuku

POPIS

Aktivace nebo deaktivace funkce rychlé chlazení. Výběrem možnosti „Zapnuto” se doba chlazení zkrátí z běžných90sekundpřibližně na 30 sekund.

Režim pro provoz ve velkých nadmořských výškách. Podrobné informace - viz „Skrytí obrazu” na straně 38.

Němý (Vypnuto)

Zapnutí nebo vypnutí zvuku projektoru.

Hlasitost (5)

Nastavení úrovně hlasitosti.

Zapnout/vypnout tón (Zapnuto)

Zapnutí nebo vypnutí zvukové signalizace při spouštění projektoru a po dokončení procesu ochlazování.

Provoz48

Nastavení nabídky

Nastavení lampy

Bezpečnostní nastav.

Obnov. všechna nast.

Čas zobrazení nabíd. (15 s)

Nastavení doby,po kterou zůstane aktivní nabídka na projekční ploše (OSD) po posledním stisknutí tlačítka. Čas lze nastavit v rozmezí 5 až 30 sekund vkrocích5sekund.

Pozice nabídky (Střed)

Nastavení pozice nabídky na projekční ploše (OSD).

Režim lampy (Normální)

Přepínání mezi režimy „Normální” a „Úsporný”. Použití úsporného režimu snižuje hluk a příkon o 20 %. Pokud je vybrán úsporný režim, sníží se světelný výkon a promítané obrazy budou tmavší.

Nastavením projektoru do úsporného režimu se rovněž prodlouží doba pro automatické vynulování počítadla provozu lampy.Podrobné informace opočítadle provozu lampy - viz „Výpočet provozní doby lampy” na straně

52.

Vynul. počít. lampy Po výměně lampy vyberte „Reset” pro vynulování počítadla lampy. Ekvivalentní hodiny lampy

Zobrazení počtu hodin používání lampy.

Změnit heslo

Před změnou hesla budete požádáni o zadání platného hesla. Podrobné informace - viz „Používání funkce „Zámek napájení”” na straně 27.

Zámek napájení (Vypnuto)

Omezení použití projektoru pouze na osoby, které znají správné heslo. Při první aktivací této funkce musíte nastavit heslo. Podrobné informace - viz

„Používání funkce „Zámek napájení”” na straně 27. Jakmile je heslo

nastaveno a funkce aktivována, je projektor chráněn heslem. Uživatelé, kteří neznají správné heslo, nebudou moci projektor používat.

Heslo lze zadat pomocí tlačítek na projektoru nebo na dálkovém ovladači.

Vpřípadě, že aktivujete funkci „Zámek napájení” a následně heslo zapomenete, nevyhnete se potížím.

Vytiskněte si tento návod k obsluze (v případě potřeby), zapište si do něj nastavené heslo a uschovejte jej na bezpečném místě pro pozdější použití.

Vkládané číslice se budou zobrazovat jako symboly hvězdičky.

Nastavení všech parametrů na výchozí hodnoty.

Následující nastavení však zůstanou zachována: Umístění projektoru,

Jazyk, Bezpečnostní nastav., Režim velké nadm. výš., Fáze, Uživatel I, Uživatel II, Pozice, Horizont. velikost.

Provoz 49

Nabídka „Informace”

Tatonabídka zobrazuje aktuální provozní stav projektoru.

Některé úpravy obrazu jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Nastavení, která není možno provádět, nejsou v nabídce zobrazena.

FUNKCE POPIS

Časté dotazy Obraz ainstalace

Časté dotazy Vlastnosti a služby

Aktuální stav systému

Zobrazuje možná řešení případných problémů.

Zdroj

Zobrazení aktuálního zdroje signálu.

Režim obrazu Zobrazuje vybraný režim v nabídce OBRÁZEK. Rozlišení

Zobrazení nativního rozlišení vstupního signálu.

Systém barev

Zobrazení formátu vstupního signálu (NTSC, PAL,SECAM nebo RGB).

Ekvivalentní hodiny lampy

Zobrazení počtu hodin používání lampy.

Provoz50

Údržba

Péče o projektor

Váš projektor vyžaduje minimální údržbu. Jediná věc, kterou je nutno provádět pravidelně,je čištění objektivu.

Nikdy neprovádějte demontáž žádných částí projektoru kromě lampy.Pokud je třeba vyměnit jiné součásti projektoru, obraťte se na svého prodejce.

Čištění objektivu

Jakmile si povšimnete, že je povrch objektivu znečištěný nebo zaprášený, očistěte jej.

•Proodstranění prachu používejte nádobku se stlačeným vzduchem.

• Jestliže se na objektivu objeví nečistoty nebo šmouhy,použijte papír na čištění objektivů nebo jemný hadřík navlhčený v prostředku pro čištění objektivů ajemně otřete povrch objektivu.

Povrch objektivu nikdy nečistěte materiály s brusným účinkem.

Čištění skříňky projektoru

Před čištěním skříňky projektoru vypněte projektor postupem pro řádné vypnutí popsaným v části „Vypnutí projektoru” na straně 40 a odpojte síťový kabel.

•Proodstranění nečistot nebo prachu očistěte skříňku jemným hadříkem.

•Proodstranění odolných nečistot nebo skvrn navlhčete jemný hadřík vodou a čisticím prostředkem s neutrálním pH a otřete skříňku projektoru.

Při čištění nikdy nepoužívejte líh, benzen, ředidlo nebo jiné chemické čisticí prostředky. Mohlo by dojít k poškození skříňky projektoru.

Skladování projektoru

Jestliže potřebujete projektor na delší dobu uložit, postupujte prosím podle následujících pokynů:

•Ujistěte se, že teplota a vlhkost místa, kde hodláte projektor uložit, je v doporučeném rozsahu pro projektor. Přečtěte si prosím část „Technické údaje” na straně 59 nebo se obraťte na vašeho prodejce.

•Zasuňte nastavitelnou nožku.

•Vyjměte baterie z dálkového ovladače.

• Zabalte projektor do původního obalového materiálu nebo do ekvivalentního obalu.

Přeprava projektoru

Doporučujeme vám, abyste projektor přepravovali v původním obalovém materiálu nebo v ekvivalentním obalu.

Údržba 51

Informace o lampě

Výpočet provozní doby lampy

Během provozu projektoru se pomocí vestavěného časovače automaticky počítá doba provozu lampy (v hodinách). Způsob výpočtu ekvivalentního počtu hodin provozu lampy je následující:

Celková (ekvivalentní) provozní doba lampy = 1 (hodin provozu v úsporném režimu) + 4/3 (hodin provozu v normálním režimu)

Podrobné informace o úsporném režimu - viz „Režim lampy (Normální)” na straně 49.

Provozní doba lampy v úsporném režimu se poč ítá jako 3/4 provozní doby v normálním režimu. To znamená, že při použití projektoru v úsporném režimu se o 1/3 zvyšuje provozní doba lampy.

Varovná zpráva

Pokud se kontrolka „LAMP(Lampa)” rozsvítí červenou barvou nebo pokud se zobrazí zpráva informující o potřebě vyměnit lampu, vyměňte prosím lampu nebo se obraťte na vašeho prodejce. Stará lampa může způsobit poruchu funkce projektoru a v ojedinělých případech může dokonce explodovat.

Kontrolky „LAMP (Lampa)” a „TEMP (Teplota)” se rozsvítí v případě,žejelampapříliš horká. Vypněte napájení a nechte projektor 45 minut vychladnout. Jestliže po opětovném zapnutí napájení projektoru stále svítí kontrolka „LAMP (Lampa)” nebo „TEMP (Teplota)”, obraťte se prosím na vašeho prodejce. Podrobné informace - viz „Kontrolky” na straně 56.

Následující výstražné zprávy týkající se provozu lampy vám připomenou, že je potřeba vyměnit lampu.

Zpráva Stav

Upozornění

Objednat náhradní lampu

Lampa > 3 000 hodin

Lampa je v provozu 3 000 hodin. Pro dosažení optimálního výkonu nainstalujte novou lampu. Pokud je projektor běžně používán v režimu „Úsporný” (viz „Režim lampy (Normální)” na straně

49), můžete pokračovat v jeho používání do té doby,

než se zobrazí varovná zpráva o 3 950 hodinách provozu lampy.

Upozornění

Údržba52

Vyměnit lampu co nejdříve

Lampa>3950hodin

Lampa je v provozu 3 950 hodin. Jestliže se chcete vyhnout problémům, které nastanou po uplynutí povolené doby provozu lampy, nainstalujte novou lampu.

Upozornění

Vyměnit lampu nyní

Lampa>4000hodin Doba použitelnosti lampy uplynula

Lampa je v provozu 4 000 hodin. Důrazně doporučujeme v této situaci vyměnit

lampu. Lampa je spotřební materiál. S rostoucí dobou používání lampy její jas postupně klesá. Toto je normální jev. Lampu můžete vyměnit vždy,když zpozorujete podstatné zhoršení jejího jasu. Pokud není lampa vyměněna dříve, musí být vyměněna po 3 000 hodinách provozu.

Upozornění

Doba použitelnosti lampy uplynula

Vyměňte lampu (viz uživatelská příručka) Pak resetujte časovač lampy

Před dalším provozem projektoru MUSÍ být lampa vyměněna.

Výměna lampy

• Abyste předešli nebezpečí úrazu elektrickým proudem, vždy před výměnou lampy vypněte projektor a odpojte síťový kabel ze síťové zásuvky.

• Abyste předešli vážným popáleninám, nechejte projektor před výměnou lampy alespoň 45 minut vychladnout.

• Abyste předešli poranění prstů a poškození vnitřních součástí projektoru, buďte při odstraňování ostrých kousků rozbitého skla lampy velmi opatrní.

• Abyste předešli poranění prstů anebo zhoršení kvality zobrazení dotykem objektivu, nedotýkejte se prázdného prostoru pro lampu v případě, že je lampa vyjmutá.

•Tatoprojekční lampa obsahuje rtuť.Při likvidaci lampy postupujte podle místních předpisů pro likvidaci nebezpečného odpadu a zlikvidujte lampu odpovídajícím způsobem.

• Aby projektor pracoval optimálně, doporučujeme vám, abyste si zakoupili projekční lampu BenQ.

• Pokud je výměna lampy prováděna u projektoru, který je zavěšen obráceně pod stropem, ujistěte se, že se pod krytem lampy nenachází žádná osoba, abyste předešli případnému zranění nebo poranění očízpůsobenému rozbitou lampou.

1. Vypněte napájení a vytáhněte síťový kabel projektoru ze síťové zásuvky. Pokud je lampa horká,

počkejte přibližně 45 minut, než lampa dostatečně vychladne, abyste předešli popálení.

2. Obraťte projektor spodní stranou vzhůru. Potom

pomocí mince otáčejte šroubkem proti směru hodinových ručiček, dokud se kryt lampy neuvolní.

Údržba 53

3. Odstraňte kryt lampy z projektoru.

• Nezapínejte projektor, není-li na svém místě kryt lampy.

• Nevkládejte prsty mezi lampu a projektor. Mohli byste se poranit o ostré hrany uvnitř projektoru.

4. Uvolněte šroubek, který zajišťuje lampu.

5. Zvedněte rukojeť do svislé polohy. Pomocí

rukojeti pomalu vytáhněte lampu z projektoru.

•Připříliš rychlém vytáhnutí lampy může dojít k jejímu prasknutí, přičemž střepiny se mohou rozlétnout do vnitřku projektoru.

•Neumísťujte lampu na místa, kde by mohla být postříkána vodou, kde by ji mohly najít dě ti nebo do blízkosti hořlavých materiálů.

•Během doby,kdy je lampa vyjmuta z projektoru, nevkládejte ruce do projektoru. Pokud byste se dotkli optických součástí uvnitř projektoru, mohlo by to mít za následek nepravidelnosti v barevném podání a zkreslení promítaného obrazu.

6. Způsobem zobrazeným na obrázku nejdříve

zasuňte novou lampu do konektoru na projektoru a nastavte dva montážní otvory na lampě nad otvory v projektoru.

7. Dotáhněte šroubek, který zajišťuje lampu.

•Uvolněný šroubek se může stát příčinou nekvalitního zapojení, které může způsobit poruchu projektoru.

• Šroubek nepřetahujte.

8. Zajistěte, aby byla rukojeť položena zcela rovně

a aby byla zablokována v příslušné poloze.

Údržba54

9. Znovu na projektor umístěte kryt lampy.

10. Potom pomocí mince otáčejte šroubkem ve směru hodinových ručiček, dokud není kryt lampy pevně utažen.

•Uvolněný šroubek se může stát příčinou

nekvalitního zapojení, které může způsobit poruchu projektoru.

• Šroubek nepřetahujte.

11. Zapněte projektor.

Nezapínejte projektor, není-li na svém místě kryt lampy.

12. Po zobrazení úvodního loga zobrazte nabídku na projekční ploše (OSD). Vyberte nabídku

„NASTAVENÍ SYSTÉMU: Pokročilé” > „Nastavení lampy”.Stiskněte tlačítko „ENTER (Potvrzení)”. Zobrazí se obrazovka

Upozornění

Vynulovat počítadlo provozu lampy?

Reset

Zrušit

„Nastavení lampy”. Zvýrazněte položku „Vynul. počít. lampy”. Zobrazí se varovná

zpráva s dotazem, zda chcete vynulovat počítadlo provozu lampy. Zvýrazněte položku „Reset” astiskněte tlačítko „ENTER (Potvrzení)”.Počítadlo lampy se nastaví na „0”.

Neprovádějte vynulování počítadla provozu lampy, jestliže jste lampu nevyměnili, protože to může mít za následek její poškození.

Informace o teplotě

Rozsvícení kontrolky „TEMP (Teplota)” upozorňuje na následující možné problémy:

1. Vnitřní teplota je příliš vysoká.

2. Ventilátory nepracují.

Vypněte projektor a požádejte o pomoc autorizované servisní středisko. Podrobné informace viz „Kontrolky” na straně 56.

Údržba 55

Kontrolky

Obrázky

• Prázdné -: nesvítí

•:bliká

• : svítí

Kontrolka Stav a popis POWER

„(Napájení)”

„TEMP (Teplota)”

„LAMP (Lampa)”

Události týkající se napájení

O O

Projektor byl právě připojen k síťové zásuvce.

Pohotovostní režim.

Spouštění projektoru.

Normální provoz.

1. Projektor potřebuje 90 sekund na vychladnutí, protože nebyl vypnut obvyklým způsobem a neproběhl proces normálního ochlazení. Nebo

2. Projektor potřebuje po vypnutí napájení 90 sekund k ochlazení.

Projektor se automaticky vypnul. Jestliže zkusíte projektor

znovu zapnout, vypne se. Obraťte se prosím na vašeho prodejce se žádostí o pomoc.

Události týkající se lampy

Projektor se automaticky vypnul. Jestliže zkusíte projektor

znovu zapnout, vypne se. Obraťte se prosím na vašeho

prodejce se žádostí o pomoc.

1. Projektor potřebuje 90 sekund na vychladnutí. Nebo

2. Obraťte se prosím na vašeho prodejce se žádostí o pomoc.

•

O: oranžové světlo

• R : červené světlo

• G: zelené světlo

Údržba56

Kontrolka Stav a popis POWER

„(Napájení)”

„TEMP (Teplota)”

„LAMP (Lampa)”

Události týkající se teploty

R R

Projektor se automaticky vypnul. Jestliže zkusíte projektor

G R

znovu zapnout, vypne se. Obraťte se prosím na vašeho

prodejce se žádostí o pomoc.

Údržba 57

Odstraňování problémů

Projektorsenezapne.

Příčina Náprava

Připojte síťový kabel do síťového konektoru

Síťový kabel nepřivádí žádné napětí.

Pokoušíte se o opětovné zapnutí projektoru ve chvíli, kdy probíhá jeho ochlazování.

Nezobrazuje se obraz.

Příčina Náprava

Zdroj video signálu není zapnutý nebo správně připojený.

Projektor není správně připojen k zařízení se vstupním signálem.

Nebyl vybrán správný vstupní signál.

Krytka objektivu je stále uzavřená. Otevřete krytku objektivu.

Obrazjerozmazaný.

Příčina Náprava

Objektiv projektoru není správně zaostřen.

Projektor a projekční plocha nejsou ve správné rovině.

Krytka objektivu je stále uzavřená. Otevřete krytku objektivu.

na projektoru a do síťové zásuvky. Pokud je síťová zásuvka spínaná, ujistěte se, že je zapnutá.

Počkejte, než skončí proces ochlazování projektoru.

Zapněte zdroj video signálu a zkontrolujte, zda je signálový kabel správně připojen.

Zkontrolujte připojení. Vyberte správný vstupní signál tlačítkem

„Source (Zdroj)” na projektoru nebo na dálkovém ovladači.

Pomocí prstence ostření nastavte správné zaostření.

Nastavte projekční úhel a směr projekce avpřípadě potřeby také výšku přístroje.

Dálkový ovladač nepracuje.

Příčina Náprava

Baterie jsou vybité. Vyměňte baterie za nové. Mezi dálkovým ovladačem a

projektorem se vyskytuje překážka. Jste příliš vzdáleni od projektoru.

Odstraňte překážku. Postavte se do vzdálenosti max. 8 metrů od

projektoru.

Heslo není správné.

Příčina Náprava

Nezapamatovali jste si vaše heslo.

Odstraňování problémů58

Podrobné informace - viz „Použití postupu

pro obnovu hesla” na straně 28.

Technické údaje

Technické údaje projektoru

Veškeré technické údaje mohou být změněny bez předchozího upozornění.

Všeobecné údaje

Název výrobku Digitální projektor Digitálníprojektor Název modelu MP612/MP612c MP622/MP622c

Optická část

Rozlišení 800 x 600SVGA 1024x 768 XGA Systém zobrazování 1čipový DMD obvod Clonové číslo objektivu F = 2,4 až 2,48, f = 20,7 až 22,8 mm Lampa 200 W

Elektrická část

Napájení 100 – 240V stř., 3,1A, 50/60 Hz (automaticky) Příkon 285 W (max.)

Mechanická část

Rozměry 239 mm (Š) x 106,3 mm (V) x 251 mm (H) Hmotnost 2,5 kg

Vstupní konektory

Vstup pro počítač

Vstup RGB 1 x 15pólový D-sub konektor (zásuvkový typ)

Vstup video signálu

S-VIDEO 1 x 4pinový mini DIN konektor VIDEO 1 x RCA konektor

Vstup signálu HDTV D-sub <--> 3 x komponentní RCA konektor, přes vstup RGB Vstup audio signálu

Audio vstup Mini stereo konektor

Výstup

RGB výstup 1 x 15pólový D-sub konektor (zásuvkový typ) Reproduktor 1 x 2 W (konvertované mono)

Požadavky na prostředí

Provozní teplota 0 °C ~ 40 °C na úrovni hladiny moře Provozní relativní vlhkost 10 % ~ 90 % (bez kondenzace) Provozní nadmořská výška

• 0–1499mpři0°C–35°C

• 1 500 – 3 000 m při 0 °C – 30 °C (se zapnutým režimem velké nadmořské výšky)

Technické údaje 59

Rozměry

239 mm (Š) x 106,3 mm (V) x 251 mm (H)

Jednotky: mm

239

251

106,3

64,5 66,3

Technické údaje60

Tabulka časování

Podporované časování pro vstup signálu z P C

Horizontální

Rozlišení

frekvence (kHz)

31,469 59,940 25,175 VGA_60

640 x 480

720 x 400 31,469 70,087 28,3221 720 x 400_70

800 x 600

1024 x 768

1280 x 768 47,77 60,09 80,768 SXGA_60 1280 x 800 49,65 59,96 83,458 SXGA_60

1280 x 1024 63,981 60,020 108,000 SXGA_60

37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85

37,879 60,317 40,000 SVGA_60 48,077 72,188 50,000 SVGA_72 46,875 75,000 49,500 SVGA_75 53,674 85,061 56,250 SVGA_85 48,363 60,004 65,000 XGA_60 56,476 70,069 75,000 XGA_70 60,023 75,029 78,750 XGA_75 68,667 84,997 94,500 XGA_85

Vertikální frekvence (Hz)

Frekvence pixelů (MHz)

Režim

Podporované časování pro komponentní vstup YP

Formát signálu

480i (525i) při 60 Hz 15,73 59,94

480p (525p) při 60 Hz 31,47 59,94

576i (625i) při 50 Hz 15,63 50,00 576p (625p) při 50 Hz 31,25 50,00 720p (750p) při 60 Hz 45,00 60,00 720p (750p) při 50 Hz 37,50 50,00

1080i (1125i) při 60 Hz 33,75 60,00 1080i (1125i) při 50 Hz 28,13 50,00

Horizontální frekvence (kHz)

bPr

Vertikální frekvence (Hz)

Podporované časování pro vstup Video a S-video

Horizontální

Režim Video

frekvence (kHz)

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 nebo 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15.73 60 4.43

Vertikální frekvence (Hz)

Frekvence pomocné barvonosné vlny (MHz)

Technické údaje 61

Záruka a autorská práva

Omezená záruka

Společnost BenQ poskytuje záruku na jakoukoli závadu v materiálu a dílenském zpracování při normálních podmínkách používání a skladování.

Při uplatňování jakýchkoli záručních nároků je vyžadován doklad o zakoupení. V případě,že se na výrobku v průběhu záruční doby vyskytne závada, je jediným závazkem společnosti BenQ a vaší náhradou výměna jakýchkoli vadných součástek (včetně práce). Pokud požadujete servisní zásah v rámci záruky, obraťte se ihned na prodejce, od kterého jste přístroj vykazující vady zakoupili.

Důležité upozornění: Výše uvedená záruka pozbývá platnosti, jestliže zákazník přiobsluze přístroje nepostupuje v souladu s psanými pokyny společnosti BenQ, zvláště pokud se to týká okolní vlhkosti, která musí být mezi 10 % a 90 %, teploty, která musí být mezi 0 °C a 40 °C, nadmořské výšky, která nesmí v běžném režimu přesáhnout 3 000 m a provozování projektoru vprašnémprostředí. Kromě konkrétních zákonných práv, které vám poskytuje tato záruka, můžete mít v závislosti na zákonech země, ve které žijete, ještě další práva.

Další informace najdete na webové stránce www.BenQ.com.

Autorská práva

Copyright 2007 BenQ Corporation. Veškerá práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoliv jinak bez předchozího písemného souhlasu společnosti BenQ Corporation.

Omezení odpovědnosti

Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo implikované, s ohledem na obsah zde uvedených informací, a specificky se zříká jakýchkoli záruk, obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádětúpravytétopublikaceačas od času provádětzměny v jejím obsahu, a to bez povinnosti ze strany této společnosti upozorňovat jakoukoli osobu na takovétoúpravynebozměny.

*DLP, Digital Micromirror Device a DMD jsou registrované obchodní značky společnosti TexasInstruments. Ostatní obchodní značky jsou chráněny autorskými právy příslušných společností nebo organizací.

Záruka a autorská práva62

Prohlášení regulátorů

Prohlášení FCC

TŘÍDA B:Totozařízení generuje, používá a může vyzařovat vysokofrekvenční energii a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat nežádoucí rušení rádiové komunikace. Neexistuje však žádná záruka, že při konkrétní instalaci nebude k rušení docházet. Pokud zařízení způsobuje nežádoucí rušení příjmu rozhlasu nebo televize, které může být potvrzeno vypnutím a zapnutím tohoto zařízení, může se uživatel pokusit napravit toto rušení některým z následujících opatření:

—Změnou orientace nebo přemístěním přijímací antény. —Zvětšením vzdálenosti mezi zařízením a přijímačem. —Připojením zařízení do zásuvky ve zdi zapojené do jiného okruhu, než je okruh, ve

kterém je zapojen rušený přijímač.

— Požádáním svého prodejce nebo zkušeného opravářeradiopřijímačů atelevizorů

opomoc.

Prohlášení EEC

Tento přístroj byl testován podle požadavků normy 89/336/EEC (Evropské hospodářské společenství) z hlediska EMC (Elektromagnetická kompatibilita) se závěrem, že vyhovuje uvedeným požadavkům.

Směrnice WEEE

Likvidace vyřazených elektrických a elektronických zařízení v domácnostech uživatelů vEvropskéunii.

Tentosymbol na výrobku nebo na jeho obalu znamená, že s tímto výrobkem nesmí být zacházeno jako s běžným domovním odpadem. Vyřazené elektrické nebo elektronické zařízení je nutno zlikvidovat odevzdáním k recyklaci v souladu s platným plánem recyklace. Se žádostí o podrobnější informace o recyklaci tohoto výrobku se prosím obracejte na místní úřady, místní služby pro sběr domovního odpadu nebo na obchod, kde jste výrobek zakoupili. Recyklace materiálů pomáhá chránit přírodní zdroje a zaručuje likvidaci výrobku způsobem, který je šetrný k lidskému zdraví i životnímu prostředí.

Prohlášení regulátorů 63

BenQ MP622c User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

Důležité bezpečnostní pokyny

Úvod

Přednosti projektoru

Obsah balení při dodávce

Standardní příslušenství

Volitelné příslušenství

Vnější vzhled projektoru

Přední/horní strana

Zadní strana

Pohled zespodu

Ovládací prvky a funkce

Projektor

Dálkový ovladač

Umístění projektoru

Volba umístění

Získání požadované velikosti promítaného obrazu

Připojení

Připojení počítače nebo monitoru

Připojení počítače

Připojení monitoru

Připojení zařízení s video signálem

Připojení zařízení s komponentním video signálem

Připojení zařízení se signálem S-Video

Připojení zařízení s kompozitním video signálem

Provoz

Zapnutí projektoru

Používání funkce „Zámek napájení”

Nastavení hesla

Jestliže své heslo zapomenete

Použití postupu pro obnovu hesla

Změna hesla

Deaktivace funkce „Zámek napájení”

Přepínání vstupního signálu

Nastavení promítaného obrazu

Nastavení úhlu projekce

Automatické nastavení obrazu

Jemné doladění velikosti a čistoty obrazu

Korekce lichoběžníkového zkreslení

Zvětšování a hledání detailů v promítaném obrazu

Výběr poměru stran

Optimalizace obrazu

Výběr režimu zobrazení

Používání funkce „Barva stěny”

Jemné doladění kvality obrazu v uživatelských režimech

Nastavení časovače prezentace

Skrytí obrazu

Uzamknutí ovládacích tlačítek

Zastavení obrazu

Použití funkce FAQ

Provoz ve velkých nadmořských výškách

Přizpůsobení zobrazení nabídek projektoru

Vypnutí projektoru

Ovládání nabídek

Systém nabídek

Používání nabídek

Nabídka „Zobrazení”

Nabídka „Obrázek”

Nabídka „Zdroj”

Nabídka „Nastavení systému: Základní”

Nabídka „Nastavení systému: Pokročilé”

Nabídka „Informace”

Údržba

Péče o projektor

Čištění objektivu

Čištění skříňky projektoru

Skladování projektoru

Přeprava projektoru

Informace o lampě

Výpočet provozní doby lampy

Varovná zpráva

Výměna lampy

Informace o teplotě

Kontrolky

Odstraňování problémů

Technické údaje
