FP94VW Moniteur LCD à écran large (19") Manuel de l’utilisateur

Bienvenue

Copyright

Copyright © 2007 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, expresse ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d’apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Observez ces instructions de sécurité pour obtenir les meilleures performances et la plus grande longévité de votre moniteur

Sécurité de l'alimentation électrique

• L'adaptateur CA isole l'équipement de l'alimentation CA.

• Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez

votre équipement près d'une prise électrique facilement accessible.

• Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.

Entretien et nettoyage

• Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aérosol ou de nettoyant pour vitres.

• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation adéquat est en place.

• N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.

Entretien

• N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

Sommaire

Pour commencer .................................................................................................................. 4

Présentation de votre moniteur ........................................................................................... 6

Vue de face (1) .............................................................................................................6

Vue de face (2) .............................................................................................................6

Vue latérale gauche ......................................................................................................7

Vue arrière: ..................................................................................................................7

Comment assembler le matériel de votre moniteur ........................................................... 8

Ajuster l’angle du moniteur ......................................................................................11

Comment séparer la base du support ......................................................................12

Utilisation du kit de montage du moniteur .............................................................13

Tirer pleinement profit de votre moniteur BenQ ............................................................. 16

Installation du moniteur sur un nouvel ordinateur ................................................17

Mise à niveau du moniteur sur un ordinateur existant ...........................................18

Comment installer sur les systèmes Windows Vista ...............................................19

Pour installer sur le système Windows XP ...............................................................20

Comment ajuster la résolution de l’écran ......................................................................... 22

Sous Windows, vous pouvez modifier la résolution de l’image comme suit : .......22

Comment ajuster le taux de rafraîchissement de l’écran .................................................. 23

Sous Windows, vous pouvez modifier le taux de rafraîchissement comme suit : .23

Optimisation de l’image ..................................................................................................... 24

Comment ajuster votre moniteur ...................................................................................... 25

Le panneau de commande ........................................................................................25

Structure du menu OSD (affiché à l’écran) .............................................................26

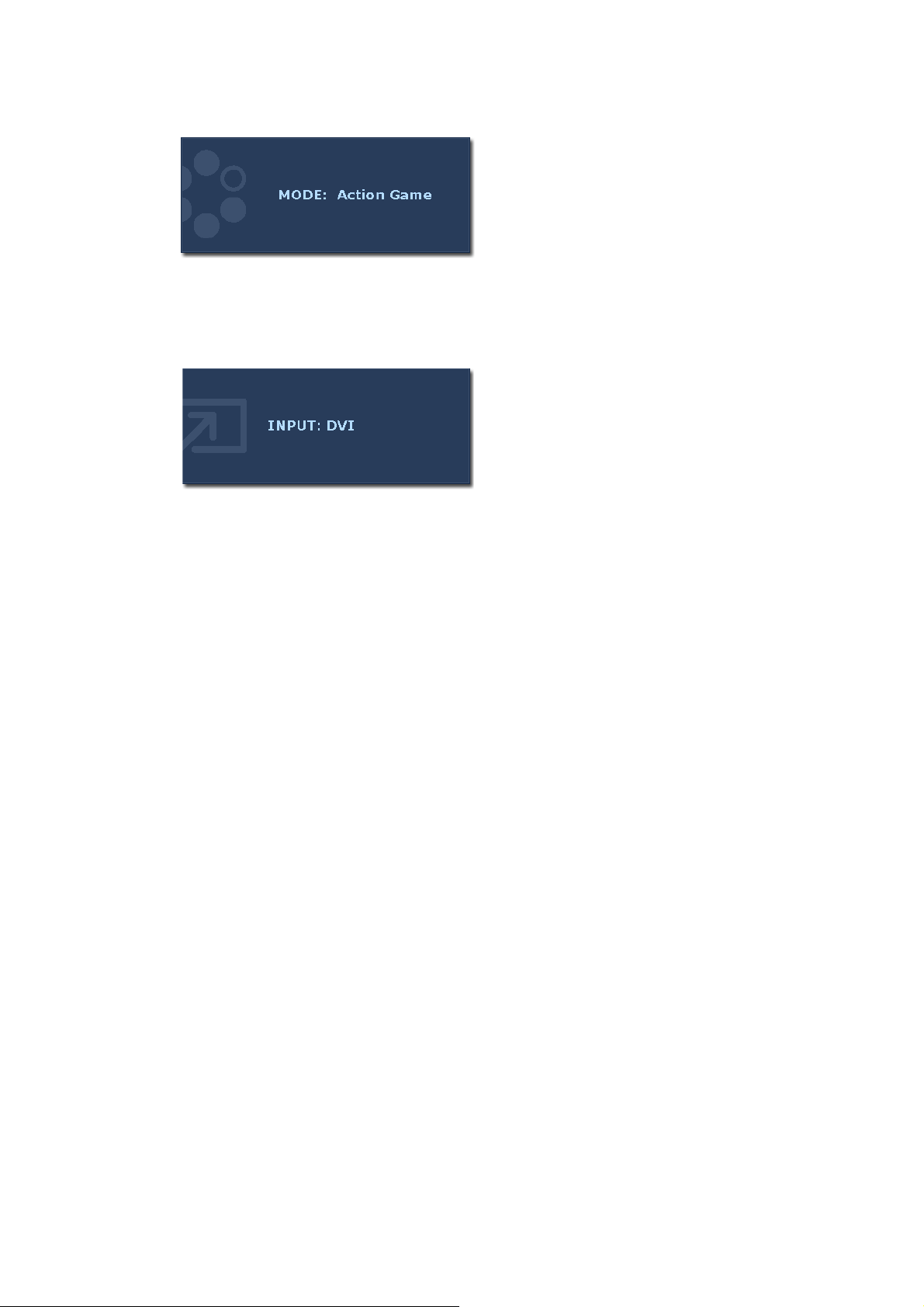

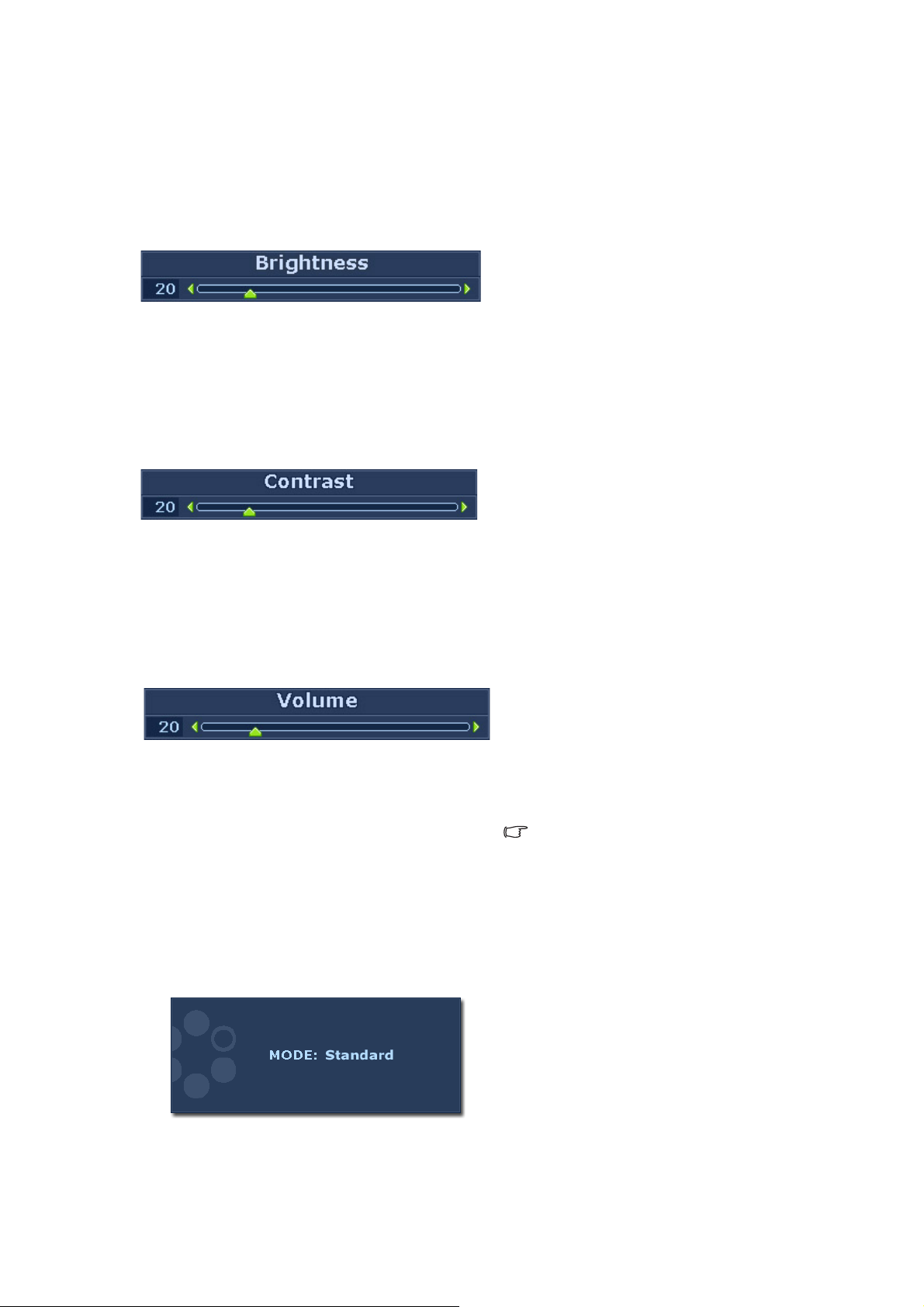

Mode touche spéciale ................................................................................................28

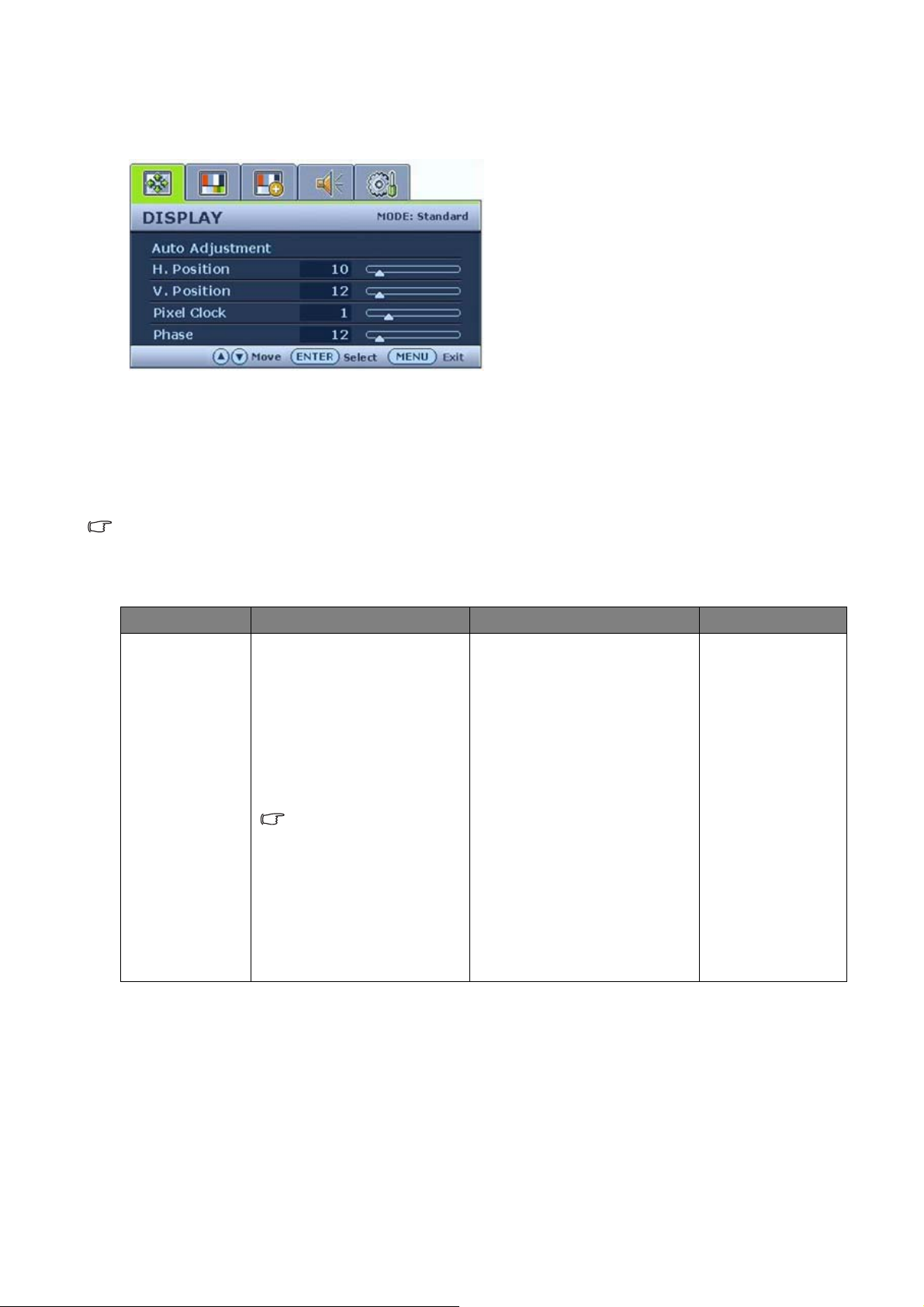

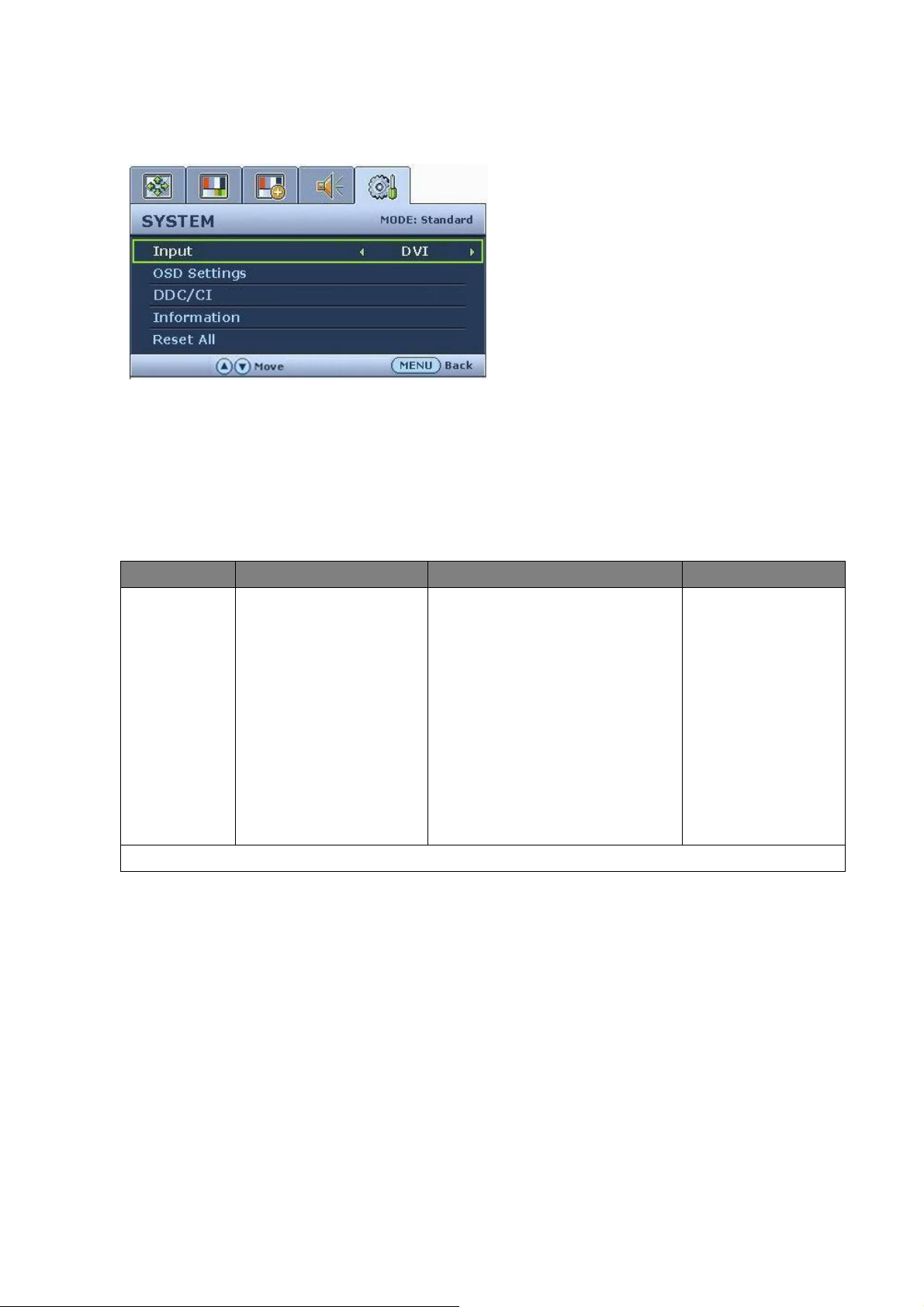

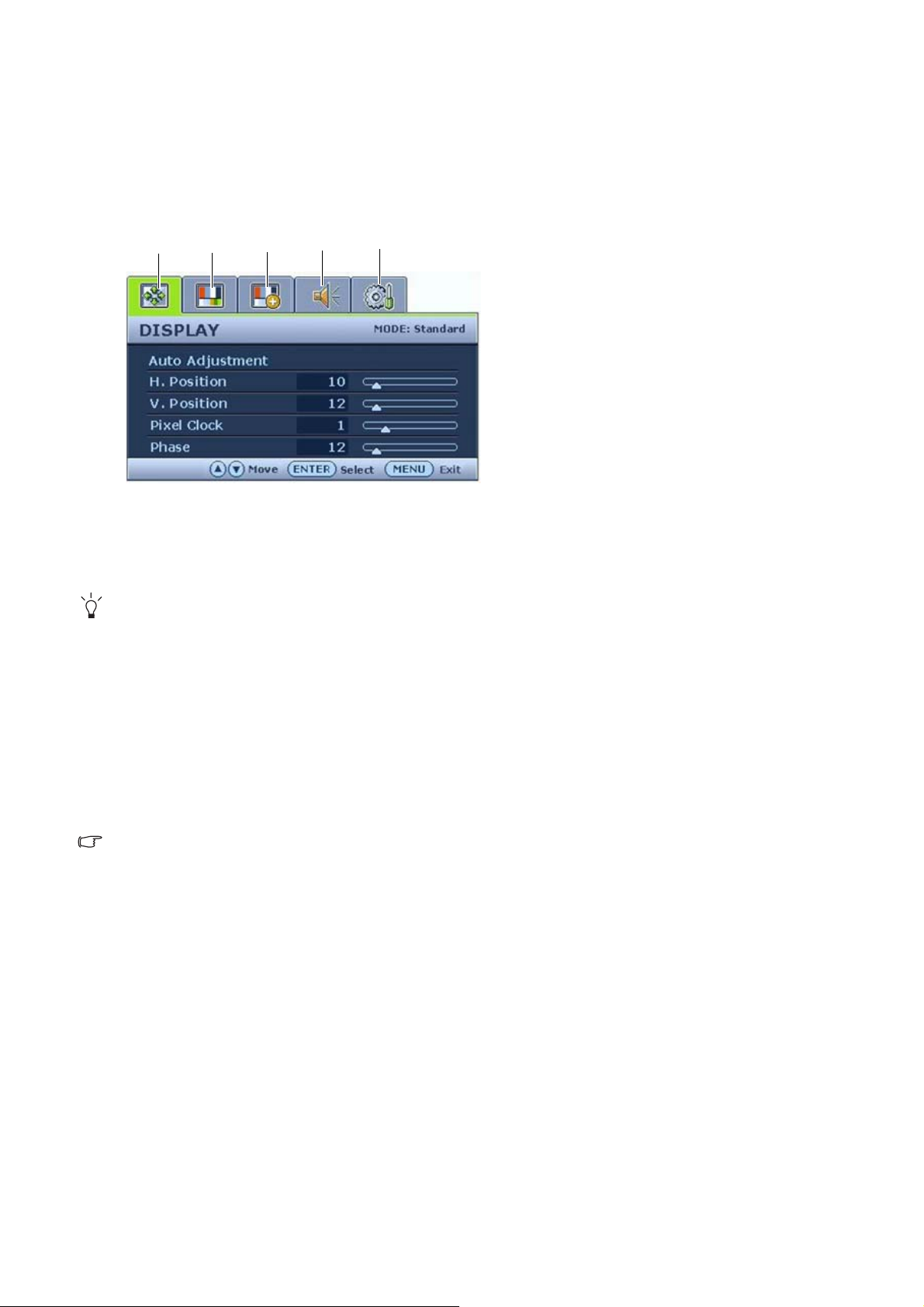

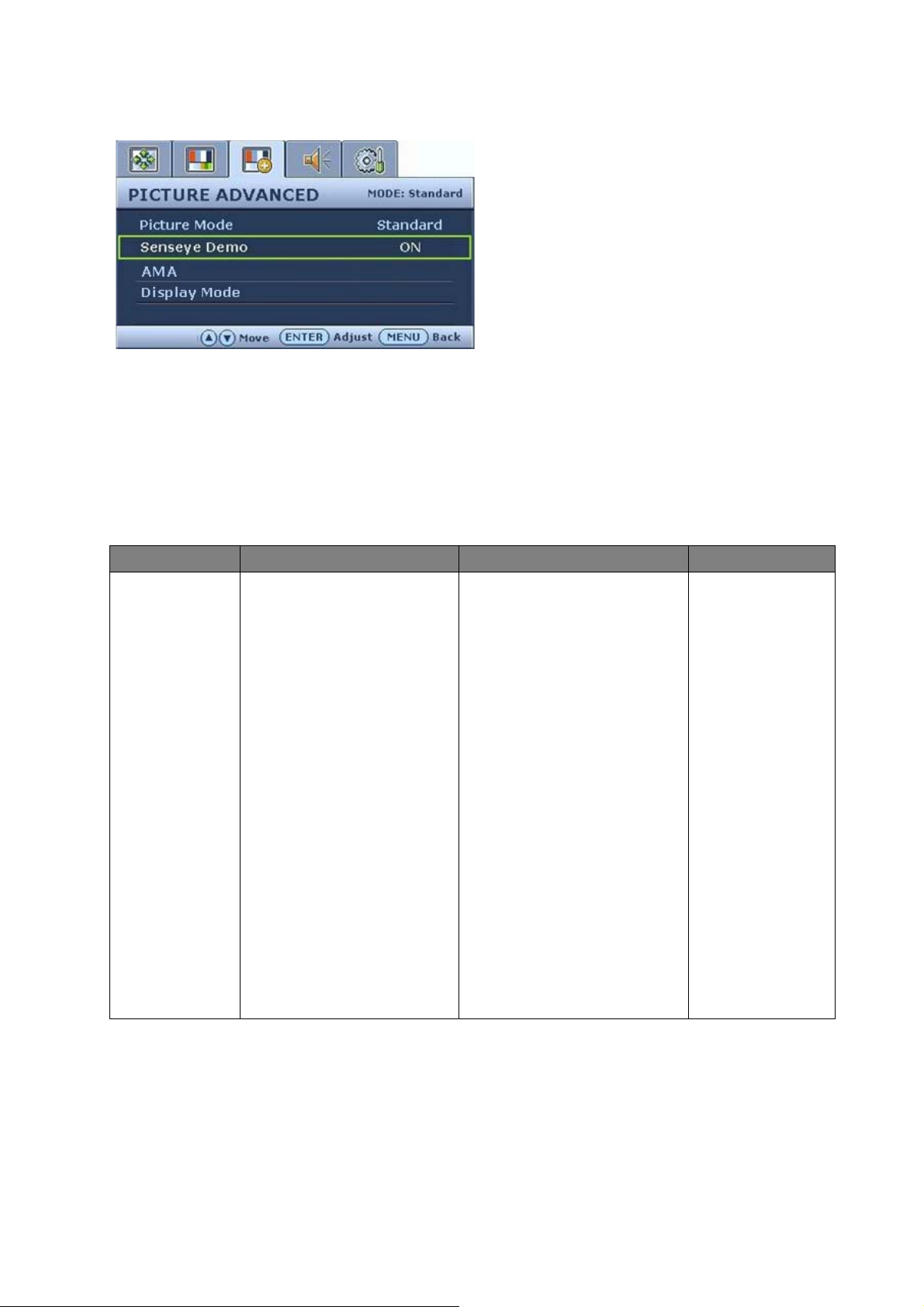

Main menu mode (Mode du menu principal) ........................................................30

Dépannage .......................................................................................................................... 42

Foire aux questions (FAQ) ........................................................................................42

Pour plus d'aide .........................................................................................................43

Synchronisations du PC prises en charge .......................................................................... 44

Spécifications ...................................................................................................................... 45

Sommaire 3

1. Pour commencer

Votre FP94VW fournira la performance optimale d’affichage de la résolution vidéo standard de 1440 x 900. Veuillez vous assurer que votre carte graphique prend en charge la résolution de 1440 x 900.

Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.

Moniteur à cristaux liquides BenQ

Base du moniteur

Supports pour accessoires

CD-ROM

Guide de démarrage rapide

Cordon d'alimentation

(L’image peut être différente du produit fourni dans votre région)

4 Pour commencer

Câble d'interface D-sub

Câble des signaux: DVI-D (en option)

Envisagez la possibilité de conserver le carton et l’emballage pour une utilisation ultérieure lorsque vous pourrez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du

moniteur pendant le transport.

5 Pour commencer

2. Présentation de votre moniteur

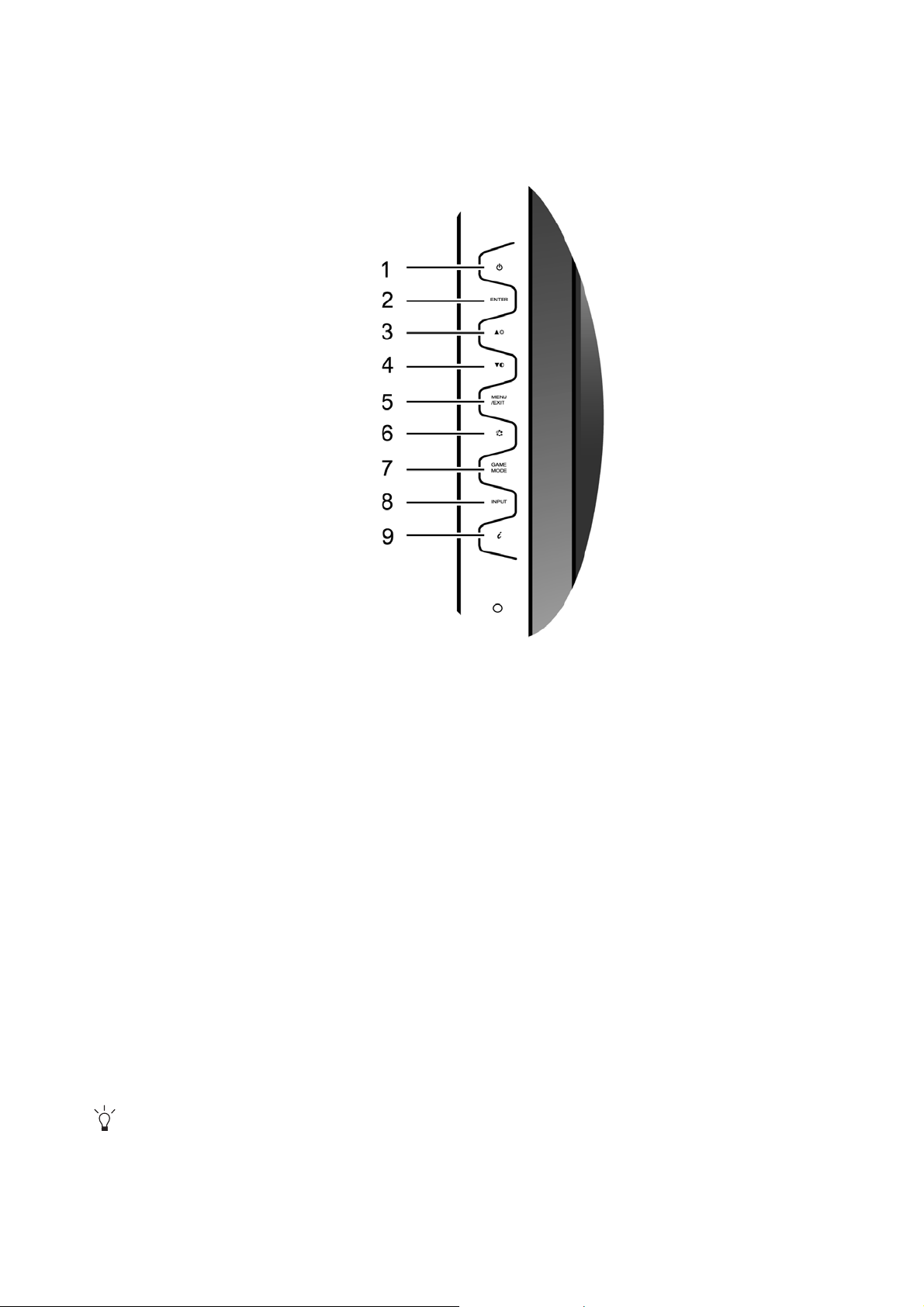

Vue de face (1)

1. Alimentation

2. ENTER (Entrée)

3. t / Luminosité

4. u/ Contraste

5. MENU / QUITTER

6. Mode

7. Mode jeu

8. Input (Entrée)

9. Touche «

Pour plus d’informations sur ces touches, veuillez vous reporter à «

Le panneau de commande » à

la page 25.

key »

Vue de face (2)

Votre moniteur est accompagné de deux supports pour accessoires élégants. En utilisant l’un ou l’autre, vous pouvez mieux organiser votre bureau en plaçant les petits accessoires, tels que le casque micro, les écouteurs, l’équipement de jeu, etc., sur le support.

Il est fortement recommandé de n’accrocher que des accessoires légers. La capacité de poids standard de chaque support va jusqu’à 0,5 kg.

Pour plus d’informations sur l’installation du support, veuillez vous reporter à « Installez le

support pour accessoires. (en option) » à la page 10.

6 Présentation de votre moniteur

Vue latérale gauche

Vue arrière:

1. Prise écouteurs

Branchez les écouteurs ou le casque dans la prise écouteur pour recevoir le signal audio de l’entrée HDMI. Voir «

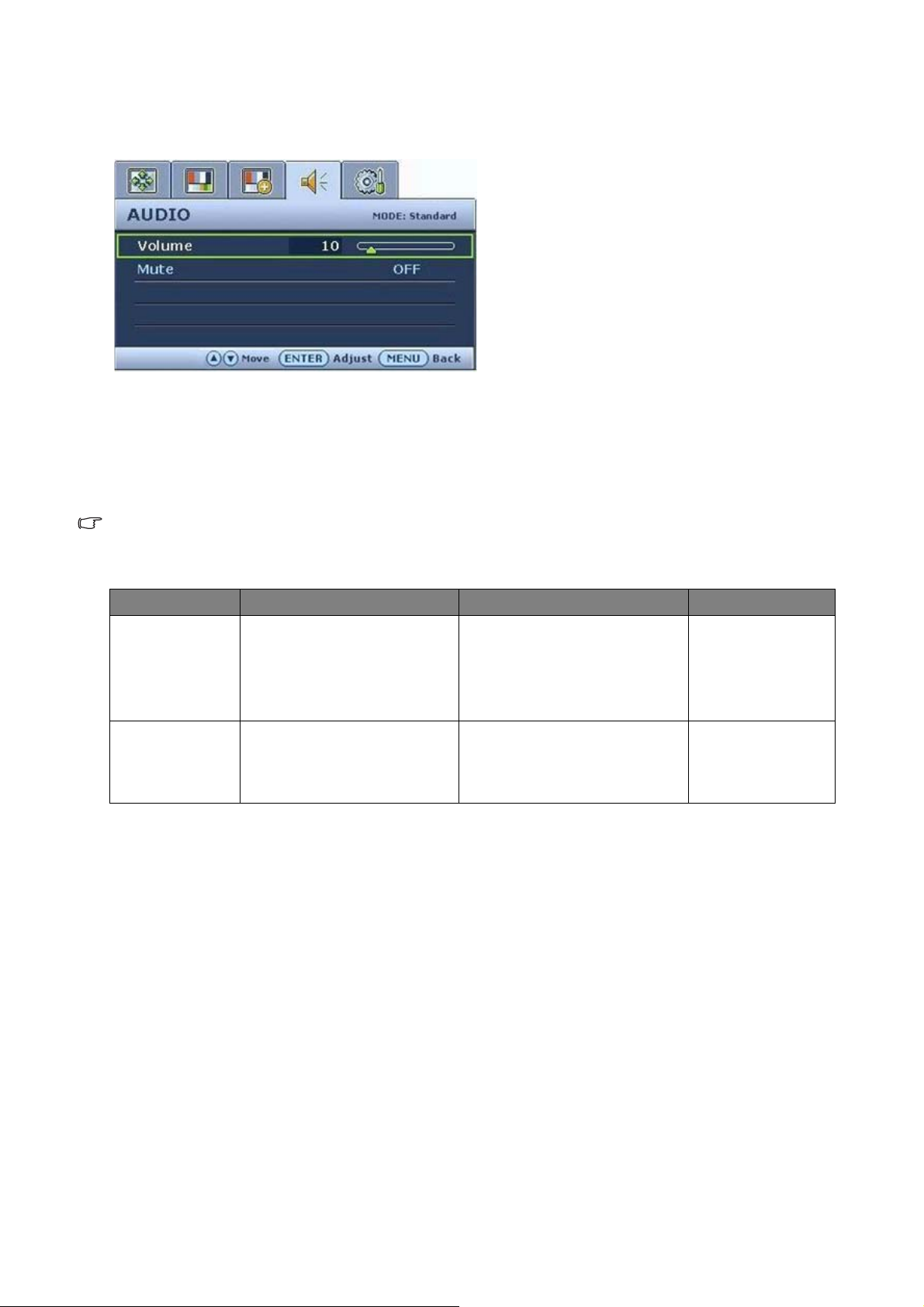

Menu AUDIO (SON) » à la page 38

pour des informations sur les contrôles audio.

1. Couvercle arrière : Montage VESA à l’intérieur

L’arrière de votre écran LCD a un montage VESA standard avec une forme de 100mm, permettant l’installation d’un support mural.

Vo i r « Utilisation du kit de montage du

moniteur » à la page 13

pour en savoir plus.

2. Connecteur d’entrée alimentation secteur

3. Connecteur d’entrée HDMI

4. Connecteur d’entrée DVI-D

5. Connecteur d’entrée D-Sub

7 Présentation de votre moniteur

3. Comment assembler le matériel de votre moniteur

Si l’ordinateur est sous tension, vous devez le mettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d’y être invité.

1. Fixez la base du moniteur.

Veuillez procéder avec soin pour éviter d’endommager le moniteur. Si la surface de l’écran est placée sur un objet tel qu’une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l’écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme le sac d’emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l’écran sur surface plane matelassée.

Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.

Orientez et alignez l’emboîture de la base du support avec l’extrémité du bras du support, puis poussez pour les rapprocher jusqu’à un déclic et leur verrouillage en place.

Essayez doucement de les séparer pour vérifier qu’ils sont bien assemblés.

Soulevez doucement le moniteur, retournez-le et placez le droit sur son support sur une surface plane et égale.

Le moniteur doit être positionné et l’angle de l’écran réglé de manière à minimiser les réflexions

indésirables d’autres sources lumineuses. Lors de l’ajustement de l’angle, tenez le pied pour ne pas renverser le moniteur.

8 Comment assembler le matériel de votre

2. Connectez le câble vidéo de l’ordinateur.

N’utilisez pas à la fois le câble DVI-D et le câble D-Sub sur le même ordinateur. Le seul cas pour lequel les deux câbles peuvent être utilisés est s’ils sont connectés à deux ordinateurs différents avec les systèmes vidéo appropriés.

Connectez une extrémité du câble DVI-D à la prise DVI-D du moniteur et l’autre extrémité du port DVI-D sur votre ordinateur. (en option).

Le format DVI-D est utilisé pour la connexion

numérique directe entre la source vidéo et les moniteurs LCD ou les projecteurs numériques. Les signaux vidéo numérique produisent une image de qualité supérieure aux signaux vidéo analogiques.

Connectez la prise du câble sous-D (à l’extrémité sans filtre ferrite) à la prise sous-D du moniteur. Connectez l’autre prise du câble sous-D (à l’extrémité avec filtre ferrite) à la prise vidéo sous-D de l’ordinateur.

Soit

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l’utilisation.

3. Connectez le câble d’alimentation au moniteur.

Branchez une extrémité du cordon d’alimentation dans la prise marquée ‘POWER IN’ sur l’arrière du moniteur. Ne connectez pas l’autre extrémité à une prise électrique pour l’instant.

9 Comment assembler le matériel de votre moniteur

4. Faites passer les câbles par le support libre.

Libérez le clip de maintien des câbles en appuyant sur le clip vers l’intérieur comme illustré. Positionnez les câbles ensemble et réinsérez le clip sur eux pour maintenir les câbles soigneusement en place derrière le support du moniteur.

5. Installez le support pour accessoires. (en option)

Insérez les assemblages à tenon du support pour accessoires préférés sur les mortaises à l’arrière du moniteur.

Appuyez sur le support pour qu’il se fixe au moniteur.

En utilisant l’un ou l’autre, vous pouvez mieux organiser votre bureau en plaçant les petits accessoires, tels que le casque micro, les écouteurs, l’équipement de jeu, etc., sur le support.

Il est fortement recommandé de n’accrocher que des accessoires légers. La capacité de poids standard de chaque support va jusqu’à 0,5 kg.

10 Comment assembler le matériel de votre

6. Mettez sous tension.

Connectez l’autre extrémité du câble d’alimentation à une prise électrique proche.

L’image peut être différente du produit fourni dans votre région.

Mettez le moniteur sous tension en appuyant sur la touche d’alimentation.

Mettez l’ordinateur également sous tension et suivez les instructions de la section 4 :

profit de votre moniteur BenQ » à la page 16

pour installer le logiciel du moniteur.

« Tirer pleinement

Ajuster l’angle du moniteur

Pour un affichage confortable des images sur l’écran, vous pouvez incliner le moniteur vers le haut de 20 degrés et vers le bas de -5 degrés. Lors de l’ajustement de l’angle, tenez le pied pour ne pas renverser le moniteur.

11 Comment assembler le matériel de votre moniteur

Comment séparer la base du support

1. Préparez le moniteur et la zone.

Mettez le moniteur hors tension et l’alimentation avant de débrancher le câble d’alimentation. Mettez l’ordinateur hors tension avant de débrancher le câble signal du moniteur.

Protégez le moniteur et l’écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l’écran sur une surface propre et matelassée.

2. Libérez le clip de verrouillage sur un côté de la base du support tout en tirant sur le bord de la base à l’opposé du bras du support.

12 Comment assembler le matériel de votre

3. Libérez l’autre clip de verrouillage pour détacher la base du support du bras du support du moniteur.

Utilisation du kit de montage du moniteur

L’arrière de votre moniteur LCD a une monture standard VESA avec une forme de 100mm, permettant l’installation d’un support de montage au mur. Avant de commencer l'installation d'un kit de montage du moniteur, lisez attentivement les précautions ci-dessous.

Précautions

• Montez votre moniteur et son kit de montage sur un mur plat.

• Assurez-vous que le mur est suffisamment résistant pour supporter le poids du moniteur.

• Mettez le moniteur hors tension et l’alimentation avant de déconnecter les câbles du moniteur

LCD.

1. Retirez la base du moniteur.

Placez la surface de l’écran sur une surface propre et matelassée. Détachez la base du moniteur comme indiqué dans “

moniteur » à la page 13

« Utilisation du kit de montage du

.”

13 Comment assembler le matériel de votre moniteur

2. Retirez le support du moniteur.

Utilisez un tournevis cruciforme pour retirer les vis qui fixent le support au moniteur.

L’utilisation d’un tournevis à pointe magnétisée est recommandée pour éviter de perdre les vis.

Puis tirez le support du moniteur en arrière à l’opposé du moniteur.

Au cas où vous souhaitez utiliser votre moniteur sur

le support ultérieurement, veuillez conserver la base du moniteur, le support du moniteur et les vis dans un endroit sûr pour une utilisation ultérieure.

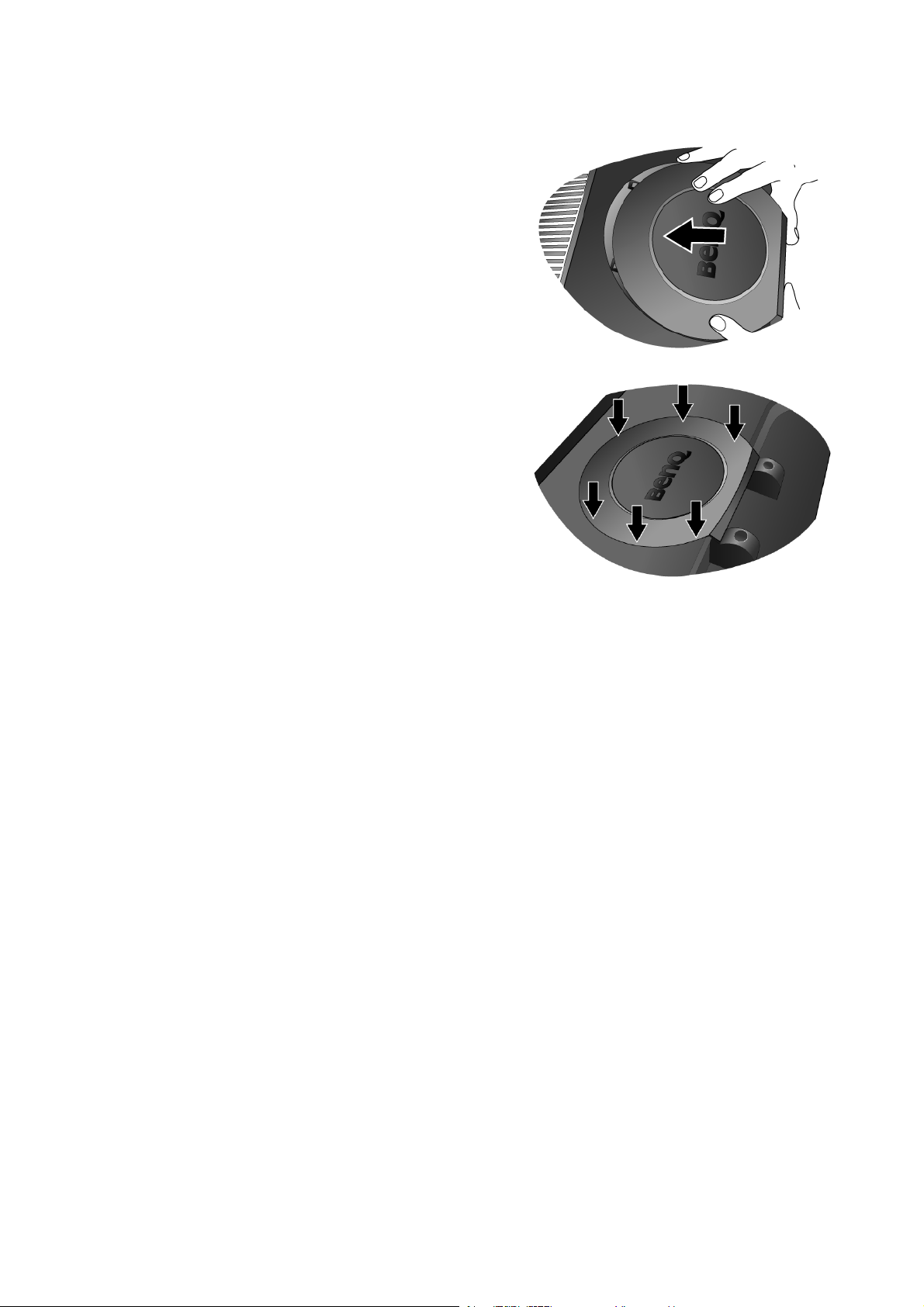

3. Retirez le couvercle arrière.

Tirez légèrement le couvercle arrière du moniteur vers

le haut. Après avoir retiré le couvercle arrière, vous pouvez voir la plaque des vis à l’arrière du moniteur.

4. Suivez les instructions du manuel du support de montage sur mur que vous avez acheté pour effectuer l’installation.

14 Comment assembler le matériel de votre
