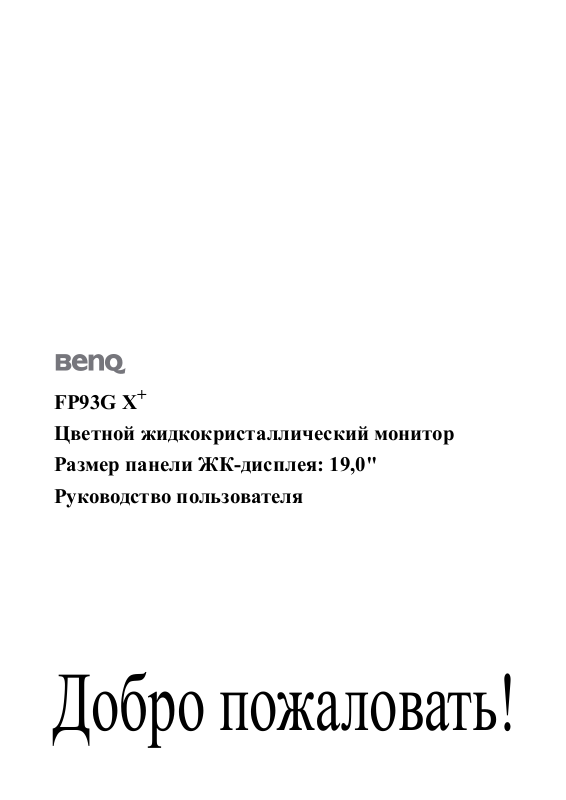

FP93G X
Цветной жидкокристаллический монитор
Размер панели ЖК-дисплея: 19,0"
Руководство пользователя
+
Добро пожаловать!
Авторское право
Copyright © 2006 by BenQ Corporation. All rights reserved. Никакая часть этой публикации не
может быть воспроизведена, передана, переписана, сохранена в системе поиска или переведена
на любой язык или компьютерный язык в любой форме и любым способом, электронным,
механическим, магнитным, оптическим, химическим, ручным или иным без предварительного
письменного разрешения корпорации BenQ.
Ограниченная гарантия
Корпорация BenQ не дает никаких обещаний или гарантий, как явных, так и подразумеваемых,
относительно содержания данного документа, включая любые гарантии коммерческой
пригодности или соответствия любой определенной цели. Кроме того, корпорация BenQ
оставляет за собой право на периодическое обновление и изменение данного документа без
уведомления.
Для обеспечения долгого срока службы и оптимальной работы соблюдайте данные инструкции по технике безопасности
Безопасность электропитания
• Для отключения электропитания данного устройства необходимо вытащить вилку щнура
питания из сетевой розетки.
• Отключение данного оборудования от сети осуществляется путем отсоединения шнура
питания. Поэтому электрическая розетка должна быть расположена рядом с оборудованием, а
доступ к ней должен быть свободен.
• Для питания изделия необходимо использовать источник, характеристики которого
соответствуют указанным
местной электросети, обратитесь за справкой к своему дилеру или в местную организацию по
электроснабжению.
на этикетке. Если вы не знаете, какое напряжение используется в
Уход и очистка
• Очистка Перед выполнением очистки монитора всегда отключайте его от сети, вынимая вилку
из сетевой розетки. Очистку поверхности экрана жидкокристаллического монитора следует
производить неабразивной тканью без ворса. При очистке монитора не пользуйтесь никакими
жидкостями, аэрозолями или средствами для очистки стекол.
• Прорези и отверстия на задней и верхней панелях корпуса предназначены для
закрывайте и не загораживайте эти прорези и отверстия. Никогда не устанавливайте монитор
рядом с электронагревательными приборами и другими источниками тепла, а также во
встроенные элементы мебели, если не обеспечивается нужная степень вентиляции.
• Никогда не проталкивайте никакие предметы внутрь изделия и не проливайте туда жидкость.
вентиляции. Не
Обслуживание
• Во избежание поражения электрическим током или иных травм и повреждений не делайте
попыток вскрывать изделие, снимать панели корпуса, а также самостоятельно выполнять
техническое обслуживание изделия. Если имело место любое из вышеописанных
неправильных действий или какая-либо случайность, например, падение или неправильное
обращение, обратитесь за помощью к квалифицированному персоналу.
2
Содержание
Начало работы ............................................................................................................................. 4
Начальные сведения о мониторе ............................................................................................. 5
Вид спереди ............................................................................................................................ 5
Вид сзади ................................................................................................................................5
Установка аппаратного обеспечения монитора ................................................................... 6
Отсоединение подставки ....................................................................................................... 9
Использование комплекта для установки монитора ........................................................ 10
Максимально эффективная работа с монитором BenQ ................................................... 12
Установка драйвера монитора на новом компьютере...................................................... 13
Обновление драйвера при замене старого монитора ....................................................... 14
Порядок установки в системах с Windows Vista .............................................................. 15
Порядок установки в системах с Windows XP.................................................................. 16
Регулировка разрешения экрана ........................................................................................... 18
Регулировка частоты обновления экрана ........................................................................... 19
В Windows значение частоты обновления можно изменить следующим образом:...... 19
Настройка оптимального качества изображения .............................................................. 20
Порядок регулировки параметров монитора ..................................................................... 21
Панель управления .............................................................................................................. 21
Структура экранного меню OSD (On Screen Display)...................................................... 22
Режим настройки с помощью клавиш быстрого вызова ................................................. 23
Режим главного меню ......................................................................................................... 24
Устранение неполадок ............................................................................................................. 34
Часто задаваемые вопросы ................................................................................................. 34
Нужна дополнительная помощь?....................................................................................... 35
Поддерживаемые значения разрешения ПК ....................................................................... 36
Технические характеристики ................................................................................................. 37
3Содержание
1. Начало работы
Распаковывая устройство, убедитесь в наличии перечисленных ниже компонентов. Если
какие-либо компоненты отсутствуют или повреждены, немедленно обратитесь к продавцу
изделия.
ЖК-монитор BenQ
Краткое руководство
Компакт-диск
Кабель питания
(Показанное здесь изображение
может отличаться от изображения
модели, поставляемой в вашу
страну)
Сигнальный кабель: D-Sub
Сигнальный кабель: DVI-D
(дополнительно)
Сохраните коробку и упаковку, чтобы использовать их в будущем для перевозки монитора.
Формованная прокладка из пенопласта идеально подходит для защиты монитора при
транспортировке.
4 Начало работы
2. Начальные сведения о мониторе
Вид спереди
Вид сзади
1. Гнездо для подсоединения кабеля питания
2. Входной разъем DVI-D
3. Входной разъем D-Sub
5 Начальные сведения о мониторе
3. Устан о вка аппаратного обеспечения монитора
Если ваш компьютер включен, то перед тем, как продолжить, выключите его. Не подсоединяйте
кабели к монитору и не включайте его, пока не получите соответствующих указаний.
1. Подсоедините подставку монитора.
Соблюдайте осторожность во избежание
повреждения монитора. Не кладите монитор экраном
вниз на поверхность, на которой находятся еще
какие-либо предметы, например, степлер или мышь,
которые могут поцарапать стекло или повредить
ЖК-подложку, из-за чего гарантия на ваш монитор
станет недействительной. Положив монитор на стол,
больше не двигайте его во избежание
царапин или повреждения корпуса и органов
управления.
На рабочем столе освободите место и постелите
что-нибудь мягкое, например, упаковочный материал
из коробки монитора, чтобы не повредить монитор и
экран.
Положите монитор экраном вниз на ровную чистую
поверхность, застеленную мягким материалом.
появления
Прижимая монитор к поверхности стола, отведите
кронштейн подставки вверх от корпуса монитора.
Совместите край кронштейна с гнездом в
подставке и
затем сдвиньте их, чтобы они со щелчком вошли в
зацепление друг с другом.
Осторожно попытайтесь разъединить их, чтобы
убедиться в надежности зацепления.
Осторожно поднимите монитор, переверните его и
установите его на подставку на плоской ровной
поверхности.
Установите монитор под таким углом, чтобы свести к
минимуму нежелательное отражение от других
источников освещения.
6 Установка аппаратного обеспечения монитора
2. Подключите видеокабель от ПК.
Не используйте одновременно кабель с разъемом
DVI-D и кабель с разъемом D-Sub от одного и того же
ПК. Оба кабеля могут использоваться одновременно
только в том случае, когда они подключены к разным
ПК с соответствующими видеосистемами.
Подключите один конец кабеля DVI-D к разъему
DVI-D монитора, а второй конец - к порту DVI-D на
компьютере. (дополнительно)
Либо
Формат DVI-D используется для прямого обмена
цифровыми сигналами между видеоисточником и
цифровыми ЖК-мониторами или проекторами.
Цифровые видеосигналы обеспечивают намного
более высокое качество изображения, чем
аналоговые видеосигналы.
Подсоедините разъем кабеля D-Sub (без ферритового
фильтра) к разъему D-Sub монитора. Другой разъем
кабеля D-Sub (с ферритовым фильтром) подсоедините
к разъему D-Sub видеовыхода компьютера.
Заверните фиксирующие винты на разъемах во
избежание случайной расстыковки во время работы.
3. Подсоедините шнур питания к монитору.
Вставьте один конец шнура питания в разъем с
маркировкой "POWER IN (Вход питания)" на задней
стенке корпуса монитора. Пока не подключайте вилку
на втором конце шнура питания к сетевой розетке.
Либо
7 Установка аппаратного обеспечения монитора
4. Пропустите кабели через фиксирующую скобку.
Сдавите расположенный на наружной стороне
подставки зажим, фиксирующий кабели, и снимите
его (см. рис.). Сложите кабели вместе, наденьте на них
зажим и вставьте его на место, чтобы закрепить
кабели на подставке монитора.
5. Подключение к сети и включение питания.
Вставьте вилку на другом конце шнура питания в
сетевую розетку и включите питание.
Показанное здесь изображение может отличаться от
изображения модели, поставляемой в вашу страну.
Включите монитор, нажав кнопку питания на его
передней панели.
Включите питание компьютера и затем для установки
программного обеспечения монитора выполните
инструкции, приведенные в разделе 4:
эффективная работа с монитором BenQ
Максимально
.
8 Установка аппаратного обеспечения монитора
Отсоединение подставки
1. Подготовьте монитор и освободите место на
столе.
Перед отсоединением шнура питания выключите
монитор и питание. Перед отсоединением
сигнального кабеля от монитора выключите
компьютер.
Соблюдайте осторожность во избежание
повреждения монитора. Не кладите монитор экраном
вниз на поверхность, на которой находятся еще
какие-либо предметы, например, степлер или мышь,
которые могут поцарапать стекло или повредить
ЖК-подложку, из-за чего гарантия на ваш монитор
станет недействительной. Положив монитор на стол,
больше не двигайте его во избежание
царапин или повреждения корпуса и органов
управления.
Освободите место на рабочем столе и постелите
что-нибудь мягкое, например, полотенце, чтобы не
повредить монитор и экран, после этого положите на
него монитор экраном вниз.
появления
2. Освободите фиксирующий зажим с одной
стороны подставки, одновременно отжимая
подставку от кронштейна.
3. Освободив второй фиксирующий зажим,
отсоедините подставку монитора от кронштейна.
9 Установка аппаратного обеспечения монитора
Использование комплекта для установки монитора
На задней стенке вашего ЖК-монитора имеется соответствующее стандарту VESA
крепление со 100-мм вырезом, в который устанавливается кронштейн настенного
крепления. Перед началом работы с монтажным комплектом внимательно ознакомьтесь с
мерами предосторожности.
Меры предосторожности
• Устанавливайте монитор и монтажный комплект монитора на ровную стену.
• Убедитесь, что материал стены достаточно надежен, чтобы выдержать вес монитора.
• Выключите ЖК-монитор и питание и только после этого отсоединяйте кабели.
1. Снимите основание монитора.
Положите монитор экраном вниз на чистую
поверхность, застеленную мягким материалом.
Отсоедините основание монитора согласно указаниям
в разделе “
Отсоединение подставки.”
2. Снимите подставку монитора.
С помощью крестовой отвертки выверните винты,
которыми подставка крепится к монитору.
Рекомендуем использовать отвертку с магнитной
головкой, чтобы не потерять винты.
Затем оттяните подставку от монитора.
Если вы собираетесь в будущем снова
использовать монитор на подставке, то сохраните
основание монитора, подставку и винты в
безопасном месте.
10 Установка аппаратного обеспечения монитора
3. Снимите заднюю крышку.
Чтобы снять заднюю крышку, сдвиньте ее по
направлению к себе. Откроется пластина с винтами на
задней стенке монитора.
4. Для завершения установки выполните
инструкции, приведенные в руководстве на
купленный вами кронштейн настенного
крепления.
11 Установка аппаратного обеспечения монитора
4. Максимально эффективная работа с монитором BenQ
Последовательность действий для успешной установки драйвера ЖК-монитора BenQ
зависит от особенностей подсоединения и установки ЖК-монитора BenQ: какая
используется версия Microsoft Windows, подсоединяете ли вы монитор и устанавливаете
его драйвер на новый компьютер (на котором прежде не был установлен драйвер монитора)
или вы заменяете прежний монитор и меняете ранее установленный для него драйвер.
В любом случае, когда вы в следующий раз, подсоединив монитор, включите компьютер,
операционная система Windows автоматически распознает новое (или отличное от ранее
установленного) оборудование и запустит утилиту Мастер установки нового
оборудования.
Следуйте указаниям этой утилиты, пока она не попросит вас указать модель монитора.
Нажмите кнопку Have Disk (Установить с диска), вставьте компакт-диск,
ЖК-монитору BenQ, и укажите соответствующую модель монитора. Далее приводятся
подробные сведения и пошаговые указания для обоих вариантов - автоматической
установки нового монитора или модернизации (при замене старого монитора). См.
разделы:
• Установка драйвера монитора на новом компьютере vна стр. 13
• Обновление драйвера при замене старого монитора vна стр. 14
прилагаемый к
Если для входа в систему Windows требуется ввод имени пользователя и пароля, то для установки
драйвера монитора вы должны войти в систему под учетной записью администратора или члена
группы администраторов. Кроме того, если ваш компьютер подключен к сети, в которой
применяются правила безопасного доступа, то, возможно, настройки сетевой системы
безопасности не позволят
вам установить драйвер на компьютер.
12 Максимально эффективная работа с монитором BenQ
Уст а нов ка драйвера монитора на новом компьютере
В этом разделе подробно описываются действия по выбору и установке драйвера
ЖК-монитора BenQ на новом компьютере, на котором прежде не был установлен драйвер
монитора. Эти указания применимы только к совершенно новому компьютеру, к которому
впервые подключается монитор, в данном случае - ЖК-монитор BenQ.
Если же вы подключаете ЖК-монитор BenQ к компьютеру, к которому прежде был подключен другой
монитор (и был установлен другой драйвер), то вам не нужно выполнять эти инструкции. В этом
случае выполните действия, описанные в разделе "Обновление драйвера при замене старого
монитора".
1. Выполните действия, описанные в разделе 3: Установка аппаратного обеспечения
монитора
Операционная система Windows при запуске автоматически обнаружит новый монитор и
запустит утилиту Мастер установки нового оборудования. Следуйте ее указаниям, пока не
появится окно Install Hardware Device drivers (Уст ан о в ка драйвера устройства).
2. Вставьте в привод компьютера компакт-диск, прилагаемый к ЖК-монитору BenQ.
3. Уст а но ви т е флажок в окошке Search for a suitable driver for my device (Поиск
подходящего драйвера для моего устройства) и нажмите кнопку Next (Далее).
4. Уст а но ви т е флажок в окошке CD-ROM drives (Поиск на компакт-дисках) (снимите
флажки у других вариантов) и нажмите кнопку Next (Далее).
.
5. Убедитесь, что "мастер" правильно
выбрал название вашего монитора "BenQ
FP93GX+", и нажмите кнопку Next (Далее).
6. Нажмите кнопку Finish (Готово).
7. Перезагрузите компьютер.
13 Максимально эффективная работа с монитором
Обновление драйвера при замене старого монитора
В этом разделе подробно описываются действия по ручному обновлению драйвера
монитора в компьютере, работающем под управлением ОС Microsoft Windows. В
настоящее время драйвер протестирован на совместимость (и рекомендован для
использования) с операционными системами версий Windows XP и Windows Vista.
Возможно, он будет работать правильно и с другими версиями Windows, однако, на момент
написания данного руководства компания BenQ еще не протестировала эти драйверы на других
версиях Windows и не может гарантировать их работу в этих системах.
Для установки драйвера монитора нужно на компакт-диске, прилагаемом к ЖК-монитору
BenQ, выбрать соответствующий информационный файл (.inf) для конкретной модели
подключенного монитора и позволить операционной системе Windows установить
соответствующий драйвер с этого компакт-диска. Вам достаточно лишь указать системе
путь к этим файлам. В ОС Windows имеется "Мастер обновления драйверов устройств",
который автоматизирует
установке.
См. раздел:
• Порядок установки в системах с Windows Vista.
выполнение этой задачи и помогает вам в выборе нужного файла и
• Порядок установки в системах с Windows XP.
14 Максимально эффективная работа с монитором BenQ
Порядок установки в системах с Windows Vista
1. Откройте окно Display Settings (Параметры экрана).
Нажмите правой кнопкой на рабочем столе и во всплывающем меню выделите пункт
Personalize (Настройка).
В окне Personalize appearance and sounds (Настроить вид и звуки) выберите Display Settings
(Параметры экрана).
Откроется окно Display Settings (Параметры экрана).
2. Нажмите кнопку Advanced Settings (Дополнительные параметры).
Откроется окно Generic PnP Monitor Properties (Свойства универсального монитора PnP).
3. Откройте вкладку Monitor (Монитор) и нажмите кнопку Properties (Свойства).
4. В окне User Account Control (Управление учетной записью пользователя) нажмите
Continue (Продолжить).
5. Откройте вкладку Driver (Драйвер) и нажмите кнопку Update Driver (Обновить
драйвер).
6. Вставьте в привод компьютера компакт-диск, прилагаемый к ЖК-монитору BenQ.
7. В окне Update Driver Software (ПО для обновления драйвера) выберите пункт
"Browse my computer for driver software (Искать драйвер на моем компьютере)".
8. Нажмите "Browse (Обзор)" и выберите Driver>Windows Vista>FP93GX+ на
компакт-диске, затем нажмите кнопку Next (Далее).
В результате соответствующие файлы драйвера монитора будут скопированы на компьютер и
установлены.
9. Нажмите Close (Закрыть).
Перезапуск Windows Vista не потребуется, поскольку драйверы ЖК-монитора BenQ начнут
действовать сразу же, и вам не придется выполнять никаких действий.
15 Максимально эффективная работа с монитором
Порядок установки в системах с Windows XP
1. Откройте окно Display Properties (Свойства экрана).
Быстрее всего открыть окно Display Properties можно с рабочего стола Windows.
Нажмите правой кнопкой на рабочем столе и во всплывающем меню выделите пункт
Properties (Свойства).
Кроме того, в Windows можно открыть окно Display Properties, дважды щелкнув по значку
Control Panel (Панель управления).
В версии Windows XP пункт Control Panel расположен сразу в основном меню кнопки Start.
Отображаемые пункты меню
своей системы.
• Если выбран вид Classic (Классический вид), то нажмите кнопку Start | Control Panel |
Display.
• Если выбран вид Category (Вид по категориям), то нажмите кнопку Start | Control Panel |
Appearance and Themes (Оформление и темы) | Change the screen resolution (Изменить
разрешение экрана).
Откроется окно Display Properties (Свойства экрана).
2. Откройте вкладку Settings (Настройка) и нажмите кнопку Advanced
(Дополнительно).
Откроется окно Display Properties (Свойства экрана).
зависят от того, какой тип отображения (Вид) вы выберите для
3. Нажмите вкладку Monitor (Монитор) и в списке выберите пункт "Plug and Play
Monitor (Монитор Plug and Play)".
Если в списке есть только один монитор, то он и будет выбран.
4. Нажмите кнопку Properties (Свойства).
Откроется окно Monitor Properties (Свойства монитора).
Если в качестве поставщика драйвера в списке указана компания BenQ и название модели
совпадает с названием модели вашего нового монитора, то это значит, что нужные драйверы
уже установлены и вам не нужно ничего делать. Закройте эти окна свойств.
Однако если компания BenQ не указана в списке как изготовитель
отсутствует нужная модель, то вам нужно продолжить выполнение этих указаний.
или если в списке
5. Откройте вкладку Driver (Драйвер) и нажмите кнопку Update Driver (Обновить
драйвер).
Откроется окно Hardware Update Wizard (Мастер обновления оборудования). Следуйте
указаниям мастера, выполняя указанные ниже действия:
6. Вставьте в привод компьютера компакт-диск, прилагаемый к ЖК-монитору BenQ.
7. Выберите пункт "Install from a list or specific location (Установка из указанного
места)" и нажмите Next (Далее).
8. Выберите пункты "Search for the best driver in these locations (Выполнить поиск
наиболее подходящего драйвера в указанных местах)" и "Search removable media
(Поиск на сменных носителях)", затем нажмите Next (Далее).
Подождите, пока мастер проведет поиск на приводах и на прилагаемом к ЖК-монитору BenQ
компакт-диске, который вы вставили на шаге 6. По завершении поиска мастер должен найти на
компакт-диске и выбрать драйвер, подходящий для вашей модели монитора BenQ, в данном
случае - "BenQ FP93GX+" в папке "d:\Driver\Windows XP\FP93GX+\FP93GX+.inf" или
аналогичный.
16 Максимально эффективная работа с монитором BenQ
Буквенное обозначение вашего привода компакт-дисков может отличаться от обозначения на
примере в зависимости от конфигурации вашей системы - например, "D:", "E:" или "F:" и т.д.
9. Выделите на компакт-диске (нажав один раз) файл с именем "FP93GX+" и нажмите
кнопку Next (Далее).
В результате соответствующие файлы драйвера монитора будут скопированы на компьютер и
установлены.
10. Нажмите кнопку Finish (Готово).
В результате окно мастера закроется, и вы вернетесь в окно Monitor Properties (Свойства
монитора), но уже с именем BenQ FP93GX+ Properties (Свойства).
11. Нажмите Close (Закрыть), OK и еще раз OK.
В результате закроется окно Display Properties (Свойства экрана). Перезапуск Windows XP не
потребуется, поскольку драйверы ЖК-монитора BenQ начнут действовать сразу же, и вам не
придется выполнять никаких действий.
17 Максимально эффективная работа с монитором
5. Регулировка разрешения экрана
Из-за особенностей, свойственных технологии изготовления жидкокристаллических (ЖК)
дисплеев, разрешение изображения является постоянной величиной. Монитор FP93G X
обеспечивает наивысшее качество изображения при разрешении 1280 x 1024 точек. Это
разрешение, обеспечивающее наиболее четкое изображение, называется “физическим
(native)”, или максимальным разрешением. При меньших значениях разрешения для
вывода изображения на весь экран используется схема интерполяции. В зависимости от
типа изображения и его исходного разрешения может наблюдаться размытие изображения
на границах пикселей, когда используется разрешение с интерполяцией.
Для использования всех преимуществ технологии ЖК-мониторов следует установить
физическое разрешение - 1280 x 1024 точек.
В Windows значение разрешения изображения можно изменить следующим образом:
1. Откройте окно Display Properties (Свойства экрана) и в нем откройте вкладку
Settings (Настройка).
Для открытия окна Display Properties можно правой кнопкой нажать на рабочем столе
Windows и во всплывающем меню выбрать пункт Properties (Свойства).
+
2. Отрегулируйте разрешение экрана с помощью ползунка в разделе "Screen area
(Область экрана).
Уст а н о ви те разрешение 1280 x 1024 точек и нажмите кнопку Apply (Применить).
3. Нажмите кнопку OK и затем кнопку Ye s ( Да).
4. Закройте окно Display Properties (Свойства экрана).
18 Регулировка разрешения экрана
6. Регулировка частоты обновления экрана
Для ЖК-монитора не стоит выбирать самую высокую частоту обновления, поскольку для
ЖК-мониторов возникновение мерцания экрана технически невозможно. Наилучшие
результаты достигаются при использовании стандартных режимов, заранее настроенных в
вашем компьютере. В разделе технических характеристик данного Руководства
пользователя приведена таблица таких стандартных режимов: Поддерживаемые значения
разрешения ПК
Для физического разрешения 1280 x 1024 точек можно выбирать следующие значения частоты
обновления: 60, 70 и 75 Гц (но не 72 Гц).
В Windows значение частоты обновления можно изменить следующим образом:
1. В окне Control Panel дважды щелкните по значку Display (Экран).
2. В окне Display Properties (Свойства экрана) откройте вкладку Settings (Настройка)
и нажмите кнопку Advanced (Дополнительно).
.
3. Откройте вкладку Adapter (Адаптер) и в списке доступных режимов выберите
значение частоты обновления, соответствующее одному из стандартных режимов.
4. Нажмите кнопку Change (Изменить), OK и затем кнопку Yes (Да).
5. Закройте окно Display Properties (Свойства экрана).
19 Регулировка частоты обновления экрана
7. Настройка оптимального качества изображения
Добиться оптимального качества изображения с аналогового (D-Sub) входа проще всего
при помощи функции “i key”. Чтобы оптимизировать изображение, которое сейчас
выводится на экран, нажмите кнопку “i key”.
Когда вы подключаете к монитору цифровой видеовыход при помощи цифрового (DVI) кабеля,
функция “i key” и функция Auto Adjustment (Автоматическая регулировка) деактивируются, так
как монитор будет автоматически выводить изображение с максимально возможным качеством.
Когда вы используете функцию “i key”, убедитесь в том, что для установленной в вашем компьютере
видеокарты задано физическое разрешение монитора (1280 x 1024).
При желании можно в любое время вручную отрегулировать геометрические параметры,
используя элементы меню настройки геометрии экрана. Для этого компания BenQ
предлагает утилиту тестирования экрана с помощью эталонных изображений, с помощью
которой можно проверить, насколько правильно на экране отображаются цвета,
полутоновые изображения и линейные градиентные цвета.
1. Запустите с компакт-диска диагностическую программу auto.exe, с помощью которой
лучше всего контролировать изменения изображения в процессе настройки монитора.
Можно также использовать любое другое изображение, например, рисунок рабочего
стола операционной системы. Однако рекомендуется использовать программу
auto.exe, после запуска которой на экране появится настроечная таблица.
2. Нажмите кнопку "i key" на мониторе.
3. Для вызова экранного меню нажмите кнопку “ENTER” на панели управления
монитора.
4. С помощью клавиши или выберите “DISPLAY (ДИСПЛЕЙ)” и для входа в меню
нажмите клавишу “ENTER”
5. При наличии вертикальных помех (наподобие эффекта штор - мерцание вертикальных
линий) нажмите кнопку
или , чтобы в главном меню выбрать подменю “Pixel
Clock (Тактовая частота видеосигнала)”, и нажмите кнопку “ENTER”. Теперь
отрегулируйте изображение на мониторе, нажимая кнопки или до тех пор, пока
помехи не исчезнут.
6. При наличии горизонтальных помех нажмите кнопку
или , чтобы в главном меню
выбрать подменю “Phase (Фаза видеосигнала)”, и нажмите кнопку “ENTER”. Теперь
отрегулируйте изображение на мониторе, нажимая кнопки или до тех пор, пока
помехи не исчезнут.
20 Настройка оптимального качества изображения
8. Порядок регулировки параметров монитора
Панель управления
1. “i key” - автоматическая установка положения по вертикали, положения по
горизонтали и частоты тактового сигнала пикселей.
2. Кнопка “Exit” (“Выход”) - переход к меню более высокого уровня или выход из
экранного меню. Эта кнопка служит также в качестве кнопки “Input” (Вход).
3. (Влево) - уменьшение значения параметра/перемещение курсора влево. Также
служит в качестве кнопки быстрой настройки контрастности.
4. (Вправо) - увеличение значения параметра/перемещение курсора вправо. Эта кнопка
служит также в качестве кнопки быстрой настройки яркости.
5. Кнопка “Enter” (Ввод) - вызов экранного меню, вход в подменю, выбор пунктов меню,
подтверждение выбора.
6. “Power” - (“Питание”) - включение и выключение питания монитора.
OSD = Экранное меню (On Screen Display).
При нажатии клавиш горячего вызова будет выводиться градуированная шкала для регулировки
значения данного параметра, но только в том случае, если в настоящее время экранное меню не
отображается. Экраны регулировки параметров, активируемые клавишами быстрого вызова,
пропадут с экрана, если в течение нескольких секунд не будет нажата ни одна клавиша.
настройки с помощью клавиш быстрого вызова vна стр. 23.
См. Режим
21 Порядок регулировки параметров монитора
Структура экранного меню OSD (On Screen Display)
DISPLAY
(ДИСПЛЕЙ)
(ИЗОБРАЖЕНИЕ)
ADVANCED
(ДОП. НАСТР.
ИЗОБР.)
Auto Adjustment
(Авт. регулировка)
H. Position
(Горизонт. Позиция)
V. Position
(Верт. Позиция)
Pixel Clock
(Синхр. Пикселей)
Phase (Фаза)
Brightness (Яркость)
Contrast
(Контрастность)
Sharpness (Резкость)
Color (Цвет)
AMA (AMA) ON (ВКЛ.)
Normal
(Нормальный)
Bluish (Холодные) Blue (Синий)
Reddish (Теплые)
User Mode
(Уст.польз)
Reset Color
(Сбросить Цвет)
OFF (ВЫКЛ.)
Red (Красный)
Green (Зеленый)
Yes (ДА)
No (НЕТ)
SYSTEM
(СИСТЕМА)
DVI-D (DVI-D)
Input (Вход) D-sub (D-sub)
OSD Settings
(Настр. экр. меню)
Information
(Сведения)
Reset All
(Сбросить все)
Language (Язык)
H. Position
(Горизонт. Позиция)
V. Posit i o n
(Верт. Позиция)
Display Time
(Показать время)
OSD Lock
(Блокир. экр. меню)
Yes (ДА)
No (НЕТ)ON (ВКЛ.)
English
Français
Deutsch
Italiano
Español
Polski/ 日本語
Česky/ 繁體中文
Magyar/ 简体中文
Srpskohrvatski
(jezik)
Română
Nederlands
Русский
Svenska
Português
OFF (ВЫКЛ.)
22 Порядок регулировки параметров монитора
Режим настройки с помощью клавиш быстрого вызова
Когда на мониторе не отображается экранное меню, клавиши на мониторе действуют как
клавиши быстрого вызова той или иной функции.
Клавиша быстрого вызова функции "Brightness (Яркость)"
Нажмите клавишу , чтобы вывести на
экран индикатор Brightness (Яркость).
Нажимайте клавишу для увеличения
или клавишу для уменьшения яркости
экрана, затем нажмите клавишу Exit для
выхода.
Клавиша быстрого вызова функции "Contrast (Контрастность)"
Нажмите клавишу , чтобы вывести на
экран индикатор Contrast
(Контрастность). Нажимайте клавишу
для увеличения или клавишу для
уменьшения контраста экрана, затем
нажмите клавишу Exit для выхода.
Клавиша быстрого вызова функции "Input (Вход)"
Нажмите клавишу Exit, чтобы выбрать
нужный видеосигнал для подключения к
монитору.
Настройка вступит в силу немедленно.
См. также раздел Input (Вход) vна стр. 31.
23 Порядок регулировки параметров монитора
Режим главного меню
Экранное меню OSD (On Screen Display) позволяет регулировать все параметры вашего
монитора.
Нажмите клавишу ENTER, чтобы вывести показанное ниже главное экранное меню.
Главное экранное меню содержит 4
1
2
3
4
меню:
1. DISPLAY (ДИСПЛЕЙ)
2. PICTURE (ИЗОБРАЖЕНИЕ)
3. PICTURE ADVANCED
(ДОП. НАСТР. ИЗОБР.)
4. SYSTEM (СИСТЕМА)
Клавишей (стрелка влево) или
(стрелка вправо) выделите нужный
элемент меню и нажмите клавишу
ENTER (ВВОД), чтобы открыть экран
настройки параметров этого элемента
меню.
Отображение текста меню возможно на 14 языках; дополнительные сведения см. в подразделе
“Language (Язык) vна стр. 32” раздела “Настройки экранного меню OSD”.
Более подробные сведения о каждом меню см. на следующих страницах:
• Меню DISPLAY (ДИСПЛЕЙ) vна стр. 25
• Меню PICTURE (ИЗОБРАЖЕНИЕ) vна стр. 27
• Меню PICTURE ADVANCED ( ДОП. НАСТР. ИЗОБР. ) vна стр. 30
• Меню SYSTEM (СИСТЕМА) vна стр. 31
24 Порядок регулировки параметров монитора
Меню DISPLAY (ДИСПЛЕЙ)
1. Нажмите клавишу ENTER, чтобы
вывести главное меню на экран.
2. С помощью клавиши или
выберите DISPLAY (ДИСПЛЕЙ) и
затем для входа в меню нажмите
клавишу ENTER (ВВОД).
3. С помощью клавиш или
переместите выделение на нужный
элемент меню и затем нажмите клавишу
ENTER (ВВОД), чтобы выбрать этот
элемент.
4. Для выбора нужного элемента или
регулировки параметра нажимайте
клавиши или .
5. Для возврата в предыдущее меню
нажмите кнопку Exit.
Элемент Назначение Действие Диапазон
Auto
Adjustment
(Авт.
регулировка)
Автоматическая
оптимизация и
регулировка параметров
экрана. Используйте
Для выбора этого
варианта и регулировки
нажмите клавишу ENTER
(ВВОД).
кнопку “i key” как
"клавишу быстрого
вызова" этой функции.
Когда вы подключаете
к монитору цифровой
видеовыход при
помощи цифрового
(DVI) кабеля, функция
“i key” и функция Auto
Adjustment
(Автоматическая
регулировка)
деактивируются.
25 Порядок регулировки параметров монитора
H. Position
(Горизонт.
Позиция)
Регулировка
горизонтального
положения изображения
на экране.
0 - 100
V. Position
(Верт.
Позиция)
Регулировка
вертикального
положения изображения
на экране.
Pixel Clock
(Синхр.
Пикселей)
Регулировка
тактирования пикселов
по частоте для
синхронизации с
аналоговым входным
видеосигналом. Не
применяется к
цифровому входному
сигналу.
См. также: Настройка
оптимального качества
изображения vна стр. 20
Phase (Фаза) Регулировка
тактирования пикселов
по фазе для
синхронизации с
аналоговым входным
видеосигналом. Не
применяется к
цифровому входному
сигналу.
0 - 100
0 - 100
Для регулировки значения
этого параметра
нажимайте клавиши
или .
0 - 63
См. также: Настройка
оптимального качества
изображения vна стр. 20
26 Порядок регулировки параметров монитора
Меню PICTURE (ИЗОБРАЖЕНИЕ)
1. Нажмите клавишу ENTER, чтобы
вывести главное меню на экран.
2. С помощью клавиши или
выберите PICTURE (ИЗОБРАЖЕНИЕ)
и затем для входа в меню нажмите
клавишу ENTER (ВВОД).
3. С помощью клавиш или
переместите выделение на нужный
элемент меню и затем нажмите клавишу
ENTER (ВВОД), чтобы выбрать этот
элемент.
4. Для выбора нужного элемента или
регулировки параметра нажимайте
клавиши или .
5. Для возврата в предыдущее меню
нажмите кнопку Exit.
Элемент Назначение Действие Диапазон
Brightness
(Яркость)
Регулировка
соотношения светлых и
темных оттенков.
Для увеличения яркости
нажимайте клавишу , а
для уменьшения -
0 - 100
клавишу .
Contrast
(Контрастнос
ть)
Sharpness
(Резкость)
Регулировка различий
между светлыми и
темными элементами
изображения.
Регулировка четкости и
различимости контуров
объектов на
изображении.
Для увеличения контраста
нажимайте клавишу , а
для уменьшения клавишу .
Чтобы повысить четкость
изображения, нажимайте
клавишу , а чтобы
сделать изображение
0 - 100
1 - 5
более мягким - клавишу
.
Color (Цвет): нажмите клавишу ENTER (ВВОД), чтобы открыть меню Color (Цвет).
27 Порядок регулировки параметров монитора
Normal
(Нормальный)
Обеспечивает
отображение
естественных цветов
при просмотре видео и
фотографий. Это
стандартный цветовой
вариант.
Bluish
(Холодные)
Reddish
(Теплые)
User Mode
(Уст.польз)
Придание холодных
тонов изображению; это
фабричная
предустановка для
стандартного белого
цвета в ПК-отрасли.
Придание теплых тонов
изображению; это
фабричная
предустановка для
стандартного белого
цвета газетной бумаги.
Регулировка цветового
оттенка изображения по
усмотрению
пользователя. В
сочетании основных
цветов (красный,
зеленый и синий)
изображения можно
регулировать оттенки
того или иного цвета. По
умолчанию для
параметров задано
значение 50.
Уменьшение уровня
одного или более цветов
приведет к уменьшению
их присутствия в
цветовой гамме
изображения; например,
при постепенном
уменьшении уровня
синего цвета в
изображении оно будет
приобретать желтоватый
оттенок. При
уменьшении уровня
зеленого цвета
изображение приобретет
красный оттенок.
Для выбора этого
варианта нажимайте
клавиши или .
Нажимайте клавиши
или и клавишу
ENTER (ВВОД), чтобы
выбрать Red (Красный),
Green (Зеленый) или Blue
(Синий). Затем для
регулировки цвета
нажимайте клавиши
или .
• Red (Красный)
(0 - 100)
• Green
(Зеленый)
(0 - 100)
• Blue (Синий)
(0 - 100)
28 Порядок регулировки параметров монитора
Reset Color
(Сбросить
Цвет)
Сброс заданных
пользователем значений
User Mode (Уст.польз) и
восстановление
стандартных заводских
параметров.
Для изменения значения
этого параметра
нажимайте клавиши
или .
• Yes (ДА)
• No (НЕТ)
29 Порядок регулировки параметров монитора
Меню PICTURE ADVANCED ( ДОП. НАСТР. ИЗОБР. )
1. ажмите клавишу ENTER, чтобы
вывести главное меню на экран.
2. С помощью клавиши или
выберите PICTURE ADVANCED
( ДОП. НАСТР. ИЗОБР. ) и затем для
входа в меню нажмите клавишу ENTER
(ВВОД).
3. С помощью клавиш или
переместите выделение на нужный
элемент меню и затем нажмите клавишу
ENTER (ВВОД), чтобы выбрать этот
элемент.
4. Для выбора нужного элемента или
регулировки параметра нажимайте
клавиши или .
5. Для возврата в предыдущее меню
нажмите кнопку Exit.
Элемент Назначение Действие Диапазон
AMA Уменьшает время
реакции ЖК-панели на
изменение уровня серого
Для изменения значений
параметров нажимайте
клавиши или .
• ON (ВКЛ.)
• OFF (ВЫКЛ.)
цвета.
Время отклика (Response Time): характеристика скорости реакции пиксела на сигнал - время,
необходимое для гашения пиксела на экране, его повторное поджигание и последующее гашение
(то есть на переход пиксела из черного состояния в белое и обратно). Малое значение времени
отклика нужно для того, чтобы при отображении движущихся изображений у них не появлялся
ореол.
только переход черного пиксела в белый и снова в черный и не позволяет оценить время,
необходимое для переключения между многочисленными оттенками серого цвета или цветов, из
которых состоит изображение.
Время отклика при переходе пиксела из одного оттенка серого цвета в другой (Gray to Gray, GTG):
"Реальное (Real world)" видеоизображение формируется комбинацией изображений в оттенках
серого цвета. Для перехода пиксела на промежуточный уровень интенсивности (то есть на тот или
иной оттенок серого цвета или основного цвета) обычно требуется больше времени, чем для его
переключения в полностью черное или полностью белое состояние. Например, для ЖК-панели
значение "времени отклика
Gray Response Time)" обычно составляет 30-40 мс, тогда как значение "времени отклика"
составляет 12 мс.
Разработанная компанией BenQ технология AMA значительно уменьшает время отклика GTG и
обеспечивает более четкое отображение движущихся фрагментов независимо от характера
изображения, выводимого на монитор. Благодаря использованию технологии Ускорения на основе
опережающей реакции на
времени отклика GTG можно сократить вплоть до 2 мс.
Указываемая для большинства ЖК-мониторов величина времени отклика характеризует
при переходе пиксела из одного оттенка серого цвета в другой (Gray to
движение (Advanced Motion Acceleration, AMA), среднее значение
30 Порядок регулировки параметров монитора
Меню SYSTEM (СИСТЕМА)
1. Нажмите клавишу ENTER чтобы
вывести главное меню на экран.
2. С помощью клавиши или
выберите SYSTEM (СИСТЕМА) и
затем для входа в меню нажмите
клавишу ENTER (ВВОД).
3. С помощью клавиш или
переместите выделение на нужный
элемент меню и затем нажмите клавишу
ENTER (ВВОД), чтобы выбрать этот
элемент.
4. Для выбора нужного элемента или
регулировки параметра нажимайте
клавиши или .
5. Для возврата в предыдущее меню
нажмите кнопку Exit.
Элемент Назначение Действие Диапазон
Input (Вход) Выбор входа D-sub
(аналоговый сигнал)
или DVI (цифровой
сигнал). Используется
Для изменения значения
этого параметра
нажимайте клавиши
или .
• DVI
• D-sub
для переключения входа
в соответствии с типом
подключаемого
видеокабеля.
OSD Settings (Настр. экр. меню): нажмите клавишу ENTER (ВВОД), чтобы открыть
меню OSD Settings (Настр. экр. меню).
31 Порядок регулировки параметров монитора
Language
(Язык)
H. Position
(Горизонт.
Позиция)
V. Position
(Верт.
Позиция)
Display Time
(Показать
время)
Выбор языка экранного
меню.
Регулировка
горизонтального
положения экранного
меню.
Регулировка
вертикального
положения экранного
меню.
Регулировка времени, в
течение которого
отображается экранное
меню.
Для изменения значения
этого параметра
нажимайте клавиши
или .
Перечень возможных
вариантов языка меню
может отличаться от
перечня, показанного
справа, в зависимости
от того, для какого
региона предназначен
ваш монитор.
Для регулировки этого
параметра нажимайте
клавиши или .
• English
• Français
• Deutsch
• Italiano
• Español
• Polski/ 日本語
• Česky/ 繁體中
文
• Magyar/
简体中文
• Srpskohrvatski
(jezik)
• Română
• Nederlands
• Русский
• Svenska
• Português
0 - 100
0 - 100
• 5 сек.
• 10 сек.
• 15 сек.
• 20 сек.
32 Порядок регулировки параметров монитора
• 25 сек.
• 30 сек.
OSD Lock
(Блокир. экр.
меню)
Предотвращение
возможности случайного
изменения всех
параметров монитора.
Для изменения значения
этого параметра
нажимайте клавиши
или .
• ON (ВКЛ.)
• OFF (ВЫКЛ.)
Если эта функция
активирована, то
использование
регуляторов экранного
меню и клавиш быстрого
вызова блокируется.
Чтобы после блокировки
снова разблокировать
регуляторы экранного
меню, нажмите клавишу
"ENTER" и удерживайте
ее нажатой в течение 15
секунд, чтобы открыть
элемент меню "Блокир.
экр. меню" и в нем
выбрать нужный
вариант. Другой способ:
в меню “Настр. экр.
меню” войти в подменю
“Блокир. экр. меню” и с
помощью клавиш
или
выбрать “ВЫКЛ.”
и получить доступ ко
всем органам
управления экранного
меню.
Для выхода из меню OSD Settings (Блокир. экр. меню) нажмите клавишу Exit.
Information
(Сведения)
Reset All
(Сбросить
все)
Отображение текущих
значений настроек
монитора.
Сброс всех параметров
режима, цвета и
геометрии в стандартные
заводские значения.
Для выбора этого
варианта нажмите
клавишу ENTER (ВВОД).
Для изменения значения
этого параметра
нажимайте клавиши
или .
• Yes (ДА)
• No (НЕТ)
33 Порядок регулировки параметров монитора
9. Устранение неполадок
Часто задаваемые вопросы
Изображение размыто.
Прочитайте раздел “
правильное разрешение, частоту обновления и настройте монитор в соответствии с
приведенными инструкциями.
Вы используете удлинительный кабель VGA?
Проверьте работу монитора без удлинительного кабеля. Теперь изображение
сфокусировано? Если нет, добейтесь оптимального изображения, руководствуясь
инструкциями, приведенными в разделе “
19
”. Обычной причиной возникновения размытости являются потери в удлинительных
кабелях. Для минимизации потери сигнала используйте высококачественный
удлинительный кабель или кабель со встроенным усилителем.
Размытое изображение наблюдается только при разрешении, значение которого меньше
физического (максимального) разрешения?
Прочитайте раздел “
разрешения, равное физическому разрешению монитора.
Наблюдаются дефекты элементов изображения.
Одна или несколько точек на экране постоянно отображаются черными или белыми, либо
постоянно имеют красный, зеленый, синий или другой цвет.
Регулировка разрешения экрана vна стр. 18”, затем выберите
Регулировка частоты обновления экрана vна стр.
Регулировка разрешения экрана vна стр. 18”. Установите значение
• Очистите ЖК-экран
• Включите и выключите питание.
• Эти пикселы, которые либо постоянно светятся, либо не поджигаются, этот дефект
типичен для ЖК-технологии.
Искаженные цвета изображения.
Изображение имеет желтый, голубой или розовый оттенок.
Выберите ENTER > PICTURE (ИЗОБРАЖЕНИЕ) > Color (Цвет) > Reset Color (Сбросить
Цвет), затем в диалоговом окне “CAUTION (ВНИМАНИЕ!)” выберите вариант “YES (ДА)”,
чтобы сбросить все настройки цвета в стандартные заводские значения.
Если цвета изображения, а также цвет экранного меню искажены, вероятно, один из трех
основных цветов отсутствует во входном сигнале. Проверьте разъемы сигнального кабеля.
Если какой-либо из выводов разъемов погнут или поврежден, обратитесь за помощью к
продавцу монитора.
На экране отсутствует изображение.
Индикатор монитора горит зеленым цветом?
Если светодиодный индикатор горит зеленым цветом и на экране отображается
сообщение “Out of Range” (Режим не поддерживается), это означает,
режим экрана, который не поддерживается данным монитором. Установите
поддерживаемый режим экрана. Прочтите раздел “
ПК vна стр. 36
”.
Поддерживаемые значения разрешения
что был установлен
У статического изображения на экране видна слабая тень:
34 Устранение неполадок
• Используя функцию управления питанием, задайте для компьютера и монитора
включение режима энергосбережения ("спячки") по прошествии определенного периода
бездействия.
• Для предотвращения эффекта остаточного изображения используйте экранную заставку.
Индикатор монитора горит оранжевым цветом?
Если индикатор горит оранжевым цветом, включен режим управления питанием. Нажмите
клавишу на клавиатуре компьютера или подвиньте мышь. Если это не даст результата,
проверьте разъемы сигнального кабеля. Если какой-либо из выводов разъемов погнут или
поврежден, обратитесь за помощью к продавцу монитора.
Индикатор монитора не светится?
Проверьте
состояние выключателя питания.
Изображение искажено, мигает или мерцает.
Прочтите раздел “
разрешение, частоту обновления и настройте монитор в соответствии с приведенными
инструкциями.
Изображение смещено в одном направлении.
Прочтите раздел “
разрешение, частоту обновления и настройте монитор в соответствии с приведенными
инструкциями.
Органы управления экр. меню недоступны:
наличие напряжения питания в сетевой розетке, ее исправность, а также
Регулировка разрешения экрана vна стр. 18”, затем выберите правильное
Регулировка разрешения экрана vна стр. 18”, затем выберите правильное
• Чтобы после блокировки снова разблокировать регуляторы экранного меню, нажмите
клавишу "ENTER" и удерживайте ее нажатой в течение 15 секунд, чтобы открыть
элемент меню "Блокир. экр. меню" и в нем выбрать нужный вариант.
• Другой способ: в меню “Настр. экр. меню” войти в подменю “Блокир. экр. меню” и с
помощью клавиш или выбрать “ВЫКЛ.” (Меню Система) и получить доступ ко
всем органам управления экранного меню.
Нужна дополнительная помощь?
Если приведенные инструкции не позволили устранить неполадку, обратитесь к
поставщику оборудования либо в сервисную службу изготовителя (по адресу электронной
почты Support@BenQ.com).
35 Устранение неполадок
10. Поддерживаемые значения разрешения ПК
Режим отображения (параметры входного сигнала)
Разрешение По горизонтали
Частота (кГц)
640x350 31.47(P) 70.08(N) 25.17 DOS
720x400 31.47(N) 70.08(P) 28.32 DOS
640x480 31.47(N) 60.00(N) 25.18 DOS
640x480 35.00(N) 67.00(N) 30.24 Macintosh
640x480 37.86(N) 72.80(N) 31.50 VESA
640x480 37.50(N) 75.00(N) 31.50 VESA
800x600 35.16(P) 56.25(P) 36.00 VESA
800x600 37.88(P) 60.32(P) 40.00 VESA
800x600 48.08(P) 72.19(P) 50.00 VESA
800x600 46.87(P) 75.00(P) 49.50 VESA
832x624 49.72(N) 74.55(N) 57.29 Macintosh
1024x768 48.36(N) 60.00(N) 65.00 VESA
По вертикали
Частота (Гц)
пиксела
Частота (МГц)
Замечания
1024x768 56.48(N) 70.10(N) 75.00 VESA
1024x768 60.02(P) 75.00(P) 78.75 VESA
1152x864 67.50(P) 75.00(P) 108.00 VESA
1152x870 68.68(N) 75.06(N) 100.00 Macintosh
1152x900 61.80(N) 66.00(N) 94.50 SUN 66
1152x900 71.81(N) 76.14(N) 108.00 SUN
1280x1024 64.00(P) 60.00(P) 108.00 VESA
1280x1024 75.83(N) 71.53(N) 128.00 IBMI
1280x1024 80.00(P) 75.00(P) 135.00 VESA
1280x1024 81.18(N) 76.16(N) 135.09 SPARC2
• Монитор может не поддерживать режимы, отсутствующие в данной таблице. Для
получения качественного изображения рекомендуется выбрать один из режимов,
приведенных в таблице.
• Существуют 22 режима, совместимых с операционной системой Windows.
• Несоответствие частоты входного сигнала от платы VGA и стандартной частоты может
вызвать разрыв изображения. Это не является признаком неисправности. Для
восстановления нормального изображения
настройки, либо вручную установите значение фазы и частоты пикселей в меню
“DISPLAY (ДИСПЛЕЙ)”.
воспользуйтесь функцией автоматической
• При выключении монитора на экране могут появиться помехи. Это также не является
признаком неисправности.
• Для увеличения срока службы монитора рекомендуется использовать функцию
управления питанием компьютера.
36 Поддерживаемые значения разрешения ПК
11. Технические характеристики
Модель
Тип дисплея
Размер видимой области по
диагонали
Физическое (максимальное)
разрешение
Количество цветов
Контрастность/яркость
Время отклика*
Угол обзора
(влево/вправо, вверх/вниз)
Частота строк
Частота обновления (кадров)
Диагностика изображения
FP93G X
+
19.0", активная матрица на тонкопленочных
транзисторах (TFT)
480 mm
1280 x 1024
16.7 миллиона
800:1 / 300 кд/м
2
5 м/сек (Ton+Toff)
2 м/сек (GTG*)
160, 160 (CR>10)
31 - 83 кГц (монитор с изменяемой частотой
строчной развертки)
50 - 76 Гц (режимы в установленном
диапазоне параметров)
Цифровое, технология экранного меню,
(автоматическая настройка изображения)
"i
key"
Органы управления
Функции
Управление электропитанием
Максимальное
энергопотребление
Режим энергосбережения
Входной сигнал
Синхронизация
5 кнопок и кнопка "i key".
Контрастность, яркость, положение по верт. и
гор., фаза, частота тактового сигнала
пикселей, цветовой баланс, цветовая палитра,
многоязычное экранное меню, положение
экранного меню, Выбор входного сигнала,
включение функции AMA*
VESA DPMS, EPA
40 Вт
< 1 Вт
аналоговый RGB; 0,7 В пик./75 Ом;
положительная полярность
Цифровой: DVI-D (дополнительно)
Отдельный сигнал с уровнями ТТЛ,
15-контактный кабель “mini D-sub”
Рабочая температура
Рабочая влажность воздуха
0°C - 40°C
10% - 90%
37 Технические характеристики
Уведомление о соответствии
стандартам
Рабочее напряжение
TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC Class
B, ISO 13406-2, VCCI, CB Report, CE, C-Tick,
BSMI, Fimko, GOST, CSA, CCC
Автоматический импульсный блок питания,
входное напряжение 100-240 В/ 50-60 Гц
Габариты (В x Ш x Д)
Вес
*Время отклика (Response Time): характеристика скорости реакции пиксела на сигнал - время,
необходимое для гашения пиксела на экране, его повторное поджигание и последующее гашение
(то есть на переход пиксела из черного состояния в белое и обратно). Малое значение времени
отклика нужно для того, чтобы при отображении движущихся изображений у них не появлялся
ореол. Указываемая для большинства ЖК-мониторов величина времени отклика характеризует
только переход черного пиксела в белый и снова в черный и не позволяет оценить время,
необходимое для переключения между многочисленными оттенками серого цвета или цветов, из
которых состоит изображение.
*Время отклика при переходе пиксела из одного оттенка серого цвета в
"Реальное (Real world)" видеоизображение формируется комбинацией изображений в оттенках
серого цвета. Для перехода пиксела на промежуточный уровень интенсивности (то есть на тот или
иной оттенок серого цвета или основного цвета) обычно требуется больше времени, чем для его
переключения в полностью черное или полностью белое состояние. Например, для ЖК-панели
значение "времени
Gray Response Time)" обычно составляет 30-40 мс, тогда как значение "времени отклика"
составляет 12 мс.
*Разработанная компанией BenQ технология AMA значительно уменьшает время отклика GTG и
обеспечивает более четкое отображение движущихся фрагментов независимо от характера
изображения, выводимого на монитор. Благодаря использованию технологии Ускорения на основе
опережающей
времени отклика GTG можно сократить вплоть до 2 мс.
отклика при переходе пиксела из одного оттенка серого цвета в другой (Gray to
реакции на движение (Advanced Motion Acceleration, AMA), среднее значение
410.1 x 404.2 x 168.2 мм
5.0 кг
другой (Gray to Gray, GTG):
38 Технические характеристики
Loading...
