FP93G X
+
Kolorowy monitor LCD
19.0" Rozmiar panelu LCD
Podręcznik użytkownika
Prawa autorskie
Copyright © 2006 BenQ Corporation. Wszelkie prawa zastrzeżone. Reprodukowanie,
przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek
język lub język programowania tej publikacji, w każdej formie i jakimikolwiek środkami
elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi, lub innymi jest
zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation.
Disclaimer
Firma BenQ Corporation nie podejmuje zobowiązań prawnych, ani nie daje gwarancji, wyrażonych
lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu,
a szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla
szczególnych zastosowań. Co więcej, firma BenQ Corporation zastrzega sobie prawo do
przeprowadzania aktualizacji niniejszej publikacji i wprowadzania zmian od czasu do czasu do
zawartości tej publikacji bez wymogu informowania kogokolwiek przez BenQ Corporation
o takich aktualizacjach czy zmianach.
Proszę przestrzegać poniższych przepisów bezpieczeństwa, aby zapewnić najlepszą jakość obrazu i długi czas użytkowania monitora
Bezpieczeństwo zasilania
• Wtyczka zasilania służy do podłączenia urządzenia do zasilania prądem zmiennym.
• Kabel zasilania służy do podłączania urządzeń do zasilania. Gniazdko zasilania powinno
znajdować się blisko wyposażenia i być łatwo dostępne.
• Ten produkt należy zasilać prądem o charakterystyce podanej na oznaczonej etykiecie. Jeśli
nie jesteś pewny co do rodzaju dostępnego zasilania, skontaktuj się ze sprzedawcą lub
lokalną firmą dostarczająca prąd.
Konserwacja i czyszczenie
• Czyszczenie. Zanim rozpoczniesz czyszczenie pamiętaj, żeby wyłączyć monitor z zasilania.
Oczyść powierzchnię monitora LCD przy pomocy gładkiej szmatki. Unikaj stosowania
jakichkolwiek płynów, aerozolów, czy środków do czyszczenia okien.
• Szczeliny i otwory z tyłu, lub u góry obudowy zapewniają wentylację. Nie wolno ich
blokować, ani przykrywać. Monitora nie wolno umieszczać obok, lub nad kaloryferem, lub
innym źródłem ciepła, lub w ciasnej zabudowie, jeśli nie zapewniono odpowiedniej
wentylacji.
• Nigdy nie wciskaj jakichkolwiek przedmiotów, ani nie wlewaj żadnych płynów do tego
urządzenia.
Naprawy
• Nie podejmuj prób własnoręcznej naprawy monitora, ponieważ otwieranie lub zdejmowanie
części obudowy może wystawić cię na wpływ niebezpiecznego napięcia lub inne ryzyko.
Jeśli dojdzie do jakiegokolwiek przypadku nieodpowiedniego działania opisanego powyżej,
lub dojdzie do wypadku, np. upuszczenia urządzenia, skontaktuj się z wykwalifikowanymi
pracownikami serwisu, aby naprawić monitor.
2
Spis treści
Pierwsze kroki .................................................................................................................4
Poznaj swój monitor .......................................................................................................5
Widok z przodu .......................................................................................................5
Widok z tyłu ...........................................................................................................5
Jak zainstalować sprzęt monitora .................................................................................6
Odłączanie stojaka podstawy ................................................................................9
Korzystanie z zestawu do montażu monitora ........................................................10
Jak wykorzystać maksimum możliwości monitora BenQ ........................................12
Instalacja monitora w nowym komputerze ...........................................................13
Rozwinięcie istniejącej instalacji monitora ...........................................................14
Instalacja w środowisku systemów Windows Vista .............................................15
Instalacja w systemie Windows XP ......................................................................16
Zmiana rozdzielczości ekranu .....................................................................................18
Zmiana częstotliwości odświeżania ekranu ................................................................19
Optymalizacja obrazu ..................................................................................................20
Dostosowywanie ustawień monitora ...........................................................................21
Panel sterowania ....................................................................................................21
Struktura OSD (On Screen Display = menu ekranowe) .......................................22
Tryb przycisków skrótów ......................................................................................23
Tryb menu głównego ............................................................................................24
Rozwiązywanie problemów .........................................................................................34
Najczęściej zadawane pytania (FAQ) ...................................................................34
Potrzebujesz więcej pomocy? ...............................................................................35
Obsługiwane taktowanie PC ........................................................................................36
Dane techniczne ............................................................................................................37
3
1. Pierwsze kroki
Podczas odpakowywania monitora sprawdź czy otrzymałeś następujące elementy. Jeśli ich nie ma
lub są uszkodzone, proszę niezwłocznie skontaktować się ze sprzedawcą, u którego zakupiono
produkt.
Monitor LCD BenQ
Instrukcja szybkiego startu
Płyta CD-ROM
Kabel zasilania
(Obraz może różnić się w zależności
od produktu dostępnego w danym
regionie)
Kabel sygnałowy D-Sub
Kabel sygnałowy DVI-D (opcja)
Pomyśl o przechowaniu pudła i opakowania w magazynie do wykorzystania w przyszłości, kiedy wystąpi
potrzeba transportowania monitora. Założenie opakowania piankowego jest idealnym rozwiązaniem
zabezpieczenia monitora na czas transportu.
4 Pierwsze kroki
2. Poznaj swój monitor
Widok z przodu
Widok z tyłu
1. Gniazdo zasilania AC
2. Gniazdo wejściowe DVI-D
3. Gniazdo wejściowe D-Sub
5 Poznaj swój monitor
3. Jak zainstalować sprzęt monitora
Jeśli komputer jest włączony, przed przystąpieniem do dalszych czynności należy wyłączyć go. Nie
przyłączać monitora do zasilania ani nie włączać go, dopóki w instrukcji nie wystąpi takie zalecenie.
1. Przyłączanie podstawy monitora.
Zachować ostrożność, aby nie doszło do uszkodzenia
monitora. Położenie monitora powierzchnią ekranu na
zszywacz biurowy lub myszkę spowoduje pęknięcie szkła
lub uszkodzenie podłoża ekranu ciekłokrystalicznego
unieważniając gwarancję. Przesuwanie monitora po
powierzchni biurka spowoduje zarysowanie lub
uszkodzenie obramowania i elementów sterujących
monitora.
Należy zabezpieczyć monitor i jego ekran przygotowując
pustą płaską przestrzeń na biurku i umieszczając na niej
coś miękkiego, na przykład worek z opakowania monitora, jako podkładkę.
Ułożyć monitor ekranem zwróconym w dół na płaskiej,
czystej, miękkiej powierzchni.
Przytrzymując mocno monitor na biurku, pociągnąć stojak do góry w kierunku od monitora.
Ustawić końcówkę ramienia stojaka w odpowiednim
położeniu nad gniazdem podstawy stojaka, a następnie
pchnąć ją aż do zatrzaśnięcia i zablokowania.
Spróbować odciągnąć je od siebie, aby upewnić się, czy
zostały prawidłowo zaczepione.
Ostrożnie unieść monitor, obrócić
go i postawić stojakiem
na płaskiej, równej powierzchni.
W celu zminimalizowania niepożądanych odbić światła
należy odpowiednio obrócić monitor i ustawić kąt ekranu.
6 Jak zainstalować sprzęt monitora
2. Przyłącz kabel wideo komputera PC.
Nie używaj równocześnie kabla DVI-D oraz kabla D-Sub
w tym samym komputerze PC. Jedynym przypadkiem,
kiedy można wykorzystać oba kable jest sytuacja, kiedy
zostaną one przyłączone do dwóch różnych komputerów
PC wyposażonych w odpowiednie systemy wideo.
Podłącz jeden koniec przewodu DVI-D do gniazda
DVI-D monitora i drugi koniec do portu DVI-D
komputera. (opcja)
Albo
A DVI-D formátum közvetlen digitális csatlakozást teremt
a forrás videó és az LCD monitorok vagy projektorok
között. A digitális videó jelek sokkal kiválóbb
képminőséget hoznak létre mint az analóg videójelek.
Przyłączyć wtyczkę kabla D-Sub (po stronie kabla bez filtru ferrytowego) do gniazda D-Sub monitora. Drugą wtyczkę kabla D-Sub (po stronie kabla z filtrem ferrytowym)
przyłączyć do gniazda D-Sub komputera.
Dokręcić palcami wszystkie śruby zabezpieczające, aby
zapobiec przypadkowemu wypadnięciu wtyczki podczas
użytkowania monitora.
3. Przyłączanie kabla zasilającego do monitora.
Przyłączyć jeden koniec kabla zasilającego do gniazda
oznaczonego napisem “POWER IN” (Doprowadzenie
zasilania), znajdującego się z tyłu monitora. Jeszcze nie
przyłączać drugiego końca kabla do gniazdka zasilania
sieciowego.
albo
7 Jak zainstalować sprzęt monitora
4. Przeprowadzenie kabli przez klamrę.
Zwolnić klamrę do zamocowania kabli ściskając nóżki do
siebie, jak to przedstawiono na ilustracji. Ułożyć kable
razem, założyć klamrę na nie i zatrzasnąć ją z powrotem,
mocując pewnie kable z tyłu stojaka monitora.
5. Przyłączenie i włączenie zasilania.
Włożyć drugi koniec kabla zasilającego do gniazdka zasilania sieciowego i włączyć.
Obraz może różnić się w zależności od produktu
dostępnego w danym regionie.
Włączyć monitor naciskając przycisk zasilania z przodu
monitora.
Włączyć także komputer oraz wykonać instrukcje podane
w rozdziale 4:
monitora BenQ
itora.
Jak wykorzystać maksimum możliwości
, aby zainstalować oprogramowanie mon-
8 Jak zainstalować sprzęt monitora
Odłączanie stojaka podstawy
1. Przygotowanie monitora i odpowiedniego miejsca.
Wyłączyć monitor oraz zasilanie przed odłączeniem kabla
zasilającego. Wyłączyć komputer przed odłączeniem
kabla sygnałowego monitora.
Zachować ostrożność, aby nie doszło do uszkodzenia
monitora. Położenie monitora powierzchnią ekranu na
zszywacz biurowy lub myszkę spowoduje pęknięcie szkła
lub uszkodzenie podłoża ekranu ciekłokrystalicznego
unieważniając gwarancję. Przesuwanie monitora po
powierzchni biurka spowoduje zarysowanie lub
uszkodzenie obramowania i elementów sterujących
monitora.
Należy zabezpieczyć monitor i jego ekran przygotowując
pustą płaską przestrzeń na biurku i umieszczając na niej
coś miękkiego, na przykład worek z opakowania monitora, jako podkładkę, przed ułożeniem monitora ekranem
zwróconym w dół na tej czystej, płaskiej, miękkiej powierzchni.
2. Zwolnić zaczep mocujący z jednej strony stojaka
podstawy odciągając równocześnie krawędź
podstawy od ramienia stojaka.
3. Zwolnić drugi zaczep mocujący w celu odłączenia
podstawy stojaka od ramienia stojaka monitora.
9 Jak zainstalować sprzęt monitora
Korzystanie z zestawu do montażu monitora
Na tylnej powierzchni monitora LCD znajduje się zamocowanie standardu VESA, wzór 100 mm,
pozwalające zainstalować ścienny wspornik montażowy. Przed rozpoczęciem instalacji zestawu
do montażu monitora należy dokładnie przeczytać informacje dotyczące środków ostrożności.
Środki ostrożności
• Zainstaluj monitor wraz z zestawem do montażu monitora na ścianie o płaskiej powierzchni.
• Upewnij się, że materiał, z którego wykonana jest ściana, jest na tyle wytrzymały, że utrzyma
ciężar monitora.
• Wyłącz monitor oraz zasilanie przed odłączeniem kabli od monitora LCD.
1. Zdemontuj podstawę monitora.
Ułóż wyświetlacz ekranem w dół na czystej i miękkiej
powierzchni. Odłącz podstawę monitora zgodnie z
instrukcjami zamieszczonymi w punkcie “
stojaka podstawy
”
Odłączanie
2. Zdemontuj stojak monitora.
Używając wkrętaka z ostrzem krzyżowym, zwolnij śruby
mocujące stojak do monitora.
Aby uniknąć zgubienia śrub, zaleca się używanie
wkrętaka magnetycznego.
Następnie ściągnij stojak do tyłu z monitora.
Jeżeli zamierzasz używać w przyszłości swego monitora
na stojaku, podstawę monitora, stojak oraz śruby
zachowaj gdzieś w bezpiecznym miejscu do
wykorzystania w przyszłości.
10 Jak zainstalować sprzęt monitora
3. Zdejmij tylną pokrywę.
Przesuń tylną pokrywę wstecz ku sobie w celu wyjęcia.
Zostałaby odsłonięta płytka mocująca z tyłu monitora.
4. W celu zakończenia instalacji wykonuj polecenia
zamieszczone w instrukcji ściennego wspornika
montażowego.
Zamocowanie tylnej pokrywy:
1. Pochyl tylną pokrywę do przodu i wsuń dwa zaczepy
na przedniej krawędzi do zagłębień płytki
mocującej.
Narzędzia nie są potrzebne.
2. Ustaw dwa zaczepy z lewej strony tylnej pokrywy w
taki sposób, aby pasowały do rowków w płytce
mocującej.
3. Pchnij do środka dwa pozostałe zaczepy, znajdujące
się z prawej strony tylnej pokrywy, tak aby mogły
zatrzasnąć się w dopasowanych rowkach.
W chwili prawidłowego zaczepienia tylnej pokrywy
będzie słychać dźwięk zatrzaśnięcia.
11 Jak zainstalować sprzęt monitora
4. Jak wykorzystać maksimum możliwości monitora BenQ
Aby móc w pełni skorzystać z potencjału płaskiego, kolorowego monitora LCD BenQ należy
zainstalować dedykowane oprogramowanie sterujące dla monitora LCD BenQ, zawarte na
dołączonym do monitora dysku CD-ROM.
Warunki podłączania i instalacji monitora LCD BenQ określą, jaki proces dalszej należy wybrać,
aby pomyślnie zainstalować sterowniki programowe monitora LCD BenQ. Warunki te dotyczą
używanej wersji systemu Microsoft Windows oraz faktu, czy komputer, do którego podłączasz
monitor jest nowym komputerem (bez zainstalowanych sterowników monitora), czy też jest to
komputer w którym wcześniej zainstalowano i używano innej wersji oprogramowania dla
poprzedniego monitora.
We wszystkich przypadkach ponowne uruchomienie komputera (po podłączeniu monitora
do komputera) spowoduje automatyczne wykrycie nowego (lub innego) sprzętu przez system
Windows i uruchomi Kreatora dodawania sprzętu.
Wykonuj polecenia kreatora, aż do momentu wyboru modelu monitora. Na tym etapie kliknij
przycisk Z dysku, włóż dysk CD-ROM monitora LCD BenQ i wybierz odpowiedni model
monitora. Więcej informacji i instrukcji krok po kroku dla instalacji automatycznej (nowej) lub
rozwinięcia (istniejącej instalacji) zamieszczono poniżej. Patrz:
• Instalacja monitora w nowym komputerze.
• Rozwinięcie istniejącej instalacji monitora
Jeśli do zalogowania do Twojego systemu Windows potrzebne są nazwa użytkownika i hasło, w celu
zainstalowania oprogramowania monitora musisz zalogować się jako Administrator lub członek grupy
Administratorów.Ponadto jeśli komputer podłączony jest do sieci z zabezpieczeniami dostępu, ustawienia
sieciowe mogą uniemożliwić Ci instalację oprogramowania w danym komputerze.
12 Jak wykorzystać maksimum możliwości monitora BenQ
Instalacja monitora w nowym komputerze
Ta instrukcja zawiera szczegółowy opis procedury wyboru i instalacji sterownika monitora LCD
BenQ w komputerze, w którym nie instalowano dotąd żadnych sterowników monitora. Instrukcja
ta dotyczy jedynie komputera, który nie był dotąd używany i dla którego monitor LCD BenQ jest
pierwszym podłączonym monitorem.
Jeśli podłączasz monitor LCD BenQ do funkcjonującego już komputera, do którego podłączony był inny
monitor (i w którym zainstalowano sterowniki do tego monitora), pomiń te instrukcje.Zamiast tego wykonaj
instrukcje Rozwinięcie istniejącej instalacji monitora.
1. Wykonuj instrukcje z rozdziału Jak zainstalować sprzęt monitora.
Po uruchomieniu systemu Windows nastąpi automatyczne wykrycie nowego monitora i uruchomienie
Kreatora dodawania sprzętu. Wykonuj polecenia kreatora, aż do momentu pojawienia się opcji
Zainstaluj sterowniki urządzenia.
2. Włóż dysk CD-ROM monitora LCD BenQ do napędu CD-ROM.
3. Zaznacz opcję Wyszukaj najlepszy sterownik dla tego urządzenia i kliknij Dalej.
4. Zaznacz opcje napędów CD-ROM (odznacz wszystkie pozostałe) i kliknij Dalej.
5. Sprawdź, czy kreator wybrał prawidłową nazwę monitora: „BenQ FP93GX+” i kliknij Dalej.
6. Kliknij Zakończ.
7. Ponownie uruchom komputer.
13 Jak wykorzystać maksimum możliwości monitora BenQ
Rozwinięcie istniejącej instalacji monitora
Ta instrukcja zawiera szczegółowy opis procedury ręcznego aktualizowania oprogramowania
monitora w komputerze z systemem Microsoft Windows. Rozwiązanie to jest obecnie
przetestowane i zgodne z systemami operacyjnymi Windows XP i Windows Vista (i zalecane
jedynie dla tych systemów).
Sterownik monitora LCD BenQ może znakomicie funkcjonować z innymi wersjami systemu Windows,
jednak w momencie jego napisania firma BenQ nie przeprowadziła jeszcze testów tego sterownika w
innych wersjach systemu Windows i nie może gwarantować jego poprawnego działania w tych
systemach.
Instalacja sterownika monitora wymaga wybrania pliku z informacjami (.inf) z dysku CD-ROM
monitora LCD BenQ, odpowiedniego dla podłączonego monitora i umożliwiającego systemowi
Windows zainstalowanie odpowiadającego mu sterownika z dysku CD. Wystarczy jedynie dać
systemowi wskazówkę. Windows posiada Kreatora aktualizacji sterowników, który
automatycznie prowadzi użytkownika przez proces wyboru plików i instalacji.
Patrz:
• “Instalacja w środowisku systemów Windows Vista” na stronie 15.
• “Instalacja w systemie Windows XP” na stronie 16.
14 Jak wykorzystać maksimum możliwości monitora BenQ
Instalacja w środowisku systemów Windows Vista
1. Otwórz Display Settings (Ustawienia wyświetlania).
Kliknij pulpit prawym przyciskiem myszki i wybierz pozycję Personalize (Spersonalizuj) z menu
podręcznego.
Wybierz Display Settings (Ustawienia wyświetlania) w oknie Personalize appearance and
sounds (Spersonalizuj wygląd i dźwięki).
Zostanie wyświetlone okno Display Settings (Ustawienia wyświetlania).
2. Kliknij przycisk Advanced Settings (Ustawienia zaawansowane).
Zostanie wyświetlone okno Generic PnP Monitor Properties (Właściwości: Ogólny monitor
PnP).
3. Kliknij kartę Monitor oraz przycisk Properties (Właściwości).
4. Kliknij Continue (Kontynuuj) w wyświetlonym oknie monitu User Account Control
(Kontrola konta użytkownika).
5. Kliknij kartę Driver (Sterownik) oraz przycisk Update Driver (Aktualizuj sterownik).
6. Umieść dysk CD BenQ LCD Monitor w napędzie CD komputera.
7. W oknie Update Driver Software (Aktualizuj sterownik) wybierz opcję “Browse my
computer for driver software (Przeglądaj komputer w poszukiwaniu sterownika)”.
8. Kliknij “Browse (Przeglądaj)” i wybierz Driver>Windows Vista>FP93GX+ z dysku CD
oraz kliknij przycisk Next (Dalej).
Spowoduje to skopiowanie do komputera i zainstalowanie odpowiednich plików sterownika monitora
.
9. Kliknij Close (Zamknij).
Nie ma potrzeby ponownego uruchamiania systemu Windows Vista, poniewaz sterowniki monitora
LCD BenQ zaczną pracować od razu, nie wymagając od Ciebie wykonywania żadnych dodatkowych
czynności.
15 Jak wykorzystać maksimum możliwości monitora BenQ
Instalacja w systemie Windows XP
1. Otwórz Właściwości ekranu.
Najszybszy dostęp do Właściwości ekranu uzyskać można z pulpitu Windows.
Prawym przyciskiem kliknij na pulpicie i w pojawiającym się menu wybierz Właściwości.
Możesz też wybrać Ekran w Panelu sterowania.
W wersji Windows XP Panel sterowania znajduje się bezpośrednio w głównym menu Start.
Wyświetlone opcje menu zależeć będą od widoku wybranego dla danego systemu.
• W widoku klasycznym kliknij Start | Panel kontrolny | Ekran.
• W widoku kategorii kliknij Start | Panel kontrolny | Wygląd i kompozycje | Zmień
rozdzielczość ekranu.
Pojawi się okno Właściwości ekranu.
2. Kliknij zakładkę Ustawienia i przycisk Zaawansowane.
Pojawi się okno Zaawansowane właściwości ekranu.
3. Kliknij zakładkę Monitor i wybierz z listy monitor typu ‘Plug and Play’.
Jeśli lista zawiera tylko jeden monitor, wybór dokonany zostanie automatycznie.
4. Kliknij przycisk Właściwości.
Pojawi się okno Właściwości monitora.
Jeśli sterownik określono jako pochodzący od BenQ, a model jest zgodny z Twoim monitorem, nie
musisz wykonywać żadnych dodatkowych czynności. Anuluj okno właściwości.
Jeśli jednak BenQ nie figuruje jako producent, lub nie wyświetlono właściwego modelu monitora,
musisz wykonać poniższe czynności.
5. Kliknij zakładkę Sterownik i przycisk Aktualizuj sterownik.
Pojawi się Kreator aktualizacji sprzętu. Wykonaj poniższe czynności, zgodne z instrukcjami
kreatora:
6. Włóż dysk CD-ROM monitora LCD BenQ do napędu CD-ROM w komputerze, do którego
podłączono monitor.
7. Zaznacz opcję ‘Zainstaluj z listy lub określonej lokalizacji’ i kliknij Dalej.
8. Zaznacz opcję ‘Wyszukaj najlepszy sterownik w tych lokalizacjach’ oraz
‘Przeszukaj nośniki wymienne’, następnie kliknij Dalej.
Poczekaj, aż kreator przeszuka dyski i dysk CD-ROM monitora LCD Benq, włożony w kroku 6.
Po zakończeniu tej czynności kreator powinien odnaleźć i wybrać z dysku CD sterownik BenQ,
odpowiedni dla danego modelu, w tym przypadku ‘BenQ FP93GX+’ z lokalizacji ‘d:\Driver\Windows XP\FP93GX+\FP93GX+.inf’ lub zbliżonej.
Litera oznaczająca napęd CD-ROM może być inna w Twoim systemie, np. ‘D:’, ‘E:’ lub ‘F:’ itp.
9. Na dysku CD wybierz (pojedynczym kliknięciem) plik o nazwie ‘FP93GX+’ i kliknij
przycisk Dalej.
Spowoduje to skopiowanie i zainstalowanie w komputerze prawidłowego sterownika monitora.
10. Kliknij Zakończ.
Spowoduje to zamknięcie kreatora i powrót do okna Właściwości monitora, teraz nazwanego
Właściwości BenQ FP93GX+.
16 Jak wykorzystać maksimum możliwości monitora BenQ
11. Kliknij Zamknij, OK, i OK.
Spowoduje to zamknięcie okna Właściwości ekranu. Nie ma potrzeby ponownego uruchamiania systemu Windows XP, ponieważ sterowniki monitora LCD BenQ uruchamiają się natychmiast i nie są
wymagane żadne dodatkowe czynności.
17 Jak wykorzystać maksimum możliwości monitora BenQ
5. Zmiana rozdzielczości ekranu
Ze względu na technologię stosowaną w ekranach ciekłokrystalicznych (LCD) rozdzielczość
ekranu jest zawsze stała. Najlepszy obraz FP93G X+ uzyskiwany jest przy rozdzielczości 1280 x
1024. Rozdzielczość ta nazywa się „Rozdzielczością standardową” lub maksymalną
rozdzielczością - dającą najostrzejszy obraz. Niższe rozdzielczości wyświetlane są w trybie
pełnego ekranu przez obwód interpolacji. W zależności od rodzaju obrazu oraz jego pierwotnej
rozdzielczości może wystąpić rozmazanie obrazu na granicach pikseli w przypadku wyświetlania
z interpolowaną rozdzielczością.
W celu pełnego wykorzystania zalet technologii LCD należy ustawić rozdzielczość na 1280 x 1024.
1. Otwórz Właściwości ekranu i wybierz zakładkę Ustawienia.
Możesz otworzyć Właściwości ekranu klikając prawym przyciskiem na pulpicie Windows
iwpojawiającym się menu wybierając Właściwości.
2. Za pomocą suwaka 'Obszar ekranu' wybierz rozdzielczość ekranu.
Wybierz zalecaną rozdzielczość 1280 x 1024, a następnie kliknij Zastosuj.
W przypadku wybrania innej rozdzielczości należy pamiętać, że będzie ona interpolowana i może
powodować, że obraz nie będzie wyświetlany tak dobrze, jak przy rozdzielczości standardowej.
3. Kliknij OK i Tak .
4. Zamknij okno Właściwości ekranu.
18 Zmiana rozdzielczości ekranu
6. Zmiana częstotliwości odświeżania ekranu
W przypadku monitora LCD nie trzeba wybierać najwyższej możliwej częstotliwości
odświeżania, ponieważ migotanie ekranu LCD jest technicznie niemożliwe. Najlepsze rezultaty
uzyskuje się stosując tryby fabryczne, już ustawione w komputerze. W rozdziale specyfikacji
niniejszego podręcznika znajduje się tabela z trybami fabrycznymi: Obsługiwane taktowanie PC
Przy standardowej rozdzielczości 1280 x 1024 wybrać można 60, 70 lub 75 herców (ale nie 72 Hz).
1. Kliknij dwukrotnie ikonę Ekranw Panelu sterowania.
2. W oknie Właściwości ekranu wybierz zakładkę Ustawienia i kliknij przycisk
Zaawansowane.
3. Wybierz zakładkę Karta i wybierz odpowiednią częstotliwość odświeżania, zgodną
z jednym z trybów fabrycznych, zawartych w tabeli ze specyfikacją.
4. Kliknij Zmień, OK i Tak .
5. Zamknij okno Właściwości ekranu.
19 Zmiana częstotliwości odświeżania ekranu
7. Optymalizacja obrazu
Najprostszym sposobem uzyskania optymalnego obrazu przy analogowym sygnale wejściowym
(złącze D-Sub), jest skorzystanie z funkcji „i key”. Naciśnij klawisz funkcji „i key”, aby
zoptymalizować obraz wyświetlany aktualnie na ekranie.
Kiedy przyłączysz do monitora cyfrowy sygnał wyjściowy wizji przy użyciu kabla cyfrowego (DVI), funkcja
„i key” oraz „Automatyczna regulacja” zostaną wyłączone, ponieważ monitor będzie automatycznie
wyświetlał obraz o najwyższej jakości.
Wykorzystując funkcję „i key” należy upewnić się, czy karta graficzna komputera została ustawiona na
rozdzielczość matrycy monitora (1280 x 1024).
Jeżeli chcesz, zawsze możesz ręcznie dostosować ustawienia geometrii ekranu, wykorzystując
elementy menu dotyczące geometrii obrazu. BenQ dostarcza program testu ekranowego, która
pomaga w ustawieniu kolorów, skali szarości i gradientu liniowego ekranu.
1. Uruchom program testowy auto.exe z płyty CD-ROM. Możesz również użyć innego,
dowolnego obrazu, takiego jak tapeta systemu operacyjnego. Jednak zalecamy
wykorzystanie pliku auto.exe. Po uruchomieniu auto.exe pojawi się wzór testowy.
2. Naciśnij przycisk i key na monitorze.
3. Naciśnij przycisk ENTER, aby wejść do menu wyświetlacza ekranowego OSD.
4. Za pomocą przycisków W lub X wybierz DISPLAY (WYŚW. ) i naciśnij przycisk ENTER,
aby przejść do menu.
5. Jeśli pojawiają się pionowe zakłócenia (migotanie pionowych linii podobne do efektu
kurtyny), naciśnij przycisk W lub X, aby wybrać Pixel Clock (Zegar pikseli) i naciśnij
przycisk ENTER. Następnie naciskając przyciski W lub X reguluj monitor do momentu,
gdy zakłócenia znikną.
6. Jeśli pojawiają się poziome zakłócenia, naciśnij przycisk
W lub X, aby wybrać Phase
(Faza) i naciśnij przycisk ENTER. Następnie naciskając przyciski W lub X reguluj monitor
do momentu, gdy zakłócenia znikną.
20 Optymalizacja obrazu
8. Dostosowywanie ustawieñ monitora
Panel sterowania
1. “i key”: Automatycznie reguluje położenie poziome i pionowe, fazę i zegar pikseli.
2. Przycisk “Exit”: Przełącza do poprzedniego menu lub prowadzi do wyjścia z menu
ekranowego OSD. Ten klawisz jest także klawiszem skrótu dla funkcji “Input”.
3. WPrzycisk (Lewo): Do regulacji Lewo/Zmniejsz. Przycisk w Lewo to przycisk szybkiego
wyboru dla Kontrastu.
4. XPrzycisk (Prawo): Do regulacji Prawo/Zwiększ. Przycisk w Prawo to przycisk szybkiego
wyboru Jaskrawości (Brightness).
5. Przycisk “Enter”: Uaktywnia menu ekranowe OSD, wchodzi do menu niższego poziomu
(sub menu), wybiera elementy, potwierdza wybór.
6. “Power”: Włącza i wyłącza zasilanie.
OSD = On Screen Display (menu ekranowe)
Przyciski skrótów wyświetlają stopniowaną skalę do regulowania wartości danego ustawienia i działają
tylko wtedy, gdy menu OSD nie jest aktualnie wyświetlane. Okienka przycisków skrótów znikają po kilku
sekundach braku aktywności. Zobacz “Tryb przycisków skrótów” na stronie 23.
21 Dostosowywanie ustawień monitora
Struktura OSD (On Screen Display = menu ekranowe)
DISPLAY
(WYŚW.)
(OBRAZ)
ADVANCED
(OBRAZ
ZAAWANSOW.)
SYSTEM
(SYSTEM)
Auto Adjustment
(Auto. dostosowanie)
H. Position
(Ustawienie poziome)
V. Pos ition
(Ustawienie pionowe)
Pixel Clock
(Pixel Clock)
Phase (Faza)
Brightness (Jasność)
Contrast (Kontrast)
Sharpness (Ostrość)
Color (Kolor)
AMA (AMA) ON (WLĄCZONY)
Input (Wejście) D-sub (D-sub)
OSD Settings
(Ustawienia OSD)
Information
(Informacja)
Reset All
(Resetuj wszystkie)
Normal (Normalny) Green (Zielony)
Bluish (Niebieskawy) Blue (Niebieski)
Reddish
(Czerwonawy)
User Mode
(Użytkown.)
Reset Color
(Resetuj kolor)
OFF (WYŁĄCZONY)
DVI-D (DVI-D)
Language (Język)
H. Position
(Ustawienie poziome)
V. Position
(Ustawienie pionowe)
Display Time
(Wyświetlaj czas)
OSD Lock
(Blokada OSD)
Yes (TAK)
No (NIE) ON (WLĄCZONY)
Red (Czerwony)
Yes (TAK)
No (NIE)
English
Français
Deutsch
Italiano
Español
Polski/ 日本語
Česky/ 繁體中文
Magyar/ 简体中文
Srpskohrvatski
(jezik)
Română
Nederlands
Русский
Svenska
Português
OFF (WYŁĄCZ.)
22 Dostosowywanie ustawień monitora
Tryb przycisków skrótów
Przyciski monitora działają jak klawisze skrótów, oferując bezpośredni dostęp do konkretnych
funkcji, kiedy menu nie jest wyświetlane na ekranie.
Przycisk skrótu regulacji jasności
Należy nacisnąć przycisk X, aby
wyświetlić wskaźnik Brightness (Jasność).
Dalsze naciskanie przycisku X powoduje
zwiększenie, a przycisku X powoduje
zmniejszenie jasności ekranu, natomiast
naciśnięcie przycisku Exit powoduje
zakończenie regulacji.
Przycisk skrótu regulacji kontrastu
Przycisk skrótu Wejście
Należy nacisnąć przycisk
wyświetlić wskaźnik Contrast (Kontrast).
Dalsze naciskanie przycisku
zwiększenie, a przycisku W powoduje
zmniejszenie kontrastu ekranu, natomiast
naciśnięcie przycisku Exit powoduje
zakończenie regulacji.
Naciskaj przycisk Exit, aby dokonać
wyboru spośród różnych sygnałów wideo,
jakie mogą być przyłączone do monitora.
Wprowadzone ustawienie obowiązuje
natychmiast.
Patrz również punkt “Wejœcie” na stronie
31.
W, aby
X powoduje
23 Dostosowywanie ustawień monitora
Tryb menu głównego
Z menu OSD (On Screen Display) można korzystać w celu dostosowywania wszystkich ustawień
monitora.
Należy nacisnąć przycisk ENTER, aby wyświetlić poniższe menu główne OSD.
1
2
3
4
Występują cztery menu główne OSD:
1. DISPLAY (WYŚW. )
2. PICTURE (OBRAZ)
3. PICTURE ADVANCED
(OBRAZ ZAAWANSOW.)
4. SYSTEM
Za pomocą przycisku W (w lewo) lub X
(w prawo) należy wyróżnić element menu
oraz nacisnąć przycisk ENTER, aby
przejść do ustawień danego elementu
Menu.
Użytkownik dysponuje 14 różnymi językami wyświetlania menu, należy zapoznać się z tematem
““Language (Język)” na stronie 32” w punkcie “OSD Settings” (Ustawienia OSD), aby uzyskać więcej
szczegółowych informacji.
Więcej informacji dotyczących każdego menu można znaleźć na następujących stronach:
• “Menu DISPLAY (WYŚW.)” na stronie 25
• “Menu PICTURE (OBRAZ)” na stronie 27
• “Menu PICTURE ADVANCED (OBRAZ ZAAWANSOW.)” na stronie 30
• “Menu SYSTEM” na stronie 31
24 Dostosowywanie ustawień monitora
Menu DISPLAY (WYŚW. )
1. Naciśnij przycisk ENTER, aby wyświetlić
główne menu.
2. Naciskając przycisk W lub X wybierz
DISPLAY (WYŚW.), a następnie naciśnij
przycisk ENTER, aby przejść do tego
menu.
3. Naciskaj przycisk W lub X, aby przenieść
wyróżnienie na dany element menu, a
następnie naciśnij przycisk ENTER w celu
wybrania tego elementu.
4. Naciskaj przyciski W lub X w celu
dokonania regulacji lub wyboru.
5. Aby powrócić do poprzedniego menu,
naciśnij przycisk Exit.
Element Funkcja Działanie Zakres
Auto
Adjustment
(Auto.
dostosowanie)
Automatycznie
optymalizuje i
dostosowuje ustawienia
ekranu. Przycisk i key jest
Należy nacisnąć przycisk
ENTER w celu wybrania
tej opcji oraz dokonania
regulacji.
“przyciskiem skrótu” do
tej funkcji.
Kiedy przyłączysz do
monitora cyfrowy sygnał
wyjściowy wizji przy
użyciu kabla cyfrowego
(DVI), funkcja „i key”
oraz „Automatyczna
regulacja” zostaną
wyłączone.
25 Dostosowywanie ustawień monitora
H. Position
(Ustawienie
poziome)
Dostosowuje położenie
obrazu ekranu w
poziomie.
0 do 100
V. Position
(Ustawienie
Dostosowuje położenie
obrazu ekranu w pionie.
pionowe)
Pixel Clock Dostosuj częstotliwość
taktowania zegara obrazu,
aby zapewnić
synchronizację z
analogowym sygnałem
wejściowym wizji. Nie
dotyczy to cyfrowego
sygnału wejściowego.
Patrz również:
“Optymalizacja obrazu” na
stronie 20
Phase (Faza) Dostosuj fazę taktowania
zegara obrazu, aby
zapewnić synchronizację z
analogowym sygnałem
wejściowym wizji. Nie
dotyczy to cyfrowego
sygnału wejściowego.
0 do 100
0 do 100
Należy naciskać przyciski
W lub X w celu
dostosowania wartości.
0 do 63
Patrz również:
“Optymalizacja obrazu” na
stronie 20
26 Dostosowywanie ustawień monitora
Menu PICTURE (OBRAZ)
1. Naciśnij przycisk ENTER, aby wyświetlić
główne menu.
2. Naciskając przycisk W lub X wybierz
PICTURE (OBRAZ), a następnie naciśnij
przycisk ENTER, aby przejść do tego
menu.
3. Naciskaj przycisk W lub X, aby przenieść
wyróżnienie na dany element menu, a
następnie naciśnij przycisk ENTER w celu
wybrania tego elementu.
4. Naciskaj przyciski W lub X w celu
dokonania regulacji lub wyboru.
5. Aby powrócić do poprzedniego menu,
naciśnij przycisk Exit.
Element Funkcja Działanie Zakres
Brightness
(Jasność)
Contrast
(Kontrast)
Sharpness
(Ostrość)
Color (Kolor) - Nacisnąć ENTER, aby przejść do menu Color (Kolor).
Dostosowuje równowagę
jasnych i ciemnych
odcieni.
Dostosowuje wielkość
różnicy pomiędzy
ciemnymi i jasnymi
miejscami.
Dostosowuje czystość i
widoczność krawędzi
obiektów obrazu.
Należy naciskać przycisk
X w celu zwiększenia
jasności lub przycisk W w
celu zmniejszenia jasności.
Należy naciskać przycisk
X w celu zwiększenia
kontrastu lub przycisk W w
celu zmniejszenia kontrastu.
Należy naciskać przycisk
X w celu poprawienia
wyrazistości wyświetlanego
obrazu lub przycisk
wprowadzić efekt
miękkości do
wyświetlanego obrazu.
W, aby
0 do 100
0 do 100
1 do 5
27 Dostosowywanie ustawień monitora
Normal
(Normalny)
Umożliwia oglądanie
obrazu wideo lub
fotografii, wyświetlanych
w naturalnych kolorach.
Jest to domyślne,
fabryczne ustawienie
koloru.
Bluish
(Niebieskawy)
Reddish
(Czerwonawy)
Powoduje zastosowanie
chłodnego zabarwienia
obrazu i jest fabrycznym
wstępnie ustalonym
ustawieniem standardu
białego koloru dla
komputerów PC.
Powoduje zastosowanie
ciepłego zabarwienia
obrazu i jest fabrycznym
wstępnie ustalonym
ustawieniem standardu
białego koloru dla papieru
gazetowego.
Należy naciskać przyciski
W lub X, aby wybrać tę
opcję.
28 Dostosowywanie ustawień monitora
User Mode
(Użytkown.)
Reset Color
(Resetuj kolor)
Dostosowuje zabarwienie
kolorów obrazu. Można
dostosowywać mieszanie
Red (Czerwony), Green
(Zielony) i Blue
(Niebieski) koloru
podstawowego w celu
wprowadzania zmian
zabarwienia kolorów
obrazu. Domyślną
wartością początkową
ustawienia jest 50.
Zmniejszanie wartości dla
jednego lub więcej
kolorów będzie
powodować zmniejszenie
odpowiadającego ich
wpływu na zabarwienie
kolorów obrazu. Na
przykład, w miarę
zmniejszania poziomu
koloru Blue (Niebieski)
obraz będzie nabierał
stopniowo zabarwienia
zółtawego. Gdy jest
zmniejszany poziom
Green (Zielony),
zabarwienie obrazu będzie
stawać się purpurowe.
Resetuje niestandardowe
ustawienia kolorów User
Mode (Użytkown.) na
domyślne wartości
fabryczne.
Należy naciskać przyciski
W lub X oraz przycisk
ENTER, aby wybrać kolor
Red (Czerwony), Green
(Zielony) lub Blue
(Niebieski). Następnie przy
użyciu przycisku W lub X
dokonać regulacji koloru.
Należy naciskać przyciski
W lub X w celu
dostosowania wartości.
• Red
(Czerwony)
(0 do 100)
• Green
(Zielony)
(0 do 100)
• Blue
(Niebieski)
(0 do 100)
• Yes (TAK)
• No (NIE)
29 Dostosowywanie ustawień monitora

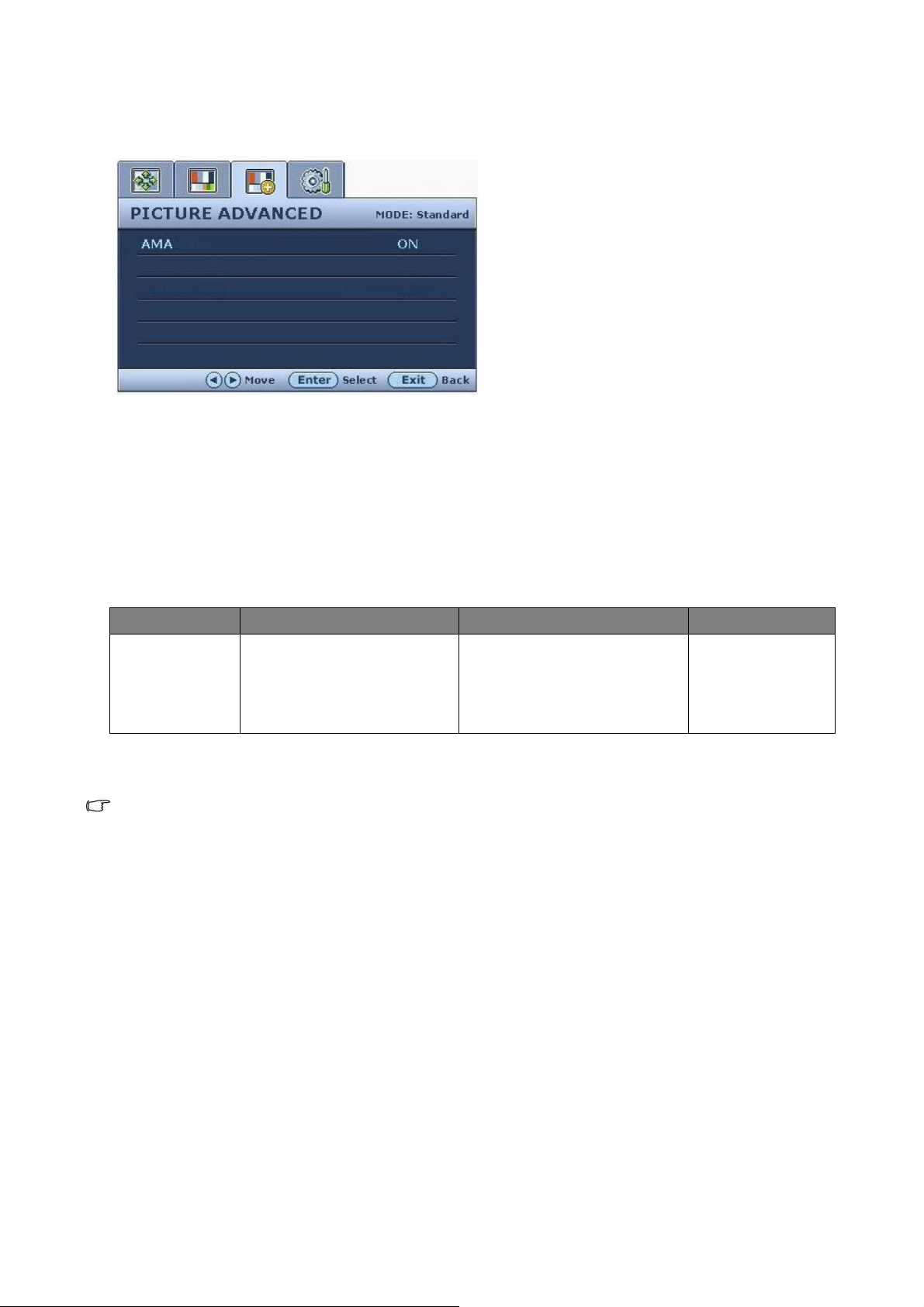

Menu PICTURE ADVANCED (OBRAZ ZAAWANSOW.)
1. Naciśnij przycisk ENTER, aby wyświetlić
główne menu.
2. Naciskając przycisk W lub X wybierz
PICTURE ADVANCED (OBRAZ
ZAAWANSOW.), a następnie naciśnij
przycisk ENTER, aby przejść do tego
menu.
3. Naciskaj przycisk W lub X, aby przenieść
wyróżnienie na dany element menu, a
następnie naciśnij przycisk ENTER w celu
wybrania tego elementu.
4. Naciskaj przyciski W lub X w celu
dokonania regulacji lub wyboru.
5. Aby powrócić do poprzedniego menu,
naciśnij przycisk Exit.
Element Funkcja Operacja Zakres
AMA
Poprawia czas reakcji
panelu LCD dla odcieni
szarości.
W celu dokonania zmiany
ustawienia należy naciskać
przyciski W lub X.
• ON
(WLĄCZONY)
• OFF
(WYŁĄCZ.)
Czas reakcji: Czas potrzebny na włączenie piksela i jego wyłączenie i ponowne włączenie (lub
przełączenie z czarnego na białe i znów na czarne). Niski czas reakcji jest korzystny i pozwala na
wyświetlanie ruchomych obrazów bez powstawania zjawiska smug, tzw. zjaw. Czas reakcji podawany dla
wielu monitorów LCD dotyczy jedynie przejścia z czarnego na białe a nie podaje czasu wymaganego do
przełączenia pomiędzy wieloma poziomami szarości lub kolorami, które składają się na obraz.
Czas reakcji szary do szarego - GTG (Gray to Gray): Materiały wideo "Real world" zawierają kombinację
obrazów w skali szarości. Zwykle przełączenie piksela na pośredni poziom intensywności (tzn. poziom
szarości lub koloru) trwa dłużej niż jego przełączenie na całkowicie czarny lub biały kolor. Na przykład
"Czas reakcji GTG" panelu LCD może zwykle wynosić 30 do 40 ms, podczas gdy "Czas reakcji" wynosi
12 ms.
Technologia AMA BenQ znaczącą zmniejsza czas reakcji GTG, dzięki czemu ruchome elementy obrazu są
wyraźniejsze, nie ważne od tego z czego składa się obraz. Dzięki Zaawansowanej Akceleracji Ruchu Advanced Motion Acceleration (AMA), średni czas reakcji GTG może wynosi
ć jedynie 2 ms.
30 Dostosowywanie ustawień monitora
Menu SYSTEM
1. Naciśnij przycisk ENTER, aby wyświetlić
główne menu.
2. Naciskając przycisk W lub X wybierz
SYSTEM, a następnie naciśnij przycisk
ENTER, aby przejść do tego menu.
3. Naciskaj przycisk W lub X, aby przenieść
wyróżnienie na dany element menu, a
następnie naciśnij przycisk ENTER w celu
wybrania tego elementu.
4. Naciskaj przyciski W lub X w celu
dokonania regulacji lub wyboru.
5. Aby powrócić do poprzedniego menu,
naciśnij przycisk Exit.
Element Funkcja Działanie Zakres
Wejście Umożliwia wybór wejścia
D-sub (analogowego)
lub DVI (cyfrowego).
Należy naciskać przyciski
W lub X w celu
dostosowania wartości.
• DVI
• D-sub
Należy wykorzystywać to
ustawienie do zmiany
sygnału wejściowego
odpowiedniego dla typu
stosowanego złącza kabla
sygnału wizji.
OSD Settings (Ustawienia OSD) - Nacisnąć ENTER, aby przejść do menu OSD Settings
(Ustawienia OSD).
31 Dostosowywanie ustawień monitora
Language
(Język)
Umożliwia ustawienie
języka wyświetlania menu
OSD.
Należy naciskać przyciski
W lub X w celu
dostosowania wartości.
Opcje językowe
wyświetlane w danym
menu OSD mogą różnić
się od opcji
przedstawionych w
kolumnie z prawej strony
w zależności od produktu
dostarczanego do
danego regionu.
• English
• Français
• Deutsch
• Italiano
• Español
• Polski/ 日本語
• Česky/
繁體中文
• Magyar/
简体中文
• Srpskohrvatski
(jezik)
• Română
• Nederlands
• Русский
• Svenska
• Português
H. Position
(Ustawienie
poziome)
V. Position
(Ustawienie
pionowe)
Display Time
(Wyświetlaj
czas)
Dostosowuje położenie
menu OSD w poziomie.
Dostosowuje położenie
menu OSD w pionie.
Dostosowuje czas
wyświetlania menu OSD.
Należy naciskać przyciski
W lub X w celu
dostosowania wartości.
0 do 100
0 do 100
• 5 sek.
• 10 sek.
• 15 sek.
• 20 sek.
• 25 sek.
• 30 sek.
32 Dostosowywanie ustawień monitora
OSD Lock
(Blokada
OSD)
Zapobiega przypadkowym
zmianom wszystkich
ustawień monitora. Kiedy
Należy naciskać przyciski
W lub X w celu
dostosowania wartości.
ta funkcja jest aktywna,
zostaje wyłączone
operowanie elementami
sterowania OSD oraz
przyciskami skrótów.
Aby odblokować
elementy sterowania
OSD, kiedy menu OSD
jest zablokowane, należy
nacisnąć przycisk
“ENTER” i przytrzymać
przez 15 sekund w celu
przejścia do opcji
„Blokada OSD” i
wprowadzenia zmian.
Alternatywnie, możesz
użyć klawisza W lub X do
wybrania pozycji
“WYŁĄCZONY” w
podmenu “Blokada OSD”
menu “Ustaw. OSD”
(Menu System) i wtedy
będą dostępne wszystkie
elementy sterujące OSD.
Nacisnąć przycisk Exit, aby opuścić menu OSD Settings (Ustawienia OSD).
• ON
(WLĄCZONY)
• OFF
(WYŁĄCZ.)
Information
(Informacja)
Reset All
(Resetuj
wszystkie)
Wyświetla informację o
bieżących ustawieniach
właściwości monitora.
Resetuje wszystkie
ustawienia trybów,
kolorów i geometrii na
domyślne wartości
fabryczne.
Nacisnąć przycisk ENTER
w celu wybrania tej opcji.
Należy naciskać przyciski
W lub X w celu
dostosowania wartości.
• Yes (TAK)
• No (NIE)
33 Dostosowywanie ustawień monitora
9. Rozwiązywanie problemów
Najczęściej zadawane pytania (FAQ)
Obraz jest rozmyty:
Przeczytaj rozdział
rozdzielczość i częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami.
Jak użyłeś kabla przedłużenia VGA?
“Zmiana rozdzielczości ekranu” na stronie 18, wybierz poprawną
Podczas testu odłącz kabel przedłużenia. Czy teraz obraz jest ostry? Jeśli nie, zoptymalizuj obraz
postępując zgodnie z zaleceniami z rozdziału “Zmiana częstotliwości odświeżania ekranu” na
stronie 19
. Zwykle obraz jest nieostry z powodu strat przewodzenia kabli przedłużenia. Możesz
ograniczyć te straty stosując kabel przedłużenia o lepszej jakości przewodzenia lub z
wbudowanym wzmacniaczem sygnału.
Czy obraz staje się nieostry przy rozdzielczościach niższych od standardowej (maksymalnej)?
Przeczytaj rozdział “Zmiana rozdzielczości ekranu” na stronie 18 . Wybierz rozdzielczośc
standardową.
Widoczne są błędy pikseli:
Jeden lub kilka pikseli są zawsze czarne, jeden lub kilka pikseli są zawsze białe, jeden lub kilka
pikseli są zawsze czerwone, zielone, niebieskie lub innego koloru.
• Oczyść ekran LCD.
• Kilkakrotnie włącz-wyłącz zasilanie.
• Są to piksele, które są zawsze jasne lub ciemne; jest to naturalna wada, charakterystyczna dla
technologii LCD.
Obraz ma nieodpowiedni kolor:
Wydaje się być zbyt żółty, niebieski lub różowy.
Należy wybrać ENTER > PICTURE (OBRAZ) > Color (Kolor) > Reset Color (Resetuj kolor),
a następnie wybrać “YES” (TAK) w polu komunikatu “CAUTION ”(PRZESTROGA), aby
zresetować ustawienia kolorów na domyślne wartości fabryczne.
Jeśli obraz nadal nie wygląda poprawnie i menu ekranowe OSD również ma nieodpowiedni
kolor, oznacza to, że w sygnale brakuje jednego z trzech kolorów podstawowych. Sprawdź złącza
kabli sygnałowych. Jeśli któryś z wtyków jest uszkodzony lub odłamany skontaktuj sie ze
sprzedawcą, aby uzyskać pomoc.
Nie widać żadnego obrazu
Czy dioda na monitorze świeci się na zielono?
Jeśli dioda LED na monitorze świeci się na zielono i na ekranie widoczny jest komunikat “Out of
Range” (poza zasięgiem), oznacza to, że używasz trybu wyświetlania nie obsługiwanego przez
monitor - zmień ustawenia na jedne z obsługiwanych trybów. Przeczytaj rozdział ““Obsługiwane
taktowanie PC” na stronie 36
Na ekranie jest widoczny nikły cień pochodzący od wyświetlanego nieruchomego obrazu:
" .
34 Rozwiązywanie problemów
• Uaktywnij funkcję zarządzania energią, aby umożliwić komputerowi i monitorowi
przechodzenie do trybu „uśpienia” z niskim zużyciem energii, kiedy nie są aktywnie
wykorzystywane.
• Używaj wygaszacza ekranu, aby zapobiegać występowaniu retencji obrazu.
Czy dioda na monitorze świeci się na pomarańczowo?
Jeśli dioda LED na ekranie świeci się na pomarańczowo, aktywny jest tryb oszczędzania energii.
Wciśnij dowolny przycisk klawiatury komputera lub porusz myszką. Jeśli to nie pomoże,
sprawdź łącza kabla sygnałowego Jeśli któryś z wtyków jest uszkodzony lub odłamany
skontaktuj sie ze sprzedawcą, aby uzyskać pomoc.
Czy dioda na monitorze wcale sie nie świeci?
Sprawdź gniazdko zasilania, zewnętrze źródło zasilania i przełącznik zasilania.
Obraz jest zniekształcony, błyska lub migocze:
Przeczytaj rozdział
rozdzielczość, częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami.
Obraz jest przesunięty w jednym kierunku:
Przeczytaj rozdział
rozdzielczość, częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami.
Nie są dostępne elementy sterujące OSD:
“Zmiana rozdzielczości ekranu” na stronie 18 i wybierz poprawną
“Zmiana rozdzielczości ekranu” na stronie 18 i wybierz poprawną
• Aby odblokować elementy sterowania OSD, kiedy menu OSD jest zablokowane, należy
nacisnąć przycisk “ENTER” i przytrzymać przez 15 sekund w celu przejścia do opcji
„Blokada OSD” i wprowadzenia zmian.
• Alternatywnie, możesz użyć klawisza W lub X do wybrania pozycji “WYŁĄCZONY” w
podmenu “Blokada OSD” menu “Ustaw. OSD” (Menu System) i wtedy będą dostępne
wszystkie elementy sterujące OSD.
Potrzebujesz więcej pomocy?
Jeśli problemy nie zostaną rozwiązane po wypróbowaniu metod zawartych w podręczniku,
skontaktuj sie ze sprzedawcą lub prześlij do nas e-mail na adres: Support@BenQ.com
35 Rozwiązywanie problemów
10. Obsługiwane taktowanie PC
Wejściowy tryb ekranu (Taktowanie wejściowe)
Rozdzielczość Częstotliwość
pozioma(KHz)
640x350 31.47(P) 70.08(N) 25.17 DOS
720x400 31.47(N) 70.08(P) 28.32 DOS
640x480 31.47(N) 60.00(N) 25.18 DOS
640x480 35.00(N) 67.00(N) 30.24 Macintosh
640x480 37.86(N) 72.80(N) 31.50 VESA
640x480 37.50(N) 75.00(N) 31.50 VESA
800x600 35.16(P) 56.25(P) 36.00 VESA
800x600 37.88(P) 60.32(P) 40.00 VESA
800x600 48.08(P) 72.19(P) 50.00 VESA
800x600 46.87(P) 75.00(P) 49.50 VESA
832x624 49.72(N) 74.55(N) 57.29 Macintosh
1024x768 48.36(N) 60.00(N) 65.00 VESA
Częstotliwość
pionowa (Hz)
Częstotliwość
pikseli (MHz)
Komentarz
1024x768 56.48(N) 70.10(N) 75.00 VESA
1024x768 60.02(P) 75.00(P) 78.75 VESA
1152x864 67.50(P) 75.00(P) 108.00 VESA
1152x870 68.68(N) 75.06(N) 100.00 Macintosh
1152x900 61.80(N) 66.00(N) 94.50 SUN 66
1152x900 71.81(N) 76.14(N) 108.00 SUN
1280x1024 64.00(P) 60.00(P) 108.00 VESA
1280x1024 75.83(N) 71.53(N) 128.00 IBMI
1280x1024 80.00(P) 75.00(P) 135.00 VESA
1280x1024 81.18(N) 76.16(N) 135.09 SPARC2
• Tryby nie podane w powyższej tabeli mogą nie być obsługiwane. Aby uzyskać optymalną
jakość obrazu, zalecamy wybór jednego z trybów podanych w powyższej tabeli.
• Istnieją 22 dostępne tryby kompatybilne z Windows.
• W wyniku różnic częstotliwości sygnałowej kart graficznych nie spełniających standardów
VGA może dochodzić do zniekształceń obrazu. Nie jest to usterka. Sytuację można poprawić
zmieniając ustawienia automatyczne lub ręcznie zmienić ustawienia fazy i częstotliwość
pikseli z menu “DISPLAY (WYŚW. )”.
• Kiedy wyłączasz monitor na ekranie moga, pojawiać się linie zakłóceń. Jest to normalne
zjawisko i nie należy się nim niepokoić.
• Aby wydłużyć okres użytkowania produktu, zalecamy korzystanie z funkcji zarzą
energią komputera.
36 Obsługiwane taktowanie PC
dzania
11. Dane techniczne
Model
Typ ekranu
Widoczna przekątna ekranu
standardowa (maksymalna)
rozdzielczość
Kolory
Kontrast/ Jaskrawość
Czas reakcji*
Kąt widzenia (lewo/prawo,
góra/dół)
Częstotliwość linowa
Częstotliwość obrazu
Diagnostyka obrazu
FP93G X
+
19.0" , aktywny, TFT
480 mm
1,280X1,024
16.7 milliona
800:1 / 300 cd/m
2
5 ms (Ton + Toff)
2 ms (GTG*)
160, 160 (CR>5)
31 - 83 kHz wiele częstotliwości monitora
50 - 76 Hz tryby mieszczące się w zakresie
parametrów
Cyfrowa, technologia menu ekranowego OSD,
i key (automatyczna regulacja obrazu)
Elementy sterujące
Funkcje
Zarządzanie energią
Maksymalny pobór mocy
Tryb oszczędzania energii
Sygnał wejściowy
Synchronizacja
Temperatura pracy
5 przycisków i i key.
Kontrast, jaskrawość, pionowe i poziome
położenie ekranu , zegar pikseli, balans kolorów,
paleta kolorów, menu ekranowe (OSD) z obsługą
wielu języków, położenie OSD, wybór sygnału
wejścia, uaktywnienie technologii AMA*
VESA DPMS, EPA
40 Watt
< 1 Watt
RGB analogowy 0.7 Vpp/75 Ohm dodatni
Cyfrowy:DVI-D (opcja)
separowane TTL wejście sygnału 15-stykowe
złącze mini D-sub
0 °C - 40 °C
Wilgotnośc powietrza pracy
10% - 90%
Certyfikaty TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC Class
B, ISO 13406-2, VCCI, CB Report, CE, C-Tick,
BSMI, Fimko, GOST, CSA, CCC
37 Dane techniczne
Napięcie prądu
Automatycznie przełączane tryby zasilania
100-240 V, 50-60 Hz
Wymiary(W x Sz x Gł)
Ciężar
*Czas reakcji: Czas potrzebny na włączenie piksela i jego wyłączenie i ponowne włączenie (lub
przełączenie z czarnego na białe i znów na czarne). Niski czas reakcji jest korzystny i pozwala na
wyświetlanie ruchomych obrazów bez powstawania zjawiska smug, tzw. zjaw. Czas reakcji podawany dla
wielu monitorów LCD dotyczy jedynie przejścia z czarnego na białe a nie podaje czasu wymaganego do
przełączenia pomiędzy wieloma poziomami szarości lub kolorami, które składają się na obraz.
*Czas reakcji szary do szarego - GTG (Gray to Gray): Materiały wideo "Real world" zawierają kombinację
obrazów w skali szarości. Zwykle przełączenie piksela na pośredni poziom intensywności (tzn. poziom
szarości lub koloru) trwa dłużej niż jego przełączenie na całkowicie czarny lub biały kolor. Na przykład
"Czas reakcji GTG" panelu LCD może zwykle wynosić 30 do 40 ms, podczas gdy "Czas reakcji" wynosi
12 ms.
*Technologia AMA BenQ znaczącą zmniejsza czas reakcji GTG, dzięki czemu ruchome elementy obrazu
są wyraźniejsze, nie ważne od tego z czego składa się obraz. Dzięki Zaawansowanej Akceleracji Ruchu -
Advanced Motion Acceleration (AMA), średni czas reakcji GTG może wynosić jedynie 2 ms.
410.1 x 404.2 x 168.2 mm
5.0 kg
38 Dane techniczne
Loading...
