FP937s/FP937s
+
Kolorowy monitor LCD
19.0" (48.26 cm) Rozmiar panelu LCD
Podręcznik użytkownika

Prawa autorskie

i
Copyright © 2004 BenQ Corporation. Wszelkie prawa zastrzeżone. Reprodukowanie, przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek język lub język programowania tej publikacji, w każdej formie i jakimikolwiek środkami elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi lub innymi jest zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation.

Disclaimer

ii
Firma BenQ Corporation nie podejmuje zobowiązań prawnych ani nie daje gwarancji, wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu, a szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla szczególnych zastosowań. Co więcej, firma BenQ Corporation zastrzega sobie prawo do przeprowadzania aktualizacji niniejszej publikacji i wprowadzania zmian od czasu do czasu do zawartości tej publikacji bez wymogu informowania kogokolwiek przez BenQ Corporation o takich aktualizacjach czy zmianach.

Proszę przestrzegać poniższych przepisów bezpieczeństwa, aby zapewnić najlepszą jakość obrazu i długi czas użytkowania monitora

iii
Bezpieczeństwo zasilania
Wtyczka zasilania służy do podłączenia urządzenia do zasilania prądem zmiennym.
Kabel zasilania służy do podłączania urządzeń do zasilania. Gniazdko zasilania powinno
znajdować się blisko wyposażenia i być łatwo dostępne.
Ten produkt należy zasilać prądem o charakterystyce podanej na oznaczonej etykiecie. Jeśli nie jesteś pewny co do rodzaju dostępnego zasilania, skontaktuj się ze sprzedawcą lub lokalną firmą dostarczająca prąd.
Konserwacja i czyszczenie
iv
Czyszczenie. Zanim rozpoczniesz czyszczenie pamiętaj żeby wyłączyć monitor z zasilania. Oczyść powierzchnię monitora LCD przy pomocy gładkiej szmatki. Unikaj stosowania jakichkolwiek płynów, aerozolów czy środków do czyszczenia okien.
Szczeliny i otwory z tyłu lub u góry obudowy zapewniają wentylację. Nie wolno ich blokować ani przykrywać. Monitora nie wolno umieszczać obok lub nad kaloryferem lub innym źródłem ciepła lub w ciasnej zabudowie, jeśli nie zapewniono odpowiedniej wentylacji.
Nigdy nie wciskaj jakichkolwiek przedmiotów ani nie wlewaj żadnych płynów do tego urządzenia.
v
Naprawy
Nie podejmuj prób własnoręcznej naprawy monitora, ponieważ otwieranie lub zdejmowanie części obudowy może wystawić cię na wpływ niebezpiecznego napięcia lub inne ryzyko. Jeśli dojdzie do jakiegokolwiek przypadku nieodpowiedniego działania opisanego powyżej, lub dojdzie do wypadku, np. upuszczenia urządzenia, skontaktuj się z wykwalifikowanymi pracownikami serwisu, aby naprawić monitor.
2

Spis treści

i
Pierwsze kroki ............................................................................................................................... 5
Poznaj swój monitor ..................................................................................................................... 6
Widok z przodu........................................................................................................................ 6
Widok z tyłu (1)....................................................................................................................... 6
Widok z tyłu(2): Umiejscowienie wtyczek i gniazd................................................................ 7
Jak zainstalować sprzęt monitora ............................................................................................... 8
Jak zainstalować oprogramowanie twojego monitora ............................................................ 10
Wybieranie najlepszej rozdzielczości obrazu ........................................................................... 14
Jak wybrać odpowiednią częstotliwość odświeżania ............................................................... 16
Jak ustawić funkcje optymalizacji obrazu ............................................................................... 19
Jak wyregulować monitor .......................................................................................................... 20
Przegląd panelu sterowania.................................................................................................... 20
Tryb Hot Key (szybki wybór)................................................................................................ 20
Tryb głównego menu ............................................................................................................. 21
Rozwiązywanie problemów ........................................................................................................ 29
Najczęściej zadawane pytania (FAQ).................................................................................... 29
Potrzebujesz więcej pomocy?................................................................................................ 30
Obsługiwane tryby pracy ........................................................................................................... 31
Dane techniczne ........................................................................................................................... 32
3Spis treści
4 Spis treści

Pierwsze kroki

1
Podczas odpakowywania monitora sprawdź czy otrzymałeś następujące elementy. Jeśli ich nie ma lub są uszkodzone, proszę niezwłocznie skontaktować się ze sprzedawcą, u którego zakupiono produkt.
Monitor LCD BenQ
Instrukcja szybkiej instalacji
Płyta CD-ROM
Kabel zasilania
Kabel sygnałowy D-Sub
Kabel sygnałowy DVI-D (opcja)
2
0
0
.
3
0
0
9
L
.
P
3
5
/
:
N
5 Pierwsze kroki

Poznaj swój monitor

2

Widok z przodu

Widok z tyłu (1)

6 Poznaj swój monitor

Widok z tyłu(2): Umiejscowienie wtyczek i gniazd

1. Gniazdo zasilania AC 2. Gniazdo DVI-D (opcja)
3. Gniazdo D-Sub
7 Poznaj swój monitor

Jak zainstalować sprzęt monitora

3
Upewnij się, że i komputer i monitor są wyłączone z zasilania. Postępuj zgodnie z poniższymi siedmioma krokami, aby zainstalować swój monitor LCD.
1. Podłącz przewód D-Sub do monitora LCD.
2. Podłącz przewód DVI-D do monitora LCD. (opcja)
3. Podłącz kabel zasilania do monitora.
8 Jak zainstalować sprzęt monitora
4. Podłącz drugi koniec kabla sygnałowego do gniazda sygnałowego komputera.
5. Podłącz kabel zasilania do gniazda zasilania prądem zmiennym.
9 Jak zainstalować sprzęt monitora

Jak zainstalować oprogramowanie twojego monitora

4
Musisz zainstalować sterownik monitora odpowiednie dla systemu operacyjnego komputera.
Aby instalować dla Windows 98, rozpocznij na tej stronie.
Windows 2000, przejdź do 11.
Windows ME, przejdź do 12.
Windows XP, przejdź do 13.
Windows 98. Aby manualnie zainstalować lub uaktualnić sterownik, postępuj zgodnie z poniższym opisem:
1. Otwórz panel sterowania i podwójnie kliknij ikonę “Ekran” .
2. W oknie “Właściwości ekranu” wybierz zakładkę “Ustawienia”. Kliknij przycisk “Zaawansowane...” w prawym dolnym rogu.
3. Wybierz zakładkę “Monitor”. Kliknij przycisk “Zmień” w prawym górnym rogu.
4. Otworzy się “Kreator aktualizacji sterownika urządzenia". Potwierdź wybór klikając Dalej”.
5. Wybierz “Utworzyć listę wszystkich sterowników w określonej lokalizacji, aby można było wybrać odpowiedni sterownik" i wciśnij “Dalej”.
6. Następnie kliknij przycisk “Z dysku” w prawym dolnym rogu. Pojawi się kolejne okno. Wybierz przycisk “Przeglądaj".
7. Włóż dostarczoną płytę CD do napędu CD-ROM komputera. Wybierz napęd CD z rozwijanego menu.
8. Po ponownym wciśnięciu “OK” w kolejnym oknie pojawi się lista kompatybilnych urządzeń. Wybierz “FP937s” z listy i ponownie naciśnij “OK”.
9. Pojawi się okno dialogowe “Włóż dysk”. Kliknij “OK”, a następnie kliknij “Omiń plik”.
10. Zamknij “Kreatora aktualizacji sterownika urządzenia” klikając “Zakończ”, aby zakończyć instalację.
10 Jak zainstalować oprogramowanie twojego monitora
Windows 2000. Po pierwszym uruchomieniu Windows z nowym monitorem, system wykryje go
i automatycznie uruchomi “Kreatora dodawania nowego sprzętu ”. Wykonaj polecenia zaczynając od kroku numer 4.
1. Włóż płytę CD-ROM “BenQ LCD Monitor” do napędu CD-ROM komputera.
2. Kliknij “Start” i “Ustawienia”.
3. Otwórz panel sterowania i kliknij podwójnie ikonę “Ekran”.
4. W oknie “Właściwości ekranu” wybierz zakładkę “Ustawienia”. Kliknij przycisk “Zaawansowane właściwości” w prawym dolnym rogu.
5. Wybierz “Monitor” i kliknij “Właściwości”.
6. Wybierz zakładkę “Sterownik” i kliknij “Aktualizuj sterownik”.
7. Pojawi się okno “Kreatora aktualizacji sterownika urządzenia". Kliknij “Dalej”.
8. Wybierz “Wyświetl listę wszystkich znanych sterowników tego urządzenia, aby można było wybrać określony sterownik” i kliknij “Dalej”.
9. W następnym oknie kliknij “Z dysku”, następnie pojawi się okno “Instalowanie z dysku”. Kliknij “Przeglądaj”, pojawi się okno “Lokalizowanie pliku”.
10. Przejdź w dół ekranu i wybierz napęd CD ROM i kliknij “Dalej” .
11. Z listy folderów na CD-ROM wybierz folder “Drivers(Sterowniki)” i dwa razy kliknij “Otwórz”, następnie kliknij “OK”. Wybierz swój LCD Mode (FP937s) z listy w następnym oknie, potem kliknij “Next” dwa razy.
12. Nowe sterowniki zostały zainstalowane na twoim komputerze.
11 Jak zainstalować oprogramowanie twojego monitora
Windows ME. Aby manualnie zainstalować lub uaktualnić sterownik, postępuj zgodnie z poniższym opisem:
1. Kliknij “Start”, “Ustawienia”, “Panel sterowania” i kliknij podwójnie “Ekran”.
2. W oknie właściwości ekranu kliknij zakładkę “Ustawienia” i kliknij “Zaawansowane...”.
3. Kliknij zakładkę “Monitor” i kliknij “Zmień”.
4. Pojawi się okno dialogowe “Kreatora aktualizacji sterownika urządzenia”. Wybierz “Określ lokalizację sterownika(Zaawansowane)" i kliknij “Dalej”.
5. Wybierz “Utworzyć listę wszystkich sterowników w określonej lokalizacji, aby można było wybrać odpowiedni sterownik” i kliknij “Dalej”.
6. Wybierz “Monitor” z listy i kliknij “Dalej”.
7. Wybierz “Utworzyć listę wszystkich sterowników w określonej lokalizacji, aby można było wybrać odpowiedni sterownik.”.
8. Kliknij “Z dysku” i kliknij “Przeglądaj...”.
9. Włóż płytęBenQ LCD Monitor’s CD” do napędu CD-ROM i wpisz d:\ (zmień literę napędu, aby zgadzała się z oznaczeniem napędu CD-ROM twojego komputera, jeśli nie jest on oznaczony D). Otwórz folder “Drivers(Sterowniki)” i wybierz model z listy po lewej. Kliknij “OK”.
10. Kliknij “OK” w oknie “Zainstaluj z dysku”. Pojawi się okno “Kreator aktualizacji sterownika urządzenia". Wybierz model z listy i kliknij “Dalej”.
11. Kliknij “Dalej”.
12. Kliknij “Zakończ”, aby zakończyć instalację.
12 Jak zainstalować oprogramowanie twojego monitora
Windows XP.
1. Kliknij prawym przyciskiem myszy na pulpicie i wybierz “Właściwości”. Wybierz zakładkę Ustawienia” i kliknij przycisk “Zaawansowane”. Pojawi się małe okno. Wybierz zakładkęMonitor” w nowym oknie i kliknij “Właściwości”.
2. Wybierz zakładkę “Sterownik” i kliknij “Aktualizuj sterownik…
3. Pojawi się “Kreator aktualizacji sprzętu" Kliknij “Dalej”.
4. Wybierz “Nie wyszukuj, wybiorę sterownik do zainstalowania" i kliknij “Dalej”.
5. W następnym oknie kliknij “Z dysku…”, pojawi się okno “Instalowanie z dysku”. Kliknij “Przeglądaj”. Pojawi się okno “Lokalizowanie pliku”.
6. Wybierz odpowiedni sterownik i kliknij “Dalej”.
7. Nowe sterowniki zostały zainstalowane na twoim komputerze. Kliknij “Zakończ”, aby zakończyć instalację.
13 Jak zainstalować oprogramowanie twojego monitora
5

Wybieranie najlepszej rozdzielczości obrazu

Z powodu charakteru technologii ekranów LCD rozdzielczość ekranu jest zawsze stała. Najlepszą
+
jakość obrazu dla monitora FP937s/FP937s rozdzielczość nazywana jest "standardową rozdzielczością" lub maksymalną rozdzielczością ­dającą najlepszą jakość obrazu. Niższe rozdzielczości wyświetlane są w trybie pełnego ekranu przez obwód interpolacji. Jednakże interpolowane rozdzielczości nie działają całkowicie poprawnie. Dlatego jeśli chcesz skorzystać z wszystkich zalet technologii LCD, musisz korzystać ze standardowej rozdzielczości. Jeśli korzystasz z Windows 98/2000/ME lub XP możesz zmienić rozdzielczość obrazu w następujący sposób:
1. Kliknij podwójnie ikonę “Ekran” na panelu sterowania.
uzyskuje się przy rozdzielczości 280 x 1024. Ta
2. W oknie “Właściwości ekranu” wybierz zakładkę “Ustawienia”. Możesz zmienić rozdzielczość przy pomocy suwaka po prawej stronie.
14 Wybieranie najlepszej rozdzielczości obrazu
3. Wybierz rozdzielczość 1280x1024. Następnie kliknij “Zastosuj”.
4. W kolejnych oknach klikaj “OK” i “Tak
5. Możesz teraz zamknąć okno “Właściwości ekranu”.
15 Wybieranie najlepszej rozdzielczości obrazu
6

Jak wybrać odpowiednią częstotliwość odświeżania

W przypadku monitora LCD nie trzeba wybierać najwyższej możliwej częstotliwości odświeżania, ponieważ technicznie niemożliwym jest, aby ekran LCD migotał. Najlepsze rezultaty uzyskuje się stosując tryby fabryczne już ustawione w komputerze. W tym podręczniku użytkownika znajduje się tabela z listą trybów fabrycznych. Mozesz wybrać 60, 70 lub 75 Herców, (ale nie 72Hz) dla standardowej rozdzielczości 1280x1024. W Windows 98/2000/ME/XP możesz zmienić częstotliwość odświeżania w następujący sposób:
1. Kliknij podwójnie ikonę “Ekran” na panelu sterowania.
16 Jak wybrać odpowiednią częstotliwość odświeżania
2. W oknie “Właściwości ekranu” wybierz zakładkę “Ustawienia”. Kliknij przycisk “Zaawansowane...” w prawym dolnym rogu.
17 Jak wybrać odpowiednią częstotliwość odświeżania
3. Wybierz zakładkę “Monitor”. Pole wyboru częstotliwości odświeżania znajduje się w środku na dole okna.
4. Wybierz częstotliwość odświeżania z tabeli z trybami fabrycznymi znajdującej się w tym podręczniku użytkownika i wybierz ją w polu wyboru.
5. W kolejnych oknach klikaj “Zmień”, “OK” i “Tak ”.
6. Możesz teraz zamknąć okno “Właściwości ekranu”.
18 Jak wybrać odpowiednią częstotliwość odświeżania
7

Jak ustawić funkcje optymalizacji obrazu

Najłatwiejszą metodą uzyskania optymalnego obrazu jest wykorzystanie funkcji przycisku ikey. Wciśnij “ikey” na panelu sterowania by monitor dokonał automatycznej regulacji.
Jeśli uznasz rezultaty za niewystarczające, możesz wyregulować obraz ręcznie.
1. Uruchom program testowy auto.exe z płyty CD-ROM; to najlepsza metoda pozwalająca na zaobserwowanie ewentualnych zmian. Możesz również użyć dowolnego innego obrazu, takiego jak tapeta systemu operacyjnego. Jednakże zalecamy wykorzystanie pliku auto.exe. Po uruchomieniu auto.exe, pojawi się wzór testowy.
2. Wciśnij “Enter” (wprowadź) na panelu sterowania, aby otworzyć menu ekranowe OSD.
3. Jeśli zauważyłeś zakłócenia pionowe, wciśnij przycisk W lub X, aby wybrać “Geometry (geometria) i wciśnij przycisk “Enter”. Następnie wciskaj W lub X, aby wybrać “Pixel Clock” (zegar pikseli) i ponownie wciśnij przycisk “Enter”. Następnie wciśnij przycisk W lub X, aby
regulować monitor do momentu gdy zakłócenia znikną.
4. Jeśli zauważyłeś zakłócenia poziome, wciśnij przycisk W lub X aby wybrać “Geometry (geometria) i wciśnij przycisk “Enter”. Następnie wciskaj W lub X , aby wybrać “Phase” (faza) i ponownie wciśnij przycisk “Enter”. Następnie wciśnij przycisk W lub X, aby regulować
monitor do momentu gdy zakłócenia znikną. Aby upewnić się, że funkcja “iKey” działa poprawnie, musisz korzystać z jednego
z obsługiwanych trybów. Jeśli przycisk “iKey” nie działa poprawnie a na menu ekranowym pojawia się komunikat “NON PRESET MODE”, oznacza to, że nie korzystasz z jednego z obsługiwanych trybów. Zmień ustawienia komputera na jeden z obsługiwanych trybów. Lista obsługiwanych trybów znajduje się w tym podręczniku użytkownika.
19 Jak ustawić funkcje optymalizacji obrazu
8

Jak wyregulować monitor

Przegląd panelu sterowania
Jest 6 przycisków kontrolowania ustawień “iKey”, “Exit”, “Przycisk włączania/wyłączania”, “<” i “>” oraz “Enter”.. Poniżej opisano podstawowe funkcje tych przycisków.
1. “Power”: Włącza i wyłącza zasilanie
2. “iKey”: Automatycznie reguluje położenie poziome i pionowe, fazę i zegar pikseli.
3. Przycisk “Exit”: Przełącza do poprzedniego menu lub prowadzi do wyjścia z menu ekranowego OSD.
4. Przycisk “Enter”: Włącza menu ekranowe OSD, pozwala na otworzenie menu niższego poziomu (pod-menu), wybór elementów, zatwierdzanie wyboru i jest przyciskiem szybkiego wyboru blokady menu ekranowego OSD Lock.
5. WPrzycisk (Lewo): Do regulacji Lewo/Zmniejsz. Przycisk w Lewo to przycisk szybkiego wyboru dla Jaskrawości i Kontrastu.
6. XPrzycisk (Prawo): Do regulacji Prawo/Zwiększ. Przycisk w Prawo to przycisk szybkiego wyboru poziomu Jaskrawości (Brightness).

Tryb Hot Key (szybki wybór)

Przyciski szybkiego wyboru Jaskrawości (Brightness) i Kontrastu (Contrast)
Wciśnij X , aby otworzyć menu Jaskrawości (Brightness), wciśnij przycisk W lub X, aby
wyregulować stopień jaskrawności i wciśnij “Exit”, aby zamknąć menu ekranowe OSD.
20 Jak wyregulować monitor
Wciśnij W aby otworzyć menu Kontrastu (Contrast), wciśnij przycisk W lub X, aby
wyregulować stopień kontrastu i wciśnij “Exit”, aby zamknąć menu ekranowe OSD.
Tryb głównego menu
Funkcje sterowania dostępne w menu głównym
Menu główne
Pod-menu luminancji (Luminance)
Wciśnij przycisk W lub X, aby wyregulować Jaskrawość, wciśnij “Exit”, aby powrócić do
poprzedniego menu.
21 Jak wyregulować monitor

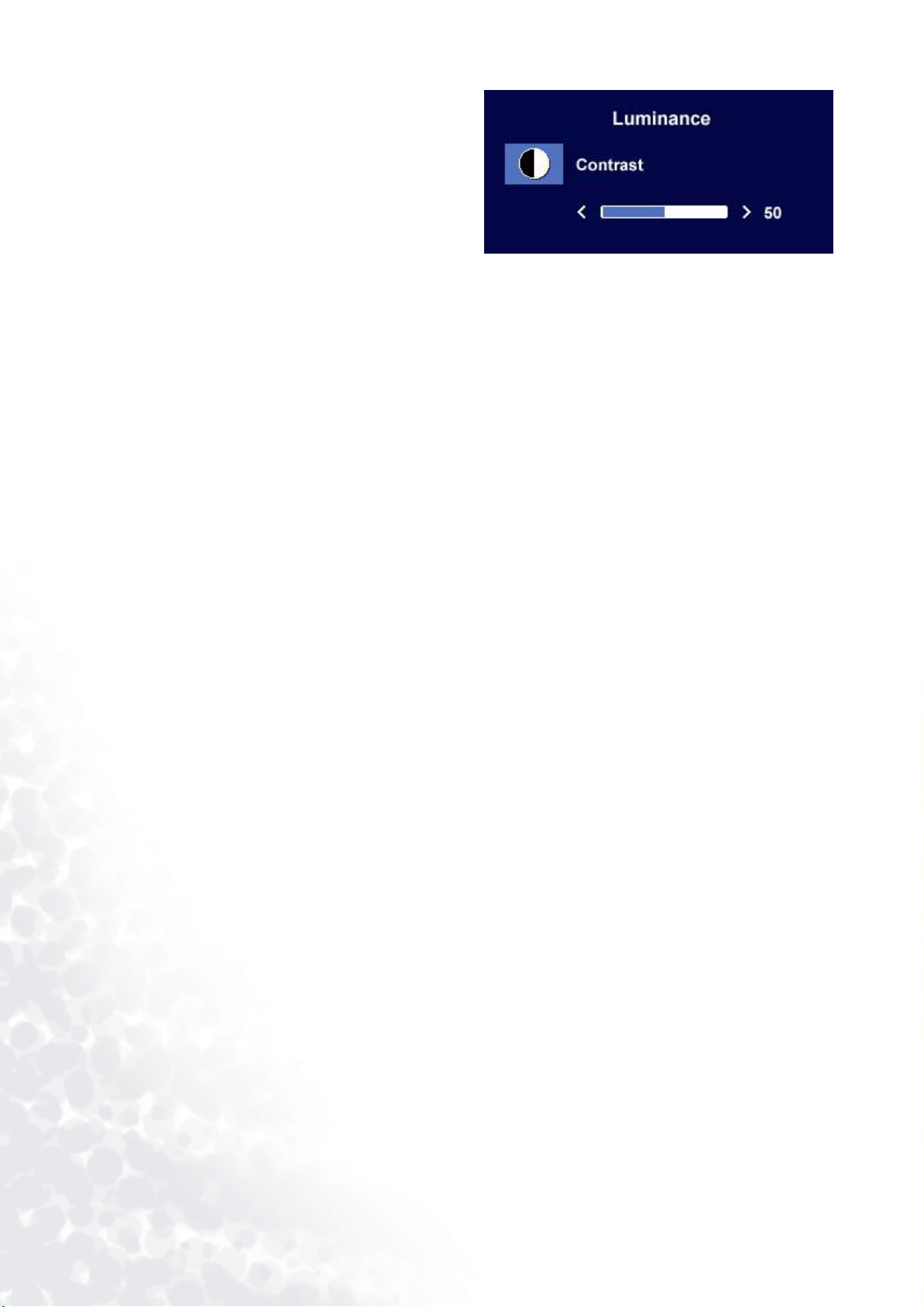

Wciśnij przycisk W lub X, aby wyregulować Kontrast, wciśnij “Exit”, aby powrócić do
poprzedniego menu.
22 Jak wyregulować monitor
Pod-menu geometrii (Geometry)
Wciśnij przycisk W lub X, aby wyregulować położenie poziome (Horizontal Position), wciśnij “Exit”, aby powrócić do poprzedniego menu.
Wciśnij przycisk W lub X, aby wyregulować polożenie pionowe(VerticalPosition), wciśnij
przycisk “Exit”, aby powrócić do poprzedniego menu.
Wciśnij przycisk
W lub X, aby wyregulować
zegar pikseli (Pixel Clock), wciśnij “Exit”, aby powrócić do poprzedniego menu.
Wciśnij przycisk
W lub X, aby wyregulować
Fazę (Phase), wciśnij “Exit”, aby powrócić do poprzedniego menu.
23 Jak wyregulować monitor
Pod-menu kolorów (Color)
Ustawienia użytkownika User Preset:
Użytkownik może wyregulować balans kolorów dla czerwonego (Red), zielonego (Green) i niebieskiego (Blue).
24 Jak wyregulować monitor
Pod-menu OSD
Wciśnij przycisk W lub X, aby wyregulować położenie poziome menu ekranowego OSD, wciśnij “Exit”, aby powrócić do poprzedniego menu.
Wciśnij przycisk W lub X, aby wyregulować położenie pionowe menu ekranowego OSD,
wciśnij “Exit”, aby powrócić do poprzedniego menu.
Wciśnij przycisk
W lub X, aby wyregulować
czas wyświetlania menu ekranowego OSD, wciśnij “Exit”, aby powrócić do poprzedniego menu.
25 Jak wyregulować monitor
Pod-menu języków
26 Jak wyregulować monitor
Pod-menu przywróć (Recall)
Wciśnij przycisk W lub X, aby potwierdzić przywrócenie położenia (Position Recall), wciśnij “Enter”, aby przywrócić ustawienia położenia lub wciśnij “Exit”, aby powrócić do poprzedniego menu.
Wciśnij przycisk
W lub X, aby potwierdzić
przywrócenie kolorów (Color Recall), wciśnij “Enter”, aby przywrócić ustawienia kolorów lub wciśnij “Exit”, aby powrócić do poprzedniego menu.
Wciśnij przycisk W lub X, aby potwierdzić przywrócenie wszystkich ustawień (Recall
All), wciśnij “Enter”, aby przywrócić ustawienia położenia i kolorów lub wciśnij “Exit”, aby powrócić do poprzedniego menu.
27 Jak wyregulować monitor
Pod-menu różne (Miscellaneous)
Wybór wejścia: Pozwala na wybór wejścia D-sub (analogowe)
or DVI (cyfrowe).
Ostrość (Sharpness): Wciśnij przycisk W lub X, aby wyregulować
ostrość.
Informacja o ekranie.
28 Jak wyregulować monitor
9

Rozwiązywanie problemów

Najczęściej zadawane pytania (FAQ)

Obraz jest rozmyty:
Przeczytaj rozdział Wybieranie najlepszej rozdzielczości obrazu, wybierz poprawną
rozdzielczość iczęstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami.
Jak użyłeś kabla przedłużenia VGA?
Podczas testu odłącz kabel przedłużenia. Czy teraz obraz jest ostry? Jeśli nie, zoptymalizuj obraz postępując zgodnie z zaleceniami z rozdziału Jak wybrać odpowiednią częstotliwość odświeżania. Zwykle obraz jest nieostry z powodu strat przewodzenia kabli przedłużenia. Możesz ograniczyć te straty stosując kabel przedłużenia o lepszej jakości przewodzenia lub z wbudowanym wzmacniaczem sygnału.
Czy obraz staje się nieostry przy rozdzielczościach niższych od standardowej
(maksymalnej)?
Przeczytaj rozdział Wybieranie najlepszej rozdzielczości obrazu. Wybierz rozdzielczość standardową.
Widoczne są błędy pikseli:
Jeden lub kilka pikseli są zawsze czarne, jeden lub kilka pikseli są zawsze białe, jeden lub
kilka pikseli są zawsze czerwone, zielone, niebieskie lub innego koloru.
Oczyść ekran LCD.
Kilkakrotnie włącz-wyłącz zasilanie.
•Są to piksele, które są zawsze jasne lub ciemne; jest to naturalna wada, charakterystyczna dla technologii LCD.
Obraz ma nieodpowiedni kolor:
Wydaje się być zbyt żółty, niebieski lub różowy.
Na monitorze wciśnij przycisk “Enter” i przycisk W lub X, aby przejść do ikony “Recall” iwciśnij przycisk “Enter”, aby wejść do menu niższego poziomu (pod-menu) “Recall”. Wciśnij
przycisk W lub X, aby wybrać “Color Recall”(Przywrócenie kolorów) i wybierz “Yes” (tak) w pod-menu “Color Recall” i wciśnij przycisk “Enter”, aby przywrócić ustawienia fabryczne. Jeśli obraz nadal nie wygląda poprawnie i menu ekranowe OSD również ma nieodpowiedni kolor, oznacza to, że w sygnale brakuje jednego z trzech kolorów podstawowych. Sprawdź złącza kabli sygnałowych. Jeśli któryś z wtyków jest uszkodzony lub odłamany skontaktuj się ze sprzedawcą, aby uzyskać pomoc.
29 Rozwiązywanie problemów
Nie widać żadnego obrazu
Czy dioda na monitorze świeci się na zielono?
Jeśli dioda LED na monitorze świeci się na zielono i na ekranie widoczny jest komunikat “Out of Range” (poza zasięgiem), oznacza to że używasz trybu wyświetlania nie obsługiwanego przez monitor - zmień ustawienia na jeden z obsługiwanych trybów. Przeczytaj rozdział Obsługiwane tryby pracy" .
Czy dioda na monitorze świeci się na pomarańczowo?
Jeśli dioda LED na ekranie świeci się na pomarańczowo, aktywny jest tryb oszczędzania energii. Wciśnij dowolny przycisk klawiatury komputera lub porusz myszką. Jeśli to nie pomoże, sprawdź łącza kabla sygnałowego Jeśli któryś z wtyków jest uszkodzony lub odłamany skontaktuj się ze sprzedawcą, aby uzyskać pomoc.
Czy dioda na monitorze wcale się nie świeci?
Sprawdź gniazdko zasilania, zewnętrze źródło zasilania i przełącznik zasilania.
Obraz jest zniekształcony, błyska lub migocze:
Przeczytaj rozdział Wybieranie najlepszej rozdzielczości obrazu i wybierz poprawną
rozdzielczość, częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami.
Obraz jest przesunięty w jednym kierunku:
Przeczytaj rozdział Wybieranie najlepszej rozdzielczości obrazu i wybierz poprawną
rozdzielczość, częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami.

Potrzebujesz więcej pomocy?

Jeśli problemy nie zostaną rozwiązane po wypróbowaniu metod zawartych w podręczniku, skontaktuj się ze sprzedawcą lub prześlij do nas e-mail na adres: Support@BenQ.com
30 Rozwiązywanie problemów
1
1
10

Obsługiwane tryby pracy

Wejściowy tryb ekranu (Taktowanie wejściowe)
Rozdzielczość Częstotliwość
pozioma(KHz)
640x350 31.47(P) 70.08(N) 25.17 DOS 720x400 31.47(N) 70.08(P) 28.32 DOS 640x480 31.47(N) 60.00(N) 25.18 DOS 640x480 37.86(N) 72.80(N) 31.50 VESA 640x480 37.50(N) 75.00(N) 31.50 VESA 800x600 35.16(P) 56.25(P) 36.00 VESA 800x600 37.88(P) 60.32(P) 40.00 VESA 800x600 48.08(P) 72.19(P) 50.00 VESA 800x600 46.87(P) 75.00(P) 49.50 VESA 1024x768 48.36(N) 60.00(N) 65.00 VESA 1024x768 56.48(N) 70.10(N) 75.00 VESA 1024x768 60.02(P) 75.00(P) 78.75 VESA 1152x864 67.50(P) 75.00(P) 108.00 VESA 1152x870 68.68(N) 75.06(N) 100.00 Macintosh 1152x900 61.80(N) 66.00(N) 94.50 SUN 66 1152x900 71.81(N) 76.14(N) 108.00 SUN
Częstotliwość pionowa (Hz)
Częstotliwość pikseli (MHz)
Komentarz
1280x1024 64.00(P) 60.00(P) 108.00 VESA 1280x1024 75.83(N) 71.53(N) 128.00 IBMI 1280x1024 80.00(P) 75.00(P) 135.00 VESA 1280x1024 81.18(N) 76.16(N) 135.09 SPARC2
Tryby nie podane w powyższej tabeli mogą nie być obsługiwane. Aby uzyskać optymalną jakość obrazu, zalecamy wybór jednego z trybów podanych w powyższej tabeli.
Istnieją 22 dostępne tryby kompatybilne z Windows.
W wyniku różnic częstotliwości sygnałowej kart graficznych nie spełniających standardów VGA
może dochodzić do zniekształceń obrazu. Nie jest to usterka. Sytuację można poprawić zmieniając ustawienia automatyczne lub ręcznie zmienić ustawienia fazy i częstotliwość pikseli z menu “Geometry” (geometria).
Kiedy wyłączasz monitor na ekranie moga pojawiać się linie zakłóceń. Jest to normalne zjawisko i nie należy się nim niepokoić.
Aby wydłużyć okres użytkowania produktu, zalecamy korzystanie z funkcji zarządzania energią komputera.
31 Obsługiwane tryby pracy
1
1
11

Dane techniczne

BenQ FP937s

Model FP937s
Typ ekranu
19.0", aktywny, TFT
Widoczna przekątna ekranu
standardowa (maks.) rozdzielczość
Kolory
Kontrast/ Jaskrawość
Czas reakcji
Kąt patrzenia
Częstotliwość linowa
Częstotliwość obrazu
Kontrola obrazu
Elementy sterujące
Funkcje iScreen
Zarządzanie energią
48.26 cm
1,280X1,024
16.2 milliona
500:1 / 250 cd/m
12 ms
140/140
57.6 - 82 kHz wiele częstotliwości monitora
60 - 77 Hz tryby mieszczące się w zakresie parametrów
Cyfrowa, technologia menu ekranowego OSD, iKey (automatyczna regulacja obrazu)
5 przycisków i iKey.
Kontrast, jaskrawość, pionowe i poziome położenie ekranu, zegar pikseli, balans kolorów, paleta kolorów, wybór języka (OSD w 8 językach), położenie OSD, wskaźnik stanu
VESA DPMS, EPA
2
Maksymalny pobór mocy
Tryb oszczędzania energii
Sygnał wejściowy
Synchronizacja
Temperatura pracy
Wilgotnośc powietrza pracy Certyfikaty TCO 03 (Opcja), TCO 99, TÜV/Ergonomics,
Maksymalnie 40 Watt
1 Watt
RGB analogowy 0.7 Vpp/75 Ohm dodatni
Cyfrowy: DVI-D (opcja)
separowane TTL wejście sygnału 15-stykowe złącze mini D-sub
5 °C - 40 °C
20% - 80%
TÜV/ GS, FCC Class B, ISO 13406-2, VCCI, UL, CB Report, CE, C-Tick, BSMI, Fimko, GOST
32 Dane techniczne
Napięcie prądu
Automatycznie przełączane tryby zasilania 90-264 V, 47-63 Hz
Wymiary(Sz x W x Gł)
Ciężar
415.2 x 426.3 x 180 mm
7.4 kg
33 Dane techniczne
BenQ FP937s
+
Model
Typ ekranu
Widoczna przekątna ekranu
standardowa (maks.) rozdzielczość
Kolory
Kontrast/ Jaskrawość
Czas reakcji
Kąt patrzenia
Częstotliwość linowa
Częstotliwość obrazu
Kontrola obrazu
Elementy sterujące
Funkcje iScreen
Zarządzanie energią
FP937s
+
19.0", aktywny, TFT
48.26 cm
1,280X1,024
16.7 milliona
700:1 / 300 cd/m
2
8 ms
150/135
57.6 - 82 kHz wiele częstotliwości monitora
60 - 77 Hz tryby mieszczące się w zakresie parametrów
Cyfrowa, technologia menu ekranowego OSD, iKey (automatyczna regulacja obrazu)
5 przycisków i iKey.
Kontrast, jaskrawość, pionowe i poziome położenie ekranu, zegar pikseli, balans kolorów, paleta kolorów, wybór języka (OSD w 8 językach), położenie OSD, wskaźnik stanu
VESA DPMS, EPA
Maksymalny pobór mocy
Tryb oszczędzania energii
Sygnał wejściowy
Maksymalnie 40 Watt
1 Watt
RGB analogowy 0.7 Vpp/75 Ohm dodatni
Cyfrowy: DVI-D (opcja)
Synchronizacja
separowane TTL wejście sygnału 15-stykowe złącze mini D-sub
Temperatura pracy
Wilgotnośc powietrza pracy
5 °C - 40 °C
20% - 80%
Certyfikaty TCO 03 (Opcja), TCO 99, TÜV/Ergonomics,
TÜV/ GS, FCC Class B, ISO 13406-2, VCCI, UL, CB Report, CE, C-Tick, BSMI, Fimko, GOST
Napięcie prądu
Automatycznie przełączane tryby zasilania 90-264 V, 47-63 Hz
Wymiary(Sz x W x Gł)
Ciężar
34 Dane techniczne
415.2 x 426.3 x 180 mm
7.4 kg
Loading...
