Gamme DL
Moniteur LCD
Manuel d’utilisation
Copyright
Copyright © 2013 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication
ne peut être reproduite, transmise, transcrite, stockée sur un système d’archivage ou traduite
dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen
électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l’autorisation
écrite préalable de BenQ Corporation.
Limitation de responsabilité
BenQ Corporation n’assure aucune représentation ou garantie, expresse ou implicite, quant au
contenu de cette publication et refuse en particulier toute garantie, aptitude à la
commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se
réserve le droit de réviser cette publication et d’apporter de temps à autre des modifications
au contenu de la présente publication sans obligation de préavis envers quiconque.
La performance d’absence de scintillement peut être affectée par des facteurs externes tels
qu’une mauvaise qualité du câble, une alimentation instable, une interférence de signal, ou une
mauvaise mise à la terre, et cela peut inclure d’autres facteurs externes que ceux mentionnés
ci-dessus. (Applicable pour les modèles sans scintillement seulement.)
Sécurité de l’alimentation électrique
Observez ces instructions de sécurité pour obtenir les meilleures performances et la plus grande longévité de
votre moniteur.
• L’adaptateur CA isole l’équipement de l’alimentation CA.
• Le câble d’alimentation permet de mettre hors tension le matériel qui peut être branché.
Placez votre équipement près d’une prise électrique facilement accessible.
• Vous devez respecter le type d’alimentation indiqué sur l’étiquette de repérage. Si vous ne
connaissez pas le type d’alimentation auquel vous êtes raccordé, contactez votre revendeur
ou votre compagnie d’électricité.
• Un cordon d’alimentation supérieure ou égale à H03VV-F ou H05VV-F, 2G ou 3G, 0,75mm2
doit être utilisée.
Entretien et nettoyage
• Nettoyage. Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la
surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de
liquide, d’aérosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l’arrière du boîtier sont prévus pour la
ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être
placé près ou au-dessus d’un radiateur ou de toute autre source de chaleur, et il ne doit pas
être placé dans un espace clos sauf si un système de ventilation adéquat est en place.
• N’introduisez aucun objet, ne renversez aucun liquide dans l’appareil.
2
Entretien
N’essayez pas de réparer par vous-même ce moniteur; en l’ouvrant ou en enlevant le
couvercle, vous vous exposez notamment à des risques d’électrocution. En cas de mauvaise
utilisation comme décrit ci-dessus ou d’accident tel qu’une chute ou un choc, contactez un
technicien de service qualifié.
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of its
aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision
with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory
requirement and standards pertaining to environmental management, BenQ has spared no
efforts in pushing our initiatives further to incorporate life cycle design in the aspects of
material selection, manufacturing, packaging, transportation, using and disposal of the products.
BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure
that consumers make informed green choices at purchase. Check out BenQ's CSR Website at
http://csr.BenQ.com/ for more details on BenQ's environmental commitments and
achievements.
3
Sommaire
Copyright ......................................................................................................................................2
Pour commencer .........................................................................................................................5
Présentation du moniteur .........................................................................................................7
Vue avant...................................................................................................................................................... 7
Vue arrière................................................................................................................................................... 7
Installation matérielle du moniteur .........................................................................................8
Comment séparer la base du support ................................................................................................ 11
Utilisation du kit de montage du moniteur ........................................................................................ 12
Tirer pleinement profit de votre moniteur BenQ ............................................................ 14
Téléchargement sur Internet des fichiers de pilote du moniteur LCD....................................... 14
Installation du moniteur sur un nouvel ordinateur .......................................................................... 15
Mise à niveau du moniteur sur un ordinateur existant ................................................................... 16
Comment installer sur les systèmes Windows 8 ............................................................................. 17
Comment installer sur les systèmes Windows 7 ............................................................................. 18
Comment ajuster votre moniteur ........................................................................................ 19
Le panneau de commande...................................................................................................................... 19
Optimisation de l’image .......................................................................................................................... 20
Ajuster le mode d’affichage.................................................................................................................... 20
Naviguer dans le menu principal ........................................................................................... 21
Dépannage .................................................................................................................................. 24
Foire aux questions (FAQ) .................................................................................................................... 24
Pour plus d'aide ?...................................................................................................................................... 25
Ajuster la résolution de l’écran ............................................................................................. 26
Ajuster le taux de rafraîchissement de l’écran .................................................................. 27
Modes d’affichage prédéfinis .................................................................................................. 28
4
Pour commencer
Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains
éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès
duquel vous avez acheté votre moniteur.
Moniteur à cristaux liquides BenQ
Base du moniteur
Guide de démarrage rapide
Avis réglementaires
Cordon d’alimentation
(L’image peut être différente du produit
fourni dans votre région.)
Câble vidéo : D-Sub
Câble vidéo : DVI-D
(Accessoire optionnel)
5 Pour commencer
• Les accessoires disponibles et les images présentées ici peuvent être différents du contenu réel et du produit
fourni dans votre région. En ce qui concerne les câbles qui ne sont pas fournis avec votre produit, vous pouvez
les acheter séparément.
• Envisagez la possibilité de conserver le carton et l’emballage pour une utilisation ultérieure lorsque vous
pourrez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du
moniteur pendant le transport.
Gardez toujours le produit et les accessoires hors de portée des jeunes enfants.
6 Pour commencer
Présentation du moniteur
Vue avant
Vue arrière
1. Boutons de commande
2. Bouton d’alimentation
12
5346
• Le diagramme ci-dessus peut varier selon le modèle.
• L’image peut être différente du produit fourni dans votre région.
3. Prise d’entrée alimentation
secteur
4. Connecteur DVI-D
5. Connecteur D-Sub
6. Fente pour cadenas Kensington
7 Présentation du moniteur
Installation matérielle du moniteur
• Si l’ordinateur est sous tension, vous devez le mettre hors tension avant de continuer.
Ne branchez pas et ne mettez pas le moniteur sous tension avant d’y être invité.
• Les illustrations suivantes sont pour votre référence seulement. Les prises d’entrée et de sortie disponibles
peuvent varier selon le modèle acheté.
1. Fixez la base du moniteur.
Veuillez procéder avec soin pour éviter d’endommager le moniteur. Si la surface de l’écran est placée sur un objet
tel qu’une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre
garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles
et la coque du moniteur.
Protégez le moniteur et l’écran en libérant une zone
plane dégagée sur votre bureau et en plaçant quelque
chose de doux comme le sac d’emballage du moniteur
sur le bureau pour matelassage.
Placez la surface de l’écran sur surface plane matelassée.
Tout en tenant le moniteur fermement sur le bureau,
tirez le bras du support du moniteur vers le haut pour
dégager le moniteur.
Orientez et alignez l’emboîture de la base du support
avec l’extrémité du bras du support, puis poussez pour
les rapprocher jusqu’à un déclic et leur verrouillage en
place.
Essayez doucement de les séparer pour vérifier qu’ils
sont bien assemblés.
Soulevez doucement le moniteur, retournez-le et placez
le droit sur son support sur une surface plane et égale.
8 Installation matérielle du moniteur
Le moniteur doit être positionné et l’angle de l’écran réglé
-5
O
~ +20
O
de manière à minimiser les réflexions indésirables d’autres
sources lumineuses.
-5
O
~ +20
O
2. Connectez le câble vidéo de l’ordinateur.
N’utilisez pas à la fois le câble DVI-D et le câble D-Sub sur le
même ordinateur. Le seul cas dans lequel les deux câbles
peuvent être utilisé est s’ils sont connectés à deux
ordinateurs différents avec les systèmes vidéo appropriés.
Pour connecter le câble D-Sub
Branchez le connecteur du câble D-Sub (à l’extrémité
sans filtre ferrite) au connecteur vidéo du moniteur.
Branchez l’autre prise du câble (à l’extrémité avec filtre
ferrite) au connecteur vidéo de l’ordinateur.
Serrez toutes les vis à serrage à main pour éviter aux
prises de se détacher accidentellement pendant
l’utilisation.
Pour connecter le câble DVI-D
Branchez le connecteur du câble DVI-D (à l’extrémité
sans filtre ferrite) au connecteur vidéo du moniteur.
Branchez l’autre prise du câble (à l’extrémité avec filtre
ferrite) au connecteur vidéo de l’ordinateur.
Serrez toutes les vis à serrage à main pour éviter aux
prises de se détacher accidentellement pendant
l’utilisation.
Soit
Ou
Les câbles vidéo inclus dans votre emballage et les
illustrations des connecteurs à droite peuvent varier selon le
produit fourni pour votre région.
3. Connectez le câble d’alimentation au
moniteur.
Branchez une extrémité du cordon d’alimentation dans
la prise marquée « POWER IN » sur l’arrière du
moniteur. Ne connectez pas tout de suite l’autre
extrémité à une prise secteur.
9 Installation matérielle du moniteur
4. Connexion de l’alimentation et mise sous
tension.
Branchez l’autre extrémité du cordon d’alimentation à
une prise et branchez-le.
L’image peut être différente du produit fourni dans votre
région.
Allumez le moniteur en appuyant sur le bouton
d’alimentation sur le moniteur.
Mettez l’ordinateur également sous tension et suivez les
instructions de Tirer pleinement profit de votre
moniteur BenQ à la page 14 pour installer le logiciel du
moniteur.
Pour prolonger la longévité de l’appareil, il est conseillé
d’employer la fonction d’économie d’énergie de l’ordinateur.
10 Installation matérielle du moniteur
Comment séparer la base du support
2
1. Préparez le moniteur et la zone.
Mettez le moniteur hors tension et l’alimentation avant
de débrancher le câble d’alimentation. Mettez
l’ordinateur hors tension avant de débrancher le câble
signal du moniteur.
Protégez le moniteur et l’écran en libérant une zone
plane dégagée sur votre bureau et en plaçant quelque
chose de doux comme une serviette sur le bureau pour
protection avant de coucher la face de l’écran sur une
surface propre et matelassée.
Veuillez procéder avec soin pour éviter d’endommager le
moniteur. Si la surface de l’écran est placée sur un objet tel
qu’une agrafeuse ou une souris, cela fêlera le verre ou
endommagera la surface du LCD, annulant votre garantie. Si
vous faites glisser ou frotter le moniteur sur votre bureau,
cela rayera ou endommagera les contrôles et la coque du
moniteur.

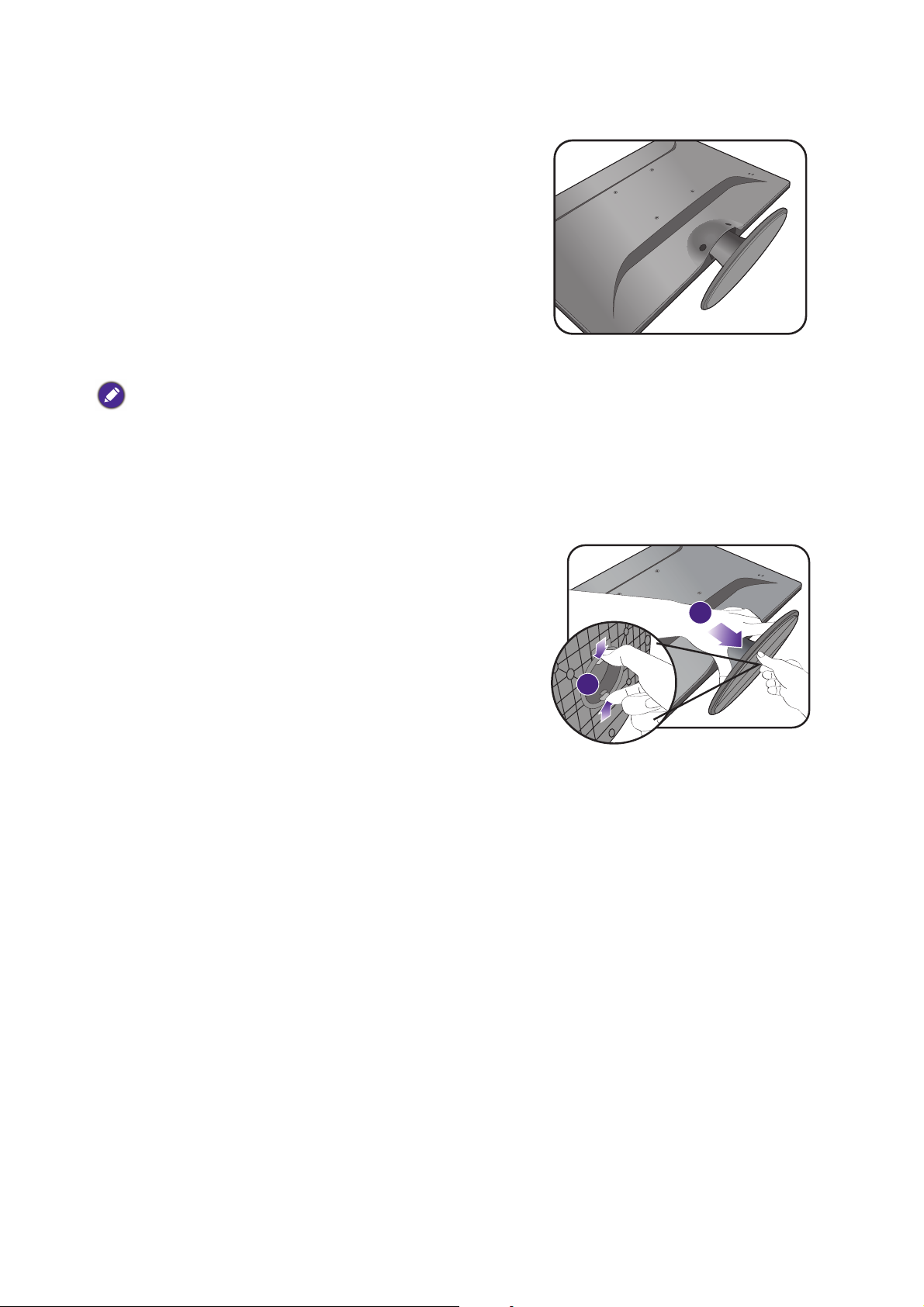

2. Appuyez les clips de verrouillage pour
détacher la base du moniteur du bras de
support du moniteur.
Bien appuyer sur les clips de verrouillage en bas de la
base du moniteur, poussez la base du moniteur à
l’opposé du support du moniteur avec l’autre main.
1
11 Installation matérielle du moniteur
Utilisation du kit de montage du moniteur
2
3
L’arrière de votre moniteur LCD a une monture standard VESA avec une forme de 100 mm,
permettant l’installation d’un support de montage au mur. Avant de commencer l'installation
d'un kit de montage du moniteur, lisez attentivement les précautions ci-dessous.
Précautions
• Montez votre moniteur et son kit de montage sur un mur plat.
• Assurez-vous que le mur est suffisamment résistant pour supporter le poids du moniteur.
• Mettez le moniteur hors tension et l’alimentation avant de déconnecter les câbles du
moniteur LCD.
1. Retirez la base du moniteur.
Placez la surface de l’écran sur une surface propre et
matelassée.
Détachez la base du moniteur comme indiqué dans
Comment séparer la base du support à la page 11.
2. Retirez le support du moniteur.
Utilisez un tournevis cruciforme pour retirer les vis qui
fixent le support au moniteur. L’utilisation d’un
tournevis à pointe magnétisée est recommandée pour
éviter de perdre les vis.
Tirez le support du moniteur d’abord vers le haut puis
en arrière à l’opposé du moniteur.
Au cas où vous souhaitez utiliser votre moniteur sur le
support ultérieurement, veuillez conserver la base du
moniteur, le support du moniteur et les vis dans un endroit
sûr pour une utilisation ultérieure.
1
12 Installation matérielle du moniteur
3. Suivez les instructions du manuel du
support de montage sur mur que vous avez
acheté pour effectuer l’installation.
13Installation matérielle du moniteur
Tirer pleinement profit de votre moniteur BenQ
Pour tirer la quintessence de votre nouveau moniteur LCD BenQ, vous devez installer le pilote
du moniteur BenQ LCD personnalisé qui se trouve sur le site Web BenQ. Voir
« Téléchargement sur Internet des fichiers de pilote du moniteur LCD » à la page 14 pour plus
de détails.
Les circonstances de connexion et d’installation de votre moniteur LCD BenQ détermine la
procédure à suivre pour installer correctement le logiciel pilote personnalisé du moniteur LCD
BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous
connectez le moniteur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de
moniteur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote
déjà existant) avec un nouvel ordinateur.
Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après
avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le
nouveau (ou différent) matériel, et lance son assistant
Suivez les instructions de l'assistant. Des détails complémentaires et des instructions étape par
étape pour l’installation automatique (nouvelle) ou mise à niveau (existante), voir :
Nouveau matériel détecté.
• « Installation du moniteur sur un nouvel ordinateur » à la page 15.
• « Mise à niveau du moniteur sur un ordinateur existant » à la page 16.
• Si un nom d’utilisateur et un mot de passe sont nécessaires pour vous connecter à votre ordinateur Windows,
vous devez vous connecter comme Administrateur ou comme membre de groupe d’Administrateurs pour
installer le logiciel pilote du moniteur. De plus, si votre ordinateur est connecté à un réseau qui a des
exigences d’accès de sécurité, les paramètres de stratégie du réseau peuvent vous empêcher d’installer le
logiciel sur votre ordinateur.
• Pour vérifier le nom du modèle acheté, consultez l’étiquette des caractéristiques sur l’arrière du moniteur.
Téléchargement sur Internet des fichiers de pilote du moniteur LCD
1. Assurez-vous que votre ordinateur est connecté à Internet.
2. Visitez le site Web BenQ.
3. Téléchargez les fichiers de pilote correct via la sélection du nom du produit, nom du
modèle et catégorie de fichiers. La présentation et le contenu du site peuvent varier selon
la région/le pays.
4. Sur votre ordinateur, procédez à l'extraction des fichiers de pilote dans un dossier vide.
Souvenez-vous de l'emplacement d'extraction de ces fichiers.
14 Tirer pleinement profit de votre moniteur BenQ
Installation du moniteur sur un nouvel ordinateur
Cette instruction donne la procédure en détail pour la sélection et l’installation du logiciel
pilote personnalisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de
moniteur n’a jamais été installé. Cette instruction n’est appropriée que pour un ordinateur qui
n’a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y
être connecté.
Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et
qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes
de « Mise à niveau du moniteur sur un ordinateur existant ».
1. Suivez les instructions dans « Installation matérielle du moniteur » à la page 8.
Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l’assistant
Nouveau matériel détecté. Suivez les invites jusqu’à l’affichage de l’option pour Installer les
pilotes de périphérique matériel.
2. Sélectionnez la case à cocher Rechercher un pilote approprié pour mon périphérique
et cliquez sur
3. Regardez et confirmez que l’assistant a sélectionné le nom correct de votre moniteur et
cliquez sur
Suivant.
Suivant.
4. Cliquez sur Terminer.
5. Redémarrez l’ordinateur.
15 Tirer pleinement profit de votre moniteur BenQ
Mise à niveau du moniteur sur un ordinateur existant
Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du
moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellement
compatible pour les systèmes d’exploitation Windows 8 et Windows 7.
Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d’autres versions de Windows,
cependant au moment où ce manuel est écrit, BenQ n’a effectué aucun test de ce pilote sur d’autres versions de
Windows et ne peut pas garantir son fonctionnement sur ces systèmes.
L'installation du pilote logiciel de moniteur consiste à sélectionner un fichier d'information (.inf)
approprié parmi les fichiers de pilote téléchargés pour le modèle spécifique de moniteur que
vous avez connecté, et à laisser Windows installer les fichiers de pilote correspondants. Il est
seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour
de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier
et le processus d’installation.
Voi r :
• « Comment installer sur les systèmes Windows 8 » à la page 17.
• « Comment installer sur les systèmes Windows 7 » à la page 18.
16 Tirer pleinement profit de votre moniteur BenQ
Comment installer sur les systèmes Windows 8
1. Ouvrez les Propriétés d’affichage.
Déplacez le curseur vers le coin inférieur droit de l’écran ou appuyez les touches Windows + C
sur le clavier pour ouvrir la barre des Charm (Charms). Allez à Paramètres, Panneau de
configuration, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le
menu.
Par ailleurs, cliquez-droit sur le bureau et sélectionnez Personnaliser, Affichage,
Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.
2. Sélectionnez Propriétés dans le menu.
3. Cliquez sur l’onglet Matériel.
4. Cliquez sur
5. Cliquez sur l’onglet
Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
Driver et sur le bouton Mettre à jour le pilote.
6. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l’option Parcourir mon
ordinateur à la recherche du pilote logiciel
7. Cliquez sur
Parcourir et localisez les fichiers de pilote téléchargés sur Internet suivant les
.
instructions de « Téléchargement sur Internet des fichiers de pilote du moniteur LCD » à
la page 14.
8. Cliquez sur Fermer.
Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.
17 Tirer pleinement profit de votre moniteur BenQ
Comment installer sur les systèmes Windows 7
1. Ouvrez les Propriétés d’affichage.
Allez à Démarrer, Panneau de configuration, Matériel et audio, Périphériques et
imprimantes et cliquez-droit sur votre moniteur dans le menu.
Par ailleurs, cliquez-droit sur le bureau et sélectionnez Personnaliser, Affichage,
Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.
2. Sélectionnez Propriétés dans le menu.
3. Cliquez sur l’onglet Matériel.
4. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
5. Cliquez sur l’onglet Driver et sur le bouton Mettre à jour le pilote.
6. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l’option Parcourir mon
ordinateur à la recherche du pilote logiciel
.
7. Cliquez sur
Parcourir et localisez les fichiers de pilote téléchargés sur Internet suivant les
instructions de « Téléchargement sur Internet des fichiers de pilote du moniteur LCD » à
la page 14.
8. Cliquez sur
Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.
Fermer.
18 Tirer pleinement profit de votre moniteur BenQ
Comment ajuster votre moniteur
Le panneau de commande
Tous les menus à l’écran peuvent être accédés par les touches de commande. Vous pouvez
utiliser le menu à l’écran pour ajuster tous les paramètres sur votre écran.
123456
No. Nom Description
1.
AUTO
Permet le réglage automatique de la position verticale, de la
phase, de la position horizontale et de la fréquence d’horloge
des pixels.
2.
EXIT
• Quitte le menu à l’écran.
• Retourne au menu précédent.
• C’est la touche spéciale pour Input Select (Sélection de
l'entrée)
.
3. • Pour l’ajustement gauche/diminution.
• C’est la touche spéciale pour ECO.
4. Pour l’ajustement droite/augmentation.
5.
ENTER • Active le menu principal.
• Accède aux sous-menus.
• Sélectionne les éléments du menu.
6. Touche d’alimentation Cette touche permet d’allumer ou d’éteindre le moniteur.
OSD = Affichage à l’écran.
Les touches spéciales ne fonctionnent que lorsque le menu principal est actuellement affiché. L’affichage des
touches spéciales disparaîtra après quelques secondes sans activité de la touche.
19 Comment ajuster votre moniteur
Optimisation de l’image
La meilleure manière d’obtenir un affichage optimal avec une entrée analogique (D-Sub) est
d’utiliser la fonction Auto Adjust (Mise Au Point). Allez à Auto Adjust (Mise Au Point) pour
optimiser l’image actuellement affichée à l’écran.
Lorsque vous connectez un signal d'entrée numérique en utilisant un câble numérique (DVI), la fonction Auto
Adjust (Mise Au Point)
Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du
moniteur lorsque vous utilisez la fonction
Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l’écran
manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette
tâche, BenQ a fourni un utilitaire de test de l’écran que vous pouvez utiliser pour vérifier la
couleur, le niveau de gris, et le gradient de ligne de l’écran. L'utilitaire est disponible sur le site
web BenQ. Suivez les étapes 1 à 5 de « Téléchargement sur Internet des fichiers de pilote du
moniteur LCD » à la page 14, puis téléchargez le programme de test auto.exe des Pilotes sur
votre ordinateur.
1. Exécutez le programme de test auto.exe. Vous pouvez également utiliser toute autre image,
telle que le bureau de votre système d’exploitation. Cependant, il est recommandé d’utiliser
auto.exe. Lorsque vous exécutez auto.exe, un motif de test s’affiche.
sera désactivée, car le moniteur affichera automatiquement la meilleure image.
Auto Adjust (Mise Au Point).
2. Appuyez la touche AUTO sur le moniteur.
3. Appuyez la touche ENTER sur le panneau de commande pour accéder au menu à l’écran.
4. Allez à Géométrie.
5. Si du bruit vertical est observé (comme un effet de rideau-tremblement des lignes
verticales), sélectionnez Horloge Pixel et ajustez le moniteur jusqu’à la disparition du
bruit.
6. Si du bruit horizontal est observé, sélectionnez Phase et ajustez le moniteur jusqu’à la
disparition du bruit.
Ajuster le mode d’affichage
Pour afficher les images à un format autre que 16:9 et une taille autre que la taille du panneau
du modèle que vous avez acheté, vous pouvez ajuster le mode d’affichage sur le moniteur.
1. Appuyez la touche ENTER sur le panneau de commande pour accéder au menu à l’écran.
2. Allez à Miscellaneous (Divers) et Mode d’affichage.
3. Sélectionnez un mode d’affichage approprié. Le réglage sera effectif immédiatement.
20 Comment ajuster votre moniteur
Naviguer dans le menu principal
Vous pouvez utiliser le menu à l’écran (OSD) pour ajuster tous les paramètres sur votre écran.
Les options de menu disponibles peuvent varier selon les sources d’entrée, les fonctions et les
réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches
qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes
disparaîtront.
Les langues du menu à l’écran peuvent être différentes du produit fourni dans votre région, voir « Langue » à la
page 22 pour plus de détails.
1. Appuyez la touche ENTER pour afficher le menu principal.
2. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis
appuyez la touche ENTER pour sélectionner cet élément.
3. Appuyez les touches ou pour faire des ajustements ou des sélections.
4. Pour retournez au menu précédent, appuyez le bouton EXIT.
5. Pour quitter le menu, sélectionnez EXIT.
Menu Fonction
Optimise et ajuste les paramètres de l’écran automatiquement pour vous.
Auto Adjust
(Mise Au Point)
N’est pas applicable à un signal d’entrée numérique.
Luminosit Ajuste la balance entre les niveaux lumineux et
sombres.
Luminescence
Contraste Ajuste le degré de différence entre les points
sombres et les points lumineux.
Position H. Ajuste la position horizontale de l’image sur l’écran.
Géométrie
Position V. Ajuste la position verticale de l’image sur l’écran.
Horloge Pixel Ajuste la fréquence de l’horloge pixel pour
synchroniser avec le signal vidéo analogique en
entrée.
Voir également : « Optimisation de l’image » à la
page 20.
N’est pas applicable à un signal d’entrée numérique.
Phase Ajuste la phase de l’horloge pixel pour synchroniser
avec le signal vidéo analogique en entrée.
Voir également : « Optimisation de l’image » à la
page 20.
N’est pas applicable à un signal d’entrée numérique.
21 Naviguer dans le menu principal
Menu Fonction
9300K Applique une teinte froide à l’image. Elle est
prédéfinie à l’usine à la couleur blanche standard de
Couleur
7500K Permet aux vidéos et aux photos d’être affichées en
l’industrie informatique.
couleurs naturelles. C’est la couleur par défaut de
l’usine.
6500K Applique une teinte chaude à l’image. Elle est
prédéfinie à l’usine à la couleur blanche standard de
la presse.
Utilisateur Le mélange des couleurs primaires Rouge, Vert et
Bleu peut être modifié pour changer la teinte de la
couleur de l’image. Allez aux menus Rouge, Vert et
Bleu se suivant pour modifier les paramètres.
La diminution d’une ou plusieurs des couleurs
réduira leur influence respective sur la teinte de la
couleur de l’image. (P. ex. si vous réduisez le niveau
bleu, l’image prendra graduellement une teinte
jaunâtre. Si vous réduisez le vert, l’image prendra
une teinte magenta.)
OSD
Langue
Rappeller
Miscellaneous
(Divers)
Position H. Ajuste la position horizontale du menu à l’écran.
Position V. Ajuste la position verticale du menu à l’écran.
Temporisation Ajuste le temps d’affichage du menu à l’écran.
Définit la langue du menu à l’écran.
Rétablit tous les réglages de mode, de couleur et de géométrie aux valeurs
par défaut de l’usine.
Finesse Ajuste la clarté et la visibilité des contours des
sujets dans l’image.
DDC/CI Permet aux paramètres du moniteur d’être définis
via le logiciel sur l’ordinateur.
Afficher les
informations
Mode d’affichage Cette fonction est fournie pour permettre un autre
Affiche les réglages actuels des propriétés de l’écran.
format que 16:9 d’être affiché sans distorsion
géométrique.
22 Naviguer dans le menu principal
Opening Logo
(Logo d’ouverture)
Définit si le logo BenQ doit être affiché ou non
lorsque le moniteur est allumé.
Menu Fonction
Utilisez ceci pour changer l’entrée à celle appropriée pour votre type de
connexion de câble vidéo.
Input Select
(Sélection de
l'entrée)
23 Naviguer dans le menu principal
Dépannage
Foire aux questions (FAQ)
L’image est floue.
Lisez les instructions de « Ajuster la résolution de l’écran » à la page 26, pour sélectionner la
résolution et la fréquence de rafraîchissement appropriées.
Utilisez-vous un câble d’extension VGA ?
Effectuez un test après avoir retiré le câble d’extension. L’image est-elle à présent
correctement mise au point ? Si ce n'est pas le cas, optimisez l'image en exécutant les
instructions de « Ajuster le taux de rafraîchissement de l’écran » à la page 27. Lorsqu’on
utilise un câble d’extension, il est normal que l’image puisse présenter un certain flou dû à des
pertes lors du trajet du signal dans le câble. Vous pouvez réduire ces pertes en employant un
câble d’extension doté d’une meilleure conductivité ou un amplificateur intégré.
L’image n’est-elle floue qu’à une résolution inférieure à la résolution native (maximale) ?
Lisez les instructions de « Ajuster la résolution de l’écran » à la page 26. Sélectionnez la
résolution native.
Des erreurs de pixels sont visibles.
Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou
plusieurs pixels sont toujours rouges, verts, bleus ou d’une autre couleur.
• Nettoyez l’écran LCD.
• Mettez sous tension puis hors tension.
• Il s’agit de pixels qui restent allumés ou éteints en permanence, c’est un défaut naturel se
produisant dans la technologie LCD.
Les couleurs de l’image ne sont pas correctes.
L’image présente une teinte jaunâtre, bleutée ou rosée.
Allez à Rappeller pour réinitialiser les réglages de couleur aux valeurs par défaut de l’usine.
Si l’image n’est toujours pas correcte et que la couleur de l’OSD est elle aussi anormale, l’une
des trois couleurs primaires est absente du signal d’entrée. Vérifiez alors les connecteurs du
câble de signal. Si vous constatez qu’une broche est pliée ou cassée, contactez votre
revendeur.
Aucune image n’est visible.
Le témoin de l’écran est-il de couleur bleu ?
Si le témoin LED est allumé en bleu et que le message Hors de portée s’affiche à l’écran, cela
signifie que vous utilisez un mode d’affichage non pris en charge par le moniteur. Changez alors
le paramétrage en sélectionnant un mode d’affichage admis. Veuillez lire « Modes d’affichage
prédéfinis » à la page 28.
Une légère ombre de l’image statique affichée est visible à l’écran.
• Activez la fonction de gestion de l’alimentation pour permettre à votre ordinateur et votre
moniteur d’entrer en mode de veille basse consommation lorsqu’ils ne sont pas utilisés.
• Utilisez un écran de veille pour éviter la rétention des images.
24 Dépannage
Le témoin de l’écran est-il de couleur bleu ?
Si le témoin LED est allumé en bleu, le mode d’économie d’énergie est actif. Appuyez sur
n’importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le
problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu’une broche est pliée
ou cassée, contactez votre revendeur.
Le témoin de l’écran est-il éteint ?
Contrôlez la prise secteur, l’alimentation électrique externe et l’interrupteur de mise sous
tension.
L’image est déformée, clignote ou scintille.
Lisez les instructions de « Ajuster la résolution de l’écran » à la page 26, pour sélectionner la
résolution et la fréquence de rafraîchissement appropriées.
Vous utilisez le moniteur dans sa résolution native, mais l’image est toujours déformée.
Les images de sources différentes peuvent apparaître déformées ou étirée sur le moniteur
utilisé dans sa résolution native. Pour la performance d’affichage optimale de chaque source
d’entrée, vous pouvez utiliser la fonction Mode d’affichage pour définir un format approprié
pour les sources d’entrée. Voir « Ajuster le mode d’affichage » à la page 20 pour des détails.
L’image est déplacée dans une direction déterminée.
Lisez les instructions de « Ajuster la résolution de l’écran » à la page 26, pour sélectionner la
résolution et la fréquence de rafraîchissement appropriées.
Pour plus d'aide ?
Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel,
contactez votre revendeur ou envoyez-nous un courrier électronique à l’adresse suivante :
Support@BenQ.com.
25 Dépannage
Ajuster la résolution de l’écran
Du fait de la nature de la technologie d’affichage à cristaux liquides (LCD), la résolution de
l’image est toujours fixe. Pour la meilleure performance de l’affichage, veuillez régler l’affichage à
sa résolution maximale qui est la même que le format du moniteur. Ceci est appelé la
« résolution native » ou résolution maximale, c’est à dire l’image la plus claire. Veuillez vous
reporter au tableau ci-dessous pour la résolution native de votre LCD. Des résolutions plus
faibles sont affichées sur un écran complet via un circuit d’interpolation. Un flou de l’image sur
les limites entre les pixels peut se produire avec la résolution extrapolée selon le type d’image et
sa résolution initiale.
Type de panneau Taille d’affichage
Format
d'affichage
Résolution native
Panneau TN 21,5" / 24" / 27" 16:9 1920 x 1080
Pour trouver le format du moniteur pour le modèle acheté, veuillez vérifier le document des caractéristiques sur
le CD fourni.
• Pour utiliser pleinement la technologie LCD vous devez sélectionner le paramètre de résolution native de
l’écran de votre ordinateur comme décrit ci-dessous. Il faut savoir que toutes les cartes vidéo ne fournissent
pas cette valeur de résolution. Si la votre ne le fait pas, visitez le site Web du fabricant de votre carte vidéo
pour un pilote mis à jour pour votre modèle de carte vidéo qui prend en charge cette résolution. Les pilotes
vidéo logiciels sont souvent mis à jour et disponibles pour de nouvelles résolutions vidéo matérielles. Si
nécessaire, il peut être nécessaire de remplacer et mettre à jour votre carte vidéo matérielle pour pouvoir
prendre en charge la résolution native du moniteur.
• Selon le système d’exploitation sur votre PC, différentes procédures doivent être suivies pour ajuster la
résolution de l’écran. Consultez le document d’aide de votre système d’exploitation pour plus de détails.
1. Ouvrez les Propriétés d’affichage et sélectionnez l’onglet Paramètres.
Vous pouvez ouvrir les Propriétés d’affichage en cliquant du bouton droit sur le bureau et en
sélectionnant Propriétés dans le menu auto.
2. Utilisez le curseur dans la section ‘Zone écran’ pour ajuster la résolution de l’écran.
Sélectionnez la résolution recommandée (résolution maximale), puis cliquez sur Appliquer.
Si vous sélectionnez une autre résolution, il faut savoir que cette autre résolution est interpolée et peut ne pas
afficher exactement l’image à l’écran aussi bien que le ferait le paramètre de résolution native.
3. Cliquez sur OK puis sur Oui.
4. Fermez la fenêtre Propriétés d’affichage.
Si la source d’entrée ne fournit pas une image qui est la même que le format du moniteur, l’image
affichée peut apparaître étirée ou déformée. Pour conserver le format d’origine, les options
d’échelonnage de l’image se trouvent dans le réglage « Mode d’affichage ». Voir le manuel
d’utilisation pour plus d’informations.
26 Ajuster la résolution de l’écran
Ajuster le taux de rafraîchissement de l’écran
Il n’est pas nécessaire de choisir le taux de rafraîchissement le plus élevé sur un écran LCD, car il
n’est pas possible techniquement à un écran LCD de scintiller. Les meilleurs résultats seront
obtenus en utilisant les modes d’usine déjà définis dans votre ordinateur. Consultez le chapitre
suivant pour les modes d’usine : « Modes d’affichage prédéfinis » à la page 28.
Selon le système d’exploitation sur votre PC, différentes procédures doivent être suivies pour ajuster la
résolution de l’écran. Consultez le document d’aide de votre système d’exploitation pour plus de détails.
1. Double-cliquez sur l’icône Affichage dans le Panneau de configuration.
2. Dans la fenêtre Propriétés d’affichage, sélectionnez l’onglet Paramètres et cliquez sur le
bouton Avancé.
3. Sélectionnez l’onglet Adaptateur et sélectionnez un taux de rafraîchissement approprié
pour correspondre à un des modes d’usines applicables listés dans le tableau des
spécifications.
4. Cliquez sur Modifier, OK, puis sur Oui.
5. Fermez la fenêtre Propriétés d’affichage.
27 Ajuster le taux de rafraîchissement de l’écran
Modes d’affichage prédéfinis
Mode d’affichage entrant (synchronisation d’entrée)
Type de panneau Panneau TN
Taille d’affichage 21,5" / 24" / 27"
Résolution 1920 x 1080
Format d'affichage 16:9
640x480@60Hz v
640x480@75Hz v
720x400@70Hz v
800x600@60Hz v
800x600@75Hz v
832x624@75Hz v
1024x768@60Hz v
1024x768@75Hz v
1152x870@75Hz v
1280x1024@60Hz v
1280x1024@75Hz v
1680x1050@60Hz v
1920x1080@60Hz v
Pour les modèles de 18,5 pouces, faites attention à ce qui suit :
• Pour la première utilisation de ce moniteur avec la résolution 1360x768, le
Mode d'affichage par défaut est
Format.
• Si la carte vidéo ne peut pas afficher ou n’affiche pas normalement la résolution native de 1366x768, veuillez
ajuster la résolution à 1360x768.
L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque
vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s’agit toutefois pas d’une
erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique ou en modifiant
manuellement le réglage de phase et de fréquence des pixels dans le menu « AFFICH. ».
28 Modes d’affichage prédéfinis
Spécifications - DL2215
Type d'écran
Type de panneau
Zone d’affichage
Résolution native (maximale)
Format d'affichage
Couleurs
Contraste / luminosité
Délai de réponse
Angle de vision
(gauche/droite, haut/bas)
Fréquence hor. (kHz)
Fréquence ver. (Hz)
Contrôles 5 boutons et touche d’alimentation
Max. consommation d'énergie
Mode d’économie d’énergie
Signal d'entrée D-Sub + DVI
Température (fonctionnement)
Moniteur à rétroéclairage DEL 21,5"
Panneau TN
476,6 x 268,1 mm
1920 x 1080
16:9
16,7 millions
600:1 / 200 cd/m2 (typique)
5 ms
90, 65 (Rapport de contraste > 10)
Moniteur multifréquences de 31 - 83 kHz
55 - 76 Hz modes dans cette plage de valeurs
< 19 W (basée sur le critère de test Energy Star)
< 0,5 W
0°C - 40°C
Humidité ambiante
(fonctionnement)
Tension en fonctionnement
Dimensions (H x L x P)
Poids
Les caractéristiques peuvent être modifiées sans notification préalable.
10% - 90%
100 - 240 V, 50/60 Hz +/- 3 Hz
369 x 515 x 178 mm
2,8 kg
29 Spécifications - DL2215
Loading...
