Seria BL
Monitor LCD
Manual de utilizare
Drepturi de autor
Drepturi de autor © 2015 BenQ Corporation. Toate drepturile rezervate. Nici o parte a
acestei publicaţii nu poate fi reprodusă, transmisă, transcrisă, stocată într-un sistem de
indexare sau tradusă în orice limbă sau limbaj de programare, în orice formă şi prin
orice mijloace, electronice, mecanice, magnetice, optice, chimice, manuale sau altele
fără permisiunea scrisă a BenQ Corporation.
Precizări legale
BenQ Corporation nu oferă garanţii explicite sau implicite cu privire la cuprinsul
manualului şi nu garantează posibilitatea de vânzare sau de utilizare într-un anumit
scop. În plus, BenQ Corporation îşi rezervă dreptul de a revizui publicaţia şi de a
modifica periodic conţinutul acesteia, fără ca BenQ Corporation să aibă obligaţia de a
notifica pe cineva cu privire la aceste revizuiri sau modificări.
Performanţele funcţiei de eliminare a pâlpâirii pot fi afectate de factori externi cum ar fi
calitatea redusă a cablului, instabilitatea sursei de alimentare, interferenţa cu alte
semnale şi împământarea defectuoasă, fără limitare la factorii externi de mai sus.
(Valabil doar pentru modelele cu funcţie de eliminare a pâlpâirii.)
Siguranţa alimentării cu energie electrică
Respectaţi aceste instrucţiuni de siguranţă pentru a obţine performanţe optime şi a prelungi durata de
funcţionare a monitorului.
• Ştecherul c.a. izolează acest echipament de sursa de alimentare c.a.
• Cablul de alimentare funcţionează ca dispozitiv de întrerupere a alimentării
echipamentului conectabil la priză. Priza trebuie să se afle în apropierea
echipamentului şi să fie uşor accesibilă.
• Acest produs trebuie alimentat cu tipul de energie electrică indicat pe eticheta
inscripţionată. Dacă aveţi nelămuriri cu privire la tipul energiei electrice disponibile,
contactaţi reprezentantul sau compania de distribuţie a energiei electrice.
• Trebuie folosit un cablu de alimentare aprobat, mai mare sau egal cu H03VV-F sau
H05VV-F, 2G sau 3G, 0,75mm2.
Întreţinere şi curăţare
• Curăţare. Deconectaţi monitorul de la priză înainte de a-l curăţi. Curăţaţi suprafaţa
monitorului LCD folosind o cârpă neabrazivă, care nu lasă scame. Evitaţi să folosiţi
lichide, aerosoli sau substanţe de curăţat sticla.
• Fantele şi deschiderile din spatele şi din partea superioară a carcasei asigură
ventilaţia. Acestea nu trebuie blocate sau acoperite. Monitorul nu trebuie amplasat în
apropierea sau deasupra unui radiator sau a unei surse de căldură şi nu trebuie
încastrat decât dacă se asigură o ventilare corespunzătoare.
• Nu introduceţi obiecte şi nu vărsaţi lichide de orice tip în interiorul produsului.
2
Reparaţii
Nu încercaţi să reparaţi personal acest produs, deoarece prin demontarea capacelor vă
puteţi expune la tensiuni periculoase şi la alte riscuri. În cazul unor evenimente de tipul
celor menţionate mai sus sau a oricăror alte accidente, cum ar fi scăparea sau
bruscarea monitorului, apelaţi la personal calificat pentru efectuarea reparaţiilor.
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of
its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate
vision with the ultimate goal to achieve a low-carbon society. Besides meeting
international regulatory requirement and standards pertaining to environmental
management, BenQ has spared no efforts in pushing our initiatives further to
incorporate life cycle design in the aspects of material selection, manufacturing,
packaging, transportation, using and disposal of the products. BenQ ecoFACTS label
lists key eco-friendly design highlights of each product, hoping to ensure that
consumers make informed green choices at purchase. Check out BenQ's CSR Website
at http://csr.BenQ.com/ for more details on BenQ's environmental commitments and
achievements.
3
Cuprins
Drepturi de autor ............................................................................................. 2
Noţiuni de bază ............................................................................................... 5
Prezentarea monitorului .................................................................................. 7
Vedere frontală............................................................................................................ 7
Vedere din spate......................................................................................................... 7
Porturi de intrare şi ieşire ............................................................................................ 8
Conectarea ..................................................................................................................9
Asamblarea componentelor monitorului ....................................................... 11
Demontarea suportului şi bazei .................................................................................17
Reglarea înălţimii monitorului .................................................................................... 19
Rotirea monitorului ....................................................................................................20
Reglarea unghiului de vizionare................................................................................ 21
Utilizarea setului de montare pe perete a monitorului ...............................................22
Obţineţi performanţe maxime de la monitorul BenQ ..................................... 23
Instalarea monitorului pe un computer nou ...............................................................24
Actualizarea monitorului pe un computer existent ....................................................25
Instalarea pe sisteme Windows 8 .............................................................................26
Instalarea pe sisteme Windows 7 .............................................................................27
Reglarea monitorului ..................................................................................... 28
Panoul de comandă .................................................................................................. 28
Operaţiuni de bază în meniu .....................................................................................29
Optimizarea imaginii ..................................................................................................31
Personalizarea tastelor de acces rapid..................................................................... 31
Reglarea modului de afişare ..................................................................................... 31
Alegerea unui mod de imagine potrivit...................................................................... 32
Conectarea monitorului la produsele din seria MacBook.......................................... 32
Navigarea în meniul principal ....................................................................... 33
Meniul Afişaj ..............................................................................................................34
Meniul Imagine ..........................................................................................................36
Meniul Imagine avansată ..........................................................................................38
Meniul Audio .............................................................................................................41
Meniul Sistem ............................................................................................................42
Meniul Ergonomie .....................................................................................................46
Meniul Eco ................................................................................................................48
Remedierea problemelor .............................................................................. 50
Întrebări frecvente (FAQ) .......................................................................................... 50
Aveţi nevoie de ajutor suplimentar?.......................................................................... 53
4
Noţiuni de bază
La despachetarea produsului, verificaţi dacă următoarele articole sunt prezente. Dacă
unul din articole lipseşte sau este deteriorat, contactaţi magazinul de la care aţi
achiziţionat produsul pentru a-l înlocui.
Monitor LCD BenQ
Suport monitor
Baza monitorului
Ghid de utilizare rapidă
CD-ROM
Cablu de alimentare
(Imaginea poate fi diferită de produsul
furnizat în zona dumneavoastră.)
5 Noţiuni de bază
Cablu video: D-Sub
Cablu video: DVI-D
(Accesoriu opţional, vândut separat)
Cablu video: DP
(Accesoriu opţional, vândut separat)
Cablu video: HDMI
(Accesoriu opţional pentru modelele cu
intrări HDMI, vândut separat)
Cablu audio
Cablu USB
Suport pentru căşti
• Accesoriile disponibile şi imaginile prezentate aici pot să difere faţă de conţinutul şi produsul furnizat
în regiunea dvs. Cablurile care nu sunt furnizate împreună cu produsul pot fi achiziţionate separat.
• Vă recomandăm să păstraţi cutia şi ambalajul pentru a le folosi în viitor la transportul monitorului.
Ambalajul din spumă inclus este ideal pentru protejarea monitorului în timpul transportului.
Nu lăsaţi produsul şi accesoriile la îndemâna copiilor mici.
6 Noţiuni de bază
Prezentarea monitorului
123
465
Vedere frontală
Vedere din spate
1. Senzor de iluminare/Senzor
Eco
2. Butoane de comandă
3. Buton pornit/oprit
4. Orificiu pentru administrarea
cablurilor
5. Porturi de intrare şi ieşire
(variază în funcţie de model,
vezi „Porturi de intrare şi
ieşire“ la pagina 8)
6. Fantă blocaj Kensington
7 Prezentarea monitorului
Porturi de intrare şi ieşire
8
7
12 345678910
12 345 7 6910
7. Porturi USB 3.0 (downstream;
conexiune spre dispozitive
USB. Doar pentru BL2710)
8. Buton deblocare suport VESA
Porturile de intrare şi ieşire disponibile pot varia în funcţie de modelul achiziţionat.
Accesaţi documentul Specificaţii pe CD-ul furnizat pentru detalii.
BL2710 1. Comutator Pornit/Oprit
2. Mufă de intrare pentru
alimentare c.a.
3. Intrare linie audio
4. Mufă pentru căşti
5. Mufă DisplayPort
6. Mufă D-Sub
BL2410
7. Mufă DVI-D
8. Mufă HDMI
9. Porturi USB 3.0 (upstream;
conexiune spre PC, Pentru
BL2710)
Porturi USB 2.0 (upstream;
conexiune spre PC, Pentru
BL2410)
10. 2 porturi USB 2.0 (downstream;
conexiune spre dispozitive USB)
• Schema de mai sus poate varia în funcţie de model.
• Imaginea poate fi diferită de produsul furnizat în zona dumneavoastră.
8 Prezentarea monitorului

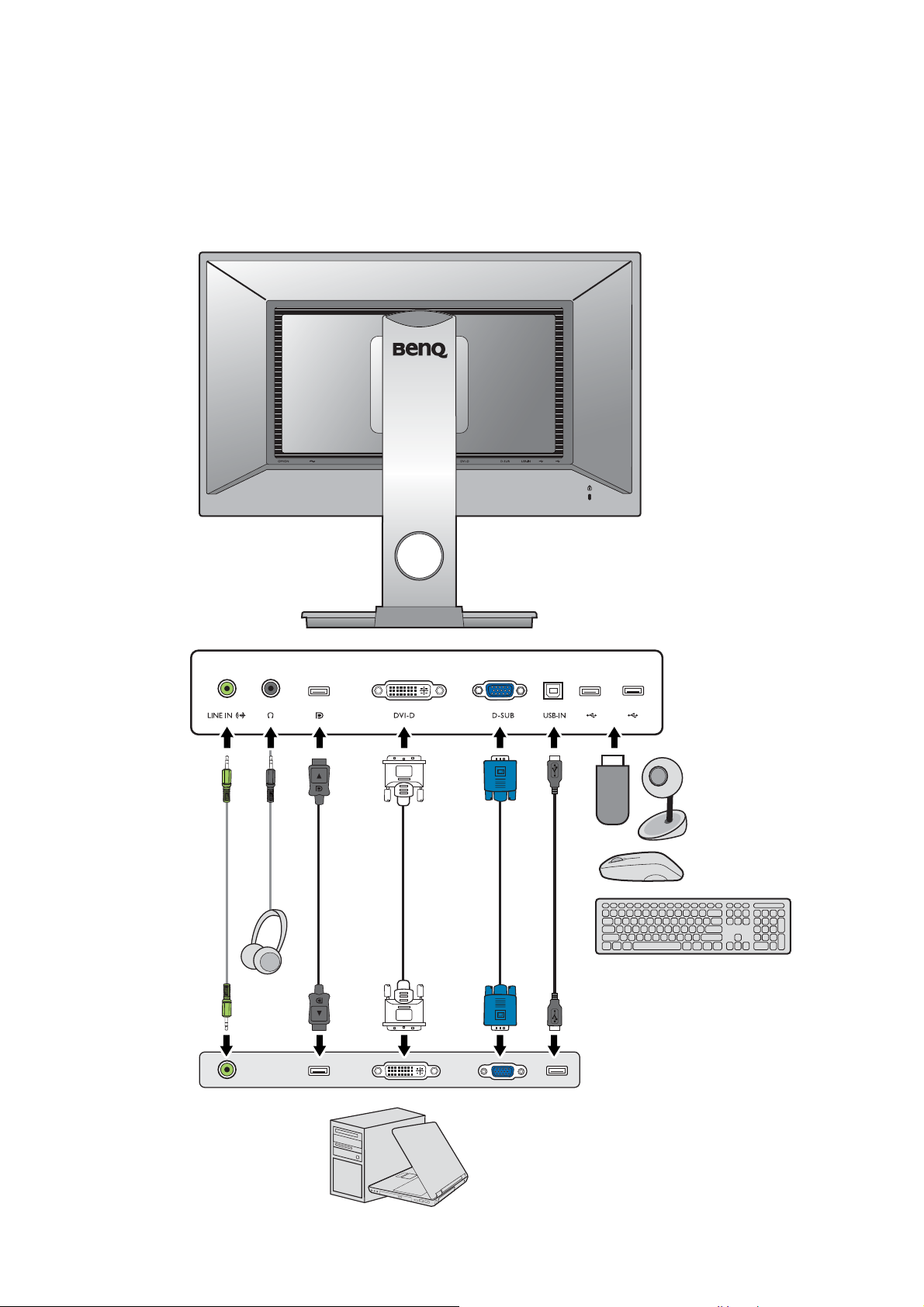

BL2410
Difuzoare
PC/Notebook
Periferice USB
(USB 2.0)
Conectarea
Ilustraţiile următoare referitoare la conectare au doar rol orientativ. Cablurile care nu
sunt furnizate împreună cu produsul pot fi achiziţionate separat.
Pentru metode detaliate de conectare, vezi pagina 12 - 14.
9 Prezentarea monitorului

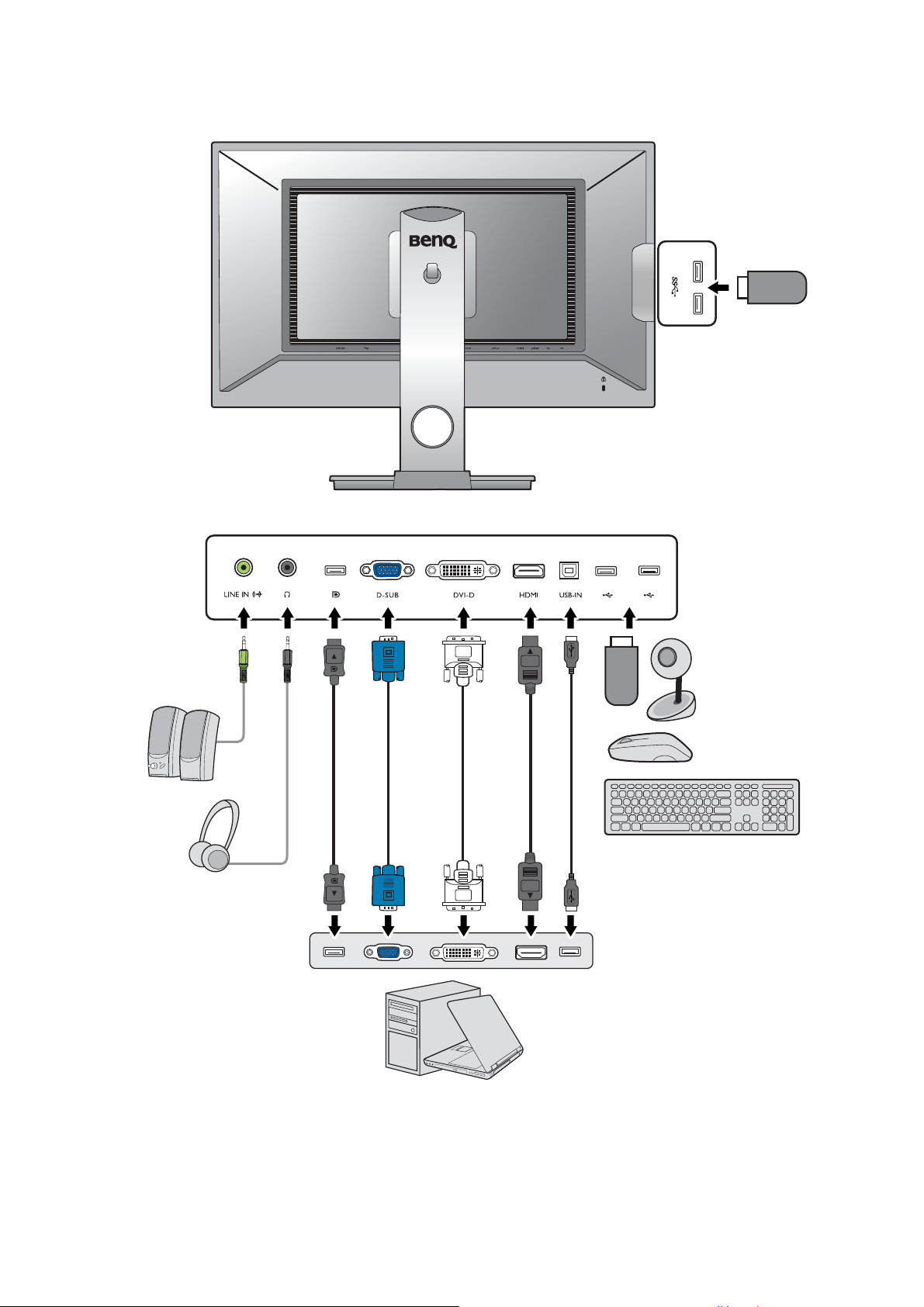

BL2710
Periferice USB
(USB 3.0)
Căşti
Difuzoare
PC/Notebook
Periferice USB
(USB 2.0)
10 Prezentarea monitorului
Asamblarea componentelor monitorului
• În cazul în care computerul este pornit, trebuie să îl opriţi înainte de a continua.
Nu conectaţi monitorul la priză şi nu îl porniţi decât atunci când vi se solicită acest lucru.
• Ilustraţiile următoare au doar rol orientativ. Mufele de intrare şi ieşire disponibile pot varia în funcţie de
modelul achiziţionat.
1. Montaţi baza monitorului.
Aveţi grijă să nu deterioraţi monitorul. Aşezarea ecranului pe obiecte cum ar fi un capsator sau un maus
va provoca fisurarea sticlei sau deteriorarea substratului LCD, anulând garanţia. Deplasarea monitorului
pe birou fără ridicarea acestuia va provoca zgârierea sau deteriorarea carcasei şi a comenzilor
monitorului.
Protejaţi monitorul şi ecranul eliberând o zonă
plană pe birou şi amplasând pe aceasta un
material moale pentru protecţie, cum ar fi punga de
ambalare a monitorului.
Aşezaţi ecranul cu faţa în jos pe o suprafaţă plană,
curată şi moale.
Montaţi suportul monitorului pe bază, conform
ilustraţiei. Aliniaţi săgeata de pe capătul suportului
cu săgeata de pe monitor.
Rotiţi suportul în sens orar până la capăt.
11 Asamblarea componentelor monitorului
Strângeţi şurubul din partea inferioară a bazei
1
2
1
2
-5
O
~ +20
O
monitorului conform ilustraţiei.
Orientaţi şi aliniaţi braţul suportului cu monitorul
( ), apoi apăsaţi-le până se fixează cu un clic
().
Încercaţi să le separaţi fără a folosi forţă excesivă şi
verificaţi dacă sunt corect fixate.
Ridicaţi cu grijă monitorul, rotiţi-l şi aşezaţi-l vertical
pe suport, pe o suprafaţă plană şi netedă.
Este recomandabil să amplasaţi monitorul şi să reglaţi
unghiul ecranului astfel încât să minimizaţi reflecţiile
nedorite de la alte surse de lumină.
2. Conectaţi cablul video PC.
Nu conectaţi simultan cablul DVI-D şi cablul D-Sub de
la acelaşi PC. Puteţi utiliza ambele cabluri numai dacă
acestea sunt conectate la două PC-uri diferite, dotate
cu plăci video corespunzătoare.
Conectarea cablului D-Sub
Conectaţi fişa cablului D-Sub (la capătul fără filtru
de ferită) la priza video a monitorului. Conectaţi
celălalt capăt al cablului (la capătul cu filtru de
ferită) la priza video a computerului.
-5
-5
O
O
~ +20
~ +20
O
Strângeţi toate şuruburile cu strângere manuală
pentru a preveni căderea accidentală a fişelor pe
durata utilizării.
12 Asamblarea componentelor monitorului
Conectarea cablului DVI-D
Conectaţi fişa cablului DVI-D (la capătul fără filtru
de ferită) la priza video a monitorului. Conectaţi
celălalt capăt al cablului (la capătul cu filtru de
ferită) la priza video a computerului.
Strângeţi toate şuruburile cu strângere manuală
pentru a preveni căderea accidentală a fişelor pe
durata utilizării.
Sau
Conectarea cablului HDMI
Conectaţi mufa cablului HDMI la portul HDMI al
monitorului. Conectaţi celălalt capăt al cablului la
portul HDMI al unui dispozitiv cu ieşire digitală.
Conectarea cablului DP
Conectaţi fişa cablului DP la priza video a
monitorului. Conectaţi celălalt capăt al cablului la
priza video a computerului.
După pornirea monitorului, dacă nu se afişează
imaginea, deconectaţi cablul. Accesaţi Sistem şi
DisplayPort în meniul OSD al monitorului şi schimbaţi
setarea de la 1.2 la 1.1, apoi conectaţi din nou cablul.
Pentru a accesa meniul OSD, consultaţi „Operaţiuni de
bază în meniu“ la pagina 29.
Sau
Sau
Dacă aveţi la dispoziţie mai multe metode de
transmitere a semnalului video, vă recomandăm să
luaţi în considerare calitatea video oferită de fiecare tip
de cablu înainte de a face conexiunea.
- Calitate superioară: HDMI/DVI-D/DP
- Calitate bună: D-Sub
Cablurile video incluse în pachetul dumneavoastră şi
imaginile prizei din partea dreaptă pot diferi în funcţie
de produsul furnizat în regiunea dvs.
13 Asamblarea componentelor monitorului
3. Conectaţi cablul audio.
Conectaţi cablul audio dintre priza din spatele
monitorului (Intrare linie) şi ieşirea audio a
computerului dumneavoastră.
Puteţi conecta căştile la mufa pentru căşti aflată în
partea stângă a monitorului.
4. Conectaţi dispozitivele USB.
Conectaţi cablul USB între PC şi monitor (prin
portul USB upstream din spate). Acest port USB
upstream transmite date între PC şi dispozitivele
USB conectate la monitor.
Conectaţi dispozitivele USB prin celelalte porturi
USB (downstream) de pe monitor. Aceste porturi
USB downstream transmit datele între dispozitivele
USB conectate şi portul upstream.
TV OUT
PDIF-OUT
SDIF-OUT
Sau (BL2710)
14 Asamblarea componentelor monitorului
5. Conectaţi cablul de alimentare la
1
2
monitor.
Introduceţi un capăt al cablului de alimentare în
mufa etichetată din spatele monitorului. Nu
conectaţi celălalt capăt al cablului la priză în
această etapă.
6. Organizaţi cablurile.
7. Montaţi suportul pentru căşti
(etapă opţională).
Suportul pentru căşti permite amplasarea căştilor
pe monitor. Acestea pot fi amplasate pe monitor
când nu sunt folosite.
Orientaţi şi aliniaţi cârligul pentru căşti cu orificiul
din suportul monitorului, apoi introduceţi cârligul în
orificiu ( ).
Rotiţi cârligul în sens orar până la capăt ( ).
Cârligul pentru căşti poate fi folosit.
Greutatea maximă ce poate fi susţinută de suportul
pentru căşti este de 500g.
8. Conectaţi cablul de alimentare la o priză
şi apăsaţi butonul („Pornit/Oprit”) al
monitorului.
Introduceţi celălalt capăt al cablului de alimentare
într-o priză funcţională.
Imaginea poate fi diferită de produsul furnizat în zona
dumneavoastră.
15 Asamblarea componentelor monitorului
Amplasaţi comutatorul de lângă mufa de intrare
pentru alimentare c.a. în poziţia PORNIT.
Porniţi monitorul apăsând butonul pornit/oprit al
acestuia.
Porniţi şi computerul, apoi urmaţi instrucţiunile din
secţiunea „Obţineţi performanţe maxime de la
monitorul BenQ“ la pagina 23 pentru a instala
software-ul monitorului.
Pentru a prelungi durata de funcţionare a produsului, vă
recomandăm să activaţi funcţia Gestionare energie a
computerului.
16 Asamblarea componentelor monitorului
Demontarea suportului şi bazei
1
3
2
1. Pregătiţi monitorul şi zona de lucru.
Opriţi monitorul şi alimentarea înainte de a
deconecta cablul de alimentare de la priză. Opriţi
computerul înainte de a deconecta cablul de
semnal al monitorului.
Protejaţi monitorul şi ecranul eliberând o zonă
plană pe birou şi amplasând pe aceasta un
material moale pentru protecţie, cum ar fi punga de
ambalare a monitorului.
Aveţi grijă să nu deterioraţi monitorul. Aşezarea
ecranului pe obiecte cum ar fi un capsator sau un maus
va provoca fisurarea sticlei sau deteriorarea
substratului LCD, anulând garanţia. Deplasarea
monitorului pe birou fără ridicarea acestuia va provoca
zgârierea sau deteriorarea carcasei şi a comenzilor
monitorului.
2. Demontaţi suportul monitorului.
În timp ce apăsaţi butonul de deblocare a
suportului VESA ( ), detaşaţi suportul de la
monitor ( şi ).
3. Demontaţi baza monitorului.
Desfaceţi şurubul din partea inferioară a bazei
monitorului.
1
2
17 Asamblarea componentelor monitorului
Rotiţi suportul în sens anti-orar până la capăt.
Desprindeţi apoi baza de pe suport.
Puteţi demonta suportul pentru căşti conform ilustraţiei.
Păstraţi suportul pentru căşti într-un loc sigur.
18 Asamblarea componentelor monitorului
Reglarea înălţimii monitorului
Pentru a regla înălţimea monitorului, apucaţi
laturile din stânga şi din dreapta ale acestuia
pentru a-l ridica la înălţimea dorită.
• Evitaţi amplasarea mâinilor pe partea superioară sau
inferioară a suportului reglabil pe înălţime sau în partea
inferioară a monitorului, deoarece în timpul deplasării
acestea vă pot răni. Nu lăsaţi copiii să se apropie de
monitor în timpul acestei operaţiuni.
• Dacă monitorul a fost rotit în modul portret şi doriţi să reglaţi înălţimea, reţineţi că
datorită lăţimii ecranului, acesta nu poate fi coborât la înălţimea minimă.
19 Asamblarea componentelor monitorului
Rotirea monitorului
1. Pivotarea afişării.
Înainte de a roti monitorul la orientarea portret, afişarea trebuie rotită cu 90 de grade.
a. Accesaţi Sistem şi Pivotare autom. Selectaţi Pornit.
b. Faceţi clic pentru a lansa software-ul Display Pilot (dacă este instalat de pe CD) şi
bifaţi Pivotare autom. pentru ca ecranul să se rotească automat împreună cu
monitorul.
Ca alternativă, faceţi clic dreapta pe desktop şi selectaţi Rezoluţie ecran din meniul
popup. Selectaţi Portret în Orientare şi aplicaţi setarea.
În funcţie de sistemul de operare al PC-ului, reglarea orientării necesită proceduri diferite. Pentru detalii,
consultaţi secţiunea de ajutor a sistemului de operare.
2. Extindeţi complet monitorul şi înclinaţi-l.
Ridicaţi cu grijă ecranul şi extindeţi-l la înălţimea
maximă. Înclinaţi apoi monitorul.
Monitorul trebuie extins vertical pentru a permite pivotarea
de la modul Vedere la modul Portret.
3. Pivotaţi monitorul cu 90 de grade în sensul
acelor de ceasornic, conform ilustraţiei.
Pentru a evita lovirea suportului monitorului cu marginea
ecranului LCD în timpul pivotării acestuia, înclinaţi monitorul
ridicat la cea mai înaltă poziţie înainte de a începe să
pivotaţi ecranul. Asiguraţi-vă că nu există obstacole în jurul
monitorului şi că există suficient loc pentru cabluri.
20 Asamblarea componentelor monitorului
90
4. Reglaţi monitorul la unghiul de vizionare
-5-5
O O
~ +20~ +20
O
-5
O
~ +20
O
-45
O
~ +45
O
dorit.
Reglarea unghiului de vizionare
Ecranul permite poziţionarea la unghiul dorit prin reglarea înclinării între -5° şi +20°,
rotirii cu 90° (total stânga-dreapta) şi înălţimii cu 150 mm.
O
O
~ +45
~ +45
O
150 mm
-45
-45
21 Asamblarea componentelor monitorului
Utilizarea setului de montare pe perete a monitorului
Partea posterioară a monitorului LCD este dotată cu un suport standard VESA la
100 mm care permite montarea pe perete. Înainte de a începe instalarea setului de
montare pe perete a monitorului, citiţi cu atenţie instrucţiunile.
Precauţii
• Montaţi monitorul şi setul de montare a monitorului pe un perete plan.
• Asiguraţi-vă că peretele este suficient de rezistent pentru a susţine greutatea
monitorului.
• Opriţi monitorul LCD şi scoateţi-l din priză înainte de a deconecta cablurile conectate
la acesta.
1. Demontaţi suportul monitorului.
Aşezaţi ecranul cu faţa în jos pe o suprafaţă curată
şi moale. Demontaţi baza monitorului, conform
etapelor 1~2 din instrucţiunile „Demontarea
suportului şi bazei“ la pagina 17.
2. Demontaţi şuruburile capacului spate.
Folosiţi o şurubelniţă în cruce pentru a demonta
şuruburile capacului spate. Recomandăm utilizarea
unei şurubelniţe cu cap magnetic, pentru a evita
pierderea şuruburilor.
Dacă intenţionaţi să reamplasaţi monitorul pe suport în
viitor, păstraţi şuruburile, baza şi suportul monitorului
într-un loc sigur.
3. Urmaţi manualul de instrucţiuni al
suportului pentru montare pe perete
pentru a finaliza instalarea.
22 Asamblarea componentelor monitorului
Obţineţi performanţe maxime de la monitorul BenQ
Pentru a obţine rezultate optime de la noul monitor LCD BenQ, instalaţi driverul
monitorului LCD BenQ, furnizat pe CD-ROM-ul monitorului.
Circumstanţele în care conectaţi şi instalaţi monitorul LCD BenQ vor determina
procedurile pe care trebuie să le urmaţi pentru a instala cu succes driverul monitorului
LCD BenQ. Aceste circumstanţe se referă la versiunea de Microsoft Windows folosită,
la cazul conectării monitorului şi instalării software-ului pe un computer nou (pe care nu
este instalat un driver pentru monitor) sau la cazul actualizării unei instalări existente
(unde există deja drivere pentru monitor) pentru un monitor nou.
În orice caz, la următoarea pornire a computerului (după conectarea monitorului la
computer), Windows va recunoaşte automat hardware-ul nou (sau diferit) şi va lansa
expertul Hardware nou detectat.
Urmaţi instrucţiunile expertului până la etapa în care vi se solicită selectarea unui
model de monitor. În acea etapă, faceţi clic pe butonul Obţinere disc, introduceţi
CD-ROM-ul monitorului LCD BenQ şi selectaţi modelul de monitor corespunzător.
Pentru instrucţiuni detaliate despre instalare sau upgrade, consultaţi:
• „Instalarea monitorului pe un computer nou“ la pagina 24.
• „Actualizarea monitorului pe un computer existent“ la pagina 25.
•Dacă aveţi nevoie de un nume de utilizator sau de o parolă pentru a vă conecta la computerul
Windows, trebuie să vă conectaţi ca Administrator sau ca un membru al grupului Administratori
pentru a instala driverul monitorului. În plus, în cazul în care computerul este conectat la o reţea cu
reguli de acces securizat, este posibil ca setările reţelei să nu vă permită instalarea de software pe
computer.
• Pentru a afla numele modelului achiziţionat, consultaţi eticheta cu specificaţii din spatele monitorului.
23 Obţineţi performanţe maxime de la monitorul BenQ
Instalarea monitorului pe un computer nou
Aceste instrucţiuni descriu procedurile de selectare şi instalare a driverului monitorului
LCD BenQ pe un computer nou, pe care nu a mai fost instalat un driver pentru monitor.
Aceste instrucţiuni sunt valabile numai pentru un computer care nu a fost folosit
niciodată, monitorul LCD BenQ fiind primul monitor conectat vreodată la acesta.
Dacă adăugaţi monitorul LCD BenQ la un computer existent la care a fost deja conectat un monitor (şi a
fost instalat driverul monitorului), aceste instrucţiuni nu sunt valabile. Urmaţi instrucţiunile din secţiunea
„Actualizarea monitorului pe un computer existent“.
1. Urmaţi instrucţiunile din secţiunea „Asamblarea componentelor monitorului“ la
pagina 11.
La pornirea Windows, noul monitor va fi detectat automat şi se va lansa Expertul hardware
nou detectat. Urmaţi instrucţiunile până când este afişată opţiunea Instalare drivere
dispozitiv hardware.
2. Introduceţi CD-ROM-ul monitorului LCD BenQ în unitatea CD a computerului.
3. Bifaţi opţiunea Căutare driver potrivit pentru dispozitiv şi faceţi clic pe
Următorul.
4. Bifaţi opţiunea Unităţi CD-ROM (debifaţi celelalte opţiuni) şi faceţi clic pe
Următorul.
5. Asiguraţi-vă că expertul a selectat corect numele monitorului dvs. şi faceţi clic pe
Următorul.
6. Faceţi clic pe Terminat.
7. Reporniţi computerul.
Pentru a găsi driverele corecte pentru modelul achiziţionat, consultaţi tabelul următor.
Drivere Modele corecte
BL2410 BL2410PT
BL2710 BL2710PT / BL2710PE / BL2710PH
24 Obţineţi performanţe maxime de la monitorul BenQ
Actualizarea monitorului pe un computer existent
Aceste instrucţiuni descriu procedura de actualizare manuală a driverului monitorului
existent pe un computer Microsoft Windows. În prezent, acesta este atestat ca fiind
compatibil cu sistemele de operare Windows 8 şi Windows 7.
Este foarte posibil ca driverul modelului dumneavoastră de monitor LCD BenQ să funcţioneze perfect şi
cu alte versiuni de Windows, însă la data redactării acestui manual BenQ nu a testat acest driver cu alte
versiuni de Windows şi nu poate garanta funcţionarea acestuia pe aceste sisteme.
Instalarea driverului monitorului implică selectarea de pe CD-ROM-ul monitorului LCD
BenQ a unui fişier cu informaţii (.inf) corespunzător modelului de monitor conectat,
după care Windows va instala fişierele driverului corespunzător de pe CD. Trebuie doar
să indicaţi fişierul corect. Expertul Upgrade Device Driver (Actualizare driver dispozitiv)
din Windows automatizează această procedură, ghidându-vă în cadrul procesului de
selectare a fişierului şi de instalare.
Vezi:
• „Instalarea pe sisteme Windows 8“ la pagina 26.
• „Instalarea pe sisteme Windows 7“ la pagina 27.
25 Obţineţi performanţe maxime de la monitorul BenQ
Instalarea pe sisteme Windows 8
1. Deschideţi Proprietăţi afişare.
Mutaţi cursorul în colţul dreapta-jos al ecranului sau apăsaţi butoanele Windows + C pe
tastatură pentru a afişa bara Charm (Simbol). Accesaţi Setări, Panou de control,
Dispozitive şi imprimante, apoi faceţi clic cu butonul din dreapta pe numele monitorului
dvs. în meniu.
Alternativ, faceti clic cu butonul din dreapta pe suprafata de lucru si selectati Personalizare,
Afisare, Dispozitive si imprimante, apoi faceti clic cu butonul din dreapta pe numele
monitorului dvs. din meniu.
2. Selectaţi Proprietăţi în meniu.
3. Faceţi clic pe fila Hardware.
4. Faceţi Monitor PnP generic, apoi pe butonul Proprietăţi.
5. Faceţi clic pe fila Driver şi pe butonul Actualizare driver.
6. Introduceţi CD-ROM-ul monitorului LCD BenQ în unitatea CD a computerului.
7. În fereastra Actualizare software driver, selectai opiunea Cutare software driver
pe computer.
8. Faceţi clic pe Răsfoire ţi navigaţi la directorul următor: d:\BenQ_LCD\Driver\ (unde
d este litera atribuită unităţii CD-ROM).
Litera unităţii CD poate diferi de cea din exemplul de mai sus, în funcţie de sistemul dumneavoastră –
poate fi „D:“ sau „E:“ sau „F:“ etc.
9. Selectaţi numele monitorului dvs. folder din lista de drivere afişată, apoi faceţi clic
pe Următorul.
În continuare se vor copia şi instala pe computer fişierele driverului monitorului
corespunzător.
10. Faceţi clic pe Închidere.
Este posibil să vi se solicite repornirea computerului după actualizarea driverului.
26 Obţineţi performanţe maxime de la monitorul BenQ
Instalarea pe sisteme Windows 7
1. Deschideţi Proprietăţi afişare.
Accesaţi Start, Panou de control, Hardware şi sunete, Dispozitive şi imprimante, apoi
faceţi clic cu butonul din dreapta pe numele monitorului dvs. în meniu.
Alternativ, faceti clic cu butonul din dreapta pe suprafata de lucru si selectati
Personalizare, Afisare, Dispozitive si imprimante, apoi faceti clic cu butonul din dreapta
pe numele monitorului dvs. din meniu.
2. Selectaţi Proprietăţi în meniu.
3. Faceţi clic pe fila Hardware.
4. Faceţi Monitor PnP generic, apoi pe butonul Proprietăţi.
5. Faceţi clic pe fila Driver şi pe butonul Actualizare driver.
6. Introduceţi CD-ROM-ul monitorului LCD BenQ în unitatea CD a computerului.
7. În fereastra Actualizare software driver, selectai opiunea Cutare software driver
pe computer.
8. Faceţi clic pe Răsfoire ţi navigaţi la directorul următor: d:\BenQ_LCD\Driver\ (unde
d este litera atribuită unităţii CD-ROM).
Litera unităţii CD poate diferi de cea din exemplul de mai sus, în funcţie de sistemul dumneavoastră –
poate fi „D:“ sau „E:“ sau „F:“ etc.
9. Selectaţi numele monitorului dvs. folder din lista de drivere afişată, apoi faceţi clic
pe Următorul.
În continuare se vor copia şi instala pe computer fişierele driverului monitorului
corespunzător.
10. Faceţi clic pe Închidere.
Este posibil să vi se solicite repornirea computerului după actualizarea driverului.
27 Obţineţi performanţe maxime de la monitorul BenQ
Reglarea monitorului
12
Panoul de comandă
Nr. Nume Descriere
1. Taste de comandă Accesează funcţiile sau elementele de meniu afişate pe
ecran, lângă fiecare tastă.
2. Tastă Pornit/Oprit Porneşte şi opreşte monitorul.
Tastele de comandă sunt încorporate într-un panou tactil, fiind indicate de LED-uri. Atingerea
indicatorului LED corespunde unei apăsări a tastei de comandă corespunzătoare.
28 Reglarea monitorului
Operaţiuni de bază în meniu
1 2
34
Toate meniurile afişate pe ecran (OSD) pot fi afişate folosind tastele de comandă.
Puteţi folosi meniul OSD pentru a regla toate setările monitorului.
1. Apăsaţi orice tastă de comandă.
2. Este afişat meniul tastelor de acces rapid. Cele trei comenzi din stânga sus
reprezintă comenzi personalizate, fiind atribuite anumitor funcţii.
3. Selectaţi Meniu pentru a accesa meniul principal.
4. În meniul principal, folosiţi pictogramele de lângă tastele de comandă pentru a
efectua reglaje sau selectări. Vezi „Navigarea în meniul principal“ la pagina 33
pentru detalii despre opţiunile meniului.
29 Reglarea monitorului
OSD în meniul
Nr.
tastelor de
acces rapid
Pictogramă
OSD în meniul
principal
Funcţie
Tastă
personaliz. 1
• Implicit, aceasta este tasta rapidă pentru
Mod Imagine. Pentru detalii despre
modificarea setărilor implicite, consultaţi
„Personalizarea tastelor de acces rapid“ la
pagina 31.
• Pentru Sus/Creşteţi reglajul.
Tastă
personaliz.2
• Implicit, aceasta este tasta rapidă pentru
Intrare. Pentru detalii despre modificarea
setărilor implicite, consultaţi „Personalizarea
tastelor de acces rapid“ la pagina 31.
• Pentru Jos/Reduceţi reglajul.
Tastă
personaliz. 3
/
• Implicit, aceasta este tasta rapidă pentru
Volum. Pentru detalii despre modificarea
setărilor implicite, consultaţi „Personalizarea
tastelor de acces rapid“ la pagina 31.
• Accesează submeniurile.
• Selectează elemente de meniu.
Meniu • Activează meniul principal.
• Revine la meniul anterior.
Ieşire Închide meniul OSD.
• OSD = Afişare pe ecran.
Tastele rapide funcţionează numai când meniul principal nu este afişat. Meniurile tastelor rapide vor
dispărea după câteva secunde dacă nu este apăsată nici o tastă.
• Pentru a debloca comenzile OSD, apăsaţi lung orice tastă timp de 10 secunde.
Controlul afişajului cu Display Pilot
Software-ul Display Pilot furnizat pe CD este o alternativă pentru controlul afişajului.
Funcţiile principale includ:
• Controlul meniurilor OSD.
• Configurarea rotirii automate a afişajului împreună cu monitorul (vezi pagina 20).
Pentru detalii, accesaţi Sistem > Opţiuni > Manual de utilizare în Display Pilot.
30 Reglarea monitorului
Optimizarea imaginii
Modalitatea cea mai simplă de a obţine o imagine optimă de la o intrare analogică
(D-Sub) este utilizarea funcţiei tastei Reglare autom. Accesaţi Afişaj şi Reglare
autom. pentru a optimiza imaginea afişată pe ecran.
Când conectaţi la monitor un semnal de intrare digital folosind un cablu digital (DVI, HDMI sau DP), tasta
Reglare autom. va fi dezactivată, deoarece monitorul va afişa automat imaginea la parametri ideali.
Asiguraţi-vă că placa video a computerului conectat este setată la rezoluţia nativă a monitorului când
utilizaţi funcţia Reglare autom.
Dacă doriţi, puteţi regla manual setările geometriei ecranului, folosind elementele din
meniul geometriei. Pentru a simplifica această operaţiune, BenQ oferă un utilitar cu o
imagine de testare a ecranului, care vă va ajuta să verificaţi culorile ecranului, tonurile
de gri şi gradientul liniar.
1. Rulaţi programul de testare auto.exe de pe CD-ROM. De asemenea, puteţi folosi
orice altă imagine, cum ar fi spaţiul de lucru al sistemului de operare. Totuşi, vă
recomandăm să folosiţi auto.exe. La executarea auto.exe este afişat un model de
testare.
2. Apăsaţi oricare din tastele de comandă pentru a afişa meniul tastelor de acces
rapid. Selectaţi Meniu pentru a accesa meniul principal.
3. Accesaţi Afişaj şi Reglare autom.
4. Dacă observaţi interferenţe verticale (tip efect de cortină-pâlpâirea liniilor verticale),
selectaţi Tact pixel şi reglaţi monitorul până când interferenţele dispar.
5. Dacă observaţi interferenţe orizontale, selectaţi Faza şi reglaţi monitorul până când
interferenţele dispar.
Personalizarea tastelor de acces rapid
Cele trei taste de comandă din stânga (denumite şi taste personalizate) funcţionează
ca taste de acces direct la funcţii predefinite. Puteţi modifica setarea implicită şi
desemna funcţii diferite pentru aceste taste.
1. Apăsaţi oricare din tastele de comandă pentru a afişa meniul tastelor de acces
rapid, apoi apăsaţi Meniu pentru a accesa meniul principal.
2. Accesaţi Sistem.
3. Selectaţi tasta personalizată pe care doriţi să o modificaţi.
4. În submeniu, selectaţi funcţia care poate fi accesată cu această tastă. Va fi afişat
un mesaj pop-up, care confirmă efectuarea configurării.
Reglarea modului de afişare
Puteţi modifica modul de afişare al monitorului pentru a afişa imagini cu un raport de
aspect diferit de 16:9 şi cu o dimensiune diferită de cea a modelului dvs. prin reglarea
modului de afişare pe monitor.
1. Apăsaţi oricare din tastele de comandă pentru a afişa meniul tastelor de acces
rapid, apoi apăsaţi Meniu pentru a accesa meniul principal.
2. Accesaţi Imagine avansată şi Mod afişare.
31 Reglarea monitorului
3. Selectaţi modul de afişare adecvat. Setarea va avea efect imediat.
Alegerea unui mod de imagine potrivit
Monitorul oferă diverse tipuri de imagine, potrivite pentru diverse tipuri de conţinut. Vezi
„Mod Imagine“ la pagina 38 pentru toate modurile de imagine disponibile.
Accesaţi Imagine avansată şi Mod Imagine pentru modul de imagine dorit.
Conectarea monitorului la produsele din seria MacBook
În timp ce monitorul este conectat la produsul din seria MacBook, comutaţi la modul
M-book, care corespunde setărilor vizuale şi de culoare ale computerului MacBook.
1. Conectaţi monitorul la produsul din seria MacBook.
2. Accesaţi Imagine avansată şi Mod Imagine.
3. Selectaţi M-book. Setarea va avea efect imediat.
32 Reglarea monitorului
Navigarea în meniul principal
Puteţi folosi meniul OSD (afişat pe ecran) pentru a regla toate setările monitorului.
Apăsaţi oricare din tastele de comandă pentru a afişa meniul tastelor de acces rapid,
apoi apăsaţi Meniu pentru a accesa meniul principal. Pentru detalii, consultaţi
„Operaţiuni de bază în meniu“ la pagina 29.
Opţiunile de meniu disponibile pot varia în funcţie de sursele de intrare, funcţii şi setări.
Opţiunile de meniu indisponibile vor fi afişate cu gri. De asemenea, tastele indisponibile
vor fi dezactivate, iar pictogramele OSD corespunzătoare vor dispărea.
Limbile meniului OSD pot diferi de cele ale produsului furnizat în regiunea în care vă aflaţi, vezi „Limba“
la pagina 43 în Sistem şi Setări OSD pentru detalii.
Pentru informaţii suplimentare despre fiecare meniu, consultaţi următoarele pagini:
• „Meniul Afişaj“ la pagina 34
• „Meniul Imagine“ la pagina 36
• „Meniul Imagine avansată“ la pagina 38
• „Meniul Audio“ la pagina 41
• „Meniul Sistem“ la pagina 42
• „Meniul Ergonomie“ la pagina 46
• „Meniul Eco“ la pagina 48
33 Navigarea în meniul principal
Meniul Afişaj
Opţiunile disponibile din meniu pot varia în funcţie de sursele de intrare, funcţii şi setări.
Opţiunile de meniu indisponibile vor fi afişate cu gri. De asemenea, tastele indisponibile
vor fi dezactivate, iar pictogramele OSD corespunzătoare vor dispărea.
Mode: Standard
Display
Picture Advanced
Audio
System
Ergonomics
Eco
Auto Adjustment
Input
H. Position
V. Position
Pixel Clock
Phase
50
1. Selectaţi Meniu din meniul tastei de acces rapid.
2. Folosiţi sau pentru a selecta Afişaj.
3. Selectaţi pentru a accesa un submeniu, apoi folosiţi sau pentru a
selecta un element din meniu.
4. Folosiţi sau pentru a efectua reglaje, sau folosiţi pentru a selecta.
5. Pentru a reveni la meniul anterior, selectaţi .
6. Pentru a ieşi din meniu, selectaţi .
Element Funcţie Interval
Reglare autom. Optimizează şi reglează automat setările
ecranului.
Nu se aplică pentru un semnal de intrare digital.
Intrare Folosiţi aceasta pentru a schimba intrarea cu
cea care se potriveşte cu tipul de conexiune al
cablului dumneavoastră video.
• D-Sub
• DVI
• HDMI
(Doar pentru
BL2710)
• DisplayPort
34 Navigarea în meniul principal
Element Funcţie Interval
Poziţie o. Reglează pe orizontală poziţia imaginii de pe
ecran.
Poziţie v. Reglează pe verticală poziţia imaginii de pe
ecran.
Tact pixel Reglează temporizarea frecvenţei de tact a
pixelilor, sincronizând-o cu semnalul video
analog de intrare.
Vezi şi: „Optimizarea imaginii“ la pagina 31.
Nu se aplică pentru un semnal de intrare digital.
Faza Reglează temporizarea fazei de tact a pixelilor,
sincronizând-o cu semnalul video analog de
intrare.
Vezi şi: „Optimizarea imaginii“ la pagina 31.
Nu se aplică pentru un semnal de intrare digital.
de la 0 la 100
de la 0 la 100
de la 0 la 100
de la 0 la 63
35 Navigarea în meniul principal
Meniul Imagine
Opţiunile de meniu disponibile pot varia în funcţie de sursele de intrare, funcţii şi setări.
Opţiunile de meniu indisponibile vor fi afişate cu gri. De asemenea, tastele indisponibile
vor fi dezactivate, iar pictogramele OSD corespunzătoare vor dispărea.
Mode: Standard
Display
Picture Advanced
Audio
System
Ergonomics
Eco
Brightness
Contrast
Sharpness
Gamma
Color Temperature
Hue
Saturation
Reset Color
Normal
Bluish
Reddish
User Define
RG
50
100 100
B
100
1. Selectaţi Meniu din meniul tastei de acces rapid.
2. Folosiţi sau pentru a selecta Imagine.
3. Selectaţi pentru a accesa un submeniu, apoi folosiţi sau pentru a
selecta un element din meniu.
4. Folosiţi sau pentru a efectua reglaje, sau folosiţi pentru a selecta.
5. Pentru a reveni la meniul anterior, selectaţi .
6. Pentru a ieşi din meniu, selectaţi .
Element Funcţie Interval
Luminozitate Reglează echilibrul între zonele luminoase şi cele
de la 0 la 100
întunecate.
Contrast Reglează diferenţele dintre alb şi negru. de la 0 la 100
Claritate Reglează claritatea şi vizibilitatea contururilor
de la 1 la 10
subiecţilor imaginii.
36 Navigarea în meniul principal
Element Funcţie Interval
Gamma Reglează luminanţa tonurilor. Valoarea implicită este
3 (valoarea standard pentru Windows).
Temperatură
culoare
Normal Permite vizualizarea filmărilor şi
fotografiilor în culori naturale. Aceasta
este culoarea implicită din fabricaţie.
Albăstr. Aplică o nuanţă rece imaginii, fiind
presetată din fabricaţie la albul standard
din domeniul PC-urilor.
Roşiatică Aplică o nuanţă caldă imaginii, fiind
presetată din fabricaţie la albul standard
din domeniul jurnalisticii.
Defin.
utiliz.
Amestecul culorilor primare Roşu, Verde
şi Albastru poate fi modificat pentru a
schimba nuanţa imaginii. Accesaţi
meniurile succesive R (roşu), G (verde)
şi B (albastru) pentru a modifica setările.
Prin scăderea valorii uneia sau mai
multor culori, influenţa acestora asupra
nuanţei imaginii va fi redusă. (de ex.
dacă reduceţi nivelul de Albastru,
imaginea va deveni treptat mai gălbuie.
Dacă reduceţi Verdele, imaginea va
căpăta onuanţă purpurie.)
• 1
• 2
• 3
• 4
• 5
• R
(de la 0 la 100)
• G
(de la 0 la 100)
• B
(de la 0 la 100)
Ton culoare Reglează modul de afişare a culorilor. de la 0 la 100
Saturare Reglează puritatea culorilor. de la 0 la 100
Reiniţ. culori Reiniţializează setările de culoare particularizate la
valorile implicite din fabricaţie.
AMA Îmbunătăţeşte timpul de răspuns la gri al panoului
LCD.
• DA
• NU
• OPRIT
• Ridicată
• Premium
37 Navigarea în meniul principal
Meniul Imagine avansată
Opţiunile de meniu disponibile pot varia în funcţie de sursele de intrare, funcţii şi setări.
Opţiunile de meniu indisponibile vor fi afişate cu gri. De asemenea, tastele indisponibile
vor fi dezactivate, iar pictogramele OSD corespunzătoare vor dispărea.
Mode: Standard
Display
Picture Advanced
Audio
System
Ergonomics
Eco
Picture Mode
Senseye Demo
Dynamic Contrast
Overscan
Display Mode
Color Format
sRGB
CAD / CAM
Animation
Presentation
Standard
Low Blue Light
Movie
50
1. Selectaţi Meniu din meniul tastei de acces rapid.
2. Folosiţi sau pentru a selecta Imagine avansată.
3. Selectaţi pentru a accesa un submeniu, apoi folosiţi sau pentru a
selecta un element din meniu.
4. Folosiţi sau pentru a efectua reglaje, sau folosiţi pentru a selecta.
5. Pentru a reveni la meniul anterior, selectaţi .
6. Pentru a ieşi din meniu, selectaţi .
Element Funcţie Interval
Mod
Imagine
Selectează modul de imagine adecvat tipului de imagini
afişate pe ecran.
sRGB Pentru o corespondenţă superioară a
culorilor cu perifericele, cum ar fi
imprimantele, camerele digitale etc.
CAD /
CAM
Animaţie Îmbunătăţeşte contrastul tonurilor de negru,
Îmbunătăţeşte contrastul pentru software
CAD / CAM.
de la 0 la 10
astfel încât să lucraţi mai uşor la detalii când
faceţi o animaţie.
38 Navigarea în meniul principal
Element Funcţie Interval
Prezentare Minimizează diferenţele de culoare, contrast
şi luminozitate dintre imaginile afişate pe
monitor şi imaginile proiectate de un
proiector.
Standard Pentru utilizarea normală a PC-ului.
Low Blue
Light
Reduce lumina albastră emisă de monitor,
pentru a vă proteja ochii de lumina albastră.
Valoarea fiecărui mod Low Blue Light indică cu
cât este redusă lumina albastră faţă de modul
Standard.
Multimedia Pentru vizualizarea fişierelor
multimedia.
Navig. Web Pentru navigarea pe Web. -50%
Office Pentru documente sau birou. -60%
Citire Pentru citirea documentelor
sau cărţilor electronice.
Film Pentru vizionarea clipurilor video.
Foto Pentru vizionarea imaginilor statice.
Eco Pentru economisirea electricităţii prin
folosirea luminozităţii minime pentru toate
programele.
-30%
-70%
M-book Minimizează diferenţele vizuale dintre
monitor şi produsul din seria MacBook
conectat.
Utilizator Aplică o combinaţie de setări de imagine
definite de utilizatori.
Demo
Senseye
Exemplifică afişarea imaginilor conform modului selectat
în Mod Imagine. Ecranul va fi împărţit în două ferestre;
fereastra din stânga exemplifică imaginile din modul
Standard, în timp ce fereastra din dreapta prezintă
imaginile în modul specificat.
Contrast
dynamic
Funcţia detectează automat distribuţia unui semnal vizual
de intrare şi crearea, apoi, a contrastului optim.
Overscan Măreşte uşor imaginea de intrare. Folosiţi această
caracteristică pentru a ascunde zgomotul deranjant, dacă
există, din jurul imaginii.
Disponibilă numai când sursa de semnal este HDMI, DP sau
D-Sub (VGA convertit din Component).
• PORNIT
• OPRIT
de la 0 la 5
• PORNIT
• OPRIT
39 Navigarea în meniul principal
Element Funcţie Interval
Mod afişare Această funcţie are rolul de a afişa fără distorsiuni
geometrice rapoartele de aspect diferite de 16:9.
Opţiunile din cadrul modului Afişaj vor fi diferite, în funcţie de
sursele semnalului de intrare.
În funcţie de selecţia Mod Imagine, sunt presetate diferite
opţiuni Mod afişare. Schimbaţi setarea dacă este cazul.
Complet Redimensionează imaginea astfel încât să
ocupe întregul ecran. Ideal pentru imagini cu
aspect 16:9.
Aspect Imaginea de intrare este afişată fără
distorsiune geometrică, ocupând cât mai
mult din ecran.
Format
culoare
HDMI RGB
gama PC
Determină spaţiul de culoare (RGB sau YUV) pe baza
semnalului video detectat.
Este posibil să fie necesară setarea manuală a opţiunii Format
culoare în cazul în care culorile afişate nu sunt
corespunzătoare.
Dacă sursa de intare este HDMI sau DP, formatul de culoare nu
poate fi selectat. Cu alte cuvinte, opţiunea Format culoare este
setată automat în funcţie de sursa de intrare video.
RGB • Pentru sursa de intare D-Sub (VGA) de la
PC.
• Pentru sursa de intrare DVI.
YUV Pentru sursa de intrare D-Sub (Component
convertit din VGA) de la un dispozitiv video.
Determină gama de scări de culori. Selectaţi o opţiune
care corespunde setării gamei RGB a dispozitivului HDMI
conectat.
• RGB
(0 ~ 255)
• RGB
(16 ~ 235)
40 Navigarea în meniul principal
Meniul Audio
Opţiunile de meniu disponibile pot varia în funcţie de sursele de intrare, funcţii şi setări.
Opţiunile de meniu indisponibile vor fi afişate cu gri. De asemenea, tastele indisponibile
vor fi dezactivate, iar pictogramele OSD corespunzătoare vor dispărea.
Mode: Standard
Display
Picture Advanced
Audio
System
Ergonomics
Eco
Volume
Mute
Audio Select
92
50
1. Selectaţi Meniu din meniul tastei de acces rapid.
2. Folosiţi sau pentru a selecta Audio.
3. Selectaţi pentru a accesa un submeniu, apoi folosiţi sau pentru a
selecta un element din meniu.
4. Folosiţi sau pentru a efectua reglaje, sau folosiţi pentru a selecta.
5. Pentru a reveni la meniul anterior, selectaţi .
6. Pentru a ieşi din meniu, selectaţi .
Element Funcţie Interval
Volum Reglează volumul audio. de la 0 la 100
Mut Opreşte sunetul intrării audio. • PORNIT
• OPRIT
Selecţie Audio
(pentru modele cu
mai mult de
2 surse audio)
Permite utilizatorilor să selecteze sursa audio
sau să lase monitorul să o detecteze în mod
automat.
• Audio PC
• Audio DP
(Doar pentru
BL2410)
• Det. Auto
41 Navigarea în meniul principal
Meniul Sistem
Opţiunile de meniu disponibile pot varia în funcţie de sursele de intrare, funcţii şi setări.
Opţiunile de meniu indisponibile vor fi afişate cu gri. De asemenea, tastele indisponibile
vor fi dezactivate, iar pictogramele OSD corespunzătoare vor dispărea.
Mode: Standard
Display
Picture Advanced
Audio
System
Ergonomics
Eco
OSD Settings
Custom Key 1
Custom Key 2
Custom Key 3
DDC/CI
DP Auto Switch
Auto Power Off
Auto Pivot
Language
Display Time
OSD Lock
5 sec.
10 sec.
15 sec.
20 sec.
25 sec.
30 sec.
50
1. Selectaţi Meniu din meniul tastei de acces rapid.
2. Folosiţi sau pentru a selecta Sistem.
3. Selectaţi pentru a accesa un submeniu, apoi folosiţi sau pentru a
selecta un element din meniu.
4. Folosiţi sau pentru a efectua reglaje, sau folosiţi pentru a selecta.
5. Pentru a reveni la meniul anterior, selectaţi .
6. Pentru a ieşi din meniu, selectaţi .
42 Navigarea în meniul principal
Element Funcţie Interval
Setări OSD Limba Setează limba meniului OSD.
Limbile afişate de OSD pot fi diferite de
cele afişate în dreapta, în funcţie de
produsul disponibil în zona
dumneavoastră geografică.
• English
• Français
• Deutsch
• Italiano
• Español
• Polski
• Česky
• Magyar
• SiCG/BiH/CRO
• Română
• Nederlands
• Русский
• Svenska
• Português
• 日本語
• 繁體中文
Afişare
oră
Blocare
OSD
• 简体中文
Reglează ora afişată de meniul OSD. • 5 sec.
• 10 sec.
• 15 sec.
• 20 sec.
• 25 sec.
• 30 sec.
Previne modificarea accidentală a
setărilor monitorului. Când această
funcţie este activată, comenzile OSD şi
tastele de acces rapid vor fi
dezactivate.
Pentru a debloca comenzile OSD, apăsaţi
lung timp de 10 secunde.
43 Navigarea în meniul principal
Element Funcţie Interval
Tastă
personaliz. 1
Tastă
personaliz. 2
Tastă
personaliz. 3
Setează funcţiile care pot fi accesate cu tasta
personalizată 1.
Setează funcţiile care pot fi accesate cu tasta
personalizată 2.
Setează funcţiile care pot fi accesate cu tasta
personalizată 3.
• Mod Imagine
• Animaţie
• Low Blue Light
• Mod afişare
• Luminozitate
• Contrast
• Reglare autom.
• Volum
• Mut
• Intrare
• Protejarea
ochilor
• Indicator
protecţie ochi
• Senzor ECO
• Indicator
senzor ECO
DDC/CI Permite reglarea setărilor monitorului prin
intermediul software-ului de pe PC.
DDC/CI, prescurtarea Display Data Channel/Command
Interface, concepută de Video Electronics Standards
Association (VESA). Compatibilitatea DDC/CI permite
coordonarea monitorului prin intermediul software-ului
pentru diagnosticare de la distanţă.
Comutator
automat DP
Când această funcţie este activată, DP va căuta
semnalul audio prin rotaţie. În caz contrar,
DP poate fi selectat folosind funcţia de selectare a
intrării sau tasta de acces rapid.
Comut. auto
HDMI
(Doar pentru
BL2710)
Oprire
automată
Când această funcţie este activată, portul HDMI va
fi în bucla selecţie automată intrare. Altfel, HDMI
poate fi selectat doar cu selecţia intrării sau cu o
tastă rapidă.
Seteaza intervalul dupa care monitorul este oprit
automat în modul de economisire a energiei.
• Memento
inteligent
• PORNIT
• OPRIT
• PORNIT
• OPRIT
• PORNIT
• OPRIT
• OPRIT
• 10 min.
Pivotare
Afişajul se roteşte odată cu monitorul. • PORNIT
autom.
44 Navigarea în meniul principal
• 20 min.
• 30 min.
• OPRIT
Element Funcţie Interval
Notificare
rezoluţie
Stabileşte dacă se afişează o notificare privind
rezoluţia recomandată când monitorul detectează o
• PORNIT
• OPRIT
nouă sursă de intrare.
Informaţii Afişează setările curente ale monitorului. • Intrare
• Rezoluţie
actuală
• Rezoluţie
optimă (ideală
pentru monitor)
• Nume model
DisplayPort Selectează standardul DP adecvat pentru
transmisia de date.
Reiniţializare
totală
Reiniţializează toate setările referitoare la mod,
culoare şi geometrie la valorile implicite din
• 1.2
• 1.1
• DA
• NU
fabricaţie.
45 Navigarea în meniul principal
Meniul Ergonomie
Opţiunile de meniu disponibile pot varia în funcţie de sursele de intrare, funcţii şi setări.
Opţiunile de meniu indisponibile vor fi afişate cu gri. De asemenea, tastele indisponibile
vor fi dezactivate, iar pictogramele OSD corespunzătoare vor dispărea.
Mode: Standard
Display
Picture Advanced
Audio
System
Ergonomics
Eco
Eye Protect
Eye Protect meter
Smart Reminder
Time Interval (min.)
Duration (sec.)
ON
OFF
1. Selectaţi Meniu din meniul tastei de acces rapid.
2. Folosiţi sau pentru a selecta Ergonomie.
3. Selectaţi pentru a accesa un submeniu, apoi folosiţi sau pentru a
selecta un element din meniu.
4. Folosiţi sau pentru a efectua reglaje, sau folosiţi pentru a selecta.
5. Pentru a reveni la meniul anterior, selectaţi .
6. Pentru a ieşi din meniu, selectaţi .
Element Funcţie Interval
Protejarea
ochilor
Monitorul dumneavoastră este dotat cu un senzor de
iluminare, care detectează condiţiile de iluminare din
• PORNIT
• OPRIT
zona monitorului şi reglează automat luminozitatea
acestuia. Astfel, ochii dumneavoastră sunt protejaţi
de luminozitatea excesivă.
Dacă iluminarea este puternică, luminozitatea
monitorului este mărită. Dacă iluminarea este slabă,
luminozitatea monitorului este redusă.
Dacă preferaţi să ajustaţi manual luminozitatea monitorului,
accesaţi IMAGINE > Luminozitate.
46 Navigarea în meniul principal
Element Funcţie Interval
Indicator
protecţie ochi
Memento
inteligent
Permite afişarea condiţiilor de iluminare din zona
monitorului.
Permite afişarea mesajului pop-up care vă aminteşte
să vă odihniţi ochii.
• PORNIT
• OPRIT
• PORNIT
• OPRIT
Interval (min) Setează intervalul mesajului de alertare. • 20
• 40
• 60
• 80
• 100
Durată (sec) Setează durata de afişare a mesajului de alertare.
• 5
• 10
Ca alternativă, apăsaţi orice tastă cu excepţia butonului
pornit/oprit în timp ce mesajul este afişat pentru a-l
ascunde.
• 15
• 20
• 25
47 Navigarea în meniul principal
Meniul Eco
Opţiunile de meniu disponibile pot varia în funcţie de sursele de intrare, funcţii şi setări.
Opţiunile de meniu indisponibile vor fi afişate cu gri. De asemenea, tastele indisponibile
vor fi dezactivate, iar pictogramele OSD corespunzătoare vor dispărea.
Mode: Standard
Display
Picture Advanced
Audio
System
Ergonomics
Eco
ECO Sensor
ECO Sensor Meter
Sensor Range
ON
OFF
1. Selectaţi Meniu din meniul tastei de acces rapid.
2. Folosiţi sau pentru a selecta Eco.
3. Selectaţi pentru a accesa un submeniu, apoi folosiţi sau pentru a
selecta un element din meniu.
4. Folosiţi sau pentru a efectua reglaje, sau folosiţi pentru a selecta.
5. Pentru a reveni la meniul anterior, selectaţi .
6. Pentru a ieşi din meniu, selectaţi .
Element Funcţie Interval
Senzor ECO Monitorul este dotat cu un senzor de proximitate
(denumit senzor ECO); acesta detectează prezenţa
• PORNIT
• OPRIT
dumneavoastră în faţa monitorului în intervalul setat.
Dacă senzorul nu vă detectează prezenţa, monitorul
se opreşte după 40 de secunde pentru a economisi
energia.
Când monitorul este oprit de senzorul ECO, butonul
pornit/oprit iluminează alb intermitent.
Dacă senzorul ECO nu detectează nicio prezenţă timp de
peste 2 ore, monitorul se va opri. Apăsaţi butonul
Pornit/Oprit pentru a porni monitorul.
48 Navigarea în meniul principal
Element Funcţie Interval
Indicator
senzor ECO
Interval
senzor
Setare pentru afişarea numărătorii inverse până la
oprirea monitorului.
• PORNIT
• OPRIT
Setează raza de acţiune a senzorului. • Aproape
• Mijloc
• Departe
49 Navigarea în meniul principal
Remedierea problemelor
Întrebări frecvente (FAQ)
Imaginea este neclară.
Citiţi instrucţiunile de la legătura "Reglarea rezoluţiei ecranului" de pe CD, apoi
selectaţi rezoluţia şi rata de reîmprospătare corecte şi efectuaţi reglaje conform
acestor instrucţiuni.
Cum utilizaţi un cablu prelungitor VGA?
Îndepărtaţi cablul prelungitor pentru testare. Imaginea este acum focalizată? Dacă nu
este focalizată, ptimizaţi imaginea parcurgând instrucţiunile din secţiunea "Reglarea
ratei de reîmprospătare a ecranului" a legăturii "Reglarea rezoluţiei ecranului".
Este normal ca imaginea să fie neclară din cauza pierderii conductivităţii în cablurile
prelungitoare. Puteţi minimiza aceste pierderi folosind un cablu prelungitor cu
conductivitate sporită sau cu amplificator încorporat.
Neclarităţile apar doar la rezoluţii mai mici decât rezoluţia nativă (maximă)?
Citiţi instrucţiunile de la legătura "Reglarea rezoluţiei ecranului" de pe CD. Selectaţi
rezoluţia nativă.
Există pixeli nefuncţionali.
Unul sau mai mulţi pixeli sunt în permanenţă negri, unul sau mai mulţi pixeli sunt în
permanenţă albi, unul sau mai mulţi pixeli sunt în permanenţă roşii, verzi, albaştri sau
de alte culori.
• Curăţaţi ecranul LCD.
• Opriţi şi reporniţi monitorul.
• Pixelii permanent activi sau inactivi sunt un defect normal al tehnologiei LCD.
Culorile imaginii sunt incorecte.
Imaginea are o tentă galbenă, albastră sau roz.
Selectaţi Imagine şi Reiniţ. culori, apoi alegeţi "DA" pentru a reiniţializa culorile la
valorile implicite din fabricaţie.
În cazul în care culorile imaginii sunt în continuare incorecte şi culoarea OSD este de
asemenea defectuoasă, din semnalul de intrare lipseşte una dintre cele trei culori de
bază. Verificaţi conectorii cablului de semnal. Dacă unul dintre pini este îndoit sau rupt,
contactaţi reprezentantul pentru a obţine asistenţa necesară.
50 Remedierea problemelor
Indicatorul LED are culoarea albă sau portocalie.
• Dacă LED-ul luminează alb continuu, monitorul este pornit.
• Dacă LED-ul este aprins şi are culoarea albă, iar pe ecran este afişat mesajul În
afara gamei, înseamnă că folosiţi un mod de afişare care nu este acceptat de acest
monitor; modificaţi setările conform unui mod acceptat. Citiţi secţiunea "Moduri de
afişare presetate" a legăturii "Reglarea rezoluţiei ecranului".
• Dacă LED-ul este aprins şi are culoarea portocalie, modul de gestionare a energiei
este activ. Apăsaţi orice buton al tastaturii computerului sau mişcaţ Dacă situaţia nu
se schimbă, verificaţi conectorii cablului de semnal. Dacă unul dintre pini este îndoit
sau rupt, contactaţi reprezentantul pentru a obţine asistenţa necesară.
• Dacă LED-ul este stins, verificaţi priza de alimentare, sursa de alimentare externă şi
comutatorul prizei.
Pe ecran este vizibilă o umbră palidă a imaginii statice afişate.
• Activaţi funcţia de gestionare a energiei, pentru a permite computerului şi monitorului
să treacă la modul „inactiv” cu consum redus de energie atunci când nu sunt folosite.
• Folosiţi un economizor de ecran pentru a preveni apariţia imaginilor remanente.
Imaginea este distorsionată, clipeşte sau tremură.
Citiţi instrucţiunile de la legătura "Reglarea rezoluţiei ecranului" de pe CD, apoi
selectaţi rezoluţia şi rata de reîmprospătare corecte şi efectuaţi reglaje conform
acestor instrucţiuni.
Monitorul funcţionează la rezoluţia sa nativă, însă imaginea este în continuare
distorsionată.
Imaginile din diverse surse de intrare pot fi afişate distorsionate sau alungite când
monitorul funcţionează la rezoluţia sa nativă. Pentru a obţine cea mai bună calitate a
imaginii pentru fiecare tip de sursă de intrare, puteţi folosi funcţia Mod afişare pentru a
configura raportul de aspect corect pentru sursele de intrare. Vezi „Mod afişare“ la
pagina 40
pentru detalii.
Imaginea este deplasată.
Citiţi instrucţiunile de la legătura "Reglarea rezoluţiei ecranului" de pe CD, apoi
selectaţi rezoluţia şi rata de reîmprospătare corecte şi efectuaţi reglaje conform
acestor instrucţiuni.
Setările OSD nu pot fi accesate.
Pentru a debloca comenzile OSD, apăsaţi lung timp de 10 secunde orice tastă.
51 Remedierea problemelor
Difuzoarele externe conectate nu funcţionează.
• Deconectaţi căştile (dacă sunt conectate la monitor).
• Verificaţi dacă ieşirea linie este corect conectată.
• Dacă difuzoarele externe sunt alimentate prin USB, verificaţi conexiunea USB.
• Sporiţi volumul (poate fi oprit sau prea redus) difuzoarelor externe.
Difuzoarele încorporate nu funcţionează:
• Verificaţi dacă intrarea linie este corect conectată.
• Sporiţi volumul (poate fi oprit sau prea jos).
• Deconectaţi căştile şi/sau difuzoarele externe. (Dacă acestea sunt conectate la
monitor, difuzoarele încorporate sunt oprite automat).
Senzorul de iluminare al monitorului nu funcţionează corect.
Senzorul de iluminare este amplasat în partea inferioară a zonei frontale a monitorului.
Verificaţi:
• Dacă funcţia Protejarea ochilor are setarea PORNIT. Verificaţi setarea Ergonomie >
Protejarea ochilor.
• Dacă există obstacole în faţa senzorului care ar putea împiedica detectarea corecta a
iluminării.
• Dacă există obiecte viu colorate în faţa senzorului. Culorile vii (în special albul şi
culorile fluorescente) reflectă lumina, iar senzorul nu poate detecta sursele principale
de lumină.
Senzorul ECO al monitorului nu funcţionează corect.
• Senzorul ECO este amplasat în partea inferioară a
zonei frontale a monitorului. Verificaţi dacă există
obstacole în faţa senzorului care l-ar putea împiedica să
vă detecteze corect prezenţa.
• Culorile şi materialele îmbrăcămintei dumneavoastră
pot afecta precizia senzorului. Reglaţi intervalul
senzorului dacă este cazul. Pentru informaţii
suplimentare, consultaţi „Interval senzor“ la pagina 49.
• Juster avstanden mellom deg og skjermen.
Hvis ingen av disse tiltakene virker, skyldes det sannsynligvis at materialene i klćrne
dine er unike og ikke oppdages av ECO-sensoren. Merk at dette verken skyldes en
produksjonsfeil eller at sensoren er skadet. Inntil videre břr du slĺ av ECO-sensoren i
Eco > Senzor ECO.
52 Remedierea problemelor
Aveţi nevoie de ajutor suplimentar?
Dacă nu reuşiţi să remediaţi problemele după consultarea acestui manual, contactaţi
magazinul de la care aţi achiziţionat produsul sau trimiteţi-ne un mesaj de poştă
electronică la: Support@BenQ.com.
53 Remedierea problemelor
Loading...
