LCD monitor
Felhasználói kézikönyv
Üzleti monitor | BL-sorozat

Szerzői jog

Copyright © 2020 by BenQ Corporation. Minden jog fenntartva. A BenQ Corporation előzetes írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható, nem adható tovább, nem átírható, nem tartható visszakeresési rendszerben és nem fordíható más nyelvekre semmilyen formában és módon, sem elektronikus, mechanikus, mágneses, optikai, kémiai, kézi úton.

Felelősséget kizáró nyilatkozat

A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát, legyen az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy egyéb speciális célnak való megfelelőséget. Továbbá, a BenQ Corporation fenntartja magának a jogot, hogy jelen kiadványt felülvizsgálja és annak tartalmát időnként módosítsa, arra való kötelezettség nélkül, hogy ezen felülvizsgálatokról vagy módosításokról bármely személyt figyelmeztessen.
A villogásmentesség teljesítményére hatással lehetnek bizonyos külső tényezők, például a gyenge minőségű kábelek, az instabil energiaellátás, a jelek interferenciája, vagy a gyenge földelés, de nem kizárólag ezek a tényezők korlátozhatják a villogásmentesség teljesítményét. (Csak villogásmentes modellek esetén érhető el.)
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on BenQ's environmental commitments and achievements.
2

Terméktámogatás

Jelen dokumentum célja a legfrissebb és legpontosabb információkat szolgáltatni a felhasználók számára, így dokumentum teljes tartalma időről időre, előzetes értesítés nélkül frissül. Kérjük, látogasson el weboldalunkra a jelen dokumentum legfrissebb verziójáért és a további termékinformációkért. A rendelkezésre álló fájlok típustól függően változhatnak.
1. Győződjön meg arról, hogy a számítógép rendelkezik internetkapcsolattal.
2. Látogasson el a helyi weboldalra: Support.BenQ.com. A webhely elrendezése régiótól és országtól függően változhat.
• Felhasználói kézikönyv és kapcsolódó dokumentum
• Illesztőprogramok és alkalmazások
• (Csak az EU-ban) Szétszerelésre vonatkozó információk: Elérhető a használati utasítás letöltőoldalán. Jelen dokumentum az (EU) 2019/2021. rendelet a termékek javításáról vagy újrahasznosításáról dokumentum alapján készült. A jótállási időtartam alatt mindig lépjen kapcsolatba a helyi ügyfélszolgálattal a szervizelés elvégzéséhez. Ha a jótállás lejárta után szeretné javíttatni a terméket, javasoljuk, hogy szakemberrel végeztesse a javítást, és a BenQ-tól szerezze be a cserealkatrészeket, ezzel biztosítja a kompatibilitást. Ne szerelje szét a terméket, amennyiben nem biztos a következményekben. Ha nem találja a szétszerelési utasításokat a terméken, segítségnyújtásért lépjen kapcsolatba az ügyfélszolgálattal.
EPREL Regisztrációs szám: BL2283: 341582 BL2381T: 342388 BL2480: 342390 BL2480T: 342399 BL2483TM: 342267 BL2483: 342278 BL2581T: 343918 BL2780: 342402 BL2780T: 342403 BL2783: 343937
3

Elektromos árammal kapcsolatos biztonsági előírások

10-90% 0-3000m0-40°C 10-60% 0-12000m-20-60°C
A legjobb teljesítmény elérése és a monitor élettartamának növelése érdekében kérjük, tartsa be az alábbi biztonsági előírásokat.
• A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC áramforrástól.
• A tápkábel az áramra csatlakoztatható berendezések számára árammegszakítóként szolgál. A csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az könnyen hozzáférhető legyen.
• Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos abban, hogy milyen típusú áram áll rendelkezésére, kérjen tanácsot a helyi energiaellátást biztosító cégtől vagy képviselettől.
• Az áramra csatlakoztatható, I osztályú, A típusú berendezéseket védőföldeléshez kell csatlakoztatni.
• Jóváhagyott, legalább a H03VV-F, a H05VV-F, a 2G vagy a 3G szabványnak megfelelő, 0,75 mm2-es tápkábelt használjon.
• Kizárólag a BenQ által biztosított tápkábelt használja. Soha ne használjon sérült, vagy kopottnak tűnő tápkábelt.
• (Ha van távvezérlő.) ROBBANÁSVESZÉLY ÁLL FENT, HA AZ AKKUMULÁTORT HIBÁS TÍPUSÚRA CSERÉLI KI. A HASZNÁLT AKKUMULÁTOROKAT AZ UTASÍTÁSOKNAK MEGFELELŐEN ÁRTALMATLANÍTSA.
Tápegységgel rendelkező modellekhez:
• Kizárólag az LCD monitorhoz mellékelt tápegységet használja. Egyéb típusú tápegység használata rendellenes működést okozhat és/vagy veszélyes lehet.
• A tápegység számára biztosítson megfelelő szellőzést, amikor a készülék működtetésére vagy az akkumulátor töltésére használja. Ne fedje le a tápegységet papírral vagy egyéb olyan tárggyal, ami a hűtés romlását okozhatja. Ne használja a tápegységet úgy, hogy az közben táskában van.
• A tápegységet mindig megfelelő energiaforráshoz csatlakoztassa.
• Ne próbálkozzon a tápegység javításával. A készülék nem tartalmaz javítható alkatrészeket. Ha a készülék megsérül vagy túlságosan sok nedvesség éri, akkor cserélje ki.
4
Karbantartás és tisztítás
• Ne helyezze a monitort kijelzővel lefelé közvetlenül a padlóra vagy az íróasztalra. Ha így tesz, karcolások keletkezhetnek a panel felületén.
• A berendezést használat előtt az épület szerkezetére kell rögzíteni.
• (A fali vagy mennyezeti rögzítést támogató modellek esetén)
• Sima felületű falra telepítse a monitort és a felszerelő készletet.
• Győződjön meg róla, hogy a fal anyaga, és a szabványos fali konzol (külön megvásárolt) elég stabilak ahhoz, hogy megtartsák a monitor súlyát.
• Kapcsolja ki a monitort és az áramellátást, mielőtt lehúzná a kábeleket az LCD monitorról.
• Tisztítás előtt mindig húzza ki a termék csatlakozódugóját a fali csatlakozóból. Az LCD-t (folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon karcolást. Ne használjon folyékony, emulzifikáló vagy üvegtisztító szereket.
• A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak. Ezeket tilos betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy más hősugárzóra, illetve beépített berendezésbe is csak akkor, ha megfelelő szellőzést tud biztosítani.
• Ne helyezzen nehéz terhet a monitorra, így elkerülheti az esetleges személyi sérüléseket vagy a monitor károsodását.
• Fontolja meg a doboz és a csomagolás megőrzését; lehetséges, hogy a későbbiek során még szüksége lesz rájuk a monitor szállításához.
• A teljesítményre, gyártási dátumra és azonosító jelekre vonatkozó információkért olvassa el a termék címkéjét.
Javítás, szerviz
• Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki magát. Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a monitor rossz kiszolgálása - bekövetkezne, annak kijavítása érdekében vegye fel a kapcsolatot képzett személyzettel.
• További támogatásért forduljon a vásárlás helyéhez vagy látogasson el a helyi weboldalra: Support.BenQ.com.
Figyelem!
• A monitor kb. 50 ~ 70 cm-re (20 ~ 28 hüvelyk) legyen a szemétől.
• Ha hosszabb ideig nézi a monitort, szemei elfáradhatnak, és ez idővel káros hatással lehet látására. A termék használata közben óránként 5-10 percig pihentesse szemeit.
5
• Csökkentse szemei elfáradását úgy, hogy távolabb lévő tárgyakra fókuszál.
• Gyakran pislogjon és végezzen szemtornáztató gyakorlatokat, hogy szeme ne száradjon ki.
Tipográfia
Ikon /
Szimbólum
Figyelmeztetés Információ az alkatrészek, adatok megsérülése
Tipp Hasznos információ egy feladat teljesítéséhez.
Megjegyzés Kiegészítő információk.
A jelen dokumentumban egy adott menü eléréhez alkalmazandó lépéseket tömörített formában mutatjuk be, pl.: Menü > Rendszer > Info.
Elem Jelentés
vagy személyes sérülések elkerülése érdekében, amelyeket a helytelen vagy nem megfelelő működtetés vagy viselkedés okoz.
6
Tartalomjegyzék
Szerzői jog ......................................................................................................2
Terméktámogatás ...........................................................................................3
Kezdeti lépések ...............................................................................................9
A monitor megismerése ................................................................................12
Elölnézet ................................................................................................................... 12
Alulnézet ................................................................................................................... 12
Hátulnézet................................................................................................................. 13
Bemeneti és kimeneti csatlakozó portok................................................................... 13
Csatlakozások ...........................................................................................................15
A monitor hardverének telepítése (állítható magasságú állvány nélküli
modellekhez) .................................................................................................22
A monitor állvány és talp leszerelése ........................................................................28
A monitor szerelőkészletének használata (állítható magasságú állvány nélküli
modellekhez) .............................................................................................................30
A monitor összeszerelése az állítható magasságú állvánnyal ......................32
A monitor talpának felszerelése................................................................................ 32
A talp leszerelése ......................................................................................................34
A monitor magasságának beállítása .........................................................................35
A monitor forgatása ...................................................................................................36
A dőlésszög beállítása .............................................................................................. 37
A monitor szerelőkészletének használata ................................................................. 38
Hozza ki a legtöbbet BenQ monitorjából .......................................................39
Az LCD monitor illesztőprogramjának letöltése az Internetről .................................. 39
A monitor telepítése új számítógépre .......................................................................40
A monitor telepítése már használatban levő számítógépre ...................................... 41
Telepítés Windows 10 operációs rendszerre ............................................................ 42
Telepítés Windows 8 (8.1) operációs rendszerre .....................................................43
Telepítés Windows 7 operációs rendszerre .............................................................. 44
A monitor beállítása ......................................................................................45
A kezelőpanel ........................................................................................................... 45
Alap menü-működés .................................................................................................46
Képoptimalizálás .......................................................................................................48
A gyorsbillentyűk testreszabása ............................................................................... 48
A megjelenítés módjának beállítása .........................................................................49
Megfelelő képmód kiválasztása ................................................................................ 49
Automatikusan beállítja a képernyő fényerejét (Bright Intelligence, csak
választott modellek esetében) .................................................................................. 49
A színlátás kisegítő lehetőség aktiválása (Színtévesztés)........................................ 49
Navigálás a főmenüben ................................................................................50
7
Eye Care menü (csak választott modellek esetében) ...............................................51
Megjelenítési menü ...................................................................................................53
Kép menü ..................................................................................................................55
Kép speciális menü ...................................................................................................57
Hang menü ................................................................................................................60
Rendszer menü .........................................................................................................62
Takarékos menü (csak választott modellek esetében) .............................................66
Hibaelhárítás ................................................................................................. 68
Gyakori kérdések ...................................................................................................... 68
További segítségnyújtás ........................................................................................... 71
8
1/27/21 BL80-EM-V1

Kezdeti lépések

Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi komponensek. Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, ahonnan az árucikket vásárolta.
BenQ LCD Monitor
(Bright Intelligence funkcióval
rendelkező modellek)
(Bright Intelligence funkció nélküli
modellek)
(Standard előlappal rendelkező
modellek)
(Állítható magasságú állvánnyal
rendelkező modellek)
Monitorállvány (állítható magasságú állvány nélküli modellekhez)
Monitortalp (állítható magasságú állvány nélküli modellekhez)
Monitortalp (állítható magasságú állvánnyal rendelkező modellekhez)
9 Kezdeti lépések
Az első lépések útmutató
Quick Start Guide
Safety
Instructions
Fontos biztonsági utasítások
Szabályozó nyilatkozatok
Tápkábel (A szállított termék modellenként vagy régiónként eltérhet.)
Regulatory
Statements
Videokábel: D-Sub (Elhagyható tartozék)
Videokábel: DVI-D (Elhagyható tartozék)
Videokábel: HDMI (Elhagyható tartozék)
Videokábel: DP (Elhagyható tartozék)
10 Kezdeti lépések
Hangkábel (Elhagyható tartozék)
USB-kábel (Elhagyható tartozék)
• Az itt látható elérhető tartozékok és képek eltérhetnek az Ön országában forgalmazott tényleges tartalmaktól és termékektől. A csomag tartalma előzetes bejelentés nélkül változhat. Azok a kábelek, amelyek az Ön termékéhez nem jártak, külön kaphatóak.
• Fontolja meg a doboz és a csomagolás megőrzését; lehetséges, hogy a későbbiek során még szüksége lesz rájuk a monitor szállításához. A formázott habszivacs szállítás közben kiváló védelmet nyújt a monitornak.
A terméket és a kiegészítőket mindig gyermekektől elzárva tartsa.
11 Kezdeti lépések

A monitor megismerése

3/421
3214
3/42
3/421
11

Elölnézet

(Bright Intelligence funkcióval rendelkező
modellek)
(Bright Intelligence funkció nélküli modellek) (Standard előlappal rendelkező modellek)
(BL2381T)
1. Fényérzékelő (a Bright Intelligence funkcióval rendelkező modellekhez érhető el)
2. Vezérlőgombok
3. Bekapcsoló gomb
4. Bekapcsolást jelző LED

Alulnézet

BL2381T / BL2581T / BL2483TM 1. Hangszórók
12 A monitor megismerése

Hátulnézet

214
3
D-SUB
LINE IN
1 34256
LINE IN
D-SUB
174356
D-SUB
17436
1. Bemeneti és kimeneti csatlakozó portok (modellenként eltérő, lásd
Bemeneti és kimeneti csatlakozó portok a 13. oldalon)
2. Állvány kioldása
LINE IN
D-SUB
3. Kábelfedél
4. Kensington zár nyílása
• A fenti ábra típustól függően változhat.
• A képen látható termék különbözhet az ön lakóhelyén forgalmazottól.

Bemeneti és kimeneti csatlakozó portok

A rendelkezésre álló bemeneti és kimeneti csatlakozó portok a vásárolt modelltől függenek. További részletekért ellenőrizze a termékjellemzőket a weboldalon.
BL2480 / BL2480T / BL2780 / BL2780T 1. Tápbemeneti csatlakozó
2. DisplayPort aljzat
DVI bemenettel és hangszóróval rendelkező
modellek
BL2483 / BL2483T
3. HDMI aljzat
4. D-Sub aljzat
5. Audio line-in
6. Fülhallgató-csatlakozó
7. DVI-D aljzat
13 A monitor megismerése
BL2283 1. Tápbemeneti csatlakozó
D-SUB
LINE IN
13456
1
27 346589
123748965
1237654
D-SUB
LINE IN
174265
2. DisplayPort aljzat
3. HDMI aljzat
4. D-Sub aljzat
5. Audio line-in
6. Fülhallgató-csatlakozó
BL2381T
BL2581T
BL2783
7. DVI-D aljzat
8. USB 3.0-port (a számítógép felé vezető csatlakozás)
9. USB 3.0-portok (az USB-s eszközök felé vezető csatlakozás)
BL2483TM
14 A monitor megismerése

Csatlakozások

BL2480 / BL2480T / BL2780 / BL2780T
PC / Notebook
Hangszóró / fejhallgató
A következő, csatlakozásokat bemutató ábrák csak illusztrációk. Azok a kábelek, amelyek az Ön termékéhez nem jártak, külön kaphatóak.
A csatlakozási módokról részletesebben lásd a 2425 oldalt.
LINE IN
D-SUB
15 A monitor megismerése
LINE IN
D-SUB
DVI bemenettel rendelkező modellek
PC / Notebook
Hangszóró / fejhallgató
PC / Notebook
Hangszóró / fejhallgató
BL2483 / BL2483T
16 A monitor megismerése
D-SUB
LINE IN
BL2283
PC / Notebook
Hangszóró / fejhallgató
17 A monitor megismerése
BL2381T
PC / Notebook
Hangszóró / fejhallgató
USB-s eszközök
18 A monitor megismerése
BL2581T
PC / Notebook
Hangszóró / fejhallgató
USB-s eszközök
19 A monitor megismerése
BL2783
PC / Notebook
Hangszóró / fejhallgató
20 A monitor megismerése
BL2483TM
PC / Notebook
Hangszóró / fejhallgató
Az elhelyezés és a rendelkezésre álló bemeneti és kimeneti jack csatlakozók a vásárolt modelltől függenek.
21 A monitor megismerése

A monitor hardverének telepítése (állítható magasságú állvány nélküli modellekhez)

• Ha a számítógép be van kapcsolva, a folytatás előtt most ki kell kapcsolni.
• Addig ne dugja be a tápkábelt, és ne kapcsolja be a monitort, ameddig nincs erre a leírásban határozott utasítás.
• A dokumentumban az illusztrációk csak tájékoztató jellegűek és eltérhetnek a termék megjelenésétől.
• A következő illusztrációk csak referenciaként szolgálnak. Az elhelyezés és a rendelkezésre álló bemeneti és kimeneti jack csatlakozók a vásárolt modelltől függenek.
• Ne gyakoroljon nyomást a képernyő felületére.
1. Szerelje fel az alaplemezt.
Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei.
A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot.
Fektesse a képernyővel lefelé egy egyenes, alápárnázott felületre.
Csatlakoztassa a monitor állványt a monitor talpához az ábrázolt módon, amíg be nem kattan a helyére.
Ügyeljen az éles alkatrészekre összeszerelés közben.
22 A monitor hardverének telepítése (állítható magasságú állvány nélküli modellekhez)
Az ábrán látható módon húzza meg a talpon
2
1
található szárnyascsavart.
Illessze az állvány karját a monitorba, majd nyomja be addig, amíg be nem kattan és záródik a helyére.
Ha ez megvan, óvatosan emelje meg a monitort, fordítsa meg, és tegye álló helyzetben egy vízszintes, sima felületre.
Úgy kell elhelyezni a monitort és beállítani a dőlésszöget, hogy a legkevesebb legyen a zavaró fényvisszaverődés.
A monitora keret nélküli, bánjon vele óvatosan. A képernyő dőlésszögének beállításához tegye a kezét a képernyő tetejére és talpára, ahogyan az ábrán látja. A képernyő mozgatásához tilos a túlzott erő használata.
23 A monitor hardverének telepítése (állítható magasságú állvány nélküli modellekhez)
2. Vegye le a kábelvezető rendszer
LINE IN
D-SUB
fedelét.
A tartókar egyben kábelvezető rendszerként is működik, amely segít a kábeleket rendezetten és tisztán tartani. Csúsztassa felfelé a kábelfedelet, hogy a kábelfedélen található jelölés a tartókaron látható kioldás ikonhoz igazodjon. Távolítsa el a fedelet az ábrán látható módon. Egyszerre a tápkábelt, két videokábelt és egy audiokábelt vezethet el.
Kábelezéskor először vezesse át a kábelt a tartókaron lévő kábelvezető nyíláson. Kezdje azokkal, amelyeknek nagyobb a csatlakozójuk.
Ügyeljen a megfelelő kábelhosszra, így elkerülheti a laza csatlakozást, valamint azt, hogy a tűs vagy dugaszolóaljzatos csatlakozók elhajlítódjanak vagy eltörjenek.
3. Csatlakoztassa a monitorhoz a tápkábelt.
Először vezesse át a kábelt a tartókaron lévő kábelvezető lyukon.
1
2
A tápkábel másik végét dugja a monitor hátulján lévő foglalatba. A tápkábel másik végét egyelőre még ne dugja be a konnektorba.
4. Csatlakoztassa a számítógép videokábelét.
Ugyanazzal a számítógéppel ne használjon egyszerre DVI-D és D-Sub kábelt is. Az egyetlen eset, amikor mindkét kábel használata megengedett az, ha két különböző számítógéphez csatlakoznak, amelyek megfelelő videorendszerrel rendelkeznek.
A DVI-D kábel csatlakoztatása Először vezesse át a kábelt a tartókaron lévő
kábelvezető lyukon. Csatlakoztassa a DVI-D kábelt (a vasmagos szűrő nélküli végét) a monitor videoaljzatához. A kábel másik végét (a vasmagos szűrővel ellátottat) csatlakoztassa a számítógép videoaljzatához.
Válasszon
Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükről.
24 A monitor hardverének telepítése (állítható magasságú állvány nélküli modellekhez)
A D-Sub kábel csatlakoztatása
D-SUB
LINE IN
D-SUB
LINE IN
D-SUB
LINE IN
Először vezesse át a kábelt a tartókaron lévő kábelvezető lyukon. Csatlakoztassa a D-Sub kábelt (a vasmagos szűrő nélküli végét) a monitor videoaljzatához. A kábel másik végét (a vasmagos szurovel ellátottat) csatlakoztassa a számítógép videoaljzatához.
Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükrol.
Vagy
A HDMI-kábel csatlakoztatása Először vezesse át a kábelt a tartókaron lévő
kábelvezető lyukon. Csatlakoztassa a HDMI-kábelt a monitor HDMI portjához. A HDMI-kábel másik végét csatlakoztassa a digitális jelet adó készülékhez.
A DP-kábel csatlakoztatása Először vezesse át a kábelt a tartókaron lévő
kábelvezető lyukon. Csatlakoztassa a DP kábelt a monitor videoaljzatához.
(BL2381T / BL2581T) A monitor és a számítógép bekapcsolása után, ha nem látszik a kép, húzza ki a DP-kábelt. Csatlakoztassa a monitort először a DP-n kívül bármilyen más videóforrásba. Lépjen a monitor OSD menüjében a Rendszer > DisplayPort lehetőségre, és változtassa meg a beállítást 1.2 értékről 1.1 értékre. Ha a beállítás megtörtént, húzza ki az aktuális videókábelt és csatlakoztassa újra a DP-kábelt. Lépjen az OSD menübe, lásd: Alap
menü-működés a 46. oldalon.
Vagy
Vagy
Ha egynél több videojel-átviteli mód áll rendelkezésére, akkor a csatlakozásnál figyelembe veheti az egyes videokábelek által eredményezett képminőséget.
- Jobb minoség: HDMI / DP / DVI-D
- Jó minoség: D-Sub
A csomagban található videokábelek és a jobb oldali ábrán látható aljzatok kialakítása az ön régiójában értékesítésre kerülő készülék típusától függően változhat.
25 A monitor hardverének telepítése (állítható magasságú állvány nélküli modellekhez)
5. Csatlakoztassa a fejhallgatót.
D-SUB
LINE IN
D-SUB
LINE IN
TV OUT
PDIF-OUT
S DIF-OUT
2
1
A monitor hátulján található aljzatba fejhallgató csatlakoztatható.
6. Csatlakoztassa a hangkábelt.
Csatlakoztassa a hangkábelt a monitor hátoldalán található aljzatba (Vonali bemenet) és a számítógép hangkimeneti csatlakozójához.
7. USB-eszközök csatlakoztatása.
Csatlakoztassa az USB-kábelt a számítógéphez és a monitorhoz (utóbbin a hátoldalon található, a számítógép felé vezető csatlakozást használja). A számítógép felé vezető USB-csatlakozáson történik az adatok továbbítása a számítógép és a monitorhoz csatlakoztatott USB-s eszköz között.
Csatlakoztassa az USB-eszközöket a monitoron található USB-portokon (lefelé ágazó) keresztül. Az USB-s eszközök csatlakoztatására szolgáló portok végzik az adatok továbbítását a különféle eszközök és a számítógép csatlakoztatására szolgáló port között.
8. Helyezze fel a kábelfedelet.
Miután minden kábelt csatlakoztatott a monitorhoz, a kábelvezető rendszer segítségével vezesse el megfelelően a kábeleket.
Igazítsa a kábelfedélen található jelölést a tartókaron látható kioldás ikonhoz. Szerelje vissza a kábelfedelet a tartókarra, majd csúsztassa lefelé, hogy a helyére kattanjon. Ekkorra a kábelfedélen található jelölésnek a tartókaron látható kioldás ikonhoz kell igazodnia.
26 A monitor hardverének telepítése (állítható magasságú állvány nélküli modellekhez)

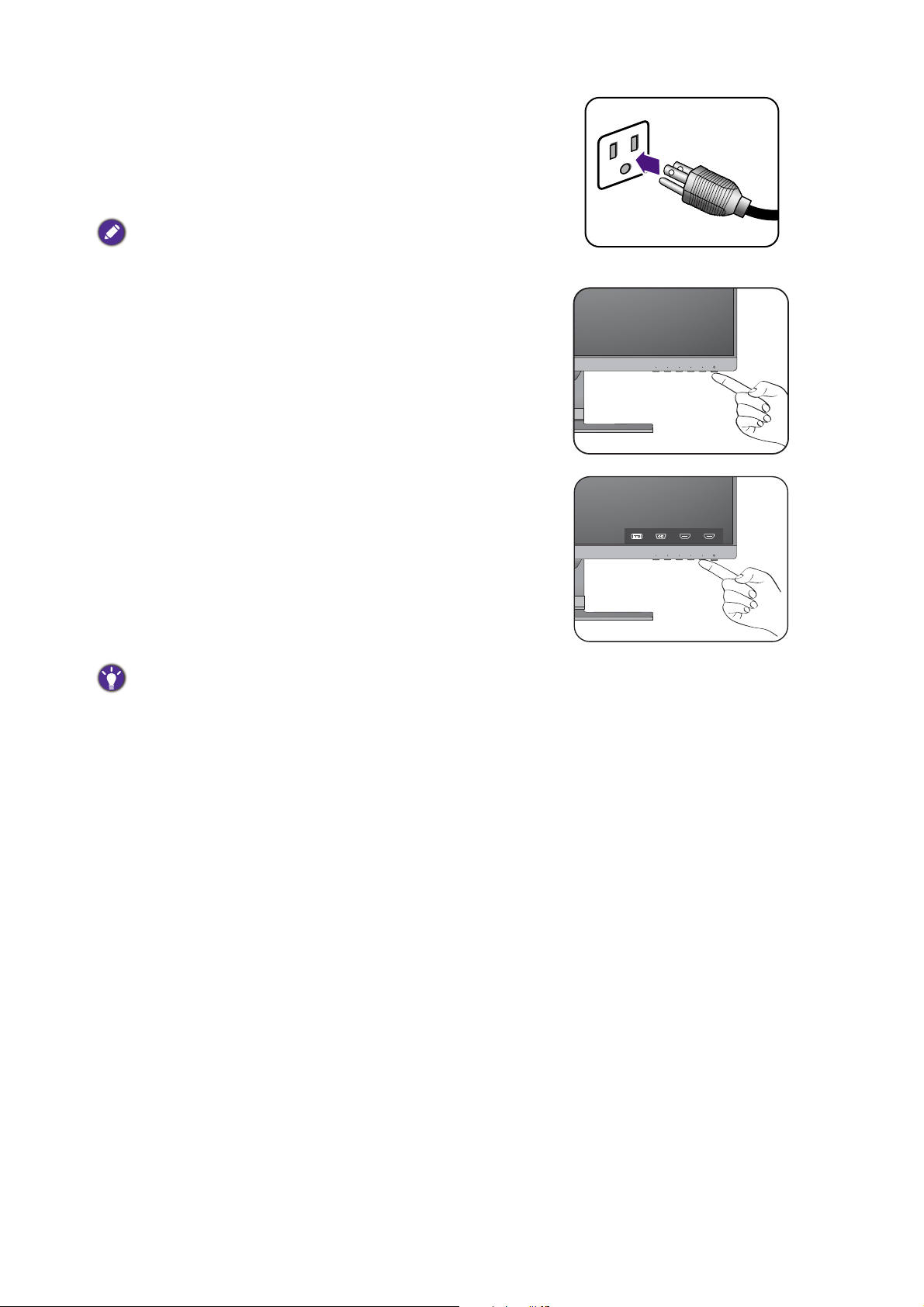

9. Csatlakoztassa a tápkábelt az elektromos hálózatba.
Dugja a tápkábel másik végét egy működő konnektorba.
A képen látható termék különbözhet az ön lakóhelyén forgalmazottól.
A monitor bekapcsoló gombjával kapcsolja be a monitort.
Kapcsolja be a számítógépet is, és válassza ki a bemeneti forrást az OSD vezérlőgombok segítségével. A megjelenített bemeneti ikon a vásárolt modellen elérhető videobemenetektől függően változik.
Telepítse a monitorhoz a szoftvert Hozza ki a
legtöbbet BenQ monitorjából a 39. oldalon
utasításait követve.
A készülék élettartamának meghosszabbítása érdekében javasoljuk a számítógép energiagazdálkodási funkcióinak használatát.
27 A monitor hardverének telepítése (állítható magasságú állvány nélküli modellekhez)

A monitor állvány és talp leszerelése

1
2
Kioldógomb
1. Készítse elő a monitort és a környezetét.
Először kapcsolja ki a monitort és az áramot, azután húzza ki a tápkábelt. Kapcsolja ki a monitort, majd húzza ki a videojelkábelt.
A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot, majd fektesse a képernyővel lefelé az egyenes, alápárnázott felületre.
Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei.
2. Távolítsa el a monitor állványt.
Óvatosan nyomja lefelé a tartót, amíg tudja, hogy egyértelműen látszódjon a kioldógomb.
Helyezzen egy hegyes tárgyat, pl. csavarhúzót a monitor állvány karja fölötti lyukba, majd nyomja a csavarhúzót a kioldó gombnak a lyukon belül. Ez után húzza le a tartókart a monitorról.
28 A monitor hardverének telepítése (állítható magasságú állvány nélküli modellekhez)
3. Távolítsa el a monitor talpát.
2
1
Oldja ki a monitor talpán található szárnyascsavart, majd az ábrán látható módon vegye le a talpat.
29 A monitor hardverének telepítése (állítható magasságú állvány nélküli modellekhez)
A monitor szerelőkészletének használata (állítható
1
2
Kioldógomb
magasságú állvány nélküli modellekhez)
Az LCD monitor hátoldala a VESA szabványnak megfelelő, 100 mm-es kiosztású rögzítőfelülettel rendelkezik, amely lehetővé teszi a monitor fali tartókarra szerelését. Kérjük olvassa el figyelmesen a biztonsági előírásokat a monitor szerelőkészletének telepítése előtt!
Biztonsági előírások
• Sima felületű falra telepítse a monitort és a felszerelő készletet.
• Győződjön meg róla, hogy a fal anyaga, és a szabványos fali konzol (külön megvásárolt) elég stabilak ahhoz, hogy megtartsák a monitor súlyát. A termék súlyáról a további információkat a weboldalon találja meg.
• Kapcsolja ki a monitort és az áramellátást, mielőtt lehúzná a kábeleket az LCD monitorról.
1. Távolítsa el a monitor tartókarját.
Képernyővel lefelé fektesse a monitort valamilyen puha és tiszta felületre.
Óvatosan nyomja lefelé a tartót, amíg tudja, hogy egyértelműen látszódjon a kioldógomb.
Helyezzen egy hegyes tárgyat, pl. csavarhúzót a monitor állvány karja fölötti lyukba, majd nyomja a csavarhúzót a kioldó gombnak a lyukon belül. Ez után húzza le a tartókart a monitorról.
Ha a későbbiek során a monitort a talpára állítva is használni szeretné még, akkor tegye valamilyen biztos helyre a tartókart, a talpat és a csavarokat.
30 A monitor hardverjének telepítése
2. A fali tartókar kézikönyvében található útmutatást követve fejezze be a szerelést.
Használjon négy M4 x 10 mm csavart, hogy a VESA szabványos fali konzolt a monitorhoz rögzítése. Győződjön meg arról, hogy minden csavar meg van húzva és megfelelően rögzítve van. Kérje ki szakember vagy a BenQ szerviz véleményét a fali konzol telepítéséhez és a biztonsági intézkedésekhez.
31 A monitor hardverjének telepítése

A monitor összeszerelése az állítható magasságú állvánnyal

A monitor talpának felszerelése

• Ha a számítógép be van kapcsolva, a folytatás előtt most ki kell kapcsolni. Addig ne dugja be a tápkábelt, és ne kapcsolja be a monitort, ameddig nincs erre a leírásban határozott utasítás.
• A dokumentumban az illusztrációk csak tájékoztató jellegűek és eltérhetnek a termék megjelenésétől.
• A következő illusztrációk csak referenciaként szolgálnak. A rendelkezésre álló bemeneti és kimeneti jack csatlakozók a vásárolt modelltől függenek.
• Ne gyakoroljon nyomást a képernyő felületére.
Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz, például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei.
A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot.
Fektesse a képernyővel lefelé egy egyenes, alápárnázott felületre.
Meg kell tartani a monitort az asztalon, hogy ne mozogjon, és felfelé le kell húzni róla a monitortalp tartókarját.
Igazítsa a talp foglalatát az állvány végére, majd nyomja össze a két alkatrészt. Az ábrán látható módon húzza meg a talpon található szárnyascsavart.
Óvatosan széthúzva ellenőrizze, hogy tényleg összekapcsolódtak-e.
Ha ez megvan, óvatosan emelje meg a monitort, fordítsa meg, és tegye álló helyzetben egy vízszintes, sima felületre.
32 A monitor összeszerelése az állítható magasságú állvánnyal
Húzza ki a monitort végállási helyzetbe. Ezt követően döntse meg a monitort. És az ábrán látható módon forgassa el a monitor 90 fokkal óra járásával ellenkező irányba.
Szüksége lehet a monitorállvány magasságának beállítására. További információért lásd: A monitor
magasságának beállítása a 35. oldalon.
A monitor keret nélküli, bánjon vele óvatosan. A képernyő dőlésszögének beállításához tegye a kezét a képernyő tetejére és talpára, ahogyan az ábrán látja. Nem szabad túlzott erőhatásnak kitenni a monitort.
90
A monitort úgy helyezze el, hogy az egyéb fényforrások miatti kellemetlen tükröződések mértékét a minimálisra tudja csökkenteni.
Kövesse az utasításokat a kábelek és perifériaeszközök csatlakoztatásához. A dokumentumban az illusztrációk csak tájékoztató jellegűek és eltérhetnek a termék megjelenésétől. Az elhelyezés és a rendelkezésre álló bemeneti és kimeneti jack csatlakozók a vásárolt modelltől függenek.
1. Csatlakoztassa a számítógép videokábelét. a 24. oldalon.
2. Csatlakoztassa a fejhallgatót. a 26. oldalon.
3. Csatlakoztassa a hangkábelt. a 26. oldalon.
4. USB-eszközök csatlakoztatása. a 26. oldalon.
5. Csatlakoztassa a monitorhoz a tápkábelt.
6. Csatlakoztassa a tápkábelt az elektromos hálózatba. a 27. oldalon.
33 A monitor összeszerelése az állítható magasságú állvánnyal

A talp leszerelése

1. Készítse elő a monitort és a környezetét.
Először kapcsolja ki a monitort és az áramot, azután húzza ki a tápkábelt. Kapcsolja ki a monitort, majd húzza ki a videojelkábelt.
A tartókar kihúzásával finoman emelje fel a kijelzőt teljes magasságába.
A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot, majd fektesse a képernyővel lefelé az egyenes, alápárnázott felületre.
Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz, például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei.
2. Oldja ki a monitor talpán található szárnyascsavart, majd az ábrán látható módon vegye le a talpat.
34 A monitor összeszerelése az állítható magasságú állvánnyal

A monitor magasságának beállítása

A monitor magasságának beállításához, fogja meg a monitor felső és alsó részét és engedje le a monitort, vagy emelje fel azt a kívánt magasságba.
• Ne tegye a kezét a magasság-beállító állvány felső, vagy alsó részére, sem pedig a monitor aljára, mert a fel-, illetve lefelé mozduló monitor személyi sérülést okozhat. A művelet végrehajtása közben tartsa a gyermekeket távol a monitortól.
• Amennyiben a monitort elforgatja álló módba és szeretné állítani a magasságot, emlékezzen rá, hogy a széles vásznú kivitel miatt a monitort nem fogja tudni leengedni a legkisebb magasságra.
35 A monitor összeszerelése az állítható magasságú állvánnyal

A monitor forgatása

90
1. A képernyő elforgatása.
A monitor állónézeti helyzetbe forgatása előtt a képernyőt 90 fokkal el kell forgatni.
Kattintson az egér jobb gombjával az asztalra, majd válassza az elugró menü Képernyő felbontás parancsát. Válassza ki az Álló opciót a Tájolás menüből, majd alkalmazza a beállítást.
Számítógépe operációs rendszertől függően a képernyő elrendezés beállításának menete eltérő lehet.
Részletes információkat operációs rendszere súgó dokumentációjában találhat.
2. Teljesen emelje fel a monitort, majd döntse meg.
Finoman emelje fel a kijelzőt és húzza ki a maximális magassági pozíciójába. Ezt követően döntse meg a monitort.
A monitor fekvőből álló módba állításához függőlegesen
ki kell húzni azt.
3. Az ábrán látható módon forgassa el 90 fokkal, az óramutató járásával megegyező irányba a monitort.
Ha szeretné elkerülni, hogy az LCD kijelző sarka
forgatáskor beleütközzön a talpba, akkor döntse hátra a monitort, mielőtt forgatni kezdené. Győződjön meg róla, hogy ne legyen akadály a monitor körül és legyen elég hely a kábeleknek. A forgatás után elképzelhető hogy a kábelrögzítőkkel újra el kell rendeznie a kábeleket.
36 A monitor összeszerelése az állítható magasságú állvánnyal
4. Döntse a kívánt szögbe a monitort.

A dőlésszög beállítása

A monitor döntés-, forgatás- és magasság-beállító funkcióival beállíthatja a képernyőt a kívánt szögbe. További részletekért ellenőrizze a termékjellemzőket a weboldalon.
37 A monitor összeszerelése az állítható magasságú állvánnyal

A monitor szerelőkészletének használata

Az LCD monitor hátoldala a VESA szabványnak megfelelő, 100 mm-es kiosztású rögzítőfelülettel rendelkezik, amely lehetővé teszi a monitor fali tartókarra szerelését. Kérjük olvassa el figyelmesen a biztonsági előírásokat a monitor szerelőkészletének telepítése előtt!
Biztonsági előírások:
• Sima felületű falra telepítse a monitort és a felszerelő készletet.
• Győződjön meg róla, hogy a fal anyaga, és a szabványos fali konzol (külön megvásárolt) elég stabilak ahhoz, hogy megtartsák a monitor súlyát. A termék súlyáról a további információkat a weboldalon találja meg.
• Kapcsolja ki a monitort és az áramellátást, mielőtt leválasztaná a kábeleket az LCD monitorról.
1. Távolítsa el a monitorállványt.
Képernyővel lefelé fektesse a monitort valamilyen puha és tiszta felületre.
Csillag csavarhúzó segítségével oldja ki a monitor tartókarját a monitorhoz rögzítő csavarokat. Lehetőleg mágneses csavarhúzót használjon, így elkerülheti a csavarok elveszítését.
Ez után húzza le a tartókart a monitorról.
Ha a későbbiek során a monitort a talpára állítva is
használni szeretné még, akkor tegye valamilyen biztos helyre a tartókart, a talpat és a csavarokat.
2. A fali tartókar kézikönyvében található útmutatást követve fejezze be a szerelést.
Használjon négy M4 x 10 mm csavart, hogy a VESA
szabványos fali konzolt a monitorhoz rögzítése. Győződjön meg arról, hogy minden csavar meg van húzva és megfelelően rögzítve van. Kérje ki szakember vagy a BenQ szerviz véleményét a fali konzol telepítéséhez és a biztonsági intézkedésekhez.
38 A monitor összeszerelése az állítható magasságú állvánnyal

Hozza ki a legtöbbet BenQ monitorjából

Ahhoz, hogy a legtöbbet hozhassa ki az új BenQ LCD monitorjából, telepítenie kell a BenQ LCD monitor illesztőprogramját, melyet a helyi weboldalon érhet el. A részleteket lásd: Az LCD monitor illesztőprogramjának letöltése az Internetről a 39. oldalon.
A BenQ LCD monitor telepítési körülményei meghatározzák, hogy milyen folyamatot kell követni a BenQ LCD monitor illesztőszoftverének sikeres telepítéséhez. Ezek a körülmények a használt Microsoft Windows verziótól függnek, valamint attól, hogy a monitort és a szoftvert új számítógépre telepíti-e (monitorillesztő-szoftver hiányában), vagy ha egy létező telepítést frissít (amely már rendelkezik monitorillesztő-szoftverrel) új monitorral.
Azonban mindkét esetben, a számítógép újbóli bekapcsolásakor (miután a monitort csatlakoztatta a számítógéphez) a Windows automatikusan felismeri az új (vagy különböző) hardvert, és elindítja a Új hardver keresése varázsló.
Kövesse a varázsló útmutatásait. További információ az automatikus (új) és a frissítési (meglévő) telepítésről:
A monitor telepítése új számítógépre a 40. oldalon.
A monitor telepítése már használatban levő számítógépre a 41. oldalon.
• Ha a Windows rendszerbe történő bejelentkezéshez felhasználói név és jelszó szükséges, akkor a monitor illesztőszoftverének telepítéséhez adminisztrátorként (Administrator) vagy az adminisztrátor csoport (Administrator Group) tagjaként kell bejelentkeznie. Továbbá, ha a számítógép biztonsági hozzáférési követelményekkel rendelkező hálózathoz csatlakozik, a hálózati irányelvek megakadályozhatják a szoftver telepítését a számítógépre.
• A megvásárolt modell nevének ellenőrzéséhez tekintse meg a monitor hátulsó részén lévő adattáblát.

Az LCD monitor illesztőprogramjának letöltése az Internetről

1. Töltse le a megfelelő illesztőprogram fájlokat a Support.BenQ.com oldalról.
2. A számítógépen bontsa ki a fájlokat egy üres mappába. Jegyezze meg, hogy hova bontotta ki a fájlokat.
39 Hozza ki a legtöbbet BenQ monitorjából

A monitor telepítése új számítógépre

Az utasítások segítséget nyújtanak a BenQ LCD monitor illesztőszoftverének kiválasztásával és telepítésével kapcsolatban olyan új gép esetén, amelyre még soha nem volt monitorillesztő telepítve. Az utasítások csak olyan számítógép esetén érvényesek, amelyet még soha nem használtak, és amely esetén a BenQ LCD monitor az első csatlakoztatni kívánt monitor.
Ha a BenQ LCD monitort egy olyan számítógéphez kívánja csatlakoztatni, amelyhez korábban már volt csatlakoztatva monitor (telepített monitorillesztő-szoftverrel együtt), akkor ne kövesse ezeket az utasításokat. Ehelyett kövesse a következő utasításokat: A monitor telepítése már használatban levő
számítógépre.
1. Kövesse az utasításokat itt: Hozza ki a legtöbbet BenQ monitorjából a 39. oldalon
vagy A monitor összeszerelése az állítható magasságú állvánnyal a 32. oldalon.
Amint a Windows elindul, automatikusan megtalálja az új monitort és elindul a Új hardver
keresése varázslő Hardvereszköz-illesztők telepítése felirat.
2. Válassza a Keressen a hardver számára megfelelő illesztőprogramot lehetőséget, majd kattintson a Következő gombra.
3. Ellenőrizze, hogy a varázsló helyes nevet választott-e ki a monitorhoz, majd kattintson a Következő gombra.
. Kövesse az utasításokat, amíg meg nem jelenik az
4. Kattintson a Befejezés gombra.
5. Indítsa újra a számítógépet.
40 Hozza ki a legtöbbet BenQ monitorjából

A monitor telepítése már használatban levő számítógépre

Az utasítás részletezi a már meglévő monitor szoftverillesztőjének frissítését Microsoft Windows számítógépen. A tesztek alapján jelenleg a Windows 10, a Windows 8 (8.1) és a Windows 7 operációs rendszerrel kompatibilis.
Nem kizárt, hogy a BenQ LCD monitor illesztője tökéletesen működik egyéb Windows rendszereken is, de a megírás időpontjában a BenQ vállalat nem tesztelte a meghajtót egyéb Windows verziókon.
A monitor illesztőprogramjának telepítésekor ki kell választania az illesztőprogram fájljai közül a monitor típusának megfelelő információs (.inf kiterjesztésű) fájlt; ezt követően a Windows telepíti a megfelelő illesztőprogramfájlokat. Mindehhez csak a megfelelő kiválasztásokat kell elvégeznie. A Windows Eszközillesztőprogram-frissítő Varázsló lehetőséggel rendelkezik a feladatok automatizálásához és a fájlkiválasztás és a telepítési folyamat elősegítéséhez.
Lásd:
Telepítés Windows 10 operációs rendszerre a 42. oldalon.
Telepítés Windows 8 (8.1) operációs rendszerre a 43. oldalon.
Telepítés Windows 7 operációs rendszerre a 44. oldalon.
41 Hozza ki a legtöbbet BenQ monitorjából

Telepítés Windows 10 operációs rendszerre

1. Nyissa meg a Megjelenítés tulajdonságai menüt.
Kattintson a Start, Beállítások, Eszközök, Eszközök és nyomtatók elemre, végül kattintson az egér jobb gombjával a monitor nevére a menüben.
2. Válassza ki a Tulajdonságok lehetőséget a menüben.
3. Kattintson a Hardver fülre.
4. Kattintson az Általános PnP képernyő elemre, majd a Tulajdonságok gombra.
5. Kattintson az Illesztőprogram fülre és az Illesztőprogram frissítése gombra.
6. Az Illesztprogram frissítése ablakban válassza a Illesztőprogramok keresése a számítógépen lehetséget.
7. Kattintson a Tallózás gombra, majd keresse meg az Internetről letöltött fájlokat (lásd: Az LCD monitor illesztőprogramjának letöltése az Internetről a 39. oldalon).
8. Kattintson a Bezárás gombra.
Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet.
42 Hozza ki a legtöbbet BenQ monitorjából

Telepítés Windows 8 (8.1) operációs rendszerre

1. Nyissa meg a Megjelenítés tulajdonságai menüt.
Vigye a kurzort a kijelző jobb alsó sarkába, vagy nyomja meg a Windows + C gombokat a billentyűzeten a Beállítások gombra, majd a kattintson az egér jobb gombjával a monitor nevére a menüben.
Alternatív lehetőségként kattintson az egér jobb gombjával az asztalra, kattintson a
Testreszabás, a Képernyő, az Eszközök és nyomtatók elemre, majd kattintson az
egér jobb gombjával a monitor nevére a menüben.
2. Válassza ki a Tulajdonságok lehetőséget a menüben.
3. Kattintson a Hardver fülre.
4. Kattintson az Általános PnP monitor elemre, majd a Tulajdonságok gombra.
5. Kattintson az Illesztőprogram fülre és az Illesztőprogram frissítése gombra.
6. Az Illesztprogram frissítése ablakban válassza a Illesztőprogramok keresése a
számítógépen lehetséget.
7. Kattintson a Tallózás gombra, majd keresse meg az Internetről letöltött fájlokat
(lásd: Az LCD monitor illesztőprogramjának letöltése az Internetről a 39. oldalon).
8. Kattintson a Bezárás gombra.
Charm (Szimbólum) eszköztár megnyitásához. Kattintson a
Vezérlőpult, az Eszközök és nyomtatók elemre, végül
Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet.
43 Hozza ki a legtöbbet BenQ monitorjából

Telepítés Windows 7 operációs rendszerre

1. Nyissa meg a Megjelenítés tulajdonságai menüt.
Kattintson a Start gombra, majd a Vezérlőpult, a Hardver és hang, és az Eszközök
és nyomtatók elemre, végül kattintson az egér jobb gombjával a monitor nevére a
menüben.
Alternatív lehetőségként kattintson az egér jobb gombjával az asztalra, kattintson a
Testreszabás, a Képernyő, az Eszközök és nyomtatók elemre, majd kattintson az
egér jobb gombjával a monitor nevére a menüben.
2. Válassza ki a Tulajdonságok lehetőséget a menüben.
3. Kattintson a Hardver fülre.
4. Kattintson az Általános PnP monitor elemre, majd a Tulajdonságok gombra.
5. Kattintson az Illesztőprogram fülre és az Illesztőprogram frissítése gombra.
6. Az Illesztprogram frissítése ablakban válassza a Illesztőprogramok keresése a számítógépen lehetséget.
7. Kattintson a Tallózás gombra, majd keresse meg az Internetről letöltött fájlokat (lásd: Az LCD monitor illesztőprogramjának letöltése az Internetről a 39. oldalon).
8. Kattintson a Bezárás gombra.
Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet.
44 Hozza ki a legtöbbet BenQ monitorjából

A monitor beállítása

1
2

A kezelőpanel

Sz. Név Leírás
1. Szabályozó gombok Megnyitja a képernyőn az egyes gombok mellett megjelenő funkciókat vagy menü elemeket.
2. Bekapcsoló gomb Elektromos áram be- és kikapcsoló.
45 A monitor beállítása

Alap menü-működés

12
34
Minden OSD (képernyőn megjelenő) menü megnyitható a szabályozó gombokkal. Az OSD (képernyőn megjelenő) menü segítségével a monitor összes beállítását meg tudja változtatni.
1. Nyomjon meg egy szabályozó gombot.
2. Megjelenik a gyorsmenü. A három bal oldali szabályozó gomb egyéni gomb, bizonyos funkciókra szolgálnak.
3. Válassza az (Menü) lehetőséget a főmenü megnyitásához.
4. A főmenüben használja a szabályozó gombok melletti ikonokat, hogy beállításokat vagy kiválasztást végezzen. Ld.: Navigálás a főmenüben a 50. oldalon, ha részleteket szeretne megtudni a menü beállításokról.
46 A monitor beállítása
Sz.
OSD a
gyorsbillentyű
menüben
OSD ikon a
főmenüben
Funkció
Egyéni kulcs 1 • Alapértelmezés szerint a gomb egyben a Low
Blue Light gyorsgombja is. Az alapértelmezett
beállítások módosítását illetően ld.: A
gyorsbillentyűk testreszabása a 48. oldalon.
• Léptetés felfelé/beállítási érték növelése.
Egyéni kulcs 2 • Alapértelmezés szerint a gomb egyben a
Bemenet gyorsgombja is. Az alapértelmezett
beállítások módosítását illetően ld.: A
gyorsbillentyűk testreszabása a 48. oldalon.
(BL2483 / BL2783) Alapértelmezés szerint a gomb egyben a Bright Intelligence gyorsgombja is. Az alapértelmezett beállítások módosítását illetően ld.: A gyorsbillentyűk
testreszabása a 48. oldalon.
• Léptetés lefelé/beállítási érték csökkentése.
Egyéni kulcs 3
Menü
/
vagy
/
/
vagy
/
• Alapértelmezés szerint a gomb egyben a
Hangerő (hangszóróval szerelt modellekhez) vagy Fényerő (a hangszóró nélküli modellekhez) gyorsgombja is. Az alapértelmezett beállítások módosítását illetően ld.: A gyorsbillentyűk testreszabása a 48.
oldalon.
(BL2483 / BL2783) Alapértelmezés szerint a gomb egyben a Bemenet gyorsgombja is. Az alapértelmezett beállítások módosítását illetően ld.: A gyorsbillentyűk testreszabása a 48.
oldalon.
• Belép az almenükbe.
• Kiválasztja a menüelemeket.
• Aktiválja a főmenüt.
• Visszatér az előző menübe.
Kilép Kilépés az OSD menüből.
• OSD = On Screen Display, képernyon megjeleno. A gyorsbillentyűk csak akkor működnek, ha a főmenü nincs megjelenítve. A gyorsgombokhoz tartozó jelzések néhány másodperc után eltunnek, ha egyik gombot sem nyomja meg.
• Az OSD vezérlők feloldásához bármilyen gombot tartson lenyomva 10 másodpercig.
47 A monitor beállítása

Képoptimalizálás

Analóg (D-Sub) bemenet használatakor az optimális képmegjelenítés elérésének legkönnyebb módja az Auto. Beállítás gomb funkció használata. Lépjen a Megjel. menübe és válassza az Auto. Beállítás lehetőséget, hogy a képernyőre optimalizálja az éppen megjelenített képet.
Ha digitális (DVI, HDMI vagy DP) kábellel digitális bemeneti jelhez csatlakoztatja a monitort, akkor az Auto. Beállítás funkció letilt, ugyanis a monitor ilyenkor automatikusan a lehető legjobb képet jeleníti meg.
Az Auto. Beállítás gomb funkció használatakor ügyeljen arra, hogy a csatlakoztatott számítógép grafikus kártyája a monitor natív felbontására legyen állítva.
Ha kívánja, a képernyő geometriai beállításait a geometriai menüpontok segítségével kézzel is megadhatja. Ebben az eljárásban a BenQ képernyőtesztelési segédprogrammal segít a képernyő színeinek, szürkeségi skálájának és gradient értékeinek beállításában. A segédprogram elérhető a weboldalon. További információért lásd: Terméktámogatás a 3. oldalon.
1. Futtassa az auto.exe tesztprogramot. Bármilyen más képet is használhat, mint például az operációs rendszer asztalát. Ennek ellenére ajánljuk, hogy az auto.exe programot használja. Az auto.exe futtatása után egy tesztkép jelenik meg.
2. Nyomjon meg egy szabályozógombot, hogy megnyissa a gyorsmenüt. Válassza a
(Menü) lehetőséget a főmenü megnyitásához.
3. Lépjen a Megjel. menübe és válassza az Auto. Beállítás lehetőséget.
4. Ha függőleges zajt észlel (függönyszerű, vibráló vonalak), válassza a Pontfrekv. kiválasztásához, és addig módosítsa a beállításokat, amíg a zaj el nem tűnik.
5. Ha vízszintes zajt észlel, válassza a Fázis lehetőséget, és addig módosítsa a beállításokat, amíg a zaj el nem tűnik.

A gyorsbillentyűk testreszabása

A 3 bal oldali szabályozógomb (más néven egyéni gombok) gyorsbillentyűkként funkcionálnak, hogy közvetlenül lehessen hozzáférni az előre meghatározott funkciókhoz. Az alapértelmezett beállítások módosíthatók, és különböző funkciókat jelölhet ki a gombokhoz.
1. Nyomjon meg egy szabályozógombot, hogy megnyissa a gyorsmenüt, és nyomja meg a (Menü) gombot a főmenü megnyitásához.
2. Lépjen a Rendszer menübe.
3. Válassza ki a módosítani kívánt egyéni gombot.
4. Az almenüben válasszon egy funkciót, amit a gombbal szeretne megnyitni. Egy felugró üzenet jelenik meg, jelezve a beállítás megtörténtét.
48 A monitor beállítása

A megjelenítés módjának beállítása

Ha a képernyője képoldal-arányától, vagy kijelző méretétől eltérő méretű képeket szeretne megjeleníteni, beállíthatja a megjelenítési módot a monitoron.
1. Nyomjon meg egy szabályozógombot, hogy megnyissa a gyorsmenüt, és nyomja
meg a (Menü) gombot a főmenü megnyitásához.
2. Lépjen a Kép speciális és a Kijelző mód menübe.
3. Válasszon egy megfelelő megjelenítési módot. A beállítás azonnal hatályba lép.

Megfelelő képmód kiválasztása

Az Ön monitora különböző képmódokat kínál, melyek különböző típusú képek megjelenítésére alkalmasak. Az összes elérhető képmódhoz lásd: Képmód a 57.
oldalon.
Válassza a Kép speciális és Képmód opciót a kívánt képmód kiválasztásához.
Ha a Low Blue Light opciót szeretné használni, kattintson a Low Blue Light lehetőségre az aktiváláshoz. Ezután lépjen az Eye Care és Low Blue Light lehetőségre és válassza ki az egyik low blue light (alacsony kék fény) módot a listából.

Automatikusan beállítja a képernyő fényerejét (Bright Intelligence, csak választott modellek esetében)

A Bright Intelligence funkció csak bizonyos kép módokkal működik. Ha nem érhető el, akkor a menü opciói elszürkülnek.
A beépített fényérzékelő a Bright Intelligence technológiával dolgozik, hogy észlelje a környezeti fényt, a kép fényerejét és kontrasztját, ezután pedig automatikusan egyensúlyba állítsa a képernyőt. Segít megtartani a kép részleteit, illetve segít lecsökkenteni a szem megterhelését.
A funkció engedélyezéséhez lépjen az Eye care > Bright Intelligence > BE menüpontba.
A Bright Intelligence teljesítményére hatással lehetnek a fényforrások és a monitor dőlési szöge. Szükség esetén megnövelheti a fényérzékelő érzékenységét az Eye Care > Bright Intelligence > Szenzo-érzékenys menüpontban. További információért lásd a 52. oldalon.

A színlátás kisegítő lehetőség aktiválása (Színtévesztés)

A Színtévesztés kisegítő lehetőség segít a színlátási hiányosságokkal küzdő embereknek megkülönbözteti a színeket. Ezen a monitoron Piros szűrő és Zöld szűrő áll rendelkezésre. Válasszon igény szerint.
1. Lépjen ide: Eye Care > Színtévesztés.
2. Válassza ki: Piros szűrő vagy Zöld szűrő.
3. Állítsa be a szűrő értékét. Minél jobban növeli az értéket, annál erősebb lesz a hatás.
49 A monitor beállítása

Navigálás a főmenüben

Az OSD (képernyőn megjelenő) menü segítségével a monitor összes beállítását meg tudja változtatni. Nyomjon meg egy szabályozógombot, hogy megnyissa a gyorsmenüt,
és nyomja meg a (Menü) gombot a főmenü megnyitásához. A részleteket lásd:
Alap menü-működés a 46. oldalon.
Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkező modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben.
Lehetséges, hogy az Ön lakhelyén kapható termékek OSD menüje eltérő nyelveket támogat, a részleteket lásd: Nyelv a 63. oldalon részben, a Rendszer és az OSD beáll. szakaszban.
Az egyes menükről a következő oldalakon talál további információkat:
Eye Care menü (csak választott modellek esetében) a 51. oldalon
Megjelenítési menü a 53. oldalon
Kép menü a 55. oldalon
Kép speciális menü a 57. oldalon
Hang menü a 60. oldalon
Rendszer menü a 62. oldalon
Takarékos menü (csak választott modellek esetében) a 66. oldalon
50 Navigálás a főmenüben

Eye Care menü (csak választott modellek esetében)

Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkező modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben.
Mode: Standard
Eye Care
Picture Advanced
Display
Audio
System
Bright Intelligence
Low Blue Light
Color Weakness
ON/OFF
Light Meter
Sensor Sensitivity
1. Válassza az (Menü) lehetőséget a gyorsbillentyűk közül.
2. Használja a(z) vagy a(z) gombot, hogy kiválassza az Eye Care
lehetőséget.
3. Válassza a(z) vagy a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem
kiválasztásához.
4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) vagy a(z) gombot a kiválasztáshoz.
5. Ha szeretne visszatérni az előző menübe, válassza a(z) vagy a(z) gombot.
6. A menüből való kilépéshez válassza a(z) gombot.
51 Navigálás a főmenüben
Elem Funkció Tartomány
Bright Intelligence
Low Blue Light
Be- vagy kikapcsolja az Bright Intelligence funkciót. A beépített fényérzékelő a Bright Intelligence technológiával dolgozik, hogy észlelje a környezeti fényt, a kép fényerejét és kontrasztját, ezután pedg automatikusan egyensúlyba állítsa a képernyőt.
Fénymérő Megjeleníti monitor körüli megvilágítási
körülményeket a képernyőn.
Szenzo­érzékenys
Beállítja a fényérzékelő érzékenységét, hogy módosítsa az érzékelt fényerőtartományt. Segíthet a fényérzékelés során az egyenetlen fény korrigálásában.
Csökkenti a kijelző által kibocsátott kék fényt, hogy csökkentse a szemek kitettségét a kék fény káros hatásainak.
A kék fény mennyisége minden egyes low blue light (alacsony kék fény) módban eltérő mértékben van lecsökkentve, amely módokat kifejezetten a megadott környezethez állítottuk be. Válasszon egy igényeinek megfelelő módot.
BE
KI
BE
KI
0 – 100
Multimédia Multimédia fájlok megtekintéséhez.
Böngészés Webes böngészéshez.
Iroda Irodai munkákhoz vagy irodai
környezetbe.
ePapír (csak választott modellek esetében)
E-könyvek vagy dokumentumok olvasásához, megfelelő fényerőbeállítással és világosan olvasható szöveggel.
Olvasás E-könyvek vagy dokumentumok
olvasásához.
Színtévesztés Beállítja a színmegfeleltetést azok számára, akik
színlátási hiányosságokkal küzdenek, így könnyebben megkülönböztethetik a színeket.
Piros szűrő A piros szűrő által kibocsátott hatást
határozza meg. Minél jobban növeli az értéket, annál erősebb lesz a hatás.
Zöld szűrő A zöld szűrő által kibocsátott hatást
határozza meg. Minél jobban növeli az értéket, annál erősebb lesz a hatás.
0 ~ 20
0 ~ 20
52 Navigálás a főmenüben

Megjelenítési menü

50
Display
Picture Advanced
Audio
System
Mode: Standard
Auto Adjustment
Input
H. Position
V. Position
Pixel Clock
Phase
Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkező modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben.
1. Válassza az (Menü) lehetőséget a gyorsbillentyűk közül.
2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Megjel. lehetőséget.
3. Válassza a(z) vagy a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem
kiválasztásához.
4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) vagy a(z) gombot a kiválasztáshoz.
5. Ha szeretne visszatérni az előző menübe, válassza a(z) vagy a(z) gombot.
6. A menüből való kilépéshez válassza a(z) gombot.
53 Navigálás a főmenüben
Elem Funkció Tartomány
Auto. Beállítás A képernyő beállításainak automatikus
optimalizálása és módosítása.
Ez a funkció digitális bemenő jel esetén nem használható.
Bemenet Segítségével kiválasztható a videokábellel
létesített kapcsolat típusának megfelelő bemenet.
D-Sub
DP (DP
bemenettel rendelkező modellekhez)
DVI (DVI
bemenetekkel rendelkező modellek)
HDMI
V. pozíció A kép vízszintes pozíciójának módosítása. 0 – 100
F. pozíció A kép függőleges pozíciójának módosítása. 0 – 100
Pontfrekv. Módosítsa a képpontfrekvenciát úgy, hogy
0 – 100 szinkronizálva legyen az analóg bemenet videojelével. Lásd még: Képoptimalizálás a 48. oldalon.
Ez a funkció digitális bemenő jel esetén nem használható.
Fázis Módosítsa a képpontfázist úgy, hogy
szinkronizálva legyen az analóg bemenet videojelével. Lásd még: Képoptimalizálás a 48. oldalon.
Ez a funkció digitális bemenő jel esetén nem használható.
0 – 63
54 Navigálás a főmenüben

Kép menü

50
100 100
RG
B
100
Display
Picture Advanced
Audio
System
Mode: Standard
Normal
Bluish
Reddish
User Define
Brightness
Contrast
Sharpness
Gamma
Color Temperature
Hue
Saturation
Reset Color
Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkező modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben.
1. Válassza az (Menü) lehetőséget a gyorsbillentyűk közül.
2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Kép lehetőséget.
3. Válassza a(z) vagy a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem
kiválasztásához.
4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) vagy a(z) gombot a kiválasztáshoz.
5. Ha szeretne visszatérni az előző menübe, válassza a(z) vagy a(z) gombot.
6. A menüből való kilépéshez válassza a(z) gombot.
Fényerő A világos és sötét területek közötti egyensúly
Elem Funkció Tar to má ny
módosítása.
0 – 100
Kontraszt A sötét és a világos területek közötti különbség
mértékének módosítása.
0 – 100
55 Navigálás a főmenüben
Elem Funkció Tartomány
Élesség A megjelenő képeken látható élek tisztaságának és
láthatóságának módosítása.
Gamma Beállítja a tónus fényerejét. Az alapérték a 3
(Windows esetében ez a szabványos érték).
Színhőmérséklet Normál Lehetővé teszi a videók és az
állóképek természetes színekkel való megtekintését. Ez a gyári alapértelmezett színbeállítás.
Kékes Hűvös árnyalatúvá teszi a képet;
gyárilag a PC-iparban elfogadott fehér színre van beállítva.
Vöröses Meleg árnyalatúvá teszi a képet;
gyárilag az újságnyomtatásban elfogadott fehér színre van beállítva.
1 – 10
1
2
3
4
5
Felhasználói def.
Az elsődleges színek, vagyis a piros, a zöld és a kék mennyiségének
R (0 – 100)
G (0 – 100)
módosításával megváltoztatható a kép színárnyalata. Lépjen a
B (0 – 100)
következő R (vörös), G (zöld) vagy B (kék) menükbe a beállítások módosításához. Egy vagy több szín mennyiségét csökkentve mérsékelhető azok a kép színárnyalatára gyakorolt hatása. Ha például csökkenti a kék szín mennyiségét, akkor a kép fokozatosan sárgás árnyalatot vesz fel. Ha a zöld szín mennyiségét csökkenti, a kép bíborvörös árnyalatúvá változik.
Színárnyalat A színek érzékelhető erősségének állítása. 0 – 100
Telítettség A színek tisztaságának módosítása. 0 – 100
Színek alaphely. Visszaállítja az egyéni színbeállításokat a gyári
alapértékekre.
IGEN
NEM
AMA Javítja az LCD kijelzőnek a szürke szín árnyalatai
56 Navigálás a főmenüben
között tapasztalható válaszidejét.
KI
Magas
Prémium

Kép speciális menü

Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkező modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben.
Mode: Standard
Display
Picture Advanced
Audio
System
Picture Mode
Dynamic Contrast
Overscan
Display Mode
Color Format
HDMI RGB PC Range
Standard
Low Blue Light
Color Weakness
Movie
Game
sRGB
ECO
50
1. Válassza az (Menü) lehetőséget a gyorsbillentyűk közül.
2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Kép speciális lehetőséget.
3. Válassza a(z) vagy a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem
kiválasztásához.
4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) vagy a(z) gombot a kiválasztáshoz.
5. Ha szeretne visszatérni az előző menübe, válassza a(z) vagy a(z) gombot.
6. A menüből való kilépéshez válassza a(z) gombot.
Elem Funkció Ta rt om án y
Képmód A képernyőn látható kép típusának leginkább megfelelő
képmód kiválasztása.
Normál Alapszintű számítógépes
alkalmazásokhoz.
57 Navigálás a főmenüben
Elem Funkció Ta rt om án y
Low Blue Light Csökkenti a kijelző által kibocsátott kék
fényt, hogy csökkentse a szemek kitettségét a kék fény káros hatásainak.
A különböző igényekhez 4 low blue light
(alacsony kék fény) mód áll rendelkezésre. A kívánt mód kiválasztásához lépjen ide: Eye Care > Low Blue Light. További információért lásd: Low Blue Light a 52.
oldalon.
Színtévesztés Beállítja a színmegfeleltetést azok
számára, akik színlátási hiányosságokkal küzdenek, így könnyebben megkülönböztethetik a színeket.
Ezen a monitoron Piros szűrő és Zöld
szűrő áll rendelkezésre. Lépjen ide: Eye Care > Színtévesztés, és válasszon
szükség szerint. További információért lásd: Színtévesztés a 52. oldalon.
Film Videók megtekintéséhez.
Játék Videojátékok futtatásához.
Fotó Állóképek megtekintéséhez.
sRGB Jobb színmegfeleltetést tesz lehetővé a
perifériákon, például a nyomtatókon, a digitális fényképezőgépeken stb.
Takarékos Használatakor a kép csökkentett
fényerővel jelenik meg, így a készülék kevesebb elektromos energiát fogyaszt.
Felhasználó A felhasználó által meghatározott
képbeállítások kombinációját alkalmazza.
Dinamikus kontraszt
A funkció képes a bemeneti jel jellemzőinek automatikus felismerésére, majd ennek alapján az optimális kontraszt beállítására.
Overscan A bemeneti kép kismértékű nagyítása. A funkció
segítségével szükség esetén elrejthető a kép szélén megjelenő zaj.
0 – 5
BE
KI
58 Navigálás a főmenüben
Csak akkor elérhető, ha a jelforrás HDMI vagy D-Sub
(Komponensből konvertált VGA) forrású.
Elem Funkció Ta rt om án y
Kijelző mód A funkció segítségével a 16:9-estől, vagy (a megvásárolt
modelltől függően) a 16:10-estől eltérő képarányú kép is megjeleníthető geometriai torzítás nélkül.
A Kijelző mód menüben elérhető elemek a bemeneti jelforrástól függően változnak.
A kiválasztott Képmód-tól függően más Kijelző mód opció van előre beállítva. Változtassa meg a beállítást, ha szeretné.
Teljes A bemeneti kép méretezése úgy, hogy
kitöltse a képernyőt. Ideális a 16:9-es, vagy (a megvásárolt modelltől függően) a 16:10-es képarányú képek megjelenítéséhez.
Képarány A bemeneti kép megjelenítése
geometriai torzítás nélkül, a képernyőt a lehető legnagyobb mértékben kitöltve.
Színformátum A színábrázolást (RGB vagy YUV) határozza meg a
jelforrástól függően.
HDMI RGB PC tart. (csak
választott modellek esetében)
RGB PC tart.
(csak az BL2483TM típus esetében)
Ha a monitoron helytelenül jelennek meg a színek, akkor lehetséges, hogy kézzel kell beállítani a Színformátum-ot.
Ha a bemeneti jelforrás HDMI, színformátum nem választható. Azaz, a Színformátum automatikusan beállításra került a bemeneti jelforrástól függően.
RGB • Számítógépről kapott D-Sub (VGA)
bemeneti forrás esetén.
• DVI bemeneti forrás esetén.
YUV Videoeszközről kapott D-Sub
(komponensről konvertált VGA) bemeneti jelforrás esetén.
A színtartományok meghatározására szolgál. Válassza a csatlakoztatott HDMI-eszköz RGB-tartományának megfelelő beállítást.
A színtartományok meghatározására szolgál. Válassza a csatlakoztatott eszköz RGB-tartományának megfelelő beállítást.
Auto felis
RGB
(0 – 255)
RGB
(16 – 235)
Auto felis
RGB
(0 – 255)
RGB
(16 – 235)
59 Navigálás a főmenüben

Hang menü

Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkező modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben.
Mode: Standard
Display
Picture Advanced
Audio
System
Volume
Mute
Auto Detect
92
50
1. Válassza az (Menü) lehetőséget a gyorsbillentyűk közül.
2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Hang
lehetőséget.
3. Válassza a(z) vagy a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem
kiválasztásához.
4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) vagy a(z) gombot a kiválasztáshoz.
5. Ha szeretne visszatérni az előző menübe, válassza a(z) vagy a(z) gombot.
6. A menüből való kilépéshez válassza a(z) gombot.
Elem Funkció Tartomány
Hangerő A hangerő módosítása. 0 – 100
Némít A hangbemenet némítása. • BE
KI
60 Navigálás a főmenüben
Elem Funkció Tartomány
Hangválasztás Segítségével kiválasztható a hangforrás, illetve
a monitorra is hagyható a hangforrás automatikus érzékelése.
PC-s hang
Auto felis
61 Navigálás a főmenüben

Rendszer menü

Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkező modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben.
Mode: Standard
Display
Picture Advanced
Audio
System
OSD Settings
Custom Key 1
Custom Key 2
Custom Key 3
DDC/CI
Input Auto Switch
Auto Power Off
Resolution Notice
Language
Display Time
OSD Lock
5 Sec.
10 Sec.
15 Sec.
20 Sec.
25 Sec.
30 Sec.
50
1. Válassza az (Menü) lehetőséget a gyorsbillentyűk közül.
2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Rendszer lehetőséget.
3. Válassza a(z) vagy a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem
kiválasztásához.
4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) vagy a(z) gombot a kiválasztáshoz.
5. Ha szeretne visszatérni az előző menübe, válassza a(z) vagy a(z) gombot.
6. A menüből való kilépéshez válassza a(z) gombot.
62 Navigálás a főmenüben
Elem Funkció Tartomány
OSD beáll. Nyelv Az OSD menü nyelvének
beállítása.
Lehetséges, hogy az OSD menüben megjelenő, kiválasztható nyelvek listája az Ön földrajzi területére szállított termékek esetében eltérő a jobb oldalon láthatótól.
English
Français
Deutsch
Italiano
Español
Polski
Česky
Magyar
Română
Nederlands
Русский
Svenska
Português
日本語
한국어
Megjelenítési idő
OSD zárolása
Az OSD menü megjelenítési idejének módosítása.
Megelőzi a monitor bármely beállításának véletlen módosítását. Ha ez a funkció aktiválva van, akkor az összes OSD kezelőszerv és gyorsgombbal végrehajtható művelet kikapcsol.
Az OSD vezérlők feloldásához bármilyen gombot tartson lenyomva 10 másodpercig.
繁體中文
简体中文
5 mp.
10 mp.
15 mp.
20 mp.
25 mp.
30 mp.
63 Navigálás a főmenüben
Elem Funkció Tartomány
USB ébresztés (csak választott modellek esetében)
Alapértelmezetten ez a funkció le van tiltva, és az USB-portok nincsenek áram alatt, amikor a monitor készenléti módban van. Ahhoz, hogy az USB-portok a monitor készenléti módjában is áram alatt legyenek, állítsa a beállítást
BE állásra.
Egyéni kulcs 1 Beállítja a funkciót, melyhez az 1. egyéni kulccsal
lehet hozzáférni.
Egyéni kulcs 2 Beállítja a funkciót, melyhez az 2. egyéni kulccsal
lehet hozzáférni.
Egyéni kulcs 3 Beállítja a funkciót, melyhez az 3. egyéni kulccsal
lehet hozzáférni.
BE
KI
Képmód
Low Blue
Light
Bright Intelligence
(csak választott modellek esetében)
Kijelző mód
Fényerő
Kontraszt
Auto. Beállítás
DDC/CI Lehetővé teszi a monitor beállításainak a
számítógépen futó szoftverből történő megadását.
DDC/CI, Display Data Channel/Command Interface (megjelenítői adatcsatorna/parancsinterfész), amelyet a Video Electronics Standards Association (VESA) fejlesztett ki. A DDC/CI lehetővé teszi, hogy a rendszer távoli hibafelderítést szolgáló parancsokat küldjön szoftverből a monitornak.
Bemenet aut.kapcs.
Beállítható az elérhető bemeneti forrás automatikus észlelése érdekében.
Auto. kikapcsolás A megadott idő elteltével az energiatakarékos
módban lévő monitor automatikusan kikapcsol.
Hangerő
Némít
Bemenet
BE
KI
BE
KI
KI
10 perc
20 perc
30 perc
Felbont.megjegyz. Beállítja, hogy megjelenítsen egy felbontási
értesítést a javasolt felbontásról, amikor egy új bemeneti forrást észlel a monitor.
64 Navigálás a főmenüben
BE
KI
Elem Funkció Tartomány
Info. A monitor aktuális beállításainak megjelenítése. Bemenet
Jelenlegi felbontás
Optimális felbontás (a monitorral elérhető legjobb)
Típus neve
DisplayPort (csak választott
Válasszon egy megfelelő DP szabványt az adatátvitelhez.
modellek esetében) OSD bill. Fénye
(csak választott
Beállítja a LED-ek fényerejét a bekapcsológombon.
modellek esetében)
Alaphely. Az összes működési mód, szín és geometriai
beállítás visszaállítása a gyári alapértékre.
1.1
1.2
1
2
3
IGEN
NEM
65 Navigálás a főmenüben

Takarékos menü (csak választott modellek esetében)

Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkező modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben.
Mode: Standard
Display
Picture Advanced
Audio
System
Eco
ECO Sensor
ECO Sensor Meter
Sensor Range
ON
OFF
1. Válassza az (Menü) lehetőséget a gyorsbillentyűk közül.
2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Takarékos
lehetőséget.
3. Válassza a(z) vagy a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem
kiválasztásához.
4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) vagy a(z) gombot a kiválasztáshoz.
5. Ha szeretne visszatérni az előző menübe, válassza a(z) vagy a(z) gombot.
6. A menüből való kilépéshez válassza a(z) gombot.
66 Navigálás a főmenüben
Elem Funkció Tartomány
Takarékos mód érzékelője
ECO mód műszer
Érzékelő tartománya
Az Ön monitora közelség érzékelővel (Takarékos mód érzékelő) rendelkezik, mely egy beállított tartományon
BE
KI
belül érzékeli az Ön jelenlétét a monitor előtt. Ha az érzékelő nem detektál jelenlétet a monitor 40 másodperc múlva energiatakarékossági okokból kikapcsol.
Ha a monitort kikapcsolja a Takarékos mód érzékelő, a
bekapcsoló gomb fehéren villog. Ha a Takarékos mód érzékelője több mint 2 óráig nem érzékel jelenlétet, a monitor kikapcsol. A bekapcsoló gombbal kapcsolhatja be a monitort.
Ekkor kijelző visszaszámlál a monitor kikapcsolásához.
BE
KI
Meghatározza, mekkora az érzékelő hatótávolsága. Közel
Közép
Távol
67 Navigálás a főmenüben

Hibaelhárítás

Gyakori kérdések

Képernyő
A kép elmosódott.
• Töltse le a Resolution file (Felbontás fájlt) a weboldalról (ld.: Terméktámogatása 3.
oldalon). Hivatkozzon "A képernyő felbontásának módosítása" pontra. Ezután
válassza ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat.
• Ha VGA hosszabbító kábelt használ, távolítsa el a hosszabbítót a teszthez. Nézze meg fókuszban van-e most a kép? Töltse le a Resolution file (Felbontás fájlt) a weboldalról (ld.: Terméktámogatása 3. oldalon). Hivatkozzon "A képernyő
felbontásának módosítása
helyed felbontást, frissítési arányt és végezze el a beállításokat az utasításokat alapján. Szokásosnak tekinthető a hosszabbítókábelekben keletkezett veszteség miatt előforduló képelmosódás. Ezeket a veszteségeket minimálisra csökkentheti, ha olyan kábelt használ, amelynek jobb a vezetési minősége, vagy amelyben beépített búszter van.
" pontra. Ezután a kép optimalizálásához válassza ki a
Az elmosódott kép csak a természetes felbontásnál alacsonyabb felbontású beállításnál jelentkezik?
Töltse le a Resolution file (Felbontás fájlt) a weboldalról (ld.: Terméktámogatása 3.
oldalon). Hivatkozzon "A képernyő felbontásának módosítása" pontra. Válassza a
természetes felbontást.
Pixelhibák észlelhetők. A számos pixel egyike mindig fekete, egy vagy több pixel mindig fehér, egy vagy több
pixel mindig piros, zöld, kék vagy bármely más színű.
• Tisztítsa meg az LCD képernyőt.
• Kapcsolja ki majd be a készüléket.
• Egyes képpontok állandóan világító vagy kikapcsolt állapotban vannak, ami nem hibajelenség, hanem az LCD technológia természetes velejárója.
A kép hibás színezésű.
Sárga, kék vagy rózsaszín. Lépjen a Kép és a Színek alaphely. menübe, majd válassza az IGEN lehetőséget a
színek visszaállításához a gyári alapértelmezett értékekre. Ha a kép még mindig nem kifogástalan és az OSD színezete szintén hibás, ez azt
jelenti, hogy a három alapszín valamelyike hiányzik a jelbemeneten. Ellenőrizze a jelkábel csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával.
A kép torzított, villog vagy vibrál.
Töltse le a Resolution file (Felbontás fájlt) a weboldalról (ld.: Terméktámogatása 3.
oldalon). Hivatkozzon "A képernyő felbontásának módosítása" pontra. Ezután válassza
ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat.
68 Hibaelhárítás
A monitor a natív felbontásában működik, de a kép továbbra is torz marad.
Előfordulhat, hogy a különböző bemeneti források képe torzan vagy elnyújtva jelenik meg, ha a monitor a natív felbontásában működik. Ha mindegyik bemeneti forrás esetében optimális megjelenítési jellemzőket szeretne elérni, akkor a Kijelző mód funkcióval állítsa be a bemeneti forrásnak megfelelő képarányt. A részleteket lásd:
Kijelző móda 59. oldalon.
A kép el van tolódva.
Töltse le a Resolution file (Felbontás fájlt) a weboldalról (ld.: Terméktámogatása 3.
oldalon). Hivatkozzon "A képernyő felbontásának módosítása" pontra. Ezután válassza
ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat.
A statikus kép finom árnyéka látható a képernyőn.
• Kapcsolja be az energiakezelési funkciót, így a számítógép és a monitor alacsony energiafogyasztással járó "alvó" módba kapcsol, amikor nem használja.
• A kép ernyőbeégését képernyőkímélővel előzheti meg.
Bekapcsolást jelző LED
A LED fénye fehér vagy narancssárga.
• Ha a LED fehéren világít, a monitor áramellátás alatt van.
• Ha a LED fénye fehér színű és a képernyőn a Túl nagy olvasható, ez azt jelenti, hogy nem támogatott megjelenítési módot használ. Módosítsa a beállításokat a támogatott módok valamelyikére. Töltse le a Resolution file (Felbontás fájlt) a weboldalról (ld.:
Terméktámogatása 3. oldalon). Hivatkozzon "A képernyő felbontásának módosítása"
pontra. Ezután válassza ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat.
• Ha a LED fénye narancssárga, az energia megtakarítás rendszere beindult. Nyomjon egy billentyűt a számítógép billenytyűzetén, vagy mozgassa meg az egeret. Ha ez nem segít ellenőrizze a jelző kábelt és annak csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával.
• Ha a LED nem világít, ellenőrizze a fő áram-csatlakozókat a külső, fő csatlakozóaljzatot illetve főkapcsolót.
OSD kezelőszervek
Nem érhetők el az OSD kezelőszervei.
Ha az OSD kezelőszervek alapállapotban zárolva vannak, a feloldásukhoz bármelyik gombot nyomja le és tartsa nyomva 10 másodpercig.
69 Hibaelhárítás
OSD üzenetek
A számítógép betöltési folyamata közben a képernyőn a Túl nagy üzenet jelenik meg.
Ha a Túl nagy üzenet jelenik meg a képernyőn a számítógép indítási folyamata során, akkor az a számítógép operációs rendszertől vagy a grafikus kártyától függő kompatibilitását jelenti. A rendszer automatikusan beállítja a frissítési arányt. Csak várjon addig, amíg az operációs rendszer elindul.
Hang
Nem szólnak a beépített hangszórók. (csak választott modellek esetében)
• Ellenőrizze, hogy a megfelelő hangkábelt és a megfelelő módon csatlakoztatta-e. A részleteket lásd: Csatlakoztassa a hangkábelt.a 26. oldalon.
• Növelje a hangerőt (lehetséges, hogy túl alacsony a hangerő vagy el lett némítva).
• Távolítsa el a fejhallgatót és/vagy a külső hangszórókat. (Ezek csatlakoztatásakor a monitor beépített hangszórói automatikusan elnémulnak.)
Nem szólnak a külső hangszórók.
• Távolítsa el a fejhallgatót (amennyiben csatlakoztatta a monitorhoz).
• Ellenőrizze a vonali kimenet csatlakozását.
• Ha a külső hangszórók USB-kapcsolaton keresztül kapják a tápellátást, akkor ellenőrizze az USB-kapcsolatot.
• Növelje a külső hangszórók hangerejét (lehetséges, hogy túl alacsony a hangerő vagy a készülék el lett némítva).
Érzékelők (csak választott modellek esetében)
A monitor fényérzékelője nem működik megfelelően.
A fényérzékelő a monitor alsó részének elülső felén található. Kérjük, ellenőrizze az alábbiakat:
• Eltávolította-e az érzékelő védőmatricáját.
• A Bright Intelligence funkció BE van-e kapcsolva. Ellenőrizze az Eye Care > Bright Intelligence menüpontban.
• Található-e akadály az érzékelő előtt, mely megakadályozza a fény megfelelő érzékelését.
• Található-e valamilyen élénk színű tárgy, vagy ruha az érzékelő előtt. Az élénk színek (különösen a fehér és a fluoreszkáló színek) visszaverik a fényt és az érzékelő nem észleli a fő fényforrásokat.
70 Hibaelhárítás
A monitor Takarékos mód érzékelő nem működik megfelelően.
• A Takarékos mód érzékelő a monitor alsó részének elülső felén található. Ellenőrizze, található-e akadály az érzékelő előtt, mely megakadályozza a fény megfelelő érzékelését.
• Eltávolította-e az érzékelő védőmatricáját.
• A detektálást a színek és a ruhák anyagai is befolyásolják. Szükség esetén állítsa be az érzékelő tartományát. További információért lásd: Érzékelő tartományaa 67.
oldalon.
• Állítsa be a saját maga és a monitor közötti távolságot.
Ha az előző módszerek közül egyik sem működik, valószínűleg az Ön ruhája olyan egyedi anyagból készült, amit a Takarékos mód érzékelője nem tud érzékelni. Kérjük, vegye figyelembe, hogy ez nem gyártási hiba, és az érzékelő sem hibásodott meg. Ekkor a Takarékos > Takar. mód érz. menüpontban kapcsolhatja ki az érzékelőt.

További segítségnyújtás

Ha a problémája a kézikönyv megtekintése után is fennáll, akkor kérjen tanácsot a vásárlás helyén vagy látogasson el a helyi weboldalunkra a Support.BenQ.com oldalról a további támogatásért és a helyi ügyfélszolgálatért.
71 Hibaelhárítás
Loading...
