Monitor LCD
Manual do Utilizador
Monitor para empresas | Série BL

Copyright

Copyright © 2020 pela BenQ Corporation. Todos os direitos reservados. Nenhuma parte desta publicação pode ser reproduzida, transmitida, guardada num sistema de recuperação ou traduzido para qualquer outra língua ou linguagem de computador, em qualquer forma ou por qualquer meio electrónico, mecânico, magnético, óptico, químico, manual ou de outra maneira, sem autorização escrita prévia da BenQ Corporation.

Renúncia

A BenQ Corporation não faz representações ou garantias, quer expressas ou implícitas, no que respeita a este conteúdo e renuncia especificamente quaisquer garantias, negociações ou adequação para qualquer objectivo em particular. Além disso, a BenQ Corporation reserva-se o direito de rever esta publicação e de fazer alterações, de tempos a tempos, nos conteúdos em análise sem obrigação da BenQ Corporation de notificar qualquer pessoa sobre tal revisão ou alterações.
As flutuações de luz podem ser influenciadas por factores externos como má qualidade do cabo, fornecimento de energia instável, interferência do sinal ou má ligação à terra, não estando limitadas aos factores externos acima descritos. (Aplicável apenas a modelos sem flutuações de luz.)
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at
http://csr.BenQ.com/ for more details on BenQ's environmental commitments and
achievements.
2

Assistência ao produto

Este documento tem como finalidade fornecer as informações mais actualizadas e precisas aos clientes, e desse modo, todos os conteúdos poderão ser alterados tempos a tempos sem aviso prévio. Visite website para a versão mais recente deste documento e outras informações sobre o produto. Os ficheiros disponíveis poderão variar consoante o modelo.
1. Certifique-se que o seu computador está ligado à Internet.
2. Visite o website local website a partir de Support.BenQ.com. O esquema e conteúdo do site poderá variar consoante a região/país.
• Manual do utilizador e documento relacionado
• Controladores e aplicações
• (Apenas UE) Informação desmantelada: Disponível na página de transferência do manual de utilizador. Este documento é fornecido com base na Regulamentação (UE) 2019/2021 para reparar ou reciclar o seu produto. Contacte sempre o serviço local de apoio ao cliente para reparação dentro do período de garantia. Caso deseje reparar um produto fora da garantia, recomendamos que se dirija a um técnico qualificado e obtenha peças de reparação da BenQ para garantir compatibilidade. Não desemonte o produto a menos que tenha noção das consequências. Caso não encontre as informações desmontadas sobre o seu produto, contacte o centro local de apoio ao cliente para ajuda.
Número de Registo EPREL: BL2283: 341582 BL2381T: 342388 BL2480: 342390 BL2480T: 342399 BL2483TM: 342267 BL2483: 342278 BL2581T: 343918 BL2780: 342402 BL2780T: 342403 BL2783: 343937
3

Segurança da corrente

10-90% 0-3000m0-40°C 10-60% 0-12000m-20-60°C
Por favor, siga estas instruções de segurança para um melhor desempenho e longa duração do seu monitor.
• A tomada AC isola este equipamento do abastecimento AC.
• O cabo de alimentação de corrente serve como um aparelho para desligar a corrente do equipamento ligável. A tomada externa deve estar instalada perto de equipamento e ser facilmente acedida.
• Este produto deve funcionar com o tipo de corrente indicado na etiqueta assinalada. Se não tiver a certeza do tipo de corrente disponível, consulte o seu vendedor ou a sua companhia de eletricidade local.
• O equipamento ligável tipo A de Classe I tem de possuir uma ligação à terra de proteção.
• Deve ser usado um cabo de alimentação igual ou superior a H03VV-F ou H05VV-F, 2G ou 3G, de 0,75mm2.
• Use apenas o cabo de alimentação fornecido pela BenQ. Nunca utilize um cabo de alimentação que apresente danos ou esteja descarnado.
• (Se for fornecido um telecomando) RISCO DE EXPLOSÃO CASO AS PILHAS SEJAM SUBSTITUÍDAS POR UM TIPO INCORRETO. ELIMINE AS PILHAS USADAS DE ACORDO COM AS INSTRUÇÕES.
Para modelos com transformador:
• Utilize apenas o transformador fornecido com o seu Monitor LCD. A utilização de outro tipo de transformador resultará em avaria e/ou perigo.
• Deixe ventilação adequada em torno do transformador quando o utilizar para funcionar com o dispositivo ou mudar a bateria. Não tape o transformador com papel ou outros objetos que prejudiquem o arrefecimento. Não utilize o transformador quando estiver dentro de uma bolsa de transporte.
• Ligue o transformador a uma fonte elétrica adequada.
• Não tente reparar o transformador. Não existem partes reparáveis no seu interior. Substitua a unidade se estiver danificada ou exposta a excesso de humidade.
Cuidado e limpeza
• Não coloque o monitor com o ecrã voltado para baixo diretamente no chão ou sobre a superfície de uma secretária. Se o fizer, poderá riscar a superfície do painel.
• O equipamento deve ser fixado à estrutura do edifício antes de ser colocado a funcionar.
4
• (Para modelos compatíveis com montagem na parede ou no teto)
• Instale o seu monitor, assim como o kit de montagem do monitor, numa parede com uma superfície plana.
• Certifique-se de que o material da parede e o suporte de montagem na parede padrão (adquiridos separadamente) têm capacidade para suportar o peso do monitor.
• Desligue o monitor e a alimentação antes de desligar os cabos do monitor LCD.
• Desligue sempre o produto da tomada elétrica antes de o limpar. Limpe a superfície do monitor de LCD com um pano sem pelos e não abrasivo. Evite utilizar detergentes de limpeza líquidos, aerossóis ou de vidro.
• Ranhuras ou aberturas na retaguarda ou topo da caixa são para ventilaçao. Estas não devem ser obstruídas ou tapadas. O seu monitor nunca deve ser colocado junto ou sobre um radiador ou fontes de calor ou numa instalação integrada exceto se houver ventilação adequada.
• Não coloque objetos pesados sobre o monitor para evitar lesões ou danos ao monitor.
• É aconselhável manter a caixa e a embalagem guardadas para utilizar no futuro se precisar de transportar o monitor.
• Consulte a etiqueta do produto para obter informações sobre a potência nominal, data de fabrico e marcas de identificação.
Manutenção
• Não tente realizar a manutenção deste produto, uma vez que abrir ou remover as tampas pode expô-lo a voltagens perigosas ou outros riscos. Se ocorrer alguma das más utilizações mencionadas ou outro acidente tal como gotejamento ou maus tratos, contacte pessoal de manutenção qualificado para fazer a manutenção.
• Contacte o local de compra ou visite o site Support.BenQ.com para mais apoio.
Cuidado
• O monitor deve estar a uma distância de 50 ~ 70 cm (20 ~ 28 polegadas) em relação aos seus olhos.
• Olhar para o ecrã durante um longo período de tempo provoca fadiga ocular e pode deteriorar a sua visão. Descanse os olhos durante 5 ~ 10 minutos por cada hora de utilização do produto.
• Reduza o esforço ocular focando objectos que se encontrem longe.
• Pestanejar com frequência e exercitar os olhos evita que os seus olhos fiquem secos.
5
Tipográficos
Ícone / Símbolo Item Significado
Aviso Informações especialmente úteis na prevenção de danos a
componentes, dados ou ferimentos pessoais causados pelo uso incorreto ou utilização ou comportamento indevidos.
Dica Informação útil para a conclusão de uma tarefa.
Nota Informação suplementar.
Neste documento, os passos necessários para chegar a um menu podem ser apresentados de forma condensada, por exemplo: Menu > Sistema > Informação.
6
Conteúdo
Copyright ...................................................................................................................................... 2
Assistência ao produto ..............................................................................................................3
Começar ........................................................................................................................................ 9
Começar a conhecer o seu Monitor ....................................................................................12
Imagem de frente...................................................................................................................................... 12
Vista inferior.............................................................................................................................................. 12
Imagem de trás.......................................................................................................................................... 13
Portas de entrada e saída ....................................................................................................................... 13
Ligações ......................................................................................................................................................15
Como instalar o hardware do seu monitor (para modelos sem base de altura
ajustável) ......................................................................................................................................22
Como retirar a base e o suporte .........................................................................................................28
Usando o kit de montagem do monitor (para modelos sem base de altura ajustável) ...........30
Montar o monitor com uma base de altura ajustável .......................................................32
Como ligar a base do monitor.............................................................................................................. 32
Como retirar a base ................................................................................................................................ 34
Ajustar a altura do monitor ...................................................................................................................35
Rodar o monitor ......................................................................................................................................36
Ajuste do ângulo de visualização........................................................................................................... 37
Utilização do Kit de Montagem do Monitor ...................................................................................... 38
Aproveitar o melhor do seu monitor BenQ ......................................................................39
Transferir da Internet os ficheiros do controlador do Monitor LCD......................................... 39
Como instalar o monitor num computador novo ...........................................................................40
Como actualizar o monitor num computador existente ................................................................41
Como instalar em sistema Windows 10 .............................................................................................42
Como instalar em sistema Windows 8 (8.1) .....................................................................................43
Como instalar em sistema Windows 7 ...............................................................................................44
Como ajustar o seu monitor ..................................................................................................45
O painel de controlo ............................................................................................................................... 45
Operação básica do menu ......................................................................................................................46
Optimização de Imagem .........................................................................................................................48
Personalizar as teclas de atalho............................................................................................................. 48
Ajustar o modo de visualização ............................................................................................................ 48
Escolher um modo de imagem adequado........................................................................................... 49
Ajustar automaticamente a luminosidade do ecrã (Bright Intelligence, apenas nos
modelos selecionados)............................................................................................................................ 49
Ativar acessibilidade de visão a cores (Fraqueza de cor)................................................................ 49
Navegar no menu principal .....................................................................................................50
Menu Eye Care (apenas nos modelos seleccionados) .....................................................................51
7
Menu Ecrã .................................................................................................................................................. 53
Menu Imagem ............................................................................................................................................ 55
Menu Imagem avançada .......................................................................................................................... 57
Menu Áudio ............................................................................................................................................... 60
Menu Sistema ............................................................................................................................................ 61
Menu do Eco (apenas nos modelos seleccionados) ......................................................................... 65
Resolução de problemas .........................................................................................................67
Perguntas mais frequentes (FAQ) ........................................................................................................ 67
Necessita de mais ajuda? ........................................................................................................................ 70
8
1/27/21 BL80-EM-V1

Começar

Quando estiver a desempacotar, confirme por favor se tem os seguintes artigos. Se estes faltarem ou estiverem danificados, por favor contacte imediatamente o vendedor ao qual comprou a mercadoria.
Monitor em LCD da BenQ
(Modelos com a função Bright Intelligence) (Modelos com moldura padrão)
(Modelos sem a função Bright Intelligence) (Modelos com base de altura ajustável)
Suporte do monitor (para modelos sem base de altura ajustável)
Base do monitor (para modelos sem base de altura ajustável)
Base do monitor (para modelos com base de altura ajustável)
9 Começar
Guia de Início Rápido
Quick Start Guide
Safety
Instructions
Instruções importantes de segurança
Declarações regulamentares
Cabo de Alimentação (O item fornecido pode ser diferente consoante o modelo ou região.)
Regulatory
Statements
Cabo de vídeo: D-Sub (Acessório opcional)
Cabo de vídeo: DVI-D (Acessório opcional)
Cabo de vídeo: HDMI (Acessório opcional)
Cabo de vídeo: DP (Acessório opcional)
10 Começar
Cabo de áudio (Acessório opcional)
Cabo USB (Acessório opcional)
• Os acessórios disponíveis e as imagens apresentadas podem diferir dos conteúdos actuais e do produto fornecido no seu país. E o conteúdo da embalagem poderá sofrer alterações sem aviso prévio. Para cabos não fornecidos com o seu produto, pode adquiri-los em separado.
• É aconselhável que mantenha a caixa e a embalagem guardadas para utilizar no futuro se precisar de transportar o monitor. O material de acondicionamento em espuma rígida é ideal para proteger o monitor durante o transporte.
Mantenha sempre o produto e acessórios fora do alcance de crianças pequenas.
11 Começar

Começar a conhecer o seu Monitor

3/421
3214
3/42
3/421
11

Imagem de frente

(Modelos com a função Bright Intelligence) (BL2381T)
(Modelos sem a função Bright Intelligence) (Modelos com moldura padrão)
1. Sensor de luz (disponível para modelos com Bright Intelligence)
2. Botões de controlo
3. Botão de alimentação
4. Indicador LED de energia

Vista inferior

BL2381T / BL2581T / BL2483TM 1. Altifalantes
12 Começar a conhecer o seu Monitor

Imagem de trás

214
3
D-SUB
LINE IN
1 34256
LINE IN
D-SUB
174356
D-SUB
17436
1. Portas de entrada e saída (variam
2. Alavanca do suporte
3. Cobertura dos cabos
4. Ranhura de bloqueio Kensington
LINE IN
D-SUB
• O diagrama acima pode variar conforme o modelo.
• A imagem pode ser diferente do produto fornecido para a sua região.
consoante o modelo, consulte
Portas de entrada e saída na página 13)

Portas de entrada e saída

As portas de entrada e saída disponíveis podem variar consoante o modelo comprado. Verifique as especificações do produto no website para mais detalhes.
BL2480 / BL2480T / BL2780 / BL2780T 1. Ficha de entrada de alimentação
de CA
2. Tomada DisplayPort
3. Tomada HDMI
Modelos com entradas DVI e altifalantes
4. Tomada D-Sub
5. Audio Line In
6. Ficha de auscultadores
7. Tomada DVI-D
BL2483 / BL2483T
13 Começar a conhecer o seu Monitor
BL2283 1. Ficha de entrada de alimentação
D-SUB
LINE IN
13456
1
27 346589
123748965
1237654
D-SUB
LINE IN
174265
de CA
2. Tomada DisplayPort
3. Tomada HDMI
4. Tomada D-Sub
5. Audio Line In
6. Ficha de auscultadores
BL2381T
7. Tomada DVI-D
8. Porta USB 3.0 (envio; ligar ao PC)
9. Portas USB 3.0 (transmissão; ligar a dispositivos USB)
BL2581T
BL2783
BL2483TM
14 Começar a conhecer o seu Monitor

Ligações

BL2480 / BL2480T / BL2780 / BL2780T
PC/Portátil
Altifalantes/ Auscultadores
As seguintes ilustrações de ligação são apenas para referência. Para cabos não fornecidos com o seu produto, pode adquiri-los em separado.
Para métodos de ligação detalhados, consulte a página 24 - 25.
LINE IN
D-SUB
15 Começar a conhecer o seu Monitor
Modelos com entradas DVI
PC/Portátil
Altifalantes/ Auscultadores
PC/Portátil
Altifalantes/ Auscultadores
BL2483 / BL2483T
LINE IN
D-SUB
16 Começar a conhecer o seu Monitor
D-SUB
LINE IN
BL2283
PC / Portátil
Altifalantes/ Auscultadores
17 Começar a conhecer o seu Monitor
BL2381T
PC / Portátil
Altifalantes/ Auscultadores
Periféricos USB
18 Começar a conhecer o seu Monitor
BL2581T
PC / Portátil
Altifalantes/ Auscultadores
Periféricos USB
19 Começar a conhecer o seu Monitor
BL2783
PC / Portátil
Altifalantes/ Auscultadores
20 Começar a conhecer o seu Monitor
BL2483TM
PC / Portátil
Altifalantes/ Auscultadores
A localização e as fichas de entrada e saída disponíveis podem variar consoante o modelo comprado.
21 Começar a conhecer o seu Monitor

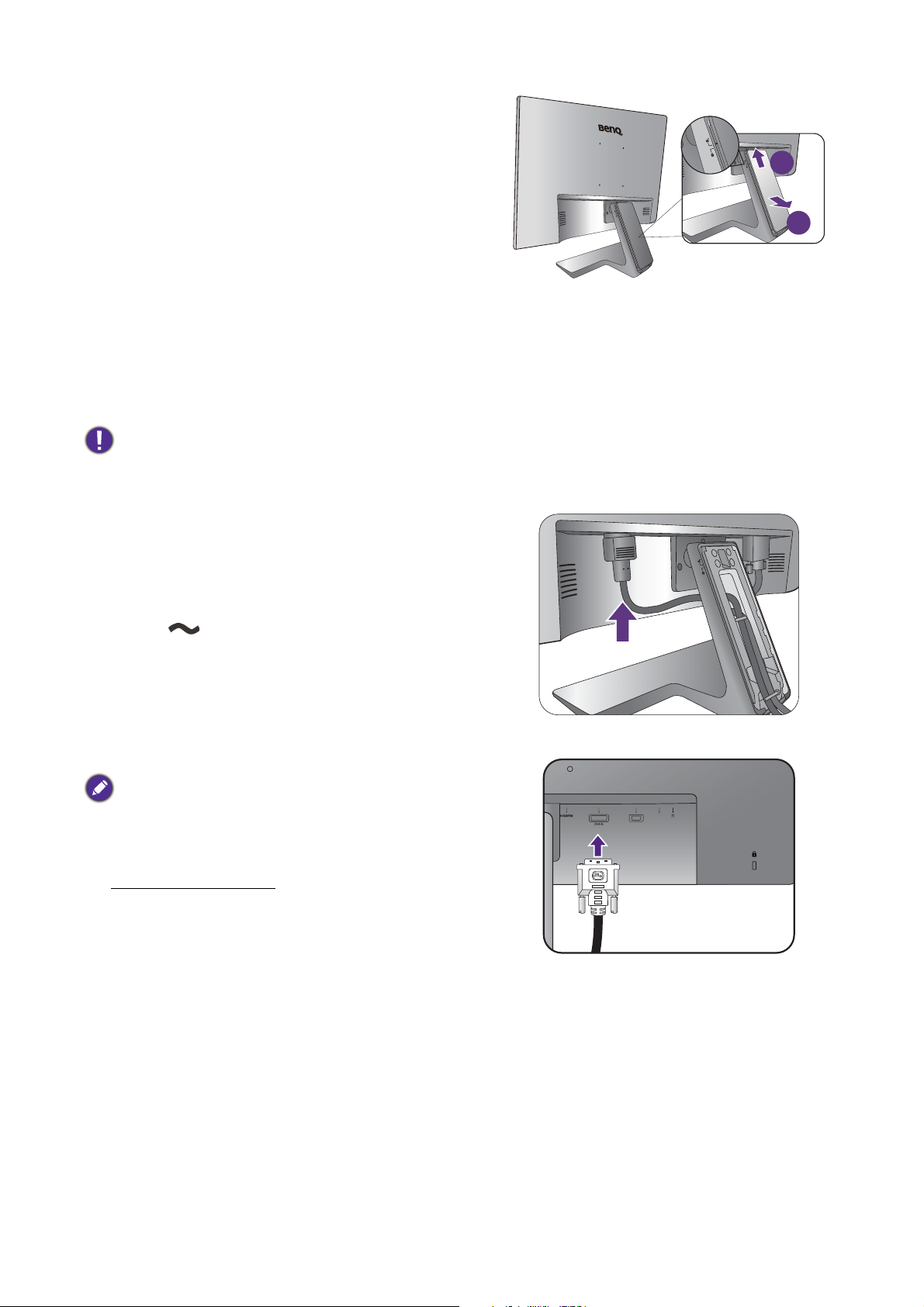

Como instalar o hardware do seu monitor (para modelos
2
1
sem base de altura ajustável)
• Se o computador estiver ligado, será necessário desligá-lo antes de prosseguir.
• Não conecte nem ligue a energia do monitor até receber instruções para fazê-lo.
• As ilustrações deste documento são apenas de referência e podem divergir do aspeto do produto fornecido.
• As ilustrações que se seguem são apenas para sua referência. A localização e as fichas de entrada e saída disponíveis podem variar consoante o modelo comprado.
• Evite pressionar a superfície do ecrã com os dedos.
1. Fixação da base do monitor.
Tenha cuidado para não danificar o monitor. Colocar a superfície da tela sobre um objecto como um agrafador ou rato quebrará o vidro ou danificará o substrato do visor LCD anulando a garantia. Deslizar ou raspar o monitor sobre a mesa riscará ou danificará os controles e as bordas do monitor.
Proteja o monitor e a tela liberando uma área plana e aberta em sua mesa e colocando algo macio, como o saco da embalagem, sobre a mesa para servir de acolchoado.
Coloque a tela com a face voltada para baixo sobre um superfície limpa e acolchoada.
Ligue o suporte do monitor à base do monitor, conforme o ilustrado na imagem, até que se encaixe com um clique.
Tenha atenção aos componentes afiados durante a montagem.
Aperte o parafuso manual no fundo da base do monitor, conforme o ilustrado.

22 Como instalar o hardware do seu monitor (para modelos sem base de altura ajustável)

Oriente e alinhe o braço da base com o monitor e empurre-os conjuntamente até que se encaixem e travem.
Levante o monitor com cuidado, vire-o e coloque-o na vertical sobre o suporte em uma superfície nivelada e plana.
Deve-se posicionar o monitor e inclinar a tela de modo a minimizar reflexos indesejados de outras fontes de luz.
O seu monitor é um monitor sem margens e deverá ser manuseado com cuidado. Ajuste o ângulo do ecrã colocando as mãos no topo e base do monitor como ilustrado. É proibido usar força excessiva no ecrã .
23 Como instalar o hardware do seu monitor (para modelos sem base de altura ajustável)
2. Remova a cobertura dos cabos do sistema
LINE IN
D-SUB
de gestão de cabos.
O braço do suporte também funciona como sistema de gestão de cabos, ajudando a manter os cabos organizados e limpos. Deslize a cobertura dos cabos para cima para alinhar a marca da cobertura dos cabos com o ícone de desbloqueio no braço do suporte. Retire a cobertura, como indicado. Poderá passar um cabo de alimentação, dois cabos de vídeo e um cabo de áudio.
Primeiro, passe um cabo pelo orifício de gestão de cabos no braço do suporte enquanto liga os cabos. Comece por ligar os cabos que possuam conectores de maiores dimensões.
Durante a ligação, permita que o cabo tenha um comprimento suficiente para evitar uma ligação inadequada e dobrar ou partir os conectores fêmea.
3. Ligar o cabo de alimentação ao monitor.
Primeiro, passe o cabo pelo orifício de gestão de cabos no braço do suporte.
Ligue uma extremidade do cabo de alimentação na tomada na parte traseira do monitor. Não ligue ainda a outra extremidade a uma tomada elétrica.
1
2
4. Ligar o cabo de vídeo do PC.
Não utilize o cabo DVI-D e o cabo D-Sub no mesmo PC. O único caso que justifica a utilização dos dois cabos é se estiverem ligados a dois PC diferentes com sistemas vídeo apropriados.
Para ligar o cabo DVI-D Primeiro, passe o cabo pelo orifício de gestão de cabos
no braço do suporte. Ligue a ficha do cabo DVI-D (na extremidade sem filtro de ferrite) à tomada de vídeo do monitor. Ligue a outra extremidade do cabo (na extremidade com filtro de ferrite) à tomada de vídeo do computador.
Aperte à mão todos os parafusos para impedir que as fichas saiam acidentalmente durante o uso.
Ou
24 Como instalar o hardware do seu monitor (para modelos sem base de altura ajustável)
Para ligar o cabo D-Sub
D-SUB
LINE IN
D-SUB
LINE IN
D-SUB
LINE IN
Primeiro, passe o cabo pelo orifício de gestão de cabos no braço do suporte. Ligue a ficha do cabo D-Sub (na extremidade sem filtro de ferrite) à tomada de vídeo do monitor. Ligue a outra extremidade do cabo (na extremidade com filtro de ferrite) à tomada de vídeo do computador.
Aperte à mão todos os parafusos para impedir que as fichas saiam acidentalmente durante o uso.
Ou
Para ligar o cabo HDMI Primeiro, passe o cabo pelo orifício de gestão de cabos
no braço do suporte. Ligue a ficha do cabo HDMI à porta HDMI no monitor. Ligue a outra ponta do cabo à porta HDMI de umdispositivo de saída digital.
Para ligar o cabo DP Primeiro, passe o cabo pelo orifício de gestão de cabos
no braço do suporte. Ligue a ficha do cabo DP à tomada de vídeo do monitor.
(BL2381T / BL2581T) Depois de ligar o monitor e o computador, caso não seja apresentada imagem, desligue o cabo DP. Ligue primeiro o monitor a qualquer fonte de vídeo que não DP. Aceda a do monitor e altere a definição de definição estiver concluída, desligue o cabo de vídeo atual e volte a ligar o cabo DP. Para aceder ao menu OSD, consulte
Operação básica do menu na página 46.
Sistema > DisplayPort no menu OSD
1.2 para 1.1. Quando a
Ou
Ou
Se houver mais que um método de transmissão vídeo disponível, poderá ter em conta a qualidade da imagem para cada cabo vídeo antes de efectuar a ligação.
- Melhor qualidade: HDMI/DP/DVI-D
- Boa qualidade: D-Sub
Os cabos de vídeo incluídos na embalagem e as ilustrações dos terminais à direita poderão variar consoante o produto fornecido na sua região.
25 Como instalar o hardware do seu monitor (para modelos sem base de altura ajustável)
5. Ligue o auscultador.
D-SUB
LINE IN
D-SUB
LINE IN
TV OUT
PDIF-OUT
S DIF-OUT
2
1
Pode ligar os auscultadores à tomada de auscultadores na parte posterior do monitor.
6. Ligar o cabo de áudio.
Ligue um cabo de áudio entre a tomada na parte de trás do monitor (Line In) e a tomada de saída de áudio do computador.
7. Ligue dispositivos USB.
Ligue o cabo USB entre o PC e o monitor (através da porta USB de envio, atrás). Esta porta USB envia dados entre o PC e os dispositivos USB ligados ao monitor.
Ligue dispositivos USB através de outras portas USB (transmissão) no monitor. Estas portas USB transmitem dados entre dispositivos USB ligados e a porta de envio.
8. Coloque a cobertura dos cabos.
Depois de todos os cabos estarem ligados ao monitor, utilize o sistema de gestão de cabos para passar os cabos corretamente.
Alinhe a marca da cobertura dos cabos com o ícone de desbloqueio no braço do suporte. Instale novamente a cobertura dos cabos no braço de suporte e deslize-a para baixo para a encaixar. Neste momento, a marca da cobertura dos cabos deverá estar alinhada com o ícone de bloqueio no braço do suporte.
26 Como instalar o hardware do seu monitor (para modelos sem base de altura ajustável)
9. Conexão e ligação à energia.
Conecte a outra extremidade do cabo de força em um ponto de energia e ligue.
A imagem pode ser diferente do produto fornecido para a sua região.
Ligue o monitor pressionando a botão de alimentação no monitor.
Ligue o computador também e seleccione uma fonte de entrada com as teclas de controlo do menu OSD. Os ícones das entradas exibidos podem variar consoante as entradas vídeo disponíveis no modelo adquirido.
Siga as instruções em Aproveitar o melhor do seu
monitor BenQ na página 39 para instalar o software do
monitor.
Para estender a vida de serviço do produto, recomendamos que use a função de gestão de energia do seu computador.
27 Como instalar o hardware do seu monitor (para modelos sem base de altura ajustável)

Como retirar a base e o suporte

1
2
Botão de libertação
1. Prepare o monitor e a área.
Desligue o monitor e a energia antes de desconectar o cabo de força. Desligue o computador antes de desconectar o cabo de sinal do monitor.
Proteja o monitor e a tela liberando uma área plana e aberta em sua mesa e colocando algo macio, como uma toalha, sobre a mesa para servir de acolchoado antes de colocar a tela voltada para baixo sobre uma superfície plana e acolchoada.
Tenha cuidado para não danificar o monitor. Colocar a superfície da tela sobre um objecto como um agrafador ou rato quebrará o vidro ou danificará o substrato do visor LCD anulando a garantia. Deslizar ou raspar o monitor sobre a mesa riscará ou danificará os controles e as bordas do monitor.
2. Retire o suporte do monitor.
Empurre suavemente o suporte para baixo até não conseguir mais de forma a conseguir ver claramente o botão de libertação.
Insira um objecto pontiagudo como uma chave de fendas no orifício acima do braço do suporte do monitor, e depois empurre a chave de fendas contra o botão de libertação dentro do orifício. A seguir, puxe o suporte do monitor para trás, afastando-o do monitor.
28 Como instalar o hardware do seu monitor (para modelos sem base de altura ajustável)
3. Retire a base do monitor.
2
1
Solte o parafuso manual no fundo da base do monitor e desprenda a base do monitor conforme o ilustrado.
29 Como instalar o hardware do seu monitor (para modelos sem base de altura ajustável)
Usando o kit de montagem do monitor (para modelos sem
1
2
Botão de libertação
base de altura ajustável)
A parte traseira do monitor LCD possui um apoio standard VESA com um padrão de 100 mm que permite a instalação de um suporte de montagem em parede. Antes de começar a instalar um kit de montagem de um monitor, leia por favor as precauções atentamente.
Precauções
• Instale o seu monitor, assim como o kit de montagem do monitor, numa parede com uma superfície plana.
• Certifique-se de que o material da parede e o suporte de montagem na parede padrão (adquiridos separadamente) têm capacidade para suportar o peso do monitor. Consulte as especificações do produto no website para informações relativas ao peso.
• Desligue o monitor e a alimentação antes de desligar os cabos do monitor LCD.
1. Retire o suporte do monitor.
Deite o monitor com o ecrã virado para baixo numa superfície limpa e acolchoada.
Empurre suavemente o suporte para baixo até não conseguir mais de forma a conseguir ver claramente o botão de libertação.
Insira um objecto pontiagudo como uma chave de fendas no orifício acima do braço do suporte do monitor, e depois empurre a chave de fendas contra o botão de libertação dentro do orifício. A seguir, puxe o suporte do monitor para trás, afastando-o do monitor.
No caso de, no futuro, pretender utilizar o monitor no suporte, mantenha a base e o suporte do monitor e os parafusos num local seguro para futura utilização.
30 Como instalar o hardware do seu monitor
2. Para completar a instalação, siga os manuais de instruções do suporte de montagem em parede que adquiriu.
Utilize quarto parafusos M4 x 10 mm para fixar um suporte de montagem na parede padrão VESA ao monitor. Certifique-se de que todos os parafusos estão apertados e correctamente fixos. Consulte um técnico profissional ou a assistência BenQ service para obter instruções sobre a montagem na parede e precauções de segurança.
31 Como instalar o hardware do seu monitor

Montar o monitor com uma base de altura ajustável

90

Como ligar a base do monitor

• Se o computador estiver ligado, será necessário desligá-lo antes de prosseguir. Não ligue a ficha ou o interruptor de alimentação do monitor até instruído em contrário.
• As ilustrações deste documento são apenas de referência e podem divergir do aspeto do produto fornecido.
• As ilustrações que se seguem são apenas para sua referência. As tomadas de entrada e saída podem variar consoante o modelo adquirido.
• Evite pressionar a superfície do ecrã com os dedos.
Tenha cuidado para não danificar o monitor. Colocar a superfície do ecrã sobre um objeto como um agrafador ou rato irá partir o vidro ou danificar o substrato do ecrã LCD anulando a garantia. Deslizar ou raspar o monitor sobre a mesa riscará ou danificará os controlos e os rebordos do monitor.
Proteja o monitor e o ecrã libertando uma área plana e livre na sua secretária e colocando algo macio, como o saco da embalagem, sobre a secretária para servir de acolchoado.
Coloque o ecrã com a face voltada para baixo sobre uma superfície limpa e acolchoada.
Segure o monitor firmemente contra a mesa e puxe o braço do suporte para cima afastando-o do monitor.
Oriente e alinhe a ranhura da base do suporte com a extremidade do braço do suporte, e empurre-os em conjunto. Aperte o parafuso manual no fundo da base do monitor, conforme o ilustrado.
Tente puxar suavemente para separá-los para se certificar que encaixaram corretamente.
Levante o monitor com cuidado, vire-o e coloque-o na vertical sobre o suporte em uma superfície nivelada e plana.
Expanda o monitor até à posição de extensão máxima. De seguida incline o monitor. E rode o monitor 90 graus para a esquerda, como na figura.
32 Montar o monitor com uma base de altura ajustável
Poderá desejar ajustar a altura do suporte do monitor. Consulte Ajustar a altura do monitor na página 35 para mais informações.
O seu monitor é um monitor sem margens e deverá ser manuseado com cuidado. Ajuste o ângulo do ecrã colocando as mãos no topo e base do monitor como ilustrado. É proibido usar força excessiva no ecrã.
Deverá posicionar o monitor e inclinar o ecrã de modo a minimizar reflexos indesejados de outras fontes de luz.
Siga as instruções para ligar os cabos e periféricos. As ilustrações deste documento são apenas de referência e podem divergir do aspeto do produto fornecido. A localização e as fichas de entrada e saída disponíveis podem variar consoante o modelo comprado.
1. Ligar o cabo de vídeo do PC. na página 24.
2. Ligue o auscultador. na página 26.
3. Ligar o cabo de áudio. na página 26.
4. Ligue dispositivos USB. na página 26.
5. Ligar o cabo de alimentação ao monitor.
6. Conexão e ligação à energia. na página 27.
33 Montar o monitor com uma base de altura ajustável

Como retirar a base

1. Prepare o monitor e a área.
Desligue o monitor e a alimentação antes de remover o cabo de alimentação. Desligue o computador antes de remover o cabo de sinal do monitor.
Levante suavemente o monitor até à altura máxima.
Proteja o monitor e o ecrã libertando uma área plana e livre na sua secretária e colocando algo macio, como uma toalha sobre a secretária, antes de colocar o ecrã com a face voltada para baixo sobre uma superfície limpa e acolchoada.
Tenha cuidado para não danificar o monitor. Colocar a superfície do ecrã sobre um objeto como um agrafador ou rato irá partir o vidro ou danificar o substrato do ecrã LCD anulando a garantia. Deslizar ou raspar o monitor sobre a mesa riscará ou danificará os controlos e os rebordos do monitor.
2. Solte o parafuso manual no fundo da base do monitor e desprenda a base do monitor conforme ilustrado.
34 Montar o monitor com uma base de altura ajustável

Ajustar a altura do monitor

Para ajustar a altura do monitor, segure o topo e fundo do monitor para baixar o monitor, ou levante-o até à altura desejada.
• Evite colocar as mãos na parte superior ou inferior do suporte de altura ajustável ou no fundo do monitor, já que ao subir ou descer o monitor poderia causar ferimentos. Mantenha o monitor fora do alcance de crianças enquanto realiza esta operação.
• Caso o monitor tenha sido rodado na vertical e com a altura desejada, deve ter em conta que o ecrã panorâmico evitará que o monitor seja baixado à altura mínima.
35 Montar o monitor com uma base de altura ajustável

Rodar o monitor

90
1. Girar o ecrã.
Antes de girar o monitor para uma orientação de visualização de retrato, o ecrã tem de ser girado 90 graus.
Clique no lado direito do rato no ambiente de trabalho e seleccione Resolução do ecrã do menu que surge. Selecione Vertical na Orientação e aplique a definição.
Dependendo do sistema operativo no seu PC, deve seguir diferentes procedimentos para ajustar a orientação do
ecrã. Consulte o documento de ajuda do seu sistema operativo, para mais informações.
2. Levante completamente o monitor e incline-o.
Levante suavemente o monitor até à posição de extensão máxima. De seguida incline o monitor.
O monitor deve estar estendido na vertical para permitir
rodar do modo horizontal para o modo vertical.
3. Rode o monitor 90 graus para a direita conforme ilustrado.
Para evitar que a extremidade do monitor LCD toque na
superfície da base do monitor ao rodar, incline o monitor na posição de completamente levantado antes de o rodar. Também deverá ter a certeza que não há obstáculos em volta do monitor e que há espaço suficiente para os cabos. Poderá ter de arrumar novamente os cabos na braçadeira para cabos após a rotação.
36 Montar o monitor com uma base de altura ajustável

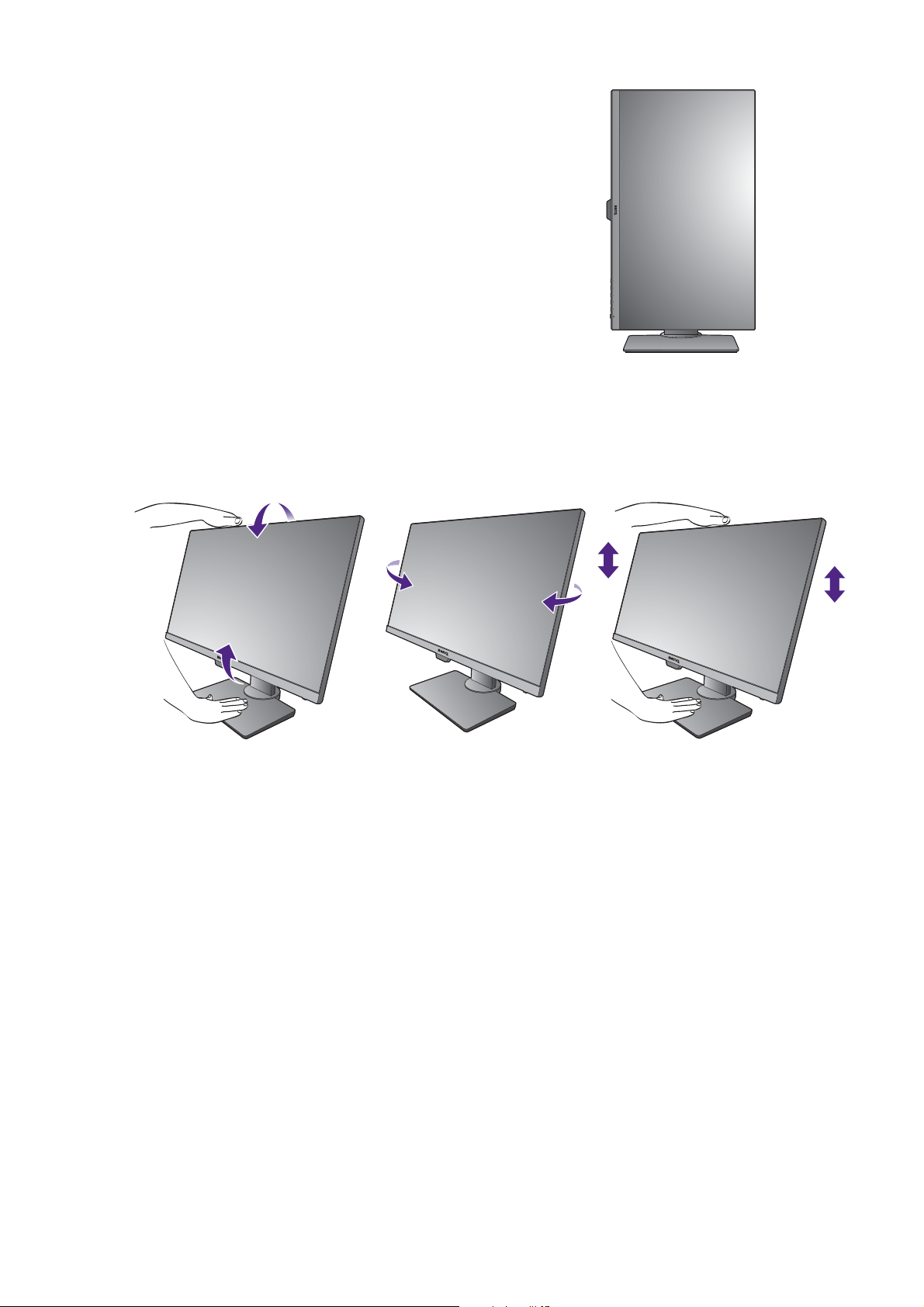

4. Ajuste o monitor para o ângulo de visualização desejado.

Ajuste do ângulo de visualização

Poderá posicionar o ecrã no ângulo desejado através das funções de ajuste de inclinação, rotação e altura do monitor. Verifique as especificações do produto no website para mais detalhes.
37 Montar o monitor com uma base de altura ajustável

Utilização do Kit de Montagem do Monitor

A parte traseira do monitor LCD possui um apoio standard VESA com um padrão de 100 mm que permite a instalação de um suporte de montagem em parede. Antes de começar a instalar um kit de montagem de um monitor, leia por favor as precauções atentamente.
Precauções:
• Instale o seu monitor, assim como o kit de montagem do monitor, numa parede com uma
superfície plana.
• Certifique-se de que o material da parede e o suporte de montagem na parede padrão
(adquiridos separadamente) têm capacidade para suportar o peso do monitor. Consulte as especificações do produto no website para informações relativas ao peso.
• Desligue o monitor e a alimentação antes de desligar os cabos do monitor LCD.
1. Retire o suporte do monitor.
Deite o monitor com o ecrã virado para baixo numa superfície limpa e acolchoada.
Utilize uma chave de parafusos em cruz para libertar os parafusos que prendem o suporte do monitor ao monitor. Recomenda-se a utilização de uma chave de parafusos magnética para evitar a perda dos parafusos.
A seguir, puxe o suporte do monitor para trás, afastando-o do monitor.
No caso de, no futuro, pretender utilizar o monitor no
suporte, mantenha a base e o suporte do monitor e os parafusos num local seguro para futura utilização.
2. Para completar a instalação, siga os manuais de instruções do suporte de montagem em parede que adquiriu.
Utilize quarto parafusos M4 x 10 mm para fixar um suporte de
montagem na parede padrão VESA ao monitor. Certifique-se de que todos os parafusos estão apertados e correctamente fixos. Consulte um técnico profissional ou a assistência BenQ service para obter instruções sobre a montagem na parede e precauções de segurança.
38 Montar o monitor com uma base de altura ajustável

Aproveitar o melhor do seu monitor BenQ

Para tirar o maior benefício do seu novo monitor LCD BenQ, deve instalar o software controlador do Monitor LCD BenQ conforme fornecido no website local. Consulte Tra n sf e ri r
da Internet os ficheiros do controlador do Monitor LCD na página 39 para mais detalhes.
As circunstâncias sob as quais você liga e instala o seu Monitor LCD BenQ, irá determinar que processo necessita de seguir para instalar correctamente o software da driver do Monitor LCD BenQ. Estas circunstâncias estão relacionadas com que versão do Microsoft Windows está a usar e se está a ligar o monitor e a instalar o software num novo computador (sem existir software da driver do monitor), ou se está a actualizar uma instalação existente (que já exista no software da driver do monitor) com um novo monitor.
Em todos os casos contudo, a próxima vez que você ligar o seu computador (após ligar o monitor ao seu computador), o Windows irá automaticamente reconhecer o novo (ou diferente) hardware e irá lançar o
Siga as instruções do assistente. Para mais detalhes e instruções passo a passo para uma instalação automática (nova) ou de actualização (existente), consulte:
Assistente de Novo Hardware encontrado.
Como instalar o monitor num computador novo na página 40.
Como actualizar o monitor num computador existente na página 41.
• Se desejar um Nome de Utilizador e Password para fazer o login no seu computador Windows, você deve fazer log on como administrador ou como membro do grupo de administradorespara instalar o software da driver do monitor. Além disso, se o seu computador estiver ligado a uma rede que tenha exigências de acesso de segurança, as definições da política da rede podem impedi-lo de instalar software no seu computador.
• Para verificar o nome do modelo adquirido, consulte a etiqueta de especificação na parte traseira do monitor.

Transferir da Internet os ficheiros do controlador do Monitor LCD

1. Transfira os ficheiros controladores corretos de Support.BenQ.com.
2. No seu computador, extraia os ficheiros do controlador para uma pasta vazia. Não se esqueça da localização para a qual extraiu os ficheiros.
39 Aproveitar o melhor do seu monitor BenQ

Como instalar o monitor num computador novo

Esta instrução detalha o procedimento para seleccionar e instalar o software da driver do Monitor LCD num novo computador que nunca tenha tido instalada a driver dum monitor. Esta instrução apenas se aplica a um computador que nunca tenha sido utilizado e ao qual o Monitor LCD BenQ é o primeiro monitor a ser ligado.
Se estiver a adicionar o Monitor LCD BenQ a um computador existente que já possua um outro monitor ligado e tenha instalado o software da driver do monitor), não deve seguir as instruções que se seguem. Deverá, ao invés disso, seguir as instruções para Como actualizar o monitor num computador existente.
1. Siga as instruções em Como instalar o hardware do seu monitor (para modelos sem base
de altura ajustável) na página 22 ou Montar o monitor com uma base de altura ajustável na página 32.
Quando o Windows iniciar, ele irá detectar automaticamente o novo monitor e lançar o
Assistente de Novo Hardware encontrado. Siga os prompts até visualizar a opção de Instalar drivers de novo Hardware.
2. Marque a opção Procurar uma driver adequada para o meu dispositivo, e clique
Seguinte.
3. Bloqueie para confirmar que o assistente seleccionou o nome correcto para o seu monitore clique em Seguinte.
4. Clique em Terminar.
5. Reiniciar o computador.
40 Aproveitar o melhor do seu monitor BenQ

Como actualizar o monitor num computador existente

Esta instrução detalha o procedimento para a actualização manual do software da drive do seu monitor no seu computador Microsoft Windows. Foi testado como compatível com os sistemas operativos Windows 10, Windows 8 (8.1) e Windows 7.
A driver do Monitor LCD BenQ para o seu modelo podem funcionarmuito bem funcionar com outras versões do Windows, no entanto, na altura da edição a BenQ não fez qualquer teste desta driver nas outras versões do Windows e não pode garantir o seu funcionamento nesses sistemas.
Instalar o software do controlador do monitor implica seleccionar um ficheiro de informação adequado (.inf) de entre os ficheiros transferidos para o modelo do monitor que tem ligado, e permitir ao Windows instalar os ficheiros de controlador correspondentes. Apenas necessita de colocá-los na direcção correcta. O Windows tem um Assistente de Actualização do dispositivo da Driver para automatizar a tarefa e guiá-lo através da selecção de ficheiros e processo de instalação.
Ver :
Como instalar em sistema Windows 10 na página 42.
Como instalar em sistema Windows 8 (8.1) na página 43.
Como instalar em sistema Windows 7 na página 44.
41 Aproveitar o melhor do seu monitor BenQ

Como instalar em sistema Windows 10

1. Abrir Visualizar Propriedades.
Vá a Iniciar, Definições, Dispositivos, Dispositivos e Impressoras e clique com o botão direito no nome do seu monitor, no menu.
2. Seleccione Propriedades do menu.
3. Clique no separador Hardware.
4. Clique em Monitor PnP Genérico, e depois toque no botão Propriedades.
5. Clique no separador Controlador e no botão Actualizar Controlador.
6. Na janela Actualizar software do controlador, seleccione a opção Procurar o software
do controlador no meu computador
.
7. Clique em
Percorrer e localize os ficheiros de controlador transferidos da Internet tal
como indicado em Transferir da Internet os ficheiros do controlador do Monitor LCD na
página 39.
8. Clique em Fechar.
Pode ser necessário reiniciar o seu computador depois de concluída a actualização do controlador.
42 Aproveitar o melhor do seu monitor BenQ

Como instalar em sistema Windows 8 (8.1)

1. Abrir Visualizar Propriedades.
Mover o cursor até à parte inferior direita do ecrã ou premir os botões Windows + C no teclado para abrir a barra Charm (Símbolo). Vá a Definições, Painel de Controlo, Dispositivos e Impressoras e clique com o botão direito no nome do seu monitor, no menu.
Alternativamente, clique com o botão direito no ambiente de trabalho e seleccione Personalizar, Visualização, Dispositivos e Impressoras, clique com o botão direito no nome do seu monitor, no menu.
2. Seleccione Propriedades do menu.
3. Clique no separador Hardware.
4. Clique em Monitor PnP Genérico, e depois toque no botão Propriedades.
5. Clique no separador
Controlador e no botão Actualizar Controlador.
6. Na janela Actualizar software do controlador, seleccione a opção Procurar o software
do controlador no meu computador
.
7. Clique em Percorrer e localize os ficheiros de controlador transferidos da Internet tal como indicado em Transferir da Internet os ficheiros do controlador do Monitor LCD na
página 39.
8. Clique em
Pode ser necessário reiniciar o seu computador depois de concluída a actualização do controlador.
Fechar.
43 Aproveitar o melhor do seu monitor BenQ

Como instalar em sistema Windows 7

1. Abrir Visualizar Propriedades.
Vá a Iniciar, Painel de Controlo, Hardware e Som, Dispositivos e Impressoras e clique com o botão direito no nome do seu monitor, no menu.
Alternativamente, clique com o botão direito no ambiente de trabalho e seleccione Personalizar, Visualização, Dispositivos e Impressoras, clique com o botão direito no nome do seu monitor, no menu.
2. Seleccione Propriedades do menu.
3. Clique no separador Hardware.
4. Clique em Monitor PnP Genérico, e depois toque no botão Propriedades.
5. Clique no separador Controlador e no botão Actualizar Controlador.
6. Na janela Actualizar software do controlador, seleccione a opção Procurar o software
do controlador no meu computador
7. Clique em Percorrer e localize os ficheiros de controlador transferidos da Internet tal como indicado em Transferir da Internet os ficheiros do controlador do Monitor LCD na
página 39.
8. Clique em Fechar.
Pode ser necessário reiniciar o seu computador depois de concluída a actualização do controlador.
.
44 Aproveitar o melhor do seu monitor BenQ

Como ajustar o seu monitor

1
2

O painel de controlo

N.º Nome Descrição
1. Teclas de controlo Acede às funções ou itens de menu mostrados no ecrã, junto a cada tecla.
2. Tela de energia Liga e desliga a corrente.
45 Como ajustar o seu monitor

Operação básica do menu

12
34
Todos os menus OSD (Apresentação no ecrã) podem ser acedidos pelas teclas de controlo. Pode utilizar o menu OSD para ajustar todas as definições do seu monitor.
1. Prima qualquer das teclas de controlo.
2. O menu de teclas de atalho é apresentado. Os três controlos à esquerda são teclas personalizadas concebidas para funções específicas.
3. Seleccione (Menu) para aceder ao menu principal.
4. No menu principal, siga os ícones junto das teclas de controlo para fazer ajustes ou seleccionar. Consulte Navegar no menu principal na página 50 para mais detalhes sobre as opções de menu.
46 Como ajustar o seu monitor
OSD no menu de
N.º
teclas de atalho
Ícone
OSD no
menu
principal
Função
Chave Person. 1
• Por predefinição, a tecla é a tecla de atalho para o
Low Blue Light. Para alterar as predefinições,
consulte Personalizar as teclas de atalho na página 48.
• Para cima/aumentar.
Chave Person. 2 • Por predefinição, a tecla é a tecla de atalho para o
Entrada. Para alterar as predefinições, consulte
Personalizar as teclas de atalho na página 48.
(BL2483 / BL2783) Por predefinição, a tecla é a tecla de atalho para o Bright Intelligence. Para alterar as predefinições, consulte Personalizar as teclas de
atalho na página 48.
• Para baixo/diminuir.
Chave Person. 3
/
ou
/
• Por predefinição, a tecla é a tecla de atalho para o
Volume (para modelos com altifalantes) ou Brilho
(para modelos sem altifalantes). Para alterar as predefinições, consulte Personalizar as teclas de
atalho na página 48.
(BL2483 / BL2783) Por predefinição, a tecla é a tecla de atalho para o Entrada. Para alterar as predefinições, consulte Personalizar as teclas de
atalho na página 48.
• Entra nos submenus.
• Selecciona itens de menu.
Menu
• Activa o menu principal.
/
ou
• Regressa ao menu anterior.
/
Sair Sair do OSD.
• OSD = On Screen Display (visualização no ecrã). As teclas de atalho operam apenas quando o menu principal não está a ser visualizado. Os ecrãs das teclas de atalho desaparecem alguns segundos depois, se não houver actividade das teclas.
• Para desbloquear os controlos OSD, prima uma tecla durante 10 segundos.
47 Como ajustar o seu monitor

Optimização de Imagem

A forma mais fácil de obter uma visualização óptima por uma entrada analógica (D-sub) é usar a função Ajuste auto. Aceda a Ecrã e Ajuste auto. para optimizar a imagem apresentada de momento no ecrã.
Quando liga um sinal de entrada digital ao monitor utilizando um cabo digital (DVI, HDMI ou DP), a função
Ajuste auto. será desactivada porque o monitor apresenta automaticamente a melhor imagem.
Ao utilizar a função Ajuste auto., certifique-se de que a placa gráfica ligada no seu computador está definida para a resolução original do monitor.
Se desejar, pode sempre ajustar manualmente as definições geométricas do ecrã, usando os itens do menu de geometria. Para o ajudar nesta tarefa, a BenQ fornecer uma utilidade de imagem de teste do ecrã, a qual você pode usar para verificar a cor do ecrã, escala de cinzentos e visualização gradativa da linha. O utilitário está disponível no site. Consulte Assistência ao
produto na página 3 para mais informações.
1. Execute o programa de texte auto.exe. Também poderá usar qualquer outra imagem, tal como a desktop do seu sistema operativo. No entanto, nós recomendamos que utilize o auto.exe. Ao correr o auto.exe, emerge um modelo de teste.
2. Prima qualquer das teclas de controlo para abrir o menu de teclas de atalho. Seleccione
(Menu) para entrar no menu principal.
3. Aceda a Ecrã e Ajuste auto.
4. Se notar ruído vertical (como um efeito cortina com linhas verticais a tremer), seleccione
Relógio de pixéis e ajuste o monitor até que desapareça o ruído.
5. Caso note ruído horizontal, seleccione Fase e ajuste o monitor até que desapareça o ruído.

Personalizar as teclas de atalho

As 3 teclas de controlo à esquerda (também chamadas de teclas personalizadas) funcionam como teclas de atalho para acesso directo a funções predefinidas. Pode alterar a predefinição e atribuir diferentes funções para estas teclas.
1. Prima qualquer das teclas de controlo para abrir o menu de teclas de atalho, e prima
(Menu) para aceder ao menu principal.
2. Aceda a
3. Seleccione a tecla personalizada que deseja alterar.
4. No submenu, seleccione uma função que possa ser acedida por esta tecla. Aparecerá uma mensagem de contexto, a indicar que a configuração está concluída.
Sistema.

Ajustar o modo de visualização

Para apresentar imagens com outra proporção que não a proporção do seu monitor e tamanhos diferentes do tamanho do seu monitor, pode ajustar o modo de visualização no monitor.
1. Prima qualquer das teclas de controlo para abrir o menu de teclas de atalho, e prima
(Menu) para aceder ao menu principal.
48 Como ajustar o seu monitor
2. Aceda a Imagem avançada e Modo de visualização.
3. Seleccione um modo de visualização adequado. A definição tem efeito imediatamente.

Escolher um modo de imagem adequado

O seu monitor proporciona diversos modos de imagem, adequados a diferentes tipos de imagem. Consulte Modo imagem na página 57 para todos os modos de imagem disponíveis.
Aceda a Imagem avançada e Modo imagem para um modo de imagem desejado.
Caso prefira Low Blue Light, selecione Low Blue Light para a ativar. E aceda a Eye Care e
Low Blue Light para selecionar um dos modos de low blue light (luz azul fraca) da lista.

Ajustar automaticamente a luminosidade do ecrã (Bright Intelligence, apenas nos modelos selecionados)

A função Bright Intelligence funciona apenas com certos modos de imagem. Se não estiver disponível, as opções do menu ficam a cinzento.
O sensor de luz integrado funciona com a tecnologia Bright Intelligence para detetar a luz ambiente, luminosidade e contraste da imagem, e depois equilibra automaticamente o ecrã. Ajuda a manter os detalhes da imagem bem como a reduzir o esforço ocular.
Para ativar esta função, aceda a Eye Care > Bright Intelligence > Ligar.
O desempenho de Bright Intelligence poderá ser afetado pelas fontes de luz e ângulo de inclinação do monitor. Se necessário, pode aumentar a sensibilidade do sensor de luz em Consulte página 52 para mais informações.
Eye Care > Bright Intelligence > Sensor sensib.

Ativar acessibilidade de visão a cores (Fraqueza de cor)

Fraqueza de cor é ajuda pessoas com problemas de visão a cores a distinguir cores. Tem o Filtro Vermelho e Filtro Verde neste monitor. Escolha um conforme o necessário.
1. Aceda a Eye Care > Fraqueza de cor.
2. Escolha entre o Filtro Vermelho ou Filtro Verde.
3. Ajuste o valor do filtro. Um efeito mais forte será produzido à medida que o valor aumentar.
49 Como ajustar o seu monitor

Navegar no menu principal

Pode utilizar o menu OSD (On Screen Display) para ajustar todas as definições do seu monitor. Prima qualquer das teclas de controlo para abrir o menu de teclas de atalho, e prima
(Menu) para aceder ao menu principal. Consulte Operação básica do menu na página 46
para mais detalhes.
As opções do menu variam de acordo com as fontes de entrada, funções e definições. As opções de menu não disponíveis ficarão a cinzento. E as teclas não disponíveis serão desactivadas e os ícones OSD correspondentes desaparecerão. Para modelos sem determinadas funções, as suas definições e itens relacionados não surgirão no menu.
Os idiomas do menu OSD poderão diferir do produto fornecido na sua região, ver Idioma na página 62 no
Sistema e Definições OSD para mais detalhes.
Para mais informações acerca de cada um dos menus, consulte as seguintes páginas:
Menu Eye Care (apenas nos modelos seleccionados) na página 51
Menu Ecrã na página 53
Menu Imagem na página 55
Menu Imagem avançada na página 57
Menu Áudio na página 60
Menu Sistema na página 61
Menu Eye Care (apenas nos modelos seleccionados) na página 51
50 Navegar no menu principal

Menu Eye Care (apenas nos modelos seleccionados)

As opções do menu variam de acordo com as fontes de entrada, funções e definições. As opções de menu não disponíveis ficarão a cinzento. E as teclas não disponíveis serão desactivadas e os ícones OSD correspondentes desaparecerão. Para modelos sem determinadas funções, as suas definições e itens relacionados não surgirão no menu.
Mode: Standard
Eye Care
Picture Advanced
Display
Audio
System
Bright Intelligence
Low Blue Light
Color Weakness
ON/OFF
Light Meter
Sensor Sensitivity
1. Seleccione (Menu) do menu de teclas de atalho.
2. Use ou para seleccionar Eye Care.
3. Selecione ou para aceder a um submenu e, em seguida, use ou para selecionar um item de menu.
4. Use ou para proceder a ajustes, ou use ou para fazer uma seleção.
5. Para regressar ao menu anterior, selecione ou .
6. Para sair do menu, seleccione .
51 Navegar no menu principal
Item Função Extensão
Bright Intelligence
Low Blue Light
Liga ou desliga a função Bright Intelligence. O sensor de luz integrado funciona com a tecnologia Bright Intelligence para detetar a luz ambiente, luminosidade e contraste da imagem, e depois equilibra automaticamente o ecrã.
Medidor de luz Mostra a condição de luminosidade em
redor do monitor, no ecrã.
Sensor sensib. Ajusta a sensibilidade à luz para alterar a
amplitude de luminosidade a ser detetada. Isto poderá ser útil para corrigir luminosidade não uniforme na deteção de luz.
Diminui a luz azul emitida pelo ecrã para reduzir o risco de exposição dos seus olhos à luz azul.
A quantidade de luz azul reduzida em cada modo low blue light (luz azul fraca) varia e foi definido em particular para o cenário especificado. Escolha um modo para se ajustar às suas necessidades.
Multimédia Para visualizar ficheiros multimédia.
Ligar
Desligar
Ligar
Desligar
0 a 100
Fraqueza de cor
Naveg. web Para navegação na web.
Escritório Para trabalhos em escritórios ou ambientes
de escritórios.
ePaper (apenas
nos modelos seleccionados)
Leitura Para ler livros ou documentos eletrónicos.
Para ler e-books ou documentos a preto e branco com luminosidade de ecrã adequada e texto nítido.
Ajusta a representação de cores para que pessoas com deficiências de visão a cores distingam facilmente as cores.
Filtro Vermelho
Decide o efeito produzido pelo filtro vermelho. Um efeito mais forte será produzido à medida que o valor aumentar.
Filtro Verde Decide o efeito produzido pelo filtro verde.
Um efeito mais forte será produzido à medida que o valor aumentar.
0 ~ 20
0 ~ 20
52 Navegar no menu principal

Menu Ecrã

50
Display
Picture Advanced
Audio
System
Mode: Standard
Auto Adjustment
Input
H. Position
V. Position
Pixel Clock
Phase
As opções do menu variam de acordo com as fontes de entrada, funções e definições. As opções de menu não disponíveis ficarão a cinzento. E as teclas não disponíveis serão desactivadas e os ícones OSD correspondentes desaparecerão. Para modelos sem determinadas funções, as suas definições e itens relacionados não surgirão no menu.
1. Seleccione (Menu) do menu de teclas de atalho.
2. Use ou para seleccionar Ecrã.
3. Selecione ou para aceder a um submenu e, em seguida, use ou para selecionar um item de menu.
4. Use ou para proceder a ajustes, ou use ou para fazer uma seleção.
5. Para regressar ao menu anterior, selecione ou .
6. Para sair do menu, seleccione .
Item Função Extensão
Ajuste auto. Optimiza e regula automaticamente as definições do
ecrã.
Não aplicável a sinal de entrada digital.
53 Navegar no menu principal
Item Função Extensão
Entrada Use para mudar a entrada para a mais apropriada ao
tipo de ligação do seu cabo de vídeo.
D-Sub
DP (para modelos com entradas DP)
DVI (para modelos com entradas DVI)
HDMI
Posição H. Ajusta a posição horizontal da imagem do ecrã. 0 a 100
Posição V. Ajusta a posição vertical da imagem do ecrã. 0 a 100
Relógio de pixeis Ajusta a temporização da frequência do relógio de
0 a 100 pixeis para se sincronizar com o sinal de vídeo de entrada analógica. Ver também: Optimização de Imagem na página 48.
Não aplicável a sinal de entrada digital.
Fase Ajusta a temporização da fase do relógio de pixeis
0 a 63 para se sincronizar com o sinal de vídeo de entrada analógica. Ver também: Optimização de Imagem na página 48.
Não aplicável a sinal de entrada digital.
54 Navegar no menu principal

Menu Imagem

50
100 100
RG
B
100
Display
Picture Advanced
Audio
System
Mode: Standard
Normal
Bluish
Reddish
User Define
Brightness
Contrast
Sharpness
Gamma
Color Temperature
Hue
Saturation
Reset Color
As opções do menu variam de acordo com as fontes de entrada, funções e definições. As opções de menu não disponíveis ficarão a cinzento. E as teclas não disponíveis serão desactivadas e os ícones OSD correspondentes desaparecerão. Para modelos sem determinadas funções, as suas definições e itens relacionados não surgirão no menu.
1. Seleccione (Menu) do menu de teclas de atalho.
2. Use ou para seleccionar Imagem.
3. Selecione ou para aceder a um submenu e, em seguida, use ou para selecionar um item de menu.
4. Use ou para proceder a ajustes, ou use ou para fazer uma seleção.
5. Para regressar ao menu anterior, selecione ou .
6. Para sair do menu, seleccione .
Item Função Extensão
Brilho Ajusta o equilíbrio entre as tonalidades claras e escuras. 0 a 100
Contraste Ajusta o grau de diferença entre escuridão e claridade. 0 a 100
Nitidez Ajusta a claridade e visibilidade das arestas dos itens
presentes em cada imagem.
1 a 10
55 Navegar no menu principal
Item Função Extensão
Gamma Ajusta a luminosidade do tom. O valor predefinido é de 3
(valor padrão do Windows).
Temperatura da cor
Normal
Permite a visualização de vídeo e imagens
fotográficas com colorido natural. Esta é a predefinição de fábrica da cor.
Azulado Aplica uma matiz fria à imagem e é a
predefinição de fábrica para a cor branca padrão da indústria de PCs.
Avermelh. Aplica uma matiz quente à imagem e é a
predefinição de fábrica para a cor branca padrão da imprensa.
Defin. Utilizador
A mistura das cores primárias Vermelho, Verde e Azul pode ser alterada para mudar a matiz da cor da imagem. Aceda aos menus que se seguem, R (vermelho), G (verde), e B (azul) para alterar as definições. A diminuição de uma ou mais cores reduz a respectiva influência na coloração da imagem. (Por exemplo, se reduzir o nível de Azul, a imagem ganha progressivamente uma matiz amarelada. Se reduzir o Verde, a imagem ganha uma matiz magenta.)
1
2
3
4
5
R (0 a 100)
G (0 a 100)
B (0 a 100)
Tonalidade Ajusta a forma como identificamos as cores. 0 ~ 100
Saturação Ajusta o grau de pureza das cores. 0 ~ 100
Redefinir cor Redefine as definições da cor personalizada para as
predefinições de fábrica.
AMA
Melhora o tempo de resposta do nível de cinzentos do painel LCD.
SIM
NÃO
Desligar
Alto
Premium
56 Navegar no menu principal

Menu Imagem avançada

As opções do menu variam de acordo com as fontes de entrada, funções e definições. As opções de menu não disponíveis ficarão a cinzento. E as teclas não disponíveis serão desactivadas e os ícones OSD correspondentes desaparecerão. Para modelos sem determinadas funções, as suas definições e itens relacionados não surgirão no menu.
Mode: Standard
Display
Picture Advanced
Audio
System
Picture Mode
Dynamic Contrast
Overscan
Display Mode
Color Format
HDMI RGB PC Range
Standard
Low Blue Light
Color Weakness
Movie
Game
sRGB
ECO
50
1. Seleccione (Menu) do menu de teclas de atalho.
2. Use ou para seleccionar Imagem avançada.
3. Selecione ou para aceder a um submenu e, em seguida, use ou para selecionar um item de menu.
4. Use ou para proceder a ajustes, ou use ou para fazer uma seleção.
5. Para regressar ao menu anterior, selecione ou .
6. Para sair do menu, seleccione .
Item Função Extensão
Modo imagem
Seleccione um modo de imagem que melhor se adequa ao tipo de imagem visualizada no ecrã.
Padrão Para a aplicação básica do PC.
57 Navegar no menu principal
Item Função Extensão
Low Blue Light
Diminui a luz azul emitida pelo ecrã para reduzir o risco de exposição dos seus olhos à luz azul.
Há agora 4 modos de low blue light (luz azul fraca) para diferentes necessidades. Para selecionar um modo desejado, aceda a
Light
. Consulte a Low Blue Light na página 52 para
mais informações.
Fraqueza de cor
Ajusta a representação de cores para que pessoas com deficiências de visão a cores distingam facilmente as cores.
Te m o Filtro Vermelho e Filtro Verde neste monitor. Aceda a escolha um conforme o necessário. Consulte a
Fraqueza de cor na página 52 para mais
informações.
Filme Para visualizar vídeos.
Jogo para vídeojogos.
Eye Care > Fraqueza de cor e
Eye Care > Low Blue
Foto Para ver imagens estáticas.
sRGB Para melhor correspondência na representação
de cores com os dispositivos periféricos, como impressoras, câmaras digitais, etc.
ECO Para poupar electricidade com baixo consumo
de energia, mínimo de luminosidade para todos os programas.
Utilizador Aplica uma combinação de definições de
imagem definida pelos utilizadores.
Contraste dinâmico
Overscan Aumenta ligeiramente a imagem de entrada. Utilize esta
A função detecta automaticamente a distribuição de um sinal visual de entrada e depois cria um contraste optimizado.
funcionalidade para ocultar o ruído das margens que possa aparecer na imagem.
Disponível apenas quando a fonte de entrada é HDMI ou D-Sub (VGA convertido de Componente).
0 a 5
Ligar
Desligar
58 Navegar no menu principal
Item Função Extensão
Modo de visualização
Formato de Cor
Esta funcionalidade permite a visualização noutros formatos para além do formato 16:9 ou 16:10 (consoante o modelo adquirido) sem distorção geométrica.
As opções em Modo de visualização serão diferentes consoante as fontes de sinal de entrada.
Dependendo da sua selecção do do
Modo de visualização são predefinidas. Altere a definição se
necessário.
Completo
Adapta a escala da imagem de entrada para que
Modo imagem, differentes opções
preencha o ecrã. Ideal para imagens de formato 16:9 ou 16:10 (consoante o modelo adquirido).
Aspecto A imagem de entrada é apresentada sem
distorção geométrica, preenchendo o mais possível o ecrã.
Determina o espaço de cores (RGB ou YUV) com base no sinal de vídeo detectado.
Amplitude HDMI RGB PC
(apenas nos modelos seleccionados)
Ampl. RGB PC
(Apenas para BL2483TM)
Poderá ter de definir manualmente o Formato de Cor se as cores exibidas no ecrã não estiverem correctas.
Se a fonte de entrada for HDMI, o formato de cor não será seleccionável. Por outras palavras, o automaticamente dependendo da origem da entrada vídeo.
RGB • Para fonte de entrada D-Sub (VGA) do PC.
Formato de Cor é definido
• Para fonte de entrada DVI.
YUV Para fonte de entrada D-Sub (VGA convertido
de Componente) de um dispositivo vídeo.
Determina o alcance das escalas de cor. Seleccione uma opção que iguale a definição de alcance RGB do dispositivo HDMI ligado.
Determina o alcance das escalas de cor. Seleccione uma opção que iguale a definição de alcance RGB do dispositivo ligado.
Detec auto
RGB (0 a 255)
RGB (16 a 235)
Detec auto
RGB (0 a 255)
RGB (16 a 235)
59 Navegar no menu principal

Menu Áudio

As opções do menu variam de acordo com as fontes de entrada, funções e definições. As opções de menu não disponíveis ficarão a cinzento. E as teclas não disponíveis serão desactivadas e os ícones OSD correspondentes desaparecerão. Para modelos sem determinadas funções, as suas definições e itens relacionados não surgirão no menu.
Mode: Standard
Display
Picture Advanced
Audio
System
Volume
Mute
Auto Detect
92
50
1. Seleccione (Menu) do menu de teclas de atalho.
2. Use ou para seleccionar Áudio.
3. Selecione ou para aceder a um submenu e, em seguida, use ou para selecionar um item de menu.
4. Use ou para proceder a ajustes, ou use ou para fazer uma seleção.
5. Para regressar ao menu anterior, selecione ou .
6. Para sair do menu, seleccione .
Item Função Extensão
Volume Ajusta o volume do som. 0 ~ 100
Sem som
Selec. Áudio
60 Navegar no menu principal
Permite ao utilizador seleccionar a fonte de áudio ou
Silencia a entrada de áudio.
permite que o monitor o detecte automaticamente.
• Ligar
• Desligar
• Áudio PC
• Detec auto

Menu Sistema

As opções do menu variam de acordo com as fontes de entrada, funções e definições. As opções de menu não disponíveis ficarão a cinzento. E as teclas não disponíveis serão desactivadas e os ícones OSD correspondentes desaparecerão. Para modelos sem determinadas funções, as suas definições e itens relacionados não surgirão no menu.
Mode: Standard
Display
Picture Advanced
Audio
System
OSD Settings
Custom Key 1
Custom Key 2
Custom Key 3
DDC/CI
Input Auto Switch
Auto Power Off
Resolution Notice
Language
Display Time
OSD Lock
5 Sec.
10 Sec.
15 Sec.
20 Sec.
25 Sec.
30 Sec.
50
1. Seleccione (Menu) do menu de teclas de atalho.
2. Use ou para seleccionar Sistema.
3. Selecione ou para aceder a um submenu e, em seguida, use ou para selecionar um item de menu.
4. Use ou para proceder a ajustes, ou use ou para fazer uma seleção.
5. Para regressar ao menu anterior, selecione ou .
6. Para sair do menu, seleccione .
61 Navegar no menu principal
Item Função Extensão
Definições OSD
Idioma
Define o idioma do menu OSD.
As opções de idioma apresentadas no seu OSD podem diferir das apresentadas do lado direito, consoante o produto fornecido na sua região.
English
Français
Deutsch
Italiano
Español
Polski
Česky
Magyar
Română
Nederlands
Русский
Svenska
Português
日本語
한국어
Reativação USB
(apenas nos modelos seleccionados)
Tempo visualiz.
Bloqueio OSD
Ajusta o tempo de visualização do menu OSD. •5 seg.
Impede que as definições do monitor sejam acidentalmente alteradas. Quando esta função é activada, os controlos OSD e o funcionamento das teclas de atalho são desligados.
Para desbloquear os controlos OSD, prima uma tecla durante 10 segundos.
Esta função encontra-se desativada por predefinição e a alimentação elétrica não é fornecida às portas USB enquanto o monitor estiver no modo de espera. Para não interromper a alimentação elétrica às portas USB enquanto o monitor estiver no modo de espera, altere a definição para Ligar.
繁體中文
简体中文
10 seg.
15 seg.
20 seg.
25 seg.
30 seg.
Ligar
Desligar
62 Navegar no menu principal
Item Função Extensão
Chave Person. 1
Chave Person. 2
Chave Person. 3
DDC/CI Permite configurar as definições do monitor através do
Define a função a ser acedidas pela tecla personalizada 1. Modo imagem
Define a função a ser acedidas pela tecla personalizada 2.
Define a função a ser acedidas pela tecla personalizada 3.
software presente no PC.
Low Blue Light
Bright
Intelligence
(apenas nos modelos seleccionados)
Modalidade de
visualização
Brilho
Contraste
Ajuste auto.
Volume
Sem som
Entrada
Ligar
Desligar
DDC/CI, sigla de Display Data Channel/Command Interface (Interface de comandos/canal de dados de visualização), desenvolvido pela VESA (Video Electronics Standards Association). A funcionalidade DDC/CI permite o envio de comandos do monitor através do software para diagnóstico remoto.
Int. auto Entrada
Deligar Auto. Define ao fim de quanto tempo desligar automaticamente o
Deteta automaticamente a fonte de entrada disponível. Ligar
Desligar
Desligar
monitor no modo de poupança de energia.
10 min.
20 min.
30 min.
Aviso de Resolução
Define a apresentação ou não do aviso de resoluções da resolução recomendada quando é detectada uma nova
Ligar
Desligar
fonte de entrada pelo monitos.
Informação Apresenta as definições actuais do monitor. • Entrada
Resolução
Actual
Resolução
Ideal
(melhor
para monitor)
Nome do
Modelo
63 Navegar no menu principal
Item Função Extensão
DisplayPort
(apenas nos
Selecciona um padrão DP apropriado para a transmissão
de dados. modelos seleccionados)
Brilho tecla OSD
Ajusta o brilho do indicador LED da tecla de energia. 1
(apenas nos modelos seleccionados)
Repor tudo Repõe todas as definições de modo, cor e geometria para
os valores predefinidos de fábrica.
1.1
1.2
2
3
SIM
NÃO
64 Navegar no menu principal

Menu do Eco (apenas nos modelos seleccionados)

As opções do menu variam de acordo com as fontes de entrada, funções e definições. As opções de menu não disponíveis ficarão a cinzento. E as teclas não disponíveis serão desactivadas e os ícones OSD correspondentes desaparecerão. Para modelos sem determinadas funções, as suas definições e itens relacionados não surgirão no menu.
Mode: Standard
Display
Picture Advanced
Audio
System
Eco
ECO Sensor
ECO Sensor Meter
Sensor Range
ON
OFF
1. Seleccione (Menu) do menu de teclas de atalho.
2. Use ou para seleccionar Eco.
3. Selecione ou para aceder a um submenu e, em seguida, use ou para selecionar um item de menu.
4. Use ou para proceder a ajustes, ou use ou para fazer uma seleção.
5. Para regressar ao menu anterior, selecione ou .
6. Para sair do menu, seleccione .
Item Função Extensão
Sensor ECO O seu monitor possui um sensor de proximidade
(chamado sensor ECO), que detecta a sua presença diante
Ligar
Desligar
do monitor dentro do alcance definido. Caso o sensor não detecte nada, o monitor será desligado ao fim de 40 segundos para poupar energia.
Caso o monitor seja desligado pelo sensor ECO, o botão de
energia irá piscar a branco. Se o sensor ECO não detectar qualquer presença mais de 2 horas, o monitor será desligado. Prima o botão energia para ligar o monitor.
65 Navegar no menu principal
Item Função Extensão
Medidor de Sensor ECO
Amplitude do Sensor
Mostra a contagem decrescente para desligar o monitor. Ligar
Desligar
Decide a distância à qual o sensor é activado. Perto
Meio
Longe
66 Navegar no menu principal

Resolução de problemas

Perguntas mais frequentes (FAQ)

Processamento de imagens
A imagem está obscura.
• Transfira Resolution file (Ficheiro de resolução) do website (consulte Assistência ao
produto na página 3). Consulte "Ajustar a resolução do ecrã". E a seguir seleccione a
resolução correcta, taxa de actualização e faça ajustes em conformidade com estas instruções.
• Caso utilize um cabo de extensão VGA, retire o cabo de extensão para o teste. Agora a imagem está focada? Transfira Resolution file (Ficheiro de resolução) do website (consulte
Assistência ao produto na página 3). Consulte "Ajustar a resolução do ecrã". E a seguir
seleccione a resolução correcta, taxa de actualização e faça ajustes em conformidade com estas instruções para otimizar a imagem. É normal a obscuridade ocorrer devido a perdas de condução nos cabos de extensão. Pode minimizar estas perdas utilizando um cabo de extensão com melhor qualidade de condução ou com um propulsor integrado.
A obscuridade apenas ocorre em resoluções mais baixas do que a resolução nativa (máximo)?
Tr an s fi r a Resolution file (Ficheiro de resolução) do website (consulte Assistência ao
produto na página 3). Consulte "Ajustar a resolução do ecrã". Selecione a resolução nativa.
Podem ser vistos erros nos píxeis. Um de vários píxeis está permanentemente preto, um ou mais píxeis está permanentemente
branco, um ou mais píxeis está permanentemente vermelho, verde, azul ou de outra cor.
• Limpe o LCD.
• Desligue e volte a ligar o monitor.
• Estes píxeis ficam permanentemente ligados ou desligados e constituem um defeito natural que ocorre na tecnologia LCD.
A imagem tem uma coloração defeituosa.
Tem uma aparência amarela, azul ou rosa. Aceda a Imagem, Redefinir cor e selecione SIM para repor as definições de cor para as
predefinições de fábrica. Se a imagem ainda não for a correta e o OSD também tiver uma coloração defeituosa, isto
significa que uma das três cores primárias está em falta no sinal de entrada. Verifique os conectores dos cabos de sinal. Se algum pino estiver torto ou partido, contacte o seu vendedor para obter o apoio necessário.
A imagem está distorcida, cintila ou tremeluz.
Tr an s fi r a Resolution file (Ficheiro de resolução) do website (consulte Assistência ao
produto na página 3). Consulte "
resolução correcta, taxa de actualização e faça ajustes em conformidade com estas instruções.
Ajustar a resolução do ecrã". E a seguir seleccione a
67 Resolução de problemas
O monitor está a funcionar com a resolução original, mas a imagem continua distorcida.
As imagens de diferentes fontes de entrada poderão parecer distorcidas ou esticadas no monitor quando este está a funcionar com a resolução original. Para ter um desempenho otimizado de visualização de cada um dos tipos de fonte de entrada, pode utilizar a função
Modalid. Vis. para definir um formato adequado para as fontes de entrada. Consulte Modo de
visualização na página 59 para mais informações.
A imagem está deslocada numa direção.
Transfira Resolution file (Ficheiro de resolução) do website (consulte Assistência ao
produto na página 3). Consulte "Ajustar a resolução do ecrã". E a seguir seleccione a
resolução correcta, taxa de actualização e faça ajustes em conformidade com estas instruções.
É visível uma ligeira sombra da imagem estática no ecrã.
• Ative a função de gestão de energia para que o seu computador e monitor entrem num modo de "suspensão" de baixa energia quando não estiverem a ser usados.
• Use um protector de ecrã para evitar que ocorra retenção de imagem.
Indicador LED de energia
O LED está iluminado a branco ou laranja.
• Se o LED se acender a branco fixo, o monitor encontra-se ligado.
• Se o LED está iluminado a branco e surgir uma mensagem Fora da Faixa no ecrã, isto significa que está a usar um modo de visualização que este monitor não suporta. Mude a definição para um dos modos suportados. Transfira Resolution file (Ficheiro de resolução) do website (consulte Assistência ao produto na página 3). Consulte "Ajustar a resolução do
". E a seguir seleccione a resolução correcta, taxa de actualização e faça ajustes em
ecrã
conformidade com estas instruções.
• Se o LED está iluminado a laranja, o modo de gestão da corrente está ativo. Prima qualquer botão no teclado do computador ou mova o rato. Se isto não ajudar, verifique os conectores do cabo de sinal. Se algum pino estiver torto ou partido, contacte o seu vendedor para obter o apoio necessário.
• Se o LED estiver desligado, verifique a tomada do cabo de alimentação, o cabo de alimentação externo e o interruptor de corrente.
Controlos OSD
Os controlos OSD estão inacessíveis.
Para desbloquear os controlos OSD quando predefinidos como bloqueados, prima uma tecla durante 10 segundos.
Mensagens OSD
Mensagem Fora da Faixa no ecrã durante o processo de arranque do computador.
Se surgir uma mensagem Fora da Faixa no ecrã durante o processo de arranque do computador, isto significa que há incompatibilidade informática causada pelo sistema operativo ou a placa gráfica. O sistema ajustará a taxa de atualização automaticamente. Aguarde até o sistema operativo ser executado.
68 Resolução de problemas
Áudio
Não se ouve som dos altifalantes incorporados. (apenas nos modelos seleccionados)
• Verifique se o cabo de entrada de sinais áudio está devidamente ligado. Consulte Ligar o cabo
de áudio. na página 26 para mais detalhes.
• Aumente o volume (o volume pode estar desligado ou muito baixo).
• Remova os seus auscultadores e/ou altifalantes externos. (Se estiverem ligados ao monitor, os altifalantes incorporados ficam automaticamente sem som.)
Não se ouve som dos altifalantes externos.
• Remova os seus auscultadores (se estiverem ligados ao monitor).
• Verifique se o cabo dos auscultadores está devidamente ligado.
• Se os altifalantes externos forem alimentados por USB, verifique se a ligação USB está correta.
• Aumente o volume (o volume pode estar desligado ou muito baixo) nos altifalantes externos.
Sensores (apenas nos modelos seleccionados)
O sensor de luz do monitor não funciona bem.
O sensor de luz está localizado na parte inferior frontal do monitor. Verifique se:
• Em caso de remoção do autocolante de protecção do sensor.
• Se a função Bright Intelligence estiver Ligada. Verifique Eye
> Bright Intelligence.
Care
• Se existem obstáculos diante do sensor que o impeçam de detetar a luz devidamente.
• Se existem objetos ou roupas com cores vivas diante do sensor. Cores vivas (em especial as cores branca e fluorescentes) refletem luz e o sensor não consegue detetar as principais fontes de luz.
O sensor ECO do monitor não funciona bem.
• O sensor ECO está localizado na parte inferior frontal do monitor. Verifique se existem obstáculos diante do sensor que o impeçam de detectar a luz devidamente.
• Em caso de remoção do autocolante de protecção do sensor.
• As cores e materiais da sua roupa podem afectar a detecção. Ajuste o alcance do sensor, caso seja necessário. Consulte Amplitude do Sensor na página 66 para mais informações.
• Ajuste a distância entre si e o monitor.
Se as acções anteriores não funcionarem, poderá dever-se aos materiais das suas roupas que não conseguem ser detectadas pelo sensor ECO. Não se trata de um defeito de fabrico ou dano no sensor. Deverá manter o sensor ECO desligado de momento em ECO > Sensor
ECO
.
69 Resolução de problemas

Necessita de mais ajuda?

Caso os problemas persistam depois de consultar este manual, contacte o local de compra ou visite o site Support.BenQ.com para mais apoio e serviço local de apoio ao cliente.
70 Resolução de problemas
Loading...
