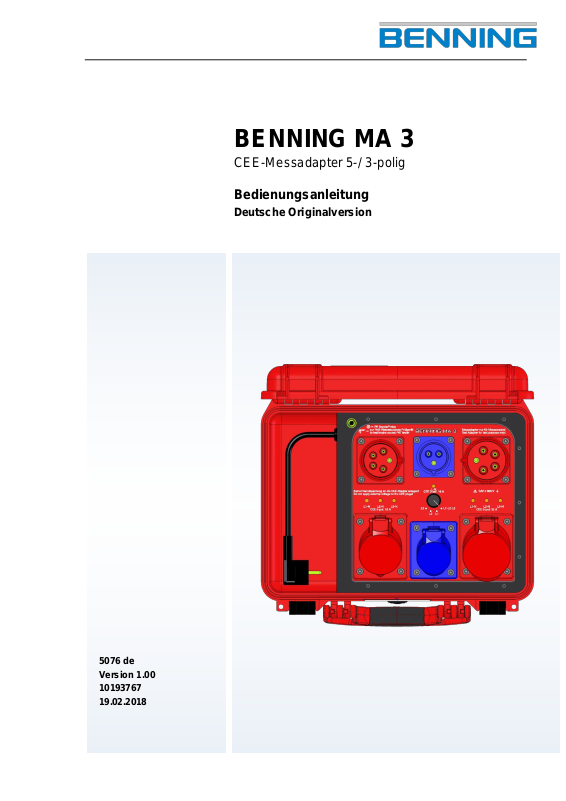

Page 1
BENNING MA 3
CEE-Messadapter 5-/ 3-polig
Bedienungsanleitung
Deutsche Originalversion
5076 de
Version 1.00
10193767
19.02.2018
Page 2
Page 3
Inhaltsverzeichnis
1. Anwendung ............................................................................................ 1
2. Sicherheitsmerkmale und –vorkehrungen .......................................... 1
2.1. Grundsätzliches zur Sicherheit ............................................................................ 1
2.2. Verwendete Symbole ........................................................................................... 1
3. Prüfmerkmale des BENNING MA 3 ....................................................... 1
4. Bedienelemente ..................................................................................... 2
5. Anschluss des BENNING MA 3 ............................................................. 3
6. Prüfen mit dem BENNING MA 3 ........................................................... 3
6.1. Prüfen von Drehstromgeräten ............................................................................. 3
6.1.1. RPE – Schutzleiterwiderstand ............................................................................. 3
6.1.2. RISO – Isolationswiderstand ............................................................................... 4
6.1.3. Ersatzableitstrommessungen .............................................................................. 6
6.2. Prüfen von Verlängerungsleitungen .................................................................... 9
6.2.1. RPE – Schutzleiterwiderstand ............................................................................. 9
6.2.2. RISO – Isolationswiderstand ............................................................................. 10
6.2.3. Kabel – Funktions- und -Drehfeldprüfung .......................................................... 10

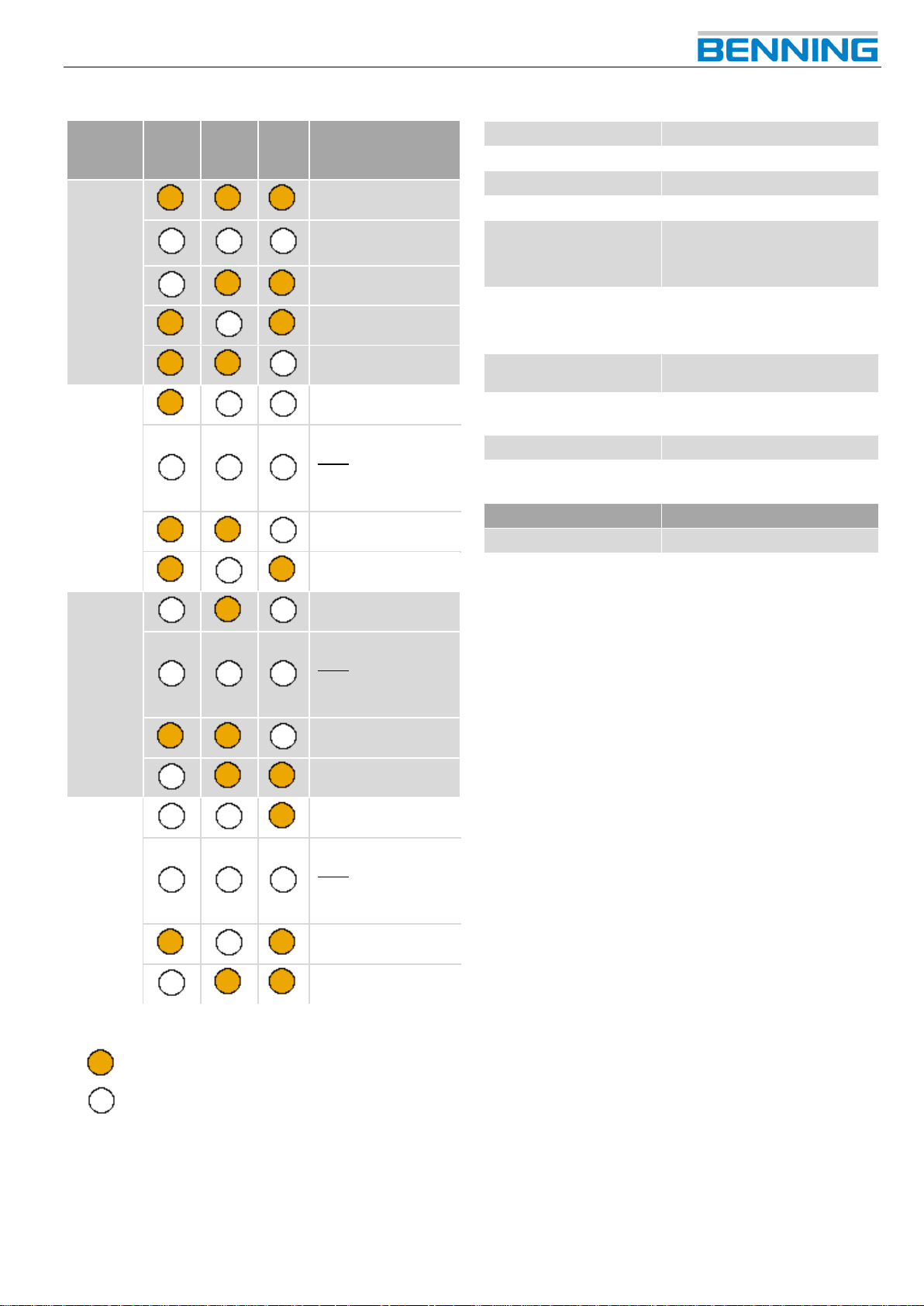

7. Funktionstabelle .................................................................................. 11
8. Technische Daten ................................................................................ 11
9. Wartung ................................................................................................ 11
10. Garantiebestimmungen ...................................................................... 11
11. Ansprechpartner im Bereich Service ................................................ 12
Page 4
Messadapter BENNING MA 3
1
1. Anwendung
Der Messadapter BENNING MA 3 erleichtert Ihnen die Ar-
beit bei der Überprüfung ortsveränderlicher Geräte. Durch
seine robuste Ausführung eignet er sich besonders gut für
den Einsatz in industrieller Umgebung. Die einfache Handhabung erlaubt dem Anwender rationell und schnell mit
dem Messadapter BENNING MA 3 zu arbeiten.
Sie können Geräte und Verlängerungskabel prüfen, die
die folgenden Steckverbinder
nach
IEC 60309-1 aufwei-
sen.
CEE-Stecker:
16 A, 50 Hz – 60 Hz, 230 V, L+N+PE, 6h
16 A, 50 Hz – 60 Hz, 380 V – 415 V, 3L+N+PE, 6h
32 A, 50 Hz – 60 Hz, 380 V – 415 V, 3L+N+PE; 6h
Hierzu schließen Sie den Messadapter BENNING MA 3
an einen Gerätetester für die Prüfung ortsveränderlicher
Geräte nach DIN VDE 0701-0702 bzw.
DIN EN 62353 (VDE 0751-1) oder
DIN EN 60974-4 (VDE 0544-4) an.
Der Gerätetester muss zum Anschluss des Messadapters
eine Schutzkontakt-Steckdose besitzen.
Der Messadapter BENNING MA 3 eignet sich zum Anschluss an die Gerätetester:
BENNING ST 725
BENNING ST 750/ ST 750 A
BENNING ST 755 und BENNING ST 760
Folgende Prüfungen können mithilfe des Messadapters
durchgeführt werden:
Schutzleiterwiderstand (RPE)
Isolationswiderstand (RISO)
Kabel-Funktions- und -Drehfeldprüfung
Ersatzableitstrom:
Bspw.
IPE
-Schutzleiterstrom,
IBer.
-Berührungsstrom,
IAbl.
-Geräteableitstrom,
IPAbl.
-Patientenableitstrom
Herstellerangaben oder normative Einschränkungen bzgl. der Ersatzableitstromprüfung müssen
eingehalten werden.
Lesen Sie dazu die Hinweise in der entsprechenden Norm, in den Herstellerangaben des Prüflings
und in der Betriebs-/ Bedienungsanleitung des Gerätetesters.
2. Sicherheitsmerkmale und –vorkehrungen
2.1. Grundsätzliches zur Sicherheit
Der Messadapter BENNING MA 3 ist gemäß den Sicherheitsbe-
stimmungen nach IEC/ EN 61010-1/ VDE 0411-1 gebaut und
geprüft.
Alle elektrisch leitfähigen Gehäuseteile sind mit dem Schutzleitersystem verbunden. Entsprechend IEC 61140,
Schutzklasse I.
Der Messadapter darf ausschließlich für Prüfungen in Umgebungen der Messkategorie CAT II gemäß IEC/ EN 61010-1 verwendet werden.
Es darf immer nur ein einzelner Prüfling oder ein einzelnes Verlängerungskabel angeschlossen und geprüft werden.
Bei bestimmungsgemäßer Verwendung ist die Sicherheit
von Anwender und Gerät gewährleistet.
Lesen Sie vor dem Gebrauch die Bedienungsanleitung des
BENNING MA 3 und die Bedienungsanleitung des Gerätetesters sorgfältig und vollständig durch. Beachten und befolgen Sie diese in allen Punkten.
Der Messadapter darf nicht verwendet werden:
bei geöffnetem Gehäuse
bei erkennbaren äußeren Beschädigungen
bei Beschädigung der CEE-Stecker, der CEE-Steckdo-
sen, oder der Anschlussleitung oder Stecker
nach starker Überbeanspruchung, bspw. Überschrei-
tung der in den technischen Daten angegebenen Belastungsgrenzen
nach längerer Lagerung unter ungünstigen Verhältnis-
sen
(hohe Staub-, Feuchtigkeits- oder Temperaturbelastung)
Eine Nichtbeachtung kann zur Beschädigung oder Zerstörung des Messadapters BENNING MA 3 und/ oder des angeschlossenen Prüflings führen!
2.2. Verwendete Symbole
Achtung, Gefahr, Dokumentation beachten!
Warnung vor gefährlicher Spannung
Hinweis. Bitte unbedingt beachten
CAT II
Gerät der Messkategorie II (max. 300 V)
Erde (Spannung gegen Erde).
Dieses Symbol auf dem Messadapter bedeutet,
dass der Messadapter konform zu den EU-Richtlinien ist.
Das Gerät darf nicht mit dem Hausmüll entsorgt
werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet unter dem
Suchbegriff WEEE.
Handlungsanweisungen
3. Prüfmerkmale des BENNING MA 3
Sie können alle Prüfungen, die Sie mit Ihrem Gerätetester
an Geräten mit Schutzkontakt-Stecker ausführen können
und die vom Messadapter BENNING MA 3 unterstützt
werden, nun in identischer Weise an Geräten mit
CEE-Stecker durchführen.
Beachten Sie die folgenden Punkte bei der Prüfung
mit Ihrem Gerätetester:
Bei der Prüfung des Schutzleiterwiderstandes erhöht sich
der Wert des gemessenen Schutzleiterwiderstandes um
den Anteil, der durch die Schutzleiterstrecke des Messadapters
BENNING MA 3
verursacht wird.
Bei Messergebnissen nahe am zulässigen Grenzwert,
messen Sie den Schutzleiterwiderstand des Messadapters am PE-Anschluss seiner CEE-Steckdose und subtrahieren Sie diesen vom Gesamtmesswert des Systems.
Bei der Isolationswiderstands- oder Ersatzableitstromprüfung werden die drei Phasen L1, L2, L3 und der Neutralleiter N des Prüflings kurzgeschlossen.
Page 5
Messadapter BENNING MA 3
2
4. Bedienelemente
1
2
3
4
5
6
7
8
9
10
Bedeutung
Pos.
PE-Buchse für PE-Prüfsonde (für RPE-Kabelprüfung)
1
CEE-Stecker: 16 A, 50 Hz – 60 Hz, 380 V – 415 V, 3L+N+PE, 6h
2
CEE-Stecker: 16 A, 50 Hz – 60 Hz, 230 V, L+N+PE, 6h
3
CEE-Stecker: 32 A, 50 Hz – 60 Hz, 380 V – 415 V, 3L+N+PE; 6h
4
Status LED-Anzeigen: CEE-Stecker 3-/ 5-polig
5
Drehschalter (für RISO-, Ersatzableitstrom-, Kabel-Funktions- und Drehfeldprüfung)
6
CEE-Steckdose: 16 A, 50 Hz – 60 Hz, 380 V – 415 V, 3L+N+PE, 6h
7
CEE-Steckdose: 16 A, 50 Hz – 60 Hz, 230 V, L+N+PE, 6h
8
CEE-Steckdose: 32 A, 50 Hz – 60 Hz, 380 V – 415 V, 3L+N+PE; 6h
9
PE-Kontakte, CEE-Steckdose
10

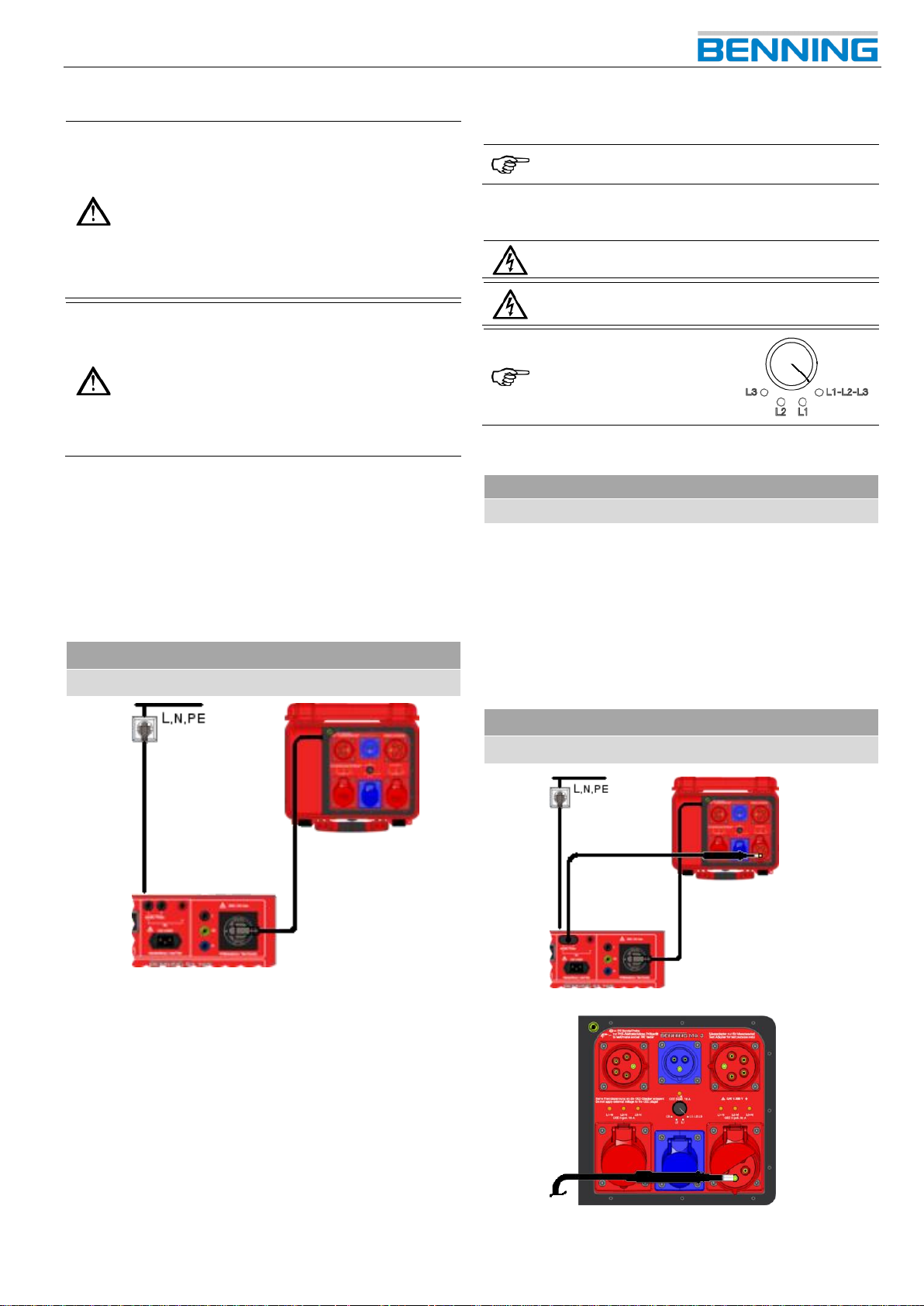

Page 6
Messadapter BENNING MA 3
3
5. Anschluss des BENNING MA 3
Im Messadapter BENNING MA 3 ist ein Kaltleiter (PTC) als Kurzschlussschutz verbaut.
Da der PTC den maximal Strom begrenzt, ist eine
Funktionsprüfung gemäß
VDE 0701-0702
mit dem
Messadapter
BENNING MA 3
ausgeschlossen.
Führen Sie ausschließlich die angegebenen
Prüfungen mit dem Messadapter
BENNING MA 3 durch.
Herstellerangaben oder normative Einschränkungen bzgl. aller Prüfungen müssen eingehalten werden.
Lesen Sie dazu die Hinweise in der entsprechenden Norm, in den Herstellerangaben des
Prüflings und in der Betriebs-/ Bedienungsanleitung des Gerätetesters.
Bevor Sie mit den Prüfungen beginnen können, müssen
Sie den Messadapter BENNING MA 3 mit Ihrem Gerätetester verbinden.
Gehen Sie hierzu folgendermaßen vor:
Stellen Sie sicher, dass Ihr verwendeter Gerätetester
betriebsbereit ist.
Verbinden Sie den Schutzkontaktstecker des Messa-
dapters BENNING MA 3 mit der Prüfsteckdose Ihres
Gerätetesters.
Anschluss des BENNING MA 3
BENNING MA 3 mit Gerätetester verbinden
Anschlussschema
6. Prüfen mit dem BENNING MA 3
6.1. Prüfen von Drehstromgeräten
Einphasige Geräte können in gleicher Weise
geprüft werden
6.1.1. RPE – Schutzleiterwiderstand Vor Prüfbeginn
Schalten Sie den Prüfling vom Netz frei!
Der maximale Prüfstrom für die RPE-Messung
beträgt 10 A!
Der Drehschalter des
BENNING MA 3 kann in
jeder Einrastposition für
die RPE-Messung verwendet werden.
Ermitteln Sie vor Prüfbeginn den internen RPE-Widerstand des Messadapters.
Interner RPE-Widerstand des Messadapters
RPE-BENNING MA 3
Starten Sie die
RPE
-Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde des Gerätetesters
den PE-Kontakt (Pos. 10, Kap.4 Bedienelemente) der
entsprechenden CEE-Steckdose
(s. nachfolgende Abbildung „RPE-BENNING MA 3“)
Notieren Sie den gemessenen RPE-Wert
Folgen Sie dem Prüfablauf SK I, RPE für
„
ortsveränderliche Prüflinge
“
RPE-BENNING MA 3 (bspw. CEE 5-polig, 32 A)
Messaufbau interner RPE-Widerstand des MA 3
Anschlussschema
Detailansicht

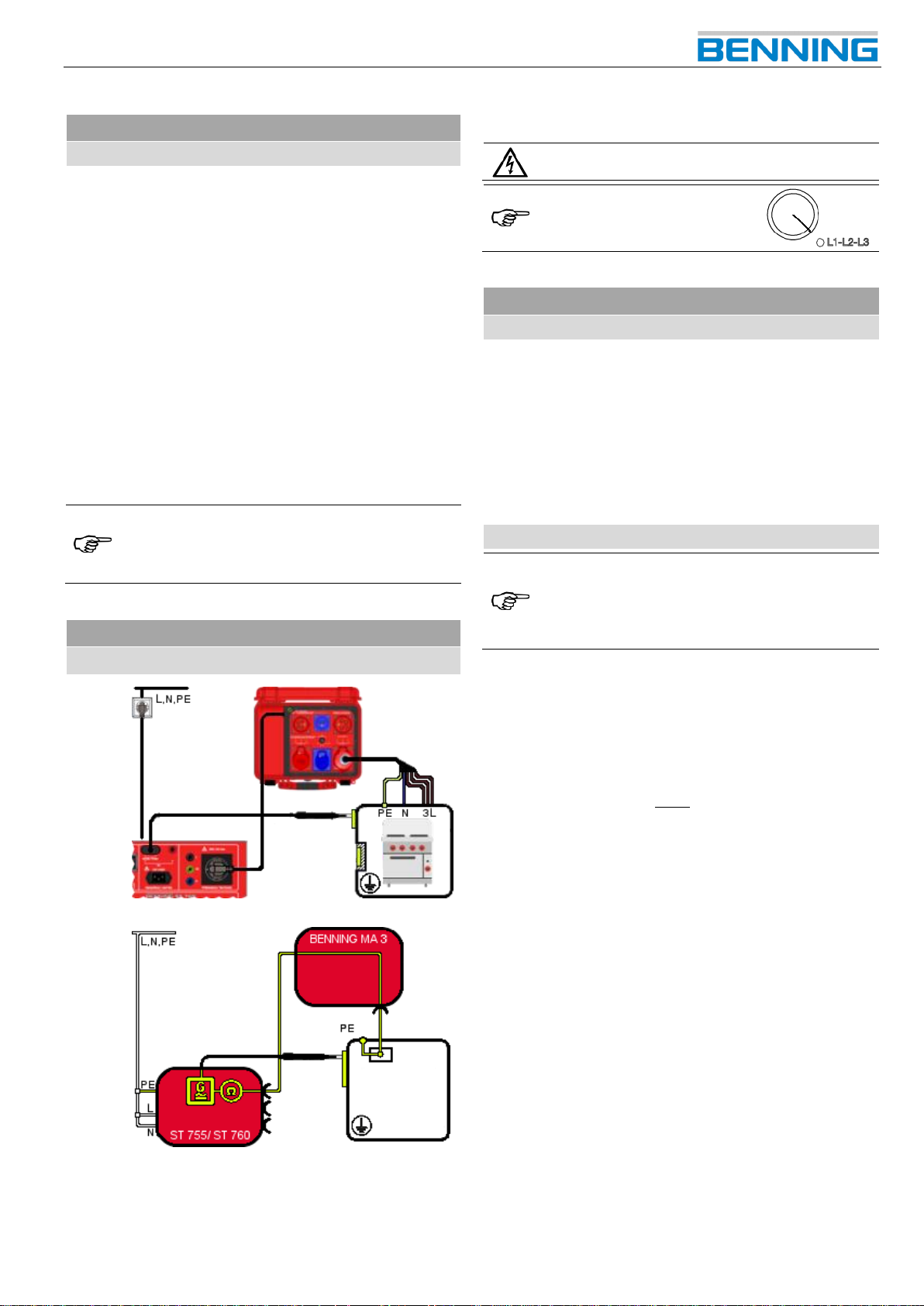

Page 7
Messadapter BENNING MA 3
4
Prüfablauf VDE 0701-0702
SK I; RPE
ortsveränderlicher Prüfling
Verbinden Sie den CEE-Stecker des Prüflings mit der
entsprechenden CEE-Steckdose des Messadapters
BENNING MA 3
Starten Sie die RPE-Messung an Ihrem Gerätetester
Tasten Sie mit der Prüfsonde alle mit dem Schutzleiter
verbundenen, berührbaren und leitfähigen Teile des
Prüflings ab
Lesen Sie das RPE-Messergebnis auf der Anzeige des
Gerätetesters ab
Subtrahieren Sie den gemessenen RPE-Wert des
BENNING MA 3 vom RPE-Messergebnis des Prüflings
Sie erhalten den RPE-Messwert des Prüflings
Editieren Sie den RPE-Messwert im Gerätetester ent-
sprechend des errechneten Messwertes
Der Hersteller empfiehlt, die bekannten
RPE-Messwerte aller CEE-Verbindungen des
BENNING MA 3 für zukünftige Messungen zu
notieren und dem Messadapter beizulegen.
Anwendung
SK I; RPE
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
6.1.2. RISO – Isolationswiderstand Vor Prüfbeginn
Schalten Sie den Prüfling vom Netz frei.
Bringen Sie den Drehschalter
des BENNING MA 3 in die
Einrastposition „L1-L2-L3“
Prüfablauf VDE 0701-0702
SK I; RISO
ortsveränderlicher Prüfling
Verbinden Sie den CEE-Stecker des Prüflings mit der
CEE-Steckdose des BENNING MA 3
Starten Sie die RISO-Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde bzw. den Prüfsonden
des Gerätetesters alle notwendigen Messpunkte
(Abhängig von RISO-Prüfung)
Sie erhalten den RISO-Messwert des Prüflings
Isolationsfehler
Im Fall eines Isolationsfehlers, also Unterschreiten des zulässigen Isolationswiderstandes, können Sie durch Umschalten des Drehschalters den Außenleiter bestimmen in dem
der Isolationsfehler auftritt.
Drehen Sie dazu den Drehschalter nacheinander in
die Positionen „L1“, „L2“ und „L3“ und beobachten
Sie währenddessen die Messwertanzeige des Gerätetesters.
1. Liegt der gemessene Isolationswiderstand innerhalb des zulässigen Grenzbereiches, ist der angewählte Außenleiter ohne Defekt.
2. Liegt der gemessene Isolationswiderstand außerhalb des zulässigen Grenzbereiches, ist der angewählte Außenleiter oder Neutralleiter defekt.
3. Liegt in jeder Einrastposition des Drehschalters ein
Fehler vor, ist der Neutralleiter betroffen.

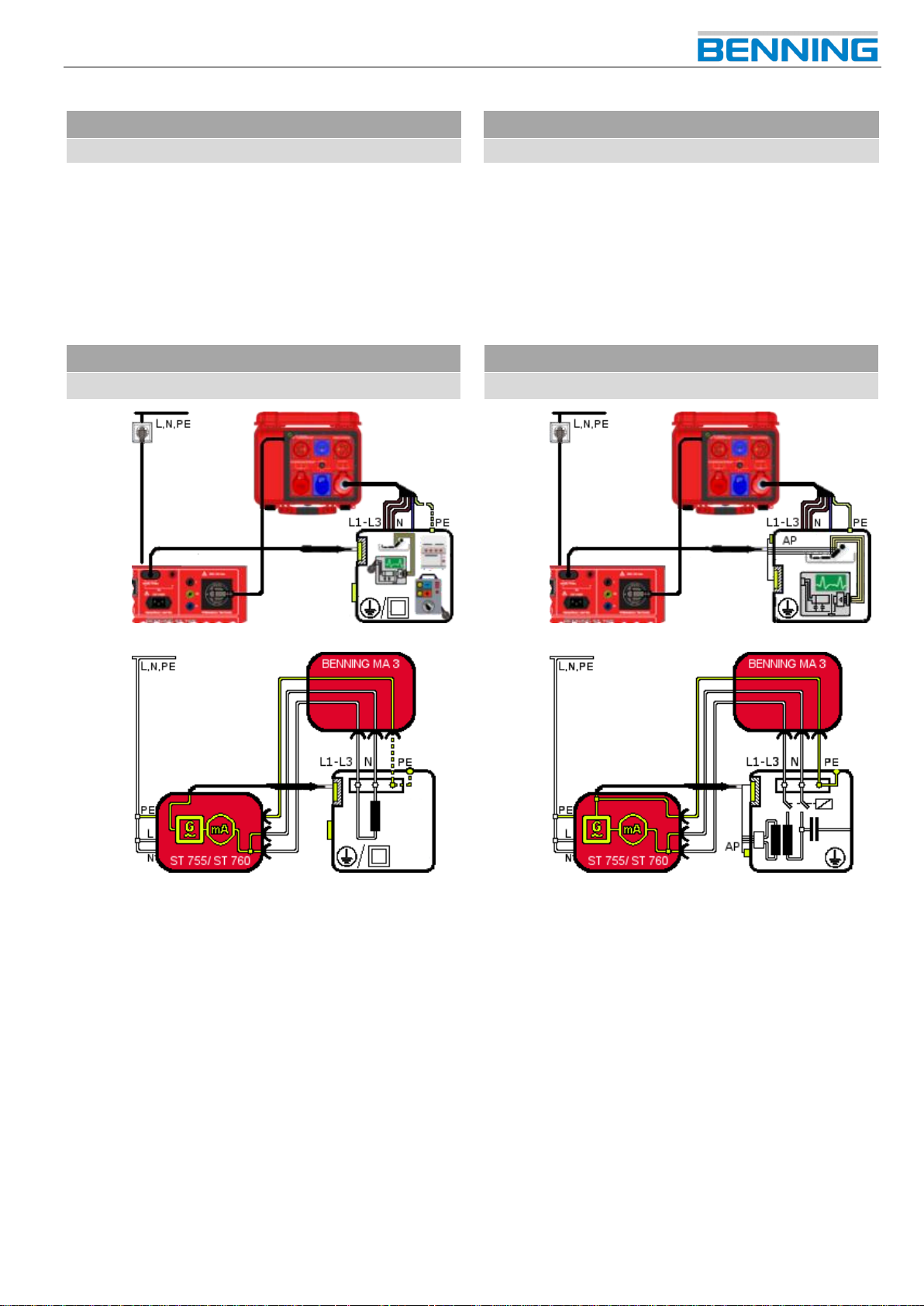

Page 8
Messadapter BENNING MA 3
5

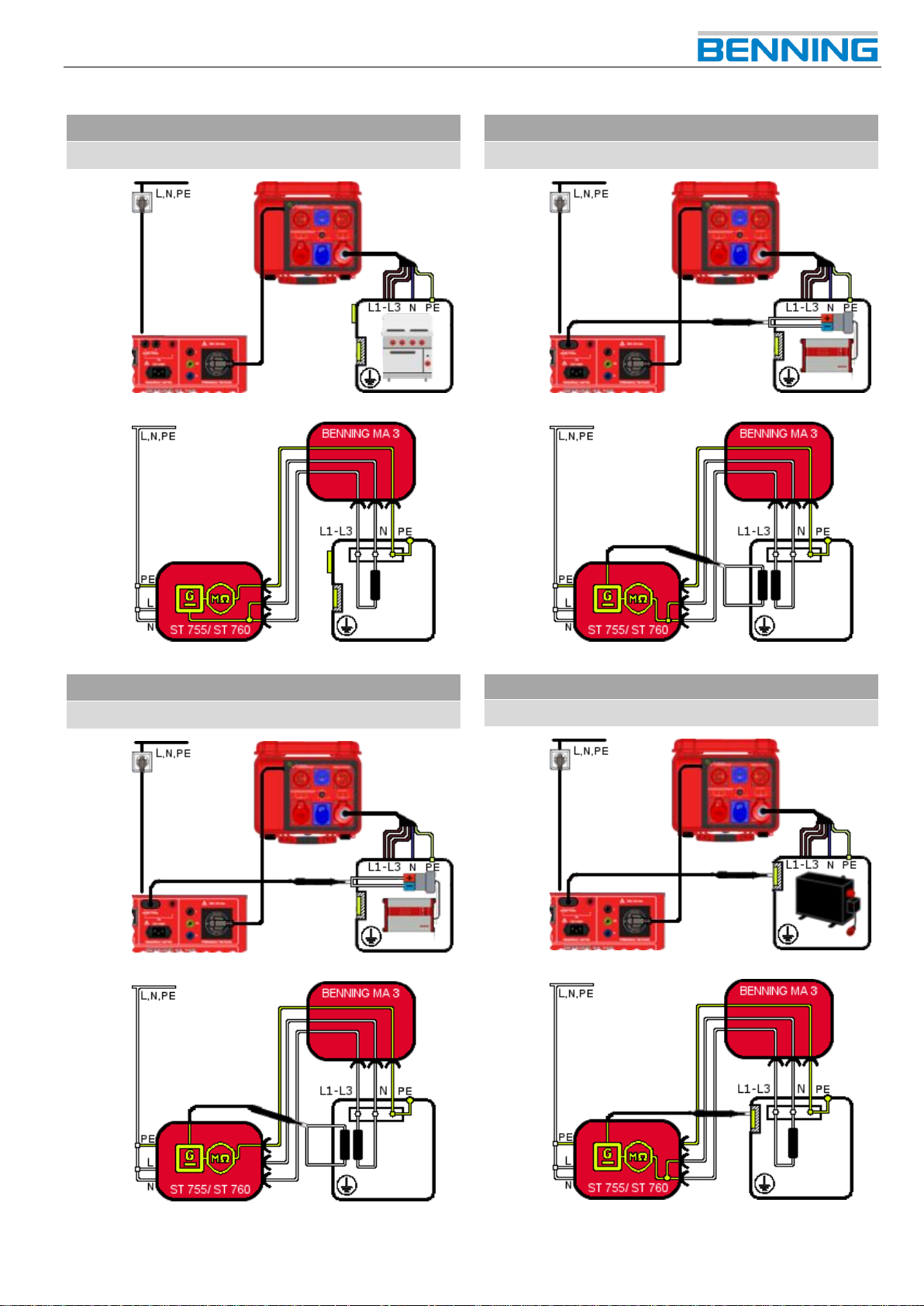

Anwendung
SK I; RISO; LN gegen PE
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
SK I; RISO; Sekundär gegen PE
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
SK I; RISO; LN gegen Sekundär
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
SK I; RISO; LN gegen berührbare leitfähige Teile ohne PE
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan

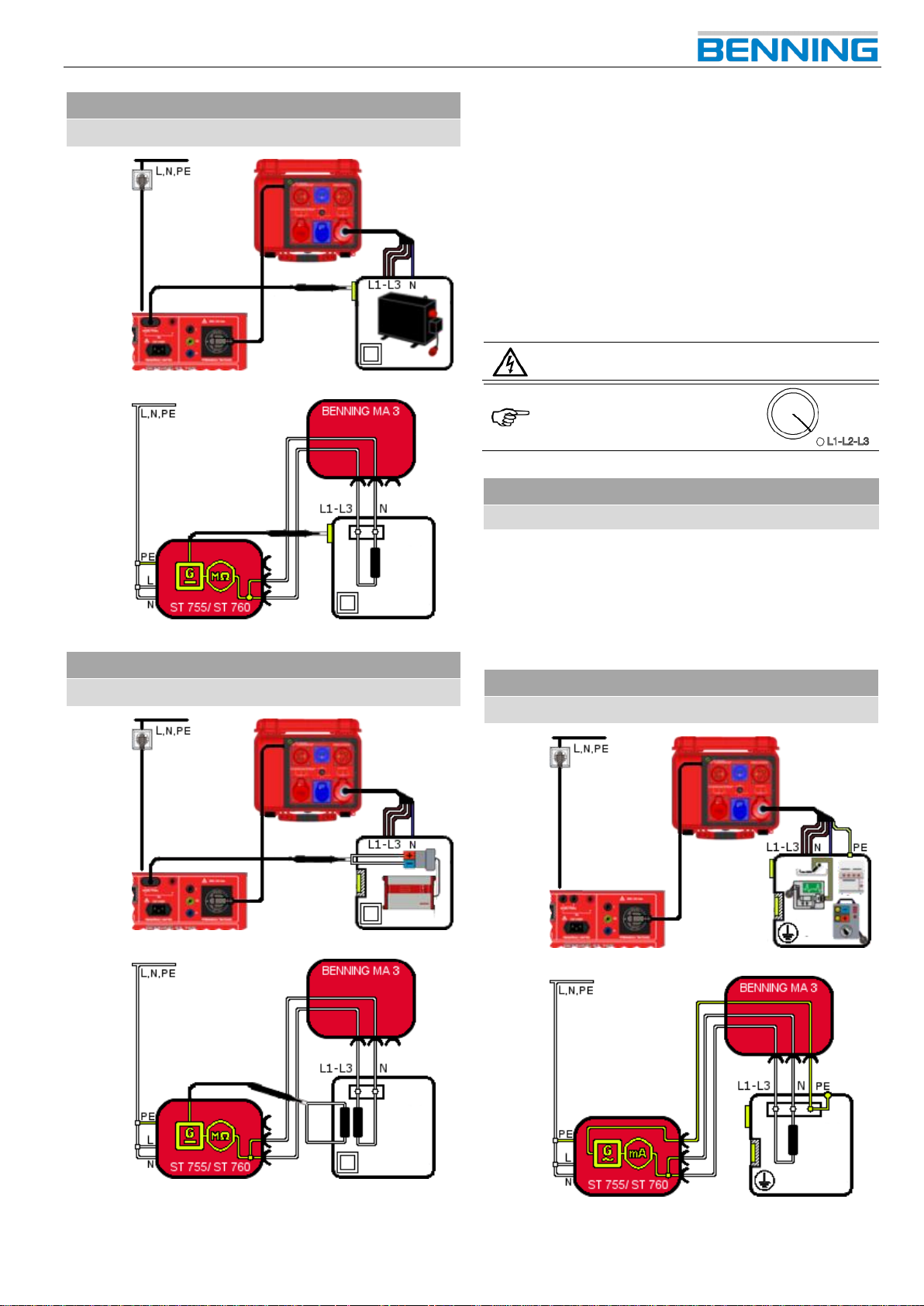

Page 9
Messadapter BENNING MA 3
6

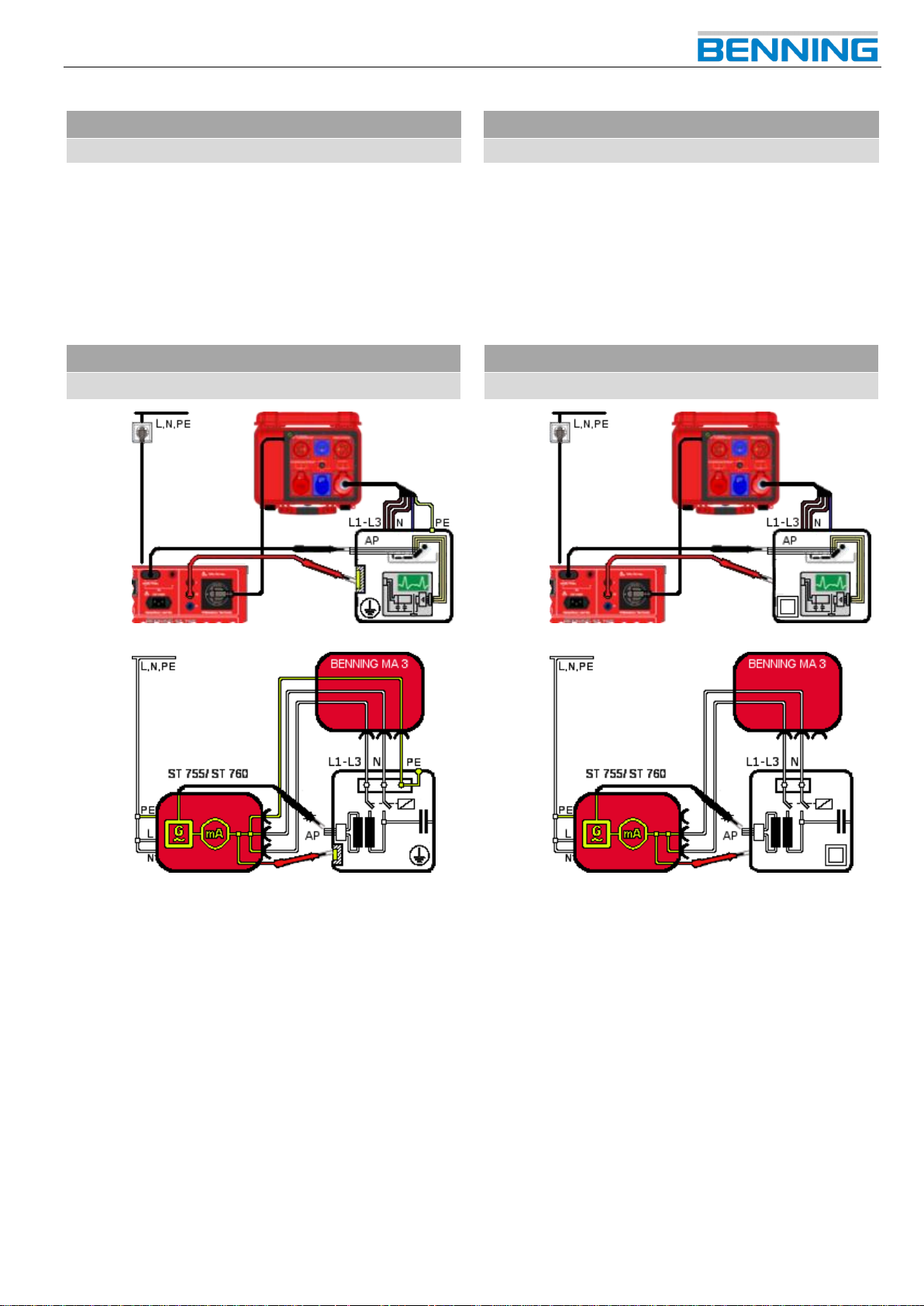

SK II; RISO; LN gegen Körper
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
SK II; RISO; LN gegen Sekundär
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
6.1.3. Ersatzableitstrommessungen
Folgende Ableit- bzw. Fehlerströme können mit dem
BENING MA 3 im Ersatzableitstrommessverfahren gemessen werden, vorausgesetzt der angeschlossene Gerätetester unterstützt diese Prüfung:
IPE-Schutzleiterstrom
IBer-Berührungsstrom
IAbl.-Geräteableitstrom
IPAbl.-Patientenableitstrom
Vor Prüfbeginn
Schalten Sie den Prüfling vom Netz frei.
Bringen Sie den Drehschalter
des BENNING MA 3 in die
Einrastposition „L1-L2-L3“
Prüfablauf VDE 0701-0702
SK I; IPE
ortsveränderlicher Prüfling
Verbinden Sie den CEE-Stecker des Prüflings mit der
CEE-Steckdose des BENNING MA 3
Starten Sie die IPE-Messung an Ihrem Gerätetester
Sie erhalten den IPE-Messwert des Prüflings
Anwendung
SK I; IPE-Schutzleiterstrom
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
Page 10
Messadapter BENNING MA 3
7
Prüfablauf VDE 0701-0702
SK I; IBer-Berührungsstrom
ortsveränderlicher Prüfling
Verbinden Sie den CEE-Stecker des Prüflings mit der
CEE-Steckdose des BENNING MA 3
Starten Sie die IBer-Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde bzw. den Prüfsonden
des Gerätetesters alle notwendigen Messpunkte
Sie erhalten den IBer -Messwert des Prüflings
Anwendung
SK I; IBer-Berührungsstrom
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
Der Berührungsstrom wird für Geräte mit SK II ermittelt,
bei denen Bedenken zur RISO-Messung bestehen und
wird zum Nachweis des ordnungsgemäßen Isoliervermögens unter Netzspannung überprüft. Dieses gilt auch für
Geräte der SK I mit berührbaren leitfähigen Teilen, die
nicht mit dem Schutzleiter verbunden sind.
Prüfablauf VDE 0751-1
SK I; IAbl-Geräteableitstrom
ortsveränderlicher Prüfling
Verbinden Sie den CEE-Stecker des Prüflings mit der
CEE-Steckdose des BENNING MA 3
Starten Sie die IAbl -Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde bzw. den Prüfsonden
des Gerätetesters alle notwendigen Messpunkte
Sie erhalten den IAbl -Messwert des Prüflings
Anwendung
SK I; IAbl-Geräteableitstrom
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
Page 11
Messadapter BENNING MA 3
8
Prüfablauf VDE 0751-1
SK I; IPAbl-Patientenableitstrom
ortsveränderlicher Prüfling
Verbinden Sie den CEE-Stecker des Prüflings mit der
CEE-Steckdose des BENNING MA 3
Starten Sie die
IPAbl
-Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde bzw. den Prüfsonden
des Gerätetesters alle notwendigen Messpunkte
Sie erhalten den IPAbl -Messwert des Prüflings
Anwendung
SK I; IPAbl-Patientenableitstrom
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
Prüfablauf VDE 0751-1
SK II; IPAbl-Patientenableitstrom
ortsveränderlicher Prüfling
Verbinden Sie den CEE-Stecker des Prüflings mit der
CEE-Steckdose des BENNING MA 3
Starten Sie die
IPAbl
-Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde bzw. den Prüfsonden
des Gerätetesters alle notwendigen Messpunkte
Sie erhalten den IPAbl -Messwert des Prüflings
Anwendung
SK II; IPAbl-Patientenableitstrom
ortsveränderlicher Prüfling
Anschlussschema
Stromlaufplan
Page 12
Messadapter BENNING MA 3
9

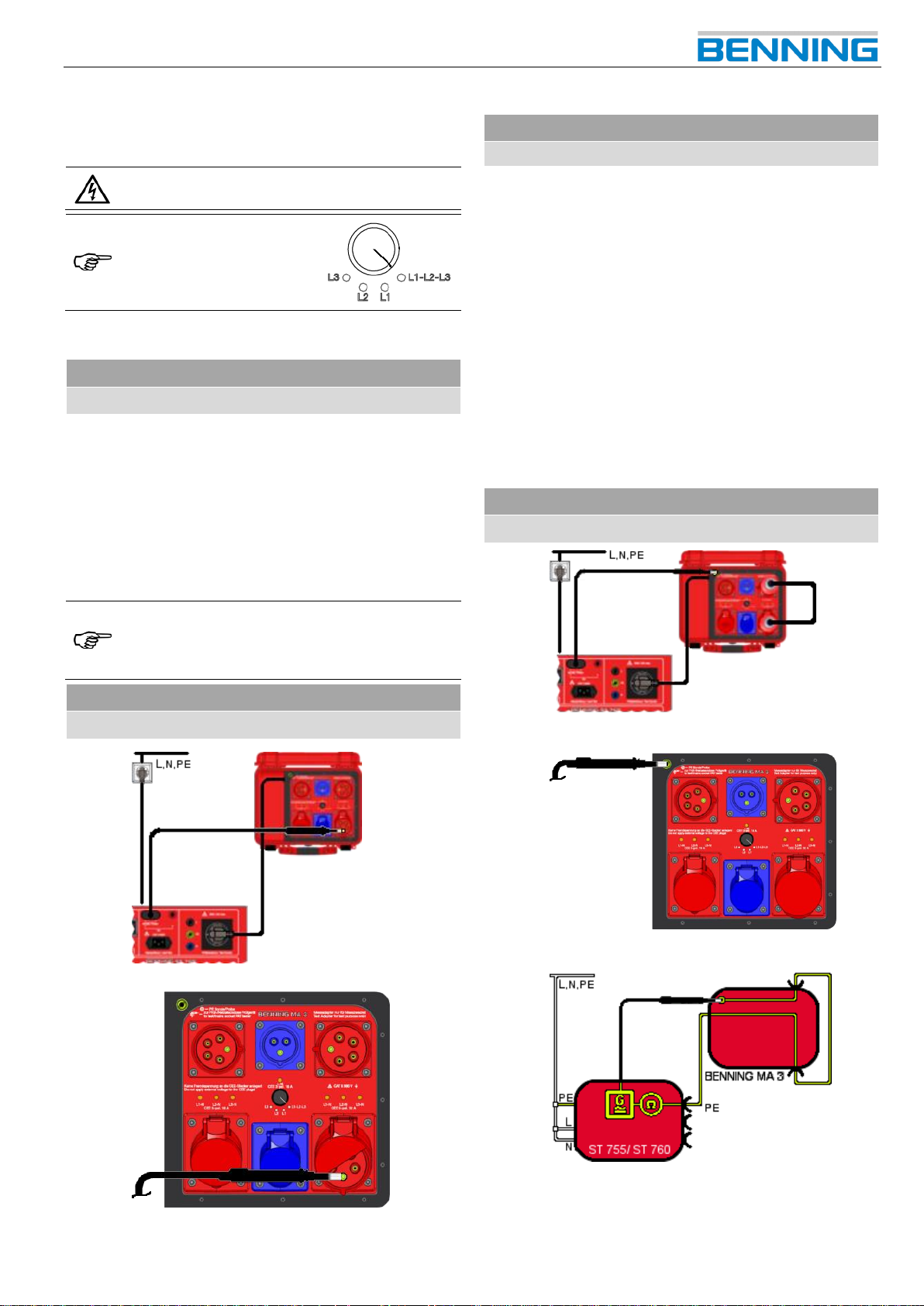

6.2. Prüfen von Verlängerungsleitungen
6.2.1. RPE – Schutzleiterwiderstand Vor Prüfbeginn
Der maximale Prüfstrom für die RPE-Messung
beträgt 10 A!
Der Drehschalter des
BENNING MA 3 kann in
jeder Einrastposition für
die RPE-Messung verwendet werden.
Ermitteln Sie vor Prüfbeginn den internen RPE-Widerstand des Messadapters.
Interner RPE-Widerstand des Messadapters
RPE-BENNING MA 3
Starten Sie die
RPE
-Messung an Ihrem Gerätetester
Berühren Sie mit der Prüfsonde des Gerätetesters
den PE-Kontakt der entsprechenden
CEE- Steckdose (s. Abbildung „RPE-BEN-
NING MA 3“)
Notieren Sie den gemessenen RPE-Wert
Folgen Sie dem Prüfablauf SK I, RPE für
„
ortsveränderliche Prüflinge
“
Der Hersteller empfiehlt, die bekannten
RPE-Messwerte aller CEE-Verbindungen des
BENNING MA 3 für zukünftige Messungen zu
notieren und dem Messadapter beizulegen.
RPE-BENNING MA 3 (bspw. CEE 5-polig, 32 A)
Messaufbau interner RPE-Widerstand des MA 3
Anschlussschema
Datailansicht
Prüfablauf VDE 0701-0702
SK I; RPE (bspw. CEE 5-polig, 32 A)
Kabelprüfung
Verbinden Sie beide Kabelanschlüsse mit den entspre-
chenden CEE- Steckdosen des BENNING MA 3
Verbinden Sie die Prüfsonde Ihres Gerätetesters mit der
PE-Buchse (s. Pos. 1, Kapitel 4) des BENNING MA 3
Starten Sie die RPE-Messung an Ihrem Gerätetester
Lesen Sie das RPE-Messergebnis auf der Anzeige des
Gerätetesters ab
Subtrahieren Sie den gemessenen RPE-Wert des
BENNING MA 3 vom RPE-Messergebnis des Prüflings
Sie erhalten den RPE-Messwert des Prüflings
Editieren Sie den RPE-Messwert im Gerätetester ent-
sprechend des errechneten Messwertes
Anwendung
SK I; RPE (bspw. CEE 5-polig, 32 A)
Kabelprüfung
Anschlussschema
Detailansicht
Stromlaufplan
Page 13
Messadapter BENNING MA 3
10

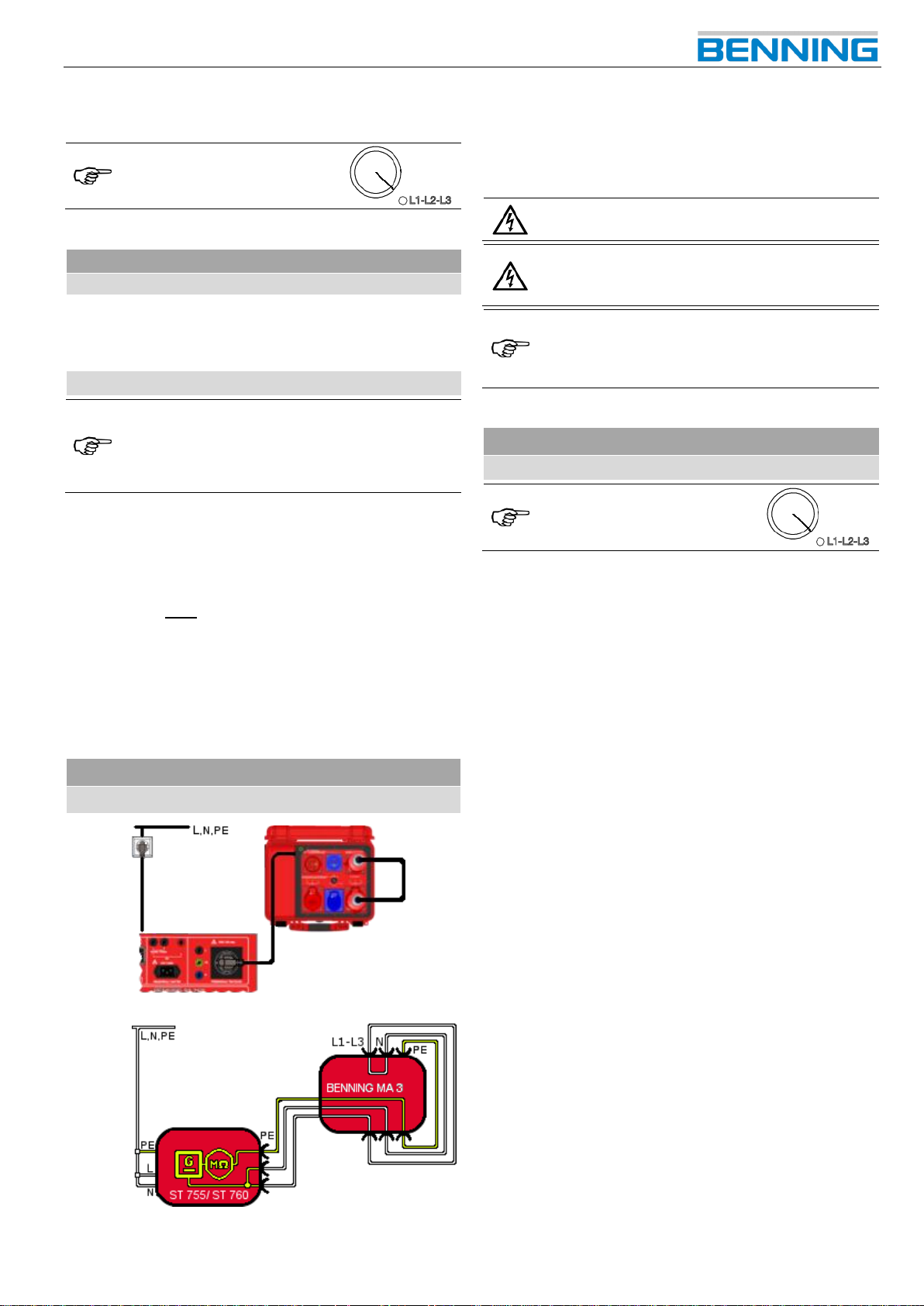

6.2.2. RISO – Isolationswiderstand Vor Prüfbeginn
Bringen Sie den Drehschalter
des BENNING MA 3 in die
Einrastposition „L1-L2-L3“
Prüfablauf VDE 0701-0702
SK I; RISO
Kabelprüfung
Verbinden Sie beide Kabelanschlüsse mit den ent-
sprechenden CEE-Steckern des BENNING MA 3
Starten Sie die RISO-Messung an Ihrem Gerätetester
Isolationsfehler
Im Fall eines Isolationsfehlers, also Unterschreiten des zulässigen Isolationswiderstandes, können Sie durch umschalten des Drehschalters den Außenleiter bestimmen, in dem
der Isolationsfehler auftritt.
Drehen Sie dazu den Drehschalter nacheinander in die
Positionen „L1“, „L2“ und „L3“ und beobachten Sie wäh-
renddessen die
RISO
-Anzeige des Gerätetesters.
1. Liegt der gemessene Isolationswiderstand innerhalb
des zulässigen Grenzbereiches, ist der angewählte Außenleiter ohne Defekt.
2. Liegt der gemessene Isolationswiderstand außerhalb
des zulässigen Grenzbereiches, ist der angewählte Außenleiter oder der Neutralleiter defekt.
3.
Liegt in jeder Einrastposition des Drehschalters ein
Fehler vor, ist der Neutralleiter betroffen.
Anwendung
SK I; RISO; LN gegen PE
Kabelprüfung
Anschlussschema
Stromlaufplan
6.2.3. Kabel – Funktions- und -Drehfeldprüfung Vor Prüfbeginn
Die Kabel-Funktions- und -Drehfeldprüfung kann für
CEE-Anschluss- und Verlängerungskabel angewendet
werden.
Der Messadapter BENNING MA 3 wird mit
Netzspannung versorgt.
Die Kabel-Funktions- und Drehfeldprüfung
darf erst nach bestandener RPE- und
RISO-Prüfung durchgeführt werden.
Für einphasige Anschluss- bzw. Verlängerungskabel (CEE-Steckdose 3-polig) muss sich
der Drehschalter in Einrastposition „L1“ bzw.
„L1-L2-L3“ stehen.
Prüfablauf
SK I; Kabel-Funktions- und -Drehfeldprüfung
Kabelprüfung
Bringen Sie den Drehschalter
des BENNING MA 3 in die
Einrastposition „L1-L2-L3“
Verbinden Sie beide Kabelanschlüsse mit den entspre-
chenden CEE-Steckdosen des BENNING MA 3
Schalten Sie Netzspannung auf die Prüfsteckdose des
Gerätetesters
Beobachten Sie die Status LED-Anzeige der entspre-
chenden CEE-Steckdose
Vergleichen Sie den angezeigten LED-Status mit der
Funktionstabelle in Kapitel 8
Drehen Sie den Drehschalter nacheinander in die Posi-
tionen „L1“, „L2“ und „L3“
Vergleichen Sie den jeweils angezeigten LED-Status
mit der Funktionstabelle in Kapitel 8
Die LED-Anzeige muss in jeder Drehschalterstellung den
Status „gut“ wiedergeben.
Page 14
Messadapter BENNING MA 3
11
7. Funktionstabelle
Dreh-
schalter-
stellung
L1-N
L2-N
L3-N
Ergebnis
L1, L2,
L3
L1, L2, L3 gut
LN-Kurzschluss o.
N-Unterbrechung
L1 unterbrochen
L2 unterbrochen
L3 unterbrochen
L1
L1 gut
L1-N Kurzschluss
oder
L1 o. N
unterbrochen
L1-L2 Kurzschluss
L1-L3 Kurzschluss
L2
L2 gut
L2-N Kurzschluss
oder
L2 o. N
unterbrochen
L1-L2 Kurzschluss
L2-L3 Kurzschluss
L3
L3 gut
L3-N Kurzschluss
oder
L3 o. N
unterbrochen
L1-L3 Kurzschluss
L2-L3 Kurzschluss
Anmerkungen zur Funktionstabelle
LED-Status = eingeschaltet
LED-Status = ausgeschaltet
8. Technische Daten
Nennspannung:
230 V ± 15 %; 50 Hz – 60 Hz
Schutzklasse
SK I nach: IEC/ EN 61010-1
Messkategorie
CAT II
Umgebungsbedingungen:
Höhe bis 2000 m ü. NN
Temperaturbereich:
Arbeitstemperatur
Lagertemperatur
0,0 °C bis 35,0 °C
-20,0 °C bis 60,0 °C
maximale rel. Feuchte:
linear abnehmend
nicht kondensierend
80,0 % bei 30,0 °C
60,0 % bei 40,0 °C
Schutzart
IP 40 bei geöffnetem Koffer
IP 67 bei geschlossenem Koffer
Abmessungen
H x B x T:
170 mm x 410 mm x 350 mm
Gewicht
4,2 kg
9. Wartung
Bezeichnung
Teilenummer
BENNING MA 3
044159
Der Messadapter BENNING MA 3 benötigt keine besondere Wartung. Achten Sie auf eine saubere und trockene
Oberfläche im Bereich der Steckkontakte. Verwenden Sie
zur Reinigung ein leicht angefeuchtetes Tuch. Vermeiden
Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln.
10. Garantiebestimmungen
Der Messadapter BENNING MA 3 unterliegt einer strengen Qualitätsprüfung. Sollten Fehler in der Funktion auftreten, gewähren wir eine Herstellergarantie von 24 Monaten. Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern das Gerät Funktionsstörungen
ohne Fremdeinwirkung zeigt und es ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen.
Page 15
Messadapter BENNING MA 3
12
11. Ansprechpartner im Bereich Service
Ersatzteilmanagement
Telefon: +49 2871 93-553
E-Mail: [email protected]
Generelle Servicefragen
Telefon: +49 2871 93-556
E-Mail: [email protected]
Retourenmanagement
Telefon: +49 2871 93-554
E-Mail: [email protected]
Schulungsmanagement
Telefon: +49 2871 93-557
E-Mail: [email protected]
Technischer Support
Telefon: +49 2871 93-555
E-Mail: [email protected]
Page 16
Text
und
Abbildungen
entsprechen
dem
technischen
Stand bei
Drucklegung.
Technische
Änderungen
vorbehalten.
Keine
Haftung
für Druckfehler
Support / Helpdesk
BENNING Helpdesk-Team
Telefon: +49 2871 93-555
Telefax: +49 2871 93-417
E-Mail: [email protected]
Internet: www.benning.de
Loading...
