Page 1
Návod k obsluze
Zakružovačka profilů a trubek
PRM 30 F
PRM 31 F
PRM 35 F
PRM 30 F
PRM F
Page 2
Identifikace výrobku Zakružovačka profilů a trubek
PRM 30 F Objednací číslo: 381 2030
PRM 31 F Objednací číslo: 381 2031
PRM 35 F Objednací číslo: 381 2035
Výrobce Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
D-96103 Hallstadt
Údaje o návodu k obsluze Překlad originálního návodu k obsluze
Datum vydání: 27.04.2015
Verze: 1.01
Autorská práva Copyright © 2015 Stürmer Maschinen GmbH, Hallstadt, Německo.
Obsah tohoto návodu k obsluze je chráněný autorskými právy.
Jeho použití je dovoleno v rámci použití stroje
Technické změny a chyby jsou vyhrazeny.
PRM F | Verze 1.01 | D
Page 3
Obsah
1 Úvod .....................................................................................4
1.1 Autorská práva...................................................................................... 4
1.2 Zákaznický servis.................................................................................. 4
1.3 Omezení odpovědnosti......................................................................... 4
2 Bezpečnost ..........................................................................5
2.1 Bezpečnostní pokyny............................................................................5
2.2 Odpovědnost provozovatele ................................................................. 6
2.3 Požadavky na personál......................................................................... 6
2.3.1 Kvalifikace ......................................................................................6
2.4 Osobní ochranné pomůcky ...................................................................7
2.5 Výstražné štítky..................................................................................... 8
2.6 Bezpečnostní prvky............................................................................... 8
2.6.1 Instalované bezpečnostní prvky .....................................................8
3 Správný účel použití ...........................................................9
4 Technická data ....................................................................9
4.1 Typový štítek.......................................................................................10
5 Přeprava, balení a skladování ..........................................10
5.1 Dodání a přeprava .............................................................................. 10
5.2 Balení..................................................................................................11
5.3 Skladování .......................................................................................... 11
6 Popis stroje........................................................................12
6.1 Rozsah dodávky .................................................................................12
7 Montáž ................................................................................13
7.1 Ustavení..............................................................................................13
8 Uvedení do provozu ..........................................................17
8.1 Zapojení zakružovačky do elektrické sítě ........................................... 19
9 Provoz ................................................................................20
9.1 Ovládací prvky .................................................................................... 21
9.2 Montáž standardních zakružovacích kladek....................................... 22
9.3 Nastavení bočních kladek................................................................... 23
9.4 Zakružování profilů ............................................................................. 23

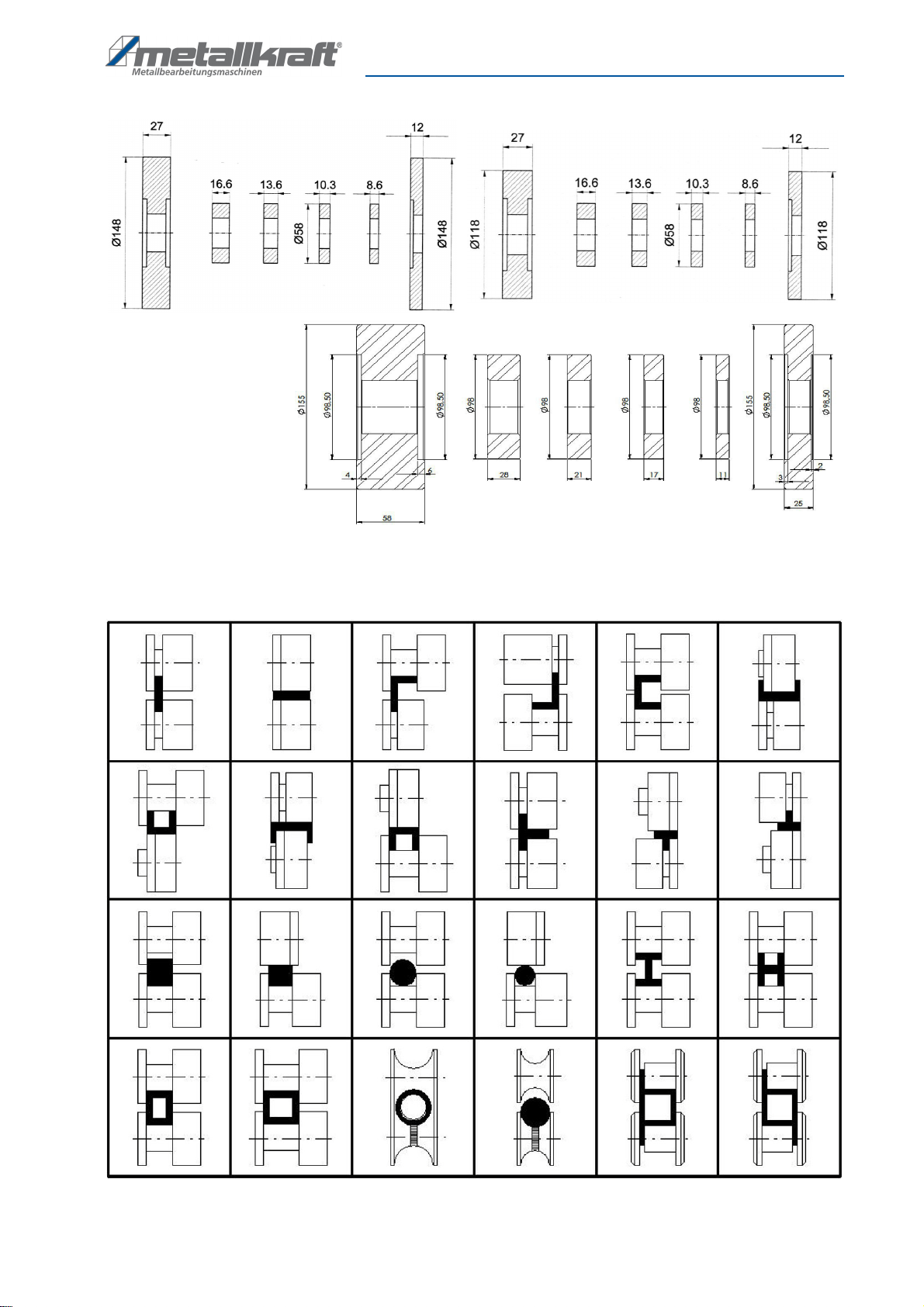

9.5 Zakružovací kladky ............................................................................. 25
9.6 Příklady použití zakružovacích kladek ................................................ 27

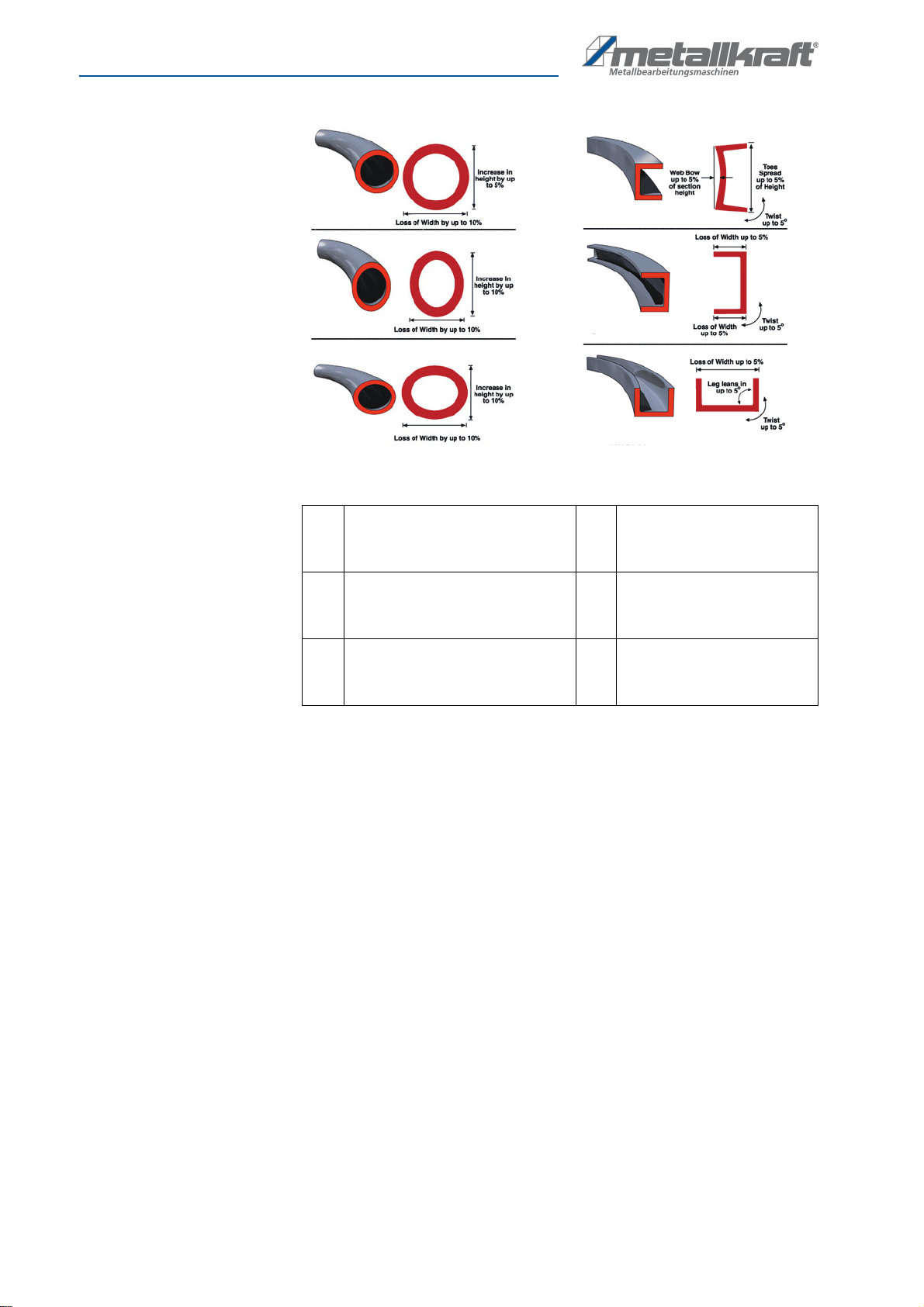

9.7 Zakružovací tolerance různých profilů ................................................28
10 Čistění a údržba...............................................................30
10.1 Čistění............................................................................................... 30
10.2 Mazání .............................................................................................. 31

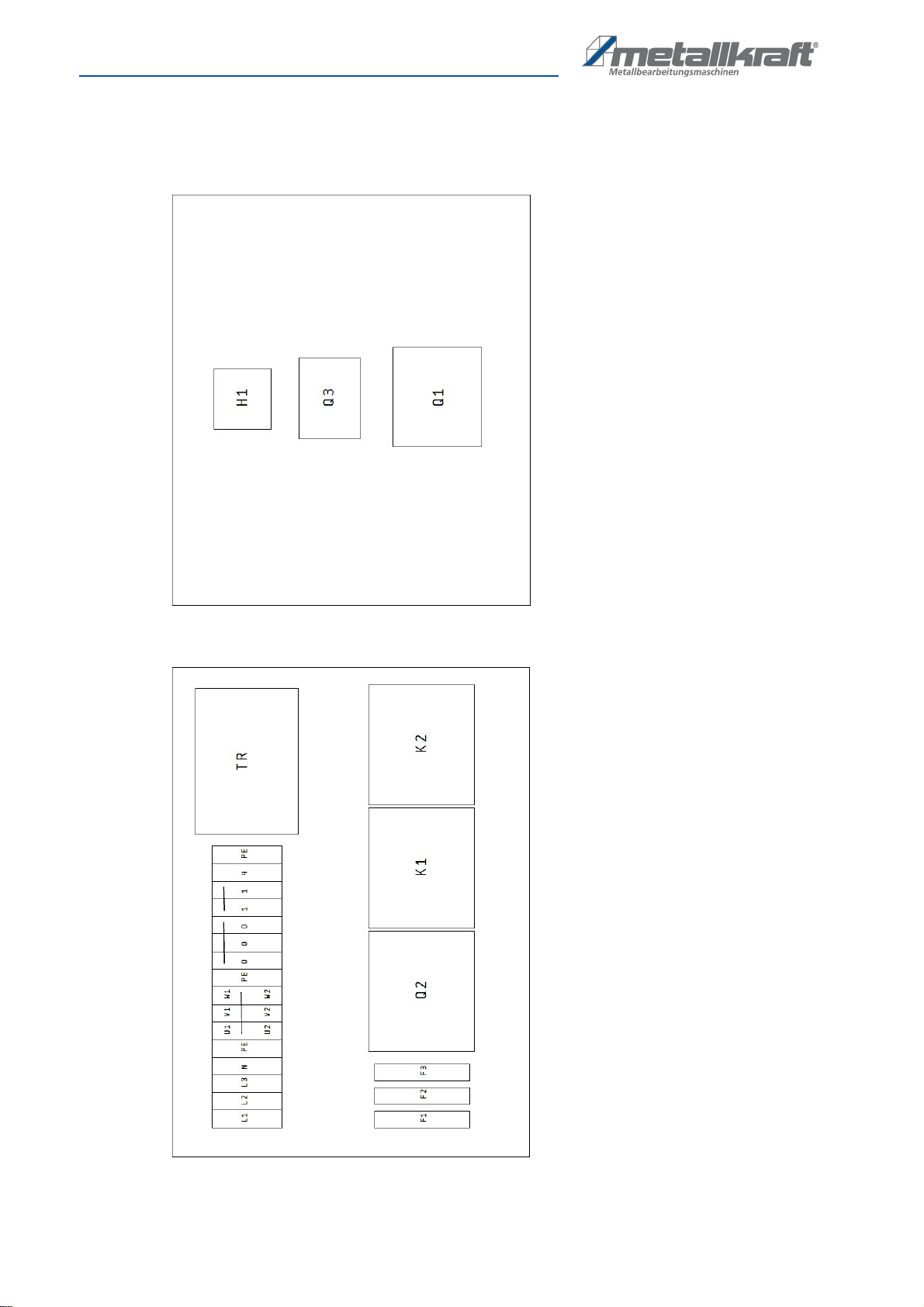

10.3 Čistění elektrorozvaděče .................................................................. 31
10.4 Poruchy, možné příčiny a jejich řešení .............................................32
11 Likvidace vyřazeného stroje ..........................................32
11.1 Vyjmutí z provozu ............................................................................. 32
11.2 Likvidace elektrických strojů ............................................................. 33
11.3 Likvidace maziv................................................................................. 33
12 Náhradní díly....................................................................33
12.1 Objednání náhradních dílů................................................................ 34

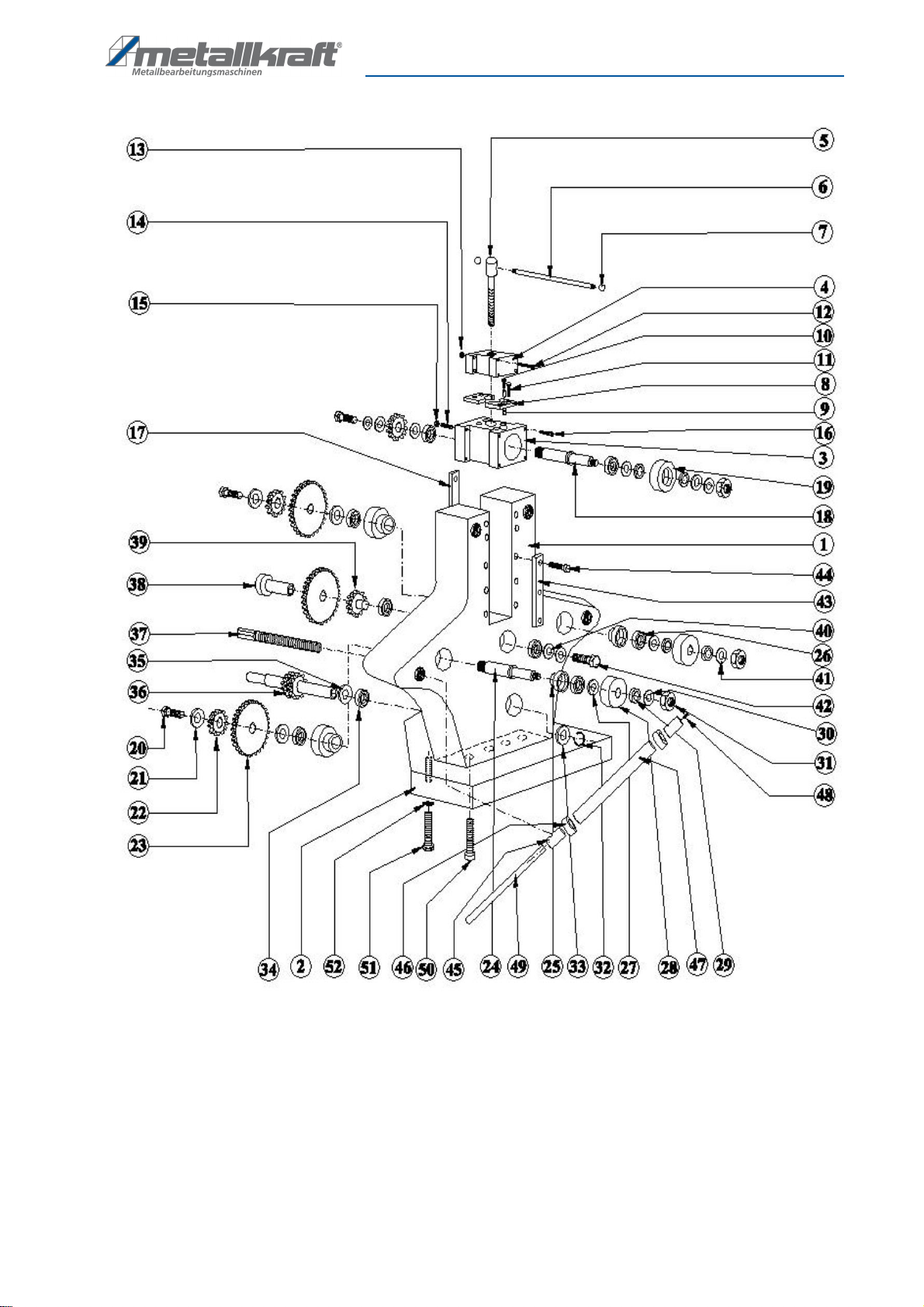

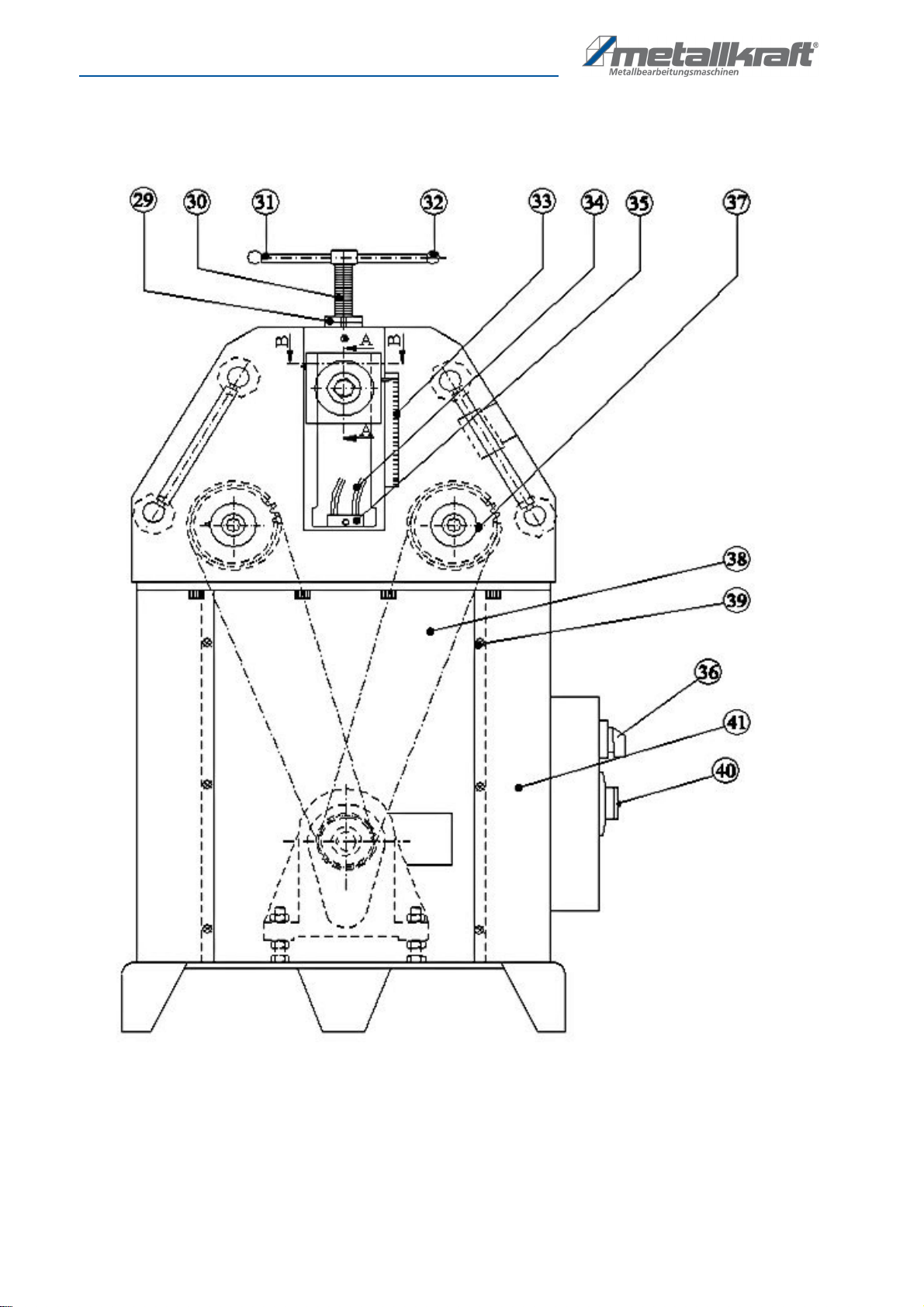

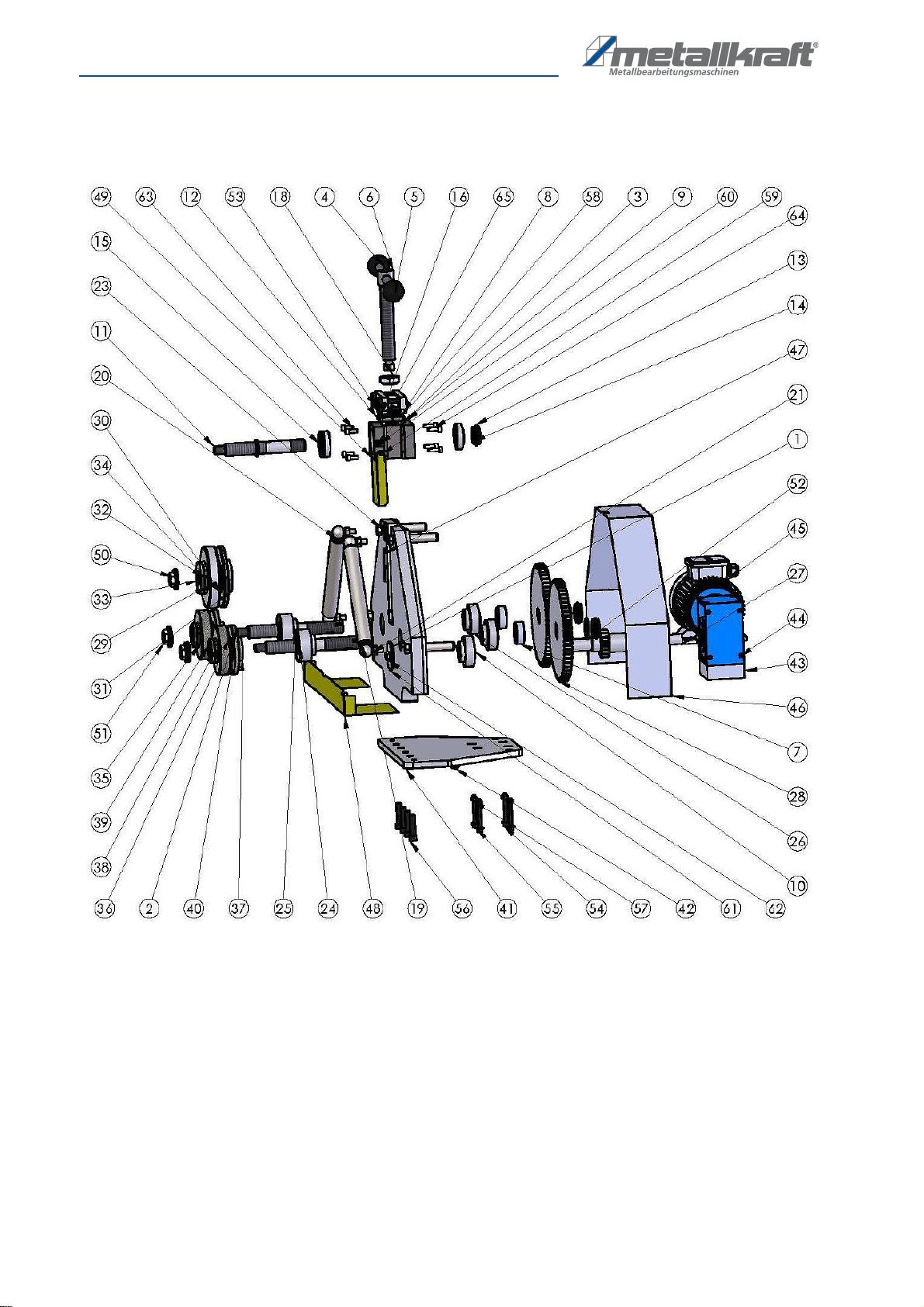

12.2 Rozpadová schémata PRM 30 F......................................................35
12.3 Rozpadové schéma PRM 31 F ........................................................ 37
12.4 Rozpadové schéma PRM 35 F ........................................................ 38
13 Schémata zapojení ..........................................................40
13.1 Schéma zapojení PRM 30 F ........................................................... 40
13.2 Schémata zapojení PRM 31 F ........................................................42
13.3 Schéma zapojení PRM 35 F ........................................................... 44
14 ES - Prohlášení o shodě .................................................46
PRM F | Verze 1.01 | CZ 3
Page 4
0.1 Autorská práva
Úvod
Vážený zákazníku, děkujeme Vám za zakoupení zakružovačky profilů a trubek od firmy Metallkraft a jsme přesvědčeni, že jste tím učinili správnou volbu.
Před uvedením stroje do provozu si pečlivě přečtěte tento návod
k obsluze.
Najdete v něm informace o správném uvedení stroje do provozu, jeho účelu
použití, stejně jako informace o bezpečném a efektivním provozu a údržbě.
Návod k obsluze je nedílnou součástí stroje. Uchovávejte ho proto vždy
na pracovišti. Mimo pokyny tohoto návodu se také řiďte obecně platnými bezpečnostními předpisy.
Ilustrace v tomto návodu k obsluze slouží k základnímu porozumění a mohou
se v detailech od skutečnosti lišit.
Obsah tohoto návodu k obsluze je chráněný autorskými právy. Jeho použití je
dovoleno v rámci použití stroje. Jakékoli další použití není bez písemného
souhlasu výrobce povoleno.
0.2 Zákaznický servis
0.3 Omezení odpovědnosti
Pro technické informace prosím kontaktujte Vašeho prodejce nebo náš zákaznický servis.
První hanácká BOW spol. s r.o.
Příčná 84/1
779 00 Olomouc
Tel: + 420 585 378 012
Fax: + 420 585 378 013
Email: [email protected]
Web: www.bow.cz
Máme vždy zájem o informace a zkušenosti z provozu, které mohou být cenné
pro zlepšení našich výrobků.
Veškeré informace a pokyny v tomto návodu byly vypracované v souladu
s platnými normami a předpisy, při známém stavu techniky a dlouholetých
znalostech a zkušenostech.
V některých případech výrobce nenese žádnou odpovědnost za škody a to při:
- nedodržení těchto pokynů,
- nesprávném použití stroje,
- použití nepovolaných pracovníků,
- neoprávněných úpravách a technických změnách,
- použití neoriginálních náhradních dílů.
Skutečný vzhled výrobku se může v důsledku technických změn lišit od uvedených vyobrazení.
4 PRM F | Verze 1.01 | CZ
Page 5
1Bezpečnost
1.1 Bezpečnostní pokyny
Bezpečnost
Tato kapitola poskytuje přehled všech důležitých bezpečnostních prvků stroje,
které zajišťují bezpečnost osob i bezporuchový provoz stroje. Další bezpeč-
nostní pokyny najdete v jednotlivých kapitolách, ke kterým se vztahují.
Bezpečnostní pokyny jsou v tomto návodu k obsluze označené symboly. Bezpečnostním pokynům předchází signálová slova, která vyjadřují rozsah nebezpečí.
POZOR!
Tato kombinace symbolu a signálového slova upozorňuje
na nebezpečnou situaci, která by mohla vést ke smrti nebo
vážným zraněním.
VAROVÁNÍ!
Tato kombinace symbolu a signálového slova upozorňuje
na možnou nebezpečnou situaci, která by mohla vést
ke smrti nebo vážným zraněním.
NEBEZPEČÍ!
Tato kombinace symbolu a signálového slova upozorňuje
na možnou nebezpečnou situaci, která by mohla vést k lehkému zranění. Tato kombinace symbolu a signálového slova
upozorňuje na možnou nebezpečnou situaci, která by mohla
vést k lehkému zranění.
POZOR!
Tato kombinace symbolu a signálového slova upozorňuje
na možnou nebezpečnou situaci, která by mohla vést
ke škodám na majetku nebo životním prostředí.
UPOZORNĚNÍ!
Tato kombinace symbolu a signálového slova upozorňuje
na možnou nebezpečnou situaci, která by mohla vést ke škodám na majetku nebo životním prostředí.
Tipy a doporučení
Abyste snížili rizika a vyhnuli se nebezpečným situacím, řiďte se bezpečnost-
ními pokyny, které jsou uvedeny v tomto návodu k obsluze.
PRM F | Verze 1.01 | CZ 5
Tipy a doporučení
Tento symbol upozorňuje na užitečné tipy a doporučení
pro lepší a účinnější provoz bez závad.
Page 6
Bezpečnost
1.2 Odpovědnost provozovatele
Provozovatel Provozovatel je osoba, která provozuje zařízení pro komerční nebo obchodní
účely a nese právní odpovědnost za ochranu uživatelů, zaměstnanců nebo
třetích stran.
Povinnosti provozovatele Pokud se stroj používá pro komerční účely, je provozovatel ze zákona odpo-
vědný zajistit pracovní bezpečnost. Proto je třeba dodržovat bezpečnostní
předpisy a pokyny uvedené v tomto návodu k obsluze, stejně jako obecné
bezpečnostní předpisy, předpisy pro ochranu životního prostředí a prevenci
nehod. Zejména platí následující:
- Provozovatel se musí informovat o platných bezpečnostních předpisech
a ohodnotit další rizika, která mohou vzniknout při zvláštních pracovních
podmínkách. Poté z těchto informací musí vytvořit provozní pokyny pro
provoz stroje.
- Provozovatel musí během celé doby provozu stroje kontrolovat, zda provozní pokyny odpovídají aktuálnímu stavu předpisů a upravovat pokyny
dle potřeby.
- Provozovatel je zodpovědný za instalaci, provoz, řešení závad, údržbu
a čistění stroje.
- Provozovatel musí zajistit, aby si všechny osoby, které mají co do činění
se strojem, přečetly a porozuměly tomuto návodu k obsluze. Musí také
zajistit pravidelné školení personálu a informovat personál o možných
rizicích.
- Provozovatel musí poskytnout požadované bezpe
a dohlížet na jeho používání.
čnostní vybavení
1.3 Požadavky na personál
1.3.1Kvalifikace
Dále je také provozovatel zodpovědný za udržování bezvadného technického
stavu stroje. Proto platí následující:
- Provozovatel musí zajistit, aby se dodržovaly předepsané intervaly
pro údržbu.
- Provozovatel musí nechat pravidelně kontrolovat funkčnost a úplnost
všech bezpečnostních prvků.
Různé činnosti uvedené v tomto návodu k obsluze vyžadují různé kvalifikace
pracovníků.
VAROVÁNÍ!
Nebezpečí při nedostatečné kvalifikaci personálu!
Nedostatečně kvalifikovaný personál nemusí rozpoznat
možná rizika při zacházení se strojem, a tím vystavit sebe a
ostatní osoby nebezpečí těžkých zranění, či dokonce smrti.
- Všechny práce smí provádět pouze kvalifikované osoby.
- Nedostatečně kvalifikované osoby musí zůstat mimo pracovní prostor.
Pro všechny práce jsou vhodní pouze ti pracovníci, od nichž lze očekávat,
že práci spolehlivě provedou. Osoby, jejichž pozornost je ovlivněna léky, alko-
holem, či drogami, nesmí být připuštěny ke stroji.
Níže jsou uvedeny potřebné kvalifikace personálu pro jednotlivé činnosti:
6 PRM F | Verze 1.01 | CZ
Page 7
Bezpečnost
Obsluha stroje Obsluha stroje musí být poučená provozovatelem o jednotlivých činnostech
a možných rizicích při nesprávném chování. Činnosti, které nespadají do normálního provozu stroje, smí obsluha vykonat pouze, pokud jsou uvedeny
v tomto návodu k obsluze a provozovatel stroje je s nimi seznámený.
Elektrikáři Elektrikáři jsou na základě svého odborného vzdělání, znalostí a zkušeností,
stejně jako znalosti příslušných norem a ustanovení schopní provádět příslušné práce na elektrických zařízeních, rozpoznat možná rizika a vyhnout se
jim.
Kvalifikovaní pracovníci Kvalifikovaní pracovníci jsou na základě svého odborného vzdělání a zkuše-
ností, stejně jako znalostí příslušných norem a ustanovení, schopní provádět
příslušné práce, rozpoznat možná rizika a vyhnout se jim.
Výrobce Některé práce smí provádět pouze kvalifikovaní pracovníci výrobce. Jiní pra-
covníci nejsou oprávněni tyto práce provádět. Pro provedení těchto prací kontaktujte Vašeho prodejce.
1.4 Osobní ochranné pomůcky
Osobní ochranné pomůcky slouží k ochraně bezpečnosti a zdraví obsluhy
stroje. Personál musí během práce se strojem tyto pomůcky používat
dle pokynů tohoto návodu k obsluze.
Následující symboly označují jednotlivé ochranné pomůcky:
Ochranná sluchátka
Ochranná sluchátka chrání uši před nadměrným hlukem.
Ochranné brýle
Ochranné brýle chrání oči před odlétnutými díly a postříkání
kapalinou.
Ochranné rukavice
Ochranné rukavice chrání ruce před ostrými hranami, stejně
jako třením, opotřebením nebo hlubšími zraněními.
Pracovní obuv
Pracovní obuv chrání nohy před rozdrcením, pádem před-
mětů a uklouznutím na kluzkém povrchu.
Pracovní oděv
Pracovní oděv je přiléhavý oděv s nízkou pevností v tahu.
PRM F | Verze 1.01 | CZ 7
Page 8
Bezpečnost
12
3
1.5 Výstražné štítky
Na zakružovačce jsou umístěny výstražné štítky (obr. 1), které musíte respektovat.

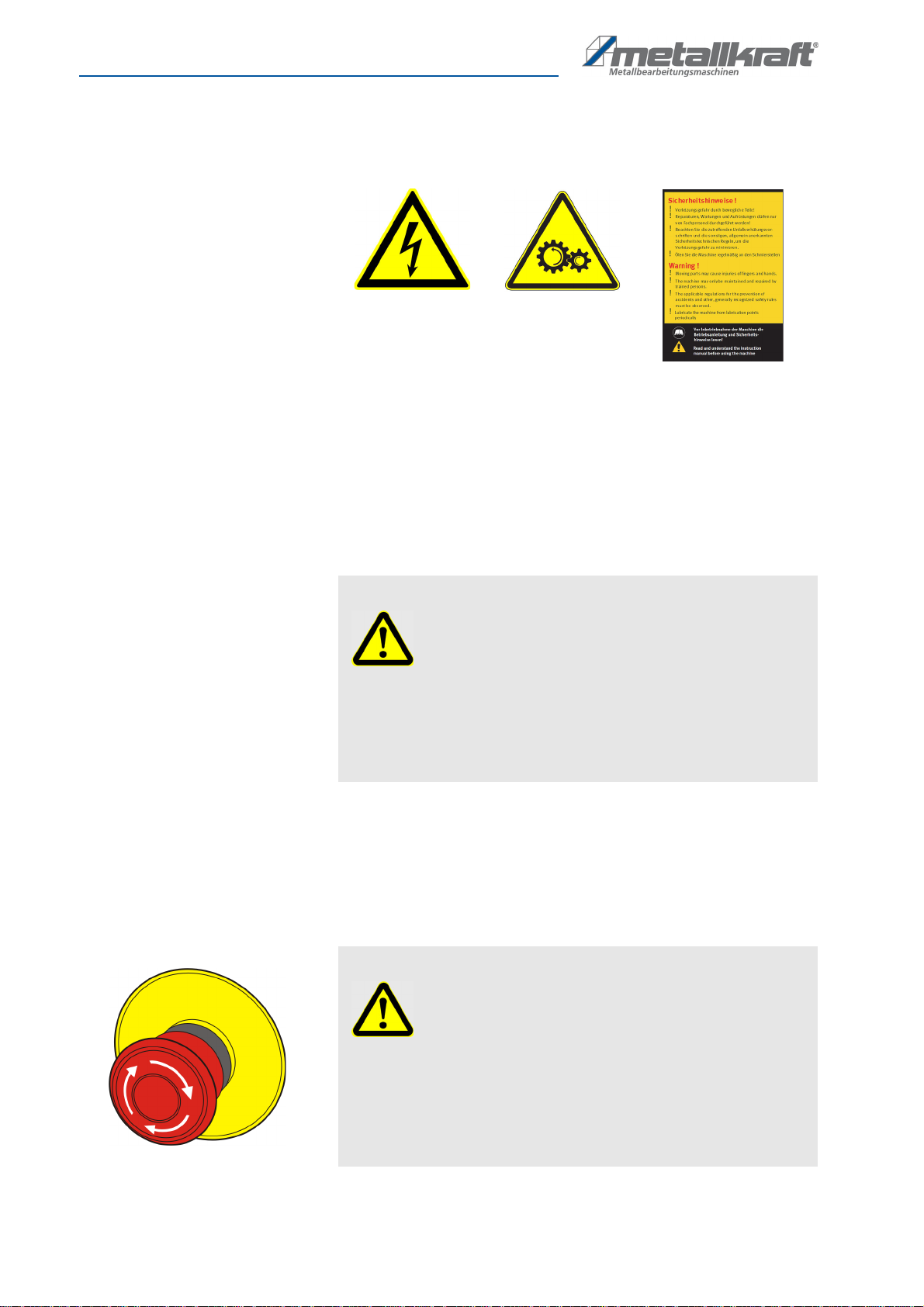

Obr. 1: Výstražné štítky - 1 Varování před nebezpečným elektrickým proudem - 2 Varování
před otáčejícími se díly, nebezpečí skřípnutí při zakružování - 3 Bezpečnostní pokyny
Výstražné štítky umístěné na stroji nesmíte odstranit. Poškozené nebo chybě-
jící výstražné štítky mohou vést k poškození či nebezpečným situacím. Ihned
je proto nahraďte novými štítky. Pokud nejsou štítky snadno rozpoznatelné
a čitelné, postavte stroj mimo provoz, dokud je nenahradíte novými štítky.
1.6 Bezpečnostní prvky
VAROVÁNÍ!
Vážné nebezpečí při nefunkčních bezpečnostních
prvcích!
Při nefunkčních bezpečnostních prvcích hrozí nebezpečí
vážného zranění až smrti.
- Před začátkem práce zkontrolujte, zda jsou všechny bezpečnostní prvky správně nainstalované a funkční.
- Nikdy neobcházejte bezpečnostní prvky.
- Ujistěte se, že jsou všechny bezpečnostní prvky přístupné.
1.6.1Instalované bezpečnostní prvky
Nouzový vypínač Nouzový vypínač (obr. 2), který se nachází na ovládacím pultu, stlačte a stroj
se ihned zastaví. Přívod energie se vypne nebo bude pohon mechanicky
oddělen. Po stisknutí nouzového vypínače je třeba jej otočit, aby bylo možné
stroj opět zapnout.
VAROVÁNÍ!
Obr. 2: Nouzový vypínač
8 PRM F | Verze 1.01 | CZ
Vážné nebezpečí při nekontrolovaném opětovném
zapnutí!
Nekontrolované opětovné zapnutí stroje může vést k vážnému zranění či dokonce ke smrti.
- Před opětovným zapnutím stroje se přesvědčte, že byla
odstraněna příčina nouzového vypnutí stroje a že jsou
všechny bezpečnostní prvky funkční a k dispozici.
- Nouzový vypínač odblokujte až tehdy, když nehrozí žádné
nebezpečí.
Page 9
2 Správný účel použití
Správný účel použití
Zakružovačka profilů a trubek slouží výhradně k ohýbání profilů, trubek a
plných materiálů do oblouku. Dbejte prosím na to, že určité profily a materiály
vyžadují speciální kladky, které nejsou standardně ke stroji dodávány.
Při zpracovávání profilů a materiálů musíte vždy použít vhodné kladky.
Ke správnému účelu použití stroje patří také dodržování všech údajů a pokynů
uvedených v tomto návodu k obsluze. Každé jiné použití je považované
za nesprávné použití.
VAROVÁNÍ!
Nebezpečí při nesprávném použití!
Nesprávné použití stroje může vést k nebezpečným situacím.
- Stroj provozujte pouze v předepsaném rozsahu výkonu,
který je uvedený v technických datech.
- Nikdy neobcházejte nebo nevyřazujte bezpečnostní prvky
z provozu.
- Stroj provozujte pouze v bezvadném technickém stavu.
Svévolně provedené přestavby nebo změny stroje mohou zneplatnit ES prohlášení o shodě a jsou proto zakázané. Výrobce nepřebírá záruku za škody
při konstrukčních či technických změnách stroje.
Nesprávné použití stroje stejně jako nerespektování bezpečnostních předpisů
či pokynů uvedených v tomto návodu k obsluze vede k ukončení záruky
a odpovědnosti výrobce za způsobené škody či poranění!
3 Technická data
Obecná data PRM 30 F PRM 31 F PRM 35 F
Průměr hřídelí 30 mm 30 mm 50 mm
Průměr horní kladky 148 mm 148 mm 155 mm
Průměr spodních kladek 118 mm 118 mm 155 mm
Max. otáčky 12 ot./min 12 ot./min 9 ot./min
Rozměry 650 x 500 x 1400 mm 600 x 800 x 1450 mm 1000 x 750 x 1400 mm
Hmotnost 220 kg 220 kg 400 kg
Výkon motoru 0,8 kW 0,85 kW 1,5 kW
Provozní napětí 400 V 400 V 400 V
Frekvence 50 Hz 50 Hz 50 Hz
Počet fází 3 3 3
PRM F | Verze 1.01 | CZ 9
Page 10
Přeprava, balení a skladování
3.1 Typový štítek
Na stroji je umístěný typový štítek s následujícími údaji a označením CE
(obr. 3).

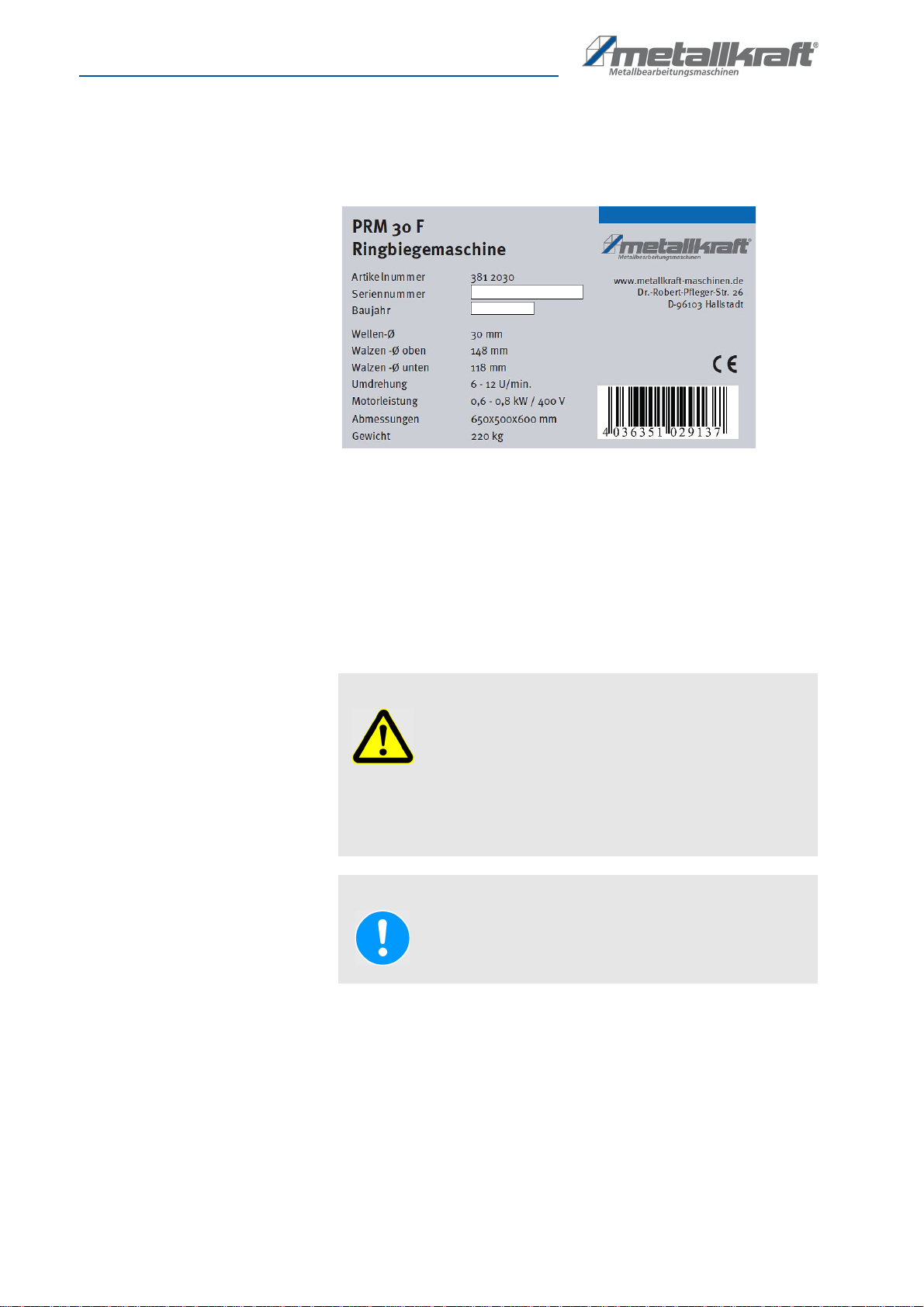

Obr. 3: Typový štítek a označení CE zakružovačky PRM 30 F
4Přeprava, balení a skladování
4.1 Dodání a přeprava
Dodání Po dodání stroje zkontrolujte, zda nedošlo k jeho poškození během přepravy.
Pokud došlo k poškození stroje, ihned to oznamte přepravci a prodejci.
Přeprava
VAROVÁNÍ!
Vážné nebezpečí!
Při nerespektování hmotnosti stroje při přepravě či zvedání
se může stroj naklopit či převrátit.
- Dbejte na dostatečnou nosnost zvedacích zařízení při zvedání stroje.
- Zkontrolujte bezvadný stav zvedacích zařízení a prostředků.
UPOZORNĚNÍ!
Při přepravě stroje může dojít k vylití oleje. Zajistěte stroj
apřijměte nezbytná opatření, aby nedošlo ke znečištění
životního prostředí.
Stroj smíte přepravovat pouze s vypnutým motorem.
Stroj smí nakládat a vykládat pouze kvalifikovaní pracovníci.
Přeprava stroje pomocí paletového nebo vysokozdvižného vozíku:
Stroj je připevněný na paletě, takže jej lze přepravovat pomocí paletového
nebo vysokozdvižného vozíku.
10 PRM F | Verze 1.01 | CZ
Page 11
Obr. 4: Přeprava zakružovačky
Přeprava, balení a skladování
Přeprava stroje pomocí jeřábu:
POZOR!
Vážné nebezpečí při zřícení nákladu!
Spadnutí či zřícení nákladu může vést k těžkým zraněním
či dokonce ke smrti.
- Nikdy se nepohybujte pod zvednutým nákladem.
- Pečlivě náklad upevněte.
- Při opuštění pracoviště náklad spusťte na zem.
Stroj je třeba umístit na požadované místo pomocí jeřábu. Stroj musí být řádně
připevněn dle předpisů (obr. 4). Využijte pro tento účel závěsné body břemene
na zakružovačce.
Všechny kladky a kryty musí být během přepravy připevněné k rámu stroje.
4.2 Balení
4.3 Skladování
Stroj se nesmí během přepravy houpat!
Všechny použité materiály pro balení zařízení jsou recyklovatelné a musí
proto dojít k jejich hmotné recyklaci.
Papír a kartony odevzdejte do sběrny papíru.
Fólie jsou vyrobeny z polyethylenu (PE) a výplňové části z polystyrenu (PS).
Stroj řádně vyčistěte před tím, než jej uskladníte v suchém, čistém a bezprašném prostoru při teplotách nad bodem mrazu. Stroj nesmí být skladován
ve stejné místnosti s oxidačními chemikáliemi.
Pokud je třeba stroj skladovat ve vlhkém prostředí, musíte ochránit všechny
elektrické díly. Všechny lesklé kovové části nakonzervujte proti zrezivění
vhodným konzervačním prostředkem.
PRM F | Verze 1.01 | CZ 11
Page 12

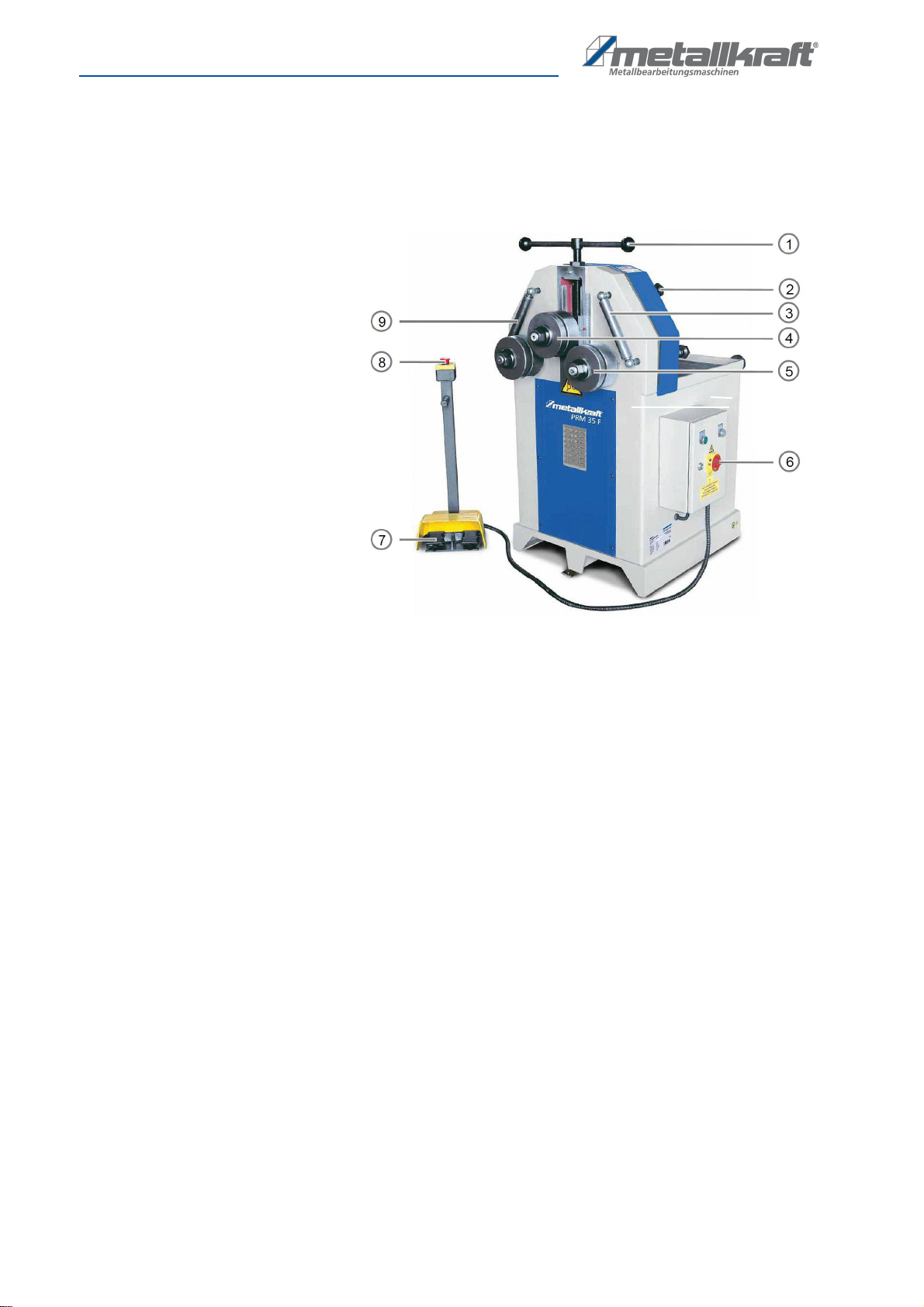

Popis stroje
1 Vřeteno pro výškové nastavení
horní kladky
2 Stavěcí šroub boční
vodicí hřídele
3 Pravá boční vodicí hřídel
4 Horní kladka
5 Pravá dolní kladka
6 Hlavní vypínač
7 Ovládací pult s pedály
8 Nouzový vypínač
9 Levé boční vodicí hřídel
5 Popis stroje
Obrázky uvedené v tomto návodu k obsluze slouží k základnímu pochopení a mohou se v detailech lišit od skutečnosti.
Obr. 5: Ovládací prvky zakružovačky PRM 35 F
5.1 Rozsah dodávky
Standardní příslušenství - je součástí dodávky
Volitelné příslušenství - není součástí dodávky
Zakružovačka je dodávána s:
- Standardní tvrzené zakružovací kladky
- 2 poháněné kladky
- Mechanicky nastavitelná horní kladka
- Kalené a broušené hřídele ze speciální oceli
- Boční vodicí plynule nastavitelné kladky pro zakružování spirál
- Možnost práce v horizontální i vertikální poloze
- Samostatný ovládací pult s nožními pedály
- Návod k obsluze
K zakružovačce si můžete objednat následující příslušenství:
- Ovládací pult s digitálním odměřováním
- Speciální boční vodicí kladky pro úhlové zakružování
- Zakružovací kladky pro ocel
- Umělohmotné zakružovací kladky pro hliník
- Kladky atypických velikostí
- Nástroj pro zkrucování tyčí
- Nástroj pro zakružování spirál
12 PRM F | Verze 1.01 | CZ
Page 13
6Montáž
6.1 Ustavení
Montáž
Požadavky na místo ustavení
VAROVÁNÍ!
Vážné nebezpečí!
Přetížení střešních konstrukcí může vést k vážným zraněním a škodám na majetku!
- Při ustavení stroje na stropní či střešní konstrukce je třeba
brát v potaz veškeré dynamické zatížení, které musí konstrukce unést.
UPOZORNĚNÍ!
Poškození majetku způsobené nerovným podkladem!
Nerovný podklad může způsobit deformace uvnitř stroje.
To také vede k nepřesným výsledkům tváření obrobku.
- Stroj ustavte pouze na volné a rovné plochy.
Pro zajištění dobré funkčnosti stroje, stejně jako dosažení jeho dlouhé životnosti, musí místo ustavení splňovat následující kritéria:
- Podklad musí být rovný, pevný a bez vibrací.
- Podklad nesmí propouštět maziva.
- Místo ustavení musí být suché a dobře větrané.
- V okolí stroje nesmí být provozovány žádné stroje, které vytvářejí prach
a třísky.
- Zajistěte dostatečný prostor pro obsluhu stroje, přepravu materiálu,
stejně jako nastavovací práce a údržbu.
- Pro místo ustavení musíte zajistit dostatečné osvětlení.
PRM 30 F Zakružovačka PRM 30 F ja vybavená sklopnou strojní hlavou a lze jí tak použít
v horizontální i vertikální poloze. Respektujte prosím následující rozměrové
údaje, které se vztahují na pracoviště (obr. 6 a 7).

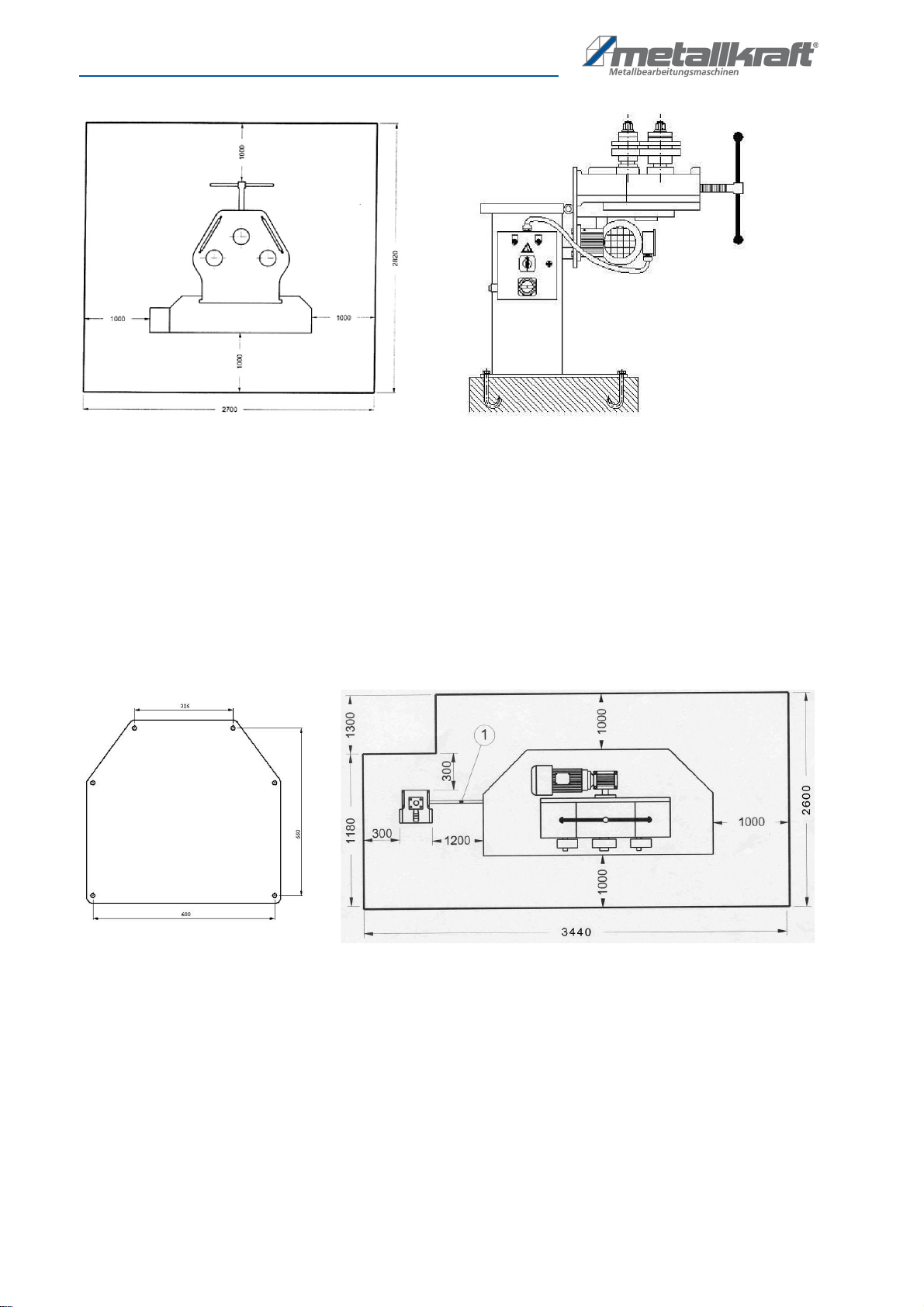

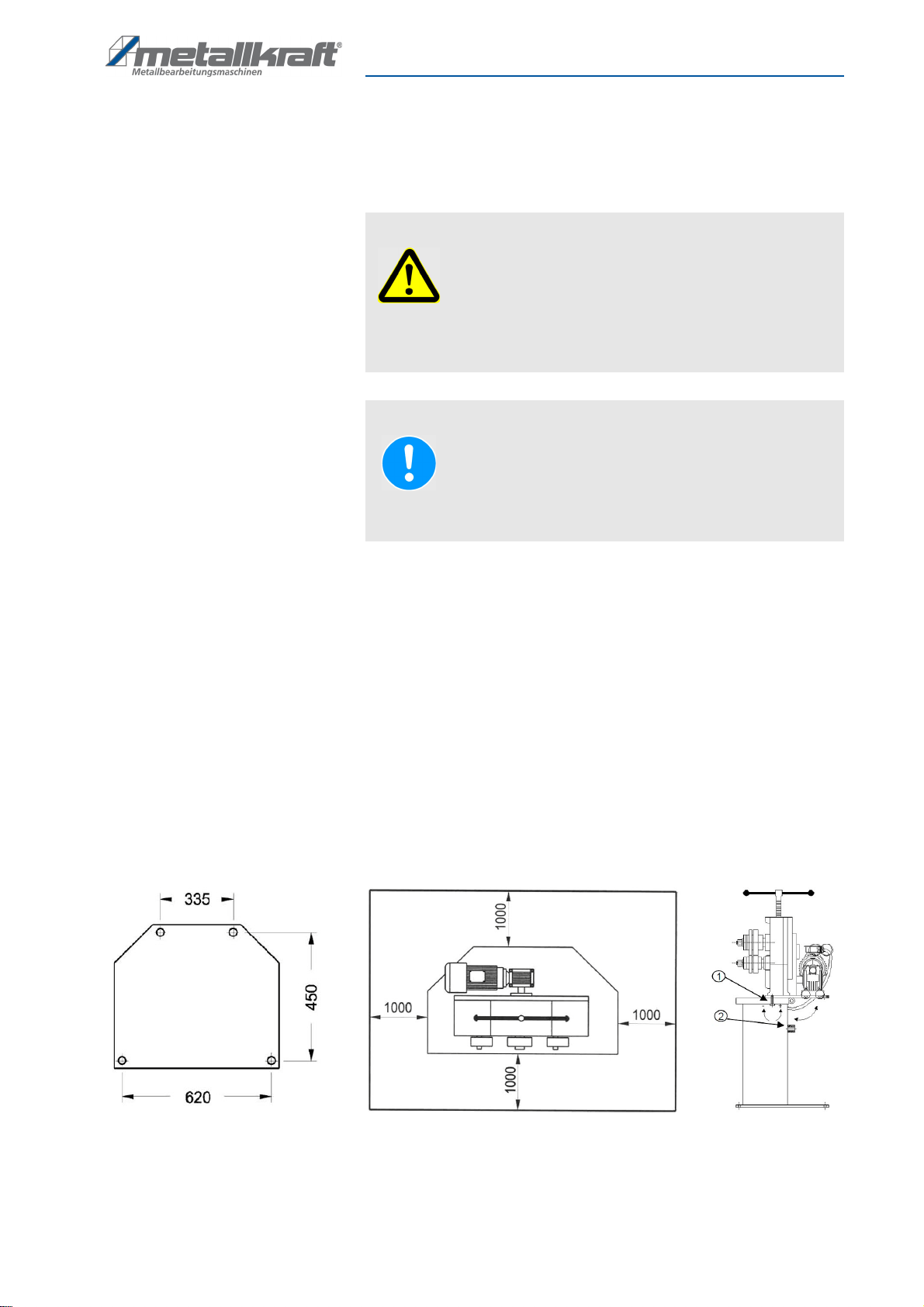

Obr. 6: Rozměry pracoviště zakružovačky PRM 30 F pro použití ve vertikální poloze
PRM F | Verze 1.01 | CZ 13
Page 14
Montáž
Obr. 7: Rozměry pracoviště zakružovačky PRM 30 F pro použití v horizontální poloze

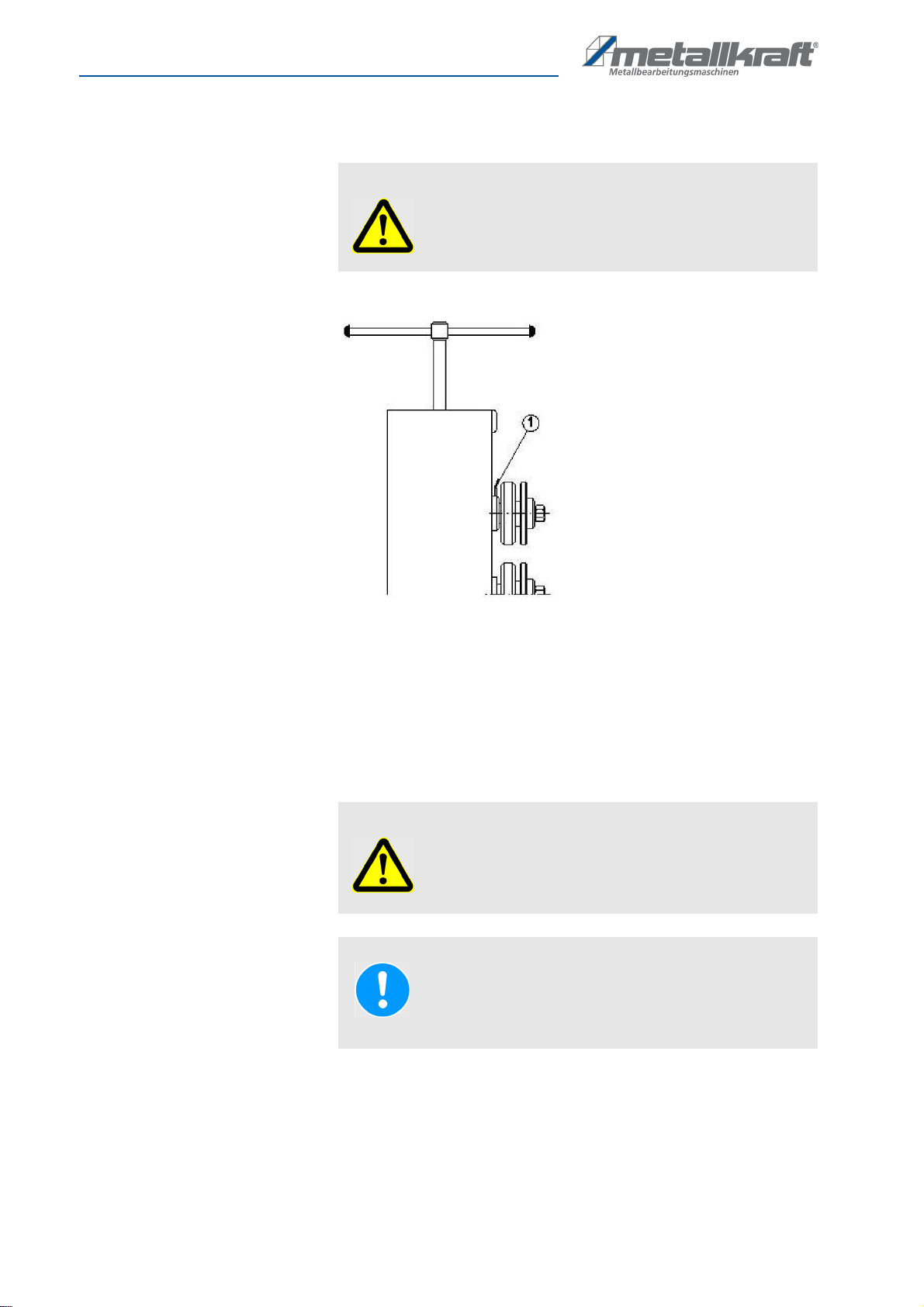

Pro překlopení strojní hlavy do horizontální polohy postupujte následovně:
Krok 1: Vyšroubujte šroub 1 (obr. 6, napravo).
Krok 2: Překlopte hlavu stroje o 90°.
Krok 3: Opět zašroubujte šroub 1 do závitu 2 (obr. 6, napravo).
PRM 31 F Zakružovačku PRM 31 F lze použít v horizontální i vertikální poloze. Respek-
tujte prosím následující rozměrové údaje, které se vztahují na pracoviště
(obr. 6 a 7).
Obr. 8: Rozměry pracoviště zakružovačky PRM 31 F pro použití ve vertikální poloze
14 PRM F | Verze 1.01 | CZ
Page 15
Montáž
PRM 35 F Respektujte prosím následující rozměrové údaje, které se vztahují na praco-
viště (obr. 9).

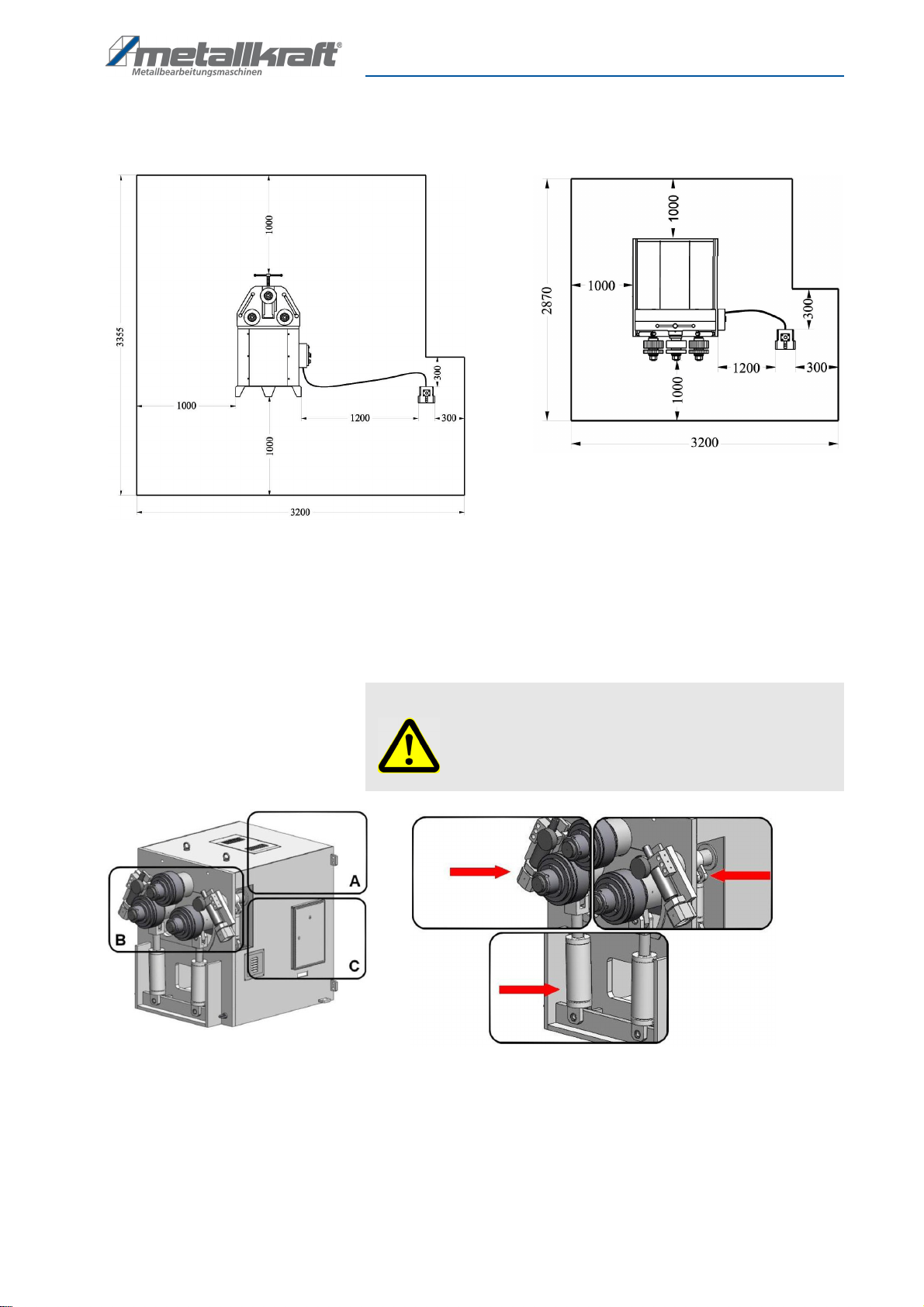

Obr. 9: Rozměry pracoviště zakružovačky PRM 35 F - vlevo ve vertikální poloze, vpravo v horizontální poloze
- Volný prostor před a za strojem: 1 000 mm
- Volný prostor po stranách stroje až ke zdi: min. 1000 mm - v závislosti
na velikosti zpracovávaných materiálů
V tomto prostoru se smí pohybovat pouze obsluha stroje!
Nebezpečné oblasti stroje
VAROVÁNÍ!
Za provozu stroje se držte dále od těchto nebezpečných
oblastí stroje!
Obr. 10: Nebezpečné oblasti zakružovačky
A - Vnitřní prostor stroje, hydraulický systém,
napájení elektrickým proudem a pohon
B - Pracovní prostor stroje u svěrných bodů kladek
C - Elektrorozvaděč na boku stroje, napájení elektrickým proudem
PRM F | Verze 1.01 | CZ 15
Page 16
Montáž
Ustavení stroje
VAROVÁNÍ!
Nebezpečí přimáčknutí!
Během ustavení stroje může dojít při jeho naklonění
ktěžkým zraněním.
- Stroj musí vždy ustavovat minimálně dvě osoby.
Použijte ochranné rukavice!
Použijte pracovní obuv!
Použijte pracovní oděv!

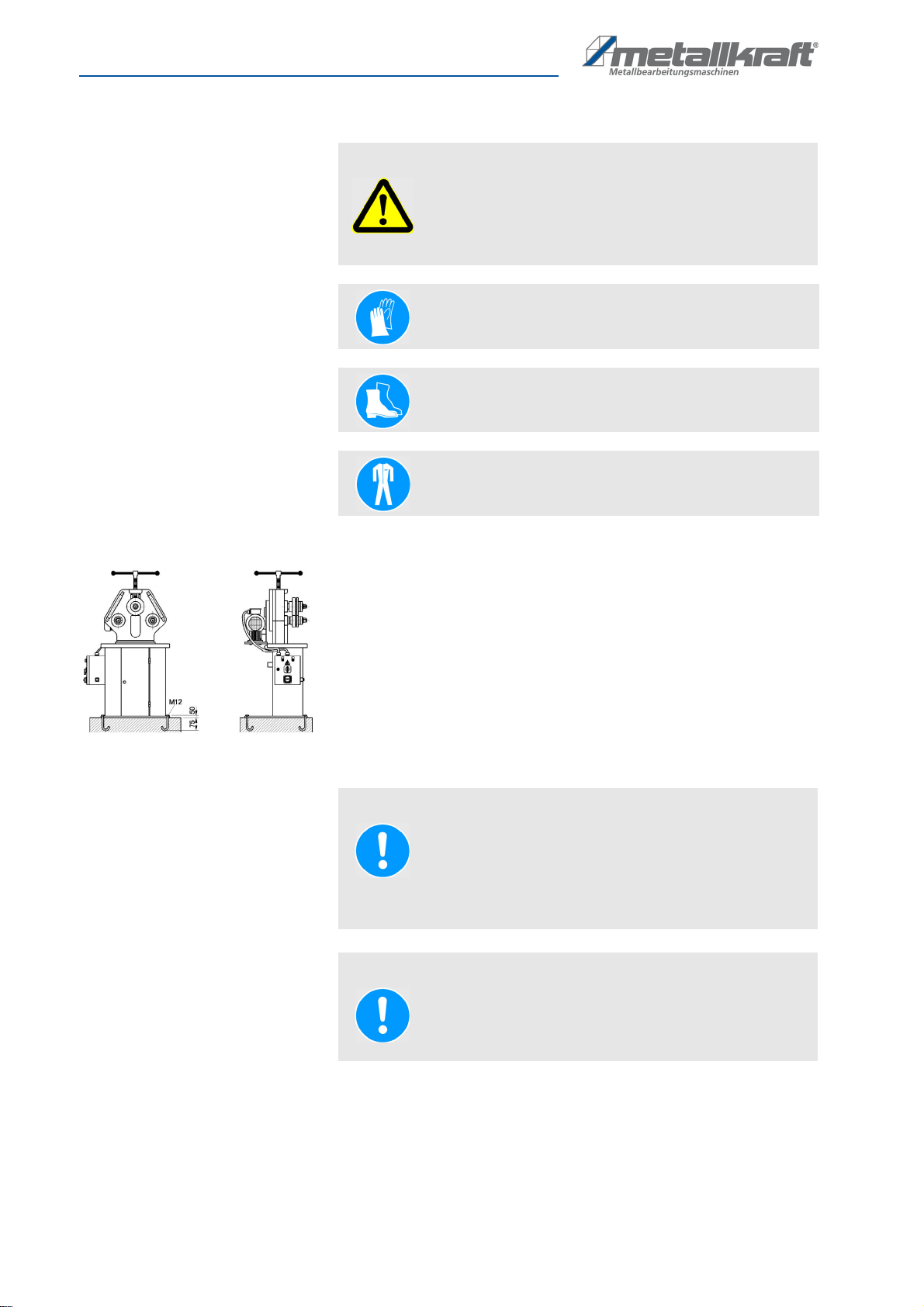

Obr. 11: Ukotvení zakružovačky
Krok 1: Zkontrolujte pomocí vodováhy, že je podklad rovný. V případě potřeby
vyrovnejte menší nerovnosti.
Krok 2: Postavte zakružovačku na rovný a pevný podklad bez vibrací.
Krok 3: Zakružovačku můžete připevnit k podkladu pomocí upevňovacích
kotev.
Krok 4: Připojte k zakružovačce ovládací pult.
UPOZORNĚNÍ!
Po ustavení stroje odstraňte z kladek ochranný konzervační
prostředek.
- Použijte pro to vhodné rozpouštědlo (např. technický benzín).
- Nepoužívejte vodu nebo dusíkatá rozpouštědla!
UPOZORNĚNÍ!
Pohyblivé díly musí být čisté a bez prachu.
- Pohyblivé díly mažte dle mazacího plánu.
16 PRM F | Verze 1.01 | CZ
Page 17
Uvedení do provozu
Zakružovačku PRM 35 F lze dle potřeby přestavit do horizontální i vertikální
polohy (obr. 11).

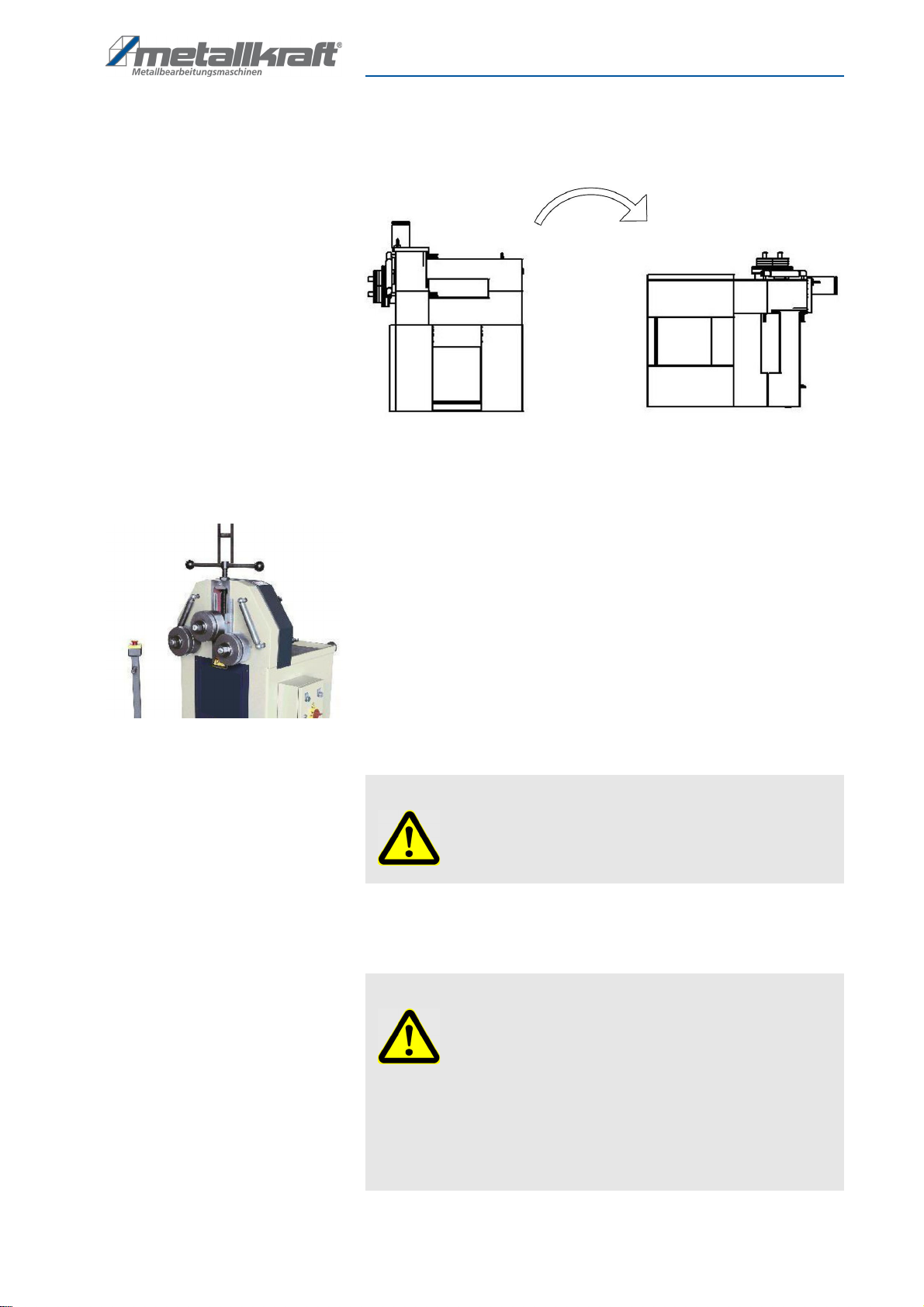

Obr. 12: Zakružovačka PRM 35 F - vertikální a horizontální poloha
Pro přestavení stroje do horizontální pracovní polohy postupujte následovně:
Obr. 13: Přestavení zakružovačky
7 Uvedení do provozu
Krok 1: Omotejte řemen nebo ocelové lano s nosností cca 1 tuna okolo vře-
tene pro výškové nastavení horní kladky.
Krok 2: Pomalu zakružovačku zvedněte pomocí jeřábu nebo vysokozdvižného
vozíku.
Krok 3: Pomalu zakružovačku spouštějte a řemenem, příp. lanem ji zatáhněte
do horizontální polohy.
POZOR!
Řemen nebo ocelové lano neomotávejte kolem hřídele horní
kladky, mohlo by dojít k jejímu poškození.
VAROVÁNÍ!
Nebezpečí při nedostatečné kvalifikaci personálu!
Nedostatečně kvalifikovaný personál nemusí rozpoznat
možná rizika při zacházení se strojem, a tím vystavit sebe
a ostatní osoby nebezpečí těžkých zranění, či dokonce
smrti.
- Všechny práce smí provádět pouze kvalifikovaní pracovníci.
- Nedostatečně kvalifikované osoby musí zůstat mimo pracovní prostor.
PRM F | Verze 1.01 | CZ 17
Page 18
Uvedení do provozu
VAROVÁNÍ!
Vážné nebezpečí!
Při nerespektování těchto pravidel nastává vážné riziko
ohrožení života.
- Nikdy nepracujte se strojem pod vlivem alkoholu, drog,
léků či látek ovlivňujících pozornost nebo při vysoké únavě
či nemoci.
- Stroj smí obsluhovat pouze kvalifikovaní pracovníci.
Použijte ochranná sluchátka!
Použijte ochranné rukavice!
Použijte pracovní obuv!
Použijte pracovní oděv!
UPOZORNĚNÍ!
Před uvedením stroje do provozu zkontrolujte následující:
- Síťové napětí musí odpovídat hodnotám uvedeným
na typovém štítku.
- Hlavní vypínač musí být v poloze „0“.
- Všechny bezpečnostní prvky a ochranné kryty musí být
funkční.
Zakružovačku pohání elektromotor. Dbejte na to, aby:
- elektrické napájení mělo všechny požadované hodnoty (napětí, frekvence, fáze),
- bylo použito síťové napětí 400 V,
- napájecí kabel měl minimální průřez dle platných norem,
- směr otáčení motoru odpovídal šipce na motoru.
18 PRM F | Verze 1.01 | CZ
Page 19
7.1 Zapojení zakružovačky do elektrické sítě
POZOR!
Vážné nebezpečí poranění elektrickým proudem!
Při kontaktu s vodivými díly nastává bezprostřední ohrožení
života možným úderem elektrického proudu.
- Stroj smí připojit do elektrické sítě pouze kvalifikovaný
elektrikář.
- Práce na elektrickém vybavení stroje smí provádět pouze
kvalifikovaní elektrikáři.
Zapojení stroje do elektrické sítě proveďte v následujících krocích:
Krok 1: Hlavní vypínač musí být vypnutý.
Krok 2: Připojte napájecí kabel do elektrické sítě.
Krok 3: Přepněte hlavní vypínač z polohy „0“ do polohy „1“. Provozní kontrolka
se rozsvítí. Stiskněte tlačítko START.
Uvedení do provozu
Pokud se provozní kontrolka nerozsvítí, není zapojení provedeno správně.
V takovém případě prohoďte dvě ze tří fází (L1, L2) - (L2, L3) nebo (L1, L3)
a znovu stroj zapněte.
Kontrola směru otáčení motoru Krok 1: Motor krátce uveďte do provozu pomocí pedálů a zkontrolujte směr
otáčení motoru.
Při nesprávném směru otáčení
motoru
Krok 2: Při nesprávném směru otáčení motoru je třeba prohodit dvě fáze. Toto
smí provést pouze kvalifikovaný elektrikář.
Krok 3: Směr otáčení motoru zkontrolujte tak, že motor krátce zapnete a pozo-
rujete směr otáčení při dobíhání motoru.
PRM F | Verze 1.01 | CZ 19
Page 20
Provoz
8Provoz
Použijte ochranná sluchátka!
Použijte ochranné brýle!
Použijte ochranné rukavice!
Použijte pracovní obuv!
Použijte pracovní oděv!
UPOZORNĚNÍ!
Před použitím stroje zkontrolujte:
- Síťové napětí musí odpovídat hodnotám uvedeným na
typovém štítku.
- Hlavní vypínač musí být v poloze „0“.
- Všechny bezpečnostní prvky a ochranné kryty musí být
funkční.
20 PRM F | Verze 1.01 | CZ
Page 21
8.1 Ovládací prvky
Provoz
1 Zámek elektrorozvaděče
2 Volič rychlosti (pouze u dvoufázových motorů)
3 Tlačítko START
4 Provozní kontrolka
5 Hlavní vypínač
6 Připojení pedálů
7 Elektrický kabel
8 Síťové napájení
9 Vřeteno pro výškové nastavení
10 Nouzový vypínač
11 Elektrorozvaděč
12 Pedály pro řízení kladek
13 Napájecí kabel ovládacího pultu
Obr. 14: Ovládací prvky
Zapnutí zakružovačky Pro zapnutí stroje postupujte následovně:
Krok 1: Zastrčte zástrčku do zdroje elektrického napětí. Zkontrolujte, že je
elektrické zapojení provedeno správně.
Krok 2: Hlavní vypínač (5) přepněte do polohy „1“. Provozní kontrolka (4) se
rozsvítí.
Krok 3: Stiskněte tlačítko START (3). Zakružovačka je připravená k provozu.
Krok 4: Kladky ovládejte pomocí pedálů.
POZOR!
Před použitím stroje se ujistěte, že je nouzový vypínač zpět
ve své výchozí poloze. Jestliže je nouzový vypínač aktivovaný, stroj nelze zapnout.
Krok 4: Vložte materiál, pomocí pedálu posuňte kladky a proveďte zakružo-
vání.
Krok 5: Po ukončení zakružování opět vypněte hlavní vypínač.
PRM F | Verze 1.01 | CZ 21
Page 22
Provoz
8.2 Montáž standardních zakružovacích kladek
POZOR!
Kladky je povoleno namontovat pouze, když je stroj vypnutý
a napájecí kabel vytažený ze zásuvky.
Kladky je třeba pečlivě namontovat.
Obr. 15: Montáž kladek
Krok 1: Zatlačte čep horní kladky pomocí šroubováku, aby zapadl do hřídele
(1, obr. 14).
Krok 2: Odšroubujte matice na koncích hřídelí, namontujte, příp. vyměňte
kladky a opět matice utáhněte. Opačným otáčením hřídele povolíte
čep horní kladky.
POZOR!
Před spuštěním stroje zkontrolujte, zda jsou kladky čisté
a bez mastnoty. Zašpiněné kladky mohou způsobit prokluzování. Také materiál je třeba před zpracováním očistit
od zbytků oleje a mastnoty.
UPOZORNĚNÍ!
Vždy je třeba použít distanční podložky, abyste dosáhli
správného usazení kladek. Nepotřebné distanční podložky
nakonec posuňte na hřídel a po utažení matic se ujistěte, že
jsou kladky pevně usazené.
22 PRM F | Verze 1.01 | CZ
Page 23
8.3 Nastavení bočních kladek
8.4 Zakružování profilů
Provoz
Pomocí bočních kladek můžete zakružení obrobku upravit.
Kromě toho lze tyto kladky také použít pro zvláštní práce, jako např. zakružování spirál.

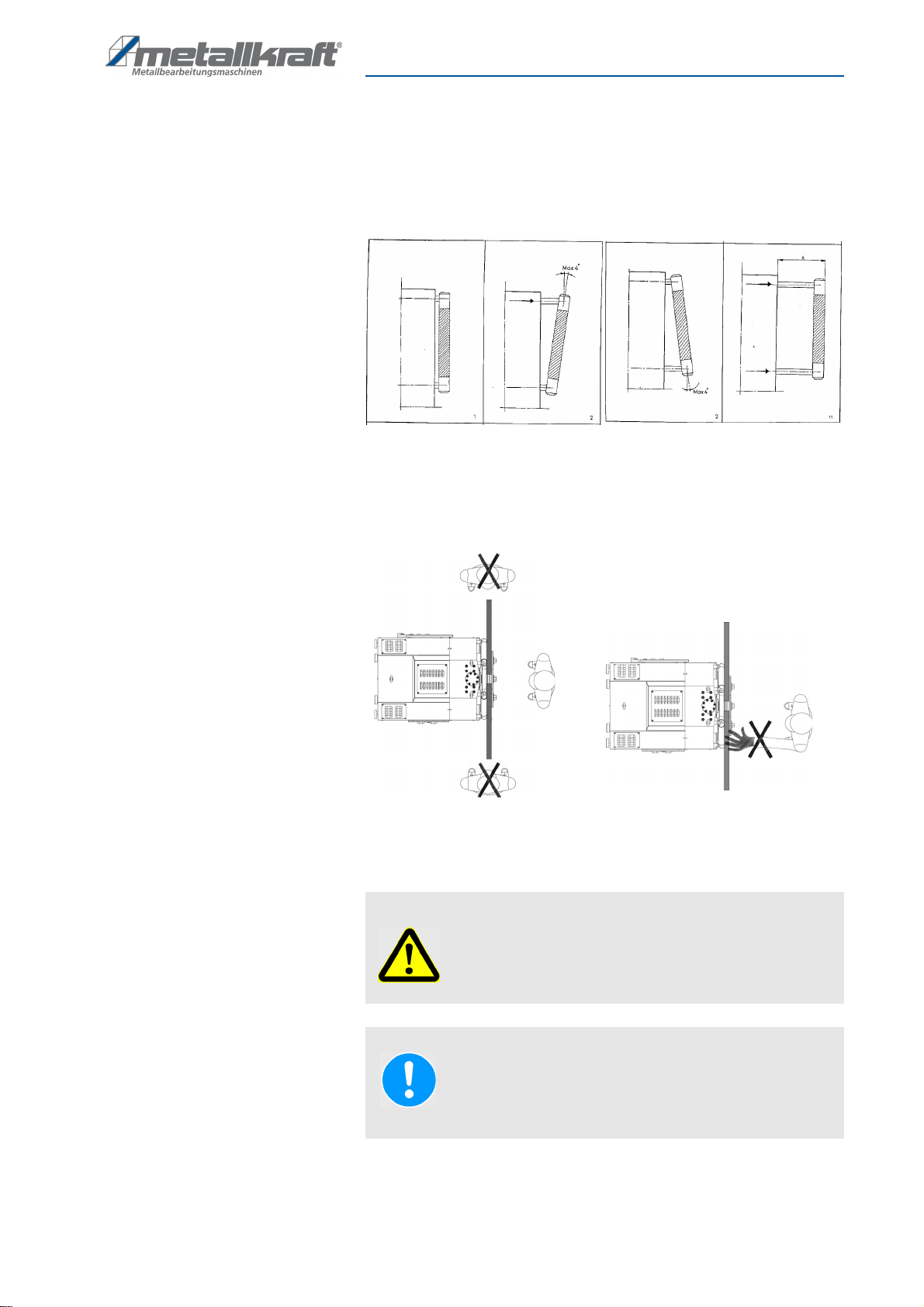

Obr. 16: Možnosti nastavení bočních kladek
Bezpečnostní pravidla při zakružování
Obr. 17: „Pozice obsluhy“ a „Nedávejte ruce do blízkosti otáčejících se dílů“
Respektujte bezpečnostní pravidla pro zacházení se zakružovačkou.
POZOR!
Obsluha zakružovačky musí stát před strojem. Obsluha
stroje ani další osoby se nesmí během zakružování zdržovat
u boční strany zakružovačky. Během provozu nedávejte
ruce do blízkosti kladek.
UPOZORNĚNÍ!
U prvních a posledních 200 až 300 mm ohýbaného profilu
nelze dosáhnout požadované hodnoty zaoblení. Své pří-
řezy polotovarů mějte proto o něco delší a po ohnutí je ještě
jednou zkraťte.
PRM F | Verze 1.01 | CZ 23
Page 24
Provoz
Pracovní postup Krok 1: Řádně namontujte vhodné kladky pro zpracovávaný materiál.
Krok 2: Připojte zakružovačku do elektrické sítě.
Krok 3: Zapněte hlavní vypínač. Zakružovačku lze ovládat pomocí ovládacího
pultu.
Krok 4: Stiskněte tlačítko START.
Krok 5: Horní kladku vyšroubujte dostatečně vysoko, abyste mezi horní a dolní
kladky mohli vložit ohýbaný materiál (obr. 17, Form A).
Krok 6: Horní kladku nyní sešroubujte dolů tak, aby se materiál dotýkal horní i
dolních kladek - toto je „nulová poloha“. Profil musí ležet rovnoběžně s
dolními kladkami (obr. 17, Form A) a musí se dotýkat všech tří kladek.
Krok 7: Profil posuňte doleva nebo doprava. Jeden konec profilu musí být
sevřený mezi horní a dolními kladkami (obr. 17, Form B).
Krok 8: Horní kladku nyní sešroubujte dolů, aby na profil působil vyšší tlak a
došlo tak k předzakružení profilu (obr. 17, Form C).

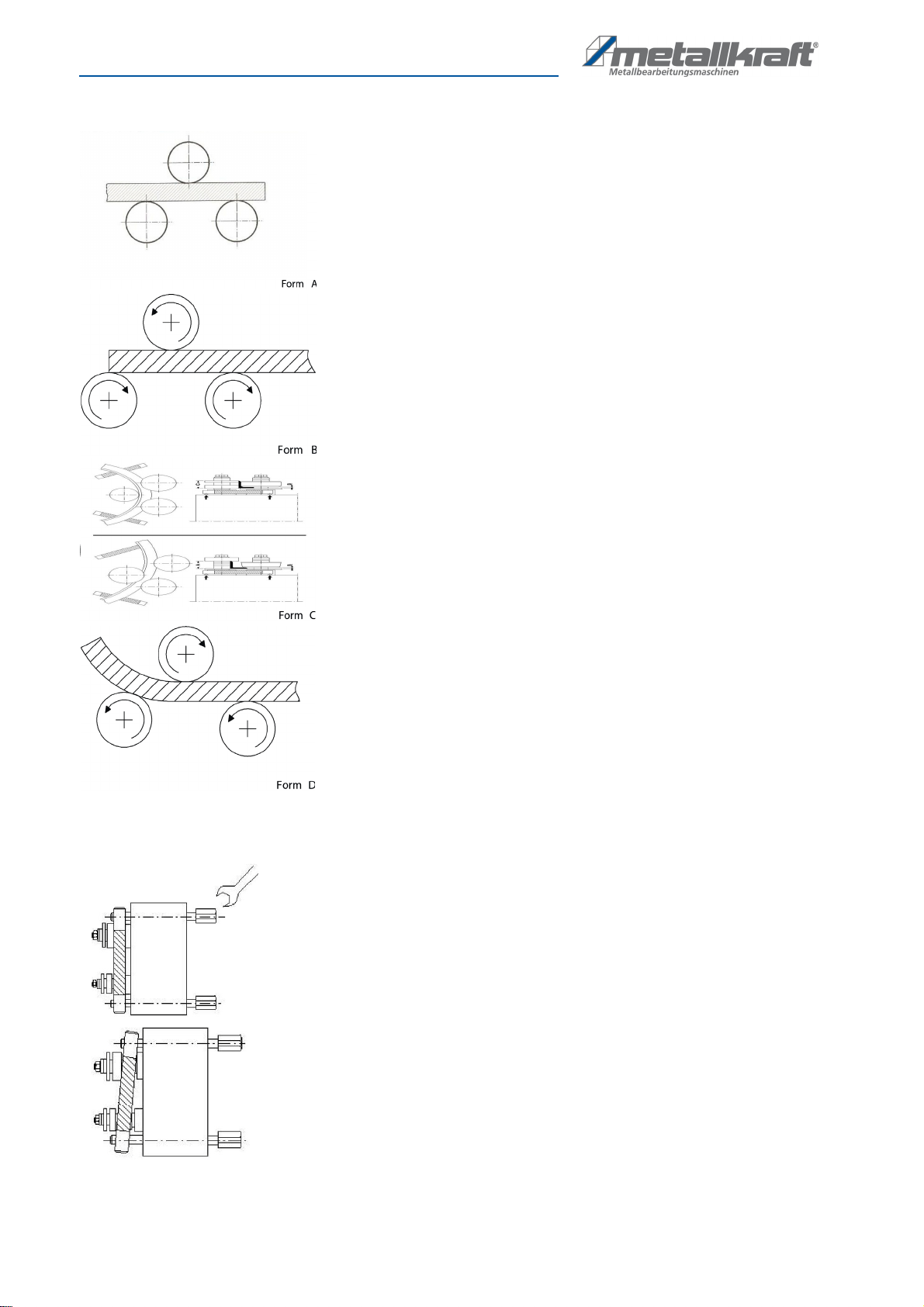

Obr. 18: Zakružování profilu
Krok 9: Profil veďte mezi kladkami, čímž dojde k jeho zakružování.
Krok 10: Postup opakujte i pro zakružení druhého konce profilu.
Zkontrolujte poloměr zakruženého profilu. Pokud jste ještě nedosáhli požadovaného poloměru, nastavte spouštěcí a zvedací šrouby horní kladek. Často je
potřeba pracovní postup několikrát opakovat. Je třeba poznamenat, že malý
poloměr nejlépe dosáhnete opakováním zakružovacího procesu po několikrát;
pokud jednou provedete zakružování příliš, nelze tento krok již vzít zpět.
Po dosažení požadovaného poloměru můžete zakružit celý profil.
Krok 11: Vzhledem k vysokému pnutí při zakružování se může stát, že se
obrobek posune vpravo či vlevo. Pro vyrovnání použijte boční vodicí
kladky.
Krok 12: Pro dosažení spirály musí být jedna ze dvou bočních kladek opět při-
stavena, aby došlo k vědomému odchýlení materiálu doprava nebo
doleva.
Krok 13: Po ukončení zakružování vypněte hlavní vypínač.
Obr. 19: Nastavení bočních kladek
24 PRM F | Verze 1.01 | CZ
Page 25

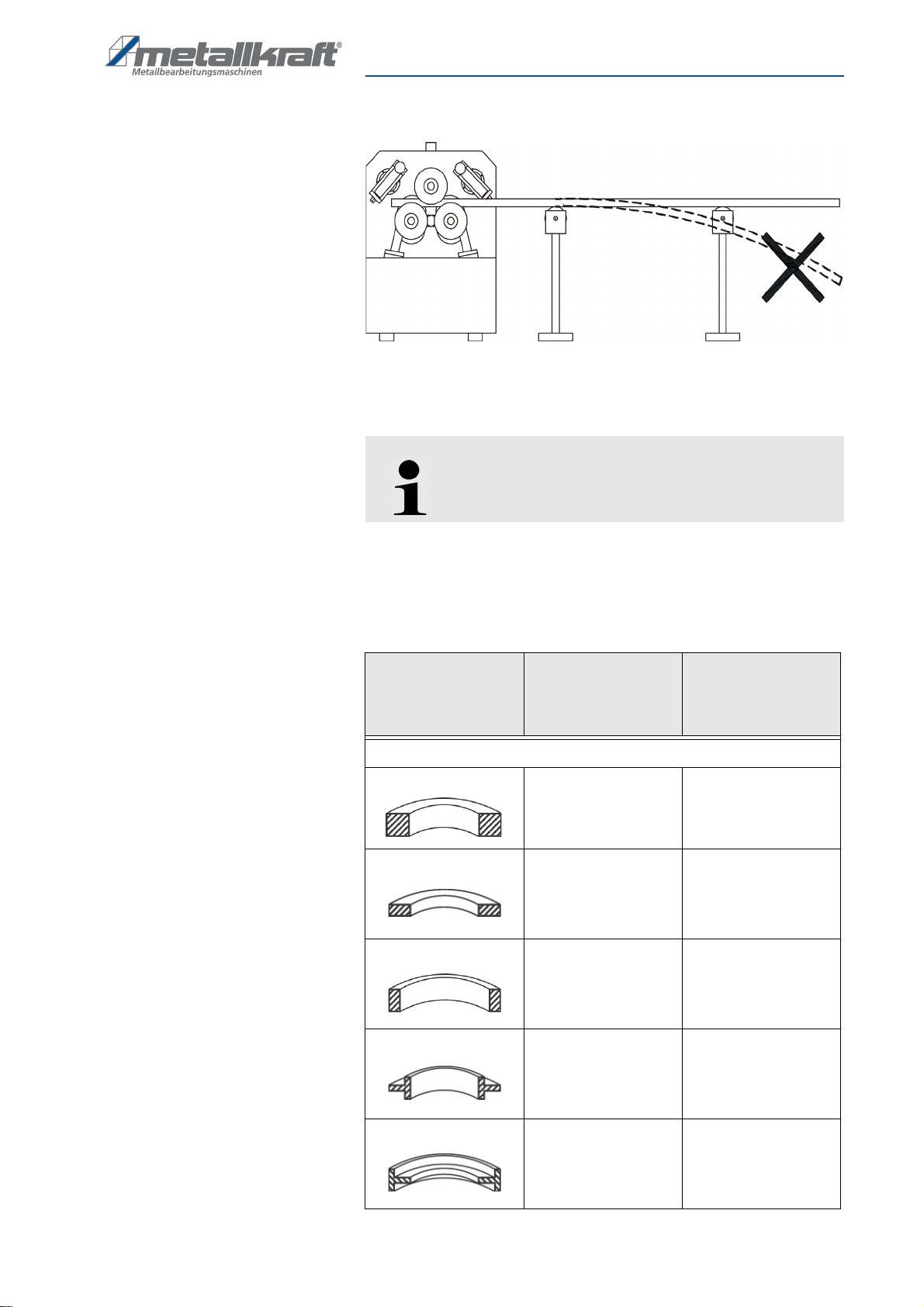

Zakružování dlouhých profilů Při zakružování dlouhých profilů dbejte na následující.
Obr. 20: Dodatečné podložení dlouhých profilů
Použijte dodatečný stojan s válečky pro podložení dlouhých profilů (obr. 20).
Tipy a doporučení
Zakružování profilů je jednodušší na zakružovačce ve vertikální poloze než v horizontální poloze.
Provoz
8.5 Zakružovací kladky
Možnosti zakružování se zakružovacími kladkami
I u zakružovačky ve vertikální poloze je třeba použít dodatečný stojan
sválečky pro podložení dlouhých profilů.

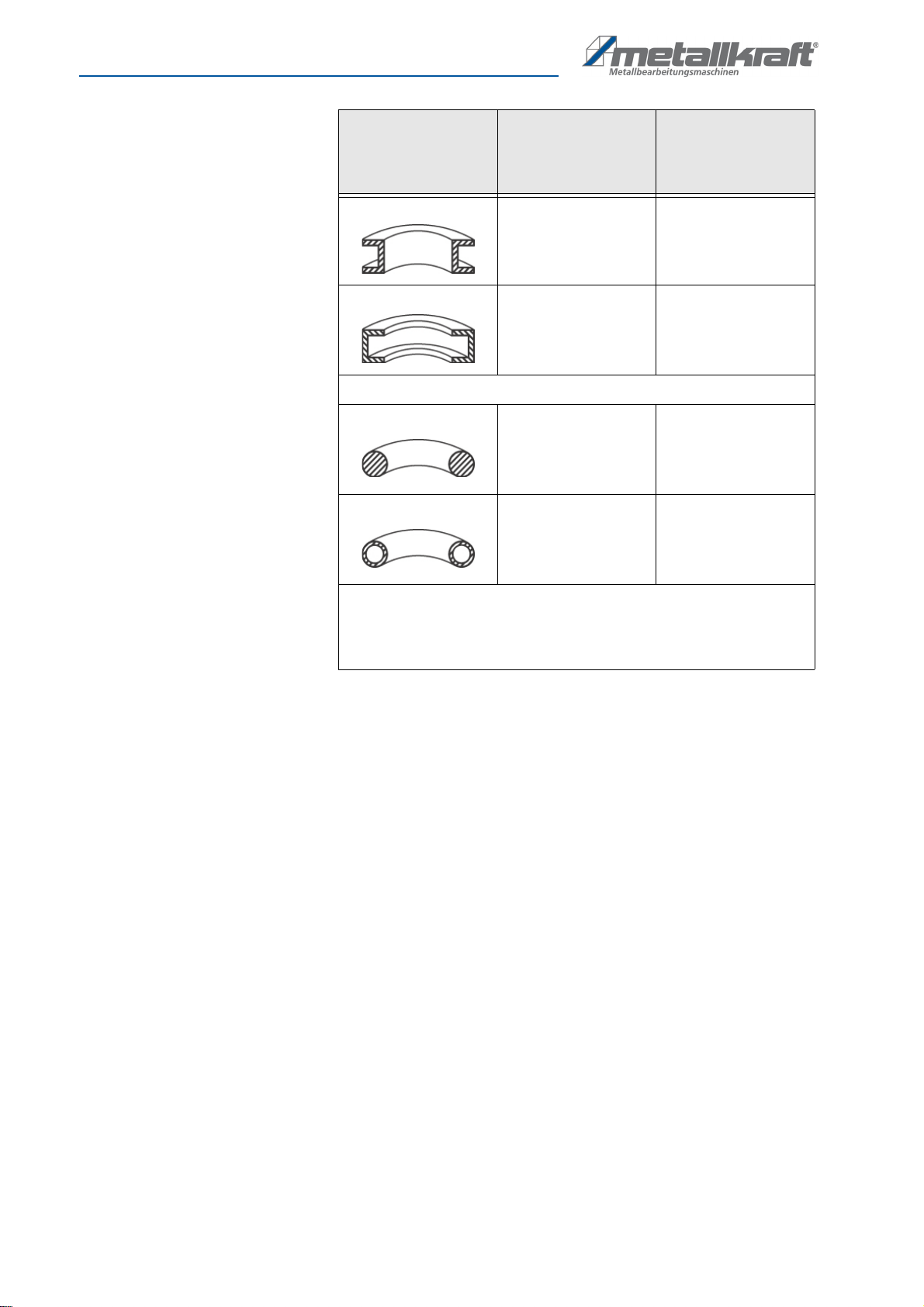

Zakružování
Typ profilu
Možnosti zakružování se standardními zakružovacími kladkami:
Max. velikost [mm]
PRM 30 F
PRM 31 F
PRM 35 F
30 x 30 35 x 35
10 x 10 20 x 20
50 x 10 60 x 10
20 x 6 40 x 10
80 x 15 100 x 15
30 x 6 60 x 10
Min. zakružovací
průměr [mm]
PRM 30/31 F
PRM 35 F
900 900
200 300
800 500
300 300
700 450
400 350
50 x 6 60 x 7
20 x 3 50 x 6
50 x 6 60 x 7
20 x 3 50 x 6
PRM F | Verze 1.01 | CZ 25
600 700
400 500
600 700
400 550
Page 26
Provoz
Zakružování
Typ profilu
Max. velikost [mm]
PRM 30 F
PRM 31 F
PRM 35 F
- UPN 80
- UPN 60
- UPN 80
- UPN 30
Možnosti zakružování s volitelnými kladkami:
Ø 30 Ø 35
Ø 10 Ø 30
Ø 60 x 1,5 Ø 70 x 2
Ø 25 x 1,5 Ø 30 x 2
Min. zakružovací
průměr [mm]
PRM 30/31 F
PRM 35 F
- 1000
- 550
- 1200
- 800
900 600
200 400
1000 1000
600 500
2
Všechny údaje se vztahují na plechy o maximální hodnotě 24 kg/m
.
1) Nejmenší možný poloměr zakružování závisí na síle možné deformace
materiálu.
Standardní kladky Pomocí standardních kladek, které jsou součástí dodávky, byste měli být
schopni zakružit většinu běžně dostupných profilů.
Je důležité, aby byly kladky na stroji správně vyrovnané a vhodně seřazené
pro daný typ zpracovávaného materiálu. Tím se vyhnete nebezpečí přehnané
síly stroje a zkroucení profilu.
Rozestup mezi kladkami by měl být upraven tak, aby obrobek mezi kladkami
dobře držel a procházel mezi nimi pod mírným tlakem.
U většiny profilů dojde během zakružování ke zhuštění vnitřní části oblouku
a tím k jejímu nateknutí. V takovém případě doporučujeme zvětšit vůli střední
kladky. Pokud je pro poloměr potřeba více zakružení, je třeba povolit matici
střední kladky, aby se zvětšila tloušťka kladky. Tím dojde k lepšímu zakružování profilu.
26 PRM F | Verze 1.01 | CZ
Page 27
Provoz
Obr. 21: Průřez standardních kladek, pro PRM 30/31 F (nahoře) vlevo: horní kladka, vpravo: dolní kladky; a PRM 35 F (dole) : horní a dolní kladky

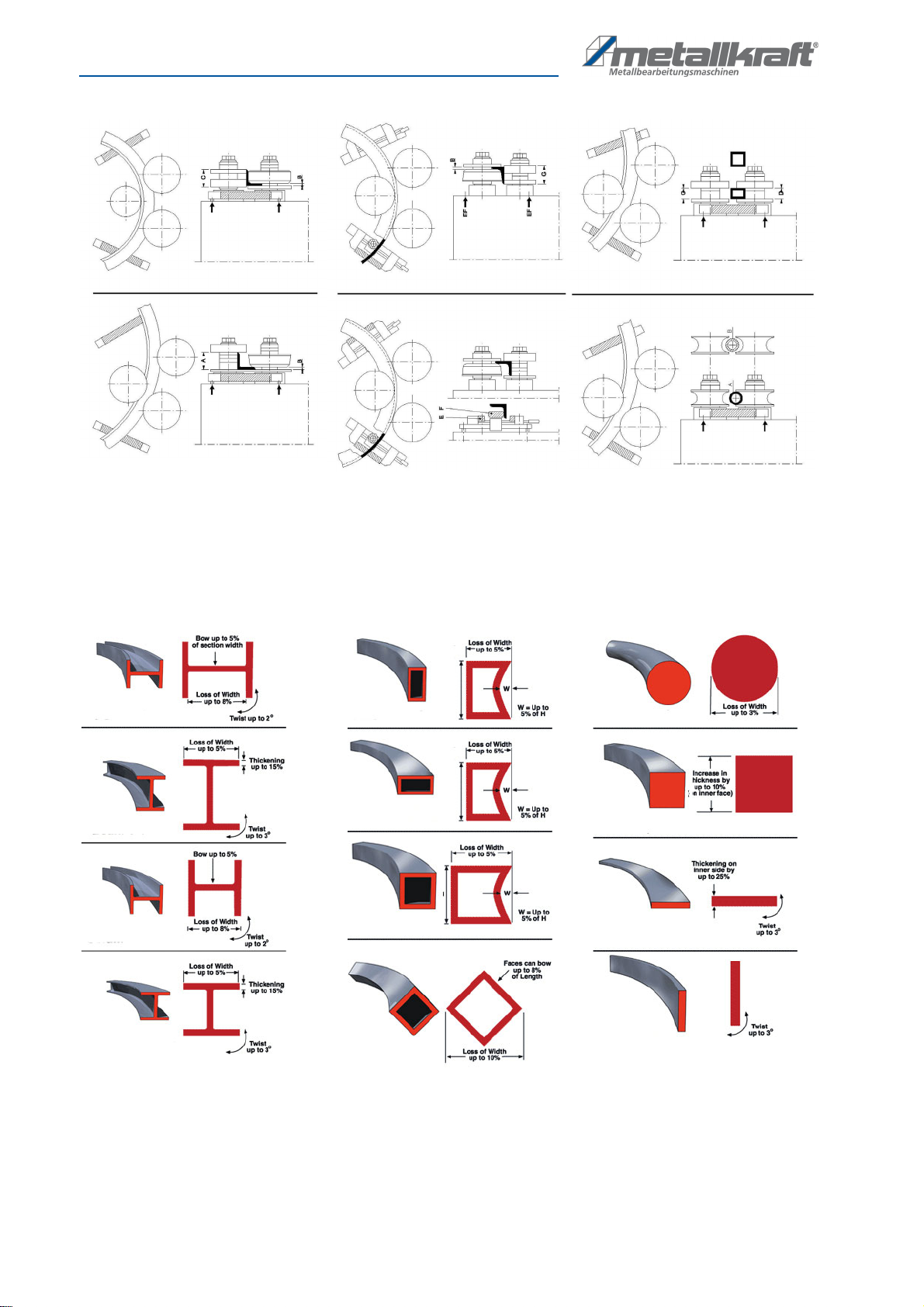

8.6 Příklady použití zakružovacích kladek
Obr. 22: Příklady použití zakružovacích kladek
PRM F | Verze 1.01 | CZ 27
Page 28
Provoz
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Obr. 23: Zvláštní kladky a zvláštní boční vodicí kladky pro zakružování profilů

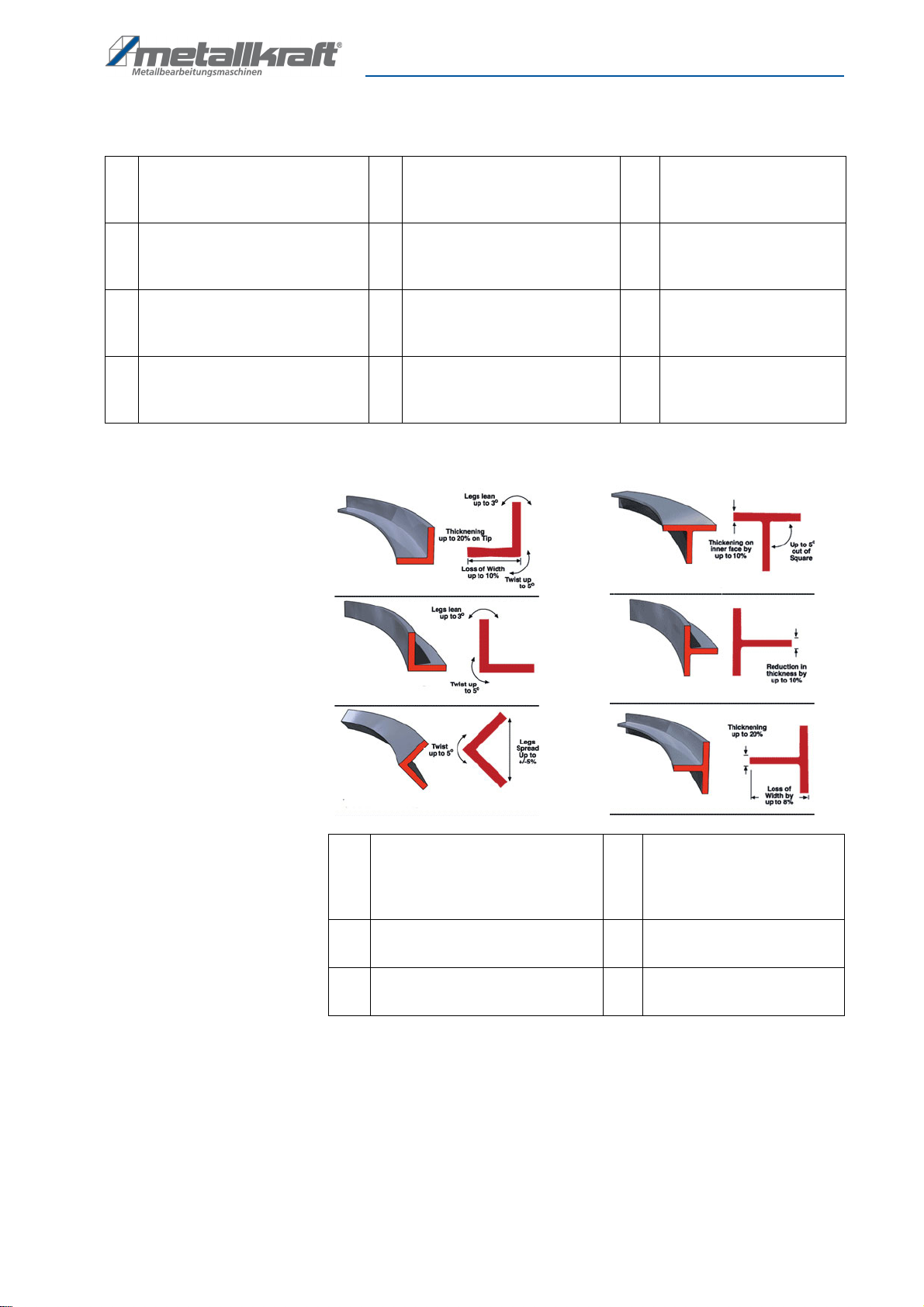

8.7 Zakružovací tolerance různých profilů
28 PRM F | Verze 1.01 | CZ
Page 29
Provoz
13.
14.
15.
16.
17.
18.
1. Prohnutí až o 5 %.
Zmenšení šířky až o 8 %.
Zkřivení až o 2°.
2. Zmenšení šířky až o 5 %.
Zvětšení tloušťky až o 15 %.
Zkřivení až o 3°.
3. Prohnutí až o 5 %.
Zmenšení šířky až o 8 %.
Zkřivení až o 2°.
4. Zmenšení šířky až o 5 %.
Zvětšení tloušťky až o 15 %.
Zkřivení až o 3°.
5. Zmenšení šířky až o 5 %.
W = až 5 % z výšky.
6. Zmenšení šířky až o 5 %.
W = až 5 % z výšky.
7. Zmenšení šířky až o 5 %.
W = až 5% z výšky.
8. Prohnutí stěn až o 8 % délky.
Zmenšení šířky až o 10 %.
9. Zmenšení šířky až o 3 %.
10. Zvětšení šířky až o 10 %
na vnitřní straně.
11. Zvětšení šířky až o 25 %
na vnitřní straně.
Zkřivení až o 3°.
12. Zkřivení až o 3°.
13. Zkřivení až o 3°
Zvětšení tloušťky konce až o 20 %
Zmenšení šířky až o 10 %.
Zkřivení až o 5°.
14. Zkřivení až o 3°.
Zkřivení až o 5°.
15. Zkřivení až o 5°
Změna vzdálenosti +/- 5 %
PRM F | Verze 1.01 | CZ 29
16. Zvětšení tloušťky vnitřní
strany až o 10 %.
Zkřivení až o 5°.
17. Zmenšení tloušťky až o 10 %.
18. Zvětšení tloušťky až o 20 %.
Zmenšení šířky až o 8 %.
Page 30
Provoz
19.
20.
21.
22.
23.
24.
19. Zvětšení výšky až o 5 %
Zmenšení šířky až o 10 %
20. Zvětšení výšky až o 10 %
Zmenšení šířky až o 10 %
21. Zvětšení výšky až o 10 %
Zmenšení šířky až o 10 %
Obr. 24: Zakružovací tolerance profilů
22. Prohnutí až o 5 % z výšky
Rozšíření až o 5 % z výšky
Zkřivení až o 5°
23. Zmenšení šířky až o 5 %
Zmenšení šířky až o 5 %
Zkřivení až o 5°
24. Zmenšení šířky až o 5 %
Ohnutí stěny až o 5°dovnitř
Zkřivení až o 5°
30 PRM F | Verze 1.01 | CZ
Page 31
9 Čistění a údržba
Čistění a údržba
Tipy a doporučení
Pro zajištění dobrého provozního stavu stroje musíte provádět pravidelnou údržbu stroje.
VAROVÁNÍ!
Nebezpečí při nedostatečné kvalifikaci personálu!
Nedostatečně kvalifikovaný personál nemusí rozpoznat
možná rizika při údržbě stroje, a tím vystavit sebe a ostatní
osoby nebezpečí těžkých zranění, či dokonce smrti.
- Všechny údržbářské práce smí provádět pouze kvalifikované osoby.
POZOR!
Vysoké nebezpečí poranění elektrickým proudem!
Při kontaktu s vodivými díly nastává bezprostřední ohrožení
života možným úderem elektrického proudu.
- Připojování a opravy elektrického vybavení stroje smí provádět pouze kvalifikovaní elektrikáři.
- Před začátkem údržby či opravy stroje vždy vypněte hlavní
vypínač a vypojte zástrčku ze sítě.
9.1 Čistění
UPOZORNĚNÍ!
Po všech údržbářských a čisticích pracích zkontrolujte, zda
jsou všechny ochranné kryty a bezpečnostní prvky správně
namontované a zda se v okolí stroje nenachází žádné
nářadí.
Poškozené bezpečnostní prvky a ostatní díly stroje je třeba
neprodleně opravit či vyměnit.
Použijte ochranné rukavice!
Použijte pracovní obuv!
Použijte pracovní oděv!
Každý den čistěte kladky zakružovačky. Pozor: nepoužívejte olej nebo
mazivo! Kladky a zakružovaný materiál musejí být čisté a drsné, aby nedošlo
k proklouznutí materiálu při zakružování.
PRM F | Verze 1.01 | CZ 31
Page 32
Čistění a údržba
POZOR!
Je zakázáno kladky mazat nebo natírat olejem! Mohlo by
dojít k prokluzování materiálu při zakružování. Kladky
a zakružovaný materiál musejí být čisté a bez mastnoty!
Všechny umělohmotné díly čistěte vlhkým hadrem. Pro čistění umělohmot-
ných dílů nebo lakovaných povrchů nepoužívejte rozpouštědla. Mohlo by dojít
k jejich poškození.
Maziva čistěte savým hadříkem.
Při čistění pomocí stlačeného vzduchu používejte
vždy vhodné ochranné brýle!
Časem může dojít k zaprášení větráku elektromotoru. Pravidelně jej proto
vyfoukejte suchým stlačeným vzduchem. Noste při tom ochranné brýle.
Nejméně jednou ročně nechejte stroj zkontrolovat autorizovaným servisním
střediskem.
9.2 Mazání

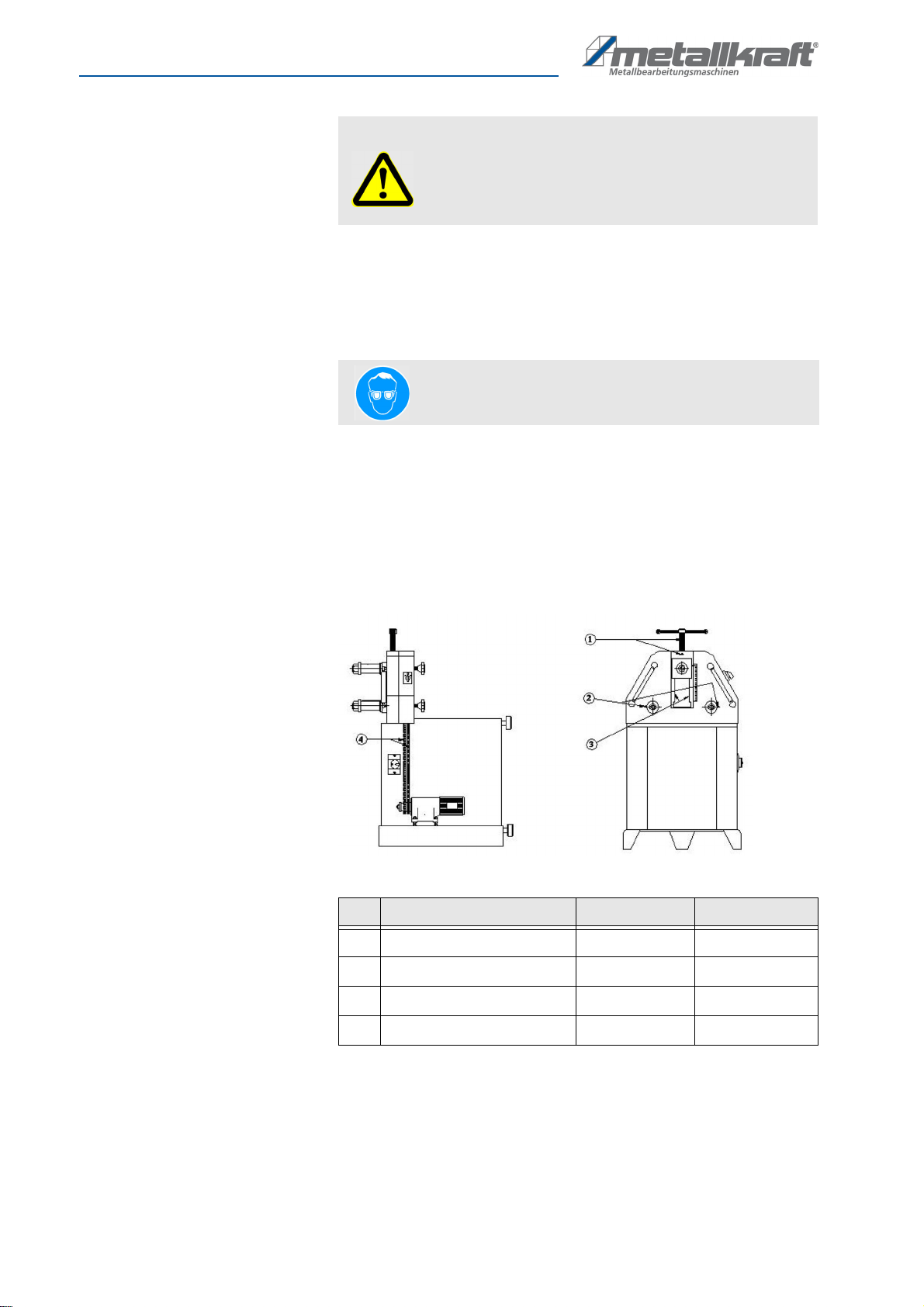

Obr. 25: Mazací místa na zakružovačce
Č. Strojní díl Interval Mazivo
1Závit vřetene Denně Mazací tuk
2 Ložiska kladek, hřídelí 1 x týdně Mazací tuk, olej
3 Ložiska vodicích kladek 1 x týdně Mazací tuk
4 Pohonný řetěz2 x ročně Mazací tuk
9.3 Čistění elektrorozvaděče
Krok 1: Stroj vypněte a vytáhněte síťovou zástrčku.
Krok 2: Otevřete elektrorozvaděč a vyčistěte ji suchým hadrem. Nikdy
nepoužívejte tekuté čisticí prostředky!
32 PRM F | Verze 1.01 | CZ
Page 33
Likvidace vyřazeného stroje
Krok 3: Zkontrolujte všechna zapojení.
Krok 4: Zavřete dvířka a připojte stroj ke zdroji elektrického napětí. Zapněte
stroj a zkontrolujte všechny jeho funkce.
9.4 Poruchy, možné příčiny a jejich řešení
Porucha Možné příčiny Řešení
Stroj nefunguje. 1. Nesprávné elektrické zapojení. 1. Zkontrolujte zapojení.
2. Kontaktujte prodejce/zákaznický
servis.
Motor běží, ale stroj nefunguje. 1. Motor se otáčí ve špatném směru. 1. Zkontrolujte směr otáčení motoru.
2. Kontaktujte prodejce/zákaznický
servis.
Stroj neohýbá materiály o udávaných
velikostech.
1. Udávaná tloušťka materiálu neodpovídá realitě.
10 Likvidace vyřazeného stroje
Zlikvidujte prosím svůj stroj ekologicky, aby se odpad nedostal do životního
prostředí, ale byl odborně zlikvidován.
10.1 Vyjmutí z provozu
Vyřazený stroj se musí ihned ustavit odborně mimo provoz, aby nedošlo
k pozdějším možným zneužitím a škodám na životním prostředí či osobách.
- Odstraňte všechny látky, které ohrožují životní prostředí, ze stroje.
- Demontujte případně stroj do ovladatelných a zužitkovatelných částí.
- Zpracujte provozní látky a části stroje.
1. Zkontrolujte zpracovávaný materiál.
2. Kontaktujte prodejce/zákaznický
servis.
PRM F | Verze 1.01 | CZ 33
Page 34
Náhradní díly
10.2 Likvidace elektrických strojů
Elektrické stroje obsahují množství recyklovatelných, ale i nebezpečných dílů.
Tyto díly roztřiďte a řádně zlikvidujte. V žádném případě tyto díly nevyhazujte
do komunálního odpadu.
V případě potřeby se obraťte na odborné likvidační středisko.
10.3 Likvidace maziv
Při likvidaci maziv se řiďte pokyny výrobce maziv. Obraťte se proto na konkrétní údaje výrobku.
11 Náhradní díly
POZOR!
Nebezpečí poranění při použití nesprávných
náhradních dílů!
Při použití nesprávných nebo vadných náhradních dílů může
vzniknout nebezpečí pro obsluhu stroje, stejně jako může
dojít k poškození stroje.
- Je povoleno používat pouze originální náhradní díly.
- Při nejasnostech se obraťte na svého prodejce.
Tipy a doporučení
Používejte pouze vhodné kladky pro daný materiál.
34 PRM F | Verze 1.01 | CZ
Page 35
11.1Objednání náhradních dílů
Náhradní díly
Náhradní díly lze objednat prostřednictvím Vašeho prodejce. Kontaktní údaje
najdete v kapitole 1.2 Zákaznický servis.
Při objednávce je třeba poskytnout následující údaje:
- Typ stroje
- Objednací číslo
- Číslo pozice náhradního dílu
- Rok výroby
- Množství
Náhradní díly nelze bez výše uvedených údajů objednat.
Údaje o typu stroje, objednacím čísle a roku výroby naleznete na typovém
štítku stroje.
Objednací číslo stroje:
Zakružovačka PRM 30 F: 381 2030
Zakružovačka PRM 35 F: 381 2035
Příklad:
Je třeba objednat hřídel pro zakružovačku PRM 30 F. Tento díl je na rozpadovém schématu 2 s pozicí 18.
Typ stroje: Zakružovačka PRM 30 F
Obj. číslo: 381 2030
Číslo pozice: 18
Objednací číslo náhradního dílu tedy je: 0-3812030-2-18
Před objednací číslo je třeba napsat 0.
PRM F | Verze 1.01 | CZ 35
Page 36
Náhradní díly
11.2 Rozpadová schémata PRM 30 F
Následující rozpadová schémata Vám pomohou při identifikaci potřebného náhradního dílu.

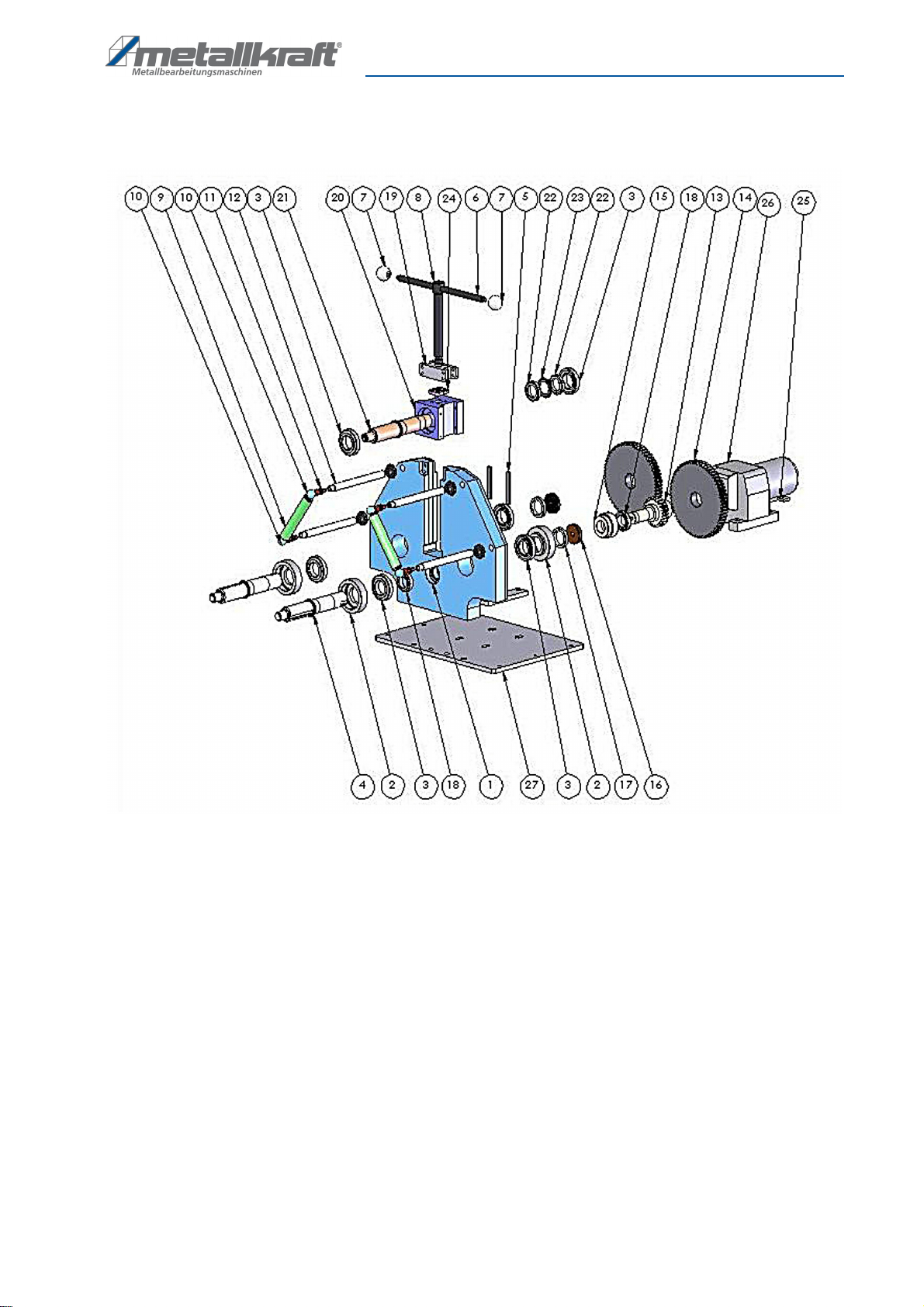

Obr. 26: Rozpadové schéma 1 - PRM 30 F
36 PRM F | Verze 1.01 | CZ
Page 37
Náhradní díly
Obr. 27: Rozpadové schéma 2 - PRM 30 F
PRM F | Verze 1.01 | CZ 37
Page 38
Náhradní díly

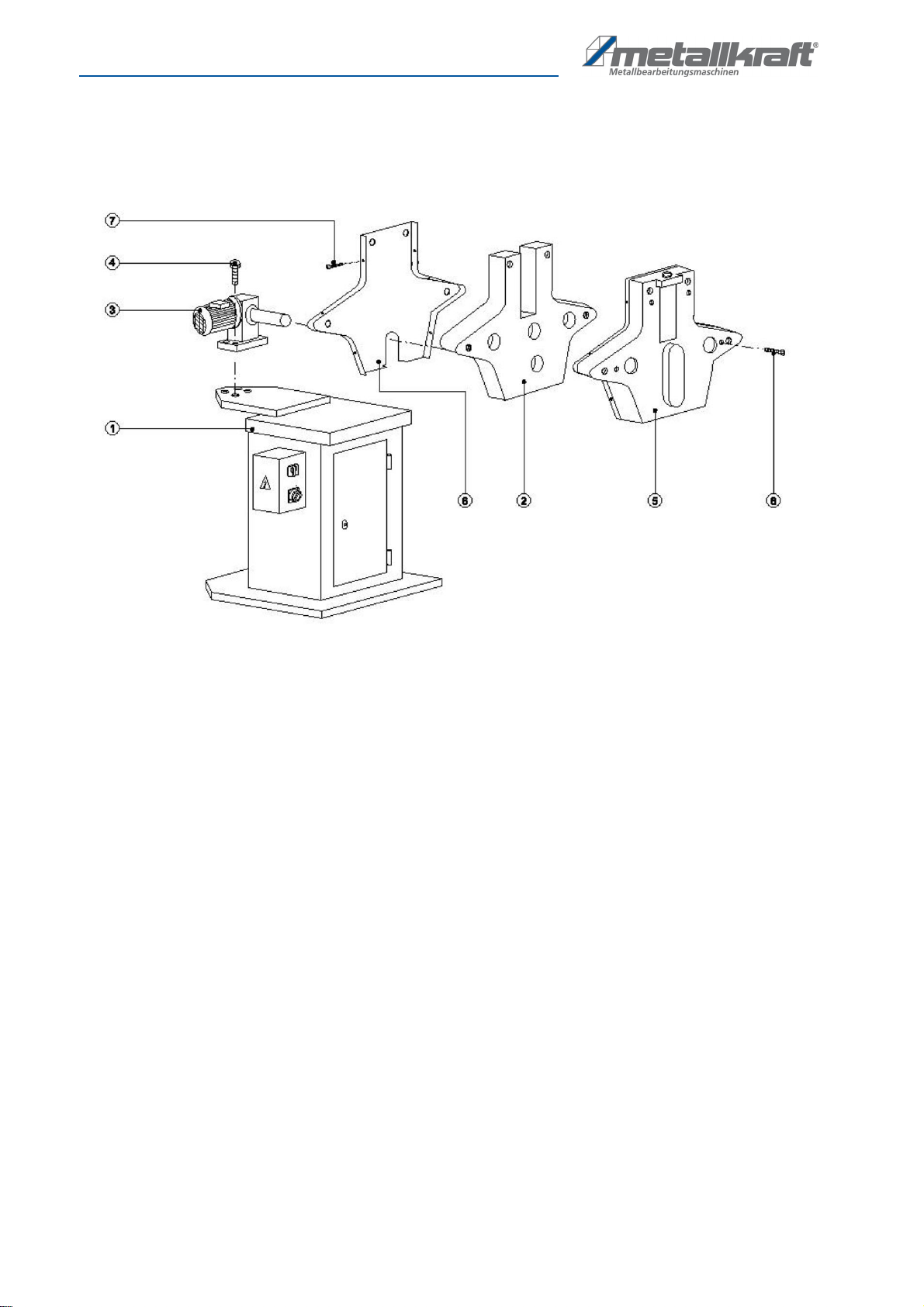

11.3 Rozpadové schéma PRM 31 F
Obr. 28: Rozpadové schéma - PRM 31 F
38 PRM F | Verze 1.01 | CZ
Page 39
11.4 Rozpadové schéma PRM 35 F
Náhradní díly
Obr. 29: Rozpadové schéma 1 - PRM 35 F
PRM F | Verze 1.01 | CZ 39
Page 40
Náhradní díly
Obr. 30: Rozpadové schéma 2 - PRM 35 F
40 PRM F | Verze 1.01 | CZ
Page 41
12 Schémata zapojení
12.1 Schéma zapojení PRM 30 F
Schémata zapojení

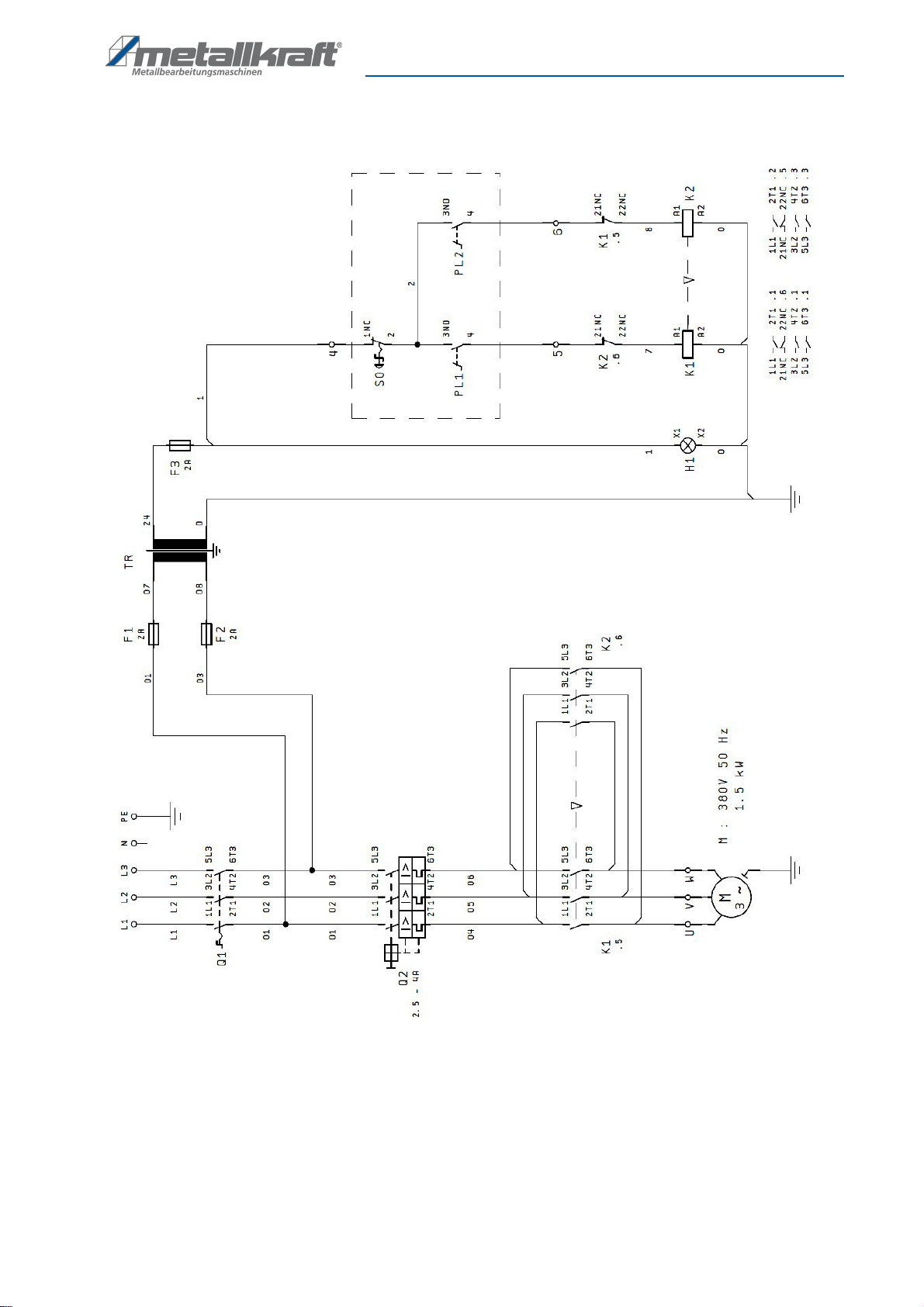

Obr. 31: Schéma zapojení 1 pro PRM 30 F
PRM F | Verze 1.01 | CZ 41
Page 42
Schémata zapojení

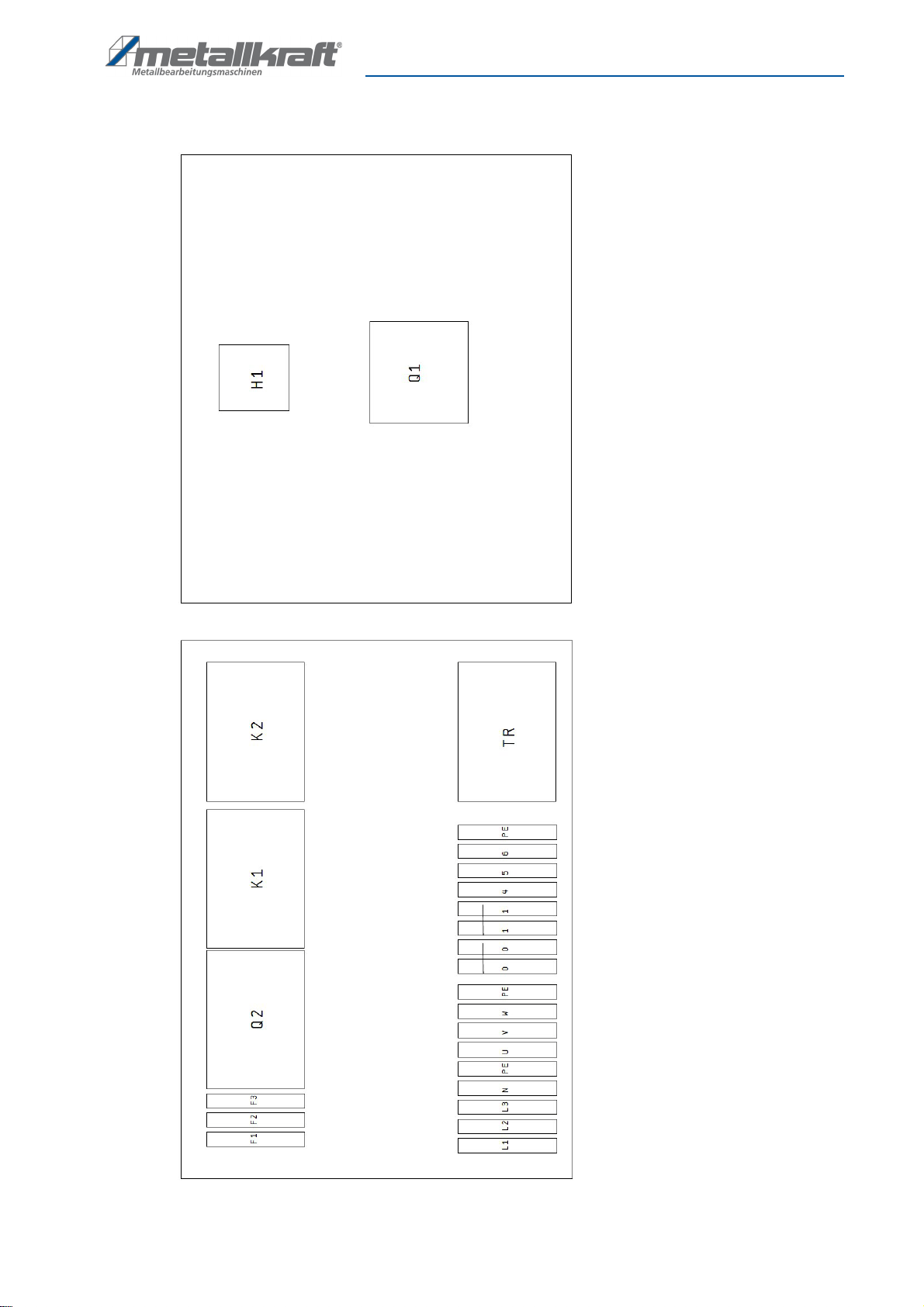

Obr. 32: Schéma zapojení 2 pro PRM 30 F
42 PRM F | Verze 1.01 | CZ
Page 43
12.2 Schémata zapojení PRM 31 F
Schémata zapojení

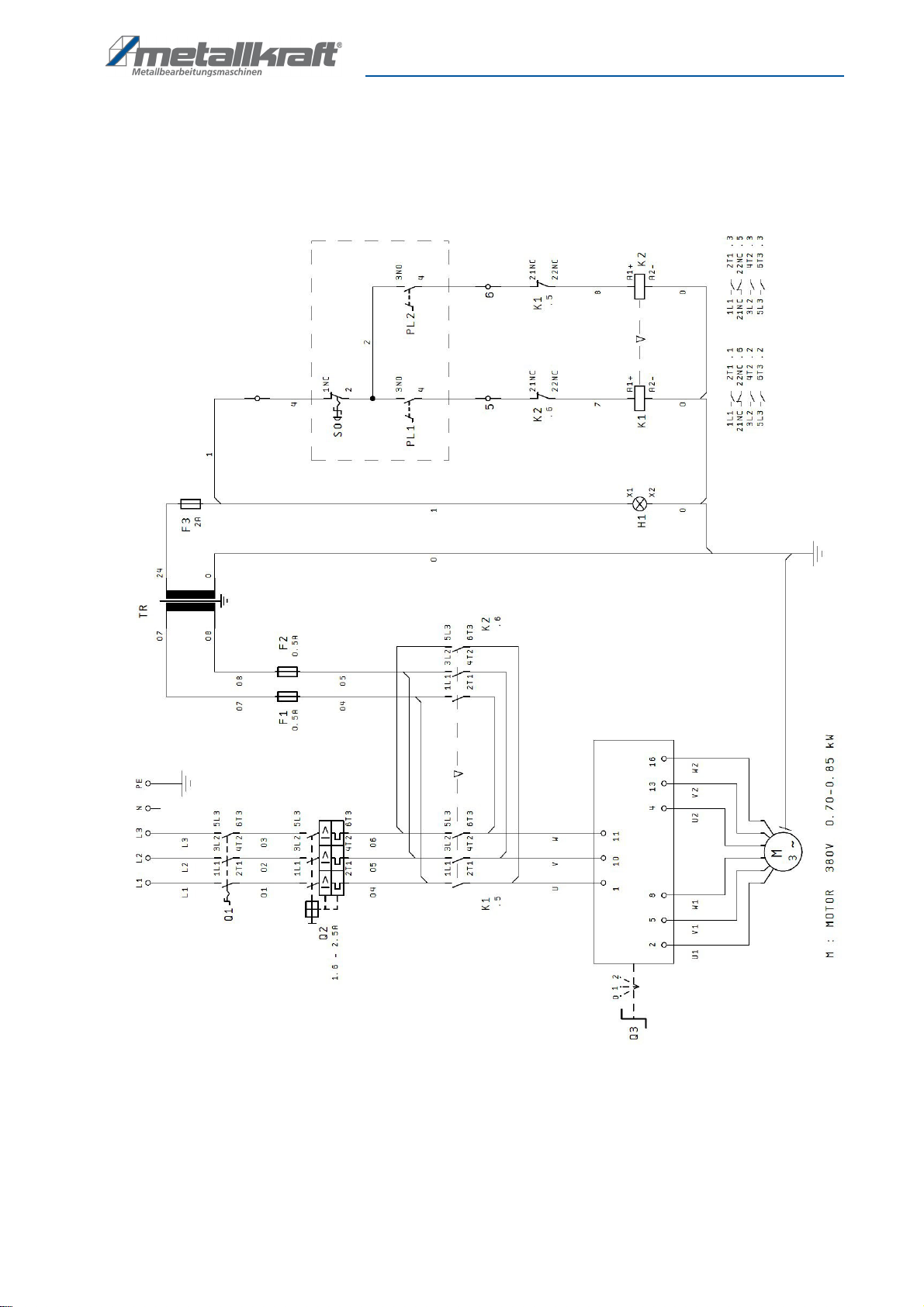

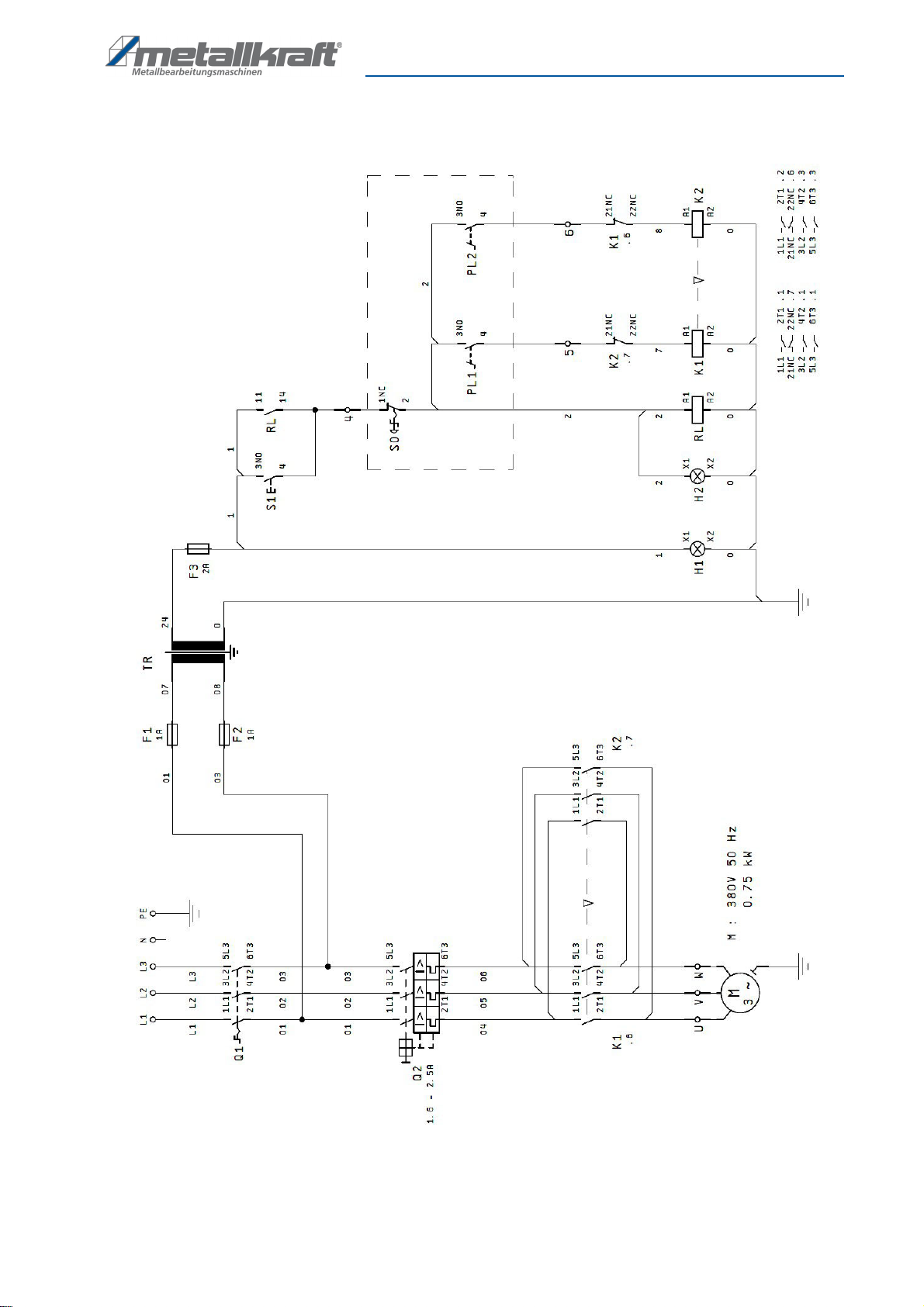

Obr. 33: Schéma zapojení 1 pro PRM 31 F
PRM F | Verze 1.01 | CZ 43
Page 44
Schémata zapojení
Obr. 34: Schéma zapojení 2 pro PRM 31 F
44 PRM F | Verze 1.01 | CZ
Page 45
12.3 Schéma zapojení PRM 35 F
Schémata zapojení

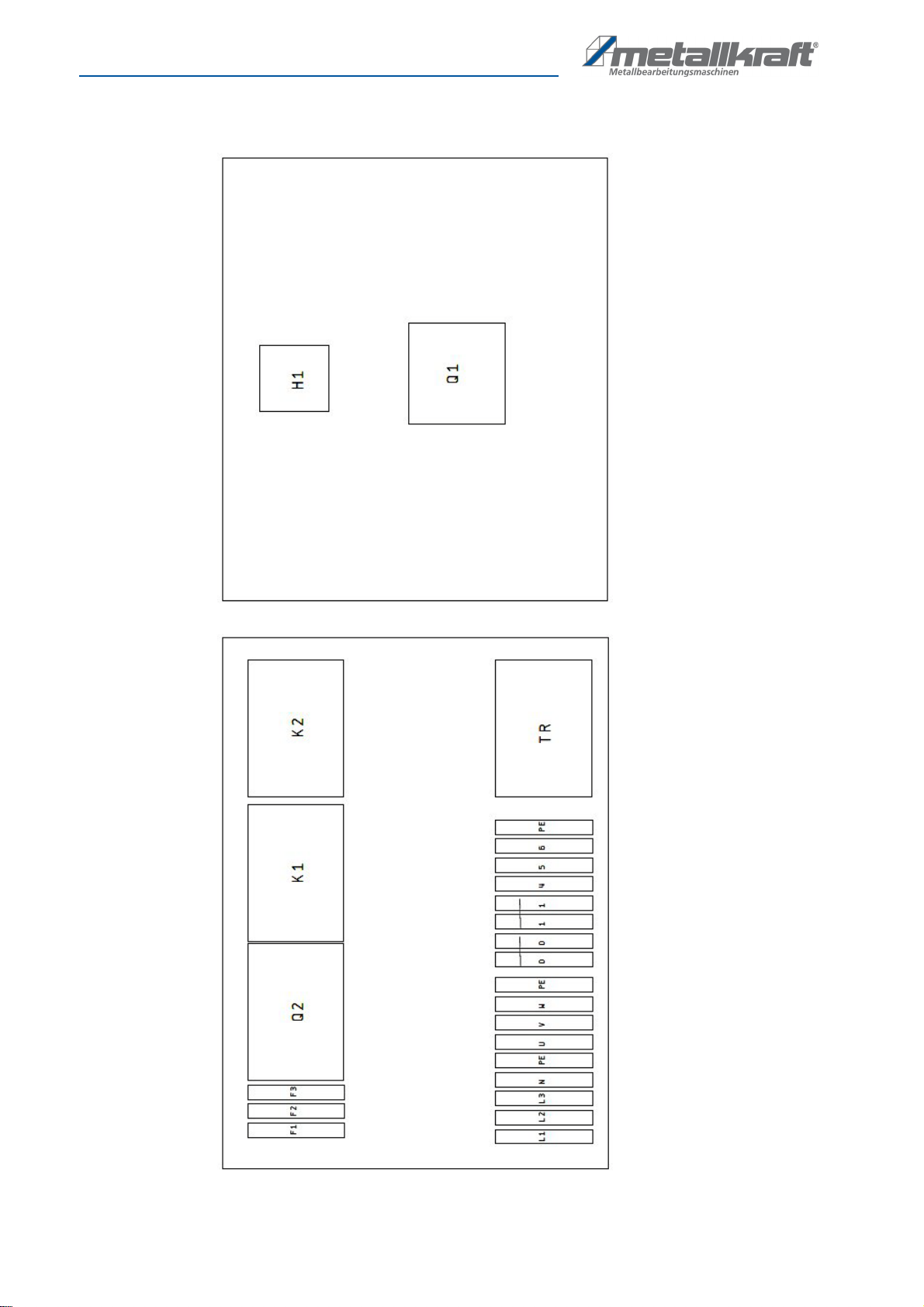

Obr. 35: Schéma zapojení 1 pro PRM 35 F
PRM F | Verze 1.01 | CZ 45
Page 46
Schémata zapojení
Obr. 36: Schéma zapojení 2 pro PRM 35 F
PRM F | Verze 1.01 | CZ 46
Page 47
Schémata zapojení
ES - Prohlášení o shodě
Dle strojní směrnice 2006/42/ES Příloha II 1.A
Výrobce: Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Straße 26
D-96103 Hallstadt
tímto prohlašuje, že následující výrobek
Skupina výrobků: Metallkraft® Kovoobráběcí stroje
Typ stroje: Zakružovačka profilů a trubek
Označení stroje: PRM 30 F
PRM 31 F
PRM 35 F
Objednací číslo: 3812030
3812031
3812035
Sériové číslo: ____________________
Rok výroby: 20____
odpovídá všem příslušným ustanovením výše uvedené směrnice, stejně jako dalším (níže uvedeným) směrnicím
a normám v době vystavení tohoto prohlášení.
Příslušné EU směrnice: 2006/95/ES Směrnice o nízkém napětí
2004/108/ES Směrnice o elektromagnetické snášenlivosti
Byly použity následující harmonizované normy:
DIN EN ISO 12100:2010 Bezpečnost strojních zařízení - Všeobecné zásady pro konstrukci -
Posouzení rizika a snižování rizika
DIN EN 60204-1:2007-06 Bezpečnost strojních zařízení - Elektrická zařízení strojů -
Část 1: Všeobecné požadavky
Odpovědná osoba: Technické oddělení, Dr.-Robert-Pfleger-Str. 26, D-96103 Hallstadt
Hallstadt, 27.04.2015
______________________
Kilian Stürmer
Obchodní ředitel
47 PRM F | Verze 1.01 | CZ
