Dana Spicer
Servicio estandar de frenos
Servicio extensivo de frenos
Servicio reducido de frenos
Frenos
Lista ilustrada de piezas BRIP-0065S
Diciembre De 1999
For the most current information, visit the Roadranger web site at www.roadranger.com
Especificaciones
Especificaciones de Frenos para Eje Direccional, Motriz y para Remolque Dana
Rango GAW
Modelo
lbs. kgs. pulg. mm. Est. Ext. Zapata Araña
10,800/13,200 4,899/5,987 EB-150-4L 15.0 x 4 381 x 102 X Fabricada Fabricada SAP Ejes Direccionales
ES-150-4L 15.0 x 4 381 x 102 X Fabricada Fabricada SAP Ejes Direccionales
15,000/20,000 6,803/9,070 ES-150-8D 15.0 x 8.63 381 x 219 X Fabricada Fundida SAP Ejes Motrices
ES-165-5D 16.5 x 5 419 x 127 X Fabricada Fundida SAP Ejes Motrices
ES-165-5D 16.5 x 5 419 x 127 X Fabricada Fundida SAP Ejes Motrices
12,000/14,600 5,443/6,622 ES-150-6D 15.0 x 6 381 x 152 X Fabricada Fundida SAP Ejes Direccionales
EB-165-5D 16.5 x 5 419 x 127 X Fabricada Fundida SAP Ejes Direccionales
ES-165-5D 16.5 x 6 419 x 127 X Fabricada Fundida SAP Ejes Direccionales
EB-165-5L 16.5 x 5 419 x 127 X Fabricada Fabricada SAP Ejes Direccionales
ES-165-5L 16.5 x 5 419 x 127 X Fabricada Fabricada SAP Ejes Direccionales
16,000/20,000 7,258/9,072 EB-165-6L 16.5 x 6 419 x 152 X Fabricada Fabricada SAP Ejes Motrices, Direccional
ES-165-6L 16.5 x 6 419 x 152 X Fabricada Fabricada SAP Ejes Motrices, Direccional
16,000/22,000 7,258/9,979 EB-165-6D 16.5 x 6 419 x 152 X Fabricada Fundida SAP Ejes Motrices, Direccional
ES-165-6D 16.5 x 6 419 x 152 X Fabricada Fundida SAP Ejes Motrices, Direccional
17,000/23,000 7,711/10,433 EB-165-7D 16.5 x 7 419 x 178 X Fabricada Fundida SAP Ejes Motrices
ES-165-7D 16.5 x 7 419 x 178 X Fabricada Fundida SAP Ejes Motrices
EB-165-7F 16.5 x 7 419 x 178 X Fabricada Forjada SAP Trailer Axles
ES-165-7F 16.5 x 7 419 x 178 X Fabricada Forjada SAP Trailer Axles
EB-165-7L 16.5 x 7 419 x 178 X Fabricada Fabricada SAP Ejes Motrices
ES-165-7L 16.5 x 7 419 x 178 X Fabricada Fabricada SAP Ejes Motrices
EB-165-8D 16.5 x 8.63 419 x 219 X Fabricada Fundida SAP Ejes Motrices
ES-165-8D 16.5 x 8.63 419 x 219 X Fabricada Fundida SAP Ejes Motrices
EB-165-8F 16.5 x 8.63 419 x 219 X Fabricada Forjada SAP Trailer Axles
ES-165-8F 16.5 x 8.63 419 x 219 X Fabricada Forjada SAP Trailer Axles
23,000/26,000 10,433/11,793 ES-165-7M 16.5 x 7 419 x 178 X Fabricada Fun. Pesado DAP Ej. Motriz Dentro/Fuera de Carr.
26,000/30,000 11,793/13,608 ES-165-7H 16.5 x 7 419 x 178 X Fundida Fun. Pesado DAP Ej. Motriz Dentro/Fuera de Carr.
26,000/32,500 11,793/14,742 EB-180-7R 18.0 x 7 457 x 178 X Fundida Fun. Pesado SAP Ej. Motriz Dentro/Fuera de Carr.
Tamaño Servicio Configuración
Ancla
®
Aplicaciones
Nota: Aplicaciones en específico requieren de la aprobación del Depto. de Ingeniería de la División Frenos y Ejes de Dana.
Identificación del Modelo
DS - 165 - 7L
Fabricante
D - Dana
Servicio
B - Freno Estándar
S - Freno de Servicio
Extendido
Diámetro del Tambor
150 - 15" (381 mm)
165 - 16.5" (419 mm)
180 - 18" (457 mm)
Nota: SAP = Perno de Anclaje Sencillo
DAP = Perno de Anclaje Doble
Configuration
L - Zapata Fabricada/Araña Fabricada SAP
D - Zapata Fabricada/Araña Fundida SAP
F - Zapata Fabricada/Araña de Forja SAP
M - Zapata Fabricada/Araña de Fun. Pesado DAP
H - Zapata Fundida/Araña de Fun. Pesado DAP
R - Zapata Fundida/Araña de Fun. Pesado SAP
Tamaño del De la Zapata (ancho)
4 - 4" (102 mm)
5 - 5" (127 mm)
6 - 6" (152 mm)
7 - 7" (178 mm)
8 - 8.63" (219 mm)
1
Ensamble del Freno
Ensamble del Freno 15" – Frenos Estándar y de Servicio Extendido
Para Modelos: EB-150-4L y ES-150-4L
24
23
25
19
20
22
1
21
16
17
27
3
28
20
19
2
18
12
4
15
14
26
11
7
8
10
13
9
3
1
5
6
2
Ensamble del Freno
Ensamble del Freno 15" – Frenos Estándar y de Servicio Extendido
Para Modelos: EB-150-4L y ES-150-4L
No. de
Elem. Nom. de Parte Cant. No. de Parte Notas
1 Zapata sin Balatas 2 1005840 Zapata EB Estándar (FMSI #1308)
807685 Zapata Serv. Extendido (FMSI #1443)
2 Resorte de Reten. de Zapata 1 1003999 Resorte Negro
3 Rodillo de Leva 2 1005204
4 Araña (ver pág. 35) 1 Varía
5 Arbol de Levas (ver pág. 17) 1 Varía
6 Perno 2 1006540
7 Resorte de Anclaje de Zapata 2 1006500 1.5" de Desplaz.
1006534 2.0" de Desplaz.
8 Tuerca 2 804024
9 Arandela 2 90414
10 Guía de Zapata 2 816547 1.5" de Desplaz.
810484 2.0" de Desplaz.
11 Resorte de Retorno de Zapata 1 1006562 Resorte Azul
12 Contratuerca 2 1006541
13 Arandela Plana 1 1006531
14 Arandela de Seguridad 2 90421
15 Tuerca Hexagonal 1 691005
16 Tapón de Inspección 2 804286
17 Tornillo para guardapolvo 4 804703
18 Guardapolvo (ver pág. 43) Varía
19 Sello para grasa 2 1005846
20 Buje de Arbol de Levas 2 1008220
21 Soporte de Arbol de Levas (ver pág. 20) Varía
22 Pasador de Ensamble de Soporte 2 804008
23 Arandela Interna de Ajustador de Tensión 2 1005202
24 Anillo de Seguridad de Retén de Arbol de Levas 1 804017
25 Lainas para Arbol de Levas SR 1005203
26 Paquete de Grasa Especial SR 1008249
27 Grasera 1 819790
28 Pasador de Estabilización NSVS 1 814096
Kits para Frenos
Kit de Resortes para Freno 807172 Inc: Partes 2 y 11 Para 1 ens. de frenos
Est. de Bujes para Arbol de Levas 1008325 Inc: Partes 19-20, 23-25 Para 2 ens. de frenos
Est. p/ Reconstrucción Menor 1008306 Inc: Partes 2-3, 11 y 26 Para 1 ens. de frenos
Est. de Balatas Págs. 14-15 Inc: Partes 26, Balata y Remaches Para 2 ens. de frenos
Ens. de Zapata y Balatas Págs. 14-15 Inc: Zapata, Balatas y Remaches ensamblados
Est. p/ Reconstrucción Mayor Págs. 14-15 Inc: Partes 2-3, 6-7, 10-12, 26,
29 y (2 ensambles de Zapata y Balata) Para 1 ens. de frenos
3
Ensamble del Freno
Ensamble de Frenos 15" – Frenos de Perfil Reducida
Para Modelos: ES-150-6D Freno de Perfil Reducida para Eje Direccional
15
14
13
10
11
17
18
1
2
5
6
16
12
9
8
4
7
No de
Elem. Nom. de Parte Cant. No. de Parte Notas
1 Ens. de Zapata (4716) 2 816077 (FMSI #4716)
2 Resorte de Retención de Zapata 2 809513 Resorte Naranja
3 Resorte de Retorno de Zapata 2 817017 Resorte Rojo
4 Arandela de Cabezal de Leva 1 806380
5 Rodillo de Leva 2 806234
6 Retén de Rodillo 2 808058
7 Arbol de Levas (ver pág. 17) 1 Varía Ver 16.5 Arboles de Levas ES
8 Araña–Acero Troquelado (ver pág. 38) 1 Varía
9 Sello para Grasa 2 79903
10 Buje de Arbol de Levas 2 1000035
11 Ensamble de Soportes (ver pág. 22) 1 Varía
12 Arandela Interna de Ajustador de Tensión 1 43943
13 Laina para Arbol de Levas SR 23570 .030"
14 Laina para Arbol de Levas SR 35428 .060"
15 Anillo de Seguridad de Retén de Arbol de Levas 1 804017
16 Grasera 1 819790
17 Tornillo de Ensamble de Soporte 4 38540
18 Arandela de Seguridad de Ensamble de Soporte 4 90414
No hay guardapolvo disponible para el ES-150-6D
1
3
10
9
6
5
Kits para Frenos
Est. Resortes p/ Frenos 823138 Inc: Partes 2 y 3 Para 1 ens. de frenos
Est. de Bujes para Arbol de Levas 127808 Inc: Partes 9,10, 15 Para 2 ens. de frenos
Est. de Reconstrucción Menor 823141 Inc: Partes 2-3, 5-6 Para 1 ens. de frenos
Est. de Balatas p/ Frenos Págs. 14-15 Inc: Balatas y Remaches Para 2 ens. de frenos
Ensamble de Zapata/Balatas Págs. 14-15 Inc: Zapata, Balatas y Remaches ensamblado
Est. Reconstrucción Mayor Págs. 14-15 Inc: Partes 2-3, 5-6 y
(2 ens. de Zapata y Balatas) Para 1 ens. de frenos
4
Ensamble del Frenos
Ensamble de Frenos 15" – Frenos Perfil Reducida
Para Modelos: Frenos de Perfil Reducido ES-150-8D (Eje Direccional) y ES-150-8F
(Eje de Remolque)
10
14
13
15
11
1
2
6
8
4
7
No. de
Elem. Nom. de Parte Cant. No. de Parte Notas
1 Zapata sin Balatas 2 813005 (FMSI #4717)
2 Resorte de Retención de la Zapata 2 809513 Resorte Naranja
3 Resorte de Retorno de Zapata 1 812992
4 Arandela de Cabezal de Levas 1 806380
5 Rodillo de Levas 2 806234
6 Retén de Rodillo 2 808058
7 Arbol de Levas (ver págs. 18-19) 1 Varía
8 Araña–Acero Fundido (ver pág. 37) 1 Varía
9 Sello de Grasa 2 79903
10 Buje de Arbol de Levas 2 1000035
11 Ens. de Soportes (ver págs. 28-31) 1 Varía
12 Arandela Interna de Ajustador de Tensión 1 43943
13 Laina para Arbol de Levas SR 23570 .030"
14 Laina para Arbol de Levas SR 35428 .060"
15 Anillo de Retención de A. de Levas 1 804017
16 Grasera 1 819790
17 Tornillo de Ensamble de Soporte 4 38540
18 Arandela de Seguridad de Soporte de Arbol de Levas 4 90414
19 Araña de Forja (Para Ejes de Remolque) NSVS 1 N/D
No hay guardapolvos disponible para ES-150-8D o ES-150-8F
3
1
17
18
5
16
10
9
6
5
12
9
19
Kits para Frenos
Est. de Resortes para Frenos 815627 Inc: Partes 2 y 3 Para 1 ens. para frenos
Est. de Bujes para Arbol de Levas 127808 Inc: Partes 9,10,15 Para 2 ens. para frenos
Est. de Reconstrucción Menor 815626 Inc: Partes 2-3, 5-6 Para 1 ens. para frenos
Est. de Balatas para Frenos Págs. 14-15 Inc: Balatas y Remaches Para 2 ens. para frenos
Ens. de Zapata/Balatas Págs. 14-15 Inc: Zapata, Balatas y Remaches ensamblados
Est. de Reconstrucción Mayor Págs. 14-15 Inc: Partes 2-3, 5-6 y
(2 ens. de Zapata y Balatas) Para 1 ens. para frenos
5
Ensamble del Freno
Ensamble de Frenos 16.5" – Frenos Estándar
Para Modelos: EB-165-5D, EB-165-5L, EB-165-6D, EB-165-6L,
EB-165-7D, EB-165-7L, EB-165-8D, EB-165-8F
21
2
5
1
4
Acero Troquelado
8
9
3
6
1
5
4
7
11
10
12
20
14
15
13
12
17
16
11
8
Arañas Fundidas
18
19
14
22
6
Ensamble del Freno
Ensamble de Frenos 16.5" – Frenos Estándar
Para Modelos: EB-165-5D, EB-165-5L, EB-165-6D, EB-165-6L,
EB-165-7D, EB-165-7L, EB-165-8D, EB-165-8F
No. de
Elem. Nom. de Parte Cant. No. de Parte Notas
1 Ensamble de Zapatas 2
16.5 x 5 805676 Zapata Ensamble Bajo (FMSI #4223A)
805677 Zapata Ensamble Alto (FMSI #4223A)
16.5 x 6 805678 Zapata Ensamble Bajo (FMSI #4317G)
805679 Zapata Ensamble Alto (FMSI #4317G)
16.5 x 7 805442 Zapata Ensamble Bajo (FMSI #4311J)
805460 Zapata Ensamble Alto (FMSI #4311J)
16.5 x 8.5/8 805682 Zapata Ensamble Bajo (FMSI #4674)
2 Resortes de Retencción de Zapata 2 70326 Resorte Anaranjado
3 Arbol de Levas (ver págs. 18-19) 1 Varía
4 Rodillo de Leva 2 39074
5 Perno para Rodillo de Levas 2 39075
6 Resorte de Retorno de Zapata 1 78580 Resorte Negro–Para Zapatas Ensamble Bajo
1 1000406 Resorte Rojo–Para Zapatas de Ensamble Alto
7 Pasadora para Ensamble de Soporte 4 804008 Para Arañas de Acero Troquelado
8 Araña – Acero Troquelado (ver pág. 38) 1 Varía
Araña – Acero Fundido (ver págs. 39-40)
9 Guardapolvo (ver págs. 44-45) 1 Varía
Clip de Retención del Guardapolvo (parte no ilustrada) 1 804285 Unicamente para guardapolvos de 2 piezas
Tornillo de Retención del Guardapolvo (parte no ilustrada) 2 804284 Unicamente para guardapolvos de 2 piezas
10 Tornillo para Guardapolvo 4 804703 Para Arañas de Acero Troquelado
6 804023 Para Arañas Fundidas
11 Sello para Grasa 2 79903
12 Buje para Arbol de Levas 2 1000035
13 Ensamble de Soporte (ver págs. 23-26) 1 Varía
14 Arandela de Seguridad 4 804304 Para Araña de Acero Troquelado
90414 Para Arañas Fundidas
15 Tuerca 4 804024 Se usa sólo en Arañas de A. Troquelado
16 Arandela Interna de Ajustador de Tensión 2 43943
17 Laina para Arbol de Levas SR 23570 .030"
18 Laina para Arbol de Levas SR 35428 .060"
19 Anillo de Seguridad para Retén de Arbol de Levas 1 804017
20 Grasera 1 819790
21 Tapóm de Inspección 2 804286
22 Perno de Ensamble de Soporte 4 38540 Para Arañas Fundidas
Kit para Frenos
Est. de Resortes p/ Freno–Ens. Bajo 1001237 Inc: Partes 2 y 6 Para 1 ens. de frenos
Est. de Resortes p/Freno–Ens. Alto 1008403 Inc: Partes 2 y 6 Para 1 ens. de frenos
Est. de Bujes para Arbol de Levas 127808 Inc: Partes 11, 12, 19 Para 2 ens. de frenos
Est. Reconstrucción Menor–Ens. Bajo 1001238 Inc: Partes 2, 4-6 Para 1 ens. de frenos
Est. Reconstrucción Menor–Ens. Alto 1005003 Inc: Partes 2, 4-6 Para 1 ens. de frenos
Est. Balatas para Freno Págs. 14-15 Inc: Balatas y Remaches Para 2 ens. de frenos
Ens. Zapata y Balatas Págs. 14-15 Inc: Zapatas, Balatas y Remaches ensamblados
Est. Reparación Mayor Págs. 14-15 Inc: Partes 2, 4-6, y
(2 ens. de zapata y balatas) Para 1 ensamble de frenos
7
Ensamble del Freno
Ensamble del Freno 16.5" – Frenos de Servicio Extendido
Para Modelos: ES-165-5D, ES-165-5L, ES-165-6D, ES-165-6L,
ES-165-7D, ES-165-7L, ES-165-8D, ES-165-8F
23
22
21
3
2
Troquelado
9
16
15
14
11
1
5
6
13
12
4
7
8
6
5
1
10
24
19
12
13
20
9
Fundidas
17
18
9
Nota: Se usarán Collarín Macho 817009
y Resorte 817017 en ejes direccionales
mayores a 14.6K con frenos de
16.5 x 5 or 16.5 x 6.
7
25
8
Ensamble del Frenos
Ensamble del Freno 16.5" – Frenos Servicio Extendido
Para Modelos: ES-165-5D, ES-165-5L, ES-165-6D, ES-165-6L,
ES-165-7D, ES-165-7L, ES-165-8D, ES-165-8F
No. de
Elem. Nom. de Parte Cant. No. de Parte Notas
1 Zapata sin balata 2
16.5 x 5 819705 (FMSI #4179D)
16.5 x 6 819706 (FMSI #4275D)
16.5 x 7 819707 Reemplaza 806229 (FMSI #4709D)
16.5 x 8.62 819708 (FMSI #4726D)
2 Resorte de Retención de Zapata 2 819725 Resorte Anaranjado
70326 Se utiliza con zapata 806229
3 Arbol de Levas (ver págs. 18-19) 1 Varies
4 Arandela para cabezal de leva 1 806380
5 Rodillo de leva 2 806234
6 Retén de Rodillo 2 808058
7 Resorte de Retención de Zapata 1 818278 Resorte gris (se utiliza en ES y ESII)
2 817017 Resorte rojo (se usa SOLO con collarín macho
817009)
8 Pasadora de Ensamble de Soporte 4 804008 Para Arañas de Acero Troquelado
9 Araña1Varía (ver pág. 38 para forjada y página 39 para
fundida)
10 Guardapolvos 1 Varía (ver pág. 43 para forjada y pág. 44 para fundida)
11 Tornillo para guardapolvos 4 804703 Para arañas de acero forjado
12 Sello de grasa 2 79903
13 Buje para árbol de levas 2 1000035
14 Arandela de seguridad de ensamble de soporte 4 804304 Para arañas de acero forjado
15 Tuerca hexagonal de ensamble de soporte 4 804024 Para arañas de acero forjado
16 Ensamble de soporte 1 Varía (ver págs. 24-27 para troquelado y 28-31 para
vaciado)
17 Arandela de seguridad para ensamble de soporte 90414 Para arañas fundidas
18 Tornillo de ensamble de soporte 4 38540 Para arañas fundidas
19 Grasera de Ensamble de Soporte 1 819790
20 Arandela interna de ajustador de tensión 1 43943
21 Laina para árbol de levas SR 23570 .030"
22 Laina para árbol de levas SR 35428 .060"
23 Anillo de seguridad para retén de árbol de levas 1 804017
24 Araña forjada (Para ejes de remolque) NSVS 1 N/D
25 Collarín macho 1 817009
Kits para Frenos
Est. de Resortes para Frenos Sólo ESII 316896 Inc: Partes 2 y 7 Para 1 ens. de frenos
Est. de Resortes para Frenos (sólo para 817009) 316895 Inc: Partes 2 y 7 Para 1 ens. de frenos
Est. de Bujes para Arbol de Levas 127808 Inc: Partes 12-13, 23 Para 2 ens. de frenos
Est. de Reconstrucción Menor (sólo para 817009) 314146 Inc: Partes 2, 5-7 Para 1 ens. de frenos
Est. de Reconstrucción Menor ES 808330 Inc: Partes 2, 5-7 Para 1 freno
Est. de Reconstrucción Menor sólo ESII 314147 Inc: Partes 2, 5-7 Para 1 ens. de frenos
Kit de Balatas para Frenos Ver págs. 14-15 Inc: Balatas y Remaches Para 2 ens. de frenos
Ens. de Zapata y Balatas Ver págs. 14-15 Inc: Zapata, Balatas y Remaches ensamblados
Est. de Reconstrucción Mayor Ver págs. 14-15 Inc: Partes 2, 5-7 y (2) Ens. de Zapata y Balatas Para 1 ens. de frenos
9
Ensamble del Freno
Ensamble del Freno 16.5" – Frenos para Servicio Extendido de Trabajo Severo y
Pesado
Para Modelos: ES-165-7M (Trabajo Pesado) y ES-165-7H (Trabajo Severo)
11
10
5
21
30
29
28
27
Versíon "H" de la zapata fundida
1
4
8
9
10
11
11
10
8
11
10
9
1
14
16
17
15
2
9
10
11
7
6
3
10
1
20
13
11
19
23
22
26
24
25
22
21
18
12
7
6
10
Se muestra la versíon "M" de zapata fabricada
Ensamble del Freno
Ensamble del Freno 16.5" – Frenos para Servicio Extendido de Trabajo Severo y
Pesado – Continuación
Para Modelos: ES-165-7M (Trabajo Pesado) y ES-165-7H (Trabajo Severo)
No. de
Elem. Nom. de Parte Cant. No. de Parte Notas
1 Zapata sin Balata 2 807849 Zapata Fabricada Serie "M" (FMSI #4709D)
810517 Zapata Fundida Serie "H" (FMSI #4709D)
2 Arbol de levas (ver pág. 18-19) 1 Varía
3 Arandela para árbol de levas 1 43943
4 Rodillo de leva 2 807931 Se usa sólo en la Serie "H"
5 Perno de rodillo de leva 2 810390 Se usa sólo en la Serie "H"
6 Rodillo de leva 2 809511 Se usa sólo en la Serie "M"
7 Retén de Rodillo 2 808058 Se usa sólo en la Serie "M"
8 Buje de perno de anclaje 4 809068 Se usa sólo en la Serie "H"
9 Perno de Anclaje 2 811340 Se usa en la Serie "M"
810316 Se usa en la Serie "H"
10 Arandela Plana 4 807928
11 Anillo de retención 4 807929
12 Perno acanalado 2 810530 Se usa sólo en la Serie "H"
13 Resorte de Retorno de la Zapata 1 810292 Se usa en la Serie "M"– Resorte Amarillo
807930 Se usa en la Serie "H"– Resorte Anaranjado
14 Araña –Ac. Troquel.– Perno de Anclaje Dual (ver pág. 41) 1 Varía Incluye Parte #15
15 Buje 2 809069
16 Tornillo 2 810392
17 Alambre de fijación SR 90533
18 Guardapolvo (2 piezas) 1 809718
19 Tornillo de guardapolvo 6 804703
20 Tapón de orificio de inspección 2 89899
21 Sello de grasa 2 79903
22 Buje de árbol de levas 1 1000035 Nylon–Externo
1 1003000 Bronce–Interno
23 Ensamble de soporte (ver págs. 32-33) 1 Varía
24 Perno - Ensamble de soporte 4 38540
25 Arandela de seguridad - ensamble de soporte 4 90414
26 Grasera 1 819790
27 Arandela interna de ajuste de tensión 1 43943
28 Laina para árbol de levas SR 35428 .060"
29 Laina para árbol de levas SR 23570 .030"
30 Anillo de retención de árbol de levas 1 804017
Kits para Frenos
Est. de resortes para frenos N/D
Est. de bujes para árbol de levas 1008047 Inc: Partes 21-22, 30 Para 2 ens. de frenos
Est. de reconstrucción menor–Serie "M" 812118 Inc: Partes 6-7, 9-11, 13, 15-17 Para 1 ens. de frenos
Est. de reconstrucción menor–Serie "H" 810213 Inc: Partes 4-5, 8-13, 15-17 Para 1 ens. de frenos
Est. de balatas para frenos Págs. 14-15 Inc: Balatas y Remaches Para 2 ens. de frenos
Ensamble de Zapata y balatas Págs. 14-15 Inc: Zapatas/Balatas y Remaches ensamblado
y Parte #8 para Serie “H”
Est. de reconstrucción mayor–Serie “M” Págs. 14-15 Inc: Partes 6-7, 9-13, 15-17, y Para 1 ens. de frenos
(2 ensambles de Zapata y Balatas)
Est. de reconstrucción mayor–Serie “H” Págs. 14-15 Inc: Partes 4-5, 9-13, 15-17, y Para 1 ens. de frenos
(2 ensambles de Zapata y Balatas)
Est. de Zapatas para Freno–Serie “M” 812114 Inc: Partes 1, 6-7 Para 1 Zapata de frenos
Est. de Zapatas para Freno–Serie “H” 810214 Inc: Partes 1, 4-5, 8 y 12 Para 1 Zapata de frenos
11
Ensamble del Freno
Ensamble del Freno 18" – Frenos Estándar
Para Modelo: EB-180-7R
10
8
14
16
17
13
1
6
7
5
6
7
4
3
12
9
18
14
11
15
20
19
15
23
22
21
1
2
12
Ensamble del Freno
Ensamble del Freno 18" – Frenos Estándar
Para Modelo: EB-180-7R
No. de
Elem. Nom. de Parte Cant. No. de Parte Notas
1 Zapata sin Balatas 2 1003017 Acero Fundido (FMSI #4527B)
2 Perno para balatas (cabeza embutida -81°) 24 1000149 Se usa en balatas E120HS y E185HS
Tornillo para balatas (cabeza plana) 811101 Se usa en balatas E175HS
3 Arandela 24 822349
4 Tuerca 24 807939
5 Resortes para Retén de Zapata 2 1000092 Resorte Verde
6 Rodillo de Levas 2 1003831
7 Perno para Rodillo de Levas 2 1003832
8 Arbol de levas (ver pág. 18-19) 1 Varía
9 Resorte de Retorno de Zapata 1 1000091 Resorte Verde
10 Ensamble de Perno y Araña (ver pág. 42) 1 Varía Acero Fundido
11 Guardapolvo 1 1000090
12 Tornillo para Guardapolvo 6 804703 (Navistar usa el tornillo no. 90021 y arandela
de seguridad # 90421)
13 Tapón para Guardapolvo 2 89899
14 Sello para Grasa 2 79903
15 Buje para Arbol de Levas 1 1000035 Nylon–Externo
Buje para Arbol de Levas 1 1003000 Bronce–Interno
16 Ensamble de soporte (ver pág. 34) 1 Varía
17 Arandela de seguridad– Ensamble de soporte 4 90414
18 Perno–Ensamble de soporte 4 38540
19 Grasera 1 819790
20 Arandela interna para ajustador de tensión 1 43943
21 Lainas para Arbol de Levas SR 23570 .030" (Navistar usa la parte no. 1003393)
22 Lainas para Arbol de Levas SR 35428 .060" (Navistar usa la parte no. 1003394)
.075" (Navistar usa la parte no. 1003395)
23 Anillo de retención para árbol de levas 1 804017 (Navistar usa la parte no. 1003392)
Kits para Frenos
Est. de resortes para frenos 807173 Inc: Partes 5 y 9 Para 1 ens. de frenos
Est. de perno y tuerca–sólo E120HS o E185HS 813659 Inc: Partes 2-4 Para 1 ens. de frenos
Est. bujes para árbol de levas 1008047 Inc: Partes 14-15, 23 Para 2 ens. de frenos
Est. reconstrucción menor 1005005 Inc: Partes 5-7 y 9 Para 1 ens. de frenos
Est. de balatas para frenos Págs. 14-15 Inc: Balatas 2-4 Para 2 ens. de frenos
Ens. de zapata y balatas Págs. 14-15 Inc: Zapatas/Balatas, Pernos
y Tornillos ensamblados
Est. reconstrucción mayor Págs. 14-15 Inc: Partes 5-7 y 9 y Para 1 ens. de frenos
(2 ens. de zapata y balatas)
13
Zapatas para Frenos
Diagrama de Zapatas y Balatas para Frenos
Tamaño Zapata Tipo de Tipo de Zapata/Balata Est. de Rec. Est. de Balatas
de Freno No. de Parte Zapata Balata No. de Parte Mayor para Frenos
15x4 {1308} 1005840 EB 3030-67 (6011) 1009000 1009353 1009352
Estándar 1005840 EB 931-162 (685) 1006404 1008311 1008304
1005840 EB NAB-10 808808 809812 809799
1005840 EB NAB-9MK 1006411 1008313 1008302
15x4 {1443} 807685 1.5" de Desplaz. EES400 807684 811745 811907
S. Extendido 807685 2.0" de Desplaz. EES400 807684 811746 811907
807685 1.5" de Desplaz. EES410 818569 314966 317204
15 x 6 {4716} 816077 REB EES200 816083 823142 823139
Perfil 816077 REB EES300 816082 823143 823140
Reducida
15 x 8.63 {4717} 813005 REB EES200 815082 815625 815628
Perfil 813005 REB EES300 816871 824906 823145
Reducida
16.5 x 5 {4223A} 805677 Alto 3030-67 (6011) 806519 807177 807167
Estándar 805676 Bajo 3030-67 (6011) 806517 807175 807167
805677 Alto 931-162 (685) 805714 1008503 1008523
805676 Bajo 931-162 (685) 805717 1008505 1008523
805677 Alto NAB-10 808463 809866 809865
805676 Bajo NAB-10 808464 809864 809865
805677 Alto E145A (HD2A) 806518 807176 807166
805676 Bajo E145A (HD2A) 806516 807174 807166
16.5 x 5 {4719} 819705 ESII EES400 819750 314156 823759
Servicio 819705 ESII EES410 819752 314157 314163
Extendido 819705 ESII EES420 819754 314158 314164
819705 ESII EES600 819756 314159 823760
819705 ESII EES1100 819511 314160 823761
819705 ESII EES1200 819513 314161 314165
819705 ESII EES1200/410 819515 314162 314166
16.5 x 6 {4317} 805679 Alto 3030-67 (6011) 806533 807181 807169
Estándar 805678 Bajo 3030-67 (6011) 806531 807179 807169
805679 Alto 931-162 (685) 805721 1008507 1008521
805678 Bajo 931-162 (685) 805725 1008510 1008521
805679 Alto NAB-10 808465 808630 809868
805678 Bajo NAB-10 808466 808631 809868
805679 Alto E145A (HD2A) 806532 807180 807168
805678 Bajo E145A (HD2A) 806530 807178 807168
805679 Alto E120HS 808905 809871 809870
805678 Bajo E120HS 808906 809869 809870
16.5 x 6 {4725D} 819706 ESII EES400 819760 314168 823765
Servicio 819706 ESII EES410 819762 314169 314176
Extendido 819706 ESII EES420 819764 314170 314177
819706 ESII EES600 819766 314171 823766
819706 ESII EES1100 819611 314172 823767
819706 ESII EES1100/600 819615 314173 314179
819706 ESII EES1200/410 819617 314175 314180
819706 ESII EES1200 819613 314174 314178
14
Zapatas para Frenos
Diagrama de Zapatas y Balatas para Frenos
Tamaño Zapata Tipo de Tipo de Zapata/Balata Est. de Recons. Est. de Balatas
de Freno No. de Parte Zapata Balata No. de Parte Mayor para Frenos
16.5 x 7 {4311J} 805460 Alto 3030-67 (6011) 807909 808636 1009354
Estándar 805442 Bajo 3030-67 (6011) 805896 807247 1009354
805460 Alto 931-162 (685) 805467 807182 1009315
805442 Bajo 931-162 (685) 805454 1008345 1009315
805460 Alto NAB-10 808468 809873 809867
805442 Bajo NAB-10 808469 809872 809867
805442 Bajo E145A (HD2A) 805897 807246 1009355
805460 Alto E120HS 808876 809707 809703
805442 Bajo E120HS 808877 809705 809703
805460 Alto E170HS 808878 809708 809704
805442 Bajo E170HS 808879 809706 809704
805442 Bajo SMB-1A 808203 808633 1006873
1008749 Alto SMB-1A 1008757 1006911 1006873
16.5 x 7 {4709} 806229 ES EES400 807856 808331 811911
Servicio 806229 ES EES600 811548 812631 811913
Extendido 806229 ES EES711 812276 808332 812283
819707 ESII EES400 819770 314148 811911
819707 ESII EES410 819772 314149 314154
819707 ESII EES420 819774 314150 825173
819707 ESII EES600 819776 314151 812713
819707 ESII EES680 819768 314152 314155
16.5 x 7 {4708} 807849 Serie M EES600 811817 812119 812101
Servicio 807849 Serie M EES711 812277 813241 813240
Extendido 807849 Serie M EES800/1100 811910 812121 811916
Trabajo 810517 Serie H EES800/1100 813230 813231 813229
Severo 810517 Serie H EES1100 811600 810212 809982
16.5 x 7 {4708} 807849 ES“P” EES400 809423 ETN0809423 811912
Servicio 807849 ES“P” EES420 818959 825172 825174
Extendido 807772 ES“Q” EES400 809426 ETN0809426 811912
807772 ES“Q” EES410 819259 314391 N/D
807772 ES“Q” EES420 818886 825171 825174
807772 ES“Q” EES600 811816 ETN0811816 812101
807772 ES“Q” EES711 812279 ETN0812279 813240
807799 ES“XEM” EES400 809420 ETN0809420 811912
807799 ES“XEM” EES410 819352 314392 N/D
807799 ES“XEM” EES420 818958 825170 825174
16.5 x 8.63 {4674} 805682 Bajo 3030-67 (6011) 814006 814008 814007
Estándar 805682 Bajo 931-162 (685) 805735 807184 807170
805682 Bajo NAB-9MK 805734 807185 807171
16.5 x 8.63 {4726D}819708 ESII EES420 819784 314181 314183
Servicio 819708 ESII EES600 819786 314182 823772
Extendido
18 x 7 {4527B} 1003017 Serie R E120HS 810485 810516 810791
Fundido Pesado 1003017 Serie R E175HS 812017* 812714 N/D
1003017 Serie R E185HS 818300 314373 314372
*Zapata y balata adheridos y atornillados juntos.
Balatas no se venden por separado.
15
Resortes para Freno
Resortes para Freno
Diagrama de Referencia para Identificación
No. de Parte Tipo de Tamaño de Longitud Libre
Dana Resorte Freno en Pulg.* Color Notas
1003999 Retención 15" EB/ES 3.83 Negro
1006562 Retorno 15" EB/ES 7.13 Azul
809513 Retención 15" REB 5.50 Anaranjado
810845 Retorno 15" REB N/D Rojo Se reemplaza por 817017
812992 Retorno 15" REB 10.03 Blanco
817017 Retorno 15" REB 3.51 Rojo
70326 Retención 16.5" EB/ES 4.53 Anaranjado
78580 Retorno 16.5" EB 10.72 Negro Para Zapatas de Ensamblado Bajo
806235 Retorno 16.5" ES N/D Café
807930 Retorno 16.5" ES 6.54 Anaranjado Sólo Serie H
809162 Retorno 16.5" ES 8.74 Azul Claro Rockwell/Fruehauf – Se reemp por 810292
810292 Retorno 16.5" ES 8.31 Amarillo Serie M/Rockwell/Fruehauf
818278 Retorno 16.5" ES 10.75 Gris
1000406 Retorno 16.5" EB 10.07 Rojo Para zapatas de ensamblado alto
819725 Retención 16.5" ES 5.54 Anaranjado Se usa sólo en zapatas en ES-II
1000091 Retorno 18" 11.38 Verde
1000092 Retención 18" 4.70 Verde
*Longitud libre varía - Se registra longitud nominal
Kits de Resortes
No de Parte Freno
Dana Tamaño Notas
807172 15 x 4 Frenos EB y ES
823138 15 x 6 Frenos REB
815627 15 x 8 Frenos REB
N/D 16.5 Frenos ES Estilo Original
316895 16 x 5, 16 x 6 Frenos ES-II Superpuestos en Caliente c/collarín
316896 16.5 Frenos ES-II Superpuestos en caliente (5, 6, 7, 8.63")
1001237 16.5 Frenos EB Ensamble bajo
1008403 16.5 Frenos EB Ensamble alto
807173 18 x 7 Frenos EB
16
Arboles de Levas
Arboles de Levas 15" – Servicio Estándar y Extendido
Para Modelos: EB-150-4L y ES-150-4L
A
Servicio Extendido Servicio Estándar
Tipo S
(S Normal)
Nota: Los árboles de levas se enumeran por longitud “A”.
Tipo O
(S Inversa)
(exterior de estrías de anilla de seguridad)
Ranuras diámetro de 1 1/4" x 10
Tipo S
(S Normal)
Tipo O
(S Inversa)
Dana
Dana
Estándar
No. de Parte
N/D 973736 S 5.050
N/D 973737 O (128.27)
1006724 813492 S 7.752
1006725 813493 O (196.90)
1006726 813486 S 8.046
1006727 813487 O (204.37)
1006948 813478 S 8.277
1006949 813479 O (210.24)
809952 813490 S 8.494
809953 813491 O (215.75)
1006730 813488 S 8.676
1006731 813489 O (220.37)
1008006 813496 S 9.041
1008007 813497 O (229.64)
1006866 813480 S 9.296
1006867 813481 O (236.12)
1006728 813482 S 9.667
1006729 813483 O (245.54)
1006940 813494 S 9.895
1006941 813495 O (251.33)
1006864 813484 S 11.010
1006865 813485 O (279.65)
1008246 813498 S 11.226
1008247 813499 O (285.14)
Servicio
Extendido
No. de Parte
Tipo de
Arbol de
Levas
Longitud "A"
pulg (mm)
Nota: Los árboles de leva de servicio extendido SE PUEDEN usar en lugar del Arbol de Levas Estándar.
El árbol de levas estándar
NO SE PUEDE usar en lugar del árbol de Servicio Extendido.
17
Arboles de Levas
Arboles de Levas 16.5" y 18" – Frenos Estándar y de Servicio Extendido
Para Modelos: EB-165, ES-165 y EB-18O
Servicio Extendido Servicio Estándar
No. de Parte
XXXXXX
Tipo S
(S Normal)
Nota: Los árboles de levas se enumeran por longitud “A”.
Dana Dana Dana
Estándar Leva Long. "A" ES Dentada Leva Long. "A"
No. de Parte Tipo pulg (mm) No. de Parte ES No. de Parte ** Tipo pulg (mm) Comentarios
1005042 S 8.250 819350 N/D S 8.315
1005043 O (209.55) 819351 N/D O (211.20)
1000087 S 8.687 808708 974024 S 8.749
1000088 O (220.65) 808709 974025 O (222.22)
089038 S 8.875 N/D N/D
089039 O (225.43) N/D N/D
808792 S 9.375 817634 N/D S 9.438
808793 O (238.13) 817635 N/D O (239.73)
808794 S 10.092 818970 973518 S 10.152
808795 O (266.34) 818971 973519 O (257.86)
043232 S 10.281 808410 N/D S 10.343
043231 O (261.14) 808411 N/D O (262.71)
807590 S 10.500 808072 N/D S 10.562
807591 O (266.70) 808073 N/D O (268.27)
070308 S 10.625 807858 816964 S 10.687
070309 O (269.88) 807859 816965 O (271.45)
810454 S 10.812 810456 N/D S 10.875
810455 O (274.62) 810457 N/D O (276.22)
807614 S 10.875 808076 818426 S 10.937
807615 O (276.22) 808077 818427 O (277.80)
807582 S 10.972 818712 818712 S 11.045
807583 O (278.69) 818713 818713 O (280.54)
076293 S 11.250 808294 816966 S 11.312
076294 O (285.75) 808295 816967 O (287.32)
070306 S 11.625 806526 816968 S 11.687
070307 O (295.28) 806527 816969 O (296.85)
808362 S 11.985 815462 818836 S 12.048
808363 O (304.42) 815463 818837 O (306.02)
071306 S 12.562 808290 818964 S 12.624
071307 O (319.07) 808291 818965 O (320.65)
Tipo O
(S Inversa)
XXXXXX
No. de Parte
(exterior de estrías de
anillo de seguridad)
Ranuras diámetro de 1 1/2" x 10
A
Tipo S
(S Normal)
(S Inversa)
Tipo O
807148 se reemplazan por 070306
807149 se reemplazan por 070307
18
Arboles de Levas
Arboles de Levas 16.5" y 18" – Frenos Estándar y de Servicio Extendido – Continuación
Para Modelos: EB-165, ES-165 y EB-18O
Dana Dana Dana
Estándar Leva Longitud "A" ES ES Dentada Leva Longitud "A"
No. de Parte Tipo pulg (mm) No. de Parte No. de Parte ** Tipo pulg (mm) Comentarios
806760 S 12.875 808232 N/D S 12.937
806761 O (327.02) 808233 N/D O (328.60)
1000839 S 13.062 808296 N/D S 13.124
1000840 O (331.77) 808297 N/D O (333.35)
1005866 S 13.312 808412 N/D S 13.374
1005867 O (338.12) 808413 N/D O (339.70)
035455 S 13.531 808068 N/D S 13.593
035456 O (343.69) 808069 N/D O (345.26)
808924 S 13.937 809860 N/D S 14.000
808925 O (354.00) 809861 N/D O (355.60)
1001580 S 14.375 807862 N/D S 14.438
1001581 O (365.13) 807863 N/D O (366.73)
807140 S 14.682 809830 N/D S 14.750
807141 O (372.92) 809831 N/D O (372.92)
035434 S 14.875 808628 N/D S 14.937
035435 O (377.83) 808629 N/D O (379.40)
035430 S 15.125 808064 N/D S 15.188
035431 O (384.18) 808065 N/D O (385.78)
811404 S 15.312 811406 N/D S 15.375
811405 O (388.92) 811407 N/D O (390.53)
812658 S 15.593 811608 N/D S 15.656
812659 O (396.06) 811609 N/D O (397.66)
811666 S 15.813 811668 N/D S 15.875
811667 O (401.65) 811669 N/D O (403.23)
1001722 S 16.000 811392 N/D S 16.062
1001723 O (406.40) 811393 N/D O (407.97)
815424 S 17.752 817636 N/D S 17.815
815425 O (450.90) 817637 N/D O (452.50)
089163 S 19.625 813690 N/D S 19.687
089164 O (498.48) 813691 N/D O (500.05)
089934 S 21.125 811283 N/D O 21.188
089935 O (536.58) 811282 N/D S (538.18)
**Los árboles de leva ES dentados se usan en los frenos ES1655L/D y ES1656L/D para Ejes de Acero de 16,000 – 20,000.
Nota: Los Arboles de Levas de Servicio Extendido SE PUEDEN usar en lugar de Arboles de Levas Estándar.
Los Arboles de Levas Estándar
1008778 se reemplaza por 035455
1008779 se reemplaza por 035456
807084 se reemplaza por 035430
807085 se reemplaza por 035431
NO SE PUEDEN usar en lugar de Arboles de Levas de Servicio Extendido.
19
Soportes
Soportes de Montaje para Cámara de Aire 15" x 4" – Frenos Estándar y de Servicio
Extendido
Para Modelos: EB-150-4L y ES-150-4L
C
C
B
A
LÍNEA CENTRAL
del cilindro
XXXX
Lugar de impresión del
número de parte del soporte
Tipo S
(Se utiliza con Levas
Tipo S con S Normal)
Nota: Los soportes se enumeran por longitud de cilindro “B”.
Soporte Desplazado "A" Long. "B" Soporte
No. de Parte Tipo pulg (mm) pulg (mm) Angulo "C" Comentarios
*1005934 S 0.636 5.768 305
*1005935 O (16.15) (146.51) 305
814510 S 0.636 5.768 305
814511 O (16.15) (146.51) 305
*1005936 S 0.636 5.768 310
*1005937 O (16.15) (146.51) 310
1005944 S 0.636 5.768 323
1005945 O (16.15) (146.51) 323
809064 S 0.636 5.999 58
809065 O (16.15) (152.37) 58
1008182 S 1.116 5.999 288
1008183 O (28.35) (152.37) 288
*810754 S 0.636 6.215 305 También reemplaza 809954
*810755 O (16.15) (157.86) 305 También reemplaza 809955
810566 S 0.636 7.018 300
810567 O (16.15) (178.26) 300
1006862 S 0.636 7.018 323
1006863 O (16.15) (178.26) 323
819356 S 0.636 7.388 60
819357 O (16.15) (187.66) 60
1008928 S 0.636 7.388 90
1008929 O (16.15) (187.66) 90
808806 S 0.636 7.388 305
808807 O (16.15) (187.66) 305
* Estos soportes usan ajustadores de tensión de de Desplaz.s de .625" (15.88 mm) . Todos los demás usan ajustadores de tensión rectos.
(lado opuesto)
XXXX
Tipo O
(Se utiliza con levas
tipo O con S Inversa)
Cilendro
20
Soportes
Soportes de Montaje para Cámara de Aire 15" x 4" – Frenos Estándar y Servicio de
Extendido – Continuación
Para Modelos: EB-150-4L y ES-150-4L
Nota: Los Soportes se enumeran por largo de cilindro “B”.
Cilindro
Soporte Desplaz. "A" Long. "B" Soporte
No. de Parte Tipo pulg (mm) pulg (mm) Angulo "C" Comentarios
1005942 S 0.636 (187.66) 312
1005943 O (16.15) 7.388 312
*1008008 S 0.636 (187.66) 312
*1008009 O (16.15) 7.388 312
807994 S 0.636 (187.66) 323
807995 O (16.15) 7.388 323
809476 S 0.636 7.617 58
809477 O (16.15) (193.47) 58
1006958 S 1.116 7.617 70
1006959 O (28.35) (193.47) 70
818266 S 0.636 8.732 0 También reemplaza 809668
818267 O (16.15) (221.79) 0 También reemplaza 809669
815362 S 0.636 8.732 90
815363 O (16.15) (221.79) 90
818264 S 0.636 8.732 90 También reemplaza 806988
818265 O (16.15) (221.79) 90 También reemplaza 806989
818268 S 0.636 8.732 316 También reemplaza 1006858
818269 O (16.15) (221.79) 316 También reemplaza 1006859
1006860 S 0.636 8.732 323
1006861 O (16.15) (221.79) 323
809152 S 0.636 8.732 334
809153 O (16.15) (221.79) 334
1008244 S 0.636 8.948 144
1008245 O (16.15) (227.28) 144
* Estos soportes usan ajustadores de tensión con desplazamiento de .625" (15.88 mm). Todos los demás usan ajustadores de tensión rectos.
21
Soportes
Soportes de Montaje para Cámara de Aire 15" x 6"
Para Modelos: ES-150-6D
C
XXXX
Lugar de impresión del
Tipo S
(Se utiliza con Levas
Tipo S con S Normal)
Nota: Los soportes se enumeran por longitud de cilindro “B”.
No. de Parte Tipo pulg (mm) pulg (mm) Angulo "C" Fuelle
973506 S 2.219 6.750 303 Sí
973507 O (56.36) (171.45) 303 Sí
817552 S 2.219 8.313 0 Sí
817553 O (56.36) (211.15) 0 Sí
816062 S 2.219 8.313 105 No
816063 O (56.36) (211.15) 105 No
816808 S 2.219 8.313 306 No
816809 O (56.36) (211.15) 306 No
818692 S 2.219 8.500 324 No
818693 O (56.36) (215.90) 324 No
818000 S 2.219 9.313 0 Sí
818001 O (56.36) (236.55) 0 Sí
816334 S 2.219 9.313 105 No
816335 O (56.36) (236.55) 105 No
817278 S 2.219 9.313 306 No
817279 O (56.36) (236.55) 306 No
818476 S 2.219 9.313 306 Sí
818477 O (56.36) (236.55) 306 Sí
número de parte del soporte
(lado opuesto)
Soporte Desplaz. "A" Longitud "B" Soporte Con
(Se utiliza con levas
Tipo O con S Inversa)
C
XXXX
Tipo O
LÍNEA CENTRAL
de Tirante
Cilindro
B
LÍNEA CENTRAL
del cilindro
Fuelle
A
22
Soportes
Soportes de Montaje para Cámara de Aire 16.5" – Frenos Estándar y de Servicio
Extendido con Araña Troquelada
(Soportes c/Araña Fundida Ver Págs. 28-31)
Para Modelos: EB-165 y ES-165
D
XXXX
Lugar de impresión del
Tipo S
(Se utiliza con Levas
Tipo S con S Normal)
Nota: Los soportes se enumeran por longitud de cilindro “B”.
No. de Parte CilIndro Tirante No. de Parte
Sin Soporte Desplaz. "A" Long. "B" Long. "C" Soporte Con
Fuelle Tipo pulg (mm) pulg (mm) pulg (mm) Angulo "D" Fuelle
811896 S 1.719 7.063 5.5 312 973656
811897 O (43.66) (179.40) (140) 312 973657
806034 S 1.719 7.969 5.5-6.0 56 N/D
806035 O (43.66) (202.41) (140-152) 56 N/D
807592 S 1.719 8.188 5.0-5.5 56 814890
807593 O (43.66) (207.98) (127-140) 56 814891
811580 S 1.719 8.188 5.5-6.0 56 819536
811581 O (43.66) (207.98) (140-152) 56 819537
804436 S 1.719 8.313 5.5-6.0 56 812526
804437 O (43.66) (211.15) (140-152) 56 812527
807392 S 1.719 8.313 5.0-5.5 56 N/D
807393 O (43.66) (211.15) (127-140) 56 N/D
805408 S 1.719 8.313 5.5-6.0 62 N/D
805409 O (43.66) (211.15) (140-152) 62 N/D
814626 S 1.719 8.313 5.5-6.0 308 817488
814627 O (43.66) (211.15) (140-152) 308 817489
819494 S 1.719 8.500 5.5-6.0 56 819538
819495 O (43.66) (215.90) (140-152) 56 819539
973540 S 1.719 8.500 5.5-6.0 56 973550
973541 O (43.66) (215.90) (140-152) 56 973551
810364 S 1.719 8.500 5.5-6.0 65 819540
810365 O (43.66) (215.90) (140-152) 65 819541
807708 S 1.719 8.563 5.0-5.5 56 814892
807709 O (43.66) (217.50) (127-140) 56 814893
811704 S 1.719 8.563 5.0-5.5 63 814894
811705 O (43.66) (217.50) (127-140) 63 814895
804906 S 1.719 8.969 5.0-5.5 56 N/D
804907 O (43.66) (227.81) (127-140) 56 N/D
805004 S 1.719 8.969 5.5-6.0 56 817174
805005 O (43.66) (227.81) (140-152) 56 817175
número de parte del soporte
(lado opuesto)
D
XXXX
Tipo O
(Se utiliza con levas
Tipo O con S Inversa)
B
A
LÍNEA CENTRAL
C
Fuelle
LÍNEA CENTRAL
de Tirante
del cilindro
23
Soportes
Soportes de Montaje para la Cámara de Aire 16.5" – Soportes Estándar y de Servicio
Extendido con Araña Troquelada - Continuación
(Soportes c/Araña Fundida Ver Págs 28-31)
Para Modelos: EB-165 y ES-165
No. de Parte Cilindro Tirante No. de Parte
Sin Soporte Desplaz. "A" Longitud "B" Longitud "C" Soporte Con
Fuelle Tipo pulg (mm) pulg (mm) pulg (mm) Angulo "D" Fuelle Comentarios
804484 S 1.719 8.969 5.5-6.0 69 816214
804485 O (43.66) (227.81) (140-152) 69 816215
804904 S 1.719 8.969 5.0-5.5 69 N/D
804905 O (43.66) (227.81) (127-140) 69 N/D
804910 S 1.719 8.969 5.0-5.5 90 N/D
804911 O (43.66) (227.81) (127-140) 90 N/D
805150 S 1.719 8.969 5.5-6.0 90 816212
805151 O (43.66) (227.81) (140-152) 90 816213
805002 S 1.719 8.969 5.5-6.0 95 819448
805003 O (43.66) (227.81) (140-152) 95 819449
804430 S 1.719 9.313 5.5-6.0 30 808018
804431 O (43.66) (236.55) (140-152) 30 808019
804462 S 1.719 9.313 5.5-6.0 45 819172
804463 O (43.66) (236.55) (140-152) 45 819173
805944 S 1.719 9.313 5.5-6.0 45 819172
805945 O (43.66) (236.55) (140-152) 45 819173
804204 S 1.719 9.313 5.5-6.0 54 N/D
804205 O (43.66) (236.55) (140-152) 54 N/D
805950 S 1.719 9.313 5.5-6.0 60 973536
805951 O (43.66) (236.55) (140-152) 60 973537
804434 S 1.719 9.313 5.5-6.0 65 810610
804435 O (43.66) (236.55) (140-152) 65 810611
805182 S 1.719 9.313 5.5-6.0 69 809662
805183 O (43.66) (236.55) (140-152) 69 809663
805948 S 1.719 9.313 5.5-6.0 69 819168
805949 O (43.66) (236.55) (140-152) 69 819169
804258 S 1.719 9.313 5.5-6.0 72 812230
804259 O (43.66) (236.55) (140-152) 72 812231
804152 S 1.719 9.313 5.5-6.0 75 815156
804153 O (43.66) (236.55) (140-152) 75 815157
804450 S 1.719 9.313 5.5-6.0 80 N/D
804451 O (43.66) (236.55) (140-152) 80 N/D
804458 S 1.719 9.313 5.5-6.0 80 N/D
804459 O (43.66) (236.55) 140-152) 80 N/D
804432 S 1.719 9.313 5.5-6.0 90 812774
804433 O (43.66) (236.55) (140-152) 90 812775
806088 S 1.719 9.313 5.5-6.0 102 816760
806089 O (43.66) (236.55) (140-152) 102 816761
805968 S 1.719 9.313 5.5-6.0 108 819200
805969 O (43.66) (236.55) (140-152) 108 819201
805966 S 1.719 9.313 5.5-6.0 114 N/D
805967 O (43.66) (236.55) (140-152) 114 N/D
814414 S 1.719 9.672 5.5-6.0 56 815482
814415 O (43.66) (245.67) (140-152) 56 815483
804448 se reemplaza con 804204 804456 se reemplaza con 805948
804449 se reemplaza con 804205 804457 se reemplaza con 805949
804454 se reemplaza con 805950 805946 se reemplaza con 804458
804455 se reemplaza con 805951 805947 se reemplaza con 804459
24
Soportes
Soportes de Montaje para la Cámara de Aire 16.5" – Soportes Estándar y de Servicio
Extendido con Araña Troquelada - Continuación
(Soportes c/Araña Fundida Ver Págs. 28-31)
Para Modelos: EB-165 y ES-165
No de Parte Cilindro Tirante No de Parte
Sin Soporte Desplaz. "A" Long. "B" Long. "C" Soporte Con
Fuelle Tipo pulg (mm) pulg (mm) pulg (mm) Angulo "D" Fuelle
814416 S 1.719 9.672 5.5-6.0 69 815484
814417 O (43.66) (245.67) (140-152) 69 815485
812852 S 1.719 10.250 5.5-6.0 45 817588
812853 O (43.66) (260.35) (140-152) 45 817589
804180 S 1.719 10.250 5.5-6.0 53 N/D
804181 O (43.66) (260.35) (140-152) 53 N/D
812850 S 1.719 10.250 5.5-6.0 60 N/D
812851 O (43.66) (260.35) (140-152) 60 N/D
812854 S 1.719 10.250 5.5-6.0 65 819126
812855 O (43.66) (260.35) (140-152) 65 819127
804754 S 1.719 10.250 5.5-6.0 79 N/D
804755 O (43.66) (260.35) (140-152) 79 N/D
805322 S 1.719 10.250 5.5-6.0 105 973820
805323 O (43.66) (260.35) (140-152) 105 973821
805628 S 1.719 10.250 5.5-6.0 315 815946
805629 O (43.66) (260.35) (140-152) 315 815947
805624 S 1.719 10.250 5.5-6.0 335 816644
805625 O (43.66) (260.35) (140-152) 335 816645
806764 S 1.719 10.563 5.5-6.0 45 N/D
806765 O (43.66) (268.30) (140-152) 45 N/D
806762 S 1.719 10.563 5.5-6.0 60 N/D
806763 O (43.66) (268.30) (140-152) 60 N/D
814080 S 1.719 10.750 5.5-6.0 53 N/D
814081 O (43.66) (273.05) (140-152) 53 N/D
804446 S 1.719 10.750 5.5-6.0 69 812768
804447 O (43.66) (273.05) (140-152) 69 812769
804908 S 1.719 10.750 5.0-5.5 69 813792
804909 O (43.66) (273.05) (127-140) 69 813793
805364 S 1.719 10.750 5.5-6.0 72 N/D
805365 O (43.66) (273.05) (140-152) 72 N/D
804584 S 1.719 10.750 5.5-6.0 80 N/D
804585 O (43.66) (273.05) (140-152) 80 N/D
805638 S 1.719 10.750 5.5-6.0 85 818342
805639 O (43.66) (273.05) (140-152) 85 818343
806326 S 1.719 10.750 5.5-6.0 90 816210
806327 O (43.66) (273.05) (140-152) 90 816211
814108 S 1.719 11.000 5.5-6.0 63 N/D
814109 O (43.66) (279.40) (140-152) 63 N/D
814110 S 1.719 11.000 5.5-6.0 65 N/D
814111 O (43.66) (279.40) (140-152) 65 N/D
807634 S 1.719 11.000 5.5-6.0 69 813038
807635 O (43.66) (279.40) (140-152) 69 813039
810564 S 1.719 11.000 5.5-6.0 77 816052
810565 O (43.66) (279.40) (140-152) 77 816053
814758 S 1.719 11.219 5.5-6.0 53 N/D
814759 O (43.66) (284.96) (140-152) 53 N/D
25
Soportes
Soportes de Montaje para la Cámara de Aire 16.5" – Soportes Estándar y de Servicio
Extendido con Araña Troquelada - Continuación
(Soportes c/Araña Fundida Ver Págs. 28-31)
Para Modelos: EB-165 y ES-165
No. de Parte Cilindro Tirante No. de Parte
Sin Soporte Desplaz. "A" Long. "B" Long. "C" Soporte Con
Fuelle Tipo pulg (mm) pulg (mm) pulg (mm) Angulo "D" Fuelle
804922 S 1.719 11.219 5.0-5.5 56 814910
804923 O (43.66) (284.96) (127-140) 56 814911
806808 S 1.719 11.219 5.5-6.0 56 810346
806809 O (43.66) (284.96) (140-152) 56 810347
814788 S 1.719 11.219 5.5-6.0 60 N/D
814789 O (43.66) (284.96) (140-152) 60 N/D
804488 S 1.719 11.219 5.5-6.0 69 810344
804489 O (43.66) (284.96) (140-152) 69 810345
805582 S 1.719 11.219 5.5-6.0 72 814656
805583 O (43.66) (284.96) (140-152) 72 814657
805330 S 1.719 11.219 5.5-6.0 75 N/D
805331 O (43.66) (284.96) (140-152) 75 N/D
807522 S 1.719 11.219 5.0-5.5 75 N/D
807523 O (43.66) (284.96) (127-140) 75 N/D
809036 S 1.719 11.219 5.0-5.5 83 814912
809037 O (43.66) (284.96) (127-140) 83 814913
807160 S 1.719 11.219 5.5-6.0 90 819542
807161 O (43.66) (284.96) (140-152) 90 819543
807520 S 1.719 11.219 5.0-5.5 90 814914
807521 O (43.66) (284.96) (127-140) 90 814915
804460 S 1.719 12.063 5.5-6.0 50 N/D
804461 O (43.66) (306.40) (140-152) 50 N/D
805958 S 1.719 12.063 5.5-6.0 60 807424
805959 O (43.66) (306.40) (140-152) 60 807425
814570 S 1.719 12.063 5.5-6.0 60 N/D
814571 O (43.66) (306.40) (140-152) 60 N/D
811288 S 1.719 12.063 5.0-5.5 65 818902
811289 O (43.66) (306.40) (127-140) 65 818903
819520 S 1.719 12.063 5.5-6.0 65 818914
819521 O (43.66) (306.40) (140-152) 65 818915
804470 S 1.719 12.063 5.5-6.0 69 812770
804471 O (43.66) (306.40) (140-152) 69 812771
805960 S 1.719 12.063 5.5-6.0 69 807426
805961 O (43.66) (306.40) (140-152) 69 807426
810710 S 1.719 12.063 5.5-6.0 90 810824
810711 O (43.66) (306.40) (140-152) 90 810825
806648 S 1.719 12.063 5.5-6.0 95 819032
806649 O (43.66) (306.40) (140-152) 95 819033
809968 S 1.719 12.063 5.5-6.0 100 N/D
809969 O (43.66) (306.40) (140-152) 100 N/D
817558 S 1.719 12.063 5.5-6.0 108 N/D
817559 O (43.66) (306.40) (140-152) 108 N/D
807138 S 1.719 12.370 5.5-6.0 90 N/D
807139 O (43.66) (314.20) (140-152) 90 N/D
814376 S 1.719 12.563 5.5-6.0 42 817916
814377 O (43.66) (319.10) (140-152) 42 817917
808916 S 1.719 12.563 5.5-6.0 53 812760
808917 O (43.66) (319.10) (140-152) 53 812761
26
Soportes
Soportes de Montaje para la Cámara de Aire 16.5" – Soportes Estándar y de Servicio
Extendido con Araña Troquelada - Continuación
(Soportes c/Araña Fundida Ver Págs. 28-31)
Para Modelos: EB-165 y ES-165
No. de Parte Cilindro Tirante No. de Parte
Sin Soporte Desplaz. "A" Long. "B" Long. "C" Soporte Con
Fuelle Tipo pulg (mm) pulg (mm) pulg (mm) Angulo "D" Fuelle
808404 S 1.719 12.563 5.0-5.5 63 814922
808405 O (43.66) (319.10) (127-140) 63 814923
819666 S 1.719 12.563 5.5-6.0 63 819668
819667 O (43.66) (319.10) (140-152) 63 819669
808918 S 1.719 12.563 5.5-6.0 65 812766
808919 O (43.66) (319.10) (140-152) 65 812767
809948 S 1.719 12.563 5.5-6.0 69 817920
809949 O (43.66) (319.10) (140-152) 69 817921
810798 S 1.719 12.563 5.5-6.0 90 812776
810799 O (43.66) (319.10) (140-152) 90 812777
807760 S 1.719 12.563 5.5-6.0 95 N/D
807761 O (43.66) (319.10) (140-152) 95 N/D
804444 S 1.719 12.813 5.5-6.0 30 812758
804445 O (43.66) (325.45) (140-152) 30 812759
804442 S 1.719 12.813 5.5-6.0 55 N/D
804443 O (43.66) (325.45) (140-152) 55 N/D
806378 S 1.719 12.813 5.0-5.5 55 812764
806379 O (43.66) (325.45) (127-140) 55 812765
811702 S 1.719 12.813 5.5-6.0 63 814948
811703 O (43.66) (325.45) (140-152) 63 814949
811706 S 1.719 12.813 5.0-5.5 63 814932
811707 O (43.66) (325.45) (127-140) 63 814933
804438 S 1.719 12.813 5.5-6.0 65 812592
804439 O (43.66) (325.45) (140-152) 65 812593
804440 S 1.719 12.813 5.5-6.0 90 812778
804441 O (43.66) (325.45) (140-152) 90 812779
806580 S 1.719 12.813 5.0-5.5 90 N/D
806581 O (43.66) (325.45) (127-140) 90 N/D
813336 S 1.719 13.000 5.5-6.0 69 811438
813337 O (43.66) (330.20) (140-152) 69 811439
814608 S 1.719 13.281 5.5-6.0 90 N/D
814609 O (43.66) (337.34) (140-152) 90 N/D
813338 S 1.719 13.500 5.5-6.0 69 811670
813339 O (43.66) (342.90) (140-152) 69 811671
805388 S 1.719 13.688 5.5-6.0 70 N/D
805389 O (43.66) 347.68) (140-152) 70 N/D
805844 S 1.719 14.690 5.5-6.0 45 817922
805845 O (43.66) (373.13) (140-152) 45 817923
809834 S 1.719 14.690 5.5-6.0 72 819084
809835 O (43.66) (373.13) (140-152) 72 819085
814846 S 1.719 15.750 5.0-5.5 56 N/D
814847 O (43.66) (400.05) (127-140) 56 N/D
816552 S 1.719 16.250 5.5-6.0 69 N/D
816553 O (43.66) (412.75) (140-152) 69 N/D
804452 S 1.719 18.813 5.0-5.5 70 N/D
804453 O (43.66) (477.85) (127-140) 70 N/D
27
Soportes
Soportes de Montaje para la Cámara de Aire 16.5" – Frenos Estándar y de Servicio
Extendido con Araña Fundida
(Soportes c/Araña Troquelada Ver Págs. 23-27)
Para Modelos: EB-165-5D, 6D, 7D, ES-165-5D, 6D, 7D, ES-150-8D
D
D
B
A
LÍNEA CENTRAL
C
del cilindro
Fuelle
X
X
X
X
X
X
X
X
LÍNEA CENTRAL
de Tirante
Lugar de impresión del
Tipo S
(Se utiliza con Levas
Tipo S con S Normal)
número de parte del soporte
(lado opuesto)
(Se utiliza con levas
Tipo O con S Inversa)
Tipo O
Nota: Soportes enumerados por longitud de cilindro “B”.
No. de Parte Cilindro Tirante No. de Parte
Sin Soporte Desplaz. "A" Long. "B" Long. "C" Soporte Con
Fuelle Tipo pulg (mm) pulg (mm) pulg (mm) Angulo "D" Fuelle
1003138 S 1.719 9.313 5.5-6.0 53 814190
1003139 O (43.66) (236.55) (140-152) 53 814191
N/D S 1.719 9.313 5.5 55 811210
N/D O (43.66) (236.55) (140) 55 811211
1006206 S 1.719 9.313 5.5-6.0 55 816450
1006207 O (43.66) (236.55) (140-152) 55 816451
77052 O 1.719 9.313 6.0-6.5 59 N/D
77053 S (43.66) (236.55) (152-165) 59 N/D
1006628 S 1.719 9.313 5.5-6.0 59 812916
1006629 O (43.66) (236.55) (140-152) 59 812917
78596 O 1.719 9.313 5.0-5.5 60 816017
78597 S (43.66) (236.55) (127-140) 60 816016
1009058 S 1.719 9.313 5.5-6.0 60 814690
1009059 O (43.66) (236.55) (140-152) 60 814691
N/D S 1.719 9.313 5.5 65 811202
N/D O (43.66) (236.55) (140) 65 811203
81063 O 1.719 9.313 5.0-5.5 65 813090
81064 S (43.66) (236.55) (127-140) 65 813091
73647 S 1.719 9.313 6.0-6.5 69 N/D
73648 O (43.66) (236.55) (152-165) 69 N/D
1004002 S 1.719 9.313 5.5-6.0 69 813276
1004003 O (43.66) (236.55) (140-152) 69 813277
1003726 S 1.719 9.313 5.5-6.0 72 809686
1003727 O (43.66) (236.55) (140-152) 72 809687
73633 S 1.719 9.313 5.0-5.5 75 813816
73634 O (43.66) (236.55) (127-140) 75 813817
74720 S 1.719 9.313 6.0-6.5 75 N/D
74721 O (43.66) (236.55) (152-165) 75 N/D
1005974 S 1.719 9.313 5.5-6.0 75 812650
1005975 O (43.66) (236.55) (140-152) 75 812651
28
Soportes
Soportes de Montaje para la Cámara de Aire 16.5" – Frenos Estándar y de Servicio
Extendido con Araña Fundida – Continuación
(Soportes c/Araña Troquelada Ver Págs. 23-27)
Para Modelos: EB-165-5D, 6D, 7D, ES-165-5D, 6D, 7D, ES-150-8D
No. de Parte Cilindro Tirante No. de Parte
Sin Soporte Desplaz. "A" Long. "B" Long. "C" Soporte Con
Fuelle Tipo pulg (mm) pulg (mm) pulg (mm) Angulo "D" Fuelle
1002396 S 2.140 9.313 6.0-6.5 80 N/D
1002397 O (54.356) (236.55) (152-165) 80 N/D
1003136 S 1.719 9.313 5.5-6.0 83 N/D
1003137 O (43.66) (236.55) (140-152) 83 N/D
N/D S 1.719 9.313 5.5 90 811216
N/D O (43.66) (236.55) (140) 90 811217
79983 S 1.719 9.313 5.0-5.5 90 N/D
79984 O (43.66) (236.55) (127-140) 90 N/D
1006158 S 1.719 9.313 5.5-6.0 90 809548
1006159 O (43.66) (236.55) (140-152) 90 809549
807420 S 1.719 9.313 5.5-6.0 127 814142
807421 O (43.66) (236.55) (140-152 127 814143
1005892 S 1.719 9.313 5.5-6.0 306 819014
1005893 O (43.66) (236.55) (140-152) 306 819015
807008 S 1.719 9.313 5.5-6.0 325 809546
807009 O (43.66) (236.55) (140-152) 325 809547
809642 S 1.719 7.063 5.5-6.0 323 816044
809643 O (43.66) (179.40) (140-152) 323 816045
809480 S 1.719 7.780 5.5 58 817438
809481 O (43.66) (197.61) (140) 58 817439
89136 S 1.719 8.313 5.0-5.5 56 811204
89137 O (43.66) (211.15) (127-140) 56 811205
807448 S 1.719 8.313 5.5 323 814822
807449 O (43.66) (211.15) (140) 323 814823
807488 S 1.719 8.313 5.5-6.0 90 953800
807489 O (43.66) (211.15) (140-152) 90 9538301
1006898 S 1.719 8.313 5.5-6.0 306 814126
1006899 O (43.66) (211.15) (140-152) 306 814127
1008868 S 1.719 8.313 5.5-6.0 312 N/D
1008869 O (43.66) (211.15) (140-152) 312 N/D
1001372 S 1.719 8.969 5.5-6.0 45 818384
1001373 O (43.66) (227.81) (140-152) 45 818385
1001420 S 1.719 8.969 5.5-6.0 50 N/D
1001421 O (43.66) (227.81) (140-152) 50 N/D
89333 S 1.719 8.969 5.0-5.5 56 812582
89334 O (43.66) (227.81) (127-140) 56 812583
1001554 S 1.719 8.969 5.5-6.0 56 817176
1001555 O (43.66) (227.81) (140-152) 56 817177
89515 S 1.719 8.969 5.0-5.5 69 812580
89516 O (43.66) (227.81) (127-140) 69 812581
1001368 S 1.719 8.969 5.5-6.0 69 816222
1001369 O (43.66) (227.81) (140-152) 69 816223
1001548 S 1.719 8.969 5.5-6.0 90 816220
1001549 O (43.66) (227.81) (140-152) 90 816221
1001550 S 1.719 8.969 5.5-6.0 95 817284
1001551 O (43.66) (227.81) (140-152) 95 817285
29
Soportes
Soportes de Montaje para la Cámara de Aire 16.5" – Frenos Estándar y de Servicio
Extendido con Araña Fundida – Continuación
(Soportes c/Araña Troquelada Ver Págs. 23-27)
Para Modelos: EB-165-5D, 6D, 7D, ES-165-5D, 6D, 7D, ES-150-8D
No. de Parte Cilindro Tirante No. de Parte
Sin Soporte Desplaz. "A" Long. "B" Long. "C" Soporte Con
Fuelle Tipo pulg (mm) pulg (mm) pulg (mm) Angulo "D" Fuelle
1003436 S 1.719 8.969 5.5-6.0 350 812710
1003437 O (43.66) (227.81) (140-152) 350 812711
78598 S 1.719 9.313 5.0-5.5 30 N/D
78599 O (43.66) (236.55) (127-140) 30 N/D
1006204 S 1.719 9.313 5.5-6.0 35 N/D
1006205 O (43.66) (236.55) (140-152) 35 N/D
1002476 S 1.719 9.313 6.0-6.5 42 N/D
1002477 O (43.66) (236.55) (152-165) 42 N/D
1003442 S 1.719 9.313 5.5-6.0 45 813352
1003443 O (43.66) (236.55) (140-152) 45 813353
89044 S 1.719 9.313 6.0-6.5 50 N/D
89045 O (43.66) (236.55) (152-165) 50 N/D
89614 S 1.719 9.313 5.0-5.5 50 815225
89615 O (43.66) (236.55) (127-140) 50 815224
1008478 S 1.719 9.313 5.5-6.0 50 812652
1008479 O (43.66) (236.55) (140-152) 50 812653
809482 S 1.719 10.250 5.5 58 816642
809483 O (43.66) (236.55) (140) 58 816643
1003154 S 1.719 10.250 5.5-6.0 60 N/D
1003155 O (43.66) 10.250 (140-152) 60 N/D
89126 S 1.719 10.250 6.0-6.5 69 N/D
89127 O (43.66) 10.250 (152-165) 69 N/D
1003450 S 1.719 10.250 5.5-6.0 72 814180
1003451 O (43.66) 10.250 5.5-6.0 83 816050
1003230 S 1.719 10.250 5.5-6.0 83 816050
1003231 O (43.66) 10.250 (140-152) 83 816051
1003152 S 2.688 10.250 5.5-6.0 85 N/D
1003153 O (68.275) 10.250 (140-152) 85 N/D
810072 S 1.719 10.250 5.5 115 818974
810073 O (43.66) 10.250 (140) 115 818975
1008514 S 1.719 10.250 5.5-6.0 127 810988
1008515 O (43.66) 10.250 (140-152) 127 810989
1008810 S 1.719 10.250 5.5-6.0 315 807980
1008811 O (43.66) 10.250 (140-152) 315 807981
1001370 S 1.719 10.750 5.5-6.0 69 814128
1001371 O (43.66) 10.750 (140-152) 69 814129
1006200 S 1.719 10.750 5.5-6.0 80 818860
1006201 O (43.66) 10.750 (140-152) 80 818861
806424 S 1.719 10.750 5.5-6.0 90 816216
806425 O (43.66) 10.750 (140-152) 90 816217
811362 S 1.719 11.000 5.5-6.0 85 817382
811363 O (43.66) 11.000 (140-152) 85 817383
1002546 S 1.719 11.219 5.5-6.0 56 N/D
1002547 O (43.66) 11.219 (140-152) 56 N/D
1002544 S 1.719 11.219 5.5-6.0 69 815876
1002545 O (43.66) 11.219 (140-152) 69 815877
30
Soportes
Soportes de Montaje para la Cámara de Aire 16.5" – Frenos Estándar y de Servicio
Extendido con Araña Fundida – Continuación
(Soportes c/Araña Troquelada Ver Págs. 23-27)
Para Modelos: EB-165-5D, 6D, 7D, ES-165-5D, 6D, 7D, ES-150-8D
No. de Parte Cilindro Tirante No. de Parte
Sin Soporte Desplaz. "A" Long. "B" Long. "C" Soporte Con
Fuelle Tipo pulg (mm) pulg (mm) pulg (mm) Angulo "D" Fuelle
1008350 S 1.719 11.219 5.5-6.0 72 815522
1008351 O (43.66) 11.219 (140-152) 72 815523
1001472 S 1.719 12.063 5.0-5.5 69 N/D
1001473 O (43.66) 12.063 (127-140) 69 N/D
1003304 S 1.719 12.063 6.0-6.5 95 N/D
1003305 O (43.66) 12.063 (152-165) 95 N/D
807718 S 1.719 12.370 5.5-6.0 95 819404
807719 O (43.66) 12.370 (140-152) 95 819405
N/D S 1.719 12.563 5.5-6.0 42 816650
N/D O (43.66) 12.563 (140-152) 42 816651
N/D S 1.719 12.563 5.0-5.5 63 816688
N/D O (43.66) 12.563 (127-140) 63 816689
N/D S 1.719 12.563 5.5-6.0 71 811346
N/D O (43.66) 12.563 (140-152) 71 811347
1008902 S 1.719 12.813 5.5-6.0 60 N/D
1008903 O (43.66) 12.813 (140-152) 60 N/D
973582 S 2.688 12.813 5.5-6.0 69 818402
973583 O (68.275) 12.813 (140-152) 69 818403
89766 S 1.719 12.813 6.0-6.5 73 N/D
89767 O (43.66) 12.813 (152-165) 73 N/D
1004548 S 2.688 12.813 5.5-6.0 93 N/D
1004549 O (68.275) 12.813 (140-152) 93 N/D
N/D S 1.719 13.281 5.5-6.0 78 816218
N/D O (43.66) 13.281 (140-152) 78 816219
N/D S 1.719 13.750 5.5-6.0 90 817432
N/D O (43.66) 13.750 (140-152) 90 817433
N/D S 1.719 14.000 5.5-6.0 81 818584
N/D O (43.66) 14.000 (140-152) 81 818585
1006196 S 1.719 14.690 6.0-6.5 50 N/D
1006197 O (43.66) 14.690 (152-165) 50 N/D
807386 S 1.719 14.690 6.0-6.5 73 N/D
807387 O (43.66) 14.690 (152-165) 73 N/D
814851 S 1.719 14.690 5.5-6.0 83 816048
814851 O (43.66) 14.690 (140-152) 83 816049
31
Soportes
Soportes de Montaje para Cámara de Aire 16.5" x 7" – Frenos de Servicio Extendido
con Araña Fundida de Doble Perno de Anclaje
Para Modelos: ES-165-7M y ES-165-7H
D
XXXX
Lugar de impresión del
Tipo S
(Se utiliza con Levas
Tipo S con S Normal)
Nota: Soportes Enumerados por longitud de cilindro “B”.
No. de Parte pulg (mm) pulg (mm) pulg (mm) Angulo "D"
813684 1.179 7.969 5.5-6.0 72
813685 (43.66) (202.41) (140-152) 72
816236 1.179 8.969 5.5-6.0 50
816237 (43.66) (227.81) (140-152) 50
817288 1.179 8.969 5.5-6.0 95
817289 (43.66) (227.81) (140-152) 95
811958 1.179 9.313 5.5-6.0 45
811959 (43.66) (236.55) (140-152) 45
810628 1.179 9.313 5.5-6.0 50
810629 (43.66) (236.55) (140-152) 50
810204 1.179 9.313 5.5-6.0 53
810205 (43.66) (236.55) (140-152) 53
814782 1.179 9.313 5.5-6.0 56
814783 (43.66) (236.55) (140-152) 56
809946 1.179 9.313 5.5-6.0 60
809947 (43.66) (236.55) (140-152) 60
809892 1.179 9.313 5.5-6.0 65
809893 (43.66) (236.55) (140-152) 65
812710 1.179 9.313 5.5-6.0 69
812711 (43.66) (236.55) (140-152) 69
809894 1.179 9.313 5.5-6.0 75
809895 (43.66) (236.55) (140-152) 75
817010 1.179 9.672 5.5-6.0 80
817011 (43.66) (245.69) (140-152) 80
número de parte del soporte
(lado opuesto)
Desplaz. "A" Long. "B" Long. "C" Soporte
D
XXXX
Tipo O
(Se utiliza con levas
Tipo O con S Inversa)
Cilindro Tirante
B
A
LÍNEA CENTRAL
C
Fuelle
LÍNEA CENTRAL
de Tirante
del cilindro
32
Soportes
Soportes de Montaje para Cámara de Aire 16.5" x 7" – Frenos de Servicio Extendido
con Araña Fundida de Doble Perno de Anclaje – Continuación
Para Modelos: ES-165-7M y ES-165-7H
Cilindro Tirante
Desplaz. "A" Long. "B" Long. "C" Soporte
No. de Parte pulg (mm) pulg (mm) pulg (mm) Angulo "D"
953652 1.179 10.250 5.5-6.0 57
953653 (43.66) (260.35) (140-152) 57
814784 1.179 10.750 5.5-6.0 69
814785 (43.66) (273.05) (140-152) 69
816232 1.179 10.750 5.5-6.0 90
816233 (43.66) (273.05) (140-152) 90
815650 1.179 11.219 5.5-6.0 56
815651 (43.66) (284.96) (140-152) 56
811950 1.179 11.219 5.5-6.0 69
811951 (43.66) (284.96) (140-152) 69
810118 1.179 11.219 5.5-6.0 72
810119 (43.66) (284.96) (140-152) 72
811986 1.179 11.219 5.5-6.0 75
811987 (43.66) (284.96) (140-152) 75
953596 1.179 12.063 5.5-6.0 57
953597 (43.66) (306.40) (140-152) 57
809844 1.179 12.063 5.5-6.0 72
809845 (43.66) (306.40) (140-152) 72
953662 1.179 12.563 5.5-6.0 42
953663 (43.66) (319.10) (140-152) 42
812234 1.179 12.563 5.5-6.0 71
812235 (43.66) (319.10) (140-152) 71
810004 1.179 12.813 5.5-6.0 65
810005 (43.66) (325.43) 140-152) 65
33
Soportes
Soportes de Montaje para Cámara de Aire 18" x 7" – Frenos Estándar con Araña Fundida
Para Modelo: EB-180-7R (Frenos Estándar)
D
D
B
A
LÍNEA CENTRAL
C
del cilindro
Fuelle
X
X
X
X
X
X
X
X
LÍNEA CENTRAL
de Tirante
Lugar de impresión del
Tipo S
(Se utiliza con Levas
Tipo S con S Normal)
número de parte del soporte
(lado opuesto)
(Se utiliza con levas
Tipo O con S Inversa)
Tipo O
Nota: Soportes enumerados por longitud de cilindro “B”.
No. de Parte Cilindro Tirante No. de Parte
Sin Long. "B" Long. "C" Soporte Con
Fuelle pulg (mm) pulg (mm) Angulo "D" Fuelle
1003042 6.375 5.5-6.0 284 N/D
1003043 (191.92) (140-152) 284 N/D
N/D 8.969 5.5-6.0 56 811962
N/D (227.81) (140-152) 56 811963
N/D 9.313 5.5-6.0 50 815882
N/D (236.55) (140-152) 50 815883
N/D 9.313 5.5-6.0 75 810124
N/D (236.55) (140-152) 75 810125
1003006 9.313 5.5-6.0 79 N/D
1003007 (236.55) (140-152) 79 N/D
1003072 10.250 5.5-6.0 72 810146
1003073 (260.35) (140-152) 72 810147
N/D 10.250 5.5-6.0 100 810594
N/D (260.35) (140-152) 100 810595
N/D 10.563 5.5-6.0 69 810634
N/D (268.30) (140-152) 69 810635
N/D 11.219 5.5-6.0 69 810042
N/D (284.96) (140-152) 69 810043
N/D 11.219 5.5-6.0 90 810048
N/D (284.96) (140-152) 90 810049
N/D 11.219 5.5-6.0 100 810112
N/D (284.96) (140-152) 100 810113
N/D 12.063 5.5-6.0 90 816174
N/D (306.40) (140-152) 90 816175
34
Araña
Ensamble de Araña Troquelada y Perno 15" x 4"
Para Modelos: EB-150-4L y ES-150-4L
Línea Central
de ârbol de levas
D
A
B
Línea Central
de la vertical del eje
BC Línea Central de Leva a
A Circunf. Número C L. Central Vertical Desplaz.
No. Posición en Dia. de Piloto de Perno de Tam. de Orif. del Eje de Freno
de Parte DescripciónVehículo pulg (mm) pulg (mm) Orificios pulg (mm) (grados) pulg (mm)
809990 Ens. de Perno y Araña Izq. 6.0 7.25 (184) 8 .657 58 1.5
809991 Ens. de Perno y Araña Der. (162) 7.25 (184) (16.7) 302 (38.1)
809966 Ens. de Perno y Araña Izq. 5.5 7.25 (184) 8 .656 62 1.5
809967 Ens. de Perno y Araña Der. (140) 7.25 (184) (16.7) 298 (38.1)
810480 Ens. de Perno y Araña Izq. 5.5 7.25 (184) Ranura 7 y 1 .658 300 1.5
810481 Ens. de Perno y Araña Der. (140) 7.25 (184) (16.7) 60 (38.1)
811354 Ens. de Perno y Araña Izq. 5.5 7.25 (184) 8 .659 69 1.5
811355 Ens. de Perno y Araña Der. (140) 7.25 (184) (16.7) 291 (38.1)
811590 Ens. de Perno y Araña Izq. 5.5 7.25 (184) Ranura 7 y 1 .660 68 1.5
811591 Ens. de Perno y Araña Der. (140) 7.25 (184) (16.7) 292 (38.1)
812456 Ens. de Perno y Araña Izq. 5.5 7.25 (184) 8 .661 300 1.5
812457 Ens. de Perno y Araña Der. (140) 7.25 (184) (16.7) 60 (38.1)
C
D
35

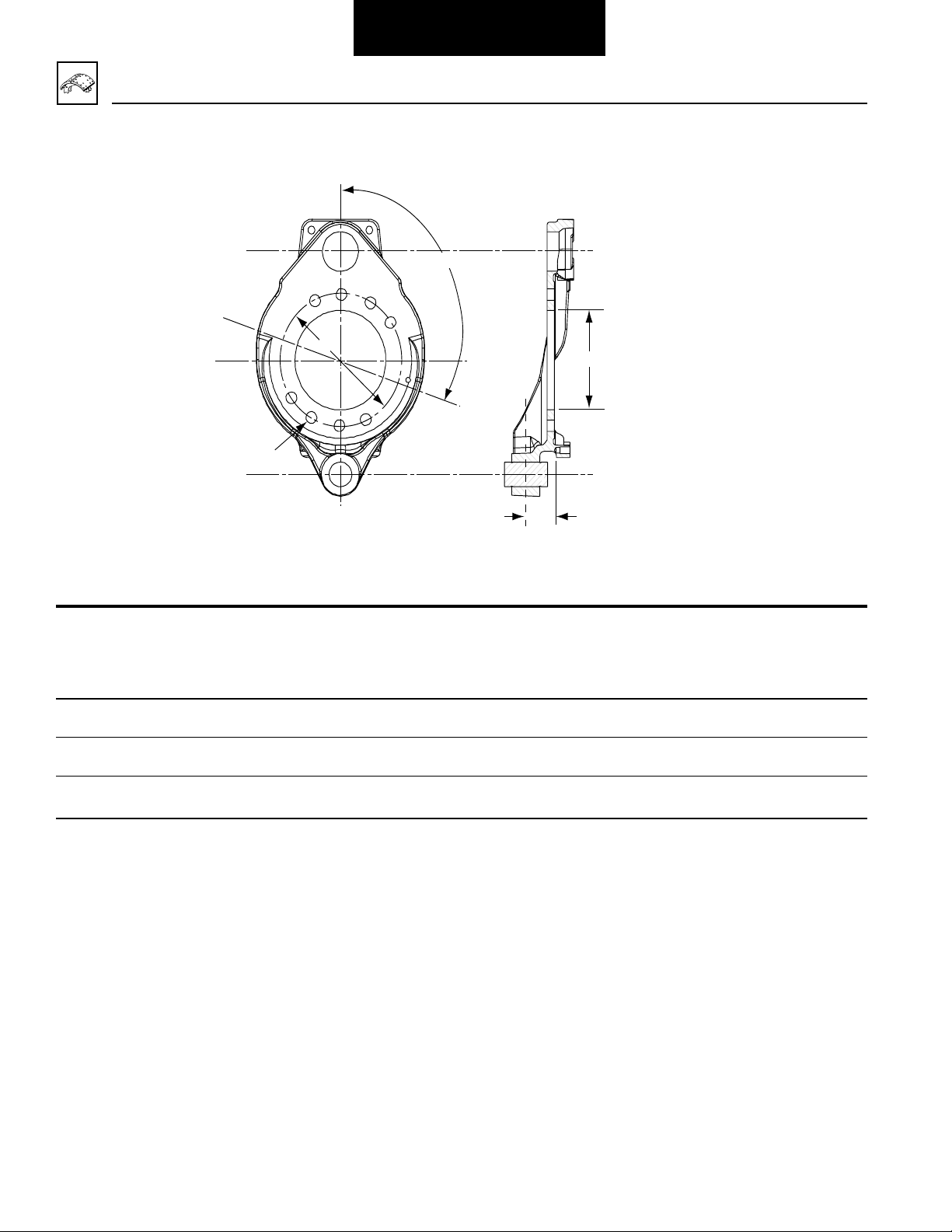

Araña
Ensamble de Araña Fundida y Perno 15" x 6"
Para Modelos: ES-150-6D
LÍNEA CENTRAL
de Leva
D
LÍNEA CENTRAL
Vertical del Eje
B
C
E
D
A B C C L. Central de E
No. Posición Dia. Circ. de Número Tam. de Leva a L. Central Desplaz.
de en de Piloto Piloto de Orificio de la Vertical de Frenos
Parte DescripciónVehículo pulg (mm) pulg (mm) Orificios pulg (mm) (grados) pulg (mm) Comentarios
816072 Ens. de Perno y Araña Izq. 5.504 7.250 8 .653 297 1.750
816073 Ens. de Perno y Araña Der. (139.80) (184.15) 8 (16.66) 63 (44.45)
816806 Ens. de Perno y Araña Izq. 5.504 7.250 8 .653 63 1.750
816807 Ens. de Perno y Araña Der. (139.80) (184.15) 8 (16.66) 297 (44.45)
819950 Ens. de Perno y Araña Izq. 5.504 7.250 8 .653 297 1.750 Tiene 2 Ran.ABS
819951 Ens. de Perno y Araña Der. (139.80) (184.15) 8 (16.66) 63 (44.45) Tiene 2 Ran. ABS
A
Desplazamiento
36

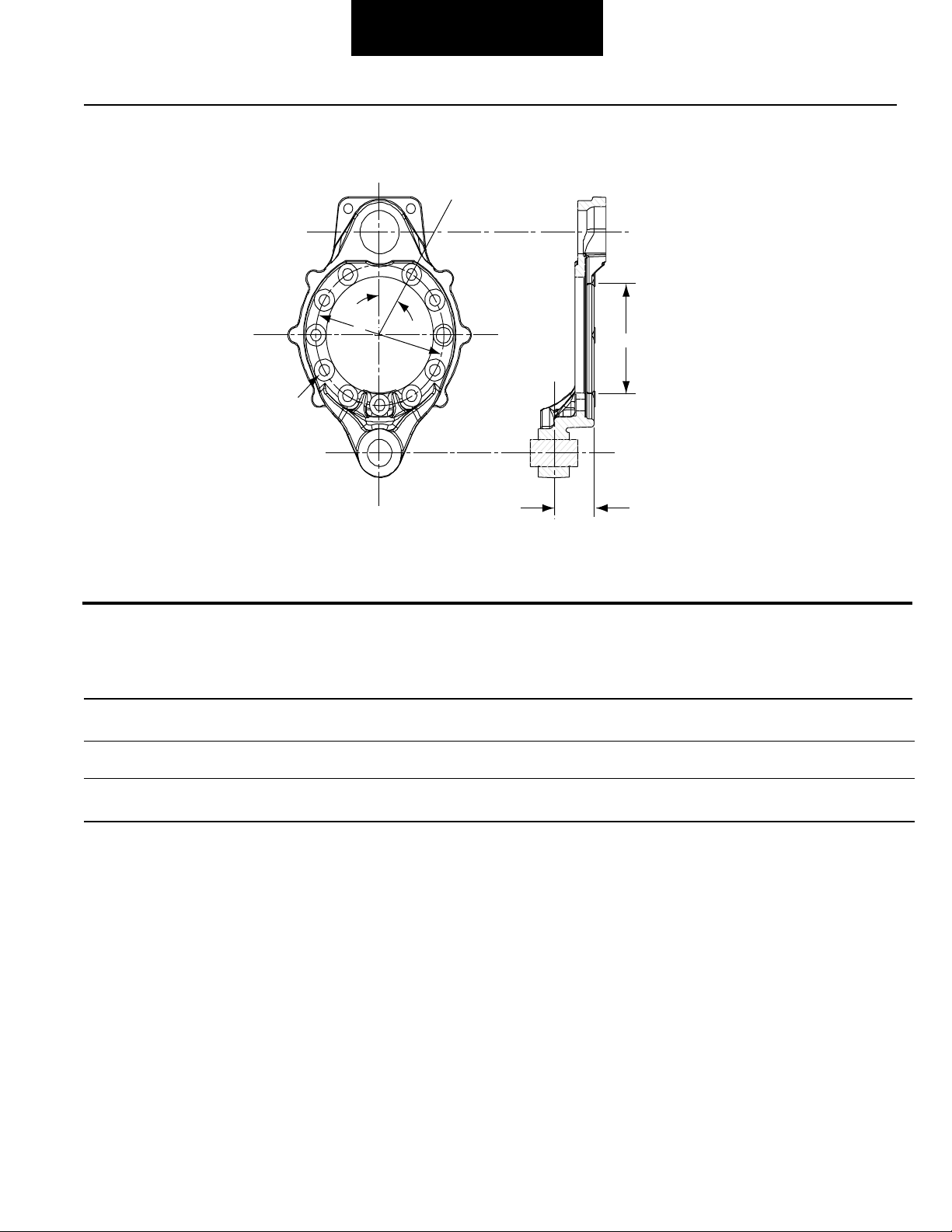

Araña
Ensamble de Araña Fundida y Perno 15" x 8"
Para Modelos: ES-150-8D
D
B
C
E
A B C PosiciónE
No. Diam. de Circunf. Número C de Desplaz.
de Posición de Piloto de Perno de Tam. de Orif. Orific. de Freno
Parte DescripciónVehículo pulg (mm) pulg (mm) Orificios pulg (mm) (grados) pulg (mm) Comentarios
814502 Ens. de Perno y Araña 5.897 7.125 11 .598 30 1.750 Simétrico
(149.78) (180.98) (15.19) (44.45)
818422 Ens. de Perno y Araña Izq. 5.897 7.125 10 + 1 .598 30 1.750 (1).81" Orific. ABS 90 Grados de Leva
818423 Ens. de Perno y Araña Der. (149.78) (180.98) 10 + 1 (15.19) 330 (44.45) (1).81" Orif. ABS 270 Grados de Leva
818986 Ens. de Perno y Araña Izq. 5.897 7.125 10 + 1 ranura .598 30 1.750 (1).81" Orif. ABS 105 Grados de Leva
818987 Ens. de Perno y Araña Der. (149.78) (180.98)10 + 1 ranura (15.19) 330 (44.45) (1).81" Orif. ABS 255 Grados de Leva
A
Desplazamiento
D
37
Araña
Ensamble de Araña Troquelada y Perno 16.5"
Para Modelos: EB-165 y ES-165
(Se mide hacia la derecha
desde el centro del orificio de la leva)
E
No. de Identificacíon
(3 dígitos impresos)
B
A
D
C
D
Primeras E
A B C Dos Extensión
3 Digitos Dana Diam. Circunf. Núm./Tamaño Posiciones de
Impresos No. de Piloto de Perno de Orificios de Orif. Pasador de
No. de Parte pulg (mm) pulg (mm) pulg (mm) (grado) Ensamble Comentarios
005 804005 6.75 (171) 8.125 (206) 10/.656 (16.7) 18, 54 7
188 805188 5.88 (149) 7.125 (181) 11/.594 (15.1) 25, 55 7 También Reemplaza 191-805191
189 805189 5.88 (149) 7.125 (181) 11/.594 (15.1) 35, 65 7 También Reemplaza 190-805190
342 805342 6.75 (171) 8.125 (206) 10/.656 (16.7) 26, 62 7
343 805343 6.75 (171) 8.125 (206) 10/.656 (16.7) 10, 46 7
366 805366 5.88 (149) 7.125 (181) 11/.594 (15.1) 30, 60 7
429 804429 6.75 (171) 8.250 (210) 16/.656 (16.7) 0, 22.5 7
429 805636 6.75 (171) 8.250 (210) 16/.656 (16.7) 0, 22.5 N/D No Studs
429 808396 6.75 (171) 8.250 (210) 16/.656 (16.7) 18, 30.5 7
429 808397 6.75 (171) 8.250 (210) 16/.656 (16.7) 4.5, 27 7
506 804506 6.75 (171) 8.250 (210) 16/.656 (16.7) 0, 22.5 5 También Reemplaza 002-805002
514 804514 6.75 (171) 8.125 (206) 10/.656 (16.7) 34, 70 7
515 804515 6.75 (171) 8.125 (206) 10/.656 (16.7) 2, 38 7
578 804578 6.75 (171) 8.125 (210) 11/.656 (16.7) 22.5, 67.5 7
579 804579 6.75 (171) 8.250 (210) 11/.656 (16.7) 22.5, 45 7
580 804580 6.75 (171) 8.250 (210) 11/.656 (16.7) 13.5, 58.5 7
581 804581 6.75 (171) 8.250 (210) 11/.656 (16.7) 31.5, 54 7
582 804582 6.75 (171) 8.250 (210) 11/.656 (16.7) 29.5, 74.5 7
583 804583 6.75 (171) 8.250 (210) 11/.656 (16.7) 15.5, 38 7
856 805856 6.75 (171) 8.250 (210) 11/.656 (16.7) 13.5, 48.5 7
857 805857 6.75 (171) 8.250 (210) 11/.656 (16.7) 31.5, 54 7
864 804864 6.75 (171) 8.250 (210) 16/.656 (16.7) 11.5, 34 7
38
Ensamble de Araña Fundida y Perno 16.5"
Para Modelos: EB-165 y ES-165
(Se mide hacia la derecha
desde el centro del orificio de la leva)
D
Araña
X
X
X
X
X
Número
de fundido
B
Número
de fundido
A
Número
de parte
C
E
BCDE
A Circunf. Núm./Tamaño Orificio Desplaz.
Dana Fundido Dia de Piloto de Perno de Orificios Posición de Freno
No. de Parte No. pulg (mm) pulg (mm) pulg (mm) (grado) pulg (mm)
68436 68400 5.75 (146) 7.750 (197) 16/.594 (15.1) 0 1.31 (33.4)
74706 70540 5.88 (149) 7.125 (181) 16/.594 (15.1) 30 .906 (23.0)
2/.563 -12 UNC-3B
1001948 70540 5.88 (149) 7.125 (181) 11/.594 (15.1) 35 .906 (23.0)
1001949 70540 5.88 (149) 7.125 (181) 11/.594 (15.1) 25 .906 (23.0)
1006130 821735 6.00 (152) 7.250 (184) 8/.656 (16.7) 15 1.31 (33.4)
1006131 821735 6.00 (152) 7.250 (184) 8/.656 (16.7) 11 1.31 (33.4)
1008086 821763 6.31 (160) 8.375 (213) 8/.656 (16.7) 8.5 2.50 (63.5)
1/.750 (19.1)
1008087 821763 6.31 (160) 8.375 (213) 8/.656 (16.7) 18 2.50 (63.5)
1/.750 (19.1)
1001039 79900 6.75 (171) 8.125 (206) 9/.656 (16.8) 11 1.75 (44.5)
1/1 (25.4)
1001040 79900 6.75 (171) 8.125 (206) 9/.656 (16.8) 18 1.75 (44.5)
1/1 (25.4)
1000871 79900 6.75 (171) 8.125 (206) 10/.656 (16.7) 18 1.75 (44.5)
1000872 79900 6.75 (171) 8.125 (206) 10/.656 (16.7) 18 1.75 (44.5)
79935 79900 6.75 (171) 8.250 (210) 16/.656 (16.7) 0 1.75 (44.5)
1001638 79900 6.75 (171) 8.250 (210) 8/.656 (16.7) 32.5 1.75 (44.5)
2/.750 (19.1)
1001639 79900 6.75 (171) 8.250 (210) 8/.656 (16.8) 12.5 1.75 (44.5)
2/.750 (19.1)
1001698 79900 6.75 (171) 8.125 (206) 9/.656 (16.67) 24 1.75 (44.5)
1/1 (25.4)
1001699 79900 6.75 (171) 8.125 (206) 9/.656 (16.7) 12 1.75 (44.5)
1/1 (25.4)
1006208 79900 6.75 (171) 8.250 (210) 11/.656 (16.7) 13.5 1.75 (44.5)
1006209 79900 6.75 (171) 8.250 (210) 11/.656 (16.7) 13.5 1.75 (44.5)
1006210 79900 6.75 (171) 8.250 (210) 11/.656 (16.7) 22.5 1.75 (44.5)
1006211 79900 6.75 (171) 8.250 (210) 11/.656 (16.7) 22.5 1.75 (44.5)
1008319 79900 6.75 (171) 8.250 (210) 14/.656 (16.7) 0 1.75 (44.5)
39
Araña
Ensamble de Araña Fundida y Perno 16.5"
Para Modelos: EB-165 y ES-165
BCDE
A Circunf. Núm./Tamaño Posición de Desplaz.
Dana Fundido Dia. de Piloto de Perno de Orificios Orificio de Freno
No. de Parte No. pulg (mm) pulg (mm) pulg (mm) (Grado) pulg (mm)
1001636 79900 6.75 (171) 8.250 (210) 8/.656 (16.7) 25 1.75 (44.5)
1001637 79900 6.75 (171) 8.250 (210) 8/.656 (16.7) 25 1.75 (44.5)
74704 74700 7.19 (183) 8.125 (206) 8/.531 (13.5) 18 1.75 (44.5)
2/.50-13 UNC-3B
1000495 72100 7.19 (183) 8.125 (206) 10/.531 (13.5) 15 2.81 (71.5)
1000496 72100 7.19 (183) 8.125 (206) 10/.531 (13.5) 20 2.81 (71.5)
1000497 72100 7.19 (183) 8.125 (206) 10/.531 (13.5) 3 2.81 (71.5)
2/.75 (19.1)
1000498 72100 7.19 (183) 8.125 (206) 10/.531 (13.5) 35 2.81 (71.5)
2/.75 (19.1)
1000499 72100 7.19 (183) 8.125 (206) 10/.531 (13.5) 25 2.81 (71.5)
2/.75 (19.1)
1000500 72100 7.19 (183) 8.125 (206) 10/.531 (13.5) 10 2.81 (71.5)
2/.75 (19.1)
1003134 72100 7.19 (183) 8.125 (206) 15/.656 (16.7) 34 2.81 (71.5)
1003135 72100 7.19 (183) 8.125 (206) 15/.656 (16.7) 34 2.81 (71.5)
40
Araña
Ensamble de Araña del Freno y Doble Perno de Anclaje
Para Modelos: ES-165-7M y ES-165-7H
(Se mide hacia la derecha
desde el centro del orificio de la leva)
D
Número
de fundido
B
C
D
A B C C Posición
Dia. de Circunf. Número Tamaño de del
No. Posición en Piloto de Perno de Orificio Orificio
de Parte DescripciónVehículo pulg (mm) pulg (mm) Orificios pulg (mm) (grados) Comentarios
810175 Ens. de Araña y Buje Izq./Der. 6.754 8.250 16 .656 0 Simétrico
(171.55) (209.55) (16.66)
816708 Ens. de Araña y Buje Izq. 6.754 8.250 16 .659 6
816709 Ens. de Araña y Buje Der. (171.55) (209.55) 16 (16.74) 354
817872 Ens. de Araña y Buje Izq./Der. 6.754 8.250 14 + 2 .656 0 c/Orificios ABS de .812"
(171.55) (209.55) (16.66) A 90 y 270 grados de leva
819563 Ens. de Araña y Buje Izq./Der. 6.754 8.250 16 .656 11.5 Simétrico
(171.55) (209.55) (16.66)
A
Número
de parte
E
41
Araña
Ensamble de Araña y Perno 18" – Frenos Estándar (Acero Fundido)
Para Modelo: EB-180
D
B
C
A
E
BCDE
A Circunf. Núm./Tamaño Posición del Desplaz.
Dana Fundido Dia. de Piloto de Perno de Orificios Orificio del Freno
No. de Parte No. pulg (mm) pulg (mm) pulg (mm) (grados) pulg (mm)
1001180 821711 6.31 (160) 8.375 (213) 10/.656 (16.7) 36.5 1.75 (44.5)
1/.750 (19.1)
1001181 821711 6.31 (160) 8.375 (213) 10/.656 (16.7) 8.5 1.75 (44.5)
1/.750 (19.1)
1005348 821711 6.75 (171) 8.250 (210) 16/.656 (16.7) 12.5 1.75 (44.5)
1005349 821711 6.75 (171) 8.250 (210) 16/.656 (16.7) 10.0 1.75 (44.5)
1005350 821711 6.75 (171) 8.250 (210) 16/.656 (16.7) 22.5 1.75 (44.5)
42

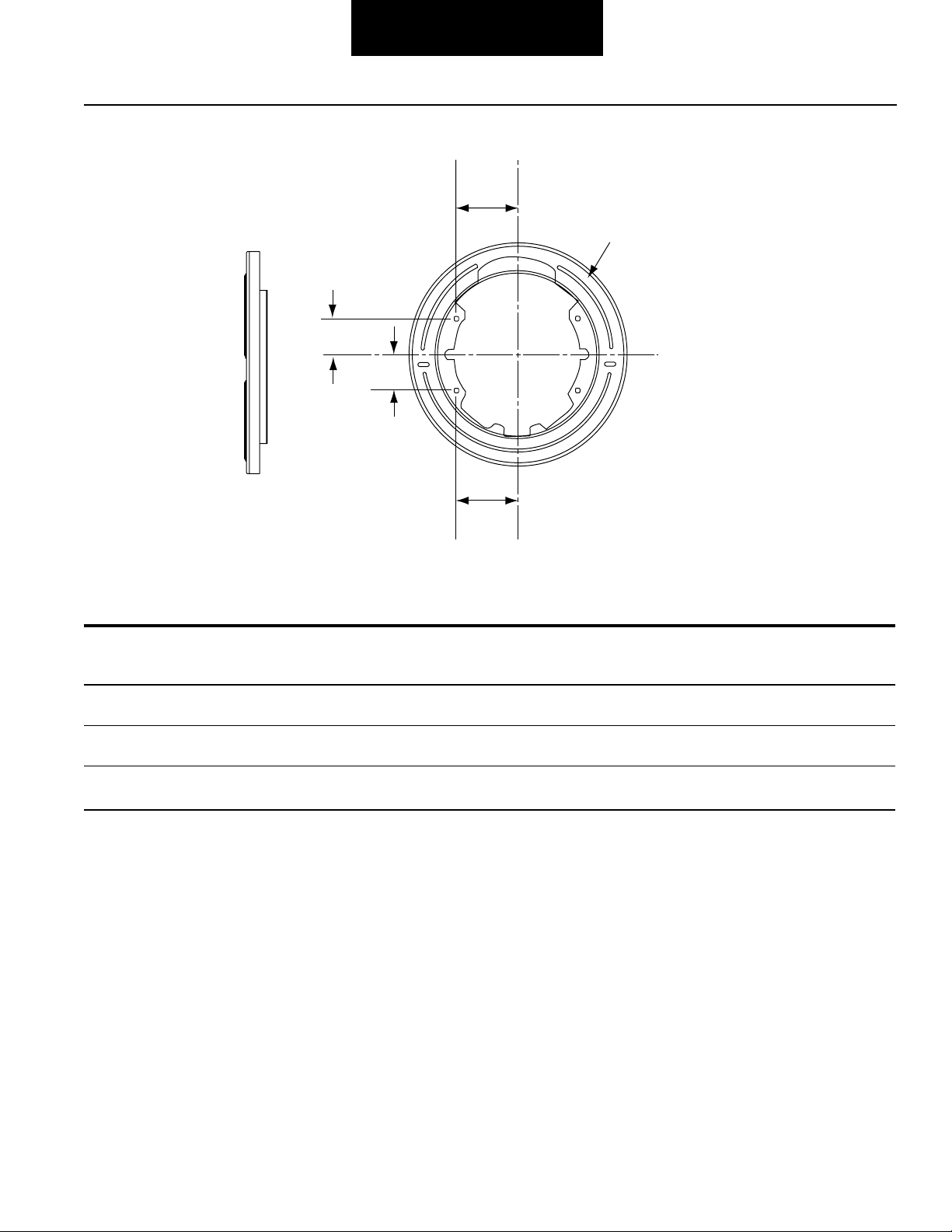

Guardapolvos
Guardapolvos 15" x 4" – con Araña de Acero Troquelado
Para Modelos: EB-150 y ES-150
4.76"
(120.90 mm)
2.75"
(69.85 mm)
2.75"
(69.85 mm)
(120.90 mm)
Media Pieza Desplaz. de
Dana No. de Parte Araña
No. de Parte (NSVS) pulg (mm)
816773 1008081 2.00
Kit–Incluye Herrajes Diseño de Una Sola Pieza (50.55)
1008079 Diseño de Una Sola Pieza 1.50
816772 1006870 1.50
Kit–Incluye Herrajes 1006871 (38.10)
GUARDAPOLVO
Número de parte
de la media pieza
4.76"
(38.10)
Herrajes: (4) 804703 Screws
(2) 804286 Plugs
43

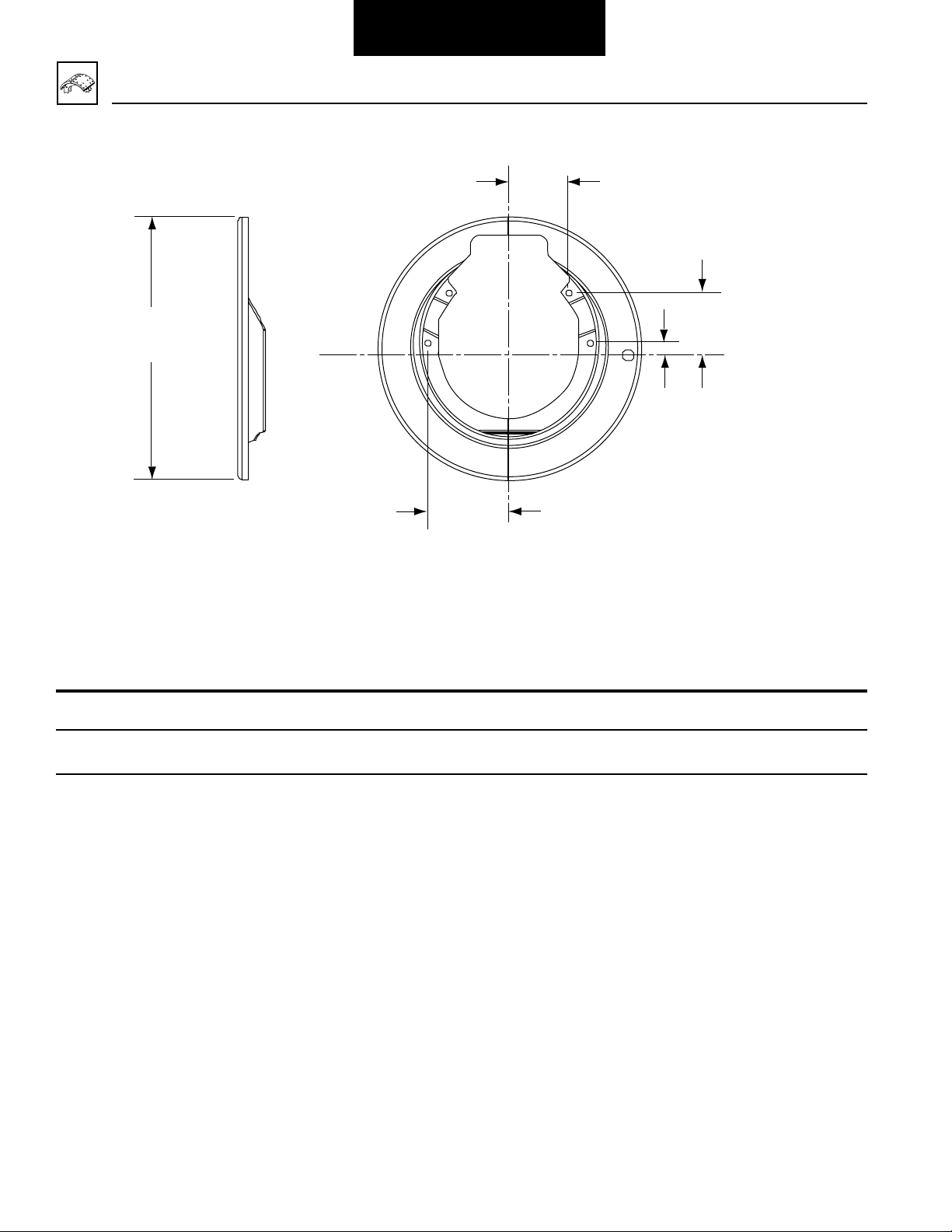

Guardapolvos
Guardapolvos 16.5" – con Araña de Acero Troquelado
Para Modelos: EB-165 y ES-165
4.18
(106.2)
18.125
(460.38)
5.67
(144)
Estos guardapolvos pueden repararse con los siguientes kits:
• Kit para Guardapolvo 805143 (1 Pieza Rompible, sin Tapón de Inspección)
Dana
No. de Parte Cant. Descripción
804985 1 Guardapolvo
804703 4 Tornillos-Guardapolvo
3.85
(97.8)
.36
(9.1)
El kit para guardapolvo 805057 se reemplaza con el 805143
El kit para guardapolvo 805169 se reemplaza con el 805143
44

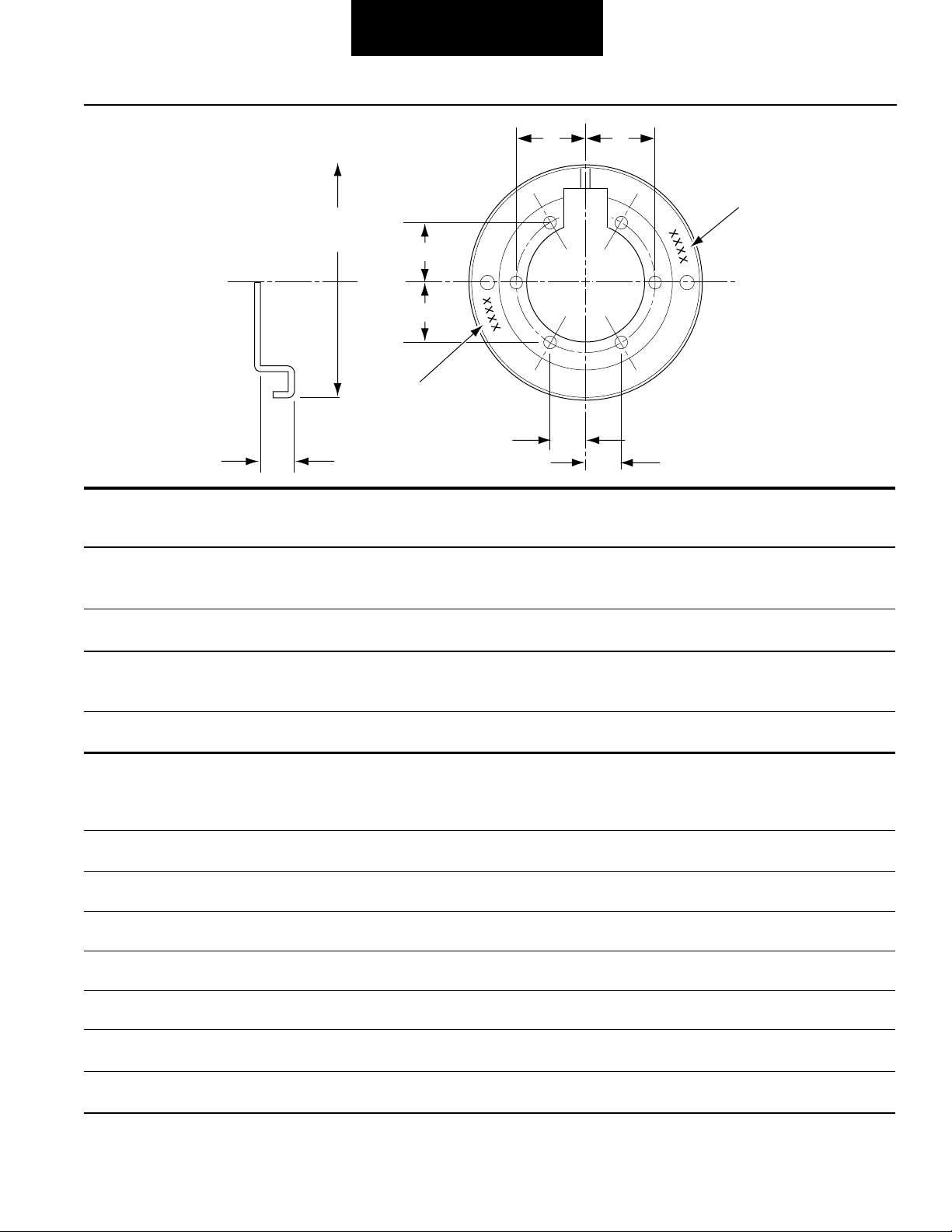

Guardapolvos 16.5
Para Modelos: EB-165 y ES-165
18.125"
(460.38mm)
E
Guardapolvos
B
C
GUARDAPOLVO
Número de parte
de la media pieza
A
D
A
GUARDAPOLVO
Número de parte
de la media pieza
D
Media Pieza A B C D E Araña Araña
Dana No. de Parte Dim. Dim. Dim. Dim. Dim Fundido Desplaz.
No. de Parte (NSVS) pulg (mm) pulg (mm) pulg (mm) pulg (mm) pulg (mm) No. pulg (mm)
Ens. de Freno 16.5" x5"
1000016 1000032 — 4.25 4.969 2.00 1.66 1000023 1.313
1000033 — (108) (126.2) (50.8) (42.1) 821735 (33.35)
*816774 1001462 8.175 4.25 4.969 2.00 1.66 821717 1.750
1001463 (208) (108) (126.2) (50.8) (42.1) 1000685 (44.45)
Ens. de Freno 16.5" x 6"
1002455 1001702 5.344 4.25 4.969 2.00 1.50 1001029 1.313
1001792 (135.7) (108) (126.2) (50.8) (38.1) (33.35)
1002456 1001703 5.344 4.25 4.969 2.00 1.50 79900 1.750
1001791 (135.7) (108) (126.2) (50.8) (38.1) (44.45)
Ens. de Freno 16.5" x 7"
77040 52975 5.00 3.969 4.656 1.813 1.66 89200 .625 (15.88)
52976 (127.0) (100.8) (118.3) (46.0) (42.1) 89300 1.250 (31.75)
68400 1.313 (33.35)
77027 45528 5.00 3.969 4.656 1.813 .688 72100 2.813
45529 (127.0) (100.8) (118.3) (46.0) (17.5) (71.45)
77028 40391 5.00 3.969 4.656 1.813 1.22 74700 1.750 (44.45)
40392 (127.0) (100.8) (118.3) (46.0) (31.0) 43022 2.593 (65.86)
1000434 1000470 5.00 3.969 4.656 1.813 1.66 70540 .906
1000471 (127.0) (100.8) (118.3) (46.0) (42.1) (23.01)
809713 809725 5.344 4.25 4.969 2.00 1.22 79900 1.750 (44.45)
809731 (135.7) (108) (126.2) (50.8) (31.0) 821763 2.500 (63.50)
*816777 809726 5.344 4.25 4.969 2.00 1.22 79900 1.750
809732 (135.7) (108) (126.2) (50.8) (31.0) (44.45)
1002456 1001703 5.344 4.25 4.969 2.00 1.50 1001029 1.313
1001791 (135.7) (108) (126.2) (50.8) (38.1) 1002589 (33.35)
1002455 1001702 5.344 4.25 4.969 2.00 1.50 1001029 1.313
1001792 (135.7) (108) (126.2) (50.8) (38.1) (33.35)
*Kit–Incluye Herrajes
Herrajes: (4) Tornillos 804703 (LW)
NSVS–No Se Vende por Separado
45
Copyright Eaton and Dana Corporation,
2002. EATON AND DANA CORPORATION
hereby grants its customers, vendors, or
distributors permission to freely copy,
reproduce and/or distribute this document
in printed format. THIS INFORMATION IS
NOT INTENDED FOR SALE OR RESALE, AND THIS NOTICE MUST REMAIN
ON ALL COPIES.
The Roadranger® System is an unbeatable combination of the best
products from Eaton and Dana – partnering to provide you the most
advanced, most trouble-free drivetrain in the industry. And it’s backed by
the Roadrangers – the most experienced, most expert, most accessible
drivetrain consultants in the business.
For spec’ing or service assistance, call 1-800-826-HELP (4357) 24 hours
a day, 7 days a week, (Mexico: 001-800-826-HELP (4357)) for more time
on the road. Or visit our web site at www.roadranger.com.
BRIP-0065S
12/99 PDF
Printed in USA
Loading...
