Belkin F5D7230FR4 User Manual

Partagez votre connexion Internet à large bande via un réseau sans fil RAPIDE

manuel de l’utilisateur

Routeur Sans Fil G

F5D7230-4

Table des matières

1 2 3 4 5 6 7 8 9

1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Les avantages d’un réseau à domicile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Les avantages d’un réseau sans fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Choix de l’emplacement de votre Routeur Sans Fil G . . . . . . . . . . . . . . . .

2 Présentation du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Caractéristiques du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Présentation de votre Routeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Contenu de l’emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Configuration Requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Configuration requise pour l’Assistant Installation fFacile . . . . . . . . . . . . .

4 Connexion et configuration de votre Routeur . . . . . . . . . . . . . . . . . . 14

5 Autre méthode de configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6 Utilisation de l’interface utilisateur évoluée basée sur le Web . 38

Modification des paramètres LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Affichage de la page « Liste des clients DHCP » . . . . . . . . . . . . . . . . . . . 41

Configuration des paramètres du réseau sans fil . . . . . . . . . . . . . . . . . . . 42

Protection de votre réseau sans fil Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Configuration du WEP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Configuration du WPA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Utilisation du mode Point d’accès . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Extension de portée et Passerelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Configuration du pare-feu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Définition du filtrage d’adresses MAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Activation du DMZ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Onglet « Utilitaires » . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Redémarrage du routeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Mise à jour du micrologiciel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

7 Configuration manuelle des paramètres réseau de l’ordinateur 87

8 Paramètres de navigateur recommandés . . . . . . . . . . . . . . . . . . . . 93

9 Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

10 Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

1 2

Introduction

Merci d’avoir fait l’achat du Routeur Sans Fil G de Belkin (le Routeur). Vous trouverez ci-dessous deux sections, l’une traitant des avantages d’un réseau domestique, l’autre donne un aperçu des gestes essentiels afin de maximiser la performance et la portée de votre réseau sans fil domestique. Lisez attentivement l’ensemble de ce manuel, en insistant sur la section intitulée « Choix de l’emplacement de votre dispositif de réseau sans fil pour une performance maximale ». Grâce à nos instructions pas à pas, votre réseau domestique Belkin vous permettra de :

• Partager une connexion Internet à large bande avec tous les ordinateurs de votre domicile

• Partager des ressources, telles que des fichiers et des disques durs, avec tous les ordinateurs de votre domicile

• Partager une imprimante avec toute la famille

• Partager des documents, des fichiers de musique et vidéo, ainsi que des photos numériques.

• Emmagasiner, récupérer et copier des fichiers d’un ordinateur à un autre

• Jouer à des jeux en ligne, consulter une messagerie électronique et chatter - simultanément

Voici quelques-uns des avantages que vous tirerez d’un réseau sans fil Belkin :

La Mobilité

pièce. Vous pourrez maintenant travailler sur un ordinateur de bureau ou por table, partout dans la zone couverte par votre réseau sans fil

Installation simple – L’Assistant d’Installation de Belkin vous facilite la vie Polyvalence – accédez à des imprimantes, des ordinateurs ou

d’autres périphériques réseau de partout à votre domicile

Possibilité d’expansion – l’étendue de la gamme de produits de mise

en réseau offerte par Belkin vous permet d’étendre votre réseau afin d’y inclure des périphériques tels que des imprimantes ou des consoles de jeu

Aucun câblage nécessaire – plus besoin d’effectuer

de câblage fastidieux et dispendieux

Reconnaissance de l’industrie – choisissez parmi une gamme

étendue de produits de mise en réseau inter-opérables

– nul besoin de confiner votre ordinateur à une seule

2 3 4 5 6 7 8 9

section

Introduction

section

2 3 4 5 6 7 8 9

Choix de l’emplacement de votre Routeur Sans Fil G

Facteurs à considérer pour l’installation et la mise en route Plus votre ordinateur se rapproche de votre Routeur sans fil (ou

votre Point d’Accès), plus votre connexion sans fil gagne en force. De façon générale, la portée de votre réseau sans fil à l’intérieur s’étend de 30 à 60 mètres. À l’opposé, plus vos périphériques sans fil reliés à votre Routeur ou votre Point d’Accès sont éloignés de ceuxci, moins grande est la performance de votre connexion sans fil. Il se peut que vous ne vous en rendiez pas compte. Si vous éloignez encore plus votre Routeur ou votre Point d’Accès Sans Fil, il est possible que la vitesse de votre connexion diminue. Les appareils électroménagers, les obstacles et les murs peuvent obstruer les signaux radio de votre réseau sans fil et en diminuer la force.

Pour vérifier si la performance de votre réseau est liée à la portée ou à la présence d’obstacles, déplacez votre ordinateur afin qu’il soit dans un rayon de 2 à 5 mètres du Routeur (ou du Point d’Accès). Si les problèmes persistent même dans une zone de couver ture restreinte, veuillez contacter le service d’assistance technique de Belkin.

Remarque : Alors que certains des objets énumérés ci-dessous peuvent affecter la performance de votre réseau, ils n’empêcheront pas son fonctionnement. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.

1. Choix de l’emplacement de votre Routeur ou votre Point d’Accès sans fil

Placez votre Routeur Réseau Sans Fil (ou Point d’Accès),

le centre nerveux de votre réseau sans fil, aussi près que possible du centre de la zone de couverture désirée.

Afin d’assurer une zone de couverture optimale pour vos « clients

réseau » (soit les ordinateurs dotés d’une carte réseau pour ordinateur de bureau ou portable ou d’un adaptateur USB de Belkin) :

• Assurez-vous que les antennes de votre Routeur ou

de votre Point d’Accès sont parallèles et disposées à la ver ticale (en pointant vers le plafond). Si votre Routeur (ou votre Point d’Accès) est posé à la verticale, essayez autant que possible de disposer les antennes de façon à ce qu’elles pointent vers le haut.

Introduction

• Dans des habitations à plusieurs étages, placez le Routeur (ou le Point d’Accès) à l’étage le plus central de votre domicile. Ceci peut signifier que devrez placer le Routeur sans fil (ou le Point d’Accès) à un étage supérieur

• Évitez de placer le Routeur (ou le Point d’Accès ) près d’un téléphone sans fil 2.4 GHz.

section

2 3

2. Éviter les obstacles et les interférences

Évitez de placer le Routeur ou le Point d’Accès près d’un appareil émettant des ondes radio, comme un four à micro-ondes. Exemples d’objets denses pouvant empêcher la communication sans fil :

• Réfrigérateurs

• Lave-linge et/ou sèche-linge

• Étagère métallique

• Grand aquarium

• Fenêtre avec teinture anti-UV métallique

Si le signal de votre réseau semble plus faible à certains endroits, assurez-vous qu’aucun de ces objets ne peut faire obstruction à celuici (entre vos ordinateurs et votre Routeur ou votre Point d’Accès.)

3. Téléphones sans fil

Si la performance de votre réseau est toujours affectée malgré les solutions sus-mentionnées, et si vous possédez un téléphone sans fil :

• Éloignez votre téléphone de votre Routeur ou votre Point d’Accès sans fil ainsi que de vos ordinateurs sans fil.

• Débranchez et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2.4 GHz (consulter à cet effet la documentation accompagnant votre téléphone.) Si ces gestes semblent résoudre le problème, c’est que votre téléphone interfère avec les signaux du réseau sans fil.

4 5 6 7 8 9

Introduction

section

2 3 4 5

• Si votre téléphone prend en charge la sélection du canal, modifiez le canal de votre téléphone en choisissant autant que possible le canal le plus éloigné du canal de votre réseau sans fil. Par exemple, choisissez le canal 1 pour votre téléphone et modifiez le canal de votre Routeur ou de votre Point d’Accès en choisissant le canal 11. Consultez la documentation accompagnant votre téléphone pour de plus amples informations.

• Si le besoin se fait sentir, vous pouvez aussi changer votre téléphone sans fil en choisissant un téléphone à 900 MHz ou à 5 GHz.

6 7 8 9

4. Choisissez le canal le moins « fréquenté

Dans des environnements domiciliaires ou d’entreprise rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu’un autre réseau sans fil interfère et entre en conflit avec votre réseau.

Grâce à la fonction d’analyse du site de l’Utilitaire de réseau

sans fil, vous pourrez localiser d’autres réseaux sans fil disponibles (consultez le manuel de votre adaptateur sans fil), et choisir pour votre Routeur sans fil (ou Point d’Accès) un canal aussi loin que possible du canal utilisé par ces réseaux.

Essayer plusieurs canaux parmi ceux disponibles afin

de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d’autres dispositifs sans fil se trouvant dans votre voisinage.

Pour les dispositifs de réseau sans fil d’une marque différente,

utilisez la fonction d’analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans ce manuel.

Ces solutions devraient vous permettre d’obtenir une zone de

couverture maximale avec votre Routeur ou votre Point d’Accès. Si vous devez étendre votre zone de couverture, nous vous suggérons le Point d’Accès /Module d’Extension de Belkin

Introduction

5. Connexions sécurisées, VPN et AOL

Une connexion sécurisée est une connexion qui requiert un nom d’utilisateur et un mot de passe, et qui est utilisée là où la sécurité revêt une grande importance. Parmi les connexions sécurisées :

• Les connexions de type Virtual Private Network (VPN – réseau privé virtuel), souvent utilisées pour accéder à distance à un réseau d’entreprise

• Le programme « Bring your own access » d’America Online (AOL) qui vous permet d’utiliser AOL via une connexion à haut débit (DSL ou câble) offerte par un autre fournisseur d’accès à Internet.

• la plupart des banques offrant des services bancaires en ligne

• Plusieurs sites commerciaux qui requièrent un nom d’utilisateur et un mot de passe afin d’accéder à un compte

Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l’alimentation de votre ordinateur (lorsqu’il est en état de veille). La solution la plus simple afin d’éviter cette situation est de vous reconnecter en lançant le logiciel de VPN ou d’AOL ou en vous reconnectant sur le site Web sécurisé.

section

2 3 4 5 6 7 8 9

Une solution alternative consiste à modifier les paramètres de gestion de l’alimentation afin que l’ordinateur ne soit plus mis en état de veille. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les paramètres de gestion de l’alimentation de Windows, rendez-vous à « Power Options [Options d’alimentation] », dans le Control Panel [Panneau de Configuration].

Si les difficultés reliées aux connexions sécurisées, au VPN et à AOL persistent, veuillez relire les étapes ci-dessus afin de vous assurer d’avoir tenté les solutions proposées.

Pour de plus amples informations à propos des produits de mise en réseau de Belkin, visitez notre site Internet au www.belkin.

com/networking ou appelez l’Assistance Technique Belkin au :

Europe: 00 800 223 55 460

Présentation du produit

section

3 4 5

Caractéristiques du produit

En quelques minutes, vous pourrez partager votre accès à Internet et mettre vos ordinateurs en réseau. Voici la liste des fonctions qui font de votre nouveau Routeur Sans Fil G la solution idéale pour vos réseaux domestiques et de petites entreprises.

Fonctionne avec ordinateurs PC et Mac®

Le Routeur prend en charge divers environnements réseau, notamment Mac® OS 8.x, 9.x, X v10.x, AppleTalk®, Linux®, Windows® 95, 98, Me, NT(r), 2000, XP et autres. Tout ce dont vous avez besoin est d’un navigateur Internet et d’une carte réseau prenant en charge le protocole TCP/IP (le langage standard d’Internet).

Témoins DEL du panneau avant

7 8 9

Des témoins lumineux sur la face avant du routeur indiquent les fonctions utilisées. Vous savez d’un simple coup d’œil si le routeur est connecté à Internet. Grâce à cette fonctionnalité, vous n’avez plus besoin de logiciel évolué ni de procédure de surveillance d’état.

Interface utilisateur évoluée basée sur le Web

Vous pouvez configurer facilement les fonctions évoluées du routeur en vous servant de votre navigateur Web sans devoir installer de logiciel supplémentaire sur l’ordinateur. Aucun disque à installer ou surveiller. Vous pouvez même modifier et effectuer les fonctions de configuration sur tout ordinateur du réseau, rapidement et en toute simplicité.

Partage d’adresse IP NAT

Le routeur utilise la technologie NAT (Network Address Translation) pour partager une adresse IP unique qui vous est attribuée par votre FAI tout en économisant les frais d’ajout d’adresses IP supplémentaires à votre compte Internet.

Présentation du produit

Pare-feu SPI

Le routeur est équipé d’un pare-feu qui protège le réseau contre un grand nombre d’attaques habituelles de pirates notamment l’usurpation d’adresse IP, Land Attack, Ping of Death ( PoD), déni de service, IP de longueur zéro, Smurf Attack, TCP Null Scan, SYN flood, UDP flooding, Tear Drop Attack, défaut ICMP, défaut RIP et fragment flooding.

Switch 10/100 à 4 ports intégré

Le routeur dispose d’un switch réseau à 4 ports intégré afin que les ordinateurs câblés puissent partager imprimantes, données, fichiers MP3, photos numériques et bien d’autres. Il dispose d’une fonction de détection automatique de manière à s’ajuster à la vitesse des périphériques connectés. Il transfère simultanément les données entres les ordinateurs et Internet sans interruption ni consommation de ressources.

Compatibilité Universal Plug-and-Play (UPnP)

L’UpnP (Universal Plug-and-Play) est une technologie qui offre un fonctionnement transparent de la messagerie vocale et vidéo, des jeux, et d’autres applications compatibles avec l’UpnP.

Prise en charge de VPN Pass-Through

Si vous vous connectez au réseau de votre bureau depuis chez vous par l’intermédiaire d’une connexion VPN, le routeur autorisera l’ordinateur équipé du système VPN à laisser passer le routeur et à accéder à votre réseau professionnel.

DHCP (Dynamic Host Configuration Protocol) intégré

Le protocole DHCP (Dynamic Host Configuration Protocol ) intégré rend la connexion au réseau aussi simple que possible. Le serveur DHCP attribue automatiquement des adresses IP à chaque ordinateur afin de simplifier la configuration de la mise en réseau.

1 2

3 4 5 6 7 8 9

section

Assistant Installation facile

Grâce à l’assistant Installation facile, la configuration de votre routeur ne sera plus faite au hasard. Ce logiciel automatique définit pour vous les paramètres du réseau et configure le routeur de manière à se connecter à votre fournisseur d’accès à Internet (FAI). En quelques minutes, le routeur sans fil est prêt à vous emmener sur Internet.

Présentation du produit

section

3 4 5 6 7 8 9

REMARQUE : Le logiciel Installation facile est compatible

avec Windows 98SE, Me, 2000 et XP, ainsi que Mac OS 9.x et Mac OS X. Si vous utilisez un autre système d’exploitation, il est possible de configurer le routeur à l’aide d’une autre méthode décrite dans ce manuel (voir en page 22).

Point d’Accès Sans Fil 802.11g intégré

La nouvelle technologie sans fil 802.11g vous procure une vitesse réseau tout près de cinq fois supérieure à la norme actuelle Wi-Fi (802.11b), soit 54 Mbits/s.

Contrôle parental intégré (filtre de contenu Web)

Belkin s’est associé à Cerberian, une importante société de filtrage de contenu Internet, pour vous proposer cette fonctionnalité unique. Votre routeur Sans Fil G de Belkin est la première solution de mise en réseau domestique équipée d’un filtre de contenu Web qui vous permet de bloquer le contenu Web non souhaité ou grossier avant qu’il n’arrive sur votre réseau. À l’opposé des autres solutions de contrôle parental, ce filtre est intégré au Routeur Sans Fil Belkin. Aucun logiciel à installer sur un ordinateur. Vous ne serez jamais facturé de somme par ordinateur pour le service. Un essai gratuit de six mois est proposé avec le routeur. Vous pouvez donc profiter de ces possibilités immédiatement. Aucune carte bancaire n’est requise pour cette offre d’essai. Vous avez le contrôle : Le contrôle parental de Belkin peut être modifié pour s’adapter à vos besoins. Vous pouvez établir vos propres règles et bloquer les sites Web que vous souhaitez. Il existe également une fonctionnalité de création de rapport facultative (payante) qui vous permet d’obtenir un rapport qui vous indique les sites Web visités depuis votre réseau. Consultez le manuel du filtre pour de plus amples informations.

Filtrage d’adresses MAC

Pour une plus grande sécurité, vous pouvez créer une liste d’adresses MAC. Il s’agit des identificateurs uniques des clients qui sont autorisés à accéder à votre réseau. Chaque ordinateur a sa propre adresse MAC. Il vous suffit d’entrer ces adresses dans une liste grâce à l’interface utilisateur basée sur le Web pour contrôler l’accès à votre réseau.

Faites connaissance avec votre Routeur

Contenu de l’emballage

• Routeur Sans Fil G de Belkin

• Guide d’Installation Rapide

• CD du logiciel Assistant Installation Facile de Belkin

• Câble réseau Ethernet RJ45 Belkin

• Bloc d’alimentation

• Manuel de l’utilisateur

Configuration Requise

• Connexion Internet à haut débit par modem câble ou ADSL avec connexion RJ45 (Ethernet)

• Au moins un ordinateur avec un adaptateur d’interface réseau installé

• Protocole réseau TCP/IP installé sur tous les ordinateurs

• Câble réseau Ethernet RJ45

• Navigateur Internet

Configuration requise pour l’assistant Installation Facile

1 2 3

4 5 6 7 8 9

section

• Un PC fonctionnant sous Windows 98 SE, Me, 2000 ou XP, ou un ordinateur Mac fonctionnant sous Mac OS 9.x ou OS X

• Un minimum de 64 Mo de RAM

• Navigateur Internet

Faites connaissance avec votre Routeur

1 2

section

Le routeur a été conçu pour être placé sur une surface de travail. Tous les câbles sont fixés à l’arrière afin de faciliter l’organisation et l’utilisation. Les témoins lumineux visibles à l’avant du routeur vous fournissent des informations sur l’activité et l’état du réseau.

(1) (2) (3) (4) (5)

4 5 6 7 8 9

1. Voyant Alimentation/Prêt

Lorsque vous mettez le routeur sous tension ou lorsque vous le redémarrez, il se passe un petit laps de temps nécessaire à son amorçage. Pendant ce temps le voyant « Alimentation/ Prêt » clignote. Lorsque le routeur est entièrement amorcé, le voyant « Alimentation/Prêt » s’allume en permanence pour indiquer que le routeur est prêt à être utilisé.

ÉTEINT Le routeur est éteint Vert clignotant Le routeur est en

cours d’amorçage

Vert continu Le routeur est prêt

2. WLAN : Voyant Réseau sans fil

ÉTEINT Le réseau sans fil est éteint Vert clignotant Le réseau sans fil est prêt Vert continu Indique une activité sans fil

3. Témoins de statut du port LAN

Ces témoins lumineux por tent les numéros 1 à 4 et correspondent aux numéros des ports à l’arrière du routeur. Lorsqu’un ordinateur est correctement relié à l’un des ports LAN à l’arrière du routeur, le voyant lumineux est allumé. VERT signifie qu’un

1111

Faites connaissance avec votre Routeur

périphérique 10Base-T est connecté, ORANGE signifie qu’un périphérique 100Base-T est connecté. Lorsque des informations sont envoyées par le port, le voyant clignote rapidement.

ÉTEINT Aucun périphérique n’est

branché sur le port Vert périphérique 10Base-T connecté Orange périphérique 100Base-Tx connecté Clignotement

(orange ou ver t)

4. Voyant de statut du réseau étendu (WAN)

Ce voyant est VERT pour indiquer que le modem est correctement relié au routeur. Il clignote rapidement lorsque des informations transitent par le port entre le routeur et le modem.

ÉTEINT Aucune liaison WAN Vert continue Bonne liaison WAN Vert clignotant Activité WAN

5. Voyant Connecté

Ce voyant unique vous indique lorsque le routeur est connecté à Internet. Lorsque la lumière est éteinte, le routeur n’est PAS connecté à Internet. Lorsque la lumière clignote, le routeur essaye de se connecter à Internet. Lorsque la lumière est VERTE en continu, le routeur est connecté à Internet. Lorsque vous utilisez la fonction « Disconnect after x minutes [ Déconnecter après x minutes] », ce voyant devient très utile pour surveiller le statut de la connexion du routeur.

Activité sur le port

1 2 3

4 5 6 7 8 9

section

ÉTEINT Le routeur n’est pas connecté à Internet Vert clignotant Le routeur essaye de se

connecter à Internet

Vert continu Le routeur est connecté à Internet

Faites connaissance avec votre Routeur

(6) (7) (8) (9)

section

4 5 6 7 8 9

6. Prise pour bloc d’alimentation - GRIS

Branchez le bloc d’alimentation 5 V CC fourni sur cette prise.

7. Connexions vers les ordinateurs (ports LAN) - BLEU

Connectez vos ordinateurs câblés (et non pas sans fil) sur ces ports. Les ports LAN sont des ports 10/100 RJ45 à négociation automatique et à liaison ascendante automatique pour un câble Ethernet UTP standard de catégorie 5 ou 6. Ces ports portent les numéros 1 à 4 et correspondent aux voyants numérotés à l’avant du routeur.

8. Connexion au Modem (port WAN) - VERT

Ce port permet de brancher un modem câble ou ADSL. Utilisez le câble fourni avec le modem que vous brancherez entre le modem et ce port. L’utilisation d’un autre câble que celui fourni avec le modem câble risque de ne pas fonctionner correctement.

1313

Faites connaissance avec votre Routeur

9. Bouton de réinitialisation

Le bouton de réinitialisation s’utilise dans les rares cas où votre routeur fonctionne de façon incongrue. La réinitialisation du routeur rétablit son fonctionnement normal tout en conservant les paramètres programmés. Il est également possible de rétablir les paramètres d’usine en utilisant le bouton de réinitialisation. Utilisez l’option de rétablissement si, par exemple, vous avez oublié votre mot de passe.

a. Réinitialisation du routeur

Appuyez sur le bouton de réinitialisation, puis relâchezle. Les voyants du routeur clignotent momentanément. Le voyant Alimentation/Prêt clignote. Lorsque la lumière redevient continue, la réinitialisation est terminée.

b. Rétablissement des paramètres par défaut du fabricant

Appuyez et maintenez enfoncé le bouton de réinitialisation pendant au moins 10 secondes, puis relâchez-le. Les voyants du routeur clignotent momentanément. Le voyant Alimentation/Prêt clignote. Lorsque la lumière redevient continue, le rétablissement est terminé.

1 2 3

4 5 6 7 8 9

section

Branchement et configuration du routeur

1 2 3

section

5 6 7 8 9

Vérifiez le contenu de l’emballage. Vous devez avoir les éléments suivants :

• Routeur Sans Fil G de Belkin

• Guide d’Installation Rapide

• CD du logiciel Assistant Installation Facile de Belkin

• Câble réseau Ethernet RJ45 (pour la connexion du routeur à l’ordinateur)

• Bloc d’alimentation

• Manuel de l’utilisateur

Configuration requise pour le modem

Le modem câble ou ADSL doit être équipé d’un por t Ethernet RJ45. De nombreux modems possèdent à la fois un port Ethernet RJ45 et une connexion USB. Si le vôtre est à la fois Ethernet et USB, et que vous utilisez la connexion USB à ce moment-là, un message vous demandera d’utiliser le port Ethernet RJ45 pendant la procédure d’installation. S’il est uniquement équipé d’un port USB, vous pouvez demander un autre type de modem à votre FAI ou, dans certains cas, vous procurer un modem équipé d’un por t Ethernet RJ45.

Ethernet USB

INSTALLEZ TOUJOURS D’ABORD VOTRE ROUTEUR !

SI VOUS DEVEZ PROCÉDER À L’INSTALLATION DE PLUSIEURS DISPOSITIFS DE MISE EN RÉSEAU, PROCÉDEZ D’ABORD À L’INSTALL ATION DU ROUTEUR (ET ASSUREZ-VOUS QU’IL FONCTIONNE) AVANT D’INSTALLER LES AUTRES DISPOSITIFS, TELS QUE LES CARTES RÉSEAU.

Assistant Installation facile

Belkin vous propose l’assistant Installation facile pour rendre l’installation du routeur simple et facile. Vous pouvez l’utiliser pour que le routeur soit prêt à fonctionner en quelques minutes.

L’Assistant Installation facile nécessite que l’ordinateur sous Windows® 98SE, Me, 2000, XP, ou Mac OS 9.2x ou X.1.x, soit connecté directement

1414

Branchement et configuration du routeur

au modem câble ou DSL et que la connexion à Internet soit active et qu’elle fonctionne au moment de l’installation. Si elle ne l’est pas, vous devez utiliser la section « Autre méthode de configuration » de ce manuel pour configurer le routeur. En outre, si vous utilisez un autre système d’exploitation que Windows 98SE, Me, 2000 ou XP, vous devez configurer le routeur en utilisant la section « Autre méthode de configuration » de ce manuel.

IMPORTANT : Exécutez l’Assistant Installation facile depuis

l’ordinateur directement connecté au modem câble ou DSL.

NE BRANCHEZ PAS ENCORE LE ROUTEUR.

Étape 1 Exécution de l’Assistant Installation Facile

Fermez tous les programmes en cours d’exécution sur l’ordinateur.

2. Assurez-vous d’avoir les éléments suivants près de

l’ordinateur directement connecté au modem câble ou DSL. NE BRANCHEZ PAS ENCORE LE ROUTEUR.

• Guide d’installation rapide

• CD-ROM de l’assistant Installation facile

• Le routeur

• Le bloc d’alimentation du routeur

• Câble réseau Ethernet RJ45

• Ce Manuel de l’Utilisateur

3. Éteignez tout logiciel de pare-feu ou de partage

d’accès à Internet sur l’ordinateur.

4. Insérez le CD de l’assistant Installation facile dans le lecteur de CD-

ROM. L’écran Assistant Installation facile apparaît automatiquement dans les 15 secondes. Si tel n’est pas le cas, sélectionnez le lecteur de CD-ROM depuis le « Poste de travail », puis cliquez deux fois sur le fichier « EasyInstall.exe » du CD-ROM.

1 2 3 4

5 6 7 8 9

section

1515

Branchement et configuration du routeur

1 2 3

section

Écran d’accueil

Après avoir inséré le CD dans votre lecteur de CD-ROM, l’écran d’accueil de l’Assistant apparaît. Assurez-vous que le routeur n’est pas branché pour l’instant. Si vous avez branché le routeur, veuillez rebrancher l’ordinateur directement au modem. Cliquez sur « Next [ Suivant] » lorsque vous êtes prêt à continuer.

5 6 7 8 9

Écran de progression

L’Assistant d’Installation Facile vous montre un écran de progression chaque fois qu’une étape est complétée. Chaque fois que vous voyez l’écran de progression, cliquez sur « Next [ Suivant] » lorsque vous êtes prêt à continuer.

Examen des paramètres

L’assistant examine maintenant les paramètres de l’ordinateur et recueille les informations nécessaires pour terminer la connexion du routeur à Internet. Lorsque l’Assistant a terminé la vérification des paramètres, cliquez sur « Next [Suivant] ».

1717

Branchement et configuration du routeur

Écran Multi-NIC (cartes réseau multiples )

Cet écran apparaît UNIQUEMENT si vous avez plusieurs car tes réseau installées sur l’ordinateur. Si tel est le cas, vous devrez indiquer à l’assistant celle reliée au modem. Sélectionnez la carte reliée au modem dans la liste, puis cliquez sur « Next [Suivant] ». Si vous n’êtes pas certain de la carte à choisir, sélectionnez celle qui apparaît en début de liste. Si vous ne choisissez pas la bonne maintenant, vous pourrez en choisir une autre plus tard.

Étape 2 Configuration du matériel

L’Assistant vous guide pas à pas pour le branchement de votre Routeur à votre ordinateur et votre modem Suivez la procédure à l’écran en vous guidant sur les illustrations.

2.1 Repérez le câble qui relie votre

modem au por t réseau de votre ordinateur. Débranchez ce câble de l’ordinateur et branchez-le dans le port VERT sur le Routeur. Cliquez sur « Next [Suivant] » pour continuer.

1 2 3 4

5 6 7 8 9

section

Branchement et configuration du routeur

2.2 Repérez le câble BLEU fourni

2 3

section

avec votre routeur. Branchez une extrémité de ce câble dans n’importe quel port BLEU sur le Routeur. Branchez l’autre extrémité du câble sur le por t réseau de votre ordinateur. Cliquez sur « Next [Suivant] » pour continuer.

5 6 7 8

2.3 Repérez le bloc d’alimentation

fourni avec votre routeur. Branchez le petit connecteur du bloc d’alimentation dans le port GRIS sur le Routeur. Branchez l’autre extrémité du bloc d’alimentation dans une prise murale. Cliquez sur « Next [Suivant] » pour continuer.

2.4 Jetez un œil sur les témoins à

l’avant du Routeur. Assurez-vous que les témoins appropriés sont ALLUMÉS. Reportez-vous au logiciel d’installation sur l’écran de votre ordinateur pour de plus amples détails. Cliquez sur « Next [Suivant] » pour continuer.

1919

Branchement et configuration du routeur

Étape 3 Vérification de la connexion

3.1

Une fois le branchement sur le Routeur

terminé, l’Assistant vérifie la connexion au Routeur et détermine ensuite votre type de connexion Internet.

1 2 3

section

5 6

3.2 Nom d’utilisateur et mot de passe requis

Si vous utilisez un type de connexion qui nécessite de fournir un nom d’utilisateur et un mot de passe, l’assistant vous demandera d’entrer ce nom et ce mot de passe. Si le nom d’utilisateur et le mot de passe sont inutiles, cet écran n’apparaîtra pas.

Le nom d’utilisateur et le mot de

passe vous sont fournis par votre FAI. Si vous devez entrer un nom d’utilisateur et un mot de passe pour accéder à Internet, entrez les mêmes ici. Votre nom d’utilisateur ressemble à « dupont@ monFAI.fr » ou simplement « dupont ». Le nom de service est facultatif et est très rarement requis par votre FAI. Si vous ne le connaissez pas, laissez le champ vide. Une fois les informations entrées, cliquez sur « Next [Suivant] » pour continuer.

7 8 9

Branchement et configuration du routeur

1 2 3

section

5 6 7 8 9

Étape 4 Configuration du routeur

L’assistant transfère maintenant toutes les informations de configuration au routeur. Cette opération prend environ une minute. Pendant ce temps, n’éteignez pas le Routeur ni l’ordinateur. Le Routeur redémarrera de lui-même à la fin de cette étape.

3.3 Configuration Sans Fil

Cette étape est facultative.

Cliquez sur « Next [Suivant] » pour passer à l’étape suivante.

Si vous le désirez, vous pouvez

maintenant personnaliser vos paramètres de réseau sans fil. Suivez les instructions qui apparaissent à l’écran afin de compléter cette étape. Cliquez sur « Next [Suivant] » pour continuer.

4.1 Vérification de l’Internet

L’assistant vérifie maintenant l’accès à Internet. Cette opération peut prendre quelques minutes. Il se peut que l’assistant ne détecte pas de suite une connexion. Si tel est le cas, il essaye plusieurs fois. Pendant ce temps, le voyant « Connected [Connecté] » du panneau avant du routeur clignote. Veuillez patienter pendant ce processus.

2121

Branchement et configuration du routeur

4.2 Terminé

Une fois la connexion à Internet complétée, l’assistant vous indique que la procédure est terminée. Le voyant « Connected [Connecté] » à l’avant du routeur émet une lumière VERTE continue, ce qui indique que le routeur est désormais connecté à Internet.

Le routeur est connecté à Internet. Vous pouvez commencer à surfer en ouvrant votre navigateur et en accédant à votre page Web préférée.

Félicitations ! Vous avez terminé l’installation de votre

nouveau routeur de Belkin. Vous voilà prêt à configurer d’autres ordinateurs chez vous. Vous pouvez également ajouter des ordinateurs au routeur à tout moment.

1 2 3 4

5 6 7 8 9

section

Autre méthode de configuration

1 2 3 4

section

6 7 8 9

L’interface utilisateur évoluée est un outil basé sur le Web que vous pouvez utiliser pour configurer le routeur si vous ne voulez pas utiliser l’assistant Installation facile. Vous pouvez également l’utiliser pour gérer les fonctions évoluées du routeur. Vous pouvez ef fectuer les tâches suivantes à partir de l’interface utilisateur évoluée :

• Visualiser les paramètres et l’état actuels du routeur.

• Configurer le routeur afin qu’il se connecte à votre FAI, à l’aide des paramètres fournis par celui-ci.

• Modifier les paramètres réseau en cours comme l’adresse IP interne, le pool d’adresses IP, les paramètres DHCP et bien plus encore.

• Configurer le pare-feu du routeur afin qu’il fonctionne avec des applications spécifiques (relayage de port)

• Configuration des paramètres de sécurité, tels que la restriction des clients, le filtrage d’adresses MAC, le WEP et le WPA.

• Activer la fonction DMZ (zone démilitarisée) pour un ordinateur de votre réseau.

• Changer le mot de passe interne du routeur.

• habiliter/déshabiliter l’UPnP (Universal Plug-and-Play) ;

• Réinitialiser le routeur

• sauvegarder les paramètres de la configuration ;

• Rétablir les paramètres par défaut du routeur.

• Mettre à jour le micrologiciel du routeur.

Étape 1 Branchement du routeur

1.1

Pour éteindre le modem, débranchez le bloc d’alimentation.

1.2 Repérez le câble réseau qui relie l’ordinateur au

modem. Débranchez l’extrémité reliée à l’ordinateur et laissez l’autre extrémité branchée sur le modem.

1.3 Branchez l’extrémité que vous venez de débrancher sur le

port marqué « Internet/WAN » situé à l’arrière du routeur.

1.4 Branchez un nouveau câble réseau ( non fourni) pour

connecter l’ordinateur à un des ports 1 à 4 sur le routeur. Remarque : Le choix du port importe peu.

2222

Autre méthode de configuration

1.5 Rebranchez le bloc d’alimentation de votre

modem câble ou ADSL pour l’allumer.

Ordinateur PC ou Mac relié à l’origine

au modem câble ou ADSL

Vers l’adaptateur

de courant

Câble réseau existant (livré avec le modem)

Câble réseau

(vers l’ordinateur)

Remarque : Les ports de votre routeur peuvent être disposés

différemment de ceux apparaissant sur l’illustration.

1.6 Avant de brancher le cordon d’alimentation sur le routeur, branchez-

le sur la prise murale, puis sur la prise d’alimentation du routeur.

1.7 Vérifiez que le modem est relié au routeur (grâce aux voyants

lumineux situés à l’avant du routeur). Le témoin vert « WAN » doit être allumé si le modem est correctement branché sur le routeur. S’il ne l’est pas, vérifiez à nouveau les branchements.

1.8 Assurez-vous que votre ordinateur est correctement branché

au routeur en vérifiant les témoins « LAN 1, 2, 3 et 4 ». Le témoin correspondant au port dans lequel vous avez connecté votre ordinateur doit être ALLUMÉ, si l’ordinateur est connecté correctement. S’il ne l’est pas, vérifiez à nouveau les branchements.

1 2 3 4 5

6 7 8 9

section

2323

Autre méthode de configuration

Étape 2 Définissez les paramètres réseau de l’ordinateur de

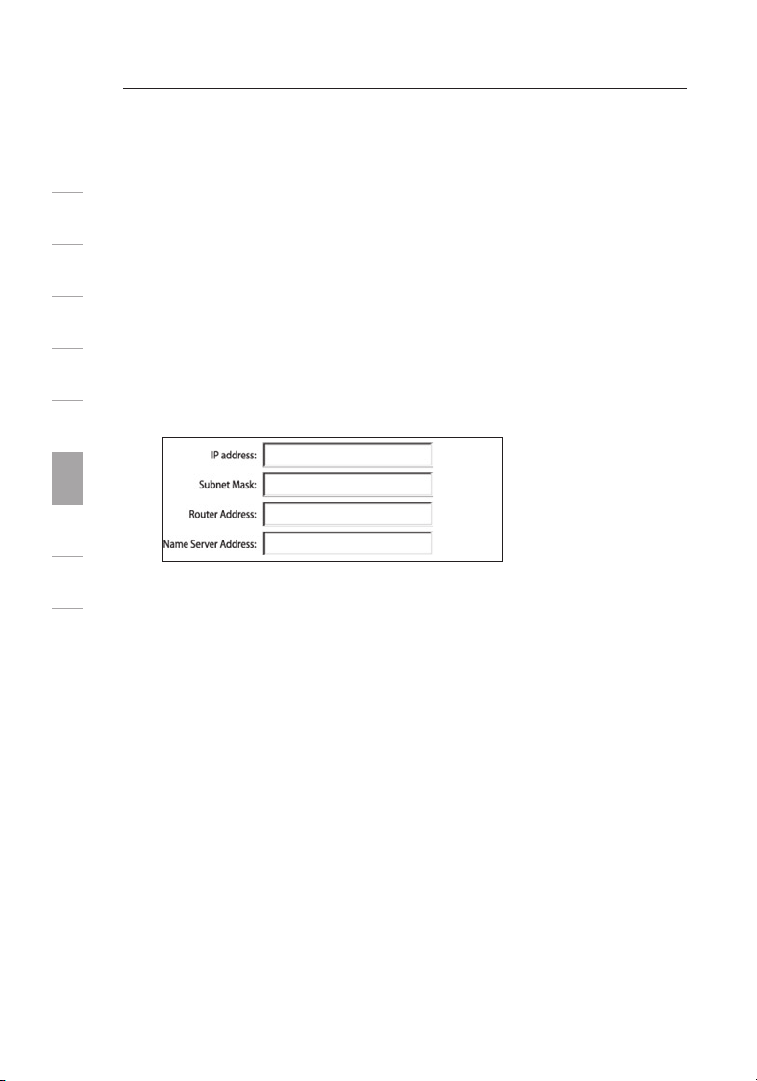

Repor tez-vous à la section de ce manuel intitulée « Configuration manuelle des paramètres réseau » pour plus d’informations.

manière à ce qu’il fonctionne avec un serveur DHCP

3 4

section

6 7 8 9

Étape 3 Configuration du routeur pour l’utilisation de

l’interface évoluée basée sur navigateur Web

Grâce à votre navigateur Internet, vous pouvez accéder à l’interface utilisateur évoluée basée sur le Web. Dans la barre d’adresse, tapez « 192.168.2.1 » (ne tapez pas les « http:// » ou « www ») . Ensuite, appuyez sur la touche « Entrée ».

PRENEZ NOTE : Si vous éprouvez des difficultés à accéder à l’interface Web du Routeur, passez à la section 7 du manuel, intitulée « Configuration manuelle des paramètres réseau de l’ordinateur ».

Connexion au routeur

La page d’accueil du routeur s’affiche maintenant dans le navigateur. Elle peut être vue par tout utilisateur qui souhaite la voir. Pour modifier aux paramètres du routeur, vous devez vous connecter. Le fait de cliquer sur le bouton « Connexion »ou sur tout autre lien sur la page fera apparaître l’écran de connexion. AUCUN mot de passe n’est entré lorsque vous recevez le routeur. Dans l’écran de connexion, laissez le mot de passe vide et cliquez sur le bouton « Submit [ Envoyer] » pour vous connecter.

2525

Autre méthode de configuration

Déconnexion du routeur

Un seul ordinateur à la fois peut se connecter au routeur pour en modifier les paramètres. Une fois l’utilisateur connecté pour modifier, il existe deux méthodes de déconnexion de l’ordinateur. Cliquez sur le bouton « Logout [ Déconnexion] » pour déconnecter l’ordinateur. La seconde méthode est automatique. La durée de connexion est limitée à une certaine période. La durée de connexion par défaut est 10 minutes. Vous pouvez la changer et choisir une valeur comprise entre 1 et 99 minutes. Pour plus d’informations, reportez-vous à la section « Modification du paramètre de temporisation de la connexion » de ce manuel.

Définition de l’interface utilisateur évoluée basée sur le Web

La page d’accueil est la première page que vous voyez lorsque vous accédez à l’interface utilisateur (IU) évoluée. Cette page vous propose un aperçu rapide du statut et des paramètres du routeur. Il est possible d’accéder à toutes les pages de configuration avancée depuis cette page.

(10) (2) (5) (4) (3)

(6)

(1)

1 2 3 4 5

6 7 8 9

section

(7)

(8)

(9)

1. Liens de navigation rapide

Pour vous rendre directement sur l’une des pages de l’IU évoluée du routeur, cliquez directement sur l’un de ces liens. Ils sont divisés en catégories logiques et groupés par onglets afin de faciliter la recherche d’un paramètre particulier. Pour obtenir une brève description de la fonction de l’onglet, cliquez sur l’en-tête violet de l’onglet.

Autre méthode de configuration

(10) (2) (5) (4) (3)

2 3 4

section

6 7

(1)

(7)

(8)

(9)

(6)

8 9

2. Bouton « Accueil »

Le bouton Accueil est disponible sur chaque page de l’IU. Pour revenir à la page d’accueil, cliquez sur ce bouton.

3. Indcateur « État de l’Internet »

Cet indicateur est visible sur toutes les pages du routeur. Il indique le statut de la connexion du routeur. Lorsqu’il indique « connection OK [Connexion OK] » en VERT, le routeur est connecté à Internet. Lorsque le routeur n’est pas connecté à Internet, l’indicateur affiche « no connection [Pas de connexion] » en ROUGE. L’indicateur est automatiquement mis à jour lorsque vous modifiez les paramètres du routeur.

4. Bouton « Connexion/Déconnexion »

Ce bouton vous permet de vous connecter et de vous déconnecter du routeur en cliquant sur un bouton. Lorsque vous êtes connecté au routeur, ce bouton indique « Logout [Déconnexion] ». Lorsque vous vous connectez au routeur, vous accédez à une page distincte où vous devez entrer un mot de passe. Lorsque vous êtes connecté au routeur, vous pouvez modifier les paramètres. Une fois les modifications apportées, vous pouvez vous déconnecter du routeur. Pour cela, cliquez sur le bouton «

2727

Autre méthode de configuration

Logout[Déconnexion] ». Pour plus d’informations sur la connexion au routeur, reportez-vous à la section « Connexion au routeur ».

5. Bouton « Aide »

Le bouton « Aide » vous permet d’accéder aux pages d’aide du routeur. Vous pouvez également obtenir de l’aide sur de nombreuses pages. Pour cela, cliquez sur « More info [ Plus d’infos] » en regard de certaines sections de chaque page.

6. Paramètres LAN

Vous indique les paramètres du côté réseau local ( LAN) du routeur. Pour modifier ces paramètres, cliquez sur l’un des liens (Adresse IP, Masque de sous-réseau, serveur DHCP) ou cliquez sur le lien de navigation rapide « LAN » sur la partie gauche de l’écran.

7. Caractéristiques

Indique le statut des fonctions NAT, pare-feu et des fonctions sans fil du routeur. Pour modifier ces paramètres, cliquez sur l’un des liens ou sur le lien de navigation rapide sur la partie gauche de l’écran.

8. Paramètres Internet

Affiche les paramètres du côté Internet/WAN du routeur qui se connecte à Internet. Pour modifier ces paramètres, cliquez sur l’un des liens ou sur le lien de navigation rapide « Internet/WAN » sur la partie gauche de l’écran.

9. Informations sur la version

Affiche la version du micrologiciel, la version du code d’amorçage, la version du matériel ainsi que le numéro de série du routeur.

10. Nom de la page

La page sur laquelle vous vous trouvez peut être identifiée par son nom. Ce manuel fait parfois référence aux pages par leur nom. Par exemple, « LAN > LAN Settings [LAN > Paramètre LAN] » réfère à la page « LAN Settings [Paramètres LAN] ».

1 2 3 4 5

6 7 8 9

section

Autre méthode de configuration

1 2 3 4

section

6 7 8

Étape 4 Configuration du routeur pour la connexion à

votre Fournisseur d’accès à Internet (FAI)

L’onglet « Internet/WAN » est l’endroit où vous allez configurer le routeur pour qu’il se connecte chez votre Fournisseur d’Accès à Internet ( FAI). Le routeur peut se connecter pratiquement à n’importe quel système offert par un FAI, si bien sûr vous avez configuré votre routeur avec les paramètres appropriés au type de connexion de votre FAI. Les paramètres de connexion au FAI vous sont fournis par ce dernier. Pour configurer le routeur avec les paramètres fournis par le FAI, cliquez sur « Connection Type [Type de connexion] » (A) sur le côté gauche de l’écran. Choisissez le type de connexion à employer. Si votre FAI vous a donné des paramètres DNS, cliquez sur « DNS » (B) pour entrer l’adresse DNS de votre FAI qui nécessite des paramètres particuliers. Cliquez sur « MAC address [Adresse MAC] » (C) pour cloner l’adresse MAC de votre ordinateur ou entrez une adresse WAN MAC spécifique, si cela vous est demandé par votre FAI. Lorsque vous avez terminé d’apporter ces modifications, l’indicateur « Internet Status [État de l’Internet] » affiche « connection OK [Connexion OK] » si le routeur a été correctement configuré.

(A) (B) (C)

+ 91 hidden pages
