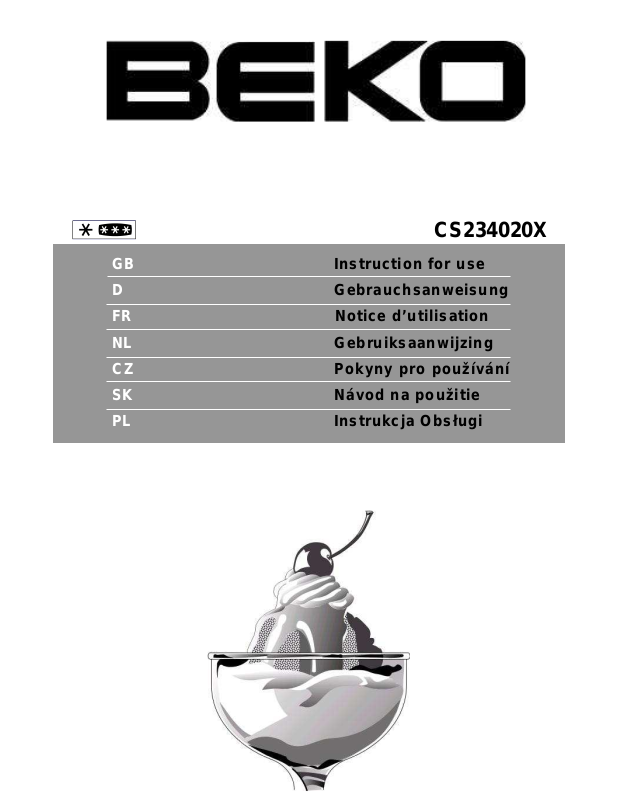

CS234020X

D Gebrauchsanweisung

CZ Pokyny pro používání SK Návod na použitie PL Instrukcja Obsługi

GB Instruction for use

FR Notice d’utilisation NL Gebruiksaanwijzing

WARNING!

In order to ensure a normal operation of your refrigerating appliance, which uses a completely environmentally friendly refrigerant the R600a (flammable only under certain conditions) you must observe the following rules:



Do not hinder the free circulation of the air around the appliance.



Do not use mechanical devices in order to accelerate the defrosting, others than the ones recommended by the manufacturer.



Do not destroy the refrigerating circuit.



Do not use electric appliances inside the food keeping compartment, other than those that might have been recommended by the manufacturer.

WARNUNG!

Ihr Gerät verwendet ein umweltverträgliches Kältemittel, R600a (nur unter bestimmten Umständen brennbar). Um einen einwandfreien Betrieb Ihres Gerätes sicherzustellen, beachten Sie bitte folgende Vorschriften:



Die Luftzirkulation um das Gerät darf nicht behindert sein.



Verwenden Sie außer der vom Hersteller empfohlenen, keine mechanischen Hilfsmittel, um den Abtauprozess zu beschleunigen.



Der Kältemittelkreislauf darf nicht beschädigt werden.



Verwenden Sie im Lebensmittelaufbewahrungsbereich Ihres Gerätes keine elektrischen Geräte, es sei denn, sie sind vom Hersteller empfohlen.

ATTENTION!

Pour assûrer un fonctionnement normal de votre appareil qui utilise un agent frigorifique complètement écologique, R600a (infammable seulement dans certaines conditions) vous devez respecter les règles suivantes:



N’empêchez pas la libre circulation de l’air autour de l’appareil.



N’ utilisez pas des dispositifs mécaniques pour accélérer le dégivrage, autres que ceux récommendés par le fabriquant.



Ne détruissez pas le circuit frigorifique.



N’utilisez pas des appareils électiques à l’intérieur du compartiment pourconserver les denrées, apart celles qui sont éventuellement récommendés par le fabriquant.

WAARSCHUWING!

U moet de volgende regels in acht nemen om de normale werking van uw koelkast, die het volledig milieuvriendelijke koelmiddel R600a gebruikt, te verzekeren:



Hinder de vrije luchtcirculatie rond het toestel niet.



Gebruik geen andere mechanische toestellen om het ontdooien te versnellen dan de toestellen die door de fabrikant worden aangeraden.



Vernietig het koelcircuit niet.



Gebruik geen andere elektrische toestellen in de bewaarlade voor etenswaren dan de toestellen die eventueel door de fabrikant worden aangeraden.

UPOZORNĚNÍ!

Aby byl zajištěn normální provoz vaší chladničky, která používá pro životní prostředí zcela neškodné chladicí médium R600a (vznětlivé pouze za určitých podmínek), musíte dodržet následující pravidla:



Nebraňte ve volné cirkulaci vzduchu kolem přístroje.



Nepoužívejte mechanická zařízení pro zrychlení odmražení kromě těch, která jsou doporučená výrobcem.



Nelikvidujte chladicí okruh.



Nepoužívejte elektrické spotřebiče uvnitř prostoru pro potraviny kromě těch, která by mohl doporučit výrobce.

VAROVANIE!

Aby sa zabezpečila normálna prevádzka vašej chladničky, ktorá používa úplne ekologicky nezávadné chladivo R 600a (horľavé len pri určitých podmienkach), musíte dodržiavať nasledujúce pravidlá:



Nebráňte voľnej cirkulácii vzduchu okolo spotrebiča.



Nepoužívajte mechanické prístroje na urýchľovanie rozmrazovacieho procesu, iné ako odporúča výrobca.



Neporušujte chladiaci okruh.



Nepoužívajte elektrické spotrebiče vo vnútri pípacieho priestoru potravín, iné ako tie, ktoré odporúčal výrobca.

UWAGA!

Aby zapewnić normalną pracę tej, wykorzystującej całkowicie przyjazny środowisku (łatwopalny tylko w pewnych warunkach) środek chłodniczy R600, chłodziarko-zamrażarki, należy przestrzegać następujących zasad:



Nie należy blokować swobodnego przepływu powietrza wokół chłodziarko-zamrażarki.



W celu przyśpieszenia rozmrażania nie należy używać żadnych innych urządzeń mechanicznych niż zalecane przez producenta.



Nie wolno uszkodzić obwodu chłodniczego.



Wewnątrz komory przechowywania żywności nie należy używać żadnych innych urządzeń elektrycznych niż ewentualnie zalecanych przez producenta.

Index

Sommaire

Index

Inhalt

Index

Obsah

pis treści

Safety first /1 Electrical requirements /2 Transportation instructions /2 Installation instructions /2 Getting to know your appliance /3 Suggested arrangement of food in the appliance /3 Temperature control and adjustment /3 Before operating /4 Storing frozen food /4 Freezing fresh food /4 Making ice cubes /4 Defrosting /5 Replacing the interior light bulb /5 Cleaning and care /5 Repositioning the door /6 Do’s and don’ts /6 Information about operating noises /7 Trouble – shooting /7 Thechnical data /8

Wichtige Hinweise für Ihre Sicherheit /9 Elektrischer Anschluss /10 Transporthinweise /10 Aufstellung des Gerätes /10 Geräteübersicht /11 Allgemeine Einlagerungsempfehlungen /11 Temperaturregelung. Einstellung der Temperatur /12 Bevor der Inbetriebnahme /12 Lagern von tiefgefrorenen Lebensmitteln /12 Einfrieren von frischen Lebensmitteln /13 Abtauen des Gerätes /13 Wechseln des türanschlags /13 Wechsel der Glühlampe /13 Reinigung und Pflege /14 Was Sie tun sollten und was auf keinen fall-einige Hinweise /15 Massnahmen bei Betriebstőrunger /16 Technische Daten /16

Premièrement la sécurite! /17 Avertissements et conseils importants /18 Installation /18 Branchement au réseau /19 Presentation de l’appareil /19 Réversibilité de la porte /19 Mise en fonctionnement /19 Entreposage des produits a conserver /19 Réglage de la température /20 Changement de la lampe /20 Congélation des produits frais /20 Conservation des produits congelés /21 Production des cubes des glace /21 Décongélation /21 Dégivrage /21 Nettoyage /22 Remarques sur les bruits de fonctionnement /22 Dates techniques /23

Veiligheid eerst /24 Elektriciteitsvereisten /25 Transportinstructies /25 Installatie-instructies /25 Uw toestel leren kennen /26 Voorstel voor de schikking van de etenswaren in het toestel /26 Opmeting en regeling van de temperatuur /27 Alvorens de inwerkstelling /27 Diepvriesproducten bewaren /27 Verse etenswaren invriezen /27 IJsblokjes maken /28 Ontdooien /28 Het binnenlichtje vervangen /28 Schoonmaak en onderhoud /28 De deur verplaatsen /29 Wel en niet /29 Informatie over de functiegeluiden /30 Problemen oplossen /31 Technische gegevens /31

Bezpečnost především /32 Elektrické požadavky /33 Pokyny pro transport /33 Pokyny pro instalaci /33 Seznámení s vaším spotřebičem /34 Doporučené rozložení potravin ve spotřebiči /34 Kontrola a nastavení teploty /35 Před spuštěním /35 Ukládání zmrzlých potravin /35 Mražení čerstvých potravin /35 Tvorba kostek ledu /36 Odmrazování /36 Výměna vnitřní žárovky /36 Čištění a péče /36 Změna pozice dvířek /37 Co dělat a co nedělat /37 Informace o provozních hlucích /38 Odstraňování potíží; Technická data /39

Bezpečnosť nadovšetko /40 Elektrické požiadavky /41 Prepravné pokyny /41 Inštalačné pokyny /41 Poznávanie spotrebiča /42 Navrhnuté rozmiestnenie potravín v spotrebiči /42 Riadenie a nastavenie teploty /43 Pred uvedením do prevádzky /43 Skladovanie zmrazených potravín /43 Mrazenie čerstvých potravín /43 Tvorba kociek ľadu /44 Rozmrazovanie /44 Výmena žiarovky vnútorného svetla /44 Čistenie a údržba /44 Premiestňovanie dverí /45 Čo sa má a čo sa nesmie robiť /45 Informácie o prevádzkovom hluku /46 Riešenie problémov; Technické údaje /47

Bezpieczeństwo przede wszystkim /48 Podłączenie do zasilania /49 Instrukcja transportu i ustawienia /49 Montaż /49 Zapoznaj się z Twoim urządzeniem /50 Porady dotyczące przechowywania żywności /50 Regulacja temperatury /51 Uruchamianie /51 Porady dotyczące przechowywania zamrożonej żywności /51 Mrożenie świeżej żywności /52 Jak robić kostki lodu /52 Odmrażanie /52 Wymiana żarówki /52 Czyszczenie urządzenia /53 Zmiana kierunku otwierania drzwi /53 Środki ostrożności w trakcie użytkowania /53 Dźwięki wydawane podczas pracy /54 Usuwanie usterek /54 Odzysk opakowania /55 Odzysk starego urządzenia chłodniczego /55 Charakterystyka techniczna; Tabliczka znamionowa /56

3 4

Instruction for use

Congratulations on your choice of a Quality Appliance, designed to give you many years of service.

Safety first!

Do not connect your appliance to the electricity supply until all packing and transit protectors have been removed.

• Leave to stand for at least 4 hours before switching on, to allow compressor oil to settle, if transported horizontally.

• If you are discarding an old appliance with a lock or latch fitted to the door, ensure that it is left in a safe condition to prevent the entrapment of children.

• This appliance must only be used for its intended purpose.

• Do not dispose of the appliance on a fire. Your appliance contains non CFC substances in the insulation which are flammable. We suggest you contact your local authority for information on disposal and available facilities.

• We do not recommend use of this appliance in an unheated, cold room. (e.g. garage, conservatory, annex, shed, out-house etc.) To obtain the best possible performance and trouble free operation from your appliance it is very important to read these instructions carefully. Failure to observe these instructions may invalidate your right to free service during the guarantee period. Please keep these instructions in a safe place for easy reference.

This appliance is not intended for use by person with reduced physical, sensory or mental capabilities or lack of experience and knowledge unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

Electrical requirements

Repairs to electrical equipment should only be

1. The appliance should be transported only in

, as this could cause injury to fingers

• Make sure that the mains cable is not caught

w 10

temperatures between +10

Before inserting the plug into the wall socket make sure that the voltage and the frequency shown in the rating plate inside the appliance corresponds to your electricity supply. We recommend that this appliance is connected to the mains supply via a suitably switched and fused socket in a readily accessible position.

Warning! This appliance must be earthed.

3. Failure to comply with the above instructions could result in damage to the appliance, for which the manufacturer will not be held liable.

4. The appliance must be protected against rain, moisture and other atmospheric influences.

Important!

• Care must be taken while cleaning/carrying the appliance not to touch the bottom of the condenser metal wires at the back of the appliance

performed by a qualified technician. Incorrect repairs carried out by an unqualified person are carry risks that may have critical consequences for the user of the appliance.

ATTENTION!

and hands.

• Do not attempt to sit or stand on top of your appliance as it is not designed for such use. You could injure yourself or damage the appliance.

This appliance operates with R600a which is an environmental friendly but flammable gas. During the transportation and fixing of the product, care must be taken not to damage the cooling system. If the cooling system is damaged and there is a gas leakage from the system, keep the product away from open flame sources and ventilate the room for a while. WARNING - Do not use mechanical devices or other means to accelerate the defrosting process, others than those recommended by the manufacturer. WARNING - Do not damage the refrigerant circuit. WARNING - Do not use electrical appliances inside the food storage compartments of the appliance, unless they are of the type recommended by the manufacturer.

Transportation instructions

under the appliance during and after moving, as this could damage the cable.

• Do not allow children to play with the appliance or tamper with the controls.

Installation instructions

1. Do not keep your appliance in a room where the temperature is likely to fall belo degrees C (50 degrees F) at night and/or especially in winter, as it is designed to operate in ambient and +38 degrees C (50 and 100 degrees F). At lower temperatures the appliance may not operate, resulting in a reduction in the storage life of the food.

2. Do not place the appliance near cookers or radiators or in direct sunlight, as this will cause extra strain on the appliance's functions. If installed next to a source of heat or freezer, maintain the following minimum side clearances:

an upright position. The packing as supplied must be intact during transportation.

2. If during the transport the appliance, has been positioned horizontally, it must not be operated for at least 4 hours, to allow the system to settle.

From Cookers 30 mm From Radiators 300 mm From Freezers 25 mm

3. Make sure that sufficient room is provided around the appliance to ensure free air circulation (Item 2).

• Put the back airing lid to the back of your refrigerator to set the distance between the refrigerator and the wall (Item 3).

Instruction for use

the shelf. Fresh fruit and vegetables should be

covered. Allow hot food and beverages to cool

thermometer to ensure that the cabinet is kept

4. The appliance should be positioned on a smooth surface. The two front feet can be adjusted as required.To ensure that your appliance is standing upright adjust the two front feet by turning clockwise or anticlockwise, until firm contact is secured with the floor. Correct adjustment of feet prevents excessive vibration and noise (Item 4).

5. Refer to "Cleaning and Care" section to prepare your appliance for use.

Getting to know your appliance

(Item 1)

1 - Thermostat and lamp housing 2 - Adjustable Cabinet shelves 3 - Wine bottles support 4 - Water collector 5 - Crisper cover 6 - Crispers

7 - Ice tray support & ice tray 8 - Compartment for quickly freezing 9 - Compartments for frozen froods keeping 10 - Adjustable foot 11 - Dairy Compartment 12 - Shelf for jars 13 - Egg tray 14 - Shelf for bottles

Suggested arrangement of food in the appliance

Guidelines for obtaining optimum storage and hygiene:

1. The fridge compartment is for the shortterm storage of fresh food and drinks.

2. The freezer compartment is rated and suitable for the freezing and storage of pre-frozen food. The recommendation for storage as stated on the food packaging should be observed at all times.

3. Dairy products should be stored in the special compartment provided in the door liner.

4. Cooked dishes should be stored in airtight containers.

5. Fresh wrapped produce can be kept on cleaned and stored in the crispers.

6. Bottles can be kept in the door section.

7. To store raw meat, wrap in polythene bags and place on the lowest shelf. Do not allow to come into contact with cooked food, to avoid contamination. For safety, only store raw meat for two to three days.

8. For maximum efficiency, the removable shelves should not be covered with paper or other materials to allow free circulation of cool air.

9. Do not keep vegetable oil on door shelves. Keep the food packed, wrapped or

before refrigerating. Leftover canned food should not be stored in the can.

10. Fizzy drinks should not be frozen and products such as flavoured water ices should not be consumed too cold.

11. Some fruit and vegetables suffer damage if kept at temperatures near 0°C. Therefore wrap pineapples, melons, cucumbers, tomatoes and similar produce in polythene bags.

12. High-proof alcohol must be stored upright in tightly closed containers. Never store products that contain an inflammable propellant gas (e.g. cream dispensers, spray cans, etc.) or explosive substances. These are an explosion hazard.

Temperature control and adjustment

Operating temperatures are controlled by the thermostat knob (Item 5) and may be set at any position between 1 and 5 (the coldest position). The average temperature inside the fridge should be around +5°C (+41°F). Therefore adjust the thermostat to obtain the desired temperature. Some sections of the fridge may be cooler or warmer (such as salad crisper and top part of the cabinet) which is quite normal. We recommend that you check the temperature periodically with a

to this temperature. Frequent door openings cause internal temperatures to rise, so it is advisable to close the door as soon as possible after use.

Instruction for use

Before operating

7. We recommend setting the thermostat knob

door. Frozen food should not be affected if the

Final Check

Before you start using the appliance check that:

1. The feet have been adjusted for perfect levelling.

2. The interior is dry and air can circulate freely at the rear.

3. The interior is clean as recommended under "Cleaning and care.”

4. The plug has been inserted into the wall socket and the electricity is switched on. When the door is open the interior light will come on.

And note that:

5. You will hear a noise as the compressor starts up. The liquid and gases sealed within the refrigeration system may also make some (noise), whether the compressor is running or not. This is quite normal.

6. Slight undulation of the top of the cabinet is quite normal due to the manufacturing process used; it is not a defect.

midway and monitor the temperature to ensure the appliance maintains desired storage temperatures (See section Temperature Control and Adjustment).

8. Do not load the appliance immediately it is switched on. Wait until the correct storage temperature has been reached. We recommend checking the temperature with an accurate thermometer (see; Temperature Control and Adjustment).

Storing frozen food

Your freezer is suitable for the long-term storage of commercially frozen foods and also can be used to freeze and store fresh food. If there is a power failure, do not open the

Freezing fresh food

Please observe the following instructions to obtain the best results. Do not freeze too large a quantity at any one time. The quality of the food is best preserved when it is frozen right through to the core as quickly as possible. Do not exceed the freezing capacity of your appliance in 24 h. Placing warm food into the freezer compartment causes the refrigeration machine to operate continously until the food is frozen solid. This can temporarily lead to excessive cooling of the refrigeration compartment. When freezing fresh food, keep the thermostat knob at medium position. Small quantities of food up to 1/2 kg. (1 lb) can be frozen without adjusting the temperature control knob. Take special care not to mix already frozen food and fresh food.

Making ice cubes

Fill the ice - cube tray 3/4 full with water and place it in the freezer. Loosen frozen trays with a spoon handle or a similar implement; never use sharp-edged objects such as knives or forks.

failure lasts for less than 18 hrs. If the failure is longer, then the food should be checked and either eaten immediately or cooked and then re-frozen.

Instruction for use

efrosting

the collecting tray on the compressor

In case that the light bulb is out of function it is

force into the left gap between lamp cover and

of one teaspoon of bicarbonate of soda to one

A) Fridge compartment

The fridge compartment defrosts automatically. The defrost water runs to the drain tube via a collection container at the back of the appliance (Item 6). During defrosting, water droplets may form at the back of the fridge compartment where a concealed evaporator is located. Some droplets may remain on the liner and refreeze when defrosting is completed. Do not use pointed or sharp-edged objects such as knives or forks to remove the droplets which have refrozen. If, at any time, the defrost water does not drain from the collection channel, check that no food particles have blocked the drain tube. The drain tube can be cleared with a pipecleaner or similar implement. Check that the tube is permanently placed with its end in to prevent the water spilling on the electric installation or on the floor (Item 7).

B) Freezer compartment

Defrosting is very straightforward and without mess, thanks to a special defrost collection basin. Defrost twice a year or when a frost layer of around 7 (1/4") mm has formed. To start the defrosting procedure, switch off the appliance at the socket outlet and pull out the mains plug. All food should be wrapped in several layers of newspaper and stored in a cool place (e.g. fridge or larder). Containers of warm water may be placed carefully in the freezer to speed up the defrosting.

Do not use pointed or sharp-edged objects, such as knives or forks to remove the frost.

Never use hairdryers, electrical heaters or other such electrical appliances for defrosting. Sponge out the defrost water collected in the bottom of the freezer compartment. After defrosting, dry the interior thoroughly (Item 8 & 9). Insert the plug into the wall socket and switch on the electricity supply.

Replacing the interior light bulb

(Item 10)

easily to replace. First make sure that the refrigerator / freezer is disconnected from the power supply by removing the plug. Take a flat screwdriver and keep it carefully without

internal cabinet. Then press the handle of the screwdriver carefully to the left side until you notice that the left pin of the cover is disengaged . Repeat this procedure on the right gap, however now press the handle of the screwdriver carefully to the right side. If both sides are loosened the cover can be removed easily. Ensure that bulb is screwed securely in the bulb holder. Plug the appliance into the power supply. If the light still fails, replace E14 screw-cap type 15 Watt (Max) bulb from your local electrical store and then fit it. Carefully dispose of the burnt-out light bulb immediately. If you have changed the light bulb please fix the cover again in it’s former position. Take care that the cover snaps-in correctly.

Cleaning and care

1. We recommend that you switch off the appliance at the socket outlet and pull out the mains plug before cleaning.

2. Never use any sharp instruments or abrasive substances, soap, household cleaner, detergent or wax polish for cleaning.

3. Use luke warm water to clean the cabinet of the appliance and wipe it dry.

4. Use a damp cloth wrung out in a solution pint of water to clean the interior and wipe it

dry.

5. Make sure that no water enters the temperature control box.

6. If the appliance is not going to be used for a long period of time, switch it off, remove all food, clean it and leave the door ajar.

Instruction for use

• Clean the appliance with unsuitable material;

as much air as possible. For best results,

er and mineral

ns given on

7. We recommend that you polish the metal parts of the product (i.e. door exterior, cabinet sides) with a silicone wax (car polish) to protect the high quality paint finish.

8. Any dust that gathers on the condenser, which is located at the back of the appliance, should be removed once a year with a vacuum cleaner.

9. Check door seals regularly to ensure they areclean and free from food particles.

10. Never: eg petroleum based products.

• Subject it to high temperatures in any way,

• Scour, rub etc., with abrasive material.

11. Removal of dairy cover and door tray :

• To remove the dairy cover, first lift the cover up by about an inch and pull it off from the side where there is an opening on the cover.

• To remove a door tray, remove all the contents and then simply push the door tray upwards from the base.

12. Make sure that the special plastic container at the back of the appliance which collects defrost water is clean at all times. If you want to remove the tray to clean it, follow the instructions below:

• Switch off at the socket outlet and pull out the mains plug

• Gently uncrimp the stud on the compressor, using a pair of pliers, so that the tray can be removed

• Lift it up.

• Clean and wipe it dry

• Reassemble, reversing the sequence and operations

13. To remove a drawer, pull it as far as possible, tilt it upwards and then pull it out completely.

Repositioning the door

Proceed in numerical order (Item 11).

Do’s and don’ts

Do- Clean and defrost your appliance

regularly (See "Defrosting")

Do- Keep raw meat and poultry below

cooked food and dairy products.

Do- Take off any unusable leaves on

vegetables and wipe off any soil.

Do- Leave lettuce, cabbage, parsley and

cauliflower on the stem.

Do- Wrap cheese firstly in greaseproof paper

and then in a polythene bag, excluding take out of the fridge compartment an

hour before eating.

Do- Wrap raw meat and poultry loosely in

polythene or aluminium foil. This prevents drying.

Do- Wrap fish and offal in polythene bags. Do- Wrap food with a strong odour or which

may dry out, in polythene bags, or aluminium foil or place in airtight container.

Do- Wrap bread well to keep it fresh. Do- Chill white wines, beer, lag

water before serving.

Do- Check contents of the freezer every so

often.

Do- Keep food for as short a time as possible

and adhere to "Best Before" and "Use by" etc. dates.

Do- Store commercially frozen food in

accordance with the instructio the packets.

Do- Always choose high quality fresh food

and be sure it is thoroughly clean before you freeze it.

Do- Prepare fresh food for freezing in small

portions to ensure rapid freezing.

Do- Wrap all food in aluminium foil or freezer

quality polythene bags and make sure any air is excluded.

Do- Wrap frozen food immediately after

purchasing and put it in to the freezer as soon as possible.

Do- Defrost food in the fridge compartment.

Instruction for use

refrigerated for an excessive length of

Information about operating noises

Bottles and/or receptacles are touching each

Don’t- Store bananas in your fridge Don’t- Store melon in your fridge. It can be

Don’t- Cover the shelves with any protective

Don’t- Store poisonous or any dangerous

Don’t- Consume food which has been

Don’t- Store cooked and fresh food together

Don’t- Let defrosting food or food juices drip Don’t- Leave the door open for long periods,

Don’t- Use sharp edged objects such as Don’t- Put hot food into the appliance. Let it Don’t- Put liquid-filled bottles or sealed cans

Don’t- Exceed the maximum freezing loads Don’t- Give children ice-cream and water

Don’t- Freeze fizzy drinks. Don’t- Try to keep frozen food which has

Don’t- Remove items from the freezer with

compartment. chilled for short periods as long as it

is wrapped to prevent it flavouring other food.

materials which may obstruct air circulation.

substances in your appliance. It has been designed for the storage of edible foodstuffs only.

time. in the same container. They should

be packaged and stored separately. onto food. as this will make the appliance more

costly to run and cause excessive ice formation.

knives or forks to remove the ice. cool down first. containing carbonated liquids into the

freezer, as they may burst. when freezing fresh food. ices direct from the freezer. The low

temperature may cause 'freezer burns' on lips.

thawed; it should be eaten within 24 hours or cooked and refrozen.

wet hands.

To keep the selected temperature constant, your appliance occasionally switches ON the compressor. The resulting noises are quite normal. As soon as the appliance has reached the operating temperature, the noises automatically reduce in volume.

The humming noise is emitted by the motor (compressor). When the motor switches ON, the noise may briefly increase in volume.

The bubbling, gurgling or whirring noise is emitted by the refrigerant as it flows through the pipes.

The clicking noise can always be heard when the thermostat switches ON/OFF the motor. A clicking noise may occur when

- the automatic defrosting system is active.

- the appliance is cooling down or warming up (material expansion).

If these noises are excessively loud, the causes are probably not serious and are usually very easy to eliminate.

- The appliance is not level - Use the heightadjustable feet or place packing under the feet.

- The appliance is not free-standing - Please move the appliance away from kitchen units or other appliances.

- Drawers, baskets or shelves are loose or stick - Please check the detachable components and, if required, refit them.

other - Please move bottles and/or receptacles away from each other.

Trouble - shooting

If the appliance does not operate when switched on, check;

• That the plug is inserted properly in the socket and that the power supply is on. (To check the power supply to the socket, plug in another appliance)

• Whether the fuse has blown/circuit breaker has tripped/main distribution switch has been turned off.

Instruction for use

• That the temperature control has been set correctly.

• That the new plug is wired correctly, if you have changed the fitted, moulded plug.

If the appliance is still not operating at all after above checks, contact the dealer from whom you purchased the unit. Please ensure that above checks have been done, as a charge will be made if no fault is found.

Technical data

Brand Appliance type

Model CS234020X Total gross volume (l.) 340 Total usable volume (l.) 292 Freezer usable volume (l.) 87 Refrigerator useful volume (l.) 205 Freezing capacity (kg/24 h) 5 Energy class (1) A+ Power consumption (kWh/year) (2) 267 Autonomy (h) 18 Noise [dB(A) re 1 pW] 39 Weight (kg) 63 Dimensions (cm) 186.5x60x60

Ecological refrigerating agent R600a (1) Energy class : A . . . G (A = economical . . . G = less economical) (2) The real power consumption depends on using conditions and appliance location.

REFRIGERATOR-FREEZER type I

PRODUCT NUMBER 7508520099 MODEL CS234020X REFRIGERATOR-FREEZER type I TOTAL GROSS/USABLE VOLUME 340/292 l. FRIGE USABLE VOLUME 205 l FREEZER USABLE VOLUME 87 l FREEZING CAPACITY 5 Kg/24 hr REFRIGERANT R600a 0,054 kg BLOWING AGENT C5 H10

COMPRESSOR 220-240 V ~ 50 Hz 120 W/0,60 A

The symbol on the product or on packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negatyve consequences for the environment and humann health, which could otherwise be otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city office, you

Class SN-ST

Gebrauchsanweisung

Wir danken Ihnen , dass Sie sich für den Kauf eines

BEKO Produkte entschieden haben. Ihr Gerät genügt

hohen Ansprüchen und wurde für eine langjährige Benutzung entworfen.

Wichtige Hinweise für Ihre Sicherheit !

• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät einschalten

• Nachdem Sie das Gerät aufgestellt haben, sollten Sie mit dem Anschliessen und Einschalten mindestens 4 Stunden warten, damit sich das Kältemittel im Kreislauf setzen kann.

• Schnapp-oder Riegelverschluss vom ausgedienten Gerät entfernen oder unbrauchbar machen, damit sich spielende Kinder nicht selbst im alten Gerät einschliessen können.

• Das Gerät ist nur für den Gebrauch im Haushalt bestimmt.

• Werfen Sie das Gerät nicht ins Feuer. Für das in dem Gerät verwendete Kühlmittel und die Gase in der Isolierung sind spezielle Entsorgungsverfahren vorgeschrieben . Befolgen Sie die Müllverordnungen in Ihrer Region, um das Gerät sicher zu entsorgen.

• Nicht zu empfehlen ist die Verwendung des Gerätes in sehr kalten, unbehitzten Räumen (Garage, Keller, Lagerräume, usw.)

Damit Sie den größtmöglichen Nutzen aus Ihrem Gerät ziehen und es optimal und störungsfrei benutzen benutzen können, lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Bewahren Sie sie für den Bedarfsfall sorgfältig auf. Die Nichtachtung dieser Hinweise können zu Sachschäden und zum Verlust der Garantie führen.

Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät

Elektrischer Anschluss

Für Schäden infolge Nichtbeachtung haftet

Bevor Sie das Gerät anschliessen, prüfen Sie unbedingt, ob die auf dem Typenschild angegebene Wechselspannung mit der Netzspannung übereinstimmt. Die elektrischen Anschlüsse müssen den gesetzlichen Vorschriften entsprechen. Schließen Sie das Gerät an eine leicht zugängliche Steckdose an .

Warnung !

Dieses Gerät muss richtig geerdet werden. Reparatur- und Wa rtungsarbeiten sollten nur von Fachkräften durchgeführt werden. Reparaturen, die von nicht qualifizierten Personen ausgeführt werden, sind eine Gefahrenquelle und können gefährliche Konsequenzen für den Benutzer des Gerätes haben.

Achtung!

Dieses Gerät verwendet das Kühlmittel R600a, ein Gas mit hoher Umweltverträglichkeit, das aber brennbar ist. Achten Sie beim Transportieren und Aufstellen des Geräts darauf, daß keine Teile des Kühlmittelkreislaufs beschädigt werden. Vermeiden Sie bei Beschädigungen offenes Feuer oder Zündquellen, und lüften Sie den Raum, in dem sich das Gerät befindet, mehrere Minuten lang.

Warnung !

Verwenden Sie zur Beschleunigung des Abtauprozesses keine mechanischen oder anderen Hilfsmittel als die vom Hersteller empfohlenen Mittel.

Warnung !

Achten Sie darauf, dass der Kühlmittelkreislauf nicht beschädigt wird.

Warnung !

Keine elektrische Geräte benutzen um den Abtauprozess zu beschleunigen. Verwenden Sie in der Kühl-Gefrier Kombination keine anderen als die vom Hersteller empfohlenen elektrischen Geräte.

Transporthinweise

2. Wurde das Gerät waagerecht transportiert, so muß es zur Beruhigung des Kältekreislaufes wenigstens 4 Stunden ruhig lassen, bevor der Inbetriebnahme.

3. der Hersteller nicht.

4. Das Gerät muss vor Regen, Feuchtigkeit oder anderen Witterungsbedingungen geschützt werden

Wichtig !

• Greifen Sie nicht mit der Hand unter das Gerät während der Reinigung oder des Transportes. Sie könnten sich an scharfen Kanten oder an die Rohre auf der Geräterückseite verletzen.

• Setzen Sie sich nicht auf das Gerät. Sie könnten sich verletzen oder Beschädigungen am Gerät bewirken.

• Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Das könnte zur Beschädigung des Netzkabels führen.

• Lassen Sie Kinder nicht mit dem Gerät spielen.

Aufstellen

1. Die Umgebungstemperatur hat eine Auswirkung auf den Energieverbrauch und die anwandfreie Funktion des Kühlgerätes. Bei der Standortwahl sollten Sie darauf achten, das Gerät in einem Raum mit einer konstanten Umgebungstemperatur in Betrieb zu setzen die seiner Klimaklasse entspricht, dh. + 10...+38° C. (50… 100° F ) . Ein Raum mit schwankenden Temperaturen (insbesonders nachts oder im Winter unter 10° C ) ist zu vermeiden.

2. Bei niedrigen Temperaturen ist es möglich, dass das Gerät nicht funktioniert. Das bewirkt eine Verminderung der Lagerungsdauer von Lebensmitteln, mindert unnötig den Nährwert und im schlechtesten Fall können Lebensmittel frühzeitig verderben Vermeiden Sie direkte Sonneneinstrahlung, und stellen Sie das Gerät nie in der Nähe einer direkten Wärmequelle auf. (Heizkörper, Herd, Ofen ).

1. Während des Transports sollte das Gerät stets aufrecht stehend und in Originalverpackung transportiert werden.

Gebrauchsanweisung

Im Kühlteil werden frische Lebensmittel und

4. Gekochte Speisen in dicht schliessenden

können auf den Ablagengittern aufbewahrt

im Kühlabteil gelagert werden

Die Mindestabstände zu solchen Geräten betragen : zu Gasherden 300 mm zu Heizkörper 300 mm zu Gefriergeräten 25 mm

3. Halten Sie einen Raum um das Gerät, damit die Luft frei zirkulieren kann. (Abb.2) Lüftungsgitter auf der Gerätrückseite einsetzen (Abb.3)

4. Das Gerät muss auf einem festen, ebenen Untergrund stehen. Bodenunebenheiten durch Ein-oder Herausdrehen der beiden Stellfüßen vorne ausgleichen. Vermeiden Sie starke Geräusche durch richtige Ausrichtung (Abb 4).

5. Lesen Sie Kap. „ Reinigung und Instandehaltung “ bevor der Inbetriebnahme.

Geräteübersicht

( Abb. 1)

1 - Thermostat und Beleuchtungsarmatur 2 - Höhenverstellbare Ablagen 3 - Weinflaschengestell 4 - Tauwasserablauf 5 - Deckel für Gemüseschubladen 6 - Gemüseschubladen 7 - Eiswürfelfach 8 - Schnellgefrierabteil 9 - Gefrierschubladen zur Aufbewahrung

von tiefgefrorenen Lebensmitteln 10 - Höhenverstellbare Füßen 11 - Fach für Milchprodukte 12 - Gläserfach 13 - Vielfunktionelle Schachtel 14 - Flaschenfach

Allgemeine Einlagerungsempfehlungen

Getränke für kurze Zeit aufbewahrt

2. Im Gefrierfach sind im Handel erhältliche tiefgefrorene Produkte für einen langen Zeitraum aufzubewahren, und außerdem besteht die Möglichkeit frische Lebensmittel einzufrieren und zu lagern. Bei abgepackten Waren auf Haltbarkeits- bzw. Verbrauchsdatum achten und die angegebenen Lagerbedingungen unbedingt einhalten.

3. Bewahren Sie Milchprodukte im speziellen Türfach auf.

Gefäßen aufbewahren.

5. Frische Lebensmittel, gut verpackt, werden.Gemüse und Obst werden in den

Gemüseschubladen aufbewahrt.

6. Bewahren Sie Flaschen im Türfach auf.

7. Frisches Fleisch, in Polyäthylenbeutel gut verpackt, kann nur für einige Tagen auf die unterste Ablage Vermeiden Sie , dass das Fleisch in Berührung mit den gekochten Speisen kommt.

8. Decken Sie die Ablagegitter nicht mit Papier ab , damit die Luft zirkulieren kann.

9. Kein Pflanzöl im Türafch aufbewahren. Vergewissern Sie sich, daß die Lebensmittel gut verpackt bzw. abgedeckt sind, bevor Sie sie einlagern .Lassen Sie warme Lebensmittel und Getränke abkühlen, bevor Sie sie im Gerät einlagern . Keine Konserven nach dem Öffnen im Kühlschrank aufbewahren.

10. Glasflaschen mit kohlensäurehaltigen Sodawasser dürfen nicht im Gefrierabteil aufbewahrt werden.

11. Kälteempfindliche Gemüsearten (Paradeiser, Gurken) und Obst (Ananas, Wassermelonen) mit luftdichter Verpackung aufbewahren.

12. Hochprozentiger Alkohol darf nur aufrecht in fest versiegelten Behältern aufbewahrt werden. Lagern Sie im Kühlschrank keine flüchtigen, explosiven oder brennbaren Stoffe.

Gebrauchsanweisung

erreicht.

Bevor der Inbetr

iebnahme

Temperaturregelung. Einstellung der Temperatur

Mit den Thermostat kann die die gewünschte Lagertemperatur eingestellt werden (Abb. 5). Wenn das Gerät die eingestellte Temperatur erreicht hat, schaltet sich der Thermostat automatisch aus, steigt die Temperatur wieder, so schaltet es sich wieder ein. Stellung „ 5 “ bedeutet die niedrigste Innentemperatur (kälteste Einstellung). Wird der Temperaturregler auf Stufe Mitte zwischen Min.und Max.eingestellt, so wird im Kühlbereich automatisch +5°C (+41°F)

Im Kühlschrank gibt es kältere und wärmere Zonen (Gemüseschublade, oberes Teil des Kühlschranks). Jedes Lebensmittel sollte den richtigen Platz bekommen, damit es lange frisch bleibt. Wir empfehlen, die Temperatur der Raumtemeperatur, der Häufigkeit mit der der Kühlschrank geöffnet wird, sowie der Menge der eingelagerten Lebensmittel entsprechend einzustellen. Die Temperatur im Kühlschrank regelmäßig an verschiedenen Stellen mit einem Thermometer messen. Vermeiden Sie unnötiges und zu langes Öffnen der Tür.

Bevor der Innbetriebnahme prüfen Sie ob :

1. Die Stellfüßen vorne ausgeglichen wurden.

2. Der Innenraum gereinigt wurde und die Luft frei zirkulieren kann

3. Der Innenraum sauber ist ( gem. den

Empfehlungen im Kap. ,,Reinigung “)

4. Der Netzstecker richtig eingesteckt ist.

Achtung :

5. Immer wenn das Gerät einschaltet, werden Sie ein Summen hören, das von dem Kompressor des Kühlschranks erzeugt wird Geräusche werden auch vom Kühlmittel der Kühl-Gefrier-Kombination erzeugt. Diese sind normale Betriebsgeräusche.

6. Die leicht gewölbte Form des

Kühlschranks, fabrikationsbedingt, ist kein Defekt.

7. Um den korrekten Betrieb des Geräts zu

erhalten, den Thermostat auf eine mittlere Position einstellen.

8. Sie können Lebensmittel in das Gerät

einräumen, wenn eine geeignete Kühltemperatur erreicht ist. Prüfen Sie die Temperatur im Kühlabteil mit einem Thermometer.

Lagern von tiefgefrorenen Lebensmitteln

Im Gefrierschrank sind im Handel erhältliche tiefgefrorene Produkte für einen langen Zeitraum aufzubewahren. Sollte der Strom ausfallen, öffnen Sie die Tür nicht. Falls die Unterbrechung nicht mehr als 18 Stunden dauert, werden die Lebensmittel im Gefrierfach nicht beeinträchtigt. Einmal aufgetaute oder angetaute Produkte sollten sobald wie möglich verzehrt werden und nicht wieder einfrieren, außer sie werden zu einem Fertiggericht weiter verarbeitet.

Gebrauchsanweisung

reinigen, damit das Tauwasser stetig und zügig

Gefrierteil

gen Zeitungspapier und verstauen Sie dann

Wasser in

Steckdose und schalten Sie den Strom wieder

Einfrieren von frischen Lebensmitteln

Einige Regeln sollten beachtet werden, um Qualitätsverluste zu vermeiden und die Erhaltung von Konsistenz, Geschmack, Nährwert, Vitamineninhalt und Aussehen der Tiefkühlkost zu garantieren: Frieren Sie nie eine zu große Menge frische Ware auf einmal ein, sonst kann die Ware nicht schnell genug bis zum Kern durchgefroren werden und so können, nach dem Auftauen, Qualität- und Geschmacksverluste auftreten. Das Gefriervermögen des Gerätes nicht zu überschreiten. Möglichst schnell einfrieren! Die einzulegenden Lebensmittel nicht mit den bereits im Fach befindlichen in Berührung zu kommen . Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie im Gerät einlagern.

Abtauen des Gerätes

Kühlabteil

Das Abtauen erfolgt vollautomatisch während der Kompressor von dem Thermostat unterbrochen wird. Keine Eingriffe sind erforderlich. Das Abtauwasser läüft durch den Tauwasserablauf in die Auffangschale auf dem Kompressor und verdunstet dort durch die Wärme des Kompressors. (Abb. 6). Das Auftreten von Wassertropfen auf der inneren Rückwand des Kühlraums zeigt die automatische Abtauphase an. Nach dem Abtauen sind Reif- bzw. Eisschichtflecken auf der Rückseite des Kühlschrankes nicht unüblich. Verwenden Sie keine spitzen Gegenstände wie Messer oder Gabeln, um diese zu entfernen. Die Abflußöffnung regelmäßig mit einem Reinigungsstäbchen

abfließen kann. Halten Sie die Auffangrinne und die Ablauföffnung sauber. Ist diese verstopft, dann lassen sich die Verschmutzungen mit dem gelieferten Werkstück beseitigen (Abb.7).

Durch den eingebauten Tauwassersammelbehälter gestaltet sich das Abtauen sehr einfach und unkompliziert. Sie sollten etwa zweimal pro Jahr abtauen, bzw. wenn sich eine Eisschicht von etwa 7 mm (1/4’’) Stärke gebildet hat. Schalten Sie zum Abtauen das Gerät ggf. an der Steckdose ab und ziehen Sie den Netzstecker. Wickeln Sie die Lebensmittel in mehrere La alles an einem kühlen Ort (z.B. Kühlschrank oder Speisekammer). Um das Abtauen zu beschleunigen, können Sie vorsichtig Behälter mit warmem das Gefrierabteil stellen. Verwenden Sie zum Entfernen des Eises niemals einen spitzen oder scharfen Gegenstand, wie etwa ein Messer oder eine Gabel. Verwenden Sie zum Abtauen niemals einen Haartrockner, ein elektrisches Heizgerät oder ähnliche Elektroapparate. Wischen Sie das Tauwasser auf, das sich am Boden des Gefrierabteils angesammelt hat, und trocknen Sie den Innenraum nach dem Abtauen gründlich ab (Abb. 8 & 9). Verbinden Sie den Netzstecker mit der

an.

Wechseln des türanschlags

Befolgen Sie nacheinander die einzelnen Schritte entsprechend der Numerierung

(Abb. 11).

Wechsel der Glühlampe

(Abb. 10)

Falls die Innenbeleuchtung einmal ausfallen sollte, kann das Leuchtmittel leicht ersetzt werden. Trennen Sie das Kühlgerät zunächst von der Stromversorgung, indem Sie den Netzstecker ziehen. Nehmen Sie einen Schlitzschraubendreher zur Hand, setzen Sie die Klinge vorsichtig in den linken Spalt zwischen Lampenabdeckung und Innenwand.

Gebrauchsanweisung

dem rechten Spalt, hier bewegen Sie den Griff

hinter dem Gerät ansammelt, sollte einmal pro

Bewegen Sie den Griff des Schraubendrehe vorsichtig nach links, bis sich der linke Stift der Abdeckung löst. Dies wiederholen Sie mit

des Schraubendrehers entsprechend vorsichtig nach rechts. Wenn beide Seiten gelöst sind, lässt sich die Abdeckung leicht abnehmen. Kontrollieren Sie dann, ob das Leuchtmittel richtig eingeschraubt ist. Verbinden Sie das Gerät mit der Stromversorgung. Sollte das Licht noch immer nicht aufleuchten, erwerben Sie ein neues Leuchtmittel (E14-Gewinde, maximal 15 Watt) im Elektrofachhandel und schrauben dieses ein. Entsorgen Sie das ausgebrannte Leuchtmittel sofort und mit Vorsicht. Nach dem Austausch des Leuchtmittels setzen Sie die Abdeckung wieder wie zuvor auf. Achten Sie darauf, dass die Abdeckung richtig einrastet.

Reinigung und Pflege

1. Vor der Reinigung empfiehlt es sich, das Gerät ggf. an der Steckdose abzuschalten und den Netzstecker zu ziehen.

2. Verwenden Sie zum Reinigen weder scharfe Gegenstände noch Scheuermittel, Seife, Haushaltsreiniger, andere Putzmittel oder Wachspolitur.

3. Reinigen Sie den Innenraum des Geräts mit lauwarmem Wasser und reiben Sie ihn dann trocken.

4. Befeuchten Sie zum Reinigen ein Tuch in einer Lösung aus einem Teelöffel Natriumbikarbonat (doppeltkohlensaures Natron) und einem halben Liter Wasser, und wischen Sie den Innenraum damit aus.

5. Achten Sie darauf, daß kein Wasser in die Thermostateinheit gelangt.

6. Wenn das Gerät für eine längere Zeit nicht verwendet werden soll, dann schalten Sie es ab, nehmen Sie sämtliche Lebensmittel heraus, reinigen Sie es, und lassen Sie die Tür leicht geöffnet.

7. Zum Polieren der Metallteile des Geräts (d.h. die Türaußenseite und die seitlichen Außenwände) empfehlen wir die Verwendung eines Wachses auf Silikonbasis (Autopolitur). Auf diese Weise wird die hochwertige Außenlackierung geschützt.

8. Staub, der sich auf dem Kondensator Jahr mit einem Staubsauger entfernt werden.

9. Überprüfen Sie die Türdichtung regelmäßig auf Sauberkeit und achten Sie darauf, daß sich keine Reste von Lebensmitteln o.ä. darauf befinden.

10.Vermeiden Sie es in jedem Fall,

• das Gerät mit ungeeigneten Substanzen zu reinigen, wie etwa mit benzinhaltigen Mitteln,

• es allzu hohen Temperaturen auszusetzen,

• es mit scheuernden Substanzen zu putzen, abzureiben o.ä.

11. Ausbau des Deckels des Milchproduktefachs und der Türablage:

• Zum Ausbau den Deckel zunächst 2-3 cm anheben und dann an der Seite abziehen, an der sich im Deckel eine Öffnung befindet.

• Um eine Türablage zu entfernen, zunächst den gesamten Inhalt der Ablage entfernen und dann einfach vom Boden her nach oben drücken.

12. Achten Sie darauf, daß die Plastikschale an der Rückseite des Geräts, die zum Sammeln von Tauwasser dient, immer sauber bleibt. Wenn Sie die Schale zum Reinigen ausbauen wollen, dann gehen Sie wie folgt vor:

• Das Gerät ggf. an der Steckdose abschalten und den Netzstecker ziehen.

•Den Stift am Kompressor vorsichtig mit einer Zange zurückbiegen, so daß die Schale freiliegt.

• Die Schale abnehmen.

• Die Schale reinigen und trockenreiben.

•Zum Wiedereinbauen die gleichen Schritte in umgekehrter Reihenfolge ausführen.

13. Stärkere Eisablagerungen sollten regelmäßig mittels ein Eisschabers aus Plastik entfernt werden. Massive Eisablagerungen vermindern die Kühlleistung Ihres Geräts.

Gebrauchsanweisung

Beim Auftauen Wasser oder Flüssigkeit

Was Sie tun sollten und was auf

keinen fall-einige Hinweise

Richtig: Das Gerät regelmäßig reinigen und

abtauen (siehe Abschnitt „Abtauen”).

Richtig: Rohes Fleisch und Geflügel tiefer lagern

als gekochte Speisen und Molkereiprodukte.

Richtig: Bei Gemüse alles unbrauchbare

Blattwerk entfernen und etwaigen Schmutz abwischen.

Richtig: Blattsalat, Kohl, Petersilie und

Blumenkohl am Stiel belassen.

Richtig: Käse fest in Butterbrotpapier und dann in

einen Beutel aus Polyethylen wickeln, und die Luft soweit als möglich herausdrücken. Käse schmeckt am besten, wenn er eine Stunde vor dem Verzehr aus dem Kühlabteil genommen wird.

Richtig: Rohes Fleisch und Geflügel nicht zu fest

in Polyethylen- oder Aluminiumfolie einwickeln, um ein Austrocknen zu verhindern.

Richtig: Fisch und Innereien in

Polyethylenbeutel wickeln.

Richtig: Lebensmittel, die einen starken Geruch

haben oder nicht austrocknen sollen, in Polyethylenbeutel oder Aluminiumfolie wickeln oder in luftdichten Behältern lagern.

Richtig: Brot gut einwickeln, damit es frisch bleibt. Richtig: Weißwein, Bier und Mineralwasser vor

dem Servieren gut kühlen.

Richtig: Von Zeit zu Zeit den Inhalt des

Gefrierabteils überprüfen.

Richtig: Lebensmittel so kurz wie möglich

aufbewahren und die Angaben „Mindestens haltbar bis:” bzw.

Richtig: Handelsübliche Tiefkühlware

entsprechend der Hinweise auf der jeweiligen Verkaufsverpackung lagern.

Richtig: Zum Einfrieren nur frische

Lebensmittel bester Qualität verwenden und diese vorher gründlich säubern.

Richtig:Einzufrierende Lebensmittel vorher in

kleine Portionen zerlegen, damit sie rasch durchfrieren.

Richtig:Lebensmittel zum Einfrieren in

Aluminiumfolie oder Gefrierbeutel aus einwandfreiem Polyethylen packen und darauf achten, daß die Luft vollständig herausgedrückt wurde.

Richtig:Tiefkühlware gleich nach dem

Einkaufen einwickeln und sobald als möglich in das Gefrierabteil legen.

Richtig:Tiefkühlware zum Auftauen ins

Kühlabteil legen.

Falsch: Bananen im Kühlabteil lagern. Falsch: Melonen im Kühlabteil lagern. -

Melonen können allerdings für kurze Zeit gekühlt werden, solange sie eingewickelt werden, so daß sich ihr Aroma nicht auf andere Lebensmittel überträgt.

Falsch: Die Ablagen mit einem schonenden

Material bedecken. - Dies würde die Kaltluftzirkulation behindern.

Falsch: Gifte oder Gefahrenstoffe im Gerät

lagern. - Das Gerät ist ausschließlich für die Lagerung von Lebensmitteln bestimmt.

Falsch: Lebensmittel verzehren, die zu lange

im Gerät gelagert wurden.

Falsch: Gekochte Speisen und frische

Lebensmittel zusammen in einen Behälter tun. - Beides sollte getrennt verpackt und gelagert werden.

Falsch:

von Lebensmitteln auf andere Lebensmittel tropfen lassen.

Falsch: Die Tür längere Zeit offenstehen

lassen. - Hierdurch wird der Betrieb des Geräts teurer, und die Eisbildung verstärkt sich.

Falsch: Zum Entfernen des Eises spitze oder

scharfe Gegenstände verwenden, wie etwa ein Messer oder eine Gabel.

Falsch: Warme Speisen ins Gerät stellen. -

Besser zuerst abkühlen lassen.

Falsch: Mit Flüssigkeit gefüllte Flaschen oder

ungeöffnete Konserven mit kohlensäurehaltigen Getränken in das Gefrierabteil stellen. - Diese können zerplatzen.

Falsch: Beim Einfrieren frischer Lebensmittel

das maximale Gefriervermögen überschreiten.

Falsch: Kindern Speiseeis oder Eissorbetts

unmittelbar nach dem Herausnehmen aus dem Gefrierabteil geben. - Die sehr niedrige Temperatur kann zu ‘kalten Verbrennungen’ an den Lippen führen.

Falsch: Kohlensäurehaltige Getränke

einfrieren.

Falsch: Aufgetaute Tiefkühlware weiter

aufbewahren. - Statt dessen innerhalb von 24 Stunden verzehren oder kochen und wiedereinfrieren.

Falsch: Mit feuchten Händen etwas aus dem

Gefrierabteil herausnehmen.

Gebrauchsanweisung

Massnahmen bei Betriebstırunger

• ob evtl. die Sicherung durchgebrannt ist / der

eingestellt wurde;

Wenn das Gerät nach dem Einschalten nicht funktionieren sollte, dann prüfen Sie, ob

• der Netzstecker richtig in der Steckdose steckt, und daß der Strom angeschaltet ist (zum Prüfen der Stromversorgung können Sie ein anderes Gerät an die Steckdose anschließen);

Sicherungsautomat ausgelöst wurde oder der Hauptschalter auf Aus steht;

• ob der Temperaturwahlschalter richtig

Technische Daten

• (falls der angegossene Stecker ersetzt wurde) ob der neu angebrachter Stecker richtig verdrahtet wurde.

Sollte das Gerät nach dieser Überprüfung immer noch nicht funktionieren, dann setzen Sie sich bitte mit dem Händler in Verbindung, bei dem Sie das Gerät erworben haben.

Denken bitte Sie daran, daß eine Gebühr fällig wird, wenn am Gerät kein Fehler gefunden werden sollte; prüfen Sie das Gerät daher auf jeden Fall wie oben beschrieben.

Hersteller Typ (Sterne – Kennzeichnung)

Gebrauchsanweisung

KÜHL-GEFRIER-Typ I

Bezeichnung (Model ) CS234020X Gesamter Bruttoinhalt (l) 340 Gesamter Nutzinhalt (l) 292 Gefrierteil Nutzinhalt (l) 87 Kühlteil Nutzinhalt (l) 205 Gefriervermögen in kg /24h 5 Energie-Effizienz-Klasse (1) A+ Energieverbrauch KWh/Jahr (2) 267 Lagerzeit bei Störung (h) 18 Geräusch [dB(A) re 1 pW] 39

Umweltfreundliches Kühlmittel R600a

( 1 ) Energie-Effizienz-Klassen A........ G (die Effizienzklassen für Elektrogeräte reichen von A

= niedrigster Verbrauch bis G = hoher Verbrauch ) ( 2 ) Der wirkliche Energieverbrauch hängt von vom Standort der Kühl-Gefrier-Kombination und von den Funktionierungsbedingungen ab.

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort

Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die

menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der

Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die

Gemeindeverwaltungen. In vielen Ländern der EU ist die Entsorgung von Elektro- und Elektronik-Altgeräten über den Haus-

und/oder Restmüll ab 13.8.2005 verboten. In Deutschland ab 23.3.2006.

Bedeutung des Symbols „Mülltonne“

Notice d’utilisation

Félicitations pour avoir choisi un appareil de qualité

BEKO , projeté pour vous offrir beaucoup d’années

de fonctionnement.

Premièrement la sécurité!

- Ne pas connecter votre appareil au réseau électrique avant d’avoir enlevé tout emballage ou pièce de protection pendant le transport

- Laissez l’appareil rester pendant au moins 4 heures avant de le mettre en fonction, pour permettre la stabilisation de l'huile du compresseur, si l’appareil a été transporté horisontalement.

- Si vous récyclez un vieil appareil ayant un verrou attaché dans la porte, assurez-vous qu’il a été laissé en bonne condition pour prevenir l’entrée des enfants.

- L’appareil doit être utilisé exclusivement dans le but pour lequel il a été projeté.

- Ne pas jeter l’appareil au feu. Votre appareil contient des substances sans CFC dans l’isolation , qui sont inflammables. Nous vous suggérons de contacter votre autorité locale pour recevoir des informations concernant le récyclage et les centres recommandés.

- Nous ne récomandons pas l’utilisation de l’appareil dans un espace non chauffé, froid. (ex: garage, annexe, etc.)

- Pour obtenir un fonctionnément meilleur et irréprochable de votre appareil il est très important de lire attentivement ces instructions. Si vous ne respectez pas ces instructions votre droit de recevoir service gratuit sera annulé.

- Nous vous prions de garder ces instructions dans une place sure pour réfèrence rapide.

Cet appareil ne sera pas utilisé par des personnes ayant capacites physiques, sensorielles ou mentales réduites, ou sans experience concernant l'utilisation de l'appareil, si une personne responsable de leur sécurité ne les a pas instruites pour ce but. Les enfants doivent être surveillés pour avoir la certitude qu'ils ne jouent pas avec l'appareil.

Avertissements et conseils

toute future consultation. Si cet appareil devait

onne,

Cet appareil a été conçu pour être utilisé par

avant de procéder au nettoyage intérieur et au

peuvent provoquer des dommages. Contactez

L'appareil chauffe sensiblement au niveau du

recommandé d'attendre environ 4 heure avant

importants

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour

Installation

 Assurez-vous qu'après avoir installé l'appareil, celui-ci ne repose pas sur le câble d'alimentation. 

être vendu ou transféré à une autre pers assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs. Ces avertissements sont donnés pour votre sûreté

condenseur et du compresseur. Veillez a ce que l'air circule librement autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consommation d'électricité.  Si l'appareil a été transporté couché, il est

et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser votre réfrigérateur.

Sûreté

 des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils l'utilisent comme un jouet.  Débranchez toujours la prise de courant

de la brancher.

Installation

Si cet appareil, muni d'une fermeture magnétique, doit être employé pour en remplacer une autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de mettre l'ancien appareil au rebut. Cela dans le but d'éviter que des enfants puissent s'y enfermer et

remplacement de la lampe d'éclairage.  Cet appareil est lord; faites attention lors d'un déplacement.

Service / réparation

 Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.  En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié

mettre ainsi leur vie en danger.

Emplacement

 Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson, rayons solaires trop intenses). Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +100 et +380C (classe SNST). En dehors de ces limites, l'appareil ne fonctionne plus normalement.

le service après vente de votre revendeur et exigez des pièces détachées d'origine.

Utilisation

 Les réfrigérateurs ménagers sont destinés uniquement a la conservation des aliments et des boissons.

 Veillez à la bonne circulation de l'air à l'arrière de l'appareil. Pour un meilleur rendement de celui-ci, la distance minimale entre le partie supérieure de l'appareil et un éventuel élément de cuisine doit être au moins de 100 mm (fig. 2).  Montez les deux entretoises arrière livrés séparément (fig. 3).  Mettez l'appareil de niveau en agissant sur les pieds réglabes (fig. 4).

Notice d’utilisation

ppareil est prévu pour fonctionner sous

cette prévention contre les accidents n'est pas

L'appareil étant convenablement installé, nous

de l'eau tiède légèrement savonneuse (produit

Branchement au réseau

Votre a une tension de 220-240 volts monophasée. Il doit être raccordé à une prise murale munie d'un contact de terre.

Le fabricant décline toute responsabilité si respectée.

Presentation de l’appareil

(Fig. 1)

1 - Boite thérmostat et lampe pour lumière 2 - Clayettes de rangement

3 - Clayette support bouteille 4 - Canal collecteur de l’eau de dégivrage 5 - Dessus de bac a légumes 6 - Bac a légumes 7 - Compartiment pour stockage glaçons 8 - Compartiment pour congélation rapide 9 - Compartiments de conservation 10 - Pied réglable 11 - Étagere à couvercle 12 - Étagere de contreporte 13 - Boite multifonctionnelle 14 - Porte bouteilles

Réversibilité de la porte

(Fig. 11)

Procedez suivant l’ordre numerique

intérieure

Mise en fonctionnement

vous conseillons de nettoyer l'intérieur avec à vaisselle). N'utilisez ni produit abrasif, ni

poudre à récurer qui risqueraient d'endommager les finitions.

Branchez l'appareil, le voyant vert de signalisation s'allume. Réglez la manette du thermostat sur une position moyenne, le voyant rouge s'allume; attendez que ce voyant s'éteigne - cela signifie que la température optimale a été atteinte - avant d'y introduire les denrées à conserver.

Entreposage des produits a conserver

Une conservation et une hygiene optimales sont obtenues dans les conditions suivantes :  Les denrées a conserver dans le réfrigérateur doivent etre fraîches et refroidies a la température ambiante. Elles doivent etre emballées dans des récipients hermétiques (boites, sachets en polyéthylene, feuille d'aluminium alimentaire) pour qu'elles ne s'impregnent ni ne dégagent d'odeur ou d'humidité.  Les produits lactés (oufs, beurre…) sont conservés dans l'étagere supérieure de porte.  Les aliments préparés sont conservés sur les clayettes, les fruits et légumes verts dans le bac a légumes. Les bananes ne doivent pas etre conservées dans un réfrigérateur.  Les viandes crues, poissons et charcuterie doivent etre conservés sur les clayettes inférieures (zone la plus froide). Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour. Ne couvrez pas les clayettes de papier ou d'un plateau.

Notice d’utilisation

Réglage de la température

En cas de panne de l'ampoule intérieure, vous

vous

Ne congelez pas en une seule fois plus que la

a) compartiment réfrigérateur

La température intérieure est réglée par le thermostat (Fig. 5). Les températures obtenues a l'intérieur de l'armoire peuvent varier en fonction des conditions d'utilisation: emplacement, température ambiante, fréquence de l'ouverture des portes, quantité de denrées a l'intérieur. La position de la manette peut etre modifiée en tenant compte de ces conditions. En général, pour une température ambiante de +25°C, la manette du thermostat sera placée sur une position moyenne. Le thermostat assure aussi le dégivrage automatique de la partie réfrigérateur. Evitez un réglage qui pourrait provoquer une marche continue : la température intérieure pourrait baisser en dessous de 0°C d'ou un risque de prise en glace des boissons et une formation excessive de givre sur les parois ainsi qu'une augmentation de la consommation d'électricité.

Changement de la lampe

Fig. 10

pouvez la remplacer facilement. Assureztout d'abord que le réfrigérateur / congélateur est débranché de l'alimentation en débranchant sa prise. Prenez un tournevis plat et placez-le sans forcer dans la fente de gauche entre le cache de l'ampoule et la structure interne. Puis appuyez sur le manche du tournevis avec précaution sur le côté gauche, jusqu'à ce que vous sentiez que l'ergot gauche du cache est dégagé. Répétez cette opération sur la fente droite. Cette fois, vous devez appuyez le manche du tournevis avec précaution sur le côté droit. Si les deux côtés sont libérés, le cache peut être retiré facilement. Vérifiez ensuite que l’ampoule est bien vissée dans son support. Branchez l'appareil à la prise secteur. Si la lumière ne s'allume toujours pas, procurez-vous une nouvelle ampoule à culot E14 à vis de 15 Watt (maximum) au magasin local de matériel électrique puis insérez-la.

Jetez soigneusement l’ampoule grillée immédiatement. Si vous avez changé l'ampoule, veuillez replacer le cache dans sa position originale. Veillez à ce que le cache s'emboîte correctement.

Congélation des produits frais

 Congelez exclusivement des produits de premiere qualité apres les avoir ettoyés et préparés si nécessaire.  Laissez les plats cuisinés refroidir a la température ambiante avant de les introduire dans le congélateur.  Tous les produits a congeler devront etre emballés dans des sachets de polyéthylene, des barquettes d'aluminium « spécial congélation », des boîtes en plastique. Ces emballages doivent etre hermétiques.  Chaque paquet doit etre proportionné a l'importance de la consommation familiale de maniere a etre utilisés en une seule fois. Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme.  Ne pas congeler en une seule fois une quantité de produit supérieure a la capacité de congélation de l'appareil indiquée sur la plaque signalétique.  Un produit décongelé ne doit jamais etre recongelé.  Ne pas placer dans le congélateur des bouteilles ou boîtes de boissons gazeuses, elles pourraient éclater.  Ne consommez pas les bâtonnets glacés des leur sortie du congélateur pour éviter les brulures dues au froid.

Pour congeler des produits frais :

capacité de congélation indiquée sur la plaque signalétique (5kg/24h) 24 heures avant d'introduire des aliments frais dans le congélateur placez le bouton du thermostat sur une position plus froide sans pour autant que la température intérieure du réfrigérateur descende en dessous de 0°C.

Notice d’utilisation

Les produits congelés peuvent etre rangés a

Les viandes, volailles et poissons doivent etre

éliminées pendant le dégivrage automatique.

Disposez les paquets a congeler dans le compartiment supérieur. N'ouvrez pas la porte du congélateur pendant l'opération de congélation Laissez l'appareil en régime de congélation pendant 24 heures, puis, au bout de ce laps de temps, replacez le bouton du thermostat en position moyenne. Mettez les produits congelés dans les tiroirs inférieurs.

Conservation des produits congelés

 n'importe quel emplacement de la partie congélateur. Nous vous conseillons cependant de les placer dans les tiroirs inférieurs, si possible, afin de laisser libres l'espace pour la congélation.  Quand vous achetez un produit surgelé, assurez-vous que l'emballage est intact, qu'il ne présente aucune trace d'humidité, qu'il n'est pas gonflé, ce qui serait le signe d'un début de décongélation.  Respectez la durée de conservation indiquée par le fabricant des produits surgelés.  Evitez d'ouvrir trop souvent la porte et ne la laisser ouverte que le temps nécessaire. Une augmentation de la température peut réduire la durée de conservation des aliments.  Apres avoir refermé la porte, attendez environ 30 secondes avant de tenter de l'ouvrir a nouveau, le temps que la dépression créée par le froid s'atténue.

Production des cubes de glace

Remplissez le bac à cubes de glace à trois quarts et mettez-la dans le congélateur. Les cubes de glace se dètachent plus simplement si vous passez le bac pour quelques secondes sous un jet d'eau froide.

Décongélation

décongelés dans le réfrigérateur pour éviter le développement de bactéries. Les autre produits peuvent etre décongelés a l'air ambiant.

Les petites portions peuvent etre cuisinées des leur sortie du congélateur. Beaucoup de plats prets a cuire peuvent etre également cuisinés sans décongélation préalable. Conformez-vous toujours aux préconisations figurant sur l'emballage. Le pain et les pâtisseries peuvent etre décongelés a four chaud. Les fours a micro-ondes peuvent etre utilisés pour décongeler la plupart des aliments. Respectez les conseils figurant dans la notice de ces fours.En cas de coupure de courant, si l'arrêt de fonctionnement ne dépasse pas 18 heures, il n'y a aucun risque d'altération des aliments congelés. Abstenez-vous cependant d'ouvrir la porte (le temps de remontée en température peut sensiblement être diminué si l'appareil est peu chargé). Dès que vous constatez un début de décongélation, les aliments doivent être consommés le plus rapidement possible. Ne jamais recongeler un aliment un a été décongelé.

Dégivrage

a) partie réfrigérateur

Le dégivrage de votre réfrigérateur est entierement automatique et se produit a chaque arret du compresseur. Aucune intervention de votre part n'est nécessaire. Pendant le fonctionnement on constate l'apparition de gouttes de condensation ou de glace sur la paroi arriere. Elles seront

L'eau produite s'écoulera par le trou d'évacuation (Fig. 6) elle sera collectée dans le bac situé sur le compresseur d'ou elle s'évaporera.

Important: Gardez propre le collecteur et le tube d’écoulement de l’eau de dégivrage. Pour acela, utilisez la pièce de defonçage livrée avec l’appareil. Veillez à ce que le tube soit tout le temps avec l’extrémité dans l’intérieur du bac collecteur situé sur le motocompresseur pour prevenir l’écoulement de l’eau sur l’installation électrique ou sur le plancher (Fig. 7).

Notice d’utilisation

nent

b) partie congélateur

La formation de givre a l'intérieur de l'appareil ne peut etre évitée. Le givre se forme quand l'humidité contenue dans l'air vient en contact avec les surfaces froides du congélateur. C'est pourquoi la porte ne doit etre ouverte qu'en cas de nécessité. Une mince couche de givre ne nuit pas au fonctionnement de l'appareil. Quand la couche de givre atteint une dizaine de millimetres, il faut procéder au dégivrage complet. Nous vous conseillons de faire cette opération quand l'appareil est peu chargé.  Avant le dégivrage, si l'appareil n'est pas vide, mettez le bouton du thermostat sur une position plus froide pour que les produits soient portés a tres basse température.

 Débranchez l 'appareil.  Sortez les produits congelés et conservez-

les dans un endroit frais en les enveloppant dans plusieurs feuilles de papier journal ou mieux dans des emballages isothermes (sacs isothermes, feuilles de plastique a bulles…).  Laissez la porte ouverte.

N'employer en aucun cas des objets tranchants pour gratter le givre ni d'appareils électriques chauffants (seche-cheveux, radiateurs).

 Apres la fonte du givre, essuyez et séchez soigneusement l'armoire.

Nettoyage

Avant toute opération de nettoyage, prenez la précaution de débrancher l'appareil.

Nettoyage intérieur :

Il est recommandé de nettoyer le réfrigérateur très régulièrement.

- Retirez tous les accessoires (clayettes, balconnets, bac à légumes…). Lavez-les à l’eau tiède additionnée d’un détergent doux (produit utilisé pour la vaisselle par exemple) ; rincez à l’eau javellisée et séchez soigneusement.

- Lavez les parois intérieures. Soignez les supports de clayettes.

- Lavez le joint de porte sans omettre de nettoyer également sous le joint. (Fig. 8 et 9).

Nettoyage extérieur :

Lavez l’ensemble de la carrosserie à l’eau tiède légèrement savonneuse. Rincez et séchez. De temps en temps, dépoussiérez le condenseur avec une brosse douce ou un aspirateur.

Arret prolongé

Lorsque l'appareil doit rester a l'arret pendant un certain temps : débranchez la prise de courant ; videz l'appareil ; nettoyez-le a fond ; laissez la porte entrouverte pour éviter l'apparition de mauvaises odeurs.

Remarques sur les bruits de fonctionnement

Afin que la température choisie reste constante, I'appareil enclenche périodiquement Ie compresseur. Les bruits qui en résultent proviennent du fonctionnement de I'appareil. lis diminuent automatiquement dès que I'appareil a atteint la température de service.

Bourdonnements étouffés

Ces bruits normaux proviennent du moteur du compresseur. lls s'intensifient un peut lorsque Ie moteur s'enclenche.

Gargouillis et clapotis légers

lls proviennent de la circulation du fluide réfrigérant dans les serpentins.

Déclics

Ces déclics sont audibles chaque fois que Ie thermostat ordonne I'enclenchement ou la coupure du moteur.

Des craquements peuvent survenir si ...

- La décongélation automatique se met en marche.

- L'appareil est en train de se refroidir et/ou se réchauffer (dilatation des matériaux).

Si les bruits de fonctionnement devien trap forts, vous pouvez peut-être en trauver facilement la cause et les supprimer.

Notice d’utilisation

L'appareil n'est pas d'aplomb

Les tiroirs, paniers ou clayettes ne sant

Recyclage

Notice d’utilisation

Utilisez les pieds à vis ou placez quelque chose sous I'appareil pour Ie caler.

Les parois de I'appareil appuient contre quelque chose

Veuillez éloigner I'appareil des meubles ou appareils qu'il touche.

pas bien fixés ou au contraire coincés

Vérifiez Ie bon positionnement des pièces, amovibles et remettez-les correctement en i place si nécessaire.

Des bouteilles ou récipients placés dans I'appareil se touchent

Dans ce cas, éloignez les bouteilles et récipients légèrement les uns des autres.

Dates techniques

Marque

Modèle

RÉFRIGÉRATEUR-CONGÉLATEUR Type I

CS234020X

Volume nominal brut (l) 340

Volume nominal utile (l) 292

Volume compartiment congélateur (l) 87

Volume compartiment réfrigérateur (l) 205

Capacité de congélation (kg/24 h) 5

Classe énergetique (1) A+

Pouvoir consumé (kWh/year) (2) 267

Autonomie (h) 18

Bruit [dB(A) re 1 pW] 39

Réfrigerant écologique R600a (1) Classe énergetique : A . . . G (A = économique . . . G = moins économique) (2) La consommation réelle d’énergie dépend des conditions d’utilisation et de l’emplacement de l’appareil.

Ce produit est marqué du symbole du tri sélectif, relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2002/96/CE, afin de pouvoir être recyclé ou démantelé dans le but de réduire tout impact sur l'environnement. Attention les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence potentielle de substances dangereuses.

Gebruiksaanwijzing

Gefeliciteerd met uw keuze voor een kwaliteitstoestel van

, ontwikkeld voor vele jaren dienst.

Veiligheid eerst!

Sluit uw toestel niet op de stroomtoevoer aan totdat alle verpakking en transportbescherming werd verwijderd.

• Laat de koelkast, als ze horizontaal werd vervoerd, minstens 4 uur stilstaan alvorens ze in werking te stellen. Dit dient om de olie van de compressor te laten zakken.

• Als u een oud toestel met een slot of een klink aan de deur vervangt, zorg er dan voor dat het op een veilige manier wordt achtergelaten zodat kinderen er niet in opgesloten kunnen geraken.

• Dit toestel mag enkel worden gebruikt voor het doel waar het voor dient.

• Verbrand uw apparaat niet. Het apparaat bevat bestanddelen zonder C.F.K. in de isolatie. Deze zijn brandbaar. Wij raden u aan om de plaatselijke instanties te contacteren voor informatie over de beschikbare faciliteiten voor het verwijderen van uw toestel.

• Wij raden het gebruik van dit toestel af in een onverwarmde, koude ruimte. (bijv. garage, serre, aanbouw, schuurtje, bijgebouw, enz.) Het is heel belangrijk deze instructies zorgvuldig te lezen om de best mogelijke en probleemloze werking van uw toestel te bewerkstelligen. Het niet opvolgen van deze instructies kan uw recht op gratis service tijdens de garantieperiode doen vervallen. Gelieve deze instructies op een veilige plaats te bewaren voor eenvoudige raadpleging.

Dit toestel is niet geschikt voor gebruik door personen met fysische of mentale problemen of

met een gebrek aan ervaring of kennis tenzij er toezicht of uitleg over het product gegeven wordt door de persoon die de verantwoordelijkheid over hun veiligheid draagt. Kinderen moeten onder toezicht staan zodat ze niet met het toestel kunnen spelen.

Elektriciteitsvereisten

Vergewis u ervan, alvorens u de stekker in het

Tijdens

om het ontdooiingproces te versnellen dan die

condensor, die zich aan de achterkant van het

• Zorg ervoor dat de hoofdkabel niet onder het

Plaats uw toestel niet in een kamer waar de

3. Het niet naleven van de bovenstaande instructies kan het toestel beschadigen. Hiervoor kan de fabrikant niet

stopcontact steekt, dat de voltage en de frequentie op de kwalificatieplaat binnenin het toestel overeenkomen met uw stroomtoevoer. Wij raden u aan dit toestel aan te sluiten op de hoofdtoevoer via een naar behoren aangesloten en verzekerd stopcontact op een onmiddellijk bereikbare plaats.

Waarschuwing! Dit toestel moet worden

verantwoordelijk worden gehouden.

4. Het apparaat moet worden beschermd tegen regen, vochtigheid en andere weersinvloeden.

Belangrijk!

• Tijdens het schoonmaken/dragen van het toestel dient u ervoor te zorgen dat de metalen draden aan de onderkant van de

geaard.

Herstellingen aan de elektrische uitrusting mogen enkel door een gekwalificeerde technicus worden uitgevoerd. Foutieve herstellingen, die werden uitgevoerd door een ongekwalificeerde persoon, houden risico’s in die kritieke gevolgen kunnen hebben voor de

toestel bevindt, niet worden aangeraakt. Deze kunnen vingers en handen kwetsen.

• Probeer niet bovenop het toestel te gaan zitten of staan, omdat het daar niet voor werd ontworpen. U zou zichzelf kunnen kwetsen of het toestel beschadigen.

gebruiker van het toestel.

OPGELET!

Dit toestel werkt op R600a. Dit is een milieuvriendelijk, maar brandbaar gas. het transport en de plaatsing van het product moet er zorg voor worden gedragen dat het koelsysteem niet wordt beschadigd. Als het koelsysteem toch wordt beschadigd en er ontstaat een gaslek, houd het product dan verwijderd van open vuurbronnen en verlucht de kamer een tijdje. WAARSCHUWING - Gebruik geen andere mechanische toestellen of andere middelen

toestel komt vast te zitten tijdens en na het verplaatsen ervan. Dit zou de kabel kunnen beschadigen.

• Laat kinderen niet met het toestel spelen of aan de knoppen komen.

Installatie-instructies

1. temperatuur ’s nachts en/of vooral ’s winters lager dan 10°C (50°F) kan worden. Het werd ontworpen voor een werking in een omgevingstemperatuur tussen +10°C en

toestellen of middelen die door de fabrikant worden aangeraden. WAARSCHUWING - Beschadig het koelcircuit niet. WAARSCHUWING - Gebruik geen elektrische toestellen in de bewaarladen van het toestel, tenzij ze door de fabrikant worden aangeraden.

Transportinstructies

1. Het toestel mag enkel in staande positie worden vervoerd. De oorspronkelijke verpakking moet intact blijven tijdens het transport.

2. Als het toestel tijdens het transport horizontaal werd geplaatst, mag het minstens

+38°C (50°F en 100°F). Bij lagere temperaturen zou het apparaat mogelijk niet kunnen werken. Dit zou de bewaartijd van de etenswaren verkorten.

2. Plaats het toestel niet in direct zonlicht of in de nabijheid van een fornuis of een radiator. Dit zou de functies van het toestel extra belasten. Als het toch naast een warmtebron of een diepvriezer wordt geplaatst, neem dan de volgende minimumafstanden in acht: Van een fornuis 30 mm Van een radiator 300 mm Van een diepvriezer 25 mm

3. Zorg voor voldoende ruimte rond het toestel, zodat de lucht er vrij kan circuleren (Afbeelding 2).

gedurende 4 uur niet in werking worden gesteld zodat het systeem kan stabiliseren.

Gebruiksaanwijzing

Het juist afstellen van

Richtlijnen voor het bereiken van een optimale

3. Melkproducten moeten worden bewaard in

ingevroren en producten zoals ijslolly’s mogen

• Bevestig het verluchtingstokje aan de achterkant van uw koelkast om de afstand tussen de koelkast en de muur te bepalen (Afbeelding 3).

4. Het toestel moet op een vlak oppervlak worden geplaatst. De twee voorste voetjes kunnen naar wens worden aangepast. Draai ze met of tegen de richting van de klok, totdat ze veilig en stevig de grond raken en uw toestel goed recht staat. de voetjes voorkomt overdreven trillingen en lawaai (Afbeelding 4).

5. Raadpleeg het onderdeel “Schoonmaak en Onderhoud” om uw toestel klaar te maken voor gebruik.

Uw toestel leren kennen

(Afbeelding 1)

1 - Thermostaat en lampkast 2 - Aanpasbare kabinetsschappen 3 - Wijnflessenhouder 4 - Watercollector 5 - Deksel van de groentelade 6 - Groentelades

7 - Houder voor ijsschaal en ijsschaal 8 - Lade voor snel invriezen 9 - Lade voor het bewaren van ingevroren

etenswaren 10 - Aanpasbaar voetje 11 - Vak voor zuivelproducten 12 - Schap voor glazen potten 13 - Bekerhouder 14 - Vak voor flessen

Voorstel voor de schikking van de etenswaren in het toestel

opslagruimte en hygiëne:

1. De koelruimte dient voor het gedurende korte termijn bewaren van vers voedsel en drank.

2. Het diepvriezergedeelte is gekwalificeerd en is geschikt voor het invriezen en bewaren van diepvriesproducten. De aanbeveling voor -bewaring, zoals vermeld op de verpakking van de diepvriesproducten, moet altijd in acht worden genomen.

het speciale vak voorzien in de deur.

4. Bereide gerechten moeten in luchtdichte containers worden bewaard.

5. Verse ingepakte producten kunnen op het schap worden bewaard. Vers fruit en groeten moeten worden schoongemaakt en worden bewaard in de groentelade.

6. Flessen kunnen in het deurvak worden bewaard.

7. Rauw vlees pakt u in een plastic zakje en bewaart u op het onderste schap. Zorg ervoor dat het niet in contact komt met bereide etenswaren, zodat besmetting wordt vermeden. Bewaar rauw vlees uit veiligheid niet langer dan twee of drie dagen.

8. Voor maximale efficiëntie mogen de verwijderbare schappen niet worden bedekt met papier of andere materialen, zodat de koele lucht er vrij rond kan circuleren.

9. Bewaar geen plantaardige olie in de deurvakken. Bewaar de etenswaren verpakt, ingepakt of bedekt. Laat warm eten en warme dranken eerst afkoelen, alvorens u ze in de koelkast plaatst. Overschot van ingeblikte etenswaren mag niet in het blik worden bewaard.

10. Bruisende dranken mogen niet worden niet te koud worden gegeten.

11. Sommige stukken fruit en groenten worden slecht wanneer ze worden bewaard bij temperaturen rond 0°C. Daarom pakt u ananassen, meloenen, komkommers, tomaten en gelijkaardige producten beter in plastic zakjes in.

12. Sterk alcoholische dranken moeten rechtstaand worden bewaard in veilig gesloten containers. Bewaar nooit producten met een ontvlambaar drijfgas (vb. slagroomverdelers, spuitbussen, enz.) of met explosieve bestanddelen. Zij vormen ontploffingsgevaar.

Gebruiksaanwijzing

Opmeting en regeling van de

koeler of warmer zijn (zoals de groentelade en

ermometer,

6. Een lichte golving van de bovenkant van de

temperatuur

De temperatuur wordt geregeld door de thermostaatknop (Afbeelding 5) en mag op eender welke positie tussen 1 en 5 (de koudste positie) worden ingesteld. De gemiddelde temperatuur in de koelkast zou ongeveer +5°C (+41°F) moeten bedragen. Regel daarom de thermostaat zo dat de gewenste temperatuur wordt bereikt. Sommige gedeelten van de koelkast kunnen

het bovenste gedeelte van de koelkast). Dit is normaal. Wij raden u aan om de temperatuur af en toe te controleren met een th zodat u ervoor kan zorgen dat deze temperatuur blijft behouden. Het frequent openen van de deur doet de inwendige temperatuur stijgen. U wordt daarom aangeraden de deur zo snel mogelijk na gebruik te sluiten.

Alvorens de inwerkingstelling

Laatste controle

Alvorens u het toestel begint te gebruiken, controleer of:

1. De voetjes zo werden geregeld dat de koelkast perfect recht staat.

2. De binnenkant droog is en dat de lucht achteraan vrij kan circuleren.

3. De binnenkant proper is, zoals aanbevolen onder ”Schoonmaak en onderhoud”.

4. De stekker in het stopcontact zit en de elektriciteit is aangesloten. Wanneer de deur wordt geopend, zal het binnenlichtje aangaan.

Ter informatie:

5. U zult een geluid horen wanneer de compressor opstart. De vloeistof en de gassen die zich in het koelsysteem bevinden, zouden ook wat lawaai kunnen veroorzaken en dit ongeacht of de compressor aan het werken is of niet. Dit is normaal.

koelkast is normaal wegens het gebruikte fabricatieproces; het is geen defect.

7. Wij raden u aan de thermostaatknop halfweg in te stellen en de temperatuur op te

volgen, zodat het toestel de vereiste bewaartemperaturen behoudt (Zie onderdeel Opmeting en regeling van de temperatuur).

8. Laad het toestel niet onmiddellijk, nadat het is aangeschakeld. Wacht tot de juiste bewaartemperatuur wordt bereikt. Wij raden u aan de temperatuur op te meten met een accurate thermometer (zie: Opmeting en regeling van de temperatuur).

Diepvriesproducten bewaren

Uw diepvriezer is geschikt voor het langdurige bewaren van commercieel ingevroren etenswaren en kan ook worden gebruikt om verse etenswaren in te vriezen en te bewaren. Open de deur niet in geval van een elektriciteitspanne. De ingevroren etenswaren zouden niet mogen worden aangetast, als de panne minder dan 18 uur duurt. Als ze langer duurt, moeten de etenswaren worden nagekeken en ofwel onmiddellijk worden opgegeten, ofwel worden klaargemaakt en dan opnieuw ingevroren.

Verse etenswaren invriezen

Gelieve de volgende instructies in acht te nemen om de beste resultaten te bereiken. Vries nooit een al te grote hoeveelheid in één keer in. De kwaliteit van het eten blijft het best geconserveerd wanneer het zo snel mogelijk goed tot in het hart wordt ingevroren. Overschrijd de vriescapaciteit van uw toestel niet binnen een tijdspanne van 24 uur. Warm eten in de diepvriezer plaatsen, heeft tot gevolg dat de machine aan één stuk door zal blijven koelen totdat het eten vast is diepgevroren. Dit kan tijdelijk leiden tot een overdreven afkoeling van het koelkastgedeelte. Houd de thermostaatknop op de middenpositie wanneer u verse etenswaren invriest. Kleine hoeveelheden etenswaren, tot ½ kg. (1 lb.), kunnen worden ingevroren zonder de temperatuurknop te verdraaien. Zorg er goed voor geen diepvriesproducten te mengen met verse etenswaren.

Gebruiksaanwijzing

IJsblokjes maken

nt worden

voorwerpen, zoals messen of vorken, om het

ijs te verwijderen.

binnenkast. Druk vervolgens het handvat van de

binnenkant schoon te maken en wrijf vervolgens

Vul de vorm voor ¾ met water en plaats hem in de diepvriezer. Maak aangevroren vormen los met het uiteinde van een lepel of een gelijkaardig instrument; gebruik nooit scherpe voorwerpen, zoals messen of vorken.

Ontdooien

A) Koelkastgedeelte

Het koelkastgedeelte ontdooit automatisch. Het dooiwater loopt naar de afvoerpijp via een verzamelbak aan de achterkant van het toestel (Afbeelding 6). Tijdens het ontdooien kunnen er waterdruppels worden gevormd aan de achterkant van het koelkastgedeelte, waar er zich een verborgen verdamper bevindt. Sommige druppels zouden op de voering kunnen blijven zitten en opnieuw aanvriezen wanneer het ontdooiingproces is afgelopen. Gebruik geen puntige of scherpe voorwerpen, zoals messen of vorken, om de opnieuw aangevroren druppels te verwijderen. Als het dooiwater op een bepaald moment niet afloopt van het verzamelkanaal, controleer dan of er geen etensresten de afvoerpijp hebben geblokkeerd. De afvoerpijp kan met een pijpreiniger of een gelijkaardig instrume vrijgemaakt. Controleer of de slang op permanente wijze met het ene uiteinde in de verzamelbak op de compressor is geplaatst om te voorkomen dat water op de elektrische installatie of op de vloer wordt gemorst (Afbeelding 7).

B) Het diepvriesgedeelte

Ontdooien is zeer eenvoudig en zonder vuiligheid, dankzij een speciale verzamelbak voor het dooiwater. Ontdooi twee keer per jaar of wanneer er zich een ijslaag van ongeveer 7 mm (¼’’) heeft gevormd. Om de ontdooiprocedure te beginnen, schakel het toestel uit aan het stopcontact en trek de hoofdstekker uit. Al de etenswaren moeten in verschillende lagen krantenpapier worden ingepakt en worden bewaard in een koele ruimte (vb. koelkast of provisiekamer). U mag eventueel kommen met warm water voorzichtig in de diepvriezer plaatsen om het ontdooien te versnellen.

Gebruik geen puntige of scherpe

Gebruik nooit haardrogers, elektrische verwarmingstoestellen of andere gelijkaardige elektrische toestellen om te ontdooien. Spons het verzamelde dooiwater op de bodem van het diepvriesgedeelte op. Maak de binnenkant na het ontdooien goed droog (Afbeelding 8 en 9). Steek de stekker in het stopcontact en schakel de stroomtoevoer aan.

Het binnenlichtje vervangen

(Afbeelding 10)

Als het lampje niet meer werkt kunt u het eenvoudig vervangen. Zorg eerst dat de koelkast/vriezer van de stroomtoevoer is afgesloten door de stekker uit te trekken. Neem een platte schroevendraaier en steek deze voorzichtig in de opening aan de linkerkant tussen het deksel van de lamp en de

schroevendraaier voorzichtig naar links totdat de linkerpen van het deksel losschiet. Herhaal deze stap aan de rechterkant, druk hierbij het handvast van de schroevendraaier voorzichtig naar rechts. Als beide zijden los zijn kan het deksel eenvoudig worden verwijderd. Controleer of het lampje goed in de fitting is vastgedraaid. Steek de stekker weer in het stopcontact. Als het lampje nog steeds niet werkt, vervang het dan door een lampje van 15 Watt (maximaal) met een schroefdop van het type E14 en draai het in. Deze lampjes zijn bij de plaatselijke elektriciteitswinkel verkrijgbaar. Het opgebrande lampje onmiddellijk zorgvuldig afvoeren. Als u het lampje hebt vervangen het deksel weer terugplaatsen. Zorg dat het deksel op juiste wijze in de openingen klikt.

Schoonmaak en onderhoud

1. Wij raden u aan het toestel uit te schakelen aan het stopcontact en de hoofdstekker uit te trekken voor het schoonmaken.

2. Gebruik nooit scherpe instrumenten of schurende bestanddelen, zeep, huishoudproducten, afwasmiddel of boenwas om te poetsen.

3. Gebruik lauw water om het kabinet van het toestel schoon te maken en wrijf het droog.

4. Gebruik een vochtige doek, uitgewrongen in een oplossing van één koffielepel natriumbicarbonaat voor 50 cl water, om de

droog.

Gebruiksaanwijzing

• Om de zuivelbeschermer te verwijderen, licht u

• Zet het geheel terug in elkaar door de volgorde

vervolgens in een plastic zakje. Probeer zo

etenswaren die kunnen uitdrogen in plastic

5. Zorg ervoor dat er geen water de temperatuurregelaar binnensijpelt.

6. Als het toestel voor een lange periode niet zal worden gebruikt, schakel het dan uit, verwijder al de etenswaren, maak het schoon en laat de deur op een kier staan.

7. Wij raden u aan de metalen onderdelen van het product (d.i. de buitenkant van de deur, de wanden van de kast) op te poetsen met een siliconewas (autoboenwas) om de verfafwerking van hoge kwaliteit te beschermen.

8. Al het stof dat zich op de condensator nestelt, die zich achteraan het toestel bevindt, moet één keer per jaar met een stofzuiger worden verwijderd.

9. Kijk de deurgrendels regelmatig na om u ervan te vergewissen dat ze proper en vrij van etensresten zijn.

10. Nooit doen:

• Maak het toestel nooit schoon met ongeschikt materiaal; vb. producten op basis van petroleum.

• Stel het toestel nooit bloot aan hoge temperaturen op eender welke manier.

• Schrob, wrijf, enz. nooit met schurend materiaal.

11. Verwijdering van de zuivelbeschermer en het deurvak:

De deur verplaatsen

Ga te werk in de volgorde van de getallen (Afbeelding 11).

Wel en niet doen

Wel- Uw toestel regelmatig schoonmaken en

ontdooien (Zie ”Ontdooien”)

Wel- Rauw vlees en gevogelte bewaren onder

klaargemaakte etenswaren en zuivelproducten.

Wel- Onbruikbare bladeren van groenten

verwijderen en eventuele aarde er afwrijven.

Wel- Laat sla, kool, peterselie en bloemkool op

hun stengel.

Wel- Pak kaas eerst in vetvrij papier in en

veel mogelijk lucht buiten te sluiten. Voor het beste resultaat neemt u de kaas een uur voor de maaltijd uit de koelkast.

Wel- Pak rauw vlees en gevogelte los in plastic

of aluminiumfolie in. Dit voorkomt uitdroging.

Wel- Pak vis en restafval in plastic zakjes in. Wel- Pak etenswaren met een sterke geur of

hem eerst ongeveer enkele centimeters op en trekt u hem dan van de kant waar er een opening is in de beschermer.

• Om een deurvak te verwijderen, neemt u er al de inhoud eerst uit en drukt u het deurvak vervolgens eenvoudigweg naar boven van de basis.

12. Zorg ervoor dat de speciale plastic bak, die achteraan het toestel het dooiwater opvangt, altijd proper is. Als u de bak wilt verwijderen om hem schoon te maken, volg dan de onderstaande instructies:

• Schakel het toestel uit aan het stopcontact en trek de hoofdstekker uit

• Plooi de nagel op de compressor voorzichtig recht met een tang, zodat de bak kan worden verwijderd

• Hef de bak op.

• Maak de bak schoon en wrijf hem droog van de handelingen om te draaien

13. Om een lade te verwijderen, trekt u hem zo ver mogelijk uit het toestel, licht u hem op en trekt u hem er vervolgens volledig uit.

zakjes of aluminiumfolie in of plaats ze in een luchtdichte bak.

Wel- Pak brood goed in, zodat het vers blijft. Wel- Koel witte wijn, bier, pils en mineraalwater

alvorens op te dienen.

Wel doen - Kijk de inhoud van de diepvriezer

nu en dan eens na.

Wel- Bewaar etenswaren zo kort mogelijk en

houdt u aan de vervaldatums.

Wel- Bewaar diepvriesproducten volgens de

instructies op de verpakking.

Wel- Opteer altijd voor verse etenswaren van

hoge kwaliteit en zorg ervoor dat ze volledig proper zijn alvorens u ze invriest.

Wel- Verdeel in te vriezen verse etenswaren in

kleine porties, zodat ze snel kunnen invriezen.

Wel- Pak al de etenswaren in aluminiumfolie of

plastic diepvrieszakjes in en zorg ervoor dat alle lucht wordt buitengesloten.

Wel- Pak diepvriesproducten onmiddellijk in na

aankoop en plaats ze zo snel mogelijk in de diepvriezer.

Wel- Ontdooi etenswaren in het

koelkastgedeelte.

Gebruiksaanwijzing

Informatie over de functiegeluiden

Om de geselecteerde temperatuur constant te

Niet- Bananen bewaren in het

koelkastgedeelte.

Niet- Meloen bewaren in uw koelkast. De

meloen kan voor korte perioden worden afgekoeld, zolang hij is ingepakt en niet de smaak van andere etenswaren kan bederven.

Niet- De schappen bedekken met

beschermend materiaal. Dit zou de luchtcirculatie kunnen hinderen.

Niet- Giftige of gevaarlijke bestanddelen in uw

koelkast bewaren. Het toestel werd namelijk enkel ontworpen voor het bewaren van eetbare producten.

Niet- Etenswaren consumeren die overdreven

lang in de koelkast hebben gestaan.

Niet- Klaargemaakte en verse etenswaren

samen in dezelfde bak bewaren. Zij moeten afzonderlijk worden ingepakt en bewaard.

Niet- Ontdooiende etenswaren of sappen van

etenswaren op andere etenswaren laten druppelen.

Niet- De deur voor een lange tijd open laten

staan. Dit zal het toestel kostelijker maken en overdreven ijsaanslag veroorzaken.

Niet- Scherpe objecten, zoals messen of

vorken, gebruiken om het ijs te verwijderen.

Niet- Warm eten in het toestel plaatsen. Laat

het eerst afkoelen.

Niet- Flessen of luchtdichte blikken met

koolzuurhoudende vloeistoffen in de diepvriezer plaatsen. Deze zouden namelijk kunnen barsten.

Niet- De maximumlading overschrijden

wanneer u verse etenswaren invriest.

Niet- IJsjes of ijslolly’s, die direct uit de

diepvriezer komen, aan kinderen geven. De lage temperatuur kan ’vriesbrandwonden’ veroorzaken op de lippen.

Niet- Bruisende dranken diepvriezen. Niet- Ingevroren etenswaren, die zijn ontdooid,

proberen te bewaren; zij moeten binnen de 24 uur worden opgegeten of worden klaargemaakt en opnieuw ingevroren.

Niet- Items uit de diepvriezer nemen met natte

handen.

houden, schakelt uw toestel nu en dan de compressor AAN. De resulterende geluiden zijn normaal. Van zodra het toestel de gewenste temperatuur heeft bereikt, zullen de geluiden automatisch minder luid worden.

Het zoemende geluid wordt voortgebracht door de motor (compressor). Wanneer de motor wordt AANgeschakeld, kan het geluid even luider worden.

Het bubbelende, gorgelende of gonzende geluid wordt voortgebracht door de koelvloeistof, wanneer ze door de pijpen stroomt.

Het klikkende geluid kan altijd worden gehoord wanneer de thermostaat de motor AAN/UIT schakelt. Een klikkend geluid kan voorkomen wanneer

- het automatische ontdooisysteem is actief.

- het toestel aan het afkoelen of aan het opwarmen is (materiaalexpansie). Als deze geluiden overdreven luid zijn, zijn de oorzaken ervan waarschijnlijk niet heel erg. Meestal kan dit heel eenvoudig worden opgelost.

- Het toestel staat niet recht - Gebruik de aanpasbare voetjes of plaats verpakkingsmateriaal onder de voetjes.

- Het toestel staat tegen iets anders - Gelieve het toestel te verwijderen van keukeneenheden of andere toestellen.

- Laden, manden of schabben liggen los of kleven vast - Gelieve de verwijderbare onderdelen na te kijken en ze, indien nodig, opnieuw te plaatsen.

- Flessen en/of kommen raken elkaar Gelieve de flessen en/of kommen van elkaar te verwijderen.

Gebruiksaanwijzing

Of de stekker goed in het stopcontact steekt en

Gebruiksaanwijzing

Problemen oplossen

Als het toestel niet werkt wanneer het is aangeschakeld, controleer dan het volgende:

• of de stroomtoevoer aanstaat. (Om de stroomtoevoer naar het stopcontact te testen, sluit u een ander toestel erop aan)

• Of de zekering is gesprongen / de stroomonderbreker is doorgeslagen / de hoofddistributie werd afgesloten.

• Of de temperatuurregeling juist werd ingesteld.

• Of de nieuwe stekker juist werd aangesloten, als u de aangeleverde standaardstekker heeft vervangen.

Als het toestel nog altijd niet werkt na alle bovenstaande controles, contacteer dan de verdeler van wie u het toestel heeft gekocht. Gelieve ervoor te zorgen dat de bovenstaande controles werden uitgevoerd, aangezien u de verplaatsing zal worden aangerekend als er geen fout wordt vastgesteld.

Technische gegevens

Merk Toesteltype

KOEL-VRIESCOMBINATIE TYPE I Model CS234020X Totale volume (I.) 340 Totale bruikbare volume (I.) 292 Bruikbare volume van de diepvriezer (I.) 87 Bruikbare volume van de koelkast (l.) 205 Diepvriescapaciteit (kg/24 u) 5 Energieklasse (1) A+ Stroomverbruik (kWh/jaar) (2) 267 Autonomie (u) 18 Lawaai [dB(A) re 1 pW] 39

Ecologisch koelmiddel R600a (1) Energieklasse: A . . . G (A = economisch . . . G = minder economisch) (2) Het reële stroomverbruik hangt af van de gebruiksomstandigheden en de plaats van het toestel.

Het symbool op het product of op de verpakking geeft aan dat het product niet als huishoudelijke afval kan worden behandeld. In plaats daarvan moet het worden afgegeven in het toepasselijke recyclagecentrum voor het recycleren van elektrische en elektronische apparaten. Door ervoor te zorgen dat dit product op de juiste manier wordt verwijderd, helpt u potentiële negatieve gevolgen te vermijden voor het milieu en de menselijke gezondheid, die anders veroorzaakt zouden kunnen worden door de verkeerde afvalbehandeling van dit product. Voor meer gedetailleerde informatie over het recycleren van dit product, neem contact op met de plaatselijke instanties, uw huishoudafvalverwerkingsdienst of de winkel waar u het product hebt aangekocht.

Pokyny pro používání

Blahopřejeme k výběru kvalitního spotřebiče , který je určen pro mnoho let služby.

Bezpečnost především!

Nezapojujte spotřebič do napájecí sítě, dokud neodstraníte všechny obalové a přepravní materiály.

• Před zapnutím nechte nejméně 4 hodin stát, aby se usadil olej v kompresoru po přepravě v horizontální poloze.

• Pokud likvidujete starý spotřebič s zámkem nebo západkou na dveřích, ujistěte se, že je v bezpečném stavu a dětem nehrozí uvíznutí uvnitř.

• Tento spotřebič musí být používán pro stanovený účel.

• Neodkládejte spotřebič do ohně. Váš spotřebič obsahuje v izolační vrstvě látky bez CFC, které jsou hořlavé. Doporučujeme kontaktovat místní úřady pro informace o likvidaci a dostupných zařízeních.

• Nedoporučujeme používat tento spotřebič v nevytápěné chladné místnosti. (např. garáž, sklad, přístavba, kůlna, hospodářské stavení atd.) Pro co nejlepší výkonnost a bezporuchovou službu vašeho spotřebiče je velmi důležité pozorně si přečíst tyto pokyny. Nedodržením těchto pokynů se vystavujete riziku zrušení možnosti servisu zdarma po dobu záruční lhůty. Uschovejte tyto pokyny na bezpečném místě pro snadné vyhledání.

Tento spotřebič by neměly používat osoby se sníženou fyzickou, senzorickou nebo mentální

způsobilostí a nebo s nedostatečnými zkušenostmi a poznatky. Tyto osoby mohou spotřebič používat jen pod dohledem osoby zodpovědné za jejich bezpečnost, a nebo pokud je zodpovědná osoba poučila o správném používaní spotřebiče. Děti by měly být pod dozorem, aby si nehrály se spotřebičem.

Elektrické požadavky

Opravy elektrického vybavení by měl provádět

ladicí soustavy. Pokud

e teplota klesnout pod 10°C v noci a/nebo

Před zasunutím zásuvky do sítě se ujistěte, že napětí a kmitočet na štítku uvnitř spotřebiče odpovídají vašemu zdroji. Doporučujeme připojit tento spotřebič do sítě přes vhodně vypínanou a zajištěnou zásuvku na snadno dostupném místě.

Upozornění! Tento spotřebič musí být uzemněn.

3. Nedodržení výše uvedených pokynů by mohlo vést k poškození spotřebiče, za které výrobce nezodpovídá.

4. Spotřebič je třeba chránit proti dešti, vlhku a jiným atmosférickým vlivům.

Důležité upozornění!

• Při čištění/přenášení spotřebiče se nedotýkejte spodní části kovových kabelů kondenzátoru na zadní straně spotřebiče, mohlo by dojít k poranění prstů a rukou.

• Nepokoušejte se stoupat nebo sedat na

jen kvalifikovaný technik. Nesprávné opravy provedené nekvalifikovanou osobou představují riziko, které by mohlo mít kritické dopady pro uživatele spotřebiče.

POZOR!

Tento spotřebič používá R 600a, což je plyn, který je šetrný k životnímu prostředí, ale je hořlavý. Během přepravy a upevňování výrobku je třeba dbát zvýšené opatrnosti, aby nedošlo k poškození ch je chladicí soustava poškozená a ze systému uniká plyn, udržte výrobek mimo otevřený oheň a nějakou dobu v místnosti větrejte. UPOZORNĚNÍ – Nepoužívejte mechanické nástroje nebo jiné prostředky k urychlení procesu odmrazení s výjimkou těch, které doporučuje výrobce. UPOZORNĚNÍ – Nepoškozujte chladicí obvod. UPOZORNĚNÍ – Nepoužívejte elektrické spotřebiče uvnitř prostor na skladování potravin spotřebiče, pokud se nejedná o typy doporučené výrobcem.

Pokyny pro přepravu

1. Spotřebič se smí přenášet jen ve svislé pozici. Obaly musí zůstat během přepravy neporušené.

2. Pokud byl spotřebič během přepravy umístěn vodorovně, nesmí být používán po vybalení nejméně 4 hodin, aby se systém mohl ustálit.

horní okraj spotřebiče, jelikož na toto není určen. Mohli byste se zranit nebo poškodit spotřebič.

• Ujistěte se, že napájecí kabel není zachycen pod spotřebičem během a po přesouvání, mohlo by to poškodit kabel.

• Nedovolte dětem hrát si se spotřebičem nebo manipulovat s ovladači.

Pokyny pro instalaci

1. Nepřechovávejte spotřebič v místnosti, kde můž zejména v noci, jelikož je určen na provoz v teplotách mezi +10 a +38 stupni Celsia. Při nižších teplotách nemusí spotřebič fungovat, čímž poklesne doba skladovatelnosti potravin.

2. Neumisťujte spotřebič do blízkosti sporáků nebo radiátorů nebo na přímé sluneční světlo, dojde tím ke zvýšenému napětí funkcí spotřebiče. Při instalaci v blízkosti zdroje tepla nebo mrazničky udržujte minimální odstupy po stranách: Od sporáků 30 mm Od radiátorů 300 mm Od mrazniček 25 mm

3. Ujistěte se, že kolem spotřebiče je dostatečný odstup tak, aby se zaručil volný oběh vzduchu (Položka 2).

• Umístěte zadní odvětrávací víko na zadní stranu vaší chladničky, abyste viděli vzdálenost mezi chladničkou a stěnou (Položka 3).

Pokyny pro používání

ou.

3. Mléčné výrobky by měly být skladovány ve

polici. Čerstvé ovoce a zeleninu je třeba očistit

4. Spotřebič by měl být umístěn na hladkém povrchu. Obě přední nožky lze nastavit dle potřeby. Abyste měli jistotu, že váš spotřebič stojí vzpřímeně, nastavte obě přední nožky tak, že jimi otočíte doprava nebo doleva, dokud není zajištěn pevný kontakt s podlah Správným nastavením nožek předejdete přílišným vibracím a hluku (Položka 4).

5. Informace pro přípravu spotřebiče na použití naleznete v oddíle „Čištění a údržba“.

Seznámení s vaším spotřebičem

(Položka 1)

1 - Umístění termostatu a světla 2 - Nastavitelné poličky 3 - Podpěra na láhve vína 4 - Kolektor vody 5 - Kryt přihrádek na čerstvé potraviny 6 - Přihrádky na čerstvé potraviny

7 - Podpěra podnosu na led a podnos na led 8 - Prostor pro rychlé zmražení 9 - Přihrádky pro uchovávání zmražených

potravin 10 - Nastavitelná nožka 11 - Prostor pro mléčné výrobky 12 - Polička na nádoby 13 - Uchovávací pohár 14 - Polička na lahve

Doporučené rozložení potravin ve spotřebiči

Návody pro optimální uskladnění a hygienu:

1. Prostor chladničky je pro krátkodobé ukládání čerstvých potravin a nápojů.

2. Prostor mrazničky je vhodný a určený pro mražení a skladování předmražených potravin. Doporučení pro skladování dle informací na obalu potraviny by měly být vždy dodržovány.

zvláštním prostoru ve dveřích.

4. Vařené potraviny by se měly skladovat ve vzduchotěsných nádobách.

5. Čerstvé balené výrobky lze skladovat na a skladovat v přihrádkách na čerstvou

zeleninu.

6. Láhve lze uchovat ve dveřní části.

7. Chcete-li skladovat syrové maso, zabalte je do polyetylénových sáčků a umístěte na nejnižší polici. Nenechte je přijít do kontaktu s vařenými potravinami, aby nedošlo ke kontaminaci. Z bezpečnostních důvodů skladujte syrové maso jen dva až tři dny.

8. Pro maximální účinnost by se neměly výsuvné police překrývat papírem nebo jinými mateirály, aby studený vzduch mohl volně proudit.

9. Neskladujte rostlinný olej na policích ve dveřích. Potraviny uchovávejte zabalené, chráněné nebo překryté. Teplé potraviny a nápoje nechte před zchlazením vychladnout. Zbývající potraviny z konzerv by se neměly skladovat v konzervách.

10. Šumivé nápoje by se neměly zmrazovat a výrobky jako ochucený led do vody by se neměly konzumovat příliš studené.

11. Některé ovoce a zelenina se může poškodit, pokud se skladuje v teplotách kolem 0°C. Ananasy, melouny, okurky, raj čata a podobné produkty balte do polyetylénových sáčků.

12. Silný alkohol se musí skladovat ve vzpřímené pozici a pevně uzavřených nádobách. Nikdy neskladujte výrobky s obsahem vznětlivého pohonného plynu (např. šlehačku ve spreji, plechovky spreje atd.) nebo výbušné látky. Představují riziko výbuchu.

Pokyny pro používání

Kontrola a nastavení teploty

chladicí soustavě

Množství potravin se nejlépe uchovává, pokud

Provozní teploty kontroluje tlačítko termostatu (Položka 5) a lze jej nastavit na jakoukoli pozici mezi 1 a 5 (nejchladnější pozice). Průměrná teplota uvnitř chladničky by měla být kolem +5°C. Nastavte tedy termostat tak, abyste dosáhli požadované teploty. Některé části chladničky mohou být chladnější či teplejší (např. přihrádka na uchovávání čerstvého salátu a horní část chladničky), což je naprosto normální. Doporučujeme vám kontrolovat teplotu pravidelně teploměrem, abyste měli jistotu, že chladnička stále zachovává tuto teplotu. Častým otevíráním dveří stoupnou vnitřní teploty, takže doporučujeme zavírat dvířka co nejdříve po použití.

Před zahájením provozu

Poslední kontrola

Než začnete používat spotřebič, zkontrolujte, zda:

1. Nožky byly seřízeny pro ideální rovnováhu.

2. Vnitřek je suchý a vzduch může vzadu volně cirkulovat.

3. Vnitřek je čistý dle doporučení v oddíle „Čištění a údržba“.

4. Zásuvka byla zasunuta do sítě a elektřina je zapnutá. Po otevření dvířek se rozsvítí vnitřní osvětlení.

A nezapomeňte, že:

5. Uslyšíte hluk při startování kompresoru. Kapalina a plyny uzavřené v mohou dělat další hluk, ať je kompresor v chodu, nebo není. Je to zcela normální.

6. Nepatrné zvlnění horní části chladničky je zcela normální a je způsobeno použitým výrobním procesem; nejedná se o závadu.

7. Doporučujeme nastavovat tlačítko termostatu na střed a sledovat teplotu, abyste zajistili, že spotřebič udržuje požadovanou teplotu skladování (viz oddíl Kontrola a nastavení teploty).

8. Nezaplňujte spotřebič ihned po jeho zapnutí. Počkejte na dosažení správné skladovací teploty. Doporučujeme kontrolovat teplotu přesným teploměrem (viz: Kontrola a nastavení teploty).

Skladování zmražených potravin

Vaše mraznička je vhodná na dlouhodobé uchovávání běžně dostupných zmražených potravin a lze ji též použít na zmražení a uskladnění čerstvých potravin. Dojde-li k výpadku elektrické energie, neotvírejte dveře. Zmrzlé potraviny by měly zůstat nepoškozeny, pokud závada trvá necelých 18 hodin. Pokud je výpadek delší, pak by měly být potraviny zkontrolovány a buď ihned upraveny, nebo uvařeny a pak znovu zmraženy.

Mražení čerstvých potravin

Pro dosažení nejlepších výsledků prosím dodržujte následující pokyny. Nezmrazujte příliš velké množství najednou.

se zmrazí hloubkově a co nejrychleji. Nepřekračujte mrazicí kapacitu vašeho spotřebiče na 24 hodin. Umístěním teplých potravin do mrazničky uvedete chladicí zařízení do nepřetržitého chodu, dokud nejsou potraviny zcela zmrzlé. Může tím dojít k dočasnému přílišnému zchlazení chladicího prostoru. Při zmrazování čerstvých potravin nastavte tlačítko termostatu na střední pozici. Malé množství potravin až do ½ kg lze zmrazit bez nastavování ovládacího tlačítka termostatu. Dávejte zvýšený pozor, abyste nesmísili již zmrzlé a čerstvé potraviny.

Pokyny pro používání

Tvorba ledových kostek

opatrně zatlačte do levého otvoru mezi krytem

našroubována v objímce. Zapojte spotřebič do

Zaplňte podnos na kostky ledu ze ¾ vodou a umístěte jej do mrazničky. Zmrzlé podnosy uvolněte koncem lžičky nebo podobným nástrojem; nepoužívejte ostré předměty, jako jsou nože nebo vidličky.

Odmrazování

A) Prostor chladničky

Prostor chladničky se odmrazuje automaticky. Odmražená voda stéká do odčerpávací trubice přes sběrnou nádobu na zadní straně spotřebiče (Položka 6). Během odmrazování se mohou na zadní stěně prostoru chladničky utvořit kapky vody v místech, kde je umístěn odpařovač. Několik kapek může zůstat na obvodu, ty zmrznou po skončení odmrazování. Znovu zmrzlé kapky neodstraňujte špičatými nebo ostrými předměty, jako jsou nože nebo vidličky. Pokud se kdykoli odmražená voda neodčerpává ze sběrného kanálu, zkontrolujte, zda odčerpávací trubici neblokují

části potravin. Odčerpávací trubici lze vyčistit čističem potrubí nebo podobným nástrojem.

Zkontrolujte, zda je hadice neustále umístěná koncem v sběrném tácu na kompresoru, aby nedošlo k rozlití vody na elektrickou instalaci nebo zem (položka 7).

B) Prostor mrazničky

Odmrazování je velmi jednoduché a bez nečistot díky zvláštní nádržce pro sběr odmražené vody. Odmrazujte dvakrát ročně nebo tehdy, když se utvoří vrstva námrazy asi 7 mm. Pro spuštění procesu odmrazování vypněte přístroj ze sítě. Všechny potraviny zabalte do několika vrstev novinového papíru a uskladněte na chladném místě (např. chladnička nebo spíž). Nádoby s teplou vodou lze umístit opatrně do mrazničky, urychlí se tím odmrazování.

Námrazu neodstraňujte špičatými nebo ostrými předměty, jako jsou nože nebo vidličky.

Nepoužívejte sušiče na vlasy, elektrické radiátory nebo jiné elektrické spotřebiče na odmražení. Odmraženou vodu setřete houbičkou ze dna prostoru mrazničky. Po odmražení pečlivě vnitřek vysušte (Položky 8 a 9). Zasuňte zásuvku do sítě a zapněte přívod elektrické energie.

Výměna vnitřní žárovky

(Položka 10)

V případě, že je žárovka nefunkční, lze ji snadno vyměnit. Nejdříve ověřte, zda je chladnička / mraznička odpojena od napájení – vytáhněte zástrčku. Plochým šroubovákem

světla a vnitřní skříní. Pak zatlačte za držadlo šroubováku doleva, až si všimnete, zda je uvolněna levá zarážka krytu. Zopakujte tento postup na pravém otvoru, nyní však zatlačte na držadlo šroubováku opatrně doprava. Pokud povolíte obě strany, lze kryt snadno odejmout. Pak se ujistěte, zda je žárovka pevně

sítě. Pokud světlo stále nesvítí, zakupte v obchodě s elektrickými spotřebiči náhradní žárovku E14 šroubovací 15 Watt (maximálně) a založte ji na místo. Nefunkční žárovku okamžitě opatrně zlikvidujte. Pokud jste vyměnili žárovku, upevněte kryt zpět do původní polohy. Ověřte, zda kryt řádně zacvakne na místo.

Čištění a péče

1. Doporučujeme vypnout přístroj ze sítě a vyjmout hlavní zásuvku, než přistoupíte k čištění.

2. Nikdy nepoužívejte ostré předměty či brusné látky, mýdlo, domovní čistič, odmašťovač či voskové čistidlo.

3. Používejte vlažnou vodu pro vyčištění skříně a otřete ji pak dosucha.

4. Používejte vlhký hadřík namočený do roztoku jedné čajové lžičky sody bikarbony na půl litru vody na vyčištění vnitřku, pak jej dosucha otřete.

Pokyny pro používání

Pokud chcete odstranit podnos a vyčistit

5. Ujistěte se, že do skříňky pro kontrolu teploty nepronikne žádná voda.

6. Pokud spotřebič delší dobu nebudete používat, vypněte jej, vyjměte všechny potraviny, vyčistěte jej a nechte dveře otevřené.

7. Doporučujeme vyčistit kovové součásti výrobku (např. vnější část dvířek, posuvné části) silikonovým voskem (autoleštidlem) pro ochranu vysoce kvalitního povrchového nátěru.

8. Prach, který se usadí na kondenzátoru, který je umístěný na zadní straně spotřebiče, by měl být jednou ročně odstraněn vysavačem.

9. Pravidelně kontrolujte těsnění dvířek, abyste zajistili jejich čistotu a nezanesení částečkami potravin.

10. Nikdy:

• Nečištěte spotřebič nevhodnými materiály; tzn. výrobky na bázi petroleje.

• Jej nevystavujte vysokým teplotám.

• Nedrhněte, nebruste atd. brusnými materiály.

11. Odstranění krytu mléčných výrobků a dveřního podnosu:

• Pro odstranění krytu mléčných výrobků nejprve zvedněte kryt asi o 2,5 cm nahoru a vytáhněte jej ze strany, kde je v krytu otvor.

• Pro odstranění dveřního podnosu odstraňte všechen obsah a pak jen zvedněte dveřní podnos vzhůru ze základny.

12. Ujistěte se, že zvláštní plastová nádoba na zadní straně spotřebiče, která shromažďuje odmraženou vodu, je neustále čistá. jej, postupujte podle níže uvedených pokynů:

• Vypněte přístroj a odpojte napájecí kabel.

• Jemně odpojte čep na kompresoru pomocí kleští, aby bylo možné tác vyjmout

• Zvedněte jej.

• Očistěte jej a otřete.

• Při montáži postupujte v opačném pořadí.

13. Pro vyjmutí zásuvky ji vytáhněte co nejdále, nadzvedněte ji a pak ji zcela vytáhněte ven.

Výměna dvířek

Postupujte v číselném pořadí (Položka 11).

Co dělat a co nedělat

Ano- Pravidelně čistěte a odmrazujte

spotřebič (viz „Odmrazování“)

Ano- Syrové maso a drůbež skladujte pod

vařenými potravinami a mléčnými výrobky.

Ano- Otrhávejte ze zeleniny nepoužitelné

lístky a otírejte přebytečnou zeminu.

Ano- Nechte salát, zelí, petržel a květák na

stonku.

Ano- Sýr balte do nepropustného papíru a

pak do polyetylénového sáčku tak, aby uvnitř zůstalo co nejméně vzduchu. Nejlepší je jej vyjmout z chladničky asi hodinu před podáváním.

Ano- Obalte syrové maso těsně do

polyetylénu nebo alobalu. Zabráníte tím vysušení.

Ano- Balte ryby a vnitřnosti do

polyetylénových sáčků.

Ano- Balte potraviny se silným aroma nebo

ty, které by mohly vyschnout, do polyetylénových sáčků, alobalu nebo je ukládejte do vzduchotěsných nádob.

Ano- Chléb dobře zabalte, aby zůstal čerstvý. Ano- Bílé víno, pivo, ležák a minerální vodu

před podáváním vychlaďte.

Ano- Průběžně kontrolujte obsah mrazničky. Ano- Uchovávejte potraviny co nejkratší dobu

a dodržujte jejich lhůtu spotřeby atd.

Ano- Již zmrazené potraviny skladujte

v souladu s instrukcemi uvedenými na jejich obalech.

Ano- Vždy si vybírejte kvalitní čerstvé

potraviny a před jejich zmrazením se ujistěte, zda jsou zcela čisté.

Ano- Připravte čerstvé potraviny na zmrazení

v malých částech, abyste zajistili rychlé zmražení.

Ano- Zabalte všechny potraviny do alobalu

nebo polyetylénových sáčků vhodných pro mražení potravin a ujistěte se, že uvnitř není žádný vzduch.

Ano- Zmrazené potraviny obalte ihned po

zakoupení a co nejrychleji je vložte do mrazničky.

Ano- Potraviny rozmrazujte v chladničce.

Pokyny pro používání

používejte ostré předměty jako nože nebo

Informace o provozních hlucích

Bublání, vrčení nebo šplouchání je způsobeno

zásuvce do ní zapojte další

Ne- skladujte banány v chladničce. Ne- skladujte melouny v chladničce. Lze je

zchladit na krátkou dobu, dokud jsou zabaleny, aby nemohly ovlivnit svým aroma jiné potraviny.

Ne- zakrývejte police ochrannými materiály,

které by mohly bránit v cirkulaci vzduchu.

Ne- skladujte ve spotřebiči jedovaté nebo

nebezpečné látky. Byl určen na skladování jen jedlých potravin.

Ne- konzumujte potraviny, které byly

zmraženy po příliš dlouhou dobu.

Ne- skladujte vařené a čerstvé potraviny

společně ve stejné nádobě. Měly by být zabaleny a uskladněny zvlášť.

Ne- nechte rozmrazované potraviny nebo

šťávy potravin kapat na potraviny.

Ne- nechte dveře otevřené delší dobu, provoz

spotřebiče se tím prodraží a dojde k nadbytečné tvorbě ledu.

Ne-

vidličky na odstranění ledu.

Ne- vkládejte do spotřebiče teplé potraviny.

Nechte je nejprve vychladnout.

Ne- vkládejte lahve s kapalinou nebo zavřené

plechovky s perlivými kapalinami do mrazničky, mohly by explodovat.

Ne- překračujte maximální náplň mrazničky

při zmrazování čerstvých potravin.

Ne- dávejte dětem zmrzlinu a led do vody

přímo z mrazničky. Nízká teplota může způsobit na rtech „popáleniny od mrazu“.

Ne- zmrazujte šumivé nápoje. Ne- snažte se uchovat zmrzlé potraviny, které

rozmrzly; měli byste je sníst do 24 hodin, nebo uvařit a znovu zmrazit.

Ne- odstraňujte předměty z mrazničky

mokrýma rukama.

Aby zvolená teplota zůstala konstantní, zapne váš spotřebič občas kompresor. Výsledný hluk je zcela normální. Jakmile spotřebič dosáhne provozní teploty, zvuk se automaticky ztiší.

Hučení vychází z motoru (kompresoru). Když se motor zapne, hluk může na chvíli zesílit.

chladicím médiem, které prochází vedením. Vždy, když termostat zapne/vypne motor, je

slyšet cvaknutí. Cvaknutí se může ozývat, když

- je automatický systém odmrazování aktivní.

- se spotřebič zahřívá nebo zchlazuje (rozpínání materiálu).

Pokud tyto zvuky jsou příliš hlasité, příčiny nejsou nejspíš vážné a obvykle se velmi snadno odstraňují.

- Spotřebič nestojí rovně – použijte nožky na nastavení výšky nebo umístěte pod nožky nějakou podložku.

- Spotřebič nestojí volně – Posuňte tedy spotřebič mimo kuchyňské prostředky nebo jiné spotřebiče.

- Zásuvky, košíky nebo poličky jsou volné nebo zaseklé – Zkontrolujte snímací součásti a v nutném případě je znovu osaďte.

- Lahve a/nebo nádoby se navzájem dotýkají

- Přesuňte lahve a/nebo nádoby dál od sebe.

Odstraňování potíží

Pokud spotřebič po zapnutí nefunguje, zkontrolujte;

• Zda je zásuvka správně zasunutá do sítě a je zapnutý přívod elektrické energie. (Pro kontrolu napětí v spotřebič)

• Zda není vyhozená pojistka/se neaktivoval přerušovač obvodu/hlavní jistič není vypnutý.

Pokyny pro používání

spotřebič zakoupili.

Pokyny pro používání

Technické parametry

Značka Typ spotřebiče

CHLADNIČKA-MRAZÁK typu I

Model CS234020X Celkový hrubý objem (l) 340 Celkový užitný objem (l) 292 Užitný objem mrazničky (l) 87 Užitečný objem chladničky (l) 205 Kapacita mražení (kg/24 h) 5 Energetická třída (1) A+ Spotřeba energie (kWh/rok) (2) 267 Uchování bez napájení (h) 18 Hlučnost (dB(A) re 1 pW) 39 Hmotnost (kg) 63 Rozměry (cm) 186.5x60x60

Ekologické chladicí činidlo R600a (1) Energetická třída: A . . . G (A = economická . . . G = méně ekonomická) (2) skutečná spotřeba energie závisí na podmínkách používání a umístění spotřebiče.

PRODUKTOVÉ ČÍSLO MODEL CHLADNIČKA-MRAZÁK typu I Class SN -ST CELKOVÝ OBJEM/ČISTÝ OBJEM

ČISTÝ OBJEM CHLADNIČKY 205 l ČISTÝ OBJEM MRAZNIČKY 87 l

MRAZÍCÍ KAPACITA 5 Kg/24 hr CHLADIVO R600a 0,054 kg IZOLACE C5 H10

KOMPRESOR 220-230 V ~ 50 Hz 120 W/0,60 A

Symbol na výrobku nebo na obalu upozorňuje na skutečnost, že spotřebič nepatří do běžného domácího odpadu. Místo toho je třeba jej odevzdat do speciální sběrny odpadu na recyklování elektrických a elektronických zařízení. Vaší podporou správné likvidace pomáháte zabránit potenciálně negativním vlivům na životní prostředí a lidské zdraví, které by jinak nesprávná likvidace výrobku mohla způsobit. Další informace a recyklování tohoto spotřebiče získáte na místním úřadě, ve sběrně odpadu nebo u prodejce, kde jste

7508520099 CS234020X

340/292 l.

Návod na použitie

Blahoželáme k Vášmu výberu kvalitného spotrebiča, navrhnutého tak, aby Vám slúžil veľa rokov.

Bezpečnosť nadovšetko!

Nezapájajte spotrebič do elektrickej siete, kým nie sú odstránené baliace a ochranné prostriedky.

• Nechajte spotrebič stáť minimálne 4 hodiny pred tým, ako ho zapnete, aby sa olej v kompresore usadil, ak bol prepravovaný horizontálne.

• Ak znehodnocujete starý spotrebič, jeho zámok alebo závoru uspôsobenú k dverám, uistite sa, že sú odstránené bezpečným spôsobom, aby ste predišli tomu, že sa dnu zamknú deti.

• Tento spotrebič musí byť výlučne použitý pre navrhnutý účel.

• Nevystavujte spotrebič ohňu. Spotrebič neobsahuje CFC substancie v izolácií, ktoré sú horľavé. Navrhujeme vám kontaktovať miestne úrady pre informácie na disponovanie a využitie zariadenia.

• Neodporúčame využívať toto zariadenie v nevykurovanej, studenej miestnosti. (napr.: garáž, sklad, prístavba, prístrešok, na vonku, atď...) Aby ste dosiahli najlepší možný výkon a bezproblémový chod spotrebiča, je veľmi dôležité podrobne si prečítať tento návod. Nedodržanie týchto pokynov môže zrušiť vaše právo na bezplatný servis počas záručnej doby. Uchovajte tieto pokyny na bezpečnom mieste pre ľahšie použitie.

Tento spotrebič by nemali používať osoby so zníženou fyzickou, senzorickou alebo mentálnou spôsobilosťou alebo s nedostatočnými skúsenosťami a poznatkami. Tieto osoby môžu spotrebič používať len pod dohľadom osoby zodpovednej za ich bezpečnosť, alebo ak ich zodpovedná osoba poučila o správnom používaní spotrebiča. Deti by mali byť pod dozorom, aby sa nehrali so spotrebičom.

Elektrické požiadavky

lyn, držte zariadenie mimo

prístroje alebo iné prostriedky na urýchľovanie

zariadenia vo vnútri priestoru na potraviny, iba

koch

Pred zasunutím zástrčky do zásuvky v stene sa uistite, že napätie a frekvencia uvedené na výkonovom štítku zodpovedajú zásobovaniu elektrickou energiou. Odporúčame aby toto zariadenie bolo zapojené do elektrickej sústavy cez vhodnú zásuvku so spínačom v ľahko dostupnej pozícií.

Varovanie! Tento spotrebič musí byť uzemnený.

Opravy tohto zariadenia by mal vykonávať kvalifikovaný technik. Nesprávne opravy vykonané nekvalifikovanou osobou prinášajú riziko nepriaznivých následkov pre užívateľa zariadenia.

POZOR!

Tento spotrebič pracuje s plynom R600a, ktorý je ekologicky nezávadný, ale horľavý. Počas prepravy a zostavovania produktu dbajte na to, aby ste nepoškodili chladiaci systém. Ak je poškodený chladiaci systém a unikol zo systému p otvoreného ohňa a na chvíľu vyvetrajte miestnosť. VAROVANIE – Nepoužívajte mechanické

3. Nedodržanie vyššie uvedených pokynov by mohlo mať za následok poškodenie spotrebiča, za ktoré výrobca nebude niesť zodpovednosť.

4. Spotrebič musí byť chránený proti dažďu, vlhkosti a iným poveternostným vplyvom.

Dôležité!

• Klaďte dôraz na opatrnosť počas čistenia/údržby spotrebiča, nedotýkajte sa

spodku chladiacich kovových vedení na zadnej strane spotrebiča, mohlo by vám to spôsobiť úraz prstov a rúk.

• Nepokúšajte sa sadať alebo stáť na vrch zariadenia, pretože nie je navrhnuté pre takéto použitie. Mohli by ste sa poraniť alebo poškodiť zariadenie.

• Uistite sa, že elektrický kábel nie je pricviknutý pod zariadením počas presúvania a po presunutí, mohlo by to poškodiť kábel.

• Nedovoľte deťom hrať sa so zariadením alebo s ovládačmi.

Inštalačné pokyny

1. Nedržte spotrebič v miestnosti, kde teplota v noci pravdepodobne klesne pod 10 stupňov C (50 stupňov F) a/alebo hlavne v zime,

pretože je navrhnutý na prevádzku pri rozmrazovacieho procesu, inak ako odporúča výrobca.

VAROVANIE – Nepoškoďte chladiaci okruh. VAROVANIE – Nepoužívajte elektrické

vonkajších teplotách medzi +10 až +38

stupňov C (50 až 100 stupňov F). Pri nižších

teplotách spotrebič nemusí fungovať, čoho

dôsledkom je zníženie doby skladovania

potravín. ak ide o typy odporúčané výrobcom.

Prepravné pokyny

1. Spotrebič musí byť prepravovaný výlučne vo vertikálnej polohe. Obal musí počas prepravy ostať neporušený.

2. Ak bol spotrebič počas prepravy v horizontálnej polohe, nesmiete ho uvádzať do prevádzky najbližšie 4 hodiny, aby sa systém ustálil.

2. Neumiestnite spotrebič blízko pri sporá

alebo radiátoroch alebo pri priamom

slnečnom svetle, pretože to spôsobí

mimoriadne poškodenie funkcií spotrebiča.

je nainštalovaný pri zdroji tepla alebo

mrazničke, zachovajte nasledujúce minimálne

bočné vôle:

Od sporákov 30 mm

Od radiátorov 300 mm

Od mrazničiek 25 mm

3. Uistite sa, že okolo spotrebiča je

dostatočný priestor na zabezpečenie voľnej

cirkulácie vzduchu (Položka 2).

• K zadnej časti chladničky položte zadný

vetrací kryt na nastavenie vzdialenosti medzi

chladničkou a stenou (Položka 3).

Návod na použitie

nápoje pred

4. Spotrebič by sa mal umiestniť na hladký povrch. Dve predné nohy sa dajú nastaviť podľa požiadaviek. Aby ste zabezpečili, že váš spotrebič stojí rovno, nastavte dve predné nohy otočením v smere alebo proti smeru hodinových ručičiek, kým sa nezabezpečí pevný kontakt s podlahou. Správne nastavenie nôh bráni nadmernej vibrácii a hluku (Položka 4).

5. Odkazujeme na časť „Čistenie a údržba“, kde nájdete popis, ako pripraviť spotrebič na používanie.

Poznávanie spotrebiča

(Položka 1)

1 - Termostat a kryt svietidla 2 - Nastaviteľné poličky 3 - Držiak vínových fliaš 4 - Zberač vody 5 - Kryt priehradky 6 - Priehradky

7 - Držiak tácky na ľad a tácka na ľad 8 - Priestor pre rýchle zmrazovanie 9 - Priestory pre uchovávanie mrazených

potravín 10 - Nastaviteľná noha 11 - Priehradka pre mliečne výrobky 12 - Polička pre nádoby 13 - Zadržiavaci pohárik 14 - Polička pre fľaše

Navrhnuté rozmiestnenie potravín v spotrebiči

Pokyny na dosiahnutie optimálneho skladovania a hygieny:

1. Priestor chladničky je pre krátkodobé skladovanie čerstvých potravín a nápojov.

2. Priestor mrazničky je predpísaný a vhodný na mrazenie a skladovanie predmrazených potravín. Odporúčanie pre skladovanie uvedené na obale potravín, by sa malo vždy dodržať.

3. Mliekarenské výrobky by sa mali skladovať v špeciálnej priehradke vo vložke dvier.

4. Varené jedlá by sa mali skladovať vo vzduchotesných nádobách.

5. Čerstvé zabalené výrobky sa môžu uchovávať na poličke. Čerstvé ovocie a zelenina by sa mali umyť a uskladniť v špeciálnych priehradkách.

6. Fľaše sa môžu držať v časti dvier.

7. Surové mäso zabaľte do polyetylénových vreciek a položte na najspodnejšiu poličku. Zabráňte kontaktu s varenými potravinami, aby ste sa vyhli kontaminácii. Z bezpečnostných dôvodov skladujte surové mäso len dva až tri dni.

8. Pre maximálnu účinnosť by odnímateľné poličky nemali byť pokryté papierom, či iným materiálom, aby sa umožnila voľná cirkulácia chladného vzduchu.

9. Na dverových poličkách neskladujte rastlinný olej. Potraviny skladujte zabalené alebo zakryté. Horúce potraviny a vložením do chladničky ochlaďte. Zvyšné konzervované potraviny by sa nemali skladovať v konzerve.

10. Šumivé nápoje by sa nemali zmrazovať a výrobky ako ochutené vodové zmrzliny by sa nemali konzumovať príliš studené.

11. Niektoré druhy ovocia a zeleniny sa poškodia, ak sa uchovávajú pri teplotách blížiacich sa 0°C. Preto baľte ananásy, melóny, uhorky, paradajky a podobné produkty do polyetylénových sáčkov.

12. Vysokostupňový alkohol sa musí uskladňovať vo vertikálnej polohe v tesno uzavretých nádobách. Nikdy neskladujte produkty, ktoré obsahujú horľavý stlačený plyn (napr. dávkovače šľahačky, postrekovacie konzervy, atď.) alebo výbušné látky. Predstavujú nebezpečenstvo výbuchu.

Návod na použitie

Riadenie a nastavenie teploty

množstvá potravín do ˝ kg sa môžu mraziť bez

Prevádzkové teploty sa riadia gombíkom termostatu (položka 5) a môžu sa nastaviť do akejkoľvek polohy medzi 1 a 5 (najchladnejšia poloha). Priemerná teplota vo vnútri chladničky by mala byť okolo +5°C (+41°F). Nastavte preto termostat tak, aby ste dosiahli požadovanú teplotu. Niektoré časti chladničky môžu byť chladnejšie alebo teplejšie (ako napríklad priehradka na šalát a vrchná časť vitríny), čo je celkom normálne. Odporúčame vám, aby ste pravidelne kontrolovali teplotu teplomerom. Tak zabezpečíte, že vitrína sa udržiava pri tejto teplote. Časté otváranie dvier spôsobuje zvýšenie vnútornej teploty, preto sa odporúča zatvoriť dvere čo možno najskôr po použití.

Pred prevádzkou

Záverečná kontrola

Pred začatím používania spotrebiča skontrolujte, či:

1. Sú nohy nastavené do úplného vyrovnania.

2. Vnútro je suché a vzduch môže voľne cirkulovať vzadu.

3. Vnútro je čisté podľa odporúčania v časti „Čistenie a údržba“.

4. Zástrčka je vsunutá do zásuvky v stene a elektrina je zapnutá. Keď sa otvoria dvere, vnútorné svetlo sa zapne.

A všimnite si, že:

5. Budete počuť zvuk pri zapnutí kompresora. Aj kvapalina a plyny utesnené v chladiacom systéme môžu vydávať nejaký zvuk, či kompresor je alebo nie je v prevádzke. To je dosť normálne.

6. Mierne zvlnenie na vrchu vitríny je dosť normálne a spôsobené použitým výrobným procesom, nie je to chyba.

7. Odporúčame nastavenie gombíka termostatu do stredu a monitorovať teplotu, aby sa zaistilo, že spotrebič udržiava požadovanú teplotu skladovania (Pozri časť Riadenie a nastavenie teploty).

8. Nenaplňte spotrebič hneď po zapnutí. Počkajte, kým sa nedosiahne správna teplota skladovania. Odporúčame skontrolovať teplotu presným teplomerom (Pozri časť Riadenie a nastavenie teploty)

Skladovanie mrazených potravín

Vaša mraznička je vhodná na dlhodobé skladovanie komerčne zmrazených potravín a môže sa použiť aj na mrazenie a skladovanie čerstvých potravín. Ak došlo k výpadku prúdu, neotvárajte dvere. Mrazené potraviny by sa nemali poškodiť, ak výpadok trvá menej ako 18 hodín. Ak je výpadok dlhší, potraviny by sa mali skontrolovať a buď okamžite zjesť alebo uvariť, a potom znova zmraziť.

Mrazenie čerstvých potravín

Dodržiavajte nasledujúce pokyny, aby ste dosiahli najlepšie výsledky. Nemrazte príliš veľké množstvo naraz. Kvalita potravín sa najlepšie zachová, keď sa mrazia správne až do vnútra čo možno najrýchlejšie. Neprekračujte zmrazovací výkon vášho spotrebiča v 24 h. Vloženie teplých potravín do priestoru mrazničky spôsobuje, že chladiaci stroj funguje neustále, až kým potraviny nie sú pevne zmrazené. To môže dočasne viesť k nadmernému chladeniu priestoru chladničky. Pri zmrazovaní čerstvých potravín udržujte gombík termostatu v strednej polohe. Malé

nastavenia gombíka riadenia teploty. Buďte zvlášť opatrní a nemiešajte mrazené a čerstvé potraviny.

Návod na použitie

Tvorba kociek ľadu

Pri

vymeňte žiarovku so závitom E14, typ 15 Watt

Naplòte podnos na kocky ¾adu vodou do ľ a poloţte ho do mrazničky. Zamrznuté podnosy uvoľnite rúčkou lyžice alebo podobným nástrojom; nikdy nepoužívajte predmety s ostrými hranami, ako nože alebo vidličky.

Rozmrazovanie

A) Priestor mrazničky

Priestor mrazničky rozmrazuje automaticky. Odmrazená voda steká do výtokového potrubia cez zbernú nádrž na zadnej strane spotrebiča (Položka 6). Počas rozmrazovania sa môžu vytvárať kvapky vody na zadnej strane priestoru chladničky, kde sa nachádza skrytý výparník. Niektoré kvapky môžu zostať na vložke a znovu zamrznúť, keď sa rozmrazovanie dokončí. Na odstraňovanie kvapiek, ktoré znovu zamrzli, nepoužívajte špicaté predmety ani predmety s ostrou hranou, ako nože alebo vidličky. Ak sa, kedykoľvek, odmrazená voda nevypustí zo zberného kanála, skontrolujte, či čiastočky potravín neupchali výtokové potrubie. Výtokové potrubie môžete vyčistiť čističom trubiek alebo podobným nástrojom. Skontrolujte, či je trubka permanentne umiestnená koncom v zbernom podnose na kompresore, aby sa zabránilo rozliatiu vody na elektroinštaláciu alebo na podlahu (Položka 7).

B) Priestor mrazničky

Rozmrazovanie je veľmi priamočiare a bez zmätkov vďaka špeciálnej rozmrazovacej zbernej miske. Rozmrazovanie dvakrát do roka alebo keď sa vytvorila namrznutá vrstva asi 7 (1/4") mm. začatí rozmrazovacieho postupu vypnite spotrebič zo zásuvky a vytiahnite zástrčku. Všetky potraviny by mali byť zabalené do niekoľkých vrstiev novín a skladované na chladnom mieste (napr. v chladničke alebo v komore). Nádrže teplej vody sa môžu opatrne položiť do mrazničky na urýchlenie rozmrazovania.

Na odstránenie námrazy nepoužívajte špicaté predmety ani predmety s ostrou hranou, ako nože alebo vidličky.

Na rozmrazovanie nikdy nepoužívajte sušiče vlasov, elektrické ohrievače alebo iné elektrické spotrebiče. Odsajte rozmrazenú vodu zhromaždenú na dne priestoru mrazničky. Po rozmrazení starostlivo osušte interiér (Položka 8 a 9). Vložte zástrčku do zásuvky v stene a zapnite dodávku elektriny.

Výmena žiarovky vnútorného svetla

(Položka 10) V prípade, že nefunguje žiarovka, ľahko sa dá

vymeniť. Najskôr sa uistite, že chladnička/mraznička je odpojená od sieťového napájania tak, že vytiahnete zásuvku. Zoberte plochý skrutkovač a opatrne a bez použitia sily ho zasuňte do ľavej medzery medzi krytom žiarovky a vnútorným krytom. Potom opatrne zatlačte rukoväť na skrutkovači doľava, kým nezaznamenáte, že sa odpojil ľavý kolík krytu. Tento postup zopakujte pri pravej medzere, avšak teraz opatrne zatlačte rukoväť skrutkovača do pravej strany. Po uvoľnení obidvoch strán môžete jednoducho odpojiť kryt. Uistite, či je žiarovka pevne zatiahnutá v objímke žiarovky. Zariadenie pripojte k sieťovému napájaniu. Ak svetlo stále nesvieti,

(Max) a potom ju namontujte. Vypálenú žiarovku okamžite opatrne zlikvidujte. Ak ste vymenili žiarovku, opätovne upevnite kryt do pôvodnej polohy. Uistite sa, že kryt správne zapadol.

Čistenie a údržba

1. Pred čistením odporúčame vypnúť spotrebič zo zástrčky a odtiahnuť elektrickú šnúru.

2. Nikdy na čistenie nepoužívajte žiadne ostré predmety alebo brúsne látky, mydlo, domáce čistidlá, detergenty alebo voskové politúry.

3. Použite teplú vodu na čistenie spotrebiča a vytrite ho do sucha.

4. Použite sacie plátno a rozmiešajte roztok jednej čajovej lyžičky sódy bikarbóny a pol litra vody. Umyte interiér a vytrite do sucha.

Návod na použitie

Odporúčame vyleštiť kovové časti interiéru

istite spotrebič s nevhodnými materiálmi;

ej strane spotrebiča, ktorá zbiera vodu

Čo sa má a čo sa nesmie robiť

polyetylénových sáčkov alebo hliníkovej fólie

5. Uistite sa, či sa do krytu termostatu nedostala voda.

6. Ak sa spotrebič nechystáte používať dlhšie obdobie, vypnite ho, odstráňte všetky potraviny, vyčistite ho a nechajte dvere pootvorené.

7. (napr.: dvere, mriežky...) so silikónovým voskom (leštidlo na karosériu) na ochranu farbených častí.

8. Všetok prach, ktorý sa nazbieral na chladiči, ktorý je umiestnený na zadnej strane spotrebiča, by sa mal odstrániť vysávačom raz ročne.

9. Skontrolujte tesnenie dverí či je čisté a zbavené čiastočiek potravín.

10. Nikdy :

• Neč ako sú ropné produkty.

• Nepodrobujte ho vysokým teplotám,

• Neleštite, neutierajte atď. s brúsnymi materiálmi.

11. Odstránenie mliečneho krytu a zásobníka dvier:

• Ak chcete odstrániť mliečny kryt, najprv zdvihnite kryt do výšky asi jedného palca a stiahnite ho zo strany, kde je otvor na kryte.

• Ak chcete odstrániť zásobník dvier, vyberte celý obsah, a potom jednoducho posuňte zásobník dvier hore z podkladu.

12. Uistite sa, či je špeciálna plastická nádoba na zadn po rozmrazovaní, stále čistá Ak chcete vybrať nádobu a vyčistiť ju, postupujte podľa nasledujúcich pokynov:

• Vypnite spotrebič zo zásuvky a odtiahnite elektrický kábel.

• Jemne vytiahnite spojovací prvok na kompresore, použitím klieští tak, že sa nádoba bude dať vybrať

• Zdvihnite ju hore.

• Vyčistite a utrite do sucha

• Podobne postupujte pri spätnej operácií

13. Ak chcete odstrániť zásuvku, vytiahnite ju tak ďaleko, ako je to možné, nakloňte ju nahor, a potom úplne vytiahnite.

Premiestnenie dvier

Vysvetlené v poradí (Položka 11).

Urobte- Pravidelne čistite a odmrazujte váš

spotrebič (Pozri „Rozmrazovanie")

Urobte- Skladujte surové mäso a hydinu pod

varenými potravinami a mliekarenskými výrobkami.

Urobte- Odstráňte nepoužiteľné listy na

zelenine a odstráňte zem.

Urobte- Nechajte šalát, kapustu, petržlen

a karfiol na stonke.

Urobte- Syr najprv zabaľte do papiera odolného

voči tukom, a potom do polyetylénového sáčku, pričom odstráňte čo možno najviac vzduchu. Pre najlepšie výsledky vyberte z priestoru chladničky hodinu pred jedením.

Urobte- Zabaľte surové mäso a hydinu voľne

do polyetylénovej alebo hliníkovej fólie. Zabraňuje to vysušeniu.

Urobte- Ryby a omrvinky zabaľte do

polyetylénových sáčkov.

Urobte- Potraviny so silnou vôňou alebo tie,

ktoré môžu vyschnúť, zabaľte do alebo ich uložte do vzduchotesnej nádoby.

Urobte- Chlieb dobre zabaľte, aby sa udržal

čerstvý.

Urobte- Biele vína, pivo, svetlé pivo a

minerálku pred podávaním vychlaďte.

Urobte- Často kontrolujte obsah chladničky. Urobte- Uchovávajte potraviny čo najkratší

čas a dodržujte dátumy "Spotrebovať pred" a „Použiť do“, atď.

Urobte- Skladujte komerčne zmrazené

potraviny v súlade s pokynmi uvedenými na obale.

Urobte- Vždy si vyberajte vysokokvalitné

čerstvé potraviny a uistite sa, že sú pred mrazením starostlivo čisté.

Urobte- Pripravujte čerstvé potraviny na

mrazenie v malých porciách, aby sa zabezpečilo rýchlo mrazenie.

Urobte- Baľte všetky potraviny do hliníkovej

fólie alebo kvalitných mraziarenských polyetylénových sáčkov a uistite sa, že je vylúčený akýkoľvek vzduch.

Urobte- Zabaľte mrazené potraviny okamžite

po nákupe a vložte ich čo najskôr do mrazničky.

Urobte- Potraviny rozmrazujte v priestore

chladničky.

Návod na použitie

predmety s ostrými hranami, ako nože alebo

obsahujúce sódové kvapaliny, pretože môžu

Informácie

o prevádzkovom hluku

konštantnom

• Či poistka vyhorela/sa prerušovač rozpojil/sa

trčka správne zapojená, ak ste

Nerobte- Neskladujte banány v priestore

chladničky.

Nerobte- V chladničke neskladujte melón.

Môže sa schladiť na krátky čas, pokiaľ je zabalený, aby sa zabránilo páchnutiu iných potravín.

Nerobte- Neprikrývajte poličky žiadnymi

ochrannými materiálmi, ktoré môžu zabrániť cirkulácii vzduchu.

Nerobte- V spotrebiči neskladujte jedovaté

alebo iné nebezpečné látky Spotrebič bol navrhnutý len na skladovanie jedlých potravín.

Nerobte- Nekonzumujte potraviny, ktoré boli

v chladničke nadmerne dlhý čas.

Nerobte- Neskladujte varené a čerstvé

potraviny spolu v tej istej nádobe. Mali by byť oddelene zabalené a uskladnené.

Nerobte- Nenechajte rozmrazené potraviny

alebo šťavy odkvapkávať na ostatné potraviny.

Nerobte- Nenechávajte dvere otvorené dlhý

čas, pretože to spôsobí drahšiu prevádzku spotrebiča a nadmernú tvorbu ľadu.

Nerobte- Na odstránenie ľadu nepoužívajte

vidličky.

Nerobte- Nevkladajte do spotrebiča horúce

potraviny. Najprv ich nechajte vychladnúť.

Nerobte- Do mrazničky nevkladajte fľaše

s kvapalinami alebo uzavreté konzervy vybuchnúť.

Nerobte- Neprekračujte maximálne mraziace

nosnosti pri mrazení čerstvých potravín.

Nerobte- Nedávajte deťom zmrzlinu a vodové

zmrzliny priamo z mrazničky. Nízka teplota môže spôsobiť omrzliny na perách.

Nerobte- Nezmrazujte šumivé nápoje. Nerobte- Nepokúšajte sa skladovať mrazené

potraviny, ktoré sa rozpustili, mali by sa zjesť do 24 hodín alebo uvariť a znovu zmraziť.

Nerobte- Nevyberajte tovar z mrazničky

mokrými rukami.

Aby sa udržala zvolená teplota v stave, váš spotrebič príležitostne zapne kompresor. Výsledné zvuky sú celkom normálne. Akonáhle spotrebič dosiahne prevádzkovú teplotu, hlasitosť zvukov sa automaticky zníži.

Bzučivý zvuk vydáva motor (kompresor). Keď je motor zapnutý, zvuk môže krátko narastať.

Bublavé, klokotavé alebo vírivé zvuky vydáva chladivo, pretože preteká cez trubky.

Vždy, keď termostat zapne/vypne motor, môžete počuť klopkajúce zvuky. Klopkajúci zvuk sa môže vyskytnúť, keď

- je systém automatického rozmrazovania aktívny

- sa spotrebič ochladzuje alebo zohrieva (rozpínavosť materiálu).

Ak sú tieto zvuky nadmerne hlasné, príčiny pravdepodobne nie sú vážne a zvyčajne sa veľmi ľahko odstránia.

- Spotrebič nie je vyrovnaný – Použite nohu s nastaviteľnou výškou alebo pod nohu položte obal.

- Spotrebič nie je samostatne stojaci – Odsuňte spotrebič z kuchynských jednotiek alebo iných spotrebičov.

- Zásuvky, koše alebo poličky sú uvoľnené alebo prilepené - skontrolujte odnímateľné zložky a, ak sa to vyžaduje, znovu ich namontujte.

- Fľaše a/alebo nádoby sa navzájom dotýkajú – Odsuňte fľaše a/alebo nádoby od seba.

Riešenie problémov

Ak spotrebič nefunguje, keď je zapnutý, skontrolujte,

• či je zástrčka správne vložená do zásuvky a či je zapnutý napájací zdroj. (Ak chcete skontrolovať napájací zdroj k zásuvke, pripojte iný spotrebič)

hlavný rozvodový spínač vypol.

• Či bolo riadenie teploty nastavené správne.

• Či je nová zás vymenili namontovanú, lisovanú zástrčku.

Návod na použitie

Ak spotrebič po tom všetkom stále nepracuje, kontaktujte obchodného zástupcu, od ktorého ste si ho kúpili.

Zabezpečte vykonanie vyššie uvedených kontrol, pretože, ak sa nezistí žiadna chyba, môže sa to spoplatniť.

Technické údaje

Značka Typ spotrebiča

CHLADNIČKA-MRAZNIČKA typu I Model CS234020X Celkový hrubý objem (l.) 340 Celkový užitočný objem (l.) 292 Užitočný objem mrazničky (l.) 87 Užitočný objem chladničky (l.) 205 Zmrazovací výkon (kg/24 h) 5 Energetická trieda (1) A+ Spotreba energie (kWh/rok) (2) 267 Samostatnosť (h) 18 Hlučnosť [dB(A) re 1 pW] 39 Hmotnosť (kg) 63 Rozmery (cm) 186.5x60x60

Ekologický chladiaci činiteľ R600a (1) Energetická trieda: A . . . G (A = ekonomická . . . G = menej ekonomická) (2) Skutočná spotreba energie závisí od podmienok používania a umiestnenie spotrebiča.

PRODUKTOVÉ ČÍSLO MODEL CS234020X CHLADNIČKA-MRAZNIČKA typu I Class SN-ST CELKOVÝ OBJEM/ČISTÝ OBJEM 340/292 l

ČISTÝ OBJEM CHLADNIČKY 205 l ČISTÝ OBJEM MRAZNIČKY 87 l

MRAZIACA KAPACITA 5 kg/24 hr CHLADIVO R 600a 0,054 kg IZOLÁCIA C5 H10

KOMPRESOR 220-240 V ~ 50 Hz 120 W/0,60 A

Symbol na výrobku alebo na balení označuje, že s týmto výrobkom sa nesmie manipulovať ako s odpadom z domácnosti. Namiesto toho by ste ho mali odovzdať na príslušnom zbernom mieste, kde sa zabezpečuje recyklácia elektrických a elektronických zariadení. Zabezpečením správnej likvidácie tohto výrobku pomôžete zabrániť potenciálne nebezpečným negatívnym následkom na životné prostredie a zdravie ľudí, ktoré by inak mohla spôsobiť nevhodná likvidácia tohto výrobku. Ak chcete získať podrobnejšie informácie o recyklácii tohto výrobku, obráťte sa na miestny mestský úrad, na spoločnosť, ktorá sa zaoberá likvidáciou odpadu z domácností, alebo na predajňu, v ktorej ste výrobok kúpili.

508520099

Instrukcja obsługi

Gratulujemy dokonania mądrego wyboru

BEKO to jedna z wiodących marek sprzętu AGD w

Europie. Produkty naszej marki to dla konsumentów w ponad 100 krajach synonim funkcjonalności, niezawodności i przystępnej ceny. Obecnie juŜ ponad 250 milionów uŜytkowników urządzeń BEKO potwierdza, Ŝe był to mądry wybór.

Bezpieczeństwo przede wszystkim

Opisana tu chłodziarko-zamraŜarka jest najnowszym modelem urządzeń chłodniczych wchodzących w skład serii produktów . Została ona zaprojektowana i wyprodukowana zgodnie z międzynarodowymi normami. Przed przystąpieniem do uŜytkowania prosimy zapoznać się uwaŜnie z instrukcją obsługi. Zastosowanie się do poniŜszych zaleceń zagwarantuje uzyskanie optymalnego zuŜycia energii elektrycznej i zapewnieni bezpieczeństwo eksploatacji oraz

Używanie urządzenia przez osoby z fizycznymi sensorycznymi lub mentalnymi ograniczeniami powinno odbywać się tylko pod kontrolą osób odpowiedzialnych za ich bezpieczeństwo. Należy dopilnować, aby dzieci nie używały urządzenia do zabawy.

uchroni przed powstaniem przypadkowych uszkodzeń.

OstrzeŜenie!

Urządzenie to moŜe być uŜytkowane wyłącznie zgodnie z przeznaczeniem, dla którego zostało wyprodukowane. Urządzenie naleŜy instalować w miejscu o odpowiednich wymiarach oraz nie naraŜonym na działanie deszczu, wilgoci itd.

WaŜne!

Producent nie będzie ponosić odpowiedzialności za szkody wynikłe z niestosowania się do zaleceń zawartych w instrukcji obsługi. Instrukcję obsługi naleŜy przechowywać w bezpiecznym miejscu tak, aby moŜna było z niej korzystać w razie konieczności. MoŜe być ona przydatna równieŜ dla innego uŜytkownika.

Podłączenie do zasilania

częstotliwość w sieci są zgodne z wartościami

•

Urządzenie jest przeznaczone do pracy przy zasilaniu 220-240V~50 Hz. Przed podłączeniem urządzenia do sieci należy upewnić się, czy napięcie, rodzaj prądu i

Ustawiając zamrażarkę należy zadbać, aby nie stała na przewodzie zasilającym, co może grozić jego uszkodzeniem.

• Należy zapewnić łatwy dostęp do wtyczki w gniazdku zasilającym. Nie należy stosować ani przedłużaczy ani rozdzielników.

• Parametry elektryczne zamrażarki podano

podanymi na tabliczce znamionowej urządzenia. Nie należy podłączać urządzenia za pośrednictwem przedłużaczy elektrycznych.

Zanim podłączysz kabel do gniazda elektrycznego sprawdź czy nie jest uszkodzony. Jeżeli kabel ulegnie

uszkodzeniu, to powinien być on zastąpiony specjalnym kablem dostępnym w autoryzowanym serwisie

OstrzeŜenie!

Bezpieczeństwo elektryczne urządzenia jest gwarantowane tylko wtedy, gdy jego gniazdo zasilające jest uziemione zgodnie z obowiązującymi przepisami.

Podłączenie uziemiające jest obowiązkowe!

Nie należy dotykać urządzenia gołymi rękoma będąc boso.

OstrzeŜenie!

Nie wolno nigdy próbować samemu naprawiać urządzeń elektrycznych. Wszelkie naprawy wykonywane (oprócz czynności opisanych w tabeli poniżej) przez osoby nieuprawnione są niebezpieczne dla użytkownika i powodują utratę uprawnień gwarancyjnych.

Podłączenie do zasilania Ostrzeżenie! Urządzenie to musi być uziemione

• Należy sprawdzić, czy rodzaj i napięcie zasilania w miejscu ustawienia zamrażarki odpowiadają danym na tabliczce znamionowej w jej wnętrzu,

• Bezpieczeństwo zamrażarki pod względem elektrycznym zapewnione jest tylko wtedy, jeśli domowy system uziemienia zainstalowano zgodnie z przepisami.

na tabliczce znamionowej umieszczonej w jej wnętrzu.

• Elektryczny przewód zasilający należy ułożyć tak, aby można go było łatwo włączyć i wyłączyć po zakończeniu instalacji.

• Jeśli nie ma dostępu do przewodu zasilającego należy użyć przekładki izolacyjnej (dla modeli do zabudowy). (!) Urządzenie jest przeznaczone do pracy przy zasilaniu ~220-240V.

Instrukcje transportu i ustawiania

Urządzenie musi być transportowane wyłącznie w pozycji pionowej. W trakcie transportu nie wolno naruszać opakowania. Gdyby jednak zdarzyło się, iż urządzenie było transportowane w pozycji poziomej, to przed uruchomieniem należy pozostawić je w pozycji pionowej - nie uruchamiając, przez co najmniej 12 godzin. Niezastosowanie się do powyższej instrukcji może spowodować uszkodzenie sprężarki i nie uznanie naprawy gwarancyjnej. Przesuwając, ustawiając lub podnosząc urządzenie nie należy tego robić chwytając za rączki lub skraplacz (umieszczony z tyłu lodówki).

MontaŜ

Urządzenie będzie pracować prawidłowo w zakresie temperatur otoczenia od +10°C do +38°C. Je żeli temperatura w pomieszczeniu przekroczy +38°C, to wtedy temperatura wewnątrz urządzenia może wzrosnąć. Urządzenie należy umieścić w odpowiedniej odległości od ściany, z dala od grzejników, kuchenek lub innych źródeł ciepła. Będą one powodować niepotrzebne uruchamianie się całego urządzenia, co prowadzi do większego zużycia energii i skrócenia jego czasu eksploatacji.

Instrukcja obsługi

dotąd, aż wszystkie będą się stykać z podłogą

Porady dotyczące przechowywania

Jeżeli jest to niemożliwe należy zachować następujące minimalne odległości:

- od kuchni 30 mm

- od grzejników 300 mm

- od zamrażarek 25 mm Należy zapewnić wolną przestrzeń wokół

całego urządzenia w celu uzyskania prawidłowej cyrkulacji powietrza (patrz rys. 2

Po ustawieniu urządzenia na równej powierzchni, należy je wypoziomować przez pokręcanie jego nóżek w prawo lub w lewo

(patrz rys. 4). Prawidłowe wyregulowanie nóżek pozwoli uniknąć wibracji i nadmiernego hałasu.

Dwie poprzeczki dystansowe skraplacza umożliwiające właściwą cyrkulację powietrza należy zamontować w sposób pokazany na rysunku 3 (patrz rys 3).

Zapoznaj się z twoim urządzeniem

(Patrz rys. 1)

1. Obudowa termostatu i lampy

2. Półki wyjmowane

3. Półka na wino

4. Rynienka odprowadzająca wodę z

10. Regulowane nóżki

11. Balkonik na nabiał

12. Balkonik na słoiki

13. Dodatkowe pojemniki

14. Balkonik na butelki

odszraniania

5. Pokrywa pojemnika na owoce i warzywa

6. Pojemnik na owoce i warzywa

7. Pojemnik na kostki lodu

8. Komora szybkiego zamrażania

9. Komora zamrożonej żywności

Ŝywności

Aby efekty i higiena przechowywania były najlepsze:

• Chłodziarka jest przeznaczona do krótkotrwałego przechowywania świeżej żywności i napoi.

• Zamrażarka jest przeznaczona do przechowywania żywności zamrożonej oraz do zamrażania żywności świeżej.

• Produkty gotowane należy przechowywać w szczelnych pojemnikach, przez okres nie dłuższy niż 2-3 dni.

• Produkty świeże w opakowaniach można kłaść na półkach. Świeże warzywa i owoce należy przechowywać w pojemniku na owoce i warzywa (rys. 1/6).

• Butelki należy przechowywać w balkoniku na butelki (rys 1/14) znajdującym się po wewnętrznej stronie drzwi.

• Aby zachować świeżość chłodzonego mięsa, należy zapakować je do woreczków przeznaczonych do przechowywania

żywności. Nie może ono stykać się z żywnością gotową do spożycia. Świeżego

mięsa nie należy przechowywać dłużej niż 2 lub 3 dni.

• Aby zapewnić optymalną wydajność chłodzenia, nie należy przykrywać półek papierem lub innym materiałem; umożliwi to swobodną cyrkulację zimnego powietrza.

• Całą żywność należy przechowywać zapakowaną lub przykrytą. Żywność w puszkach konserwowych należy po ich otwarciu przenieść do szczelnego pojemnika przeznaczonego do przechowywania produktów spożywczych.

• Gorącą żywność należy ostudzić przed włożeniem do chłodziarki.

• Aby uniknąć ryzyka eksplozji, napoje z dużą zwartością alkoholu należy przechowywać w pozycji pionowej, w dobrze uszczelnionych pojemnikach.

Instrukcja obsługi

Regulacja temperatury

chłodziarki może się podnieść do +8°C, lecz w

spadek temperatury poniżej 0°C, co powoduje

czas należy oczyścić odpływ, aby woda mogła

Zamrażarka jest przeznaczona do zamrażania

Chłodziarka

Temperaturę wnętrza należy regulować pokrętłem termostatu (rys 5). Temperatura wewnątrz urządzenia może się wahać w zależności od takich warunków jego użytkowania, jak: miejsce ustawienia, temperatura w pomieszczeniu, częstość otwierania drzwi oraz ilość przechowywanej żywności; zależnie od tych warunków należy odpowiednio ustawiać pokrętło termostatu. Przy temperaturze pomieszczenia równej 25°C zaleca si ę ustawienie pokrętła regulacji termostatu w pozycji środkowej. Termostat zapewnia również automatyczne odszranianie chłodziarki. Podczas odszraniania temperatura wewnątrz

trakcie chłodzenia spada ona do 2-3°C daj ąc średnią temperaturę całego cyklu roboczego około +5°C. Należy unikać ustawiania pokrętła termostatu na zbyt niską temperaturę, która powoduje ciągłą pracę urządzenia. Efektem tego będzie

zamarznięcie napoi i świeżej żywności oraz nadmierne gromadzenie się lodu na wewnętrznych ścianach; wszystko to prowadzi do zwiększenia zużycia energii i spadku wydajności urządzenia. Podczas pracy chłodziarki na tylnej ściance gromadzi się skroplona woda lub cząsteczki lodu. Nie jest konieczne usuwanie tego osadu, gdyż ścianka ta jest automatycznie odszraniana. Woda z odszraniania jest odprowadzana przez specjalny odpływ i zbiera się w wanience ściekowej umieszczonej na sprężarce, gdzie ulega odparowaniu. Co jakiś

swobodnie spłynąć do wanienki ściekowej.

ZamraŜarka

Ustawienie termostatu może mieć również wpływ na temperaturę w zamrażarce. Ogólnie, temperatura ta waha się w granicach od -18°C do -28°C w trakcie całego cyklu roboczego.

Uruchamianie

Przed uruchomieniem urządzenia należy wyczyścić jego wnętrze (jak podano w rozdziale "Czyszczenie urządzenia”). Do czyszczenia nie należy używać produktów ściernych i silnych detergentów.

Po zakończeniu czyszczenia, urządzenie należy podłączyć do sieci zasilającej, następnie otworzyć drzwi (powinna zaświecić się lampka) i ustawić pokrętło termostatu w pozycji środkowej. Pozostawić urządzenie uruchomione, lecz puste, przez około 2 godziny. Świeżą żywność można włożyć i zacząć zamrażać po upływie minimum 12 godzin od włączenia.

Porady odnośnie przechowywania zamroŜonej Ŝywności

świeżej żywności oraz do przechowywania mrożonek przez dłuższy okres czasu. Aby osiągnąć najlepsze rezultaty zamrażania, żywność należy szczelnie opakować. Materiał opakowania powinien: nie przepuszczać powietrza, być obojętny chemicznie w stosunku do opakowanej żywności, odporny na niskie temperatury, nie nasiąkać płynami, tłuszczem, parą wodną i zapachami oraz powinien być zmywalny. Na opakowania odpowiednie są takie materiały jak folie plastikowe i aluminiowe oraz pojemniki plastikowe, aluminiowe przeznaczone do bezpośredniego kontaktu z żywnością. Nie należy przechowywać zamrożonej żywności w szklanych opakowaniach. W przypadku przerwy w dopływie prądu nie należy otwierać drzwi urządzenia. Jeżeli przerwa w dopływie prądu trwa krócej niż kilka godzin, to nie będzie to mieć szkodliwego wpływu na zamrożoną żywność.

Instrukcja obsługi

MroŜenie świeŜej Ŝywności

Produkty spożywcze już zamrożone (gotowe

Należy regularnie sprawdzać grubość

8 mm (co się zdarza raz lub dwa razy w roku);

•

Do zamrażania świeżej żywności należy używać komory oznaczonej 4 gwiazdkami (czyli komory szybkiego zamrażania).

•

Nie należy zamrażać jednocześnie dużych ilości żywności. Najlepsze rezultaty w przechowywaniu żywności są osiągane wtedy, gdy jest ona głęboko zamrażana w możliwie jak najkrótszym czasie. Dlatego nie powinno się przekraczać wydajności zamrażania, podanej w charakterystyce technicznej. Ustawienie termostatu należy wtedy tak wyregulować, aby w zamrażarce osiągnąć jak najniższą temperaturę, lecz jednocześnie żeby temperatura w chłodziarce nie spadła poniżej 0°C.

•

mrożonki) można wkładać od razu do zamrażarki, bez potrzeby regulowania termostatu.

•

Jeżeli na opakowaniu nie podano daty zamrożenia, to jako maksymalny okres przechowywania należy ogólnie przyjąć 3 miesiące.

•

Nie wolno ponownie zamrażać żadnej rozmrożonej żywności, nawet, gdy jest ona tylko częściowo rozmrożona. Żywność taką należy skonsumować niezwłocznie lub ugotować i dopiero wtedy - ponownie zamrozić.

Jak robić kostki lodu

Napełnić wodą pojemnik na lód do 3/4 wysokości i włożyć go do zamrażarki. Kostki lodu można łatwo wyjąć wstawiając pojemnik z lodem na kilka sekund pod strumień zimnej bieżącej wody.

OdmraŜanie

Chłodziarka

Odmrażanie chłodziarki następuje całkowicie samoczynnie za każdym razem, gdy termostat wyłączy sprężarkę. Nie jest przy tym konieczna żadna ingerencja użytkownika. Powstała w wyniku rozmrażania woda zbiera się w wanience ściekowej umieszczonej na sprężarce (rys 6) i jest odparowywana przez ciepło wytwarzane przez sprężarkę.

WAŻNE!

Kolektor wodny i wąż odprowadzający należy utrzymywać w czystości, aby umożliwić swobodny odpływ wody powstałej podczas odszraniania. Należy sprawdzać, czy koniec węża odpływowego znajduje się zawsze wewnątrz wanienki ściekowej na sprężarce, aby zapobiec wylewaniu się wody na okablowanie elektryczne lub na podłogę

(rys.7).

osadzonego lodu wewnątrz zamrażarki. Odszranianie należy wykonywać 2 razy w roku lub gdy grubość warstwy lodu osiągnie 6-

jest to konieczne, gdyż lód jest izolatorem ciepła i powoduje zmniejszenie wydajności zamrażania, a co za tym idzie zwiększenie zużycia energii elektrycznej. Przed rozpoczęciem odszraniania należy ustawić pokrętło termostatu na maksimum, w celu głębokiego zamrożenia żywności. Następnie należy wyjąć zamrożoną żywność, owinąć ją w papier i położyć w zimnym miejscu. Później wyjąć wtyczkę z gniazda sieci zasilającej. Drzwiczki zamrażarki należy pozostawić otwarte, a do jej wnętrza można wstawić pojemnik z gorącą wodą (o temperaturze maks. 80°C); przy śpieszy to proces odszraniania. Nie należy usuwać lodu przy użyciu ostrych przedmiotów metalowych aby nie uszkodzić ścianek zamrażarki. Nie należy przyspieszać odszraniania przy użyciu suszarek do włosów lub innych urządzeń elektrycznych. Wodę ze stopionego lodu należy usunąć z pojemnika na ściekającą wodę (rys 8 i 9), a następnie wytrzeć go suchą gąbką lub szmatką.

Wymiana Ŝarówki

(rys 10)

W razie przepalenia się żarówki można ją łatwo wymienić. Najpierw upewnij się, że chłodziarka/ zamrażarka jest odłączona od zasilania poprzez wyjęcie wtyczki z gniazdka. Weź płaski śrubokręt i delikatnie, bez użycia siły wsadź go w szczelinę pomiędzy kloszem lampki, a wewnętrzną ściana obudowy.

Instrukcja obsługi

Po zakończeniu czyszczenia należy ponownie

czyszczenia, silnych detergentów lub narzędzi

W trakcie czyszczenia należy uważać, aby nie

Należy wykonać kolejno czynności pokazane

Gdy urządzenie nie jest używane, nie należy

Następnie delikatnie przyciskaj uchwyt śrubokręta w lewo, aż zauważysz, że poluźnił się lewy wypust klosza lampy. Powtórz to samo w prawej szczelinie, tym razem naciskając śrubokrętem w prawo. Po poluźnieniu z obu stron można łatwo zdjąć klosz. Sprawdź, czy żarówka jest bezpiecznie wkręcona w oprawkę. Wetknij wtyczkę urządzenia do gniazdka zasilającego. Jeśli światło nadal nie działa, w najbliższym sklepie ze sprzętem elektrycznym zaopatrz się w nową żarówkę 15 W (maks.) z końcówką z gwintem E14, a następnie zastąp nią starą żarówkę. Należy natychmiast ostrożnie pozbyć się przepalonej żarówki. Po wymianie żarówki załóż klosz w jego poprzednie miejsce. Zwróć uwagę, aby występy klosza poprawnie zatrzasnąć w obudowie.

Czyszczenie urządzenia

Czyszczenie wnętrza

Przed rozpoczęciem czyszczenia należy odłączyć urządzenie od sieci elektrycznej. Czyszczenie urządzenia zaleca się wykonywać po każdym jego odmrożeniu. Wnętrze urządzenia należy czyścić letnią wodą z dodatkiem sody amoniakalnej (w stężeniu 1 łyżeczka sody na 4 litry wody); nie wolno nigdy używać mydła, detergentów, benzyny lub acetonu, gdyż mają one nieprzyjemny zapach. Do czyszczenia należy używać wilgotnej gąbki, a do suszenia miękkiej szmatki. W trakcie czyszczenia nie należy stosować nadmiaru wody, aby nie przedostała się ona do wnętrza izolacji termicznej, gdyż może to spowodować wydzielanie nieprzyjemnego zapachu. Nie wolno dopuszczać do tego, aby do wnętrza termostatu przedostała się woda.

podłączyć urządzenie do sieci elektrycznej. W trakcie czyszczenia prosimy pamiętać o dokładnym wytarciu suchą szmatką uszczelek drzwi.

Czyszczenie zewnętrznych powierzchni

Części zewnętrzne należy czyścić gąbką nasączoną ciepłą wodą z mydłem, a następnie miękką suchą szmatką. Nie wolno nigdy używać proszków do

ściernych.

Czyszczenie zespołu spręŜarka-skraplacz

Przed rozpoczęciem czyszczenia należy wyjąć wtyczkę z gniazda sieci zasilającej. Zespół sprężarki ze skraplaczem (zamontowany z tyłu urządzenia) należy czyścić z kurzu przy użyciu miękkiej szczotki lub odkurzacza.

zgiąć rurek lub nie uszkodzić przewodów elektrycznych. Po zakończeniu czyszczenia wstawić akcesoria na swoje miejsce i ponownie podłączyć urządzenie do sieci elektrycznej.

Zmiana kierunku otwierania drzwi

na rysunku 11.

Środki ostroŜności w trakcie uŜytkowania

•

Wszelkie naprawy mogą być wykonywane

wyłącznie przez autoryzowany serwis.

•

Urządzenie należy odłączyć od źródła

zasilania podczas odmrażania i czyszczenia.

Urządzenie naleŜy odłączać przez wyjęcie wtyczki z gniazdka. Nigdy nie wolno tego robić przez pociąganie za kabel.

•

Nie należy nigdy wspinać się na urządzenie lub stawać na jego poprzeczce, drzwiach, komorach czy półkach.

•

W urządzeniu nie wolno przechowywać produktów lub pojemników zawierających palne lub wybuchowe gazy.

•

Nie wolno zostawiać otwartych drzwi urządzenia na dłużej, niż to jest konieczne do wyjęcia lub włożenia żywności.

•

pozostawiać żywności w zamrażarce.

Instrukcja obsługi

Napoje gazowane (np. napoje bezalkoholowe,

W przypadku zauwaŜenia...

czy są one wstawione całkowicie do oporu, na

•

woda mineralna oraz szampan) nie powinny być przechowywane w zamrażarce; ich butelki mogą tam eksplodować. Nie należy zamrażać plastikowych butelek.

•

Nie wolno nigdy dawać dzieciom lodów prosto z zamrażarki; niska temperatura może spowodować urazy.

•

Nie należy dotykać zimnych części metalowych lub wewnętrznych ścianek urządzenia, gdyż mogą one spowodować odmrożenia.

•

Jeżeli urządzenie ma pozostać nie używane przez kilka dni, to nie ma potrzeby, żeby odłączyć je od zasilania. Jednak gdy przerwa ta ma trwać dłużej niż kilka dni, należy postępować w sposób następujący:

- odłączyć urządzenie od sieci zasilającej;

- opróżnić chłodziarkę i zamrażarkę;

- odszronić i wyczyścić wnętrze urządzenia;

- Pozostawić drzwi otwarte, aby zapobiec powstaniu nie przyjemnych zapachów.

Usuwanie usterek

Problem Możliwe przyczyny Środki zaradcze

1. Lampka nie świeci podczas pracy urządzenia.

2. Woda gromadzi się w dolnej części chłodziarki.

3. Urządzenie chłodnicze uruchamia się zbyt często i pracuje przez dłuższe niż normalnie okresy czasu.

4. Urządzenie nie chłodzi.

Żarówka jest spalona. Wymienić żarówkę:

Zatkany kanał odpływowy wody.

- Drzwiczki urządzenia są zbyt często otwierane.

- Wokół urządzenia nie ma swobodnego przepływu powietrza.

- Urządzenie zostało unieruchomione lub odłączone od zasilania elektrycznego.

- Termostat ustawiony w pozycji "0" .

•

Wibracji kratek lub półek: należy sprawdzić,

swoje miejsce.

•

Hałasy powodowane przez stykające się butelki lub pojemniki; należy pozostawić między nimi niewielki odstęp.

Dźwięki wydawane podczas pracy

Normalne dźwięki

•

Głośniejszy dźwięk może być słyszany podczas zatrzymywania i uruchamiania się sprężarki.

•

powodowane przez czynnik chłodzący przepływający przez system chłodzenia.

•

włączania lub wyłączania silnika elektrycznego przez termostat.

- wyjąć wtyczkę z gniazdka, aby odłączyć urządzenie od zasilania z sieci elektrycznej;

- usunąć śrubę osłony oświetleniowej

- poluzować osłonę żarówki;

- wymienić żarówkę na nową o mocy maks.15W, gwint żarówki E14. Wyczyścić kanał i rurę odprowadzania wody.

- Należy unikać niepotrzebnego otwierania drzwiczek.

- Umożliwić swobodny przepływ powietrza wokół urządzenia.

- Sprawdzić, czy jest prąd w sieci elektrycznej, czy nie są spalone bezpieczniki oraz czy kable wtyczki są podłączone prawidłowo.

- Zmienić pozycję pokrętła termostatu z "0" na inną.

„Mruczenie” sprężarki podczas pracy.

Bulgotanie, pomruk lub trzaski -

"Kliknięcie" - może być słyszane podczas

220-240V

Instrukcja obsługi

prądu przemiennego,

tego, aby nie

UWAGA!

Takie oznakowanie informuje, że sprzęt ten, po

wynikających z obecności składników

Odzysk opakowania

OstrzeŜenie!

Nie należy trzymać opakowań w zasięgu dzieci. Zabawa ze złożonymi kartonami lub arkuszami plastykowymi niesie ze sobą niebezpieczeństwo uduszenia się dziecka. Urządzenie to zostało zapakowane w sposób wystarczający na czas transportu. Wszystkie materiały pakunkowe zostały wyprodukowane zgodnie z przepisami ochrony środowiska i dlatego mogą być poddane odzyskowi. Prosimy o pomoc w ochronie środowiska naturalnego przez umożliwienie ponownego uzdatniania odpadów wszędzie tam, gdzie jest to możliwe.

Odzysk starego urządzenia chłodniczego

Jeżeli to urządzenie chłodnicze ma zastąpić urządzenie starsze, to prosimy przeczytać uważnie poniżej podane uwagi. Stare urządzenia chłodnicze nie są bezużytecznymi odpadkami; usunięcie ich zgodnie z przepisami o ochronie środowiska naturalnego pozwoli na odzyskanie wielu cenny surowców wtórnych. Z urządzeniem, którego chcemy się pozbyć należy postąpić w następujący sposób:

- odłączyć je od źródła zasilania;

- odciąć kabel zasilania;

- wymontować wszelkie zamki drzwiowe, aby ochronić dzieci przed zatrzaśnięciem się wewnątrz.

Chłodziarko-zamrażarki zawierają materiały izolacyjne i czynniki chłodnicze, które należy poddać odpowiedniej utylizacji(uzdatnieniu do ponownego użycia). Urządzenie to zawiera czynnik chłodzący R600a, który spełnia wymogi norm ochrony środowiska. Prosimy dopilnować uszkodzić obiegu chłodniczego i opróżnić z niego czynnik chłodniczy w sposób zgodny z obowiązującymi przepisami.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji,

niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Instrukcja obsługi

WYPRODUKOWANO W RUMUN

Instrukcja obsługi

Charakterystyka techniczna

Nazwa producenta lub znak firmowy

Typ urządzenia CHŁODZIARKO-ZAMRAŻARKA typu I

Oznaczenie modelu

CS234020X

Klasa efektywności energetycznej (1) A+ Roczne zużycie energii (kWh/rok) (2) 267 Pojemność brutto/użytkowa całkowita (l) 340/292 Pojemność użytkowa chłodziarki (l) 205 Pojemność użytkowa zamrażalki (l) 87 Czas przechowywania „Z” godzin bez zasilania 18 Zdolność zamrażania w (kg/24h) 5 Poziom hałasu w [dB(A) re 1pW] (3) 39 Waga (kg) 63 Wysokość [cm] 186,5 Szerokość [cm] 60 Głębokość [cm] 60 Czynnik chłodniczy R600a (1) Klasa efektywności energetycznej w skali od A (bardziej efektywna) do G (mniej efektywna) (2) Rzeczywiste zużycie zależy od miejsca ustawienia urządzenia i warunków jego użytkowania (3) Pomiary zostały wykonane w warunkach laboratoryjnych

Tabliczki znamionowe

NUMER PRODUKTU 7508520099 MODEL CS234020X CHŁODZIARKO-ZAMRAŻARKA typu I Klasa SN-ST POJEMNOŚĆ BRUTTO/NETTO 340/292 l. OBJĘTOŚĆ UŻYTKOWA CHŁODZIARKI 205 l OBJĘTOŚĆ UŻYTKOWA ZAMRAŻARKI 87 l ZDOLNOŚĆ MROŻENIA 5 kg/24 godz. CZYNNIK CHŁODZĄCY R600a CH(CH3)3 0,054 kg CZYNNIK SPIENIAJĄCY C5 H10 KOMPRESOR 230 V ~ ; 50 HZ 120 W/0,60 A

Importer: Beko S.A. ul. Cybernetyki 7 02-677 Warszawa www.beko.com.pl Wyprodukowano w Rumunii

4578333006

11.05.2011

Beko CS 234020 X, CS 234020 T Operating Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
