Bedienungsanleitung
A50-17434-00002
ULTRAZONE ZMX8210
ULTRAZONE ZMX8210
2
Wichtige Sicherheitshinweise
Dieses Symbol verweist auf das Vorhandensein einer
*
nicht isolierten und gefährlichen Spannung im Innern
des Gehäuses und auf eine Gefährdung durch Stromschlag.
Dieses Symbol verweist auf wichtige Bedienungs- und
!
Wartungshinweise in der Begleitdokumentation. Bitte
lesen Sie die Bedienungsanleitung.
Achtung
Um eine Gefährdung durch Stromschlag auszuschlie- +
ßen, darf die Geräteabdeckung bzw. Geräterückwand
nicht abgenommen werden. Im Innern des Geräts
be nden sich keine vom Benutzer reparierbaren Teile.
Reparaturarbeiten dürfen nur von quali ziertem Perso-
nal ausgeführt werden.
Um eine Gefährdung durch Feuer bzw. Stromschlag +
auszuschließen, darf dieses Gerät weder Regen oder
Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen
können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.
Die Service-Hinweise sind nur durch qualifiziertes +
Personal zu befolgen. Um eine Gefährdung durch
Stromschlag zu vermeiden, führen Sie bitte keinerlei
Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur
von quali ziertem Fachpersonal durchzuführen.
Lesen Sie diese Hinweise.1)
Bewahren Sie diese Hinweise auf.2)
Beachten Sie alle Warnhinweise.3)
Befolgen Sie alle Bedienungshinweise.4)
Betreiben Sie das Gerät nicht in der Nähe von Wasser.5)
Reinigen Sie das Gerät mit einem trockenen Tuch.6)
Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie 7)
beim Einbau des Gerätes die Herstellerhinweise.
Stellen Sie das Gerät nicht in der Nähe von Wärmequel-8)
len auf. Solche Wärmequellen sind z. B. Heizkörper,
Herde oder andere Wärme erzeugende Geräte (auch
Verstärker).
Entfernen Sie in keinem Fall die Sicherheitsvorrichtung 9)
von Zweipol- oder geerdeten Steckern. Ein Zweipolste-
cker hat zwei unterschiedlich breite Steckkontakte. Ein
geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der
zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls
das mitgelieferte Steckerformat nicht zu Ihrer Steckdose
passt, wenden Sie sich bitte an einen Elektriker, damit die
Steckdose entsprechend ausgetauscht wird.
Verlegen Sie das Netzkabel so, dass es vor Tritten und 10)
scharfen Kanten geschützt ist und nicht beschädigt
werden kann. Achten Sie bitte insbesondere im Bereich
der Stecker, Verlängerungskabel und an der Stelle, an
der das Netzkabel das Gerät verlässt, auf ausreichenden
Schutz.
Das Gerät muss jederzeit mit intaktem Schutzleiter an das 11)
Stromnetz angeschlossen sein.
Sollte der Hauptnetzstecker oder eine Gerätesteckdose 12)
die Funktionseinheit zum Abschalten sein, muss diese
immer zugänglich sein.
Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut 13)
Hersteller geeignet sind.
Verwenden Sie nur Wagen, Standvorrichtungen, Stative, 14)
Halter oder Tische, die vom Hersteller benannt oder im
Lieferumfang des Geräts enthalten sind. Falls Sie einen
Wagen benutzen, seien Sie vorsichtig beim Bewegen
der Wagen-Gerätkombination, um Verletzungen durch
Stolpern zu vermeiden.
Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie 15)
das Gerät längere Zeit nicht benutzen.
Lassen Sie alle Wartungsarbeiten nur von quali ziertem 16)
Service-Personal ausführen. Eine Wartung ist notwendig,
wenn das Gerät in irgendeiner Weise beschädigt wurde
(z.B. Beschädigung des Netzkabels oder Steckers), Ge-
genstände oder Flüssigkeit in das Geräteinnere gelangt
sind, das Gerät Regen oder Feuchtigkeit ausgesetzt
wurde, das Gerät nicht ordnungsgemäß funktioniert oder
auf den Boden gefallen ist.
ULTRAZONE ZMX8210
3
ZMX8210
ULTRAZONE
Professioneller 8-Kanal 3-Bus Mic/Line Zonenmixer mit Fernbedienungs- und Link-Schnittstellen
Ultra-exibler und leicht bedienbarer Zonenmixer mit Schnittstellen zur Fernsteuerung für kommerzielle =
PA-Systeme und Festinstallationen
6 Ultra-Low Noise Mic/Line-Eingänge mit Gain-Regler, -20 dB Pad, Level/Clip-Anzeige, =
+48 V Phantomspeisung und Buszuweisungsschalter
2 wählbare Stereoeingänge mit hoher Aussteuerungsreserve und Mono/Stereo-Schalter =
Variabler Threshold für Kanal 1 ermöglicht ein automatisches Bus-Stummschalten z. B. für =
Durchsagen
3 zuweisbare Ausgänge (Links, Rechts und Aux) mit individuellen Master-Reglern und 5-stelligen LED- =
Anzeigen
Ultra-musikalischer 4-Band Master EQ und allgemeiner Mikrofon Low-Cut Filter für perfekte =
Klanganpassung
Links-, Rechts-, Aux- und Mute Bus-Verbindungen verfügbar, einschließlich Master/Slave-Schalter zum =
Anschluss mehrerer Geräte
Remote Master Left/Right Level-Reglerschnittstelle für ultimative Flexibilität =
Mikrofonbus kann per Wahlschalter entkoppelt von der Fernbedienungsfunktion geroutet werden =
Integriertes Kanal-Stummschaltsystem mit Priority-Schalter =
Alle Eingänge/Ausgänge sind als PCB-Klemmen ("Euro-type") ausgeführt =
Hochwertige Bauteile und eine extrem robuste Konstruktion garantieren lange Lebensdauer =
Entwickelt von BEHRINGER Deutschland =
ULTRAZONE ZMX8210
4
Vorwort
Lieber Kunde,
willkommen im Team der
ULTRAZONE - Anwender
und herzlichen Dank für
das Vertrauen, das Sie
uns mit dem Kauf dieses
Rack-Mischpultes entgegengebracht haben.
Es ist eine meiner schönsten Aufgaben, dieses Vor-
wort für Sie zu schreiben,
da unsere Ingenieure nach
mehrmonatiger harter Arbeit ein hoch gestecktes
Ziel erreicht haben: Ein
hervorragendes Rack-
Mischpult zu präsentieren,
das durch seine umfangreiche Ausstattung und
bemerkenswerten Funk-
tionen ein Maximum an
Flexibilität und Performance bietet. Die Aufgabe, unser neues
ZMX8210 zu entwickeln, bedeutete dabei natürlich eine große
Verantwortung. Bei der Entwicklung standen immer Sie, der
anspruchsvolle Anwender und Musiker, im Vordergrund. Diesem
Anspruch gerecht zu werden, hat uns viel Mühe und Nachtarbeit
gekostet, aber auch viel Spaß bereitet. Eine solche Entwicklung
bringt immer sehr viele Menschen zusammen. Wie schön ist es
dann, wenn alle Beteiligten stolz auf das Ergebnis sein können.
Sie an unserer Freude teilhaben zu lassen, ist unsere Philosophie.
Denn Sie sind der wichtigste Teil unseres Teams. Durch Ihre kompetenten Anregungen und Produktvorschläge haben Sie unsere
Firma mitgestaltet und zum Erfolg geführt. Dafür garantieren wir
Ihnen kompromisslose Qualität, hervorragende klangliche und
technische Eigenschaften und einen extrem günstigen Preis. All
dies ermöglicht es Ihnen, Ihre Kreativität maximal zu entfalten,
ohne dass Ihnen der Preis im Wege steht.
Wir werden oft gefragt, wie wir es schaffen, Geräte dieser Qualität
zu solch unglaublich günstigen Preisen herstellen zu können. Die
Antwort ist sehr einfach: Sie machen es möglich! Viele zufriedene
Kunden bedeuten große Stückzahlen. Große Stückzahlen bedeuten für uns günstigere Einkaufskonditionen für Bauteile etc. Ist es
dann nicht fair, diesen Preisvorteil an Sie weiterzugeben? Denn
wir wissen, dass Ihr Erfolg auch unser Erfolg ist!
Ich möchte mich gerne bei allen bedanken, die unser neues
ULTRAZONE erst möglich gemacht haben. Alle haben ihren
persönlichen Beitrag geleistet, angefangen bei den Entwicklern
über die vielen anderen Mitarbeiter in unserer Firma bis zu Ihnen,
dem BEHRINGER-Anwender.
Freunde, es hat sich gelohnt!
Inhaltsverzeichnis
1. Einführung .......................................................................... 5
1.1 Bevor Sie beginnen ...................................................... 5
1.1.1 Auslieferung ........................................................ 5
1.1.2 Inbetriebnahme ................................................... 5
1.1.3 Online-Registrierung ........................................... 5
2. Bedienelemente und Anschlüsse ..................................... 5
2.1 Vorderseite ................................................................... 5
2.2 Rückseite ..................................................................... 6
3. Anwendungspraxis ............................................................ 7
3.1 Anwendungsbeispiele .................................................. 7

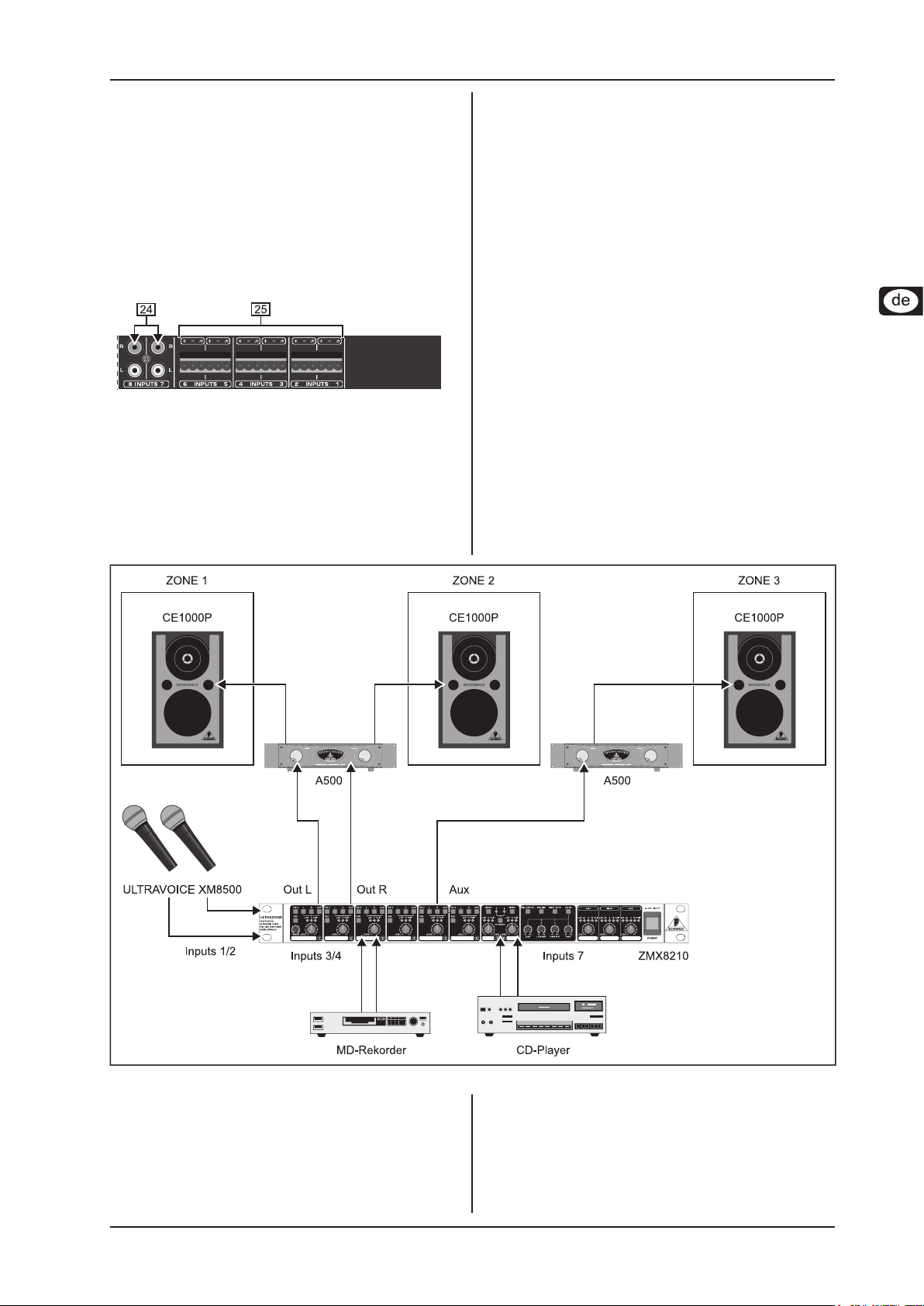

3.1.1 Beschallung von bis zu drei Zonen ..................... 7
3.1.2 Verbundbetrieb mit mehreren ZMX8210 ............. 7

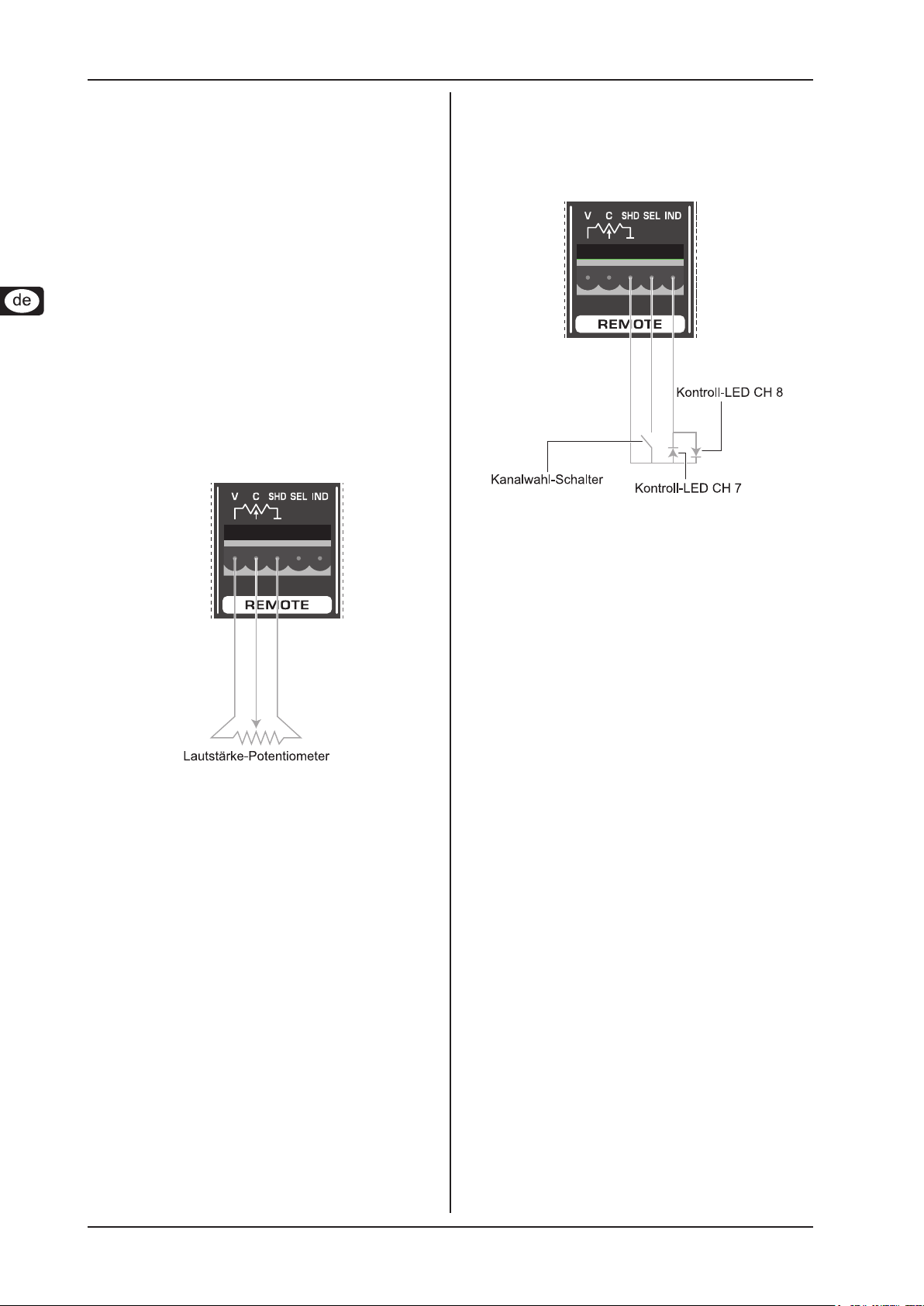

3.1.3 Fernbedienen des ZMX8210 .............................. 8
3.2 Grundlegende Bedienung ............................................ 8
4. Installation........................................................................... 9
4.1 Rack-Einbau ................................................................. 9
4.2 Audioverbindungen ...................................................... 9
5. Technische Daten ............................................................. 10
6. Garantie ............................................................................. 11
Herzlichen Dank,
Uli Behringer
ULTRAZONE ZMX8210
Bedienelemente und Anschlüsse 5
Einführung1.
Vielen Dank für den Erwerb des ULTRAZONE ZMX8210. Das
ZMX8210 ist ein professionelles Rack-Mischpult, das sich besonders für Festinstallationen eignet und die Beschallung von bis zu
drei Zonen (Räumen) ermöglicht. Die acht Eingangskanäle ver-
arbeiten Line- und Mikrofonsignale. Weitere Eingänge erhält man
durch die Verbindung zweier ZMX8210. Alle Kanäle verfügen über
hochwertige Vorverstärker, die ein Höchstmaß an Klangqualität
gewährleisten. Die Eingangssignale können exibel auf drei Ausgangsbusse geroutet und mit dem eingebauten 4-fach Equalizer
effektiv bearbeitet werden. Einige Funktionen des ZMX8210 lassen
sich mit Hilfe einer einfachen Schaltung fernbedienen. Dank der
intuitiven Bedienoberäche kann das Gerät im Gegensatz zu herkömmlichen Mischpulten nach kurzer Zeit auch von unerfahrenen
Personen genutzt werden.
Mit dem ZMX8210 erlangen Sie schnell die volle Kontrolle über
jede Beschallungsumgebung.
Viel Spass mit Ihrer neuen Errungenschaft.
Bevor Sie beginnen1.1
Auslieferung1.1.1
Das ZMX8210 wurde im Werk sorgfältig verpackt, um einen
sicheren Transport zu gewährleisten. Weist der Karton trotzdem
Beschädigungen auf, überprüfen Sie bitte sofort das Gerät auf
äußere Schäden.
Schicken Sie das Gerät bei eventuellen Beschädigungen +
NICHT an uns zurück, sondern benachrichtigen Sie
unbedingt zuerst den Händler und das Transportunternehmen, da sonst jeglicher Schadenersatzanspruch
erlöschen kann.
Verwenden Sie bitte immer die Originalverpackung, um +
Schäden bei Lagerung oder Versand zu vermeiden.
Lassen Sie Kinder niemals unbeaufsichtigt mit dem +
Gerät oder den Verpackungsmaterialien hantieren.
Bitte entsorgen Sie alle Verpackungsmaterialien um- +
weltgerecht.
Online-Registrierung1.1.3
Registrieren Sie bitte Ihr neues BEHRINGER-Gerät möglichst direkt nach dem Kauf unter www.behringer.com (bzw.
www.behringer.de) im Internet und lesen Sie bitte die Garantie-
bedingungen aufmerksam.
Sollte Ihr BEHRINGER-Produkt einmal defekt sein, möchten
wir, dass es schnellstmöglich repariert wird. Bitte wenden Sie
sich direkt an den BEHRINGER-Händler bei dem Sie Ihr Gerät
gekauft haben. Falls Ihr BEHRINGER-Händler nicht in der Nähe
ist, können Sie sich auch direkt an eine unserer Niederlassungen
wenden. Eine Liste mit Kontaktadressen unserer BEHRINGERNiederlassungen nden Sie in der Originalverpackung ihres Geräts (Global Contact Information/European Contact Information).
Sollte dort für Ihr Land keine Kontaktadresse verzeichnet sein,
wenden Sie sich bitte an den nächstgelegenen Distributor. Im
Support-Bereich unserer Website www.behringer.com nden Sie
die entsprechenden Kontaktadressen.
Ist Ihr Gerät mit Kaufdatum bei uns registriert, erleichtert dies die
Abwicklung im Garantiefall erheblich.
Vielen Dank für Ihre Mitarbeit!
Bedienelemente und 2.
Anschlüsse

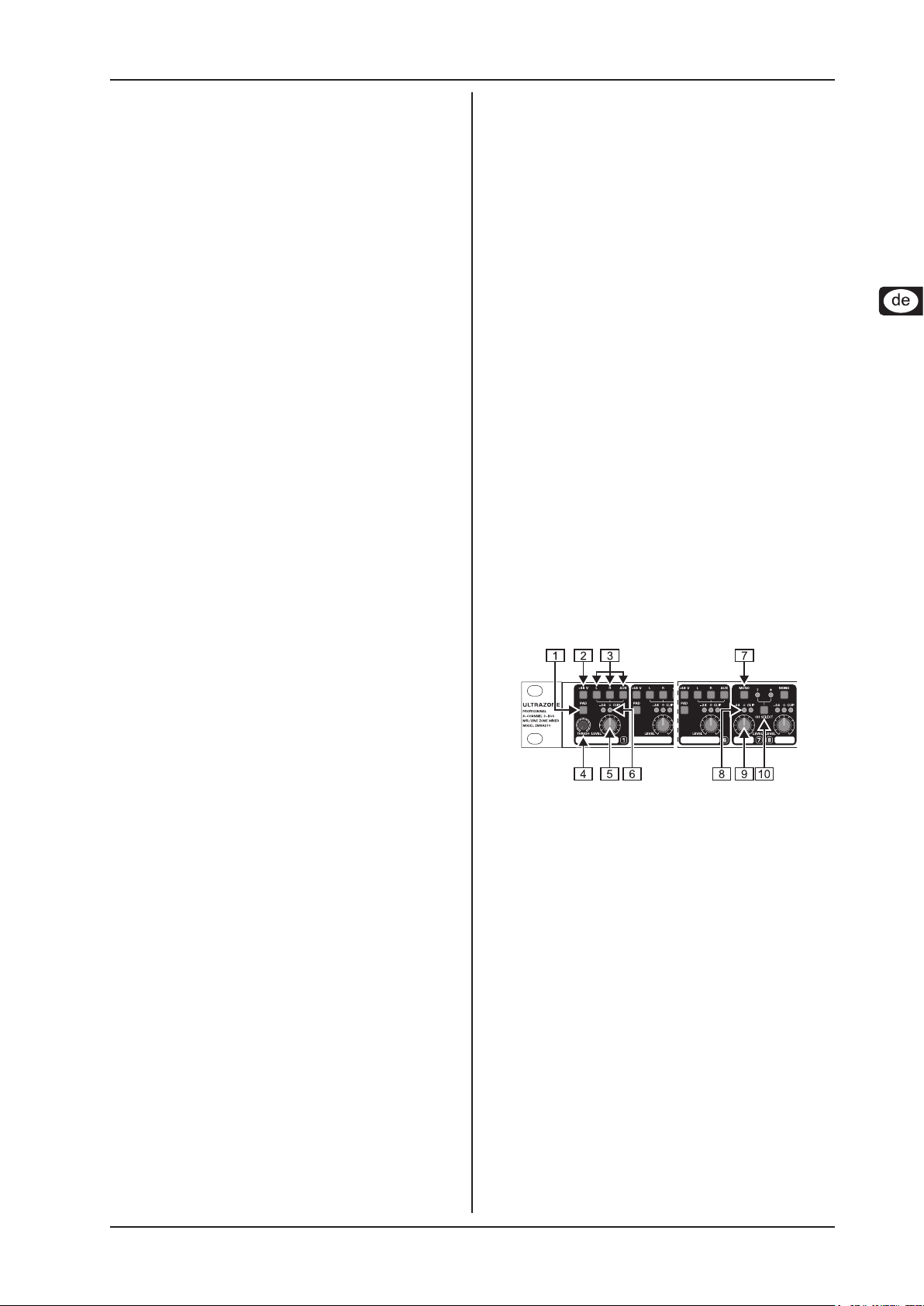

Vorderseite2.1
Die Bedienelemente der Kanäle 1-6 und 7-8 sind weitgehend
identisch, ebenso diejenigen der LEFT-, RIGHT- und AUX-Busse.
Exemplarisch werden Kanal 1, Kanal 7 sowie der LEFT-Bus
erläutert.
Bei Schaltern ist die beschriebene Funktion - sofern nicht anders
angegeben
aktiv, wenn der Schalter gedrückt ist. =
inaktiv, wenn der Schalter nicht gedrückt ist. =
Inbetriebnahme1.1.2
Sorgen Sie für eine ausreichende Luftzufuhr und stellen Sie Ihr
ZMX8210 nicht auf eine Endstufe oder in die Nähe von Heizungen,
um eine Überhitzung des Gerätes zu vermeiden.
Durchgebrannte Sicherungen müssen unbedingt durch +
Sicherungen mit dem korrekten Wert ersetzt werden!
Den richtigen Wert nden Sie im Kapitel “Technische
Daten”. Das Ersetzen der Netzsicherung darf nur bei
gezogenem Netzstecker erfolgen!
Die Netzverbindung erfolgt über das mitgelieferte Netzkabel mit
Kaltgeräteanschluss. Sie entspricht den erforderlichen Sicher-
heitsbestimmungen.
Beachten Sie bitte, dass alle Geräte unbedingt geerdet +
sein müssen. Zu Ihrem eigenen Schutz sollten Sie in
keinem Fall die Erdung der Geräte bzw. der Netzkabel
entfernen oder unwirksam machen. Das Gerät muss
jederzeit mit intaktem Schutzleiter an das Stromnetz
angeschlossen sein.
Achten Sie unbedingt darauf, dass die Installation und +
Bedienung des Gerätes nur von sachverständigen
Personen ausgeführt wird. Während und nach der In-
stallation ist immer auf eine ausreichende Erdung der
handhabenden Person(en) zu achten, da es ansonsten
durch elektrostatische Entladungen o. ä. zu einer Beeinträchtigung der Betriebseigenschaften kommen kann.
Im Bereich von starken Rundfunksendern und Hoch- +
frequenzquellen kann es zu einer Beeinträchtigung der
Tonqualität kommen. Erhöhen Sie den Abstand zwischen Sender und Gerät und verwenden Sie geschirmte
Kabel an allen Anschlüssen.
Bedienelemente des ZMX8210Abb. 2.1:
Kanäle 1-6
PAD: Der Schalter dient zum Absenken des Eingangspegels {1}
um 20 dB, bei lauten Signalquellen.
+48 V: Der Schalter dient zum Aktivieren der Phantomspei-{2}
sung für Kondensatormikrofone.
L, R, AUX: Die drei Schalter dienen zum Verteilen des {3}
Kanalsignals (Routing) auf einen oder mehrere Ausgangs-
busse.
THRESH (nur Kanal 1): Der Regler dient zum Vorwählen {4}
eines Ausblendpegels. Überschreitet der Pegel des Eingangssignals den eingestellten Wert, wird das Signal der
Kanäle 2-8 am LEFT/RIGHT-Bus stummgeschaltet. Sinnvoll
einsetzen lässt sich die Mute-Funktion, um Musiksignale
auszublenden, sobald ein Mikrofon am Kanal 1 besprochen
wird.
LEVEL: Dieser Regler dient zum Einstellen der Vorverstär-{5}
kung und des Pegels, mit dem das Eingangssignal auf die
ausgewählten Busse verteilt wird.
LEDs: Die LEDs zeigen den Eingangspegel an. Leuchtet {6}
die CLIP-LED auf, muss der Eingangspegel mit Hilfe des
LEVEL-Reglers {5} abgesenkt werden, um eine Übersteu-
erung zu vermeiden. Ist die Absenkung nicht ausreichend,
muss das Signal mit dem PAD-Schalter {1} weiter abgesenkt werden.
ULTRAZONE ZMX8210
Bedienelemente und Anschlüsse 6
Kanäle 7-8
MONO: Dieser Schalter dient zum Wählen der Konguration {7}
der Stereokanäle:
Im Monobetrieb (Schalter gedrückt) werden die L/R- =
Eingänge des Kanals zusammengemischt und auf die
LEFT-, RIGHT- und AUX-Busse geschickt. Ein Monosignal kann somit gleichzeitig auf alle Ausgangsbusse
verteilt werden.
Im Stereobetrieb (Schalter nicht gedrückt) wird das =
Signal des L-Eingangs auf den LEFT-Bus, das des
R-Eingangs auf den RIGHT-Bus und ein zusammengemischtes L/R-Signal auf den AUX-Bus geschickt.
LEDs: Gleiche Funktion wie Bedienelement {8} {6}. Die LEDs
zeigen im Stereobetrieb den summierten Pegel der Ein-
gangssignale L und R an.
LEVEL: Gleiche Funktion wie Bedienelement {9} {5}. Der
Regler dient im Stereobetrieb zum Verändern der Lautstärke
des L/R-Signals.
CH SELECT: Mit diesem Schalter wird wahlweise Kanal [10]
7 oder Kanal 8 aktiviert. Der aktive Kanal wird durch das
Leuchten der entsprechenden LED angezeigt.
HIGH: Dient zum Anheben/Absenken von Frequenzen =
oberhalb von 10 kHz um maximal +/- 15 dB.
Busse
LEDs: Die LEDs zeigen den Ausgangspegel am Bus an. [16]
Wenn die CLIP-LED aueuchtet, muss der Ausgangspegel
mit Hilfe des LEVEL-Reglers [17] reduziert werden, um eine
Übersteuerung zu vermeiden.
LEVEL: Dieser Regler dient zum Einstellen des Ausgangspe-[17]
gels an den Bus-Ausgängen OUT L, OUT R und AUX.
Netz
POWER: Mit dem POWER-Schalter nehmen Sie das [18]
Mischpult in Betrieb. Der POWER-Schalter sollte sich in
der Stellung “Aus” benden, wenn Sie die Verbindung zum
Stromnetz herstellen.
Um das Gerät vom Netz zu trennen, ziehen Sie bitte den +
Netzstecker. Wenn das Gerät in Betrieb genommen wird,
stellen Sie sicher, dass der Netzstecker leicht zugänglich
ist. Wird das Gerät in ein Rack montiert, sorgen Sie bitte
dafür, dass eine Trennung vom Stromnetz leicht durch
einen Stecker oder einen allpoligen Netzschalter auf der
Rückseite erfolgen kann.
Beachten Sie bitte: Der POWER-Schalter trennt das Ge- +
rät beim Ausschalten nicht vollständig vom Stromnetz.
Ziehen Sie deshalb das Kabel aus der Steckdose, wenn
Sie das Gerät längere Zeit nicht benutzen.
SERIENNUMMER: Die Seriennummer befindet sich an der
Geräterückseite. Sie wird benötigt für den Online-Registrierungs-
Vorgang.
Bedienelemente des ZMX8210Abb. 2.2:
Zentral-Sektion
MIC LOW CUT: Dieser Schalter dient zum Absenken tief-[11]
frequenter Störsignale unterhalb von 100 Hz für die Kanäle
1-6.
MIC MIX: Mit diesem Schalter kann das Signal der Kanäle [12]
1-6 von der Fernbedienungsfunktion ausgenommen werden, so dass lediglich die Ausgangslautstärke der Kanäle
7/8 am LEFT/RIGHT-Bus ferngesteuert werden kann.
Ist der Schalter nicht gedrückt, kann die Gesamtlautstärke
aller Kanäle, die auf den LEFT/RIGHT-Bus gehen fernge-
steuert werden.
RIGHT MUTE: Mit diesem Schalter kann der RIGHT-Bus von [13]
der Mute-Funktion ausgenommen werden. Das ist nützlich,
wenn über die RIGHT- und LEFT-Busse unterschiedliche
Zonen (Räume) beschallt werden sollen.
Wenn der Schalter gedrückt ist, wird das Signal der =
Kanäle 1-8 - in Abhängigkeit vom Signalpegel an Kanal
1 - sowohl auf dem LEFT- als auch auf dem RIGHT-
Bus stummgeschaltet, sobald der Eingangspegel vom
Kanal 1 unter den eingestellten Schwellwert (THRESH
{4}) sinkt.
Ist der Schalter nicht gedrückt, wird lediglich der LEFT- =
Bus stummgeschaltet, während der RIGHT-Bus weiter-
hin ein Signal führt, sofern an den einzelnen Kanälen ein
entsprechendes Routing vorgenommen wurde.
EQ ON: Der Schalter dient zum Aktivieren der Equalizer [14] [15]
für den LEFT- und RIGHT-Bus.
LOW/LOW MID/HIGH MID/HIGH: Diese Regler dienen zum [15]
Einstellen der Anhebung/Absenkung fest voreingestellter
Frequenzen wie folgt:
LOW: Dient zum Anheben/Absenken von Frequenzen =
unterhalb von 70 Hz um maximal +/-15 dB.
LOW MID: Dient zum Anheben/Absenken von Frequen- =
zen im Bereich um 300 Hz um maximal +/-15 dB.
HIGH MID: Dient zum Anheben/Absenken von Frequen- =
zen im Bereich um 3 kHz um maximal +/- 15 dB.
Rückseite2.2
Die BUS LINKS-Klemme und die Kanaleingänge 7 und 8 sind
unsymmetrisch ausgeführt. Alle anderen PCB-Ein- und Ausgänge sind symmetrisch ausgelegt. Für den unsymmetrischen
Betrieb symmetrischer Klemmen muss die Masseklemme (m)
des entsprechenden Anschlusses mit der Negativ-Klemme (-)
gebrückt werden.
Anschlüsse des ZMX8210Abb. 2.3:
SICHERUNGSHALTER / IEC-KALTGERÄTEBUCHSE: Die [19]
Netzverbindung erfolgt über eine IEC-Kaltgerätebuchse. Sie
entspricht den erforderlichen Sicherheitsbestimmungen.
Ein passendes Netzkabel gehört zum Lieferumfang. Beim
Ersetzen der Sicherung sollten Sie unbedingt den gleichen
Typ verwenden.
Um einen Stromschlag zu vermeiden, schalten Sie das +
Gerät aus und ziehen Sie den Netzstecker, bevor Sie die
Sicherung austauschen.
REMOTE: Diese Klemme dient zum Anschluss von Bauteilen [20]
zur Fernbedienung des ZMX8210.
Zum Fernbedienen der Lautstärke der LEFT/RIGHT- =
Busse kann ein einfaches Potentiometer angeschlossen
werden (siehe Kap. 3.1.3).
Zum Fernbedienen des CH SELECT-Schalters = {10} der
Kanäle 7/8 kann ein einfacher Taster und zwei KontrollDioden angeschlossen werden (siehe Kap 3.1.3).
BUS LINKS: Über diese Klemme können zwei ZMX8210 mit-[21]
einander verbunden werden, so dass zusätzliche Eingänge
(Signale) zur Verfügung stehen. Die drei Ausgangsbusse
LEFT/RIGHT/AUX werden über die Klemme miteinander
verbunden. Das Mute-Signal des als Master kongurierten
ZMX8210 wird ebenfalls durchgeschleift, so dass sich mit
der Mute-Funktion des Masters auch die Busse des Slaves
stummschalten lassen.
ULTRAZONE ZMX8210
Anwendungspraxis 7
SLAVE/MASTER: Der Schalter dient zur Konguration des [22]
ZMX8210 als Master oder Slave.
Ist der Schalter
gedrückt, arbeitet das ZMX8210 als Slave. =
nicht gedrückt, arbeitet das ZMX8210 als Master. =
Das ZMX8210 muss als MASTER konguriert sein, wenn +
keine weiteren Geräte eingesetzt werden!
Wenn mehrere ZMX8210 eingesetzt werden, darf nur +
ein Gerät als Master konguriert werden. Alle weiteren
Geräte müssen als Slave konguriert werden.
AUX/OUT R/OUT L: Symmetrische Signalausgänge für die [23]
Busse AUX, RIGHT und LEFT.
Anschlüsse des ZMX8210Abb. 2.4:
INPUTS 7-8: Unsymmetrische Signaleingänge für die Kanäle [24]
7-8. Die Anschlüsse sind als Cinch-Buchsen ausgeführt.
INPUTS 1-6: Symmetrische Signaleingänge für die Kanäle [25]
1-6.
Anwendungspraxis3.
Das ZMX8210 ist ein benutzerfreundliches Rack-Mischpult, das
vorwiegend für Festinstallationen zur Beschallung verschiedener
Bereiche oder Räumlichkeiten geeignet ist (z. B. Cafés, Praxen,
Kirchen etc.). Mit einem Gerät können maximal drei Zonen mit
verschiedenen Signalen versorgt werden. Sollte Bedarf für weitere
Signale bestehen, können zwei Einheiten zusammengeschaltet
werden. Als Eingangssignale akzeptiert das ZMX8210 LinePegelquellen, dynamische Mikrofone und phantomgespeiste
Kondensatormikrofone.
Anwendungsbeispiele3.1
Das ZMX8210 bietet gegenüber herkömmlichen Rack-Mischpulten
einige Vorteile insbesondere für Festinstallationen und Beschal-
lungsaufgaben, bei denen die PA-Anlage von Laien bedient werden muss. Mit den PCB-Anschlussklemmen und der einfachen
Bedienbarkeit erfüllt das ZMX8210 die Voraussetzungen für
derartige Anwendungen optimal.
Beschallung von bis zu drei Zonen3.1.1
Das folgende Anwendungsbeispiel zeigt eine typische Verkabelung zur Monobeschallung von drei Zonen (Beschallungsbereiche). Die Signalverteilung auf die Zonen 1-3 nehmen Sie mit
den Routing-Schaltern (L, R, AUX) im jeweiligen Eingangskanal
vor. Anstelle von drei unabhängigen Monozonen kann auch eine
Stereo- (LEFT / RIGHT-Busse) und eine Monozone (AUX-Bus)
gebildet werden.
Exemplarische Beschallung von drei ZonenAbb. 3.1:
Verbundbetrieb mit mehreren ZMX82103.1.2
Sollten die acht Eingangskanäle eines ZMX8210 nicht ausreichen,
können Sie zwei Geräte über die BUS LINKS-Anschlüsse mitein-
ander verkoppeln. Die Ausgangsbusse der beiden Geräte werden
dann “durchgeschleift”, d. h. die Eingangssignale beider Geräte
liegen an den Ausgangsbussen an. Auf diese Weise stehen Ihnen
zusätzliche Eingänge zur Verfügung.
Das Ausgangssignal kann an beiden Geräten abgegriffen werden.
Befolgen Sie die folgenden Schritte für einen Verbundbetrieb:
ULTRAZONE ZMX8210
Anwendungspraxis8
Kongurieren Sie mit dem SLAVE/MASTER-Schalter 1) [22] ein
Gerät als MASTER, und das zweite als SLAVE.
Verbinden Sie den BUS LINKS-Anschluss des MASTER-2)
Gerätes mit einem geschirmten, 4-poligen Kabel mit dem
entsprechenden Anschluss des SLAVE-Gerätes.
Fernbedienen des ZMX82103.1.3
Das ZMX8210 verfügt über einen 5-poligen REMOTE-Anschluss
zum Fernbedienen der
Lautstärke der LEFT / RIGHT-Busse. =
Kanalanwahl der Stereokanäle 7 und 8. =
Die Fernbedienung kann mit Hilfe einfacher Bauteile realisiert
werden.
Lautstärke der LEFT / RIGHT-Busse
Zum Fernbedienen der Lautstärke der LEFT / RIGHT-Busse
benötigen Sie ein Potentiometer. Verwenden Sie ein
10 kΩ Potentiometer, um eine maximale Pegelabsenkung von =
30 dB zu erreichen.
100 kΩ Potentiometer, um eine maximale Pegelabsenkung =
von 60 dB zu erreichen.
Schließen Sie das Potentiometer zwischen den Pins V und SHD
an. An den C-Pin schließen Sie den Mittenabgriff an (siehe
Abb. 3.2).
Wahl der Stereokanäle 7 und 8
Zur Wahl der Stereokanäle 7 und 8 benötigen Sie einen Taster
und optional zwei LEDs.
Schließen Sie den Taster zwischen SHD- und SEL-Pin an. Zur
Kontrolle des aktiven Kanals können Sie zusätzlich zwei LEDs in
paralleler Anordnung mit entgegengesetzter Polarität zwischen
dem IND- und SHD-Pin anschließen (siehe Abb. 3.3).
Schaltung mit Taster und zwei LEDs zur KanalanwahlAbb. 3.3:
Schaltung mit Potentiometer zum Abb. 3.2:
Fernbedienen der Lautstärke
Alternativ können Sie die Lautstärke mit Hilfe einer positiven Steuerspannung von maximal 11 V Gleichspannung (DC) kontrollieren.
Die Spannung muss zwischen den Pins SHD und C anliegen.
Verwenden Sie für die Lautstärkesteuerung mit Hilfe +
einer Spannungsquelle ausschließlich eine Gleichspannungsquelle von maximal 11 V (DC) zur Fernsteuerung,
ansonsten könnte Ihr Gerät beschädigt werden.
Grundlegende Bedienung3.2
Die Bedienung des ZMX8210 ist leicht zu erlernen und entspricht
größtenteils der Bedienung eines normalen Mischpults. Befolgen
Sie die nachfolgenden Schritte:
Verkabeln Sie das Gerät wie in Kap. 3.1 beschrieben.1)
Bringen Sie die LEFT-, RIGHT- und AUX LEVEL-Regler 2) [17]
in Mittelstellung und drehen Sie die LEVEL-Regler {5} aller
Kanäle ganz nach links.
Schalten Sie das ZMX8210 und alle anderen Geräte ein 3)
(Verstärker und Lautsprecher zuletzt).
Legen Sie ein Audiosignal (Line oder Mikrofon) an einen 4)
Eingangskanal an.
Drücken Sie den +48 V-Taster 5) {2}, falls Sie ein Kondensa-
tormikrofon verwenden.
Drücken Sie die Taster L, R und AUX 6) {3}, um die Busse aus-
zuwählen, auf die das Eingangssignal gelegt werden soll.
Drehen Sie den LEVEL-Regler des entsprechenden Kanals 7)
so lange nach rechts, bis
entweder die gewünschte Lautstärke erreicht ist, =
oder die 0 dB-LED regelmäßig leuchtet. =
Sollte die CLIP-LED leuchten, müssen Sie den Pegel wieder
durch Linksdrehen des Reglers verringern oder bei besonders
starken Eingangssignalen das Signal mit dem PAD-Taster {1}
weiter abschwächen.
Wiederholen Sie die Schritte 4) bis 7) mit zusätzlichen Sig-8)
nalquellen. Benutzen Sie den Kanal 7 oder 8 für Stereosignalquellen.
Falls Sie Mikrofone einsetzen, drücken Sie den MIC LOW 9)
CUT-Taster [11], um tieffrequente Störgeräusche wie Tritt-
schall zu reduzieren.
Falls Sie den Klang verändern möchten, drücken Sie den EQ 10)
ON-Taster [14] und drehen Sie an den LOW-, LOW MID-,
HIGH MID- und HIGH-Reglern der Equalizersektion [15].
Stellen Sie mit den LEVEL-Reglern der LEFT-, RIGHT- 11)
und AUX-Busse [17) de n P e g e l für die Ausgänge
OUT L, OUT R und AUX (Beschallungsbereiche) ein.
ULTRAZONE ZMX8210
Installation 9
Installation4.
Rack-Einbau4.1
Das Gerät benötigt eine Höheneinheit (1 HE) für den Einbau
in ein 19-Zoll-Rack. Bitte beachten Sie, dass Sie zusätzlich ca.
10 cm Einbautiefe für die rückwärtigen Anschlüsse frei lassen.
Bitte verwenden Sie zum Einbau des Gerätes in ein Rack
M6 Maschinenschrauben und Muttern.
Audioverbindungen4.2
Die Anschlüsse des ZMX8210 sind als PCB-Klemmen ausgeführt
(Euro-Typ). Sie benötigen spezielle PCB-Stecker für die Verka-
belung. Diese Stecker erhalten Sie im gut sortierten Elektronik-
fachhandel. Die Pin-Belegung der Buchsen des ZMX8210 können
Sie der Bedruckung auf der Geräterückseite entnehmen, oder
alternativ die folgenden Bilder als Referenz nehmen.
INPUTS / AUX / OUT R / OUT L
Pin-Belegung der INPUTS-KlemmenAbb. 4.1:
REMOTE
Pin-Belegung der REMOTE-KlemmeAbb. 4.4:
V: V(OLUME)-Anschluss für Potentiometer
(Potential)
C: C(ONTROL)-Anschluss für Potentiometer
(Mittenabgriff)
SHD: SH(IEL)D-Anschluss
(Masseschirm)
SEL: SEL(ECT)-Anschluss für Taster
IND: IND(ICATOR)-Anschluss für LEDs
Pin-Belegung der Ausgangsbus-KlemmenAbb. 4.2:
+: Signal (Positiv / symm.)
-: Signal (Negativ / symm.)
m: Masse
Für eine symmetrische Verbindung verwenden Sie alle drei
Pins.
Für eine unsymmetrische Verbindung benutzen Sie die Pins m
und + und brücken Sie die Anschlusspins m und -.
BUS LINKS
Pin-Belegung der BUS LINKS-KlemmeAbb. 4.3:
M: M(UTE)-Bus Signalverbindung
A: A(UX)-Bus Signalverbindung (unsymm.)
SHD: SH(IEL)D-Signalverbindung (Masseschirm)
R: R(IGHT)-Bus Signalverbindung (unsymm.)
L: L(EFT)-Bus Signalverbindung (unsymm.)
ULTRAZONE ZMX8210
Technische Daten10
Technische Daten5.
INPUTS 1-6
Typ PCB-Klemme, elektronisch symmetriert
Impedanz 3 kΩ symmetrisch, 1,5 kΩ unsymmetrisch (PAD aktiv)
Max. Eingangspegel + 12 dBu (PAD aktiv)
Max. Verstärkung 40 dB
Kanalübersprechen > 63 dB @ 1 kHz
Gleichtaktunterdrückung (CMRR) > 75 dB @ 1 kHz, 22 Hz – 22 kHz
Eingangsrauschen (EIN) - 116 dBu A-gewichtet; 150 Ω Abschlusswiderstand
INPUTS 7-8
Typ Cinch-Anschlüsse, unsymmetrisch
Impedanz 10 kΩ unsymmetrisch
Max. Eingangspegel + 15 dBu
Max. Verstärkung 15 dB
OUT L, OUT R, AUX
Typ PCB-Klemme, symmetrisch
Max. Verstärkung 22 dB
Max. Verstärkung (Eingang/Ausgang) 62 dB (PAD inaktiv)
Impedanz 60 Ω, unsymmetrisch,120 Ω, symmetrisch
Max. Ausgangspegel + 21 dBu unsymmetrisch/symmetrisch
Kanalübersprechen (Ausgang/Ausgang) > 63 dB @ 1 kHz
Eigenrauschen (alle Pegelsteller min.) -105 dBu A-gewichtet
Signal-Rauschabstand 87 dB @ 0 dB A-gewichtet
BUS LINKS
Typ PCB-Klemme, unsymmetrisch
Impedanz ca. 150 Ω
Max. Ausgangspegel + 21 dBu
REMOTE
Typ PCB-Klemme
Lautstärkesteuerung 30 dB Absenkung mit 10 kΩ Potentiometer (nicht im
Kanalwahl 7/8 Drucktaster (1-polig) benötigt (nicht im Lieferumfang)
EQ
MIC LOW CUT Hochpass-Filter; Grenzfrequenz: 100 Hz
LOW ± 15 dB @ 70 Hz
LOW MID ± 15 dB @ 300 Hz
HIGH MID ± 15 dB @ 3 kHz
HIGH ± 15 dB @ 10 kHz
SYSTEMDATEN
Frequenzgang 20 Hz bis 22 kHz ± 0,5 dB
Verzerrungen (THD+N) < 0.05 %
STROMVERSORGUNG
Leistungsaufnahme ca. 25 W max.
Sicherung T 630 mA H 250 V
ABMESSUNGEN/GEWICHT
Abmessungen ca. 44,5 mm x 482,6 mm x 217mm
Gewicht ca. 2,2 kg
Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modikationen werden ohne vorherige Ankündigung vorgenommen. Technische
Daten und Erscheinungsbild des Geräts können daher von den genannten Angaben oder Abbildungen abweichen.
Lieferumfang)
60 dB Absenkung mit 100 kΩ Potentiometer (nicht im
Lieferumfang)
(100 - 120 V ~, 50/60 Hz)
T 315 mA H 250 V
(220 - 230 V ~, 50/60 Hz)
ULTRAZONE ZMX8210
Garantie 11
Garantie6.
Verhältnis zu anderen Gewährleistungsrechten § 1
und zu nationalem Recht
Durch diese Garantie werden die Rechte des Käufers gegen den Ver-1.
käufer aus dem geschlossenen Kaufvertrag nicht berührt.
Die vorstehenden Garantiebedingungen der Firma BEHRINGER gelten 2.
soweit sie dem jeweiligen nationalen Recht im Hinblick auf Garantiebestimmungen nicht entgegenstehen.
Online-Registrierung§ 2
Registrieren Sie bitte Ihr neues BEHRINGER-Gerät möglichst direkt
nach dem Kauf unter www.behringer.com (bzw. www.behringer.de)
im Internet und lesen Sie bitte die Garantiebedingungen aufmerksam.
Ist Ihr Gerät mit Kaufdatum bei uns registriert, erleichtert dies die Abwicklung im Garantiefall erheblich.
Vielen Dank für Ihre Mitarbeit!
Garantieleistung§ 3
Die Firma BEHRINGER (BEHRINGER International GmbH ein-1.
schließlich der auf der beiliegenden Seite genannten BEHRINGER
Gesellschaften, ausgenommen BEHRINGER Japan) gewährt für mechanische und elektronische Bauteile des Produktes, nach Maßgabe
der hier beschriebenen Bedingungen, eine Garantie von einem Jahr
gerechnet ab dem Erwerb des Produktes durch den Käufer. Treten
innerhalb dieser Garantie-frist Mängel auf, die nicht auf einer der in
§ 5 aufgeführten Ursachen beruhen, so wird die Firma BEHRINGER
nach eigenem Ermessen das Gerät entweder ersetzen oder unter
Verwendung gleichwertiger neuer oder erneuerter Ersatzteile reparieren. Werden hierbei Ersatzteile verwendet, die eine Verbesserung des
Gerätes bewirken, so kann die Firma BEHRINGER dem Kunden nach
eigenem Ermessen die Kosten für diese in Rechnung stellen.
Bei berechtigten Garantieansprüchen wird das Produkt frachtfrei 2.
zurückgesandt.
Andere als die vorgenannten Garantieleistungen werden nicht ge-3.
währt.
Reparaturnummer§ 4
Um die Berechtigung zur Garantiereparatur vorab überprüfen zu können, 1.
setzt die Garantieleistung voraus, dass der Käufer oder sein autorisierter Fachhändler die Firma BEHRINGER (siehe beiliegende Liste)
VOR Einsendung des Gerätes zu den üblichen Geschäfts zeiten anruft
und über den aufgetretenen Mangel unter richtet. Der Käufer oder sein
autorisierter Fachhändler erhält dabei eine Reparatur-nummer.
Das Gerät muss sodann zusammen mit der Reparaturnummer im 2.
Originalkarton eingesandt werden. Die Firma BEHRINGER wird Ihnen
mitteilen, wohin das Gerät einzusenden ist.
Unfreie Sendungen werden nicht akzeptiert.3.
Garantiebestimmungen§ 5
Garantieleistungen werden nur erbracht, wenn zusammen mit dem 1.
Gerät die Kopie der Original rechnung bzw. der Kassen beleg, den der
Händler ausgestellt hat, vorgelegt wird. Liegt ein Garantie fall vor, wird
das Produkt grund sätzlich repariert oder ersetzt.
Falls das Produkt verändert oder angepasst werden muss, um den 2.
geltenden nationalen oder örtlichen technischen oder sicher heitstechnischen Anforderungen des Landes zu entsprechen, das nicht das
Land ist, für das das Produkt ursprüng lich konzipiert und hergestellt
worden ist, gilt das nicht als Material- oder Herstellungsfehler. Die
Garantie umfasst im übrigen nicht die Vornahme solcher Veränderungen oder Anpassungen unab hängig davon, ob diese ordnungsgemäß
durch geführt worden sind oder nicht. Die Firma BEHRINGER übernimmt im Rahmen dieser Garantie für derartige Veränderungen auch
keine Kosten.
Die Garantie berechtigt nicht zur kostenlosen Inspektion oder Wartung 3.
bzw. zur Reparatur des Gerätes, insbesondere wenn die Defekte auf
unsachgemäße Benutzung zurückzuführen sind. Ebenfalls nicht vom
Garantieanspruch erfasst sind Defekte an Verschleiß teilen, die auf
normalen Verschleiß zurückzuführen sind. Verschleiß teile sind insbesondere Fader, Cross fader, Potentio meter, Schalter/Tasten, Röhren,
Gitarren saiten, Leucht mittel und ähnliche Teile.
Auf dem Garantiewege nicht behoben werden des weiteren Schäden 4.
an dem Gerät, die verursacht worden sind durch:
unsachgemäße Benutzung oder Fehlgebrauch des Gerätes für =
einen anderen als seinen normalen Zweck unter Nichtbeachtung der
1
Bedienungs- und Wartungsanleitungen der Firma BEHRINGER;
den Anschluss oder Gebrauch des Produktes in einer Weise, die den =
geltenden technischen oder sicherheitstechnischen Anforderungen
in dem Land, in dem das Gerät gebraucht wird, nicht entspricht;
Schäden, die durch höhere Gewalt oder andere von der Firma =
BEHRINGER nicht zu vertretende Ursachen bedingt sind.
Die Garantieberechtigung erlischt, wenn das Produkt durch eine nicht 5.
autorisierte Werkstatt oder durch den Kunden selbst repariert bzw.
geöffnet wurde.
Sollte bei Überprüfung des Gerätes durch die Firma BEHRINGER 6.
festgestellt werden, dass der vorliegende Schaden nicht zur Geltendmachung von Garantieansprüchen berechtigt, sind die Kosten der
Überprüfungsleistung durch die Firma BEHRINGER vom Kunden zu
tragen.
Produkte ohne Garantieberechtigung werden nur gegen Kosten-7.
übernahme durch den Käufer repariert. Bei fehlender Garantieberechtigung wird die Firma BEHRINGER den Käufer über die fehlende
Garantie berechtigung informieren. Wird auf diese Mitteilung innerhalb
von 6 Wochen kein schriftlicher Reparatur auftrag gegen Übernahmen
der Kosten erteilt, so wird die Firma BEHRINGER das übersandte Gerät
an den Käufer zurücksenden. Die Kosten für Fracht und Verpackung
werden dabei gesondert in Rechnung gestellt und per Nachnahme
erhoben. Wird ein Reparatur auftrag gegen Kosten übernahme erteilt,
so werden die Kosten für Fracht und Verpackung zusätzlich, ebenfalls
gesondert, in Rechnung gestellt.
Übertragung der Garantie§ 6
Die Garantie wird ausschließlich für den ursprünglichen Käufer (Kunde
des Vertragshändlers) geleistet und ist nicht übertragbar. Außer der
Firma BEHRINGER ist kein Dritter (Händler etc.) berechtigt, Garantieversprechen für die Firma BEHRINGER abzugeben.
Schadenersatzansprüche§ 7
Wegen Schlechtleistung der Garantie stehen dem Käufer keine Schadensersatzansprüche zu, insbesondere auch nicht wegen Folgeschäden. Die Haftung der Firma BEHRINGER beschränkt sich in allen Fällen
auf den Warenwert des Produktes.
1) Nähere Informationen erhalten EU-Kunden beim BEHRINGER Support Deutschland.
Technische Änderungen und Änderungen im Erscheinungsbild vorbehalten. Alle Angaben entsprechen dem Stand bei Drucklegung. Für die Richtigkeit und Vollständigkeit der
enthaltenen Beschreibungen, Abbildungen und Angaben übernimmt BEHRINGER keinerlei Gewähr. Abgebildete Farben und Spezikationen können geringfügig vom Produkt
abweichen. BEHRINGER Produkte sind nur über autorisierte Händler erhältlich. Distributoren und Händler sind keine Handlungsbevollmächtigten von BEHRINGER und haben
keinerlei Befugnis, BEHRINGER in irgendeiner Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich zu binden. Jede Vervielfältigung, bzw. jeder Nachdruck dieser
Anleitung, auch auszugsweise, und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma BEHRINGER International
GmbH gestattet.
ALLE RECHTE VORBEHALTEN. (c) 2008 BEHRINGER International GmbH
Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Deutschland
BEHRINGER International GmbH,
Tel. +49 2154 9206 0, Fax +49 2154 9206 4903
Loading...
