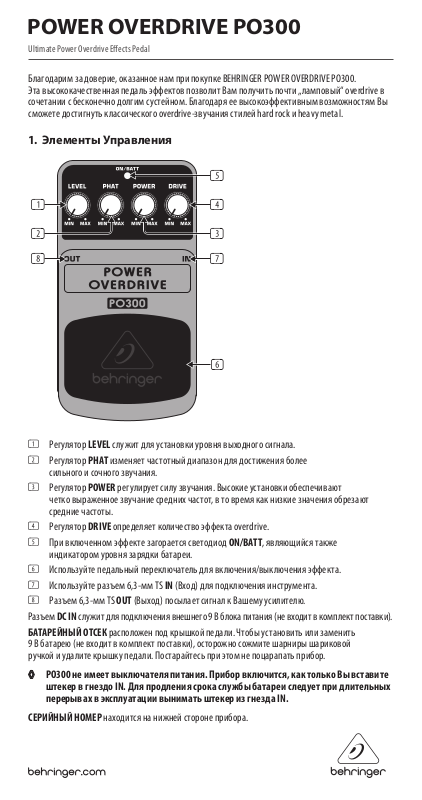

Page 1
POWER OVERDRIVE PO300
Ultimate Powe r Overdrive Eec ts Pedal
Благодарим за доверие, оказанное нам при покупке BEHRINGER POWER OVERDRIVE PO300.
Эта высококачественная педаль эффектов позволит Вам получить почти „ламповый“ overdrive в
сочетании с бесконечно долгим сустейном. Благодаря ее высокоэффективным возможностям Вы
сможете дос тигнуть классиче ского overdrive-звучания с тилей hard rock и heavy metal.
1. Элементы Управления
(5)
(1)
(4)
(2) (3)
(8)
(7)
(6)
(1) Регулятор LEVEL сл ужит для установки уровня выходного сигнала.
(2) Регулятор PHAT изменяет частотный диапазон для дости жения более
сильного и сочного звучания.
(3) Регулятор POWER регулирует силу зву чания. Высокие установки обеспечивают
четко выраженное звучание с редних частот, в то время как низкие значения обрезают
средние частоты.
(4) Регулятор DRIVE определяет количес тво эффекта overdr ive.
(5) При включенном эффекте загорается светодиод O N/BAT T, являющийся также
индикатором уровня зарядки батареи.
(6) Используйте педальный переключатель для вк лючения/выключения эффекта.
(7) Используйте разъем 6,3-мм TS IN (Вход) для подключения инструмента.
(8) Разъем 6,3-мм TS OUT (Выход) посы лает сигнал к Вашему усилителю.
Разъем DC IN служит д ля подключения вне шнего 9 В блока питания (не входит в ком плект поставки).
БАТАРЕЙНЫЙ ОТСЕК расположен под крышкой пед али. Чтобы установить и ли заменить
9 В батарею (не входит в комп лект поставки), осторожно сожмите шарниры шариковой
ручкой и удалите крышку педали. Пос тарайтесь при этом не поцарапать прибор.
◊ PO300 не имеет выключателя питания. Прибор включится, как только Вы вставите
штекер в гнездо IN. Д ля продления срока с лужбы батареи следует при длительных
перерывах в эксплуатации вынимать штекер из гнезда IN.
СЕРИЙНЫЙ НОМЕР находитс я на нижней стороне прибора.
Page 2
POWER OVERDRIVE PO300
2. Указания По Технике Безопасности
Не эксплуатируйте прибор вблизи от источников воды и тепла. Применяйте только
авторизованные дополнительные устройства. Никогда не ремонтируйте прибор самостоятельно.
Ремонт может производить только квалифицированный специализированный персонал,
особенно при повреждениях сетевого провода или сетевой вилки.
3. Гарантия
Актуальные гарантийные условия Вы можете най ти на нашем Веб-сайте ht tp://behringer.com.
4. Технические Характеристики
Вход
Разъем 6,3 мм TS
Импедан с 500 кΩ
Выход
Разъем 6,3 мм TS
Импедан с 1 кΩ
Источник питания
9 В𝌂, 100 мА,
стабилизированный
BEHRINGER PSU-SB
США/Ка нада 120 В ~, 60 Гц
Европа/ 230 В ~, 50 Гц
Великобритания/
Австралия
Китай 2 20 В ~, 50 Гц
Корея 220 В ~, 60 Гц
Япония 100 В ~, 50/60 Гц
Разъем пи тания 2 мм гнездо для
подключения
источника постоянного
тока с минусовым
центральным выводом
Батаре я 9 В аккумуляторна я
батарея , тип 6LR61
Потребл ение 30 мА
энергии
Габариты/Вес
Габариты прибл. 54 x 70 x 123 мм
(В x Ш x Г)
Вес прибл. 0,33 кг
Фирма BE HRINGER прил агает все уси лия для
обеспечения высочайшего качества своей продукции.
Необходимые модификации производятся без
предварительного уве домления. Поэтому технические
данные и вн ешний вид уст ройств а могут от личаться от
приведенных в данном документе.
