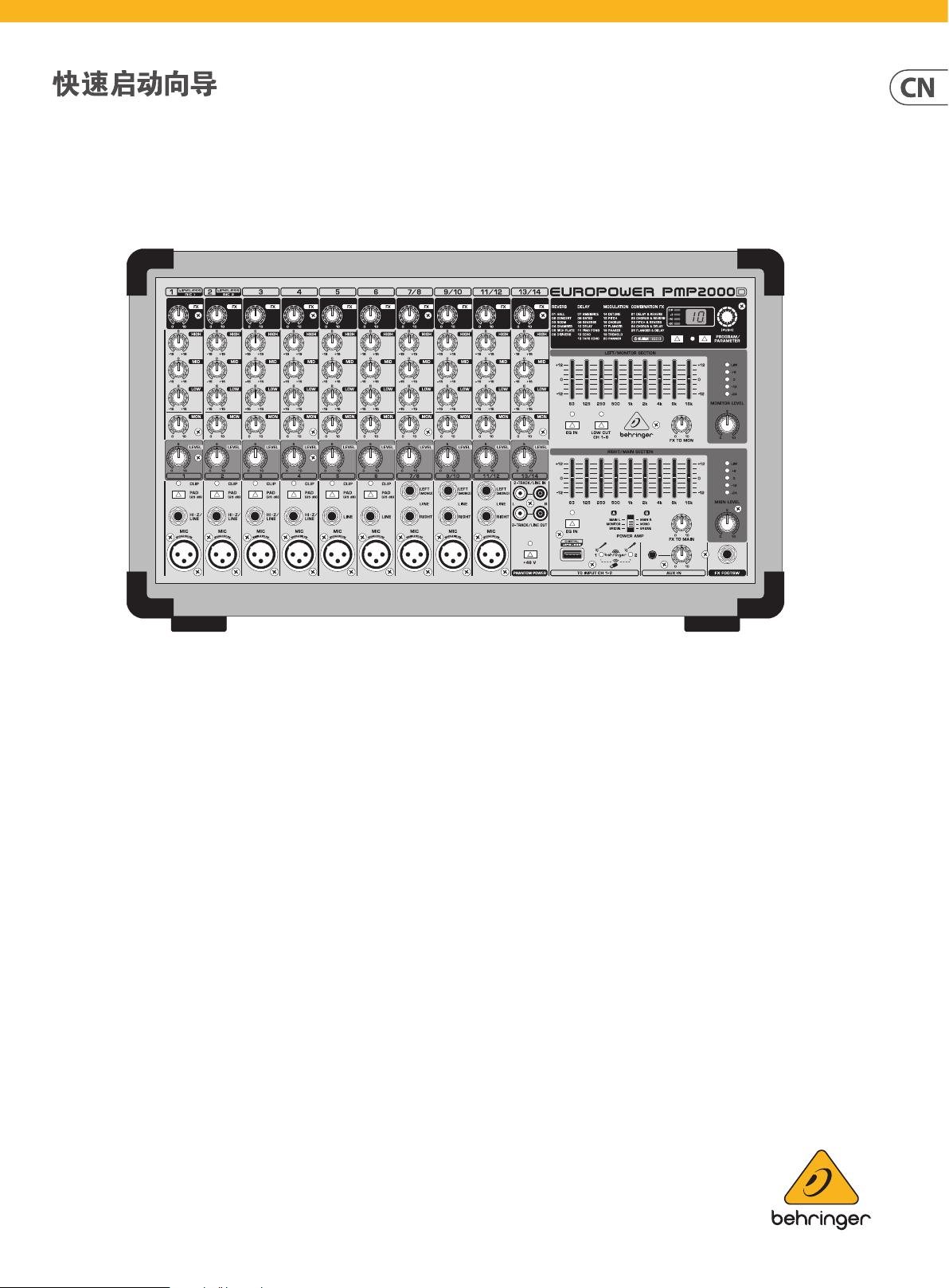

EUROPOWER PMP2000D
2000-Watt 14-Channel Powered Mixer with
Klark Teknik Multi-FX Processor and Wireless Option
V 5.0
Page 2
2 EUROPOWER PMP20 00D
11. 请只使用厂家指定的附属设备和
快速启动向导
3
重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置,
应当保证它们处于随时
可方便操作状态。
17. 本产品仅适用于
2000 米以下地区,
海拔
本产品仅适用于非热带
气候条件下。
法律声明
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失,
不负任何责任。 技术参数和外观若有更
改, 恕不另行通知。 所有的商标均为其
各自所有者的财产。
Midas, Klark Teknik, Lab
Music Tribe
Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Oberheim, Auratone
和 Coolaudio 是 Music Tribe Global Brands Ltd. 公
司的商标或注册商标。
Brands Ltd. 2021
版权所有。
© Music Tribe Global
保修条款
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
看完整的详细信息。
musictribe.com/warranty 网站查
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
Page 3
4 EUROPOWER PMP20 00D
(32)
(33)
(20)
(23)
1)
9)
(22)
(24)
15)
EUROPOWER PMP2000D 控制
快速启动向导
5
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
Stereo line input
(12)
(13)
(14)
Tape inputs/outputs &
phantom power switch
(18)
(17)
(16)
Main Section
(28) (29) (30) (31)
(37)
(1
(38)
(
(2
(35) (34)(36)
Rear panel connectors
Mono channel
Page 4
6 EUROPOWER PMP20 00D
EUROPOWER PMP2000D 控制
快速启动向导
7
控制
(1) FX 调节钮用来确定从各通道输送到内装
效果器的信号电平。
(2) 均衡器区段的 HIGH 调节钮用来控制各通
道的高频范围。
(3) 用 MID 调节钮可抬高或下降中频范围。
(4) 用 LOW 调节钮可抬高或下降低音频率。
(5) 用 MON 调节钮可设定监听混音上声道的
音量分配。
(6) 用 LEVEL 调节钮可设定声道的音量。
(7) CLIP-LED 用 来控制输入信号 的最佳 调制。
CLIP-LED 应只在峰值时发光, 而绝不可持
续发光。
(8) 用 PAD 按钮可将声道的输入灵敏度降低
25 dB。 这样你也可将高电平的线路信号连
接到各声道 输入 端上。
(9) HI-Z/LINE 输入端用来连接线路电平信号
源。 其中包括键盘乐器, 电吉他和电贝司。
(10) 这是通道的平衡式 XLR 麦克风输入端。
(11) 这是 7 至 12 通道的立体声线路输入端。
可用来连接带立体声输出端的键盘乐器或
立体声磁鼓计算机。
(12) 13/14 通道上的 2-TRACK/LINE IN-Cinch 输入
端可用来输入一个外部的立体声信号。
这样你可连接一部 CD 播放机或磁带舱等。
(13) 在 2-TRACK/LINE OUT-Cinch 输出端上
是 PMP2000 的立体声主音频信号。
你可将其录音。
(14) 电容式麦克风的电流供应采用幻像电源。
1 至 12 通道的 XLR 插 孔一 起 通 过 PHANTOM
POWER 开关来激活幻像电源。 幻像电源激
活时开关上部的 LED 发光。
(15) 这是 PMP20 00D 的图形式立体声均衡器。
它由两个单元组成。 你可用它来根据具体
室内空间情况调整音色。
(16) 通过 EQ IN 按键你可开启或关闭均衡器的
两个单元。
(17) 通过按 LOW CUT 按键你可启 动 1 至 6 通道
的低切滤波器。 此滤波器能切断讨厌的低
音频率 (如连接麦克风时的踏声噪音)。
(18) 用 FX TO MON 调节钮可为监听混音确定多
重效果处理器的效果份额。 当调节钮位
于最左位置时, 则不给监听混音加入效果
份额。
(19) MONITOR LEVEL 调节钮控制监听混音的
音量。
(20) 你可借助 MONITOR LEVEL 显示器监控监听
信号的电平。 当内装限制器开动, 并向上限
制信号时, 最高的 LED (LIM) 发光。
(21) POWERAMP 开关决定了 PMP20 00D 的工作状
态是立体声放大器 （MAIN L/MAIN R）, 左声道
用于监听的双放大器 （MONITOR/MONO）
或单个单声道放大器, 两个声道都专门
用于前侧扩声 （BRIDGE/BRIDGE）。 在 BRIDGE/
BRIDGE 模式下, 请使用一根双极扬声器
电缆, 仅连到 OUTPUT 的 1+ 和 2+ 引脚。
(22) MAIN LEVEL 调节钮用来控制 PMP2000
的总音量。
(23) MAIN LEVEL 显示器显示 PMP2000 的
输出电平。 当内装限制器工作, 并向上限制
信号时, 最高的 LED (LIM) 发光。
(24) FX TO MAIN 调节钮的作用同内装效果处理
器的 FX Return 调节钮相同。 通过旋转此调
节钮给主混音加入效果信号。 在最左位置
时主混音不加入任何效果份额。
(26) AUX IN 部分接受来自于外部设备的音
频信号, 使用 ⁄" TRS 立体声插头连接。
AUX IN 旋钮控制输入电平。
(27) 在 FX FOOTSWITCH 插孔上连接脚踏键。
采用市场上通用的脚踏键, 你可激活
“效果旁路”。 其作用是将效果处理器调
为无声。
(28) 这里你可看到多重效果处理器的所有预
置的一览表。
(29) 这是效果处理器的 LED 电平显示。 请你注
意, Clip-LED 只在音量峰值时才发亮。 如果
它持续发光, 则表示效果处理器已过载了,
并会产生讨厌的失真 。
(30) EFFEC T 显示器始终显示所选定的预置。
(31) 通过旋转 PROGRAM /PARAMETER [PUSH] 调
节钮你可选择效果预置。 通过短时按下调
节钮确认所选预置。 按下并旋转按钮来调
整当前所选效果的一个参数。
(32) FX 打开 / 关闭按钮打开或关闭多效果处
理器。
(33) TAP 按钮允许您编辑基于时间的效果
（如延迟）, 可按动该按钮多次获得想要的
节奏。 TAP 指示灯有节奏地闪烁以显示当
前节奏。
(34) 电源连接通过一个 IEC 插座。 属于供货范
围的还有一根合适的电源线。
(35) 用 POWER 开关启动 PMP20 00D。 当连接电源
网时, POWER 开关应位于 “关” 的位置。
(36) 产品序号。
(37) OUTPUT A 使用引脚 1+ 和 1- 来用单根双极
扬声器电缆送出左 （LEFT） 扬声器通道信号。
作为一个选项, 您也可以将单根四极扬声
器电缆连接到 OUTPUT A 来同 是进行左右扬
声器输出, 在这种情况下, 左声道输出使用
OUTPUT A 引脚 1+ 和 1-, 右声道使用 OUTPUT A
引脚 2+ 和 2-。 当 POWER AMP 开关设置到
BRIDGE/BRIDGE 模式时, 桥式连接的单声道
输出仅使用 输出 B 的引脚 1+ 和 2+ （使用单
根双极扬声器电缆）, 因此, 您不应将任何
扬声器电缆连接至 OUTPUT A。
(38) OUTPUT B 使用引脚 1+ 和 1- 来用单
根双极扬声器电缆送出右 （RIGHT） 扬声
器通道信号。当 POWER AMP 开关设置到
BRIDGE/BRIDGE 模式时, 桥式连接的单声道
输出仅使用 输出 B 的引脚 1+ 和 2+ （使用单
根双极扬声器电缆）, 因此, 您不应将任何
扬声器电缆连接至 OUTPUT A。
(25) DIGITAL WIRELESS USB 输入可连接可选的百
灵达无线麦克风接收器。 发光二极管指示
无线 麦克风信号输入。 WIRELESS MIC 1/MIC 2
输入的信号会连接到通道 1 和通道 2。
Page 5
8 EUROPOWER PMP20 00D
技术参数
快速启动向导
9
麦克风输入
类型
麦克风 EIN (20 Hz 至 20 kHz)
9 x XLR, 电子平衡离散输入电路, 通道 1-12
@ 0 源电阻 -108 dB / -110 dB A 加权
@ 50 源电阻 -108 dB / -110 dB A 加权
@ 150 源电阻 -106 dB / -107 dB A 加权
频率响应 （-1 d B） <20 Hz 至 22 kHz （-1 d B）
频率响应 （-3 dB） <20 Hz 至 35 kHz （-3 dB）
最高 输入水平
阻抗
信噪比
失真度 （THD + N） 0.002% , A 加权
垫
幻像电源
高阻 / 线路输入
类型
阻抗
最高 输入水平
无线输入
PAD +13 d Bu
1.5 k , 平衡
98 dB / 100 dB A 加权 （-15 dBu In @ +35 dB 增益）
-25 dB , 通道 1-6
+48 V, 可切换
4 x ¼" TRS, 平衡, 通道 1-4
平衡 1.8 M, 非平衡 1 M
+22 分贝
USB 软件狗 （不包含） USB 插座接受最大 2 个百灵达 ULM 麦克风
信号指示灯 LED 2 （绿色）
单声道线路输入
类型
阻抗
最高 输入水平
立体声线 路输入
类型
阻抗
最高 输入水平
2 轨/线路输入
类型
阻抗
增益范围
最高 输入水平
通道均衡器
低
中
高
辅助输入
类型
阻抗
增益范围
2 轨/线路输出
类型
阻抗
最高 输出水平
2 x ¼" TRS, 平衡, 通道 5 和 6
平衡 20 k, 非平衡 10 k
+22 分贝
6 x ¼" TRS 连接器, 平衡通道 7-12
平衡 20 k, 非平衡 10 k
+22 分贝
2 x RCA, 不平衡, 通道 13 和 14
20 k 不平衡
-∞ dB 至 +20 d B
+22 分贝
60 Hz 时为 ±15 dB
700 Hz 时为 ±15 dB
6 kHz 时为 ±15 dB
⁄" TRS 连接器, 不平衡
10 k
-∞dB 至 +20 dB
2 x RCA, 不平衡
2.4 k
+9 分贝
图形均衡器
类型
频率范围
带宽
控制范围
低胸
类型
频率
主混音系统数据 （噪声）
主混音 @ -∞, 通道推子 @ -∞ -59 dBu / -59 dBu A 加权
主混音 @ 0 dB, 通道推子 @ -∞ -56 dBu / -56 dBu A 加权
主混音 @ 0 dB, 声道推子 @ 0 dB -56 dBu / -56 dBu A 加权
功率放大器规格
最大输出功率
两个通道都驱动
每通道 8 500 瓦*
每通道 4 1000 W*
桥接模式
模拟 9 频段均衡器
在 9 个 1 倍频程频段 （ISO 频率） 中为 20 Hz 至 20 kHz
1 个八度
±12 分贝
18 dB/oc t。, 巴特沃思, 通道 1 - 6
100 赫兹
8 2000 W*
扬声器连接
连接器
负载阻抗
左 / 显示器
右 / 单声道
桥
电源/电压 （保险丝）
美国 / 加拿大
日本
英国 / 澳大利亚/欧洲 / 韩国/中国
功耗 @ 4 , 1/8 额定功率 180 瓦
电源连接
尺寸/重量
尺寸 （高 x宽 x 深）
重量
*独立于限制器和驱动器保护电路
2 个专业的扭锁扬声器连接器
最小 4
最小 4
最小 8
120 V~, 50/60 Hz （T 8 AH 250 V）
100 V~, 50/60 Hz, 8 A （T 8 AH 250 V）
22 0-2 40 V~, 50/60 Hz （T 5 AH 250 V）
标准 IEC 插座
276 x 455 x 250 毫米 （10.9 x 17.9 x 9.8 英寸）
9.0 公斤 （19.8 磅）
Page 6
10 EUROPOWER PMP20 00D
其他的重要信息
其他的重要信息
1. 在线注册。 请购买 Music Tribe 产品后立即
在 musictribe.com 网站注册。 网页上有简单的
在线注册表格。 这有助于我们更快更有效率
地处理您维修等事宜。 请阅读保修的相关条
款及条件。
2. 无法正常工作。 若您的 Music Tribe 产品
无法正常工作, 我们会为您尽快修复。 请联
系您购买产品的销售商。 若你所在地区没有
Music Tribe 销售商, 请联系 musictribe.com 网站
的 “WHERETOBUY” 一栏下的所列出的子公司
或经销商。
3. 电源连接。 将本设备连接电源前, 请确
保使用的电压正确。 保险丝需要更换时,
必须使用相同型号及定额的保险丝。
快速启动向导
11
