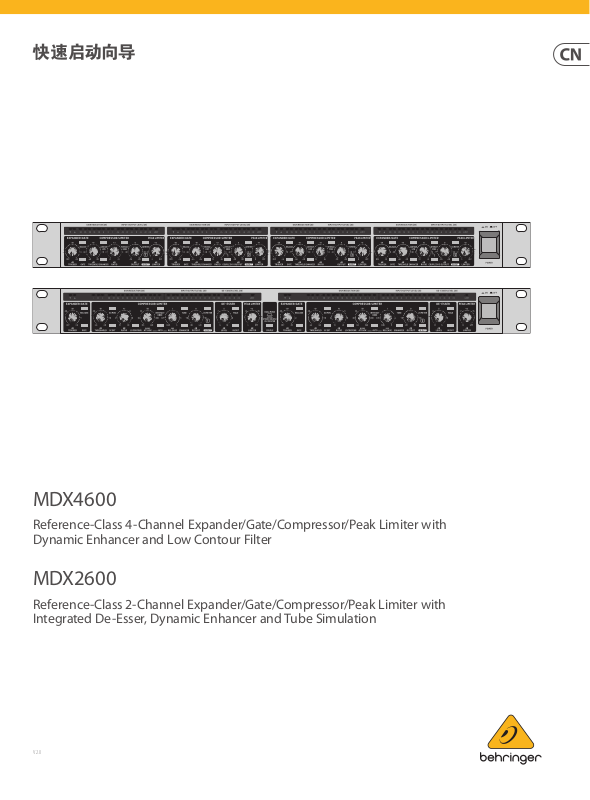

MDX4600
Reference-Class 4-Channel Expander/Gate/Compressor/Peak Limiter with
Dynamic Enhancer and Low Contour Filter
MDX2600
Reference-Class 2-Channel Expander/Gate/Compressor/Peak Limiter with
Integrated De-Esser, Dynamic Enhancer and Tube Simulation
V 2.0
2 MDX46 00/MDX 260 0
11. 请只使用厂家指定的附属设备和
不负任何责任。 技术参数和外观若有更改,
快速启动向导
3
重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置,
应当保证它们处于随时
可方便操作状态。
17. 本产品仅适用于
2000 米以下地区,
海拔
本产品仅适用于非热带
气候条件下。
法律声明
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失,
恕不另行通知。 所有的商标均为其各自所
有者的财产。
Midas, Klark Teknik, Lab Gruppen,
Music Tribe
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Oberheim, Auratone, Aston
Microphones
Brands Ltd.
Tribe Global Brands Ltd. 2021
和 Coolaudio 是 Music Tribe Global
公司的商标或注册商标。 © Music
版权所有。
保修条款
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
看完整的详细信息。
musictribe.com/warranty 网站查
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
4 MDX46 00/MDX 260 0
(6) (21) (27)(2)(5) (22) (18)(10)
(2)(5)
(6)
(1)
(18) (23)
(8) (12) (15) (22) (26) (27)
(21)
(30) (32)(31)(29)
(31) (32)(30)
(33) (34)
(29)
MDX4600/MDX2600 控制
(3) (12) (20)(4) (11) (19)(14) (28)
快速启动向导
5
MDX4600 front panel
(3) (4) (20) (25)(7) (11)(9) (19) (24) (28)(14)(10) (13) (16) (17)
MDX2600 front panel
MDX4600 rear panel
MDX2600 rear panel
6 MDX46 00/MDX 260 0
MDX4600/MDX2600 控制
快速启动向导
7
第二步: 控制
(1) 按下 COUPLE 开关连接通道。 在耦合
模式, 使用通道1开关和旋钮来控制
动态, 由此控制信号来自两个旁链通
道的能量 （真正地立体声处理）。
(2) 使用 EXPANDER/GATE 部分的 TRIGGER
旋钮来设置低于多少的阈值时开始
扩展, 以便低于阈值的信号减少增益。
设置范围从 OFF 到 +1 0 d B。
(3) 如果应用低于调节值的信号, 红色 LED
灯 （打开扩展） 亮。 如果信号增益高于
调节值, 绿色 LED 灯亮。
(4) 为了使扩展器 / 门最佳的适应程序
材料, 使用 RELEASE 开关来选择短的
或长的释放时间。 较少或没有混响的
冲击材料通常使用短的释放时间来处
理 （开关没有按下）。 长的释放时间是
缓慢衰减或重混响信号的最佳选择
（开关按下）。
(5) G ATE 开关可用于切换选 择扩
展器 （开关不按下） 和门功能
（开关按下）。 使用门功能将低于
阈值的信号静音 （如噪声）。
(6) 使用 THRESHOLD 旋钮调节从 -40
到 +20 dB 的压缩器阈值。
(7) 这 三个 LED 灯 （仅 MDX2600） 表明
输入信号高于或低于调节的压缩
器阈值。 中间的黄色 LED 灯指的是
IKA “软拐点” 范围 （如果 IKA 开启）。
(8) 激活 SC EXT 开关中断信号输入和压缩
器控制部分的连接。 同时, 可通过后
面板 SIDECHAIN RETURN 接口输入外部
控制信号, 控制输入信号动态衰减。
(9) SC MON 开关连接旁链输入信号
到音频输出, 由此将音频输入信
号静音。 例如, 这使您可以预监听
旁链信号, 与插入到旁链通道的
均衡器或其它设备。
(14) 按下 INTERACT KNEE 开-关从
“硬拐点” 转换为 IKA 特性: 输入信号
超过阈值多达 10 dB 时会用 “软拐点”
特性来处理。 超过 10 dB 时, 控制特性
由 “软拐点” 变为更传统的 “硬拐点”
压缩。
(15) AUTO 功能, 可用 AUTO 开关开
启, 使 AT TACK 和 RELEASE 旋钮不可用,
从程序材料中自动获取这些时间值。
(16) RELEASE 旋钮 （仅 MDX260 0） 设置当
信号再次下降到低于阈值后, 达到
原始 1:1 增益所需的时间。
(17) 使用 TUBE 开关 （仅 MDX2600） 使用通
常由电子管产生的温暖, 透明的音调
特征来增强输出信号。
(18) OUTPUT 旋钮可升高或降低最大 20
dB 的输出信号, 以便补偿由压缩器或
限幅器动作造成的增益损失。 增加
大约由压缩器减少的同样量的增益。
GAIN REDUCTION 显示灯读取调节的值。
(19) 12 位 INPUT/OUTPUT LEVEL
显示灯 （MDX4600: 8-位） 读取输入
音频信号的电平和动态处理器
输出的电平。 范围从 -30 到 +1 8 dB
（MDX4600: -24 到 +18 d B）。
(20) IN/OUT METER 开关选择增益 LED 灯读
取输入信号 （开关没有按下） 或输出
信号 （开关按下）。
(21) IN/OUT 开关激活相应的通道。 它提供
所谓的 “硬旁通”, 例如, 如果它是 OUT
或设备没有连接到电源, 输入接口将
直接连接到输出接口 （仅 MDX2600）。
通常, 该开关用于未处理和压缩/限制
的信号之间 的直接 A/B 对比。
(22) ENHANCER 开关。 激活动态增强器,
它只有在压缩时才提高高音, 以提供
更自然的频率平衡。
(27) 峰值限幅器将信号限制到一个可调
的电平。 当把 LIMITER 旋钮旋转到最
右边时, 限幅器关闭。 由于其极为快速
的 “零” 起音, 此电路能限制信号峰值
而没有任何过冲。 如果信号被限制超
过 20 毫秒, 总的增益降低大约1 秒来
避免强烈的可听限制器效应。
(28) LIMIT LED 灯当限幅器打开时亮。
(29) MAINS CONNECTION.
(30) OUTPUTS。 这些是您的动态处理器的
音频输出端。 两个匹配的 ¼" TRS 和
XLR 接口并行连接且为平衡式。 当然,
这里也可连接不平衡式线。
(31) OPERATING LEVEL 开关。 此开关可用
于使 MDX2600 或 MDX4600 适应各种
操作电平, 如切换选择家庭录音电平
（-10 dB u） 和录音室电平 （+4 dBu）。 电平
表会自动引用已调节的标称电平, 以便
压缩器在其最优操作范围内工作。
(32) INPUTS。 这些是音频输入端。 它们也
带有平衡式 ¼" TRS 和 XLR 连接器。
(33) SIDECHAIN SEND。 此为不平衡式旁链
输出端, 可发送音频信号到其它设备
进行外部处理。
(34) SIDECHAIN RETURN。 旁链输入端可使
您使用外部信号或从 SIDECHAIN SEND
接口发送的处理过的 （如: 均衡器）
音频信号来控制你的 MDX2600 。
(10) RATIO 旋钮设置超过 10 dB 以上阈值
的所有信号的输入与输出电平的比率。
尽管压缩开始时间较早, 但 IKA 特性
确保了增益衰减的正常, 无声的开始,
这就是为什么只在超过 10 dB 阈值或
更高时才能达到比值。 它可以连续设
置从 1:1 （没有压缩） 到 ∞: 1 （限幅器）。
(11) 12 位 GAIN REDUCTION 显示灯
（MDX4600: 8 位） 告知你当前应用的增
益衰减 （1 到 30 dB）。
(12) LO CONTOUR 开关开启旁链路径 中 的
高通滤波器, 从而避免由高能低频
和它们对压缩过程的影响导致的
“抽气” 效应。
(13) 使用 ATTACK 旋钮设置一旦信号
超过阈值时, 开始压缩的时间
（仅 MDX2600）。
(23) LEVEL 旋钮 （MDX2600）。 MDX2600 设有
可控制的去咝声器, 而不是可调节的
增强器, 可帮助你消除音频信号中的
嘶嘶噪声。 LEVEL 旋钮设置频率抑制
的量。
(24) DE-ESSER LEVEL (MDX2600)。 LED 链读
取从 +3 到 +12 d B 范围内的电流衰减。
(25) MALE 开关。 此开关使去咝声器适应
male （开关按下） 或 female 寄存器
（不按下）。
(26) IN/OUT 开关。 打开和关闭去咝声器。
注意: 去咝声器只有应用压缩时才可
以发挥作用。
8 MDX46 00/MDX 260 0
技术参数
快速启动向导
9
MDX260 0 MDX4600
音频输出
类型
阻抗
XLR 和 ¼" TRS 连接器， 伺服平衡 XLR 和 ¼" TRS 连接器， 伺服平衡
+4 dBu 50 kΩ 平衡， 50 kΩ 非平衡 @ 1 kHz 50 kΩ 平衡， 50 k Ω 非平衡 @ 1 kHz
-10 分贝 50 kHz 平衡， 100 kHz 不平衡 @ 1 kHz 50 kHz 平衡， 100 kHz 不平衡 @ 1 kHz
运作水平
最大限度。 输入水平 +22 dBu， 平衡和不平衡 +22 d Bu ， 平衡和不平衡
+4 dBu / -10 dBV， 可切换 +4 dBu / -10 dBV， 可切换
CMRR 通常为 60 dB @ 1 kHz 通常为 60 dB @ 1 kHz
音频输出
类型
阻抗
最大限度。 输出水平 +21 dBu ， 平衡和不平衡 +21 d Bu， 平衡和不平衡
侧链输入
类型
阻抗
最大限度。 输入水平 +20 分贝 —
侧链输出
类型
阻抗
最大限度。 输出水平 +21 分贝 —
系统规格
频率范围
信噪比
总谐波失真
相声
膨胀机 / 浇口部分
类型
临界点
比率
攻击
释放
压缩机部分
类型
临界点
比率
攻击 / 释放 手动或自动， 可变 —
手动攻击时间
手动释放时间
汽车特性 波自适应压缩机 波自适应压缩机
自动攻击时间
自动释放时间
输出
XLR 和 ¼" TRS 连接器，伺服平衡 XLR 和 ¼" TRS 连接器，伺服平衡
100 kHz 平衡， 50 Ω 非平衡 @ 1 kHz 100 kHz 平衡， 50 Ω 非平衡 @ 1 kHz
¼" TS 连接器， 不平衡 —
10 kΩ —
¼" TS 连接器， 不平衡 —
50 Ω —
10 Hz 至 70 kHz， + 0/-3 dB 10 Hz 至 70 kHz， + 0/-3 dB
115 d B，未加权 115 d B， 未加权
0.02% (典型值) @ +4 dBu， 1 kHz， 单位增益 0.02% (典型值) @ +4 dBu， 1 kHz， 单位增益
-90 dB @ 1 kHz 时 -90 dB @ 1 kHz 时
IRC (交互式比率控制) 扩展器 IRC (交互式比率控制) 扩展器
OFF 至 +10 dB ， 可变 OFF 至 +10 dB ， 可变
1:1 至 1:8， 可变 1:1 至 1:8 ， 可变
<1 毫秒 / 50 dB， 取决于程序 <1 毫秒 / 50 dB， 取决于程序
慢： 100 毫秒/1 dB
快速： 100 毫秒/100 d B， 可变
慢： 100 毫秒/1 dB
快速： 100 毫秒/100 d B， 可变
IKA (互动式膝盖适应) 压缩机 IKA (互动式膝盖适应) 压缩机
-40 至 +2 0 dB ， 可变 -40 至 +2 0 dB， 可变
1:1 至 ∞:1 ， 可变 1:1 至 ∞:1， 可变
0.3 毫秒/20 dB 至 300 毫秒/20 dB， 可变 —
0.05 秒/20 dB 至 5 秒/20 dB， 可变 —
通常为 15 毫秒 (10 dB )， 5 毫秒 (20 dB )， 3 毫秒 (30 dB )
通常为 125 dB/秒， 取决于程序 通常为 125 dB/秒， 取决于程序
通常为 15 毫秒 (10 dB)， 5 毫秒 (2 0 dB)， 3 毫秒 (30 dB)
-20 至 +2 0 dB， 可变 -20 至 +2 0 dB， 可变
MDX260 0 MDX4600
峰值限制器部分
类型
等级
1 级限制器类型
攻击
释放
2 级限制器类型
攻击
释放
动态增强器部分
类型
滤波频率
特征
促进
De-Esser 部分
类型
过滤频率
过滤带宽 取决于程序
降低等级
电源，电压，电流消耗
开关电源
能量消耗
电源接头
尺寸 / 重量
尺寸 (高 x 宽 x 深) 44 x 483 x 149 毫米 (1.7 x 19.0 x 5.9 英寸) 44 x 483 x 149 毫米 (1.7 x 19.0 x 5.9 英寸)
重量
IGC (交互式增益控制) 峰值限制器 IGC (交互式增益控制)峰值限制器
0 dB 至 OFF (+ 21 dBu)， 可变 0 dB 至 OFF (+ 21 dBu )，可变
快船队 快船队
“零” “零”
“零” “零”
程序限制器 程序限制器
通常小于 5 毫秒， 取决于程序 通常小于 5 毫秒， 取决于程序
通常为 20 dB/sec， 取决于程序 通常为 20 dB/sec， 取决于程序
IDE (交互式动态增强器) IDE (交互式动态增强器)
2.5 kHz (较低的截止频率) 2.5 kHz (较低的截止频率)
高通滤波器 (6 dB/oct.) 高通滤波器 (6 dB/oct.)
最大限度。 7.5 kHz 时为 28 dB 最大限度。 7.5 kHz 时为 28 dB
VAD (语音自适应解扰器) —
8.6 kHz (母头)， 7.5 kHz (公头) —
—
最大限度。 15 分贝 —
自动量程 100-240 V~ 50/60 Hz 自动量程 100-240 V~ 50/60 Hz
15 瓦 18 瓦
标准 IEC 插座 标准 IEC 插座
1.7 公斤 (3.7 磅) 1.8 公斤 (4.0 磅)
10 M DX46 00/MDX 260 0
其他的重要信息
其他的重要信息
1. 在线注册。 请购买 Music Tribe 产品后立即
在 musictribe.com 网站注册。 网页上有简单的
在线注册表格。 这有助于我们更快更有效率
地处理您维修等事宜。 请阅读保修的相关条
款及条件。
2. 无法正常工作。 若您的 Music Tribe 产品
无法正常工作, 我们会为您尽快修复。 请联
系您购买产品的销售商。 若你所在地区没有
Music Tribe 销售商, 请联系 musictribe.com 网站
的 “WHERETOBUY” 一栏下的所列出的子公司
或经销商。
3. 电源连接。 将本设备连接电源前, 请确
保使用的电压正确。 保险丝需要更换时,
必须使用相同型号及定额的保险丝。
快速启动向导
11
