Page 1
ULTRATONE
KXD15/KXD12
600-Watt 4-Channel PA System / Keyboard Amplier with
Original 15"/12" Turbosound Speaker, Klark Teknik Multi-FX Processor and
FBQ Feedback Detection
V 4.0
Page 2
2 ULT RATON E KXD15/ K XD12
11. 请只使用厂家指定的附属设备和
不负任何责任。 技术参数和外观若有更改,
快速启动向导
3

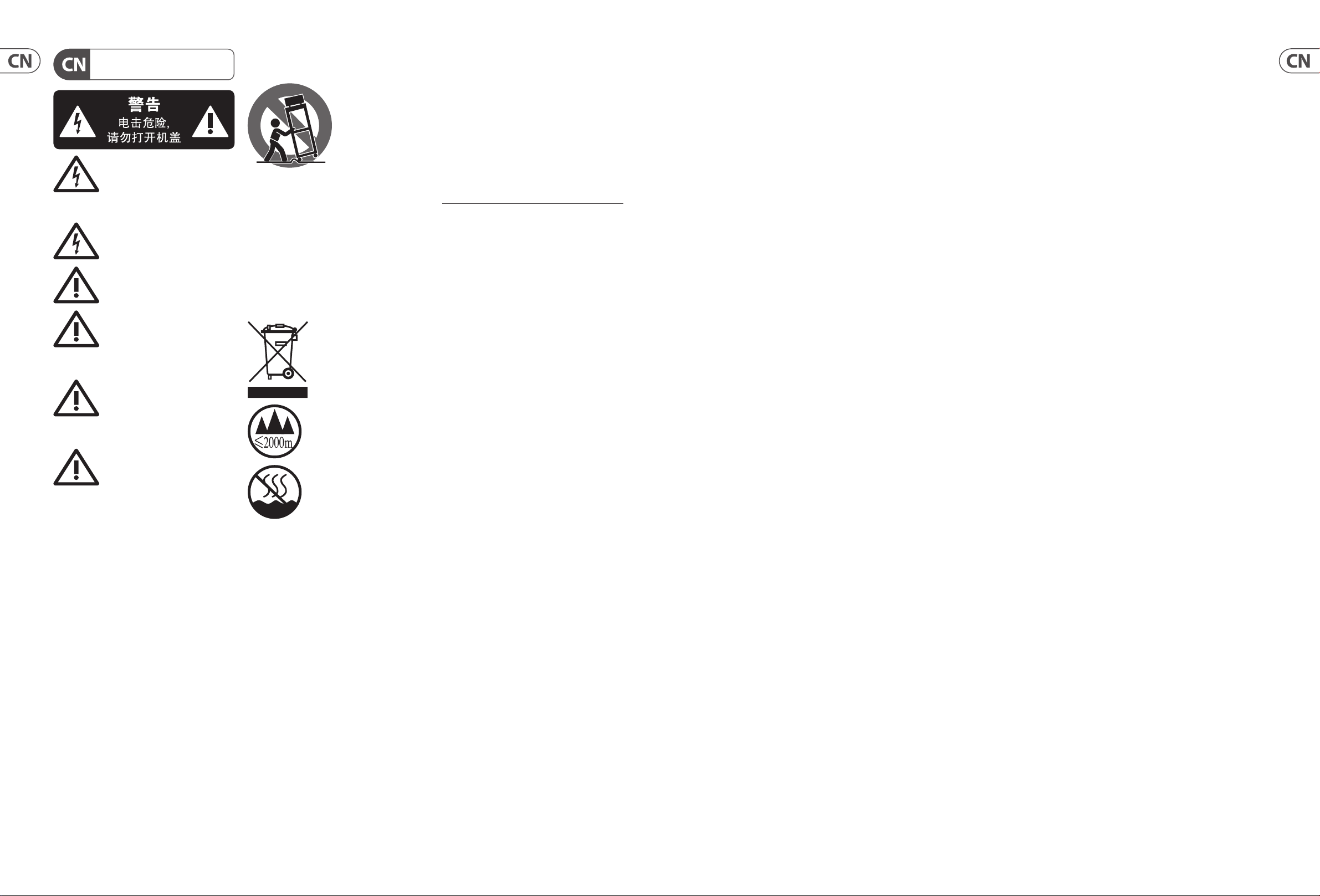

重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置,
应当保证它们处于随时
可方便操作状态。
17. 本产品仅适用于
2000 米以下地区,
海拔
本产品仅适用于非热带
气候条件下。
法律声明
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失,
恕不另行通知。 所有的商标均为其各自所
有者的财产。
Midas, Klark Teknik, Lab Gruppen,
Music Tribe
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones 和 Coolaudio
是 Music Tribe Global Brands Ltd. 公司的商标或
注册商标。
版权所有。
© Music Tribe Global Brands Ltd. 2021
保修条款
有关音乐集团保修的适用条款及其它相关
信息, 请登陆 community.musictribe.com/pages/
support#warranty
网站查看完整的详细信息。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
Page 3
4 ULT RATON E KXD15/ K XD12
B1500D-PRO
B215D

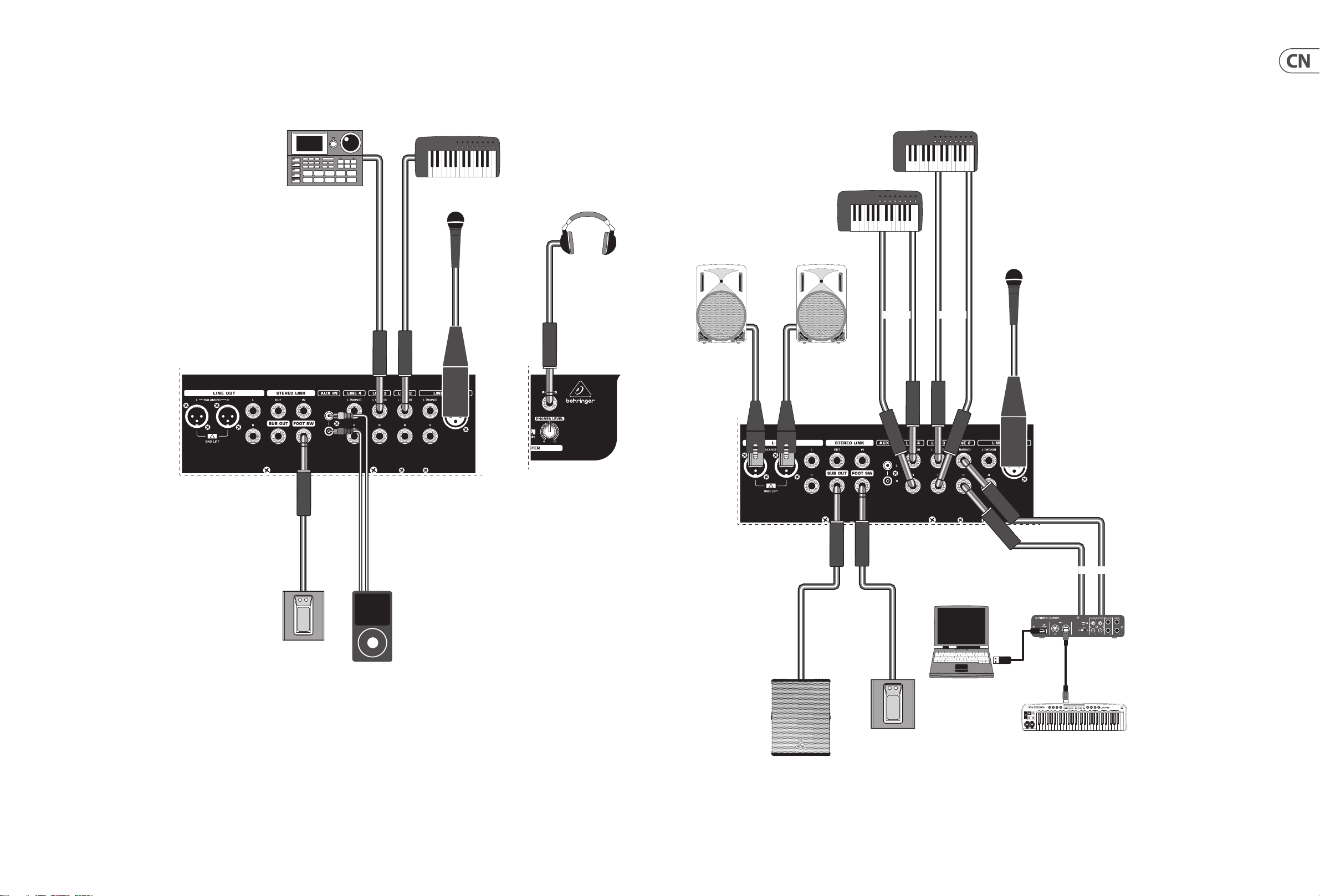

ULTRATONE KXD15/KXD12 连接应用
快速启动向导
5
第一步: 连接应用
Drum Computer
Keyboard
XM8500
使用 ULTRATONE 的 连 接 示 例 现场表演 / 专业演员连接
Keyboard
Keyboard
HPS3000
Line In 4 Line In 3
B215D
XM8500
Footswitch
MP3 Player
Footswitch
Line In 2
UMC204
Computer
UMX490
Page 4
6 ULT RATON E KXD15/ K XD12

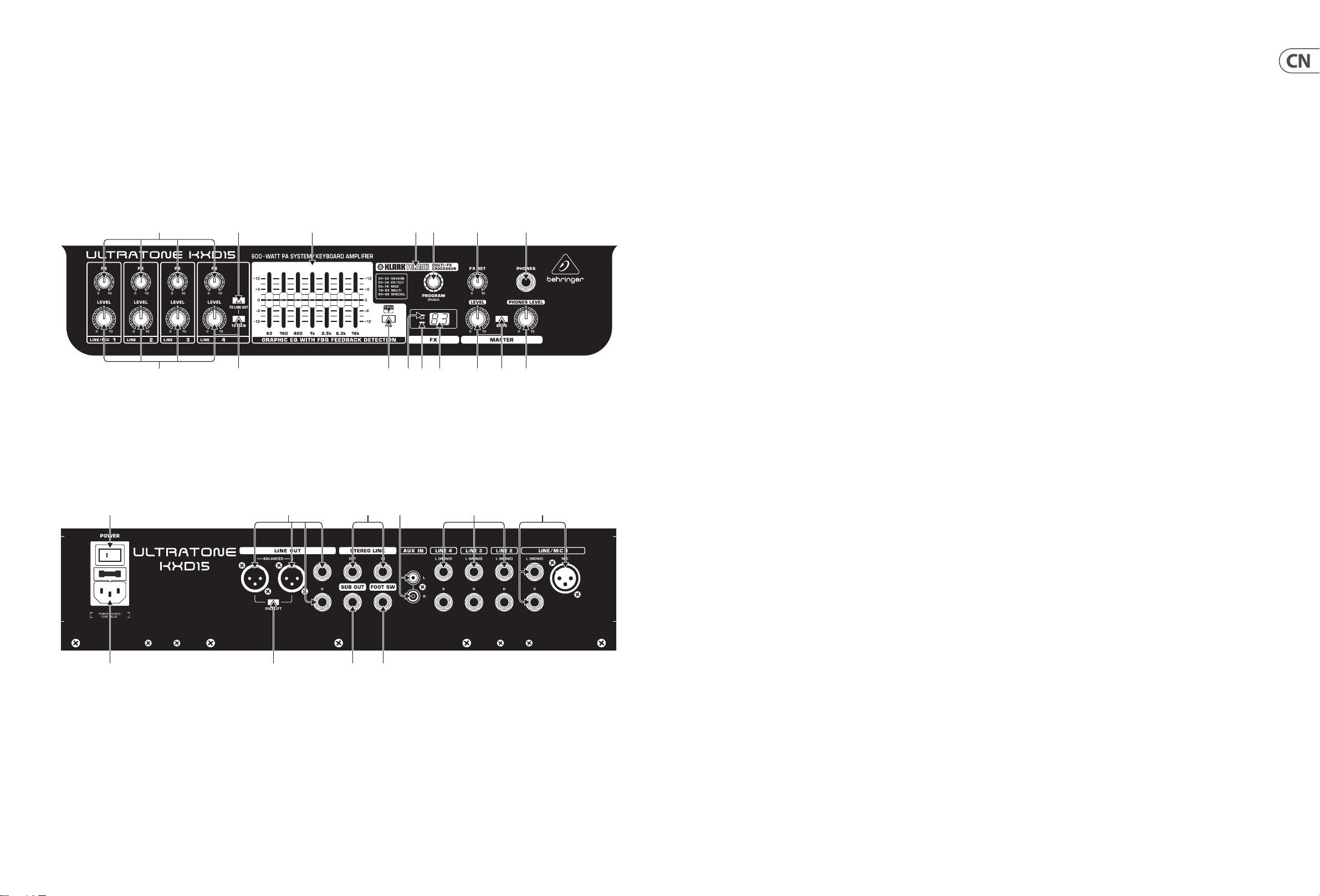

ULTRATONE KXD15/KXD12 控制
快速启动向导
7
(17)
(1)
(2)
(8) (9)
(3) (4) (5) (6) (7)
(10) (11) (12) (13) (14) (16)(15)
(19)
(20) (21) (22)
(23)
第二步: 控制
(1) FX 控制旋钮调节集成效果器输入端
的通道 1-4 的信号电平。
(2) TO LINE OUT 按钮将没有添加效果的通
道 4 的信号发送到 LINE OUT 输出端。
如果同时按下 TO MAIN 和 TO LINE 按钮,
通道 4 将等同于通道 1-3。 添加效果
的信号将会被发送到音箱和 LINE OUT
输出端。
(3) GRAPHIC EQ 调节声谱中的特定频率。
(4) MULTI-FX PROCESSOR 添加选定的声效
到 FX 旋钮打开的通道。 效果包括混
响, 合唱, 延迟和变调器。
(5) PROGRAM [PUSH] 旋钮控制效果设置。
旋转此旋钮可浏览效果参数, 按下此
旋钮选择参数。
(6) FX RET 旋钮控制添加到主混音的效
果量。
(7) PHONES 接口通过 ¼" TRS 立体声接口
连接耳机。
(8) LEVEL 旋钮调节通道 1-4 的信号电平。
(9) TO MAIN 将没有添加效果的通 4 的信
号发送到音箱。 没有添加效果的通 4
的信号通常发送到 PHONES 输出端。
(10) FBQ 按钮开启 FBQ 反馈探测系统。
推子指示灯亮表明频率造成反馈。 只
需降低各自频率范围的电平直到反馈
消失且指示灯灭。
(11) CLIP 指示灯当来自通道效果送出的信
号使处理器过载时亮。 当 CLIP 指示灯
亮时, 请使用各自的 FX 旋钮调低效果
输入信号。
(12) SIG 指示灯当效果器接收输入信号
时亮。
(13) FX 显示屏显示当前选定的预置。
(17) POWER 开关打开和关闭电源。 在最初
连接设备到电源时, 请确保 POWER 开
关处于 “O” 位置。
(18) POWER SOURCE 接口可插入随货供应
的 IEC 电源线。
(19) LINE OUT 接口将失真后均衡的音频信
号发送 到外部设备。 XLR 接口输出平衡
式信号, 适合连接混音或录音控制台;
而 ¼" 接口输出不平衡式信号, 适合连
接额外的功放或线路电平设备。 可同
时使用 XLR 和 ¼" 接口。
(20) STEREO LINK 连接允许两个 ULTRATONE
功放之间真正的立体声操作。 你可连
接一个 ULTRATONE 的 OUT 到另一个充
当从属的键盘功放的 LINK IN , 从而获
得真正的立体声。
(21) AUX IN 连接通过 RCA 接口接收 CD
播放器, MP3 播放器或其它音源的信
号。
(22) LINE 输入端 （通道 2-4） 通过成对的
¼" TS 接口接收不平衡式立体声信号。
请使用L (MONO) 接口接收单声道输
入信号。
(23) LINE/MIC 输入区 （通道 1） 具有额外的
XLR 连接和两个 ¼" TS 接口。 来自话筒
或其它设备 （电容话筒需开启 +15 V 幻
像电源） 的平衡式信号, 请使用 XLR 连
接。 可同时使用 XLR 和 ¼" 接口, 且通
道1的 LEVEL 旋钮可调节两个输入端
的信号电平。
(24) GND LIFT 开关断开 （按下开关） LINE OUT
XLR 输出端的接地连接以消除因接地
回路引起的嗡嗡声和其它噪音。
(25) SUB OUT 接口输出线路电平单声道超
低音信号, 可连接功放或有源超低音
音箱的输入端。
(18) (25) (26)
(24)
(14) LEVEL 旋钮位于主控区, 用于调节主输
出音量。
(15) SHAPE 按钮应用特殊滤波器到 MASTER
输出端, 可增加声音在噪音环境中的
清晰度和明 晰度。
(16) PHONES LEVEL 旋钮调节耳机输出 电平。
(26) FOOT SW 接口使用 TS 插头连接选购的
脚踏开关, 可开启 / 关闭效果处理器。
Page 5
8 ULT RATON E KXD15/ K XD12
快速启动向导
9
规格
KX D15 KX D12
放大器
最大输出功率
配置 双功放
类型
过载保护 双控限幅器
交叉型 积极的
交叉频率
音频输入
频道 1
频道 2 - 4
辅助输入
音频输出
线路输出
立体声链接
分出
电话
均衡器
类型
频率范围
控制范围
数字效果处理器
类型 克拉 克技术公司
转换器
采样率
展示
扬声器
类型
频率范围
身体的
外壳 强化木结构
格栅 穿孔钢
电源/电压（保险丝）
美国 / 加拿大 120 V~, 60 Hz (T 6.3 A H 250 V)
英国 / 澳大利亚 / 欧洲 220-240 V~, 50/60 Hz (T 3.15 A H 250 V)
韩国 / 中国 220-240 V~, 50/60 Hz (T 3.15 A H 250 V)
日本
功耗 @ ⁄ 最大功率 110 瓦
电源连接
尺寸/重量
尺寸（高 x 宽 x 深） 483 x 569 x 372 毫米 (19 x 22.4 x 14.7") 441 x 468 x 298 毫米 (17.4 x 18.5 x 11.7")
重量
*独立于限制器和驱动器保护电路
2.8 赫兹 2.6 赫兹
带有 FBQ 反馈检测的图形均衡器
63 Hz, 160 Hz , 400 Hz, 1 kHz, 2.5 kHz, 6.3 kHz, 16 kHz
15" 低音喇叭
1" 压缩驱动器
38 赫兹 – 20 赫兹 42 赫兹 – 20 赫兹
100 V~, 50/60 Hz (T 6.3 A H 250 V)
22.4 公斤 (49.4 磅) 18.3 公斤 (40. 3 磅)
600 瓦*
D 类（低音扬声器）
AB 类（高音扬声器）
2 x ¼" TS, 40 k, 非平衡
1 x XLR, 750 , 平衡
2 x ¼" TS, 每通道
35 k , 不平衡
2 x RCA
20 k, 不平衡
2 x XLR, 120 , 平衡
2 x ¼" TRS, 120 , 平衡
2 x ¼" TS
120 , 不平衡
1 x ¼" TS
120 , 不平衡
¼" TRS 连接器
+/-12 分贝
24 位 Delta-Sigma
40 赫兹
2 位 7 段
12" 低音喇叭
1" 压缩驱动器
标准 IEC 插座
其他的重要信息
其他的重要信息
1. 在线注册。 请购买 Music Tribe 产品后立即
在 musictribe.com 网站注册。 网页上有简单的
在线注册表格。 这有助于我们更快更有效率
地处理您维修等事宜。 请阅读保修的相关条
款及条件。
2. 无法正常工作。 若您的 Music Tribe 产品
无法正常工作, 我们会为您尽快修复。 请联
系您购买产品的销售商。 若你所在地区没有
Music Tribe 销售商, 请联系 musictribe.com 网站
的 “WHERETOBUY” 一栏下的所列出的子公司
或经销商。
3. 电源连接。 将本设备连接电源前, 请确
保使用的电压正确。 保险丝需要更换时,
必须使用相同型号及定额的保险丝。
