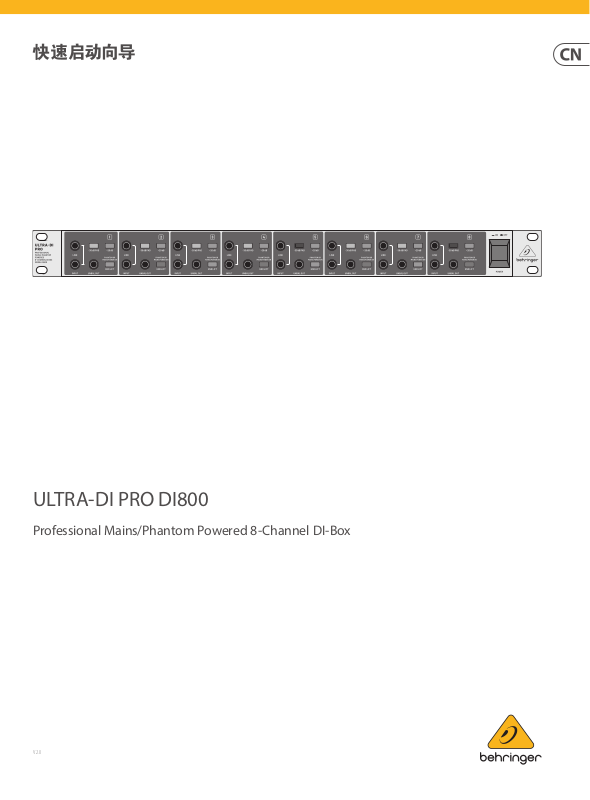

Page 1
ULTRA-DI PRO DI800
Professional Mains/Phantom Powered 8-Channel DI-Box
V 2.0
Page 2
2 ULTRA-DI PRO DI800
11. 请只使用厂家指定的附属设备和
不负任何责任。 技术参数和外观若有更改,
快速启动向导
3
其他的重要信息
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置,
应当保证它们处于随时
可方便操作状态。
17. 本产品仅适用于
2000 米以下地区,
海拔
本产品仅适用于非热带
气候条件下。
法律声明
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失,
恕不另行通知。 所有的商标均为其各自所
有者的财产。
Midas, Klark Teknik, Lab Gruppen,
Music Tribe
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones 和 Coolaudio
是 Music Tribe Global Brands Ltd. 公司的商标或
注册商标。
版权所有。
© Music Tribe Global Brands Ltd. 2021
保修条款
有关音乐集团保修的适用条款及其它相关
信息, 请登陆 community.musictribe.com/pages/
support#warranty
网站查看完整的详细信息。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
Page 3
4 ULTRA-DI PRO DI800
(2) (4)
(6)
(9) (8)
ULTRA-DI PRO DI800 连接应用
第一步: 连接应用
快速启动向导
5
Page 4
6 ULTRA-DI PRO DI800
快速启动向导
7
ULTRA-DI PRO DI800 连接应用
第二步: 控制
(1) INPUT 接口用于连接不平衡式和平衡
式信号源。
(2) 由于 INPUT 和 LINK 接口是并联的， 因
此 LINK TRS 接口既可以用作输入端， 也
可用作 INPUT 信号的直接不平衡式输
出端。 对于后者， 比如你可以连接 LINK
和监听放大器的输入端。
(3) 不平衡式输入信号可在 UNBAL
OUT TRS 接口被输入 - 在经过放大电
路之后 （参见 (4) 和 (6)）。
(4) -30 dB PAD 衰减开关大大地增加了
DI800 的工作范围， 从高阻抗话筒或吉
他的低信号电平， 一直到吉他功放的
音箱接口。
(5) 使用 GND LIFT 开关， 你可完全分离输
入和输出接地。 取决于 DI800 连接的
设备是如何接地的， 使用 GND LIFT 开
关降低嗡嗡声或接地回路。 当按下
GND LIFT 开关时， 接地连接被中断
（LED 灯亮红色）。 当开关处于 PHANTOM
OR MAINS POWER ON 设置时， LED 灯亮绿
色 （当 GND LIFT 开关没有按下时）。
(6) +2 0 dB 开关增加 20 dB 的输入信号
电平。
(7) 使用 POWER 开关打开你的 DI800。
当你准备连接设备到电源时， POWER 开
关应始终处于 “O ” 位置。
(8) BAL OUT 接口 (1 - 8) 为通道 1 到 8 的平
衡式话筒电平输出端。
(9) 通过标准 IEC 接口连接电源。
技术参数
音频输入
输入值
类型 直流去耦
阻抗
最大输入 电平
音频输出
平衡了
阻抗
最大输出水平
链接
阻抗
失衡了
阻抗
系统
频率范围
信噪比
1 kHz 失真 < 0.01%
电源，电压，电流消耗
开关电源
能量消耗
电源接头
尺寸/重 量
尺寸 (H x W x D) 44 x 483 x 134 mm (1.7 x 19 x 5.3")
重量
8 x ¼" TS, 不平衡
350 kΩ
+18 dBu /
+48 dBu (压下 -30 dBu 垫)
8 x XLR, 电子平衡
平衡 1.36 kΩ , 非平衡 680 Ω
+23 dBu 平衡, +17 dBu 非平衡
8 x ¼" TS, 不平衡
350 kΩ
8 x ¼" TS, 不平衡
950 Ω
10 Hz to 50 kHz, ±3 dB
-96 dBu, 22 Hz - 22 kHz
自动量程 100-240 V~50/60 Hz
10 W
标准 IEC 插座
1.8 kg (4.0 lbs)
Page 5
8 ULTRA-DI PRO DI800
其他的重要信息
其他的重要信息
1. 在线注册。 请购买 Music Tribe 产品后立即
在 musictribe.com 网站注册。 网页上有简单的
在线注册表格。 这有助于我们更快更有效率
地处理您维修等事宜。 请阅读保修的相关条
款及条件。
2. 无法正常工作。 若您的 Music Tribe 产品
无法正常工作, 我们会为您尽快修复。 请联
系您购买产品的销售商。 若你所在地区没有
Music Tribe 销售商, 请联系 musictribe.com 网站
的 “WHERETOBUY” 一栏下的所列出的子公司
或经销商。
3. 电源连接。 将本设备连接电源前, 请确
保使用的电压正确。 保险丝需要更换时,
必须使用相同型号及定额的保险丝。
快速启动向导
9
Page 6
10 ULTRA-DI PRO DI800
快速启动向导
11
