Behringer DDM4000 Quick Start Guide

Quick Start Guide

DIGITAL PRO MIXER DDM4000

Ultimate 5-Channel Digital DJ Mixer with Sampler, 4 FX Sections,
Dual BPM Counters and MIDI

V 5.0

2 DIGITAL PRO MIXER DDM4000 Quick Start Guide 3

8. No instale este equipo cerca de fuentes de calor

los recursos naturales. Para más información acerca del

deben ser siempre eliminadas en un punto limpio y nunca

este documento. Las especicaciones técnicas, imágenes

están sujetas a modicaciones sin previo aviso. Todas las

9. Do not defeat the safety purpose of the polarized

20. Please keep the environmental aspects of battery

This apparatus may be used in tropical and moderate

Important Safety
Instructions

Terminals marked with this symbol carry
electrical current of sucient magnitude

to constitute risk of electric shock.
Use only high-quality professional speaker cables with
¼" TS or twist-locking plugs pre-installed. Allother
installation or modication should be performed only
by qualiedpersonnel.

This symbol, wherever it appears,

alertsyou to the presence of uninsulated

dangerous voltage inside the
enclosure-voltage that may be sucient to constitute a
risk ofshock.

This symbol, wherever it appears,

alertsyou to important operating and

maintenance instructions in the
accompanying literature. Please read the manual.

Caution

To reduce the risk of electric shock, donot

remove the top cover (or the rear section).
No user serviceable parts inside. Refer servicing to
qualied personnel.

Caution

To reduce the risk of re or electric shock,

do not expose this appliance to rain and
moisture. The apparatus shall not be exposed to dripping
or splashing liquids and no objects lled with liquids,
suchas vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by qualied service personnel only.
Toreduce the risk of electric shock do not perform any
servicing other than that contained in the operation
instructions. Repairs have to be performed by qualied
servicepersonnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as
radiators, heat registers, stoves, or other apparatus
(including ampliers) that produce heat.

or grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding-type plug
has two blades and a third grounding prong. The wide
blade or the third prong are provided for your safety. Ifthe
provided plug does not t into your outlet, consult an
electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or
pinched particularly at plugs, convenience receptacles,
and the point where they exit from the apparatus.

11. Use only attachments/accessories specied by
themanufacturer.

12. Use only with the
cart, stand, tripod, bracket,
or table specied by the
manufacturer, orsold with
the apparatus. When a cart
is used, use caution when
moving the cart/apparatus
combination to avoid

injury from tip-over.

13. Unplug this apparatus during lightning storms or
when unused for long periods of time.

14. Refer all servicing to qualied service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power supply cord or plug
is damaged, liquid has been spilled or objects have fallen
into the apparatus, the apparatus has been exposed
to rain or moisture, does not operate normally, or has
beendropped.

15. The apparatus shall be connected to a MAINS socket
outlet with a protective earthing connection.

16. Where the MAINS plug or an appliance coupler is
used as the disconnect device, the disconnect device shall
remain readily operable.

17. Correct disposal of this
product: This symbol indicates
that this product must not be
disposed of with household
waste, according to the WEEE
Directive (2012/19/EU) and

your national law. This product
should be taken to a collection center licensed for the
recycling of waste electrical and electronic equipment
(EEE). The mishandling of this type of waste could have
a possible negative impact on the environment and
human health due to potentially hazardous substances
that are generally associated with EEE. At the same time,
your cooperation in the correct disposal of this product
will contribute to the ecient use of natural resources.
For more information about where you can take your
waste equipment for recycling, please contact your local
city oce, or your household waste collection service.

18. Do not install in a conned space, such as a book
case or similar unit.

19. Do not place naked ame sources, such as lighted
candles, on the apparatus.

disposal in mind. Batteries must be disposed-of at a
battery collection point.

21.

climates up to 45°C.

LEGAL DISCLAIMER

Music Tribe accepts no liability for any loss which may
be suered by any person who relies either wholly or in
part upon any description, photograph, or statement
contained herein. Technical specications, appearances
and other information are subject to change without
notice. All trademarks are the property of their
respective owners. Midas, Klark Teknik, Lab Gruppen,
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Oberheim, Auratone and Coolaudio
are trademarks or registered trademarks of Music
Tribe Global Brands Ltd. © Music Tribe Global Brands
Ltd. 2021 All rights reserved.

LIMITED WARRANTY

For the applicable warranty terms and conditions
and additional information regarding Music Tribe’s
Limited Warranty, please see complete details online at
musictribe.com/warranty.

Instrucciones de
seguridad

Las terminales marcadas con este símbolo
transportan corriente eléctrica de

magnitud suciente como para constituir
un riesgo de descarga eléctrica. Utilice solo cables de
altavoz profesionales y de alta calidad con conectores
TS de 6,3 mm o de bayoneta prejados. Cualquier otra
instalación o modicación debe ser realizada únicamente
por un técnico cualicado.

Este símbolo, siempre que aparece,

leadvierte de la presencia de voltaje

peligroso sin aislar dentro de la caja;
estevoltaje puede ser suciente para constituir un riesgo
dedescarga.

Este símbolo, siempre que aparece,

leadvierte sobre instrucciones operativas

y de mantenimiento que aparecen en la
documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga

eléctrica, no quite la tapa (o la parte
posterior). No hay piezas en el interior del equipo que
puedan ser reparadas por el usuario. Si es necesario,
póngase en contacto con personal cualicado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este
aparato a la lluvia, humedad o alguna otra fuente que
pueda salpicar o derramar algún líquido sobre el aparato.
Nocoloque ningún tipo de recipiente para líquidos sobre
el aparato.

Atención

Las instrucciones de servicio deben

llevarlas a cabo exclusivamente personal
cualicado. Para evitar el riesgo de una descarga eléctrica,
no realice reparaciones que no se encuentren descritas
en el manual de operaciones. Lasreparaciones deben ser
realizadas exclusivamente por personalcualicado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el

equipo de acuerdo con las instrucciones del fabricante.

tales como radiadores, acumuladores de calor, estufas u
otros aparatos (incluyendo amplicadores) que puedan
producir calor.

9. No elimine o deshabilite nunca la conexión a tierra
del aparato o del cable de alimentación de corriente.
Unenchufe polarizado tiene dos polos, uno de los cuales
tiene un contacto más ancho que el otro. Una clavija con
puesta a tierra dispone de tres contactos: dos polos y la
puesta a tierra. El contacto ancho y el tercer contacto,
respectivamente, son los que garantizan una mayor
seguridad. Si el enchufe suministrado con el equipo no
concuerda con la toma de corriente, consulte con un
electricista para cambiar la toma de corriente obsoleta.

10. Coloque el cable de suministro de energía de manera
que no pueda ser pisado y que esté protegido de objetos
alados. Asegúrese de que el cable de suministro de
energía esté protegido, especialmente en la zona de la
clavija y en el punto donde sale del aparato.

11. Use únicamente los dispositivos o accesorios
especicados por el fabricante.

12. Use únicamente la
carretilla, plataforma,
trípode, soporte o mesa
especicados por el
fabricante o suministrados
junto con el equipo.
Altransportar el equipo,
tenga cuidado para evitar

daños y caídas al tropezar con algún obstáculo.

13. Desenchufe el equipo durante tormentas o si no va a
utilizarlo durante un periodo largo.

14. Confíe las reparaciones únicamente a servicios
técnicos cualicados. La unidad requiere mantenimiento
siempre que haya sufrido algún daño, si el cable de
suministro de energía o el enchufe presentaran daños,
sehubiera derramado un líquido o hubieran caído objetos
dentro del equipo, si el aparato hubiera estado expuesto
a la humedad o la lluvia, si ha dejado de funcionar de
manera normal o si ha sufrido algún golpe o caída.

15. Al conectar la unidad a la toma de corriente eléctrica
asegúrese de que la conexión disponga de una unión
atierra.

16. Si el enchufe o conector de red sirve como único
medio de desconexión, éste debe ser accesiblefácilmente.

17. Cómo debe deshacerse de
este aparato: Este símbolo indica
que este aparato no debe ser
tratado como basura orgánica,
según lo indicado en la Directiva
WEEE (2012/19/EU) y a las

normativas aplicables en su país.
En lugar de ello deberá llevarlo al punto limpio más
cercano para el reciclaje de sus elementos eléctricos/
electrónicos (EEE). Al hacer esto estará ayudando a
prevenir las posibles consecuencias negativas para el
medio ambiente y la salud que podrían ser provocadas
por una gestión inadecuada de este tipo de aparatos.
Además, el reciclaje de materiales ayudará a conservar

reciclaje de este aparato, póngase en contacto con el
Ayuntamiento de su ciudad o con el punto limpio local.

18. No instale esta unidad en un espacio muy reducido,
tal como encastrada en una librería o similar.

19. No coloque objetos con llama, como una vela
encendida, sobre este aparato.

20. Tenga presentes todas las advertencias relativas
al reciclaje y correcta eliminación de las pilas. Las pilas

con el resto de la basura orgánica.

21. Puede usar este aparato en lugares con climas
tropicales y moderados que soporten temperaturas de
hasta 45°C.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad
por cualquier daño o pérdida que pudiera sufrir
cualquier persona por conar total o parcialmente en la
descripciones, fotografías o armaciones contenidas en

y otras informaciones contenidas en este documento

marcas comerciales que aparecen aquí son propiedad
de sus respectivos dueños. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Oberheim, Auratone y
Coolaudio son marcas comerciales o marcas registradas
de Music Tribe Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2021 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables
de la garantía así como información adicional sobre la
Garantía limitada de Music Tribe, consulte online toda la
información en la web musictribe.com/warranty.

4 DIGITAL PRO MIXER DDM4000 Quick Start Guide 5

Erdungskontakt dient Ihrer Sicherheit. Falls das

19. Stellen Sie keine Gegenstände mit oenen

Fotos oder Aussagen verlassen haben. Technische Daten,

Turbosound, TC Electronic, TC Helicon, Behringer, Bugera,

oder eingetragene Warenzeichen der Music Tribe Global

8. Ne placez pas l’appareil à proximité d’une source

dangereuses généralement associées à ces équipements.

Consignes de sécurité

Les points repérés par ce symbole portent
une tension électrique susante pour

constituer un risque d’électrocution.
Utilisez uniquement des câbles d’enceintes professionnels
de haute qualité avec ches Jack mono 6,35 mm ou ches
à verrouillages déjà installées. Touteautre installation ou
modication doit être eectuée uniquement par un
personnel qualié.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut
provoquer des chocs électriques.

Attention

Ce symbol signale les consignes

d’utilisation et d’entre ! Tien importantes
dans la documentation fournie. Lisez les consignes de
sécurité du manuel d’utilisation de l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni
démonter le panneau arrière. L’intérieur de l’appareil
ne possède aucun élément réparable par l’utilisateur.
Laissertoute réparation à un professionnel qualié.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la
pluie, à la moisissure, aux gouttes ou aux éclaboussures.
Ne posez pas de récipient contenant un liquide sur
l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel qualié.
Pouréviter tout risque de choc électrique, n’eectuez
aucune réparation sur l’appareil qui ne soit décrite par le
manuel d’utilisation. Les éventuelles réparations doivent
être eectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chion sec.

7. Veillez à ne pas empêcher la bonne ventilation

de l’appareil via ses ouïes de ventilation. Respectezles
consignes du fabricant concernant l’installation
del’appareil.

de chaleur telle qu’un chauage, une cuisinière ou tout
appareil dégageant de la chaleur (y compris un ampli
depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires
ou des prises terre. Les prises bipolaires possèdent deux
contacts de largeur diérente. Leplus large est le contact
de sécurité. Les prises terre possèdent deux contacts plus
une mise à la terre servant de sécurité. Si la prise du bloc
d’alimentation ou du cordon d’ali-mentation fourni ne
correspond pas à celles de votre installation électrique,
faites appel à un électricien pour eectuer le changement
de prise.

10. Installez le cordon d’alimentation de telle façon
que personne ne puisse marcher dessus et qu’il soit
protégé d’arêtes coupantes. Assurez-vous que le cordon
d’alimentation est sufsamment protégé, notamment au
niveau de sa prise électrique et de l’endroit où il est relié à
l’appareil; cela est également valable pour une éventuelle
rallonge électrique.

11. Utilisez exclusivement des accessoires et des
appareils supplémentaires recommandés par lefabricant.

12. Utilisez
exclusivement des
chariots, des diables,
desprésentoirs, despieds
et des surfaces de
travail recommandés
par le fabricant ou

livrés avec le produit.
Déplacezprécautionneusement tout chariot ou diable
chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas
d’orage ou si l’appareil reste inutilisé pendant une longue
période de temps.

14. Les travaux d’entretien de l’appareil doivent
être eectués uniquement par du personnel qualié.
Aucunentretien n’est nécessaire sauf si l’appareil est
endommagé de quelque façon que ce soit (dommagessur
le cordon d’alimentation ou la prise par exemple), siun
liquide ou un objet a pénétré à l’intérieur du châssis, si
l’appareil a été exposé à la pluie ou à l’humidité, s’il ne
fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur
dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise IEC de tout appareil
dénué de bouton marche/arrêt doit rester accessible
enpermanence.

17. Mise au rebut appropriée de
ce produit: Ce symbole indique
qu’en accord avec la directive DEEE
(2012/19/EU) et les lois en vigueur
dans votre pays, ce produit ne
doit pas être jeté avec les déchets

ménagers. Ce produit doit être
déposé dans un point de collecte agréé pour le recyclage
des déchets d’équipements électriques et électroniques
(EEE). Une mauvaise manipulation de ce type de déchets
pourrait avoir un impact négatif sur l’environnement
et la santé à cause des substances potentiellement

En même temps, votre coopération dans la mise au
rebut de ce produit contribuera à l’utilisation ecace
des ressources naturelles. Pour plus d’informations
sur l’endroit où vous pouvez déposer vos déchets
d’équipements pour le recyclage, veuillez contacter votre
mairie ou votre centre local de collecte des déchets.

18. N’installez pas l’appareil dans un espace conné tel
qu’une bibliothèque ou meuble similaire.

19. Ne placez jamais d’objets enammés, tels que des
bougies allumées, sur l’appareil.

20. Gardez à l’esprit l’impact environnemental lorsque
vous mettez des piles au rebus. Les piles usées doivent
être déposées dans un point de collecte adapté.

21. Cet appareil peut être utilisé sous un climat tropical
ou modéré avec des températures de 45°C maximum.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour
toute perte pouvant être subie par toute personne
se ant en partie ou en totalité à toute description,
photographie ou armation contenue dans ce
document. Les caractéristiques, l’apparence et d’autres
informations peuvent faire l’objet de modications
sans notication. Toutes les marques appartiennent
à leurs propriétaires respectifs. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Oberheim, Auratone et
Coolaudio sont des marques ou marques déposées de
Music Tribe Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2021 Tous droits réser vés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie
applicables, ainsi que les informations supplémentaires
et détaillées sur la Garantie Limitée de Music Tribe,
consultez le site Internet musictribe.com/warranty.

Wichtige
Sicherheitshinweise

Vorsicht

Die mit dem Symbol markierten

Anschlüsse führen so viel Spannung,
dassdie Gefahr eines Stromschlags besteht.
Verwenden Sie nur hochwertige, professionelle
Lautsprecherkabel mit vorinstallierten 6,35 mm
MONO-Klinkensteckern oder Lautsprecherstecker
mit Drehverriegelung. Alle anderen Installationen
oder Modikationen sollten nur von qualiziertem
Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag

auszuschließen, darf die Geräteabdeckung
bzw. Geräterückwand nicht abgenommen werden.
ImInnern des Geräts benden sich keine vom Benutzer
reparierbaren Teile. Reparaturarbeiten dürfen nur von
qualiziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw.

Stromschlag auszuschließen, darf dieses
Gerät weder Regen oder Feuchtigkeit ausgesetzt werden
noch sollten Spritzwasser oder tropfende Flüssigkeiten
in das Gerät gelangen können. Stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen,
aufdasGerät.

Achtung

Die Service-Hinweise sind nur durch

qualiziertes Personal zu befolgen.
Umeine Gefährdung durch Stromschlag zu vermeiden,
führen Sie bitte keinerlei Reparaturen an dem Gerät
durch, die nicht in der Bedienungsanleitung beschrieben
sind. Reparaturen sind nur von qualiziertem
Fachpersonaldurchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten

Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von
Wärmequellen auf. Solche Wärmequellen sind z. B.
Heizkörper, Herde oder andere Wärme erzeugende Geräte
(auch Verstärker).

9. Entfernen Sie in keinem Fall die
Sicherheitsvorrichtung von Zweipol- oder geerdeten
Steckern. Ein Zweipolstecker hat zwei unterschiedlich
breite Steckkontakte. Ein geerdeter Stecker hat zwei
Steckkontakte und einen dritten Erdungskontakt.
Derbreitere Steckkontakt oder der zusätzliche

mitgelieferte Steckerformat nicht zu Ihrer Steckdose
passt, wenden Sie sich bitte an einen Elektriker, damit die
Steckdose entsprechend ausgetauscht wird.

10. Verlegen Sie das Netzkabel so, dass es vor
Tritten und scharfen Kanten geschützt ist und nicht
beschädigt werden kann. Achten Sie bitte insbesondere
im Bereich der Stecker, Verlängerungskabel und an
der Stelle, an der das Netzkabel das Gerät verlässt,
aufausreichendenSchutz.

11. Das Gerät muss jederzeit mit intaktem Schutzleiter
an das Stromnetz angeschlossen sein.

12. Sollte der Hauptnetzstecker oder eine
Gerätesteckdose die Funktionseinheit zum Abschalten
sein, muss diese immer zugänglich sein.

13. Verwenden Sie nur Zusatzgeräte/Zubehörteile,
dielaut Hersteller geeignet sind.

14. Verwenden
Sie nur Wagen,
Standvorrichtungen,
Stative, Halter oder Tische,
die vom Hersteller benannt
oder im Lieferumfang
des Geräts enthalten

sind. Falls Sie einen
Wagen benutzen, seien Sie vorsichtig beim Bewegen
der Wagen- Gerätkombination, umVerletzungen durch
Stolpern zuvermeiden.

15. Ziehen Sie den Netzstecker bei Gewitter oder wenn
Sie das Gerät längere Zeit nicht benutzen.

16. Lassen Sie alle Wartungsarbeiten nur von
qualiziertem Service-Personal ausführen. EineWartung
ist notwendig, wenn das Gerät in irgendeiner Weise
beschädigt wurde (z. B. Beschädigung des Netzkabels oder
Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere
gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt
wurde, das Gerät nicht ordnungsgemäß funktioniert oder
auf den Boden gefallen ist.

17. Korrekte Entsorgung
dieses Produkts: Dieses
Symbol weist darauf hin, das
Produkt entsprechend der
WEEE Direktive (2012/19/EU)
und der jeweiligen nationalen

Gesetze nicht zusammen mit
Ihren Haushaltsabfällen zu entsorgen. DiesesProdukt
sollte bei einer autorisierten Sammelstelle für
Recycling elektrischer und elektronischer Geräte (EEE)
abgegeben werden. Wegen bedenklicher Substanzen,
diegenerell mit elektrischen und elektronischen Geräten
in Verbindung stehen, könnte eine unsachgemäße
Behandlung dieser Abfallart eine negative Auswirkung
auf Umwelt und Gesundheit haben. Gleichzeitig
gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses
Produkts die eektive Nutzung natürlicher Ressourcen.
Fürweitere Informationen zur Entsorgung Ihrer Geräte
bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum
zuständigen städtischen Büro, Entsorgungsamt oder zu
Ihrem Haushaltsabfallentsorgerauf.

18. Installieren Sie das Gerät nicht in einer beengten
Umgebung, zum Beispiel Bücherregal oder ähnliches.

Flammen, etwa brennende Kerzen, auf das Gerät.

20. Beachten Sie bei der Entsorgung von Batterien
den Umweltschutz-Aspekt. Batterien müssen bei einer
Batterie-Sammelstelle entsorgt werden.

21. Dieses Gerät ist in tropischen und gemäßigten
Klimazonen bis 45° C einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste,
die Personen entstanden sind, die sich ganz oder
teilweise auf hier enthaltene Beschreibungen,

Erscheinungsbild und andere Informationen können
ohne vorherige Ankündigung geändert werden. Alle
Warenzeichen sind Eigentum der jeweiligen Inhaber.
Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy,

Oberheim, Auratone und Coolaudio sind Warenzeichen

Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle
Rechte vorbehalten.

BESCHRÄNKTE GARANTIE

Die geltenden Garantiebedingungen und zusätzliche
Informationen bezüglich der von Music Tribe gewährten
beschränkten Garantie nden Sie online unter
musictribe.com/warranty.

6 DIGITAL PRO MIXER DDM4000 Quick Start Guide 7

9. Non escludere la sicurezza fornita dalla spina

20. Per lo smaltimento delle batterie, tenere in

Coolaudio sono marchi o marchi registrati di Music Tribe

de duas palhetas e um terceiro dente de ligação à terra.

19. Não coloque fontes de chama, tais como velas

Instruções de Segurança
Importantes

Aviso!

Terminais marcados com o símbolo

carregam corrente elétrica de magnitude
suciente para constituir um risco de choque elétrico.
Use apenas cabos de alto-falantes de alta qualidade
com plugues TS de ¼" ou plugues com trava de torção
pré-instalados. Todas as outras instalações e modicações
devem ser efetuadas por pessoasqualicadas.

Este símbolo, onde quer que o encontre,

alerta-o para a leitura das instruções de

manuseamento que acompanham o
equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir o risco de choque

eléctrico, não remover a cobertura
(ouasecção de trás). Não existem peças substituíveis por
parte do utilizador no seu interior. Para esse efeito recorrer
a um técnico qualicado.

Atenção

Para reduzir o risco de incêndios ou

choques eléctricos o aparelho não deve ser
exposto à chuva nem à humidade. Além disso, não deve
ser sujeito a salpicos, nem devem ser colocados em cima
do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser

utilizadas, em exclusivo, por técnicos de
assistência qualicados. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação, salvo se possuir as
quali-cações necessárias. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação. Só o deverá fazer se
possuir as qualicações necessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de

acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor tais
como radiadores, bocas de ar quente, fogões de sala
ou outros aparelhos (incluindo amplicadores) que
produzam calor.

9. Não anule o objectivo de segurança das chas
polarizadas ou do tipo de ligação à terra. Uma cha
polarizada dispõe de duas palhetas sendo uma mais larga
do que a outra. Uma cha do tipo ligação à terra dispõe

A palheta larga ou o terceiro dente são fornecidos para
sua segurança. Se a cha fornecida não encaixar na sua
tomada, consulte um electricista para a substituição da
tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou
apertos, especialmente nas chas, extensões, e no local
de saída da unidade. Certique-se de que o cabo eléctrico
está protegido. Verique particularmente nas chas, nos
receptáculos e no ponto em que o cabo sai doaparelho.

11. O aparelho tem de estar sempre conectado à rede
eléctrica com o condutor de protecção intacto.

12. Se utilizar uma cha de rede principal ou uma
tomada de aparelhos para desligar a unidade de
funcionamento, esta deve estar sempre acessível.

13. Utilize apenas ligações/acessórios especicados
pelofabricante.

14. Utilize apenas com
o carrinho, estrutura,
tripé, suporte, ou mesa
especicados pelo
fabricante ou vendidos
com o dispositivo.
Quandoutilizar um

carrinho, tenha cuidado ao
mover o conjunto carrinho/dispositivo para evitar danos
provocados pela terpidação.

15. Desligue este dispositivo durante as trovoadas
ou quando não for utilizado durante longos períodos
detempo.

16. Qualquer tipo de reparação deve ser sempre
efectuado por pessoal qualicado. É necessária uma
reparação sempre que a unidade tiver sido de alguma
forma danicada, como por exemplo: no caso do cabo
de alimentação ou cha se encontrarem danicados;
naeventualidade de líquido ter sido derramado ou
objectos terem caído para dentro do dispositivo; no caso
da unidade ter estado exposta à chuva ou à humidade;
seesta não funcionar normalmente, ou se tiver caído.

17. Correcta eliminação deste
produto: este símbolo indica que
o produto não deve ser eliminado
juntamente com os resíduos
domésticos, segundo a Directiva
REEE (2012/19/EU) e a legislação

nacional. Este produto deverá
ser levado para um centro de recolha licenciado para a
reciclagem de resíduos de equipamentos eléctricos e
electrónicos (EEE). O tratamento incorrecto deste tipo
de resíduos pode ter um eventual impacto negativo
no ambiente e na saúde humana devido a substâncias
potencialmente perigosas que estão geralmente
associadas aos EEE. Ao mesmo tempo, a sua colaboração
para a eliminação correcta deste produto irá contribuir
para a utilização eciente dos recursos naturais. Paramais
informação acerca dos locais onde poderá deixar o seu
equipamento usado para reciclagem, é favor contactar
os serviços municipais locais, a entidade de gestão de
resíduos ou os serviços de recolha de resíduosdomésticos.

18. Não instale em lugares connados, tais como
estantes ou unidades similares.

acesas, sobre o aparelho.

20. Favor, obedecer os aspectos ambientais de descarte
de bateria. Baterias devem ser descartadas em um ponto
de coletas de baterias.

21. Esse aparelho pode ser usado em climas tropicais e
moderados até 45°C.

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza por perda
alguma que possa ser sofrida por qualquer pessoa
que dependa, seja de maneira completa ou parcial,
de qualquer descrição, fotograa, ou declaração
aqui contidas. Dados técnicos, aparências e outras
informações estão sujeitas a modicações sem aviso
prévio. Todas as marcas são propriedade de seus
respectivos donos. Midas, Klark Teknik, Lab Gruppen,
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Oberheim, Auratone e Coolaudio
são marcas ou marcas registradas do Music Tribe
Global Brands Ltd. © Music Tribe Global Brands Ltd.
2021 Todos direitos reservados.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições e
informações adicionais a respeito da garantia limitada do
Music Tribe, favor vericar detalhes na íntegra através do
website musictribe.com/warranty.

Informazioni importanti

Attenzione

I terminali contrassegnati da questo

simbolo conducono una corrente elettrica
di magnitudine suciente a costituire un rischio di scossa
elettrica. Utilizzare solo cavi per altoparlanti professionali
di alta qualità con jack sbilanciati da 6,35mm. o connettori
con blocco a rotazione. Tutte le altre installazioni o
modiche devono essere eseguite esclusivamente da
personale qualicato.

Attenzione

Questo simbolo, ovunque appaia, avverte

della presenza di una tensione pericolosa
non isolata all'interno dello chassis, tensione che può
essere suciente per costituire un rischio di scossa
elettrica.

Attenzione

Questo simbolo, ovunque appaia, segnala

importanti istruzioni operative e di
manutenzione nella documentazione allegata. Si invita a
leggere il manuale.

Attenzione

Per ridurre il rischio di scosse elettriche,

non rimuovere il coperchio superiore
(o la sezione posteriore). All'interno non ci sono parti
riparabili dall'utente. Per la manutenzione rivolgersi a
personale qualicato.

Attenzione

Per ridurre il rischio di incendi o scosse

elettriche, non esporre questo apparecchio
a pioggia e umidità. L'apparecchio non deve essere
esposto a gocciolio o schizzi di liquidi e nessun oggetto
contenente liquidi, come vasi, deve essere collocato
sull'apparecchio.

Attenzione

Queste istruzioni di servizio sono destinate

esclusivamente a personale qualicato.
Per ridurre il rischio di scosse elettriche non eseguire
interventi di manutenzione diversi da quelli contenuti
nel manuale di istruzioni. Le riparazioni devono essere
eseguite da personale di assistenza qualicato.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli avvisi.

4. Applicare tutte le istruzioni.

5. Non utilizzare questo dispositivo vicino l'acqua.

6. Pulire esclusivamente con un panno asciutto.

7. Non bloccare le aperture di ventilazione. Installare in

conformità con le istruzioni del produttore.

8. Non installare vicino a fonti di calore come
radiatori, termoregolatori, stufe o altri apparecchi
(inclusi amplicatori) che producono calore.

polarizzata o con messa a terra. Una spina polarizzata ha
due lame, una più larga dell'altra. Una spina con messa a
terra ha due lame e un terzo polo di messa a terra. La lama
larga o il terzo polo sono forniti per la vostra sicurezza.
Se la spina fornita non si adatta alla presa, consultare un
elettricista per la sostituzione della presa obsoleta.

10. Proteggere il cavo di alimentazione dal calpestio
o essere schiacciato in particolare alle spine, prese di
corrente e il punto in cui esce dall'apparecchio.

11. Utilizzare esclusivamente dispositivi/accessori
specicati dal produttore.

12. Utilizzare solo
carrelli, supporti, treppiedi,
stae o tavoli indicati dal
produttore o venduti con
l'apparecchio. Utilizzando
un carrello, prestare
attenzione quando si
sposta la combinazione

carrello/apparecchio per evitare lesioni dovute al
ribaltamento.

13. Scollegare questo apparecchio durante i temporali o
se non è utilizzato per lunghi periodi di tempo.

14. Per tutte le riparazioni rivolgersi a personale
qualicato. La manutenzione è necessaria quando
l'apparecchio è danneggiato in qualsiasi modo, come
danneggiamento del cavo di alimentazione o della spina,
versamento di liquido o oggetti caduti nell'apparecchio,
se l'apparecchio è stato esposto a pioggia o umidità, se
non funziona normalmente o è caduto.

15. L'apparecchio deve essere collegato a una presa di
corrente elettrica con messa a terra di protezione.

16. Se la spina o una presa del dispositivo è utilizzata
come dispositivo di disconnessione, deve essere
facilmente utilizzabile.

17. Smaltimento corretto di
questo prodotto: questo simbolo
indica che questo dispositivo non
deve essere smaltito insieme
ai riuti domestici, secondo
la Direttiva RAEE (2012/19 /

UE) e la vostra legislazione
nazionale. Questo prodotto deve essere portato in un
centro di raccolta autorizzato per il riciclaggio di riuti
di apparecchiature elettriche ed elettroniche (RAEE).
La cattiva gestione di questo tipo di riuti potrebbe avere
un possibile impatto negativo sull'ambiente e sulla salute
umana a causa di sostanze potenzialmente pericolose
che sono generalmente associate alle apparecchiature
elettriche ed elettroniche. Nello stesso tempo la vostra
collaborazione al corretto smaltimento di questo prodotto
contribuirà all'utilizzo eciente delle risorse naturali. Per
ulteriori informazioni su dove è possibile trasportare le
apparecchiature per il riciclaggio vi invitiamo a contattare
l'ucio comunale locale o il servizio di raccolta dei
riuti domestici.

18. Non installare in uno spazio ristretto, come in una
libreria o in una struttura simile.

19. Non collocare sul dispositivo fonti di amme libere,
come candele accese.

considerazione gli aspetti ambientali. Le batterie devono
essere smaltite in un punto di raccolta delle batterie
esauste.

21. Questo apparecchio può essere usato in climi
tropicali e temperati no a 45°C.

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per
eventuali danni che possono essere subiti da chiunque
si adi in tutto o in parte a qualsiasi descrizione,
fotograa o dichiarazione contenuta qui. Speciche
tecniche, aspetti e altre informazioni sono soggette
a modiche senza preavviso. Tutti i marchi sono di
proprietà dei rispettivi titolari. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Oberheim, Auratone e

Global Brands Ltd. © Music Tribe Global Brands Ltd.
2021 Tutti i diritti riser vati .

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le
informazioni aggiuntive relative alla garanzia limitata
di Music Tribe, consultare online i dettagli completi su
musictribe.com/warranty.

8 DIGITAL PRO MIXER DDM4000 Quick Start Guide 9

9. Maak de veiligheid waarin door de polarisatie-

van de natuurlijke hulpbronnen. Voormeer informatie

10. Förlägg elkabeln så, att det inte är möjligt att

nns här. Tekniska specikationer, utseenden och annan

Auratone och Coolaudio är varumärken eller registrerade

För tillämpliga garantivillkor och ytterligare information

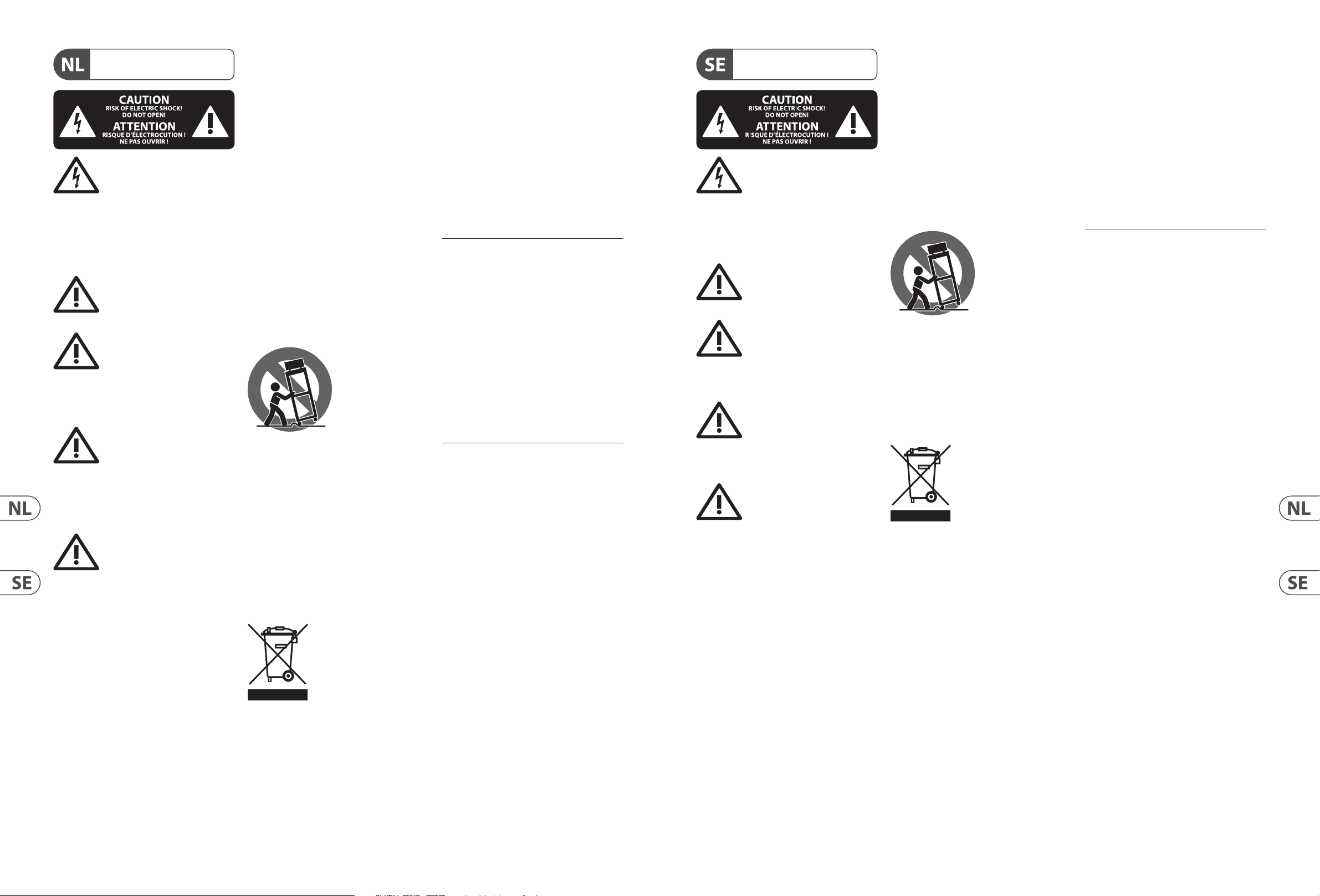

Belangrijke
veiligheidsvoorschriften

Waarschuwing

Aansluitingen die gemerkt zijn met

het symbool voeren een zodanig hoge
spanning dat ze een risico vormen voor elektrische
schokken. Gebruik uitsluitend kwalitatief hoogwaardige,
in de handel verkrijgbare luidsprekerkabels die
voorzien zijn van ¼"TS stekkers. Laat uitsluitend
gekwaliceerd personeel alle overige installatie- of
modicatiehandelingen uitvoeren.

Dit symbool wijst u altijd op belangrijke

bedienings - en onderhoudsvoorschriften

in de bijbehorende documenten.
Wijvragen u dringend de handleiding te lezen.

Attentie

Verwijder in geen geval de bovenste

afdekking (van het achterste gedeelte)
anders bestaat er gevaar voor een elektrische schok.
Het apparaat bevat geen te onderhouden onderdelen.
Reparatiewerkzaamheden mogen uitsluitend door
gekwaliceerd personeel uitgevoerd worden.

Attentie

Om het risico op brand of elektrische

schokken te beperken, dient u te
voorkomen dat dit apparaat wordt blootgesteld aan regen
en vocht. Het apparaat mag niet worden blootgesteld aan
neerdruppelend of opspattend water en er mogen geen
met water gevulde voorwerpen – zoals een vaas – op het
apparaat worden gezet.

Attentie

Deze onderhoudsinstructies zijn

uitsluitend bedoeld voor gekwaliceerd
onderhoudspersoneel. Omelektrische schokken te
voorkomen, mag u geen andere onderhoudshandelingen
verrichten dan in de bedieningsinstructies vermeld staan.
Reparatiewerkzaamheden mogen alleen uitgevoerd
worden door gekwaliceerd onderhoudspersoneel.

1. Lees deze voorschriften.

2. Bewaar deze voorschriften.

3. Neem alle waarschuwingen in acht.

4. Volg alle voorschriften op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het uitsluitend met een droge doek.

7. Let erop geen van de ventilatie-openingen

te bedekken. Plaats en installeer het volgens de
voor- schriften van de fabrikant.

8. Het apparaat mag niet worden geplaatst in de buurt
van radiatoren, warmte-uitlaten, kachels of andere zaken
(ook versterkers) die warmte afgeven.

of aardingsstekker wordt voorzien, niet ongedaan.
Eenpolarisatiestekker heeft twee bladen, waarvaner
een breder is dan het andere. Een aardingsstekker heeft
twee bladen en een derde uitsteeksel voor de aarding.
Het bredere blad of het derde uitsteeksel zijn er voor
uw veiligheid. Mocht de geleverde stekker niet in uw
stopcontact passen, laat het contact dan door een
elektricien vervangen.

10. Om beschadiging te voorkomen, moet de
stroomleiding zo gelegd worden dat er niet kan worden
over gelopen en dat ze beschermd is tegen scherpe
kanten. Zorg zeker voor voldoende bescherming aan de
stekkers, de verlengkabels en het punt waar het netsnoer
het apparaat verlaat.

11. Het toestel met altijd met een intacte aarddraad aan
het stroomnet aangesloten zijn.

12. Wanneer de stekker van het hoofdnetwerk of een
apparaatstopcontact de functionele eenheid voor het
uitschakelen is, dient deze altijd toegankelijk te zijn.

13. Gebruik uitsluitend door de producent
gespeci- ceerd toebehoren c.q. onderdelen.

14. Gebruik het apparaat
uitsluitend in combinatie
met de wagen, hetstatief,
de driepoot, de beugel of
tafel die door de producent
is aangegeven, of die
in combinatie met het

apparaat wordt verkocht.
Bij gebruik van een wagen dient men voorzichtig te zijn bij
het verrijden van de combinatie wagen/apparaat en letsel
door vallen te voorkomen.

15. Bij onweer en als u het apparaat langere tijd niet
gebruikt, haalt u de stekker uit het stopcontact.

16. Laat alle voorkomende reparaties door vakkundig en
bevoegd personeel uitvoeren. Reparatiewerk-zaamheden
zijn nodig als het toestel op enige wijze beschadigd is
geraakt, bijvoorbeeld als de hoofd-stroomkabel of -stekker
is beschadigd, als er vloeistof of voorwerpen in terecht
zijn gekomen, als het aan regen of vochtigheid heeft
bloot-gestaan, niet normaal functioneert of wanneer het
is gevallen.

17. Correcte afvoer van dit
product: dit symbool geeft aan
dat u dit product op grond van
de AEEA-richtlijn (2012/19/EU)
en de nationale wetgeving van
uw land niet met het gewone

huishoudelijke afval mag
weggooien. Dit product moet na aoop van de nuttige
levensduur naar een ociële inzamelpost voor afgedankte
elektrische en elektronische apparatuur (AEEA) worden
gebracht, zodat het kan worden gerecycleerd. Vanwege
de potentieel gevaarlijke stoen die in elektrische en
elektronische apparatuur kunnen voorkomen, kan een
onjuiste afvoer van afval van het onderhavige type
een negatieve invloed op het milieu en de menselijke
gezondheid hebben. Eenjuiste afvoer van dit product is
echter niet alleen beter voor het milieu en de gezondheid,
maar draagt tevens bij aan een doelmatiger gebruik

over de plaatsen waar u uw afgedankte apparatuur kunt
inleveren, kunt u contact opnemen met uw gemeente of
de plaatselijkereinigingsdienst.

18. Installeer niet in een kleine ruimte, zoals een
boekenkast of iets dergelijks.

19. Plaats geen open vlammen, zoals brandende
kaarsen, op het apparaat.

20. Houd rekening met de milieuaspecten van het
afvoeren van batterijen. Batterijen moeten bij een
inzamelpunt voor batterijen worden ingeleverd.

21. Dit apparaat kan worden gebruikt in tropische en
gematigde klimaten tot 45 ° C.

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen aansprakelijkheid voor enig
verlies dat kan worden geleden door een persoon die
geheel of gedeeltelijk vertrouwt op enige beschrijving,
foto of verklaring hierin. Technische specicaties,
verschijningen en andere informatie kunnen zonder
voorafgaande kennisgeving worden gewijzigd. Alle
handelsmerken zijn eigendom van hun respectievelijke
eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer,
Bugera, Oberheim, Auratone en Coolaudio zijn
handelsmerken of gedeponeerde handelsmerken van
Music Tribe Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2021 Alle rechten voorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoorwaarden en
aanvullende informatie met betrekking tot de beperkte
garantie van Music Tribe, zie de volledige details online
op musictribe.com/warranty.

Viktiga
säkerhetsanvisningar

Varning

Uttag markerade med symbolen leder

elektrisk strömstyrka som är tillräckligt
stark för att utgöra en risk för elchock. Använd endast
högkvalitativa, kommersiellt tillgängliga högtalarkablar
med förhandsinstallerade ¼"TS-kontakter. All annan
installering eller modikation bör endast utföras av
kompetent personal.

Den här symbolen hänvisar till viktiga

punkter om användning och underhåll i

den medfölljande dokumentationen.
Varvänlig och läs bruksanvisningen.

Försiktighet

Minska risken för elektriska stötar genom

att aldrig ta av höljet upptill på apparaten
(eller ta av baksidan). Inuti apparaten nns det inga delar
som kan repareras av användaren. Endastkvalicerad
personal får genomföra reparationer.

Försiktighet

För att minska risken för brand och

elektriska stötar ska apparaten skyddas
mot regn och fukt. Apparaten går inte utsättas för
dropp eller spill och inga vattenbehållare som vaser etc.
fårplaceras på den.

Försiktighet

Serviceinstruktionen är enbart avsedd

för kvalicerad servicepersonal. Föratt
undvika risker genom elektriska stötar, genomför inga
reparationer på apparaten, vilka inte är beskrivna i
bruksanvisningen. Endast kvalicerad fackpersonal får
genomföra reparationerna.

1. Läs dessa anvisningar.

2. Spara dessa anvisningar.

3. Beakta alla varningar.

4. Följ alla anvisningar.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera inte ventilationsöppningarna.

Installeraenligt tillverkarens anvisningar.

8. Installera aldrig intill värmekällor som
värme- element, varmluftsintag, spisar eller annan
utrustning som avger värme (inklusive förstärkare).

9. Ändra aldrig en polariserad eller jordad kontakt.
Enpolariserad kontakt har två blad – det ena bredare än
det andra. En jordad kontakt har två blad och ett tredje
jordstift. Det breda bladet eller jordstiftet är till för din
säkerhet. Omden medföljande kontakten inte passar i ditt
uttag, skadu kontakta en elektriker för att få uttaget bytt.

trampa på den och att den är skyddad mot skarpa kanter
och inte kan skadas. Ge i synnerhet akt på områdena
omkring stickkontakterna, förlängningskablarna
och på det ställe, där elkabeln lämnar apparaten,
ärtillräckligtskyddade.

11. Apparaten måste alltid vara ansluten till elnätet
med intakt skyddsledare.

12. Om huvudkontakten, eller ett apparatuttag,
fungerar som avstängningsenhet måste denna alltid
varatillgänglig.

13. Använd endast tillkopplingar och tillbehör som
angetts av tillverkaren.

14. Använd endast
med vagn, stativ, trefot,
hållareeller bord som
angetts av tillverkaren,
ellersom sålts till­sammans med apparaten.
Om du använder en

vagn, var försiktig, när du
föryttar kombinationen vagn-apparat, för att förhindra
olycksfall genom snubbling.

15. Dra ur anslutningskontakten und åskväder eller när
apparaten inte ska användas under någon längre tid.

16. Låt kvalicerad personal utföra all service. Serviceär
nödvändig när apparaten har skadats, t.ex.när en elkabel
eller kontakt är skadad, vätska eller främmande föremål
har kommit in i apparaten, eller när den har fallit i golvet.

17. Kassera produkten på rätt
sätt: den här symbolen indikerar
att produkten inte ska kastas i
hushållssoporna, enligt WEEE
direktivet (2012/19/EU) och
gällande, nationell lagstiftning.

Produkten ska lämnas till ett
auktoriserat återvinningsställe för elektronisk och
elektrisk utrustning (EEE). Om den här sortens avfall
hanteras på fel sätt kan miljön, och människors hälsa,
påverkas negativt på grund av potentiella risksubstanser
som ofta associeras med EEE. Avfallshanteras produkten
däremot på rätt sätt bidrar detta till att naturens
resurser används på ett bra sätt. Kontakta kommun,
ansvarig förvaltning eller avfallshanteringsföretag för
mer information om återvinningscentral där produkten
kanlämnas

18. Installera inte i ett trångt utrymme,
t.ex. i en bokhylsa eller liknande enhet.

19. Placera inte källor med öppen eld, t.ex. tända ljus,
på apparaten.

20. Tänk på miljöaspekterna vid kassering av batterier.
Batterier måste kasseras på ett batteriuppsamlingsställe.

21. Denna apparat kan användas i tropiska och måttliga
klimat upp till 45 ° C.

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för någon förlust som kan
drabbas av någon person som helt eller delvis förlitar
sig på någon beskrivning, fotogra eller uttalande som

information kan ändras utan föregående meddelande.
Alla varumärken tillhör respektive ägare. Midas,
Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound,
TC Electronic, TC Helicon, Behringer, Bugera, Oberheim,

varumärken som tillhör Music Tribe Global Brands Ltd.
© Music Tribe Global Brands Ltd. 2021 Alla Rättigheter
reserverade.

BEGRÄNSAD GARANTI

om Music Tribes begränsade garanti, se fullständig
information online på musictribe.com/warranty.

10 DIGITAL PRO MIXER DDM4000 Quick Start Guide 11

8. Nie stawiać urządzenia w pobliżu źródeł ciepła

zdrowie człowieka z powodu potencjalnych substancji

prawidłową utylizację niniejszego produktu przyczynia się

Ważne informacje o
bezpieczeństwie

Uwaga

Terminale oznaczone symbolem

przenoszą wystarczająco wysokie
napięcie elektryczne, aby stworzyć ryzyko porażenia
prądem. Używaj wyłącznie wysokiej jakości fabrycznie
przygotowanych kabli z zainstalowanymi wtyczkami
¼"TS. Wszystkie inne instalacje lub modykacje powinny
być wykonywane wyłącznie przez wykwalikowany
personel techniczny.

Ten symbol informuje o ważnych

wskazówkach dotyczących obsługi i

konserwacji urządzenia w dołączonej
dokumentacji. Proszę przeczytać stosowne informacje w
instrukcji obsługi.

Uwaga

W celu wyeliminowania zagrożenia

porażenia prądem zabrania się
zdejmowania obudowy lub tylnej ścianki urządzenia.
Elementy znajdujące się we wnętrzu urządzenia nie mogą
być naprawiane przez użytkownika. Naprawy mogą być
wykonywane jedynie przez wykwalikowanypersonel.

Uwaga

W celu wyeliminowania zagrożenia

porażenia prądem lub zapalenia się
urządzenia nie wolno wystawiać go na działanie deszczu
i wilgotności oraz dopuszczać do tego, aby do wnętrza
dostała się woda lub inna ciecz. Nie należy stawiać na
urządzeniu napełnionych cieczą przedmiotów takich jak
np. wazony lub szklanki.

Uwaga

Prace serwisowe mogą być wykonywane

jedynie przez wykwalikowany personel.
W celu uniknięcia zagrożenia porażenia prądem nie należy
wykonywać żadnych manipulacji, które nie są opisane
w instrukcji obsługi. Naprawywykonywane mogą być
jedynie przez wykwalikowany personeltechniczny.

1. Proszę przeczytać poniższe wskazówki.

2. Proszę przechowywać niniejszą instrukcję.

3. Należy przestrzegać wszystkich wskazówek

ostrzegawczych.

4. Należy postępować zgodnie z instrukcją obsługi.

5. Urządzenia nie wolno używać w pobliżu wody.

6. Urządzenie można czyścić wyłącznie suchąszmatką.

7. Nie zasłaniać otworów wentylacyjnych.

Wczasie podłączania urządzenia należy przestrzegać
zaleceńproducenta.

takich, jak grzejniki, piece lub urządzenia produkujące
ciepło (np. wzmacniacze).

9. W żadnym wypadku nie należy usuwać
zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek
z uziemieniem. Wtyczka dwubiegunowa posiada
dwa wtyki kontaktowe o różnej szerokości. Wtyczka z
uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk
uziemienia. Szerszy wtyk kontaktowy lub dodatkowy
wtyk uziemienia służą do zapewnienia bezpieczeństwa
użytkownikowi. Jeśli format wtyczki urządzenia nie
odpowiada standardowi gniazdka, proszę zwrócić się do
elektryka z prośbą o wymienienie gniazda.

10. Kabel sieciowy należy ułożyć tak, aby nie był
narażony na deptanie i działanie ostrych krawędzi, co
mogłoby doprowadzić do jego uszkodzenia. Szczególną
uwagę zwrócić należy na odpowiednią ochronę miejsc w
pobliżu wtyczek i przedłużaczy oraz miejsce, w którym
kabel sieciowy przymocowany jest do urządzenia.

11. Urządzenie musi być zawsze podłączone do sieci
sprawnym przewodem z uziemieniem.

12. Jeżeli wtyk sieciowy lub gniazdo sieciowe w
urządzeniu pełnią funkcję wyłącznika, to muszą one być
zawsze łatwo dostępne.

13. Używać wyłącznie sprzętu dodatkowego i
akcesoriów zgodnie z zaleceniami producenta.

14. Używać
jedynie zalecanych
przez producenta
lub znajdujących
się w zestawie
wózków, stojaków,
statywów, uchwytów

i stołów. Wprzypadku
posługiwania się wózkiem należy zachować szczególną
ostrożność w trakcie przewożenia zestawu, aby uniknąć
niebezpieczeństwa potknięcia się i zranienia.

15. W trakcie burzy oraz na czas dłuższego nieużywania
urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.

16. Wykonywanie wszelkich napraw należy zlecać
jedynie wykwalikowanym pracownikom serwisu.
Przeprowadzenie przeglądu technicznego staje się
konieczne, jeśli urządzenie zostało uszkodzone w
jakikolwiek sposób (dotyczy to także kabla sieciowego
lub wtyczki), jeśli do wnętrza urządzenia dostały się
przedmioty lub ciecz, jeśli urządzenie wystawione było
na działanie deszczu lub wilgoci, jeśli urządzenie nie
funkcjonuje poprawnie oraz kiedy spadło na podłogę.

17. Prawidłowa utylizacja
produktu: Ten symbol wskazuje,
że tego produktu nie należy
wyrzucać razem ze zwykłymi
odpadami domowymi,
tylko zgodnie z dyrektywą

w sprawie zużytego sprzętu
elektrycznego i elektronicznego (WEEE) (2012/19/EU)
oraz przepisami krajowymi. Niniejszy produkt należy
przekazać do autoryzowanego punktu zbiórki zużytego
sprzętu elektrycznego i elektronicznego. Niewłaściwe
postępowanie z tego typu odpadami może wywołać
szkodliwe działanie na środowisko naturalnej i

niebezpiecznych zaliczanych jako zużyty sprzęt
elektryczny i elektroniczny. Jednocześnie, Twój wkład w

do oszczędnego wykorzystywania zasobów naturalnych.
Szczegółowych informacji o miejscach, w których można
oddawać zużyty sprzęt do recyklingu, udzielają urzędy
miejskie, przedsiębiorstwa utylizacji odpadów lub
najbliższy zakład utylizacji odpadów.

18. Nie instaluj w ograniczonej przestrzeni, takiej jak
półka na książki lub podobny zestaw.

19. Nie stawiaj na urządzeniu źródeł otwartego ognia,
takich jak zapalone świece.

20. Należy pamiętać o środowiskowych aspektach
utylizacji baterii. Baterie należy utylizować w punkcie
zbiórki baterii.

21. To urządzenie może być używane w klimacie
tropikalnym i umiarkowanym do 45 ° C.

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi odpowiedzialności za
jakiekolwiek straty, które mogą ponieść osoby, które
polegają w całości lub w części na jakimkolwiek opisie,
fotograi lub oświadczeniu zawartym w niniejszym
dokumencie. Specykacje techniczne, wygląd i inne
informacje mogą ulec zmianie bez powiadomienia.
Wszystkie znaki towarowe są własnością ich
odpowiednich właścicieli. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Oberheim, Auratone i
Coolaudio są znakami towarowymi lub zastrzeżonymi
znakami towarowymi rmy Music Tribe Global Brands
Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie
prawa zastrzeżone.

OGRANICZONA GWARANCJA

Aby zapoznać się z obowiązującymi warunkami
gwarancji i dodatkowymi informacjami dotyczącymi
ograniczonej gwarancji Music Tribe, zapoznaj się ze
wszystkimi szczegółami w trybie online pod adresem
musictribe.com/warranty.

12 DIGITAL PRO MIXER DDM4000 Quick Start Guide 13

DIGITAL PRO MIXER DDM4000 Controls

(2.2)

(2.1)

(2.4)

(2)

(4)

(7)

(1)

(3)

(5)

(6)

(9)

(11)

(14)

(15)

(2.2) Microphone channel

(12)

(13)

(16)

(17)

(18)

(19)

(2.5)

(2.6)

(2.1)

(2.3)

(8)

(2.1 ) Stereo channels 1 – 4

(22)

(23)

(21)

(10)

(28)

(26)

(29)

(27)

(25)

(24)

(2.3 ) Crossfader section

(20)

14 DIGITAL PRO MIXER DDM4000 Quick Start Guide 15

DIGITAL PRO MIXER DDM4000 Controls

(33)

(34)

(39)

(40)

(30)

(31)

(32)

(35)

(36)

(37)

(38)

(55)

(56)

(57)

(58)

(59)

(62)

(63)

(65)

(2.6 ) Sampler

(54)

(60)

(61)

(64)

(66)

(79)

(78)

(77)

(73)

(69) (67) (68) (69) (72)

(70)

(74)

(75)

(71)

(76)

(2.4 ) Main and phones section

(50)

(45)
(44)

(2.5 ) BPM and eects section

(41)

(42)

(46)

(47)

(49)

(48)

(43)

(53)

(51)

(52)

16 DIGITAL PRO MIXER DDM4000 Quick Start Guide 17

DIGITAL PRO MIXER DDM4000 Controls

Controls

(EN)

(1) The input select switch lets you switch

between two signal sources. Select Line to
hear the signal of the Line input ( 67). Select
Phono/Line to listen to the incoming source
signal at the Phono/Line (68) input.

(2) The GAIN knob adjusts the level of the input

signal. The actual level is displayed on the
level meter (3).

(3) The 7-segment LED meter indicates the level

of the input signal.

(4) Each input channel features a 3-band

equalizer (HIGH, MID and LOW) with kill
feature, giving you up to 12 dB of boost and a
maximum cut of -∞ dB (kill). The kill feature
lets you mute the given frequency range.
When each EQ knob is turned fully left, the
signal is eectively muted. All EQ parameters
can be adjusted in Channel Setup.

(5) The MODE push button changes the

functionality of the preset push button

(6) from Multi to Single.

(6) The preset push buttons P1, P2 and P3 allow

you to store and activate equalizer presets.
When activated in Single Mode, these push
buttons provide a maximum cut of -∞ dB
(kill function).

(7) Press the PFL push button to listen in on the

channel’s signal using headphones.

(8) The fader controls the channel volume.
(9) The CURVE switch adjusts the response of

the fader. In SOFT Mode, the fader responds
slower to steady fader movement in the
upper range and quicker in the lower range.
In SHARP Mode, the fader adjusts the volume
quicker in the upper third and slower in
the lower range. In MID Mode, the fader
responds in a linear fashion. Since a dierence
in volume levels is heard when switching
between modes, don’t use this switch while
playing music!

(10) The CF ASSIGN push button lets you

determine on which side of the crossfader (20)
(A or B) the signal is to be heard.

(11) The GAIN knob adjusts the level of the

microphone signal at the MIC 1 input.

(12) This switch determines which signal is to be

displayed on the level meter (13 ). IN VU shows
the unprocessed input level which helps you
to adjust the microphone signal correctly.
XMC VU shows the level af ter it has passed
the Ultramic processor.

(13) The 7-segment LED meter indicates the level

of the microphone channel.

(14) The microphone channel strip features a

3-band equalizer (HIGH, MID and LOW). The
range is ±12 dB.

(15) The ON/OFF push button turns the

microphone channel on and o.

(16) The MIC SETUP push button opens the

Mic Setup menu on the display. This allows
you to adjust the settings of the equalizer,
the Ultramic processor and the MIC FX
(eects processor).

(17) The XMC ON push button activates the

ULTRAMIC processor, which includes a 2-band
compressor and expander. Ultramic settings
can be adjusted in Mic Setup.

(18) The MIC FX ON push button activates the

microphone eects processor. Select the
eect in Mic Setup.

(19) The TALK ON push button activates the

Talkover function. This attenuates the volume
level of the music as soon as you speak into
the microphone. This is a very useful function
to make yourself heard over the music being
played. You can adjust all the relevant settings
in Talk Setup.

(20) The replaceable crossfader is used to fade

between the signals that are assigned to its
two sides A and B. You can assign the stereo
channels and sampler using the CF Assign
push buttons (10) and (65).

(21) The CF ON push button activates the

crossfader. When the push button is not
pressed, the signals of the individual channels
are routed straight to the Main outputs.

(22) There are 3 Kill push buttons (HIGH, MID

and LOW) on each side of the crossfader
which let you mute the given frequency
range. In Crossfader Setup, it is possible to
activate a special X-OVER mode that enhances
the crossfader’s functionality in combination
with the Kill push buttons.

(23) Press the FULL FREQ push button to remove

any frequency cuts of the KILL EQ (22).

(24) The CURVE knob lets you seamlessly adjust

the response of the crossfader.
The REVERSE function allows you to reverse

the conguration of the crossfader. This way
you can toggle between Channel A and B at
the ick of a switch.

(25) REVERSE HOLD activates a permanent

Reverse function. The crossfader fades
between sides A and B in the reverse
direction. This means that A is now on the
right and B on the left side.

(26) REVERSE TAP activates a momentary

Reverse function. This means that A and B are
interchanged as long as the TAP push button
is held down.

(27) Press the BOUNCE TO MIDI CLK push button

to activate the bouncing. Once the push
button is pressed, the signal repeatedly jumps
from A to B and back again corresponding to
the interval pre-selected by using the BEAT
push buttons (28).

(28) The BEAT push buttons let you determine the

Bounce rate, which can range between one
and 16 beats.

(29) These LEDs indicate the number of beats you

have chosen.

(30) The OUTPUT A knob controls the volume of

output A ((73)).

(31) The BALANCE knob adjusts the stereo

panning of output A.

(32) The OUTPUT B knob controls the volume of

output B ( (74) ).

(33) The high-resolution, 22-segment

OUTPUT LEVEL meter indicates the level
of the output signal on OUTPUT A.

(34) ULTRAMIZE ON/OFF push button:

The Ultramizer is an eec t that enhances
the loudness and asser tiveness by dynamic
compression. In Ultramizer Setup, you can
congure the Ultramizer.

(35) The LOAD push button lets you load the user

settings of the entire mixer. The settings
that are active when the device is turned
o are loaded when the device is switched
back on again.

(36) Connect the headphones to the PHONES jack

(¼" TRS connector).

(37) The OUTPUT knob controls the volume

of the head-phones.

(38) The MIX knob adjusts the balance between

PFL signal and PGM signal (PFL = Pre Fader
Listening, fader independent pre-listening
of individual channels; PGM = Program,
Master signal). When the knob is turned
completely to the left, you only hear the
PFL signal, whereas when turned completely
to the right the Master signal is heard.
Between these two positions, you can adjust
the mix of both signals.

(39) The PUNCH EQ function helps synchronize

two tracks. You can orient yourself to the
snare or the bass drum or both. Press the
SNARE or BASS push button to emphasize the
selected sound in the headphones.

(40) When the SPLIT push button is pressed,

the PFL signal is heard in the left headphone
and the PGM signal is only heard in the
right headphone.

(41) The graphic display shows BPM values,

eect names and eect parameters as well
as channel assignments. It also leads you
through Console Setup.

(42) The FX ON push button activates the

eects unit.

(43) Press the FX ASSIGN push button to assign

an eects unit to a signal source (push button
ashes). The possible input sources are listed
on the display. Select the preferred source by
turning and pressing the PARAMETER knob (45).

(44) The DEPTH knob adjusts the eect intensity

(depth). For some eects, it also lets you
adjust the mix between the original signal
(dry) and the eect signal (wet).

(45) Press the PARAM (eter) knob to select the

eect parameters. By turning the knob,
you can change the parameter shown on
the display.

(46) Press SELECT/LOW to access the eects list

(on the display). Turn and press the knob (45)
to load a preset.

(47) Press the PARAM/MID push button to access

the eect parameters. Turn the knob (45) to
change the parameter value.

(48) Press DEFAULT/H IGH to restore a preset.

(49) Depending on the selected eect,

the BEAT push buttons can adjust time­related parameters. However, the values
entered are not in milliseconds or similar units,
but in beats.

(50) To enter the tempo manually, tap this push

button (at least 2x) in the rhythm of the
music (TAP). By keeping the AUTO BPM /TAP
push button pressed a little longer (> 1 s),
the automatic tempo input (AUTO BPM)
is reactivated.

(51) Turn the CONSOLE SETUP knob to adjust

the tempo of the MIDI Clock (press and turn
simultaneously = coarse adjustment). A short
press on the knob conrms the entry made.
A long press on the knob lets you access Console
Setup.

(52) The MIDI START/STOP/ESC turns on the

MIDI Clock.

(53) The ADJUST push buttons let you transfer the

tempo of the BPM counter to the MIDI Clock.

(54) Press the INSERT push button to add the

sampler signal to the channel (Inser t Mode).
If the push button is not activated, the sampler
is mixed to the selected channel (Mix Mode).
In both cases, playback is initiated with the
REC SOURCE push buttons. When the sampler
is routed to the crossfader, the LED of the
INSERT push button goes out.

(55) The VOLUME/MIX knob controls the volume of

the sampler (in Mix Mode) as well as the volume
balance between input signal and Sampler
(in Insert Mode).

(56) The REC SOURCE push buttons let you

select the channel for recording and playing
back samples.

(57) Press the PFL push button to listen in on the

sampler signal with the headphones.

(58) SAMPLE LENGTH adjusts the recording time

(1–16 beats or endless recording ∞).

(59) RECORD/IN lets you record to the Sampler.

Select a bank beforehand. By pressing the push
button a second time, the recording is stopped
(only in ∞ Mode).

18 DIGITAL PRO MIXER DDM4000 Quick Start Guide 19

DIGITAL PRO MIXER DDM4000 Controls

Controls

(EN)

(60) BANK ASSIGN is used to select a bank in

which the recorded material is stored. The
selected bank is indicated by the relevant
MODE push button (61) which signalizes the
readiness to record.

(61) The MODE push buttons (Bank 1 and Bank 2)

are used to select the sampler’s types of
playback (Reverse and Loop). A short tap
activates or deactivates the Reverse function;
pressing the push button a little longer
activates or deactivates the Loop function.

(62) Press the PLAY/OUT push button to start the

playback of the recorded sample. When the
Loop function is deactivated, the sample is
only played back as long as the PLAY push
button is pressed.

(63) Press SMP FX ON push button to activate the

Brake eect.

(64) Press the SELECT push button to determine

the length of the brake (1, 4 or 8 Beat Brake,
which is shown in the center of the display).

(65) The CF ASSIGN push button lets you

determine on which side of the crossfader the
sampler signal is to be routed to.

(66) You can even trigger the sampler with the

crossfader when the sampler is assigned
to it. To order to do so, simply press the
CF STAR T push button. But beforehand,
use BANK ASSIGN to select the bank that
should be played back when using the fader.

(67) The LINE inputs are used to connect the Line

signals (for example, CD players, soundcards
and drum machines).

(68) The PHONO inputs let you connect turntables.
(69) Use the PHONO/LINE switches to set the

PHONO inputs to Line level in order for you
to be able to connect a CD player to the
PHONO inputs.

(70) The GND connectors are used to ground

the turntables.

(71) The balanced XLR connectors provide a

connection for dynamic microphones.

(72) This is the LEVEL control for the MIC 2 input.
(73) These are the OUT A outputs (XLR) allowing

you to connect to an amplier. Use the
OUTPUT A control (30) to adjust the volume
level. Additionally, the SUBWOOFER output
lets you hook up a subwoofer. A crossover is
integrated into the DDM4000. The crossover
frequency is adjusted in Output Setup.

(74) The MAIN OUT connector panel consists of

OUT A, OUT B and TAPE outputs.

(75) DIGITAL OUT is the digital output of the

DDM4000. This is where you nd the TAPE
signal in CD quality (16 bit/44.1 kHz).

(76) These are the MIDI IN, MIDI OUT and MIDI

THRU connectors that allow you to connect
external MIDI equipment and synchronize
with their MIDI Clock.

(77) Power is supplied via an IEC connector.

The matching cable is provided with the unit.

(78) FUSE RETAINER/VOLTAGE SELECTOR.
(79) Use the POWER switch to turn on the

DDM4000. Before connecting the unit to the
power mains, ensure that the POWER switch is
in OFF position. When the unit is in operation,
ensure that the mains plug is accessible.

Controles

(ES)

(1) El selector de entrada te permite conmutar

entre distintas fuentes de señal. Si has
seleccionado “Line”, la señal escuchada
proviene de la entrada de línea ( 67). Al
seleccionar Phono/Line la señal proviene de la
entrada de tocadiscos/línea (68).

(2) El control GAIN te permite regular el nivel de

la señal de entrada. El nivel actual se indica en
el medidor de nivel (3).

(3) Este medidor de 7 diodos emisores de luz

(LED) indica el nivel de señal.

(4) Cada canal cuenta con un ecualizador

de 3 bandas (HIGH, MID y LOW) de tipo
“kill”. Aumento de ganancia máximo:
12 dB; atenuación máxima: -∞ dB (“kill”).
La característica “kill” del ecualizador te
permite suprimir un rango de frecuencias
especíco. Si todos los controles del
ecualizador están hasta el tope izquierdo,
no se escucha ninguna señal. En el menú de
conguración de canal puedes modicar todos
los ajustes del ecualizador.

(5) Con el botón MODE puedes conmutar la

función de los botones de preset (6) entre
“Multi” y “Single” (ver capítulo 3.2.1).

(6) Los botones de preset P1, P2, P3 sirven para

almacenar y cargar los presets del ecualizador.
Por defecto, estos botones tienen asignada la
función “kill”, es decir, atenuación máxima en
modo “Single”.

(7) Pulsa el botón PFL para preescuchar la señal

de este canal a través de tus auriculares.

(8) Con este fader regulas el nivel de la señal

del canal.

(9) Con el botón CURVE puedes cambiar el modo

de regulación del fader: en el modo SOFT,
el fader regula el nivel suavemente en la par te
superior y –al mover el fader exactamente
igual– más violentamente en la parte inferior;
en el modo SHARP, el fader regula el nivel
violentamente en el primer tercio superior
y suavemente en los otros 2 tercios; en el
modo MID, el fader regula el nivel por igual
sin importar su posición (regulación lineal).
Obviamente, al conmutar entre modos
pueden suceder cambios de nivel, por lo que
no es recomendable conmutar mientras se
está reproduciendo música.

(10) Con el botón CF ASSIGN determinas a qué

sección (A o B) del crossfader ( 20) se asigna
la señal.

(11) El control GAIN te permite regular el nivel de

la señal de micrófono presente en la entrada
MIC 1.

(12) Con este botón puedes determinar qué señal

se indica en el medidor de nivel (13) . IN VU
indica el nivel real de la señal de entrada,
lo cual es muy útil para regular la señal de
micrófono. XMC VU indica el nivel de la señal
una vez que ésta ha pasado por el procesador
ULTRAMIC.

(13) Este medidor de 7 diodos emisores de luz

(LED) indica el nivel de señal del canal de
micrófono.

(14) El canal de micrófono cuenta con un

ecualizador de 3 bandas (HIGH, MID y LOW).
El rango de regulación es de ±12 dB. En el
menú de conguración de micrófono puedes
modicar todos los ajustes del ecualizador.

(15) Con el botón ON/OFF activas o desactivas el

canal de micrófono.

(16) Al pulsar una vez el botón MIC SETUP la

pantalla muestra el menú de conguración
de micrófono. En este menú puedes ajustar
el ecualizador y los procesadores Ultramic y
MIC FX.

(17) El botón XMC ON activa el procesador

Ultramic, el cual dispone de un compresor de 2
bandas con expansor inclusive. Los ajustes del
procesador Ultramic se realizan en el menú de
conguración de micrófono.

(18) El botón MIC FX ON activa el procesador

de efectos para la señal de micrófono. La
selección del tipo de efecto se realiza a través
del menú de conguración de micrófono.

(19) Con el botón TALK ON activas la función

“talkover”. Esta función atenúa la música
cuando hablas a través del micrófono, lo cual
es muy práctico para que tu voz no se pierda
entre la música. En el menú de conguración
de “talkover” puedes realizar los ajustes
correspondientes.

(20) El crossfader recambiable sirve para “fundir”

entre sí las señales asignadas a las secciones
A y B del crossfader. La asignación de los
canales estéreo y del sampler se realiza a
través de los botones CF Assign (10) y (65).

(21) Con el botón CF ON activas el crossfader.

Si no está pulsado este botón, las señales de
los canales individuales están asignadas a las
salidas principales.

(22) En ambas secciones del crossfader hay 3

botones “kill” (HIGH, MID y LOW) que
permiten atenuar o eliminar un rango de
frecuencias determinado. En el menú de
conguración de crossfader puedes activar
el modo especial X-OVER que expande
considerablemente las funciones del
crossfader en conjunto con los botones “kill”.

20 DIGITAL PRO MIXER DDM4000 Quick Start Guide 21

DIGITAL PRO MIXER DDM4000 Controles

Controles

(ES)

(23) Al pulsar una vez el botón FULL FREQ

se cancelan las atenuaciones del ecualizador
“KI LL” (22).

(24) Con el control CURVE puedes modicar modo

de operación del crossfader.
Con la función REVERSE puedes invertir el

sentido del crossfader, lo que te permite
conmutar rápidamente entre los canales A y B.

(25) REVERSE HOLD invierte el sentido del

crossfader (función “Reverse”) de manera
permanente. El crossfader regula las secciones
A y B de manera inversa, es decir, A queda a la
derecha y B a la izquierda.

(26) REVERSE TAP activa la función “Reverse”

momentáneamente, es decir, A y B
permanecen invertidos solo mientras
mantengas pulsado el botón TAP.

(27) Al pulsar el botón BOUNCE TO MIDI

CLK activas la función “Bouncing”.

Mientras mantengas pulsado este botón, la
señal conmuta continuamente entre A y B al
tempo determinado mediante los botones
BE AT (28).

(28) Con los botones BEAT determinas la velocidad

o frecuencia de “rebote”. Esta puede variar
entre 1 y 16 beats.

(29) Estos LED indican el número de

beats seleccionados.

(30) Con el control OUTPUT A determinas el nivel

de la salida A ((73)).

(31) La salida A dispone del control BALANCE para

determinar la posición de la señal en el campo
sonoro estéreo.

(32) Con el control OUTPUT B determinas el nivel

de la salida B ((74)).

(33) El medidor de nivel de 22 LED de alta

resolución OUTPUT LEVEL indica el nivel de la
señal de la salida A (OUTPUT A).

(34) Botón ULTRAMIZE ON/OFF: el Ultramizer es

un procesador de compresión dinámica que
permite aumentar el volumen de una señal
y hacer que ésta sobresalga. En el menú de
conguración Ultramizer puedes hacer ajustes
al procesador Ultramizer.

(35) Con el botón LOAD puedes cargar los ajustes

de usuario (“User Setting”) para todo el
mezclador. Al encender el mezclador se cargan
automáticamente los ajustes que estaban
activos al apagarlo.

(36) Conecta tus auriculares en la salida PHONES

(jack estéreo de 6,3 mm).

(37) El control OUTPUT regula el nivel de volumen

de los auriculares.

(38) Con el control MIX regulas el balance entre

las señales PFL y PGM (PFL = Pre Fader
listening, monitorización independiente de la
posición del fader de canal; PGM = programa,
señal principal). Al girar hasta el tope
izquierdo escuchas exclusivamente la señal
PFL y al girar hasta el tope derecho la señal
principal. En posiciones intermedias tendrás
una mezcla de ambas señales.

(39) El ecualizador PUNCH EQ sirve de ayuda

para sincronizar 2 pistas. Te puedes orientar
con la caja (tarola o redoblante) y/o el
bombo. Pulsa los botones SNARE (caja)
o BASS (bombo) para aumentar la señal
correspondiente en los auriculares.

(40) Si está pulsado el botón SPLIT la señal PFL

solo se escucha en el auricular izquierdo y la
señal principal (PGM) en el derecho.

(41) La pantalla indica el valor del contador BPM,

los nombres y parámetros de efectos y las
asignaciones de canal. Y también te permite
acceder a los menús de conguración.

(42) Con el botón FX ON activas el procesador

de efectos.

(43) Pulsa el botón FX ASSIGN para asignarle

una señal al procesador de efectos (el botón
parpadea). Las fuentes de señal disponibles
se indican en pantalla. Gira y pulsa el
control PARAMETER (45) para seleccionar la
fuente deseada.

(44) Con el control DEPTH determinas la

intensidad o profundidad del efecto. Para
algunos efectos puedes incluso regular la
relación entre la señal original sin efecto
(“dry”) y la señal con efec to (“wet”).

(45) Para seleccionar los parámetros de efecto

debes pulsar el control PARAM. Al girar el
control modicas el parámetro indicado
en pantalla.

(46) Al pulsar una vez SELECT/LOW puedes

seleccionar un efecto (que se indica en
pantalla). Gira y pulsa el control (45) para
cargar un preset.

(47) Al pulsar una vez el botón PARAM/MID

puedes acceder a los parámetros de efecto.
Gira el control (45 ) para modicar el valor
del parámetro.

(48) Pulsa DE FAULT/HIGH para restablecer

un preset.

(49) Dependiendo del efecto seleccionado, puedes

ajustar el parámetro de tiempo con los
botones BEAT. Sin embargo, el valor no se
indica en milisegundos, sino en beats.

(50) Para ajustar el tiempo manualmente,

pulsa estos botones al menos 2 veces al ritmo
de la música (función TAP). Al mantener
pulsado (> 1 s) el botón AUTO BPM/ TAP
activas el cálculo automático de tempo
(AUTO BPM).

(51) Gira el control CONSOLE SETUP para cambiar

el tempo del reloj MIDI (si presionas y giras
el control los cambios son menos nos).
Al presionar brevemente el control conrmas
el cambio. Al mantener pulsado este botón
accedes a la conguración de consola

(52) Con el botón MIDI START/STOP/ESC

enciendes el reloj MIDI.

(53) Mediante el botón ADJUST puedes transferir

el tempo del contador BPM al reloj MIDI.

(54) Pulsa el botón INSERT para insertar la señal

del sampler en un canal (modo “Inser t”). Si no
está pulsado este botón, la señal del sampler
se mezcla con la señal del canal (modo “Mix”).
En ambos casos debes utilizar los botones
REC SOURCE para reproducir la señal. Si
asignas el sampler al crossfader se apaga el
LED del botón INSERT.

(55) En el modo de mezcla (“Mix Mode”), el control

VOLUME/MIX regula el nivel del sampler,
mientras que en el modo de inserción
(“Insert Mode”) regula la relación entre las
señales de entrada y del sampler

(56) Con los botones REC SOURCE seleccionas

el canal para la grabación y reproducción
de samples.

(57) Pulsa el botón PFL para preescuchar la señal

del sampler a través de tus auriculares.

(58) SAMPLE LENGTH te permite determinar

el tiempo de grabación (1 a 16 beats, o
grabación innita ∞).

(59) Con RECORD/IN comienzas la grabación del

sampler. Selecciona primero un banco de
memoria. Al pulsar por segunda vez detienes
la grabación (solo en el modo ∞).

(60) Con BANK ASSIGN seleccionas el banco de

memoria donde se almacenará la grabación.
El botón del modo correspondiente
(MODE (61)) se ilumina indicando el banco
seleccionado y que está listo para grabar.

(61) Con los botones (Bank 1 y Bank 2) seleccionas

el tipo de reproducción del sampler
(“Reverse” = inversa; “Loop” = bucle).
Para activar o desactivar la función de
reproducción inversa debes pulsar brevemente
el botón; y para activar o desactivar la función
de bucle debes mantener pulsado el botón
unos momentos.

(62) Botón PLAY/OUT: comienza la reproducción

del sample grabado. Si está desactivada la
función de bucle, el sample se reproducirá
exclusivamente mientras mantengas pulsado
el botón PLAY.

(63) El botón SMP FX ON activa el efecto de

“freno” (“brake”).

(64) Pulsa el botón SELECT- para determinar la

duración del efec to “brake” (1, 4 o 8 beats).

(65) Con el botón CF ASSIGN determinas a qué

sección del crossfader se asigna la señal
del sampler.

(66) Si has hecho la asignación correspondiente,

puedes activar el sampler con el crossfader.
Pulsa para ello el botón CF START, pero
selecciona primero con BANK ASSIGN el banco
de memoria que debe reproducirse.

(67) Las entradas LINE sirven para conectar

señales de línea (reproductores de CD, tarjetas
de sonido, cajas de ritmo, etc.).

(68) Las entradas PHONO sirven para

conectar tocadiscos.

(69) Con el conmutador PHONO/LINE puedes

conmutar las entradas PHONO a nivel de línea,
lo que te permite conectar también a éstas un
reproductor de CD.

(70) Los conectores GND sirven para establecer la

conexión a tierra de los tocadiscos.

(71) Los conectores XLR balanceados te permiten

conectar micrófonos dinámicos.

(72) Control de nivel (LEVEL) para la entrada de

MIC(rófono) 2.

(73) Salidas OUT A (XLR). Conecta aquí un

amplicador y regula el nivel con el control
OUTPUT A (30). En la salida SUBWOOFER
puedes conectar un subwoofer. El DDM4000
tiene integrado un divisor de frecuencias.
Para denir la frecuencia de cruce de éste
debes acceder al menú de conguración
de salida.

(74) En la sección MAIN OUT están las salidas

OUT A, OUT B y TAPE.

(75) DIGITAL OUT es la salida digital del DDM4000.

En esta salida dispones de la señal TAPE en
calidad CD (16 bits/44,1 kHz).

(76) MIDI IN, OUT, THRU: estos 3 conectores MIDI

te permiten conectar equipos MIDI externos y
sincronizarlos con el reloj MIDI del DDM4000.

(77) La conexión a la red eléctrica se realiza

mediante un conector IEC estándar. En el
suministro se incluye un cable adecuado.

(78) PORTAFUSIBLES/SELECCIÓN DE VOLTAJE.
(79) Con el interruptor POWER se enciende el

aparato. Este interruptor debe estar en la
posición de apagado al conectar el aparato
a la red de corriente eléctrica. Al poner en
funcionamiento el aparato, asegúrate de que
el conector de red sea accesible fácilmente.

22 DIGITAL PRO MIXER DDM4000 Quick Start Guide 23

DIGITAL PRO MIXER DDM4000 Réglages

Réglages

(FR)

(1) Le sélecteur d’entrée permet de choisir

entre deux types de source audio. Le signal
de l’entrée ligne (67) est audible lorsque le
sélecteur est en position Line. Le signal de
l’entrée Phono/Line (68) est audible quand le
sélecteur est en position Phono/Line.

(2) Le potentiomètre GAIN sert au réglage du

niveau d’entrée du signal source indiqué par
l’acheur de niveau (3).

(3) La chaîne de 7 LED indique le niveau d’entrée.

(4) Chaque canal possède un égaliseur 3

bandes (HIGH, MID et LOW) de type Kill.
Amplication maximale: 12 dB; atténuation
maximale: -∞ dB (Kill). La caractéristique Kill
permet de supprimer totalement la bande
de fréquences traitée. Lorsque les réglages
de toutes les bandes de fréquences sont en
butée gauche, aucun signal n’est audible.
Vous pouvez régler tous les paramètres
d’égalisation à la page Channel Setup.

(5) La touche MODE commute le fonctionnement

des touches de preset (6) entre Multi et
Single.

(6) Les touches de preset P1, P2 et P3 servent à

la sauvegarde et au chargement de presets
d’égalisation. A l’allumage de la console,
ces touches sont congu-rées sur l’atténuation
maximale en mode Single (fonction Kill).

(7) Appuyez sur la touche PFL pour pré-écouter le

signal du canal au casque.

(8) Utilisez le fader pour régler le volume

du canal.

(9) Le sélecteur CURVE modie la courbe du

fader: en mode SOFT, le fader modie le
volume lentement dans la partie supérieure
de sa course et rapidement dans la partie
inférieure de sa course. En mode SHARP, le
fader modie le volume rapidement dans le
tiers supérieur de sa course et lentement dans
la partie inférieure de sa course. En mode
MID, la modication de volume est linéaire
sur toute la longueur de la course du fader.
Par nature, le passage d’une caractéristique à
l’autre peut occasionner des sautes de volume.
C’est pourquoi nous vous conseillons de ne pas
utiliser le sélecteur pendant que le signal du
canal est diusé !

(10) La touche CF ASSIGN détermine le côté

du crossfader (20) auquel le signal est
assigné (A ou B).

(11) Le potentiomètre GAIN règle le niveau

d’entrée du signal micro qui alimente l’entrée
MIC 1.

(12) Cette touche sélectionne le signal dont

le niveau est indiqué par l’acheur (13).
Utilisez la position IN VU (l’acheur indique
le niveau d’entrée sans traitement) pour
régler le niveau d’entrée des signaux micro. En
position UMIC VU, l’acheur indique le niveau
du signal après le processeur ULTRAMIC.

(13) La chaîne de 7 LED indique le niveau du signal

du canal micro.

(14) Le canal micro possède un égaliseur

3 bandes (HIGH, MID et LOW).
L’amplication/atténuation maximale de
chaque bande est de ±12 dB. Vous pouvez
régler tous les paramètres d’égalisation dans
le menu Mic Setup.

(15) La touche ON/OFF permet d’allumer et

d’éteindre le canal micro.

(16) Appuyez sur la touche MIC SETUP pour ouvrir

le menu Mic Setup qui apparaît sur l’acheur.
Ce menu permet de modier les réglages
de l’égaliseur, du processeur Ultramic et du
processeur d’eets MIC FX.

(17) La touche UMIC ON active le processeur

Ultramic, un compresseur 2 bandes avec
expanseur. Vous pouvez régler les paramètres
du processeur Ultramic dans le menu Mic
Setup.

(18) La touche MIC FX ON active le processeur

d’eets pour micro. On sélectionne l’eet dans
le menu Mic Setup.

(19) La touche TALK ON active la fonction Talkover.

Elle réduit le volume sonore de la musique dès
que vous parlez dans le micro. Cette fonction
est très utile pour que votre voix domine la
musique lors de vos interventions. On peut
modier les réglages de cette fonction à la
page Talk Setup.

(20) Le crossfader interchangeable permet de

réaliser des fondu-enchaînés sonores entre les
signaux assignés aux côtés A et B du crossfader.
On assigne les canaux stéréo et le sampleur
avec les touches CF Assign ( 10) et (65).

(21) La touche CF ON active le crossfader.

Tant qu’elle n’est pas enfoncée, les signaux des
canaux sont routés directement sur les sor ties
principales Main.

(22) Chaque côté du crossfader possède

trois touches Kill (HIGH, MID et LOW)
qui permettent de supprimer totalement
les bandes de fréquences correspondantes.
La page Crossfader Setup permet d’activer
un mode spécial X-OVER qui augmente les
fonctionnalités du crossfader en l’associant
aux touches Kill.

(23) Appuyez sur la touche FULL FREQ pour annuler

toutes les atténuations de fréquences résultant
du réglage de l’égaliseur KILL EQ (22) .

(24) Le bouton CURVE permet de modier la

courbe du crossfader de façon continue.
La fonction REVERSE inverse l’action du

crossfader. Elle permet de commuter entre les
canaux A et B en une frac tion de seconde.

(25) REVERSE HOLD est la fonction Reverse

durable. Une pression sur la touche permute
les côtés A et B du crossfader, autrement dit A
est à droite et B à gauche.

(26) REVERSE TAP est la fonction Reverse

momentanée. Les côtés A et B du crossfader
sont permutés tant que vous maintenez la
touche TAP enfoncée.

(27) Appuyez sur la touche BOUNCE TO MIDI CLK

pour démarrer le Bouncing. Dès que la touche
a été enfoncée, le signal fait des allers-retours
ininterrompus entre A et B en suivant le
rythme choisi avec les touches BEAT (28).

(28) Utilisez les touches BEAT pour choisir une

vitesse de Bouncing entre 1 et 16 battements.

(29) Ces LED indiquent le nombre de

battements sélectionné.

(30) Le bouton OUTPUT A règle le volume du

signal de la sortie A ( (73)).

(31) Le bouton BALANCE sert au réglage de

panoramique stéréo du signal de la sortie A.

(32) Le bouton OUTPUT B règle le volume du

signal de la sortie B ( (74)).

(33) L’acheur de niveau OUTPUT LEVEL à 22

segments et à haute résolution indique le
niveau du signal de la sortie OUTPUT A.

(34) To uche ULTRAMIZE ON/OFF: L’Ultramizer

est un processeur qui utilise la compression
pour augmenter le volume et la puissance
du signal. On peut modier les réglages de
l’Ultramizer à la page Ultramizer Setup.

(35) Utilisez la touche LOAD pour rappeler les

réglages utilisateur (« User Setting ») de
l’ensemble de la console. A l’allumage,
la console charge systématiquement les
réglages actifs lors de la dernière utilisation.

(36) Raccordez un casque audio à la sortie

PHONES sur jack stéréo de 6,3 mm.

(37) Le potentiomètre OUTPUT règle le

volume sonore du casque.

(38) Utilisez le bouton MIX pour régler la balance

entre les signaux PFL et PGM (PFL = Pre Fader
Listening, pré-écoute séparée des canaux
indépendamment de la position des faders;
PGM = Programm, signal maître). Lorsque le
bouton est en butée gauche, seul le signal
PFL est audible. Quand il est en butée droite,
seul le signal maître (« Master ») est audible.
Les positions intermédiaires déterminent le
mélange des deux signaux.

(39) PUNCH EQ peut vous aider à synchroniser

deux morceaux en vous basant sur la
caisse claire (« Snare ») ou la grosse caisse
(« Bassdrum »). Appuyez sur la touche SNARE
ou BASS pour accentuer l’instrument désiré
dans le casque.

(40) Lorsque la touche SPLIT est enfoncée,

le signal de pré-écoute (PFL) est assigné au
canal gauche du casque et le signal maître
(PGM) au canal droit.

(41) L’acheur graphique LCD indique le nombre

de BPM, le nom et les paramètres d’eet ainsi
que l’assignation des canaux. Il vous guide
également dans les pages Console Setup.

(42) La touche FX ON active le processeur d’eets.
(43) Appuyez sur la touche FX ASSIGN pour

alimenter le processeur d’eets avec un
signal source (la touche clignote). Les sources
possibles sont listées sur l’acheur.
Sélectionnez la source souhaitée en tournant
et en appuyant sur le bouton PARAMETER (45).

(44) Le bouton DEPTH détermine l’intensité de

l’eet (« Depth » = profondeur). Pour certains
eets, il peut s’agir du rapport entre le
volume du signal original (« Dry ») et du
signal d’eet (« Wet »).

(45) Appuyez sur le bouton PARAM(ètre)

pour sélectionner les paramètres d’eet.
Tournez le bouton pour modier le paramètre
actuellement indiqué sur l’acheur.

(46) Appuyez sur la touche SELECT/LOW pour

accéder au choix de l’eet (indiqué par
l’acheur). Tournez et appuyez sur le bouton

(45) pour charger un preset.

(47) Appuyez sur la touche PARAM/MID

pour accéder aux paramètres d’eet.
Tournez le bouton (45) pour modier la
valeur d’un paramètre.

(48) Appuyez sur DEFAULT/ HIGH pour restaurer

un preset.

(49) Selon l’eet sélectionné, vous pourrez

régler un paramètre temporel à l’aide de la
touche BE AT. La valeur n’est pas indiquée
en millisecondes (ou en unités de temps
comparables) mais en battements.

(50) Pour régler le tempo manuellement,

frappez cette touche au moins deux fois
au rythme de la musique (fonction TAP).
Une pression prolongée sur la touche
AUTO BPM/ TAP (pendant au moins 1
seconde) active la fonction de réglage
automatique du tempo (AUTO BPM).

(51) Tournez le bouton BPM ADJUST tout

en le maintenant enfoncé pour modier
grossièrement le tempo de l’horloge MIDI.
Appuyez brièvement sur le bouton pour
conrmer le réglage. Appuyez longuement
dessus pour accéder au menu Console Setup.

(52) Utilisez S TART/STOP/ESC pour démarrer

l’horloge MIDI.

(53) Appuyez sur les touches ADJUST pour

transférer le tempo du compteur de BPM
dans l’horloge MIDI.

(54) Appuyez sur la touche INSERT pour faire jouer

le sampleur dans un canal (mode Insert).
Si INSERT n’est pas enfoncée, le signal
du sampleur est ajouté à celui du canal
sélectionné (mode Mix). Dans chacun des
deux modes, la restitution des samples est
eectuée dans le canal sélectionné avec REC
SOURCE. La touche INSERT s’éteint lorsque le
sampleur est assigné au crossfader.

(55) Le bouton VOLUME/MIX règle soit le volume

du sampleur en mode Mix, soit la balance
entre le signal source du canal et celui du
sampleur en mode Inser t.

(56) La touche REC SOURCE permet de

sélectionner le canal utilisé pour
l’enregistrement et la lecture de samples.

(57) Appuyez sur la touche PFL pour pré-écouter le

signal du sampleur au casque.

(58) SAMPLE LENGTH sert au réglage de la durée

d’échantillonnage (de 1 à 16 battements ou
échantillonnage sans n ∞).

(59) Après avoir sélectionné une banque

mémoire, utilisez RECORD/IN pour
démarrer l’enregistrement dans le
sampleur. Une seconde pression sur la
touche permet d’arrêter l’échantillonnage
(uniquement en mode ∞).

24 DIGITAL PRO MIXER DDM4000 Quick Start Guide 25

DIGITAL PRO MIXER DDM4000 Réglages

Réglages

(FR)

(60) Utilisez BANK ASSIGN pour sélectionner la

banque dans laquelle doit être sauvegardé
l’échantillon. La banque choisie est indiquée
par la touche MODE (61) correspondante qui,
en s’allumant, signale aussi que le sampleur
est prêt pour l’enregistrement.

(61) Sélectionnez le mode de lecture du sampleur

(Reverse = à l’envers; Loop = en boucle)
avec les touches MODE (BANK 1) et MODE
(BANK 2). Une pression brève sur la touche
active ou désactive la fonction Reverse alors
qu’une pression prolongée active ou désactive
la fonction Loop.

(62) La touche PLAY/OUT permet de démarrer

la lecture de l’échantillon enregistré. Si la
fonction Loop est inactive, le sample est
joué tant que vous maintenez la touche PLAY
enfoncée.

(63) La touche SMP FX ON active l’eet

Brake (freinage).

(64) Appuyez sur la touche SELECT pour

déterminer la longueur du Brake (freinage sur
1, 4 ou 8 battements; valeur achée au milieu
de l’écran LCD).

(65) Utilisez la touche CF ASSIGN pour dénir à

quel côté du crossfader doit être assigné le
signal du sampleur.

(66) Vous pouvez démarrer le sampleur à l’aide

du crossfader tant que le sampleur lui est
assigné. Pour cela, appuyez sur la touche
CF START. Auparavant, utilisez BANK ASSIGN
pour sélectionner la banque qui doit être lue
quand le sampleur est démarré à partir du
crossfader.

(67) Les entrées ligne LINE sont conçues pour

recevoir des sources de niveau ligne (lecteur
CD, carte son, boîte à rythme, etc.).

(68) Les entrées PHONO servent au câblage de

platines pour disque vinylique.

(69) Le sélecteur PHONO/LINE transforme les

entrées PHONO en entrées ligne pour que
vous puissiez les alimenter avec un lecteur
CD par exemple.

(70) Les connecteurs GND servent à la mise à la

terre (« Ground ») des platines disque.

(71) Les entrées symétriques sur XLR sont conçues

pour le câblage de micros dynamiques.

(72) LEVEL est le réglage de niveau de l’entrée

micro MIC 2.

(73) Sorties OUT A sur XLR. Reliez-les aux entrées

d’un amplicateur et réglez le volume
avec le bouton OUTPUT A (30). En outre,
vous pouvez raccorder un subwoofer à la
sortie SUBWOOFER. La console DDM4000
possède un ltre actif dont on règle la
fréquence de coupure à la page OUTPUT
SETUP.

(74) L’ensemble de connecteurs MAIN OUT est

composé des sorties OUT A, OUT B et TAPE.

(75) DIGITAL OUT est la sortie numérique de la

DDM4000. Elle délivre le signal de la sortie
TAPE au format CD (16 bits/44,1 kHz).

(76) MIDI IN, OUT, THRU: Ces trois connecteurs

MIDI permettent de câbler des équipements
MIDI externes et de les synchroniser sur
l’horloge MIDI.

(77) Eectuez la liaison avec la tension secteur

à l’aide de l’EMBASE IEC et du cordon
d’alimentation fourni.

(78) PORTE-FUSIBLE / SELECTEUR DE TENSION.
(79) Utilisez le commutateur POWER pour allumer

l’appareil. Assurez-vous que le commutateur
POWER- est en position « Arrêt » avant de
brancher l’appareil au secteur. Avant d’utiliser
l’appareil, vériez que sa prise électrique est
facile d’accès.

Bedienelemente

(DE)

(1) Mit dem Eingangswahlschalter kannst

Du zwischen zwei Signalquellen
umschalten. Ist Line gewählt, wird das
Signal des Line-Eingangs (67) hör bar.
Bei Phono/Line ist die Signalquelle des
Phono/Line-Eingangs (68) hörbar.

(2) Der GAIN-Regler dient zum Einpegeln des

Eingangssignals. Der aktuelle Pegel wird an
der Pegelanzeige (3) angezeigt.

(3) Die 7-stellige LED-Ket te zeigt den

Eingangspegel an.

(4) Jeder Eingangskanal besitzt einen

3-Band Equalizer (HIGH, MID und LOW)
mit Kill-Charakteristik. Maximale Anhebung:
12 dB, maximale Absenkung: -∞ dB (Kill).
Mit der Kill-Charakteristik lässt sich der
Frequenzbereich vollständig ausblenden.
Sind alle EQ-Bänder ganz nach links gedreht,
ist kein Signal mehr hörbar. Im Channel Setup
können alle EQ-Parameter bearbeitet werden.

(5) Der MODE-Taster schaltet die Funktionalität

der Preset-Taster (6) zwischen Multi
und Single um.

(6) Die Preset-Taster P1, P2, P3 dienen dem

Speichern und Aufrufen von Equalizer-Presets.
Im Einschaltzustand sind diese Taster mit
einer maximalen Absenkung im Single Mode
belegt (Kill-Funktion).

(7) Drücke den PFL-Taster, um das Signal dieses

Kanals im Kopfhörer vorzuhören.

(8) Mit dem Fader stellst Du die Kanallautstärke ein.
(9) Mit dem CURVE-Schalter veränderst Du den

Regelcharakter des Faders: Im SOFT-Modus
regelt der Fader die Lautstärke im oberen
Bereich langsamer, im unteren Bereich nimmt
sie bei gleichmäßiger Fader-Bewegung
schneller ab. Im SHARP-Modus regelt der
Fader die Lautstärke im oberen Drittel
schneller, im unteren Bereich nimmt sie
langsamer ab. Im MID-Modus regelt der Fader
die Lautstärke in jedem Bereich gleichmäßig
(linear). Naturgemäß kann beim Umschalten
ein Lautstärkeunterschied entstehen.
Benutze diesen Schalter daher nicht bei
laufender Musik!

(10) Mit dem CF ASSIGN-Taster bestimmst Du,

auf welche Seite des Crossfaders (20) (A oder
B) das Signal gelangen soll.

(11) Der GAIN-Regler dient zum Einpegeln

des Mikrofonsignals, welches am
MIC 1-Eingang anliegt.

(12) Mit diesem Schalter wählst Du die

Signalquelle, die an der Pegelanzeige (13)
angezeigt werden soll. IN VU zeigt den
unbearbeiteten Eingangspegel: dies hilft beim
Einpegeln der Mikrofonsignale. XMC VU zeigt
den Pegel hinter dem ULTRAMIC-Prozessor.

(13) Die 7-stellige LED-Kette zeigt den Signalpegel

des Mikrofonkanals an.

(14) Im Mikrofonkanal bendet sich ein

3-Band Equalizer (HIGH, MID und LOW).
Der Regelbereich beträgt ±12 dB. Im Mic
Setup können alle EQ-Parameter bearbeitet
werden.

(15) Mit dem ON/OFF-Taster wird der

Mikrofonkanal ein- und ausgeschaltet.

(16) Mit einem Druck auf den MIC SETUP-Taster

önet sich das Mic Setup-Menü im Display.
Hier kannst Du Einstellungen für den
Equalizer, den Ultramic-Prozessor und den MIC
FX (Eektprozessor) vornehmen.

(17) Der XMC ON-Taster aktiviert den

Ultramic-Prozessor, der über einen
2-Band-Kompressor inklusive Expander
verfügt. Ultramic-Einstellungen können im
Mic Setup vorgenommen werden.

(18) Der MIC FX ON-Taster aktiviert den

Mikrofon-Eektprozessor. Im Mic Setup
wird der Eekt ausgewählt.

(19) Der TALK ON-Taster aktiviert die

Talkover-Funktion. Sie bewirkt, dass die
Lautstärke der Musik herabgesetzt wird,
sobald Du ins Mikrofon sprichst. Diese
Funktion ist sehr hilfreich, damit Deine
Stimme bei Ansagen nicht in der Musik
untergeht. Im Talk Setup kannst Du alle
relevanten Einstellungen vornehmen.

(20) Der auswechselbare Crossfader dient

zum Überblenden der Signale, die den
Crossfader-Seiten A und B zugeordnet
sind. Die Zuordnung der Stereokanäle
und des Samplers er folgt mit den
CF Assign-Tastern (10) bz w. (65).

(21) Der CF ON-Taster aktiviert den Crossfader.

Ist dieser Taster nicht gedrückt, gelangen die
Signale der einzelnen Kanäle direkt auf die
Main-Ausgänge.

(22) Auf beiden Seiten des Crossfaders gibt es drei

Ki ll-Taster (HIGH, MID und LOW), die eine
komplette Absenkung bzw. Auslöschung des
entsprechenden Frequenzbereichs erlauben.
Im CROSSFADER SETUP kann ein spezieller
X-OVER Mode aktiviert werden, der die
Funktionalität des Crossfaders in Verbindung
mit den Kill-Tastern erheblich erweitert.

26 DIGITAL PRO MIXER DDM4000 Quick Start Guide 27

DIGITAL PRO MIXER DDM4000 Bedienelemente

Bedienelemente

(DE)

(23) Ein Druck auf den FULL FREQ-Taster hebt alle

Absenkungen des KILL EQ (22) wieder auf.

(24) Mit dem CURVE-Regler kannst Du

das Regelverhalten des Crossfaders
stufenlos verändern.

Mit der REVERSE-Funktion kannst Du die
Arbeitsrichtung des Crossfaders umkehren.
Auf diese Weise kannst Du blitzschnell
zwischen Kanal A und B wechseln.

(25) REVERSE HOLD bewirkt eine dauerhaf te

Reverse-Funktion. Der Crossfader regelt nun
die Seiten A und B umgekehrt, d. h. A liegt
rechts und B liegt links.

(26) REVERSE TAP bewirkt eine kurzzeitige

Reverse-Funktion, d. h. A und B sind so
lange vertauscht, wie lange der TAP-Taster
gedrückt wird.

(27) Mit einem Druck auf den BOUNCE TO MIDI

CLK-Taster startest Du das Bouncing. Sobald

Du diese Taste gedrückt hast, springt das
Signal ständig von A nach B und zurück,
und zwar in dem mit den BEAT-Tastern (28)
vorgewählten Rhythmus.

(28) Mit den BEAT-Tastern wählst Du die

Bounce-Geschwindigkeit. Sie kann zwischen
einem und 16 Beats betragen.

(29) Diese LEDs zeigen die gewählte Anzahl der

Beats an.

(30) Der OUTPUT A-Regler bestimmt die

Lautstärke am Ausgang A ((73)).

(31) Zur Regelung des Stereopanoramas ist für den

Ausgang A ein BALANCE-Regler vorhanden.

(32) Der OUTPUT B-Regler bestimmt die Lautstärke

am Ausgang B ((74 )).

(33) Die hoch auösende, 22-stellige

OUTPUT LEVEL-Anzeige zeigt den Pegel des
Ausgangssignals am OUTPUT A an.

(34) ULTRAMIZE ON/OFF-Taster: Der Ultramizer

ist ein Eekt, der durch Dynamikkompression
die Lautheit und Durchsetzungsfähigkeit
erhöht. Im Ultramizer Setup kannst Du den
Ultramizer editieren.

(35) Mit dem LOAD-Taster kannst Du die

Benutzereinstellungen des gesamten Mixers
(User Setting) laden. Beim Einschalten des
Geräts wird immer das Setting geladen,
das beim letzten Ausschalten aktiv war.

(36) Schließe einen Kopfhörer an der

PHONES-Buchse (6,3-mm-Stereoklinke) an.

(37) Der OUTPUT-Regler bestimmt die Lautstärke

im Kopfhörer.

(38) Mit dem MIX-Regler bestimmst Du die

Balance zwischen PFL- und PGM-Signal
(PFL = Pre Fader listening, faderunabhängiges
Vorhören einzelner Kanäle; PGM = Programm,
Mastersignal). Bei Linksanschlag hörst
Du ausschließlich das PFL-Signal,
bei Rechtsanschlag nur das Mastersignal.
In den Positionen dazwischen kann ein Mix
aus beiden Signalen eingestellt werden.

(39) Der PUNCH EQ dient als Hilfe beim

Synchronisieren von zwei Tracks. Du kannst
Dich dabei an der Snare und/oder der
Bassdrum orientieren. Drücke den SNARE­oder den BASS-Taster, um die gewünschten
Signalanteile im Kopfhörer zu betonen.

(40) Ist der SPLIT-Taster gedrückt, so liegt das

Vorhörsignal (PFL) nur im linken Hörer
des Kopfhörers, das Mastersignal (PGM)
nur im rechten.

(41) Das grasche Display zeigt BPM-Werte,

Eektnamen und -parameter sowie
Kanalzuordnungen an. Es führt Dich auch
durch die Console Setup-Seiten.

(42) Der FX ON-Taster aktiviert das Eektgerät.
(43) Drücke den FX ASSIGN-Taster, um dem

Eektgerät eine Signalquelle zuzuweisen
(Taster blinkt). Die möglichen Eingangsquellen
werden im Display aufgelistet. Wähle die
gewünschte Quelle durch Drehen und Drücken
des PARAMETER-Reglers (45) aus.

(44) Mit dem DEPTH-Regler regelst Du die

Eekt-Intensität (Depth). Bei manchen
Eekten kann hiermit auch das
Mischungsverhältnis zwischen trockenem
Originalsignal (Dry) und Eektsignal (Wet)
geregelt werden.

(45) Die Auswahl der Eektparameter er folgt

durch Drücken des PARAM(eter)-Reglers.
Durch Drehen veränderst Du den Parameter,
der aktuell im Display angezeigt wird.

(46) Mit einem Druck auf SELECT/LOW gelangst

Du in die Eektauswahl (wird im Display
angezeigt). Drehe und drücke den Regler ( 45),
um ein Preset zu laden.

(47) Durch einen Druck auf den PAR AM/

MID-Taster erhältst Du Zugang zu den

Eektparametern. Drehe den Regler (45), um
einen Parameterwert zu ändern.

(48) Drücke D EFAULT/HIGH, um ein

Preset wiederherzustellen.

(49) Abhängig vom gewählten Eekt kann

ein zeitbezogener Parameter mit den
BEAT-Tastern eingestellt werden. Hier wird
allerdings nicht der Wert in Millisekunden
o. ä. eingegeben, sondern in Beats.

(50) Um das Tempo manuell einzugeben,

tippe diesen Taster (mind. 2x) rhythmisch
im Takt der Musik (TAP). Durch einen langen
Druck auf den AU TO BPM /TAP-Tas ter
(> 1 s) aktivierst Du wieder die automatische
Tempoeingabe (AUTO BPM).

(51) Drehe den CONSOLE SETUP-Regler, um das

Tempo der MIDI Clock zu ändern (drücken und
gleichzeitig drehen = grobe Änderung).
Durch einen langen Druck auf diesen Regler
gelangst Du in das Console Setup.

(52) Mit MIDI START/STOP/ESC startest Du die

MIDI Clock.

(53) Mit den ADJUST-Tastern kannst Du das

Tempo der BPM Counter auf die MIDI Clock
übertragen.

(54) Drücke den INSERT-Taster, um das

Sampler-Signal in einen Kanal einzuschleifen
(Insert Mode). Ist dieser Taster nicht gedrückt,
wird der Sampler dem gewählten Kanal
zugemischt (Mix Mode). Die Wiedergabe
erfolgt in beiden Modes in dem Kanal,
der mit den REC SOURCE-Tastern gewählt
wurde. Wird der Sampler auf den Crossfader
geroutet, erlischt die LED im INSERT-Taster.

(55) Der VOLUME/MIX-Regler regelt (im Mix

Mode) die Lautstärke des Samplers bzw.
(im Insert Mode) die Lautstärkebalance
zwischen Eingangssignal und Sampler.

(56) Mit den REC SOURCE -Tastern wählst Du den

Kanal für die Aufnahme und Wiedergabe von
Samples aus.

(57) Drücke den PFL-Taster, um das Signal des

Samplers im Kopfhörer vorzuhören.

(58) SAMPLE LENGTH dient zur Einstellung

der Aufnahmezeit (1 bis 16 Beats oder
Endlosaufnahme ∞).

(59) Mit RECORD/IN star test Du die Aufnahme

des Samplers. Wähle zuvor eine
Speicherbank. Mit einem zweiten Tastendruck
beendest Du die Aufnahme (nur im ∞-Mode).

(60) Mit BANK ASSIGN wählst Du die Bank aus,

auf der die Aufnahme gespeichert werden soll.
Die gewählte Bank wird durch Aueuchten
des zugehörigen MODE-Tasters (61) angezeigt
und signalisiert so Aufnahmebereitschaf t.

(61) Mit den MODE-Tastern (Bank 1 und

Bank 2) wählst Du die Wiedergabear t
des Samplers (Reverse = Rückwärts;
Loop = Schleife). Ein kurzer Druck aktiviert
bzw. deaktiviert die Reverse-Funktion; ein
langer Druck die Loop-Funktion.

(62) PLAY/O UT-Taster: Startet die Wiedergabe

des aufgenommenen Samples. Ist der Loop
ausgeschaltet, wird das Sample nur so
lange wiedergegeben, wie der PLAY-Taster
gehalten wird.

(63) Der SMP FX ON-Taster aktiviert den

Brake-Eekt.

(64) Drücke den SELECT-Taster, um die Länge des

Brakes zu bestimmen (1, 4 oder 8 Beat Brake,
wird in der Mitte des Displays angezeigt).

(65) Mit dem CF ASSIGN-Taster bestimmst

Du, auf welche Seite des Crossfaders das
Sampler-Signal gelangen soll.

(66) Ist der Sampler dem Crossfader zugewiesen,

kann er mit diesem auch gestartet werden.
Drücke hierzu den CF START-Taster.
Wähle zuvor mit BANK ASSIGN die Bank
aus, die beim Fader-Start wiedergegeben
werden soll.

(67) Die LINE-Eingänge dienen zum Anschluss von

Line-Signalen (z. B. CD-Player, Soundkarte,
Drum Computer).

(68) Die PHONO-Eingänge dienen zum Anschluss

von Plattenspielern.

(69) Mit den PHONO/LINE-Schaltern kannst Du die

PHONO-Eingänge auf Line-Pegel umschalten,
damit Du auch einen CD-Player an die
PHONO-Eingänge anschließen kannst.

(70) Die GND-Anschlüsse dienen zur Erdung

(Ground) von Plattenspielern.

(71) Die symmetrischen XLR-Anschlüsse dienen

zum Anschluss von dynamischen Mikrofonen.

(72) LEVEL-Regler für den MIC 2-Eingang.
(73) Die OUT A-Ausgänge (XLR): Schließe

hier einen Verstärker an und regle die
Lautstärke mit dem OUTPUT A-Regler (30).
Am SUBWOOFER-Ausgang kann zusätzlich
ein Subwoofer angeschlossen werden.
Eine Frequenzweiche ist im DDM4000
integriert. Die Trennfrequenz wird im
Output Setup eingestellt.

(74) Das MAIN OUT-Anschlussfeld bietet:

OUT A-, OUT B-, und TAP E-Ausgänge

(75) DIGITAL OUT ist der Digitalausgang des

DDM4000. Hier liegt das TAPE-Signal in
CD-Qualität (16 Bit/44,1 kHz) an.

(76) MIDI IN, OUT, THRU: Die drei MIDI-

Buchsen bieten die Möglichkeit,
externes MIDI-Equipment anzuschließen
und/oder mit der MIDI Clock
zu synchronisieren.

(77) Die Netzverbindung erfolgt über eine

-KALTGERÄTEBUCHSE. Ein passendes
Netzkabel gehört zum Lieferumfang.

(78) SICHERUNGSHALTER / SPANNUNGSWAHL.
(79) Mit dem POWER-Schalter nimmst Du das

Gerät in Betrieb. Der POWER-Schalter sollte
sich in der Stellung „Aus“ benden, wenn Du
die Verbindung zum Stromnetz herstellst.
Wenn das Gerät in Betrieb genommen wird,
stelle sicher, dass der Netzstecker leicht
zugänglich ist.

28 DIGITAL PRO MIXER DDM4000 Quick Start Guide 29

DIGITAL PRO MIXER DDM4000 Controles

Controles

(PT)

(1) Com o interruptor de selecção de entrada,

podes comutar entre duas fontes de sinal.
Se Line estiver seleccionado, ouve-se o sinal
da entrada de linha (67). Com Phono/Line
ouve-se a fonte de sinal da entrada Phono/
Line (68).

(2) O botão GAIN serve para regular o nível do

sinal de entrada. O nível actual é visualizado
no indicador de nível (3).

(3) A cadeia LED de 7 posições indica o nível

de entrada.

(4) Cada canal de entrada possui um equalizador

de 3 bandas (HIGH, MID e LOW) com
característica kill. Reforço máximo: 12
dB, atenuação máxima: -∞ dB (Kill). Com
a característica kill, é possível mascarar
completamente a gama de frequências. Se
todas as bandas do equalizador estiverem
rodadas para a esquerda, não se ouve
qualquer sinal. Em Channel Setup
podem trabalhar-se todos os parâmetros
de equalização.

(5) O botão MODE comuta a função dos botões de

preset (6) entre Multi e Single.

(6) Os botões de preset P1, P2, P3 servem para

guardar e abrir os presets do equalizador.
Quando ligados, é atribuída a estes botões
a atenuação máxima em modo Single
(função Kill).

(7) Prime o botão PFL para fazeres a pré-audição

do sinal deste canal nos auscultadores.

(8) Usa o fader para regular o volume de

som do canal.

(9) Com o interruptor CURVE, podes modicar

as características de regulação do fader. Em
modo SOFT, o fader regula mais lentamente
o volume de som na área superior, enquanto
que na área inferior o volume de som
é reduzido mais rapidamente com um
movimento uniforme do fader. Em modo
SHARP, o fader regula mais rapidamente
o volume de som no terço superior,
enquanto que na área inferior o volume
de som é reduzido mais lentamente. Em
modo MID, o fader regula o volume de som
uniformemente (de forma linear) em todas
as áreas. É natural que, ao comutar, possam
surgir diferenças no volume de som. Por isso,
não utilizes este interruptor quando tens
música a tocar!

(10) Com o botão CF ASSIGN, denes para que lado

do crossfader (20) (A ou B) deve ser dirigido
o sinal.

(11) O botão regulador GAIN ser ve para ajustar

o sinal de microfone que se encontra na
entrada MIC 1.

(12) Com este interruptor seleccionas a fonte de

sinal que deve ser visualizada no indicador
de nível (13) . IN VU mostra o nível de entrada
não tratado, o que é muito útil para regular os
sinais de microfone. XMC VU mostra o nível
antes do processador ULTRAMIC.

(13) A cadeia LED de 7 posições indica o nível de

sinal do canal de microfone.

(14) No canal de microfone encontra-se um

equalizador de 3 bandas (HIGH, MID e LOW).
A margem de regulação eleva-se a ±12 dB.
Em Mic Setup podem trabalhar-se todos os
parâmetros de equalização.

(15) O canal de microfone é ligado e desligado com

o botão ON/OFF.

(16) Premindo o botão MIC SETUP, abre-se o menu

Mic Setup no display. Aqui podes efectuar
ajustes no equalizador, no processador
Ultramic e no MIC FX (processador de efeitos).

(17) O botão XMC ON activa o processador

Ultramic, que dispõe de um compressor de 2
bandas incluindo um expander. Os ajustes do
Ultramic podem ser feitos em Mic Setup.

(18) O processador de efeitos de microfone é

activado pelo botão MIC FX ON. O efeito é
seleccionado em Mic Setup.

(19) O botão TALK ON activa a função talkover,

que faz com que o volume de som da música
seja reduzido assim que falas ao microfone.
Esta função é muito útil, para que a tua voz
não se desvaneça na música quando fazes
apresentações. Podes fazer todos os ajustes
necessários em Talk Setup.

(20) O crossfader permutável serve para sobrepor

os sinais que estão atribuídos ao lado A e B
do crossfader. A atribuição dos canais estéreo
e do sampler é feita através dos botões CF
Assign (10) ou (65).

(21) O botão CF ON activa o crossfader. Se este

botão não estiver pressionado, os sinais dos
diferentes canais chegam directamente às
saídas Main.

(22) De cada lado do crossfader há três botões Kill

(HIGH, MID e LOW), que permitem a total
atenuação ou apagamento da correspondente
gama de frequências. Em Crossfader Setup
pode ser activado o modo especial X-OVER,
que amplia consideravelmente as funções do
crossfader em combinação com os botões Kill.

(23) Se se premir o botão FULL FREQ, todas

as atenuações do equalizador KILL (22)
são anuladas.

(24) Podes alterar gradualmente o comportamento

de regulação do crossfader com o botão
regulador CURVE.

Com a função REVERSE, podes inverter
a direcção de trabalho do crossfader.
Deste modo, é-te possível trocar entre o canal
A e B muito rapidamente.

(25) REVERSE HOLD é uma função Reverse

contínua. O crossfader regula agora os lados
A e B inversamente, isto é, A está à direita e B
à esquerda.

(26) REVERSE TAP é uma função Reverse breve,

isto é, A e B são trocados enquanto o botão
TAP estiver pressionado.

(27) Premindo uma vez o botão BOUNCE TO MIDI

CLK inicias o ’bouncing’. Assim que tenhas

pressionado esta tecla, o sinal começa a saltar
sempre de A para B e de B para A no ritmo
pré-seleccionado com as teclas BEAT (28).

(28) Com as teclas BEAT seleccionas a velocidade

de ’bouncing’. Esta pode oscilar entre um e
16 batimentos (beats).

(29) Estes LEDs mostram o número de

batimentos seleccionados.

(30) O botão regulador OUTPUT A determina o

volume de som na saída A ((73)).

(31) Para controlar o panorama estéreo, existe um

botão regulador BALANCE para a saída A.

(32) O botão regulador OUTPUT B determina o

volume de som na saída A ((74)).

(33) O indicador de alta resolução OUTPUT LEVEL

com 22 posições mostra o nível do sinal de
saída em OUTPUT A.

(34) ULTRAMIZE ON/OFF: O Ultramizer é um efeito

que aumenta a sonoridade e assertividade
através de compressão dinâmica. Podes editar
o Ultramizer em Ultramizer Setup.

(35) Com o botão LOAD podes carregar as

denições de utilizador de todo o Mixer
(User Settings). Ao ligar o aparelho, são
sempre carregadas as denições que estavam
activas no último desligamento.

(36) Liga os teus auscultadores ao conector

PHONES (jaque estéreo de 6,3 mm).

(37) O botão regulador OUTPUT determina o

volume de som nos auscultadores.

(38) Com o botão regulador MIX, denes o balanço

entre o sinal PFL e PGM (PFL = Pre Fader
listening, pré-audição de canais isolados
independente do fader; PGM = Programa,
sinal master). Se o rodares completamente
para a esquerda, ouves apenas o sinal PFL,
se o rodares para a direita, apenas o sinal
master. Nas posições intermédias pode ser
denido um mix dos dois sinais.

(39) O PUNCH EQ auxilia na sincronização de duas

pistas. Podes, para isso, orientar-te pelo toque
da caixa e/ou do bombo. Pressiona o botão
SNARE ou BASS, para acentuar as porções de
sinal desejadas nos auscultadores.

(40) Se o botão SPLIT estiver pressionado, o sinal

de pré-audição (PFL) encontra-se apenas
no lado esquerdo dos auscultadores, o sinal
master (PGM) no direito.

(41) O display gráco mostra os valores das BPM,

nomes e parâmetros de efeitos, assim como
atribuições de canal. Também te conduz
através das páginas de conguração.

(42) O aparelho de efeitos é activado através do

botão FX ON.

(43) Pressiona o botão FX ASSIGN para atribuir

uma fonte de sinal ao aparelho de efeitos
(o botão pisca). As fontes de entrada possíveis
são listadas no display. Selecciona a fonte
desejada, rodando e premindo o botão
regulador PARAMETER (45) .

(44) Com o botão regulador DEPTH denes a

intensidade do efeito (Depth). Em alguns
efeitos, a relação de mistura entre o sinal
original seco (Dry) e o sinal de efeitos (Wet)
também pode ser regulada por este meio.

(45) Os parâmetros de efeitos são seleccionados

premindo o botão regulador PARAM(etro).
Ao rodá-lo, alteras o parâmetro que aparece
nesse momento no display.

(46) Premindo SELECT/LOW, acedes à selecção

de efeitos (mostrada no display). Roda
e pressiona o botão regulador (45), para
carregar um preset

(47) Premindo uma vez o botão PARAM/MID,

tens acesso aos parâmetros de efeitos. Roda o
botão regulador (45), para alterar um valor
de parâmetro.

(48) Pressiona DEFAULT/ HIGH, para restaurar

um preset.

(49) Consoante o efeito seleccionado,

pode ajustar-se um valor respeitante ao
tempo com os botões BEAT. No entanto, o
valor não é introduzido aqui em milésimos de
segundo ou semelhante, mas em batimentos.

(50) Para introduzir o andamento manualmente,

pressiona ritmadamente este botão (mín. 2x)
ao compasso da música (TAP). Com uma
pressão mais longa no botão AUTO BPM/ TAP
(> 1 s), activas a denição automática de
andamento (AUTO BPM).

(51) Roda o botão regulador CONSOLE SETUP,

para alterar o andamento do MIDI Clock
(pressionar e rodar simultaneamente =
alteração grosseira). Uma breve pressão no
botão regulador conrma a acção. Com uma
pressão prolongada neste botão regulador,
acedes ao Console Setup.

(52) Com MIDI START/STOP/ESC inicias o

MIDI Clock.

(53) Com as teclas ADJUST podes transferir o

andamento do contador de BPM para o
MIDI Clock.

(54) Pressiona o botão INSERT, para arrastar o

sinal do sampler para um canal (modo Insert).
Se este botão não estiver pressionado,
o sampler é misturado com o canal
seleccionado (modo Mix). A reprodução
faz-se, nos dois casos, com os botões REC
SOURCE. Se o sampler é reencaminhado para o
crossfader, o LED no botão INSERT apaga-se.

(55) O botão regulador VOLUME/MIX controla

(em modo Mix) o volume de som do sampler
ou (em modo Insert) o balanço do volume de
som entre o sinal de entrada e o sampler.

(56) Com os botões REC SOURCE seleccionas o

canal para gravação e reprodução de samples.

(57) Prime o botão PFL para fazeres a pré-audição

do sinal do sample nos auscultadores.

(58) SAMPLE LENGTH serve para denir o tempo

de gravação (1 a 16 batimentos ou gravação
contínua ∞).

(59) Com RECORD/IN começas a gravação do

sampler. Selecciona, primeiro, uma base de
memória. Premindo novamente o botão,
terminas a gravação (só em modo ∞).

(60) Com BANK ASSIGN seleccionas a base

de memória que deverá guardar a
gravação. A base seleccionada é identicada
pela luz acesa no respectivo botão MODE (61)
que assinala, deste modo, a disponibilidade
para gravação.

(61) Com os botões MODE (base de memória 1 e

base de memória 2) seleccionas o modo de
reprodução do sampler (Reverse = recuo;
Loop = arrasto). Uma pressão breve activa ou
desactiva a função Reverse, uma prolongada
a função Loop.

30 DIGITAL PRO MIXER DDM4000 Quick Start Guide 31

DIGITAL PRO MIXER DDM4000 Controles

Controles

(PT)

(62) PL AY/OUT: inicia a reprodução do sample

gravado. Se a função Loop estiver desligada,
o sample só é reproduzido enquanto o botão
PLAY estiver pressionado.

(63) O efeito Brake é activado pelo botão

SMP FX ON.

(64) Pressiona o botão SELECT, para denir

a duração de Brake (Brake de 1, 4 ou 8
batimentos, mostrado ao meio do display).

(65) Com o botão CF ASSIGN, denes para que

lado do crossfader deve ser dirigido o sinal
do sampler.

(66) Se o sampler estiver atribuído ao crossfader,

também pode ser iniciado por este. Para isso,
pressiona o botão CF START. Selecciona
primeiro com BANK ASSIGN a base de memória
a ser reproduzida no arranque do fader.

(67) As entradas LINE servem para a ligação de

sinais de linha (p.ex., leitor de CDs, placa de
som, drum computer).

(68) As entradas PHONO servem para ligar

gira-discos.

(69) Com os interruptores PHONO/LINE,

podes comutar as entradas PHONO para níveis
de linha, para que também possas ligar um
leitor de CDs às entradas PHONO.

(70) As ligações GND ser vem para fazer a ligação à

terra (Ground) de gira-discos.

(71) As ligações simétricas XLR servem para conectar

microfones dinâmicos.

(72) Botão regulador LEVEL para a entrada MIC 2.
(73) As saídas OUT A (XLR): Liga aqui o teu

amplicador e regula o volume de som com o
botão OUTPUT A (30). Na saída SUBWOOFER
pode ser ligado adicionalmente um subwoofer.
No DDM4000 está integrado um deec tor
de frequências. A frequência de separação é
ajustada em Output Setup.

(74) O campo de conexões MAIN OUT disponibiliza:

Saídas OUT A, OUT B e TAP E.

(75) DIGITAL OUT é a saída digital do DDM4000.

O sinal TAPE encontra-se aqui em qualidade de
CD (16 bit/44,1 kHz).

(76) MIDI IN, OUT, THRU: As três tomadas MIDI

oferecem a possibilidade de ligar equipamento
MIDI externo e de o sincronizar com o
MIDI Clock.

(77) A ligação è rede é feita mediante uma tomada

de ligação a frio IEC. O cabo de rede adequado é
fornecido em conjunto.

(78) PORTA FUSÍVEIS/SELECÇÃO DE TENSÃO.
(79) Com o interruptor POWER, o EUROLIVE é

colocado em funcionamento. O interruptor
POWER deve encontrar-se na posição de
desligado (“O”) quando estiver a efectuar a
ligação à corrente. Quando o aparelho é posto
em funcionamento, assegura-te de que a
tomada à corrente está facilmente acessível.

Controlli

(IT)

(1) L’interruttore di selezione dell’ingresso consente

di passare da una sorgente di segnale all’altra.
Selezionare Line per ascoltare il segnale
dell’ingresso Line (67) . Selezionare Phono / Line
per ascoltare il segnale della sorgente in ingresso
all’ingresso Phono / Line (68).

(2) La manopola GAIN regola il livello del

segnale in ingresso. Il livello eettivo viene
visualizzato sul misuratore di livello (3).

(3) Il misuratore LED a 7 segmenti indica il livello

del segnale in ingresso.

(4) Ogni canale di ingresso dispone di un

equalizzatore a 3 bande (HIGH, MID e LOW)
con funzione kill, che ore no a 12 dB di
boost e un taglio massimo di -∞ dB (kill).
La funzione kill ti consente di silenziare
l’intervallo di frequenza specicato. Quando
ciascuna manopola EQ viene ruotata
completamente a sinistra, il segnale viene
eettivamente silenziato. Tutti i parametri EQ
possono essere regolati in Channel Setup.

(5) Il pulsante MODE cambia la funzionalità del

pulsante preset ( 6) da Multi a Single.

(6) I pulsanti preset P1, P2 e P3 consentono

di memorizzare e attivare i preset
dell’equalizzatore. Quando attivati in modalità
singola, questi pulsanti forniscono un taglio
massimo di -∞ dB (funzione kill).

(7) Premere il pulsante PFL per ascoltare il

segnale del canale utilizzando le cue.

(8) Il fader controlla il volume del canale.
(9) L’interruttore CURVE regola la risposta del

fader. In modalità SOFT, il fader risponde più
lentamente a un movimento costante del
fader nella gamma superiore e più veloce
nella gamma inferiore. In modalità SHARP,
il fader regola il volume più rapidamente
nel terzo superiore e più lentamente nella
gamma inferiore. In modalità MID, il fader
risponde in modo lineare. Poiché si sente
una dierenza nei livelli di volume quando si
passa da una modalità all’altra, non utilizzare
questo interruttore durante la riproduzione
di musica!

(10) Il pulsante CF ASSIGN consente di

determinare su quale lato del crossfader (20)
(A o B) deve essere ascoltato il segnale.

(11) La manopola GAIN regola il livello del segnale

del microfono all’ingresso MIC 1.

(12) Questo interruttore determina quale segnale

deve essere visualizzato sul misuratore
di livello (13). IN VU mostra il livello di
ingresso non elaborato che aiuta a regolare
correttamente il segnale del microfono.
XMC VU mostra il livello dopo che ha superato
il processore Ultramic.

(13) Il misuratore LED a 7 segmenti indica il livello

del canale del microfono.

(14) La striscia del canale del microfono dispone di

un equalizzatore a 3 bande (ALTO, MEDIO e
BASSO). L’intervallo è ± 12 dB.

(15) Il pulsante ON / OFF accende e spegne il

canale del microfono.

(16) Il pulsante MIC SETUP apre il menu Mic

Setup sul display. Ciò consente di regolare
le impostazioni dell’equalizzatore, del
processore Ultramic e del MIC FX (processore
di e etti).

(17) Il pulsante XMC ON attiva il processore

ULTRAMIC, che include un compressore ed un
expander a 2 bande. Le impostazioni Ultramic
possono essere regolate in Mic Setup.

(18) Il pulsante MIC FX ON attiva il processore di

eetti del microfono. Seleziona l’eetto in
Mic Setup.

(19) Il pulsante TALK ON attiva la funzione

Talkover. Questo attenua il livello del volume
della musica non appena parli nel microfono.
Questa è una funzione molto utile per farti
ascoltare dalla musica riprodotta. Puoi regolare
tutte le impostazioni rilevanti in Talk Setup.

(20) Il crossfader sostituibile viene utilizzato per la

dissolvenza tra i segnali assegnati ai suoi due
lati A e B. È possibile assegnare i canali stereo
e il campionatore utilizzando i pulsanti CF
Assign (10) e (65).

(21) Il pulsante CF ON attiva il crossfader.

Quando il pulsante non viene premuto, i
segnali dei singoli canali vengono indirizzati
direttamente alle uscite principali.

(22) Ci sono 3 pulsanti Kill (HIGH, MID e LOW) su

ciascun lato del crossfader che ti consentono
di disattivare la gamma di frequenza data.
In Crossfader Setup, è possibile attivare una
speciale modalità X-OVER che migliora la
funzionalità del crossfader in combinazione
con i pulsanti Kill.

(23) Premere il pulsante FULL FREQ per rimuovere

eventuali tagli di frequenza di KILL EQ (22).

32 DIGITAL PRO MIXER DDM4000 Quick Start Guide 33

DIGITAL PRO MIXER DDM4000 Controls

Controlli

(IT)

(24) La manopola CURVE consente di regolare

senza interruzioni la risposta del crossfader.
La funzione REVERSE consente di invertire

la congurazione del crossfader. In questo
modo puoi passare dal canale A al canale B
premendo un interruttore.

(25) HOLD INVERSA attiva una funzione Reverse

permanente. Il crossfader si dissolve tra i lati
A e B in direzione inversa. Ciò signica che A è
ora a destra e B a sinistra.

(26) RUBINETTO INVERSO attiva una funzione

Reverse momentanea. Ciò signica che A e B
vengono scambiati ntanto che il pulsante
TAP viene tenuto premuto.

(27) Premere il pulsante BOUNCE TO MIDI CLK

per attivare il bouncing. Una volta premuto il
pulsante, il segnale salta ripetutamente da A a
B e viceversa in corrispondenza dell’intervallo
preselezionato tramite i pulsanti BEAT (28).

(28) I pulsanti B EAT consentono di determinare la

frequenza di rimbalzo, che può variare da uno
a 16 battiti.

(29) Questi LED indicano il numero di battute che

hai scelto.

(30) La manopola OUTPUT A controlla il volume

dell’uscita A ((73)).

(31) La manopola BALANCE regola il pan stereo

dell’uscita A.

(32) La manopola OUTPUT B controlla il volume

dell’uscita B ((74)).

(33) Il misuratore OUTPUT LEVEL a 22 segmenti

ad alta risoluzione indica il livello del segnale
in uscita su OUTPUT A.

(34) ULTRAMIZE ON / OFF pulsante: l’Ultramizer

è un eetto che migliora il volume e
l’assertività mediante la compressione
dinamica. In Ultramizer Setup, è possibile
congurare Ultramizer.

(35) Il pulsante LOAD consente di caricare le

impostazioni utente dell’intero mixer.
Le impostazioni attive allo spegnimento del
dispositivo vengono caricate alla riaccensione
del dispositivo.

(36) Collegare le cue alla presa PHONES

(connettore TRS da ¼").

(37) La manopola OUTPUT controlla il volume

delle cue.

(38) La manopola MIX regola il bilanciamento tra

il segnale PFL e il segnale PGM (PFL = Pre
Fader Listening, pre-ascolto indipendente
