Betjeningsvejledning
A50-16721-00001
DIGITAL PRO MIXER DDM4000
DIGITAL PRO MIXER DDM4000
2
Vigtige sikkerhedsanvisninger
Obs
For at mindske risikoen for elektrisk stød må toppen +
ikke tages af (heller ikke bagbeklædningen). Ingen
indvendige dele må efterses af brugeren. Al service må
kun foretages af faguddannet personale.
Udsæt ikke apparatet for regn og fugt, så risikoen for +
brand eller elektriske stød reduceres. Apparatet må
ikke udsættes for dryp eller stænk, og der må ikke
stilles genstande fyldt med væske som f.eks. vaser på
apparatet.
Uanset hvor dette symbol forekommer, advarer
det om, at der forekommer uisoleret farlig spænding inde i kabinettet – spænding der kan være
tilstrækkelig til at udgøre en risiko for stød.
Uanset hvor dette symbol forekommer, henviser
det til vigtige betjenings- og vedligeholdelses-anvisninger i det vedlagte materiale. Læs vejledningen.
Læs disse anvisninger.1)
Opbevar disse anvisninger.2)
Ret dig efter alle advarsler.3)
Følg alle anvisninger.4)
Anvend ikke dette apparat i nærheden af vand.5)
Brug kun en tør klud ved rengøring.6)
Tildæk ikke ventilationsåbninger. Installation foretages i 7)
overensstemmelse med fabrikantens anvisninger.
Må ikke installeres i nærheden af varmekilder såsom 8)
radiatorer, varmespjæld, komfurer eller andre apparater
(inkl. forstærkere). der frembringer varme.
Omgå ikke sikkerheden, hverken i polariserede stik eller 9)
i stik til jordforbindelse. Et polariseret stik har to ben,
hvoraf det ene er bredere end det andet. Et stik til jordforbindelse har to ben og en tredje gren til jordforbindelse.
Det brede ben eller den tredje gren er der af hensyn til
Din sikkerhed. Hvis stikket ikke passer til stikkontakten,
kan Du tilkalde en elektriker til at udskifte det forældede
stik.
Beskyt lysnetkablet fra at bli ve betrådt eller klemt. Sørg 10)
specielt ved stik, forlængerledninger og der, hvor de udgår
fra enheden for tilstrækkelig beskyttelse.
Apparatet skal altid være tilsluttet til strømnettet med en 11)
intakt beskyttelsesleder.
Hvis hovednetstikket eller en apparatstikdåse skal fun-12)
gere som afbryder, skal De altid være tilgængelige.
Benyt alene tilslutningsenheder/tilbehør som angivet af 13)
fabrikanten.
Når apparatet benyttes med vogn, stativ, trefod, konsol 14)
eller bord, skal det være med sådanne, som er anvist af
fabrikanten eller som sælges sammen med apparatet.
Når der benyttes vogn, skal der udvises forsigtighed,
når kombinationen vogn/apparat fl yttes, så Du undgår at
komme til skade ved at snuble.
Tag stikket ud til dette apparat ved lyn og torden, eller når 15)
det ikke benyttes i længere tid.
Al service skal foretages af faguddannet personale. Ser-16)
vice er påkrævet, når enheden på nogen måde er blevet
beskadiget, hvis f.eks. strømforsyningsledningen eller
stikket er blevet beskadiget, hvis der er blevet spildt
væsker eller der er faldet genstande ned i apparatet, hvis
enheden har været udsat for regnvejr eller fugtighed, ikke
fungerer normalt eller er blevet tabt.
Obs
Disse serviceanvisninger må kun anvendes af kvali- +
ceret servicepersonale. For at reducere risikoen for
elektriske stød må du kun udføre den form for service,
som er omtalt i driftsanvisningerne. Reparationer må
kun udføres af faguddannet personale.
DIGITAL PRO MIXER DDM4000
3
Indholdsfortegnelse
1. Introduktion ....................................................................... 4
1.1 Før du begynder ........................................................... 4
1.1.1 Udlevering ........................................................... 4
1.1.2 Idrifttagning .........................................................4
1.1.3 Online-registrering .............................................. 4
2. Betjeningselementer og tilslutninger ............................. 5
2.1 Stereokanalerne 1 til 4 ................................................. 6
2.2 Mikrofonkanalen ........................................................... 6
2.3 Crossfader-sektionen ................................................... 7
2.4 Main/Phones-sektionen ................................................ 8
2.5 BPM- og effektsektionen .............................................. 8
2.6 Sampleren .................................................................... 9
2.7 Indgangene på bagsiden.............................................. 9
2.8 Udgangene på bagsiden ............................................ 10
2.9 Nettilslutning og power-kontakt .................................. 10
2.10 Eksempel på kabelføring ...........................................11
3. Betjening ......................................................................... 12
3.1 Console Setup ............................................................ 12
3.1.1 Valglister i displayet ..........................................12
3.2 Betjening af stereokanalerne ..................................... 12
3.2.1 EQ-modes: SINGLE og MULTI ......................... 12
3.2.2 Channel Setup ..................................................13
3.3 Mikrofonkanalens betjening ....................................... 13
3.3.1 Mic Setup .......................................................... 13
3.3.2 Talk Setup ......................................................... 15
3.4 Betjening af Crossfaderen .......................................... 15
3.4.1 Crossfader Modes: KILL og X-OVER ............... 15
3.4.2 Crossfader Setup .............................................. 15
3.4.3 Bounce til MIDI Clock ....................................... 15
3.5 Betjening af Main-sektionen ....................................... 16
3.5.1 Ultramizeren ..................................................... 16
3.5.2 Indlæs og lagre brugerindstillinger .................... 16
3.6 Betjening af Phones-sektionen .................................. 16
4. BPM- og effektsektionen ................................................ 17
4.1 Effektsektionen ........................................................... 17
4.1.1 Vælg signalkilde ................................................ 17
4.1.2 Aktiver effekt ..................................................... 17
4.1.3 Vælg en effekt ................................................... 17
4.1.4 Effektbeskrivelser ............................................. 17
4.1.5 Bearbejde/redigere effekter .............................. 19
4.1.6 Den BPM-synkroniserbare effektparameter ..... 19
4.1.7 FX Setup ........................................................... 19
4.2 BPM Counter .............................................................. 20
4.3 MIDI Clock .................................................................. 20
5. Sampleren ....................................................................... 21
5.1 Optag samples ........................................................... 21
5.2 Afspil/gengiv sampler ................................................. 21
5.2.1 Insert-funktionen ............................................... 21
5.2.2 Reverse- og Loop-gengivelse ........................... 21
5.2.3 Crossfader Start ................................................ 22
5.2.4 Pitch Bend ........................................................ 22
5.3 Sampler-effekten ........................................................ 22
6. Andre indstillinger .......................................................... 22
6.1 Indlæs fabriksindstillinger ........................................... 22
6.2 Output Setup .............................................................. 22
6.3 Indstil displaykontrast ................................................. 22
7. DDM4000 af MIDI Controller .......................................... 23
7.1 MIDI-protokollen ......................................................... 23
7.2 Generelle MIDI-indstillinger ........................................ 23
7.2.1 Indstilling af MIDI-kanalen ................................ 23
7.2.2 Send et MIDI Dump .......................................... 23
7.3 Kongurere mikrofonkanal, sampler og crossfader
som MIDI Controller ................................................... 23
7.4 Stereokanaler som MIDI Controller kongurere ......... 23
8. Installation....................................................................... 24
9. Tekniske Data ..................................................................24
10. Tillæg ............................................................................... 25
DIGITAL PRO MIXER DDM4000
Introduktion4
Introduktion1.
Hjerteligt tillykke! Med DDM4000 besidder du en DJ-Mixer, som
er langt forud for sin tid. DDM4000 er en førsteklasses digital 32bit DJ Mixer med talrige kreative funktioner, som det dog takket
være en intuitiv brugeroverade straks er let at betjene. Du er
straks fortrolig med funktioner som redigere, gemme og kalde
indstillinger.
Tilslut dine turntables og CD/MP3 afspillere til de re stereokanaler
med fuldstændigt programmerbare EQs og kill-kontakter. Oplev
ultimativ eksibilitet med BPM-synkroniserbare effektmoduler, to
højpræcise BPM countere og en digital crossfader med indstillelig
kurvetilpasning. Med den super-cool BPM-synkroniserede sampler
med realtids pitch-kontrol samt loop- og reverse-funktioner får du
dansegulvet til at koge.
Følgende vejledning skal først gøre dig fortrolig med de +
anvendte specialudtryk, så du kan lære alle apparatets
funktioner at kende. Gem denne vejledning omhyggeligt,
når du har læst den, så du altid kan slå op igen, hvis du
skulle få brug for det.
Før du begynder1.1
Udlevering1.1.1
Produktet er pakket omhyggeligt ind på fabrikken, for at garantere
sikker transport. Hvis kassen alligevel er beskadiget, skal apparatet straks efterses for synlige skader.
Send IKKE apparatet tilbage til os, hvis det er beska- +
diget, men giv først forhandleren og transportrmaet
besked, da alle krav om skadeserstatning ellers kan
ophæves.
Vi anbefaler, at du bruger en kuffert til din enhed, så den +
er beskyttet bedst muligt under brug eller transport.
Brug altid originalkassen, så beskadigelse under opbe- +
varing eller forsendelse undgås.
Lad aldrig børn være alene med apparatet eller embal- +
leringsmaterialerne.
Bortskaf alle emballeringsmaterialer på miljøvenlig +
måde.
Idrifttagning1.1.2
Du skal sikre dig, at der er tilstrækkelig lufttilførsel og rigelig afstand
til andre, varmeafgivende apparater, så du undgår at apparatet
overophedes.
Inden du tilslutter apparatet til elnettet, skal du omhyg- +
geligt kontrollere, at apparatet er indstillet på den korrekte forsyningsspænding:

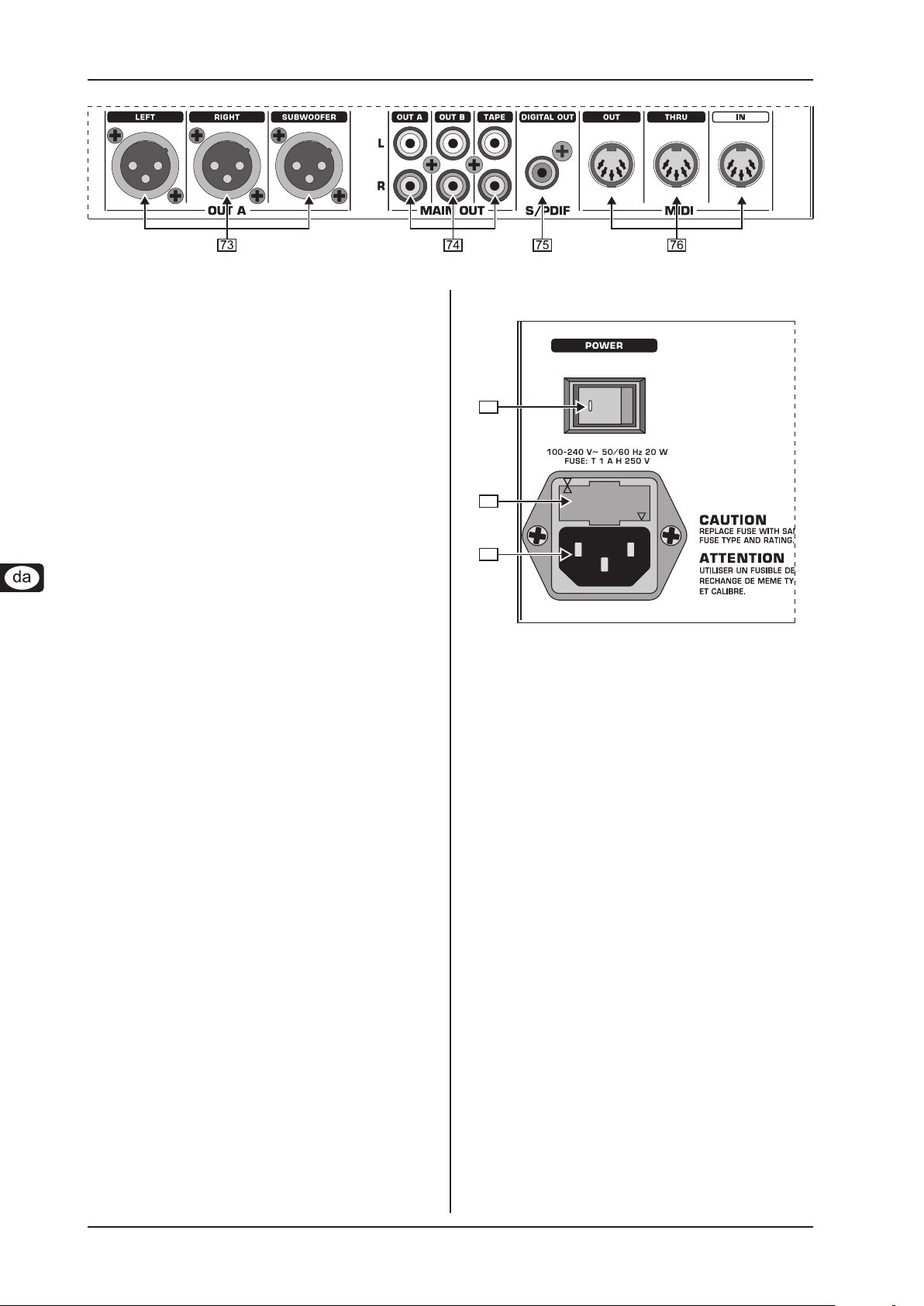

Sikringsholderen ved tilslutningsbøsningen har tre trekantede
markeringer. To af disse trekanter er placeret over for hinanden.
Apparatet er indstillet på den driftsspænding, der er opført ved
siden af disse to markeringer, og kan ændres ved at dreje sikringsholderen 180°. OBS: Dette gælder ikke for eksport-modeller,
som fx er konciperet til en driftsspænding på 120 V! Du nder
sikringsholderens nøjagtige position i g. 2.9.
Hvis du indstiller apparatet på en anden netspænding, +
skal du sætte en anden sikring i. Den korrekte størrelse
kan du nde i kapitlet “Tekniske data”. Sluk for apparatet
og træk netstikket, inden du skifter sikring, så du undgår
elektriske stød.
Vær opmærksom på, at alle apparater absolut skal +
være jordforbundne. For din egen sikkerhed bør du
aldrig fjerne apparaternes eller strømkablernes jordforbindelse eller sætte den ud af funktion. Apparatet
skal altid være tilsluttet til strømnettet med en intakt
beskyttelsesleder.
Online-registrering1.1.3
Registrer om muligt det nye BEHRINGER-udstyr direkte efter
købet på vores hjemmeside på Internetadressen www.behringer.
com, og læs garantibetingelserne grundigt igennem.
Firmaet BEHRINGER yder en garanti på et år
gældende for materiale- eller fabrikationsmangler. Hvis De har
brug for garantibestemmelserne på dansk, kan disse hentes på
vort websted på adressen http://www.behringer.com, eller de kan
bestilles telefonisk på nummer +49 2154 9206 4149.
Hvis dit BEHRINGER-produkt er defekt, ser vi gerne, at det bliver
repareret så hurtigt som muligt. Vi beder dig rette direkte henvendelse til den BEHRINGER-forhandler, som du har købt udstyret
hos. Såfremt din BEHRINGER-forhandler ikke er i nærheden, kan
du også henvende dig direkte til en af vores lialer. En liste med
kontaktadresser til vores BEHRINGER-lialer ndes i originalem-
ballagen til dit udstyr (Global Contact Information/European Contact Information). Hvis der ikke er angivet nogen kontaktadresse i
dit land, bedes du rette henvendelse til den nærmeste distributør.
Du pågældende kontaktadresser kan ndes under Support på
vores hjemmeside www.behringer.com.
Afviklingen af et eventuelt garantitilfælde lettes betydeligt, hvis dit
udstyr er registreret hos os sammen med købsdatoen.
Mange tak for dit samarbejde!
1
fra købsdatoen
Vigtige Henvisninger for Installation
I områder med kraftige radiosendere og højfrekvenskil- +
der kan lydkvaliteten forringes. Øg afstanden mellem
sender og apparat og anvend afskærmede kabler til
alle tilslutninger.
Obs!
Vi gør dig opmærksom på, at høje lydstyrker kan skade +
hørelsen og/eller hovedtelefoner og højtalere. Skru
OUTPUT-kontrollen helt til venstre, før du tænder for
apparatet. Sørg altid for, at lydstyrken er rimelig.
Sikringer, der er brændt over, skal altid udskiftes med +
sikringer af korrekt størrelse! Den korrekte størrelse kan
du nde i kapitlet “Tekniske data”.
Apparatet forbindes til nettet via det medfølgende IEC-netkabel.
Det svarer til gældende sikkerhedsbestemmelser.
1) For dette kan for Kunderne indenfor den europæiske union gælde andre bestemmelser. Videre informationer får EU-kunder hos BEHRINGER Support Tyskland.
DIGITAL PRO MIXER DDM4000
Betjeningselementer og tilslutninger 5
Betjeningselementer og tilslutninger2.
Dette kapitel beskriver de forskellige betjeningselementer og tilslutninger på DDM4000. For bedre oversigt har vi inddelt mixeren i
forskellige funktionsblokke. Hver blok forklares detaljeret i et eget underkapitel (2.1 til 2.9).
2.1 Stereokanalerne 1 til 4
2.2 Mikrofonkanalen
2.3 Crossfader-sektionen
2.4 Main/Phones-sektionen
2.5 BPM- og effektsektionen
2.6 Sampleren
2.7 Indgangene på bagsiden
2.8 Undgangene på bagsiden
2.9 Nettilslutning og power-kontakt
Overblik over DDM4000Fig. 2.0:
DIGITAL PRO MIXER DDM4000
Betjeningselementer og tilslutninger6
2
4
7
8
10
9
6
5
3
1
Stereokanalerne 1 til 42.1
GAIN[11] -regulatoren bruges til at indstille niveau for mikrofon-
signalet på MIC 1-indgangen.
Med denne kontakt vælger du den signalkilde, som skal vises [12]
på niveauindikatoren [13]. IN VU viser det ubearbejdede
indgangsniveau: det hjælper ved sætningen af mikrofonsignalets niveau. XMC VU viser niveauet bag ULTRAMICprocessoren.
Den 7-positioners LED-kæde viser mikrofonkanalens sig-[13]
nalniveau.
StereokanalerFig. 2.1:
Du kan skifte mellem to signalkilder med vælgerkontakten. {1}
Hvis du har valgt Line, kan du høre line-indgangssignalet
[67]. Ved Phono/Line kan du høre signalkilden for phono/
line-indgangen [68].
GAIN{2} -regulatoren bruges til at indstille indgangssignalets ni-
veau. Det aktuelle niveau vises på niveauindikatoren {3}.
Den 7-positioners LED-kæde viser indgangsniveauet.{3}
Hver indgangskanal har en 3-bånds equalizer ({4} HIGH, MID
og LOW) med kill-karakteristik. Maksimale forhøjelse: 12 dB,
maksimale sænkning: -? dB (Kill). Med kill-karakteristikken
kan du skille frekvensområdet fuldstændigt ud. Hvis alle EQbånd er drejet helt til venstre, kan du ikke høre noget signal.
I Channel Setup (se Kap. 3.2.2) kan alle EQ-parametre
bearbejdes.
MODE{5} -tasten skifter funktionaliteten på preset-tasten {6}
om mellem Multi og Single (se Kap. 3.2.1).
Preset-tasterne {6} P1, P2, P3 bruges til at lagre og kalde
equalizer-presets (se Kap. 3.2.1). I indkoblingstilstand er
disse taster i single mode belagt med en maksimal sænkning
(kill-funktion).
Tryk {7} PFL-tasten for at forhøre denne kanals signal i ho-
vedtelefonen.
Du indstiller kanalens lydstyrke med faderen.{8}
Du ændrer faderens reguleringskarakter med {9} CURVE-
kontakten: I SOFT-modus regulerer faderen lydstyrken i det
øverste område langsommere, i det nederste område aftager
den hurtigere ved ensartet fader-bevægelse. I SHARPmodus regulerer faderen lydstyrken i den øverste tredjedel
hurtigere, i det nederste område aftager den langsommere.
I MID-modus regulerer faderen lydstyrken i hvert område
ensartet (lineær). Som en naturlig ting kan der ved omstillingen opstå en lydstyrkeforskel. Brug derfor ikke denne
kontakt med musik i gang!
Med [10] CF ASSIGN-tasten bestemmer du, på hvilken side af
crossfaderen [20] (A eller B) signalet skal komme.
I mikrofonkanalen sidder en 3-bånds equalizer ([14] HIGH, MID
og LOW). Reguleringsområdet er +/-12 dB. I Mic Setup (se
Kap. 3.2.1) kan alle EQ-parametre bearbejdes.
Mikrofonkanalen tændes/slukkes med [15] ON/OFF-tasten.
Med et tryk på [16] MIC SETUP-tasten vises Mic Setup-menuen i
displayet. Her kan du indstille equalizeren, Ultramic-processoren og MIC FX (effektprocessor) (s. Kap. 3.3.1).
XMC ON[17] -tasten aktiverer Ultramic-processoren, som har en
2-bånds kompressor inkl. expander. Ultramic-indstillinger
kan foretages i Mic Setup.
MIC FX ON[18] -tasten aktiverer mikrofon-effektprocessoren.
Effekten vælges i Mic Setup.
TALK ON[19] -tasten aktiverer talkover-funktionen. Den bevirker,
at musikkens lydstyrke nedsættes, straks du taler i mikrofonen. Denne funktion er meget nyttig, så din stemme ikke
overdøves, når du annoncerer musikken. Du kan foretage
alle relevante indstillinger i Talk Setup (s. Kap. 3.3.2).
Mikrofonkanalen2.2
MikrofonkanalenFig. 2.2:
DIGITAL PRO MIXER DDM4000
Betjeningselementer og tilslutninger 7
Crossfader-sektionen2.3
Crossfader-sektionenFig. 2.3:
Den udskiftelige crossfader bruges til at overblænde de [20]
signaler, som er tilordnet crossfader-siderne A og B. Stereokanalernes og samplerens tilordning sker med CF Assigntasterne [10] hhv. [65].
CF ON[21] -tasten aktiverer crossfaderen. Hvis denne tast ikke
er trykket, kommer de enkelte kanalers signaler direkte på
hovedudgangene.
På begge sider af crossfaderen ndes der tre kill-taster [22]
(HIGH, MID og LOW), som tillader en komplet sænkning hhv.
slukning af det pågældende frekvensområde. I Crossfader
Setup (s. Kap 3.4.2) kan aktiveres en speciel X-OVER modus, som udvider crossfaderens funktionalitet i forbindelse
med kill-tasterne. Mere herom i Kapitel 3.4.1.
Et tryk på tasten [23] FULL FREQ ophæver alle sænkninger på
KILL EQ [22] igen.
Med [24] CURVE-regulatoren kan du ændre crossfaderens
reguleringsforhold trinløst.
Med REVERSE-funktionen kan du vende crossfaderens arbejdsretning om. På den måde kan du skifte mellem kanal A og kanal
B lynhurtigt.
REVERSE HOLD[25] bevirker en varig reverse-funktion.
Crossfaderen regulerer nu siderne A og B omvendt,
dvs. A ligger til højre og B ligger til venstre.
REVERSE TAP[26] bevirker en kortvarig reverse-funktion,
dvs. A og B vil være byttet om, lige så længe du trykker
TAP-tasten.
Med BOUNCE TO MIDI CLOCK-funktionen realiseres en automatisk, hurtig overblænding af crossfaderen i musikkens rytme
(“Bouncing”). Som reference for bounce-hastigheden bruges
MIDI Clock.
Du starter bouncing ved et tryk på [27] BOUNCE TO MIDI CLK-
tasten. Så snart du har trykket tasten, springer signalet
uafbrudt fra A til B og tilbage, og det endda i den rytme, som
er forvalgt med BEAT-tasterne [28].
Du vælger bounce-hastigheden med [28] BEAT-tasterne. Den
kan være på mellem 1 og 16 beats.
Disse LEDer viser det valgte antal beats.[29]
Du nder en udførlig beskrivelse af denne funktion i +
Kapitel 3.4.3.
DIGITAL PRO MIXER DDM4000
Betjeningselementer og tilslutninger8
Main/Phones-sektionen2.4
Main/Phones-sektionenFig. 2.4:
MAIN OUTPUT:
OUTPUT A[30] -regulatoren bestemmer lydstyrken på udgang
A ([73]).
For regulering af stereopanoramaet er der en [31] BALANCE-
regulering for udgangen A.
OUTPUT B[32] -regulatoren bestemmer lydstyrken på udgang
B ([74]).
Den højt opløsende, 22-positioners [33] OUTPUT LEVEL-indika-
tor viser niveauet for udgangssignalet på OUTPUT A.
ULTRAMIZE ON/OFF[34] -tasten: Ultramizeren er en effekt,
som i kraft af dynamikkompression forøger lydindtrykket og
gennemtrængningsevnen. Du kan redigere ultramizeren i
Ultramizer Setup (s. Kap. 3.5.1).
Du kan indlæse alle mixerens brugerindstillinger med tasten [35]
LOAD (user setting). Når du tænder for anlægget, indlæses
altid den setting, der var aktiv, da der sidst blev slukket for
anlægget. Vedr. lagring og indlæsning af user settings se
Kap. 3.5.2.
PHONES:
Tilslut en hovedtelefon til [36] PHONES-bøsningen (6,3-mm-
stereoklinke).
OUTPUT[37] -regulatoren bestemmer lydstyrken i hovedtele-
fonen.
Med [38] MIX-regulatoren bestemmer du balancen mellem PFL-
og PGM-signal (PFL = Pre Fader Listening, faderuafhængig
forhøring af enkelte kanaler; PGM = Program, Mastersignal).
Ved venstreanslag hører du udelukkende PFL-signalet, ved
højreanslag kun mastersignalet. I positionerne der imellem
kan indstilles et mix af de to signaler.
PUNCH EQ[39] bruges som hjælp til at synkronisere to spor.
I den forbindelse kan du orientere dig ved snaren og/eller
bassdrum'en. Tryk tasten SNARE eller BASS for at betone
de ønskede signalandele i hovedtelefonen.
Hvis tasten [40] SPLIT er trykket, så ligger forhørsignalet (PFL)
kun i hovedtelefonens venstre øre, mastersignalet (PGM)
kun i højre.
BPM- og effektsektionen2.5
BPM Counter og Effektsektion (her: FX1)Fig. 2.5:
DDM4000 har 2 identiske effektapparater. For MIC-signalerne og
sampleren er der to yderligere, uafhængige effektapparater. Alle
effekter kan bruges samtidig. I denne sektion sidder også BPM
Counteren og MIDI Clocken.
Det graske display viser BPM-værdier, effektnavne og [41]
–parametre samt kanaltilordningerne. Det fører dig også
gennem Console Setup-siderne.
Tasten [42] FX ON aktiverer effektapparatet.
Tryk tasten [43] FX ASSIGN for at tilordne en signalkildes ef-
fektapparat (tasten blinker). Displayet viser de mulige indgangskilder. Vælg den ønskede kilde ved at dreje og trykke
PARAMETER-regulatoren [45].
Du kan regulere effektintensiteten (dybden) med [44] DEPTH-
regulatoren. Ved mange effekter kan den også bruges til at
regulere blandingsforholdet mellem tør originalsignal (dry)
og effektsignal (wet).
Du vælger effektparameter ved at trykke på [45] PARAM(eter)-
regulatoren. Ved at dreje på den ændrer du den parameter,
der vises aktuelt i displayet.
Du kommer til effektvalget ved tryk på [46] SELECT/LOW (vises
i displayet). Drej og tryk regulatoren [45] for at indlæse en
preset.
Du får tilgang til effektparametrene ved tryk på tasten [47]
PARAM/MID. Drej regulatoren [45] for at ændre en parameterværdi.
Tryk [48] DEFAULT/HIGH for at genvinde en preset.
Ved indkoblet effekt (FX ON-tasten trykket) har tasterne +
[46] (LOW), [47] (MID) og [48] (HIGH) funktion som kill-
taster i effektvejen.
Afhængig af den valgte effekt kan du indstille en tidsoriente-[49]
ret parameter med BEAT-tasterne. Værdien indgives ganske
vist ikke i millisekunder eller lignende, men i beats.
For at indgive tempoet manuelt skal du tippe denne taste [50]
(mindst 2x) rytmisk i takt til musikken (TAP). Med et langt
tryk på tasten AUTO BPM/TAP (> 1 s) aktiverer du den
automatiske tidsindgivelse (AUTO BPM).
Drej [51] CONSOLE SETUP-regulatoren for at ændre tempoet
for MIDI Clocken (tryk og drej samtidig = grov ændring). Et
kort tryk på regulatoren bekræfter indgivelsen. Med et langt
tryk på denne regulator kommer du til Console Setup (se
Kap. 3.1).
Du starter MIDI Clocken med MIDI [52] START/STOP/ESC.
Du kan overføre BPM Counterens tempo til MIDI Clocken [53]
med tasterne ADJUST.
Alle funktionerne under BPM- og effektsektionen beskri- +
ves udførligt i kapitel 4.
DIGITAL PRO MIXER DDM4000
Betjeningselementer og tilslutninger 9
Sampleren2.6
Sampler-sektionenFig. 2.6:
Tryk tasten [54] INSERT for at indsløjfe samplersignalet i en
kanal (insert mode). Hvis denne taste ikke er trykket, tilsættes sampleren til den valgte kanal (mix mode). Gengivelsen
sker i begge tilfælde med tasterne REC SOURCE. Hvis
sampleren omdirigeres til crossfaderen, slukker LEDen i
INSERT-tasten.
Regulatoren [55] VOLUME/MIX regulerer (i mix mode) sample-
rens lydstyrke hhv. (i insert mode) lydstyrkebalancen mellem
indgangssignal og sampler.
Med tasterne [56] REC SOURCE kan du vælge kanalen for
optagelse og gengivelse af samples.
Tryk PFL-tasten for at forhøre samplerens signal i hoved-[57]
telefonen.
SAMPLE LENGTH [58] bruges til at indstille optagetiden (1 til 16
beats eller endeløs optagelse ?).
Med [59] RECORD/IN starter du samplerens optagelse. Vælg
først en bank. Du afslutter optagelsen med et næste tastetryk
(kun i ?-mode).
Med [60] BANK ASSIGN vælger du den bank, hvor optagelsen
skal lagres. Den valgte bank vises ved, at den tilhørende
MODE-taste [61] tænder og signalerer klar til optagelse.
Med tasterne [61] MODE (bank 1 og bank 2) vælger du samp-
lerens gengivelsesart (Reverse = baglæns; Loop = sløjfe).
Et kort tryk aktiverer resp. deaktiverer reverse-funktionen;
et langt tryk loop-funktionen.
PLAY/OUT[62] -taste: Starter gengivelsen af den optagne
sample. Hvis loop er koblet ud, bliver samplen kun gengivet
så længe, som tasten PLAY holdes.
SMP FX ON[63] -tasten aktiverer Brake-effekten.
Tryk tasten [64] SELECT for at bestemme brakets længde (1, 4
eller 8 beat brake vises i displayets midte).
Med [65] CF ASSIGN-tasten bestemmer du, på hvilken side af
crossfaderen samplersignalet skal komme.
Hvis sampleren er tilordnet crossfaderen, kan den også [66]
startes med den. Tryk i så fald tasten CF START. Vælg
først med BANK ASSIGN den bank, som skal gengives
ved faderens start.
Indgangene på bagsiden2.7
Indgangene på bagsiden af DDM4000Fig. 2.7:
LINE[67] -indgangene bruges til tilslutning af line-signaler (fx
CD-afspiller, lydkort, drum computer).
PHONO[68] -indgangen bruges til tilslutning af pladespillere.
Med [69] PHONO/LINE-kontakterne kan du omstille PHONO-
indgangene til lineniveau, så du også kan tilslutte en CDafspiller til PHONO-indgangene.
Pas på! Apparater med lineudgangsniveauer (fx CD- +
afspiller) kan forårsage forvrængninger og forstyrre
indgangstrinnet. Tryk PHONO/LINE-kontakten, inden du
tilslutter apparater med lineniveau til de meget følsomme
PHONO-indgange.
GND[70] -tilslutningerne bruges til jording af pladespillere.
De symmetriske XLR-tilslutninger bruges til tilslutning af [71]
dynamiske mikrofoner.
LEVEL[72] -regulator for MIC 2-indgangen.
DIGITAL PRO MIXER DDM4000
Betjeningselementer og tilslutninger10
79
78
77
Udgangene på bagsiden2.8
Udgangene på bagsiden af DDM4000Fig. 2.8:
OUT A[73] -udgange (XLR): Tilslut en forstærker her og reguler
lydstyrken med OUTPUT A-regulatoren [30]. SUBWOOFER-
udgangen kan tilsluttes en yderligere subwoofer. DDM4000
har et indbygget delelter. Skillefrekvensen indstilles i Output
Setup (Kap. 6.2).
Den tilsluttede forstærker skal altid kobles ind til sidst +
for at undgå, at der optræder indkoblingsspidser, som let
kan medføre skader på dine højttalere. Inden du kobler
forstærkeren ind, skal du sikre dig, at der ikke foreligger
noget signal på DDM4000 for at forebygge pludselige
overraskelser, som kan være smertelige for ørerne.
Det bedste er at du først trækker alle fadere nedad hhv.
bringer alle drejeregulatorer i nulstilling.
MAIN OUT-tilslutningsfeltet har følgende at byde på: [74] OUT
A-, OUT B-, og TAPE-udgange:
På udgang = OUT A ligger det samme signal som på
XLR-udgangene [73].
På udgang = OUT B kan du tilslutte endnu en forstærker
fx for at sende lyd ud over DJ Booth eller en nr. 2 ClubZone. Lydstyrken på OUT B-signalet kan indstilles uafhængig af OUT A med OUTPUT B-regulatoren [32].
Du kan tilslutte et optageapparat på = TAPE-udgangen
for at optage dit mix. Udgangsniveauet er uafhængig
af OUT A og OUT B og kan indstilles i Output Setup
(Kap. 6.2).
DIGITAL OUT [75] er den digitale udgang på DDM4000. Her
ligger TAPE-signalet i CD-kvalitet (16 Bit/44,1 kHz).
Du kan foretage yderligere indstillinger for udgangs- +
sektionen i Output Setup (s. Kap. 6.2).
MIDI IN, OUT, THRU[76] : De tre MIDI-bøsninger gør det muligt
at tilslutte eksternt MIDI-udstyr og synkronisere det med
MIDI Clocken.
I Kapitel 7 erfarer du mere om MIDI-funktionerne i +
DDM4000.
Nettilslutning og power-kontakt2.9
Power-sektionenFig. 2.9:
Apparatet forbindes med nettet via en IEC-Koldapparat-[77]
bøsning. Et passende strømkabel følger med i leveringsomfanget.
SIKRINGSHOLDER/VALG AF SPÆNDING. Inden apparatet [78]
sluttes til elnettet skal du kontrollere, at den viste spænding svarer til den lokale netspænding. Ved udskiftning af
sikringen bør du altid anvende den samme type. På nogle
apparater kan sikringsholderen isættes to steder, så der kan
skiftes mellem 230 V og 120 V. Bemærk venligst: Hvis du
vil benytte et apparat uden for Europa med 120 V skal der
isættes en større sikring.
Med POWER-knappen tænder du for DDM4000. POWER-[79]
knappen skal stå i stillingen “Off”, når du forbinder apparatet
til el-nettet. Når apparatet sættes i drift, skal du sikre dig, at
netstikket er let tilgængeligt.
Vær opmærksom på, at strømmen ikke er fuldstændigt +
afbrudt, når du slukker for apparatet på POWER-knappen. For at koble enheden fra lysnettet, trækkes hovedledningen eller stikket ud. Når produktet installeres, skal
du kontrollere at ledningen eller stikket er funktionsdygtigt. Hvis du ikke benytter apparatet i længere tid, træk
da venligst stikket ud af kontakten.
DDM4000's serienummer sidder på undersiden af apparatet.
DIGITAL PRO MIXER DDM4000
Betjeningselementer og tilslutninger 11
CD players
Turntables
Microphones
Drum Computer
Digital recorder
DJ Booth
Dancefloor
Eksempel på kabelføring2.10
Praktisk eksempel på kabelføringen af DDM4000Fig. 2.10:
DIGITAL PRO MIXER DDM4000
Betjening12
Betjening3.
Console Setup3.1
I Console Setup foretages alle DDM4000's grundindstillinger.
Tryk regulatoren CONSOLE SETUP 1) [51] i ca. 2 sek. Setuplisten bliver vist i midten af displayet:
Drej regulatoren CONSOLE SETUP for at vælge det ønskede 2)
setup.
Tryk den højre regulator PARAMETER for at bekræfte val-3)
get.
Forlad Console Setup:
Tryk tasten ESC = [52] for at forlade ConsoleSetup.
Nogle setup-sider kan også åbnes på andre måder. Det gælder
for Mic Setup og User Settings:
Åbn Mic Setup:
Tryk tasten MIC SETUP 1) [16] for at åbne Mic Setup-siden.
Tryk tasten MIC SETUP 2) [16] igen for at åbne Mic Setup-
siden.
Åbn User Settings-siden:
Tryk tasten LOAD 1) [35] for at åbne User Settings-siden.
Tryk tasten LOAD 2) [35] igen for at forlade User Settings-
siden.
Valglister i displayet3.1.1
Bortset fra Console Setup-listen, som vises i midten af displayet,
ndes der yderligere valglister på de enkelte setup-sider, som
kommer frem enten til venstre eller til højre i displayet.
til venstre:
Drej den venstre regulator PARAMETER 1) [45] (i sektionen
FX1), for at vælge den ønskede funktion fra listen.
Tryk den venstre regulator PARAMETER for at bekræfte 2)
valget.
til højre:
Drej den højre regulator PARAMETER 1) [45] (i sektionen FX2),
for at vælge den ønskede funktion fra listen.
Tryk den højre regulator PARAMETER for at bekræfte val-2)
get.
Betjening af stereokanalerne3.2
EQ-modes: SINGLE og MULTI3.2.1
Equalizeren er udstyret med preset-taster, som kan lagres; de
betegnes med P1, P2 og P3. Tasternes forhold afhænger af den
valgte EQ-mode. Der ndes single og multi modes. Efter indkoblingen er først single mode aktiv.
SINGLE mode:
I single mode er tasterne P1, P2 und P3 {6} hver fast tilknyttet
et frekvensbånd (P1 = HIGH, P2 = MID, P3 = LOW). Der kan
altså oprettes en preset for hver EQ-regulator. I indkoblet tilstand
har preset-tasterne en kill-funktion med maksimal sænkning
(-? dB).
Preset-indstillinger i SINGLE mode
P1
HIGH Kill -? dB
P2
MID Kill -? dB
P3
LOW Kill -? dB
Preset-tasternes funktionsmåde i single modeTab. 3.1:
Værdien af sænkningen kan dog ændres. Alternativt kan også en
forhøjelse lagres. Hvis du hellere vil have en forhøjelse i bassen i
stedet for en kill (punch-funktion), skal du gå frem som følger:
Drej regulatoren LOW 1) {4} til højre, til du når den ønskede
forhøjelse.
Hold tasten MODE 2) {5} trykket og tryk P3 {6}.
Tryk P3 for at kalde presetten. Basfrekvenserne bliver nu 3)
forhøjet. P3 blinker blåt.
På samme måde kan mellem og højderne programmeres med
P2 hhv. P1.
Reset:
Preset-tasterne kan til enhver tid sættes tilbage til indkoblingstilstanden (reset-funktion):
Tryk MODE = {5} i ca. 2 sek. MULTI-LEDen lyser kort op som
en bekræftelse.
MULTI mode:
I MULTI mode er preset-tasterne ikke enkelte EQ-bånd, men tilordnet 3-bånds equalizeren som en enhed. På den måde kan du
kreere tre egne EQ-presets og tilordne preset-tasterne. I indkoblet
tilstand er preset-tasterne belagt som følger:
Preset-indstillinger i MULTI mode
P1 Højpas blænder MID og LOW ud
P2 Båndpas blænder HIGH og LOW ud
P3 Lavpas blænder HIGH og MID ud
Preset-tasternes funktionsmåde i multi modeTab. 3.2:
Tryk tasten MODE = {5} for at aktivere multi-mode. MULTI-
LEDen tænder.
For at kreere en egen EQ-preset gå frem som følger:
Indstil equalizeren som ønsket ved at dreje regulatorerne 1)
LOW, MID og HIGH.
Hold tasten MODE 2) {5} trykket og tryk P1 {6}.
Tryk P1 for at kalde presetten. EQ-preset indlæses. P1 3)
blinker gult.
To yderligere EQ-presets kan lagres med P2 og P3.
Reset:
Preset-tasterne kan til enhver tid stilles tilbage:
Tryk MODE i ca. 2 sek. SINGLE-LEDen lyser kort op som =
en bekræftelse.
blænder høje frekvenser ud
blænder mellemfrekvenser ud
blænder dybe frekvenser ud
DIGITAL PRO MIXER DDM4000
Betjening 13
Channel Setup3.2.2
I Channel Setup kan du nafstemme karakteristikken for stereokanalernes equalizere. Ligeledes kan du her indstille et subsonic
lter (rummellter) for alle re kanaler. Dette lter er nyttigt, fx til
at undertrykke pladespilleres rummelstøj.
Tryk regulatoren CONSOLE SETUP 1) [51] i ca. 2 sek.
Vælg “Channel Setup” ved at dreje og trykke på regulatoren 2)
CONSOLE SETUP.
Displayet viser Channel Setup-siden.
Equalizeren i stereokanalerne har 3 bånd med forskellige karak-
teristikker. Mellembåndet er et klokkelter, hvis centerfrekvens og
båndbredde (Q-faktor) kan ændres. De to yderbånd Low og High
er shelving-ltre. I Channel Setup er følgende indstillinger mulige
for alle re kanaler:
Channel Xover (Crossover):
LOW: Low-lterets grænsefrekvens. Alle frekvenser under den
indstillede værdi sænkes eller forhøjes.
MID: Mellembåndets centerfrekvens. Alle frekvenser omkring
denne værdi forhøjes resp. sænkes. Båndbredden bestemmes med parameteren MID Q (se senere).
HIGH High-lterets grænsefrekvens. Alle frekvenser over den
indstillede værdi sænkes eller forhøjes.
Tryk den venstre regulator PARAMETER 1) [45] for at vælge
parameteren (LOW, MID eller HIGH).
Drej regulatoren PARAMETER for at ændre det valgte bånds 2)
grænse- resp. midterfrekvens.
Mikrofonkanalens betjening3.3
Mic Setup3.3.1
På Mic Setup-siderne kan du foretage indstillinger for mikrofonkanalens klangregulering, Ultramic-processoren og MIC-effekterne.
Sådan kommer du til MIC Setup:
Tryk regulatoren CONSOLE SETUP 1) [51] i ca. 2 sek.
Vælg “Mic Setup” ved at dreje og trykke på regulatoren 2)
CONSOLE SETUP.
Alternativt kommer du også til Mic Setup-siden på denne måde:
Tryk tasten MIC SETUP = [16] i mikrofonkanalen. MIC SETUP-
tasten lyser, så længe du står i MIC Setup.
Displayet viser Mic Setup-siden. Denne forgrener sig i ere undermenuer. Til venstre i displayet kommer en liste, hvor du vælger
den pågældende undermenu:
Drej den venstre regulator PARAMETER = [45] for at vælge
den ønskede undermenu:
EQ Freq/Pan-side:
På denne side nder du niveauvisninger for begge mikrofonsignaler. Du kan desuden foretage Sound-indstillinger for mikrofonkanalens equalizer. Mikrofonsignalernes stereopanorama
reguleres ligeledes her såvel som de to mikrofoners signalforhold
til hinanden. De enkelte parametre:
MID Q:
Q-faktoren bestemmer lterets godhed. Jo højere værdi, jo smallere båndbredde. MID Q virker på mellembåndet.
Drej regulatoren CONSOLE SETUP = [51] for at ændre værdien
af Q-faktoren.
Subsonic Frequency:
Rummellterets grænsefrekvens kan indstilles for hver stereokanal. Alle frekvenser under grænsefrekvensen sænkes.
Tryk på den højre regulator PARAMETER 1) [45] for at vælge
kanalen.
Drej regulatoren PARAMETER for at ændre grænsefrekven-2)
sen.
Forlad Channel Setup:
Tryk tasten ESC = [52] for at forlade Channel Setup.
MIC1: Niveauvisning for mikrofon 1
MIC2: Niveauvisning for mikrofon 2
LOW: LOW-regulatorens anvendelsesfrekvens
MID: MID-regulatorens mellemfrekvens
HIGH HIGH-regulatorens anvendelsesfrekvens
Q MID: Mellembåndets Q-faktor
Tryk regulatoren CONSOLE SETUP 1) [51] for at vælge parameteren (LOW, MID, HIGH, Q MID).
Drej regulatoren CONSOLE SETUP for at ændre værdien af 2)
den valgte parameter.
PAN1:
PAN 2:
OUT B:
Tryk den højre regulator PARAMETER 1) [45] for at vælge parameteren (PAN 1, PAN 2, OUT B).
Drej regulatoren PARAMETER for at ændre værdien af 2)
parameteren.
EQ GAIN-side:
På denne side kan du foretage forindstillingerne for klangreguleringen. Disse virker relativt i forhold til equalizeren i mikrofonkanalen. Hvis du her fx foretager en højdeforhøjelse på 5dB,
er den også først virksom, når HIGH-regulatoren står på nul,
altså på midterpositionen. Højderne kan desuden forhøjes eller
sænkes med HIGH-regulatoren. Denne funktion er nyttig for at
trække problemfrekvenser ud af din stemme eller for at forbedre
sprogforståeligheden.
Position i stereopanorama for mikrofon 1
Position i stereopanorama for mikrofon 2
Mikrofonkanalens lydstyrke på udgang B
DIGITAL PRO MIXER DDM4000
Betjening14
MIC1 LOW-CUT: Højpasfilterets grænsefrekvens
(Mikrofon 1)
MIC1 LOW, MID, HIGH: EQ-forindstillinger for mikrofon 1
Tryk regulatoren CONSOLE SETUP 1) [51] for at vælge parameteren (LOW, MID, HIGH).
Drej regulatoren CONSOLE SETUP for at ændre værdien af 2)
den valgte parameter.
MIC2 LOW-CUT: Hø jpa sfiltere ts græns efr ekvens
(Mikrofon 2)
MIC2 LOW, MID, HIGH: EQ-forindstillinger for mikrofon 2
Tryk den højre regulator PARAMETER 1) [45] for at vælge parameteren (LOW, MID, HIGH).
Drej regulatoren PARAMETER for at ændre værdien af den 2)
valgte parameter.
ULTRAMIC 1 og 2:
Ultramic-processoren er en 2-bånds kompressor, der reducerer
sprogets dynamikomfang. Lydstyrkespidser sænkes og svage signaler fremhæves. Derved forringes forskellen mellem de højeste
og svageste passager. Ved adskillelsen i to frekvensområder får
man en tættere og mere trykfuld klang uden kompressortypiske
artefakter som fx pumpning eller højdetab.
Indstillingerne sker for begge mikrofonsignaler adskilt. Derfor
ndes der også to Ultramic-sider. Vælg siden “Ultramic 1” for
Mikro 1 og “Ultramic 2” for Mikro 2. Alle parametre på disse sider
er identiske og gennemgås derfor kun en gang.
Displayet viser diverse niveauindikatorer. Tre af kompressorens
parametre kan reguleres. Desuden ndes der presets, som kan
indlæses.
Indikatorinstrumenterne:
MIC I viser indgangsniveauet
MIC 0 viser udgangsniveauet
COM viser kompressionsgraden for det nederste (L) hhv.
øverste frekvensbånd (H)
EXP viser expanderens sænkning i det nederste (L) hhv.
øverste frekvensbånd (H)
Regulerbare parametre
THRSH Grænseværdi (Threshold) indstiller Ultramic-proces-
sorens anvendelsespunkt
FREQ indstiller skillefrekvensen mellem øverste og nederste
frekvensbånd
EFFIC Efciency: regulerer kompressionens styrke
Tryk regulatoren CONSOLE SETUP 1) [51] for at vælge parameteren (THRSH, FREQ, EFFIC).
Drej regulatoren CONSOLE SETUP for at ændre værdien af 2)
den valgte parameter.
Ultramic-presets:
Følgende forindstillinger kan indlæses:
MIC FX-side:
På Mic FX-siden vælger du effekttypen for mikrofonsignalet.
Følgende effekter er mulige:
Drej den højre regulator PARAMETER 1) [45] for at vælge
presetten.
Tryk regulatoren PARAMETER for at indlæse presetten.2)
Hver effekt kan ændres og på den måde tilpasses de individuelle
klangforestillinger. Dertil står to parametre til rådighed. For alle
effekter gælder: den anden parameter regulerer altid effekten
Dry/Wet Mix.
Effektbeskrivelser:
FLANGER: En Flanger-effekt opstår ved målrettede tonehøjde-
forskydninger. LFO-hastigheden (Low Frequency Oscillator) kan
reguleres.
PHASER minder om en Flanger. Kun bliver modulationen her opnået ved en faseforskydning. LFO-hastigheden kan reguleres.
DELAY er en signalforsinkelse. Delay-tiden (Time) kan redigeres.
ECHO minder om Delay, med den forskel, at det forsinkede signal
gentages ere gange.
PITCH ændrer signalets tonehøjde og dermed sangerens/speakerens stemmeleje. Shift regulerer tonehøjden.
BITCRUSHER forringer den digitale opløsning. Bit-dybden Depth
kan reguleres.
REVERB er en halleffekt. Der er otte forskellige halltyper til rådighed. Halltyperne beskrives udførligt i Kap. 4.1.4.
Tryk regulatoren CONSOLE SETUP 1) [51] for at vælge en
parameter.
Drej regulatoren CONSOLE SETUP for at ændre værdien af 2)
denne parameter.
Så længe MIC FX-siden er aktiv, kan du synkronisere tidsparameteren for effekterne Flanger, Phaser, Delay og Echo med beatet
ved at indtippe tempoet i venstre eller højre TAP-taste (50).
Forlad Mic Setup:
Tryk tasten ESC = [52] for at forlade Mic Setup.
Drej den højre regulator PARAMETER 1) [45] for at vælge
presetten.
Tryk regulatoren PARAMETER for at indlæse presetten.2)
DIGITAL PRO MIXER DDM4000
Betjening 15
Talk Setup3.3.2
Talkover-funktionen er meget nyttig, når du vil stille din stemme i
forgrunden ved annonceringer. Det sker ved at musikkens niveau
sænkes, så snart du taler ind i mikrofonen. Du foretager alle de
nødvendige indstillinger vedr. denne funktion i Talk Setup. Sådan
kommer du til Talk Setup:
Tryk regulatoren CONSOLE SETUP 1) [51] i ca. 2 sek.
Vælg “Talk Setup” ved at dreje og trykke på regulatoren 2)
CONSOLE SETUP.
Displayet viser Talk Setup-siden.
Med X-Over Mode kan du påtrykke din mixing style et stempel,
som siger, at den er enestående. X-Over Mode kan aktiveres i
Crossfader Setup.
På denne side nder du niveauvisninger for begge mikrofoner.
Til venstre i displayet en liste, hvor du kan vælge en Talkover-
preset.
Indlæs presets:
Drej den venstre regulator PARAMETER 1) [45] for at vælge
presetten.
Tryk regulatoren PARAMETER for at indlæse presetten.2)
Rediger Talkover:
Disse parametre under funktionen Talkover kan redigeres:
THRSH Grænseværdi (Threshold). Hvis mikrofonsignalet
overskrider denne værdi, sænkes musiksignalet.
MAX. ATT (Maksimum Attenuation) Her regulerer du den
maksimale sænkning, som musiksignalet skal nå,
mens der tales i mikrofonen.
SPEED regulerer sænkningens hastighed.
Tryk den højre regulator PARAMETER 1) [45] for at vælge parameteren (THRSH, MAX. ATT, SPEED)
Drej regulatoren PARAMETER for at ændre værdien af 2)
parameteren.
Forlad Talk Setup:
Tryk tasten ESC = [52] for at forlade Talk Setup.
Betjening af Crossfaderen3.4
En crossfaders funktion går op selv for en DJ-nybegynder. Men
DDM4000 ville ikke være en digital-mixer, hvis der ikke også her
var nogle specielle funktioner, som ikke sådan uden videre kan
realiseres med en analog DJ-mixer.
Crossfader Modes: KILL og X-OVER3.4.1
Til venstre og til højre for crossfaderen ndes der tre taster med
betegnelserne HIGH, MID og LOW ([22]). Disse fungerer i Kill
Mode (indkoblingstilstand) som kill-taster – de blænder bestemte
frekvensområder fuldstændigt ud.
Med X-Over (Crosssover) Mode kan du opnå helt nye effekter,
som tager vejret fra en. I denne mode er det muligt at vælge
enkelte frekvensbånd for crossfader-siderne A og B, som cros-
sfaderen så overblænder. Her et eksempel for at tydeliggøre
funktionsmåden:
Bevæg crossfaderen 1) [20] til venstre (A).
Tryk tasten FULL FREQ 2) [23] i sektion A.
Tryk Kill-tasten 3) [22] “MID” i sektion B.
I den venstre crossfader-position udspilles nu A-signalet med fuld
frekvensbredde. Når du bevæger crossfaderen til højre, bliver
kun B-signalets mellemfrekvens blændet ind, A-signalets mellem
blændes ud. A-signalets basser og højder kan fortsat høres. Ved
mixerens udgang er der nu altså kun A-signalets basser og højder
sammen med B-signalets mellem, som kan høres.
Crossfader Setup3.4.2
Sådan kommer du til Crossfader Setup:
Tryk regulatoren CONSOLE SETUP 1) [51] i ca. 2 sek.
Vælg “Crossfader Setup” ved at dreje og trykke på regulatoren 2)
CONSOLE SETUP.
Displayet viser Crossfader Setup-siden.
Til venstre i displayet kan du indstille kill-tasternes frekvensovergange. På den højre side vælger du Crossfader Mode.
XOVER CF (Crossover Center Frequency):
LOW: Skillefrekvens mellem LOW og MID
HIGH: Skillefrekvens mellem MID og HIGH
Tryk den venstre regulator PARAMETER 1) [45] for at vælge
parameteren (LOW, HIGH).
Drej regulatoren PARAMETER for at ændre værdien af den 2)
valgte parameter.
Crossfader Mode:
Drej den højre regulator PARAMETER 1) [45] for at vælge mode
(KILL, X-OVER).
Tryk regulatoren PARAMETER for at bekræfte.2)
Forlad Crossfader Setup:
Tryk tasten ESC = [52] for at forlade Crossfader Setup.
Bounce til MIDI Clock3.4.3
Med denne funktion kan bouncing automatiseres. Bouncing er
en hård overblænding af crossfaderen i musikkens rytme. Det er
en forudsætning for denne funktion, at den interne MIDI Clock er
aktiv. Den tjener som reference for bounce-hastigheden, som kan
ligge mellem et og 16 beat.
Inden du starter bounce med et tryk på tasten BOUNCE TO MIDI
CLK, skal du først indstille bounce-hastigheden:
Start MIDI Clock med et tryk på tasten MIDI START-STOP 1)
[52].
Vælg bounce-hastighed med BEAT-tasterne 2) [28]. LEDerne
[29] viser beatene.
Tryk nu på tasten BOUNCE TO MIDI CLK 3) [27] for at starte
bouncen. Hvis crossfaderen står på side A, starter bouncen
med A-signalet, står crossfaderen på side B, starter bouncen
tilsvarende med B-signalet.
DIGITAL PRO MIXER DDM4000
Betjening16
Betjening af Main-sektionen3.5
Også i Main-sektionen er der nogle funktioner, som går ud over
en analog mixers funktionsomfang. Således kan komplette mixerindstillinger lagres og indlæses. Ultramizeren sørger for, at dine
beat lyder endnu federe.
Ultramizeren3.5.1
Ultramizeren er en multibånd-processor, som komprimerer audiosignalet og således frembringer en højere subjektiv lydstyrkefølelse, uden at niveauet virkelig forhøjes. Dermed er der sørget for,
at forstærkereffekter udnyttes optimalt og at din musik føles højere.
Bearbejdningen sker i to adskilte frekvensbånd. Derved kan man
opnå en mere udtryksfuld klang, uden derved at frembringe uønskede sideeffekter som fx pumper eller højdetab.
Du aktiverer ultramizeren med et tryk på tasten ULTRAMIZE 1)
ON/OFF [34].
Tryk regulatoren CONSOLE SETUP 2) [51] i ca. 2 sek.
Vælg “Ultramize” ved at dreje og trykke på regulatoren CON-3)
SOLE SETUP.
Displayet skifter til Ultramizer-siden. Her kan du ændre indstillinger
og indlæse og redigere presets:
Indlæs presets:
Drej den venstre regulator PARAMETER 1) [45] for at vælge
presetten.
Tryk regulatoren PARAMETER for at indlæse presetten.2)
Ultramizer presets
Gentle Boost dæmpet forhøjelse af lydstyrken
Boost tydelig forhøjelse af lydstyrken
Pump
Full maksimal forhøjelse af lydstyrken
Full Pump
Rediger Ultramizer:
RANGE beskriver det dynamiske reguleringsområde. Ved en
TIME ændrer ultramizerens nom. hastighed.
Drej regulatoren CONSOLE SETUP = [51] for at ændre para-
meteren TIME.
Drej regulatoren PARAMETER = [45] for at ændre parameteren
RANGE.
Forlad Ultramizer Setup:
Tryk tasten ESC = [52] for at forlade Ultramizer Setup.
stærk forhøjelse af lydstyrken med "Pump"effekt
maksimal forhøjelse af lydstyrken med "Pump"effekt
værdi på 10 dB foretages en maksimal niveauforhøjelse på 10 dB.
Indlæs og lagre brugerindstillinger3.5.2
En stor fordel ved en digital mixer er muligheden at lagre komplette mixerindstillinger for senere at kunne kalde dem igen med
et enkelt tastetryk. Ved store studiopulte hedder denne funktion
“Snapshot”, da alle indstillinger fastholdes – som ved et snapshot.
På den måde kan du tilpasse mixeren til din vante arbejdsform og
til enhver tid genkalde lagrede indstillinger.
Forestil dig, at DDM4000 står i en klub og bruges af ere DJer.
Hver DJ kan lagre sine foretrukne EQ-indstillinger, Kill-frekvenser,
Ultramizer- og Effektindstillinger, og genkalde dem næste gang,
han lægger på. På den anden side kan hver gæste-DJ, som ikke
kender DDM4000, straks gå i gang, uden at han skal foretage
nogen forindstillinger.
Efter indkoblingen indlæses den sidst valgte preset. +
Indlæs brugerindstilling:
Tryk tasten LOAD 1) [35]. LOAD-tasten blinker.
Displayet viser “User Setup” med preset-listen:
Drej den venstre regulator PARAMETER 2) [45] for at vælge en
brugerindstilling (eller Factory Preset).
Tryk regulatoren PARAMETER for at indlæse brugerindstil-3)
lingen.
Lagre brugerindstillinger:
Tryk tasten LOAD 1) [35] for at komme til User Setup med
preset-listen.
Tryk regulatoren CONSOLE SETUP 2) [51] for at vælge en
hukommelsesplads.
Tryk regulatoren CONSOLE SETUP for at lagre brugerind-3)
stillingen.
Factory Preset kan ikke overskrives. +
Forlad User Setup:
Tryk tasten LOAD = [35] eller tasten ESC (52) or at forlade
User Setup.
Betjening af Phones-sektionen3.6
Med hovedtelefonen kan du afhøre to forskellige signaler: 1.
PGM-signalet (=Program): er det signal, som ligger på MAINudgangen. 2. PFL-signalet (=Pre Fader Listen): er det signal,
som med PFL-tasterne {7} enkeltvis kan kobles på PFL-bussen.
PFL-signalet er faderuafhængig, dvs. det kan også høres ved
nedtrukne kanalfadere.
Hvis tasten SPLIT [40] ikke er trukket, bliver såvel PGM- som også
PFL-signalet gengivet i hovedtelefonen i stereo. Mixet fra begge
signaler bliver indstillet med MIX-regulatoren [38]. Hvis regulatoren
sidder til venstre, hører du udelukkende PFL-signalet, sidder den
til højre kun PGM-signalet i begge ører.
Arbejde i Split-mode:
Tryk tasten SPLIT = [40] for at aktivere Split-mode.
I Split-mode bliver PFL-signalet kun gengivet i venstre øre, PGMsignalet kun i højre øre (i mono).
DIGITAL PRO MIXER DDM4000
BPM- og effektsektionen 17
BPM- og effektsektionen4.
BPM- og effektsektionenFig. 4.1:
BPM- og effektsektionen i mixerens midte kan bruges for stereo-
kanalerne eller for mastersignalet. Begge processorer kan også
bruges sammenkoblet og som dualeffekt for en enkelt kanal. Ud
over det har såvel mikrofonkanalen som også sampleren egne
effektprocessorer, som forklares i et eget kapitel (Kap. 3.3.1 og
Kap. 5.4).
Displayet:
Displayet viser følgende informationer:
A
Her vises effekttypen samt parameterværdier.
B
Her vises den konstaterede hastighed i BPM (beats pr.
minut). Her kan også aæses informationer om signaltilordningen og Tap-funktionen.
C
Til højre i denne sektion vises værdien for den BPM-synkrone effektparameter i beats. Ved siden af til venstre vises
Kill-funktionens aktivitet i effektvejen.
D
Disse informationer hører til sampleren resp. til MIDI Clock
(se Kap. 5).
Effektsektionen4.1
INPUT 1 – INPUT 4: Stereokanalerne 1 til 4
MUSIC: Stereosummernes signal (Main-signal)
CHAIN: CHAIN tilordner effekten til den anden
effektsektions signal, så 2 effekter er
koblet efter hinanden
Signalvalg for FX1:
Tryk tasten FX1 ASSIGN 1) [43].
Drej den venstre regulator PARAMETER 2) [45] for at vælge en
signalkilde fra listen.
Tryk den venstre regulator PARAMETER for at bekræfte 3)
valget.
Signalvalg for FX2:
Tryk tasten FX2 ASSIGN 1) [43].
Drej den højre regulator PARAMETER 2) [45] for at vælge en
signalkilde fra listen.
Tryk den højre regulator PARAMETER for at bekræfte val-3)
get.
Aktiver effekt4.1.2
Tryk tasten FX ON 1) [42] for at indkoble effekten. FX ON-tasten
og EFFECT/BAND-tasterne [46] til [48] blinker.
Drej regulatoren DEPTH langsomt til højre, til effekten kan 2)
høres i den ønskede grad.
Kill-funktionen i effektvejen:
Som en særlig effektiv art på fremmedgørelsen kan du udtage
enkelte frekvensområder fra effektbearbejdelsen. Det kan man
forestille sig sådan, at der forekommer tre yderligere Kill-taster i
signalvejen til effektapparatet. Hvis alle frekvensbånd er aktive,
blinker alle EFFECT/BAND-taster blåt ved indkoblet effekt. Ved
tryk på denne taste kan du nu "kille" frekvensbåndene enkeltvis.
Kill-funktionens status vises også i displayet.
Tryk på en af tasterne EFFECT/BAND ( = [46], [47], [48]) ved
indkoblet effekt. Det deaktiverede bånds LED slukker.
Vælg en effekt4.1.3
Du har ni effekttyper til rådighed. Effekttabellerne i Kapitel 4.1.4
giver et overblik over de mulige effekter og deres regulerbare
parametre.
Tryk tasten SELECT 1) [46]. Displayet viser en liste med alle
effekttyper.
Effektsektionen (her: FX 1)Fig. 4.2:
Vælg signalkilde4.1.1
For at kunne bruge en effekt, skal du først tilordne effektapparatet
en signalkilde. Denne tilordning gælder også for BPM counteren.
Mulige indgangskilder er:
Drej regulatoren PARAMETER 2) [45] for at vælge en effekttype.
Tryk regulatoren PARAMETER for at indlæse effekttypen.3)
Effektbeskrivelser4.1.4
Her nder du en beskrivelse af alle effekter inkl. alle foranderlige
parametre. (BPM-synkroniserbare parametre er trykt med kursiv.)
Tabellerne viser de betjeningselementer, som parametrene kan
ændres med. Effektbearbejdningen beskrives i Kapitel 4.1.5.
Bearbejdningen af BPM-synkrone parametre beskrives i Kapitel
4.1.6.
FLANGER, PHASER, PAN:
FLANGER: En Flanger-effekt opstår ved målrettede tonehøjdeforskydninger. Reguleres kan hastigheden for LFO (Low Frequency
Oscillator), andelen af effektsignalets tilbageføring på indgangen
(Feedback), effektdybden (Depth) og faseforskydningens styrke i
DIGITAL PRO MIXER DDM4000
BPM- og effektsektionen18
rytmiske enheder (Phase). Med Fade er det muligt at bestemme,
om angeren skal føre den aktuelle svingningsperiode til ende
efter udkoblingen af effekten. Det forhindrer en abrupt afskæring
af effekten.
PHASER minder om en Flanger. Kun bliver modulationen her opnået ved en faseforskydning. Reguleres kan hastigheden på LFO
og effektdybden (Depth). Med Fade er det muligt at bestemme,
om effekten skal ende abrupt eller klinge blødt ud.
PAN betegner en effekt, der lader signalet i stereopanorama glide
fra højre mod venstre. Denne effekt klinger mest intensivt, når
regulatoren DEPTH drejes langt op. LFO regulerer hastigheden
på panoreringen, Depth effektdybden.
Effektparameter for Flanger, Phaser og PanningTab. 4.1:
DELAY, ECHO:
DELAY er en signalforsinkelse. Delay-tiden (Time) kan synkronise-
res på BPM counteren. Der ndes en enkel delay (Simple) og en
3-Pong-Delay, som fordeler forsinkelserne i stereopanorama.
ECHO minder om Delay, med den forskel, at det forsinkede signal
gentages ere gange. Antal gentagelser indstilles med Feedback.
Fade bestemmer, om ekkoet skal klinge ud efter effektens udkob-
ling (On) eller ikke (Off).
PITCHER, BITCRUSHER:
PITCHER ændrer musikkens tonehøjde uden en tempoændring.
Shift regulerer tonehøjden.
BITCRUSHER simulerer en forrringelse af den digitale opløsning. Fra bløde Lo-Fi-indstilllinger til legetøjslyde, det er der alt
sammen.
Effektparameter for Pitch og BitcrusherTab. 4.3:
REVERB:
REVERB er en halleffekt. Der er otte forskellige halltyper til rådighed. Hvis Fade er aktiveret, klinger hallen ud efter effektens
udkobling og bliver ikke skåret af.
På alle sider er en meget kort hall, hvor man formelig kan høre
rummets vægge.
Box formidler et rumligt indtryk uden lange reektioner.
Cathedral: Den lange og meget tætte hall i en stor katedral, som
egner sig godt til langsomme stykker.
Cavern: En intensiv, højderig efterhall, der efterligner en hule
med klippevægge.
Chamber frembringer den korte efterhall i et lille rum.
Chorus: En tæt, varm hall, kortere end Cathedral.
Concert efterligner den denerede hall i en stor koncertsal.
Echo: En tæt, kort hall med længere forforsinkelse.
Effektparameter for HalleffektenTab. 4.4:
FILTER:
FILTER er en effekt, som man typisk bringer i forbindelse med
synthesizer-musik. Der er tre ltertyper til rådighed: Båndpas,
Lavpas og Højpas. Resonance sørger for en niveauforhøjelse i
Effektparameter for Delay og EchoTab. 4.2:
lterfrekvensens område, hvorved effekten klinger mere intensivt.
I LFO Mode styres lterfrekvensen med en LFO. I Manual Mode
kan du selv styre lterfrekvensen med regulatoren DEPTH [44].
DIGITAL PRO MIXER DDM4000
BPM- og effektsektionen 19
Rytmisk skildret ser det hele så sådan ud (valg af nogle beat):
Effektparameter for FiltereffektenTab. 4.5:
Bearbejde/redigere effekter4.1.5
Som allerede antydet i det sidste kapitel, har hver effekt indtil
5 parametre (afhængig af effekttype), med hvilke effekten kan
ændres. Hver enkel af disse parametre kan indstilles ved hjælp af
tasten BEAT. Ved de este effekter er det parameteren, der også
kan BPM-synkroniseres.
Effektparameter:
Tryk tasten PARAMETER 1) [47] for at vælge en parameter.
Det virker kun ved deaktiveret effekt (når FX ON-tasten ikke
blinker).
eller
Tryk tasten PARAMETER 2) [45] for at vælge en parameter.
Du ændrer parameterens værdi ved at dreje på regulatoren 3)
PARAMETER [45].
Du kommer til den næste parameter ved at trykke igen på 4)
PARAMETER [45] eller [47].
Dry/Wet Mix:
Drej regulatoren MIX = [44] langsomt til højre for at tilsætte
effekten (Wet) til det originale signal (Dry).
Den BPM-synkroniserbare effektparameter4.1.6
Mange effekter klinger særdeles interessant, når tidsorienterede
parametre lyder i musikkens rytme. DDM4000 understøtter det
med BPM-synkro redigerbare parametre.
Redigere BPM-synkroniserbare parametre:
Kontroller, at BPM counteren har bestemt den korrekte værdi 1)
(indtast i givet fald manuelt med TAP, se Kap. 4.2).
Ændre parameteren trinvis med BEAT-tasterne 2) [49]. Den
valgte værdi vises i displayet.
DELAY, ECHO:
Ved delay- og ved echoeffekt kan delay-tiden redigeres i musikal-
ske enheder. Antal beat vises:
Delay-parameter i rytmisk gengivelseFig. 4.4:
FLANGER, PHASER, PAN, FILTER:
Ved lter-effekt er BPM-synkroniseringen kun mulig i LFO mode.
Modulationens hastighed indstilles
(LFO Speed). Værdierne 1 til 32 svarer til antal beat, som er
nødvendige til en svingning:
Beats og nodeværdier for modulationseffekterFig. 4.5:
I musikalsk kontext ser det sådan ud:
LFO-parameter, gengivet i beats og barsFig. 4.6:
FX Setup4.1.7
I FX Setup kan du bestemme overgangsfrekvenserne mellem
EFFECT/BAND-tastens enkelte bånd [46] til [48] (Kill-funktion
i effektvejen, se Kapitel 4.1.2). Det sker separat for begge effektapparater.
Regulerbare parametre:
Beat og nodeværdier for Delay og EchoFig. 4.3:
FX1 LOW / FX2 LOW: Skillefrekvens mellem LOW og MID
FX1 HIGH / FX2 HIGH: Skillefrekvens mellem MID og HIGH
Tryk den venstre eller højre regulator PARAMETER 1) [45] for
at vælge parameteren for FX1 hhv. FX2.
Drej den venstre eller højre regulator PARAMETER for at 2)
ændre værdien af den valgte parameter.
DIGITAL PRO MIXER DDM4000
BPM- og effektsektionen20
BPM Counter4.2
Auto BPM Counteren er i stand til automatisk at nde frem til de
tætliggende spors tempo i BPM (beats pr. minut). De fundne BPMværdier tjener som basis for alle tidsorienterede effektparametre
og for længden af sampler-optagelsen. BPM kan bestemmes på
to forskellige måder; manuel eller automatisk. Den aktuelle BPM
bliver i begge tilfælde vist i sektion B på displayet.
Bestemme beat automatisk med AUTO BPM:
BPM Counteren bestemmer tempo for den signalkilde, som er
tilordnet effektsektionen. Signalkilden vises i BPM-vinduet. (Hvordan du tilordner en signalkilde til BPM-/effektsektionen beskrives
i Kap. 4.1.1.)
Kontroller, at “Auto BPM” er aktiv (indkoblingstilstand). I det 1)
tilfælde lyser tasten AUTO BPM [50] gult, og BPM-indikatoren
i displayet blinker.
Hvis Tap-mode er aktiv (tasten AUTO BPM lyser blåt), +
tryk tasten AUTO BPM længere end et sekund for at
aktivere Auto BPM.
BPM Counteren bestemmer nu BPM-værdien for det signal, 2)
som er på. Den bliver aktualiseret løbende, så tempoændrin-
ger overtages direkte.
Bestemme beat manuelt med TAP:
Kontroller, at Tap-mode er aktiv. I det tilfælde lyser tasten 1)
AUTO BPM/TAP [50] blåt og BPM-vinduet viser “Manual”.
Tip i musikkens takt på tasten TAP 2) [50] (mindst 2x). Derefter
bestemmes en konstant BPM-værdi. Et tip: forhør signalet i
hovedtelefonen under indtipningen.
Hvis Auto BPM er aktiv (AUTO BPM-tasten lyser gult), så +
gå videre med trin 2. Manual mode aktiveres automatisk
ved indtipningen af tempoet.
Ved at tippe ere gange kan BPM-værdien hele tiden tilpas-3)
ses.
I indkoblingstilstand er Auto BPM altid aktiv. +
Hvis der ikke er noget musiksignal, eller hvis det er for +
svagt, blinker BPM-værdien i displayet. Desuden vises
“Low Level”. BPM-værdien blinker også, hvis beatet ikke
kan identiceres entydigt (indikator “Uncertain”).
MIDI Clock4.3
MIDI Clock bruges som tidsreference for bounce-funktionen. Desuden udsendes MIDI Clock på MIDI-udgangen. På den måde kan
du synkronisere eksterne apparater, som kan modtage MIDI Clock,
som fx drummachines eller groove boxe, med DDM4000.
BPM-sektionenFig. 4.7:
Du starter og stopper MIDI Clock med et tryk på tasten = [52].
Du kan indstille et eget tempo for MIDI Clock. Alternativt kan MIDI
Clock også synkroniseres med en af de to BPM countere:
MIDI BPM:
I MIDI BPM Mode vises "MIDI BPM" under MIDI Clockens BPMindikator i midten af displayet. Indstil tempoet ved at dreje på
regulatoren CONSOLE SETUP [51]. Større værdispring er mulige
ved at trykke og dreje regulatoren samtidig.
FX1/FX2 BPM:
For at kunne overføre BPM counterens konstaterede tempo til MIDI
Clocken tryk en af ADJUST-tasterne [53]. Ved et tryk på den venstre BEAT-taste overtager MIDI Clock den venstre BPM counters
tempo. Ved et tryk på den højre BEAT-taste synkroniseres MIDI
Clock med den højre BPM counters tempo. Tilordningen vises i
displayet med “FX1 BPM” hhv. “FX2 BPM”.
For at ophæve tilordningen drej regulatoren CONSOLE SETUP
for at indstille et eget tempo.
Tempoet på MIDI BPM kan overføres til beatcounter på anden
måde. Hold den venstre eller højre taste ADJUST [53] (eller begge
samtidig) trykket og vælg det ønskede tempo med regulatoren
CONSOLE SETUP [51]. Denne funktion er nyttig, når effekttilord-
ningen sker på en kanal, der er kongureret som MIDI Controller,
hvor Auto BPM-funktion ikke er mulig.
DIGITAL PRO MIXER DDM4000
Sampleren 21
Sampleren5.
Sampler-sektionenFig. 5.1:
En sampler er et apparat for optagelse og gengivelse af audio-
signaler. Med sampleren i DDM4000 er det muligt at optage to
spor og derefter gengive dem. Det kan dreje sig om enkelte,
korte sekvenser, sangfraser, rytmeloops eller længere sangpas-
sager. Som signalkilde kan bruges ethvert audiosignal i mixeren,
herunder stereokanalerne, mikrofonkanalen og stereosummen.
Den maksimale optagetid er 32 sek. Samplerne kan gengives på
forskellig måde (som uendelig sløjfe, engangs, frem, tilbage).
Optag samples5.1
Vælg med tasterne REC SOURCE 1) [56] en signalkilde. Signalkilden vises over REC SOURCE-LEDerne:
Ved den endeløse optagelse ( + ?) deneres optagetiden
ved at trykke på tasten RECORD/IN [59] og tasten PLAY/
OUT [62]. Hvis loop-mode samtidig er aktiveret, skifter
sampleren straks til gengivelse ved tryk på tasten
PLAY/OUT.
Hukommelse:
Den maksimale optagetid på 32 sek. gælder for begge banker
tilsammen. Optagelsen slutter, så snart hukommelsen er fuld.
Samplens længde og den resterende optagetid vises i Sampler
Mix-displayet.
Afspil/gengiv sampler5.2
Stil først regulatoren VOLUME/MIX 1) [55] i midterstilling.
Tryk tasten PLAY for at starte gengivelsen.2)
Tryk PLAY nok en gang for at stoppe gengivelsen.3)
Insert-funktionen5.2.1
Sample-gengivelsen sker valgfrit i Mix- eller i Insert-mode. I
begge tilfælde gengives samplen i den kanal, som er valgt med
tasterne REC SOURCE [56]. Det kan også være stereosummen. Hvis gengivelsen sker i Mix-mode, bliver samplen mixet
ind på den pågældende kanal eller kan routes til crossfaderen. I
Insert-mode bliver samplen, mens den afspilles, overblændet i
den tilordnede kanal.
Hvis gengivelsen skal ske som = Mix , må tasten INSERT [54]
ikke være trykket (tastens LED slukket). Regulatoren VOLUME/MIX [55] har en kanalfaders funktion (Volume), med
hvilken signalkildens sampler-signal kan mixes ind. Med et
tryk på tasten CF ASSIGN [65] kan sampler-signalet tilordnes
crossfaderen.
Tryk på tasten INSERT = [54]for at gengive samplen i Insert-
mode . Regulatoren VOLUME/MIX [55] har nu en overblæn-
deregulators funktion (Mix). Hvis du drejer regulatoren helt til
højre, kan du kun høre samplen under afspilningen. Hvis du
drejer regulatoren længere til venstre, bliver signalkilden i den
valgte kanal overblændet af samplen.
Samplerens crossfader-tilordning er kun mulig som +
Mix. Så snart du trykker tasten CF ASSIGN [65] , bliver
Insert-funktionen automatisk deaktiveret.
Signalkilder:
1, 2, 3, 4: Stereokanal 1, 2, 3 eller 4
MIC Mikrofonkanal
MST: Master (Stereosumme)
Indstil den ønskede optagetid med tasten SAMPLE LENGTH 2)
[58]. Længden er mellem 1 og 16 beat eller “?” (endeløs
optagelse).
Den reelle optagetid afhænger af det konstaterede +
BPM-tempo hhv. af MIDI Clock. Hvis BPM counteren er
tilordnet kanal 1, 2 eller masteren, bliver sampleren synkroniseret med BPM counteren. Hvis det ikke er tilfældet,
synkroniseres sampleren med MIDI Clock.
Vælg bank med BANK ASSIGN 3) [60]. MODE-tasten [61] for
den valgte bank lyser gult og signalerer klar til optagelse.
Start optagelsen med tasten RECORD/IN4) [59].
Optagelsen stopper efter det indstillede antal beat.5)
eller:
Stop den endeløse optagelse (6) ?) ved at trykke tasten PLAY/
OUT [45] eller ved nyt tryk på tasten REC.
Reverse- og Loop-gengivelse5.2.2
Gengivelsens art kan fastlægges med tasterne MODE [61] for
Bank 1/2. Vælg den ønskede form for gengivelse for hver bank:
REVERSE:
Tryk tasten MODE kort for at skifte til Reverse-mode. 1)
REVERSE-LED tænder. Samplen afspilles baglæns ved et
tryk på PLAY.
Tryk tasten MODE kort nok en gang. REVERSE-LEDen sluk-2)
ker. Samplen afspilles forlæns.
DIGITAL PRO MIXER DDM4000
Andre indstillinger22
OUTPUT
SETUP
SUB-OUT S/PDIF
TAPE/
MONO
OFF
ON
MODE
FREQ GAIN GAIN
FULL-FREQ
CROSSOVER
-6.0dB -3.0dB 55Hz
OUT B
LOOP (endeløs sløjfe):
Tryk på tasten MODE ca. 1 sek. for at afbryde Loop-mode. 1)
LOOP-LEDen slukkes. Samplen gengives, så længe tasten
PLAY holdes trykket. Denne form for gengivelse egner sig til
korte indskud/sampler.
Tryk på tasten MODE igen ca. 1 sek. for at komme til Loop-2)
mode. LOOP-LEDen tænder. Med et tryk på PLAY gengives
samplen i en endeløs sløjfe.
Crossfader Start5.2.3
Med funktionen Crossfader Start kan du starte sampler-gengivelsen med crossfaderen. For at kunne udnytte denne funktion, skal
sampleren være tilordnet crossfaderen.
Tryk tasten CF ASSIGN for at route sampleren til en cros-1)
sfaderside (A eller B).
Tryk CF START for at koble Crossfader Start ind.2)
Tryk tasten BANK ASSIGN for at vælge den bank, som skal 3)
startes med crossfaderen.
Så snart du bevæger crossfaderen til den side, som er tilordnet
sampleren, starter gengivelsen.
Pitch Bend5.2.4
Med funktionen Pitch Bend har du mulighed for at ændre samplergengivelsens hastighed for at tilpasse den til de løbende spor. Her
kan du vælge mellem to muligheder:
Drej regulatoren BPM-Adjust for at ændre samplerens hastig-1)
hed varigt. Drejer du den til højre, forøger du tempoet, drejer
du den til venstre, bliver det langsommere.
Tasten ADJUST svarer til en “Bend +” hhv. “Bend –”-funktion. 2)
Et tryk på en af disse taster ændrer hastigheden kortvarigt.
På den måde kan du hurtigt tilnærme dig et løbende spors
beat.
Sampler-effekten5.3
Sampleren har en brake-effekt. Med den simuleres nedbremsning
af en pladetallerken til stilstand. Bremselængden kan indstilles,
mulig er 1-beat-, 4-beat- og 8-beat-brake.
Tryk tasten BANK ASSIGN for at vælge den bank, som skal 1)
startes med effekten.
Vælg bremselængden ved gentagne tryk på tasten SELECT 2)
[64]. Værdien vises i displayet.
Tryk tasten SMP FX ON 3) [63] for at aktivere effekten. Tasten
blinker.
Når sampleren er kommet til stilstand (SMP FX ON-tasten og
PLAY/OUT-tasten for den valgte bank blinker), skal samplereffekten deaktiveres ved et nyt tryk på SMP FX ON for at starte
gengivelsen igen.
Tryk tasten SMP FX ON for at starte gengivelsen igen.4)
Andre indstillinger6.
Indlæs fabriksindstillinger6.1
Tryk tasten LOAD 1) [35]. Displayet skifter til “User Setup”.
Tasten LOAD tænder.
Vælg Factory Preset ved at dreje og trykke på den venstre 2)
regulator PARAMETER [45].
Tryk den venstre regulator PARAMETER igen for at bekræfte 3)
valget.
Tryk tasten LOAD 4) [35] eller tasten ESC [52] or at forlade
User Setup.
Output Setup6.2
Tryk regulatoren CONSOLE SETUP 1) [51] i ca. 2 sek.
Vælg “Output Setup” ved at dreje og trykke på regulatoren 2)
CONSOLE SETUP. Displayet viser Output Setup'et:
I Output Setup kan du foretage følgende indstillinger:
Mono:
Med denne funktion indstiller du OUT B-udgangene [74] på
Mono.
Drej den venstre regulator PARAMETER 1) [45] for at vælge
OFF eller ON.
Tryk den venstre regulator PARAMETER for at bekræfte.2)
MODE:
Output A [73] kan bruges i forbindelse med subwoofer-udgangen.
Til den ende adskilles basfrekvenserne fra Main-udgangen (Fre-
kvensdelelterfunktion).
FULL-FREQ:
CROSSOVER: Subwoofer-signalet bliver spillet på subwoo-
Drej regulatoren CONSOLE SETUP 1) [51] for at vælge mode
(FULL-FREQ, CROSSOVER).
Tryk regulatoren CONSOLE SETUP for at bekræfte.2)
SUB-OUT:
Her indstilles skillefrekvensen og udgangsniveauet for subwooferudgangen.
FREQ Skillefrekvens mellem SUB- og MAIN OUT
GAIN: Udgangsniveau for SUB OUT.
TAPE/S/PDIF:
Udgangsniveauet kan reguleres separat for Tape- og S/PDIFudgangen.
Tryk den højre regulator PARAMETER for at vælge parame-1)
teren (FREQ, GAIN eller TAPE/S/PDIF GAIN).
Drej regulatoren PARAMETER for at ændre værdien.2)
Tryk tasten ESC for at forlade Output Setup. =
MAIN OUT A [73] viser det totale frekvensspektrum (inkl. bassignal). Subwoofer-signalet
ligger på subwoofer-udgangen.
fer-udgangen. På MAIN OUT A gengives alle
frekvenser over skillefrekvensen.
Indstil displaykontrast6.3
Tryk tasten LOAD 1) [35]. Displayet viser User Setup.
Drej den højre regulator PARAMETER 2) [45] for at ændre
kontrasten.
Tryk tasten LOAD for at forlade User Setup. =
DIGITAL PRO MIXER DDM4000
DDM4000 af MIDI Controller 23
USB-MIDI Interface*
MIDI IN/OUT/THRU
DDM4000 af MIDI Controller7.
DDM4000 kan bruges til styringen af DJ- eller sequenzer-software,
idet enkelte mixer-sektioner får funktion som MIDI Controller og
tilordnes denerede software-funktioner. Overførslen af data
sker på MIDI-grænseaden [76]. Computeren behøver en MIDI-
grænseade for tilslutningen til mixeren, den kan fx fås billigt som
USB-variant.
* medfølger ikke ved levering
Tilslutning af DDM4000 til en computerFig. 7.1:
MIDI-protokollen7.1
Dataoverførslen sker i MIDI-format. Regulator og fader sender
Control Change-kommandoer (CC), taster sender nodekomman-
doer (se Tab. 10.2). Tilordningen af et mixer-betjeningselement til
en software-funktion foretager du i softwaren. Til det formål har
de este programmer en lærefunktion, med hvilken tilordningen
fungerer let.
MIDI-overførslen virker også i den anden retning. Den begræn-
ser sig i det væsentlige til styringen af LEDer. Skiftetilstande i
softwaren kan på den måde vises på DDM4000. Til det formål
modtager DDM4000 CC-kommandoer fra computeren. Hver LED
på DDM4000 er tilordnet et CC-nummer (se Tab. 10.3). Hvis der
sendes en værdi på nul, slukker LEDen, sendes værdien et (eller
en højere værdi) tænder LEDen.
Generelle MIDI-indstillinger7.2
Alle MIDI-indstillinger fortages på MIDI Setup-siden.
Tryk regulatoren CONSOLE SETUP 1) [51] i ca. 2 sek.
Vælg “MIDI Settings" ved at dreje og trykke på regulatoren 2)
CONSOLE SETUP. Displayet viser MIDI Setup-siden.
På denne side kan du foretage følgende indstillinger;
Indstilling af MIDI-kanalen (7.2.1) =
Sende en MIDI Dump (7.2.2) =
Kongurere mikrofonkanal, sampler og crossfader som MIDI =
Controller (7.3)
Kongurere stereokanaler som MIDI Controller (7.4) =
Tryk tasten ESC 3) [52] for at forlade MIDI Setup.
Hvis de her gjorte ændringer skal kaldes igen ved næste +
indkobling, skal du gemme dem i en User Preset (se
Kap. 3.5.2).
Indstilling af MIDI-kanalen7.2.1
Her indstilles den MIDI-kanal, som DDM4000 sender Controllerdata på. Modtageapparatet skal være indstillet på den samme
kanal.
Åbn MIDI Setup-siden (se Kap. 7.2).1)
Drej den venstre regulator PARAMETER 2) [45]for at vælge
MIDI-kanalen.
Tryk tasten ESC 3) [52] for at forlade MIDI Setup.
Send et MIDI Dump7.2.2
Med et MIDI Dump sendes alle værdier for de momentale controller-positioner. På den måde bliver indstillingerne på DDM4000
afstemt med den tilsluttede computer.
Åbn MIDI Setup-siden (se Kap. 7.2).1)
Tryk den venstre regulator PAAMETER 2) [45]for at starte MIDI
Dump. Efter afsluttet dump vender DDM4000 tilbage til MIDI
Setup.
Tryk tasten ESC 3) [52] for at forlade MIDI Setup.
Kongurere mikrofonkanal, sampler og 7.3
crossfader som MIDI Controller
Mikrofonkanalen, sampleren og crossfader-sektionen kan separat
få funktion som MIDI Controller.
Åbn MIDI Setup-siden (se Kap. 7.2).1)
Drej regulatoren CONSOLE SETUP 2) [51]for at vælge den
ønskede mixer-sektion (MIC, SAMPLER, CROSSFADER).
Tryk den højre regulator PARAMETER for at bekræfte valget. 3)
Alle LEDer i den valgte sektion slukker.
Tryk tasten ESC 4) [52] for at forlade MIDI Setup.
Specielt ved crossfaderen:
Hvis du denerer crossfader-sektionen som controller, kan stereokanalerne ikke længere tilordnes crossfaderen. Assign-tasterne
virker ikke. Routingen forholder sig som ved udkoblet crossfader:
Signalerne ledes direkte til mixersummen. Ved sampleren er CF
Assign- og CF Start-funktionen ligeledes ude af drift. Samplersignalets routing realiseres som sædvanligt med tasten REC
SOURCE.
Stereokanaler som MIDI Controller 7.4
kongurere
Hvis en af de re stereokanaler kongureres som MIDI Controller,
sender kanalfaderen {8}, EQ-regulatoren {4} og Kill-tasterne {5}
og {6} ved aktivering MIDI-data. Som før kan der spilles musik
i denne kanal, dog er equalizeren, kanalfaderen og CF Assignfunktionen ikke aktive. Hvis der er et audiosignal i den valgte
kanal, bliver det omdirigeret ubearbejdet og med fuldt niveau til
mixersummen. Hvis audiofunktionen ikke er ønsket, kan du også
skifte signalet om til stumt (mute).
Åbn MIDI Setup-siden (se Kap. 7.2).1)
Drej den højre regulator PARAMETER 2) [45] for at vælge den
ønskede stereokanal (og om ønsket mute-funktionen).
Tryk regulatoren PARAMETER for at bekræfte valget. Den 3)
valgte kanals LEDer slukker.
Tryk tasten ESC + [52] for at forlade MIDI Setup. Ved akti-
vering og deaktivering af MIDI Controller-funktionen i en
stereokanal kan der afhængig af equalizer- og faderstilling forekomme niveauspring! Drej regulatoren OUTPUT
i Main- og Phones-sektionen helt til venstre, inden du
aktiverer denne funktion.
DIGITAL PRO MIXER DDM4000
Tekniske Data24
Installation8.
Ind- og udgangene på BEHRINGER DDM4000 er udført som
RCA-bøsninger. Hovedtelefonudgangen foreligger som stereoklinkebøsning. Mikrofonindgangene er udført som XLR-bøsninger.
Det er vigtigt, at installering og betjening af apparatet +
kun udføres af sagkyndige personer. Under og efter installeringen er det vigtigt, at der etableres en tilstrækkelig jordforbindelse af den eller de ansvarlige person(er),
da det i modsat fald kan føre til påvirkning af driften på
grund af elektrostatiske udladninger o. lign.
XLR-forbindelserrFig. 8.1:
6,3-mm-stereo-jackstikFig. 8.2:
Udgangsimpedans 200 Ω
OUT A / OUT B / TAPE (RCA)
Maks. udgangsniveau +21 dBu
Udgangsimpedans 100 Ω
Phones Out maks. 260 mW @ 100 Ω/1%THD
S/PDIF (koaxial, 16 Bit, 44,1 kHz)
EQUALIZER
Stereo Low -? dB/+12 dB
Stereo Mid -? dB/+12 dB
Stereo High -? dB/+12 dB
Mic Low -12 dB/+12 dB, Shelving
Mic Mid -12 dB/+12 dB, Peak
Mic High -12 dB/+12 dB, Shelving
DIGITAL BEARBEJDNING
DSP 2x Analog Devices Black Fin
Omformer 24-Bit Sigma-Delta/128x Oversamp-
ling/Cirrus
Aftastningsfrekvens 44,1 kHz
Display LCD, 320 x 40 Pixel
MIDI-Interface 5-pol. DIN-bøsning In/Out/Thru
SYSTEMDATA
Frekvensgang
Mic 25 Hz - 20 kHz, +0/-3 dB
Phono 20 Hz - 20 kHz, +0/-3 dB
Line 20 Hz - 20 kHz, +0/-3 dB
Signal-støjforhold (S/N)
Mic > 87 dB
Phono > 83 dB
Line > 102 dB
Klirfaktor (THD) < 0,009 % (Line - OUT A)
Øverspelning > -80 dB / 1 kHz (Line)
STRØMFORSYNING
Netspænding
100 V~, 50/60 Hz T 1 A H 250 V
120 V~, 60 Hz T 1 A H 250 V
220 V~, 50/60 Hz T 1 A H 250 V
230 V~, 50 Hz T 1 A H 250 V
Effektforbrug max. 20 W
Nettilslutning Standard-IEC-forbindelse
MÅL/VÆGT
Mål (H x B x D) 110 mm x 320 mm x 392 mm
Vægt 4,2 kg
RCA-KabelFig. 8.3:
Tekniske Data9.
AUDIOINDGANGE
Mic 1/2 (XLR, symmetrisk)
Maks. indgangsniveau -14 dBu
Indgangsimpedans 2 kΩ
Phono (RCA)
Maks. indgangsniveau -18 dBu
Indgangsimpedans 47 kΩ
Line (RCA)
Maks. indgangsniveau +30 dBu
Indgangsimpedans 15 kΩ
AUDIOUDGANGE
OUT A (XLR, symmetrisk)
Maks. udgangsniveau +21 dBu
Firmaet BEHRINGER er altid bestræbt på at sikre den højeste kvalitetsstandard. De
tekniske data og apparatets udseende kan derfor afvige fra de ovennævnte informationer og billeder.
Forbehold for retten til tekniske ændringer og ændring af udseendet uden varsel. Alle
informationer heri er korrekte ved trykningen. Alle det nævnte varemærker (bortset fra
BEHRINGER, BEHRINGER-logoet, JUST LISTEN og DIGITAL DJ MIXER) tilhører
deres respektive ejere og er ikke tilknyttet BEHRINGER. BEHRINGER påtager sig
ikke noget ansvar for noget som helst tab, som måtte overgå enhver anden person,
som stoler enten helt eller delvist på nogen beskrivelse, billede eller udsagn, som er
indeholdt i denne manual. Afbildede farver og specikationer kan afvige en smule fra
produktet. Produkter sælges kun gennem vore autoriserede forhandlere. Distributører
og forhandlere er ikke agenter for BEHRINGER og er ikke bemyndiget til på nogen
måde at forpligte BEHRINGER, hverken ved udtrykkelig eller underforstået tilsagn.
Denne betjeningsvejledning er ophavsretslig beskyttet. Ingen del af denne manual må
mangfoldiggøres eller overføres i nogen form eller på nogen måde, elektronisk eller
mekanisk, inkl. fotokopiering og optagelse under nogen form eller til noget formål,
uden udtrykkelig skriftlig tilladelse fra rma BEHRINGER International GmbH. ALLE
RETTIGHEDER FORBEHOLDES.
BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38,
© 2007 BEHRINGER International GmbH.
47877 Willich-Muenchheide II, Tyskland.
Tlf. +49 2154 9206 0, Fax +49 2154 9206 4903
DIGITAL PRO MIXER DDM4000
Tillæg 25
MIC
L R
CH-1
L R
CH-2
L R
CH-3
L R
CH-4
L R
Sampler
L R
MASTER
MIC
L R
CH-1
L R
CH-2
L R
CH-3
L R
CH-4
L R
Sampler
L R
MASTER
L R
Tillæg10.
*Disse parametre kan BPM-synkroniseres
Overblik over alle effektparametreFig. 10.1:
Mixer-routingsFig. 10.2:
