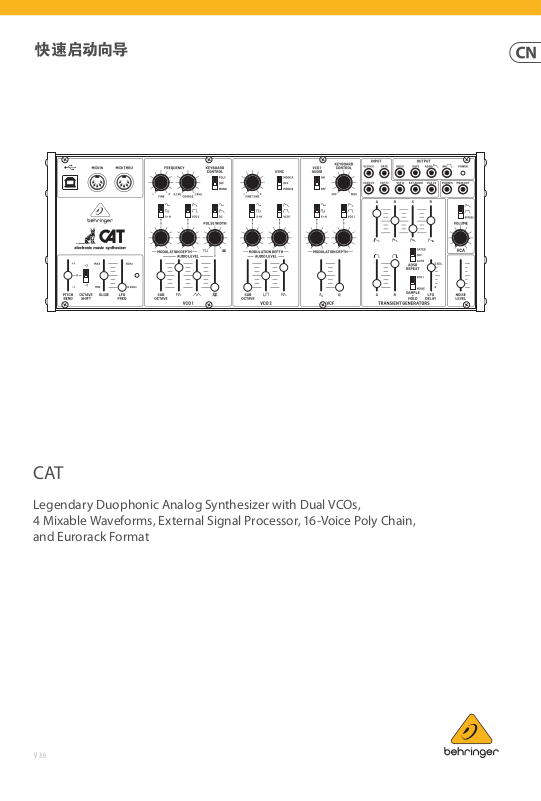

快速启动向导
CAT
Legendary Duophonic Analog Synthesizer with Dual VCOs,
4 Mixable Waveforms, External Signal Processor, 16-Voice Poly Chain,
and Eurorack Format
V 3.0
5. 请勿在靠近水的地方使
17. 本产品仅适用
2 3
CAT
快速启动向导
重要的安全须知
带有此标志的终端
流, 存在触电危险。 仅限使用
带有
品质专业扬声器线。 所有的安
装或调整均须由合格的专业人
员进行。
险电压, 有 触电危险。
及维修说明。 请阅读有关
手册。
请勿打开机顶盖 (或背面挡
板)。 设备内没有可供用户维
修使用的部件。 请将维修事项
交由合格的专业人员进行。
危险, 请勿将此设备置于雨淋
或潮湿中。 此设备也不可受液
体滴溅, 盛有液体的容器也不
可置于其上, 如花瓶等。
合格的专业维修人员使用的。
为 避免触电危险, 除了使用说
明书提到的以外, 请勿进行任
何其它维修。 所有维修均须由
合格的专业人员进行。
设备具有强大的电
¼'' TS 或扭锁式插头的高
此标志提醒您, 产品
内存在未绝缘的危
此标志提醒您查阅
所附的重要的使用
小心
为避免触电危险,
小心
为避免着火或触电
小心
维修说明仅是给
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本
产品时请遵照厂家的说明。
8. 请勿将本产品安装在热
源附近, 如 暖 气 片, 炉子或其
它产生热量的设备 ( 包 括功
放器)。
9. 请勿移除极性插头或接
地插头的安全装置。 接地插头
是由两个插塞接点及一个接
地头构成。 若随货提供的插头
不适合您的插座, 请找电工更
换一个合适的插座。
10. 妥善保护电源线, 使其不
被践踏或刺破, 尤其注意电
源插头、多用途插座及设备连
接处。
11. 请只使用厂家指定的附属
设备和配 件。
12. 请只使用
厂家指定的
或随货销售的
手推车, 架子,
三 角架, 支架
和桌子。 若使
用手推车来搬运设备, 请注意
安全放置设备, 以 避免手推车
和设备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用
本设备时, 请 拔出电源插头。
14. 所有维修均须由合格的
维修人员进行。 设备受损时需
进行维修, 例如电源线或电源
插头受损, 液体流入或异物落
入设备内, 设备遭雨淋或受潮,
设备不能正常运作或被摔坏。
15. 本设备连接电源时一定要
有接地保 护。
16. 若电源插头或
器具耦合器用作
断电装置, 应当保
证它们处于随时可
方便操作状态。
于海拔 2000 米以
下地区, 本产品仅
适用于非热带气
候条件下。
法律声明
对于任何因在此说明书提到
的全部或部份描述、 图片或
声明而造成的损失,
不负任何责任。 技术参数和
外观若有更改, 恕不另行通
知。 所有的商标均为其各自所
有者的财产。
Music Tribe
Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Oberheim,
Auratone
和 Coolaudio 是 Music
Tribe Global Brands Ltd.
标或注册商标。
Global Brands Ltd. 2021
公司的商
© Music Tribe
版权所有。
保修条款
有关音乐集团保修的适用条
款及其它相关信息, 请登陆
musictribe.com/warranty 网站查看
完整的详细信息。
4 5
CAT
快速启动向导
CAT 控制
第一步: 控制
键盘部分
(5)(4)(3)(1) (2)
(1) PITCH BEND 滑块可将音高上移或下移 1 个八度。
(2) OC TAVE SH IFT 开关将音高上移或下移 2 个八度。
(3) GLIDE 控制从一个音符到另一个音符的变化率。
当此滑块置于MIN 位置时, 键盘上弹奏的音符之间
不会滑动。 随着滑块向上移向 MAX 位置, 音符之
间的滑动时间增加。
(4) LFO FREQ 滑块控制低频振荡器 (LFO) 的重复频率,
以及 ADSR REPEAT 速度和 S + H (采样保持) 速率。
(5) LFO LED 指示灯亮起, 表明低频振荡器 (LFO) 的重
复频率。
VCO1 振荡器部分
(6)
(8)
(9)
(7)
(10)
(7) KEYBOARD CONTROL 开关控制显示键盘控制器与
VCO1 交互。 当开关设置在 MONO 位置时, VCO1 生成
键盘上按下的最低音符。 当设置为 POLY 时, VCO1
生成键盘上按下的最高音符, 而 VCO2 处理最低音
符以允许同时演奏两个音符。 (VCO2 始终由键盘上
弹奏的最低音符控制。) 当设置为 OFF 位置时, VCO1
不受键盘影响。
(8) WAVEFORM SWITCHES 将不同的波形分配到
VCO1 中。
(9) MODULATION DEPTH 旋钮控制特定波形影响 VCO1
产生的音调的程度。 增加调制深度会产生更强
烈的效果。
(10) PULSE WIDTH 旋钮控制 VCO1 的脉冲宽度调制深
度。 调制源由 PU LSE WIDTH 旋钮正上方的波形开
关控制。
VCO1 音频电平滑块
对于 VCO1 振荡器部分, 可以同时使用几个不同的波形输
出, 并且每个波形输出都有自己的滑块, 因此可以独立调
节每个波形输出的音量。
(11 ) SUB OCTAVE 滑块控制低于设定振荡器频率一个
八度的方波。
(12 ) SAWTOOTH 滑块控制声音中的锯齿波形量。 锯齿
波形通常会提供刺耳的音色。
(13 ) TRIANGLE 滑块控制三角形波形的数量, 从而提供
柔美、类似长笛的音色。
(14) PULSE 滑块控制从 PUL SE WIDTH 旋钮添加到声
音的波形量。
VCO2 振荡器部分
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(15) FINE TUNE 旋钮调节 VCO2 音高。
(16 ) SYNC 开关可用于将 VCO1 与 VCO2 锁定, 以便两个
振荡器都充当单个大振荡器。 同步后, VCO1 跟随
VCO2 的频率产生复杂的声音。
(17 ) WAVEFORM SWITCHES 将不同的波形分配到
VCO2 中。
(18) MODULATION DEPTH 旋钮控制特定波形影响 V CO2
产生的音调的程度。 增加调制深度会产生更强
烈的效果。
VCO2 音频电平滑块
对于 VCO2 振荡器部分, 可以同时使用几个不同的
波形输出, 每个波形输出都有自己的滑块, 因此可
以独立调整每个波形输出的音量。
(11) (12)
(13) (14)
(6) FREQUENCY (FINE/COARSE) 旋钮用于调谐 VCO1。
COARSE 旋钮设置大致的调谐, 然后使用 FINE 旋钮
进行精确调 谐。
6 7
CAT
(19 ) SUB O CTAVE 滑块控制低于设定振荡器频率一个
八度的方波。
(20 ) SQUARE WAV E 滑块控制方波形的数量, 该方波会
产生空洞沉闷或高而难听的声音。
瞬态发生器部分
(28)
(30)
附加控件和连接
其它控件
(37)(42) (41) (38) (39) (40) (36)
(50)
快速启动向导
(21 ) SAWTOOTH 滑块控制声音中的锯齿波形量。 锯齿
波形通常会提供刺耳的音色。
VCF 滤波器部分
(29)
(31)
(51)
(33)
(22)
(24)
(23)
(32)
(35)
(34)
(36 ) POWER LED 灯亮, 表明设备已开机。
(37 ) KB CV 插孔将键盘控制信号发送到外部设备。
(38) GATE 插孔送出内部控制电压信号。
(45)(43) (44) (46) (47)
(48) (49)
(52)
(39 ) ADSR 插孔根据 ATTA CK, D ECAY, SUSTAIN 和 RELEASE
滑块的当前设置送出内部控制电压信号。
(25)
(26)
(27)
(22 ) VCO1 AUDIO 开关处于 OFF 位置时, 会将 VCO1 完全
从最终音频混音中删除。
(23 ) KEYBOARD CONTROL 旋钮确定键盘控制低通滤波
器截止频率 (FC ) 的紧密程度。
(24 ) VCF FC MODULATION SOURCE 开关选择波形来调制
VCF 截止频率。
(25) MODULATION DEPTH 旋钮控制应用到 VCF 截止频
率的波形量。
(26 ) FC (FILTER CUTOFF) 滑块控制低通滤波器的截止
频率。 当滑块向下移动时, 滤波器将衰减越来越
多的高音频率。 在最上面设置时, 没有高音频率
被衰减。
(27 ) Q (RESONANCE) 滑块通过强调截止频率附近的谐
波来影响低通滤波器的音色。 在最上面设置时,
VCF 将振荡, 并且没有其他声音通过滤波器。
每次按下按键时, ADSR (起音-衰减-保持-释音)瞬态
发生器都会创建详细的电压瞬变。电压瞬变由 AT TACK ，
DE CAY, SUSTAIN 和 RELEASE 滑 块形成, 所有标有 的开
关都具有 ADSR 电压瞬变。
(28) ATTAC K 滑块在按下键时控制音符起音的形状直
至初始固定峰值。
(29 ) DECAY 滑块控制包络线从初始固定峰值下降的
速度。
(30) SUSTAIN 滑块控制在固定峰值之后的初始衰减之
后, 包络保持的电平。
(31 ) RELEASE 滑块控制释放键后的包络形状。
AR (起音-释音) 瞬态发生器的工作方式与 ADSR 发生器
类似, 但是对瞬态包络的控制不太详细。 标记为
的所有开关均具有 AR 电压瞬变。
(32 ) ATTACK-RELEASE 滑块控制按下键 (ATTAC K) 和释
放键 (RELEASE ) 时的瞬态斜率。
(33 ) ADSR REPEAT 开关使任何 ADSR 设置以 LFO 确定
的速度重复。 在 G ATED 位置, 仅在按住键时瞬态
才会重复。 在 AUT O 位置, 即使释放键, 瞬态也
会重复。
(34) SAMPLE + HOLD 开关选择将由自动采样保持功能
采样的源。 在 VCO1 设置中, 将采样 VCO1 混音设
置。 在 NOISE 位置, 对噪声发生器的输出进行采样
以产生随机的输出模式。
(35) LFO DELAY 滑块控制按下键后 LFO SINE 波输出达到
最大值所花费的时间。
(40) AR 插孔根据 ATTAC K-RE LEA SE 滑块的当前设置送出
内部控制电 压信号。
(41 ) GATE 输入 ADSR REPEAT 开关设置为 G ATED 的外部
控制 电压信号。
(42 ) VCO1 CV 输入 VCO1 和 VCO2 频率设置的外部控制
电压信号。
(43 ) VCO2 CV 输入 VCO2 频率设置的外部控制电压
信号。
(44) VCF Fc 输入VCF Fc 设置的外部控制电 压信号。
(45) VCF Q 插孔输入VCF Q 设置的外部控制电压信号。
(46) EXT. AUDIO 输入将外部线路电平音源连接到此
3.5 毫米输入。
(47 ) VCA CV 插孔输入用于 VCA VOLU ME 控制的外部控
制电压信号。
(48) PHONES 插孔通过 ⁄" TRS 立体声接口连接到耳机。
(49 ) MAIN OUT 使用 3.5 毫米 TS 连接来输出主音频输
出信号。 通常, 可以将其分配到另一个 CAT 的音频
输入或其他模块化合成器设备的音 频输入。 如 果
您在 Eurorack 中使用 CAT, 则这是主输出, 因为未使
用后面板输出接口。
(50) VCA 开关确定 VCA 是使用 AD SR (起音-衰减-保
持-释音） 瞬态包络, 还是使用 AR (起音 = 释音)
瞬态包络。 BYPASS 设置完全绕过VCA , 因此输出端
的声音电平恒定。
(51) VCA VOLUME 旋钮控制最终输出音量。
(52) NOISE LEVEL 滑块控制混合到 VCF 中的白噪声量。
MIDI 部分
(53) (54) (55)
(53) USB PORT 可通过 USB B 型连接连接到计算机。
CAT 将显示为类兼容的 USB MIDI 设备, 能够支持
MIDI 输入和输出 。
(54) MIDI IN 通过 5 针 DIN 接口从外部源接收 MIDI 数
据。 通常是 MIDI 键盘, 外部硬件音序器, 配备 MIDI
接口的计算机等。
(55) MIDI THRU 使用 5 针 DIN 插孔,用于传输在 MID I
INPUT 处接收的 MIDI 数据。 此数据通常会发送到
另一个合成器以运行 Poly Chain 或分配给另一个
MIDI 通道的鼓机。
