Σύντομες Οδηγίες
Έκδοση 1.0 Σεπτέμβριος 2002
ΕΛΛΗΝΙΚΑ
ΠΥΚΝΩΤΙΚά µΙΚΡάΦΩΝΟ ΓΙΑ ΣΤΟέΝΤΙΟ B-2 PRO
www.behringer.com
ΠΥΚΝΩΤΙΚά µΙΚΡάΦΩΝΟ ΓΙΑ ΣΤΟέΝΤΙΟ B-2 PRO
1. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
Οδηγίες ασφαλείας:
Πριν θέσετε σε λειτουργία το μηχάνημα πρέπει να διαβάσετε με προσοχή όλες τις οδηγίες ασφαλείας
και λειτουργίας. Φυλάξτε τις οδηγίες ασφαλείας και λειτουργίας, γιατί μπορεί να σας χρειαστούν
αργότερα.
Νερό και υγρασία:
Τα πυκνωτικά μικρόφωνα είναι εξαιρετικά ευαίσθητα στην υγρασία. Το μικρόφωνο δεν πρέπει να
χρησιμοποιείται κοντά σε νερό (π.χ. μπανιέρα, νιπτήρες, πλυντήρια, πισίνες, κτλ.) Όταν ηχογραφείτε
τραγούδια χρησιμοποιήστε οπωσδήποτε το προστατευτικό εξάρτημα της συσκευασίας, για να
προστατέψετε αποτελεσματικά την κάψα από την υγρασία.
Παροχή ρεύματος:
Το μηχάνημα πρέπει να συνδέεται στην ηλεκτρική τάση που αναγράφεται στις οδηγίες χρήσεως.
Ζημιές:
Αποφύγετε να πέσει το μικρόφωνο κάτω, γιατί μπορούν να προκληθούν σοβαρές ζημιές. Δεν
παρέχουμε καμία εγγύηση για ζημιές για τις οποίες ευθύνεστε εσείς.
Συντήρηση και φροντίδα:
Μετά από κάθε χρήση πρέπει να αφαιρείται η αράχνη από το μικρόφωνο, να καθαρίζεται με ένα
απαλό πανί και να τοποθετείται στο βαλιτσάκι του. Τοποθετήστε τη μικρή σακούλα με τα κρύσταλλα
που απορροφούν την υγρασία στην κεφαλή του μικροφώνου.
Προσοχή:
Μην αφαιρείτε ποτέ το περίβλημα της κάψας, γιατί διαφορετικά μπορεί να υποστεί ζημιά το μικρόφωνό
σας! Μην προσπαθείτε ποτέ να κάνετε τεχνικές αλλαγές στην πλατίνα του Β-2 PRO σας, γιατί
μπορεί να προκληθούν ανεπανόρθωτες ζημιές στο μικρόφωνό σας. Εκτός αυτού δεν θα ισχύει και
η εγγύησή σας.
2. ΤΡΟΦΟΔΟΣΙΑ
Για τη λειτουργία του πυκνωτικού μικροφώνου απαιτείται τροφοδοσία με ρεύμα φάντομ +48 V. Εάν
υποστεί ζημίες το Β-2 PRO που οφείλονται σε ελαττωματική τροφοδοσία, δεν αναλαμβάνουμε
καμία ευθύνη. Κλείστε το σύστημα αναπαραγωγής, πριν ενεργοποιήσετε την τροφοδοσία με
ρεύμα φάντομ. Το Β-2 PRO χρειάζεται μετά την ενεργοποίηση της τροφοδοσίας περίπου έξι δεύτερα
για να σταθεροποιηθεί.
3. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΤΕΥΘΥΝΣΗΣ
Η συσκευή B-2 PRO μπορεί με τη βοήθεια του διακόπτη στην μπροστινή πλευρά να ρυθμιστεί με
βάση χαρακτηριστικά αμφιθεατρικής λήψης, σφαιρικής λήψης ή λήψης σχήματος οκτώ. Εάν επιθυμείτε
το μικρόφωνο εκτός από την πηγή ήχου να λαμβάνει και τα χαρακτηριστικά του χώρου, συνιστώνται
τα χαρακτηριστικά σφαιρικής λήψης (θέση: αριστερά). Εάν όμως θέλετε να ηχογραφήσετε αμφιθεατρικά
τοποθετημένα μουσικά όργανα ή μια μονή φωνή, συνιστάται η ρύθμιση της συσκευής B-2 PRO σε
χαρακτηριστικά αμφιθεατρικής λήψης (θέση: δεξιά). Τα χαρακτηριστικά λήψης σχήματος οκτώ (θέση:
μέση) συνιστώνται π.χ. για την ηχογράφηση χορωδίας. Στη λήψη σχήματος οκτώ, τα χαρακτηριστικά
του χώρου λαμβάνονται πιο έντονα από ό,τι στα χαρακτηριστικά σφαιρικής λήψης.
4. ΦΙΛΤΡΟ LOW CUT ΚΑΙ ΜΕΙΩΣΗ ΣΤΑΘΜΗΣ
Το φίλτρο Low Cut ενεργοποιείται μέσω του αριστερού διακόπτη στην πίσω πλευρά του μικροφώνου.
Έτσι μπορείτε να φιλτράρετε παράσιτα χαμηλών συχνοτήτων. Όταν το φίλτρο Low Cut είναι
ενεργοποιημένο λαμβάνετε κατά την δοκιμή μια γραμμική απόκριση συχνοτήτων. Η ευαισθησία έναντι
παρασίτων υψηλών συχνοτήτων μειώνεται στο ελάχιστο μέσω της εσωτερικής θωράκισης του Β-2 PRO.
Με το δεξί διακόπτη (πίσω πλευρά) ενεργοποιείται η μείωση στάθμης -10 dB. Συνιστάται κυρίως
κατά την ηχογράφηση παλμικών ηχητικών πηγών με υψηλή ακουστική πίεση (π.χ. ενός Bass
Drum). Στη μεσαία θέση και οι δύο λειτουργίες είναι απενεργοποιημένες.
2
1. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
ΠΥΚΝΩΤΙΚά µΙΚΡάΦΩΝΟ ΓΙΑ ΣΤΟέΝΤΙΟ B-2 PRO
5. ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΑΡΑΧΝΗΣ ΚΑΙ ΤΟΥ ΜΙΚΡΟΦΩΝΟΥ
Στερεώστε την αράχνη της συσκευασίας στο μικρόφωνο. Σφίξτε καλά τις βίδες, όταν βρείτε τη
σωστή θέση. Αν πιέσετε μαζί τις δύο κυκλικές λαβές στο εσωτερικό της αράχνης μπορείτε να την
ανοίξετε και να σπρώξετε από πάνω το Β-2 PRO.
6. ΑΚΟΥΣΤΙΚΕΣ ΣΥΝΔΕΣΕΙΣ
Χρησιμοποιήστε για τη σύνδεση του Β-2 PRO ένα συμμετρικό καλώδιο μικροφώνου XLR με τα
ακόλουθα Pin 1 = πλέγμα, Pin 2 = +, Pin 3 = -. Επειδή όλα τα σημεία επαφής του Β-2 PRO είναι
επίχρυσα, θα ήταν καλό το καλώδιο του μικροφώνου σας να διαθέτει επίχρυσο βύσμα.
7. ΡΥΘΜΙΣΗ ΣΤΑΘΜΗΣ ΤΩΝ ΗΧΩΝ ΕΔΑΦΟΥΣ
Ρυθμίστε τον ρυθμιστή Gain στο μικροφωνικό κανάλι της κονσόλας κατά τέτοιο τρόπο, ώστε το
Peak-LED να μην ανάβει καθόλου ή πολύ σπάνια. Ο ρυθμιστής EQ (ισοσταθμιστής) του μικροφωνικού
καναλιού θα πρέπει κατ’ αρχάς να παραμένει στην μεσαία θέση, ενώ το φίλτρο Low Cut και η
μείωση στάθμης πρέπει να είναι κλειστά. Προσπαθήστε να επιτύχετε τον επιθυμητό ήχο αλλάζοντας
την θέση του μικροφώνου. Δοκιμάστε τόσο το σφαιρικό όσο και το καρδιοειδές χαρακτηριστικό (βλ.
Κεφάλαιο 3). Συχνά μπορεί να βοηθάει η τοποθέτηση προστατευτικών τοιχωμάτων ήχου σε
διαφορετικές γωνίες για πηγή σημάτων. Μόνο αφού επιτύχετε τον επιθυμητό ήχο εδάφους θα
πρέπει, αν χρειάζεται, να χρησιμοποιείται ισοσταθμιστές και επεξεργαστές σήματος, και συχνά το
λιγότερο είναι περισσότερο.
Σε μια συχνότητα περίπου 12 kHz αυξάνεται η στάθμη στο Β-2 PRO. Λόγω της παρουσίας που
επιτυγχάνεται έτσι δεν χρειάζεται το “EQing” υψυλών συχνοτήτων, το οποίο θα επηρέαζε σημαντικά
το σήμα και θα αυξανόταν η στάθμη θορύβου, χωρίς αυτό να χρειάζεται. Διατηρείται έτσι η επιθυμητή
σαφήνεια, η οποία δυστυχώς χάνεται κατά τη μίξη και την ηχογράφηση.
8. ΟΡΟΙ ΕΓΓΥΗΣΗΣ
Μπορείτε να πάρετε τους όρους της εγγύηση στα ελληνικά από την ιστοσελίδα
μας στο Ίντερνετ http://www.behringer.com ή να τους ζητήσετε με ηλεκτρονικό
ταχυδρομείο στη διεύθυνση support@behringer.de, με τηλεομοιοτυπία στο
+49 (0) 2154 920665 και τηλεφωνικώς στο +49 (0) 2154 920666.
9. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Αρχή μετασχηματιστή: Πυκνωτής, 1" Διπλή μεμβράνη
Ακουστικός τρόπος εργασίας: Λήπτης βαθμίδας πίεσης
Χαρακτηριστικά ρύθμισης: αμφιθεατρική λήψη, σφαιρική λήψη ή λήψη
σχήματος οκτώ
Σύνδεση: επίχρυση συμμετρική σύνδεση XLR
Παράγοντας μετάδοσης κενού πεδίου (σε 1 kHz): αμφιθεατρική λήψη: -36 dBV (0 dBV = 1 V/Pa), 16 mV/Pa
σφαιρική λήψη: -37 dBV (0 dBV = 1 V/Pa), 14 mV/Pa
λήψη σχήματος οκτώ: -35 dBV (0 dBV = 1 V/Pa), 18 mV/Pa
Απόκριση συχνότητας: 20 Hz - 20 kHz
Μείωση στάθμης: -10 dB (αλλάζει)
Φίλτρο Low Cut: 6 dB/οκτάβα σε 150 Hz (αλλάζει)
Στάθμη πίεσης ορίου (1% THD @ 1 kHz): αμφιθεατρική λήψη: 138 dB (0 dB), 148 dB (-10 dB)
σφαιρική λήψη: 139 dB (0 dB), 149 dB (-10 dB)
λήψη σχήματος οκτώ: 137 dB (0 dB), 147 dB (-10 dB)
Ισοδύναμη στάθμη ηχητικής πίεσης
(σύμφωνα με IEC 651): 17 dB-A (αμφιθεατρική λήψη) / 18 dB-A
(σφαιρική λήψη) / 16 dB-A (λήψη σχήματος οκτώ)
Απόσταση τάσης θορύβου:A-βάρος 77 dB (αμφιθεατρική λήψη) / 76 dB
(σφαιρική λήψη) / 78 dB (λήψη σχήματος οκτώ)
Ονομαστική αντίσταση: <100 Ω
Ονομαστική αντίσταση ολοκλήρωσης: >1 kΩ
Τροφοδοσία: +48 V
Κατανάλωση ρεύματος:3 mA
Διαστάσεις: Ζ κεφαλή: 56 mm, Ζ περίβλημα: 50 mm, μήκος: 210 mm
Βάρος: περ. 0,55 kg
5. ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΑΡΑΧΝΗΣ ΚΑΙ ΤΟΥ ΜΙΚΡΟΦΩΝΟΥ
3
ΠΥΚΝΩΤΙΚά µΙΚΡάΦΩΝΟ ΓΙΑ ΣΤΟέΝΤΙΟ B-2 PRO

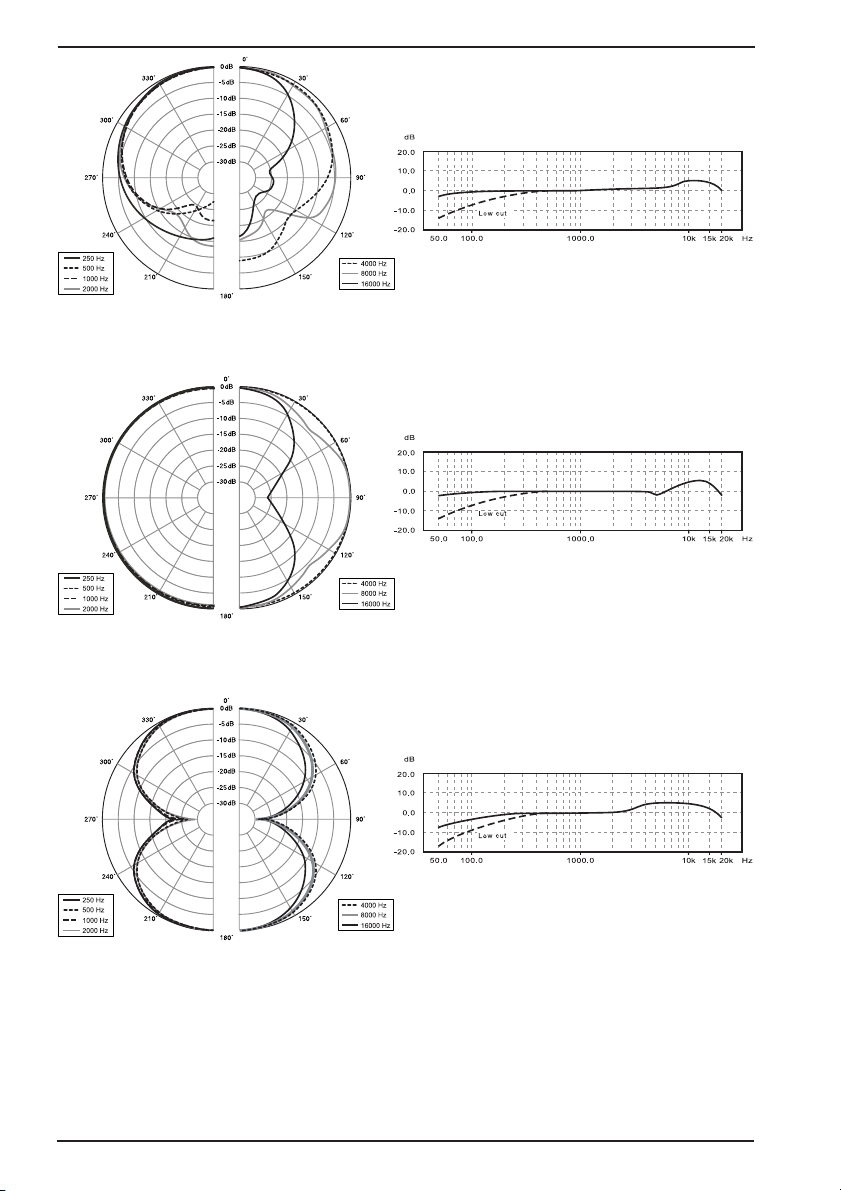

Πολικό διάγραμμα στο
καρδιοειδές χαρακτηριστικό
Πολικό διάγραμμα στο
σφαιρικό χαρακτηριστικό
Απόκριση συχνότητας στο
καρδιοειδές χαρακτηριστικό
Απόκριση συχνότητας στο
σφαιρικό χαρακτηριστικό
Πολικό διάγραμμα στο
λήψη σχήματος οκτώ
Η εταιρία BEHRINGER προσπαθεί διαρκώς να διασφαλίζει τις υψηλότερες προδιαγραφές ποιότητας. Οι απαραίτητες τροποποιήσεις
γίνονται χωρίς προηγούμενη ανακοίνωση. Τα τεχνικά στοιχεία και η εμφάνιση του προϊόντος μπορούν συνεπώς να αποκλίνουν από τα
αναφερόμενα στοιχεία ή τις εικόνες.
4
9. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Απόκριση συχνότητας στο
λήψη σχήματος οκτώ
