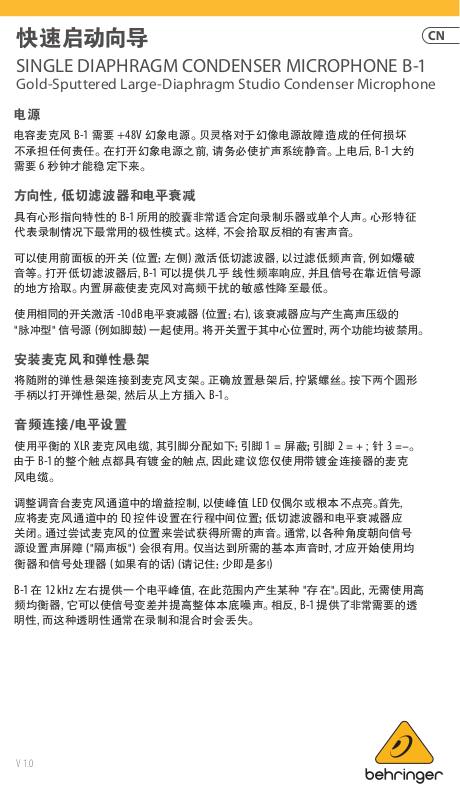

SINGLE DIAPHRAGM CONDENSER MICROPHONE B-1
Gold-Sputtered Large-Diaphragm Studio Condenser Microphone
电源
电容麦克 风 B-1 需要 +48V 幻象电源。 贝灵格对于幻像电源故障造成的任何损坏
不承担任何责任。 在打开幻象电源之前, 请务必使扩声系统静 音。 上电后, B-1 大约
需要 6 秒钟才能稳定下来。
方向性, 低切滤波器和电平衰减
具有心形指向特 性的 B -1 所用的胶囊非常适合定向录制乐器或单个人声。 心形特征
代表录制情况下最常用的极性模式。 这样, 不会拾取反相的有害声音。
可以使用前面板的开关 （位置 ： 左侧） 激活低切滤波器, 以过滤低频 声音, 例如爆破
音等。 打开低切滤波器后, B -1 可以提供几乎 线性频率响 应, 并且信号在靠近信号源
的地方拾取。 内置屏蔽使麦克风对高频干扰的敏感性降至最低。
使用相同的开关激活 -10 dB 电平衰减器 （位置： 右）, 该衰减器应与产生高声压级的
"脉冲型" 信号源 （例如脚鼓） 一起使用。 将开关置于其中心位置 时, 两个功能均被禁用。
安装麦克风和弹性悬架
将随附的弹性悬架连接到麦克 风支架。 正确放置 悬架后, 拧紧螺丝。 按 下两个圆形
手柄以打开弹性悬架 , 然后从上方插入 B -1。
音频连接/电平设置
使用平衡的 XL R 麦克风电缆, 其引脚 分配如下： 引脚 1 = 屏蔽； 引 脚 2 = + ; 针 3 =-。
由于 B-1 的整个触点都具有镀金的触点, 因此建议您仅使用带镀金连接器的麦克
风电缆。
调整调音台麦 克风通道中的 增益控制, 以使峰值 LE D 仅偶尔或根 本不点亮 。首先,
应将麦克风通道中的 EQ 控件设置在行程中 间位置； 低切滤 波器和电平衰减器应
关闭。 通过尝试麦克风的位置 来尝试获得所需的声音。 通常, 以各种角度朝向 信号
源设置声屏障 （"隔声板"） 会很有用。 仅当达到所需的基本声音时, 才应开始使用均
衡器和信号处理器 （如 果有的话） （请记住： 少即是多！）
B-1 在 12 kHz 左右提供一个电平峰值 , 在此范围内产生某种 "存在 "。因此, 无需 使用高
频均衡器, 它可以使信号变差并 提高整体本底噪声。 相反 , B-1 提供了非常需要的透
明性, 而这种透明性通常在录制和混合时会丢失。
V 1.0
Page 2
频率响应曲线
dB
20.0
10.0
0.0
-10.0
-20.0
20.0 100.0 1000.0 10000.0 Hz
极地模式
0 dB
-5
-10
-15
-20
-25
-30
-35
-40
250
1000
4000
16000
Page 3
技术指标
换能器类型 冷凝器, 1 英寸单隔膜
工作原理 压力 梯度
极性图案 心形
联系 镀金平衡 XLR 连接器
1 kHz 开路电压 -34 +/-2 dBV (0 dBV = 1 V/Pa)
开路灵敏度 20 mV/ Pa
频率范围 20 Hz - 20 kHz
电平衰减 -10 d B （可切换）
低切滤波器 75 Hz 时 6 dB / 八度音调 （可切换）
最大限度。 SPL(1% THD @ 1 kHz) 138 dB (0 dB), 148 dB (-10 dB)
等效声压级 (IEC 268- 4) 13 分贝
信噪比 re 1 Pa 81 dB A 加权
标称阻抗 50 Ω
负载阻抗> 1 kΩ
电源电压 / 保险 丝
电源电压 +48 V
电源电流 3 mA
物理 / 重量
方面 0: 58 毫米, 长度: 174 毫米
重量 0,461 公斤
法律声明
对于任何因在此说明书提到的全部或部份描述、 图片或声明而造成的损失, Music Tribe 不负任何
责任。 技术参数和外观若有更改, 恕不另行通知。 所有的商标均为其各自所有者的财产。 Midas,
Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim,
Auratone 和 Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。 © Music Tribe Global
Brands Ltd. 2021 版权所有。
保修条款
有关音乐集团保修的适用条款及其它相关信息, 请登陆 musictribe.com/warranty 网站查看完整的
详细信息。
