IR-500

Infrared Thermometer / Voltage Detector / Flashlight

Users Manual

• Mode d’emploi

• Bedienungshandbuch

• Manual d’Uso

• Manual de uso

IR-500

Infrared Thermometer / Voltage Detector / Flashlight

Users Manual

English

Limited Warranty and Limitation of Liability

Your Amprobe product will be free from defects in material and workmanship for 1 year from the date of purchase, unless local laws require otherwise. This warranty does not cover fuses, disposable batteries or damage from accident, neglect, misuse, alteration, contamination, or abnormal conditions of operation or handling. Resellers are not authorized to extend any other warranty on Amprobe’s behalf. To obtain service during the warranty period, return the product with proof of purchase to an authorized Amprobe Test Tools Service Center or to an Amprobe dealer or distributor. See Repair Section for details. THIS WARRANTY IS YOUR ONLY REMEDY. ALL OTHER WARRANTIES - WHETHER EXPRESS, IMPLIED OR STAUTORY - INCLUDING IMPLIED WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MERCHANTABILITY, ARE HEREBY DISCLAIMED. MANUFACTURER SHALL NOT BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LOSSES, ARISING FROM ANY CAUSE OR THEORY. Since some states or countries do not allow the exclusion or limitation of an implied warranty or of incidental or consequential damages, this limitation of liability may not apply to you.

Repair

All test tools returned for warranty or non-warranty repair or for calibration should be accompanied by the following: your name, company’s name, address, telephone number, and proof of purchase. Additionally, please include a brief description of the problem or the service requested and include the test leads with the meter. Non-warranty repair or replacement charges should be remitted in the form of a check, a money order, credit card with expiration date, or a purchase order made payable to Amprobe® Test Tools.

In-Warranty Repairs and Replacement – All Countries

Please read the warranty statement and check your battery before requesting repair. During the warranty period any defective test tool can be returned to your Amprobe® Test Tools distributor for an exchange for the same or like product. Please check the “Where to Buy” section on www.amprobe.com for a list of distributors near you. Additionally, in the United States and Canada In-Warranty repair and replacement units can also be sent to a Amprobe® Test Tools Service Center (see address next page).

Non-Warranty Repairs and Replacement – US and Canada

Non-warranty repairs in the United States and Canada should be sent to a Amprobe® Test Tools Service Center. Call Amprobe® Test Tools or inquire at your point of purchase for current repair and replacement rates.

In USA In Canada Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, ON L4Z 1X9 Tel: 877-AMPROBE (267-7623) Tel: 905-890-7600

Non-Warranty Repairs and Replacement – Europe

European non-warranty units can be replaced by your Amprobe® Test Tools distributor for a nominalv charge. Please check the “Where to Buy” section on www.amprobe.com for a list of distributors near you. European Correspondence Address*

Amprobe® Test Tools Europe Beha-Amprobe GmbH In den Engematten 14 79286 Glottertal, Germany Tel.: +49 (0) 7684 8009 - 0 www.amprobe.eu *(Correspondence only – no repair or replacement available from this address. European customers please contact your distributor.)

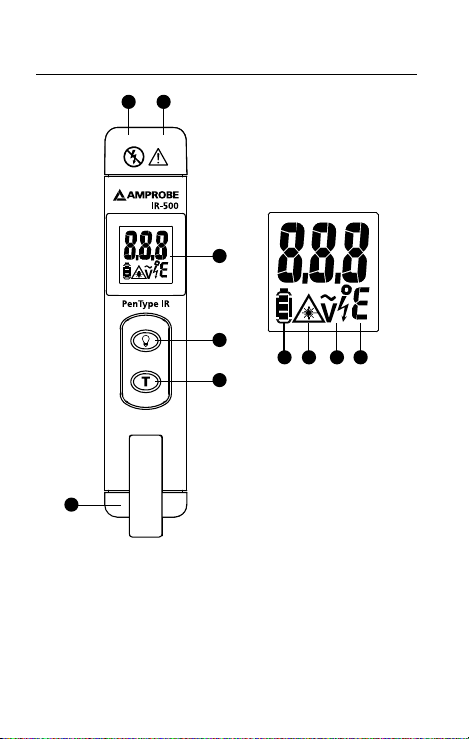

IR-500 Infrared Thermometer / Voltage Detector / Flashlight

1) Laser

2) Flash light

3) Display

4) Flash light button

5) On button / Test button

7 8 9

6) Battery cover

7) Battery indicator

8) Laser indicator

9) NCV indicator

10)

C / OF

CONTENTS

SYMBOLS ............................................................................1

UNPACKING AND INSPECTION ..........................................2

INTRODUCTION .................................................................. 3

OPERATING INSTRUCTIONS ............................................... 3

Power On / Off ...............................................................3

Auto Power Off .............................................................. 3

Auto Hold ....................................................................... 4

Operating the unit ......................................................... 4

Making Temperature Measurement .............................4

°C / °F Selection ..............................................................5

Distance & Spot Size ......................................................5

Reminders ....................................................................... 6

Emissivity ........................................................................8

Non-Contact Voltage ..................................................... 8

SPECIFICATION .................................................................... 9

TROUBLE SHOOTING .......................................................... 10

MAINTENANCE AND REPAIR ............................................. 11

BATTERY REPLACEMENT .................................................... 12

SYMBOLS

Caution! Refer to the explanation in this Manual



Laser light. Do not stare into laser beam



Caution ! Non-contact voltage





Battery

Do not apply directly or around bare hazardous live conductor.

Conform to relevant Australian standards



Complies with European Directives



Do not dispose of this product as unsorted



municipal waste. Contact a qualiﬁed recycler

Safety Information



Warning

• Do not stare into laser beam.

• Do not point laser directly at eye or indirectly off reective surfaces.

• For use by competent persons only.

• Do not leave the unit on or near objects of high temperature.

• Non-Contact Voltage function can only test on insulated wires. Testing on high voltage wires should keep a distance of 20mm minimum.

• Do not use the unit to sense wire voltage higher than 600V.

• The meter is intended only for indoor use. To avoid

electrical shock hazard, observe the proper safety precautions when working with voltages above 60 VDC, 42.4 Vpk, or 30 VAC rms. These voltage levels pose a potential shock hazard to the user.

• Use the Meter only as specifed in the users manual

or the protection by the Meter might be impaired. Before and after hazardous voltage measurements, test the IR-500 by approaching the tip of the device to a known source such as a line AC voltage or outlet to determine proper operation.

Cautions



The unit should be protected from the following,

• EMF (electro-magnetic elds) from arc welders,

induction heaters

• Static electricity

• Thermal shock (caused by large or abrupt ambient

temperature changes - allow 30 minutes for unit to stabilize before use)

UNPACKING AND INSPECTION

Your shipping carton should include: 1 IR-500 1 1.5V AAA alkaline battery (installed) 1 Manual If any of the items are damaged or missing, return

the complete package to the place of purchase for an exchange.

INTRODUCTION

press

A must-have tool for everyday applications, verify temperature, voltage presence and use it as ﬂash light in dark places. Compact and easy to use - just aim, press the button, and read surface temperatures in less than a second. You can safely measure surface temperatures of hot, hazardous, or hard-to-reach objects without contact.

Features

• IR temperature measurement with laser pointer

• Integrated non-contact AC voltage warning

• Holds temperature reading for 10 seconds

• Ultra white LED ashlight

• Selectable

F / oC

• Pocket clip

OPERATING INSTRUCTIONS Power On / Off

Auto Power Off

3 minutes.

Auto Hold

Incorrect

Ta rget Area

The unit will hold the reading for 10 sec after On button is released.

Operating the Unit

To measure a temperature, point unit at object and press the Test Button. Be sure to consider distance-to-spot size ratio and ﬁeld of view. The unit is equipped with a laser, use the laser only for aiming. See “Making Temperature Measurement”.

Making Temperature Measurement

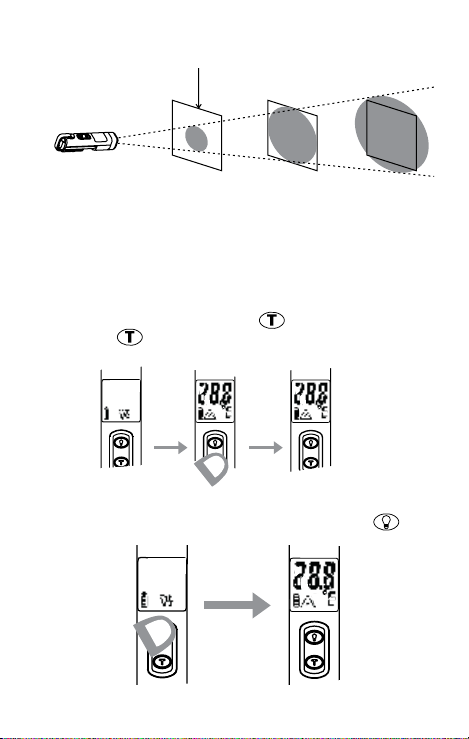

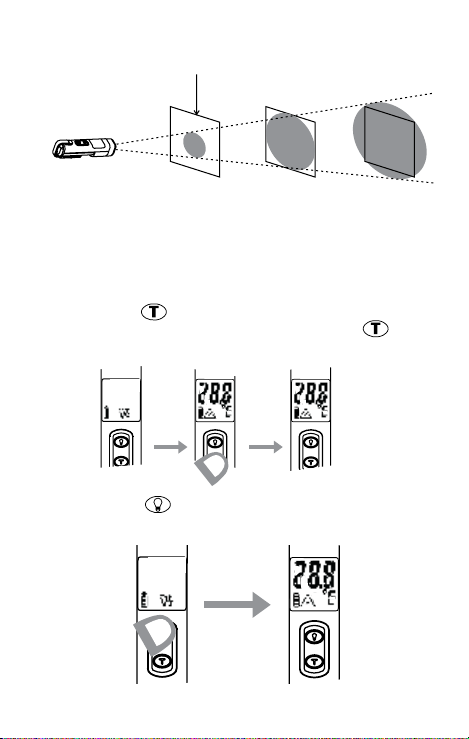

Make sure that the target is larger than the unit‘s spot size. The smaller the target, the closer you should be to it. The minimum measurement area is 3.75cm (1.5in) diameter.

Press the key, the unit will show the temperature of target surface. Then release the key, the LCD will hold the reading for 10 seconds.

Press the key for 3 seconds, the unit will turn into the IR temperature continuous measurement mode.

°C / °F Selection

Press Test button and Flash light button for 2 sec at the same time for switching temperature unit °C/°F .

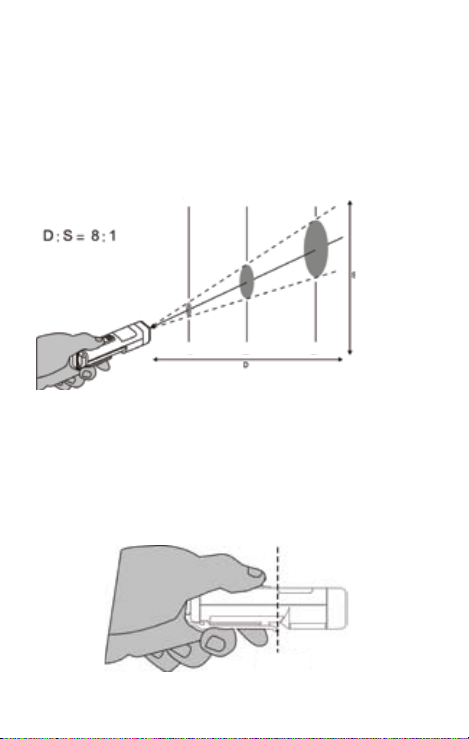

Distance & Spot Size

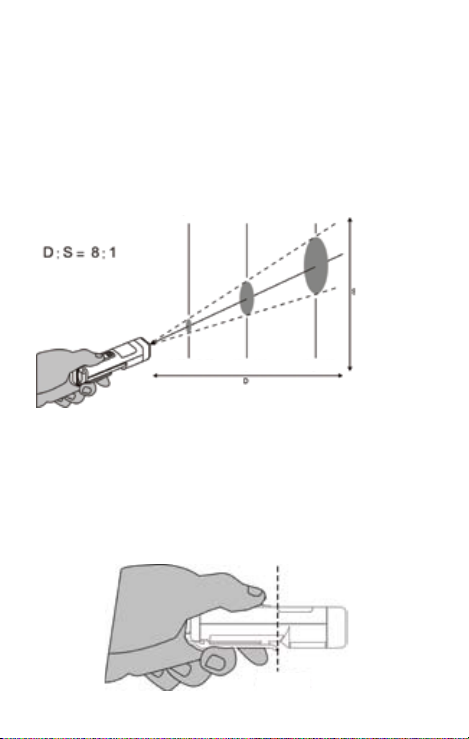

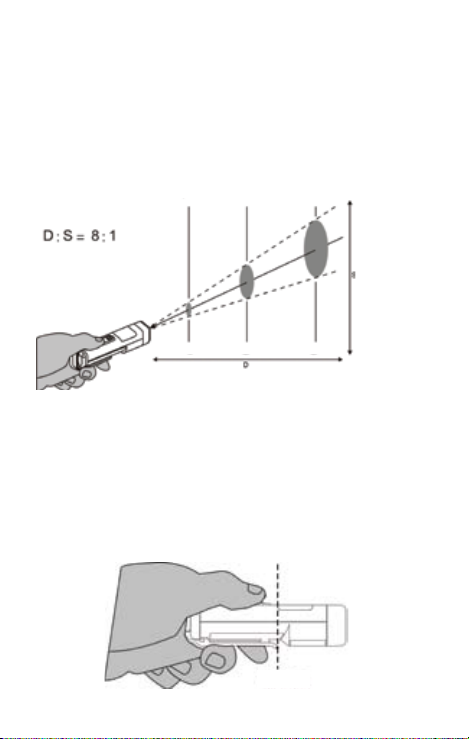

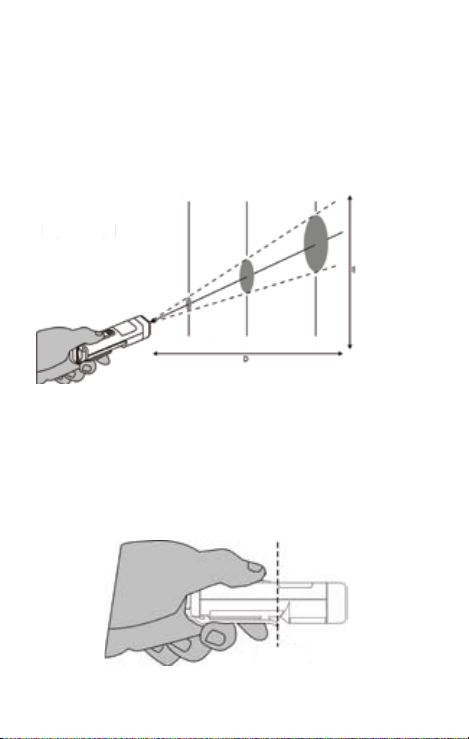

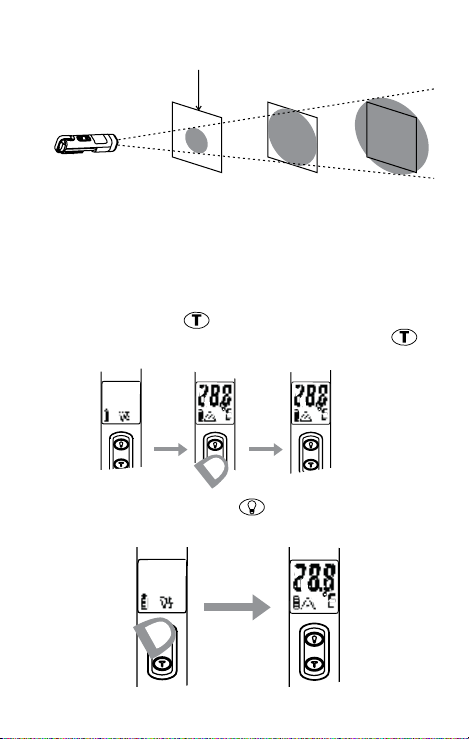

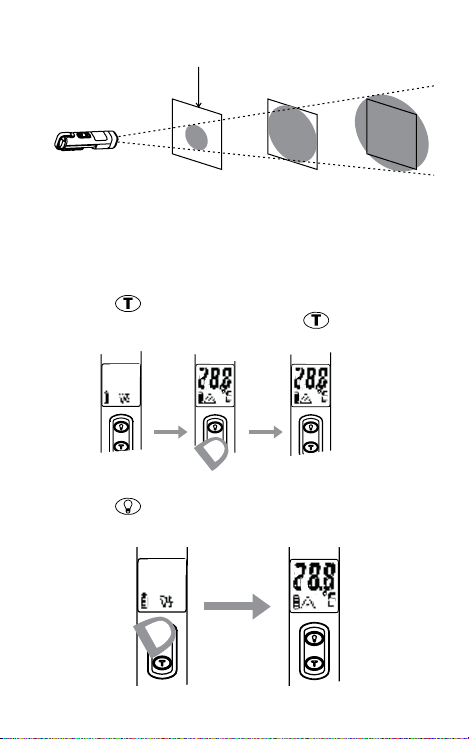

As the distance (D) from the object increases, the spot size (S) of the area measured by the unit becomes larger.

Use the unit at around 30cm to get the best measurement accuracy. At longer distances, the target area shall be larger than the distance divided by 8.

Please do not put the ﬁngers on the housing for long period of time and cross the “B line” to prevent from thermo effect interference of measuring accuracy.

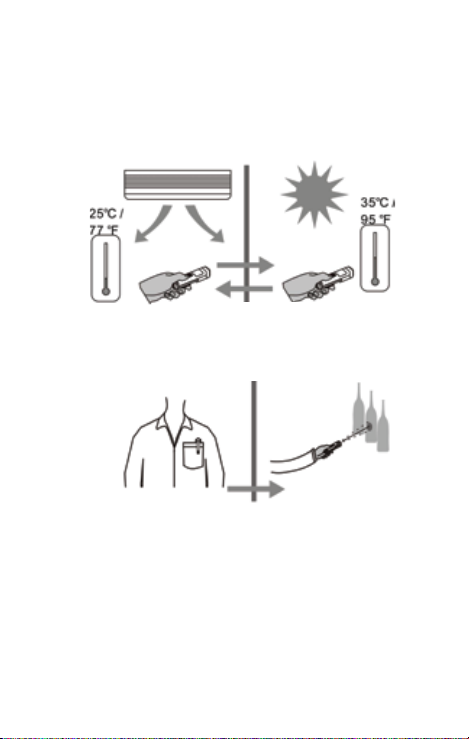

Reminders

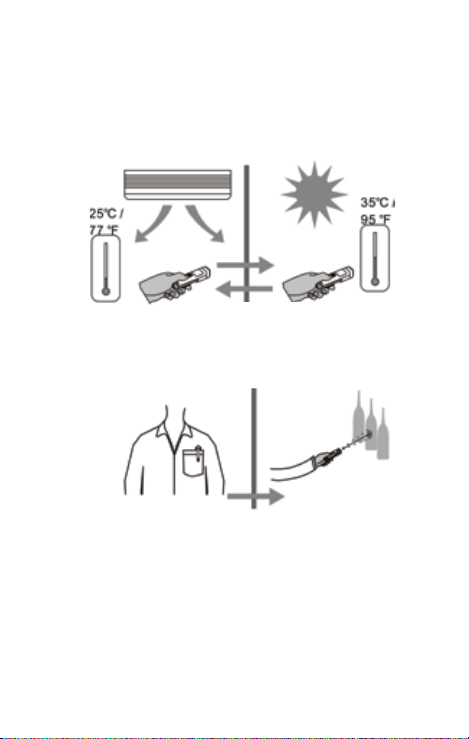

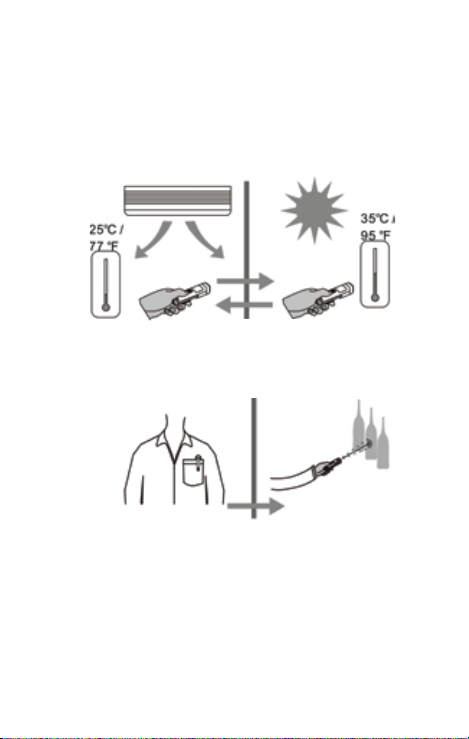

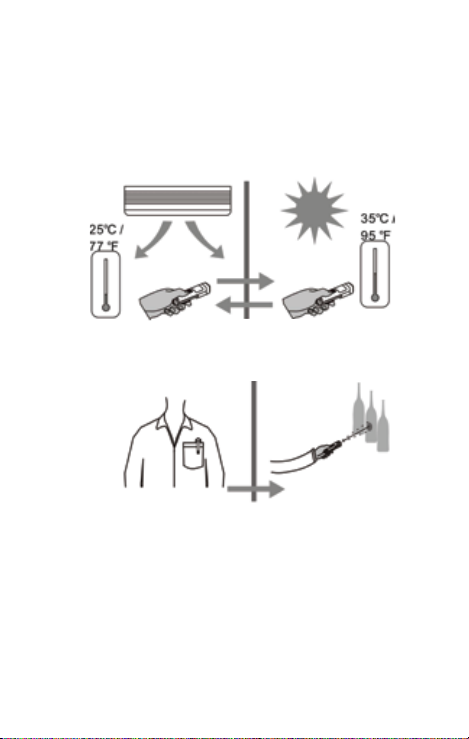

1. Changes of surrounding ambient temperature can result in inaccurate reading, allow time for the unit to adopt the change of ambient before use. Speciﬁed accuracy applies after 30 minutes when the unit changes to a different environment ambient.

Allow time for the unit to adopt the change of

ambient from the user’s pocket to enviroment ambient.

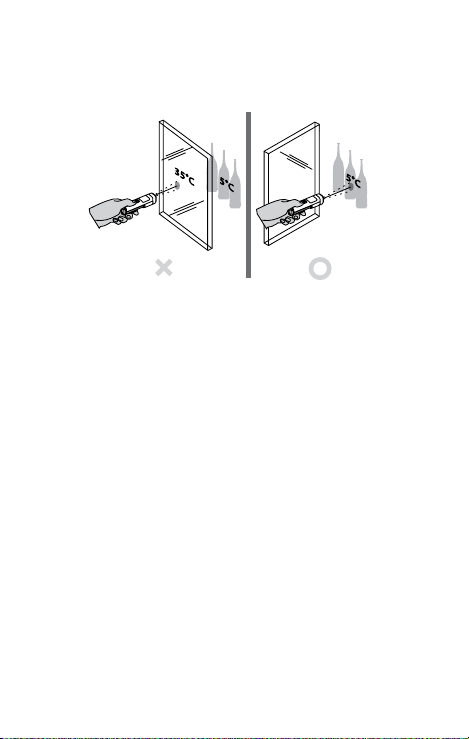

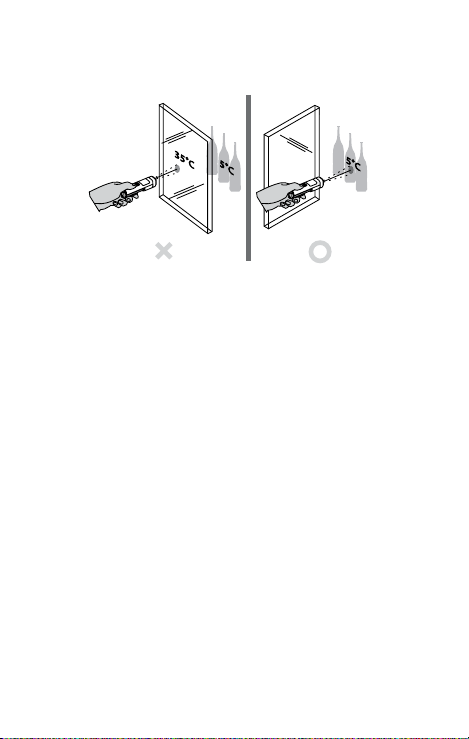

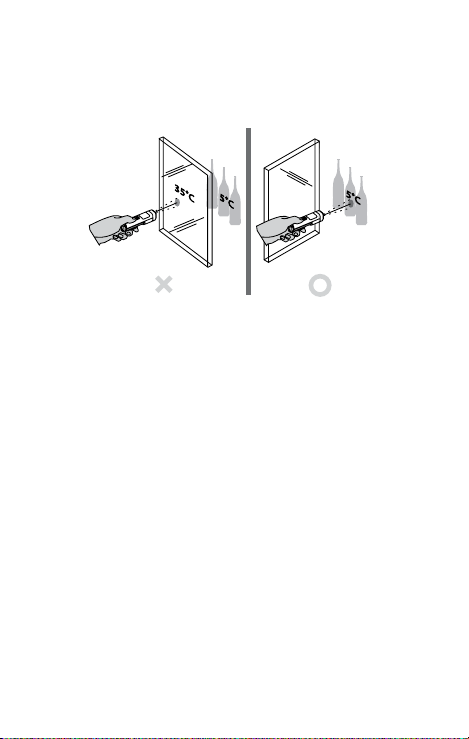

2. The unit cannot measure through transparent surfaces such as glass. Remove the barrier between the unit and the target surface.

3. Not recommended for use in measuring shiny or polished metal surfaces (stainless steel, aluminum, etc.). See Emissivity.

4. Steam, dust, smoke, etc., can prevent accurate measurement by obstructing the unit‘s optics

Emissivity

Most organic materials and painted or oxidized surfaces have an emissivity of 0.95 (pre-set in the unit). Inaccurate readings will result from measuring shiny or polished metal surfaces. To compensate, cover the surface to be measured with masking tape or ﬂat black paint. Allow time for the tape to reach the same temperature as the material underneath it. Measure the temperature of the tape or painted surface.

Non-Contact Voltage

Warning

Warning! Before and after hazardous voltage measurements, test the IR-500 by approaching the tip of the device to a known source such as a line AC voltage or outlet to determine proper operation. Refer to Figures 1 and 2.

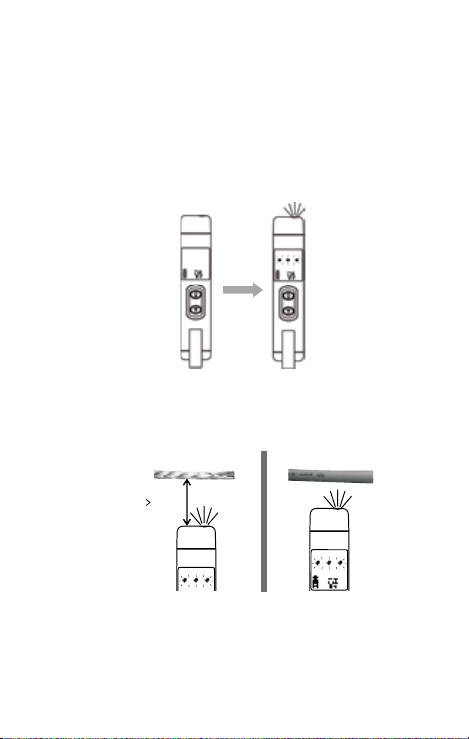

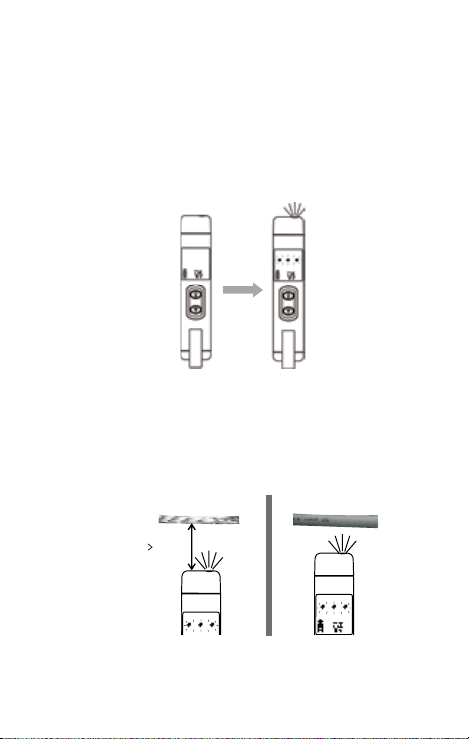

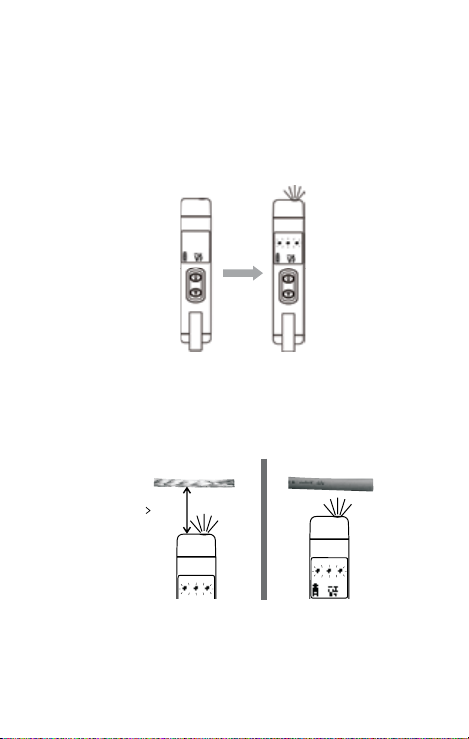

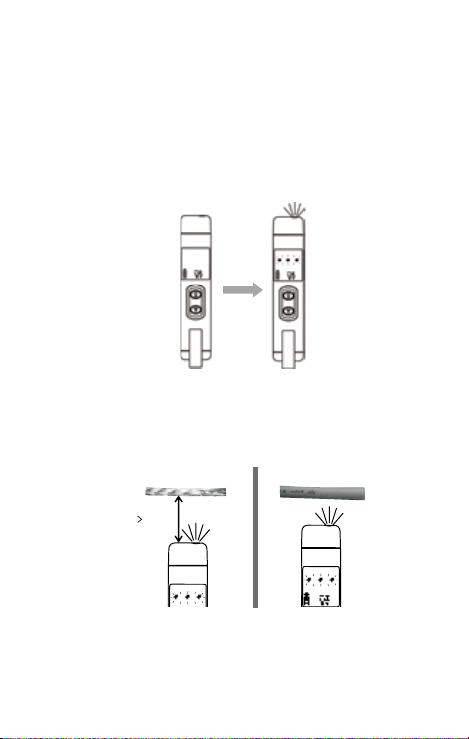

The Non-Contact Voltage function is ON automatically when the unit in standby mode. When Non-Contact Voltage is sensed, the LCD ﬂashes three dashes and ﬂash light ﬂashes. The number of dashes displaying on LCD indicates the electric ﬁeld intensity. The higher electric ﬁeld is sensed, the more “-” symbols display on LCD.

Fig.1

Non-Contact Voltage function can only test on insulated wires. Testing on high voltage wires should keep a distance of 20mm minimum.

Fig.2

SPECIFICATION

Temperature Range

Accuracy at 23°C ±2°C <80﹪RH

Best display Resolution

Response Time

Wavelength 6.5um to 18um Emissivity E=0.95 D:S 8:1(calculated at 80% energy) Repeatability ±1°C or ±0.5% of reading, whichever is

Display Hold 10 s Non-Contact

Voltage

-30°C to 500°C (-22°F to 932°F)

-30°C to 0°C (-22°F to 32°F): ±2°C (±4°F) 1°C to 10°C (34°F to 50°F): ±1.5°C (±3°F) 11°C to 40°C (52°F to 104°F): ±1°C (±2°F) 41°C to 500°C (106°F to 932°F): ±1.5°C (±3°F) or ±1.5% of reading, whichever is greater.

0.2°C (0.5°F)

0.5 s

greater.

60VAC ~ 600VAC

Electrical Supply

Weight Approx. 50g (0.11lb) Dimensions

(HxWxD) Storage

Temperature

Internally powered by 1 x AAA 1.5 Alkaline, LR03 battery

100 x 20 x 29mm (3.94 x 0.79 x 1.14in)

-20°C to 60°C (without battery)

CE Certication

This instrument conforms to the following standards:

• EN 61326-1 Electromagnetic Emissions and

Susceptibility

• EN 61010-1 General Safety

• EN 60825-1 Laser Safety

Environmental Conditions

• Indoor use

• Operating altitude: 2000m (6562 ft)

• Pollution degree: 2

• Temperature 23 ±°C

• Humidity <80 % RH

TROUBLESHOOTING

Code Problem Action

Battery icon appears

Blank display Possible dead

Laser doesn‘t work

Possible low battery Check and/or

battery Low or dead

battery

replace battery Check and/or

replace battery Replace battery

MAINTENANCE AND REPAIR

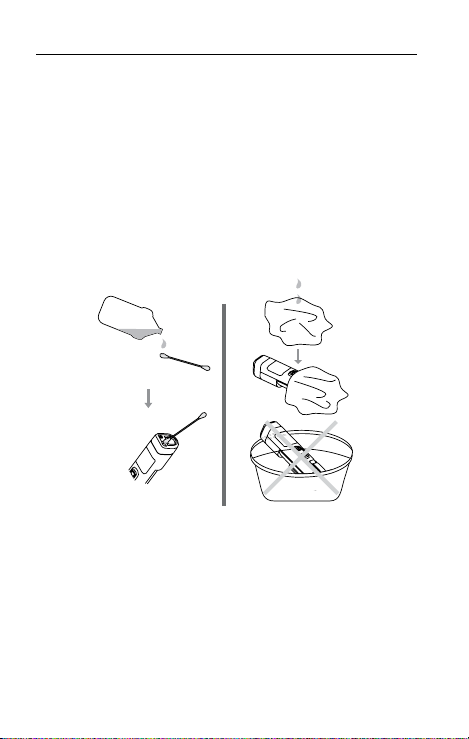

Lens Cleaning: Blow off loose particles using clean compressed air. Gently brush remaining debris away with a camel’s hair brush. Carefully wipe the surface with a moist cotton swab. The swab may be moistened with water or rubbing alcohol. NOTE: DO NOT use solvents to clean the plastic lens. Case Cleaning: Use soap and water on a damp sponge or soft cloth.

NOTE: DO NOT submerge the unit in water.

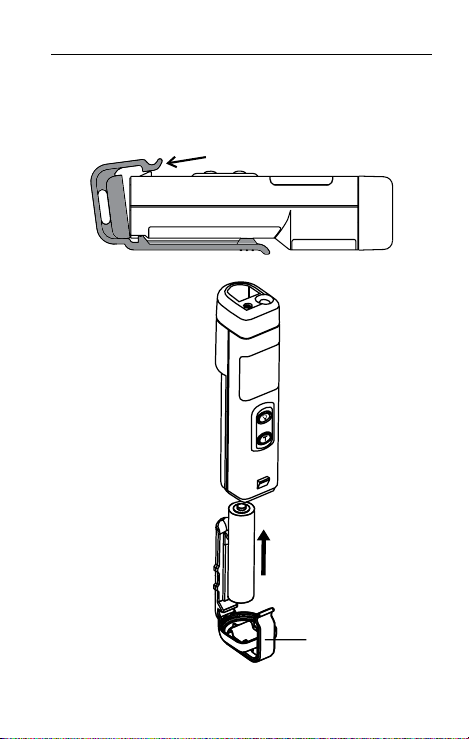

BATTERY REPLACEMENT

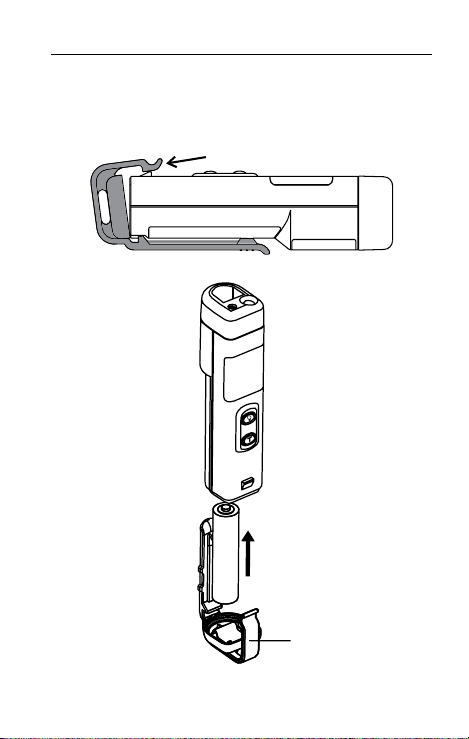

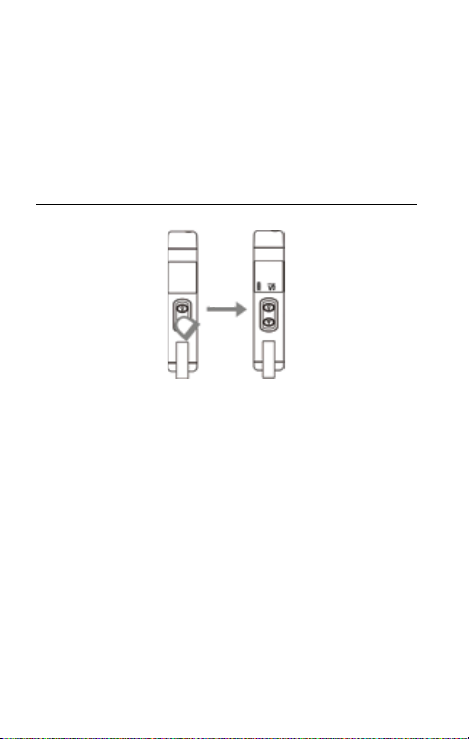

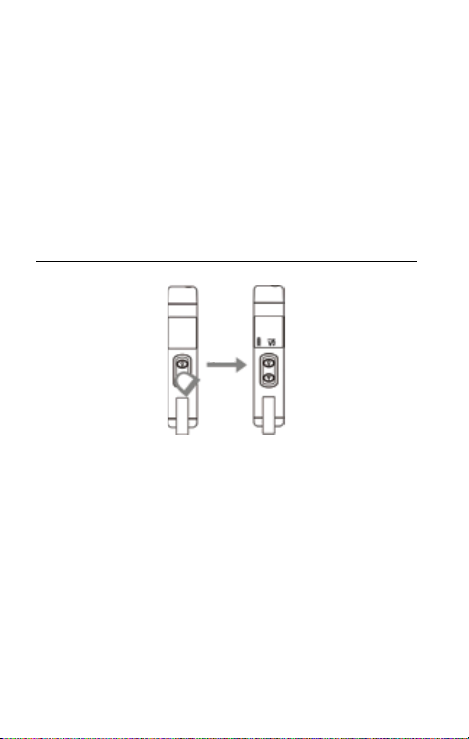

Please replace the battery when “Battery indicator” is ﬂashing on display. When battery is replaced / installed, the unit will go into standby mode automatically

IR-500

Thermomètre à infrarouge / Détecteur de tension / Torche électrique

Mode d’emploi

Français

Limites de garantie et de responsabilité

Amprobe garantit l’absence de vices de matériaux et de fabrication de ce produit pendant une période d’un an prenant effet à la date d’achat, sauf disposition contraire prévue par la loi. Cette garantie ne s’applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modiﬁé, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d’utilisation et de manipulation. Les revendeurs n’ont pas l’autorisation de prolonger toute autre garantie au nom d’Amprobe. Pour bénéﬁcier de la garantie, renvoyez le produit accompagné d’un justiﬁcatif d’achat auprès d’un centre de services agréé par Amprobe Test Tools ou d’un distributeur ou d’un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRÉSENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L’UTILISATEUR TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ÉCHÉANT, LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRÉSENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, NI D’AUCUN DÉGAT OU PERTES DE DONNÉES, SUR UNE BASE CONTRACTUELLE, EXTRACONTRACTUELLE OU AUTRE. Étant donné que certaines juridictions n’admettent pas les limitations d’une condition de garantie implicite ou l’exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s’appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justiﬁcatif d’achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l’appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date d’expiration, ou par bon de commande payable à l’ordre de Amprobe® Test Tools.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vériﬁez la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® Test Tools pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région. Au Canada et aux États-Unis, les appareils devant être remplacés ou réparés sous garantie peuvent également être envoyés dans un centre de services Amprobe® Test Tools.

Remplacements et réparations hors garantie – Canada et États-Unis

Les appareils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans un centre de services Amprobe® Test Tools. Appelez Amprobe® Test Tools ou renseignez-vous auprès de votre lieu d’achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Aux États-Unis Au Canada Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, Ontario L4Z 1X9 Tél. : 877-AMPROBE (267-7623) Tél. : 905-890-7600

Remplacements et réparations hors garantie – Europe

Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe® Test Tools pour une somme nominale. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région. Adresse postale européenne*

Amprobe® Test Tools Europe Beha-Amprobe GmbH In den Engematten 14 79286 Glottertal, Allemagne Tél. : +49 (0) 7684 8009 - 0 www.amprobe.eu *(Réservée à la correspondance – Aucune réparation ou remplacement n’est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)

IR-500 Thermomètre à infrarouge / Détecteur de tension / Torche électrique

1) Laser

2) Lampe-torche

3) Afchage

4) Lampe-torche, bouton

5) Bouton marche/arrêt et test

7 8 9

6) Couvercle de pile

7) Témoin de pile

8) Indicateur laser

9) Indicateur NCV

10)

C / OF

TABLE DES MATIÈRES

SYMBOLES .......................................................................... 1

DEBALLAGE ET INSPECTION .............................................. 2

INTRODUCTION .................................................................. 2

CONSIGNES D’UTILISATION .........................................3

Marche/arrêt ................................................................... 3

Mise en veille automatique ........................................... 3

Maintien d’afﬁchage automatique ..............................3

Fonctionnement de l’appareil ....................................... 3

Voir « Mesures de température » .................................4

°C / °F sélectionnable .....................................................5

Rapport de distance à taille de point ...........................5

Rappels ...........................................................................6

Émissivité ........................................................................7

Tension sans contact ...................................................... 8

CARACTÉRISTIQUES ........................................................... 9

DÉPANNAGE ....................................................................... 10

ENTRETIEN ET RÉPARATION ............................................... 11

CHANGEMENT DES PILES ................................................... 12

SYMBOLES

Attention ! Se reporter aux explications de ce



manuel. Lumière laser. Ne pas regarder dans le faisceau



laser.

Attention ! Tension sans contact.





Batterie

Ne pas appliquer directement sur ou à proximité d’un conducteur nu sous tension dangereuse.

Conforme aux directives de l’association



australienne de normalisation.

Conforme aux directives européennes.



Ne pas mettre ce produit au rebut parmi les déchets ménagers. Consulter un centre de



recyclage homologué.

Consignes de sécurité



 Avertissement

• Ne pas regarder dans le faisceau laser.

• Ne pas pointer directement le laser en direction des yeux, ou indirectement vers des surfaces rééchissantes.

• Utilisation réservée aux personnes compétentes

• La fonction de tension sans contact (NCV) ne peut vérier que les ls isolés. Maintenir une distance de 20 mm minimum pour les tests sur les ls sous tension élevée.

• Ne pas utiliser l’appareil pour détecter les tensions sur les ls supérieures à 600 V.

 Attention

Utiliser uniquement cet appareil en respectant les indications de ce mode d’emploi an de ne pas entraver la protection intégrée de l’appareil.

L’appareil doit être protégé des éléments suivants :

• CEM (champs électromagnétiques) des soudeurs à

l’arc, chauffages à induction

• Électricité statique

• Choc thermique (provoqué par des changements

de température ambiante importants ou abrupts : laisser l’appareil se stabiliser 30 minutes avant l’emploi)

• Ne pas laisser l’appareil sur ou près d’objets à

température élevée

DÉBALLAGE ET INSPECTION

Le carton d’emballage doit inclure les éléments suivants :

1 IR-500 1 1 pile alcaline de 1,5 V (installée) 1 Manuel Si l’un de ces éléments est endommagé ou manquant,

renvoyez le contenu complet de l’emballage au lieu d’achat pour l’échanger.

INTRODUCTION

Un outil incontournable pour les applications quotidiennes, la vériﬁcation de la température ou de la présence d’une tension et l’utilisation en lampetorche dans les endroits obscurs. Compact et facile à utiliser : il sufﬁt de viser, d’appuyer sur le bouton pour relever les températures de surface en moins d’une seconde. L’appareil permet de mesurer sans danger les températures de surface des objets brûlants, dangereux ou difﬁciles d’accès, sans contact.

Fonctionnalités

appuyer

• Mesure de température IR avec pointeur laser

• Avertissement de tension alternative sans contact

intégré

• Maintient les mesures de température pendant

10 secondes

• Lampe-torche à DEL ultra-lumineuse

•

F / oC sélectionnable

• Une pince accessoire permet de xer l’appareil à la

plupart des pinces et multimètres

• Agrafe de xation

CONSIGNES D’UTILISATION Marche/arrêt

Mise en veille automatique

3 minutes.

Maintien d’afchage automatique

L’appareil maintient la mesure afﬁchée pendant 10 secondes après la pression du bouton marche.

Fonctionnement de l’appareil

Pour mesurer une température, pointez l’appareil vers un objet et appuyez sur le bouton Test. Veillez à respecter la distance par rapport à la taille du point et du champ. L’appareil est équipé d’un laser, celui-ci ne doit être utilisé que pour viser. Voir « Mesures de température ».

Voir « Mesures de température »

Incorrect

Zone ciblée

appuyer relâcher

Maintien automatique pendant 10 s

Appuyer pendant

3 s

Mode de

mesure

continue

Assurez-vous que la cible est plus grande que la taille du point de l’appareil. Plus la cible est petite, plus il faut s’en rapprocher. Le diamètre minimum de la zone de mesure est de 3,75 cm (1,5 po).

L’appareil indique la température de la surface ciblée quand on appuie sur la touche la touche

, l’écran LCD maintient l’afﬁchage de la

mesure pendant 10 secondes.

L’appareil passe en mode de mesure continue des températures IR quand on appuie sur la touche pendant 3 secondes.

. Quand on relâche

°C / °F sélectionnable

1,2 po à 9,6 po 2 po à 16 po 4 po à 32 po

30 mm à 24 0 mm 50 m m à 4 00 mm 100 mm à 800 m m

Ligne B

Appuyez simultanément sur le bouton Test et le bouton de lampe-torche pendant 2 secondes pour commuter l’unité de température °C / °F.

Rapport de distance à taille de point

À mesure que la distance (D) de l’objet augmente, la taille du point (S) de la zone mesurée par l’appareil grandit.

L’appareil doit être utilisé à environ 30 cm de la cible pour obtenir une précision de mesure optimale. À des distances plus longues, la zone ciblée doit être plus grande que la distance divisée par 8.

Ne placez pas les doigts sur le boîtier pendant une période prolongée ou sur la « ligne B » aﬁn de pas perturber la précision de mesure avec des effets thermiques.

Rappels

Attendre 30 minutes

Attendre 30 minutes pour obtenir une mesure plus précise.

1. Les changements de la température ambiante environnante peuvent entraîner des mesures inexactes, laissez l’appareil s’adapter au changement de température ambiant avant de l’utiliser. La précision spéciﬁée s’applique après 30 minutes lorsque l’appareil passe dans un milieu ambiant différent.

Laissez à l’appareil le temps de se stabiliser à l’air

ambiant après l’avoir sorti de votre poche.

2. L’appareil ne peut pas établir de mesures à travers des surfaces transparentes telles que le verre. Retirez l’écran entre l’appareil et la surface ciblée.

3. Son usage n’est pas recommandé pour mesurer les surfaces métalliques brillantes ou polies (acier inoxydable, aluminium, etc.). Voir Émissivité.

4. La vapeur, la poussière, la fumée, etc., peuvent perturber la précision des mesures en obstruant l’optique de l’appareil.

Émissivité

La plupart des matériaux organiques et des surfaces peintes ou oxydées ont une émissivité de 0,95 (prédéﬁnie dans l’appareil). Les surfaces métalliques brillantes ou polies entraînent des mesures inexactes. Pour compenser, couvrez la surface à mesurer de ruban opaque ou de peinture matte noire. Laissez le temps au ruban d’atteindre la même température que le matériau qu’il recouvre. Mesurez la température du ruban ou de la surface peinte.

Tension sans contact

Detecté

fil isolé

haute tension

dmm20

La fonction de tension sans contact est active automatiquement quand l’appareil est en mode d’attente. Lorsque la tension sans contact est détectée, l’écran LCD fait clignoter trois tirets et la lampe-torche clignote. Le nombre de tirets afﬁchés sur l’écran LCD indique l’intensité du champ électrique. Plus le champ électrique détecté est intense, plus l’écran LCD afﬁche de symboles « - ».

La fonction de tension sans contact (NCV) ne peut vériﬁer que les ﬁls isolés. Maintenez une distance de 20 mm minimum pour les tests sur les ﬁls sous tension élevée.

CARACTÉRISTIQUES

Plage de températures

Précision déclarée à 23 °C ± 2 °C <80 ﹪ HR

Meilleure résolution d’afchage

Temps de réponse

Longueur d’onde

Émissivité E = 0,95 D : S 8:1 (calculé à 80 % d’énergie) Fidélité des

mesures Maintien de

l’afchage Tension sans

contact Puissance 1 pile alcaline AAA de 1,5 V Poids environ 50 g (0,11 lb) Dimensions

(H x l x P) Température

de stockage

-30 °C à 500 °C (-20 °F à 932 °F)

-30 °C à 0 °C (-20 °F à 32 °F) ±2 °C (±4 °F) 1 °C à 10 °C (34 °F à 50 °F) : ±1,5 °C (±3 °F) 11 °C à 40 °C (52 °F à 104 °F) : ±1 °C (±2 °F) 41 °C à 500 °C (106 °F à 932 °F) : ±1,5 °C ou (± 3 F) ou ±1,5 % du résultat (selon la valeur la plus élevée).

0,2 °C (0,5 °F)

0,5 s

6,5 um à 18 um

±1 °C ou ± 0,5 % du résultat (selon la valeur la plus élevée)

10 s

60 V c.a. à 600 V c.a.

100 x 20 x 29 mm (3,94 x 0,79 x 1,14 po)

- 20 °C à 60 °C (sans pile)

Certication CE

Cet appareil de mesure est conforme aux normes suivantes :

• Émissions et sensibilité électromagnétique EN 61326-1

• Sécurité générale EN 61010-1

• Sécurité laser EN 60825-1

DÉPANNAGE

Code Problème Action

L’icône de la pile apparaît

Afﬁchage vide La pile peut être

Le laser ne fonctionne pas

La pile peut être faible

usée

La pile est faible ou usée

Vériﬁer et/ou remplacer la pile

Remplacer la pile.

ENTRETIEN ET RÉPARATION

Alc ool

dén atu ré

Nettoyage de l’objectif : Expulsez les impuretés en suspension avec de l’air comprimé sec et propre. Essuyez doucement les débris restants à l’aide d’un pinceau d’aquarelle. Essuyez soigneusement la surface avec un coton humide. Essuyez soigneusement la surface avec un coton-tige humide ou imbibé d’alcool. REMARQUE : NE PAS utiliser de solvants pour nettoyer la lentille en plastique. Nettoyage du boîtier : Utilisez de l’eau savonneuse sur une éponge humide ou un chiffon doux.

REMARQUE : NE PAS plonger l’appareil dans l’eau.

CHANGEMENT DES PILES

Enfoncer pour ouvrir

Pi le AA A

Couvercle de pile

Veuillez remplacer la pile lorsque le témoin de pile clignote sur l’afﬁchage. Lorsque la pile est remplacée / installée, l’appareil passe en mode de veille automatiquement.

IR-500

Infrarotthermometer / Spannungsprüfer / Stablampe

Bedienungshandbuch

Deutsch

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Materialund Fertigungsdefekten ist, sofern örtliche Gesetze nichts anderes vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® Test Tools formuliert werden.

Garantiereparaturen oder -austausch – alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu ﬁnden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Test Tools Service-Center zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie – USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® Test Tools oder der Verkaufsstelle.

In den USA: In Kanada: Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, ON L4Z 1X9 Tel.: 877-AMPROBE (267-7623) Tel.: 905-890-7600

Reparaturen und Austausch außerhalb der Garantie – Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe® Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu ﬁnden. Korrespondenzanschrift für Europa*

Amprobe® Test Tools Europe Beha-Amprobe GmbH In den Engematten 14 79286 Glottertal, Deutschland Tel.: +49 (0) 7684 8009 - 0 www.amprobe.eu *(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

IR-500 Infrarotthermometer / Spannungsprüfer / Stablampe

1) Laser

2) Lampe

3) Anzeige

4) Lampentaste

5) Ein-Taste / Test-Taste

7 8 9

6) Batterieabdeckung

7) Batterieanzeige

8) Laseranzeige

9) NCV-Anzeige

10)

C / OF

INHALT

SYMBOLE ............................................................................ 1

AUSPACKEN UND ÜBERPRÜFEN ........................................ 2

EINFÜHRUNG ...................................................................... 2

BETRIEBSANWEISUNGEN ............................................. 3

Ein/Aus-Taste .................................................................. 3

Automatische Ausschaltung (APO) ............................... 3

Auto-Hold ....................................................................... 3

Bedienung des Geräts .................................................... 3

Durchführen von Temperaturmessungen .....................4

°C/°F-Auswahl ................................................................. 5

Abstand und Punktgröße .............................................. 5

Zur Beachtung ................................................................ 6

Emissivität ....................................................................... 7

Berührungslose Spannung ............................................8

TECHNISCHE DATEN ........................................................... 9

FEHLERBEHEBUNG .............................................................10

WARTUNG UND REPARATUR ............................................. 11

ERSETZEN DER BATTERIE ................................................... 12

SYMBOLE

Vorsicht! Siehe Erklärung in diesem Handbuch.



Laserlicht. Nicht in Laserstrahl blicken.



Vorsicht! Berührungslose Spannung.





Batterie

Nicht direkt im Bereich von unisolierten gefährlichen stromführenden Leitern anwenden.

Übereinstimmung mit den relevanten



australischen Standards.

Übereinstimmung mit EU-Vorschriften.



Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Ein qualiﬁziertes



Recycling-Unternehmen kontaktieren.

Sicherheitsinformationen



Warnung

• Nicht in den Laserstrahl blicken.

• Laser nicht direkt auf Auge oder indirekt reektierende Flächen richten.

• Ausschließlich für Gebrauch durch fachkundiges Personal.

• Das Gerät nicht auf Objekte oder in der Nähe von Objekten ablegen, die eine hohe Temperatur aufweisen.

• NCV-Funktion (Non-Contact Voltage/berührungslose Spannung) kann nur an isolierten Drähten prüfen. Beim Testen an Hochspannungsdrähten sollte mindestens ein Abstand von 20 mm eingehalten werden.

• Das Gerät nicht verwenden, um Drahtspannung über 600 V zu bestimmen.

Vorsicht

Das Gerät ausschließlich wie in diesem Handbuch beschrieben einsetzen, da sonst der durch das Gerät gebotene Schutz beeinträchtigt werden kann. Das Gerät sollte gegenüber folgenden Bedingungen geschützt werden:

• EMF (elektromagnetische Felder) von Bogensch-

weißgeräten oder Hochfrequenzheizgeräten

• Statische Elektrizität

• Wärmestoß (verursacht durch große oder abrupte

Umgebungstemperaturschwankungen – das Gerät vor Gebrauch 30 Minuten stabilisieren lassen)

• Das Gerät nicht auf oder in der Nähe von Objekten

ablegen, die eine hohe Temperatur aufweisen

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 IR-500 1 1,5 V AAA/LR3 Alkalibatterie (eingesetzt) 1 Handbuch

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.

EINFÜHRUNG

Ein unentbehrliches Werkzeug für alltägliche Anwendungen, Temperaturprüfung und Spannungsanzeige und Verwendung als Lampe in dunklen Umgebungen. Kompakt und bedienerfreundlich – das Gerät einfach auf ein Ziel richten, die Taste drücken und nach weniger als einer Sekunde die Oberﬂächentemperatur ablesen. Oberﬂächentemperaturen heißer, gefährlicher oder schwer zugänglicher Objekte können ohne Berührung sicher gemessen werden.

Merkmale

Drücken

• IR-Temperaturmessung mit Laserstrahl

• Integrierte berührungslose

Wechselspannungsprüfung

• Hält Temperaturmesswert 10 Sekunden lang fest

• Ultraweiße LED-Lampe

• Wahl zwischen

F und oC

• Zubehörklammer zum Anbringen an

Zangenmessgeräten und Multimetern

• Ansteckklammer

BEDIENUNGSANWEISUNGEN Ein/Aus-Taste

Automatische Ausschaltung (APO)

3 Minuten.

Auto-Hold

Das Gerät hält den Messwert nach Loslassen der EinTaste 10 Sekunden lang fest.

Bedienung des Geräts

Um eine Temperatur zu messen, das Gerät auf ein Objekt richten und die Test-Taste drücken. Das Verhältnis zwischen Abstand und Punktgröße sowie das Sichtfeld berücksichtigen. Das Gerät ist mit einem Laser ausgestattet; den Laser ausschließlich zum Zielen auf das Objekt verwenden. Siehe „Durchführen von Temperaturmessungen“.

Durchführen von Temperaturmessungen

inkorrekt

Zielbereich

drücken loslassen

Auto-Hold 10 Sek.

3 Sekunden

lang drücken

kontinuierlicher

Messmodus

Sicherstellen, dass das Ziel größer ist als die Punktgröße des Geräts. Je kleiner das Ziel ist, desto näher soll das Gerät gehalten werden. Der minimale Messbereich weist einen Durchmesser von 3,75 cm auf.

Die Taste drücken; das Gerät zeigt die Temperatur der Zieloberﬂäche an. Dann die Taste Gerät hält den Messwert 10 Sekunden lang fest.

Die Taste 3 Sekunden lang gedrückt halten; das Gerät schaltet in den kontinuierlichen IR-TemperaturMessmodus.

loslassen; das

°C/°F-Auswahl

30 mm bei 240 mm 50 mm bei 400 mm 100 mm bei 800 mm

1,2 Zoll bei 9,6 Zoll 2 Zoll bei 16 Zoll 4 Zoll bei 32 Zoll

B-Grenzlinie

Die Test-Taste und die Lampen-Taste gleichzeitig 2 Sekunden lang gedrückt halten, um die Temperatureinheit °C/°F umzuschalten.

Abstand und Punktgröße

Die Punktgröße (S) des vom Gerät gemessenen Bereichs wird mit zunehmendem Abstand (D) zum Objekt größer.

Das Gerät bei ungefähr 30 cm verwenden, um optimale Messgenauigkeit zu erzielen. Bei größeren Abständen sollte der Zielbereich größer sein als der Abstand dividiert durch 8.

Nicht für längere Zeit die Finger auf dem Gehäuse jenseits der B-Grenzlinie halten, um Störung der Messgenauigkeit durch Thermoeffekt zu verhindern.

Zur Beachtung

30 Minuten warten

Für beste Genauigkeit 30 Minuten warten.

1. Schwankungen in der Umgebungstemperatur können zu ungenauen Ergebnissen führen; vor Gebrauch warten, damit sich das Gerät an die Umgebungstemperatur anpassen kann. Die speziﬁzierte Genauigkeit gilt nach 30 Minuten, wenn das Gerät in eine andere Umgebung eingebracht wird.

Dem Gerät Zeit gewähren, um die Änderung der

Temperatur von der Tasche des Benutzers zur Umgebung auszugleichen.

2. Das Gerät kann nicht durch transparente Flächen (z. B. Glas) hindurch messen. Hindernisse zwischen dem Gerät und der Zieloberﬂäche entfernen.

3. Nicht empfohlen für Gebrauch zum Messen von glänzenden oder polierten Metallﬂächen (Edelstahl, Aluminium usw.). Siehe Emissivität.

4. Dampf, Staub, Rauch usw. können genaue Messungen verhindern, da sie u. U. die Optik des Geräts beeinträchtigen.

Emissivität

Die meisten organischen Stoffe und angemalten oder oxidierten Flächen weisen einen Emissionswert von 0,95 (im Gerät voreingestellt) auf. Ungenaue Messwerte treten beim Messen von glänzenden oder polierten Metallﬂächen auf. Um zu kompensieren, die zu messende Fläche mit Abdeckband oder matter schwarzer Farbe bedecken. Zeit einräumen, sodass das Band/die Farbe die gleiche Temperatur wie der Stoff darunter annehmen kann. Die Temperatur des Bandes/der angemalten Fläche messen.

Berührungslose Spannung

Erkannt

isolierter Draht

Hochspannung

d 20 mm

Die Funktion „Berührungslose Spannung“ ist automatisch eingeschaltet, wenn sich das Gerät im Bereitschaftsmodus beﬁndet. Wenn Spannung erkannt wird, blinken drei Bindestriche auf der LCD und die Lampe blinkt. Die Anzahl der auf der LCD angezeigten Gedankenstriche zeigt die Intensität des elektrischen Feldes an. Je stärker das elektrische Feld gemessen wird, desto mehr Gedankenstriche (-) werden auf der LCD angezeigt.

NCV-Funktion (Non-Contact Voltage/berührungslose Spannung) kann nur an isolierten Drähten messen. Beim Testen an Hochspannungsdrähten sollte mindestens ein Abstand von 20 mm eingehalten werden.

TECHNISCHE DATEN

Temperaturbereich

Genauigkeit bei 23 °C ±2 °C < 80 ﹪RH

Auösung der Anzeige

Ansprechzeit 0,5 s Wellenlänge 6,5 um bis 18 um Emissivität E = 0,95 D:S 8:1 (berechnet bei 80 % Energie) Wieder-

holbarkeit Display-Hold 10 s Berührungslose

Spannung Strom-

versorgung Gewicht Ca. 50 g Abmessungen

(HxBxT) Lagerungs-

temperatur

-30 °C bis 500 °C (-20 °F bis 932 °F)

-30 °C bis 0 °C (-20 °F bis 32 °F): ±2 °C (±4 °F) 1 °C bis 10 °C (34 °F bis 50 °F): ±1,5 °C (±3 °F) 11 °C bis 40 °C (52 °F bis 104 °F): ±1 °C (±2 °F) 41 °C bis 500 °C (106 °F bis 932 °F): ±1,5 °C (±3 °F) oder ±1,5 % von Messwert, es gilt der größere Wert.

0,2 °C (0,5 °F)

±1 °C oder ±0,5 % von Messwert, es gilt der größere Wert

60 V AC ~ 600 V AC

1,5 V AAA/LR3 Alkalibatterie

100 x 20 x 29 mm

-20 °C bis 60 °C (ohne Batterie)

CE-Zertizierung

Dieses Messgerät erfüllt die folgenden Standards:

• EN 61326-1 Elektromagnetische Störaussendungen

und Empﬁndlichkeit

• EN 61010-1 Allgemeine Sicherheit

• EN 60825-1 Lasersicherheit

FEHLERBEHEBUNG

Code Problem Maßnahme

Batteriesymbol erscheint

Leere Anzeige Möglicherweise

Laser funktioniert nicht

Möglicherweise schwache Batterie

leere Batterie

Schwache oder leere Batterie

Batterie prüfen und/oder ersetzen

Batterie ersetzen

WARTUNG UND REPARATUR

Rei nig ungs -

alk ohol

Linsenreinigung: Lose Partikel mit sauberer Druckluft abblasen. Verbleibende Verunreinigungen mit einer Kamelhaarbürste behutsam abbürsten. Die Oberﬂäche mit einem angefeuchteten Baumwolllappen sorgfältig abwischen. Der Lappen kann mit Wasser oder Reinigungsalkohol angefeuchtet werden. HINWEIS: KEINE Lösungsmittel zur Reinigung der Kunststofﬂinse verwenden. Gehäusereinigung: Seife und Wasser an einem feuchten Schwamm oder weichen Tuch verwenden.

HINWEIS: Das Gerät NICHT in Wasser eintauchen.

ERSETZEN DER BATTERIE

Drücken, um zu önen

Batteriefachabdeckung

AAA Bat terie

Die Batterie ersetzen, wenn das Symbol für schwache Batterie auf der Anzeige blinkt. Sobald die Batterie ersetzt/eingesetzt ist, schaltet das Gerät automatisch in den Bereitschaftsmodus.

IR-500

Termometro a infrarossi / Rivelatore di tensione / Torcia

Manuale d’uso

Italiano

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla data di acquisto se non speciﬁcato diversamente dalle leggi locali. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. I rivenditori non sono autorizzati a offrire nessun’altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA È IL SOLO RICORSO A DISPOSIZIONE DELL’ACQUIRENTE E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITÀ O DI IDONEITÀ PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l’esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l’acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia non coperti dalla garanzia oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell’azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una breve descrizione del problema o dell’intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all’ordine di Amprobe® Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Leggere la garanzia e controllare la batteria prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® Test Tools per ricevere un prodotto identico o analogo. Nella sezione "Where to Buy" del sito www.amprobe.com c’è un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviati anche a un centro di assistenza Amprobe® Test Tools.

Sostituzioni e riparazioni non coperte dalla garanzia – Stati Uniti e Canada

Se la riparazione non è coperta dalla garanzia negli Stati Uniti e nel Canada, lo strumento va inviato a un centro di assistenza Amprobe® Test Tools. Rivolgersi alla Amprobe® Test Tools o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

Stati Uniti Canada Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, ON L4Z 1X9 Tel: 877-AMPROBE (267-7623) Tel: 905-890-7600

Sostituzioni e riparazioni non coperte dalla garanzia – Europa

Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal rivenditore Amprobe® Test Tools per un importo nominale. Nella sezione "Where to Buy" del sito www.amprobe.com c’è un elenco dei distributori più vicini. Recapito postale europeo*

Amprobe® Test Tools Europe Beha-Amprobe GmbH In den Engematten 14 79286 Glottertal, Germania Tel: +49 (0) 7684 8009 - 0 www.amprobe.eu *(Solo per corrispondenza – non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)

Termometro a infrarossi / Rivelatore di tensione / Torcia

1) Laser

2) Torcia

3) Display

4) Pulsante accensione torcia

5) Pulsante accensione strumento / esecuzione misure

7 8 9

6) Coperchio scomparto pila

7) Spia batteria

8) Spia laser

9) Spia NCV

10)

C / OF

INDICE

SIMBOLI ..............................................................................1

DISIMBALLAGGIO E ISPEZIONE ......................................... 2

INTRODUZIONE ..................................................................2

ISTRUZIONI PER L’USO .................................................. 3

Accensione / spegnimento ............................................. 3

Spegnimento automatico .............................................. 3

Tenuta dati automatica ................................................. 3

Azionamento dello strumento ...................................... 3

Esecuzione di misure di temperatura ...........................4

Selezione dell’unità di misura: °C o °F .......................... 5

Distanza e diametro dello spot ..................................... 5

Promemoria .................................................................... 6

Emissività ........................................................................7

Tensione senza contatto ................................................ 8

DATI TECNICI ....................................................................... 9

RICERCA GUASTI ................................................................10

MANUTENZIONE E RIPARAZIONI ....................................... 11

SOSTITUZIONE DELLA PILA ................................................ 12

SIMBOLI

Attenzione. Vedere la spiegazione nel manuale.



Luce laser. Non tenere lo sguardo ﬁsso sul fascio



laser.

Attenzione. Tensione senza contatto.





Batteria

Non applicare direttamente su, o presso, un conduttore ad alta tensione nudo.

Conforme alle norme australiane di pertinenza.



Conforme alle direttive della Comunità Europea.



Non smaltire questo prodotto assieme ad altri riﬁuti solidi non differenziati. Rivolgersi a una



ditta di riciclaggio qualiﬁcata.

Informazioni sulla sicurezza



 Avvertenza

• Non tenere lo sguardo sso sul fascio laser.

• Non dirigere il fascio laser verso gli occhi, né direttamente né indirettamente tramite superci riettenti.

• Solo per l’uso da parte di persone competenti.

• Non lasciare lo strumento su, o presso, oggetti ad alta temperatura.

• La funzione misura di tensioni senza contatto (NCV) è impiegabile solo su cavi isolati. Durante misure di alta tensione mantenere una distanza di almeno 20 mm dai cavi.

• Non utilizzare lo strumento per rilevare tensioni su cavi superiori a 600 V.

 Attenzione

Usare lo strumento solo come specicato nel presente manuale, altrimenti si rischia di comprometterne la protezione offerta. Lo strumento deve essere protetto contro le seguenti condizioni:

• campi elettromagnetici generati da saldatrici ad arco

o riscaldatori a induzione;

• elettricità statica;

• intense sollecitazioni termiche, causate da variazioni

di temperatura improvvise o estreme (lasciare che lo strumento si stabilizzi per 30 minuti prima di usarlo);

• prossimità o contatto dello strumento con oggetti

ad alta temperatura.

DISIMBALLAGGIO E ISPEZIONE

La confezione deve contenere:

1 IR-500 1 Pila alcalina ministilo (AAA) da 1,5 V (già installata) 1 Manuale

Se uno di questi articoli è danneggiato o manca, restituire l’intera confezione al punto di acquisto perché venga sostituita.

INTRODUZIONE

Uno strumento essenziale per l’impiego quotidiano, per veriﬁcare temperature o la presenza di tensioni, utilizzabile anche come torcia. Compatto e di facile uso: basta puntarlo e premere il pulsante; la temperatura superﬁciale viene visualizzata in meno di un secondo. Consente di misurare in sicurezza la temperatura delle superﬁci di oggetti caldi, pericolosi o difﬁcili da raggiungere, senza alcun contatto.

Caratteristiche

• Misure di temperatura a raggi infrarossi (IR) con il

puntatore laser

• Sistema integrato di segnalazione di tensioni AC

senza contatto

• La lettura di temperatura rimane visualizzata per

premere

10 secondi

• Torcia a LED a luce ultrabianca

• Possibilità di selezionare

F o oC

• Clip che consente il ssaggio alla maggior parte dei

multimetri e delle pinze amperometriche

• Clip da tasca

ISTRUZIONI PER L’USO Accensione / spegnimento

Spegnimento automatico

3 minuti.

Tenuta dati automatica

La lettura rimane visualizzata per 10 secondi dopo che si rilascia il pulsante di accensione.

Azionamento dello strumento

Per misurare una temperatura, puntare lo strumento verso l’oggetto e premere l’apposito pulsante. Accertarsi di considerare il rapporto distanza-diametro spot e il campo visivo. Lo strumento è dotato di un laser, da usare solo per il puntamento. Vedi “Esecuzione di misure di temperatura”.

Esecuzione di misure di temperatura

Sbagliata

Area di misura

premere rilasciare

Tenuta automatica per 10 secondi

Premere per

3 secondi

Modalità di

misura

continua

Accertarsi che l’oggetto di cui misurare la temperatura sia più grande del diametro dello spot dello strumento. Più è piccolo l’oggetto, più ci si deve avvicinare con il termometro. L’area di misura minima ha un diametro di 3,75 cm.

Premere il pulsante temperatura della superﬁcie. Rilasciare il pulsante la lettura rimane visualizzata per 10 secondi.

Tenere premuto il pulsante per tre secondi; lo strumento passa alla modalità di misura continua di temperatura a raggi infrarossi.

; lo strumento visualizza la

;

Selezione dell’unità di misura: °C o °F

Da 30 mm a 240 mm Da 50 m m a 400 mm Da 1 00 mm a 800 mm

1,2” à 9,6” 2” à 16” 4“ à 32”

Linea B

Premere simultaneamente il pulsante di misura e il pulsante della torcia per due secondi per selezionare °C o °F.

Distanza e diametro dello spot

Aumentando la distanza (D) dall’oggetto, aumenta anche il diametro dello spot (S), ossia dell’area misurata dallo strumento.

Usare lo strumento a una distanza pari a circa 30 cm per ottenere la massima precisione. A distanze più lunghe, l’area di misura sarà maggiore del rapporto distanza/8.

Non tenere le dita sull’alloggiamento per un lungo periodo di tempo né tenerle oltre la linea immaginaria B, per evitare effetti di interferenza termica sulla precisione della misura.

Promemoria

Attendere 30 minuti

Attendere 30 minuti per eseguire misure più precise.

1. Variazioni della temperatura ambiente nelle aree circostanti possono causare misure imprecise; prima di usare lo strumento, attendere che si adatti alla variazione di temperatura. La precisione dichiarata è valida 30 minuti dopo che lo strumento rileva una variazione della temperatura ambiente.

Attendere che lo strumento si adatti al

cambiamento di condizioni dalla tasca all’ambiente in cui sarà adoperato.

2. Lo strumento non è in grado di misurare attraverso superﬁci trasparenti, come ad esempio il vetro. Rimuovere la barriera che si interpone tra lo strumento e la superﬁcie di cui misurare la temperatura.

3. Si sconsiglia l’uso dello strumento per la misura della temperatura di superﬁci lucide o di metallo levigato (acciaio inossidabile, alluminio, ecc.). Vedere la sezione Emissività.

4. La presenza di vapore, polvere, fumo, ecc. può ostruire l’ottica dello strumento, compromettendo la precisione delle misure.

Emissività

La maggior parte dei materiali organici e delle superﬁci verniciate o ossidate ha un’emissività di 0,95 (preimpostata nello strumento). Misurando la temperatura di superﬁci lucide o di metallo levigato si ottengono risultati imprecisi; per compensare, coprire la superﬁcie su cui eseguire la misura con nastro adesivo di carta o con vernice nera opaca. Lasciare che il nastro raggiunga la stessa temperatura del materiale ricoperto e misurare la temperatura del nastro o della superﬁcie verniciata.

Tensione senza contatto

Rilevata

cavo isolato

alta tensione

dmm20

La funzione rilevazione di tensione senza contatto è attivata automaticamente quando lo strumento è nella modalità di attesa. Quando viene rilevata una tensione senza contatto, sul display lampeggiano tre trattini e la torcia lampeggia. Il numero di trattini visualizzati indica l’intensità del campo elettrico. Quanto maggiore è l’intensità rilevata, tanto maggiore è il numero di simboli “-” che compaiono sul display.

La funzione misura di tensioni senza contatto (NCV) è impiegabile solo su cavi isolati. Durante misure di alta tensione mantenere una distanza di almeno 20 mm dai cavi.

DATI TECNICI

Portata di temperatura

Precisione a 23 °C ±2 °C a < 80﹪di umidità relativa

Risoluzione ottimale del display

Tempo di risposta 0,5 s Lunghezza

d’onda Emissività E=0,95 D:S 8:1 (calcolato all’80% di energia) Ripetibilità ±1 °C o ±0,5% della lettura (il valore

Tenuta dati sul display

Tensione senza contatto

Alimentazione Pila alcalina ministilo (AAA) da 1,5 V Peso Circa 50 g Dimensioni

(AxLxP) Temperatura di

immagazzinaggio

Da -30 a 500 °C (da -4 a 932 °F)

Da -30 a 0 °C (da -20 a 932 °F): ±2 °C (±4 °F) Da 1 a 10 °C (da 34 a 50 °F): ±1,5 °C (±3 °F) Da 11 a 40 °C (da 52 a 104 °F): ±1 °C (±2 °F) Da 41 a 500 °C (da 106 a 932 °F): ±1,5 °C (±3 °F) o ±1,5% della lettura (il valore maggiore tra i due).

0,2 °C (0,5 °F)

Da 6,5 a 18 um

maggiore tra i due) 10 s

60 ~ 600 V AC

100 x 20 x 29 mm

Da -20 a 60 °C (senza pila)

Certicazione CE

Lo strumento è conforme alle seguenti norme:

• EN 61326-1 – Emissioni elettromagnetiche e

suscettibilità

• EN 61010-1 – Sicurezza generale

• EN 60825-1 – Sicurezza laser

RICERCA GUASTI

Segnalazione Problema Intervento

Si visualizza l’icona della pila.

Display vuoto. La pila

Il laser non funziona.

La pila potrebbe essere quasi scarica.

potrebbe essere completamente scarica.

La pila potrebbe essere parzialmente o completamente scarica.

Controllare la pila e/o sostituirla.

Sostituire la pila.

MANUTENZIONE E RIPARAZIONI

Alc ol

dis in fet ta nt e

Pulizia della lente – Ripulire la lente dalle particelle non attaccate usando aria compressa pulita. Eliminare le particelle rimaste passando delicatamente sulla lente un pennello con setole di cammello. Passare con cautela sulla superﬁcie un tamponcino di cotone inumidito con acqua o alcol disinfettante. NOTA: per pulire la lente di plastica NON utilizzare solventi. Pulizia dell’involucro – Usare una spugna o un panno morbido inumiditi con acqua e sapone.

NOTA: NON immergere lo strumento in acqua.

SOSTITUZIONE DELLA PILA

Spingere per aprire

pila stilo (AA)

Coperchio scomparto pila

Sostituire la pila quando sul display lampeggia il corrispondente indicatore. Quando si sostituisce la pila, lo strumento passa automaticamente alla modalità di attesa.

IR-500

Termómetro por infrarrojos / Detector de tensión / Linterna

Manual de uso

Español

Garantía limitada y limitación de responsabilidades

Su producto de Amprobe está garantizado contra defectos de material y mano de obra durante 1 año a partir de la fecha de compra, salvo que la legislación de su país estipule lo contrario. Esta garantía no cubre fusibles, baterías desechables, ni daños derivados de accidentes, negligencia, uso indebido, alteración, contaminación o condiciones anormales de uso o manipulación. Los revendedores no están autorizados a extender ninguna otra garantía en nombre de Amprobe. Para obtener servicio durante el período de garantía, devuelva el producto acompañado del comprobante de compra a un centro de servicio de Amprobe Test Tools autorizado o a un concesionario o distribuidor de Amprobe. Consulte el apartado Reparación para obtener información más detallada. ESTA GARANTÍA CONSTITUYE SU ÚNICO RECURSO. TODAS LAS DEMÁS GARANTÍAS, TANTO EXPRESAS COMO IMPLÍCITAS O ESTATUTARIAS, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE IDONEIDAD PARA UN PROPÓSITO DETERMINADO O DE COMERCIABILIDAD, QUEDAN POR LA PRESENTE DENEGADAS. EL FABRICANTE NO SERÁ RESPONSABLE DE LOS DAÑOS O PÉRDIDAS ESPECIALES, INDIRECTOS, CONTINGENTES O RESULTANTES, QUE SE DERIVEN DE CUALQUIER CAUSA O TEORÍA. Debido a que determinados estados o países no permiten la exclusión o limitación de una garantía implícita o de los daños contingentes o resultantes, esta limitación de responsabilidad puede no regir para usted.

Reparación

Todas las herramientas de prueba que se devuelvan para su reparación, cubierta o no por garantía, o para su calibración, deben ir acompañadas de lo siguiente: su nombre, el nombre de su empresa, el domicilio, el número de teléfono y el comprobante de compra. Además, incluya una breve descripción del problema o del servicio solicitado y adjunte los conductores de prueba del medidor. La reparación fuera de garantía o los cargos de sustitución deben remitirse en la forma de cheque, giro postal, tarjeta de crédito con fecha de vencimiento u orden de compra pagadera a

Amprobe

Test Tools.

Reparaciones y sustituciones cubiertas por la garantía – Todos los países

Sírvase leer la declaración de garantía y compruebe su batería antes de solicitar la reparación. Durante el período de garantía, toda herramienta de prueba defectuosa puede devolverse al distribuidor de Amprobe® Test Tools para cambiarla por otra igual

o por un producto similar. Consulte el apartado “Where to buy” en www.amprobe.com para ver una lista de distribuidores locales. Además, en Estados Unidos y Canadá, las unidades para reparación y reemplazo cubiertas por la garantía también se pueden enviar a un Centro de Servicio de Amprobe® Test Tools.

Reparaciones y sustituciones no cubiertas por la garantía – Estados Unidos y Canadá

Las reparaciones fuera de la garantía en los Estados Unidos y Canadá deben enviarse a un Centro de servicio de Amprobe® Test Tools. Llame a Amprobe® Test Tools o pregunte en su punto de compra para conocer las tarifas actuales de reparación y sustitución de productos.

En Estados Unidos En Canadá Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, Ontario L4Z 1X9 Tel.: 877-AMPROBE (267-7623) Tel.: 905-890-7600

Reparaciones y sustituciones no cubiertas por la garantía – Europa

El distribuidor de Amprobe® Test Tools puede sustituir las unidades vendidas en Europa que no estén cubiertas por la garantía por un coste nominal. Consulte el apartado “Where to buy” en www.amprobe.com para ver una lista de distribuidores locales. Dirección para envío de correspondencia en Europa*

Amprobe® Test Tools Europe Beha-Amprobe GmbH In den Engematten 14 79286 Glottertal, Alemania Tel.: +49 (0) 7684 8009 - 0 www.amprobe.eu *(Correspondencia solamente. En esta dirección no se proporcionan reparaciones ni sustituciones de productos. Los clientes europeos deben ponerse en contacto con su distribuidor).

IR-500 Termómetro por infrarrojos / Detector de tensión / Linterna

1) Láser

2) Linterna

3) Pantalla

4) Botón de la linterna

5) Botón de encendido/ prueba

7 8 9

6) Tapa de la batería

7) Indicador de la batería

8) Indicador láser

9) Indicador NCV

10)

C / OF

ÍNDICE

SÍMBOLOS ........................................................................... 1

DESEMBALAJE E INSPECCIÓN ............................................ 2

INTRODUCCIÓN .................................................................. 2

INSTRUCCIONES DE FUNCIONAMIENTO .................3

Encendido y apagado ....................................................3

Apagado automático ..................................................... 3

Retención automática .................................................... 3

Funcionamiento de la unidad .......................................3

Mediciones de temperatura .......................................... 4

Selección de °C/°F ........................................................... 5

Distancia y tamaño de punto ........................................ 5

Recordatorios .................................................................6

Emisividad ....................................................................... 7

Tensión sin contacto.......................................................8

ESPECIFICACIONES ............................................................. 9

RESOLUCIÓN DE PROBLEMAS ........................................... 10

MANTENIMIENTO Y REPARACIÓN .................................... 11

CAMBIO DE LA BATERÍA .................................................... 12

SÍMBOLOS

¡Precaución! Consulte la explicación incluida en



este manual.

Luz láser. No mire directamente al haz láser.



¡Precaución! Tensión sin contacto.





Batería

No aplique la unidad directamente ni alrededor de conductores peligrosos que estén electriﬁcados.

Cumple las normas australianas pertinentes.



Cumple las directivas europeas.



No elimine este producto como residuo municipal sin clasiﬁcar. Póngase en contacto con un



reciclador cualiﬁcado.

Información de seguridad



 Advertencia

• No mire directamente al haz láser.

• No apunte con el láser directamente a los ojos ni de forma indirecta por medio de supercies reectantes.

• Para uso exclusivo por personal competente

• No deje la unidad encima ni cerca de objetos muy calientes.

• La función de tensión sin contacto puede realizar comprobaciones únicamente en cables aislados. Para realizar comprobaciones en cables de alta tensión, se deberá mantener una distancia de 20 mm como mínimo.

• No utilice la unidad para detectar en cables

tensiones superiores a 600 V.



Precauciones

Utilice esta unidad solamente de la manera que se especica en este manual; de lo contrario, la protección provista por la unidad podría verse afectada.

La unidad debe protegerse de lo siguiente:

• Campos electromagnéticos (EMF) de equipos de

soldadura por arco, calefactores por inducción

• Electricidad estática

• Contraste térmico (causado por cambios intensos

o bruscos en la temperatura ambiente; deje que transcurran 30 minutos para que la unidad se estabilice antes de volver a utilizarla)

• No deja la unidad encima ni cerca de objetos muy

calientes

DESEMBALAJE E INSPECCIÓN

La caja del producto debe contener lo siguiente: 1 IR-500 1 Batería alcalina AAA de 1,5 V (instalada) 1 Manual

Si alguno de los artículos está dañado o no está en la caja, devuelva el producto completo a la tienda donde lo compró para cambiarlo.

INTRODUCCIÓN

Una herramienta imprescindible para aplicaciones cotidianas: veriﬁque temperaturas, compruebe la presencia de tensión eléctrica y utilícela como linterna para ver en la oscuridad. Compacta y fácil de usar: simplemente necesita apuntar, pulsar el botón, y leer la temperatura de las superﬁcies en menos de un segundo. Podrá medir sin riesgos y sin contacto la temperatura de superﬁcies de objetos calientes, peligrosos o de difícil acceso.

Características

pulsar

• Medición de temperatura IR con puntero láser

• Incluye advertencia de tensión de CA sin contacto

• Retiene la lectura de la temperatura durante

10 segundos

• Linterna LED ultrablanca

• Permite elegir entre

• Pinza accesoria para jación en la mayoría de las

pinzas amperimétricas y multímetros

C / oF

• Pinza de bolsillo

INSTRUCCIONES DE FUNCIONAMIENTO Encendido y apagado

Apagado automático

3 minutos.

Retención automática

La unidad retiene la lectura durante 10 segundos tras soltarse el botón de encendido.

Funcionamiento de la unidad

Para medir una temperatura, apunte la unidad al objeto y pulse el botón de prueba. Tenga siempre en cuenta la proporción distancia-tamaño del punto, así como el campo de visión. La unidad está equipada con láser; utilícelo exclusivamente para apuntar. Consulte el apartado “Mediciones de temperatura”.

Mediciones de temperatura

Incorrecto

Zona objetivo

pulsar liberar

Retención automática 10 segundos

Pulsar 3 segundos

Modo de

medición

continua

Asegúrese de que el objetivo tiene un tamaño mayor que el punto de la unidad. Cuanto menor sea el objetivo, más cerca del objeto deberá situarse. El área de medición mínima es de 3,75 cm (1,5 pulgadas) de diámetro.

Pulse la tecla , la unidad indicará la temperatura de la superﬁcie. A continuación, libere la tecla , la pantalla LCD retendrá la lectura durante 10 segundos.

Pulse la tecla durante 3 segundos; la unidad pasará al modo de medición continua de la temperatura mediante IR.

Selección de °C / °F

30 mm a 240 mm 50 mm a 400 mm 100 mm a 800 mm

1,2 pulg. a 9,6 pulg. 2 pulg. a 16 pulg. 4 pulg. a 32 pulg.

D : P = 8 : 1

Línea B

Pulse el botón de prueba y el botón de la linterna simultáneamente durante 2 segundos para cambiar la unidad de temperatura entre °C/°F.

Distancia y tamaño de punto

A medida que aumenta la distancia (D) hasta el objeto, crecerá el tamaño del punto (P) del área medida.

Utilice la unidad a unos 30 cm para que la precisión de la medición sea la máxima. A distancias superiores, el área del objetivo deberá ser mayor que la distancia dividida por 8.

No deje los dedos puestos en la carcasa durante periodos prolongados ni cruce la “línea B” para evitar que el efecto térmico interﬁera con la precisión de las mediciones.

Recordatorios

Espere 30 minutos

Espere 30 minutos para una medición más precisa

1. Los cambios en la temperatura ambiente pueden afectar a la exactitud de las lecturas; deje que la unidad se adapte al cambio de la temperatura ambiente antes de utilizarla. La exactitud especiﬁcada se consigue transcurridos 30 minutos del cambio de la temperatura ambiente.

Deje tiempo para que la unidad se adapte al cambio

desde el bolsillo del usuario a la temperatura ambiente del entorno.

2. La unidad no puede realizar mediciones a través de superﬁcies transparentes como el vidrio. Quite la barrera existente entre la unidad y la superﬁcie que se desee medir.

3. No se recomienda su uso para medir superﬁcies metálicas brillantes o pulidas (acero inoxidable, aluminio, etc.). Consulte el apartado Emisividad.

4. La presencia de vapor, polvo, humo, etcétera, puede obstruir la óptica de la unidad e impedir la realización de mediciones exactas.

Emisividad

La mayoría de los materiales orgánicos y las superﬁcies pintadas u oxidadas tienen una emisividad de 0,95 (preconﬁgurada en la unidad). La medición de superﬁcies metálicas brillantes o pulidas ofrecerá resultados inexactos. Para compensar este efecto, cubra la superﬁcie con cinta de pintor o con pintura negra lisa. Deje que transcurra el tiempo necesario para que la cinta alcance la misma temperatura que el material sobre el que está colocada. Mida la temperatura de la cinta o de la superﬁcie pintada.

Tensión sin contacto

Detectada

cable aislado

alta tensión

dmm20

La función de tensión sin contacto está activada automáticamente cuando la unidad se encuentra en modo de espera. Si se detecta tensión sin contacto, la pantalla LCD parpadeará tres veces y la linterna destellará. El número de guiones que aparecen en la pantalla LCD indica la intensidad del campo eléctrico. Cuando más alto sea el campo eléctrico detectado, más símbolos “-” aparecerán en la pantalla LCD.

La función de tensión sin contacto puede realizar comprobaciones únicamente en cables aislados. Para realizar comprobaciones en cables de alta tensión, se deberá mantener una distancia de 20 mm como mínimo.

ESPECIFICACIONES

Rango de temperatura

Exactitud a 23 °C ±2 °C < 80 ﹪ HR

Resolución óptima de la pantalla

Tiempo de respuesta

Longitud de onda

Emisividad E=0,95 D:P 8:1 (calculada al 80 % de la energía) Repetibilidad ±1 °C o ±0,5 % de la lectura, el valor que

Retención de datos

Tensión sin contacto

Alimentación Batería alcalina AAA de 1,5 V Peso Aprox. 50 g (0,11 lb) Dimensiones

(Al x An x Pr) Temperatura

de almacenamiento

-30 °C a 500 °C (-20 °F a 932 °F)

-30 °C a 0 °C (-20 °F a 32 °F): ±2 °C (±4 °F) 1 °C a 10 °C (34 °F a 50 °F): ±1,5 °C (±3 °F) 11 °C a 40 °C (52 °F a 104 °F): ±1 °C (±2 °F) 41 °C a 500 °C (106 °F a 932 °F): ±1,5 °C (±3 °F) o ±1,5 % de la lectura, el valor que sea superior.

0,2 °C (0,5 °F)

0,5 seg.

6,5 um a 18 um

sea superior 10 seg.

60 V CA ~ 600 V CA

100 x 20 x 29 mm (3,94 x 0,79 x 1,14 pulg)

-20 °C a 60 °C (sin batería)

Certicación CE

Este instrumento cumple las siguientes normas industriales:

• EN 61326-1, susceptibilidad y emisiones

electromagnéticas

• EN 61010-1, seguridad general

• EN 60825-1, seguridad de láser

RESOLUCIÓN DE PROBLEMAS

Código Problema Acción

Aparece el icono de la batería

La pantalla aparece vacía

El láser no funciona

Es posible que quede poca carga

Es posible que la batería esté agotada

Poca carga o batería agotada

Compruebe la batería o cámbiela

Cambie la batería

MANTENIMIENTO Y REPARACIÓN

Alc oh ol

iso pro pí li co

Limpieza de la lente: Utilice aire comprimido limpio para retirar partículas sueltas. Utilice un cepillo de pelo de camello para quitar con cuidado la suciedad que quede. Frote suavemente la superﬁcie con un bastoncillo de algodón humedecido. El bastoncillo puede humedecerse con agua o con alcohol isopropílico. NOTA: NO utilice disolventes para limpiar la lente de plástico. Limpieza de la carcasa: Utilice jabón y agua con una esponja húmeda o un paño suave.

NOTA: NO sumerja la unidad en agua.

CAMBIO DE LA BATERÍA

Presionar para abrir

Cubierta de la batería

Bat erí a AA A

Cambie la batería cuando aparezca el indicador de batería parpadeando en la pantalla. Cuando se cambia o se instala la batería, la unidad pasa automáticamente al modo de funcionamiento en espera.

Beha Amprobe IR-500 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
