GT-600/GT-800

Gerätetester nach DIN VDE 0701-0702

Bedienungsanleitung

GT-600/GT-800 Bedienungsanleitung

AMPROBE

GT-600/GT-800

Bedienungsanleitung

2012 BEHA-AMPROBE

GT-600/GT-800 Bedienungsanleitung

Inhaltsverzeichnis:

Sicherheitsinformation, Warnhinweise .................................................................... 6

Einführung ................................................................................................................. 7

Produktbeschreibung ................................................................................................ 7

Lieferumfang .............................................................................................................. 8

Optionales Zubehör .................................................................................................. 8

Transport und Lagerung ........................................................................................... 8

Sicherheitshinweise ................................................................................................... 9

Bestimmungsgemäße Verwendung ........................................................................ 10

Bedienelemente und Anschlüsse ............................................................................. 11

Frontplatte des Gerätetesters GT-600 ..................................................................... 11

Frontplatte des Gerätetesters GT-800 ..................................................................... 12

Gerätedeckel des GT-600 Gerätetesters, Anschlussbilder und Grenzwerte .......... 13

Gerätedeckel des GT-800 Gerätetesters, Anschlussbilder und Grenzwerte .......... 14

Vorbereitung des Gerätetesters GT-600/GT-800 ..................................................... 15

Einschalten des Gerätetesters GT-600/GT-800 ........................................................ 15

Kompensation der Messleitung ............................................................................... 15

Grenzwerteinstellung ............................................................................................. 16

Beginn der Messung ................................................................................................ 16

Externe Spannungsanzeige ..................................................................................... 16

Prüfung von Geräten .............................................................................................. 16

Sichtprüfung ............................................................................................................ 17

Schutzleiterwiderstandsprüfung 5 A / 0,2 A (RPE) ................................................. 18

Isolationswiderstandsmessung 250 V / 500 V (RISO) .............................................. 21

Ersatzableitstrommessung (IEA) .............................................................................. 24

Schutzleiterstrommessung (IPE()) .......................................................................... 26

Berührungsstrommessung (IT) ................................................................................ 28

Leistungs- und Laststrommessung (P/IL) ................................................................. 31

Zangenstrommessung ( ) (nur GT-800) ............................................................ 33

Prüfung von Kaltgeräteleitungen (Kaltgeräte/PRCD) ........................................... 35

PRCD-Prüfung (Kaltgeräte/PRCD) (nur GT-800) ...................................................... 37

Funktionskleinspannungs-Prüfung (PELV) ............................................................. 40

Schutzkleinspannungs-Prüfung (SELV) ................................................................... 41

AUTO-Test (nur GT-800) ........................................................................................... 42

Menüfunktionen ..................................................................................................... 46

Allgemeines zu Bedienung ..................................................................................... 46

SPEICHER Menü ....................................................................................................... 47

PRÜFER Menü .......................................................................................................... 47

AUTO-TEST Menü .................................................................................................... 48

EINSTELLUNGEN Menü ............................................................................................ 49

SPRACHE Menü ....................................................................................................... 50

KONTRAST Menü .................................................................................................... 50

GERÄTE-INFO Menü ................................................................................................ 50

Speicherfunktionen ................................................................................................. 51

Speicherstruktur ...................................................................................................... 51

Speicher, Allgemeine Bedienung ........................................................................... 53

Speicher, Eingabebeispiel ....................................................................................... 54

Speicher, Daten abrufen ......................................................................................... 56

Eingabe mittels externer Tastatur (USB) ................................................................. 57

Eingabe mittels Barcodeleser (USB) ........................................................................ 59

Wartung ................................................................................................................... 60

GT-600/GT-800 Bedienungsanleitung

Reinigung ................................................................................................................ 60

Kalibrierintervall ...................................................................................................... 60

Sicherungswechsel .................................................................................................. 61

Liste der angezeigten Fehlermeldungen ................................................................ 62

Reset des Gerätetesters GT-600/GT-800 .................................................................. 63

Einschaltprüfungen und Schutzfunktionen ........................................................... 64

Technische Daten .................................................................................................... 68

Beschränkte Gewährleistung und Haftungsbeschränkung .................................... 75

Reparatur ................................................................................................................. 75

GT-600/GT-800 Bedienungsanleitung

Sicherheitsinformation, Warnhinweise

Messungen der elektrischen Sicherheit der Geräte dürfen nur von entsprechend ausgebildeten und unterwiesenen Personen durchgeführt werden! Lesen Sie aufmerksam die Sicherheitshinweise bevor Sie den Gerätetester GT600/GT-800 benutzen.

Auf dem Gerät oder in der Bedienungsanleitung vermerkte Hinweise:

Warnung vor einer Gefahrenstelle. Bedienungsanleitung beachten.

☞

Hinweis Bitte unbedingt beachten.

Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlages.

Kennzeichnung elektrischer und elektronischer Geräte (WEEE Richtlinie).

Konformitätszeichen, bestätigt die Einhaltung der gültigen Richtlinien. Die Anforderungen der EMV-Richtlinie und der Niederspannungsrichtlinie mit den jeweils betreffenden Normen werden ebenfalls eingehalten.

WARNHINWEIS

 Die Bedienungsanleitung enthält Informationen und Hinweise, die zu

einer sicheren Bedienung und Nutzung des Gerätes notwendig sind. Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen.

 Wird die Anleitung nicht beachtet oder sollten Sie es versäumen, die

Warnungen und Hinweise zu beachten, können ernste Verletzungen des Anwenders bzw. Beschädigungen des Gerätes eintreten.

GT-600/GT-800 Bedienungsanleitung

Einführung

Sie haben ein hochwertiges Messgerät der Firma BEHA-AMPROBE erworben, mit dem Sie über einen sehr langen Zeitraum reproduzierbare Messungen durchführen können.

Der Gerätetester GT-600/GT-800 ist ein Prüfgerät zur Prüfungen der Sicherheit von elektrischen Geräten nach DIN VDE 0701-0702 und zur Dokumentation der Prüfergebnisse.

Produktbeschreibung:

 Schutzleiterwiderstandsprüfung (RPE), Prüfstrom 0,2 A AC und 5 A AC. Die

Prüfungen können an Geräten mit Netzstecker oder an fest angeschlossenen Geräten durchgeführt werden.

 Isolationswiderstandsmessung (RISO), Prüfspannung 500 VDC (und 250 VDC

nur GT-800). Geräte der Schutzklasse I mit Heizelementen, Schutzklasse I, Schutzklasse II und Schutzklasse III können geprüft werden.

 Ersatzableitstrommessung (IEA), Prüfspannung 45 V AC. Geräte der

Schutzklasse I und Schutzklasse II können geprüft werden.

 Schutzleiterstrommessung (IPE()),Differenzstrommessverfahren.  Berührungsstrommessung (IB), direktes Messverfahren.  Scheinleistung, Wirkleistung, Verbraucherspannung, Verbraucherstrom und

Leistungsfaktor (cos PHI) Messung (P/IL).

 Schutzleiterstrom IPE und Verbraucherstrom IL ( ), Messung mit externer

stromzange (nur GT-800).

 Prüfung von Kaltgeräteleitungen (PE-Prüfung, Isolationswiderstand, L-Leiter

Durchgang, N-Leiter Durchgang, L/N-Kurzschluss).

 Prüfung von ortsveränderlichen Fehlerstrom-Schutzeinrichtungen PRCD (PE-

Prüfung, TEST Taste, Isolationswiderstand, Schutzleiterstrom, Funktionsprüfung bei L Abschaltung, Funktionsprüfung bei N Abschaltung, Auslösezeit bei IN/2, Auslösezeit bei IN, Auslösezeit bei 5 IN, Auslösestrom (nur GT-800).

 Funktionskleinspannungs-Prüfung (PELV).  Schutzkleinspannungs-Prüfung (SELV).  AUTO-Test (13 werkseitig programmierten AUTO-Tests, 17 kundenspezifische

AUTO-Tests) (nur GT-800).

 Einfache Bedienung mittels Drehschalter und START/STOPP-Taste.  Automatische Start- und Speicherfunktion für

Schutzleiterwiderstandsprüfung erlaubt beidhändige Messungen an schwer zugänglichen Messobjekten.

 Kompensation der Messleitungen bei Schutzleiterwiderstandsprüfung.  Berechnung der Grenzwerte des Schutzleiterwiderstandes.  Automatische Umpolung der Netzspannung bei Schutzleiterstrom- und

Berührungsstrommessungen (nur GT-800).

 Messwertspeicher für ca. 1000 Messwerte.  Integrierte Schnittstelle (USB 2.0) zur Übertragung der Messwerte zum PC.  Separate Schnittstelle (USB 2.0) zum Anschluss eines USB Barcodelesers, USB-

Tastatur, USB-Sticks oder USB-Druckers.

 Grafik LC-Anzeige für Messwerte, Grenzwerte und Parameter.  Kompakter Bereitschaftskoffer mit Zubehörfach.

GT-600/GT-800 Bedienungsanleitung

 Anschlussbilder und Grenzwerte im Gerätedeckel.  Grenzwerte einstellbar mittels Messbereich in allen Funktionen (außer P/ IL

und Zange).

 Optische und akustische Warnungen bei der Überschreitung der Grenzwerte.  Vordefinierte Grenzwerte für die Region Deutschland und England.  Echtzeituhr für die Dokumentation der Prüfergebnisse.  Einzelmessungen oder Dauermessungen.  Einstellbare Messzeiten für Einzelmessungen.  Drei wählbare Sprachen (Englisch, Deutsch und Französisch).

Lieferumfang

1 St. Gerätetester GT-600/GT-800 mit fest angeschlossenem Netzkabel

(Schuko)

1 St. Zubehörtasche (am Bereitschaftskoffer angebracht) 1 St. Messleitung, 1,5 m, 600 V, CAT III, schwarz 1 St. Krokodilklemme 10 A, 600 V, CAT II, schwarz 1 St. Prüfspitze 4 mm, 600 V, CAT II, schwarz 1 St. Schnittstellenkabel (USB) 1 St. CD mit USB Treiber und Bedienungsanleitung 1 St. Bedienungsanleitungen auf English/Deutsch/ Französisch

Optionales Zubehör

PC-Software für Erstellung von Prüfprotokollen es control prof (Nr. 2390081) USB-Barcodeleser (BC-MT204S, Nr. 3504407) USB-Tastatur, englische Version (KBUK-MT204S, Nr. 3504395)

USB-Tastatur, deutsche Version (KBGE-MT204S, Nr. 3504388)

Stromzangenadapter CHB-1 (Nr. 2390055) mit Messbereich 0,001 A ... 60 A

(für Ableit- und Laststrommessungen) Adapter ACF-6A (Nr. 2743889) PE Steckdosenadapter, Adapter-PE (Nr. 4151659) Bürstensonde PAT-BRUSH (Nr. 4151667)

Transport und Lagerung

Bitte bewahren Sie die Originalverpackung für eine spätere Versendung, z.B. zur Kalibration auf. Transportschäden aufgrund von mangelhafter Verpackung sind von der Garantie ausgeschlossen.

Die Lagerung des Gerätes muss in trockenen, geschlossenen Räumen erfolgen. Sollte das Gerät bei extremen Temperaturen transportiert worden sein, benötigt es vor dem Einschalten eine Akklimatisierung von mindestens 2 Stunden.

GT-600/GT-800 Bedienungsanleitung

Sicherheitshinweise

Der GT-600/GT-800 Gerätetester wurde entsprechend den geltenden Sicherheitsbestimmungen gebaut, getestet und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke, die in dieser Bedienungsanleitung enthalten sind, beachten.

WARNHINWEIS, GEFAHR DES ELEKTRISCHEN SCHLAGS

 Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen

zu beachten, wenn mit Spannungen größer als 120 V DC oder 50 V (eff) AC

gearbeitet wird.  Bei sämtlichen Arbeiten müssen die jeweils gültigen

Unfallverhütungsvorschriften der gewerblichen Berufsgenossenschaften für

elektrische Anlagen und Betriebsmittel beachtet werden.  Vergewissern Sie sich vor jeder Messung, dass das Messgerät, die

Messleitungen, und das Messzubehör sowie das Netzanschlusskabel in

einwandfreiem Zustand sind.  Das Messgerät darf nur an dem unter den technischen Daten angegebenen

Stromversorgungsnetz betrieben werden.  Das Messgerät darf nur in den spezifizierten Messbereichen eingesetzt

werden.  Bei Messungen jeder Art dürfen die Prüfspitzen nur an den dafür

vorgesehenen Griffbereichen angefasst werden. Das Berühren der

Kontaktspitzen ist unter allen Umständen zu vermeiden.  Das Messgerät darf nur in trockener und sauberer Umgebung eingesetzt

werden. Schmutz und Feuchtigkeit setzen die Isolationswiderstände herab

und können insbesondere bei großen Spannungen zu elektrischen Schlägen

führen.  Das Messgerät darf unter Einwirkung von Niederschlägen wie Tau oder

Regen nicht benutzt werden. Hat eine Betauung der Messgeräte etwa durch

große Temperatursprünge stattgefunden, darf das Gerät nicht benutzt

werden.  Eine einwandfreie Anzeige der Messwerte ist nur im Temperaturbereich von

0°C bis +40°C gewährleistet.  Vor dem Sicherungswechsel muss das Gerät von allen Messkreisen getrennt

und die Netzzuleitung von dem Gerät entfernt werden.  Nur Original-Messleitungen oder Original-Messzubehör verwenden, um

sichere Prüfungen zu garantieren.  Wenn die Sicherheit des Bedieners nicht mehr gewährleistet ist, ist das Gerät

außer Betrieb zu setzen und gegen ungewolltes Benutzen zu sichern. Die

Sicherheit kann nicht mehr gewährleistet werden, wenn das Gerät (oder die

Messleitungen):

- offensichtliche Beschädigungen aufweist,

- die gewünschten Messungen nicht durchführt,

- zu lange unter ungünstigen Bedingungen gelagert wurde,

- während des Transports mechanisch belastet wurde.

GT-600/GT-800 Bedienungsanleitung

 An den Prüfobjekten können durch die Isolationsprüfung gefährliche

Spannungen auftreten. Während der Messung darf der Prüfling nicht

berührt werden, Gefahr eines elektrischen Schlages!

 Beginnen Sie jede Prüfung mit der Messung des Schutzleiterwiderstandes.  Bei Schutzleiter- und Isolationswiderstandsmessungen sowie bei

Ersatzableitstrommessungen muss der Prüfling spannungsfrei und vom Netz

getrennt sein. Im Zweifelsfall mit einem Spannungsprüfer die

Spannungsfreiheit feststellen.  Unbeabsichtigte Messung eines defekten Gerätes kann den

Fehlerstromschutzschalter (FI-Schalter) auslösen.

Bestimmungsgemäße Verwendung

WARNHINWEIS

 Das Messgerät darf nur unter den Bedingungen und für die Zwecke

eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die

Sicherheitshinweise, die Technischen Daten mit den

Umgebungsbedingungen und die Verwendung in trockener Umgebung zu

beachten.  Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr

gewährleistet.  Ist das Öffnen des Gerätes, notwendig, darf dies nur von einem autorisierten

Servicetechniker ausgeführt werden. Vor dem Öffnen muss das Gerät

ausgeschaltet und von allen Stromkreisen getrennt sein.

GT-600/GT-800 Bedienungsanleitung

Bedienelemente und Anschlüsse

Frontplatte des Gerätetesters GT-600

Abb. 1: Bedienelemente und Anschlüsse des Gerätetesters GT-600

GT-600/GT-800 Bedienungsanleitung

Frontplatte des Gerätetesters GT-800

Abb. 2: Bedienelemente und Anschlüsse des Gerätetesters GT-800

1 ....... Netzeingangssicherung F1 T16 A (H) / 250 V, 5 × 20 mm

2 ....... Netzeingangssicherung F2 T16 A (H) / 250 V, 5 × 20 mm

3 ....... Menütasten (Softkeys) F1 ... F4

4 ....... Netzschalter “AN/AUS“ (mit roter Kontrollleuchte)

5 ....... Funktionstasten F4 ... F8, SAVE (um das Messergebnis zu speichern), RCL

(um die Messergebnisse wieder abzurufen), MENU (um die Menüfunktionen zu benutzen) und EXIT (um die aktuelle Menüebene zu verlassen)

6 ....... Messartwahlschalter zur Einstellung der Messfunktionen

7 ....... Taste “START/STOPP“ (startet bzw. stoppt die eingestellte Messfunktion)

8 ....... Kontroll-Lampe “EIN“ (rot), Messung aktiv

9 ....... Prüf-/Netzsteckdose

10 ..... Sicherung für die RPE Funktion F3 FF6,3 A (H) / 250 V, 5 × 20 mm

11 ..... Anschluss für externe Stromzange (nur GT-800)

12 ..... Grüne Prüfbuchse (SONDE 1)

13 ..... Rote Prüfbuchse (SONDE 2)

14 ..... Kaltgeräte Prüfanschluss (für Prüfung von Kaltgeräteleitungen und PRCD)

15 ..... USB2 Schnittstelle für USB-Barcodeleser, Tastatur oder USB-Stick

16 ..... USB1 Schnittstelle für PC

17 ..... Grafik LC-Anzeige für Messwerte, Grenzwerte und Parameter

GT-600/GT-800 Bedienungsanleitung

Gerätedeckel des GT-600 Gerätetesters, Anschlussbilder und Grenzwerte

Abb. 3: Kurzanleitung mit Grenzwerten (GT-600)

GT-600/GT-800 Bedienungsanleitung

Gerätedeckel des GT-800 Gerätetesters, Anschlussbilder und Grenzwerte

Abb. 4: Kurzanleitung mit Grenzwerten (GT-800)

Das Messzubehör befindet sich in einer Tasche auf der Oberseite des Gerätetesters.

GT-600/GT-800 Bedienungsanleitung

Vorbereitung des Gerätetesters GT-600/GT-800

Einschalten des Gerätetesters GT-600/GT-800

1) Schließen Sie den GT-600/GT-800 Gerätetester an eine korrekt angeschlossene Schuko-Steckdose an.

2) Schalten Sie den GT-600/GT-800 Gerätetester mit dem Netzschalter “AN/AUS“ (4) ein.

3) Nach dem Einschalten des GT-600/GT-800 Gerätetesters leuchtet die Kontrollleuchte des Netzschalters (4) und die LC-Anzeige (17) zeigt die inaktive Anzeige der gewählten Funktion. Der GT-600/GT-800 Gerätetester ist jetzt einsatzbereit.

Kompensation der Messleitung Der GT-600/GT-800 Gerätetester verlässt das Werk mit nicht kompensierter

Messleitung. Bevor Sie die R

PE Prüfung beginnen, empfehlen wir die Messleitung

zu kompensieren. Falls Sie die Messleitungskompensation nicht durchführen, können die Messergebnissen nicht korrekt sein und der Warnhinweis “MESSLEITUNG NICHT KOMPENSIERT” wird nach Drücken der Taste “START” kurz angezeigt.

1) Drehen Sie den Messartwahlschalter (6) auf Stellung “RPE”.

2) Verbinden Sie die beiden Messspitzen miteinander, wie in Abbildung

unten gezeigt.

3) Drücken Sie die “KOMP” Taste (Menütaste F2) und starten Sie die

Messung mittels Drücken der “START” Taste (7). Die Kontrolllampe “EIN” (8) zeigt die aktive Messung an und das Ergebnis mit nicht kompensierter Messleitung wird für einen Moment angezeigt. Eine weitere Messung erfolgt automatisch mit kompensierter Messleitung, und die Messwertanzeige sollte annähernd Null anzeigen. In der obersten Zeile der LC-Anzeige erscheint das Symbol “K“ (Kompensiert) als Hinweis auf eine durchgeführte Messleitungskompensation.

Abb. 5: Anschluss für die Kompensation der Messleitung

☞ Die Kompensation wird für alle weiteren RPE Messungen verwendet.

Auch nach dem Ausschalten des GT-600/GT-800 Gerätetesters bleibt die Messleitungskompensation aktiv.

☞ Die Kompensation wird immer mit dem Prüfstrom 5 A durchgeführt.

GT-600/GT-800 Bedienungsanleitung

Löschen der aktuellen Messleitungskompensation: Öffnen Sie die Prüfschleife (trennen Sie die Messleitung vom SONDE 1 oder

SONDE 2) und führen Sie die Kompensation so wie oben beschrieben durch. Das Ergebnis >11,00 wird angezeigt und Symbol “K” wird aus der oberen Displayzeile entfernt.

Grenzwerteinstellung Die Grenzwerteinstellung ist verfügbar für allen Funktionen außer P/IL und .

Zur Grenzwerteinstellung drücken Sie die Menütaste “GW” (Softkey-Taste F4) und dann benutzen Sie die Menütasten “+”, “–“, “STD” (Standard) oder “BER.” (Berechnung). Mit der Funktionstaste F8 “EXIT” wird zurück auf die Anzeige der Messwert- bzw. Funktionsanzeige geschaltet.

☞ Bei Einhaltung des Grenzwertes wird das Zeichnen “ ” angezeigt und nach

Ende der Messung ertönen zwei kurze Signaltöne. Bei Nichteinhaltung des Grenzwertes erscheint das Zeichen “X” in der Anzeige und nach Ende der Messung ertönt ein einzelner längerer Signalton. Der Grenzwert wird als Parameter zum Messwert abgespeichert und bei der Datenübertragung mit zum PC übertragen.

Beginn der Messung  Für einzelne Messung drücken Sie die “START“ Taste. In dem Fall wird die

Messzeit in MENÜ/EINSTELLUNGEN/MESS-ZEITEN definiert, siehe Abschnitt EINSTELLUNGEN Menü auf Seite 49. Während der Messung, beobachten Sie die abgelaufene Zeit an der angezeigten Balkenanzeige.

 Für kontinuierliche Messungen drücken und halten Sie die “START“ Taste für

mindestend 2 Sekunden, bis “DAUER“ Information angezeigt wird. Die Messzeit ist in dem Fall beschränkt auf 5 Minuten. Kontinuierliche Messung ist in allen Funktionen verfügbar, außer bei der CORD, PRCD und AUTO Prüfungen.

Externe Spannungsanzeige

 Wenn eine gefährliche externe Spannung an den Messanschlüssen vor oder

während einer Prüfung auftritt, wird die Warnmeldung EXTERNE SPANNUNG! auf dem Display angezeigt und der Start der Messung wird blockiert. Entfernen Sie die externe Spannung!

 Wenn während der Prüfung in der R

ISO Funktion eine externe Spannung an

den Messanschlüssen auftritt, können falsche Messwerte angezeigt werden.

Bitte sofort die externe Spannung an den Messanschlüssen entfernen, wenn die Warnung “ EXTERNE SPANNUNG!” angezeigt wird.

GT-600/GT-800 Bedienungsanleitung

Prüfung von Geräten

WARNHINWEISE

 Vor dem Beginn der Prüfungen müssen Sie sich mit der Norm DIN VDE 0701-

0702 “Prüfung nach Instandsetzung, Änderung elektrischer Geräte – Wiederholungsprüfung elektrischer Geräte“ vertraut machen.

 Der Prüfling muss bei allen Messungen eingeschaltet sein.  Während der Messungen den Prüfling nicht berühren, da bei fehlerhaften

Prüflingen eine Gefährdung entstehen kann.

 Prüfungen der elektrischen Sicherheit an elektrischen Geräten dürfen nur von

Elektrofachkräften oder unter ihrer Verantwortung vorgenommen werden.

 Die einzelnen Prüfungen müssen in der in DIN VDE 0701-0702 bzw.

ÖVE/ÖNORM E8701 vorgeschriebenen Reihenfolge durchgeführt werden.

 Es ist wichtig, dass Sie die verschiedenen vorgeschriebenen Messungen und

deren Durchführung vollständig verstehen.

 Der Prüfling muss die Sichtprüfung, die Schutzleiterwiderstandsprüfung

(Schutzklasse I) und die Isolationsprüfung (in dieser Reihenfolge) bestanden haben, bevor weitere Prüfungen durchgeführt werden. Sollte eine dieser Einzelprüfungen Fehler zeigen, müssen alle weiteren Prüfungen eingestellt und die Fehler behoben werden.

 Der Prüfling wird während der Funktions- und der Berührungsstromprüfung

mit Netzspannung versorgt d.h. in Betrieb genommen. Dazu muss der Prüfling eingeschaltet werden. Prüflinge mit motorischen Antrieben oder mit Heizungen können unter Umständen eine Gefährdung des Prüfers verursachen (Bedienungsanleitung des Prüflings beachten!). Stellen Sie sicher, dass der Prüfling bei Inbetriebnahme keine Gefährdung verursacht!

Sichtprüfung

Vor dem Beginn der elektrischen Messungen müssen Sie eine Sichtprüfung des Prüflings durchführen.

Untersuchen Sie den Prüfling in Hinblick auf:

 Zustand der Anschlussleitungen, d.h. keine Einschnitte, Risse oder Schäden an

der Isolierung, Befestigung, Zugentlastung, Knickschutz.

 Zustand des Netzsteckers, keine Anzeichen für Beschädigung oder

Überhitzung.

 Anzeichen für Beschädigungen, Netz- oder Steuerschalter lassen sich ein- und

ausschalten.

 Alle Anschlüsse für Anzeichen von Überhitzung oder Beschädigung.

GT-600/GT-800 Bedienungsanleitung

Schutzleiterwiderstandsprüfung 5 A / 0,2 A (RPE)

Die Schutzleiterwiderstandsprüfung misst den Widerstand zwischen der PE Klemme der Prüfsteckdose und SONDE 1. Diese Prüfung ist nur bei Prüflingen der Schutzklasse I anwendbar.

Bemerkungen:  Um korrekte Messergebnisse der Schutzleiterwiderstandsprüfung zu

bekommen, sollten Sie die Messleitung kompensieren (auf null setzen), siehe auch “Kompensation der Messleitung“ auf Seite 15.

 Verbinden Sie den Prüfling und die Messleitung entsprechend der Abbildung

6 oder 7.

 Für bestimmte Prüflinge sollten Sie den niedrigen Prüfstrom 0,2 A benutzen.

Bitte beachten Sie ihre nationalen Normen, Vorschriften und Richtlinien.

 Während der Messung bewegen Sie die Anschlussleitung über ihre gesamte

Länge um eventuelle Leitungsunterbrechungen oder defekte Anschlüsse herauszufinden.

Abb. 6: Anschluss für die Schutzleiterwiderstandsprüfung bei Prüflingen mit Netzstecker

Abb. 7: Anschluss für die Schutzleiterwiderstandsprüfung bei fest angeschlossenen Prüflingen

GT-600/GT-800 Bedienungsanleitung

Erklärung der LC-Anzeige:

Abb. 8: LC-Anzeige bei Schutzleiterwiderstandsprüfung RPE

1 ...... “F: AUT” / “F: MAN” Menütaste für die Auswahl zwischen der

automatischer/manueller Start- und Speicherfunktion

2 ....... “KOMP” Menütaste für die Kompensation der Messleitung

3 ...... “Im” Menütaste für die Auswahl des Prüfstromes (0,2 A oder 5 A).

4 ...... “GW” Menütaste für die Grenzwerteinstellung

5 ...... Status des Messergebnisses ( ... Ergebnis OK, X ... Ergebnis nicht OK)

6 ...... Ausgewählter Prüfstrom (0,2 A oder 5 A)

7 ...... Eingestellter Grenzwert

8 ...... Zeichen für die Kompensation der Messleitung (K ... kompensiert, leer

… nicht kompensiert)

9 ...... Ausgewählte Art der Start-und Speicherfunktion (MAN, AUT).

MAN (manuell) ... Drücken Sie die START-Taste um die Messung zu beginnen. AUT (automatisch) ... Die Prüfung erfolgt automatisch, nachdem Sie die SONDE 1 mit dem leitfähigen Teil des Prüflings verbinden. Das Ergebnis wird automatisch in die letzte ausgewählte Speicheradresse gespeichert. Die START-Taste ist in dieser Betriebsart nichtaktiv.

10 .... Messfunktion, die mit dem Messartwahlschalter (6) gewählt wurde.

11 .... Messergebnis und Einheit.

Hinweis: Wenn die Schutzleiterwiderstandsprüfung nicht bestanden wird, kann der Grenzwert neu berechnet werden indem Sie die Menütasten “GW” und “BER.” benutzen und die Länge und den Querschnitt der Anschlussleitung eingeben. Der letzte Messwert wird gelöscht, und eine neue Prüfung muss durchgeführt werden.

GT-600/GT-800 Bedienungsanleitung

Grenzwertberechnung:

Querschnitt A Leitungslänge L Grenzwert

 5 m 0,3 

 5 ... 12,5 m 0,4 

 12,5 ... 20 m 0,5 

 1,5 mm2

 20 ... 27,5 m 0,6   27,5 ... 35 m 0,7   35 ... 42,5 m 0,8   42,5 ... 50 m 0,9 

 50 m 1,0 

2,5 ... 50 mm2

1 ... 50 m (Auflösung

0,5 m)

RLIM = .L/A

 ... 0,01786 mm

/m (spezifischer Widerstand von Kupfer) L .. Leitungslänge in m A .. Querschnitt in mm2

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

Die Messleitung ist nicht kompensiert (kein

MESSLEITUNG

NICHT KOMPENSIERT

Symbol “K” Zeichen in der LC-Anzeige)! Es wird empfohlen, die Messleitung zu Kompensieren.

Die Kompensation wurde nicht erfolgreich

>5, NICHT KOMPENSIERT

durchgeführt, weil der Wert der Kompensation zu hoch war (>5,00 )!

Die Messleitung wurde falsch kompensiert

KOMP?

(negatives R Messleitung ist noch einmal zu kompensieren.

Eine externe Spannung liegt an einem oder mehreren Messanschlüssen an, siehe die

EXTERNE SPANNUNG

Erklärung im Abschnitt “Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen ”.

Die Messleitung ist mit SONDE 2 verbunden.

SONDE 1 BENUTZEN

Benutzen Sie SONDE 1.

PE Ergebnis 0,05 ). Die

Schutzleiterwiderstand RPE ist größer als

>11,00 X

11,00  (Bereichsüberschreitung), eventuell wegen offener Messleitung.

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

Isolationswiderstandsmessung 250 V / 500 V (RISO)

Der Isolationswiderstandsmessung misst den Widerstand der Isolation zwischen:  den L/N-Anschlüssen der Prüfsteckdose und dem PE-Anschluss der

Prüfsteckdose parallel zur SONDE 2 (bei Schutzklasse I und Schutzklasse II). Für diese Messung werden die L/N- Anschlüsse kurzgeschlossen.

 Prüfbuchse SONDE 1 und Prüfbuchse SONDE 2 (bei Schutzklasse III).

Warnhinweise

 Die Prüfspannung beträgt entweder 500 V (oder 250 V DC nur bei GT-

800). Berühren Sie während der Messung nicht den Prüfling! Bei fehlerhaften Prüflingen, können Metallteile des Prüflings unter Spannung stehen!

 Vergewissern Sie sich, dass die Messung abgeschlossen ist, bevor Sie die

Anschlussleitungen des Prüflings entfernen, um sicherzustellen, dass alle Kapazitäten entladen worden sind.

Vorsichtshinweise

 Die Messung des Isolationswiderstandes darf bei Prüflingen, welche die

Sichtprüfung und die Schutzleiterwiderstandsprüfung nicht bestanden haben, nicht durchgeführt werden.

 Die Isolationsprüfung kann nicht bei allen Prüflingen (z.B. elektronische

Geräte, IT-Geräte) durchgeführt werden. Für diese Prüflinge müssen Messungen des Berührungs- oder Schutzleiterstroms durchgeführt werden. Beachten Sie bitte hierzu die jeweiligen Bestimmungen und Normen (DIN VDE 0701-0702, ÖVE/ÖNORM E8701) oder die Prüfvorschriften und Anleitungen der Geräte.

 Die Prüfspannung von 500 V ist für einige Prüflinge welche einen

eingebauten Überspannungsschutz (z. B. Varistoren) enthalten, nicht geeignet. Bei diesen Prüflingen kann die Prüfspannung 250 V verwendet werden. Beziehen Sie sich an die nationalen Normen und Prüfvorschriften oder folgen Sie den Empfehlungen des Herstellers.

Bemerkungen:  Verbinden Sie den Prüfling und die Messleitung entsprechend der Abbildung

9, 10 oder 11.

 Für die Prüflinge der Schutzklasse I benötigen Sie keine Sonde, außer dass es

Metallteile des Prüflings gibt, die nicht mit dem Schutzleiter verbunden sind.

 Für Prüflinge der Schutzklasse III können Sie die Sonde mit jedem

berührbaren Metallteil des Prüflings verbinden. Führen Sie die Messung an allen berührbaren Metallteile des Prüflings durch. Alle Einzelmessungen müssen den Grenzwert einhalten.

GT-600/GT-800 Bedienungsanleitung

Abb. 9: Anschluss für die Isolationswiderstandsmessung bei einem Prüfling

der Schutzklasse I

Abb. 10: Anschluss für die Isolationswiderstandsmessung bei einem Prüfling

der Schutzklasse II

Abb. 11: Anschluss für die Isolationswiderstandsmessung bei einem Prüfling

der Schutzklasse III

GT-600/GT-800 Bedienungsanleitung

Erklärung der LC-Anzeige:

Abb. 12: LC-Anzeige bei dem Isolationswiderstandsmessung RISO

1 ...... “SK” Menütaste für die Auswahl der Schutzklasse (SK I-

HEIZELEMENTE, SK I, SK II oder SK III).

2 ....... “UISO” Menütaste für die Auswahl der Prüfspannung (250 V oder 500

V).

3 ...... “GW” Menütaste für die Grenzwerteinstellung

4 ...... Status des Messergebnisses ( ... Ergebnis OK, X ... Ergebnis nicht OK)

5 ...... Ausgewählte Schutzklasse (SK I-HEIZELEMENTE, SK I, SK II oder SK III)

6 ...... Ausgewählter Prüfspannung 500 V (oder 250 V nur bei GT-800)

7 ...... Eingestellter Grenzwert

8 ...... Messfunktion, die mit dem Messartwahlschalter (6) gewählt wurde.

9 ...... Messegebnis und Einheit.

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

Eine externe Spannung liegt an einem oder mehreren Messanschlüssen an, siehe die

EXTERNE SPANNUNG

Erklärung im Abschnitt “Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen”.

Die Messleitung ist mit SONDE 1 verbunden.

SONDE 2 BENUTZEN

>100M

Benutzen Sie SONDE 2.

ISO-Wert ist höher als 100 M

R (Bereichsüberschreitung). Der Messbereich in der Schutzklasse I / II beträgt 100 M.

RISO-Wert ist höher als 20,0 M

>20,0M

(Bereichsüberschreitung). Der Messbereich in der Schutzklasse III beträgt 20,0 M.

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

Ersatzableitstrommessung (IEA)

Der Ersatzableitstrommessung misst den Ableitstrom zwischen den L/NAnschlüssen der Prüfsteckdose und dem PE- Anschluss der Prüfsteckdose parallel zur SONDE 2 (bei Schutzklasse I, Schutzklasse II). Für diese Messung werden die L/N- Anschlüsse kurzgeschlossen.

Diese Messung ist ein alternatives Messverfahren für die Messung des Schutzleiter- oder Berührungsstromes. Beachten Sie bitte hierzu die jeweiligen Bestimmungen und Normen (z.B. DIN VDE 0701-0702, ÖVE/ÖNORM E8701).

Bemerkungen:  Verbinden Sie den Prüfling und die Messleitung entsprechend der Abbildung

13 oder 14.

 Für Prüflinge der Schutzklasse I benötigen Sie keine Sonde, außer dass es

Metallteile des Prüflings gibt, die nicht mit dem Schutzleiter verbunden sind.

 Für Prüflinge der Schutzklasse II können Sie die Sonde mit jedem berührbaren

Metallteil des Prüflings verbinden. Führen Sie die Messung an allen berührbaren Metallteile des Prüflings durch.

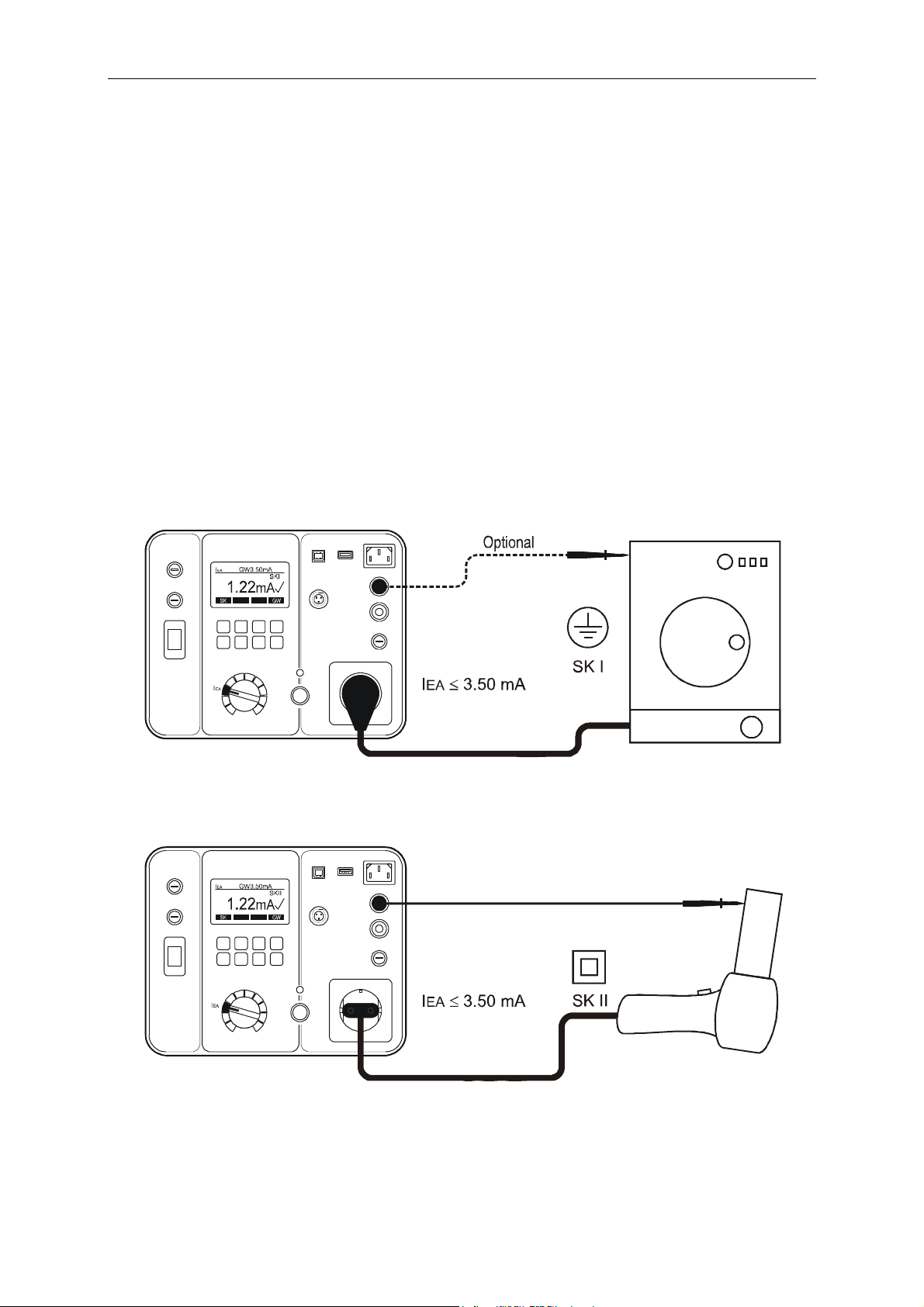

Abb. 13: Anschluss für die Ersatzableitstrommessung bei einem Prüfling der

Schutzklasse I

Abb.14: Anschluss für die Ersatzableitstrommessung bei einem Prüfling der

Schutzklasse II

GT-600/GT-800 Bedienungsanleitung

Erklärung der LC-Anzeige:

Abb. 15: LC-Anzeige bei dem Ersatzableitstrommessung IEA

1 ...... “SK” Menütaste für die Auswahl der Schutzklasse (SK I oder SK II).

2 ...... “GW” Menütaste für die Grenzwerteinstellung

3 ...... Status des Messergebnisses ( ... Ergebnis OK, X ... Ergebnis nicht OK)

4 ...... Ausgewählte Schutzklasse (SK I oder SK II).

5 ...... Eingestellter Grenzwert

6 ...... Messfunktion, die mit dem Messartwahlschalter gewählt wurde

7 ...... Messergebnis und Einheit

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

Eine externe Spannung liegt an einem oder mehreren Messanschlüssen an, siehe die

EXTERNE SPANNUNG

Erklärung im Abschnitt “Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen”.

Die Messleitung ist mit SONDE 1 verbunden.

SONDE 2 BENUTZEN

>20,0mA X

Benutzen Sie SONDE 2. Ersatzableitstrom I

EA ist größer als 20,0mA

(Bereichsüberschreitung).

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

Schutzleiterstrommessung (IPE())

Die Schutzleiterstrommessung misst den Schutzleiterstrom im Schutzleiter (PE) der Prüflinge, die mit dem Prüf-/Netzsteckdose des GT-600/GT-800 verbunden sind. Die Messung wird mittels Differenzstrommessverfahren durchgeführt.

Warnung

 Führen Sie die Messung des SCHUTZLEITERSTROMES NIE durch, ohne

vorher eine Sichtprüfung, gefolgt von einer Prüfung des Schutzleiterwiderstandes (bei Geräten der Schutzklasse I) und einer Prüfung des Isolationswiderstandes, vorgenommen zu haben. Diese Prüfungen müssen zuvor bestanden sein, bevor Sie die Messung des Schutzleiterstromes durchführen. Bitte beachten Sie die entsprechenden Normen und Vorschriften.

Vorsichtshinweis

 Der Prüfling wird während dieser Prüfung mit Netzspannung versorgt

d.h. in Betrieb genommen. Dazu muss der Prüfling eingeschaltet werden. Prüflinge mit motorischen Antrieben oder mit Heizungen können unter Umständen eine Gefährdung des Prüfers verursachen (Bedienungsanleitung des Prüflings beachten!). Stellen Sie sicher, dass der Prüfling bei Inbetriebnahme keine Gefährdung verursacht!

Bemerkungen:

 Verbinden Sie den Prüfling entsprechend der Abbildung 16.  Wenn der Schutzleiterstrom für 2 Sekunden höher als 20,00 mA ist, wird die

Messung automatisch unterbrochen und “ÜBERLASTUNG“ Nachricht angezeigt.

 Die Messung muss in beiden Positionen des Netzsteckers durchgeführt

werden, der größere der beiden Werte muss eingesetzt werden.

Abb. 16: Anschluss für die Schutzleiterstrommessung

GT-600/GT-800 Bedienungsanleitung

Erklärung der LC-Anzeige:

Abb. 17: LC-Anzeige bei der Schutzleiterstrommessung IPE

1 ...... “POL” Menütaste für die Auswahl der Polarität der Netzspannung

(nur GT-800)

2 ...... “GW” Menütaste für die Grenzwerteinstellung

3 ...... Status des Messergebnisses ( ... Ergebnis OK, X ... Ergebnis nicht OK)

4 ...... Ausgewählte Polarität der Netzspannung (nur GT-800).

+ ... der Außenleiter ist mit dem rechten Anschluss der Prüfsteckdose verbunden ... der Außenleiter ist mit dem linken Anschluss der Prüfsteckdose verbunden

5 ...... Eingesteltet Grenzwert

6 ...... Messfunktion, die mit dem Messartwahlschalter gewählt wurde

7 ...... Messergebnis und Einheit

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

Eine externe Spannung liegt an einem oder mehreren Messanschlüssen an, siehe die

EXTERNE SPANNUNG

Erklärung im Abschnitt “Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen”. Die Messleitung ist mit SONDE 1 verbunden.

SONDE 2 BENUTZEN

NETZ ZUSCHALTEN

WEITER?

Benutzen Sie SONDE 2. Warnhinweis! Netzspannung wird auf die

Prüf- /Netzsteckdose geschaltet, nachdem Sie diese Meldung bestätigen!

Zur Beachtung! Es ist kein Prüfling ist an die Prüf- /Netzsteckdose angeschlossen oder der

KEIN PRÜFLING

Netzschalter am Prüfling ist nicht eingeschaltet!

>20,00mA X

Schutzleiterstrom IPE ist größer als 20,00 mA (Bereichsüberschreitung)

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

Berührungsstrommessung (IB)

Der Berührungsstrommessung misst den Ableitstrom vom berührbaren leitfähigen Teilen des Prüflings mittels Prüfspitze SONDE 2 über den Innenwiderstand von ca. 2 k gegen die Erde. Der Prüfling muss nicht an die Prüf- /Netzsteckdose von dem GT-600/GT-800 Gerätetesters angeschlossen sein, um den Berührungsstrom der von extern betriebenen Prüflingen zu messen. Die Messung wird mittels direktem Messverfahren durchgeführt.

Warnung

 Führen Sie die Messung des BERÜHRUNGSSTROMES NIE durch, ohne

vorher eine Sichtprüfung, gefolgt von einer Prüfung des Schutzleiterwiderstandes (bei Geräten der Schutzklasse I) und einer Prüfung des Isolationswiderstandes vorgenommen zu haben. Diese Prüfungen müssen zuvor bestanden sein, bevor Sie diese Messung durchführen. Bitte beachten Sie die entsprechenden Normen und Vorschriften!

Vorsichts

 Der Prüfling wird während dieser Prüfung mit Netzspannung versorgt

Bemerkungen:  Verbinden Sie den Prüfling und die Messleitung entsprechend der Abbildung

18 oder 19.

 Bei Prüflingen der Schutzklasse I verbinden Sie die Sonde mit allen

berührbaren Metallteilen, welche nicht mit dem Schutzleiter verbunden sind.

 Bei Prüflingen der Schutzklasse II verbinden Sie die Sonde mit allen

berührbaren Metallteilen des Prüflings.

 Wenn der Berührungsstrom für 2 Sekunden höher als 2,00 mA ist, wird die

Messung automatisch unterbrochen und “ÜBERLASTUNG“ Nachricht angezeigt.

 Die Messung muss in beiden Positionen des Netzsteckers durchgeführt

werden, der größere der beiden Werte muss eingesetzt werden.

GT-600/GT-800 Bedienungsanleitung

Abb. 18: Anschluss für die Berührungsstrommessung bei einem Prüfling der

Schutzklasse I

Abb. 19: Anschluss für die Berührungsstrommessung bei einem Prüfling der

Schutzklasse II

Erklärung der LC-Anzeige:

Abb. 20: LC-Anzeige bei der Berührungsstrommessung IB

1 ....... “POL” Menütaste für die Auswahl der Polarität der Netzspannung

(nur GT-800)

2 ...... “GW” Menütaste für die Grenzwerteinstellung

3 ...... Status des Messergebnisses ( … Ergebnis OK, X … Ergebnis nicht OK)

GT-600/GT-800 Bedienungsanleitung

4 ...... Ausgewählte Polarität der Netzspannung (nur GT-800).

+ … der Außenleiter ist mit dem rechten Anschluss der Prüfsteckdose … der Außenleiter ist mit dem linken Anschluss der Prüfsteckdose

5 ...... Eingestelter Grenzwert

6 ...... Messfunktion, die mit dem Messartwahlschalter gewählt wurde

7 ...... Messergebnis und Einheit

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

Eine externe Spannung liegt an einem oder mehreren Messanschlüssen an, siehe die Erklärung im Abschnitt

EXTERNE SPANNUNG

“Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen”.

NETZ ZUSCHALTEN

WEITER?

Warnhinweis! Netzspannung wird auf die Prüf- /Netzsteckdose geschaltet, nachdem Sie diese Meldung bestätigen!

Zur Beachtung! Es ist kein Prüfling an die Prüf- /Netzsteckdose angeschlossen

KEIN PRÜFLING

oder der Netzschalter am Prüfling ist nicht eingeschaltet!

Die Messleitung ist mit SONDE 1

SONDE 2 BENUTZEN

>2,00mA X

verbunden. Benutzen Sie SONDE 2.

Berührungsstrom I

B ist größer als 2,00

mA (Bereichsüberschreitung).

Eine Spannung größer als ca. 50 V ist

SPANNUNG ÜBERLAST

an SONDE 2 vorhanden. Entfernen Sie die Spannung.

Ein Strom höher als 2 mA fließt über

STROM AUSSERH. BEREICH

die SONDE für länger als 2 Sekunden.

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

Leistungs- und Laststrommessung (P/IL)

Die Leistungs-, Laststrommessung misst die Scheinleistung S, die Wirkleistung PA, die Verbraucherspannung ULN, den Verbraucherstrom IL und den Leistungsfaktor (cos PHI/PF) des Gerätes, das an die Prüf- /Netzsteckdose angeschlossen ist.

Warnung

 Führen Sie diese Messung NICHT durch, ohne vorher eine Sichtprüfung,

gefolgt von einer Prüfung des Schutzleiterwiderstands (bei Geräten der Schutzklasse I) und einer Prüfung des Isolationswiderstands, vorgenommen zu haben. Diese Prüfungen müssen zuvor bestanden sein, bevor Sie diese Messung durchführen. Bitte beachten Sie die entsprechenden Normen und Vorschriften.

Vorsicht

 Der Prüfling wird während dieser Prüfung mit Netzspannung versorgt

Bemerkungen:

 Verbinden Sie den Prüfling entsprechend der Abbildung 21.  Wenn der Laststrom für 2 Sekunden höher als 18,0 A ist, wird die Messung

automatisch unterbrochen und “ÜBERLASTUNG“ Nachricht angezeigt.

Abb. 21: Anschlüsse für die Leistungs-, Laststrommessung

GT-600/GT-800 Bedienungsanleitung

Erklärung der LC-Anzeige:

Abb. 22: LC-Anzeige bei dem Leistungs- und Laststrommessung P/IL

1 ...... Funktion, die mit dem Messartwahlschalter gewählt wurde

2 ...... Hauptergebnis (Scheinleistung in VA)

3 ...... Zusätzliche Ergebnisse (Wirkleistung PA in W, Verbraucherspannung

LN in V, Leistungsfaktor cos PHI/PF und Verbraucherstrom IL in A)

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

Eine externe Spannung liegt an einem oder mehreren Messanschlüssen an, siehe die

EXTERNE SPANNUNG

Erklärung im Abschnitt “Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen”.

KEINE SONDEN

BENUTZEN

NETZ ZUSCHALTEN

WEITER?

Die Messleitung ist an SONDE 1 oder SONDE 2 angeschlossen. Entfernen Sie die Messleitung(en).

Warnhinweis! Netzspannung wird auf die Prüf- /Netzsteckdose geschaltet nachdem Sie diese Meldung bestätigen!

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

Zangenstrommessung ( ) (nur GT-800)

Die Messung mit externer Stromzange misst den Strom in einem Leiter welcher von der Stromzange umfasst wird. Diese Funktion kann für folgende Messungen eingesetzt werden:

 Den Schutzleiterstrom (Erdableitstrom) im Schutzleiter (PE).  Den Laststrom im Außen- oder Neutralleiter.

Bemerkungen:

 Verbinden Sie die Stromzange entsprechend der Abbildung 23, 24 oder 25.  Wählen Sie den entsprechenden Messbereich mit Hilfe der Menütaste “BER”

(F1) (0 ... 20 mA für Ableitstrom oder 0 ... 60 A für Laststrom).

Abb. 23: Anschluss für die Schutzleiterstrommessung

(Differenzstrommessverfahren)

Abb. 24: Anschluss für die Schutzleiterstrommessung (direktes

Messverfahren)

GT-600/GT-800 Bedienungsanleitung

Abb. 25: Anschluss für die Laststrommessung

Erklärung der LC-Anzeige:

Abb. 26: LC-Anzeige bei der Zangenstrommessung ( )

1 ...... “BER” Menütaste für die Auswahl der Messbereiche (0...20 mA

oder 0...60A)

2 ...... Ausgewählter Messbereich

3 ...... Messfunktion, die mit dem Messartwahlschalter gewählt wurde.

4 ...... Messergebnis und Einheit

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

Prüfung von Kaltgeräteleitungen (Kaltgeräte /PRCD)

Die Prüfung von Kaltgeräteleitungen führt eine vollständige Prüfung von Kaltgeräteleitungen, Verlängerungsleitungen und Leitungsrollern durch. Die folgenden Werte werden geprüft und gemessen:

 Schutzleiterwiderstand RPE  Isolationswiderstand RISO zwischen PE und L/N-Anschlüssen (bei dieser

Messung werden die L/N- Anschlüsse vom Prüfgerät kurzgeschlossen)

 L/Leiter Durchgang  N/Leiter Durchgang  L und N Verbindung (OK/Kurzschluss).

Abb. 27: Anschluss für die Prüfung von Kaltgeräteleitungen

Erklärung der LC-Anzeige:

Abb. 28: LC-Anzeige bei Prüfung von Kaltgeräteleitungen

1 ...... “TYP” Menütaste für die Auswahl der Messfunktion

(Kaltgeräteleitungen oder PRCD)

2 ...... “KOMP” Menütaste für die Messleitungskompensation des

Messadapters

3 ...... “GW” Menütaste für die Grenzwerteinstellung des

Schutzleiterwiderstandes

4 ...... Status des Messergebnisses ( ... Ergebnis OK, X ... Ergebnis nicht OK)

5 ...... Verwendeter Prüfstrom 5,0 A (festeingestellter Parameter)

6 ...... Eingestellter Grenzwert für den Schutzleiterwiderstand RPE

7 ...... Messfunktion, die mit dem Messartwahlschalter (6) und der

Menütaste “TYP” gewählt wurde

8 ...... Parameter, Grenzwerte, Messergebnisse und Einheiten

GT-600/GT-800 Bedienungsanleitung

Prüfverfahren für Kaltgeräteleitungen, Verlängerungsleitungen und Leitungsrollern:

1) Benutzen Sie eine Standard-Kaltgeräteleitung als Messadapter, um den Prüfling mit der Prüfbuchse (14) des GT-600/GT-800 Gerätetesters zu verbinden.

2) Kompensieren Sie den Messadapter: Verbinden Sie den Messadapter entsprechend Abbildung 27, drücken Sie die “KOMP”-Taste und danach die START-Taste. Die Kompensation wird durchgeführt, danach erfolgt automatisch eine weitere Messung mit kompensierter Messleitung um den kompensierten Wert anzuzeigen.

3) Schließen Sie die Verlängerungsleitung oder den Leitungsroller mittels kompensiertem Messadapter an den GT-600/GT-800 Gerätetester entsprechend Abbildung 29 an. Starten Sie die Messung mittels Drücken der Taste START/STOPP.

Abb. 29: Anschluss zur Prüfung von Leitungsroller oder

Verlängerungsleitungen

Löschen der aktuellen Messleitungskompensation: Entfernen Sie die Leitungen vom Kaltgeräte Prüfanschluss (14) und führen

Sie die Kompensation wie oben beschrieben durch. Das Ergebnis >11,00 wird angezeigt und das Symbol “K” wird aus der oberen Displayzeile entfernt.

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

Eine externe Spannung liegt an einem oder mehreren Messanschlüssen an, siehe die

EXTERNE SPANNUNG

Erklärung im Abschnitt “Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen”.

KEINE SONDEN

KEINE SONDE

BENUTZEN

Die Messleitung ist an SONDE 1 oder SONDE 2 angeschlossen. Entfernen Sie die Messleitung(en).

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

PRCD-Prüfung (Kaltgeräte/PRCD) (nur GT-800)

Die Funktion PRCD-Prüfung des GT-800 Gerätetesters führt eine vollständige Prüfung von PRCD 2-polig, 3-polig und Typ S (AC) durch.

Die folgenden Werte werden geprüft und gemessen:  Sichtprüfung

Bestätigung der Sichtprüfung über Menütaste.  Schutzleiterwiderstand RPE

Die Messung erfolgt mit einem Prüfstrom von 5 A (festeingestellter Parameter). Der Grenzwert für RPE kann mittels der Menütaste GW vor Beginn der Prüfung eingestellt werden. Der Grenzwert kann auch über die Länge und den Querschnitt der Anschlussleitung der PRCD Anschlussleitung berechnet werden.

 Isolationswiderstand RISO

Der Isolationswiderstand wird auf der Ausgangsseite des PRCD bei offenem PRCD Schalter gemessen, dazu wird die Prüfspannung von 500 V (fest eingestellter Parameter) benutzt. Der Grenzwert für RISO ist fest eingestellt auf 1,00 M.

 Schutzleiterstrom IPE

Die Messung erfolgt in zwei Schritten (beide Polaritäten der Netzspannung). Die Polarität wird automatisch umgepolt. Der Grenzwert für IPE ist fest eingestellt auf 3,50 mA.

 Funktionsprüfung der TEST-Taste

Nach dem Drücken der Taste TEST des PRCD, müssen die beiden Leiter L und N durch den PRCD Schalter vom Netz abgeschaltet werden. Das Messergebnis wird als “GUT“ oder “FEHLER“ angezeigt.

 Funktionsprüfung bei L Abschaltung

Der GT-800 Tester schaltet den Netzanschluss L ab, dann müssen die beiden Leiter L und N durch den PRCD Schalter vom Netz abgeschaltet werden. Das Messergebnis wird als “GUT“ oder “FEHLER“ angezeigt.

 Funktionsprüfung bei N Abschaltung

Der GT-800 Tester schaltet den Netzanschluss N ab, dann müssen die beiden Leiter L und N durch den PRCD Schalter vom Netz abgeschaltet werden. Das Messergebnis wird als “GUT“ oder “FEHLER“ angezeigt.

 Auslösezeit bei IN/2

Der PRCD darf bei diesem Strom nicht abschalten, die maximale Messzeit / der Messbereich ist 300 ms.

 Auslösezeit bei IN

Der PRCD muss innerhalb von 300 ms abschalten.

 Auslösezeit bei 5×IN

PRCD muss innerhalb von 40 ms abschalten.

 Auslösestrom I

Die Prüfung erfolgt durch einen ansteigenden Strom (Rampe) von 0,5 IN mit der Erhöhung des Prüfstromes für 0,05×IN pro Schritt bis zu IN. Es gibt 11 Prüfschritte, bei einer Dauer von 300 ms pro Schritt, die Pausendauer ist 30 ms.

GT-600/GT-800 Bedienungsanleitung

 Auslösezeit beim Auslösestrom t/ I

Die Prüfung wird im vorherigen Schritt beschrieben durchgeführt, der Grenzwert ist 300 ms.

Abb. 30: Anschluss für die PRCD-Prüfung

Erklärung der LC-Anzeige:

Abb. 31: Die LC-Anzeige bei PRCD-Prüfung

1 ...... “

” Menütaste bewegt den Cursor nach unten, wenn Sie die

Einzelergebnisse kontrollieren möchten

2 ...... “

” Menütaste bewegt den Cursor nach oben, wenn Sie die Einzelergebnisse kontrollieren möchten

3 ...... Status des Messergebnisses ( ... Ergebnis OK, X ... Ergebnis nicht OK)

4 ...... Ausgewählter Bemessungsfehlerstrom IN (10 mA oder 30 mA)

5 ...... Eingestellter Grenzwert für den Schutzleiterwiderstand RPE

6 ...... Messfunktion, die mit dem Messartwahlschalter und der Menütaste

“TYP” gewählt wurde

7 ...... Parameter, Messergebnisse und Einheiten

GT-600/GT-800 Bedienungsanleitung

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

Eine externe Spannung liegt an einem oder mehreren Messanschlüssen an, siehe die

EXTERNE SPANNUNG

Erklärung im Abschnitt “Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen”.

KEINE SONDEN

BENUTZEN

NETZ ZUSCHALTEN

WEITER?

Die Messleitung ist an die SONDE 1 oder SONDE 2 angeschlossen. Entfernen Sie die Messleitung(en).

Warnhinweis! Die Netzspannung wird auf die sich in der Prüf- /Netzsteckdose geschaltet, nachdem Sie diese Meldung bestätigen!

IEA > 3,50 mA

Der Ersatzableitstrom ist höher als 3,50 mA. Gefahr, überprüfen Sie den Prüfling!

Es erfolgte keine Eingabe (keine Taste

ZEITÜBERLAUF

gedrückt) für länger als 1 Minute (wiederholen Sie die Prüfung von Beginn) oder der PRCD ist fehlerhaft.

PRCD EIN DRÜCKEN Schalten Sie den PRCD-Schalter ein.

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

Funktionskleinspannungs-Prüfung (PELV)

Diese Prüfung misst die Spannung zwischen berührbaren leitfähigen Teilen des Prüflings und Schutzleiter (PE).

Abb. 32: Anschluss PELV Prüfung

Erklärung der LC-Anzeige:

Abb. 33: Die LC-Anzeige bei PELV Prüfung

1 ...... “SELV/PELV” Menütaste für die Auswahl der Messfunktion (SELV oder

PELV)

2 ...... “GW” Menütaste für die Grenzwerteinstellung (Standardwerte sind

25 oder 50 V)

3 ...... Status des Messergebnisses (

… Ergebnis OK, X … Ergebnis nicht OK)

4 ...... Eingestellter Grenzwert

5 ...... Messfunktion, die mit dem Messartwahlschalter und die SELV/PELV-

Taste gewählt wurde

6 ...... Messergebnis und Einheit

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

<10,0V PELV-Wert ist kleiner als 10,0 V.

>150,0V

PELV-Wert ist größer als 150,0 V. Entfernen Sie die Spannung.

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

Schutzkleinspannungs-Prüfung (SELV)

Diese Prüfung misst die Spannung zwischen zwei berührbaren leitfähigen Teilen des Prüflings.

Abb. 34: Anschluss SELV Prüfung

Erklärung der LC-Anzeige:

Abb. 35: Die LC-Anzeige bei SELV Prüfung

1 ...... “SELV/PELV” Menütaste für die Auswahl der Messfunktion (SELV oder

PELV)

2 ...... “GW” Menütaste für die Grenzwerteinstellung (Standardwerte sind

25 oder 50 V)

3 ...... Status des Messergebnisses ( ... Ergebnis OK, X ... Ergebnis nicht OK)

4 ...... Eingestellter Grenzwert

5 ...... Messfunktion, die mit dem Messartwahlschalter und die SELV/PELV-

Taste gewählt wurde

6 ...... Testergebnis und Einheit

Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können:

Angezeigte Information Beschreibung

<10,0V PELV-Wert ist kleiner als 10,0 V.

>150,0V

PELV-Wert ist größer als 150,0 V. Entfernen Sie die Spannung.

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

GT-600/GT-800 Bedienungsanleitung

AUTO-Test (nur GT-800)

Dies sind vorprogrammierte praxisbezogene Prüfabläufe welche den Prüfer durch den gesamten Prüfablauf führen. Es gibt 13 werkseitig programmierte Auto-Tests und Speicherplätze für weitere 17 kundenspezifische Prüfabläufe.

Werksseitig programmierten Auto-Tests für Geräte der Schutzklasse I (REGION DEUTSCHLAND) (angegebene Zahlen sind die jeweiligen Grenzwerte bei jeder Prüfung)

Prüfung 145 146 147 148 149 150 151 160 161

Sichtprüfung Ja Ja Ja Ja Ja Ja Ja Ja Ja Schutzleiterwiderstand 200 mA () Schutzleiterwiderstand 5 A () Isolationswiderstand 500 V (M)

0,30 - 0,30 0,30 0,30 - - - -

- 0,3 - - - 0,3 1,00 - -

1,00 1,00 0,30 - - 1,00 1,00 1,00 1,00

Ersatzableitstrom (mA) - - 3,50 - - 3,50 3,50 - Schutzleiterstrom (mA) 3,50 3,50 - 3,50 3,50 - - 3,50 3,50 Berührungsstrom (mA) - - - - 0,50 - - - 0,50 Scheinleistung (kVA) 3,7 3,7 - 3,7 3,7 - - 3,7 3,7

Werksseitig programmierten Auto-Tests für Geräte der Schutzklasse II (REGION DEUTSCHLAND) (angegebene Zahlen sind die jeweiligen Grenzwerte bei jeder Prüfung)

Prüfung 241 242 243 244

Sichtprüfung Ja Ja Ja Ja Schutzleiterwiderstand 200 mA () Schutzleiterwiderstand 5 A () Isolationswiderstand 500 V (M)

- - - -

2,00 2,00 - -

Ersatzableitstrom (mA) - 0,50 - Schutzleiterstrom (mA) - - - 0,50 Berührungsstrom (mA) 0,50 - 0,50 Scheinleistung (kVA) 3,7 - 3,7 3,7

GT-600/GT-800 Bedienungsanleitung

Werksseitig programmierten Auto-Tests für Geräte der Schutzklasse I (REGION ENGLAND) (angegebene Zahlen sind die jeweiligen Grenzwerte bei jeder Prüfung)

Tests 131 132 133 134 135 136 137

Sichtprüfung Ja Ja Ja Ja Ja Ja Ja Schutzleiterwiderstand 200 mA () Schutzleiterwiderstand 5 A () Isolationswiderstand 500 V (M)

- - 0,10 0,10 - 0,1 -

0,1 0,1 - - 0,1 - -

1,00 1,00 1,00 1,00 1,00 1,00 1,00

Ersatzableitstrom (mA) - - - - - - Schutzleiterstrom (mA) 3,50 0,75 3,5 0,75 - - 3,50 Berührungsstrom (mA) - - - - - - Scheinleistung (kVA) 3,0 3,0 3,0 3,0 - - 3,7

Werksseitig programmierten Auto-Tests für Geräte der Schutzklasse II (REGION ENGLAND) (angegebene Zahlen sind die jeweiligen Grenzwerte bei jeder Prüfung)

Tests 231 232 233 234

Sichtprüfung Ja Ja Ja Ja Schutzleiterwiderstand 200 mA () Schutzleiterwiderstand 5 A () Isolationswiderstand 500 V (M)

- - - -

2,00 2,00 2,00 2,00

Ersatzableitstrom (mA) - - - Schutzleiterstrom (mA) - - - 0,25 Berührungsstrom (mA) 0,25 0,25 - Scheinleistung (kVA) 3,0 - - 3,0

Hinweis: Die AUTO-Test Nr. von 301 bis 317 sind für kundenspezifische AUTOTests reserviert.

Erklärung der LC-Anzeige vor Beginn der Messung:

Abb. 36: LC-Anzeige bei AUTO-Funktion

GT-600/GT-800 Bedienungsanleitung

1 ...... “ ” Menütaste bewegt den Cursor nach unten, um zu überprüfen

welche Prüfungen durchgeführt werden

2 ...... “ ” Menütaste bewegt den Cursor nach oben, um zu überprüfen

welche Prüfungen durchgeführt werden

3 ...... “A ” Menütaste für die Auswahl der entsprechenden AUTO-Tests

(verringert die AUTO-Test Nr.)

4 ...... “A ” Menütaste für die Auswahl der entsprechenden AUTO-Tests

(erhöht die AUTO-Test Nr.)

5 ...... Schutzklasse des ausgewählten AUTO-Tests

6 ...... Beschreibung Prüfung/AUTO-Test

7 ...... Nummer des ausgewählten AUTO-Tests

8 ...... Prüfungen, Parameter und Grenzwerte

Prüfverfahren:

- Mit dem Messartwahlschalter (6) wählen Sie den AUTO-Test Modus.

- Wählen Sie den entsprechenden AUTO-Test mit der Menütaste “A ” und

“A ” aus.

- Verbinden Sie den Prüfling und die Messleitungen so wie die erste Prüfung dies erfordert, z. B. RPE (siehe Anweisungen der einzelnen Prüfungen).

- Drücken Sie die START-Taste, die Aufforderung zur Sichtprüfung wird angezeigt.

- Führen Sie die Sichtprüfung durch (siehe Abschnitt “Sichtprüfung”). Wenn der Prüfling die Sichtprüfung besteht, bestätigen Sie dies mittels Drücken der Menütaste “JA”. Dann wird die nächste Prüfung angezeigt, z. B. RPE.

- Schließen Sie Messleitung an den berührbaren leitfähigen Teilen an und drücken Sie die Taste START. Die Messung wird durchgeführt und das Messergebnis wird angezeigt.

- Wiederholen Sie die Prüfung für alle berührbaren leitfähigen Teile, und drücken Sie die WEIT-Taste, um zur nächsten Prüfung zu gelangen, z. B.

ISO. Das schlechteste (größte) RPE Messergebnis wird angezeigt, welches

R für die spätere Speicherung verwendet wird.

- Führen Sie alle Prüfungen, die der ausgewählte AUTO-Test verlangt, durch, und zwar nach dem gleichen Verfahren wie bei der ersten Prüfung.

- Drücken Sie die “END“ Menütaste nachdem Sie alle Prüfungen durchgeführt haben. Die Anzeige wird auf Prüfmodus geschaltet und Sie können alle Einzelergebnisse (das schlechteste Ergebnis in jeder Funktion) mit den Menütasten “

” und “ ” überprüfen.

 Zum Speichern des Messergebnisses drücken Sie die Funktionstaste “SAVE“

(F5) 2-mal direkt hintereinander, weitere Hinweise siehe Abschnitt “Speicher, Eingabebeispiel“.

Während der AUTO-Test Verfahren können die folgenden Menütasten erscheinen :

IGN

Durch Drücken der IGNR (Ignorieren) Menütaste will der Prüfer das

aktuelle Messergebnis ignorieren (zum Beispiel wenn die Messung aus Versehen erfolgt, oder wenn das Ergebnis außerhalb der Grenzwerte liegt). Hinweis! Nach Drücken der IGNR Menütaste, wird das vorherige schlechteste Ergebnis angezeigt.

GT-600/GT-800 Bedienungsanleitung

Durch Drücken der LÖS (Löschen) Menütaste löscht der Prüfer das

schlechteste Ergebnis (zum Beispiel, wenn das aktuelle Ergebnis bereits ignoriert wurde, indem der Prüfer die IGNR Menütaste gedrückt hat). Hinweis! Beachten Sie, dass es kein Ergebnis mehr gespeichert ist, nachdem Sie die LÖS Menütaste gedrückt haben.

WEI

Durch Drücken der “WEIT” Menütaste geht der Prüfer zur nächsten

Prüfung (zum Beispiel von RPE zum RISO Prüfung).

ZUR

Durch Drücken der “ZUR.” Menütaste geht der Prüfer zum vorherigen

Prüfung (zum Beispiel von RISO zum RPE Test).

END

Durch Drücken der “END“ Menütaste beendet der Prüfer den AUTO-

Test Messablauf und geht weiter zum “Überprüfen“-Modus. Nach dem Drücken der “END“ Menütaste können Sie alle Einzelergebnisse (die schlechtesten Ergebnisse in jeder Funktion) überprüfen, indem Sie die “ ” und “ ” Menütasten benutzen.

GT-600/GT-800 Bedienungsanleitung

Menüfunktionen

Zur weiteren Auswahl, Eingabe und Anzeige von Geräteeinstellungen drücken Sie die MENU Funktionstaste (F7), nun erscheint das folgende Auswahlmenü.

Abb. 37: LC-Anzeige “Hauptmenü“

1 ...... “▼” Menütaste (ab), die den Cursor nach unten bewegt

2 ...... “▲” Menütaste (auf), die den Cursor nach oben bewegt

3 ...... “ “ Menütaste (Eingabe)

4 ...... Ausgewählte Menüfunktion

5 ...... Weitere Menüfunktionen

Allgemeines zu Bedienung

 Benutzen Sie die Menütasten “▼“ und “▲“ um die jeweilige Menüfunktion

auszuwählen und die Menütaste “ “, um die jeweilige Menüfunktion zu bestätigen.

 Ein Abbruch der ausgewählten Menüfunktion erfolgt durch Drücken der

Funktionstaste (F8) “EXIT“.

 Mit der Menütaste ““ aktivieren Sie die ausgewählte Funktion.

GT-600/GT-800 Bedienungsanleitung

SPEICHER Menü

In diesem Menü gibt es folgende Auswahlmöglichkeiten:

SPEICHERN AUF USB: Übertragung der gespeicherten Daten auf USB-Stick. Es

können der gesamte Speicher (GESAMT), einzelne Kunden (KD.), Maschinen (GER) oder nur Messwerte (0001) übertragen werden. Eine Auswahl der Speicherplätze erfolgt über die Menütasten “◄ “, “►“ und “▼“ die Übertragung der Daten mit der Menütaste “ “.

Der USB-Stick muss an USB-Schnittstelle USB2

angeschlossen werden, nach dem Einstecken ertönen drei Signaltöne als Bestätigung für die Erkennung des USB-

Gerätes. Hinweis! Der USB-Stick muss mit FAT12, FAT16 oder FAT32 bei einer Sektor Größe von 512 Byte formatiert sein.

SPEICHER LÖSCHEN: Löschen von Messwerten. Es kann der gesamte Speicher

(GESAMT), einzelne Kunden (KD.), Prüflingsnummern

(GER) oder Messwerte (0001) gelöscht werden. Eine

Auswahl der Speicherplätze erfolgt über die Menütasten

“◄ “, “► “ und “▼“, und die Löschung der Daten über

die Menütaste “”. Es gibt auch eine andere Möglichkeit, nur die

ausgewählten Ergebnisse unter einer bestimmten Adresse

zu löschen oder die Ergebnisse zusammen mit der Adresse

zu löschen. SPEICHERBELEGUNG: Anzahl der belegten/ insgesamt zur Verfügung stehenden

Speicherplätze (3896) (SPEICHERPLÄTZE), die Anzahl der

gespeicherten Ergebnisse (MESSWERTE) und Anzahl der

eingegebenen Prüflinge / die Gesamtnummer der

verfügbaren Prüflinge (200) (GERÄTE) wird angezeigt.

Die Daten werden in eine für die Software es control lesbare Datei geschrieben.

PRÜFER Menü

Mit den Menütasten “▼“, “▲“ und ““ kann der Name des Prüfers eingegeben werden, mit der Menütaste “” muss die Eingabe abgeschlossen werden.

Der Prüfer kann auch durch Verwendung des optionalen Barcodelesers eingegeben/eingelesen werden.

Der Prüfer und das Datum werden zu jedem Messergebnis automatisch gespeichert.

GT-600/GT-800 Bedienungsanleitung

AUTO-TEST Menü

In diesem Menü gibt es folgende Auswahlmöglichkeiten:

ÄNDERN / ANZEIGEN: Ändern/anzeigen (kundenspezifischer AUTO-Tests) oder

nur anzeigen (werksseitig programmierter AUTO-Tests).

Wählen Sie den AUTO-Test, den Sie ändern/anzeigen

möchten, indem Sie die Menütasten “A▼” und “A▲” benutzen und dann bestätigen Sie die ÄNDERN/ANZEIGEN Auswahl durch Drücken der “” Menütaste.

Verwenden Sie dann die Menütasten “▼” und “▲”, um

die gewünschte AUTO-Test Schritt zu wählen.

Bei den kundenspezifischen AUTO-Tests werden zwei

Menütasten “ÄND” und “PAR” angezeigt, um den ausgewählten AUTO-Test Prüfschritt zu modifizieren. Die Menütaste “ÄND“ ermöglicht es einen Prüfschritt zu entfernen oder hinzuzufügen und die Menütaste “PAR“ ermöglicht es den Grenzwert oder Prüfparameter (z. B. Prüfspannung in RISO Funktion) zu modifizieren.

AUTO-TEST UMBENENNEN: Wählen Sie den AUTO-Test, den Sie umbenennen

wollen, indem Sie die Menütaste “A▼” und “A▲” benutzen, und dann bestätigen Sie die AUTO-TEST UMBENENNEN Auswahl indem Sie die Menütaste “” drücken. Verwenden Sie die Menütaste “▼”, “▲” und “” um einen neuen Namen zu erstellen und bestätigen Sie dann den neuen Namen durch Drücken der Menütaste “”.

NEUER AUTO-TEST: Erstellen Sie einen neuen AUTO-Test wie folgt:

- Erstellen Sie den Namen des neuen AUTO-Tests durch

Drücken der Menütaste “▼”, “▲” und “” und dann

bestätigen Sie den Namen durch Drücken der Menütaste “”.

- Wählen Sie die Schutzklasse des neuen AUTO-Tests (SK I oder SK II) und bestätigen Sie diese durch Drücken der Menütaste “”.

- Wählen Sie die Prüfungen, die der neue AUTO-Test enthalten muss, indem Sie den Drehschalter benutzen und bestätigen Sie jede einzelne Prüfung durch Drücken der Menütaste “”. Beenden Sie die Auswahl durch Drücken der Menütaste “END”, die LC-Anzeige kehrt zum “ÄND“ / “PAR“ Modus zurück.

Hinweise zur Erstellung eines neuen AUTO-Tests!

 Der Prüfstrom in der R

der R

ISO Prüfung (500 V oder 250 V) können mit Hilfe der Menütasten “Im”

PE Prüfung (5 A oder 0,2 A) und die Prüfspannung in

und “UISO” während der Erstellung des AUTO-Tests ausgewählt werden.

 Der Messbereich in der Funktion Zangenstrommessung ( 0…60 A oder

0…20 mA) kann mit der Menütaste “BER” während der Erstellung des AUTO-Tests ausgewählt werden.

GT-600/GT-800 Bedienungsanleitung

 Der Grenzwert im RPE Prüfung wird immer von der einzelnen RPE Prüfung

kopiert.

 Der Grenzwert im P/IL Prüfung wird immer auf 3,7 kVA gesetzt.  Bei der Zangenstrommessung gibt es keinen Grenzwert.  Der Grenzwert in allen anderen Prüfungen wird immer auf den

Standardwert gesetzt.

 Bearbeiten Sie den jeweiligen AUTO-Test (hinzufügen / entfernen einiger

Prüfungen) indem Sie die Menütaste “ÄND” benutzen oder passen Sie die Grenzwerte und/oder Parameter an indem Sie die Menütaste “PAR” benutzen.

KOPIERE AUTO-TEST: Wählen Sie den AUTO-Test, den Sie kopieren wollen,

indem Sie die Menütasten “A▼” und “A▲” benutzen und bestätigen Sie die KOPIERE AUTO-TEST Auswahl durch Drücken der Menütaste “”. Bestätigen/Beenden Sie die Auswahl durch Drücken der Menütaste “JA” / ”NEIN”.

AUTO-TEST LÖSCHEN: Wählen Sie den AUTO-Test, den Sie löschen wollen,

indem Sie die Menütaste “A▼” und “A▲” benutzen und bestätigen Sie die AUTO-TEST LÖSCHEN Auswahl durch Drücken der Menütaste “”. Bestätigen/Beenden Sie die Auswahl durch Drücken der Menütaste “JA” / ”NEIN”.

EINSTELLUNGEN Menü

In diesem Menü gibt es folgende Auswahlmöglichkeiten:

MESS-ZEITEN: MAN, MIT NETZ (manuelle Prüfungen, die

Netzspannung an der Prüf-/ Netzsteckdose benötigen). Die Messzeit kann von 10 bis 299 Sekunden eingestellt werden.

MAN, ONE NETZ (manuelle Prüfungen, die keine

Netzspannung an der Prüf-/ Netzsteckdose benötigen). Die Messzeit kann von 3 bis 60 Sekunden eingestellt werden.

AUTO, MIT NETZ (AUTO-Tests, die Netzspannung an

der Prüf-/ Netzsteckdose benötigen). Die Messzeit kann von 10 bis 299 Sekunden eingestellt werden.

AUTO, OHNE NETZ (AUTO-Tests, die keine

Netzspannung an der Prüf-/ Netzsteckdose benötigen). Die Messzeit kann von 3 bis 60 Sekunden eingestellt werden.

DATUM / ZEIT: Benutzen Sie die Menütasten “▼”, “▲” und “”, um

das tatsächliche Datum und Uhrzeit für die interne Echtzeituhr (RTC) zu setzen.

REGION: Wählen Sie die Region (DEUTSCHLAND oder

ENGLAND), in welcher der GT-600 / GT-800 Gerätetester verwendet wird. Benutzen Sie die Menütasten “▼”, “▲” und “”, um die entsprechende Region auszuwählen. Die werksseitig programmierten

GT-600/GT-800 Bedienungsanleitung

AUTO-Tests und Grenzwerte der Prüfungen richten sich

nach der ausgewählten Region. Siehe Abschnitt “AUTO-Test”.

BARCODE-MODUS: Dieser Modus bezieht sich nur auf das Einlesen von

Barcodes der Prüflingsnummer (keine Einfluss beim Einlesen von Kundennummern).

STANDARD Modus: Der Barcode der Prüflingsnummer

besteht nur aus der Prüflingsnummer.

KOMBINIERTER Modus: Der Barcode der

Prüflingsnummer besteht aus dem AUTO-Test Code (die ersten 3 Ziffern) und der Prüflingsnummer (die

nächsten 14 Ziffern). Vorteil des KOMBINIERTEN Modus: Der entsprechender AUTO Test Code wird einem Gerät

zugeordnet, d. h. dieser AUTO Test wird automatisch

angeboten, wenn Sie mit dem Drehschalter (6) die

AUTO Position auswählen. Die Anerkennung des gewählten Modus: Der gewählte Modus wird in der “SAVE“ Funktion

erkennbar sein, un zwar durch das angezeigte “GER“

(Gerät) Zeichen. GER: COMPUTER … STANDARD Modus ist ausgewählt. GER: 145COMPUTER … KOMBINIERTER Modus mit dem

zugehörigen Test Nr. 145 ist ausgewählt. AKUSTISCHES SIGNAL: Alle akustische Signale können durch die Auswahl

“AKUSTISCHES SIGNAL AN / AUS” aktiviert oder

deaktiviert werden.

SPRACHE Menü

Benutzen Sie die “▼”, “▲” und “” Menütasten, um die gewünschte Sprache zu wählen. Die folgenden Sprachen stehen zur Verfügung: ENGLISCH, DEUTSCH und FRANZÖSISCH.

KONTRAST Menü

In diesem Menü kann mit den Menütasten “- “ und “+“ der Kontrast der LCAnzeige eingestellt werden.

GERÄTE-INFO Menü

In diesem Menü können Geräteinformationen, wie Modell, Serien-Nr., BestellNr., Hard- und Firmware Version abgerufen werden.

Abb. 38: LC-Anzeige Menü “GERÄTE-INFO“

GT-600/GT-800 Bedienungsanleitung

Speicherfunktionen

Jede Speicheradresse besteht aus dem Kundenname und Prüflingsname (GER). Zusätzlich können Beschreibungen für Ort (ORT), Abteilung (ABT) und Bezeichnung (BEZ) für der Prüfling eingegeben werden. Bevor Sie die Messergebnisse speichern wollen, muss die Speicheradresse eingegeben/ausgewählt werden. Der Prüfer wird mittels des PRÜFER Menüs eingegeben, bevor Sie die Messungen durchführen, da dieser an jedes Messergebnis sofort nach Beendigung der Messung angehängt wird.

Speicherstruktur

Alle Messwerte, Grenzwerte und Parameter werden auf die ausgewählte Speicheradresse nach Drücken der Taste SAVE gespeichert. Die folgende Struktur der Speicheradresse wird angeboten:

Abb. 39: Speicherstruktur

KD. : Kunden-Nr. (max. 17 Zeichen) GER : Prüflingsnummer (max. 17 Zeichen) (STANDARD Barcode Modus, siehe Seite 49)

GER : AUTO-Test (die ersten 3 Zeichen) und

Prüflingsnummer (max. 14 Zeichen) (KOMBINIERTER Barcode Modus, siehe Seite 49) ORT : Ort (max. 17 Zeichen) ABT : Abteilung (max. 17 Zeichen) BEZ : Bezeichnung des Prüflings (max. 17 Zeichen) Nr. : Laufende Nummer der Messung (4 Zeichen)

GT-600/GT-800 Bedienungsanleitung

 Datum (der Echtzeituhr) und Prüfer, diese werden jedem Messwert

automatisch angehängt.

 In der Software es control werden das Feld “KD.” (Kunde) dem Kunden, das

Feld “ORT” (Ort) dem Messort und das Feld “ABT” (Abteilung) der Abteilung zugeordnet. Das Feld “GER” enthält die Prüflingsnummer (Geräteidentifikation) und das Feld “Nr.” (laufende Nummer der Messung) wird in die Spalte “Bemerkungen” zu den einzelnen Prüfschritten eingetragen.

GT-600/GT-800 Bedienungsanleitung

Speicher, Allgemeine Bedienung

Menütasten “◄” und “►” : Es können bereits eingegebene Bezeichnungen

für Kunden und Prüflinge ausgewählt werden. Sie können einen neuen Namen mittels Auswahl der Position “NEU” erstellen (diese ist verfügbar an der rechten Position der Auflistung, benutzen Sie die Menütaste “►”, um diese zu erreichen)

und den Namen “NEU“ danach zu modifizieren. Hinweis! Sie können die Ergebnisse nicht mit dem Namen “NEU” speichern, die Meldung “UNGÜLTIGER NAME” erscheint.

Menütaste “ÄND” : Ändern Sie bereits eingegebene Namen oder

einen neu erstellten Namen “NEU”.

Menütaste “ “ : Löscht einzelne Zeichen auf der linken Seite des

Cursors.

Menütasten “▼” und “▲” : Zeicheneingabe, es können folgende Zeichen

ausgewählt werden A...Z, 0...9, +, -, _, /, # und Leerzeichen. Ca. 2 s nach der Auswahl wird der Cursor auf das nächste Zeichen gesetzt.

Menütaste “” : Die Eingabe wird bestätigt Funktionstaste “EXIT” : Die Eingabe wird abgebrochen.

 In den Eingabefeldern für Kunde, Gerät, Ort, Abteilung und Beschreibung

sind alphanumerische Eingaben (A...Z, 0...9), die Zeichen “+, -, _, /, # und Leerstellen möglich.

 Im Feld “Nr.“ (laufende Nummer der Messung) sind nur numerische Eingaben

von 0001 bis 1999 möglich. Die Nummer wird bei jeder Messung automatisch um 1 erhöht.

 Die laufende Nummer der Messung “Nr.“ kann manuell beliebig vor- und

auch zurückgesetzt werden. Es ist auch möglich, die bereits abgespeicherten Messwerte zu überschreiben.

 Standardvorgabe bei neuen Datensätzen (für Kunden und Geräte) ist “NEU”.

GT-600/GT-800 Bedienungsanleitung

Speicher, Eingabebeispiel

Um einen Messwert auf einen bestimmten Speicherplatz zu speichern gehen Sie wie folgt vor:

1) Führen Sie eine Messung durch.

2) Drücken Sie die Funktionstaste “SAVE” (5).

3) Die Zeile für “KD“ (Kunde) ist bereits markiert. Wählen Sie einen Kunden mit den Menütasten “◄“ und “►“ aus. Falls der Kunde noch nicht angelegt ist, legen Sie einen neuen Kunden an, drücken Sie dazu die Menütaste “►“. Ändern Sie nun den Namen “NEU“, drücken Sie dazu die Menütaste “ÄND“. Löschen Sie die Standardvorgabe “NEU“ mit der Menütaste “”.

4) Geben Sie nun mit den beiden Menütasten “▼” und “▲” als Beispiel die Bezeichnung KUNDE 001 ein. Bestätigen Sie die Eingabe mit der Menütaste “”. Der Cursor bewegt sich dann zur nächsten Speicherebene (GER).

5) Wählen Sie ein Gerät mit den Menütasten “◄“ und “►“ aus, falls der Prüfling noch nicht angelegt ist, legen Sie ein neuen Prüfling an, drücken Sie dazu die Menütaste “►“. Ändern Sie nun den Namen, drücken Sie dazu die Menütaste “ÄND“, und löschen Sie die Standardvorgabe “NEU“ mit der Menütaste “”.

6) Geben Sie mit den beiden Menütasten “▼” und “▲” einen neuen Prüfling ein, zum Beispiel “GERÄTE 001”. Bestätigen Sie die Eingabe mit der Menütaste “”. Der Cursor bewegt sich dann zur nächsten Speicherebene (ORT).

Hinweis (nur GT-800)! Wenn der Barcode Modus STANDARD ausgewählt ist (siehe Seite 49),

werden alle 17 Zeichen für die Prüflingsnummer benutzt.

Wenn der Barcode Modus KOMBINIERT ausgewählt ist, werden die

ersten 3 Ziffern für den AUTO-Test Code und die anderen 14 Ziffern für die Prüflingsnummer benutzt. Die ersten 3 Ziffern müssen unbedingt mit einem existierenden AUTO-Tests Codes (145-151, 160, 161, 241-244, 131-137, 231-234, 301-317) übereinstimmen, siehe Abschnitt “AUTOTest (nur GT-800)“ auf Seite 42, sonst wird die Meldung “UNGÜLTIG AUTO TEST“ angezeigt, nachdem Sie die Prüflingsnummer eingeben.

Beispiel 1: GER:145COMPUTER (diese Anzeige wird bei Modus KOMBINIERT

angezeigt)

AUTO-Test Nr. 145 ist dem Prüfling COMPUTER zugeordnet, also diese

Prüfung wird in der AUTO Funktion vorgeschlagen.

Beispiel 2: GER:COMPUTER (diese Anzeige wird bei Modus STANDARD angezeigt) Kein AUTO-Test wird diesem Prüfling zugeordnet.

7) Eingabe oder Änderung bereits eingegebener Ort durch Drücken der Menütaste “ÄND” und dann mit den Menütasten “▼”, “▲” und “”. Bestätigen Sie die Eingabe mit der Menütaste “”. Der Cursor bewegt sich dann zur nächsten Speicherebene (ABT - Abteilung).

GT-600/GT-800 Bedienungsanleitung

Hinweis! Die Eingabe des Orts ist nicht zwingend, dies ist nur eine

zusätzliche Eingabe zum Prüfling.

8) Eingabe oder Änderung bereits eingegebener Abteilung durch Drücken der Menütaste “ÄND” und dann mit den Menütasten “▼”, “▲” und “”. Bestätigen Sie die Eingabe mit der Menütaste “”. Der Cursor bewegt sich dann zur nächsten Speicherebene (BEZ - Bezeichnung).

Hinweis! Die Eingabe der Abteilung ist nicht zwingend, dies ist nur eine

zusätzliche Eingabe zum Prüfling.

9) Eingabe oder Änderung bereits eingegebener Bezeichnung durch Drücken der Menütaste “ÄND” und dann mit den Menütasten “▼”, “▲” und “”. Bestätigen Sie die Eingabe mit der Menütaste “”. Der Cursor bewegt sich dann zur nächsten Speicherebene (Nr. Messnummer).

Hinweis! Die Eingabe der Beschreibung ist nicht zwingend, dies ist eine

zusätzliche Eingabe zum Prüfling.

10) Zum Abspeichern des Messwertes drücken Sie nochmals die Funktionstasten SAVE, die Speicherung wird mit einem doppelten Signalton bestätigt.

Abb. 40: Messwert speichern

 Wenn Sie bei der Speicherung des Messergebnisses einen bereits belegten

Speicherplatz (Kunde oder Prüfling) wählen, erscheint die Meldung “BELEGT” auf der LC-Anzeige. Wird dann die Funktionstaste SAVE nochmals gedrückt, wird der zuvor gespeicherte Wert überschrieben.

GT-600/GT-800 Bedienungsanleitung

Speicher, Daten abrufen

Um einen Messwert abzurufen gehen Sie wie folgt vor:

1) Drücken Sie die Funktionstaste “RCL” (5). Die Speicherebene “KD.” (Kunde) wird markiert.

2) Wählen Sie mit den Menütasten “◄“ und “►“ einen Kundennamen aus.

3) Wählen Sie mit der Menütaste “▼” die nächste Speicherebene “GER” (Prüflingsnummer) aus. Wählen Sie mit den Menütasten “◄“ und “►“ einen Prüflingnummer aus.

4) Wählen Sie mit der Menütaste “▼” die nächste Speicherebene “Nr.” (Messnummer) aus. Wählen Sie mit den Menütasten “◄“ und “►“ die gewünschte Messnummer aus und bestätigen Sie die Auswahl durch Drücken der Funktionstaste “RCL”.

5) Zum Abrufen der Messwerte drücken Sie nochmals die Funktionstaste (5) “RCL“, nun kann innerhalb des ausgewählten Messortes über die Menütasten “◄“ und “►“ innerhalb der einzelnen Messwerten geblättert werden.

Abb. 41: Messwerte abrufen

 Mit der Menütaste “CLR“ können beim Abrufen einzelne Messwerte

gelöscht werden.

 Die Speicheradresse mit dem zuletzt gespeicherten Messergebnis wird immer

nach dem Drücken der “RCL“-Taste angeboten.

GT-600/GT-800 Bedienungsanleitung

Eingabe mittels externer Tastatur (USB)

Mit einer externen USB-Tastatur kann die Eingabe der Bezeichnungen der Speicherplätze für Kunden, Prüflinge, Orte, Abteilungen und Bezeichnungen schnell und einfach erfolgen. Dazu muss die optionale USB-Tastatur an die Schnittstelle USB2 angeschlossen werden. Nach dem Einstecken ertönen drei Signaltöne (bitte warten Sie ein paar Sekunden) als Bestätigung für die Erkennung des USB-Gerätes. Nun kann die externe Tastatur verwendet werden. Mit den folgenden Tasten können Sie den GT-600/GT-800 Gerätetester betätigen.

Deutsche Sprache, deutsche Tastatur

USB Tastatur Funktion GT-600/GT-800 F1, F2, F3, F4 Menütasten (Softkeys) 1 bis 4 (3)

F5, F6, F7, F8

Funktionstasten SAVE, RCL, MENU,

EXIT (5) Esc Funktionstaste EXIT (5) ENTER

,  , →

A, B, C … Z, Ä, Ö, Ü

0, 1, 2 … 9

Menütaste “ “ (3)

Menütasten “▼“, “▲“ (3)

Menütasten “◄“, “►“ (3)

Eingabe der

Speicherplatzbezeichnungen

Eingabe der

Speicherplatzbezeichnungen

Eingabe der +, -, _, /, #

Speicherplatzbezeichnungen,

Sonderzeichen

Eingabe der Leer

Speicherplatzbezeichnungen,

Leerzeichen

Pos 1

Ende



Entf

Setzt Cursor auf Anfangsposition bei

der Eingabe

Setzt Cursor auf Endposition bei der

Eingabe

Löscht Zeichen links vom Cursor bei

der Eingabe

Löscht Zeichen beim Cursor bei der

Eingabe + Menütaste “+ “ (3)

- Menütaste “- “ (3)

Tabelle 1: Funktionen USB-Tastatur (deutsche Version)

Hinweis! Verwenden Sie nur die USB-Tastatur, die im Abschnitt “Optionales Zubehör” aufgelistet ist, da sonst der GT-600/GT-800 Gerätetester diese evtl. nicht erkennen wird.

GT-600/GT-800 Bedienungsanleitung

Englische Sprache, englische Tastatur

USB Tastatur Funktion GT-600/GT-800 F1, F2, F3, F4 Menütasten (Softkeys) 1 bis 4 (3)

F5, F6, F7, F8

Funktionstasten SAVE, RCL, MENU,

EXIT (5) Esc Funktionstaste EXIT (5) ENTER

,  , →

A, B, C … Z

0, 1, 2 … 9

Menütaste ““ (3)

Menütasten “▼“, “▲“ (3)

Menütasten “◄“, “►“ (3)

Eingabe der

Speicherplatzbezeichnungen

Eingabe der

Speicherplatzbezeichnungen

Eingabe der +, -, _, /, #

Speicherplatzbezeichnungen,

Sonderzeichen

Eingabe der Space

Speicherplatzbezeichnungen,

Leerzeichen

Home

End

Back Space

Del

Setzt Cursor auf Anfangsposition bei

der Eingabe

Setzt Cursor auf Endposition bei der

Eingabe

Löscht Zeichen links vom Cursor bei

der Eingabe

Löscht Zeichen beim Cursor bei der

Eingabe + Menütaste “+ “ (3)

- Menütaste “- “ (3)

Tabelle 2: Funktionen USB-Tastatur (englische Version) Hinweis!

 Verwenden Sie nur die USB-Tastatur, die im Abschnitt “Optionales Zubehör”

aufgelistet ist, da sonst der GT-600/GT-800 Gerätetester diese evtl. nicht erkennen wird.

 Nur ein USB Eingang/Ausgang (USB1 oder USB2) kann gleichzeitig verwendet

werden. Der erste, der erkannt wird, wird aktiv sein!

Hinweis (nur GT-800)! Bei der Eingabe von Prüflingsnummern mit kombinierten AUTO-Test Codes beziehen Sie sich bitte auf Abschnitt “Speicher, Eingabebeispiel“, Punkt 6) auf Seite 54.

GT-600/GT-800 Bedienungsanleitung

Eingabe mittels Barcodeleser (USB)

Mit einem externen Barcodeleser kann die Eingabe der Bezeichnungen der Speicherplätze für Kunden, Prüflingsnummern, Orte, Abteilungen und Bezeichnungen mittels eines Barcodes schnell und einfach erfolgen. Dazu muss der optionale Barcodeleser an die Schnittstelle USB2 angeschlossen werden. Nach dem Einstecken ertönen drei Signaltöne (bitte warten Sie ein paar Sekunden) als Bestätigung für die Erkennung des Gerätes.

Beim Abspeichern muss zuerst die entsprechende Speicherebene mittels der Menütasten “▼“ ausgewählt werden. Danach kann der jeweilige Barcode eingescannt werden.

Der Barcodeleser kann auch verwendet werden, um den Namen des Prüfers einzugeben, siehe Abschnitt “PRÜFER Menü”.

Hinweis!  Verwenden Sie nur die USB-Tastatur, die im Abschnitt “Optionales Zubehör”

aufgelistet ist, da sonst der GT-600/GT-800 Gerätetester diese evtl. nicht erkennen wird.

 Nur ein USB Eingang/Ausgang (USB1 oder USB2) kann gleichzeitig verwendet

werden. Der erste, der erkannt wird, wird aktiv sein!

Hinweis (nur GT-800)! Bei der Eingabe von Prüflingsnummern mit kombinierten AUTO-Test Codes beziehen Sie sich bitte auf Abschnitt “Speicher, Eingabebeispiel“, Punkt 6) auf Seite 54.

GT-600/GT-800 Bedienungsanleitung

Wartung

Der Gerätetester GT-600/GT-800 benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung. Sollten während des Betriebes trotzdem Fehler in der Funktion auftreten, wird unser Werksservice das Gerät unverzüglich instand setzen.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann es mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gesäubert werden.

Bevor Sie mit der Reinigung beginnen, vergewissern Sie sich, dass der GT-600/GT800 Gerätetester ausgeschaltet und von allen Stromkreisen getrennt ist.

Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

Nach der Reinigung darf das Gerät bis zur vollständigen Abtrocknung nicht benutzt werden.

Kalibrierintervall

Wir empfehlen ein Kalibrierintervall von einem Jahr. Sollte das Gerät wenig benutzt werden, so kann das Kalibrierintervall auf bis zu 3 Jahre verlängert werden.

GT-600/GT-800 Bedienungsanleitung

Sicherungswechsel

Sollte durch Überlastung oder Fehlbedienung eine Sicherung ausgelöst haben, müssen die nachfolgenden Hinweise beim Austausch der Sicherungen beachtet werden:

WARNHINWEIS

Vor dem Sicherungswechsel muss der Gerätetester GT-600/GT-800 von allen Messkreisen und dem Netz getrennt und die Messleitungen entfernt werden.

 Ausschließlich Sicherungen mit den unter den Technische Daten

angegebenen Stromwerten, Spannungswerten und Abmessungen verwenden.

 Das Verwenden von Behelfssicherungen, insbesondere das Kurzschließen der

Sicherungshalter ist unzulässig.

 Ersatz-Sicherungen sind bei jedem Elektrofachgroßhandel oder bei unserem

Werksservice erhältlich.

Sicherungswechsel, Netzsicherung F1: Die Sicherung F1 (T 16 A (H) / 250 V, 5 x 20 mm) hat ausgelöst wenn auf der LCAnzeige nach dem Anschließen des GT-600/GT-800 Gerätetesters an die Netzspannung und nach dem Einschalten mit dem “AN/AUS“ Netzschalter (4) keine Anzeige erscheint.

Sicherungswechsel, Netzsicherung F2: Die Sicherung F2 (T 16 A (H) / 250 V, 5 x 20 mm) hat ausgelöst wenn in der LCAnzeige “SICHERUNG F2!“ erscheint. Diese Meldung kann in jeder Prüfung, die Netzspannung an der Prüf-/ Netzsteckdose benötigen, erscheinen. Die Sicherung löst aus wenn ein Prüfling mit zu hoher Leistungsaufnahme an die Prüf-/ Netzsteckdose angeschlossen ist (Strom höher als 16 A).

Sicherungswechsel, Sicherung F3 zum Schutz der Funktion R

PE:

Die Sicherung F3 (FF 6,3 A (H) / 250 V, 5 x 20 mm) hat ausgelöst wenn in der LCAnzeige “SICHERUNG F3“ bei den R

PE, Kaltgerät oder PRCD Prüfungen erscheint.

Die Sicherung löst aus, wenn zum Beispiel wenn während einer Prüfung die Prüfspitzen aus Versehen an Netzspannung angeschlossen werden.

Zum Sicherungswechsel gehen Sie wie folgt vor:

1) Den entsprechenden Sicherungshalter (1, 2 oder 10) mit einem Schraubendreher öffnen.

2) Die defekte Sicherung entfernen und eine neue Sicherung einsetzen (die gleiche Type und die gleichen Wert beachten).

3) Den Sicherungshalter wieder schließen.

☞ Haben diese Sicherungen mehrfach ausgelöst (z. B. wegen der

Fehlbedienung) so sollte das Gerät zur Überprüfung ins Werk eingeschickt werden.

GT-600/GT-800 Bedienungsanleitung

Liste der angezeigten Fehlermeldungen

Die folgenden Fehler können während des Betriebs des GT-600/GT-800 Gerätetesters angezeigt werden:

FEHLER 1: Der interne Messkreis für alle Prüfungen außer der Zangenstrommessung ist unterbrochen, vermutlich wegen einer ausgelösten internen Sicherung. Das Gerät soll zur Überprüfung zum Service eingeschickt werden.

FEHLER 2: Der interne Messkreis beim der Zangenstrommessung ist unterbrochen, vermutlich wegen einer ausgelösten internen Sicherung. Das Gerät soll zur Überprüfung zum Service eingeschickt werden.

Hinweis! Die internen Sicherungen dürfen nicht von den Kunden ausgetauscht werden!

GT-600/GT-800 Bedienungsanleitung

Reset des Gerätetesters GT-600/GT-800

Es gibt einige einstellbare Parameter im der GT-600/GT-800 Gerätetester. Wenn der Prüfer alle Parameter auf Werkseinstellung zurückzusetzen möchte, kann dies durch Drücken der RESET-Funktion durchgeführt werden.

 Mit dem Netzschalter (4) schalten Sie den GT-600/GT-800 Gerätetester aus.  Drücken Sie und halten Sie die Funktionstaste SAVE (F5) gedrückt, während

Sie den GT-600/GT-800 Gerätetester mit dem Netzschalter (4) einschalten.

 Die Anzeige “RESET“ wird für einen Moment angezeigt, um den Prüfer zu

informieren, dass die RESET-Funktion durchgeführt wurde.

 Lassen Sie die Funktionstaste SAVE (F5) wieder los.

Die folgenden Parameter wurden zurückgesetzt.

Funktion Parameter

- Prüfstrom 5 A

RPE

RISO

IEA

IPE()

ZANGE (nur GT-800) - Messbereich 0 ... 60 A PRCD/Kaltgeräte (nur GT-800) - Kaltgerät

Kaltgeräte

PRCD (nur GT-800)

PELV/SELV - PELV

- Grenzwert 0,3 

- MAN-Modus

- Keine Messleitungskompensation

- Prüfspannun

- Schutzklasse I

- Grenzwert 1,00 M (SK I)

- Grenzwert 0,30 M (SK I-Heizung)

- Grenzwert 2,00 M (SK II)

- Grenzwert 0,25 M (SK III)

- Schutzklasse I

- Grenzwert 3,50 mA (SK I)

- Grenzwert 0,50 mA (SK II)

- Positive Polarität der Netzspannun

- Grenzwert 3,50 mA

- Positive Polarität der Netzspannun

- Grenzwert 0,50 mA

- Keine Kabelkompensation

- Grenzwert 0,30 

- Keine Messleitun

- Grenzwert 0,30 

- I

N = 30 mA

500 V

skompensation

PELV - Grenzwert 50 V SELV - Grenzwert 50 V

AUTO (nur GT-800) - Ausgewählter AUTO-Test Nr. 145 (deutsche Region)

- Prüfer XXXX

- Messzeiten

- MAN, MIT NETZ ... 10 Sekunden

- MAN, OHNE NETZ ... 3 Sekunden

- AUTO, MIT NETZ ... 10 Sekunden

MENÜ

- AUTO, OHNE NETZ ... 3 Sekunden

- DEUTSCHE Region

- Akustisches Signal AN

- Barcodeleser-Modus STANDARD

- DEUTSCHE Sprache

- Kontrast 50 %

GT-600/GT-800 Bedienungsanleitung



Einschaltprüfungen und Schutzfunktionen

Funktion Test, Sicherungen Hinweise Einschalten

des Geräts

- Erdung des PEAnschlusses des Netzsteckers

Vorprüfung. Wenn der PE-Anschluss nicht ausreichend geerdet ist, wird die Meldung “PE UNTERBROCHEN! JETZT ABSCHALTEN!” angezeigt und jede weitere Nutzung wird blockiert. Den Gerätetester sofort ausschalten, Gefahr!

- Sicherung F2 Vorprüfung. Wenn die F2 Sicherung ausgelöst hat, wird

die Meldung “SICHERUNG F2!“ angezeigt und jede weitere Nutzung wird blockiert.

RPE

EXT PE/SONDE1 3,75 V

- U

Vorprüfun

. Wenn eine externe Spannung höher als 3,75 V vor dem Beginn der Prüfung festgestellt wird, wird die Meldung “EXTERNE SPANNUNG!” angezeigt

PE Prüfungen werden blockiert.

des Messkreises (Selbsttest).

- IEA INT 0,15 mA

und weitere R Vorprüfun Wenn der Messkreis des Geräts unterbrochen wird, z. B. wegen einer ausgelösten Sicherung, wird die Meldung “FEHLER 1” angezeigt und weitere Prüfungen werden blockiert.

- Sicherung F3 Vorprüfung und während der Prüfung. Wenn die F3 Sicherung ausgelöst hat, wird die Meldung “SICHERUNG F3!“ angezeigt und weitere R werden blockiert.

- UEXT SONDE1/GND 50 V

EXT SONDE2/GND 50 V

- U

Vorprüfun Wenn eine externe Spannung höher als 50 V vor dem Beginn oder während der R

und während der Prüfung.

PE Prüfung festgestellt wird,

wird die Meldung “EXTERNE SPANNUNG!” angezeigt

PE Prüfungen werden blockiert.

- UEXT PE/SONDE1 7,60 V

und weitere R Während der Prüfun Wenn eine externe Spannung höher als 7,6 V während

PE Prüfung festgestellt wird, wird die Prüfung

der R gestoppt und die Meldung “EXTERNE SPANNUNG!” wird angezeigt.

RISO

- U

LN/PE

50 V

Vorprüfun

. Wenn eine externe Spannung höher als 50

V vor dem Beginn der R

ISO Prüfung festgestellt wird,

wird die Meldung “EXTERNE SPANNUNG!” angezeigt

ISO Prüfungen werden blockiert.

des Messkreises (Selbsttest).

- IEA INT 0,15 mA

und weitere R Vorprüfun Wenn der Messkreis des Geräts unterbrochen wird, z. B. wegen einer ausgelösten Sicherung, wird die Meldung “FEHLER 1” angezeigt und weitere Prüfungen werden blockiert.

. Wenn eine externe Spannung höher als 50

ISO Prüfung festgestellt wird,

des Messkreises (Selbsttest).

IEA

- UEXT SONDE1/GND 50 V

EXT SONDE2/GND 50 V

- U

EXT PE/GND 50 V

- U

EXT LN/GND 50 V

EA INT 0,15 mA

- I

Vorprüfun V vor dem Beginn der R wird die Meldung “EXTERNE SPANNUNG!” angezeigt und weitere RISO Prüfungen werden blockiert.

Vorprüfun Wenn der Messkreis des Geräts unterbrochen wird, z. B. wegen einer ausgelösten Sicherung, wird die Meldung “FEHLER 1” angezeigt und weitere Prüfungen werden blockiert.

IPE()

EXT SONDE1/GND 50 V

- U

EXT SONDE2/GND 50 V EXT PE/GND 50 V

- U

EA INT 0,15 mA

- I

Vorprüfun V vor dem Beginn der I

. Wenn eine externe Spannung höher als 50

EA Prüfung festgestellt wird, wird

die Meldung “EXTERNE SPANNUNG!” angezeigt und weitere I Vorprüfun

EA Prüfungen werden blockiert.

des Messkreises (Selbsttest). Wenn der Messkreis des Geräts unterbrochen wird, z. B. wegen einer ausgelösten Sicherung, wird die Meldung “FEHLER 1” angezeigt und weitere I werden blockiert.

PE Prüfungen

PE() Prüfungen

GT-600/GT-800 Bedienungsanleitung

EA 20,00 mA

- I

- IL 25 mA

- Erdung des PEAnschlusses des Netzsteckers

- Sicherung F2 Vorprüfung. Wenn die F2 Sicherung ausgelöst hat, wird

- UEXT SONDE1/GND 50 V

EXT SONDE2/GND 50 V

- U

EA INT 0,15 mA

- I

- IEA 3,50 mA

- IL 25 mA

- Erdung des PEAnschlusses des Netzsteckers

- Sicherung F2 Vorprüfung. Wenn die F2 Sicherung ausgelöst hat, wird

P/IL

EA INT 0,15 mA

- I

- IEA 3,50 mA

- Erdung des PEAnschlusses des Netzsteckers

- Sicherung F2 Vorprüfung. Wenn die F2 Sicherung ausgelöst hat, wird

Vorprüfun

. Wenn der Ersatzableitstrom 20,00 mA übersteigt (schadhafter Prüfling), wird die Meldung “LNPE KURZSCHLUSS!” angezeigt und weitere I

PE()

Prüfungen werden blockiert. Vorprüfun

. Wenn der Laststrom niedriger als 25 mA ist (Netzschalter AN), wird die Meldung “KEIN PRÜFLING!” angezeigt und weitere I

PE() Prüfungen werden

blockiert. Der Prüfer kann diese Meldung ignorieren, indem er die IGNR-Taste drückt. Vorprüfung. Wenn der PE-Anschluss nicht ausreichend geerdet ist, wird die Meldung “PE UNTERBROCHEN! JETZT ABSCHALTEN!” angezeigt und jede weitere Nutzung wird blockiert. Den Gerätetester sofort ausschalten, Gefahr!

die Meldung “SICHERUNG F2!“ angezeigt und weitere

PE() Prüfungen werden blockiert.

I Vorprüfun

. Wenn eine externe Spannung höher als 50 V festgestellt wird, wird die Meldung “EXTERNE SPANNUNG!” angezeigt und weitere I

PE() Prüfungen

werden blockiert. Vorprüfun

des Messkreises (Selbsttest). Wenn der Messkreis des Geräts unterbrochen wird, z. B. wegen einer ausgelösten Sicherung, wird die Meldung “FEHLER 1” angezeigt und weitere I

T Prüfungen werden

blockiert. Vorprüfun

. Wenn der Ersatzableitstrom 3,50 mA übersteigt (schadhafter Prüfling), wird die Meldung “LNPE KURZSCHLUSS!” angezeigt und weitere I

T Prüfungen

werden blockiert. Vorprüfun

. Wenn der Laststrom niedriger als 25 mA ist (Netzschalter AN), wird die Meldung “KEIN PRÜFLING!” angezeigt und weitere I

T Prüfungen werden blockiert.

Der Prüfer kann diese Meldung ignorieren, indem er die IGNR-Taste drückt. Vorprüfung. Wenn der PE-Anschluss nicht ausreichend geerdet ist, wird die Meldung “PE UNTERBROCHEN! JETZT ABSCHALTEN!” angezeigt und jede weitere Nutzung wird blockiert. Den Gerätetester sofort ausschalten, Gefahr!

die Meldung “SICHERUNG F2!“ angezeigt und weitere Prüfungen werden blockiert. Vorprüfun

des Messkreises (Selbsttest). Wenn der Messkreis des Geräts unterbrochen wird, z. B. wegen einer ausgelösten Sicherung, wird die Meldung “FEHLER 1” angezeigt und weitere P/I

L Prüfungen

werden blockiert. Vorprüfun

. Wenn der Ersatzableitstrom 3,50 mA übersteigt (schadhafter Prüfling), wird die Meldung “LNPE KURZSCHLUSS!” angezeigt und weitere P/I

Prüfungen werden blockiert. Vorprüfung. Wenn der PE-Anschluss nicht ausreichend geerdet ist, wird die Meldung “PE UNTERBROCHEN! JETZT ABSCHALTEN!” angezeigt und jede weitere Nutzung wird blockiert. Den Gerätetester sofort ausschalten, Gefahr!

die Meldung “SICHERUNG F2!“ angezeigt und weitere

L Prüfungen werden blockiert.

P/I

GT-600/GT-800 Bedienungsanleitung

Zangenmessung

Kaltgeräte

PRCD

- Sicherung F2 Vorprüfung. Wenn die F2 Sicherung ausgelöst hat, wird

- Interne Sicherung Wenn die interne Sicherung ausgelöst hat, wird die Meldung “FEHLER 2!” angezeigt und weitere Zangenmessungen werden blockiert.

L IEC 50 V

- U

N IEC 50 V

- U

Vorprüfun eine externe Spannung höher als 50 V festgestellt wird,

. Wenn nach dem Drücken der START-Taste

wird die Meldung “EXTERNE SPANNUNG!” angezeigt und weitere KALTGERÄTE-Prüfungen werden blockiert.

- UEXT SONDE1/GND 50 V

- U

EXT SONDE2/GND 50 V

Vorprüfun Wenn eine externe Spannung höher als 50 V festgestellt

und während der RPE Prüfung.

wird, wird die Meldung “EXTERNE SPANNUNG!” angezeigt und weitere KALTGERÄTE-Prüfungen werden blockiert.

- Sicherung F3 Vorprüfung. Wenn die F3 Sicherung ausgelöst hat, wird die Meldung “SICHERUNG F3!“ angezeigt und weitere KALTGERÄTE-Prüfungen werden blockiert.

L IEC 50 V

- U

N IEC 50 V

- U

Vorprüfun Wenn eine externe Spannung höher als 50 V festgestellt

und während der RPE Prüfung.

wird, wird die Meldung “EXTERNE SPANNUNG!” angezeigt und weitere PRCD Prüfungen werden blockiert.

- IEA INT 0,15 mA

Vorprüfun

des Messkreises (Selbsttest). Wenn der Messkreis des Geräts unterbrochen wird, z. B. wegen einer ausgelösten Sicherung, wird die Meldung “FEHLER 1” angezeigt und weitere PRCD Prüfungen werden blockiert.

- Erdung des PEAnschlusses des Netzsteckers

die Meldung “SICHERUNG F2!“ angezeigt und weitere PRCD Prüfungen werden blockiert.

- IEA 3,50 mA

Vorprüfun

. Wenn der Ersatzableitstrom 3,50 mA übersteigt (schadhafter Prüfling), wird die Meldung “LNPE KURZSCHLUSS!” angezeigt und weitere PRCD Prüfungen werden blockiert.

EA 20,00 mA

- I

Vorprüfun

. Wenn der Ersatzableitstrom 20,00 mA übersteigt (schadhafter Prüfling), wird die Meldung “LNPE KURZSCHLUSS!“ angezeigt und weitere KaltgerätePrüfungen werden blockiert.

- Sicherung F3 Vorprüfung in der RPE Messung.

- UEXT SONDE1/GND 50 V

- UEXT SONDE2/GND 50 V

Vorprüfun Vorprüfun

und während der RPE Messung.

GT-600/GT-800 Bedienungsanleitung

Technische Daten

Allgemeine Daten Angewendete Normen VDE 0701-0702, DIN VDE 0404-1/-2, EN 61010-1, EN 61557-2, 4 Stromversorgung 230 V +10%/-15%, 50/60 Hz Max. int. Leistungsaufnahme 45 VA (RPE-5A Funktion) Max. Laststrom 16 A Anzeige Grafik LC-Anzeige 128x64 Punkte mit blauer Hintergrundbeleuchtung Funktionswahl Drehschalter mit 10 Positionen Grenzwerte der Ergebnisse instellbar, siehe Einstellbereich in jeder Funktion (optisches und akustisches Signal bei der Überschreitung des Grenzwertes) Speicher 3.896 Speicherplätze, 2 Ebenen (Kunde und Prüflingsnummer), zusätzlicher Eingaben für Ort, Abteilung und Bezeichnung Speicherbelegung jedes gespeichertes Messergebnis (außer PRCD und AUTO Funktion) ... 2 Speicherplätze

jedes gespeichertes PRCD Ergebnis ... 3 Speicherplätze jedes gespeichertes AUTO Ergebnis...

Anzahl der Messungen + 1 Speicherplatz jede Kunde ... 4 Speicherplätze jedes Gerät ... 3 Speicherplätze Signalgeber für akustisches Signal eingebaut Echtzeituhr (RTC) eingebaut Interne Batterie für RTC Li 3V/230 mAh Typ IEC CR2032 USB 2.0 Kommunikation mit dem PC ja USB Barcodeleser-Anschluss ja USB Tastatur-Anschluss ja USB Stick-Anschluss ja Schutzklasse I (PE Anschluss) Messzeiten: Einzelmessung ohne Netz einstellbar 3 ... 60 s Einzelmessung mit Netz einstellbar 10 ... 299 s Dauermessungen beschränkt auf 5 Minuten (Save-Funktion aktiv) AUTO-Messung ohne Netz einstellbar 3 ... 60 s AUTO-Messung mit Netz einstellbar 10 ... 299 s Schutz gegen Überlastung der Sicherungen F1 und F2, T16 A (H) / 250 V, 5×20 Steckdose mm Schutz gegen erhöhten Schutzleiterstrom nein, Abschaltung über Überstromschutzorgan oder RCD der vorgeschalteten Anlage Abmessungen 299 × 248 × 119 mm Gewicht ca. 4 kg Schutzart IP40 Referenztemperaturbereich 20 °C  5 °C Betriebstemperaturbereich 0 ... 40 °C

GT-600/GT-800 Bedienungsanleitung

Lagertemperaturbereich -10 ... 50 °C Max. Feuchtigkeit (Referenz) 10 ... 60 % RF (ohne Kondensierung) Max. Feuchtigkeit (Betrieb) 10 ... 85 % RF (ohne Kondensierung) Verschmutzungsgrad 2 Höhe über NN bis zu 2000 m

Schutzleiterwiderstand - 5A (RPE) Messbereich 0,10 ... 10,00  Anzeigebereich 0,00 ... 11,00  Auflösung 0,01  Genauigkeit ± (5% v. M. + 3 Digits) Betriebsmessabweichung ± 13% Grenzwert einstellbar 0,01 ... 11,0 , Berechnung (mittels Länge und Querschnitt) verfügbar Prüfstrom >5,0 A AC (bei einer Netzspannung von 230 V, Standard Messleitung 1,5 m / 0,75 mm2 und externer Widerstand von 0,1 ) Kurzschlussstrom ca. 6 A AC (bei einer Netzspannung von 230 V) Leerlaufspannung ca. 6 V AC, SELV (erdfreier Ausgang) Messleitungskompensation bis 5,00  mittels Benutzung der Menütaste KOMP Schutz gegen ext. Spannung Sicherung F3, eine ausgelöste Sicherung wird automatisch erkannt AUTO Prüfmodus ja, automatische Start und Speicher-Funktion nach Verbindung des PE mit dem Prüfling Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen siehe Seite 64

Schutzleiterwiderstand – 0,2A (RPE) Messbereich 0,10 ... 10,00  Anzeigebereich 0,00 ... 11,00  Auflösung 0,01  Genauigkeit ± (5% v. M. + 3 Digits) Betriebsmessabweichung ± 13% Grenzwert einstellbar 0,01 ... 11,0 , Berechnung (mittels Länge und Querschnitt) verfügbar Prüfstrom > 0,2 A AC Kurzschlussstrom ca. 0,45 A AC (bei einer Netzspannung von 230V) Leerlaufspannung ca. 6 V AC, SELV (erdfreier Ausgang) Messleitungskompensation bis 5,00  mittels Benutzung der Menütaste KOMP Schutz gegen ext. Spannung Sicherung F3, eine ausgelöste Sicherung wird automatisch erkannt AUTO Prüfmodus Ja, automatische Start und Speicher-Funktion nach Verbindung des PE mit dem Prüflings Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen Siehe Seite 64

GT-600/GT-800 Bedienungsanleitung

Isolationswiderstand (RISO) Verfügbare Schutzklassen Schutzklasse I mit Heizelementen, I, II und III Messanschlüsse SK I L/N gegen (PE der Prüfsteckdose parallel mit SONDE 2) Messanschlüsse SK II L/N gegen SONDE 2 Messanschlüsse SK III SONDE 1 gegen SONDE 2 Messbereich SK I, II 0,10 ... 10,0 M Messbereich SK III 0,10 ... 5,00 M Anzeigebereich SK I, II 0,00 ... 9,99 M, 10,0 ... 49,9 M, 50 ... 100 M Anzeigebereich SK III 0,00 ... 9,99 M, 10,0 ... 20,0 M Auflösung 0,01 M, 0,1 M, 1 M Genauigkeit, SK I, II ± (5% v. M. + 3 Digits) 0,00 ... 20,0 M ± (8% v. M.) 20,1 ... 50,0 M ± (15% v. M.) 51 ... 100 M Betriebsmessabweichung, SK I, II ± 15% Genauigkeit, SK III ± (7% v. M. + 3 Digits) 0,00 ... 20,0 M Betriebsmessabweichung, SK III ± 14% Grenzwert einstellbar 0,01 ... 20,0 M Standard-Grenzwerte: 0,30 M (SK I mit Heizelementen), 1,00 M (SK I), 2,00 M (SK II), 0,25 M (SK III) Prüfspannung (UN) 500 V DC (und 250 V DC nur GT-800), (erdfreier Ausgang) Toleranz der Prüfspannung -0% ... +25% Prüfstrom (500 V Bereich) >1 mA DC (bei 500 k Bürde) Prüfstrom (250 V Bereich) >1 mA DC (bei 250 k Bürde) (nur GT-800) Kurzschlussstrom < 8 mA DC Kapazitive Last (in Betrieb) 1 F max. parallel mit RINS Entladung (SK I und II) Über internen Widerstand von 200 k am Ende der Messung Entladung (SK III) Über internen Widerstand von 3 M am Ende der Messung Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen Siehe Seite 64

Hinweis! Schutzklasse I/II: Verbinden Sie nicht die L/N-Anschlüsse der Prüfsteckdose mit dem Schutzleiter. Diese Erdung beeinflusst das Messergebnis mit einer Parallelschaltung von ca. 3,3 M aufgrund des internen Widerstandes des Gerätetesters.

Schutzklasse III: Der Prüfling muss von Erde isoliert werden, sonst können die Messergebnisse beeinflusst werden.

GT-600/GT-800 Bedienungsanleitung

Ersatzableitstrom TRMS (IEA) Verfügbare Schutzklassen I und II Messanschlüsse SK I L/N gegen (PE der Prüfsteckdose parallel mit SONDE 2) Messanschlüsse SK II L/N gegen SONDE 2 Messbereich 0,25 ... 20,00 mA Anzeigebereich 0,25 ... 20,00 mA Auflösung 0,01 mA Genauigkeit +/- (5% v. M. + 3 Digits) Betriebsmessabweichung ± 12% Grenzwert einstellbar 0,25 ... 20,00 mA Standard-Grenzwerte: 3,50 mA (SK I) 0,50 mA (SK II) Leerlaufspannung ca. 45 V / 50 Hz bei 230 V, SELV (erdfreier Ausgang) Kurzschlussstrom ca. 300 mA Überspannungsschutz zwischen den Messanschlüssen Interne Sicherung 315 mA Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen Siehe Seite 64

Schutzleiterstrom TRMS (IPE()) Messbereich 0,25 ... 20,00 mA Anzeigebereich 0,25 ... 20,00 mA Auflösung 0,01 mA Genauigkeit +/- (5% v. M. + 3 Digits) Betriebsmessabweichung ± 12% Einfluss des Laststromes +/- 0,01 mA / A Grenzwert einstellbar 0,25 ... 20,00 mA, Standard-Grenzwert 3,50 mA Frequenzbereich 30 ... 723 Hz (Eigenschaften nach DIN EN 61010-1 Anhang A, Abb. A.1 und VDE 0411 Teil 1) Messverfahren Differenzstrom Umpolung der Netzspannung automatisch durch Drücken der Taste POL (nur GT-800) Netzeinschalt-Prüfung (UUT) ja, Prüfung des Außenleiterstromes, Grenzwert 25 mA Überlastbegrenzung ja, die Messung wird 2 s nach Überschreiten des Messbereichs automatisch unterbrochen Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen siehe Seite 65

Berührungsstrom TRMS (IB) Messbereich 0,10 ... 2,00 mA Anzeigebereich 0,02 ... 2,00 mA Auflösung 0,01 mA Genauigkeit +/- (5% v. M. + 3 Digits) Betriebsmessabweichung ± 13%

GT-600/GT-800 Bedienungsanleitung

Grenzwert einstellbar 0,02 ... 2,00 mA, Standard-Grenzwert 0,50 mA Frequenzbereich DC ... 723 Hz (Eigenschaften nach DIN EN 61010 1 Anhang A, Abb. A.1 und VDE 0411 Teil 1) Messverfahren direkt Innenwiderstand (via Sonde) 2 k Maximale externe Spannung bei SONDE 2 250 V Umpolung der Netzspannung automatisch durch Drücken der Taste POL (nur GT-800) Netzeinschalt-Prüfung (UUT) ja, Prüfung der Messung des Außenleiterstromes, Grenzwert 25 mA Überlastbegrenzung ja, die Messung wird 2 s nach Überschreiten des Messbereichs automatisch unterbrochen Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen siehe Seite 65

Leistung, Laststrom (P/IL) Strom TRMS Messbereich 0,15 ... 20,0 A (Strom > 18,0 A max.10 s) Anzeigebereich 0,00 ... 0,99 A, 1,0 ... 20,0 A Auflösung 0,01 A, 0,1 A Genauigkeit +/- (3% v. M. + 3 Digits) Frequenzbereich 15 ... 723 Hz Überlastbegrenzung ja, die Messung wird 10 s nach Überschreiten von 18 A automatisch unterbrochen Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen siehe Seite 66

Leistung, Laststrom (P/IL) Spannung TRMS Messbereich 195 ... 253 V Anzeigebereich 195 ... 253 V Auflösung 1 V Genauigkeit +/- (2% v. M. + 2 Digits) Eingangswiderstand 5 M Frequenzbereich 15 ... 723 Hz

Leistung, Laststrom (P/IL) Scheinleistung VA Berechnung S (VA) = U × IL Messbereich 5,8 ... 99,9 VA, 100 ... 999 VA, 1,00 ... 5,06 kVA Anzeigebereich 0,0 ... 99,9 VA, 100 ... 999 VA, 1,00 ... 5,06 kVA Auflösung 0,1 VA, 1 VA, 10 VA Genauigkeit +/- (5% v. M. + 10 Digits) 5,8 ... 99,9 VA +/- (5% v. M. + 3 Digits) 100 VA ... 5,06 kVA Grenzwert einstellbar 6 ... 999 VA, 1,00 VA ... 5,06 kVA (nur in der AUTO-Funktion)

GT-600/GT-800 Bedienungsanleitung

Leistung, Laststrom (P/IL) Wirkleistung W Berechnung P (W) = 1/T  ui.dt Messbereich 5,8 ... 99,9 W, 100 ... 999 W, 1,00 ... 5,06 kW Anzeigebereich 0,0 ... 99,9 W, 100 ... 999 W, 1,00 ... 5,06 kW Auflösung 0,1 W, 1 W, 10 W Genauigkeit +/- (5% v. M. + 10 Digits) 5,8 ... 99,9 VA +/- (5% v. M. + 3 Digits) 100 VA ... 5,06 kVA

Leistung, Laststrom (P/IL) Leistungsfaktor (LF) Anzeigebereich 0,00 ... 1,00 Toleranz nicht definiert

Zangenstrommessung TRMS ( ) / Bereich 0 … 20 mA (nur GT-800) Messbereich 1,0 ... 20,0 mA Anzeigebereich 0,5 ... 20,0 mA Auflösung 0,1 mA Genauigkeit (ohne Zangenfehler) +/- (5% v. M. + 3 Digits) Betriebsmessabweichung +/- 14% Eingangswiderstand 15  Frequenzbereich 30 ... 723 Hz (Eigenschaften nach DIN EN 61010-1 Anhang A, Abb. A.1 und VDE 0411 Teil 1) Zangentyp AC, Eingang max. 60 A, Ausgang 1mA/A (Typ CHB1, Nr. 2390055)

Zangenstrommessung TRMS ( ) / Bereich 0 … 60 A (nur GT-800) Anzeigebereich 0,2 ... 60,0 A Auflösung 0,1 A Genauigkeit (ohne Zangenfehler) +/- (5% v. M. + 3 Digits) Eingangswiderstand 0,5  Frequenzbereich 30 ... 723 Hz Zangentyp AC, Eingang max. 60 A, Ausgang 1mA/A (Typ CHB1, Nr. 2390055)

Prüfung von Kaltgeräteleitungen (Kaltgeräte) Messungen / Prüfschritte

- RPE Schutzleiterwiderstandsprüfung (mittels RPE-5A-Funktion, Grenzwert einstellbar 0,01 ... 10,00 ), Genauigkeit der RPE-5A Messung  (5% v. M. + 6 Digits).

- Riso Isolationswiderstandsmessung L/N gegen PE 0,00 ... 20,0 M (mittels

ISO-500V-Funktion,fest eingestellter Grenzwert 1,00 M), Genauigkeit der

R R

ISO-500V Messung 10% (0,25 ... 20 M).

- L/N kurzgeschlossen – bestanden/nicht bestanden (mittels RISO-250V-Funktion, Grenzwert 1 M).

- N Durchgang - bestanden/nicht bestanden (mittels RISO-250V-Funktion,fest eingestellter Grenzwert ca. 1 M).

GT-600/GT-800 Bedienungsanleitung

- L Durchgang - bestanden/nicht bestanden bestehen (mittels RISO-250V-Funktion, fest eingestellter Grenzwert ca. 1 M). Kaltgerät RPE Messleitungskompensation ja, 0,00 ... 5,00  Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen siehe Seite 66

PRCD-Prüfung (nur GT-800) Typ des PRCD 2-polig, 3-polig und Typ S (AC) Bemessungsfehlerstrom IN wählbar 10 mA oder 30 mA Messungen / Prüfschritte

- Sichtprüfung

- RPE Schutzleiterwiderstandsprüfung (mittels RPE-5A-Funktion, Grenzwert einstellbar 0,01 ... 10,00 ), Genauigkeit der RPE-5A Messung  (5% v. M. + 6 D.)

- RISO Isolationswiderstandsmessung auf der Ausgangsseite (mittels RISO 500 Funktion, fest eingestellter Grenzwert 1M), Genauigkeit der RISO-500V Messung 10% (0,25 ... 20 M).

- IPE Schutzleiterstrom (mittels IPE() Funktion, fest eingestellter Grenzwert 3,50mA, Genauigkeit +/- (5% v. M. + 3 Digits)).

- Funktionsprüfung (Testtaste, PRCD muss abschalten)

- Funktionsprüfung (L wird unterbrochen, PRCD muss abschalten)

- Funktionsprüfung (N wird unterbrochen, PRCD muss abschalten)

- Auslöseprüfung bei IN/2 (PRCD muss nicht abschalten, Messzeit 300 ms)

- Messung der Auslösezeit bei IN (PRCD muss abschalten, fest eingestellter Grenzwert 300 ms).

- Messung der Auslösezeit bei 5 IN (PRCD muss abschalten, fest eingestellter Grenzwert 40 ms)

- Messung des Auslösestromes bei 0,5 IN ... IN (ansteigender Strom (Rampe) 11 Prüfschritte, Dauer 300 ms pro Schritt, Pausendauer 30 ms) Zeitlimit (PRCD nicht aktiviert / deaktiviert) 60 s Messleitungskompensation ja, über Funktion Kaltgeräteleitungs-Prüfung Genauigkeit des Prüfstromes IN/2 +0/-10% von IN/2 Genauigkeit des Prüfstromes IN, 5IN -0/+10% von IN, 5IN Auslösezeit des Messberiechs 8 ... 300 ms (IN), 8 ... 40 ms (5IN) Auslösezeit des Anzeigebereichs 0 ... 300 ms (IN), 0 ... 40 ms (5IN) Auslösezeit der Auflösung 0,1 ms Genauigkeit der Auslösezeit +/- (3% v. M. + 2 ms) Max. N Leiterwiderstand 5  Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen Siehe Seite 66

Funktionskleinspannungs-Prüfung TRMS (PELV) Messanschlüsse SONDE 2 gegen Erde Messbereich 10,0 ... 150,0 V Anzeigebereich 10,0 ... 150,0 V Auflösung 0,1 V

GT-600/GT-800 Bedienungsanleitung

Grenzwert einstellbar 10,0 ... 150,0 V, Standardwerte 25 V und 50 V Genauigkeit +/- (2% + 2 V) Eingangswiderstand 2,35 M Frequenzbereich 0 ... 723 Hz

Schutzkleinspannungs-Prüfung TRMS (SELV) Messanschlüsse SONDE1 gegen SONDE 2 Buchse Messbereich 10,0 ... 150,0 V Anzeigebereich 10,0 ... 150,0 V Auflösung 0,1 V Genauigkeit +/- (2% + 2 V) Grenzwert einstellbar 10,0 ... 150,0 V, Standardwerte 25 V und 50 V Eingangswiderstand 20 M Gleichtakt-Eingangsspannung 50 V max. Frequenzbereich 0 ... 723 Hz

AUTO-Test Messungen (nur GT-800) Anzahl der werksseitig programmierten AUTO-Tests (fest) 13 Anzahl der kundenspezifischen AUTO-Tests 17

Tabelle der Einflusseffekte

Einflusseffekte Kurzbezeichnung % Einfluss Fehler Position E1 0.0 Versorgungsspannung

E2 3.0

(nicht belegt) Temperatur E3 5.0

Aufgenommen Strom des Prüflings

E4 1.0 (nicht belegt) Niederfrequentes Magnetfeld E5 3.0

Impedanz (nicht belegt) E6 1.0 Kapazität E7 2.0 Kurvenform E8 1.0

GT-600/GT-800 Bedienungsanleitung

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses BEHA-AMPROBE-Produkt für die Dauer der gesetzlichen Gewährleistungspflicht von 24 Monaten ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von BEHA-AMPROBE zu erweitern.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung (oder Serviceformular) des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen.

Amprobe Test Tools Europe BEHA-AMPROBE In den Engematten 14 79286 Glottertal Germany Tel.: +49 (0) 7684 8009 - 0 Fax: +49 (0) 7684 8009 - 410 www.amprobe.eu info@amprobe.eu

Änderungen vorbehalten! 08/2012 Version 1.0

Beha Amprobe GT-600, GT-800 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
