DR100

Anleitung
Instruction Manual
Mode d’emploi
Istruzioni per l’uso

Auf dem Gerät und in der Bedie­nungsanleitung vermerkte Hin­weise:

Warnung vor einer Gefahrenstelle.
Bedienungsanleitung beachten.

Vorsicht! Gefährliche Spannung, Ge­fahr des elektrischen Schlages.

Hinweis Bitte unbedingt beachten.

Durchgängige doppelte oder ver­stärkte Isolierung entsprechend Klas­se II IEC 61140.

Kennzeichnung elektrischer und elek­tronischer Geräte (WEEE Richtlinie
2002/96/EG).

Konformitätszeichen, bestätigt die
Einhaltung der gültigen Richtlinien.
Die EMV-Richtlinie und die Nieder­spannungsrichtlinie werden einge­halten.

Die Bedienungsanleitung enthält Infor­mationen und Hinweise, die zu einer si­cheren Bedienung und Nutzung des Ge­rätes notwendig sind. Vor der
Verwendung (Inbetriebnahme/Monta­ge) des Gerätes ist die Bedienungsanlei­tung aufmerksam zu lesen und in allen
Punkten zu befolgen.
Wird die Anleitung nicht beachtet oder
sollten Sie es versäumen, die Warnun­gen und Hinweise zu beachten, können
ernste Verletzungen des Anwenders
bzw. Beschädigungen des Gerätes ein­treten.

Einleitung/Lieferumfang

Die handlichen BEHA-AMPROBE Drehfeld­richtungsanzeiger sind in verschiedenen Be­reichen mit unterschiedlichen Spannungs­netzen einsetzbar. Die Prüfgeräte werden
nach den neuesten Sicherheitsvorschriften
gebaut und gewährleisten ein sicheres und
zuverlässiges Arbeiten.

• Anzeige aller drei Phasen mit Glimmlam-

pen

• Anzeige der Drehfeldrichtung mit

Glimmlampen

• Spannungsbereich 200 … 440 V

• Frequenzbereich 50 … 60 Hz

• Messleitungen mit Sicherheitssteckern

Im Lieferumfang sind enthalten:

1. Drehfeldrichtungsanzeiger DR 100

2. 3 St. Prüfspitzen

3. 1 St. Krokodilklemme

4. Bedienungsanleitung

Transport und Lagerung

Bitte bewahren Sie die Originalverpackung
für eine spätere Versendung, z.B. zur Kali­bration auf. Transportschäden aufgrund
mangelhafter Verpackung sind von der Ga­rantie ausgeschlossen. Die Lagerung des Ge­rätes muss in trockenen, geschlossenen Räu­men erfolgen. Sollte das Gerät bei extremen
Temperaturen transportiert worden sein, be­nötigt es vor dem Einschalten eine Aklimati­sierung von mindestens 2 Stunden.

Sicherheitsmaßnahmen

Die BEHA-AMPROBEDrehfeldrichtungsanzei­ger wurden gemäß den Sicherheitsbestim­mungen für elektronische Messgeräte EN
61010-1 gebaut und geprüft und haben das
Werk in sicherheitstechnisch einwandfreiem
Zustand verlassen. Um diesen Zustand zu er­halten, muss der Anwender die Sicherheits­hinweise in dieser Anleitung beachten.

Um einen elektrischen Schlag zu vermei­den, sind die Vorsichtsmaßnahmen zu
beachten, wenn mit Spannungen grö­ßer 75 V (60 V) DC oder 50 V (25V)eff AC
gearbeitet wird. Diese Werte stellen
nach DIN VDE die Grenze der noch be­rührbaren Spannungen dar (Werte in
Klammern gelten für z.B medizinische
oder landwirtschaftliche Bereiche).
Vergewissern Sie sich vor jeder Mes­sung, dass die Messleitungen und das
Messgerät in einwandfreiem Zustand
sind.
Das Messgerät darf nur in den spezifi­zierten Messbereichen eingesetzt wer­den.
Wenn die Sicherheit des Bedieners nicht
mehr gewährleistet ist, muss das Gerät
außer Betrieb gesetzt und gegen unge­wollten Betrieb gesichert werden.
Die Sicherheit ist nicht mehr gewährleis­tet, wenn das Gerät:

• offensichtliche Beschädigungen auf-

weist

• die gewünschten Messungen nicht

mehr durchführt

• zu lange unter ungünstigen Bedingun-

gen gelagert wurde

• während des Transportes mechani-

schen Belastungen ausgesetzt war.
Das Gerät darf nicht geöffnet, zerlegt
oder in irgendeiner Weise verändert
werden.

Das Gerät darf nur mit dem empfohle­nen Zubehör benutzt werden. Die Ver­wendung von ungeeignetem Zubehör
ist unzulässig.
Bei sämtlichen Arbeiten müssen die Un­fallverhütungsvorschriften der gewerb­lichen Berufsgenossenschaften für elek­trische Anlagen und Betriebsmittel
beachtet werden.
Vermeiden Sie eine Erwärmung der Ge­räte durch direkte Sonneneinstrahlung.
Nur so kann eine einwandfreie Funktion
und eine lange Lebensdauer gewähr­leistet werden.

Bestimmungsgemäße Verwen­dung

Das Gerät darf nur unter den Bedingungen
und für die Zwecke eingesetzt werden, für
die es konstruiert wurde. Hierzu sind beson­ders die Sicherheitshinweise, die Technischen
Daten mit den Umgebungsbedingungen
und die Verwendung in trockener Umge­bung zu beachten.

Die Betriebssicherheit ist bei Modifizie­rung oder Umbauten nicht mehr ge­währleistet.

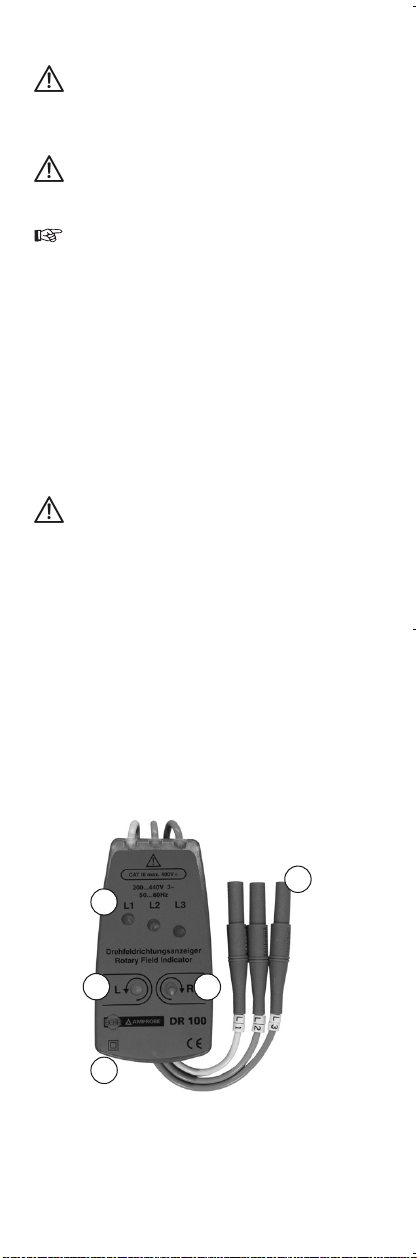

Bedienelemente

1. Anschlussleitungen mit isolierten Sicher­heitssteckern

2. Glimmlampen zur Anzeige der einzel­nen Phasen L1, L2, L3

3. Glimmlampe zur Anzeige der Drehfeld­richtung gegen Uhrzeigersinn (Links­drehfeld)

4. Glimmlampe zur Anzeige der Drehfeld­richtung im Uhrzeigersinn (Rechtsdreh­feld)

5. Kurzbeschreibung auf der Rückseite des
Gerätes

1

2

3

4

5

Drehfeldrichtungsbestimmung

In einem Drehstromnetz bestimmt die Rei­henfolge der drei angelegten Phasen die
Drehrichtung des angeschlossenen Motors.

Die richtige Phasenfolge L1, L2, L3 ergibt
eine Rechtsdrehung.

Der Drehfeldrichtungsanzeiger BEHA-AM­PROBEDR 100 erkennt, ob alle drei Phasen
anliegen und ermittelt die Phasenfolgerich­tung.

Anschluß des Drehfeldrichtungsanzeiger:

Ist die Anzeige nicht eindeutig oder
weicht von der
Tabelle ab, muss der Anschluss über­prüft werden.

Zur Bestimmung der Phasenfolge wer-



den die drei Anschlussstecker L1, L2, L3
in beliebiger Reihenfolge an das Dreh­stromnetz angelegt.

Leuchtet die Lampe (4), liegt ein Rechts­drehfeld vor.

Leuchtet die Lampe (3), müssen zwei
Anschlüsse vertauscht werden.

Siehe auch Tabelle auf der Geräte-Rückseite:

Wartung

Das Gerät benötigt bei einem Betrieb gemäß
der Bedienungsanleitung keine besondere
Wartung. Sollten während des Betriebes
trotzdem Fehler in der Funktion auftreten,
wird unser Werksservice das Gerät zum kos­tengünstigen Reparaturpreis instandsetzen.

Reinigung

Sollte das Gerät durch den täglichen Ge­brauch verunreinigt geworden sein, kann es
mit einem feuchten Tuch und etwas mildem
Haushaltsreiniger gereinigt werden. Niemals
scharfe Reiniger oder Lösungsmittel zur Rei­nigung verwenden.

Technische Daten

Phasenanzeige: 3 Glimmlampen L1, L2,

Drehfeldanzeige: 2 Glimmlampen R, L
Spannungsbereich: 200 … 440 V / 3
Frequenz: 50 … 60 Hz
Einschaltdauer: Dauerbetrieb
Stromaufnahme: < 5 mA
Strom gegen Erde: < 3,5 mA
Überspannungs­kategorie: CAT III, max. 400 V

Verschmutzungsgrad: 2

Temperaturbereich: 0 … 40° C
Schutzklasse: II
Schutzart: IP 40
Maße: ca. 110 x 58 x 24 mm
Gewicht: ca. 150 g

L3

~

gegen Erde

24 Monate Garantie

BEHA-AMPROBE-Geräte unterliegen einer
strengen Qualitätskontrolle. Sollten wäh­rend der täglichen Praxis dennoch Fehler in
der Funktion auftreten, gewähren wir eine
Garantie von 24 Monaten (nur gültig mit
Rechnung).

Fabrikations- oder Materialfehler werden
von uns kostenlos beseitigt sofern das Gerät
ohne Fremdeinwirkung und ungeöffnet an
uns zurückgesandt wird. Beschädigungen
durch Sturz oder falsche Handhabung sind
vom Garantieanspruch ausgeschlossen. Tre­ten nach Ablauf der Garantiezeit Funktions­fehler auf, wird unser Werksservice Ihr Gerät
unverzüglich wieder instandsetzen.

Änderung vorbehalten !

Bedienungsanleitung
Instruction Manual
Mode d’emploi
Istruzioni per l’uso

DR100

References and symbols marked
on the instrument:

Warning of a potential danger, com­ply with instruction manual.

Caution! Dangerous voltage. Danger
of electrical shock.

Reference. Please use utmost attenti­on.

Continuous double or reinforced in­sulation complies with category II
IEC61140.

Symbol for the marking of electrical
and electronic equipment (WEEE Di­rective 2002/96/EC).

Conformity symbol, the instrument
complies with the valid directives. It
complies with the EMV Directive
(89/336/EEC). It also complies with the
Low Voltage Directive (73/23/EEC).

The instruction manual contains infor­mation and references, necessary for
safe operation and maintenance of the
instrument.Prior to using the instru­ment (commissioning / assembly) the
user is kindly requested to thoroughly
read the instruction manual and comply
with it in all sections.
Failure to read the instruction manual
or to comply with the warnings and re­ferences contained herein can result in
serious bodily injury or instrument da­mage.The respective accident preventi­on regulations established by the pro­fessional associations are to be strictly
enforced at all times.

Brief Description /
Scope of Supply

The handheld BEHA-AMPROBE Phase Rotation
Indicators are applicable in various areas and
different mains voltage. The test instruments
are built in compliance with the most recent
safety regulations and ensure safe and reliable
testing.

• Display of all three phases via glow lamps

• Display of phase rotation direction via

glow lamps

• Including measurement leads with safety

plugs

• Voltage range 200 … 440 V

• Frequency Range 50 … 60 Hz

Scope of Supply:

1. BEHA-AMPROBEPhase Rotation Indicator

DR 100

2. 3 Test Probes

3. 1 Test clamp

4. Instruction Manual

Transport and Storage

Please keep the original packaging for later
transport, e.g. for calibration. Any transport
damage due to faulty packaging will be ex­cluded from warranty claims. Instruments
must be stored in dry and closed areas. In the
case of an instrument being transported in
extreme temperatures, a recovery time of
minimum 2 hours is required prior to instru­ment operation.

Operator's Safety

The BEHA-AMPROBE Phase Rotation Indica­tors are built and tested in compliance with
the safety regulations for Electronic Measu­ring Instruments EN 61010-1 and leave our
factory in safe and perfect condition. To
maintain this condition the operator has to
respect the safety measures contained in this
instruction manual.

In order to avoid electrical shock: The
safety measures have to be respected
when working with voltages exceeding
75 V (60 V) DC or 50 V (25 V)rms AC. Ac­cording to DIN VDE these voltages re­present the threshold contact voltages .
Please note: The values indicated in bra­ckets are valid for limited ranges such as
in hospitals or on farms.
Prior to measurement ensure that the
test leads and instrument are in perfect
condition.

The measurement instrument is only to
be used for the specified measurement
ranges.

If the operator's safety is no longer en­sured the instrument is to be put out of
service and protected against use.

The safety is no longer ensured if the in­strument:

• shows obvious damages

• does not carry out the desired measu-

rements

• has been stored for too long under

unfavorable conditions

• has been subjected to mechanical

stress during transport.

Prior to opening, disconnect the instru­ment from all measurement circuits.

Any interventions such as fuse replace­ment may only be carried out by autho­rized personnel.

Health and Safety Regulations pertai­ning to Electrical Systems must be strict­ly observed for all tasks.

To ensure correct functioning and long
life cycle of the instrument avoid expo­sure to direct sunlight.

Appropriate Usage

The instrument may only be used under
those conditions and for those purposes for
which it was conceived. For this reason, in
particular the safety references, the techni­cal data including environmental conditions
and the usage in dry environments must be
followed.

When modifying or changing the instru­ment, the operational safety is no lon­ger ensured.

Control Elements

1. Connecting lines with safety plugs

2. Glow lamps for phas indication L1, L2,

L3

3. Glow lamp for counterclockwise rotary

phase indication

4. Glow lamp for clockwise rotary phase

indication

5. Brief instructions on instrument rear

1

2

3

4

5

Determination of the Rotary
Field

The phase sequence of the three phases pre­sent determines the rotary direction of the
motor connected.

The correct phase sequence L1, L2, L3 re­sults in a clockwise rotation.

The rotary field indicator BEHA-AMPRO­BEDR 100 check the presence of all three
phases an indicates the phase sequence di­rection.

Connection of Rotary Field Indicator:

If the indication isn’t clear or differs
from the table, the connection must be
checked.

For phase sequence determination con-



nect the three clamps L1, L2, L3 in any
order to the three phase system.

Glow lamp (4) is illuminated for a clock­wise rotary field.

Glow lamp (3) is illuminated, exchange
two connections.

Please also refer to table at the backside of
the unit

Maintenance

When using the instrument in compliance
with the instruction manual no special main­tenance is required.

Cleaning

If the instrument is dirty after usage, it is ad­vised to clean it by using a humid cloth and
mild household detergents. Never use acid
detergents or dissolvants.

Specifications

Phase indication: 3 glow lamp L1, L2, L3
Rotary field indication: 2 glow lamp R, L
Voltage range: 200 … 440 V / 3~
Frequency: 50 … 60 Hz
Operation: continuous operation
Current pick-up: < 5 mA
Current to earth: < 3.5 mA
Overvoltage class: CAT III, max.400 V to

Pollution degree: 2
Temperature range: 0 … 40° C
Protection class: II
Protection: IP 40
Dimensions: approx. 110 x 58 x

Weight: approx. 150 g

ground

24 mm

24 month warranty

BEHA-AMPROBE instruments are subject to
strict quality control. However, should the in­strument function improperly during normal
use, you are protected by our 24 month war­ranty (valid only with invoice or receipt).

Within the warranty period we will decide
whether to exchange or repair the defective
instrument. We will repair free of charge any
defects in workmanship of materials, provi­ded the instrument is returned unopened
and untampered with.

Damages due to dropping or incorrect hand­ling are not covered by the warranty. If the
instrument breaks down following expiry of
warranty our service department can offer
you a quick and economical repair facility.

Subject to technical changes without notice !

Bedienungsanleitung
Instruction Manual
Mode d’emploi
Istruzioni per l’uso

DR100

Références et symboles signalés
sur l'appareil:

Attention ! Avertissement d'une zone
de danger, voir mode d'emploi.

Prudence ! Tension dangereuse.

Avertissement: Obligatoirement re­specter.

Isolement entier double ou renforcé
classe II IEC61140

Symbole pour le marquage des équi­pements électriques et électroniques
(WEEE Directive 2002/96/CE).

Symbole de conformité, certifie le re­spect des directives en vigueur. L’ap­pareil correspond à la Directive EMV
(89/336/CEE). La Directive de basse
tension (73/23/CEE) est également re­spectée.

Ce mode d’emploi contient des avertis­sements et références requis pour une
opération et une utilisation de l’appa­reil en toute sécurité. Il est recommandé
de lire soigneusement ce mode d’em­ploi et de respecter toutes les références
avant toute utilisation (mise en ser­vice/montage).
Le non-respect du présent mode d’em­ploi et le non-respect des avertissements
et des références peut entraîner la dété­rioration du matériel ou des accidents
corporels sérieux, voire fatals.

Description/Matériel fourni

Les instruments BEHA-AMPROBE contrôleurs
d'ordre des phases peuvent être utilisés pour
des applications différentes dans de diffé­rents réseaux. Les instruments ont été con­struits selon les prescriptions de sécurité en
vigueur et assurent des mesures en toute sé­curité.

• Indication du sens de rotation par lampes

pour afficher

• Indication des trois phases par lampes pour

afficher

• Calibre de Tension 200 … 440 V

• Calibre de fréquence 50 … 60 Hz

• Cordons de mesure avec fiche de sécurité

inclus

Matériel fourni:

1. BEHA-AMPROBE Contrôleur d'ordre des

phases DR 100

2. 3 pinces

3. 1 pince crocodile

4. Mode d'emploi

Transport et stockage

Veuillez conserver l’emballage d’origine
pour tout transport ultérieur p.ex. pour cali­brage. Des dommages de transport dus à un
emballage insuffisant sont exclus de la ga­rantie. L’appareil doit être stocké dans des
entrepôts secs et fermés. Après le transport
dans des températures extrêmes, il faut re­specter un temps de repos de deux heures
minimum pour l’adaptation de l’appareil
avant la mise en marche.

Précautions

Les appareils BEHA-AMPROBEcontrôleurs
d'ordre des phases ont été construits et tes­tés selon les prescriptions de sécurité pour
des instruments de mesure électroniques EN
61010-1 et livrés en bon état et en toute sé­curité. Afin de maintenir cette condition,
veuillez respecter les références et précauti­ons renfermées dans ce mode d'emploi.

Afin d'éviter tout choc électrique re­specter les instructions suivantes lorsque
vous travaillez avec des tensions supé­rieures à 120 V (60 V) DC ou 50 V(25
V)rms AC. Selon les normes en vigueur,
seules ces tensions sont con-sidérées
comme des tensions de sécurité. (Les va­leurs entre parenthèses sont destinées
p.ex. pour des applications médicales ou
d'agriculture.)
S'assurer avant chaque utilisation du
parfait état des cordons de mesure.
N'utiliser l'appareil que pour les calibres
de mesures spécifiés.
Lorsque la sécurité de l’opérateur n’est
plus assurée, il faut mettre l’appareil
hors service et le protéger contre toute
utilisation volontaire ou involontaire.
La sécurité n'est plus assurée lorsque
l'appareil:

• est manifestement endommagé

• n'effectue pas les mesures désirées

• a été stocké pendant trop longtemps
sous des conditions défavorables (voir
température et humidité)

• a subi des dommages mécaniques pen­dant le transport.

L’ouverture de l’appareil ne doit se faire
que par des techniciens de service auto­risés, par exemple, pour le changement
de fusible.

L’appareil ne doit être utilisé qu’avec les
accessoires recommandés. L’utilisation
d’accessoires inappropriés n’est pas ad­mise.

Lors des mesures, respecter les prescrip­tions des organismes professionnels
pour systèmes et accessoires électriques.

Eviter un échauffement de l'appareil
par exposition directe au soleil pour as­surer un fonctionnement parfait et une
durée de vie prolongée.

Utilisation appropriée

L’appareil n’est à utiliser que sous des condi­tions et pour des fins ayant été à l’origine de
sa conception. Pour cette raison, les réfé­rences de sécurité, les données techniques
comprenant les conditions d’environnement
et l’utilisation dans des environnements secs
sont à respecter en particulier

La sécurité d’opération n’est plus assu­rée lorsque l’appareil a été changé ou
modifié.

Fonctions

1. Cordons de connexion avec fiche de sé­curité

2. Lampes pour afficher les phases indivi­duelles L1, L2, L3

3. Lampe pour afficher le sens de rotation
en sens inverse horaire)

4. Lampe pour afficher le sens de rotation
en sens horaire

5. Mode d'emploi résumé sur dos de l'ap­pareil

1

2

3

4

5

Détermination du sens horloge

L'ordre des trois phases présentes détermin­ent le sens de rotation du moteur connecté
dans des réseaux triphasés..

L'ordre correct L1, L2, L3 résulte en sens
horaire.

L’indicateur du sens de rotation BEHA-AM­PROBE DR 100 détecte si toutes les trois pha­ses sont présentes et détermine la direction
de la séquence des phase.

Connexion de l’indicateur du sens de ro­tation:

Il faut vérifier la connexion si l’affichage
n’est pas équivoque ou diffère de la
table.

Pour déterminer l'ordre des phases con-



necter les trois pinces L1, L2, L3 dans un
ordre au réseaux triphasé.

Lampe (4) est illuminée pour sens de ro­tation en sens horaire.

Lorsque la lampe (3) est illuminée,
échanger deux connexions.

Entretien

Aucun entretien n’est requis lors d'une utili­sation conforme au présent mode d'emploi.
Dans le cas d'une erreur de manipulation
notre S.A.V. pourra vous réparer votre appa­reil sur devis.

Nettoyage

Si l'appareil a été sali suite à l'utilisation quo­tidienne, nous recommandons de le nettoyer
à l'aide d'un chiffon humide avec un déter­gent ménager doux. Ne jamais utiliser des
nettoyants agressifs ou des dissolvants.

Caractéristiques techniques

Indication des phases: 3 lampes L1, L2,

Indication du sens rotation: 2 lampes R, L
Calibre de tension: 200 … 440 V / 3 ~
Fréquence: 50 … 60 Hz
Durée: Opération conti-

Intensité de courant: < 5 mA
Courant de mise à terre: < 3,5 mA
Catégorie de surtension: CAT III, max. 400

Degré de pollution: 2
Température d'opération: 0 … 40° C
Altitude: jusqu'à 2000 m
Catégorie de protection : II
Protection: IP 40
Dimensions: env. 110 x 58 x 24

Poids: env. 150 g

L3

nue

V à terre

mm

24 mois garantie

Chaque appareil de la gamme "BEHA-AM­PROBE" a été fabriqué en conformité aux
standards ISO 9002 - NFX 50-121 et a subi un
contrôle individuel de qualité. Ces appareils
sont couverts par une garantie de 24 mois,
pièces et main-d'œuvre à partir de la date
d'achat. Domaines d'application de la garan­tie: Celle-ci couvre tout vice de fabrication
ou défaut de composant à condition que
l'appareil n'ait pas été démonté ou endom­magé extérieurement. Elle ne s'appliquera
que sur présentation d'une preuve "écrite"
de la date d'achat (facture de l'utilisateur)
impérativement jointe au retour du matériel
défectueux. L'appareil doit être retourné en
franco domicile dans son emballage d'origi­ne. Tous dommages résultant d'une chute ou
d'une utilisation non conforme aux instructi­ons du fabricant sont exclus de la garantie.
Toute réparation possible hors garantie fera
l'objet d'un devis préalable soumis à accep­tation.
Sous réserve de modifications !

Bedienungsanleitung
Instruction Manual
Mode d’emploi
Istruzioni per l’uso

DR100

Avvertenze riportate sull'appa­recchio e nelle istruzioni per
l'uso:

Attenzione! Riferimento a un punto
pericoloso, osservare le istruzioni per
l'uso.

Prudenza! Tensione pericolosa.

Avvertenza. Osservare assolutamente.

solamento doppio o rinforzato conti­nuo, classe di protezione II (IEC 61140)

Simbolo per la marcatura delle appa­recchiature elettriche ed elettroniche
(RAEE Direttiva 2002/96/EC).

Marchio di conformità, attesta il ri­spetto della direttiva CEM in vigore
(89/336/CEE). La direttiva sulla bassa
tensione (73/23/CEE) con EN 61010-1
sono rispettate.

Le istruzioni contengono le informa­zioni e le avvertenze richieste per un
uso e un impiego dell'apparecchio in
tutta sicurezza. .

Leggere attentamente le presenti istruzio­ni prima di utilizzare l'apparecchio e rispet­tare tutte le indicazioni riportate.

La mancata osservanza delle istruzioni
per l'uso, inclusi gli avvisi di pericolo e
le avvertenze, comporta il rischio di fe­rimenti gravi dell'utente e di danneg­giamento dell'apparecchio.

Introduzione/dotazione

Gli indicatori della direzione del campo ro­tante maneggevoli BEHA-AMPROBEsono
applicabili in diversi campi con diverse ten­sioni di rete. I tester sono costruiti in base
alle più recenti norme di sicurezza e ga­rantisce un funzionamento sicuro e affida­bile.

• Visualizzazione di tutte e tre le fasi con

lampade a bagliore.

• Visualizzazione della direzione del

campo rotante con lampade a bagliore.

• Gamma di tensioni 200 … 440 V

• Gamma di frequenze 50 … 60 Hi

• Circuiti di misura con presa di ultimo

istante

La dotazione comprende:

1. Indicatore della direzione del campo

rotante BEHA-AMPROBE DR 100

2. 3. puntali di misura

3. 1 morsetto a pinza

4. istruzioni per l’uso

Trasporto e immagazzinamento

Si prega di conservare l’imballaggio origi­nale per una spedizione futura, ad esem­pio per una calibratura. Danni dovuti al tra­sporto a causa d’imballaggio difettoso
sono esclusi dalla garanzia. L’apparecchio
deve essere immagazzinato in ambienti as­ciutti e chiusi. In caso l’apparecchio è tra­sportato a temperature estreme deve ac­climatarsi per un minimo di 2 ore prima
dell’utilizzo.

Avvertenze di sicurezza

Il BEHA-AMPROBE è stato costruito e con­trollato conformemente alle prescrizioni di si­curezza per misuratori di tensione EN 61010
e IEC 61010 ed è uscito dalla fabbrica in per­fetto stato. Per mantenere questo stato,
l'utente deve attenersi alle avvertenze di si­curezza riportate nelle presenti istruzioni.

Per evitare scariche elettriche si devono
osservare le misure precauzionali quan­do si opera con tensioni superiori a 120
V (60 V) DC o 50 V (25 V) eff AC. Questi
valori sono le tensioni massime di con­tatto secondo DIN VDE (i valori fra pa­rentesi si riferiscono ad es. al settore
agricolo).
Prima di ogni uso, verificare il perfetto
funzionamento dell'apparecchio (ad
es. applicandolo a una fonte di tensio­ne conosciuta).
L'apparecchio va utilizzato solo nei
campi di misura specificati
Se la sicurezza per l'utente non è più ga­rantita, l'apparecchio va messo fuori
uso in modo da evitare qualsiasi impie­go involontario.

La sicurezza non è più garantita quando
l'apparecchio:

• presenta danni palesi

• non esegue più le misurazioni richieste

• è stato riposto troppo a lungo in condi-

zioni sfavorevoli

• ha subito sollecitazioni meccaniche du-

rante il trasporto.

L’apparecchio non deve essere aperto,
smontato o modificato in qualche
modo
L’apparecchio può essere utilizzato
soltanto con gli accessori consigliati.
L’utilizzo di accessori inadatti è illecito.
Per tutti i lavori si devono rispettare le
disposizioni di prevenzione degli infor­tuni per impianti elettrici e dispositivi
d'esercizio.
Evitare surriscaldamento dell’appa­recchio mediante raggi solari. Soltan­to in tal modo può essere garantita
una funzionalità perfetta ed una
lunga durata.

Impiego conforme

L'apparecchio va utilizzato unicamente nelle
condizioni e per gli scopi elencati nelle pre­senti istruzioni. Si devono pertanto osserva­re in particolare le avvertenze di sicurezza e
i dati tecnici che specificano le condizioni
ambientali e l'impiego in ambienti asciutti.

La sicurezza di funzionamento non è
più garantita in caso di modifiche o
trasformazioni dell'apparecchio.
L'apparecchio può essere aperto solo
da un tecnico di servizio autorizzato.

Elementi di comando

1. Linee di allacciamento con prese di si­curezza isolate.

2. Lampade a bagliore per la visualizza­zione delle singole fasi L1, L2, L3

3. Lampade a bagliore per la visualizza­zione della direzione del campo rotan­te (campo rotante antiorario)

4. Lampade a bagliore per la visualizza­zione della direzione del campo rotan­te in senso orario (campo rotante ora­rio)

5. Descrizione breve sul lato posteriore
dell’apparecchio

1

2

3

4

5

Determinazione della direzione
del campo rotante

In una rete trifase la sequenza delle tre fasi
determina il senso di rotazione del motore
collegato.

La corretta sequenza di fase L1, L2, L3 de­termina una rotazione oraria.

L’indicatore della direzione del campo ro­tante BEHA-AMPROBEDR 100 riconosce se
sono adiacenti tutte e tre le fasi e determi­na il percorso delle fasi.

Allacciamento dell’indicatore della dire­zione del campo rotante:

Se l’indicazione non è chiara o devia
dalla tabella occorre controllare l’indi­catore.

Per la definizione della sequenza di



fase si applicano tre adattatori di con­nessione L1, L2, L3 in ordine a piacere
alla rete trifase.

Se s’illumina la lampada (4), vi è un
campo rotante orario.

Se s’illumina la lampada (3), devono
essere cambiati due connessioni.

Vedere tabella sul lato posteriore dell’ap­parecchio:

Manutenzione

Se utilizzato conformemente alle presenti
istruzioni per l'uso, l'apparecchio non ri­chiede alcuna manutenzione speciale. Qua­lora dovessero comunque verificarsi degli
errori di funzionamento, il nostro servizio di
assistenza verificherà immediatamente
l'apparecchio.

Pulitura

Prima di pulire l'apparecchio, staccarlo da
tutti i circuiti di misurazione. Gli apparecchi
che si sporcano nell'uso quotidiano vanno
puliti con un panno umido e un detergente
domestico. Non utilizzare mai detergenti
aggressivi o solventi. Dopo la pulitura non
impiegare l'apparecchio per circa 5 ore.

Dati tecnici

Indicazione fase: 3 lampade a bagliore

L1, L2, L3

Indicazione campo rotante: 2 lampade a bagliore R,

L
Gamma di tensioni: 200 … 440 V / 3 ~
Gamma di frequenze: 50 … 60 Hi
Rapporto d’inserzione: servizio continuativo
Corrente assorbita: < 5 mA
Tensione verso massa: < 3,5 mA
Categoria di sovratensione: CAT III, max. 400 V verso

massa
Grado d’inquinamento: 2
Gamma di temperatura 40° C
Classe di protezione: II
Tipo di protezione: IP 40
Dimensioni: circa 110 x 58 x 24 mm
Peso dimensioni: circa 150 g

24 mesi di garanzia

Gli apparecchi della BEHA-AMPROBE sono
sottoposti a severi controlli qualitativi. Se
nella pratica quotidiana dovessero comun­que verificarsi degli errori di funziona­mento, rilasciamo una garanzia di 24 mesi
(valida solo con presentazione della fattu­ra). Eliminiamo gratuitamente i difetti di
fabbricazione e di materiale a condizione
che l'apparecchio non sia stato aperto e
non abbia subito interventi di terzi. Risul­tanti da sollecitazioni meccaniche o uso im­proprio non sono coperti dalla garanzia. Se
si verificano degli errori di funzionamento
dopo il periodo di garanzia, il nostro servi­zio di assistenza provvederà alla riparazio­ne dell'apparecchio.

Con riserva di modifiche !
PADBDR100D00 07/2009

N

NC

C

(0)

Die BEHA-AMPROBE GmbH
bestätigt hiermit, dass das
erworbene Produkt gemäß
den festgelegten Beha Prüf­anweisungen während des
Fertigungsprozesses kali­briert wurde. Alle innerhalb
der BEHA-AMPROBE GmbH
durchgeführten, qua ­litätsrele vanten Tätigkeiten
und Prozesse werden per­manent durch ein Qualitäts­managementsystem nach
ISO 9000 über wacht.

Die BEHA-AMPROBE GmbH
bestätigt wei terhin, daß die
während der

Kalibrierung

verwendeten Prüf

­einrichtungen und Instru­mente einer permanenten
Prüfmittelüberwachung un ­terlie gen. Die Prüfmittel
und Instrumente wer den in
festgelegten Abständen mit
Normalen kalibriert, deren
Kalibrierung auf nationale
und internationale Stan­dards rück führbar ist.

The BEHA-AMPROBE GMBH
Group confirms here in that
the unit you have purchased
has been calibrated, during
the manufacturing process,
in compliance with the test
procedures defined by
BEHA-AMPROBE GMBH. All
BEHA-AMPROBE GMBH pro­cedures and quality controls
are monitored on a perma­nent basis in compliance
with the ISO 9000 Quality
Management Standards.

In addition, the BEHA-AM­PROBE GMBH Group con­firms that all test equipment
and instruments used du­ring the calibration process
are subject to constant con­trol. All test equipment and
instruments used are cali­brated at determined inter­vals, using reference equip­ment which has also been
calibrated in com pliance
with (and traceable to) the
calibration standards of
national and international
laboratories.

c

t

c

c

v

GBD

IQ NE

AENOR Spain AFAQ France AIB-Vincotte Inter Belgium

CQS Czech Republic DQS Germany DS Denmark ELOT

KEMA Netherlands KSA-QA Korea MSZT Hungary NC

PSB Singapore QAS Australia QMI Canada SFS Finland

SQS Switze

IQNet is represented in the USA by the following IQNet membe

Qualitätszertifikat • C

Certificat de Qualité • C

BEHA-Ampr

In den Engematten
79286 Glottertal/Ge
Tel.: [phone] / 80
Fax: [phone]

Techn. Hotline: +49(0)7

internet: http://ww
internet: http://ww

Product:

Le groupe BEHA-AMPROBE
GMBH déclare que l´appar­eil auquel ce document fait
référence a été calibré au
cours de sa fabrication selon
les procédures de contrôle
définies par BEHA-AMPRO­BE GMBH. Toutes ces procé­dures et contrôles de quali­té sont régis par le systéme
de gestion ISO 9000.

Le groupe BEHA-AMPROBE
déclare par ailleurs que les
équipements de contrôle et
les instruments utilisés au
cours du processus de cali­brage sont eux-mêmes sou­mis à un contrôle technique
permanent.

Ces mêmes équipements de
contrôle sont calibrés réguli­èrement à l´aide d´appareils
de référence calibrés selon
les directives et normes en
vigueur dans les laboratoi­res de recherche nationaux
et internationaux.

El grupo BEHA-AMPROBE
GMBH declara que el pro­ducto adquirido ha sido ca­librado durante la producci­ón de acuerdo a las instruc­ciones de test BEHA-AM­PROBE GMBH. Todos los
procesos y actividades lleva­dos a cabo dentro del grupo
BEHA-AMPROBE GMBH en
relación con la calidad del
producto son supervisados
permanentemente por el si­stema ISO 9000 de control
de calidad.

Adicionalmente, el grupo
BEHA-AMPROBE GMBH
constata que los equipos e
ins trumentos de prueba uti­lizados para la calibración
también son sometidos a un
permanente control. Estos
equipos e instrumentos de
prueba son a su vez calibra­dos en intervalos regulares
valiéndose de equipos de re­ferencia calibrados de
acuerdo a directivas de la­boratorios nacionales e
internacionales.

F E

NET

NCS Norway NSAI Ireland ÖQS Austria PCBC Poland

Certificate of Quality

(0)76 84/80 09-429

Ser-No.:

c

t

c

c

v

Weitere Informationen finden Sie
unter www.beha-amprobe.de
